"ГОСТ ISO 5415-2014. Межгосударственный стандарт. Втулки переходные с наружным конусом 7:24 и внутренним конусом Морзе с встроенным винтом. Размеры"
(введен в действие Приказом Росстандарта от 03.06.2015 N 533-ст)

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 ПОДГОТОВЛЕН Открытым акционерным обществом "ВНИИИНСТРУМЕНТ" (ОАО "ВНИИИНСТРУМЕНТ") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 95 "Инструмент"

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 июня 2014 г. N 45)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 3 июня 2015 г. N 533-ст межгосударственный стандарт ГОСТ ISO 5415-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2016 г.

5 Настоящий стандарт идентичен международному стандарту ISO 5415:2007 "Втулки переходные с наружным конусом 7:24 и внутренним конусом Морзе с встроенным винтом" ("Reduction sleeves with 7/24 external and Morse internal taper and incorporated screw", IDT).

Международный стандарт разработан техническим комитетом по стандартизации ISO/TC 29 "Инструмент", подкомитетом SC 2 "Высокоскоростные режущие стальные инструменты и приспособления к ним" Международной организации по стандартизации (ISO).

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА

6 ВВЕДЕН ВПЕРВЫЕ

7 ПЕРЕИЗДАНИЕ. Май 2020 г.

8 Настоящий стандарт подготовлен на основе применения ГОСТ Р 50160-92 (ИСО 5415-77) <*>

--------------------------------

<*> Приказом Федерального агентства по техническому регулированию и метрологии от 3 июня 2015 г. N 533-ст ГОСТ Р 50160-92 (ИСО 5415-77) отменен с 1 января 2016 г.

Настоящий стандарт устанавливает размеры переходных втулок с наружным конусом 7:24 N 30, 40, 45, 50, 60 и внутренним конусом Морзе N 1 - 6 (конус Морзе N 4 - 6 - втулки типа B с принудительным движением или втулки типа A - без принудительного движения).

Втулки позволяют закрепить инструмент с коническим хвостовиком конус Морзе с резьбовым отверстием с помощью встроенного внутреннего винта. Конструкция винта и его закрепление во втулке - на усмотрение предприятия-изготовителя.

Хвостовики с конусом 7:24 - в соответствии с ISO 297. Конусы Морзе - в соответствии с ISO 296 и ISO 5413.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты. Для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных - последнее издание (включая все изменения):

ISO 296, Machine tools - Self-holding tapers for tool shanks (Станки. Самозажимные конусы хвостовиков инструментов)

ISO 297, 7/24, tapers for tool shanks for manual changing (Хвостовики инструментов с конусностью 7:24 для ручной смены)

ISO 2768-1:1989, General tolerances - Part 1: Tolerances for linear and angular dimensions without individual tolerance indications (Допуски общие. Часть 1. Допуски на линейные и угловые размеры без указания допусков на отдельные размеры)

ISO 5413, Machine tools - Positive drive of Morse tapers (Станки металлорежущие. Конусы Морзе жесткой передачи)

Неуказанные предельные отклонения - по классу допуска "m" в соответствии с ISO 2768-1.

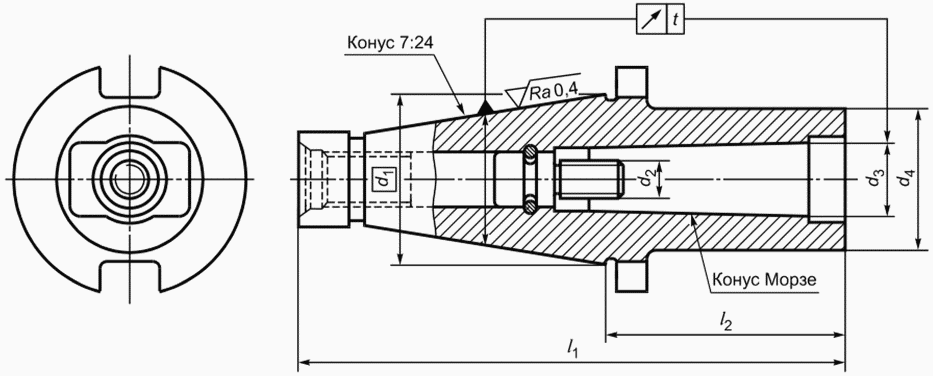

Основные размеры переходных втулок типа A с наружным конусом 7:24 и внутренним конусом Морзе приведены на рисунке 1 и в таблице 1.

Примечание - Чертеж не определяет конструкцию втулки, форму винта и метод крепления инструмента винтом.

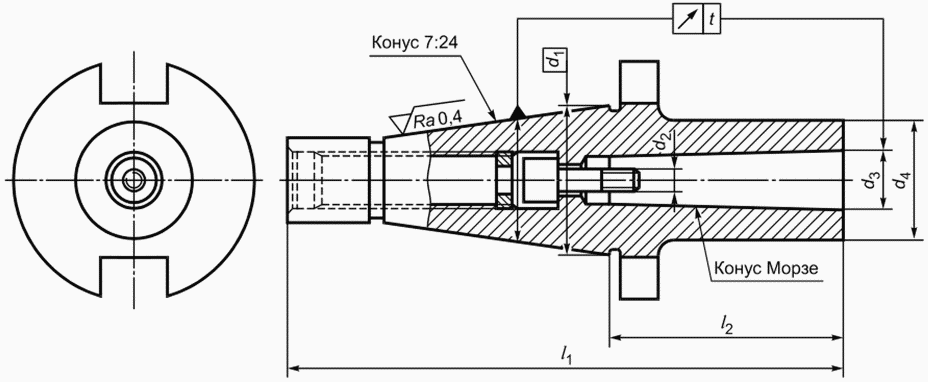

Основные размеры переходных втулок типа B с наружным конусом 7:24 и внутренним конусом Морзе приведены на рисунке 2 и в таблице 1.

Примечание - Чертеж не определяет конструкцию втулки, форму винта и метод крепления инструмента винтом.

Материал - на усмотрение предприятия-изготовителя с пределом прочности не менее 800 Н/мм².

Твердость должна быть 56 ... 60 HRC.

Пример условного обозначения переходной втулки типа A с наружным конусом 7:24 40 и внутренним конусом Морзе 4:

Пример условного обозначения переходной втулки типа B с наружным конусом 7:24 40 и внутренним конусом Морзе 4:

--------------------------------

<1> Действует ГОСТ 25557-2016 (ISO 296:1991).
