"ГОСТ 2575-79*. Государственный стандарт Союза ССР. Центры упорные с отжимной гайкой. Конструкция"
(утв. и введен в действие Постановлением Госстандарта СССР от 28.06.1979 N 2330)
(ред. от 01.11.1991)

"ГОСТ 2575-79*. Государственный стандарт Союза ССР. Центры упорные с отжимной гайкой. Конструкция"
(утв. и введен в действие Постановлением Госстандарта СССР от 28.06.1979 N 2330)
(ред. от 01.11.1991)


Утвержден и введен в действие
Постановлением Государственного
комитета СССР по стандартам
от 28 июня 1979 г. N 2330
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ЦЕНТРЫ УПОРНЫЕ С ОТЖИМНОЙ ГАЙКОЙ
КОНСТРУКЦИЯ
Thrust centres with screwed-off nut. Design
ГОСТ 2575-79*
Список заменяющих документов
(в ред. Изменения N 1, утв. в марте 1985 г.,
Изменения N 2, утв. в ноябре 1991 г.)
Группа Г27
ОКП 39 2844
Постановлением Государственного комитета СССР по стандартам от 28 июня 1979 г. N 2330 срок введения установлен
с 1 июля 1980 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам
РАЗРАБОТЧИКИ Л.К. Гирин, В.В. Меньшиков, К.Н. Буре
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 28.06.79 N 2330
3. Срок проверки - 1996 г., периодичность проверки - 5 лет
4. ВЗАМЕН ГОСТ 2575-67
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначения НТД, на который дана ссылка
Номер пункта
ГОСТ 9.306-85
Приложение
ГОСТ 13215-79
5
ГОСТ 16093-81
Приложение
ГОСТ 21449-75
4
ГОСТ 24705-81
Приложение
ГОСТ 25413-82
3, приложение
6. ПЕРЕИЗДАНИЕ (апрель 1996 г.) с ИЗМЕНЕНИЯМИ N 1, 2, утвержденными в марте 1985 г., в ноябре 1991 г. (ИУС 6-85, 3-92)
1. Настоящий стандарт распространяется на упорные центры с отжимной гайкой, применяемые при обработке деталей на металлорежущих станках, контрольных, разметочных и других работах.
Стандарт полностью соответствует международному стандарту ИСО 298-73.
Требования настоящего стандарта являются обязательными.
2. Центры должны изготавливаться двух исполнений:
1 - с закаленным рабочим корпусом;
2 - с рабочим конусом из твердого сплава.

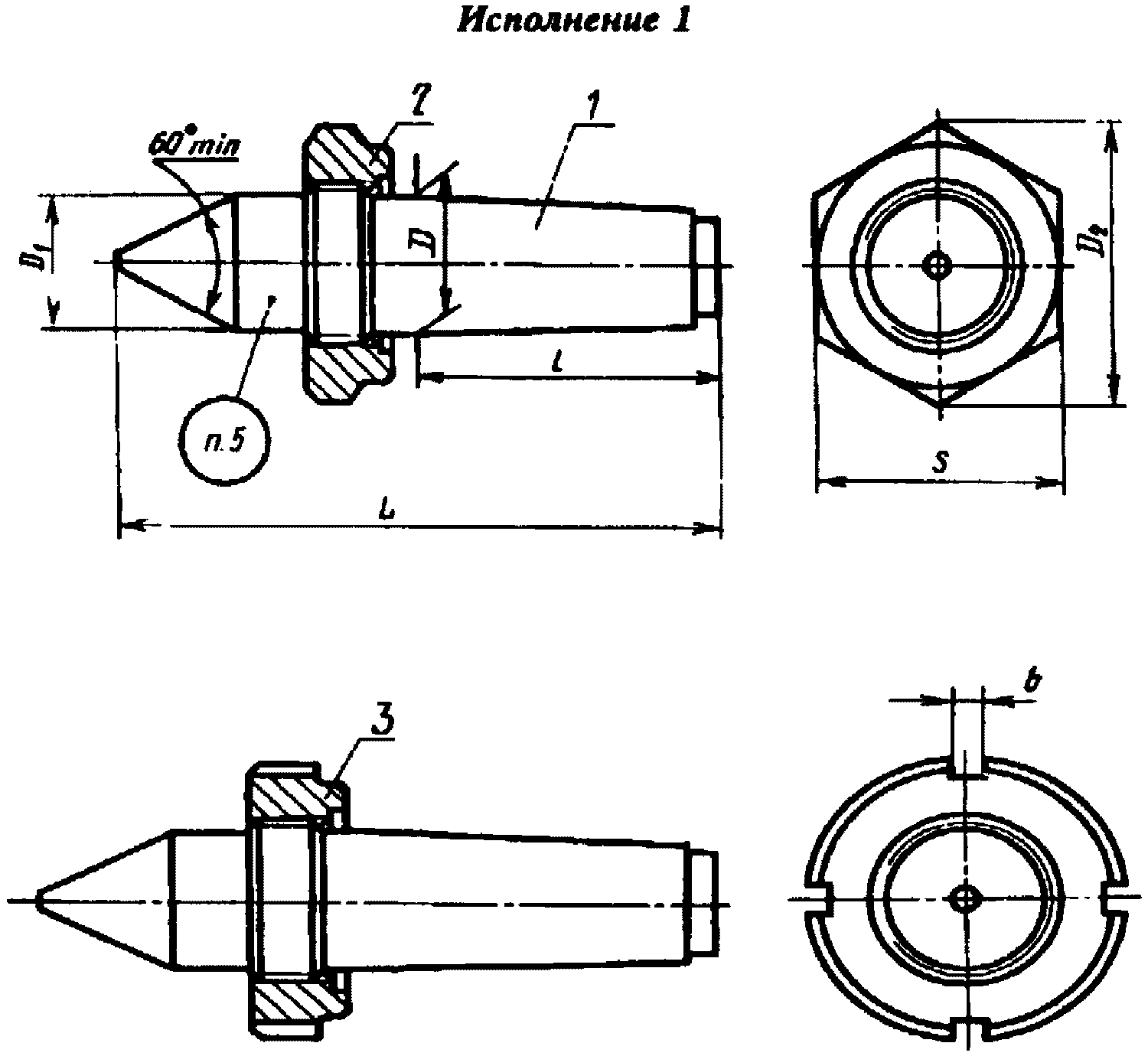

3. Конструкция и размеры упорных центров с отжимной гайкой должны соответствовать указанным на чертеже и в таблице.
4. Рабочие конусы центров 60° исполнения 1 с конусом Морзе 6 и метрическими конусами допускается изготавливать наплавленными прутковым сормайтом по ГОСТ 21449.
Толщина наплавленного слоя не должна превышать для центров с конусом Морзе 6 - 2,5 мм, для центров с метрическими конусами - 3 мм.
5. Технические требования и маркировка - по ГОСТ 13215.
1 - 5. (Измененная редакция, Изм. N 1, 2).
6. Конструкция и размеры центров и гаек указаны в приложении.
ИС NORMPROD: примечание.
Чертеж дан в соответствии с официальным текстом документа.
Пример условного обозначения упорного центра с отжимной гайкой исполнения 1 нормальной точности с конусом Морзе 4:
Центр 7032-0109 - Морзе 4 ГОСТ 2575-79
То же, повышенной точности:
Центр 7032-0109 Морзе 4 ПТ ГОСТ 2575-79
Пример условного обозначения упорного центра с отжимной гайкой исполнения 2 повышенной точности с конусом Морзе 4 и пластиной из твердого сплава ВК8:
Центр 7032-0110 Морзе 4 ПТ ВК8 ГОСТ 2575-79
Размеры, мм
Обозначение
Исполнение
Конус
L
l
D
D1
h9
D2
d
S
b
Номер пластины типа 34 по ГОСТ 25413
7032-0101
1
Морзе
0
78
50,0
9,045
9,2
21,9
-
19
-
-
7032-0102
2
5
34090
7032-0103
1
1
90
53,5
12,065
12,2
27,7
-
24
-
7032-0104
2
5
34090
7032-0105
1
2
112
64,0
17,780
18,0
34,6
-
30
-
7032-0106
2
7
34110
7032-0107
1
3
138
81,0
23,825
24,1
47,3
-
41
-
7032-0108
2
11
34130
7032-0109
1
4
175
102,5
31,267
31,6
63,5
-
55
-
7032-0110
2
14
34150
7032-0112
1
5
217
129,5
44,399
44,7
80,9
-
70
-
7032-0113
2
18
34170
7032-0114
22
34190
7032-0116
1
6
290
182,0
63,348
63,8
109,7
-
95
-
7032-0117
2
22
34190
7032-0118
32
34210
7032-0120
1
Метрический
80
340
196,0
80
80,4
120,0
-
-
10
-
7032-0122
100
400
232,0
100
100,5
135,0
12
7032-0124
120
462
268,0
120
120,6
160,0
Приложение
Обязательное
КОНСТРУКЦИЯ И РАЗМЕРЫ ДЕТАЛЕЙ ЦЕНТРОВ С ОТЖИМНОЙ ГАЙКОЙ

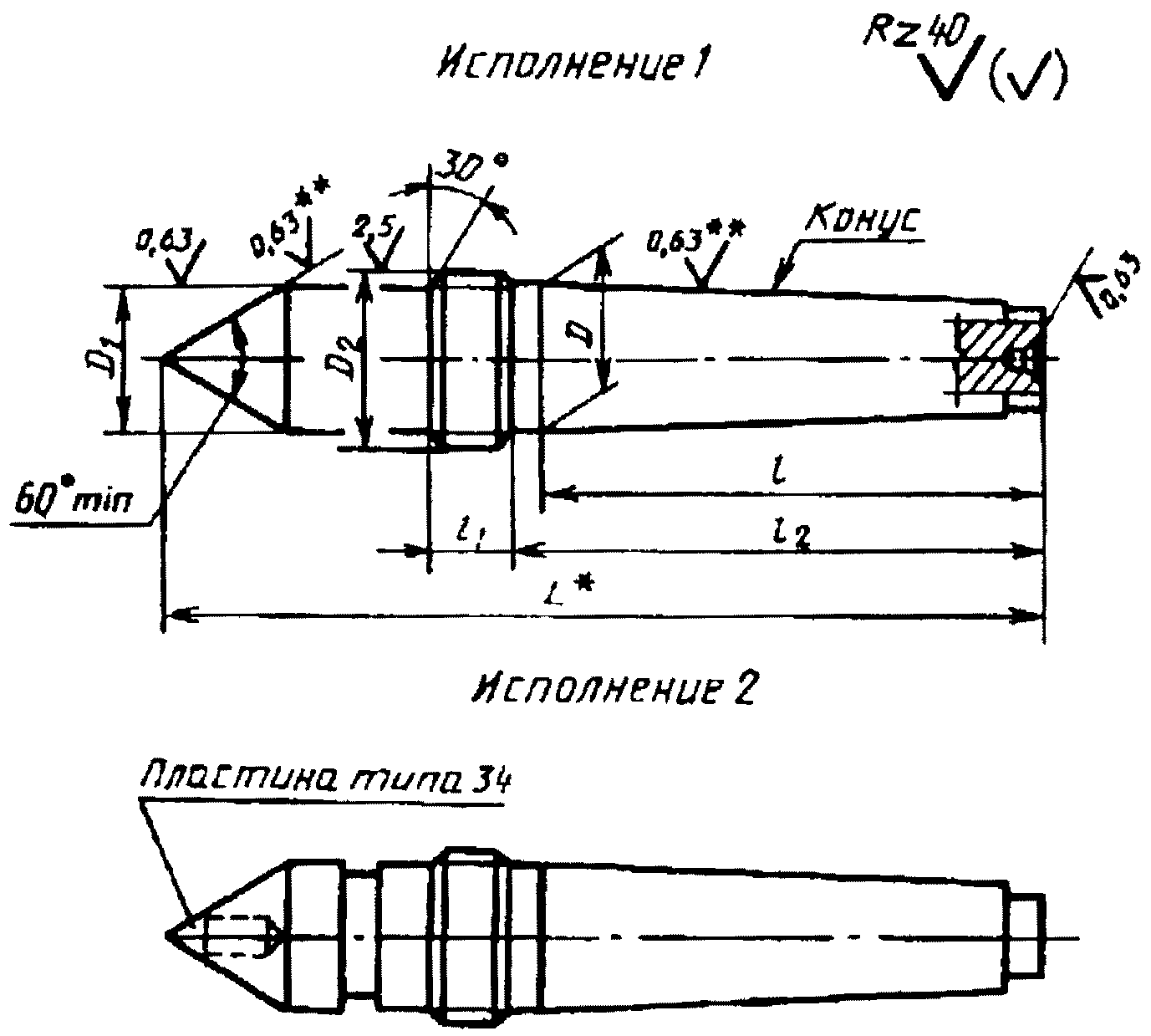

1. Центр (черт. 1, табл. 1)
--------------------------------
<*> Размер для справок.
<**> Шероховатость рабочего конуса и конуса хвостовика для центров повышенной точности (ПТ) должна быть Ra <= 0,32 мкм.
Черт. 1
Пример условного обозначения упорного центра исполнения 1 нормальной точности с конусом Морзе 4:
Центр 7032-0109/001 Морзе 4 ГОСТ 2575-79
То же, повышенной точности:
Центр 7032-0109/001 Морзе 4 ПТ ГОСТ 2575-79
Пример условного обозначения упорного центра исполнения 2 повышенной точности с конусом Морзе 4 и пластиной из твердого сплава ВК8:
Центр 7032-0110/001 Морзе 4 ПТ ВК8 ГОСТ 2575-79
1.1. Резьба метрическая - по ГОСТ 24705. Поле допуска резьбы - 6g по ГОСТ 16093.
1, 1.1. (Измененная редакция, Изм. N 1, 2).
Таблица 1
Размеры, мм
Обозначение центров
Исполнение
Конус
L
l
l1
l2
D
D1
h9
D2
Номер пластины типа 34 по ГОСТ 25413-82
7032-0101/001
1
Морзе
0
78
50,0
6
53
9,045
9,2
М12 x 1,5
-
7032-0102/001
2
34090
7032-0103/001
1
1
90
53,5
57
12,065
12,2
М16 x 1,5
-
7032-0104/001
2
34090
7032-0105/001
1
2
112
64,0
8
69
17,780
18,0
М20 x 1,5
-
7032-0106/001
2
34110
7032-0107/001
1
3
138
81,0
10
86
23,825
24,1
М27 x 1,5
-
7032-0108/001
2
34130
7032-0109/001
1
4
175
102,5
12
109
31,267
31,6
М36 x 1,5
-
7032-0110/001
2
34150
7032-0112/001
1
5
217
129,5
14
136
44,399
44,7
М48 x 1,5
-
7032-0113/001
2
34170
7032-0114/001
34190
7032-0116/001
1
6
290
182,0
16
190
63,348
63,8
М68 x 2,0
-
7032-0117/001
2
34190
7032-0118/001
34210
7032-0120/001
1
Метрический
80
340
196,0
204
80
80,4
М85 x 2,0
-
7032-0122/001
100
400
232,0
18
242
100
100,5
М105 x 2,0
7032-0124/001
120
462
268,0
20
280
120
120,6
М125 x 2,0

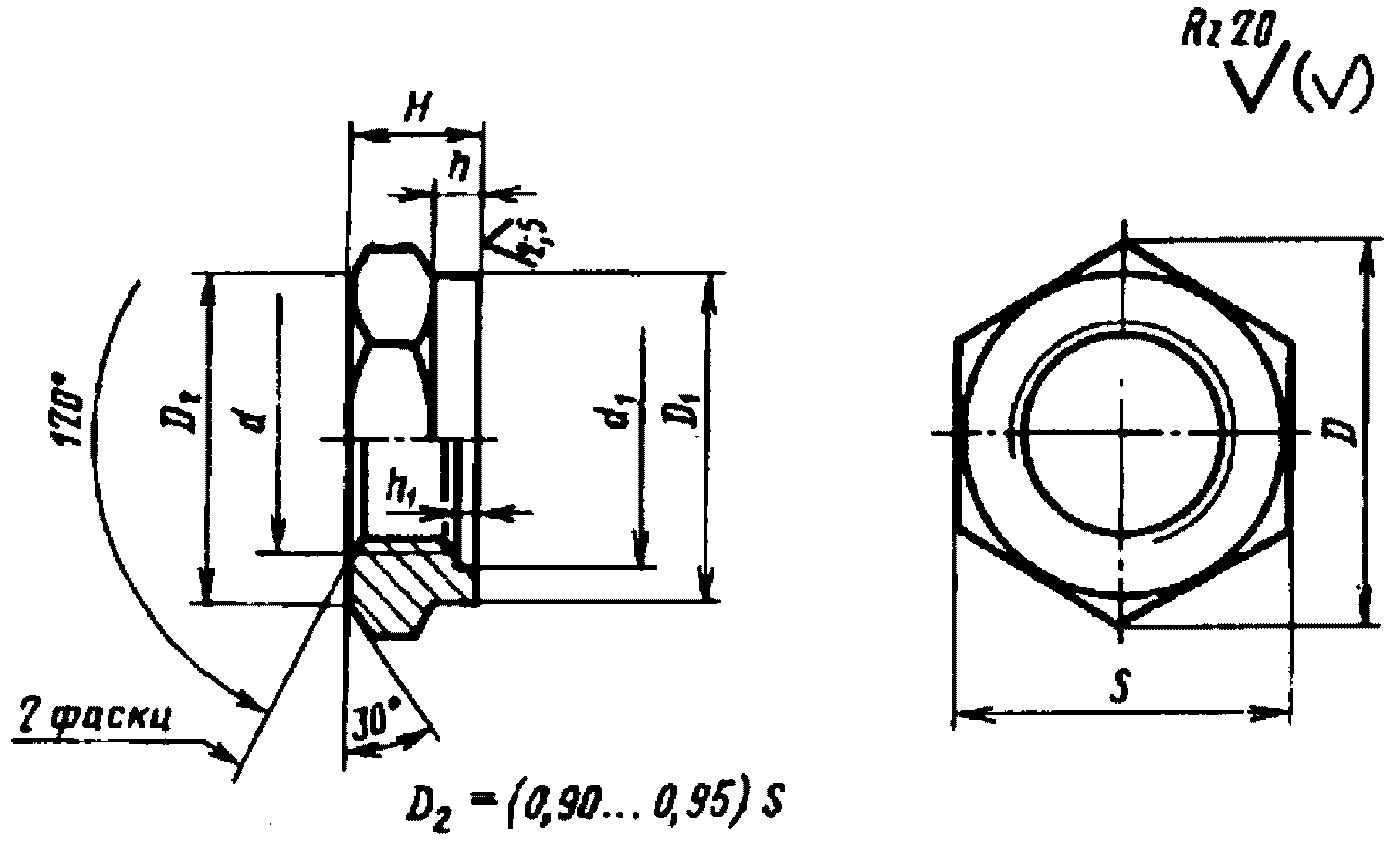

2. Гайка (черт. 2, табл. 2)
для центров с конусом Морзе
ИС NORMPROD: примечание.
Нумерация пунктов дана в соответствии с официальным текстом документа.
3. Гайка для центров с метрическим конусом
(черт. 2, табл. 2)
Черт. 2
Таблица 2
Размеры, мм
Обозначение гаек
d
D
D1
d1
H
h
h1
b
S
7032-0101/002
М12 x 1,5
21,9
18
13
10
3
2,5
-
19
7032-0102/002
7032-0103/002
М16 x 1,5
27,7
23
17
24
7032-0104/002
7032-0105/002
М20 x 1,5
34,6
29
21
12
4
30
7032-0106/002
7032-0107/002
М27 x 1,5
47,3
39
29
15
5
41
7032-0108/002
7032-0109/002
М36 x 1,5
63,5
53
37
18
7
3,0
-
55
7032-0110/002
7032-0111/002
7032-0112/002
М48 x 1,5
80,9
67
50
21
6
70
7032-0113/002
7032-0114/002
7032-0115/002
7032-0116/002
М68 x 2
109,7
90
70
25
7
4,0
95
7032-0117/002
7032-0118/002
7032-0119/002
7032-0120/002
М85 x 2
120
100
90
22
10
5,0
10
-
7032-0121/002
7032-0122/002
М105 x 2
135
120
110
25
12
7032-0123/002
7032-0124/002
М125 x 2
160
140
130
30
7032-0125/002
Пример условного обозначения гайки диаметром d = М12 x 1,5:
Гайка 7031-0101/002 ГОСТ 2575-79
2.1. Резьба метрическая - по ГОСТ 24705. Поле допуска резьбы - 6H по ГОСТ 16093.
2, 2.1. (Измененная редакция, Изм. N 1, 2).
2.2. (Исключен, Изм. N 1).
2.3. Покрытие - Хим. Окс. прм. (обозначение покрытия - по ГОСТ 9.306).
УДК 621.9-229.335:006.354
