Описание

Источник публикации

М.: Стандартинформ, 2010

Примечание к документу

Действие данного документа, утратившего силу с 01.01.2017 в связи с изданием Приказа Росстандарта от 21.07.2015 N 945-ст, восстановлено на территории Российской Федерации с 01.01.2020 только в отношении продукции, поставляемой по Государственному оборонному заказу (Приказ Росстандарта от 27.12.2019 N 1487-ст).

Документ утратил силу с 1 января 2017 года в части гаек с крупным шагом резьбы в связи с изданием Приказа Росстандарта от 21.07.2015 N 941-ст. Взамен введен в действие ГОСТ ISO 4032-2014.

Документ утратил силу с 1 января 2017 года в части гаек с мелким шагом резьбы в связи с изданием Приказа Росстандарта от 21.07.2015 N 945-ст. Взамен введен в действие ГОСТ ISO 8673-2014.

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 N 184-ФЗ.

Ограничение срока действия снято по протоколу N 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации ("ИУС", N 11-12, 1994).

Документ введен в действие с 1 января 1972 года; в части размера "под ключ" S = 13 мм - с 1 января 1973 года.

Взамен ГОСТ 5927-62.

Название документа

"ГОСТ 5927-70. Межгосударственный стандарт. Гайки шестигранные класса точности A. Конструкция и размеры"

(утв. и введен в действие Постановлением Госстандарта СССР от 18.02.1970 N 178)

(ред. от 01.07.1995, с изм. от 21.07.2015)

"ГОСТ 5927-70. Межгосударственный стандарт. Гайки шестигранные класса точности A. Конструкция и размеры"
(утв. и введен в действие Постановлением Госстандарта СССР от 18.02.1970 N 178)
(ред. от 01.07.1995, с изм. от 21.07.2015)

Оглавление

ГОСТ 5927-70. Межгосударственный стандарт. Гайки шестигранные класса точности A. Конструкция и размеры

Информационные данные

Приложение 1. Масса стальных гаек с крупным шагом резьбы

Приложение 2

Утвержден и введен в действие

Постановлением Госстандарта СССР

от 18 февраля 1970 г. N 178

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГАЙКИ ШЕСТИГРАННЫЕ КЛАССА ТОЧНОСТИ A

КОНСТРУКЦИЯ И РАЗМЕРЫ

Hexagon nuts, product grade A. Construction and dimensions

ГОСТ 5927-70

Список изменяющих документов

(в ред. Изменения N 2, утв. в феврале 1974 г.,

Изменения N 3, утв. в марте 1981 г.,

Изменения N 4, утв. в июне 1983 г.,

Изменения N 5, утв. в мае 1985 г.,

Изменения N 6, утв. в марте 1989 г.,

Изменения N 7, утв. в июле 1995 г.,

с изм., внесенными ГОСТ ISO 4032-2014, введенным

в действие Приказом Росстандарта от 21.07.2015 N 941-ст,

ГОСТ ISO 8673-2014, введенным в действие

Приказом Росстандарта от 21.07.2015 N 945-ст)

Группа Г33

МКС 21.060.20

ОКП 12 8300

Дата введения

1 января 1972 года;

в части размера

"под ключ" S = 13 мм -

1 января 1973 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством черной металлургии СССР.

2. Утвержден и введен в действие Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 18.02.70 N 178.

3. Стандарт полностью соответствует СТ СЭВ 3680-82.

4. Взамен ГОСТ 5927-62.

5. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 1759.0-87	5
ГОСТ 1759.1-82	2, 3а
ГОСТ 1759.3-83	3б
ГОСТ 1759.5-87	2
ГОСТ 24705-2004	3

6. Ограничение срока действия снято по протоколу N 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12-94).

7. Издание (февраль 2010 г.) с Изменениями N 2, 3, 4, 5, 6, 7, утвержденными в феврале 1974 г., марте 1981 г., июне 1983 г., мае 1985 г., марте 1989 г., июле 1995 г. (ИУС 3-74, 6-81, 11-83, 8-85, 6-89, 9-95).

1. Настоящий стандарт распространяется на шестигранные гайки класса точности A с диаметром резьбы от 1 до 48 мм.

(Измененная редакция, Изм. N 4).

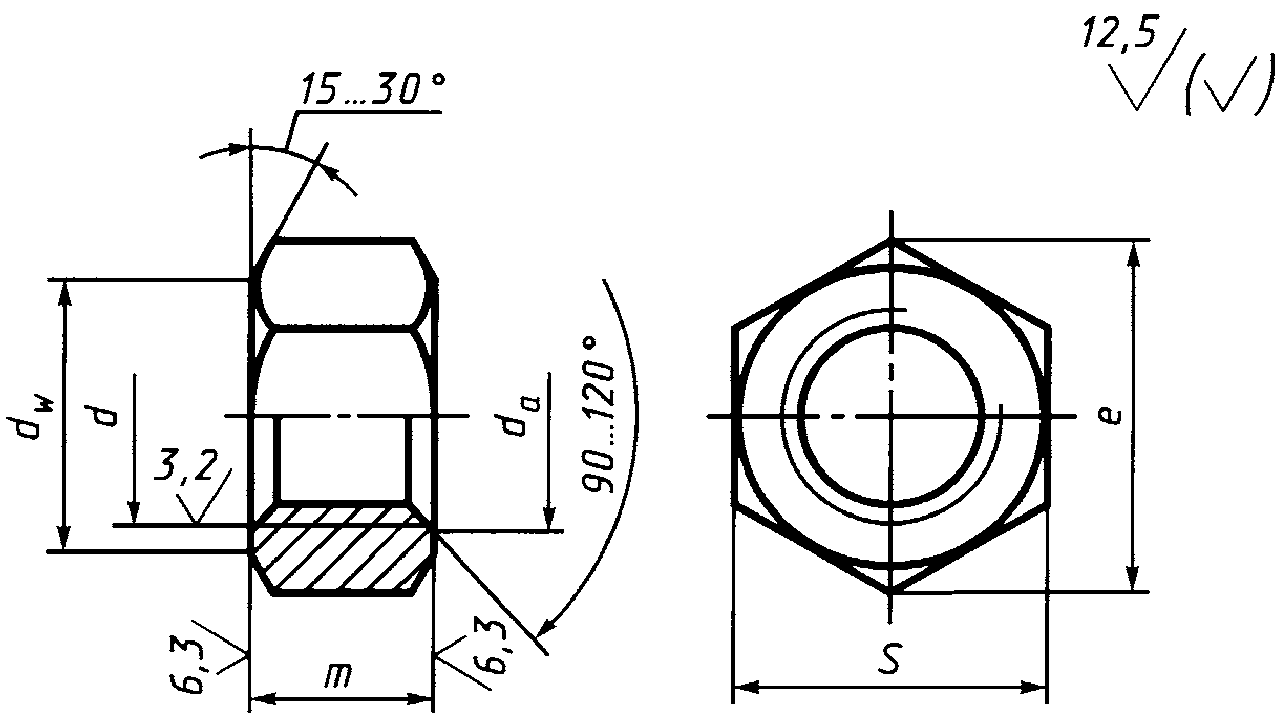

2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.

(Измененная редакция, Изм. N 3, 4, 6, 7).

мм

????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

Номинальный диаметр ?(1) ?(1,4)?1,6 ? 2 ?2,5 ? 3 ?(3,5)? 4 ? 5 ? 6 ? 8 ? 10 ? 12 ?(14)? 16 ?(18)? 20 ?(22)? 24 ?(27)? 30 ? 36 ? 42 ? 48

резьбы d ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

Шаг резьбы?крупный ?0,25?0,30 ?0,35?0,40?0,45?0,5 ? 0,6 ?0,7 ?0,8 ? 1 ?1,25?1,5 ?1,75? 2 ? 2,5 ? 3 ?3,5 ? 4 ? 4,5 ? 5

?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

?мелкий ? - ? 1 ? 1,25 ? 1,5 ? 2 ? 3

????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

Размер "под ключ" S? 3,2 ? 4 ? 5 ?5,5 ? 6 ? 7 ? 8 ? 10 ? 13 ? 16 ? 18 ? 21 ? 24 ? 27 ? 30 ? 34 ? 36 ? 41 ? 46 ? 55 ? 65 ? 75

????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

Диаметр описанной ? 3,4 ?4,3 ?5,5 ? 6 ? 6,6 ?7,7 ?8,8 ?11,1?14,4?17,8?20,0?23,4?26,8?30,1?33,5?37,7?40,0?45,6?51,3?61,3?72,6 ?83,9

окружности e, не ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

менее ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

d ?не менее?1,0 ? 1,4 ?1,6 ?2,0 ?2,5 ? 3 ? 3,5 ?4,0 ?5,0 ?6,0 ?8,0 ? 10 ? 12 ? 14 ? 16 ? 18 ? 20 ? 22 ? 24 ? 27 ? 30 ? 36 ? 42 ? 48

a ?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

?не более?1,15?1,61 ?1,84?2,30?2,9 ?3,45?4,00 ?4,60?5,75?6,75?8,75?10,8?13,0?15,1?17,3?19,4?21,6?23,8?25,9?29,2?32,4?38,9?45,40?51,80

????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

d , не менее ? 2,90 ?3,60?4,50?5,00?5,40 ?6,30?7,20?9,00?11,7?14,6?16,6?19,6?22,5?25,3?28,2?31,7?33,6?38,4?43,1?51,5?61,0 ?70,5

w ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

Высота m ? 1,0 ?1,3 ?1,6 ?2,0 ?2,4 ?2,8 ?3,2 ?4,7 ?5,2 ?6,8 ?8,4 ?10,8?12,8?14,8?16,4?18,0?19,8?21,5?23,6?25,6?31,0?34,0 ?38,0

Примечания.

1. Размеры гаек, заключенные в скобки, применять не рекомендуется.

2. Допускается изготавливать гайки с размерами, указанными в Приложении 2.

3. Допускается изготавливать гайки с номинальной высотой m не менее 0,8d и предельными отклонениями по ГОСТ 1759.1 при условии соблюдения требований ГОСТ 1759.5 <*>.

--------------------------------

<*> На территории Российской Федерации действует ГОСТ Р 52628-2006.

3. Резьба - по ГОСТ 24705.

(Измененная редакция, Изм. N 2, 4, 5).

3а. Не установленные настоящим стандартом допуски размеров, отклонений формы и расположения поверхностей и методы контроля - по ГОСТ 1759.1.

3б. Допустимые дефекты поверхности гаек и методы контроля - по ГОСТ 1759.3.

3а, 3б. (Введены дополнительно, Изм. N 5).

4. Допускается по соглашению между изготовителем и потребителем изготавливать гайки с номинальным диаметром резьбы от 36 до 48 мм с шагом резьбы 2 мм.

(Измененная редакция, Изм. N 2, 5).

5. Технические требования - по ГОСТ 1759.0 <*>.

--------------------------------

<*> На территории Российской Федерации в части маркировки действуют ГОСТ Р 52627-2006, ГОСТ Р 52628-2006.

6. (Исключен, Изм. N 2).

7. Масса гаек указана в Приложении 1.

8. (Исключен, Изм. N 4).

Пример условного обозначения гайки с диаметром резьбы d = 12 мм, с размером "под ключ" S = 18 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 5, без покрытия:

Гайка М12-6Н.5 (S18) ГОСТ 5927-70

То же, с крупным шагом резьбы с полем допуска 6Н, класса прочности 6, из стали марки А12, без покрытия:

Гайка М12-6Н.6.А (S18) ГОСТ 5927-70

То же, с размером "под ключ" S = 19 мм, с мелким шагом резьбы с полем допуска 6Н, класса прочности 12, из стали марки 40Х, с покрытием 01 толщиной 6 мкм:

Гайка М12 х 1,25-6Н.12.40Х.016 ГОСТ 5927-70

Приложение 1

Справочное

МАССА СТАЛЬНЫХ ГАЕК С КРУПНЫМ ШАГОМ РЕЗЬБЫ

Номинальный диаметр резьбы d, мм	Теоретическая масса 1000 шт. гаек, кг
1	0,062
1,4	0,057
1,6	0,074
2	0,141
2,5	0,272
3	0,377
3,6	0,497
4	0,800
5	1,440
6	2,573
8	5,548
10	10,220
12	15,670
14	25,33
16	37,61
18	53,27
20	71,44
22	103,15
24	122,87
27	175,28
30	242,54
36	416,78
42	623,88
48	956,20

Для определения массы гаек из других материалов значения массы, указанные в таблице, следует умножить на коэффициенты: 0,356 - для алюминиевого сплава; 1,080 - для латуни.

Приложение 1. (Измененная редакция, Изм. N 3, 6).

Приложение 2

Справочное

Размеры в мм

Номинальный диаметр резьбы d	10	12	14	22
Размер "под ключ" S	17	19	22	32
Диаметр описанной окружности e, не менее	18,9	21,1	24,5	35,7
, не менее	15,6	17,4	20,6	30,0
Теоретическая масса 1000 шт. гаек с крупным шагом резьбы, кг	12,06	18,40	28,91	85,67

Приложение 2. (Введено дополнительно, Изм. N 6; измененная редакция, Изм. N 7).
