МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ИНСТРУМЕНТЫ МОНТАЖНЫЕ ДЛЯ ВИНТОВ И ГАЕК

ОБОЗНАЧЕНИЕ И НОМЕНКЛАТУРА

Assembly tools for screws and nuts.

Designation and nomenclature

(ISO 1703:2005, IDT)

ГОСТ ISO 1703-2015

Группа Г24

МКС 01.040.25

25.140.30

ОКП 39 2600

Дата введения

1 января 2017 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".

Сведения о стандарте

1 ПОДГОТОВЛЕН Открытым акционерным обществом "ВНИИИНСТРУМЕНТ" (ОАО "ВНИИИНСТРУМЕНТ") на основе русской версии стандарта, указанного в пункте 4

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 95 "Инструмент"

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 октября 2015 г. N 81-П)

За принятие проголосовали:

Краткое наименование страны по МК (ISO 3166) 004-97	Код страны по МК (ISO 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Азербайджан	AZ	Азстандарт
Армения	AM	Минэкономики Республики Армения
Беларусь	BY	Госстандарт Республики Беларусь
Казахстан	KZ	Госстандарт Республики Казахстан
Киргизия	KG	Кыргызстандарт
Молдова	MD	Молдова-Стандарт
Россия	RU	Росстандарт
Таджикистан	TJ	Таджикстандарт
Туркменистан	TM	Главгосслужба "Туркменстандартлары"
Узбекистан	UZ	Узстандарт
Украина	UA	Минэкономразвития Украины

4 Настоящий стандарт идентичен международному стандарту ISO 1703:2005 "Инструменты крепежные для винтов и гаек. Обозначение и номенклатура" ("Assembly tools for screws and nuts - Designation and nomenclature", IDT).

Международный стандарт разработан техническим комитетом по стандартизации TC 29 "Инструмент", подкомитетом SC 10 "Сборочный инструмент для болтов и гаек, плоскогубцы и кусачки" Международной организации по стандартизации (ISO).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА.

5 Приказом Федерального агентства по техническому регулированию и метрологии от 8 июня 2016 г. N 573-ст межгосударственный стандарт ГОСТ ISO 1703-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.

6 ВЗАМЕН ГОСТ 29308-92

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).

1. Область применения

1.1 Настоящий стандарт устанавливает номенклатуру и условные обозначения инструментов для крепления винтов и гаек, применяемые при создании информационных баз данных.

В стандарте приведены иноязычные эквиваленты наименований обозначений и терминов инструментов на английском и французском языках. Соответствующие эквивалентные наименования обозначений и терминов на немецком языке приведены в приложении A.

2. Нормативные ссылки

Для применения настоящего стандарта необходимы следующие ссылочные международные стандарты. Для недатированных ссылок применяют последнее издание ссылочного стандарта (включая все его изменения).

IEC 60900, Live working - Hand tools for use up to 1000 V a.c. and 1500 V d.c.

(Работа под напряжением. Инструменты ручные для работы под напряжением до 1000 В переменного тока и до 1500 В постоянного тока)

ISO 2351-1, Assembly tools for screws and nuts - Machine-operated screwdriver bits - Part 1: Screwdriver bits for slotted head screws (Инструменты крепежные для винтов и гаек. Отвертки-вставки с механическим приводом. Часть 1. Отвертки-вставки для винтов со шлицевой головкой)

ISO 2351-2, Assembly tools for screws and nuts - Machine-operated screwdriver bits - Part 2: Screwdriver bits for cross-recessed head screws (Инструменты крепежные для винтов и гаек. Отвертки-вставки с механическим приводом. Часть 2. Отвертки-вставки для винтов с крестообразным шлицем)

ISO 2351-3, Assembly tools for screws and nuts - Machine-operated screwdriver bits - Part 3: Screwdriver bits for hexagon socket screws (Инструменты крепежные для винтов и гаек. Отвертки-вставки с механическим приводом. Часть 3. Отвертки-вставки для винтов с цилиндрической головкой и шестигранным углублением под ключ)

ISO 2725-1, Assembly tools for screws and nuts - Square drive sockets - Part 1: Hand-operated sockets - Dimensions (Инструменты крепежные для винтов и гаек. Переходники с внутренним квадратом. Часть 1. Переходники для ручного инструмента. Размеры)

ISO 2725-2, Assembly tools for screws and nuts - Square drive sockets - Part 2: Machine-operated sockets ("impact") - Dimensions (Инструменты крепежные для винтов и гаек. Переходники с внутренним квадратом. Часть 2. Переходники для механизированного инструмента ("ударного действия"). Размеры

ISO 2936, Assembly tools for screws and nuts - Hexagon socket screw keys (Инструменты крепежные для винтов и гаек. Торцовые гаечные ключи с внутренним шестигранником)

ISO 3315, Assembly tools for screws and nuts - Driving parts for hand-operated square drive socket wrenches - Dimensions and tests (Инструменты крепежные для винтов и гаек. Приводные детали для ручных торцевых ключей с переходными квадратами. Размеры и испытания)

ISO 3316, Assembly tools for screws and nuts - Attachments for hand-operated square drive socket wrenches - Dimensions and tests (Инструменты крепежные для винтов и гаек. Приспособления для ручных торцовых ключей с квадратной головкой. Размеры и испытания)

ISO 3317, Assembly tools for screws and nuts - Square drive extension hexagon insert, for power socket wrenches (Инструменты крепежные для винтов и гаек. Шестигранные удлинительные вставки с наружными квадратами для гайковертов)

ISO 4229, Assembly tools for screws and nuts - Single-head engineer's wrenches - Gaps from 50 to 120 mm (Инструменты крепежные для винтов и гаек. Гаечные односторонние ключи с зевом от 50 до 120 мм)

ISO 6787, Assembly tools for screws and nuts - Adjustable wrenches (Инструменты крепежные для винтов и гаек. Разводные гаечные ключи)

ISO 6788, Assembly tools for screws and nuts - Four-way socket wrenches - Dimensions and torque test (Инструменты крепежные для винтов и гаек. Крестообразные торцовые ключи. Размеры и испытание на кручение)

ISO 6789, Assembly tools for screws and nuts - Hand torque tools - Requirements and test methods for design conformance testing, quality conformance testing and recalibration procedure (Инструменты крепежные для винтов и гаек. Ручные динамометрические инструменты. Требования и методы испытаний для проверки совместимости конструкции, соответствия качества требованиям и для повторной процедуры калибровки)

ISO 7738, Assembly tools for screws and nuts - Combination wrenches - Lengths of wrenches and maximum thickness of heads (Инструменты крепежные для винтов и гаек. Комбинированные гаечные ключи. Длина ключей и максимальная толщина головки)

ISO 10102, Assembly tools for screws and nuts - Double-headed open-ended engineers' wrenches - Length of wrenches and thickness of the heads (Инструменты крепежные для винтов и гаек. Гаечные двухсторонние ключи с открытым зевом. Длина гаечных ключей и толщина головки)

ISO 10103, Assembly tools for screws and nuts - Double-headed, flat and offset, box wrenches - Length of wrenches and thickness of the heads (Инструменты крепежные для винтов и гаек. Двухсторонние накидные прямые и коленчатые гаечные ключи. Длина гаечных ключей и толщина головки)

ISO 10104, Assembly tools for screws and nuts - Double-headed, deep offset and modified offset, box wrenches - Length of wrenches and thickness of the heads (Инструменты крепежные для винтов и гаек. Двухсторонние накидные гаечные ключи с глубоким и модифицированным коленом. Длина гаечных ключей и толщина головки)

ISO 10914, Assembly tools for screws and nuts - Sockets and wrenches for spline drive (Инструменты крепежные для винтов и гаек. Переходники и гаечные ключи для шлицевого соединения)

ISO 11168, Socket wrenches for spark and glow-plugs (Торцевые гаечные ключи для свечей зажигания и свечей подогрева)

3. Обозначение

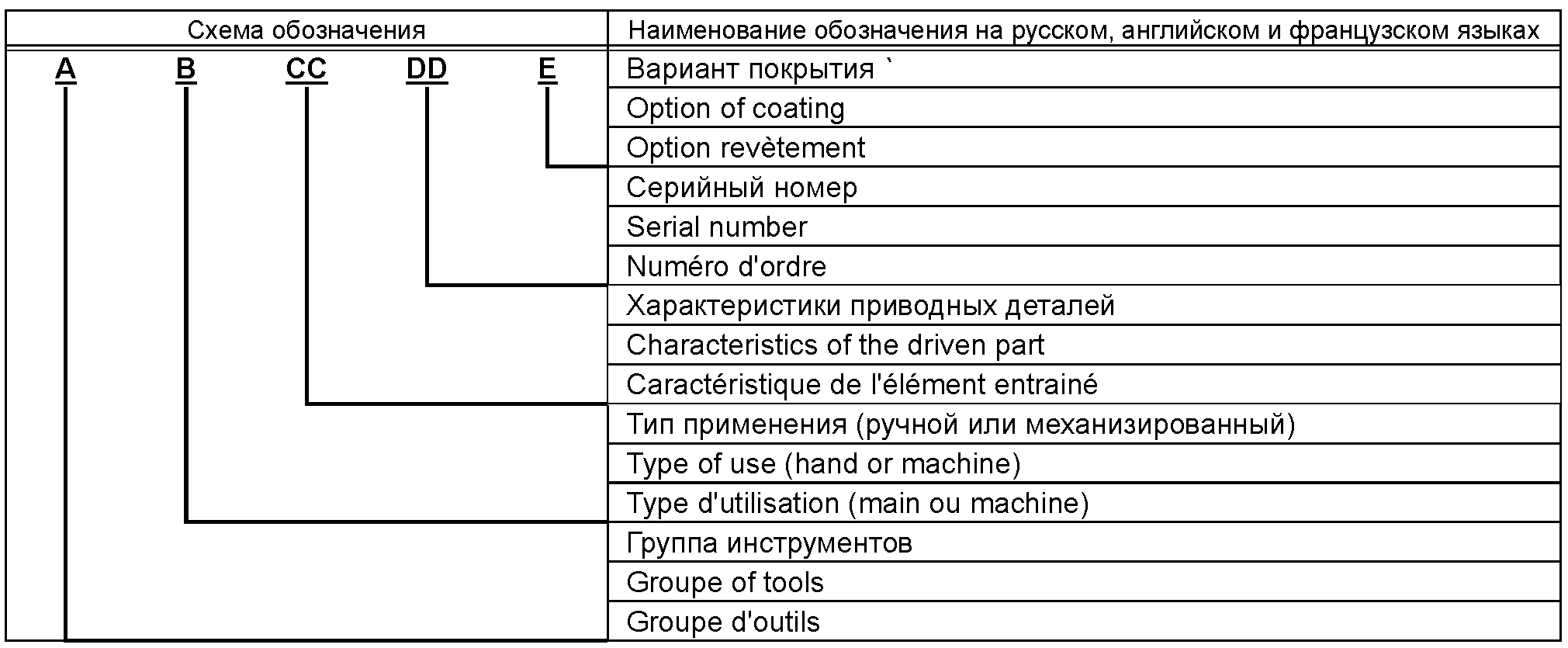

3.1 Обозначение монтажных инструментов для винтов и гаек должно состоять из символов (букв и цифр), значения и последовательность расположения которых должны соответствовать указанным в таблице 1.

Таблица 1

3.2 Расшифровка обозначений должна соответствовать указанной в таблице 2.

Таблица 2

Обозначение	Наименование обозначения на английском и французском языках
A - Группа инструментов	A: Group of tools:	A: Groupe d'outils:
1 - гаечные ключи	1: wrenches	1:
2 - переходники	2: sockets	2: douilles
3 - отвертки-вставки (биты)	3: screwdriver bits	3: embouts
4 - отвертки	4: screwdrivers	4: tournevis
5 - соединительные детали	5: connecting parts	5:
6 - приводные детали	6: driving parts	6: de commande
B - Ручные или механизированные	B: Hand or machine	B: Main ou machine
1 - ручные	1: hand	1: main
2 - механизированные; частично ручные операции возможны с использованием дополнительных инструментов	2: machine operation; partial hand operation is possible using supplementary tools	2: l'aide des machines; manuelle en partie est aussi possible avec des outils
CC - Геометрические характеристики приводных деталей	CC: Geometrical characteristics of the driven part	CC: de
00 - приводная деталь отсутствует	00: no driven part	00: pas
01 - параллельные торцы (шестигранник, квадрат...)	01: parallel flanks (hexagon, square...)	01: flancs (hexagone, ...)
02 - внутренний шестигранник	02: male hexagon	02: hexagone
03 - наружный шестигранник	03: female hexagon	03: hexagone femelle
04 - шлицевая	04: slotted	04: fente
05 - головка с крестообразным шлицем PH	05: cross-recessed head PH	05: empreinte cruciforme PH
06 - головка с крестообразным шлицем PZ	06: cross-recessed head PZ	06: empreinte cruciforme PZ
07 - шлиц	07: spline	07: empreinte "spline"
08 - внутренний квадрат	08: male square	08:
09 - наружный квадрат	09: female square	09: femelle
10 - треугольная с внутренним квадратом	10: triangular male square	10: triangle
11 - треугольная с наружным квадратом	11: triangular female square	11: triangle femelle
12 - паз	12: notch	12: encoche
13 - с отверстием	13: hole	13: trou
14 - многошлицевая	14: multi-spline	14:
15 - остроугольные шлицы	15: serrations	15: denture multiple
DD: Серийный номер	DD: Serial number	DD: d'ordre
E: Вариант покрытия:	E: Option of coating	E: Option de
0 - стандартное	0: standard	0: standard
1 - покрытие для низкого напряжения (IEC 60900)	1: coating for low voltage (IEC 60900)	1: pour basse tension (CEI 60900)

4. Номенклатура

Номенклатура монтажных инструментов для винтов и гаек должна соответствовать указанной в таблицах 3 - 8.

Примечания

1 Номера стандартов ISO, выделенные жирным шрифтом, соответствуют стандартам на инструмент с соответствующим обозначением.

2 Номера стандартов ISO, заключенные в скобках, распространяются на технические условия, или допуски, или размеры сборочных элементов крепежных инструментов.

4.1. Ключи гаечные

Таблица 3

Обозначение		Наименование термина на русском, английском и французском языках	Номер ISO	Рисунок	Применение
новое	старое
1 1 01 01 0 1 101 01 1	1	Ключ гаечный с открытым зевом односторонний	4229 (691; 1711-1)
		Engineer's wrench, single-head
		fourche simple
1 1 01 02 0	4	Ключ гаечный с открытым зевом двусторонний	10102 (691; 1085; 1711-1; 3318)
		Engineer's wrench, double-head, open end
		fourche double
1 1 01 03 0	3	Ключ гаечный с открытым зевом ударный	(691)
		Slugging wrench, open end
		fourche frapper
1 1 01 04 0	2	Ключ гаечный разводной	6787
		Adjustable wrench
		molette
1 1 01 05 0	13	Ключ гаечный комбинированный отогнутый	7738 (691, 1711-1, 3318)
		Combination wrench, offset
		mixte,
1 1 01 06 0	14	Ключ гаечный комбинированный изогнутый	7738 (691; 1711-1; 3318)
		Combination wrench, deep offset
		mixte,
1 1 02 01 0	5	Ключ гаечный кольцевой односторонний	(691; 1711-1)
		Box wrench, single-head
		polygonale simple
1 1 02 02 0 1 1 02 02 1	6	Ключ гаечный кольцевой односторонний коленчатый	(691; 1711-1)
		Box wrench, single-head, deep offset
		polygonale simple,
1 1 02 03 0	8	Ключ гаечный кольцевой плоский двусторонний	10103 (691; 1085; 1711-1; 3318)
		Box wrench, double-head, flat
		polygonale double, droite
1 1 02 04 0	9	Ключ гаечный кольцевой двусторонний отогнутый	10103 (691; 1085; 1711-1; 3318)
		Box wrench, double-head, offset
		polygonale double,
1 1 02 05 0	11	Ключ гаечный кольцевой двусторонний изогнутый	10104 (691; 1085; 1711-1; 3318)
		Box wrench, double-head, modified offset
		polygonale double,
1 1 02 06 0	10	Ключ гаечный кольцевой двусторонний коленчатый	10104 (691; 1085; 1711-1; 3318)
		Box wrench, double-head, deep offset
		polygonale double, profonde
1 1 02 07 0	7	Ключ гаечный кольцевой ударный	(691)
		Slugging wrench, box
		polygonale frapper
1 1 02 08 0	12	Ключ гаечный двусторонний разрезной отогнутый	(691)
		Flare nut wrench, double head, offset
		polygonale tuyauter
1 1 02 09 0	15	Ключ гаечный торцовый с внутренним шестигранником односторонний стержневой	(691; 1711-1; 2236)
		Tee wrench, socket, single-head
		, simple
1 1 02 10 0	17	Ключ гаечный торцовый с внутренним шестигранником двусторонний стержневой	(691; 1711-1; 2236)
		Tee wrench, socket, double-head
		, double
1 1 02 11 0	16	Ключ гаечный торцовый с внутренним шестигранником односторонний трубчатый	(691; 1711-1; 2236)
		Tee wrench, socket, tubular single-head
		en tube droite, simple
1 1 02 12 0	18	Ключ гаечный торцовый с внутренним шестигранником двусторонний трубчатый	(691; 1711-1; 2236)
		Tee wrench, socket, tubular double-head
		en tube droite, double
1 1 02 13 0 1 1 02 13 1	19	Ключ гаечный торцовый с внутренним шестигранником односторонний изогнутый	(691; 1711-1; 2236)
		Socket wrench, single-head, offset
		pipe, simple
1 1 02 14 0	20	Ключ гаечный торцовый с внутренним шестигранником двусторонний изогнутый	(691; 1711-1; 2236)
		Socket wrench, double-head, offset one head
		pipe, double
1 1 02 15 0	21	Ключ гаечный торцовый с внутренним шестигранником четырехсторонний	6788 (691; 1174-1; 1711-1; 2236)
		Socket wrench, four-way
		en croix
1 1 02 16 0	22	Ключ гаечный торцовый с внутренним шестигранником двусторонний шарнирный	(691; 1711-1)
		Socket wrench, double-head, flex head
		douille , double
1 1 02 17 0 1 1 02 17 1	23	Ключ гаечный торцовый с внутренним шестигранником и рукояткой	(691; 1711-1)
		Hexagon socket wrench, spin type
		douille,
1 1 02 18 0	-	Ключ гаечный для свечей зажигания и свечей подогрева	11168
		Socket wrench for spark and glow-plug
		bougie d'allumage et de
1 1 07 01 0	-	Ключ гаечный кольцевой двусторонний для винтов со шлицами	10914
		Box wrench, double-head, for spline drive screws
		double pour
1 1 08 01 0	26	Ключ кольцевой односторонний с внутренним квадратом	-
		Box (ring) wrench, single-end, square
		plate douille monobloc empreinte
1 1 08 02 0	27	Ключ торцовый с внутренним квадратом и стержнем для поворота	-
		Tee wrench, socket, single square
		, femelle
1 1 10 01 0	28	Ключ торцовый с внутренним трехгранником и стержнем для поворота	-
		Tee wrench, triangular
		en tube empreinte triangulaire, avec broche
1 1 12 01 0	128	Ключ для круглых гаек со шлицами на торце	-
		Face wrench for slotted lock rings
		pour fente
1 1 12 02 0	129	Ключ для круглых гаек со шлицами на торце регулируемый	-
		Adjustable face wrench for slotted lock rings
		pour fente
1 1 12 03 0	29	Ключ для круглых гаек с осевыми прорезями	-
		Hook wrench
		ergot, pour encoches
1 1 12 04 0	30	Ключ для круглых гаек с осевыми прорезями регулируемый	-
		Adjustable hook wrench
		ergots , pour encoches
1 1 12 05 0	33	Ключ торцовый для гаек с крестообразными пазами	-
		Wrench male cruciform
		plate douille monobloc
1 1 13 01 0	31	Ключ для круглых гаек с радиально расположенными отверстиями	-
		Pin-type side wrench
		ergot, pour trous
1 1 13 02 0	32	Ключ для круглых гаек с радиально расположенными отверстиями регулируемый	-
		Adjustable pin-type side wrench
		ergots , pour trous
1 1 13 03 0	130	Ключ для круглых гаек с отверстием на торце	-
		Pin-type face wrench
		fixe ergots
1 1 13 04 0	131	Ключ для круглых гаек с отверстием на торце регулируемый	-
		Adjustable pin-type face wrench
		ergots

4.2. Переходники

Таблица 4

Обозначение		Наименование термина на русском, английском и французском языках	Номер ISO	Рисунок	Применение
новое	старое
2 1 02 01 0 2 1 02 01 1	24	Сменная головка с внутренним присоединительным квадратом и с одинарным или сдвоенным внутренним шестигранником для ручных торцовых инструментов	2725-1 (691; 1174-1; 1711-1)
		Hand-operated socket wrench, square drive, hex or double hex
		Douille conducteur, hex ou bihex
2 1 02 02 0	25	Вставка торцового ключа с внутренним шестигранником для реверсивных отверток с винтовым храповым механизмом	(691; 2352)
		Hand-operated socket shank for use with ratchet driver
		Douille pour emploi sur tour-nevis automatique
2 1 03 01 0 2 1 03 01 1	116	Отвертка-вставка для винтов с шестигранным углублением, с внутренним присоединительным квадратом	(1174-1; 2936)
		Socket screw-driver for hexagon socket-head screws, square drive
		Douille pour vis 6 pans creux, conducteur
2 1 04 01 0	105	Отвертка-вставка для винтов и шурупов с прямым шлицем с присоединительным внутренним квадратом	(1174-1; 2380-1)
		Socket screw-driver for slotted-head screws, square drive
		Douille tournevis fente conducteur
2 1 05 01 0	110	Отвертка-вставка для винтов и шурупов с крестообразным шлицем PH с внутренним присоединительным квадратом	(1174-1; 8764-1)
		Socket screw-driver for cross-recessed-head screws PH, square drive
		Douille tournevis cruciforme PH conducteur
2 1 06 01 0	110	Отвертка-вставка для винтов и шурупов с крестообразным шлицем PZ, с внутренним присоединительным квадратом	(1174-1; 8764-1)
		Socket screw-driver for cross-recessed-head screws PZ, square drive
		Douille tournevis cruciforme PZ conducteur
2 1 07 01 0	-	Переходник для шлицевого соединения	10914
		Socket for spline drive
		Douille pour
2 1 07 02 0	-	Универсальный шарнирный переходник для шлицевого соединения	10914
		Universal joint for spline drive
		Douille cardan pour
2 1 14 01 0	126	Отвертка-вставка для винтов с многошлицевым углублением, с внутренним присоединительным квадратом	(1174-1)
		Socket screw-driver for multi-spline socket screws, square drive
		Douille embout , pour empreinte , conducteur
2 1 15 01 0	122	Отвертка-вставка для винтов с остроугольным шлицевым углублением, с внутренним присоединительным квадратом	(1174-1)
		Socket screw-driver for screws with internal serrations, square drive
		Douille embout , pour denture multiple, conducteur
2 2 02 01 0	301	Сменная головка с шестигранным углублением и присоединительным квадратом для механизированного инструмента	2725-2 (691; 1174-2)
		Machine-operated hexagon socket wrench, hexagon, square drive
		Douille 6 pans machine, conducteur femelle
2 2 02 02 0	302	Вставка шарнирная с шестигранным углублением и присоединительным квадратом для механизированного инструмента	(691; 1174-2; 2725-2)
		Machine-operated hexagon socket wrench, universal type, square drive
		Douille 6 pans machine, rotule, conducteur femelle
2 2 02 03 0	303	Вставка с наружным и внутренним присоединительными шестигранниками для механизированного инструмента	(691; 1173)
		Machine-operated hexagon socket wrench, hexagon drive
		Douille 6 pans, hexagone conducteur
2 2 02 04 0	304	Вставка шарнирная с наружным и внутренним присоединительными шестигранниками для механизированного инструмента	(691; 1173)
		Machine-operated hexagon socket wrench, hexagon drive universal joint ball type
		Douille 6 pans, rotule, hexagone conducteur
2 2 07 01 0	-	Переходник для шлицевого соединения с присоединительным квадратом для механизированного инструмента	-
		Machine-operated socket for spline drive
		Douille machine pour

4.3. Отвертки-вставки

Таблица 5

Обозначение		Наименование термина на русском, английском и французском языках	Номер ISO	Рисунок	Применение
новое	старое
3 1 02 01 0	114	Отвертка-вставка для винтов с шестигранным углублением для реверсивных отверток с винтовым храповым механизмом	(2352; 2936)
		Screwdriver bit for hexagon socket screws, ratchet driver
		Embout tournevis 6 pans , pour emploi sur tournevis automatique
3 1 04 02 0	104	Отвертка-вставка для винтов и шурупов с прямым шлицем для реверсивных отверток с винтовым храповым механизмом	(2352; 2380-1)
		Screwdriver bit for slotted-head screws, ratchet driver
		Embout tournevis fente, pour emploi sur tournevis automatique
3 1 05 01 0	109	Отвертка-вставка для винтов и шурупов с крестообразным шлицем PH с храповым приводом	(2352; 8764-1)
		Screwdriver bit for crossrecessed-head screws PH, ratchet driver
		Embout tournevis cruciforme PH, pour emploi sur tournevis automatique
3 1 06 01 0	109	Отвертка-вставка для винтов и шурупов с крестообразным шлицем PZ с храповым приводом	(2352; 8764-1)
		Screwdriver bit for cross-recessed head screws PZ, ratchet driver
		Embout tournevis cruciforme PZ, pour emploi sur tournevis automatique
31 15 01 0	123	Отвертка-вставка для винтов с остроугольным шлицевым углублением, для реверсивных отверток с винтовым храповым механизмом	(2352)
		Screwdriver bit for screws with serrations for ratchet driver
		Embout tournevis denture multiple, pour emploi sur tournevis automatique
3 2 03 01 0	307, 115	Отвертка-вставка для винтов с шестигранным углублением, с шестигранным или плоским концевым приводом	2351-3 (1173; 2936)
		Screwdriver bit for hexagon socket-head screws, hexagon or flat end drive
		Embout tournevis pour vis 6 pans creux, hexagone conducteur
3 2 04 01 0	305, 103	Отвертка-вставка для винтов и шурупов с прямым шлицем с шестигранным или плоским концевым приводом	2351-1 (1173; 2380-1)
		Screwdriver bit for slotted-head screws, hexagon or flat end drive
		Embout tournevis pour vis fente, hexagone conducteur
3 2 05 01 0	306, 108	Отвертка-вставка для винтов и шурупов с крестообразным шлицем PH с шестигранным или плоским концевым приводом	2351-2 (1173; 8764-1)
		Screwdriver bit for cross-recessed head screws PH, hexagon or flat end drive
		Embout tournevis cruciforme PH, hexagone conducteur
3 2 05 02 0	306, 108	Отвертка-вставка для винтов и шурупов с крестообразным шлицем PZ с шестигранным или плоским концевым приводом	2351-2 (1173; 8764-1)
		Screwdriver bit for cross-recessed head screws PZ, hexagon or flat end drive
		Embout tournevis cruciforme PZ, hexagone conducteur
3 2 14 01 0	309, 125	Отвертка-вставка для для винтов с многошлицевым углублением, с шестигранным или плоским концевым приводом	(1173)
		Screwdriver bit for multi-spline screws, hexagon or flat end drive
		Embout tournevis pour empreinte hexagone conducteur
3 2 15 01 0	308, 121	Отвертка-вставка для винтов с остроугольным шлицевым углублением, с шестигранным или плоским концевым приводом	(1173)
		Screwdriver bit for serration socket screws, hexagon or flat end drive
		Embout tournevis denture multiple

4.4. Отвертки

Таблица 6

Обозначение		Наименование термина на русском, английском и французском языках	Номер ISO	Рисунок	Применение
новое	старое
4 1 03 01 0	112	Отвертка для винтов с внутренним шестигранником	2936
		Screwdriver for hexagon socket screws
		, pour vis 6 pans creux
4 1 03 02 0	113	Отвертка для винтов с внутренним шестигранником, с направляющим центром	(2936)
		Screwdriver for hexagon socket screws, with pilot
		, pour vis 6 pans creux trou pilote
4 1 03 03 0 4 1 03 03 1	111	Отвертка для винтов с внутренним шестигранником	-
		Screwdriver for hexagon socket screws
		droite , pour vis 6 pans creux
4 1 04 01 0 4 1 04 01 1	101	Отвертка для винтов и шурупов с прямым шлицем	(2380-1; 2380-2)
		Screwdriver for slotted-head screws
		Tournevis pour vis fendue
4 1 04 02 0	102	Отвертка двусторонняя изогнутая для винтов и шурупов с прямым шлицем	(2380-1)
		Screwdriver for slotted-head screws, double offset
		Tourne vis pour vis fendue
4 1 05 01 0 4 1 05 01 1	106	Отвертка для винтов и шурупов с крестообразным шлицем PH	(8764-1; 8764-2)
		Screwdriver for recessed-head screws PH
		Tournevis cruciforme PH
4 1 05 02 0	107	Отвертка двусторонняя изогнутая для винтов и шурупов с крестообразным шлицем PH	(8764-1)
		Screwdriver for recessed-head screws PH, double offset
		Tournevis cruciforme PH,
4 1 06 01 0 4 1 06 01 1	106	Отвертка для винтов и шурупов с крестообразным шлицем PZ	(8764-1; 8764-2)
		Screwdriver for recessed-head screws PZ
		Tournevis cruciforme PZ
4 1 06 02 0	107	Отвертка двусторонняя изогнутая для винтов и шурупов с крестообразным шлицем PZ	(8764-1)
		Screwdriver for recessed-head screws PZ, double offset
		Tournevis cruciforme PZ,
4 1 09 01 0	117	Отвертка для винтов с внутренним квадратом и стержнем для поворота	-
		Tee wrench, male square
		,
4 1 11 01 0	118	Отвертка для винтов с внутренним трехгранником и стержнем для поворота	-
		Tee wrench, male triangular
		, triangle
4 1 12 01 0	127	Отвертка для винтов со шлицевой кольцевой головкой	-
		Screwdriver for slotted-lock-ring head screws
		Tournevis pour fente
4 1 14 01 0	124	Отвертка для винтов с многошлицевым углублением	-
		Screwdriver for multi-spline socket screws
		, pour empreinte
4 1 15 01 0	119	Отвертка для винтов с остроугольным шлицевым углублением	-
		Screwdriver for serration socket screws
		droite , pour denture multiple
4 1 15 02 0	120	Отвертка для винтов с остроугольным шлицевым углублением	-
		Screwdriver for serration socket screws
		, pour denture multiple

4.5. Соединительные детали

Таблица 7

Обозначение		Наименование термина на русском, английском и французском языках	Номер ISO	Рисунок
новое	старое
5 1 00 01 0	201	Соединитель квадратного сечения для ручных торцовых инструментов	(1174-1)
		Square coupler, hand-operated
		conducteur (double )
5 1 00 02 0	202	Переходник с наружными присоединительными квадратами для ручных торцовых инструментов	(1174-1)
		External square drive adapter, hand-operated
		augmentateur (ou ) double
5 1 00 03 0	203	Переходник с наружным и внутренним присоединительными квадратами для ручных торцовых инструментов	3316 (1174-1)
		Adapter socket wrench, hand-operated
		Augmentateur
5 1 00 04 0 5 1 00 04 1	204	Удлинитель с наружным и внутренним присоединительными квадратами для ручных торцовых инструментов	3316 (1174-1)
		Extension bar, hand-operated
		Rallonge main
5 1 00 05 0	205	Универсальный шарнирный переходник с наружным и внутренним присоединительными квадратами для ручных торцовых инструментов	3316 (1174-1)
		Universal joint, square drive, hand-operated
		Cardan
5 1 00 06 0	207	Сменная головка с внутренним присоединительным квадратом и шестигранником для ручных торцовых инструментов	(1173; 1174-1)
		Screwdriver bit holder for square drive, hexagon driver, square drive, hand-operated
		Adaptateur hexagone et femelle
5 1 00 07 0	206	Переходник для реверсивных отверток с винтовым храповым механизмом с наружным присоединительным квадратом для ручного управления	(1174-1; 2352; 3316)
		Adapter for square drive for use with spiral ratched screwdriver, hand-operated
		Adaptateur , pour tournevis automatique
5 1 00 08 0	208	Вставка с внутренним шестигранником для реверсивных отверток с винтовым храповым механизмом для ручного управления	(1173; 2352)
		Screwdriver bit holder for hexagon drive, spiral ratched screwdriver, hand-operated
		Adaptateur hexagone femelle, pour emploi sur tournevis automatique
5 2 00 01 0	401	Универсальное шарнирное соединение с внутренним и наружным присоединительными квадратами для механизированного управления	(1174-2)
		Universal joint square drive, machine-operated
		Rallonge rotule,
5 2 00 02 0	402	Переходник с наружными присоединительным квадратом и шестигранником для механизированного управления	3317 (1173; 1174-2)
		Adapter for square drive, hexagon drive, machine-operated
		Adaptateur male avec hexagone
5 2 00 03 0	403	Переходник для отвертки с внутренним и наружным присоединительными шестигранниками для механизированного управления	1173
		Screwdriver bit holder for hexagon drive, machine-operated
		Adaptateur hexagone femelle avec hexagone
5 2 00 04 0	404	Переходник для отвертки с внутренним присоединительным квадратом и шестигранником для механизированного управления	(1173; 174-2; 2725-2)
		Screwdriver bit holder, square drive, machine-operated
		Douille machine conducteur femelle pour embout 6 pans
5 2 00 05 0	-	Переходник с наружным и внутренним присоединительными квадратами для механизированного управления	(1174-2)
		Adapter socket wrench, machine-operated
		Augmentateur (ou )
5 2 00 06 0	-	Удлинитель с наружным и внутренним присоединительными квадратами для механизированного управления	(1174-2)
		Extension bar, machine-operated
		Rallonge machine

4.6. Приводные детали

Таблица 8

Обозначение		Наименование термина на русском, английском и французском языках	Номер ISO	Рисунок
новое	старое
6 1 00 01 0 6 1 00 01 1	251	Стержень приводной с ручкой, с присоединительным квадратом для сменных головок	3315 (1174-1)
		Screwdriver, external square
		Rallonge
6 1 00 02 0	-	Стержень приводной с присоединительным квадратом и рукояткой для поворота для сменных головок	(1174-1)
		T-handle, external square
		coulissante en T
6 1 00 03 0	252	Стержень приводной с ручкой шарнирный с присоединительным квадратом для сменных головок	3315 (1174-1)
		Nut spinner, flex head

6 1 00 04 0	253	Стержень поворотный с двумя рукоятками с присоединительным квадратом для сменных головок	3315 (1174-1)
		T-handle square drive
		coulissante
6 1 00 05 0 6 1 00 05 1	254	Стержень поворотный изогнутый с присоединительным квадратом для сменных головок	3315 (1174-1)
		Offset handle square drive

6 1 00 06 0 6 1 00 06 1	255	Коловорот с присоединительным квадратом для сменных головок	3315 (1174-1)
		Speeder, brace type
		Vilebrequin
6 1 00 07 0	263	Стержень поворотный	-
		Sliding tee bar
		Broche lisse
6 1 00 08 0	264	Стержень поворотный ступенчатый	-
		Sliding tee bar with reduced diameters
		Broche
6 1 00 09 0	256	Ключ трещоточный с присоединительным квадратом для сменных головок	3315 (1174-1)
		Ratchet handle
		cliquet simple
6 1 00 10 0 6 1 00 10 1	257	Ключ трещоточный реверсивный с переключателем с присоединительным квадратом для сменных головок	3315 (1174-1)
		Ratchet handle, reversible
		cliquet
6 1 00 11 0 6 1 00 11 1	258	Ключ (отвертка) динамометрический с присоединительным квадратом для сменных головок	6789 (1174-1)
		Torque wrench, deflecting beam type
		lecture directe
6 1 00 12 0 6 1 00 12 1	259	Ключ (отвертка) динамометрический с фиксированным крутящим моментом с присоединительным квадратом для сменных головок	6789 (1174-1)
		Torque wrench, torque-setting type

6 1 00 13 0	261	Отвертка реверсивная с винтовым храповым механизмом	(2352)
		Spiral ratchet screwdriver
		Tournevis automatique
6 1 00 14 0	-	Ключ (отвертка) динамометрический для воспроизведения текущего значения крутящего момента	6789 (1174-1)
		Torque screwdriver, deflecting-beam type
		Tournevis lecture directe
6 1 00 15 0	-	Ключ (отвертка) динамометрический с регулировкой воспроизводимого значения крутящего момента	6789 (1174-1)
		Torque screwdriver, torque-setting type
		Tournevis
6 1 00 16 0	260	Стержень приводной с ручкой для вставок с внутренним присоединительным шестигранником	-
		Screwdriver bit holder, spin type
		Porte-embouts interchangeable
6 1 00 17 0	262	Ручная отвертка ударная для сменных головок	-
		Hand impact screwdriver
		Tournevis frapper pour vis fendue

Приложение A

(справочное)

ОБОЗНАЧЕНИЯ И ЭКВИВАЛЕНТНЫЕ НАИМЕНОВАНИЯ НОМЕНКЛАТУРЫ

НА НЕМЕЦКОМ ЯЗЫКЕ

A.1 Deutsche Bezeichnung

A.1.1 Bezeichnung

A: Werkzeuggruppe

3: Schraubendreher bits

4: Schraubendreher

5: Verbindungsteile

6: Antriebsteile

B: Hand oder Maschine

1 Hand

; teilweise

, wenn

Werkzeuge benutzt werden

CC: Geometrische Beschaffenheit des angetriebenen Teils

00: kein angetriebenes Teil

01: parallele Seiten (Sechskant, Vierkant, ...)

02:

03: Innensechskant

04: Schlitz

05: Kreuzschlitz PH

06: Kreuzschlitz PZ

07: Keilprofil

08:

09: Innenvierkant

10:

11: Innendreikant

12: Kerbe

13: Loch

14: Vielkeil "multi-spline"

15: Vielzahn

DD: Seriennummer

E: Wahl der

0: Standard

Niederspannung (IEC 900/IEC 60900)

A.1.2

Referenz Nr		Benennung
neu	alt
1 1 01 01 0 1 1 01 01 1	1
1 1 01 02 0	4
1 01 03 0	3
1 1 01 04 0	2	, verstellbar
1 1 01 05 0	13	, abgewinkelt
1 1 01 06 0	14	,
1 1 02 01 0	5	, gerade
1 1 02 02 0 1 1 01 02 1	6	,
1 1 02 03 0	8	, gerade
1 1 02 04 0	9	, abgewinkelt
1 1 02 05 0	11	, flach
1 1 02 06 0	10	, tief
1 1 02 07 0	7
1 1 02 08 0	12	Offener , abgewinkelt
1 1 02 09 0	15	, massiv
1 1 02 10 0	17	, massiv
1 1 02 11 0	16	aus Rohr
1 1 02 12 0	18	aus Rohr
1 1 02 13 0 1 1 02 13 0	19	, abgewinkelt
1 1 02 14 0	20	, abgewinkelt
1 1 02 15 0	21
1 1 02 16 0	22
1 1 02 17 0 1 1 02 17 1	23	mit Griff
1 1 02 18 0	-	und
1 1 07 01 0	-	Schrauben mit "spline drive"
1 1 08 01 0	26
1 1 08 02 0	27	mit Knebel
1 1 10 01 0	28	mit Knebel
1 1 12 01 0	128	Schlitzmutterndreher mit flachem Schaft
1 1 12 02 0	129	Schlitzmutterndreher, verstellbar
1 1 12 03 0	29	mit Nase
1 1 12 04 0	30	, verstellbar
1 1 12 05 0	33
1 1 13 01 0	31	mit Zapfen
1 1 13 02 0	32	mit Zapfen, verstellbar
1 1 13 03 0	130	Zweilochmutterndreher, gerade
1 1 13 04 0	131	Zweilochmutterndreher, verstellbar

A.1.3

Referenz Nr		Benennung
neu	alt
2 1 02 01 0 2 1 02 01 1	24	mit Innenvierkant Schrauben mit Sechskant
2 1 02 02 0	25	mit Drillschraubendreherschaft
2 1 03 01 0 2 1 03 01 1	118	Schraubendrehereinsatz mit Innenvierkant Schrauben mit Innensechskant
2 1 04 01 0	105	Schraubendrehereinsatz mit Innenvierkant Schrauben mit Schlitz
2 1 05 01 0	110	Schraubendrehereinsatz mit Innenvierkant Schrauben mit Kreuzschlitz Form PH
2 1 06 01 0	110	Schraubendrehereinsatz mit Innenvierkant Schrauben mit Kreuzschlitz Form PZ
2 1 07 01 0	-	Einsatz Schrauben mit "spline drive"
2 1 07 02 0	-	mit Kardangelenk Schrauben mit "spline drive"
2 1 14 01 0	126	Schraubendrehereinsatz mit Innenvierkant Schrauben mit Innenkeilprofil
2 1 15 01 0	122	Schraubendrehereinsatz mit Innenvierkant Schrauben mit Innenvielzahn
2 2 02 01 0	301	mit Innenvierkant Schrauben mit Sechskant ( Maschinenantrieb)
2 2 02 02 0	302	mit Kugelgelenk und Innenvierkant Schrauben mit Sechskant ( Maschinenantrieb)
2 2 02 03 0	303	mit Schrauben mit Sechskant
2 2 02 04 0	304	mit Kugelgelenk und Schrauben mit Sechskant
2 2 07 01 0	NEU	Einsatz Schrauben mit "spline drive" ( Maschinenantrieb)

A.1.4

Referenz Nr		Benennung
neu	alt
3 1 02 01 0	114	Schraubendrehereinsatz mit Drillschraubendreherschaft Schrauben mit Innensechskant
3 1 04 02 0	104	Schraubendrehereinsatz mit Drillschraubendreherschaft Schrauben mit Schlitz
3 1 05 01 0	109	Schraubendrehereinsatz mit Drillschraubendreherschaft Schrauben mit Kreuzschlitz Form PH
3 1 06 01 0	109	Schraubendrehereinsatz mit Drillschraubendreherschaft Schrauben mit Kreuzschlitz Form PZ
3 1 05 01 0	123	Schraubendrehereinsatz mit Drillschraubendreherschaft Schrauben mit Innenvielzahn
3 2 03 01 0	307 115	Schraubendrehereinsatz mit Schrauben mit Innensechskant, Sechskant- oder Flachantrieb
3 2 04 01 0	305 103	Schraubendrehereinsatz mit Schrauben mit Schlitz, Sechskant- oder Flachantrieb
3 2 05 01 0	306 108	Schraubendrehereinsatz mit Schrauben mit Kreuzschlitz Form PH, Sechskant- oder Flachantrieb
3 2 06 01 0	306 108	Schraubendrehereinsatz mit Schrauben mit Kreuzschlitz Form PZ, Sechskant- oder Flachantrieb
3 2 14 01 0	309 125	Schraubendrehereinsatz mit Schrauben mit Innenkeilprofil, Sechskant- oder Flachantrieb
3 2 15 01 0	308 121	Schraubendrehereinsatz mit Schrauben mit Innenvielzahn, Sechskant- oder Flachantrieb

A.1.5 Schraubendreher

Referenz Nr		Benennung
neu	alt
4 1 03 01 0	112	Winkelschraubendreher Schrauben mit Innensechskant
4 1 03 02 0	113	Winkelschraubendreher mit Zapfen Schrauben mit Innensechskant
4 1 03 03 0 4 1 03 03 1	111	Schraubendreher Schrauben mit Innensechskant
4 1 04 01 0 4 1 04 01 1	101	Schraubendreher Schrauben mit Schlitz
4 1 04 02 0	102	Winkelschraubendreher Schrauben mit Schlitz
4 1 04 01 0 4 1 04 01 1	106	Schraubendreher Schrauben mit Kreuzschlitz Form PH
4 1 05 02 0	107	Winkelschraubendreher Schrauben mit Kreuzschlitz Form PH
4 1 06 01 0 4 1 06 01 1	106	Schraubendreher Schrauben mit Kreuzschlitz Form PZ
4 1 06 02 0	107	Winkelschraubendreher Schrauben mit Kreuzschlitz Form PZ
4 1 09 01 0	117	Schraubendreher Schrauben mit Innenvierkant
4 1 11 01 0	118	Schraubendreher Schrauben mit Innendreikant
4 1 12 01 0	127	Schlitzmutterndreher
4 1 14 01 0	124	Winkelschraubendreher Schrauben mit Innenkeilprofil
4 1 15 01 0	119	Schraubendreher Schrauben mit Innenvielzahn
4 1 15 02 0	120	Winkelschraubendreher Schrauben mit Innenvielzahn

A.1.6 Verbindungsteile

Referenz Nr		Benennung
neu	alt
5 1 00 01 0	201	Verbindungsvierkant,
5 1 00 02 0	202	Verbindungsvierkant, abgesetzt,
5 1 00 03 0	203	mit Innenvierkant und ,
5 1 00 04 0 5 1 00 04 1	204	mit Innenvierkant und ,
5 1 00 05 0	205	Kardangelenk mit Innenvierkant und ,
5 1 00 06 0	207	Verbindungsteil mit Innenvierkant und Innensechskant,
5 1 00 07 0	206	Verbindungsteil mit Drillschraubendreherschaft und ,
5 1 00 08 0	208	Verbindungsteil mit Drillschraubendreherschaft und Innensechskant,
5 2 00 01 0	401	mit Kugelgelenk, mit Innenvierkant und ,
5 2 00 02 0	402	Verbindungsteil mit und ,
5 2 00 03 0	403	Verbindungsteil mit und Innensechskant,
5 2 00 04 0	404	Verbindungsteil mit Innenvierkant und Innensechskant,
5 2 00 05 0	-	Verbindungsteil,
5 2 00 06 0	-	,

A.1.7 Antriebsteile

Referenz Nr		Benennung
neu	alt
6 1 00 01 0	251	Steckgriff mit
6 1 00 01 0
6 1 00 02 0	-	T-Steckgriff mit
6 1 00 03 0	252	Gelenkgriff mit
6 1 00 04 0	253	Quergriff mit
6 1 00 05 0 6 1 00 05 1	254	Winkelgriff mit
6 1 00 06 0 6 1 00 06 1	255	Kurbel mit
6 1 00 07 0	263	Drehstift
6 1 00 08 0	264	Stufendrehstift
6 1 00 09 0	256	Knarre mit , umsteckbar
6 1 00 10 0 6 1 00 10 1	257	Knarre mit , umschaltbar
6 1 00 11 0	258	, anzeigend, mit
6 1 00 12 0 6 1 00 12 1	259	, signalgebend, mit
6 1 00 13 0	261	Drillschraubendreher
6 1 00 14 0	-	Drehmomentschraubendreher, verstellbar mit Skale
6 1 00 15 0	-	Drehmomentschraubendreher, verstellbar ohne Skale
6 1 00 16 0	260	Steckgriff mit Innensechskant
6 1 00 17 0	262	Schlagschraubendreher

Приложение ДА

(справочное)

СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖДУНАРОДНЫХ СТАНДАРТОВ

ССЫЛОЧНЫМ МЕЖГОСУДАРСТВЕННЫМ СТАНДАРТАМ

Таблица ДА.1

Обозначение ссылочного международного стандарта	Степень соответствия	Обозначение и наименование соответствующего межгосударственного стандарта
IEC 60900	MOD	ГОСТ 11516-94 (IEC 900-87) "Ручные инструменты для работ под напряжением до 1000 В переменного и 1500 В постоянного тока. Общие требования и методы испытаний"
ISO 2351-1	MOD	ГОСТ 30092-93 (ISO 2351:1986) "Отвертки-вставки с приводным наружным шестигранником для винтов с прямым шлицем. Размеры"
ISO 2351-2	-	<*>
ISO 2351-3	-	<*>
ISO 2725-1	MOD	ГОСТ 25604-83 (ISO 2725:1987) "Сменные головки. Типы и основные размеры"
ISO 2725-2	-	<*>
ISO 2936	MOD	ГОСТ 11737-93 (ISO 2936:1983) "Ключи для винтов с внутренним шестигранником. Технические условия"
ISO 3315	MOD	ГОСТ 25605-83 (ISO 3315-88, ISO 3316-88) "Ключи гаечные торцовые немеханизированные и приводные и соединительные части. Общие технические условия"
ISO 3316	MOD
ISO 3317	MOD	ГОСТ 25600-83 (ISO 3317:1988) "Удлинители. Основные размеры"
ISO 4229	MOD	ГОСТ 2841-80 (ISO 4229-77) "Ключи гаечные с открытым зевом односторонние. Конструкция и размеры" <1>
ISO 6787	MOD	ГОСТ 7225-75 (ISO 6787:82) "Ключи гаечные разводные. Технические условия" <2>
ISO 6788	-	<*> <3>
ISO 6789	MOD	ГОСТ 33530-2015 (ISO 6789:2003) "Инструмент монтажный для нормированной затяжки резьбовых соединений. Ключи моментные. Общие технические условия"
ISO 7738	MOD	ГОСТ 16983-80 "Ключи гаечные комбинированные. Конструкция и размеры"
ISO 10102	MOD	ГОСТ 2839-80 "Ключи гаечные с открытым зевом двусторонние. Конструкция и размеры"
ISO 10103	MOD	ГОСТ 2906-80 "Ключи гаечные кольцевые двусторонние коленчатые. Конструкция и размеры"
ISO 10104	-	<*>
ISO 10914	-	<*>
ISO 11168	-	<*>
<*> Соответствующий межгосударственный стандарт отсутствует. До его принятия рекомендуется использовать перевод на русский язык данного международного стандарта. Перевод данного международного стандарта находится в Федеральном информационном фонде технических регламентов и стандартов Российской Федерации. <1> В Российской Федерации действует ГОСТ Р ИСО 4229-2013 "Ключи гаечные односторонние для низких крутящих моментов. Головки ключей". <2> В Российской Федерации действует ГОСТ Р 54488-2011 (ИСО 6787:2001) "Ключи гаечные разводные. Технические условия". <3> В Российской Федерации действует ГОСТ Р 51981-2002 (ИСО 6788-97) "Ключи гаечные торцовые четырехсторонние. Технические условия". Примечание - В настоящей таблице использовано следующее условное обозначение степени соответствия стандартов: - MOD - модифицированные стандарты.

БИБЛИОГРАФИЯ

[1]	ISO 691	Assembly tools for screws and nuts - Wrench and socket openings - Tolerances for general use (Инструменты крепежные для винтов и гаек. Зевы гаечных и отверстия торцовых ключей. Допуски для обычного применения)
[2]	ISO 1085	Assembly tools for screws and nuts - Double-ended wrenches - Size pairing (Инструмент крепежный для винтов и гаек. Двусторонние гаечные ключи. Размерная пара)
[3]	ISO 1173	Assembly tools for screws and nuts - Drive ends for hand- and machine-operated screwdriver bits and connecting parts - Dimensions, torque testing (Инструмент крепежный для винтов и гаек. Переходники для отверток-вставок ручных и с приводом и соединительные части. Размеры, определение крутящего момента)
[4]	ISO 1174-1	Assembly tools for screws and nuts - Driving squares - Part 1: Driving squares for hand socket tools (Инструменты крепежные для винтов и гаек. Переходные квадраты. Часть 1. Переходные квадраты для ручных торцевых инструментов)
[5]	ISO 1174-2	Assembly tools for screws and nuts - Driving squares - Part 2: Driving squares for power socket tools (Инструменты крепежные для винтов и гаек. Переходные квадраты. Часть 2. Переходные квадраты для механизированных торцевых инструментов)
[6]	ISO 1711-1	Assembly tools for screws and nuts - Technical specifications - Part 1: Hand-operated wrenches and sockets (Инструменты крепежные для винтов и гаек. Технические условия. Часть 1. Ручные гаечные ключи и переходные патроны)
[7]	ISO 2236	Assembly tools for screws and nuts - Forged and tubular socket wrenches - Maximum outside head dimensions (Инструменты крепежные для винтов и гаек. Кованые и трубчатые торцевые ключи. Максимальные наружные размеры головок)
[8]	ISO 2352	Assembly tools for screws and nuts - Spiral ratchet screwdriver ends - Dimensions (Инструмент крепежный для винтов и гаек. Концы реверсивных отверток. Размеры)
[9]	ISO 2380-1	Assembly tools for screws and nuts - Screwdrivers for slotted-head screws - Part 1: Tips for hand- and machine-operated screwdrivers (Крепежный инструмент для винтов и гаек. Отвертки для винтов со шлицем. Часть 1. Лезвия ручных отверток и отверток с машинным приводом)
[10]	ISO 2380-2	Assembly tools for screws and nuts - Screwdrivers for slotted-head screws - Part 2: General requirements, lengths of blades and marking of hand-operated screwdrivers (Крепежный инструмент для винтов и гаек. Отвертки для винтов со шлицем. Часть 2. Общие требования, длины лезвий и маркировка ручных отверток)
[11]	ISO 3318	Assembly tools for screws and nuts - Double-headed open-ended wrenches, double-headed box wrenches and combination wrenches - Maximum widths of heads (Инструменты крепежные для винтов и гаек. Гаечные ключи с открытым зевом двухсторонние, накидные двухсторонние и комбинированные. Максимальные наружные размеры головок)
[12]	ISO 8764-1	Assembly tools for screws and nuts - Screwdrivers for cross-recessed head screws - Part 1: Driver tips (Инструмент крепежный для винтов и гаек. Отвертки под крестообразные шлицы. Часть 1. Рабочие концы отверток)
[13]	ISO 8764-2	Assembly tools for screws and nuts - Screwdrivers for cross-recessed head screws - Part 2: General requirements, lengths of blades and marking of hand-operated screwdrivers (Инструмент крепежный для винтов и гаек. Отвертки под крестообразные шлицы. Часть 2. Общие требования, длина лезвий и маркировка ручных отверток)

Вернуться в "Каталог нормативных документов"

Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/5/gost_91098.html

На эту страницу сайта можно сделать ссылку:

На правах рекламы:

Разработка сайта
ArtStyle Group

Полное меню

Основные ссылки

Вернуться в "Каталог нормативных документов"
