"ГОСТ 16225-81. Государственный стандарт Союза ССР. Фрезы концевые для обработки легких сплавов. Конструкция и размеры"

(утв. и введен в действие Постановлением Госстандарта СССР от 30.04.1981 N 2267)

(ред. от 01.12.1987)

"ГОСТ 16225-81. Государственный стандарт Союза ССР. Фрезы концевые для обработки легких сплавов. Конструкция и размеры"
(утв. и введен в действие Постановлением Госстандарта СССР от 30.04.1981 N 2267)
(ред. от 01.12.1987)

Оглавление

ГОСТ 16225-81. Государственный стандарт Союза ССР. Фрезы концевые для обработки легких сплавов. Конструкция и размеры

Информационные данные

Приложение. Элементы конструкции, размеры и геометрические параметры фрез

Утвержден и введен в действие

Постановлением Государственного

комитета СССР по стандартам

от 30 апреля 1981 г. N 2267

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ФРЕЗЫ КОНЦЕВЫЕ ДЛЯ ОБРАБОТКИ ЛЕГКИХ СПЛАВОВ

КОНСТРУКЦИЯ И РАЗМЕРЫ

End milling cutters for machining light alloys.

Design and dimensions

ГОСТ 16225-81

Список изменяющих документов

(в ред. Изменения N 1, утв. в декабре 1987 г.)

Группа Г23

ОКП 39185

Дата введения

1 января 1983 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30.04.81 N 2267

2. Срок проверки - 1996 г.

Периодичность проверки - 10 лет

3. ВЗАМЕН ГОСТ 16225-70

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, приложения

ГОСТ 2848-75

ИС NORMPROD: примечание.

Взамен ГОСТ 17024-82 Приказом Росстандарта от 08.06.2016 N 565-ст с 01.01.2017 введен в действие ГОСТ 17024-2015.

ГОСТ 17024-82

ИС NORMPROD: примечание.

Взамен ГОСТ 25557-82 Приказом Ростехрегулирования от 12.07.2007 N 171-ст с 1 января 2008 года введен в действие ГОСТ 25557-2006. ГОСТ 25557-2006 утратил силу с 1 января 2018 года в связи с введением в действие ГОСТ 25557-2016 (Приказ Росстандарта от 20.03.2017 N 160-ст).

ГОСТ 25557-82

ГОСТ 14034-74

Приложение

5. Переиздание (май 1990 г.) с Изменением N 1, утвержденным в декабре 1987 г. (ИУС 3-88)

1. Настоящий стандарт распространяется на концевые цилиндрические фрезы диаметром D от 1,5 до 50 мм для обработки легких сплавов.

2. Фрезы должны изготовляться типов:

1 - с цилиндрическим хвостовиком;

2 - с коническим хвостовиком.

3. Конструкция и размеры фрез типа 1 должны соответствовать указанным на черт. 1 и в табл. 1, типа 2 - на черт. 2 и в табл. 2.

Тип 1

Исполнение 1 для диаметра D до 5 мм

Исполнение 2 для диаметра D свыше 5 мм

Исполнение 2

Черт. 1

Таблица 1

Размеры, мм

Исполнение 1		Исполнение 2		D	L	l	d
Обозначение фрез	Применяемость	Обозначение фрез	Применяемость	D	L	l	d
2220-0491		2220-0492		1,5	25	4	2	20°
2220-0493		2220-0494		1,8
2220-0505		2220-0506		2,0
2220-0507		2220-0508		2,2	30	6	3
2220-0509		2220-0510		2,5
2220-0511		2220-0512		2,8
2220-0513		2220-0514		3,0	36	8
2220-0515		2220-0516		4,0	43	11	4
2220-0517		2220-0518		4,0	51	19	4
2220-0519		2220-0520		5,0	47	13	5
2220-0521		2220-0522		5,0	58	24	5
2220-0523		2220-0524		6,0	52	16	6	30°
2220-0525		2220-0526		6,0	66	30	6
2220-0527		2220-0528		8,0	59	19	8
2220-0529		2220-0530		8,0	78	38	8
2220-0531		2220-0532		10,0	72	22	10
2220-0533		2220-0534		10,0	95	45	10
2220-0535		2220-0536		12,0	81	26	12	40°
2220-0537		2220-0538		12,0	108	53	12	40°

Пример условного обозначения фрезы исполнения 1, диаметром D = 5 мм, длиной L = 47 мм:

Фреза 2220-0519 ГОСТ 16225-81

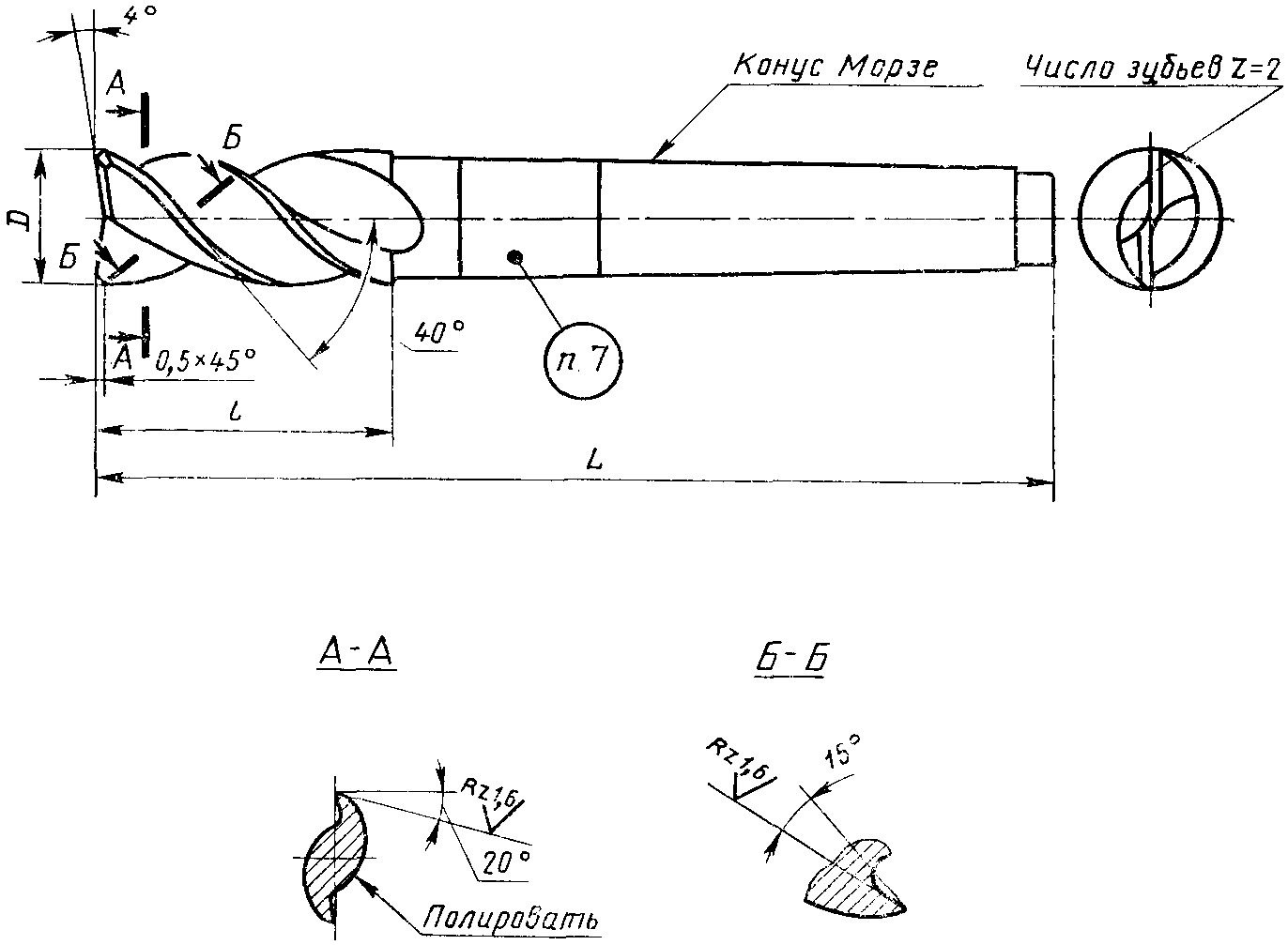

Тип 2

Исполнение 1

Исполнение 2

Черт. 2

Таблица 2

Размеры, мм

Исполнение 1		Исполнение 2				D	L	l	Конус Морзе
Обозначение фрез	Применяемость	Обозначение фрез с числом зубьев z = 2	Применяемость	Обозначение фрез с числом зубьев z = 3	Применяемость	D	L	l	Конус Морзе
2223-1001		2223-1002		-		(12)	108	26	2
2223-1003		2223-1004		-		(12)	135	53
2223-1005		2223-1006		2223-1061		14	108	26
2223-1007		2223-1008		2223-1062		14	135	53
2223-1009		2223-1010		2223-1063		16	114	32
2223-1011		2223-1012		2223-1064		16	145	63
2223-1013		2223-1014		2223-1065		18	114	32
2223-1015		2223-1016		2223-1066		18	145	63
2223-1017		2223-1018		2223-1067		20	137	38	3
2223-1019		2223-1020		2223-1068		20	174	75
2223-1021		2223-1022		2223-1069		22	137	38
2223-1023		2223-1024		2223-1070		22	174	75
2223-1025		2223-1026		2223-1071		(24)	144	45
2223-1027		2223-1028		2223-1072		(24)	189	90
2223-1029		2223-1030		2223-1073		25	144	45
2223-1031		2223-1032		2223-1074		25	189	90
2223-1033		2223-1034		2223-1075		28	170	45	4
2223-1035		2223-1036		2223-1076		28	215	90
2223-1037		2223-1038		2223-1077		(30)	175	50
2223-1039		2223-1040		2223-1078		(30)	220	90
2223-1041		2223-1042		2223-1079		32	178	53
2223-1043		2223-1044		2223-1080		32	231	106
2223-1045		2223-1046		2223-1081		36	178	53
2223-1047		2223-1048		2223-1082		36	231	106
2223-1049		2223-1050		2223-1083		40	188	63
2223-1051		2223-1052		2223-1084		40	250	125
2223-1053		2223-1054		2223-1085		45	188	63
2223-1055		2223-1056		2223-1086		45	250	125
2223-1057		2223-1058		2223-1087		50	200	75
2223-1059		2223-1060		2223-1088		50	275	150

Примечание. Диаметры фрез, заключенные в скобки, применять не рекомендуется.

Пример условного обозначения фрезы исполнения 1, диаметром D = 20 мм, длиной L = 174 мм:

Фреза 2223-1019 ГОСТ 16225-81

4. Допускается взамен фаски 0,5 x 45° изготовлять фрезы с радиусной переходной кромкой не более 0,5 мм.

5. По заказу потребителя допускается изготовлять фрезы типа 1 и типа 2 диаметром D = 12 мм с углом наклона винтовой канавки 30°.

ИС NORMPROD: примечание.

6. Размеры конусов Морзе - по ГОСТ 25557-82. Допуски на размеры конусов Морзе степени точности АТ8 - по ГОСТ 2848-75.

7. Маркировать: обозначение фрезы, диаметр фрезы, марку стали и товарный знак предприятия-изготовителя. На фрезах диаметром до 14 мм допускается обозначение фрез не маркировать. На фрезах диаметром свыше 14 мм допускается маркировать четыре последних цифры обозначения.

ИС NORMPROD: примечание.

Взамен ГОСТ 17024-82 Приказом Росстандарта от 08.06.2016 N 565-ст с 01.01.2017 введен в действие ГОСТ 17024-2015.

8. Технические требования - по ГОСТ 17024-82.

9. (Исключен, Изм. N 1).

10. Элементы конструкции, размеры и геометрические параметры фрез указаны в приложении.

Приложение

Рекомендуемое

ЭЛЕМЕНТЫ КОНСТРУКЦИИ, РАЗМЕРЫ

И ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ ФРЕЗ

1. Элементы конструкции, размеры и геометрические параметры двузубых концевых фрез с цилиндрическим хвостовиком указаны на черт. 1 и в табл. 1.

Для D от 1,5 до 5 мм

Для D свыше 5 мм

Форма заточки торцевых зубьев

Исполнение 1

Исполнение 2

--------------------------------

<*> Размер для справок.

Черт. 1

Таблица 1

Размеры, мм

Диаметр фрезы D	L₁	l₁	l₂	d₀	d h8	d₁	d₂	d₃	f	r	r₁	r₂	r₃	h	h₁	a	Шаг винтовой канавки
1,5	27,3	-	-	-	2	-	0,7	-	0,25	0,2	0,6	0,2	0,1	0,7	0,3	0,35	12,9
1,8	27,5						0,8			0,3	0,9			0,8		0,50	15,5
2,0	27,6						1,0							0,9	0,4	0,55	17,2
2,2	33,4				3				0,30		1,0			1,1		0,60	18,9
2,5	33,6						1,1						0,2	1,2	0,5		21,5
2,8	33,8						1,2				1,3			1,4		0,70	24,1
3,0	40,0						1,5							1,5	0,6	0,80	25,8
4,0	48,2				4		1,8		0,40	0,5	2,0			2,0	0,8	0,90	34,5
	56,2
5,0	52,6				5		2,2						0,3	2,5	1,0	1,20	43,1
	63,8
6,0	-	8		1,6	6	5,7	2,4	0,50	0,50	1,0	3,3	0,5	0,4	3,0	1,2	1,40	32,6
8,0					8	7,5	3,0						0,5	4,0	1,5	2,00	43,5
10,0		10	30	2,0	10	9,5	4,0		0,80	2,0	5,0		0,6	5,0	1,7	2,50	54,3
			53
12,0			34		12	11,0	4,8	0,63	1,00			1,0	0,7	6,0	2,0	3,00	44,9
			61

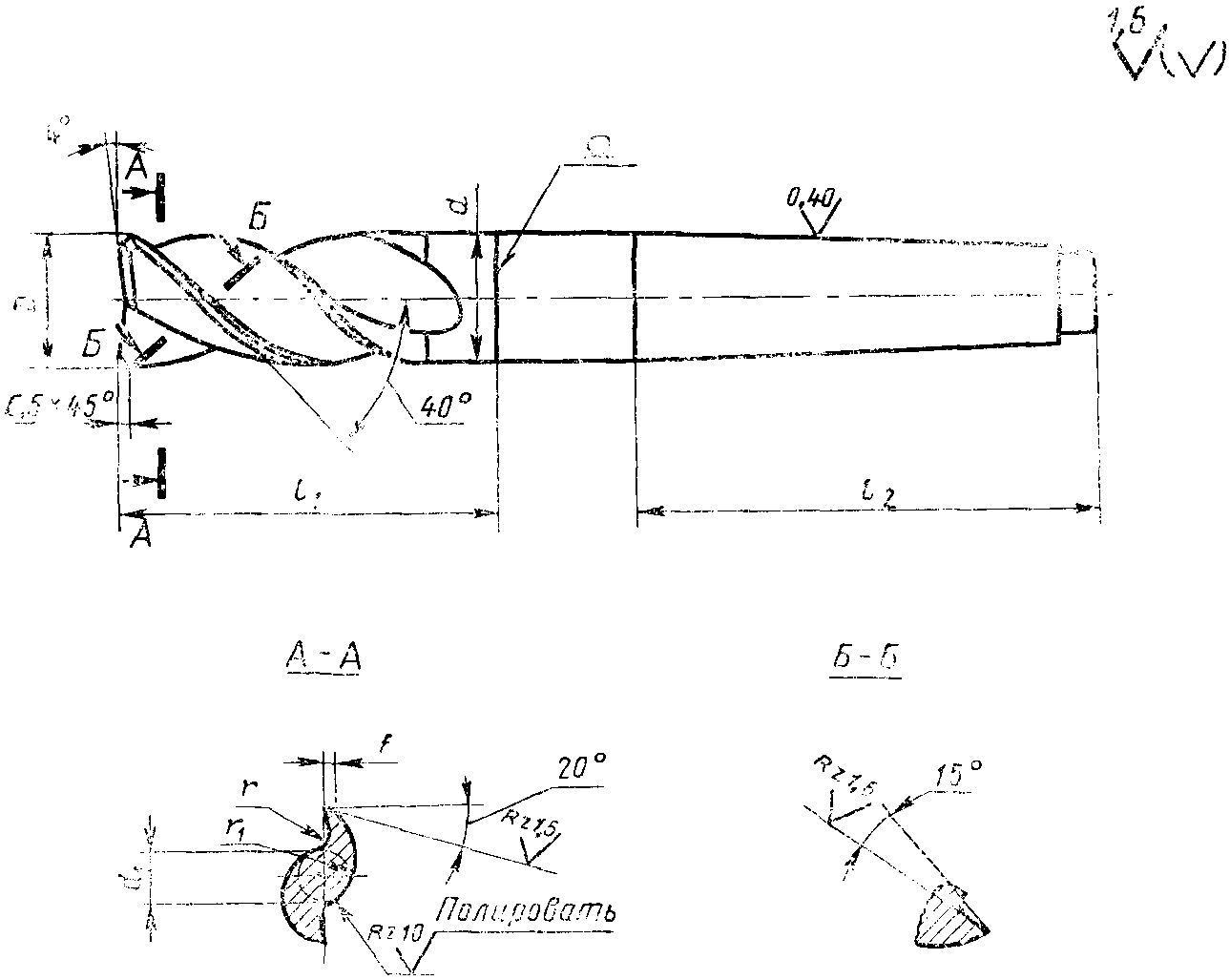

2. Элементы конструкции, размеры и геометрические параметры двузубых концевых фрез с коническим хвостовиком указаны на черт. 2 и в табл. 2.

Форма заточки торцевых зубьев

Исполнение 1

Исполнение 2

Черт. 2

Таблица 2

мм

Диаметр фрезы D	l₁	l₂	d₀	d	d₂	f	r	r₁	r₂	a	a₁	h	h₁	Шаг винтовой канавки
12	34	69	0,8	11	4,8	1,6	2,0	6	0,8	0,2 - 0,5	3,0	6,0	2,0	44,9
	61
14	34			13	5,6		2,5	7			3,5	7,0	2,5	52,4
	61
16	40			15	7,0			8			4,0	8,0	2,7	59,8
	71
18	40			17	8,0		3,0	10		0,5 - 1,0	4,7	9,0	3,0	67,3
	71
20	46	86	1,0	18	8,6						5,2	10,0	3,2	74,8
	83
22	46			20	9,6		4,0		1,0		5,5	11,0	3,5	82,3
	83
24	53		1,6	22	10,2			12			6,0	12,0	4,0	89,8
	98
25	53			23	11,0						6,5	12,5	4,2	93,5
	98
28	55	109		26	12,1	2,0	5,0	14	1,3		7,5	14,0	4,6	104,7
	100
30	60		2,0	28	12,6						8,0	15,0	5,0	112,2
	100
32	63			30	13,4						8,4	16,0	5,5	119,7
	116
36	63				14,5	2,5	6,0	17	1,5		9,5	18,0	6,0	134,7
	116
40	73		2,5		17,0						11,0	20,0	6,5	149,7
	135
45	73				20,6		6,5	18			12,0	22,5	7,5	168,4
	135
50	85						7,0	20			13,0	25,0	8,0	187,1
	160

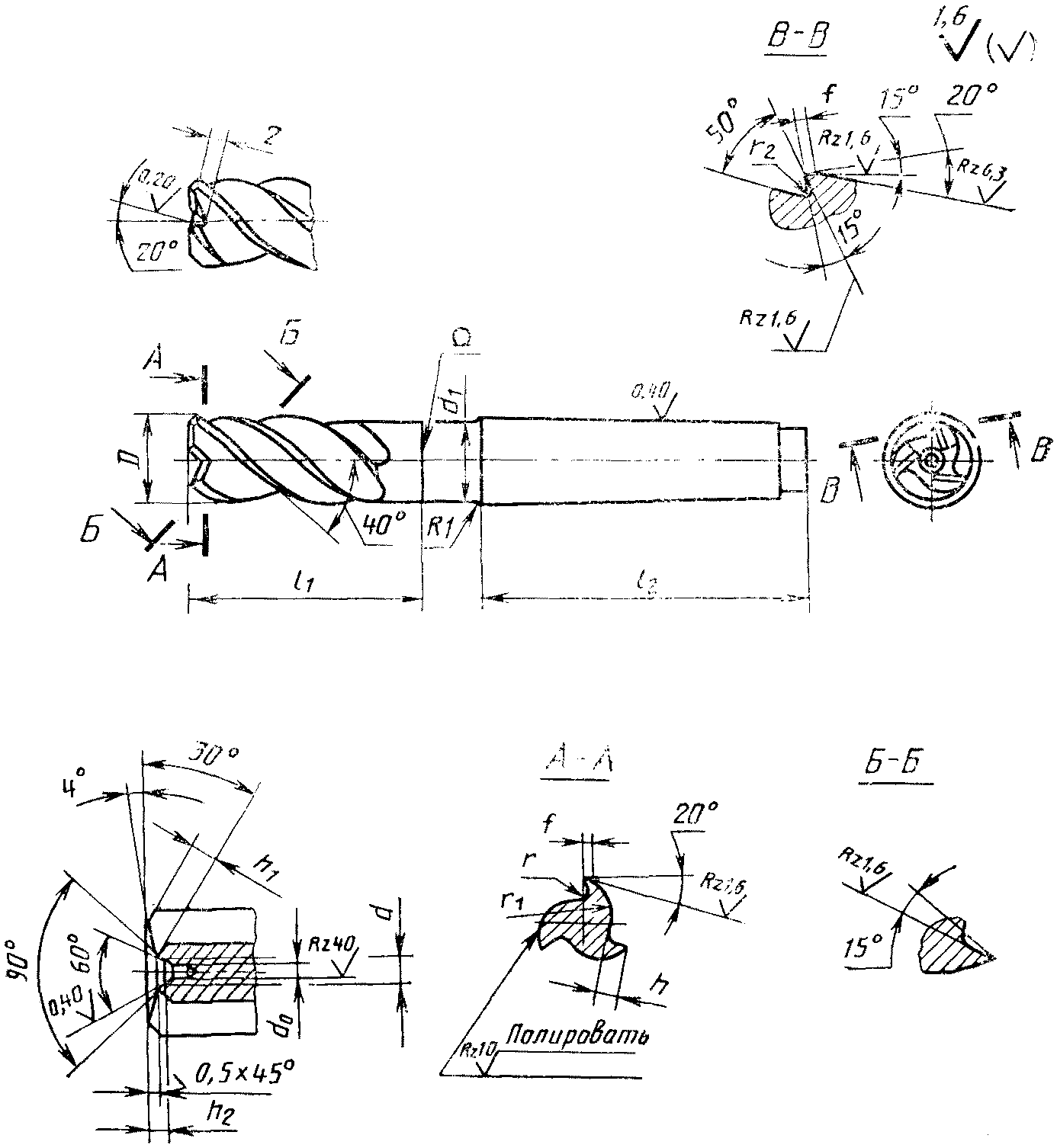

3. Элементы конструкции, размеры и геометрические параметры концевых фрез с коническим хвостовиком указаны на черт. 3 и в табл. 3.

Черт. 3

Таблица 3

мм

Диаметр фрезы D	l₁	l₂	d₀	d	d₁	f	r	r₁	r₂	h	h₁	h₂	Шаг винтовой канавки
14	34	69	1,6	4,0	13	1,6	2,5	7	1,0	4,0	3,5	2,0	52,4
	61
16	40				15			8		4,3	4,0		59,8
	71
18	40				17		3,0	10	1,5	5,0	4,5		67,3
	71
20	46	86			18					6,0	5,0		74,8
	83
22	46		2,0	5,0	20		4,0				5,5	2,5	82,3
	83
24	53				22			12		7,0	6,5		89,8
	98
25	53				23								93,5
	98
28	55	109			26	2,0	5,0	14	2,0	8,0	7,0		104,7
	100
30	60				28					8,5	7,5		112,5
	100
32	63		2,50	6,0	30					9,0	8,0	4,0	119,7
	116
36	63					2,5	6,0	17		10,5	9,0		134,7
	116
40	73									11,5	10,0		149,7
	135
45	73		3,15	7,3			6,5	18		12,0	11,5	6,0	168,4
	135
50	85						7,0	20		14,5	12,5		187,1
	160

1 - 3. (Измененная редакция, Изм. N 1).

4. Центровые отверстия - по ГОСТ 14034-74, форма А.

5. Сердцевина d₂ должна равномерно утолщаться в направлении к хвостовику на 1,5 - 2 мм на каждые 100 мм.

6. Острые кромки на спинке торцового зуба скруглить.

7. Сварка - контактная стыковая оплавлением.

(Введен дополнительно, Изм. N 1).
