"ГОСТ 6672-75. Государственный стандарт Союза ССР. Стекла покровные для микропрепаратов. Технические условия"
(введен в действие Постановлением Госстандарта СССР от 28.11.1975 N 3705)
(ред. от 30.09.1986)

Постановлением Государственного комитета стандартов Совета Министров СССР от 28 ноября 1975 г. N 3705 срок действия установлен

Настоящий стандарт распространяется на покровные стекла, предназначенные для предохранения микропрепаратов от пыли и механических повреждений при микроскопировании в видимой области спектра, изготовляемые для нужд народного хозяйства и экспорта.

(в ред. Изменения N 2, введенного в действие Постановлением Госстандарта СССР от 22.08.1986 N 2476)

1.1. Покровные стекла должны иметь прямоугольную форму плоскопараллельных пластин с размерами соответствующими указанным в табл. 1.

Пример условного обозначения покровного стекла шириной 18 мм и длиной 18 мм:

2.1. Покровные стекла должны изготовляться из прозрачного бесцветного силикатного стекла. Допускается слабо-голубой или слабо-зеленый оттенок.

(в ред. Изменения N 2, введенного в действие Постановлением Госстандарта СССР от 22.08.1986 N 2476)

2.2. Оптические постоянные покровных стекол при 20 °C:

показатель преломления n_D = 1,515 +/- 0,002;

коэффициент дисперсии .

2.3. Покровные стекла должны быть химически устойчивыми к действию соляной кислоты и дистиллированной воды.

2.4. Допуск параллельности рабочих плоских поверхностей покровных стекол в миллиметрах не должна быть более для размеров:

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 26.07.1982 N 2840)

9 X 9, 18 X 18, 20 X 20, 24 X 24 мм - 0,02;

24 X 48, 30 X 40, 40 X 40 мм - 0,04;

40 X 60, 60 X 80, 80 X 100 мм - 0,05.

2.5. Не менее 20% покровных стекол размером 9 X 9, 18 X 18, 20 X 20, 24 X 24 мм в одной партии должны иметь толщину 0,17 +/- 0,01 мм и допуск параллельности рабочих поверхностей +/- 0,01 мм.

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 26.07.1982 N 2840)

2.6. Допуск плоскостности рабочих поверхностей покровных стекол в миллиметрах не должна быть более для размеров:

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 26.07.1982 N 2840)

9 X 9, 18 X 18, 20 X 20, 24 X 24 мм - 0,03;

24 X 48, 30 X 40, 40 X 40 мм - 0,10;

40 X 60, 60 X 80, 80 X 100 мм - 0,20.

2.7. Волнистость поверхности покровного стекла при контроле по п. 4.8 не допускается.

(п. 2.7 в ред. Изменения N 2, введенного в действие Постановлением Госстандарта СССР от 22.08.1986 N 2476)

2.8. По краям покровных стекол не должно быть выколок размером более 0,2 мм.

2.9. Покровные стекла не должны содержать пузырей, камней, мошек, царапин и свилей.

2.10. Покровные стекла предназначены для эксплуатации в климатическом исполнении У, ХЛ категории 1.1 по ГОСТ 15150-69 с нижним значением температуры минус 10 °C.

3.1. Покровные стекла должны выпускаться партиями, состоящими из стекол одного размера.

Объем партии покровных стекол должен быть не более 150000 шт.

3.2. Для проверки соответствия покровных стекол требованиям настоящего стандарта предприятие-изготовитель должно проводить приемо-сдаточные и периодические испытания.

3.3. При приемо-сдаточных испытаниях покровные стекла должны проверяться на соответствие требованиям пп. 1.1; 2.4 - 2.9. Контроль на соответствие пп. 1.1 (в части ширины и длины), 2.1, 2.6 - 2.9 производят выборочно.

(в ред. Изменения N 2, введенного в действие Постановлением Госстандарта СССР от 22.08.1986 N 2476)

3.4. При выборочном контроле объем выборки в зависимости от предъявляемой к приемке партии устанавливают в соответствии с табл. 2.

Если при приемо-сдаточных испытаниях в выборке обнаружено хотя бы у одного из покровных стекол несоответствие требованиям настоящего стандарта по двум и более контролируемым параметрам (или хотя бы по одному параметру у двух и более покровных стекол), то партия считается не выдержавшей испытаний.

Если только один параметр у одного из покровных стекол не соответствует требованиям настоящего стандарта, то испытаниям подвергают удвоенное количество покровных стекол из той же партии по всем контролируемым параметрам.

При наличии дефектов в повторной выборке (хотя бы в одном из покровных стекол) вся партия считается не выдержавшей испытаний.

(п. 3.4 в ред. Изменения N 3, введенного в действие Постановлением Госстандарта СССР от 30.09.1986 N 2978)

3.5. Контроль оптических постоянных и химической устойчивости покровных стекол (пп. 2.2, 2.3) должен производиться периодически.

3.6. Периодические испытания покровных стекол должны проводиться не реже одного раза в месяц и при каждом поступлении новой партии исходного стекла на количестве образцов:

10 шт. - при определении оптических постоянных;

30 шт. - при определении кислотоустойчивости;

10 шт. - при определении химической устойчивости к действию дистиллированной воды.

Если все образцы выдерживают испытания, то результаты испытаний считаются положительными и распространяются на всю партию исходного стекла. Испытаниям подлежат образцы, отобранные из разных частей партии исходного стекла, используемого для изготовления покровных стекол.

(п. 3.6 в ред. Изменения N 2, введенного в действие Постановлением Госстандарта СССР от 22.08.1986 N 2476)

4.1. Длина и ширина покровных стекол (п. 1.1) должны проверяться при помощи шаблонов или универсального измерительного инструмента с погрешностью измерения +/- 0,1 мм.

4.2. Толщина покровных стекол (п. 1.1) должна проверяться по центру стекла при помощи измерительных головок, обеспечивающих погрешность измерения +/- 0,001 мм (например, 1ИГ, 1ИГМ).

4.3. Показатель преломления и коэффициент дисперсии покровных стекол (п. 2.2) должны измеряться по ГОСТ 3516-74 или ГОСТ 5421-73.

4.4. Испытание покровных стекол на кислотоустойчивость (п. 2.3) должно производиться в парах дымящей соляной кислоты.

Образцы, предназначенные для испытаний, должны иметь форму пластин размерами 15 X 15 X 2 мм. Перед испытанием образцы должны быть промыты дистиллированной водой, этиловым техническим спиртом по ГОСТ 17299-78 марки А или 1-го сорта по ГОСТ 18300-72.

(в ред. Изменения N 2, введенного в действие Постановлением Госстандарта СССР от 22.08.1986 N 2476)

Подготовленные для испытаний образцы должны быть помещены на вставку в эксикатор по ГОСТ 25336-82, в котором налита концентрированная соляная кислота по ГОСТ 3118-67. Образцы необходимо выдерживать в эксикаторе в течение 24 ч. После 24 ч испытаний образцы необходимо вынуть из эксикатора, обмыть дистиллированной водой и высушить на воздухе. Изменение поверхности образцов после испытания необходимо оценивать без применения увеличительного прибора путем просмотра в отраженном свете от электрической лампы накаливания мощностью от 60 до 100 Вт или при дневном освещении. После испытания на кислотоустойчивость рабочие поверхности образцов стекол не должны иметь следов вытравливания: мутных и радужных пятен, налета солей.

(в ред. Изменения N 2, введенного в действие Постановлением Госстандарта СССР от 22.08.1986 N 2476)

4.5. Испытание на химическую устойчивость стекол к действию дистиллированной воды (п. 2.3) должно производиться следующим образом.

Образцы, предназначенные для испытаний, должны быть изготовлены в форме пластин размером 50 X 100 X 2 мм. Торцовые поверхности образцов должны быть ровно отрезаны и отшлифованы шлифпорошками ЭБ-6, ЭБ-12 по ГОСТ 3647-80. Размеры образцов необходимо измерять универсальным измерительным инструментом с погрешностью не более +/- 0,1 мм и определять общую поверхность каждого образца, затем суммарную площадь десяти образцов, подлежащих испытанию. Образцы необходимо очистить от загрязнения промыть дистиллированной водой по ГОСТ 6709-72, этиловым техническим спиртом марки А по ГОСТ 17299-78 или 1-го сорта по ГОСТ 18300-72 и сушить до постоянной массы, т.е. до тех пор, пока разница между двумя последовательными взвешиваниями будет не более +/- 0,2 мг (погрешность взвешивания +/- 0,1 мг). Подготовленные образцы необходимо поместить в эмалированный (фарфоровый стеклянный) сосуд таким образом, чтобы они при кипячении не терлись друг о друга и о стенки сосуда. Затем необходимо налить в сосуд дистиллированную воду так, чтобы ее уровень был примерно на 1 см выше погруженных в них образцов стекла. Образцы следует кипятить в течение 5 ч. Не следует допускать бурного кипячения. При кипячении необходимо поддерживать постоянный уровень воды на 1 см выше погруженных образцов, непрерывно и осторожно приливая дистиллированную воду. После кипячения образцы необходимо вынуть, остудить и обмыть дистиллированной водой, просушить до постоянной массы и взвесить. Потери в массе образцов необходимо пересчитать на 100 см² поверхности. После испытания на химическую устойчивость к действию дистиллированной воды потери массы образцов стекол, пересчитанные на 100 см² поверхности, не должны превышать 2 мг.

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 26.07.1982 N 2840)

4.6. Отклонение от параллельности плоскостей рабочих поверхностей покровных стекол (п. 2.4) должна проверяться путем замера толщины покровных стекол по п. 4.2 в двух точках по диагонали, расположенных приблизительно на расстоянии 3 мм от края.

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 26.07.1982 N 2840)

4.7. Отклонение от плоскостности рабочих поверхностей покровных стекол (2.6) должна проверяться на установке, схема которой приведена на черт. 1. В качестве источника света должна применяться электрическая лампа накаливания в матированной или молочного цвета колбе мощностью 75 Вт.

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 26.07.1982 N 2840)

В качестве кольцевой диафрагмы использована зачерненная фотопластинка с прорезанным на слое эмульсии кольцом. Диафрагма 3 предназначена для фиксации положения глаза. Ее диаметр должен быть равен 15 мм. Стеклянная плоскопараллельная пластина должна быть размером от 40 X 40 X 2 до 120 X 120 X 2 мм в зависимости от размера покровного стекла. Отклонение от плоскостности рабочих поверхностей не должна быть более четырех интерференционных полос. На верхнюю поверхность пластины наносят двухслойное упрочненное просветляющее покрытие из окислов титана и кремния, с длиной волны, для которой рассчитано просветление;

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 26.07.1982 N 2840)

или .

Просветляющее покрытие предназначено для получения отраженного цветного изображения кольцевой диафрагмы. Нижняя поверхность пластины должна быть покрыта матовой черной эмалью ХС-1107 или ХС-543 для ликвидации отраженного от нее света.

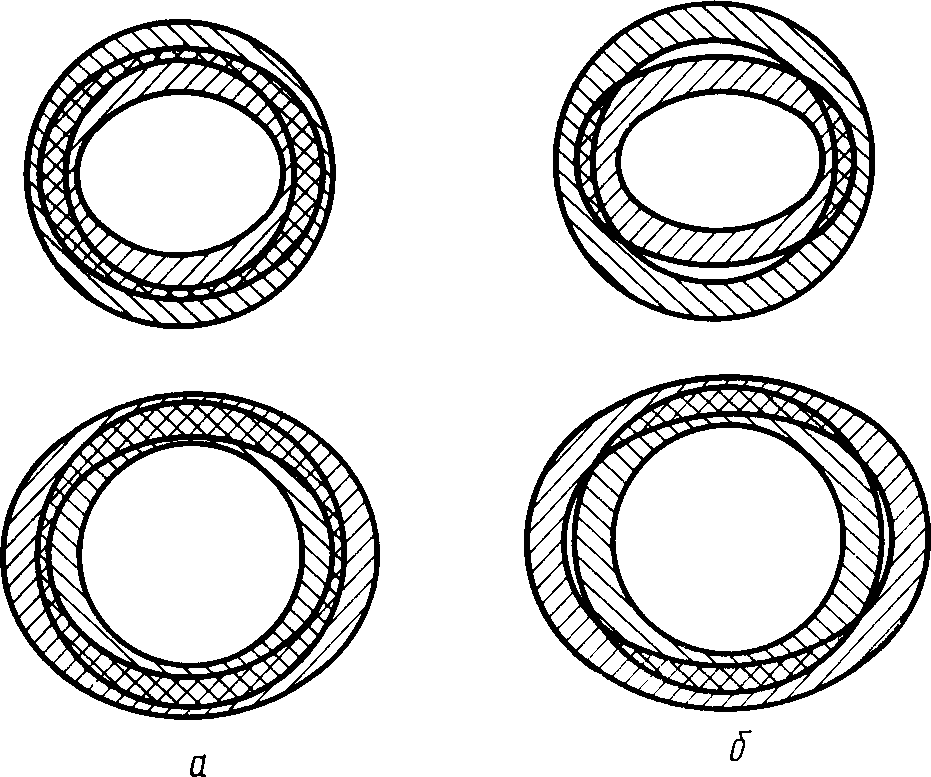

Контроль отклонения от плоскостности поверхностей покровных стекол сводится к сравнению двух отраженных концентричных изображений кольцевой диафрагмы: цветного, отраженного от пластины, и белого, отраженного от покровного стекла. Белое изображение может отличаться от цветного размером при сферичности покровного стекла и иметь форму эллипса при его цилиндричности или различной кривизне в разных сечениях. Белое изображение может быть раздвоено, если поверхности покровного стекла имеют отклонение от параллельности плоскостей, превышающую указанную в п. 2.4. При отклонении от плоскостности поверхностей покровного стекла (п. 2.6) оба изображения (цветное и белое) частично накладываются одно на другое без зазора между их наружными окружностями. Наличие зазора между наружными окружностями является признаком несоответствия покровного стекла п. 2.6 (черт. 2).

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 26.07.1982 N 2840)

4.8. При контроле волнистости (п. 2.7) и бессвильности (п. 2.9) покровные стекла должны рассматриваться в рабочем направлении на проекционной установке в условиях, установленных для 2-й категории по ГОСТ 3521-81.

(в ред. Изменения N 2, введенного в действие Постановлением Госстандарта СССР от 22.08.1986 N 2476)

4.9. Выколки по краям покровных стекол (п. 2.8) и внешний вид (п. 2.1) следует оценивать путем внешнего осмотра стекол при боковом освещении лампой накаливания электрической мощностью от 50 до 100 Вт. При оценке выколок допускается пользоваться лупой с 2^Х увеличением по ГОСТ 25706-83.

(п. 4.9 в ред. Изменения N 2, введенного в действие Постановлением Госстандарта СССР от 22.08.1986 N 2476)

4.10. Пузыри, камни, царапины (п. 2.9) должны контролироваться раздельно по двум зонам покровного стекла: центральной и краевой. Центральная зона равна 0,7 длины (ширина) стекла.

В центральной зоне просмотр должен производиться через лупу с четырехкратным увеличением. В краевой зоне просмотр должен производиться без применения увеличительного прибора.

Покровные стекла должны просматриваться в пучке света, направленного под углом к поверхности, на фоне черного экрана. Источником света должна служить электрическая лампа накаливания мощностью от 50 до 100 Вт.

5.1. Покровные стекла одного размера должны быть плотно уложены с прокладкой хлопчатобумажной ватой по ГОСТ 5679-85 в картонные или пластмассовые коробки, по 100 +/- 10 шт. Для покровных стекол, предназначенных для экспорта, необходимо использовать пластмассовые коробки и белую вату вида люкс.

(в ред. Изменения N 2, введенного в действие Постановлением Госстандарта СССР от 22.08.1986 N 2476)

5.1.1. В каждой коробке количество покровных стекол размером 9 X 9, 18 X 18, 20 X 20, 24 X 24 мм должно быть не менее 20 +/- 2 шт., отвечающих требованиям п. 2.5 и завернутых в конденсаторную бумагу по ГОСТ 1908-82.

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 26.07.1982 N 2840, Изменения N 2, введенного в действие Постановлением Госстандарта СССР от 22.08.1986 N 2476)

5.1.2. Допускается упаковка покровных стекол по 150 +/- 15 шт. в одной коробке. При этом количество стекол, отвечающих требованиям п. 2.5, должно быть 30 +/- 3 шт.

5.2. На каждой коробке должно быть нанесено:

(в ред. Изменения N 2, введенного в действие Постановлением Госстандарта СССР от 22.08.1986 N 2476)

товарный знак предприятия-изготовителя;

наименование стекол;

размеры стекол (ширина и длина);

количество стекол;

обозначение настоящего стандарта.

5.2.1. На каждой коробке с покровными стеклами, предназначенными для экспорта, должно быть нанесено:

наименование изделия;

размеры покровных стекол;

количество стекол;

надпись "Сделано в СССР".

(п. 5.2.1 введен Изменением N 2, введенным в действие Постановлением Госстандарта СССР от 22.08.1986 N 2476)

5.3. Коробки с покровными стеклами должны быть завернуты в водонепроницаемую бумагу по ГОСТ 8828-75 и упакованы в деревянные дощатые плотные ящики по ГОСТ 2991-85 с прокладкой стружкой по ГОСТ 5244-79.

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 26.07.1982 N 2840, Изменения N 2, введенного в действие Постановлением Госстандарта СССР от 22.08.1986 N 2476)

5.3.1. Для экспорта должны быть использованы деревянные ящики по ГОСТ 24634-81 и стружка марок Я, З, ФС по ГОСТ 5244-79.

(п. 5.3.1 введен Изменением N 2, введенным в действие Постановлением Госстандарта СССР от 22.08.1986 N 2476)

5.3.2. Для экспорта в страны с тропическим климатом коробки с покровными стеклами, завернутые в водонепроницаемую бумагу по ГОСТ 8828-75, перед укладкой в ящики должны быть упакованы с прокладкой стружки марок Я, З по ГОСТ 5244-79, в мешки из полиэтиленовой пленки по ГОСТ 10354-82 или поливинилхлоридной по ГОСТ 16272-79 толщиной 0,2 мм. Края мешков из пленки должны быть сварены.

(п. 5.3.2 введен Изменением N 2, введенным в действие Постановлением Госстандарта СССР от 22.08.1986 N 2476)

5.4. Масса ящика с покровными стеклами не должна превышать 50 кг.

5.5. На каждом ящике должна быть нанесена маркировка в соответствии с ГОСТ 14192-77.

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 26.07.1982 N 2840)

5.6. Предприятие-изготовитель должно сопровождать каждую поставляемую партию покровных стекол документом с указанием:

товарного знака предприятия-изготовителя;

наименования, размеров и количества стекол;

даты выпуска;

обозначения настоящего стандарта.

5.7. Ящики с покровными стеклами должны транспортироваться крытым транспортом. Транспортирование - по группе Ж2 ГОСТ 15150-69.

5.8. Хранение - по группе С ГОСТ 15150-69.

5.9. Товаросопроводительная документация на покровные стекла, предназначенные для экспорта, должна соответствовать ГОСТ 6.37-79 и должна быть составлена на русском языке и языке, указанном в заказе-наряде внешнеторговой организации.

Товаросопроводительная документация должна быть завернута в оберточную бумагу марки А по ГОСТ 8273-75, а для стран с тропическим климатом - в водонепроницаемую бумагу по ГОСТ 8828-75 и вложена в пакет из полиэтиленовой пленки по ГОСТ 10354-82. Края водонепроницаемой бумаги должны быть склеены синтетическим клеем. Края пакета из полиэтиленовой пленки должны быть сварены. Допускается применять поливинилхлоридную пленку по ГОСТ 16272-79.

Упаковочный лист должен быть завернут в водонепроницаемую бумагу по ГОСТ 8828-75, вложен в пакет из полиэтиленовой пленки по ГОСТ 10354-82, края которого свариваются, и помещен в карман ящика. При упаковке партии покровных стекол в несколько ящиков карман укрепляют в ящик N 1.

(п. 5.9 введен Изменением N 2, введенным в действие Постановлением Госстандарта СССР от 22.08.1986 N 2476)

6.1. Предприятие-изготовитель должно гарантировать соответствие выпускаемых покровных стекол требованиям настоящего стандарта при соблюдении потребителем правил транспортирования, хранения и эксплуатации.
