Введен в действие
Постановлением Государственного
комитета СССР по стандартам
от 26 февраля 1982 г. N 847
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ЗАЖИМЫ КОНТАКТНЫЕ НАБОРНЫЕ С ПЛОСКИМИ ВЫВОДАМИ
КОНСТРУКЦИЯ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
Terminal contact blocks with flat terminals.
Design, main parameters and dimensions
ГОСТ 25154-82
Группа Е71
ОКП 34 2949
Постановлением Государственного комитета СССР по стандартам от 26 февраля 1982 г. N 847 срок действия установлен с 01.01.1984 до 01.01.1989.
1. Настоящий стандарт распространяется на наборные контактные зажимы (в дальнейшем "зажимы") с плоскими выводами проходные и специальные (мостиковые, разъединительные и измерительные) и колодки торцовые зажимов, соединяемые в разборные блоки, и на неразборные блоки, предназначенные для присоединения и ответвления проводников из меди, алюмомедных, алюминиевых и из алюминиевых сплавов сечением от 0,35 до 370 мм2.
2. В зависимости от конструкции хвостовой части корпуса или колодки зажимов, с помощью которых проводится установка их на рейку, стандарт устанавливает следующие типы зажимов:
тип 1 - с хвостовой частью, имеющей пружину со скобой;
тип 2 - с пружинящей частью;
тип 3 - с хвостовой частью, имеющей прорезь (отверстие) под винт.
3. Конструкция, основные размеры и параметры зажимов, скрепляемых в разборные блоки, должны соответствовать указанным на черт. 1 - 29 и табл. 1 - 3.
Таблица 1
???????????????????????????????????????????????????????????????????????????
Назначение? Тип ?Конструктивное?Номи- ?Номи- ? Диаметр ?Чертеж?Масса,
?зажима? исполнение ?нальный?нальное?контактного ? ?кг, не
? ?выводов зажима?ток, А ?сечение? винта, мм ? ?более
? ? и способ ? ?зажима,?????????????? ?
? ?присоединения ? ?мм2 ?номин.?пред.? ?
? ? проводника ? ? ? ?откл.? ?
???????????????????????????????????????????????????????????????????????????
Проходные ? 1 ?Соединитель- ? 6,3 ? 1,0 ? M4 ? 7g ? 1 ?0,015
? ?соединитель ????????????????? ? ? ?
? ? ? 16 ? 2,5 ? ? ? ?
? ???????????????????????????????? ? ? ?
? ?Пайка- ? 6,3 ? 1,5 ? ? ? ?
? ?соединитель ????????????????? ? ? ?
? ? ? 16 ? 2,5 ? ? ? ?
? ???????????????????????????????? ? ? ???????
? ?Пайка-пайка ? 16 ? 2,5 ? ? ? ?0,014
? ???????????????????????????????? ? ??????????????
? ?Винт- ? 6,3 ? 4,0 ? ? ? 2 ?0,017
? ?соединитель ????????????????? ? ? ?
? ? ? 16 ? 4,0 ? ? ? ?
? ???????????????????????????????? ? ? ???????
? ?Винт-пайка ? 16 ? 4,0 ? ? ? ?0,016
? ???????????????????????????????? ? ????????
? ?Винт-винт ?16; 25 ? 4,0 ? ? ? 3 ?
??????????????????????????????????????? ? ??????????????
? 2 ?Соединитель- ? 6,3 ? 1,0 ? ? ? 4 ?0,013
? ?соединитель ????????????????? ? ? ?
? ? ? 16 ? 2,5 ? ? ? ?
? ???????????????????????????????? ? ? ?
? ?Пайка- ? 6,3 ? 1,5 ? ? ? ?
? ?соединитель ????????????????? ? ? ?
? ? ? 16 ? 2,5 ? ? ? ?
? ???????????????????????????????? ? ? ???????
? ?Пайка-пайка ? 16 ? 2,5 ? ? ? ?0,010
? ???????????????????????????????? ? ??????????????
? ?Винт- ? 6,3 ? 4,0 ? ? ? 5 ?0,013
? ?соединитель ????????????????? ? ? ?
? ? ? 16 ? 4,0 ? ? ? ?
? ???????????????????????????????? ? ? ???????
? ?Винт-пайка ? 16 ? 4,0 ? ? ? ?0,012
? ???????????????????????????????? ? ????????
? ?Винт-винт ?16; 25 ? 4,0 ? ? ? 6 ?
??????????????????????????????????????? ? ??????????????
? 3 ?Соединитель- ? 6,3 ? 1,0 ? ? ? 7 ?0,014
? ?соединитель ????????????????? ? ? ?
? ? ? 16 ? 2,5 ? ? ? ?
? ???????????????????????????????? ? ? ???????
? ?Пайка- ? 6,3 ? 1,5 ? ? ? ?0,016
? ?соединитель ????????????????? ? ? ?
? ? ? 16 ? 2,5 ? ? ? ?
? ???????????????????????????????? ? ? ???????
? ?Пайка-пайка ? 16 ? 2,5 ? ? ? ?0,014
? ???????????????????????????????? ? ??????????????
? ?Винт- ? 6,3 ? 4,0 ? ? ? 8 ?0,016
? ?соединитель ????????? ? ? ? ?
? ? ? 16 ? ? ? ? ?
? ???????????????????????????????? ? ? ?
? ?Винт-пайка ? 16 ? 4,0 ? ? ? ?
? ???????????????????????????????? ? ????????
? ?Винт-винт ?16; 25 ? 4,0 ? ? ? 9 ?
? ? ???????????????????????? ??????????????
? ? ? 40 ? 16 ? M5 ? ? 10 ?0,036
? ? ????????? ? ? ? ???????
? ? ? 63 ? ? ? ? ?0,037
? ? ???????????????????????? ??????????????
? ? ? 100 ? 70 ? M6 ? ? 11 ?0,058
? ? ? ? ???????? ??????????????
? ? ? ? ? M8 ? ? 12* ?0,129
? ? ???????????????????????? ??????????????
? ? ? 160 ? 95 ? M10 ? ? 13* ?0,214
? ? ????????????????? ? ??????????????
? ? ? 250 ? 150 ? ? ? 14* ?0,320
? ? ????????????????? ? ??????????????
? ? ? 400 ? 185 ? ? ? 15* ?0,620
? ? ???????????????????????? ??????????????
? ? ? 630 ?2 x 185? M12 ? ? 16* ?1,400
Примечания:
1. Номинальный ток зажима 6,3 А соответствует номинальной ширине соединителя 2,8 мм, а номинальный ток зажима 16 А соответствует номинальной ширине соединителя 4,8 мм.
2. Зажимы со знаком *, предназначенные для присоединения проводников, оконцованных наконечником.
Таблица 2
???????????????????????????????????????????????????????????????????????????
Назначение? Тип ?Конструктивное?Номи- ?Номи- ? Диаметр ?Чертеж?Масса,
?зажима? исполнение ?нальный?нальное?контактного ? ?кг, не
? ?выводов зажима?ток, А ?сечение? винта, мм ? ?более
? ? и способ ? ?зажима,?????????????? ?
? ?присоединения ? ?мм2 ?номин.?пред.? ?
? ? проводника ? ? ? ?откл.? ?
???????????????????????????????????????????????????????????????????????????
Мостиковые? 1 ?Соединитель- ? 6,3 ? 1,0 ? M4 ? 7g ? 17 ?0,017
? ?соединитель ????????????????? ? ? ?
? ? ? 16 ? 2,5 ? ? ? ?
? ???????????????????????????????? ? ? ?
? ?Пайка- ? 6,3 ? 1,5 ? ? ? ?
? ?соединитель ????????????????? ? ? ?
? ? ? 16 ? 2,5 ? ? ? ?
? ???????????????????????????????? ? ? ?
? ?Пайка-пайка ? 16 ? 2,5 ? ? ? ?
? ???????????????????????????????? ? ????????
? ?Винт- ? 6,3 ? 4,0 ? ? ? 18 ?
? ?соединитель ????????????????? ? ? ?
? ? ? 16 ? 4,0 ? ? ? ?
? ???????????????????????????????? ? ? ?
? ?Винт-пайка ? 16 ? 4,0 ? ? ? ?
? ???????????????????????????????? ? ????????
? ?Винт-винт ?16; 25 ? 4,0 ? ? ? 19 ?
??????????????????????????????????????? ? ??????????????
? 2 ?Соединитель- ? 6,3 ? 1,0 ? ? ? 20 ?0,014
? ?соединитель ????????????????? ? ? ?
? ? ? 16 ? 2,5 ? ? ? ?
? ???????????????????????????????? ? ? ?
? ?Пайка- ? 6,3 ? 1,5 ? ? ? ?
? ?соединитель ????????????????? ? ? ?
? ? ? 16 ? 2,5 ? ? ? ?
? ???????????????????????????????? ? ? ?
? ?Пайка-пайка ? 16 ? 2,5 ? ? ? ?
? ???????????????????????????????? ? ????????
? ?Винт- ? 6,3 ? 4,0 ? ? ? 21 ?
? ?соединитель ????????????????? ? ? ?
? ? ? 16 ? 4,0 ? ? ? ?
? ???????????????????????????????? ? ? ?
? ?Винт-пайка ? 16 ? 4,0 ? ? ? ?
? ???????????????????????????????? ? ????????
? ?Винт-винт ?16; 25 ? 4,0 ? ? ? 22 ?
??????????????????????????????????????? ? ??????????????
? 3 ?Соединитель- ? 6,3 ? 1,0 ? ? ? 23 ?0,018
? ?соединитель ????????????????? ? ? ?
? ? ? 16 ? 2,5 ? ? ? ?
? ???????????????????????????????? ? ? ???????
? ?Пайка- ? 6,3 ? 1,5 ? ? ? ?0,020
? ?соединитель ????????????????? ? ? ?
? ? ? 16 ? 2,5 ? ? ? ?
? ???????????????????????????????? ? ? ???????
? ?Пайка-пайка ? 16 ? 2,5 ? ? ? ?0,014
? ???????????????????????????????? ? ??????????????
? ?Винт- ? 6,3 ? 4,0 ? ? ? 24 ?0,019
? ?соединитель ????????????????? ? ? ?
? ? ? 16 ? 4,0 ? ? ? ?
? ???????????????????????????????? ? ? ?
? ?Винт-пайка ? 16 ? 4,0 ? ? ? ?
? ???????????????????????????????? ? ??????????????
? ?Винт-винт ?16; 25 ? 4,0 ? ? ? 25 ?0,020
Таблица 3
???????????????????????????????????????????????????????????????????????????
Назначение? Тип ?Конструктивное?Номи- ?Номи- ? Диаметр ?Чертеж?Масса,
?зажима? исполнение ?нальный?нальное?контактного ? ?кг, не
? ?выводов зажима?ток, А ?сечение? винта, мм ? ?более
? ? и способ ? ?зажима,?????????????? ?
? ?присоединения ? ?мм2 ?номин.?пред.? ?
? ? проводника ? ? ? ?откл.? ?
???????????????????????????????????????????????????????????????????????????
Разъедини-? 1 ?Винт-винт ?16; 25 ? 4,0 ? M4 ? 7g ? 26 ?0,028
тельные ???????? ? ? ? ? ??????????????
? 2 ? ? ? ? ? ? 27 ?0,020
????????????????????????????????????????????????? ? ??????????????
Измери- ? 1 ?Винт-винт ?16; 25 ? 4,0 ? ? ? 28 ?0,047
тельные ???????? ? ? ? ? ??????????????
? 2 ? ? ? ? ? ? 29 ?0,038
Зажимы проходные. Тип 1
Черт. 1
Черт. 2
Черт. 3
Зажимы проходные. Тип 2
Черт. 4
Черт. 5
Черт. 6
Зажимы проходные. Тип 3
Черт. 7
Черт. 8
Черт. 9
Черт. 10
Черт. 11
Черт. 12
Черт. 13
Черт. 14
Черт. 15
Черт. 16
Зажимы мостиковые. Тип 1
Черт. 17
Черт. 18
Черт. 19
Зажимы мостиковые. Тип 2
Черт. 20
Черт. 21
Черт. 22
Зажимы мостиковые. Тип 3
Черт. 23
Черт. 24
Черт. 25
Зажимы разъединительные. Тип 1
Черт. 26

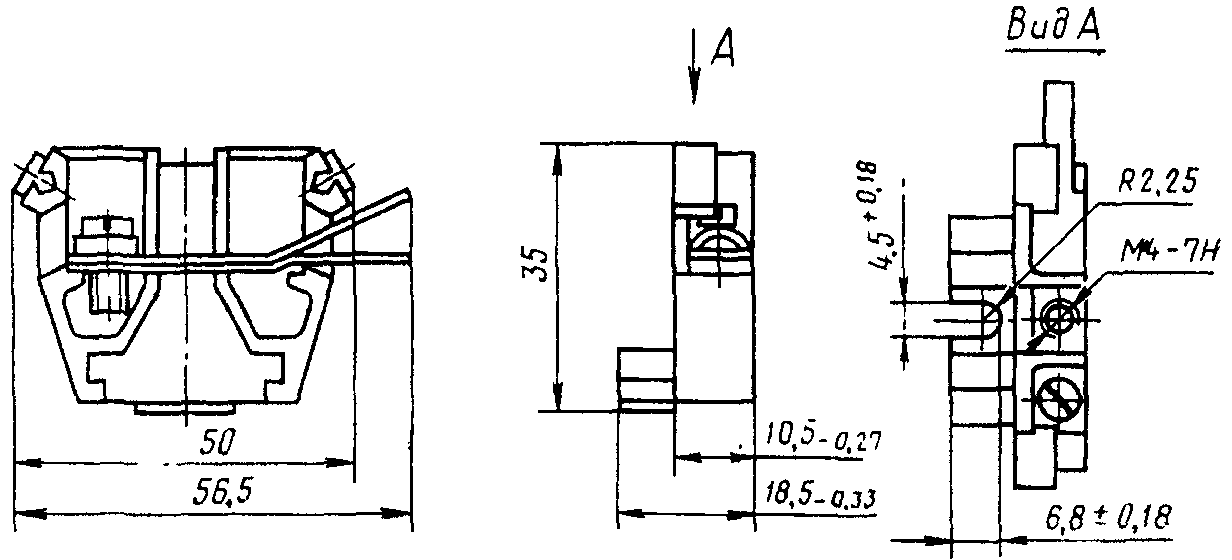

Зажимы разъединительные. Тип 2
Черт. 27

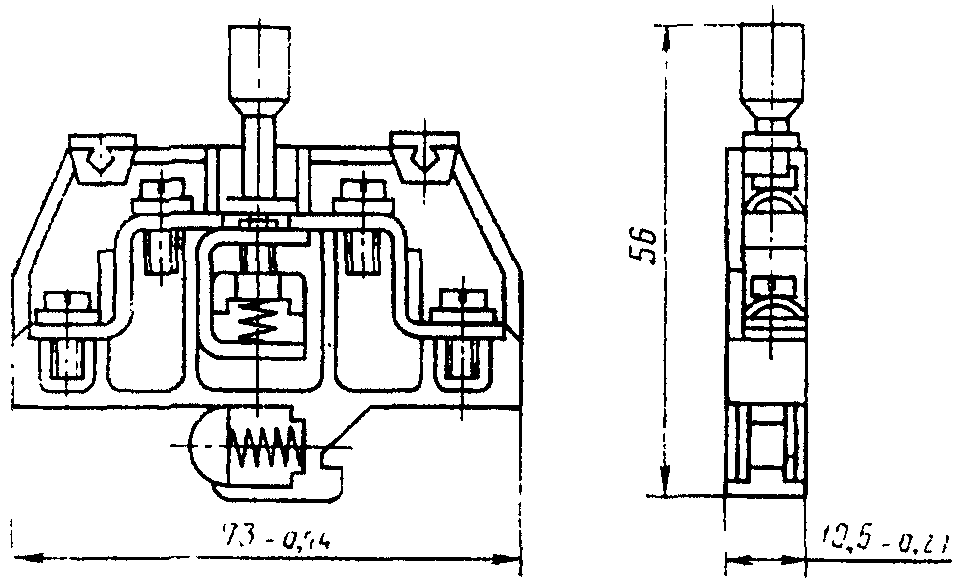

Зажимы измерительные. Тип 1
Черт. 28

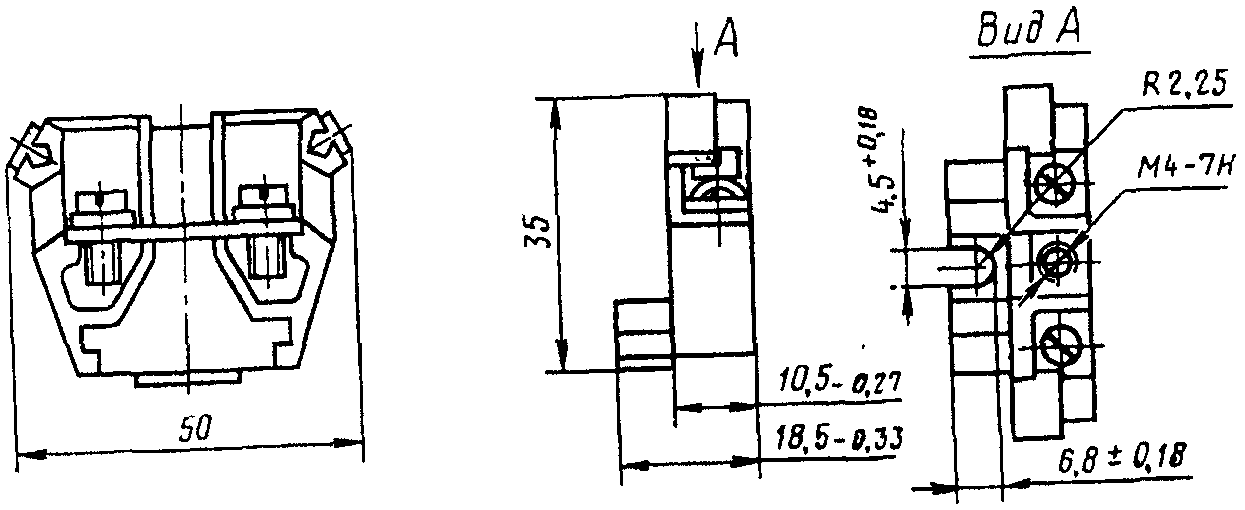

Зажимы измерительные. Тип 2
Черт. 29
Зажимы и торцовые колодки типа 1, изготовляемые для замены устаревших конструкций, подлежащих снятию с производства, могут иметь конструкцию хвостовой части, отличающуюся от указанной на черт. 1 - 3 при условии сохранения возможности их установки на рейки, приведенные в справочном Приложении 4.
4. Конструкция, основные параметры и размеры неразборных блоков на 5 и 10 зажимов должны соответствовать указанным на черт. 30 - 32 и табл. 4.

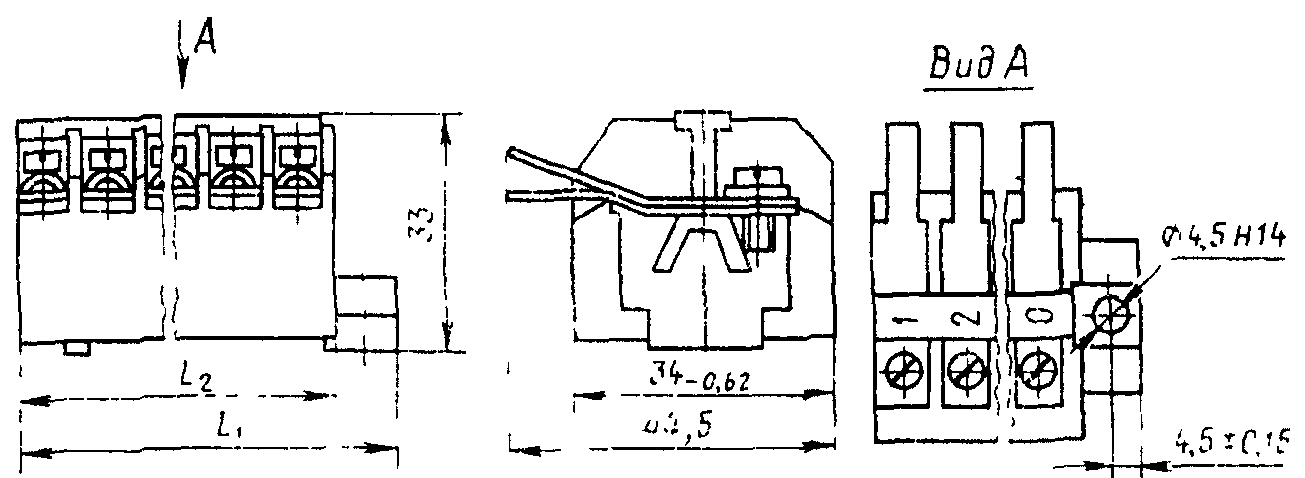

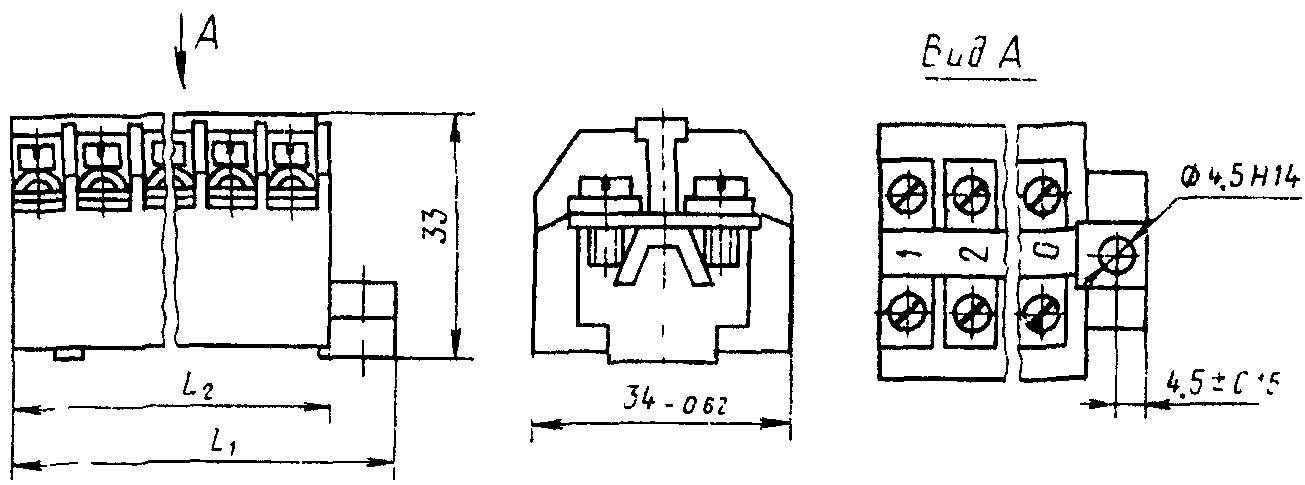

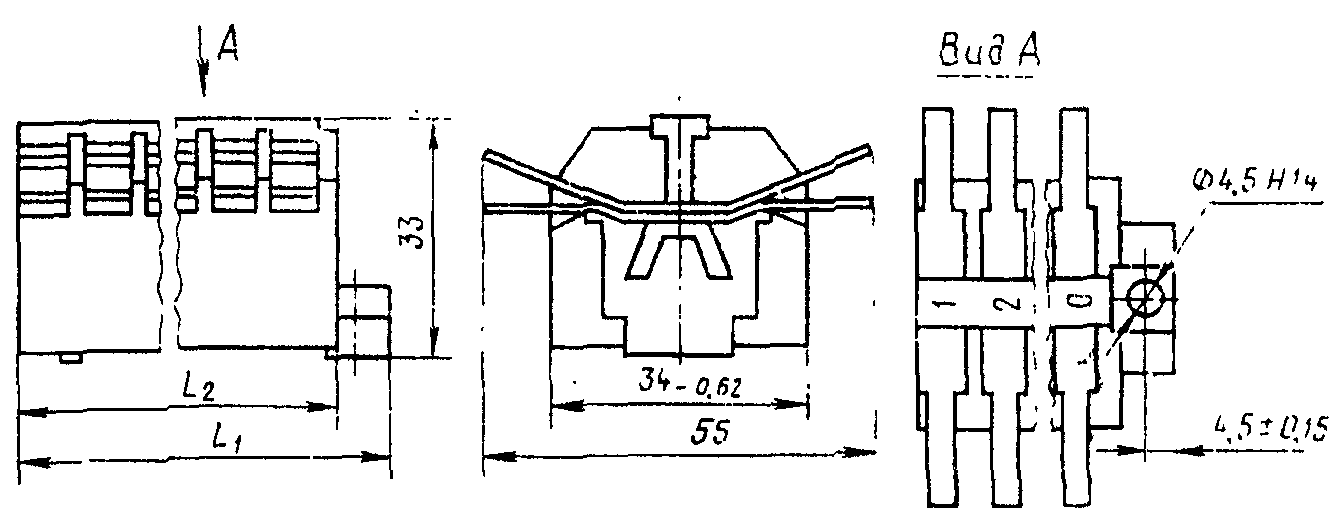

Неразборные блоки зажимов
Черт. 30
Черт. 31
Черт. 32
Таблица 4
??????????????????????????????????????????????????????????????????????????????????
Число?Конструк- ?Номи-?Номи-? Диаметр ? L , мм ? L , мм ?Чер-?Масса,
зажи-?тивное ?наль-?наль-?контактного ? 1 ? 2 ?теж ? кг,
мов ?исполнение ?ный ?ное ? винта, мм ? ? ? ? не
?выводов ?ток, ?сече-???????????????????????????????????????? ?более
?и способ ?А ?ние, ?номин.?пред.?номин.?пред.?номин.?пред.? ?
?присоединения? ?мм2 ? ?откл.? ?откл.? ?откл.? ?
?проводника ? ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????
5 ?Соединитель- ? 6,3 ? 1,0 ? M4 ? 7g ? 63 ?-0,74? 55 ?-0,74? 30 ?0,052
?соединитель ????????????? ? ? ? ? ? ? ?
? ? 16 ? 2,5 ? ? ? ? ? ? ? ?
??????????????????????????? ? ? ? ? ? ? ?
?Пайка- ? 6,3 ? 1,5 ? ? ? ? ? ? ? ?
?соединитель ????????????? ? ? ? ? ? ? ?
? ? 16 ? 2,5 ? ? ? ? ? ? ? ?
??????????????????????????? ? ? ? ? ? ? ?
?Пайка-пайка ? 16 ? 2,5 ? ? ? ? ? ? ? ?
??????????????????????????? ? ? ? ? ? ????????????
?Винт- ? 6,3 ? 4,0 ? ? ? ? ? ? ? 31 ?0,058
?соединитель ????????????? ? ? ? ? ? ? ?
? ? 16 ? 4,0 ? ? ? ? ? ? ? ?
??????????????????????????? ? ? ? ? ? ? ?
?Винт-пайка ? 16 ? 4,0 ? ? ? ? ? ? ? ?
??????????????????????????? ? ? ? ? ? ????????????
?Винт-винт ? 16 ? 4,0 ? ? ? ? ? ? ? 32 ?0,061
? ????????????? ? ? ? ? ? ? ?
? ? 25 ? 4,0 ? ? ? ? ? ? ? ?
??????????????????????????? ? ??????????????????????????????????????
?Соединитель- ? 6,3 ? 1,0 ? ? ? 118 ?-0,87? 110 ?-0,87? 30 ?0,110
?соединитель ????????????? ? ? ? ? ? ? ?
? ? 16 ? 2,5 ? ? ? ? ? ? ? ?
??????????????????????????? ? ? ? ? ? ? ?
?Пайка- ? 6,3 ? 1,5 ? ? ? ? ? ? ? ?
?соединитель ????????????? ? ? ? ? ? ? ?
? ? 16 ? 2,5 ? ? ? ? ? ? ? ?
??????????????????????????? ? ? ? ? ? ? ?
?Пайка-пайка ? 16 ? 2,5 ? ? ? ? ? ? ? ?
??????????????????????????? ? ? ? ? ? ????????????
?Винт- ? 6,3 ? 4,0 ? ? ? ? ? ? ? 31 ?0,115
?соединитель ????????????? ? ? ? ? ? ? ?
? ? 16 ? 4,0 ? ? ? ? ? ? ? ?
??????????????????????????? ? ? ? ? ? ????????????
?Винт-пайка ? 16 ? 4,0 ? ? ? ? ? ? ? 32 ?0,122
??????????????????????????? ? ? ? ? ? ? ?
?Винт-винт ? 16 ? 4,0 ? ? ? ? ? ? ? ?
? ????????????? ? ? ? ? ? ? ?
? ? 25 ? 4,0 ? ? ? ? ? ? ? ?
5. Диапазоны сечений подсоединяемых жил проводов в зависимости от номинального сечения зажимов, конструктивного исполнения выводов и способа присоединения проводников должны соответствовать указанным в обязательном Приложении 1.
6. Для закрепления разборных и неразборных блоков зажимов на рейках должны применяться торцовые колодки.
Конструкция и размеры торцовых колодок должны соответствовать указанным на черт. 33 - 47.

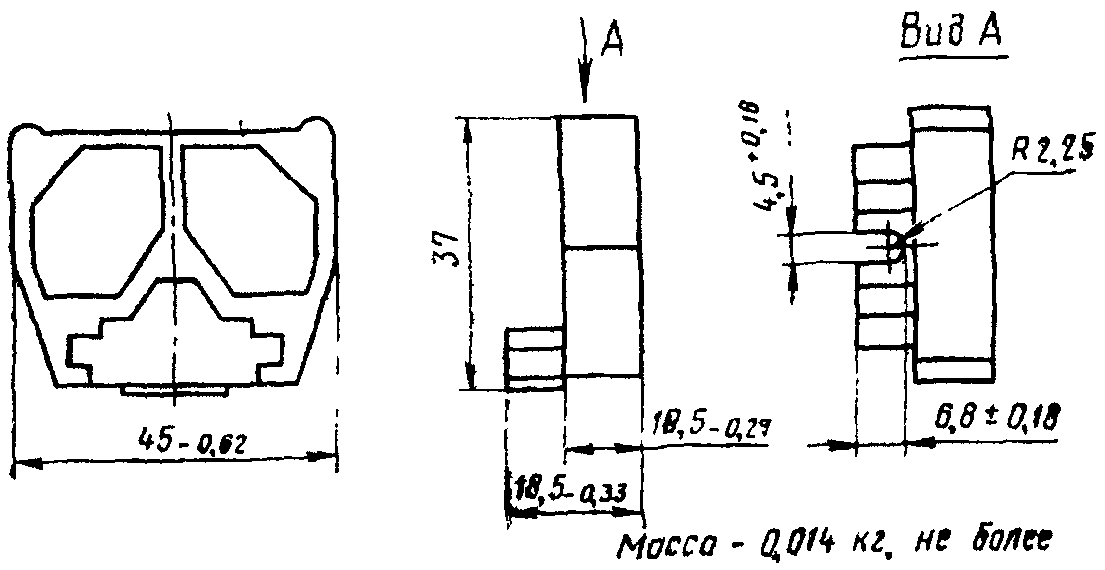

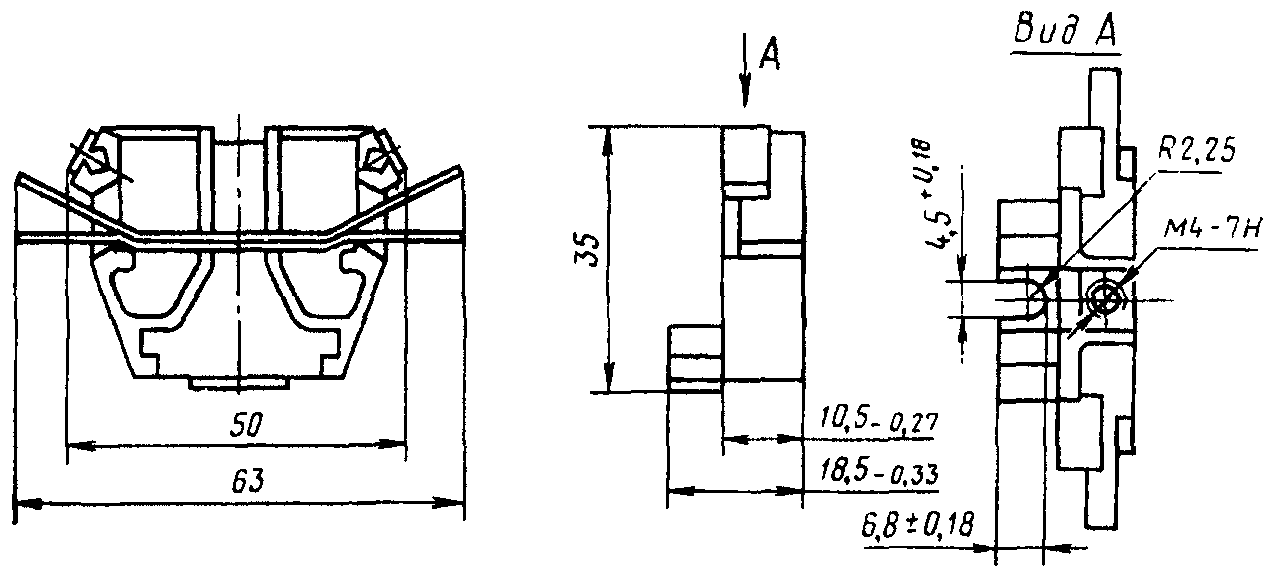

Колодки торцовые. Тип 1
Черт. 33
Черт. 34
Черт. 35
Черт. 36
Тип 2
Черт. 37
Черт. 38
Черт. 39
Черт. 40

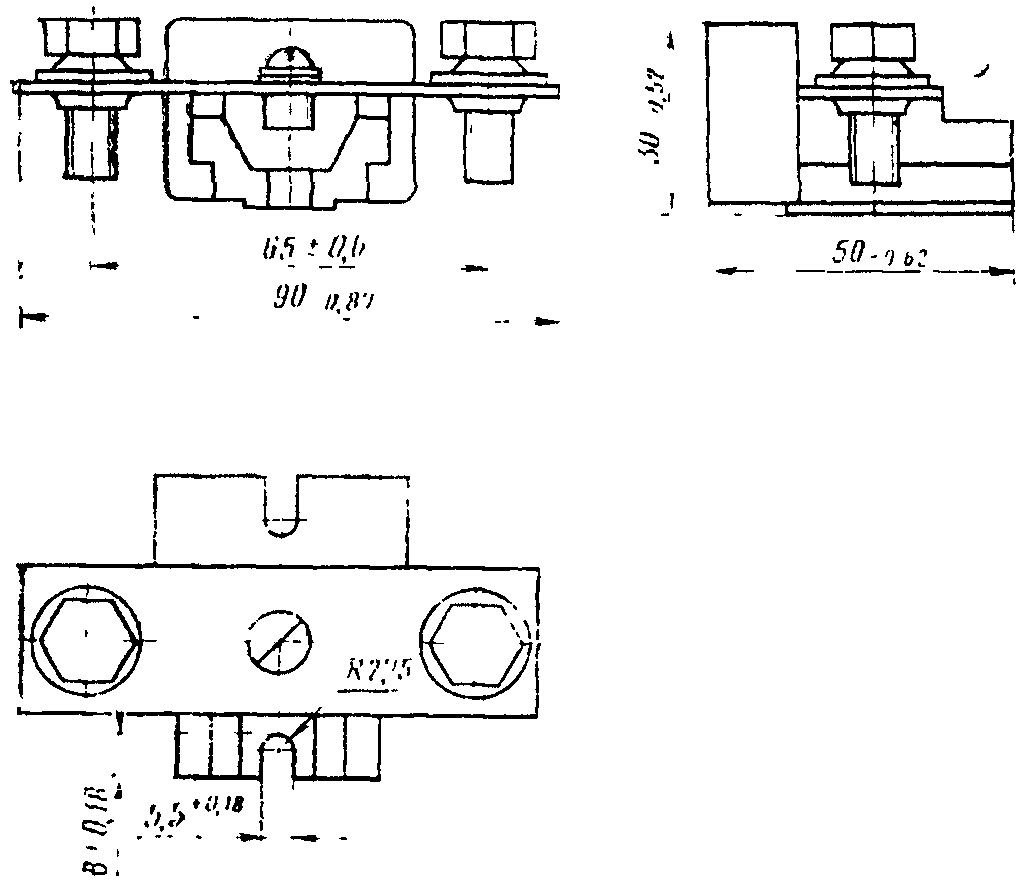

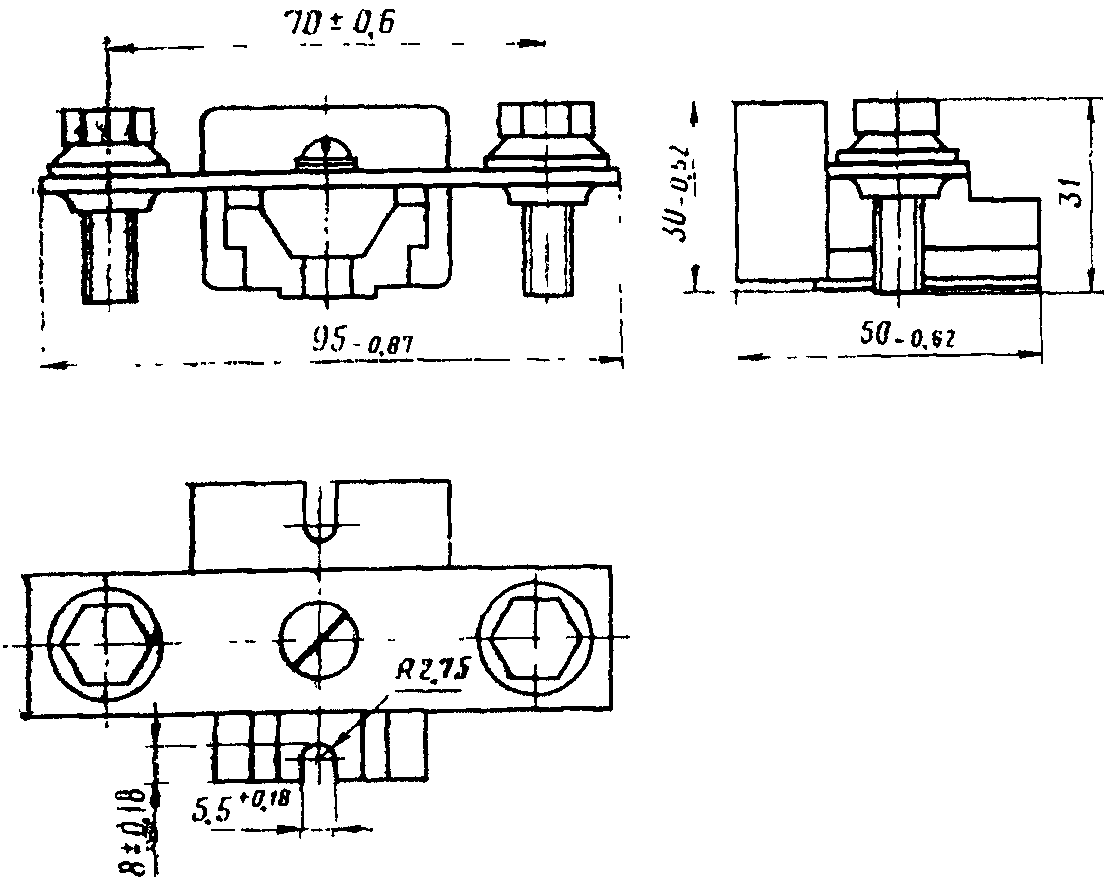

Тип 3
Черт. 41
Черт. 42
Черт. 43
Черт. 44
Черт. 45
Черт. 46
Черт. 47
7. Конструкция и размеры перемычек, применяемых для зажимов на ток 25 А, указаны в справочном Приложении 2.
8. Установка зажимов на рейках приведена на черт. 1 - 5 справочного Приложения 3.
9. Конструкция и размеры для установки на них зажимов указаны в справочном Приложении 4.
10. Конструкция и размеры прижимных скоб указаны в справочном Приложении 5.
ИС NORMPROD: примечание.
В официальном тексте документа, видимо, допущена опечатка: имеется в виду чертеж а - б справочного Приложения 6, а не чертеж 1 - 2.
11. Конструкция и размеры скоб для закрепления на рейках зажимов типа 3 указаны на черт. 1 - 2 справочного Приложения 6.
12. Конструкция и размеры изоляционных деталей, обеспечивающих безопасность обслуживания зажимов на ток 100 - 630 А, указаны в справочном Приложении 7.
13. Размеры без предельных отклонений справочные.
14. Технические требования и область применения - по ГОСТ 19132-80.
Приложение 1
Обязательное
ДИАПАЗОНЫ СЕЧЕНИЙ ПОДСОЕДИНЯЕМЫХ ЖИЛ ПРОВОДОВ В ЗАВИСИМОСТИ
ОТ НОМИНАЛЬНОГО СЕЧЕНИЯ ЗАЖИМОВ, КОНСТРУКТИВНОГО ИСПОЛНЕНИЯ
ВЫВОДОВ И СПОСОБА ПРИСОЕДИНЕНИЯ ПРОВОДНИКОВ
???????????????????????????????????????????????????????????????????????????
Конструктивное исполнение ? Номинальное ? Сечения подсоединяемых
выводов зажима и способ ? сечение зажима, ? жил всех классов, мм2
присоединения проводника ? мм2 ?????????????????????????????
? ? минимальное ?максимальное
???????????????????????????????????????????????????????????????????????????
Соединитель-соединитель ? 1,0 ? 0,35 ? 1,0
???????????????????????????????????????????????
? 2,5 ? 0,5 ? 2,5
???????????????????????????????????????????????????????????????????????????
Пайка-соединитель ? 1,5 ? 0,5 <*> ? 1,5 <*>
? ? ------- ? -------
? ? 0,35 ? 1,0
???????????????????????????????????????????????
? 2,5 ? 0,5 ? 2,5
???????????????????????????????????????????????????????????????????????????
Пайка-пайка ? 2,5 ? 0,5 ? 2,5
???????????????????????????????????????????????????????????????????????????
Винт-соединитель ? 4,0 ? 0,5 <*> ? 4,0 <*>
? ? ------- ? -------
? ? 0,35 ? 1,0
???????????????????????????????????????????????
? 4,0 ? 0,5 <*> ? 4,0 <*>
? ? ------- ? -------
? ? 0,5 ? 2,5
???????????????????????????????????????????????????????????????????????????
Винт-пайка ? 4,0 ? 0,5 <*> ? 4,0 <*>
? ? ------- ? -------
? ? 0,5 ? 2,5
???????????????????????????????????????????????????????????????????????????
Винт-винт ? 4,0 ? 0,5 ? 4,0
???????????????????????????????????????????????
? 16 ? 2,5 ? 16
???????????????????????????????????????????????
? 70 ? 16 ? 70
???????????????????????????????????????????????
? 95 ? 25 ? 95
???????????????????????????????????????????????
? 150 ? 95 ? 150
???????????????????????????????????????????????
? 185 ? 95 ? 185
???????????????????????????????????????????????
? 2 x 185 ? 2 x 95 ? 2 x 185
--------------------------------
<*> Числитель дроби относится к первой части наименования комбинированного вывода зажима, знаменатель - ко второй.
Приложение 2
Справочное
ПЕРЕМЫЧКИ
а - перемычка для наборных зажимов
на ток до 25 А и неразборных блоков зажимов;
б - перемычка для мостиковых наборных зажимов
Черт. 1
Приложение 3
Справочное

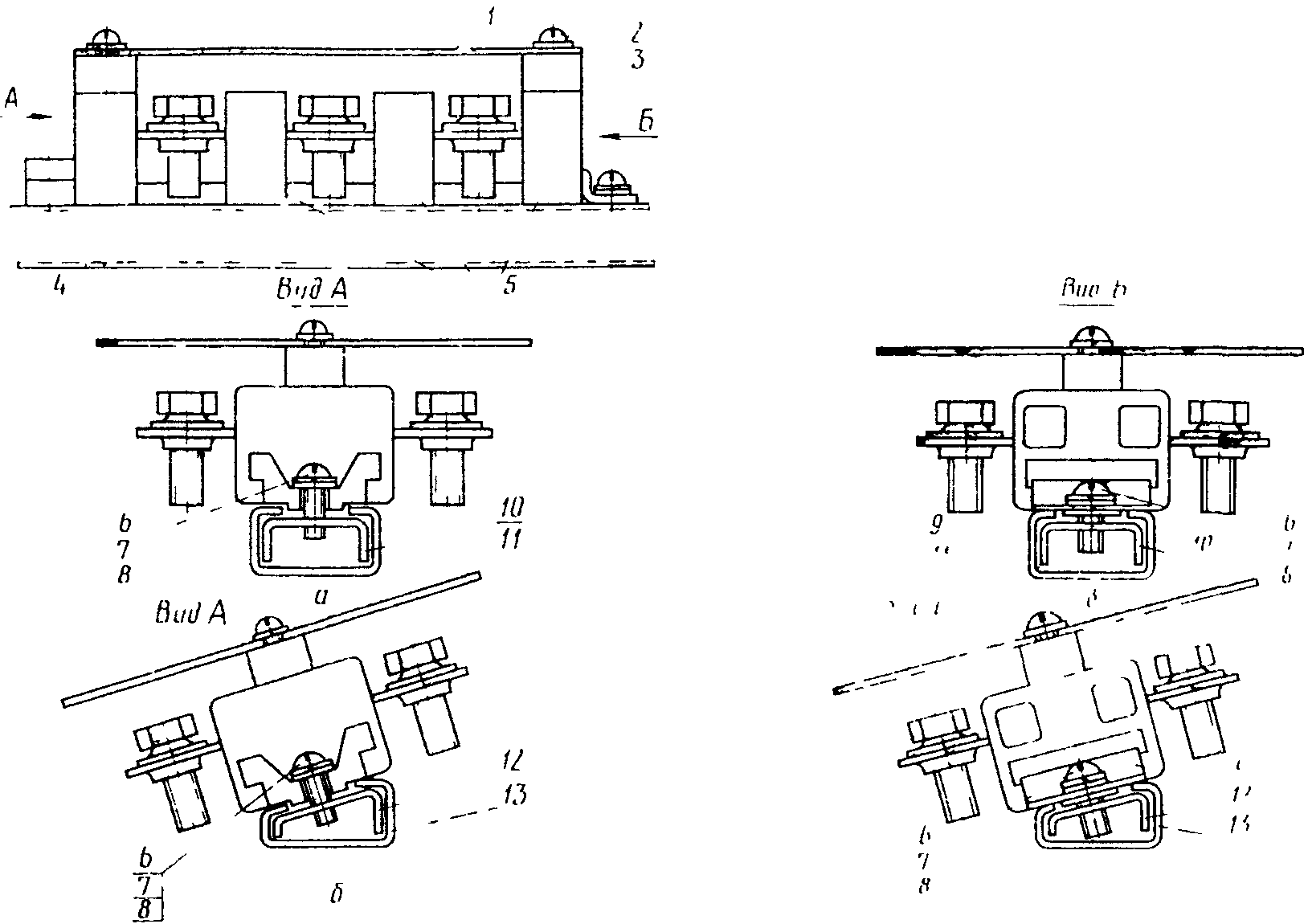

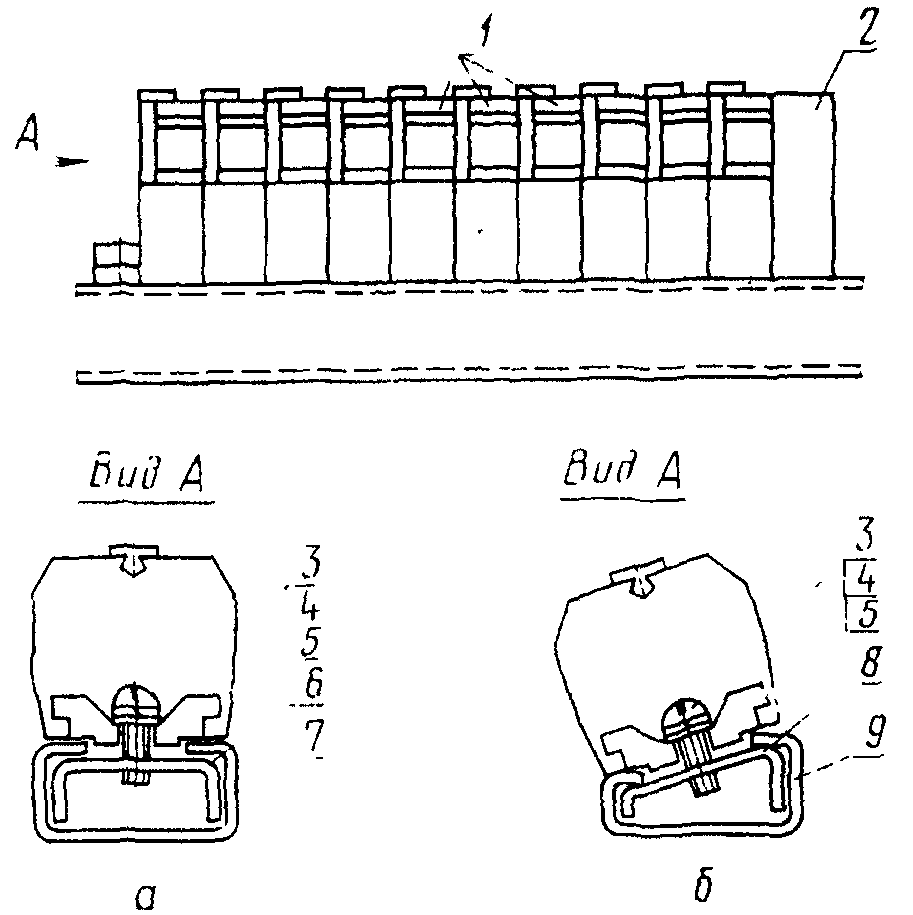

УСТАНОВКА НАБОРНЫХ ЗАЖИМОВ
Тип 1
1 - зажим (черт. 1 - 3; 17 - 19; 26; 28);
2 - торцовая колодка (черт. 33 - 36); 3 - скоба
прижимная (черт. 1 а, Приложение 5 справочное);
4 - винт M4 x 10,58 по ГОСТ 17473-80; 5 - рейка
(черт. 1 б, Приложение 4 справочное)
Черт. 1

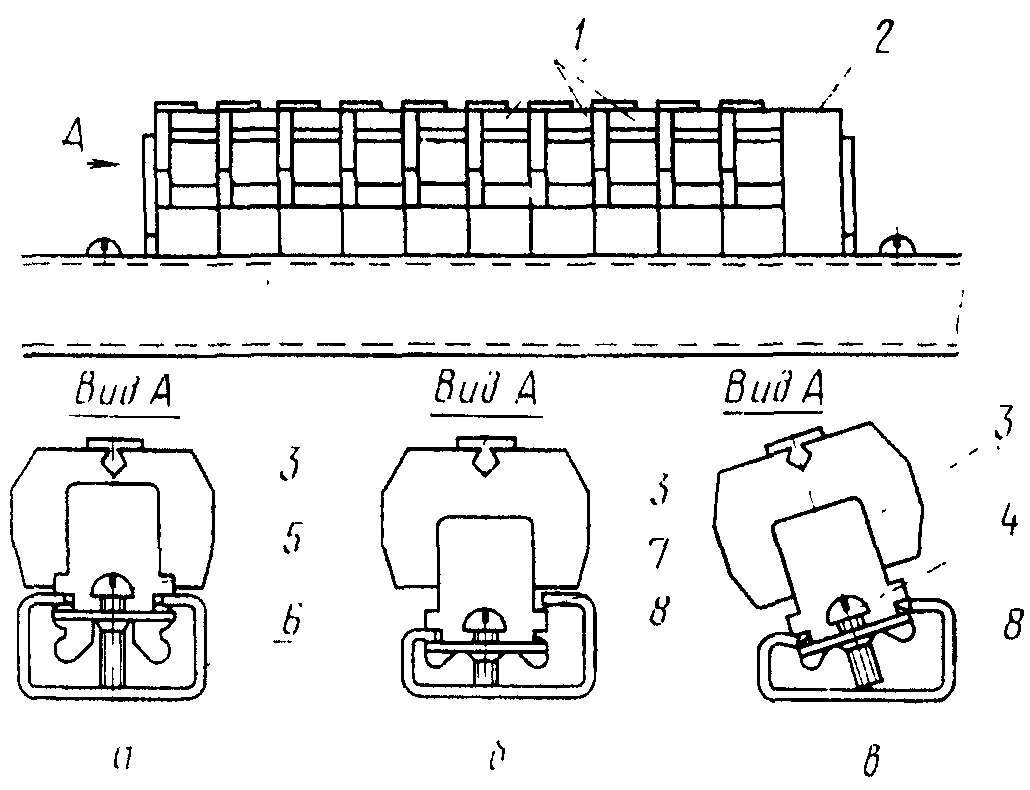

Тип 2
а - крепление зажимов и торцовых
колодок на рейке (черт. 1 а, Приложение 4);
б; в - крепление зажимов и торцовых колодок
на рейке (черт. 1 б, Приложение 4 справочное);
1 - зажим (черт. 4 - 6; 20 - 22; 27; 29);
2 - торцовая колодка (черт. 37 - 40); 3 - скоба
прижимная (черт. 1 а, Приложение 5 справочное);
4 - винт M4 x 12,58 по ГОСТ 17473-80; 5 - винт M4 x 8,58
по ГОСТ 17473-80; 6 - рейка; 7 - винт M4 x 8,58
по ГОСТ 17473-80; 8 - рейка
Черт. 2
Тип 3 (на ток до 100 А)
а - крепление зажимов и торцовых колодок
на рейке (см. черт. 1 а, Приложение 4 справочное);
б - крепление зажимов и торцовых колодок на рейке
(см. черт. 1 б, Приложение 4 справочное); 1 - зажим
(черт. 7 - 11; 23 - 25); 2 - торцовая колодка
(черт. 7 - 11; 23 - 25); 3 - винт M4 x 12,58
по ГОСТ 17473-80; 4 - шайба 4,65 Г по ГОСТ 6402-70;
5 - шайба 4,01 по ГОСТ 10450-78; 6, 8 - скобы установочные
(см. черт. 1 и черт. 2, Приложение 6 справочное);
7, 9 - рейка
Примечание. Каждый пятый зажим должен крепиться.
Черт. 3
Тип 3 (на ток 100 - 630 А)
а - крепление торцовой колодки на рейке
(см. черт. 1 а, Приложение 4 справочное);
б - крепление торцовой колодки на рейке
(см. черт. 1 б, Приложение 4 справочное); в - крепление
зажимов на рейке (см. черт. 1 а, Приложение 4 справочное);
г - крепление зажимов на рейке (см. черт. 1 б,
Приложение 4 справочное); 1 - изоляционная пластина
(см. черт. 1, Приложение 7 справочное); 2 - винт M4 x 25,58
по ГОСТ 17473-80; 3 - шайба 4,01 по ГОСТ 10450-78;
4 - торцовая колодка (черт. 45); 5 - зажим (черт. 12 - 16);
6 - винт M5 x 14,58 по ГОСТ 17473-80; 7 - шайба 5,65 Г
по ГОСТ 6402-70; 8 - шайба 5,01 по ГОСТ 10450-78;
9 - скоба прижимная (черт. 1, Приложение 7 справочное);
10, 12 - скобы (черт. 1 и черт. 2, Приложение 6 справочное);
11, 13 - рейка
Примечание. Каждый из наборных зажимов поз. 1 должен крепиться аналогично торцовой колодке поз. 4.
Черт. 4
Установка неразборных блоков зажимов

а - крепление блоков на рейке (см. черт. 1 а,
Приложение 4 справочное); б - крепление блоков на рейке
(черт. 1 б, Приложение 4 справочное); 1 - блок зажимов
(черт. 30 - 32); 2 - торцовая колодка (черт. 46);
3 - винт M4 x 12,58 по ГОСТ 17473-80; 4 - шайба 4,65 Г
по ГОСТ 6402-70; 5 - шайба 4,01 по ГОСТ 10450-78;
6, 8 - скобы установочные (см. черт. 1 и черт. 2,
Приложение 6 справочное); 7, 9 - рейка
Черт. 5
Приложение 4
Справочное
РЕЙКИ ДЛЯ УСТАНОВКИ ЗАЖИМОВ
а
б
а - C-образная симметричная рейка с закрытым пазом;
б - C-образная несимметричная рейка с закрытым пазом
--------------------------------
<*> В технически обоснованных случаях допускается применение реек с размерами, отличными от указанных на чертеже.
Приложение 5
Справочное
СКОБЫ ПРИЖИМНЫЕ
а
б
а - прижимная скоба для закрепления на рейках
зажимов типов 1 и 2 на ток до 25 А; б - прижимная скоба
для закрепления зажимов типа 3 на ток 100 - 630 А
Приложение 6
Справочное
СКОБЫ ДЛЯ ЗАКРЕПЛЕНИЯ НА РЕЙКАХ НАБОРНЫХ ЗАЖИМОВ
ТИПА 3 И БЛОКОВ ЗАЖИМОВ
а
б
???????????????????????????????????????????????????????????????????????????
Исполнение зажимов ?Чертеж скобы ? Чертеж ? Диаметр
? ?установочной рейки? резьбы, d, мм
? ? (Приложение 4 ?
? ? справочное) ?
???????????????????????????????????????????????????????????????????????????
Зажим типа 3 на токи ? 1 ? 1 а ? 4
до 100 А ??????????????????????????????????
? 2 ? 1 б ?
???????????????????????????????????????????????????????????????????????????
Зажим типа 3 на токи ? 1 ? 1 а ? 5
100 - 630 А ??????????????????????????????????
? 2 ? 1 б ?
Приложение 7
Справочное
ПЛАСТИНА ИЗОЛЯЦИОННАЯ
???????????????????????????????????????????????????????????????????????????
Номинальный ток ? Чертеж зажима ? L, мм
зажима, А ? ???????????????????????????????????
? ? номин. ? пред. откл.
???????????????????????????????????????????????????????????????????????????
100; 160 ? 12; 13 ? 130 ? -1,0
???????????????????????????????????????????????????????????
250; 400 ? 14; 15 ? 162 ?
???????????????????????????????????????????????????????????????????????????
630 ? 16 ? 309 ? -1,3
Черт. 1
Втулка
Черт. 2


Вернуться в "Каталог нормативных документов"





Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/52/gost_48795.html



На эту страницу сайта можно сделать ссылку:





На правах рекламы:

© Антон Серго, 1998-2026.
Правовая информация, 18+

Разработка сайта
ArtStyle Group
