ГОСТ 17473-80*. Государственный стандарт Союза ССР. Винты с полукруглой головкой классов точности A и B. Конструкция и размеры

Приложение 1. Теоретическая масса винтов

Введен в действие

Постановлением Государственного

комитета СССР по стандартам

от 30 июня 1980 г. N 3276

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВИНТЫ С ПОЛУКРУГЛОЙ ГОЛОВКОЙ КЛАССОВ ТОЧНОСТИ A И B

КОНСТРУКЦИЯ И РАЗМЕРЫ

Half-rounded head screws product grades A and B.

Construction and dimensions

ГОСТ 17473-80*

Список изменяющих документов

(в ред. Изменения N 1, утв. Постановлением

Госстандарта СССР от 29.12.1981 N 5741,

Изменения N 2, утв. в апреле 1986 г.)

Группа Г32

ОКП 12 8400

Срок действия

с 1 января 1982 года

до 1 января 1992 года

Постановлением Государственного комитета СССР по стандартам от 30 июня 1980 г. N 3276 срок действия установлен с 01.01.1982 до 01.01.1992.

Взамен ГОСТ 17473-72.

Переиздание (март 1987 г.) с Изменениями N 1, 2, утвержденными в декабре 1981 г., Пост. N 5741 от 29.12.1981, апреле 1986 г. (ИУС 3-82, 7-86).

1. Настоящий стандарт распространяется на винты с полукруглой головкой классов точности A и B с номинальным диаметром резьбы от 1 до 20 мм.

(Измененная редакция, Изм. N 2).

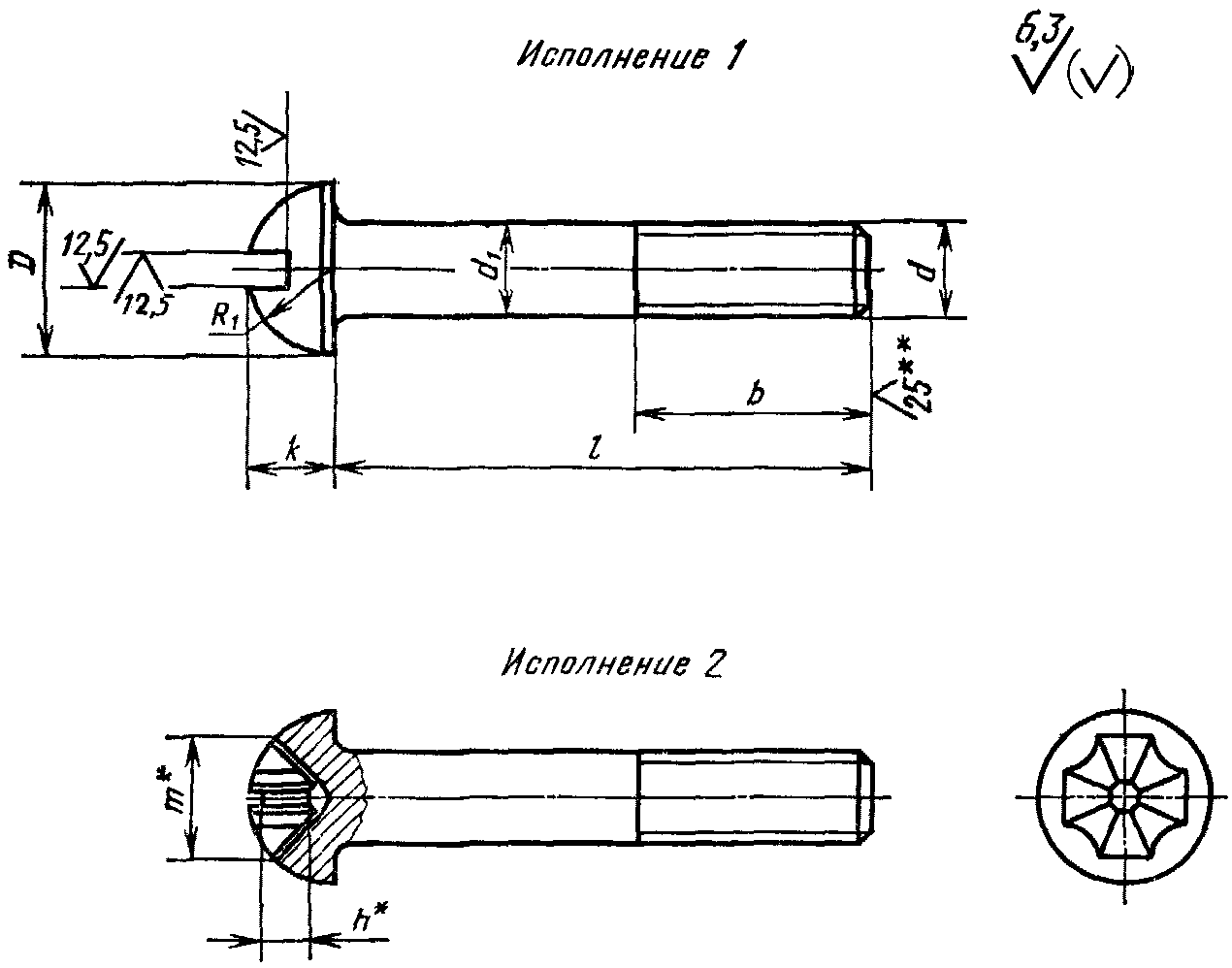

2. Конструкция и размеры винтов должны соответствовать указанным в табл. 1, 2 и на чертеже.

Таблица 1

мм

????????????????????????????????????????????????????????????????????????????????????????????????????????????????

Номинальный диаметр резьбы d? 1 ?1,2 ?1,4 ?1,6 ? 2 ?2,5 ? 3 ?3,5? 4 ? 5 ? 6 ? 8 ? 10 ? 12 ? 14 ? 16 ? 18 ? 20

????????????????????????????????????????????????????????????????????????????????????????????????????????????????

Шаг резьбы P ?крупный ?0,25?0,25?0,3 ?0,35?0,4?0,45?0,5?0,6?0,7?0,8? 1 ?1,25?1,5 ?1,75? 2 ? 2 ?2,5 ?2,5

????????????????????????????????????????????????????????????????????????????????????????????????

?мелкий ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? 1 ?1,25?1,25?1,5 ?1,5 ?1,5 ?1,5

????????????????????????????????????????????????????????????????????????????????????????????????????????????????

Диаметр головки D ? 2 ?2,3 ?2,6 ?3,0 ?3,8?4,5 ?5,5?6,0?7,0?8,5?10 ? 13 ? 16 ? 18 ? 21 ? 24 ? 27 ? 30

????????????????????????????????????????????????????????????????????????????????????????????????????????????????

Высота головки k ?0,7 ?0,8 ?0,95?1,1 ?1,4?1,7 ?2,1?2,4?2,8?3,5?4,2?5,6 ? 7 ? 8 ?9,5 ? 11 ? 12 ? 14

????????????????????????????????????????????????????????????????????????????????????????????????????????????????

Радиус сферы головки R ~= ?1,1 ?1,3 ?1,4 ?1,6 ?2,0?2,4 ?2,9?3,1?3,6?4,4?5,1?6,6 ?8,1 ?9,1 ?10,6?12,1?13,6?15,1

1 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

????????????????????????????????????????????????????????????????????????????????????????????????????????????????

Номер крестообразного шлица? - ? - ? - ? - ? 0 ? 1 ? 2 ? 3 ? 4 ? - ? - ? - ? -

????????????????????????????????????????????????????????????????????????????????????????????????????????????????

Диаметр крестообразного ? - ? - ? - ? - ? 2 ?2,6 ? 3 ?4,1?4,6?5,2? 7 ?8,2 ?10,6?11,8? - ? - ? - ? -

шлица m ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

????????????????????????????????????????????????????????????????????????????????????????????????????????????????

Глубина крестообразного ? - ? - ? - ? - ?1,2?1,3 ?1,7?1,8?2,2?2,8?3,2?4,6 ?5,6 ?6,8 ? - ? - ? - ? -

шлица h, не более ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

????????????????????????????????????????????????????????????????????????????????????????????????????????????????

Глубина ?не более ? - ? - ? - ? - ?1,3?1,4 ?1,8?2,2?2,5?3,1?3,7?5,1 ?6,3 ?7,6 ? - ? - ? - ? -

вхождения ????????????????????????????????????????????????????????????????????????????????????????????????

калибра в ?не менее ? - ? - ? - ? - ?1,0?1,1 ?1,5?1,7?2,0?2,6?3,2?4,6 ?5,8 ?7,1 ? - ? - ? - ? -

крестообразный ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

шлиц ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

????????????????????????????????????????????????????????????????????????????????????????????????????????????????

Длина резьбы b ?удлиненная ? - ? - ? - ? - ?16 ? 18 ?19 ?20 ?22 ?25 ?28 ? 34 ? 40 ? 46 ? 52 ? 58 ? 64 ? 70

????????????????????????????????????????????????????????????????????????????????????????????????

?нормальная ? 8 ? 9 ? 9 ? 9 ?10 ? 11 ?12 ?13 ?14 ?16 ?18 ? 22 ? 26 ? 30 ? 34 ? 38 ? 42 ? 46

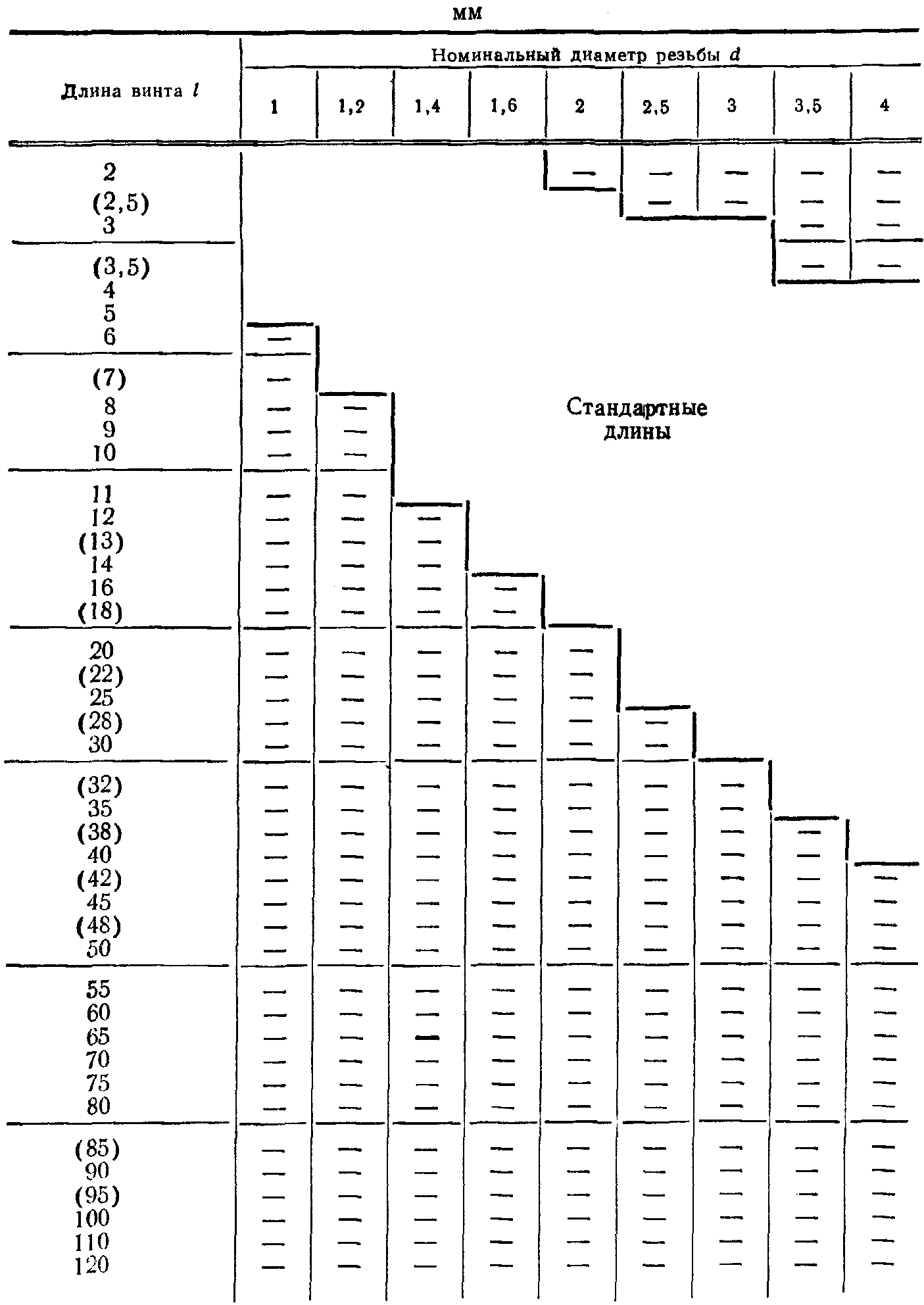

Таблица 2

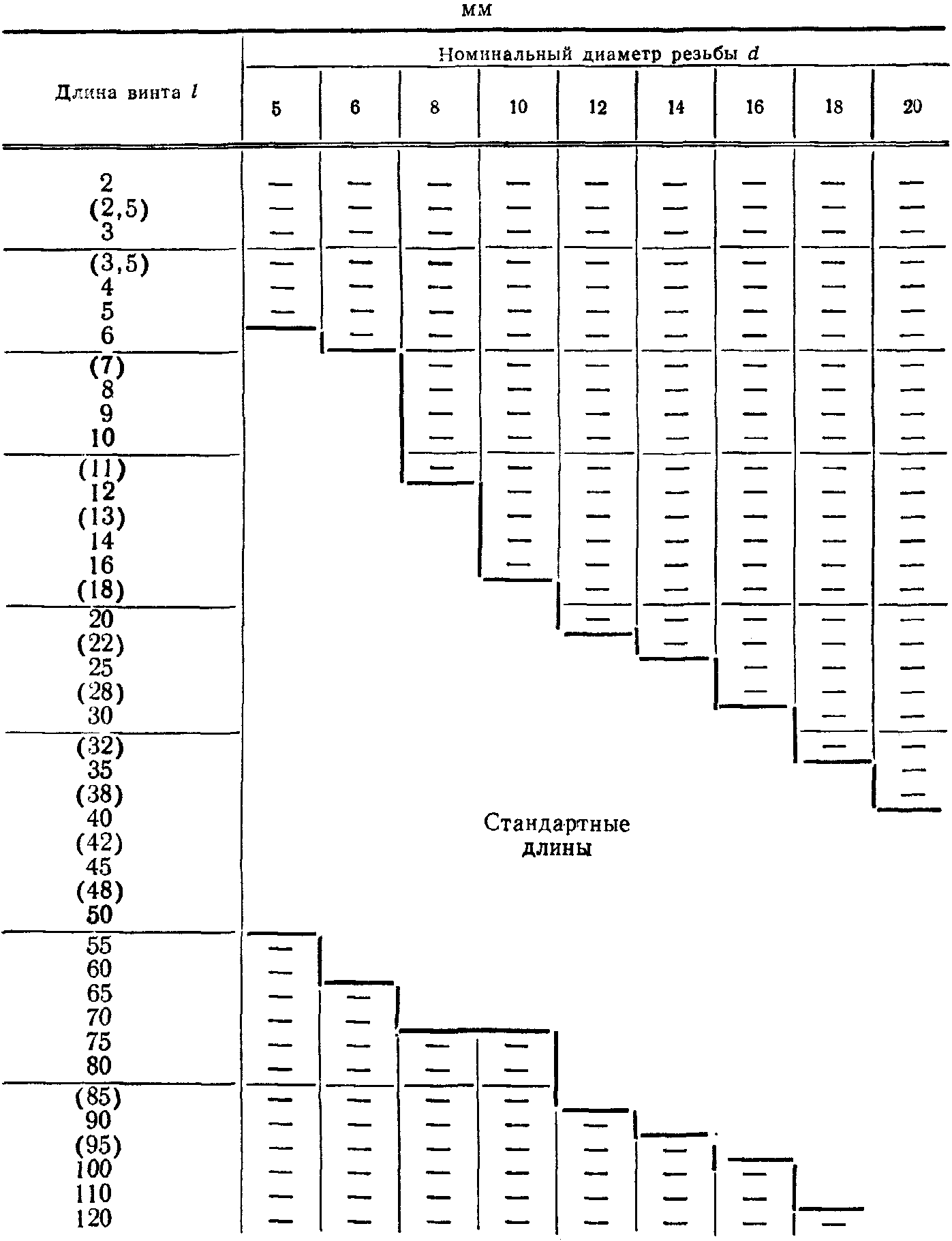

Продолжение табл. 2

Примечания. 1. Длины винтов, заключенные в скобки, применять не рекомендуется.

2. Удлиненная длина резьбы предпочтительна.

3. Винты со стержнем длиной менее длины резьбы с учетом недореза изготовляют с резьбой по всей длине стержня.

--------------------------------

<*> Размеры для справок.

<**> Для винтов, обработанных резанием, в остальных случаях не нормируют.

Пример условного обозначения винта с полукруглой головкой, класса точности A, исполнения 1, диаметром резьбы d = 8 мм, с крупным шагом резьбы, с полем допуска резьбы 6g, длиной l = 50 мм, нормальной длиной резьбы b = 22 мм, класса прочности 4.8, без покрытия:

Винт A.M8-6g x 50.48 ГОСТ 17473-80.

То же, класса точности B, исполнения 2, с мелким шагом резьбы, удлиненной длиной резьбы b = 34 мм, с цинковым покрытием толщиной 6 мкм, хроматированным:

Винт B2.M8 x 1-6g x 50-34.48.016 ГОСТ 17473-80.

(Измененная редакция, Изм. N 1, 2).

3. Диаметр гладкой части

должен быть равен наружному диаметру резьбы или равен диаметру стержня под накатывание метрической резьбы по ГОСТ 19256-73.

(Измененная редакция, Изм. N 1).

4. По соглашению между потребителем и изготовителем допускается изготовлять винты с длинами, не указанными в табл. 2.

ИС NORMPROD: примечание.

Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004.

5. Резьба - по ГОСТ 24705-81. Сбег и недорез резьбы - по ГОСТ 10549-80.

ИС NORMPROD: примечание.

Взамен ГОСТ 10753-80 Постановлением Госстандарта СССР от 19.12.1986 N 4115 с 1 января 1988 года введен в действие ГОСТ 10753-86.

6. Шлицы прямые - по ГОСТ 24669-81, крестообразные - по ГОСТ 10753-80.

6а. Радиус под головкой - по ГОСТ 24670-81.

5 - 6а. (Измененная редакция, Изм. N 2).

6б. Допуски, методы контроля размеров и отклонений формы и расположения поверхностей - по ГОСТ 1759.1-82.

6в. Дефекты поверхности и методы контроля - по ГОСТ 1759.2-82.

6б, 6в. (Введены дополнительно, Изм. N 2).

ИС NORMPROD: примечание.

Взамен ГОСТ 1759-70 (в части технических требований и маркировки крепежных изделий) Постановлением Госстандарта СССР от 30.12.1987 N 5111 с 1 января 1989 года введен в действие ГОСТ 1759.0-87.

7. Технические требования - по ГОСТ 1759-70.

8. Теоретическая масса винтов указана в справочном Приложении 1.

9. (Исключен, Изм. N 2).

Приложение 1

Справочное

ТЕОРЕТИЧЕСКАЯ МАССА ВИНТОВ

?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

Длина? Масса 1000 шт. стальных винтов с крупным шагом резьбы, кг ~=, при номинальном диаметре резьбы d, мм

винта????????????????????????????????????????????????????????????????????????????????????????????????????????????????

l, мм? 1 ? 1,2 ? 1,4 ? 1,6 ? 2 ? 2,5 ? 3 ? 3,5 ? 4 ? 5 ? 6 ? 8 ? 10 ? 12 ? 14 ? 16 ? 18 ? 20

?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

2 ?0,018?0,028?0,040?0,056? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? -

2,5 ?0,020?0,031?0,044?0,062?0,112? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? -

3 ?0,022?0,034?0,049?0,067?0,121?0,202?0,344? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? -

3,5 ?0,025?0,038?0,053?0,073?0,130?0,217?0,365? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? -

4 ?0,027?0,041?0,058?0,079?0,139?0,232?0,387?0,527?0,763? - ? - ? - ? - ? - ? - ? - ? - ? -

5 ?0,031?0,048?0,067?0,090?0,157?0,261?0,430?0,585?0,840? - ? - ? - ? - ? - ? - ? - ? - ? -

6 ? - ?0,054?0,076?0,101?0,175?0,290?0,474?0,644?0,916?1,580? - ? - ? - ? - ? - ? - ? - ? -

7 ? - ?0,061?0,085?0,112?0,193?0,320?0,517?0,702?0,993?1,702? 2,643? - ? - ? - ? - ? - ? - ? -

8 ? - ? - ?0,094?0,123?0,211?0,349?0,560?0,761?1,069?1,824? 2,818? - ? - ? - ? - ? - ? - ? -

9 ? - ? - ?0,103?0,135?0,229?0,378?0,604?0,819?1,146?1,946? 2,993? - ? - ? - ? - ? - ? - ? -

10 ? - ? - ?0,112?0,146?0,247?0,407?0,647?0,878?1,222?2,068? 3,167? - ? - ? - ? - ? - ? - ? -

11 ? - ? - ?0,121?0,157?0,265?0,437?0,690?0,936?1,299?2,191? 3,342? - ? - ? - ? - ? - ? - ? -

12 ? - ? - ? - ?0,168?0,283?0,466?0,734?0,995?1,375?2,313? 3,516? 7,003? - ? - ? - ? - ? - ? -

13 ? - ? - ? - ?0,180?0,301?0,495?0,777?1,053?1,451?2,435? 3,691? 7,318? - ? - ? - ? - ? - ? -

14 ? - ? - ? - ?0,191?0,319?0,525?0,820?1,112?1,528?2,557? 3,866? 7,634? - ? - ? - ? - ? - ? -

16 ? - ? - ? - ? - ?0,355?0,583?0,907?1,229?1,681?2,802? 4,215? 8,264? - ? - ? - ? - ? - ? -

18 ? - ? - ? - ? - ?0,391?0,642?0,994?1,346?1,834?3,046? 4,564? 8,896?15,19? - ? - ? - ? - ? -

20 ? - ? - ? - ? - ? - ?0,701?1,080?1,463?1,987?3,290? 4,914? 9,526?16,19? - ? - ? - ? - ? -

22 ? - ? - ? - ? - ? - ?0,759?1,167?1,580?2,139?3,535? 5,263?10,157?17,19?25,02? - ? - ? - ? -

25 ? - ? - ? - ? - ? - ?0,847?1,297?1,756?2,369?3,901? 5,787?11,104?18,68?27,20? 39,96? - ? - ? -

28 ? - ? - ? - ? - ? - ? - ?1,427?1,931?2,598?4,268? 6,311?12,050?20,18?29,37? 42,93? - ? - ? -

30 ? - ? - ? - ? - ? - ? - ?1,514?2,048?2,751?4,512? 6,660?12,681?21,18?30,82? 44,91? 62,77? - ? -

32 ? - ? - ? - ? - ? - ? - ? - ?2,166?2,904?4,756? 7,009?13,311?22,17?32,26? 46,89? 65,42? - ? -

35 ? - ? - ? - ? - ? - ? - ? - ?2,341?3,133?5,123? 7,533?14,258?23,67?34,43? 49,85? 69,40? 89,3? -

38 ? - ? - ? - ? - ? - ? - ? - ? - ?3,363?5,490? 8,057?15,204?25,16?36,60? 52,82? 73,38? 94,2? -

40 ? - ? - ? - ? - ? - ? - ? - ? - ?3,516?5,734? 8,407?15,835?26,16?38,05? 54,80? 76,03? 97,5?129,4

42 ? - ? - ? - ? - ? - ? - ? - ? - ? - ?5,978? 8,755?16,465?27,16?39,50? 56,78? 78,68?100,8?133,6

45 ? - ? - ? - ? - ? - ? - ? - ? - ? - ?6,345? 9,280?17,412?28,66?41,67? 59,74? 82,66?105,8?139,8

48 ? - ? - ? - ? - ? - ? - ? - ? - ? - ?6,711? 9,803?18,358?30,15?43,84? 62,71? 86,64?110,7?146,0

50 ? - ? - ? - ? - ? - ? - ? - ? - ? - ?6,956?10,152?18,989?31,15?45,29? 64,68? 89,29?114,0?150,2

55 ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ?11,025?20,566?33,64?48,91? 69,63? 95,92?122,2?160,5

60 ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ?11,899?22,143?36,13?52,52? 74,58?102,55?130,5?170,9

65 ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ?23,720?38,63?56,14? 79,52?109,19?138,7?181,3

70 ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ?25,297?41,12?59,76? 84,47?115,81?146,9?191,7

75 ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ?63,38? 89,42?122,44?155,2?202,1

80 ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ?67,00? 94,35?129,07?163,4?212,4

85 ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ?70,61? 99,30?135,70?171,6?222,8

90 ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ?104,24?142,34?179,9?233,2

95 ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ?148,96?188,1?243,6

100 ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ?196,4?253,9

110 ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ?212,8?274,7

120 ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ?295,4

Примечание. Для определения массы винтов из алюминиевого сплава значения масс, указанные в таблице, следует умножить на коэффициент 0,356, из латуни - на 1,08.

Приложение 2. (Исключено, Изм. N 2).
