"ГОСТ 8.607-2012. Межгосударственный стандарт. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений поляризационной модовой дисперсии в оптическом волокне"
(введен в действие Приказом Росстандарта от 19.10.2012 N 552-ст)

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГУП "ВНИИОФИ")

2 ВНЕСЕН Управлением технического регулирования и стандартизации Федерального агентства по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 24 мая 2012 г. N 41)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 19 октября 2012 г. N 552-ст межгосударственный стандарт ГОСТ 8.607-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.

5 ВВЕДЕН ВПЕРВЫЕ

6 ПЕРЕИЗДАНИЕ. Октябрь 2019 г.

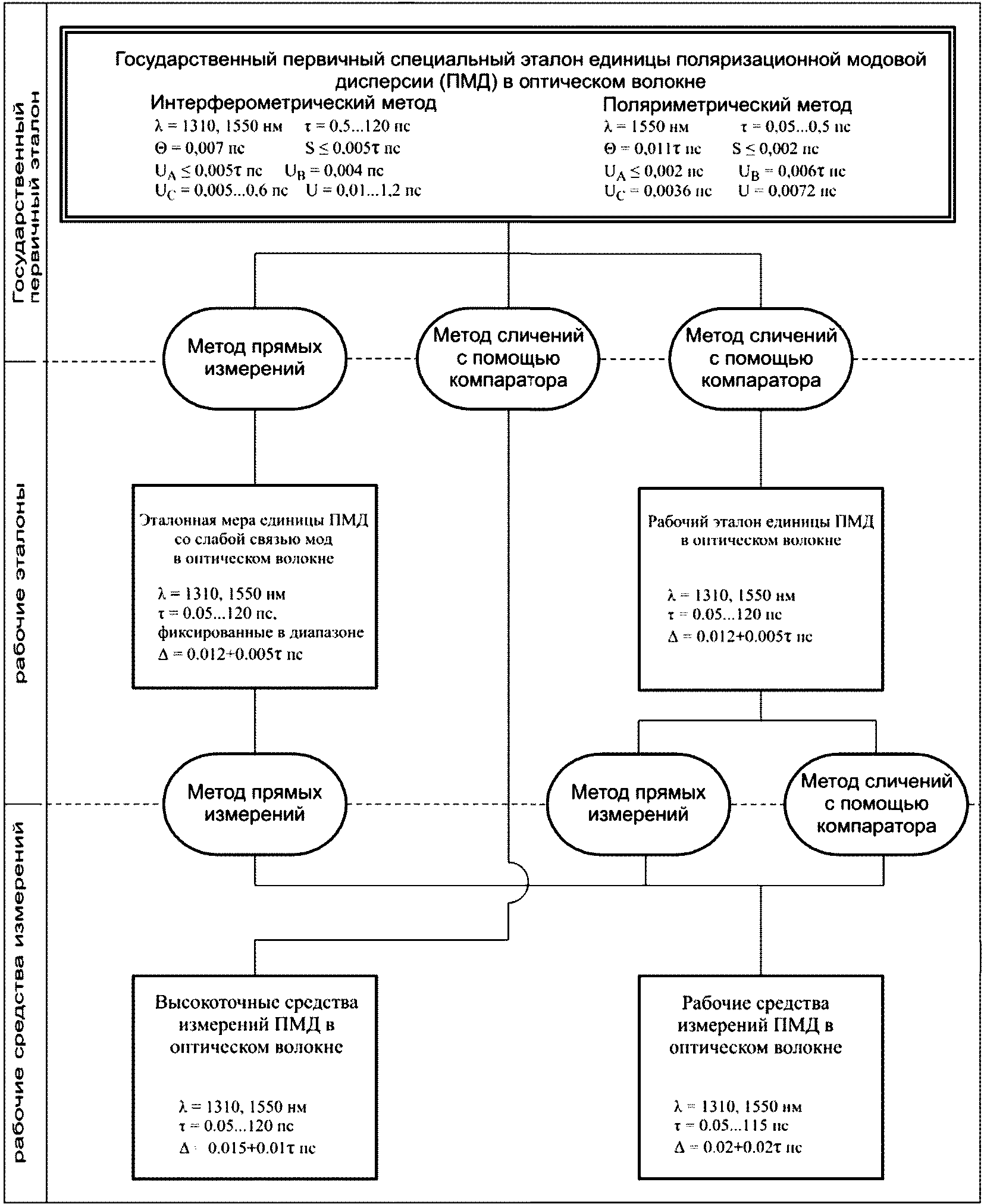

Настоящий стандарт распространяется на государственную поверочную схему для средств измерений (далее - СИ) поляризационной модовой дисперсии (далее - ПМД) в оптическом волокне для волоконно-оптических систем связи и передачи информации (далее - ВОСП) и устанавливает назначение государственного первичного специального эталона (далее - ГПСЭ) единицы поляризационной модовой дисперсии - пикосекунда (пс) в оптическом волокне, комплекс основных СИ, входящих в его состав, основные метрологические характеристики ГПСЭ и порядок передачи единицы от ГПСЭ с помощью рабочих эталонов рабочим СИ с указанием погрешностей и основных методов передачи единицы (см. рисунок 1).

2.1 ГПСЭ применяют для воспроизведения и хранения единицы поляризационной модовой дисперсии для ВОСП и передачи единицы с помощью рабочих эталонов рабочим СИ.

2.2 В состав ГПСЭ входят:

- эталонный измеритель ПМД на основе интерферометрического метода;

- эталонный измеритель ПМД на основе поляриметрического метода;

- компаратор-имитатор ПМД с сильной связью мод на основе оптических кристаллов;

- компаратор-имитатор ПМД со слабой связью мод на основе оптических кристаллов;

- компаратор ПМД с сильной связью мод на основе одномодового оптического волокна;

- перестраиваемый лазер;

- персональный компьютер.

2.3 Диапазон значений , воспроизводимых ГПСЭ, составляет (0,05 ... 120) пс.

2.4 ГПСЭ обеспечивает воспроизведение единицы поляризационной модовой дисперсии в оптическом волокне в диапазонах:

- поляриметрический метод.

Среднее квадратическое отклонение (далее - СКО) результата измерений составляет S <= 0,002 пс при десяти независимых наблюдениях. Неисключенная систематическая погрешность (далее - НСП) ;

Стандартная неопределенность по типу A - U_A <= 0,002 пс;

Стандартная неопределенность по типу B - ;

Суммарная стандартная неопределенность - U_C = 0,0036 пс;

Расширенная стандартная неопределенность - U = 0,0072 пс;

- интерферометрический метод.

СКО результата измерений - при десяти независимых наблюдениях. НСП - ;

Стандартная неопределенность по типу A - ;

Стандартная неопределенность по типу B - U_B = 0,004 пс;

Суммарная стандартная неопределенность - U_C = (0,005 ... 0,6) пс;

Расширенная стандартная неопределенность - U = (0,01 ... 1,2) пс.

2.5 Для обеспечения воспроизведения единицы поляризационной модовой дисперсии в ВОСП с указанной погрешностью следует соблюдать правила хранения и применения ГПСЭ, утвержденные в установленном порядке.

2.6 Государственный первичный специальный эталон применяют для передачи единицы поляризационной модовой дисперсии оптического волокна рабочим эталонам, эталонным мерам и высокоточным рабочим СИ методом прямых измерений либо сличением с помощью компаратора.

3.1 В качестве рабочих эталонов единицы поляризационной модовой дисперсии используют рабочие эталоны на основе эталонных измерителей ПМД в комплекте с набором компараторов и компараторов-имитаторов ПМД для работы в условиях слабой и сильной связи мод и эталонные меры единицы ПМД для работы в условиях слабой связи мод.

3.2 Диапазон значений ПМД , воспроизводимых в режимах слабой и сильной связи мод рабочими эталонами на основе эталонных измерителей ПМД - (0,05 ... 120) пс.

Предел допускаемой основной абсолютной погрешности рабочих эталонов на основе эталонных измерителей ПМД при доверительной вероятности 0,95 составляет +/- .

Рабочие эталоны на основе эталонных измерителей ПМД применяют для поверки рабочих СИ в режимах слабой и сильной связи мод методом прямых измерений или сличением с помощью компаратора.

4.1 В качестве эталонных мер поляризационной модовой дисперсии используют плоскопараллельные пластины на основе поляризационных элементов (оптических кристаллов), имеющих фиксированные значения ПМД в требуемом диапазоне.

Предел допускаемой основной абсолютной погрешности эталонных мер поляризационной модовой дисперсии при доверительной вероятности 0,95 составляет .

Эталонные меры поляризационной модовой дисперсии применяют для поверки рабочих СИ в режиме слабой связи мод методом прямых измерений.

В качестве рабочих СИ ПМД используют анализаторы поляризационной модовой дисперсии в оптическом волокне на фиксированных длинах волн 1310 и 1550 нм или в спектральном диапазоне . Диапазон измерений поляризационной модовой дисперсии составляет (0,05 ... 115) пс. Предел допускаемой основной абсолютной погрешности составляет .

В качестве высокоточных СИ ПМД используют анализаторы поляризационной модовой дисперсии в оптическом волокне на фиксированных длинах волн 1310 и 1550 нм или в спектральном диапазоне . Диапазон измерений поляризационной модовой дисперсии составляет (0,05 ... 120) пс. Предел допускаемой основной абсолютной погрешности составляет .
