ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДЕТАЛИ СТАЛЬНЫХ ТРУБОПРОВОДОВ

ПОДВЕСКИ

ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

Steel piping details. Hangers.

Types and principal dimensions

ГОСТ 16127-78

Группа Ж34

Взамен ГОСТ 16127-70

Постановлением Государственного комитета СССР по делам строительства от 28 сентября 1978 г. N 188 срок введения установлен

с 1 июля 1979 года

Разработан Министерством монтажных и специальных строительных работ СССР.

Исполнители: А.М. Флоринский (руководитель темы), А.В. Вагнер, В.А. Голубева, Л.П. Силантьева.

Внесен Министерством монтажных и специальных строительных работ СССР.

Член коллегии Орлов В.М.

Утвержден и введен в действие Постановлением Государственного комитета СССР по делам строительства от 28 сентября 1978 г. N 188.

1. Настоящий стандарт распространяется на подвески стальных трубопроводов различного назначения с условным диаметром

от 25 до 500 мм, транспортирующих рабочую среду с температурой от 0 до плюс 450 °C и давлением

до 100 кгс/см2.

Стандарт не распространяется на подвески магистральных трубопроводов, трубопроводов с хладагентом, а также внутристанционных трубопроводов электрических станций.

2. Типы и основные размеры подвесок стальных трубопроводов должны соответствовать указанным на черт. 1 - 6 и в табл. 1 - 4, а размеры узлов и деталей - на черт. 7 - 16 и в табл. 5 - 13.

3. Технические требования, правила приемки, методы испытания, маркировка, упаковка, транспортирование, хранение и гарантии изготовителя должны соответствовать ГОСТ 22130-76.

4. По согласованию с заказчиком допускается изготовление других конструкций подвесок из деталей, предусмотренных настоящим стандартом. При этом проверка расчетом таких подвесок должна производиться на максимальные нагрузки, указанные в табл. 2 - 4.

5. Размеры L и H на черт. 1 - 6 предусматриваются проектной документацией, утвержденной в установленном порядке.

6. Вес соединительной тяги в табл. 2 - 4 не учтен.

7. Подвески с двумя тягами и опорной балкой из угловой стали изготавливаются в двух исполнениях:

I - без хомутовой опоры;

II - с хомутовой опорой.

Исполнение подвесок указывается в заказе.

Таблица 1

Тип подвески	Наименование подвески	Применяемость подвесок		N чертежа
Тип подвески	Наименование подвески		Расположение трубопровода	N чертежа
ПГ	Подвеска с одной тягой, регулируемой гайкой	25 - 500	Горизонтальное	1
ПТ	Подвеска с одной тягой, регулируемой талрепом	25 - 500	"	2
ПГ2ш	Подвеска с двумя тягами, регулируемыми гайками, и опорной балкой из швеллеров	100 - 500	"	3
ПТ2ш	Подвеска с двумя тягами, регулируемыми талрепами, и опорной балкой из швеллеров	100 - 500	"	4
ПГ2у	Подвеска с двумя тягами, регулируемыми гайками, и опорной балкой из угловой стали	100 - 500	"	4
ПТ2у	Подвеска с двумя тягами, регулируемыми талрепами, и опорной балкой из угловой стали	100 - 500	"	4
ПГВ	Подвеска с двумя тягами, регулируемыми гайками	50 - 500	Вертикальное	5
ПТВ	Подвеска с двумя тягами, регулируемыми талрепами	50 - 500	"	6

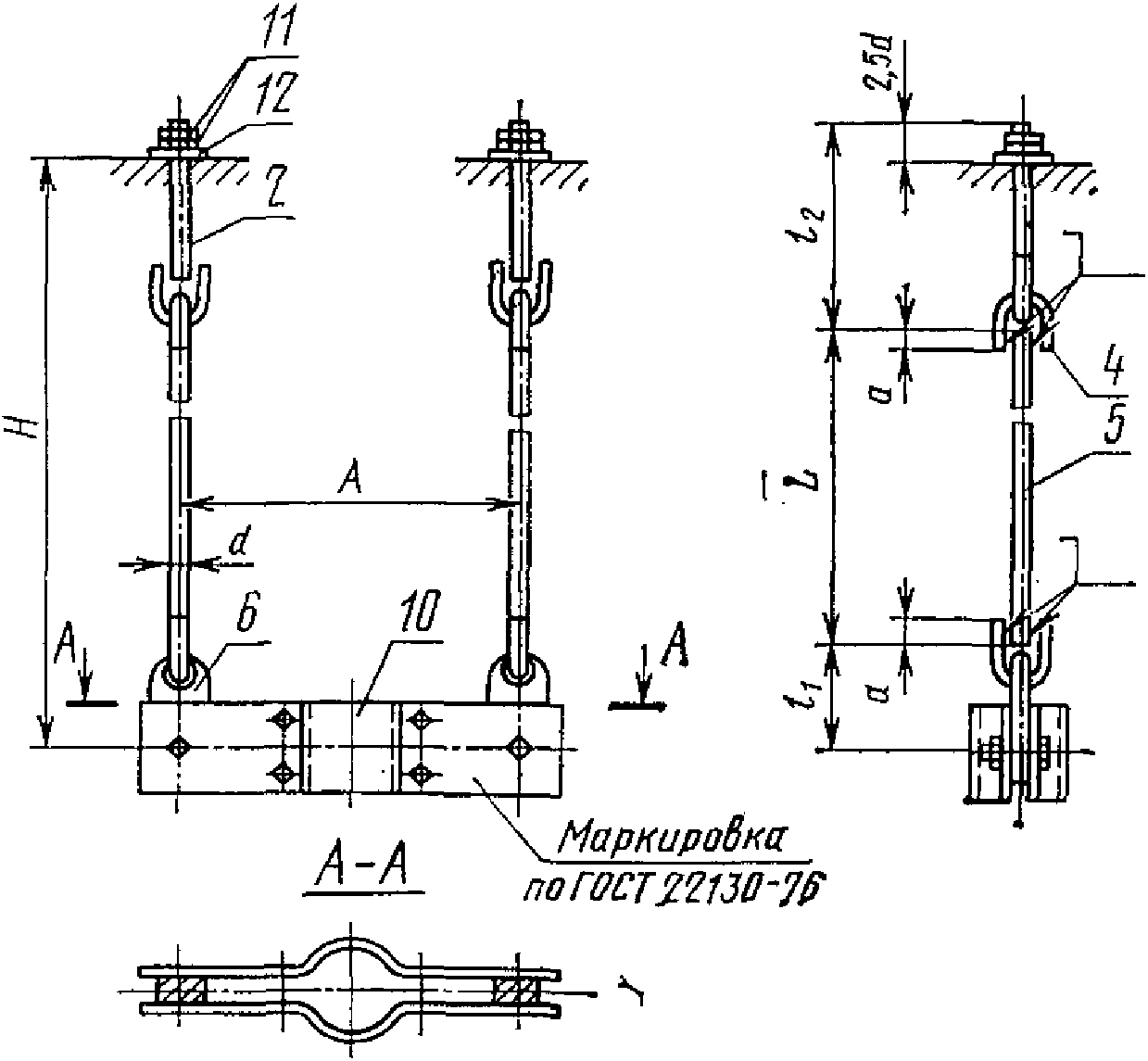

Подвеска с одной тягой, регулируемой гайкой

Тип ПГ

1 - хомут в сборе (черт. 7); 2 - тяга с ушком верхняя

(черт. 15); 4 - ушко (черт. 14); 5 - тяга соединительная;

6 - серьга (черт. 12); 11 - гайка по ГОСТ 5915-70;

12 - шайба по ГОСТ 11371-78

Черт. 1

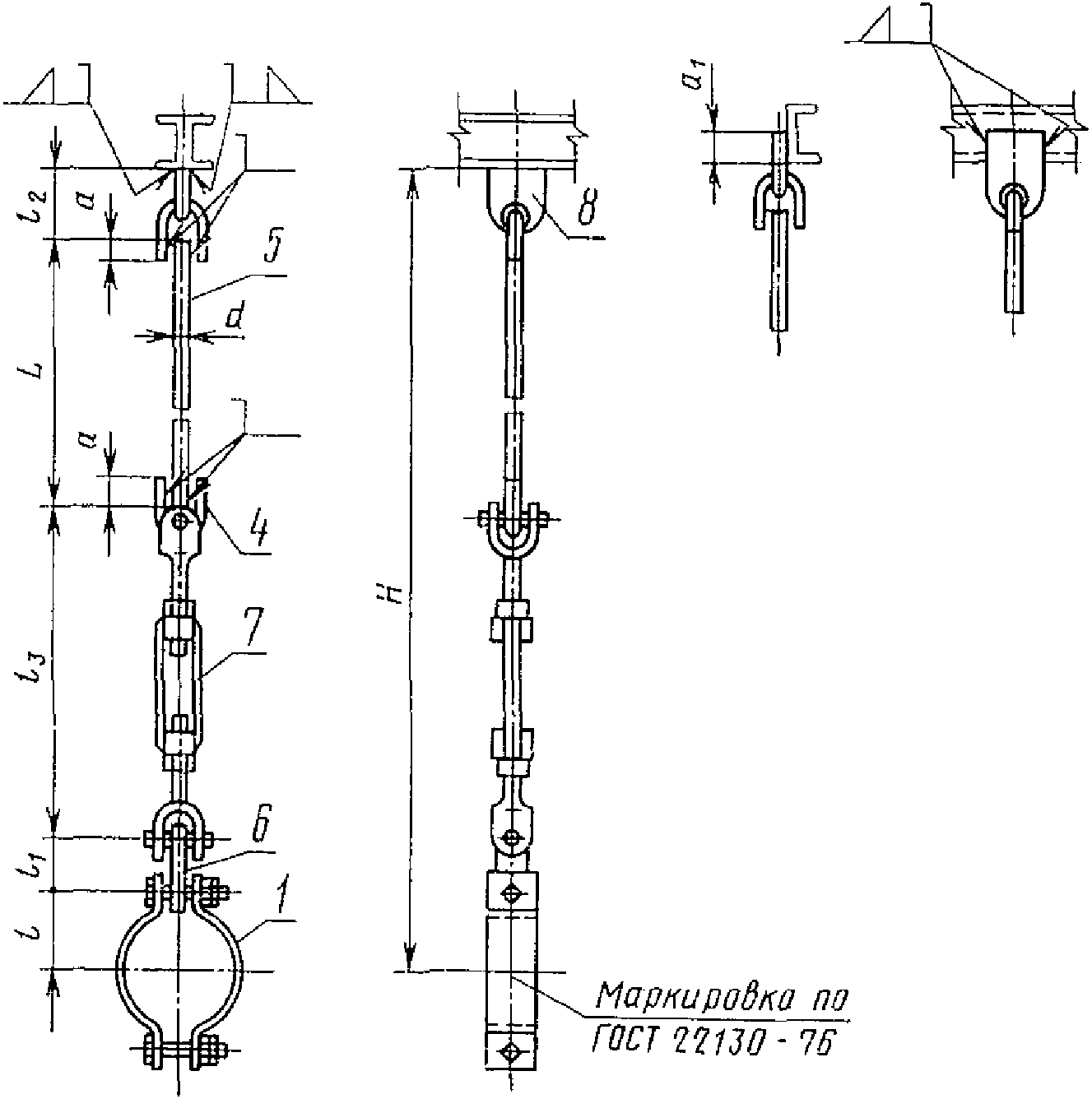

Подвеска с одной тягой, регулируемой талрепом

Тип ПТ

1 - хомут в сборе (черт. 7); 4 - ушко (черт. 14); 5 - тяга

соединительная; 6 - серьга (черт. 12); 7 - талреп тип ВВ-ОШ

по ГОСТ 9690-71; 8 - проушина (черт. 13)

Черт. 2

Таблица 2

Размеры в мм

Сокращенное условное обозначение подвески	Условный диаметр трубопровода	Нагрузка , кгс	H, не менее	d	l				a		Вес, кг, не более
ПГ-32-50	25	50	500	10	38	147,5		-	26	-
ПТ-32-50	25	50	630		38	125,0	49,5	305		25	1,0
ПГ-38-80	32	80	500		40	147,5		-		-
ПТ-38-80	32	80	630		40	125,0	49,5	305		25	1,0
ПГ-45-100	40	100	520		45	147,5		-		-
ПТ-45-100	40	100	630		45	125,0	49,5	305		25	1,0
ПГ-57-200	50	200	520		52	147,5		-		-
ПТ-57-200	50	200	630		52	125,0	49,5	305		25	1,4
ПГ-76-250	65	250	520		60	147,5		-		-
ПТ-76-250	65	250	660		60	125,0	49,5	305		25	1,6
ПГ-89-400	80	400	700	12	67	150,5		-	34	-
ПТ-89-400	80	400	760		67	125,0	52,5	380		25	2,2
ПГ-108-400	100	400	700		80	150,5		-		-
ПТ-108-400	100	400	760		80	125,0	52,5	380		25	2,3
ПГ-133-900	125	900	730	16	90	182,0		-	43	-
ПТ-133-900	125	900	900		90	150,0	71,0	480		45	4,7
ПГ-159-1100	150	1100	790		108	182,0		-		-
ПТ-159-1100	150	1100	950		108	150,0	71,0	480		45	5,1
ПГ-194-1800	175	1800	880	20	130	198,5		-	51	-
ПТ-194-1800	175	1800	1100		130	160,0	95,0	557		45	8,6
ПГ-219-2000	200	2000	900		140	198,5		-		-
ПТ-219-2000	200	2000	1100		140	160,0	95,0	557		45	8,7
ПГ-273-1500	250	1500	820	16	170	182,0		-	43	-
ПТ-273-1500	250	1500	1000	16	170	150,0	71,0	498	43	45	7,0
ПГ-273-2400	250	2400	920	20	180	198,5		-	51	-
ПТ-273-2400	250	2400	1170		180	160,0	95,0	585		45	11,0
ПГ-325-1800	300	1800	940		195	198,5		-		-
ПТ-325-1800	300	1800	1170		195	160,0	95,0	557		45	9,5
ПГ-325-3400	300	3400	1100	24	205	212,0		-	62	-
ПТ-325-3400	300	3400	1400	24	205	180,0	101,0	710	62	45	22,0
ПГ-377-2400	350	2400	1000	20	230	198,5		-	51	-
ПТ-377-2400	350	2400	1250	20	230	160,0	95,0	585	51	45	11,9
ПГ-377-3400	350	3400	1100	24	230	212,0		-	62	-
ПТ-377-3400	350	3400	1400	24	230	180,0	101,0	710	62	45	22,9
ПГ-426-2400	400	2400	1020	20	260	198,5		-	51	-
ПТ-426-2400	400	2400	1280	20	260	160,0	95,0	585	51	45	12,1
ПГ-426-3400	400	3400	1130	24	260	212,0		-	62	-
ПТ-426-3400	400	3400	1430		260	180,0	101,0	710		45	24,0
ПГ-480-3400	450	3400	1150		285	212,0		-		-
ПТ-480-3400	450	3400	1450		285	180,0	101,0	710		45	25,0
ПГ-480-4500	450	4500	1230	27	290	235,0		-	71	-
ПТ-480-4500	450	4500	1600	27	290	200,0	112,0	770	71	55	33,2
ПГ-530-3400	500	3400	1180	24	310	212,0		-	62	-
ПТ-530-3400	500	3400	1480	24	310	180,0	101,0	770	62	45	31,9
ПГ-530-5500	500	5500	1300	30	320	240,5	531,0	-	77	-	40,1
ПТ-530-5500	500	5500	1700	30	320	200,0	117,5	846	77	55	44,0

Примечание. Размер

соответствует: в числителе - меньшему размеру

(длина тяги с ушком верхней) в табл. 12; в знаменателе - большему размеру

для каждого диаметра тяги.

Пример условного обозначения подвески с одной тягой, регулируемой гайкой, для трубопровода диаметром

с нагрузкой

Подвеска ПГ-32-50 ГОСТ 16127-78

То же, подвески с одной тягой, регулируемой талрепом, для трубопровода диаметром

с нагрузкой

Подвеска ПТ-32-50 ГОСТ 16127-78

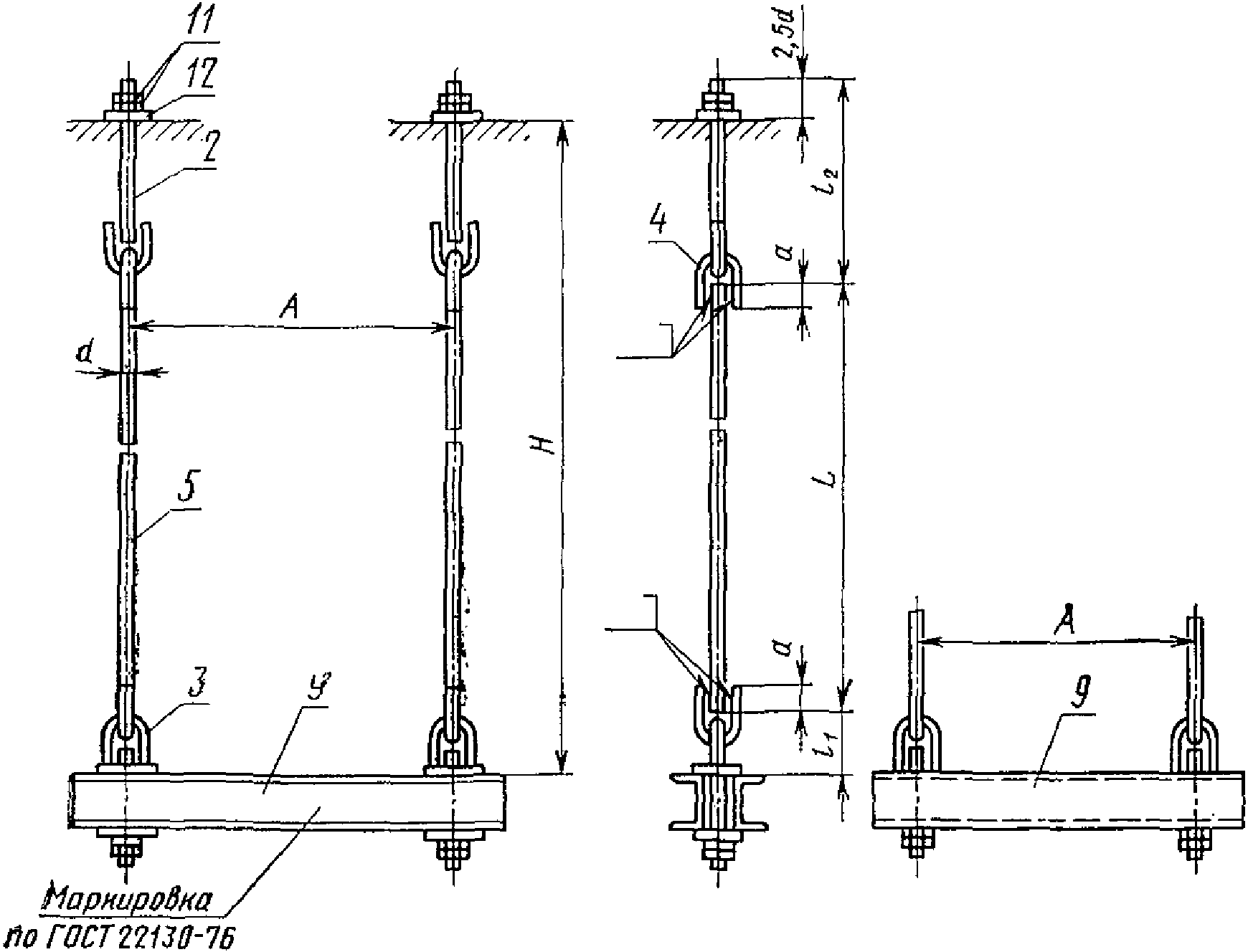

Подвеска с двумя тягами, регулируемыми

гайками, и опорной балкой

Тип ПГ2

2 - тяга с ушком верхняя (черт. 15); 3 - тяга с ушком нижняя

(черт. 16); 4 - ушко (черт. 14); 5 - тяга соединительная;

9 - балка опорная (черт. 8 - 10); 11 - гайка

по ГОСТ 5915-70; 12 - шайба по ГОСТ 11371-78

Черт. 3

Подвеска с двумя тягами, регулируемыми

талрепами, и опорной балкой

Тип ПТ2

3 - тяга с ушком нижняя (черт. 16); 4 - ушко (черт. 14);

5 - тяга соединительная; 7 - талреп тип ВВ-ОШ

по ГОСТ 9690-71; 8 - проушина (черт. 13); 9 - балка опорная

(черт. 8 - 10); 11 - гайка по ГОСТ 5915-70

Черт. 4

Таблица 3

Размеры в мм

Сокращенное условное обозначение подвески	Условный диаметр трубопровода	Нагрузка , кгс	H, не менее	d			a		Вес, кг, не более
ПГ2-108-750	100		550	12		-	34	-
ПТ2-108-750	100		600	12	52,5	380	34	25
ПГ2-133-900	125		560	16		-	43	-
ПТ2-133-900	125		750		71,0	480		45
ПГ2-159-1300	150		560			-		-
ПТ2-159-1300	150		750		71,0	480		45
ПГ2-194-1800	175		560			-		-
ПТ2-194-1800	175		750		71,0	480		45
ПГ2-219-2400	200		570			-		-
ПТ2-219-2400	200		760		71,0	480		45
ПГ2-273-2400	250		570			-		-
ПТ2-273-2400	250		760		71,0	480		45
ПГ2-273-4500	250		660			-	51	-
ПТ2-273-4500	250		900		95,0	585	51	45
ПГ2-325-2400	300		570			-	43	-
ПТ2-325-2400	300		760		71,0	480	43	45
ПГ2-325-4500	300		660			-	51	-
ПТ2-325-4500	300		900		95,0	585	51	45
ПГ2-377-2400	350		570			-	43	-
ПТ2-377-2400	350		760		71,0	480	43	45
ПГ2-377-6000	350		800			-	62	-
ПТ2-377-6000	350		1080		101,0	710	62	45
ПГ2-426-3000	400		570			-	43	-
ПТ2-426-3000	400		780		71,0	498	43	45
ПГ2-426-6000	400		800			-	62	-
ПТ2-426-6000	400		1080		101,0	710	62	45
ПГ2-480-3000	450		570			-	43	-
ПТ2-480-3000	450		780		71,0	498	43	45
ПГ2-480-8000	450		870			-	71	-
ПТ2-480-8000	450		1180		112,0	770	71	45
ПГ2-530-4500	500		660			-	51	-
ПТ2-530-4500	500		900		95,0	585	51	45
ПГ2-530-8000	500		870			-	71	-
ПТ2-530-8000	500		1180		112,0	770	71	55

Примечания. 1. Величины

;

; d и вес в виде дроби даны для различного исполнения опорной балки: в числителе - для балки из швеллеров, в знаменателе - для балки из угловой стали.

2. Размер

соответствует: в числителе меньшему размеру

(длина тяги с ушком верхней) в табл. 12, в знаменателе - большему размеру

для каждого диаметра тяги.

Пример условного обозначения подвески с двумя тягами, регулируемыми гайками, и опорной балкой из швеллеров для трубопровода диаметром

с нагрузкой

Подвеска ПГ2ш-108-750 ГОСТ 16127-78

То же, подвески с двумя тягами, регулируемыми талрепами, и опорной балкой из угловой стали (исполнение I) для трубопровода диаметром

с нагрузкой

Подвеска ПТ2у-108-400-1 ГОСТ 16127-78

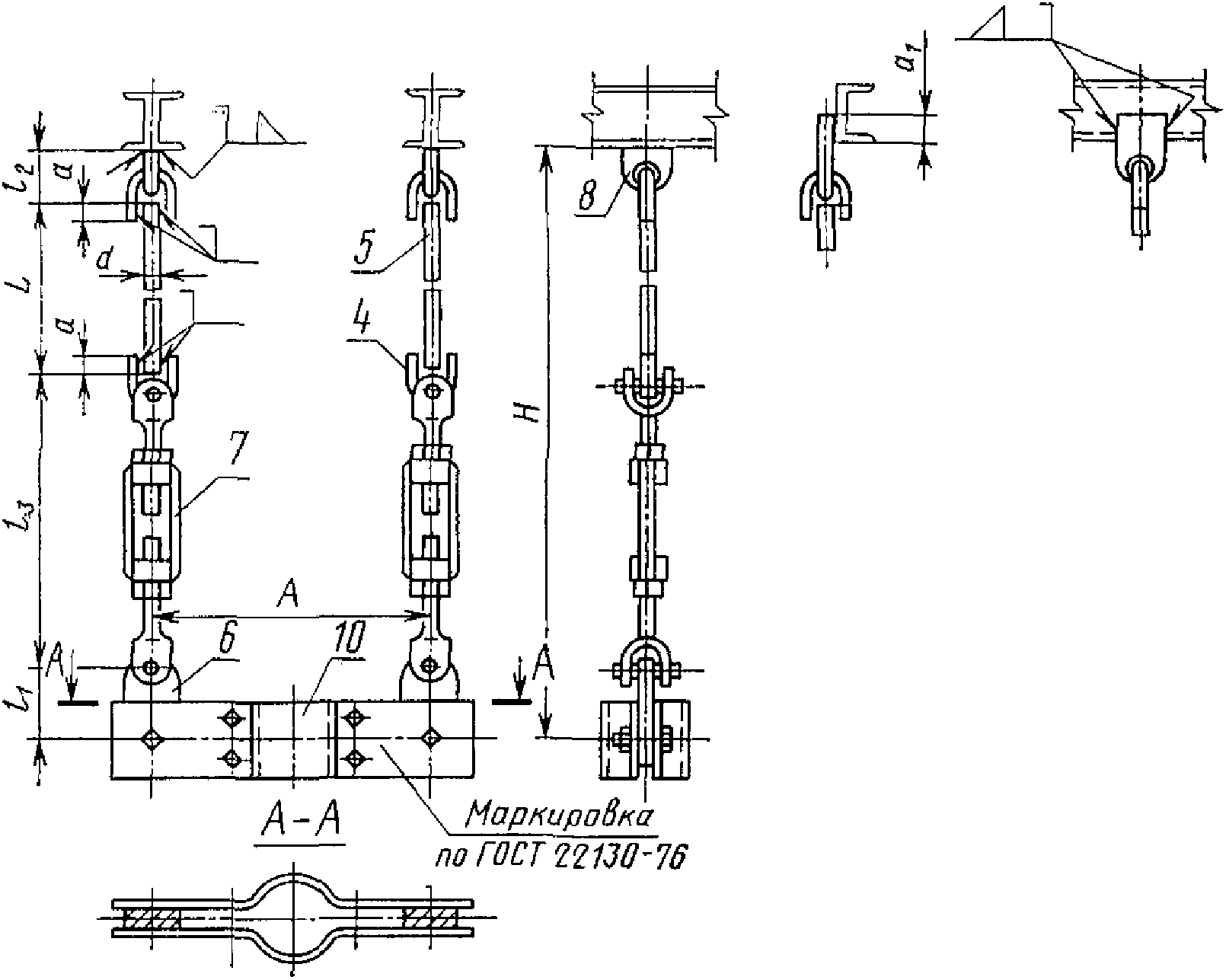

Подвеска с двумя тягами, регулируемыми гайками

Тип ПГВ

2 - тяга с ушком верхняя (черт. 15); 4 - ушко (черт. 14);

5 - тяга соединительная; 6 - серьга (черт. 12); 10 - хомут

в сборе (черт. 11); 11 - гайка по ГОСТ 5915-70;

12 - шайба по ГОСТ 11371-78

Черт. 5

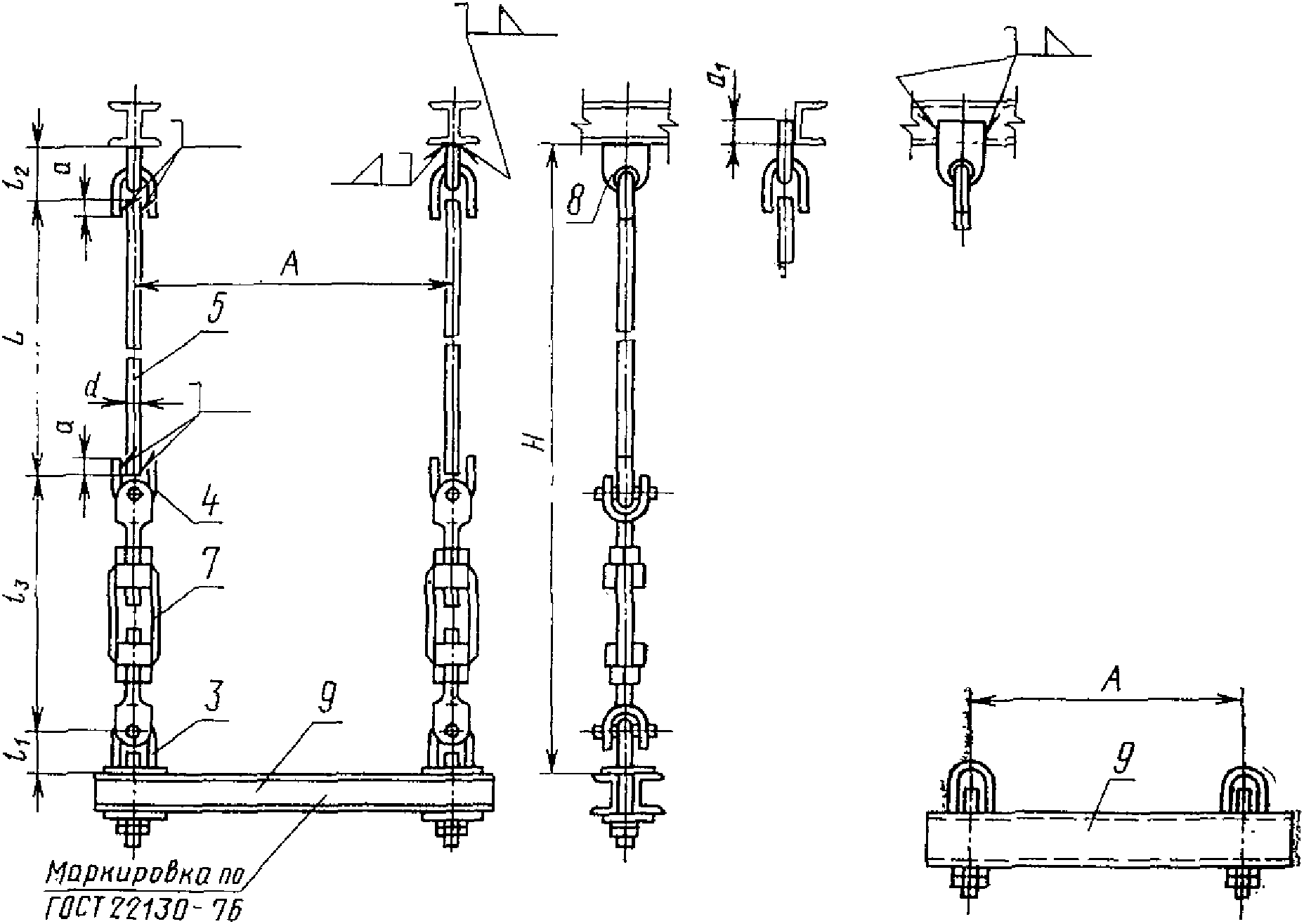

Подвеска с двумя тягами, регулируемыми талрепами

Тип ПТВ

4 - ушко (черт. 14); 5 - тяга соединительная; 6 - серьга

(черт. 12); 7 - талреп типа ВВ-ОШ по ГОСТ 9690-71;

8 - проушина (черт. 13); 10 - хомут в сборе (черт. 11)

Черт. 6

Таблица 4

Размеры в мм

Сокращенное условное обозначение подвески	Условный диаметр трубопровода	Нагрузка , кгс		H, не менее	d				a		Вес, кг, не более
ПГВ-57-300	50	300	400	550	10	147,5		-	26	-
ПТВ-57-300	50	300	400	600		125,0	49,5	305		25	4,5
ПГВ-76 -300	65	300	440	550		147,5		-		-
ПТВ-76-300	65	300	440	600		125,0	49,5	305		25	5,8
ПГВ-89-459	80	450	550	550		147,5		-		-
ПТВ-89-450	80	450	550	600		125,0	49,5	305		25	7,7
ПГВ-108-600	100	600	560	550		147,5		-		-
ПТВ-108-600	100	600	560	600		125,0	49,5	305		25	10,1
ПГВ-133-900	125	900	600	630	12	150,5		-	34	-
ПТВ-133-900	125	900	600	670		125,0	52,5	380		25	15,3
ПГВ-159-900	150	900	630	630		150,5		-		-
ПТВ-159-900	150	900	630	670		125,0	52,5	380		25	16,1
ПГВ-194-1900	175	1900	680	680	16	182,0		-	43	-
ПТВ-194-1900	175	1900	680	890		150,0	71,0	480		45	28,3
ПГВ-219-2000	200	2000	750	680		182,0		-		-
ПТВ-219-2000	200	2000	750	890		150,0	71,0	480		25	30,8
ПГВ-273-3000	250	3000	860	680		182,0		-		-
ПТВ-273-3000	250	3000	860	910		150,0	71,0	498		25	53,4
ПГВ-325-4800	300	4800	900	760	20	198,5		-	51	-
ПТВ-325-4800	300	4800	900	1000		160,0	95,0	585		25	69,2
ПГВ-377-4800	350	4800	920	760		198,5		-		-
ПТВ-377-4800	350	4800	920	1000		160,0	95,0	585		25	72,4
ПГВ-426-6000	400	6000	1030	900	24	212,0		-	62	-
ПТВ-426-6000	400	6000	1030	1200	24	180,0	101,0	710	62	25	97,4
ПГВ-480-4800	450	4800	1060	760	20	198,5		-	51	-
ПТВ-480-4800	450	4800	1060	1000	20	160,0	95,0	585	51	25	81,8
ПГВ-530-6800	500	6800	1150	900	24	212,0		-	62	-
ПТВ-530-6800	500	6800	1150	1200	24	180,0	101,0	710	62	25	130,0

Примечание. Размер

соответствует: в числителе - меньшему размеру

(длина тяги с ушком верхней) в табл. 12; в знаменателе - большему размеру

для каждого диаметра тяги.

Пример условного обозначения подвески с двумя тягами, регулируемыми гайками, для трубопровода диаметром

с нагрузкой

Подвеска ПГВ-57-300 ГОСТ 16127-78

То же, подвески с двумя тягами, регулируемыми талрепами, для трубопровода диаметром

с нагрузкой

Подвеска ПТВ-57-300 ГОСТ 16127-78

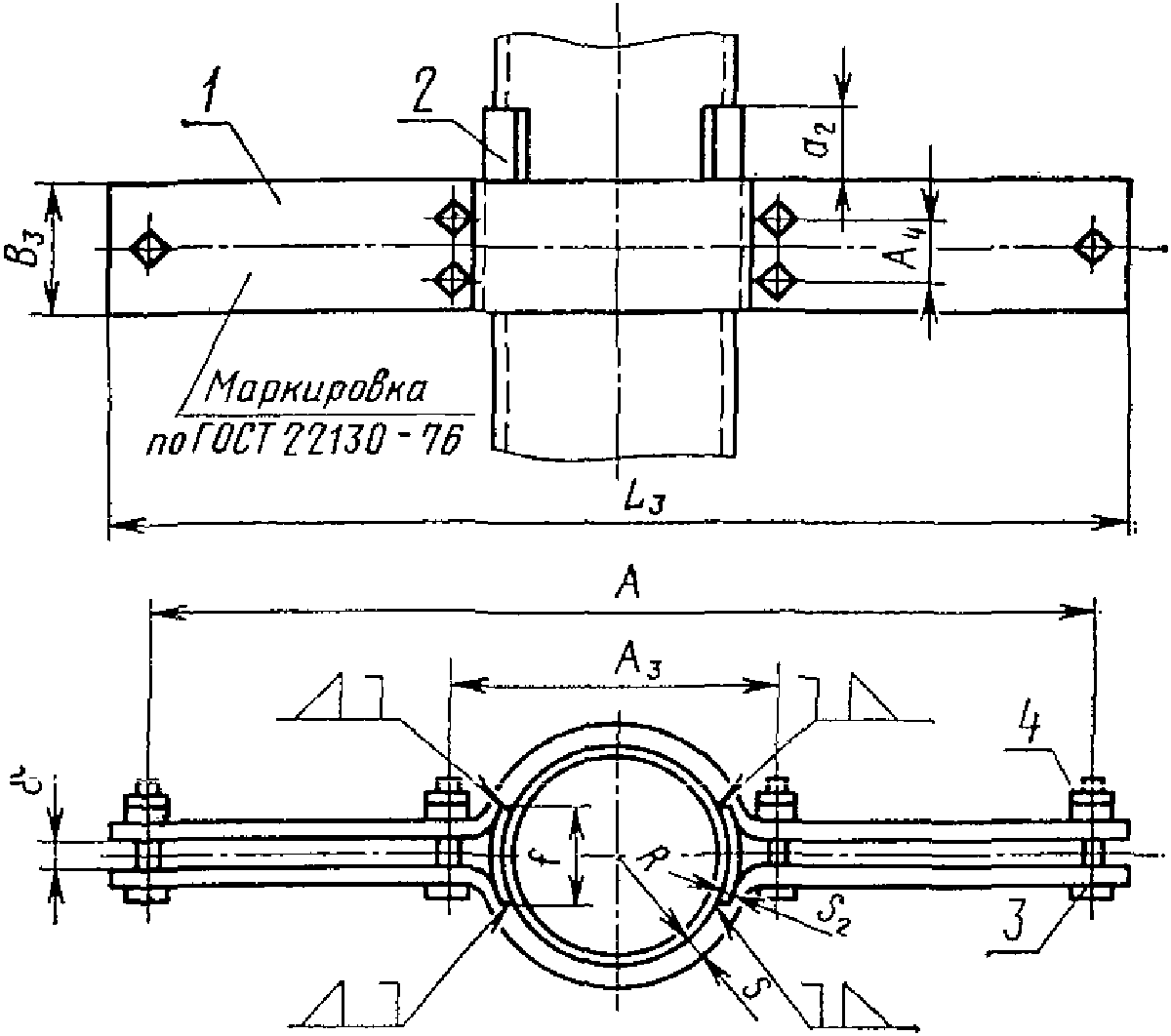

Хомут горизонтальный

1 - полухомут; 2 - болт по ГОСТ 7798-70;

3 - гайка по ГОСТ 5915-70

Хомут предназначен для подвесок типа ПГ или ПТ.

Черт. 7

Таблица 5

Размеры в мм

Сокращенное условное обозначение хомута	Условный диаметр трубопровода		B		s	R		Диаметр и длина болта
Г-32-50	25	76	30	110	4	16	8	М10x30
Г-38-80	32	80		110		20
Г-45-100	40	90		120		23
Г-57-200	50	104		140	5	30
Г-76-250	65	120		160		39
Г-89-400	80	134		170		45		М12x35
Г-108-400	100	160		200		54		М12x35
Г-133-900	125	180	40	220		67	12	М16x40
Г-159-1100	150	216	50	265		80	16	М16x40
Г-194-1800	175	260		335	6	97		М20x50
Г-219-2000	200	280		350		110
Г-273-1500	250	340		410		137
Г-273-2400	250	360	60	440		137	20	М24x60
Г-325-1800	300	390	50	460		163	16	М20x50
Г-325-3400	300	410	80	500	10	163	20	М27x75
Г-377-2400	350	460	60	540	6	189		М24x60
Г-377-3400	350	460	80	540	10	189		М27x75
Г-426-2400	400	520	60	600	6	213		М24x60
Г-426-3400	400	520	80	600	10	213		М24x60
Г-480-3400	450	570		650		240		М27x75
Г-480-4500	450	580		670		240		М30x75
Г-530-3400	500	620	100	700	12	265		М27x75
Г-530-5500	500	640	100	740	12	265		М36x85

Пример условного обозначения хомута для трубопровода диаметром

с нагрузкой

Хомут Г-32-50 ГОСТ 16127-78

Балка опорная из швеллеров

1 - балка; 2 - планка

Балка предназначена для подвесок типа ПГ2ш или ПТ2ш.

Черт. 8

Таблица 6

Размеры в мм

Сокращенное условное обозначение балки	Условный диаметр трубопровода								Номер профиля
108-750	100	450	550	60	85	14	6	20	5
133-900	125	500	600		85	18			5
159-1300	150	550	670		95				6,5
194-1800	175	600	750	70	105		8	24	8
219-2400	200	650	800	80	120		10	30	10
273-2400	250	700	850	80	120		10		10
273-4500	250	700	900	100	150	23	12		14
325-2400	300	750	900	80	120	18	10		10
325-4500	300	750	950	100	150	23	12		14
377-2400	350	850	1000	80	120	18	10		10
377-6000	350	850	1070	120	170	27	12	40	16а
426-3000	400	900	1070	90	130	18	10	30	12
426-6000	400	900	1120	120	170	27	12	40	16а
480-3000	450	950	1120	90	130	18	10	30	12
480-8000	450	950	1160	140	190	30	14	40	18а
530-4500	500	1000	1180	100	150	23	12	30	14
530-8000	500	1000	1180	140	190	30	14	40	18а

Пример условного обозначения балки из швеллеров для трубопровода диаметром

с нагрузкой

Балка 108-750 ГОСТ 16127-78

Балка опорная из угловой стали

Исполнение I

Балка предназначена для подвесок типа ПГ2у или ПТ2у.

Черт. 9

Балка опорная из угловой стали

Исполнение II

1 - балка; 2 - хомут; 3 - гайка по ГОСТ 5915-70

Балка с хомутовой опорой предназначена для подвесок типа ПГ2у или ПТ2у.

Черт. 10

Таблица 7

Размеры в мм

Сокращенное условное обозначение балки	Условный диаметр трубопровода	A			R			h	Номер профиля
108-400	100	250	126	290	58	12	М10	53	5
133-500	125	300	146	340	68	12	М10
159-600	150	350	174	400	81	14	М12
194-900	175	400	208	460	98	14	М12
219-1500	200	400	238	460	111	18	М16
273-1800	250	450	292	510	138			67	6,3
325-2400	300	500	346	560	165			67	6,3
377-2400	350	600	398	660	191			79	7,5
426-3000	400	650	448	710	216			79	7,5
480-4000	450	700	506	780	243	23	М20	96	9
530-6000	500	700	560	780	268	27	М24	96	9

Пример условного обозначения балки из угловой стали исполнения II для трубопровода диаметром

с нагрузкой

Балка 108-400-II ГОСТ 16127-78

Хомут вертикальный

1 - полухомут; 2 - упор хомута;

3 - болт по ГОСТ 7798-70; 4 - гайка по ГОСТ 5915-70

Хомут предназначен для подвесок типа ПГВ или ПТВ.

Черт. 11

Таблица 8

Размеры в мм

Сокращенное условное обозначение хомута	Условный диаметр трубопровода	A					R	s		f			Диаметр и длина болта
В-57-300	50	400	95	30	60	440	30	5	4	30	8	30	М10x40
В-76-300	65	440	116	35	70	480	39	6	6	35		30
В-89-450	80	500	130	45	90	540	45	6		40		60
В-108-600	100	560	156	45	90	600	54	8		45		60	М10x50
В-133-900	125	600	190	50	100	640	67	10		60		80	М12x60
В-159-900	150	630	220	50	100	670	80	10		70		80	М12x60
В-194-1900	175	680	268	60	120	720	97	12	10	80	12	100	М16x70
В-219-2000	200	750	296	60	120	800	110	12		100
В-273-3000	250	860	366	80	160	920	137	16		115
В-325-4800	300	900	424	90	180	960	163			135	16		М20x85
В-377-4800	350	920	476	90	180	980	189		12	160	16		М20x85
В-426-6000	400	1030	532	100	200	1120	213			175	20		М24x95
В-480-4800	450	1060	580	90	180	1120	240			190	16		М20x85
В-530-6800	500	1150	650	100	200	1240	265	20		240	20	150	М24x95

Пример условного обозначения хомута для трубопровода диаметром

с нагрузкой

Хомут В-57-300 ГОСТ 16127-78

Серьга

Черт. 12

Таблица 9

Размеры в мм

Сокращенное условное обозначение серьги	Диаметр тяги		r			c
14	10; 12	14	18	125	8	2
20	16	20	26	150	12	3
25	20	25	30	160	16	5
34	24	34	45	180	20	5
35	27	35	48	200		7
40	30	40	50	200		7

Пример условного обозначения серьги с диаметром отверстий

Серьга 14 ГОСТ 16127-78

Проушина

Черт. 13

Таблица 10

Размеры в мм

Сокращенное условное обозначение проушины	Диаметр тяги			c		r
14	10, 12	14	50	2	8	18
18	16	18	70	3	12	25
30	20, 24	30	90	5	20	36
34	27, 30	34	100	5	20	45

Примечание. Меньшая величина размера

соответствует проушине, привариваемой встык, большая - проушине привариваемой внахлестку.

Пример условного обозначения проушины с диаметром отверстия

Проушина 14 ГОСТ 16127-78

Ушко

Черт. 14

Таблица 11

Размеры в мм

Сокращенное условное обозначение ушка	Диаметр тяги	d
10	10	10	11,5	35	13
12	12	12	13,5	45	15
16	16	16	18,0	55	20
20	20	20	22,0	65	24
24	24	24	26,0	80	28
27	27	27	29,5	90	32
30	30	30	32,5	100	35

Пример условного обозначения ушка диаметром d = 10 мм:

Ушко 10 ГОСТ 16127-78

Тяга с ушком верхняя

1 - тяга; 2 - ушко

Черт. 15

Таблица 12

Размеры в мм

Сокращенное условное обозначение тяги	Нагрузка , кгс	d			a
В-М10x140	300	М10	140	90	26	13
В-М10x200			200
В-М12x135	450	М12	135	100	34	15
В-М12x300			300
В-М16x220	1500	М16	220	130	43	20
В-М16x300			300
В-М20x250	2400	М20	250		51	24
В-М20x350			350
В-М24x280	3400	М24	280		62	28
В-М24x420			420
В-М27x330	4500	М27	330	140	71	32
В-М27x450			450
В-М30x450	5500	М30	450	155	77	35

Пример условного обозначения тяги с диаметром d = 10 мм и длиной

Тяга В-М10x140 ГОСТ 16127-78

Тяга с ушком нижняя

1 - тяга; 2 - ушко

Черт. 16

Таблица 13

Размеры в мм

Сокращенное условное обозначение тяги	Нагрузка , кгс	d			a
Н-М10x100	300	М10	100	30	26	13
Н-М12x115	450	М12	115	40	34	15
Н-М12x125	450	М12	125	40	34	15
Н-М16x130	1500	М16	130	50	43	20
Н-М16x140			140
Н-М16x145			145
Н-М16x155			155
Н-М16x160			160
Н-М16x175			175
Н-М16x200			200
Н-М16x220			220
Н-М20x190	2400	М20	190	60	51	24
Н-М20x260	2400	М20	260	60	51	24
Н-М24x210	3400	М24	210	70	62	28
Н-М24x300	3400	М24	300		62	28
Н-М27x335	4500	М27	335		71	32

Пример условного обозначения тяги с диаметром d = 12 мм и длиной

Тяга Н-М10x100 ГОСТ 16127-78

Вернуться в "Каталог нормативных документов"

Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/57/gost_24566.html

На эту страницу сайта можно сделать ссылку:

На правах рекламы:

Разработка сайта
ArtStyle Group

Полное меню

Основные ссылки

Вернуться в "Каталог нормативных документов"
