"ГОСТ 9086-74. Государственный стандарт Союза ССР. Вентили запорные муфтовые латунные на P(у) ~ 1,0 и 1,6 МПа (10 и 16 кгс/см2)"
(введен в действие Постановлением Госстандарта СССР от 31.10.1974 N 2454)

Постановлением Государственного комитета стандартов Совета Министров СССР от 31 октября 1974 г. N 2454 срок действия установлен

Переиздание. Август 1977 г.

Настоящий стандарт распространяется на запорные муфтовые латунные вентили на и 1,6 МПа (10 и 16 кгс/см2), от 15 до 50 мм, применяемые на трубопроводах для воды и пара.

Стандарт не распространяется на вентили, применяемые в судостроении.

1.1. Основные параметры вентилей должны соответствовать указанным в табл. 1.

Примечание. Допускается изготовление уплотнительных поверхностей из других материалов, по свойствам не уступающих указанным в табл. 1.

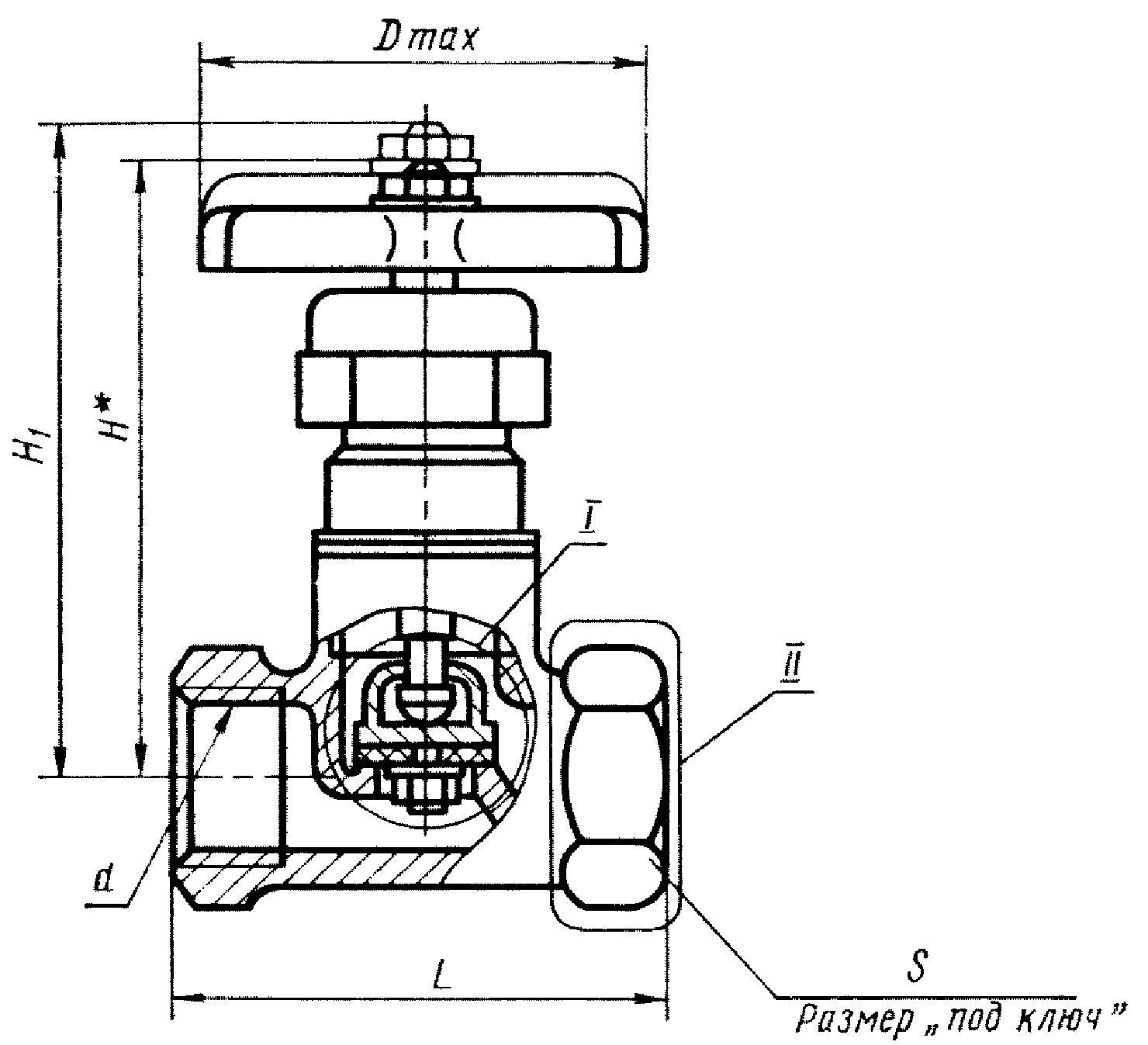

1.2. Основные размеры вентилей должны соответствовать указанным на чертеже и в табл. 2.

--------------------------------

<*> Размер для справок.

Примечание. Чертеж не определяет конструкцию вентиля.

Примечание. Допускается изготовление вентилей исполнений 1 и 2 с диаметром маховика, равным диаметру для исполнения 3.

2.1. Вентили должны изготовляться в соответствии с требованиями настоящего стандарта, ГОСТ 5761-74, по рабочим чертежам, утвержденным в установленном порядке.

2.2. Ход золотника должен составлять не менее 25% диаметра проходного отверстия в затворе.

2.3. Допускается изготовление вентилей без шестигранников на муфтовых концах с местными выступами, обеспечивающими монтаж и прочность корпуса.

2.4. Резьба метрическая - по ГОСТ 9150-59. Поля допусков: для болтов - 8 g, для гаек - 7H по ГОСТ 16093-70.

2.5. Резьба трубная цилиндрическая - класса точности B по ГОСТ 6357-73.

2.6. Сбеги резьб, недорезы, проточки и фаски - по ГОСТ 10549-63.

2.7. Предельная температура на маховике - не более 318 K (45 °C).

2.8. Усилие на маховике - не более 215,6Н (22 кгс).

2.9. Герметичность затвора вентилей - по 3-му классу ГОСТ 9544-60 <*>.

--------------------------------

<*> С 01.01.1979 г. вводится в действие ГОСТ 9544-75.

2.10. Вентили относятся к классу ремонтируемых изделий. Срок службы вентилей - не менее 5 лет; средний ресурс - не менее 5000 циклов; наработка на отказ - не менее 1300 циклов.

3.1. Правила приемки - по ГОСТ 5761-74.

4.1. При гидравлических испытаниях следует обеспечить вытеснение воздуха из внутренних полостей вентиля. Вода, оставшаяся в вентиле после испытаний, должна быть удалена.

4.2. Испытания следует производить при постоянном давлении в течение времени, необходимого для осмотра вентиля, но не менее 30 с на каждое испытание.

4.3. Испытания на прочность и герметичность материала деталей следует производить на вентилях в собранном виде водой пробным давлением . Воду следует подавать в один из патрубков при заглушенном втором и открытом затворе.

4.4. Герметичность затвора, сальника и соединения корпуса с крышкой следует проверять водой условным давлением . Испытания на герметичность затвора должны проводиться дважды - перед и после двухкратного открытия и закрытия вентиля, причем перед открытием давление может быть снято. Величина крутящего момента закрытия должна быть указана в технической документации. Воду следует подавать во входной патрубок.

При испытании на герметичность сальника и соединения корпуса с крышкой воду следует подавать в один из патрубков при заглушенном втором и открытом затворе.

Допускается воду подавать в выходной патрубок при закрытом затворе.

Допускается испытание на герметичность сальника и соединения корпуса с крышкой совместить с испытаниями по п. 4.3.

5.1. Маркировка, упаковка, транспортирование и хранение - по ГОСТ 5761-74.

5.2. Допускается всю маркировку помещать на нижней части корпуса.

5.3. При упаковке, транспортировании и хранении затвор вентиля должен быть закрыт без дополнительного поджатии маховиком.

5.4. По согласованию с потребителем допускается транспортирование вентилей без упаковки.

5.5. К партии вентилей одного типоразмера должен быть приложен паспорт, совмещенный с техническим описанием и инструкцией по монтажу и эксплуатации по ГОСТ 2.601-68.

5.6. По заказу потребителя вентили должны быть подвергнуты консервации - по ГОСТ 13168-69.

6.1. Изготовитель должен гарантировать соответствие вентилей требованиям настоящего стандарта при условии соблюдения потребителем правил монтажа, эксплуатации, хранения и транспортирования, установленных настоящим стандартом и эксплуатационной документацией.

6.2. Гарантийный срок вентилей - 12 месяцев со дня ввода в эксплуатацию. Гарантийная наработка - 1500 циклов.
