"Руководство по производству окрасочных работ при монтаже стальных строительных конструкций"
(утв. Минмонтажспецстроем СССР 12.12.1983)

Лакокрасочные материалы	Цвет	Характеристика	Область применения
1	2	3	4
Грунтовка ГФ-021 ГОСТ 25129-82	Красно-коричневый	Глифталевая, естественной и искусственной сушки. Хорошо сочетается со всеми эмалями. Имеет хорошую адгезию к черным металлам. Наносят на поверхность любым методом	Под различные эмали для грунтования стальных конструкций, эксплуатируемых в атмосферных условиях промышленных (металлургических) предприятий со слабо- и среднеагрессивной газовой средой умеренного климата, I <**>
Грунтовка ГФ-0119 ГОСТ 23343-78	То же	То же	То же
Грунтовка ФЛ-03К ГОСТ 9109-81	"	Фенольно-формальдегидная, естественной и искусственной сушки. Обладает повышенными защитными свойствами. Хорошо сочетается со всеми эмалями. Имеет хорошую адгезию к металлам. Наносят любым методом	Под различные эмали для грунтования металлоконструкций, эксплуатируемых в странах с тропическим климатом в условиях химических производств со среднеагрессивной газовой средой, II <**>
Грунтовка ПФ-0142 ТУ 6-10-1698-78	"	Глифталевая, естественной и искусственной сушки. Быстросохнущая. Хорошо сочетается со всеми эмалями. Наносят любым методом. Поставляется в комплекте с сиккативами НФ-1 или 64П. Перед применением компоненты смешивают: на 100 мас. ч. грунтовки - 5 мас. ч. НФ-1 или 6 мас. ч. 64П	Под различные эмали для грунтования стальных конструкций, эксплуатируемых в атмосферных условиях и условиях слабо- и среднеагрессивной атмосферы, I <**>
Грунтовка ХС-010 ГОСТ 9355-81	"	Перхлорвиниловая, сополимерная, быстросохнущая, естественной сушки. Химически стойкая. Хорошо сочетается с перхлорвиниловыми и сополимерными эмалями. Имеет удовлетворительную адгезию к металлу. Наносят только на отпескоструенную поверхность методом распыления. Сварные швы прокрашивают кистью	В комплексе химически стойких покрытий под перхлорвиниловые сополимерные эмали для защиты стальных конструкций, эксплуатируемых в условиях химических производств с сильноагрессивными средами и в условиях умеренного и тропического климатов, III <**>
Грунтовка ХС-068 ТУ 6-10-820-75	Красно-коричневый	Перхлорвиниловая, сополимерная, естественной сушки. Химически стойкая в комплексном многослойном покрытии с эмалями к воздействию кислот и щелочей. Адгезия к металлу удовлетворительная. Наносят распылением только на отпескоструенную поверхность. Образует более толстую пленку, чем грунтовка ХС-010	В комплексе химически стойких покрытий для грунтования металлоконструкций, эксплуатируемых в условиях химических производств со средними и сильноагрессивными средами умеренного и холодного климатов, III <**>
Грунтовка ХС-059 ГОСТ 23494-79	То же	Перхлорвиниловая, сополимерная, естественной сушки. Обладает химической стойкостью в комплексном покрытии с эмалью ХС-759 к воздействию кислот и щелочей, имеет хорошую адгезию к черным металлам. Наносят распылением только на отпескоструенную поверхность. Перед нанесением добавляют отвердитель N 3 (2,8%) или 5 (2,6%)	В комплексе химически стойких покрытий под перхлорвиниловую эмаль ХС-759 и лак ХС-724 для защиты наружных поверхностей металлоконструкций, подвергающихся воздействию щелочных и кислых сред, III <**>
Краски масляные и алкидные земляные густотертые: сурик железный МА-011, МА-015, ПФ-014 ГОСТ 8866-76	"	Покрытие атмосферостойкое, естественной и искусственной сушки. Хорошо сочетается с масляными, битумными, глифталевыми и пентафталевыми эмалями. Не сочетается с перхлорвиниловыми эмалями. Наносят на стальные конструкции только пневматическим распылителем и кистью	Как самостоятельное покрытие и как грунт для эмали для защиты стальных конструкций, эксплуатируемых в атмосферных условиях и внутри помещений со слабоагрессивной газовой средой, а также в качестве временной защиты конструкций на период транспортировки и хранения в умеренном климате (У1, У2, У4) <*>, I <**>
Белила цинковые или свинцовые густотертые МА-011, МА-011-0 ГОСТ 482-77 ГОСТ 12287-77	Белые	Покрытие атмосферостойкое, естественной сушки. Наносят по грунтовке и без грунтовки любым методом	Для защиты оконных переплетов и опознавательных знаков (маркировки) металлоконструкций (У1, У2, У4) <*>, I <**>
Краска масляная специальная густотертая МА-011 ОСТ 6-10-445-83	Серо-голубая, серая	Покрытие атмосферостойкое, естественной и искусственной сушки. Наносят по грунтовке распылителем и кистью	Для защиты металлоконструкций специального назначения (У1, У2, У4), I <**>
ИС NORMPROD: примечание. Взамен ГОСТ 8292-75 Постановлением Госстандарта СССР от 18.12.1985 N 4158 с 1 января 1987 года введен в действие ГОСТ 8292-85.
Краски масляные, алкидные, цветные, густотертые, для наружных работ МА-011, МА-015, ПФ-014 ГОСТ 8292-75	Бежевые, голубые, желто-зеленые, коричневые, палевые, "слоновая кость", серые, фисташковые	То же	Для окраски металлоконструкций, эксплуатируемых в атмосферных условиях со слабоагрессивной газовой средой промышленных производств умеренного климата (У1, У2, У4) <*>, I <**>
Краски масляные, алкидные земляные, готовые к применению: сурик железный марок МА-11, МА-15, ПФ-14 ГОСТ 10503-71	Красно-коричневые	Покрытие атмосферостойкое, стойкое к периодическому воздействию температуры до 150 °C. Наносят по слою грунтовки и без грунтовки распылителем, валиком и кистью. Пленки глянцевые, механически прочные, с хорошей адгезией	Для окраски металлоконструкций, эксплуатируемых в атмосферных условиях промышленных производств умеренного климата (У1, У2, У4) <*>, I <**>
Краски масляные, алкидные, цветные, готовые к применению, марок МА-11, МА-15, ПФ-14 ГОСТ 10503-71	Бежевые, голубые, желтые, зеленые, палевые, "слоновая кость", светло-голубые, светло-серо-голубые, серые, темно-красные, фисташковые	-	-
Краска БТ-177 ОСТ 6-10-426-79	Серебристая	Краска масляно-битумная. Это лак БТ-577 с добавлением алюминиевой пудры 15 - 20%. Пудра добавляется в лак перед нанесением. Покрытие лака с алюминиевой пудрой обладает атмосферостойкостью и стойкостью к длительному воздействию температуры до 200 °C. Хорошо сочетается с масляными, масляно-битумными, глифталевыми грунтовками. Наносят распылителем или кистью	Для окраски металлоконструкций, эксплуатируемых в атмосферных условиях и в условиях повышенных температур. Для окраски внутри помещения без воздействия агрессивных сред (У1, У2, У4) <*>, I <**>
Лак БТ-577 (бывш. N 177) ГОСТ 5631-79	Черный	Покрытие лака неатмосферостойкое, влагостойкое, стойкое внутри помещения при воздействии температуры до 200 °C. Имеет хорошую адгезию к металлу. Наносят любым методом. Пленка лака черного цвета не перекрывается красками и эмалями других цветов, так как лак имеет свойство проникать через пленку эмалей, образуя черные пятна. При необходимости перекрытия лака на его пленку предварительно наносят один слой масляной, глифталевой грунтовки или краски с добавлением алюминиевой пудры 5 - 10%	Для временной защиты в атмосферных условиях и для приготовления краски БТ-177. В качестве грунтовки применяется только под краску БТ-177 (У2, У3, У4) <*>, I <**>
Эмаль ЭФ-1219 ТУ 6-10-1727-79	Коричневая	Эпоксиэфирная, тиксотропная, имеет густую консистенцию. Покрытие атмосферостойкое, стойкое к повышенной влажности. Наносят по металлу один слой (утолщенный) кистью или безвоздушным распылителем. Толщина одного слоя 100 - 120 мкм (за счет тиксотропных свойств)	Для окраски металлоконструкций, эксплуатируемых в атмосферных и шахтных подземных условиях и в условиях повышенной влажности (У1, В5) <*>, II <**>
Эмаль ПФ-133 ГОСТ 926-82	Красная, голубая, желтая, зеленая, красно-коричневая, кремовая, светло-серая, серая, синяя, темно-зеленая, фисташковая, черная, оранжевая	Пентафталевая, атмосферостойкая, стойкая к периодическому воздействию температуры до 150 °C. Наносят по загрунтованной поверхности (при условии атмосферных воздействий) и без грунтовки (внутри помещения). Наносят любым методом. Пленки механически прочные, с хорошей адгезией	Для окраски загрунтованных металлоконструкций, эксплуатируемых в атмосферных условиях промышленных (металлургических) предприятий со слабоагрессивной газовой средой умеренного климата (У1, У2, У4) <*>, I <**>
Эмаль ПФ-115 ГОСТ 6465-76	То же, белая, бежевая, вишневая, коричневая, песочная, ''слоновая кость"	То же	То же
Эмаль ПФ-1126 ТУ 6-10-1540-78	Светло-дымчатая, голубая, темно-красная, "слоновая кость"	"	"
Эмаль ПФ-1189 ТУ 6-10-1710-79	Серая	Пентафталевая, естественной сушки, быстросохнущая. Покрытие атмосферостойкое. Наносят в два слоя по металлу любым методом. Перед нанесением добавляют алюминиевую пудру 3% и сиккатива НФ-1 5%	Для грунтования и окраски металлоконструкций на заводе-изготовителе с целью временной защиты и при эксплуатации внутри помещения. С перекрытием эмалями ПФ-115 или ПФ-133 служит для эксплуатации в атмосферных условиях промышленных (металлургических) предприятий со слабоагрессивной средой умеренного климата (У1, У2, У4) <*>, I <**>
Эмаль УРФ-1128 ТУ 6-10-1421-76	Голубая, красная, светло-дымчатая, кремовая, "морская волна"	Полиуретановая, естественной сушки. Покрытие атмосферостойкое. Наносят на загрунтованные поверхности любым методом. Пленка повышенной механической прочности с хорошей адгезией	Для окраски металлоконструкций, эксплуатируемых в атмосферных условиях металлургических и других промышленных производств со слабоагрессивной газовой средой умеренного и холодного климатов (У1, У2, У4) <*>, I <**>
Эмаль ХВ-1100 (бывш. ПВХ) ГОСТ 6998-79	Бежевая, белая, голубая, желтая, защитная, зеленая, красно-коричневая, красная, кремовая, серая, темно-серая, шаровая	Перхлорвиниловая, атмосферостойкая в условиях слабо- и среднеагрессивных воздействий. Выдерживает периодическое воздействие температуры до 60 °C. Наносят распылителем только на загрунтованные металлоконструкции. Не сочетается с покрытием железного сурика	Для окраски загрунтованных металлоконструкций, эксплуатируемых в атмосферных условиях среднеагрессивных сред (металлургических комбинатов, в листопрокатных цехах, в башенных отделениях получения серной кислоты, цехах электролиза алюминия и др.) умеренного и холодного климатов (У1, У2 и ХЛ1, ХЛ2)
Эмаль ХВ-113 ГОСТ 18374-79	То же, оранжевая, "слоновая кость", салатовая, темно-желтая, черная	То же	То же, но только для умеренного климата (У1, У2) <**>; II <**>
Эмаль ХВ-16 ТУ 6-10-1301-83	Алюминиевая, бежевая, белая, желтая, зеленая, коричневая, красная, оранжевая, светло-голубая, светло-коричневая, светло-кремовая, серо-голубая, синяя, стальная, темно-голубая, темно-зеленая, темно-серая, фисташковая, черная	Эмаль перхлорвиниловая и сополимерная атмосферостойкая в условиях слабо- и агрессивных воздействий, стойкая к повышенной влажности. Перед применением в эмаль ХС-119 вводят 0,3% сиккатива НФ-1 (ГОСТ 1003-73) или 64П (ТУ 6-10-1351-78). Наносят на загрунтованные металлоконструкции распылителем. Не сочетается с покрытием железного сурика	Для окраски загрунтованных металлоконструкций, эксплуатируемых в атмосферных условиях при воздействии среднеагрессивных сред металлургических и химических производств умеренного и тропического климатов (У1, У2 и Т1, Т2, Т3) <*>; II <**>
Эмаль ХС-119 ГОСТ 21824-76	Белая, красно-коричневая, кремовая, светло-серая, серая, темно-зеленая, черная	Эмаль перхлорвиниловая и сополимерная атмосферостойкая в условиях слабо- и агрессивных воздействий, стойкая к повышенной влажности. Перед применением в эмаль ХС-119 вводят 0,3% сиккатива НФ-1 (ГОСТ 1003-73) или 64П (ТУ 6-10-1351-78). Наносят на загрунтованные металлоконструкции распылителем. Не сочетается с покрытием железного сурика	Для окраски загрунтованных металлоконструкций, эксплуатируемых в атмосферных условиях при воздействии среднеагрессивных сред металлургических и химических производств умеренного и тропического климатов (У1, У2 и Т1, Т2, Т3) <*>; II <**>
ИС NORMPROD: примечание. Взамен ГОСТ 10144-74 Постановлением Госстандарта СССР от 09.10.1989 N 3045 с 1 января 1991 года введен в действие ГОСТ 10144-89.
Эмали ХВ-124 и ХВ-125 ГОСТ 10144-74	Бежевые, голубые, желтые, защитные, зеленые, коричневые, красные, кремовые песочные, салатные, светло-серые, темно-голубые, фисташковые, ХВ-125 серебристая	Эмали перхлорвиниловые, повышенной атмосферостойкости, естественной сушки. Стойкие в условиях атмосферы средней степени агрессивности. Выдерживают температуры до 60 °C. Хорошо сочетаются со всеми грунтами, кроме железного сурика. Наносят распылителем только на загрунтованные металлоконструкции. Пленки негорючие	Для защиты металлоконструкций, эксплуатируемых в условиях тропического и умеренного климата, а также холодного климата северных районов (Т1, Т2, Т3 и У1, У2, ХЛ1, ХЛ2) <*>; III <**>
Эмаль ХС-759 и лак ХС-724 ГОСТ 23494-79	Белая, серая, светло-серая, бесцветная	Эмаль и лак сополимерные, естественной сушки. Атмосферостойкие и химически стойкие в условиях кислых и щелочных сред. Эмаль наносят только на загрунтованные поверхности с дальнейшим перекрытием лаком ХС-724. Перед нанесением в эмаль добавляют отвердитель N 3 (3,0%) или 5 (2,8%). Пленки негорючие	Для защиты металлоконструкций в условиях химических производств со средней и сильной степенью агрессивности в сочетании с атмосферными воздействиями умеренного климата (У1, У2 и 7, 7/1) <*>, III, IV <**>
Эмаль ХВ-785 (бывш. ХСЭ) и лак ХВ-784 (бывш. ХСЛ) ГОСТ 7313-75	Эмаль кремовая, белая, желтая, красно-коричневая, серая, черная. Лак бесцветный	Эмаль и лак перхлорвиниловые, химически стойкие в многослойном покрытии в условиях сильноагрессивных сред. Водостойкие. Выдерживают периодическое воздействие температуры до 60 °C. Наносят распылителем по перхлорвиниловым и фенольным грунтовкам с дальнейшим перекрытием лаком ХВ-784. Пленки негорючие	Для защиты металлоконструкций в условиях химических производств умеренного климата от воздействий сильноагрессивных газов, кислот, растворов солей и щелочей, с температурой от -40 до +60 °C (У2, В5, 7, 7/1) <*>, IV <**>
Эмаль ЭП-140 алюминиевая ГОСТ 24709-81	Белая, голубая, желтая, защитная, зеленая, коричневая, красная, оранжевая, светло-серая, серая, темно-серая, серо-голубая, светло-голубая, светло-табачная, табачная, синяя, черная	Эмаль эпоксидная, естественной сушки. Атмосферостойкая, без воздействия солнечной радиации. Стойкая к воздействию агрессивных газов химических и металлургических производств. Наносят по эпоксидным грунтовкам распылителем или кистью с добавлением токсичного отвердителя N 2 или 4 - для алюминиевой эмали. В алюминиевую основу лака на 100 мас. ч. вводят 11 мас. ч. алюминиевой пудры ПАП-1 или ПАП-2	Для защиты металлоконструкций в условиях химических предприятий со слабой и средней степенью агрессивности умеренного, тропического и холодного климатов (7, 7/1, У1, У2, У4, Т1, Т2, Т3 и ХЛ1, ХЛ2, ХЛ4) <*>, III <**>
ИС NORMPROD: примечание. ГОСТ 10277-76 последовательно заменен в части марок ЭП-0010, ЭП-0020 Постановлением Госстандарта СССР от 19.12.1989 N 3837 на ГОСТ 28379-89, в части марок ПОР-002, МС-006, ХВ-004, НЦ-008 Постановлением Госстандарта СССР от 25.01.1990 N 85 на ГОСТ 10277-90.
Шпатлевка ЭП-0010 ГОСТ 10277-76	Красно-коричневая	Эпоксидная шпатлевка химически стойкая. Применяют как грунт и как самостоятельный покрывной материал в условиях атмосферы средней и сильной степеней агрессивности. Наносят распылителем или кистью без грунтовки с добавлением отвердителя N 1 (8,5 мас. ч. на 100 мас. ч. пасты). Рабочий раствор пригоден к применению в течение 4 - 6 ч. Пленка плотная, с хорошей адгезией к металлам, имеет высокую механическую прочность	Для защиты металлоконструкций в условиях химических комбинатов внутри помещений при воздействии средне- и сильноагрессивных сред. В атмосферных условиях умеренного климата химических производств - с перекрытием эпоксидными эмалями (7, 7/1, 7/3, 6/1, 6/2, 4/1, У2, В5) <*>, III <**>
Грунтовка ЭП-057 протекторная ТУ 6-10-1117-75	Серый	Грунт эпоксидный с добавлением цинкового порошка. Покрытие атмосферо- и влагостойкое, токопроводящее, хорошо сочетается с перхлорвиниловыми и сополимерными эмалями в химически стойком покрытии. Рабочий состав готовят перед употреблением, добавляя отвердитель N 3 (на 100 г грунта 7 г отвердителя). Наносят распылителем и кистью в 1 слой под эмали и в 2 слоя как самостоятельное покрытие. Не препятствует сварке	Для защиты металлоконструкций в атмосферных условиях и в условиях повышенной влажности. В комплексном покрытии под эмали в условиях химических производств со средне- и сильноагрессивной средой умеренного климата (7, 7/1, В5) <*>, III и IV <**>
Краска ОС-12-03 (бывш. ВН-30) ТУ 84-725-78	Серая, серо-зеленая, охро-золотистая	Краска органосиликатная, химически и влагостойкая. Естественной и искусственной сушки. При естественной сушке добавляют отвердитель ТБТ или ПБТ из расчета 1% по отношению к сухому остатку. Поставляется в комплекте. Покрытие не препятствует сварке и не влияет на прочность сварного шва. Наносят только на отпескоструенные металлоконструкции любым методом даже при отрицательных температурах	Для защиты стальных металлоконструкций, предназначенных для строительства животноводческих зданий, сернокислотных и металлургических цехов в условиях средней степени агрессивности (влажной атмосферы, содержащей пары аммиака, сероводорода, сернистых и других газов) умеренного климата (7, 7/1, У1, У2, В5) <*>

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: таблица 4 в ГОСТ 9.032-74 отсутствует.

Вспомогательные материалы	Характеристика	Область применения
Растворитель Р-4 ГОСТ 7827-74	Легколетучая бесцветная жидкость, взрывоопасная, с резким запахом, токсичная. Состоит из компонентов, %: бутилацетат - 12, ацетон - 26, толуол - 62	Для разбавления перхлорвиниловых и сополимерных грунтовок, эмалей и лаков и эпоксидной шпатлевки
Растворитель Р-5 ГОСТ 7827-74	Состав, %: бутилацетат - 30, ацетон - 30, ксилол - 40	То же, взамен Р-4
Растворитель Р-24 ГОСТ 7827-74	Состав, %: ацетон - 15, ксилол - 35, сольвент - 50	Для разбавления перхлорвиниловых эмалей ХВ-113, ХВ-110 и грунтовки ХВ-050 на низковязкой поливинилхлоридной смоле
Растворитель N 646 ГОСТ 18188-72	Легколетучая бесцветная жидкость, взрывоопасная, токсичная. Состав, %: бутилацетат - 10, этилцеллозольв - 8, ацетон - 7, бутиловый спирт - 15, этиловый спирт - 10, толуол - 50	Для разбавления эпоксидных, нитроцеллюлозных, нитроглифталевых лакокрасочных материалов
Уайт-спирит (бензин-растворитель) ГОСТ 3134-78	Однокомпонентный растворитель, бесцветный, летучий, менее токсичен по сравнению с другими. Предельно допустимая концентрация на рабочем месте 300 мг/м3	Для разбавления масляных и битумных материалов, а в смеси с ксилолом или сольвентом, или скипидаром - глифталевых материалов. Для обезжиривания поверхностей перед окраской, промывкой оборудования, инструмента и кистей
Сольвент каменноугольный ГОСТ 1028-79	Прозрачная летучая бесцветная жидкость, токсичная. Предельно допустимая концентрация 100 мг/м3	Для разбавления масляных, битумных, глифталевых и пентафталевых лакокрасочных материалов, а также перхлорвиниловых при нанесении кистью
Сольвент нефтяной ГОСТ 10214-78	То же	То же
Ксилол нефтяной марки А ГОСТ 9410-78	То же. Предельно допустимая концентрация 50 мг/м3	Для разбавления масляных, битумных, глифталевых и пентафталевых лакокрасочных материалов
Ксилол каменноугольный ГОСТ 9949-76	То же	То же
Олифа натуральная ГОСТ 7931-76	Полимеризованное или окисленное растительное масло с добавлением марганцево-свинцово-кобальтового сиккатива с разбавлением уайт-спиритом	Для изготовления и разведения густотертых красок
Олифа "Оксоль" ГОСТ 190-78	То же	То же
Сиккативы нафтенатные жидкие НФ-1, НФ-8 ГОСТ 1003-76	Нафтенат свинцово-марганцевый	Добавляют в масляные краски для ускорения процесса высыхания
Сиккативы N 64П, 64Б и 7640 ТУ 6-10-1351-78	Резинат кобальта, свинцово-марганцевый линолиат	То же
Отвердитель N 1 ТУ 6-10-1263-77	50%-ный раствор гексаметилендиамина в этиловом спирте, очень ядовит	Добавляют в эпоксидные шпатлевки ЭП-0010 и эмаль ЭП-773 для отверждения покрытия
Отвердитель N 2 ТУ 6-10-1279-77	Раствор полиамидной смолы ПО-200 в органических растворителях	Добавляют для отверждения эмали ЭП-140 разных цветов в соотношении 70 мас. ч. эмали и 30 мас. ч. отвердителя (для желтой, красной, черной и защитной). В остальные цвета добавляют 75 мас. ч. пасты и 25 мас. ч. отвердителя
Отвердитель N 3 ТУ 6-10-1091-76	Раствор полиамидной смолы ПО-200 или версамида 115 в смеси органических растворителей	Добавляют для отверждения эпоксидной смолы в грунтовке ХС-059 и в эмали ХС-759
Отвердитель N 4 ТУ-6-10-1429-79	Раствор полиамидной смолы ПО-201 в смеси органических растворителей	Добавляют для отверждения эмали ЭП-140 алюминиевой (на 70 мас. ч. - 30 мас. ч. отвердителя)
Отвердители: тетрабутоксититан ТБТ и полибутилтитан ПБТ	Бутиловый эфир ортотитановой кислоты. Расчетное количество отвердителя растворяют в толуоле в соотношении 1:5	Добавляют для отверждения органосиликатной краски типа ВН-30 при сушке в естественных условиях из расчета 1% по отношению к сухому остатку материала. Содержание сухого остатка 50%
Толуол нефтяной ГОСТ 14710-78	Бесцветная прозрачная жидкость со специфическим запахом, токсичная. Предельно допустимая концентрация на рабочем месте - 50 мг/м3	Для разведения отвердителя ТБТ или ПБТ и органосиликатных материалов. Входит в состав большинства многокомпонентных растворителей
Толуол каменноугольный ГОСТ 9880-76	Бесцветная прозрачная жидкость со специфическим запахом, токсичная. Предельно допустимая концентрация на рабочем месте - 50 мг/м3	Для разведения отвердителя ТБТ или ПБТ и органосиликатных материалов. Входит в состав большинства многокомпонентных растворителей
ИС NORMPROD: примечание. Взамен ГОСТ 5494-71 Постановлением Госстандарта России от 26.03.1996 N 204 с 1 января 1997 года введен в действие ГОСТ 5494-95.
Алюминиевая пудра пигментная ПАП-1, ПАП-2 ГОСТ 5494-71	Порошок серо-серебристого цвета, взрывоопасен, хранить в плотно закупоренной таре в сухом помещении	Добавляют в качестве пигмента в лаки для получения эмалей ХВ-125 (10%), БТ-577 (15 - 20%), ЭП-140 алюминиевой (11%)

Категория размещения окрашиваемых изделий	Обозначение категории	Группы условий эксплуатации
		Умеренный климат У	Умеренно-холодный климат УХЛ	Тропический климат Т
1	2	3	4	5
Эксплуатация на открытом воздухе (воздействие совокупности климатических факторов, характерных для данного макроклиматического района)	1	У1	УХЛ1	Т1
Эксплуатация под навесом или в помещениях, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе (отсутствие прямого воздействия солнечного излучения и атмосферных осадков), например, в палатках, кузовах, прицепах, металлических помещениях без теплоизоляции	2 - 3	У2	УХЛ2	Т2
Эксплуатация в помещениях с искусственно регулируемыми климатическими условиями, например, в закрытых отапливаемых или охлаждаемых и вентилируемых производственных и других, в том числе хорошо вентилируемых подземных помещениях	4	У4	УХЛ4	Т3
Эксплуатация в помещениях с повышенной влажностью, например, в неотапливаемых и невентилируемых подземных помещениях, в том числе в шахтах, подвалах, в почве, в помещениях, в которых возможно длительное наличие воды или частая конденсация влаги на стенах и потолке, в трюмах и цехах текстильных, гидрометаллургических производств и т.п.	5	В5	В5	В5

Покрытия	Условия эксплуатации по характеру воздействующей среды или виду воздействия	Обозначение условий эксплуатации
Водостойкие	Морская, пресная вода и ее пары	4
	Пресная вода и ее пары	4/1
	Морская вода	4/2
Масло-, бензостойкие	Минеральные масла и смазки, бензин, керосин и другие нефтепродукты	6
Маслостойкие	Минеральные масла и смазки	6/1
Бензостойкие	Бензин, керосин и другие нефтепродукты	6/2
Химически стойкие	Различные химические реагенты	7
	Агрессивные газы, пары и жидкости	7/1
	Растворы кислот	7/2
	Растворы щелочей	7/3
Термостойкие	Повышенные температуры от 60° до 500 °C	8

Вариант окраски

Вид металлоконструкций, поступивших на окраску

Технология окраски

Время выполнения операций

Последовательность работ

1

2

3

4

5

1

С временным защитным покрытием (загрунтованные)

Нанесение всех слоев эмали на конструкции. Подкраска после монтажа

До монтажа

Удаление загрязнений. Зачистка поврежденных мест покрытий

Подгрунтовка поврежденных мест

Сушка (при необходимости)

Нанесение 1-го слоя эмали

Сушка

Нанесение 2-го слоя эмали (последнего)

Сушка

Нанесение 3-го и 4-го слоев эмали (при необходимости)

Сушка

Монтаж

После монтажа

Зачистка монтажных сварных швов

Подгрунтовка монтажных швов

Сушка

Подкраска монтажных швов (2 раза)

Сушка

Нанесение первых слоев эмали на конструкции до их подъема и нанесение последнего слоя эмали после монтажа

До монтажа

Удаление загрязнений, зачистка поврежденных мест

Подгрунтовка поврежденных мест

Сушка при необходимости

Нанесение 1-го слоя эмали

Сушка

Нанесение <*> 2-го и 3-го слоев эмали (при необходимости)

Сушка <*>

Монтаж

После монтажа

Зачистка монтажных сварных швов, мест повреждений

Подгрунтовка и подкраска зачищенных поверхностей

Сушка

Окраска всей поверхности

Сушка

Нанесение всех слоев эмали после монтажа

После монтажа

Удаление загрязнений, зачистка сварных швов и поврежденных мест покрытия

Подгрунтовка поврежденных мест и монтажных швов

Сушка

Нанесение 1-го слоя эмали на всю поверхность

Сушка

Нанесение <*> последующих слоев эмали

Сушка

2

Частично, окрашенные (без последнего слоя)

Нанесение последнего слоя эмали после монтажа

После монтажа

Удаление загрязнений. Зачистка монтажных швов и поврежденных мест покрытия

Подгрунтовка монтажных швов и поврежденных мест

Сушка

Подкраска монтажных швов и поврежденных мест

Сушка

Нанесение последнего слоя эмали на всю поверхность

Сушка

3

Неокрашенные

Полная окраска конструкций до их подъема и подкраска после монтажа

До монтажа

Подготовка поверхности

Нанесение грунтовки

Сушка

Нанесение 1-го слоя эмали

Сушка

Нанесение 2-го слоя эмали (последнего)

Сушка

Нанесение 3-го и последующих слоев эмали (при необходимости)

Сушка <*> Монтаж

После монтажа

Удаление загрязнений, зачистка сварных монтажных швов и поврежденных мест

Подгрунтовка сварных монтажных швов и поврежденных мест

Сушка

Подкраска швов и поврежденных мест (2 раза)

Сушка

Покрывной материал	Группа условий эксплуатации	Грунтовка	Схема нанесения		Толщина комплексного покрытия, мкм	Варианты окраски металлоконструкций (см. табл. 5)
			грунтовки	эмали
						1	2	3
						Номер схемы технологического процесса (см. табл. 7, 8)
1	2	3	4	5	6	7	8	9
Пентафталевые эмали:
ПФ-115, ПФ-133	У1, У2, У4	ГФ-021, ГФ-0119, ПФ-0142, железный сурик на олифе, ПФ-1189	1 слой	2 слоя	60	5; 10	16	22
	У2, У4	-	-	2 слоя	45 - 50	-	17	24
ПФ-1126	У1, У2, У4	ГФ-021, ГФ-0119, ПФ-0142	1 слой	2 слоя	60	5; 10	16	22
ПФ-1126 и ПФ-1189	У1, У4	-	-	2 слоя	45 - 50	-	17	24
Полиуретановая эмаль УРФ-1128	У1, У2, У4	ГФ-021, ПФ-0142, ФЛ-03К, ГФ-0119	1 слой	2 слоя	60	5; 10	16	22
Перхлорвиниловые эмали:
ХВ-124, ХВ-125	Т1, Т2, Т3, ХЛ1, ХЛ2	ХС-010, ХС-068	2 слоя	4 слоя	100 - 120	3; 13	15	20
		ФЛ-03К	1,5 слоя (второй слой тонкий) <*>	4 слоя	100 - 120	1; 11	15	18
	У1, У2	ХС-010	2 слоя	3 - 4 слоя	100	3; 4; 13, 14	15	20; 21
		ГФ-021, ГФ-0119, ПФ-0142	1,5 слоя (второй слой тонкий) <*>	3 - 4 слоя	100	1; 2; 11; 12	15	18; 19
ХВ-16	Т1, Т2, Т3	ХС-010	2 слоя	4 слоя	100 - 120	3; 13	15	20
		ФЛ-03К	1,5 слоя <*>	4 слоя	100 - 120	1; 11	15	18
	У1, У2	ХС-010	2 слоя	3 - 4 слоя	70 - 80	3; 4; 13; 14	15	18; 19
		ФЛ-03К	1,5 слоя	3 - 4 слоя	70 - 80	1; 2; 11; 12	15	20
ХВ-1100	ХЛ1, ХЛ2	ХС-010	2 слоя	4 слоя	70 - 80	3; 4; 13; 14	15	20
ХВ-113, ХВ-119, ХВ-1100	У1, У2	ХС-010, ХС-068	2 слоя	3 - 4 слоя	70 - 80	3; 4; 13; 14	15	20, 21
		ФЛ-03К, ГФ-021, ГФ-0119, ПФ-0142	1,5 слоя <*>	3 - 4 слоя	70 - 80	1; 2; 11; 13	15	18, 19
ХВ-785 (бывш. ХСЭ) и лак ХВ-784 (бывш. ХСЛ) <**>	У2, В5, 4/1, 7, 7/1, 7/2, 7/3	ХС-010, ХС-068, ХС-059	2 слоя	4 слоя	120 - 130	3; 4; 13; 14	15	20
ХС-759 и лак ХС-724	У1, У2, 7, 7/1, 7/2, 7/3	ХС-059, ХС-010, ХС-068	2 слоя	4 слоя	120 - 130	3; 4; 13; 14	15	20
ЭФ-1219	У1, В5	-	-	1 слой	100 - 120	-	-	25
Масляно-битумная краска БТ-177	У1, У2, У4	ГФ-021, железный сурик на олифе, лак БТ-577	1 слой	2 слоя	60	5; 10	16	22
Краски масляные и алкидные, цветные, густотертые для наружных работ	У1, У2, У4	ГФ-021, железный сурик на олифе	1 слой	2 слоя	60	5; 10	16	22
Краски масляные, земляные, густотертые, готовые к применению (сурик железный на олифе)	У2, У4	-	-	2 слоя	45 - 50	-	17	24
Краски масляные и алкидные, цветные, готовые к применению
Краски масляные специальные густотертые МА-015
Эпоксидные материалы:
эмаль ЭП-140,	У1, У2, У4, Т1, Т2, Т3, ХЛ1, ХЛ2, ХЛ3, 7, 7/1	-	-	3 слоя	110 - 120	-	17	23
		ЭП-057	1 слой	2 слоя	100 - 110	5; 10	16	22
шпатлевка ЭП-0010	7, 7/1, 7/3, 6, 6/1, 6/2, 4/1, В5, У2	-	-	2 - 3 слоя	120 - 150	-	17	23; 24
грунтовка протекторная ЭП-057	7, 7/1, В5	-	-	2 слоя	100	-	17	24
Органосиликатный материал ОС-12-03 (бывш. ВН-30)	7, 7/1, У1, У2, В5	-	-	2 слоя	120 - 150	-	17	24

Последовательность операций технологического процесса окраски

До монтажа

После монтажа

1

2

3

4

5

6

7

8

9

1; 2

3; 4

5

6; 7

8; 9

10

11

12

13

14

Подготовка поверхности:

удаление загрязнений

+

+

+

+

+

+

+

+

+

+

+

+

+

+

зачистка повреждений и сварных швов

+

+

+

+

+

+

+

+

+

+

Нанесение грунтовки:

местами

+

+

+

+

+

+

+

+

+

+

на сварные швы

+

+

+

+

+

+

+

Сушка

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

Нанесение 2-го слоя грунтовки:

на всю поверхность

+1

+1

+

+

+1

+1

+1

+1

+

+

местами

+

+1

Сушка

+

+

+

+

Нанесение слоя эмали, краски:

на всю поверхность

+

+

+

+

+

+

+

+

+

+

+

+

+

+

местами (на поврежденные места и сварные швы)

+

+

+

+

Сушка

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

ИС NORMPROD: примечание. Продолжение таблицы 7 дано в соответствии с официальным текстом документа.

Нанесение 2-го слоя эмали или краски:

на всю поверхность

+

+

+

+

+

+

+

+

+

+

+

+

+

местами

+

+

Сушка

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

Нанесение 3-го слоя эмали или краски

+

+

+

+

+

+

+

+

+

+

Сушка

+

+

+

+

+

+

+

+

+

+

Нанесение 4-го слоя эмали и краски

+

+

+

+

Сушка

+

+

+

+

Отправка на монтаж

Нанесение последнего слоя эмали или краски

+

+

Сушка

+

+

Последовательность операций технологического процесса окраски

Вариант 2

Вариант 3

После монтажа

До монтажа

После монтажа

15

16

17

18

19

20

21

22

23

24

25

18;19

20; 21

22

23; 24

Подготовка поверхности:

механическая обработка всей поверхности

+

+

+

+

+

+

+

+

зачистка повреждений защитного покрытия

+

+

+

+

+

+

+

зачистка сварных швов

+

+

+

+

+

+

+

удаление загрязнений со всей поверхности

+

+

+

Нанесение грунтовки:

на всю поверхность

+

+

+

+

+

местами

+

+

+

+

+

Сушка

+

+

+

+

+

+

+

+

+

Нанесение 2-го слоя грунтовки:

на всю поверхность

+1

+1

+

+

местами

+1

+1

+1

Сушка

+

+

+

Нанесение слоя эмали или краски:

на всю поверхность

+

+

+

+

+

+

+

+

местами

+

+

+

+

+

+

+

Сушка

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

Нанесение 2-го слоя эмали или краски:

на всю поверхность

+

+

+

+

+

+

+

местами

+

+

Сушка

+

+

+

+

+

+

+

+

+

Нанесение 3-го слоя эмали или краски

+

+

+

+

+

Сушка

+

+

+

+

+

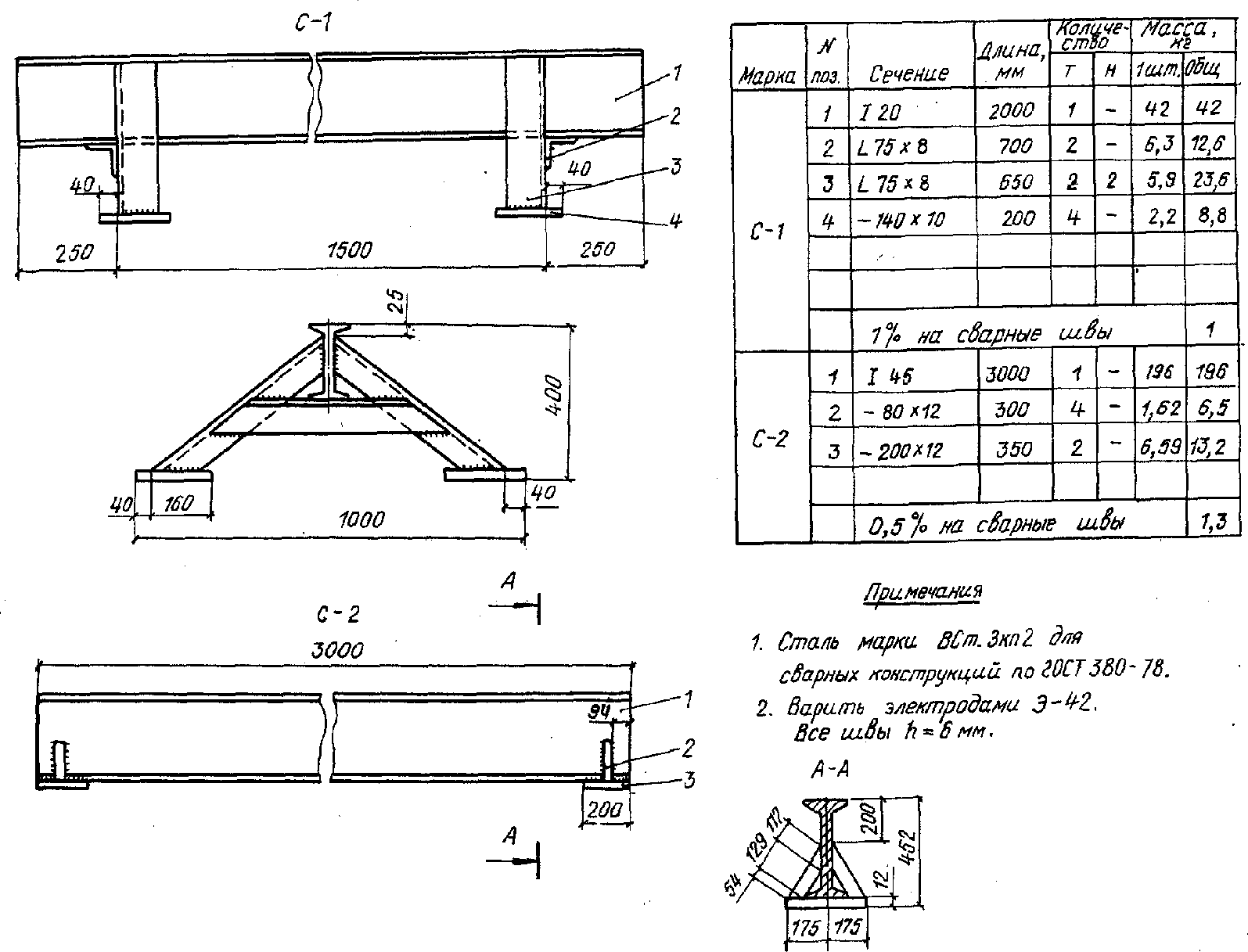

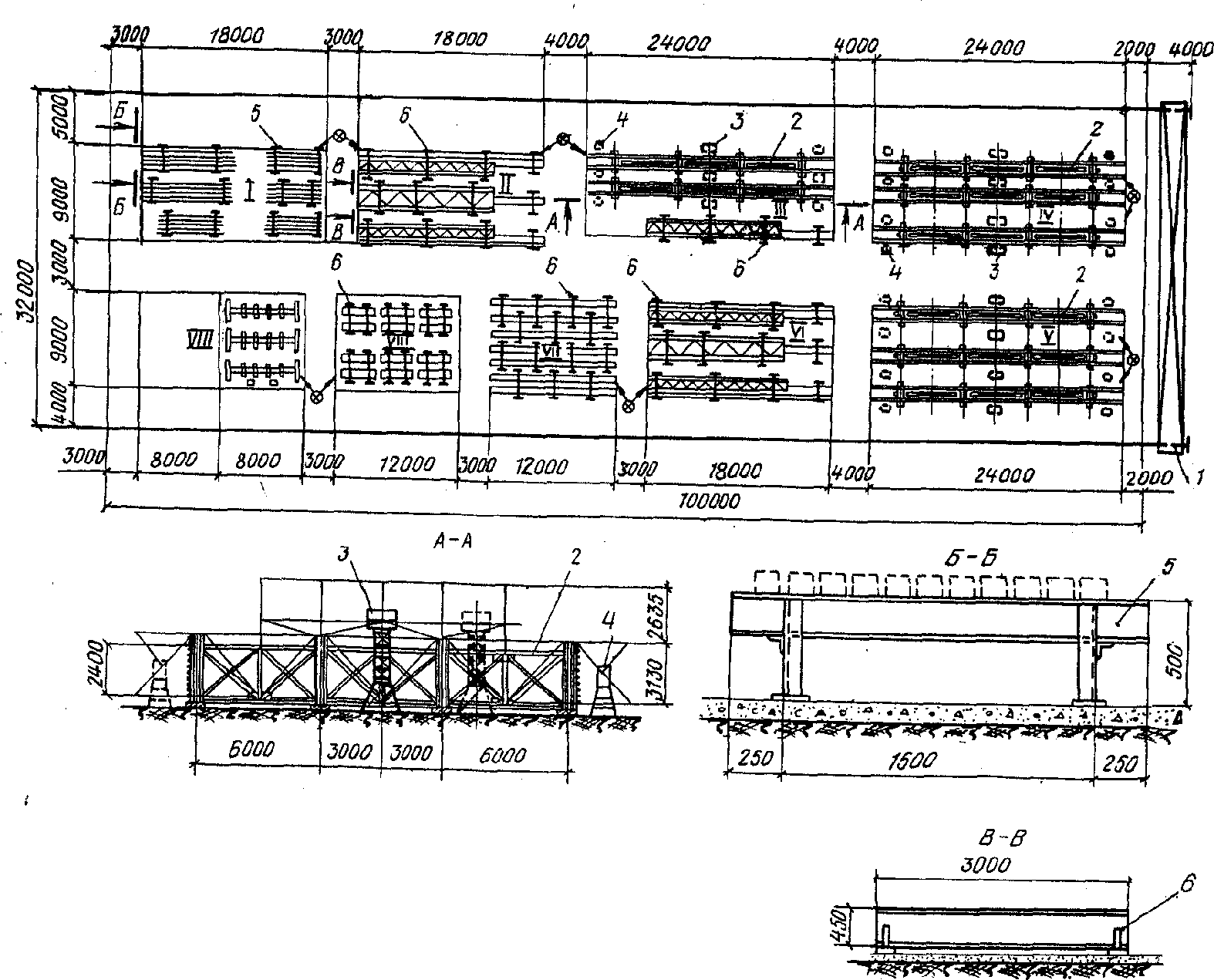

Нанесение 4-го слоя эмали или краски

+

+

Сушка

+

+

Нанесение последнего слоя эмали или краски

+

+

+

Сушка

+

+

+

Параметры	Пескоструйные аппараты			Гидроабразивная передвижная установка ГПА-5	Дробеструйные беспыльные аппараты
	ПА-60	ПА-140	ПБА-1-65 (беспыльный)		БДУ-33	АД-150М
Производительность, м2/ч	2 - 6	4 - 10	2	10 - 30	1 - 6	10 - 12
Масса загружаемого металлического песка (дроби), кг	200	200	1	-	30	150
Рабочее давление сжатого воздуха, кгс/см2 (Па)	3 (3·105)	6 (6·105)	5 - 7 (5·105 - 7·105)	5 - 6 (5·105 - 6·105)	5 - 7 (9·105 - 7·105)	6 (6·105)
Расход воздуха, м3/ч	60	140	60 - 100	150 - 200	300	330
Масса, кг	87	110	3	300	106	147
Габариты, мм			-	950 x 2080 x 1530	740 x 600 x 1190	785 x 840 x 1383

Параметры	Электрические машины					Пневматические машины
	ИЭ-2008	ИЭ-2004А	ИЭ-6103 с гибким валом	Ш-178	WSBA-1400	ИП-2009А	ПШМ-0,8-60	Зачистная реверсивная "Волна"	Щетка "Ерш"	ИП-2104	Угловые
											УЗМ-100	УЗМ-150	УЗМ-200
Диаметр шлифовального круга или проволочной щетки, мм	63	150	200	180	230	68	60	80 - 90	92	175	100	150	200
Частота вращения круга, об/мин	6800	3800	2900	8500	6600	12100	-	3000	6500	5100	4500	3200	2400
Электродвигатель	-	АП-33-А	Трехфазный	Коллекторный однофазный с двойной изоляцией		-	-	-	-	-	-	-	-
Мощность двигателя:
Вт		1070	600	750	1400	-	-	-	-	1472	-	-	-
л.с.	-	-	-	-	-	0,6	-	0,5	-	-	-	-	-
Напряжение, В	220	36	220	220	220	-	-	-	-	-	-	-	-
Частота тока, Гц	50	200	50	50	50	-	-	-	-	-	-	-	-
Расход воздуха, м3/мин	-	-	-	-	-	4	5	1,5	1,5	4	0,7	0,9	1,2
Габариты, мм	573 x 86 x 36	609 x 204 x 117	289 x 27 x 117	540 x 260 x 150	565 x 200 x 350	440 x 80 x 65	420 x 70 x 60	405 x 110 x 158	190 x 92 x 245	362 x 260 x 175	280 x 105 x 77	355 x 155 x 86	390 x 205 x 88
Масса, кг	3,8	6,5	3,3	5,5	6,5	1,9	1,8	3,55	2,3	4,6	1,5	2,7	3,2
Завод-изготовитель	Завод "Электростройинструмент" им. XXIV съезда КПСС (г. Резекне)	Завод "Электроинструмент" (г. Выборг)		Болгария (поставляется по линии СЭВ)		Завод "Пневмостроймашина" (Москва)		НПО "Ритм"		Опытный завод монтажных приспособлений (г. Ногинск, Моск. обл.)	НПО "Ритм"
Назначение	Зачистка сварных швов	Очистка от ржавчины и старой краски		Очистка от ржавчины		Зачистка сварных швов		Очистка от ржавчины и старой краски			Зачистка сварных швов в труднодоступных местах

	Состав	Характеристика	Завод-изготовитель
1	2	3	4
Грунтовка-преобразователь ЭВА-01 ГИСИ ТУ 81-05-121-71 (двухкомпонентная)	Основа, %: поливинилацетатная эмульсия - 82 - 85 желтая кровяная соль - 1,5 красная кровяная соль - 0,5 этилсиликат N 28 или 32 - 3 - 6 ОП-7 или ОП-10 - 0,5 вода дистиллированная - 6 - 7 Отвердитель, %: ортофосфорная кислота - 70	Грунтовка преобразует ржавчину толщиной до 50 мкм, в результате реакции получается пленка синего цвета. Пленка грунтовки предохраняет металл в течение 4 - 6 мес. Для полной защиты пленку грунтовки следует перекрывать антикоррозионными лакокрасочными материалами по полной технологии. Пленка хорошо сочетается с грунтовками ГФ-021, железный сурик, ФЛ-03К, ХС-010, эмалями ПФ-133, ПФ-115, ХВ-124, ХВ, ХС, масляными и другими лакокрасочными материалами. Готовится непосредственно перед нанесением в соотношении на 100 г основы 5 - 7 г кислоты	Завод органического синтеза (г. Горький)
Грунтовка-преобразователь ЭВА-0112 ТУ 6-10-1234-79 (двухкомпонентная)	Основа, %: поливинилацетатная эмульсия ПВА - 6,7 окись хрома - 6,7 окись алюминия - 6 - 7 красный железный пигмент - 6,1 вода дистиллированная 10 - 15 Отвердитель, %: ортофосфорная кислота - 85 или термическая ортофосфорная кислота	Грунтовка преобразует ржавчину толщиной до 100 мкм, в результате реакции получается пленка темно-коричневого цвета. Наносят на сухую или влажную поверхность кистью или распылителем. Грунтовку следует перекрывать антикоррозионными лакокрасочными материалами: грунтовками ГФ-021, ФЛ-03К, ХС-010, эмалями ПФ-133, ПФ-115, ХВ и ХС и другими лакокрасочными материалами. Готовится непосредственно перед нанесением в соотношении на 100 мас. ч. основы 3 мас. ч. кислоты. Срок хранения готовой грунтовки 24 ч в кислотостойкой посуде при температуре не ниже 0 °C.	Загорский лакокрасочный завод
Грунтовка-модификатор ЭП-0180 (бывш. ГМР-1) ТУ 6-10-1858-82	Основа: эпоксидная смола Э-40 пигмент железоокисный красный тальк, порошок кислотоупорный ингибитор АЛОП Растворители	Грунтовка преобразует ржавчину толщиной до 100 мкм. Наносится кистью или распылителем под химически стойкие покрытия, подвергающиеся воздействию агрессивной атмосферы. Хорошо сочетается с перхлорвиниловыми и эпоксидными материалами. Перед нанесением смешивают грунтовку и отвердитель N 1 в соотношении 100:7,5	То же

Параметры	Распылители				Установка УП-1,4	Красконагнетательные баки			Воздухоочиститель СО-15А	Окрасочные агрегаты		Передвижная компрессорная установка СО-7Б	Компрессорная установка стационарная КХ-411
	КРУ-1		СО-71А	КР-10	Для перемешивания лакокрасочных материалов в бочках, перекачивания их в емкости для употребления	СО-12А	СО-13А	СО-42А	Для очистки сжатого воздуха, подаваемого к красконагнетательному баку	СО-75 <*>	СО-5 <**>	Для получения сжатого воздуха при окраске
						Для подачи краски в краскораспылитель под давлением				Для нанесения лакокрасочных материалов
	Для нанесения лакокрасочных материалов вязкостью до 40 с по ВЗ-4
1	2	3	4	5	6	7	8	9	10	11	12	13	14
Производительность, м3/ч (м3 ч)	340	250	350	160	(1,4)	-	-	-	(60)	400	400	(30)	60
Вместимость, л	-	0,6 (бачка)	-	0,6 (бачка)	-	20	60	40	1,2	-	-	-	-
Давление воздуха, кгс/см2 (Па)
на распыление	3 - 4 (3·105 - 4·105)	3,5 - 4,5 35·104 - 45·104	4 - 5 (4·105 - 5·105)	3 - 4 (3·105 - 4·105)	-	4 (4·105)	4 (4·105)	4 (4·105)	6 (6·105)	3 - 4 (3·105 - 4·105)	3 - 4 (3·105 - 4·105)	6 (6·105)	7 (7·105)
на краску	0,5 - 1 (5·104 - 1·105)	-	0,5 - 2 (5·104 - 2·105)	-	-	0,5 - 4 (5·104 - 4·105)	0,5 - 4 (5·104 - 4·105)	0,5 - 4 (5·104 - 4·105)	-	До 2 (2·105)	До 2 (2·105)	-	-
Расход воздуха, м3/ч	8 - 13	10 - 14	26	5 - 13	-	-	-	-	-	20	20	-	-
Расход краски, г/мин (кг/ч)	450	300 - 330	(7,3 - 10,8)	-	-	-	-	-	-	(1,8)	(1,6)	-	-
Диаметр сопла, мм	2 - 2,2	1,8	-	-	-	-	-	-	-	1,8	1,8	-	-
Отпечаток факела на расстоянии 300 мм от сопла	300 - 450	250 - 300	300	200	-	-	-	-	-	300 - 400	300 - 400	-	-
Число одновременно работающих краскораспылителей	-	-	-	-	-	1	2	2	2	-	-	-	-
Мощность электродвигателя, кВт	-	-	-	-	1,5	-	-	-	-	-	-	4	11
Напряжение, В	-	-	-	-	-	-	-	-	-	-	-	220/380	220/380
Габариты, мм	225 x 60 x 195	360 x 93 x 165	165 x 93 x 360	175 x 45 x 240	-	640 x 410 x 350	1030 x 420 x 500	750 x 360	550 x 270 x 135	-	-	921 x 480 x 320	1560 x 615 x 765
Масса, кг	0,56	0,66	0,65	0,65	182	20	40 (с турбинкой)	35 (с турбинкой)	3,5	170	30	160	660
Завод-изготовитель	НПО "Лакокраспокрытие" (г. Хотьково Моск. обл.)		Вильнюсское ПО строительно-отделочных машин	Киевский завод "Киевприбор"	Астраханский завод окрасочного оборудования и аппаратуры	Завод "Электроинструмент" (г. Назрань, Чечено-Ингушская АССР)		Астраханский завод окрасочного оборудования и аппаратуры	Вильнюсское ПО строительно-отделочных машин

Параметры	Установки безвоздушного распыления
	"Радуга-063"	"Радуга-1,2"	"Факел-3"	"Виза-1"	2600Н	7000Н
Производительность, г/мин	630	1200	700	1000	3600	5600
Давление, кгс/см2:
на краску	200 (2·107)	200 (2·107)	160 (16·106)	160 (16·106)	240 (24·106)	245 (245·105)
сжатого воздуха	5 (5·105)	5 (5·105)	3 - 4 (3·105 - 4·105)	4 - 6 (4·105 - 6·105)	-	-
Расход сжатого воздуха, м3/ч	12,5	22,5	8 - 9	-	С электроприводом
Вместимость бака для краски, л	20	30	-	20	-	-
Длина шлангов высокого давления, м	15	15	8 - 10	5 - 15	10	10
Род тока	-	-	-	-	Однофазный	Трехфазный
Напряжение, В	-	-	-	-	220	380
Габариты, мм	400 x 420 x 780	960 x 485 x 910	280 x 490 x 490	740 x 320 x 320	845 x 435 x 705	975 x 500 x 610
Масса, кг	22,5	45,0	16	21	50	80
Завод-изготовитель	Астраханский завод окрасочного оборудования и аппаратуры		Опытный завод монтажных приспособлений (г. Ногинск)	"Ковофиниш", ЧССР	Вильнюсское ПО строительно-отделочных машин

Лакокрасочный материал	Пневматическое распыление			Безвоздушное распыление без нагрева			Окраска кистью
	Растворитель	Вязкость по ВЗ-4, с	Толщина одного слоя, мкм	Растворитель	Вязкость по ВЗ-4 при 18 - 23 °C, с	Рабочее давление, кгс/см2 (Па)	Толщина одного слоя, мкм	Вязкость по ВЗ-4 при 18 - 23 °C, с	Толщина одного слоя, мкм
1	2	3	4	5	6	7	8	9	10
Грунтовки
ГФ-021, ПФ-0142, ГФ-0119	Уайт-спирит + сольвент или скипидар, или ксилол 1:1	17 - 24	15 - 20	Уайт-спирит + сольвент или ксилол 1:1	25 - 30	120 - 150 (12·106 - 15·106)	15 - 20	20 - 30	15 - 25
					30 - 45	180 - 190 (18·106 - 19·106)	30 - 40
ФЛ-03К	Ксилол, сольвент или смесь с уайт-спиритом 1:1	18 - 20	15 - 20	Ксилол, сольвент или их смесь с уайт-спиритом 1:1	25 - 30	120 - 150 (12·106 - 15·106)	15 - 25
					30 - 45		20 - 30	22 - 24	15 - 25
ХС-010, ХС-059, ХС-068	Р-4, Р-5, сольвент	16 - 20	10 - 15	Р-4, Р-5 + 7% сольвента	30 - 40	120 - 150 (12·106 - 15·106)	15 - 25	-	-
ЭП-057 протекторная	РП (ксилол + ацетон 3:1)	20 - 25	20 - 30	-	-	-	-	25 - 30	25 - 35
Краска масляная земляная - железный сурик на олифе	Олифа + 5% уайт-спирита или скипидара	20 - 25	15 - 25	-	-	-	-	25 - 50	15 - 35
Краски масляные алкидные, готовые к применению для наружных работ	Ксилол, сольвент, скипидар или их смесь с уайт-спиритом 1:1	18 - 32	15 - 25	Ксилол (сольвент) с уайт-спиритом 1:1	25 - 30	120 - 150 (12·106 - 15·106)	20 - 25	25 - 40	15 - 35
Краска БТ-177 (бывш. АЛ-177)	Уайт-спирит, сольвент, скипидар, ксилол	25 - 28	20 - 25	-	-	-	-	30 - 40	20 - 35
Лак БТ-577		20 - 28	16 - 20	Уайт-спирит, ксилол, сольвент	20 - 30	120 - 150 (12·106 - 15·106)	20 - 30	30 - 40	20 - 30
ЭМАЛИ
ХВ-1100, ХВ-16, ХС-759, ХВ-124, ХВ-125, ХВ-785 (бывш. ХСЭ) Лак ХВ-784 (бывш. ХСЛ)	Р-4, Р-5, сольвент	17 - 23	15 - 20	Р-4, Р-5 + 7% сольвента или сольвент	20 - 25	180 - 190 (18·106 - 19·106)	20 - 25	-	-
ХВ-119	Р-4, Р-5 или сольвент	20 - 22	15 - 25	Ксилол + 20% бутилацетата	40 - 60	120 - 150 (12·106 - 15·106)	20 - 25	-	-
Лак ХВ-784 (бывш. ХСЛ) Лак ХС-724	То же	16 - 22	10 - 15	Р-4, Р-5, сольвент, Р-4 + 7% сольвента	18 - 22	120 - 150 (12·106 - 15·106)	15 - 20	-	-
Эмали:
ПФ-133, ПФ-115, ПФ-1126, ПФ-1189	Уайт-спирит, сольвент, скипидар, ксилол	25 - 35	20 - 25	Сольвент, ксилол или смесь с уайт-спиритом 1:1	30 - 35	120 - 160 (12·106 - 16·106)	15 - 25	40 - 50	25 - 40
					30 - 45	180 - 190 (18·106 - 19·106)	30 - 35
УРФ-1128	Сольвент, ксилол или их смесь	20 - 22	15 - 20	-	-	-	-	20 - 25	20 - 25
ЭФ-1219	-	-	-	N 646, 648	Исходн.	180 - 190 (18·106 - 19·106)	100 - 120	Исходная	100 - 120
ЭП-140	N 646, N 648	20 - 25	20 - 30	N 646, 648	20 - 25	120 - 160 (12·106 - 16·106)	20 - 25	40 - 45	25 - 40
Шпатлевка ЭП-0010	N 646, N 648, Р-40	20 - 25	20 - 30	-	-	-	-	-	-
Грунтовка ЭП-057 протекторная	РП-ксилол + ацетон (3:1)	18 - 20	50 - 55	-	-	-	-	30 - 40	50 - 60
Органосиликатный материал типа ВН-30	Толуол	18 - 25	60 - 70	Толуол	Исходн. 28 - 35	120 - 150 (12·106 - 15·106)	80 - 100	40 - 60	100 - 120

Лакокрасочный материал	Естественная сушка		Искусственная сушка		Примечание
	Температура, °C	Время, ч	Температура, °C	Время, мин
1	2	3	4	5	6
Грунтовки
Перхлорвиниловые: ХС-010, ХС-059, ХС-068	18 - 23	1	60	30	Добавляют отвердитель N 5 или 3 соответственно 2,6 или 2,8%
Фенольно-формальдегидная ФЛ-03К	18 - 23	24	100 - 110	25	-
			или 150	20
			или 175	15
Глифталевые ГФ-021, ГФ-0119	18 - 23	24	100 - 110	35	-
При нанесении под перхлорвиниловые эмали:
1-й слой	-	-	100 - 110	35	-
2-й слой	18 - 23	0,5 - 2,0	-	-	-
Пентафталевая ПФ-0142	18 - 23	4	60	45	-
			100	30
Железный сурик густотертый на олифе	18 - 23	24	100 - 110	60	Для лучшего высыхания в железный сурик добавляют 5% сиккатива 64 или 64П, или НФ-1
Эмали, лаки
Перхлорвиниловые эмали
ХВ-16	18 - 23	1,5	60	60	Защитные и механические свойства покрытий проявляются после выдержки при 18 - 23 °C в течение не менее 5 - 7 суток
ХВ-113, ХВ-110	18 - 23	2	60	60
ХВ-1100	18 - 23	1	60	30
ХС-119	18 - 23	3	60	60
ХВ-124, ХВ-125	18 - 23	1	60	60
ХВ-785 и лак ХВ-784	18 - 23	1	60	30
ХС-759 и лак ХС-724	18 - 23	1 - 2	60	30	В эмаль добавляют отвердитель N 5 или 3 соответственно 2,8 или 3,0%
Полиуретановая эмаль УРФ-1128	18 - 23	6	30	30
Пентафталевые и глифталевые эмали
ПФ-133	18 - 23	24	80	90
в том числе:
черная	18 - 23	36	80	120
ПФ-115	18 - 23	24	100 - 110	60
ПФ-1126	18 - 23	8	60	50
ПФ-1189	18 - 23	4	-	-
ЭФ-1219	18 - 23	24	-	-
Масляные краски
Цветные густотертые для наружных работ	18 - 23	24	-	-	-
Масляные и алкидные, готовые к применению для наружных работ
Масляно-битумные:
Краска БТ-177	18 - 23	16	100	20
Лак БТ-577 (бывш. N 177)	18 - 23	24	100	30
Эпоксидные материалы:
Эмаль ЭП-140	18 - 23	6	90	60
Шпатлевка ЭП-0010
Первый режим	18 - 23	24	-	-	-
Второй режим:
1-я стадия	18 - 23	2-3	-	-
2-я стадия	-	-	60 - 70	240
Грунтовка ЭП-057 протекторная	18 - 23	24	120	30	Перед нанесением к 100 г грунтовки добавляют 7 г отвердителя N 3
Органосиликатная краска ОС-12-03 (бывш. ВН-30)					Окончательная выдержка на воздухе 72 ч Добавляют расчетное количество отвердителя ТБТ или ПБТ по отношению к сухому остатку краски
1-й слой	18 - 35	1
2-й слой		24

Системы покрытия	Естественная сушка		Искусственная сушка
	Температура, °C	Время, ч (мин)	Температура, °C	Время, мин
Грунтовка ГФ-021	18 - 22	16	100	35
Эмаль ПФ-115:
1-й слой	18 - 22	24	18 - 22	10
2-й слой	18 - 22	48	100	60
Грунтовка ГФ-021	18 - 22	12	90	5
Эмаль ПФ-115:
1-й слой	18 - 22	(10)	90	40
2-й слой	18 - 22	48	90	40
Грунтовка ГФ-021	18 - 22	24	100	5
Эмаль ПФ-133:
1-й слой	18 - 22	16	120	45
2-й слой	18 - 22	24	120	60
Грунтовка ГФ-021	18 - 22	24	100	35
Эмаль ПФ-133:
1-й слой	18 - 22	(10)	18 - 22	5
2-й слой	18 - 22	36	100	60
Эмаль ПФ-1189:
1-й слой	18 - 22	(5)	-	-
2-й слой	18 - 22	4	-	-

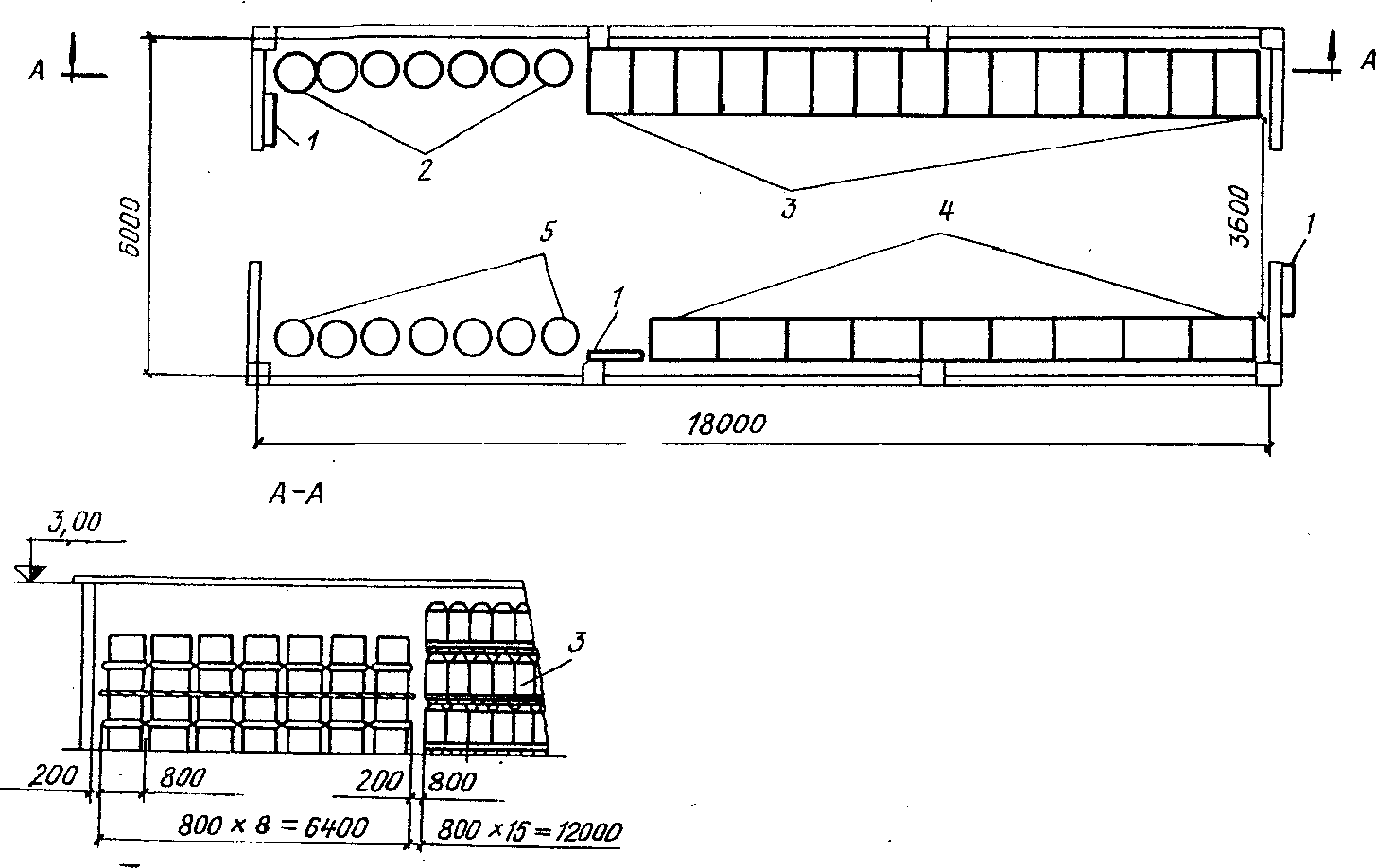

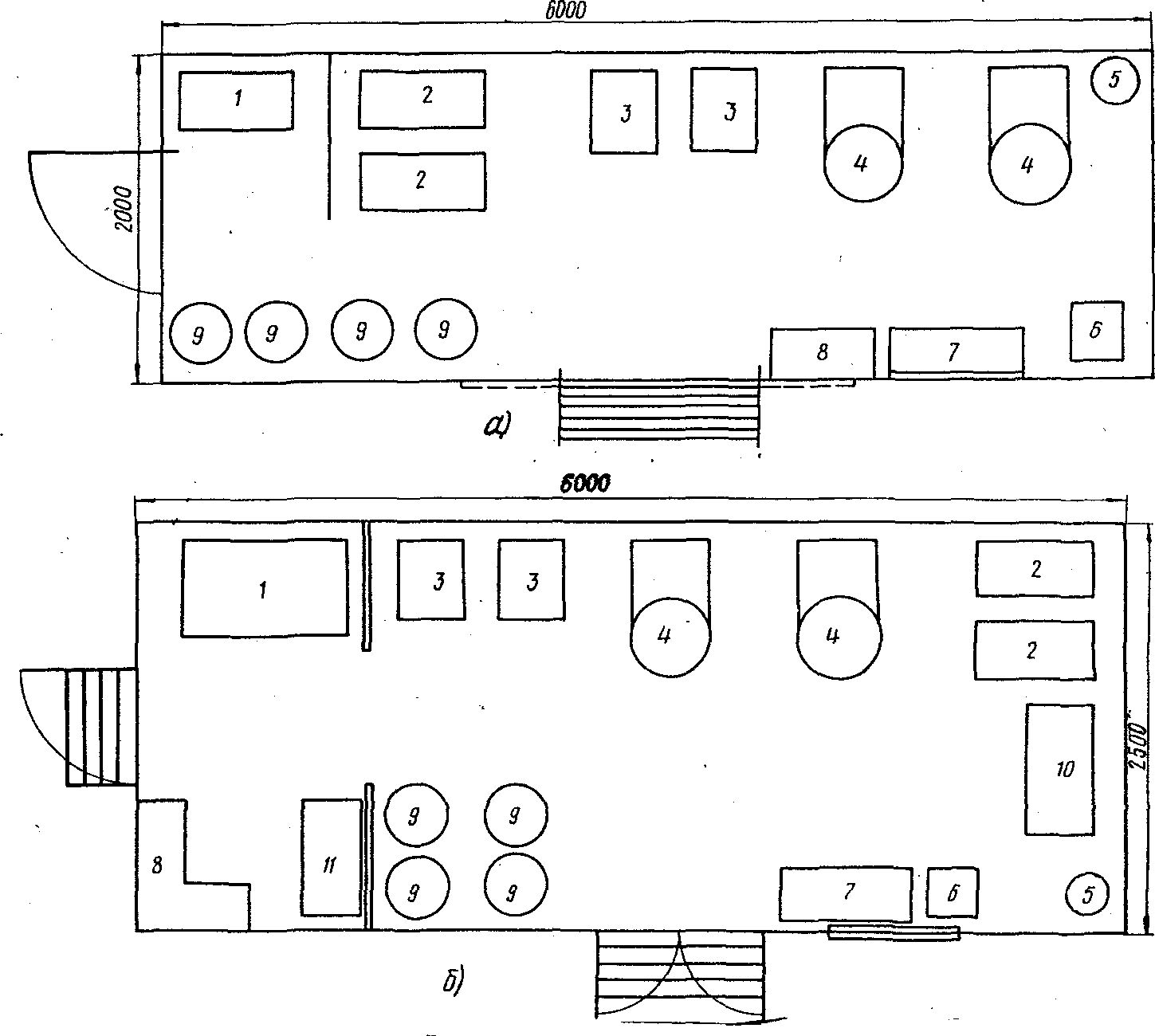

Оборудование	Показатель	Значение показателя
Краскомешалка	Емкость, л	100
	Диаметр, мм	500
Бак-мерник	Емкость, л	75
	Размеры (в плане), мм	500 x 400
Насос шестеренчатый, агрегатированный РЗ-3а с электрооборудованием КОМ-21-4	Мощность, кВт	1,7
	Частота вращения, об/мин	1420
	Размеры (в плане), мм	700 x 350
Вентилятор Ц-9-57 N 3 или Ц-4-70 N 2,5	Исполнение	Алюминиевое
	Размеры (в плане), мм	940 x 550 или 850 x 540
Краскотерка жерновная СО-116	Размеры (в плане), мм	650 x 370
Весы десятичные ВЛТ-1	Грузоподъемность, кг	300
Тележки с подъемной платформой для перевозки лакокрасочных материалов	Грузоподъемность, кг	300
Бидоны и емкости для готовых лакокрасочных материалов	Емкость, л	30
	Размеры (в плане), мм	330 x 400
Установка УП-1,4 для перемешивания лакокрасочных материалов в бочках	Мощность, кВт	1,5
	Производительность, м3/ч	1,4
	Размеры (в плане), мм	1100 x 620

ИС NORMPROD: примечание. Взамен ГОСТ 9557-73 Постановлением Госстандарта СССР от 24.08.1992 N 1013 с 1 января 1988 года введен в действие ГОСТ 9557-87.

Тип	ЭПВ-104	ЭПВ-1
Грузоподъемность, кг	750	1000
Высота подъема грузов, м	1,8	1,8
Скорость передвижения, км/ч:
с грузом	5,5	5,5
без груза	6,5	6,5
Масса, кг	2350	3100
Цена, руб.	6200	4660
Аккумулятор батареи	27ТЖН	300ВМ

ИС NORMPROD: примечание. Постановлением Госстандарта СССР от 27.10.1989 N 3222 с 1 июля 1990 года введен в действие ГОСТ 12.4.011-89.

Средства индивидуальной защиты	Применение
Для защиты органов дыхания и глаз
Изолирующий противогаз типов ПШ-1, ПШ-2-57	Для защиты от газов, пыли и паров растворителей
Респираторы РМП-62, ПФ-62 со сменным фильтром	Для защиты от красочного тумана и пыли при окраске на открытом воздухе
Универсальный респиратор РУ-60М со сменными фильтрующимися патронами	От пыли и паров органических растворителей при окраске большого количества конструкций
Респиратор противогазный РПГ-67А	От паров органических растворителей при приготовлении рабочих составов и обезжиривании поверхностей
Очки "Моноблок"	От пыли, брызг сварки и краски

Наименование пасты	Назначение	Состав, %		Примечание
Паста ПМ-1 (фурацилиновая)	Защита кожного покрова рук от воздействия нефтепродуктов, органических растворителей, лаков, красок и т.д.	Крахмал (картофельный)	14,1	Небольшое количество пасты наносят на руки и растирают равномерно по всей поверхности, а затем дают подсохнуть до образования тонкой пленки. После работы пасту смывают водой, после чего моют руки водой с мылом
		Вода	43,6
		Белая глина (каолин)	10,1
		Тальк	8,1
		Желатин	2,0
		Глицерин	12,6
		Вазелиновое масло	7,5
		Салициловая кислота	0,3
		Этиловый спирт 90%-ный гидролизный	1,7
"Биологические перчатки"	То же	Казеин	19,7	Казеин замачивают в 3 - 4-кратном количестве воды и оставляют для набухания на 12 - 20 ч. Затем казеин отжимают и нагревают с глицерином, спиртом и аммиаком до растворения. Полученный раствор фильтруют
		Этиловый спирт (90%-ный гидролизный)	58,7
		Глицерин	19,7
		Аммиак (25%-ный)	1,9
Паста ИЭР-1 (паста Института гигиены им. Эрисмана)	"	Глицерин	10,0	-
		Каолин	40,0
		Вода	38,0
		Мыло натриевое, строго нейтральное	12,0
Мыло МДМ	Для мытья рук	Глицерин	5,0	-
		Спирт этиловый 90°-ный (гидролизный)	5,0
		Пемза	45,0
		Мыло жидкое	45,0

ИС NORMPROD: примечание. Взамен ГОСТ 2768-79 Постановлением Госстандарта СССР от 28.08.1984 N 3030 с 1 июля 1985 года введен в действие ГОСТ 2768-84.

ИС NORMPROD: примечание. Взамен ГОСТ 8313-76 Постановлением Госстандарта СССР от 22.06.1988 N 2100 с 1 января 1989 года введен в действие ГОСТ 8313-88.

ИС NORMPROD: примечание. Постановлением Госстандарта СССР от 16.09.1975 N 2406 с 1 января 1977 года введен в действие ГОСТ 5949-75.
