Таблица 6.2
Учитываемый тип БПЛА <**>, в зависимости от уровня
защиты объекта от БПЛА
--------------------------------
<**> Характеристики БПЛА выбирают в соответствии с [5, раздел 5].
6.1.8 Для уменьшения динамической составляющей нагрузки следует использовать энергопоглощающие устройства (тормоза, демпферы) с рассчитанной или определенной заводом-изготовителем зависимостью "сила-перемещение".
Требования к материалам защитных сеток предъявляются в соответствии со следующими документами по стандартизации:
- стальные канаты и канатная проволока: ГОСТ 2172, ГОСТ 3062, ГОСТ 3063, ГОСТ 3064, ГОСТ EN 12385-1, ГОСТ 3066, ГОСТ 3067, ГОСТ 3068, ГОСТ 3069, ГОСТ 3070, ГОСТ 3071, ГОСТ 30055, ГОСТ 2688, ГОСТ 7667, ГОСТ 7669, ГОСТ 16853, ГОСТ 3241, ГОСТ 7372.
Допускается применение УСК других типов: сварных сеток, сеток из композитных и полимерных материалов при подтверждении их несущей способности в условиях воздействий, определенных функциональными и эксплуатационными требованиями ЗОК в условиях действия сочетаний нагрузок основного эксплуатационного периода и особых нагрузок.
Допускается использование стальных канатов из проволок без покрытия при условии обеспечения канатами несущей способности при расчетных нагрузках с учетом потери несущей способности от коррозии в течение всего срока службы проектируемых ЗОК, который определяется заданием на проектирование.
6.2.2 Материалы опорных конструкций
Требования к материалам стальных опорных конструкций предъявляются в соответствии со следующими документами по стандартизации (для условий действия сочетаний нагрузок основного эксплуатационного периода и особых нагрузок): СП 16.13330, ГОСТ 23118, СП 28.13330, СП 72.13330, ГОСТ 9.402, ГОСТ 9.032.
В качестве опорных конструкций допускается применять конструкции на основе строительных лесов, железобетонных конструкций и других пространственных опорных конструкций при подтверждении их несущей способности, а также соответствии функциональным и эксплуатационным требованиям ЗОК.
6.2.3 Материалы фундаментов опорных конструкций (для условий действия сочетаний нагрузок основного эксплуатационного периода и особых нагрузок)
Требования к материалам фундаментов опорных конструкций ЗОК предъявляются в соответствии со следующими документами по стандартизации: СП 63.13330, ГОСТ 26633, ГОСТ 8267, ГОСТ 31384.
6.3.1 ЗОК на независимой опорной конструкции
Нагрузки, воспринимаемые ЗОК, передаются на собственный несущий каркас и фундаменты, минуя защищаемый объект (рисунок 6.2).
В качестве дополнительных поддерживающих элементов защитной сетки допускается использование аэростатов.
![]() 1 - защищаемый объект; 2 - независимая опорная конструкция;
3 - защитная сетка; 4 - растяжка
6.3.2 ЗОК на зависимой опорной конструкции
Располагаются, в том числе, на конструкциях защищаемых объектов (рисунок 6.3).
Нагрузки, воспринимаемые ЗОК, передаются на защищаемый объект.
![]() 1 - защищаемый объект; 2 - зависимая опорная конструкция;
3 - защитная сетка; 4 - растяжка
7.1.1 Классификация нагрузок принимается в соответствии с СП 20.13330.2016 (раздел 5).
7.1.2 Нагрузки, воздействующие на ЗОК, принимаемые в расчет:
- постоянные нагрузки в виде собственного веса улавливающих и опорных элементов ЗОК;
- монтажные нагрузки;
- кратковременные климатические нагрузки (снеговые, гололедные и ветровые);
- особые климатические нагрузки (экстремальные гололедные);
- особые нагрузки от падения БПЛА, воздействия от взрыва взрывчатых веществ, размещенных на БПЛА или сбрасываемых ими.
7.1.3 Сочетание нагрузок определяют в соответствии с СП 20.13330.2016 (раздел 6).
7.2.1 Снеговые, гололедные нагрузки на ЗОК и их сочетания с ветровыми нагрузками определяют в соответствии с СП 20.13330.2016 (раздел 12). Гололедные нагрузки для УСК, защитных тросов и растяжек следует определять по методике, приведенной в [5, пункт 12.1].
7.2.2 Ветровые нагрузки на ЗОК определяют в соответствии с СП 20.13330.2016 (подраздел 11.1). Ветровые нагрузки для защитных и несущих конструкций ЗОК следует определять как сумму средней wm и пульсационной составляющих wg по методике, приведенной в [5, пункт 12.2].
7.3.1 Экстремальные гололедные нагрузки на ЗОК определяют в соответствии с СП 296.1325800.2017 (подраздел 6.7), а их сочетания - в соответствии с СП 20.13330.2016 (разделы 6, 12). Экстремальные гололедные нагрузки для конструкций ЗОК следует определять по методике, приведенной в [5, подраздел 12.3].
7.3.2 Ветровые нагрузки в особом сочетании следует вычислять с учетом экстремальной толщины стенки гололеда bext.
7.4 Динамические нагрузки от воздействия воздушной ударной волны на ограждающие конструкции зданий, строений и сооружений
7.4.1 Динамические нагрузки от ВУВ на защищаемые объекты необходимо вычислять для определения расстояния от защищаемого объекта до ЗОК, а также для расчетов несущих конструкций ЗОК.
Динамические нагрузки от воздействия ВУВ должны учитывать следующие параметры:
- избыточное давление и импульс давления в положительной фазе ВУВ;
- избыточное давление и импульс давления в отрицательной фазе ВУВ;
- избыточное давление и импульс давления в положительной фазе ВУВ с учетом ее отражения от ограждающей конструкции здания, строения или сооружения;
- избыточное давление и импульс давления в отрицательной фазе ВУВ с учетом ее отражения от ограждающей конструкции здания, строения или сооружения.
7.4.2 Динамические нагрузки от ВУВ на ограждающие конструкции зданий, строений, сооружений и конструкции ЗОК рассчитывают в соответствии с методикой, приведенной в [5, раздел 7].
7.4.3 Для расчета параметров нагрузок от ВУВ допускается возможность использования методов вычислительной гидродинамики для учета отражения и дифракции волн давления на преградах.
7.5 Эквивалентные статические нагрузки от воздействия воздушной ударной волны на строительные конструкции зданий и сооружений
7.5.1 При расчетах последствий динамического воздействия на строительные конструкции защищаемых зданий, строений или сооружений динамическая нагрузка заменяется эквивалентной ей по действию статической нагрузкой, которая определяется по формуле
Pэ = Pмакс·KД, (7.1)
где Pмакс - максимальное значение динамической нагрузки;
KД - коэффициент динамичности.
7.5.2 Коэффициент динамичности KД для нагрузки треугольной формы определяют по графику (рисунок 7.1), где

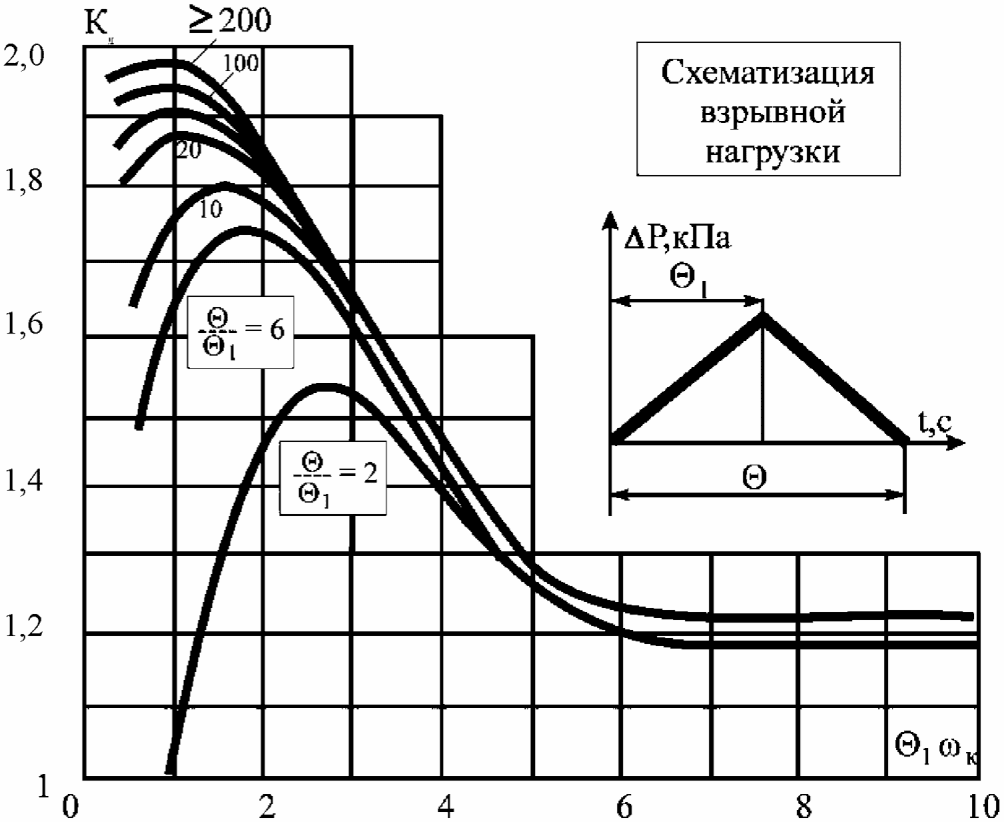

![]() коэффициента динамичности KД
Если
7.5.3 Коэффициент динамичности для кратковременных нагрузок (TНАГРУЗКИ/T0 < 0,5) допускается определять по формуле
(7.2)где I - импульс давления, Па·с;
TНАГРУЗКИ - время воздействия нагрузки, с;
T0 - период собственных колебаний конструкции, который вычисляется численными методами.
7.5.4 Для нагрузки треугольной формы (I = 0,5·PМАКС·TНАГРУЗКИ) коэффициент динамичности допускается определять по формуле
(7.3)7.5.5 Для нагрузки прямоугольной формы (I = PМАКС·TНАГРУЗКИ) коэффициент динамичности определяют по формуле
(7.4)7.5.6 При расчетах последствий динамического воздействия ВУВ на строительные конструкции ЗОК принимается, что значение коэффициента динамичности KД равно единице.
7.6.1 Защиту объектов от поражения осколками взрывчатых веществ при их подрыве на ЗОК следует осуществлять с устройством противоосколочных конструкций: тюфяки, маты, противоосколочные стенки.
7.6.2 При расчетах параметров движения осколков исходят из аэродинамических свойств предметов и из газодинамических характеристик воздушного потока, создаваемого взрывом.
7.6.3 Методика расчета нагрузок от осколочных воздействий и глубины проникновения осколка в преграду приведена в [5, раздел 9].
7.7.1 При проектировании ЗОК следует учитывать воздействие на конструкции динамических ударных нагрузок от соударяющегося с ЗОК БПЛА.
7.7.2 Динамические нагрузки от соударяющегося с ЗОК БПЛА должны учитывать массу и скорость БПЛА, определяемые в соответствии с [5, таблица 5.1].
8.1.1 Расчетные схемы ЗОК и методы расчета несущих систем должны учитывать особенности конструктивного решения ЗОК. Также следует учитывать различные расчетные ситуации, связанные с эксплуатационным режимом, в том числе особые виды климатических нагрузок.
8.1.2 Модель внешних связей допускается принимать в виде жесткого крепления по линейным степеням свободы - для шарнирных креплений элементов несущей системы, а для жестких креплений несущих конструкций к фундаментам - в виде защемления.
8.1.3 Модель внутренних связей элементов несущей системы и защитных элементов ЗОК должна учитывать податливость связевых конструкций, в том числе - одностороннюю податливость.
8.1.4 Расчетная схема конструкций ЗОК должна учитывать параметры предварительного напряжения в несущей системе, создаваемого при монтаже конструкций.
8.1.5 По результатам статических расчетов несущей системы и защитных элементов ЗОК должны быть определены усилия в конструктивных элементах ЗОК для последующего расчета их несущей способности.
8.1.6 Опорные конструкции ЗОК должны быть способны воспринимать все сочетания нагрузок, определенные по 7.1.3.
8.2.1 Основные положения расчета ЗОК на основе тросов и сеток приведены в [5, раздел 12].
8.2.2 Расчет конструкций ЗОК и защитных элементов ЗОК выполняют в соответствии с требованиями 8.1. Во всех случаях необходимо выполнять расчеты всех узлов соединений в составе несущей системы, а также соединений несущих конструкций с опорными конструкциями.
8.2.3 Расчет анкерных креплений выполняют в соответствии с СП 513.1325800.
8.2.4 Нагрузки на анкерные крепления принимаются на основании экстремальных узловых реакций закрепляемых элементов по результатам статического расчета конструкций ЗОК.
8.2.5 При устройстве ЗОК на зависимой опорной конструкции следует учитывать, что нагрузки, воспринимаемые ЗОК, передаются на защищаемый объект. При этом необходимо выполнить поверочный расчет конструкций защищаемого объекта, на которые передаются нагрузки от ЗОК. При необходимости проводят обследование технического состояния конструкции защищаемого объекта по ГОСТ 31937.
8.3 Расчет улавливающих конструкций на воздействие нагрузки при падении беспилотных летательных аппаратов
8.3.1 Расчет улавливающих конструкций ЗОК на нагрузки при падении БПЛА выполняют в соответствии с [5, раздел 10].
8.3.2 Расчет конструкции ЗОК при учете нагрузки от падения БПЛА рекомендуется проверить путем испытаний в соответствии с 10.7.1.
9.1.1 Основные требования к конструкциям
9.1.1.1 При проектировании конструкций из стальных профилей следует соблюдать требования СП 16.13330 и ГОСТ 27751.
9.1.1.2 При проектировании конструкций из железобетона следует соблюдать требования СП 63.13330 и ГОСТ 26633.
9.1.2 Основные расчетные требования к конструкциям
9.1.2.1 При расчете конструкций из стальных профилей следует соблюдать требования, изложенные в СП 16.13330.
9.1.2.2 При расчете конструкций из железобетона следует соблюдать требования СП 63.13330.
9.1.2.3 При необходимости допускается подтверждать расчеты экспериментальными исследованиями.
9.1.2.4 Учет коэффициентов надежности по основным нагрузкам и сопротивлению материала:
- при расчете конструкций следует учитывать коэффициенты надежности по нагрузкам и материалу, а также коэффициенты условий работы и коэффициент надежности по ответственности сооружения (элемента сооружения);
- для обеспечения надежности несущих конструкций следует использовать нормативные и расчетные значения нагрузок и сопротивления. Коэффициенты надежности по нагрузкам и материалу вычисляют по формулам:
(9.1)где Pn и Rn - нормативная нагрузка и нормативное сопротивление соответственно, определяемые по ГОСТ 27751, ГОСТ 14918, СП 20.13330, СП 16.13330;
P и R - расчетная нагрузка и расчетное сопротивление соответственно, представляющие собой максимальную нагрузку и минимальное сопротивление (в статистически-вероятностном смысле) за срок службы сооружения.
9.1.2.5 ЗОК должна проектироваться с учетом температурно-климатических воздействий и сейсмичности района расположения в соответствии с СП 14.13330, СП 20.13330.
9.2.1 При проектировании УСК защитных ограждающих конструкций следует соблюдать требования документов по стандартизации, указанных в 6.2.1.
9.2.2 При подборе размера ячейки УСК следует обеспечить ее проницаемость не менее 75% при расчетной толщине стенки гололеда или экстремальной, если для площадки строительства предусмотрены экстремальные гололедные нагрузки согласно СП 296.1325800.2017 (приложение А).
9.2.3 На взрывопожароопасных объектах использование сеток из горючих материалов запрещается.
При проектировании улавливающих конструкций из стальных канатов следует соблюдать требования ГОСТ EN 12385-1.
Узлы соединения канатов следует выполнять с применением инвентарных устройств, таких как талреп, зажимы для стальных канатов, коуши и т.д. Все инвентарные устройства должны быть подобраны на нагрузку от тросов согласно [5, раздел 10].
9.5.1 Защита жизненно важных агрегатов объекта от осколочного воздействия заряда БПЛА может быть обеспечена за счет установки по периметру и покрытию защитных конструкций из сборных каменных или бетонных блоков, с прочностью на сжатие не менее 100 кгс/см2, а также различного вида оболочек с наполнителем (например, тюфяков или матов, заполненных песком или глиной, габионов расчетной толщины и др.).
9.5.2 В качестве защиты людей, находящихся внутри зданий и сооружений, от осколков оконных стекол следует использовать взрывостойкое стекло по ГОСТ 30826 или противоосколочные шторы, располагаемые с внутренней стороны светопрозрачных конструкций. Класс взрывостойкого остекления принимают по заданию на проектирование.
9.5.3 Защитные противоосколочные конструкции снаружи зданий и сооружений должны устанавливаться с таким расчетом, чтобы расстояние между отдельными агрегатами и защитными конструкциями могло обеспечивать беспрепятственное их обслуживание и при необходимости проведение ремонтных работ. При этом каменные и бетонные блоки монтируются на цементно-песчаном растворе марки не ниже М75.
9.5.4 Входы в здания допускается защищать с помощью защитных экранов, устанавливаемых на расстоянии не более чем 3 м от здания, с высотой и шириной на 1 - 2 м превышающими высоту и ширину двери.
9.5.5 Для расчета контактного взрыва на ЗОК следует руководствоваться СП 88.13330.
Молниезащиту ЗОК проектируют в соответствии с требованиями ГОСТ Р 59789, [6].
10.1 При строительстве ЗОК лицом, осуществляющим строительство, реконструкцию, капитальный ремонт объекта капитального строительства (ЗОК) (далее - лицо, осуществляющее строительство) должен быть обеспечен входной контроль применяемых строительных материалов, изделий, конструкций, с оформлением соответствующих документов.
10.2 Организация, эксплуатирующая ЗОК (застройщик), определяет и утверждает перечень исполнительной документации объекта капитального строительства в соответствии с [7].
10.3 Лицо, осуществляющее строительство, формирует и ведет исполнительную документацию в соответствии с перечнем, утвержденным организацией, эксплуатирующей ЗОК (застройщиком).
10.4 Исполнительная документация по строительству, реконструкции, капитальному ремонту объекта капитального строительства (ЗОК) должна быть передана лицом, осуществляющим строительство, застройщику до начала приемо-сдаточных работ.
10.5 ЗОК должны быть установлены таким образом, чтобы расстояние по высоте между поверхностью УСК и защищаемым объектом с учетом прогиба сеток при падении БПЛА обеспечивало неразрушающие проектные нагрузки от ВУВ на его ограждающие конструкции.
10.6 Устройство ЗОК должно осуществляться в соответствии с ПОС в целом для конкретного возводимого здания и ППР на установку ЗОК.
При разработке ПОС следует руководствоваться положениями СП 48.13330.
10.7 Правила приемки
10.7.1 При постановке на производство изготовитель должен испытать ЗОК динамической нагрузкой для проверки ее соответствия требованиям технической документации. Испытания ЗОК построечного типа рекомендуется проводить на этапе разработки опытных образцов отдельных элементов опорных конструкций ЗОК и элементов УСК.
10.7.2 На защищаемом объекте организация, эксплуатирующая ЗОК, должна провести приемо-сдаточную проверку комплектности ЗОК и состояния ее компонентов в соответствии с ведомостью, приведенной в ППР.
10.8 Методы контроля
10.8.1 При приемо-сдаточных работах на объекте строительства необходимо провести проверку состояния и числа компонентов ЗОК, а также наличие маркировок. Проверку осуществляют внешним визуальным осмотром. При этом необходимо выборочно проверить размеры элементов опор и сеток (не менее 3 шт.) с использованием рулеток длиной не менее 10 м. Приемку проводит комиссия в составе старшего производителя работ (начальника участка), производителя работ (мастера), ответственного за установку ЗОК, бригадира рабочих, которые прошли обучение по установке ЗОК, а также представителей организации - разработчика ЗОК и собственника объекта строительства.
11.1 Эксплуатирующая организация должна осуществлять контроль за состоянием компонентов ЗОК согласно установленному регламенту.
11.2 Эксплуатирующая организация должна назначить распорядительным документом организации лиц, ответственных за организацию и осуществление контроля за состоянием компонентов ЗОК.
11.3 В организации, эксплуатирующей ЗОК, должно быть обеспечено ведение журнала контроля состояния компонентов ЗОК, в который за подписью лица, ответственного за осуществление контроля за состоянием компонентов ЗОК, должны вноситься сведения о наличии или отсутствии дефектов компонентов ЗОК по результатам проведенного контроля (ежемесячно), сведения о выполненных ремонтно-восстановительных работах по устранению выявленных дефектов (при наличии).
11.4 Методы, виды ремонтно-восстановительных работ, сроки устранения выявленных дефектов компонентов ЗОК, определяются организацией, эксплуатирующей ЗОК.
11.5 Контроль за исправным состоянием ЗОК в процессе эксплуатации, должен осуществляться инженерно-техническими работниками организации, эксплуатирующей ЗОК, назначаемыми внутренним распорядительным документом эксплуатирующей организации лицами, ответственными за функционирование и безопасность защищаемого объекта.
11.6 При обнаружении дефектов элементов ЗОК необходимо изъять их из эксплуатации и принять меры по устранению выявленных дефектов путем проведения ремонта или заменить новыми компонентами ЗОК в случае невозможности и нецелесообразности проведения ремонта.
11.6.1 Недопустимые дефекты сетки:
- разрыв окантовки сетки из каната (шнура);
- разрыв более 10 ячеек на площади 1 м;
- отрыв сетки от окантовки на участке более 1 пог. м;
- наличие следов нефтепродуктов.
11.6.2 Недопустимые дефекты опоры:
- наличие трещин в сварочных швах узлов соединения опоры;
- наличие визуально различимых следов коррозии, трещин и разрывов, а также деформаций в целом в опоре и ее элементах;
- отсутствие антикоррозионного покрытия на опоре в целом и ее деталях согласно рабочей документации.
(справочное)
А.1 По расположению относительно защищаемого объекта ЗОК классифицируются по следующим типам:
- на независимой опорной конструкции (без опоры на защищаемый объект);
- на зависимой опорной конструкции.
А.2 По типу элементов, препятствующих контакту БПЛА с защищаемым объектом:
- на основе стальных канатов;
- металлических сеток;
- полимерных сеток;
- железобетонных и габионных конструкций;
- комбинированные.
А.3 По типу противоосколочных элементов:
- без противоосколочных элементов;
- с противоосколочными элементами на базе железобетонных и габионных конструкций;
- с противоосколочными элементами на базе тюфяков, матрасов, противоосколочных стенок;
- с противоосколочными элементами (шторами, завесами) на базе тканей из композитных материалов.
А.4 Типовые решения ЗОК различных типов приведены в [5, пункт 6.5].
(рекомендуемое)
ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ
Б.1 Основными этапами проектирования ЗОК являются:
- подготовка предварительных принципиальных проектных решений ЗОК исходя из требований безопасности защищаемого объекта и конструктивных решений защищаемого объекта;
- формирование перечня требований к устройству ЗОК;
- выбор основных параметров ЗОК и обоснование проектных решений ЗОК исходя из обеспечения перечня требований к устройству ЗОК;
- сбор исходно-разрешительной документации;
- обследование защищаемой конструкции при расположении ЗОК на зависимом каркасе;
- анализ результатов инженерных изысканий;
- разработка раздела проектной документации "Конструктивные решения" в части устройства ЗОК.
Б.2 Предварительные проектные решения ЗОК назначаются исходя из анализа следующих характеристик защищаемого объекта:
- уровня защиты объекта от БПЛА, на основе которого выбирается вероятный тип БПЛА, от атаки которого следует предусмотреть защиту и допустимую приемлемую вероятность разрушения объекта от взрывных нагрузок (нулевая или средняя);
- объемно-планировочных и конструктивных решений защищаемого объекта в части габаритных размеров, материала и конструкции строительного основания для установки несущих конструкций ЗОК; материала и конструктивного решения ограждающих конструкций защищаемого объекта, наличия оконных конструкций и персонала внутри здания.
На основании проведенного анализа назначают принципиальные проектные решения ЗОК, включающие:
- тип каркаса: зависимый или независимый;
- тип улавливающей конструкции: сетки, стальные канаты;
- варианты размещения каркаса ЗОК на основании;
- тип противоосколочных элементов.
Б.3 При разработке перечня требований к устройству ЗОК следует определить нормативные и расчетные значения нагрузок и воздействий для расчета эксплуатационно-технических и прочностных характеристик ЗОК и их отдельных элементов:
- постоянные нагрузки в виде собственного веса улавливающих и опорных элементов ЗОК;
- монтажные нагрузки;
- кратковременные климатические нагрузки (гололедные и ветровые);
- особые климатические нагрузки (экстремальные гололедные);
- особые нагрузки от падения БПЛА (удар БПЛА, импульс давления ВУВ, поражение осколками).
Б.4 В ходе разработки проектных решений ЗОК проводят обоснование:
- требуемых значений эксплуатационно-технических характеристик ЗОК;
- эксплуатационно-технических характеристик ЗОК (расчетом и (или) экспериментально);
- конструктивной безопасности проектных решений ЗОК и их составных элементов (расчетом и (или) экспериментально);
- прочих требований проекта к устройству ЗОК и их составных элементов (расчетом и (или) экспериментально).
Б.5 В раздел проектной документации "Конструктивные решения" в части устройства ЗОК включают следующие текстовые материалы:
- требуемые значения эксплуатационно-технических характеристик ЗОК;
- нормативные и расчетные значения нагрузок и воздействий (и их сочетаний) на ЗОК;
- описание устройства ЗОК, включая конструктивные особенности ЗОК: тип и описание каркаса; конструкция улавливающих и противоосколочных конструкций, материалы и комплектующие ЗОК;
- тип улавливающей конструкции: сетки, стальные канаты;
- варианты размещения каркаса ЗОК на основании;
- тип противоосколочных элементов: тюфяки, матрасы, блоки ФБС, габионные конструкции, шторы;
- эксплуатационно-технические характеристики ЗОК;
- результаты расчетного (экспериментального) обоснования соответствия технических решений ЗОК требованиям проекта;
- срок службы ЗОК;
- периодичность и состав технического обслуживания и ремонта ЗОК с учетом эксплуатационных и особых нагрузок от контакта с БПЛА.
Б.6 В раздел проектной документации "Конструктивные решения" в части устройства ЗОК включают следующие графические материалы:
- схемы расположения ЗОК относительно защищаемого объекта;
- схемы расположения улавливающих конструкций;
- схемы расположения фундаментов;
- схемы закрепления каркаса (опорных конструкций) ЗОК к строительному основанию;
- спецификации ЗОК;
- узлы и детали технического решения ЗОК.
Б.7 Для определения основных характеристик и проектирования ЗОК рекомендуется использовать алгоритм (последовательность), приведенный в таблице Б.1.
Таблица Б.1
основных характеристик и проектирования ЗОК
[1] Федеральный закон от 30 декабря 2009 г. N 384-ФЗ "Технический регламент о безопасности зданий и сооружений"
[2] Федеральный закон от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании"
[3] Федеральный закон от 22 июля 2008 г. N 123-ФЗ "Технический регламент о требованиях пожарной безопасности"
[4] Постановление Правительства Российской Федерации от 16 февраля 2008 г. N 87 "О составе разделов проектной документации и требованиях к их содержанию"
[5] Рекомендации по проектированию, строительству, эксплуатации и применению защитных ограждающих конструкций от атак беспилотных летательных аппаратов/Минстрой России. - М., 2024
[6] СО 153-34.21.122-2003 Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций
[7] Приказ Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 16 мая 2023 г. N 344/пр "Об утверждении состава и порядка ведения исполнительной документации при строительстве, реконструкции, капитальном ремонте объектов капитального строительства"
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/klassifikaciya/0/sp_10622.html
На правах рекламы:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
