89. На мостах с безбалластным мостовым полотном в прямом участке ось верхнего строения пути не допускается отклонение от оси пролетного строения на величину более 30 мм. В кривых фактическое отклонение оси верхнего строения пути от проектного положения не превышает 20 мм. При езде на балласте допускаются отклонения соответственно, не более 50 и 30 мм. В случае превышения указанных значений отклонение устраняется при капитальном ремонте железнодорожного пути 1 - 3 уровня и при других видах ремонтов (рихтовке рельсошпальной решетки или перешивке рельсового пути), при возможности выполнения данной работы. При невозможности устранения эксцентриситета проводится проверка грузоподъемности пролетного строения и его устойчивость против опрокидывания, а также прочности мостовых брусьев. Кроме того, на мостах с ездой понизу и посередине необходимо проверять их соответствие габариту приближения строений.
90. Содержание верхнего строения пути в прямых участках с возвышением одного рельса над другим на 6 мм для обеспечения более плавного хода поездов при езде на балласте допускается на всех мостах, а при езде на мостовых брусьях или безбалластных железобетонных плитах - только на мостах длиной не более 25 м с ездой поверху. При езде на мостовых брусьях возвышение в 6 мм достигается соответствующей прирубкой брусьев или укладкой плоских металлических прокладок толщиной 6 мм под рельсовые подкладки, а при езде на безбалластных железобетонных плитах - укладкой регулировочных прокладок под рельс.
На мостах, расположенных в кривых участках пути, возвышение наружного рельса при езде на деревянных поперечинах достигается установкой пролетных строений с поперечным наклоном или, в крайнем случае, при помощи деревянных подкладок, укладываемых под брусья в соответствии с нормативно-техническим документом. При езде на балласте возвышение наружного рельса достигается увеличением толщины балластного слоя под наружным рельсом, а при езде на металлических поперечинах и при непосредственной укладке рельсов на железобетонную плиту - осуществляется по специальным проектам.
91. Условия укладки бесстыкового пути на искусственных сооружениях определяется утвержденным нормативно-техническим документом, а также проектным решением.
На участках обращения поездов со скоростями более 200 км/ч конструкция мостового полотна обеспечивает укладку бесстыкового пути.
92. Бесстыковой путь в тоннелях длиной до 300 м с ездой на балласте устраивают так же, как и за пределами тоннеля. Температуры закрепления плетей при этом устанавливают, как для открытых участков. В тоннелях длиной более 300 м при расположении плетей полностью внутри тоннеля расчетную амплитуду температур рельсов принимают на 20 °C меньше, чем вне тоннеля.
93. Рельсовый стык не располагается над разрывами продольных балок, а также ближе 2 м от концов пролетных строений, а в арочных мостах - от деформационных швов и замка свода. Не допускается эксплуатация четырехдырных стыковых накладок на мостах и в тоннелях, а также на протяжении контрприспособлений за пределами указанных сооружений. Стыки рельсов на мостах необходимо располагать по наугольнику с нормативным значением зазоров.
94. Передача угона рельсового пути с подходов на мост не допускается. В случае если при полном закреплении рельсового пути на подходах наблюдается угон в пределах самого моста, то закрепление рельсового пути от угона на многопролетном мосту с безбалластными конструкциями мостового полотна устанавливается по проекту, при езде на балласте - так же, как на перегоне.
Закрепление пути от угона рекомендуется осуществлять в состоянии не препятствовавшему температурному перемещению пролетных строений относительно рельсов при отсутствии уравнительных приборов, для чего противоугоны следует размещать со стороны неподвижных опорных частей.
На мостах с полотном на деревянных брусьях противоугоны ставят у брусьев, прикрепленных противоугонными уголковыми коротышами, а при езде на балласте - так же, как на перегоне. При езде на металлических поперечинах и безбалластных железобетонных плитах путь закрепляют с помощью соответствующего затягивания клемм прикрепления рельсов.
В тоннелях с балластным верхним строением закрепление пути от угона производится так же, как и на прилегающих участках пути со шпалами, в соответствии с типовым проектом, а в тоннелях с безбалластным верхним строением - по специальному проекту.
95. Рельсовые замки на концах подъемных (поворотных) пролетных строений разводных мостов обеспечивают быстрое и надежное соединение рельсов, а также плавный (без ударов) проход подвижного состава. Замки изготавливаются по проекту, содержатся в соответствии с конструкторской документацией.

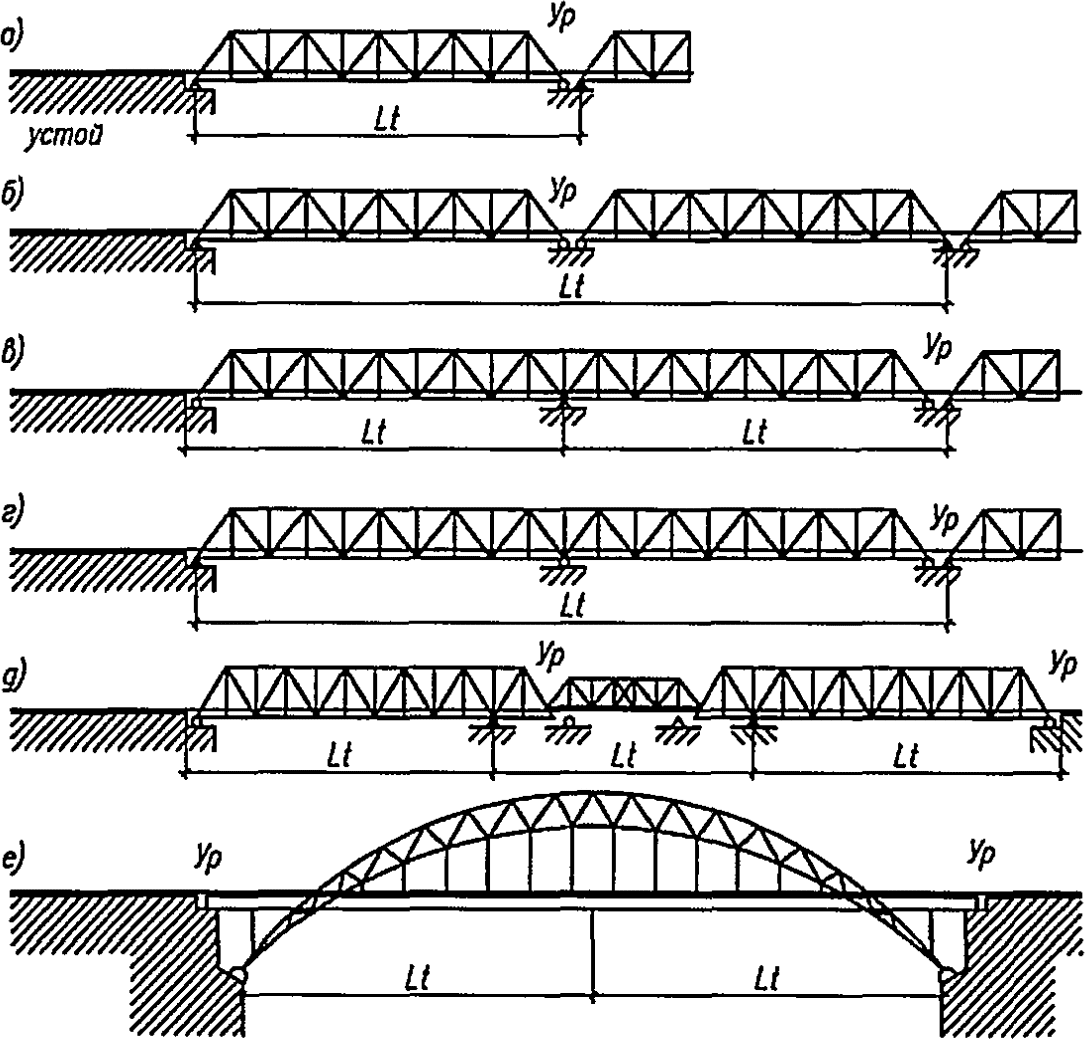

96. Температурным пролетом является расстояние от неподвижных опорных частей одного пролетного строения до неподвижных опорных частей смежного пролетного строения или до шкафной стенки устоя. В консольных мостах учитываются только опорные части, расположенные на опорах и устоях. В арочных мостах (без затяжки) температурный пролет равен половине пролета арки. Размеры температурных пролетов при различных схемах мостов показаны на рисунке 3.
![]() Lt - температурный пролет; Ур - место установки
уравнительного прибора;
а - с разрезными пролетными строениями в однопролетных
мостах или при расположении на промежуточной опоре одной
подвижной и одной неподвижной опорных частей смежных
пролетных строений; б - то же, при расположении
на промежуточной опоре двух подвижных опорных частей;
в, г - с неразрезными пролетными строениями при расположении
неподвижной опорной части в середине и на конце пролетного
строения; д - с консольными пролетными строениями;
е - с арочными пролетными строениями
97. На металлических мостах с температурным пролетом более 100 м, а при годовой амплитуде температуры рельсов, не превышающей 90 °C, - более 110 м необходимо укладывать уравнительные приборы и уравнительные стыки, расположение которых определяется проектом. Допускается укладка уравнительных или сезонных рельсов, количество которых определяется расчетом.
Уравнительные приборы и стыки изготавливаются по проекту.
Остряки стыков уравнительных приборов могут располагаться как пошерстно в отношении направления преимущественного движения, так и в противошерстном направлении.
В предприятиях заводится ведомость рельсовых замков, уравнительных приборов и стыков, уложенных на мостовых переходах с указанием наименования и местонахождения объекта, пропущенного тоннажа, произведенного ремонта.
При безбалластном мостовом полотне на железобетонных плитах участок расположения уравнительного стыка является горизонтальным.
На участке расположения уравнительного стыка на железобетонных плитах высокопрочные шпильки, которые расположены под мостиками уравнительного стыка, разрешается не устанавливать, а плиты уравнительного стыка, где закреплены мостики, оставлять закрепленными на 4 шпильки (такая плита имеет отверстия для 6 шпилек прикрепления). Требуется, чтобы край столика не попадал на ближайшую шпильку, в противном случае его необходимо подрезать.
В уравнительных стыках и приборах все болты и прижимы закрепляются, а трущиеся поверхности остряков и рамных рельсов смазаны.
Лафеты уравнительных стыков и приборов опираются на мостовые брусья, безбалластные плиты или шпалы. При измерении величины понижения остряков учитывается величина их провиса.
Запрещается держать на мостах уравнительные стыки и приборы, имеющие хотя бы одну из следующих неисправностей: выкрашивание остряка на длине 200 мм и более (выкрашивание менее 200 мм зашлифовывается); излом остряка или рамного рельса; понижение остряка против рамного рельса на 2 мм и более, измеряемое в границах (пределах), где расстояние от рамного рельса до рабочей грани остряка составляет от 50 до 120 мм. При измерении величины понижения остряков не учитывается величина его провеса.
Вертикальный и боковой износ остряков вне пределов вертикальной строжки (в сечении, где ширина его 50 мм и более) и рамных рельсов не превышает значений, приведенных в таблице 1.
Таблица 1
вне пределов вертикальной строжки
При вертикальном износе остряков и рамных рельсов более 8 мм скорость движения поездов впредь до их замены ограничивается с учетом технического состояния уравнительного стыка или прибора и мостового полотна и не превышает значений, установленных для стрелочных переводов.
Уравнительные стыки и приборы с вертикальным износом остряков и рамных рельсов более 10 мм эксплуатировать не допускается. Боковой износ остряков (в сечении, где ширина его 20 мм) и рамных рельсов допускается не более 8 мм.
Измерение вертикального и бокового износа остряков и рамных рельсов производятся инструментами, применяемыми для указанной цели при содержании стрелочных переводов. При этом вертикальный износ остряка и рамного рельса измеряется в местах, где имеются зазоры между лафетами и мостиками.
Боковой износ остряков и рамных рельсов измеряется на уровне 13 мм от верхней грани головки рельса за пределами строжки остряка, в сечении 50 мм и более. Боковой износ рамных рельсов измеряется перед остряком в наиболее изношенном месте.
98. В качестве балласта на мостах и подходах применяется щебень из твердых пород. Путь на мостах и подходах к ним, эксплуатируемый на асбестовом балласте, переводится в плановом порядке на щебеночный балласт.
Ширина плеча балластной призмы на мостах соответствует типовым поперечным профилям. Ширина плеча балластной призмы может быть уменьшена, если подошвы шпал расположены ниже верха бортиков балластного корыта не менее чем на 10 см.
Увеличение ширины плеча балластной призмы при наличии излишнего балласта достигается понижением отметки пути или подъемкой пролетных строений.
Допускается однократное наращивание бортов балластного корыта пролетных строений и боковых стенок устоев на величину не более 20 см либо на величину более 20 см при наличии расчета грузоподъемности пролетного строения, прочности консоли балластного корыта, а также равнопрочности наращенного борта, включая его крепление, с основными конструкциями моста.
Условия пропуска поездов при несоответствии плеча балластной призмы указанным требованиям определяет предприятие обслуживающее верхнее строение пути. Мероприятия по устранению таких мест формируются при комиссионном осмотре под председательством начальника подразделения, обслуживающего верхнее строение пути, осмотре с участием представителя предприятия, эксплуатирующего искусственные сооружения и специалиста мостоиспытательной станции (при необходимости).
Таблица 2
Ширина плеча балластной призмы на мостах
в зависимости от скорости движения поездов
99. При проектировании и выполнении ремонтных работ на мостах и в тоннелях обеспечивается проектный профиль и план линии. Толщина слоя балласта под шпалой в подрельсовой зоне на мостах и в тоннелях конструктивно составляет от 25 см до 40 см (для вновь построенных мостов и тоннелей), на мостах с откидными консолями - не более 35 см. Толщина балласта менее 25 см (но не менее 15 см) допускается до переустройства сооружения на сооружениях железнодорожного пути 5 класса, на мостах, рассчитанных по нормам проектирования 1931 года и более ранним, в тоннелях, при недостаточном габаритном очертании и других обоснованных случаях. Устранение толщины балласта более 40 см производится при капитальном ремонте железнодорожного пути 1 - 3 уровня и при других видах ремонтов, при возможности выполнения данной работы. При наращивании бортов балластного корыта пролетных строений толщину балластного слоя допускается увеличивать до 60 см. Условия пропуска поездов при толщине балласта на мостах менее 15 см и более 60 см определяются расчетами прочности и грузоподъемности соответственно с учетом опорных частей и антисейсмических устройств. Перечень мостов и тоннелей с толщиной балласта менее 25 см и более 40 см с указанием наличия наращенного борта балластного корыта пролетных строений и боковых стенок устоев ежегодно утверждается владельцем искусственного сооружения с указанием условий пропуска подвижного состава и приложением соответствующих расчетов.
Для возможности пропуска ремонтно-путевых машин при строительстве новых и реконструкции существующих мостов конструкция балластного корыта сооружений обеспечивает укладку балластного слоя толщиной под шпалой 40 см.
На мостах с ездой на балласте необходимо следить за обеспечением отвода воды из балластного корыта, своевременно очищая водоотводные трубки, другие водоотводные и очистные устройства.
Рекомендуется не допускать попадание воды из водоотводящих устройств на нижерасположенные конструкции, а также на железнодорожные пути, проезжую часть и тротуары автомобильных дорог и улиц, расположенных под мостовыми сооружениями.
100. Количество шпал на мостах без охранных приспособлений такое же, как на прилегающих участках пути. На мостах с охранными приспособлениями на 1 км пути укладывается по эпюре 2000 шпал или в соответствии с проектом устройства пути на мосту.
101. Мостовые брусья укладываются по наугольнику с расстоянием в свету между ними не более 15 см (кроме брусьев у поперечных балок) и не менее 10 см. При расстоянии между осями мостовых брусьев более 55 см выполняется расчет бруса на прочность. Между брусом и поясом поперечной балки оставляется зазор не менее 1,5 см. Касание брусьями связей и фасонок не допускается.
На мостах с устоями, расположенными под углом к пролетным строениям, допускается веерное расположение части мостовых брусьев по эпюре, согласованной мостоиспытательной станцией и утвержденной начальником службы пути. Отклонение от эпюрных значений составляет не более 80 мм.
Укладка мостовых брусьев на верхние пояса поперечных балок не допускается. Мостовые брусья не примыкают вплотную к поясам поперечных балок, чтобы не препятствовала стоку воды и их очистке. Зазор не менее 15 мм обеспечивается прикреплением мостовых брусьев к противоугонным уголкам, установленным у концов продольных балок.
Мостовые брусья плотно прирубливаются к поясам пролетных строений или продольных балок. Глубина врубок в мостовых брусьях составляет не менее 0,5 см, а при укладке на деревянные прогоны - не менее 2 см. Во всех случаях глубина врубки для нормальных брусьев составляет не более 3 см (для брусьев сечения, соответствующего таблице 6). Для головок заклепок и высокопрочных болтов поперек бруса вырубают канавки. Разрешается применять брусья большей высоты (при условии обеспеченной грузоподъемности пролетного строения), а также подкладки из досок длиной не менее 1 м и толщиной не менее 4 см. Доски прикрепляются к брусу гвоздями (рисунок 4).
![]() с помощью дополнительной доски
Для надежной работы и увеличения срока службы мостовых брусьев обеспечивается плотное опирание рельсов на брусья, а самих брусьев - на продольные балки (фермы), своевременно производится ремонт брусьев, не допуская развития трещин, а также зачистка заусениц с антисептированием зачищенных мест. Лапчатые и другие болты находятся в правильном положении и плотно подтянуты.
При наличии в мостовом полотне "куста" из трех негодных брусьев подряд при рельсах Р50 и легче путь эксплуатируется со скоростью 40 км/час, а при рельсах Р65, Р75 - без ограничения скорости. При наличии в "кусте" четырех негодных брусьев подряд при рельсах Р50 и легче путь эксплуатируется со скоростью 25 км/час, а при рельсах Р65, Р75 - со скоростью 40 км/ч. При наличии в "кусте" пяти и более негодных брусьев при рельсах Р50 и легче путь эксплуатируется со скоростью 15 км/ч или закрывается движение. При наличии в "кусте" пяти негодных брусьев при рельсах Р65, Р75 путь эксплуатируется со скоростью 25 км/ч. При наличии в "кусте" шести и более негодных брусьев при рельсах Р65, Р75 путь эксплуатируется со скоростью 15 км/ч или закрывается движение. Две группы негодных брусьев, разделенные менее чем тремя годными брусьями, считается как одна группа негодных брусьев, в количество которых в "кусте" не входят годные брусья.
При производстве путевых работ при снятых контруголках (контррельсах) допускается прикреплять лапчатыми болтами каждый второй брус. При этом пропуск поездов осуществляется со скоростью до 40 км/ч. Допускается прикреплять лапчатыми болтами каждый четвертый брус, при пропуске поездов со скоростью до 25 км/ч.
Для уменьшения износа мостовых брусьев под рельсовыми подкладками укладываются упругие прокладки. Не допускаются неплотности опирания рельсов и мостовых брусьев более 1 мм. Для ликвидации неплотности опирания рельсов на подкладки допускается укладка металлических карточек под всей площадью рельсовой подкладки.
Мостовые брусья изготавливаются из сосны, лиственницы или композитных материалов нормированного качества. Деревянные брусья пропитываются маслянистыми антисептиками на шпалопропиточных заводах. Все места врубок и стенки отверстий, сделанных в брусьях после пропитки, обрабатываются маслянистым антисептиком. Для предупреждения появления трещин концы брусьев стягиваются металлическими или деревянными винтами, полосовой сталью или проволокой. Все брусья имеют клеймо, на котором указан год укладки. Сечения мостовых брусьев соответствуют данным таблицы 3.
Таблица 3
При необходимости сплошной замены мостовых брусьев сечением 22 x 28 см и 24 x 30 см, а также брусьев длиной 4,2 м производится переустройство мостового полотна посредством укладки металлических поперечин, безбалластных железобетонных плит, а также оборудование мостов тротуарами на металлических консолях или проведение других мероприятий, исключающих применение брусьев повышенного сечения или длины.
Для пролетных строений с ездой поверху при двустенчатых верхних поясах с верхними поясными уголками, расположенными снаружи вертикальных листов, принимают сечение мостовых брусьев по таблице 3, исходя из расстояния между внутренними стенками поясов.
102. Для предупреждения провала колес сошедшего с рельсов подвижного состава над поперечными балками устраивают переходные столики, а при контруголках и охранных уголках - подвесные мостики установленной конструкции. Деревянные коротыши в плановом порядке заменяются на металлические столики или мостики.
Контруголки (контррельсы) укладывают:
на мостах с ездой на балласте (кроме путепроводов), имеющих полную длину более 50 м или расположенных на кривых радиусом менее 600 м;
на путепроводах с ездой на балласте при полной длине сооружений более 25 м или расположенных на кривых радиусом менее 1000 м;
на мостах и путепроводах с ездой на металлических или деревянных поперечинах (мостовых брусьях), безбалластных железобетонных плитах при длине мостового полотна более 5 м или расположенные в кривых радиусом менее 1000 м;
на участках железнодорожного пути, расположенных под путепроводами и пешеходными мостами со стоечными опорами при расстоянии от оси пути до грани опоры менее 3 м;
в двухпутных тоннелях.
На железнодорожных путях при совмещенной колее 1435/1520 мм контруголки (контррельсы) не укладываются.
Контруголки (контррельсы) протягивают до задней грани устоев или закладных щитов, далее концы их на протяжении не менее 10 м сводят "челноком" заканчивающимся металлическим башмаком. При строительстве, реконструкции металлических и железобетонных мостов с ездой на балласте, перекрываемых рельсовыми плетями и проведении на них реконструкции или капитального ремонта железнодорожного пути, начало челнока контруголков со стороны подвижных концов пролетных строений относится за заднюю грань устоя на расстояние: 5 м - для мостов с пролетными строениями длиной до 44 м; 10 м - от 44 до 66 м и 15 м от 66 м и более.
Под путепроводами и пешеходными мостами со стоечными опорами, при расстоянии от оси пути до грани опоры менее 3 м, контруголки (контррельсы) укладывают на протяжении ширины сооружений, в двухпутных тоннелях - на протяжении длины тоннеля, далее их концы сводят "челноком" на протяжении не менее 10 м.
Челноки укладываются на специальные мостовые железобетонные шпалы. Допускается до проведения капитального ремонта железнодорожного пути первого и второго уровней и содержание контрприспособлений (в том числе челнока) на деревянных шпалах.
На подвижных концах пролетных строений и в местах разрыва проезжей части устраиваются подвижные стыки контруголков. В стыках контррельсов в этом случае не ставят болты с одной стороны стыка.
На многопутных мостах при наличии сплошного балластного корыта контруголки (контррельсы) разрешается укладывать только на крайних путях.
Сечение контруголков составляет не менее 160 x 160 x 16 мм. На эксплуатируемых мостах до их переустройства, капитального вида ремонта или сплошной замены мостового полотна допускаются контруголки меньшего сечения, но не менее 150 x 100 x 14 мм. Контррельсы используются на один тип легче или того же типа, что и путевые рельсы. Для контруголков (контррельсов) применяются уголки (рельсы) длиной не менее 6 м.
При сплошной замене рельсов на искусственных сооружениях уложенные контррельсы и деревянные охранные брусья заменяются контруголками и охранными уголками соответственно.
Расстояние от внутренней грани головки путевого рельса до контруголков (контррельсов) обеспечивается с допуском +/- 5 мм: при контруголках 160 x 160 x 16 мм - 310 мм; при контруголках 160 x 100 x 14 мм и контррельсах - 245 мм (при рабочих рельсах Р50 и легче - 220 мм).
Контруголки прикрепляются к каждому брусу (деревянной шпале) двумя костылями или шурупами через отверстия 25 - 27 мм в горизонтальной полке уголка, а контррельсы пришиваются к брусьям (шпалам) двумя костылями. При железобетонных мостовых и челноковых шпалах контруголки прикрепляются к шпалам закладными болтами.
На период проведения ремонтно-путевых работ, связанных с демонтажем контруголка (контррельса), а также при его отсутствии скорость движения поездов ограничивается до 40 км/ч.
103. На всех мостах при езде на мостовых брусьях или металлических поперечинах обеспечиваются противоугонные (охранные) уголки или брусья. В качестве противоугонных уголков используются уголки сечением не менее 160 x 100 x 10 мм или сечением не менее 125 x 125 x 10 мм.
Сечение охранных брусьев составляет 15 x 20 см. Противоугонные (охранные) уголки (брусья) укладываются на расстоянии не менее 300 мм (в исключительных случаях 250 мм) и не более 400 мм от наружной грани головки путевого рельса. На мостах с металлическими поперечинами противоугонные (охранные) уголки рекомендуется использовать в соответствии с проектом.
Укладка противоугонных (охранных) уголков и брусьев производится в соответствии с действующими Техническими указаниями по устройству и конструкции мостового полотна на железнодорожных мостах.
Противоугонные уголковые коротыши с вертикальной полкой не менее 120 мм ставят при отсутствии балочной клетки не менее двух на пролет и по одному на каждые 5 м длины, а при наличии балочной клетки - по одному у концов каждой продольной балки с горизонтальными полками, повернутыми в разные стороны.
104. Мосты полной длиной более 25 м, а также все мосты высотой более 3 м, мосты, расположенные в пределах станций, и все путепроводы имеют двухсторонние боковые служебные тротуары с перилами, располагаемыми вне габарита приближения строений. В северных условиях двусторонние боковые тротуары имеют все мосты полной длиной более 10 м.
На двухпутных пролетных строениях, а также на двухпутных и многопутных мостах с ездой поверху на общих опорах оборудуются тротуары в междупутье. Настил из досок сечением не менее 20 x 2,5 см укладывают снаружи колеи (на тротуарах), а при отсутствии боковых тротуаров - внутри колеи. Металлический настил применяется шириной не менее 44 см при наличии боковых тротуаров и не менее 68 см при их отсутствии, при этом металлический настил не соприкасается с контруголками (контррельсами).
Над подвижными концами пролетных строений настил имеет возможность перемещения вместе с подвижными концами пролетных строений. На тротуарах рекомендуется применять металлический настил просечного или рифленого профиля, может применяться настил из арматурной стали, а также настил из железобетонных плит (при достаточной грузоподъемности пролетных строений и несущей способности консолей). Металлический настил может быть уложен внутри колеи.
105. Проезжая, прохожая часть, включая тротуары и лестничные сходы содержатся в состоянии, обеспечивающем безопасное передвижение транспорта и пешеходов соответственно, очищается от снега и льда, посыпается песком, гранитной крошкой или разрешенными антигололедными реагентами. Не допускается применение поваренной соли и других химически активных добавок, агрессивных к бетону и металлу.
106. На вновь сооружаемых и реконструируемых пешеходных мостах и тоннелях следует устраивать пандусы, подъемные устройства или другие приспособления для передвижения маломобильных групп населения, тактильную плитку для слабовидящих на крайних ступеньках.

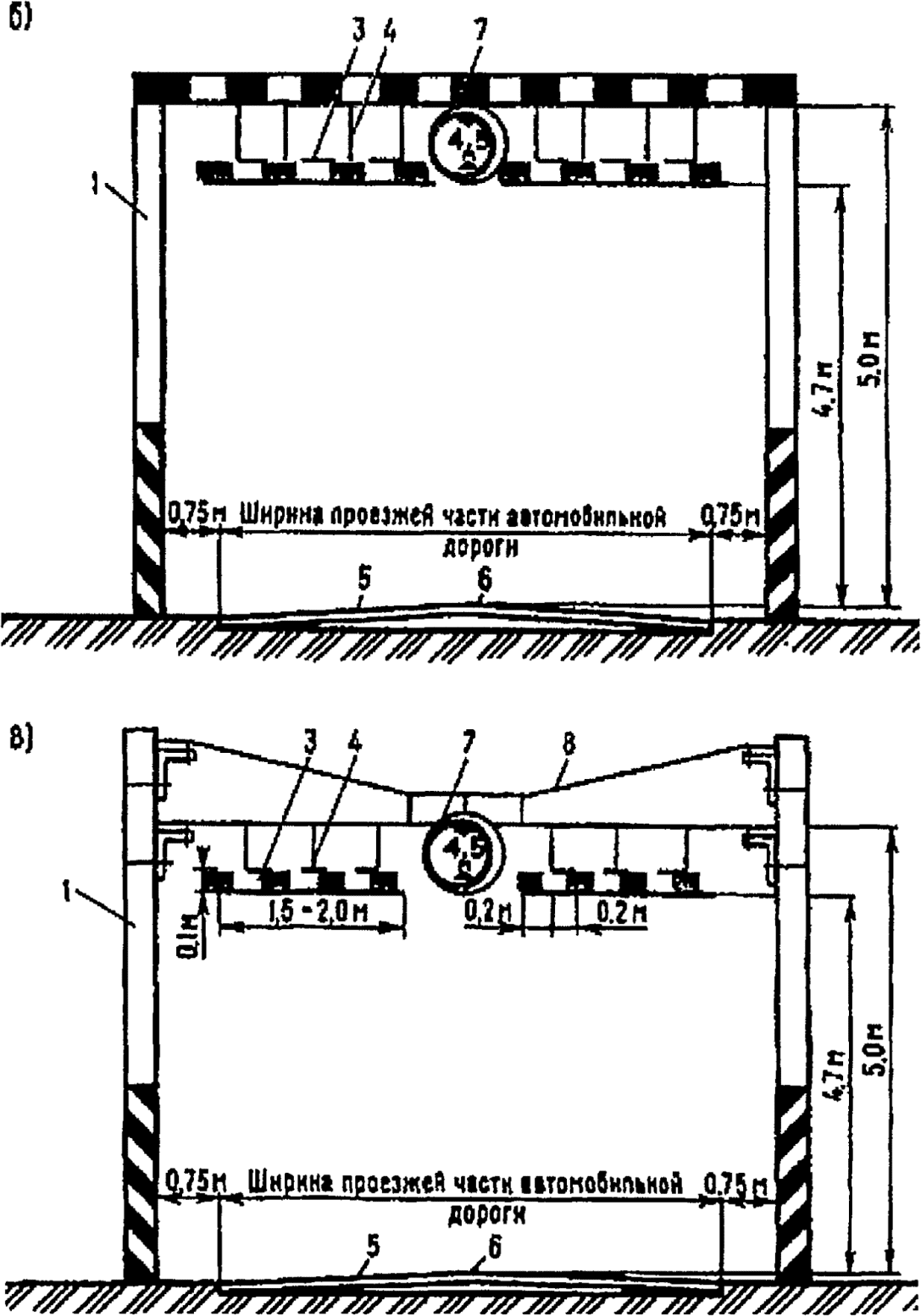

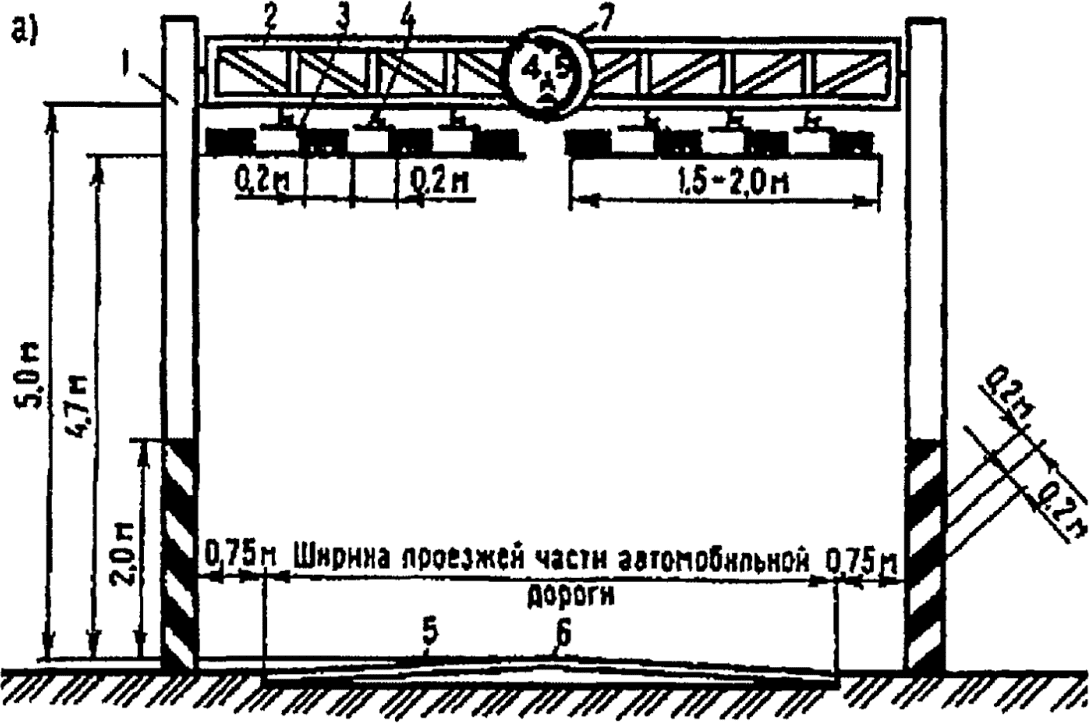

107. Ограждение проезжей части автодорожных путепроводов, предотвращающее падение автомобильного транспорта на железнодорожный путь, соответствует требованиям обустройства автодороги соответствующей категории.
108. На новых и реконструируемых мостах с безбалластным мостовым полотном следует укладывать безбалластные плиты. На эксплуатируемых мостах при недостаточной грузоподъемности для укладки железобетонных плит следует укладывать безбалластные плиты из композитных материалов. Сплошная смена мостового полотна с укладкой деревянного бруса допускается на путях 3 - 5 класса, а также в других обоснованных случаях.
Скорости движения поездов по мостам с безбалластным мостовым полотном не превышают 200 км/ч.
109. На мостах с безбалластным мостовым полотном на железобетонных или композитных плитах необходимо следить за состоянием плит и прокладного слоя или другой конструкции сопряжения плиты с балками пролетных строений, а также заделкой швов между плитами. Сквозные трещины в безбалластных плитах не допускаются, плиты с такими дефектами подлежат замене.
Периодически осуществляется проверка натяжения высокопрочных шпилек прикрепления плит к пролетному строению. Усилия прижатия высокопрочными шпильками плит безбалластного мостового полотна к балкам пролетных строений в зависимости от типа сопряжения железобетонных плит с балками пролетных строений составляет не менее:
8 тс для железобетонных плит при сплошном прокладном слое из армированного мелкозернистого бетона или высокопрочного раствора с модификаторами или дискретном опирании плит на металлические обоймы, заполненные бетоном;
12 тс для железобетонных плит в случае опирания плит на сплошные двухслойные прокладки из антисептированных деревянных досок и резины;
6 тс для композитных плит.
При укладке плит на прокладной слой из цементно-песчаного раствора, из мелкофракционного бетона или специальные минеральные быстротвердеющие материалы проверка натяжения проводится после набора прочности до 15 МПа. При прокладном слое из многослойной водостойкой фанеры или из антисептированной древесины проверка натяжения проводится в течение первой недели ежедневно, в течение первого месяца один раз в неделю. При дальнейшей эксплуатации сооружений с безбалластным мостовым полотном подтягивание шпилек крепления плит до нормативного усилия выполняется не реже двух раз в год.
После укладки композитных плит в течение первой недели ежедневно, а затем в течение первого месяца один раз в неделю следует контролировать величину натяжения шпилек, и при их ослаблении ниже 6 тс, доводить до 8 тс. После стабилизации величины натяжения усилия в шпильках следует проверять не реже двух раз в год.
В прикреплении плит безбалластного мостового полотна шпилька, затянутая менее чем на 3 тс, является неработающей (отсутствующей). В прикреплении плит безбалластного мостового полотна допускается без введения ограничения скорости отсутствие одной шпильки, если плита крепится четырьмя шпильками, или двух шпилек - если плита крепится шестью шпильками. При отсутствии шпилек более указанного количества на одну штуку, вводится ограничение скорости до 40 км/ч, 2-х - до 25 км/ч, 3-х и более - закрывается движение.
110. На мостах с мостовым полотном на металлических поперечинах особое внимание следует обращать на состояние металла поперечин в местах их опирания на продольные балки в связи с возможным появлением трещин, неплотностей в связи с ослаблением заклепок и затяжки болтов, а также следить за состоянием изолирующих деталей при автоблокировке для обеспечения надежной ее работы.
111. Примыкание земляного полотна к устоям мостов обеспечивает стабильность балластной призмы и верхней части земляного полотна. При необходимости укладываются участки переменной жесткости по проектам, разрабатываемым при капитальном ремонте железнодорожного пути первого уровня.
112. Конструкция и нормы содержания мостового полотна соответствуют утвержденному нормативно-техническому документу.
Металлические сооружения и конструкции
113. При содержании металлических пролетных строений и опор необходимо обращать особое внимание на состояние противокоррозионного покрытия, проверять состояние заклепочных, сварных, болтовых соединений и металла элементов (выявление слабых заклепок, ослабления затяжки или лопнувших болтов, усталостных трещин и др.), состояние элементов конструкции (искривления, погнутости и др.) и принимать меры к своевременному устранению появившихся дефектов и повреждений.
114. Металлические пролетные строения и опоры необходимо содержать в чистоте для предупреждения образования очагов коррозии металла. Наиболее подвержены засорению и коррозии проезжая часть, нижние пояса ферм, верхние пояса ферм при езде поверху, фасонки продольных связей, опорные узлы, а также имеющиеся пазухи и щели в конструкциях.
115. При распучивании элементов до их замены необходимо удалить ржавчину из щели, обработать противокоррозийными преобразователями ржавчины и заделать щель герметиком с последующей окраской.
116. В болтосварных пролетных строениях с герметическими замкнутыми сварными коробчатыми элементами не допускается наличие воды внутри коробчатых элементов. При осмотре пролетных строений следует обращать внимание на соединения элементов, следить за появлением потеков ржавчины. В случае обнаружения неисправности герметичности элементов необходимо принимать меры по удалению воды и восстановлению герметичности.
117. Для предупреждения скопления воды в коробчатых поясах и других местах возможного ее скопления в достаточном количестве оборудуются отверстия диаметром не менее 23 мм с раззенкованными сверху краями, которые своевременно прочищаются.
118. Все металлические части пролетных строений и опор, кроме катков, плоскостей катания и скольжения опорных частей, окрашиваются. Окраска своевременно возобновляется в соответствии с установленной периодичностью учитывая при этом состояние защитного лакокрасочного покрытия и долгосрочный план замены конструкций.
119. Части металлических пролетных строений и опор, наиболее подверженные коррозии, необходимо окрашивать чаще других, применяя при этом особо устойчивые краски или защитные покрытия. При повреждении лакокрасочного покрытия только на отдельных участках элементов необходимо, не ожидая сплошной окраски, производить частичную их подкраску.
120. Металлоконструкции из атмосферостойкой стали не нуждаются в антикоррозийной обработке.
121. Окрасочные работы рекомендуется производиться полимерными лакокрасочными материалами и масляными красками в соответствии с утвержденной технологией.
122. На электрифицированных участках очистку и окраску поверхностей элементов, находящихся на расстоянии менее 2 м от токонесущих частей, разрешается выполнять только после снятия напряжения с контактной сети и проводов высоковольтных линий.
123. Работы по окраске рекомендуется проводить при отсутствии атмосферных осадков, тумана, росы и при температуре воздуха не ниже плюс 5 °C и не выше плюс 30 °C.
124. Очищенные поверхности металла подлежат приемке. При этом производится тщательный осмотр металла с целью выявления трещин, расслоений и других дефектов. Приемку очистки и результаты осмотра пролетных строений оформляют актом. Выявленные дефекты необходимо устранить до восстановления антикоррозийного покрытия. На работников, выполняющих окраску, может быть возложена обязанность сообщать обо всех замеченных ими дефектах в металле.
125. При окраске элементов моста необходимо сохранять или возобновлять имеющуюся на них нумерацию узлов, маркировку мест установки нивелировочных реек, отметку поврежденных мест. По окончании окрасочных работ на портальной раме сквозных ферм и на вертикальном листе сплошных главных балок ставится дата окраски. В Книгах искусственного сооружения указываются дата окраски, тип и марка лакокрасочных материалов, условия окраски, способы очистки и окраски.
126. Во время производства окрасочных работ рекомендуется вести журнал, в котором делают приемочные записи по этапам работ.
127. Элементы проезжей части, фасонки и другие сильно ржавеющие детали мостов рекомендуется защищать от коррозии комбинированными металлизационно-лакокрасочными покрытиями: металлизация с последующим нанесением пропитывающего слоя лакокрасочного материала. Срок службы таких комбинированных цинковых, алюминиевых или цинко-алюминиевых покрытий толщиной 200 мкм в сочетании с нанесенным пропитывающим слоем лакокрасочных материалов составляет не менее 50 лет.
128. Общую приемку окраски проводят спустя двое суток после нанесения последнего слоя. При визуальном осмотре определяются дефекты - потеки краски, образование складок, пузырей, трещин и сетки, ряби и пр. Приборами неразрушающего контроля проверяется общая толщина лакокрасочного покрытия и адгезия к стали.
129. Места проведения окрасочных работ оборудуют средствами пожаротушения в соответствии с установленными нормами и табличками с указанием ответственного лица за пожарную безопасность.
130. В процессе эксплуатации слабые заклепки и возникновение трещин могут наблюдаться:
в прикреплениях раскосов, работающих на знакопеременные усилия, и шпренгелей преимущественно в верхних узлах ферм при прикреплении элементов односрезными заклепками (трещины образуются по первому или второму ряду заклепок);
в прикреплениях подвесок к верхним узлам;
в прикреплениях и пересечениях гибких элементов (плоских раскосов, диагоналей связей);
в прикреплениях продольных балок и их консолей к поперечным балкам, а также в рыбках;
в вертикальных и горизонтальных полках верхних поясных уголков продольных балок пролетных строений со сплошной стенкой и верхних поясах сквозных ферм (при опирании мостовых брусьев непосредственно на пояса);
в полках уголков и горизонтальных листах в местах разрывов продольных балок;
в прикреплениях соединительной решетки элементов;
в местах опирания продольных балок на поперечные и поперечных балок на пояса ферм при этажной проезжей части, в том числе в горизонтальных полках поясных уголков;
в опорных узлах пролетных строений.
131. Качество заклепок нужно проверять путем наружного осмотра и простукивания. Для слабых заклепок характерны подтеки ржавчины и трещины в краске. Особое внимание следует обращать на состояние головок заклепок в верхних горизонтальных поясах балок проезжей части при езде на мостовых брусьях. Усталостные разрушения заклепок происходят и в уголках прикреплений продольных балок к поперечным при отсутствии рыбок.
132. Все слабые заклепки подлежат замене на высокопрочные болты. После замены заклепок на высокопрочные болты необходимо проверить состояние расположенных рядом заклепок и, в случае расстройства, также заменить их на болты. Головки вновь поставленных болтов загрунтовываются и окрашиваются. Замена заклепок в несущих элементах фиксируется в Книге искусственного сооружения с указанием даты, количества и места замены.
133. При замене слабых заклепок в прикреплении, имеющем до 10 заклепок, допускается одновременно удалять не более одной заклепки, а в прикреплении с большим количеством заклепок - не более 10% общего числа заклепок данного прикрепления. Возможность одновременной замены большего числа заклепок подтверждается расчетом.
134. Головки дефектных заклепок, во избежание расшатывания смежных заклепок и порчи металла, рекомендуется удалять газовой резкой, высверливанием или фрезерованием. Стержень заклепки выбивается или высверливается. Замену заклепок производят в интервале между движением поездов.
135. В сварных конструкциях трещины могут возникать и развиваться как в сварных швах, так и в основном металле вблизи швов. Особо тщательно нужно осматривать места наиболее вероятного появления трещин. Местоположение и типы усталостных трещин, приведены в таблице 4.
Таблица 4
пролетных строений железнодорожных мостов
136. Выявление трещин в металле осуществляется визуальным осмотром, в необходимых случаях - с использованием лупы и специальных микроскопов, а также с помощью дефектоскопов. Предприятием ведутся реестры усталостных повреждений в элементах металлических болтосварных пролетных строений, в которые заносятся все выявленные повреждения в пролетном строении. При отсутствии повреждений, в реестре делается запись "Повреждений не обнаружено". Реестр прикладывается к книге искусственного сооружения.
137. При осмотре необходимо обращать внимание на трещины в краске, подтеки и следы проступающей ржавчины, являющиеся косвенными признаками появления трещин в металле. Такие места очищаются от краски и осмотрены с применением лупы или микроскопа. В случае сомнения в наличии трещины необходимо узким острым зубилом срубить тонкую стружку с поверхности металла по направлению предполагаемой трещины. Раздваивание стружки подтверждает наличие трещин в данном месте. При работе с зубилом нельзя допускать зарубок металла. Очищенные от краски участки металла, а также металл в местах образования усталостных трещин рекомендуется окрасить светлой краской для облегчения последующих наблюдений.
138. Места наиболее вероятного появления трещин при каждой окраске металлических конструкций необходимо очищать от старой краски до металла (независимо от состояния окрасочного слоя) и тщательно осматривать.
139. Все выявленные в металлических пролетных строениях и опорах дефекты, снижающие прочность и устойчивость элементов конструкции - трещины, повреждения соединительной решетки сжатых элементов (отрыв диагоналей) и другие подобные дефекты, немедленно устраняются. Влияние других повреждений на прочность и устойчивость элементов конструкции при необходимости устанавливается расчетом, и если они не снижают требуемой грузоподъемности, то могут быть устранены в плановом порядке.
140. Поверхностные дефекты и острые подрезы на глубину до 2 мм необходимо исправить плавной зачисткой металла с помощью шлифовальной машинки. Глубина подреза на торце стыкового шва определяется по изготовленному макрошлифу.
141. За усталостными трещинами длиной до 20 мм необходимо установить наблюдение. Усталостные трещины длиной более 20 мм для прекращения их дальнейшего развития локализуются засверливанием по концам на всю толщину поврежденного металла сверлом диаметром 23 мм с раззенковкой и установкой в эти отверстия высокопрочных болтов диаметром 22 мм с двухсторонними шайбами и натяжением 20 тонн. При этом центр отверстия располагается на расстоянии половины диаметра сверла за концом трещины. Отверстие следует раззенковывать с обеих сторон на глубину 2 - 3 мм.
142. За засверленными трещинами необходимо установить наблюдение, и в случае их дальнейшего развития, производить повторную локализацию либо усиление конструкции по проекту.
143. Устранение трещин может быть выполнено пайкой в соответствии с утвержденной методикой. Ликвидированная таким образом трещина не учитывается при оценке технического состояния сооружения, не снижает ее.
144. Треснувшие уголки прикрепления продольных балок к поперечным подлежат замене новыми. Трещины в поясных уголках продольных балок следует перекрывать уголковыми накладками; при большом числе трещин поясные уголки нужно заменять.
145. Для предупреждения появления усталостных трещин в пролетных строениях необходимо производить усиление элементов, имеющих низкую грузоподъемность с учетом выносливости.
146. При обследовании соединений и прикреплений элементов на высокопрочных болтах, а также высокопрочных болтов в смешанных клепано-болтовых и болтосварных соединениях надлежит обращать внимание на состояние головок болтов, гаек и шайб. Высокопрочные болты со следами сварных швов или прихваченные сваркой подлежат замене. Резьба болтов выступает за пределы гайки не менее чем на один виток.
147. При обследовании высокопрочных болтов в прикреплениях продольных балок к поперечным в конструкции без рыбок наряду с состоянием головок болтов, гаек и шайб следует проверять затяжку болтов в крайних рядах прикреплений. В этих местах высокопрочные болты проверяются и затягиваются до расчетного усилия. В других соединениях проверку натяжения болтов следует производить только при возникновении сомнений в достаточности их натяжения (наличие трещин в краске по торцам элементов и по периметру шайб, потеков ржавчины из-под шайб).
148. В сквозных пролетных строениях необходимо следить за прямолинейностью и жесткостью элементов ферм. При этом особое внимание следует обращать на состояние соединительной решетки (планок) и их прикреплений в сжатых и сжато-вытянутых элементах.
149. Если стрела искривления сжатых и сжато-вытянутых элементов превышает для двухстенчатых элементов 1/30 высоты сечения элемента в плоскости фермы и 1/15 - из плоскости фермы, для одностенчатых сечений 1/30 высоты сечения, как в плоскости, так и из плоскости фермы, а растянутых элементов - более 1/10 высоты сечения, то необходимость их выправления или усиления определяется на основании расчета.
150. За искривленными элементами и состоянием соединительной решетки в них устанавливают наблюдения, результаты которых записываются в Книгу искусственного сооружения.
151. Дефектные и слабые элементы соединительной решетки заменяют при отсутствии поезда поочередно по одной диагонали, распорке или планке. При внезапном выпучивании, например, вследствие механических повреждений сжатого раскоса, принимаются меры по временному усилению и замене деформированного элемента.
152. В связях между фермами необходимо проверять прямолинейность элементов и состояние прикреплений. Особое внимание на связи и их прикрепления следует обращать при наличии значительных колебаний пролетных строений и самих связей при проходе поездов. Искривленные элементы связей (если стрела превышает 1/300 длины хорды) выправляют, а при необходимости - усилены.
153. В сталежелезобетонных пролетных строениях необходимо следить за состоянием бетона плиты балластного корыта, сопряжением плиты с металлической конструкцией, обращая особое внимание на неисправности, снижающие грузоподъемность пролетных строений: недостаточная прочность бетона швов омоноличивания плиты, частичное или полное разрушение бетона швов, трещины и зазоры по контакту между бетоном омоноличивания швов и блоками железобетонных плит заводского изготовления, разрушение объединения выпусков продольной арматуры блоков, продольные трещины по контакту между бетоном плиты и поясом металлической балки, сколы бетона в местах установки гибких упоров.
154. При обнаружении в указанных местах трещин и других повреждений нужно произвести обследование пролетных строений мостоиспытательной станцией с расчетом грузоподъемности.
155. Плиты, не включенные в совместную работу, надежно прикрепляются и плотно опираются на пролетные строения. При осмотре таких конструкций, помимо состояния плит, необходимо обращать внимание на коррозию металла в местах опирания плит.
156. О выявленных дефектах в металлических пролетных строениях и опорах делаются записи в Книге искусственного сооружения с указанием наименования, местоположения, характеристики дефектов и принятых мерах. Для трещин указываются длина, направление и местоположение на прилагаемой схеме.
157. Для последующего наблюдения дефектные места обводят по контуру масляной краской и нумеруют, отмечают границы распространения трещин и указывают дату осмотра. Отметку и нумерацию краской делают рядом с повреждением не закрашивая его.
158. В металлических трубах необходимо обращать особое внимание на состояние металла и не допускать образования очагов коррозии.
159. В гофрированных трубах, кроме того, необходимо следить за состоянием металла в районе болтовых соединений, где могут появиться трещины и разрывы, а также за состоянием защитных покрытий, особенно в агрессивных средах, и лотков внутри трубы. Выявленные дефекты своевременно устраняются. Необходимо следить за состоянием болтовых соединений, не допускать их раскручивания.
160. При массовых разрывах металла трубы подлежат переустройству.
Железобетонные, бетонные и каменные сооружения и конструкции
161. При содержании железобетонных, бетонных и каменных пролетных строений, и опор особое внимание обращают на предупреждение застоя воды в балластных корытах, на подферменных площадках и в других местах, обеспечение исправного состояния гидроизоляции, защиту арматуры от ржавления, предупреждение образования и развития трещин и других повреждений.
162. Поверхности сооружений, на которых может застаиваться вода, имеют продольные и поперечные уклоны, обеспечивающие сток воды непосредственно или через водоотводные приспособления - трубки, желоба, дренажи. Если уклоны для отвода воды отсутствуют или недостаточны, при ремонте сооружений нужно увеличить уклоны не менее чем до
163. Подферменные площадки опор имеют сливы с уклоном не менее
164. Долговечность эксплуатируемых пролетных строений в значительной мере зависит от состояния водоотвода из балластных корыт. Водоотводные трубки во избежание засорения и заполнения льдом имеют диаметр не менее 150 мм, без колен и перегибов. Для возможности осмотра и очистки они располагаются вне путевой решетки, а сверху закрываются колпаками, обкладываемыми крупным щебнем или галькой.
165. Водоотводным трубкам и желобам придают соответствующие направления и вынос, чтобы вытекающая вода не смачивала и не загрязняла наружных поверхностей сооружений. Трубки выходят из конструкции не менее чем на 150 мм. Для предупреждения смачивания и загрязнения пролетных строений водой, стекающей с поверхности балластного слоя, в нижней части бортиков необходимо устраивать "слезники".
166. Воду из насыпи за устоями с обратными стенками и при необходимости в других случаях отводят при помощи дренажей, которые содержатся в исправном состоянии. При наличии застоев воды за устоями, появлении на кладке устоев мокрых пятен и потеков, пучения грунта за устоями необходимо в плановом порядке принимать меры к обеспечению нормального водоотвода путем замены загрязненного грунта на дренирующий, восстановления или устройства новых дренажей. Балластному корыту в пределах обратных стенок придают уклон в сторону насыпи.
167. Для предупреждения проникания влаги все внутренние поверхности балластных корыт пролетных строений и опор мостов защищают гидроизоляцией. Гидроизоляция должна быть водонепроницаемой, прочной и эластичной (не должна повреждаться при деформации конструкции от нагрузки, изменений температуры), морозостойкой и теплостойкой, долговечной и стойкой от агрессивных загрязнителей.
168. Особое внимание при содержании и ремонте гидроизоляции уделять внимание ее сопряжению с водоотводными трубками. В местах, где гидроизоляцией перекрывают деформационные швы, нужно устраивать компенсаторы, обеспечивающие сплошность изоляции.
169. В каменных мостах с засыпкой между щековыми стенками изоляцией покрываются внутренние поверхности свода или бетонного заполнения над ними и поверхности стенок.
170. Наружные поверхности бетонных и железобетонных пролетных строений, и опор, не покрытые гидроизоляционным слоем или гидрофобным бетоном, рекомендуется окрашивать специальными красками для бетона.
171. Поверхности балластных корыт, на которые укладывается новый гидроизоляционный слой, имеют уклон не менее
172. Для предохранения от механических повреждений гидроизоляционный слой балластных корыт покрывают защитным слоем.
173. В случае обнаружения на поверхности конструкций мокрых пятен, потеков выщелачивающегося раствора или иных следов просачивания влаги выясняют причины обводнения (путем вскрытия балластного слоя, закладки шурфов) и в плановом порядке провести мероприятия по их устранению и ремонту поврежденных участков.
174. Замена и ремонт гидроизоляции на сооружении производится в соответствии с проектом.
175. В железобетонных и бетонных конструкциях мостов могут возникать силовые, усадочные и температурные трещины, а также трещины, вызванные коррозией арматуры. При содержании железобетонных и бетонных конструкций мостов, имеющих трещины, руководствуются следующим:
силовые трещины в растянутой зоне конструкций из обычного железобетона раскрытием до 0,1 мм (отдельные трещины - до 0,2 мм), а также усадочные трещины раскрытием до 0,2 мм в бетонных и железобетонных конструкциях не представляют опасности для прочности и долговечности конструкции. При большом количестве трещин следует производить окраску наружных поверхностей конструкций;
за силовыми трещинами в растянутой зоне конструкции из обычного железобетона раскрытием более 0,2 мм, а также за всеми трещинами, заходящими в сжатую зону, устанавливают наблюдения, выполняют перерасчет грузоподъемности конструкции, по результатам которого решают вопрос об их ремонте, усилении или замене;
наличие поперечных трещин в растянутой зоне предварительно напряженных железобетонных конструкций указывает на недостаточность или потерю предварительного напряжения. Такие конструкции обследуют мостоиспытательной станцией или другой специализированной организацией на предмет возможности дальнейшей эксплуатации;
при наличии трещин, вызванных ржавлением арматуры (трещины располагаются вдоль арматуры), в случае достаточной прочности защитного слоя необходимо принимать меры по предупреждению доступа влаги к арматуре путем нанесения на поверхность гидроизоляционных покрытий с предварительной заделкой трещин;
при появлении в опорных узлах пролетных строений и в оголовках опор температурных трещин, вызываемых обычно недостаточной подвижностью опорных частей, необходимо принимать меры по увеличению их подвижности, ремонту опор, а при необходимости, устройству на опорах железобетонных поясов;
усадочные (температурно-усадочные трещины) раскрытием до 0,2 - 0,3 мм не представляют опасности для прочности конструкций. Для исключения негативного влияния попадания влаги в бетон и к арматуре такие трещины подвергаются поверхностной герметизации (окраске).
176. При появлении трещин в пролетных строениях или опорах следует выяснить причины их образования. Для этого в необходимых случаях устанавливают регулярные наблюдения за трещинами с измерением их раскрытия и протяженности, а также с постановкой маяков. Наблюдения за трещинами, включая маяки, осуществляется не реже 1 раза в месяц до их ремонта или заключения обследования сооружения мостоиспытательной станцией, в котором указано об изменении порядка наблюдений. В зависимости от характера трещин и причин их появления выполняют ремонтные работы.
177. Трещины, за которыми установлены наблюдения (поставлены маяки), пронумеровывают и зарисовывают на эскизных чертежах конструкции с указанием размеров трещин (длины, величины раскрытия). Эскизы прикладываются к Книге искусственного сооружения, в которой, кроме того, указывается время появления трещин, дата установки маяков, температура воздуха, при которой измерялась величина раскрытия трещин. На самом сооружении масляной краской отмечают границы распространения трещин с указанием даты. Изменения, выявленные при дальнейших наблюдениях, отмечают в Книге искусственного сооружения, на эскизах и самом сооружении.
178. Наблюдения за трещинами следует производить при помощи микроскопа с измерительной шкалой, щелемеров и других приборов. Для определения глубины и характера распространения трещин производится тщательное исследование кладки посредством щупов, вскрытия облицовки, нагнетания подкрашенных жидкостей. На больших мостах необходимо периодически обследовать подводную часть опор.
179. Если причиной появления трещин являются деформации опор, необходимо исследовать основание сооружения посредством бурения, заложения штолен, шурфов.
180. Если причиной образования трещин в опорах является слабость облицовки, недостаточная перевязка ее с бутовой кладкой или слабость материала кладки, необходимо в зависимости от характера и степени повреждения производить цементацию кладки, торкретирование по металлической сетке, частичную перекладку облицовки, устройство железобетонных прокладных рядов, железобетонных рубашек или поясов, перекладку всей поврежденной части сооружения.
181. При появлении трещин в устое вследствие пучения грунта между обратными стенками, кроме ремонта кладки, заменяют засыпку дренирующим материалом с устройством или восстановлением дренажей за устоем.
182. Опоры из бетонных блоков при наличии развивающихся трещин в швах и самих блоках необходимо отремонтировать посредством расшивки швов, заделки трещин в блоках, цементации кладки и устройства железобетонных поясов или сплошной железобетонной рубашки. В случае стабилизированных трещин, не увеличивающихся в течение ряда лет, можно ограничиться тщательной расшивкой швов и заделкой трещин.
183. В случае существенного поверхностного разрушения облицовки, бетонной (бутовой) кладки опор, щековых стен и сводов арочных мостов выполняют ремонт поврежденных участков. Если бутовая кладка опор и массивных мостов имеет пустоты, трещины, недостаточно связана раствором или произошло выщелачивание цементного камня из раствора, следует произвести инъектирование (цементацию) кладки.
184. Подферменники с трещинами и сколами, расположенными в пределах распределения давлений от опорных частей, подлежат замене новыми или укреплению железобетонными, или металлическими обоймами. В качестве временной меры разрешается устанавливать объемлющие металлические хомуты. В случае отсутствия на опорах железобетонных оголовков при замене или усилении подферменников рекомендуется устройство сплошной железобетонной плиты (прокладного ряда).
185. При содержании железобетонных мостов со сборными пролетными строениями и опорами необходимо обращать внимание на состояние омоноличенных стыков элементов. Появление здесь трещин, сколов, разрушение бетона может указывать на недостатки конструкции, низкое качество производства работ или примененных материалов. Причины появления дефектов и эффективный способ их устранения устанавливаются на основании детального обследования и расчетов.
186. В пролетных строениях и опорах, при этапном бетонировании, не исключено появление трещин по швам бетонирования. При стабилизированном состоянии такие трещины раскрытием более 0,3 мм следует заделывать.
187. В зависимости от характера и степени развития трещин рекомендуется применять следующие способы ремонта конструкции:
при наличии поверхностных трещин раскрытием до 0,3 мм - нанесение защитных пленок и покрытий;
при наличии "дышащих" от нагрузки и изменения температуры трещин раскрытием более 0,3 мм - герметизацию (заполнение) трещин водонепроницаемым эластичным материалом;
при наличии сквозных не дышащих трещин раскрытием более 0,3 мм - прочностная заделка жестким составом;
усиление железобетонных пролетных строений внешним армированием ламинатов (пластин) или тканых полотен (холстов) с помощью полимерного клея.
188. Различного рода дефекты защитного слоя (обнаженная арматура, сколы бетона, раковины) рекомендуется заделывать полимеррастворами, полимербетонами, цементными растворами с подготовительным слоем из полимеррастворов. Допускается защита обнаженной арматуры от коррозии путем окраски.
189. В каменной кладке мостов необходимо своевременно производить расшивку швов. Наибольшему разрушению подвержен раствор швов в пределах колебания горизонта вод и в подводной части опор, особенно в районе ледорезов.
190. В балочных мостах между смежными пролетными строениями и между концами пролетных строений и шкафными стенками устоев имеются зазоры, обеспечивающие перемещение пролетных строений при их работе и температурном расширении. Деформационные швы перекрываются сверху от просыпания балласта.
191. В железобетонных балочных пролетных строениях при осмотрах следует проверять: плотность опирания на опоры каждой из балок; наличие трещин и сколов бетона в опорных узлах балок вследствие их неравномерного опирания; наличие трещин в примыкании диафрагм к балкам и в самих диафрагмах, также вызываемых неравномерным опиранием пролетного строения на опоры и неудовлетворительным омоноличиванием диафрагм.
192. Пазухи сводов, а также надсводные части арочных мостов под балластным слоем заполняют бетоном, сухой кладкой или щебнем. Толщина щебеночной засыпки над верхом свода в замке составляет не менее 0,7 м от подошвы рельса.
193. Мероприятия по ремонту мостов с деформированными опорами устанавливаются проектом в зависимости от причин деформаций, конструкции и состояния сооружения. При морозном пучении опор необходимо проводить противопучинные мероприятия в виде обсыпок или утепления.
194. При общей деформации обделки тоннеля или местном ее выпучивании и появлении в обделке тоннелей или в конструкциях галерей трещин, при резком увеличении обводненности, а также при появлении других повреждений, принимают меры по обеспечению безопасности движения поездов (установка временных кружал для подкрепления неисправной обделки, усиление контроля за техническим состоянием неисправных участков).
195. Для осмотра тоннелей и галерей, устранения обнаруженных дефектов необходимо иметь в исправном состоянии передвижные подмости, оборудованные смотровыми площадками и электроосветительной арматурой с самостоятельным источником электроэнергии или проводкой, подключаемой к электросети сооружения.
196. На участках электрифицированных железных дорог указанные мероприятия осуществляются только после снятия напряжения с контактной сети.
197. В случае течи из швов для расшивки применяют расширяющийся цемент.
198. Трещины, появившиеся в обделке тоннелей или в конструкциях галерей, необходимо тщательно осмотреть, замерить и нанести на чертеж развертки тоннеля или конструкции галереи.
199. Устранение дефектов в каменных, бетонных и железобетонных конструкциях осуществляется в соответствии с технологией, утвержденной нормативно-техническим документом.
Деревянные сооружения и конструкции
200. При содержании деревянных мостов и опор особое внимание необходимо обращать на предупреждение появления и развития гнили в деревянных элементах путем антисептирования, тщательной очистки от загрязнения и своевременной заделки трещин, а также на состояние сопряжения всех элементов и строгое проведение противопожарных мероприятий.
201. Все деревянные мосты и опоры необходимо содержать в чистоте и не допускать наличие посторонних горючих предметов. Наиболее подвержены загрязнению прогоны в промежутках между мостовыми поперечинами, места примыкания подкосов к стойкам опор, врубки и связи.
202. Зимой деревянные мосты необходимо очищать от снега и льда.
203. Все деревянные элементы антисептируют. Стальные части деревянных конструкций (накладки, тяжи, шайбы, головки и гайки болтов) защищают от коррозии окраской или покрытием битумом. Резьба на болтах смазывается.
204. В деревянных мостах подвержены загниванию плохо проветриваемые места, в которых может задерживаться влага. Такими частями являются плоскости сопряжений в узлах и врубках, соприкасающиеся постели и торцы прогонов, стенки отверстий, швы в пакетах из брусьев, бревен и досок. Способствует загниванию древесины конденсация влаги на металле в местах контакта деревянных и металлических деталей.
205. В наиболее неблагоприятных условиях находятся детали опор деревянных мостов, подвергающиеся переменному увлажнению у горизонта воды и поверхности земли (сваи, нижние венцы ряжевых опор). Элементы деревянных опор мостов в относительно сухих песчаных грунтах могут загнивать на глубине до 2 м, в увлажненных и плотных грунтах до 0,5 м ниже уровня земли.
206. Для выявления гнили производится: тщательный осмотр, отстукивание молотком и, в необходимых случаях, сверление отверстий обычным или пустотелым сверлом либо стеска верхних слоев деревянных элементов, подверженных гниению.
207. Поверхностную гниль в сваях, прогонах, подкосах, стойках и других элементах моста нужно стесывать до обнажения здоровой древесины; при наличии гнили глубиной более 10 - 20 мм и более 15% от площади поперечного сечения элемента возможность оставления его в конструкции проверяется расчетом. После стески гнили свежая древесина покрывается антисептиком. При поражении элементов внутренней или недопустимой поверхностной гнилью производится замена их новыми антисептированными элементами.
208. Трещины, в которых возможно скопление влаги, расчищают и обрабатывают антисептической пастой и зашпаклевывают. Для предупреждения развития трещин в необходимых случаях нужно ставить хомуты.
209. Антисептирование производится аналогично мостовым брусьям.
Опорные части
210. Железобетонные пролетные строения длиной до 10 м включительно опираются на плоские опорные части из металлических листов толщиной не менее 20 мм, при длине от 10 до 20 м - тангенциальные, а при длине более 20 м - катковые или секторные. Металлические пролетные строения пролетом до 10 м имеют плоские опорные части, при пролетах от 10 до 25 м - тангенциальные, а при пролетах более 25 м - катковые или секторные.
211. Использование шарнирно-катковых, опорных частей стаканного типа, сферических опорных частей устанавливается проектом.
212. Металлические пролетные строения длиной менее 5 м до их замены могут быть установлены на пропитанные антисептиком деревянные брусья.
213. Металлические пролетные строения временных мостов, в том числе устраиваемых при производстве работ по ремонту или переустройству сооружений, могут быть установлены на деревянные брусья не более чем в два яруса.
214. Опорные части содержат в чистоте. Катки, плоскости катания и скольжения металлических опорных частей после предварительной очистки нужно натирать графитом. В зимнее время опорные части надлежит очищать от снега и льда. Для предупреждения загрязнения опорные части имеют футляры.
215. Опорные части находятся в исправном состоянии и правильном положении, а также плотно опираются на подферменники или подферменные площадки. Все анкера и болты, крепящие опорные части плотно подтягиваются.
216. Правильность расположения опорных частей выявляется обмером взаимного расположения опорных плит, балансиров, катков и самих опор, а также положения опорных частей на подферменниках. Величина отклонения оси верхнего балансира от оси опорной плиты плоских, тангенциальных, секторных, катковых и шарнирно-катковых подвижных опорных частей измеряется при помощи отвеса и стальной линейки или рулетки. Величина отклонения оси плиты скольжения от оси нижней анкерной плиты подвижной опорной части стаканного типа или сферической опорной части - по специальной шкале на опорной части. Результаты обмера опорных частей с приложением схемы и указанием температуры каждый раз фиксируют в Книгах искусственных сооружений и сравниваются с предыдущими результатами.
217. При проверке положения подвижных опорных частей следует учитывать нормальное для данной температуры отклонение оси балансира от оси опорной плиты (отклонения оси плиты скольжения от оси нижней анкерной плиты):
![]() где
l - расчетный пролет балки или фермы (для неразрезного пролетного строения - расстояние до оси неподвижной опорной части), мм;
t - температура воздуха в момент проверки, °C;
t0 - температура, при которой оси балансира опорной плиты и центр катков должны совпадать, °C:
![]() tcp - среднее алгебраическое наивысшей tmax и наинизшей tmin годовых температур, °C;
).Знак плюс соответствует расположению опорных частей под нижними поясами ферм, а знак минус - под верхними поясами. Значения температуры подставляются в формулы со своими знаками (знак плюс - выше нуля).
Нормальное отклонение центра катков от оси опорной плиты определяется величиной
.При проверке правильности расположения опорных частей необходимо учитывать возможное несовпадение осей балансира и плиты при температуре t°.
218. В сферических опорных частях производятся замеры зазоров скольжения и зазоров поворота (рисунок 5). Места для выполнения замеров маркируются производителем. Если они не указаны на опорной части, следует их наметить краской в соответствии с положением зазоров контактирующих поверхностей в местах, где удобно и надежно проводятся замеры.
![]() на сферических опорных частях
219. Перечень мероприятий, в зависимости от величины зазора скольжения устанавливается производителем, в качестве справочных значений приведен в таблице 5.
Таблица 5
в зависимости от величины зазора скольжения
220. В случае обнаружения смещений, превышающих нормальные отклонения, или других неисправностей опорных частей выясняют причины этих неисправностей и осуществляют соответствующий ремонт. Если состояние опорных частей вызвано деформацией опор, то мероприятия по ремонту, в зависимости от причин деформации опор, конструкции и состояния всего сооружения, устанавливаются проектом.
221. В случае неравномерного опирания отдельных катков, нарушения их подвижности, а также при появлении трещин в опорных плитах и балансирах неисправные элементы опорных частей следует заменить.
222. Катки при перекосах и угоне необходимо выправлять с установкой (в особенности при срезных катках) специальных противоугонных зубьев и планок в случае их отсутствия или повреждения. Срезанные фиксирующие болты следует заменять высокопрочными болтами.
223. При значительном смещении балансиров подвижных опорных частей относительно опорных плит (отклонениях оси плиты скольжения от оси нижней анкерной плиты) вследствие неправильной установки опорных частей или деформации опор необходимы передвижка опорных плит или балансиров подвижных опорных частей, продольная передвижка пролетного строения вместе с неподвижными опорными частями или без них, комбинация обоих приемов. После перестановки фиксируют на чертеже положение всех опорных частей.
224. При наличии поперечного смещения пролетного строения на подвижном конце необходимо выяснить причины этого явления и произвести обратную передвижку пролетного строения с устройством или усилением по проекту реборд на балансирах, опорных плитах или катков опорных частей.
225. Неподвижные опорные части мостов в случае их сдвига по подферменнику необходимо закрепить анкерными болтами после передвижки пролетного строения в проектное положение.
226. Неплотное опирание опорных частей на подферменники устраняют при помощи свинцовых, резиновых подкладок, подливкой цементного раствора под давлением, подсыпкой цемента или применением полимерцементных составов.
227. При упирании торцов главных балок, торцов ферм или консолей продольных балок в шкафные стенки устоев или в смежные пролетные строения, а также при недостаточном зазоре между ними, необходимо передвинуть пролетное строение или укоротить торцы ферм и балок, вырубить в кладке ниши.
Основания сооружений
228. По всем мостам, трубам и другим сооружениям, расположенным на многолетнемерзлых грунтах, в Книгах искусственных сооружений и карточках на основании проектной документации указывается принцип использования таких грунтов:
принцип 1 - грунты основания используются в мерзлом состоянии в течение всего периода эксплуатации;
принцип 2 - грунты основания используются в оттаявшем или оттаивающем состоянии.
229. При содержании мостов и труб на многолетнемерзлых грунтах, используемых по принципу 1, необходимо следить за температурой грунтов, а также за исправностью имеющихся охлаждающих установок. Для наблюдения за состоянием грунтов привлекаются инженерно-геологические базы (мерзлотные станции). Измерения температуры необходимо производить не реже одного раза в год (при осеннем осмотре), при наличии деформаций - не реже двух раз в год в период их максимального промораживания и максимального оттаивания, с записью результатов в ведомости, вкладываемые в Книги искусственных сооружений. Кроме измерения температуры грунтов основания, необходимо производить нивелировку опор для выявления возможных просадок или кренов, а также нивелировку лотков труб. Нивелировку опор необходимо производить по четырем точкам на каждой опоре относительно неподвижного репера, а лотков труб - по концам трубы, оси пути и не менее чем в двух промежуточных точках.
230. В случае повышения в течение ряда лет температуры вечномерзлых грунтов или нарастающих осадок и кренов опор необходимо принимать меры по восстановлению и сохранению вечномерзлого состояния грунтов основания по проекту.
231. При содержании сооружений на многолетнемерзлых грунтах, используемых по принципу 1, не допускается застой воды под мостами и у оголовков труб, способствующих оттаиванию грунтов основания.
232. При заложении труб и опор мостов на просадочных грунтах, а также в условиях развития опасных геологических процессов и явлений, ежегодно необходимо производить нивелировку опор мостов и лотков труб.
Эксплуатационные обустройства
233. Для укрытия людей при проходе поездов, размещения противопожарного инвентаря, а также механизмов, оборудования и материалов при производстве ремонтных работ на мостах длиной свыше 50 м устраиваются убежища. Убежища на мостах располагаются через 50 м с каждой стороны пути в шахматном порядке (при длине моста от 50 до 100 м убежища располагают в середине моста с каждой стороны пути).
234. На участках со скоростью движения пассажирских поездов более 140 км/ч и в северных условиях расстояние между убежищами составляет 25 м. Допускается сохранить существующие расстояния между убежищами 50 м при условии разработки для каждого моста специальных мер техники безопасности, утверждаемых руководителем подразделения.
235. Ниши имеются во всех тоннелях длиной более 50 м, а камеры - в тоннелях длиной более 300 м. Ниши и камеры располагаются с каждой стороны пути в шахматном порядке, соответственно через 60 и 300 м. В тоннелях длиной от 50 до 100 м допускается устройство по одной нише с каждой стороны пути, а в тоннелях длиной от 300 до 400 м - одной камеры в середине тоннеля. Ниши и камеры обрамляют побелкой или плитками белого цвета для облегчения их отыскания.
236. При достаточном габаритном очертании вместо ниш и убежищ устраиваются балконы с перильным ограждением на протяжении всего тоннеля. Для схода и захода на балкон устраиваются лестничные площадки, которые располагаются через 30 м.
237. Для возможности осмотра всех частей пролетных строений, видимых поверхностей опор, тоннелей и труб, а также внутренних поверхностей пустотных конструкций могут быть смотровые приспособления в виде лестниц, перильных ограждений, люлек, специальных устройств на плавсредствах, железнодорожном или автодорожном ходу.
238. Подферменные площадки устоев и оголовки или ригели промежуточных опор, с которых производится осмотр и выполняются работы по содержанию и ремонту опорных частей и других элементов мостов, при высоте опор более 3 м над землей или водой ограждают перилами высотой не менее 1,1 м. При недостаточных размерах подферменных площадок, оголовков или ригелей для указанных целей в случае невозможности использования других средств устраиваются смотровые приспособления (балконы) в верхней части опор. Для спуска с мостового полотна наверх опор или на балконы по постоянным или переносным лестницам.
239. Для осмотра пролетных строений мостов используют переносные лестницы (для мостов высотой не более 5 м), настилы внутри пролетных строений при езде поверху, переносные люльки, откидные платформы, передвижные тележки. Пролетные строения с ездой понизу имеют перила по верхним поясам ферм и лестницы с перилами по опорным раскосам или стойкам.
240. Устройство и эксплуатация смотровых приспособлений, находящихся на электрифицированных участках, осуществляются в соответствии с требованиями по электробезопасности.
241. У каждого мостового сооружения или трубы при высоте насыпи свыше 2 м следует устраивать по откосам один, а при необходимости два постоянных лестничных схода.
242. Не реже одного раза в год при очередном периодическом осмотре необходимо проверять исправность всех постоянных смотровых приспособлений (смотровые тележки, лестницы, перила и т.п.) с отражением результатов в акте.
243. На деревянных мостах и на мостах с ездой на деревянных поперечинах необходимо иметь противопожарные средства в виде бочек с водой вместимостью 200 л и ящиков с песком вместимостью 0,25 м3, а на охраняемых мостах, кроме того, огнетушители, гидропульты и другие специальные противопожарные приспособления.
244. На однопутных и двухпутных металлических и железобетонных мостах длиной от 10 до 25 м с ездой на деревянных поперечинах устанавливают одну бочку на конце моста; при длине мостов более 25 м - по одной бочке на концах моста и по одной бочке на каждые 50 м длины моста. На однопутных и двухпутных мостах длиной от 5 до 15 м с деревянными пролетными строениями или деревянными опорами устанавливают одну бочку на конце моста; при длине моста более 15 м - по одной бочке на концах и по одной бочке на каждые 25 м длины моста. Бочки устанавливаются на площадках-убежищах, а при отсутствии убежищ - на специальных помостах.
245. При отсутствии или пересыхании в летнее время водотока у деревянных опор устанавливают бочки с водой по одной на каждые 25 м длины моста.
246. Кроме бочек с водой, на металлических и железобетонных мостах длиной более 25 м с ездой на деревянных поперечинах и на деревянных мостах длиной более 15 м ставят ящики с песком на площадках, располагаемых по длине моста между площадками для бочек. Ящики с песком имеют крышки на петлях. Песок в ящиках находится сухой.
247. На путепроводах над электрифицированными участками взамен бочек с водой ставят ящики с песком.
248. На пешеходных мостах с деревянным настилом устанавливают ящики с песком по одному на каждые 50 м длины моста (со сходами).
249. В зимний период бочки находятся пустыми, а в остальное время - наполнены водой. В засушливых и безводных районах на металлических и железобетонных мостах длиной до 25 м с ездой на деревянных поперечинах, а также на деревянных мостах длиной до 15 м и у деревянных опор допускается вместо бочек с водой устанавливать ящики с песком вместимостью 0,25 м3.
250. На мостах с деревянными пролетными строениями пространство между контррельсами или между специальными брусками покрывают дощатым настилом и засыпано щебнем или гравием, а пространство между путевым рельсом и контррельсом (или бруском) покрыто полосовой сталью. На мостах с металлическими пролетными строениями на деревянных опорах указанные покрытия необходимо устраивать над всеми опорами и в обе стороны от них на расстоянии 2 - 5 м (в зависимости от высоты опоры).
251. На охраняемых мостах, помимо бочек с водой и ящиков с песком, находятся следующие противопожарные средства: химические огнетушители, устанавливаемые в специальных деревянных ящиках на концах моста и через каждые 100 м его длины; гидропульты (или ведра) - по одному на каждые 200 м длины моста, но не менее одного на пост охраны; противопожарный инвентарь (не менее чем по две штуки): лопаты, ломы, топоры, багры, а также ведра с веревкой и блоком для пополнения воды в бочках. Указанный инвентарь рекомендуется хранить на щитах у моста. В зимнее время огнетушители и гидропульты необходимо переносить в теплое помещение.
252. На охраняемых мостах через реки необходимо иметь спасательные приспособления - спасательные круги, шары, веревки, а также лодки и катера (в зависимости от ширины реки и скорости течения).
253. В помещениях охраны мостов (тоннелей) и мостовых обходчиков находится прямая телефонная связь с ближайшей станцией и с поездным диспетчером.
254. Линии связи и другие железнодорожные коммуникации прокладываются на специальных мостиках, защищены от повреждения коробами и обеспечивают возможность беспрепятственного производства работ по ремонту и содержанию сооружений. Расположение коммуникаций внутри пролетных строений, на опорах, тротуарах и перильных ограждениях не допускается.
255. На эксплуатируемых мостах не допускается прокладка нефтепроводов, нефтепродуктопроводов, газопроводов, канализационных трубопроводов, тепловых сетей и водопровода, а также не связанных с работой железных дорог линий электропередачи и связи.
256. Искусственные сооружения, на которых установлены опоры контактной сети или находятся узлы крепления проводов контактной сети, питающих или отсасывающих линий тягового электроснабжения, а также линии электропередачи напряжением свыше 1000 В, заземляются в соответствии с требованиями действующих руководящих документов.
257. Заземлению подлежат также отдельно стоящие металлические конструкции мостов и путепроводов, расположенные на расстоянии менее 5 м от частей контактной сети и линий электропередачи, находящихся под напряжением; металлические конструкции мостов и путепроводов, расположенные в зоне влияния контактной сети или линий электропередачи переменного тока; мосты и путепроводы, которые могут оказаться под напряжением вследствие падения на них проводов, тросов или других деталей контактной сети или линий электропередачи при их повреждении.
258. Опасную зону для работ на мостах электрифицированных участков (2 м от токонесущих частей контактной сети), а также при наличии на мостах линий электропередачи (в зависимости от напряжения линии электропередачи, но не менее 2 м) обозначают красной полосой на элементах пролетных строений или конструкций подвески линии электропередачи.
259. Контактная сеть и линии электропередачи, кроме подвешенных на расстоянии, обеспечивающем безопасность производства работ на мостах, секционируется с обеих сторон моста с установкой разъединителей с ручным приводом.
260. Конструкции крепления контактной сети городского транспорта (трамвай, троллейбус) на железнодорожных путепроводах исключают возможность попадания рабочего напряжения на конструкции путепроводов и железнодорожные коммуникации. С этой целью к нижней конструкции путепровода крепятся диэлектрические щиты, шириной 1200 мм с бортами по краям, исключающими сход штанги; щиты выступают по концам конструкций путепровода на 250 мм.
261. На путепроводах и пешеходных мостах, расположенных над электрифицированными путями, для ограждения частей контактной сети, находящихся под напряжением, устанавливают предохранительные щиты и сплошной настил в местах прохода людей. Щиты могут быть вертикальные высотой 2 м и горизонтальные, прикрывающие находящиеся под напряжением части контактной сети на расстоянии не менее 1,5 м от края путепровода или пешеходного моста.
262. Тоннели протяжением более 300 м на прямых и более 150 м на кривых участках пути оборудуют постоянным (общим и дежурным) электрическим освещением, а также обеспечены продольным энергоснабжением. На электрифицированных линиях, а также в других случаях при наличии электроэнергии освещение и продольное энергоснабжение рекомендуется устраивать во всех тоннелях. В целях экономии электроэнергии при отсутствии людей в тоннеле включают только дежурное освещение.
263. Охраняемые мосты и тоннели, мосты на судоходных реках оборудуют телефонной связью. Телефонные аппараты устанавливают в закрытых шкафах по концам сооружений, а при длине их более 1000 м - также и в середине.
264. Железнодорожные мосты с разводными пролетами, а также мосты с совмещенной проезжей частью (для одновременного движения рельсовых и безрельсовых транспортных средств) ограждают с обеих сторон сигналами прикрытия, находящимися на расстоянии не менее 50 м от въездов на них. Для городских мостов расстояния от въездов до сигналов прикрытия устанавливаются по согласованию с Государственной инспекцией безопасности дорожного движения МВД России. Открывание сигналов прикрытия рекомендуется только при неразведенном положении разводного пролета, а также при незанятом состоянии совмещенного проезда.
265. Железнодорожные мосты с разводными пролетами, а также однопутные мосты на двухпутных участках дороги защищают предохранительными (улавливающими) тупиками или устройствами путевого заграждения.
266. Мосты и тоннели по перечню, утвержденному уполномоченным владельцем искусственного сооружения структурным подразделением, оборудуются оповестительной сигнализацией, заградительными светофорами и контрольно-габаритными устройствами, и устройствами контроля схода подвижного состава.
267. В судоходных пролетах мостов имеется судоходная сигнализация. Порядок ее устройства и обслуживания определяются проектом с учетом требований законодательства в области морского и речного транспорта.
268. Перед мостами с контррельсами или охранными брусьями на участках, где работают снегоочистители, с обеих сторон устанавливаются временные сигнальные знаки.
269. Оборудование запретных зон мостов и тоннелей осуществляется в соответствии с проектным решением на основании оценки уязвимости, выполненной специализированной организацией в области транспортной безопасности, после утверждения плана обеспечения транспортной безопасности объекта транспортной инфраструктуры.
270. Около больших, а также всех разводных мостов и у тоннелей следует предусматривать служебно-бытовые помещения для обслуживания сооружений и для хранения инструмента и материалов. На больших мостах для механизации работ по текущему содержанию и ремонту предусматривается устройство линий подачи сжатого воздуха и воды, а также линий продольного электроснабжения с токоотборными точками.
271. Для предупреждения протекания атмосферных вод в тоннели и галереи надлежит следить, чтобы на поверхности над сооружениями не было заболоченных мест, низин и ям, где могла бы скапливаться вода. В случае значительного обводнения сооружений вследствие поступления атмосферной воды принимают предупредительные меры на поверхности над тоннелем или галереей: планировка, устройство нагорных канав, осушение заболоченных мест посредством дренажей и канав, отводящих воду в сторону за пределы возможного ее поступления в сооружение.
272. Все дренажи, водоотводные и нагорные канавы имеют продольный уклон не менее
273. В случае недостаточной эффективности планировки поверхности и устройства поверхностного водоотвода, а также при обводнении тоннелей (галерей) грунтовыми водами принимаются меры по осушению сооружений: устройство дренажных скважин, штолен, нагнетания различных мастик по специальным проектам.
274. В обводненных тоннелях и галереях находятся лотки для беспрепятственного отвода воды. Уклон продольных водоотводных лотков в тоннелях должен быть не менее
275. Концевые участки штолен, а также поперечные заходки из штолен в тоннель следует, как и лотки, предохранять от промерзания. Для борьбы с наледями и предотвращения "размораживания" бетона в сложных климатических условиях предусматривается обогрев тоннелей по проекту.
276. В обводненных тоннелях и галереях необходимо периодически определять и записывать в тоннельную книгу дебет воды, поступающей в тоннель (галерею) и в дренажные штольни.
277. В тоннелях длиной более 500 м, а также во всех плохо проветриваемых тоннелях необходимо периодически брать пробу воздуха для анализа содержания вредных газов. В зависимости от результатов анализа корректируется режим и распорядок работы людей в тоннеле, а также систем вентиляции, при ее наличии.
278. В железнодорожных тоннелях предусмотренные проектом системы пожаротушения, освещения, сигнализации, эвакуации, тепловентиляции, подогрева, а также автоматизированная система управления технологическим процессом содержится в исправном состоянии.
Для тоннелей разрабатывают план тушения пожара, включающий распределение обязанностей между персоналом, обслуживающим тоннель и работниками противопожарных поездов. В плане отражают данные о тоннеле со схемой всех эксплуатационных устройств и систем, указан орган, ответственный за противопожарную защиту, приведены сведения о средствах пожаротушения, о системе водоснабжения, местах нахождения огнетушителей, указаны правила провоза по тоннелю огне- и взрывоопасных грузов, а также меры по безопасной эвакуации людей при пожаре.
Эвакуационные выходы, места подключения пожарных поездов или машин к сухотрубам и другие имеющиеся противопожарные средства обозначают указателями.
279. Проверка габарита приближения строений на мостах и в тоннелях производится периодически габаритообследовательскими станциями не реже одного раза в пять лет, а также регулярно эксплуатирующим подразделением при обнаружении деформаций (например, обделки тоннеля) и после производства работ, которые могут вызвать нарушение габарита: перекладка обделки, рихтовка, подъемка и понижение пути, сплошная замена мостовых брусьев, усиление, переустройство перил и др. Приборы и оборудование приведены в приложении Г к настоящим Методическим рекомендациям.
280. На средних и больших мостах и в тоннелях уровень головок рельсов сохраняется без изменений, а необходимую толщину балластного слоя на подходах следует создавать за счет срезки излишнего балласта или подрезки земляного полотна. Если срезка земляного полотна вызывает приток воды к сооружению, то в проекте предусматривают необходимые водоотводные и дренажные устройства.
Приведение мостов к габаритному состоянию может быть осуществлено переустройством связей, подъемкой пролетных строений или понижением пути (для путепроводов), заменой негабаритных конструкций, а также передвижкой пути на мосту до совпадения с осью пролетного строения или передвижкой самих пролетных строений. Устранение или снижение негабаритности в тоннелях может быть достигнуто рихтовкой и понижением пути, подтеской обделки или ее перекладкой согласно проектному решению.
281. При наличии в тоннелях каких-либо коммуникаций (линии связи, электропередачи, водопровод) необходимо следить за тем, чтобы эти устройства находились вне пределов габарита приближения строений.
282. Съемка профиля и плана рельсового пути производится на мостах после замены мостовых брусьев или укладки железобетонных плит безбалластного мостового полотна; на мостах с ездой на балласте и в тоннелях - после ремонтов верхнего строения пути, а также во всех случаях изменения положения пути (рихтовка, понижение или подъемка, в том числе при пучении).
283. Для всех мостовых переходов с пролетными строениями длиной более 20 м имеются профили и планы пролетных строений, снятые геодезическими инструментами. Периодические инструментальные съемки плана и профиля производятся:
при удовлетворительном состоянии пролетных строений - не реже одного раза в 10 лет;
на мостах, имеющих дефекты в очертании профиля или плана пролетных строений (значительные их провесы, искривления) - по заключению мостоиспытательной станции, но не реже, чем через 5 лет;
на мостах с предварительно напряженными железобетонными пролетными строениями (съемки профиля) - не реже одного раза в 5 лет;
на мостах со сквозными открытыми металлическими пролетными строениями (съемка плана верхних поясов ферм) - по заключению мостоиспытательной станции, но не реже одного раза в 5 лет;
на всех мостах до и после усиления или ремонта, связанного с подъемкой ферм, а также в случаях повреждений или деформаций пролетных строений.
284. Съемка профиля металлических и деревянных ферм производится по поясам ферм в их узлах. Рейку в каждом узле устанавливают в одних и тех же местах: при нивелировке нижних поясов - на верхние горизонтальные листы поперечных балок; при нивелировке верхних поясов - на верхние горизонтальные листы поясов, причем принимается во внимание число и толщина горизонтальных листов. Съемка профиля балок со сплошной стенкой выполняется по верху горизонтальных листов нижних поясов либо по низу горизонтальных листов верхних поясов в начале, 1/4, 1/2, 3/4 и в конце пролета.
285. Съемка профиля железобетонных мостов производится по металлическим маркам или, в крайнем случае, по борту балластного корыта. По возможности такую съемку следует выполнять по низу балок. Железобетонные балочные пролетные строения нивелируют не менее чем в шести точках - в середине полетного строения и у опор с каждой стороны пролетного строения.
286. Съемка плана ферм производится в плоскости обоих поясов по узлам ферм, плана балок со сплошной стенкой - по узлам прикрепления связей. При этом сначала с помощью тахеометра или нивелира и горизонтально расположенной нивелирной рейки снимается план одной плоской фермы, затем лазерным дальномером или рулеткой измеряются расстояния между одноименными узлами двух плоских ферм пролетного строения. План ферм (балок) можно снимать электронным тахеометром.
287. Результаты съемки профиля и плана ферм и рельсового пути оформляют в виде графиков, на каждом из которых необходимо указать температуру и условия съемки. На отдельном графике последняя съемка совмещается с предыдущими для сравнения.
Для вновь монтируемых и устанавливаемых пролетных строений основные контрольные значения указаны в п. 288 - 291.
288. Допускаемое отклонение величины ординат строительного подъема после установки пролетного строения на опорные части (с учетом упругого прогиба от собственного веса пролетного строения) не более 10% от проектного.
289. Допускаемая разность (в поперечном направлении) отметок узлов пролетного строения после установки его на опорные части при расстоянии В между осями ферм (главных балок), не более опорных узлов ферм (главных балок) - 0,001В, одноименных узлов смежных ферм (главных балок) - 0,002В.
290. Допускаемое отклонение в плане оси ферм от проектной - не более 0,0002L, где L - величина пролета.
291. Допускаемое отклонение одного из узлов в плане от прямой, соединяющей два соседних с ним узла, не более 0,001 длины панели.
292. Вертикальный упругий прогиб пролетных строений определяется в соответствии с п. 88.
293. Положение опор каждого моста фиксируется нивелировкой подферменных площадок, осевыми знаками и измерениями расстояний между осями опор, и шкафными стенками устоев. В балочных мостах разрешается вместо этого промерять расстояние между осями опорных частей (балансиров и подушек) смежных пролетных строений на опорах и между осью опорных частей и шкафной стенкой на устоях; в арочных мостах - зазоры деформационных швов.
294. Различные по величине осадки соседних опор не должны вызывать появления в продольном профиле дополнительных углов перелома, превышающих для железнодорожных мостов
295. Предельные продольные и поперечные смещения верха опор железнодорожных мостов с разрезными балочными пролетными строениями с учетом общего размыва русла не превышают значения:
где l0 - длина меньшего примыкающего к опоре пролета.
296. Изменение положения опор (наклон, осадка, сдвиг) может быть определено по результатам нивелировки подферменных площадок, связанных с репером, по тахеометрической съемке наклона граней опор, при помощи отвесов и т.п. Кроме того, в балочных мостах наклон или сдвиг опор может быть определен по изменению расположения элементов подвижных опорных частей и других подвижных сопряжений, а в арочных мостах - по изменению раскрытия деформационных швов. В необходимых случаях, определяемых мостоиспытательными станциями, применяют более точные методы с установкой специальных марок, реперов и устройством постоянных площадок для установки тахеометров. Результаты измерений положения опор оформляют в виде сравнительных схем и таблиц.
297. В тоннелях отклонения оси рельсовой решетки в плане и в профиле от проектного положения не вызывает нарушения габарита или увеличения негабаритности сооружения. Для контроля за положением верхнего строения пути, в тоннелях имеются постоянные реперы (рисунок 6), заделываемые в обделку стен через каждые 20 м на прямых и через каждые 10 м на кривых. В однопутных тоннелях реперы располагают на прямом участке со стороны правой по счету километров рельсовой нитки, а на кривой - со стороны наружного рельса. В двухпутных тоннелях реперы устанавливают по обеим сторонам. В стене тоннеля у каждого репера прикрепляют марку, на которой указывают номер репера, расстояние до рабочей грани ближайшего рельса и возвышения над головкой рельса. Для контрольных измерений применяют специальный шаблон, устанавливаемый на головку путевого рельса и на репер.

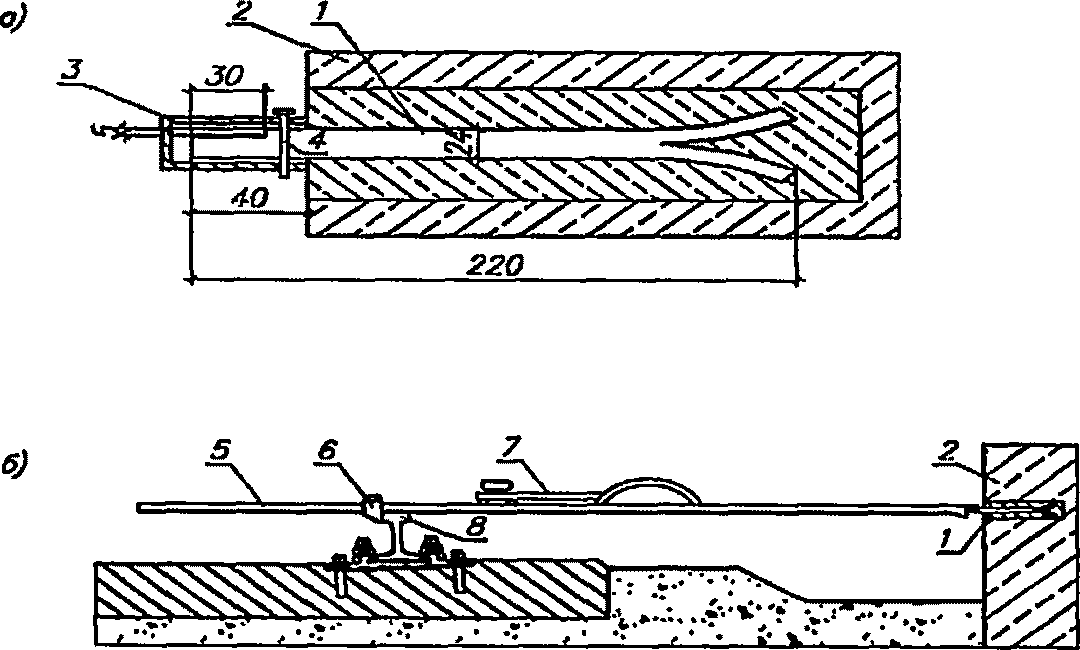

![]() а - конструкция репера; б - проверка положения пути
в тоннеле по реперу;
1 - путевой репер; 2 - обделка тоннеля;
3 - предохранительный колпачок (заполняется густой смазкой
и закрепляется на репере шплинтом); 4 - шплинт;
5 - шаблон; 6 - подвижный упор; 7 - уровень;
8 - путевой рельс
298. На чертежах поперечных сечений (рекомендуемый масштаб 1:50), наносят: ось тоннеля, положение пути и контактного провода (на электрифицированных участках), габарит приближения строений. Заснятые сечения должны быть привязаны к пикетажу (а на неисправных участках, кроме того, отмечены и в натуре) для того, чтобы все последующие проверки были сопоставимы.
299. Контрольную нивелировку обделки и промеры ширины колец (в середине кольца) следует повторять не реже одного раза в 5 лет. Для контрольных нивелировок на обоих порталах тоннелей устанавливают геодезические реперы или путевые реперы.
300. За неисправными кольцами (деформированными или имеющими горизонтальные и косые трещины), а также смежными с ними кольцами проводятся регулярные инструментальные наблюдения. Для этого в тоннельную обделку по ее поперечному сечению заделывают постоянные металлические марки с обеих сторон пути: на уровне головки рельса, на высоте 2560 и 5300 мм от головки рельса, а также в замке свода. При наблюдениях производят нивелировку марок, а также измерение горизонтальных и диагональных расстояний между ними.
301. Положение марок с их отметками и взаимными расстояниями между ними отмечают на чертеже поперечного сечения обделки в данном месте, привязанном к пикетажу. Результаты последующих измерений записывают в тоннельной книге со ссылкой на чертеж, а все изменения в положении марок отмечают в ведомости и на чертеже с указанием даты.
302. Судоходный габарит отсчитывается от расчетного судоходного уровня воды, определяемого расчетом в соответствии с действующими нормативами в области морского и речного транспорта.
303. Строительной высотой пролетного строения является: в пролете - расстояние от подошвы рельса до низа конструкции пролетного строения, на опоре - расстояние от подошвы рельса до верха подферменной площадки.
304. Все материалы по проверке габарита, съемкам плана и профиля рельсового пути и пролетных строений, а также другим инструментальным наблюдениям за искусственными сооружениями прилагаются к Книгам искусственных сооружений.
к Методическим рекомендациям
по содержанию искусственных
сооружений в области
железнодорожного транспорта
ОСНОВНЫХ ПОВРЕЖДЕНИЙ ИСКУССТВЕННЫХ СООРУЖЕНИЙ,
ТРЕБУЮЩИХ ОГРАНИЧЕНИЯ СКОРОСТИ ДВИЖЕНИЯ ПОЕЗДОВ
ДО ПРОВЕДЕНИЯ СПЕЦИАЛЬНЫХ ОБСЛЕДОВАНИЙ, РАСЧЕТОВ
И ИСПЫТАНИЙ СООРУЖЕНИЙ ИЛИ ИХ УСТРАНЕНИЯ
к Методическим рекомендациям
по содержанию искусственных
сооружений в области
железнодорожного транспорта
Формы первичного учета, используемые для учета и наглядного представления основных данных о конструкции и состоянии искусственных сооружений, соответствуют утвержденному нормативно-техническому документу. Их ведение осуществляется в Единой корпоративной автоматизированной системе управления инфраструктурой.
Перечень форм первичного учета:
1. ПУ-12 Книга большого и среднего моста;
2. ПУ-12а Тоннельная книга;
3. ПУ-13 Книга малого искусственного сооружения;
4. ПУ-15 Карточка на мост;
5. ПУ-15а Карточка на пешеходный мост;
6. ПУ-15б Карточка на автодорожный путепровод;
7. ПУ-15в Карточка на мост-трубу;
8. ПУ-15г Карточка на акведук;
9. ПУ-16 Карточка на железнодорожный тоннель;
10. ПУ-16б Карточка на галерею;
11. ПУ-16в Карточка на селеспуск;
12. ПУ-17 Карточка на водопропускную трубу, лоток, коллектор, дюкер, сифон, фильтрующую насыпь;
13. ПУ-17а Карточка на пешеходный тоннель;
14. ПУ-17б Карточка на автодорожный путепровод тоннельного типа;
15. ПУ-17в Карточка на железнодорожный путепровод тоннельного типа;
16. ПУ-17г Карточка на акватоннель;
17. ПУ-30 Книга записи результатов осмотров искусственных сооружений;
18. ПУ-28 Книга записи результатов проверки пути, сооружений, путевых устройств и земляного полотна;
19. ПУ-35 Журнал обходчика железнодорожных путей и искусственных сооружений.
к Методическим рекомендациям
по содержанию искусственных
сооружений в области
железнодорожного транспорта
ПОД ИСКУССТВЕННЫМИ СООРУЖЕНИЯМИ В ОБЛАСТИ
ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА
Габаритные ворота устанавливают на расстоянии 10 - 15 м от искусственных сооружений с обеих сторон. В случае подхода к искусственному сооружению нескольких автомобильных дорог габаритные ворота устанавливают в месте, исключающем проезд, минуя их.

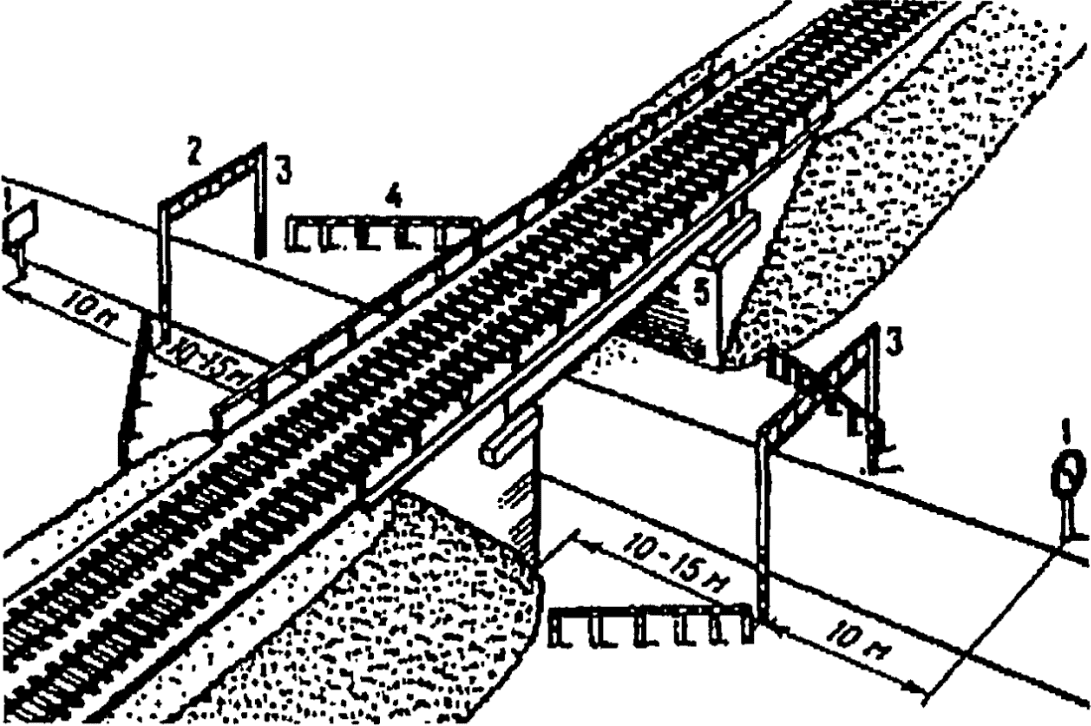

Горизонтальную контрольную планку габаритных ворот располагают на 20 см ниже высоты нижней кромки искусственного сооружения (рисунок 7).
![]() 1 - дорожные знаки 2.6 "Преимущество встречного движения"
или 2.7 "Преимущество перед встречным движением";
2 - дорожный знак 3.13 "Ограничение высоты";
3 - габаритные ворота; 4 - барьерное ограждение;
5 - передние грани мостовых
под искусственными сооружениями
На габаритных воротах размещают дорожный запрещающий знак 3.13 "Ограничение высоты" (рисунок 8), а при ширине проезда менее 3,5 м и у деревянных мостов, кроме того, дорожный запрещающий знак 3.14 "Ограничение ширины". В черте города или иных случаях, затрудняющих установку габаритных ворот, дорожные знаки 3.13 и 3.14 размещают на искусственном сооружении в соответствии с требованиями ГОСТ Р 52289-2019, ГОСТ Р 52290-2004 "Технические средства организации дорожного движения. Знаки дорожные. Общие технические требования".
![]() ![]() а - с плоской металлической фермой; б - деревянные;
в - с металлическими растяжками;
1 - опоры; 2 - металлическая ферма; 3 - ограничительные
планки; 4 - металлическая цепь или проволочные подвески;
5 - проезжая часть автодороги; 6 - сплошная осевая линия;
7 - дорожный знак 3.13 "Ограждение высоты";
8 - металлические растяжки
перед искусственными сооружениями
Если встречный разъезд транспортных средств затруднен по причине недостаточного габарита в свету, то на подходах к такому сооружению с одной стороны устанавливают дорожный знак приоритета 2.6 "Преимущество встречного движения", а с другой стороны знак приоритета 2.7 "Преимущество перед встречным движением".
Указываемая на дорожном знаке 3.13 высота меньше фактических габаритных размеров поезда под искусственным сооружением на 30 - 40 см. Разницу между фактической или указываемой высотой допускается увеличивать в зависимости от ровности дорожного покрытия.
Ширина, указываемая на дорожном 3.14, меньше фактической на 20 см.
Если ширина проезда под искусственным сооружением меньше проезжей части дороги, то устанавливают предупредительные знаки 1.18.1 - 1.18.3 "Сужение дороги".
В целях недопущения повреждения опор и других частей искусственных сооружений в зависимости от их конфигурации и местных условий устанавливаются ограждения барьерного типа или высокий бордюр.
На ограждения наносится вертикальная разметка черными и белыми полосами в соответствии с ГОСТ Р 51256-2018, ГОСТ Р 52289-2019 и ГОСТ Р 52290-2004.
к Методическим рекомендациям
по содержанию искусственных
сооружений в области
железнодорожного транспорта
Для исследования напряженно-деформированного состояния элементов конструкций в натурных условиях, величины раскрытия трещин, местных перемещений и пр. рекомендуется применять механические тензометры и электрические тензометрические системы. Механические тензометры и деформометры применяют только при испытании сооружений статическими нагрузками. Электрические тензометрические системы применяются как для статических, так и для динамических испытаний.
Общие прогибы и линейные перемещения конструкций при испытаниях могут быть измерены с использованием геодезических инструментов, различного типа механических прогибомеров и клинометров, а также тензометрических прогибомеров. Для длительного наблюдения за деформационными перемещениями элементов конструкции применяются измерители линейных деформаций и геодезические инструменты с закреплением специальных марок на сооружении и реперов на местности. Возможно применение спутниковых GPS-приемников.
Для проверки размеров сооружения и его элементов используется мерный инструмент - лазерные дальномеры, тахеометры, нивелиры, рулетки со стальной лентой, штангенциркули, стальные линейки и пр. Толщина металлических элементов и лакокрасочного покрытия измеряется приборами измерения геометрических параметров.
Параметры применяемых приборов (точность, пределы измерений, частотные характеристики и другое), способы их установки и используемые установочные приспособления позволяют получать стабильные показания измеряемых величин с возможно меньшими погрешностями и искажениями. При испытаниях используют стандартные приборы, прошедшие поверку. Допускается использование иных сертифицированных приборов, если по их применению имеются технологические инструкции.
Определение механических характеристик и качества материала сооружения производится при помощи приборов неразрушающего контроля.
Для измерения прочности стали может быть применен прибор Польди или твердомеры, при необходимости в сомнительных случаях качество металла определяют металлографическими исследованиями, с использованием спектрального анализа и испытаниями образцов в лабораторных условиях.
Оценка прочности бетона может быть осуществлена склерометрическими методами, методом пластических деформаций, ультразвуковыми методами. При этом необходимо учитывать то, что бетон и железобетон - это неоднородный материал, прочность которого зависит от многих факторов, и может значительно изменяться в пределах одного элемента. Рекомендуется брать контрольные керны бетона и проводить их испытания в лабораторных условиях для повышения достоверности получаемых неразрушающими методами результатов.
Для выявления скрытых дефектов в элементах мостовых конструкций (трещины, раковины, пустоты, инородные включения и пр.) могут быть использованы акустические, магнитные, рентгено- и гаммаграфические методы. Рекомендуется использовать ультразвуковую диагностику. Достоверные результаты дают георадары.
Контроль расположения и диаметра арматуры железобетонных конструкций при отсутствии достоверных арматурных чертежей может быть осуществлен с помощью измерителей толщины защитного слоя. Проконтролировать показания прибора можно в местах обнажения арматурных стержней или выполнив вскрытие защитного слоя бетона.
Проверки величин моментов закручивания высокопрочных болтов и усилий натяжения высокопрочных шпилек крепления плит БМП производятся динамометрическими ключами.
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/metodicheskie-rekomendacii/0/metod_80098.html
На правах рекламы:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
