ОписаниеИсточник публикации М., 2022 Примечание к документу Текст документа приведен в соответствии с публикацией на сайте /template/go.php?url=https://rosavtodor.gov.ru/ по состоянию на 31.12.2022. Документ рекомендован к применению с 30.12.2022 Распоряжением Росавтодора от 30.12.2022 N 4542-р. Название документа "ОДМ 218.3.1.007-2022. Отраслевой дорожный методический документ. Методические рекомендации по устройству виброуплотняемых свай из неорганических сыпучих материалов в основании земляного полотна автомобильных дорог" (издан на основании Распоряжения Росавтодора от 30.12.2022 N 4542-р) "ОДМ 218.3.1.007-2022. Отраслевой дорожный методический документ. Методические рекомендации по устройству виброуплотняемых свай из неорганических сыпучих материалов в основании земляного полотна автомобильных дорог"
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
слабый грунт: Связный грунт, имеющий прочность на сдвиг в условиях природного залегания менее 0,075 МПа (при испытании прибором вращательного среза) или модуль осадки более 50 мм/м при нагрузке 0,25 МПа (модуль деформации ниже 5,0 МПа). [ГОСТ 33149-2014, пункт 3.35] |
3.2
специфические грунты: Грунты, изменяющие свою структуру и свойства в результате замачивания, динамических нагрузок и других внешних воздействий, обладающие неоднородностью и анизотропией, склонные к длительным изменениям структуры и свойств во времени. [ГОСТ 33149-2014, пункт 3.36] |
3.3
ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду п. 3.21 ГОСТ 25100-2020, а не п. 3.33. |
просадочный грунт: Грунт, который под действием внешней нагрузки и/или собственного веса при замачивании водой имеет относительную деформацию просадочности  .[ГОСТ 25100-2020, пункт 3.33] |
3.4 виброуплотняемые сваи из неорганических сыпучих материалов (ВСНСМ): Вертикальные конструкции из сваеобразующего материала, устраиваемые в специфических грунтах путем вытеснения грунта вибропогружением и последующим виброуплотнением.
3.5 сваеобразующий материал (СМ): Неорганические сыпучие материалы (щебень, гравий, песок, а также их смеси и песчано-цементные смеси), используемые для устройства ВСНСМ.
3.6
свайное поле: Большая группа свай, объединенных общим ростверком, передающая нагрузку на основание от системы колонн или опор. [СП 24.13330.2021, статья 3.11] |
3.7
ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду ст. 3.10 СП 24.13330.2021, а не ст. 3.11. |
ростверк: Распределительная балка или плита, объединяющая головы свай и перераспределяющая на них нагрузку от вышерасположенных конструкций. [СП 24.13330.2021, статья 3.11] |
3.8 гибкий ростверк: Часть свайного фундамента, объединяющая головные участки свай и служащая опорной конструкцией для возводимых элементов сооружения, выполненная из геосинтетического материала.
В настоящем методическом документе применяются следующие обозначения и сокращения:
ВСНСМ: виброуплотняемые сваи из неорганических сыпучих материалов.
СМ: сваеобразующий материал.
ИГИ: инженерно-геологические изыскания.
ПД: проектная документация.
ППР: проект производства работ.
РД: рабочая документация.
5.1 ВСНСМ рекомендуется применять на слабых грунтах согласно ГОСТ 33149.
5.2 Применение ВСНСМ допускается на просадочных, набухающих и засоленных грунтах при учете специфики грунтов с проведением соответствующих дополнительных расчетов.

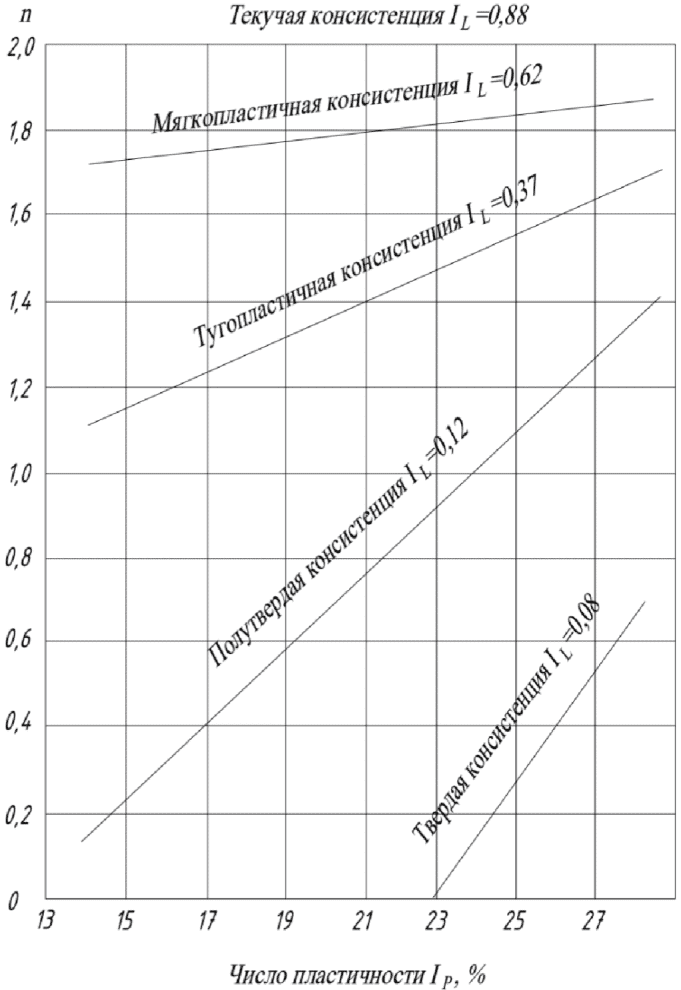

5.3 К числу слабых грунтов следует относить такие разновидности дисперсных связных грунтов, как органические (торфы, органосапропели), органоминеральные (органоминеральные сапропели, болотный мергель, заторфованные грунты) и минеральные (илы, мокрые солончаки, переувлажненные глинистые грунты, иольдиевые глины). При отсутствии данных испытаний к слабым грунтам следует относить торф и заторфованные грунты, илы, сапропели, глинистые грунты с коэффициентом консистенции свыше 0,5, иольдиевые глины, мокрые солончаки.
5.4 ВСНСМ предназначены для:
- повышения устойчивости основания;
- ускорения достижения допустимой интенсивности осадки за счет уменьшения сжимаемости ускорения консолидации;
- передачи действующей нагрузки на слои грунта, обладающие высокими физико-механическими показателями;
- уменьшения влияния динамического воздействия от транспортной нагрузки;
- понижения уровня грунтовых вод.
5.5 ВСНСМ по способу заглубления в грунт являются набивными, устраиваемыми путем вытеснения специфического грунта с заполнением образованной скважины СМ и одновременным послойным виброуплотнением.
5.6 ВСНСМ устраиваются с использованием способа глубинного объемного вибрационного воздействия на уплотняемый СМ на проектную глубину до слабодеформируемых грунтов виброуплотняющим оборудованием в виде направляющей колонны с заостренным концом.
5.7 Основной принцип усиления основания ВСНСМ заключается в снижении деформативности грунтов в околосвайном пространстве, в результате формирования композитной системы грунт/СМ с повышенной несущей способностью и улучшенными деформационными характеристиками.
5.8 ВСНСМ на слабых грунтах обеспечивают уплотнение межсвайного пространства; вертикальный дренаж по глубине свай и ускорение процесса консолидации основания. ВСНСМ ускоряют рассеивание избыточного порового давления, возникающего при загружении основания.
5.9 Для передачи нагрузки на укрепленный грунтовый массив в основании насыпи необходимо предусмотреть устройство гибкого ростверка из геосинтетических материалов согласно [1], [2], а при необходимости - жесткого ростверка в виде монолитной бетонной или железобетонной плиты в соответствии с СП 24.13330.
5.10 Параметры ВСНСМ и свайного поля определяются расчетом согласно разделу 8 настоящих рекомендаций с учетом характеристик специфических грунтов, СМ и высоты насыпи.
5.11 На слабых грунтах для обеспечения производства работ и безопасного размещения машин рекомендуется предусматривать технологический слой не менее 0,5 м, в том числе путем замены грунта.
5.12 Решение по устройству ВСНСМ должно приниматься на основе предпроектного технико-экономического сравнения альтернативных подходов замены слоя специфического грунта и усиления слабых оснований путем оценки несущей способности грунта под воздействием эксплуатационной нагрузки.
5.13 При устройстве ВСНСМ в охранной зоне инженерных коммуникаций в пределах трассы или площадки проектируемого сооружения рекомендуется провести дополнительную оценку возможности производства работ.
6.1 При выполнении инженерных изысканий следует руководствоваться положениями ГОСТ 32836, ГОСТ 32847, ГОСТ 32868, ГОСТ 32869, ГОСТ 33177, СП 47.13330, СП 11-102, СП 11-103, СП 11-104, СП 11-105, СП 448.1325800, СП 449.1325800, которые регламентируют их проведение в сложных инженерно-геологических условиях.
6.2 Особое внимание необходимо обратить на проведение ИГИ в сложных инженерно-геологических условиях, представленных специфическими грунтами, указанными в 5.1, 5.2.
6.3 На стадии разработки предпроектных решений необходимо проводить работы по инженерно-геологическим выработкам на полную мощность слабого грунта с заглублением в нижележащие прочные грунты на глубину не менее 1 м. Мощность исследуемых грунтов должна превышать сжимаемую толщу (активную зону).
6.4 Полевые исследования просадочных грунтов следует выполнять посредством статического зондирования, штамповых испытаний. Для исследования набухающих грунтов следует проводить статическое зондирование для выделения в толще отдельных слоев набухающих грунтов, характеризующихся различной прочностью и плотностью, и для оценки пространственной изменчивости свойств.
6.5 На стадии рабочей документации рекомендуется продолжать наблюдения за динамикой опасных геологических процессов и режимом подземных вод, при необходимости следует развивать (сокращать) наблюдательную сеть, изменять частоту наблюдений, оценивать необходимость их продолжения в период строительства и по его окончании, обосновывая рекомендации в отчете об изысканиях.
6.6 При реконструкции и капитальном ремонте в процессе ИГИ следует устанавливать проявление подтопления, заболачивания, осадок земляного полотна и другие факторы, обусловливающие изменения геологической среды или являющиеся их следствием.
6.7 Результаты инженерных изысканий должны содержать данные, необходимые для оценки влияния технологических процессов на расчетные нагрузки, передаваемые на ВСНСМ и грунты межсвайной зоны, с учетом прогноза возможных изменений (в процессе строительства) инженерно-геологических и гидрогеологических условий площадки строительства.
6.8 Лабораторные испытания грунтов проводятся с учетом требований ГОСТ 12248.4, ГОСТ Р 54477, ГОСТ Р 54476.
6.9 Компрессионные испытания выполняются с разгрузкой для получения данных по второй ветви компрессионной кривой. Определение давления предварительного уплотнения производится в соответствии с ГОСТ Р 58326.
6.10 Консолидационные испытания грунта выполняются под расчетной нагрузкой после первой ступени при бытовом давлении. Испытания проводятся отдельно от компрессионных испытаний по определению модуля деформации. Коэффициент консолидации определяется для вертикально- и горизонтально-ориентированного положения образца.
6.11 Компрессионно-фильтрационные испытания производятся для двух состояний образца: при бытовом давлении и давлении от расчетной нагрузки в соответствии с ГОСТ 25584. При отсутствии данных о расчетной нагрузке или переменном ее значении выполняются испытания для нескольких вариантов нагрузки. Допускается определение коэффициента фильтрации в трехосных приборах.
6.12 Характеристики грунтов, непосредственно входящие в расчет, рекомендуется определять в соответствии с методами, указанными в таблице 1. При отсутствии или недостаточном количестве данных непосредственных испытаний, допускается, для предварительных расчетов, использовать значения нормативных и расчетных прочностных и деформационных характеристик по классификационным таблицам с учетом коэффициентов надежности по грунтам.
Таблица 1
грунтов основания для устройства ВСНСМ
Условные обозначения | Наименование характеристики | Единицы измерения | Метод определения |
E | Модуль деформации | кПа | |
 | Угол внутреннего трения | град | |
c | Сцепление | кПа | |
 | Плотность грунта | г/см3 | |
 | Удельный вес грунта | кН/м3 | |
W | Влажность грунта | % | |
S | Коэффициент водонасыщенности (степень влажности) | ||
e | Коэффициент пористости | ||
Jp | Число пластичности | % | |
Jl | Показатель текучести | ||
J0 | Начальный градиент напора | ||
Kф | Коэффициент фильтрации | м/сут | |
Cvв | Коэффициент консолидации при вертикальной фильтрации | см2/мин | |
Cvг | Коэффициент консолидации при горизонтальной фильтрации | см2/мин | |
Cа | Коэффициент вторичной консолидации |
7.1 Материалом для устройства ВСНСМ является сваеобразующий материал - щебень и гравий из горных пород, песок дробленый и природный, песчано-гравийная смесь, песчано-цементная смесь.
7.2 СМ должны соответствовать следующим требованиям:
- щебень должен соответствовать требованиям ГОСТ 32703, ГОСТ 32826. Размер фракций щебня должен быть до 45 мм;
- песок должен соответствовать требованиям ГОСТ 32824, ГОСТ 32730 и ГОСТ 32826. Рекомендуется использоваться песок, относящийся к группе очень крупный, повышенной крупности, крупный и средний с наличием пылеватых и глинистых частиц не более 5%;
- смеси с применением песка, щебня и гравия (щебеночно-песчаная смесь, гравийно-песчаная смесь, песчано-гравийная смесь, щебеночно-гравийно-песчаная смесь) должны соответствовать ГОСТ Р 58770;
- песчано-цементная смесь должна соответствовать требованиям ГОСТ 31357. В составе песчано-цементной смеси рекомендуется применять песок с полимерно-минеральной добавкой на цементном вяжущем согласно требованиям предприятия-изготовителя;
- модуль деформации СМ должен более, чем в 10 раз превосходить компрессионный модуль грунта слабого основания;
- коэффициент фильтрации СМ должен составлять не менее 6 м/сут.
7.3 Геосинтетический материал гибкого ростверка должен соответствовать требованиям [2].
7.4 В качестве материала технологического слоя и для засыпки гибкого ростверка следует использовать гравий и щебень по ГОСТ 32703, ГОСТ 32826, песок - по ГОСТ 32824, ГОСТ 32826 с коэффициентом фильтрации не менее 3 м/сут.
8.1 Основные положения
8.1.1 При проектировании ВСНСМ необходимо обеспечить их совместную работу с массивом грунта, а также равномерную передачу нагрузок от насыпи на основание.
8.1.2 Основными параметрами ВСНСМ являются: шаг, схема расстановки, длина, диаметр.
8.1.3 Значения диаметра ВСНСМ устанавливают в диапазоне от 0,8 до 1,5 м по расчету в соответствии с 8.1.12.
8.1.4 В прослойках слабых грунтов допускается выполнять ВСНСМ переменного сечения с увеличением диаметра.
8.1.5 Длина ВСНСМ определяется исходя из мощности слоя специфических грунтов. Как правило, ВСНСМ должны проходить толщу специфических грунтов с опиранием на более прочные грунты.
8.1.6 При отсутствии во вскрытых скважинах слоев пригодных для опирания, либо при расположении данных слоев на значительной глубине, следует принимать длину ВСНСМ из расчета глубины сжимаемой толщи от проектных нагрузок. Проектная длина ВСНСМ должна превышать глубину сжимаемой толщи не менее чем на 1,5 м.
8.1.7 Шаг ВСНМС устанавливается по расчету в диапазоне от 1,5 м до 3,5 м для обеспечения совместной работы с укрепляемым грунтовым массивом. Применяют треугольную и прямоугольную схему расстановки ВСНСМ (рисунок 1).

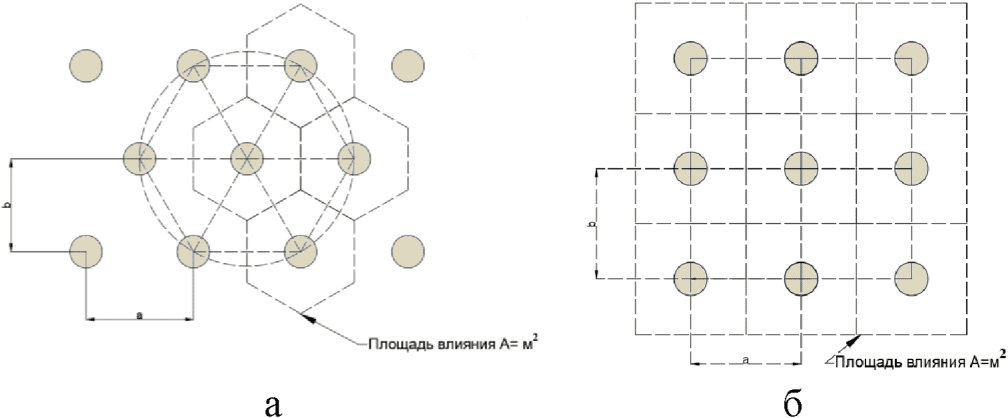

а) треугольная схема расстановки;
б) прямоугольная схема расстановки

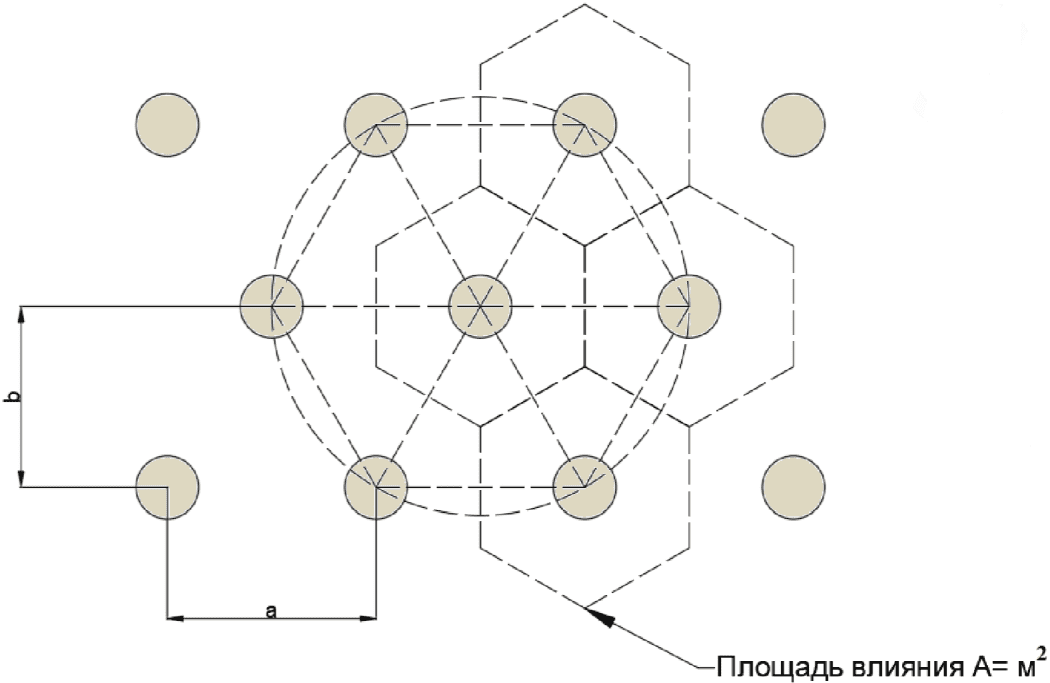

8.1.8 Площадь влияния представляет собой зону, в которой происходит усиление физико-механических характеристик грунта. За площадь влияния принимается площадь круга, равновеликого по площади квадратному или шестиугольному элементу сетки. При расположении свай по прямоугольной схеме расстановки эффективный диаметр равен 1,13, а по треугольной схеме расстановки - 1,05 шага свай.
ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду рис. 2, а не рис. 3. |
8.1.9 Расчетная ширина усиления грунтового массива Bu (рисунок 3), по формуле (2) включает в себя зону приложения нагрузок вышележащих конструкций и зону усиления, которая не подвержена действию вертикальных нагрузок bu, предварительно определяемую по формуле (1):
где k - коэффициент, зависящий от крутизны откоса насыпи (1:m):
до 1:4° k = 0,05
от 1:4 до 1:3 k = 0,08
от 1:2 до 1:1,5 k = 0,15
от 1:1,5 до 1:1 k = 0,2;
H - высота насыпи, м.
B - расчетная ширина приложения нагрузки; Bu - расчетная
ширина усиления ВСНСМ; bu - зона усиления, не подверженная
действию вертикальных нагрузок
где B - расчетная ширина приложения нагрузки, определяемая как ширина насыпи понизу, м
8.1.10 Окончательное значение расчетной ширины усиления грунтового массива определяется по результатам расчета исходя из обеспечения необходимого коэффициента устойчивости.
8.1.11 Проектная документация должна содержать:
- план расстановки с нумерацией и привязкой ВСНСМ;

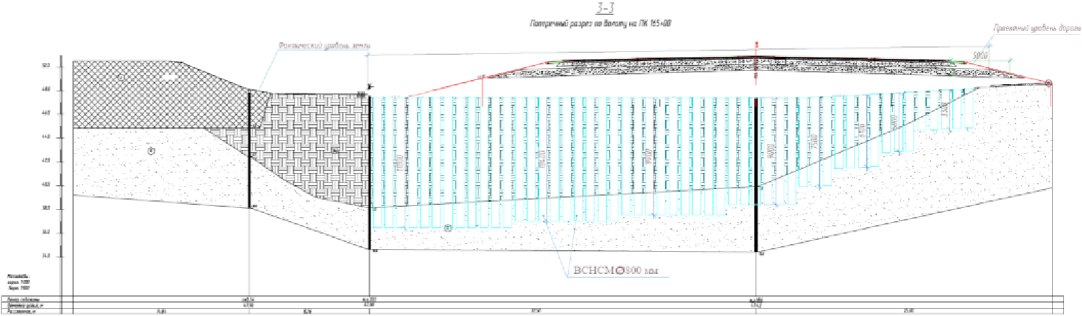

- характерные поперечные разрезы с указанием инженерно-геологических элементов, зоны укрепления грунта ВСНСМ, проектные отметки верха и низа ВСНСМ, проектные отметки рабочей платформы и ростверка, габариты насыпи;
- обоснование проектных параметров: диаметра, шага и длины ВСНСМ, границы укрепляемого грунтового массива;
- расчетное обоснование, которое включает в себя расчет устойчивости основания под воздействием эксплуатационной нагрузки, расчет величины конечной осадки, времени консолидации основания и расчет устойчивости откосов насыпи;
- характеристики укрепленного основания (прочностные и деформационные);
- спецификации, включающие характеристики и общее количество ВСНСМ с объемом СМ;

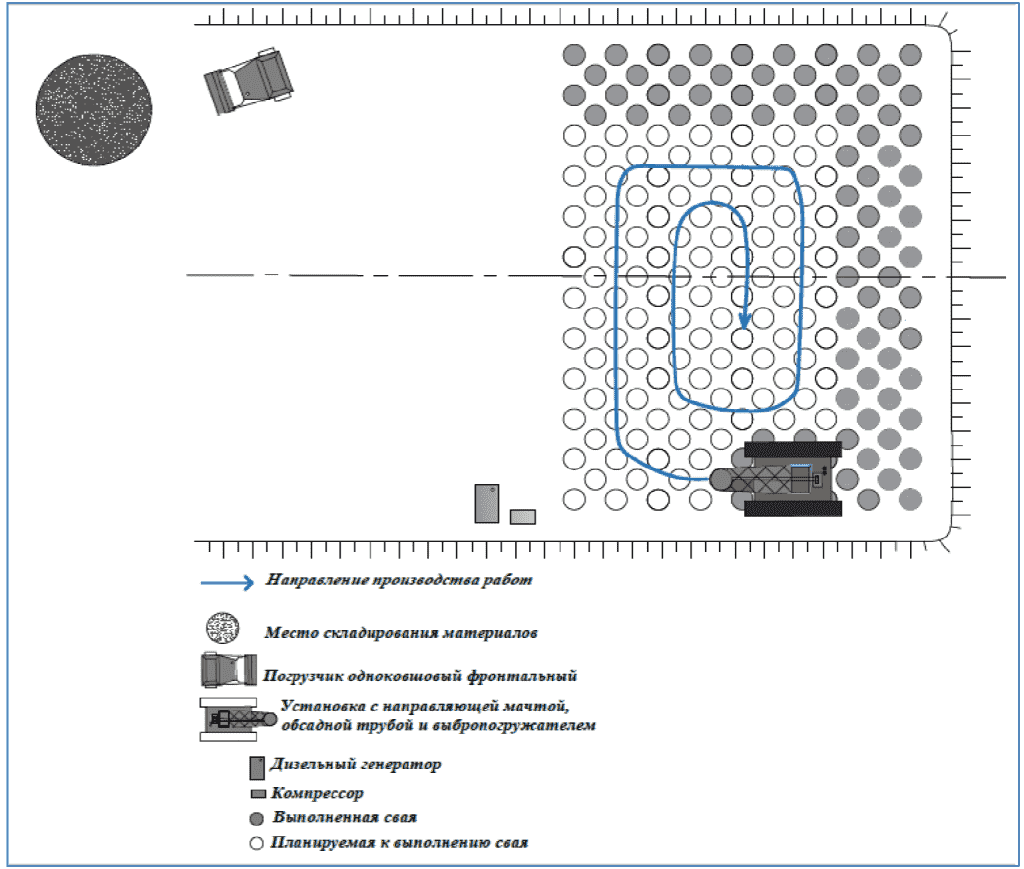

- технологическую часть, включающую основные параметры машин и оборудования, описание последовательности производства работ, требования к параметрам уплотнения, методам контроля качества и порядок испытаний укрепленного основания.
8.1.12 Расчетное обоснование выполняют аналитическими методами в соответствии с 8.2 - 8.5 с учетом [3], [4] или численными методами с использованием специализированных программных комплексов. Приоритетным является расчет численными методами.
8.1.13 Границы расчетной схемы не должны оказывать влияния на результаты расчетов устойчивости и должны учитывать области пластических деформаций. Нижнюю границу расчетной схемы допускается принимать не менее половины ширины насыпи понизу.
8.1.14 Расчет насыпей автомобильных дорог на слабых грунтах основания рекомендуется производить с учетом требований [5].

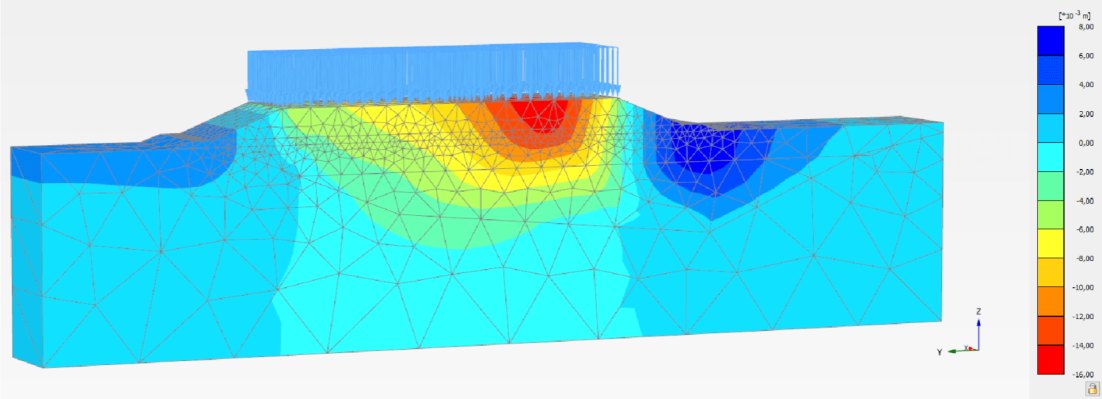

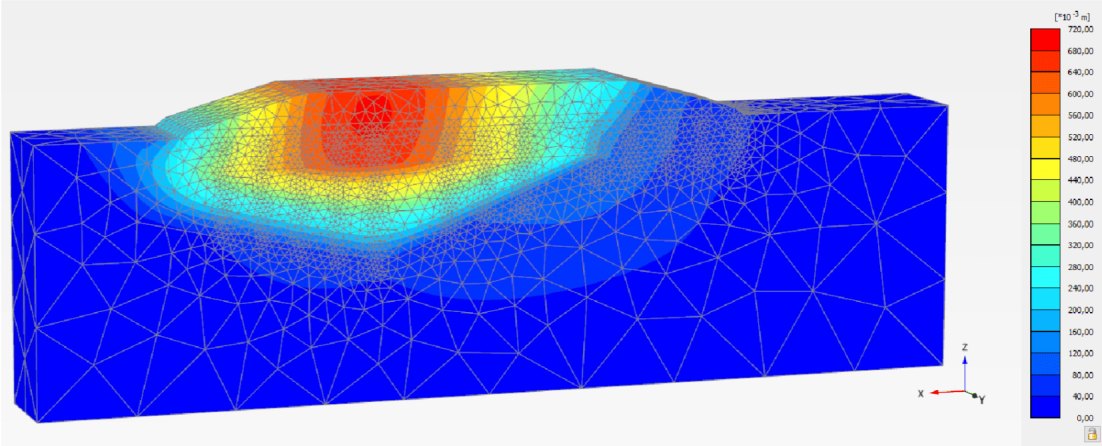

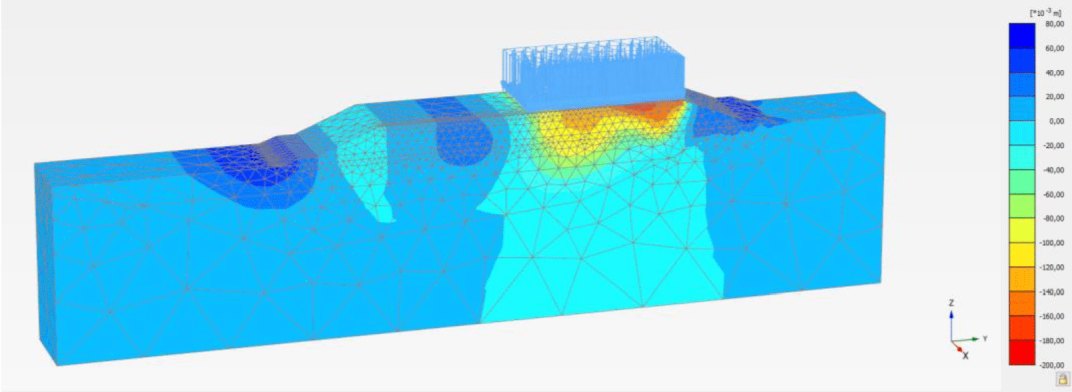

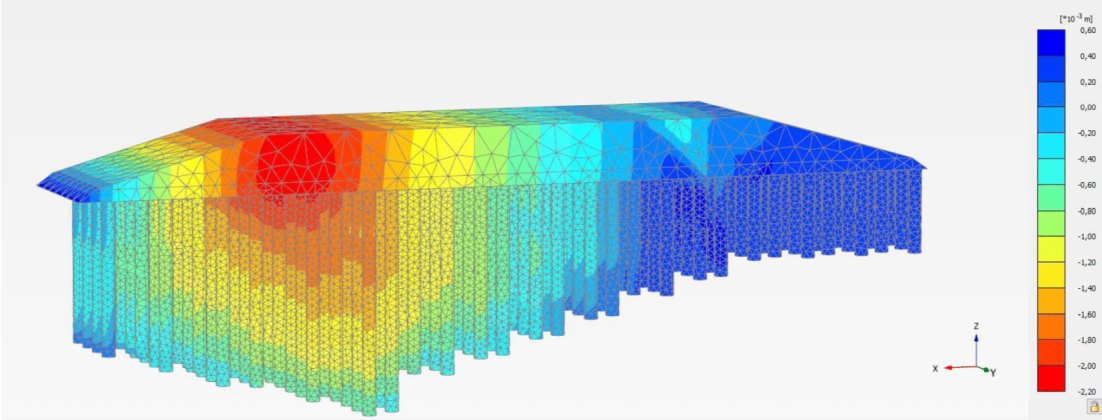

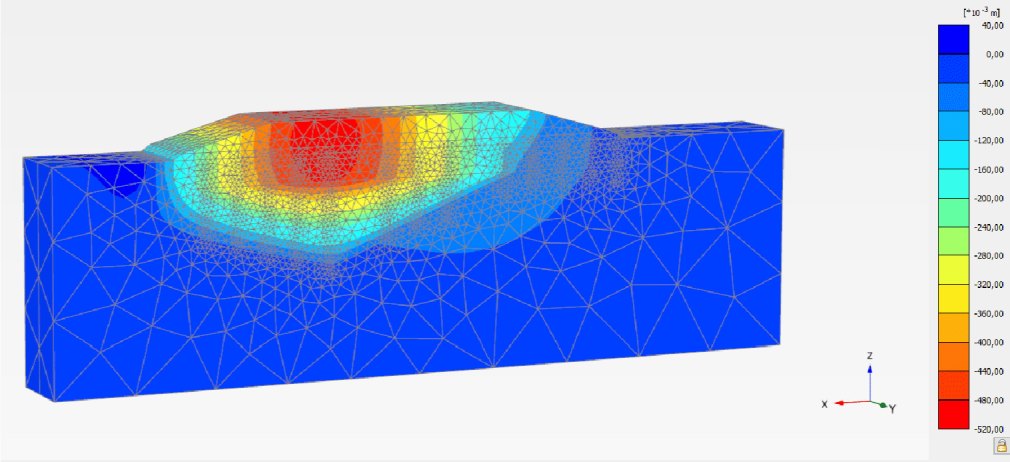

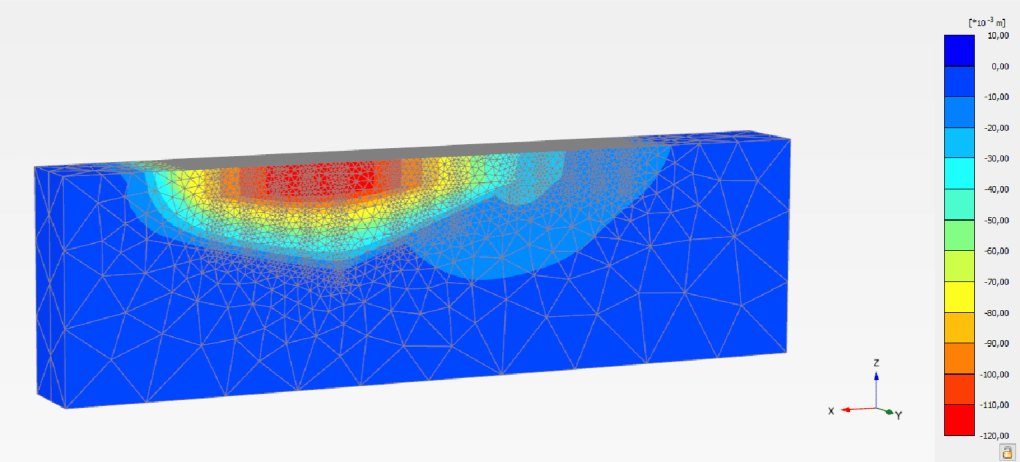

8.1.15 Пример расчетного обоснования параметров ВСНСМ методом конечных элементов, выполненного с применением специализированного программного комплекса представлен в приложении А. Пример расчетного обоснования аналитическим методом представлен в приложении Б.
8.2.1 Расчет устойчивости основания включает оценку прочности грунта основания на сдвиг с определением возможной степени развития в основании областей пластических деформаций и бокового выдавливания.
8.2.2 При выполнении первоначального расчета рекомендуется задаться минимальными значениями диаметра (0,8 м), и максимальными значениями шага (3,5 м) ВСНСМ. В случае если полученные расчетные значения ниже требуемых, необходимо откорректировать диаметр и шаг ВСНСМ.
8.2.3 Устойчивость основания с ВСНСМ оценивается коэффициентом стабильности Кстаб, определяемым для осевого сечения в соответствии с расчетной схемой (рисунок 3) по формуле (3):
ИС NORMPROD: примечание. Текст дан в соответствии с официальным текстом документа. |

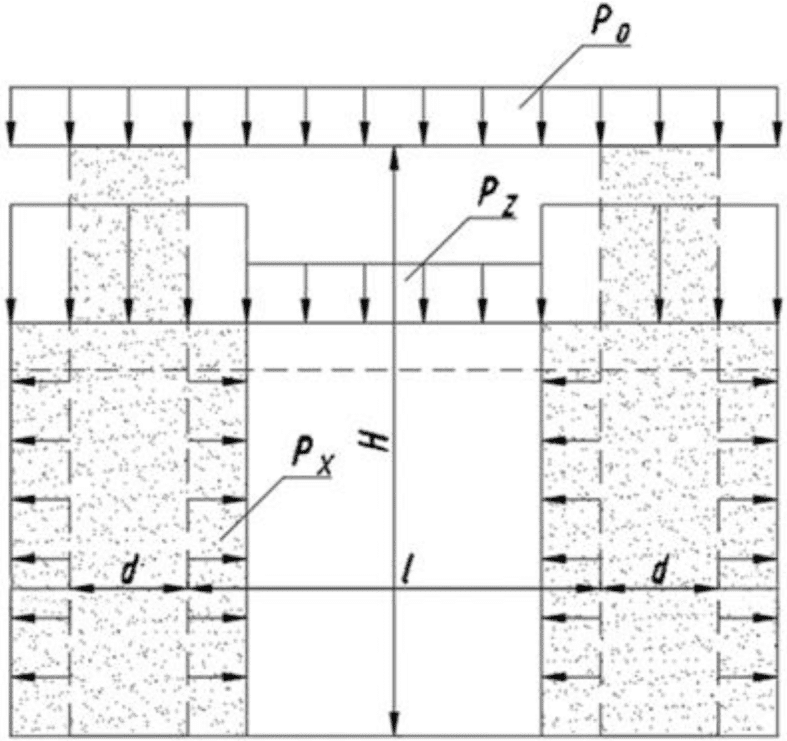

d - диаметр ВСНСМ, H - длина ВСНСМ, l - расстояние
между ВСНСМ, P0 - напряжения от воздействия насыпи,
Px - горизонтальные напряжения от бокового обжатия слабого
грунта сваями в ходе осадки основания, Px - горизонтальные
напряжения от бокового обжатия слабого грунта сваями
в ходе осадки основания, кПа
где c - сцепление грунта межсвайного пространства при расчетной плотности-влажности, кПа;
- угол внутреннего трения грунта межсвайного пространства при расчетной плотности-влажности, град;Pz - вертикальные напряжения в грунте межсвайного пространства, кПа;
Px - горизонтальные напряжения от бокового обжатия слабого грунта сваями в ходе осадки основания, кПа;
P' - предварительное обжатие слабого грунта, возникающее при внедрении свай, кПа.
8.2.4 Расчет производится непосредственно для грунтов основания насыпи земляного полотна. Для расчета без учета ВСНСМ необходимо исключить из формулы P', так как оно возникает непосредственно при устройстве ВСНСМ.
8.2.5 Устойчивость считается обеспеченной при Кстаб >= 1.
8.2.6 Величины предварительного обжатия P' определяют по компрессионной кривой при ИГИ в соответствии с ГОСТ 12248.4, как напряжение необходимое для уменьшения коэффициента пористости грунта в природном залегании от величины e0 до величины e1, отвечающей пористости грунта, уплотненного в результате устройства ВСНСМ, и определяется по формуле (4):
где e1 - коэффициент пористости уплотненного при устройстве ВСНСМ грунта;
e0 - коэффициент пористости грунта в природном залегании;
m - сближение свай, определяемое по формуле (5)
где d - диаметр ВСНСМ, м;
l - шаг сетки ВСНСМ, м.
8.2.7 Вертикальные Pz и горизонтальные Px напряжения в основании со сваями определяют в соответствии с [3], [4] и с учетом требований СП 22.13330.

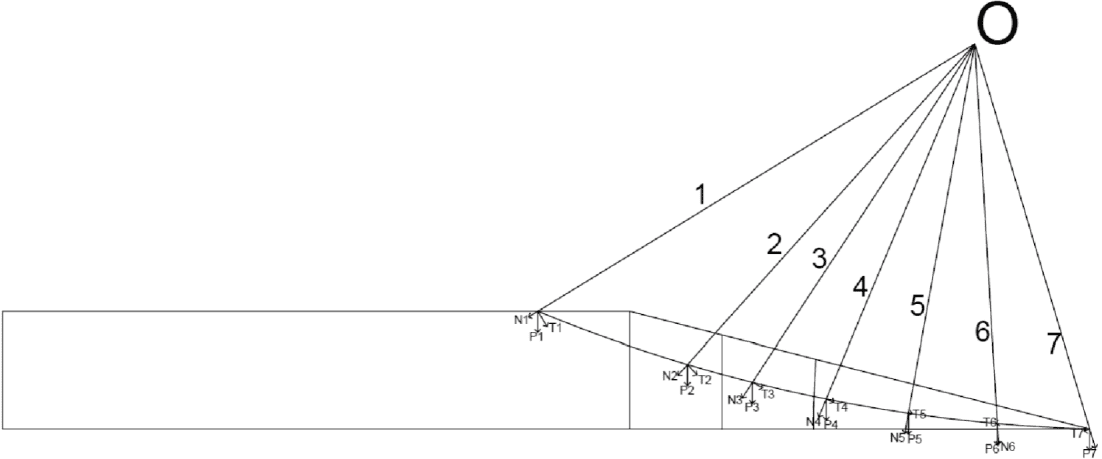

8.2.8 При возможном нарушении устойчивости основания по фиксированной поверхности скольжения рекомендуется выполнять расчет сопротивления сдвигу в соответствии с [3], [4].
8.3 Расчет величины конечной осадки
8.3.1 Конечная осадка основания земляного полотна под эксплуатационной нагрузкой рассчитывается методом послойного суммирования в активной зоне основания с учетом конечных значений прочностных характеристик грунтов и приведенного модуля деформации каждого слоя армированного основания по формуле (6):
где
- коэффициент, равный 0,8;
- коэффициент, равный 0,8;
- среднее значение вертикального нормального напряжения от внешней нагрузки в i-м слое по вертикали, проходящей через центр подошвы основания, кПа;
- среднее значение вертикального напряжения в i-м слое грунта по вертикали, проходящей через центр подошвы основания, от собственного веса выбранного при отрывке котлована грунта, кПа;hi - толщина i-го слоя грунта, см, принимаемая не более 0,4 ширины основания;
Ei - модуль деформации i-го слоя грунта по ветви первичного нагружения, кПа;
Eв,i - модуль деформации i-го слоя грунта по ветви вторичного нагружения, кПа;
n - число слоев, на которые разбита сжимаемая толща основания.
8.3.2 Конечная осадка должна определяться для каждого характерного поперечного разреза основания, определяемых по данным ИГИ, на проектируемом участке автомобильной дороги.
8.3.3 Допустимая суммарная осадка основания в период эксплуатации и интенсивность осадки определяется с учетом требований СП 34.13330.
8.3.4 В случае превышения допустимой осадки, полученной в расчетах, необходимо увеличить модуль деформации укрепленного массива за счет увеличения диаметра ВСНСМ и/или уменьшения их шага.
8.4 Расчет времени консолидации
8.4.1 Прогноз хода осадки на участке первичной фильтрационной консолидации выполняют по формуле (7):
где Tu - время достижения заданной степени консолидации Ut, сут;
Nu - коэффициент, зависящий от степени консолидации и устанавливаемой по таблице 2;
Hф - путь фильтрации воды из слоя, м;
Cu - коэффициент консолидации, определяемый непосредственно по консолидационным испытаниям (при отсутствии данных принимать U = 50% от фильтрационной консолидации по формуле (8)), см2/мин:
где Tдф - время дофильтрационной консолидации, определяемое по формуле (9), сут:
Таблица 2
от степени консолидации U
U, % | Nu | U, % | Nu |
20 | 0,03 | 70 | 0,40 |
30 | 0,07 | 80 | 0,57 |
40 | 0,12 | 85 | 0,69 |
50 | 0,20 | 90 | 0,85 |
60 | 0,29 | 95 | 1,13 |
8.4.2 Пути фильтрации воды в горизонтальном направлении при расчете времени консолидации принимаются как расстояния между сваями в свету.
8.4.3 Степень консолидации основания с ВСНСМ определяют по формуле (10):
где Uг - то же при горизонтальной фильтрации воды (к сваям);
Uв - степень консолидации основания при вертикальной фильтрации воды из основания.

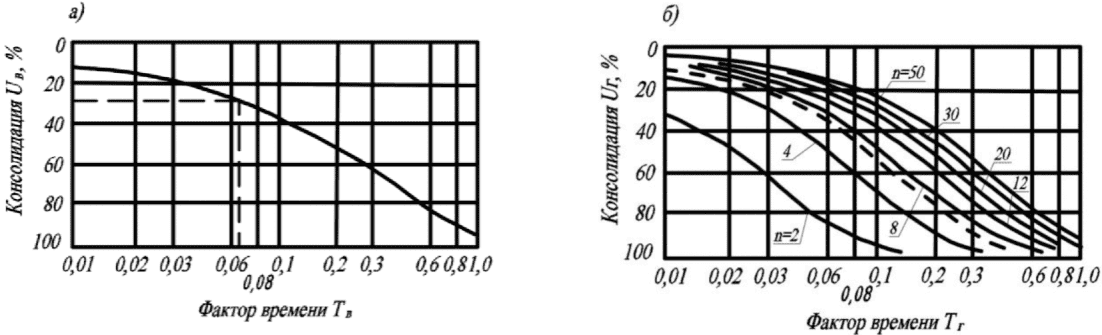

Величины Uв и Uг устанавливают по графикам (рисунок 4).
а) вертикальная консолидация; б) горизонтальна консолидация;
n - отношение расстояния между ВСНСМ в свету к их диаметру
степени консолидации от времени
Величину фактора времени, необходимую для определения Uв, рассчитывают по формуле (11):
где Cvв - коэффициент консолидации при вертикальной фильтрации;
T - требуемый срок консолидации, сут;
TB > 2 (степень консолидации больше 90%);
TB < 10-4 (степень консолидации меньше 1%).
8.4.4 Фактор времени, необходимый для определения Uг, определяют по формуле (12):
где Cvг - коэффициент консолидации грунта при горизонтальной фильтрации.
8.4.5 На участке вторичной фильтрационной консолидации прогноз осадки во времени осуществляют по формуле (13):
где
,
- время завершения заданной степени консолидации соответственно слоя и образца, сут;
, - время завершения заданной степени консолидации соответственно слоя и образца, сут;tдф - время завершения дофильтрационной консолидации образца, сут;
hф - путь фильтрации воды из образца, м;
n - показатель консолидации, изменяющийся от 2 до 0, определяемый по рисунку 5 в зависимости от числа пластичности и консистенции грунта или по результатам испытаний образцов с разными условиями фильтрации.
от числа пластичности грунта и его консистенции
8.4.6 В случае превышения времени консолидации, допустимой проектом, необходимо увеличить количество свай или обеспечить дополнительный пригруз проектируемой насыпи на время производства строительных работ.
8.5.1 Расчет устойчивости откосов насыпей земляного полотна под воздействием эксплуатационной нагрузки выполняется в два этапа:
- первый этап - прогноз устойчивости до начала строительства;
- второй этап - прогноз устойчивости с учетом повышения устойчивости слабого основания за счет его упрочнения ВСНСМ.
8.5.2 Устойчивость откосов следует оценивать по схеме круглоцилиндрических поверхностей скольжения с расчетом коэффициента устойчивости при наиболее опасной призме обрушения.
8.5.3 Расчет устойчивости откосов, основанный по схеме круглоцилиндрических поверхностей скольжения, выполняют путем разбивки предполагаемого отсека обрушения на отдельные блоки, для каждого из которых находят удерживающие и сдвигающие силы от собственного веса блока в сумме с подвижной нагрузкой по формуле (14):
где Ni - нормальная составляющая от веса блока, кН;
- угол внутреннего трения грунта в каждом блоке, град;ci·li - сила сцепления, кПа·м;
Qi-уд, Qi-сд - тангенциальные силы соответственно удерживающая и сдвигающая составляющие от веса блока, кН;
- угол наклона поверхности скольжения блока к горизонту, град.8.5.4 Требуемый коэффициент устойчивости откосов насыпи устанавливается в соответствии с СП 34.13330 не менее 1,3.
8.5.5 В случае недостаточного коэффициента устойчивости проектируемой насыпи необходимо увеличить ширину усиления массива грунта ВСНСМ, либо увеличить характеристики укрепляемого грунта основания за счет увеличения диаметра и уменьшения шага ВСНСМ, а также дополнительного армирования геосинтетическими материалами.
8.6 Расчет физико-механических характеристик усиленного грунта, необходимых для контроля качества строительно-монтажных работ
8.6.1 Расчетный модуль деформации определяется для каждого характерного поперечного разреза основания на проектируемом участке автомобильной дороги как параметр, необходимый для контроля качества при проведении строительно-монтажных работ.
8.6.2 Расчетный модуль деформации
определяется по формуле (15):
определяется по формуле (15):
где Ec - модуль деформации свайного материала, МПа;
E - модуль деформации грунта основания, МПа;
m' - пропорциональный параметр, определяемый по формуле (16):
где
- коэффициент усиления, определяемый по формуле (17):
- коэффициент усиления, определяемый по формуле (17):
где Ac - площадь поперечного сечения ВСНСМ, м2;
A - площадь влияния ВСНСМ (эффективный диаметр), м2;
KaC - коэффициент активного давления ВСНСМ, определяемый по формуле (18):
где
- угол внутреннего трения свайного материала, град.
- угол внутреннего трения свайного материала, град.8.6.3 Сцепление усиленного массива грунта определяется по формуле (19):
где
- сцепление усиленного массива, кПа;
- сцепление усиленного массива, кПа;
- удельный вес грунта основания, кН/м3;
где
- угол внутреннего трения усиленного грунта, град;
- угол внутреннего трения усиленного грунта, град;
- угол внутреннего трения грунта основания.8.6.4 Коэффициент фильтрации после внедрения ВСНСМ определяется по формуле (21):
где
- коэффициент фильтрации после внедрения ВСНСМ, м/сут;
- коэффициент фильтрации после внедрения ВСНСМ, м/сут;Kф - коэффициент фильтрации грунта в природном залегании, м/сут;
e - пористость грунта в природном залегании;
- пористость грунта после внедрения ВСНСМ;Ck - коэффициент, учитывающий изменение фильтрационных свойств грунта в процессе сжатия - определяется в соответствии с ГОСТ 25584.
9.1 Подготовительные работы
9.1.1 Подготовка к строительству должна обеспечить возможность планового развертывания и выполнения строительных работ.
9.1.2 При выполнении работ по устройству ВСНСМ следует соблюдать требования проектной документации и документов стандартизации, в том числе по технике безопасности и производственной санитарии.
9.1.3 Организация и производство работ должны соответствовать требованиям ГОСТ 32867, ГОСТ Р 58350.
9.1.4 При производстве работ круглосуточно, если это предусмотрено ПД и ПНР, необходимо обеспечить среднюю освещенность на строительной площадке и участке работ в соответствии с требованиями ГОСТ 12.1.046.
9.1.5 При производстве работ в зимнее время, если это предусмотрено ПД и ППР, работы необходимо выполнять в соответствии с приложением Л СП 45.13330.2017.
9.1.6 Перед началом работ при строительстве следует выполнить следующие подготовительные работы:
- установка временных технических средств организации дорожного движения согласно ГОСТ Р 58350;
- расчистка строительной площадки от растительности (деревья, пни, кустарник и т.п.) и складирование, в места определенные проектом;
- снятие толщи слабого слоя (если это предусмотрено ПД и ППР);
- устройство временных подъездных дорог;
- формирование рабочей платформы;
- устройство технологического заезда;
- доставка виброуплотняющего оборудования;
- геодезические разбивочные, по закреплению в натуре границ траншеи выторфовки (при необходимости);
- устройство технологического слоя;
- устройство приобъектных площадок для складирования СМ;
- разметка сетки устройства свай;
- подготовка всех участвующих в технологическом процессе машин и механизмов.
9.1.7 Технологический слой устраивают в соответствии с ПД и ППР. Технологический слой должен обеспечивать безопасную работу технологического оборудования по устройству ВСНСМ.
9.1.8 Для пропуска машин и оборудования большой массы при устройстве ВСНСМ в ПД и ППР может быть предусмотрено устройство подъездных и внутриплощадочных дорог из сборных железобетонных плит или полимерных композитных плит.
9.1.9 Необходимо предусмотреть выполнение опытных работ. На основе изготовления ВСНСМ на опытных участках определяются требуемые показатели технического оборудования, при которых сваи достигают слабодеформируемые слои грунта в соответствии с РД.
9.1.10 Для подтверждения деформационных и прочностных физико-механических характеристик усиленного грунтового массива на опытном участке необходимо провести штамповые испытания по ГОСТ 20276.1 и статическое зондирование по ГОСТ 19912.
9.1.11 Опытный участок следует располагать в пределах основания возводимой насыпи, а при невозможности - в специально отведенном месте.
9.1.12 Ширина рабочей площадки должна соответствовать расчетной ширине усиления ВСНСМ. Работы по устройству рабочей площадки выполняются по технологическим схемам, принятым при сооружении насыпей на слабых грунтах. Поверхности рабочей площадки придается поперечный уклон от оси
.
.9.1.13 Работы по устройству ВСНСМ следует выполнять после контроля прочности основания для восприятия нагрузки строительно-монтажной техники. При недостаточной несущей способности слабых грунтов по технологическому слою следует последовательно перемещать временную дорогу согласно ГОСТ Р 59201.
9.1.14 Устройство ВСНСМ при реконструкции и капитальном ремонте автомобильных дорог выполняется с существующей насыпи после демонтажа дорожной одежды и при необходимости полного или частичного демонтажа земляного полотна с подготовкой рабочей площадки для проведения работ по усилению основания.
9.2 Формирование состава звена машин и механизмов
9.2.1 Организация производства работ по устройству ВСНСМ должна обеспечивать наиболее рациональное и эффективное использование материально-технических средств производства, рабочего времени, учитывать профессиональное мастерство и квалификацию рабочих.

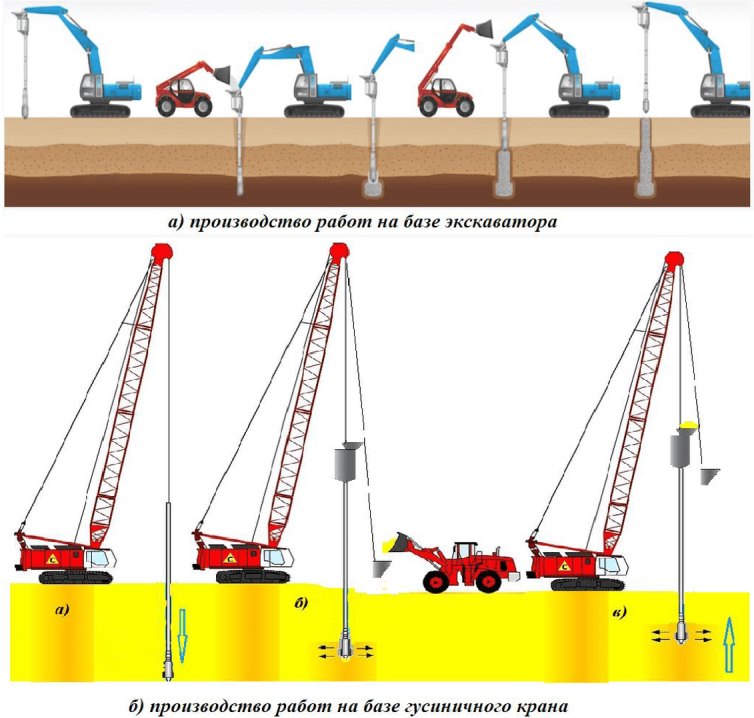

9.2.2 В зависимости от длины и диаметра ВСНСМ, в качестве базовой машины может применяться кран на гусеничном ходу с двумя лебедками и с вылетом стрелы, позволяющим работать с технологическим оборудованием на всю длину сваи (рисунок 6), или экскаватор при устройстве ВСНСМ длиной до 8 м (рисунок 7). Вылет стрелы экскаватора должен превышать длину навесного оборудования по устройству ВСНСМ.

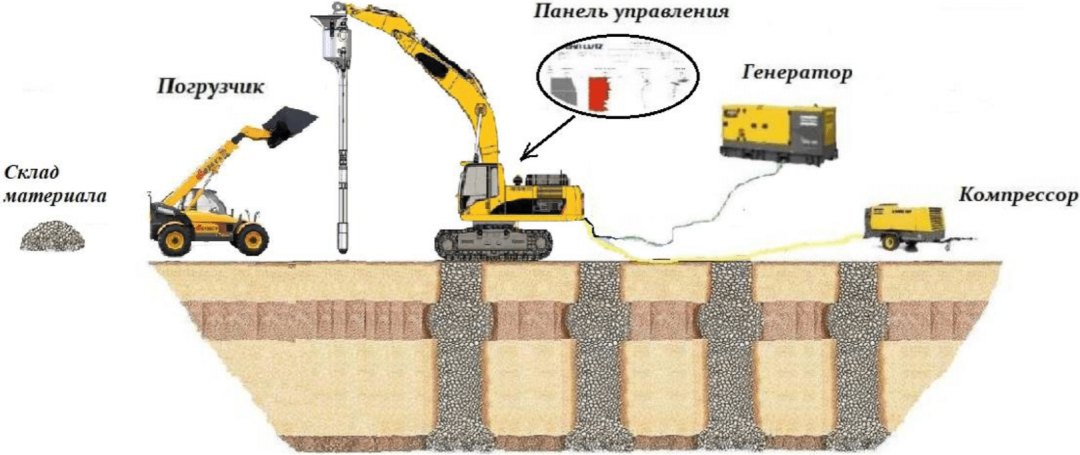

9.2.3 Дополнительно в состав звена машин и механизмов входят:
- оборудование по устройству ВСНСМ;
- погрузчик;
- кран грузоподъемностью до 25,0 т (для укладки плит и перемещения оборудования);
- генератор (250 кВт, 60 Гц, 440 В);
- компрессор производительностью не менее 10,0 м3/мин.

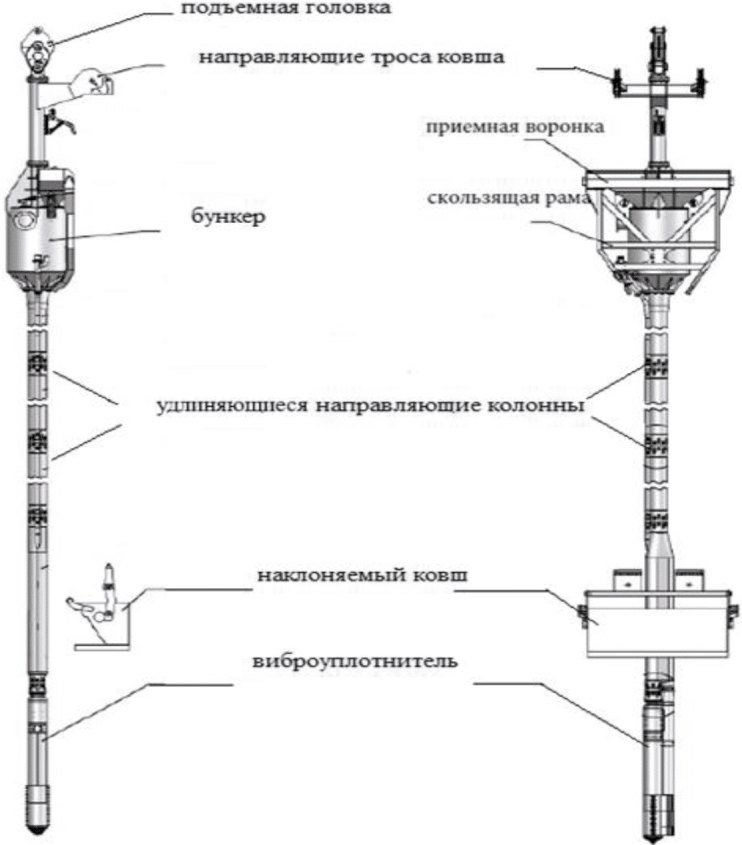

9.2.4 Виброуплотняющее оборудование по устройству ВСНСМ состоит из виброуплотнителя, удлиняющейся направляющей колонны, бункера и приемной воронки (рисунок 8). Технические характеристики виброуплотняющего оборудования для устройства ВСНСМ диаметром от 800 до 1500 мм приведены в таблице 3.
по устройству ВСНСМ
Таблица 3
для устройства ВСНСМ диаметром от 800 до 1500 мм
Наименование характеристики | Значение |
Длина виброуплотняющего оборудования, м | 3,0 - 4,3 |
Диаметр виброуплотнителя, мм | 700 - 1000 |
Масса виброуплотняющего оборудования, кг | 1000 - 2450 |
Мощность мотора виброуплотнителя, кВт | 50 - 130 |
Скорость вращения привода виброуплотнителя, об/мин | 1800 - 3600 |
Амплитуда смещения виброуплотнителя, мм | 6 - 32 |
Динамическая сила уплотнения, кН | 150 - 450 |
9.2.5 Приемная воронка расположена выше бункера. Подача СМ в приемную воронку осуществляется наклонным ковшом, который подвешивается на подъемной головке.
9.2.6 Основная тросовая система направляется через ролики и монтируется на вершине мачты. Наклонный ковш поднимается либо дополнительной крановой лебедкой, либо подвешивается на отдельной собственной лебедке.
9.2.7 Длина направляющей колонны должна назначаться в соответствии с максимальной длиной ВСНСМ на участке работы. Допускается применять различные длины колонн при работе нескольких звеньев.
9.3 При выборе технологического оборудования по устройству ВСНСМ следует учитывать их современное оснащение: бортовую систему контроля, позволяющую получить на мониторе и сохранить в памяти время устройства: объем материала, параметры ВСНСМ и параметры работы оборудования. Информация о результатах работы хранится в памяти компьютера для последующей подготовки технической документации о состоянии основания при сдаче выполненных работ. Рекомендуется выполнять ежесменное резервное копирование информации о результатах работ.
9.4 В подготовительные работы входят операции по установке оборудования в рабочее положение:
- стыковка промежуточных частей направляющей колонны;
- присоединение к бункеру тросовой стойки;
- присоединение к тросовой стойке канатного блока;
- установка клапанов, предварительная регулировка клапанов;
- соединение промежуточных частей колонны и бункера;
- протяжка кабелей;
- присоединение виброуплотняющего оборудования;
- протяжка воздушной системы;
- подключение к генератору и компрессору;
- проверка работы оборудования.
9.5 Технология устройства ВСНСМ
9.5.1 Технологический процесс устройства ВСНСМ состоит из погружения направляющей колонны оборудования ВСНСМ на проектную глубину и следующих циклически повторяющихся операций:
- загрузка СМ в бункер и подача в направляющую колонну;
- подача СМ на соответствующую глубину сваи с послойным виброуплотнением.
9.5.2 ВСНСМ устраивают при движении от себя, заходя на рабочую площадку с подготовленных временных дорог.

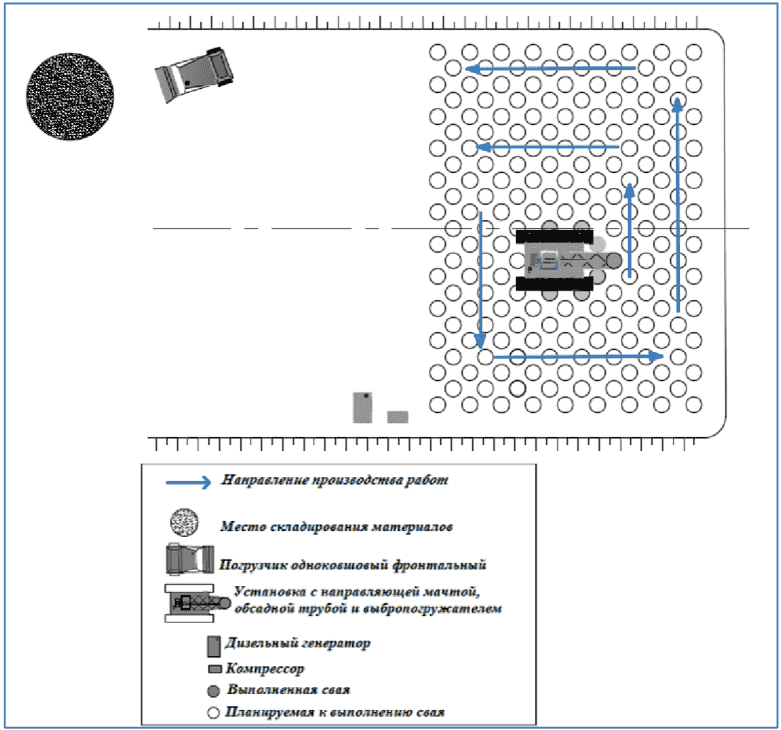

9.5.3 ВСНСМ устраиваются на слабых грунтах по спиральной схеме, двигаясь от краев к центру. Работы ведутся продольными рядами (рисунок 9) в две-три сваи по ширине.
9.5.4 При устройстве ВСНСМ на просадочных, набухающих и засоленных грунтах работы выполняются по спиральной схеме (рисунок 10), двигаясь от центра к краю.
9.5.5 Направляющая колонна под действием вибрации и собственного веса погружается на проектную глубину до слабодеформируемых грунтов. Для ускорения процесса погружения допускается дополнительная подача воздуха под давлением. В процессе погружения грунт раздвигается в радиальном направлении от оси скважины.
9.5.6 Процесс погружения ведется до достижения слабодеформируемого грунта с погружением в него на глубину до 0,5 м. Достижение слабодеформируемого грунта определяется на основе изменения показателей бортовой системы контроля.
9.5.7 Достижение необходимой степени уплотнения СМ оценивается на основе показателей бортовой системы контроля.
9.5.8 Выполнение работ по устройству ВСНСМ в зависимости от свойств грунтов производится с нижней или с верхней подачей СМ. Выполнение работ с верхней подачей СМ следует использовать только в условиях, при которых скважина, образованная виброуплотняющим оборудованием, остается стабильной при его извлечении и при длине сваи не превышающей 5,0 м.
9.5.9 При устройстве ВСНСМ с нижней подачей, СМ с места складирования перемещается погрузчиком и подается в приемный бункер, затем поступает по направляющей колонне на рабочую глубину (рисунок 11).
9.5.10 Формирование тела ВСНСМ осуществляется путем циклической подачи СМ с движения оборудования вверх-вниз с послойным уплотнением. Во время подъема направляющей колонны создается давление воздуха, препятствующее обратному попаданию грунта (рисунок 12). Подъем направляющей колонны осуществляют при включенном виброуплотняющем оборудовании.

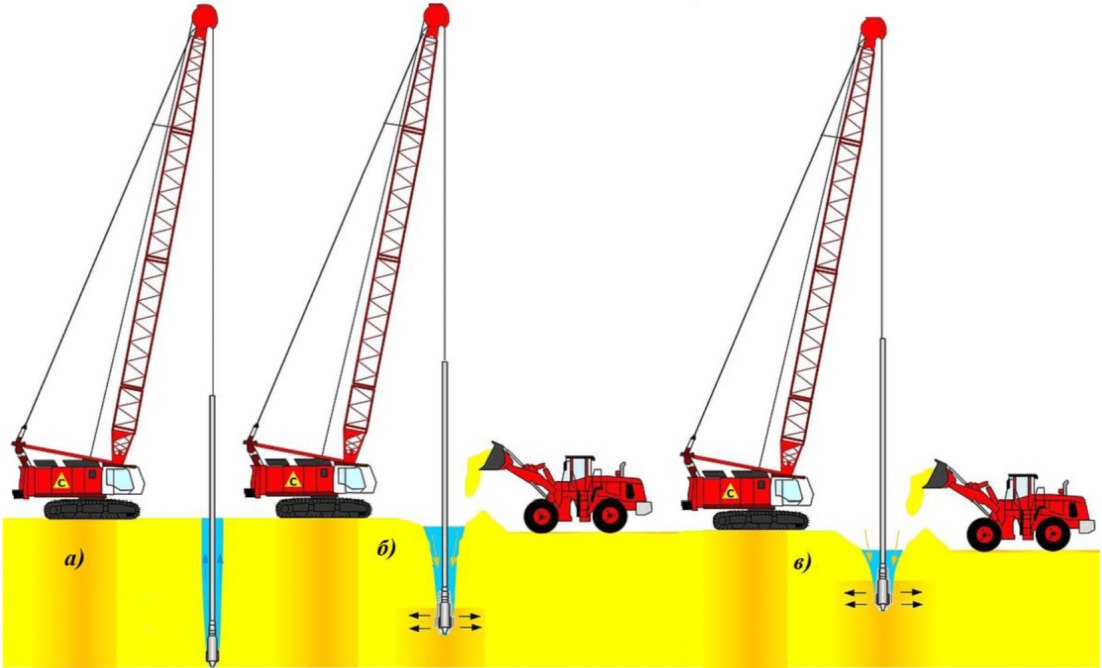

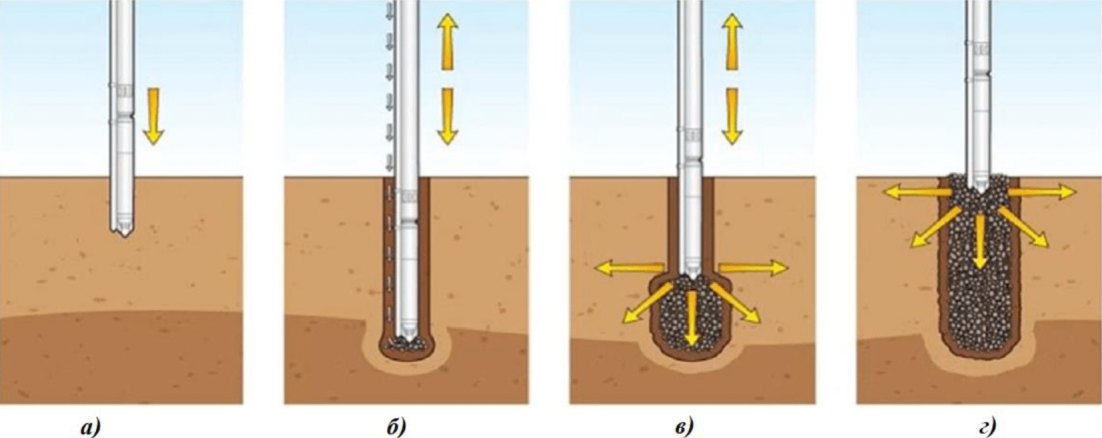

а) погружение рабочего органа под воздействием вибрации
и/или сжатого воздуха (при необходимости снижения трения
по боковой поверхности используют воду); б) подача СМ
через направляющую колонну, с помощью сжатого воздуха;
в) формирование тела сваи посредством вибрации, подъема
рабочего органа с одновременной подачей СМ;
г) сформированная ВСНСМ
(подача снизу)
9.5.11 При устройстве ВСНСМ с верхней подачей, СМ с места складирования перемещается погрузчиком и подается непосредственно в сформированную скважину. Тело сваи формируется путем циклического движения рабочего органа с включенным виброуплотняющим оборудованием вверх-вниз с послойным уплотнением (рисунок 13).
а) погружение рабочего органа под воздействием вибрации;
б) подача СМ сверху; в) формирование тела сваи посредством
вибрации, подъема рабочего органа с одновременной подачей СМ
9.5.12 Рабочий орган оборудования должен соответствовать максимальной длине ВСНСМ на объекте. Длина ВСНСМ меняется в процессе производства работ в зависимости от глубины залегания слабодеформируемого слоя грунта, указанного в рабочей документации.
9.5.13 При невозможности прохождения до проектной отметки из-за залегания в слабой толще плотной прослойки грунта, допускается применение лидерного бурения скважины или гидравлического размыва. Для прохождения плотных слоев грунта допускается применение буровой техники.
9.5.14 Устройство ВСНСМ должно быть выполнено до окончания рабочей смены, если не возникли обстоятельства, указанные в 9.5.13 или отказа технологического оборудования.
9.5.15 После выполнения работ по ВСНСМ выполняются работы по устройству ростверка.
9.5.16 В качестве гибкого ростверка укладывается геосинтетический материал с функцией армирования и разделения.
9.5.17 Технологический процесс устройства гибкого ростверка выполняется согласно [2] и содержит следующие операции:
- разравнивание и уплотнение технологического слоя под укладку геосинтетического материала;
- раскатка рулонов геосинтетического материала и закрепление анкерами на поверхности;
- засыпка геосинтетического материала.
9.5.18 Геосинтетический материал укладывается поперек оси автомобильной дороги. Раскатку рулона выполняют вручную или механизированным способом. Нахлест шириной 0,5 м с предыдущим полотном устраивается по направлению последующей надвижки грунта для исключения задирания полотна. После укладки очередного слоя производится проверка нахлеста, полотно натягивается и закрепляется металлическими или пластиковыми анкерами согласно рекомендациям предприятий-изготовителей.
10.1 Используемые на всех технологических стадиях грунты, материалы, изделия и конструкции должны удовлетворять требованиям ПД, РД, ППР, ГОСТ 32731 и разделу 7 настоящего ОДМ.
10.2 Перед началом работ необходимо провести верификацию поступивших материалов и конструкций. Все поступившие материалы и конструкции должны иметь документы, подтверждающие их качество.
10.3 При устройстве ВСНСМ должен осуществляться контроль технологических процессов. Контроль параметров ВСНСМ должен осуществляться на основе данных бортовой системы контроля.
10.4 На опытном участке следует проводить проверку прочностных и деформационных характеристик ВСНСМ и межсвайной зоны.
10.5 По каждой ВСНСМ следует регистрировать следующие данные:
- идентификационная запись ВСНСМ и текущий производственный номер;
- тип и показания контрольных приборов, характеризующие воздействие используемого виброуплотняющего оборудования;
- время производства работ;
- диаметр ВСНСМ;
- глубина погружения.
10.6 В паспорте по данным бортовой системы контроля должны быть отражены: объем материала, параметры работы, геометрические параметры ВСНСМ. Пример паспорта ВСНСМ приведен в приложении В.
10.7 Контроль качества должен быть организован на базе полевых лабораторий, а также контрольных постов в составе работ по контролю качества возведения насыпей на слабых основаниях. Контроль характеристик грунтов производится постоянно до установления стабилизации осадок в соответствии с РД.
10.8 Испытания грунтов, измерения осадок и горизонтальных смещений рекомендуется вести в период упрочнения основания и возведения насыпи ежедневно, первые три месяца после полного возведения насыпи - еженедельно, в дальнейшем - до сдачи участка в эксплуатацию два раза в месяц.
10.9 При обнаружении резкого увеличения осадки или выпора грунта виброуплотнение необходимо немедленно прекратить для выявления причин деформаций и корректировки технологических режимов. В случае фиксирования потери прочности основания следует назначить мероприятия по ликвидации опасного состояния и предупреждения дальнейшего развития деформации.
10.10 В ходе работ необходимо предусматривать проведение мониторинга. Состав, объем, и методы мониторинга устанавливают в зависимости от уровня ответственности сооружения и сложности инженерно-геологических условий с учетом требований СП 22.13330 и [6].
10.11 Для подтверждения достижения деформационных и прочностных физико-механических характеристик усиленного грунтового массива на объекте строительства необходимо провести штамповые испытания и статическое зондирование.
10.12 Штамповые испытания должны выполняться в соответствии с ГОСТ 20276.1 штампом тип I площадью 5000 см2. Необходимо провести не менее двух испытаний ВСНСМ и межсвайного пространства для каждого характерного поперечного разреза для получения среднего модуля деформации усиленного массива.
10.13 Полученные по результатам испытаний значения модуля деформации грунта должны коррелировать с расчетными значениями, определенными по 8.6.
10.14 Испытания грунтов должны проводиться после перерыва между окончанием работ по усилению грунтов и началом работ по испытанию статическим зондированием продолжительностью 14 суток.
10.15 При выполнении работ по устройству ВСНСМ, необходимо оформлять акт промежуточной приемки ответственных конструкций и акт освидетельствования скрытых работ.
11.1 Все работы должны проводиться в соответствии с требованиями ППР, технологическими картами и требованиями [7], [8], ГОСТ 12.1.004, ГОСТ Р 58397. Методы производства работ должны быть уточнены в ППР, где, исходя из особенностей площадки строительства, принимается решение по способу ведения работ.
11.2 Производство работ должно соответствовать действующим правилам пожарной безопасности и взрывобезопасности.
11.3 При организации и проведении работ во избежание пожаров, взрывов, отравлений, ожогов, других несчастных случаев и аварий, являющихся следствием несоблюдения технологического процесса, правил хранения и транспортирования, следует строго выполнять требования, изложенные в нормативно-технической документации на материалы (технических условиях) и в технологических инструкциях.
11.4 На площадках складирования минеральных материалов на территории необходимо устраивать твердое покрытие с обеспеченным водоотводом.
11.5 Производство работ необходимо осуществлять при строгом выполнении мероприятий, указанных в ПД и РД:
- установление границы территории, выделяемой подрядчику для производства работ;
- определение порядка допуска работников подрядной организации на территорию организации;
- проведение необходимых подготовительных работ на выделенной территории;
- определение зоны совмещенных работ и порядка их выполнения.
11.6 Перед началом и в процессе производства работ руководитель работ обязан:
- оформить необходимую документацию (наряд-допуск) на право производства работ в местах действия опасных или вредных факторов;
- ознакомить работников перед началом работ с мероприятиями по безопасности производства работ и провести инструктаж с записью в наряде-допуске;
- выполнять систематические осмотры участка, проверку условий труда рабочих и принимать меры по устранению выявленных недостатков;
- производить выдачу спецодежды и других средств индивидуальной защиты согласно действующим нормам.
11.7 При организации рабочей зоны до начала производства работ следует установить опасные для людей участки, в пределах которых постоянно действуют или потенциально могут действовать опасные производственные факторы.
11.8 Конструкция защитного и сигнального ограждения должна быть предусмотрена в РД исходя из условий производства работ (мест расположения).
11.9 При наличии опасных и вредных производственных факторов безопасность работ обеспечивается на основе выполнения мероприятий, содержащихся в РД.
11.10 ППР должен содержать схемы и указания по рациональной организации и технологии строительного производства, привязанные к местным условиям строительства, в которых намечают рациональные режимы труда и мероприятия по безопасности, организационные требования к подготовке и обслуживанию трудового процесса, перечень и количество инструмента и приспособлений, схему организации рабочего места и пр.
12.1 Производство работ на территории действующего участка необходимо осуществлять в соответствии с федеральным законодательством в области охраны окружающей среды, ГОСТ 17.4.3.02, ГОСТ 17.5.3.05, ГОСТ Р 58397, ГОСТ Р 59205 при строгом выполнении мероприятий, указанных в ПД, РД.
12.2 При выполнении работ по устройству ВСНСМ необходимо учитывать соблюдения санитарных норм, норм предельно допустимых выбросов загрязняющих веществ в атмосферу и водные объекты и устранения или максимального уменьшения других видов вредных воздействий на природную среду и человека, а также на прилегающие земельные угодья.
(справочное)
КОНЕЧНО-ЭЛЕМЕНТНОГО АНАЛИЗА
А.1 Пример оценки несущей способности слабого основания земляного полотна высотой 3,5 м (с учетом технологического слоя мощностью 0,7 м) на слабом основании водонасыщенных грунтов. Исходные данные характеристики грунтов принимают по результатам инженерных изысканий.
Рисунок А.1 - Поперечный разрез исследуемого участка

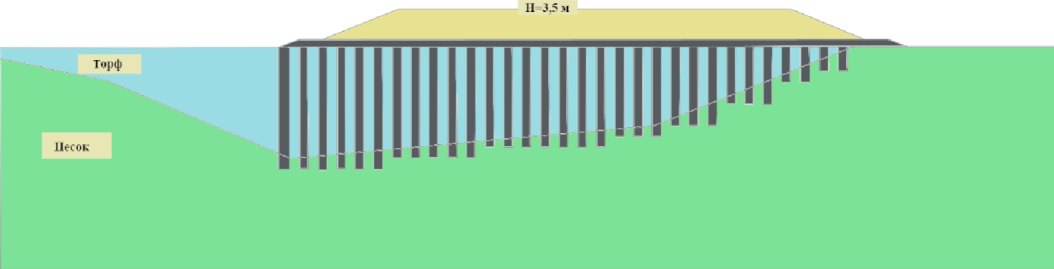

Рисунок А.2 - Расчетная схема насыпи с применением ВСНСМ
Таблица А.1
Параметры автомобильной дороги
Параметр | Значение |
Категория дороги | I-б |
Ширина земляного полотна | 35 м |
Ширина проезжей части | 2 x 11,25 м |
Число полос движения | 6 |
Ширина обочин | 3,75 м |
Ширина разделительной полосы | 5 м |
Тип дорожной одежды | Капитальный |
Вид покрытия | Асфальтобетон |
Таблица А.2
Исходные параметры насыпи, свай и грунтов основания
Группа параметров | Характеристики грунта | Обозначения характеристик | Значения характеристики |
Торф | Модуль деформации, кПа | E | 1000 |
Удельный вес грунта, кН/м3 |  | 14 | |
Угол внутреннего трения, град |  | 10 | |
Сцепление, кПа | c | 12 | |
Плотность, г/см3 |  | 1,4 | |
Коэффициент фильтрации, м/сутки | Kф | 0,15 | |
Модель материала | Уплотняемый грунт (Hardering soil) | - | |
Тип дренирования | Undrained A (не дренированный) | - | |
Песок | Модуль деформации, кПа | E | 33 000 |
Удельный вес грунта, кН/м3 |  | 19,6 | |
Угол внутреннего трения, град |  | 24 | |
Сцепление, кПа | c | 1 | |
Плотность, г/см3 |  | 1,96 | |
Коэффициент фильтрации, м/сутки | Kф | 1 | |
Модель материала | Уплотняемый грунт (Hardering soil) | ||
Тип дренирования | Undrained A (не дренированный) | ||
Насыпь | Модуль деформации, кПа | E | 45 000 |
Коэффициент Пуассона |  | 0,3 | |
Удельный вес грунта, кН/м3 |  | 18 | |
Угол внутреннего трения, град |  | 30 | |
Сцепление, кПа | c | 1 | |
Плотность, г/см3 |  | 1,8 | |
Коэффициент фильтрации, м/сутки | Kф | 5 | |
Модель материала | Mohr-Coulomb (Кулона-Мора) | ||
Тип дренирования | Дренированный |
А.2 Расчет несущей способности слабого основания автодорожной насыпи выполняется на основе раздела 8 настоящего ОДМ.
А.3 Расчет проводился в верифицированном программном комплексе, построенном на методе конечных элементов.
А.4 Для определения осадки насыпи от временной подвижной нагрузки необходимо вычислить равномерно распределенную нагрузку qак согласно ГОСТ 32960-2014 (раздел 4), кПа:
(А.1)где n - число полос движения, равно 6;
Bзп - ширина земляного полотна, равно 22;
К - класс нагрузки АК по ГОСТ 32960-2014 (подраздел 3.3), равно 11,5.
Допустимая суммарная осадка на конец срока службы автомобильной дороги от временной подвижной нагрузки приведена в СП 34.13330 и равна 10 см при толщине нестабильных слоев грунтового основания насыпи более 2 м.
Коэффициент устойчивости откосов насыпи должен быть Ks >= 1,3 в соответствии с СП 34.13330.
Для расчета устойчивости откосов насыпи земляного полотна определяется нагрузка qнк согласно ГОСТ 32960-2014 (раздел 4), кПа.
Моделирование производится в несколько этапов:
- устройство технологического слоя и насыпи ("Насыпь");
- устройство ВСНСМ ("Сваи");
- консолидация ("Консолидация");
- приложение АК нагрузки, расчет осадки ("АК Нагрузка");
- приложение НК нагрузки ("НК Нагрузка");
- расчет коэффициента устойчивости насыпи под воздействием НК нагрузки ("Устойчивость").
А.5 Первым этапом строительства насыпи является выторфовка основания на глубину 3 метра с заменой слабого водонасыщенного торфа на свайный материал.
А.6 Следующим этапом является отсыпка насыпи. Для этого сначала необходимо возвести технологический слой. В данном случае технологический слой составляет 0,7 метра, а самой насыпи 2,8 метра. Изополя вертикальных смещений данной фазы представлена на рисунке А.2.
фазы "Насыпь"
А.7 Согласно требованиям СП 34.13330 к насыпям, возводимым на слабых грунтах, предъявляются дополнительные требования, а именно:
- интенсивная часть осадки основания должна завершиться до устройства покрытия (исключение допускается при применении сборных покрытий в условиях двухстадийного строительства).
А.8 За завершение интенсивной части осадки допускается принимать момент достижения 90%-ной консолидации основания или интенсивности осадки не более 2,0 см/год при дорожных одеждах капитального типа и 80%-ной консолидации или интенсивности осадки не более 5,0 см/год при дорожных одеждах облегченного типа. На рисунке А.3 приведены изополя вертикальных смещений фазы "Консолидация".
фазы "Консолидация"

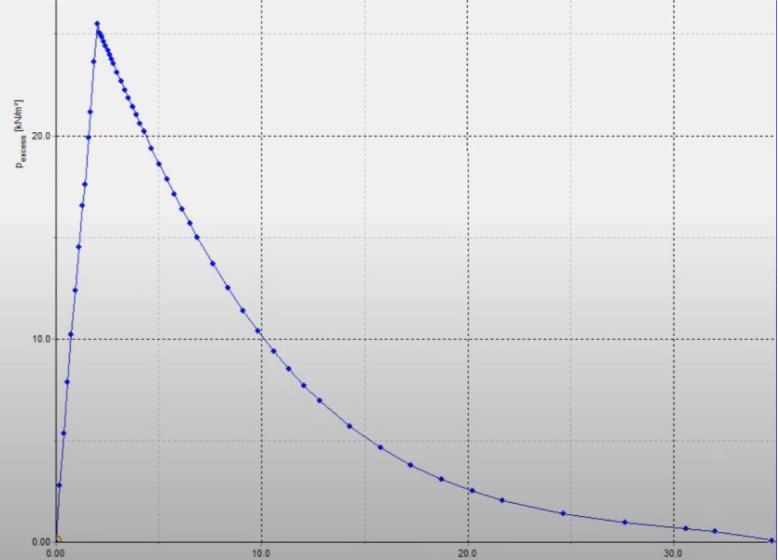

По результатам расчетов 90% консолидации основания будет достигнуто через 34 дня от начала строительства. Интенсивность осадки за год составила 1,86 см. Далее производится расчет осадки под воздействием временной подвижной нагрузки АК. На рисунке А.4 приведены изополя вертикальных смещений фазы "АК нагрузка".

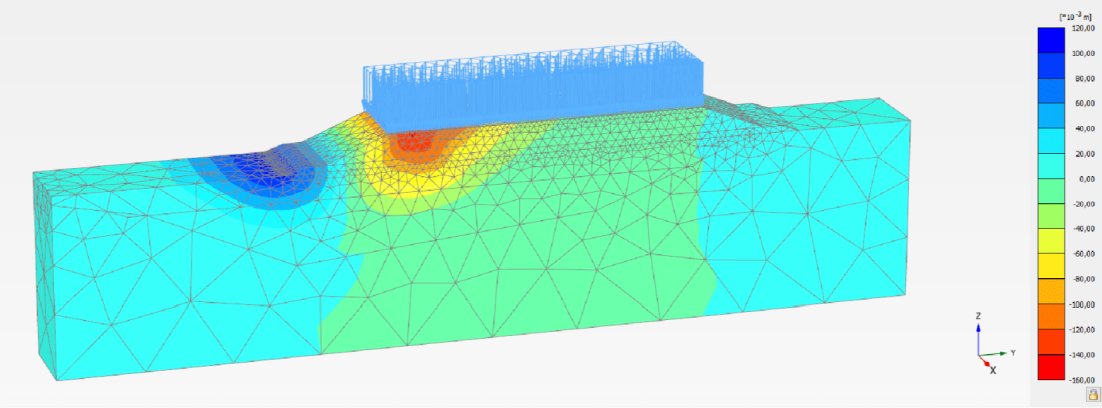

фазы "АК нагрузка"
А.9 Допустимая суммарная осадка на конец срока службы автомобильной дороги от временной подвижной нагрузки составила 14,29 см, что не соответствует требованиям СП 34.13330 при толщине нестабильных слоев грунтового основания насыпи более 2 м.
А.10 Последним этапом расчета насыпи является определение коэффициента устойчивости под воздействием нормативной нагрузки от автотранспортных средств, осуществляющих перевозки тяжеловесных грузов, пропускаемых в специальном режиме НК. Изополя вертикальных смещений фазы "НК нагрузка" представлены на рисунке А.5.
фазы "НК нагрузка" устойчивости
Коэффициент устойчивости насыпи под воздействием НК нагрузки составил 1,144, что не удовлетворяет условию Ks >= 1,3.
А.11 Таким образом, получаем, что строительство насыпи на данном участке без мероприятий по увеличению несущей способности грунтов невозможно. Осадка значительно превышает максимально допустимую по СП 34.13330, коэффициент устойчивости меньше необходимого и также не удовлетворяет требованиям.
А.12 В следующем примере проведен аналогичный расчет с усилением основания ВСНСМ.
А.13 В примере представлена оценка несущей способности слабого основания земляного полотна высотой 3,5 м (с учетом технологического слоя в 0,7 м) на слабом основании водонасыщенных грунтов. Исходные данные характеристики грунтов принимают по результатам инженерных изысканий, а параметры насыпи и ВСНСМ по ПД.
А.14 Для увеличения несущей способности слабого основания и устойчивости откосов земляного полотна использовано укрепление основания ВСНСМ (рисунок А.6) со следующими параметрами: диаметр ВСНСМ - 0,8 м; сетка 2 м x 1,7 м.
Таблица А.3
Исходные параметры насыпи, ВСНСМ и грунтов основания
Группа параметров | Характеристики грунта | Обозначения характеристик | Значения характеристики |
СМ | Модуль деформации, кПа | E | 35000 |
Коэффициент Пуассона |  | 0,3 | |
Удельный вес грунта, кН/м3 |  | 19 | |
Угол внутреннего трения, град |  | 35 | |
Сцепление, кПа | c | 1 | |
Плотность, г/см3 |  | 1,9 | |
Коэффициент фильтрации, м/день | Kф | 50 | |
Модель материала | Кулон-Мор (Mohr-Coulomb) | - | |
Тип дренирования | Дренированный (Drained) |
А.15 Улучшение прочностных и деформационных характеристик грунта в зоне уплотнения приводит к увеличению несущей способности грунтов, что позволяет передать на модифицированные грунтовые основания большие нагрузки. Заполненные дренирующим материалом ВСНСМ одновременно выполняют функцию вертикальных дрен по ускорению процесса консолидации водонасыщенных грунтов за счет сокращения пути фильтрации воды, отжимаемой из слабой толщи.
А.16 Расчет производится в той же последовательности с введением дополнительной фазы для устройства ВСНСМ:
- выторфовка слабого основания на глубину 3 метра с заменой на песчано-гравийную смесь ("Выторфовка");
- устройство рабочей площадки и насыпи ("Насыпь");
- устройство ВСНСМ ("Сваи");
- консолидация ("Консолидация");
- приложение АК нагрузки, расчет осадки ("АК Нагрузка");
- приложение НК нагрузки, расчет осадки;
- расчет коэффициента устойчивости под воздействием НК нагрузки.

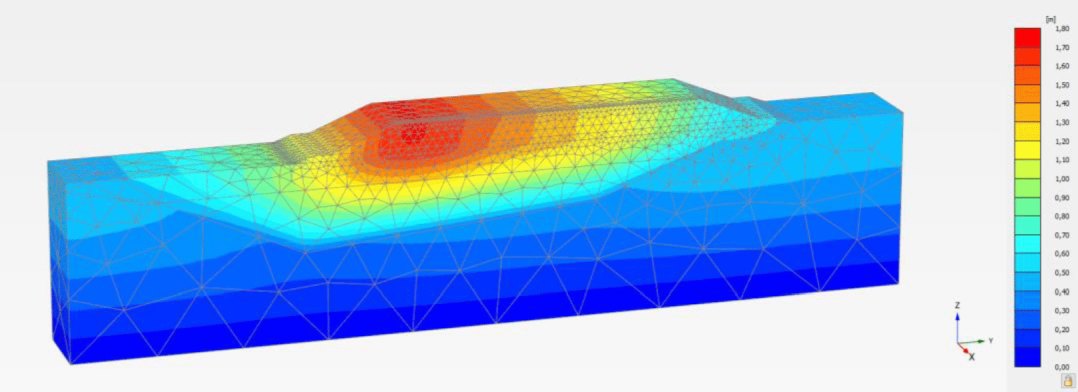

Рисунок А.7 - Изополя вертикальных смещений
фазы "Выторфовка"
Рисунок А.8 - Изополя вертикальных смещений фазы "Насыпь"
Рисунок А.9 - Изополя вертикальных смещений фазы "ВСНСМ"
Рисунок А.10 - Изополя вертикальных смещений
фазы "Консолидация"

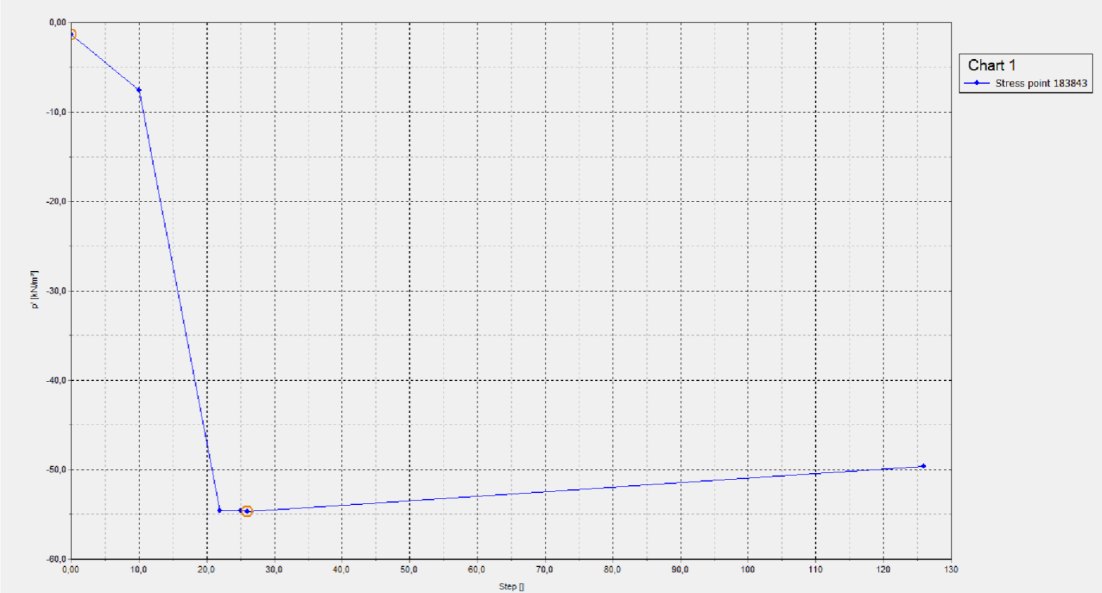

А.17 По результатам расчетов 90% консолидации основания будет достигнуто через 34 дня от начала строительства. Интенсивность осадки за год составила 1,72 см. Расчетное время консолидации грунтов основания земляного полотна совпало при расчете без усиления ВСНСМ и усилением. Это обуславливается тем, что 90% консолидация была достигнута еще на этапе строительства насыпи. На рисунке А.11 приведен график рассеяния порового давления, что свидетельствует о наступлении консолидированного состояния.

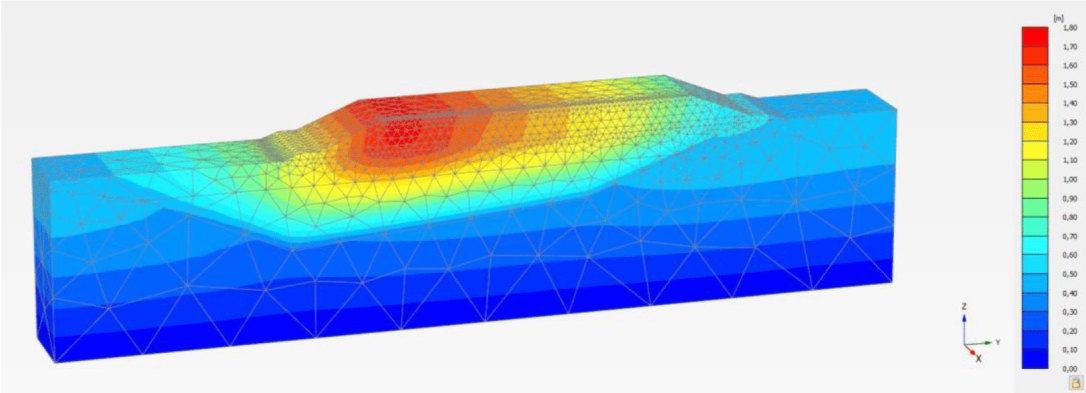

Рисунок А.12 - Изополя вертикальных смещений
фазы "АК нагрузка"
А.18 Суммарная осадка на конец межремонтного срока по капитальному ремонту автомобильной дороги от временной подвижной нагрузки составит 1,1 см, что не превышает предельную осадку в 10 см согласно СП 34.13330.
А.19 Результаты расчетов показали значение коэффициента устойчивости в размере 1,426, что выше требуемого значения. Из результатов расчета следует, что усиление слабых оснований при помощи ВСНСМ обеспечивает заданный коэффициент устойчивости насыпи и может быть рекомендовано в качестве конструктивно-технологического мероприятия для повышения несущей способности слабых оснований и устойчивости откосов земляного полотна.
А.20 Пример технико-экономического обоснования применения ВСНСМ представлен в приложении Г.
(справочное)
Б.1 Расчет выполнен в соответствии с разделом 8 и расчетными данными, полученными по примеру 2
bu = 0,5 + k·H = 0,5 + 0,05·2,8 = 0,64 м, (1)
где H - высота насыпи, м - 2,8 м;
k - коэффициент, зависящий от крутизны откоса насыпи (1:m) - 0,05.
Bu = B + 2·bu = 52 + 1,28 = 53,28, (2)
где B - расчетная ширина приложения нагрузки, определяемая как ширина насыпи понизу, м - 52 м.
где
- угол внутреннего трения свайного материала, град - 35.
- угол внутреннего трения свайного материала, град - 35.
где Ac - площадь поперечного сечения ВСНСМ, м2 - 0,5;
A - площадь влияния ВСНСМ (эффективный диаметр), м2 - 2,97;
ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду формула (18), а не (20). |
KaC - коэффициент активного давления ВСНСМ, определяемый по формуле (20) - 0,03.
ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду формула (17), а не (19). |
где
- коэффициент усиления, определяемый по формуле (19) - 8,71.
- коэффициент усиления, определяемый по формуле (19) - 8,71.
где Ec - модуль деформации свайного материала, МПа - 35;
E - модуль деформации грунта основания, МПа - 11;
m' - пропорциональный параметр, определяемый по формуле (16).
где
- сцепление усиленного массива;
- сцепление усиленного массива;
- удельный вес грунта, Н/м3 - 19,6.ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду формула (20), а не (21). |
где
- угол внутреннего трения усиленного грунта;
- угол внутреннего трения усиленного грунта;
- угол внутреннего трения грунта основания - 8°;
- угол внутреннего трения свайного материала - 35°.Б.2 Для расчета коэффициента стабильности необходимо использовать изначальные значения сцепления и угла внутреннего трения межсвайного грунта, в данном случае торфа:
где c - сцепление грунта основания земляного полотна при расчетной плотности-влажности, кПа - 1,15;
- угол внутреннего трения грунта основания земляного полотна при расчетной плотности-влажности, град - 8;Pz - вертикальные напряжения в грунте межсвайного пространства, кгс/см2 - 0,846 из таблиц [3, 4], согласно заданным условиям;
Px - горизонтальные напряжения от бокового обжатия слабого грунта сваями в ходе осадки основания, кгс/см2 - 0,3540 из таблиц [3, 4], согласно заданным условиям.
Выбор значений напряжений происходит с учетом:
m - сближение свай;
- коэффициент бокового давления материала;
- коэффициент поперечной деформации грунта;
- коэффициент бокового распора грунта;P' - предварительное обжатие слабого грунта, возникающее при внедрении свай, кгс/см2 - 0,05 (согласно графику компрессионных испытаний торфа на рисунке Б.1).
в результате предварительного обжатия
где d - диаметр ВСНСМ - 0,8;
l - шаг сетки ВСНСМ - 1,7.
где e - коэффициент пористости грунта в природном залегании;
- коэффициент пористости уплотненного при устройстве ВСНСМ грунта;m - сближение свай, определяемое по формуле (5)
где
- коэффициент, равный 0,8;
- коэффициент, равный 0,8;
- среднее значение вертикального нормального напряжения от внешней нагрузки в i-м слое по вертикали, проходящей через центр подошвы основания, кПа;hi - толщина i-го слоя грунта, см, принимаемая не более 0,4 ширины основания;
Ei - модуль деформации i-го слоя грунта по ветви первичного нагружения, кПа;
- среднее значение вертикального напряжения в i-м слое грунта по вертикали, проходящей через центр подошвы основания, от собственного веса, выбранного при отрывке котлована грунта, кПа;Eв,i - модуль деформации i-го слоя грунта по ветви вторичного нагружения, кПа;
n - число слоев, на которые разбита сжимаемая толща основания.
Б.3 Для получения значения модуля деформации по ветви вторичного напряжения необходимо произвести дополнительный расчет согласно ГОСТ 12248.4
(Б.1)где zt - коэффициент сжимаемости грунта;
e0 - естественная пористость грунта - 50;
e1 - пористость грунта после внедрения ВСНСМ - 40;
P' - предварительное обжатие слабого грунта, возникающее при внедрении свай, кПа - 5.
Исходя из полученного значения, торф относится к сильно сжимаемым грунтам.
(Б.2)где B - коэффициент, зависящий от поперечного расширения грунта;
- коэффициент Пуассона грунта, 0,3.
(Б.3)где Et - модуль упругости по ветви вторичного нагружения.
(Б.4)где
- коэффициент, принимаемый по таблице 5.8 СП 22.13330 в зависимости от относительной глубины - 0,98 для данных условий;
- коэффициент, принимаемый по таблице 5.8 СП 22.13330 в зависимости от относительной глубины - 0,98 для данных условий;p - среднее давление под подошвой фундамента - 54,63 (получено по результатам моделирования, представленного на рисунке Б.2).
(Б.5)где
- вертикальное напряжение от собственного веса грунта на отметке подошвы фундамента.
- вертикальное напряжение от собственного веса грунта на отметке подошвы фундамента.
(Б.6)где
- удельный вес грунта, расположенного выше подошвы - 19 кН/м3;
- удельный вес грунта, расположенного выше подошвы - 19 кН/м3;d - глубина залегания - 2,8 м.
где
- время достижения заданной степени консолидации Ut, сут;
- время достижения заданной степени консолидации Ut, сут;
- коэффициент, зависящий от степени консолидации и устанавливаемой по таблице 2 - 0,85;Hф - путь фильтрации воды из слоя, м - 3;
- коэффициент консолидации, определяемый непосредственно по консолидационным испытаниям (при отсутствии данных принимать U = 50% от фильтрационной консолидации), см2/мин - 0,35;Tдф - время дофильтрационной консолидации, определяемое по формуле, сут:
где tu - время консолидации.
ИС NORMPROD: примечание. Текст дан в соответствии с официальным текстом документа. |
где tu - время консолидации.
Uобщ = 100 - 0,01(100 - Uг)(100 - Uв) = 0,65, (10)
где Uв - степень консолидации основания при вертикальной фильтрации воды из основания - 0,6;
Uг - то же, при горизонтальной фильтрации воды (к сваям) - 0,05.
Величины Uв и Uг устанавливают по графикам (рисунок 4). Величину фактора времени, необходимую для определения Uв, рассчитывают по формуле:
где Cvв - коэффициент консолидации при вертикальной фильтрации;
Hф - расчетный путь вертикальной фильтрации воды, м;
T - требуемый срок консолидации, сут;
TB > 2 (степень консолидации больше 90%);
TB < 10-4 (степень консолидации меньше 1%).
где Cvг - коэффициент консолидации грунта при горизонтальной фильтрации.
где
,
- время завершения заданной степени консолидации соответственно слоя и образца, сут;
, - время завершения заданной степени консолидации соответственно слоя и образца, сут;tдф - время завершения дофильтрационной консолидации образца, сут;
hф - путь фильтрации воды из образца, м;
n - показатель степени консолидации, изменяющейся от 2 до 0, определяемый по рисунку 5.
Б.4 Расчет устойчивости откоса методом полуцилиндрических поверхностей скольжения (рисунок Б.3).
методом круглоцилиндрических поверхностей
где Муд - удерживающий момент вращения;
Мсдв - сдвигающий момент вращения
(Б.8)где L - длина дуги скольжения;
R - радиус вращения - 12,25 м;
C - сцепление грунта;
- угол внутреннего трения грунта;Ni - сдвигающая сила;
(Б.9)где Ti - сила трения;
(Б.10)где Pi - вес блока;
- угол между Pi и Ni;
(Б.11)
(Б.12)где Si - площадь блока;
b - ширина насыпи, м - 10;
- удельный вес грунта, кН/м3 - 19.Таблица Б.1
Расчетные значения сил для первой дуги скольжения
Pi |  | Ni | Ti |
1170,40 | 31 | 602,80 | 1003,23 |
1052,60 | 43 | 717,87 | 769,82 |
826,50 | 63 | 736,42 | 375,22 |
577,60 | 67 | 531,68 | 225,69 |
349,60 | 79 | 343,18 | 66,71 |
119,70 | 93 | 119,54 | -6,26 |
0,00 | 107 | 0,00 | 0,00 |
(Б.13)где
- угол, соответствующий дуге скольжения - 75°.
- угол, соответствующий дуге скольжения - 75°.При данной дуге скольжения расчетное значение коэффициента устойчивости составило:
Б.5 Значение коэффициента устойчивости меньше нормативного, следовательно, необходимо выбрать другую дугу скольжения.
Таблица Б.2
Расчетные значения сил для второй дуги скольжения
Pi |  | Ni | Ti |
1170,40 | 42 | 783,15 | 869,78 |
1052,60 | 54 | 851,57 | 618,70 |
826,50 | 74 | 794,48 | 227,81 |
577,60 | 78 | 564,98 | 120,09 |
349,60 | 90 | 349,60 | 0,00 |
119,70 | 104 | 116,14 | -28,96 |
0,00 | 118 | 0,00 | 0,00 |
(Б.7)(рекомендуемое)
Виброуплотненная песчаная свая ПАСПОРТ СВАИ | ||||||||||
Данные об объекте | Производственные данные сваи: 517 | |||||||||

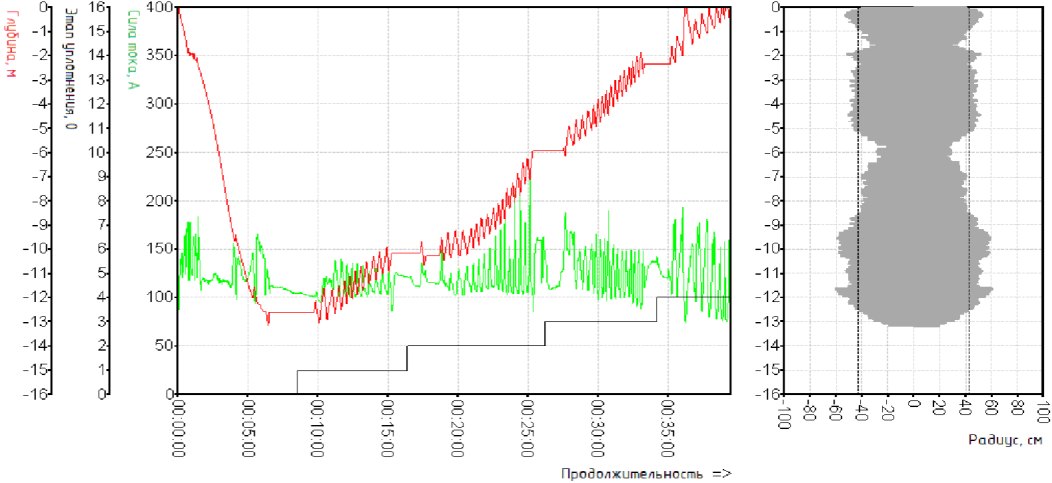

Наименование объекта: | Дата | 14.08.2021 | Длина сваи: | 13,16 м | ||||||
Раздел: | Время начала: | 10:09:36 | Расход теор. | 4 | ||||||
Исполнитель: | Время окончания: | 10:49:07 | Объем поданного материала: | 7,72 м3 | ||||||
Заказчик: | Продолжительность: | 39:31:00 | Объем уплотненного материала: | 7,64 м2 | ||||||
Перерывы: | 00:06:26 | Диаметр сваи | 86 см | |||||||
00:33:02 | ||||||||||
Оборудование: | ВС-1 | 00:00:00 | ||||||||
 | ||||||||||
N этапа | Стартовая глубина этапа уплотнения, м | Остановочная глубина этапа уплотнения, м | Высота сваи этапа уплотнения, м | Продолжительность этапа уплотнения | Сила тока средняя, А | Сила тока максимальная, А | Диаметр, см | Ход, м | ||
1 | -13,16 | -10,66 | 2,60 | 00:05:33 | 112 | 140 | 99,0 | 5,20 | ||
2 | -10,66 | -6,15 | 4,51 | 00:06:55 | 122 | 222 | 74,0 | 3,99 | ||
3 | -6,15 | -2,35 | 3,80 | 00:05:45 | 128 | 190 | 80,0 | 5,26 | ||
4 | -2,35 | 0,00 | 2,35 | 00:03:34 | 121 | 193 | 102,0 | 4,68 | ||
Сумма: | ||||||||||
Мин: | 2,35 | 0:03:34 | 112 | 140 | 74,0 | 3,99 | ||||
Макс: | 4,51 | 0:06:55 | 128 | 222 | 102,0 | 5,26 | ||||
Сред: | 88,8 | 4,78 | ||||||||
(справочное)
УКРЕПЛЕНИЯ ОСНОВАНИЯ ЗЕМЛЯНОГО ПОЛОТНА
Г.1 Технико-экономическое сравнение разработано на основании объекта, рассмотренного в приложении А по фактическим данным и с учетом проведенных расчетов, для автомобильной дороги I категории Ленинградской области.
Г.2 Для определения наиболее эффективной технологии по усилению зоны слабых грунтов для возведения насыпи автомобильной дороги применялись следующие показатели:
- время выполнения комплекса работ по усилению основания насыпи;
- прочностные и деформативные показатели от возведения и эксплуатации дороги в рамках допустимых значений;
- стоимость производства работ.
Г.3 Расчет экономической эффективности осуществляется в соответствии с положениями ОДМ 218.11.006 [9] для этого рассмотрено два альтернативных варианта по укреплению зоны слабых грунтов:
I вариант - укрепление слабых грунтов основания ВСНСМ методом сухой подачи снизу.
II вариант - укрепление слабых грунтов основания методом струйной цементации.
Площадь свайного поля - 6 526 м2.
Г.4 Расчет экономической эффективности выполнен на отличительных затратах, которые носят разный характер работ или объем, одинаковые затраты не отражены.
Г.5 Описание I варианта.
Г.6 Для укрепления слабых грунтов основания методом ВСНСМ необходимо выполнить с шагом установки - 2,0 м, сваи диаметром - 0,8 м в количестве 1797 шт., с разной глубиной погружения и размещением свай по треугольной сетке в шахматном порядке.
Г.7 Объемы материалов по укреплению слабых грунтов основания ВСНСМ диаметром - 800 мм отображены в таблице Г.1.
Таблица Г.1
слабых грунтов основания ВСНСМ
Наименование | Кол-во, шт. | В метрах погонных | Объем сваи, м3 | Объем СМ, м3 |
Устройство ВСНСМ глубиной погружения до 15 м | 886 | 10 554,95 | 8 896,82 | 13 693 |
Устройство ВСНСМ глубиной погружения до 10 м | 907 | 7 125,86 | ||
Устройство ВСНСМ глубиной погружения до 5 м | 4 | 17,85 | ||
Итого | 1797 | 17 699,66 | 8 896,82 | 13 693 |

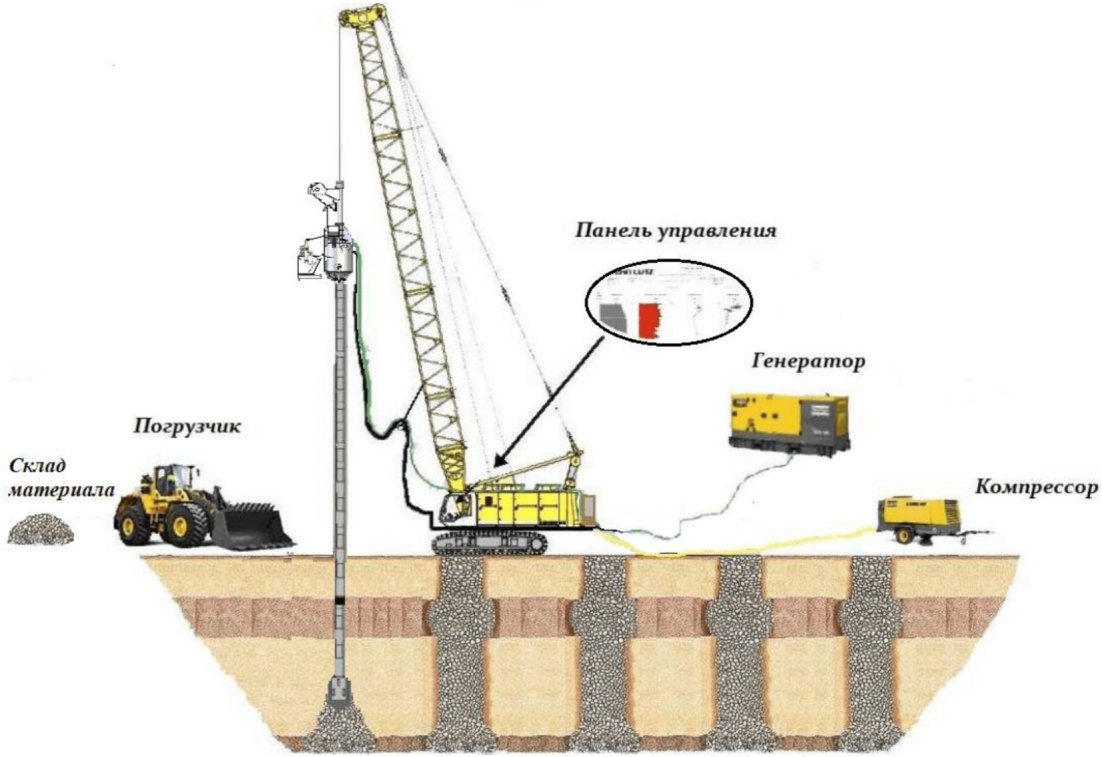

Г.8 При устройстве ВСНСМ используется метод сухой подачи снизу. Виброуплотняющее оборудование погружается в грунт. После погружения виброуплотняющего оборудования на проектную глубину СМ подается в скважину и уплотняется на участках движения основного оборудования вверх и вниз. Работы выполняются на базе гусеничного крана.
Г.9 Производительность 1 установки составляет 150 пог. м в смену ВСНСМ. Производство работ осуществляется в 2 смены. Срок производства работ 59 дней.
Г.10 Стоимость устройства ВСНСМ диаметром 800 мм составляет 57 152,76 тыс. руб. в ценах 2 кв 2021 года с НДС.
Г.11 Описание II варианта.
Г.12 Для укрепления слабых грунтов основания до нормативных значений методом струйной цементации грунтов необходимо выполнить грунтоцементные сваи с шагом установки - 1,0 м, диаметром - 0,7 м и расстоянием в свету - 0,3 м в количестве 6186 шт., с разной глубиной погружения и с размещением по квадратной сетке.
Г.13 Объемы материалов по укреплению слабых грунтов основания методом струйной цементации грунтов диаметром - 700 мм отображены в таблице Г.2.
Таблица Г.2
технологии струйной цементации
Наименование | Кол-во, шт. | В метрах погонных | Геометрический объем, м3 | Объем раствора, м3 |
Устройство свай глубиной погружения до 15 м | 490 | 5 511,40 | 13 132,85 | 18 386 |
Устройство свай глубиной погружения до 10 м | 2 989 | 22 139,35 | ||
Устройство свай глубиной погружения до 5 м | 2 707 | 9 106,70 | ||
Итого | 6 186 | 36 757,45 | 13 132,85 | 18 386 |
Г.14 Формирование грунтоцементного массива происходит за счет замещения торфа при подаче закрепляющего раствора через сопла, расположенные в нижней части бурового снаряда, под давлением до 30 МПа. В результате формируется грунтоцементный массив размерами 700 мм в диаметре, на заданную по проекту глубину.
Г.15 Производительность 1 установки составляет 200 пог. м в смену. Производство работ осуществляется в 2 смены. Срок производства работ 92 дня.
Г.16 Стоимость работ по укреплению слабых грунтов основания методом струйной цементации грунтов диаметром 700 мм составляет 169 881,19 тыс. руб. в ценах 2 кв 2021 года с НДС.
Г.17 Началом срока сравнения вариантов является базовый месяц, к которому приводятся все затраты. Конец срока выбирают так, чтобы по его истечении различия между вариантами по показателям, характеризующим эффект и требуемые для этого затраты, были бы несущественными с учетом точности определения исходных данных.
Г.18 Скорость движения транспортного потока на рассматриваемой автомобильной дороге составляет 120 км/ч.
Г.19 На период реконструкции движение по дороге закрывается и переключается на объездную дорогу, что приведет к снижению скорости движения транспортного потока до 50 км/ч.
Г.20 Состав и структура транспортных средств отображены в таблице Г.3.
Таблица Г.3
Среднегодовая суточная интенсивность движения, авт./сутки | ||
Состав потока | Количество, шт. | Доля, % |
Легковые автомобили | 10936 | 58 |
Грузовые автомобили до 2 т | 2038 | 11 |
Грузовые автомобили от 2 до 5 т | 1129 | 6 |
Грузовые автомобили от 5 до 8 т | 249 | 1 |
Грузовые автомобили свыше 8 т | 476 | 3 |
Грузовые автомобили, автопоезда | 3071 | 16 |
Автобусы | 880 | 5 |
Итого | 18779 | 100 |
Г.21 Среднее количество пассажиров в легковом автомобиле три человека.
Г.22 Среднее количество пассажиров в автобусе 46 человек.
Г.23 Показатели себестоимости пробега и простоя автотранспортных средств отображены в таблице Г.4.
Таблица Г.4
Средние значения | ||||
Переменные расходы, руб./км | Постоянные затраты, руб./час | Заработная плата водителя, руб./час | Себестоимость простоя, руб./час | |
Легковые | 9,53 | 326,86 | 195,25 | 391,34 |
Грузовые | 37,58 | 1 302,02 | 273,67 | 1 076,62 |
Автобусы | 25,91 | 773,32 | 256,03 | 930,56 |
Г.24 Эффективность применения определяется на основе общественной (социально-экономической) эффективности путем сравнения общественных затрат и результатов, которые будут иметь место на транспорте и в нетранспортных отраслях. Получаемые при расчете общественной эффективности результаты - это экономические эффекты на транспорте и в социальной сфере, а затраты - необходимые издержки (экономия) на выполнение работ.
Г.25 Оценка эффективности определена на основе показателя чистого дисконтируемого дохода (далее - ЧДД). ЧДД вычисляют по формуле:
(Г.1)где Rt - результаты (эффекты) от осуществления внедрения инновации на t-м шаге расчета;
Зt - дополнительные затраты (экономия) на реализацию внедрения инновации на том же шаге, в т.ч. потери, связанные с ущербом, который может принести инновация или затраты на устранение данного ущерба;
E - норма дисконта;
T - горизонт расчета расчетный период;
t - номер шага расчета;
(1 + E)-t - коэффициент дисконтирования.
Г.26 В расчетах расчетный период принят равным 1 году, который определяется сроком строительства.
Г.27 Эффект от снижения себестоимости перевозок грузов и пассажиров определен как сокращение затрат на осуществление перевозок грузов и пассажиров на участке дороги:
(Г.2)где
,
- затраты на осуществление перевозок грузов и пассажиров на участке дороги при использовании I варианта и II варианта.
, - затраты на осуществление перевозок грузов и пассажиров на участке дороги при использовании I варианта и II варианта.Г.28 Годовые затраты на осуществление перевозок на участке определены по формуле:
(Г.3)где Njt - среднегодовая суточная интенсивность движения автомобилей каждого типа на участке;
L - протяженность участка, км;
Sjt - средняя себестоимость 1 авт.-км пробега автомобилей каждого типа на участке;
- среднесуточное время задержки одного автомобиля в местах затрудненного проезда на участке, ч;
- затраты на 1 ч простоя автомобиля каждого типа.Г.29 Расчетная величина себестоимости пробега каждой группы автомобиля на 1 км в конкретных дорожных условиях определены из выражения:
(Г.4)где Sперj - расчетное значение переменных затрат на 1 км пробега автомобиля каждого типа на участке;
Sпостj - расчетное значение постоянных (не зависящих от пробега) затрат на 1 ч пребывания автомобиля каждого типа;
dj - часовая заработная плата водителя группы автомобиля с начислениями;
Vj - средняя техническая скорость движения группы автомобиля на участке, км/ч.
Г.30 Эффект от сокращения времени пребывания в пути пассажиров определен как сокращение затрат времени населения на поездки на участке дороги в результате внедрения данного мероприятия:
(Г.5)где
,
- общественные потери, связанные с затратами времени населения на поездки на i-м участке дорожного сооружения (дорожной сети) соответственно при I варианта и II вариантах.
, - общественные потери, связанные с затратами времени населения на поездки на i-м участке дорожного сооружения (дорожной сети) соответственно при I варианта и II вариантах.Г.31 Годовые потери, связанные с затратами времени населения на поездки на каждом участке, определены по формуле:
(Г.6)где
- средняя величина потерь народного хозяйства в расчете на 1 чел./ч пребывания в пути пассажиров;
- средняя величина потерь народного хозяйства в расчете на 1 чел./ч пребывания в пути пассажиров;
,
- среднегодовая суточная интенсивность движения соответственно легковых автомобилей и автобусов на участке, авт./сут;Bл, Bавт - среднее количество пассажиров в одном легковом автомобиле и автобусе;
,
- скорость движения легковых автомобилей и автобусов на участке, км/ч.Г.32 В таблице Г.5 указан расчет дисконтированных затрат и эффектов сравнения варианта I и II.
Таблица Г.5
при сравнении двух технологий устройства свай
Расчет дисконтированных затрат и эффектов при сравнении устройства по I варианту и II варианту (тыс. руб.) | |||||||||||||
Год в цикле | I вариант Укрепление слабых грунтов методом ВСНСМ | II вариант Укрепление слабых грунтов струйной цементацией | Экономия затрат на устройство | Эффект от сокращения времени пребывания в пути Pt | Эффект от сокращения себестоимости пробега Cat | Коэффициент приведения разновременных затрат к году начала применения инновационных технологий | Чистый дисконтированный доход (ЧДД) | ||||||
Средняя скорость потока, км/ч | Затраты | Средняя скорость потока, км/ч | Затраты | ||||||||||
Устройство | Pt | Cat | Устройство | Pt | Cat | ||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
0 | 84 | 57 152,76 | 9 398,35 | 27 325,81 | 82 | 169 881,19 | 22 323,09 | 27 545,70 | 112 728,43 | 12 924,74 | 219,89 | 1 | 125 873,05 |
1 | 91 | 20 648,00 | 27 167,03 | 91 | 20 648,00 | 27 167,03 | 0,00 | 0,00 | 0,00 | 0,945 | 125 873,05 | ||
ЧДД (тыс. руб.) | 125 873,05 | ||||||||||||
По результатам оценки сравнительной эффективности двух вариантов по укреплению основания земляного полотна на слабых грунтах, применение ВСНСМ является эффективным по сравнению с укреплением струйной цементацией по показателю ЧДД равным 125 873 000,05 руб.
За счет ускорения времени производства работ при использовании ВСНСМ получен эффект в сокращении времени пребывания в пути и сокращении себестоимости пробега автомобилей.
Методические рекомендации по расчетам гибкого ростверка с применением геосинтетических материалов. Основные положения расчетов | |
Типовые технические решения для насыпей на свайных фундаментах с гибким ростверком из геосинтетических материалов | |
[3] Пособие по проектированию земляного полотна автомобильных дорог на слабых грунтах, 2004 | |
[4] Методические рекомендации по проектированию и технологии сооружения вертикальных песчаных дрен и песчаных свай при возведении земляного полотна на слабых грунтах, 1975 | |
Методические рекомендации по расчету насыпей автомобильных дорог на слабых грунтах основания с применением геосинтетических материалов | |
Организация и проведение геотехнического мониторинга при строительстве земляного полотна на слабых грунтах | |
[7] СНиП 12-03-2001 | Безопасность труда в строительстве. Часть 1. Общие требования |
[8] СНиП 12-04-2002 | Безопасность труда в строительстве. Часть 2. Строительное производство |
Методические рекомендации по оценке эффективности использования в дорожном хозяйстве инноваций и достижений научно-технического прогресса | |
ОКС 93.080.01
Ключевые слова: виброуплотняемые сваи, укрепление слабых грунтов основания земляного полотна, неорганические сыпучие материалы, правила производства работ |
Руководитель
организации-разработчика
ООО "Геолайт"
Генеральный директор
В.С.ШИКОВСКИЙ
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/metodicheskie-rekomendacii/0/odm_10354.html
На правах рекламы:
|
© Антон Серго, 1998-2026.
|
Разработка сайта |
|
