"ОДМ 218.2.078-2016. Отраслевой дорожный методический документ. Методические рекомендации по выбору конструкции укрепления откосов земляного полотна автомобильных дорог общего пользования"
(издан на основании распоряжения Росавтодора от 05.10.2016 N 2032-р)

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду СП 2.2.2.1327-03, а не СП 2.2.3.1327-03.

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: раздел 18 отсутствует.

Тип		Подтип		Разновидность подтипа		Номер раздела ОДМ
Наименование	N	Наименование	N	Наименование	N
1	2	3	4	5	6	7
ИС NORMPROD: примечание. Текст в графе 5 дан в соответствии с официальным текстом документа.
Биологический (растительный)	I	Формирование укрепления способом посева семян многолетних трав	I-1	Механизированный посев слою растительного грунта (торфогрунтовой смеси)	I-1-1	7.2.4
				Гидропосев с мульчированием	I-1-2	7.2.5
		Формирование укрепления способом одерновки поверхности	I-2	Одерновка сплошная плашмя с применением штучного (рулонного) дерна	I-2-1	7.2.6

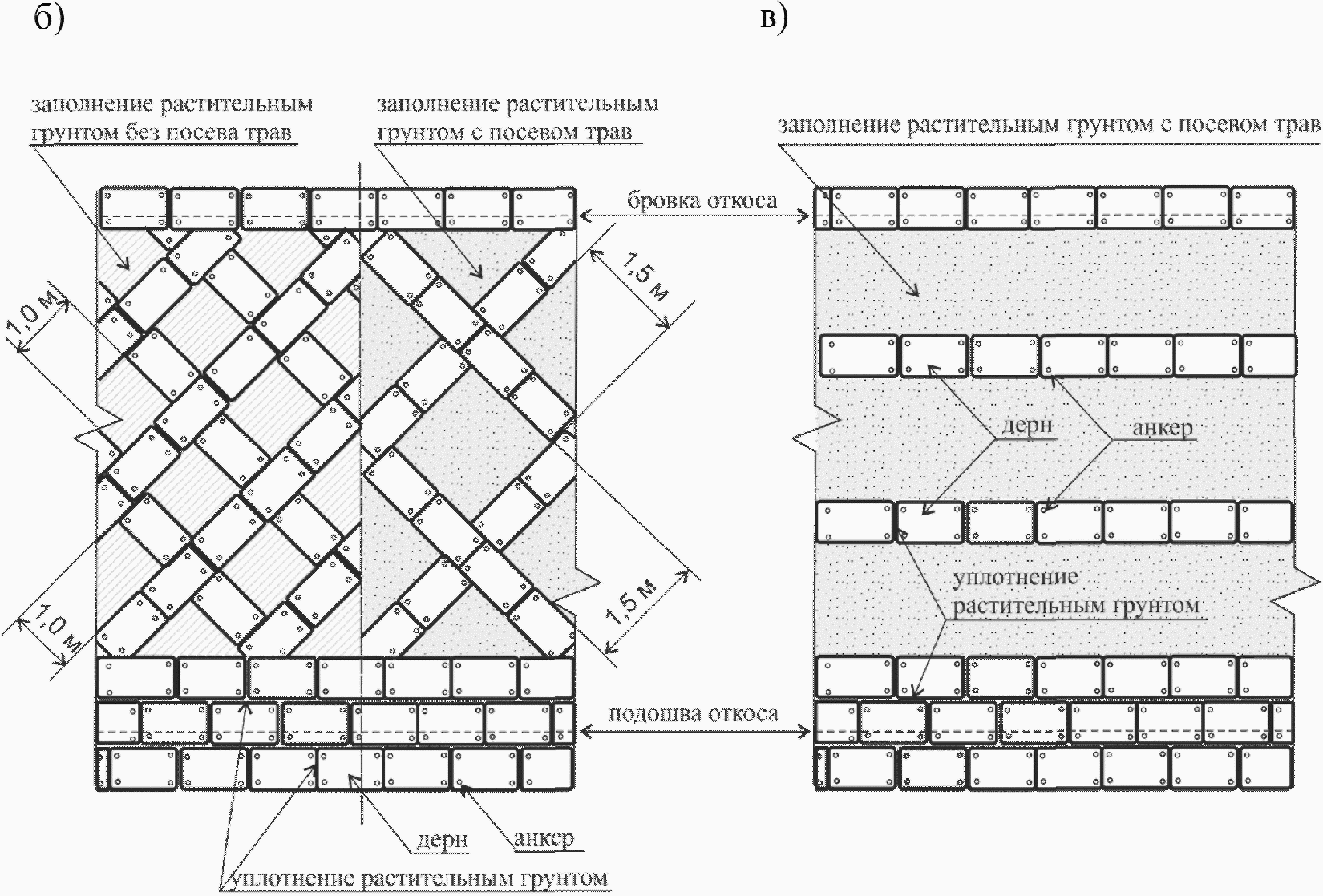

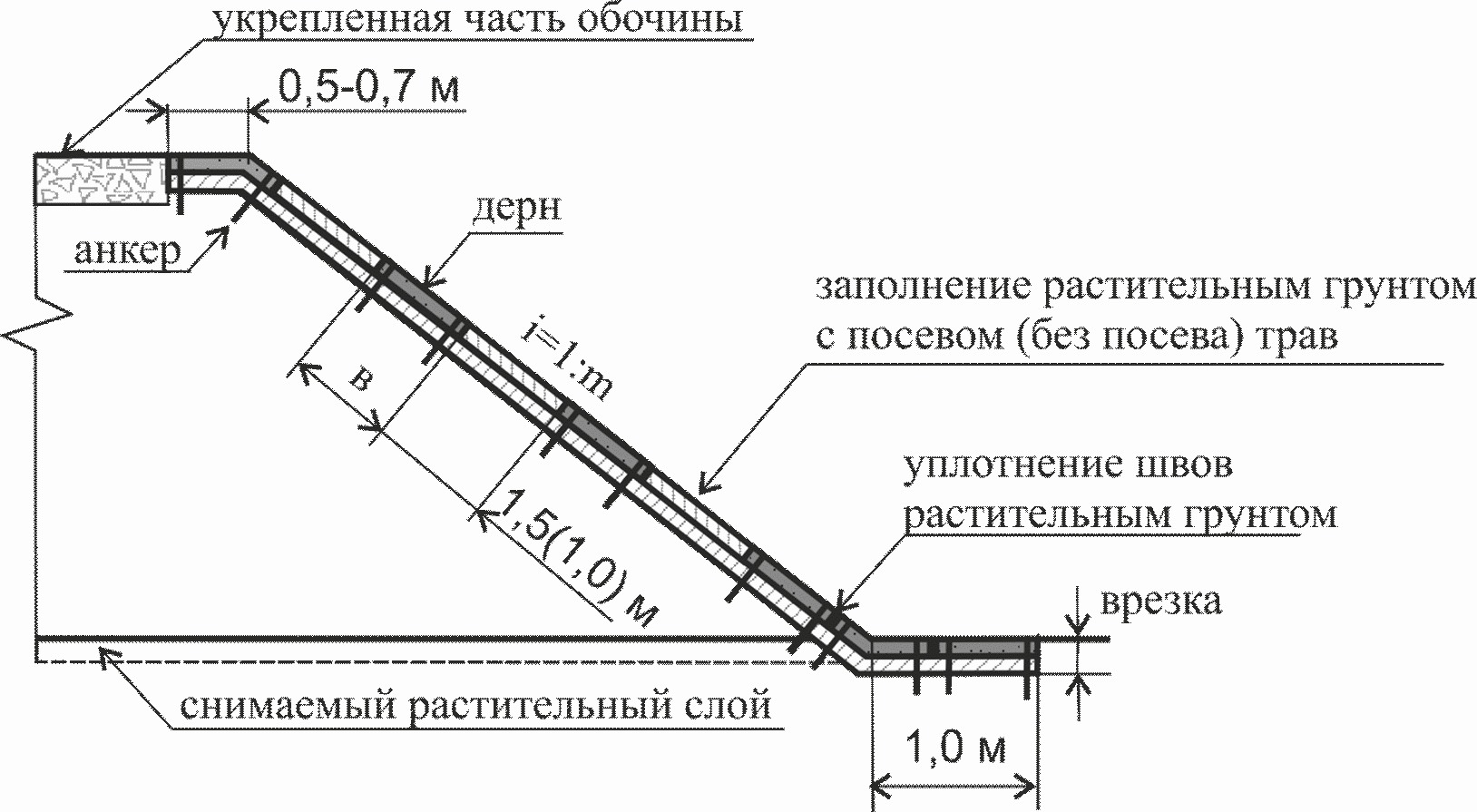

				Одерновка плашмя в клетку (ленту) с посевом трав (без посева трав с заполнением традиционными дорожно-строительными материалами)	I-2-2
		Формирование укрепления способом посадки древесных растений	I-3	Посадка кустарника сплошная	I-3-1	7.2.7
				Лесопосадка	I-3-2
			I-4	Плетневые укрепления	I-4-1	7.2.8

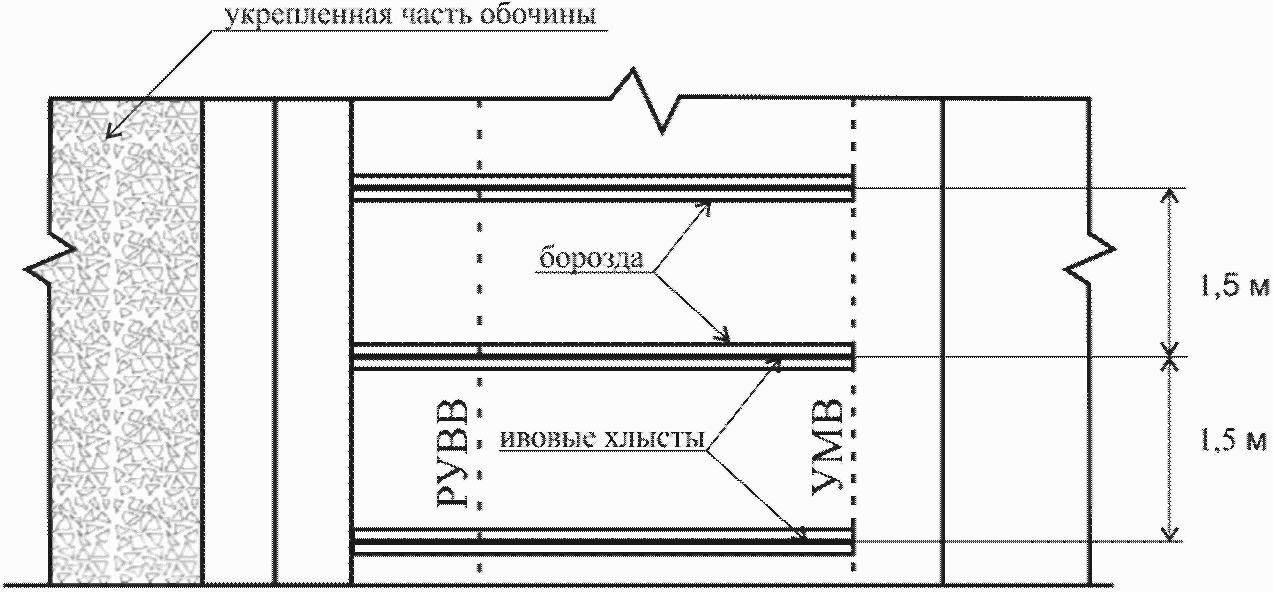

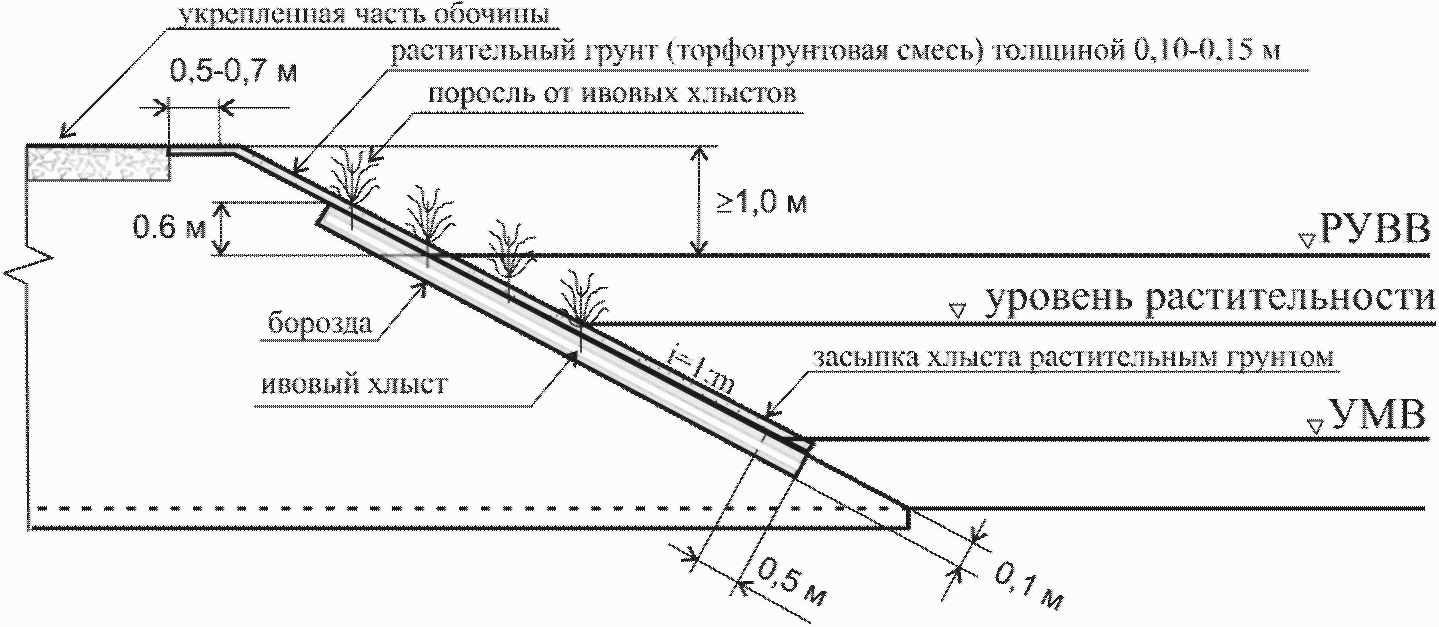

				Укрепление хлыстами	I-4-2
				Укрепление хворостяной выстилкой	I-4-3

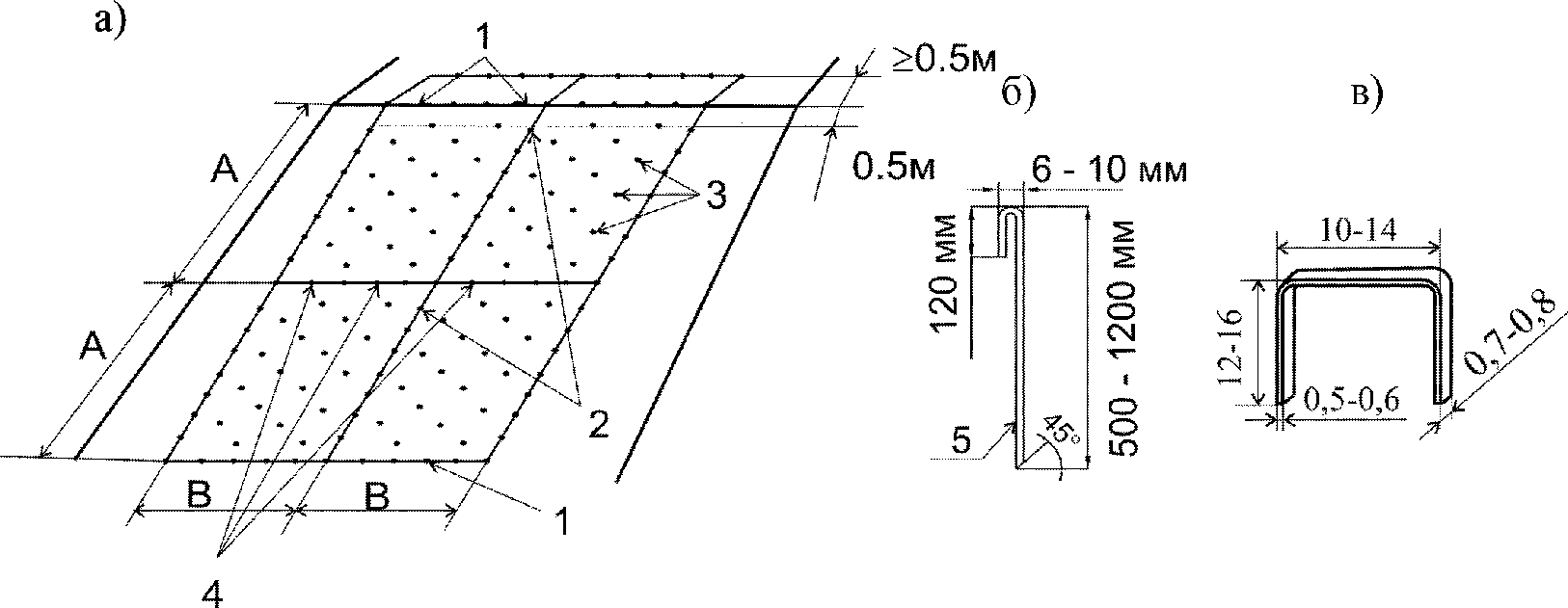

С применением геосинтетических материалов в виде рулонных полотен включая комбинации с биологическим типом укрепления	II	Конструкции с неткаными геотекстильными материалами	II-1	С применением геотекстиля низкой плотности	II-1-1	8
				С применением геотекстиля средней плотности	II-1-2

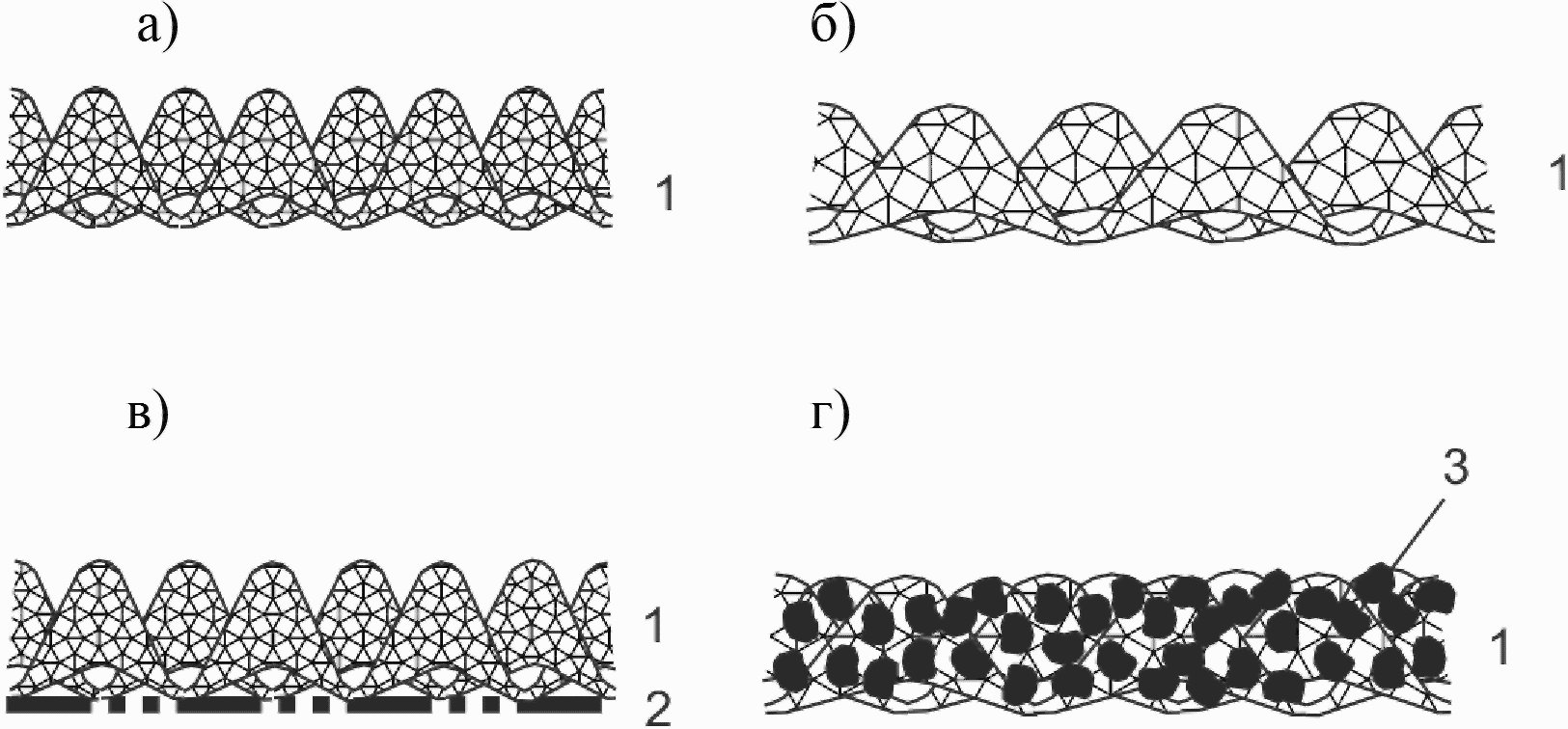

		Конструкции с геоматами	II-2	С применением экструдированных геоматов	II-2-1
				С применением экструдированных комбинированных геоматов с армирующим слоем в структуре полотна	II-2-2
				С применением композиционных геоматов с включением каменных заполнителей на битумных вяжущих или полимерных композициях	II-2-3
		Конструкции с биоматами	II-3	С применением биоматов без семян трав	II-3-1
				С применением биоматов с семенами трав в структуре полотна	II-3-2
				С применением комбинированных биоматов без семян трав с армирующим слоем в структуре полотна	II-3-3
				С применением комбинированных биоматов с семенами трав и армирующим слоем в структуре полотна	II-3-4
С применением железобетонных решетчатых конструкций с заполнением решеток традиционными материалами	III	Конструкции с применением сборных железобетонных решеток	III-1	С заполнением ячеек растительным грунтом, торфопесчаной смесью	III-1-1	9
				С заполнением ячеек щебнем или камнем, ПГС	III-1-2
				С заполнением ячеек грунтом обработанным вяжущим	III-1-3
				С заполнением ячеек асфальтобетоном, монолитным цементобетоном, в т.ч. тощим и песчаным	III-1-4
		Конструкции с применением сборных гибких железобетонных решеток	III-2	С заполнением ячеек растительным грунтом, торфопесчаной смесью	III-2-1
				С заполнением ячеек щебнем или камнем, ПГС	III-2-2
				С заполнением ячеек грунтом обработанным вяжущим	III-2-3
				С заполнением ячеек асфальтобетоном, монолитным цементобетоном, в т.ч. тощим и песчаным	III-2-4

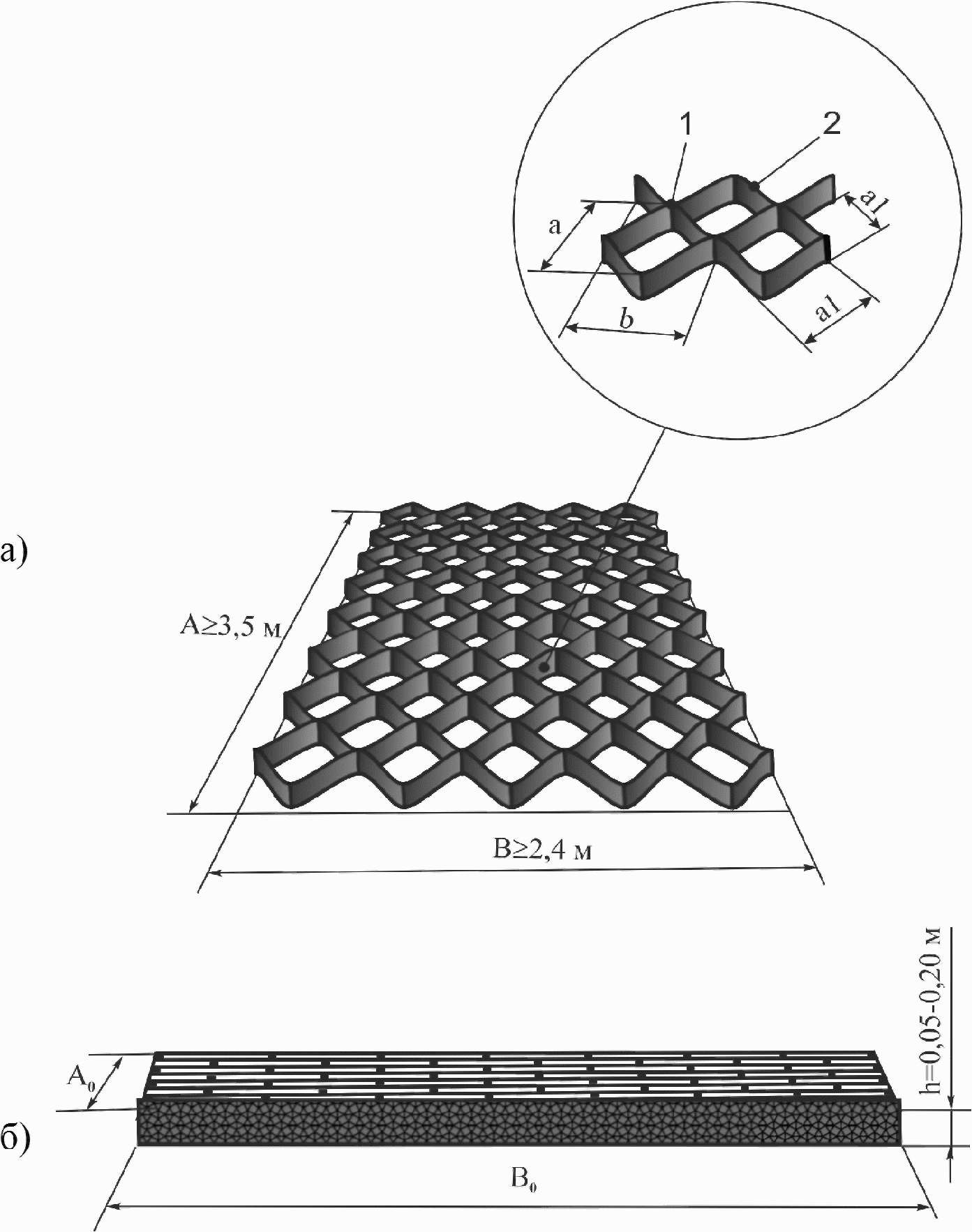

С применением геосинтетических материалов в виде ячеистых конструкций	IV	Конструкции с применением геосотовых материалов	IV-1	С заполнением ячеек растительным грунтом (торфогрунтовой смесью) с посевом трав	IV-1-1	10
				То же, с гидропосевом трав	IV-1-2
			IV-2	С заполнением ячеек щебнем или камнем	IV-2-1
				То же, с дополнительным укреплением цементным раствором	IV-2-2
				С заполнением ячеек щебнем (нижняя часть) и бетонной смесью (верхняя часть)	IV-2-3
			IV-3	С заполнением грунтом обработанным вяжущим	-
			IV-4	С заполнением ячеек бетонной смесью	-

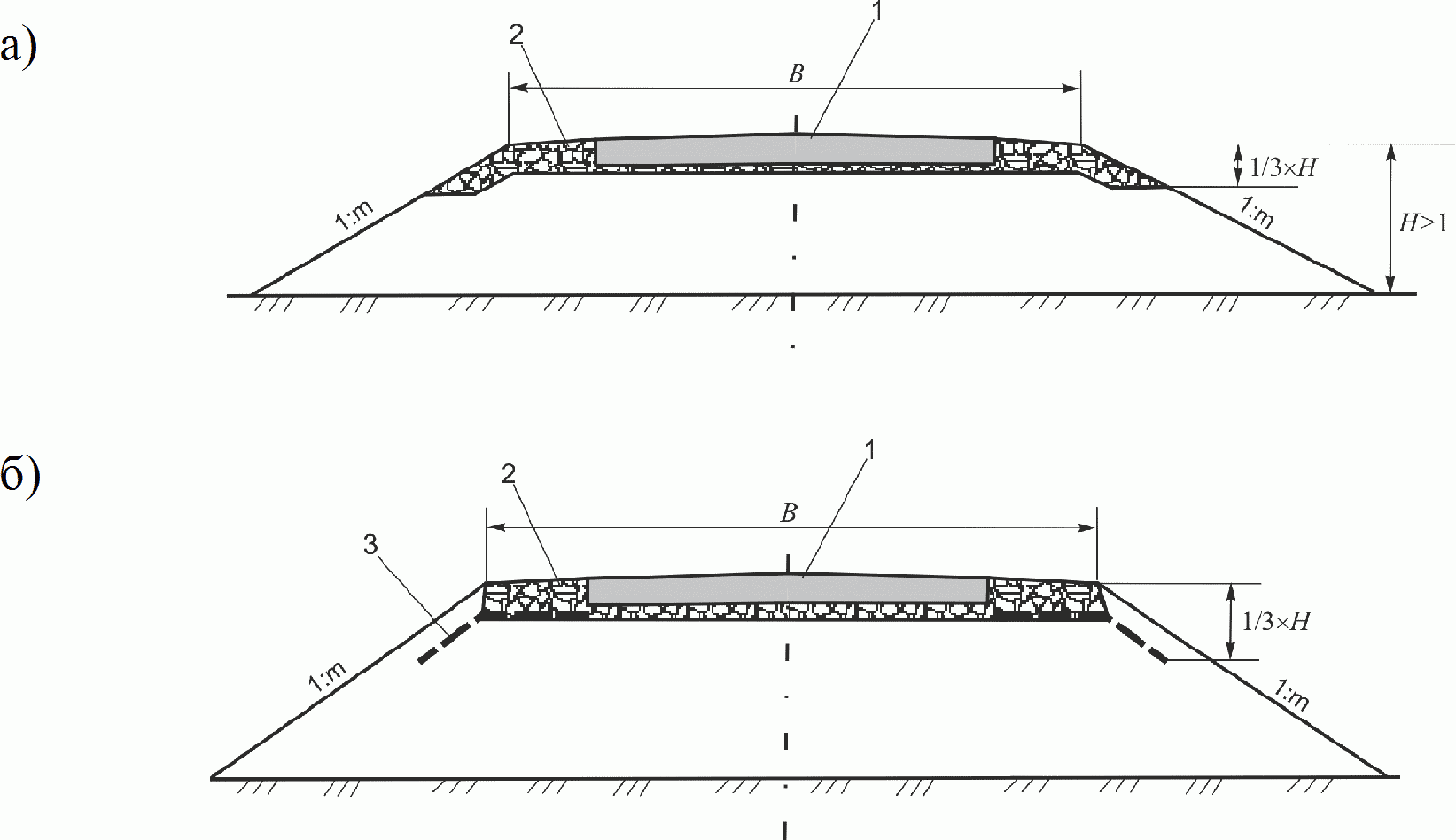

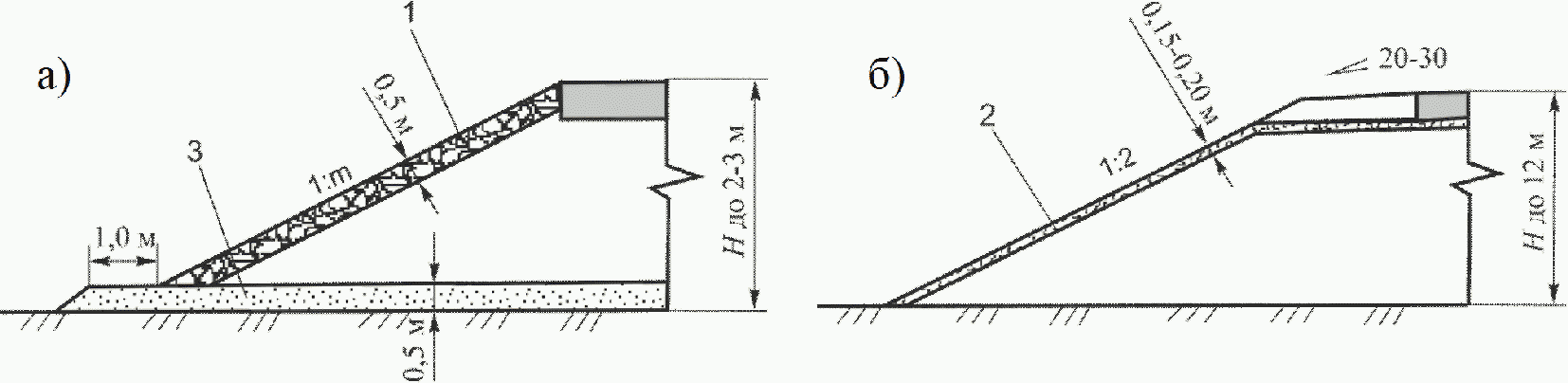

Конструкции со сплошным покрытием из грунтовых материалов	V	Конструкции с применением слоев из грунта	V-1	С применением слоев из грунтов, обработанных вяжущими материалами	-	16.4
			V-2	То же, не обработанных вяжущими материалами	-	11.2
		Конструкции с каменными набросками	V-3	С применением наброски из сортированного и несортированного камня	-	11.3

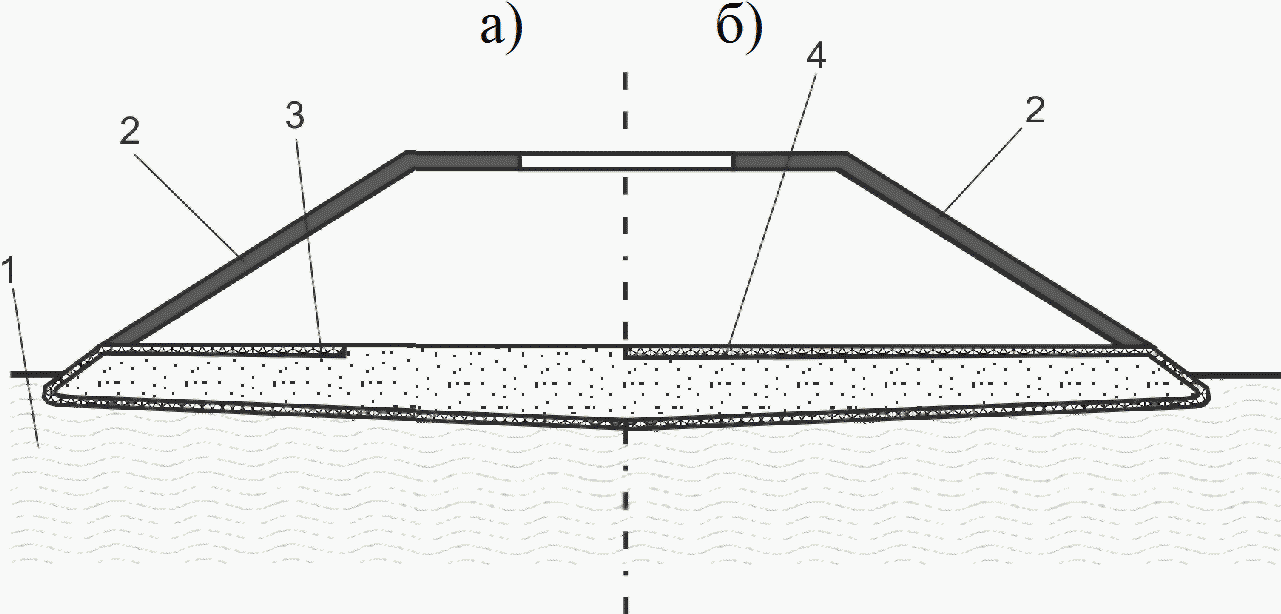

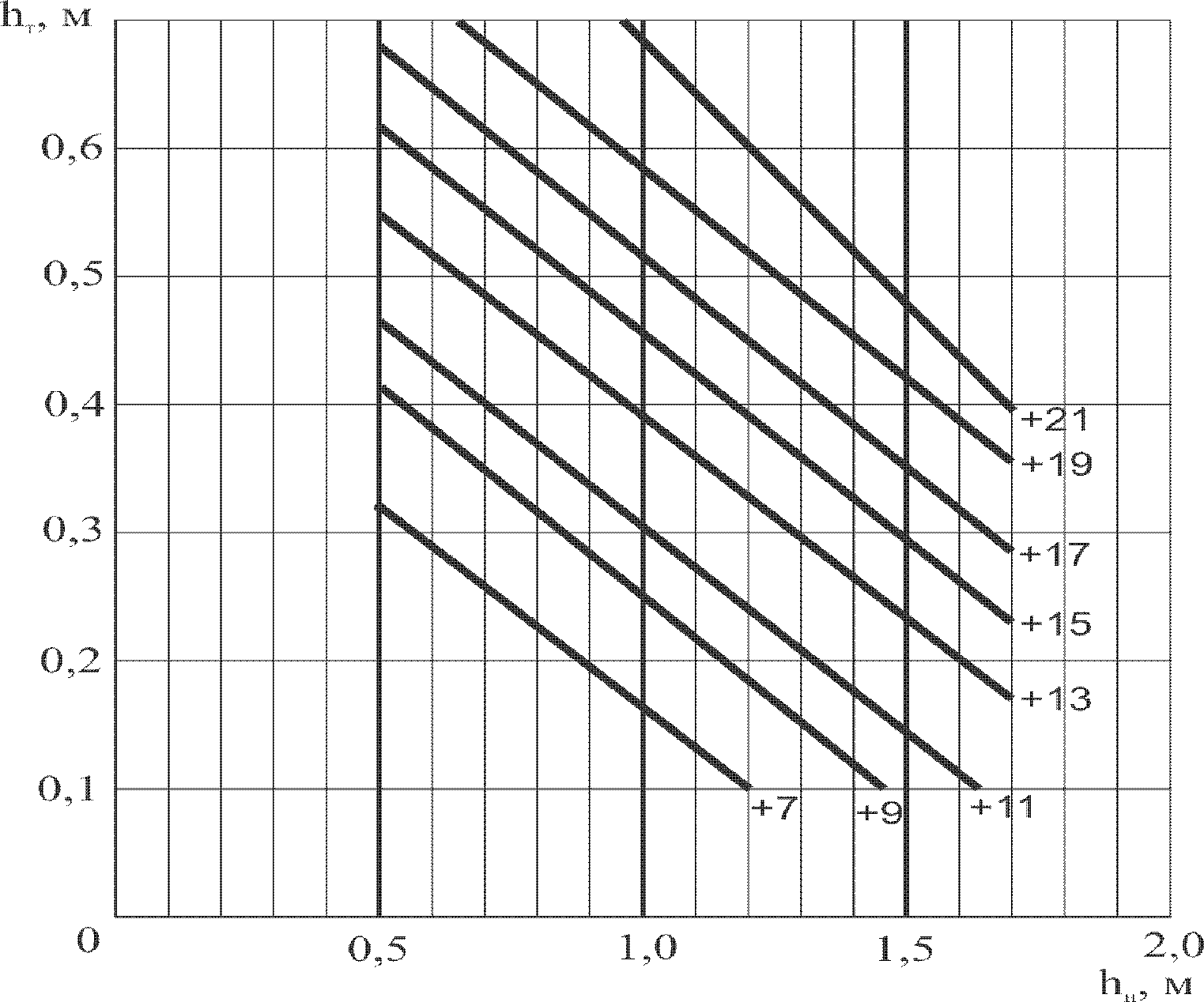

		Конструкции с теплоизолирующими слоями	V-4	Теплоизоляция из природных материалов	V-4-1	16.5
				Теплоизоляция из искусственных материалов	V-4-2

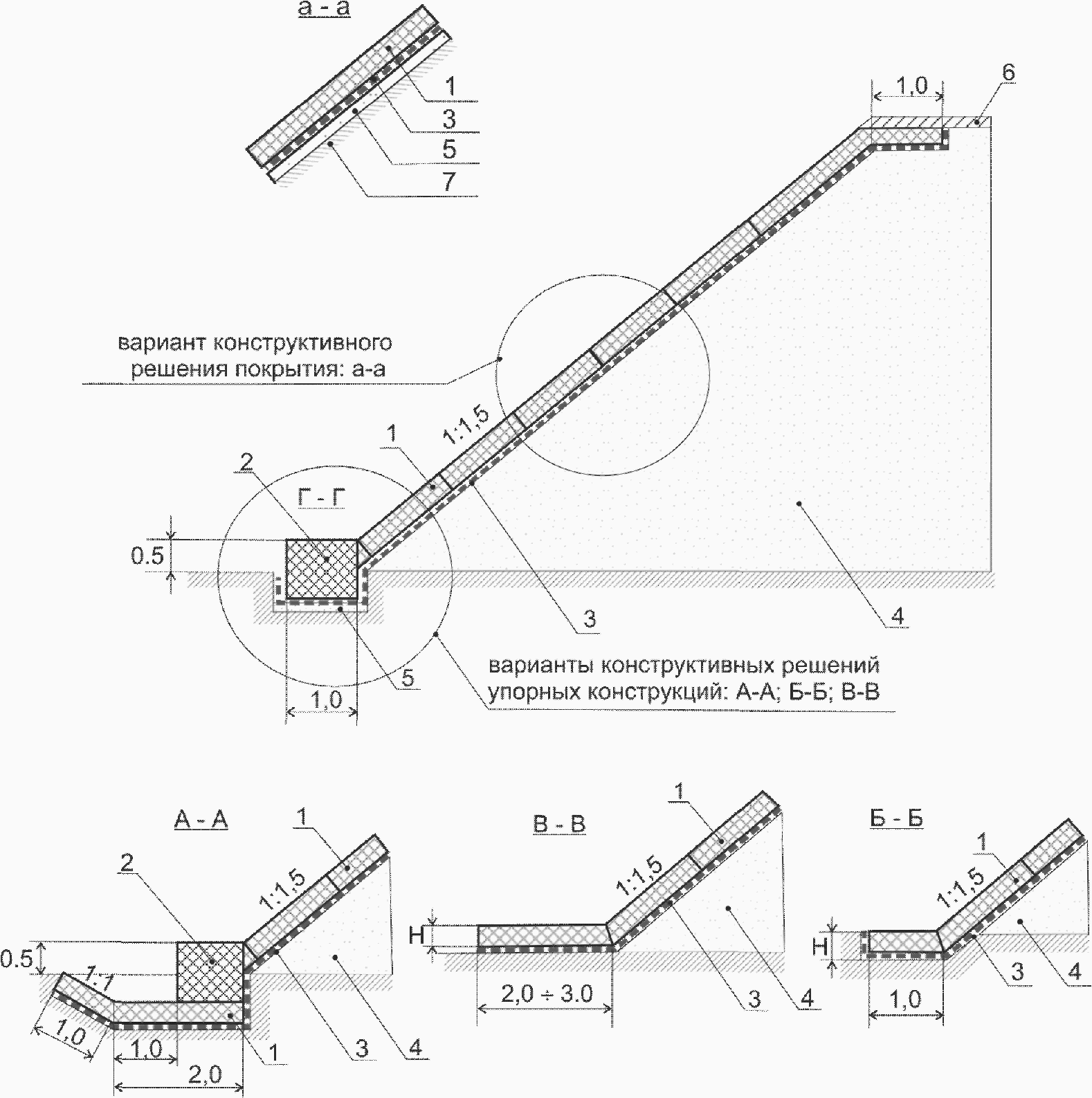

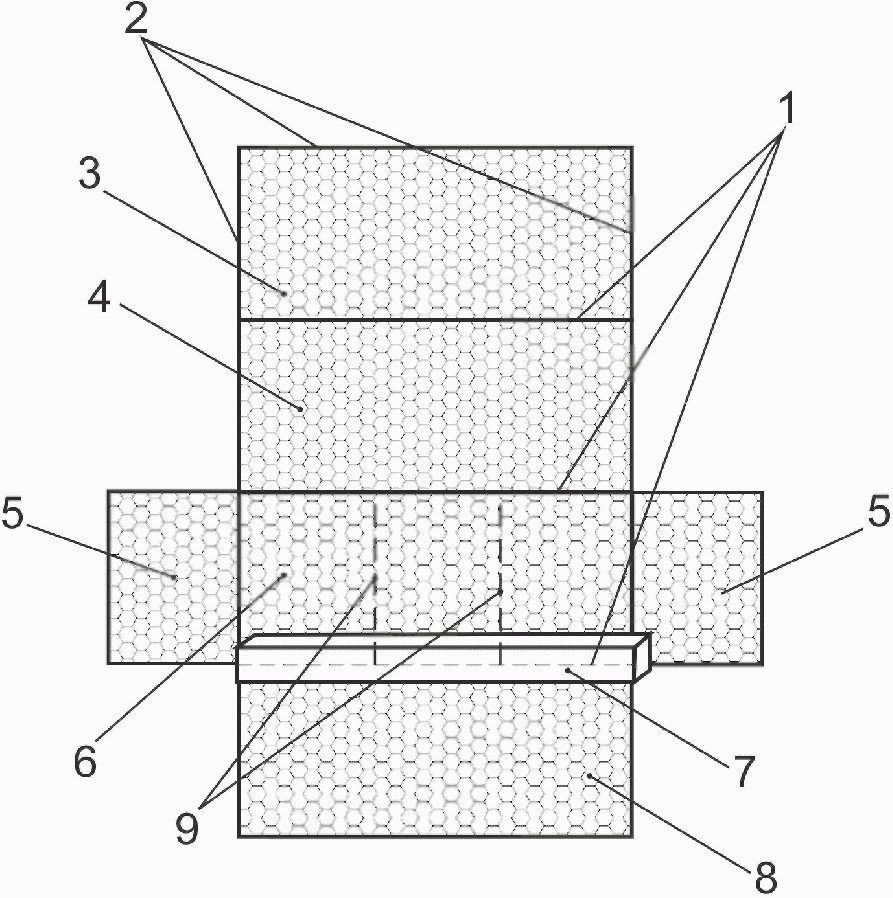

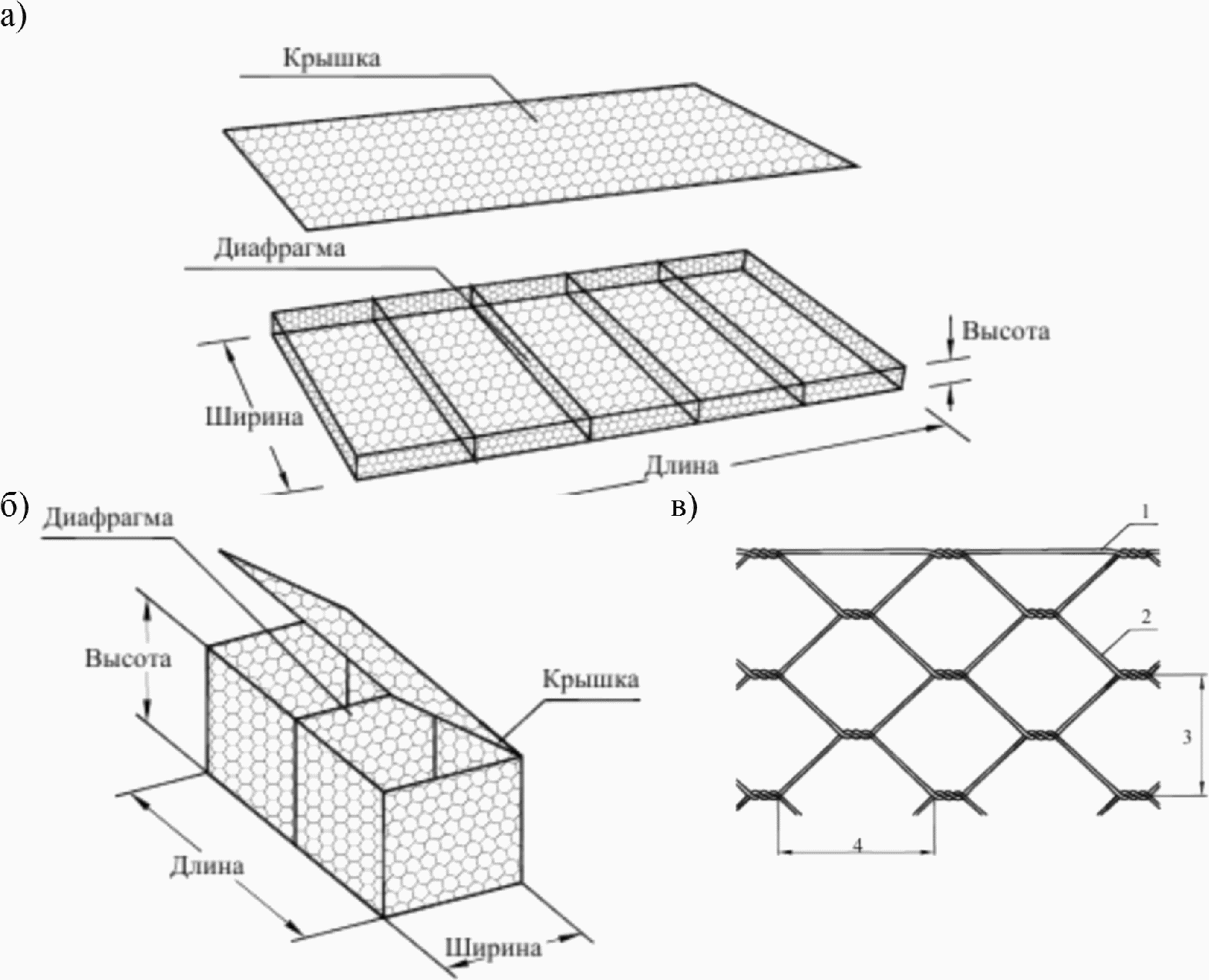

Габионные конструкции	VI	Конструкции с применением габионов матрацно-тюфячного типа	VI-1	Противоэрозионные	-	12; 12.2.2 - 12.2.3
			VI-2	Гидроизолирующие	-	12; 12.2.4 - 12.2.7
			VI-3	Защитные	-	12; 12.2.8 - 12.2.10
Конструкции со сплошным покрытием из бетонов	VII	Конструкции с применением ж/б и бетонных плит	VII-1	Сборные покрытия из ж/б плит с открытыми швами	VII-1-1	13.1 13.3.3

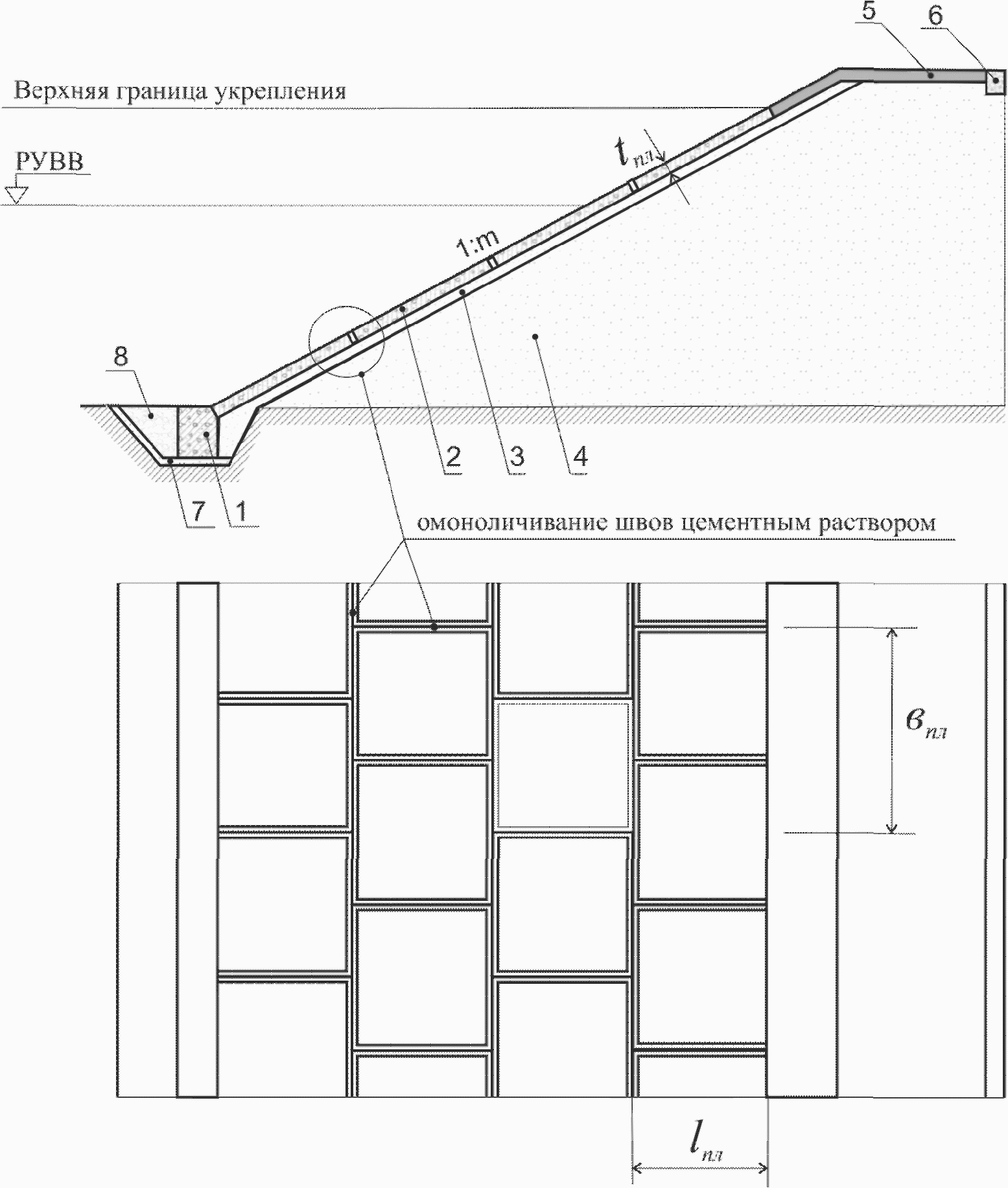

				Сборные покрытия из ж/б плит с омоноличенными швами	VII-1-2	13.1 13.3.3
				Сборные покрытия из бетонных плит	VII-1-3	13.3.6
		Конструкции с применением монолитного железобетона	VII-2	Монолитные железобетонные покрытия	VII-2-1	13.3.7
		Конструкции с применением гибких железобетонных плит	VII-3	Гибкие покрытия из железобетонных гибких плит типа ПГ (железобетонное гибкое покрытие ЦНИИС)	VII-3-1	13.3.8

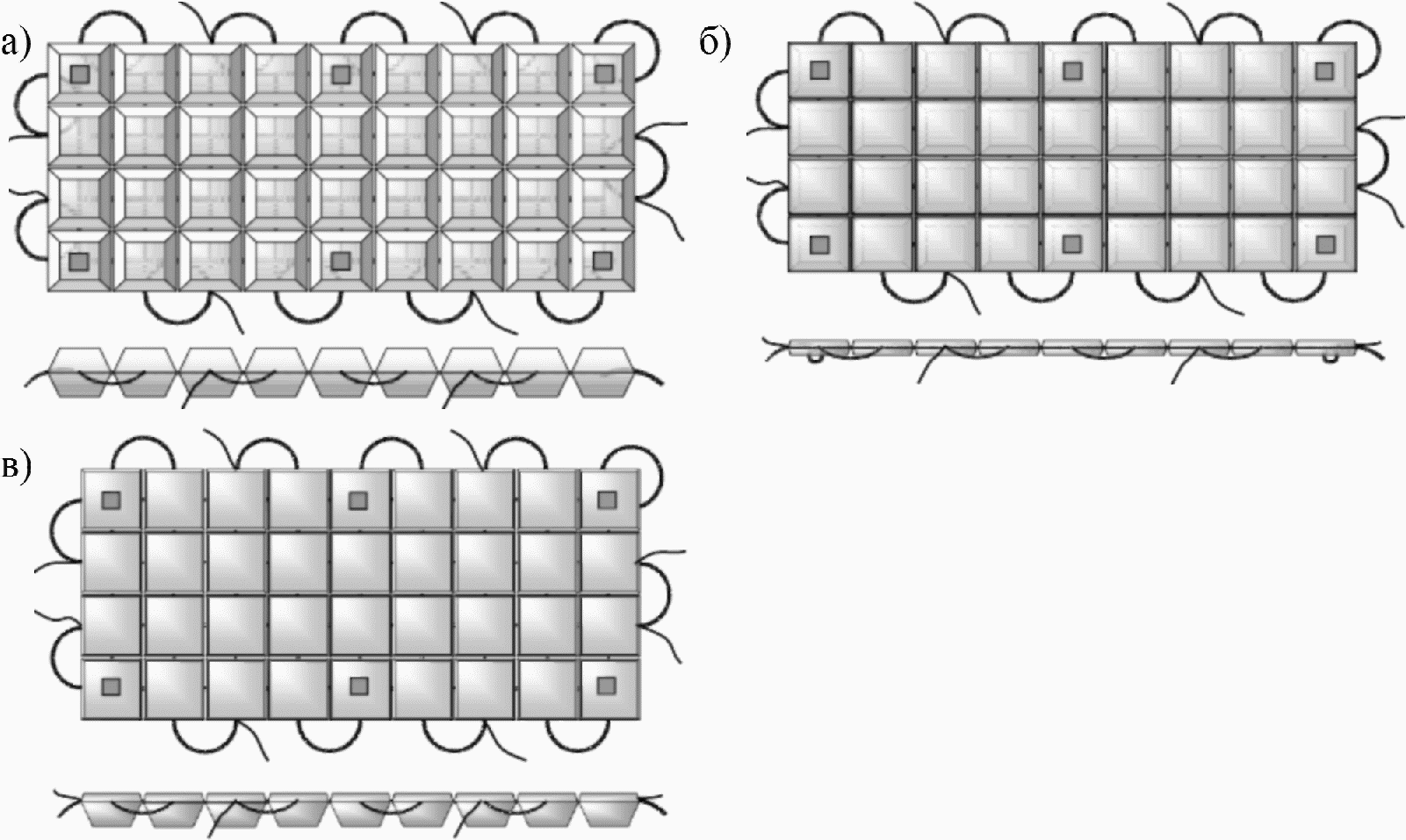

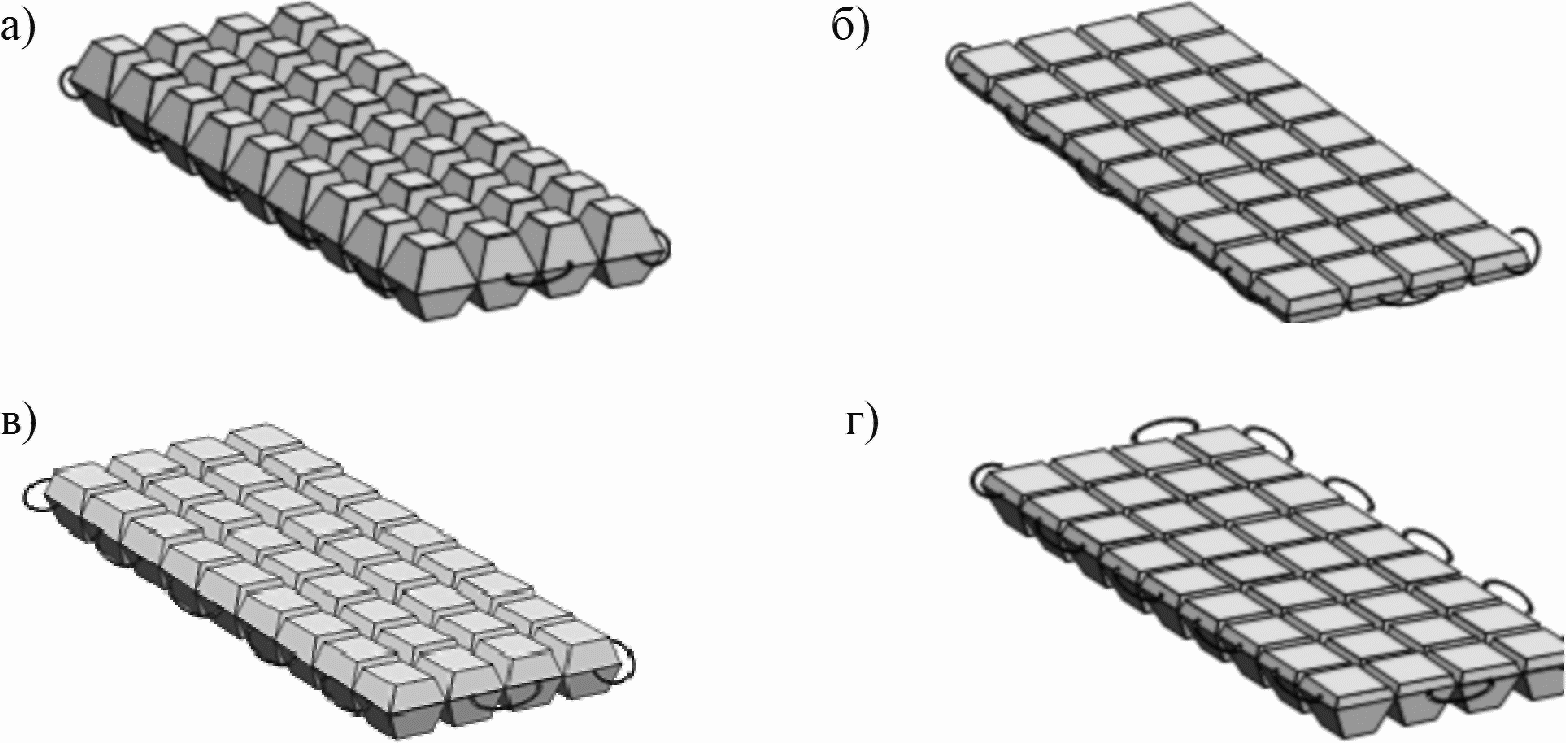

				Покрытие из универсальных гибких бетонных плит УГЗБМ (ПБЗГУ) (бетонных матов)	VII-3-2

N п/п	Формы нарушения местной устойчивости	Причины образования	Условия обеспечения местной устойчивости <1>	Метод определения	Ссылка
1	Деформации поверхностного слоя откоса: - оползание слоя в виде смещения отдельных блоков; - разжижение и оползание слоя в виде стекания грунта	Влияние погодных условий (промерзание-оттаивание, набухание-высушивание) для откосов из грунтов III и IV групп (таблица В.4 приложения В)	Kрасч >= 1,3 <2> Kрасч >= 1,5 <3> Wрасч < WT	Расчет по А.2.1 Приложения А	[1], [2]
2	Механическая суффозия	Силовое воздействие грунтовых вод при выходе водоносных горизонтов на откос	Jкр.суф >= Jкр.ср	Расчет по А.5 (приложение А)	[3], [26], [68]
3	Эрозионные деформации размывов неподтопляемых откосов	Движение воды по поверхности откоса	v <= vдоп	Расчет по А.3 (приложение А)	[2], [4]
4		Продольное течение воды вдоль подошвы насыпи	v <= vдоп	Расчет по А.3 (приложение А)	[5]

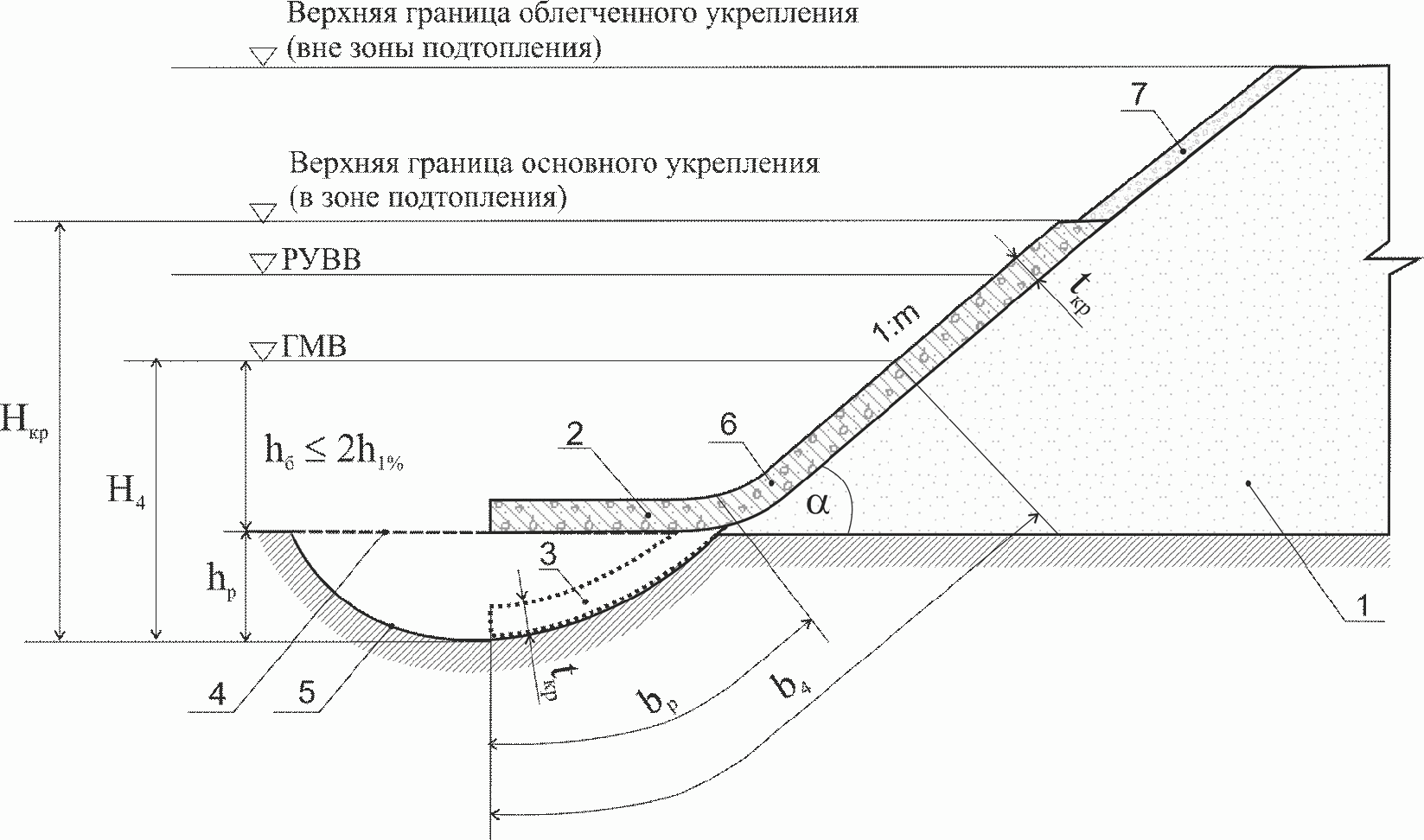

5	Размыв (подмыв) дна и подошвы откоса	Силовое воздействие волновых нагрузок	vb.max < vb.adm	Расчет по А.4 (приложение А)	СП 38.13330-2012, [6], [7]
<1> Обозначения по таблице А.1 Приложения А, таблице В.4 Приложения В. <2> В случае использования расчетных показателей грунтов, полученных при заданной надежности в результате статистической обработки данных экспериментальных определений. <3> В случае использования расчетных показателей грунта по данным нормативных и литературных источников, а также результатов единичных испытаний.

Характеристика откоса (склона)				Влияющие факторы	Местная устойчивость <3>		Конструктивные мероприятия
Тип	Hотк, м	m <1>	N гр. <2>		Формы нарушения	Требования к расчету	Тип укрепления (таблица 1)	Дополнительные мероприятия
1	2	3	4	5	6	7	8	9
Неподтопляемые откосы, выемки без выхода водоносных горизонтов на откос	До 12	Норм.	I, II	Движение воды по поверхности откоса, ветер	Эрозионные деформации размыва; ветровая эрозия	Без расчета	I; II; III <5>	Регулирование поверхностного стока <6>
	До 12	Более норм.	I, II	То же	То же	То же	II; III <5>; V	Регулирование поверхностного стока <6>, террасирование откоса, упоры, бермы
	До 12	Норм.	III, IV	Влияние погодных условий	Сплыв, оползание грунта, тепловая эрозия	Расчет по А.2 приложения А, расчет общей устойчивости <4>	III; IV	То же
Выемки с выходом водоносных горизонтов на откосе	До 12	Норм.	III	Выход грунтовых вод на откос	Механическая суффозия	Расчет по А.5 приложения А, расчет общей устойчивости <4>	III	Регулирование поверхностного стока <6>, дренаж откоса
ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: пункт А.6 отсутствует.
Подтопляемый откос	До 12	Норм.	I - IV	Продольное течение вдоль подошвы; силовое воздействие волн	Размыв дна в приоткосной зоне	Расчет по А.3, А.6 приложения А, расчет общей устойчивости <4>	I-3, I-4 IV; V; VI; VII
<1> Соответствует требованиям СП 34.13330-2012, а также условиям применения конкретных конструкций. <2> Группа грунтов откоса по степени опасности возникновения нарушения местной устойчивости (таблица В.4 Приложение В).
ИС NORMPROD: примечание. Текст дан в соответствии с официальным текстом документа.
<3> Оценку местной устойчивости откосов следует в соответствии с положениями 5.2.1 - 5.2.4 ОДМ. <4> Оценку общей устойчивости откоса следует проводить в соответствии с рекомендациями 4.3 ОДМ с использованием общепринятых методов теории предельного равновесия (КЦПС, Шахунянца, Бишопа и другими) или конечных элементов [8], [9], [10], [11]. <5> В условиях жаркого сухого климата, препятствующего образованию травяного покрова, выдувание откосов в зоне подвижных песков. <6> Мероприятия по обеспечению защиты поверхности и подошвы откосов от размывов путем устройства системы поверхностного водоотвода или дренажа в соответствии с документами [12, 13]. Примечание - Обозначения - Hотк - высота откоса; m - заложение откоса.

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду СП 20.13330.2011, а не СП 20.13330.2012.

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду СП 20.13330.2011, а не СП 20.13330.2012.

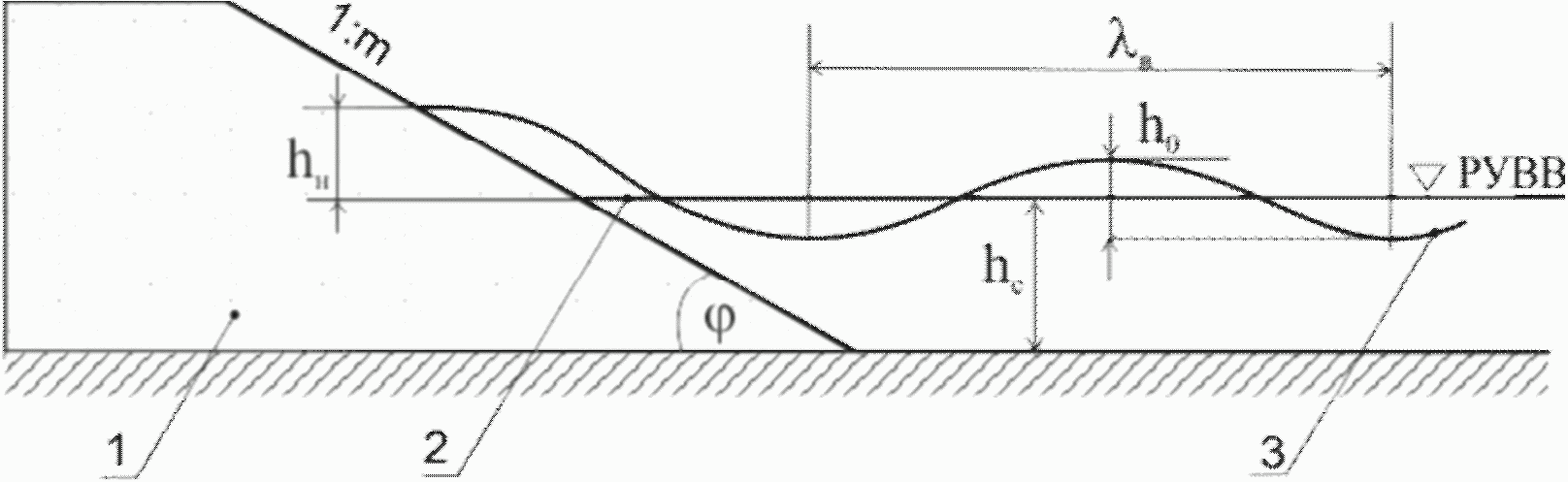

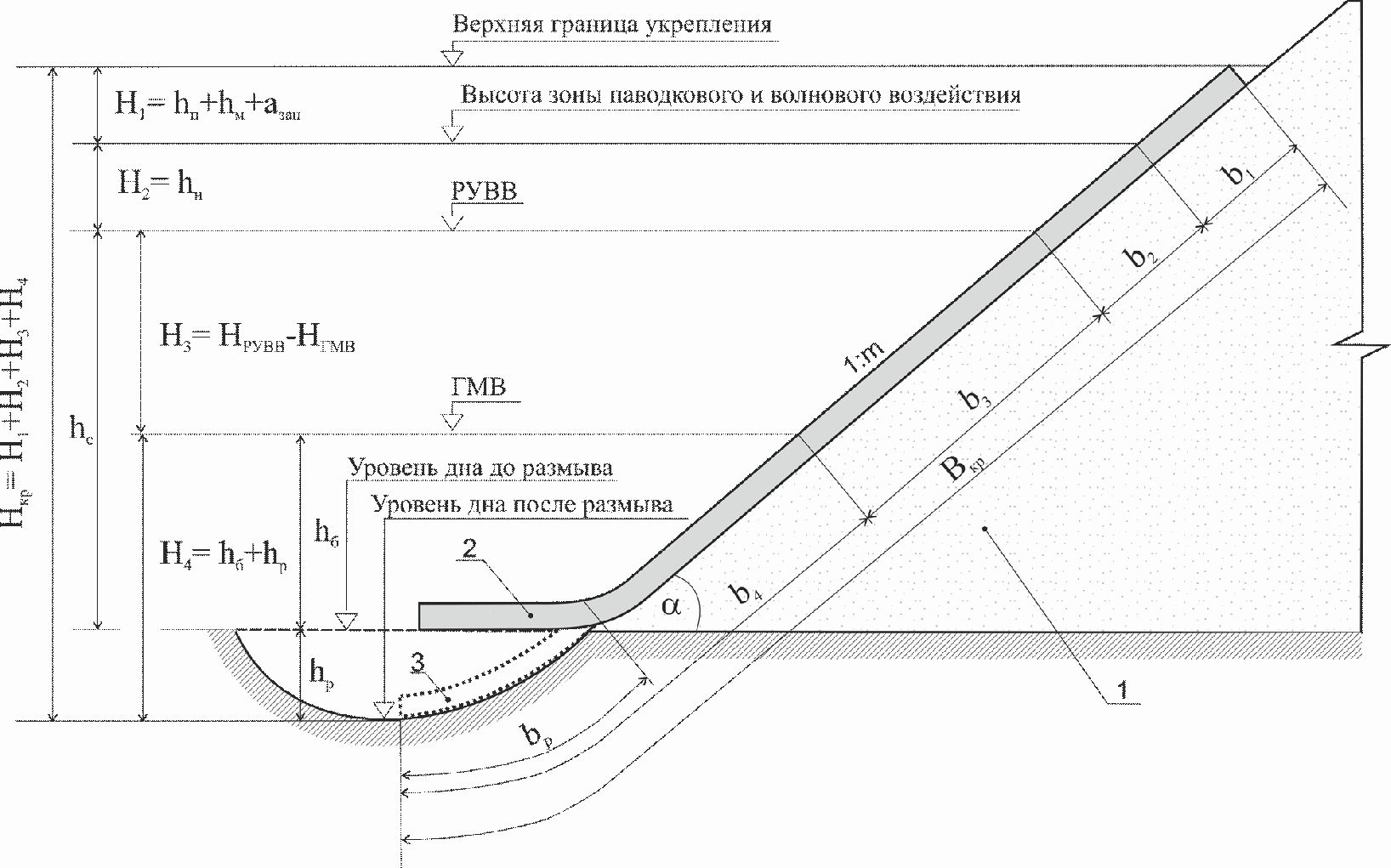

Вид откоса	Техническая категория автомобильной дороги	Вероятность превышения (обеспеченность) p
		РУВВ <1>	скорости ветра за период стояния высоких уровней <2>	при определении элементов ветровых волн <2>	расчетного шторма <2>	ледовых нагрузок <2>
Подходы к мостам	I - III	1%	4%	1%	50%	1%
	VI - V	2%
Подходы к трубам	I - II	1%
	III	2%
	VI - V	3%
В других случаях	I - II	1%	50%
	III	2%
	VI - V	3%
<1> Соответствует требованиям СП 33-101-2003, СП 34.13330-2012, СП 38.13330-2012. <2> Соответствует требованиям СП 38.13330-2012, [15].

Нагрузка	Коэффициент надежности по нагрузке
Собственный вес элементов конструкций и материалов <2>	1,05 (0,95) <1> 1,0 <3>
Напорное давление, вызванное сезонными и суточными колебаниями уровней, подпором грунтовых вод	1,1
Ледовые нагрузки	1,1
Давление воды непосредственно на поверхности сооружения и основания, силовое воздействие фильтрующей воды; волновое давление; поровое давление	1,0
<1> Коэффициенты перегрузки, указанные в скобках, принимают в тех случаях, когда возможное уменьшение нагрузки ухудшает работу конструкции (при расчетах на опрокидывание, сдвиг). <2> Коэффициент надежности по нагрузке следует принимать равным единице для всех грунтовых нагрузок и собственного веса сооружения, вычисленных с применением расчетных значений характеристик грунтов (удельного веса и характеристик прочности) и материалов (удельного веса бетона и др.), определенных в соответствии со строительными нормами и правилами на проектирование оснований и отдельных видов сооружений. <3> В таблице приведены коэффициенты надежности по нагрузке для расчетов по I группе предельных состояний.

Характер рельефа	Среднеквадратическое отклонение высотных отметок местности	Категории дорог
		I	II - III
		Площадь укрепляемой поверхности откоса F, тыс. м2
Плоский	2	540/360	360/180
Слабопересеченный	2 - 6	670/370	400/210
Пересеченный	6 - 12	1200/850	670/370
Сильнопересеченный	12	3200/2200	1600/1150
Примечание - В числителе обозначены данные для II - III дорожно-климатических зон, в знаменателе - для IV дорожно-климатической зоны по СП 34.13330.2012.

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: пункт Б.2.2.3 отсутствует. Возможно, имеется в виду пункт Б.2.3.

Наименование поверхности по границе контакта: подошва конструкции укрепления - поверхность откоса	Коэффициент трения, f	Удельное сцепление, cmin, т/м2
Геосинтетический материал (тканый, нетканый, сетка) - несвязный грунт откоса		0,1cmin
Геосинтетический материал (тканый, нетканый, сетка) - связный грунт откоса		0,1cmin
Пленки и другие ГМ с гладкой поверхностью - грунт		По результатам испытаний
Бетон - песчаный грунт откоса	0,3	0
Каменная наброска - грунт откоса	0,6	0
Каменная наброска - каменная наброска	0,85	0
Бетон - песчано-гравийная подготовка	0,4	0
Бетон - щебеночная подготовка	0,5	0
Бетон - глинистый, суглинистый грунт откоса	0,2 - 0,25	0

ИС NORMPROD: примечание. Сноски и примечания даны в соответствии с официальным текстом документа.

Наименование разновидности типа укрепления	Насыпь				Выемка
	ДКЗ	Hотк, м	m	Грунт откоса	ДКЗ	Hотк, м	m	Грунт откоса
1	2	3	4	5	6	7	8	9
Механизированный посев трав по грунту откоса	III - IV (степная зона)	До 2	Прим. <1>	Грунт бокового резерва (непылеватые суглинки, глины с содержанием гумуса >= 15%)	III - IV (степная зона)	До 2	Прим. <2>	Непылеватые суглинки, глины с содержанием гумуса >= 15%, толщиной слоя >= 0,5 м

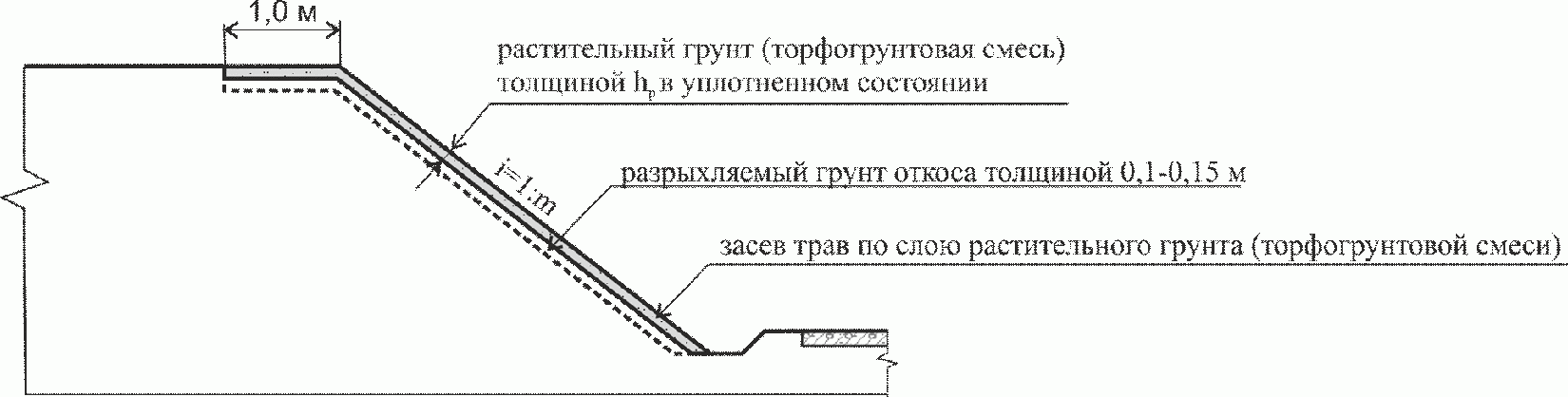

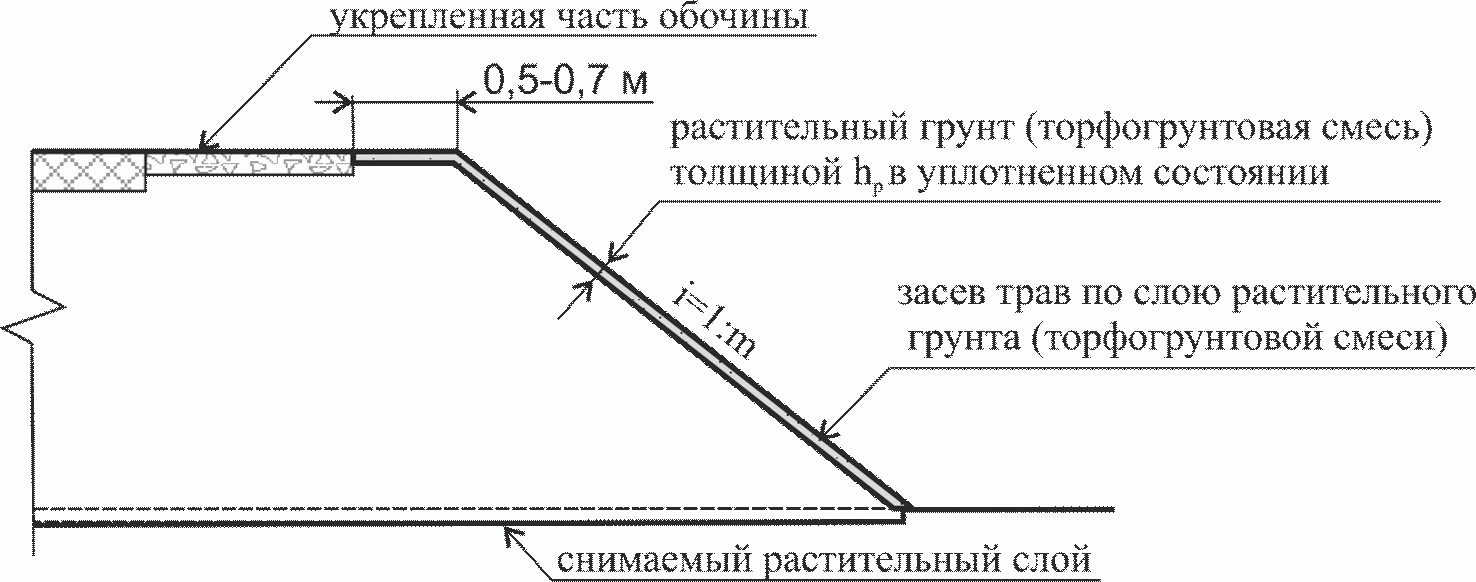

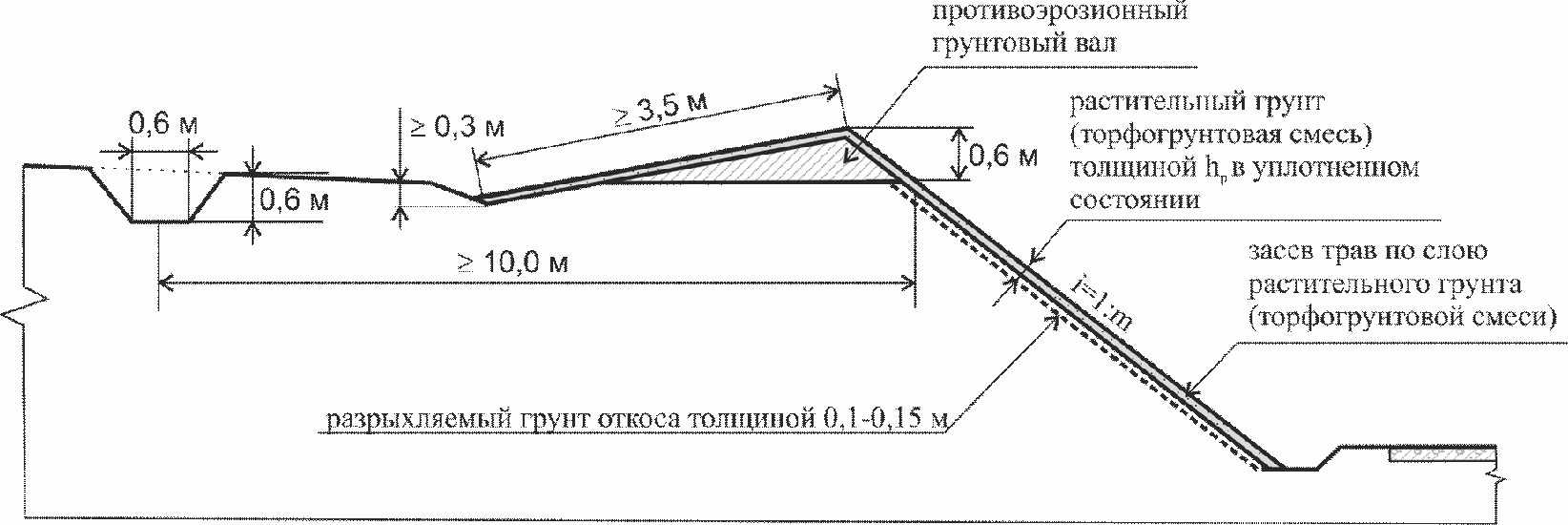

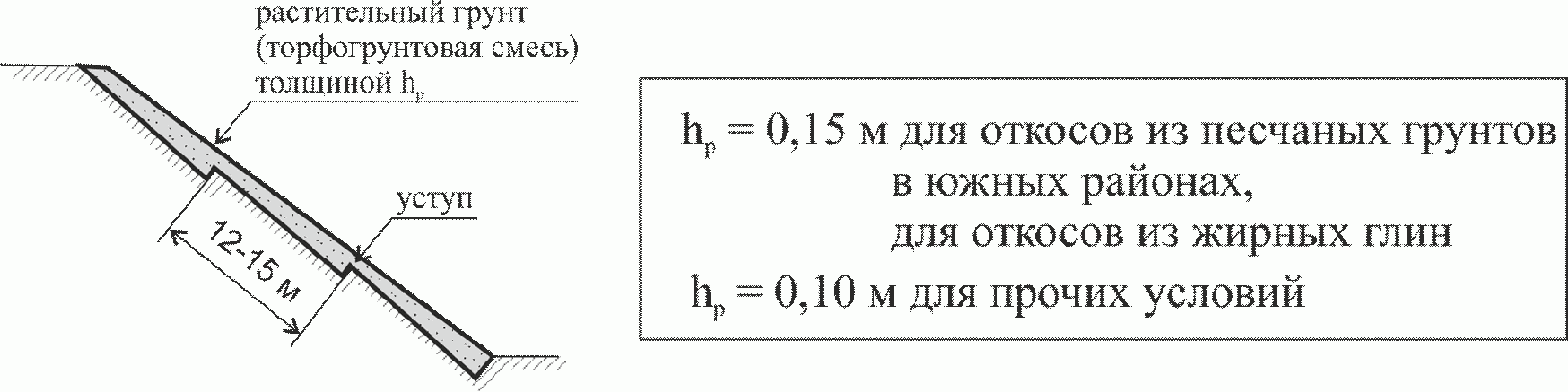

Механизированный посев трав по слою растительного грунта (торфогрунтовой смеси) <5>	I - IV (I - при наличии условий роста трав)	Любая	Прим. <1>	Без ограничений	I - IV (I - при наличии условий роста трав)	Любая	Прим. <2>	Без ограничений
Гидропосев трав с мульчированием по грунту откоса	То же	Любая	Прим. <3>	Любые, за исключением указанных в <4>	То же	Любая	Прим. <2>	Любые, за исключением указанных в <4>
То же, по слою растительного грунта (торфогрунтовой смеси) <5>	То же	Любая	Прим. <3>	Без ограничений	То же	Любая	Прим. <3>	Без ограничений
То же, по слою глинистого грунта	В районах подвижных песков	Любая	Прим. <3>	Песчаные грунты	В районах подвижных песков	Любая	Прим. <3>	Песчаные грунты
Сплошная одерновка по грунту откоса	I - IV (I - при наличии условий роста трав)	Любая	Прим. <1>	Грунт бокового резерва (непылеватые суглинки, глины с содержанием гумуса >= 15%)	I - IV (I - при наличии условий роста трав)	Любая	Прим. <2>	Непылеватые суглинки, глины с содержанием гумуса >= 15%, толщиной слоя >= 0,5 м
Сплошная одерновка по слою растительного грунта (торфогрунтовой смеси) <5>	То же	Любая	Прим. <1>	Без ограничений	То же	Любая	Прим. <2>	Без ограничений

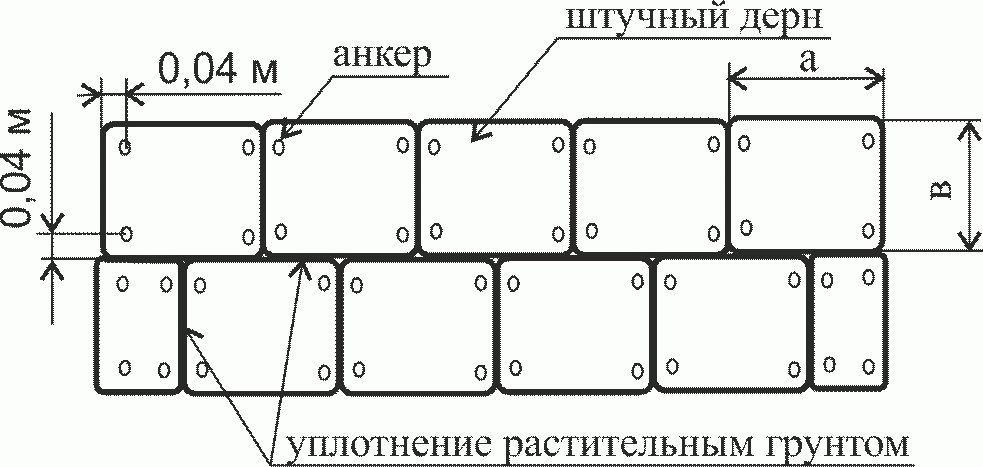

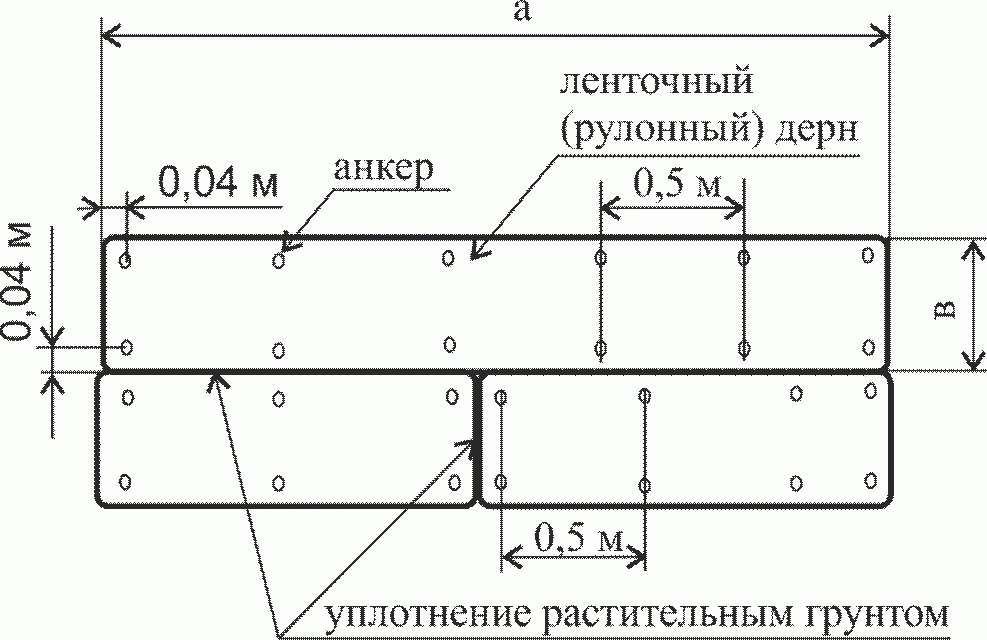

Одерновка в клетку, ленту по грунту откоса	То же	> 8	1:1,25 - 1:1,5	Грунт бокового резерва (непылеватые суглинки, глины с содержанием гумуса >= 15%)	То же	> 8	1:1,25 - 1:1,5	Непылеватые суглинки, глины с содержанием гумуса >= 15%, толщиной слоя >= 0,5 м
Одерновка в клетку, ленту по слою растительного грунта (торфогрунтовой смеси) <5>	То же	> 8	1:1,25 - 1:1,5	Непылеватые суглинки, глины	То же	>= 8	1:1,25 - 1:1,5	Непылеватые суглинки, глины
То же	То же	2 - 8	1:1,25 - 1:1,5	Супеси, пылеватые суглинки	То же	2 - 8	1:1,25 - 1:1,5	Супеси, пылеватые суглинки
Посадка кустарника сплошная	I - IV	Любая	>= 2,5	Примечание <6>	I - IV	Любая	Прим. <2>	Примечание <6>
ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка, имеется в виду СП 34.13330.2012, а не СП 341330.2012.
<1> По таблице 7.4 СП 341330.2012. <2> По таблице 7.5 СП 341330.2012. <3> По таблице 13. <4> Аргиллито-алевролитовые, легковыветривающиеся скальные грунты, дресвяные и глинистые грунты с содержанием крупнообломочных включений более 30%, жирные глины, гравелистые пески, песчаные грунты, уложенные в насыпь методом гидронамыва. <5> Растительный грунт толщиной 10 - 15 см с содержанием гумуса не менее 2%, торфогрунтовая смесь с зольностью не более 50%. <6> Грунты III и IV групп (таблица В.4 Приложения В) при возможности оползания или сплыва поверхностного слоя откоса. <7> m - заложение откоса.

ИС NORMPROD: примечание. Сноски и примечания даны в соответствии с официальным текстом документа.

Тип укрепления	Длительность подтопления	Скорость течения, м/с	Высота волны, м	Толщина льда, м	Ледоход, м
Одерновка сплошная	До 20 сут	До 1,2	До 0,3	-	Отсутствует
Одерновка в клетку, ленту	До 20 сут	До 0,6	До 0,2	-	Отсутствует

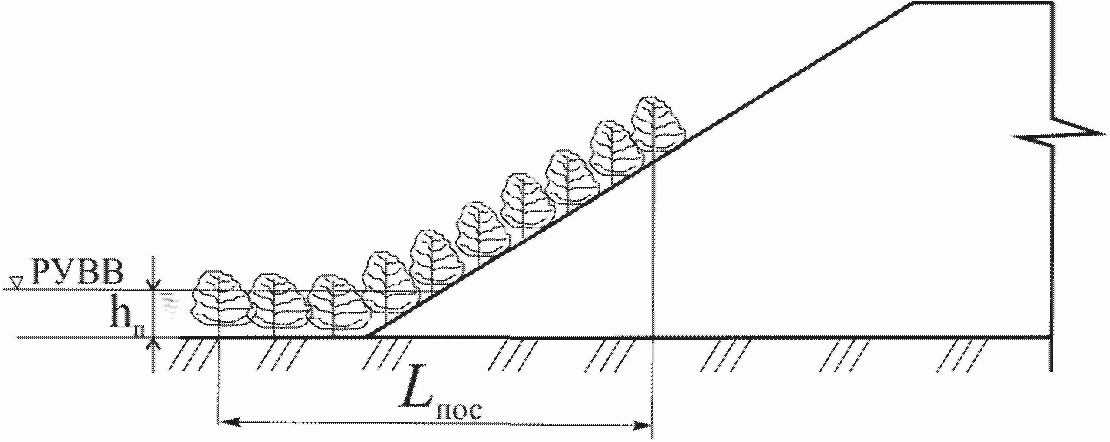

Посадка кустарника сплошная (одиночная посадка)	Примечание <1>	До 1,0	До 0,5	До 0,2	Слабый, в виде отдельных льдин площадью не более 5 м2
Посадка кустарника сплошная (гнездовая посадка)	Примечание <1>	До 2,0	До 0,5	До 0,2

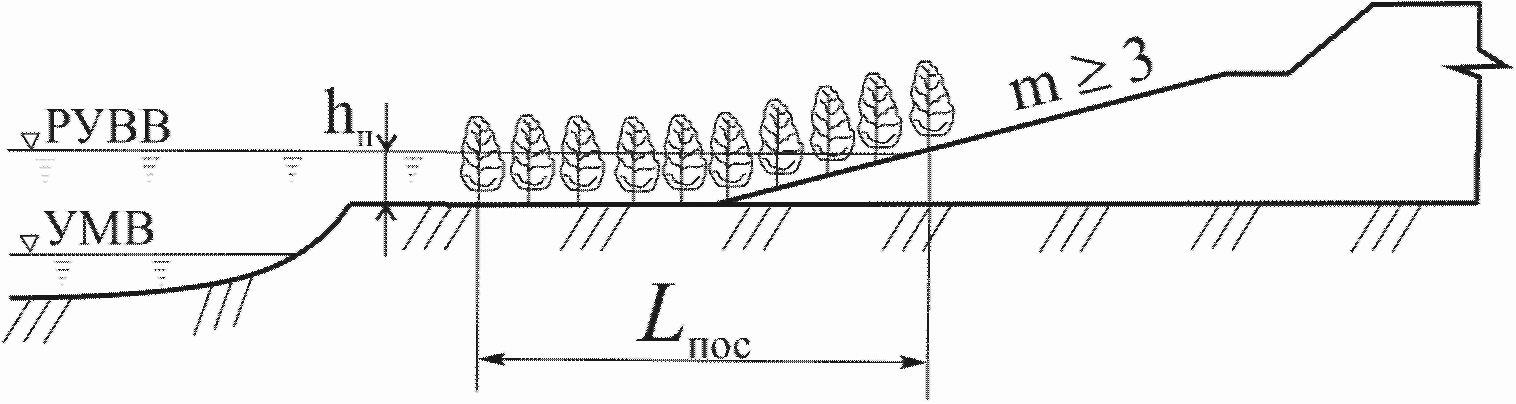

Лесопосадки <3>	Весна: до 2,5 мес. <2> лето: до 6 дней	До 3,0	До 0,5	До 0,2

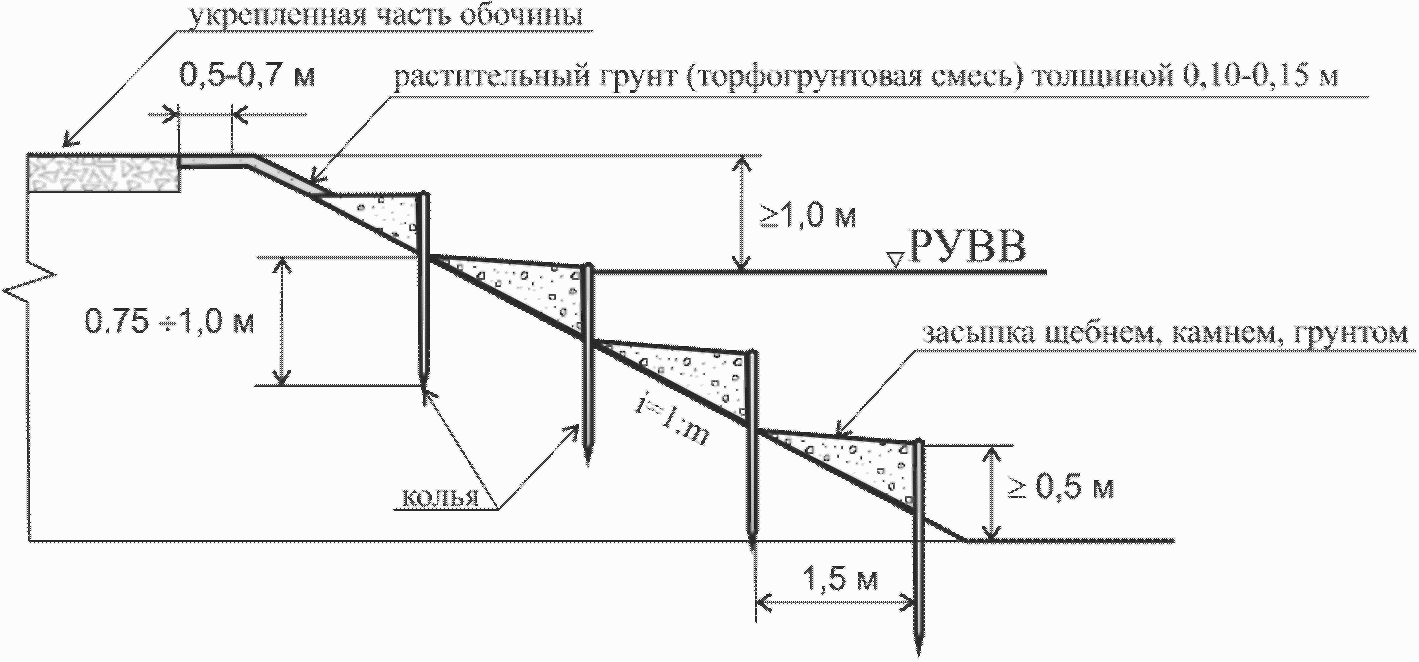

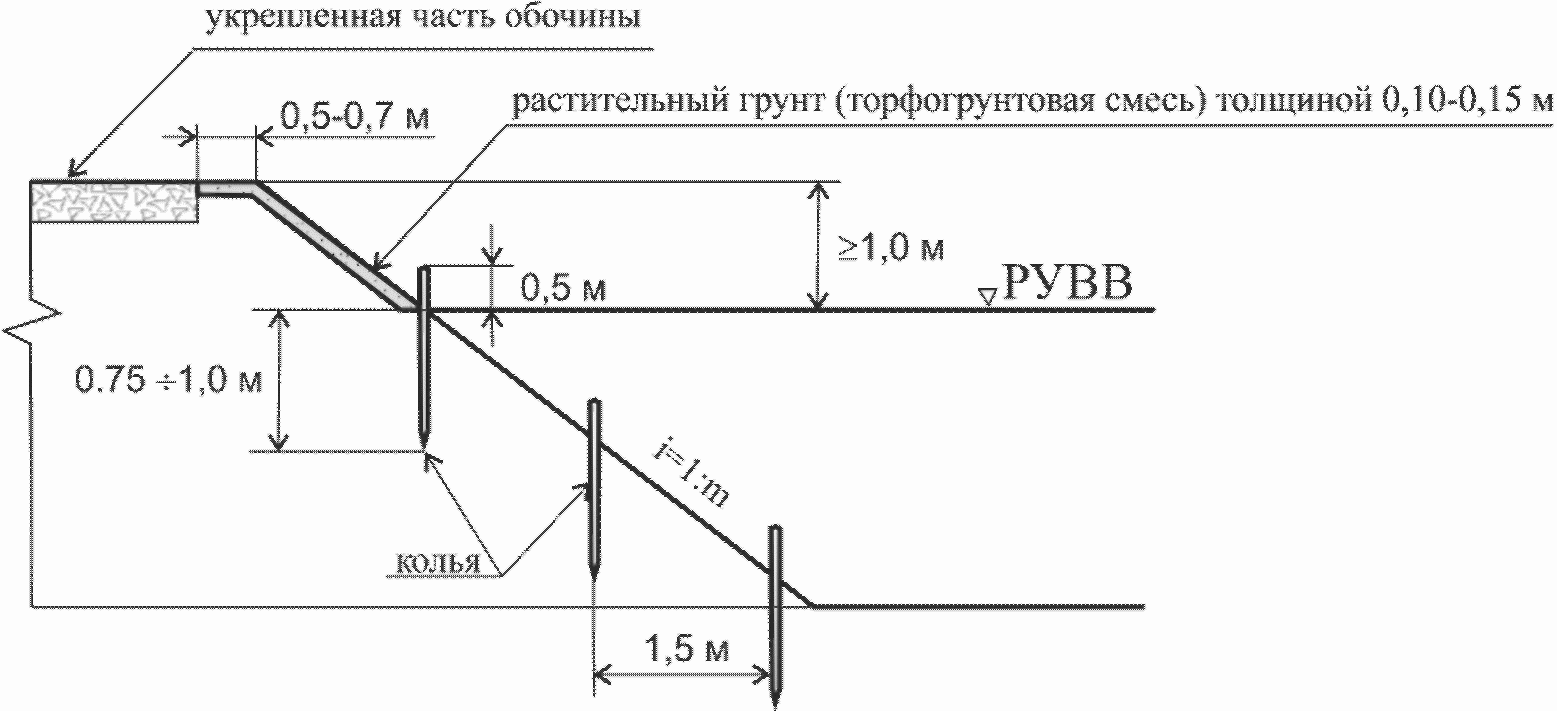

Плетневое укрепление, укрепление хлыстами	До 20 сут	То же	До 0,5	До 0,2	Слабый в виде отдельных льдин не более 5 м

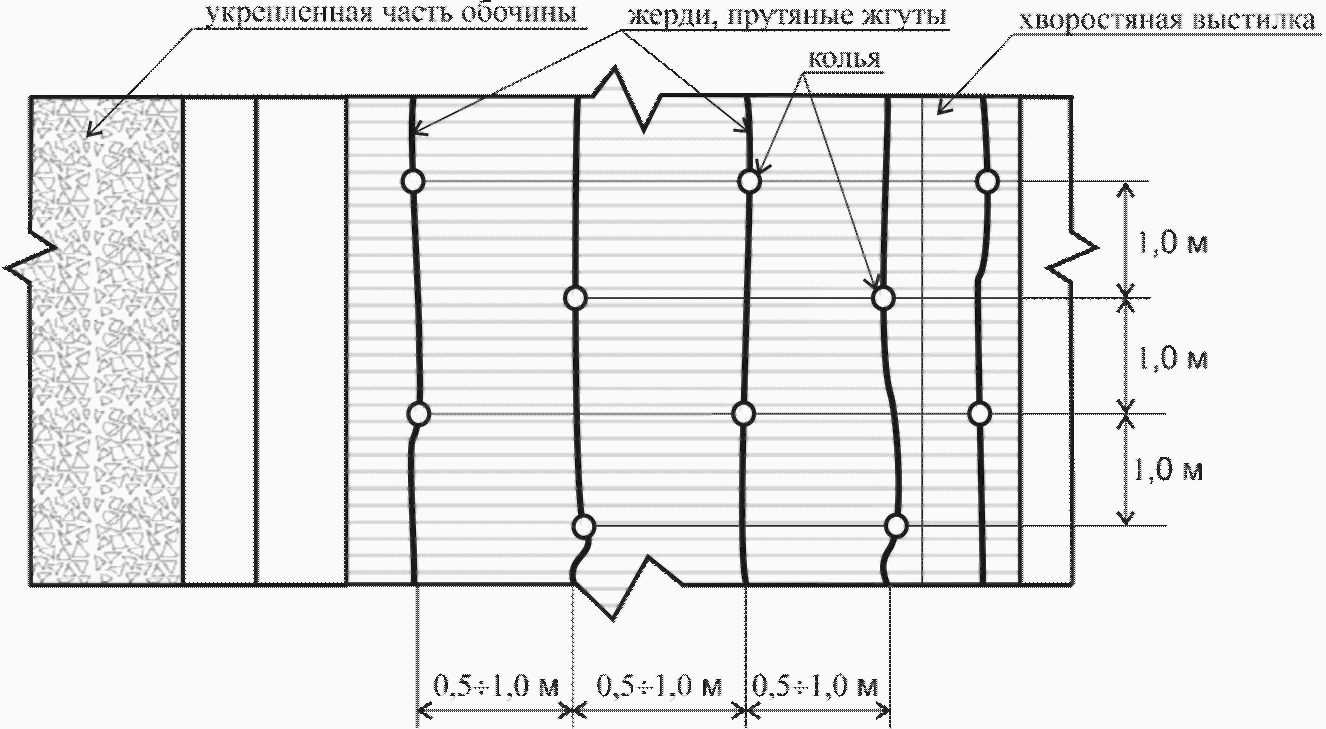

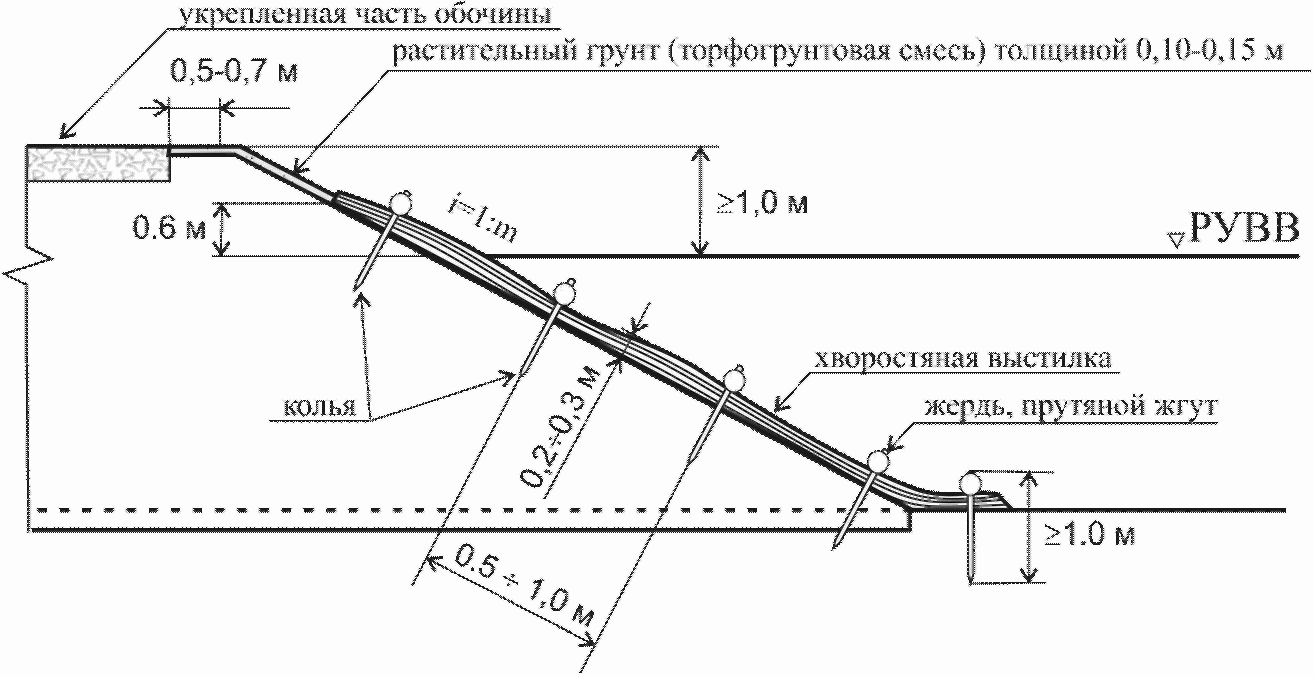

Хворостяная выстилка	До 20 сут	То же	До 0,5	До 0,2
<1> Длительность подтопления принимается в зависимости от породы кустарников по 7.2.7.2. <2> Длительность подтопления корректируется в зависимости от породы деревьев по 7.2.7.2. <3> Лесопосадки применяются в нижней части пологих откосов (не круче 1:3), вдоль подошвы насыпи на полосе поймы, прилегающей к земляному полотну.

Краткая характеристика климатических подрайонов	Деревья и кустарники		Газоны и цветники
	весенние посадки	осенние посадки	начало посевов	окончание посевов
Климатические подрайоны со среднемесячными температурами января от минус 28 °C и ниже и июля +/- 0 °C и выше, с суровой длинной зимой и высотой снежного покрова до 1,2 м. Вечномерзлые грунты	Май	Сентябрь	15 мая	31 августа
Климатические подрайоны со среднемесячными температурами января от минус 15 °C и выше и июля от 25 °C и выше, с жарким солнечным летом и короткой зимой. Просадочные грунты	Март	Октябрь - ноябрь	1 марта	31 октября
Остальные районы	20 апреля - 20 мая	Сентябрь - октябрь	20 мая	20 сентября

II, III дорожно-климатические зоны (лесная, лесостепная зоны, умеренный и умеренно засушливый климат)		IV, V дорожно-климатические зоны (степная и сухостепная, пустынно-степная и пустынная зоны, засушливый климат)
Состав травосмеси	Соотношение трав в смеси, %	Состав травосмеси	Соотношение трав в смеси, %
Мятлик луговой	60	Райграс пастбищный	40
Райграс пастбищный	40	Овсяница овечья	15
Овсяница красная	50	Мятлик узколистный	30
Райграс пастбищный	50	Люцерна желтая	15
Мятлик луговой	25	Костер безостый	40
Овсяница луговая	30	Овсяница красная	25
Полевица тонкая	25	Овсяница овечья/борозд	15
Райграс пастбищный	20	Житняк/пырей	20
<*> Дорожно-климатические зоны.

ИС NORMPROD: примечание. Сноски даны в соответствии с официальным текстом документа.

Показатели	Заложение откоса 1:m
	1:4	1:2	1:1.5	1:1
1	2	3	4	5
Минимальное количество семян, кг/1000 м2	25	35	45	60
Особо мелкосемянные виды трав <8>, кг/1000 м2	15	22	28	35
Северные регионы (I) <1>, кг/1000 м2	от 30	от 40	от 50	от 70
Регионы с достаточным увлажнением (II, IV, V, VI) <1>, кг/1000 м2	от 25	от 35	от 45	от 60
Южные регионы с недостаточным увлажнением (III, VI) <1>, кг/1000 м2	от 15	от 20	от 25	от 30
Изменение количества высеваемых семян <2>
Благоприятные условия посева <3>, %	-25	-25	-20	-20
Неблагоприятные условия посева <4>, %	+15	+20	+20	+30
<1> Зоны агроландшафтного дорожного районирования [18]. <2> "-" - снижение количества высеваемых семян; "+" - увеличение количества высеваемых семян. <3> По 7.2.3, откосы северной экспозиции (С, СВ, СЗ). <4> Условия, отличающиеся от условий по 7.2.3. <5> При семенах I класса нормы высева семян (с учетом изменения количества высеваемых семян по условиям посева) следует уменьшать на 10%, III класса - увеличивать на 20% - 25%. <6> При высоте откоса более 6 м нормы высева семян (с учетом изменения количества высеваемых семян по условиям посева) увеличивают в 2 - 3 раза. <7> При набухающих грунтах откоса, при посеве по грунту откоса нормы высева семян (с учетом изменения количества высеваемых семян по условиям посева) увеличивают в 2 - 3 раза. <8> Основные виды мелкосемянных трав: тимофеевка, мятлик, полевица, клевер, люцерна, лядвец.

Наименование компонентов смеси	Долговечность, мес.	Расход, кг/1000 м2	Повышающие коэффициенты <1> к расходу компонента смеси при заложении откоса 1:m
			1:5	1:4	1:3	1:2	1:1,5	1:1
Мульчирующие материалы
Целлюлозная гидравлическая мульча	До 3	200	1,0	1,15	-	-	-	-
Гидравлическая смесь (бленд) древесных и целлюлозных волокон	До 3	200	1,0	1,15	-	-	-	-
Древесноволокнистая гидравлическая мульча	3 - 6	225	0,8	1,0	1,25	1,5	1,75	-
Противоэрозионная мульчирующая смесь для умеренных условий	6 - 12	340	-	0,8	1,0	1,15	1,25	1,3
Противоэрозионная мульчирующая смесь для сложных условий	12 - 36	340	-	0,8	1,0	1,15	1,25	1,3
Закрепители и флокулянты
Поверхностный пленочный закрепитель	До 3	0,35	0,9	1,0	1,4	-	-	-
Объемный закрепитель мгновенного действия	6 - 12	3,0	0,5	0,67	1,0	1,5	2,25	3,5
Синтетические волокна клеящие	6 - 12	3,0	-	1,0	2,0	3,0	3,5	4,0
Аквагель влагоудерживающий	12 - 60	1,0	1,0	1,0	1,0	1,5	1,5	2,0
Питательные добавки
Биостимулянт начальной стадии роста		4,5	1,0	1,0	1,0	1,2	1,25	1,33
Биостимулянт длительного действия		4,5	1,0	1,0	1,0	1,2	1,25	1,33
Удобрение комплексное N-P-K		45,0	Расчет по результатам отбора почвенных проб
Вода		5000,0	0,6	0,75	1,0	1,4	1,6	1,8
<1> Применительно к супесчаным, суглинистым грунтам непылеватых разновидностей. Примечание - На песчаных, пылеватых суглинистых и супесчаных, глинистых, дресвяных и щебенистых грунтах, нормы расхода материалов определяют расчетом по результатам отбора почвенных проб, с учетом климатических особенностей и высотности.

Заложение откоса, 1:m (длина склона без террасирования, м)	Содержание органических веществ в грунте поверхностного слоя откоса, %	Состав смеси	Норма расхода, кг/1000 м2	Время защиты, мес.	Условия применения <1>
1	2	3	4	5	6
Не круче 1:1.5 (не важно)	По таблице 8	Опилки древесные (солома рубленая длиной 3 - 4 см)	400 (200)	3 - 6	По таблице 8
		Битумная эмульсия (латекс)	1000 (40)
		Вода	5000
		Травосмесь по проекту	По 7.2.4.3 - 7.2.4.6
		удобрения: фосфоритные/азотные/калийные	30/60/20
Не круче 1:5 (не важно)	>= 3	Древесноволокнистая гидравлическая мульча <2>	200	3 - 6	А
		Биостимулянт начальной стадии роста	4,50
		Поверхностный пленочный закрепитель	0,35
		Травосмесь по проекту	20 - 30
Не круче 1:5 (не важно)	1,5 - 3	Древесноволокнистая гидравлическая мульча <2>	200	3 - 6	А
		Биостимулянт начальной стадии роста	4,50
		Поверхностный пленочный закрепитель	0,35
		Биостимулянт длительного действия	4,50
		Травосмесь по проекту	20 - 30
1:3,5 - 1:4 (не важно)	Не важно	Древесноволокнистая гидравлическая мульча <2>	225	3 - 6	А
		Объемный закрепитель мгновенного действия	3
		Биостимулянт начальной стадии роста	4,5
		Биостимулянт длительного действия	4,5
		Травосмесь по проекту	25 - 35
1:2 - 1:3 (8,5 - 9,0)	Не важно	Древесноволокнистая гидравлическая мульча <2>	340	3 - 6	Б
		Объемный закрепитель мгновенного действия	4,5
		Биостимулянт начальной стадии роста	4,5
		Биостимулянт длительного действия	4,5
		Травосмесь по проекту	30 - 40
1:2 - 1:3 (до 20,0)	Не важно	Противоэрозионная мульчирующая смесь <3>	340	До 12	Б
		Биостимулянт начальной стадии роста	4,5
		Биостимулянт длительного действия	4,5
		Травосмесь по проекту	30 - 40
1:1 - 1:2 (до 30,0)	Не важно	Противоэрозионная мульчирующая смесь <3>	390	До 12	В
		Биостимулянт начальной стадии роста	6
		Биостимулянт длительного действия	6
		Травосмесь по проекту	35 - 45
<1> А - благоприятные условия (7.2.3); Б - умеренные условия; В - сложные условия (засушливый климат, отсутствие полива). <2> Древесноволокнистая гидравлическая мульча - термически обработанные (TMM) древесные волокна с повышенным водопоглощением. <3> Противоэрозионный комплекс класса EFM - древесные TMM-волокна с влагоудерживающим компонентом гидрогель, синтетическими нитями и полимерным закрепителем со временем полимеризации 6 - 48 часов. Примечания 1 Противоэрозионные комплексы классов HP-FGM (BFM), HP-FGM+ - древесные (кокосовые) TMM и синтетические "зиг-заг" перекрестные волокна, с влагоудерживающим компонентом гидрогель, пористой керамикой для удержания микроэлементов и бактерий, полимерным закрепителем мгновенного действия. 2 Объемный закрепитель мгновенного действия - анионный полимер с нулевым временем образования связей. Позволяет работать на проектах защиты склонов от эрозии в дождь, предотвращая смывание материала. 3 Расход стабилизирующих и корректирующих компонентов рассчитывается на основе результатов испытаний грунтов.

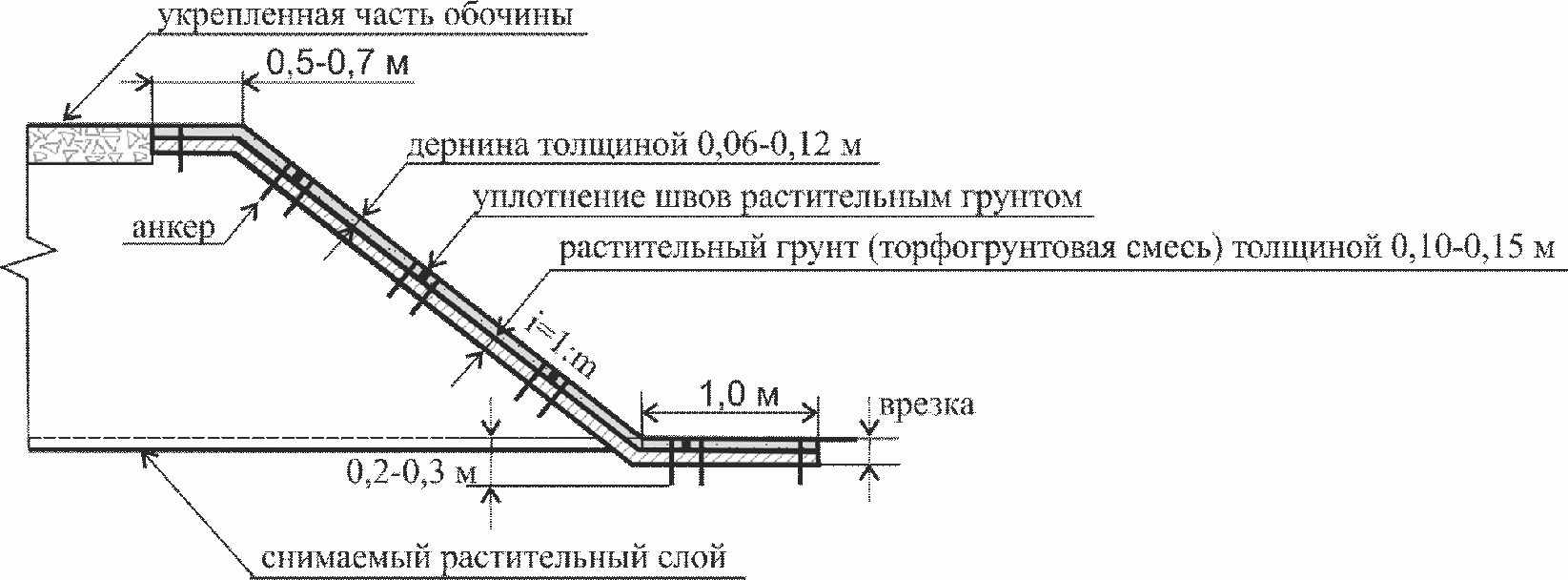

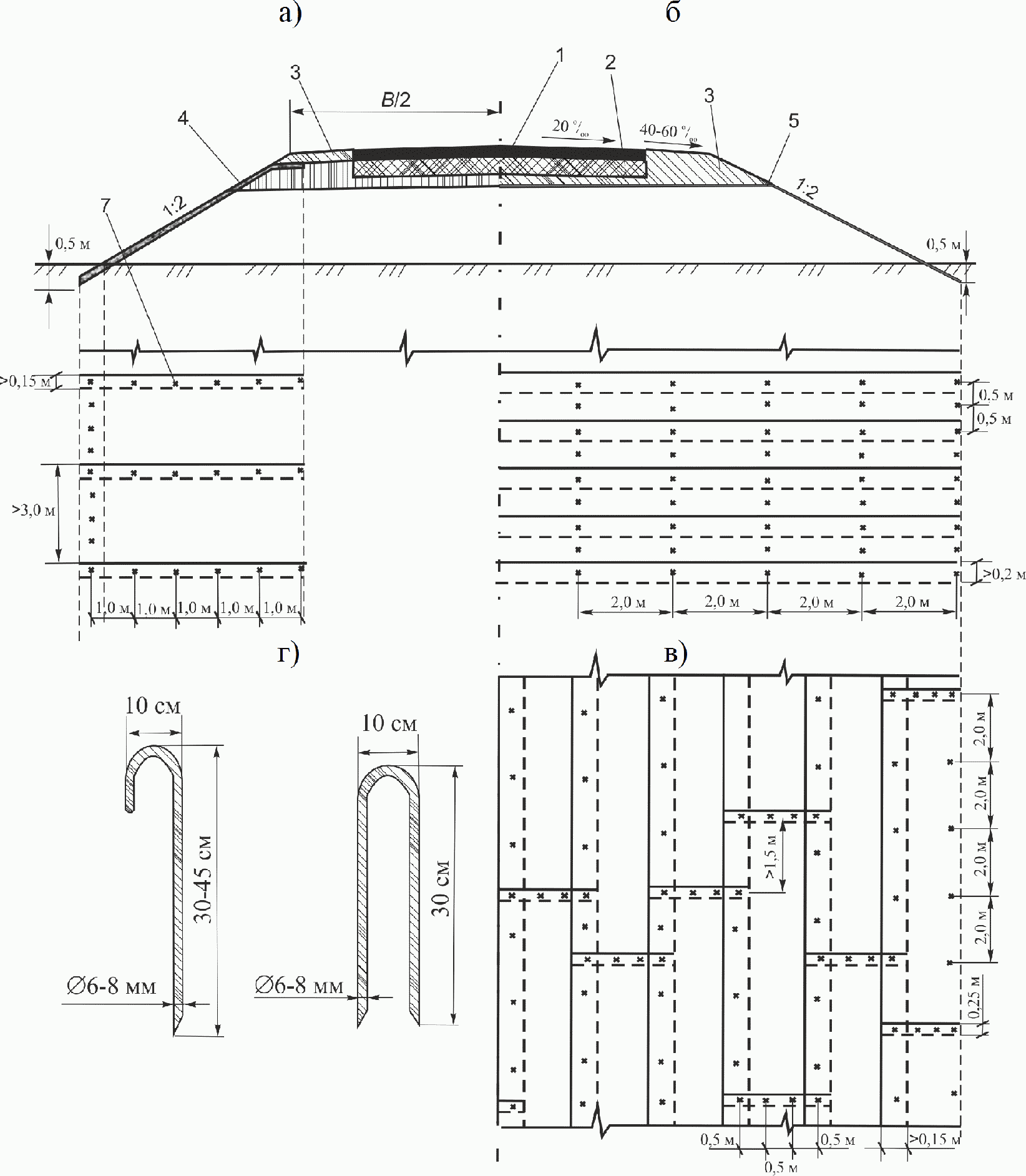

Характеристика откоса	Дерн	Расход дернин на 10 м2, шт.	Расход анкеров, шт.
			на 10 м2 (при одерновке картами)	на 10 м пог. длины (при одерновке лентами)
1	2	3	4	5
Горизонтальный; при крутизне откоса m <= 1:2	Карты размерами (а x в), см:
	20 x 25	220	440	100
	25 x 40	110	220	70
	30 x 50	70	140	60
	Ленты	17	240	60
При крутизне откоса m > 1:2	Карты размерами, см:
	20 x 25	229	660	200
	25 x 40	110	440	100
	30 x 50	70	280	120
	Ленты	17	400	100
Примечание - Потребность в обрезках лесоматериалов на изготовление 1000 спиц при длине 20 см составит 0,15, при длине 30 см - 0,25 м3.

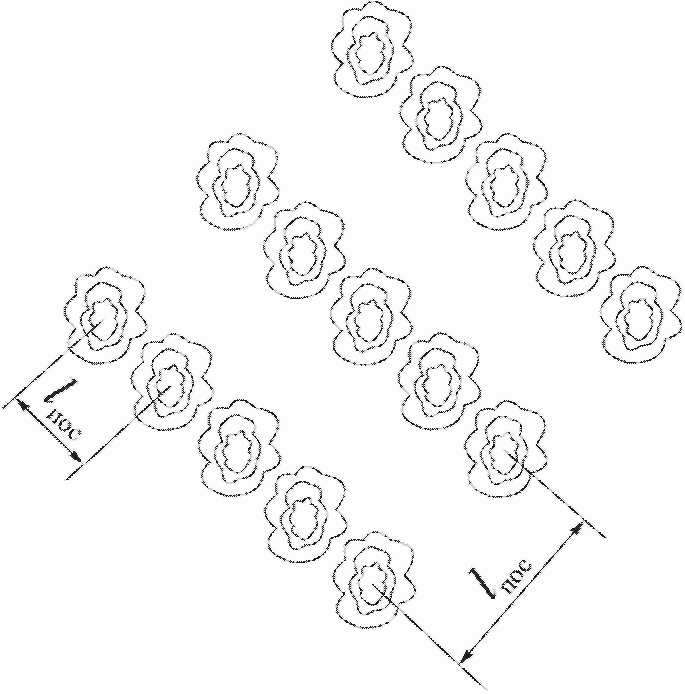

Наименование посадок	Объем кома, м3	Ед. изм.	Размер посадочных ям, м	Объем ямы, м3	Площадь, ямы, м2	Расход растительной земли при замене
						50%	100%
1	2	3	4	5	6	7	8
Саженцы без кома:
хвойные	-	шт.	1,0 x 1,0 x 0,8	0,63	0,79	0,25	0,565
лиственные	-	шт.	0,7 x 0,7 x 0,6	0,27	0,38	0,11	0,241
Для деревьев с комом:
0,8 x 0,8 x 0,5	0,25	шт.	1,5 x 1,5 x 0,85	1,50	1,76	0,48	1,08
1,0 x 1,0 x 0,6	0,6	шт.	1,9 x 1,9 x 0,85	3,07	3,61	0,99	2,23
1,3 x 1,3 x 0,6	1,01	шт.	2,2 x 2,2 x 0,85	4,11	4,84	1,24	2,97
1,5 x 1,5 x 0,6	1,46	шт.	2,4 x 2,4 x 0,85	5,18	5,76	1,49	3,35
1,7 x 1,7 x 0,6	1,88	шт.	2,6 x 2,6 x 0,85	6,08	6,76	1,68	3,79
2,0 x 2,0 x 0,6	3,20	шт.	2,9 x 2,9 x 1,05	8,83	8,41	2,25	5,06
Кустарники:
Однорядн. живая изгородь б/кома	-	п.м	0,5 x 0,5	0,25	0,5	0,1	0,225
Двухрядн. живая изгородь б/кома		п.м	0,7 x 0,7	0,35	0,7	0,14	0,315
Кустарники в группах б/кома	-	шт.	0,5 x 0,5	0,14	0,29	0,057	0,127
Для кустарников с комом:
D - 0,5 H - 0,4	0,08	шт.	1,0 x 0,65	0,51	0,79	0,17	0,39
D - 0,8 H - 0,5	0,25	шт.	1,5 x 0,85	1,50	1,76	0,48	1,08
D - 1,0 H - 0,6	0,6	шт.	1,9 x 1,9 x 0,85	3,07	3,61	0,99	2,23
Примечание - Условные обозначения: D - диаметр кома; H - высота.

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: пункт 7.2.7.10 отсутствует.

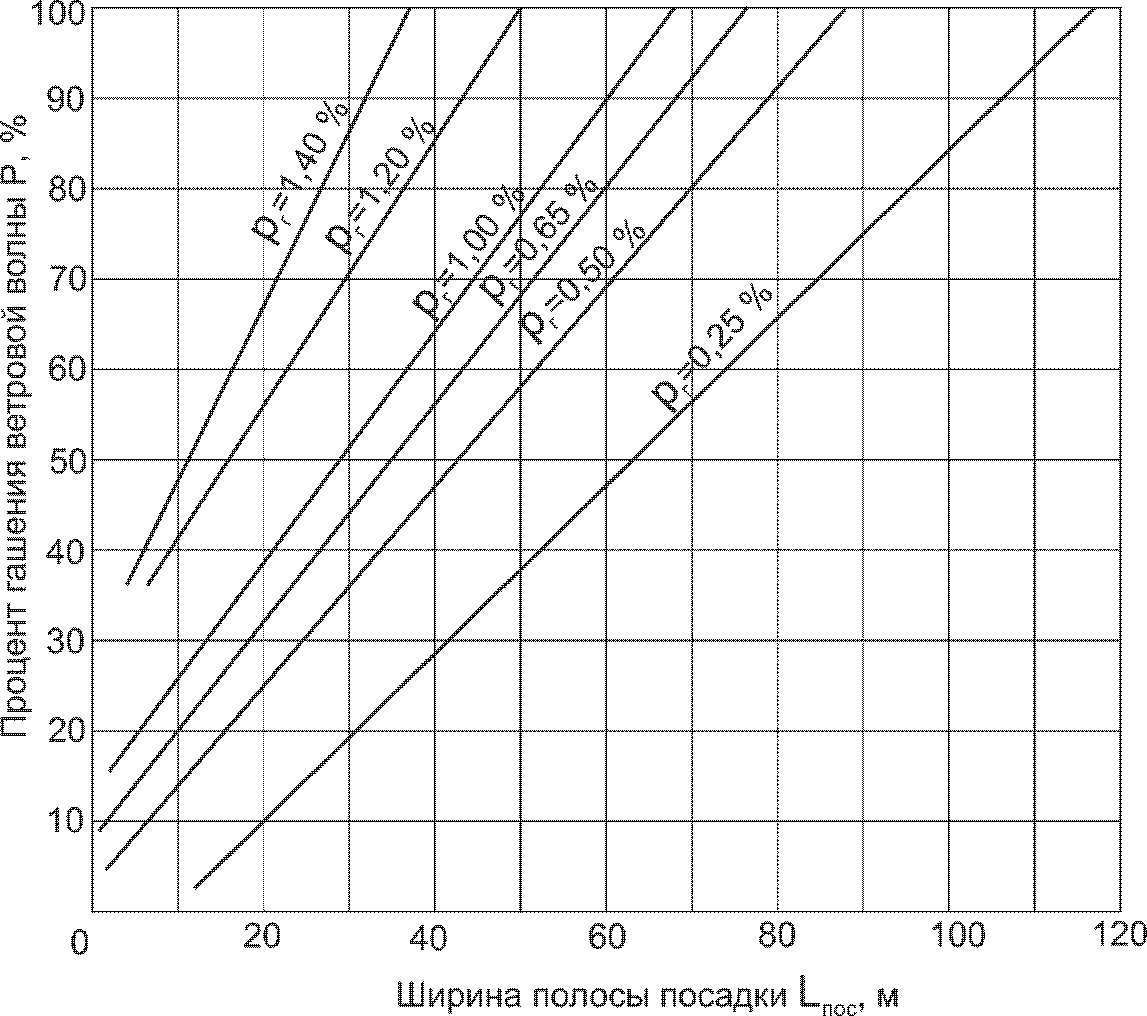

Диаметр основных стволов, см	Процент густоты посадки pг при количестве основных стволов на 1 м2
	2	3	4	5	6	7	8
1,5	-	-	-	-	-	-	-
2,0	-	-	-	-	-	-	0,251
2,5	-	-	-	0,245	0,295	0,344	0,393
3,0	-	-	0,283	0,353	0,424	0,495	0,566
3,5	-	0,289	0,385	0,481	0,577	0,673	0,770
4,0	0,251	0,377	0,503	0,628	0,754	0,880	1,01
4,5	0,318	0,477	0,636	0,795	0,954	1,11	1,27
5,0	0,393	0,589	0,785	0,982	1,18	1,37	-
Диаметр основных стволов, см	Процент густоты посадки pг при количестве основных стволов на 1 м2
	9	10	11	12	13	14	15
1,5	-	-	-	-	-	-	0,265
2,0	0,283	0,314	0,345	0,377	0,408	0,440	0,472
2,5	0,442	0,491	0,539	0,588	0,637	0,687	0,735
3,0	0,636	0,707	0,845	0,923	1,0	1,08	1,15
3,5	0,866	0,962	1,06	1,15	1,25	1,35	1,44
4,0	1,13	1,26	1,38	-	-	-	-
4,5	1,43	-	-	-	-	-	-
5,0	-	-	-	-	-	-	-
Примечание - Диаметр основных стволов - толщина ствола ниже основных веток.

Вид	Подвид	Исходное сырье <*>	Структура и основное назначение
Геополотно нетканое (ГПТ-НТ)	ГПТ-НТ-1	Синтетическое (обычно ПП, ПЭТ)	Нетканое полотно низкой поверхностной плотности (обычно 120 - 150 г/м2), обеспечивающее защиту и прорастание семян трав при их высеве под полотном
	ГПТ-НТ-2		Нетканое полотно средней поверхностной плотности (обычно 150 - 200 г/м2), обеспечивающее защиту и прорастание корневой системы трав с образованием более устойчивого защитного слоя при высеве семян по растительному слою над полотном
Биомат с семенами в структуре полотна (БМТС)	БМТС-1	Биоразлагаемое	Структура - по рисунку 12 а, обеспечивающая защиту семян на период прорастания с формированием мульчирующего слоя при разложении биомата

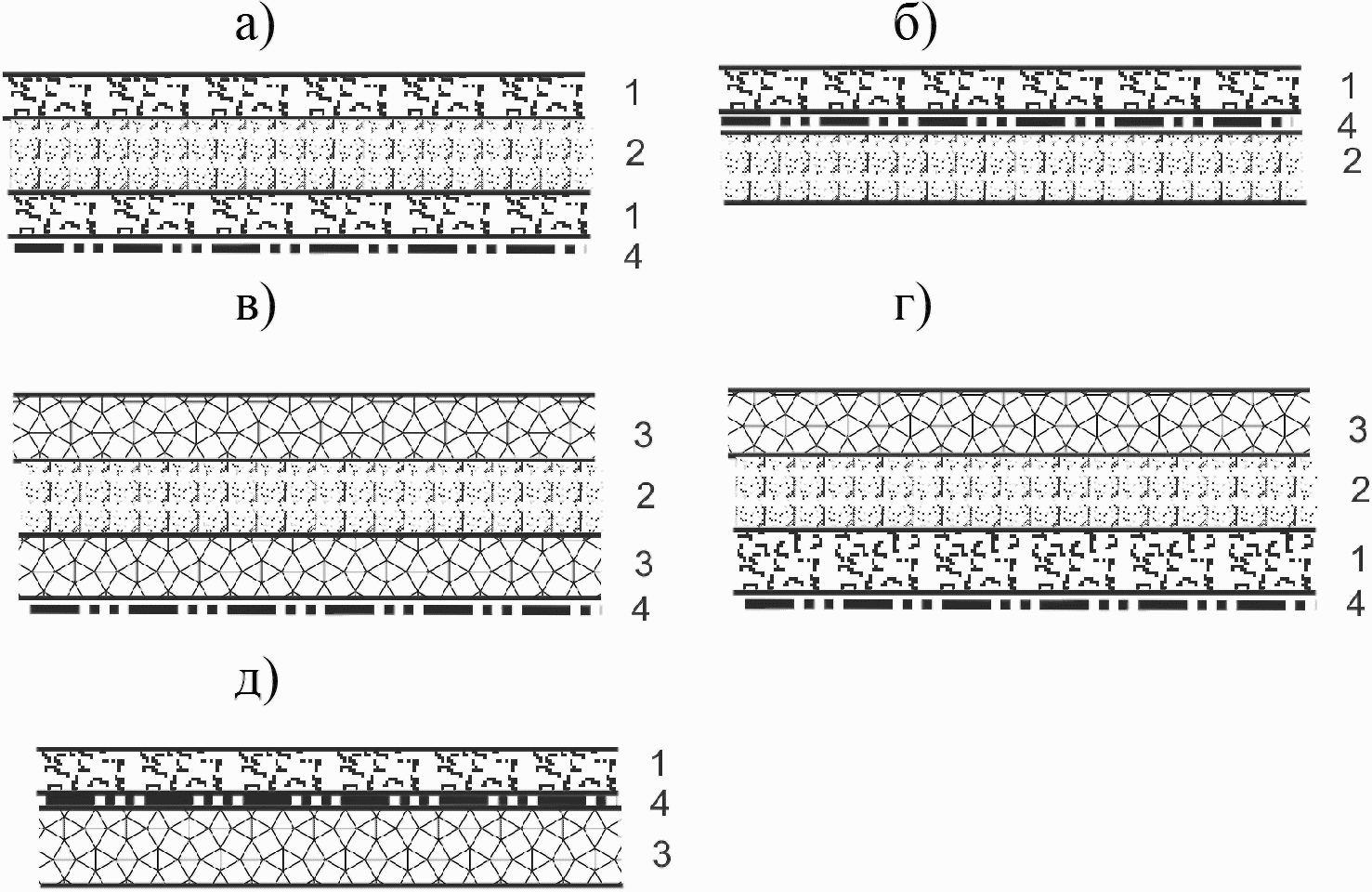

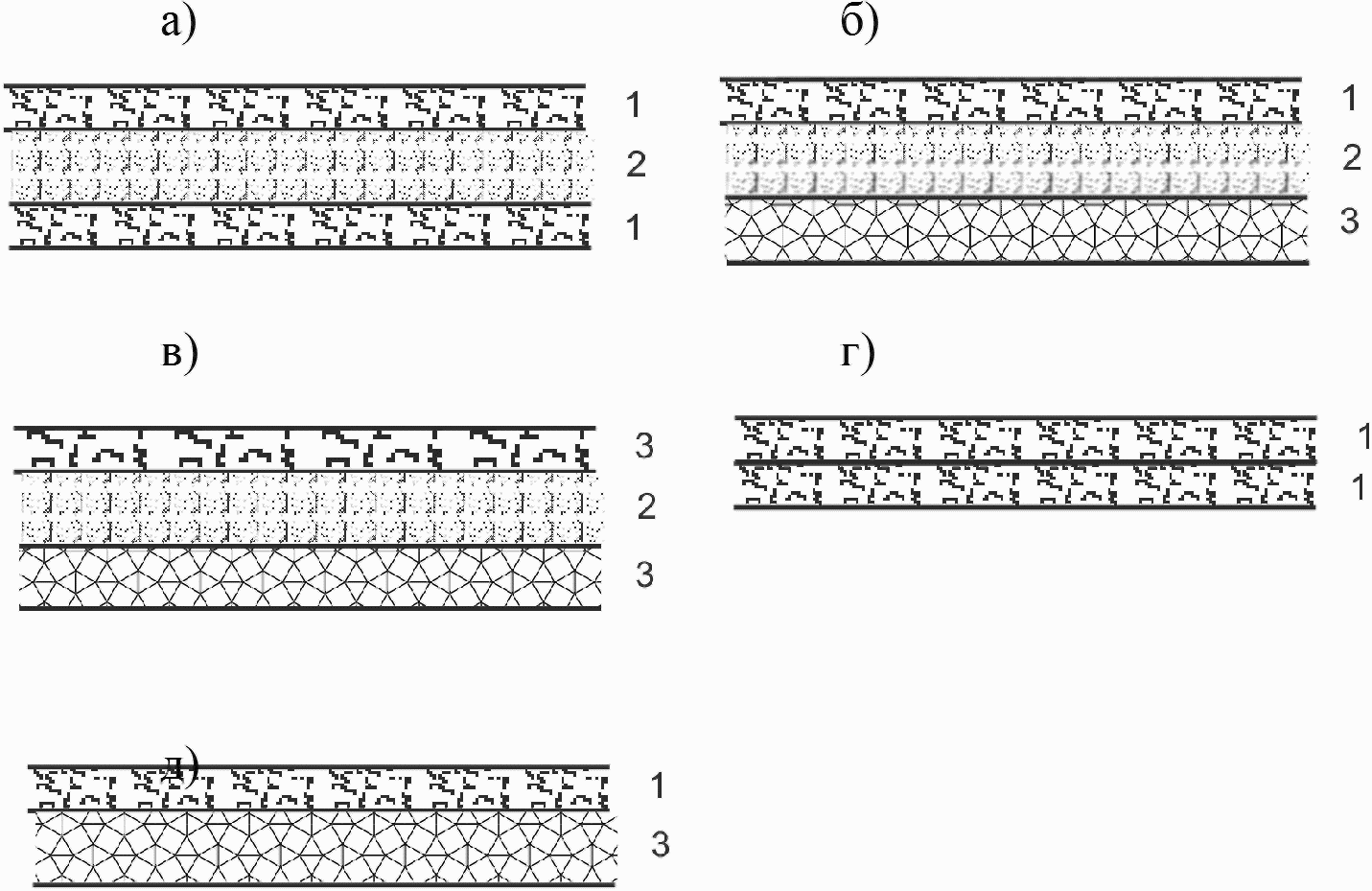

	БМТС-2	Биоразлагаемое и синтетическое	Структура - по рисунку 12 б, обеспечивающая защиту семян на период прорастания и формирование более устойчивого защитного слоя на период эксплуатации
	БМТС-3	Синтетическое	Структура - по рисунку 12 в, обеспечивающая защиту семян на период прорастания и формирование более устойчивого защитного слоя на период эксплуатации
	БМТСК-1	Биоразлагаемое (биомат), синтетическое (обычно ПЭТ, ПП, ПЭ - армирующий слой)	Структура - по рисунку 13 а, 13 б, обеспечивающая защиту семян на период прорастания и формирование более устойчивого защитного слоя на период эксплуатации
Биомат комбинированный с семенами и армирующим слоем в структуре полотна (БМТСК)	БМТСК-2	Биоразлагаемое и синтетическое (биомат), синтетическое (обычно ПЭТ, ПП, ПЭ - армирующий слой)	Структура - по рисунку 12 в, 13 г, обеспечивающая защиту семян на период прорастания и формирование более устойчивого защитного слоя на период эксплуатации
Биомат без семян (БМТ)	БМТ-1	Биоразлагаемое	Структура - по рисунку 12 г, обеспечивающая защиту семян на период прорастания и формирование более устойчивого защитного слоя на период эксплуатации
	БМТ-2	Биоразлагаемое и синтетическое	Структура - по рисунку 12 д, обеспечивающая защиту семян на период прорастания и формирование более устойчивого защитного слоя на период эксплуатации
Биомат комбинированный без семян (БМТК)	-	Биоразлагаемое и синтетическое (армирующий слой - синтетическое)	Структура - по рисунку 13 д, обеспечивающая защиту семян на период прорастания и формирование более устойчивого защитного слоя на период эксплуатации
Геомат экструдированный (ГМТ)	-	Синтетическое (обычно ПА, ПП, ПЭТ)	Структура - по рисунку 14 а объемная, обеспечивающая удержание семян и растительного грунта
Геомат экструдированный комбинированный (ГМТК)	ГМТК-ГР	Синтетическое (обычно ПА, ПП, ПЭТ - геомат; обычно ПЭТ, ПП, ПЭ - армирующий слой)	Структура - по рисунку 14 в объемная, обеспечивающая удержание семян, растительного грунта и образование более устойчивого защитного слоя за счет включения в структуру армирующих материалов - георешетки (ГМТК-ГР), тканого геотекстиля (ГМТК-ГТ) или дренирующих и фильтрующих нетканых геотекстильных материалов (ГМТК-ГН)
	ГМТК-ГТ
	ГМТК-ГН
Геомат композиционный (ГМТ-Ком)	-	Синтетическое (ПА ПП, ПЭТ - геомат), заполнитель - каменный материал, вяжущее - битум и полимерные композиции	Структура - по рисунку 14 а объемная, образующая самостоятельный защитный слой повышенной устойчивости и не препятствующий прорастанию семян при высеве под геомат и на геомат
<*> ПП - полипропилен; ПЭТ - полиэфир; ПА - полиамид; ПЭ - полиэтилен.

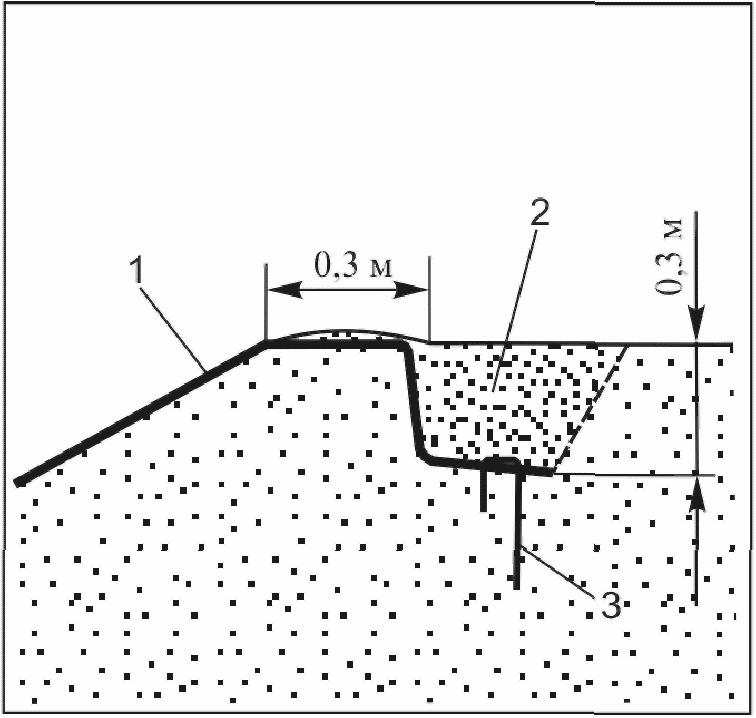

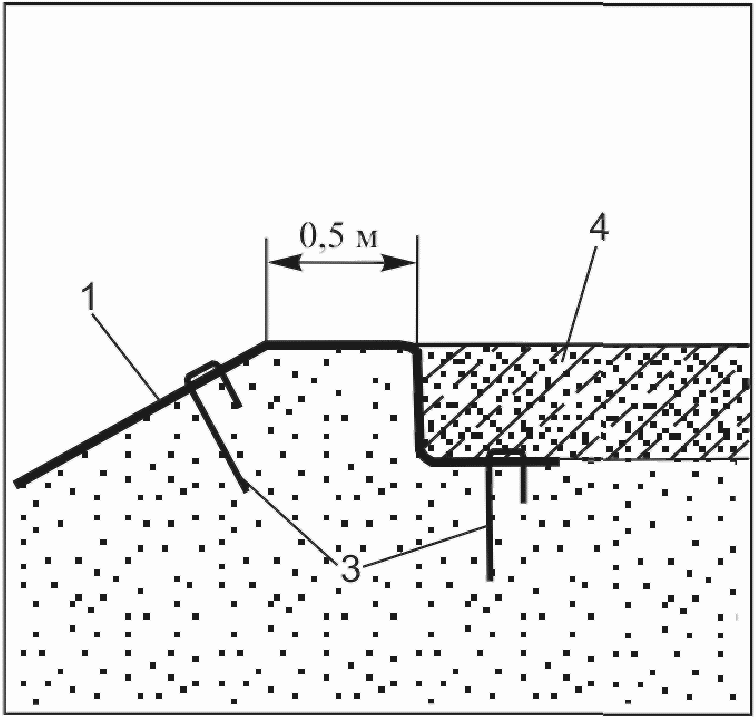

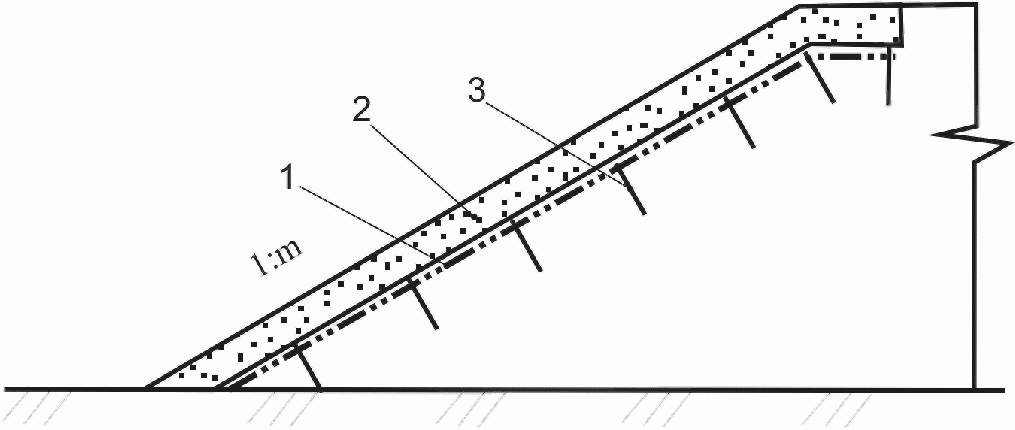

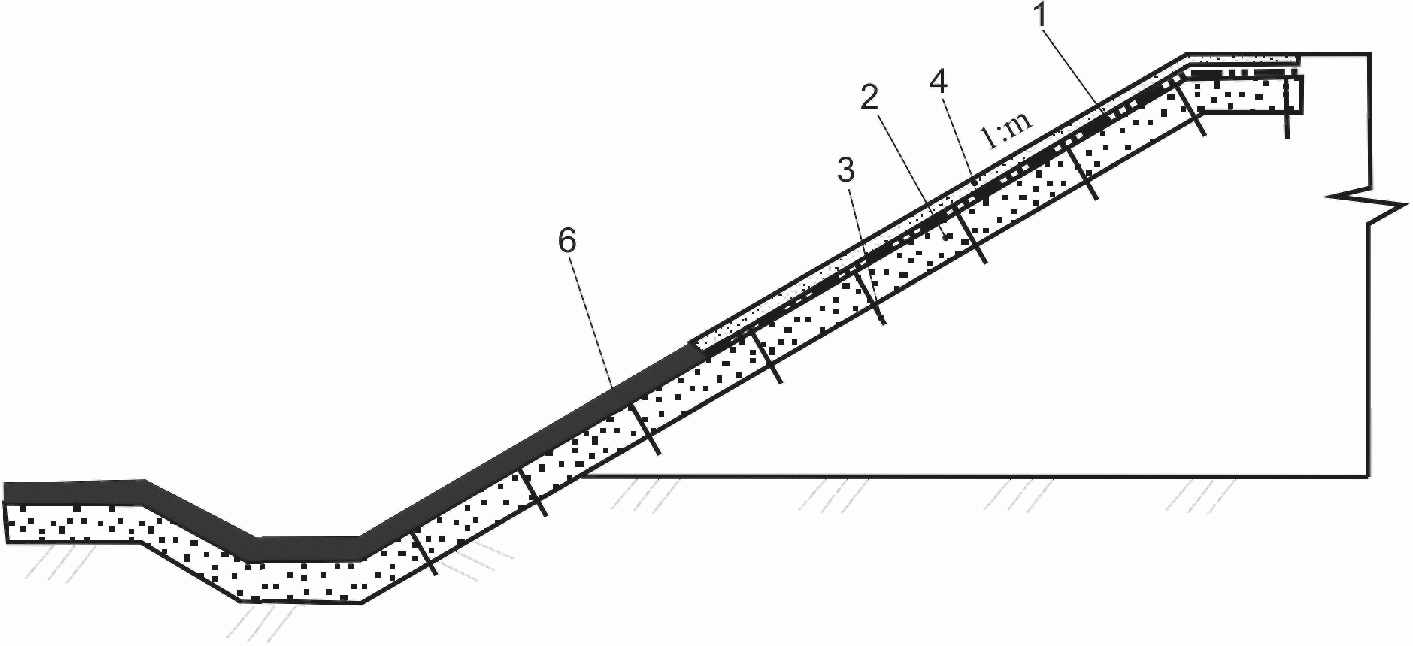

N подтипа конструкции укрепления	Наименование подтипа, вид геополотна	Длительность подтопления, сут	Высота волны, м	Допустимая скорость течения воды, м/с
II-1-1	ГПТ-НТ-1 на слое растительного грунта	До 0,1	До 0,1	0,3
II-2-1	Геомат ГМТ на слое растительного грунта с гидропосевом с мульчированием по поверхности	До 20	До 0,1	1

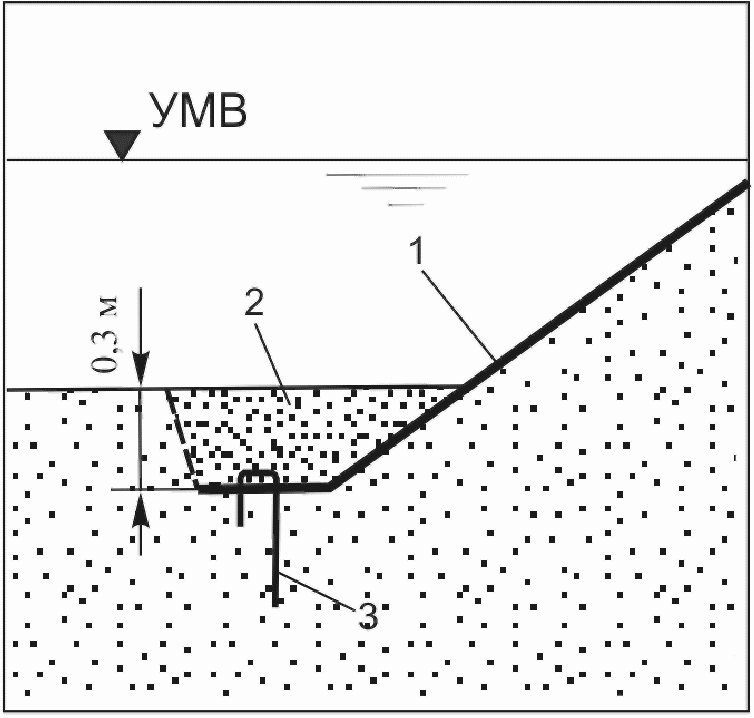

II-2-2	Геомат ГМТК-ГН на слое растительного грунта с мульчированием по поверхности	До 20	До 0,3	1

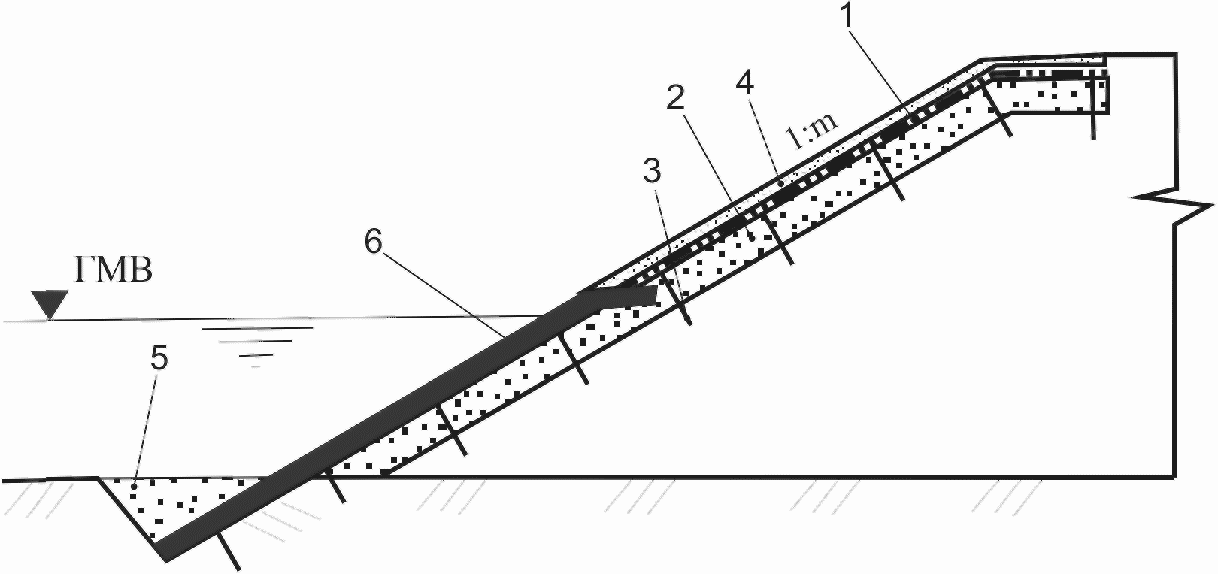

II-2-3	Геомат ГМТ-Ком	До 20	До 0,3	2,3
II-3-2	Биомат БМТС-2, БМТС-3 на слое растительного грунта	До 20	До 0,2	0,3
II-3-4	Биомат БМТСК-2 на слое растительного грунта	До 20	До 0,3	0,3

Наименование материала	Толщина при давлении 2 кПа, мм по ГОСТ Р 50276	Поверхностная плотность, г/м2 по ГОСТ Р 50277	Прочность при растяжении, кН/м, % по ГОСТ Р 55030	Относительное удлинение, % по ГОСТ Р 55030	Коэффициент фильтрации при давлении 2 кПа, м/сутки по ГОСТ Р 52608
Геополотно нетканое (ГПТ-НТ)
ГПТ-НТ-1	> 1	120 - 150	> 5	> 30	> 20
ГПТ-НТ-2	> 2	150 - 200	> 5	> 30	> 20
Биомат с семенами в структуре полотен (БМТС)
БМТС-1	> 5	> 800	> 5	30 - 150	> 10
БМТС-2	> 5	> 800	> 5	30 - 150	> 10
БМТС-3	> 4	> 400	> 5	30 - 150	> 10
Биомат комбинированный с семенами и армирующей прослойкой (БМТСК)
БМТСК-1	> 5	> 400	> 20	< 20	> 10
БМТСК-2	> 5	> 400	> 20	< 20	> 10
Биомат без семян (БМТ)
БМТ-1	> 3	> 300	> 5	30 - 150	> 20
БМТ-2	> 3	> 300	> 5	30 - 150	> 20
Биомат комбинированный с армирующим слоем (БМТК)
БМТК	> 3	> 300	> 20	< 20	> 20
Геоматы
ГМТ	> 9	> 200	> 1	30 - 150	-
ГМТК-ГР	> 9	> 300	> 10	< 20	-
ГМТК-ГТ	> 9	> 300	> 10	< 20	> 20
ГМТК-ГН	> 9	> 300	> 5	30 - 150	> 20
ГМТ-Ком	> 18	> 2000	> 2 <*>	30 - 150	-
<*> Для полимерной основы.

Показатель, %, не менее	Значение показателя в зависимости от состава сырья (таблица 18)
	Синтетическое	Синтетическое и биоразлагаемое	Биоразлагаемое
Устойчивость к ультрафиолетовому излучению по ГОСТ Р 55031	80	80	70
Устойчивость к агрессивным средам по ГОСТ Р 55035	80	80	-
ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: пункты 11.2 и 6.6 в ОДМ 218.5.006-2010 отсутствуют.
Устойчивость к микроорганизмам по 11.2 ОДМ 218.5.006-2010 [33]	90	80	-
Устойчивость к повреждениям при укладке по 6.6 ОДМ 218.5.006-2010 [33]	80 <*>	80 <*>	-
Морозостойкость по ГОСТ Р 55032	80	80	-
<*> Устойчивость к повреждениям нормируется для случая отсыпки на геополотно песчаного грунта в испытаниях по 6.6 ОДМ 218.5.006-2010 [33].

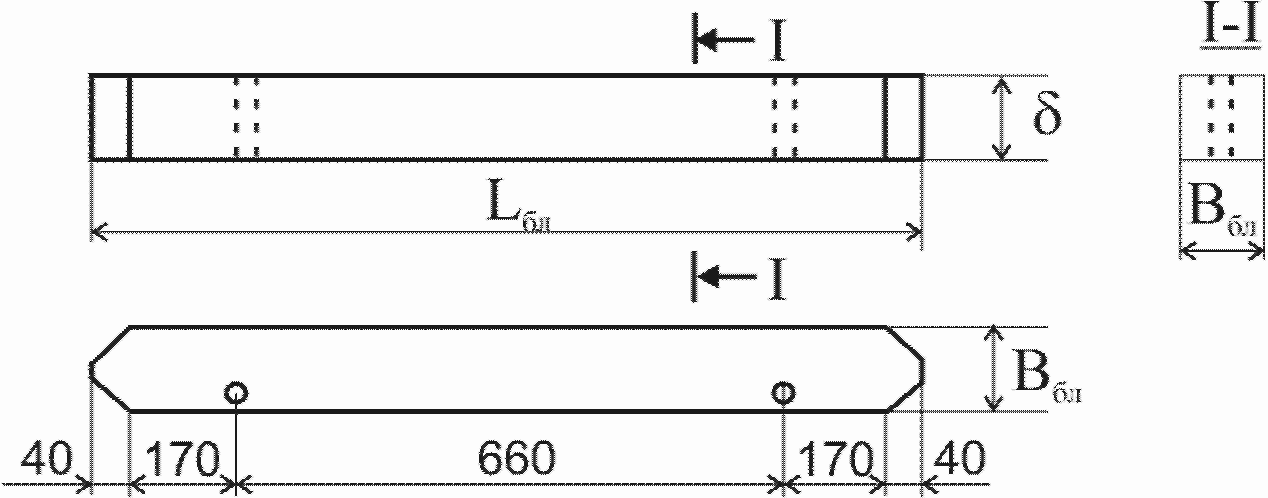

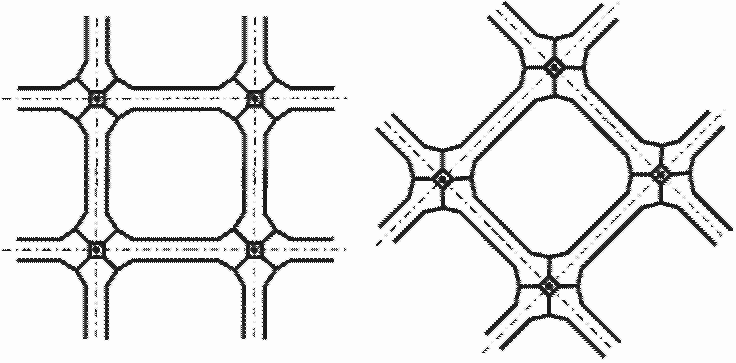

Изделие:		Геометрические параметры элемента, мм			Объем, м3	Масса, кг	Арматура:
наименование	марка	Lбл	Bбл				класс	d, мм	масса, кг
Элемент ж/б решетчатой конструкции	РК-1	1000	110	180	0,104	26	B-I	4	0,3
	РК-2	1000	100	180	0,100	24	B-I	6	0,2
Примечание - d - диаметр арматуры, мм; Lбл - длина, мм; Bбл - толщина, мм; - высота, мм.

Покрытие		Наименование параметра	Единица измерения	Количество
Площадь, м2	Марка элемента
100 (100)	РК-1 (РК-2)	Железобетонный блок	Штук	185 (185)
		Металлическая свайка	Тонн металла (шт./кг)	0,18 (370/435)
		Цементный раствор омоноличивания	м3	0,016 (0,04)
		Металл заполнения решетки	м3	9,87 (10)

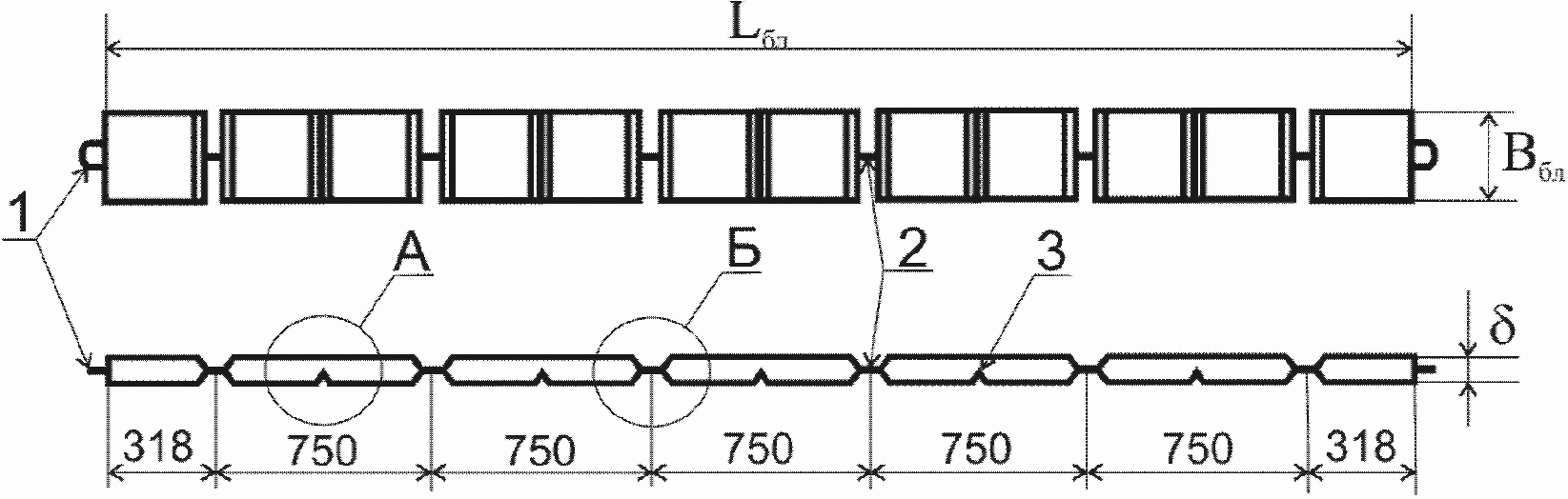

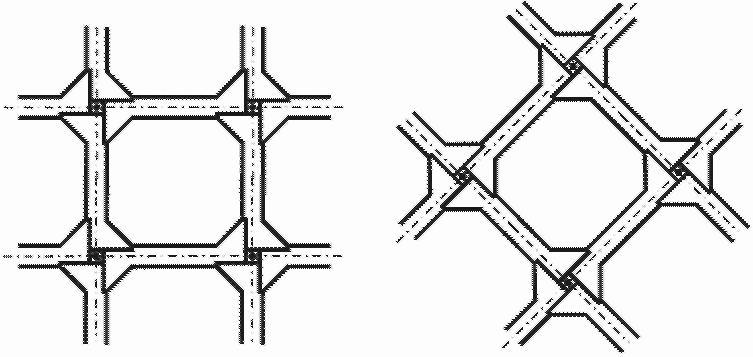

Изделие		Геометрические параметры, мм			Объем, м3	Масса, кг	Арматура
Наименование	Марка	Lбл	Bбл				класс	d, мм	масса, кг

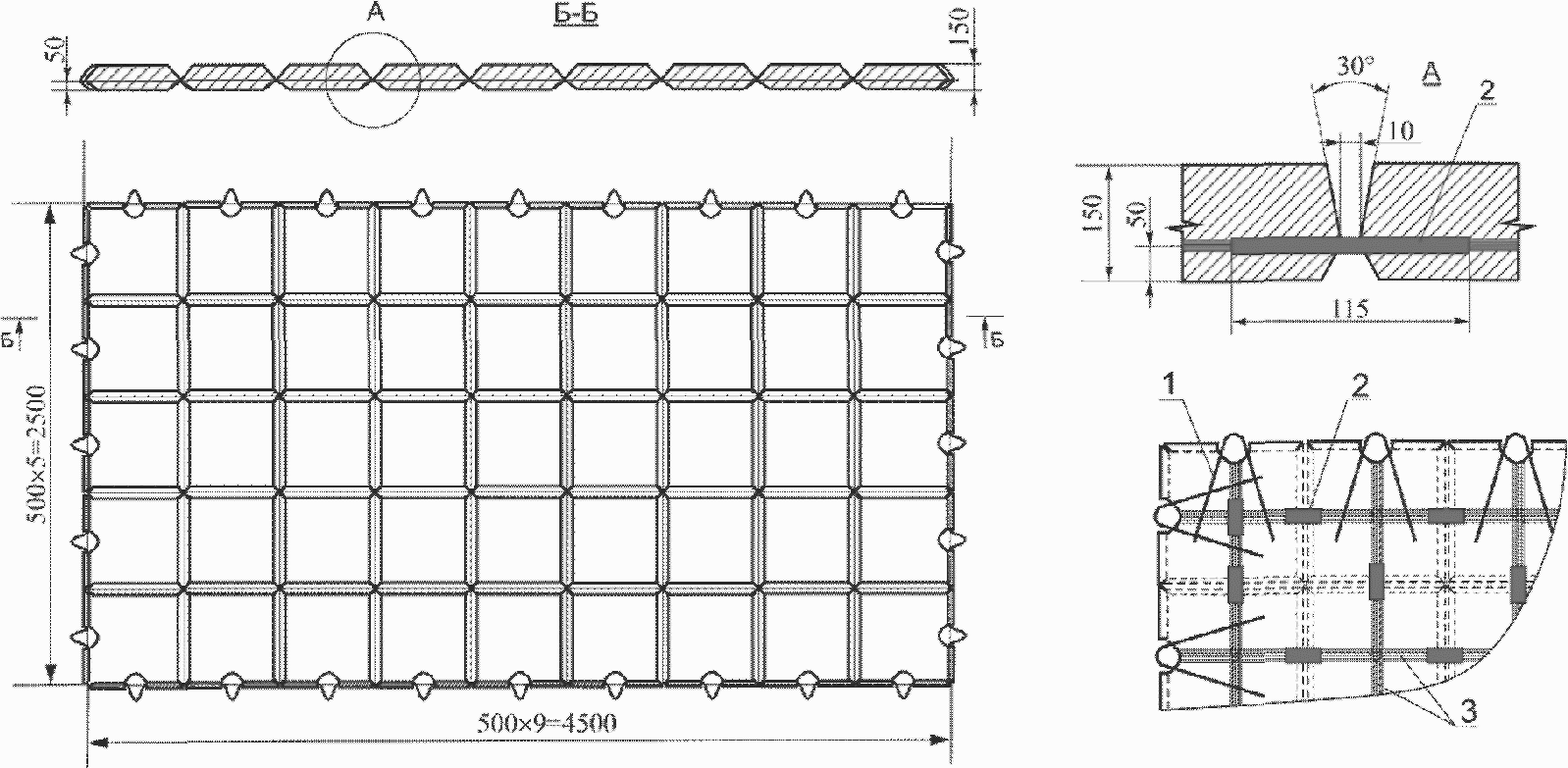

Гирлянда гибкая из сборного ж/б	Г-1	4480	200	75	0,054	145	B-I	5	1,38
							A-I	12	0,82
Примечание - d - диаметр арматуры, мм; Lбл - длина, мм; Bбл - толщина, мм; - высота, мм.

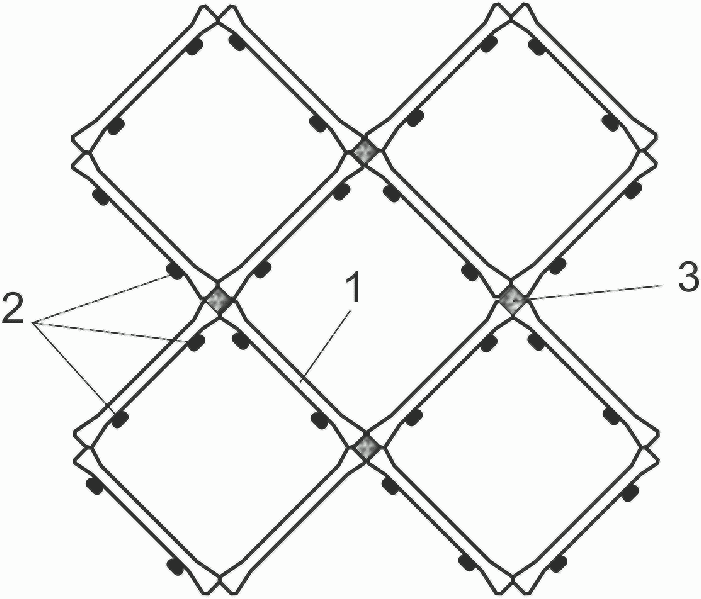

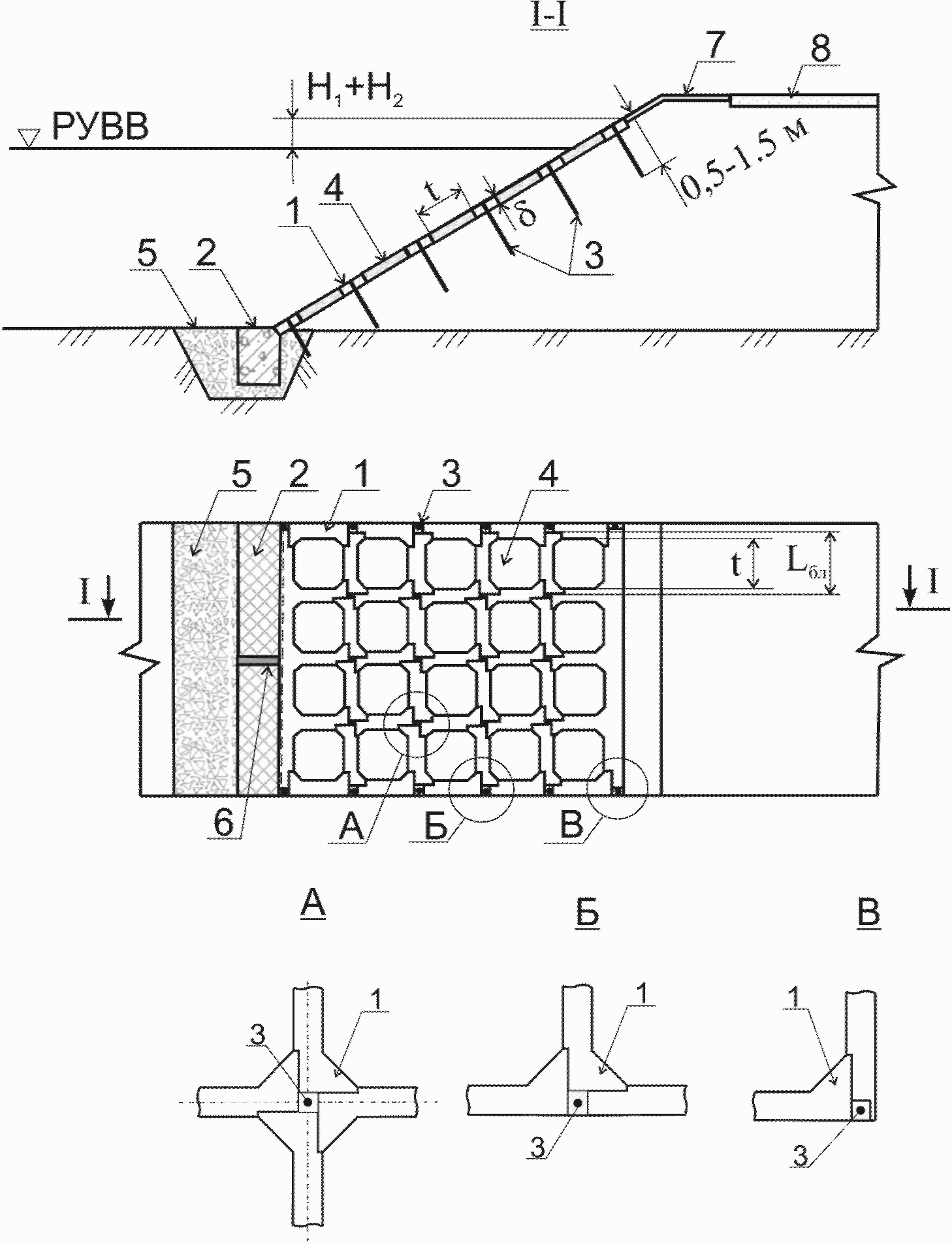

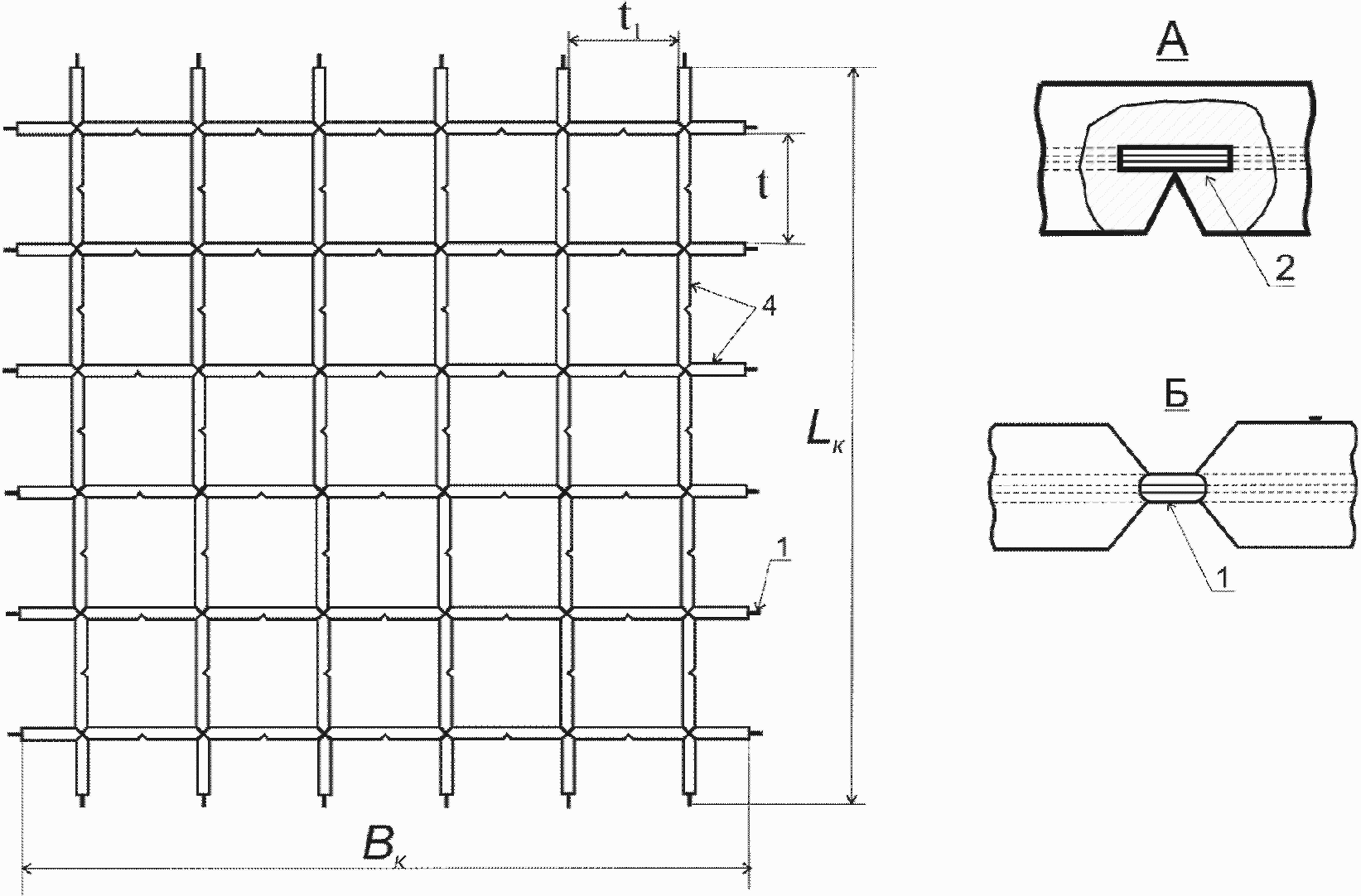

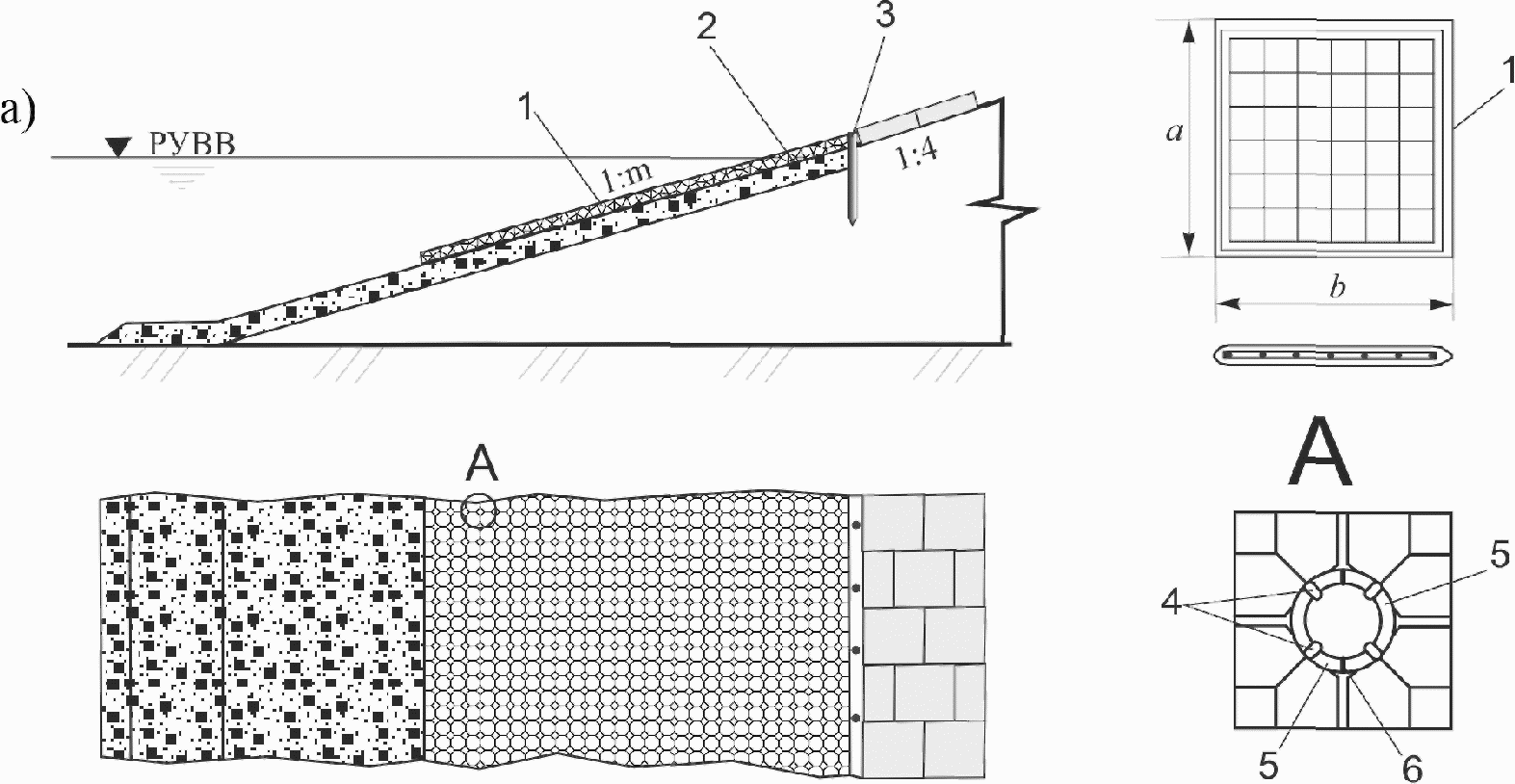

Показатели	Ед. изм.	Решетчатые покрытия при размерах блоков в плане (Lк x Bк), м
		3,08 x 3,08	3,08 x 3,08	4,5 x 4,5	4,5 x 4,5	4,5 x 4,5
		при размерах ячеек решетки в свету по осям - t, t1, м
		0,30 x 0,60	0,60 x 0,60	0,75 x 0,75	0,75 x 0,75	0,75 x 0,75
		сечение гирлянды, см -
		5 x 6	5 x 6	7,5 x 20	12 x 20	12 x 20
Расход бетона	м3/м2	0,014	0,009	0,035	0,052	0,051
Расход стали	кг/м2	1,49	0,99	1,30	1,42	1,57
Расход полиэтилена	кг/м2	0,069	0,039	0,054	0,054	0,054
Масса плиты (блока)	т	0,279	0,186	1,60	2,29	1,52

ИС NORMPROD: примечание. Нумерация пунктов дана в соответствии с официальным текстом документа.

ИС NORMPROD: примечание. Нумерация пунктов дана в соответствии с официальным текстом документа.

Тип материала-заполнителя решетчатых конструкций	Длительность подтопления, сутки	Скорость течения воды, м/с	Высота волны с набегом, м	Толщина льда, м	Ледоход	Карчеход
Растительный грунт, торфопесчаная смесь	< 20	< 0,5	<= 0,3	<= 0,3	Отсутствует	Отсутствует
Щебень, камень, ПГС	>= 20	< 1,0 - 2,0	<= 0,7	0,4 - 0,5	Слабый, отдельные льдины не более 10 м	Отдельные деревья не более 3 - 4 м в длину и 0,1 - 0,2 м в диаметре
Грунт, обработанный вяжущим	< 20	< 0,8 - 1,2	<= 0,5	<= 0,3	Слабый, отдельные льдины не более 10 м	Отдельные деревья не более 3 - 4 м в длину и 0,1 - 0,2 м в диаметре
Песчаный асфальтобетон	>= 20	1,5 - 2,5	<= 0,5	<= 0,6	Средней интенсивности отдельные льдины до 5 x 7 м	Наличие деревьев не более 5 - 6 м в длину и до 0,5 м в диаметре
Монолитный цементобетон, в т.ч. тощий и песчаный	>= 20	2,0 - 4,0	<= 1,8	<= 0,6	Средней интенсивности отдельные льдины до 5 x 7 м	Наличие деревьев не более 5 - 6 м в длину и до 0,5 м в диаметре

Показатели	Ед. изм.	Решетчатые покрытия при размерах блоков в плане (Lк x Bк), м
		3,08 x 3,08	3,08 x 3,08	4,5 x 4,5	4,5 x 4,5	4,5 x 4,5
		при размерах ячеек решетки в свету по осям t, t1, м
		0,30 x 0,60	0,60 x 0,60	0,75 x 0,75	0,75 x 0,75	0,75 x 0,75
		сечение гирлянды, см -
		5 x 6	5 x 6	7,5 x 20	12 x 20	12 x 20
Высота волны	м	до 0,2	до 0,2	до 0,8	до 1,0	до 1,0
Средняя скорость течения	м/с	2,5	2,5	4,5	до 6,0	до 6,0
Толщина льда	м	до 0,2	до 0,2	до 0,6	до 1,0	до 1,0
Примечание - Высота волны приведена для откосов с заложением m = 1:3, 1:4; область применения решетчатого покрытия уточняется расчетом по 9.2.7 - 9.2.8 в зависимости от материала-заполнителя ячеек.

ИС NORMPROD: примечание. Нумерация пунктов дана в соответствии с официальным текстом документа.

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: конструкции на основе геосотовых материалов с заполнением ячеек традиционными материалами должны быть обозначены как ТИП IV, а не как ТИП VI.

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: в пункте [22] Библиографии ОДМ 218.032-2013 отсутствует.

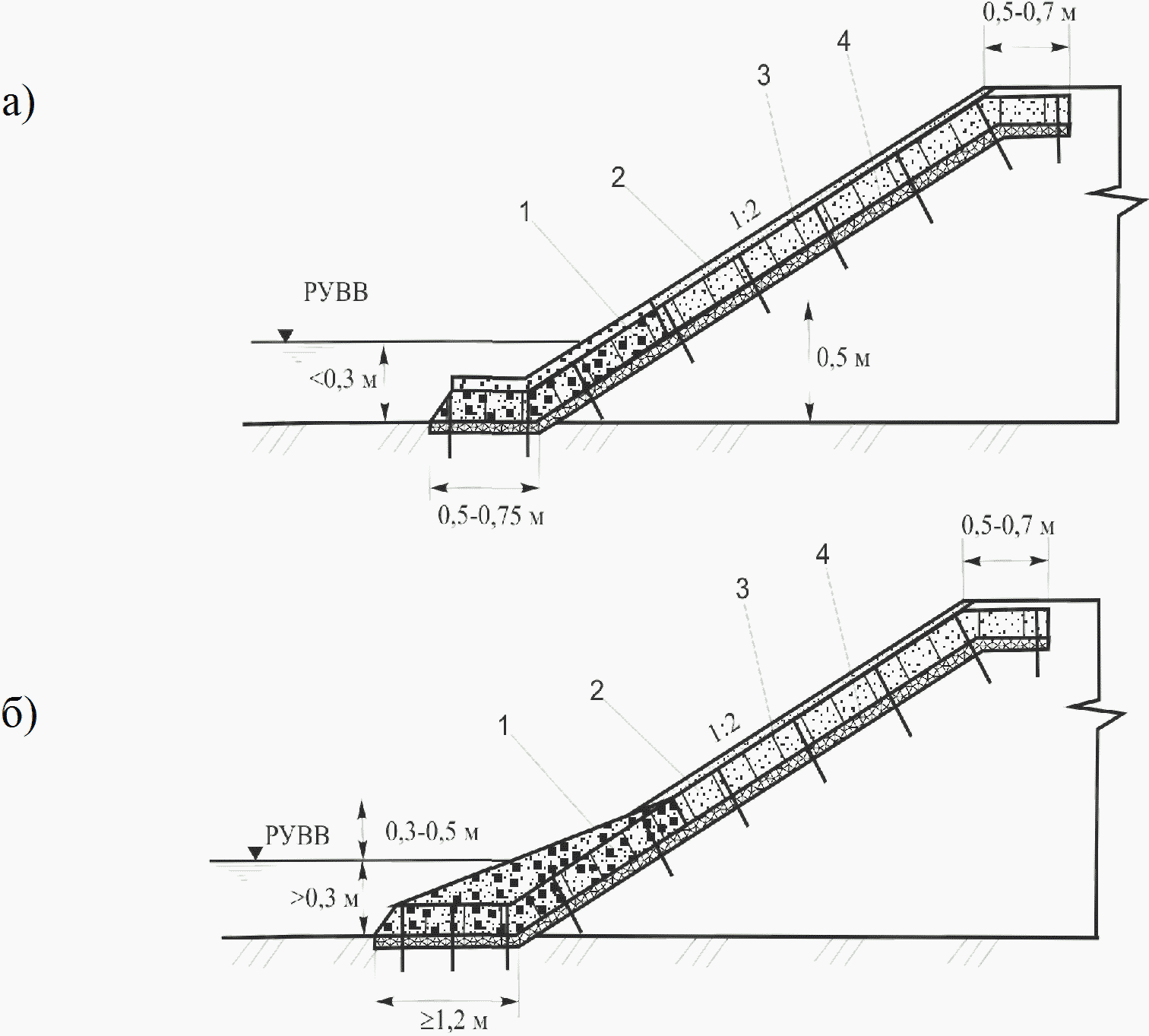

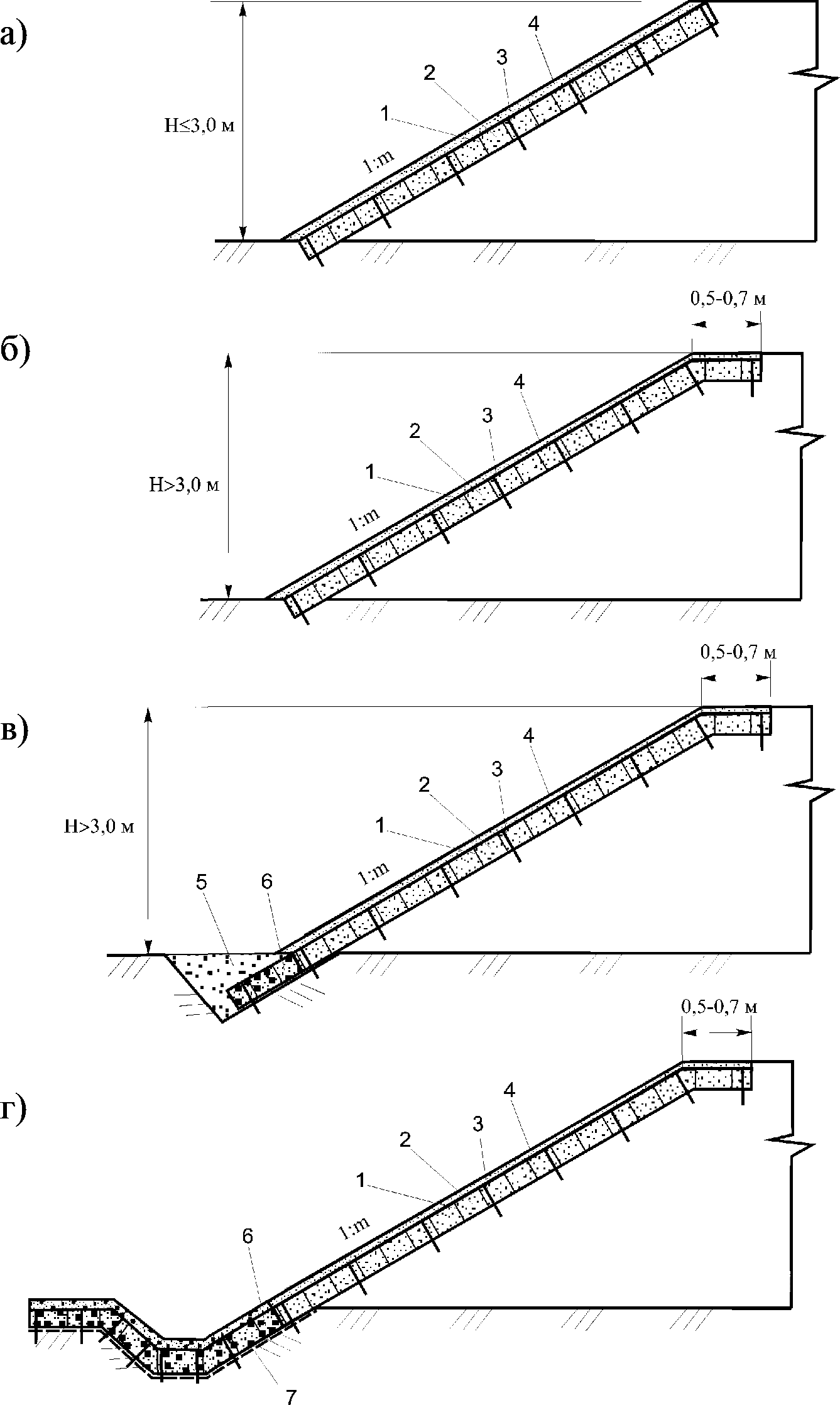

N подтипа конструкции укрепления	Наименование подтипа конструкции укрепления	Заложение откосов, не круче	Гидрологические условия
			Наличие или длительность подтопления	Высота волны, м	Допустимая скорость течения воды, м/с
VI-1-1	Геосотовый материал с заполнением грунтом с посевом трав	1:1	Отсутствует	-	-
VI-1-2	Геосотовый материал с заполнением ячеек торфопесчаной смесью	1:1,5	Отсутствует	-	-
VI-1-3	Геосотовый материал с заполнением грунтом с гидропосевом трав	1:2	Кратковременное до 20 сут	0,2	0,5
VI-2-1	Геосотовый материал с заполнением щебнем фракций 40 - 60 мм	1:1,75	Кратковременное и постоянное	0,3	1,0
VI-2-2	Геосотовый материал с заполнением щебнем фракций 40 - 60 мм с дополнительным укреплением цементным раствором	1:1,75	Кратковременное и постоянное	0,7	1,5
VI-2-3	Геосотовый материал с заполнением щебнем фракций 40 - 60 мм дополнительным укреплением бетонной смесью в верхней части на половину высоты ячейки	1:2	Кратковременное и постоянное	0,85	1,9
VI-3	Геосотовый материал с заполнением грунтом, обработанным вяжущим	1:2	Кратковременное до 20 сут	0,4	1,1
VI-4	Геосотовый материал с заполнением бетонной смесью	1:2	Кратковременное и постоянное	1,2	2,3

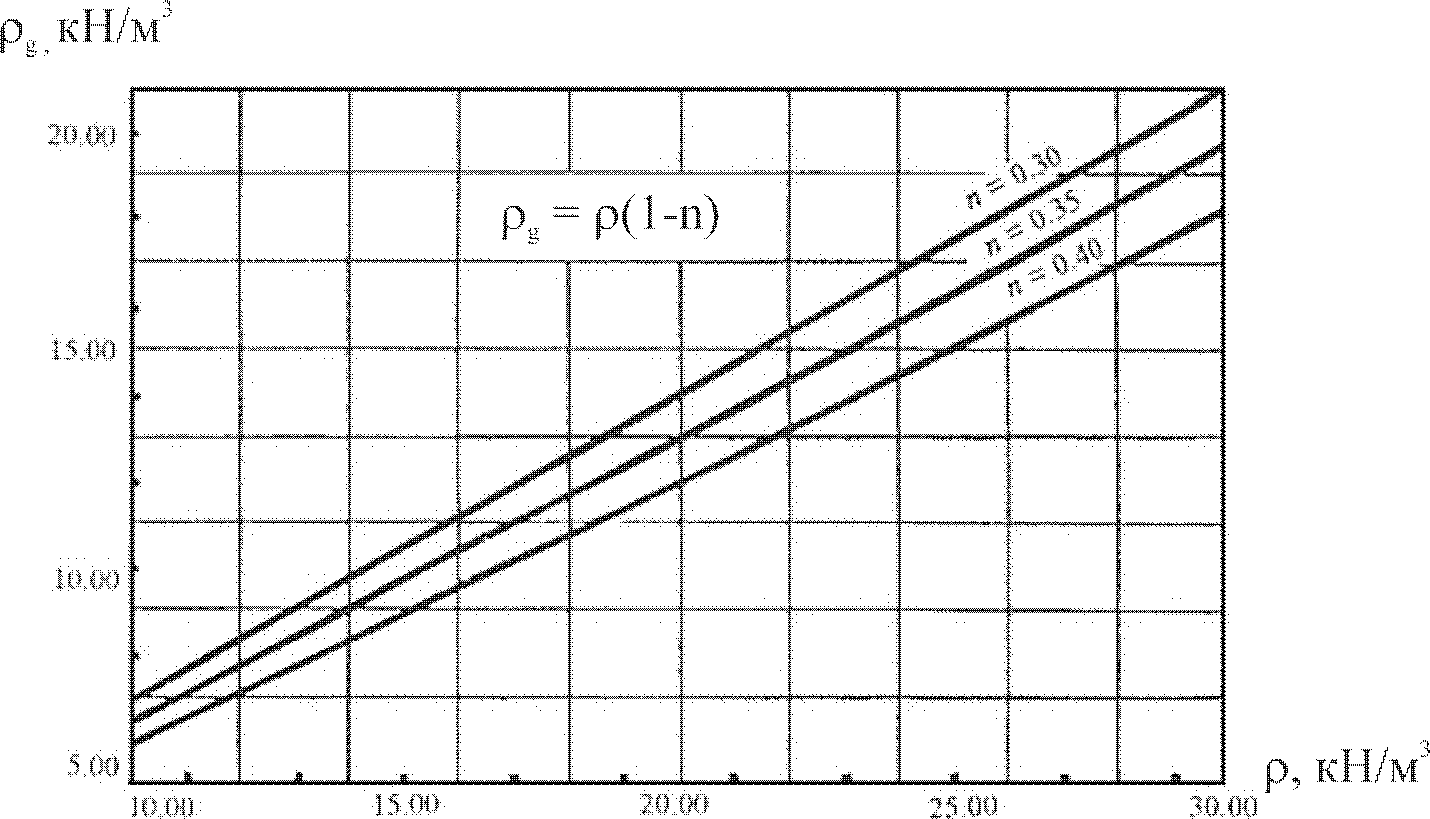

Примечание - - плотность заполнителя.

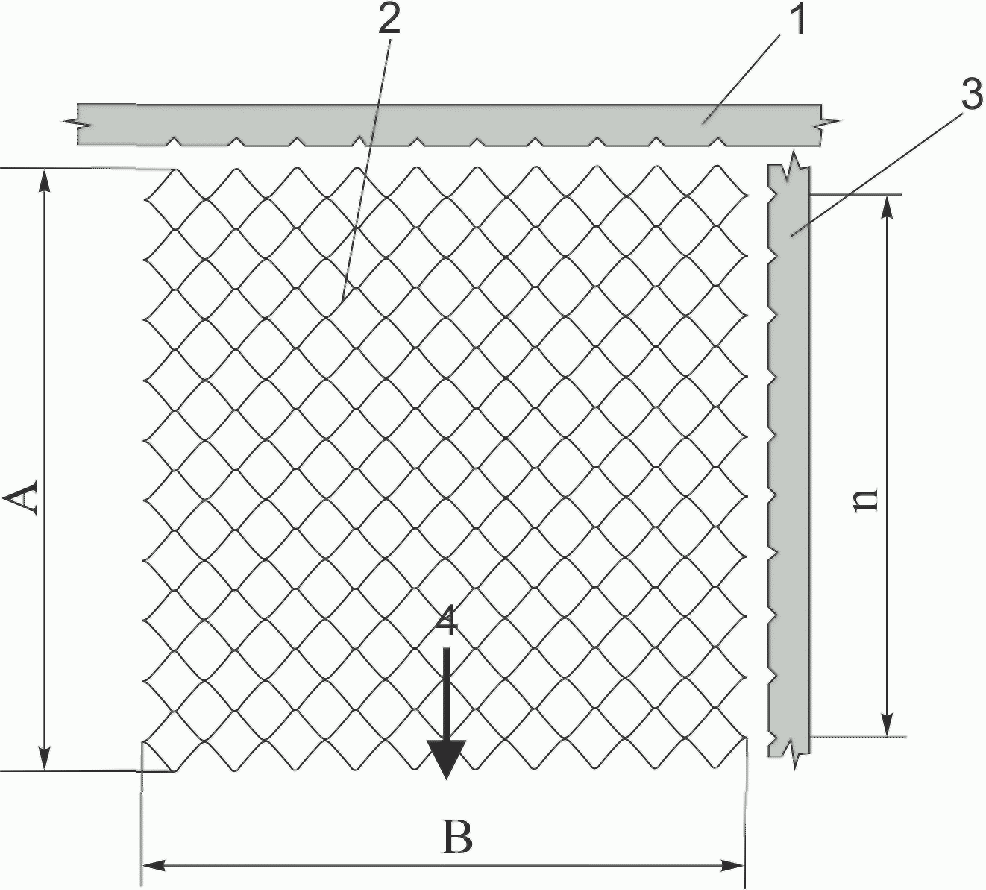

Размещение и размеры анкеров	Откосы
	Неподтопляемые	Подтопляемые
Размещение анкеров в крайние ячейки начала и конца модуля по направлению растяжения	В каждую ячейку	В каждую ячейку
Размещение анкеров в крайние ячейки в противоположном растяжению направлении	Через ячейку	Через ячейку (ниже уровня подтопления - в каждую ячейку)
Размещение анкеров равномерно по площади модуля	Через 1,0 - 1,2 м (уточняется расчетом)	Через 0,6 - 0,08 м (уточняется расчетом)
Диаметр анкеров	10 - 12 мм	12 - 14 мм
Длина анкеров <*> (м) для связных (суглинки, глины)/несвязных (супеси, пески) грунтов откоса при его крутизне:
- положе 1:1,75;	(h + 0,45)/(h + 0,65)	(1,0 - 1,2) <*>
- 1:1,5 - 1:1,75;	(h + 0,55)/(h + 0,75)
- круче 1:1,5	(h + 0,75) <*>/(h + 0,95) <*>
<*> Длина анкеров уточняется расчетом. Примечание - h - высота ячейки геосот.

ИС NORMPROD: примечание. Текст дан в соответствии с официальным текстом документа.

ИС NORMPROD: примечание. Текст дан в соответствии с официальным текстом документа.

Показатель	Метод определения	Значение показателя
1 Геометрические размеры и форма поставок геосот:
- масса пакета, кг;	-	70
- толщина геополосы, не менее, мм;	-	1,2
- отклонение направления швов (соединений) геополос от перпендикуляра, не более, мм;	-	+/- 5
- размер модуля (A x B), не менее, м;	-	3,5 x 2,4
- высота, не менее, см;	-	5 (по таблице 26)
- размер ячейки по диагонали, мм	-	200 - 510 (по таблице 26)
2 Показатели свойств, характеризующие стойкость к агрессивным воздействиям - рекомендуемые (минимальные) значения:
- устойчивость к агрессивным средам, %;	ГОСТ Р 55035	90 (80)
ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: в пункте [33] Библиографии ОДМ 218.5.047-2010 отсутствует.
- устойчивость к микробиологическому разрушению, %;	ОДМ 218.5.047-2010 [33] (раздел 11)	80 (70)
- устойчивость к ультрафиолетовому излучению, %;	ГОСТ Р 55031	80 (70)
- устойчивость к многократному замораживанию-оттаиванию, %;	ГОСТ Р 55032	90 (80)
- гибкость при температуре минус 40 °C (температура может корректироваться в зависимости от региона применения)	ГОСТ Р 55033	Отсутствие повреждений
3 Механические свойства геосот:
- прочность геополосы при растяжении, не ниже, кН/м;		17
- относительное удлинение при максимальной нагрузке, не выше, %;		35
- прочность перфорированной полосы, кН/м;	ОДМ 218.3.032-2013 [38] (5.9)	Не ниже прочности шва
- прочность шва, кН/м;		По таблице 26
- условная прочность шва, кН/м;		По таблице 25
- условная длительная прочность шва, сут		30

Область, условия применения	Основные размеры		Механические свойства
	Высота h, мм, не менее	Размер ячейки a (b), мм, не более	Прочность шва Rш, кН/м, не менее	Условная прочность шва Rш, кН/м, не менее
Укрепление неподтопляемых откосов (склонов):
- пологие откосы с заложением не круче 1:3;	50, 75	300 - 510	5	20
- откосы с заложением не круче 1:1,75 при умеренной интенсивности стока	75, 100	300 - 400	9	25
Откосы с заложением 1:1,75 при сосредоточенном стоке, а также откосы с заложением 1:1,5 - 1,75	100, 150	200 - 300	10	45
Укрепление подтопляемых откосов	150, 200	200 - 260	10	45

Высота геосот h, мм	dк при размере ячейки геосот, мм
	a (b) <= 250	a (b) > 250
50	30	30
75	50	50
100	75	80
150	80	100
200	80	120

ИС NORMPROD: примечание. Текст дан в соответствии с официальным текстом документа.

ИС NORMPROD: примечание. Текст дан в соответствии с официальным текстом документа.

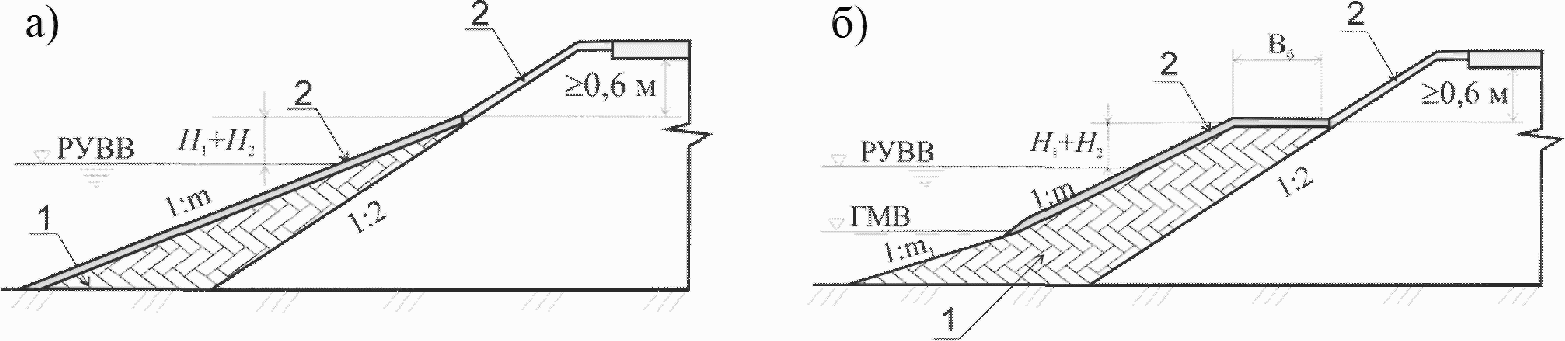

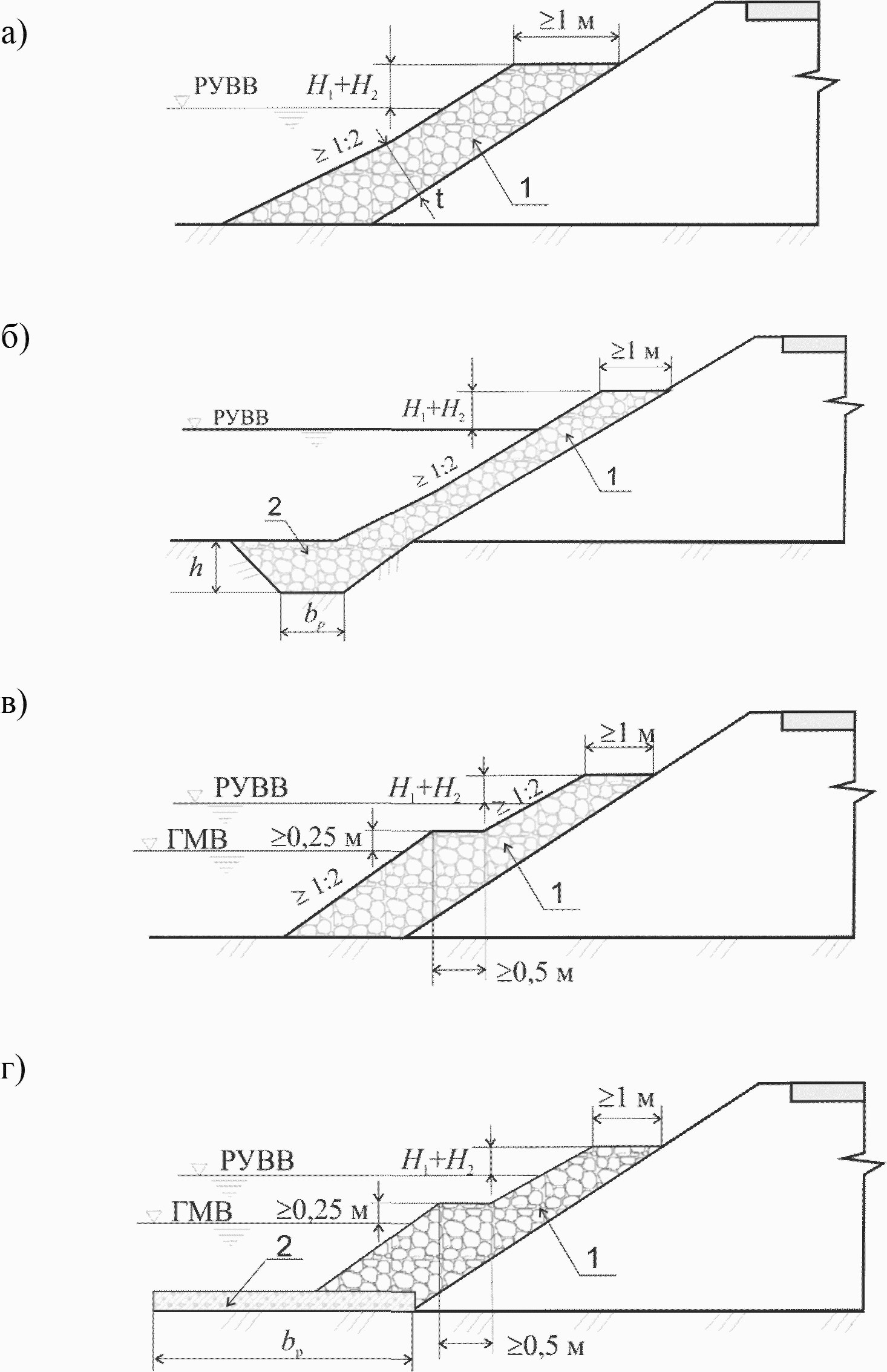

Грунт	Заложение откоса 1:m при высоте волны h1%, м:
	0,1	0,2	0,3	0,4	0,5	0,6
Суглинок, глина	1:3	1:5	1:7,5	1:10	1:15	1:15

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду СП 34.13330.2012, а не СП 34.13330.2011.

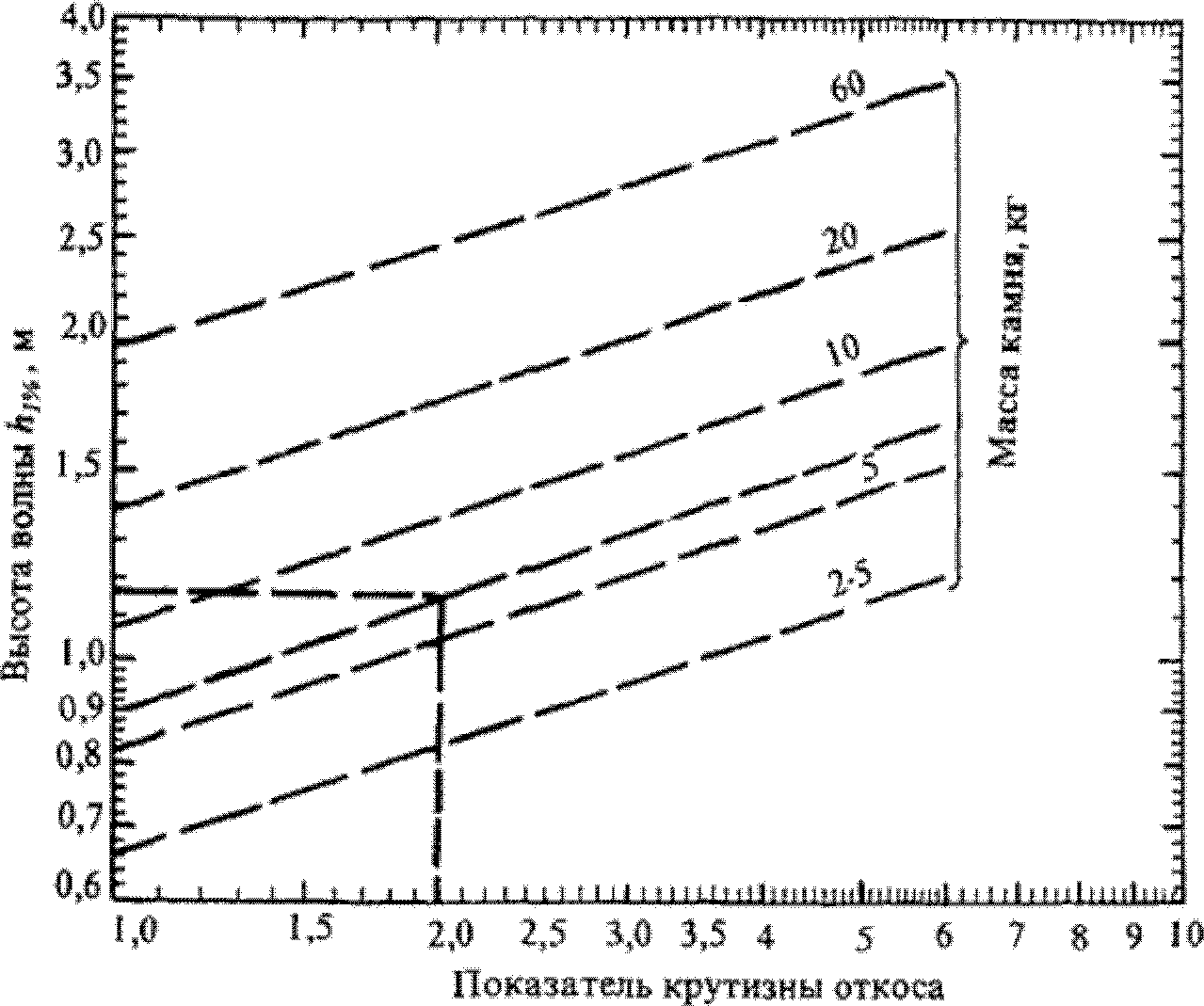

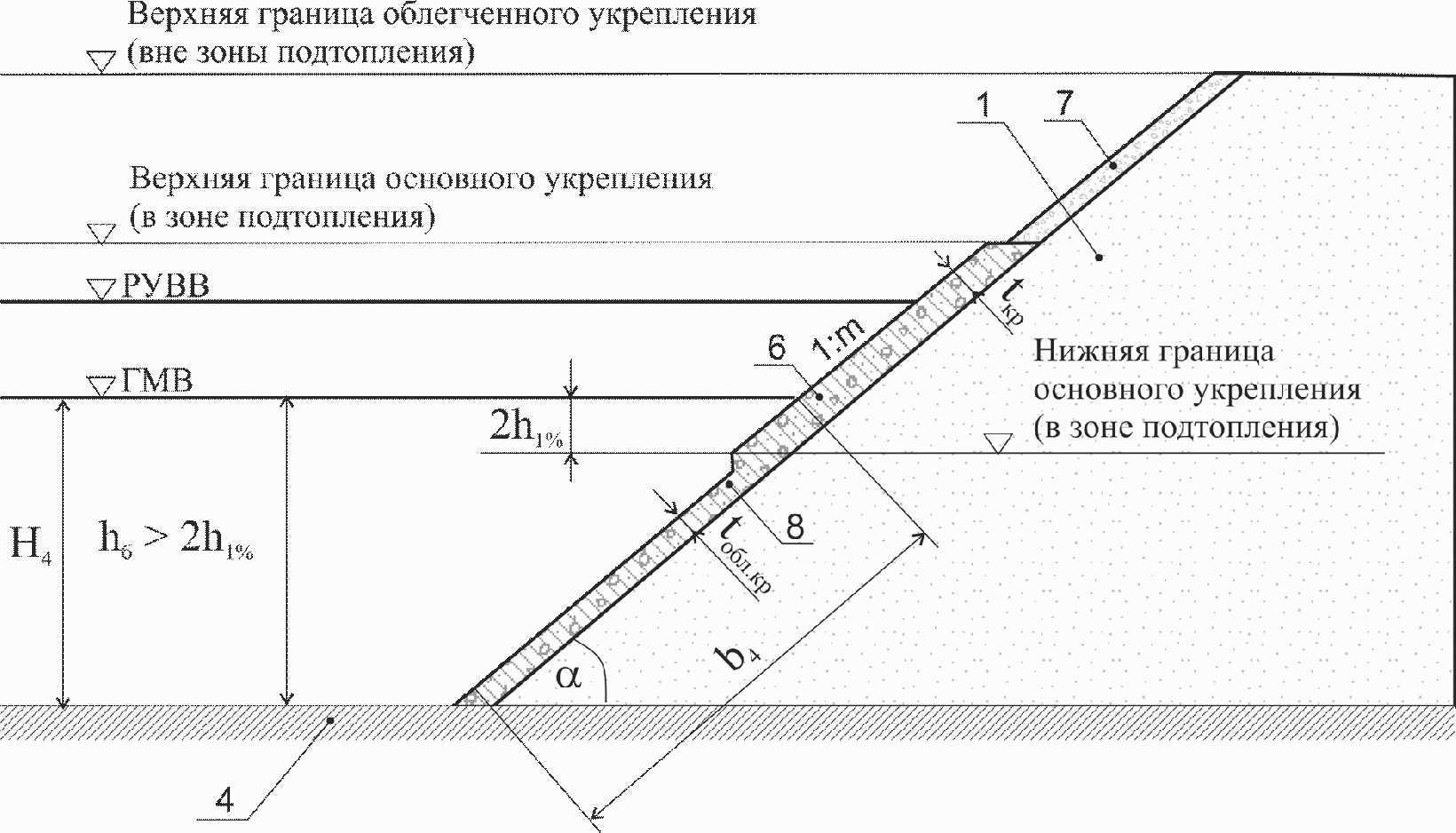

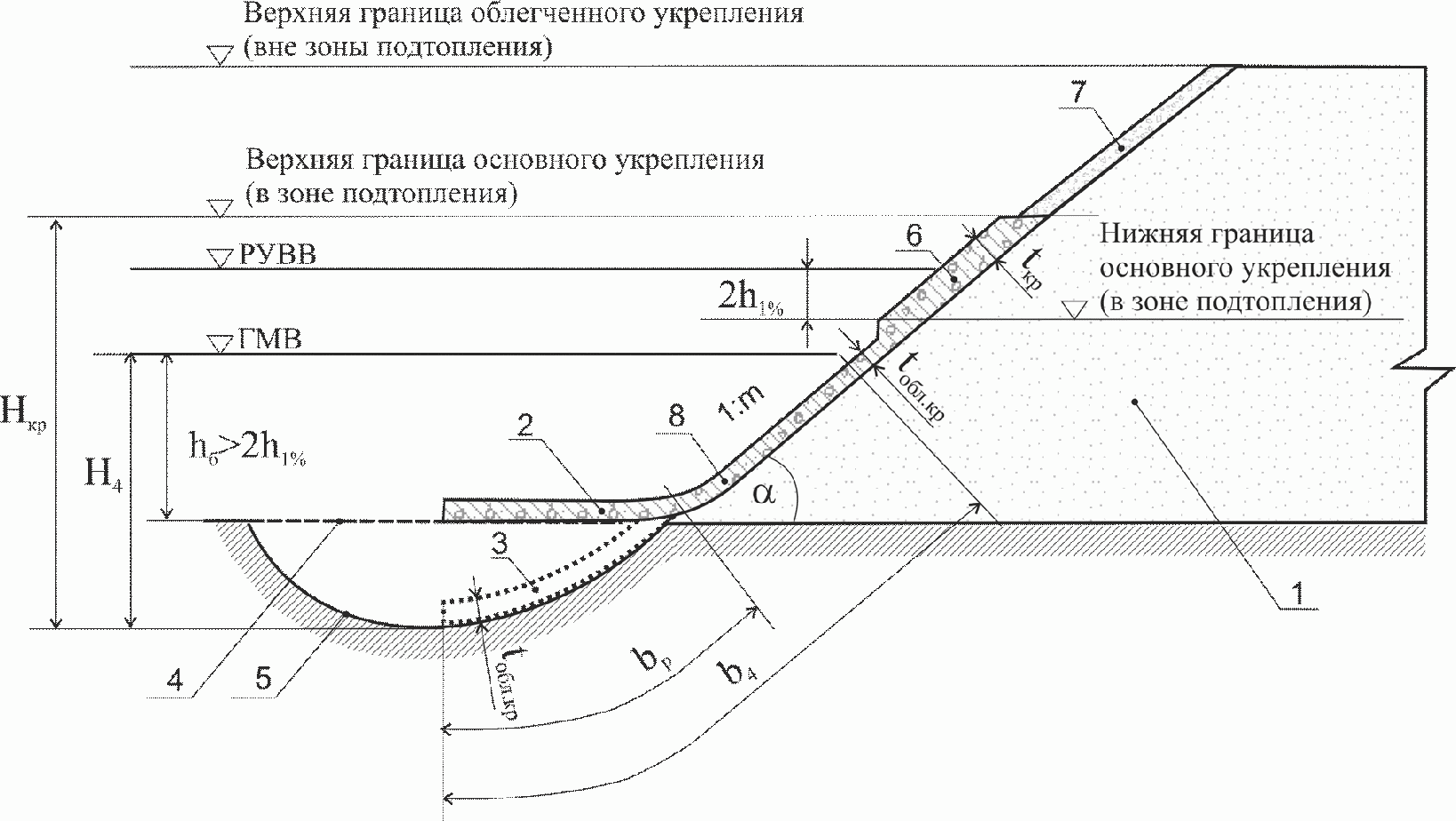

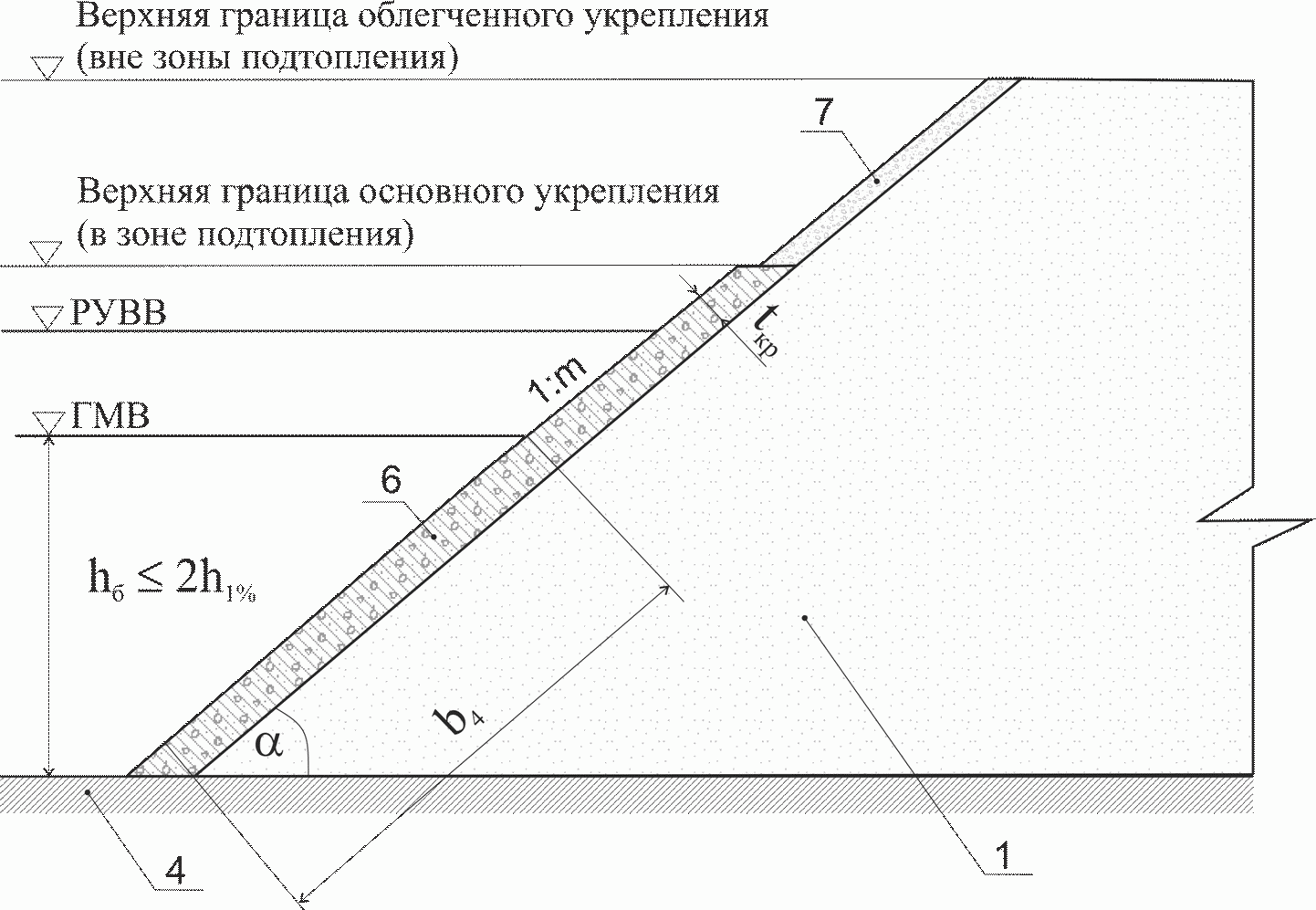

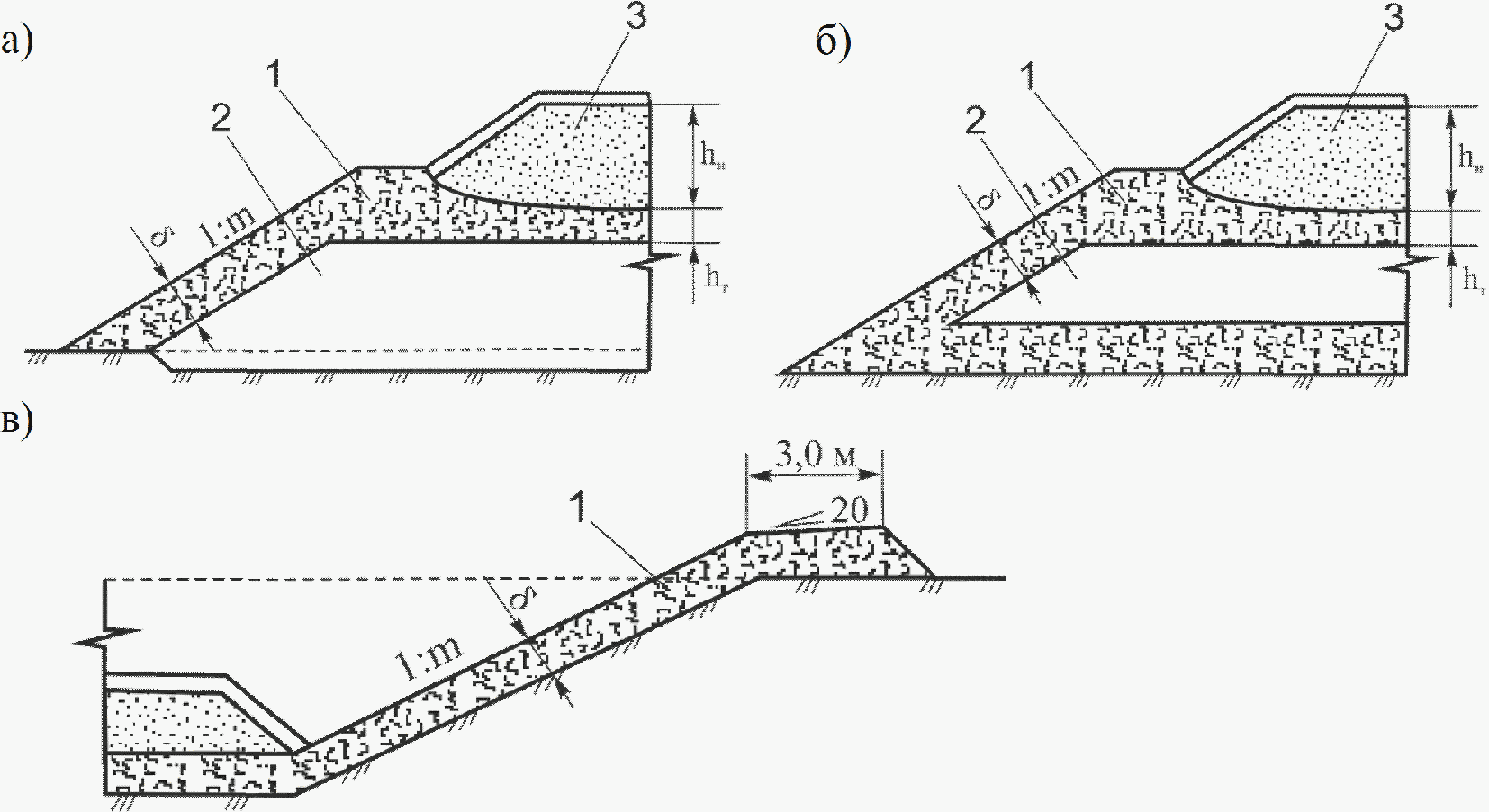

m	h1% = 0,5 м		h1% = 1,0 м		h1% = 1,2 м		h1% = 1,5 м
	mк/dк, кг/см	t, см	mк/dк, кг/см	t, см	mк/dк, кг/см	t, см	mк/dк, кг/см	t, см
Наброска из несортированного камня
3,0	4/15	45	33/29	90	56/35	105	112/44	130
3,5	3/14	40	27/28	85	45/32	95	89/41	125
4,0	2,5/12	35	20/25	75	34/30	90	67/37	110
4,5	2,5/12	35	16/23	70	28/28	85	56/35	105
Наброска из сортированного камня
2,0	8/18	45	64/37	95	109/44	110	217/55	140
2,5	5/16	40	42/32	80	73/38	95	145/48	120
3,0	4/15	40	33/29	75	56/35	90	112/44	110
Примечание - m - заложение откоса; h1% - расчетное значение ветровой волны 1% обеспеченности; mк - масса камня; dк - расчетный диаметр камня; t - толщина наброски.

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: пункт 12.3.3 отсутствует.

Область применения камня	Минимальная марка камня по морозостойкости
	Особо суровые климатические условия	Умеренные климатические условия
В зоне переменного горизонта воды	150	100
Выше уровня воды	100	50

Виды горных пород	Плотность , г/см3	Водопоглощение не более, %	Морозостойкость, циклы, не менее	Марка по дробимости фракций 20 ... 40 мм
1 Известняк пористый	2,3	5	150	300
2 Известняк афонитовый	2,6	1	100	600
3 Доломиты	2,6	2	100	600
4 Песчаники кварц	2,5	2	150	100
5 Песчаники кварцитовидные	2,6	0,5	100	800
6 Вулканические породы пористые (андезиты, туфы)	2,4	3	100	600
7 Гранитоиды	2,6	0,8	100	800
Примечание - Для пород 5, 6, 7 морозостойкость учитывается только в случае превышения водопоглощения.

Вид силового воздействия	Защищаемое сооружение	Допускаемые расчетные значения
Продольное течение	Насыпи	Скорость до 4 - 5 м/с
Ветровая волна	Насыпь на пойме	Высота волны до 1,7 м
Вырывающая нагрузка от льда при изменении уровня воды	Насыпь на прижимах	Толщина льда менее 0,5 м или 1,0 м в нешироких руслах (до 50 - 60 м)

ИС NORMPROD: примечание. Текст дан в соответствии с официальным текстом документа.

ИС NORMPROD: примечание. Таблица дана в соответствии с официальным текстом документа.

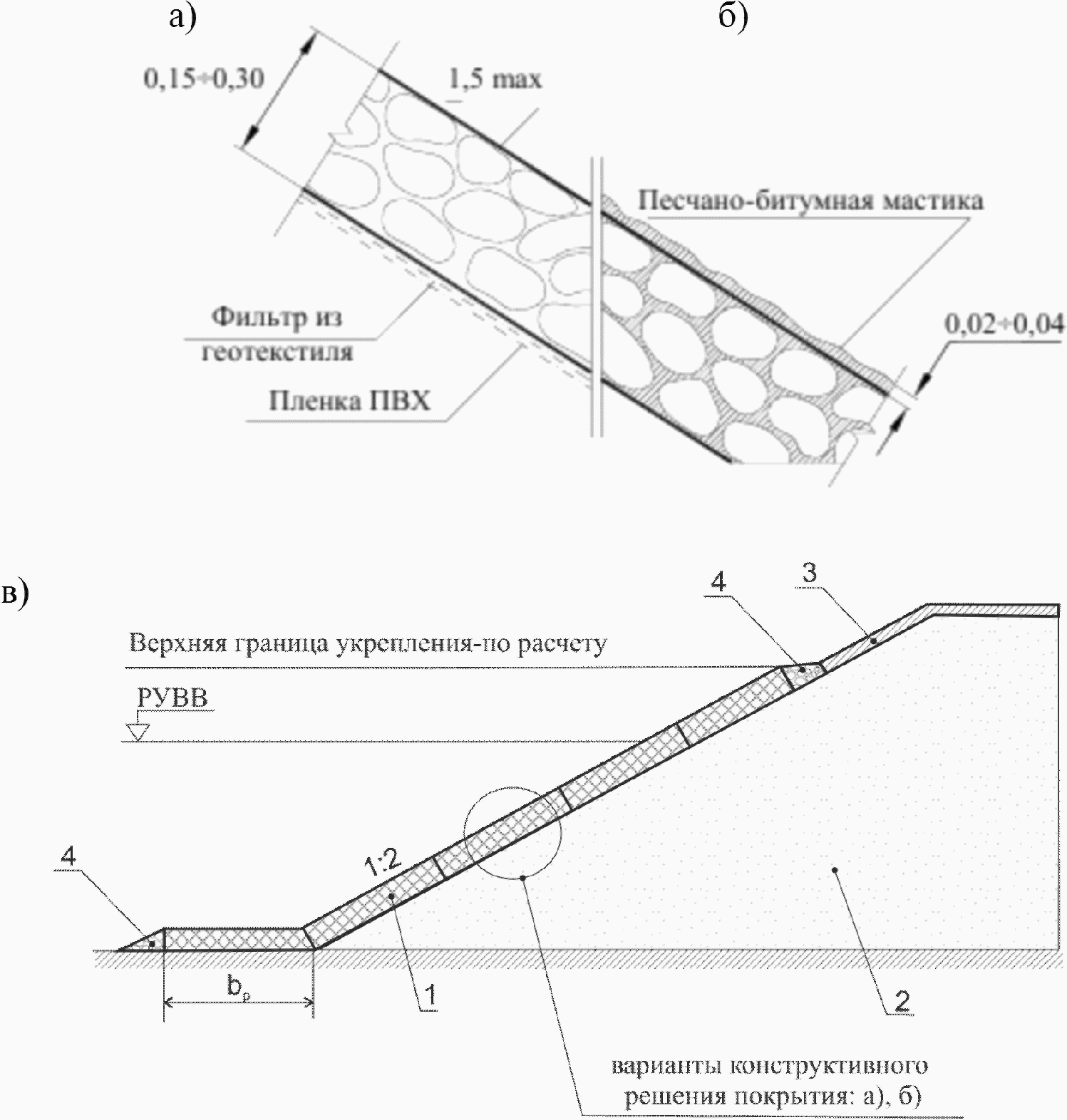

Тип габионов	Толщина, мм	Дозировка битумной мастики
		Частичное проникновение, кг/м2	Полное проникновение, кг/м2
Матрацно-тюфячные	150	60 - 90	120 - 140
	170	80 - 100	130 - 150
	230	90 - 120	190 - 220
	300	120 - 150	240 - 280
	500	150 - 200	400 - 450
Примечание - Состав мастики и требования к материалам приведены в 12.4.4.

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: пункты 6.2.4 и 14.6.4 отсутствуют.

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: пункт 2.2 отсутствует.

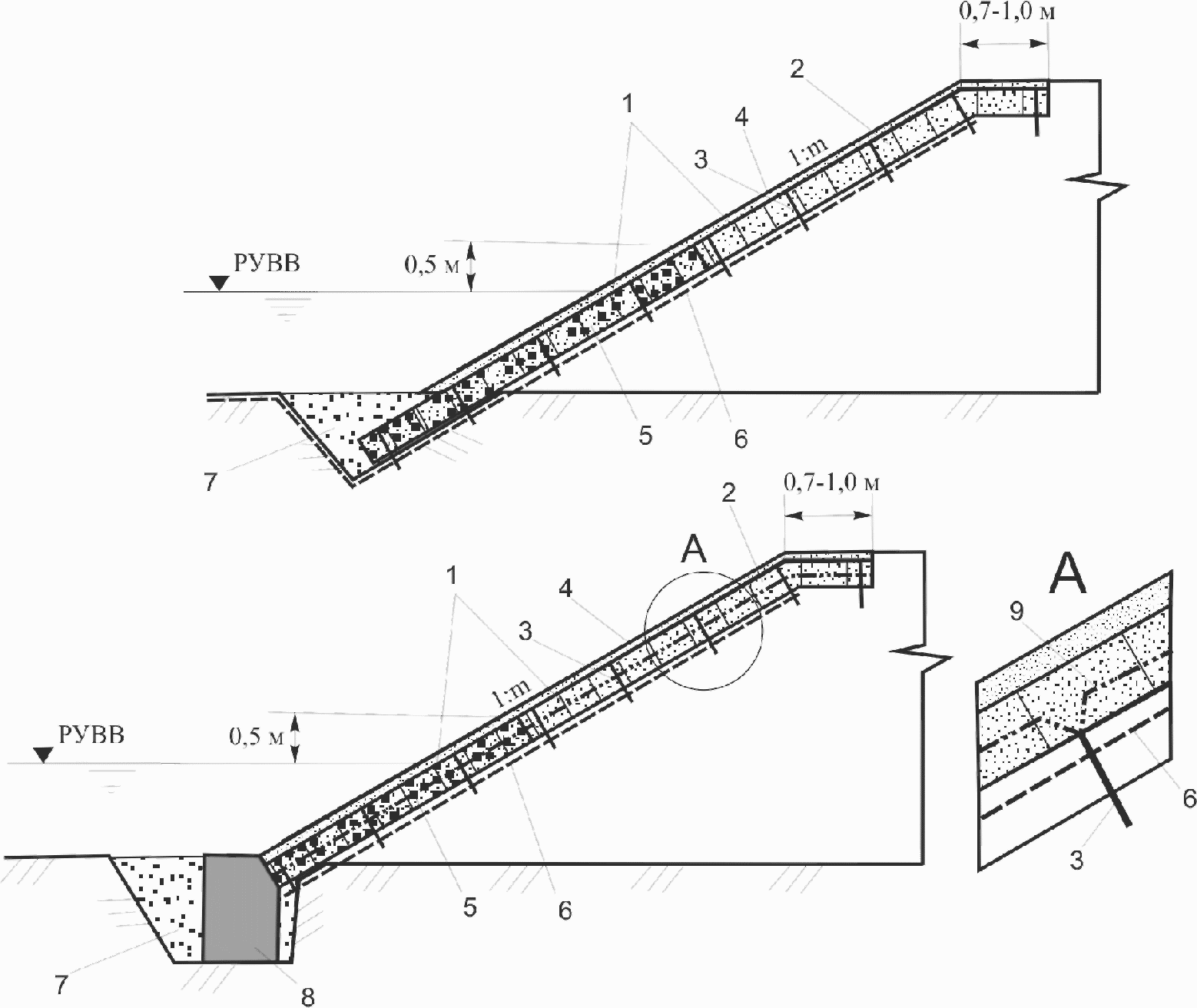

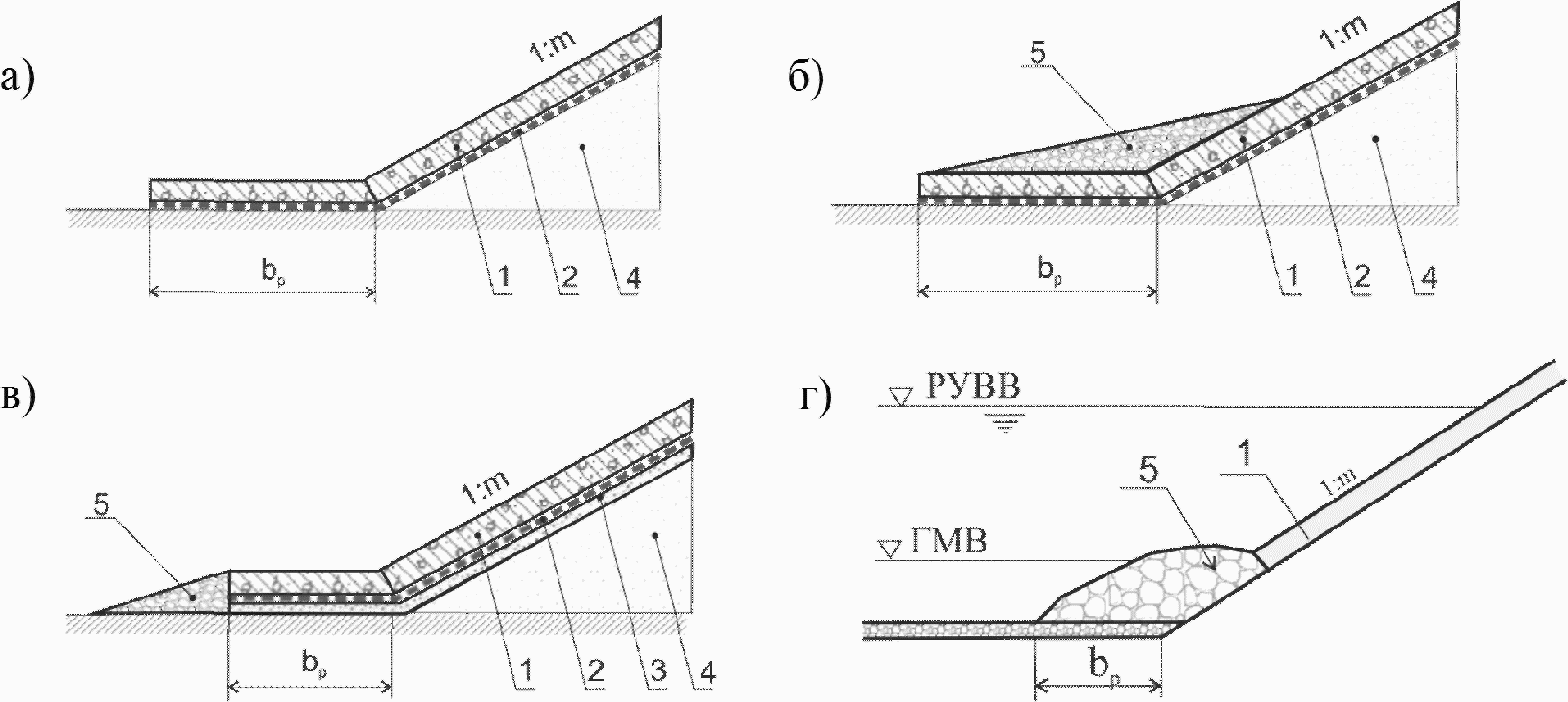

N подтипа	Схема конструктивного решения	Назначение конструкции	Наличие подтопления	Наличие меженных вод	Наличие размывов подошвы
VI-1	12.2.3, рисунок 28, рисунок 30	Защита откоса от эрозии при II, III группах грунтов (по таблице 2); повышение нормативного уклона откоса; ограничения по применению конструкций типов I, II; взамен конструкций типов III, IV, V	Нет	Нет	Нет
VI-2	12.2.4, рисунок 31	Гидроизоляция поверхности откоса (взамен конструкций по типу V)
VI-3	12.4.3, рисунок 32, рисунок 33	Защита поверхности откоса (как для подтипа VI-1); защита поверхности откоса от силового воздействия ветровых волн, льда, карчехода; защита подошвы откоса от размыва
Примечания 1 Подтип конструкции укрепления по таблице 1. 2 Условия применения конструкции (подтип IV-3) приведены в таблице 31.

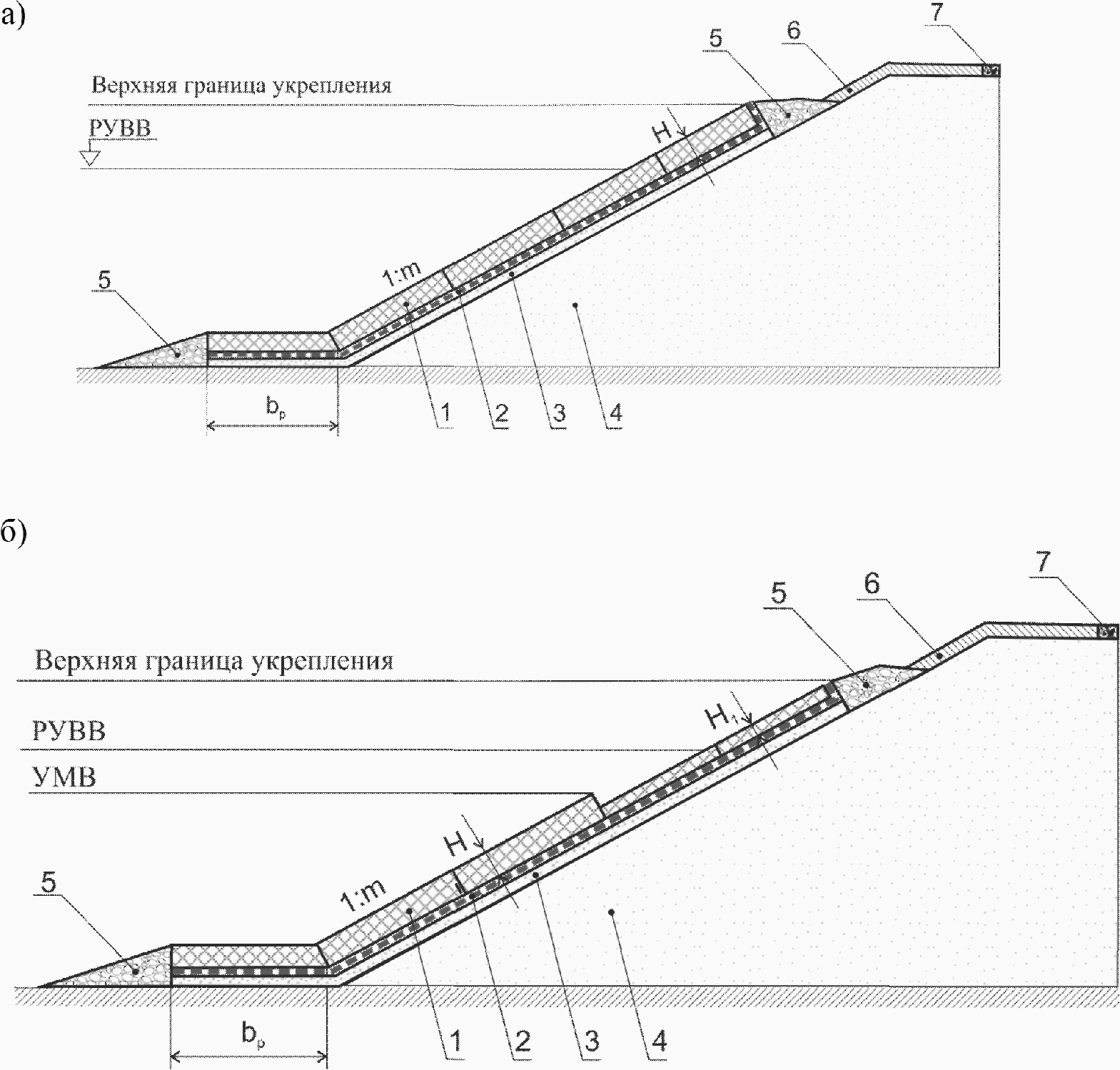

Тип габиона	Предельно допустимые критерии факторов гидрометеорологических воздействий
	Скорость течения, м/с	Высота волны, м	Толщина льда, м	Характер
				ледохода	лесосплава, карчехода
Матрацно-тюфячный толщиной до 0,3 м	До 1,5	До 0,7	До 0,3	Слабой интенсивности с размером льдин до 10 м2	Отдельные деревья длиной до 3 м и диаметром до 0,2 м
Матрацно-тюфячный толщиной 0,3 - 0,5 м	1,5 - 3,5	0,7 - 1,3	До 0,4	Слабой и средней интенсивности с размером льдин от 10 до 15 м2	Отдельные деревья длиной до 4 м и диаметром до 0,3 м

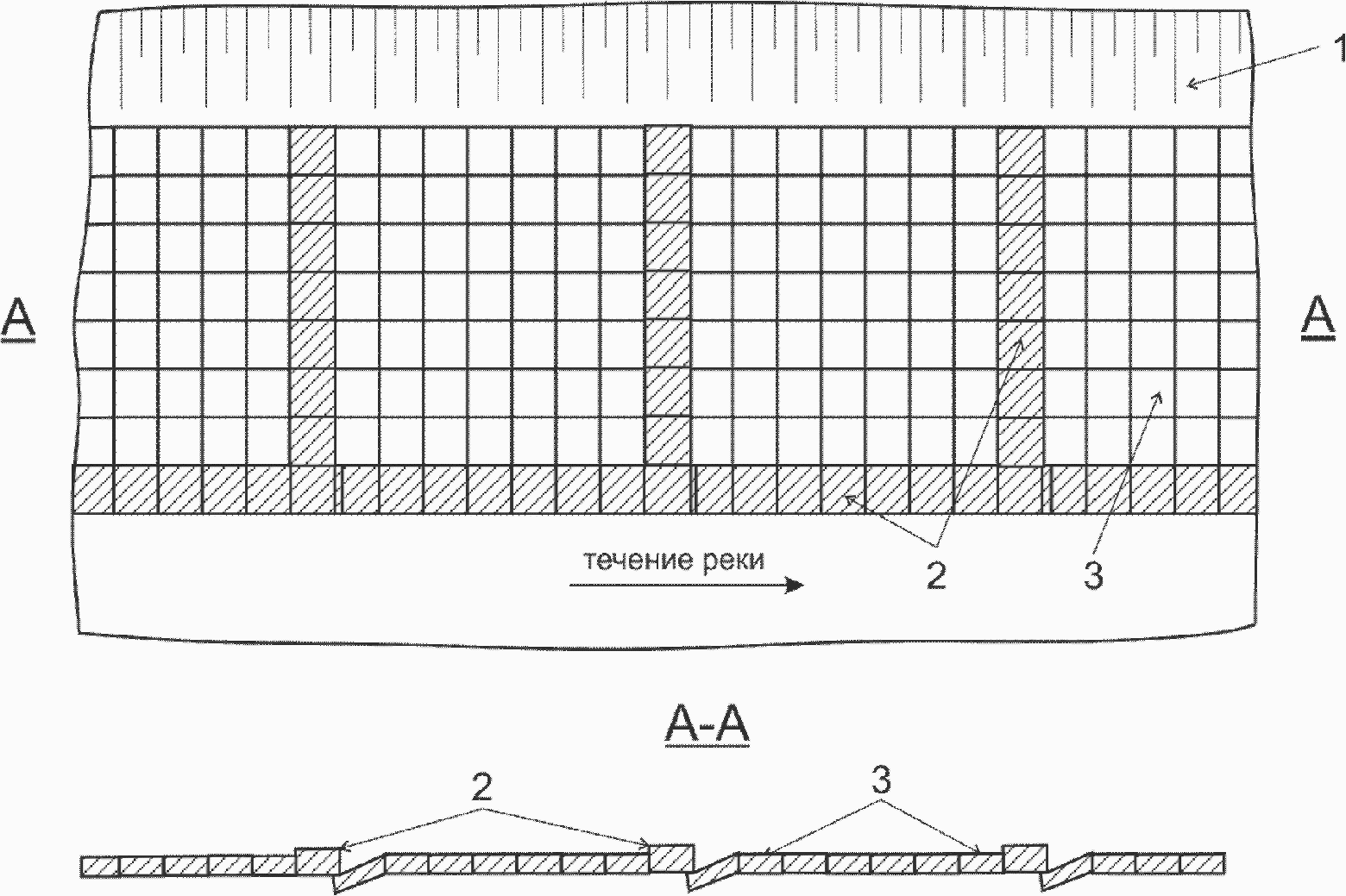

Комбинации матрацно-тюфячных габионов, располагаемых в шахматном порядке с заполнением ячеек камнями	До 1,4	До 0,6	До 0,3	Слабый в виде отдельных льдин размером до 5 м2	Отдельные деревья длиной до 3 м и диаметром до 0,1 м
Матрацно-тюфячный толщиной 0,3 - 0,5 м с дополнительным защитным слоем, переменной толщины	> 5,5	> 1,3	> 0,4	Интенсивный	Отдельные деревья длиной до 4 м и диаметром до 0,3 м

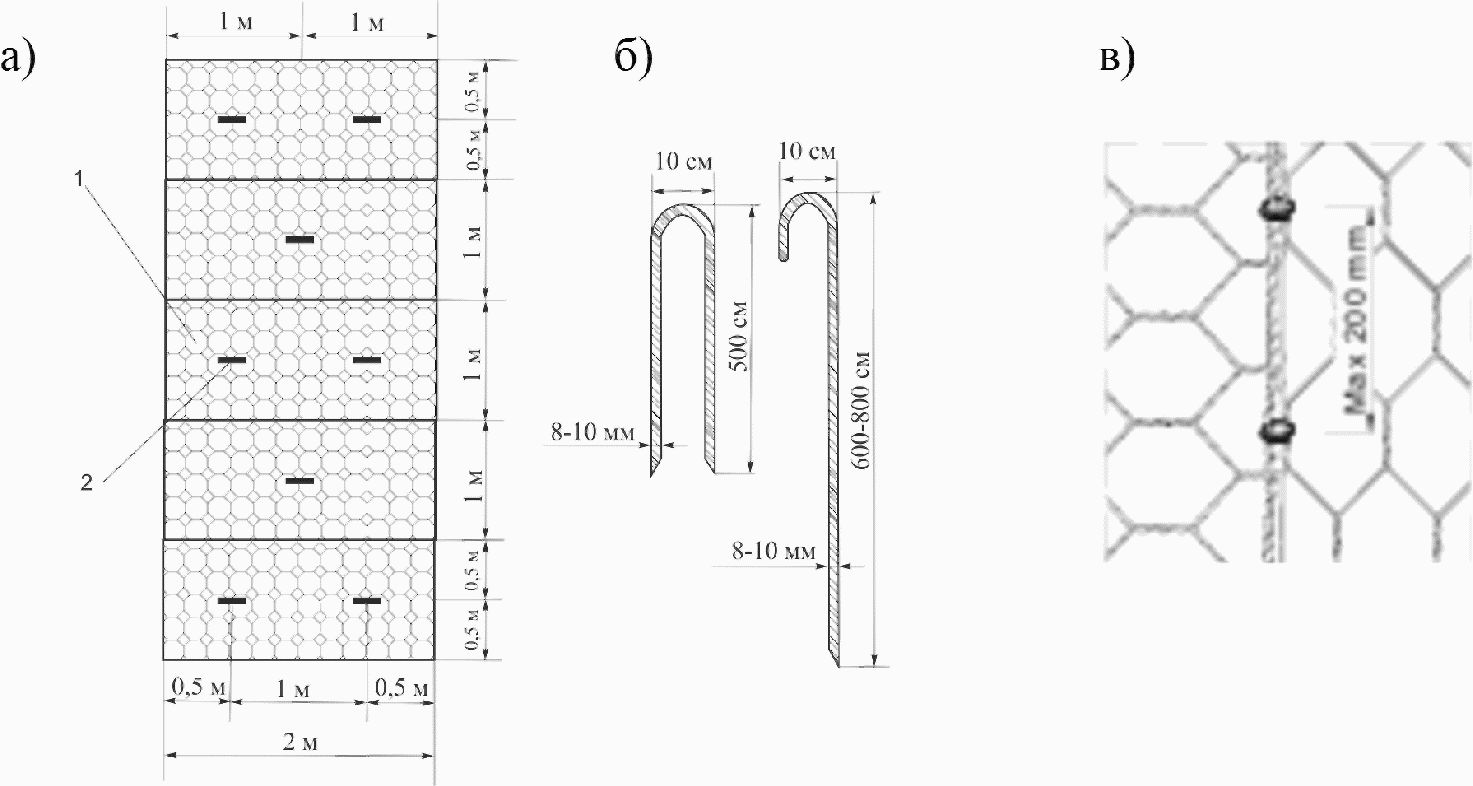

Наименование ГСИ	Длина, L, м	Ширина, B, м	Высота, H, м	Площадь, м2 (объем, м3)
Матрацно-тюфячные тип ГСИ-М	3,0	2,0	0,17	6,0
	4,0	2,0	0,17	8,0
	5,0	2,0	0,17	10,0
	6,0	2,0	0,17	12,0
	3,0	2,0	0,23	6,0
	4,0	2,0	0,23	8,0
	5,0	2,0	0,23	10,0
	6,0	2,0	0,23	12,0
	3,0	2,0	0,30	6,0
	4,0	2,0	0,30	8,0
	5,0	2,0	0,30	10,0
	6,0	2,0	0,30	12,0
	3,0	2,0	0,50	6,0
	4,0	2,0	0,50	8,0
	5,0	2,0	0,50	10,0
	6,0	2,0	0,50	12,0
Ширина секции между диафрагмами составляет 1
Коробчатые тип ГСИ-К	1,5	0,5	0,5	(0,75)
	1,5	1,0	1,0	(1,5)
	2,0	1,0	0,5	(1,0)
	2,0	1,0	1,0	(2,0)
Коробчатые тип ГСИ-К	3,0	1,0	0,5	(1,5)
	3,0	1,0	1,0	(3,0)
	4,0	1,0	0,5	(2,0)
	4,0	1,0	1,0	(4,0)
Примечание - Ширина секции между диафрагмами составляет 1 м (кроме ГСИ размерами 1,5 x 1,0 x 1,0 и 1,5 x 1,0 x 0,5). Примечания 1 Линейные размеры ГСИ не должны отклоняться больше чем на +/- 5% от номинальных размеров. 2 По согласованию с Заказчиком конструкция, габаритные размеры и материал, из которого выполняются габионы, могут отличаться от указанных. 3 При проектировании и строительстве сооружений из габионных конструкций допускается изменять форму и геометрические размеры сетчатых каркасов, при условии обеспечения прочности и жесткости всех узлов соединений. 4 Марка и покрытие проволоки диафрагмы должны соответствовать марке и покрытию проволоки сетки ГСИ. 5 В случае необходимости дополнительного усиления противоположные стенки и диафрагмы коробчатых габионов могут быть соединены между собой проволочной стяжкой с равномерным шагом не более 0,35 м. 6 В конструкции не допускается разрыв увязочной проволоки. 7 Разрешается сращивать концы проволоки надставкой или скруткой. Длина скрутки или надставки должна быть не более 20 мм, количество заделанных разрывов не более одного на 20 м2.

Тип ГСИ <*> (тип проволоки)	N ячейки	Номинальный размер ячейки сетки, см	Размер ячейки B, мм	Диаметр проволоки без полимерного покрытия, мм	Масса цинкового покрытия, г/м2	Диаметр проволоки с полимером, мм
М (каркас)	N60	6 x 8	60	2,2	230	3,2
				2,4	230	3,4
	N80	8 x 10	80	2,4	230	3,4
				2,7	245	3,7
				3,0	255	4,0
К (каркас)	N80	8 x 10	80	2,7	245	3,7
	N100	10 x 12	100	2,7	245	3,7
				3,0	255	4,0
<*> Тип ГСИ принимается по таблице 31.

Размер ячейки B, мм	Размер диагонали, мм	Диаметр проволоки сетки, мм	Диаметр проволоки кромки, мм	Диаметр проволоки обвязки и стяжки, мм
60	80	2,2	2,7	2,2
		2,4	3,0	2,2
80	100	2,4	3,0	2,2
		2,7	3,4	2,2
		3,0	3,9	2,2
100	120	2,7	3,4	2,2
		3,0	3,9	2,2

Наименование каменного материала	Плотность камня
	кН/м3	т/м3
Базальт	29	2,9
Гранит	26	2,6
Плотный известняк	26	2,6
Трахиты	25	2,5
Песчаник	23	2,3
Мягкий известняк	22	2,2
Туф	17	1,7

Морфологический тип каменного материала	Гидрологические условия применения	Средняя плотность камня, кН/м3	Прочность на сжатие, МПа	Морозостойкость при среднемесячной t °C самого холодного месяца			Коэффициент размягчаемости
				от 0 до -10	от -11 до -20	ниже -20
Изверженные породы	Выше зоны подтопления	>= 23	90	F100			-
	Ниже зоны подтопления		90	F100	F150	F200	>= 0,9
Метаморфические породы	Выше зоны подтопления	То же	60	F50			-
	Ниже зоны подтопления		90	F100	F150	F200	>= 0,9
Осадочные породы	Выше зоны подтопления	То же	50	F50			-
	Ниже зоны подтопления		75	F100	F150	F200	>= 0,8
Примечания 1 На сооружениях повышенной степени ответственности необходимо использовать каменные материалы твердых магматических пород или метаморфических пород, имеющих характеристики по прочности и морозостойкости не ниже, чем у изверженных горных пород. 2 Устойчивость структуры камня против всех видов распадов (потеря массы при распаде) не более 5% - 10%. 3 При укладке каменных материалов в габионные сетчатые изделия не допускается попадания глины в комках, растительных и почвенных остатков более 0,5% от объема камня. 4 Допускается, в обоснованных случаях, применение каменных материалов с худшими характеристиками, с обязательным учетом в проекте изменения их физико-механических характеристик и биологического укрепления сооружения во времени. 5 Механизированная и ручная укладка камня в конструкцию должна обеспечить плотность укладки каменного материала в конструкции при пористости n = 0,25 - 0,40 для работы конструкции на суше, - для гидротехнических работ. 6 Для учета процесса самоуплотнения количество каменного материала в ГСИ следует увеличивать на 5% сверх расчетного объема.

ИС NORMPROD: примечание. Нумерация пунктов дана в соответствии с официальным текстом документа.

Наименование компонентов мастики	Содержание в смеси, %
	при заливке вне воды	при заливке под водой
Песок	66 - 73	65 - 75
Наполнитель	12 - 16	10 - 15
Битум	15 - 18	15 - 20

Требования к битумным материалам	Условия применения
	при заливке вне воды	при заливке под водой на глубине
		<= 2 м	> 2 м
Тип битума	40/50/60/70/80/100	80/100; 180/200	180/200
Температура битума, °C	150 - 180	120 - 150	100 - 130

Тип ГСИ	Высота габиона, м	Предельная скорость потока, м/с	Средний размер камня, мм
Матрацно-тюфячные	0,17	3,4	85
		4,2	110
	0,23	3,6	85
		4,5	120
	0,30	4,2	100
		5,0	125
Коробчатые	0,5 - 1,0	5,8	150
		6,4	190

Тип ГСИ	Высота габиона, м	Заложение откоса m			Средний размер камня, мм
		1,5	2	3
		Высота ветровой волны , м
Матрацно-тюфячные	0,17	0,4	0,75	1,2	85
	0,23	0,6	0,9	1,4	120
	0,30	0,7	1,2	1,8	150
Коробчатые	0,5 - 1,0	0,9	1,4	2,0	250

Размеры каркаса, м			Размер ячейки сетки, см	Диаметр проволоки без полимерного покрытия, мм	Вес каркаса Pu		Диаметр проволоки с полимером, мм	Вес каркаса Pu
Высота	Ширина	Длина (диафрагма)			кг	кг/м3		кг	кг/м3
0,17	2,0	3,0	6 x 8	2,2	19,3	3,22	3,2	24,7	4,10
		4,0			25,0	3,13		31,5	3,94
		5,0			30,6	3,06		37,6	3,76
		6,0			36,4	3,04		44,5	3,71
0,23	2,0	3,0	6 x 8	2,2	21,0	3,5	3,2	26,2	4,36
		4,0			27,2	3,4		33,8	4,22
		5,0			33,6	3,36		41,0	4,10
		6,0			39,5	3,29		48,7	4,06
0,30	2,0	3,0	6 x 8	2,2	22,8	3,80	3,2	28,6	4,76
		4,0			29,4	3,68		36,6	4,57
		5,0			36,3	3,63		44,7	4,47
		6,0			43,0	3,58		53,0	4,42
0,50	3,0	2,0	8 x 10	2,7	33,8	-	3,7	38,0	-
				3,0	40,2
0,50	4,0	2,0		2,7	41,6			49,7
				3,0	51,3
0,50	5,0	2,0		2,7	50,0			58,8
				3,0	62,3
0,50	6,0	2,0		2,7	59,0			68,8
				3,0	73,2
1,0	2,0	3,0		2,7	41,2			47,7
				3,0	51,2
1,0	2,0	4,0		2,7	51,1			61,0
				3,0	65,3
0,50	2,0	3,0 (2)	10 x 12	2,7	27,5	-
				3,0	33,8
0,50	2,0	4,0 (3)		2,7	34,8
				3,0	42,7
0,50	2,0	5,0 (4)		2,7	43,1
				3,0	53,0
0,50	2,0	6,0 (5)		2,7	51,4
				3,0	63,3
1,0	2,0	3,0 (2)		2,7	37,8
				3,0	46,5
1,0	2,0	4,0 (3)		2,7	47,6
				3,0	58,5

ИС NORMPROD: примечание. Нумерация пунктов дана в соответствии с официальным текстом документа.

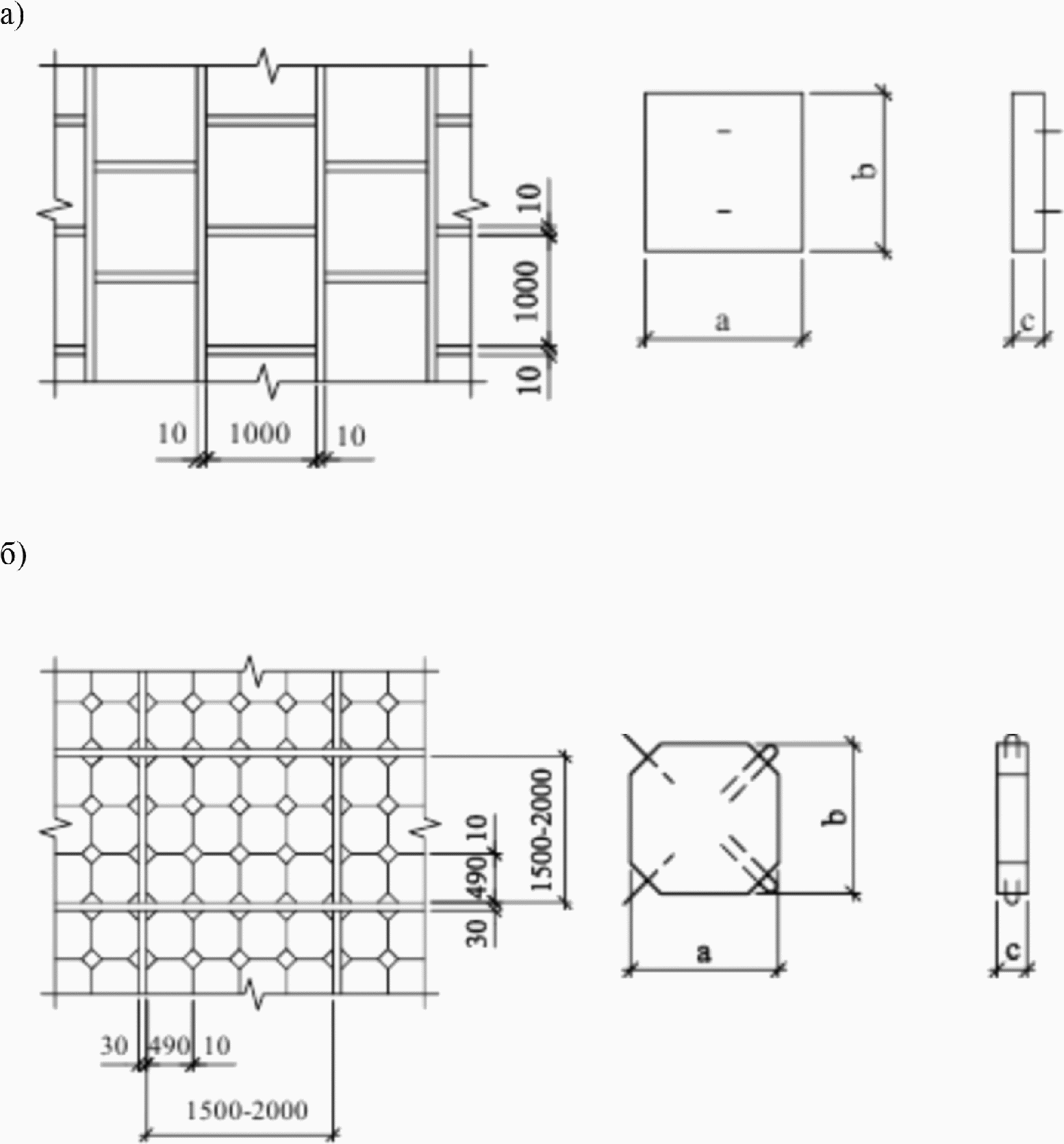

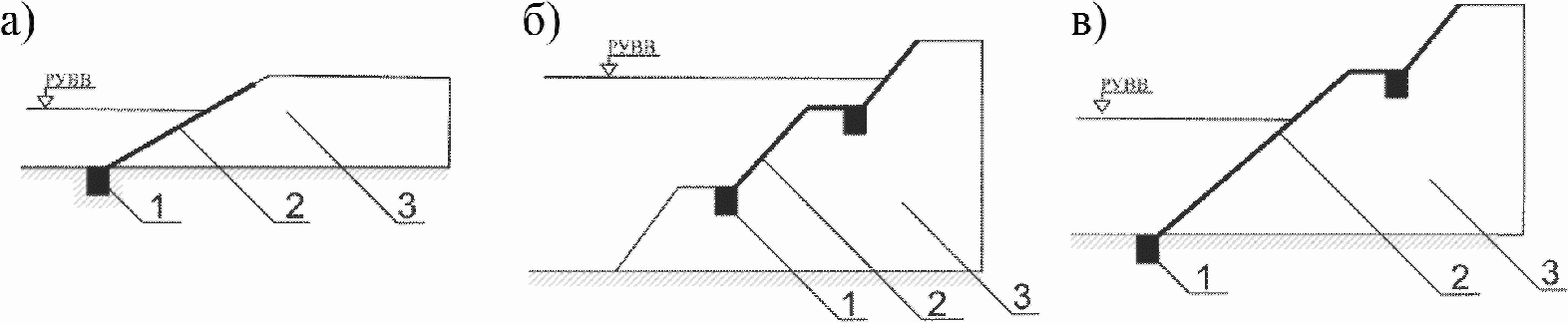

Вид покрытия	N по таблице 1	Особенности и условия применения	Размер карты покрытия в плане, м	Характер ледохода (площадь льдин)	Лесосплав, карчеход
1	2	3	4	5	6

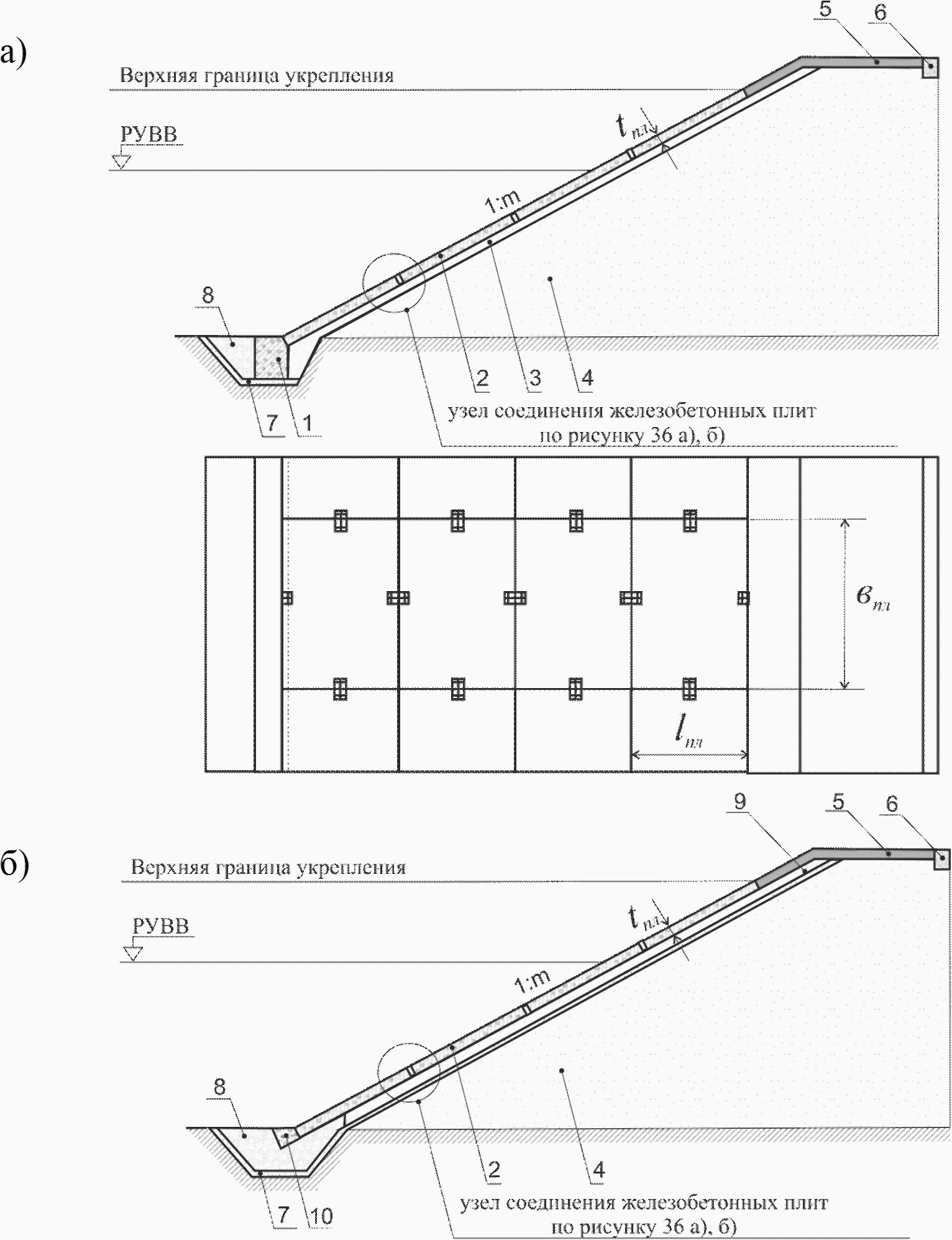

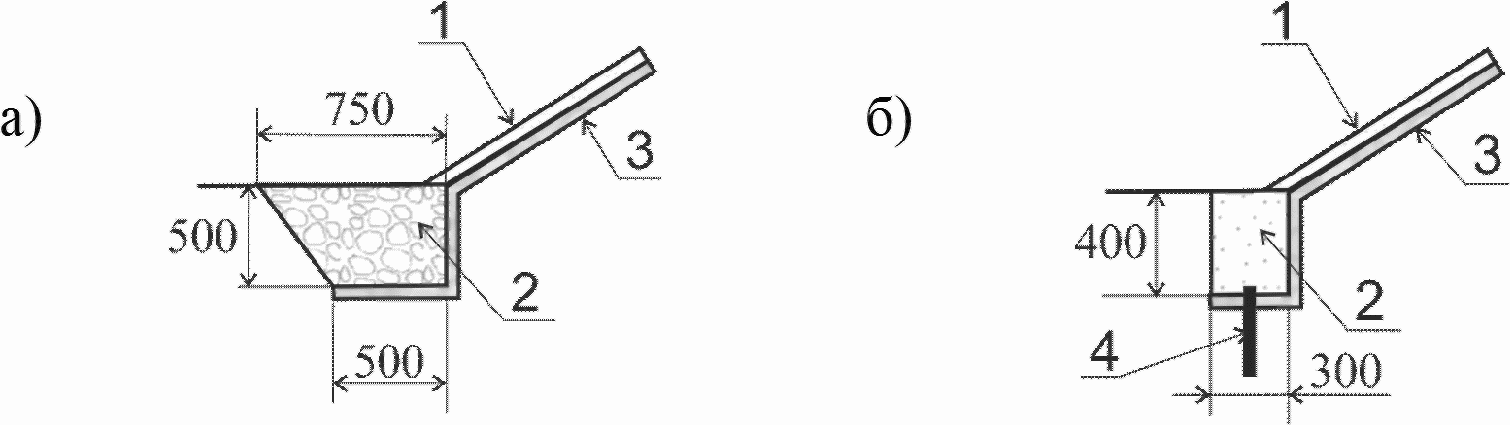

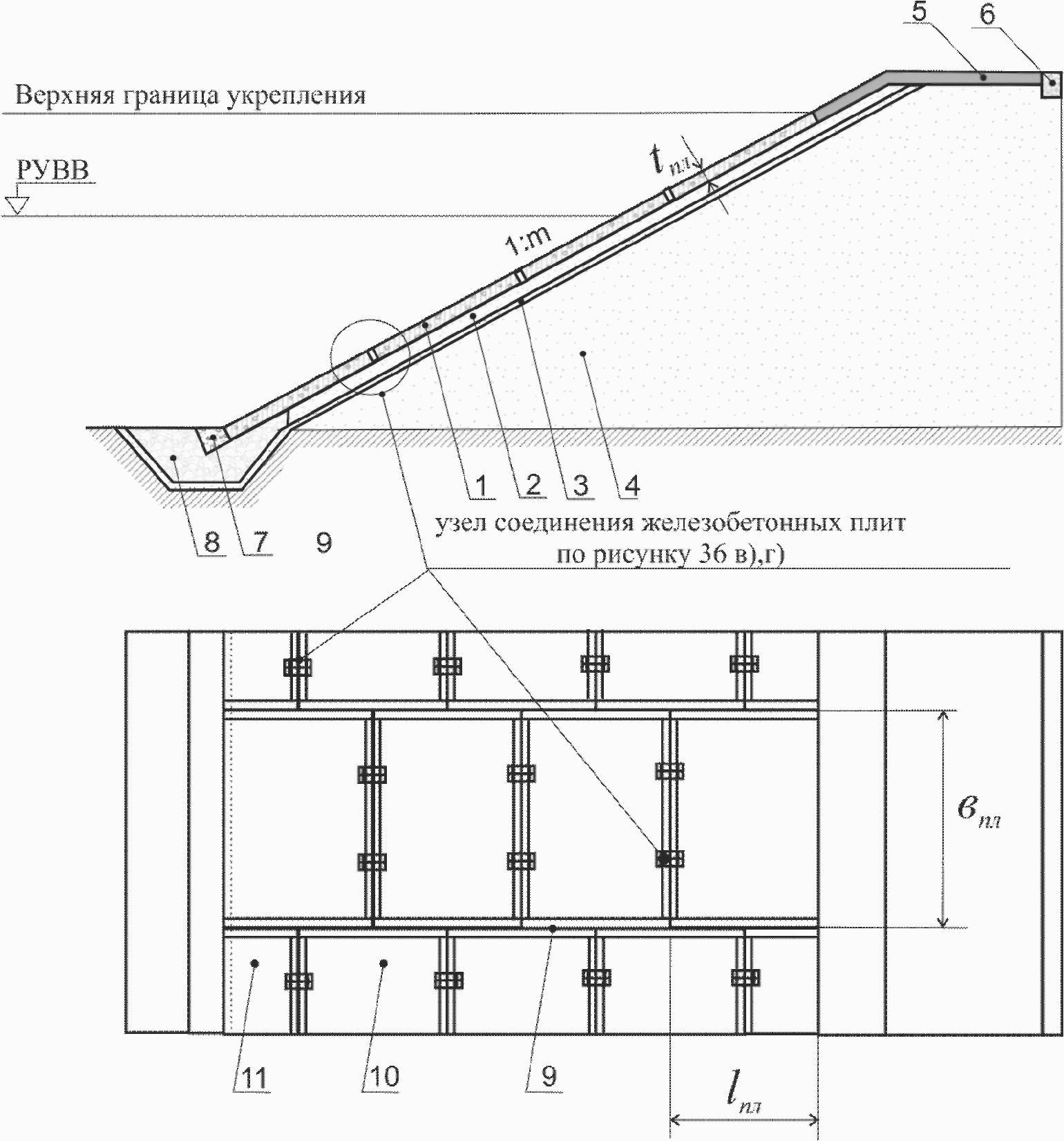

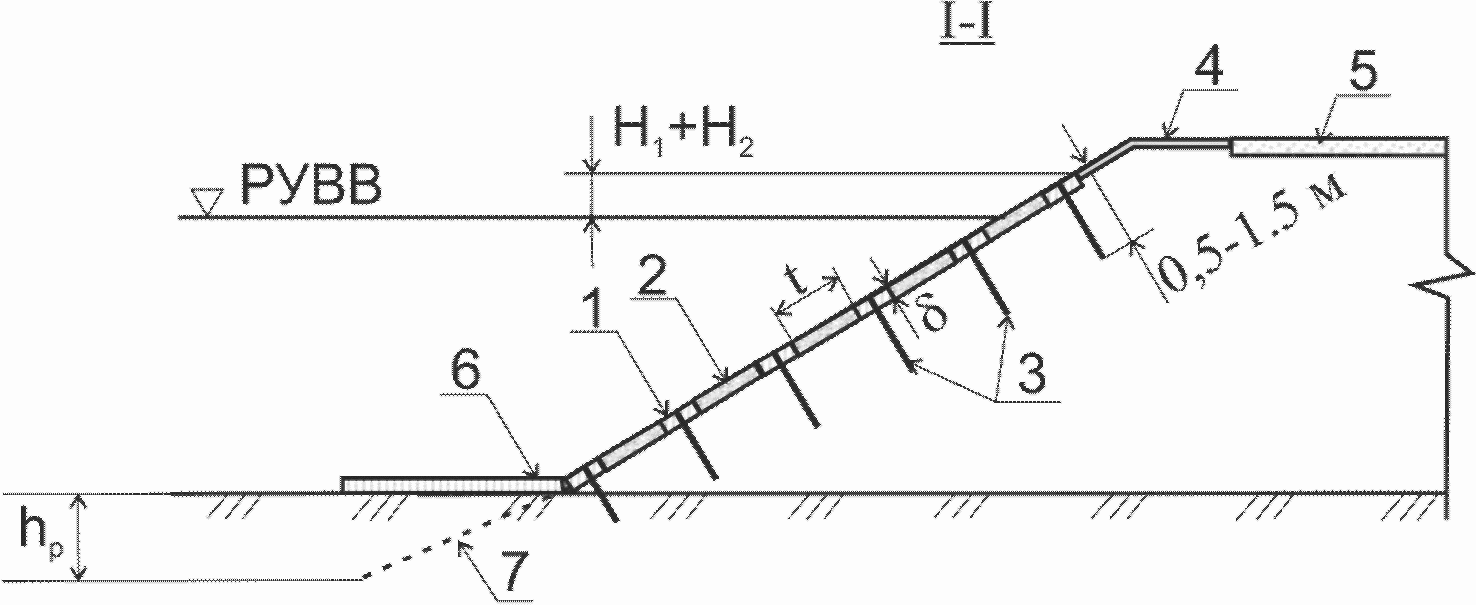

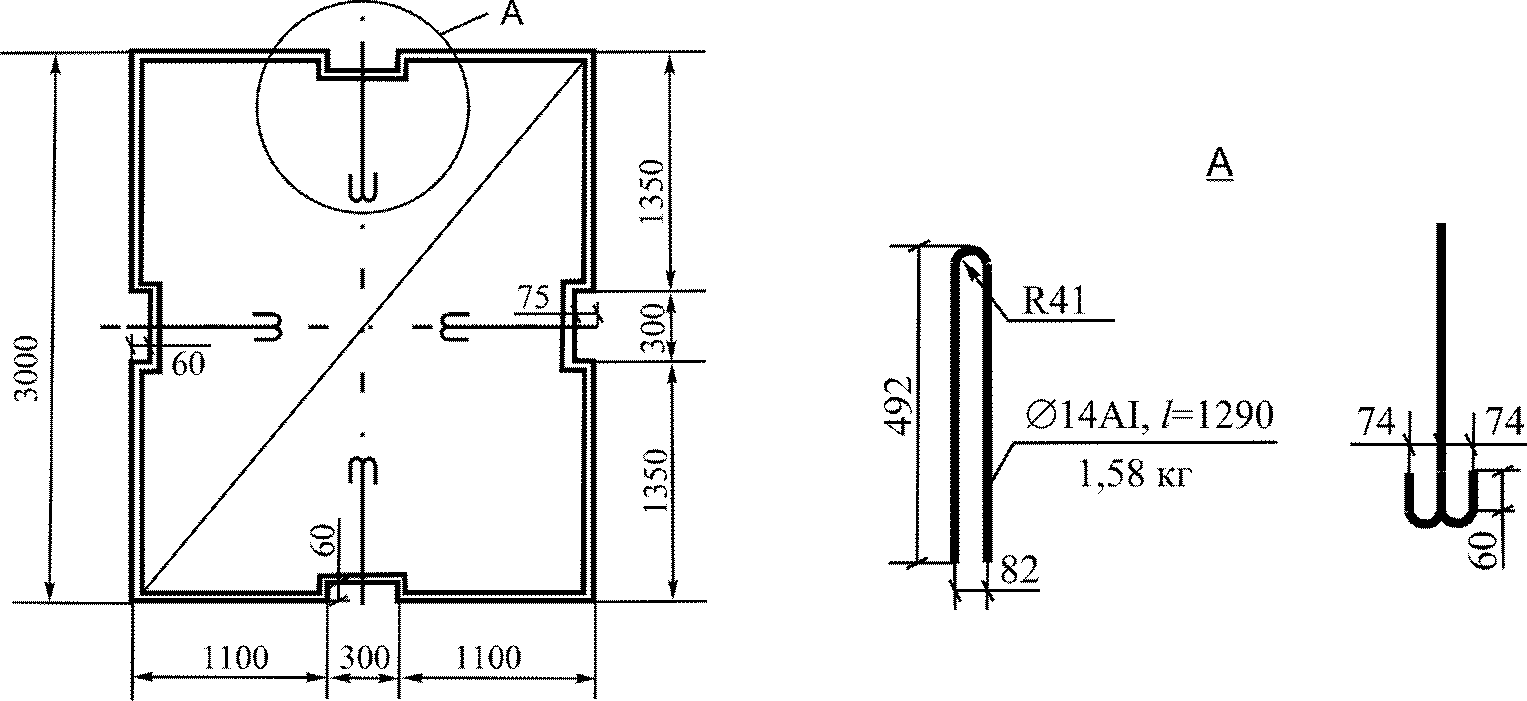

Сборное из железобетонных плит с открытыми швами	VII-1-1	Подтопляемый откос; откос крутизной m = 2 и положе; при крутизне откоса m < 3,5, устройство дополнительных анкеров в верхней части откоса; неравномерные осадки грунтов откоса и деформации откоса при воздействии ветровых волн; наличие стойких к суффозии грунтов откоса; пониженные требования к водо- и грунтопроницаемости покрытия; агрессивное воздействие поверхностных вод; производство работ в зимнее время	2,5 x 3,0	Интенсивный (до 50 м2)	Деревья длиной до 5 м диаметром до 0,5 м

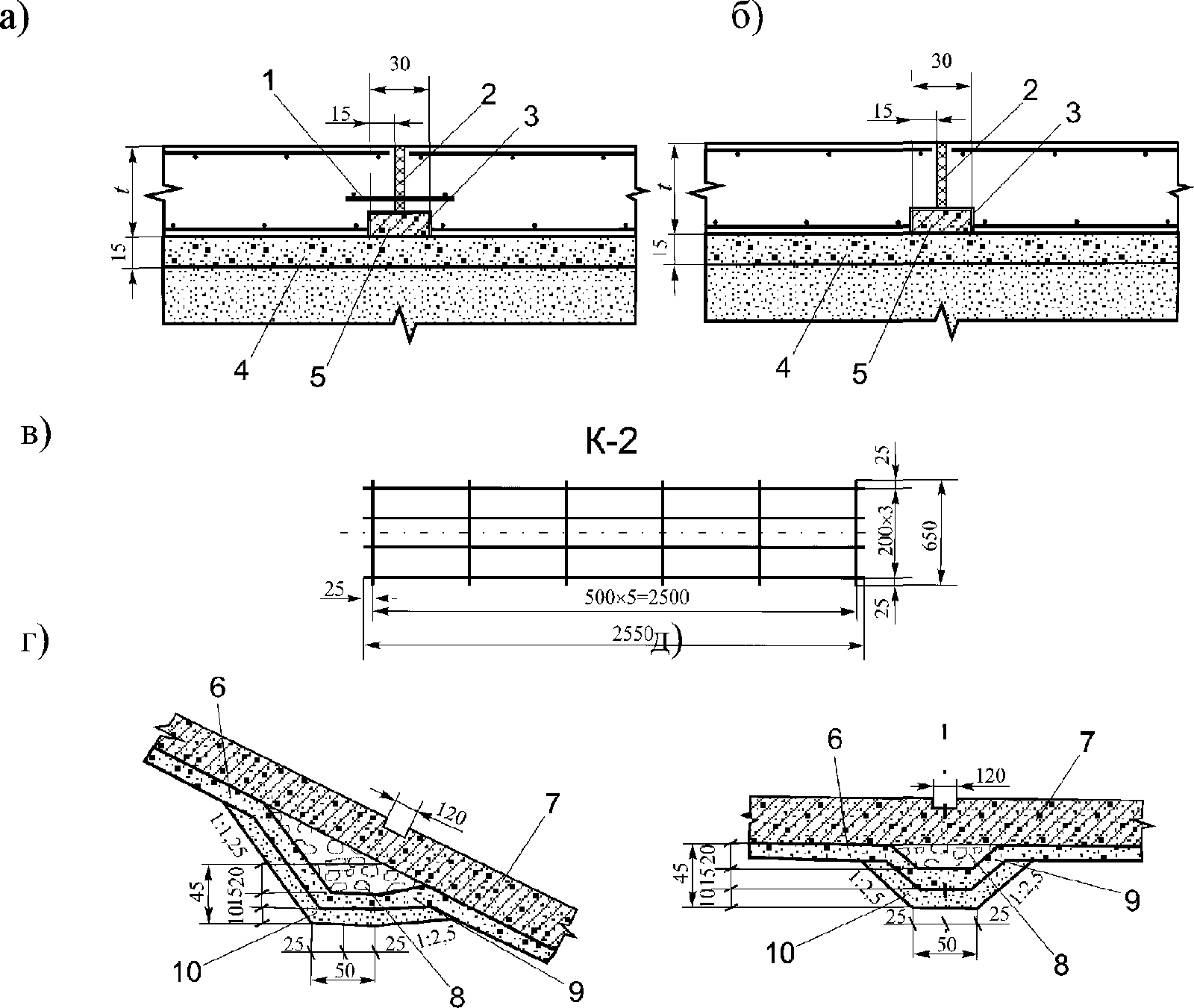

Сборное из железобетонных плит с омоноличенными швами	VII-1-2	Подтопляемый откос; откос крутизной m = 2,5 и положе; повышенные требования к водо- и грунтопроницаемости покрытия; стабилизированная осадка откоса	2,5 x 3,0	То же	То же
Сборное из бетонных плит	VII-1-3	Периодически подтопляемый откос в условиях паводковых вод; насыпь из песчаных грунтов	1,0 x 1,0	Средней интенсивности (до 35 м2)	То же

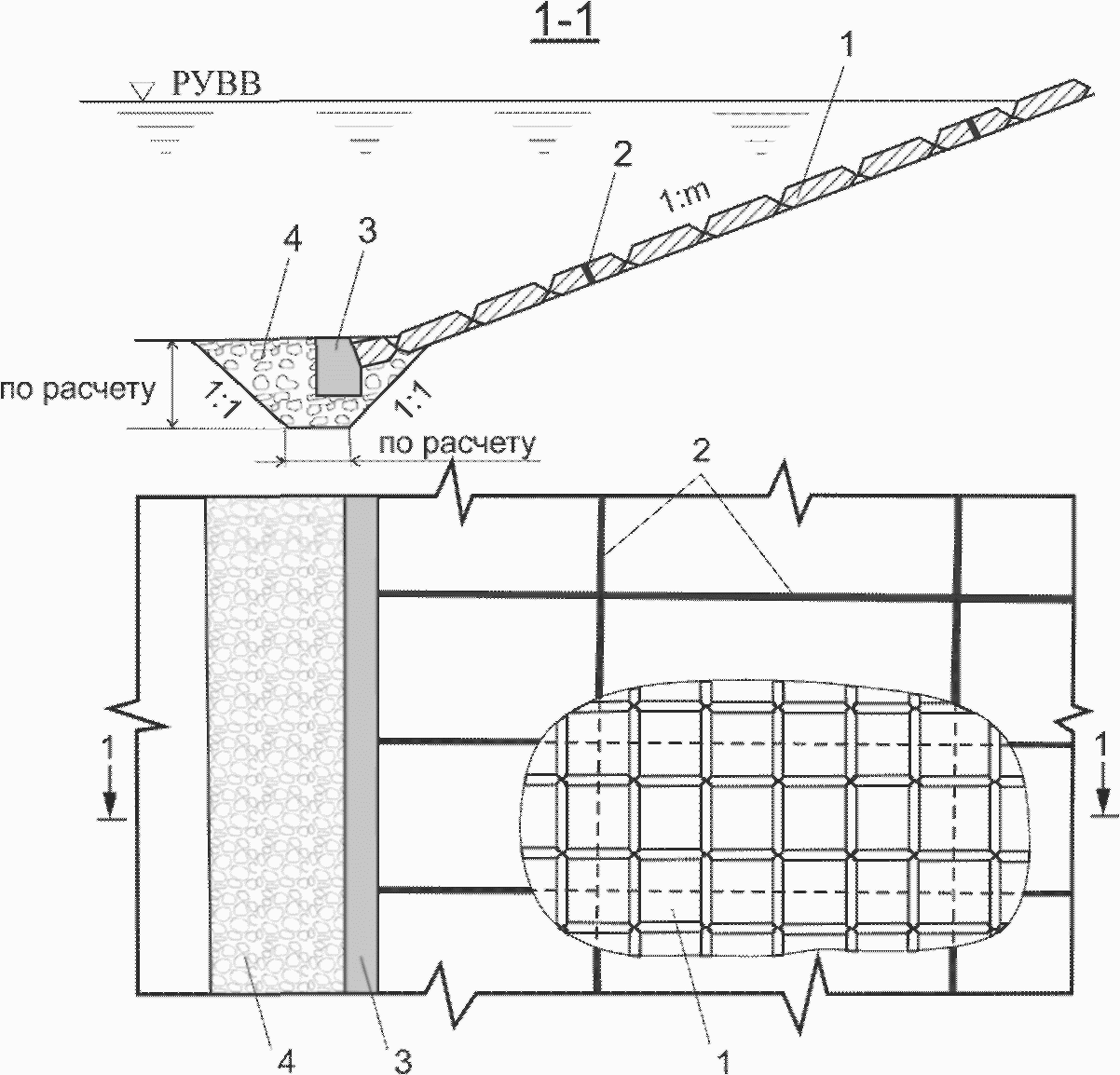

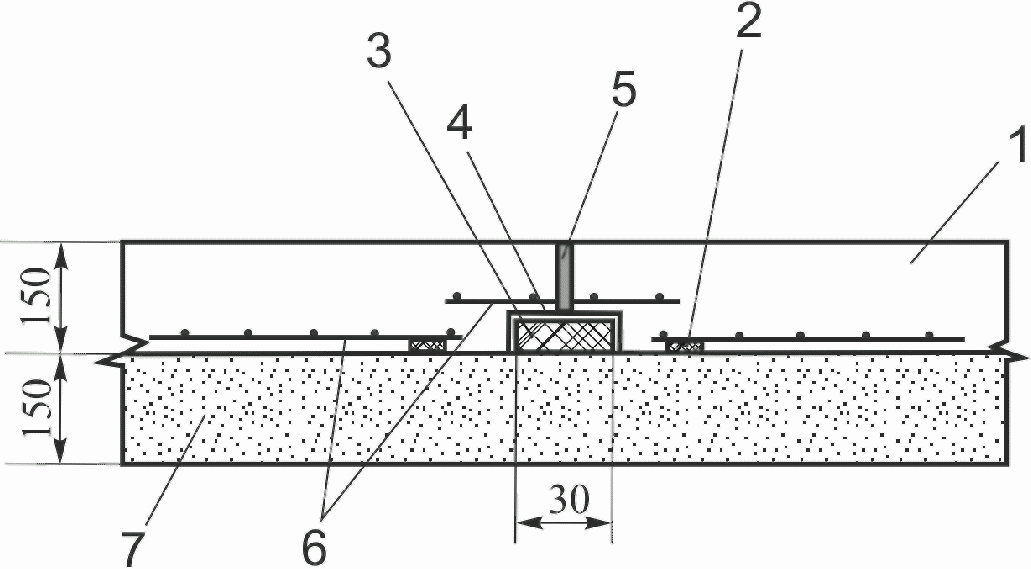

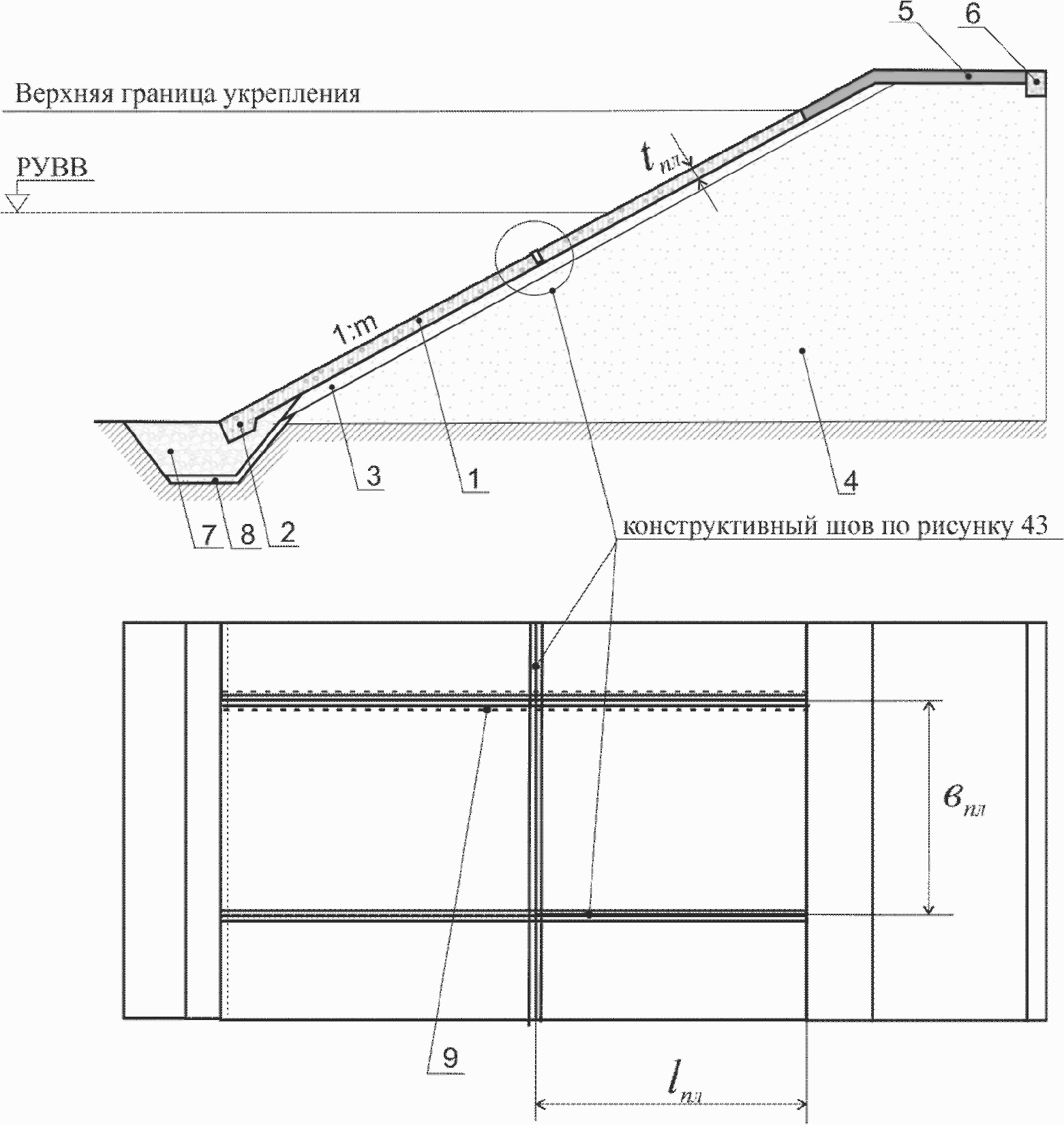

Монолитное железобетонное	VII-2-1	Подтопляемый откос; откос крутизной m = 2 и положе; криволинейные очертания откосов; песчаные уплотненные грунты земляного полотна после стабилизации осадки; проведение работ при положительных температурах воздуха	5,0 x 5,0	Интенсивный (до 50 м2)	То же
			8,0 x 8,0
			10,0 x 10,0

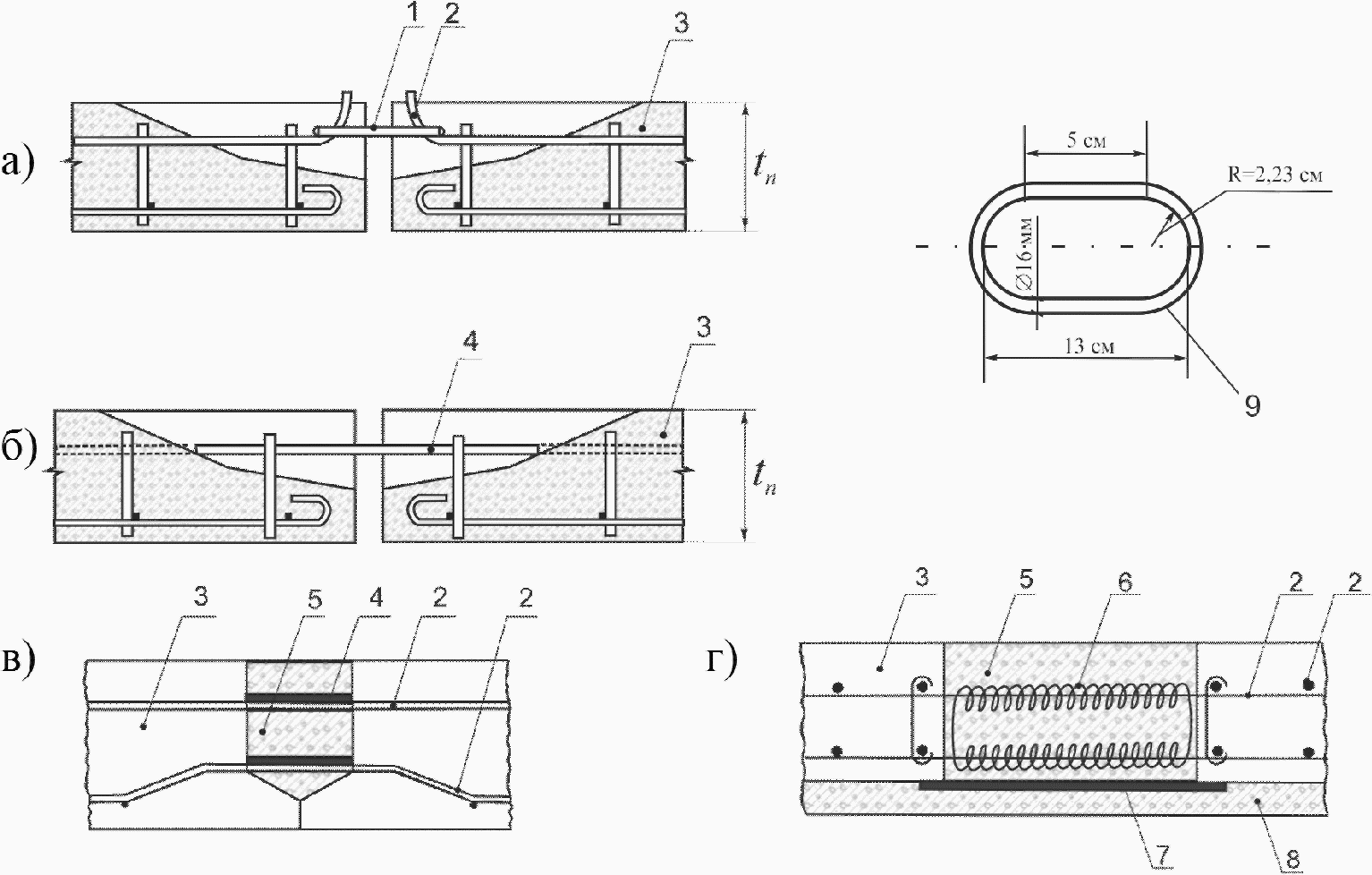

Гибкое железобетонное	VII-3-1	Подтопляемые откосы при возможности размыва подошвы при глубине воронки размыва не более 4 м; откос крутизной m = 2 и положе; криволинейные очертания откосов; в качестве облегченного покрытия выше РУВВ	По таблице 54

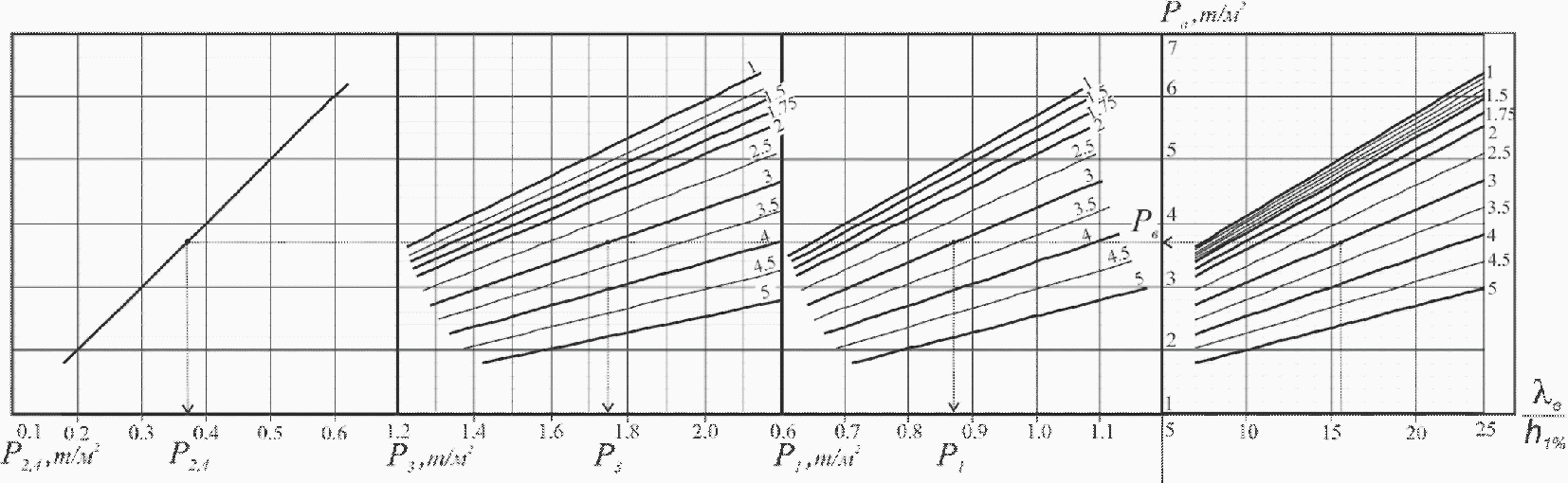

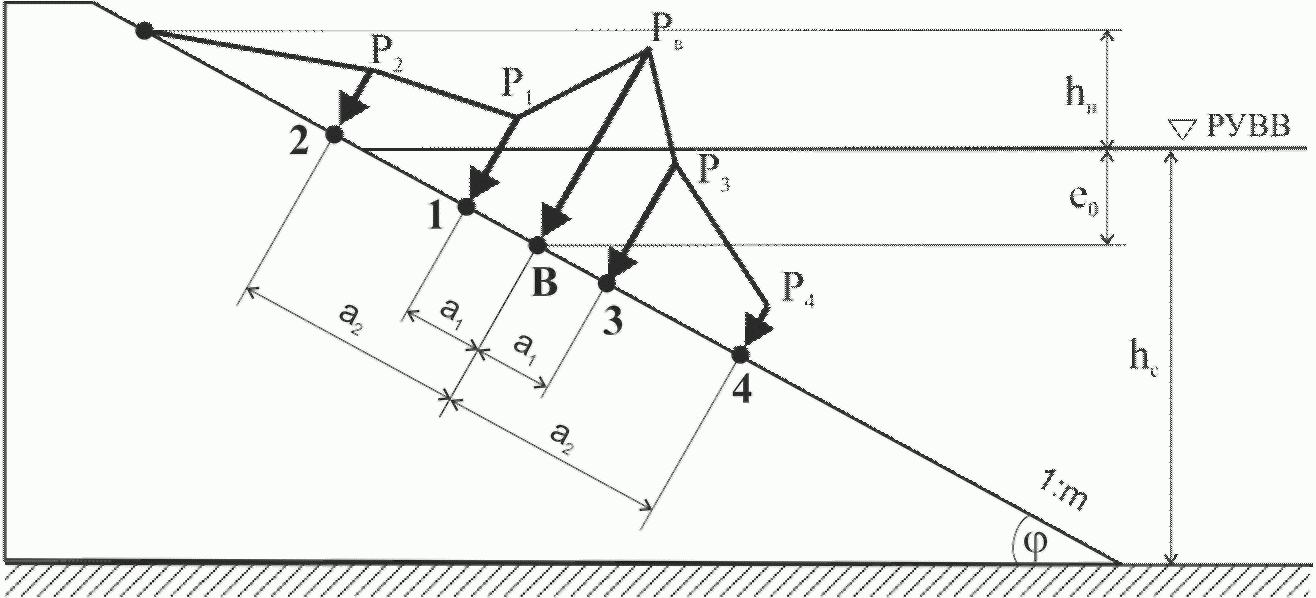

Скорость течения, м/с	Толщина плиты tn при высоте волны h1%, м
	до 1,0	1,0 - 1,3	1,3 - 1,75
До 1	0,10	0,12	0,15
1 - 2	0,12	0,12	0,15
2 - 3	0,15	0,15	0,15
Примечание - Для гибких железобетонных покрытий допустимая область применения устанавливается по таблице 54.

Толщина плиты tn, м	Допустимая толщина льда, м
	при динамическом давлении льда/при статическом давлении свободно плавающего ледяного поля	при статическом давлении льда/при его термическом расширении	при воздействии примерзшего ледяного покрова
0,10	0,8/1,2	0,6/0,8	0,4/0,6
0,15	1,0/1,2	0,8/1,2	0,6/0,8
0,20	1,2/1,2	1,0/1,2	0,8/1,2
Примечание - Для гибких железобетонных покрытий допустимая область применения устанавливается по таблице 54.

Показатели	Ед. изм.	Размеры карт покрытия в плане, м:
		2,4 x 2,4	2,4 x 2,4	4,5 x 2,7	4,5 x 2,5	4,5 x 2,5	4,5 x 2,5	4,5 x 2,5
		при размерах отдельных плит в плане, м:
		0,3 x 0,3	0,3 x 0,3	0,3 x 0,75	0,5 x 0,5	0,5 x 0,5	0,5 x 0,5	0,5 x 0,5
		толщина плиты tn, см:
		5	7,5	5	7,5	10	12	15
Масса плиты	т	0,60	0,91	1,32	1,80	2,40	2,90	3,45
Высота волны	м	0,30 - 0,35	0,50 - 0,55	0,40 - 0,45	0,50 - 0,55	0,60 - 0,70	0,70 - 0,80	0,80 - 0,90
Средняя скорость течения	м/с	2,50	2,75	2,50	2,75	3,00	3,5	4,00
Толщина льда	м	0,20	0,40	0,20	0,40	0,50	0,60	0,80
Примечание - Высота волны для плит приведена при откосах заложением 2 - 3.

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: пункт 13.7 отсутствует.

ИС NORMPROD: примечание. Текст дан в соответствии с официальным текстом документа.

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: пункт 13.7.3.2 отсутствует.

ИС NORMPROD: примечание. Текст дан в соответствии с официальным текстом документа.

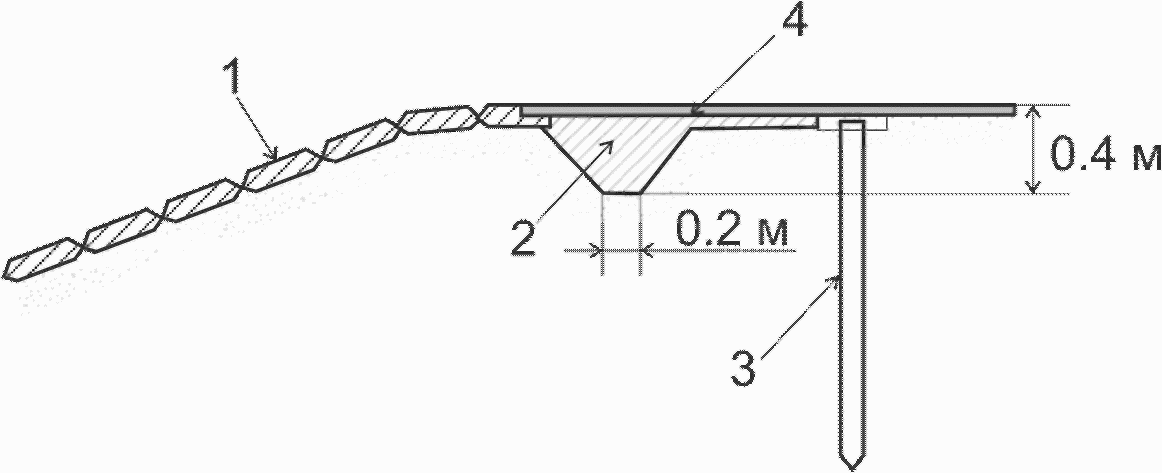

Индекс	Модификация УГЗБМ
Ф	Изготовление бетонных блоков УГЗБМ с использованием сульфатостойкого цемента

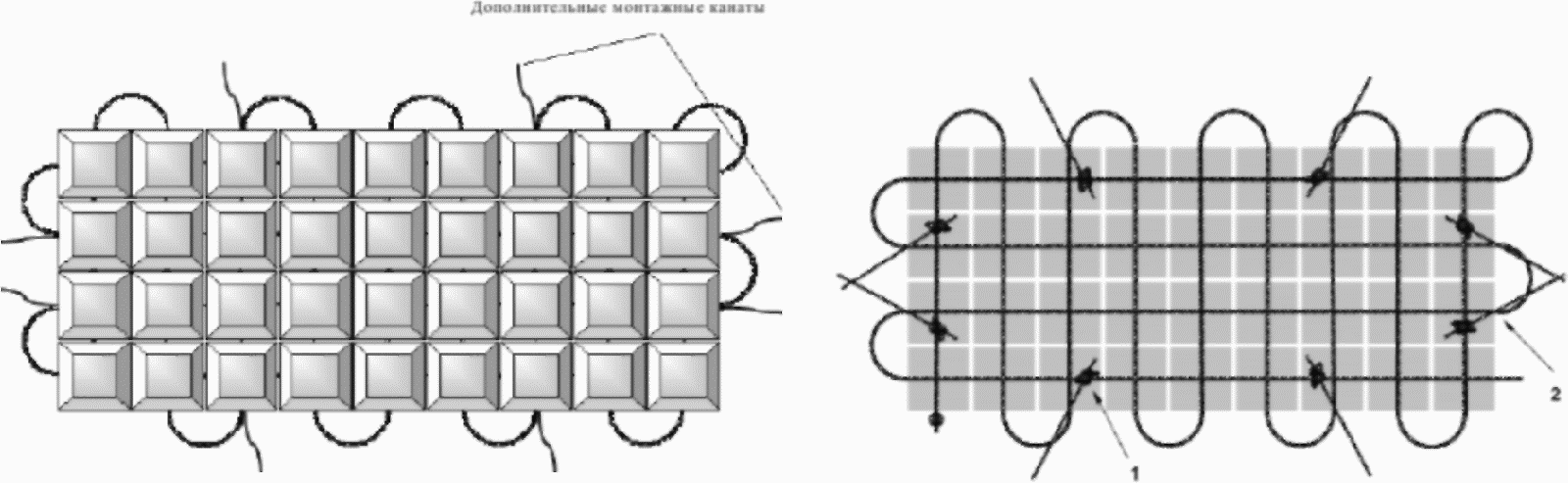

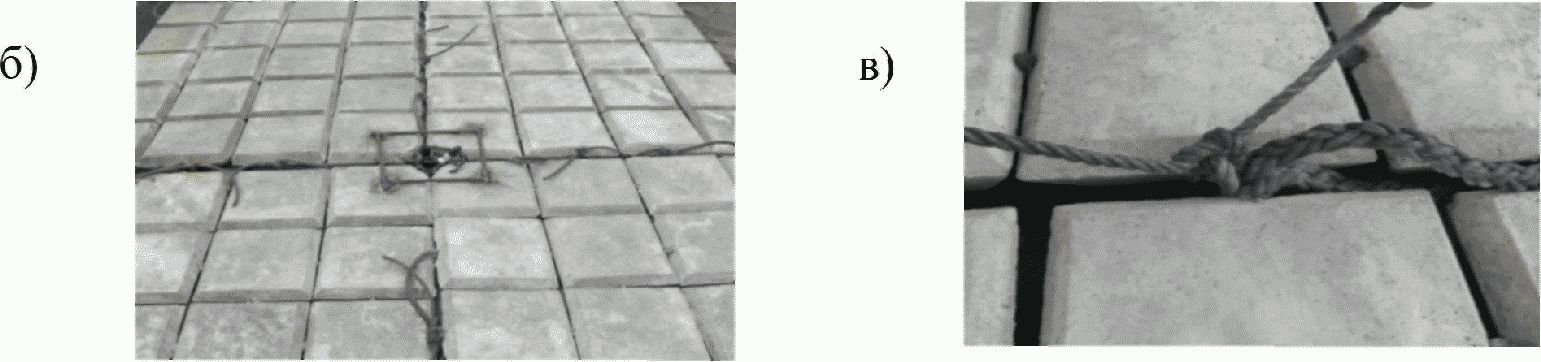

К	Оснащение УГЗБМ дополнительными монтажными канатами (ДМК)
З	Оснащение УГЗБМ закладными деталями
П	Оснащение УГЗБМ соединительными петлями (СП)
М	Применение при изготовлении бетонных блоков УГЗБМ бетона морозостойкостью F300 по ГОСТ 10060.0 и водонепроницаемостью не менее W8 в соответствии с ГОСТ 26633
С	УГЗБМ дополнительно армирован сеткой
Ц	В бетон добавлен краситель
Примеры маркировки: - УГЗБМ-105-К, УГЗБМ-105-К-З-М-Ф; - УГЗБМ-202-К, УГЗБМ-202-М-К-З; - УГЗБМ-303-З, УГЗБМ-303-М-К-З-Ф; - УГЗБМ-305-М, УГЗБМ-305-М-К-Ф; - УГЗБМ-403-К-З, УГЗБМ-403-К-З; - УГЗБМ-405-М; УГЗБМ-405-К-3-Ф

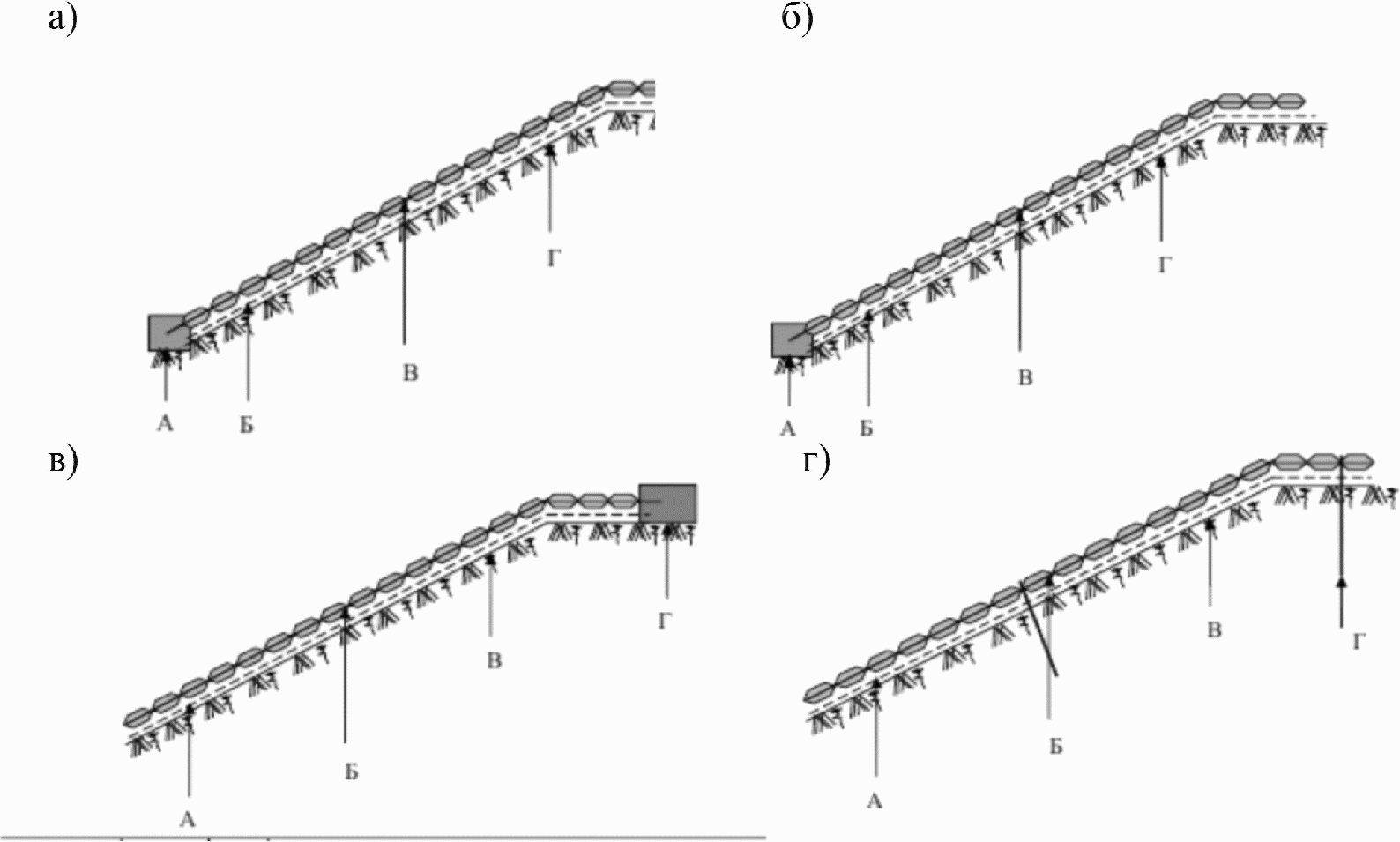

Параметр	Модель
	УГЗБМ-105	УГЗБМ-202	УГЗБМ-303	УГЗБМ-305	УГЗБМ-405
Профиль бетонного блока
Габаритная длина УГЗБМ, мм	2746 +/- 3%	2746 +/- 3%	2746 +/- 3%	2746 +/- 3%	2746 +/- 3%
Габаритная ширина УГЗБМ, мм	1226 +/- 3%	1226 +/- 3%	1226 +/- 3%	1226 +/- 3%	1226 +/- 3%
Габаритная высота УГЗБМ, мм	240 +/- 5%	60 +/- 5%	150 +/- 5%	150 +/- 5%	150 +/- 5%
Габаритная площадь УГЗБМ, кв. м	3,37	3,37	3,37	3,37	3,37
Масса УГЗБМ, кг	1220 +/- 5%	395 +/- 5%	906 +/- 5%	906 +/- 5%	820 +/- 5%
Разрывная нагрузка соединительного каната, кг	5 000	2 000	3 000	5 000	5 000
Класс бетона	B30 (400)	B30 (400)	B30 (400)	B30 (400)	B30 (400)
Водопроницаемость	W6	W6	W6	W6	W6

Индекс	Расшифровка индекса
Ф	Изготовление бетонных блоков ПБЗГУ с использованием сульфатостойкого цемента
П	Оснащение ПБЗГУ соединительными петлями (СП)
Ц	В бетон добавлен краситель
Примеры маркировки: - ПБЗГУ-105-Ц-Ф: ПБЗГУ - покрытие бетонное защитное гибкое универсальное, 1 - модель 1, 05 - разрывная нагрузка каната в тоннах (5000 кгс), Ц - наличие красителя, Ф - сульфатостойкий цемент; - ПБЗГУ-202-Ф: ПБЗГУ - покрытие бетонное защитное гибкое универсальное, 2 - модель 2, 02 - разрывная нагрузка каната 2000 кгс, Ф - сульфатостойкий цемент.

ИС NORMPROD: примечание. Таблица дана в соответствии с официальным текстом документа.

Параметр	Номер модели ПБЗГ
	1	2	4
Габаритная длина, мм	2746	2746	2746
Габаритная ширина, мм	1226	1226	1226
Габаритная площадь, м2	3,37	3,37	3,37
Габаритная высота, мм	240	60	150
Объем бетона, м3	0,522	0,168	0,342
Габаритный объем, м3	0,84	0,21	0,53
Масса, кг	1220	395	820
Примечание - Габаритные размеры в таблице даны с учетом максимального прижатия к периферийным бетонным блокам выпусков каната, выполняющих функции монтажных петель.

ИС NORMPROD: примечание. Нумерация таблиц дана в соответствии с официальным текстом документа.

Параметр	Модель скобы
	П-образная	Г-образная
Габаритная ширина, мм	380	270
Габаритная длина, мм	1000	1000

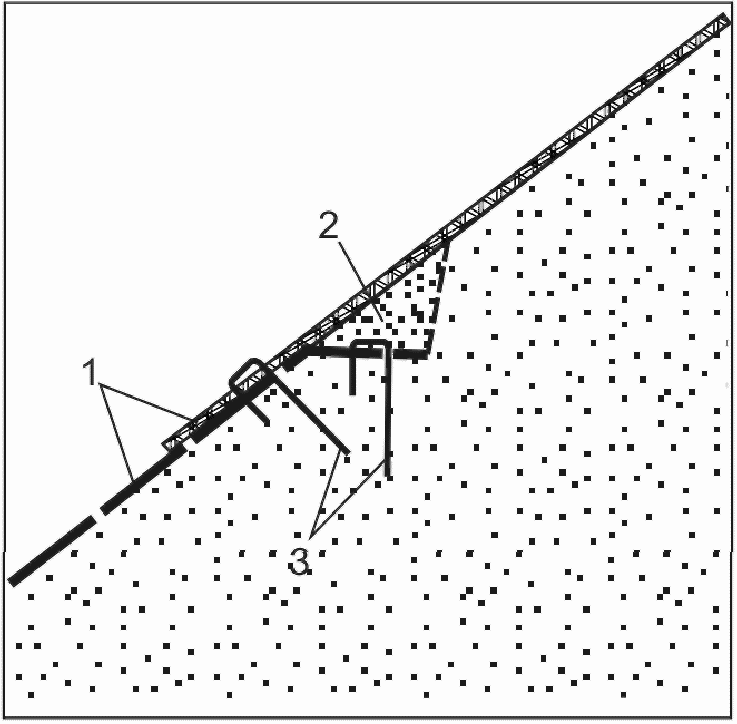

Схема
Область применения	Крепление к поверхности откоса; соединение соседних плит и рядов плит между собой	Крепление к поверхности откоса по периметру плиты совместно с закладными деталями плиты с соединением скобы и детали сваркой; в качестве анкера по бровке откоса

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: пункт 13.7.2 отсутствует.

Заложение откоса m	Коэффициенты
	C1	C2	C3	C4	C5
2,0	0,62 (0,39)	0,39 (0,22)	0,06 (0,03)	10,82 (10,75)	9,01 (11,19)
2,5	0,42 (0,37)	0,20 (0,13)	0,03 (0,02)	11,24 (11,48)	12,87 (16,12)
3,0	0,37 (0,34)	0,12 (0,12)	0,02 (0,02)	11,65 (11,53)	16,84 (18,95)
3,5	0,37 (0,35)	0,11 (0,09)	0,02 (0,01)	12,04 (11,87)	20,04 (21,69)
4,0	0,37 (0,36)	0,08 (0,08)	0,01 (0,01)	12,80 (12,59)	27,74 (25,16)
Примечание - В скобках даны значения коэффициентов для средне- и крупнозернистых песков, без скобок - для пылеватых и мелкозернистых.

ИС NORMPROD: примечание. Текст дан в соответствии с официальным текстом документа.

Раздел, пункт ОДМ	Основные элементы конструкции	Основные функции (тип конструкции укрепления откоса)	Условия применения
			Высота откоса, м (заложение откоса)	Наличие подтопления	Наличие меженных вод	Величина размывов подошвы (скорость течения воды)
1	2	3	4	5	6	7

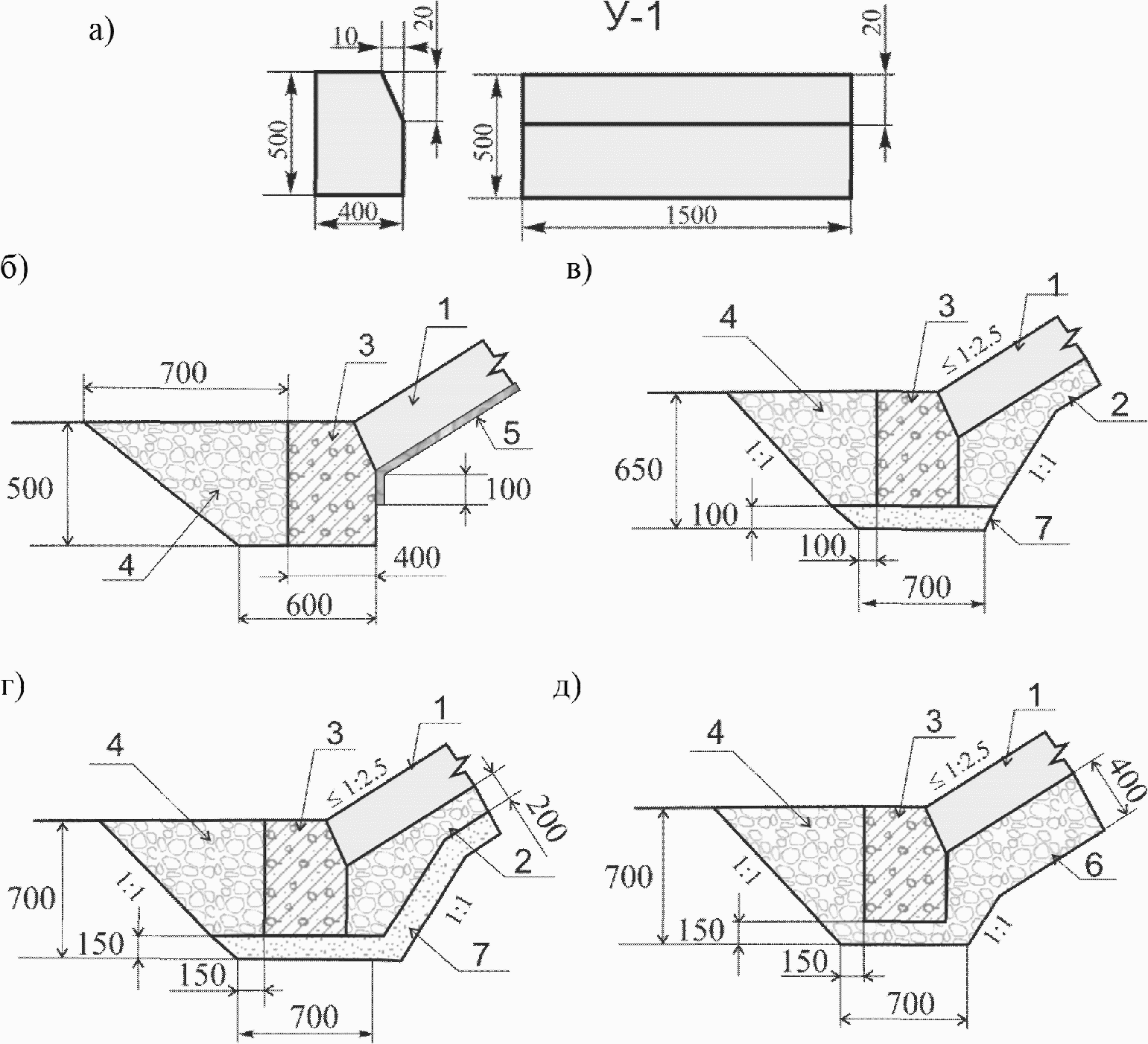

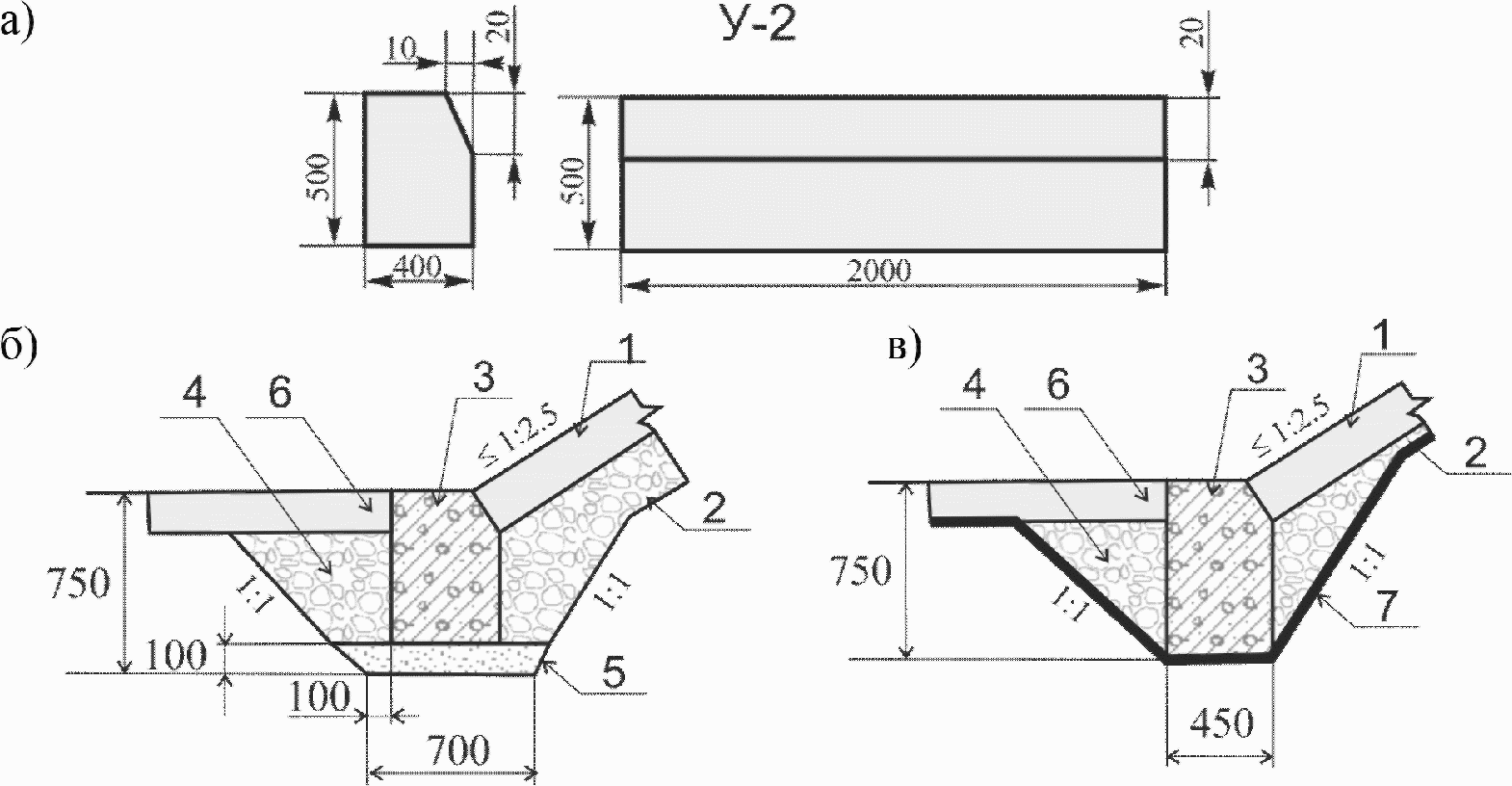

14.2	Унифицированные бетонные (ж/б) блоки У-1, У-2	Обеспечение устойчивости (для типов укреплений III, IV, V)	- 6 - 12; - > 12 (с бермами) (m = 2 - 3)	Да <1>	Нет	Нет
	Унифицированные бетонные (ж/б) блоки У-1, У-2 в комбинации с гибким фартуком по типу покрытия укрепления откоса	То же; защита от размывов от продольных течений вдоль откоса	6 - 12; > 12 (с бермами) (m = 2 - 3)	Да <1>	Нет	< 0,5 (расчетом по условию неразмываемости покрытия фартука)

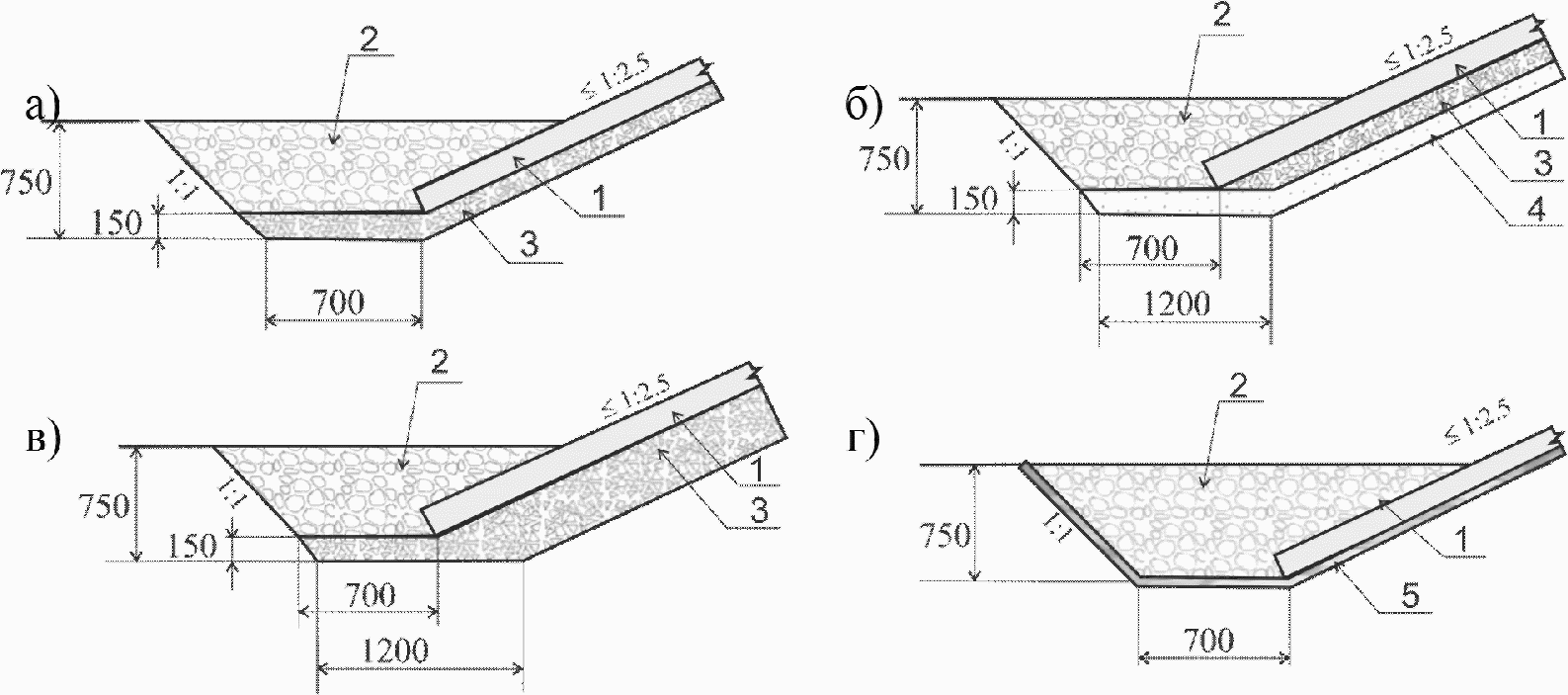

12	Фартук из матрацно-тюфячных габионов заглубленный; упорный блок из габионов	Обеспечение устойчивости (для типа VI)	<= 6; (m <2>)	Да <1>	Нет	Нет
	Комбинация упорного блока и фартука из габионов	Обеспечение устойчивости (для типа VI); защита от продольного течения воды	<= 6; (m <2>)	Да <1>	Нет	>= 0,5
	Фартук из матрацно-тюфячных габионов незаглубленный взамен устройства блоков из габионов; то же, совместно с каменной наброской	Обеспечение устойчивости	То же	Заболоченность подошвы откоса	-	-
	Фартук из матрацно-тюфячных габионов незаглубленный	Защита от размывов		Да	Да	>= 0,5
Подраздел 14.3	Гибкие фартуки из сплошных бетонных (ж/б) плит, решетчатых, ячеистых конструкций на основе геосотовых материалов	Повышение устойчивости; защита от размывов	6 - 12; > 12 (с бермами) (m <2>)	Да	Да	>= 0,5 (то же)
ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: подраздел 14.4 отсутствует.

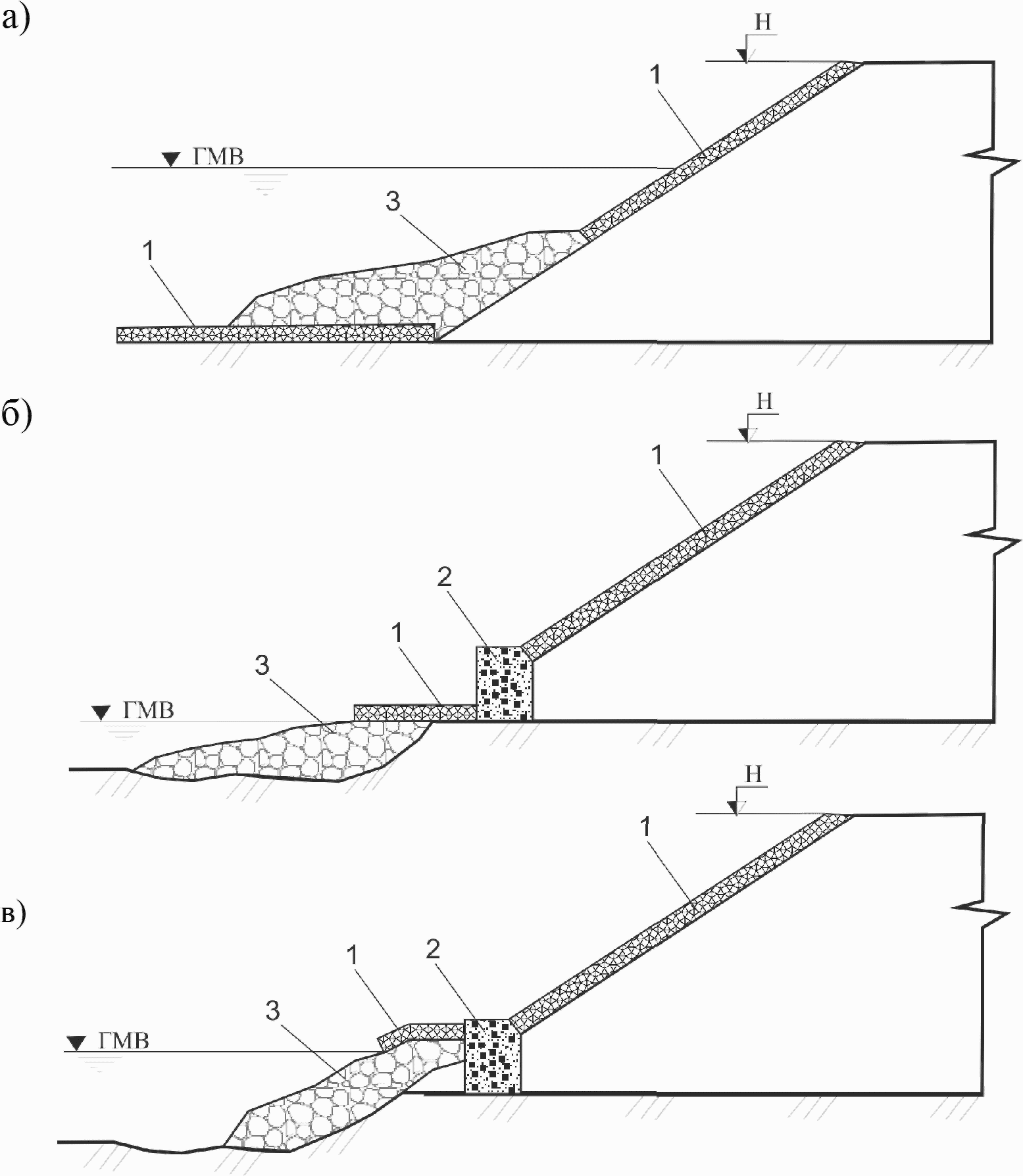

Подраздел 14.4	Каменная призма в виде рисбермы	Повышение устойчивости (для типов III, V, VII); защита от размывов	<= 6; (m <= 3)	Да <1>	Нет или выше УМВ	<= 3,0 (v <= 2,5 м/с)
	Каменная призма в виде наброски	Повышение устойчивости (для типов III, V, VII)	<= 6; (m <= 3)	Заболоченность подошвы откоса	-	-
	То же	Защита от размывов (для типов III, V, VII)	<= 6; (m <= 3)	Да	Да	<= 3,0 (v <= 2,5 м/с)
<1> При отсутствии подтопления в период проведения строительных работ.
ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: пункты 6.2.9 и 6.2.10 отсутствуют.
<2> По расчету устойчивости конструкции укрепления на откосе по условию плоского сдвига по 6.2.9, 6.2.10.
ИС NORMPROD: примечание. Текст дан в соответствии с официальным текстом документа.
Примечание - Обозначения: m - заложение откоса; v - скорость течения воды вдоль подошвы откоса; УМВ - уровень меженных вод; III, IV, IV, VII - типы конструкций укрепления откосов по таблице 1.

ИС NORMPROD: примечание. Текст дан в соответствии с официальным текстом документа.

ИС NORMPROD: примечание. Текст дан в соответствии с официальным текстом документа.

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: пункт 14.5 отсутствует.

ИС NORMPROD: примечание. Нумерация пунктов дана в соответствии с официальным текстом документа.

ИС NORMPROD: примечание. Нумерация пунктов дана в соответствии с официальным текстом документа.

ИС NORMPROD: примечание. Нумерация формул дана в соответствии с официальным текстом документа.

ИС NORMPROD: примечание. Текст дан в соответствии с официальным текстом документа.

ИС NORMPROD: примечание. Нумерация формул дана в соответствии с официальным текстом документа.

ИС NORMPROD: примечание. Нумерация таблиц дана в соответствии с официальным текстом документа.

Наименование материала	Модуль деформации материала упора Es, МПа	Коэффициент поперечной деформации материала упора v
Бетон	22·103	0,2 - 0,22
Крупнообломочные грунты	Приложение И СП 50-101	0,27

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: пункт А.6 отсутствует.

Глубина размыва в приоткосной зоне hр, м	Площадь рисбермы , м2
	Высота воды в приоткосной зоне h, м
	0,0	1,0	2,0	3,0	4,0
1	0,42	0,74	1,06	1,38	1,70
2	0,84	1,16	1,48	1,80	2,12
4	1,68	2,0	2,32	2,64	2,96
6	2,52	2,84	3,16	3,48	3,80
8	3,36	3,68	4,00	4,32	4,64
10	4,20	4,52	4,84	5,16	5.48
Примечание - Для упорной конструкции с бетонным упором и рисбермой площадь рисбермы принимают по столбцу при высоте воды в приоткосной зоне h = 0,0 м.

ИС NORMPROD: примечание. Нумерация формул дана в соответствии с официальным текстом документа.

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: пункт А.6 отсутствует.

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: пункт 15.5.3 отсутствует.

Конструкция слоя		Условия применения
Характеристика	Минимальная толщина слоя, см	Грунт откоса	Другие условия
1	2	3	4
Однослойный: - геосинтетический материал	-	Несвязные дисперсные	-
Однослойный: - геосинтетический материал подготовка из песчаного грунта	- 15	Связные дисперсные	-
Однослойный: - разнозернистые щебеночные или гравийные смеси по ГОСТ 25607	20 - 35 (30 - 70) <*>	Несвязные дисперсные	Наличие волновой и ледовой нагрузки
Двухслойный:		Все разновидности	То же
- геосинтетический материал;	-
- крупнозернистый, среднезернистый песок по ГОСТ 8736 или	15 - 20
- разнозернистые щебеночные или гравийные смеси по ГОСТ 25607	10 - 20
Двухслойный:		Связные дисперсные	То же
- разнозернистые щебеночные или гравийные смеси по ГОСТ 25607;	10
- крупнозернистый или среднезернистый песок по ГОСТ 8736	15 - 20
<*> В скобках указана толщина слоя при строительстве в воде.

Cu	9	10	11	12	13	14	15	16	17	18	19	20	21	22	23	24	25
B'	15	17	18	20	21	23	24	26	28	29	31	32	34	35	37	38	40
Pсг	45	44	44	43	42	42	41	40	40	39	38	37	37	36	35	35	34

ИС NORMPROD: примечание. Условные обозначения даны в соответствии с официальным текстом документа.

Материал покрытия	Толщина слоя покрытия, см
Глины и суглинки тяжелые	10
Суглинки и супеси пылеватые	15
Супеси пылеватые	20
Гравийно-песчаные (щебеночные) смеси	10
Суглинки (глины) укрепленные: - 8% битума класса МГ-25/40, МГ-40/70, МГ 70/130; - 3% - 4% битума и 0,03% - 0,06% катионного препарата Э-1; - 6% - 8% цемента	10
Барханные пески укрепленные: - 8% - 10% цемента, 6% - 8% цемента с 3% извести или жидкого стекла; - 4% жидкого битума класса МГ-40/70 или МГ 70/130 с 3% цемента (5% - 10% цементной пыли) или 0,015% - 0,03% катионного препарата Э-1; - 5% - 6% медленнораспадающейся 50 - 55% концентрации анионной битумной эмульсии	15

ИС NORMPROD: примечание. Нумерация пунктов дана в соответствии с официальным текстом документа.

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду СП 2.2.2.1327-03, а не СП 2.2.3.1327-03.

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: пункты 7.4 - 7.7 отсутствуют.

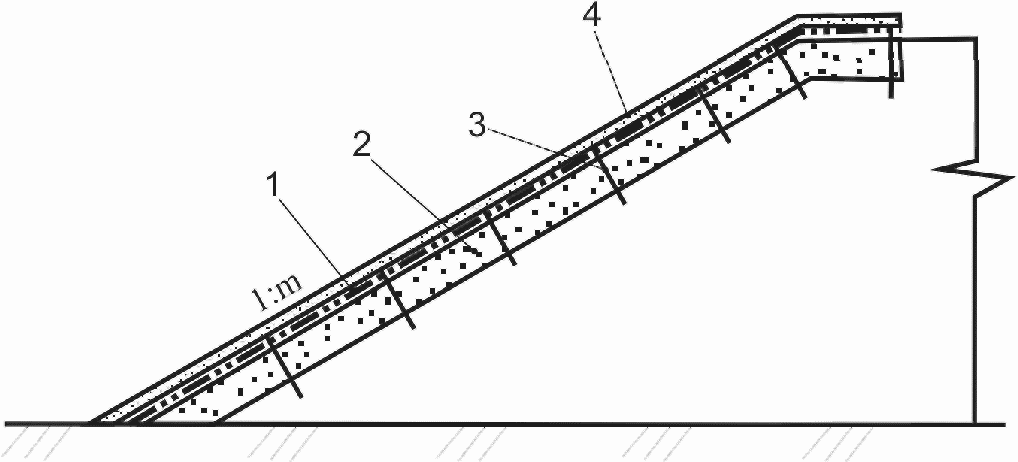

Показатель	Угол заложения откоса:
	1:3	1:2	1:1,5	1:1
	18°	26°	34°	45°
Количество анкеров, шт./м2	1	2	3	4
Длина анкера, см	25	30	35	35

Технические требования	Объем контроля	Метод или способ контроля
1	2	3
1 Подготовительные работы
1.1 Расстояние между осью и бровкой земляного полотна - не более 10% результатов определений могут иметь отклонения от проектных значений в пределах до +/- 20 см, остальные - до +/- 10 см	Два замера на поперечнике не реже чем через 100 м	Измерительный (рулетка)
1.2 Уменьшение крутизны откосов - не более 10% результатов определений могут иметь отклонения от проектных значений в пределах до 20%, остальные - до 10%	Два замера на поперечнике не реже чем через 100 м	Измерительный (уклономер)
1.3 Отклонение поверхности откоса от проектной линии после срезки неуплотненного грунта и планировки допускается +/- 10 см	Промеры через каждые 20 м	Инструментальный (нивелир, шаблон)
1.4 Отклонение поверхности грунта откоса от проектной величины при последующем устройстве сборных или монолитных бетонных конструкций укрепления до +/- 5 см	Промеры через каждые 20 м	Инструментальный (нивелир, шаблон)
1.5 Допускается снижение плотности слоев земляного полотна в отношении требований таблицы 7.3 СП 34.13330.2012 (проектных требований) - не более 10% результатов измерений могут иметь отклонения от проектных значений в пределах до 4%, а остальные должны быть не ниже проектных значений	Отбор проб в центре образующей откоса и на расстоянии 1 м от бровки и подошвы насыпи не реже чем через каждые 50 м подхода к мостовому сооружению. Под бетонными конструкциями укрепления подтопляемых конусов и откосов подходов плотность грунта дополнительно контролируют пробами грунта, отбираемыми по углам сетки квадратов со сторонами, не превышающими 20 м, с глубины 20 см от поверхности откоса	Метод режущего кольца (ГОСТ 5180). Допускается проводить контроль ускоренными методами (не более 90% замеров)
2 Устройство упорных конструкций
2.1 Переборы грунта в траншеях под блоки упорной призмы должны быть доведены до плотности, соответствующей естественной плотности грунта дна траншеи	Каждый участок перебора	Определение плотности сухого грунта производится по ГОСТ 5180
2.2 Допустимое отклонение в глубине траншеи +/- 10%	Промеры через 10 м	Инструментальный (нивелир)
2.3 Допустимое отклонение в ширине траншеи +/- 10%	Промеры через 10 м	Рулетка
2.4 Допустимое отклонение в толщине слоя щебеночной подготовки +/- 10%	Промеры через 20 м	Нивелир
2.5 Допустимое отклонение в положении блоков в плане после установки +/- 5 мм	Три блока (не реже одного раза в смену)	Шнур
2.6 Допустимое отклонение в превышении одного блока над другим после установки +/- 5 мм	Три блока (не реже одного раза в смену)	Инструментальный (нивелир)
2.7 Допустимое отклонение в величине зазора между блоками +/- 5 мм	Три зазора (не реже одного раза в смену)	Измерительный (линейка)
3 Устройство подготовительных слоев
3.1 Минимальная толщина слоев подготовки: 10 см при ручной укладке, 15 см при механизированной укладке	Один замер на 200 м2 откоса	Измерительный (линейка)
3.2 Отклонения в толщине слоев фильтра: для песка +/- 2 см, для щебня +/- 3 см	Один замер на 200 м2 откоса	Измерительный (линейка)
3.3 Отклонения в толщине однослойного фильтра и подготовки не должны превышать +/- 3 см	Один замер на 200 м2 откоса	Измерительный (линейка)
3.4 Отклонение поверхности подготовки (ровность) +3 см на базе 5 м	Промеры через каждые 20 м	Инструментальный (нивелир)
3.5 Отклонение допускаемого нахлеста полотен геотекстиля от требуемого: 10 см (сшивание), 20 см (нахлест) - 3 см	Один замер на 50 м длины шва	Измерительный (линейка)
4 Устройство конкретных типов укреплений
4.1 Укрепление бетонными сборными плитами или решетками
4.1.1 Продольные и поперечные швы должны совпадать	Сплошной	Визуальный
4.1.2 Ширина швов между смежными плитами не должна превышать 5 мм	Три шва (не реже одного раза в смену)	Измерительный (линейка или шаблон)
4.1.3 Выступы отдельных плит (элементов) над соседними не должны превышать 10 мм	Три плиты (не реже одного раза в смену)	Инструментальный (нивелир)
4.1.4 Толщина слоя щебня в ячейке должна на 2 - 3 см превышать высоту сборного элемента (запас на уплотнение)	Каждые 200 м2 поверхности укрепления	Измерительный (линейка или шаблон)
4.2 Монолитные бетонные плиты
4.2.1 Отклонения от установленной проектом толщины плит допускаются в пределах от +8 мм до -5 мм	Один раз каждые 100 м2 поверхности укрепления	Измерительный (линейка)
4.2.2 Превышение граней смежных плит не более 10 мм	Три плиты (не реже одного раза в смену)	Инструментальный (нивелир)
4.2.3 Ширина раскрытия швов в конструкциях без омоноличивания не более 10 мм (при большем раскрытии швы омоноличиваются)	Три шва (не реже одного раза в смену)	Измерительный (линейка или шаблон)
4.2.4 Класс бетона должен соответствовать проекту:
- по прочности;	Каждую партию	ГОСТ 18105
- по морозостойкости	Не реже чем раз в квартал	ГОСТ 10060.0
- по водонепроницаемости	Не реже чем раз в 6 месяцев	ГОСТ 12730.5
4.2.5 Поверхность плит должна быть ровной, без раковин, бугров и впадин. Местные отклонения поверхности плиты при проверке ее рейкой длиной 2 м не должны превышать +/- 8 мм	Каждые 100 м2 поверхности укрепления	Измерительный (шаблон, линейка), нивелирование
4.2.6 Между материалом заполнения швов и вертикальными гранями плит не должно быть пустот	Сплошной	Визуальный

ИС NORMPROD: примечание. Обозначения даны в соответствии с официальным текстом документа.

Состояние поверхностного слоя откоса (естественного склона)	Допускаемая (неразмывающая) скорость для грунта поверхностного слоя откоса (естественного склона), vдоп., м/с
	Песок	Супесь	Суглинок	Глина
Откос естественного склона	0,2	0,45	0,52	0,98
Насыпной, неуплотненный	0,2	0,2	0,26	0,39
Насыпной, уплотненный	0,2	0,3	0,39	0,65

N п/п	Наименование грунтов	Средние глубины потока, м
		0,4	1,0	2,0	3,0
		Средние скорости течения, м/с
1	Конгломерат, мергель, сланцы	2,0	2,5	3,0	3,5
2	Пористый известняк, плотный конгломерат, слоистый известняк, известковый песчаник, доломитовый известняк	3,0	3,5	4,0	4,5
3	Доломитовый песчаник, плотный, неслоистый известняк, кремнистый известняк, мрамор	4,0	5,0	6,0	6,5
4	Граниты, диабазы, базальты, андезиты, кварциты, порфиры	15,0	18,0	20,0	22,0
Примечания 1 Для промежуточных глубин водотока значения скоростей принимаются по глубинам, ближайшим к расчетным. 2 Величины допускаемых скоростей течения при глубинах водотока более 3,0 м (в случае отсутствия специальных исследований и расчетов) принимаются по их значениям для глубины 3,0 м. 3 При проектировании поверхностных водоотводов в подверженных выветриванию плотных и очень плотных грунтах допускаемые скорости ограничиваются теми же значениями, что и для грунтов средней плотности.

Наименование разновидностей грунтов в приоткосной зоне ГОСТ 33063	Размеры частиц грунтов, мм	Средние глубины потока, м
		0,4	1,0	2,0	3,0	5,0	10,0 и более
		Средние скорости течения, м/с
1	2	3	4	5	6	7	8
Растительный грунт, ил с мелким песком	-	0,15 - 0,20	0,20 - 0,30	0,25 - 0,40	0,30 - 0,40	0,40 - 0,55	0,45 - 0,65
Песок мелкий пылеватый (с содержанием частиц диаметром более 0,10 мм < 75%)	0,002 - 0,05	0,15 - 0,20	0,20 - 0,30	0,25 - 0,40	0,30 - 0,40	0,40 - 0,55	0,45 - 0,65
Песок мелкий (с содержанием частиц диаметром более 0,10 мм >= 75%)	0,05 - 0,25	0,20 - 0,35	0,30 - 0,45	0,40 - 0,55	0,45 - 0,60	0,55 - 0,70	0,65 - 0,80
Песок средний, в т.ч. с примесью крупного	0,25 - 1,00	0,35 - 0,50	0,45 - 0,60	0,55 - 0,70	0,60 - 0,75	0,70 - 0,85	0,80 - 0,95
Песок крупный, в т.ч. с примесью гравия (с содержанием частиц диаметром более 2 мм > 50%)	1,00 - 2,00	0,50 - 0,65	0,60 - 0,75	0,70 - 0,80	0,75 - 0,90	0,85 - 1,00	0,95 - 1,20
Гравий (дресва) мелкий, в т.ч. с примесью крупного	2,00 - 5,00	0,65 - 0,80	0,75 - 0,85	0,80 - 1,00	0,90 - 1,10	1,00 - 1,20	1,20 - 1,50
Гравий (дресва) крупный, в т.ч. с примесью песка и мелкого гравия	5,00 - 10,00	0,80 - 0,90	0,85 - 1,05	1,00 - 1,15	1,10 - 1,30	1,20 - 1,45	1,50 - 1,75
Галька (щебень) мелкая, в т.ч. с примесью песка и гравия	10,00 - 15,00	0,90 - 1,10	1,05 - 1,20	1,15 - 1,35	1,30 - 1,50	1,45 - 1,65	1,75 - 2,00
Галька (щебень) мелкая, в т.ч. с примесью песка и гравия	15,00 - 25,00	1,10 - 1,25	1,20 - 1,45	1,35 - 1,65	1,50 - 1,85	1,65 - 2,00	2,00 - 2,30
Галька (щебень) мелкая, в т.ч. с примесью гравия	25,00 - 40,00	1,25 - 1,50	1,45 - 1,85	1,65 - 2,10	1,85 - 2,30	2,00 - 2,45	2,30 - 2,70
Галька (щебень) средняя, в т.ч. с примесью гравия	40,00 - 60,00	1,50 - 2,00	1,85 - 2,40	2,10 - 2,75	2,30 - 3,10	2,45 - 3,30	2,70 - 3,60
Галька (щебень) средняя	60,00 - 100	2,00 - 2,45	2,40 - 2,80	2,75 - 3,20	3,10 - 3,50	3,30 - 3,80	3,60 - 4,20
Галька (щебень) крупная	100 - 150	2,45 - 3,00	2,80 - 3,35	3,20 - 3,75	3,50 - 4,10	3,80 - 4,40	4,20 - 4,50
Галька (щебень) крупная, в т.ч. с примесью мелких валунов	150 - 200	3,00 - 3,50	3,35 - 3,80	3,75 - 4,30	4,10 - 4,65	4,40 - 5,00	4,50 - 5,40
Валун мелкий, в т.ч. с примесью мелкой гальки	200 - 300	3,50 - 3,85	3,80 - 4,35	4,30 - 4,70	4,65 - 4,90	5,00 - 5,50	5,40 - 5,90
ИС NORMPROD: примечание. Значение в четвертой графе дано в соответствии с официальным текстом документа.
Валун мелкий, в т.ч. с примесью средней и крупной гальки	300 - 400	-	4,35 - 4,	4,70 - 4,95	4,90 - 5,30	5,50 - 5,60	5,90 - 6,00
Валун средний и крупный	> 400	-	-	4,95 - 5,35	5,30 - 5,60	5,60 - 6,00	6,00 - 6,20

NN п/п	Наименование грунтов	Содержание частиц, %		Характеристики грунтов
		Менее 0,005 мм	0,005 - 0,050 мм	Грунты малоплотные (приведенная порозность 1,2 - 0,4) Вес грунтового скелета до 1,20 т/м3				Грунты средней плотности (приведенная порозность 0,9 - 0,6) Вес грунтового скелета 1,20 - 1,66 т/м3				Грунты плотные (приведенная порозность 0,6 - 0,3) Вес грунтового скелета 1,66 - 2,04 т/м3				Грунты очень плотные (приведенная порозность 0,3 - 0,2) Вес грунтового скелета 2,04 - 2,14 т/м3
				Средние глубины потока, м
				0,4	1,0	2,0	3,0	0,4	1,0	2,0	3,0	0,4	1,0	2,0	3,0	0,4	1,0	2,0	3,0
				Средние скорости течения, м/с
1	Глины	30 - 50	70 - 50	0,35	0,40	0,45	0,50	0,70	0,85	0,95	1,10	1,00	1,20	1,40	1,50	1,40	1,70	1,90	2,10
2	Тяжелые суглинки	20 - 30	80 - 70
3	Легкие суглинки	10 - 20	90 - 80	0,35	0,40	0,45	0,50	0,65	0,80	0,90	1,00	0,95	1,20	1,40	1,50	1,40	1,70	1,90	2,10
4	Лессовидные грунты в условиях закончившихся просадок	-	-	-	-	-	-	0,60	0,70	0,80	0,85	0,80	1,00	1,20	1,30	1,10	1,30	1,50	1,70

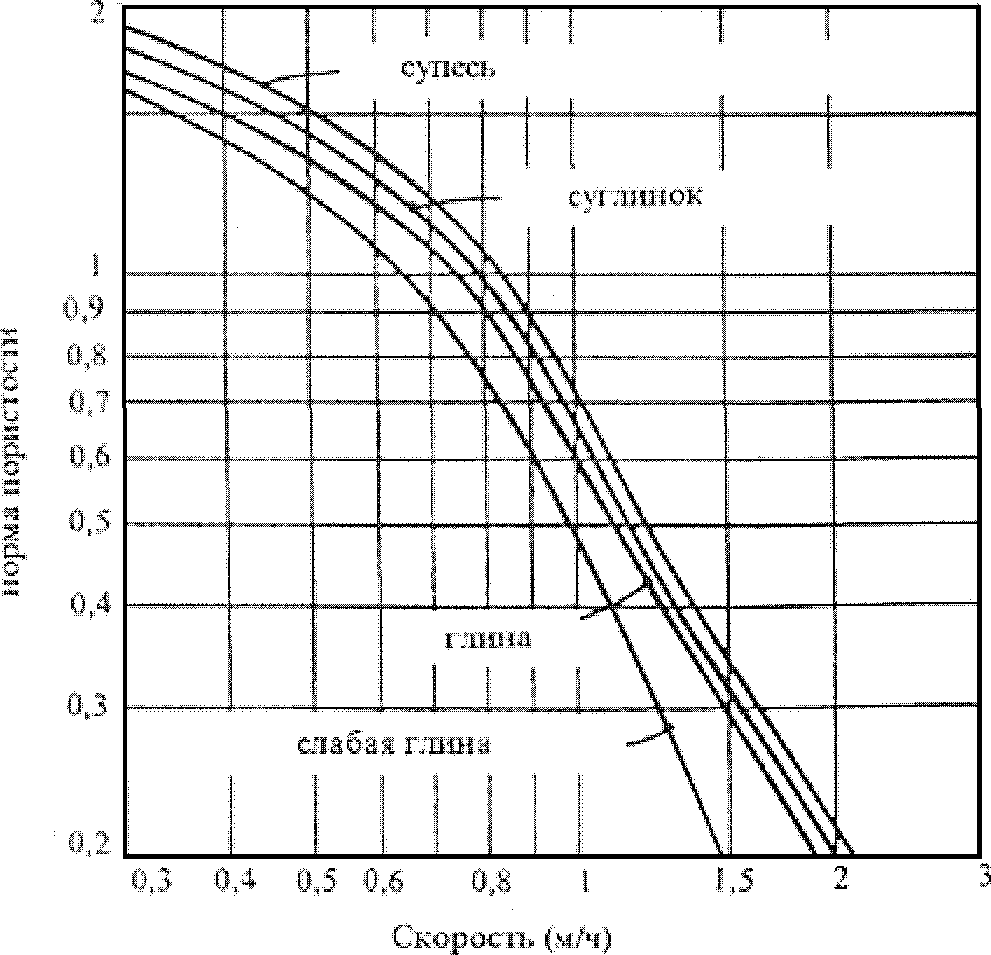

5	Супеси	5 - 10	20 - 40	По номограмме лист 111 [19]
Примечания 1 Для промежуточных глубин водотока значения скоростей принимаются по глубинам, ближайшим к расчетным. 2 Величины допускаемых скоростей течения при глубинах водотока более 3,0 м (в случае отсутствия специальных исследований и расчетов) принимаются по их значениям для глубины 3,0 м. 3 При проектировании поверхностных водоотводов в подверженных выветриванию плотных и очень плотных грунтах допускаемые скорости ограничиваются теми же значениями, что и для грунтов средней плотности. 4 Таблица составлена по материалам [29].

ИС NORMPROD: примечание. Текст дан в соответствии с официальным текстом документа.

Примерные географические границы района	Расчетная интенсивность дождя повторяемостью один раз в 50 лет, J, мм/мин
Северные области	0,5
Урал, Южная половина Сибири	1,0
Центральные области Европейской части	1,5

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: таблица Б.7 в ГОСТ 33063-2014 отсутствует.

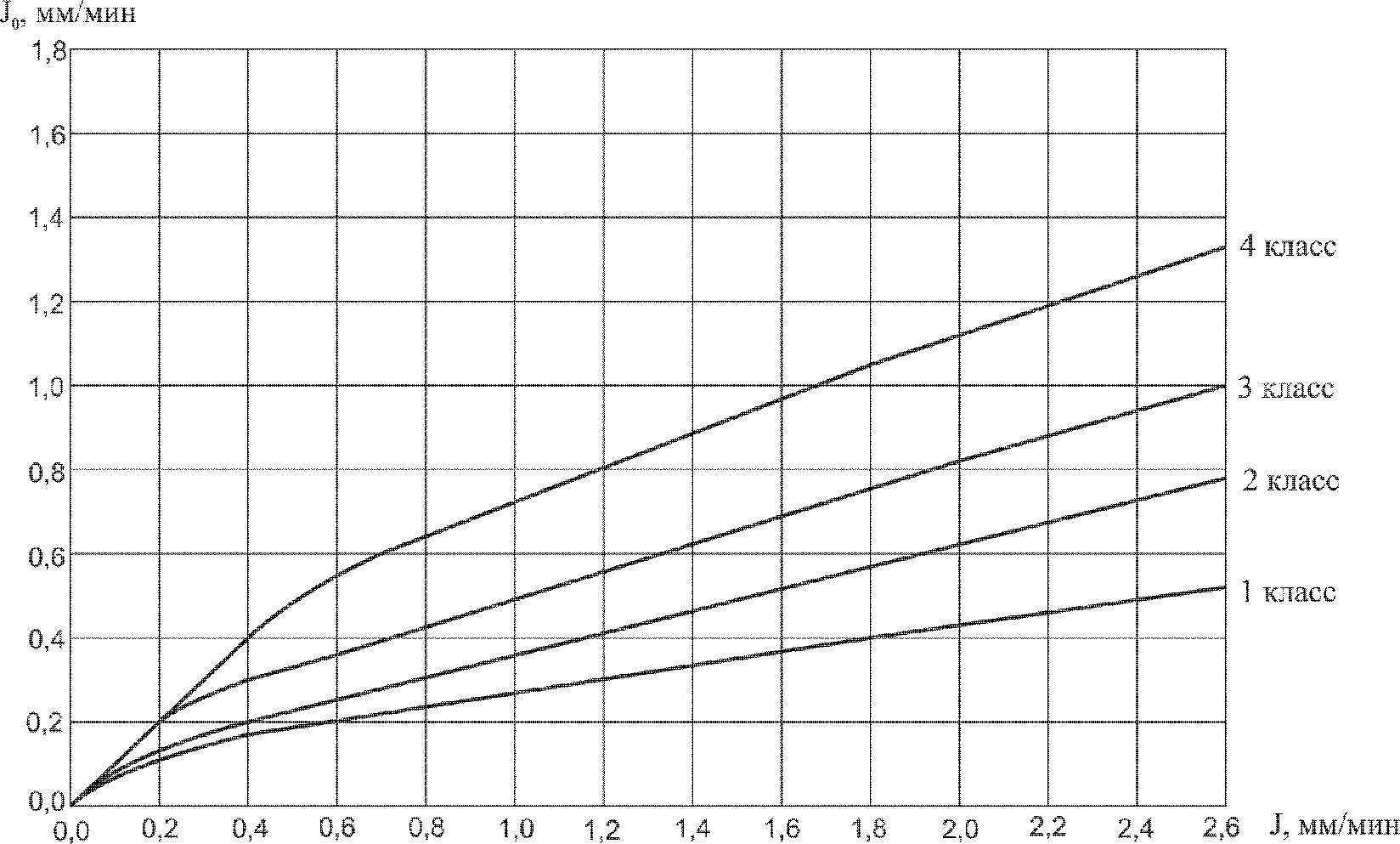

Разновидность грунтов по водопроницаемости (в соответствии с таблицей Б.7 ГОСТ 33063)	Коэффициент фильтрации грунтов поверхностного слоя неукрепленного откоса (естественного склона) Кф, м/сут	Класс грунтов по водопроницаемости, К
		Глины, суглинки тяжелые	Суглинки легкие	Супеси	Пески
Водонепроницаемые и слабоводопроницаемые	< 0,001	4	-	-	-
Слабоводопроницаемые и водопроницаемые	0,001 - 1	2	3	4	-
Водопроницаемые, сильноводопроницаемые и очень сильно водопроницаемые	> 1	1	2	3	4
Примечание - Таблица составлена в соответствии с инструкцией [4] и ГОСТ 33063.

ИС NORMPROD: примечание. Нумерация пунктов дана в соответствии с официальным текстом документа.

ИС NORMPROD: примечание. Сноска дана в соответствии с официальным текстом документа.

Расчетная высота волны h1%, м	Отношение глубины воды перед откосом к длине расчетной волны
	<= 0,004	0,005	0,006	0,008	0,01	0,02	0,03	0,04	0,06	0,08	0,1	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1,0	1,1	1,2	1,4	>= 1,6
	Максимальная донная скорость потока воды vb.max, м/с
<= 0,1	0,01	0,01	0,02	0,02	0,02	0,03	0,04	0,04	0,05	0,06	0,07	0,10	0,13	0,17	0,21	0,26	0,32	0,40	0,49	0,61	0,75	0,93	1,43	>= 2,0
0,2	0,02	0,02	0,02	0,03	0,03	0,04	0,05	0,06	0,07	0,08	0,09	0,14	0,18	0,23	0,29	0,36	0,45	0,56	0,69	0,86	1,06	1,32	>= 2	-
0,3	0,02	0,03	0,03	0,03	0,04	0,05	0,06	0,07	0,09	0,10	0,12	0,17	0,23	0,29	0,36	0,45	0,55	0,68	0,85	1,05	1,30	1,61	>= 2	-
0,4	0,03	0,03	0,03	0,04	0,04	0,06	0,07	0,08	0,10	0,12	0,13	0,20	0,26	0,33	0,41	0,51	0,64	0,79	0,98	1,21	1,50	1,86	>= 2	-
0,5	0,03	0,03	0,04	0,04	0,05	0,07	0,08	0,09	0,12	0,13	0,15	0,22	0,29	0,37	0,46	0,57	0,71	0,88	1,10	1,36	1,68	>= 2	-	-
0,6	0,03	0,04	0,04	0,05	0,05	0,07	0,09	0,10	0,13	0,15	0,16	0,24	0,32	0,40	0,51	0,63	0,78	0,97	1,20	1,49	1,84	>= 2	-	-
0,7	0,03	0,04	0,04	0,05	0,06	0,08	0,10	0,11	0,14	0,16	0,18	0,26	0,34	0,44	0,55	0,68	0,84	1,05	1,30	1,61	1,99	>= 2	-	-
0,8	0,04	0,04	0,05	0,05	0,06	0,08	0,10	0,12	0,15	0,17	0,19	0,28	0,37	0,47	0,58	0,73	0,90	1,12	1,39	1,72	>= 2	-	-	-
0,9	0,04	0,04	0,05	0,06	0,06	0,09	0,11	0,13	0,15	0,18	0,20	0,30	0,39	0,50	0,62	0,77	0,96	1,19	1,47	1,82	>= 2	-	-	-
1,0	0,04	0,05	0,05	0,06	0,07	0,09	0,11	0,13	0,16	0,19	0,21	0,31	0,41	0,52	0,65	0,81	1,01	1,25	1,55	1,92	>= 2	-	-	-
1,2	0,05	0,05	0,06	0,06	0,07	0,10	0,13	0,15	0,18	0,21	0,23	0,34	0,45	0,57	0,72	0,89	1,10	1,37	1,70	>= 2	-	-	-	-
1,4	0,05	0,06	0,06	0,07	0,08	0,11	0,14	0,16	0,19	0,22	0,25	0,37	0,49	0,62	0,77	0,96	1,19	1,48	1,83	>= 2	-	-	-	-
1,6	0,05	0,06	0,06	0,07	0,08	0,12	0,14	0,17	0,21	0,24	0,27	0,40	0,52	0,66	0,83	1,03	1,28	1,58	1,96	>= 2	-	-	-	-
1,8	0,06	0,06	0,07	0,08	0,09	0,13	0,15	0,18	0,22	0,25	0,28	0,42	0,55	0,70	0,88	1,09	1,35	1,68	>= 2	-	-	-	-	-
2,0	0,06	0,07	0,07	0,08	0,09	0,13	0,16	0,19	0,23	0,27	0,30	0,44	0,58	0,74	0,92	1,15	1,43	1,77	>= 2	-	-	-	-	-
2,2	0,06	0,07	0,08	0,09	0,10	0,14	0,17	0,20	0,24	0,28	0,31	0,47	0,61	0,78	0,97	1,21	1,5	1,85	>= 2	-	-	-	-	-
2,4	0,06	0,07	0,08	0,09	0,10	0,14	0,18	0,21	0,25	0,29	0,33	0,49	0,64	0,81	1,01	1,26	1,56	1,94	>= 2	-	-	-	-	-
2,6	0,07	0,08	0,08	0,10	0,11	0,15	0,18	0,21	0,26	0,30	0,34	0,51	0,66	0,84	1,05	1,31	1,63	>= 2	-	-	-	-	-	-
2,8	0,07	0,08	0,09	0,10	0,11	0,16	0,19	0,22	0,27	0,32	0,35	0,52	0,69	0,87	1,09	1,36	1,69	>= 2	-	-	-	-	-	-
3,0	0,07	0,08	0,09	0,10	0,11	0,16	0,20	0,23	0,28	0,33	0,37	0,54	0,71	0,91	1,13	1,41	1,75	>= 2	-	-	-	-	-	-
3,2	0,07	0,08	0,09	0,11	0,12	0,17	0,20	0,24	0,29	0,34	0,38	0,56	0,74	0,93	1,17	1,45	1,80	>= 2	-	-	-	-	-	-
3,4	0,08	0,09	0,09	0,11	0,12	0,17	0,21	0,24	0,30	0,35	0,39	0,58	0,76	0,96	1,21	1,50	1,86	>= 2	-	-	-	-	-	-
3,6	0,08	0,09	0,10	0,11	0,13	0,18	0,22	0,25	0,31	0,36	0,40	0,59	0,78	0,99	1,24	1,54	1,91	>= 2	-	-	-	-	-	-
>= 3,8	0,08	0,09	0,10	0,12	0,13	0,18	0,22	0,26	0,32	0,37	0,41	0,61	0,80	1,02	1,27	1,58	1,97	>= 2	-	-	-	-	-	-
Примечание - Таблица составлена по зависимостям СП 38.13330.2012.

ИС NORMPROD: примечание. Формула дана в соответствии с официальным текстом документа.

А	k	А	k	А	k	А	k	А	k	А	k	А	k
1	0,11	8,5	0,79	16	0,99	23,5	1,12	31	1,20	39	1,28	49,5	1,35
1,5	0,24	9	0,81	16,5	1,00	24	1,12	31,5	1,21	40	1,28	50	1,36
2	0,33	9,5	0,83	17	1,01	24,5	1,13	32	1,21	40,5	1,29	51	1,36
2,5	0,40	10	0,84	17,5	1,02	25	1,13	32,5	1,22	41	1,29	51,5	1,37
3	0,46	10,5	0,86	18	1,03	25,5	1,14	33	1,22	41,5	1,30	52	1,37
3,5	0,51	11	0,87	18,5	1,04	26	1,15	33,5	1,23	42,5	1,30	53	1,37
4	0,55	11,5	0,89	19	1,05	26,5	1,15	34	1,23	43	1,31	53,5	1,38
4,5	0,59	12	0,90	19,5	1,06	27	1,16	34,5	1,24	43,5	1,31	54	1,38
5	0,62	12,5	0,91	20	1,06	27,5	1,17	35	1,24	44	1,32	54,5	1,38
5,5	0,65	13	0,93	20,5	1,07	28	1,17	35,5	1,25	45	1,32	55	1,39
6	0,68	13,5	0,94	21	1,08	28,5	1,18	36	1,25	45,5	1,33	56	1,39
6,5	0,70	14	0,95	21,5	1,09	29	1,18	36,5	1,26	46,5	1,33	56,5	1,40
7	0,73	14,5	0,96	22	1,09	29,5	1,19	37,5	1,26	47	1,34	58	1,40
7,5	0,75	15	0,97	22,5	1,10	30	1,19	38	1,27	48	1,34	58,5	1,41
8	0,77	15,5	0,98	23	1,11	30,5	1,20	38,5	1,27	48,5	1,35	60	1,41
Примечание - Таблица составлена в соответствии с СП 32-102-95.

Территория	Средняя продолжительность дождей в день с осадками, ч	Территория	Средняя продолжительность дождей в день с осадками, ч
Европейская часть		Западная Сибирь
Адлер	7	Александровское	9
Архангельск	9	Барнаул	6
Астрахань	4	Новосибирск	7
Бисер	8	Омск	6
Брянск	6	Салехард	9
Бугульма	8	Томск	8
Волгоград	5	Тюмень	7
Златоуст	10	Усть-Алаган	4
Калининград	6	Немал	5
Кемь	6	Восточная Сибирь
Киров	8	Алдан	9
Кола	8	Анадырь	8
Котлас	10	Баргузин	6
Самара	6	Баунт	5
Курск	6	Братск	6
С.-Петербург	6	Верхоянск	6
Москва	6	Дудинка	10
Нарьян-Мар	8	Ербогачен	6
Оренбург	6	Зима	5
Пермь	9	Красноармейский прииск	13
Псков	6	Красноярск	7
Ржев	6	Минусинск	4
Ростов-на-Дону	4	Могоча	6
Свердловск	8	Нерчинский завод	4
Симферополь	4	Нижнеангарск	6
Сочи	7	Оленек	8
Сыктывкар	10	Сковородино	6
Тамбов	6	Среднеколымск	9
Ужгород	5	П/о Таймыр	7
Хибины	9	Бухта Тикси	7
Ялта	4	Томмот	6
		Туруханск	13
		Улан-Удэ	5
		Уэлен	7

L, км	Vw, м/с	Элементы ветровых волн			L, км	Vw, м/с	Элементы ветровых волн
		hс, м	hо, м	, м			hс, м	hо, м	, м
1	2	3	4	5	6	7	8	9	10
<= 0,1	<= 5	<= 1	0,1	0,6	1,5	20	<= 1	0,4	3,4
	8		0,1	0,9			2	0,7	6,7
	10		0,1	1,0			3	0,9	9,3
	15		0,2	1,4			4	1,0	9,3
	20		0,2	1,7		25	<= 1	0,4	3,3
	25		0,3	1,9			2	0,7	6,8
	30		0,4	2,4			3	1,0	9,9
0,2	<= 5	<= 1	0,1	0,8			4	1,1	11,4
	8		0,1	1,3			5	1,2	11,4
	10		0,2	1,6		30	<= 1	0,5	3,6
	15		0,3	2,6			2	0,8	6,8
	20		0,3	2,7			3	1,0	10,1
	25		0,4	3,2			4	1,3	13,0
	30		0,5	3,6			5	1,4	13,2
0,4	<= 5	<= 1	0,1	1,4	3,0	5	<= 1	0,2	3,2
	8		0,2	1,8			2	0,3	3,8
	10		0,2	2,4		8	<= 1	0,3	3,3
	15		0,4	3,4			2	0,4	5,9
	20		0,5	4,2			3	0,5	5,9
	25		0,6	5,2		10	<= 1	0,3	3,3
	30		0,7	5,5			2	0,5	7,0
0,8	<= 5	<= 1	0,2	1,9			3	0,6	7,5
	8		0,3	3,0		15	<= 1	0,4	3,3
	10		0,3	3,3			2	0,6	6,6
	15	<= 1	0,3	3,3			3	0,9	9,9
		2	0,5	5,0			4	0,9	11,1
	20	<= 1	0,4	3,4		20	<= 1	0,4	3,4
		2	0,6	6,6			2	0,7	6,7
		3	0,7	6,6			3	0,9	10,4
	25	<= 1	0,4	3,3			4	1,2	12,8
		2	0,7	6,8			5	1,3	12,8
		3	0,9	7,6		25	<= 1	0,4	3,3
	30	<= 1	0,5	3,6			2	0,7	6,8
		2	0,8	6,8			3	1,0	9,9
		3	1,0	9,2			4	1,3	14,1
		4	1,1	9,2			5	1,5	16,8
1,5	<= 5	<= 1	0,2	2,5			6	1,6	16,8
	8		0,3	3,3		30	<= 1	0,5	3,6
	10	1	0,3	3,3			2	0,8	3,8
		2	0,4	5,2			3	1,1	10,1
	15	1	0,4	3,3	3,0	30	4	1,4	13,0
		2	0,6	6,6			5	1,7	17,3
		3	0,7	6,9			6	1,8	19,4
3,0	30	7	1,9	19,4	> 3,0	20	5	1,5	16,4
		8	2,0	19,4			6	1,7	19,9
		9	2,0	19,4			7	1,7	22,4
> 3,0	<= 5	<= 1	0,2	3,2			8	1,8	22,4
		2	0,2	4,7			9	1,9	22,4
		3	0,4	4,7		25	<= 1	0,4	3,4
> 3,0	8	<= 1	0,3	3,3	> 3,0	25	2	0,7	6,8
		2	0,5	7,1			3	1,1	9,9
		3	0,6	9,1			4	1,3	14,0
		4	0,7	9,5			5	1,5	16,9
	10	<= 1	0,3	3,3			6	1,8	19,7
		2	0,5	7,9			7	2,1	23,0
		3	0,7	10,8			8	2,3	26,3
		4	0,8	11,3			9	2,4	28,9
	15	<= 1	0,4	3,3		30	<= 1	0,5	3,6
		2	0,6	6,6			2	0,8	6,8
		3	0,9	9,9			3	1,1	10,1
		4	1,1	13,6			4	1,4	13,0
		5	1,3	17,4			5	1,7	17,2
		6	1,3	17,4			6	2,0	21,7
	20	<= 1	0,4	3,4			7	2,2	24,0
		2	0,7	6,7			8	2,4	26,5
		3	0,9	10,4			9	2,8	29,7
		4	1,2	13,2	-
Примечание - L - длина разгона ветровой волны; Vw - расчетная скорость ветра; hс - глубина воды в приоткосной зоне; hо - расчетное значение высоты волны в таблице соответствует высоте волны 1% обеспеченности hо = h1%; - длина ветровой волны; промежуточные значения параметров ветровых волн допускается определять линейной интерполяцией.

Характеристика местности <1>	V1, м/с <2>
	1	2	4	6	8	10	12	16	18	22	26	30
	Расчетная скорость ветра Vw, м/с
Открытые акватории, пустыни, степи, лесостепи, тундра	0,9	2,2	4,6	6,9	9,1	11,1	13,0	16,4	18,0	20,8	23,4	25,8
Населенные пункты при высоте застройки до 10 м, лесные массивы	0,9	2,4	5,4	8,2	10,7	13,1	15,3	19,2	21,0	24,2	27,0	32,9
Населенные пункты при высоте застройки более 10 м	1,1	2,9	6,2	9,3	12,2	14,9	17,3	21,8	23,9	27,7	21,2	34,5
ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду СП 20.13330.2011, а не СП 20.13330.2012.
<1> По СП 20.13330.2012. <2> V1 - скорость ветра на высоте 10 м над поверхностью воды. Соответствует интервалу осреднения 10 минут и 1% обеспеченности. Принимается по данным непосредственных измерений или климатических справочников.

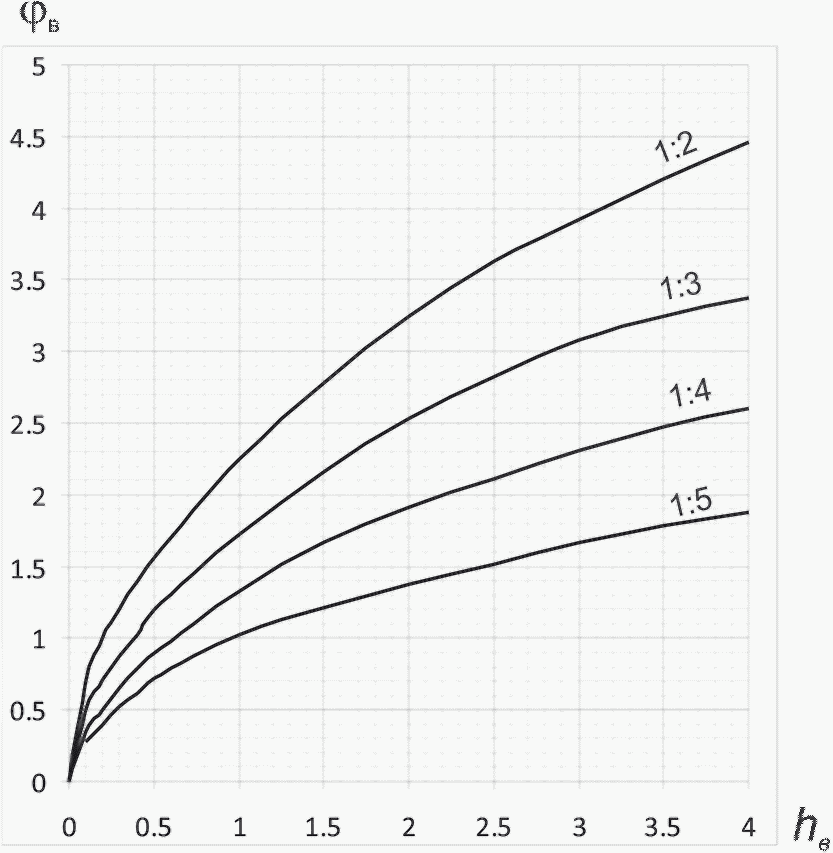

Высота волны h1%, м	Заложение откоса l:m	Железобетон монолитный, плитное сборное, омоноличенное в карты	Сборное из шарнирно соединенных плит	Каменная наброска при относительной шероховатости
				0,1				0,2
		Расчетная скорость ветра Vw, м/с
		<= 10	>= 20	<= 10	>= 20	<= 10	>= 20	<= 10	>= 20
0,5	2,0	1,05	1,35	0,95	1,20	0,50	0,60	0,40	0,50
	3,0	0,75	1,00	0,65	0,90	0,35	0,45	0,25	0,35
	3,5	0,60	0,85	0,55	0,75	0,30	0,40	0,25	0,30
1,0	2,0	2,10	2,70	1,90	2,45	0,95	1,25	0,75	0,95
	3,0	1,45	2,00	1,30	1,80	0,65	0,90	0,60	0,70
	3,5	1,20	1,65	1,10	1,50	0,55	0,75	0,50	0,45
1,2	2,0	2,60	3,25	2,35	2,95	1,15	1,45	0,90	1,15
	3,0	1,77	2,35	1,60	2,10	0,80	1,00	0,60	0,85
	3,5	1,45	2,00	1,30	1,80	0,65	0,90	0,55	0,70
1,5	2,0	3,15	4,00	2,90	3,65	1,45	1,85	1,10	1,45
	3,0	2,15	3,00	1,95	2,60	1,00	1,35	0,75	1,05
	3,5	1,85	2,50	1,70	2,25	0,85	1,15	0,65	0,90
Примечание - Величину относительной шероховатости следует принимать равной среднему диаметру зерен материала d50 крепления откоса.

Параметры эпюры волнового давления <*>	Пологость ветровой волны
	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21	22	23	>= 24
	0,3	0,3	0,4					0,5						0,6
	0,2	0,3			0,4			0,5				0,6			0,7			0,8
	1,1	1,3	1,4	1,6	1,8	1,9	2,1	2,2	2,4	2,6	2,7	2,9	3,0	3,2	3,4	3,5	3,7	3,8
<*> Параметры e0, a1 и a2 определяются путем умножения табличных данных на расчетное значение высоты ветровой волны h1%.

Наименование параметра	Обозначение параметра	Размерность	Ссылка
1	2	3	4
Средний диаметр крупных частиц	Dmax	мм	Расчет по Прил. А, Г СП 32-102-95
Степень неоднородности гранулометрического состава крупнообломочных и песчаных грунтов	Cu	доли ед.	Таблица 20, Б.33 Прил. Б ГОСТ 33063
Число пластичности	Ip	%	Таблица 26, Б.41 Прил. Б ГОСТ 33063
Показатель текучести (консистенции)	IL	доли ед.	Таблица 28, Б.25 Прил. Б ГОСТ 33063
Коэффициент выветрелости крупнообломочных грунтов	Кwrt	доли ед.	Таблица 24, Б.9 Прил. Б ГОСТ 33063
Степень морозной пучинистости		%	Таблица 37, Б.35 Прил. Б ГОСТ 33063
Относительная деформации набухания без нагрузки		доли ед.	Таблица 29, Б.20 Прил. Б ГОСТ 33063
Степень плотности песчаных грунтов искусственного сложения	ID	доли ед.	Таблица 23, Б.34 Прил. Б ГОСТ 33063
Относительная деформация просадочности		доли ед.	Таблица 31, Б.21 Прил. Б ГОСТ 33063
Диаметр частиц содержание которых по массе составляет 10%	d10	мм	По результатам определения зернового состава по ГОСТ 12536
то же, 60%	d60	мм	То же
Содержание в грунте частиц мельче 0,1 мм	pо	%	То же
Содержание в грунте частиц i-й фракции диаметром частиц di	pi	%	То же
Расчетное значение удельного сцепления грунта	cр	кПа	-

Разновидность дисперсных связных грунтов	Содержание песчаных частиц, % по массе	Ip, %	IL, доли единицы	, %	, доли единицы	, доли единицы
Супесь			Таблица 28 ГОСТ 33063	Таблица 37 ГОСТ 33063	Таблица 29 ГОСТ 33063	Таблица 31 ГОСТ 33063
Легкая крупная песчанистая	> 50	1 - 7
Легкая песчанистая	> 50	1 - 7
Пылеватая	50 - 20	1 - 7
Тяжелая пылеватая	< 20	1 - 7
Суглинок
Легкий песчанистый	>= 40	7 - 12
Легкий пылеватый	< 40	7 - 12
Тяжелый песчанистый	>= 40	12 - 17
Тяжелый пылеватый	< 40	12 - 17
Глина
Легкая песчанистая	>= 40	17 - 27
Легкая пылеватая	< 40	17 - 27
Тяжелая (жирная)	-	>= 27
Примечание - Обозначения - по таблице В.1.

Разновидность дисперсных несвязных грунтов	d, мм	Содержание частиц, % по массе	Cu <= 3	Cu > 3	0 < Кwrt <= 0,5	0,5 < Кwrt <= 0,75	0,75 < Кwrt <= 1	ID, доли ед.
Крупнообломочные:
- валунный (при преобладании неокатанных частиц - глыбовый)	> 200	> 50	Однородные	Неоднородные	Слабо-выветрелые	Средне-выветрелые	Сильно-выветрелые	-
- галечниковый (при неокатанных гранях - щебенистый)	> 10	> 50
- гравийный (при неокатанных гранях - дресвяный)	> 2	> 50
Песчаные:
- гравелистый	> 2	> 25	Однородные	Неоднородные	-			Таблица 23 ГОСТ 33063
- крупный	> 0,50	> 50
- средней крупности	> 0,25	> 50
- мелкий	> 0,10	>= 75
- пылеватый	> 0,10	< 75
Примечание - При наличии в крупнообломочных грунтах песчаного заполнителя более 40% или глинистого заполнителя более 30% от общей массы воздушно-сухого грунта в наименование крупнообломочного грунта включают наименование вида заполнителя и указывают характеристики его состояния (влажность, плотность, показатель текучести). Вид заполнителя устанавливают после удаления из крупнообломочного грунта частиц крупнее 2 мм. Если обломочный материал представлен ракушкой в количестве 50% и более, грунт называют ракушечным, если от 25% до 50% - к наименованию грунта добавляют слова "с ракушкой". Обозначения - по таблице В.1

Группа грунтов по степени опасности	Разновидность грунтов насыпи (выемки)	Показатели свойств грунтов по ГОСТ 33063
Малоопасные
I	Песчаные: - гравелистые - крупные - средней крупности	Среднеуплотненные (0,33 < ID <= 0,66); сильноуплотненные (0,66 < ID <= 1,00)
	Глинистые	Ненабухающие ; слабонабухающие ; твердые (IL < 0); полутвердые (0 <= IL <= 0,25); нормально уплотненные; непросадочные
Опасные
II	Глинистые	Тугопластичные (0,25 < IL <= 0,50); средненабухающие ; слабопросадочные ; среднепросадочные ; переуплотненные (тяжелые суглинки и глины в естественном залегании разуплотняющиеся при снятии бытовой нагрузки (в выемках)
Особоопасные
III	Песчаные: - мелкие - пылеватые	Слабоуплотненные (0 < ID <= 0,33); однородные (Cu <= 3); плывунные с характерными обратимыми стабилизационными связями между частицами
	Крупнообломочные	Однородные (Cu <= 3); неустойчивые к химическому выветриванию
IV	Глинистые	Пылеватые, водонеустойчивые, легкоразмокаемые, переходящие при незначительном увеличении влажности в текучее состояние (лессовидные суглинки и супеси); с числом пластичности (Ip < 12%)
		Дочетвертичные морские суглинки и глины, богатые окислами железа, жирные и бентонитовые глины
		Сильнонабухающие ; просадочные с преобладанием в глинистой фракции монтмориллонита, вермикулита, галлазуита (суглинки, жирные и бентонитовые глины); сильнопучинистые ; чрезмернопучинистые
		Переувлажненные мягкопластичной консистенции и выше (IL > 0,5)
Примечание - Обозначения - по таблице В.1

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду таблица В.1, а не В.1.1.

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду таблица В.1, а не В.1.1.

Марка	Параметры бетона		Характеристики бетона				Параметры арматуры			Общая масса, кг
	Длина x ширина x высота, мм	Объем, м3	Класс по прочности	Морозостойкость при среднемесячной температуре самого холодного месяца, °C		Водопроницаемость	Класс стали	Диаметр, мм (размер, мм x мм)	Масса, кг
				выше -10	от -10 до -20
ИС NORMPROD: примечание. Нумерация столбцов дана в соответствии с официальным текстом документа.
1	3	4	6	7	8	9	10	11	12	13
Железобетонная плита (серия 3.503.1-66 [72])
П-1	490 x 490 x 100	0,023	B20	F200	F200	W6	-	-	-	57
	1050 x 690 x 80 (блок)	0,057					А-I	10	0,58	140
П-2	1000 x 100 x 160	0,16	B20	F200	F300	W6	-	-	-	384
	850 x 490 x 80 (блок)	0,032					А-I	10	0,58	80
П-2м	500 x 500 x 100	0,025	B20	F200	F300	W6	-	-	-	400
П-3б	495 x 415 x 70	0,0144	B15	F50	F50	W2	-	-	-	36
Б-8	500 x 500 x 80	0,05	B20	F200	F300	W6	А-I	8	0,76	50
ПУ 0.5-0.5м	500 x 500 x 100	0,025	B20	F200	F300	W6	А-I	6	0,34	62,5
Плита бетонная (серия 3.503.9-78, выпуск 1 [29]
ПБ05-8	500 x 500 x 80	0,02	B15	F200	F200	W4	-	-	-	48
ПБ1-16	1000 x 1000 x 160	0,16	B20	F200	F300	W6	А-I	6	0,32	400
ПБ1-12	1000 x 1000 x 120	0,12	B20	F200	F300	W6	А-I	6	0,32	300
ПБ1-20	1000 x 1000 x 200	0,20	B20	F200	F300	W6	А-I	6	0,32	500
ПБ1-10	1000 x 1000 x 100	0,10	B20	F200	F300	W6	А-I	6	0,32	250
Блок бетонного упора железобетонный (серия 3.503.9-78, выпуск 1 [29])
У-1	1500 x 400 x 500	0,32	B20	F150	F150	W6	А-I	6	1,1	720
У-2	2000 x 400 x 500	0,42	B20	F150	F150	W6	А-I	6	1,1	960
У-3	1550 x 1550 x 750	1,80	B20	F150	F150	W6	А-I	6	13,5	1125
Плита укрепления откосов решетчатая (серия 3.820.1-69, выпуск 1 [74])
ПР 10-20	1980 x 980 x 100	0,072	B15	F200	F300	W6				180
ПР-3	3000 x 1500 x 160	0,34	B15	F200	F300	W6				850
ПР-3И	3000 x 1750 x 170	0,43	B15	F200	F300	W6				1075
ПР-4,2	4200 x 1200 x 180	0,52	B15	F200	F300	W6				1300
Сборная гибкая плита железобетонная (серия 3.503.9-78, выпуск 1 [29])
ПГ-5	2400 x 2400 x 50	0,26	B27,5	F200	F300	W6	В-I	5	6,1	630
							А-I	6	0,9
ПГ-7,5	2400 x 2400 x 75	0,37	B27,5	F200	F300	W6	В-I	5	6,1	890
							А-I	8	1,6
ПГ-10	5000 x 2500 x 100	1,15	B27,5	F200	F300	W6	В-I	5	29,3	2900
							А-I	14	39,9
ПГ-12	5000 x 2500 x 120	1,36	B27,5	F200	F300	W6	В-I	5	29,3	3400
							А-I	14	39,9
ПГ-15	5000 x 2500 x 150	1,70	B27,5	F200	F300	W6	В-I	5	29,3	4300
							А-I	14	39,9
Гибкая железобетонная плита (серия 3.501.1-156, выпуск 1 [75])
ГП 1-150	1200 x 1200 x 150	0,216	B20	F300	F300	W6	А-III	8	2,05	460
							В	5	1,18
ГП 1-75	1200 x 1200 x 75	0,10	B20	F300	F300	W6	А-III	8	2,05	230
							В	5	1,18
ГП 2-150	2400 x 2400 x 150	0,78	B20	F300	F300	W6	А-III	8	3,94	1820
							В	5	5,32
ГП 2-75	2400 x 2400 x 75	0,39	B20	F300	F300	W6	А-III	8	3,94	910
							В	5	5,32
Гибкая железобетонная плита из блоков, скрепленных замоноличенным синтетическим канатом (ТУ 5859-002-59565714-2012) [57]
ПБЗГУ-105	2746 x 1226 x 240	0,80	B30	F300	F300	W8	-	-	-	1220
ПБЗГУ-202	2746 x 1226 x 60	0,20	B30	F300	F300	W8	-	-	-	395
ПБЗГУ-405	2746 x 1226 x 150	0,50	B30	F300	F300	W8	-	-	-	820
Плита ЖБИ шарнирно-соединенная (серия 3.503.9-78, выпуск 1 [29])
ПЖБ3-15II	3000 x 2600 x 150	1,11	B22,5	F200	F300	W6	А-I	14	6,4	2780
							А-II	10	87,0
ПЖБ3-15III	3000 x 2600 x 150	1,11	B22,5	F200	F300	W6	А-I	14	6,4	2780
ПЖБ3-20II	3000 x 2600 x 200	1,48	B22,5	F200	F300	W6	А-I	14	6,4	3700
							А-II	10	88,1
ПЖБ3-20III	3000 x 2600 x 200	1,48	B22,5	F200	F300	W6	А-I	14	6,4	3700
ПЖБ3-16I	3000 x 1500 x 160	0,70	B22,5	F200	F300	W6	А-I	10	6,4	1762
								14	8,4
Плита решетчатая железобетонная (серия 3.820.1-69, выпуск 1 [74])
ПРП10.20	2000 x 1000 x 100	0,082	B15	F150	F150	W6	А-I	6	0,7	210
							Вр-I	6	2,4
Плита крепления железобетонная (серия 3.820.15, выпуск 2 [77])
ПКО-10	4000 x 2000 x 100	0,80	B20	F150	F150	W6	А-I	10	2,0	2000
							А-III	10	23,3
							А-III	12	59,4
ПКО-12	4000 x 2000 x 120	0,95	B20	F150	F150	W6	А-I	12	3,2	2375
							А-III	10	23,3
							А-III	12	67,3
ПКО-15	4000 x 2000 x 150	1,20	B20	F150	F150	W6	А-I	12	3,2	3000
							А-III	10	124,6
Плита крепления железобетонная шарнирно соединенная на откосе (серия 3.820.15, выпуск 2 [77])
ПКШ-15	4000 x 2000 x 150	1,20	B20	F150	F150	W6	А-I	6	17,9	3000
							А-I	12	3,2
							А-I	14	4,2
							А-III	10	63,6
Железобетонная плита (серия 3.820.1.70 [78])
ПВН 50.20-1	5000 x 2000 x 60	0,59	B25	F150	F150	W6	А-III	6	5,8	1480
							Вр-I	4	1,0
							Вр-II	5	10,5
							А-I	12	8,2
							А-III	6	1,74
							Вр-I	4	0,22
							ВСт3 ПСБ	6 x 63	3,56
ПВН 60.10-1	6000 x 1000 x 60	0,36	B25	F150	F150	W6	Вр-I	4	2,0	900
							Вр-II	6	10,0
							А-I	10	3,24
							Вр-I	4	0,62
							ВСт3 ПСБ	6 x 63	3,56
ПВН 60.15-1	6000 x 1500 x 60	0,53	B25	F150	F150	W6	А-III	6	5,6	1320
							Вр-I	4	1,0
							Вр-II	6	15,6
							А-I	10	4,46
							А-III	6	1,32
							Вр-I	4	0,22
							ВСт3 ПСБ	6 x 63	3,56
ПВН 60.20-1	6000 x 2000 x 60	0,71	B25	F150	F150	W6	А-III	6	7,25	1780
							Вр-I	4	1,25
							Вр-II	6	19,9
							А-I	12	8,2
							А-III	6	1,74
							Вр-I	4	0,22
							ВСт3 ПСБ	6 x 63	3,56
ПВН 50.20-2	5000 x 2000 x 100	0,99	B25	F150	F150	W6	А-I	6	2,6	2480
							А-III	10	21,52
							Вр-II	6	14,4
							А-I	6	0,54
							А-I	14	11,2
							А-III	10	4,92
							ВСт3 ПСБ	6 x 100	5,64
Плита железобетонная (серия 3.820.1.70, выпуск 55/88 [78])
ПВН 60.20-2	6000 x 2000 x 100	1,19	B25	F150	F150	W6	А-I	6	3,25	2980
							А-III	10	26,9
							Вр-II	6	17,04
							А-I	6	0,54
							А-I	14	11,2
							А-III	10	4,92
							ВСт3 ПСБ	6 x 100	5,64
Плита железобетонная (серия 3.820.1.70 [78])
ПВ 3 x 1,5 x 0,1	2990 x 1440 x 100	0,44	B20	F300	F300	W6				1100
ПВ 10.5-1	1000 x 500 x 60	0,028	B15	F150	F150	W6	А-I	6	0,58	70
							Вр-I	3	0,36
ПВ 15.10-1	1500 x 1000 x 60	0,087	B15	F150	F150	W6	А-I	8	2,2	220
							Вр-I	3	0,45
ПВ 30.15-1	3000 x 1500 x 60	0,26	B15	F150	F150	W6	А-III	4	1,83	650
							А-III	6	7,06
							А-I	10	4,5
							А-III	4	0,58
							ВСт3 ПСБ	6 x 63	3,5
ПВ 30.20-1	3000 x 2000 x 60	0,35	B15	F150	F150	W6	А-III	6	14,5	880
							А-I	10	5,7
							А-III	6	2,28
							ВСт3 ПСБ	6 x 63	3,56
ПВ 30.15-2	3000 x 1500 x 100	0,43	B15	F150	F150	W6	А-I	10	2,24	1080
							А-III	8	43,92
ПВ 30.20-2	3000 x 2000 x 100	0,59	B15	F150	F150	W6	А-I	10	2,24	1480
							А-III	8	55,3
ПВ 40.20-2	4000 x 2000 x 100	0,79	B15	F150	F150	W6	А-I	10	2,24	1980
							А-III	8	72,68
ПВ 40.20-3	4000 x 2000 x 150	1,20	B15	F150	F150	W6	А-I	12	3,68	3000
							А-III	10	124,9
ПШ 40.20-3	4000 x 2000 x 150	1,20	B15	F150	F150	W6	А-I	12	6,68	3000
							А-III	6	31,87
							А-III	10	48,86
ПШО 40.20-3	4000 x 2000 x 150	1,20	B15	F150	F150	W6	А-I	12	6,68	3000
							А-III	6	40,45
ПШ 10.10-4	1000 x 1000 x 300	0,25	B15	F150	F150	W6	А-I	14	4,86	625
Плита железобетонная (серия 3.820.1.70 [78])
ПК 30-15	3000 x 1500 x 80	0,354	B15	F150	F150	W6	Вр-I	4	3,2	885
							Вр-I	5	6,9
							Вр-I	4	0,3
							А-I	10	3,0
							Ст 3 кл	75 x 4	2,4
ПК 30-20	3000 x 2000 x 80	0,473	B15	F150	F150	W6	Вр-I	4	3,2	1180
							Вр-I	5	9,0
							Вр-I	4	0,3
							А-I	10	3,0
							Ст 3 кл	75 x 4	2,4
ПК 30-25	3000 x 2500 x 80	0,594	B15	F150	F150	W6	Вр-I	5	13,5	1480
							Вр-I	4	4,6
							А-III	8	7,8
							Вр-I	4	0,3
							А-I	12	3,3
							А-I	10	0,7
							Ст 3 кл	75 x 4	2,4
ПКу 30-15	3000 x 1500 x 100	0,42	B15	F150	F150	W6	Вр-I	4	2,0	1050
							Вр-I	5	6,1
							А-III	8	13,7
							Вр-I	4	0,3
							А-I	10	3,0
							А-III	6	1,1
							Ст 3 кл	55 x 4	1,7
							Ст 3 кл	40 x 4	1,5
ПКу 30-20	3000 x 2000 x 100	0,56	B15	F150	F150	W6	Вр-I	4	2,4	1400
							Вр-I	5	8,4
							А-III	8	18,2
							Вр-I	4	0,3
							А-I	10	3,0
							А-II	6	1,1
							Ст 3 кл	40 x 4	1,5
							Ст 3 кл	55 x 4	1,7
ПКу 30-25	3000 x 2500 x 100	0,72	B15	F150	F150	W6	Вр-I	4	3,2	1800
							Вр-I	5	21,2
							А-III	8	22,8
							Вр-I	4	0,3
							А-I	10	3,0
							А-III	6	1,1
							Ст 3 кл	40 x 4	1,5
							Ст 3 кл	55 x 4	1,7
Плита железобетонная (альбом 750 [19])
ЖБП1	3000 x 2500 x 150	1,125	B20	F150	F150	W6	А-I	8	20,1	2750
							А-II	10	19,5
							А-II	12	29,2
							А-I	8	1,1
							А-I	12	8,9
ЖБП2	3000 x 2500 x 200	1,50	B20	F150	F150	W6	А-I	8	20,1	3700
							А-II	10	19,2
							А-II	14	39,7
							А-I	8	1,4
							А-I	14	12,7
ЖБП3	3000 x 2500 x 100	0,72	B20	F150	F150	W6	А-I	8	20,1	1800
							А-II	10	39,9
							А-I	8	0,6
							А-I	10	5,9
ИС NORMPROD: примечание. Текст дан в соответствии с официальным текстом документа.
ЖБП3	3000 x 2500 x 100	0,72	B20	F150	F150	W6	А-I	8	20,1	1800
							А-II	10	39,9
							А-I		0,6
							А-I	10	5,9
ЖБП3	3000 x 2500 x 100	0,72	B20	F150	F150	W6	А-I	8	20,1	1800
							А-II	10	39,9
							А-I	8	0,6
							А-I	10	5,9
ЖБП4	3000 x 2500 x 120	0,85	B20	F150	F150	W6	А-I	8	20,1	2100
							А-II	10	19,5
							А-II	12	29,2
							А-I	8	0,8
							А-I	12	8,7
ЖБП5	3000 x 2500 x 150	1,07	B20	F150	F150	W6	А-I	8	20,1	2700
							А-II	10	19,5
							А-II	12	29,2
							А-I	8	1,1
							А-I	12	8,9
ЖБП6	3000 x 2500 x 200	1,44	B20	F150	F150	W6	А-I	8	20,1	3600
							А-II	10	19,2
							А-II	14	39,7
							А-I	8	1,4
							А-I	14	12,7
ЖБП7	3000 x 2500 x 100	0,72	B20	F150	F150	W6	А-I	8	20,1	1800
							А-II	10	39,9
							А-I	8	0,6
							А-I	10	5,9
ЖБП8	3000 x 2500 x 150	1,04	B20	F150	F150	W6	А-I	8	20,1	2600
							А-II	10	19,5
							А-II	12	29,2
							А-I	8	1,1
							А-I	12	8,9
ЖБП9	3000 x 2500 x 170	1,20	B20	F150	F150	W6	А-I	8	20,1	3000
							А-II	10	19,5
							А-II	12	34,5
							А-I	8	1,3
							А-I	12	10,8
ЖБП10	3000 x 2500 x 200	1,44	B20	F150	F150	W6	А-I	8	20,1	3600
							А-II	10	19,2
							А-II	14	39,7

[1]	Рекомендации по проектированию земляного полотна дорог в сложных инженерно-геологических условиях - М.: ЦНИИС, 1974
[2]	Методические указания по оценке местной устойчивости откосов и выбору способов их укрепления в различных природных условиях - М.: ЦНИИС, 1970
[3]	П 56-90	Рекомендации по проектированию обратных фильтров гидротехнических сооружений. ВНИИГ, С.-Петербург, 1992
[4]	Инструкция РД 51-2.4-00797	Борьба с водной эрозией грунтов на линейной части трубопроводов
[5]	Альбом типовых решений серия 503-09-7.87	Водоотводные сооружения на автомобильных дорогах общей сети Союза ССР
[6]	ВСН 206-87	Параметры ветровых волн, воздействующих на откосы транспортных сооружений на реках
[7]	ОДМ 218.3.038-2015	Рекомендации по проектированию и строительству берегозащитных сооружений автомобильных дорог
[8]	Рекомендации по количественной оценке устойчивости оползневых склонов. ПНИИИС Госстроя СССР. - М.: ФГУП ЦПП, 2004
[9]	Рекомендации по выбору методов расчета коэффициента устойчивости склона и оползневого давления. Минмонтажспецстрой СССР. - М.: ЦБНТИ Минмонтажспецстроя СССР, 1986
[10]	ОДМ 218.2.006-2010	Рекомендации по расчету устойчивости оползнеопасных склонов (откосов) и определение оползневых давлений на инженерные сооружения автомобильных дорог
[11]	ОДМ 218.2.051-2015	Рекомендации по проектированию и расчету противообвальных сооружений на автомобильных дорогах
[12]	Шифр 2337	Укрепление русел, конусов и откосов насыпей у малых и средних мостов и водопропускных труб выпуски 0, 1 2012 взамен серии 3.501.1-156
[13]	Альбом типовых решений серия 3.505.1-16	Крепление откосов судоходных рек каналов железобетонными плитами
[14]	Пособие к СНиП 2.05.03-84* (Мосты и трубы) по изысканиям и проектированию железнодорожных и автодорожных мостовых переходов через водотоки (ПМП-91)/Корпорация "Трансстрой", ПКТИтрансстрой. - М.: ЦНИИС, 1992
[15]	Методические указания по определению ледовых нагрузок на опоры мостов. М., ЦНИИС, 1993
[16]	Учет деформации речных русел и берегов водоемов в зоне подводных переходов магистральных трубопроводов (нефтегазопроводов). Миннефтегазстрой. Л., Гидрометеоиздат, 1985
[17]	Альбом типовых решений серия 503-0-48.87	Земляное полотно автомобильных дорог общего пользования
[18]	ОДМ 218.2.048-2014	Методы укрепления откосов земляного полотна автомобильных дорог общего пользования засевом трав в различных климатических зонах
[19]	Альбом типовых решений инв. N 750	Альбом конструкций креплений откосов земляного полотна железных и автомобильных дорог
[20]	Пособие по проектированию земляного полотна и водоотвода железных и автомобильных дорог промышленных предприятий (к СНиП 2.05.07-85). Стройиздат, М., 1988
[21]	Руководство по сооружению земляного полотна автомобильных дорог. Транспорт, М., 1982
[22]	В.И. Грицын, Б.И. Цвелодуб "Механизированное укрепление земляного полотна травосеянием". Транспорт, М., 1962
[23]	ОДМ 218.011-98	Методические рекомендации по озеленению автомобильных дорог
[24]	Нормы посадки деревьев и кустарников городских зеленых насаждений. Минжилкомхоз РСФСР, М., 1988
[25]	ОДМ 218.3.031-2013	Методические рекомендации по охране окружающей среды при строительстве, ремонте и содержании автомобильных дорог
[26]	Методические рекомендации по разработке норм и правил по благоустройству территорий муниципальных образований (с изменениями 2014 г.). Минрегионразвитие, М., 2011
[27]	Методические рекомендации ЦНИИС по укреплению откосов земляного полотна гидропосевом трав. Транспорт, М., 1984
[28]	ВСН 115-75	Технические указания по приготовлению и применению дорожных эмульсий
[29]	Типовые конструкции, изделия и узлы. Серия 3.503.9-78. Конструкции укрепления откосов земляного полотна автомобильных дорог общего пользования. Выпуск 1. Материалы для проектирования
[30]	ВСН 34-91 Часть II	Правила производства и приемки работ на строительстве новых, реконструкции и расширении действующих гидротехнических морских и речных транспортных сооружений мелиорации и водного хозяйства. Минтрансстрой СССР, М., 1992
[31]	Пособие по производству и приемке работ при строительстве новых, реконструкции и расширении действующих гидротехнических морских и речных транспортных сооружений (к СНиП 3.07.02-87). Минтрансстрой СССР, М., 1991
[32]	ОДМ 218.2.046-2014	Рекомендации по выбору и контролю качества геосинтетических материалов, применяемых в дорожном строительстве. Росавтодор. - М.: Информавтодор, 2014
[33]	ОДМ 218.5.006-2010	Рекомендации по методикам испытаний геосинтетических материалов в зависимости от области их применения в дорожной отрасли
[34]	ТУ 218-УССР-56-87	Гирлянды железобетонные гибкие сборные Г-1 и Г-2. Технические условия
[35]	Методические рекомендации по выбору решетчатых конструкций для укрепления конусов и откосов земляного полотна автомобильных дорог. СоюздорНИИ, 1973
[36]	ВСН 181-74	Технические указания по применению сборных решетчатых конструкций для укрепления конусов и откосов земляного полотна. М., 1974
[37]	Методические рекомендации по проектированию и строительству гибких железобетонных покрытий откосов транспортных сооружений. Минтранс, М., 1984
[38]	ОДМ 218.3.032-2013	Методические рекомендации по усилению конструктивных элементов автомобильных дорог пространственными георешетками (геосотами)
[39]	Рекомендации по укреплению откосов мостовых переходов и насыпей на прижимных участках рек наброской из каменных материалов
[40]	Типовые материалы для проектирования 820-04-28.87	Плотины земляные насыпные высотой до 15 м с крепленым верховым откосом. Альбом I. Часть I. Минводхоз СССР, М., 1988
ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду ОДМ 218.2.049-2015.
[41]	ОДМ (проект)	Рекомендации по проектированию и строительству габионных конструкций на автомобильных дорогах
[42]	Методические рекомендации по применению габионных конструкций в дорожно-мостовом строительстве, М., 2001
[43]	ВСН АПК 2.30.05.001-2003	Мелиорация. Руководство по защите земель, нарушенных водной эрозией. Габионные конструкции противоэрозионных сооружений. Министерство сельского хозяйства Российской Федерации; М., 2003
[44]	Технические указания по применению габионов для усиления земляного полотна. МПС РФ, 1998
[45]	ЦПИ 22/32	Технические указания и альбом типовых конструкций и технологий по защите габионными структурами земляного полотна от размывов. М., 2002
[46]	ОДМ 218.2.027-2012	Методические рекомендации по расчету и проектированию армогрунтовых подпорных стен на автомобильных дорогах. М, 2013
[47]	ЦПИ 22/43	Технические указания по применению габионов для усиления земляного полотна. МПС РФ, 1998
[48]	СТО НООСТРОЙ 2.33.22-2011	Мелиоративные системы и сооружения. Габионные противоэрозионные сооружения. Общие требования по проектированию и строительству
[49]	ОСТ 10323-2003	Мелиорация. Конструкции габионные гидротехнических противоэрозионных сооружений. Минсельхоз России. М., 2003
[50]	Технологическая карта. Укрепление откосов подтопляемых насыпей бетонными плитами с устройством обратного фильтра из геотекстильного материала. М., 1986
[51]	ВСН 205-87	Проектирование земляного полотна железных дорог из глинистых грунтов с применением геотекстиля. Минтрансстрой, МПС, М., 1988
[52]	РД 31.31.55-93	Инструкция по проектированию морских причальных и берегоукрепительных сооружений
[53]	Руководство по проектированию береговых укреплений на внутренних водоемах. М., 1984
[54]	ВСН 3-70	Указания по проектированию судоходных каналов. Минречфлот РСФСР, М., 1972
[55]	Методические рекомендации по выбору конструкций укрепления конусов и откосов земляного полотна. Технологии и механизация укрепительных работ. СоюздорНИИ, М., 1981
[56]	ТУ 1856-87	Плиты железобетонные гибкие сборные
[57]	ТУ 5859-002-59565714-2012	Плиты бетонные защитные гибкие универсальные
[58]	5859-002-59565714-2012 РЭ	Руководство по эксплуатации. Плиты покрытия бетонного защитного гибкого универсального (ПБЗГУ)
[59]	ТУ 4100-002-59565714-2012	Скобы крепления гибкого бетонного покрытия. Технические условия
[60]	СТО 17330282.27.140.002-2008	Гидротехнические сооружения ГЭС и ГАЭС. Условия создания. Нормы и требования
[61]	Пособие по проектированию земляного полотна автомобильных дорог на слабых грунтах. М., 2004
[62]	ВСН 84-89	Изыскания, проектирование и строительство автомобильных дорог в районах распространения вечной мерзлоты. М., 1990
[63]	ВСН 77-89	Нормы проектирования и сооружения земляного полотна автомобильных дорог в песчаных пустынях
[64]	Методические указания по обследованию водопропускной способности больших и средних мостов. ЦНИИС Минтрансстроя СССР, М., 1971
[65]	Методические рекомендации по укреплению откосов земляного полотна в легковыветривающихся скальных породах. СоюздорНИИ, М., 1974
[66]	РД 11-02-2006	Требования к составу и порядку ведения исполнительной документации при строительстве, реконструкции и капитальном ремонте объектов капитального строительства и требования, предъявляемые к освидетельствованию работ, конструкций, участков сетей инженерного обеспечения. М., Технорматив, 2009
[67]	ОДМ 218.5.003-2010	Рекомендации по применению геосинтетических материалов при строительстве и ремонте автомобильных дорог
[68]	ЦПИ N 22/32	Технические указания и альбом типовых конструкций и технологий по защите габионными структурами земляного полотна от размывов. М., ИКЦ "Академкнига", 2002
[69]	ОДМ 218.7.001-2009	Рекомендации по осуществлению строительного контроля на федеральных автомобильных дорогах
[70]	ВСН 5-81	Инструкция по разбивочным работам при строительстве, реконструкции и капитальном ремонте автомобильных дорог, искусственных сооружений
[71]	Проектирование сооружений для очистки сточных вод/ВНИИ ВОДГЕО. Справочное пособие к СНИП 2.04.03-85. - М., Стройиздат, 1990
[72]	Типовые конструкции, изделия и узлы зданий и сооружений. Серия 3.503.1-66. Изделия сборные железобетонные водоотводных сооружений на автомобильных дорогах. Рабочие чертежи
[73]	ВСН 206-87	Параметры ветровых волн, воздействующих на откосы транспортных сооружений на реках
[74]	Типовые конструкции и детали зданий и сооружений. Серия 3.820.1-69. Элементы крепления осушительных каналов. Выпуск 1. Лотки, плиты. Рабочие чертежи
[75]	Типовые строительные конструкции, изделия и узлы. Серия 3.501.1-156. Укрепление русел, конусов и откосов насыпи у малых и средних мостов и водопропускных труб. Выпуск 1. Блоки укреплений. ТУ. Рабочие чертежи.
[76]	Типовые строительные конструкции, изделия и узлы. Серия 3.820-6. Оголовки, плиты крепления сооружений, гасители. Выпуск 5/88. Плиты крепления сооружений, гасители. Рабочие чертежи
[77]	Типовые конструкции и детали зданий и сооружений. Унифицированные сборные железобетонные конструкции для водохозяйственного строительства. Серия 3.820-15. Конструкции для сооружений при земляных плотинах. Выпуск 2. Плиты крепления откосов земляных плотин
[78]	Типовые конструкции и детали зданий и сооружений. Серия 3.820.1-70. Плиты для крепления каналов и откосов плотин
