"ОДМ 218.3.108-2019. Отраслевой дорожный методический документ. Методические рекомендации по применению различных методов уплотнения асфальтобетонных смесей в лабораторных условиях"
(издан на основании Распоряжения Росавтодора от 27.06.2019 N 1617-р)

1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Инновационный технический центр" (ООО "ИТЦ").

2 ВНЕСЕН Управлением научно-технических исследований и информационного обеспечения Федерального дорожного агентства.

3 ИЗДАН на основании распоряжения Федерального дорожного агентства от 27.06.2019 N 1617-р.

4 ИМЕЕТ РЕКОМЕНДАТЕЛЬНЫЙ ХАРАКТЕР.

5 ВВЕДЕН ВПЕРВЫЕ.

1.1 Настоящий отраслевой дорожный методический документ (далее - методический документ) распространяется на асфальтобетонные смеси и смеси асфальтобетонные щебеночно-мастичные, применяемые для устройства конструктивных слоев дорожных одежд, и устанавливает процедуры приготовления образцов в лабораторных условиях.

1.2 Методический документ содержит описание методов изготовления асфальтобетонных образцов с уточнением процедуры подготовки и уплотнения асфальтобетонных образцов, обеспечивающих повышение воспроизводимости результатов испытаний.

1.3 Применение данного методического документа позволит повысить качество выполняемых работ, точность получения результатов, а также их сходимость и воспроизводимость.

В настоящем методическом документе использованы нормативные ссылки на следующие документы:

ГОСТ 12.4.131-83 Халаты женские. Технические условия

ГОСТ 12.4.132-83 Халаты мужские. Технические условия

ГОСТ 12.4.252-2013 Система стандартов безопасности труда. Средства индивидуальной защиты рук. Перчатки. Общие технические требования. Методы испытаний

ГОСТ 166-89 (СТ СЭВ 704-77; СТ СЭВ 707-77; СТ СЭВ 1309-78, ИСО 3599-76) Штангенциркули. Технические условия

ГОСТ 427-75 Линейки измерительные металлические. Технические условия

ГОСТ 9128-2009 Смеси асфальтобетонные дорожные, аэродромные и асфальтобетон. Технические условия

ГОСТ 12801-98 Материалы на основе органических вяжущих для дорожного и аэродромного строительства. Методы испытаний

ГОСТ 31015-2002 Смеси асфальтобетонные и асфальтобетон щебеночно-мастичные. Технические условия

ГОСТ Р 12.1.019-2009 Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты

ГОСТ Р 53228-2008 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

ГОСТ Р 58401.1-2019 Дороги автомобильные общего пользования. Смеси асфальтобетонные дорожные и асфальтобетон. Система объемно-функционального проектирования. Технические требования

ГОСТ Р 58401.2-2019 Дороги автомобильные общего пользования. Смеси асфальтобетонные дорожные и асфальтобетон щебеночно-мастичные. Система объемно-функционального проектирования. Технические требования

ГОСТ Р 58401.9-2019 Дороги автомобильные общего пользования. Смеси асфальтобетонные дорожные и асфальтобетон. Метод сокращения проб

ГОСТ Р 58401.13-2019 Дороги автомобильные общего пользования. Смеси асфальтобетонные дорожные и асфальтобетон. Метод приготовления образцов вращательным уплотнителем

ГОСТ Р 58401.16-2019 Дороги автомобильные общего пользования. Смеси асфальтобетонные дорожные и асфальтобетон. Методы определения максимальной плотности

ГОСТ Р 58401.24-2019 Дороги автомобильные общего пользования. Смеси асфальтобетонные дорожные и асфальтобетон. Методы проведения термостатирования

ПНСТ 183-2019 Дороги автомобильные общего пользования. Смеси асфальтобетонные дорожные и асфальтобетон щебеночно-мастичные. Технические условия

ПНСТ 184-2019 Дороги автомобильные общего пользования. Смеси асфальтобетонные дорожные и асфальтобетон. Технические условия

В настоящем методическом документе применены следующие термины с соответствующими определениями:

3.1 щебеночно-мастичная асфальтобетонная смесь: Рационально подобранная смесь минеральных материалов (щебня, песка из отсевов дробления и минерального порошка), дорожного битума (с полимерными или другими добавками или без них) и стабилизирующей добавки, взятых в определенных пропорциях и перемешанных в нагретом состоянии.

3.2 асфальтобетонная смесь: Рационально подобранная смесь, состоящая из минеральной части (щебня, песка и минерального порошка или без него) и битумного вяжущего, взятых в определенных соотношениях и перемешанных в нагретом состоянии.

3.3 асфальтобетон: Уплотненная асфальтобетонная смесь.

3.4 эквивалентная одноосная нагрузка: Нагрузка, равная 80 кН, передаваемая на дорожное покрытие от одной оси транспортного средства.

3.5 воздушные пустоты: Общее количество пустот в уплотненной асфальтобетонной смеси, выраженное в процентах от объема смеси.

3.6 пустоты в минеральном заполнителе (ПМЗ): Общее количество пустот между зернами минерального заполнителя в уплотненной асфальтобетонной смеси, выраженное в процентах от объема смеси, которое включает количество воздушных пустот и оптимально эффективное содержание вяжущего.

3.7 пустоты, наполненные битумом (ПНБ): Общее количество пустот, заполненных вяжущим, выраженное в процентах от объема ПМЗ.

3.8 номинальный максимальный размер минерального заполнителя: Размер минерального заполнителя, соответствующий размеру ячейки сита, который на один размер больше первого сита, где остаток минерального заполнителя составляет более 10%.

3.9 максимальный размер минерального заполнителя: Размер минерального заполнителя, который на один размер больше, чем номинальный максимальный размер минерального заполнителя.

3.10 водостойкость: Отношение предела прочности при непрямом растяжении серии образцов, подверженных водонасыщению и циклу "замораживание-оттаивание", к пределу прочности при непрямом растяжении серии образцов, выдержанных при комнатных условиях.

3.11 образец-плита: Уплотненная асфальтобетонная смесь в специальной установке секторным вальцом или другими средствами, имитирующими уплотнение асфальтобетонной смеси при укладке на автомобильной дороге.

3.12 установка Маршалла: Установка для приготовления образцов, уплотнение в которой достигается за счет нагрузки от падающего груза.

3.13 вальцовый уплотнитель: Установка для приготовления образцов-плит, уплотнение в которой достигается за счет раскатывающего усилия от секторного вальца, моделирующего уплотнение катками.

3.14 вращательный уплотнитель (гиратор): Установка для приготовления образцов, уплотнение в которой достигается за счет сочетания вращательного сдвигового действия и вертикальной нагрузки.

4.1 При работе с асфальтобетонами используют одежду специальную защитную по ГОСТ 12.4.131-83 или ГОСТ 12.4.132-83, для защиты рук - перчатки по ГОСТ 12.4.252-2013.

4.2 При выполнении измерений соблюдают правила по электробезопасности согласно ГОСТ Р 12.1.019-2009 и инструкции по эксплуатации оборудования.

При выполнении измерений соблюдают следующие условия для помещений, в которых испытывают образцы:

- температура (22 +/- 3) °C;

- относительная влажность (55 +/- 15)%.

Данный метод уплотнения применяют для определения объемных и физико-механических свойств асфальтобетонных и щебеночно-мастичных смесей на соответствие требованиям ГОСТ 9128-2009 и ГОСТ 31015-2002.

6.2.1 При приготовлении асфальтобетонных образцов применяют следующие средства измерений и вспомогательные устройства:

- весы лабораторные по ГОСТ Р 53228-2008 с пределом взвешивания не менее 3000 г и точностью 0,1 г;

- установка (пресс) для уплотнения образцов с возможностью создания нагрузки не менее 320 кН и погрешностью измерения не более 2%. Допускается применение установок, способных уплотнять несколько образцов одновременно с требуемым давлением;

- штангенциркуль по ГОСТ 166-89;

- металлический стержень для штыкования диаметром не более 5 мм и длиной не менее 250 мм;

- термометр с погрешностью измерения не более 1 °C в диапазоне измеряемых температур от 0 °C до 200 °C;

- сушильный шкаф для нагрева и поддержания температуры до 220 °C с точностью до 3 °C;

- устройство для извлечения образца (выжимное устройство, позволяющее извлечь образец из формы без повреждения);

- формы для уплотнения асфальтобетонных образцов.

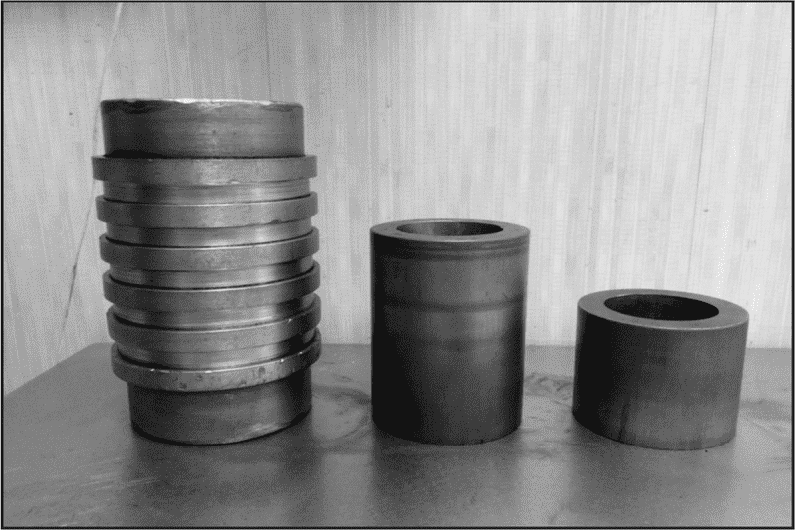

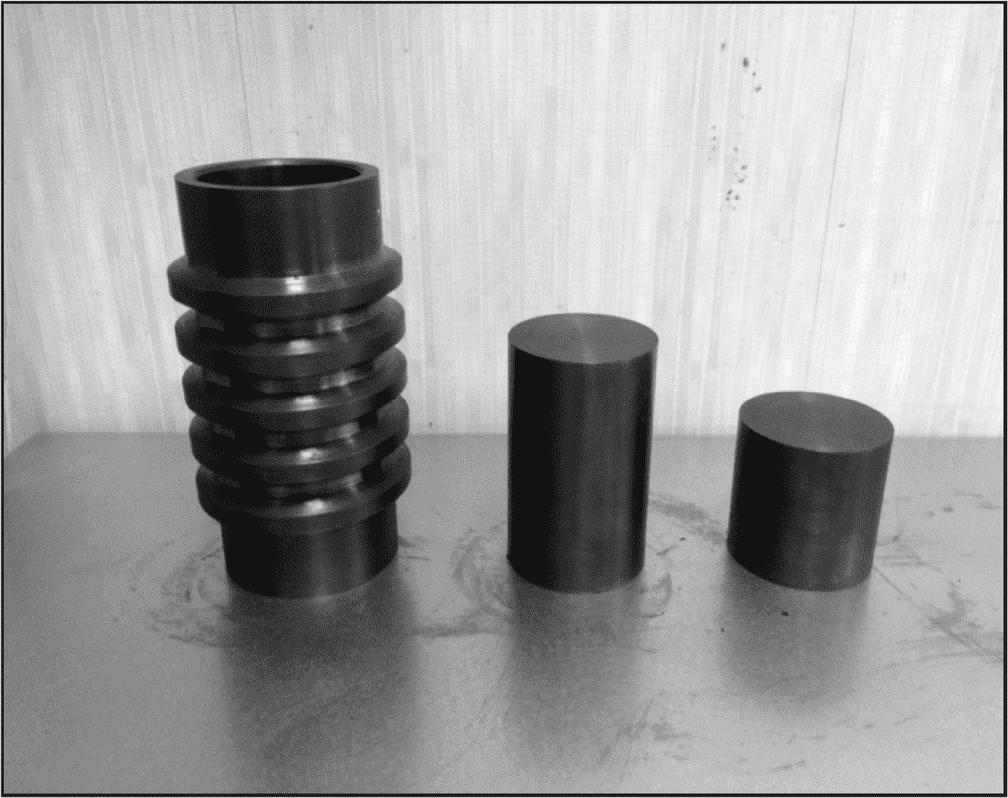

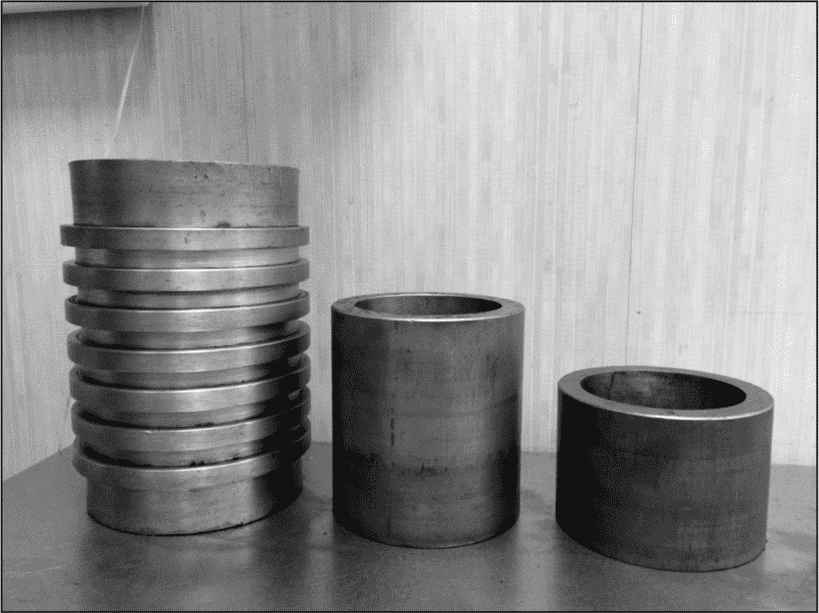

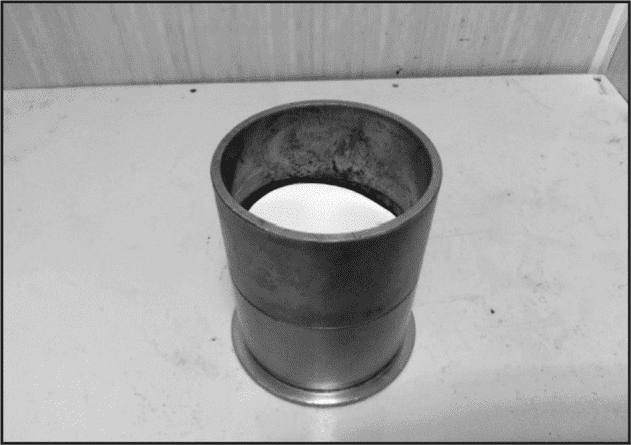

6.2.2 Формы для изготовления цилиндрических образцов представляют собой стальные полые цилиндры. В зависимости от наибольшей крупности минеральных зерен в асфальтобетонной смеси применяются формы диаметром 50,5 мм (рисунок 1); 71,4 мм (рисунок 2) и 101 мм (рисунок 3).

Требования к формам приведены в ГОСТ 12801-98.

6.3.1 Асфальтобетонную смесь разогревают до температуры в зависимости от применяемого вяжущего в соответствии с ГОСТ 12801-98. В процессе нагрева асфальтобетонную смесь тщательно перемешивают с периодичностью в 30 мин.

Металлическую форму и вкладыши помещают в сушильный шкаф не менее чем за 30 мин до начала уплотнения. Температуру в шкафу поддерживают в диапазоне от 90 °C до 100 °C.

Примечание - Рекомендуется определять температуру уплотнения смеси в соответствии с приложением Б ГОСТ Р 58401.13-2019.

6.3.2 В случае необходимости асфальтобетонную смесь делят на пробы массой, необходимой для приготовления одного образца по методу Б ГОСТ Р 58401.9-2019.

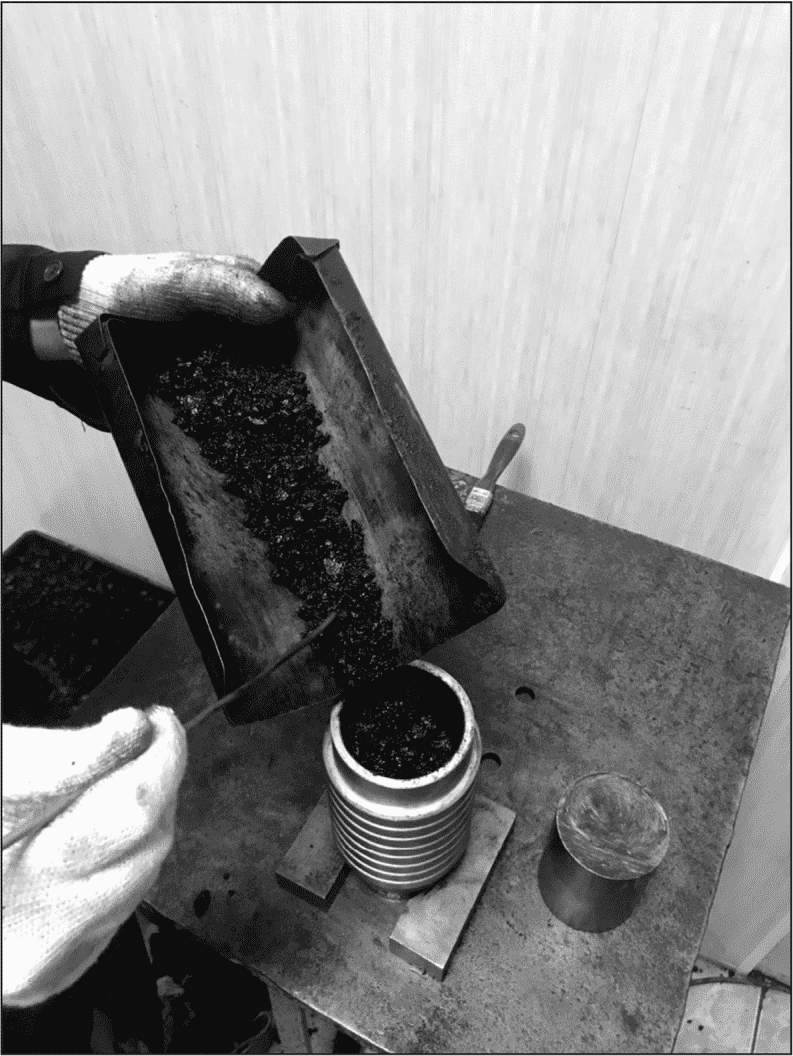

6.4.1 Форму со вставленным нижним вкладышем наполняют ориентировочным количеством асфальтобетонной смеси (рисунок 4) в соответствии с таблицей 1.

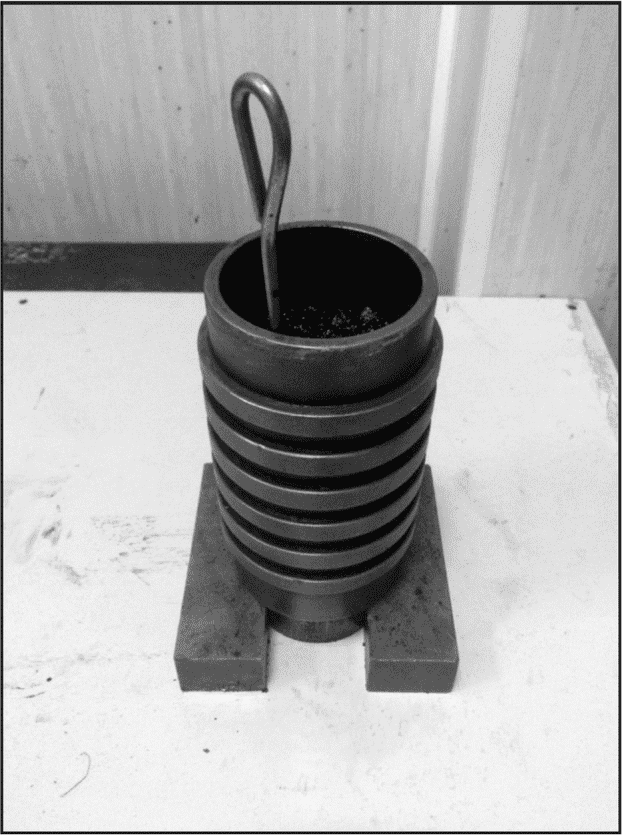

Смесь равномерно распределяют в форме и штыкуют металлическим стержнем 15 раз по периметру и 10 раз по центру формы (рисунок 5), вставляют верхний вкладыш и прижимают им смесь.

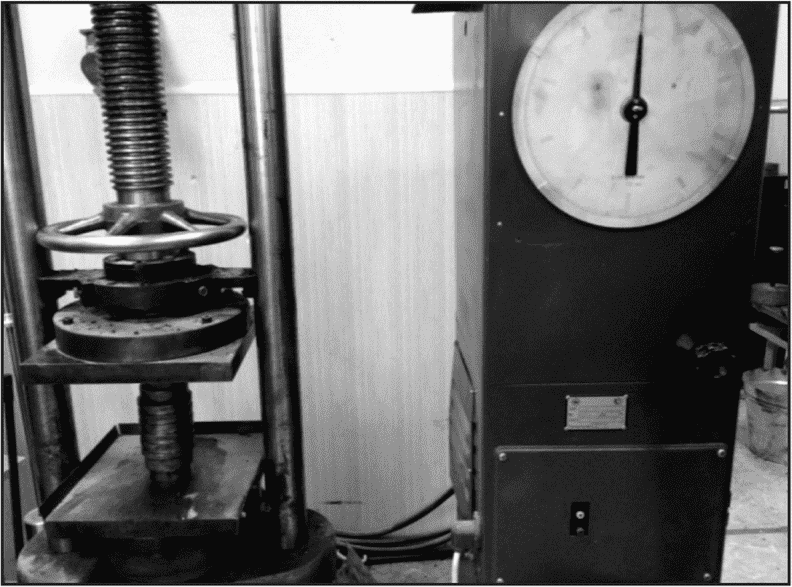

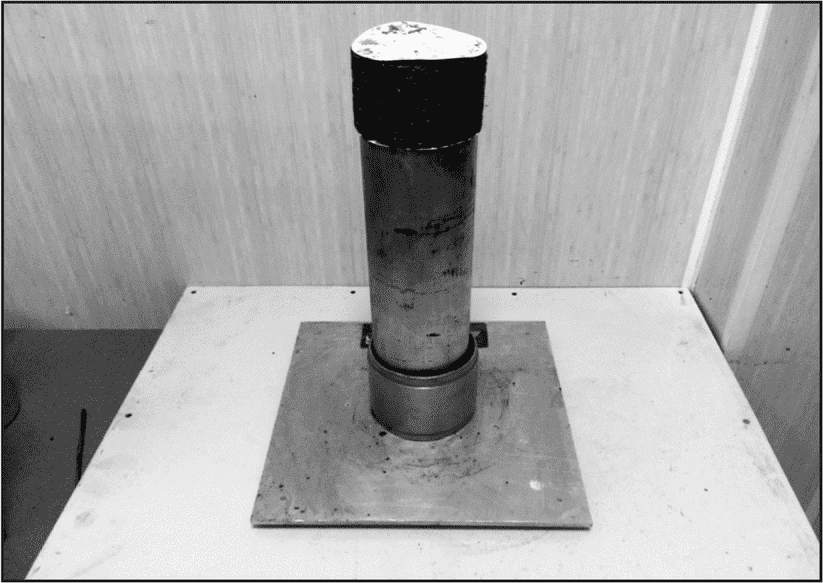

6.4.2 Форму со смесью устанавливают на нижнюю плиту пресса для уплотнения, при этом нижний вкладыш должен выступать из формы на расстояние от 1,5 до 2 см. Верхнюю плиту пресса доводят до соприкосновения с верхним вкладышем и включают электродвигатель пресса (рисунок 6).

6.4.3 Давление на уплотняемую смесь доводят до 40 МПа в течение от 5 до 10 с. Уплотнение продолжают в течение (3,0 +/- 0,1) мин, затем давление снижают до нуля и выключают электродвигатель пресса.

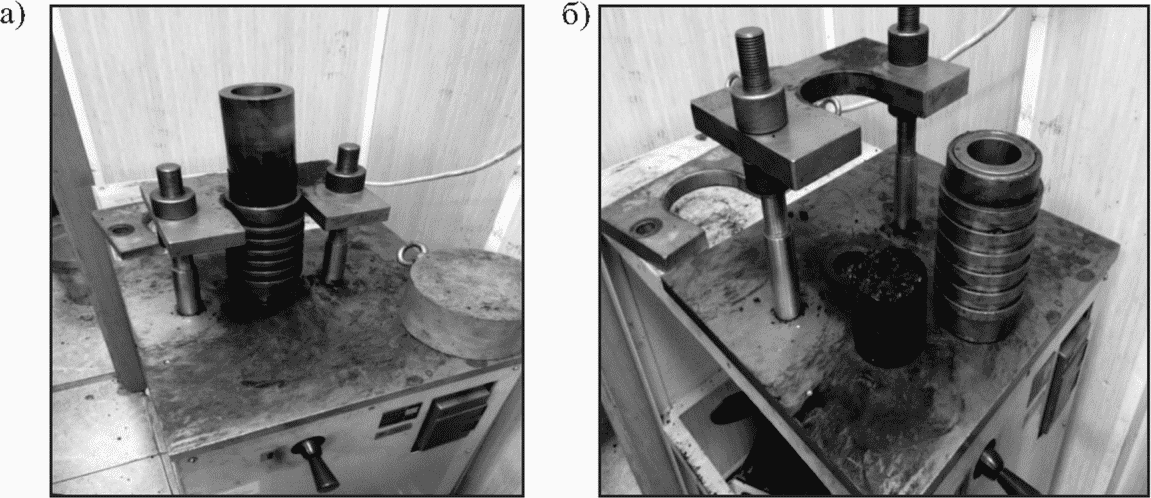

6.4.4 Форму со смесью помещают на выжимное устройство (рисунок 7 а) и извлекают асфальтобетонный образец из формы (рисунок 7 б).

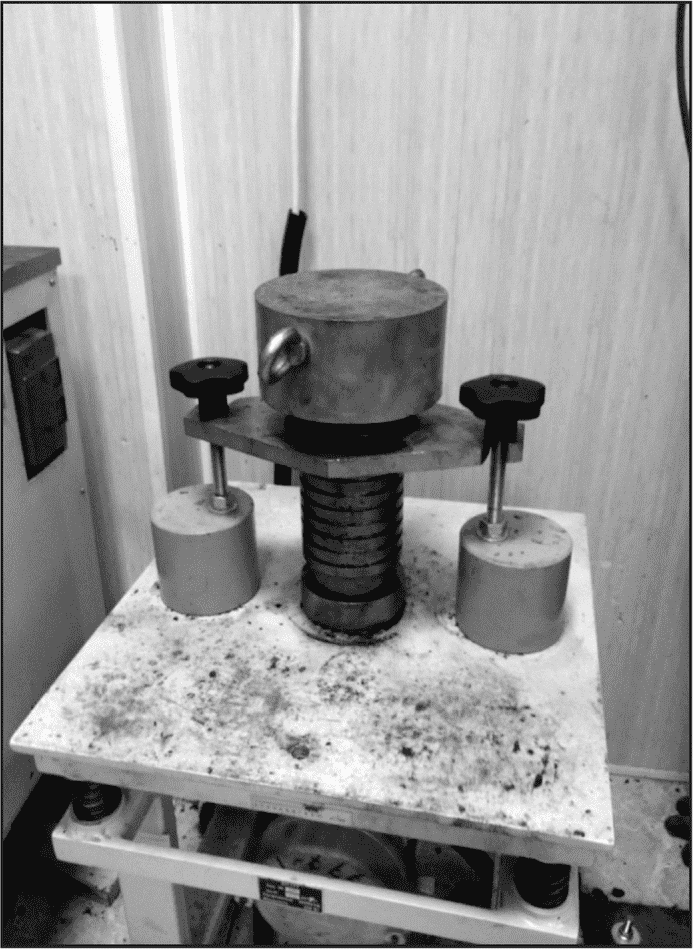

6.4.5 Уплотнение образцов, содержащих более 50% щебня по массе, следует производить вибрированием с последующим доуплотнением прессованием. Форму со смесью устанавливают на виброплощадку и плотно закрепляют специальным приспособлением (рисунок 8) (конструкция приспособления для крепления зависит от типа виброплощадки).

Смесь в форме вибрируют в течение (3,0 +/- 0,1) мин при частоте (2900 +/- 100) мин^-1, амплитуде (0,40 +/- 0,05) мм и вертикальном давлении (30 +/- 5) кПа, которое передается на смесь грузом, свободно навешенным на верхний вкладыш формы. По окончании вибрации форму с образцом снимают с виброплощадки, устанавливают на плиту пресса для доуплотнения под давлением (20,0 +/- 0,5) МПа и выдерживают при этом давлении (3,0 +/- 0,1) мин. Затем нагрузку снимают и извлекают образец из формы выжимным приспособлением.

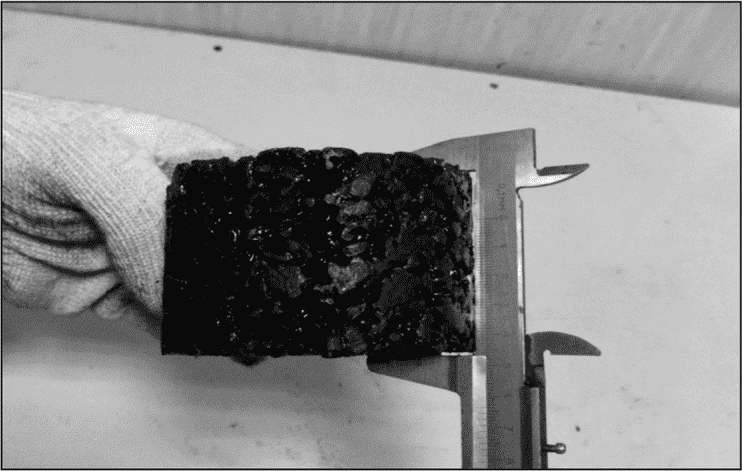

6.5.1 Готовый асфальтобетонный образец измеряют штангенциркулем в трех точках, расположенных на равном расстоянии друг от друга (рисунок 9), высота образца должна соответствовать требованиям таблицы 1.

6.5.2 Если высота образца не соответствует высоте, приведенной в таблице 1, то требуемую массу смеси для формования образца g, r, рассчитывают по формуле

где g₀ - масса пробного образца, г;

h - требуемая высота образца, мм;

h₀ - высота пробного образца, мм.

6.5.3 Образцы с дефектами кромок и непараллельностью верхнего и нижнего оснований бракуют.

Данный метод применяют для приготовления цилиндрических асфальтобетонных образцов с использованием ударного уплотнителя Маршалла. На готовых асфальтобетонных образцах определяют как объемные (объемную плотность, содержание воздушных пустот, ПМЗ и ПНБ), так и физико-механические свойства (течение по Маршаллу, водостойкость, жесткость, долговечность и т.п.) на соответствие требованиям ПНСТ 183-2019 и ПНСТ 184-2019.

При приготовлении асфальтобетонных образцов применяют следующие средства измерений и вспомогательные устройства:

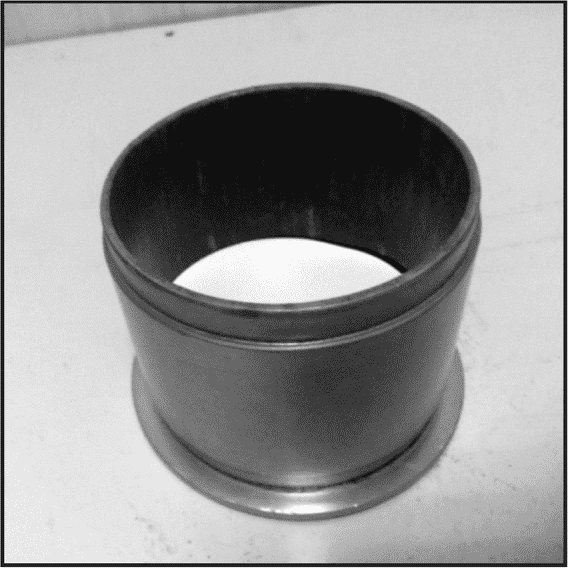

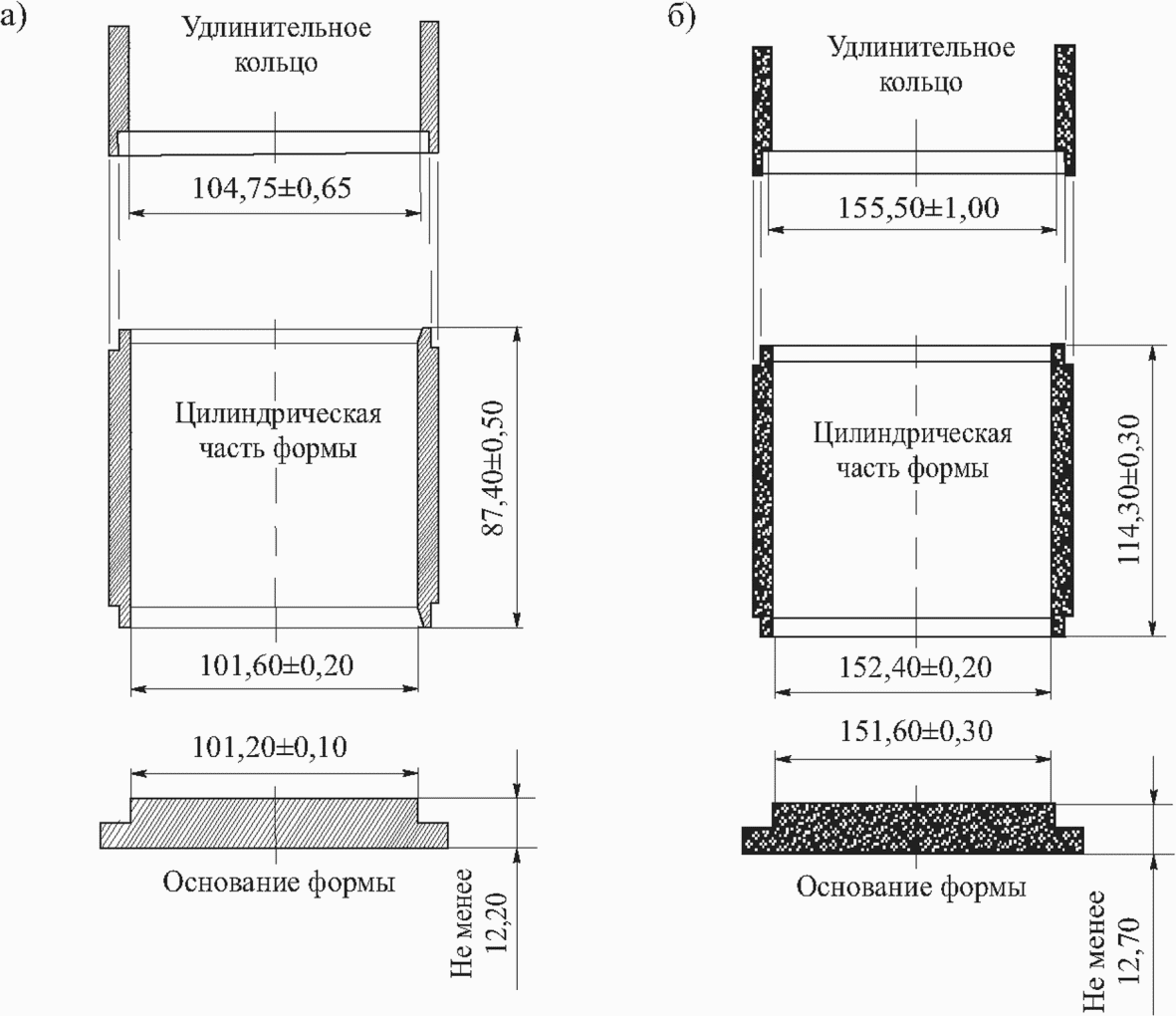

- сборные формы для уплотнения асфальтобетонной смеси с номинальным максимальным размером зерен заполнителя до 31,5 мм, состоящие из основания формы, цилиндрической части и удлинительного кольца (рисунок 10);

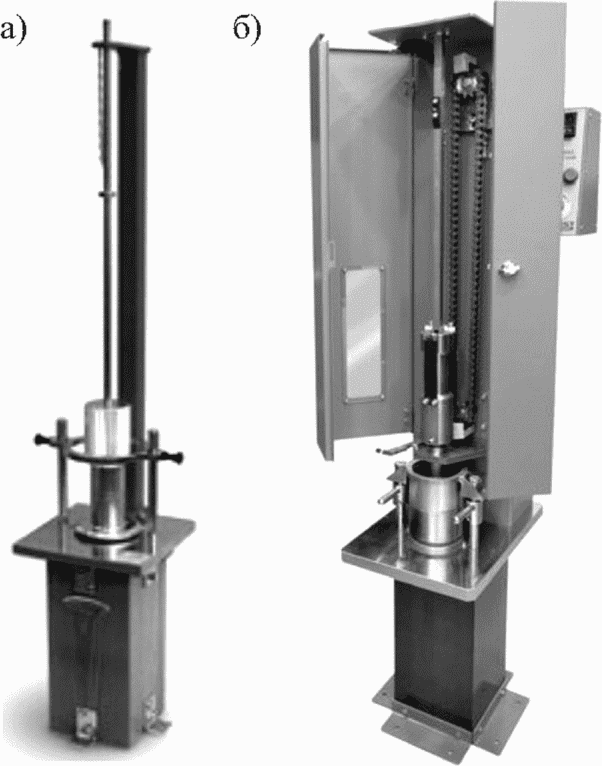

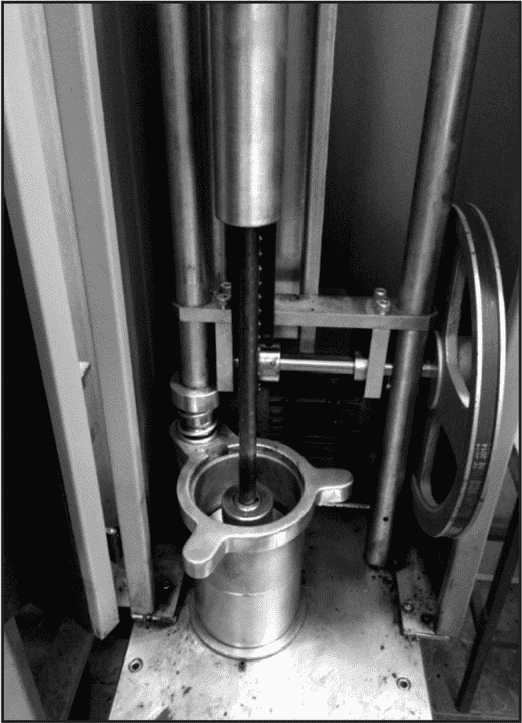

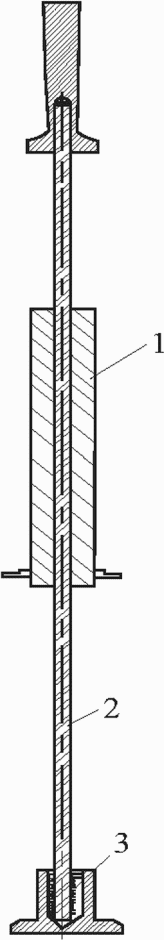

- уплотнительные молоты для уплотнения образцов из асфальтобетонной смеси с номинальным максимальным размером зерен заполнителя до 31,5 мм со скользящим грузом массой (4535 +/- 15) г и (10210 +/- 20) г с ходом свободного падения (457,2 +/- 1,5) мм (рисунок 11);

Примечание - Существуют уплотнительные установки Маршалла с механическим, полуавтоматическим и автоматическим управлением с регулируемым количеством ударов молота при уплотнении.

- опорную стойку уплотнителя, представляющую собой деревянную стойку с размером ребра не менее 180 мм, высотой не менее 450 мм, накрытую стальной пластиной толщиной (25,0 +/- 2,5) мм с размером ребра не менее 295 мм. Деревянная стойка должна быть изготовлена из дуба, сосны или другой древесины со средней плотностью в сухом состоянии от 0,67 до 0,77 г/см³ и крепиться к цельному бетонному основанию кронштейнами. Стальная пластина должна быть прочно закреплена на стойке;

Примечание - Возможно применение конструкции стойки из металла, при этом масса стойки должна быть не менее 100 кг.

- держатель, позволяющий жестко закреплять и удерживать сборную форму в ходе всего цикла уплотнения образца, который устанавливается на опорной стойке таким образом, чтобы центр сборной формы находился по центру стойки;

Примечание - Возможно применение ручной или автоматической установки Маршалла (рисунок 12).

- устройство для извлечения образца, выжимное устройство, позволяющее извлечь образец из формы без повреждения;

- сушильный шкаф для нагрева и поддержания температуры до 220 °C с точностью до 3 °C;

- металлический стержень для штыкования диаметром не более 5 мм и длиной не менее 250 мм;

- листы неабсорбирующей бумаги;

- термометр с диапазоном измерения температур от 0 °C до 200 °C с ценой деления 1 °C;

- весы лабораторные по ГОСТ 53288-2008 II (III) класса точности с ценой деления 0,1 г и максимальным пределом взвешивания не менее 2000 г;

- штангенциркуль по ГОСТ 166-89.

7.3.1 Асфальтобетонную смесь разогревают до температуры уплотнения. Температурой уплотнения является температура, при которой вязкость несостаренного вяжущего находится в пределах (0,28 +/- 0,03) Па·с. Температуру уплотнения смеси определяют в соответствии с приложением Б ГОСТ Р 58401.13-2019.

Примечание - Рекомендуемые температурные интервалы для смесей, изготавливаемых на ПБВ и битумных вяжущих с модификаторами, выбираются исходя из рекомендаций производителя битумного вяжущего.

7.3.2 Разогретую до необходимой температуры асфальтобетонную смесь для исключения сегрегации и повышения однородности следует разделить на пробы массой, требуемой для приготовления одного образца, согласно ГОСТ Р 58401.9-2019.

В соответствии с ГОСТ Р 58401.9-2019 применяется два метода деления:

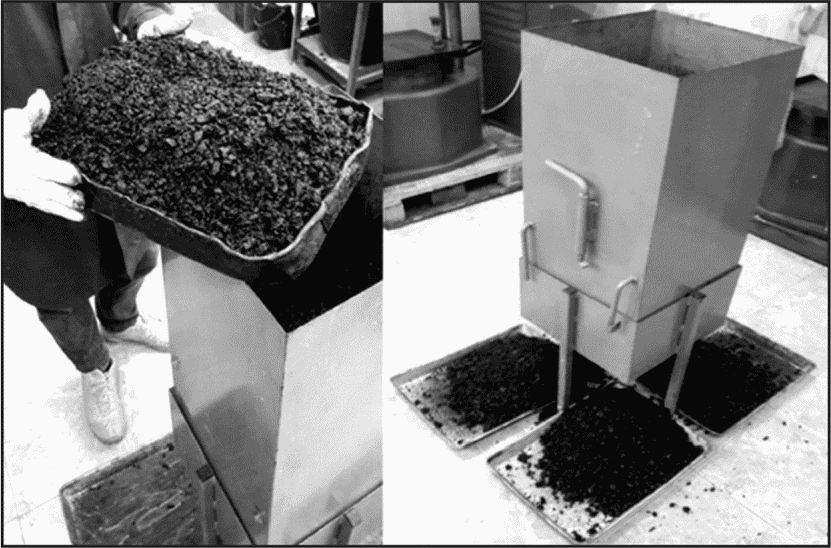

- метод А. Уменьшение размера пробы с применением механического делителя;

- метод Б. Уменьшение размера пробы с применением шаблона для квартования.

За основной метод деления асфальтобетонной смеси рекомендуется принимать метод А (рисунок 13).

В случае отсутствия механического делителя допускается для деления асфальтобетонной смеси применять метод Б.

7.3.3 Форму помещают в сушильный шкаф не менее чем за 30 мин до начала уплотнения. Температура в шкафу должна соответствовать температуре уплотнения. После нагрева в форму помещают лист неабсорбирующей бумаги, обрезанной до размеров внутреннего диаметра формы (рисунок 14).

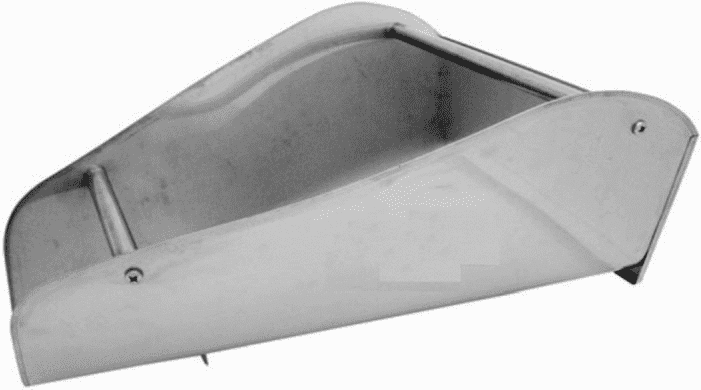

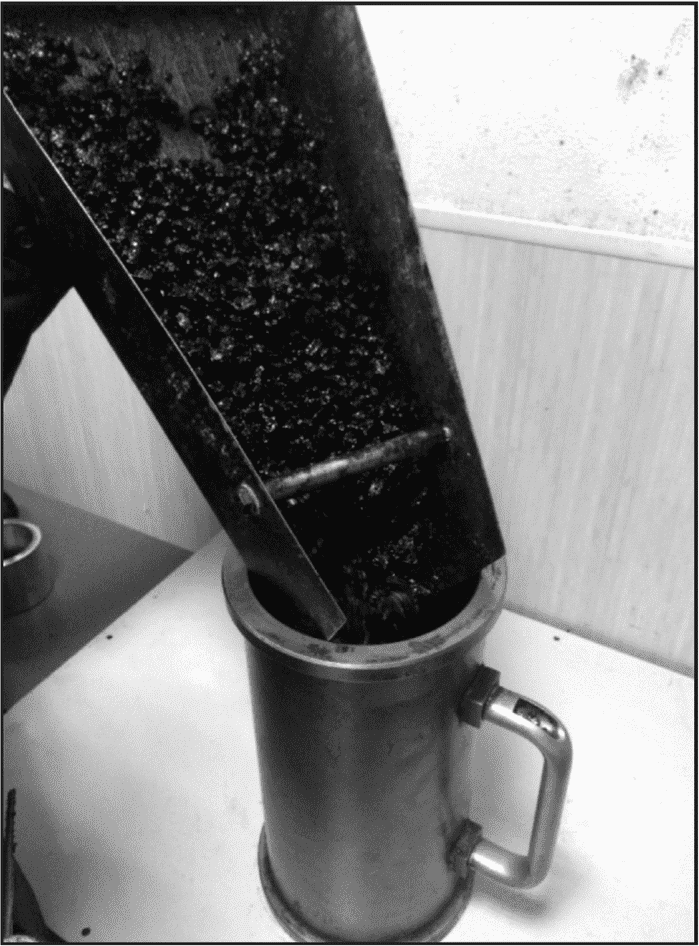

7.4.1 В разогретую до необходимой температуры форму засыпают ориентировочное количество асфальтобетонной смеси массой, необходимой для изготовления образца высотой (63,5 +/- 2,5) мм.

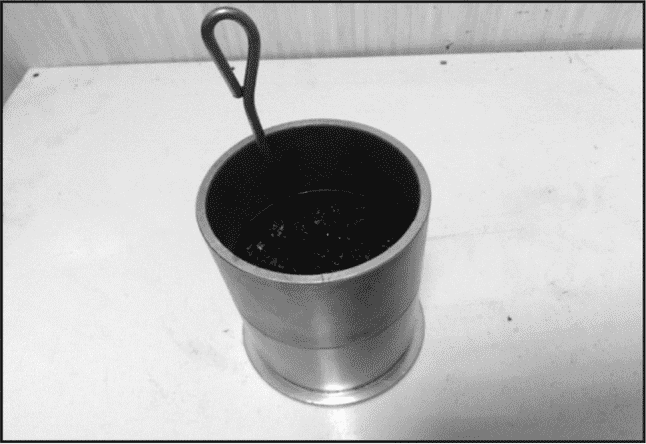

7.4.2 Смесь равномерно распределяют в форме и штыкуют металлическим стержнем 15 раз по периметру и 10 раз по центру формы (рисунок 15).

7.4.3 Затем снимают удлинительное кольцо и разравнивают поверхность смеси при помощи шпателя. Температура смеси непосредственно перед уплотнением должна находиться в пределах температуры уплотнения.

7.4.4 Устанавливают удлинительное кольцо и помещают поверх смеси лист неабсорбирующей бумаги, обрезанной до размеров внутреннего диаметра формы (рисунок 16).

7.4.5 Сборную форму со смесью ставят на стойку уплотнителя и фиксируют в держателе формы (рисунок 17).

Проводят уплотнение смеси 50 ударами уплотнительного молота с ходом свободного падения (457,2 +/- 1,5) мм. В процессе уплотнения следует следить за тем, чтобы ось уплотнительного молота находилась перпендикулярно основанию сборной формы. Скорость уплотнения должна составлять 50 ударов с интервалом от 60 до 120 с.

Примечание - При требовании заказчика допускается увеличение количества ударов до 75 при уплотнении асфальтобетонных смесей для дорог с тяжелыми условиями по грузонапряженности.

7.4.6 По окончании уплотнения снимают форму со стойки уплотнителя, убирают удлинительное кольцо и основание формы. После чего переворачивают сборную форму, помещают поверх смеси лист неабсорбирующей бумаги, закрепляют в держателе и повторяют процедуру уплотнения с идентичным количеством ударов уплотнительного молота.

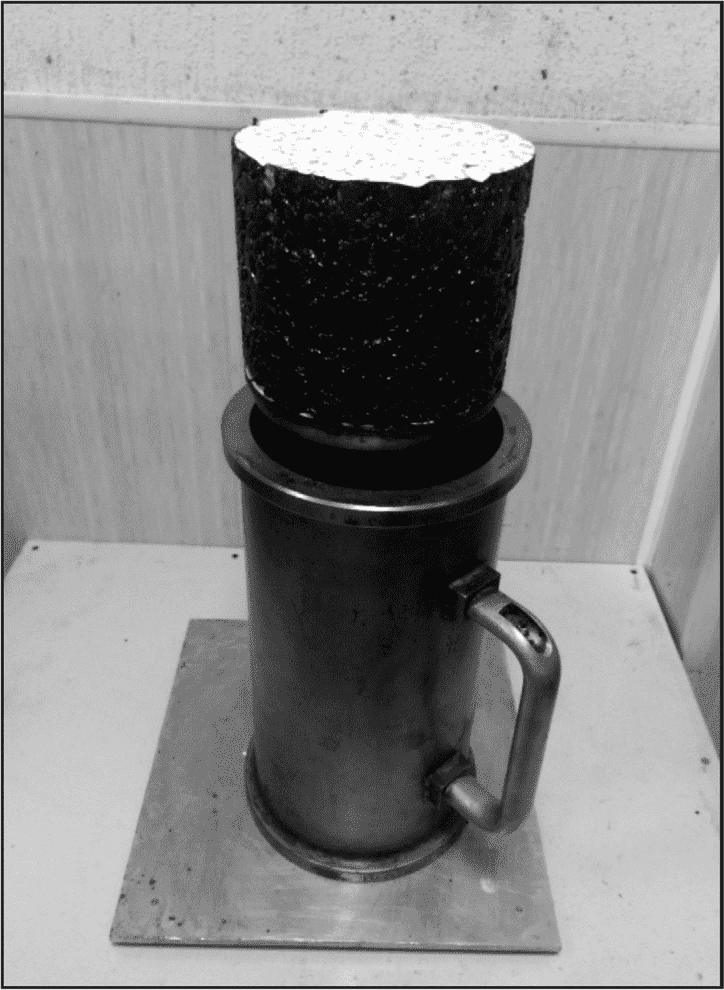

7.4.7 Снимают основание формы и помещают в устройство для извлечения образца (рисунок 18).

Примечание - Допускается извлекать образец из формы после охлаждения.

Уплотненные образцы охлаждают при температуре (22 +/- 3) °C в течение не менее 16 ч.

Примечание - Если требуется более быстрое охлаждение, могут использоваться настольные вентиляторы. Смеси, обладающие недостаточной когезионной прочностью для удержания требуемой цилиндрической формы при извлечении из формы непосредственно после уплотнения, могут охлаждаться в форме на воздухе до тех пор, пока они не достигнут когезионной прочности, достаточной для удержания правильной цилиндрической формы.

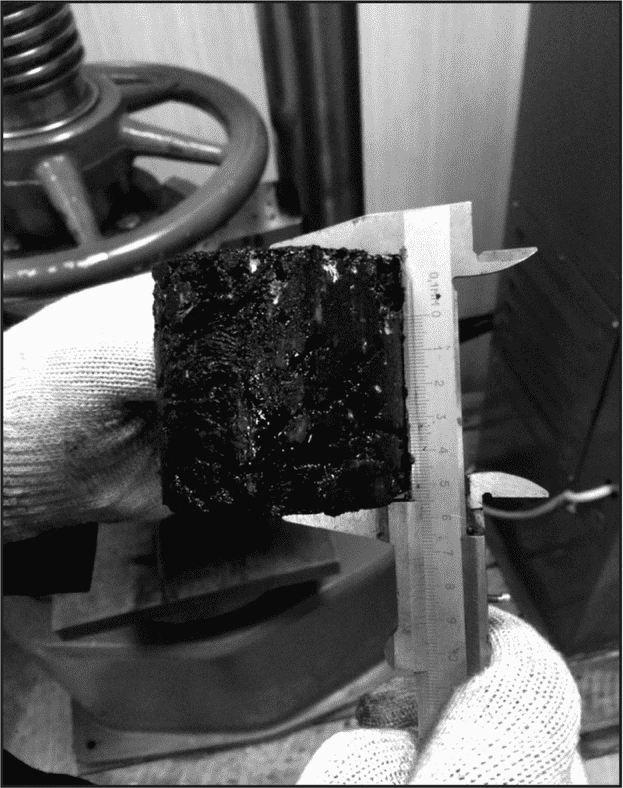

Готовый асфальтобетонный образец измеряют штангенциркулем в трех точках, расположенных на равном расстоянии друг от друга (рисунок 19), высота образца должна быть (63,5 +/- 2,5) мм. У образцов, приготовленных из асфальтобетонных смесей с номинальным максимальным размером зерен заполнителя 31,5 мм, высота должна быть (95,2 +/- 2,5) мм.

Данный метод уплотнения применяют для приготовления образцов-плит из плотных и щебеночно-мастичных асфальтобетонных смесей. Готовые образцы-плиты, предварительно распилив либо выбурив требуемой формы, можно испытывать на стойкость к колееобразованию, определять предел прочности на растяжение при изгибе, предельную относительную деформацию растяжения, остаточную прочность после воздействия реагентов на соответствие требованиям ПНСТ 183-2019 и ПНСТ 184-2019, а также изготавливать образцы для определения показателей жесткости, долговечности и т.п.

8.2.1 При приготовлении асфальтобетонных образцов применяют следующие средства измерений и вспомогательные устройства:

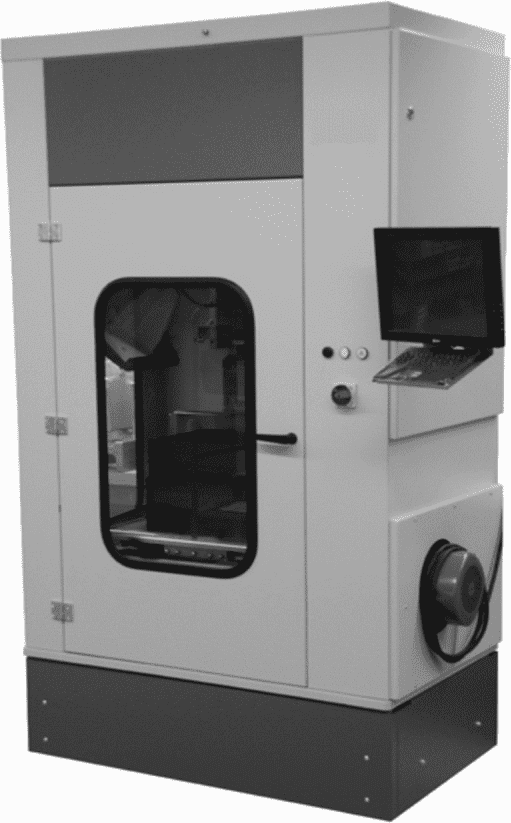

- установку для приготовления асфальтобетонных образцов-плит (вальцовый уплотнитель) (рисунок 20), состоящую из металлического корпуса, гладкого секторного вальца и металлической формы для асфальтобетонной смеси, размещенной на столике. Секторный валец должен двигаться возвратно-поступательно по поверхности асфальтобетонной смеси внутри формы (рисунок 21);

Примечание - Допускается возвратно-поступательное движение столика с формой под двигающимся вальцом.

- сушильный шкаф для нагрева и поддержания температуры до 220 °C с точностью до 3 °C;

- весы лабораторные по ГОСТ Р 53228-2008 классом точности III и с погрешностью не более 1 г;

- термометр с диапазоном измерения температур от 0 °C до 200 °C с ценой деления 1 °C;

- металлическую лопатку;

- линейку по ГОСТ 427-75;

- термостойкую бумагу;

- металлический стержень для штыкования диаметром не более 10 мм и длиной не менее 250 мм.

8.2.2 Установка может быть оборудована системой нагрева и контроля температуры секторного вальца и формы. Установка должна создавать статическую нагрузку P (не менее 30 кН) с допустимой погрешностью +/- 5% создаваемой нагрузки.

Диаметр секторного вальца должен быть в пределах от 400 до 1100 мм.

Внутренние размеры формы для асфальтобетонной смеси по длине и ширине должны быть не менее соответственно 290 и 255 мм. Высота формы может различаться в зависимости от требуемой высоты образца.

Допускается наличие у установки выжимного устройства для извлечения готовых образцов-плит. При наличии выжимного устройства необходима металлическая пластина размерами, соответствующими внутренним размерам формы, и толщиной не менее 3 мм.

8.3.1 Для получения образцов-плит требуемой толщины и содержания воздушных пустот сначала вычисляют массу навески асфальтобетонной смеси m, кг, по формуле

где L - внутренняя длина формы, мм;

B - внутренняя ширина формы, мм;

h - толщина образца, мм, назначаемая в соответствии с таблицей 2;

G_mm - максимальная плотность асфальтобетонной смеси, кг/м³, определяемая по ГОСТ Р 58401.16-2019;

V_a - требуемое содержание воздушных пустот, %.

8.3.2 В зависимости от применяемого битумного вяжущего асфальтобетонную смесь разогревают в сушильном шкафу до температуры, соответствующей рекомендуемому температурному интервалу смешивания, определяемому по ГОСТ Р 58401.13-2019.

Примечание - Рекомендуемые температурные интервалы для смесей, изготавливаемых на ПБВ и битумных вяжущих с модификаторами, выбирают исходя из рекомендаций производителя битумного вяжущего.

При отсутствии данных о температурном интервале смешивания или рекомендуемой температуре смешивания допускается разогревать смесь до температуры, указанной в таблице 3. После нагрева смеси до определенной температуры отбирают навеску массой m, вычисленную по формуле 2.

8.3.3 Рекомендуется асфальтобетонную смесь делить на пробы массой, необходимой для приготовления одного образца-плиты по методу А ГОСТ Р 58401.9-2019 (см. рисунок 13).

8.3.4 При наличии системы нагрева секторный валец и нижнюю часть формы для асфальтобетонной смеси нагревают до температуры (80 +/- 5) °C.

8.3.5 При наличии у установки выжимного устройства для извлечения образцов на дно металлической формы помещают металлическую пластину.

8.3.6 На металлическую пластину или дно металлической формы помещают термостойкую бумагу.

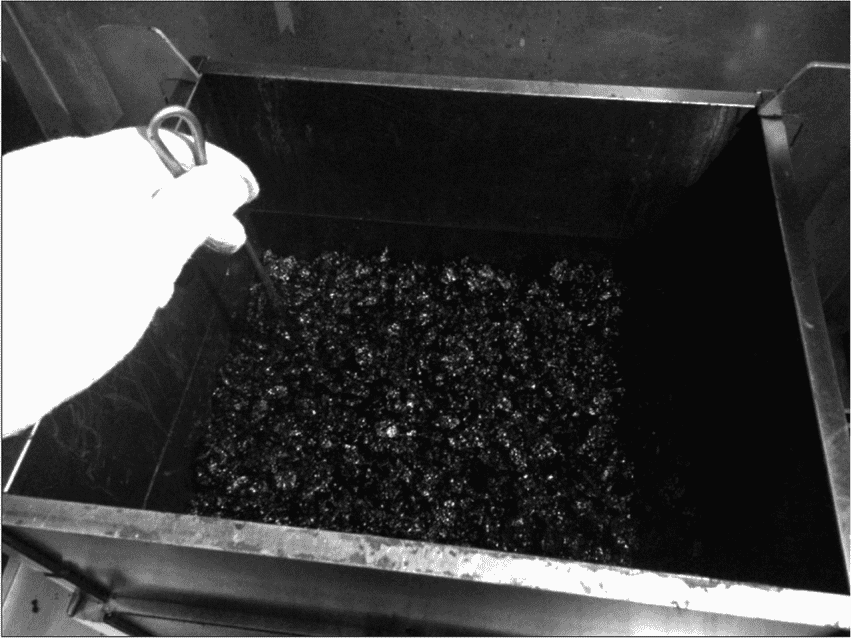

8.4.1 В форму помещают горячую асфальтобетонную смесь массой m, вычисленной по формуле 2, равномерно распределяют металлической лопаткой и штыкуют металлическим стержнем (рисунок 22).

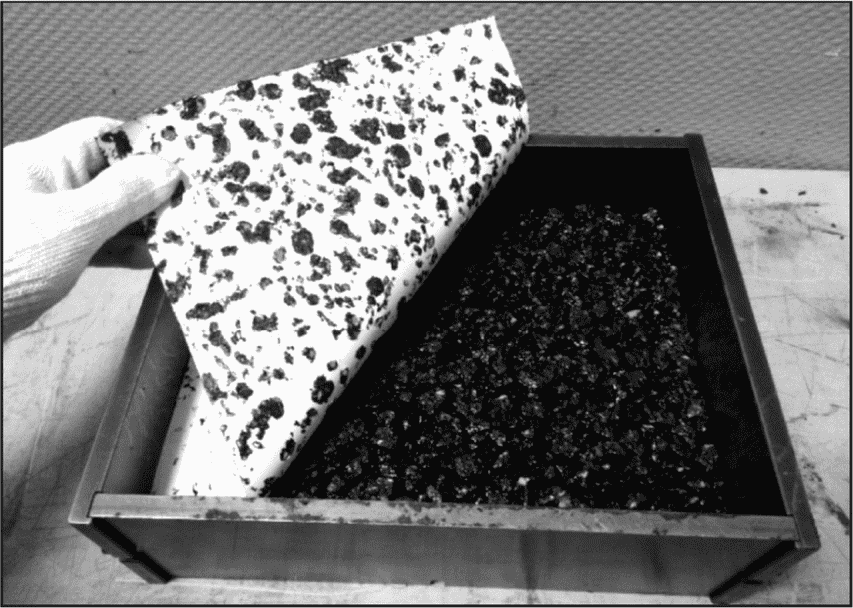

Затем поверх асфальтобетонной смеси помещают термостойкую бумагу размерами, не превышающими внутренние размеры формы.

8.4.2 Асфальтобетонную смесь, подготовленную в соответствии с подразделом 8.3, уплотняют вальцом по одному из следующих методов уплотнения:

- основному;

- альтернативному.

8.4.3 Основной метод уплотнения содержит предварительное и основное уплотнение.

Предварительное уплотнение:

- опускают валец в форму до соприкосновения его со смесью, при этом создаваемая нагрузка на каждый миллиметр ширины образца-плиты должна быть не более 4 Н;

- уплотняют смесь равномерным снижением вальца на (0,5 +/- 0,1) мм за один проход до достижения нагрузки (10 +/- 1) Н на каждый миллиметр ширины образца-плиты;

- делают пять проходов без изменения вертикального положения сектора вальца;

- снимают нагрузку до 0 равномерным поднятием вальца на (0,5 +/- 0,1) мм за проход.

Основное уплотнение:

- увеличивают нагрузку до (2 +/- 1) Н на каждый миллиметр ширины образца-плиты и уплотняют образец-плиту при этой нагрузке в течение 15 проходов;

- уплотняют смесь равномерным повышением нагрузки на (5 +/- 1) Н на каждый миллиметр ширины образца-плиты в течение 15 проходов до достижения максимальной нагрузки (75 +/- 1) Н;

- равномерно снижают нагрузку на (5 +/- 1) Н на каждый миллиметр ширины образца-плиты в течение 15 проходов до полного удаления нагрузки;

- поднимают валец в исходное положение.

8.4.4 При альтернативном методе допускается проводить уплотнение при переменной или фиксированной нагрузке по следующим параметрам:

- в течение заданного числа проходов;

- до достижения заданной высоты образца-плиты;

- до достижения заданного содержания воздушных пустот.

Примечание - В спорных ситуациях при расхождениях значений показателей, определяемых на образцах-плитах, контрольные испытания проводят на образцах-плитах, уплотненных по основному методу, представленному в пункте 8.4.3.

8.4.5 После окончания уплотнения форму с образцом-плитой извлекают из установки. В случае если установка оборудована извлекающим устройством для образцов-плит, они извлекаются из формы таким образом, чтобы избежать повреждения или деформации. Для этого необходимо предварительно выдержать образец-плиту в форме при температуре (22 +/- 3) °C не менее 1 ч (рисунок 23).

Примечание - В случае если установка не оборудована извлекающим устройством, при уплотнении образцов-плит применяют разборную форму.

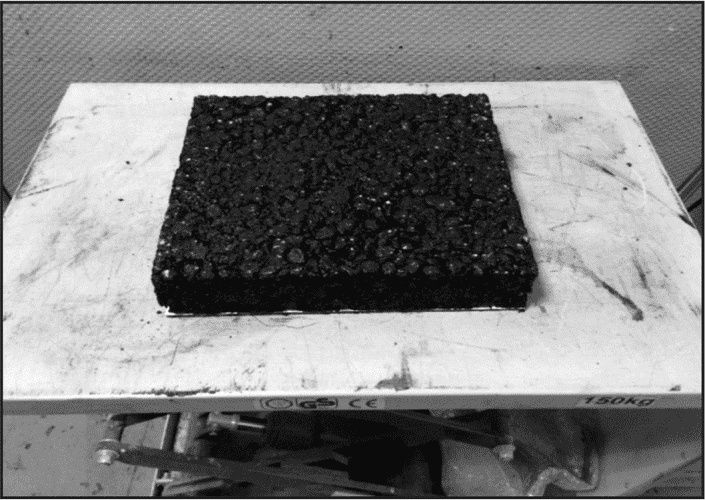

После извлечения из установки или формы образца-плиты с него удаляют термостойкую бумагу (рисунок 24) и дают остыть до температуры (22 +/- 3) °C.

8.5.1 После достижения образцом-плитой требуемой температуры необходимо измерить его толщину линейкой по ГОСТ 427-75 (рисунок 25) не менее чем в двух местах на каждом ребре образца и зафиксировать среднеарифметическое значение высоты. Измеренные значения высоты не должны отличаться друг от друга более чем на 5%. В противном случае необходимо изготовить новый образец.

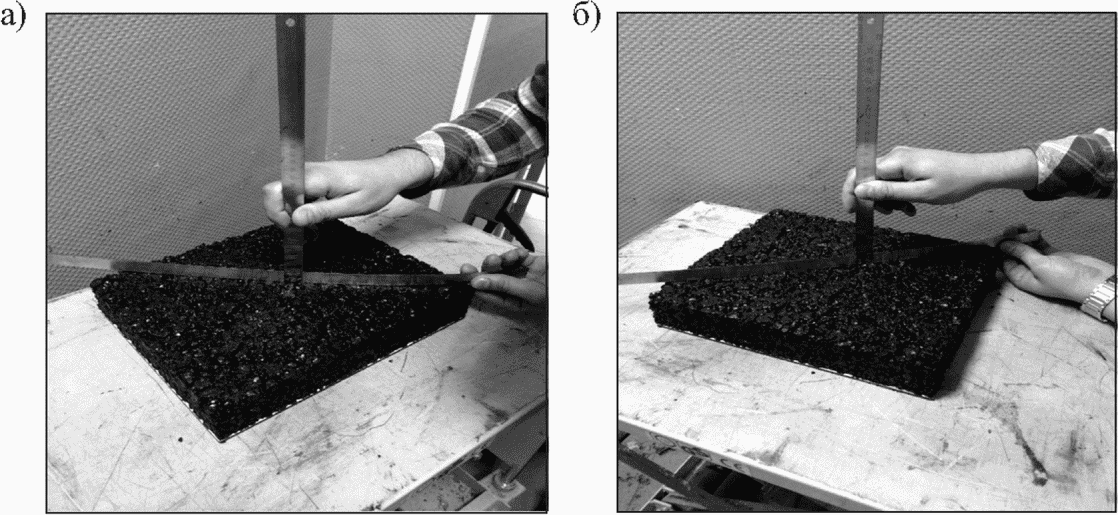

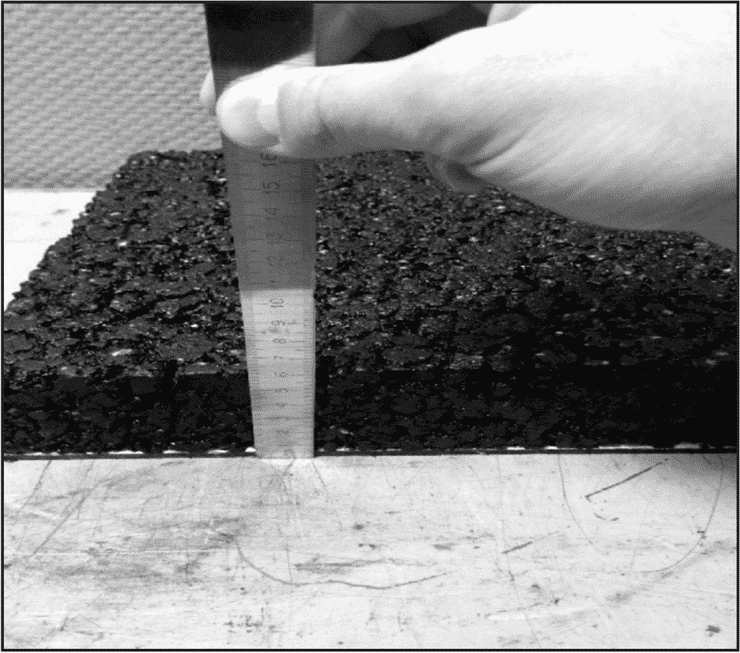

8.5.2 Ровность поверхности образца-плиты измеряют линейкой по ГОСТ 427-75. Для этого линейку прикладывают на поверхность образца-плиты продольным ребром и под ней второй линейкой измеряют просвет (рисунок 26). Просвет под продольным ребром линейки не должен превышать 2 мм. Линейку прикладывают в двух взаимно перпендикулярных направлениях. Если просвет превышает 2 мм, необходимо изготовить новый образец.

Данный метод уплотнения применяют для приготовления цилиндрических образцов диаметром 150 мм. Готовые образцы испытывают на определение объемных свойств и водостойкости по методологии Superpave в соответствии с ГОСТ Р 58401.1-2019 и ГОСТ Р 58401.2-2019, а также динамического модуля, жесткости, долговечности, сопротивления сдвигу и т.п.

При приготовлении асфальтобетонных образцов применяют следующие средства измерений и вспомогательные устройства:

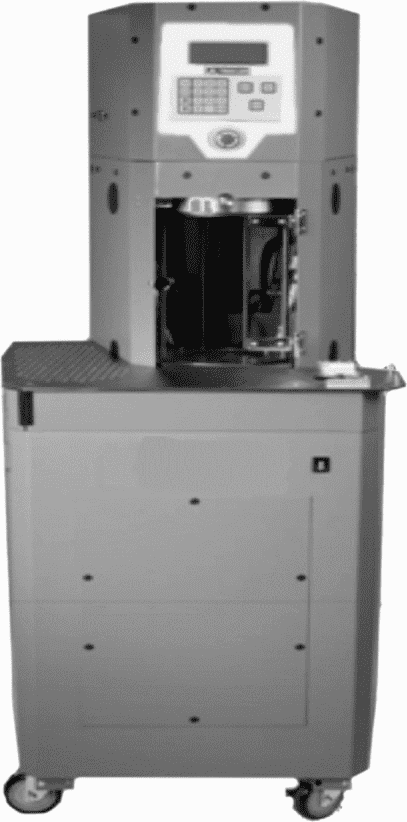

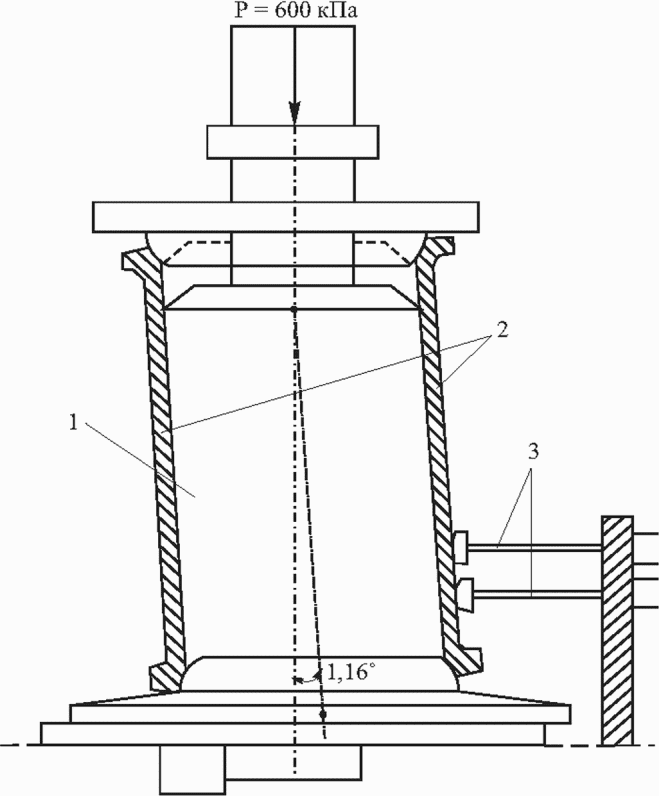

- электромеханический или электрогидравлический вращательный уплотнитель по ГОСТ Р 58401.13-2019 (рисунок 27). Схема работы вращательного уплотнителя приведена на рисунке 28;

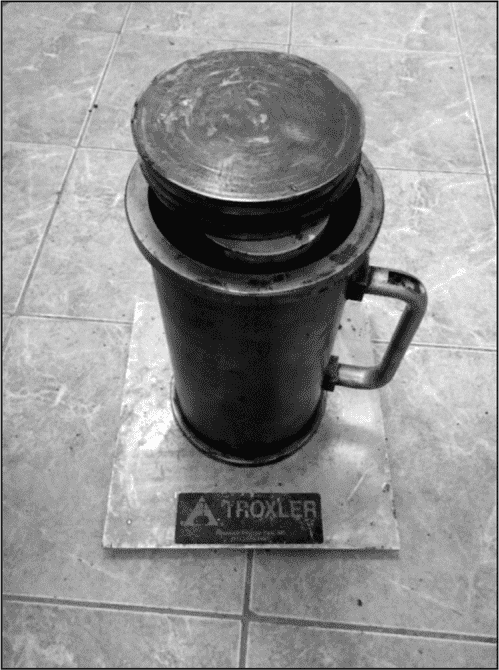

- металлические формы для уплотнения образцов по ГОСТ Р 58401.13-2019 (рисунок 29);

- термометр с диапазоном измерения температур от 0 °C до 200 °C с ценой деления 1 °C;

- весы лабораторные по ГОСТ Р 53228-2008 с максимальным пределом взвешивания не менее 6000 г и ценой деления не более 0,1 г;

- сушильный шкаф для нагрева и поддержания температуры до 220 °C с точностью до 3 °C;

- металлический лоток для засыпки асфальтобетонной смеси в форму, представленный на рисунке 30;

- лотки металлические для разогрева и хранения материала;

- бумажные диски диаметром от 149,5 до 150 мм;

- штангенциркуль по ГОСТ 166-89;

- выжимное устройство.

9.3.1 Для получения образцов требуемой толщины и содержания воздушных пустот сначала вычисляют массу навески асфальтобетонной смеси m, кг, по формуле

где R - радиус образца, мм;

h' - требуемая толщина образца, мм.

9.3.2 Приготовленные составы асфальтобетонных смесей выдерживают в сушильном шкафу при температуре уплотнения в течение (120 +/- 5) мин в соответствии с ГОСТ 58401.24-2019. Данное термостатирование имитирует время выдерживания смеси в накопительном бункере асфальтобетонного завода, время транспортировки и выгрузки смеси в бункер асфальтоукладчика или перегружателя.

Примечание - Если при изготовлении образцов используют смесь, отобранную на асфальтобетонном заводе, то ее необходимо нагреть до температуры уплотнения без дополнительного выдерживания.

Температурой уплотнения является температура, при которой вязкость несостаренного вяжущего находится в пределах (0,28 +/- 0,03) Па·с, определяется по ГОСТ Р 58401.13-2019.

Примечание - Рекомендуемые температурные интервалы для смесей, изготавливаемых на ПБВ и битумных вяжущих с модификаторами, выбираются исходя из рекомендаций производителя битумного вяжущего.

9.3.3 Рекомендуется асфальтобетонную смесь делить на пробы массой, необходимой для приготовления одного образца по методу А ГОСТ Р 58401.9-2019 (см. рисунок 13).

9.3.4 Металлическую форму и вкладыши помещают в сушильный шкаф не менее чем за 30 мин до начала уплотнения. Температура в шкафу должна соответствовать температуре уплотнения.

Если температура смеси совпадает с температурой уплотнения, то начинают уплотнение. Если температура смеси отличается от температуры уплотнения более чем на 3 °C, то смесь помещают в сушильный шкаф с установленной в нем температурой уплотнения на промежуток времени не более 30 мин.

9.3.5 Число оборотов вращательного уплотнителя выбирают в зависимости от интенсивности движения в месте строительства и в соответствии с таблицей 4.

Примечания

1 Указаны ориентировочные данные, которые могут не совпадать с фактической интенсивностью движения в месте строительства.

2 Условия движения: Л - легкие (до 0,5 млн приложений расчетной нормативной нагрузки АК-11,5 за весь срок службы дорожной одежды); Н - нормальные (от 0,5 до 1,8 млн приложений расчетной нормативной нагрузки АК-11,5 за весь срок службы дорожной одежды); Т - тяжелые (от 1,8 до 5,6 млн приложений расчетной нормативной нагрузки АК-11,5 за весь срок службы дорожной одежды); Э - экстремально тяжелые (более 5,6 млн приложений расчетной нормативной нагрузки АК-11,5 за весь срок службы дорожной одежды).

3 N_нач., N_пр., N_макс. - начальное число оборотов вращательного уплотнителя соответственно начальное, проектное и максимальное.

9.4.1 После того как металлическая форма была выдержана при температуре уплотнения в сушильном шкафу, ее вынимают, на дно формы укладывают нижний вкладыш и один бумажный диск.

9.4.2 За один прием высыпают асфальтобетонную смесь в форму (рисунок 31), выравнивают, сверху укладывают бумажный диск и верхний вкладыш. Форму со смесью устанавливают во вращательный уплотнитель и центрируют.

9.4.3 Создают давление на образец, равное (600 +/- 18) кПа, и начинают вращательное уплотнение таким образом, чтобы угол между осью нагрузки и осью формы составлял (1,16 +/- 0,02)°, а скорость вращения - 30 об/мин.

9.4.4 После требуемого количества оборотов уплотнение завершается, механизм вращения отключается.

9.4.5 Выравнивают форму и снимают нагрузку с толкателя. Возвращают толкатель в исходное положение.

9.4.6 После окончания уплотнения вынимают форму из уплотнителя и выдавливают образец из формы (рисунок 32). В зависимости от вида вращательного уплотнителя процесс демонтажа может отличаться.

Примечание - Для некоторых типов асфальтобетонов требуется охлаждать образец при комнатной температуре, чтобы не происходило разрушения образцов при их извлечении из формы.

9.4.7 После того как образец был извлечен из формы, с нижней и верхней его части удаляют бумажные диски и помещают на ровную чистую поверхность. В случае если необходимо выполнить уплотнение следующего образца, форму снова помещают в сушильный шкаф и выдерживают не менее 5 мин при температуре уплотнения асфальтобетонной смеси.

После приготовления образцов необходимо измерить их высоту в трех равнораспределенных по окружности точках с точностью до 0,1 мм при помощи штангенциркуля по ГОСТ 166-89.

10.1.1 Данный метод не имеет широкого распространения в мире и применяется только на территории стран бывшего СССР. В процессе постепенного нагружения и статического уплотнения асфальтобетонной смеси в стальных формах на прессе крупные зерна каменного материала, входящие в состав асфальтобетонной смеси, соприкасаясь друг с другом, прекращают движение при давлении, гораздо ниже требуемого. С увеличением давления до требуемого происходит дробление зерен каменного материала, в результате чего степень распределения в объеме образца и текстура образца существенно отличаются от асфальтобетона, уплотненного катками. Особенно это проявляется на многощебенистых смесях, что является существенным недостатком данного метода уплотнения.

10.1.2 К преимуществу данного метода уплотнения можно отнести широкое распространение оборудования на территории Российской Федерации и его сравнительно невысокую стоимость.

10.2.1 Уплотнение асфальтобетонной смеси на установке Маршалла осуществляется поочередно повторяющимися нагружениями и разгрузками аналогично каткам при устройстве асфальтобетонного покрытия. В отличие от уплотнения в стальных формах на прессе, где происходит уплотнение статической нагрузкой, на уплотнителе Маршалла асфальтобетонная смесь уплотняется под динамической нагрузкой падающего груза, вследствие чего частицы материала свободно перемещаются вертикально и горизонтально относительно друг друга, что обеспечивает необходимое уплотнение. Большим преимуществом данного метода является его простота, невысокая стоимость оборудования и возможность проведения уплотнения в полевых условиях.

10.2.2 К недостаткам метода можно отнести требования установки уплотнителя на бетонное основание, высокий уровень шума и вибрации при уплотнении, что не позволяет проводить параллельные измерения на весах в вагонах-лабораториях.

10.3.1 По сравнению с остальными методами уплотнения конструкция вальцового уплотнителя и процесс уплотнения асфальтобетонной смеси на нем в максимальной степени моделируют процедуру уплотнения асфальтобетонной смеси на дороге гладковальцовыми катками, что позволяет подготовить образцы-плиты с текстурой асфальтобетона, максимально похожей на асфальтобетон из покрытия автомобильной дороги. Также стоит отметить, что при уплотнении асфальтобетонной смеси в вальцовом уплотнителе не происходит дробления частиц минерального материала. Уплотнение асфальтобетонной смеси на вальцовом уплотнителе, без сомнения, является одним из приоритетных методов подготовки образцов в лабораторных условиях.

10.3.2 Недостатками данного метода являются высокая стоимость вальцового уплотнителя и, как правило, большие габариты. К недостаткам также можно отнести вальцовые уплотнители с ручным управлением, в результате чего возможно получение образцов с различной степенью уплотнения.

10.4.1 Вращательный уплотнитель (гиратор) при уплотнении асфальтобетонной смеси имитирует физику и механику процесса уплотнения смеси на дороге за счет вращения цилиндрической формы под углом и одновременного приложения вертикального давления. При уплотнении асфальтобетонной смеси на вращательном уплотнителе не происходит дробления частиц минерального материала и, как правило, достигается самая высокая степень уплотнения в сравнении с предыдущими лабораторными методами. Основная часть модификаций вращательных уплотнителей (гираторов) выполнена с возможностью перемещения (на колесах), что позволяет размещать вращательный уплотнитель в непосредственной близости от мест подготовки образцов. Современные модификации вращательных уплотнителей (гираторов) имеют программное обеспечение, позволяющее обрабатывать и отображать данные о высоте образца после каждого оборота формы. Все перечисленные факторы делают метод изготовления асфальтобетонных образцов на вращательном уплотнителе наряду с вальцовым уплотнителем приоритетным среди лабораторных методов уплотнения.

10.4.2 Недостатками данного метода уплотнения являются высокая стоимость вращательного уплотнителя и отсутствие их производства на территории Российской Федерации.

Также к недостаткам можно отнести отсутствие единых унифицированных методик и эталонов для оценки действительных метрологических характеристик, вследствие чего на гираторах разных производителей возможно получение различных значений объемной плотности образцов.
