"Методические указания по определению потребности в материалах, конструкциях и деталях в составе проектной документации на строительство"

Рекомендованы к изданию Отделом проектирования и организации проектно-изыскательских работ и Отделом норм расхода строительных материалов Госстроя СССР.

Содержат методы и порядок определения потребности в конструкциях, изделиях, а также материалах на производство строительно-монтажных работ, изготовление конструкций и изделий с учетом отходов и потерь и приведением натуральной потребности к условным единицам измерения.

Приведены необходимая нормативно-справочная информация для расчета потребности в материалах на изготовление конструкций и изделий, указания по использованию этой информации, примеры заполнения форм ведомостей потребности в материалах.

Для инженерно-технических работников проектных, строительно-монтажных, комплектующих и снабженческих организаций.

Табл. 24.

Разработаны Научно-исследовательским институтом экономики строительства Госстроя СССР (д-р экон. наук В.А. Спектор - ответственный исполнитель, кандидаты экон. наук Л.Я. Лифшиц, Т.Л. Зиначева, Ю.Н. Шумячкин, инж. И.М. Ефимова).

1.1. Методические указания устанавливают методы составления ведомостей потребности в материалах для строительства предприятий, зданий и сооружений.

Потребность в материальных ресурсах определяют на основании рабочей документации, в том числе разрабатываемой на стадии рабочих проектов в соответствии с Инструкцией о составе, порядке разработки, согласования и утверждения проектно-сметной документации на строительство предприятий, зданий и сооружений (СН 202-81*) и Инструкцией по типовому проектированию (СН 227-70).

1.2. Данные о потребности в материалах, конструкциях и изделиях в составе проектной документации на здание, сооружение необходимы для определения потребности в материальных ресурсах строительно-монтажных организаций на планируемый период; формирования заказов строительно-монтажных организаций при их комплексном снабжении материалами через территориальные органы материально-технического снабжения; подготовки строительного производства (разработки) унифицированной нормативно-технологической документации по комплектации объектов строительства и подрядных бригад, их осуществляющих; разработки объектных норм расхода материалов; расчета показателей материалоемкости проектируемых объектов и обеспечения экономии основных строительных материалов при проектировании.

1.3. Потребность в материалах, конструкциях и изделиях определяется по рабочим чертежам, входящим в основные комплекты, и приводится:

в спецификациях (ГОСТ 21.104-79) - потребность в конструкциях и изделиях;

в ведомостях потребности в материалах (ГОСТ 21.109-80) - потребность в материалах на производство строительно-монтажных работ и на изготовление конструкций и изделий <1>.

--------------------------------

<1> Потребность в материалах на изготовление типовых и стандартных изделий, индексированных при их применении в конкретных проектах, включается в графу "кол. тип", "ВМ" и сводную "ВМ".

в ведомости металлоконструкций по видам профилей и в ведомости металлоконструкций по маркам металла ["Временная инструкция о составе и оформлении строительных рабочих чертежей зданий и сооружений" (СН 460-74), разд. 5] - потребность в материалах на изготовление металлических конструкций по рабочим чертежам основного комплекта марки КМ;

в ведомости объемов сборных бетонных и железобетонных конструкций по рабочим чертежам основного комплекта марки КЖ (ГОСТ 21.503-80) потребность в бетонных и железобетонных конструкциях и изделиях по укрупненной номенклатуре;

в сводной ведомости потребности в материалах (ГОСТ 21.109-80) - потребность в материалах на здание и сооружение.

1.4. Ведомость потребности в материалах (ВМ), а также спецификации и другие ведомости, перечисленные в п. 1.3, разрабатываются по чертежам, входящим в следующие основные комплекты рабочих чертежей зданий и сооружений: архитектурные решения (АР); конструкции железобетонные (КЖ), конструкции металлические (КМ), конструкции деревянные (КД), архитектурно-строительные решения (АС), интерьеры (АИ), внутренний водопровод и канализация (ВК), отопление, вентиляция и кондиционирование воздуха (ОВ), наружные сети водоснабжения и канализации (НВК), тепловые сети (ТС), антикоррозионная защита конструкций (АЗ), а также генеральный план и транспорт (ГТ), газоснабжение (ГС), электроснабжение (ЭС) и другие рабочие чертежи, по которым определяется потребность в материалах, неучтенных номенклатурой заказных спецификаций на оборудование, изделия и материалы, поставляемые заказчиком (в соответствии с СН 202-81*). Пример заполнения приведен на стр. 5 - 8.

Сводная ведомость потребности в материалах составляется генеральным проектировщиком и входит в полный комплект рабочих чертежей на здание и сооружение <1>. При выпуске рабочих чертежей на части здания и сооружения сводная ведомость потребности выполняется, кроме того, на каждую из этих частей. В типовых проектах здания и сооружения сводная ведомость потребности не составляется.

--------------------------------

<1> Сводная ведомость потребности на пусковые комплексы предприятий составляется в составе проекта производства работ на основе ведомостей и спецификаций, перечисленных в п. 1.3.

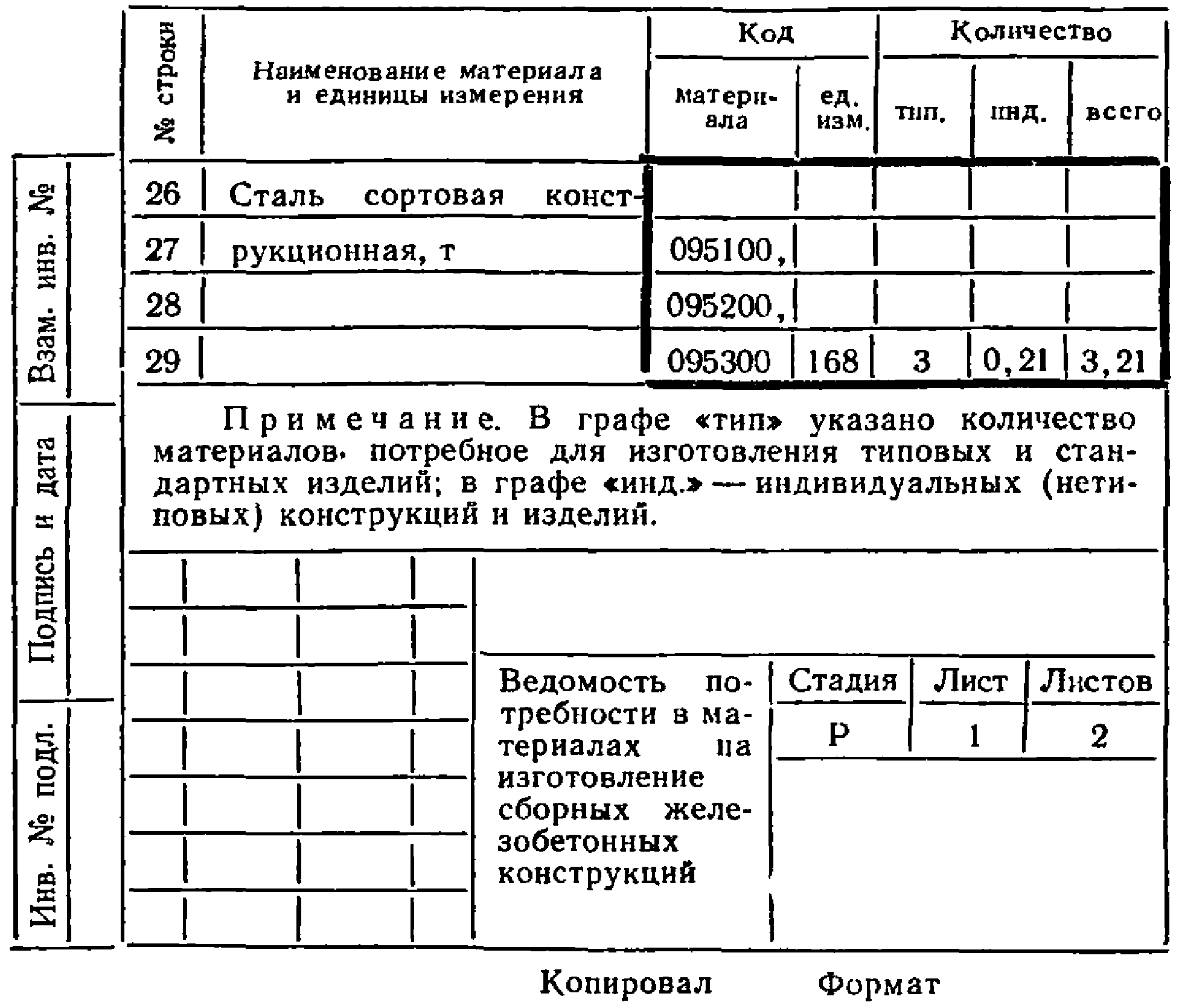

1.5. В основном комплекте рабочих чертежей марки КЖ потребность в стали стержневой арматурной на изготовление железобетонных конструкций и изделий, а также в стали сортовой конструкционной и в листовом прокате на изготовление закладных и комплектующих деталей определяется в ведомостях потребности в материалах раздельно на изготовление сборных и монолитных железобетонных и бетонных конструкций. Все данные о потребности в ВМ приводятся с учетом коэффициентов отходов.

В ВМ на изготовление монолитных железобетонных конструкций заполняется графа "инд", в ВМ на изготовление сборных железобетонных конструкций заполняются графы "тип", "инд", "всего". Потребность в стали по диаметрам определяется только для индивидуальных (нетиповых) конструкций и изделий на основании документов, разрабатываемых по ГОСТам.

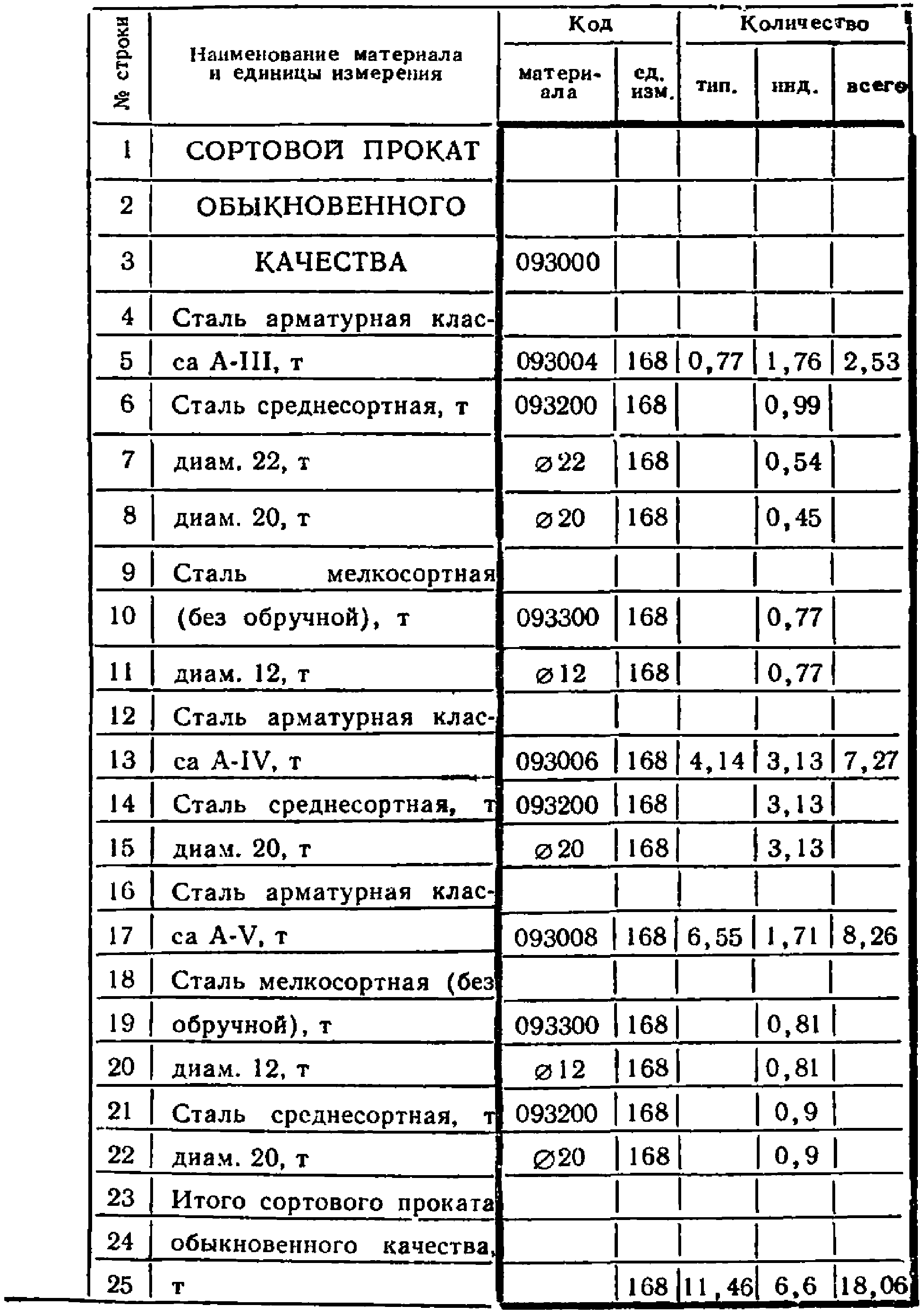

В ВМ для сборного железобетона потребность в стали стержневой арматурной определяется по классам с подведением итогов по каждому классу, а также по диаметрам. Итоги по классам стали определяются для индивидуальных конструкций и изделий по соответствующим строкам ВМ, а для типовых и стандартных конструкций и изделий - на основании действующих индустриальных каталогов. Затем указывается общая потребность в стали стержневой арматурной - "Итого сортового проката обыкновенного качества".

Потребность в стали сортовой конструкционной и в листовом прокате определяется в стали класса С 38/23 и подсчитывается по графе "инд" на основании документов, разрабатываемых по ГОСТам, по графе "тип" на основании действующих индустриальных каталогов. Кроме того, здесь же учитывается потребность в стали для закладных деталей на конструкции и изделия, индексированные при их применении в конкретных проектах.

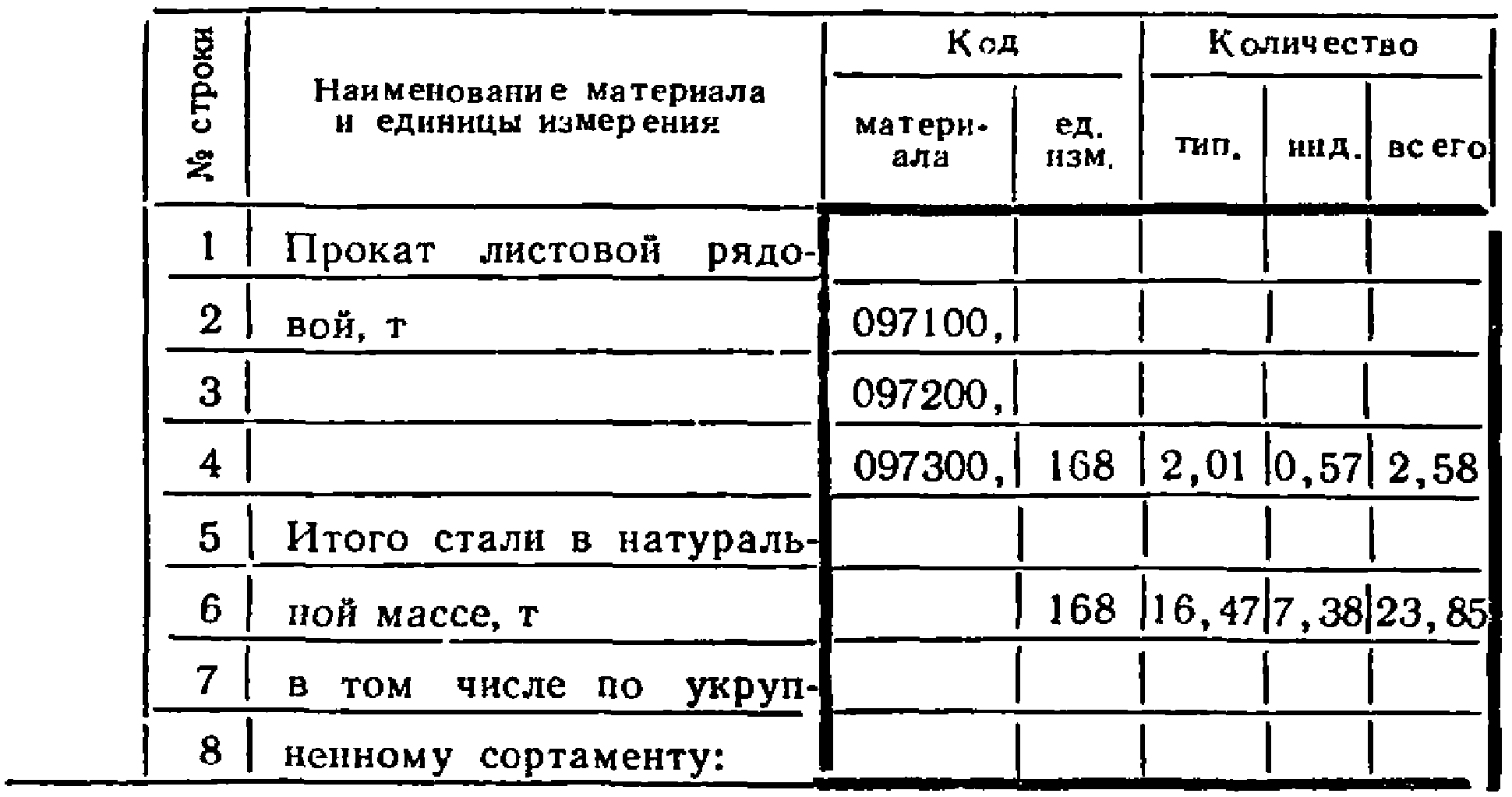

Далее определяется общая потребность в стали в натуральной массе на изготовление железобетонных конструкций и изделий, в том числе указывается потребность в укрупненных видах сортамента металла:

сталь среднесортная; сталь мелкосортная (без обручной); катанка; сталь толстолистовая (от 4 мм); сталь тонколистовая толщиной 1,9 - 3,9 мм; сталь тонколистовая толщиной 1 - 1,8 мм.

Затем определяется потребность в проволоке и сетке для армирования по классам, а также в стальных канатах для армирования строительных конструкций с подведением итога - "Итого металлоизделий промышленного назначения".

В ВМ определяется потребность в сортовом прокате обыкновенного качества и металлоизделиях промышленного назначения для армирования железобетонных конструкций, приведенной к стали класса А-I, и потребность в стали сортовой конструкционной и листовом прокате, приведенной к стали класса С 38/23, на основе использования соответственно табл. 1 и 2.

Потребность в цементе на изготовление бетонных и железобетонных конструкции и изделий определяется по нормам расхода портландцемента раздельно в рекомендуемых марках M300, M400, M500, M600 (табл. 3 и 4) и приведенной к марке M400. При определении объемов бетона и раствора по рабочим чертежам следует дополнительно учитывать потери цемента, исчисляемые от общего его расхода:

1,5% - при возведении армированных и неармированных монолитных конструкций;

0,6% - при изготовлении сборных конструкций.

При определении объемов бетонов и растворов по сметным нормам указанный дополнительный расход цемента не учитывается.

1.6. В ведомости объемов сборных бетонных и железобетонных конструкций по рабочим чертежам основного комплекта марки КЖ и другие данные следует приводить по группам элементов конструкций в соответствии с общесоюзным классификатором "Промышленная и сельскохозяйственная продукция", класс 58 (см. прил. 2). В этой ведомости указывается суммарная потребность в сборных бетонных и железобетонных конструкциях (м³).

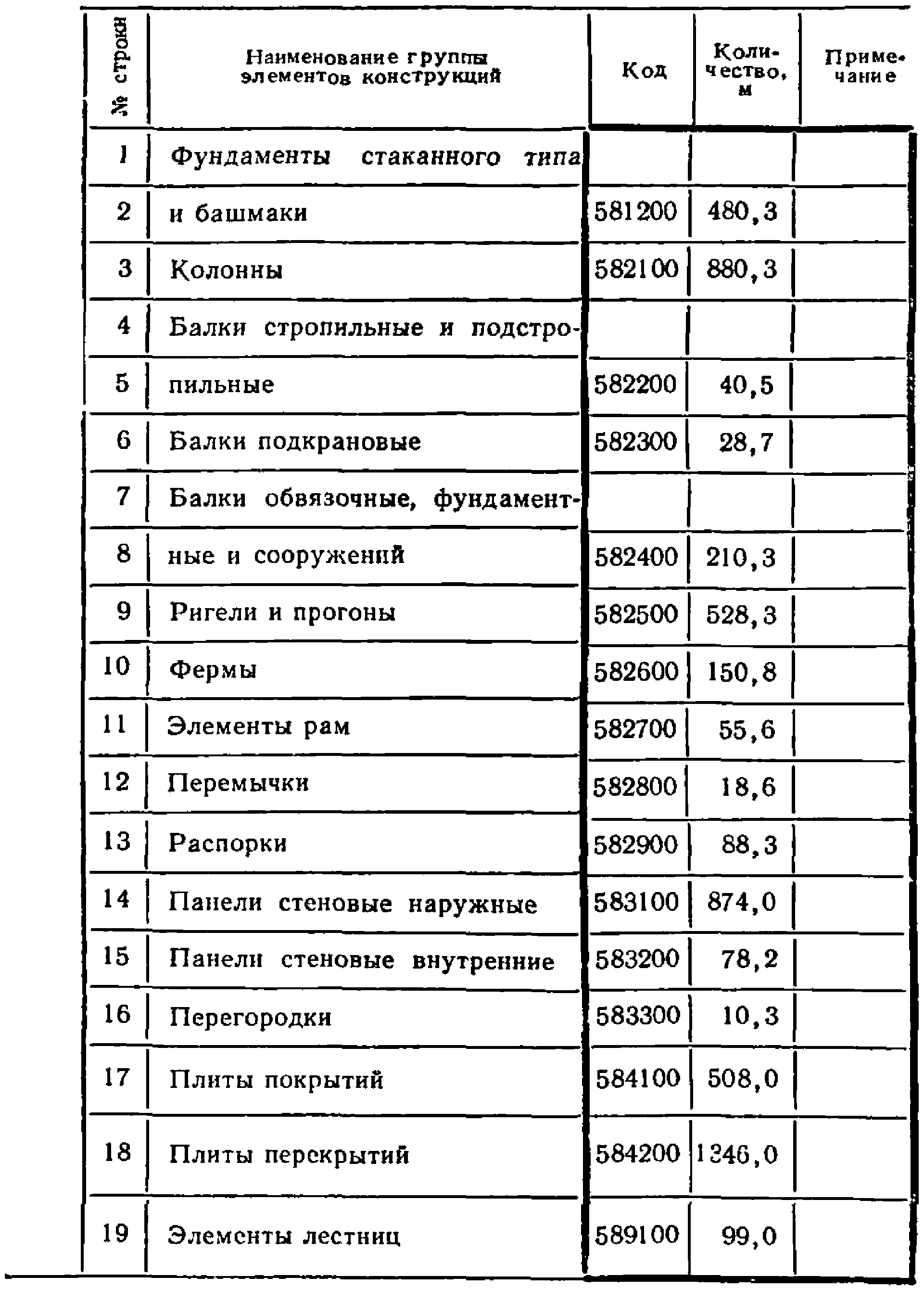

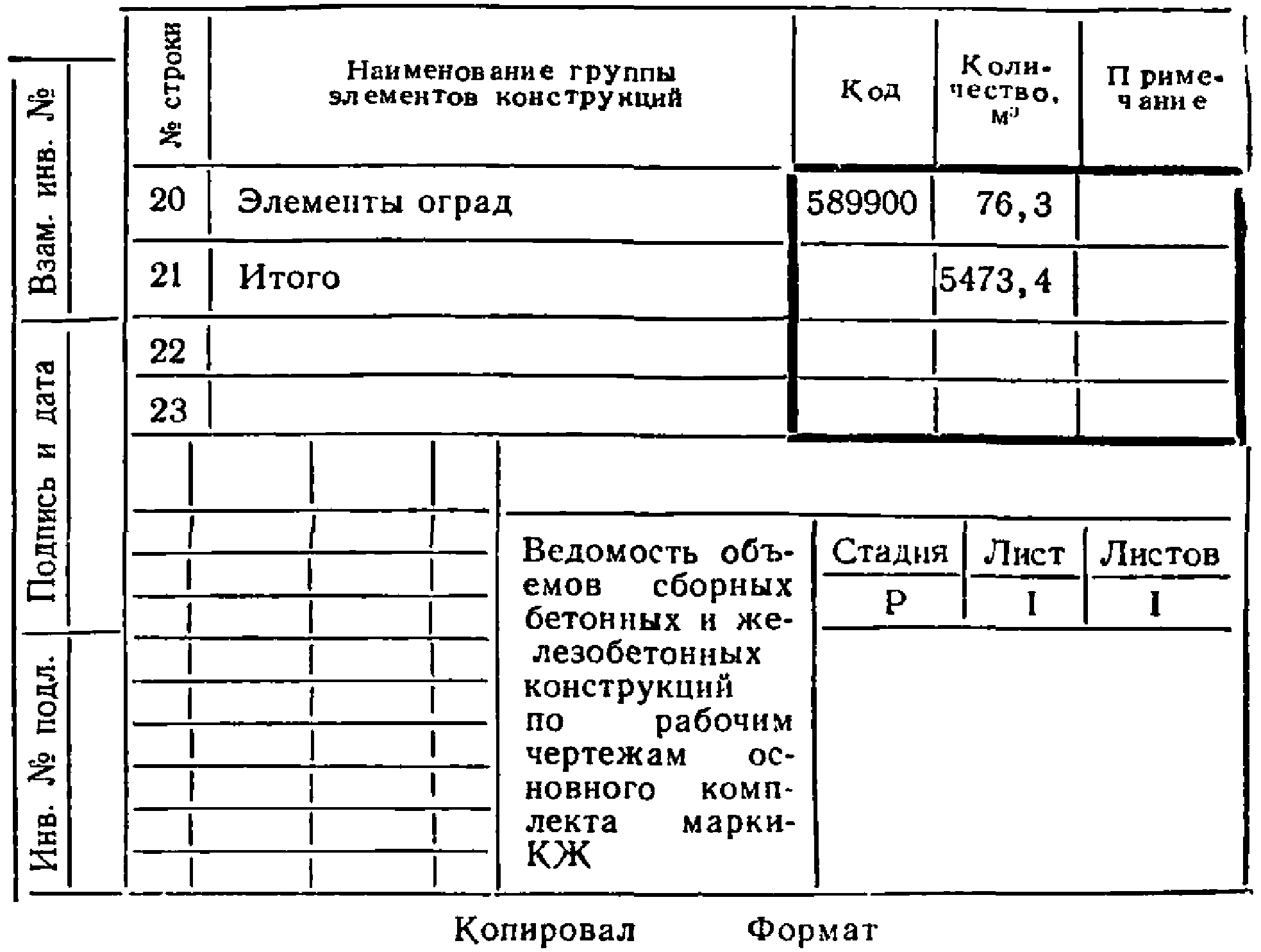

Пример выполнения ведомости объемов сборных бетонных и железобетонных конструкций по рабочим чертежам основного комплекта приведен в форме 2 на стр. 10.

1.7. В основном комплекте рабочих чертежей марки КМ определяют потребность в прокате черных металлов на изготовление металлических конструкций по установленным формам, в которых дополнительно должны быть приведены итоги потребности в прокате черных металлов приведенной по массе к стали класса С 38/23.

1.8. Отнесение различных профилей стали стержневой арматурной и проката черных металлов к укрупненным видам сортамента выполняется в соответствии с прил. 1.

1.9. Потребность в стали, стальных канатах и стальных трубах на изготовление металлических конструкций определяется в натуральной массе по спецификациям рабочих чертежей с добавлением на отходы 3,7%.

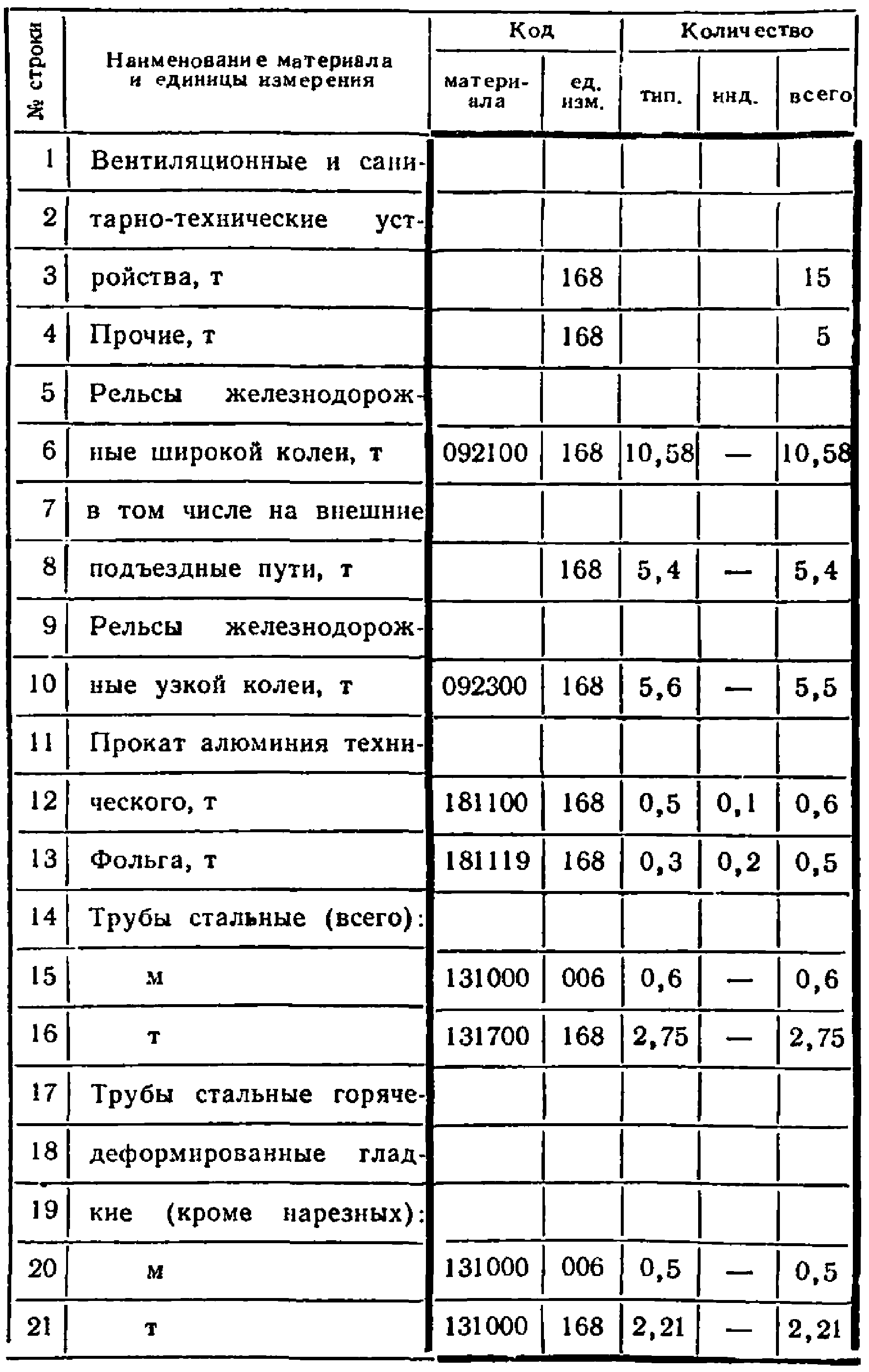

1.10. Потребность в материалах и трубах на изготовление вентиляционных и санитарно-технических устройств, оконных, балконных и дверных блоков, погонажа определяется по усредненным нормативным показателям табл. 5 - 16.

1.11. Лесоматериалы в круглом лесе определяют на основе потребности лесоматериалов по соответствующим разделам в ВМ и коэффициентов пересчета лесоматериалов в условный круглый лес.

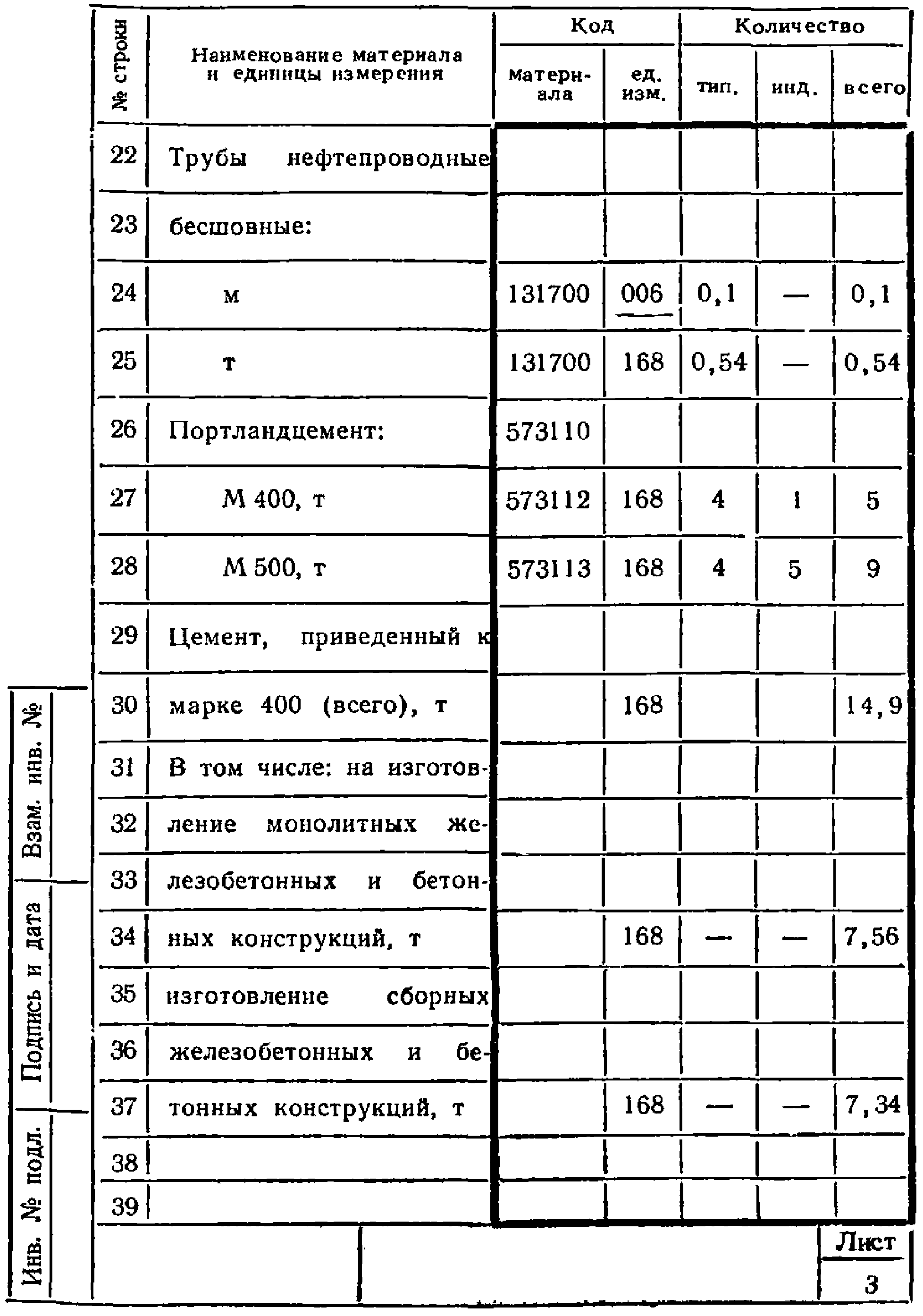

1.12. Цемент, приведенный к марке M400, подсчитывается на основании марок цемента, приводимых в ВМ, и коэффициентов приведения к марке M400 с распределением на возведение и изготовление сборных железобетонных и бетонных конструкций.

1.13. Потребность в материалах на производство строительно-монтажных работ рассчитывается на основе объемов работ, определяемых в рабочих чертежах по номенклатуре сметных нормативов и на основе сметных норм IV части СНиП. Кроме того, для этой цели применяются нормативные и справочные данные табл. 17 - 21.

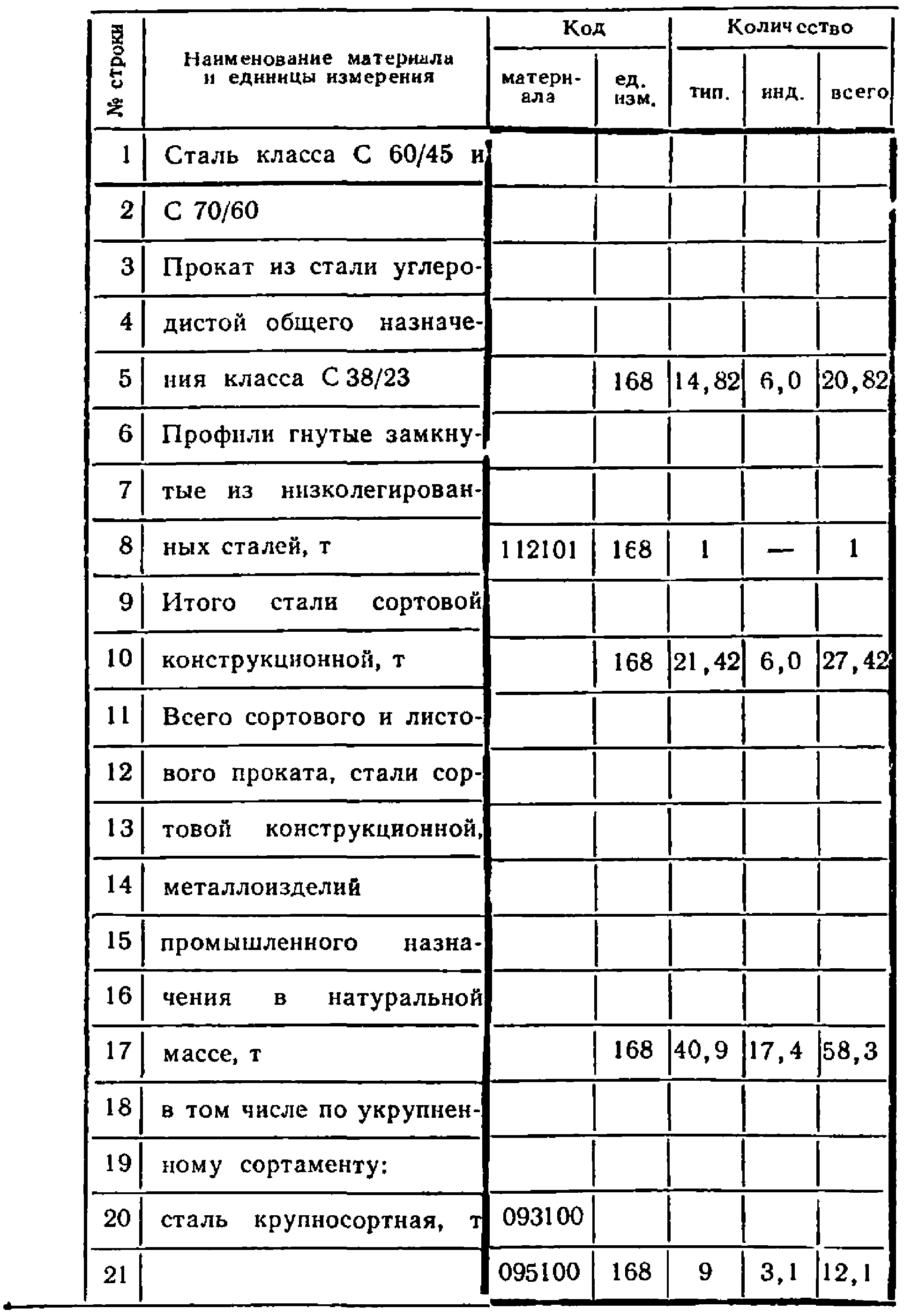

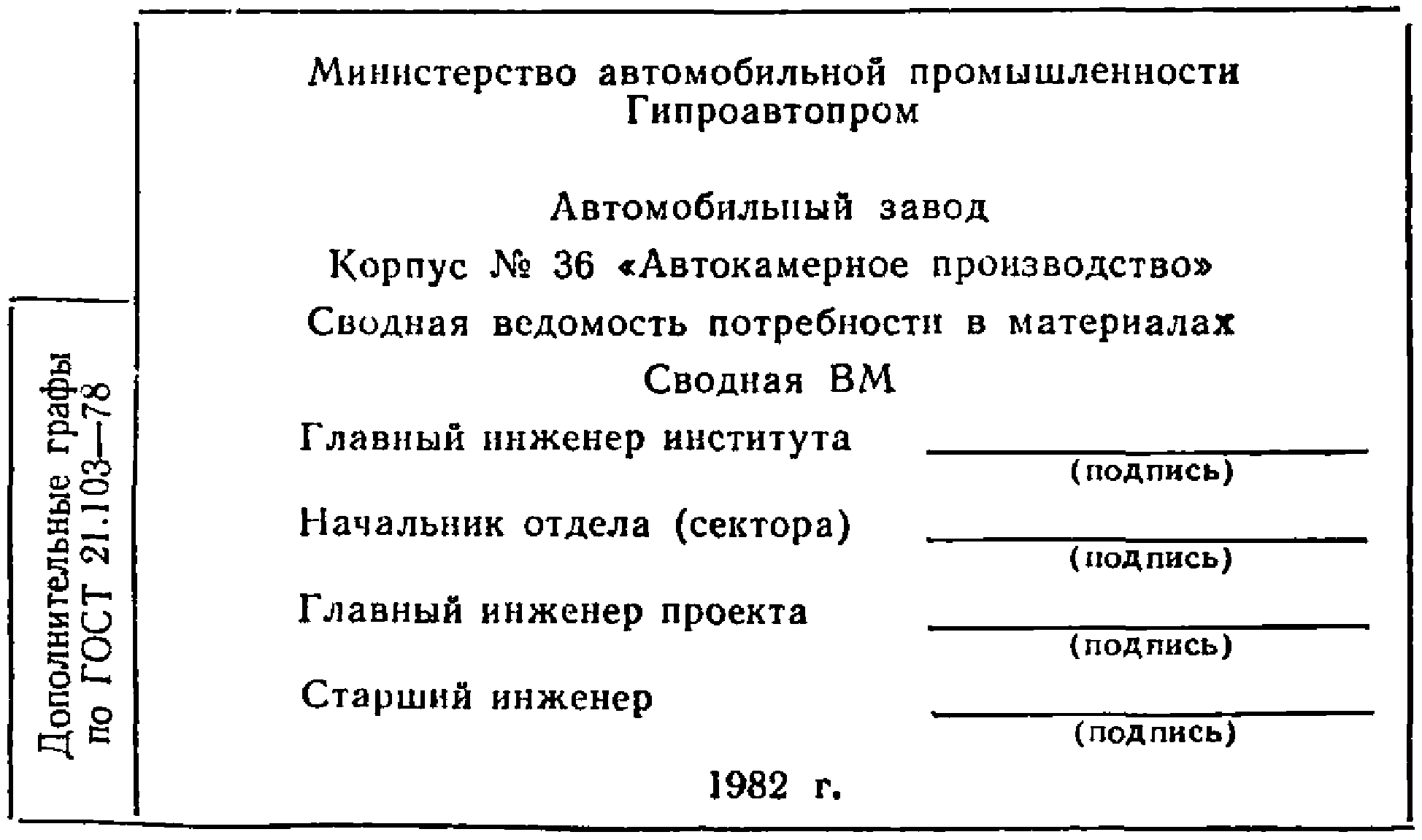

1.14. На основе ведомостей потребности в материалах, входящих в состав каждого основного комплекта рабочих чертежей, разрабатывается сводная ведомость потребности в материалах в полном комплекте рабочих чертежей. Пример выполнения сводной ВМ приведен на стр. 11 - 17.

1.15. Потребность в материалах в составе ВМ и сводной ВМ определяется по следующей номенклатуре.

--------------------------------

<1> По диаметрам дается только в ВМ к основным комплектам рабочих чертежей (кроме типовых сборных железобетонных конструкций). Для типовых сборных железобетонных конструкций в ВМ указывается класс и укрупненный сортамент (сталь крупносортная, среднесортная, мелкосортная, катанка).

<2> По укрупненному сортаменту дается только в ВМ к основным комплектам рабочих чертежей.

<3> По профилям и маркам дается только в ВМ к основным комплектам рабочих чертежей.

<4> По укрупненному сортаменту дается только в ВМ к основным комплектам рабочих чертежей.

<5> Рельсы по маркам даются только в ВМ к основным комплектам рабочих чертежей.

<6> По видам труб дается только в ВМ к основным комплектам рабочих чертежей.

Примечание по использованию номенклатуры. Наименование приведенной номенклатуры продукции дано в соответствии с Общесоюзным классификатором промышленной и сельскохозяйственной продукции (ОКП) при однозначном соответствии кода и наименования продукции. В том случае, когда наименование отличается от принятого в ОКП, указывается алгоритм сбора. Разъяснения по использованию отдельных позиций номенклатуры для строительства приведены в графе "Примечание".

Примечание по использованию кода. Все группировки, закодированные условным кодовым обозначением с нулем на внутреннем разряде, не подлежат дальнейшей конкретизации.

Номенклатура материалов учитывает "Положение о порядке обеспечения капитального строительства материалами, изделиями и оборудованием", "Перечень стальных конструкций, стоимость которых включается в объемы строительно-монтажных работ, а изготовление их обеспечивается материальными ресурсами, выделяемыми для капитального строительства министерствам (ведомствам) - исполнителям работ".

Отдельные позиции приведенной номенклатуры материалов и изделий могут быть при необходимости разукрупнены и дополнены.

В случае применения в проектах сортового проката обыкновенного качества, стали сортовой конструкционной, металлоизделий промышленного назначения, строительных материалов и изделий, не указанных в данной номенклатуре, при составлении ВМ к основным комплектам рабочих чертежей и сводной ВМ номенклатура может быть дополнена ими.

Номенклатура материалов, не вошедшая в ВМ и сводную ВМ по всем рабочим чертежам, устанавливается дополнениями к ведомственным Инструкциям и Указаниям по составу и оформлению рабочих чертежей зданий и сооружений, утверждаемых соответствующими министерствами и ведомствами СССР.

Итоги по отдельным позициям номенклатуры подводятся следующим образом.

Необходимые итоги и отнесение к ним отдельных позиций номенклатуры (алгоритмы сбора по кодам) приведены в п. 1.13. Ниже даны указания по формированию тех итогов, которые требуют специальных пояснений.

Итог стали в натуральной массе подсчитывается по итогам сортового проката обыкновенного качества, стали сортовой конструкционной и листового проката. Распределение по укрупненному сортаменту дается только в ВМ. Итог стали, приведенной к стали класса А-I, подсчитывается на основании итогов стали стержневой арматурной по каждому классу и соответствующих коэффициентов приведения к стали класса А-I. Итог стали, приведенной к стали С 38/23 подсчитывается на основании итогов по стали сортовой и листового проката и соответствующим коэффициентам приведения к стали класса С 38/23. Итог стали сортовой конструкционной, приведенной к стали класса С 38/23, подсчитывается на основании итогов стали сортовой конструкционной по пределу текучести и соответствующих коэффициентов приведения к стали класса С 38/23. Всего сортового проката обыкновенного качества стали сортовой конструкционной, листового проката, металлоизделий промышленного назначения в натуральной массе, в том числе по укрупненному сортаменту, подсчитывается по соответствующим итогам в ВМ к основным комплектам рабочих чертежей.

Всего приведенной стали к классам А-I и С 38/23 с распределением на изготовление монолитных железобетонных и бетонных конструкций, сборных железобетонных и бетонных конструкций, строительных стальных конструкций, теплоизоляцию промышленного оборудования и трубопроводов, вентиляционных и санитарно-технических устройств подсчитывается на основании соответствующих итогов в ВМ к основным комплектам рабочих чертежей.

1.16. Кодирование приведенной номенклатуры материалов и изделий осуществляется на основании Общесоюзного классификатора промышленной и сельскохозяйственной продукции (ОКП). Первые ступени классификации составляют Высшие классификационные группировки (ВКГ) с единым по длине кодовым обозначением в шесть разрядов. Конкретная продукция представлена в виде предметов поставок в рамках отраслевых разделов в полной (ассортиментной) номенклатуре, а в части металла при использовании ВМ и сводной ВМ в составе рабочих чертежей для оформления документов о распределении фондов, по занарядке и поставке металлопродукции органами Госснаба СССР, министерствами и ведомствами - фондодержателями и предприятиями черной металлургии используются классификационные блоки ОКП по классам 09 - 13.

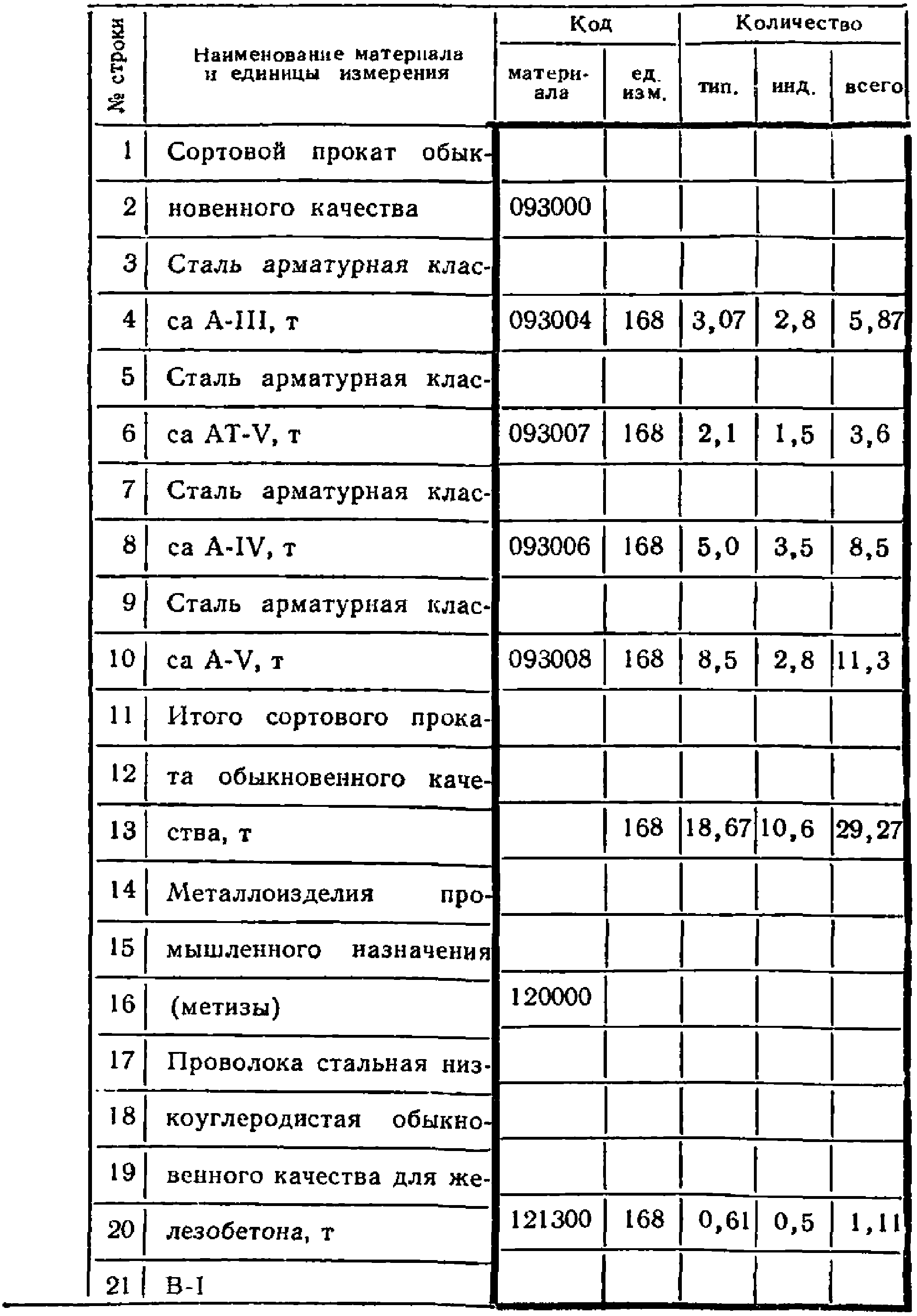

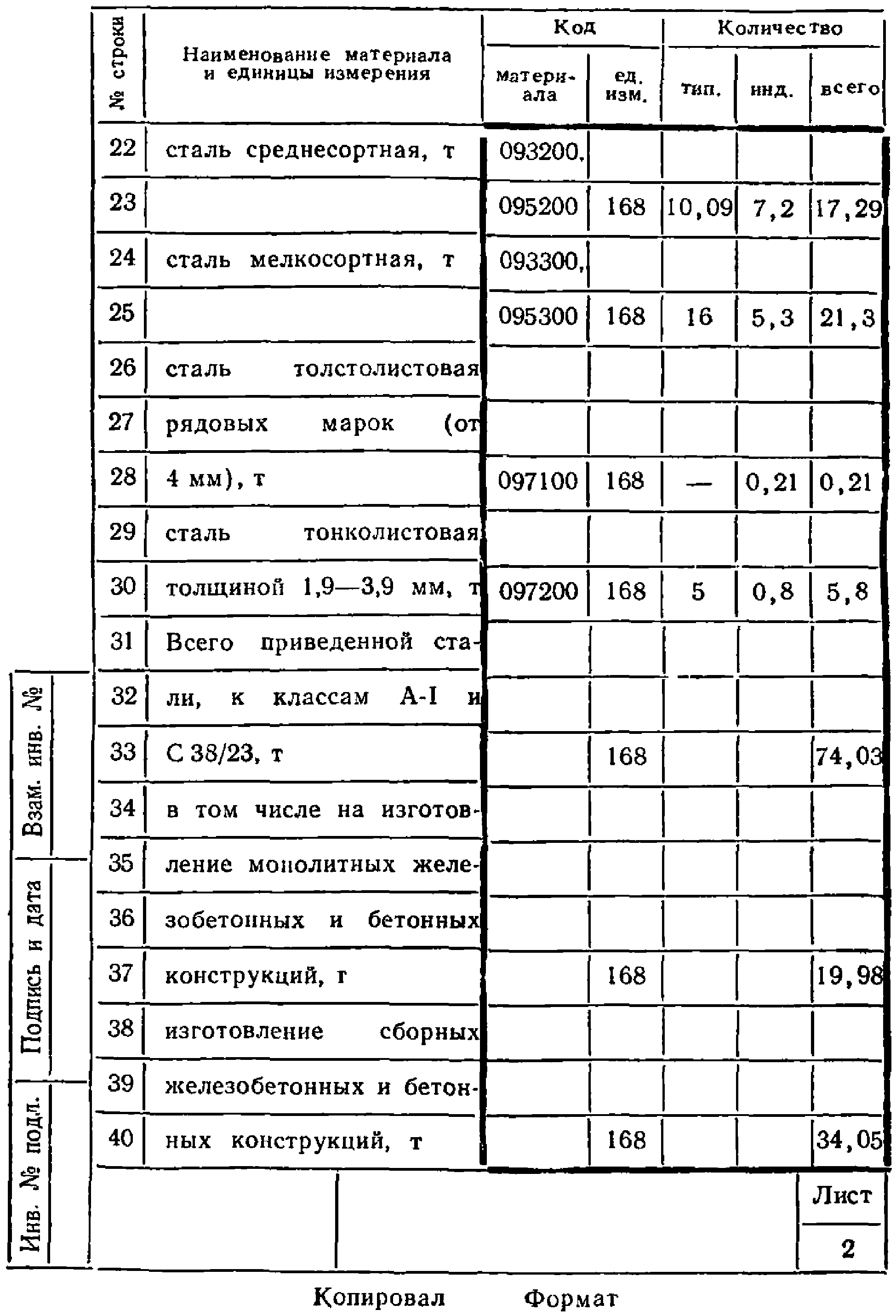

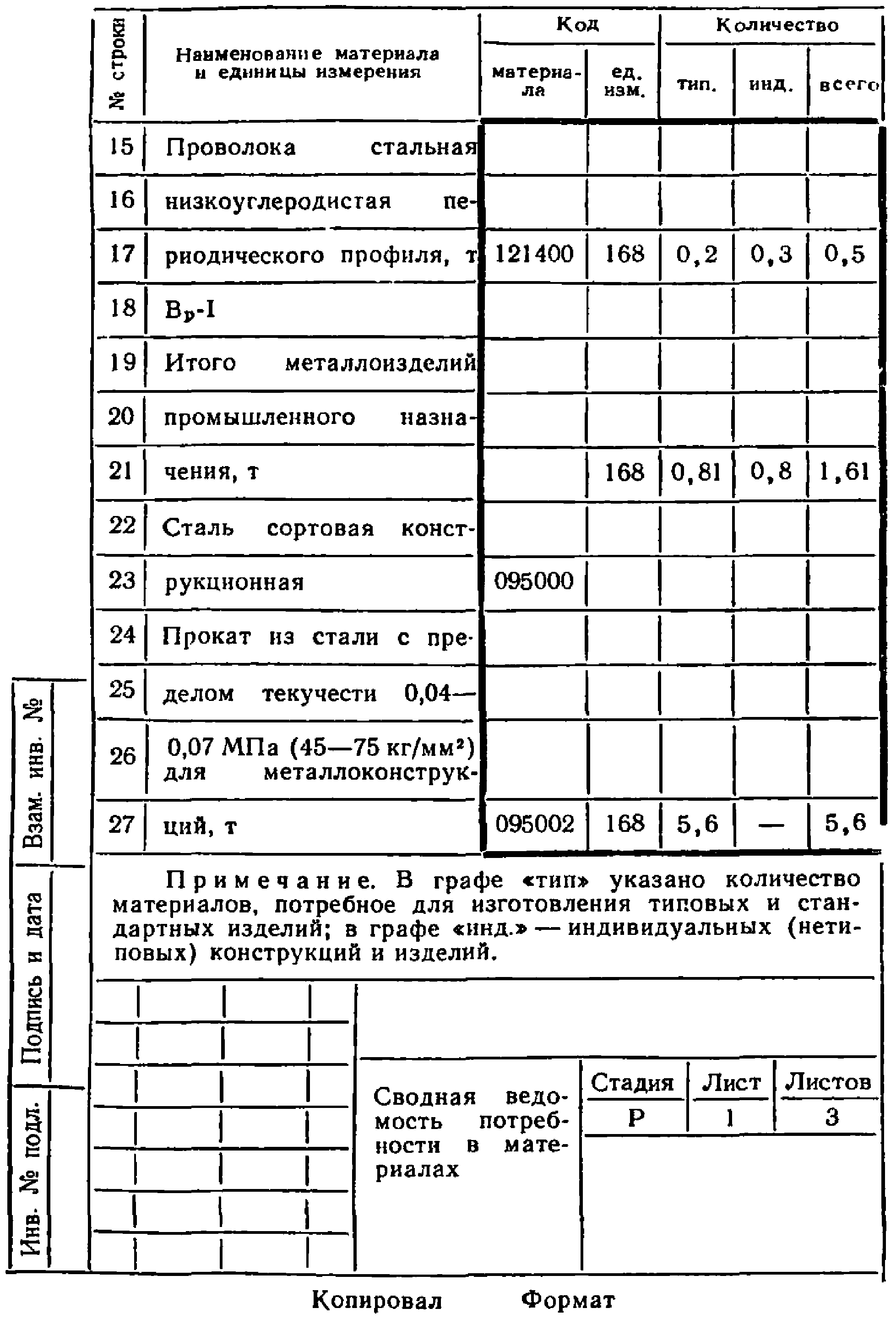

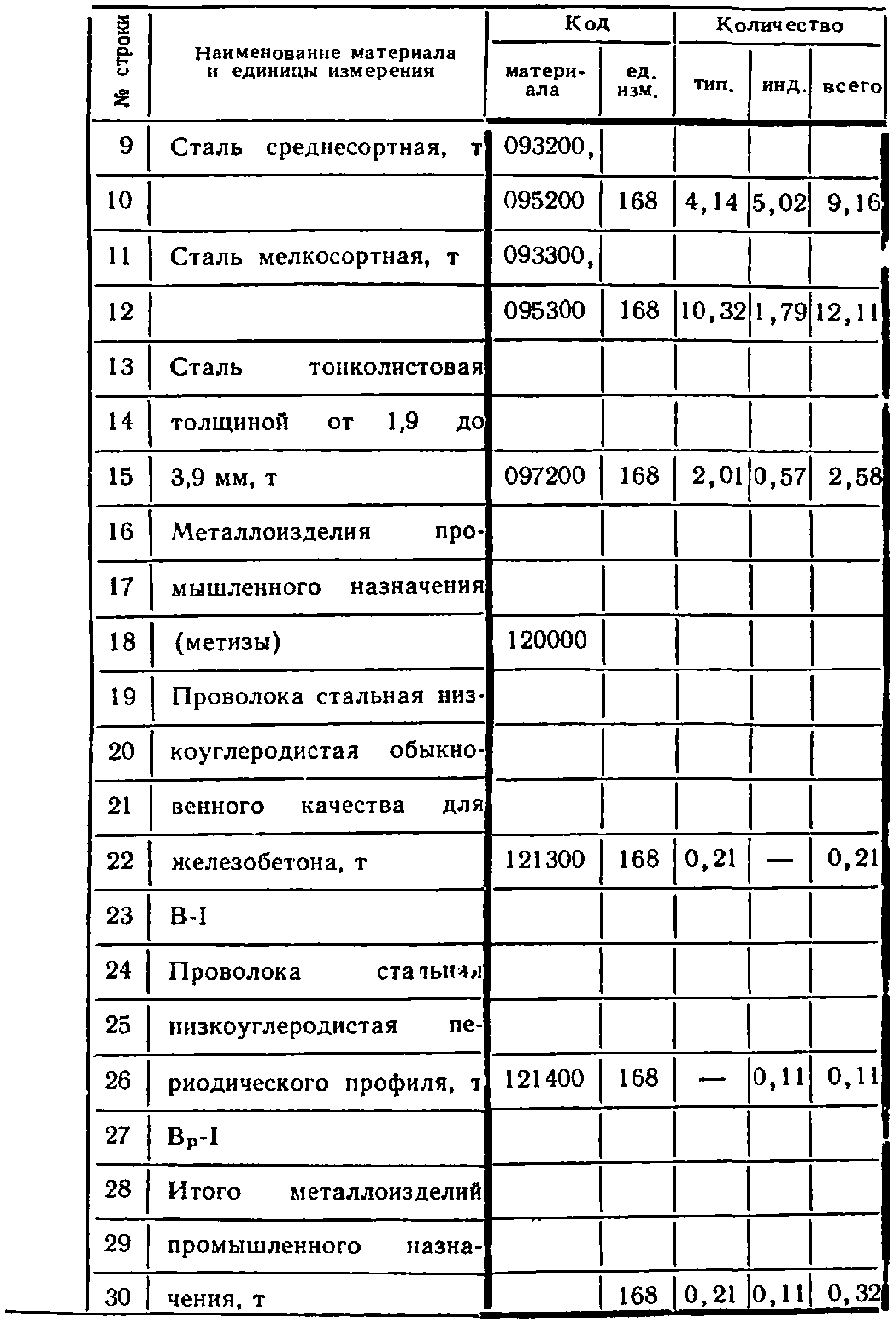

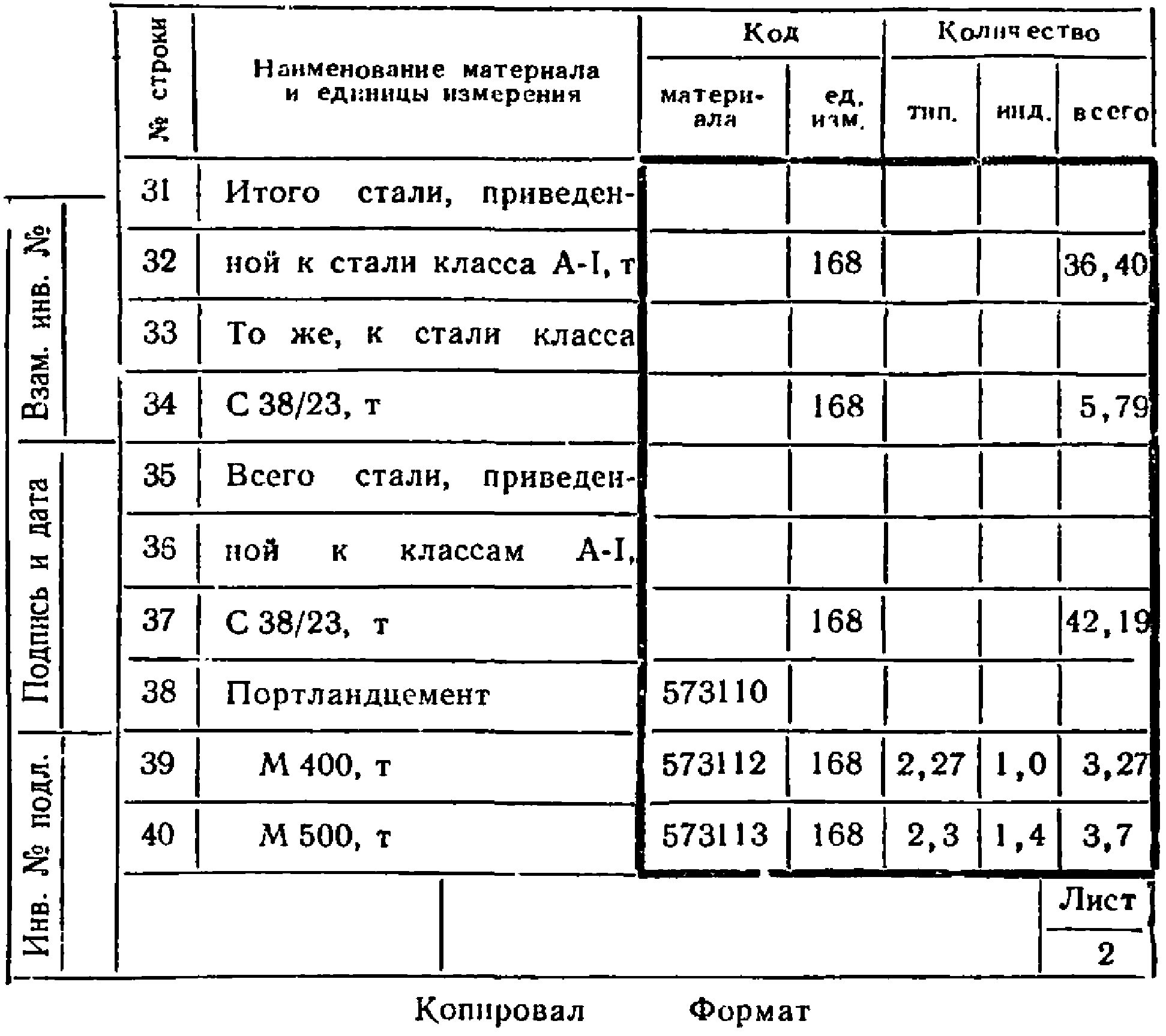

В примерах выполнения ВМ и сводной ВМ (стр. 5 - 8, 11 - 17) кодирование материалов осуществляется согласно Высшим классификационным группировкам Общесоюзного классификатора промышленной и сельскохозяйственной продукции (ВКГ ОКП).

Обозначения геометрических размеров следует записывать на следующей строке под наименованием, а в графе "код" - записывать против этой строки сами геометрические размеры и их обозначения в соответствии с нормативно-технической документацией.

Разъяснение отдельных позиций номенклатуры, используемых для строительства, не кодируется и приводится на следующей строке под кодируемой по ОКП позицией. Например.

Если к наименованию материала относится несколько кодов, собираемых по алгоритму сбора, то они записываются по каждой строке через запятую и против последнего приводятся качественные характеристики материала.

Кодирование единицы измерения осуществляется на основании Общесоюзного классификатора систем обозначений единиц измерения, используемых в автоматизированных системах управления СОЕИ: метр - 006; квадратный метр - 055; тысяча квадратных метров - 0,56; кубический метр - 113; килограмм - 116; тонна - 168; штука - 796; тысяча шт. - 798; километр условного диаметра - 0,27; тысяча условных плиток - 732; квадратный метр эквивалентный - 084,

1.17. Потребность в материалах на работы, выполняемые за счет накладных расходов, а также дополнительная потребность в материалах, вызываемая производством работ в зимнее время, в ВМ и сводную ВМ не входит и определяется строительной организацией по проекту производства работ.

При определении потребности в материалах в составе проектной документации используется нормативно-справочная информация, представленная в табл. 1 - 24, составленных в соответствии с "Методическими указаниями по определению показателей расхода материалов и изделий на 1 млн. руб. сметной стоимости строительно-монтажных работ для объектов производственного назначения, здравоохранения, просвещения, культуры и спорта и на 1000 м² приведенной общей площади жилых зданий" (М., НИИЭС, 1980); Методическими указаниями по определению показателей расхода на 1 млн. руб. сметной стоимости строительно-монтажных работ для объектов производственного назначения" (М., НИИЭС, 1978).
