1.1 Настоящий стандарт распространяется на сборные железобетонные колонны многоэтажных зданий.
1.2 Стандарт устанавливает основные нормы и правила входного контроля, транспортирования, складирования, монтажа, сдачи-приемки монтажных и демонтажных работ при возведении зданий и сооружений различного назначения, а также контроля качества их выполнения и консервации конструкций при временном прекращении монтажных работ. Положения раздела 11 являются рекомендуемыми.
В настоящем стандарте использованы нормативные ссылки на следующие стандарты и своды правил:
ГОСТ 3242-79 Соединения сварные. Методы контроля качества
ГОСТ 10922-90 Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций. Общие технические условия
ГОСТ 13015-2003 Изделия железобетонные и бетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения
ГОСТ 14098-91 Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкция и размеры
ГОСТ 17624-87 Бетоны. Ультразвуковой метод определения прочности бетона
ГОСТ 18105-2010 <*> Бетоны. Правила контроля и оценки прочности
--------------------------------
<*> Вводится в действие на территории Российской Федерации с 01.09.2012 вместо ГОСТ Р 53231-2008.
ГОСТ 18979-90 Колонны железобетонные для многоэтажных зданий. Технические условия
ГОСТ 22690-88 Бетоны. Определение прочности механическими методами неразрушающего контроля
ГОСТ 23407-78 Ограждения инвентарные строительных площадок и участков производства строительно-монтажных работ. Технические условия
ГОСТ 23616-79 Система обеспечения точности геометрических параметров в строительстве. Контроль точности
ГОСТ 24258-88 Средства подмащивания. Общие технические условия
ГОСТ 24259-80 Оснастка монтажная для временного закрепления и выверки конструкций зданий. Классификация и общие технические требования
ГОСТ 24297-2013 "Верификация закупленной продукции. Организация проведения и методы контроля"
(ссылка введена Изменением N 1, утв. Ассоциацией "Национальное объединение строителей", "НОСТРОЙ" от 08.07.2014)
ГОСТ 26433.0-85 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения
ГОСТ 26433.1-89 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Элементы заводского изготовления
ГОСТ 26433.2-94 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений параметров зданий и сооружений
ГОСТ 26887-86 Площадки и лестницы для строительно-монтажных работ. Общие технические условия
ГОСТ 28570-90 Бетоны. Методы определения прочности по образцам, отобранным из конструкций
ГОСТ Р 53778-2010 Здания и сооружения. Правила обследования и мониторинга технического состояния
СТО НОСТРОЙ 2.7.55-2011 Плиты покрытий и перекрытий сборные железобетонные с предварительно напряженной арматурой для пролетов до 7,2 м. Технические требования к монтажу и контролю их выполнения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и сводов правил в информационной системе общего пользования - на официальных сайтах национального органа Российской Федерации по стандартизации и НОСТРОЙ в сети Интернет или по ежегодно издаваемым информационным указателям, опубликованным по состоянию на 1 января текущего года. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться новым (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
В настоящем стандарте применены термины в соответствии с СТО НОСТРОЙ 2.7.55, а также следующие термины с соответствующими определениями:
3.1 колонна: Архитектурно обработанная вертикальная опора поддерживающая балку, перекрытие или пяту арки.
Примечание - Колонны обычно круглого или прямоугольного сечения.
4.1 Колонны, применяемые при возведении многоэтажных зданий, должны соответствовать проекту конкретного здания и отвечать требованиям ГОСТ 18979.
4.2 Колонны подразделяют на типы в зависимости:
а) от числа этажей в пределах высоты колонны:
- 1 - одноэтажные;
- 2 - двухэтажные;
- 3 - трехэтажные;
б) от расположения колонны в каркасе здания по высоте:
- КВ - верхние;
- КС - средние;
- КН - нижние;
- КБ - на всю высоту здания (бесстыковые);
в) от числа консолей в пределах этажа:
- О - одноконсольные (крайние);
- Д - двухконсольные (средние).
4.3 Работы по монтажу колонн, консервации и демонтажу, начиная с входного контроля материалов и заканчивая сдачей-приемкой здания в целом или его отдельных частей, следует выполнять в соответствии с требованиями настоящего стандарта.
4.4 Оформление исполнительной документации при производстве работ необходимо осуществлять в соответствии с РД 11-02-2006 [1] и РД 11-05-2007 [2].
5.1 При поступлении колонн на строительную площадку необходимо выполнить следующие операции входного контроля:
- проверку наличия сопроводительного документа о качестве изделий и их соответствии заданному типу (марке) по ГОСТ 18979 (серия 1.420-12 [3], серия 1.020-1/87 [4], серия 1.420-6 [5]).
- проверку наличия маркировки на изделиях (ГОСТ 13015) и их соответствие с данными, указанными в сопроводительном документе;
- предварительное визуальное обследование изделий для установления отсутствия недопустимых дефектов и повреждений (трещин, сколов, наплывов бетона и др., приведенных в приложении А) и наличия выпусков арматурных стержней для стыковки с ригелями и колоннами.
5.2 После разгрузки колонн должны быть выполнены сплошной визуальный контроль и выборочные инструментальные измерения по определению геометрических параметров колонн, правильности нанесения установочных рисок, качества поверхностей, наличия трещин раскрытием более 0,1 мм, прочности бетона колонн.
5.2.1 Измерения по определению геометрических параметров, качества поверхностей, наличия трещин и прочности бетона колонн должны проводиться не менее чем на 10% конструкций, но не менее трех.
5.2.2 Значения фактических отклонений геометрических параметров колонн, указанных в рабочих чертежах, не должны превышать допустимых отклонений, приведенных в таблице 1.
В миллиметрах
5.2.3 Требования к качеству поверхностей и внешнему виду колонн представлены в таблице 2 (в том числе требования к допустимой ширине раскрытия поверхностных технологических трещин), их проверка осуществляется в соответствии с указаниями ГОСТ 13015. При этом качество боковых поверхностей колонн должно удовлетворять требованиям, установленным для категории А3, а для нелицевых, невидимых в процессе эксплуатации - А7.
Таблица 2
В миллиметрах
5.2.4 Правила выбора средств измерений и выполнения измерений для контроля параметров, указанных в 5.3 и 5.4, установлены в ГОСТ 26433.0, ГОСТ 26433.1, ГОСТ 26433.2.
5.2.5 Выборочный контроль прочности бетона колонны следует выполнять по ГОСТ 18105 определением класса бетона по прочности на сжатие.
5.2.5.1 Прочность бетона колонны должна соответствовать отпускной, установленной в зависимости от наличия предварительно напряженной арматуры и времени года, но не менее 70% от проектного значения в теплое время года и не менее 85% от проектного значения в зимний период.
5.2.5.2 Контроль прочности бетона выполняют с использованием метода упругого отскока (склерометры), метода ударного импульса и метода скалывания ребра по ГОСТ 22690 или ультразвукового метода по ГОСТ 17624.
5.2.5.3 В колонне с наименьшими значениями прочности бетона, близкими к проектному или ниже проектного значения, используют дополнительно метод отрыва со скалыванием по ГОСТ 28570.
Примечание - Могут применяться другие методики определения прочности бетона методом отрыва со скалыванием, например, по СТО 02495307-005-2008 [6].
Класс бетона по прочности на сжатие вычисляют с учетом действительного среднего квадратического отклонения
- жировых и ржавых пятен на лицевых поверхностях;
- трещин на внешней поверхности колонн, за исключением местных поверхностных усадочных раскрытием не более 0,1 мм;
- наплывов бетона на открытых поверхностях стальных закладных деталей, выпусках арматуры и монтажных петлях.
5.4 При обнаружении недопустимых дефектов или отклонений, превышающих установленные допуски, представителями завода-изготовителя, строительной и проектной организаций составляется акт (наиболее распространенные дефекты колонн приведены в приложении А).
Решение о возможности использования колонны (партии колонн) при условии выполнения необходимого ремонта (усиления) принимается после проведения обследования для проверки соответствия требованиям ГОСТ 18979.
6.1 Транспортирование и хранение колонн должно осуществляться в горизонтальном положении в соответствии с требованиями настоящего стандарта и ГОСТ 13015.
Выбор транспортных средств производят на стадии разработки проекта производства работ (ПНР) с учетом массы и размеров колонн, дальности перевозки, дорожных условий и уточняют расчетом места расположения прокладок.
6.2 Доставка колонн на строительную площадку осуществляется железнодорожным или автомобильным транспортом. При доставке железнодорожным транспортом разгрузку изделий производят на прирельсовый склад, где осуществляется первичный входной контроль и сортировка колонн по маркам с последующей подачей (по потребности) на приобъектный склад.
6.3 При перевозке железнодорожными платформами колонны размещают в 3 - 4 ряда по высоте. Горизонтальные прокладки между рядами располагают от торцов на расстоянии 1/4 - 1/5 длины колонны. Крепление производится при помощи стоек, скрепленных с нижним и верхним поперечными брусками. Нижний брусок, кроме того, прибивают к полу платформы. Стойки закрепляют двумя парами растяжек из проволоки диаметром 6 мм в шесть нитей.
6.4 Автомобильный транспорт используют при перевозках на расстояния до 500 км. Для перевозки колонн используют специализированные автотранспортные средства.
Примечания
1 Наибольшее распространение получили автопоезда, состоящие из седельного тягача и специализированного полуприцепа.
2 По погрузочной высоте (расстояние от плоскости, по которой осуществляется опирание перевозимого груза, до уровня земли) полуприцепы подразделяются на три типа: высокорамные, погрузочная высота которых больше высоты расположения седельно-сцепного устройства и больше диаметра колес полуприцепа; низкорамные, погрузочная высота которых меньше высоты расположения седельно-сцепного устройства и меньше диаметра колес полуприцепа; полунизкорамные, погрузочная высота которых меньше высоты расположения седельно-сцепного устройства и больше диаметра колес полуприцепа.
Перевозку колонн на большие расстояния рекомендуется производить в специально смонтированных контейнерах. При их отсутствии крепление колонн производится при помощи специальных приспособлений (см. 6.3).
6.6 При хранении колонн на приобъектном складе высота штабеля должна быть не более 2 м и при этом не должна превышать ширину штабеля более, чем в два раза, ширина прохода между рядами штабелей должна быть не менее 1 м.
Ширина прокладки назначается с учетом прочности древесины на смятие. Толщина прокладки должна обеспечивать наличие зазора от верха монтажной петли не менее 20 мм.
6.7 При хранении колонны должны укладываться на инвентарные подкладки из дерева, располагаемые в зонах сортировки, как показано на рисунке 1.

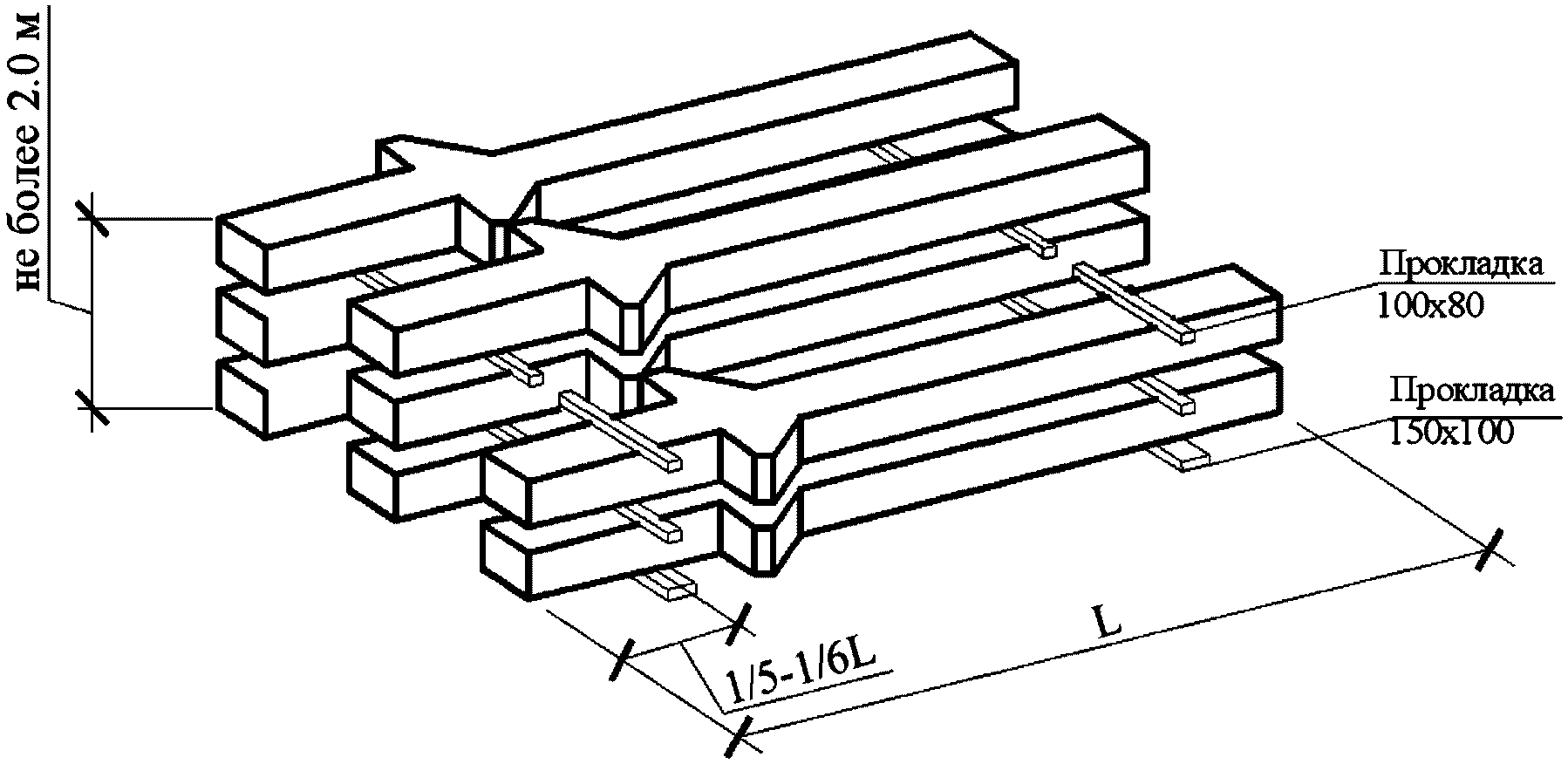

![]() Рисунок 1 - Схема хранения колонн
6.8 Необходимый запас конструкций определяют в зависимости от производственной потребности, дальности перевозки и условий поступления конструкций. В промышленном строительстве запас времени между поставкой и монтажом конструкций принимают до двух недель. При определении запаса конструкций учитывают также необходимость резерва на случай непредвиденных задержек в поставках и время, необходимое на комплектование конструкций.
7.1 Монтаж железобетонных колонн многоэтажных зданий должен осуществляться с использованием башенных или самоходных стреловых монтажных кранов, грузоподъемность которых выбирается по наиболее тяжелому изделию и индивидуальной монтажной оснастке.
Выбор крана производится по методике, приведенной в приложении Б.
7.2 При отсутствии или ограниченных размерах стройплощадки (стесненные городские условия) монтаж конструкций может осуществляться непосредственно с транспортных средств - "с колес".
При этом необходимо:
- наличие проекта организации монтажных работ в условиях затрудняющих складирование монтируемых конструкций;
- наличие почасового графика поставки монтируемых конструкций на строящийся объект, увязанного с технологической последовательностью их монтажа;
- выполнение требований раздела 5.
7.3 Монтажные работы должны предусматривать:
- подготовительные работы;
- строповку колонны;
- подъем и перемещение колонны к месту установки;
- установку колонны в положение, близкое к проектному;
- выверку и закрепление колонны в проектном положении.
- очистку закладных деталей и опорных зон;
- проверку наличия антикоррозионного покрытия закладных деталей;
- нанесение на изделие монтажной разметки;
- проверку наличия акта освидетельствования (приемки) ранее выполненных работ, включая устройство фундаментов;
- очистку опорных поверхностей ранее смонтированных конструкций (фундаментов, колонн);
- нанесение разметки, определяющей проектное положение колонны;
- установку на ранее смонтированные конструкции (колонну, перекрытие) одиночных (групповых) кондукторов или других устройств для последующей выверки колонн в проектное положение.

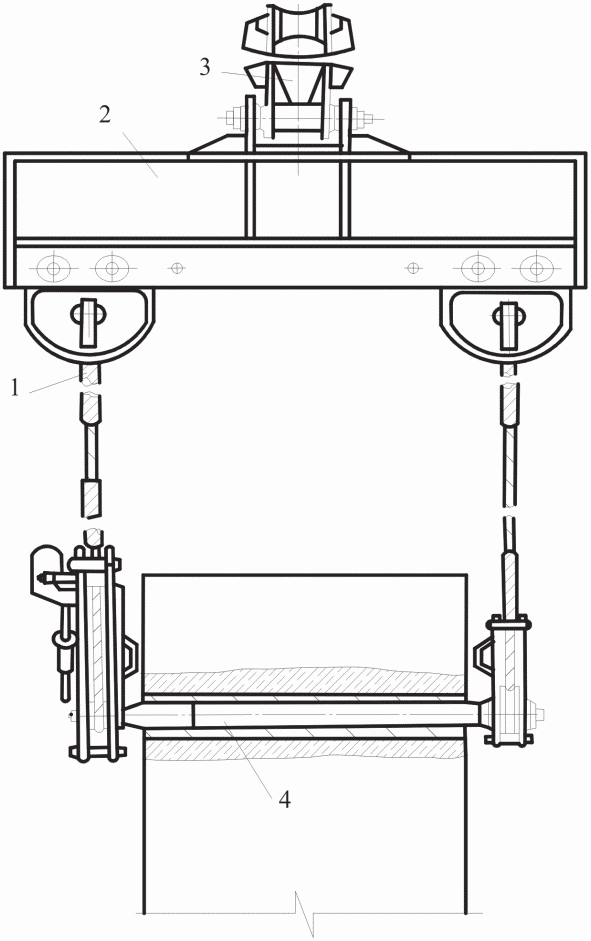

7.5 Для строповки колонн используются устройства, обеспечивающие автоматическую или дистанционную расстроповку с монтажного горизонта.
Конструкции строповочных устройств для монтажа колонн приведены в приложении В.
7.6 При установке колонны в проектное положение должно контролироваться совмещение рисок геометрических осей в нижнем и верхнем сечениях колонны с рисками разбивочных осей. Нижнюю риску устанавливаемой колонны совмещают с верхней риской нижней колонны, а риску верхнего сечения колонны устанавливают по разбивочной оси исходного горизонта, чтобы исключить систематическую погрешность теодолита (тахеометра), с помощью которого осуществляют контроль положения колонны.

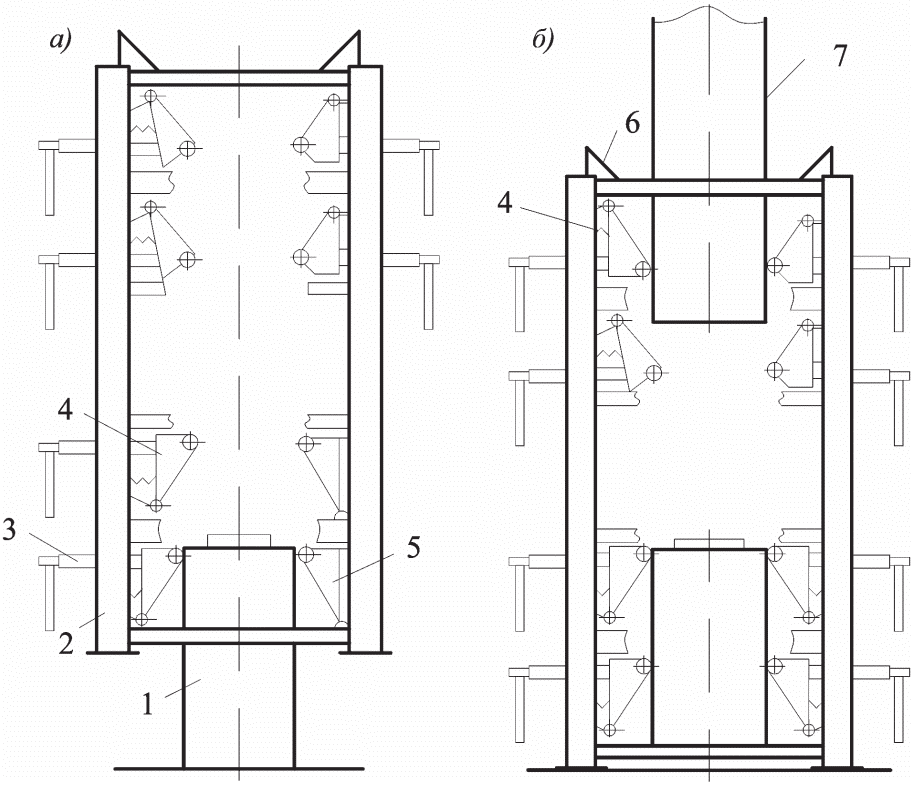

Для временного закрепления колонны, устанавливаемой на нижестоящую, применяется кондуктор <*> (см. рисунок 2).
--------------------------------
<*> Конструкции ЦНИИОМТП.
![]() 1 - стойка; 2 - зажимное устройство; 3 - регулировочное
устройство; 4 - нижняя колонна; 5 - верхняя колонна
Выверочные перемещения осуществляют с помощью регулировочных винтов используемого кондуктора.
Типы устройств, применяемых для выверки колонн, приведены в приложении Г.
7.7 Постоянное закрепление колонны в проектном положении должно выполняться сваркой арматурных выпусков и закладных деталей в зоне стыка (ГОСТ 14098, ГОСТ 3242 и ГОСТ 10922) в соответствии с проектом после проверки правильности ее установки. Снятие кондуктора разрешается производить после окончания сварочных работ.
7.8 Омоноличивание стыков колонн должно быть выполнено до начала монтажных работ на следующем ярусе. Бетонные смеси, применяемые для заделки стыков, должны отвечать требованиям проекта. Наибольший размер зерен крупного заполнителя в бетонной смеси не должен превышать 1/3 наименьшего размера сечения стыка.
7.9 Сварка и замоноличивание стыков должны производиться с передвижных инвентарных подмостей, имеющих огражденные площадки (передвижная площадка монтажника приведена на рисунке 3).

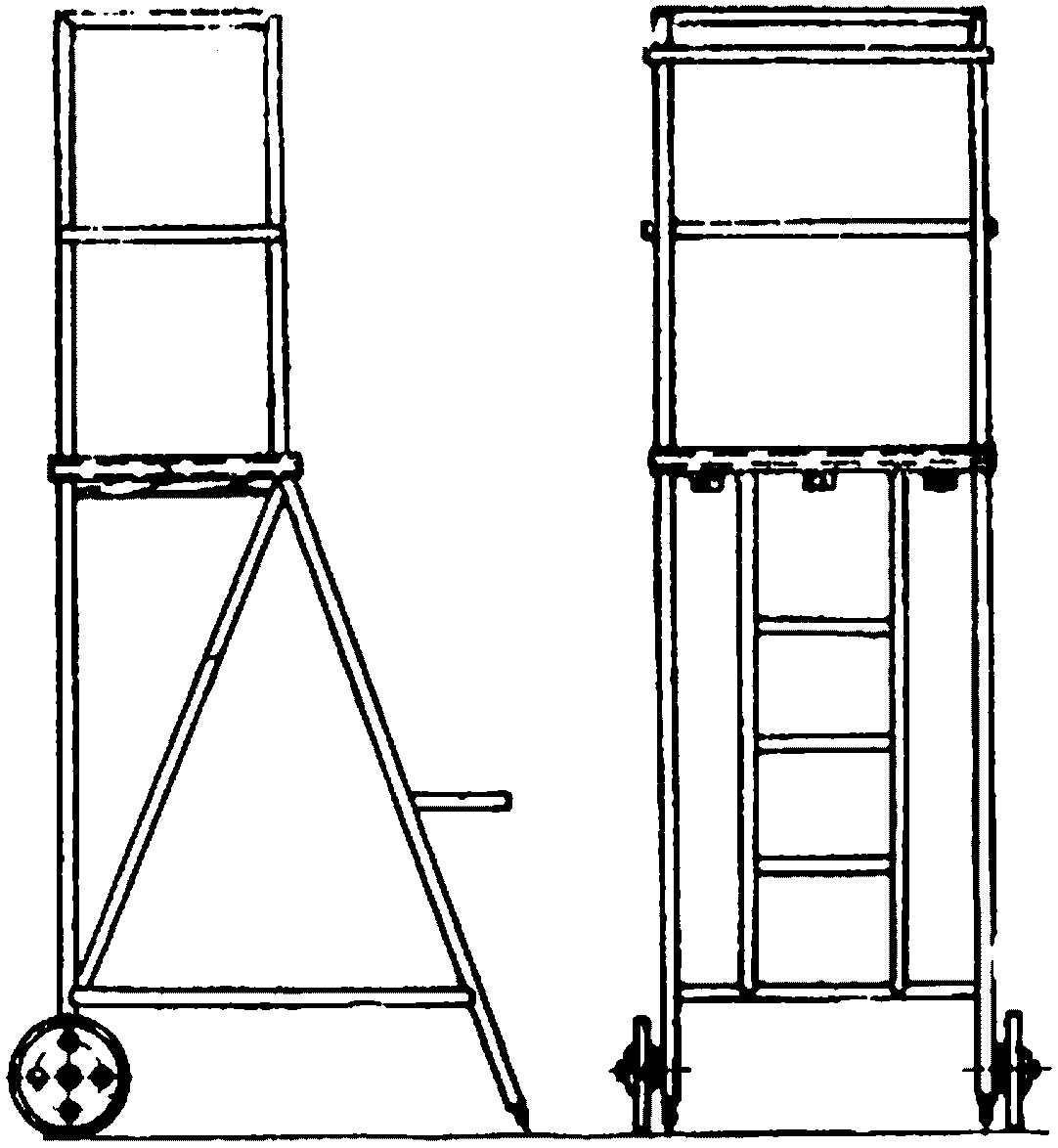

![]() Рисунок 3 - Передвижная площадка монтажника
8.1 Сдача выполненных работ по монтажу колонн производится в комплексе со сдачей-приемкой всех видов общестроительных работ по возведению здания в целом или его отдельных частей.
8.2 В ходе приемки проверяется полнота и правильность оформления исполнительной документации, включая акты на скрытые работы в соответствии с РД 11-02-2006 [1] и РД 11-05-2007 [2]. Оценка качества выполненных работ на объекте производится с учетом имевших место нарушений, отраженных в исполнительной документации.
8.3 При оценке качества монтажа отдельных элементов следует использовать геодезические приборы и измерительные устройства, позволяющие определять отклонения положения колонны от проектных геометрических параметров с погрешностью, не превышающей 0,2 от значения предельного (допустимого) отклонения.
Выбор средств измерений осуществляют в соответствии с ГОСТ 23616 и ГОСТ 26433.1.
8.4 Отклонения от проектного положения смонтированных колонн не должны превышать предельных значений:
а) от совмещения ориентиров (рисок геометрических осей) в нижнем сечении колонн с установочными ориентирами (рисками разбивочных осей) - 8 мм;
б) от совмещения ориентиров (рисок геометрических осей) в верхнем сечении колонн с рисками разбивочных осей при длине колонн:
- до 4 м ........... - +/- 12 мм;
- от 4 до 8 м ...... - +/- 15 мм;
- от 8 до 16 м ..... - +/- 20 мм;
в) разности отметок верха колонн многоэтажного здания в пределах выверяемого участка при:
- контактной установке - +/- (12 + 2n) мм (n - порядковый номер яруса (этажа);
- установке по маякам - +/- 10 мм.
8.5 Не допускается применение не предусмотренных проектом прокладок в стыках колонн для выравнивания высотных отметок и приведения их в вертикальное положение без согласования с проектной организацией.
8.6 Результаты контроля геометрических параметров при монтаже колонн должны оформляться геодезической исполнительной схемой.
8.7 Форма карты контроля соблюдения требований настоящего стандарта приведена в приложении Е.
(п. 8.7 введен Изменением N 1, утв. Ассоциацией "Национальное объединение строителей", "НОСТРОЙ" от 08.07.2014)
9.1 Необходимость демонтажа колонны может возникнуть при:
- повреждении колонны в процессе возведения или эксплуатации здания;
- реконструкции здания - надстройка, пристройка, перепланировка помещений.
9.2 Демонтаж выполняется только при отсутствии конструкций, опирающихся на колонну (ригели, плиты), подлежащую демонтажу.
9.3 Демонтаж выполняется в обязательном порядке на основе ППР, обеспечивающего безопасное ведение работ.
9.4 Демонтаж или замена колонн при реконструкции зданий выполняется по специальному проекту, содержащему технические решения по переопиранию сохраняемых конструкций.
9.5 В проекте демонтажа железобетонных изделий должна быть предусмотрена утилизация железобетонных элементов.
Примечание - Рекомендации по утилизации демонтируемых железобетонных изделий, включая колонны, приведены в пункте 9.5 СТО НОСТРОЙ 2.7.55.
10.1 Состав работ по консервации недостроенного объекта зависит от предполагаемого срока консервации, стадии и периода производства работ (зимний, летний) и определяется в специально разработанном ППР.
10.2 Консервация колонн должна производиться комплексно в составе каркасного здания или сооружения.
10.3 Для консервации смонтированных железобетонных колонн необходимо соблюдение следующих требований:
- устойчивость положения колонн должна быть обеспечена защемлением в фундаментных конструкциях, жесткими конструктивными связями в уровнях перекрытий (сварка с элементами перекрытий), вертикальными связями и диафрагмами жесткости;
- закладные детали и сварные соединения должны быть защищены антикоррозионными составами;
- участки с выпусками арматуры должны быть защищены от попадания атмосферной влаги;
- допускается свободный вылет колонны не выше одного этажа. При свободном вылете колонны выше одного этажа должны быть приняты дополнительные меры по обеспечению устойчивости положения колонны, например, с помощью устройства гибких или жестких растяжек.
10.4 До консервации объекта в обязательном порядке должна быть выполнена обратная засыпка пазух фундаментов и защита от замокания материалов и конструкций, изменяющих свои свойства при насыщении водой, особенно в период ее замерзания.
При консервации малоэтажных зданий с фундаментами мелкого заложения для предотвращения деформаций при промерзании основания целесообразно устраивать утепленную отмостку по периметру здания и утепление пола подвала.
10.5 В зимний период должна быть организована еженедельная проверка сохранности защитных конструкций.
10.6 При расконсервации объекта до возобновления строительных работ необходимо выполнить обследование всех строительных конструкций в соответствии с ГОСТ Р 53778 с составлением дефектной ведомости и выполнением при необходимости поверочных расчетов, определением категории технического состояния конструкций и разработкой рекомендаций по устранению обнаруженных дефектов и повреждений.
11.1 Монтажники и такелажники при производстве работ обязаны выполнять требования безопасности согласно СП 12-135-2003 [7].
11.2 Погрузочно-разгрузочные работы следует выполнять механизированным способом с использованием подъемно-транспортного оборудования и средств малой механизации.
11.3 Строительная площадка, расположенная в населенном пункте, должна быть ограждена в соответствии с требованиями ГОСТ 23407.
11.4 Средства подмащивания, приставные лестницы и другие приспособления должны обеспечивать безопасность производства работ и соответствовать требованиям ГОСТ 26887, ГОСТ 24259, ГОСТ 24258.
11.5 Рабочие места и проходы к ним, расположенные на перекрытиях, покрытиях на высоте более 1,3 м и на расстоянии менее 2 м от границы перепада по высоте, должны иметь защитные или страховочные ограждения, а при расстоянии более 2 м - соответствующие сигнальные ограждения.
11.6 После установки конструкции в проектное положение необходимо произвести ее закрепление (постоянное или временное) согласно требованиям проекта. При этом должна быть обеспечена устойчивость и неподвижность смонтированной конструкции при воздействии монтажных и ветровых нагрузок. Крепление следует производить за ранее закрепленные анкера или конструкции, обеспечивая геометрическую неизменяемость строящегося здания или сооружения.
(справочное)
МАССОВОГО ПРИМЕНЕНИЯ
А.1 В таблице А.1 приведены примеры дефектов колонн, которые охватывают наиболее часто встречающиеся.
А.2 Причины возникновения дефектов колонн, приведенных в таблице А.1, могут быть уточнены после проведения экспертизы.
(рекомендуемое)
Б.1 Исходными данными при выборе кранов являются габариты и объемно-планировочное решение здания, параметры и рабочее положение грузов, технология монтажа, условия производства работ. При этом рассматриваются как базовые модели кранов, так и их модификации с различными видами сменного оборудования, приведенные в приложении Д СТО НОСТРОЙ 2.7.55.
Б.2 Выбору предшествует определение организационных методов монтажа, характеризующих направление и последовательность установки элементов, уяснение места расположения и схемы движения кранов.
Б.3 Выбор башенного крана производят путем определения трех основных предельных технических параметров: грузоподъемности (масса колонн приведена в приложении Д), высоты подъема крюка и вылета стрелы.

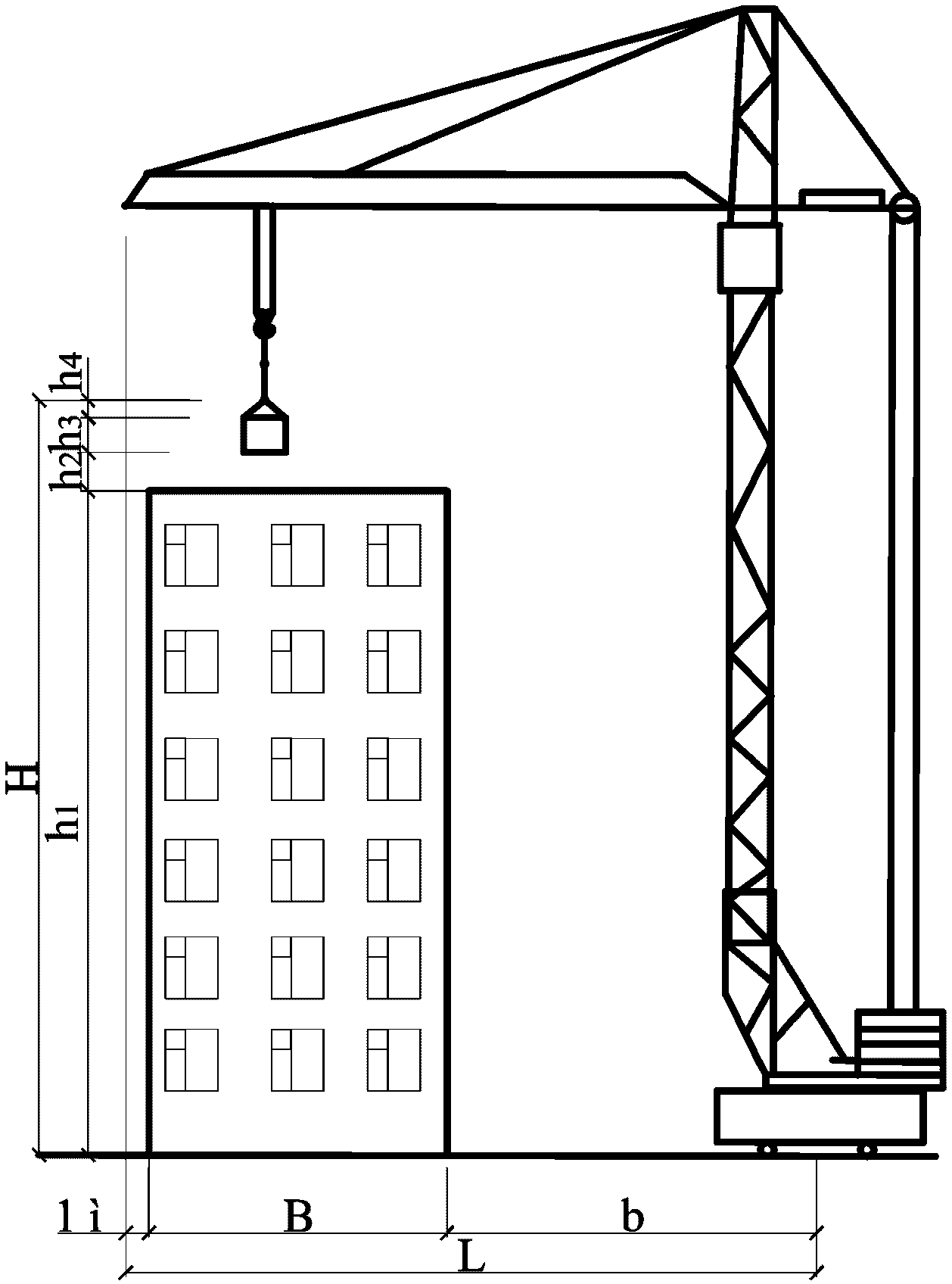

Расчетная схема показана на рисунке Б.1.
Б.3.1 Грузоподъемность Q, т, определяется по формуле:
где qэл - масса наиболее тяжелого элемента, т;
qcnh - суммарная масса строповочного устройства, монтажных приспособлений, элементов усиления, т.
Б.3.2 Высота подъема крюка H, м, определяется по формуле:
где h1 - высота последнего монтажного горизонта от уровня стоянки крана, м;
h2 - высота подъема элемента над опорой (h2 = 1 м);
h3 - длина элемента, м;
h4 - высота строповки, м.
Б.3.3 Вылет стрелы L, м, определяется по формуле:
L = B + b + l, (Б.3)
где B - ширина здания, м;
b - расстояние от здания до оси рельсового пути, рассчитанное из условия обеспечения безопасного расстояния (не менее 1 м) от здания до наиболее выступающей части крана, м.
Б.4 После предварительного выбора крана в соответствии с расчетной схемой (см. Б.3) определяют вылеты при монтаже критических элементов (самого тяжелого, самого удаленного и др.) и по графику грузоподъемности выбранного крана проверяют возможность монтажа указанных элементов.
Б.5 Выбор самоходного стрелового крана для монтажа колонн осуществляют по двум параметрам - грузоподъемности и высоте подъема крюка, которые определяют также, как при выборе башенного крана (формулы Б.1 и Б.2). Вылет крана при этом близок к минимальному значению, при котором кран имеет минимальный запас по грузоподъемности и обеспечивает лучшие экономические показатели монтажного процесса.

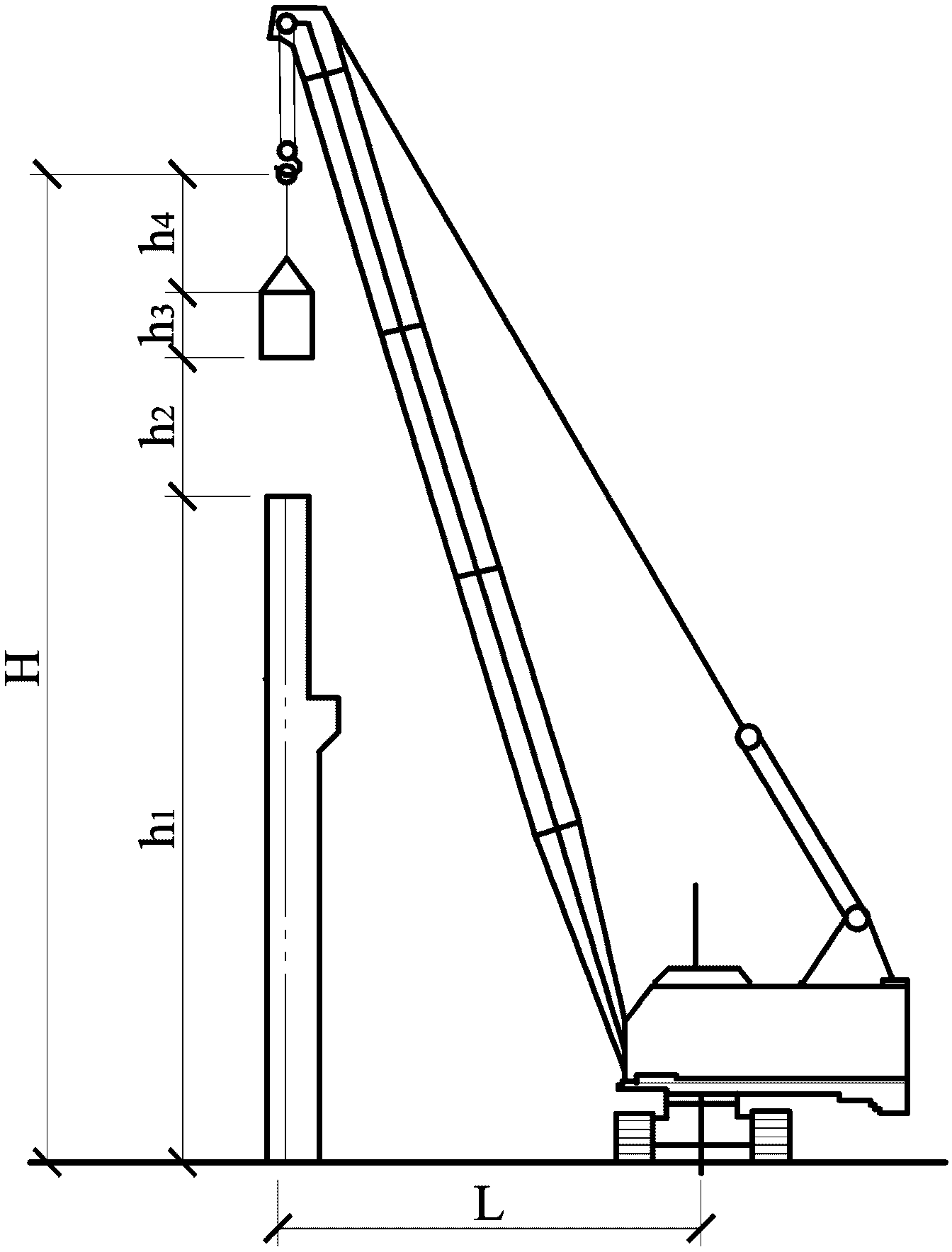

Расчетная схема выбора крана показана на рисунке Б.2.
![]() H - высота подъема крюка; h1 - высота последнего монтажного
горизонта от уровня стоянки крана; h2 - высота подъема
элемента над опорой (h2 = 1 м); h3 - длина элемента;
h4 - высота строповки; B - ширина здания; b - расстояние
от здания до оси рельсового пути, рассчитанное из условия
обеспечения безопасного расстояния (не менее 1 м) от здания
до наиболее выступающей части крана; L - вылет стрелы
![]() H - высота подъема крюка; h1 - высота последнего монтажного
горизонта от уровня стоянки крана; h2 - высота подъема
элемента над опорой (h2 = 1 м); h3 - длина элемента;
h4 - высота строповки; L - вылет стрелы
самоходного стрелового крана
(рекомендуемое)
В.1 Главными требованиями к строповочным устройствам для монтажа колонн являются необходимость автоматической или дистанционной расстроповки колонн с монтажного горизонта и обеспечение вертикального положения колонны при подъеме.
В.2 При наличии в колонне специальных строповочных отверстий используют унифицированные траверсы с пальцевым захватом и штырьевым замком с устройством для дистанционной расстроповки (см. рисунок В.1), а также захваты с расстроповочным канатом (см. рисунки В.2, В.3).
В.3 Для подъема колонн с консолями используют рамочные захваты различных конструкций. Рамочный захват с двумя рамками позволяет выполнить расстроповку с монтажного горизонта путем опускания нижней разъемной рамки после временного закрепления колонны. Рамочный П-образный захват с замыкающей планкой (см. рисунок В.4) снабжен канатом для дистанционной расстроповки.
![]() 1 - строп; 2 - балка; 3 - подвеска; 4 - палец

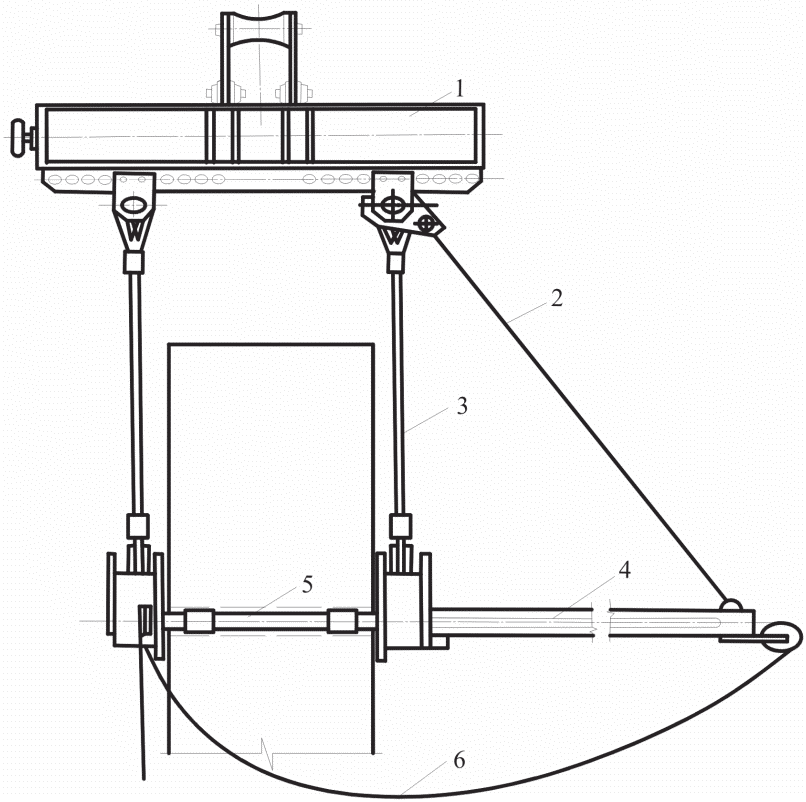

![]() 1 - универсальная траверса; 2 - натяжная цепь; 3 - несущий
канат; 4 - направляющий штырь; 5 - несущий палец;
6 - расстроповочный канат
![]() 1 - универсальная траверса; 2 - направляющий штырь;
3 - несущий палец; 4 - расстроповочный канат
с расширенной головкой

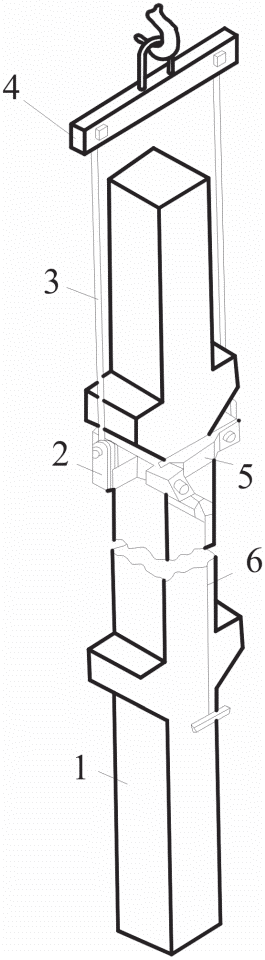

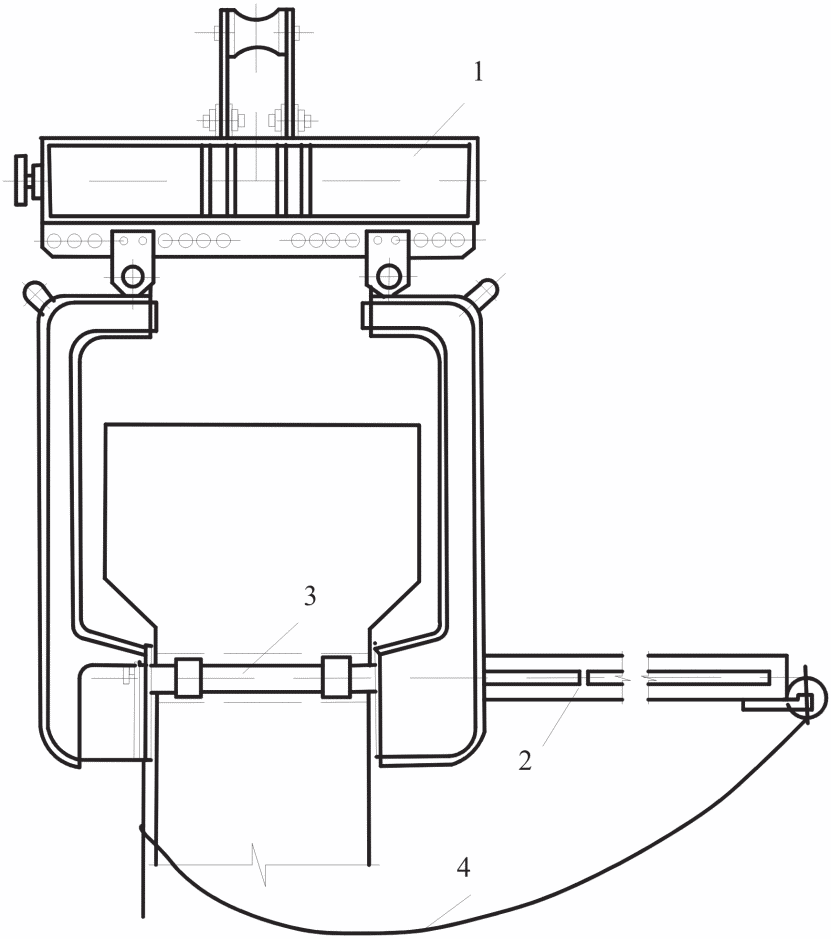

![]() 1 - колонна; 2 - П-образная рама; 3 - строп; 4 - траверса;
5 - замыкающая планка; 6 - трос дистанционной расстроповки
для строповки колонн
(рекомендуемое)
Г.1 Комплект монтажного оснащения для установки колонн в стаканы фундаментов (см. рисунок Г.1) состоит из клиновых вкладышей, опорных балочек, анкерных устройств, хомутов и подкосов, балансирного и рамочного захватов. Телескопический подкос длиной 4 м с крюками на концах, фаркопфом и двумя зажимными патрубками для закрепления подкоса к петлям хомута и опорной балочке.
Г.2 Одиночный разъемный кондуктор со стяжными винтами (см. рисунок Г.2) состоит из двух Г-образных полурам, соединенных между собой по диагонали четырьмя парами стяжных винтов, и защелки. С каждой стороны кондуктора имеется по четыре ряда винтов, из которых две нижние пары служат для закрепления его на оголовке нижестоящей колонны, а две верхние пары - для выверки и временного закрепления устанавливаемой колонны.
Г.3 Полуавтоматический одиночный кондуктор (см. рисунок Г.3) состоит из двух секций-полурам, соединенных между собой с одной стороны шарниром, а с противоположной стороны - замками. На одной полураме укреплены прижимные подпружиненные рычаги и устройства для их запирания и включения. На другой полураме закреплены упорные регулируемые ролики с приспособлениями для изменения их положения, а также неподвижные ролики. Кондуктор с закрытыми замками подают краном на оголовок ранее смонтированной колонны. Под действием массы кондуктора подпружиненные рычаги отжимаются, и кондуктор самоустанавливается, скользя по неподвижным упорным роликам и роликам подпружиненных рычагов. После жесткого закрепления кондуктора в него устанавливают колонну, которая под действием подпружиненных рычагов в процессе опускания занимает положение, близкое к проектному. С помощью регулировочных устройств колонна приводится в проектное положение. Жесткое закрепление колонны производят путем запирания прижимных устройств.
Г.4 Групповой кондуктор для монтажа колонн сечением 400 x 600 мм и высотой до 17 м (см. рисунок Г.4) состоит из четырех стоек, связанных между собой в четырех уровнях поясами в виде ферм. Устойчивость кондуктора при монтаже обеспечивается за счет крепления его подкосами к монтажным петлям ригелей и плитами перекрытия. По периметру в двух уровнях кондуктор оснащен подмостями и поворотными площадками, обеспечивающими безопасное ведение работ при укладке и сварке ригелей двух этажей яруса колонн. На стойках кондуктора укреплены два ряда хомутов для выверки и временного закрепления низа и верха устанавливаемой колонны.
Г.5 Рамно-шарнирные индикаторы (РШИ) применяют для ограниченно свободного метода монтажа колонн. Как правило, применяют комплект монтажного оснащения, состоящий из четырех РШИ. Плавающие рамы РШИ выверяют с помощью теодолитов и системы парных продольных и поперечных связей. Последующая установка и временное закрепление конструкций осуществляется безвыверочно. Последовательность монтажа конструкций с применением РШИ показана на рисунке Г.5.

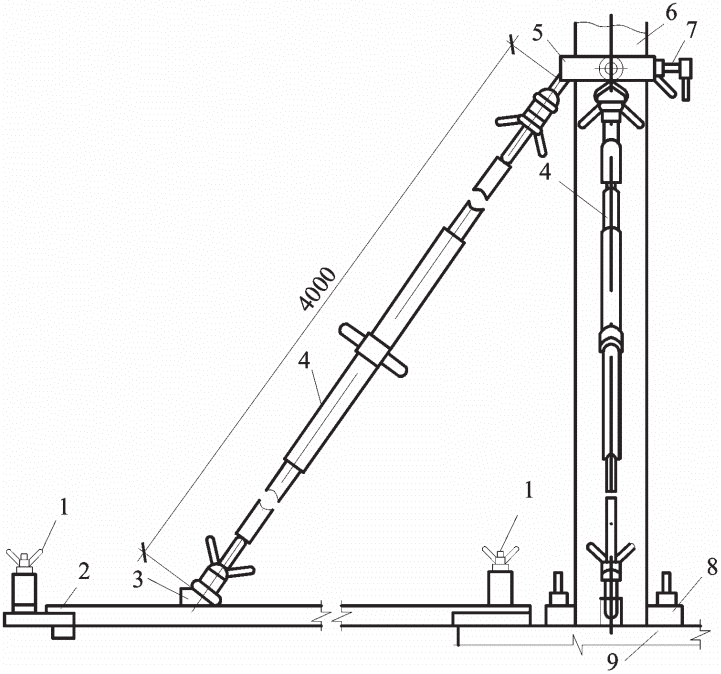

![]() 1 - анкер с натяжным крюком; 2 - балка; 3 - упор;
4 - телескопический подкос; 5 - хомут; 6 - колонна;
7 - винт для крепления хомута к колонне;
8 - клиновой вкладыш; 9 - фундамент
для установки многоэтажных колонн

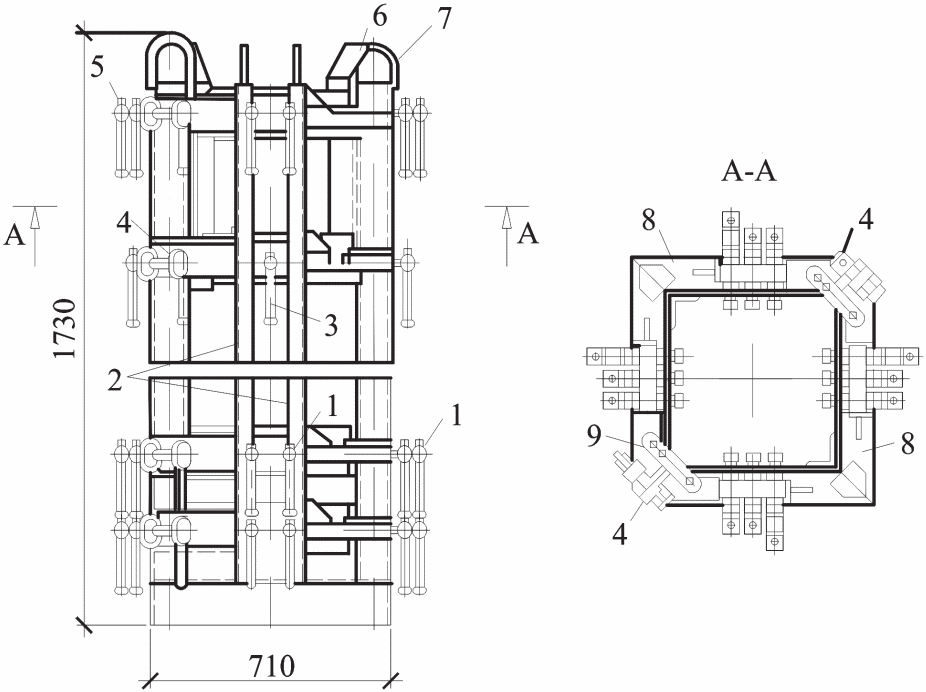

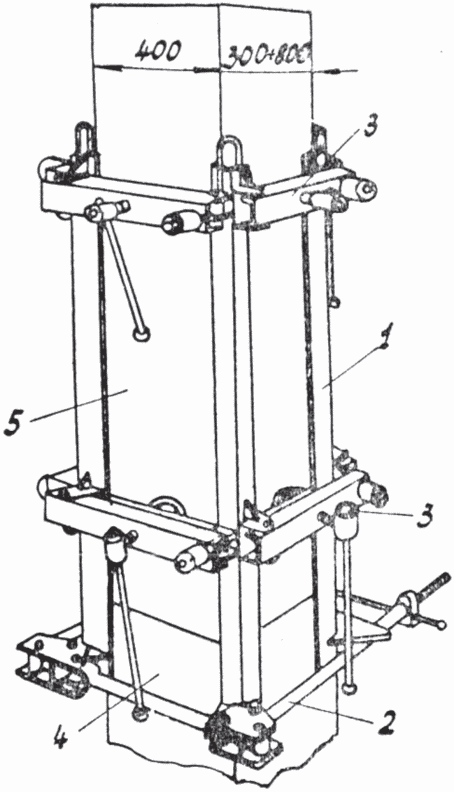

![]() 1 - винты для крепления кондуктора к оголовку колонны;
2 - стойки кондуктора; 3 - винты для выверки низа колонны;
4 - стяжные винты; 5 - винты для выверки верха колонны;,
6 - направляющие; 7 - монтажные петли;
8 - секции кондуктора; 9 - защелка
со стяжными винтами <*>
--------------------------------
<*> Конструкции Мосоргстроя.
![]() а) установка и закрепление кондуктора; б) установка колонны
1 - оголовок колонны; 2 - кондуктор; 3 - винт;
4 - подпружиненный рычаг; 5 - неподвижный упор;
6 - направляющая; 7 - монтируемая колонна

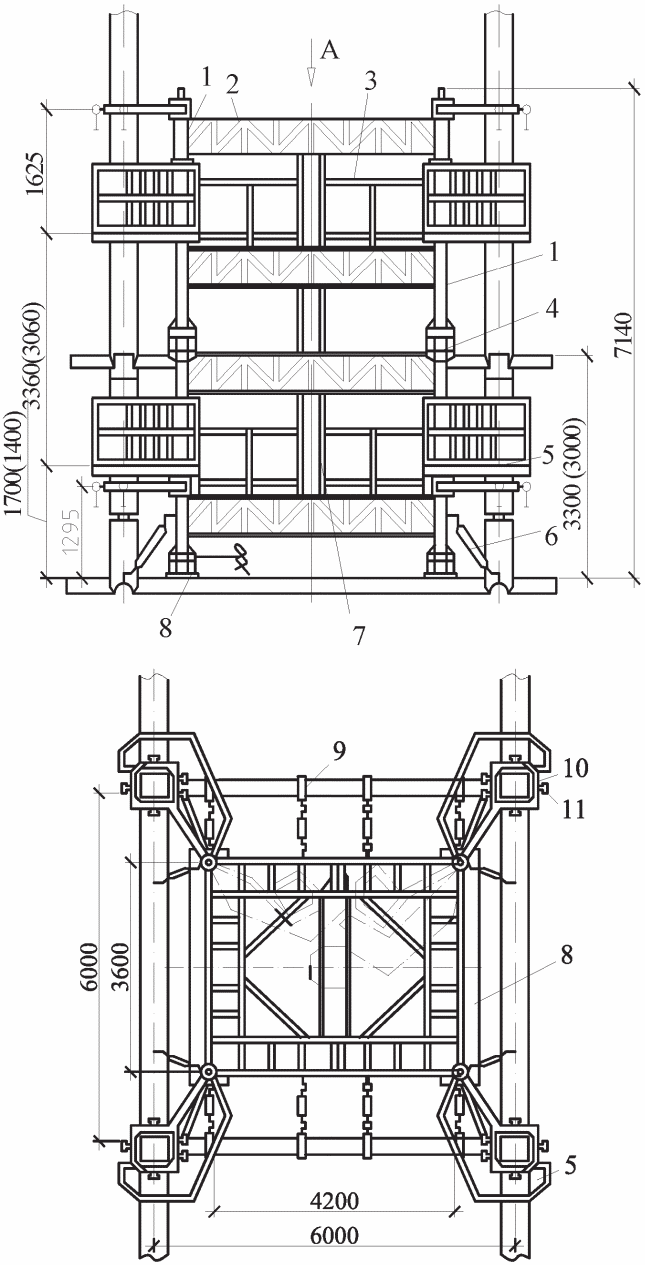

![]() 1 - стойки; 2 - рамы; 3 - ограждение; 4 - вставка;
5 - площадка монтажная; 6 - подкос; 7 - лестница;
8 - подкладка; 9 - струбцины со стяжкой; 10 - хомут
с регулировочными винтами; 11 - винт

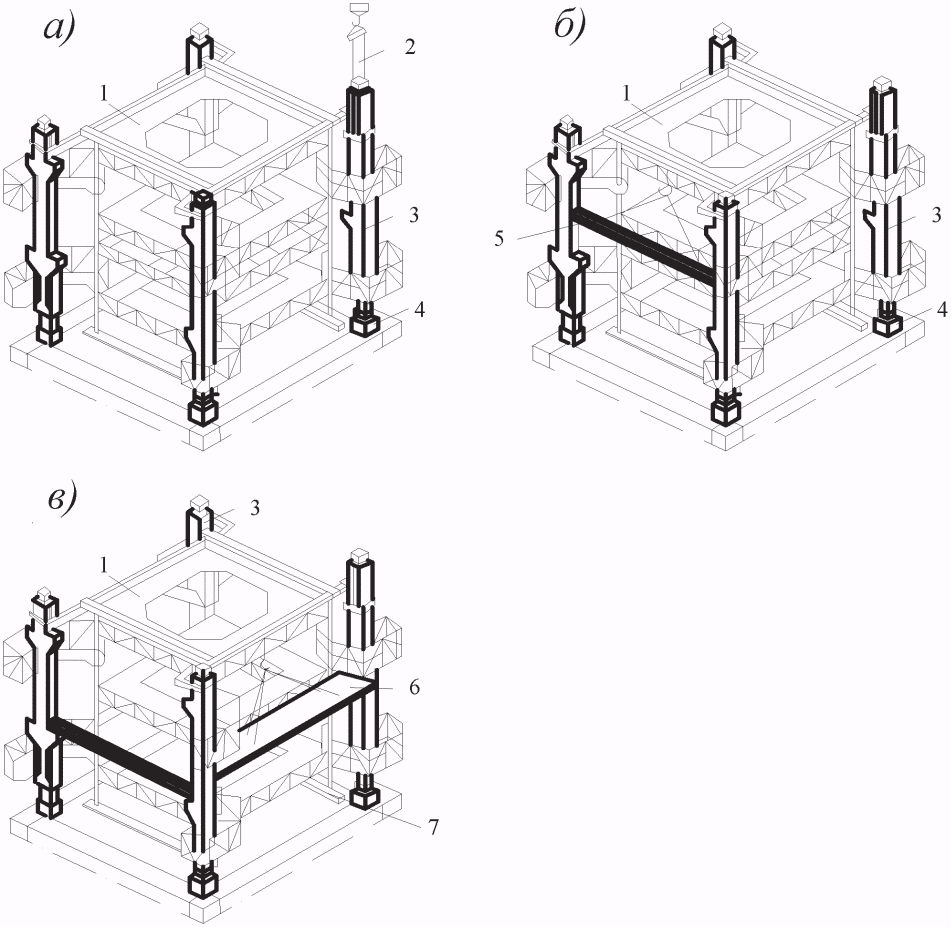

![]() а) установка колонн; б) укладка ригелей нижнего этажа;
в) укладка плит нижнего этажа
1 - РШИ; 2 - траверса; 3 - колонна; 4 - оголовок нижестоящей
колонны; 5 - ригель; 6 - плита; 7 - подкладочный брус
с применением РШИ
(справочное)
Д.1 В таблице Д.1 приведены характеристики универсальных колонн межвидового применения для оценки их габаритов и весовых показателей.
Таблица Д.1
(обязательное)
(приложение Е введено Изменением N 1, утв.
Ассоциацией "Национальное объединение строителей",
"НОСТРОЙ" от 08.07.2014)
Форма карты контроля
соблюдения требований СТО НОСТРОЙ 2.7.58-2011 -
Колонны сборные железобетонные многоэтажных зданий.
Технические требования к монтажу и контролю их выполнения
при выполнении вида работ: "Монтаж элементов конструкций
надземной части зданий и сооружений, в том числе колонн,
рам, ригелей, ферм, балок, плит, поясов,
панелей стен и перегородок"
Наименование члена СРО, в отношении которого назначена проверка:
___________________________________________________________________________
ОГРН: __________ ИНН ______________________________________________________
Сведения об объекте:
___________________________________________________________________________
Основание для проведения проверки:
N ______________ от _________________
Тип проверки (нужное подчеркнуть):
Выездная
Документарная
Заключение (нужное подчеркнуть):
1. Требования СТО НОСТРОЙ 2.7.58-2013 соблюдены в полном объеме.
2. Требования СТО НОСТРОЙ 2.7.58-2013 соблюдены не в полном объеме.
Рекомендации по устранению выявленных несоответствий:
___________________________________________________________________________
___________________________________________________________________________
Приложения: __________ на _____ л.
Настоящая карта составлена в двух экземплярах, по одному экземпляру для
каждой стороны.
Подписи лиц, проводивших проверку:
Эксперт ________________________ ____________
фамилия, имя, отчество подпись
________________________ ____________
фамилия, имя, отчество подпись
Подпись представителя проверяемой организации - члена СРО,
принимавшего участие в проверке:
________________________ ____________
фамилия, имя, отчество подпись
Дата "__" _________ 20__ г.
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/nomenklatura/0/sto_66902.html
На правах рекламы:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
