"Общемашиностроительные нормативы времени на ковку на молотах и прессах"
(утв. Госкомтрудом СССР)

N карты, N позиции	Комплексы приемов	Учитываемый фактор	Время, мин.
			неполное штучное	вспомогательное
77, 13, в	Загрузить заготовку в печь, выгрузить из печи и подать на боек молота	Масса 257 кг	-	1,93
39, 8, г	Осадить заготовку, прошить отверстие с двух сторон, править торцы	D = 540 мм d = 180 мм h = 145 мм	3,2	-
77, 13, в	Загрузить заготовку в печь на подогрев; выгрузить ее из печи и подать на боек молота	Масса 235 кг	-	1,93
40, 4, е	Надеть заготовку на оправку с помощью манипулятора, раскатать на оправке; снять заготовку с оправки с помощью манипулятора; раскинуть стойки; править кольцо по ребру (коэффициент на правку равен 1,3)	D = 602 мм d = 323 мм h = 148 мм	2,5 · 1,3 = 3,25	-
77, 13, г	Отложить поковку в сторону	Масса 235 кг	-	0,75
	Итого		6,45	4,61

Наименование работ	Время, мин.
Сменить нижний быстросменный боек	4
Установить раскаточную машину	15
Убрать раскаточную машину	10
Итого	29

N карты, N позиции	Наименование переходов при ковке	Учитываемый фактор	Время, мин.
			неполное штучное	вспомогательное
77, 15, б	Взять клещи, выдать заготовку из печи и подать под пресс	Масса 0,8 т	-	1,26
58, 19, е	Осадить заготовку	H = 950 мм h = 280 мм	2,18	-
66, 8, ж	Установить нижнюю осадочную плиту и кольцо, установить на нее заготовку, осадить до h = 900 мм, снять быстросменный вкладыш, разогнать поле диска сменной наделкой, замерить поковку, надеть быстросменный вкладыш. Править торцы, выбить диск из кольца	d = 700 мм D = 990 мм h = 80 мм H = 130 мм	9,0	-
59 19, е	Прошить отверстие, править после прошивки	d = 250 мм h= 175 мм	2,64
78, 9, а	Клеймить поковку	Усилие пресса 3000 тс	-	0,21
77, 15, г	Уложить поковку на место	Масса 0,62 т	-	0,89
	Итого		13,82	1,10

Профессия	Масса падающих частей молота, т
	без применения манипулятора					с применением манипулятора
	0,15 - 0,25	0,3 - 0,75	1 - 2	3	5	2	3	5
	Кол-во рабочих в бригаде
Кузнец на молотах и прессах	1	2	2 - 4	5	6	2	2	2
Машинист на молотах, прессах и манипуляторах	-	1	1	1	1	2	2	2
Итого	1	3	3 - 4	6	7	4	4	4

Профессия	Усилие пресса, тс, до
	600 - 1200	1500 - 2000	2500 - 3000 - 5000	10000 - 12000
	Кол-во рабочих в бригаде
Кузнец на молотах и прессах	3 - 4	4 - 5	4 - 5	6
Машинист на молотах, прессах и манипуляторах	2	2	2	1
Машинист крана (крановщик)	1	1	1 - 2	1 - 2
Итого	6 - 7	7 - 8	7 - 8	8 - 9

	Рис. 1. Пневматические молоты с падающими частями массой меньше 0,3 т: 1 - молот; 2 - печь; 3 - ящик для заготовок; 4 - ящик для поковок; 5 - подставка для инструмента
Рис. 2. Паровоздушный двухстоечный ковочный молот: 1 - молот; 2 - поворотный кран; 3 - печь; 4 - ящик для окалины; 5 - тяжелый инструмент; 6 - шкаф для легкого инструмента; 7 - ящик для обрубков; 8 - бак с водой; 9 - воздушный душ (вентилятор); 10 - стол для измерительного инструмента; 11 - площадка для предъявления поковок контролеру; 12 - площадка для охлаждения поковок
	Рис. 3. Парогидравлический пресс с манипулятором, поворотной плитой, мостовым краном: 1 - ковочный пресс; 2 - манипулятор; 3 - поворотная плита; 4 - мостовой кран; 5 - нагревательные печи
	Рис. 4. Парогидравлический пресс с манипулятором, поворотной плитой, шаржир-машиной, мостовым краном: 1 - ковочный пресс; 2 - манипулятор; 3 - поворотная плита, стол; 4 - шаржир-машина; 5 - мостовой кран; 6 - нагревательные печи

ПОПРАВОЧНЫЕ КОЭФФИЦИЕНТЫ К НЕПОЛНОМУ ШТУЧНОМУ ВРЕМЕНИ В ЗАВИСИМОСТИ ОТ МАРКИ СТАЛЕЙ И СПЛАВОВ				Ковка на молотах
				Карта 1
Группа сталей и сплавов
I	II	III	IV	V	VI
Ст 3	40Г	40ХН	9Х	Р9	Х23Н18
Ст 4	50Г, 65Г	45ХН	9Х2	Р18	ЭИ395
Ст 5	50	50ХН	9ХФ	Х17Н2	ЭИ405
15	30Х	60ХН	9Х2В	Х18Н9Т	ЭИ415
20	40Х	30ХНЗ	9Х2МФ	Х18Н12Т	ХН77ТЮР
25	45Х	20ХНЗА	ХВГ	4Х12Н8Г8МФБ	(ЭИ437Б)
30	50Х	12ХНЗА	5ХВГ	(ЭИ481)	ХН35ВТ
35	40Н	12Х2Н4	5ХНВ	3Х19Н9МВБТ	(ЭИ612)
40	0ХМ	15Х5МФ	38ХМЮА	(ЭИ572)	ХН35ВТР
45	12ХМ	18ХНВА	Х18Н9	Х14Г14Н3Т	(ЭИ725)
15М	35ХМ	38ХНВА	Медь	Армко-железо	Никель
20М	20ХФ	20Х2НЧА		Монель
15Х	15ХГ	30ХГСНА		Бронза
20Х	38ХС	34Х2Н3М
У7	40ХГ	40ХНМ
У8	35ХГ2	45ХНВФА
У10	12ХН2	30ХГС
15Г	20ХН	5ХНВ
20Г	15НМ	ШХ15
30Г	35СГ	Латунь и алюминиевые сплавы
Автоматные стали	18Г2С
	30ХГТ, 18ХГТ
	20ХГС
	30ХГСА
	30ХГН
	38ХСН
	25ХГС
	34ХНМ
	34ХНВ
	38ХА
	7Х13, 2Х13,
	Х12
	3Х13
	60ХЗГ
	8Н88
	Немагнитная сталь
ПОПРАВОЧНЫЕ КОЭФФИЦИЕНТЫ
1,0	1,1	1,15	1,3	1,4	1,6

ПОДГОТОВИТЕЛЬНО-ЗАКЛЮЧИТЕЛЬНОЕ ВРЕМЯ		Ковка на молотах и прессах
		Карта 2, лист 1
I. На получение задания и инструктаж
Содержание работы
Получить производственное задание, инструктаж от мастера; ознакомиться с работой; подготовить инструмент, набрать клеймо; сдать партию одинаковых поковок (сменное задание)
Группа сложности работы
I	II	III
простая	средняя	сложная
Время, мин.
3	5	7

N позиции	Содержание работы	Масса падающих частей молота, т
		0,75	1,0	2,0	3,0	5,0
		Время, мин.
Перестановка верхнего бойка или штампа
1	Выбить клин	2,0	3,0	3,0	3,5	3,5
2	Убрать боек	1,5	2,0	2,5	3,0	3,5
3	Поставить другой боек	1,5	2,0	2,5	3,5	3,5
4	Забрать клин (установка и крепление)	1,5	2,0	2,0	2,5	3,0
	Итого	6,5	9,0	10,0	12,0	13,5
Перестановка нижнего бойка или штампа
5	Выбить клин	1,0	1,5	1,8	2,0	2,5
6	Убрать боек	1,0	1,5	1,8	2,0	2,5
7	Поставить другой боек	1,5	2,0	2,5	3,0	3,5
8	Забить клин (установка и крепление)	1,0	1,5	1,5	2,0	3,5
	Итого	4,5	6,5	7,6	9,0	11,0

ПОДГОТОВИТЕЛЬНО-ЗАКЛЮЧИТЕЛЬНОЕ ВРЕМЯ			Ковка на молотах и прессах
			Карта 2, лист 2
N позиции	Содержание работы	Масса падающих частей молота, т
		0,75	1,0	2,0	3,0	5,0
		Время, мин.
Перестановка на нижних бойках сменных вырезных надставок
9	Снять с нижнего бойка сменную надставку и отвести в сторону	-	-	1,0	1,5	2,0
10	Установить на нижний боек сменную надставку	-	-	2,0	2,5	3,0
	Итого	-	-	3,0	4,0	5,0
	Индекс	а	б	в	г	д

ПОПРАВОЧНЫЕ КОЭФФИЦИЕНТЫ К НЕПОЛНОМУ ШТУЧНОМУ ВРЕМЕНИ НА ПРОТЯЖКУ ЗАГОТОВОК	Ковка на молотах
	Карта 3

Длина, м	0,1	0,2	0,3	0,5	0,7	1,0	1,2	1,4	1,6	1,8	2,0
Коэффициент	0,25	0,4	0,5	0,7	0,9	1,0	1,2	1,3	1,4	1,6	1,8
Длина, м	2,2	2,4	2,6	2,8	3,0	3,2	3,4	3,6	3,9	4,2	4,5
Коэффициент	2,0	2,2	2,3	2,5	2,7	2,9	3,1	3,3	3,7	4,0	4,4
Длина, м	4,8	5,1	5,4	5,7	6,0	6,3	6,6	6,9	7,2	7,5	7,8	8,0
Коэффициент	4,8	5,2	5,5	5,9	6,3	6,7	7,2	7,6	8,1	8,6	9,1	9,5

Длина, м	0,3	0,5	0,7	1,0	1,2	1,4	1,6	1,8	2,0	2,2	2,4
Коэффициент	0,5	0,7	0,9	1,0	1,2	1,3	1,4	1,6	1,8	2,0	2,2
Длина, м	2,6	2,8	3,0	3,2	3,4	3,6	3,9	4,2	4,5	4,8	5,1
Коэффициент	2,3	2,5	2,7	2,9	3,1	3,3	3,6	4,0	4,3	4,6	5,0
Длина, м	5,4	5,7	6,0	6,3	6,6	-	-	-	-	-	-	-
Коэффициент	5,3	5,6	6,0	6,4	6,7	-	-	-	-	-	-	-

ПРОТЯЖКА СЛИТКОВ НА КРУГЛОЕ СЕЧЕНИЕ С ПРИМЕНЕНИЕМ МАНИПУЛЯТОРА											Ковка на молотах
											Карта 4
Содержание работы Захватить слиток манипулятором; протянуть часть слитка на нужный размер; отрубить поддон; повернуть слиток другим концом, проковать второй конец слитка; отрубить прибыль; отвести манипулятор
Номер позиции	Масса слитка Q, кг	Конечный диаметр протянутого слитка d, мм, до
		100	110	125	140	160	180	200	225	250	280	320	360	400
		Время на слиток, мин.
1	400	7,78	7,08	6,25	5,59	4,91	4,37	-	-	-	-	-	-	-
2	500	9,19	8,37	7,39	6,61	5,80	5,17	-	-	-	-	-	-	-
3	600	10,5	9,60	8,47	7,58	6,65	5,92	5,34	-	-	-	-	-	-
4	700	11,8	10,8	9,51	8,51	7,50	6,65	6,00	5,34	-	-	-	-	-
5	800	13,1	11,9	10,5	9,40	8,25	7,35	6,63	5,91	5,33	-	-	-	-
6	1000	15,5	14,1	12,4	11,1	9,75	8,69	7,84	6,98	6,30	-	-	-	-
7	1200	-	16,1	14,24	12,7	11,2	9,96	8,99	8,01	7,22	6,46	5,67	-	-
8	1400	-	-	16,0	14,3	12,6	11,2	10,1	8,99	8,11	7,25	6,36	5,67	-
9	1600	-	-	17,7	15,8	13,9	12,4	11,1	9,93	8,96	8,02	7,04	6,27	5,65
10	1800	-	-	19,3	17,3	15,2	13,5	12,2	10,9	9,79	8,75	7,69	6,85	6,18
11	2150	-	-	-	19,7	17,3	15,4	13,9	12,4	11,2	10,0	8,78	7,82	7,06
12	2500	-	-	-	22,1	19,4	17,3	15,6	13,9	12,5	11,2	9,83	8,76	7,90
	Индекс	а	б	в	г	д	е	ж	з	и	к	л	м	н

ПРОТЯЖКА СЛИТКОВ НА КРУГЛОЕ СЕЧЕНИЕ БЕЗ ПРИМЕНЕНИЯ МАНИПУЛЯТОРА								Ковка на молотах
								Карта 5
Содержание работы Протянуть часть слитка на нужный размер; отрубить поддон; повернуть слиток другим концом; проковать второй конец слитка; отрубить прибыль
N позиции	Масса слитка Q, кг, до	Конечный диаметр протянутого слитка d, мм, до
		60	80	100		110		125		140		160	180
		Время на слиток, мин.
1	100	6,06	4,57	3,68		3,35		2,95		-		-	-
2	150	8,22	6,20	4,98		4,54		4,00		-		-	-
3	200	-	7,69	6,18		5,63		4,97		4,44		-	-
4	300	-	10,4	8,38		7,63		6,73		6,02		5,28	-
5	400	-	12,9	10,4		9,47		8,35		7,47		6,56	5,84
6	500	-	15,3	12,3		11,2		9,86		8,84		7,75	6,91
7	600	-	-	14,1		12,8		11,3		10,1		8,89	7,92
8	7001	-	-	15,8		14,4		12,7		11,4		9,98	8,89
9	800	-	-	17,5		15,9		14,0		12,6		11,0	9,83
10	1000	-	-	20,7		18,8		16,6		14,9		13,0	11,6
11	1200	-	-	-		21,6		19,0		17,0		14,9	13,3
12	1400	-	-	-		-		21,4		19,1		16,8	14,9
13	1600	-	-	-		-		23,6		21,1		18,5	16,5
14	1800	-	-	-		-		25,8		23,1		20,3	18,0
15	2150	-	-	-		-		-		26,4		23,1	20,6
	Индекс	а	б	в		г		д		е		ж	з
N позиции	Масса слитка Q, кг, до	Конечный диаметр протянутого слитка d, мм, до
		200	225		250		280		320		360		400
		Время на слиток, мин.
1	100	-	-		-		-		-		-		-
2	150	-	-		-		-		-		-		-
3	200	-	-		-		-		-		-		-
4	300	-	-		-		-		-		-		-
5	400	-	-		-		-		-		-		-
6	500	-	-		-		-		-		-		-
7	600	7,14	-		-		-		-		-		-
8	700	8,02	7,14		-		-		-		-		-
9	800	8,86	7,89		7,12		-		-		-		-
10	1000	10,5	9,33		8,42		-		-		-		-
11	1200	12,0	10,7		9,65		8,64		-		-		-
12	1400	13,5	12,0		10,8		9,70		8,50		7,58		-
13	1600	14,9	13,3		12,0		10,7		9,40		8,38		7,56
14		16,3	14,5		13,1		11,7		10,3		9,15		0,25
15	2150	18,6	16,6		14,9		13,4		11,7		10,5		9,43
	Индекс	и	к		л		м		н		о		п

ПРОТЯЖКА СЛИТКОВ НА КВАДРАТНОЕ СЕЧЕНИЕ С ПРИМЕНЕНИЕМ МАНИПУЛЯТОРА									Ковка на молотах
									Карта 6
Содержание работы Захватить слиток манипулятором; протянуть часть слитка на нужный размер; отрубить поддон; повернуть слиток другим концом; проковать второй конец слитка; отрубить прибыль; отвести манипулятор
N позиции	Масса слитка Q, кг, до	Конечная сторона квадрата b, мм, до
		100	по.	125	140	160	180	200	225	250	280	320	360	400
		Время на слиток, мин.
1	400	8,55	7,79	6,87	6,15	-	-	-	-	-	-	-	-	-
2	500	10,1	9,21	8,12	7,27	6,38	5,68	-	-	-	-	-	-	-
3	600	11,6	10,6	9,31	8,33	7,31	6,52	5,87	-	-	-	-	-	-
4	700	13,0	11,8	10,5	9,35	8,20	7,31	6,59	5,88	-	-	-	-	-
5	800	14,4	13,1	11,6	10,3	9,07	8,08	7,29	6,50	5,86	-	-	-	-
6	1000	17,0	15,5	13,7	12,2	10,7	9,56	8,62	7,68	6,93	-	-	-	-
7	1200	-	17,8	15,7	14,0	12,3	10,9	9,88	8,80	7,94	7,11	6,23	-	-
8	1400	-	-	17,6	15,7	13,8	12,3	11,1	9,88	8,92	7,98	7,00	6,23	-
9	1600	-	-	19,4	17,4	15,3	13,6	12,3	10,9	9,85	8,82	7,74	6,89	6,22
10	1800	-	-	21,2	19,0	16,7	14,8	13,4	11,9	10,8	9,63	8,45	7,53	6,79
11	2150	-	-	-	21,7	19,0	17,0	15,3	13,6	12,3	11,0	9,66	8,60	7,76
12	2500	-	-	-	24,3	21,3	19,0	17,1	15,3	13,8	12,3	10,8	9,63	8,69
	Индекс	а	б	в	г	д	е	ж	з	и	к	л	м	н

ПРОТЯЖКА СЛИТКОВ НА КВАДРАТНОЕ СЕЧЕНИЕ БЕЗ ПРИМЕНЕНИЯ МАНИПУЛЯТОРА							Ковка на молотах
							Карта 7
Содержание работы Протянуть часть слитка на нужный размер; отрубить поддон; повернуть слиток другим концом; проковать второй конец слитка; отрубить прибыль
N позиции	Масса слитка Q, кг, до	Конечная сторона квадрата b, мм, до
		60	70	80	90	100	110	125	140	160
		Время на слиток, мин.
1	100	6,64	5,70	4,96	4,46	4,02	3,66	3,23	-	-
2	150	8,99	7,69	6,78	6,04	5,45	4,96	4,38	-	-
3	200	-	9,59	8,42	7,50	6,76	6,16	5,44	4,86	-
4	300	-	13,0	11,4	10,2	9,17	8,35	7,37	6,59	5,78
5	400	-	-	14,2	12,6	11,4	10,4	9,14	8,18	7,18
6	500	-	-	16,7	14,9	13,4	12,2	10,8	9,67	8,48
7	600	-	-	-	17,1	15,4	14,0	12,4	11,1	9,73
8	700	-	-	-	19,2	17,3	15,8	13,9	12,4	10,9
9	800	-	-	-	-	19,1	17,4	15,4	13,8	12,1
10	1000	-	-	-	-	22,6	20,6	18,2	16,3	14,3
11	1200	-	-	-	-	-	23,6	20,8	18,6	16,4
12	1400	-	-	-	-	-	-	23,4	20,9	18,4
13	1600	-	-	-	-	-	-	25,9	23,1	20,3
14	1800	-	-	-	-	-	-	28,2	25,3	22,2
15	2150	-	-	-	-	-	-	-	28,9	25,3
	Индекс	а	б	в	г	д	е	ж	з	и

N позиции	Масса слитка Q, кг, до	Конечная сторона квадрата b, мм, до
		180	200	225	250	280	320	360	400
		Время на слиток, мин.
1	100	-	-	-	-	-	-	-	-
2	150	-	-	-	-	-	-	-	-
3	200	-	-	-	-	-	-	-	-
4	300	-	-	-	-	-	-	-	-
5	400	6,39	-	-	-	-	-	-	-
6	500	7,56	-	-	-	-	-	-	-
7	600	8,67	7,82	-	-	-	-	-	-
8	700	9,73	8,77	7,82	-	-	-	-	-
9	800	10,7	9,70	8,64	7,79	-	-	-	-
10	1000	12,7	11,5	10,2	9,21	-	-	-	-
11	1200	14,6	13,1	11,7	10,6	9,45	8,29	-	-
12	1400	16,4	14,8	13,1	11,9	10,6	9,31	8,28	-
13	1600	18,1	16,3	14,5	13,1	11,7	10,3	9,17	8,27
14	1800	19,8	17,8	15,9	14,3	12,8	11,2	10,0	9,03
15	2150	22,6	20,4	18,1	16,4	14,6	12,8	11,4	10,3
	Индекс	к	л	м	н	о	п	р	с

ПРОТЯЖКА ЗАГОТОВКИ С КРУГЛОГО СЕЧЕНИЯ НА КРУГЛОЕ С ПРИМЕНЕНИЕМ МАНИПУЛЯТОРА									Ковка на молотах
									Карта 8
Содержание работы Перемещение заготовки на бойке с поворотом вокруг оси и правкой в процессе протяжки при помощи манипулятора
N позиции	Конечный диаметр протянутой заготовки d, мм, до	Начальный диаметр заготовки D, мм, до
		80	100	125	140	160	180	200	225	250	280	320	360	400
		Время, мин. на 1 м
1	60	1,43	1,62	1,84	1,96	2,11	2,26	2,39	2,56	2,71	2,89	3,12	-	-
2	80	-	1,49	1,69	1,80	1,94	2,08	2,20	2,35	2,50	2,66	2,87	3,06	-
3	100	-	-	1,59	1,69	1,82	1,95	2,07	2,20	2,34	2,49	2,69	2,87	3,04
4	125	-	-	-	1,58	1,71	1,82	1,94	2,07	2,19	2,34	2,52	2,69	3,46
5	160	-	-	-	-	-	1,70	1,80	1,92	2,04	2,18	2,34	2,50	2,66
6	200	-	-	-	-	-	-	-	1,80	1,91	2,04	2,20	2,35	2,49
7	250	-	-	-	-	-	-	-	-	-	1,91	2,06	2,20	2,33
8	280	-	-	-	-	-	-	-	-	-	-	2,00	2,13	2,26
9	320	-	-	-	-	-	-	-	-	-	-	-	2,05	2,17
10	360	-	-	-	-	-	-	-	-	-	-	-	-	2,10
	Индекс	а	б	в	г	д	е	ж	з	и	к	л	м	н

ПРОТЯЖКА ЗАГОТОВКИ С КРУГЛОГО СЕЧЕНИЯ НА КРУГЛОЕ БЕЗ ПРИМЕНЕНИЯ МАНИПУЛЯТОРА							Ковка на молотах
							Карта 9
Содержание работы Перемещение заготовки на бойке с поворотом вокруг оси и правкой в процессе протяжки
N позиции	Конечный диаметр протянутой заготовки d, мм, до	Начальный диаметр заготовки D, мм, до
		30	40	50	60	80	100	125	140	160
		Время, мин. на 1 м
1	20	2,11	2,48	2,81	3,12	3,66	-	-	-	-
2	30	-	2,21	2,50	2,77	3,25	3,69	4,18	-	-
3	40	-	-	2,30	2,55	2,99	3,39	3,84	4,09	4,41
4	50	-	-	-	2,39	2,81	3,18	3,60	3,84	4,14
5	60	-	-	-	-	2,66	3,02	3,42	3,64	3,92
6	80	-	-	-	-	-	2,77	3,14	3,35	3,61
7	100	-	-	-	-	-	-	2,95	3,14	3,38
8	125	-	-	-	-	-	-	-	2,94	3,17
9	160	-	-	-	-	-	-	-	-	-
10	200	-	-	-	-	-	-	-	-	-
11	250	-	-	-	-	-	-	-	-	-
12	280	-	-	-	-	-	-	-	-	-
13	320	-	-	-	-	-	-	-	-	-
14	360	-	-	-	-	-	-	-	-	-
	Индекс	а	б	в	г	д	е	ж	з	и

N позиции	Конечный диаметр протянутой заготовки d, мм, до	Начальный диаметр заготовки D, мм, до
		180	200	225	250	280	320	360	400
		Время, мин. на 1 м
1	20	-	-	-	-	-	-	-	-
2	30	-	-	-	-	-	-	-	-
3	40	-	-	-	-	-	-	-	-
4	50	-	-	-	-	-	-	-	-
5	60	4,19	4,45	4,75	-	-	-	-	-
6	80	3,86	4,09	4,37	-	-	-	-	-
7	100	3,61	3,83	4,10	4,34	4,63	-	-	-
8	125	3,39	3,59	3,84	4,07	4,34	4,67	4,99	-
9	160	3,15	3,35	3,57	3,79	4,04	4,35	4,65	4,93
10	200	-	-	3,35	3,55	3,79	4,08	4,36	4,62
11	250	-	-	-	-	3,55	3,82	4,08	4,33
12	280	-	-	-	-	-	3,70	3,95	4,19
13	320	-	-	-	-	-	-	3,80	4,03
14	360	-	-	-	-	-	-	-	3,90
	Индекс	к	л	м	н	о	п	р	с

ПРОТЯЖКА ЗАГОТОВКИ С КВАДРАТНОГО СЕЧЕНИЯ НА КРУГЛОЕ С ПРИМЕНЕНИЕМ МАНИПУЛЯТОРА						Ковка на молотах
						Карта 10
Содержание работы Перемещение заготовки на бойке с поворотом вокруг оси и правкой в процессе протяжки при помощи манипулятора
N позиции	Конечный диаметр протянутой заготовки d, мм, до	Начальная сторона квадрата B, мм, до
		80	100	125	140	160	180	200
		Время, мин. на 1 м
1	60	1,29	1,47	1,66	1,77	1,91	2,04	2,16
2	80	-	1,35	1,53	1,63	1,76	1,88	1,99
3	100	-	-	1,43	1,53	1,65	1,76	1,87
4	125	-	-	-	1,43	1,54	1,65	1,75
5	160	-	-	-	-	-	1,53	1,63
6	200	-	-	-	-	-	-	1,53
7	250	-	-	-	-	-	-	-
8	280	-	-	-	-	-	-	-
9	320	-	-	-	-	-	-	-
10	360	-	-	-	-	-	-	-
	Индекс	а	б	в	г	д	е	ж

N позиции	Конечный диаметр протянутой заготовки d, мм, до	Начальная сторона квадрата B, мм, до
		225	250	280	320	360	400
		Время, мин. на 1 м
1	60	2,31	2,45	2,61	2,82	-	-
2	80	2,13	2,26	2,40	2,59	2,76	-
3	100	1,99	2,11	2,25	2,43 -	2,59	2,75
4	125	1,87	1,98	2,11	2,27	2,43	2,58
5	160	1,74	1,84	1,96	2,12	2,26	2,40
6	200	1,63	1,73	1,84	1,98	2,12	2,25
7	250	-	-	1,73	1,86	1,99	2,11
8	280	-	-	-	1,80	1,92	2,04
9	320	-	-	-	-	1,85	1,96
10	360	-	-	-	-	-	1,90
	Индекс	з	и	к	л	м	н

ПРОТЯЖКА ЗАГОТОВКИ С КВАДРАТНОГО СЕЧЕНИЯ НА КРУГЛОЕ БЕЗ ПРИМЕНЕНИЯ МАНИПУЛЯТОРА							Ковка на молотах
							Карта 11
Содержание работы Перемещение заготовки на бойке с поворотом вокруг оси и правкой в процессе протяжки
N позиции	Конечный диаметр протянутой заготовки d, мм, до	Начальная сторона квадрата B, мм, до
		30	40	50	60	80	100	125	140	160
		Время, мин. на 1 м
1	20	1,92	2,25	2,55	2,82	3,32	3,76	-	-	-
2	30	-	2,00	2,27	2,51	2,95	3,34	3,79	-	-
3	40	-	-	2,08	2,31	2,71	3,07	3,48	3,71	-
4	50	-	-	-	2,16	2,54	2,88	3,27	3,48	3,75
5	60	-	-	-	-	2,41	2,73	3,10	3,30	3,56
6	80	-	-	-	-	-	2,51	2,85	3,04	3,27
7	100	-	-	-	-	-	-	2,67	2,85	3,07
8	125	-	-	-	-	-	-	-	2,67	2,87
10	200	-	-	-	-	-	-	-	-	-
11	250	-	-	-	-	-	-	-	-	-
13	320	-	-	-	-	-	-	-	-	-
14	360	-	-	-	-	-	-	-	-	-
	Индекс	а	б	в	г	д	е	ж	з	и

N позиции	Конечный диаметр протянутой заготовки d, мм, до	Начальная сторона квадрата B, мм, до
		180	200	225	250	280	320	360	400
		Время, мин. на 1 м
1	20	-	-	-	-	-	-	-	-
2	30	-	-	-	-	-	-	-	-
3	40	-	-	-	-	-	-	-	-
4	50	-	-	-	-	-	-	-	-
5	60	3,80	4,03	-	-	-	-	-	-
6	80	3,49	3,71.	3,96	-	-	-	-	-
7	100	3,28	3,48	3,71	3,94	4,20	-	-	-
8	125	3,07	3,26	3,48	3,69	3,93	4,24	4,53	4,80
9	160	2,86	3,03	3,24	3,44	3,66	3,95	4,21	4,47
10	200	-	-	3,04	3,22	3,43	3,70	3,95	4,19
11	250	-	-	-	-	3,22	3,47	3,70	3,93
12	280	-	-	-	-	-	3,35	3,58	3,80
13	300	-	-	-	-	-	-	3,45	3,66
14	360	-	-	-	-	-	-	-	3,53
	Индекс	к	л	м	н	о	п	р	с

ПРОТЯЖКА ЗАГОТОВКИ С КВАДРАТНОГО СЕЧЕНИЯ НА КВАДРАТНОЕ С ПРИМЕНЕНИЕМ МАНИПУЛЯТОРА						Ковка на молотах
						Карта 12
Содержание работы Перемещение заготовки на бойке с поворотом вокруг оси и правкой в процессе протяжки
N позиции	Конечная сторона квадрата b, мм, до	Начальная сторона квадрата B, мм, до
		80	90	100	110	125	140	160	180	200
		Время, мин. на 1 м
1	60	0,78	0,87	0,97	1,08	1,23	1,38	1,59	1,79	2,0
2	80	-	-	0,85	0,95	1,08	1,21	1,39	1,57	1,75
3	100	-	-	-	-	0,973	1,09	1,25	1,42	1,58
4	125	-	-	-	-	-	0,987	1,13	1,28	1,42
5	160	-	-	-	-	-	-	-	1,14	1,27
6	200	-	-	-	-	-	-	-	-	-
7	250	-	-	-	-	-	-	-	-	-
8	280	-	-	-	-	-	-	-	-	-
9	320	-	-	-	-	-	-	-	-	-
10	360	-	-	-	-	-	-	-	-	-
	Индекс	а	б	в	г	д	е	ж	з	и

N позиции	Конечная сторона квадрата b, мм, до	Начальная сторона квадрата B, мм, до
		200	225	250	280	320	360	400
		Время, мин. на 1 м
1	60	2,0	-	-	-	-	-	-
2	80	1,75	1,97	-	-	-	-	-
3	100	1,58	1,78	1,98	2,23	2,56	2,89	3,22
4	125	1,42	1,61	1,79	2,01	2,31	2,61	2,91
5	160	1,27	1,44	1,60	1,80	2,06	2,33	2,59
6	200	-	1,30	1,44	1,62	1,86	2,10	2,34
7	250	-	-	-	1,46	1,68	1,90	2,11
8	280	-	-	-	-	1,59	1,80	2,0
9	320	-	-	-	-	-	1,69	1,89
10	360	-	-	-	-	-	-	1,79
	Индекс	к	л	м	н	о	п	р

ПРОТЯЖКА ЗАГОТОВКИ С КВАДРАТНОГО СЕЧЕНИЯ НА КВАДРАТНОЕ БЕЗ ПРИМЕНЕНИЯ МАНИПУЛЯТОРА									Ковка на молотах
									Карта 13
Содержание работы Перемещение заготовки на бойке с поворотом вокруг оси и правкой в процессе протяжки
N позиции	Конечная сторона квадрата b, мм, до	Начальная сторона квадрата B, мм, до
		30	35	40	45	50	55	60	70	80	90	100	110
		Время, мин. на 1 м
1	20	0,90	1,05	1,21	1,36	1,52	1,68	1,84	2,15	2,47	2,78	3,10	-
2	30	-	0,87	1,0	1,13	1,26	1,39	1,52	1,78	2,05	2,31	2,57	2,84
3	40	-	-	-	0,99	1,11	1,22	1,33	1,56	1,79	2,02	2,26	2,49
4	50	-	-	-	-	-	1,10	1,20	1,41	1,62	1,83	2,04	2,24
5	60	-	-	-	-	-	-	-	1,30	1,49	1,68	1,87	2,06
6	80	-	-	-	-	-	-	-	-	-	1,47	1,64	1,81
7	100	-	-	-	-	-	-	-	-	-	-	-	1,63
8	125	-	-	-	-	-	-	-	-	-	-	-	-
9	160	-	-	-	-	-	-	-	-	-	-	-	-
10	200	-	-	-	-	-	-	-	-	-	-	-	-
11	250	-	-	-	-	-	-	-	-	-	-	-	-
12	280	-	-	-	-	-	-	-	-	-	-	-	-
13	320	-	-	-	-	-	-	-	-	-	-	-	-
14	360	-	-	-	-	-	-	-	-	-	-	-	-
	Индекс	а	б	в	г	д	е	ж	з	и	к	л	м

N позиции	Конечная сторона квадрата b, мм, до	Начальная сторона квадрата B, мм, до
		125	140	160	180	200	225	250	280	320	360	400
		Время, мин. на 1 м
1	20	-	-	-	-	-	-	-	-	-	-	-
2	30	3,24	-	-	-	-	-	-	-	-	-	-
3	40	2,84	-	-	-	-	-	-	-	-	-	-
4	50	2,56	2,88	3,30	-	-	-	-	-	-	-	-
5	60	2,35	2,64	3,04	3,42	3,82	-	-	-	-	-	-
6	80	2,06	2,31	2,66	3,00	3,35	3,77	-	-	-	-	-
7	100	1,86	2,08	2,39	2,72	3,02	3,40	3,79	4,21	-	-	-
8	125	-	1,89	2,16	2,45	2,72	3,08	3,40	3,84	4,42	4,99	-
9	160	-	-	-	2,18	2,43	2,75	3,06	3,44	3,94	4,46	4,95
10	200	-	-	-	-	-	2,49	2,75	3,10	3,56	4,02	4,47
11	250	-	-	-	-	-	-	-	2,79	3,21	3,63	4,03
12	280	-	-	-	-	-	-	-	-	3,04	3,44	3,82
13	320	-	-	-	-	-	-	-	-	-	3,23	3,61
14	360	-	-	-	-	-	-	-	-	-	-	3,42
	Индекс	н	о	п	р	с	т	у	ф	х	ц	ч

ПРОТЯЖКА ЗАГОТОВКИ С КРУГЛОГО СЕЧЕНИЯ НА КВАДРАТНОЕ С ПРИМЕНЕНИЕМ МАНИПУЛЯТОРА									Ковка на молотах
									Карта 14
Содержание работы Перемещение заготовки на бойке с поворотом вокруг оси и правкой в процессе протяжки при помощи манипулятора
N позиции	Конечная сторона квадрата b, мм, до	Начальный диаметр заготовки D, мм, до
		80	100	125	140	160	180	200	225	250	280	320	360	400
		Время, мин. на 1 м
1	60	0,65	0,82	1,04	1,16	1,33	1,51	1,68	-	-	-	-	-	-
2	80	-	0,72	0,91	1,02	1,17	1,32	1,47	1,66	-	-	-	-	-
3	100	-	-	0,82	0,92	1,06	1,19	1,33	1,50	1,67	1,88	2,16	2,43	2,71
4	125	-	-	-	0,83	0,95	1,08	1,20	1,35	1,51	1,69	1,94	2,19	2,45
5	160	-	-	-	-	-	0,96	1,07	1,21	1,35	1,51	1,74	1,36	2,18
6	200	-	-	-	-	-	-	-	1,09	1,21	1,37	1,57	1,77	1,97
7	250	-	-	-	-	-	-	-	-	-	1,23	1,41	1,60	1,78
8	280	-	-	-	-	-	-	-	-	-	-	1,34	1,51	1,69
9	320	-	-	-	-	-	-	-	-	-	-	-	1,42	1,59
10	360	-	-	-	-	-	-	-	-	-	-	-	-	1,50
	Индекс	а	б	в	г	д	е	ж	з	и	к	л	м	н

ПРОТЯЖКА ЗАГОТОВКИ С КРУГЛОГО СЕЧЕНИЯ НА КВАДРАТНОЕ БЕЗ ПРИМЕНЕНИЯ МАНИПУЛЯТОРА										Ковка на молотах
										Карта 15
Содержание работы Перемещение заготовки на бойке с поворотом вокруг оси и правкой в процессе протяжки
N позиции	Конечная сторона квадрата b, мм, до	Начальный диаметр заготовки D, мм, до
		30	35	40	45	50	55	60	70	80	90	100	110
		Время, мин. на 1 м
1	20	0,75	0,89	1,02	1,15	1,28	1,42	1,55	1,81	2,08	2,35	2,62	2,80
2	30	-	-	0,85	0,96	1,06	1,17	1,28	1,51	1,73	1,95	2,17	2,40
3	40	-	-	-	-	0,93	1,03	1,13	1,32	1,51	1,72	1,90	2,10
4	50	-	-	-	-	-	-	1,02	1,19	1,37	1,54	1,72	1,89
5	60	-	-	-	-	-	-	-	-	1,26	1,42	1,58	1,74
6	80	-	-	-	-	-	-	-	-	-	-	1,38	1,53
7	100	-	-	-	-	-	-	-	-	-	-	-	-
8	125	-	-	-	-	-	-	-	-	-	-	-	-
9	160	-	-	-	-	-	-	-	-	-	-	-	-
10	200	-	-	-	-	-	-	-	-	-	-	-	-
11	250	-	-	-	-	-	-	-	-	-	-	-	-
12	280	-	-	-	-	-	-	-	-	-	-	-	-
13	320	-	-	-	-	-	-	-	-	-	-	-	-
14	360	-	-	-	-	-	-	-	-	-	-	-	-
	Индекс	а	б	в	г	д	е	ж	з	и	к	л	м

N позиции	Конечная сторона квадрата b, мм, до	Начальный диаметр заготовки D, мм, до
		125	140	160	180	200	225	250	280	320	360	400
		Время, мин. на 1 м
1	20	-	-	-	-	-	-	-	-	-	-	-
2	30	2,73	-	-	-	-	-	-	-	-	-	-
3	40	2,39	2,69	-	-	-	-	-.	-	-	-	-
4	50	2,16	2,43	2,79	-	-	-	-	-	-	-	-
5	60	1,98	2,23	2,56	2,89	3,22	-	-	-	-	-	-
6	80	1,74	1,96	2,24	2,53	2,82	3,19	-	-	-	-	-
7	100	1,57	1,76	2,02	2,28	2,55	2,87	3,20	3,60	-	-	-
8	125	-	1,59	1,83	2,06	2,30	2,59	2,89	3,25	3,73	4,21	-
9	160	-	-	-	1,84	2,05	2,32	2,58	2,90	3,33	3,76	4,19
10	200	-	-	-	-	-	2,09	2,33	2,62	3,00	3,39	3,78
11	250	-	-	-	-	-	-	-	2,36	2,71	3,06	3,41
12	280	-	-	-	-	-	-	-	-	2,57	2,90	3,24
13	320	-	-	-	-	-	-	-	-	-	2,70	3,04
14	360	-	-	-	-	-	-	-	-	-	-	2,88
	Индекс	н	о	п	р	с	т	у	ф	ц	х	ч

ПРОТЯЖКА ЗАГОТОВКИ С КВАДРАТНОГО ИЛИ КРУГЛОГО СЕЧЕНИЯ НА ПРЯМОУГОЛЬНОЕ С ПРИМЕНЕНИЕМ МАНИПУЛЯТОРА						Ковка на молотах
						Карта 16
Содержание работы Перемещение заготовки на бойке с поворотом вокруг оси и правкой в процессе протяжки при помощи манипулятора
N позиции	Конечная высота протянутой заготовки h, мм, до	Конечная ширина протянутой заготовки b, мм, до	Начальная сторона квадрата B, мм, до
			160	180	200	225	250	300	350
			Начальный диаметр заготовки, мм, до
			180	200	225	250	280	340	390
			Время, мин. на 1 м
1	130	160	1,71	1,84	1,97	2,13	2,28	2,57	-
2		250	-	-	2,06	2,22	2,37	2,67	-
3		400	-	-	-	2,50	2,69	3,04	3,37
4	145	160	1,63	1,75	1,88	2,00	2,18	-	-
5		250	-	-	2,03	2,20	2,36	2,67	-
6		400	-	-	-	-	2,54	2,86	3,17
7	160	200	-	1,75	1,88	2,03	2,17	2,45	-
8		250	-	-	1,95	2,11	2,26	2,55	-
9		400	-	-	-	-	2,46	2,78	3,07
10	180	200	-	-	1,73	1,93	2,07	2,33	2,58
11		250	-	-	1,85	2,01	2,15	2,43	2,69
12		400	-	-	-	-	2,16	2,64	2,93
13	200	300	-	-	-	1,98	2,12	2,40	2,65
14		400	-	-	-	-	2,24	2,52	2,79
	Индекс		а	б	в	г	д	е	ж

ПРОТЯЖКА ЗАГОТОВКИ С КВАДРАТНОГО ИЛИ КРУГЛОГО СЕЧЕНИЯ НА ПРЯМОУГОЛЬНОЕ БЕЗ ПРИМЕНЕНИЯ МАНИПУЛЯТОРА							Ковка на молотах
							Карта 17, лист 1
Содержание работы Перемещение заготовки на бойке с поворотом вокруг оси и правкой в процессе протяжки
N позиции	Конечная высота протянутой заготовки h, мм, до	Конечная ширина протянутой заготовки b, мм, до	Начальная сторона квадрата B, мм, до
			25	30	40	50	60	80	100	120
			Начальный диаметр заготовки D, мм, до
			30	35	50	60	70	90	110	135
			Время, мин. на 1 м
1	15	20.	1,66	1,87	2,26	2,61	-	-	-	-
2		25	1,72	1,94	2,35	2,72	-	-	-	-
3		30	1,78	2,01	2,43	2,81	3,18	3,84	-	-
4	20	40	-	-	2,26	2,62	2,95	3,57	4,14	-
5		60	-	-	2,43	2,82	3,18	3,84	4,45	4,67
6		100	-	-	-	-	3,49	4,21	4,88	5,02
7		160	-	-	-	-	-	4,59	5,31	5,99
8	40	60	-	-	-	-	2,36	2,85	3,31	3,73
9		100	-	-	-	-	-	3,13	3,62	4,09
10		160	-	-	-	-	-	3,40	3,94	4,45
11		250	-	-	-	-	-	-	-	4,82
12	60	100	-	-	-	-	-	2,63	3,04	3,43
13		160	-	-	-	-	-	2,86	3,31	3,74
14		250	-	-	-	-	-	-	-	-
	Индекс		а	б	в	г	д	е	ж	з

ПРОТЯЖКА ЗАГОТОВКИ С КВАДРАТНОГО ИЛИ КРУГЛОГО СЕЧЕНИЯ НА ПРЯМОУГОЛЬНОЕ БЕЗ ПРИМЕНЕНИЯ МАНИПУЛЯТОРА						Ковка на молотах
						Карта 17, лист 2
N позиции	Конечная высота протянутой заготовки h, мм до	Конечная ширина протянутой заготовки b, мм, до	Начальная сторона квадрата B, мм, до
			140	160	180	200	225	250	300
			Начальный диаметр заготовки D, мм, до
			160	180	200	225	250	280	340
			Время, мин. на 1 м
1	15	20	-	-	-	-	-	-	-
2		25	-	-	-	-	-	-	-
3		30	-	-	-	-	-	-	-
4	20	40	-	-	-	-	-	-	-
5		60	-	-	-	-	-	-	-
6		100	6,10	6,66	-	-	-	-	-
7		160	6,64	7,25	7,83	8,40	-	-	-
8	40	60	4,13	4,51	4,87	5,22	-	-	-
9		100	4,53	4,94	5,34	5,73	-	-	-
10		160	4,93	5,38	5,81	6,23	6,74	7,22	-
11		250	5,34	5,83	6,30	6,75	7,30	7,83	-
12	60	100	3,47	3,79	4,09	4,39	-	-	-
13		160	4,14	4,52	4,88	5,24	5,66	6,07	-
14		250	4,50	4,91	5,31	5,69	6,15	6,60	7,44
	Индекс		з	и	к	л	м	н	о

ПРОТЯЖКА ЗАГОТОВКИ С КВАДРАТНОГО ИЛИ КРУГЛОГО СЕЧЕНИЯ НА ПРЯМОУГОЛЬНОЕ БЕЗ ПРИМЕНЕНИЯ МАНИПУЛЯТОРА							Ковка на молотах
							Карта 17, лист 3
N позиции	Конечная высота протянутой заготовки h, мм, до	Конечная ширина протянутой заготовки b, мм, до	Начальная сторона квадрата B, мм, до
			25	30	40	50	60	80	100	120
			Начальный диаметр заготовки D, мм, до
			30	35	50	60	70	90	110	135
			Время, мин. на 1 м
15	80	100	-	-	-	-	-	2,32	2,69	3,03
16		160	-	-	-	-	-	-	-	3,30
17		250	-	-	-	-	-	-	-	-
18		400	-	-	-	-	-	-	-	-
19	100	125	-	-	-	-	-	-	-	-
20		160	-	-	-	-	-	-	-	-
21		250	-	-	-	-	-	-	-	-
22		400	-	-	-	-	-	-	-	-
23	110	160	-	-	-	-	-	-	-	-
24		250	-	-	-	-	-	-	-	-
25		400	-	-	-	-	-	-	-	-
26	130	160	-	-	-	-	-	-	-	-
27		250	-	-	-	-	-	-	-	-
28		400	-	-	-	-	-	-	-	-
29	145	160	-	-	-	-	-	-	-	-
30		250	-	-	-	-	-	-	-	-
31		400	-	-	-	-	-	-	-	-
32	160	200	-	-	-	-	-	-	-	-
33		250	-	-	-	-	-	-	-	-
34		400	-	-	-	-	-	-	-	-
	Индекс		а	б	в	г	д	е	ж	з

ПРОТЯЖКА ЗАГОТОВКИ С КВАДРАТНОГО ИЛИ КРУГЛОГО СЕЧЕНИЯ НА ПРЯМОУГОЛЬНОЕ БЕЗ ПРИМЕНЕНИЯ МАНИПУЛЯТОРА								Ковка на молотах
								Карта 17, лист 4
N позиции	Конечная высота протянутой заготовки h, мм, до	Конечная ширина протянутой заготовки b мм, до	Начальная сторона квадрата B, мм, до
			140	160	180	200	225	250	300	350
			Начальный диаметр заготовки D, мм, до
			160	180	200	225	250	250	340	390
			Время, мин. на 1 м
15	80	100	3,36	3,67	3,97	4,25	-	-	-	-
16		160	3,66	3,99	4,32	4,63	5,00	5,36	-	-
17		250	3,96	4,33	4,68	5,01	5,42	5,81	6,55	-
18		400	4,31	4,71	5,09	5,46	5,90	6,32	7,13	-
19	100	125	3,18	3,47	3,75	4,02	4,34	-	-	-
20		160	3,32	3,63	3,92	4,20	4,54	4,87	-	-
21		250	-	3,93	4,25	4,55	4,92	5,28	5,95	-
22		400	-	-	-	-	5,36	5,74	6,47	7,17
23	110	160	-	3,48	3,76	4,03	4,36	4,67	-	-
24		250	-	3,77	4,08	4,37	4,72	5,07	-	-
25		400	-	-	-	-	5,14	5,51	6,21	6,83
26	130	160	-	3,24	3,50	3,75	4,06	4,35	4,90	-
27		250	-	-	-	4,07	4,40	4,71	5,31	-
28		400	-	-	-	-	4,79	5,13	5,78	6,41
29	145	160	-	3,09	3,34	3,58	3,87	4,15	-	-
30		250	-	-	-	3,88	4,15	4,50	5,07	-
31		400	-	-	-	-	-	4,90	5,52	6,11
32	160	200	-	-	3,33	3,57	3,86	4,14	4,67	-
33		250	-	-	-	3,72	4,02	4,31	4,86	-
34		400	-	-	-	-	-	4,69	5,29	5,86
	Индекс		и	к	л	м	н	о	п	р

N позиции	Конечная высота протянутой заготовки h, мм, до	Конечная ширина протянутой заготовки b мм, до	Начальная сторона квадрата B, мм, до
			25	30	40	50	60	80	100	120	140	160	180	200	225	250	300	350
			Начальный диаметр заготовки D, мм, до
			30	35	50	60	70	90	110	120	160	180	200	225	250	280	340	390
			Время, мин. на 1 м
35	180	200	-	-	-	-	-	-	-	-	-	-	-	3,39	3,67	3,94	4,43	4,92
36		250	-	-	-	-	-	-	-	-	-	-	-	3,54	3,82	4,10	4,62	5,12
37		400	-	-	-	-	-	-	-	-	-	-	-	-	-	4,46	5,03	5,57
38	200	250	-	-	-	-	-	-	-	-	-	-	-	-	3,65	3,92	4,41	4,89
39		300	-	-	-	-	-	-	-	-	-	-	-	-	3,78	4,05	4,56	5,05
40		400	-	-	-	-	-	-	-	-	-	-	-	-	-	4,26	4,80	5,32
	Индекс		а	б	в	г	д	е	ж	з	и	к	л	м	н	о	п	р

НАДРЕЗКА ШЕЙКИ У КРУГЛОЙ ЗАГОТОВКИ								Ковка на молотах
								Карта 18, лист 1
Содержание работы Взять накладку (отвал); наложить ее на заготовку; надрезать и продавить заготовку, снять накладку (отвал) и положить на место
N позиции	Диаметр заготовки D, мм, до	Диаметр шейки d, мм, до
		30	35	40	45	50	55	60	70	80
		Время, мин.
1	50	0,25	-	-	-	-	-	-	-	-
2	55	0,28	0,25	0,23	0,21	0,20	-	-	-	-
3	60	0,30	0,28	0,25	0,23	0,22	-	-	-	-
4	70	0,35	0,32	0,29	0,27	0,25	-	-	-	-
5	80	0,40	0,37	0,34	0,31	0,29	-	-	-	-
6	90	0,45	0,41	0,38	0,35	0,33	0,31	0,29	0,26	-
7	100	0,50	0,46	0,42	0,39	0,36	0,34	0,32	0,29	0,27
8	110	-	-.	-	-	0,40	0,37	0,35	0,32	0,29
9	125	-	-	-	-	0,45	0,42	0,40	0,36	0,33
10	140	-	-	-	-	0,50	0,47	0,45	0,40	0,37
11	160	-	-	-	-	-	-	-	0,46	0,42
12	180	-	-	-	-	-	-	-	0,52	0,47
13	200	-	-	-	-	-	-	-	0,57	0,52
14	220	-	-	-	-	-	-	-	-	-
15	250	-	-	-	-	-	-	-	-	-
17	320	-	-	-	-	-	-	-	-	-
	Индекс	а	б	в	г	д	е	ж	з	и

НАДРЕЗКА ШЕЙКИ У КРУГЛОЙ ЗАГОТОВКИ							Ковка на молотах
							Карта 18, лист 2
N позиции	Диаметр заготовки D, мм, до	Диаметр шейки d, мм, до
		90	100	110	125	140	160	180	200	220
		Время, мин.
1	50	-	-	-	-	-	-	-	-	-
2	55	-	-	-	-	-	-	-	-	-
3	60	-	-	-	-	-	-	-	-	-
4	70	-	-	-	-	-	-	-	-	-
5	80	-	-	-	-	-	-	-	-	-
6	90	-	-	-	-	-	-	-	-	-
7	100	-	-	-	-	-	-	-	-	-
8	110	0,27	-	-	-	-	-	-	-	-
9	125	0,31	-	-	-	-	-	-	-	-
10	140	0,34	-	-	-	-	-	-	-	-
11	160	0,39	0,36	0,34	0,31	-	-	-	-	-
12	180	0,44	0,41	0,38	0,35	0,33	0,30	-	-	-
13	200	0,49	0,45	0,43	0,39	0,36	0,33	0,31	-	-
14	220	0,53	0,50	0,47	0,43	0,40	0,37	0,34	0,32	0,30
15	250	-	-	0,53	0,49	0,45	0,42	0,39	0,36	0,34
16	280	-	-	0,59	0,55	0,51	0,46	0,43	0,40	0,38
17	320	-	-	0,68	0,62	0,58	0,53	0,49	0,46	0,43
	Индекс	к	л	м	н	о	п	р	с	т

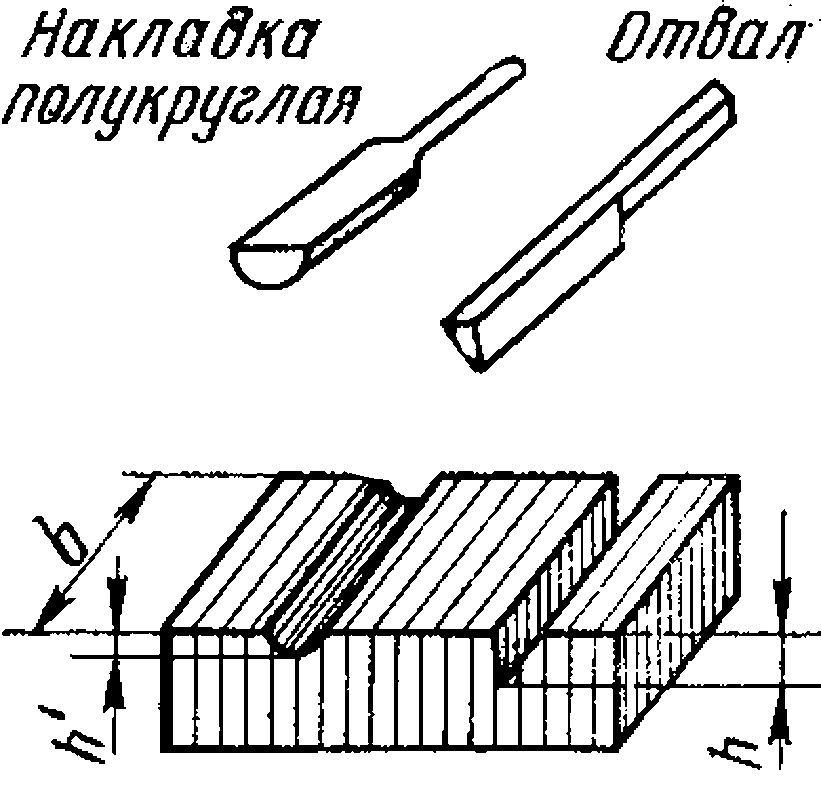

НАДРЕЗКА КВАДРАТНОЙ И ПРЯМОУГОЛЬНОЙ ЗАГОТОВОК					Ковка на молотах
					Карта 19, лист 1
Содержание работы Взять накладку (отвал, пруток); наложить ее на заготовку; надрезать заплечики; снять накладку (отвал, пруток) и положить на место
N позиции	Сторона заготовки b, мм, до	Глубина засечки h (h1), мм, до
		20	25	32	40	50	63
		Время, мин.
1	20	0,08	-	-	-	-	-
2	30	0,09	0,10	0,11	-	-	-
3	40	0,10	0,11	0,13	0,14	-	-
4	60	0,12	0,13	0,15	0,17	0,19	0,21
5	80	0,13	0,15	0,17	0,19	0,21	0,24
6	100	0,14	0,16	0,18	0,20	0,23	0,26
7	125	0,15	0,17	0,20	0,22	0,25	0,28
8	160	0,17	0,19	0,22	0,24	0,27	0,31
9	200	0,18	0,21	0,24	0,26	0,30	0,33
10	250	0,20	0,23	0,26	0,29	0,32	0,36
11	320	-	-	-	0,32	0,35	0,40
12	400	-	-	-	-	-	-
13	500	-	-	-	-	-	-
14	620	-	-	-	-	-	-
	Индекс	а	б	в	г	д	е

НАДРЕЗКА КВАДРАТНОЙ И ПРЯМОУГОЛЬНОЙ ЗАГОТОВОК					Ковка на молотах
					Карта 19, лист 2
N позиции	Сторона заготовки b, мм, до	Глубина засечки h (h1), мм, до
		80	100	110	125	140	160
		Время, мин.
1	20	-	-	-	-	-	-
2	30	-	-	-	-	-	-
3	40	-	-	-	-	-	-
4	60	-	-	-	-	-	-
5	80	0,27	-	-	-	-	-
6	100	0,29	0,33	0,34	-	-	-
7	125	0,32	0,36	0,37	0,40	-	-
8	160	0,35	0,39	0,41	0,44	0,47	0,50
9	200	0,38	0,43	0,45	0,48	0,51	0,54
10	250	0,41	0,46	0,49	0,52	0,55	0,59
11	320	0,45	0,51	0,54	0,57	0,61	0,65
12	400	0,49	0,55	0,58	0,62	0,66	0,71
13	500	0,54	0,60	0,63	0,68	0,72	0,77
14	620	0,58	0,66	0,69	0,74	0,78	0,84
	Индекс	ж	з	и	к	л	м

ОТРУБКА ПОКОВОК В РАЗМЕР В ПРОЦЕССЕ КОВКИ КВАДРАТНОГО, ПРЯМОУГОЛЬНОГО, КРУГЛОГО СЕЧЕНИЯ И ОБСЕЧКА ЗАУСЕНЦЕВ										Ковка на молотах
										Карта 20, лист 1
Содержание работы Отмерить заготовку; наложить топор; отрубить конец заготовки; отложить топор на место
N позиции	Высота заготовки h, мм, до	Ширина заготовки a, мм, до
		25	30	40	50	60	80	100	125	160	200	250	320	400
		Время, мин.
1	20	0,13	0,14	0,15	0,17	0,18	0,20	0,21	0,23	0,25	0,27	-	-	-
2	25	0,14	0,15	0,17	0,18	0,19	0,22	0,24	0,25	0,28	0,30	-	-	-
3	30	-	0,16	0,18	0,20	0,21	0,24	0,26	0,28	0,30	0,33	-	-	-
4	40	-	-	0,21	0,22	0,24	0,27	0,29	0,31	0,34	0,37	0,41	0,44	-
5	50	-	-	-	0,25	0,26	0,29	0,32	0,35	0,38	0,41	0,45	0,49	-
6	60	-	-	-	-	0,29	0,32	0,35	0,38	0,41	0,45	0,49	0,53	0,58
7	80	-	-	-	-	-	0,36	0,39	0,43	0,47	0,51	0,55	0,60	0,66
8	100	-	-	-	-	-	-	0,43	0,47	0,51	0,56	0,61	0,67	0,72
9	125	-	-	-	-	-	-	-	0,52	0,57	0,62	0,67	0,74	0,80
10	160	-	-	-	-	-	-	-	-	0,63	0,69	0,75	0,82	0,89
11	200	-	-	-	-	-	-	-	-	-	0,76	0,82	0,90	0,98
12	250	-	-	-	-	-	-	-	-	-	-	0,91	1,00	1,08
13	320	-	-	-	-	-	-	-	-	-	-	-	1,11	1,21
14	400	-	-	-	-	-	-	-	-	-	-	-	-	1,33
Индекс		а	б	в	г	д	е	ж	з	и	к	л	м	н

ОТРУБКА ПОКОВОК В РАЗМЕР В ПРОЦЕССЕ КОВКИ КВАДРАТНОГО, ПРЯМОУГОЛЬНОГО, КРУГЛОГО СЕЧЕНИЯ И ОБСЕЧКА ЗАУСЕНЦЕВ																		Ковка на молотах
																		Карта 20, лист 2
Отрубка заготовок круглого сечения
Способ выполнения работы	Диаметр заготовки D, мм, до
	25	28	32	36	40	45	50	55	60	70	80	90	100	110	125	140	160	180	200	225	250	280	320	360	400
	Время, мин.
Без применения манипулятора	0,15	0,16	0,18	0,20	0,21	0,24	0,27	0,28	0,30	0,34	0,37	0,41	0,45	0,49	0,54	0,59	0,66	0,72	0,79	0,87	0,94	1,04	1,15	1,27	1,38
											T = 0,0108D0,81
С применением манипулятора	0,12	0,13	0,15	0,16	0,18	0,20	0,22	0,23	0,25	0,28	0,32	0,35	0,38	0,41	0,45	0,50	0,55	0,61	0,66	0,73	0,80	0,87	0,97	1,07	1,17
											T = 0,0091D0,81
Обсечка заусенцев у заготовки
Сторона квадрата, мм, до
90	100		110		125		140			160		180		200		225		250		280		320		360
Диаметр заготовки D, мм, до
100	110		125		140		160			180		200		225		250		280		320		360		400
Время, мин.
0,24	0,26		0,28		0,31		0,34			0,38		0,42		0,45		0,50		0,54		0,59		0,66		0,73

ПРОТЯЖКА ЗАГОТОВКИ В ОБЖИМКЕ							Ковка на молотах
							Карта 21, лист 1
Содержание работы Вложить предварительно протянутую заготовку в обжимку; протянуть заготовку; вынуть поковку из обжимки
N позиции	Конечный диаметр протянутой заготовки D, мм, до	Длина протянутой части l, мм, до
		100	110	125	140	160	180	200	225	250	280
		Время, мин.
1	20	0,11	0,12	0,13	0,14	0,15	0,16	0,18	0,19	0,20	0,22
2	22	0,12	0,13	0,14	0,15	0,16	0,18	0,19	0,20	0,22	0,23
3	25	0,13	0,14	0,15	0,16	0,18	0,19	0,20	0,22	0,23	0,25
4	28	0,14	0,15	0,16	0,17	0,19	0,21	0,22	0,24	0,25	0,27
5	30	0,15	0,16	0,17	0,18	0,20	0,22	0,23	0,25	0,27	0,28
6	35	0,16	0,17	0,19	0,20	0,22	0,24	0,26	0,27	0,29	0,32
7	40	0,18	0,19	0,21	0,22	0,24	0,26	0,28	0,30	0,32	0,34
8	45	0,19	0,21	0,22	0,24	0,26	0,28	0,30	0,32	0,35	0,37
9	50	0,21	0,22	0,24	0,26	0,28	0,30	0,32	0,35	0,37	0,40
10	55	0,22	0,24	0,26	0,27	0,30	0,32	0,34	0,37	0,40	0,43
11	60	-	-	-	-	0,32	0,34	0,36	0,39	0,42	0,45
12	70	-	-	-	-	0,35	0,38	0,40	0,43	0,46	0,50
13	80	-	-	-	-	-	-	0,44	0,47	0,51	0,55
14	90	-	-	-	-	-	-	0,48	0,51	0,55	0,59
15	100	-	-	-	-	-	-	-	-	-	-
16	110	-	-	-	-	-	-	-	-	-	-
17	125	-	-	-	-	-	-	-	-	-	-
18	140	-	-	-	-	-	-	-	-	-	-
19	160	-	-	-	-	-	-	-	-	-	-
	Индекс	а	б	в	г	д	е	ж	з	и	к

ПРОТЯЖКА ЗАГОТОВКИ В ОБЖИМЕ							Ковка на молотах
							Карта 21, лист 2
N позиции	Конечный диаметр протянутой заготовки D, мм, до	Длина протянутой части l, мм, до
		300	350	400	450	500	600	700	800	900	1000
		Время, мин.
1	20	0,23	0,25	0,27	0,29	0,31	0,35	-	-	-	-
2	22	0,24	0,27	0,29	0,31	0,33	0,38	0,41	-	-	-
3	25	0,26	0,29	0,32	0,34	0,36	0,41	0,45	0,49	0,53	0,56
4	28	0,28	0,31	0,34	0,37	0,39	0,44	0,49	0,53	0,57	0,61
5	30	0,30	0,33	0,36	0,38	0,41	0,46	0,51	0,55	0,60	0,64
6	35	0,33	0,36	0,40	0,43	0,45	0,51	0,56	0,61	0,66	0,70
7	40	0,36	0,40	0,43	0,47	0,50	0,56	0,61	0,67	0,72	0,77
8	45	0,39	0,43	0,47	0,50	0,54	0,60	0,66	0,72	0,78	0,83
9	50	0,42	0,46	0,50	0,54	0,58	0,65	0,71	0,77	0,83	0,89
10	55	0,44	0,49	0,53	0,57	0,61	0,69	0,76	0,83	0,89	0,95
11	60	0,47	0,52	0,56	0,61	0,65	0,73	0,80	0,87	0,94	1,01
12	70	0,52	0,57	0,63	0,67	0,72	0,81	0,84	0,97	1,04	1,11
13	80	0,57	0,63	0,68	0,74	0,79	0,88	0,97	1,06	1,14	1,22
14	90	0,62	0,68	0,74	0,79	0,85	0,95	1,05	1,14	1,23	1,32
15	100	0,66	0,73	0,79	0,85	0,91	1,02	1,13	1,22	1,32	1,41
16	110	0,70	0,77	0,84	0,91	0,97	1,09	1,20	1,30	1,41	1,50
17	125	-	-	-	-	1,06	1,18	1,30	1,42	1,53	1,63
18	140	-	-	-	-	1,14	1,28	1,41	1,53	1,65	1,76
19	160	-	-	-	-	-	1,39	1,54	1,67	1,80	1,92
	Индекс	л	м	н	о	п	р	с	т	у	ф

ОБКАТКА ГОЛОВКИ ЗАГОТОВКИ В ОБЖИМКЕ								Ковка на молотах
								Карта 22
Содержание работы Вложить заготовку в обжимку; прокатать головку заготовки; вынуть заготовку из обжимки
N позиции	Диаметр головки, D, мм, до	Высота головки (или диаметр) h, мм, до
		16	20	25	30	40	50	60	80	100	125	160
		Время, мин.
1	30	0,17	0,19	0,21	0,23	0,26	-	-	-	-	-	-
2	35	0,19	0,21	0,24	0,26	0,29	0,32	-	-	-	-	-
3	40	0,21	0,24	0,26	0,28	0,32	0,35	-	-	-	-	-
4	45	0,23	0,26	0,28	0,31	0,35	0,38	-	-	-	-	-
5	50	0,25	0,27	0,30	0,33	0,37	0,41	0,45	-	-	-	-
6	55	0,27	0,29	0,32	0,35	0,40	0,44	0,48	-	-	-	-
7	65	0,30	0,33	0,36	0,39	0,45	0,50	0,54	0,61	-	-	-
8	70	-	0,35	0,38	0,41	0,47	0,52	0,57	0,65	0,71	0,79	-
9	80	-	0,38	0,42	0,46	0,52	0,57	0,62	0,71	0,78	0,87	0,97
10	90	-	0,41	0,45	0,49	0,56	0,62	0,67	0,77	0,85	0,94	1,05
11	100	-	0,44	0,49	0,53	0,60	0,67	0,73	0,83	0,91	1,01	1,13
12	110	-	0,47	0,52	0,57	0,65	0,71	0,78	0,88	0,98	1,08	1,21
13	125	-	0,52	0,57	0,62	0,71	0,78	0,85	0,96	1,07	1,18	1,32
14	140	-	-	0,62	0,67	0,76	0,84	0,92	1,04	1,15	1,27	1,42
15	160	-	-	0,68	0,73	0,84	0,93	1,00	1,14	1,26	1,40	1,56
	Индекс	а	б	в	г	д	е	ж	з	и	к	л

ОБКАТКА БУРТА В ОБЖИМКЕ								Ковка на молотах
								Карта 23
Содержание работы Вложить заготовку в обжимку; обкатать бурт; вынуть заготовку из обжимки
N позиции	Диаметр головки, D, мм, до	Высота поковки h, мм, до
		10	16	20	25	30	40	50	60	80	100	125
		Время, мин.
1	30	0,12	0,14	0,16	0,18	0,19	0,22	-	-	-	-	-
2	40	0,14	0,18	0,20	0,22	0,23	0,27	0,30	-	-	-	-
3	50	0,17	0,21	0,23	0,25	0,27	0,31	0,34	0,37	0,43	-	-
4	60	0,19	0,23	0,26	0,29	0,31	0,35	0,39	0,42	0,48	0,53	-
5	70	-	-	-	-	-	-	0,44	0,47	0,54	0,59	-
6	80	-	-	-	-	-	-	0,48	0,52	0,59	0,65	-
7	90	-	-	-	-	-	-	0,52	0,56	0,64	0,71	-
8	100	-	-	-	-	-	-	0,56	0,60	0,69	0,76	0,84
9	120	-	-	-	-	-	-	0,63	0,69	0,78	0,86	0,95
10	140	-	-	-	-	-	-	0,70	0,76	0,87	0,96	1,06
11	160	-	-	-	-	-	-	0,77	0,84	0,95	1,05	1,16
	Индекс	а	б	в	г	д	е	ж	з	и	к	л

КОВКА ГОЛОВКИ ДЛЯ РЫЧАГОВ ШТАНГ И СЕРЕГ							Ковка на молотах
							Карта 24
Содержание работы Наметить размеры для головки и засечь; пережать стержень рычага; оправить головку в сподках по диаметру; править плоскости головки
N позиции	Высота головки, h, мм, до	Диаметр головки D, мм, до
		40	45	50	55	63	70	80	90	100	110
		Время, мин.
1	30	0,69	0,75	0,81	0,87	0,96	1,04	1,15	1,25	1,35	1,45
2	40	0,79	0,86	0,93	1,00	1,10	1,19	1,31	1,43	1,54	1,65
3	50	0,87	0,95	1,03	1,10	1,22	1,32	1,45	1,58	1,71	1,83
4	63	0,97	1,06	1,14	1,23	1,36	1,46	1,61	1,76	1,90	2,04
5	80	-	-	-	-	-	-	1,80	1,96	2,12	2,27
6	100	-	-	-	-	-	-	2,00	2,18	2,35	2,52
7	125	-	-	-	-	-	-	-	-	2,60	2,79
8	160	-	-	-	-	-	-	-	-	-	-
9	200	-	-	-	-	-	-	-	-	-	-
10	250	-	-	-	-	-	-	-	-	-	-
Индекс		а	б	в	г	д	е	ж	з	и	к

N позиции	Высота головки, h, мм, до	Диаметр головки D, мм, до
		125	140	160	180	200	225	250	280	300
		Время, мин.
1	30	1,59	-	-	-	-	-	-	-	-
2	40	1,81	-	-	-	-	-	-	-	-
3	50	2,01	2,18	2,41	-	-	-	-	-	-
4	63	2,24	2,43	2,68	2,92	3,15	-	-	-	-
5	80	2,50	2,71	2,99	3,26	3,52	3,83	4,14	4,50	-
6	100	2,77	3,00	3,31	3,61	3,90	4,25	4,59	4,98	5,24
7	125	3,06	3,33	3,67	4,00	4,32	4,71	5,08	5,52	5,81
8	160	3,43	3,73	4,11	4,48	4,84	5,27	5,70	6,19	6,51
9	200	-	4,13	4,56	4,97	5,36	5,84	6,31	6,86	7,21
10	250	-	-	5,05	5,50	5,94	6,48	6,99	7,60	7,99
Индекс		л	м	н	о	п	р	с	т	у

ПРАВКА ПОКОВОК С ДОВОДКОЙ РАЗМЕРОВ ПО ШАБЛОНУ				Ковка на молотах
				Карта 25
Содержание работы Наложить на поковку шаблон; править с доводкой поковки точно по шаблону
N позиции	Длина поковки l, мм, до	Группа сложности поковок
		I	II		III
		Время, мин.
1	200	0,27	0,48		0,67
2	225	0,29	0,51		0,73
3	250	0,31	0,55		0,78
4	280	0,33	0,59		0,83
5	320	0,36	0,64		0,91
6	400	0,41	0,74		1,05
7	450	0,44	0,78		1,13
8	500	0,48	0,85		1,20
9	560	0,51	0,91		1,29
10	620	0,54	0,98		1,38
11	700	0,59	1,05		1,49
12	800	0,64	1,15		1,62
13	900	0,69	1,23		1,74
14	1000	0,74	1,32		1,86
15	1100	0,78	1,40		1,98
16	1250	0,85	1,52		2,14
17	1400	0,91	1,63		2,30
18	1600	0,99	1,77		2,50
19	1800	1,07	1,91		2,70
20	2000	1,14	2,04		2,88
21	2250	1,23	2,20		3,10
22	2500	1,31	2,35		3,32
23	2800	1,41	2,52		3,56
24	3200	1,53	2,74		3,88
25	4000	1,77	3,16		4,46
Индекс		а	б		в

КРУГЛЕНИЕ ТОРЦОВ ЗАГОТОВКИ							Ковка на молотах
							Карта 26, лист 1
Содержание работы Взять заготовку клещами; поставить ее на торец; установить заготовку с угла на угол; круглить торцы; положить заготовку на боек
N позиции	Сторона квадрата a, мм, до	Длина заготовки l, мм, до
		100	110	125	140	160	180	200	220	250
		Время, мин.
1	60	0,08	0,09	0,10	0,11	0,12	0,13	0,15	-	-
2	70	0,09	0,10	0,11	0,13	0,14	0,15	0,17	0,18	-
3	80	0,11	0,12	0,13	0,14	0,16	0,17	0,19	0,21	0,23
4	90	0,12	0,13	0,14	0,16	0,18	0,19	0,21	0,23	0,25
5	100	0,13	0,14	0,16	0,17	0,19	0,21	0,23	0,25	0,28
6	110	0,14	0,16	0,17	0,19	0,21	0,23	0,26	0,28	0,31
7	125	0,16	0,18	0,19	0,21	0,24	0,26	0,29	0,31	0,34
8	140	0,18	0,19	0,22	0,24	0,27	0,29	0,32	0,34	0,38
9	160	-	-	-	-	0,30	0,33	0,36	0,39	0,43
10	180	-	-	-	-	-	0,37	0,40	0,43	0,48
11	200	-	-	-	-	-	-	0,44	0,48	0,53
12	225	-	-	-	-	-	-	-	0,53	0,59
13	250	-	-	-	-	-	-	-	-	0,65
14	280	-	-	-	-	-	-	-	-	-
15	320	-	-	-	-	-	-	-	-	-
16	360	-	-	-	-	-	-	-	-	-
17	400	-	-	-	-	-	-	-	-	-
Индекс		а	б	в	г	д	е	ж	з	и

КРУГЛЕНИЕ ТОРЦОВ ЗАГОТОВКИ							Ковка на молотах
							Карта 26, лист 2
N позиции	Сторона квадрата a, мм, до	Длина заготовки l, мм, до
		280	320	350	400	450	500	550	600
		Время, мин.
1	60	-	-	-	-	-	-	-	-
2	70	-	-	-	-	-	-	-	-
3	80	-	-	-	-	-	-	-	-
4	90	0,28	-	-	-	-	-	-	-
5	100	0,31	0,34	-	-	-	-	-	-
6	110	0,34	0,38	-	-	-	-	-	-
7	125	0,38	0,42	0,45	-	-	-	-	-
8	140	0,42	0,47	0,50	0,56	-	-	-	-
9	160	0,48	0,53	0,57	0,64	0,70	-	-	-
10	180	0,53	0,59	0,64	0,71	0,78	0,85	-	-
11	200	0,58	0,65	0,70	0,78	0,86	0,94	1,02	-
12	225	0,65	0,73	0,78	0,87	0,96	1,05	1,13	-
13	250	0,72	0,80	0,86	0,96	1,06	1,15	1,25	1,34
14	280	0,80	0,89	0,96	1,07	1,18	1,28	1,39	1,49
15	320	-	1,00	1,08	1,21	1,33	1,45	1,57	1,68
16	360	-	-	1,21	1,34	1,48	1,61	1,75	1,88
17	400	-	-	-	1,48	1,63	1,78	1,92	2,07
Индекс		к	л	м	н	о	п	р	с

КРУГЛЕНИЕ УГЛОВ КВАДРАТНОЙ ЗАГОТОВКИ								Ковка на молотах
								Карта 27
Содержание работы Поставить заготовку на боек; круглить углы у заготовки
N позиции	Сторона квадрата a, мм, до	Длина заготовки l, мм, до
		100	125	160	200	250	320	400	500	630	800	1000
		Время, мин.
1	40	0,14	0,16	0,18	0,20	0,22	0,25	-	-	-	-	-
2	50	0,16	0,18	0,20	0,23	0,25	0,29	-	-	-	-	-
3	60	0,18	0,20	0,23	0,25	0,28	0,32	-	-	-	-	-
4	80	0,21	0,23	0,26	0,30	0,33	0,37	0,42	0,46	-	-	-
5	100	0,24	0,27	0,30	0,33	0,37	0,42	0,47	0,53	0,59	-	-
6	125	0,27	0,30	0,34	0,38	0,42	0,48	0,53	0,60	0,67	0,75	-
7	160	0,31	0,35	0,39	0,44	0,49	0,55	0,61	0,68	0,77	0,86	0,96
8	200	-	-	-	0,49	0,55	0,62	0,69	0,77	0,87	0,98	1,09
9	250	-	-	-	0,56	0,63	0,71	0,79	0,88	0,98	1,11	1,23
10	320	-	-	-	0,64	0,72	0,81	0,90	1,01	1,13	1,27	1,42
11	400	-	-	-	-	-	-	1,02	1,14	1,28	1,44	1,61
Индекс		а	б	в	г	д	е	ж	з	и	к	л

ОСАДКА ЗАГОТОВКИ					Ковка на молотах
					Карта 28, лист 1
Содержание работы Взять заготовку клещами; поставить ее на торец; осадить заготовку до требуемой высоты
N позиции	Начальная высота заготовки H, мм, до	Диаметр заготовки D, мм, до	Конечная высота поковки h, мм, до
			40	50	60	80	100	125	160
			Время, мин.
1	100	40	0,22	0,19	0,18	0,16	-	-	-
2		50	0,23	0,21	0,19	0,17	-	-	-
3		60	0,25	0,23	0,21	0,18	-	-	-
4		80	0,28	0,25	0,23	0,20	-	-	-
5		100	0,30	0,27	0,25	0,22	-	-	-
6	125	60	0,30	0,27	0,25	0,22	0,20	-	-
7		80	0,33	0,30	0,28	0,24	0,22	-	-
8		100	0,36	0,33	0,30	0,26	0,24	-	-
9		125	0,39	0,35	0,33	0,29	0,26	-	-
10	160	100	0,45	0,40	0,37	0,33	0,29	0,27	-
11		125	0,48	0,44	0,40	0,35	0,32	0,29	-
12		140	0,50	0,46	0,42	0,37	0,33	0,30	-
13		160	0,53	0,49	0,44	0,39	0,35	0,32	-
14	200	125	0,58	0,53	0,49	0,43	0,39	0,35	0,31
15		140	0,61	0,55	0,51	0,44	0,40	0,36	0,32
16		180	0,66	0,60	0,55	0,49	0,44	0,40	0,36
17		200	0,69	0,62	0,57	0,51	0,46	0,41	0,37
Индекс			а	б	в	г	д	е	ж

ОСАДКА ЗАГОТОВКИ							Ковка на молотах
							Карта 28, лист 2
N позиции	Начальная высота заготовки H, мм, до	Диаметр заготовки D, мм, до	Конечная высота поковки h, мм, до
			60	80	100	125	160	200	250	320
			Время, мин.
18	250	125	0,59	0,51	0,47	0,42	0,38	-	-	-
19		140	0,61	0,54	0,48	0,44	0,39	-	-	-
20		180	0,67	0,59	0,53	0,48	0,43	-	-	-
21		200	0,69	0,61	0,55	0,50	0,45	-	-	-
22		250	0,75	0,66	0,60	0,54	0,48	-	-	-
23	320	180	0,82	0,72	0,65	0,59	0,53	0,48	-	-
24		200	0,85	0,75	0,68	0,61	0,55	0,50	-	-
25		250	0,93	0,81	0,74	0,66	0,59	0,54	-	-
26		320	1,01	0,89	0,80	0,73	0,65	0,59	-	-
27	400	200	-	-	-	-	0,66	0,60	0,54	0,48
28		250	-	-	-	-	0,72	0,65	0,59	0,53
29		320	-	-	-	-	0,78	0,71	0,64	0,57
30		400	-	-	-	-	0,85	0,77	0,69	0,62
31	500	250	-	-	-	-	0,87	0,78	0,71	0,63
32		320	-	-	-	-	0,95	0,86	0,77	0,69
33		400	-	-	-	-	1,03	0,93	0,84	0,75
34		500	-	-	-	-	1,11	1,01	0,91	0,81
35	620	320	-	-	-	-	-	1,03	0,93	0,83
36		400	-	-	-	-	-	1,11	1,00	0,90
37		500	-	-	-	-	-	1,20	1,09	0,97
38		620	-	-	-	-	-	1,30	1,18	1,05
Индекс			а	б	в	г	д	е	ж	з

ПРОШИВКА ОТВЕРСТИЯ С ОДНОЙ СТОРОНЫ							Ковка на молотах
							Карта 29
Содержание работы Взять заготовку клещами и положить на подкладное кольцо; подать и установить прошивень; прошить отверстие; снять заготовку с подкладного кольца
N позиции	Наружный диаметр заготовки D, мм, до	Диаметр отверстия d, мм, до	Высота поковки h, мм, до
			40	50	60	80	100	125	160	200
			Время, мин.
1	125	40	0,21	0,23	0,25	0,28	0,31	-	-	-
2		50	0,23	0,25	0,27	0,31	0,34	-	-	-
3		60	0,25	0,27	0,29	0,33	0,36	-	-	-
4		70	0,27	0,29	0,31	0,35	0,38	-	-	-
5	160	50	0,29	0,31	0,34	0,38	0,42	-	-	-
6		60	0,31	0,34	0,36	0,41	0,45	-	-	-
7		80	0,34	0,38	0,41	0,45	0,50	-	-	-
8		100	0,37	0,41	0,44	0,49	0,54	-	-	-
9	250	60	0,35	0,38	0,41	0,46	0,50	0,55	-	-
10		80	0,39	0,43	0,46	0,51	0,56	0,62	-	-
11		100	0,42	0,46	0,50	0,56	0,61	0,67	-	-
12		130	0,47	0,51	0,55	0,62	0,68	0,74	-	-
13		160	0,51	0,55	0,60	0,67	0,73	0,80	-	-
14	400	100	0,48	0,53	0,57	0,64	0,70	0,76	0,84	0,92
15		130	0,53	0,58	0,63	0,71	0,77	0,84	0,93	1,02
16		160	0,58	0,63	0,68	0,76	0,84	0,91	1,00	1,10
17		200	0,63	0,69	0,74	0,83	0,91	0,99	1,10	1,20
18		250	0,69	0,75	0,81	0,91	0,99	1,08	1,20	1,31
19	620	100	0,55	0,60	0,64	0,72	0,79	0,86	0,95	1,04
20		130	0,60	0,66	0,71	0,80	0,87	0,95	1,05	1,15
21		160	0,65	0,72	0,77	0,86	0,94	1,03	1,14	1,25
22		200	0,71	0,78	0,84	0,94	1,03	1,12	1,24	1,36
23		250	0,78	0,85	0,91	1,02	1,12	1,22	1,35	1,49
24		300	0,83	0,91	0,98	1,10	1,20	1,31	1,45	1,58
25	800	100	0,59	0,64	0,69	0,78	0,85	0,93	1,02	1,12
26		130	0,65	0,71	0,76	0,86	0,94	1,03	1,13	1,24
27		160	0 70	0,77	0,83	0,93	1,01	1,11	1,22	1,34
28		200	0,77	0,84	0,90	1,01	1,10	1,21	1,33	1,46
29		250	0,83	0,91	0,98	1,10	1,20	1,31	1,45	1,59
30		300	0,89	0,98	1,05	1,18	1,29	1,41	1,56	1,70
Индекс			а	б	в	г	д	е	ж	з

ПРОШИВКА ОТВЕРСТИЯ С ДВУХ СТОРОН							Ковка на молотах
							Карта 30
Содержание работы Взять заготовку клещами; поставить ее на торец; подать и установить прошивень; прошить отверстие предварительно с одной стороны; повернуть заготовку другой стороной; установить заготовку на подкладное кольцо; наложить прошивень; прошить отверстие окончательно и вынуть прошивень
N позиции	Наружный диаметр заготовки D, мм, до	Диаметр отверстия d, мм, до	Высота поковки h, мм, до
			80	100	125	160	200	250	320	400
			Время, мин.
1	160	50	0,44	0,48	0,53	0,58	-	-	-	-
2		60	0,46	0,50	0,55	0,60	-	-	-	-
3		80	0,50	0,54	0,59	0,65	-	-	-	-
4		100	0,52	0,57	0,62	0,68	-	-	-	-
5	250	60	0,58	0,63	0,69	0,75	0,82	0,89	0,98	1,07
6		80	0,62	0,68	0,74	0,81	0,88	0,96	1,05	1,15
7		100	0,66	0,71	0,78	0,85	0,93	1,01	1,11	1,21
8		130	0,70	0,76	0,83	0,91	0,99	1,08	1,18	1,29
9		160	0,73	0,80	0,87	0,96	1,04	1,13	1,24	1,35
10	400	100	0,83	0,90	0,98	1,08	1,17	1,28	1,40	1,53
11		130	0,88	0,96	1,05	1,15	1,25	1,36	1,50	1,63
12		160	0,93	1,01	1,10	1,21	1,32	1,43	1,57	1,71
13		200	0,98	1,07	1,16	1,27	1,39	1,51	1,66	1,81
14		250	1,03	1,12	1,22	1,35	1,46	1,59	1,75	1,91
15	620	100	1,03	1,12	1,22	1,34	1,46	1,59	1,75	1,90
16		130	1,10	1,20	1,30	1,43	1,56	1,70	1,86	2,03
17		160	1,16	1,26	1,37	1,50	1,64	1,78	1,96	2,13
18		200	1,22	1,33	1,45	1,59	1,73	1,88	2,07	2,25
19		250	1,29	1,40	1,52	1,67	1,82	1,98	2,18	2,37
20		300	1,34	1,46	1,59	1,75	1,90	2,07	2,28	2,48
21	800	100	1,17	1,28	1,39	1,53	1,66	1,81	1,99	2,16
22		130	1,25	1,36	1,48	1,63	1,77	1,93	2,12	2,30
23		160	1,31	1,43	1,56	1,71	1,86	2,03	2,22	2,42
24		200	1,39	1,51	1,64	1,80	1,96	2,14	2,35	2,56
25		250	1,46	1,59	1,73	1,90	2,07	2,26	2,48	2,69
26		300	1,53	1,66	1,81	1,99	2,16	2,36	2,59	2,82
Индекс			а	б	в	г	д	е	ж	з

ВСПОМОГАТЕЛЬНОЕ ВРЕМЯ ПРИ КОВКЕ НА МОЛОТАХ С ПРИМЕНЕНИЕМ МАНИПУЛЯТОРА ГРУЗОПОДЪЕМНОСТЬЮ 1 - 4,5 т							Ковка на молотах
							Карта 31
N позиции	Содержание работы	Масса слитка, кг, до
		400	500	630	800	1000	1250	1600	2000	2500
		Время, мин.
1	Выгрузить слиток (заготовку) из печи с выдвижным подом краном при помощи клещей и подать на боек молота	1,33	1,45	1,6	1,8	1,9	2,21	2,35	2,56	2,8
2	Выгрузить слиток (заготовку) из печи без выдвижного пода краном при помощи вил и подать на боек молота	0,9	0,98	1,08	1,18	1,32	1,42	1,57	1,70	1,85
3	Выдать слиток (заготовку) на подину методической печи толкателем, захватить слиток манипулятором, подвести и подать на боек молота	2,35
4	Захватить слиток (заготовку) манипулятором	0,51
5	Отвести манипулятор от слитка (заготовки)	0,37
6	Развернуть слиток (заготовку) на 180° манипулятором	0,34	0,40	0,46	0,56	0,67	0,78	0,95	1,13	1,34
7	Положить слиток (заготовку) манипулятором на поворотный стол (тележку)	0,56	0,65	0,76	0,87	1,02	1,19	1,40	1,62	1,87
8	Взять слиток (заготовку) с тележки краном при помощи клещей и загрузить в печь для подогрева	1,45	1,55	1,65	1,74	1,85	1,96	2,10	2,24	-
9	Надеть поковку на оправку при помощи манипулятора	0,51
10	Снять поковку с оправки при помощи манипулятора	0,37
Индекс		а	б	в	г	д	е	ж	з	и

ВСПОМОГАТЕЛЬНОЕ ВРЕМЯ НА НАЛОЖЕНИЕ КЛЕЩЕЙ НА ЗАГОТОВКУ И СНЯТИЕ ИХ				Ковка на молотах
				Карта 32
Содержание работы I. Взять клещи из бачка, наложить их на заготовку и закрепить кольцом. II. Снять кольцо, клещи и положить их в бачок с водой
N позиции	Сторона квадрата a или диаметр заготовки, мм, до	Наложить клещи и закрепить их кольцом	Снять клещи		Наложить и снять клещи
		I	II
		Время, мин.
1	60	0,117	0,075		0,192
2	70	0,136	0,087		0,223
3	80	0,154	0,098		0,252
4	90	0,172	0,110		0,282
5	100	0,190	0,121		0,311
6	110	0,207	0,132		0,339
7	125	0,234	0,150		0,384
8	140	0,260	0,166		0,426
9	160	0,295	0,189		0,484
10	180	0,330	0,211		0,541
11	200	0,364	0,233		0,597
12	225	0,406	0,260		0,666
13	250	0,449	0,287		0,736
Индекс		а	б		в

ВСПОМОГАТЕЛЬНОЕ ВРЕМЯ НА ПОДАЧУ ИНСТРУМЕНТА НА БОЕК МОЛОТА И СНЯТИЕ ЕГО С БОЙКА				Ковка на молотах
				Карта 33
N позиции	Масса инструмента Q, кг, до	Содержание работы
		Подать инструмент на боек молота	Снять инструмент с бойка молота		Подать и снять инструмент с бойка молота
		I	II
		Время, мин.
1	4	0,054	0,033		0,087
2	5	0,062	0,038		0,100
3	6	0,070	0,043		0,113
4	8	0,083	0,051		0,134
5	10	0,096	0,058		0,154
6	12	0,107	0,065		0,172
7	16	0,128	0,078		0,206
8	20	0,147	0,090		0,237
9	25	0,167	0,103		0,270
10	32	0,197	0,120		0,317
11	50	0,260	0,158		0,418
12	80	0,638	0,396		1,034
13	125	0,691	0,429		1,120
14	200	0,753	0,467		1,22
15	320	0,819	0,508		1,327
16	500	0,887	0,551		1,438
Индекс		а	б		в

ВРЕМЯ НА ОДИН УДАР МОЛОТА ПРИ ШТАМПОВКЕ В ПОДКЛАДНЫХ ШТАМПАХ					Основное время
					Ковка на молотах
					Карта 34
N позиции	Пневматические молоты одностоечного типа			Паровоздушные ковочные молоты двойного действия арочного типа
	Номинальная масса падающих частей молота свободной ковки, т, до	расстояние зеркала нижнего бойка до нижней кромки буксы бабы, мм	основное время на один удар, мин.	номинальная масса падающих частей молота свободной ковки, т, до		наибольший ход бабы, мм	основное время на один удар, мин.
1	0,150	370	0,005	1,0		1000	0,011
2	0,250	450	0,007	1,5		1150	0,021
3	0,400	530	0,008	2,0		1260	0,023
4	0,560	600	0,009	3,0		1450	0,025
5	0,750	670	0,01	4,0		1600	0,026
6	1,000	770	0,011	5,0		1700	0,028
Индекс			а				б

ОСНОВНОЕ И ВСПОМОГАТЕЛЬНОЕ ВРЕМЯ НА ШТАМПОВКУ В ПОДКЛАДНЫХ ШТАМПАХ							Ковка на молотах
							Карта 35, лист 1
Содержание работы Штамповать заготовку в подкладном штампе до получения необходимых размеров
I. Основное время
N позиции	Масса падающих частей молота, т, до	Группа сложности поковки	Диаметр поковки D, мм
			100	150	200	250		300	350	400	500
			Площадь проекции поковки, см2
			78,5	177	314	491		707	962	1267	1960
			Время, мин.
1	0,75	I	0,05	0,10	0,22	0,31		0,46	0,60	-	-
2		II	0,10	0,22	0,42	0,66		0,92	1,19	-	-
3		III	0,16	0,32	0,64	0,97		1,37	1,78	-	-
4	1,0	I	0,04	0,09	0,16	0,24		0,32	0,43	0,58	-
5		II	0,07	0,16	0,28	0,45		0,63	0,86	1,15	-
6		III	0,10	0,25	0,43	0,68		0,96	1,3	1,73	-
7	1,5	I	-	0,07	0,10	0,16		0,23	0,28	0,36	-
8		II	0,06	0,12	0,20	0,30		0,42	0,54	0,68	-
9		III	0,08	0,16	0,29	0,45		0,66	0,86	1,06	-
10	2,0	I	-	0,04	0,07	0,10		0,16	0,23	0,30	-
11		II	-	0,07	0,14	0,22		0,30	0,45	0,61	-
12		III	-	0,10	0,20	0,30		0,45	0,68	0,90	-
13	2,5	I	-	-	-	0,08		0,12	0,18	0,25	0,32
14		II	-	0,05	0,10	0,16		0,23	0,32	0,43	0,70
15		III	-	0,07	0,14	0,22		0,33	0,48	0,63	1,08
Индекс			а	б	в	г		д	е	ж	з

ОСНОВНОЕ И ВСПОМОГАТЕЛЬНОЕ ВРЕМЯ НА ШТАМПОВКУ В ПОДКЛАДНЫХ ШТАМПАХ								Ковка на молотах
								Карта 35, лист 2
N позиции	Масса падающих частей молота, т, до	Группа сложности поковки	Диаметр поковки D, мм
			100	150	200	250	300		350	400	500
			Площадь проекции поковки, см2
			78,5	177	314	491	707		962	1267	1960
			Время, мин.
16	3,9	I	-	-	-	0,06	0,09		0,13	0,18	0,30
17		II	-	-	-	0,14	0,20		0,28	0,38	0,63
18		III	-	-	0,12	0,20	0,28		0,41	0,56	0,90
19	5,0	I	-	-	-	-	0,08		0,11	0,14	0,22
20		II	-	-	-	-	0,14		0,18	0,22	0,32
21		III	-	-	-	-	0,22		0,27	0,32	0,45
Индекс			а	б	в	г	д		е	ж	з

N позиции	Содержание работы	Масса заготовки, кг, до
		2,5	3,2	4,0	5,0	6,3	8,0	10	12	16	20	25	32	40	50	60
		Время, мин.
1	Взять заготовку клещами и уложить в ручей штампа	0,16	0,17	0,19	0,21	0,23	0,26	0,28	0,31	0,34	0,38	0,42	0,46	0,51	0,56	0,62
2	Выбить поковку из штампа и отложить	0,20	0,22	0,24	0,27	0,30	0,33	0,37	0,40	0,45	0,50	0,54	0,61	0,68	0,75	0,80
Индекс		а	б	в	г	д	е	ж	з	и	к	л	м	н	о	п

ПРОШИВКА ОТВЕРСТИЯ С ОДНОЙ СТОРОНЫ С ПОСЛЕДУЮЩЕЙ РАЗДАЧЕЙ							Ковка на молотах
							Карта 36
Содержание работы Взять заготовку клещами и положить на подкладное кольцо; прошить отверстие с одной стороны; забить прошивень большего размера; раздать отверстие; круглить отверстие по диаметру; убрать прошивень; править торцы
N позиции	Наружный диаметр поковки D, мм, до	Диаметр прошитого отверстия d, мм, до	Диаметр отверстия после раздачи d1, мм, до	Высота поковки h, мм, до
				40	50	60	80	100	125	160	200
				Время, мин.
1	160	50	100	0,58	0,64	0,68	0,76	0,82	-	-	-
2		60		0,68	0,75	0 80	0 90	1,00	-	-	-
3		80		0,75	0,80	0,88	0,97	1,05	-	-	-
4	250	90	100	0,84	0,91	0,97	1,07	1,18	1,35	-	-
5		100	200	1,05	1,15	1,25	1,37	1,50	1,63	-	-
6		115		1,15	1,25	1,35	1,48	1,63	1,75	-	-
7		130		1,25	1,35	1,43	1,58	1,73	1,80	-	-
8	400	115	200	1,35	1,45	1,57	1,75	1,90	2,05	2,26	2,48
9		130		1,48	1,61	1,72	1,93	2,07	2,30	2,50	2,75
10		160		1,65	1,78	1,92	2,10	2,31	2,50	2,78	3,00
11		200	350	1,92	2,08	2,25	2,48	2,70	2.95	3,25	3,50
12	600	160	200	1,75	1,90	2,0	2,25	2,45	2,65	2,90	3,20
13		200	450	2,15	2,35	2,50	2,80	3,00	3,25	3,00	3,90
14		250		2,35	2,52	2,70	3,0	3,30	3,60	3,90	4,25
15		300		2,50	2,72	2,91	3,25	3,50	3,85	4,22	4,60
Индекс				а	б	в	г	д	е	ж	з

ПРОШИВКА ОТВЕРСТИЯ С ДВУХ СТОРОН С ПОСЛЕДУЮЩЕЙ РАЗДАЧЕЙ							Ковка на молотах
							Карта 37
Содержание работы Взять заготовку клещами и положить на подкладное кольцо; прошить отверстие с двух сторон; обкатать отверстие по диаметру; забить прошивень и раздать отверстие с двух сторон; обкатать по диаметру; убрать прошивень; править торцы
N позиции	Наружный диаметр поковки D, мм, до	Диаметр прошитого отверстия d, мм, до	Диаметр отверстия после раздачи d1, мм, до	Высота поковки h, мм, до
				80	100	125	160	200	250	320	400
				Время, мин.
1	160	50	100	1,30	1,40	1,52	1,65	-	-	-	-
2		60		1,40	1,52	1,65	1,80	-	-	-	-
3		80		1,55	1,68	1,83	2,0	-	-	-	-
4	250	90	100	1,75	1,92	2,10	2,30	2,50	2,70	-	-
5		100	200	2,15	2,35	2,52	2,80	3,00	3,30	-	-
6		115		2,30	2,50	2,75	3,00	3,30	3,60	-	-
7		130		2,50	2,70	2,95	3,25	3,52	3,85	-	-
8	400	115	200	2,70	2,95	3,20	3,50	3,85	4,10	4,60	5,0
9		130		2,85	3,10	3,40	3,75	4,00	4,38	4,80	5,2
10		160		3,0	3,30	3,60	3,95	4,30	4,65	5,10	5,60
11	600	200	350	4,35	4,68	5,05	5,60	6,10	6,60	7,30	8,0
12		160	200	3,40	3,70	4,00	4,40	4,80	5,20	5,70	6,30
13		200	450	4,60	5,0	5,40	6,00	6,40	7,00	7,60	-
14		250		5,23	5,70	6,20	6,80	7,3	7,90	8,60	-
15		300		5,70	6,20	6,75	7,38	8,0	8,60	9,40	-
Индекс				а	б	в	г	д	е	ж	з

ОБКАТКА ПО ДИАМЕТРУ И ПРАВКА ТОРЦОВ								Ковка на молотах
								Карта 38
Содержание работы Взять заготовку клещами и поставить ребром на боек молота; обкатать по диаметру. Взять заготовку клещами; положить на торец; править торцы
N позиции	Диаметр поковки D, мм, до	Высота поковки H, мм, до
		40	50	60	80	100	125	160	200	250	320
		Время, мин.
1	70	0,11	0,12	0,13	0,14	0,16	0,18	0,20	0,22	-	-
2	80	0,12	0,14	0,15	0,17	0,19	0,21	0,23	0,26	-	-
3	90	0,14	0,16	0,17	0,19	0,22	0,24	0,27	0,30	-	-
4	100	0,16	0,17	0,19	0,22	0 24	0,27	0,30	0,34	-	-
5	110	0,18	0,20	0,22	0,25	0,27	0,30	0,34	0,38	-	-
6	125	0,21	0,23	0,25	0,29	0,32	0,35	0,40	0,44	-	-
7	140	0,24	0,27	0,29	0,33	0,37	0,41	0,45	0,50	-	-
8	160	0,28	0,31	0,34	0,39	0,43	0,47	0,53	0,59	-	-
9	180	0,32	0,36	0,39	0,45	0,49	0,55	0,61	0,68	-	-
10	200	0,37	0,41	0,44	0,51	0,56	0,62	0,70	0,77	-	-
11	225	0,42	0,47	0,51	0,58	0,65	0,72	0,80	0,89	0,99	-
12	250	0,45	0,53	0,58	0,66	0,73	0,81	0,91	1,01	1,12	-
13	280	0,55	0,61	0,66	0,76	0,84	0,93	1,04	1,16	1,28	1,43
14	320	0,65	0 72	0,78	0,89	0,99	1,09	1,22	1,36	1,50	1,68
15	360	1,75	0,83	0,90	1,03	1,14	1,26	1,41	1,56	1,73	1,94
16	400	0,85	0,94	1,02	1,16	1,29	1,43	1,60	1,77	1,97	2,2
17	450	0,97	1,08	1,17	1,34	1,48	1,65	1,84	2,04	2,26	2,54
18	500	-	-	-	1,52	1,69	1,87	2,09	2,32	2,57	2,88
19	560	-	-	-	1,74	1,93	2,14	2,40	2,66	2,95	3,30
20	630	-	-	-	2,01	2,23	2,47	2,76	3,06	3,40	3,80
21	700	-	-	-	2,27	2,52	2,80	3,13	3,47	3,85	4,31
22	800	-	-	-	2,67	2,96	3,28	3,68	4,08	4,52	5,06
Индекс		а	б	в	г	д	е	ж	з	и	к

КОВКА ЗАГОТОВКИ ПОД РАСКАТКУ						Ковка на молотах
						Карта 39
Содержание работы Осадить заготовку; прошить отверстие с двух сторон; править торцы
N позиции	Диаметр заготовки после осадки D, мм, до	Диаметр прошитого отверстия d, мм, до	Высота осаженной заготовки h, мм, до
			80	100	125	160	200	250	320
			Время, мин.
1	160	40	0,88	0,93	1,00	1,08	-	-	-
2		60	0,96	1,03	1,11	1,18	-	-	-
3		80	1,05	1,13	1,20	1,30	-	-	-
4	250	100	1,32	1,42	1,51	1,65	1,75	1,87	-
5		130	1,45	1,56	1,68	1,80	1,93	2,08	-
6	400	130	1,82	1,95	2,05	2,25	2,40	2,58	2,78
7		200	2,00	2,15	2,30	2,47	2,65	2,80	3,02
8	600	200	2,58	2,75	2,95	3,20	3,40	3,65	3,90
9		300	2,78	3,05	3,25	3,50	3,80	4,00	4,18
10	800	200	-	3,5	3,75	4,00	4,15	4,62	5,00
11		300	-	3,75	4,00	4,18	4,62	4,98	5,40
Индекс			а	б	в	г	д	е	ж

РАСКАТКА КОЛЕЦ И БАНДАЖЕЙ С ПРИМЕНЕНИЕМ МАНИПУЛЯТОРА							Ковка на молотах
							Карта 40
Содержание работы Надеть заготовку на оправку с помощью манипулятора, раскатать на оправке, снять заготовку с оправки с помощью манипулятора
N позиции	Размеры кольца после раскатки		Высота кольца h, мм, до
	наружный диаметр D, мм, до	внутренний диаметр d, мм, до	50	60	80	100	125	160	200	250	320
			Время, мин.
1	500	320	1,30	1,38	1,52	1,66	1,81	1,96	2,15	2,35	2,55
2		400	1,40	1,50	1,68	1,81	1,97	2,15	2,36	2,52	2,77
3	630	320	1,50	1,62	1,79	1,95	2,10	2,32	2,51	2,75	3,00
4		400	1,68	1,80	1,98	2,15	2,36	2,5	2,82	3,08	3,35
5		500	1,85	1,98	2,21	2,42	2,65	2,90	3,19	3,41	3,75
6	720	400	1,75	1,90	2,10	2,30	2,5	2,72	3,00	3,27	3,60
7		500	2,15	2,30	2,57	2,70	3,05	3,35	3,65	3,95	4,36
8		630	2,47	2,67	3,20	3,48	3,80	4,20	4,57	4,90	5,40
9	850	500	2,80	3,00	3,35	3,65	4,00	4,20	4,88	5,20	5,70
10		630	3,25	3,45	3,85	4,21	4,57	5,00	5,50	6,00	6,80
11		700	3,50	3,80	4,20	4,58	5,00	5,43	6,00	6,50	7,10
12	950	630	3,70	3,95	4,41	4,80	5,22	5,75	6,30	6,80	7,43
13		700	4,15	4,40	4,90	5,37	5,80	6,40	7,00	7,60	8,30
14		800	4,87	5,21	5,80	6,40	6,90	7,60	8,30	9,00	9,80
15	1100	700	6,20	6,65	7,40	8,0	8,8	-	-	-	-
16		800	7,40	7,93	8,80	9,6	10,5	11,5	12,3	-	-
17		900	8,6	9,40	10,5	11,3	12,3	13,5	14,5	15,8	17,2
Индекс			а	б	в	г	д	е	ж	з	и

РАСКАТКА КОЛЕЦ И БАНДАЖЕЙ БЕЗ ПРИМЕНЕНИЯ МАНИПУЛЯТОРА							Ковка на молотах
							Карта 41
Содержание работы Надеть заготовку на оправку; раскатать
N позиции	Размеры колец после раскатки		Высота кольца h, мм, до
	наружный диаметр D, мм, до	внутренний диаметр d, мм, до	50	60	80	100	125	160	200	250	320
			Время, мин.
1	150	100	0,55	0,59	0,66	0,72	0,78	0,86	0,93	1,01	1,12
2	200	100	0,60	0,65	0,72	0,78	0,85	0,93	1,02	1,10	1,20
3		125	0,66	0,71	0,79	0,85	0,93	1,01	1,10	1,20	1,30
4	250	160	0,80	0,86	0,96	1,05	1,15	1,25	1,35	1,48	1,63
5		200	0,88	0,94	1,05	1,15	1,25	1,37	1,50	1,62	1,78
6	320	200	0,96	1,03	1,15	1,25	1,35	1,50	1,62	1,76	1,93
7		250	1,04	1,13	1,25	1,35	1,46	1,61	1,75	1,90	2,10
8	400	250	1,13	1,20	1,33	1,45	1,59	1,72	1,90	2,07	2,26
9		320	1,30	1,38	1,55	1,68	1,82	2,00	2,20	2,40	2,60
10	500	320	1,42	1,51	1,70	1,83	2,0	2,20	2,40	2,60	2,85
11		400	1,65	1,77	1,97	2,15	2,32	2,55	2,77	3,00	3,32
12	620	400	1,87	2,00	2,21	2,42	2,65	2,90	3,15	3,40	3,6
13		500	2,2	2,35	2,65	2,85	3,10	3,40	3,70	4,0	4,43
14	720	500	2,60	2,75	3,10	3,35	3,62	4,0	4,38	4,70	5,20
15		560	2,85	3,05	3,40	3,70	4,00	4,40	4,90	5,20	5,70
16		630	3,25	3,50	3,90	4,22	4,60	5,00	5,50	5,95	-
Индекс			а	б	в	г	д	е	ж	з	и

РАСКАТКА ВТУЛКИ НА ОПРАВКЕ														Ковка на молотах
														Карта 42, лист 1
Содержание работы Вставить оправку в заготовку; уложить заготовку в нижник; раскатать поковку; выбить оправку
N позиции	Размеры втулки после раскатки		Длина втулки l, мм, до
	наружный диаметр D, мм, до	внутренний диаметр d, мм, до	100	110	125	140	160	180	200	220	250	280	320	400	450	500	560	630	700	800	900
			Время, мин.
1	110	50	0,50	0,55	0,64	0,74	0,86	0,97	1,10	1,23	1,43	1,62	-	-	-	-	-	-	-	-	-
2		80	0,54	0,59	0,69	0,80	0,93	1,05	1,19	1,33	1,55	1,75	2,06	-	-	-	-	-	-	-	-
Индекс			а	б	в	г	д	е	ж	з	и	к	л	м	н	о	п	р	с	т	у

РАСКАТКА ВТУЛКИ НА ОПРАВКЕ														Ковка на молотах
														Карта 42, лист 2
N позиции	Размеры втулки после раскатки		Длина втулки l, мм, до
	наружный диаметр D, мм, до	внутренний диаметр d, мм, до	100	110	125	140	160	180	200	220	250	280	320	400	450	500	560	630	700	800	900
			Время, мин.
3	125	60	0,58	0,64	0,76	0,86	0,99	1,13	1,30	1,44	1,68	1,92	2,23	2,80	-	-	-	-	-	-	-
4		80	0,62	0,69	0,82	0,93	1,07	1,22	1,40	1,55	1,81	2,07	2,40	3,02	3,64	-	-	-	-	-	-
5	140	60	0,67	0,75	0,86	0,95	1 13	1,28	1,41	1,60	1,88	2,11	2,48	3,22	3,75	4,10	-	-	-	-	-
6		100	0,71	0,79	0,90	1,00	1,18	1,34	1,43	1,68	1,97	2,21	2,58	3,36	3,84	4,30	-	-	-	-	-
7	160	80	-	-	-	-	1 21	1 39	1,56	1,73	2,00	2,29	2,61	3 38	3,86	4 51	5,20	-	-	-	-
8		120	-	-	-	-	1,27	1,46	1,64	1,82	2,10	2,40	2,74	3,55	4,05	4,73	5,46	6,40	-	-	-
9	180	100	-	-	-	-	-	-	1,67	2,00	2,19	2,49	2,89	3,76	4,39	4,83	5,60	6,80	-	-	-
10		140	-	-	-	-	-	-	1,75	2,10	2,30	2,61	3,03	3,95	4,61	5,07	5,88	7,14	7,45	-	-
11	200	120	-	-	-	-	-	-	-	-	2,42	2,79	3,21	4,20	4,85	5,41	6,22	7,50	8,10	9,5	-
12		160	-	-	-	-	-	-	-	-	2,54	2,93	3,37	4,41	5,09	5,68	6,53	7,87	8,50	9,97	-
13	225	120	-	-	-	-	-	-	-	-	267	3,05	4,50	4,60	4,38	6,00	6,91	8 30	8,90	10,3	11,9
14		160	-	-	-	-	-	-	-	-	2,80	3,20	3,67	4,83	5,65	6,30	7 24	8,71	9,34	10,8	12,5
15		180	-	-	-	-	-	-	-	-	2,94	3,36	3,85	5,07	5,93	6,61	7,60	9,14	9,81	11,3	13,1
Индекс			а	б	в	г	д	е	ж	з	и	к	л	м	н	о	п	р	с	т	у

РАСКАТКА ВТУЛКИ НА ОПРАВКЕ									Ковка на молотах
									Карта 42, лист 3
N позиции	Размеры втулки после раскатки		Длина втулки l, мм, до
	наружный диаметр D, мм, до	внутренний диаметр d, мм, до	320	400	450	500	560	630	700	800	900	1000	1100	1250	1400
			Время, мин.
16	250	120	4,00	5,58	6,50	7,30	8,40	9,58	10,8	12,8	14,3	16,5	18,1	21,3	24,5
17		160	4,20	5,86	6,82	7,66	8,82	10,0	11,3	13,4	15,0	17,3	19,0	22,4	25,7
18		180	4,41	6,15	7,17	8,05	9,26	10,6	11,9	14,0	15,8	18,2	19,9	23,5	27,0
19	280	130	4,58	6,38	7,30	8,30	9,40	10,9	12,1	14,3	16,3	18,8	20,8	24,3	27,9
20		180	4,72	6,57	7,52	8,55	9,68	11,2	12,5	14,7	16,8	19,4	21,4	25,0	28,7
21		210	4,86	6,77	7,74	8,81	9,97	11,5	12,8	15,2	17,3	19,9	22,1	25,8	29,6
22	380	130	-	6,83	7,90	8,90	10,3	11,8	13,3	15,3	17,8	20,2	22,5	26,5	30,0
23		180	-	7,03	8,14	9,17	10,6	12,1	13,7	15,7	18,3	20,8	23,2	27,3	30,9
24		240	-	7,24	8,38	9,44	10,9	12,5	14,1	16,2	18,9	21,4	23,9	28,1	31,8
Индекс			л	м	н	о	п	р	с	т	у	ф	х	ц	ч

ГИБКА КРУГЛОЙ И ПОЛОСОВОЙ ЗАГОТОВКИ									Ковка на молотах
									Карта 43, лист 1
Содержание работы Положить заготовку на сподок; наложить накладку за заготовку; прогнуть заготовку; снять накладку; снять заготовку со сподка, править заготовку
Гибка полосовой заготовки
N позиции	Ширина заготовки b, мм, до	Толщина заготовки h, мм, до
		10	12	16	20	25	32	40	50	60	70	80	90	100
		Время, мин.
1	30	0,17	0,19	0,22	0,24	0,28	0,31	0,35	-	-	-	-	-	-
2	40	0,19	0,21	0,24	0,27	0,30	0,34	0.38	0,43	0,45	-	-	-	-
3	50	0,21	0,23	0,26	0,29	0,32	0,36	0,40	0,45	0,48	-	-	-	-
4	60	0,23	0 25'	0 29	0 32	0 35	0 39	0,44	0,48	0,53	-	-	-	-
5	80	0,27	0,29	0,34	0,38	0,43	0,47	0,53	0,58	0,64	0,69	0,73	-	-
6	100	0,30	0,33	0,37	0 42	0 46	0 51	0,57	0,65	0,67	0,75	0,80	0,85	0,90
7	125	0,32	0,35	0,40	0,44	0,50	0,56	0,63	0,70	0,69	0,83	0,90	0,95	1,00
8	160	0,35	0,39	0,44	0,50	0,55	0,63	0,70	0,79	0,86	0,94	1,00	1,05	1,12
9	200	0,38	0,42	0,48	0,53	0,61	0,69	0,78	0,89	0,96	1,05	1,12	1,20	1,28
10	250	0,41	0,44	0,51	0,57	0,65	0,73	0,83	0,94	1,03	1,12	1,20	1,27	1,35
11	320	0,44	0,48	0,56	0,63	0,71	0,80	0,90	1,02	1,12	1,21	1,30	1,40	1,45
Индекс		а	б	в	г	д	е	ж	з	и	к	л	м	н

ГИБКА КРУГЛОЙ И ПОЛОСОВОЙ ЗАГОТОВКИ												Ковка на молотах
												Карта 43, лист 2
Гибка круглой заготовки
N позиции	Диаметр заготовки d, мм, до
	20	25	32	36	40	45	50	55	60	70	80	90	100	110	125	140	160
	Время, мин.
1	0,11	0,13	0,15	0,17	0,18	0,20	0,22	0,24	0,27	0,33	0,39	0,45	0,52	0,60	0,70	0,82	0,98
Индекс	а	б	в	г	д	е	ж	з	и	к	л	м	н	о	п	р	с

ПОПРАВОЧНЫЕ КОЭФФИЦИЕНТЫ К НЕПОЛНОМУ ШТУЧНОМУ ВРЕМЕНИ В ЗАВИСИМОСТИ ОТ МАРКИ СТАЛЕЙ И СПЛАВОВ				Ковка на прессах
				Карта 44
Группа сталей и сплавов
I	II	III	IV	V	VI
Ст 0	Ст 7	ОХН3М	1Х13	1Х14Н14В2М	ЭИ-395
Ст 1	50	50ХГМ	2Х13	(ЭИ257)	ЭИ-405
Ст 2	55	18ХНВА	3Х13	ЭИ-481	ЭИ-415
Ст 3	60	18Х2НЧМА	4Х13	ЭИ-572	ЭИ-612
Ст 4	70	3ЧН3М	9Х2В	Х17Н2	ЭИ-726
Ст 5	40Г	Нержавеющая	9Х2ВМФ	1Х18Н9Т	ЭИ-961
Ст 6	50Г	ЩХ15	1Х18Н9	Х18Н10Т	Х23Н18
Ст 10	60Г	Р1; Р2	3Х2В8	1Х18Н12Т	Х25Н20С2
15	65Г	Х9С2	5Х2СФ	ВТ-8	Х12М
20	Немагнитная	2Х13	9Х2СВФ	ВТ-4
25	ОХМ	ЗХ2Н2МВФ	44ХВМА	Т-1
30	35Х	5ХНВ	45Х2МФ	ЭН712
35	40Х	12ХМФ	55ХН2Ф	СП2В-ВД
40	45Х	12ХНЗА	60ХФА
45	50Х	15Х5МФ	60ХНЗВ
50	40Н	15Х11МФБ	60ХНСФА
15Г	5ХГМ	18Х2НЧВА	75ХН
20Г	38ХГМ.	20Х2Н2М	75ХНЗМ
30Г	12ХМ	20Х2НЧА	75Х2СВФ
15М	35ХМ	27Х2Н2МВФ	80ХНЗВ
30М	12ХНЗ	30ХГС	Бронза
20Н	20Х2Н4А	30Х2М1Ф1Н	9Х; 9Х2
25Н	20ХН	34Х2Н3М	7Х13
30Н	34ХНВ	40Х5МФ
35Н	18ХНМА	45ХНМ
40Н	34ХМ1А	45ХНВФА
45Н	34ХН3М	50ХН
50Н	40ХС	65ХНВ
15Х	2ХГС	5ХНТ, 5ХНМ
20Х	35ХНВ	6ХНМ, 5ХГМ
У7	38ГС	0ХН2М
У8	38ХГН	0ХН4М
У9	45ХН	30ХН3М
У10	45Г, 55Н	МХ15
30Х	55Х, ОХН1М
35Х	35ХН, ИСХ
	36ХМ
Латунь
ПОПРАВОЧНЫЙ КОЭФФИЦИЕНТ
1,0	1,07	1,11	1,17	1,25	1,35

ПОДГОТОВИТЕЛЬНО-ЗАКЛЮЧИТЕЛЬНОЕ ВРЕМЯ ПРИ НАСТРОЙКЕ ПРЕССОВ				Ковка на прессах
				Карта 45
N позиции	Наименование работ	Усилие пресса, тс, до
		600 - 1000	1200, 1500, 2000	2500, 3000, 5000	10000, 12000
		Время, мин.
1	Сменить верхний быстросменный боек	4	5	5	12
2	Сменить нижний быстросменный боек	3	4	4	5
3	Установить раскаточный боек и закренить	-	10	10	20
4	Раекренить и убрать раскаточный боек	-	5	5	15
5	Установить раскаточные стойки	3	5	5	8
6	Убрать раскаточные стойки	3	2	2	4
7	Сменить вкладыш бойка (2 шт.)	3	5	5	10
8	Сменить наделки бойка	6	7	8	16
9	Сменить плиты	3	4	4	5
10	Установить верхнюю плиту с бойком и закрепить	-	15	15	20
11	Убрать верхнюю плиту с бойком	-	8	8	10
12	Снять цепь грузоподъемностью 100 т	-	-	-	4
13	Надеть на крюк цепь грузоподъемностью 100 т	-	-	-	5
14	Снять цепь грузоподъемностью 200 т	-	-	-	6
15	Надеть на крюк цепь грузоподъемностью 200 т	-	-	-	8
16	Надеть кантователь	4	5	5	8
17	Снять кантователь	3	4	4	6
18	Установить и закрепить тумбу	-	-	-	50
19	Раскрепить и убрать тумбу	-	-	-	30
20	Установить и закрепить пуансон к тумбе	-	-	-	20
21	Раскрепить и убрать пуансон с тумбы	-	-	-	15
22	Установить нижнюю часть штампа и закрепить	-	-	-	50
23	Убрать нижнюю часть штампа	-	-	-	25
24	Снять колпак с термоса и надеть его на термос после разгрузки	-	-	5	8
25	Установить и убрать узкие бойки для ковки шеек валов блюминга	-	-	-	8
26	Установить раскаточную машину	-	-	15	20
27	Убрать раскаточную машину	-	-	10	15
Индекс		а	б	в	г

ПРЕДВАРИТЕЛЬНАЯ ОБРАБОТКА СЛИТКОВ						Основное время
						Ковка на прессах
						Карта 46, лист 1
N позиции	Усилие пресса, тс, до	Масса слитка, т, до	Отковать цапфу из прибыльной части	Сбить грани у слитка	Отрубить поддонную часть слитка		Отрубить цапфу
			Время, мин.
1	600, 700, 800, 1000	1,0	1,0	0,80	0,9		0,9
2		1,25	1,15	0,94
3		1,6	1,35	1,12
4		2,0	1,55	1,30
5		2,5	1,8	1,55
6		3,2	2,1	1,85
7		4,0	2,5	2,2
8		5,0	2,8	2,6
9	1200, 1500, 2000	2,0	1,55	1,35	1,02		1,02
10		2,8	1,80	1,52	1,28		1,28
11		4,0	2,0	1,65	1,44		1,44
12		5,6	2,3	1,9	1,56		1,58
13		8,0	2,8	2,25	1,68		1,68
14		11,0	3,3	2,56	1,97		1,97
15		16,0	3,9	2,96	2,3		2,3
16	2500, 3000, 5000	4,0	2,5	2,05	1,55		1,55
17		5,6	2,9	2,4	1,8		1,8
18		8,0	3,5	2,8	2,1		2,1
19		11,0	4,1	3,2	2,45		2,45
20		16,0	4,9	3,7	2,9		2,9
21		22,0	5,8	4,3	3,3		3,3
22		32,0	7,0	4,9	4,0		4,0
23	10000, 12000	22,0	6,3	5,8	3,8		3,8
24		32,0	7,8	7,0	4,6		4,6
25		45,0	9,6	8,4	5,7		5,7
26		63,0	11,8	10,5	7,0		7,0
27		90,0	14,5	13,0	8,6		8,6
28		125	18,0	15,5	10,5		10,5
29		180	22,0	19,0	13,0		13,0
		250	27,0	24,0	20,5		20,5
Индекс			а	б	в		г

ПРЕДВАРИТЕЛЬНАЯ ОБРАБОТКА СЛИТКОВ						Вспомогательное время
						Ковка на прессах
						Карта 46, лист 2
N позиции	Масса слитка, т, до	Выдать слиток из печи цепями или клещами подать под пресс	Надеть на слиток цепь кантователя и снять ее	Развернуть слиток на 180°	Взять патрон и надеть его на цапфу	Взять слиток из-под пресса и загрузить в печь	Снять патрон с цапфы и уложить на место	Убрать один обрубок от пресса
		Время, мин.
1	1,0	1,4	0,80	0,63	1,5	0,90	1,35	0,46
2	1,25	1,5	0,86	0,70	1,6	0,98	1,44	0,48
3	1,6	1,64	0,92	0,77	1,7	1,10	1,53	0,51
4	2,0	1,80	0,98	0,85	1,8	1,20	1,62	0,54
5	2,5	1,93	1,05	0,93	1,9	1,30	1,72	0,56
6	3,2	2,10	1,13	1,02	2,03	1,45	1,85	0,59
7	4,0	2,30	1,20	1,13	2,18	1,60	1,97	0,63
8	5,0	2,50	1,28	1,22	2,30	1,70	2,07	0,65
9	6,3	2,70	1,37	1,35	2,47	1,90	2,23	0,69
10	8,0	2,90	1,45	1,50	2,60	2,10	2,34	0,72
11	10	3,20	1,55	1,65	2,80	2,30	2,52	0,76
12	12,5	3,45	1,65	1,80	2,95	2,5	2,65	0,80
13	16	3,80	1,77	2,00	3,15	2,80	2,84	0,83
14	20	4,05	1,90	2,20	3,40	3,10	3,06	0,88
15	25	4,40	2,02	2,40	3,60	3,40	3,25	0,93
16	32	4,80	2,18	2,65	3,80	3,80	3,35	0,98
17	40	5,20	2,35	2,90	4,00	4,2	3,60	1,02
18	50	5,70	2,50	3,25	4,27	4,6	3,76	1,08
19	63	6,20	2,70	3,60	4,50	5,0	4,05	1,12
20	80	6,80	2,90	3,90	4,80	5,6	4,32	1,20
21	100	7,30	3,05	4,30	5,10	6,0	4,60	1,25
22	125	7,80	3,30	4,70	5,45	6,6	4,90	1,30
23	160	8,60	3,50	5,20	5,80	7,4	5,22	1,38
24	200	9,30	3,80	5,70	6,20	8,1	5,58	1,45
25	250	10,0	4,0	6,30	6,60	9,0	5,95	1,50
Индекс		а	б	в	г	д	е	ж

ОСАДКА СЛИТКОВ И ПОСЛЕДУЮЩАЯ ИХ ПРОТЯЖКА ДО ПЕРВОНАЧАЛЬНОГО ДИАМЕТРА							Основное время
							Ковка на прессах
							Карта 47, лист 1
N позиции	Усилие пресса, тс, до	Масса слитка, т, до	Осадить слиток до 1,7 d	Протянуть слиток после осадки до первоначального диаметра	N позиции	Усилие пресса, тс, до	Масса слитка, т, до	Осадить слиток до 1,7 d	Протянуть слиток после осадки до первоначального диаметра
			Время, мин.					Время, мин.
1	1200	2,0	0,95	4,75	17	2500 3000 5000	10,0	1,42	9,15
2		2,5	1,08	5,25	18		12,5	1,60	10,0
3		4,0	1,35	6,20	19		16,0	1,90	11,2
4		5,0	1,50	6,65	20		20,0	2,00	12,3
5		6,3	1,68	7,30	21		25,0	2,25	14,3
6	1500, 2000	2,5	0,90	4,75	22	10000 12000	25,0	2,00	10,5
7		4,0	1,12	5,55	23		32,0	2,30	12,4
8		5,0	1,25	6,0	24		40,0	2,70	14,7
9		6,3	1,40	6,55	25		50,0	3,10	17,1
10		8,0	1,56	7,20	26		63,0	3,50	20,3
11		10,0	1,75	8,00	27		80,0	4,10	23,7
12		12,5	1,95	8,70	28		100	4,70	27,6
13	2500, 3000, 5000	16,0	2,20	9,80	29		125	5,40	32,3
14		5,0	1,02	6,90	30		160	6,30	39,0
15		6,3	1,15	7,50	31		200	7,20	46,5
16		8,0	1,28	8,30	32		250	8,30	53,0
Индекс			а	б	Индекс			а	б

ОСАДКА СЛИТКОВ И ПОСЛЕДУЮЩАЯ ИХ ПРОТЯЖКА ДО ПЕРВОНАЧАЛЬНОГО ДИАМЕТРА							Вспомогательное время
							Ковка на прессах
							Карта 47, лист 2
N позиции	Масса слитка, т, до	Выдать слиток из печи и подать под пресс	Установить осадочную плиту под пресс, убрать ее	Установить слиток в нижнюю осадочную плиту	Наложить и снять верхнюю осадочную плиту	Скантовать и снять нижнюю осадочную плиту (или вынуть слиток из плиты)		Взять патрон и надеть его на цапфу	Снять патрон с цапфы и уложить на место	Загрузить заготовку в печь
		Время, мин.
1	2,0	2,3	-	1,15	-	1,25		1,8	1,65	0,54
2	2,5	2,5	-	1,28	-	1,35		1,9	1,72	0,56
3	3,2	2,8	-	1,40	-	1,48		2,03	1,85	0,59
4	4,0	3,1	-	1,52	-	1,60		2,18	1,97	0,63
5	5,0	3,4	-	1,68	-	1,75		2,30	2,07	0,65
6	6,3	3,7	0,8	1,83	0,85	1,90		2,47	2,23	0,69
7	8,0	4,0	0,8	2,00	0,85	2,00		2,60	2,34	0,72
8	10,0	4,4	0,8	2,21	0,85	2,23		2,80	2,52	0,76
9	12,5	4,8	1,0	2,40	0,85	2,45		2,95	2,65	0,80
10	16	5,3	1,1	2,67	0,90	2,70		3,15	2,84	0,83
11	20	5,8	1,25	2,95	1,05	2,90		3,40	3,06	0,88
12	25	6,4	1,4	3,20	1,20	3,20		3,60	3,25	0,93
13	32	7,0	1,6	3,60	1,40	3,50		3,82	3,35	0,98
14	40	7,7	1,8	3,90	1,65	3,80		4,00	3,60	1,02
15	50	8,5	2,0	4,30	1,80	4,05		4,27	3,76	1,08
16	63	9,2	2,25	4,68	2,05	4,47		4,50	4,05	1,12
17	80	10,2	2,60	5,15	2,30	5,00		4,80	4,32	1,20
18	110	11,2	2,90	5,60	2,50	5,30		5,10	4,60	1,25
19	125	12,0	3,20	6,10	2,80	5,70		5,45	4,90	1,30
20	160	13,3	3,50	6,60	3,20	6,30		5,80	5,22	1,38
21	200	15,0	4,20	7,10	3,50	6,80		6,30	5,60	1,47
22	250	16,5	4,70	7,70	3,90	7,20		6,70	6,00	1,53
Индекс		а	б	в	г	д		е	ж	з

ПОПРАВОЧНЫЕ КОЭФФИЦИЕНТЫ НА ПРОТЯЖКУ ЗАГОТОВОК	Ковка на прессах
	Карта 48, лист 1

1	Длина, м	0,6	0,8	1,0	1,2	1,4	1,6	18	2,0	2,2	2,4	2,6	2,8
	Коэффициент	0,6	0,8	1,0	1.1	1,3	1,5	1,6	1,8	1,9	2,1	2,2	2,4
2	Длина, м	3,0	3,2	3,4	3,6	3,8	4,0	4,2	4,4	4,6	4,8	5,0	5,2
	Коэффициент	2,5	2,7	2,8	3,0	3,2	3,3	3,5	3,6	3,8	3,9	4,1	4,3
3	Длина, м	5,4	5,6	5,8	6,0	6,2	6,4	6,6	6,8	7,0	7,2	7,4	7,6
	Коэффициент	4,4	4,6	4,7	4,9	5,0	5,2	5,4	5,5	5,7	5,8	6,0	6,2
4	Длина, м	7,8	8,0	8,2	8,4	8,6	8,8	9,0	9,2	9,4	9,6	9,8	10,0
	Коэффициент	6,3	6,5	6,6	6,8	6,9	7,1	7,2	7,4	7,5	7,7	7,8	8,0
5	Длина, м	10,5	11,0	11,5	12,0	12,5	13,0	13,5	14,0	14,5	15,0	15,5	16,0
	Коэффициент	8,4	8,8	9,2	9,6	10,0	10,4	10,8	11,2	11,5	12,0	12,3	12,7
6	Длина, м	16,5	17,0	17,5	-	-	-	-	-	-	-	-	-
	Коэффициент	13,0	13,5	14,0	-	-	-	-	-	-	-	-	-
	Индекс	а	б	в	г	д	е	ж	з	и	к	л	м

ПОПРАВОЧНЫЕ КОЭФФИЦИЕНТЫ НА ПРОТЯЖКУ ЗАГОТОВОК			Ковка на прессах
			Карта 48, лист 2
10. При протяжке длинных и гладких поковок, у которых конечное отношение длины к диаметру более 25 м, кроме поправочных коэффициентов, зависящих от длины протяжки, к неполному оперативному времени применять следующие поправочные коэффициенты:
Конечное отношение длины к диаметру	25 - 30	30 - 35	35 - 40	40 - 45	св. 45
Коэффициент на основное время	1,1	1,15	1,20	1,30	1,40
Индекс	а	б	в	г	д

ПРОТЯЖКА ЗАГОТОВКИ С КВАДРАТНОГО ИЛИ КРУГЛОГО СЕЧЕНИЯ НА ПРЯМОУГОЛЬНОЕ					Ковка на прессах
					Карта 49, лист 1
Содержание работы Протяжка заготовки с перемещением на бойке с поворотом вокруг оси, измерением и правкой в процессе протяжки
N позиции	Усилие пресса, тс, до	Конечная толщина полосы h, мм, до	Конечная ширина полосы b, мм, до	Начальная сторона квадрата, мм, до
				180	250	350	450	500
				Начальный диаметр круга, мм, до
				200	280	400	500	630
				Время, мин. на 1 м
1	600, 800, 1000	100	120	2,10	2,40	2,80	-	-
2			250	2,30	2,64	3,10	3,40	-
3			560	-	-	3,50	3,9	-
4		160	180	2,0	2,3	2,55	2,95	-
5			400	-	2,6	2,88	3,33	3,85
6			560	-	2,74	3,03	3,50	4,05
7		200	250	-	2,15	2,45	2,7	-
8			560	-	-	2,72	3,0	4,48
9		250	320	-	-	2,55	2,8	-
10			500	-	-	3,0	3,3	3,63
11			630	-	-	3,55	3,9	4,30
Индекс				а	б	в	г	д

ПРОТЯЖКА ЗАГОТОВКИ С КВАДРАТНОГО ИЛИ КРУГЛОГО СЕЧЕНИЯ НА ПРЯМОУГОЛЬНОЕ								Ковка на прессах
								Карта 49, лист 2
N позиции	Усилие пресса, тс, до	Конечная толщина полосы h, мм, до	Конечная ширина полосы b, мм, до	Начальная сторона квадрата, мм, до
				220	280	350	450	560	710	900
				Начальный диаметр круга, мм, до
				250	320	400	500	630	800	1000
				Время, мин. на 1 м
12	1200, 1500, 2000	100	125	1,95	2,25	2,55	-	-	-	-
13			200	-	2,52	2,86	3,25	-	-	-
14			320	-	-	3,22	3,78	-	-	-
15			500	-	-	-	4,10	4,65	-	-
16			800	-	-	-	4,60	5,20	5,93	-
17		160	200	1,75	2,02	2,32	2,47	3,0	-	-
18			320	-	2,55	2,93	3,12	3,8	-	-
19			500	-	-	3,26	3,72	4,23	4,83	-
20			800	-	-	-	4,15	4,72	5,40	6,15
21		250	320	-	-	2,66	2,96	3,45	-	-
22			500	-	-	-	3,31	3,85	4,38	-
23			800	-	-	-	-	4,30	4,90	5,58
24			1000	-	-	-	-	4,75	5,40	6,15
25		400	500	-	-	-	-	3,5	3,98	4,50
26			800	-	-	-	-	-	4,43	5,03
27			1250	-	-	-	-	-	-	5,68
Индекс				а	б	в	г	д	е	ж

ПРОТЯЖКА ЗАГОТОВКИ С КВАДРАТНОГО ИЛИ КРУГЛОГО СЕЧЕНИЯ НА ПРЯМОУГОЛЬНОЕ							Ковка на прессах
							Карта 49, лист 3
N позиции	Усилие пресса, тс, до	Конечная толщина полосы, h, мм, до	Конечная ширина полосы, b, мм, до	Начальная сторона квадрата, мм, до
				350	450	560	710	900	1120
				Начальный диаметр круга, мм, до
				400	500	630	800	1000	1250
				Время, мин. на 1 м
28	2500, 3000, 5000	125	320	2,47	2,78	3,11	-	-	-
29			500	-	3,23	3,6	4,0	-	-
30			800	-	-	-	4,70	5,25	-
31		200	320	2,25	2,52	-	-	-	-
32			500	-	3,00	3,42	3,83	-	-
33			800	-	-	-	4,46	4,76	-
34		320	500	-	2,70	3,11	3,45	-	-
35			800	-	-	-	4,10	4,31	-
36			1250	-	-	-	-	5,06	5,76
37		500	500	-	-	2,82	3,11	3,49	-
38			800	-	-	-	3,64	4,10	4,57
39			1250	-	-	-	-	4,80	5,37
Индекс				а	б	в	г	д	е

ПРОТЯЖКА ЗАГОТОВКИ С КВАДРАТНОГО ИЛИ КРУГЛОГО СЕЧЕНИЯ НА ПРЯМОУГОЛЬНОЕ									Ковка на прессах
									Карта 49, лист 4
N позиции	Усилие пресса, тс, до	Конечная толщина h, мм, до	Конечная ширина b, мм, до	Начальная сторона квадрата, мм, до
				350	450	560	710	900	1120	1400	1800	2200	2800
				Начальный диаметр круга, мм, до
				400	500	630	800	1000	1250	1600	2000	2500	3200
				Время, мин. на 1 м
40	10000, 12000	200	320	2,85	3,20	3,60	4,08	-	-	-	-	-	-
41			500	-	3,98	4,31	4,82	-	-	-	-	-	-
42			800	-	-	5,0	5,62	6,03	-	-	-	-	-
43			1250	-	-	-	-	7,0	7,7	-	-	-	-
44		320	500	-	-	-	4,35	4,7	5,1	5,55	-	-	-
45			800	-	-	-	5,17	5,63	6,07	6,6	7,13	-	-
46			1250	-	-	-	-	6,6	7,17	7,8	8,55	9,15	-
47		500	800	-	-	-	-	4,78	5,17	-	-	-	-
48			1250	-	-	-	-	-	6,75	7,5	8,25	-	-
49			2000	-	-	-	-	-	-	9,4	10,5	11,4	12,6
50		св. 500	800	-	-	-	-	4,72	5,26	5,70	-	-	-
51			1250	-	-	-	-	-	6,2	7,7	8,1	-	-
52			2000	-	-	-	-	-	-	3,75	9,60	10,3	11,3
Индекс				а	б	в	г	д	е	ж	з	и	к

ПРОТЯЖКА ЗАГОТОВКИ С КВАДРАТНОГО ИЛИ КРУГЛОГО СЕЧЕНИЯ НА КРУГЛОЕ											Ковка на прессах
											Карта 50, лист 1
Содержание работы Протяжка заготовки с перемещением на бойке, с поворотом вокруг оси, измерением и правкой в процессе протяжки
N позиции	Усилие пресса, тс, до		Конечный диаметр заготовки, мм, до			Начальная сторона квадрата, мм, до
						180		220		280		350		450		560
						Начальный диаметр заготовки, мм, до
						200		250		320		400		500		630
						Время, мин. на 1 м
1	600, 750, 800, 1000		125			1,96		2,45		3,08		3,78		4,62		-
2			160			1,75		2,10		2,66		3,25		3,78		-
3			200			-		1,89		2,38		2,91		3,64		-
4			250			-		-		2,10		2,63		3,22		-
5			320			-		-		-		2,31		2,80		3,50
6			400			-		-		-		-		2,52		3,15
7			500			-		-		-		-		-		2,8
Индекс						а		б		в		г		д		е
N позиции	Усилие пресса, тс, до	Конечный диаметр, мм, до		Начальная сторона квадрата, мм, до
				200	250		320	400	500		630		800		1000	1250
				Начальный диаметр заготовки, мм, до
				220	280		350	450	560		710		900		1120	1400
				Время, мин. на 1 м
8	1200, 1500, 2000	160		2,03	2,39		2,55	3,15	-		-		-		-	-
9		200		-	2,10		2,45	2,87	3,25		-		-		-	-
10		250		-	-		2,24	2,59	3,01		-		-		-	-
11		320		-	-		2,03	2,38	2,73		3,15		-		-	-
12		400		-	-		-	2,17	2,52		2,87		3,36		-	-
13		500		-	-		-	-	2,23		2,62		3,08		-	-
14		630		-	-		-	-	-		2,42		2,80		3,22	-
15		800		-	-		-	-	-		-		2, 56		2 98	-
16		1000		-	-		-	-	-		-		-		2,73	3,11
Индекс				а	б		в	г	д		е		ж		з	и

ПРОТЯЖКА ЗАГОТОВКИ С КВАДРАТНОГО ИЛИ КРУГЛОГО СЕЧЕНИЯ НА КРУГЛОЕ												Ковка на прессах
												Карта 50, лист 2
N позиции	Усилие пресса, тс, до	Конечный диаметр заготовки, мм, до	Начальная сторона квадрата, мм, до
			250	320		400		500		630		800	1000	1250	1600
			Начальный диаметр заготовки, мм, до
			280	350		450		560		710		900	1120	1400	1800
			Время, мин. на 1 м
17	2500, 3000, 5000	200	2,40	2,80		3,4		-		-		-	-	-	-
18		250	2,15	2,55		3,05		3,60		-		-	-	-	-
19		320	-	2,30		2,77		3,3		3,90		-	-	-	-
20		400	-	-		2,55		3,0		3,55		4,25	-	-	-
21		500	-	-		-		2,73		3,25		3,85	4,5	-	-
22		630	-	-		-		-		2,95		3,50	4,10	4,90	-
23		800	-	-		-		-		-		3,20	3,75	4,50	-
24		1000	-	-		-		-		-		-	3,45	4,10	4,90
25		1250	-	-		-		-		-		-	-	3,70	4,40
Индекс			а	б		в		г		д		е	ж	з	и
N позиции	Усилие пресса, тс, мм	Конечный диаметр заготовки, мм, до	Начальная сторона квадрата, мм, до
			500		630		800		1000		1250		1600	2000	2500
			Начальный диаметр заготовки, мм, до
			560		710		900		1120		1400		1800	2240	2800
			Время, мин. на 1 м
26	10000, 12000	500	2,80		3,30		3,96		4,78		-		-	-	-
27		630	-		2,91		3,45		4,10		4,90		5 85	-	-
28		800	-		-		3,10		3,75		4,52		5,40	6,5	-
29		1000	-		-		-		3,45		4,20		5,10	6,1	7,5
30		1250	-		-		-		-		3,85		4,65	5,57	6,66
31		1600	-		-		-		-		-		4,26	5,10	6,10
32		2000	-		-		-		-		-		-	4,65	5,58
33		2500	-		-		-		-		-		-	-	5,10
Индекс			а		б		в		г		д		е	ж	з

ПРОТЯЖКА ЗАГОТОВКИ С КВАДРАТНОГО ИЛИ КРУГЛОГО СЕЧЕНИЯ НА КВАДРАТНОЕ											Ковка на прессах
											Карта 51, лист 1
Содержание работы Перемещение заготовки на бойке с поворотом вокруг оси, измерением и правкой в процессе протяжки
N позиции	Усилие пресса, тс, мм	Конечный диаметр заготовки, мм, до	Начальная сторона квадрата, мм, до
			180		220		280		350		450		560
			Начальный диаметр заготовки, мм, до
			200		250		320		400		500		630
			Время, мин. на 1 м
1	600, 700, 000	125	1,47		1,82		2,31		2,83		3,46		-
2		160	1,32		1,58		2,00		2,41		3,08		-
3		200	-		1,43		1,78		2,18		2,73		-
4		250	-		-		1,58		1,97		2,42		-
5		320	-		-		-		1,74		2,10		2,63
6		400	-		-		-		-		1,89		2,37
7		500	-		-		-		-		-		2,80
Индекс			а		б		в		г		д		е
N позиции	Усилие пресса, тс, до	Конечная сторона заготовки, мм, до	Начальная сторона квадрата, мм, до
			200	250		320	400	500		630	800	1100		1250
			Начальный диаметр заготовки, мм, до
			220	250		350	450	560		710	900	1120		1400
			Время, мин. на 1 м
8	1200, 1500, 2000	160	1,53	1,75		1,92	2,37	-		-	-	-		-
9		200	-	1,57		1,85	2,14	2,44		-	-	-		-
10		250	-	-		1,68	1,95	2,27		-	-	-		-
11		320	-	-		1,53	1,78	2,04		2,37	-	-		-
12		400	-	-		-	1,62	1,89		2,17	2,52	-		-
13		500	-	-		-	-	1,71		1,96	2,31	-		-
14		630	-	-		-	-	-		1,82	2,10	2,41		-
15		- 800	-	-		-	-	-		-	1,92	2,24		-
16		1000	-	-		-	-	-		-	-	2,04		2,32
Индекс			а	б		в	г	д		е	ж	з		и

ПРОТЯЖКА ЗАГОТОВКИ С КВАДРАТНОГО ИЛИ КРУГЛОГО СЕЧЕНИЯ НА КВАДРАТНОЕ											Ковка на прессах
											Карта 51, лист 2
N позиции	Усилие пресса, тс, до	Конечная сторона заготовки, мм, до	Начальная сторона квадрата, мм, до
			250	320	400		500		630		800		1000		1250	1600
			Начальный диаметр заготовки, мм, до
			280	350	450		560		710		900		1120		1400	1800
			Время, мин. на 1 м
17	2500, 3000, 5000	200	1,80	2,10	2,55		-		-		-		-		-	-
18		250	1,61	1,91	2,28		2,70		-		-		-		-	-
19		320	-	1,72	2,08		2,48		2,92		-		-		-	-
20		400	-	-	1,92		2,45		2,67		3,18		-		-	-
21		500	-	-	-		2,05		2,45		2,88		3,38		-	-
22		630	-	-	-		-		2,20		2,63		3,08		3,68	-
23		800	-	-	-		-		-		2,40		2,85		3,37	-
24		1000	-	-	-		-		-		-		2,59		3,07	3,67
25		1250	-	-	-		-		-		-		-		2,78	3,30
Индекс			а	б	в		г		д		е		ж		з	и
N позиции	Усилие пресса, тс, до	Конечная сторона заготовки, мм, до	Начальная сторона квадрата, мм, до
			500	630		800		1000		1250		1600		2000		2500
			Начальный диаметр заготовки, мм, до
			560	710		800		1120		1400		1800		2240		2800
			Время, мин. на 1 м
26	10000, 12000	500	2,10	2,48		2,97		3,59		-		-		-		-
27		630	-	2,18		2,58		3,07		3 67		4,37		-		-
28		800	-	-		2,33		2,81		3,19		4,05		4,85		-
29		1000	-	-		-		2,59		3,15		3,82		4,57		5,63
30		1250	-	-		-		-		2,90		3,49		4,17		5,00
31		1600	-	-		-		-		-		3,20		3,83		4,58
32		2000	-	-		-		-		-		-		3,49		4,18
33		2500	-	-		-		-		-		-		-		3,83
Индекс			а	б		в		г		д		е		ж		з

ПРОТЯЖКА СЛИТКОВ НА ПРЯМОУГОЛЬНОЕ СЕЧЕНИЕ С ПРИМЕНЕНИЕМ МАНИПУЛЯТОРА						Ковка на прессах
						Карта 52, лист 1
Содержание работы Сбить грани слитка и протянуть его сечение с поворотом вокруг оси в процессе протяжки с применением манипулятора
N позиции	Усилие пресса тс, до	Конечное сечение прямоугольника, см2, до	Масса слитка, т, до
			0,5	0,7	1,0		1,4	2,0
			Время, мин. на 1 м
1	600, 800, 1000	200	1,9	2,13	2,42		2,71	3,04
2		250	1,71	1,94	2,18		2,46	2,75
3		320	1,52	1,71	1,99		2,18	2,42
4		400	1,38	1,56	1,76		1,96	2,18
5		500	1,23	1,36	1,56		1,78	1,95
6		630	-	1,28	1,40		1,58	1,76
7		800	-	-	1,25		1,42	1,57
8		1000	-	-	1,14		1,28	1,42
9		1250	-	-	-		1,18	1,29
10		1600	-	-	-		1,04	1,16
11		2000	-	-	-		-	1,04
Индекс			а	б	в		г	д

ПРОТЯЖКА СЛИТКОВ НА ПРЯМОУГОЛЬНОЕ СЕЧЕНИЕ С ПРИМЕНЕНИЕМ МАНИПУЛЯТОРА									Ковка на прессах
									Карта 52, лист 2
N позиции	Усилие пресса, тс, до	Конечное сечение прямоугольника, см2, до	Масса слитка, т, до
			2,0	2,5	3,2	4,0	5,0	6,3	8,0	10,0	12,0	16,0	20,0	25,0
			Время, мин. на 1 м
12	1200, 1500, 2000	250	2,77	-	-	-	-	-	-	-	-	-	-	-
13		320	2,50	2,85	-	-	-	-	-	-	-	-	-	-
14		400	2,25	2,56	-	-	-	-	-	-	-	-	-	-
15		500	2,03	2,33	2,68	-	-	-	-	-	-	-	-	-
16		630	1,85	2,09	2,42	2,65	3,09	-	-	-	-	-	-	-
17		800	1,67	1,90	2,18	2,40	2,75	3,05	-	-	-	-	-	-
18		1000	1,50	1,71	1,96	2,15	2,47	2,75	3,10	3,50	-	-	-	-
19		1250	1,35	1,52	1,77	1,96	2,28	2,50	2,80	3,20	3,55	4,0	-	-
20		1600	-	1,38	1,60	1,77	2,00	2,25	2,50	2,85	3,20	3,61	-	-
21		2000	-	-	1,45	1,60	1,80	2,00	2,28	2,56	2,88	3,28	-	-
22		2500	-	-	1,31	1,45	1,66	1,85	2,05	2,37	2,62	2,95	-	-
23		3200	-	-	-	-	1,50	1,67	1,85	2,08	2,37	2,68	-	-
24		4000	-	-	-	-	-	-	1,68	1,90	2,10	2,4	-	-
25	2500, 3000	400	2,75	3,09	-	-	-	-	-	-	-	-	-	-
26		500	2,50	2,80	3,30	-	-	-	-	-	-	-	-	-
27		630	2,25	2,52	2,95	-	-	-	-	-	-	-	-	-
28		800	2,05	2,28	2,65	2,90	3,40	-	-	-	-	-	-	-
29		1000	-	2,05	2,40	2,67	3,04	3,50	3,90	4,47	-	-	-	-
30		1250	-	1,85	2,15	2,42	2,76	3,15	3,60	4,10	4,60	5,30	-	-
31		1600	-	1,65	1,95	2,18	2,47	2,83	3,20	3,70	4,20	4,80	5,4	6,2
32		2000	-	-	1,75	1,95	2,20	2,55	2,90	3,33	3,80	4,30	4,8	5,7
33		2500	-	-	-	-	2,00	2,30	2,60	3,00	3,40	3,93	4,4	5,0
34		3200	-	-	-	-	-	2,10	2,35	2,70	3,05	3,55	3,97	4,5
35		4000	-	-	-	-	-	-	-	2,42	2,75	3,20	3,65	4,1
Индекс			а	б	в	г	д	е	ж	з	и	к	л	м

ПРОТЯЖКА СЛИТКОВ НА КВАДРАТНОЕ СЕЧЕНИЕ С ПРИМЕНЕНИЕМ МАНИПУЛЯТОРА						Ковка на прессах
						Карта 53, лист 1
Содержание работы Сбить грани слитка и протянуть его на заданное сечение с поворотом вокруг оси и правкой в процессе протяжки с применением манипулятора
N позиции	Усилие пресса, тс, до	Конечная сторона квадрата, мм, до	Масса слитка, т, до
			0,5	0,7	1,0	1,4	2,0	2,8
			Время, мин. на 1 м
1	600, 800, 1000	100	2,47	2,85	3,33	-	-	-
2		125	2,09	2,37	2,76	3,18	-	-
3		160	1,70	1,95	2,28	2,61	3,04	-
4		200	1,40	1,63	1,90	2,18	2,52	2,95
5		250	-	1,36	1,57	1,81	2,09	2,47
6		320	-	-	1,28	1,47	1,71	2,00
7		400	-	-	-	-	1,43	1,66
8		500	-	-	-	-	-	1,38
Индекс			а	б	в	г	д	е

ПРОТЯЖКА СЛИТКОВ НА КВАДРАТНОЕ СЕЧЕНИЕ С ПРИМЕНЕНИЕМ МАНИПУЛЯТОРА									Ковка на прессах
									Карта 53, лист 2
N позиции	Усилие пресса, тс, до	Конечная сторона квадрата, мм, до	Масса слитка, т, до
			2,0	2,5	3,2	4,0	5,0	6,3	8,0	10,0	12,0	16,0	20,0	25,0
			Время, мин. на 1 м
9	1200, 1500, 2000	160	2,51	-	-	-	-	-	-	-	-	-	-	-
10		200	2,10	2,43	-	-	-	-	-	-	-	-	-	-
11		250	1,75	2,05	2,30	2,62	2,94	-	-	-	-	-	-	-
12		320	1,45	1,67	1,87	2,15	2,43	2,78	3,15	3,55	-	-	-	-
13		400	-	1,40	1,57	1,80	2,00	2,32	2,62	2,95	3,30	3,80	-	-
14		500	-	-	-	-	1,68	1,90	2,18	2,47	2,72	3,15	-	-
15		630	-	-	-	-	-	-	-	2,05	2,25	2,65	-	-
16	3000	200	2,60	2,90	-	-	-	-	-	-	-	-	-	-
17		250	2,05	2,45	2,78	3,15	3,52	4,0	-	-	-	-	-	-
18		320	1,78	2,00	2,30	2,55	2,90	3,30	3,80	4,28	-	-	-	-
19		400	-	1,66	1,87	2,15	2,38	2,71	3,12	3,51	4,0	4,6	5,05	5,80
20		500	-	-	-	-	2,00	2,27	2,15	2,95	3,3	3,85	4,30	4,80
21		630	-	-	-	-	-	-	2,45	2,48	2,72	3,15	3,50	3,95
22		800	-	-	-	-	-	-	-	2,00	2,25	2,60	2,90	3,30
Индекс			а	б	в	г	д	е	ж	з	и	к	л	м

ПРОТЯЖКА СЛИТКОВ НА КРУГЛОЕ СЕЧЕНИЕ В ВЫРЕЗНЫХ БОЙКАХ С ПРИМЕНЕНИЕМ МАНИПУЛЯТОРА							Ковка на прессах
							Карта 54
Содержание работы Сбить грани слитка и протянуть его на заданное сечение с поворотом вокруг оси и правкой в процессе протяжки с применением манипулятора
N позиции	Усилие пресса, тс, до	Конечный диаметр, мм, до	Масса слитка, т, до
			0,5	0,7	1,0	1,4	2,0	2,8	4,0	5,6
			Время, мин. на 1 м
1	600, 800, 1000	100	2,24	2,57	3,04	-	-	-	-	-
2		125	1,90	2,18	2,52	2,90	-	-	-	-
3		160	1,57	1,76	2,09	2,38	2,75	-	-	-
4		200	1,28	1,48	1,71	2,0	2,38	2,66	-	-
5		250	-	1,23	1,42	1,64	2,00	2,25	2,56	-
6		320	-	-	1,16	1,33	1,71	1,85	2,10	2,38
7		400	-	-	-	-	1,49	1,55	1,71	2,10
8		500	-	-	-	-	-	1,25	1,42	1,61
Индекс			а	б	в	г	д	е	ж	з

N позиции	Усилие пресса, тс, до	Конечный диаметр, мм, до	Масса слитка, т, до
			2,0	2,5	3,2	4,0	5,0	6,3	8,0	10,0	12,0	16,0	20,0	25,0
			Время, мин. на 1 м
9	1200, 1500, 2000	200	1,65	1,9	-	-	-	-	-	-	-	-	-	-
10		250	1,38	1,6	1,78	2,0	2,30	-	-	-	-	-	-	-
11		320	1,13	1,3	1,46	1,65	1,40	2,12	2,4	2,78	3,1	3,5	-	-
12		400	-	1,07	1,22	1,37	1,57	1, 75	2 0	2,28	2,51	2,9	-	-
13		500	-	-	-	-	1,33	1,48	1,68	1,90	2,1	2,43	-	-
14		630	-	-	-	-	-	-	-	1,55	1,75	2,0	-	-
15	2500, 3000	200	1,98	2,28	-	-	-	-	-	-	-	-	-	-
16		250	1,67	1,92	2,12	2,4	-	-	-	-	-	-	-	-
17		320	1,37	1,57	1,75	1,96	52,28	2,25	2,90	-	-	-	-	-
18		400	-	1,29	1,46	1,6	1,87	2,05	2,40	2,76	3,15	3,60	4,05	4,60
19		500	-	-	1,21	1,35	1,55	1,75	1,97	2,30	2,60	2,95	3,40	3,85
20		630	-	-	-	-	-	1,45	1,67	1,96	2,15	2,50	2,86	3,20
21		800	-	-	-	-	-	-	-	1,52	1,78	2,00	2,30	2,65
Индекс			а	б	в	г	д	е	ж	з	и	к	л	м

ПРОТЯЖКА ЗАГОТОВКИ С КВАДРАТНОГО ИЛИ КРУГЛОГО СЕЧЕНИЯ НА ПРЯМОУГОЛЬНОЕ С ПРИМЕНЕНИЕМ МАНИПУЛЯТОРА						Ковка на прессах
						Карта 55, лист 1
Содержание работы Перемещение заготовки на бойке с поворотом вокруг оси и правкой в процессе протяжки с применением манипулятора
N позиции	Усилие пресса, тс, до	Конечное сечение прямоугольника, см2, до	Начальная сторона квадрата, мм, до
			180	220	280		350	450
			Начальный диаметр, мм, до
			200	250	320		400	500
			Время, мин. на 1 м
1	600, 800, 1000	100	1,75	2,00	2,20		-	-
2		200	1,55	1,73	1,95		2,15	-
3		400	-	1,50	1,65		1,85	-
4		800	-	-	1,45		1,65	1,85
5		1000	-	-	-		-	1,70
Индекс			а	б	в		г	д

N позиции	Усилие пресса, тс, до	Конечное сечение прямоугольника, см2, до	Начальная сторона квадрата, мм, до
			350	400	450	500	560	630	710	800	900
			Начальный диаметр, мм, до
			400	450	500	560	630	710	800	900	1000
			Время, мин. на 1 м
6	1200, 1500, 2000	450	3,0	3,40	3,9	4,4	5,0	5,7	-	-	-
7		500	2,7	3,10	3,55	4,0	4,60	5,2	-	-	-
8		710	2,55	2,8	3,2	3,65	4,12	4,70	-	-	-
9		900	-	2,55	2,85	3,30	3,75	4,22	-	-	-
10		1120	-	-	2,62	3,0	3,40	3,85	4,40	4 9	5,7
11		1400	-	-	-	2,70	3,10	3,50	4,0	4,5	5,2
12		1800	-	-	-	2,45	2,80	3,15	3,55	4,10	4,7
13		2200	-	-	-	-	-	2,90	3,27	3,70	4,3
14		2800	-	-	-	-	-	2,60	2,95	3,35	3,85
15		3500	-	-	-	-	-	-	2,68	3,05	3,50
16		4500	-	-	-	-	-	-	2,40	2,75	3,15
17		5600	-	-	-	-	-	-	-	-	2,90
Индекс			а	б	в	г	д	е	ж	з	и

ПРОТЯЖКА ЗАГОТОВКИ С КВАДРАТНОГО ИЛИ КРУГЛОГО СЕЧЕНИЯ НА ПРЯМОУГОЛЬНОЕ С ПРИМЕНЕНИЕМ МАНИПУЛЯТОРА								Ковка на прессах
								Карта 55, лист 2
N позиции	Усилие пресса, тс, до	Конечное сечение прямоугольника, см2, до	Начальная сторона квадрата, мм, до
			350	400	450	500	560	630	710	800	900
			Начальный диаметр, мм, до
			400	450	500	560	630	710	800	900	1000
			Время, мин. на 1 м
18	2500, 3000	450	3,40	3,85	4,45	4,9	-	-	-	-	-
19		500	3,10	3,50	4,0	4,55	5,2	5,9	-	-	-
20		710	2,85	3,22	3,65	4,18	4,7	5,4	-	-	-
21		900	-	2,92	3,30	3,80	4,3	4,9	-	-	-
22		1120	-	2,68	3,06	3,45	3,95	4,5	5,1	5,9	6,7
23		1400	-	-	2,75	3,18	3,60	4,1	4,7	5,3	6,1
24		1800	-	-	-	2,85	3,25	3,7	4,2	4,8	5,55
25		2200	-	-	-	-	3,0	3,4	3,85	4,5	5,1
26		2800	-	-	-	-	2,70	3,1	3,50	4,05	4,6
27		3500	-	-	-	-	-	2,85	3,2	3,7	4,25
28		4500	-	-	-	-	-	-	2,9	3,35	3,7
29		5600	-	-	-	-	-	-	-	3,05	3,5
30		7100	-	-	-	-	-	-	-	-	3,2
Индекс			а	б	в	г	д	е	ж	з	и

ПРОТЯЖКА ЗАГОТОВКИ С КВАДРАТНОГО СЕЧЕНИЯ НА КРУГЛОЕ С ПРИМЕНЕНИЕМ МАНИПУЛЯТОРА						Ковка на прессах
						Карта 56
Содержание работы Перемещение заготовки на бойке с поворотом вокруг оси и правкой в процессе протяжки с применением манипулятора
N позиции	Усиление пресса, тс, до	Конечный диаметр, мм, до	Начальная сторона квадрата, мм, до
			100	140	180	220	280	350	450
			Время, мин. на 1 м
1	600, 800, 1000	60	1,18	1,40	1,58	1,75	-	-	-
2		100	-	1,23	1,41	1,55	1,78	-	-
3		160	-	-	1,26	1,43	1,58	1,78	-
4		250	-	-	-	-	1,45	1,60	-
5		400	-	-	-	-	-	-	1,62
Индекс			а	б	в	г	д	е	ж

N позиции	Усиление пресса, тс, до	Конечный диаметр, мм, до	Начальная сторона квадрата, мм, до
			250	280	320	350	400	450	500	560	630	710	800	900	1000
			Время, мин. на 1 м
6	1200 1500 2000	160	2,05	2,2	2,4	2,6	2,8	3,0	3,25	3,5	3,8	-	-	-	-
7		250	-	-	2,2	2,35	2,5	2,75	2,90	3,2	3,4	-	-	-	-
8		320	-	-	-	-	2,3	2,5	2,7	9,9	3,15	3,40	-	-	-
9		400	-	-	-	-	-	2,3	2,48	2,68	2,85	3,10	-	-	-
10		500	-	-	-	-	-	-	-	2,42	2,62	2,83	3,02	3,3	-
11		630	-	-	-	-	-	-	-	-	-	2,55	2,50	3,02	-
12		800	-	-	-	-	-	-	-	-	-	-	-	2,75	-
13	2500 3000	200	2,90	3,20	3,50	3,85	4,30	4,7	-	-	-	-	-	-	-
14		250	-	2,40	3,25	3,50	3,9	4,3	4,7	5,1	-	-	-	-	-
15		320	-	-	-	3,15	3,5	3,8	4,2	4,6	5,0	5,5	6,2	-	-
16		400	-	-	-	-	-	3,4	3,8	4,1	4,5	5,0	5,6	6,2	6,7
17		500	-	-	-	-	-	-	-	3,70	4,10	4,5	5,0	5,5	6,0
18		630	-	-	-	-	-	-	-	-	-	4 1	4,5	5 0	5,4
19		800	-	-	-	-	-	-	-	-	-	-	-	4,5	4,9
20		1000	-	-	-	-	-	-	-	-	-	-	-	-	4,4
Индекс			а	б	в	г	д	е	ж	з	и	к	л	м	н

ПРОТЯЖКА ЗАГОТОВКИ С КВАДРАТНОГО ИЛИ КРУГЛОГО СЕЧЕНИЯ НА КВАДРАТНОЕ С ПРИМЕНЕНИЕМ МАНИПУЛЯТОРА						Ковка на прессах
						Карта 57, лист 1
Содержание работы Перемещение заготовки на бойке с поворотом вокруг оси и правкой в процессе протяжки с применением манипулятора
N позиции	Усилие пресса, тс, до	Конечная сторона квадрата, мм, до	Начальная сторона квадрата, мм, до
			140	180	220	280	350	450
			Начальный диаметр, мм, до
			160	200	250	300	400	500
			Время, мин. на 1 м
1	600, 800, 1000	100	1,28	1,47	1,61	1,8	-	-
2		140	-	1,33	1,47	1,61	1,80	-
3		200	-	-	1,33	1,47	1,61	-
4		280	-	-	-	-	1,47	1,66
5		400	-	-	-	-	-	1,52
Индекс			а	б	в	г	д	е

ПРОТЯЖКА ЗАГОТОВКИ С КВАДРАТНОГО ИЛИ КРУГЛОГО СЕЧЕНИЯ НА КВАДРАТНОЕ С ПРИМЕНЕНИЕМ МАНИПУЛЯТОРА												Ковка на прессах
												Карта 57, лист 2
N позиции	Усилие пресса, тс, до	Конечная сторона квадрата, мм, до	Начальная сторона квадрата, мм, до
			200	220	250	280	320	350	400	450	500	560	630	710	800	900	1000
			Начальный диаметр, мм, до
			220	250	280	320	350	400	450	500	560	630	710	800	900	1000	1100
			Время, мин. на 1 м
6	1200, 1500, 2000	140	1,36	1,48	1,58	1,70	1,80	1,95	2,05	-	-	-	-	-	-	-	-
7		180	1,28	1,38	1,47	1,58	1,68	1,80	1,93	2,05	2,2	2,35	-	-	-	-	-
8		220	-	1,28	1,37	1,47	1,55	1,67	1,80	1,90	2,03	2,18	2,30	2,50	2,70	-	-
9		280	-	-	-	-	1,45	1,55	1,65	1,75	1,90	2,00	2,15	2,32	2,50	2,65	2,80
10		350	-	-	-	-	-	-	1,55	1,63	1,75	1,85	2,00	2,16	2,30	2,45	2,60
11		450	-	-	-	-	-	-	-	-	1,60	1,70	1,85	2,00	2,12	2,25	2,40
12		550	-	-	-	-	-	-	-	-	-	-	1,70	1,83	1,95	2,06	2,15
13		710	-	-	-	-	-	-	-	-	-	-	-	-	1,81	1,90	2,00
14		900	-	-	-	-	-	-	-	-	-	-	-	-	-	-	1,85
Индекс			а	б	в	г	д	е	ж	з	и	к	л	м	н	о	п

ПРОТЯЖКА ЗАГОТОВКИ С КВАДРАТНОГО ИЛИ КРУГЛОГО СЕЧЕНИЯ НА КВАДРАТНОЕ С ПРИМЕНЕНИЕМ МАНИПУЛЯТОРА												Ковка на прессах
												Карта 57, лист 3
N позиции	Усилие пресса, тс, до	Конечная сторона квадрата, мм, до	Начальная сторона квадрата, мм, до
			200	220	250	280	320	350	400	450	500	560	630	710	800	900	1000
			Начальный диаметр, мм, до
			220	250	280	320	350	400	450	500	560	630	710	800	900	1000	1100
			Время, мин. на 1 м
15	2500, 3000	140	-	1,70	1,85	2,00	2,18	2,40	-	-	-	-	-	-	-	-	-
16		180	-	1,53	1,66	1,82	1,98	2,15	2,40	2,52	-	-	-	-	-	-	-
17		220	-	1,40	1,53	1,68	1,80	1,97	2,20	2,35	2,55	2,75	-	-	-	-	-
18		280	-	-	-	-	1,63	1,80	2,00	2,15	2,30	2,50	2,78	-	-	-	-
19		350	-	-	-	-	-	-	1,83	2,00	2,15	2,35	2,54	2,80	-	-	-
20		450	-	-	-	-	-	-	-	-	1,92	2,10	2,30	2,50	2,70	2,96	3,16
21		550	-	-	-	-	-	-	-	-	-	-	2,16	2,30	2,50	2,73	2,90
22		710	-	-	-	-	-	-	-	-	-	-	-	-	2,30	2,50	2,66
23		900	-	-	-	-	-	-	-	-	-	-	-	-	-	-	2,40
Индекс			а	б	в	г	д	е	ж	з	и	к	л	м	н	о	п

ОСАДКА ЗАГОТОВКИ							Ковка на прессах
							Карта 58, лист 1
Содержание работы Установить заготовку под пресс. Осадить, замерить
N позиции	Усилие пресса, тс, до	Начальная высота заготовки H, мм, до	Конечная высота заготовки h, мм, до
			80	100	125	160	200	250	320	400
			Время, мин.
1	600, 750, 800, 1000	250	0,94	0,88	-	-	-	-	-	-
2		280	1,02	0,95	0,88	0,82	-	-	-	-
3		320	1,11	1,04	0,97	0,90	0,84	0,78	-	-
4		360	1,20	1,12	1,04	0,97	0,90	0,84	0,78	-
5		400	1,29	1,20	1,12	1,04	0,97	0,91	0,84	0,78
6		450	1,40	1,30	1,21	1,13	1,05	0,98	0,91	0,85
7		500	1,50	1,40	1,30	1,21	1,13	1,05	0,97	0,91
8		560	1,62	1,51	1,40	1,30	1,22	1,14	1,05	0,98
9		630	1,75	1,63	1,52	1,41	1,32	1,23	1,14	1,06
10		710	1,90	1,77	1,65	1,53	1,43	1,33	1,23	1,15
11		800	2,05	1,92	1,78	1,66	1,55	1,44	1,34	1,25
12		900	-	-	1,93	1,79	1,67	1,56	1,45	1,35
13		1000	-	-	-	-	1,79	1,68	1,55	1,45
Индекс			а	б	в	г	д	е	ж	з

ОСАДКА ЗАГОТОВКИ											Ковка на прессах
											Карта 58, лист 2
Содержание работы Подать выдвижным столом заготовку под пресс, осадить, замерить. Выдать выдвижным столом заготовку из-под пресса
N позиции	Усилие пресса, тс, до	Начальная высота заготовки H, мм, до	Конечная высота заготовки h, мм, до
			100	125	160	200	250	320	400	500	630	800	1000	1250	1600
			Время, мин.
1	1200, 1500, 2000	400	2,53	2,20	1,73	1,45	1,22	1,00	-	-	-	-	-	-	-
2		450	2,87	2,40	1,96	1,64	1,38	1,13	-	-	-	-	-	-	-
3		500	3,20	2,68	2,19	1,84	1,54	1,26	1,06	-	-	-	-	-	-
4		560	3,61	3,02	2,47	2,07	1,74	1,42	1,19	0,99	-	-	-	-	-
5		630	4,08	3,41	2,80	2,34	1,97	1,61	1,35	1,11	-	-	-	-	-
6		710	4,63	3,87	3,17	2,65	2,23	1,82	1,53	1,27	-	-	-	-	-
7		800	5,24	4,39	3,59	3,01	2,53	2,07	1,73	1,44	1,21	-	-	-	-
8		900	5,93	4,67	4,07	3,40	2,86	2,34	1,96	1,63	1,37	1,13	-	-	-
9		1000	6,63	5,55	4,54	3,80	3,20	2,61	2,19	1,75	1,53	1,27	-	-	-
10		1100	-	6,13	5,02	4,20	3,53	2,89	2,42	1,82	1,69	1,40	-	-	-
11		1250	-	-	5,74	4,81	4,04	3,30	2,77	2,30	1,94	1,60	-	-	-
12		1400	-	-	-	5,41	4,55	3,72	3,12	2,59	2,18	1,80	-	-	-
Индекс			а	б	в	г	д	е	ж	з	и	к	л	м	н

ОСАДКА ЗАГОТОВКИ											Ковка на прессах
											Карта 58, лист 3
N позиции	Усилие пресса, тс, до	Начальная высота заготовки H, мм, до	Конечная высота заготовки h, мм, до
			100	125	160	200	250	320	400	500	630	800	1000	1250	1600
			Время, мин.
13	2500, 3000, 5000	500	2,39	2,00	1,64	1,37	1,15	0,94	0,79	-	-	-	-	-	-
14		560	3,00	2,52	2,06	1,73	1,45	1,19	0,99	0,83	-	-	-	-	-
15		630	3,40	2,85	2,33	1,95	1,64	1,34	1,12	0,94	-	-	-	-	-
16		710	3,86	3,23	2,64	2,21	1,86	1,52	1,28	1,06	0,89	-	-	-	-
17		800	4,37	3,66	3,00	2,51	2,11	1,72	1,45	1,20	1,01	-	-	-	-
18		900	4,95	4,14	3,39	2,84	2,39	1,95	1,64	1,36	1,14	0,95	-	-	-
19		1000	-	-	3,79	3,17	2,67	2,18	1,83	1,52	1,28	1,06	-	-	-
20		1100	-	-	4,19	3,51	2,95	2,41	2,02	1,68	1,41	1,17	0,97	-	-
21		1250	-	-	-	4,01	3,37	2,76	2,31	1,92	1,61	1,34	1,11	-	-
22		1400	-	-	-	-	3,80	3,11	2,60	2,16	1,82	1,50	1,25	1,03	-
26		1600	-	-	-	-	-	3,57	2,99	2,49	2,09	1,73	1,44	1,19	-
24		1800	-	-	-	-	-	-	3,39	2,82	2,37	1,96	1,63	1,35	1,10
25		2000	-	-	-	-	-	-	-	3,15	2,65	2,19	1,82	1,50	1,23
Индекс			а	б	в	г	д	е	ж	з	и	к	л	м	н

ОСАДКА ЗАГОТОВКИ											Ковка на прессах
											Карта 58, лист 4
N позиции	Усилие пресса, тс, до	Начальная высота заготовки H, мм, до	Конечная высота заготовки h, мм, до
			100	200	250	320	400	500	630	800	1000	1250	1600	2000	2500
			Время, мин.
26	10000, 12000	630	2,62	2,28	1,98	1,70	1,48	-	-	-	-	-	-	-	-
27		710	2,96	2,58	2,25	1,93	1,68	1,46	-	-	-	-	-	-	-
28		800	3,36	2,92	2,55	2,19	1,91	1,66	1,44	-	-	-	-	-	-
29		900	-	3,31	2,88	2,48	2,16	1,88	1,63	1,40	-	-	-	-	-
30		1000	-	3,70	3,22	2,77	2,41	2,10	1,82	1,56	-	-	-	-	-
31		1100	-	-	3,56	3,06	2,67	2,32	2,01	1,73	1,51	-	-	-	-
32		1250	-	-	4,07	3,50	3,05	2,65	2,30	1,97	1,72	-	-	-	-
33		1400	-	-	4,59	3,94	3,43	2,98	2,59	2,22	1,94	1,69	-	-	-
34		1600	-	-	-	4,53	3,95	3,43	2,98	2,56	2,23	1,94	-	-	-
35		1800	-	-	-	5,13	4,47	3,88	3,37	2,89	2,53	2,20	1,89	-	-
36		2000	-	-	-	5,73	4,99	4,34	3,77	3,23	2,82	2,46	2,11	-	-
37		2250	-	-	-	-	5,65	4,91	4,26	3,66	3,20	2,78	2,39	-	-
38		2500	-	-	-	-	6,31	5,49	4,76	4,09	3,57	3,10	2,66	2,33	-
39		2800	-	-	-	-	-	5,57	4,84	4,15	3,63	3,15	2,71	2,37	2,05
40		3200	-	-	-	-	-	-	5,49	4,72	4,12	3,58	3,071	2,69	2,33
41		3600	-	-	-	-	-	-	-	5,27	4,61	4,01	3,44	3,00	2,60
42		4000	-	-	-	-	-	-	-	5,83	5,09	4,43	3,80	3,32	2,88
43		4500	-	-	-	-	-	-	-	6,52	5,70	4,95	4,25	3,71	3,22
Индекс			а	б	в	г	д	е	ж	з	и	к	л	м	н

ПРОШИВКА ОТВЕРСТИЯ В ЗАГОТОВКЕ							Ковка на прессах
							Карта 59, лист 1
Содержание работы Взять прошивень и установить его на заготовку. Прошить, перевернуть заготовку, положить на подкладное кольцо. Прошить окончательно. Убрать прошивень. Править после прошивки
N позиции	Усилие пресса, тс, до	Высота прошиваемой заготовки h, мм, до	Диаметр прошиваемого отверстия a, мм
			100	125	160	200	250	320	400	500
			Время, мин.
1	600, 800, 1000	80	1,11	1,25	1,43	1,60	1,81	-	-	-
2		100	1,20	1,36	1,55	1,74	1,96	-	-	-
3		125	1,30	1,47	1,67	1,88	2,12	2,42	2,72	-
4		160	1,43	1,61	1,83	2,06	2,32	2,64	2,97	-
5		200	1,55	1,74	1,98	2,23	2,51	2,86	3,22	-
6		250	1,68	1,89	2,15	2,42	2,72	3,10	3,49	-
7		320	1,83	2,06	2,35	2,64	2,98	3,39	3,82	-
8		400	1,98	2,23	2,55	2,87	3,23	3,68	4,14	-
9		500	2,15	2,42	2,76	3,11	3,49	3,98	4,48	-
10	1200, 1500, 2000	160	0,98	1,10	1,25	1,41	1,59	1,81	2,04	2,29
11		200	1,06	1,19	1,36	1,53	1,72	1,96	2,21	2,49
12		250	1,15	1,29	1,47	1,66	1,86	2,13	2,39	2,69
13		320	1,25	1,41	1,61	1,81	2,04	2,32	2,62	2,94
14		400	-	1,53	1,74	1,96	2,21	2,52	2,83	3,19
15		500	-	1,66	1,89	2,13	2,39	2,73	3,07	3,46
16		630	-	-	2,05	2,31	2,60	2,97	3,34	3,76
17		800	-	-	2,24	2,52	2,84	3,23	3,64	4,09
Индекс			а	б	в	г	д	е	ж	з

ПРОШИВКА ОТВЕРСТИЯ В ЗАГОТОВКЕ							Ковка на прессах
							Карта 59, лист 2
N позиции	Усилие пресса, тс, до	Высота прошиваемой заготовки h, мм, до	Диаметр прошиваемого отверстия d, мм
			200	250	320	400	500	630	800	1000
			Время, мин.
18	2500, 3000, 5000	160	2,19	2,46	2,80	3,16	-	-	-	-
19		200	2,35	2,64	3,01	3,39	3,82	-	-	-
20		250	2,52	2,84	3,24	3,64	4,10	4,63	-	-
21		320	2,73	3,07	3,50	3,94	4,44	5,01	-	-
22		400	2,93	3,30	3,76	4,23	4,76	5,39	-	-
23		500	3,15	3,54	4,04	4,55	5,12	5,78	-	-
24		630	3,39	3,82	4,35	4,90	5,51	6,23	-	-
25		800	-	4,12	4,69	5,28	5,95	6,72	-	-
26		1000	-	4,42	5,04	5,68	6,39	7,22	-	-
27	10000	400	4,06	4,57	5,21	5,86	6,60	7,46	8,46	9,38
28		500	4,36	4,91	5,59	6,29	7,09	8,01	9,09	10,1
29		630	4,69	5,28	6,02	6,78	7,63	8,62	9,79	10,8
30		800	-	5,70	6,50	7,32	8,24	9,31	10,6	11,7
31		1000	-	-	6,98	7,86	8,85	10,0	11,3	12,6
32		1250	-	-	-	8,44	9,50	10,7	12,2	13,5
33		1600	-	-	-	9,13	10,3	11,6	13,2	14,6
34		2000	-	-	-	-	11,0	12,5	14,2	15,7
35		2500	-	-	-	-	11,9	13,4	15,2	16,9
Индекс			а	б	в	г	д	е	ж	з

ВЫРАВНИВАНИЕ СТЕНОК У ПРОШИТОЙ ЗАГОТОВКИ				Ковка на прессах
				Карта 60
Содержание работы Выровнять стенки прошитой заготовки на оправке с кантовкой в процессе выравнивания
N позиции	Масса блока, т, до	Усилие пресса, тс, до
		1200, 1500, 2000	2500, 3000, 5000		10000, 12000
		Время, мин.
1	0,4	1,65	-		-
2	0,6	1,80	2,20		-
3	1,0	1,95	2,40		-
4	1,6	2,12	2,60		-
5	2,5	2,30	2,80		-
6	4,0	2,50	3,10		-
7	6,0	2,75	3,4		-
8	10,0	-	3,7		4,5
9	12,0	-	-		5,3
10	16,0	-	-		6,6
11	20	-	-		7,8
12	25	-	-		9,3
13	32	-	-		11,2
14	40	-	-		13,2
15	50	-	-		15,8
16	63	-	-		18,7
17	80	-	-		22,5
Индекс		а	б		в

ОБКАТКА ДИСКА ПО ДИАМЕТРУ, ПРАВКА ЗАГОТОВКИ								Ковка на прессах
								Карта 61, лист 1
Содержание работы Поставить заготовку на ребра. Обкатать по окружности. Положить заготовку на торец, править. Выдать поковку из-под пресса
N позиции	Усилие пресса, тс, до	Диаметр диска D, мм, до	Высота диска H, мм, до
			100	125	160	200	250	320	400	500	630
			Время, мин.
1	500, 600, 750, 800, 1000	250	1,75	2,04	2,41	2,80	-	-	-	-	-
2		280	1,93	2,24	2,65	3,09	3,59	-	-	-	-
3		320	2,16	2,51	2,97	3,46	4,03	4,76	-	-	-
4		350	-	2,71	3,21	3,73	4,35	5,14	-	-	-
5		400	-	3,04	3,59	4,18	4,87	5,76	6,70	-	-
6		450	-	3,36	3,97	4,62	5,38	6,36	7,41	-	-
7		500	-	3,67	4,34	5,06	5,89	6,96	8,10	9,43	-
8		560	-	4,04	4,78	5,57	6,48	7,66	8,92	10,4	-
9		630	-	-	5,29	6,15	7,16	8,47	9,86	11,5	-
10		710	-	-	-	6,81	7,93	9,38	10,9	12,7	-
11		800	-	-	-	7,54	8,78	10,4	12,1	14,1	-
12		900	-	-	-	8,33	9,70	11,5	13,3	15,5	-
13		1000	-	-	-	9,11	10,6	12,5	14,6	17,0	-
Индекс			а	б	в	г	д	е	ж	з	и

ОБКАТКА ДИСКА ПО ДИАМЕТРУ, ПРАВКА ЗАГОТОВКИ							Ковка на прессах
							Карта 61, лист 2
N позиции	Усилие пресса, тс, до	Диаметр диска D, мм, до	Высота диска H, мм, до
			200	250	320	400		500	630
			Время, мин.
14	1200, 1500, 2000	600	2,78	3,24	3,83	4,46		5,19	6,07
15		630	2,90	3,38	3,99	4,65		5,41	6,33
16		680	3,10	3,60	4,26	4,96		5,77	6,76
17		710	3,21	3,74	4,42	5,15		5,99	7,01
18		750	3,36	3,92	4,63	5,39		6,27	7,34
19		800	3,55	4,14	4,89	5,96		6,63	7,76
20		850	3,74	4,36	5,15	6,00		6,98	8,17
21		900	3,93	4,57	5,41	6,29		7,33	8,57
22		1000	-	5,00	5,91	6,88		8,01	9,38
23		1060	-	5,25	6,22	7,23		8,42	9,85
24		1120	-	5,51	6,51	7,58		8,82	10,3
25		1180	-	5,76	6,81	7,92		9,22	10,8
26		1250	-	6,05	7,15	8,32		9,69	11,3
27		1320	-	6,33	7,49	8,72		10,1	11,9
Индекс			а	б	в	г		д	е

N позиции	Усилие пресса, тс, до	Диаметр диска D, мм, до	Высота диска H, мм, до
			250	320	400	500	630	800	1000	1250
			Время, мин.
28	2500, 3000, 5000	600	3,20	3,76	4,34	5,02	5,83	-	-	-
29		630	3,42	4,01	4,64	5,36	6,23	-	-	-
30		680	3,79	4,45	5,14	5,94	6,91	-	-	-
31		710	4,02	4,71	5,45	6,30	7,32	-	-	-
32		750	4,32	5,08	5,87	6,78	7,88	9,21	-	-
33		800	4,72	5,54	6,40	7,40	8,60	10,0	-	-
34		850	5,13	6,01	6,95	8,03	9,34	10,9	-	-
35		900	5,53	6,49	7,51	8,68	10,1	11,8	-	-
36		1000	6,38	7,48	8,65	10,0	11,6	13,6	15,7	-
37		1060	6,90	8,10	9,36	10,8	12,6	14,7	17,0	-
38		1120	7,43	8,72	10,1	11,6	13,5	15,8	18,3	21,1
39		1180	7,97	9,36	10,8	12,5	14,5	17,0	19,6	22,7
40		1250	8,62	10,1	11,7	13,5	15,7	18,3	21,2	24,5
41		1320	9,28	10,9	12,6	14,5	16,9	19,7	22,8	26,4
42		1400	10,0	11,8	13,6	15,7	18,3	21,4	24,7	28,6
Индекс			а	б	в	г	д	е	ж	з

ОБКАТКА ДИСКА ПО ДИАМЕТРУ, ПРАВКА ЗАГОТОВКИ								Ковка на прессах
								Карта 61, лист 3
N позиции	Усилие пресса, тс, до	Диаметр диска D, мм, до	Высота диска H, мм, до
			250	320	400	500	630	800	1000	1250	1600
			Время, мин.
43	10000, 12000	800	-	11,0	12,2	13,6	15,1	-	-	-	-
44		900	-	11,8	13,1	14,6	16,3	18,2	-	-	-
45		1000	-	12,6	14,0	15,6	17,4	19,4	21,6	-	-
46		1060	-	13,1	14,5	16,2	18,0	20,2	22,4	-	-
47		1120	-	13,6	15,1	16,7	18,6	20,9	23,2	25,7	-
48		1180	-	14,0	15,5	17,3	19,3	21,5	23,9	26,6	-
49		1250	-	14,5	16,1	17,9	20,0	22,3	24,8	27,5	-
50		1320	-	15,0	16,7	18,5	20,6	23,1	25,6	28,5	-
51		1400	-	15,6	17,3	19,2	21,4	24,0	26,6	29,5	-
52		1500	-	16,2	18,0	20,0	22,3	25,0	27,8	30,8	34,6
53		1600	-	16,9	18,8	20,9	23,3	26,0	28,9	32,1	36,0
54		1700	-	17,6	19,5	21,7	24,1	27,0	30,0	33,3	37,4
55		1800	-	-	20,2	22,4	25,0	28,0	31,1	34,5	38,8
56		1900	-	-	20,9	23,2	25,9	28,9	32,1	35,7	40,1
57		2000	-	-	-	24,0	26,7	29,9	33,2	36,9	41,4
58		2100	-	-	-	-	27,5	30,8	34,2	38,0	42,7
59		2200	-	-	-	-	28,3	31,7	35,2	39,1	43,9
60		2300	-	-	-	-	-	32,6	36,2	40,2	45,1
61		2400	-	-	-	-	-	33,5	37,2	41,3	46,3
62		2500	-	-	-	-	-	34,3	38,1	42,3	47,5
Индекс			а	б	в	г	д	е	ж	з	и

I. T = 0,0007 Д0,85 · H0,68	III. T = 0,0000157 Д1,35 · H0,65
II. T = 0,00033 Д0,85 · H0,68	IV. T = 0,0116 Д0,62 · H0,47

КОВКА КОЛЕНЧАТЫХ ВАЛОВ									Ковка на прессах
									Карта 62, лист 1
Содержание работы
I. Передача колена без скругления шейки					II. Передача колена и скругление шейки				III. Ковка шейки и фланца на конце коленчатого вала
I					II				III
N позиции	Усилие пресса, тс, до	Высота колена H, мм, до	I				II				III
			Засечь металл на шейку	Передать металл на колено и отковать его по размерам		Итого на операцию	Засечь металл на шейку	Передать металл на колено, скруглить шейки, отковать колено		Итого на операцию	Засечь металл на фланец и шейку	Ковать фланец и шейку	Итого на операцию
			Время, мин.
1	500, 600, 700, 800, 1000	140	1,78	6,5		8,28	1,78	14,0		15,78	2,4	7,6	10,0
2		160	1,92	7,0		8,92	1,92	15,0		16,92	2,57	8,1	10,67
3		180	2,05	7,4		9,45	2,05	16,0		18,05	2,75	8,6	11,35
4		200	2,20	7,9		10,1	2,20	17,0		19,20	2,95	9,2	12,15
5		225	2,35	8,4		10,75	2,35	18,5		23,85	3,20	9,7	12,9
6		250	2,50	9,0		11,5	2,50	19,6		22,1	3,35	10,3	13,65
7		280	2,65	9,6		12,25	2,65	21,0		23,65	3,53	11,0	14,53
8		320	2,85	10,2		13,05	2,85	23,0		25,85	3,80	11,8	15,6
9		350	3,00	11,0		14,0	3,00	24,0		27,0	4,1	12,3	16,4
10		400	3,30	11,8		15,1	3,30	26,0		29,3	4,4	13,2	17,6
11		450	3,50	12,5		16,0	3,50	28,0		31,5	4,65	14,1	18,75
12	1200, 1500, 2000	320	2,6	9,5		12,1	2,65	16,5		19,15	3,0	11,8	14,8
13		350	2,75	10,2		12,95	2,87	18,0		20,87	3,3	12,8	16,1
14		400	3,02	11,2		14,22	3,2	20,0		23,2	3,2	14,6	17,8
15		450	3,3	12,6		15,9	3,5	23,0		26,5	4,0	15,3	19,3
16		500	3,58	14,0		17,58	3,8	25,0		28,8	4,3	18,0	22,3
Индекс			а	б		в	г	д		е	ж	з	и

КОВКА КОЛЕНЧАТЫХ ВАЛОВ								Ковка на прессах
								Карта 62, лист 2
N позиции	Усилие пресса, тс, до	Высота колена H, мм, до	I			II				III
			Засечь металл на шейку	Передать металл на колено и отковать его по размерам	Итого на операцию	Засечь металл на шейку	Передать металл, на колено, скруглить шейки, отковать колено		Итого на операцию	Засечь металл на фланец и шейку	Ковать фланец на шейку	Итого на операцию
			Время, мин.
17	1200, 1500, 2000	560	3,82	15,4	19,22	4,1	28,0		32,1	4,7	20,0	24,7
18		630	4,72	16,6	20,72	4,5	31,0		35,5	5,1	22,0	27,1
19		710	4,55	19,2	23,75	4,9	34,5		39,4	5,6	24,8	30,4
20		800	5,0	21,2	26,2	5,4	38,0		43,4	6,2	28,0	34,2
21		900	5,4	23,7	29,1	5,9	42,5		48,4	6,8	31,5	38,3
22	2500, 3000, 5000, 10000	400	3,10	12,0	15,1	3,7	23,0		26,7	4,3	17,0	21,3
23		450	3,40	13,5	16,9	4,1	26,0		30,1	4,7	19,5	24,2
24		500	3,70	14,8	18,5	4,4	28,5		32,9	5,1	21,2	26,3
25		560	4,0	16,5	20,5	4,8	32,0		36,8	5,5	23,7	29,2
26		630	4,3	18,5	22,8	5,2	35,0		40,2	6,0	26,5	32,5
27		710	4,7	20,5	25,2	5,7	40,0		45,7	6,6	29,5	36,1
28		800	5,1	23,0	28,1	6,3	44,0		50,3	7,2	33,0	40,2
29		900	5,6	26,0	31,6	6,9	49,0		55,9	7,8	36,5	44,3
30		1000	6,1	28,5	34,6	7,4	55,0		62,4	8,6	40,5	49,1
31		1120	6,7	31,5	38,2	8,1	60,0		68,1	9,2	44,5	53,7
32		1250	7,2	35,0	42,2	8,2	67,0		75,2	10,0	50,0	60,0
33		1400	7,9	39,0	46,9	8,7	75,0		83,7	11,0	56,0	67,0
34		1600	8,6	44,0	52,6	10,5	85,0		95,5	12,0	62,0	74,0
Индекс			а	б	в	г	д		е	ж	з	и

Наименование работы	Усилие пресса, тс, до
	600, 700, 800, 1000	1200, 1500	2500, 3000, 5000	10000
	Время, мин.
Установить подставки под конец вала для передачи колена	1,15	1,3	1,5	2,15
Индекс	а	б	в	г

СКРУЧИВАНИЕ КОЛЕН КОЛЕНЧАТОГО ВАЛА							Ковка на прессах
							Карта 63, лист 1
Содержание работы Зажать колено между бойками. Развернуть колено на заданный угол. Выровнять шейку вала, подогнать по размерам чертежа
N позиции	Усилие пресса, тс, до	Высота колена H, мм, до	Угол разворота колена в градусах	Количество колен
				2	3	4	5	6	7
				Время, мин.
1	500, 600, 750, 800, 1000	140	30	7,2	7,9	8,55	9,25	10,0	10,8
2			60	9,1	10,0	10,8	11,7	12,7	13,8
3			90	10,3	11,2	12,1	13,1	14,2	15,4
4		180	30	7,8	8,5	9,2	10,0	10,8	11,8
5			60	9,9	10,8	11,7	12,7	13,8	15,0
6			90	11,1	12,0	13,0	14,1	15,3	16,6
7		225	30	8,3	9,0	9,8	10,6	11,5	12,5
8			60	10,5	11,5	12,5	13,5	14,6	15,8
9			90	12,0	13,1	14,2	15,4	16,7	18,1
10		280	30	8,9	9,7	10,5	11,4	12,4	13,5
11			60	11,3	12,3	13,3	14,3	15,5	16,8
12			90	12,8	14,0	15,2	16,5	17,9	19,4
13		350	30	9,5	10,4	11,3	12,2	13,2	14,3
14			60	12,1	13,2	14,3	15,5	16,8	18,2
15			90	13,8	15,0	16,2	17,6	19,1	20,7
16		450	30	10,2	11,1	12,0	13,0	14,1	15,3
17			60	13,2	14,4	15,6	16,9	18,3	19,9
18			90	14,8	16,2	17,5	18,9	20,5	22,2
Индекс				а	б	в	г	д	е

СКРУЧИВАНИЕ КОЛЕН КОЛЕНЧАТОГО ВАЛА							Ковка на прессах
							Карта 63, лист 2
N позиции	Усилие пресса, тс, до	Высота колена H, мм, до	Угол разворота колена в градусах	Количество колен
				2	3	4	5	6	7
				Время, мин.
19	1200, 1500, 2000, 2500, 3000, 10000	560	30	9,7	10,5	11,5	12,5	13,6	14,7
20			60	12,5	13,7	14,9	16,2	17,6	19,1
21			90	13,7	14,8	16,2	17,6	19,2	20,7
22		710	30	10,6	11,7	12,9	14,0	15,2	16,6
23			60	13,9	15,2	16,8	18,2	19,8	21,5
24			90	15,0	16,4	18,1	19,7	21,5	23,3
25		900	30	12,1	13,3	14,4	15,7	17,1	18,5
26			60	15,7	17,3	18,7	20,3	22,2	24,0
27			90	17,0	18,7	20,3	22,0	24,1	26,1
28		1250	30	14,2	15,4	16,9	18,3	19,9	21,8
29			60	18,5	20,0	22,0	23,8	25,9	27,4
30			90	19,1	21,6	23,7	25,8	28,1	30,8
Индекс				а	б	в	г	д	е

N позиции	Наименование работ	Усилие пресса, тс, до
		1200, 1500, 2000	2500, 3000, 5000	10000
		Время, мин.
1	Взять разворотный ключ, подать к прессу и надеть на поковку	1,7	2,4	4,3
2	Убрать разворотный ключ на место	1,25	1,7	2,7
3	Проверить разворот колена по шаблону	1,7	2,4	3,0
	Индекс	а	б	в

КОВКА МУФТЫ						Ковка на прессах
						Карта 64
Содержание работы Скруглить углы заготовки. Подать кольцо на стол пресса. Установить заготовку в кольце и осадить ее. Выбить заготовку и кольца. Убрать кольцо со стола пресса
N позиции	Усилие пресса, тс, до	Диаметр муфты D, мм, до	Высота муфты H, мм, до
			100	160	250		400
			Время, мин.
1	600, 750, 800, 1000	200	2,72	3,15	-		-
2		280	3,04	3,52	4,08		-
3		400	3,52	4,08	4,66		5,28
4	2000	560	4,00	4,60	5,33		6,20
5		600	4,50	5,20	6,03		7,10
Индекс			а	б	в		г

РАСКАТКА КОЛЕЦ И БАНДАЖЕЙ									Ковка на прессах
									Карта 65, лист 1
Содержание работы Раскатать и замерить кольца и бандажи
N позиции	Усилие пресса, тс, до	Наружный диаметр кольца D, мм, до	Внутренний диаметр кольца d, мм, до	Высота кольца, H, мм, до
				80	100	125	160	200	250	320	400	500	630
				Время, мин.
1	600, 700, 800, 1000	400	250	2,45	2,60	2,75	2,90	3,10	3,30	-	-	-	-
2			320	2,65	2,80	3,0	3,20	3,40	3,50	-	-	-	-
3		500	320	2,85	3,0	3,21	3,44	3,65	3,76	3,95	-	-	-
4			400	3,2	3,36	3,6	3,86	4,1	4,2	4,4	-	-	-
5		630	320	3,15	3,4	3,6	3,9	4,1	4,3	4,6	5,0	-	-
6			400	3,40	3,7	3,9	4,20	4,40	4,7	5,10	5,40	-	-
7			500	3,9	4,1	4,35	4,70	5,0	5,35	5,70	6,2	-	-
8		800	400	3,6	3,9	4,2	4,40	4,7	5,0	5,3	5,6	-	-
9			500	3,95	4,15	4,5	4,8	5,18	5,5	5,8	6,2	-	-
10			630	4,45	4,7	5,0	5,3	5,65	6,0	6,4	6,9	-	-
11		1000	500	4,8	5,1	5,4	5,6	6,0	6,3	6,6	7,0	7,4	-
12			630	5,2	5,5	5,9	6,3	6,7	7,0	7,4	7,8	8,3	-
13			800	6,1	6,4	6,7	7,1	7,4	7,8	8,3	8,8	9,2	-
14		1250	630	-	7,0	7,4	7,8	8,2	8,7	9,1	9,5	10,0	10,5
15			800	-	7,7	8,1	8,5	9,0	9,6	10,0	10,5	11,1	11,6
16			1000	-	8,5	8,9	9,4	9,9	10,7	11,1	11,7	12,3	13,0
Индекс				а	б	в	г	д	е	ж	з	и	к

N позиции	Усилие пресса, тс, до	Наружный диаметр кольца D, мм, до	Внутренний диаметр d, мм, до	Высота кольца H, мм, до
				320	400	500	630	800
				Время, мин.
17	1200	630	500	4,32	4,65	4,9	5,24	5,6
18		800	500	4,93	5,20	5,5	5,83	6,15
19			630	5,45	5,75	6,0	6,45	6,75
20		1000	630	5,65	5,85	6,25	6,60	7,0
21			800	6,70	7,10	7,50	7,95	8,4
22		1250	800	7,55	8,0	8,5	8,95	9,45
23			1000	8,30	8,82	9,45	10,0	10,4
24		1600	1000	9,50	10,0	10,6	11,3	12,0
25			1250	10,4	11,0	11,7	12,4	13,1
Индекс				а	б	в	г	д

РАСКАТКА КОЛЕЦ И БАНДАЖЕЙ							Ковка на прессах
							Карта 65, лист 2
N позиции	Усилие пресса, тс, до	Наружный диаметр кольца D, мм, до	Внутренний диаметр d, мм, до	Высота кольца H, мм, до
				320	400	500		630	800
				Время, мин.
26	1500, 2000	1000	630	6,45	6,90	7,30		7,75	8,20
27			800	7,10	7,65	8,1		8,60	9,10
28		1250	800	8,0	8,5	9,0		9,6	10,1
29			1000	8,9	9,5	10,0		10,6	11,3
30		1600	1000	10,0	10,6	11,2		11,8	12,6
31			1250	11,0	11,6	12,4		13,1	13,9
32		2000	1250	12,4	13,2	13,9		14,7	15,7
33			1600	13,7	14,6	15,5		16,4	17,4
34		2500	1600	15,6	16,5	17,5		18,6	19,7
35			2000	17,2	18,2	19,3		20,5	21,4
36		3200	2000	19,4	20,6	21,8		23,2	24,6
37			2500	21,0	22,8	24,1		25,6	27,2
Индекс				а	б	в		г	д

N позиции	Усилие пресса, тс, до	Наружный диаметр кольца D, мм, до	Внутренний диаметр кольца d, мм, до	Высота кольца H, мм, до
				320	400	500	630	800	1000
				Время, мин.
38	2500, 3000, 5000	1400	1125	10,9	11,5	12,0	12,7	13,4	14,3
39			1250	12,0	12,7	13,5	14,3	15,1	16,0
40		1800	1400	14,4	15,3	16,2	17,2	18,2	19,3
41			1600	15,7	16,7	17,6	18,7	19,8	21,0
42		2240	1800	18,9	20,0	21,2	22,5	23,8	25,3
43			2000	20,8	22,0	23,4	24,8	26,4	28,0
44		2800	2240	25,0	26,4	28,0	29,7	31,4	33,3
45			2500	27,6	29,1	30,9	32,7	33,7	35,7
Индекс				а	б	в	г	д	е

РАСКАТКА КОЛЕЦ И БАНДАЖЕЙ								Ковка на прессах
								Карта 65, лист 3
N позиции	Усилие пресса, тс, до	Наружный диаметр кольца D, мм, до	Внутренний диаметр кольца d, мм, до	Высота кольца H, мм, до
				500	630	800	1000	1120	1400	1800
				Время, мин.
46	10000, 12000	1400	1100	11,8	12,4	13,0	13,6	14,4	15,1	15,9
47			1250	13,0	13,6	14,3	15,1	15,9	16,7	17,6
48		1800	1400	15,6	16,4	17,2	18,0	19,0	19,9	20,9
49			1600	17,1	17,9	18,7	19,8	20,8	21,8	23,0
50		2240	1800	20,6	21,6	22,7	23,7	25,0	26,2	27,6
51			2000	23,3	25,5	26,8	28,1	29,6	31,1	32,6
52		2800	2240	27,3	28,7	30,2	31,7	33,4	35,2	36,9
53			2500	30,0	31,4	33,2	34,8	36,8	38,4	40,3
54		3500	2800	35,5	37,8	39,8	41,7	43,7	46,0	48,2
55			3200	39,1	41,5	43,7	46,0	48,2	50,6	53,3
56		4500	3500	47,5	50,1	52,5	55,0	57,7	60,7	63,7
57			4000	52,4	55,0	57,7	60,5	63,5	66,5	69,5
58		5600	4000	62,7	66,0	69,0	72,5	76,0	80,0	83,8
59			5000	69,2	73,0	76,5	80,0	84,5	88,5	91,5
Индекс				а	б	в	г	д	е	ж

КОВКА ДИСКОВ С УСТУПАМИ								Ковка на прессах
								Карта 66, лист 1
Содержание работы Установить нижнюю осадочную плиту и кольцо. Установить на нее заготовку. Осадить заготовку до заданных размеров. Снять быстросменный вкладыш. Разогнать поле диска сменной наделкой. Замерить поковку. Надеть быстросменный вкладыш. Править торцы. Выбить диск из кольца
N позиции	Усилие пресса, тс, до	Высота диска H, мм, до	Высота уступа h, мм, до	Диаметр уступа d, мм, до
				400			630
				Диаметр диска D, мм, до
				700	800	900	1000		1120	1250
				Время, мин.
1	1200, 1500, 2000	160	80	7,6	8,1	8,7	9,2		9,7	10,3
2		200	100	8,2	8,8	9,4	10,0		10,8	11,3
3		250	180	8,5	9,2	9,8	10,3		11,0	11,7
4			100	9,2	10,0	10,6	11,2		12,0	12,7
5		320	250	9,6	10,3	11,0	11,8		12,7	13,3
6			160	10,5	11,3	12,0	12,8		13,7	14,4
7			100	11,5	12,3	13,2	13,8		14,7	15,5
Индекс				а	б	в	г		д	е

КОВКА ДИСКОВ С УСТУПАМИ											Ковка на прессах
											Карта 66, лист 2
N позиции	Усилие пресса, тс, до	Высота диска H, мм, до	Высота уступа h, мм, до	Диаметр уступа d, мм, до
				630					700					800
				Диаметр диска D, мм, до
				500	900	1000	1120	1250	900	1000	1120	1250	1400	1250	1400	1600
				Время, мин.
8	2500, 3000, 5000	160	80	9,0	9,5	10,1	10,7	11,3	8,5	9,0	9,5	10,0	10,5	8,9	9,4	9,9
9		200	100	9,9	10,4	11,0	11,9	12,4	9,3	9,8	10,6	11,0	11,6	9,8	10,3	10,9
10		250	180	10,1	10,7	11,3	12,1	12,9	9,5	10,0	10,8	11,5	12,1	10,2	10,8	11,4
11			100	11,1	11,6	12,3	13,2	14,0	10,3	11,0	11,8	12,5	13,2	11,1	11,8	12,5
12		320	250	11,6	12,3	13,0	14,0	14,6	11,0	11,6	12,5	13,0	13,7	11,6	12,2	13,0
13			160	12,6	13,3	14,1	15,1	15,8	11,8	12,5	13,4	14,1	14,8	12,5	13,2	14,0
14			100	13,6	14,4	15,2	16,2	17,0	12,8	13,5	14,4	15,1	15,9	13,4	14,1	15,0
15		400	250	14,5	15,4	16,3	17,5	18,3	13,7	14,5	15,6	16,3	17,2	14,5	15,3	16,2
16			160	15,7	16,6	17,6	18,9	19,8	14,8	15,7	16,8	17,6	18,5	15,7	16,5	17,4
17			100	17,0	18,0	19,0	20,2	21,2	16,0	16,9	18,0	18,9	20,0	16,8	17,8	18,8
Индекс				а	б	в	г	д	е	ж	з	и	к	л	м	н

КОВКА ДИСКОВ С УСТУПАМИ												Ковка на прессах
												Карта 66, лист 3
N позиции	Усилие пресса, тс, до	Высота диска H, мм, до	Высота уступа h, мм, до	Диаметр уступа d, мм, до
				до 800						св. 800
				Диаметр диска D, мм, до
				1200	1400	1600	1800	2000	2200	1200	1400	1600	1800	2000	2200	2500	2800
				Время, мин.
18	10000	160	80	11,2	12,9	14,8	17,0	19,6	22,6	10,6	12,2	14,0	16,1	18,5	21,3	24,5	28,2
19		200	100	12,2	14,0	16,1	18,5	21,3	24,5	11,6	13,3	15,3	17,6	20,2	23,2	26,7	30,7
20		250	180	12,8	14,7	16,9	19,5	22,4	25,8	12,2	14,0	16,1	18,5	21,2	24,5	28,2	32,4
21			100	14,0	16,1	18,5	21,3	24,5	28,2	13,3	15,3	17,6	20,2	23,2	26,7	30,7	35,3
22		320	250	14,5	16,5	18,8	21,4	25,4	27,8	13,8	15,7	18,0	20,5	23,4	26,4	30,1	34,6
23			160	15,7	18,0	20,5	23,4	26,7	30,4	14,9	17,0	19,4	22,1	25,2	28,8	32,8	37,4
24			100	16,7	19,0	21,7	24,8	28,3	32,3	15,8	18,0	20,5	23,4	26,7	30,5	34,8	39,6
25		400	250	18,1	20,6	23,5	26,8	30,6	35,0	17,2	19,6	22,3	25,4	29,0	33,0	37,6	43,0
26			160	19,6	22,4	25,6	29,2	33,3	38,0	18,6	21,2	24,2	27,6	31,5	36,0	41,0	46,7
27			100	21,0	24,0	27,4	31,2	35,6	40,6	20,0	22,7	25,8	29,2	33,0	37,4	42,5	48,0
Индекс				а	б	в	г	д	е	ж	з	и	к	л	м	н	о

КОВКА ПУСТОТЕЛЫХ ЦИЛИНДРОВ							Ковка на прессах
							Карта 67, лист 1
Содержание работы Ковка цилиндров до поковочных размеров по оправке
					I		II		III
N позиции	Усилие пресса, тс, до	Исходный наружный диаметр заготовки, мм, до	Наружный диаметр поковки D, мм, до
			200	250		320		400		500
			Время, мин.
1	500, 600, 800, 1000	320	8,13	7,50		-		-		-
2		350	8,70	8,0		-		-		-
3		400	9,92	9,2		8,5		-		-
4		450	11,0	10,3		9,5		-		-
5		500	12,3	11,5		10,6		9,65		-
6		560	-	12,4		11,7		10,6		9,78
7		630	-	-		12,7		11,8		10,9
8		710	-	-		-		13,1		12,2
9		800	-	-		-		-		13,6
Индекс			а	б		в		г		д

N позиции	Усилие пресса, тс, до	Исходный наружный диаметр заготовки, мм, до	Наружный диаметр поковки D, мм, до
			400	500		600		800			1000
			Внутренний диаметр поковки d, мм, до
			320	280	350	350	450	450	560	700	560	700	900
			Время, мин. на 1 м
10	1200, 1500, 2000	630	7,14	-	-	-	-	-	-	-	-	-	-
11		710	7,90	7,40	8,00	-	-	-	-	-	-	-	-
12		800	8,84	8,24	8,92	8,10	8,67	-	-	-	-	-	-
13		900	9,94	9,18	9,95	9,10	9,86	-	-	-	-	-	-
14		1000	10,9	10,2	11,0	10,0	10,9	8,92	9,60	10,4	-	-	-
15		1120	12,0	11,2	12,3	11,0	11,8	9,77	10,5	11,4	9,60	10,4	11,2
16		1250	-	12,3	13,3	12,1	13,2	11,1	11,7	12,7	10,7	11,6	12,5
17		1400	-	-	-	13,3	14,3	11,8	12,7	13,7	11,6	12,6	13,6
18		1600	-	-	-	-	-	13,0	14,0	15,1	12,7	13,8	14,9
Индекс			а	б	в	г	д	е	ж	з	и	к	л

КОВКА ПУСТОТЕЛЫХ ЦИЛИНДРОВ										Ковка на прессах
										Карта 67, лист 2
N позиции	Усилие пресса, тс, до	Исходный наружный диаметр заготовки, мм, до	Наружный диаметр поковки D, мм, до
			500		600		800			1000			1200
			Внутренний диаметр поковки d, мм, до
			280	350	350	450	450	560	700	560	700	800	700	800	900
			Время, мин. на 1 м
19	2500, 3000, 5000	800	5,80	6,40	5,75	6,25	-	-	-	-	-	-	-	-	-
20		900	6,50	7,10	6,75	6,95	-	-	-	-	-	-	-	-	-
21		1000	7,10	7,55	6,95	7,15	6,30	6,70	7,20	-	-	-	-	-	-
22		1120	7,60	8,30	7,45	8,15	6,85	7,25	7,80	6,70	7,10	7,70	-	-	-
23		1250	8,40	9,00	8,30	8,85	7,40	7,90	8,40	7,10	7,70	8,20	-	-	-
24		1400	-	-	8,85	9,5	8,00	8,40	9,15	7,80	8,35	9,00	8,15	8,70	9,25
25		1600	-	-	-	-	8,50	9,30	10,0	8,40	9,15	9,85	8,85	9,50	10,0
26		1800	-	-	-	-	-	-	-	9,60	10,2	10,8	9,50	10,3	11,0
27		2000	-	-	-	-	-	-	-	-	-	-	10,2	11,1	11,9
Индекс			а	б	в	г	д	е	ж	з	и	к	л	м	н

N позиции	Усилие пресса, тс, до	Исходный наружный диаметр заготовки, мм, до	Наружный диаметр поковки, D, мм, до
			700		900		1100			1400
			Внутренний диаметр поковки d, мм
			450	500	550	700	700	800	900	900	1000	1100	1200
			Время, мин. на 1 м
28	10000, 12000	1200	7,00	7,50	6,82	7,20	6,65	7,15	7,60	-	-	-	-
29		1400	7,80	8,40	7,50	8,00	7,50	7,95	8,40	-	-	-	-
30		1600	8,60	9,20	8,30	8,80	8,06	8,60	9,10	-	-	-	-
31		1800	-	-	9,10	9,65	8,90	9,52	10,1	9,20	9,90	10,5	11,3
32		2000	-	-	10,1	10,8	9,84	10,6	11,3	10,1	11,0	12,8	13,7
33		2240	-	-	11,0	11,7	10,8	11,4	12,0	11,7	12,6	13,5	14,4
34		2500	-	-	-	-	11,9	12,8	13,5	12,6	13,6	14,5	15,6
35		2800	-	-	-	-	-	-	-	13,7	14,8	15,9	16,8
36		3200	-	-	-	-	-	-	-	15,2	16,6	17,8	19,1
37		3500	-	-	-	-	-	-	-	16,8	18,0	19,2	20,7
Индекс			а	б	в	г	д	е	ж	з	и	к	л

КОВКА ПУСТОТЕЛЫХ ЦИЛИНДРОВ								Ковка на прессах
								Карта 67, лист 3
N позиции	Усилие пресса, тс, до	Исходный наружный диаметр мм, до	Наружный диаметр поковки D, мм, до
			1800				2200
			Внутренний диаметр поковки d, мм, до
			1000	1100	1200	1400	1000	1100	1200	1400	1600
			Время, мин. на 1 м
28	10000, 12000	1200	-	-	-	-	-	-	-	-	-
29		1400	-	-	-	-	-	-	-	-	-
30		1600	-	-	-	-	-	-	-	-	-
31		1800	9,00	9,80	10,3	11,2	-	-	-	-	-
32		2000	10,3	10,9	11,7	12,6	-	-	-	-	-
33		2240	10,8	11,5	12,4	13,0	9,9	10,4	11,0	12,1	13,0
34		2500	12,2	12,9	13,6	14,8	11,0	11,6	12,3	13,2	13,8
35		2800	13,4	14,0	14,9	16,1	12,2	12,9	13,6	14,8	16,0
36		3200	14,7	15,5	16,3,	17,9	13,4	14,1	14,9	16,2	17,5
37		3500	16,2	17,1	18,3	20,0	14,8	15,5	16,4	18,0	19,4
Индекс			м	н	о	п	р	с	т	у	ф

ВСПОМОГАТЕЛЬНОЕ ВРЕМЯ ПРИ РАСКАТКЕ КОЛЕЦ, КОВКЕ МУФТ И ПУСТОТЕЛЫХ ЦИЛИНДРОВ		Ковка на прессах
		Карта 68
N позиции	Наименование работ	Усилие пресса, тс, до
		600, 750, 800, 1000	1200, 1500, 2000	2500, 3000, 5000	10000, 12000
		Время, мин.
1	Взять дорно, оправку, вложить краном в заготовку и подать под пресс	1,2	1,5	2,0	6,4
2	Вынуть дорно из кольца и уложить на место	1,0	1,0	1,21	3,4
3	Вынуть оправку из пустотелой поковки и уложить на место	-	2,95	3,5	5,8
4	Установить водяное охлаждение	0,57	0,68	0,85	1,4
5	Убрать водяное охлаждение	0,57	0,57	0,68	1,4
6	Замерить поковку	0,8	0,8	1,0	2,0
7	Подать штамп под пресс	-	0,57	1,13	2,26
8	Убрать штамп от пресса	-	0,57	1,13	3,4
9	Установить заготовку в штамп при помощи крана	-	1,13	1,13	3,4
10	Выбить поковку из штампа	-	1,2	1,5	2,4
	Индекс	а	б	в	г

НАДРЕЗКА ЗАПЛЕЧИКОВ У КРУГЛОЙ ЗАГОТОВКИ ПОЛУВАЛОМ											Ковка на прессах
											Карта 69, лист 1
Содержание работы Заметить место заплечика. Взять полувал или пруток. Положить заготовку. Надрезать заготовку по окружности. Снять полувал или пруток, положить на место
N позиции	Усилие пресса, тс, до	Диаметр засечки d, мм, до	Диаметр заготовки D, мм, до
			200	220	250	280	320	350	400	450	500	560	630	710	800
			Время, мин.
1	600, 750, 800, 1000	100	1,57	1,71	1,90	2,09	2,33	2,52	-	-	-	-	-	-	-
2		125	1,33	1,42	1,61	1,80	1,99	2,18	2,42	-	-	-	-	-	-
3		160	1,14	1,23	1,38	1,52	1,71	1,83	2,09	-	-	-	-	-	-
4		200	-	1,05	1,20	1,28	1,45	1,56	1,76	1,95	2,09	2,28	2,47	-	-
5		250	-	-	0,95	1,09	1,14	1,38	1,62	1,71	1,80	1,99	2,18	-	-
6		320	-	-	-	-	1,05	1,14	1,33	1,42	1,61	1,71	1,90	-	-
7	1200, 1500, 2000	160	1,42	1,52	1,71	1,90	2,14	2,28	2,56	2,85	-	-	-	-	-
8		200	-	1,33	1,47	1,61	1,80	1,95	2,18	2,42	2,76	-	-	-	-
9		250	-	-	-	1,38	1,57	1,66	1,90	2,09	2,28	2,47	-	-	-
10		320	-	-	-	-	-	-	1,61	1,76	1,90	2,14	2,37	-	-
11		400	-	-	-	-	-	-	-	1,52	1,66	1,80	1,99	2,21	-
12		500	-	-	-	-	-	-	-	-	-	1,55	1,71	1,90	2,09
13		630	-	-	-	-	-	-	-	-	-	-	-	1,61	1,80
	Индекс		а	б	в	г	д	е	ж	з	и	к	л	м	н

НАДРЕЗКА ЗАПЛЕЧИКОВ У КРУГЛОЙ ЗАГОТОВКИ ПОЛУВАЛОМ											Ковка на прессах
											Карта 69, лист 2
N позиции	Усилие пресса, тс, до	Диаметр засечки d, мм, до	Диаметр заготовки D, мм, до
			320	350	400	450	500	560	630	710	800	900	1000	1100	1250	1400
			Время, мин.
14	2500, 3000, 5000	250	1,99	2,28	2,75	3,28	3,80	4,37	-	-	-	-	-	-	-	-
15		280	1,80	2,04	2,47	2,90	3,37	3,99	4,65	-	-	-	-	-	-	-
16		320	-	1,80	2,18	2,61	3,04	3,51	4,18	-	-	-	-	-	-	-
17		350	-	-	1,95	2,33	2,76	3,28	3,70	4,46	-	-	-	-	-	-
18		400	-	-	-	2,04	2,37	2,75	3,28	3,89	-	-	-	-	-	-
19		450	-	-	-	-	2,09	2,47	2,94	3,42	4,08	-	-	-	-	-
20		500	-	-	-	-	-	2,18	2,61	3,09	3,66	-	-	-	-	-
21		560	-	-	-	-	-	-	2,33	2,71	2,89	3,80	-	-	-	-
22		630	-	-	-	-	-	-	-	2,42	2,85	3,42	3,89	-	-	-
23		710	-	-	-	-	-	-	-	-	2,56	3,04	3,51	8,99	-	-
24		800	-	-	-	-	-	-	-	-	-	2,76	3,13	3,56	-	-
25		900	-	-	-	-	-	-	-	-	-	-	2,76	3,13	3,80	4,46
	Индекс		а	б	в	г	д	е	ж	з	и	к	л	м	н	о

НАДРЕЗКА ЗАПЛЕЧИКОВ У КРУГЛОЙ ЗАГОТОВКИ ПОЛУВАЛОМ									Ковка на прессах
									Карта 69, лист 3
N позиции	Усилие пресса, тс, до	Диаметр засечки, d, мм, до	Диаметр заготовки D, мм, до
			630	710	800	900	1000	1100	1250	1400	1600	1800
			Время, мин.
26	10000, 12000	500	3,30	4,00	4,60	5,45	6,30	7,10	-	-	-	-
27		560	3,00	3,50	4,70	4,90	5,65	6,55	7,20	-	-	-
28		630	-	3,10	3,65	4,40	5,05	5,90	6,90	-	-	-
29		710	-	-	3,30	3,95	4,50	5,15	6,10	6,80	-	-
30		800	-	-	-	3,40	4,10	4,60	5,30	6,45	-	-
31		900	-	-	-	-	3,45	4,10	4,90	5,45	6,20	-
32		1000	-	-	-	-	3,00	3,65	4,25	5,05	5,70	-
33		1100	-	-	-	-	-	3,10	3,85	4,55	5,15	6,00
34		1250	-	-	-	-	-	-	3,20	4,10	4,85	5,50
35		1400	-	-	-	-	-	-	-	3,35	4,40	5,15
36		1600	-	-	-	-	-	-	-	-	3,60	4,80
	Индекс		а	б	в	г	д	е	ж	з	и	к

НАДРЕЗКА ЗАПЛЕЧИКОВ У КРУГЛОЙ ЗАГОТОВКИ ТРЕУГОЛКОЙ (ТИП I)										Ковка на прессах
										Карта 70, лист 1
Содержание работы Наметить место заплечика. Взять треуголку и положить на заготовку. Надрезать заготовку по окружности. Снять треуголку и положить на место
N позиции	Усилие пресса, тс, до	Диаметр засечки d, мм, до	Диаметр заготовки D, мм, до
			320	350	400	450	500	560	630	710	800	900	1000
			Время, мин.
1	1200, 1500, 2000	180	2,34	2,52	2,80	3,13	3,40	-	-	-	-	-	-
2		220	1,95	2,11	2,38	2,57	2,80	-	-	-	-	-	-
3		280	-	1,77	2,00	2,19	2,42	2,65	-	-	-	-	-
4		350	-	-	1,72	1,91	2,29	2,29	2,52	2,85	-	-	-
5		450	-	-	-	-	1,78	1,91	2,15	2,38	2,62	-	-
6		560	-	-	-	-	-	1,63	1,83	2,00	2,39	-	-
7	2500, 3000, 5000	250	1,70	1,95	2,32	2,64	3,15	-	-	-	-	-	-
8		320	-	1,68	2,00	2,30	2,65	3,15	-	-	-	-	-
9		400	-	-	-	2,00	2,33	2,70	3,10	3,75	-	-	-
10		500	-	-	-	-	-	-	2,63	3,15	3,68	-	-
11		630	-	-	-	-	-	-	-	2,68	3,05	3,61	4,00
12		700	-	-	-	-	-	-	-	-	-	3,07	3,50
	Индекс		а	б	в	г	д	е	ж	з	и	к	л

НАДРЕЗКА ЗАПЛЕЧИКОВ У КРУГЛОЙ ЗАГОТОВКИ ТРЕУГОЛКОЙ (ТИП I)										Ковка на прессах
										Карта 70, лист 2
N позиции	Усилие пресса, тс, до	Диаметр засечки d, мм, до	Диаметр заготовки D, мм, до
			500	560	630	710	800	900	1000	1100	1250	1400	1600	1800
			Время, мин.
13	10000, 12000	400	3,02	3,50	4,10	4,68	5,45	6,30	7,20	-	-	-	-	-
14		500	-	3,00	3,49	4,05	4,70	5,45	6,30	-	-	-	-	-
15		630	-	-	-	3,53	3,75	4,38	5,00	5,59	-	-	-	-
16		800	-	-	-	-	-	4,18	4,70	5,38	6,25	7,30	-	-
17		1000	-	-	-	-	-	-	-	4,65	5,50	6,45	7,50	8,80
18		1200	-	-	-	-	-	-	-	-	-	5,58	6,60	7,80
19		1600	-	-	-	-	-	-	-	-	-	-	-	6,70
	Индекс		а	б	в	г	д	е	ж	з	и	к	л	м

НАДРЕЗКА ЗАПЛЕЧИКОВ У КРУГЛОЙ ЗАГОТОВКИ ТРЕУГОЛКОЙ (ТИП II)											Ковка на прессах
											Карта 70, лист 3
Содержание работы Наметить место заплечика. Взять треуголку и положить на заготовку. Надрезать заготовку. Снять треуголку и уложить на место
N позиции	Усилие пресса, тс, до	Толщина после засечки, H, мм, до	Диаметр заготовки D, мм, до
			350	400	450	500	660	630	710	800	900	1000	1100	1250	1400	1600
			Время, мин.
1	1200, 1500, 2000	220	1,33	1,50	1,70	1,90	2,10	2,30	2,60	2,90	-	-	-	-	-	-
2		280	1,20	1,33	1,50	1,65	1,80	2,05	2,25	2,55	-	-	-	-	-	-
3		350	-	-	1,33	1,45	1,60	1,80	2,05	2,25	-	-	-	-	-	-
4		450	-	-	-	-	1,45	1,60	1,80	2,00	2,25	-	-	-	-	-
5		560	-	-	-	-	-	-	1,60	1,80	2,00	-	-	-	-	-
6		710	-	-	-	-	-	-	-	1,60	1,75	1,95	-	-	-	-
7	2500, 3000, 5000	280	-	1,30	1,50	1,75	2,05	2,40	2,80	3,24	3,80	-	-	-	-	-
8		350	-	-	1,35	1,60	1,85	2,20	2,55	3,00	3,50	-	-	-	-	-
9		450	-	-	-	1,50	1,70	2,05	2,40	2,80	3,20	3,70	4,00	-	-	-
10		560	-	-	-	-	-	1,85	2,20	2,55	3,00	3,40	3,80	-	-	-
11		710	-	-	-	-	-	-	-	2,35	2,70	3,10	3,50	3,90	-	-
12		900	-	-	-	-	-	-	-	-	-	-	3,30	3,70	-	-
13		1100	-	-	-	-	-	-	-	-	-	-	-	3,30	-	-
14	10000, 12000	450	-	-	-	-	2,20	2,70	3,10	3,60	4,15	4,80	-	-	-	-
15		560	-	-	-	-	-	-	2,85	3,30	3,90	4,40	4,95	-	-	-
16		710	-	-	-	-	-	-	-	3,00	3,50	4,00	4,55	5,30	-	-
17		900	-	-	-	-	-	-	-	-	-	3,70	4,20	4,80	5,40	6,40
18		1100	-	-	-	-	-	-	-	-	-	-	-	4,30	5,00	5,80
19		1400	-	-	-	-	-	-	-	-	-	-	-	-	-	5,30
	Индекс		а	б	в	г	д	е	ж	з	и	к	л	м	н	о

НАДРЕЗКА ЗАПЛЕЧИКОВ У ПРЯМОУГОЛЬНОЙ ИЛИ КВАДРАТНОЙ ЗАГОТОВКИ ТРЕУГОЛКОЙ									Ковка на прессах
									Карта 71
Содержание работы Наметить место заплечика. Взять треуголку и положить на заготовку. Надрезать заготовку. Снять треуголку и положить на место
N позиции	Усилие пресса, тс, до	Глубина засечки, h, мм, до	Ширина заготовки H, мм, до
			200	250	320	400	500	630	800	1000	1250	1600
			Время, мин.
1	600, 750, 800, 1000, 1200, 1500, 2000	50	0,340	0,336	0,368	0,41	0,450	0,495	0,505	-	-	-
2		63	0,360	0,392	0,432	0,48	0,530	0,576	0,640	-	-	-
3		80	0,415	0,455	0,512	0,56	0,610	0,670	0,745	-	-	-
4		100	0,418	0,535	0,590	0,65	0,710	0,785	0,860	-	-	-
5		125	-	0,625	0,690	0,75	0,840	0,920	1,000	-	-	-
6		160	-	-	0,800	0,88	0,950	1,040	1,160	-	-	-
7		200	-	-	0,950	1,05	1,12	1,240	1,360	-	-	-
8	2500, 3000, 5000	50	0,384	0,424	0,463	0,510	0,560	0,620	0,680	0,75	0,82	-
9		63	0,450	0,486	0,542	0,600	0,660	0,720	0,800	0,88	0,96	-
10		80	0,52	0,567	0,640	0,700	0,760	0,840	0,930	1,04	1,12	-
11		100	-	0,670	0,735	0,800	0,880	0,980	1,08	1,20	1,28	-
12		125	-	-	0,88	0,96	1,04	1,16	1,24	1,40	1,52	-
13		160	-	-	1,00	1,12	1,20	1,28	1,44	1,60	1,76	-
14		200	-	-	1,20	1,28	1,40	1,56	1,72	1,92	2,08	-
15		250	-	-	1,40	1,52	1,76	1,84	2,04	2,24	2,44	-
16	10000, 12000	63	-	-	-	-	0,86	0,93	1,04	1,14	1,25	1,42
17		80	-	-	-	-	0,98	1,10	1,20	1,36	1,46	1,62
18		100	-	-	-	-	1,14	1,28	1,40	1,56	1,68	1,87
19		125	-	-	-	-	1,36	1,52	1,60	1,84	2,00	2,16
20		160	-	-	-	-	1,56	1,68	1,88	2,08	2,32	2,48
21		200	-	-	-	-	1,84	2,00	2,20	2,48	2,72	3,04
22		250	-	-	-	-	-	2,40	2,64	2,58	3,20	3,52
23		320	-	-	-	-	-	-	3,12	3,44	3,76	4,15
	Индекс		а	б	в	г	д	е	ж	з	и	к

ОТРУБКА ЗАГОТОВОК КРУГЛОГО СЕЧЕНИЯ														Ковка на прессах
														Карта 72
Содержание работы Отмерить заготовку. Наложить топор. Отрубить заготовку с кантовкой в процессе отрубки, править конец поковки после отрубки. Убрать топор
N позиции	Усилие пресса, тс, до	Диаметр заготовки D, мм, до
		100	125	160	200	225	250	280	320	350	400	450		500	560		630	710	800
		Время, мин.
1	650,750,800, 1000	0,76	0,81	0,87	0,95	1,09	1,19	1,33	1,52	1,66	1,90	2,14		-	-		-	-	-
2	1200, 1500, 2000	-	-	-	0,85	0,98	1,06	1,20	1,37	1,49	1,71	1,92		2,14	2,39		2,67	3,04	3,42
N позиции	Усилие пресса, тс, до	Диаметр заготовки D, мм, до
		200	225	250	280	320	350	400	450	500	560	630		710	800		900	1000	1100
		Время, мин.
3	2500, 3000, 5000	0,74	0,85	0,92	1,04	1,19	1,30	1,49	1,66	1,86	2,08	2,34		2,64	2,96		3,32	3,70	4,08
	Индекс	а	б	в	г	д	е	ж	з	и	к	л		м	н		о	п	р
N позиции	Усилие пресса, тс, до	Диаметр заготовки D, мм, до
		320	350	400	450	500	560	630	710	800	900	1000	1120	1250	1400	1600	1800	2000	2500
		Время, мин.
4	10000, 12000	1,76	1,90	2,04	2,23	2,37	2,56	2,80	3,09	3,32	3,70	4,28	4,94	5,70	6,84	8,36	9,97	11,7	16,2
	Индекс	а	б	в	г	д	е	ж	з	и	к	л	м	н	о	п	р	с	т

ОТРУБКА ЗАГОТОВОК ПРЯМОУГОЛЬНОГО И КВАДРАТНОГО СЕЧЕНИЯ										Ковка на прессах
										Карта 73
Содержание работы Отмерить заготовку. Наложить топор на заготовку. Отрубить заготовку с поворотом в процессе отрубки. Убрать топор
N позиции	Усилие пресса, тс, до	Толщина полосы h, мм, до	Ширина полосы b, мм, до
			100	125	160	200	250	320	400		500	630	800	1000
			Время, мин.
1	600, 750, 800, 1000	100	0,31	0,36	0,45	0,54	0,65	0,79	-		-	-	-	-
2		160	-	0,44	0,53	0,63	0,76	0,92	1,1		-	-	-	-
3		250	-	-	-	0,77	0,93	1,14	1,35		-	-	-	-
4		400	-	-	-	-	-	1,36	1,60		-	-	-	-
5	1200, 1500, 2000	200	-	-	-	0,72	0,87	1,07	1,29		1,53	1,86	2,29	2,75
6		320	-	-	-	-	1,13	1,38	1,49		2,00	2,43	2,95	3,60
7		500	-	-	-	-	-	-	1,90		2,30	2,78	3,40	4,00
8		800	-	-	-	-	-	-	-		-	3,04	3,75	4,20
9	2500, 3000, 5000	200	0,81	0,99	1,20	1,45	1,73	2,15	2,63		2,96	-	-	-
10		320	0,93	1,14	1,39	1,66	2,00	2,50	2,98		3,59	-	-	-
11		500	-	-	1,66	2,00	2,45	2,98	3,70		4,13	-	-	-
12		800	-	-	-	-	2,68	3,30	3,90		4,94	-	-	-
13		1000	-	-	-	-	-	-	4,94		5,89	-	-	-
14	10000, 12000	350	-	1,62	1,75	1,93	2,12	2,34	2,66		3,20	4,12	5,32	5,85
15		450	-	-	2,07	2,25	2,50	2,75	3,18		3,70	4,88	6,20	6,80
16		560	-	-	-	2,58	2,85	3,20	3,60		4,20	5,43	7,10	7,80
17		710	-	-	-	-	3,32	3,68	4,20		4,95	6,30	8,20	9,10
18		900	-	-	-	-	-	4,25	4,85		5,65	7,38	9,60	10,6
19		1120	-	-	-	-	-	-	5,50		6,25	8,40	11,2	11,9
20		1400	-	-	-	-	-	-	-		7,40	9,78	12,6	13,8
21		1800	-	-	-	-	-	-	-		-	11,5	14,7	16,0
22		2200	-	-	-	-	-	-	-		-	-	16,3	18,0
	Индекс		а	б	в	г	д	е	ж		з	и	к	л

ПОДГОНКА ПОКОВОК ПО ШАБЛОНУ				Ковка на прессах
				Карта 74
Содержание работы Подгонка поковки с доводкой точно по шаблону
N позиции	Длина поковки, мм, до	Поковки простой конфигурации	Поковки сложной конфигурации
		Время, мин.
1	800	0,7	1,0
2	900	0,77	1,1
3	1000	0,84	1,2
4	1120	0,92	1,32
5	1250	1,02	1,45
6	1400	1,12	1,60
7	1600	1,26	1,80
8	1800	1,40	2,0
9	2000	1,54	2,2
10	2200	1,68	2,4
11	2500	1,87	2,67
12	2800	2,06	2,95
13	3200	2,31	3,30
14	3500	2,52	3,60
15	4000	2,80	4,0
16	4500	3,10	4,42
17	5000	3,36	4,80
	Индекс	а	б

ПРАВКА ПОКОВОК КРУГЛОГО СЕЧЕНИЯ ПОСЛЕ ТЕРМООБРАБОТКИ					Ковка на прессах
					Карта 75
Содержание работы Подать поковку на пресс краном. Править поковку. Промерить поковку. Убрать поковку с пресса
N позиции	Длина, мм, до	Диаметр, мм
		106	160	250	400	630
		Время, мин.
1	2000	4,5	5,4	6,4	-	-
2	2500	5,3	6,25	7,55	8,85	-
3	3200	6,2	7,50	9,0	10,5	-
4	4000	7,3	8,7	10,3	12,2	14,5
5	5000	8,5	10,2	12,1	14,3	16,8
6	6300	10,0	12,0	14,3	16,6	19,7
7	8000	11,8	14,0	16,7	19,7	23,2
8	10000	-	16,5	19,5	23,0	27,0
9	12500	-	-	22,5	26,5	31,5
10	16000	-	-	-	31,5	37,5
11	20000	-	-	-	-	43,8
12	25000	-	-	-	-	51,0
	Индекс	а	б	в	г	д

КОВКА НА ПРЕССАХ С ПРИМЕНЕНИЕМ ШАРЖИР-МАШИНЫ, МАНИПУЛЯТОРА, КРАНА						Ковка на прессах
						Карта 76
N позиции	Содержание работы	Масса слитков, т, до
		1,0	1,25	1,6	2,0	2,5	3,2	4,0	5,0	6,3	8,0	10,0
		Время, мин.
1	Взять заготовку с поворотной плиты краном при помощи клещей и загрузить в печь	0,54	0,63	0,75	0,88	4,04	1,23	1,48	1,71	2,03	2,47	2,90
2	Взять слиток, заготовку манипулятором с поворотного стола или пресса и загрузить в печь	1,07
3	Взять слиток, заготовку с поворотной плиты шаржир-машиной и загрузить в печь	1,50	1,63	1,77	1,93	2,09	2,25	2,47	2,63	2,85	3,11	3,32
4	Выгрузить слиток, заготовку из печи с выдвижным подом краном при помощи клещей и положить на поворотную плиту	0,65	0,75	0,90	1,07	1,16	1,48	1,77	2,06	2,47	2,94	3,49
5	Выгрузить слиток, заготовку из печи манипулятором и подать на пресс	1,29
6	Выгрузить слиток, заготовку из печи шаржир-машиной и подать на пресс	1,80	1,96	2,13	2,32	2,51	2,68	2,96	3,15	3,44	3,76	3,97
7	Захватить слиток, заготовку манипулятором	0,60
8	Развернуть слиток, заготовку на 180° манипулятором	0,60	0,66	0,75	0,85	0,97	1,07	1,18	1,34	1,44	1,66	1,8
9	Снять заготовку с бойка пресса манипулятором и положить на поворотную плиту, пол	1,61
10	Отвести манипулятор и подать кантователь	1,07
11	Отвести кантователь и подать манипулятор	0,85
12	Надеть цепь на патрон и поковку	0,28
13	Застропить оправку скобой	0,47
	Индекс	а	б	в	г	д	е	ж	з	и	к	л

ВСПОМОГАТЕЛЬНОЕ ВРЕМЯ НА ЗАГРУЗКУ ЗАГОТОВОК В ПЕЧЬ И ВЫГРУЗКУ ИХ ИЗ ПЕЧИ				Ковка на молотах и прессах
				Карта 77, лист 1
I. Вручную
N позиции	Масса заготовки поковки, кг, до	Взять клещи, вилы, загрузить заготовку в печь	Взять клещи, вилы, выдать заготовку из печи и подать на молот, пресс	Итого на загрузку и выгрузку	Уложить поковку на место
		Время, мин.
1	6	0,11	0,19	0,30	0,08
2	8	0,13	0,22	0,35	0,09
3	10	0,15	0,25	0,40	0,10
4	12	0,16	0,27	0,43	0,11
5	16	0,19	0,32	0,51	0,13
6	20	0,22	0,36	0,58	0,14
7	25	0,25	0,41	0,66	0,16
8	32	0,29	0,47	0,76	0,18
9	40	0,33	0,53	0,86	0,21
10	50	0,37	0,60	0,97	0,24
11	60	0,41	0,68	1,09	0,26
	Индекс	а	б	в	г

ВСПОМОГАТЕЛЬНОЕ ВРЕМЯ НА ЗАГРУЗКУ ЗАГОТОВОК В ПЕЧЬ И ВЫГРУЗКУ ИХ ИЗ ПЕЧИ				Ковка на молотах и прессах
				Карта 77, лист 2
II. Краном
N позиции	Масса заготовки, поковки, т, до	Взять клещи в загрузить заготовку в печь	Взять клещи, выдать заготовку из печи и подать на молот, пресс	Итого на загрузку и выгрузку	Уложить поковку на место
		Время, мин.
12	0,1	0,5	0,6	1,10	0,45
13	0,5	0,88	1,05	1,93	0,75
14	0,6	0,95	1,14	2,09	0,81
15	0,8	1,05	1,26	2,31	0,89
16	1,0	1,15	1,38	2,53	0,98
17	1,25	1,25	1,50	2,75	1,06
18	1,6	1,37	1,65	3,02	1,17
19	2,0	1,5	1,80	3,30	1,28
20	2,5	1,6	1,92	3,52	1,36
21	3,2	1,75	2,10	3,85	1,49
22	4,0	1,90	2,28	4,18	1,62
23	5,0	2,05	2,46	4,51	1,75
24	6,3	2,23	2,68	4,91	1,9
25	8,0	2,4	2,88	4,78	2,04
26	10	2,6	3,12	5,72	2,22
27	12	2,8	3,36	6,16	2,38
28	16	3,05	3,66	6,71	2,60
29	20	3,30	3,96	7,26	2,80
30	25	3,60	4,32	7,92	3,07
31	32	3,90	4,68	8,58	3,32
32	40	4,25	5,10	9,35	3,62
33	50	4,60	5,52	10,12	3,92
34	63	5,0	6,0	11,0	4,25
35	80	5,4	6,48	11,88	4,6
36	100	5,8	6,95	12,75	4,95
37	125	6,3	7,55	13,85	5,35
38	160	6,9	8,28	14,18	5,9
	Индекс	а	б	в	г

ВСПОМОГАТЕЛЬНОЕ ВРЕМЯ НА КОНТРОЛЬНЫЕ ИЗМЕРЕНИЯ И КЛЕЙМЕНИЕ ПОКОВОК									Ковка на молотах и прессах
									Карта 78
I. Измерение поковок
N позиции	Способ измерения	Длина (диаметр) поковки, мм, до
		50	70	100	140	200	280	400	500	700	1000	1200
		Время, мин.
1	Линейкой	0,16							0,20
2	Кронциркулем	0,044	0,053	0,064	0,077	0,094	0,112	0,135	0,151	0,181	0,22	0,245
	Индекс	а	б	в	г	д	е	ж	з	и	к	л
II. Клеймение поковок
N позиции	Способ клеймения поковок										Время, мин.
1	Вручную										0,11
2	На молоте			Масса падающих частей молота, т, до				0,5			0,01
3								1			0,10
4								2			0,12
5								3			0,15
6								4			0,18
7	На прессе			Усилие пресса, тс, до				600, 750, 800, 1000			0,12
8								1200, 1500, 2000			0,15
9								2500, 3000, 5000			0,21
10								10000, 12000			0,31
	Индекс										а

ВЫБОР МАССЫ ПАДАЮЩИХ ЧАСТЕЙ МОЛОТА И УСИЛИЯ ПРЕССА В ЗАВИСИМОСТИ ОТ РАЗМЕРА И МАССЫ ПОКОВОК И СЛИТКА							Ковка на молотах и прессах
							Приложение 1
I. Молота
Масса падающих частей молота, т	Масса поковок, кг							Наибольшее сечение заготовки (сторона квадрата или диаметр), мм
	Фасонная поковка				Наибольшая масса поковок для гладких валов
	средняя масса		наибольшая масса
0,075	0,3		1,2		7,5			45
0,15	1,5		4		15			60
0,25	2,5		8		35			75
0,4	6		18		60			100
0,56	9		28		110			120
0,75	12		40		140			135
1,0	20		70		250			160
1,5	40		120		350			190
2,0	60		180		500			225
3,0	100		320		750			275
4,0	140		500		1100			350
5,0	200		700		1500			400
II. Пресса
Усилие пресса, тс		Масса слитка, тс				Усилие пресса, тс	Масса слитка, тс
		средний		наибольший			средний		наибольший
500		0,65		2		2000	14		28
800		2		5,5		3200	33		58
1250		5,5		12		5000	62		98

МАССА И РАЗМЕРЫ СЛИТКОВ					Ковка на прессах
					Приложение 2
Масса слитка, <...>	Размеры, мм
	наибольший диаметр корпуса D	наименьший диаметр корпуса d	длина корпуса слитка l	полная длина слитка L	диаметр сбиллетированного слитка d1	длина сбиллетированного слитка l1
0,78	340	300	915	1365	300	1000
1,25	440	390	995	1395	390	1020
1,6	450	395	1060	1670	400	1220
2,0	490	435	1100	1720	440	1250
2,5	525	470	1190	1870	470	1380
3,0	570	510	1220	1920	510	1400
3,5	600	540	1280	1980	550	1400
4,0	640	570	1290	2005	570	1430
4,5	660	610	1340	2090	610	1470
5,15	690	630	1405	2160	640	1530
6,7	750	690	1510	2400	700	1660
8,0	790	740	1630	2550	750	1720
9,84 - 14,53	935	900	1400 - 2100	2195 - 3165	900	1460 - 2200
19,15 - 26,8	1194	1150	1670 - 2300	2850 - 3690	1150	1660 - 2400
25 - 32	1260	1220	1935 - 2650	3530 - 4245	1220	1800 - 2600
34 - 42	1440	1400	2090 - 2740	3490 - 4345	1400	2050 - 2750
48 - 60	1550	1500	2450 - 3250	4180 - 5210	1500	2180 - 2890
60 - 63,4	1550	1500	3075 - 3250	4180 - 5210	1500	2600 - 3400
70 - 84	1790	1670	2930 - 3500	4930 - 5856	-	-
93 - 108	1955	1883	3070 - 3680	5180 - 5730	-	-
120	2120	1900	3280 - 3450	5695 - 6090	-	-
121,2	2160	2100	3230	5245	-	-
124	2160	2100	3330	5445	-	-
129,4	2160	2100	3630	5645	-	-
133,6	2170	2100	3680	5795	-	-
140	2173	2100	3880	5995	-	-
145	2177	2100	4080	6195	-	-
160	2180	2100	4230	6115	-	-

ОСНОВНЫЕ ДАННЫЕ О КОВОЧНЫХ МОЛОТАХ			Ковка на молотах
			Приложение 3
а) Паровоздушные молота
Параметры	Модель
	М1340		М1343		М1345
Номинальная масса падающих частей, кг	1000		2000		3000
Энергия удара, кГм/см2	2500		5000		8000
Число ударов бабы в минуту при наибольшем ходе	63		50		50
Расстояние между стойками в свету, мм	1800		2300		2700
Высота рабочей зоны в свету, мм	450		530		630
Расстояние от зеркала нижнего бойка до уровня пола, мм	750		750		750
Размер зеркала бойка, мм	410 x 230		530 x 290		600 x 330
Давление пара перед впуском, ата	7 - 9		7 - 9		7 - 9
Давление воздуха перед впуском, ата	6 - 8		6 - 8		6 - 8
Максимальный рабочий ход бабы, мм	1200		1200		1250
Габаритные размеры в плане, мм	3910 x 1400		4900 x 1930		5100 x 2490
Высота молота над уровнем пола, мм	5145		5350		5895
Масса шабота, т	15		30		47
Масса молота без шабота, т	15,9		20		27
б) Паровоздушные молота двойного действия мостового типа
Параметры		Модель
		М1545		М1547
Масса падающих частей, кг		3150		5000
Энергия удельная, кг/см2		8000		12500
Число ударов бабы в минуту		50		40
Расстояние между стойками в свету, мм		4000		4000
Высота рабочей зоны в свету, мм		630		710
Расстояние от зеркала нижнего бойка до уровня пола, мм		750		750
Размер зеркала бойка, мм		630 x 300		710 x 400
Масса шабота, т		47		75
Габаритные размеры (длина, ширина, высота), мм		6850 x 2750 x 5900		5850 x 2750 x 6300
Масса, т		83		122

ОСНОВНЫЕ ПАРАМЕТРЫ КОВОЧНЫХ ГИДРАВЛИЧЕСКИХ ПРЕССОВ ЧЕТЫРЕХКОЛОННОГО ПРЕССА (ГОСТ 7284-70)				Ковка на прессах
				Приложение 4
Параметры	Качественные показатели
Номинальное усилие пресса, кг	500	800	1250	2000	3200	5000
Наибольший ход подвижной поперечины в ее верхнем положении H, мм	800	900	1250	1600	2000	2500
Расстояние от стола до подвижной поперечины в ее верхнем положении H, мм	1600	2120	2650	3150	4000	5000
Расстояние между колоннами в свету L, мм	1180	1500	1900	2240	3050	3750
Размер выдвижного стола, мм, не менее:
A	-	1250	1600	2120	2500	2800
B	-	1000	1250	1600	2800	6000
Номинальный ход стола, мм, не менее:
одностороннего	-	360	450	600	710	-
двустороннего	-	1060	1320	1320	1600	4500
Количество нажимов бойка, в минуту, не менее:
рабочих	22	20	16	12	10	6
при ходе поперечины, мм	130	160	160	200	200	225
для отделки	50	80	80	60	60	30
Наименьшее усилие выталкивателя, т	30	20	20	20	20	200
