"Нормы 17-13. Радиопередатчики всех категорий гражданского применения. Требования на допустимые отклонения частоты"
(утв. и введены в действие Решением ГКРЧ при Минкомсвязи России от 24.05.2013 N 13-18-03)
(ред. от 01.07.2016)

1.1 Настоящие нормы устанавливают требования на допустимые отклонения частоты радиопередатчиков всех категорий гражданского применения.

1.2 Нормы распространяются на все действующие закупаемые за рубежом, разрабатываемые (модернизируемые) и производимые радиопередатчики гражданского назначения.

1.3 Настоящие Нормы являются обязательными для всех граждан Российской Федерации и российских юридических лиц, занимающихся разработкой, производством, эксплуатацией (применением), а также ввозом на территорию Российской Федерации радиопередающих устройств гражданского назначения.

1.4 По техническим или эксплуатационным соображениям к радиопередатчикам некоторых радиослужб могут быть применены более жесткие требования на допустимые отклонения частоты. Применение более жестких требований решается по согласованию между заказчиком и разработчиком РЭС.

1.5 Контроль нормируемых допустимых отклонений частоты радиопередатчиков осуществляется:

а) при испытаниях на этапах разработки, производства и подтверждения соответствия установленным требованиям. При этом порядок контроля в ходе других видов испытаний устанавливается в соответствии с техническими условиями на радиопередающие устройства;

б) органами радиочастотной службы и государственного надзора за деятельностью в области связи, информационных технологий и массовых коммуникаций в случаях возникновения радиопомех на этапах эксплуатации РЭС.

1.6 Выполнение измерений частоты радиопередатчика выполняется в соответствии с методиками (методами) измерений, аттестованными в установленном порядке. Погрешность измерения частоты должна быть не более 0,1 нормы допустимого отклонения частоты.

В настоящих нормах использованы положения документов [1] - [10] и ссылки на следующие стандарты:

(в ред. Изменений, внесенных решением ГКРЧ при Минкомсвязи России от 30.06.2015 N 15-33-05)

ГОСТ 23611-79 Совместимость радиоэлектронных средств электромагнитная. Термины и определения.

ГОСТ 24375-80 Радиосвязь. Термины и определения.

В настоящих нормах применены термины и определения, установленные в ГОСТ 23611-79 и ГОСТ 24375-80, а также следующие:

3.1 Радиослужба: служба, которая осуществляет передачу, излучение и/или прием радиоизлучения для определенных целей электросвязи.

3.2 Радиовещательная станция: станция радиовещательной службы.

3.3 Стационарная станция воздушной подвижной службы: сухопутная станция воздушной подвижной службы.

В некоторых случаях стационарная станция воздушной подвижной службы может устанавливаться, например, на борту морского судна или на морской платформе.

3.4 Станция воздушного судна: подвижная станция воздушной подвижной службы, отличная от станции спасательного средства, установленная на борту воздушного судна.

3.5 Станция спасательного средства: подвижная станция морской подвижной службы или воздушной подвижной службы, предназначенная исключительно для спасательных целей и установленная на спасательной лодке, спасательном плоту или другом спасательном средстве.

3.6 Судовой аварийный передатчик: судовой передатчик, используемый исключительно на частоте сигнала бедствия для нужд, связанных с бедствием, срочностью или безопасностью.

3.7 Станция радиомаяка - указателя места бедствия: станция подвижной службы, излучения которой предназначены для обеспечения операций по поиску и спасанию.

3.8 Станция радиоопределения: станция службы радиоопределения.

3.9 Фиксированная станция: станция фиксированной службы.

3.10 Допустимое отклонение частоты: максимальное допускаемое отклонение средней частоты полосы частот излучения от присвоенной частоты или характерной частоты излучения от относительной частоты.

3.11 Относительная частота: частота, занимающая по отношению к присвоенной частоте фиксированное и определенное положение. Отклонение этой частоты по отношению к присвоенной частоте имеет ту же абсолютную величину и знак, что и отклонение характерной частоты по отношению к середине полосы частот, занимаемой излучением.

3.12 Характерная частота: частота, которую можно легко опознать и измерить в данном излучении.

3.13 Присвоенная частота: средняя частота полосы частот, присвоенной станции.

3.14 Присвоенная полоса частот: полоса частот, в пределах которой разрешено излучение станции; ширина этой полосы частот равна необходимой ширине полосы частот плюс удвоенная абсолютная величина допустимого отклонения частоты. Для космических станций присвоенная полоса частот включает удвоенную максимальную величину допплеровского сдвига частоты, который может наблюдаться по отношению к любой точке земной поверхности.

3.15 Устройство малого радиуса действия: это техническое средство, предназначенное для передачи и (или) приема радиоволн на короткие расстояния, которое не относится ни к одной из радиослужб и используется при условии, что не создаются помехи другим станциям и не требуется защита от помех других станций.

N - норма допустимого относительного отклонения частоты радиопередатчика, выраженная в миллионных долях относительно присвоенной частоты;

N_абс - норма допустимого абсолютного отклонения частоты радиопередатчика от присвоенной частоты, выраженная в герцах;

В_н - необходимая ширина полосы частот;

В_к - контрольная ширина полосы частот (на уровне минус 30 дБ относительно максимального уровня сигнала);

В_п - ширина присвоенной полосы частот;

f_п - присвоенная частота радиопередатчика;

f_и - измеренная рабочая частота;

f_иi - значение рабочей частоты, полученное при i-м измерении;

f_оп - опорная частота (от стандарта частоты);

- отклонение частоты радиопередатчика в герцах от присвоенной частоты при i-м измерении;

- среднее арифметическое значение абсолютных величин отклонений частоты радиопередатчика от присвоенной частоты, рассчитанное по результатам n измерений.

РР - Регламент радиосвязи

РЭС - Радиоэлектронное средство

РЛС - Радиолокационная станция (станции)

БС - Базовая станция (станции)

КСВН - Коэффициент стоячей волны по напряжению

НШПЧ - Необходимая ширина полосы частот

DECT (Digital Enhanced Cordless Telecommunication) - технология абонентского радиодоступа в диапазоне радиочастот 1880 - 1900 МГц

DMR (Digital mobile radio) - цифровая мобильная радиосвязь

GSM (Global System for Mobile Communications) - глобальный цифровой стандарт для мобильной сотовой связи

IEEE (Institute of Electrical and Electronics Engineers) - институт инженеров по электротехнике и электронике

IMT-MC-450 (International Mobile Telecommunications - Multi-Carrier) - международная мобильная телекоммуникационная система на нескольких несущих в диапазоне радиочастот 450 МГц

LTE (Long Term Evolution) - технология мобильной передачи данных четвертого поколения

MMDS (Microwave Multipoint Distribution Service) - система эфирно-кабельного телевидения

OFDM (Orthogonal Frequency Division Multiplexing) - мультиплексирование с ортогональным частотным разделением каналов

OFDMA (Orthogonal Frequency Division Multiple Access) - множественный доступ с ортогональным частотным разделением каналов

SCa (Single Carrier) - одна несущая

TETRA (Terrestrial Trunked Radio) - наземная транкинговая радиосвязь

5.1 Допустимые отклонения частоты радиопередатчиков всех категорий гражданского применения не должны превышать значений, приведенных в таблице 1.

5.2 Допустимые отклонения частоты радиопередатчиков выражаются в миллионных долях относительно присвоенной частоты, или в значениях абсолютного отклонения частоты в герцах от присвоенной частоты, где N и N_абс указаны в таблице 1.

5.3 Если нет другого указания, то мощность для различных категорий станций представляет собой пиковую мощность (огибающей) для однополосных передатчиков и среднюю мощность для всех других передатчиков.

--------------------------------

Примечания к таблице 1.

<1> Для передатчиков береговых станций, используемых для буквопечатающей телеграфии или передачи данных, допустимое отклонение частоты составляет:

+/- 5 Гц - при узкополосной фазовой модуляции;

+/- 10 Гц - при частотной модуляции и для передатчиков, используемых для цифрового избирательного вызова.

<2> Для передатчиков судовых станций, используемых для буквопечатающей телеграфии или передачи данных, допустимое отклонение частоты, составляет:

+/- 5 Гц - при узкополосной фазовой модуляции;

+/- 10 Гц - при частотной модуляции и для передатчиков, используемых для цифрового избирательного вызова.

<3> Если аварийный передатчик одновременно являются резервным для основного, то его допустимое отклонение частоты должно быть таким же, как и для основного.

<4> Для однополосных передатчиков стационарных станций, работающих в полосах частот, распределенных на исключительной основе воздушной подвижной службе, допустимое отклонение частоты составляет +/- 10 Гц.

<5> Для однополосных радиотелефонных передатчиков с пиковой мощностью 2 Вт и менее допустимое отклонение частоты составляет +/- 40 Гц, а с мощностью более 2 Вт составляет +/- 20 Гц.

<6> Для передатчиков, используемых для однополосной радиосвязи с мощностью более 2 Вт, допустимое отклонение частоты составляет +/- 20 Гц, а для передатчиков, используемых для радиотелеграфии с частотной модуляцией, а также для передатчиков мощностью 2 Вт и менее, используемых для однополосной радиосвязи составляет +/- 40 Гц.

<7> Для стационарных станций, обслуживающих международные авиалинии, а также для станций с разносом каналов 8,33 кГц, допустимое отклонение частоты составляет +/- 10 Гц.

<8> Для передатчиков небольших судов, работающих в прибрежных водах или вблизи них с мощностью несущей не более 5 Вт в полосе радиочастот 26175 - 27500 кГц с излучениями классов A3E, F3E или G3E, допустимое отклонение частоты составляет 40 x 10^-6.

<9> Для однополосных радиотелефонных передатчиков допустимое отклонение частоты составляет +/- 50 Гц. Для однополосных радиотелефонных передатчиков в полосе радиочастот 26175 - 27500 кГц с пиковой мощностью огибающей не более 15 Вт основное допустимое отклонение равно 40 x 10^-6.

<10> Для передатчиков со средней мощностью 50 Вт или меньше, которые работают на частотах ниже 108 МГц (в полосах радиочастот 29,7 - 100 МГц и 100 - 470 МГц), допустимое отклонение составляет +/- 3000 Гц.

<11> Для станций аналогового телевизионного вещания мощностью:

50 Вт (пиковая мощность огибающей изображения) или меньше, работающих в полосе радиочастот 48,5 - 100 МГц;

100 Вт (пиковая мощность огибающей изображения) или меньше, работающих в полосе радиочастот 100 - 960 МГц,

и которые принимают входной сигнал от других телевизионных станций, допустимое отклонение по эксплуатационным причинам может не соблюдаться. Для таких станций допустимое отклонение частоты составляет +/- 2000 Гц.

Для станций мощностью 1 Вт (пиковая мощность огибающей изображения) или меньше допустимое отклонение составляет:

+/- 5 кГц в полосе радиочастот 48,5 - 470 МГц;

+/- 10 кГц в полосе радиочастот 470 - 960 МГц.

<12> Для передатчиков цифрового телевизионного вещания стандарта DVB, работающих в полосах радиочастот 174 - 230 МГц и 470-862 МГц, допустимое отклонение частоты составляет +/- 100 Гц, при этом допустимое отклонение частоты для передатчиков, входящих в состав одночастотной сети (SFN), в пределах указанной величины допустимого отклонения частоты составляет:

+/- 1 Гц - для передатчиков DVB-T;

+/- 0,5 Гц - для передатчиков DVB-T2.

(п. 12 в ред. Изменений, внесенных решением ГКРЧ при Минкомсвязи России от 30.06.2015 N 15-33-05)

<13> Для радиорелейного оборудования, введенного в эксплуатацию до 01.01.1995, сохраняется норма 100 x 10^-6.

<14> Для станций воздушных судов с разносом каналов 25 кГц, обслуживающих международные авиалинии, а также для станций с разносом каналов 8,33 кГц допустимое отклонение частоты составляет +/- 10 Гц. В режиме цифровой передачи данных допустимое отклонение частоты составляет 2 x 10^-6.

<15> Это допустимое отклонение частоты относится к станциям, использующим фиксированные рабочие частоты. Для остальных станций нестабильность радиопередатчиков не должна приводить к излучениям вне выделенной полосы частот.

<16> Для базовых и подвижных станций сухопутной подвижной службы с разносом между каналами 12,5 кГц, работающих в полосе радиочастот 470 - 960 МГц, рекомендуется применять норму 1,5 x 10^-6.

<17> Для радионавигационных подвижных станций допускается нестабильность 1500 x 10^-6 при условии, что излучения находятся в пределах выделенной полосы.

<18> Для сухопутных станций воздушной радионавигации допустимое отклонение частоты составляет 20 x 10^-6.

<19> Допустимое отклонение частоты составляет:

а) для радиопередатчиков широкополосных систем:

космических станций 0,5 x 10^-6,

земных станций 0,3 x 10^-6,

б) для радиопередатчиков, использующих один канал на несущей, космических и земных станций 0,2 x 10^-6.

<20> Для спутниковых аварийных радиомаяков - указателей места бедствия, работающих в полосе радиочастот 406 - 406,1 МГц, допустимое отклонение частоты составляет 20 x 10^-6.

<21> Допустимое отклонение частоты для устройств малого радиуса действия, излучающих сигналы с НШПЧ до 25 кГц, не должна превышать пределов, установленных в таблице 2.

Допустимое отклонение частоты для передатчиков станций малого радиуса действия, излучающих сигналы с НШПЧ более 25 кГц, не должно превышать 100 x 10^-6 в диапазоне частот от 25 МГц до 1000 МГц.

В диапазонах частот свыше 1000 МГц допустимое отклонение частоты для передатчиков устройств малого радиуса действия, не должно превышать 50 x 10^-6.

<22> Для станций радиодоступа для беспроводной передачи данных в диапазонах радиочастот 71 - 76 ГГц, 81 - 86 ГГц, 92 - 95 ГГц при амплитудной модуляции величина допустимого отклонения частоты сигнала на выходе передающего тракта не должна превышать 200 x 10^-6.

<23> Для стационарных радиовещательных передатчиков, работающих с амплитудной модуляцией в диапазонах радиочастот от 0,1485 МГц до 0,2835 МГц, от 0,5265 до 1,6065 МГц и от 3,95 МГц до 26,1 МГц, допустимое отклонение частоты составляет 1 x 10^-6.

[1] Нормы 17-99. Радиопередатчики всех категорий и назначений. Требования на допустимые отклонения частоты. Методы измерений и контроля.

[2] Нормы 19-02. Нормы на ширину полосы радиочастот и внеполосные излучения радиопередатчиков гражданского применения.

[3] Радиорегламент, редакция 2008 г., Международный союз электросвязи Radio Regulations, Edition of 2008, ITU.

[4] Рекомендация МСЭ-Р SM-1045-1. Отклонения частоты передатчиков. Recommendation ITU-R SM-1045-1. Frequency tolerance of transmitters, 1997.

[5] База данных ГКРЧ по форме N 1 "ТТД РЭС" за 1995 - 2004 гг.

[6] ГОСТ 20532-83. Радиопередатчики телевизионные I - V диапазонов. Основные параметры, технические требования и методы измерений.

[7] ГОСТ Р 50657-94. Совместимость радиоэлектронных средств электромагнитная. Устройства радиопередающие всех категорий и назначений народнохозяйственного применения. Требования к допустимым отклонениям частоты. Методы измерений и контроля.

[8] ГОСТ Р 51741-2001. Передатчики радиовещательные стационарные диапазона ОВЧ. Основные параметры, технические требования и методы измерений.

[9] ГОСТ Р 51742-2001. Передатчики радиовещательные стационарные с амплитудной модуляцией диапазонов низких, средних и высоких частот. Основные параметры, технические требования и методы измерений.

[10] ГОСТ Р 55696-2013 Телевидение вещательное цифровое. Передающее оборудование для цифрового наземного телевизионного вещания DVB-T/T2. Технические требования. Основные параметры. Методы измерений.

(п. 10 введен Изменениями, внесенными решением ГКРЧ при Минкомсвязи России от 30.06.2015 N 15-33-05)

1.1.1 Контроль допустимого отклонения частоты проводят в соответствии с методиками измерений, методиками испытаний, установленными техническими условиями на конкретные типы радиопередатчиков, которые должны соответствовать требованиям Норм 17-13 и методам измерений, изложенным ниже.

Отклонение частоты излучения радиопередатчика должно удовлетворять требованиям, приведенным в Нормах 17-13, с учетом погрешности, приписанной используемой методике измерений.

1.1.2 Контроль допустимого отклонения частот разрешается проводить по характерной частоте спектра сигнала, с нормированным значением отклонения этой составляющей спектра от центральной частоты излучения. В этом случае должна быть точно определена поправка, которая должна быть введена в результат измерения. Эта поправка должна учитываться при расчете отклонения центральной частоты сигнала от номинального значения.

1.1.3 Основными методами измерения, применяемыми при контроле допустимого отклонения частоты радиопередатчиков, являются:

- метод, основанный на использовании электронно-счетных частотомеров;

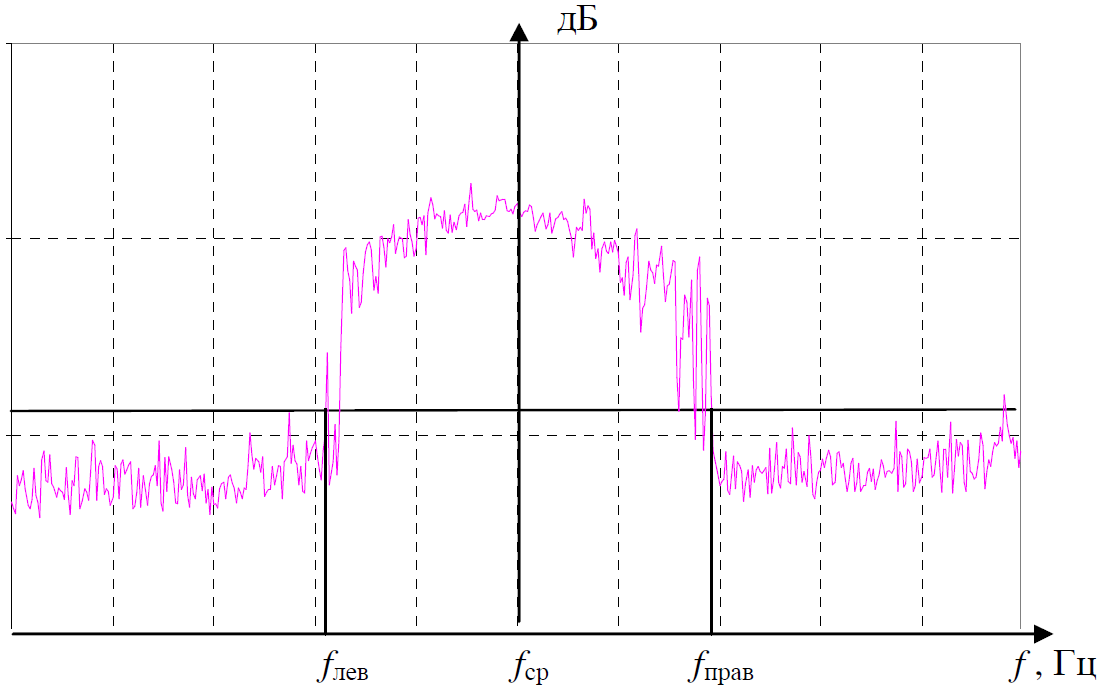

- методы с использованием анализаторов спектра;

- метод сравнения измеряемой частоты с частотой эталонного генератора.

--------------------------------

<1> Для радиопередатчиков станций радиоопределения, работающих в режиме импульсной модуляции короткими импульсами в полосе частот 100 - 10500 МГц, допустимая точность измерения отклонения частоты одного порядка с контролируемой нормой. Для радиопередатчиков с прямым методом стабилизации допускается производить измерения частоты непрерывного сигнала в промежуточных каскадах, начиная с возбудителя частоты.

Примечание: для РЭС с излучением класса J3E предусмотрены специальные схемы измерения (п. п. 1.4.2, 1.4.3).

В таблице 1 отмечены возможности использования того или иного метода измерения частоты для контроля различных видов сигналов.

Измерение отклонения частоты может проводиться с подключением к высокочастотному тракту или дистанционно - без непосредственного подключения к нему (т.н. режим измерений при связи между контролируемым передатчиком и измерительным приемником по полю).

При измерении с подключением к высокочастотному тракту должна быть обеспечена возможность управления режимами работы передатчика для установления рекомендуемого режима работы. Если измерение производится дистанционно, то управление режимами работы передатчика не обязательно, но рекомендуется.

1.1.4 Относительная погрешность, при измерении отклонения частоты, должна быть не более 0,1 <1> нормы допустимого отклонения частоты.

1.1.5 Метрологические характеристики используемых средств измерений и вспомогательного оборудования должны обеспечивать необходимую точность измерений. Конкретные требования к ним должны определяться в соответствующих методиках измерений, уточняющих настоящие методы измерений.

1.2.1 Условия окружающей внешней среды: температура и давление окружающей среды, относительная влажность воздуха, определяются рабочими условиями, в которых разрешено использование СИ и вспомогательных средств.

При отличии реальных условий измерения от нормальных в погрешности измерений должна учитываться дополнительная погрешность.

1.2.2 Испытуемый радиопередатчик должен работать в режиме излучения, указанном в приложении А.

Если установление передатчика в указанный режим невозможно, то измерения производятся в одном из штатных режимов, предусмотренных в ТУ на радиопередатчик.

1.2.3 В ходе измерений необходимо исключить влияние электромагнитных излучений и колебаний посторонних источников на результаты измерений и контроля. Требования к допустимым уровням помеховых излучений должны быть определены в соответствующих методиках измерений, уточняющих настоящие методы измерений.

1.2.4 При измерении отклонения частоты уровень сигнала должен превышать уровень шумов на величину, которая обеспечит требуемую погрешность измерений. Такие требования к минимальному значению отношения сигнал/шум должны задаваться конкретной методикой измерений.

1.2.5 Дополнительные условия при дистанционном измерении отклонения частоты.

Условия окружающей внешней среды:

отсутствие осадков;

воздействие на антенну различных факторов окружающей внешней среды, приводящих к увеличению погрешности измерения (самопроизвольное изменение положения измерительной антенны вследствие воздействия на нее ветровой нагрузки, изменение характеристик антенны при расположении в непосредственной близости от отражающих поверхностей, наличие импульсных и других видов помех), должно быть снижено до такого уровня, когда вызываемая этими факторами дополнительная погрешность не будет превышать допустимой величины, установленной конкретной методикой измерений.

Минимальное расстояние между антенной испытуемого передатчика D_а и антенной измерительной установки D_иа должно соответствовать дальней зоне этих антенн и определяется одним из следующих уравнений:

где D - максимальный размер раскрыва наибольшей из антенн, м², или

Для слабонаправленных антенн минимальное расстояние между ними должно удовлетворять условию

Измерительная антенна должна быть установлена в пространстве в соответствии с поляризацией измеряемого сигнала и ориентирована по максимуму принимаемого сигнала.

1.3.1 При подготовке к проведению измерений проводятся следующие работы:

- рекогносцировка района проведения измерений;

- выбор площадок измерений;

- подготовка необходимой измерительной аппаратуры.

Примечание:

При выборе площадок учитывается характер прилегающей местности (рельеф, растительный покров, застройка и пр.), сведения из предыдущих проверок и сведения от оператора связи.

1.3.2 Непосредственно перед измерениями на каждой измерительной площадке производятся следующие работы:

- сбор схемы измерения;

- подготовка СИ к измерениям.

1.3.3 При подготовке СИ их необходимо прогреть в течение времени, указанного в "Руководстве по эксплуатации", при необходимости выполнить настройку и калибровку СИ и измерительных трактов. Вспомогательные устройства необходимо подготавливать в соответствии с правилами, указанными в инструкциях по эксплуатации на эти устройства.

1.4.1 Контроль допустимого отклонения частоты радиопередатчиков, основанный на использовании электронно-счетных частотомеров, проводят по схеме подключения оборудования, представленной на рисунке 1.

Допускается подключать электронно-счетные частотомеры к промежуточным каскадам радиопередатчика (возбудителю, предварительному усилителю и др.).

Для обеспечения требуемой погрешности измерений возможно использовать частотомер с внешним источником опорной частоты на основе стандарта частоты.

Рабочую частоту радиопередатчика f_и измеряют частотомером (5) с погрешностью не более определенной в п. 1.1.4.

Среднее арифметическое значение абсолютных величин разностей между измеренными и присвоенным значениями частоты (Гц) на n >= 10 множестве измерений вычисляют по формуле:

где f_iи - значение рабочей частоты радиопередатчика, полученное при i-м измерении, Гц;

f_п - значение присвоенной частоты радиопередатчика, Гц;

Контролируемый передатчик удовлетворяет требованиям Норм, если выполняются условия:

где N и N_абс - максимально допустимое отклонение частоты, заданное относительным или абсолютным значением соответственно.

1.4.2 Контроль допустимого отклонения частоты радиопередатчиков с излучениями класса J3E <2>.

--------------------------------

<2> Измерение отклонения частоты излучений, носящих импульсный характер, (например, излучения судовых РЭС) выполняют с использованием анализатора спектра в соответствии с п. 1.5.

Измерения проводят по схеме подключения оборудования, представленной на рисунке 2.

На вход радиопередатчика подают модулирующий сигнал частотой 1000 Гц с уровнем, при котором выходная мощность радиопередатчика получается равной номинальному значению. Необходимый уровень сигнала на входе измерителя частоты (7) устанавливается аттенюатором (6). Частоту модулирующего сигнала при измерениях поддерживают равной 1000 Гц.

На выходе радиопередатчика измеряют частоту сигнала f_иi и определяют отклонение измеренной частоты от присвоенного значения f_п по формуле:

В формуле (6) "+" соответствует передаче верхней боковой полосы, "-" - передаче нижней боковой полосы.

Повторяют (не менее 10 раз) измерения, и для каждого i-го измерения определяют по формуле (6) отклонение

Рассчитывают среднее арифметическое значение разностей между измеренными частотами и присвоенной частотой на множестве измерений n >= 10 по формуле:

где - определяется по формуле (6).

Контролируемый передатчик удовлетворяет норме, если выполняются условия (4) или (5).

1.4.3 Контроль допустимого отклонения частоты радиопередатчиков с излучениями класса J3E может проводиться дистанционно по схеме подключения оборудования, представленной на рисунке 3.

Проводят настройку радиоприемника (4) (переключатель (3) в положении А), добиваясь максимального значения передаваемого сигнала и устойчивости фигуры Лиссажу на экране осциллографа.

Переключатель (3) переводят в положение Б, частоту синтезатора частот (2) устанавливают по нулевым биениям на выходе усилителя низкой частоты радиоприемника. Частоту синтезатора частот, которая в этом случае будет равна частоте f_иi подавленной несущей, измеряют с помощью электронно-счетного частотомера (7).

Измерение f_иi повторяют не менее 10 раз (n >= 10). Обработку результатов измерений проводят по методике п. 1.4.2. Контролируемый передатчик удовлетворяет норме, если выполняются условия (4) или (5).

1.5.1 Контроль допустимого отклонения частоты радиопередатчика, основанный на использовании анализаторов спектра, проводят по схемам подключения оборудования, представленных на рисунках 4 и 6.

Измерения проводят как в режиме с отключенной модуляцией, так и в штатном режиме работы передатчика.

При применении анализатора спектра для измерения отклонения частоты возможно использование двух методов: метод с использованием анализатора спектра, настраиваемого по частоте развертки, и метод с использованием анализатора спектра в режиме быстрого преобразования Фурье.

1.5.2 Подготовка к измерениям отклонения частоты с использованием анализатора спектра, настраиваемого по частоте развертки, в части, касающейся выбора испытательного сигнала и установки параметров анализатора спектра, проводится в соответствии с методами измерения ширины полосы радиочастот и внеполосных излучений радиопередатчиков, используемых для контроля требований Норм 19-13.

Вычисляют значение присвоенной полосы частот B_п радиопередатчика по формуле:

где B_п - значение присвоенной полосы частот, Гц;

B_н - значение необходимой ширины полосы частот, Гц;

N_абс - норма на допустимое отклонение частоты радиопередатчика.

На спектрограмме, отображенной на экране анализатора спектра, находят две точки, лежащие на пересечении выбранного уровня с составляющими спектра сигнала, превышающими этот уровень, и имеющие минимальную и максимальную частоту. Разность значений по оси частот этих двух точек равна B_п.

Измеряют значения частот этих точек f_лев и f_прав (см. рисунок 5). Вычисляют среднюю частоту присвоенной полосы частот f_ср.i и ее отклонение ; от присвоенной частоты по формулам:

Аналогичную процедуру измерений повторяют n раз (n >= 10).

Для каждого i-го измерения по формуле (10) рассчитывают величину отклонения

Рассчитывают среднее арифметическое значение разностей на множестве измерений n >= 10 по формуле (7), в которой определено по формуле (10).

Контролируемый передатчик удовлетворяет норме, если выполняются условия (4) или (5).

При дистанционном измерении частоты радиопередатчика оборудование подключают по схеме, представленной на рисунке 6.

При дистанционных измерениях должны соблюдаться условия измерений, приведенные в подразделе 1.1.5.

1.5.3 Метод измерения центральной частоты радиосигналов радиоэлектронных средств основан на обработке мгновенного спектра радиосигнала с целью определения его средней частоты излучения - "центра тяжести".

Примечание.

При использовании этого метода вводится предположение о том, что "центр тяжести" совпадает с частотой сигнала и спектр сигнала симметричен.

Собирают измерительную установку в соответствии со структурной схемой, приведенной на рисунке 4, если измерение производят с подключением к высокочастотному тракту, или в соответствии со схемой, изображенной на рисунке 6, если измерение выполняется дистанционно. Анализатор спектра должен работать в режиме быстрого преобразования Фурье для получения мгновенного спектра радиосигнала.

Обработку измерений проводят с помощью специального программного обеспечения, входящего в состав анализатора спектра. Алгоритм обработки заключается в следующем.

По спектрограмме сигнала определяется средний уровень шума и, для уменьшения погрешности измерения, отбрасываются отсчеты с уровнем менее чем на 6 дБ превышающие уровень шума.

Вычисляется приблизительный центр тяжести спектрограммы из условия:

где F_нач и F_кон - граничные частоты полосы обзора;

S_i - значение спектральных составляющих, мкВт.

Интегрирование осуществляется численным методом. Выполнение условия определяется по изменению знака разности двух интегралов. Номер шага (частоты) k, на котором произошла смена знака, определяет положение центра тяжести.

Вычисление центральной частоты сигнала осуществляется с помощью линейной интерполяции по формуле

где - коэффициенты линейной интерполяции;

- левый интеграл из выражения (11).

Выполняют не менее n >= 10 наблюдений частоты. Обработку результатов ведут в соответствии с выражением (3).

Контролируемый передатчик удовлетворяет норме, если выполняются условия (4) или (5).

1.6.1 Измеряемое значение рабочей частоты радиопередатчика f_и определяют из условия равенства или известной кратности другой частоте, принимаемой в качестве опорной частоты f_оп. Для индикации равенства или кратности этих частот применяют осциллограф (осциллографический способ).

Схема подключения оборудования приведена на рисунке 7.

Для определения f_иi осциллографическим способом (при i-м измерении) напряжение f_п подают на вход усилителя горизонтального отклонения (синхронизация, вход "X"), а напряжение f_иi - на вход усилителя вертикального отклонения осциллографа (вход "Y"). Внутренний генератор развертки осциллографа выключают.

Изменением f_оп добиваются получения на экране электронно-лучевой трубки неподвижной или медленно вращающейся фигуры Лиссажу. Если последняя представляет собой наклонную прямую, эллипс или окружность, то сравниваемые частоты равны.

Точность измерений зависит от точности градуировки шкалы генератора опорной частоты и от стабильности сравниваемых частот.

Измерения f_иi повторяют не менее 10 раз (n >= 10). Обработку результатов измерений проводят по формуле (3).

Контролируемый передатчик удовлетворяет норме, если выполняется одно из условий (4) или (5).

А.1 Общие положения

А.1.1 Измерения допустимых отклонений частоты перечисленных в таблице А.1 типов передачи проводят с использованием основного эксплуатационного класса излучения передатчика.

А.1.2 Измерения проводят при максимальной скорости передачи для нормальных условий эксплуатации. Во всех случаях, где это возможно, измерения проводят без использования модуляции. Для классов излучения, приведенных в таблице А.1, включают модулирующие частоты, стандартные (максимальные) для данного класса излучения и испытуемой системы. Для обеспечения однозначности результатов измерений в таблице А.1 даны рекомендуемые режимы модуляции.
