ИЗВЕЩЕНИЕ N 1
ОБ ИЗМЕНЕНИИ РД 31.31.27-81 "РУКОВОДСТВО ПО ПРОЕКТИРОВАНИЮ
МОРСКИХ ПРИЧАЛЬНЫХ СООРУЖЕНИЙ"
Вводится в действие
с 1 апреля 1986 года
I. Изменения для внесения в основной текст
???????????????????????????????????????????????????????????????????????????
? Номер ?Номер? Содержание изменения ?
? пункта ?стра-? ?
? ?ницы ? ?
???????????????????????????????????????????????????????????????????????????
7.2 (4.2) 20 Дополнить текст абзацами следующего содержания:
"Для получения высоких марок бетона (M400 и M500)
необходимо применять жесткие смеси. Удобоукладывае-
мость таких смесей обеспечивается повышенным расходом
цемента и введением пластифицирующих добавок.
Повышение морозостойкости и водонепроницаемости
достигается введением в бетонную смесь добавок СНВ
(воздухововлекающая) или ГКЖ-94 (газовыделяющая).
ИС NORMPROD: примечание.
Взамен ГОСТ 22266-76 Постановлением Минстроя России от 03.05.1995
Марка бетона по прочности 600 на сульфатостойком
портландцементе марки 500 по ГОСТ 22266-76, местных
материалах - щебне из изверженных пород прочностью
в водонасыщенном состоянии 1200 кгс/см2 и песке
с модулем крупности более 2,3 при введении в бетонную
смесь суперпластификаторов (разжижителей) марки С-3
(НИИЖБ) или 10-03 (ВНИИЖелезобетона), была получена
в лаборатории ЦНИИС Минтрансстроя и производственных
лабораториях Балтгидростроя, Черноморгидростроя
и Ильичевского завода ЖБК. Бетон изготавливался
из жестких смесей при низком водоцементном отношении
(В/Ц ~= 0,30) и расходе цемента 600 кг/м3.
Морозостойкость обеспечивалась введением добавки СНВ".
7.4 (4.4) 21 Текст после слов: "Цементы сульфатостойкие" дополнить
обозначение государственного стандарта ГОСТ 5.1459-72
должно быть согласовано в установленном порядке".
ИС NORMPROD: примечание.
Взамен ГОСТ 19281-73 Постановлением Госстандарта СССР от 28.09.1989
7.13 (4.12) 24 Текст после слов "обыкновенного качества" дополнить
словами "марки 09Г2С по ГОСТ 19281-73 "Сталь
низколегированная сортовая и фасонная".
7.20 (4.19) 25 Текст дополнить абзацем следующего содержания:
"01.07.1984 введены в действие
ВСН 5-84/Минморфлот
"Применение природного камня в морском
гидротехническом строительстве".
7.21 (4.20) 26 Слова: "
ГОСТ 8267-75 "Щебень из естественного камня
для строительных работ", ГОСТ 8268-74* "Гравий для
строительных работ" и ГОСТ 10260-74" заменить словами:
"ГОСТ 8267-82 "Щебень из природного камня
для строительных работ" и ГОСТ 10260-82".
8.6 (3.28) 28 Текст дополнить абзацем следующего содержания: "Удобна
в эксплуатации конструкция кранового пути, в которой
рельс с закрепленными шпалами (салочного или плитного
типа) устанавливается в корыто фундаментных плит
на слой щебня мелких фракций из изверженных пород
с высокой маркой по прочности. Данная конструкция
позволяет производить в короткое время рихтовку пути
за счет подсыпки и выравнивания балластного щебня
в корыте фундаментной плиты под секцией рельса,
поднятой портальным краном данного пути. Подобную
конструкцию возможно осуществить, используя в качестве
фундамента с корытом балку на свайном основании".
9.1 (3.1) 30 Номера пунктов "11.6 (6.7) и 12.5 (7.5)" заменить
номерами "11.7 (6.7) и 12.6 (7.5)".
9.2 (3.2) 31 Номера пунктов "10.23 (5.24), 11.4 (6.5), 12.7 (7.7) -
12.10 (7.10)" заменить номерами "10.22 (5.24), 11.5
(6.5), 12.8 (7.7) - 12.11 (7.10)".
9.9 (5.21, 32 Текст
примечания 2 до слов "железобетонные тяги"
6.10) изложить в новой редакции: "Допускается применять
тяги из тросов с диаметром проволоки не менее 5 мм,
а также, при специальном обосновании,".
9.34 (3.27) 37 В
первом абзаце слова "требованиями РД 31.31.18-75
(см. прил. 1)" заменить словами "рекомендациями главы
ными техническими условиями" заменить словами
"с указаниями РД 31.31.07-83 (см. прил. 1)".
номером "11.6 (6.6)".
10.13 (5.13) 41 Текст дополнить абзацем следующего содержания:
"Допускается в уголковых стенках с внешней анкеровкой
применять лицевые панели, собранные из металлического
шпунта".
10.24 (5.25) 42 Предпоследнее слово текста следует читать "перевязки".
11.7 (6.7) 45 Слова "Температурно-деформированные" заменить словами
"Температурно-деформационные".
13.3 (8.3) 53, В
подпункте "д" заменить шифр "СНиП II-15-74" шифром
"м" и в последней строке шифр "СНиП II-21-75" заменить
"железобетонные" исключить слова "предварительно
напряженные".
за таблицей шифр "СНиП II-21-75" заменить шифром
13.19 (8.11) 61 Слова "СНиП II-21-75 и Руководству" заменить словами
13.30 (8.20) 73 В пояснении значения
после слова "насыщения"
читать слово "определяемая".
13.33 (8.23) 76 Буквенное обозначение объемной массы
заменить
заменить обозначениями
и
.
13.34 (8.24) 79 Формулу
[48 (23)] следует читать
.
13.35 (8.25) 80 В последней строчке
примечания 1 число 20 заменить
на 21.
"Руководство по расчету оснований причальных
сооружений распорного типа на слабых грунтах
по деформациям" заменить словами "РД 31.31.34-85
"Инструкция по проектированию причальных сооружений
распорного типа на слабых грунтах".
шифром РД 31.31.34-85.
14.5 (9.3) 91 В
примечании три раза слова "прил. 4 СНиП II-15-74"
заменить словами "прил. 3 СНиП 2.02.01-83".
15.1 (10.1) 98 На
рис. 21 (11) угол между вертикалью и линией 4
(штриховые) обозначить буквой
.
16.6 (11.6) 103 Слова "СНиП II-21-75, Руководства к СНиП II-21-75"
16.7 (11.7) заменить словами "СНиП 2.03.01-84, Руководств
к указанным СНиП".
17.5 (12.5) 104 В
первом абзаце слова "СНиП II-21-75, Руководству
к СНиП II-21-75" заменить словами "СНиП 2.03.01-84,
Руководствам к указанным СНиП".
"и Прил. 4 к настоящему Руководству".
18.5 (13.5) 107 Слова "СНиП II-21-75, Руководства к СНиП II-21-75"
заменить словами "СНиП 2.03.01-84, Руководств
к указанным СНиП".
"[рис. 27 (17)]".
(
,
, - высоты от расчетного уровня
воды соответственно до верха и низа массива верхнего
курса).
19.6 (14.5) 112 После слова "Здесь" обозначение
заменить
обозначением
.
19.9 (14.8) 114 Номера пунктов "14.10 (8.7), 14.11 (8.8), 14.13 (8.10)
и 14.14 (8.11)" заменить номерами "13.15 (8.7),
13.16 (8.8), 13.18 (8.10) и 13.19 (8.11)".
"СНиП 2.03.01-84".
20.4 (16.4) 115 Во
втором абзаце номер пункта "13.34 (8.24)" заменить
номером "13.37 (8.27)".
20.6 (16.6) 116 Номер пункта "14.25 (8.25)" заменить номером
"13.35 (8.25)".
заменить словами "
- коэффициент условий
работы, учитывающий волновое воздействие".
20.21 (16.21) 127 На
рис. 36 (22) в подпункте "а" буквенное обозначение
заменить обозначением
; размер, представленный
в подпункте "в" выражение
заменить выражением
.
выражением
. После пояснения обозначения
дополнить пункт текстом следующего содержания:
"
,
, m - то же, что в пп. 13.16 (8.8)
и 13.22 (8.14);
- то же, что в п. 20.18 (16.18)".
"минус" заменить на знак "плюс".
обозначение
заменить обозначением
.
к п. 20.28 (16.7)".
20.31 133 В скобках исключить слова "см. прим. 2
к п. 20.28 (16.27), и".
20.33 (16.31) 133 Слова "СНиП II-21-75 "Бетонные и железобетонные
конструкции", Руководства к СНиП II-21-75" заменить
словами "СНиП 2.03.01-84 "Бетонные и железобетонные
конструкции", Руководств к СНиП "Бетонные
и железобетонные конструкции".
21.1 (17.1) 134 В
подпункте "д" слова "СНиП II-21-75, Руководства
к СНиП II-21-75" заменить словами "СНиП 2.03.01-84,
Руководств к указанным СНиП"; из текста исключить
"и специального нормативного документа (см. Прил. 1)".
в новой редакции: " - расстояния от осей, проходящих
через упругий центр секции, до соответствующих сил".
В примечании на с. 145 формулу
заменить
формулой
.
21.20 (17.20) 146 В скобках слова "см. п. 21.16 (17.16) и рис. 44 (27)"
заменить словами "см. Приложение 13 на с. 185,
рис. 4 и формулу в тексте примечания".
читать:
.
заменить знаком "плюс".
"СНиП 2.03.01-84". В последнем столбце таблицы
заменить числа 1,05 на 1,00 и 1,10 на 1,05.
21.27 (17.26) 151 В
третьем абзаце заменить шифр "СНиП II-21-75" шифром
"СНиП 2.03.01-84", слова "Руководству к СНиП II-21-75"
словами "Руководствами к СНиП II-56-77
и СНиП 2.03.01-84". После номера пункта "13.15 (8.7)"
слова "и 13.17 (8.9)" заменить на "- 13.19 (8.11)".
шифром СНиП 3.02.01-83.
21.28 (17.27) 151 Слова "СНиП II-21-75, Руководству к СНиП II-21-75"
заменить словами "СНиП 2.03.01-84, Руководств
к указанным СНиП".
II. Изменения для внесения в приложения
???????????????????????????????????????????????????????????????????????????
?Номер ?Номер ? Содержание изменения ?
?прило-?стра- ? ?
?жения ?ницы ? ?
???????????????????????????????????????????????????????????????????????????
шифром СНиП 2.02.01-83.
заменить шифром СНиП 2.03.01-84.
шифром СНиП 3.02.01-83.
РД 31.31.18-75 Распоряжением главного инженера
Союзморниипроекта от 14 ноября 1984 г. N 59. Взамен
пользоваться рекомендациями, изложенными в главе
заменить шифром РД 31.31.34-85, наименование
"Руководство по расчету оснований причальных сооружений
распорного типа на слабых грунтах по деформациям"
заменить наименованием "Инструкция по проектированию
причальных сооружений распорного типа на слабых грунтах"
(Ленморниипроект)".
ИС NORMPROD: примечание.
При публикации в издании: М.: В/О "Мортехинформреклама", 1986 в таблице
допущен типографский брак. Цифра, не пропечатанная в официальном тексте
документа, в электронной версии данного документа заменена символом "!".
РД 31.31.12-83 и РД 31.31.02-79 Распоряжением главного
инженера Союзморниипроекта от 1! января 1986 г. N 3
нию и реконструкции причальных сооружений (Черноморнии-
проект, ОИИМФ, Ленморниипроект)".
заменить шифром РД 31.31.25-85, наименование "Руковод-
ство по проектированию причальных сооружений в условиях
Арктики. Основные положения (Ленморниипроект)" -
наименованием "Инструкция по проектированию причальных
сооружений для условий Арктики (Ленморниипроект)".
Дополнить таблицу позициями следующего содержания:
"65, ВСН 5-84/Минморфлот "Применение природного камня
в морском гидротехническом строительстве"
(Черноморниипроект)";
ИС NORMPROD: примечание.
Текст дан в соответствии с официальным текстом документа.
"66, РД 31.31. -86. Указания по проектированию
подпричального откоса и тылового сопряжения набережных-
эстакад, подверженных интенсивному волнению
(Черноморниипроект)".
4 160 В
таблице в шестом столбце значений напряжений, первая
строка сверху - заменить значение 2,80 значением 2,89;
в седьмом столбце, четвертая строка сверху - значение
0,16 заменить значением 0,18.
ИС NORMPROD: примечание.
Текст дан в соответствии с официальным текстом документа.
5 162 Взамен настоящего приложения следует пользоваться
РД 31.31. -86 "Указания по проектированию подпричального
откоса и тылового сопряжения набережных-эстакад,
подверженных интенсивному волнению"
(Черноморниипроект), позволяющего осуществлять
проектирование указанных конструкций при наличии
у причала волн высотой
и длиной
.
7 172 В
пятой строке сверху вместо 4 94 следует читать 4,94.
10 177 В
п. 1 слова: "п. 20.27 (16.27)" заменить словами
"п. 20.28 (16.27)".
178

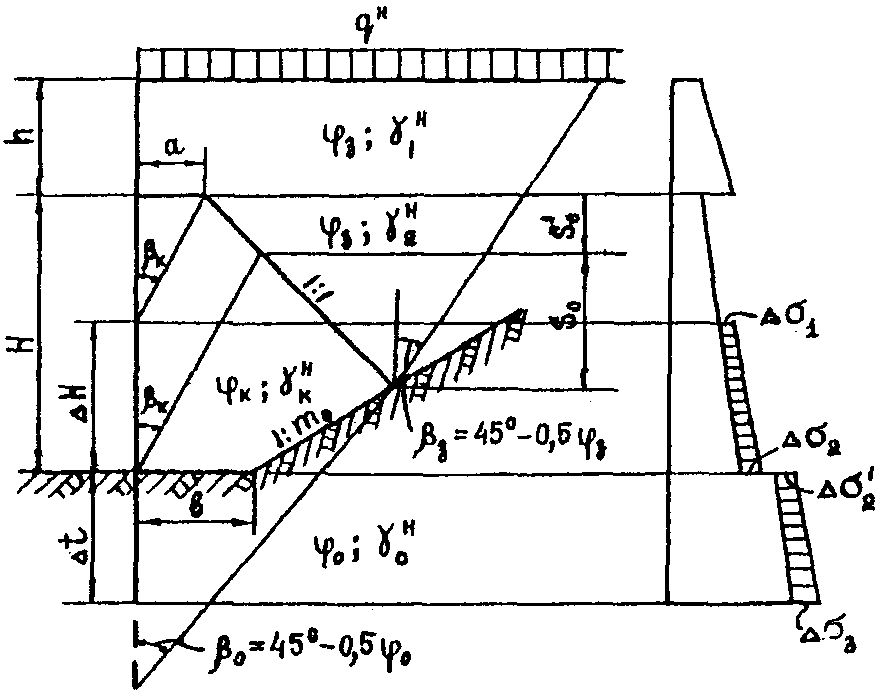

П. 4 дополнить абзацем следующего содержания: "Активное
давление
в пределах высоты AD принимается из графо-
аналитического расчета лицевой стенки больверка,
в котором была определена реакция
[см. п. 20.28 (16.27)]".
между точками 4 на плоскости обрушения и на оси
анкерной стенки. Необходимо верхнюю стрелку высоты
спустить до выносной линии, проведенной по горизонтали
из точки 4 плоскости обрушения.
словами "Прил. 14". Начиная со слов "принимая условно
абзаца.
и
26 (с. 247) дополнить примечанием следующего
содержания: "Примечание. В результате введения условной
жесткости далее в расчетах рамы замещения
получаются
в миллиметрах (см. табл. 9 и 32)".
189 В формуле к
рис. 12 обозначение
заменить
обозначением
.
196 - В столбце 2
табл. 4 при смещении фиктивной опоры 1
199 обозначения
и
заменить соответственно
обозначениями
и
; при смещении фиктивной опоры
2 обозначения
,
,
и
заменить
соответственно обозначениями
,
,
и
;
при смещении фиктивной опоры 0 (горизонтальной)
обозначения
,
и
заменить соответственно
равенством
.
217 В
пункте 2 три раза выражение в скобках
"
" заменить выражением "
".
следующего содержания: "Примечание. Как правило, менее
трудоемким является расчет по методу несимметричных
ей фиктивной опоры" обозначение "I" заменить
обозначением "I'".
239 В
столбце 15 по строке элемента 2-1 произведение
заменить произведением
.
обозначение "j" заменить обозначением "
".
равенством "
".
259 В
столбце 2 по строке элемента 3-2 равенство
"
" заменить равенством "
".
(при- заменить равенством "
".
мер 1)
278 В шестой
строке первого столбца табл. 2 обозначение "
"
заменить обозначением "
".
282 В конце страницы в скобках
формулы значение
"+/- 6 x 0,53/3,7" заменить значением
"1 +/- 6 x 0,53/3,7".
285 В
графе "Плечо" табл. 9 слова "см. табл. 7" относятся
к силам, начиная от
вниз до
.
289 Во второй строке сверху в знаменателе
формулы для определения
число 15,0 заменить числом 5,0.
290 Во второй
строке сверху множитель 0,25 заменить
множителем 0,24.
слова "на 55 см".
298 В табл. 13 по
строке силы q произведение 1,3 x 0,9 x
3
x 1,8 x 3,5 заменить произведением 1,3 x 1,0 x 1,8 x
x 3,5, значение 7,37 - значением 8,19 и значение -6,26 -
значением -6,96.
303 В конце страницы при вычислении
значения
перед
числом 29107 знак "<=" заменить знаком "=".
305 В одиннадцатой строке снизу при определении
значения c перед числом 912,5 знак "плюс" заменить знаком
"равно". В следующей строке выражение
заменить
выражением
.
307 В четвертой строке сверху в
равенстве x = 0 заменить
обозначение x на
; в шестой строке в числителе
15 315 В седьмой строке снизу при определении
значения
(при- произведение
заменить произведением
мер 2)
.
треугольника.
322 При определении значения a в
формуле обозначение
,
четыре раза заменить обозначением
.
324 В первом столбце
табл. 4 номера сил "3" и "4"
заменить соответственно номерами "3'" и "4'".
15 325 В
разделе "Исходные данные для расчета" после слов
(при- "модуль общей деформации E = 280 кг/см2" слова
мер 3) "= 28 тс/м2" заменить словами: "(допускаемое давление
на грунт R <= 28 тс/м2)".
328 В левой части
рис. 3 размер по вертикали 5,35 заменить
размером 4,85, по горизонтали два раза значение 3,1
заменить значением 2,8 и значение 16,8 - значением 16,2.
330 В середине страницы после
абзаца, начинающегося со слов
"Опорные реакции" при определении реакции A значение
17,61 заменить значением 17,59, ниже по тексту после
слов "Проверяем решение" сумму 1,52 + 1,91 заменить
суммой 1,57 + 2,07.
331 В
формуле для определения значения
после фигурных
скобок перед знаком равенства добавить множители
.
333 На
рис. 7 в эпюре давления от нагрузок (крайняя справа)
значение интенсивности 1,66 заменить значением 1,16.
337 В
уравнении определения устойчивости по схеме плоского
сдвига перед силой
добавить круглую скобку.
339 В
табл. 4, в числителе формул для определения значений
при
= 21°; 20°; 19° и 22° значение 1,52 заменить
значением 2,52, значение 1,25 - значением 2,25,
значение 0,99 - значением 1,99, значение 1,78 -
значением 2,78 и четыре раза значение 15 в круглых
скобках - значением 15,7.
стойкости" значение
52,96 заменить значением 52,95.
В конце страницы при
вычислении значения W выражение
заменить выражением
значение "20 - 40 мм" заменить словами "до 20 мм"; при
вычислении W в знаменателе число 2280 заменить числом
2380 и результат расчета 2022 заменить числом 1950.
15 351 В конце раздела "Исходные данные для расчета"
(при-
обозначение FSP = VI заменить обозначением FSPVIL.
мер 4)
(1-й луч от силы 1 до силы 2) слиты в одну линию.
Необходимо иметь в виду, что замыкающая проводится
через пересечение нулевого луча с линией анкера.
На рис. 2, "б" отметку верха эпюры 0,00 заменить
значением -0,02.
356 При вычислении ординаты эпюры сейсмического давления
выражение p = 0,2 x 0,25 x 1,15R x 1 = 0,75R заменить
выражением p = 0,2 x 0,25 x 1 x 15R x 1 = 0,75R.
После слов "Результаты статического расчета на особое
сочетание нагрузок" слова "
",
"
" и "
" заменить соответственно
словами "
", "
"
и "
". Ниже в уравнениях произвести замену
чисел 202,5 на 210; 131,63 на 136,5; 13163000
на 13650000; 3566,4 на 3698,3 и знак "<" на знак "
".
358 В двух последних формулах произвести замену значений
38,0 на 40,5; 114,0 на 121,5; 114000 на 121500 и 8,74
на 9,03.
360 Правую часть
рис. 4 заменить следующим рисунком:
361 На уровне подписи
рис. 5 выражение "
"
заменить равенством "
".
363 Правую часть
рис. 8 заменить рисунком:
365 На одиннадцатой
строке снизу значение
заменить
значением
.
366 На
рис. 10 "б" заменить: "
" на "
";
"
" на "
"; на эпюре давления сил
слова "38 анкер" заменить на "40,5 анкер".
367 При вычислении ординат эпюры пассивного давления
в интервале от
до
в исходных параметрах
и в формулах для определения значений z* и
шесть
раз вместо
записать
.
При вычислении значения
вместо 60,4 записать 58,9.
После слов "Отметка погружения" значение
"-2,7 + 0,34 ~= 3,0 м" заменить значением
"-(2,7 + 0,34) ~= -3,0 м".
368 В разделе "Расчет железобетонных свай анкерной стенки"
в первой
строке произведение 40 x 35 заменить на
40 x 30. При вычислении изгибающего момента
,
в расчете на основное сочетание нагрузок с учетом
волновых воздействий, числовые значения формулы
"1,15 x 1 x 1,25 x 0,95 x 0,9 x 8,75 = 10,75" заменить
на "1,15 x 1 x 1,25 x 0,95 x 0,85 x 8,75 = 10,16".
В расчете на особое сочетание нагрузок при определении
значения поперечной силы Q, число в скобках 38 заменить
числом 40,5 и по полученному результату внести измене-
ния в соответствующие формулы данного и следующего
разделов.
15 372 В предпоследней
строке слово "напряжением" заменить
(при- словом "натяжением".
мер 5) При чтении расчета
рисунка 1 на с. 372 и 373 часть
рисунка, расположенная на с. 373, должна быть поднята
до совмещения линии анкера в одну прямую с частью
рисунка на с. 372. На с. 373 линия анкера проходит через
точку пересечения замыкающей с первым лучом веревочного
многоугольника и по ординате
эпюры Q.
При вычислении значения
произведение 4,2 x 2,5
заменить произведением 4,2 x 25.
383 При вычислении параметра
число 48840 заменить
числом 70207,5 и значение 91,7 - значением 63,8.
386 и При чтении расчета на
рис. 5 часть рисунка, располо-
387 женная на с. 387, должна быть поднята до совмещения
линии анкера в одну прямую с частью рисунка на с. 386.
На с. 387 линия анкера проходит через точку пересечения
замыкающей с первым лучом веревочного многоугольника
и по ординате
эпюры Q.
390 В результате расчета
значения
вместо " = 103,81 тс"
следует записать " = -103,81 тс". В разъяснении
значения
слова "по
ВСН 3-80" дополнить словами
"и настоящему Руководству".
. На
, и
и
- то же, что в п. 20.17 (16.17), б"
выражение
заменить
знак
,
,
изложить
.
заменить выражением
. В
- расстояние по вертикали
,
и
.
заменить
" заменить
"
; в конце данного
" на "
"; "
" на "
";
