"ПНСТ 737-2024. Предварительный национальный стандарт Российской Федерации. Нефтяная и газовая промышленность. Системы подводной добычи. Оценка рисков и преимуществ от наличия каналов доступа к скважине в устьевом оборудовании"
(утв. и введен в действие Приказом Росстандарта от 05.03.2024 N 12-пнст)

1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Газпром 335" (ООО "Газпром 335")

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 023 "Нефтяная и газовая промышленность"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 5 марта 2024 г. N 12-пнст

Создание и развитие отечественных технологий и техники для освоения шельфовых нефтегазовых месторождений должно быть обеспечено современными стандартами, устанавливающими требования к проектированию, строительству и эксплуатации систем подводной добычи. Для решения данной задачи Министерством промышленности и торговли Российской Федерации и Федеральным агентством по техническому регулированию и метрологии реализуется "Программа по обеспечению нормативной документацией создания отечественной системы подводной добычи для освоения морских нефтегазовых месторождений". В объеме работ программы предусмотрена разработка национальных стандартов и предварительных национальных стандартов, областью применения которых являются системы подводной добычи углеводородов.

Целью разработки настоящего стандарта является описание методологии оценивания рисков и преимуществ введения каналов доступа в систему подводных колонных головок (скважину) систем подводной добычи углеводородов ниже блока противовыбросового оборудования для осуществления мониторинга затрубных пространств.

1.1 Настоящий стандарт устанавливает методы оценивания рисков и преимуществ введения каналов доступа в систему подводных колонных головок (скважину) системы подводной добычи углеводородов ниже блока противовыбросового оборудования для осуществления мониторинга затрубных пространств.

1.2 Настоящий стандарт применим к подготовке и проведению мероприятий по управлению рисками с использованием инструментов качественного анализа рисков, таких как анализ дерева неисправностей, анализ видов и последствий отказов и статистический метод. Оценивание рисков проводится для трех систем:

1) система подводных колонных головок без дополнительных каналов доступа;

2) система подводных колонных головок с одним дополнительным каналом доступа;

3) система подводных колонных головок с двумя дополнительными каналами доступа.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 27.302-2009 Надежность в технике. Анализ дерева неисправностей

ГОСТ Р 27.303 (МЭК 60812:2018) Надежность в технике. Анализ видов и последствий отказов

ГОСТ Р 50779.27 (МЭК 61649:2008) Статистические методы. Распределение Вейбулла. Анализ данных

ГОСТ Р 51897 (ISO Guide 73:2009) Менеджмент риска. Термины и определения

ГОСТ Р 58771 Менеджмент риска. Технологии оценки риска

ГОСТ Р 59304 Нефтяная и газовая промышленность. Системы подводной добычи. Термины и определения

ГОСТ Р МЭК 61078 Надежность в технике. Структурная схема надежности

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

В настоящем стандарте применены термины по ГОСТ Р 51897 и ГОСТ Р 59304, а также следующие термины с соответствующими определениями:

3.1 анализ дерева неисправностей; FTA: Метод идентификации и анализа факторов, которые могут способствовать возникновению исследуемого нежелательного события (называемого конечным событием).

Примечание - С помощью дедукции исследуемые факторы идентифицируют, выстраивают их логическим образом и представляют на диаграмме в виде дерева, которое отображает эти факторы и их логическую связь с конечным событием.

3.2 анализ видов и последствий отказов; FMEA: Метод, используемый для идентификации способов отказа компонентов, систем или процессов, которые могут привести к невыполнению их назначенной функции.

3.3

3.4 дерево неисправностей: Графическая модель разных параллельных и последовательных комбинаций неисправностей, приводящих к данному нежелательному событию, которое является конечным событием данного дерева неисправностей.

3.5 затрубное пространство эксплуатационной колонны (затрубное пространство "А"): Кольцевое пространство между насосно-компрессорной трубой и эксплуатационной колонной скважины.

3.6 затрубное пространство промежуточной колонны (затрубное пространство "Б"): Кольцевое пространство между эксплуатационной колонной и промежуточной колонной скважины.

3.7 затрубное пространство колонны кондуктора (затрубное пространство "В"): Кольцевое пространство между промежуточной колонной и колонной кондуктора скважины.

3.8 затрубное пространство колонны направления (затрубное пространство "Г"): Кольцевое пространство между колонной кондуктора и колонной направления скважины.

3.9 значение приоритетности риска; RPN: Один из методов количественной оценки критичности, вычисляемый по формуле

где S - значение тяжести последствий, т.е. степени влияния отказа на систему (безразмерная величина);

O - вероятность появления отказа для заданного или установленного периода времени (безразмерная величина);

D - характеризует обнаружение отказа и представляет собой оценку шанса идентифицировать и устранить отказ до появления последствий для системы.

3.10

3.11 каналы доступа в систему подводных колонных головок: Боковые отводы в корпусах колонных головок, предназначенные для проведения диагностики скважины, мониторинга затрубных пространств и контроля давления на них.

3.12

3.13

3.14

3.15

3.16

3.17

В настоящем стандарте использованы следующие обозначения и сокращения:

r² - коэффициент детерминации (r - коэффициент корреляции);

n/s - отношение общего количества испытуемых скважин к общему количеству отказов;

- параметр масштаба распределения Вейбулла;

- параметр формы распределения Вейбулла;

НКТ - насосно-компрессорная труба;

ПФА - подводная фонтанная арматура;

ТНПА - телеуправляемый необитаемый подводный аппарат;

CDF - функция распределения (cumulative distribution function);

MIYP - минимальное значение внутреннего давления, при котором достигается предел текучести, МПа (minimum value of yield pressure);

MMS - служба управления минеральными ресурсами Министерства природных ресурсов США (Mineral Management Service);

SCP - устойчивое давление в затрубном пространстве, МПа (steady clearance pressure).

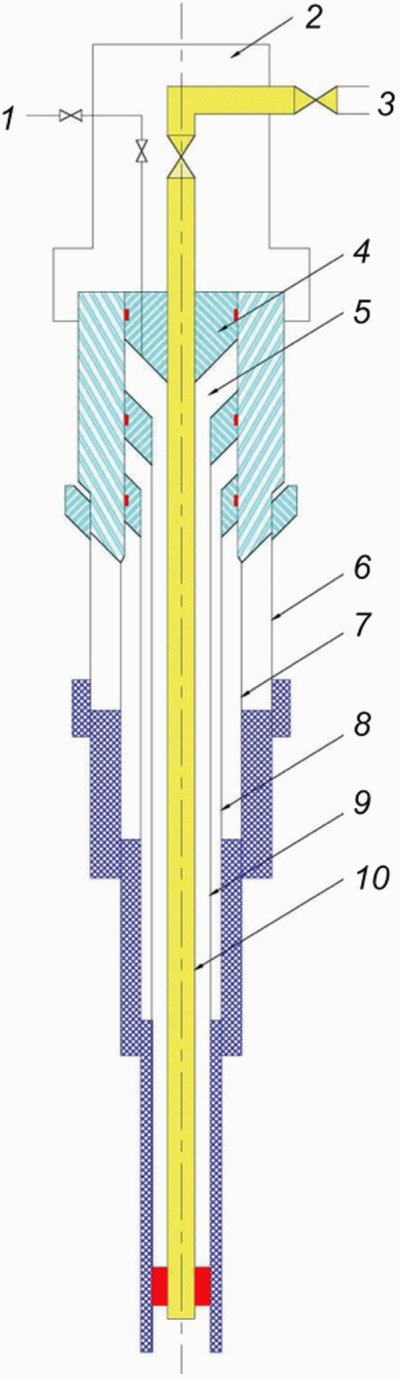

5.1.1 Типовые конструкции систем подводных колонных головок предусматривают возможность контроля давления в затрубном пространстве "А" при помощи датчика давления, установленного на участке движения флюида в межтрубном пространстве устьевого оборудования. При этом системы подводных колонных головок не обеспечивают возможности контроля давления затрубных пространств "Б", "В" и "Г". Схема типовой конструкции системы подводных колонных головок без каналов доступа в затрубные пространства "Б", "В" и "Г" представлена на рисунке 1.

5.1.2 Основными преимуществами от наличия каналов доступа к скважине в устьевом оборудовании в затрубные пространства "Б", "В" и "Г", расположенные ниже блока противовыбросового оборудования в системе подводных колонных головок, являются:

- возможность проведения диагностики каждой из колонн скважины;

- контроль давления в затрубных пространствах "Б", "В" и "Г";

- контроль давления в соседних затрубных пространствах при повышении или снижении давления в определенном затрубном пространстве;

- возможность сброса избыточного давления в определенном затрубном пространстве.

Примечание - Исследовательские данные по возникновению SCP в скважинах на континентальном шельфе представлены в приложении А.

5.1.3 Наличие каналов доступа к скважине в устьевом оборудовании в затрубные пространства "Б", "В" и "Г", расположенные ниже блока противовыбросового оборудования в системе подводных колонных головок, также содержит следующие риски:

- получение ложных показаний давления в затрубных пространствах вследствие закупоривания каналов доступа в течение срока службы скважины;

- возникновение аварийной ситуации, связанной с потерей управления скважиной;

- нарушение целостности системы подводных колонных головок.

5.1.4 Для каждой подводной колонной головки, имеющей SCP, необходимо выполнять диагностические испытания, отчет о проведении которых должен содержать следующую информацию:

- буквенное обозначение затрубного пространства (см. приложение А);

- значение SCP в начале испытания;

- диаграмму давлений или время, необходимое для стравливания давления до значения атмосферного давления, регистрируемое датчиком;

- тип добываемого флюида;

- объем(ы) извлеченных жидкостей;

- диаграмму повышения давления или давления, записываемого не реже одного раза в час;

- статическое давление в НКТ и гидродинамическое давление в НКТ;

- дебит скважины;

- состояние скважины.

5.1.5 Допущения, позволяющие продолжать работы по освоению скважины, не требующие проведения диагностических испытаний и анализа:

- SCP менее 20% MIYP;

- давление внутри обсадной колонны стравливается до значения атмосферного давления в течение 24 ч или менее.

5.2.1 Для описания метода FTA необходимо руководствоваться требованиями, изложенными в данном подразделе и положениях ГОСТ Р 58771 и ГОСТ Р 27.302.

5.2.2 FTA следует описывать как аналитический прием, при помощи которого задается нежелательное состояние и система анализируется в контексте окружающей ее среды и эксплуатации для нахождения всех вероятных путей возникновения данного нежелательного события.

5.2.3 Дерево неисправностей использует принцип нисходящего анализа для создания логической модели для качественной и количественной оценок надежности системы на основании набора правил и логических символов из теории вероятностей и булевой алгебры. Оно не является моделью всех возможных неисправностей системы или всех возможных причин отказа системы. Дерево неисправностей специально разрабатывается для своего конечного события, конкретной модели отказа системы и, таким образом, включает только те неисправности, которые вносят вклад в данное конечное событие.

5.3.1 Задачей FMEA является идентификация и предотвращение известных и потенциальных проблем. FMEA-анализ помогает идентифицировать и классифицировать эти проблемы таким образом, чтобы их можно было распределить по степени операционной важности. Для четкой формулировки приоритета какой-либо проблемы используется RPN.

5.3.2 Для описания метода следует руководствоваться требованиями, изложенными в данном подразделе и положениях ГОСТ Р 58771 и ГОСТ Р 27.303.

5.3.3 Самое высокое значение RPN означает проблему, которую для предотвращения будущих отказов следует обозначить наиболее приоритетной. RPN должно сопровождаться реальными данными, статистическими данными производственного контроля, архивными данными и/или аналогичными или идентификационными данными для такой оценки.

5.3.4 FMEA следует описывать как процедуру, посредством которой анализируется каждый потенциальный вид отказа, чтобы определить его результаты или влияние на данную систему, а также классифицировать каждый вид отказа в соответствии с его значимостью.

5.3.5 Примерами видов отказа являются растрескивание, утечки, разрывы, деформация, коррозия и заклинивание.

5.3.6 Последствия отказа определяются как результат действия данного отказа на систему, конструкцию, процесс или эксплуатацию. Последствия отказа следует изучать как с локальной, так и с глобальной точки зрения. Отказ с глобальными последствиями является более серьезным, чем отказ, имеющий локализованные последствия.

5.3.7 При поиске причины отказа необходимо искать коренную причину, а не признак этого отказа. Причиной отказа может быть также человеческая ошибка. Для одного вида отказа могут иметь место несколько причин. Все причины необходимо перечислять в протоколе FMEA.

5.3.8 Методом определения причин отказа служат средства, при помощи которых отказ можно обнаружить во время нормальной эксплуатации системы или путем каких-либо диагностических действий.

5.4.1 Для описания статистического метода (распределение Вейбулла) следует руководствоваться требованиями, изложенными в настоящем подразделе и положениях ГОСТ Р 58771 и ГОСТ Р 50779.27.

5.4.2 Распределение Вейбулла используют для моделирования данных из распределений с возрастающей, убывающей и постоянной интенсивностью отказов. Распределение Вейбулла может быть применено к широкому спектру данных. Наработка до отказа, количество циклов до отказа, пробег до отказа, механическое напряжение или аналогичные непрерывные параметры должны быть зафиксированы для всех объектов. Распределение ресурса может быть смоделировано даже в том случае, когда не все объекты отказали.

5.4.3 Для анализа ресурса необходимо применять двухпараметрическое распределение Вейбулла. Функция плотности вероятности для распределения Вейбулла подробно описана в ГОСТ Р 50779.27.

6.1.1 Необходимо определить все возможные потенциальные виды, причины и последствия отказа. Схема системы подводных колонных головок представлена на рисунке 1.

Примечание - В настоящем стандарте приведены характерные виды отказов, а также их причины. При проведении анализа пользователи могут вводить дополнительные обоснованные виды отказов и их причины, связанные с изменением схемы системы подводных колонных головок под конкретное месторождение.

6.1.1.1 Утечка через обсадную колонну и/или соединение обсадной колонны, связанная со следующими принципиальными причинами отказа:

- коррозия трубы и/или коррозия уплотнительных поверхностей соединения;

- тепловые циклические нагрузки на обсадную колонну;

- повреждение резьбы;

- повреждение обсадной колонны при операциях бурения;

- повреждение уплотнительных поверхностей соединений;

- использование некачественного или несоответствующего резьбового герметика;

- чрезмерный либо недостаточный крутящий момент в резьбовом соединении.

6.1.1.2 Утечка через затрубное уплотнение подвески обсадной колонны, связанная со следующими принципиальными причинами отказа:

- повреждение уплотнительных поверхностей;

- тепловые циклические нагрузки, приводящие к дополнительным осевым нагрузкам, действующим на подвеску;

- неправильная подгонка затрубного уплотнения подвески;

- коррозия уплотнительных поверхностей;

- повреждение уплотнения подвески из-за высоких температур;

- потеря контактного давления в зоне уплотнения во время циклических изменений температур;

- несовместимость между уплотнением и флюидами;

- загрязнение уплотнительной поверхности твердыми частицами;

- вибрация.

6.1.1.3 Отсутствие/нарушение целостности цемента обсадных колонн, связанное со следующими принципиальными причинами отказа:

- операции по разрыву пласта;

- расширение и сжатие вследствие циклических изменений температур;

- трещины микрокольцевой зоны;

- слабое сцепление между породой и цементом;

- газ в цементе.

6.1.1.4 Ошибочные значения на датчике давления, связанные со следующими принципиальными причинами отказа:

- неисправность датчика давления;

- забитое напорное отверстие перед датчиком давления;

- потеря сигнала от датчика давления.

6.1.1.5 Повреждение арматуры, соединенной с каналом доступа в корпусе колонной головки кондуктора, из-за внешних воздействий связанное со следующими принципиальными причинами отказа:

- повреждение арматуры и/или корпуса колонной головки кондуктора во время процесса спуска/установки;

- повреждение, возникшее при установке ПФА;

- повреждение арматуры в результате взаимодействия с ТНПА;

- повреждение от упавшего оборудования.

6.1.1.6 Утечка из соединений арматуры, связанная со следующими принципиальными причинами отказа:

- арматура, не обеспечивающая герметичность в закрытом положении;

- арматура, не обеспечивающая герметичность в открытом положении.

6.1.1.7 Нарушение герметичности корпуса колонной головки, связанное со следующими принципиальными причинами отказа:

- ошибочное определение высоты колонной головки кондуктора;

- возникновение концентрации напряжений от введения дополнительных каналов доступа.

6.1.2 Необходимо определить величины задающего воздействия (индексы от 1 до 10): частота возникновения, серьезность последствий и вероятность обнаружения. Индексы необходимо умножить друг на друга, определяя RPN, полученный RPN необходимо использовать для ранжирования потенциальных причин отказа.

6.2.1 Конечным событием дерева неисправностей является отсутствие способности системы подводных колонных головок выполнять функцию барьера, установленного в скважине на протяжении всего срока службы скважины. Это означает, что система подводных колонных головок должна выполнять роль барьера между каждым продуктивным горизонтом и окружающей средой. При разработке итогового дерева неисправностей необходимо проверить каждый из возможных путей утечки.

Примечание - В некоторых случаях путь утечки представляет утечку из затрубного пространства эксплуатационной колонны в затрубное пространство колонны направления и/или в окружающую среду. В других случаях - это утечка от пласта либо к внутренней колонне, либо к окружающей среде через какое-либо затрубное пространство.

6.2.2 Потенциальные пути утечки для систем подводных колонных головок с двумя доступами показаны на рисунках приложения Б.

6.2.3 Необходимо построить дерево неисправностей для всех случаев, описанных в приложении Б.

6.3.1 Необходимо провести анализ исходных данных относительно количества скважин с SCP и возраста скважин, используя распределение Вейбулла для определения формы кривой распределения. Это позволит определить статистическую вероятность воздействия давления в обсадной колонне на скважину как функции возраста данной скважины. Пример результата распределения Вейбулла показан на рисунке А.5 приложения А, а интегральная функция распределения показана на рисунке А.6 приложения А.

6.3.2 Значения вероятности, полученные из CDF кривой, необходимо использовать для каждого из значений индекса в таблице индексов возникновения отказов. Пример таблицы показан в приложении А.

6.3.3 Отказы, приводящие к появлению устойчивого давления в обсадной колонне, происходят в результате комбинирования видов неисправностей, то есть отсутствие или наличие сероводорода; дебет скважины; давления; температуры; конструктивные особенности и т.п.

6.4.1 Для получения значений верхнего уровня относительную частоту возникновения значений для каждого из случаев отказа необходимо продвинуть на последовательно более высокий уровень в дереве неисправностей с использованием булевой алгебры для логических элементов "И" и "ИЛИ". По определению вероятность возникновения по схеме "ИЛИ" составляет: P₀ = P₁ + P₂ - (P₁·P₂). Что касается схемы "И", вероятность возникновения составляет: P_А = P₁·P₂. Подробное описание логических элементов представлено в ГОСТ Р МЭК 61078. Графическое изображение логических элементов - в соответствии с приложением А ГОСТ Р 27.302-2009.

6.4.2 Значения необходимо нормализовать к значению, полученному для актуальной конструкции системы подводных колонных головок без точек доступа (вместо использования абсолютной частоты возникновения значения), и использовать для сравнения одного дерева неисправностей с другим.

6.4.3 Необходимо нормализовать вероятность отказа для каждого из случаев дерева неисправностей (отсутствие точек доступа, один доступ и два доступа) относительно случая "отсутствие доступа" для получения относительного значения риска.

6.4.4 Результаты анализа рисков, основанные на данных MMS, и соответствующие выводы для примера приведены в приложении А.

В таблице А.1 размещена сводная информация базы данных MMS по возникновению SCP в выборке из 15 516 скважин на континентальном шельфе в Мексиканском заливе. На рисунке А.1 изображены данные по SCP в затрубных пространствах исследуемых скважин выборки.

Известно, что 1446 (9,3%) скважин, указанных в таблице А.1, имеют SCP выше, чем 20% от MIYP данной скважины. Из 1446 скважин 906 имеют давление в затрубном пространстве эксплуатационной колонны (затрубное пространство "А"), 261 имеют давление в затрубном пространстве промежуточной колонны (затрубное пространство "Б"), 347 имеют давление в затрубном пространстве колонны кондуктора (затрубное пространство "В") и 95 имеют давление в затрубном пространстве колонны направления (затрубное пространство "Г").

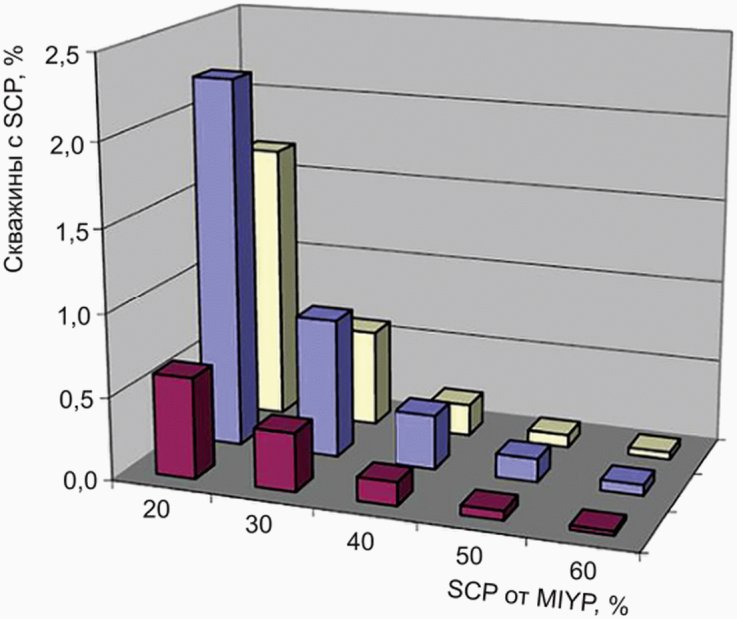

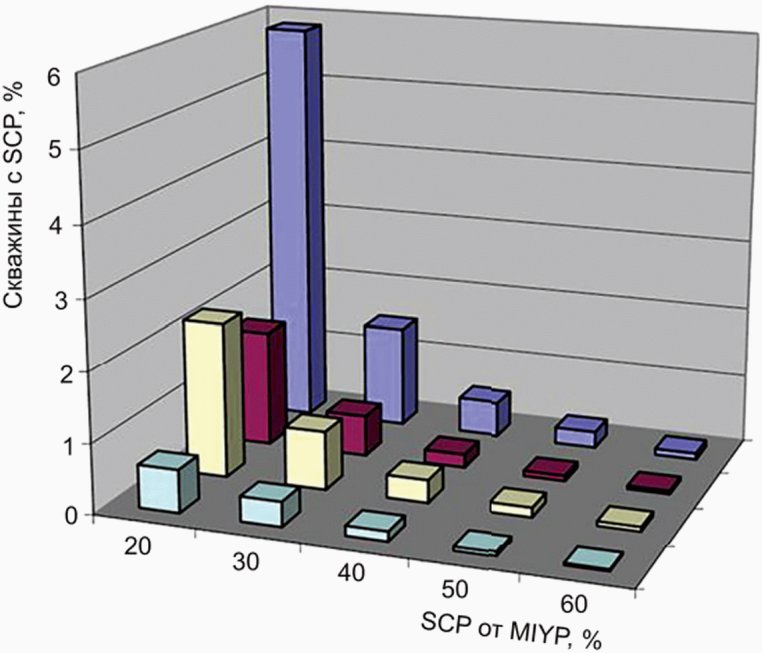

Представленные выше данные демонстрируют, что примерно на 4,5% скважин оказывает влияние давление в обсадной колонне во внешних затрубных пространствах ("Б", "В" или "Г") при уровнях выше 20% от MIYP. Это число падает до 1,8%, когда давление превышает 30% от MIYP, и далее до 0,3%, когда это давление выше 50% от MIYP. Таким образом, частота возникновения давления в обсадной колонне является очень низкой и имеет проектный запас, равный двум.

Данные по CSP в затрубных пространствах промежуточной колонны, колонны кондуктора и колонны направления ("Б", "В" и "Г") приведены на рисунке А.2. Индекс возникновения отказа, определенный в таблице А.2, основывается на информации рисунка А.2.

На основании данных, указанных в таблице А.1, видно, что частота возникновения давления в обсадной колонне выше в поверхностных затрубных пространствах, чем в промежуточных затрубных пространствах для всех уровней давления. Для давлений, превышающих 20% от MIYP, 2,2% скважин демонстрируют давление в затрубном пространстве колонны кондуктора, тогда как только 1,7% скважин демонстрируют давление в затрубном пространстве промежуточной колонны, но 5,8% скважин демонстрируют давление в затрубном пространстве эксплуатационной колонны.

Это означает, что давление в поверхностном затрубном пространстве часто направлено внутрь от пласта месторождения, а не наружу от затрубного пространства "А".

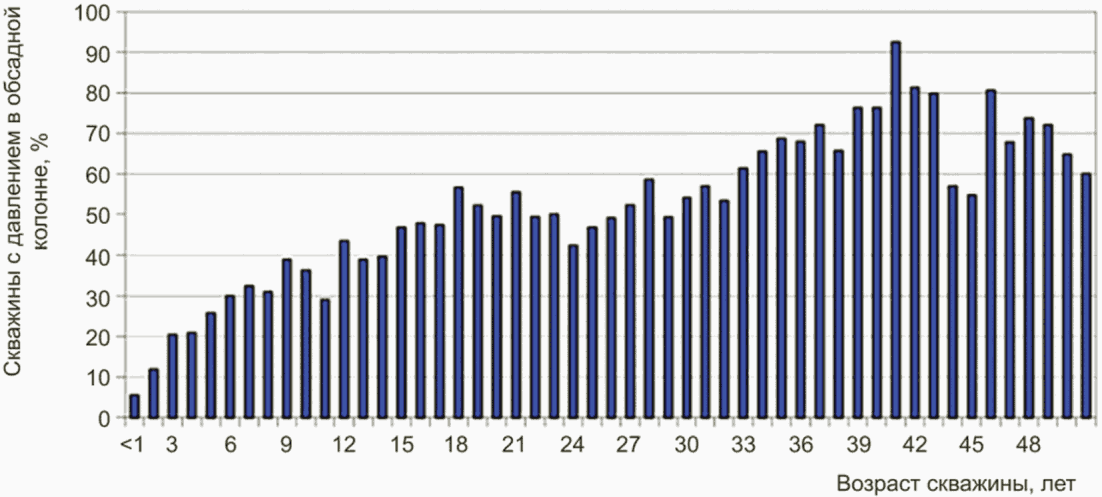

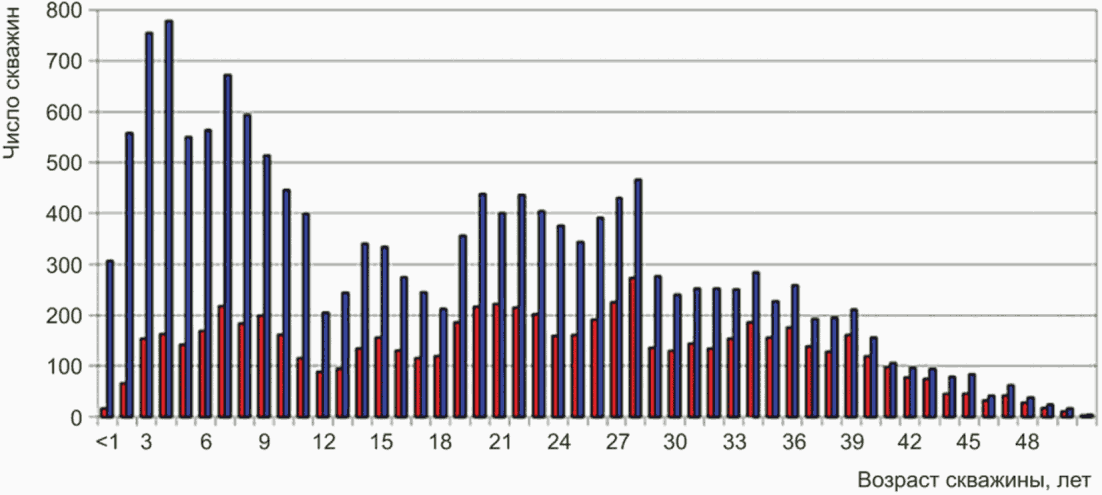

На основании данных MMS составлены графики зависимостей возникновения SCP в скважинах от фактического срока их эксплуатации (см. рисунки А.3, А.4).

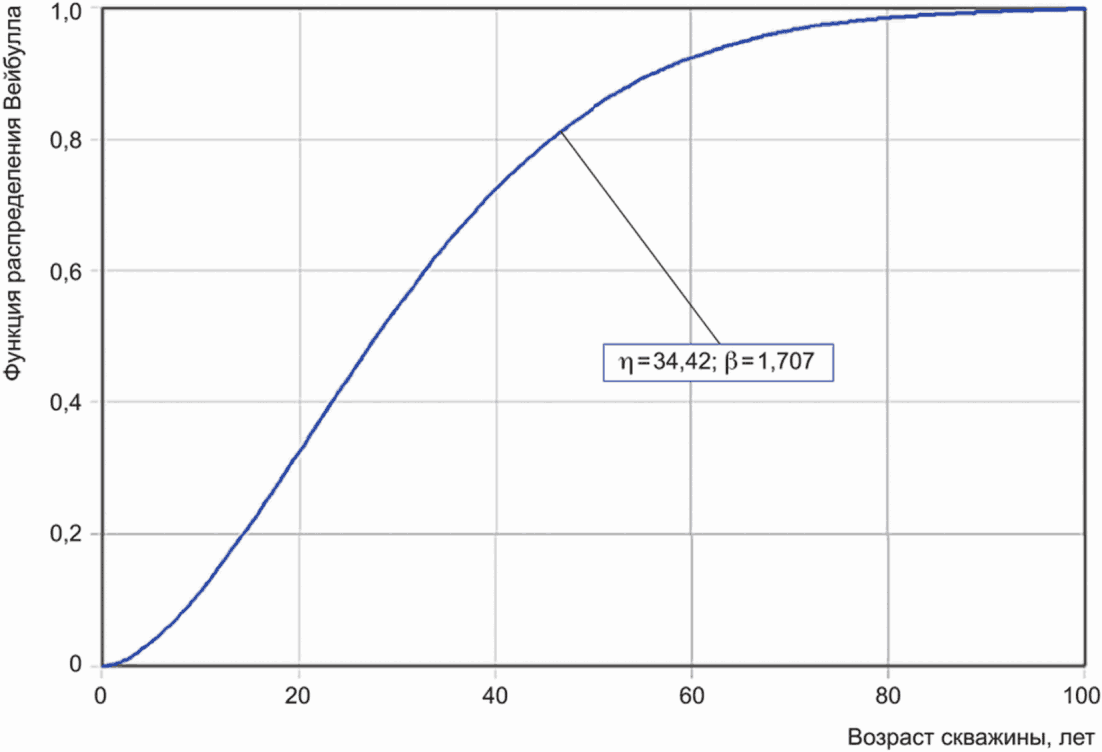

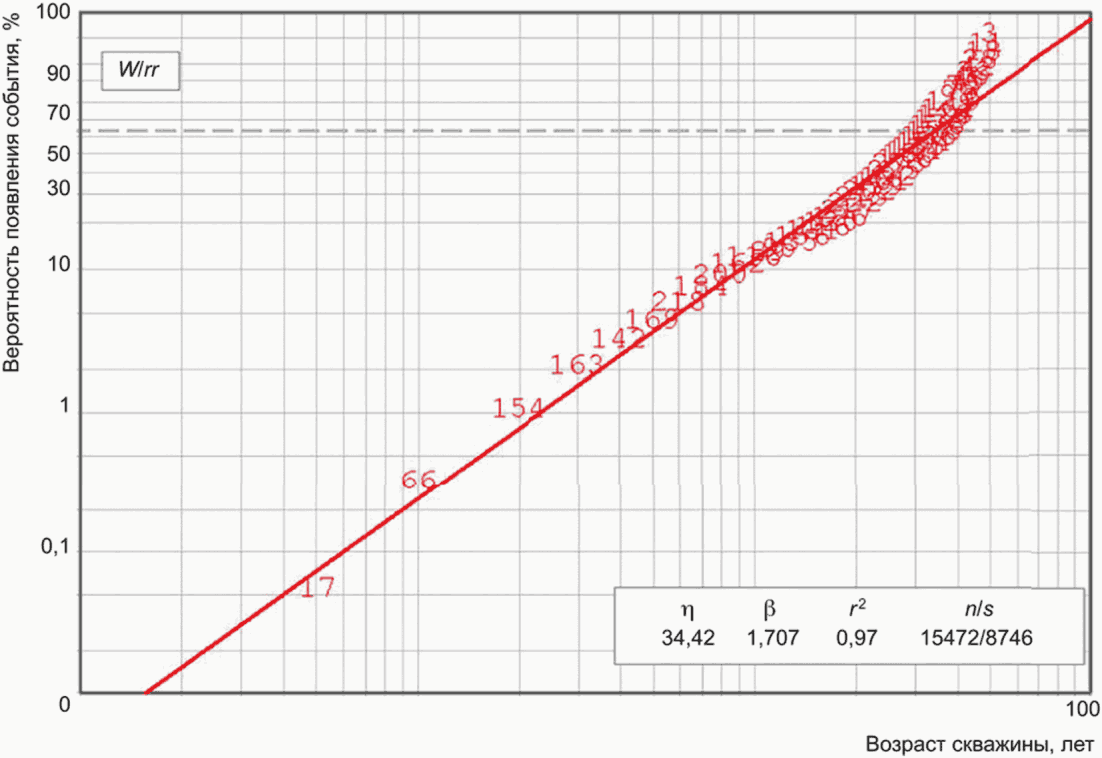

На основании MMS данных построено распределение Вейбулла, показанное на рисунке А.5, для скважин внешнего континентального шельфа с давлением в обсадной колонне как функция возраста скважины. На основании этого анализа создана CDF, показанная на рисунке А.6. Эту кривую используют для определения вероятности, с которой должно возникать данное событие как функции времени.

Значения вероятности, полученные из CDF-кривой, используют для каждого из значений индекса в таблице индексов возникновения отказов (таблица А.2).

Распределение Вейбулла определило характеристический срок службы 34,42 года и параметр формы 1,707. На основании распределения Вейбулла прогнозируется, что давление в обсадной колонне будет оказывать влияние на 32,7% скважин на протяжении первых 20 лет срока службы. Однако это не дифференцируется по величине давления в обсадной колонне или для конкретного затрубного пространства, испытывающего давление. Параметр формы 1,707 показывает, что скважины с давлением в обсадной колонне демонстрируют более высокий износ, чем при случайном отказе или при отказе на ранней стадии ( - отказ дефектного оборудования < 1).

При выполнении анализа рисков с учетом наличия одного доступа в скважину оценивают снижение риска нарушения целостности корпуса колонной головки в 2,5 раза. Этот риск при наличии двух доступов примерно в 2,7 раза больше риска при отсутствии доступов. Эти результаты суммированы в приведенной ниже таблице А.3. Выполненный анализ базируется на 2-дюймовых доступах и 2-дюймовых клапанах, присоединяемых к колонной головке.

Другой анализ проведен для сравнения ¹/₂-дюймовых доступов и 2-дюймовых доступов. Некоторые отказы по корневой причине были выше с ¹/₂-дюймовыми доступами. Поэтому выполнен анализ для оценки надежности системы в целом. В этом случае риск, связанный с одним ¹/₂-дюймовым доступом, будет примерно в 3,6 раза больше риска при отсутствии доступа и увеличивается до 3,7 раза с двумя доступами.

Выполнено оценивание рисков и преимуществ от наличия каналов доступа к скважине в системе подводных колонных головок. Для оценки способности системы колонных головок выполнять роль барьера давления использована методология анализа дерева неисправностей, а существующую систему подводных колонных головок без доступов сравнивают с системой, имеющей доступы. Качественный анализ рисков проводят, опираясь на индекс риска для каждого вида отказа. На основании этого анализа получено, что риск невозможности выполнять роль барьера давления при одном доступе в корпус колонной головки приблизительно в 2,5 раза выше, чем для существующих конструкций, соответствующих промышленному стандарту, без доступов. Эти результаты суммированы в приведенной ниже таблице А.5. Этот анализ базируется на 2-дюймовых доступах и 2-дюймовых клапанах, соединенных с колонной головкой. Однако для некоторых прикладных задач проектирование доступа такого размера в подводные колонные головки является недопустимым, с ограничением более малыми размерами. Но риск, связанный с наличием одного ¹/₂-дюймового доступа составляет в 3,6 раза большую величину, чем при отсутствии доступа, и увеличивается до 3,7 раз для двух доступов.

С другой стороны, преимущество наличия доступов предусматривает дополнительное средство диагностики к существующему мониторингу затрубного пространства "А". Использование бокового доступа в качестве отверстия для ликвидации последствий отказов не обеспечивает необходимый уровень контроля скважины, поскольку в некоторый момент доступ может забиваться шламом, и показания давления становятся ложными.

На основании анализа, взвешивающего как риски, так и преимущества введения доступов в корпус колонной головки, ожидается, что дополнительные риски, связанные с добавлением доступов, значительно перевешивают преимущества, выявленные аналитическим путем и достижимые с этими доступами. Более выгодно направлять усилия на вопросы проектирования и эксплуатации для минимизации вероятности возникновения давления в обсадной колонне, чем сосредотачиваться на ликвидации последствий после того, как давление в обсадной колонне появилось. Следовательно, необходимо придавать большее значение конструкции скважины и методам эксплуатации, которые помогут предотвратить появление давления в обсадной колонне, вместо механической ликвидации последствий.

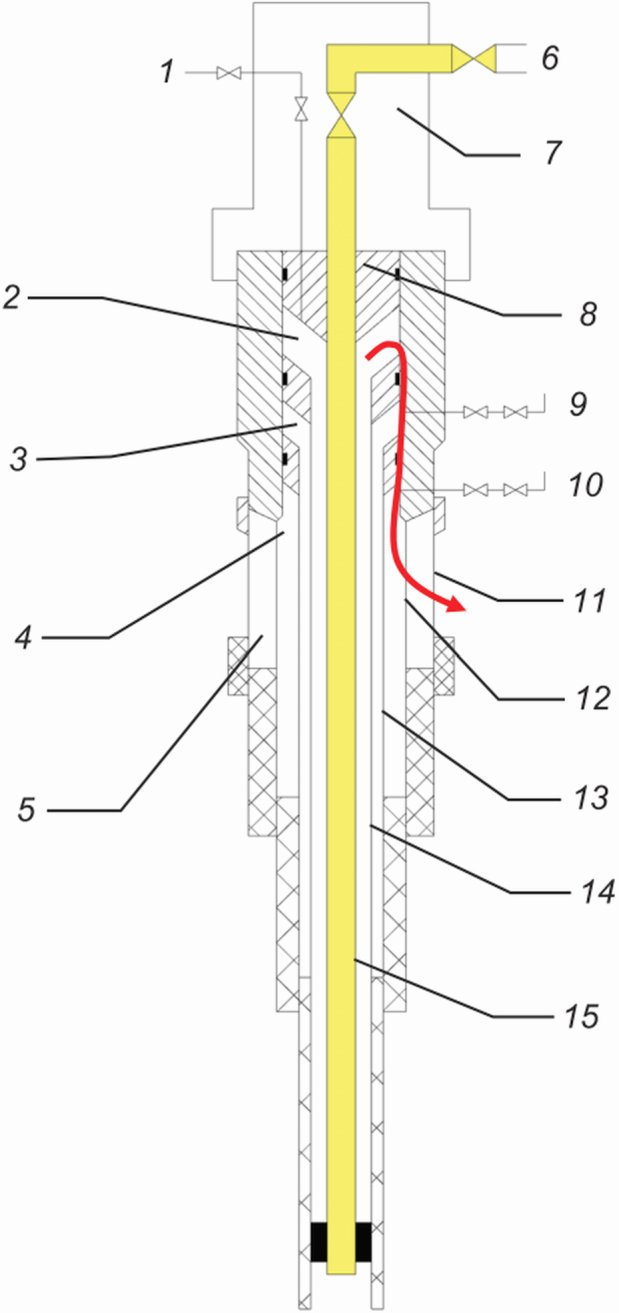

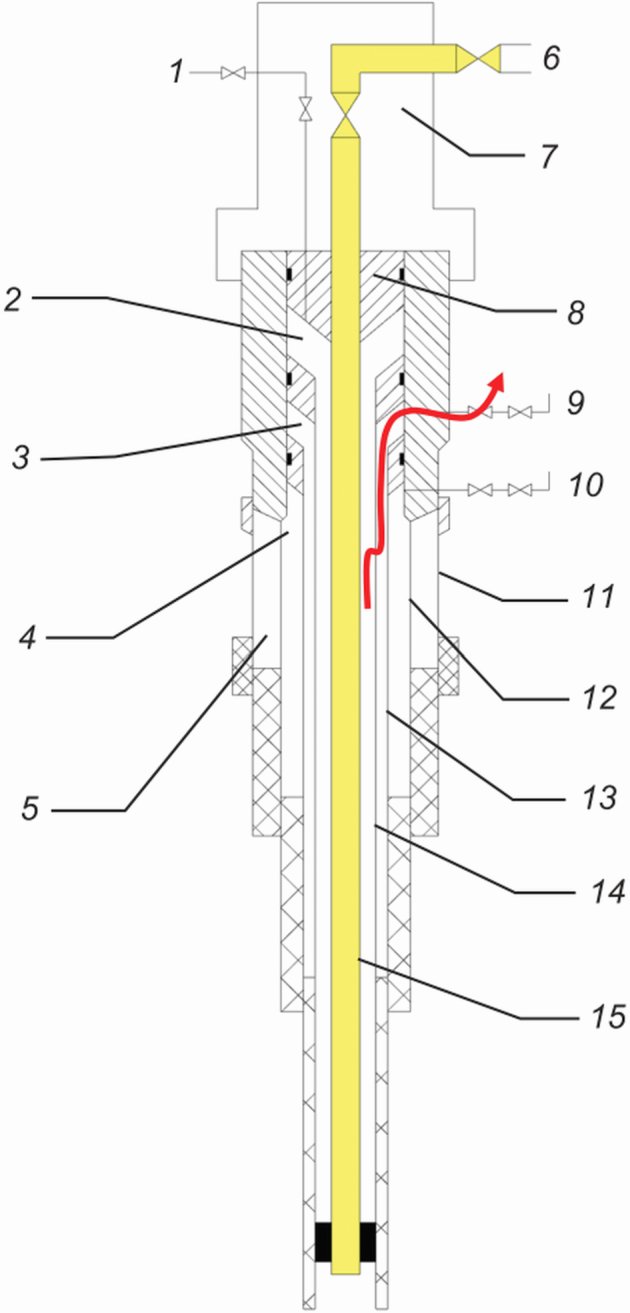

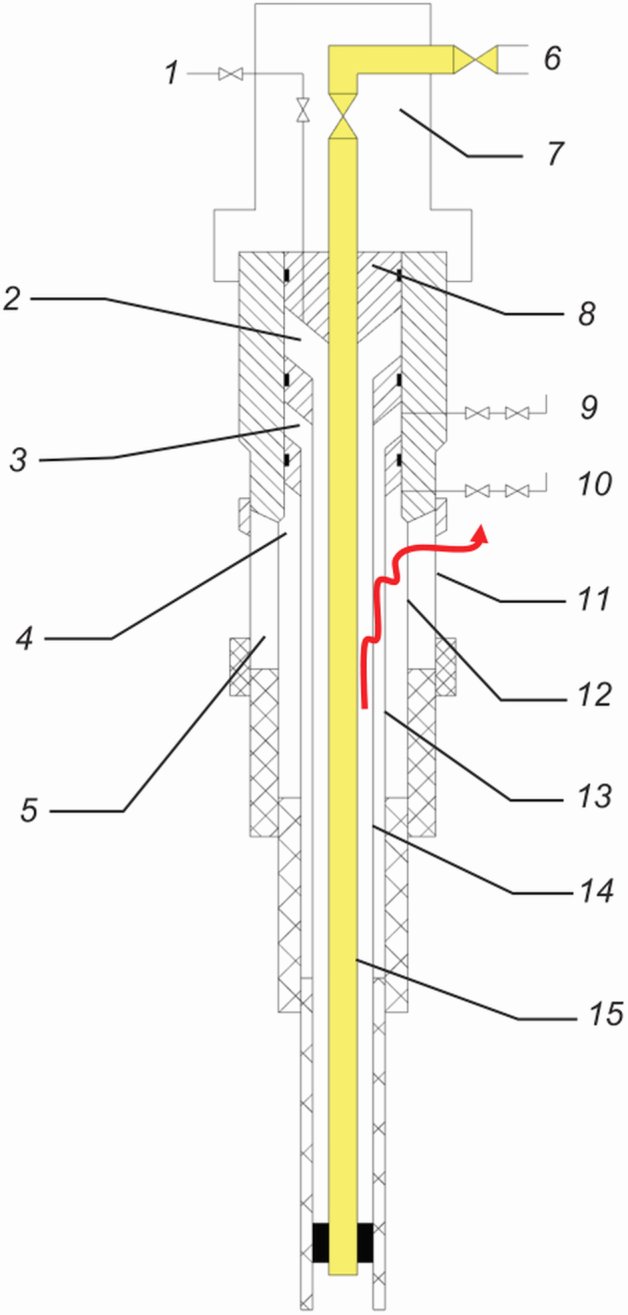

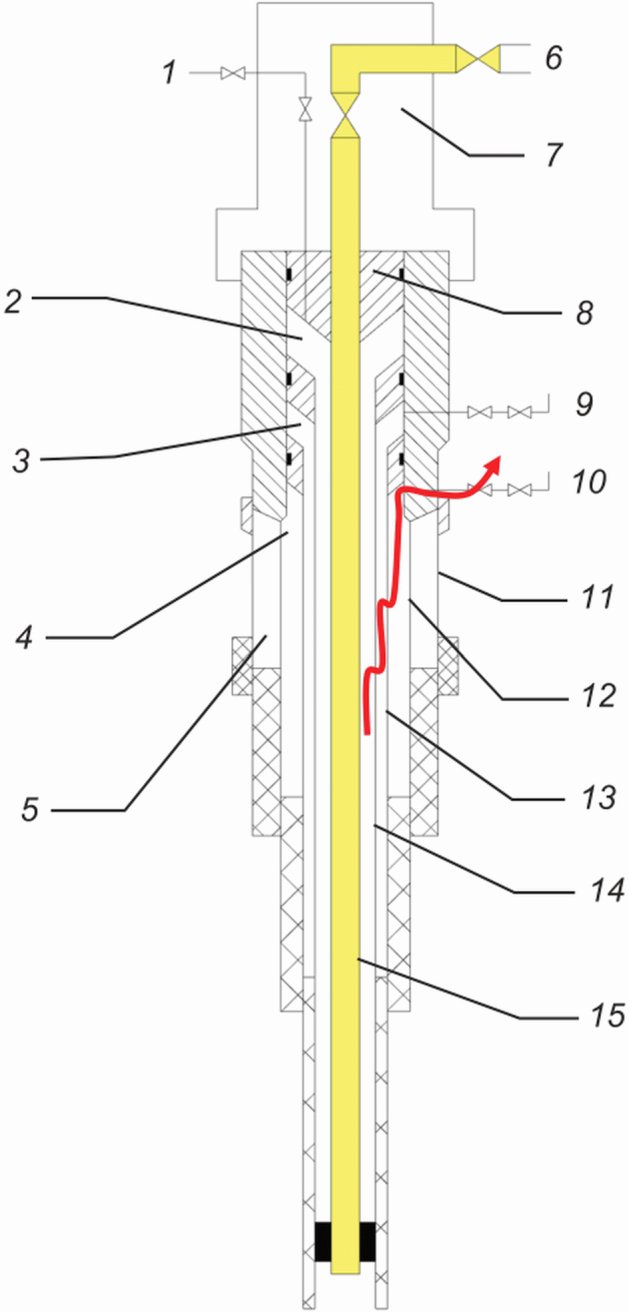

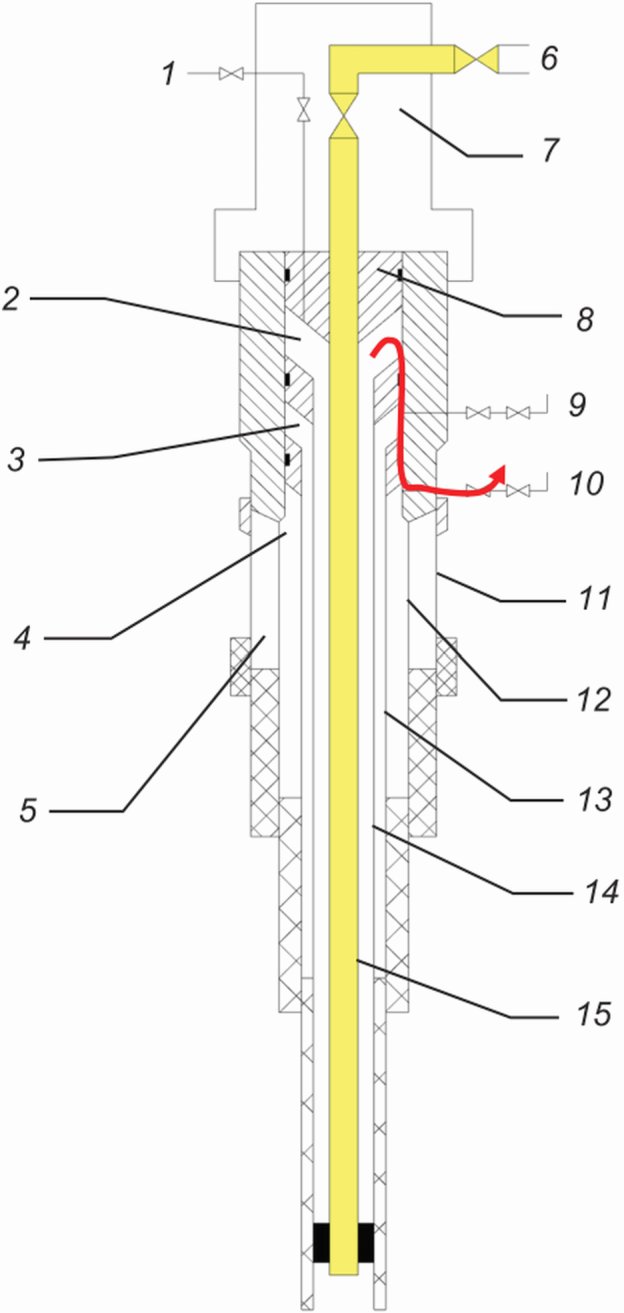

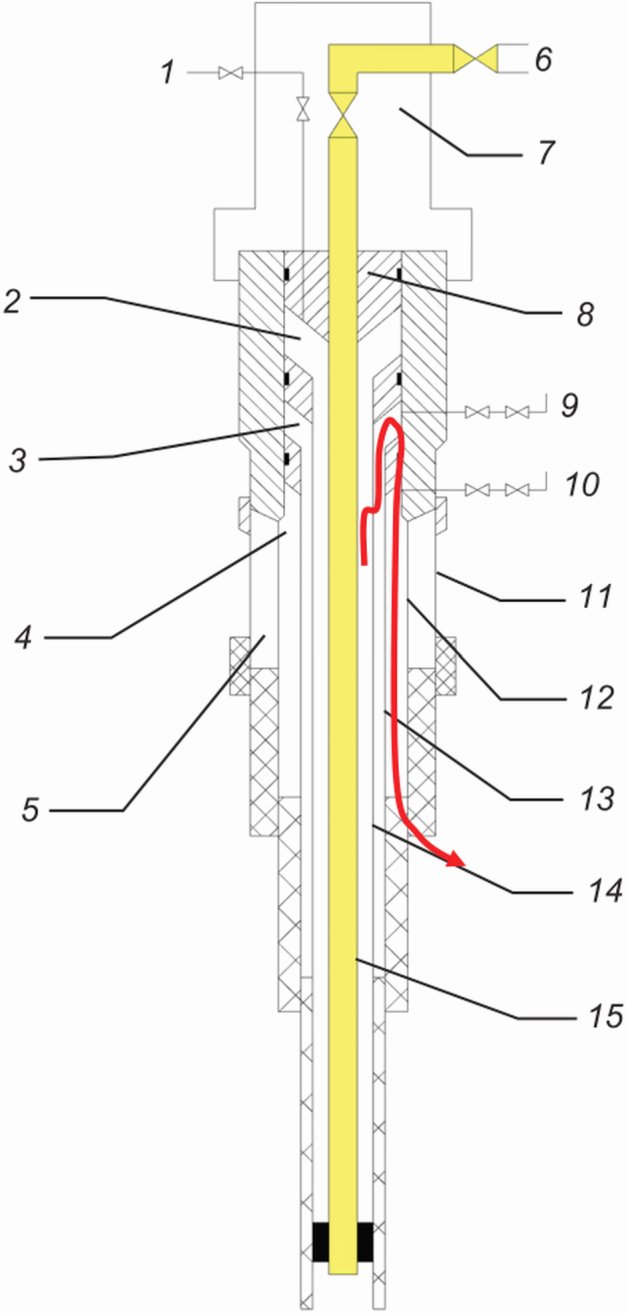

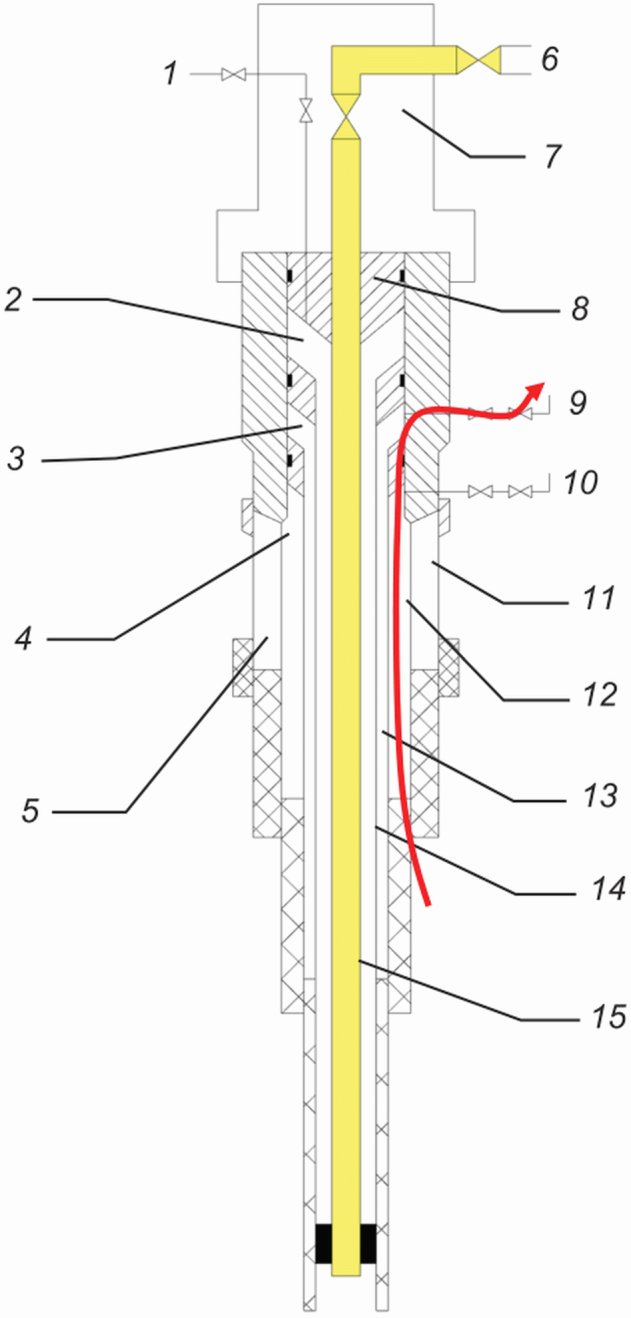

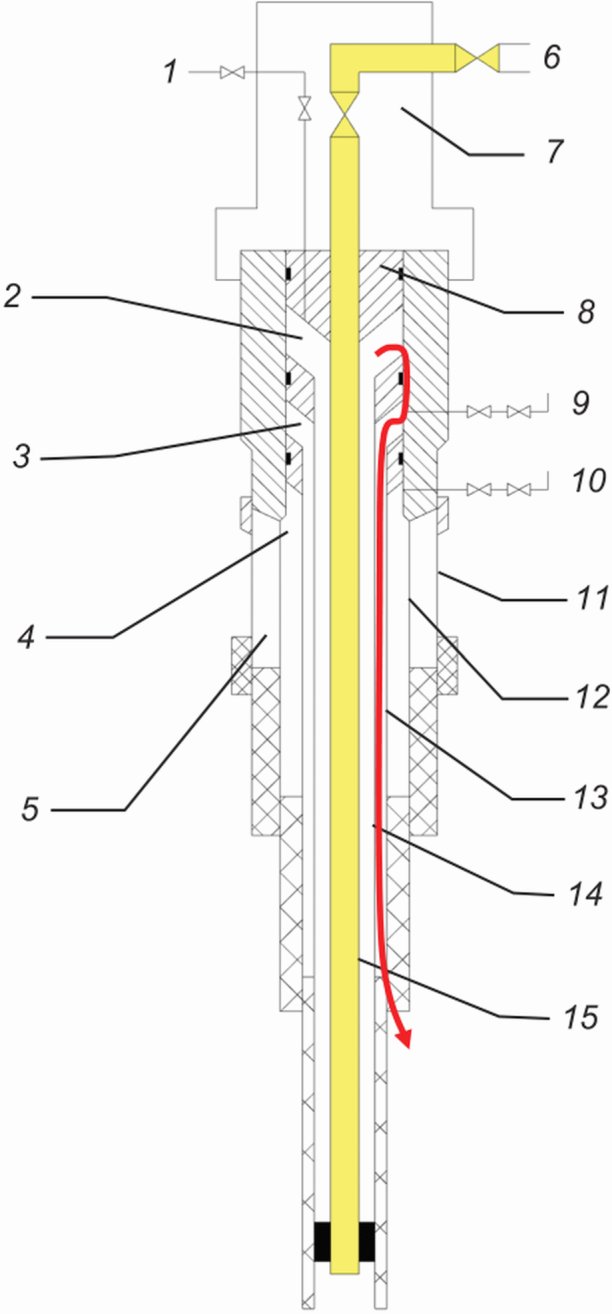

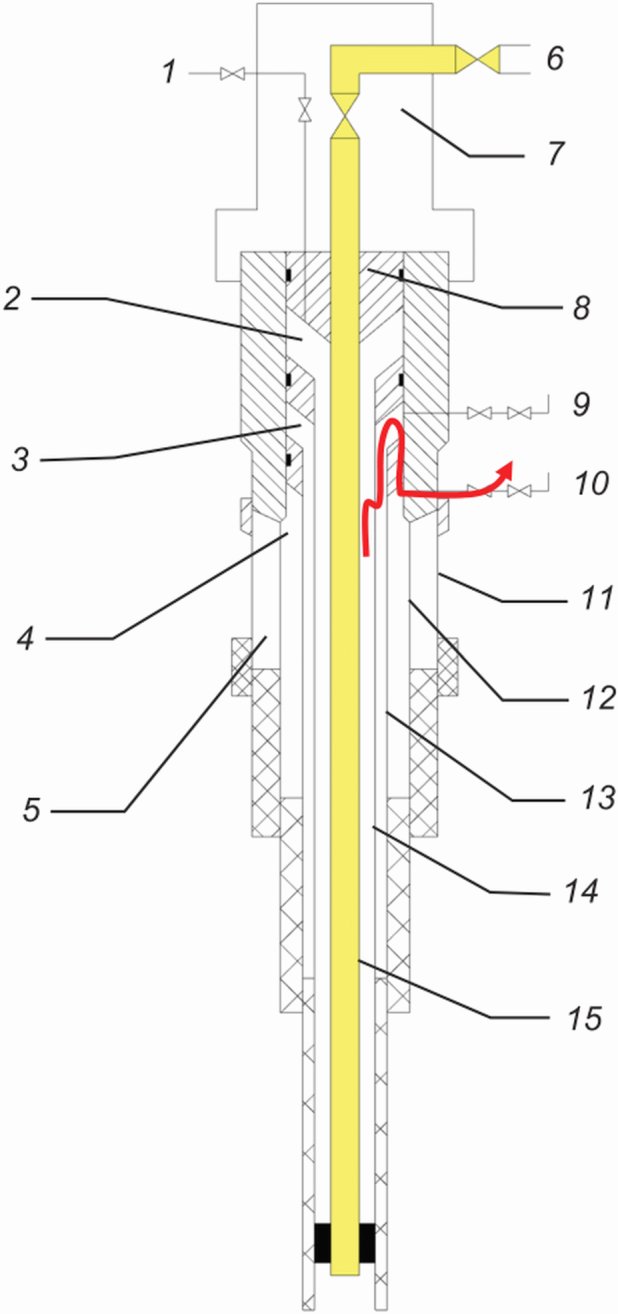

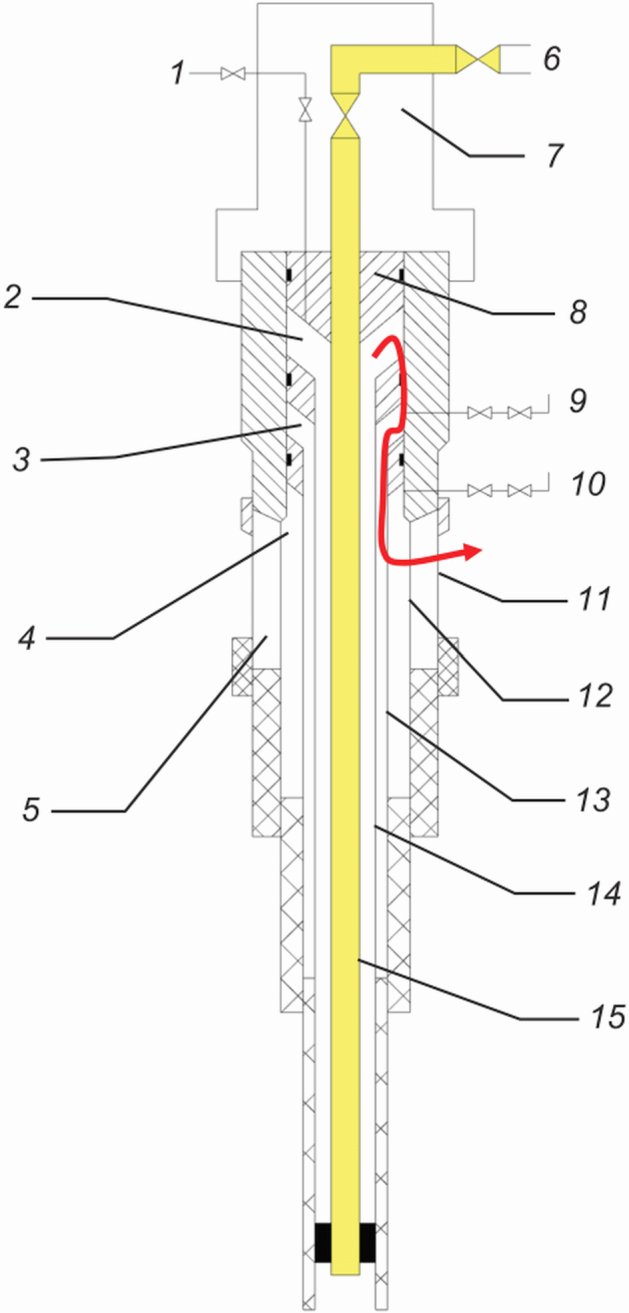

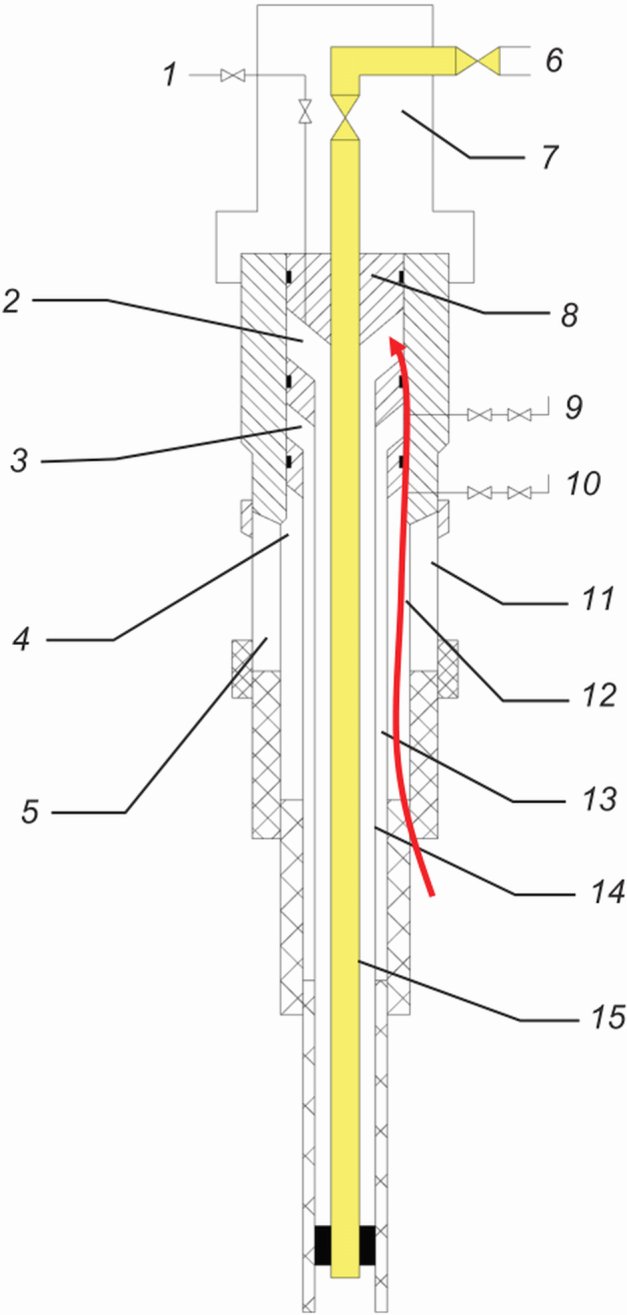

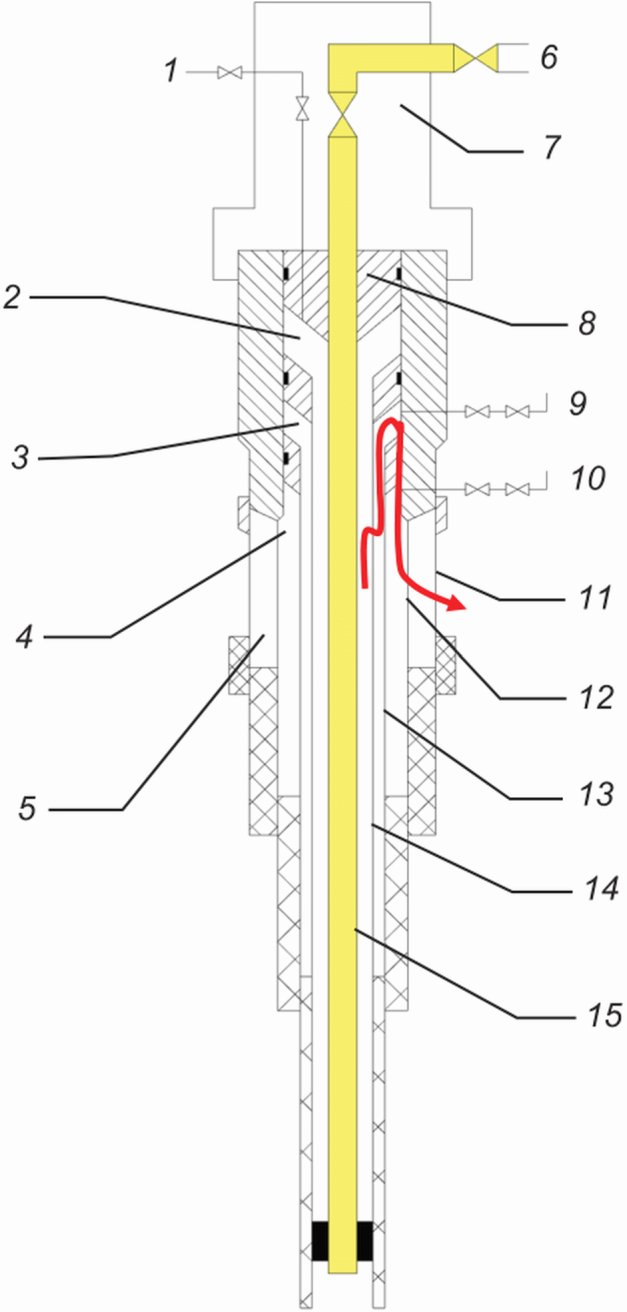

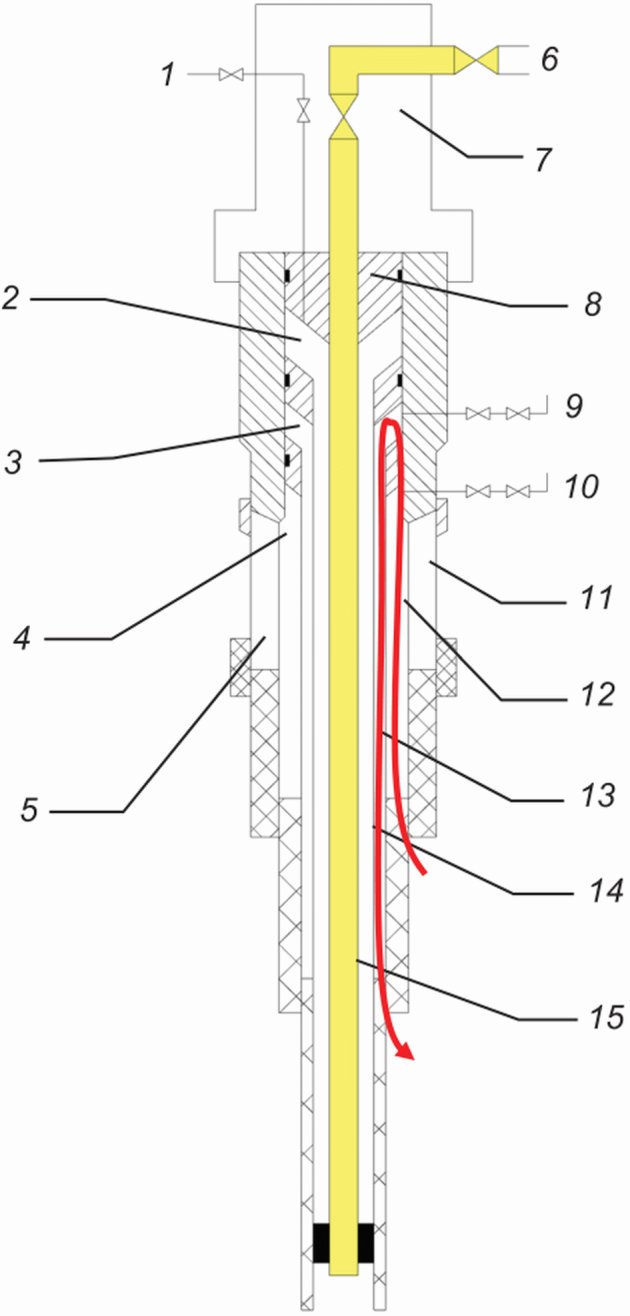

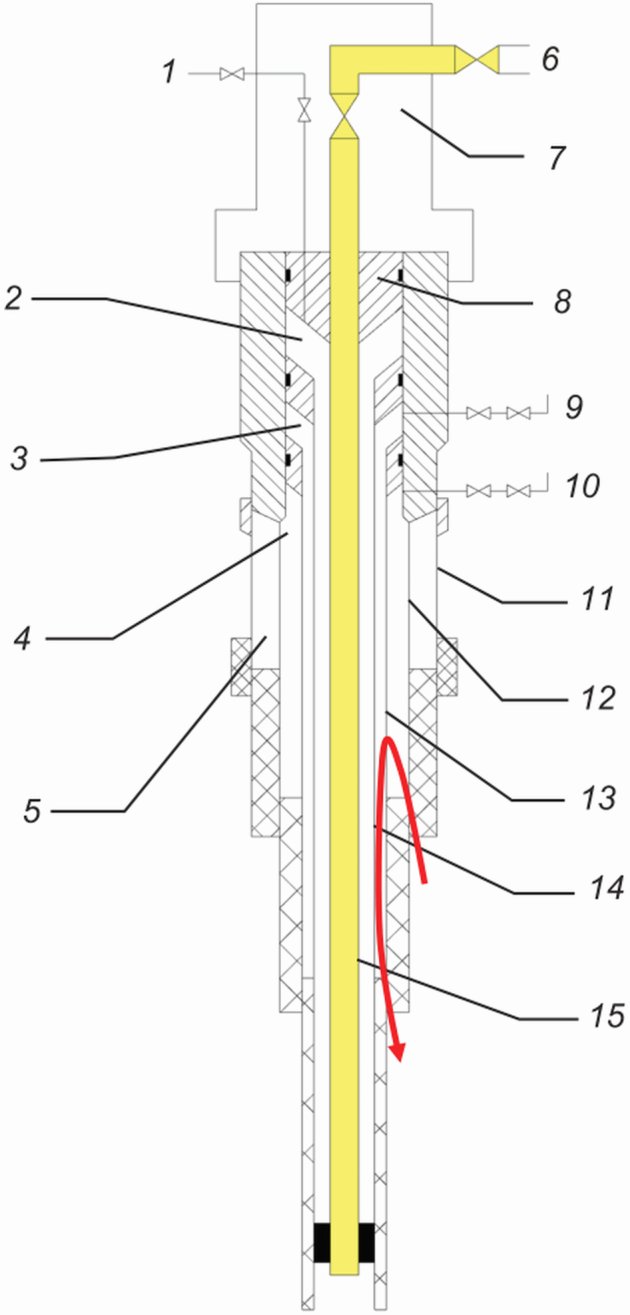

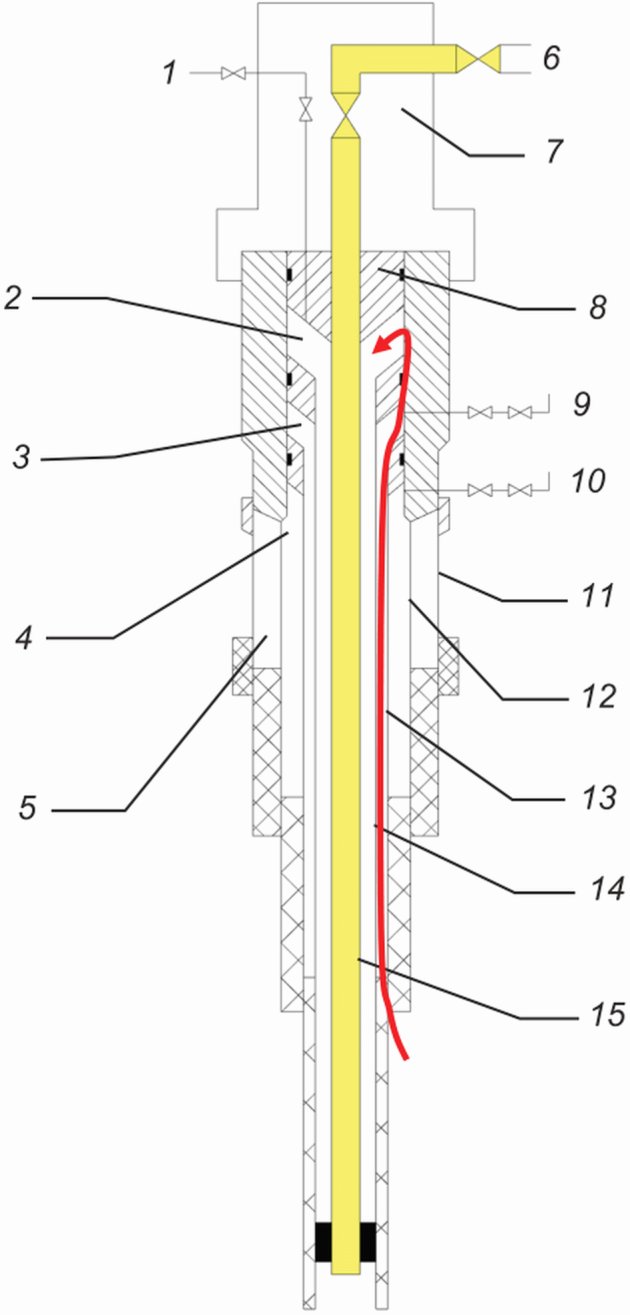

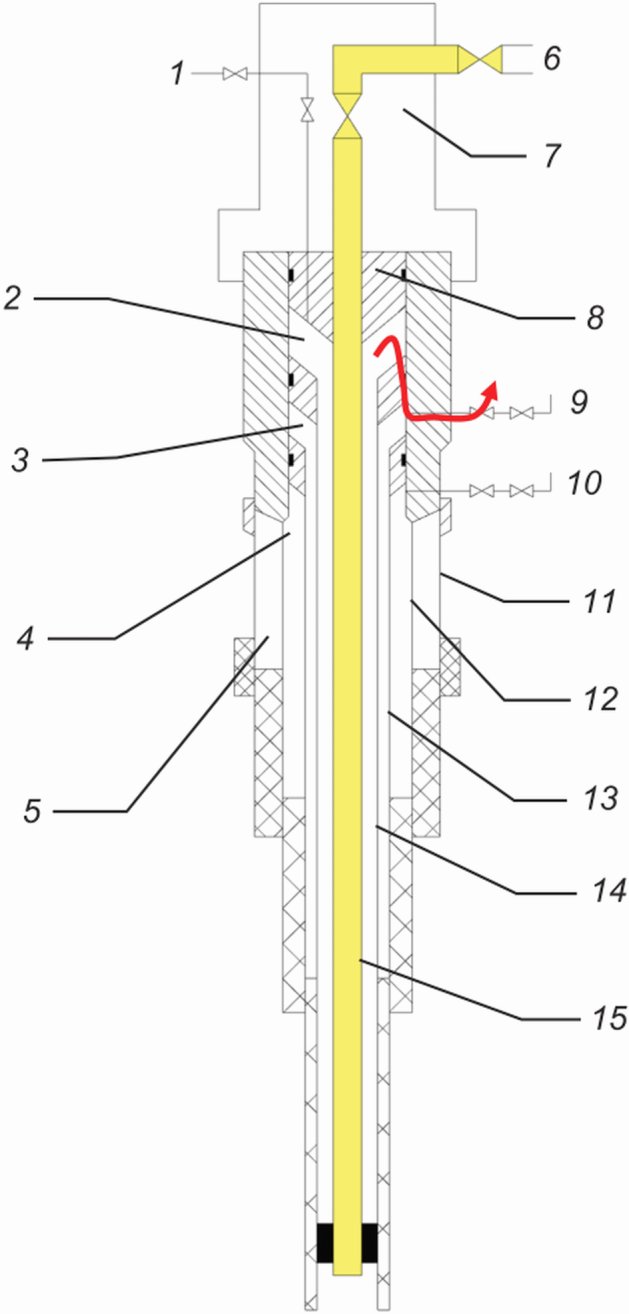

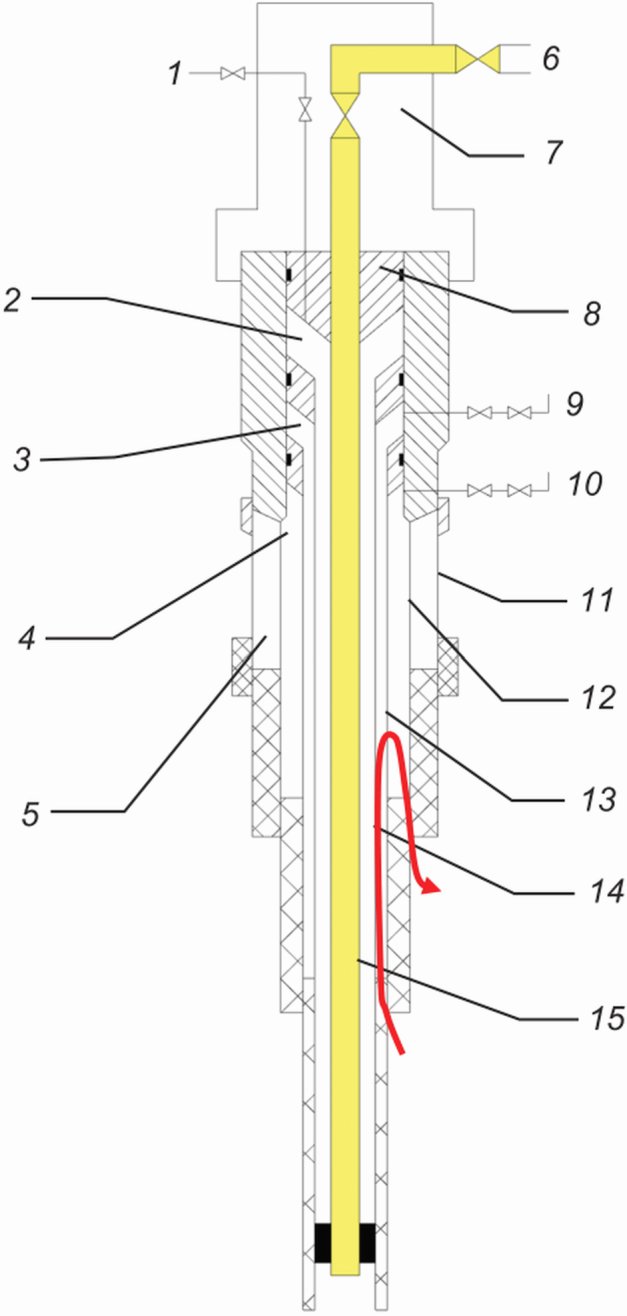

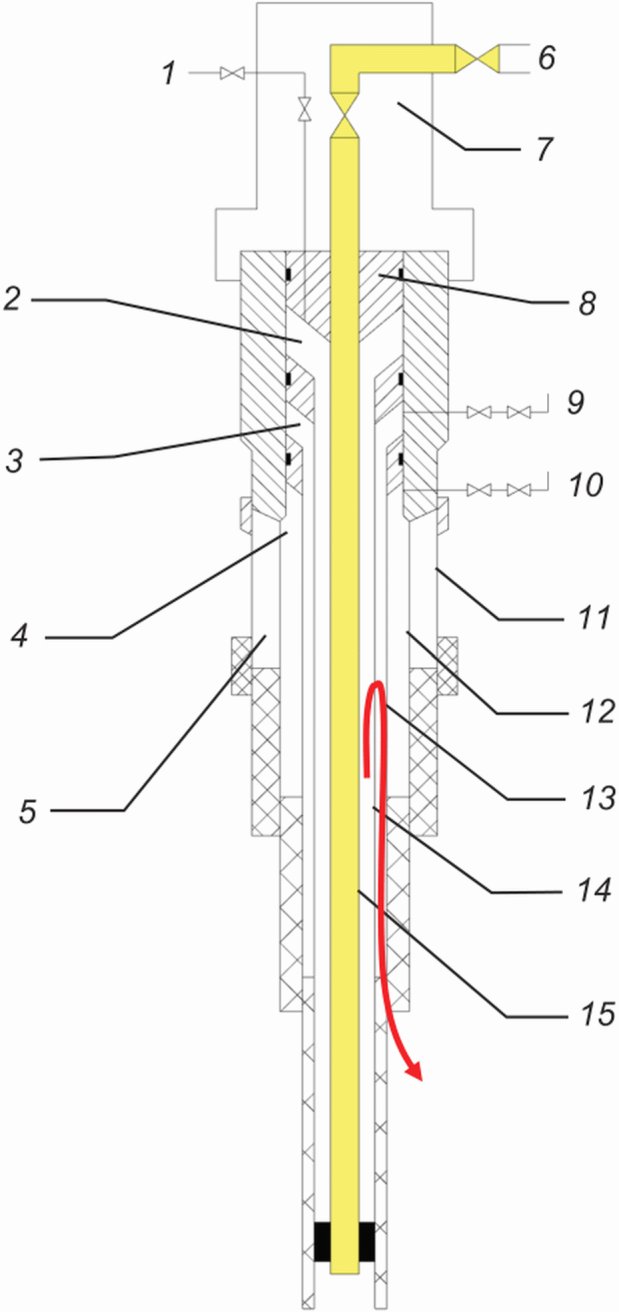

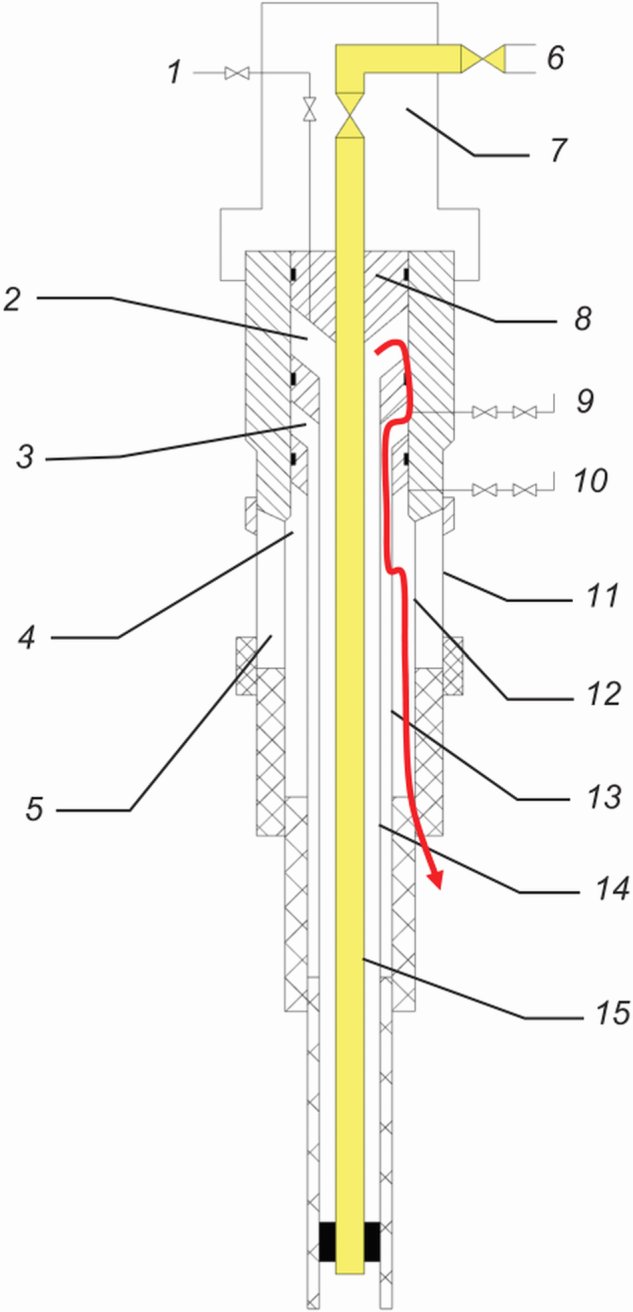

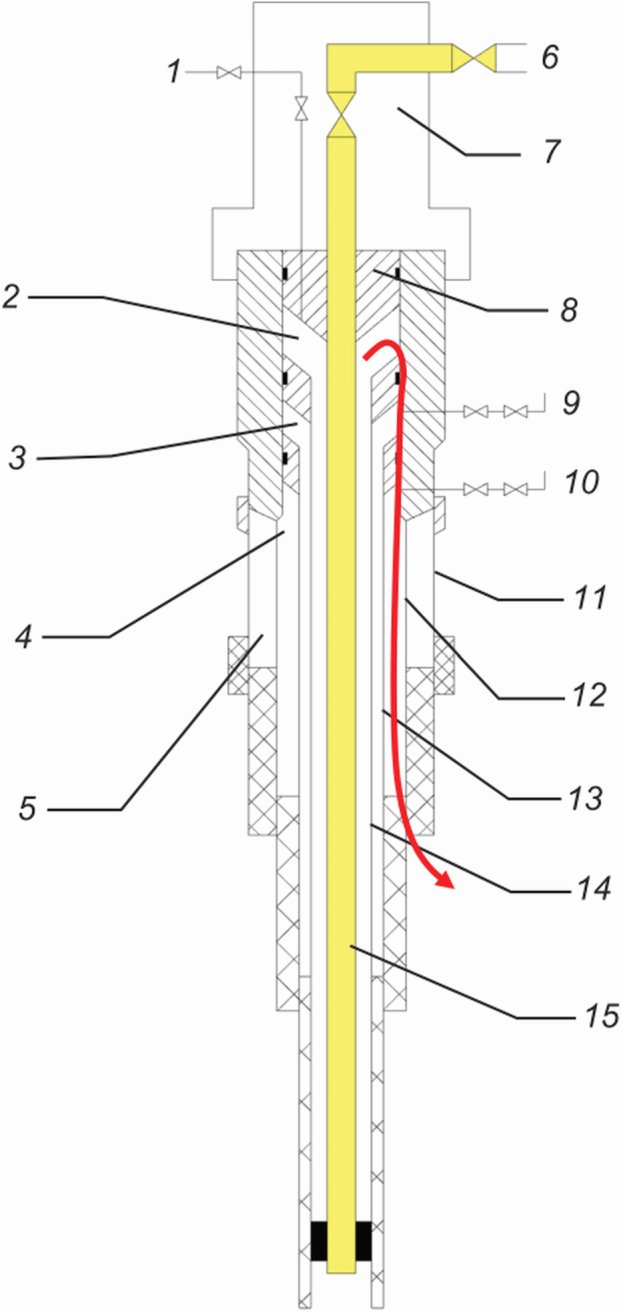

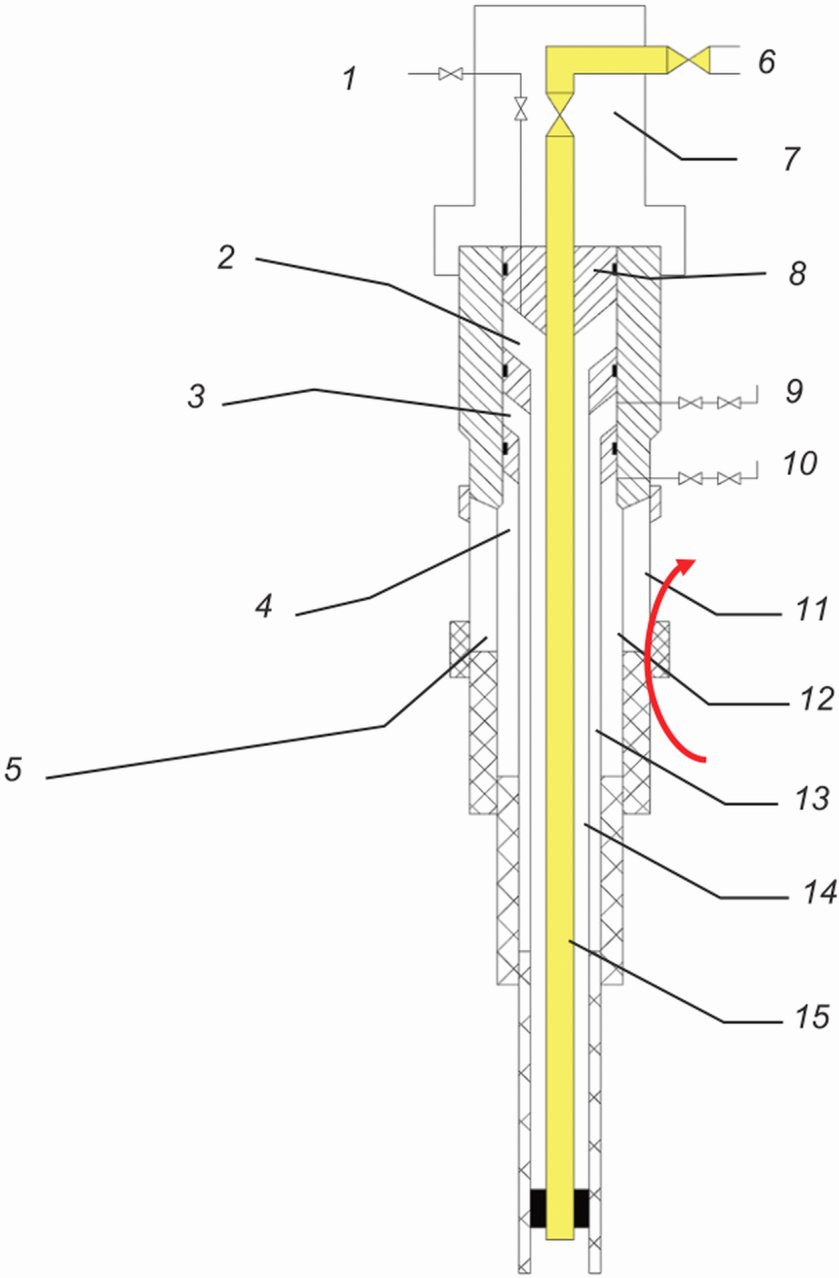

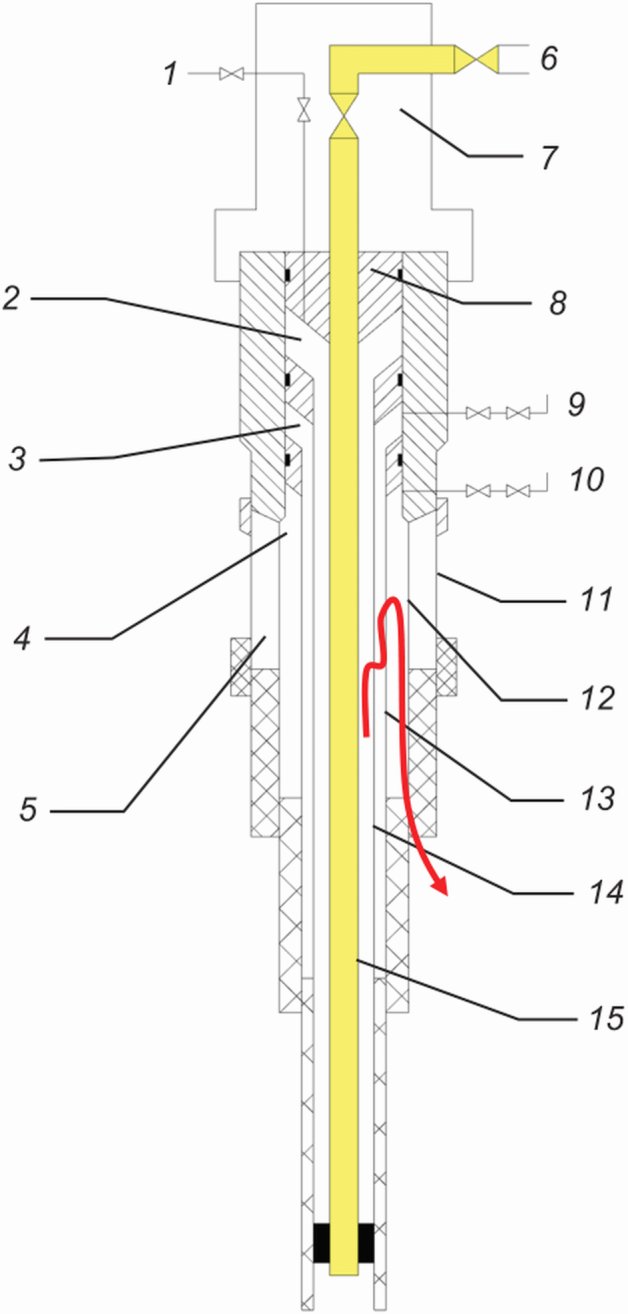

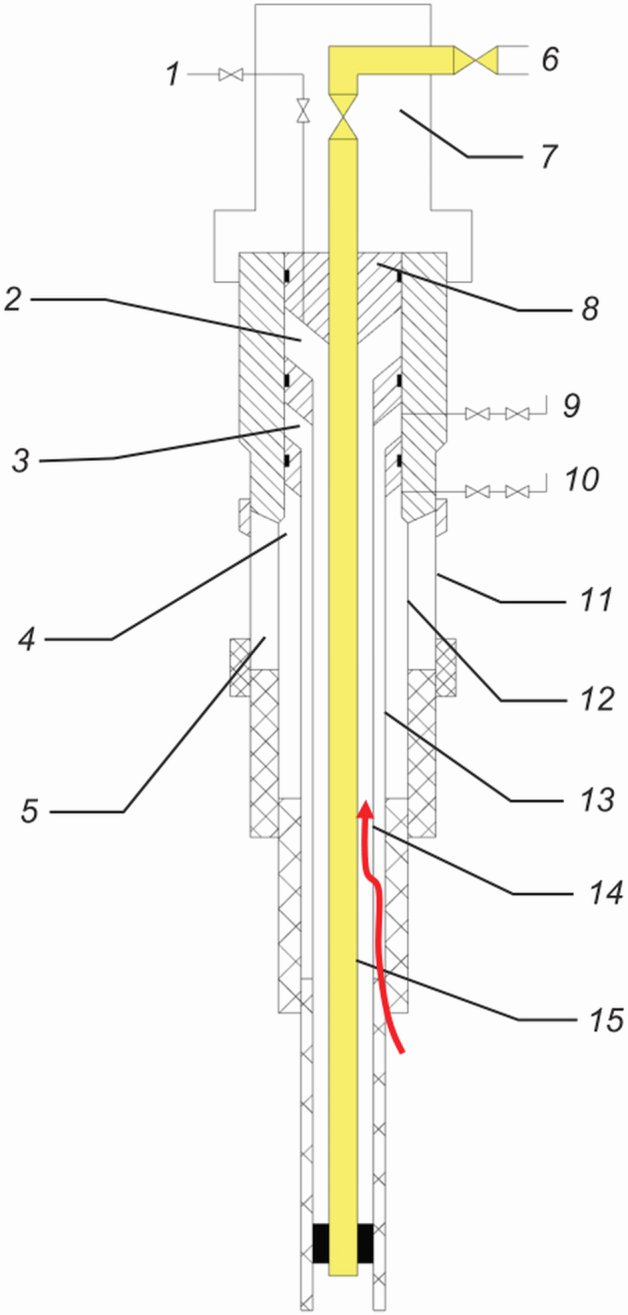

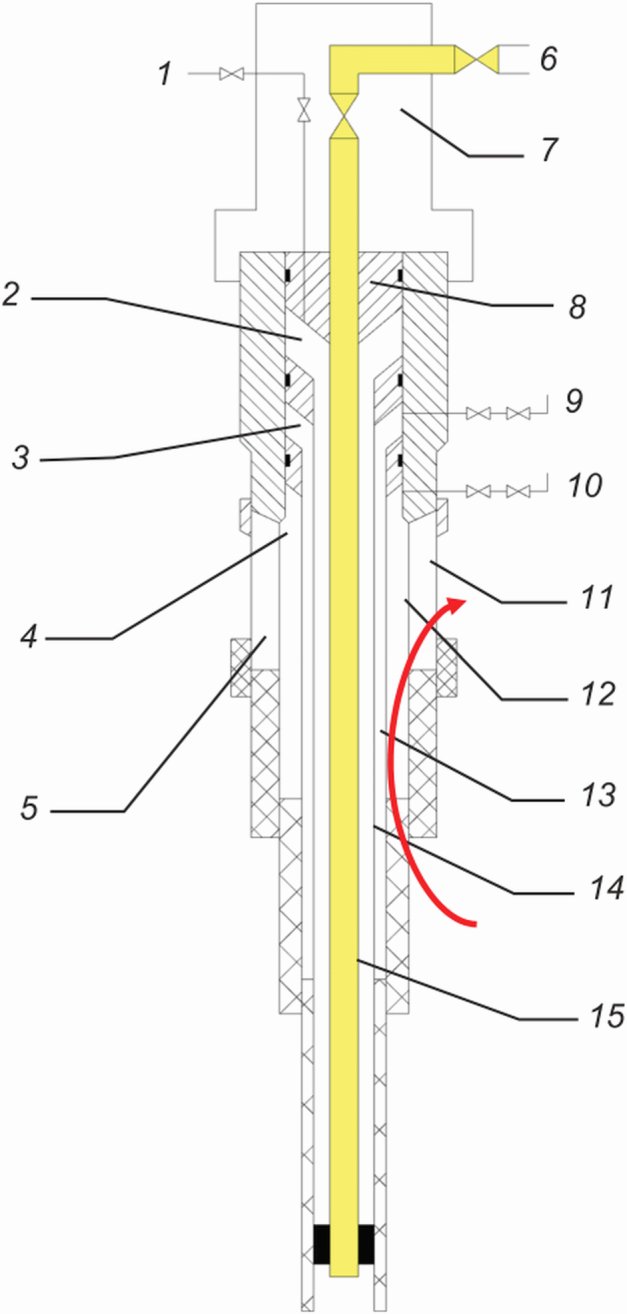

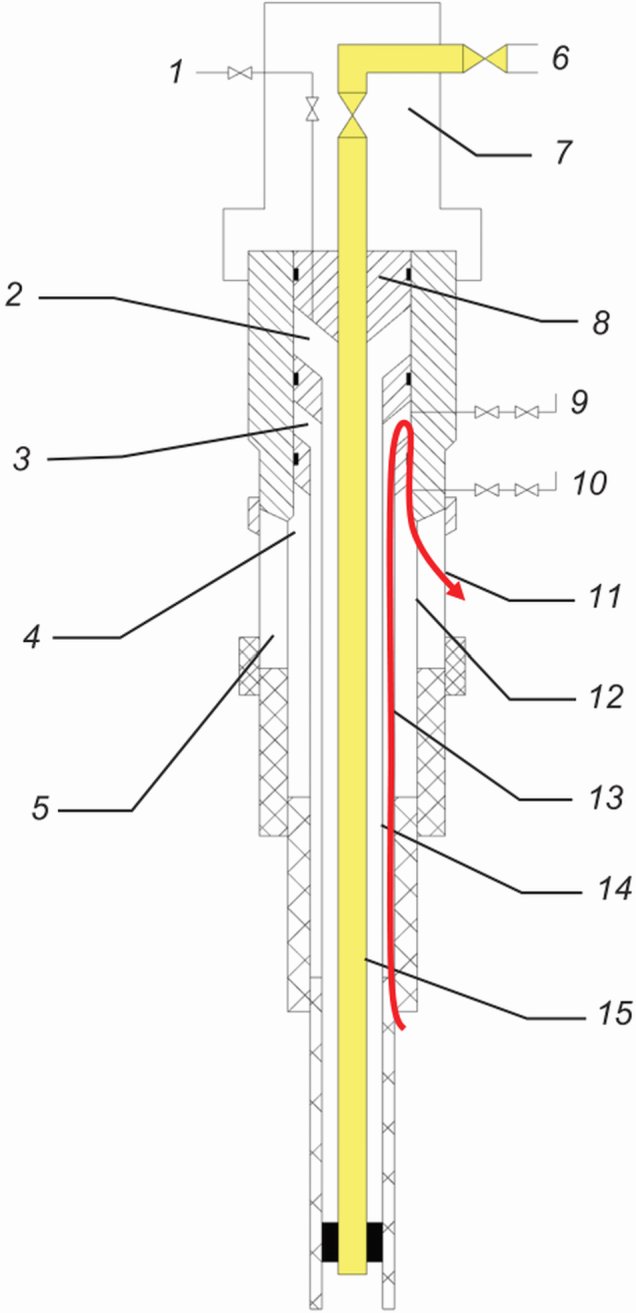

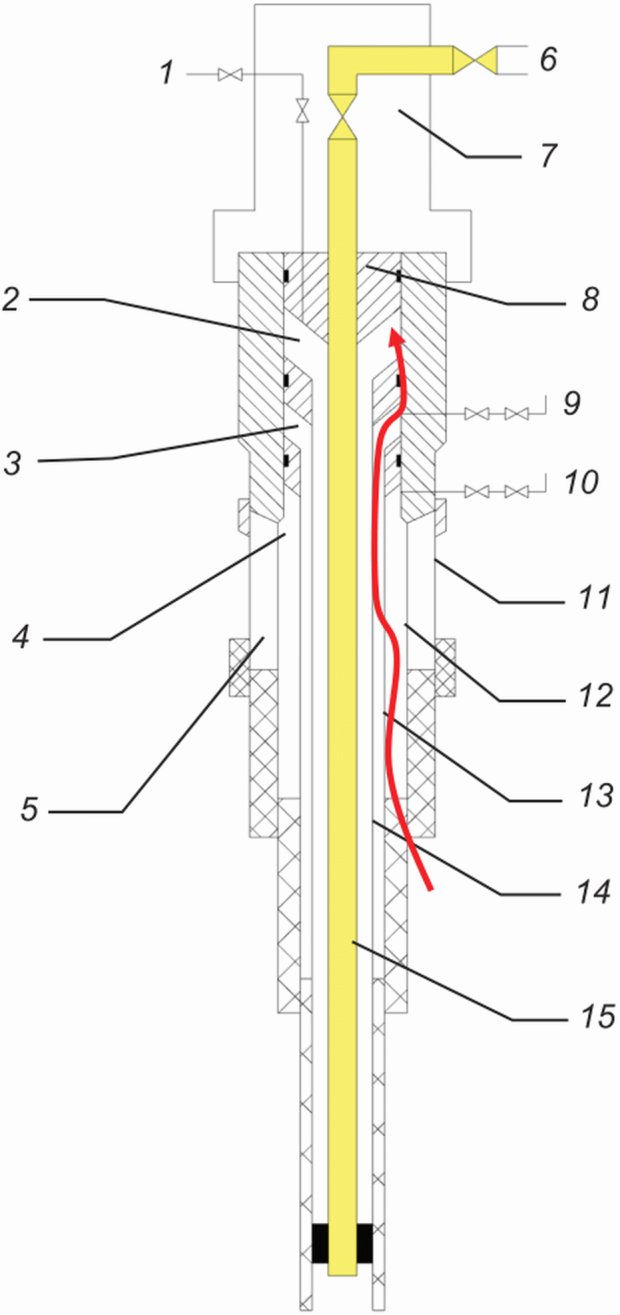

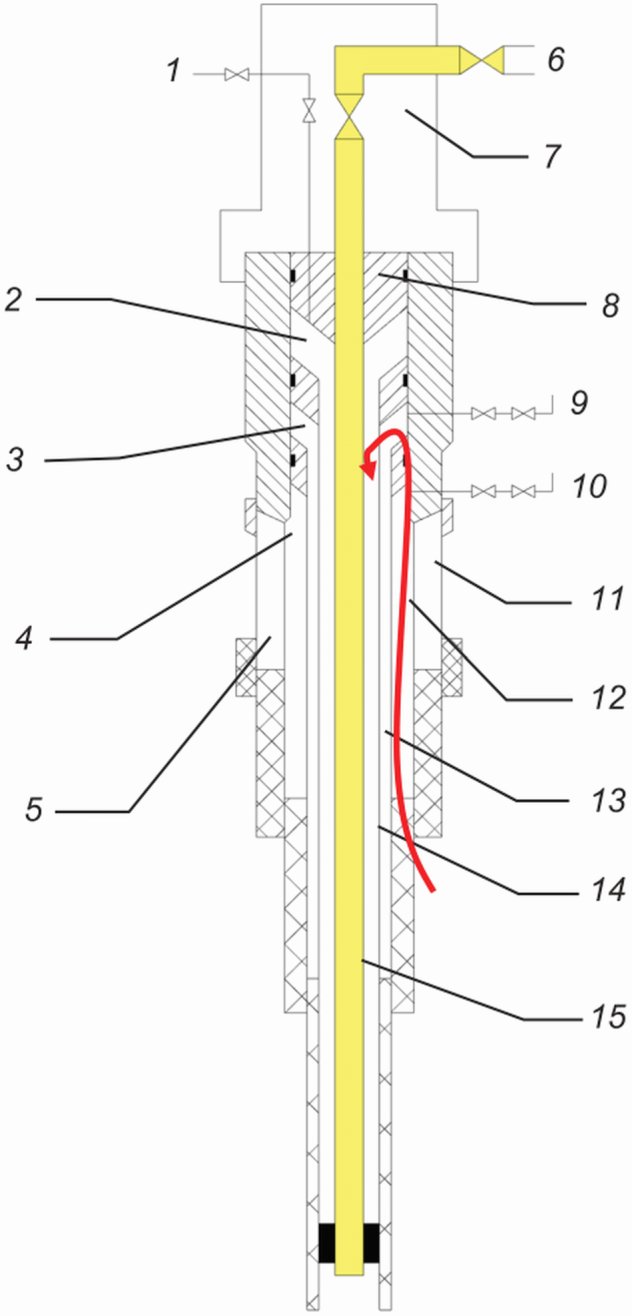

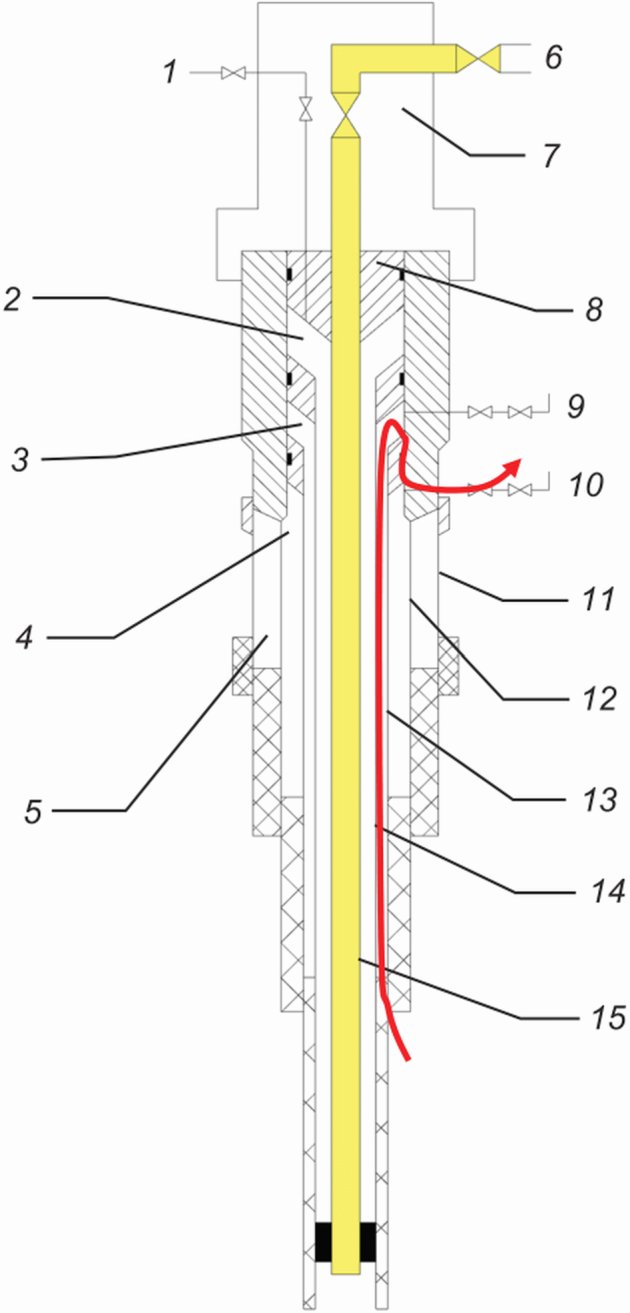

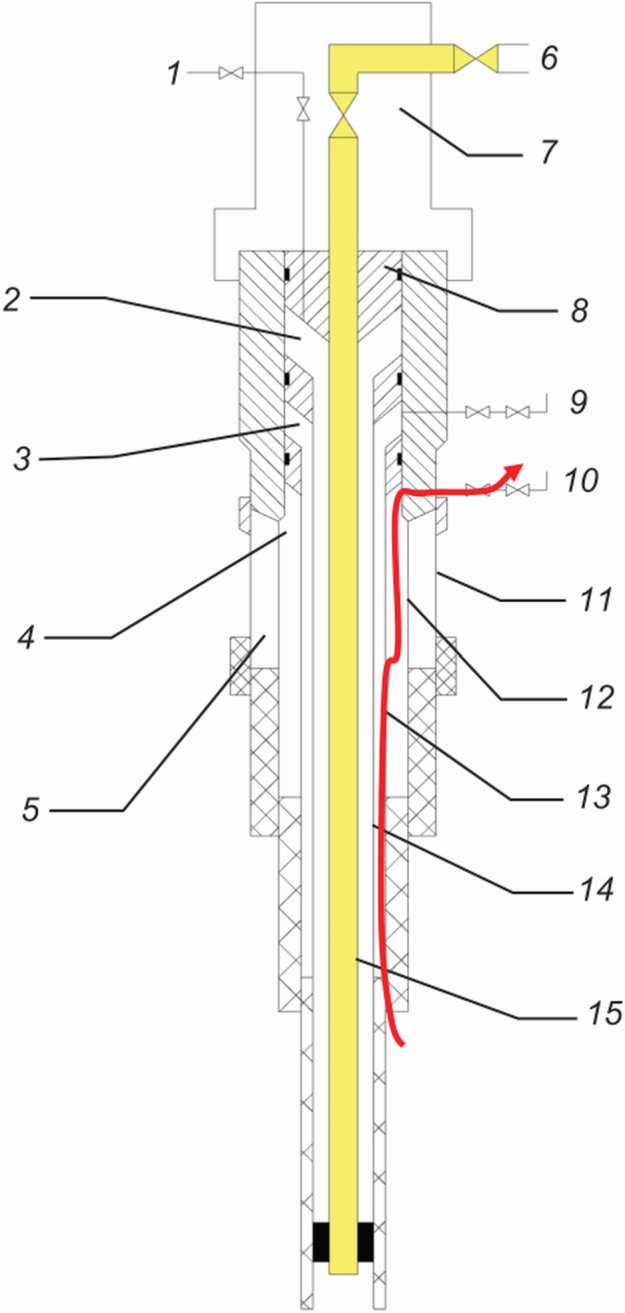

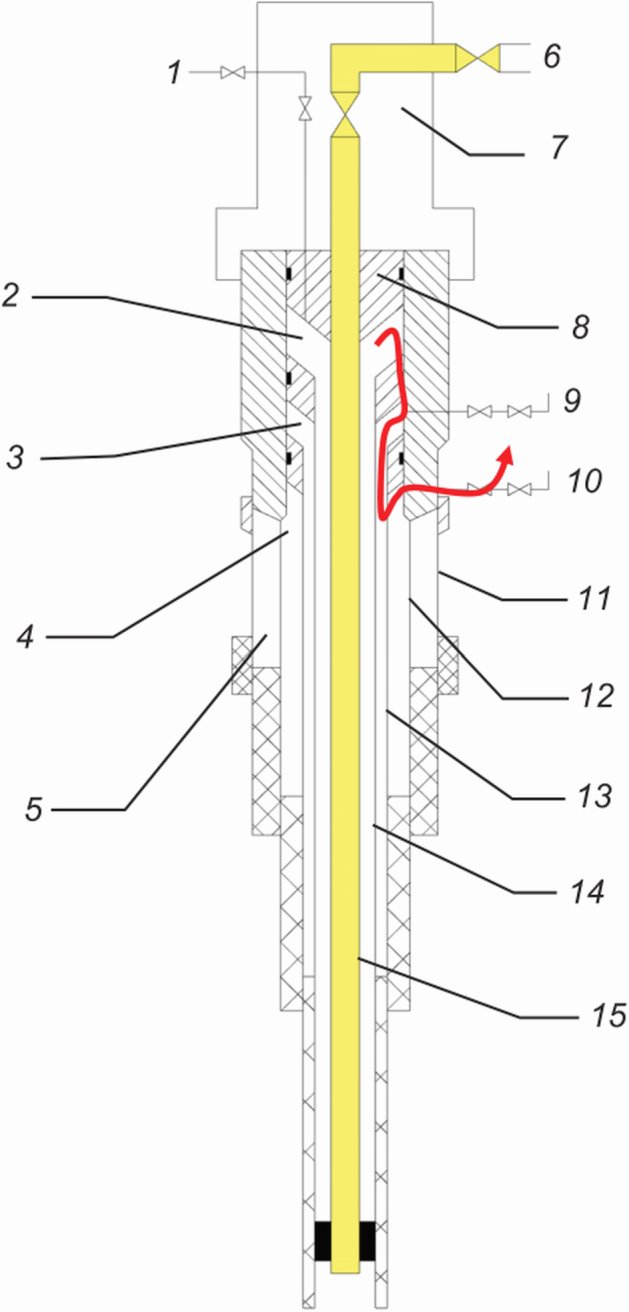

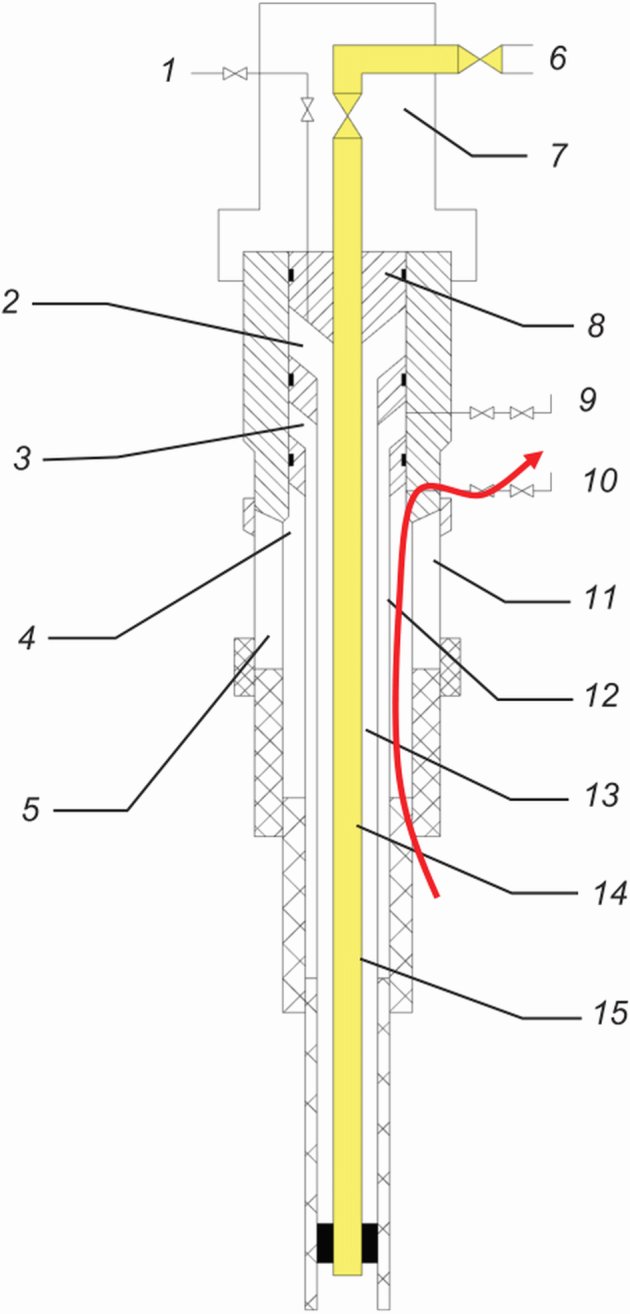

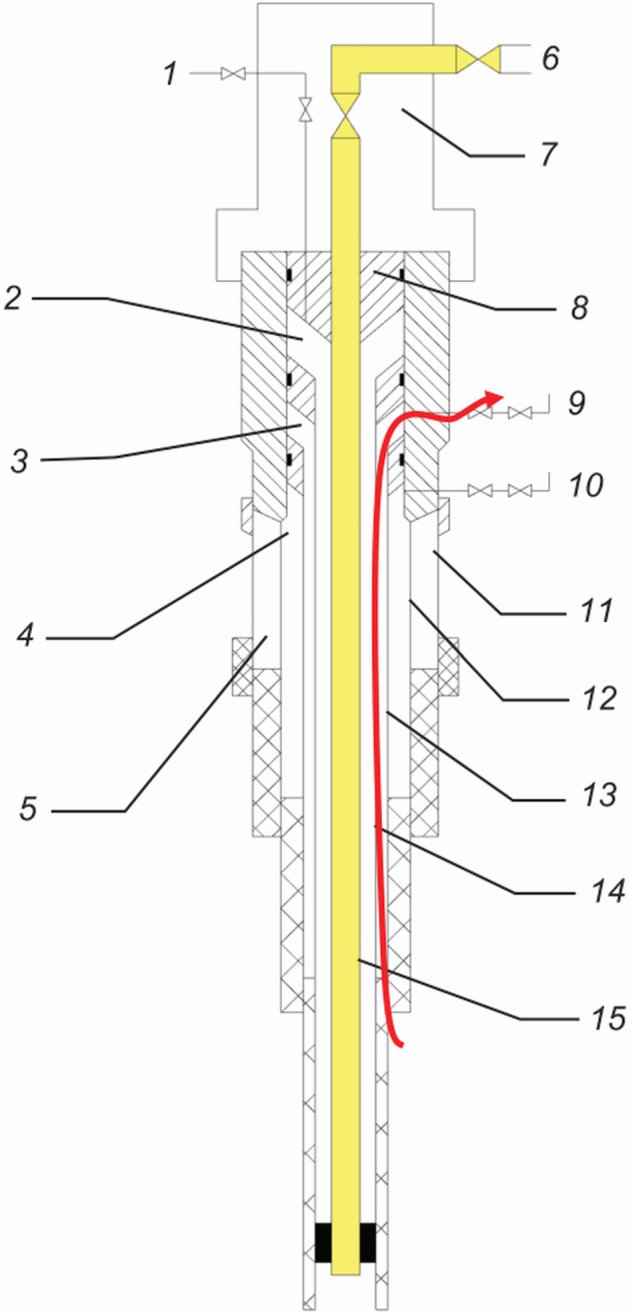

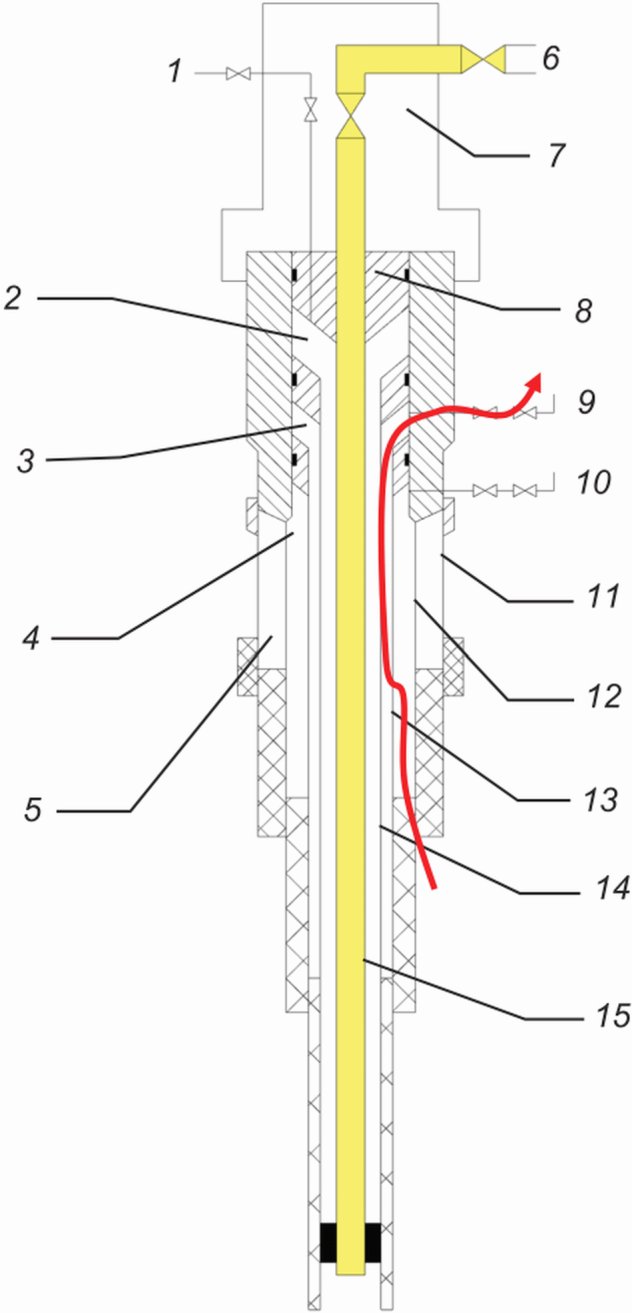

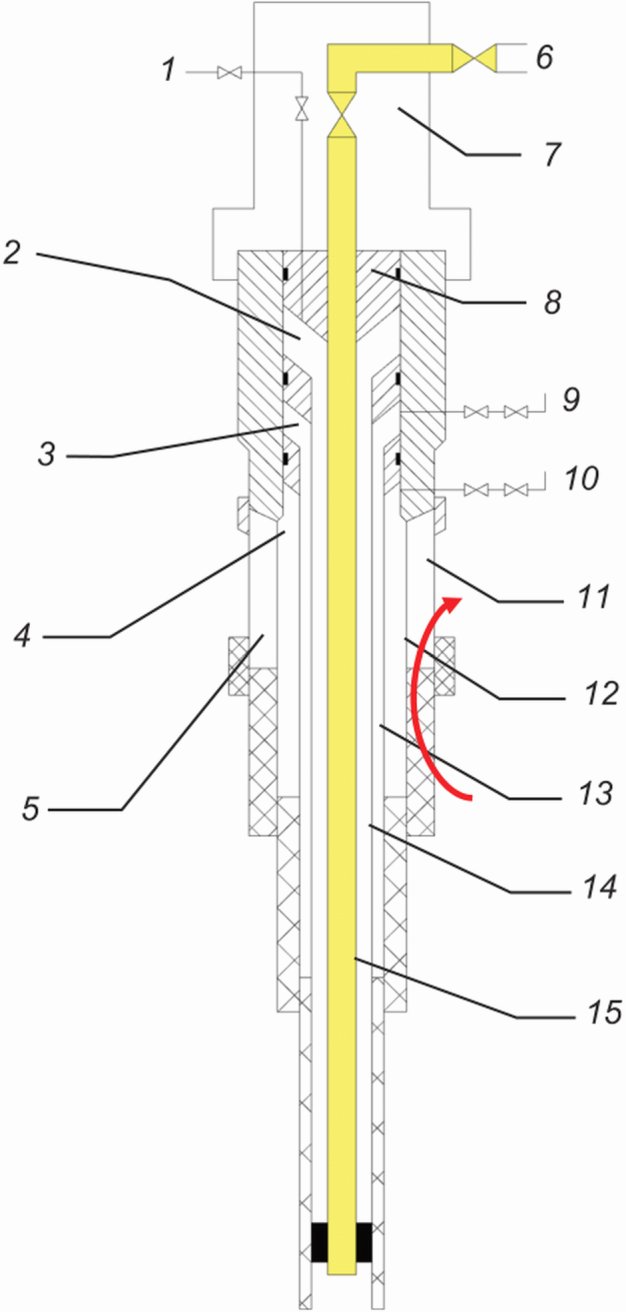

Потенциальные пути утечки для систем подводных колонных головок представлены на рисунках Б.1 - Б.35.
