Название документа
"Поправка к ГОСТ Р 55941-2014 "Рельсы трамвайные желобчатые. Технические условия"

"Поправка к ГОСТ Р 55941-2014 "Рельсы трамвайные желобчатые. Технические условия"


ОКС 45.080
ПОПРАВКА К ГОСТ Р 55941-2014
"РЕЛЬСЫ ТРАМВАЙНЫЕ ЖЕЛОБЧАТЫЕ. ТЕХНИЧЕСКИЕ УСЛОВИЯ"
В каком месте
Напечатано
Должно быть
Пункт 5.1. Таблица 2
Элемент сечения рельса
Класс точности
Элемент сечения рельса
Класс точности
X
Y
X
Y
Высота рельса, H
+/- 1,5
+/- 2
Высота рельса, H
+/- 1,5
+/- 2
Ширина подошвы, B
+1 - 3
Ширина подошвы, B
+1
-3
Ширина головки, b
+/- 1
+4 - 2
Ширина головки, b
+/- 1
+4
-2
Ширина желоба верхняя, k
+/- 1
+3 - 1
Глубина желоба, c
+/- 1
+1 - 3
Ширина желоба верхняя, k
+/- 1
+3
-1
Толщина губы верхняя, a
+/- 2
+3 - 1
Глубина желоба, c
+/- 1
+1
-3
Смещение верхней кромки губы относительно поверхности катания головки, n
+/- 2
+3 - 2
Толщина губы верхняя, a
+/- 2
+3
-1
Толщина шейки, e
+1 - 0,5
+/- 1
Смещение верхней кромки губы относительно поверхности катания головки, n
+/- 2
+3
-2
Высота пазухи под накладку, h1, h2
+/- 0,9
+/- 1,5
Толщина шейки, e
+1
-0,5
+/- 1
Выпуклость основания подошвы
1
1,25
Высота пазухи под накладку, h1, h2
+/- 0,9
+/- 1,5
Вогнутость основания подошвы
Не допускается
Выпуклость основания подошвы
1
1,25
Несимметричность подошвы относительно шейки рельса
2
3
Вогнутость основания подошвы
Не допускается
Скручивание рельса длиной 12,5 м, не более
1,5
2
Несимметричность подошвы относительно шейки рельса
+/- 2
+/- 3
Скручивание рельса длиной 12,5 м, не более
1,5
2
Пункт 5.5. Рисунок 2
Пункт 5.7. Примеры условного обозначения рельсов
Примеры условного обозначения рельсов:
Рельс трамвайный желобчатый типа РТ58, из стали марки Э76, класса точности изготовления Y, класса прямолинейности В, нетермообработанный НТ, длиной 12,5 м, без болтовых отверстий БО по ГОСТ Р .....:
Рельс РТ58-Э76-Y-В-НТ-12,5-БО-ГОСТ Р .....
Рельс трамвайный желобчатый типа РТ62Е, из стали марки Э72Г, класса точности изготовления X, класса прямолинейности А, с термически упрочненной поверхностью катания и желоба Т, длиной 12,5 м, с двумя болтовыми отверстиями на обоих концах 2О по ГОСТ Р .....:
Рельс РТ62Е-Э72Г-X-А-Т-12,5-2О-ГОСТ Р .....
Примеры условного обозначения рельсов:
Рельс трамвайный желобчатый типа РТ58, из стали марки Э76, класса точности изготовления Y, класса прямолинейности В, нетермообработанный НТ, длиной 12,5 м, без болтовых отверстий БО по ГОСТ Р 55941-2014:
Рельс РТ58-Э76-Y-В-НТ-12,5-БО-ГОСТ Р 55941-2014
Рельс трамвайный желобчатый типа РТ62Е, из стали марки Э72Г, класса точности изготовления X, класса прямолинейности А, с термически упрочненной поверхностью катания и желоба Т, длиной 12,5 м, с двумя болтовыми отверстиями на обоих концах 2О по ГОСТ Р 55941-2014:
Рельс РТ62Е-Э72Г-X-А-Т-12,5-2О-ГОСТ Р 55941-2014
Приложение А. Размеры рельсов, используемые для построения прокатных калибров

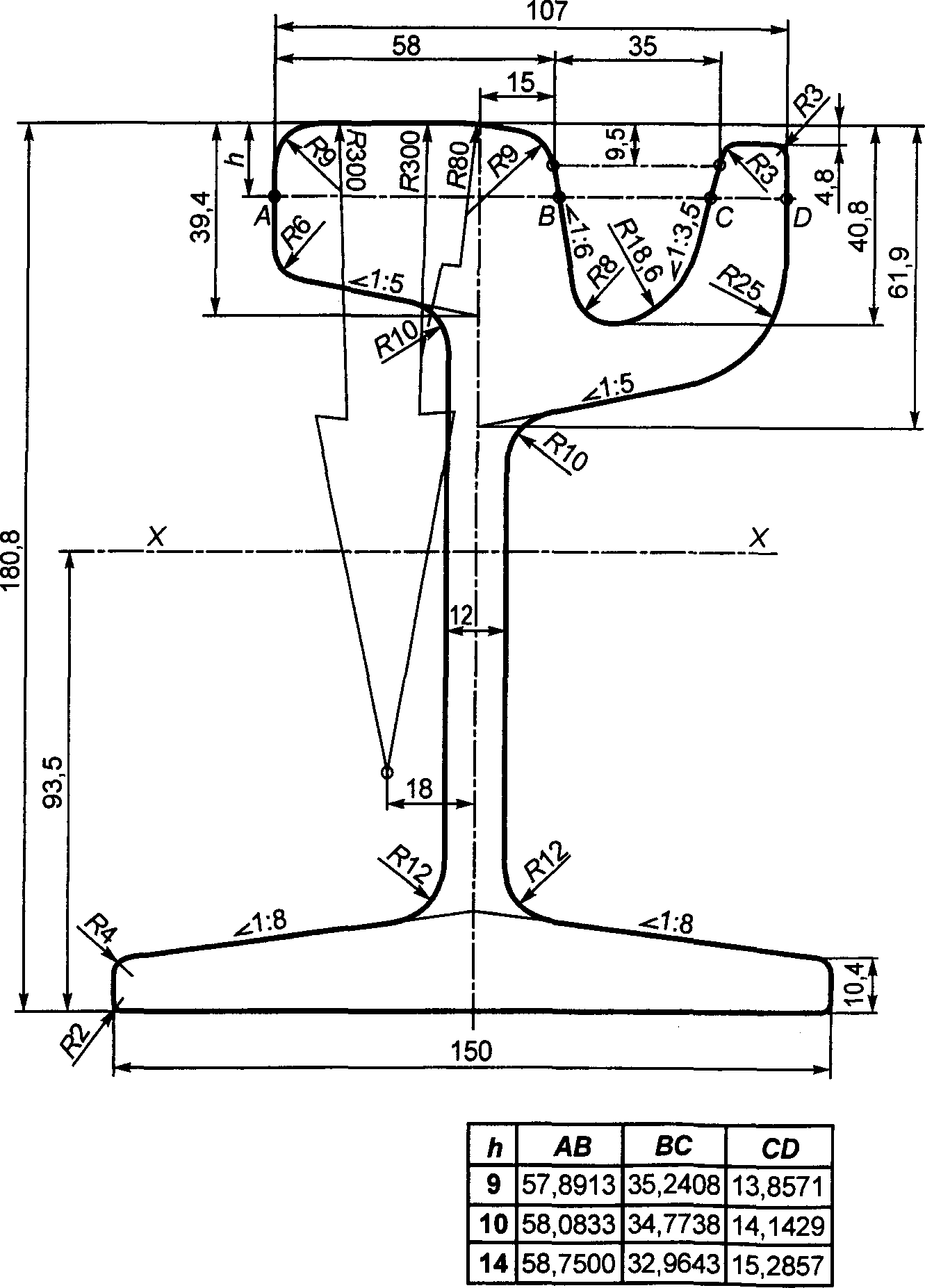

Рисунок А.1 - Профиль желобчатого рельса типа РТ58
-

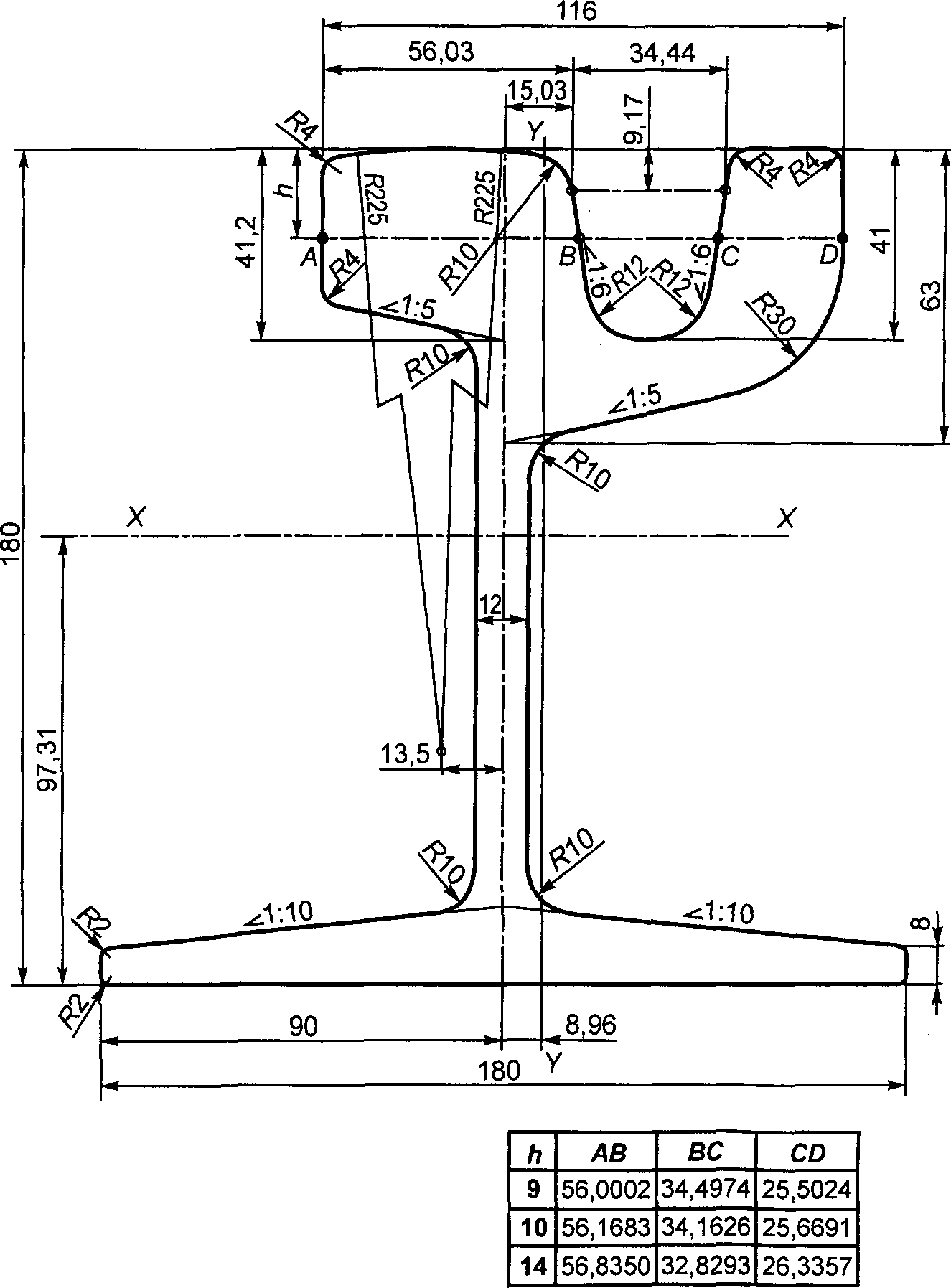

Рисунок А.2 - Профиль желобчатого рельса типа РТ60Е

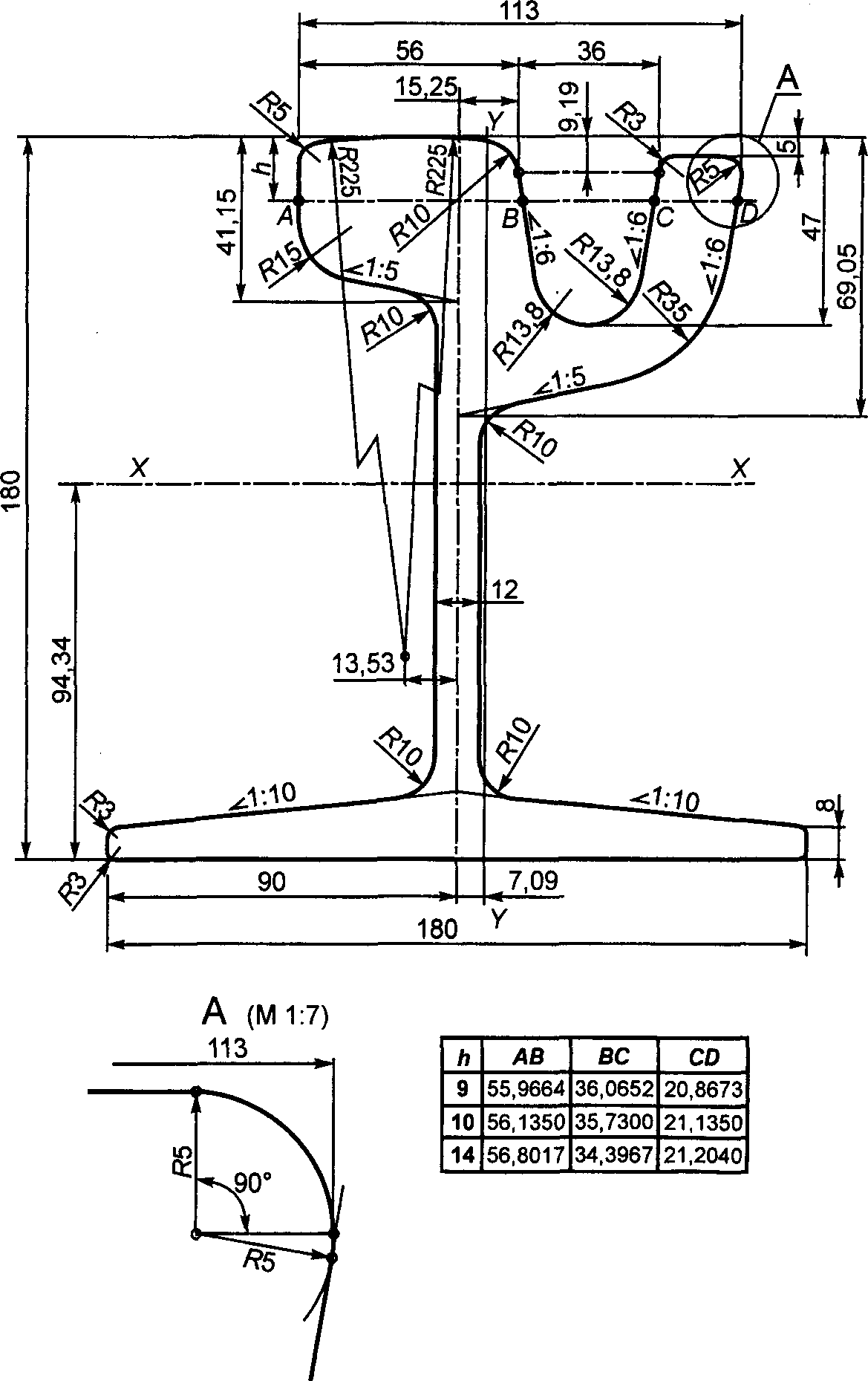

Рисунок А.3 - Профиль желобчатого рельса типа РТ62

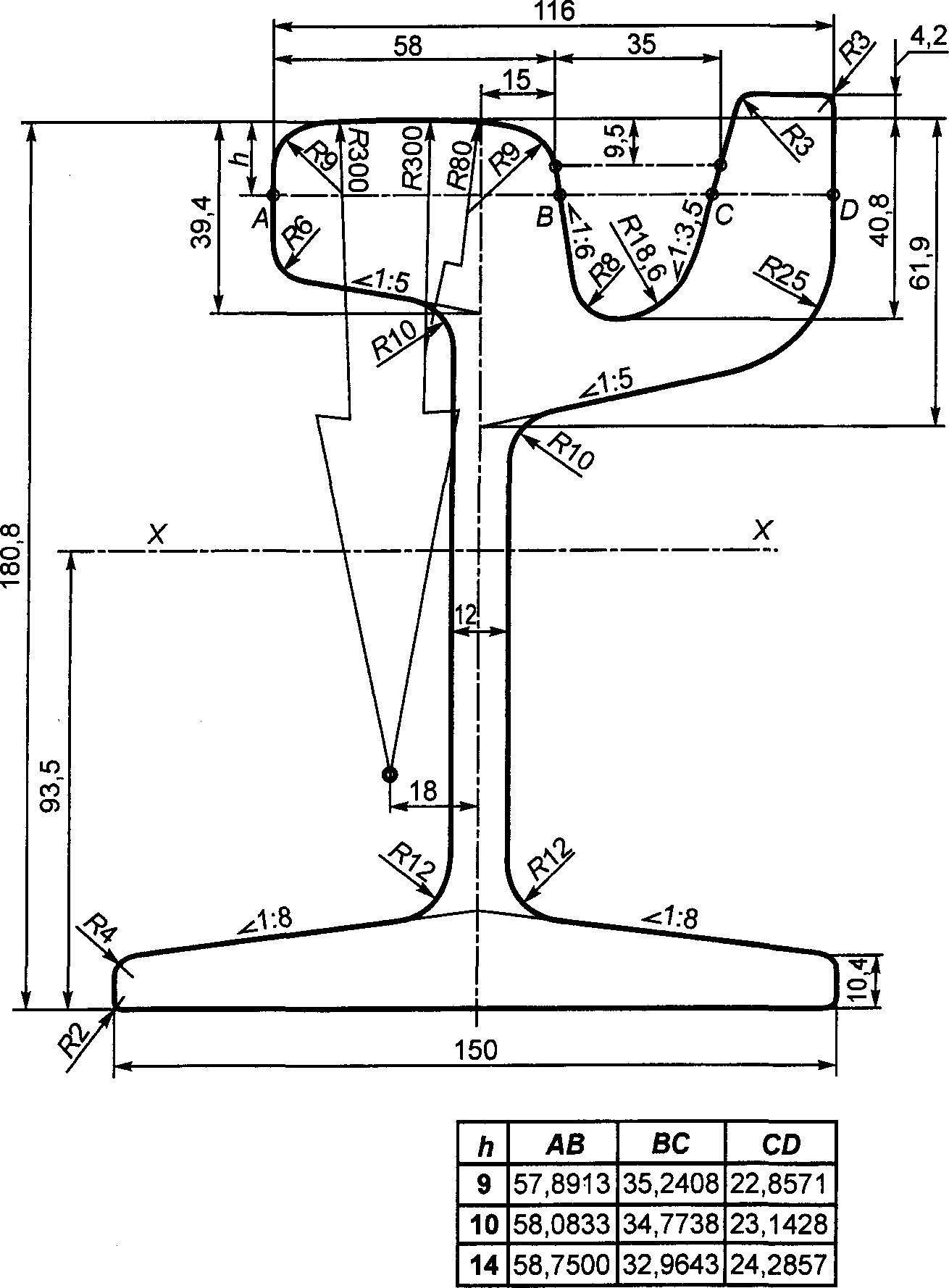

Рисунок А.4 - Профиль желобчатого рельса типа РТ62Е
Рисунок А.3 - Профиль желобчатого рельса типа РТ62
-

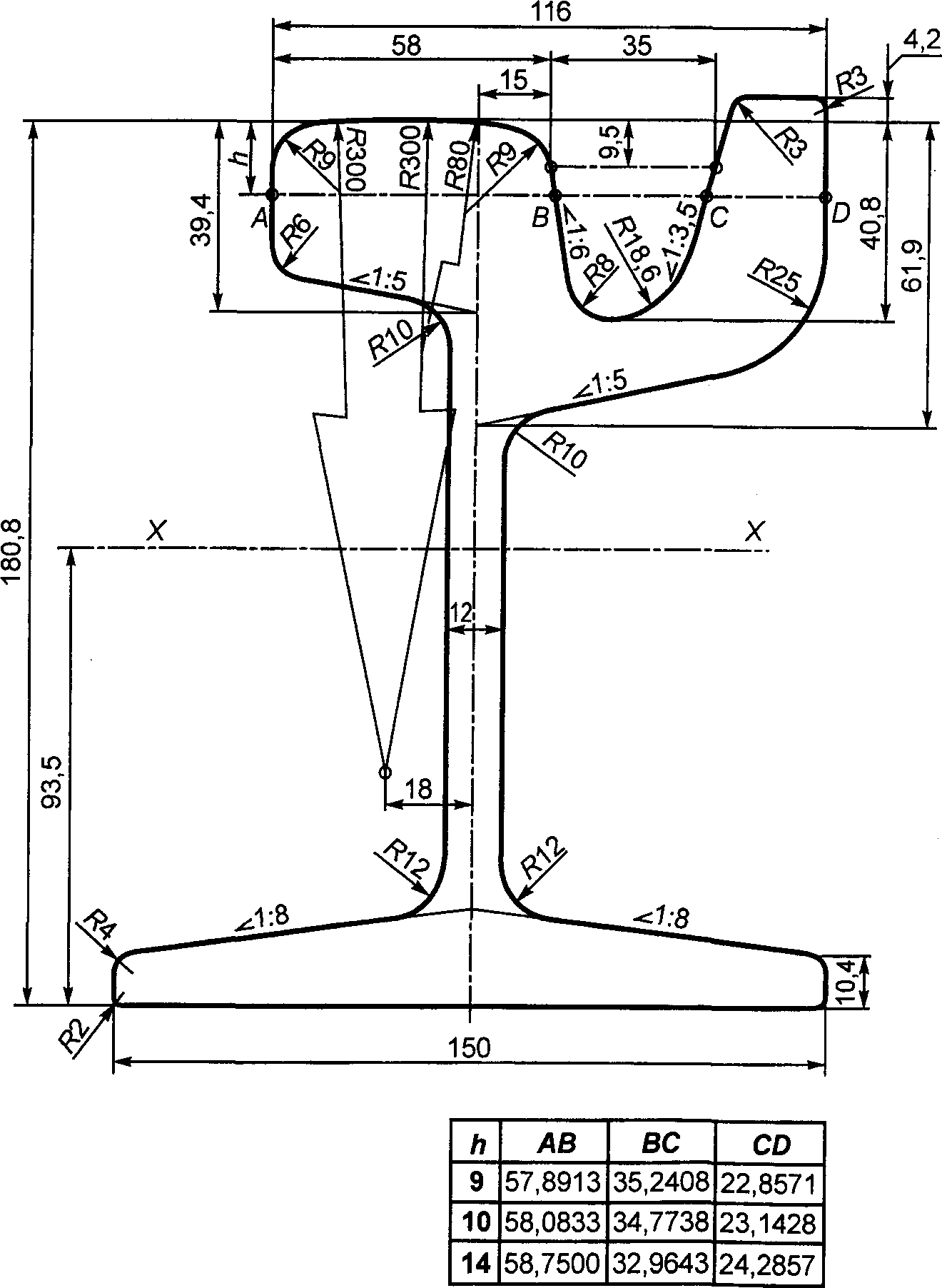

Рисунок А.4 - Профиль желобчатого рельса типа РТ62Е
