7.4.2 Меры предосторожности от воздействия энергии СВЧ:
- для уменьшения вероятности облучения энергией СВЧ все включения передатчиков, не требующие выхода в эфир, проводить на эквивалент антенны;
- при проверке работоспособности радиозонда (ответчика) включать его только внутри поглощающей камеры стойки Щ05М (обозначения приводятся в точном соответствии с маркировкой на корпусе каждого блока РЛС АВК-1).
7.4.3 При работе с АВК-1:
- запрещается работать с незаземленной стойкой Щ05М;
- при включенной аппаратуре на АВК-1 должны одновременно работать не менее двух человек;
- запрещается оставлять без наблюдения аппаратуру, находящуюся во включенном состоянии;
- при работе со вспомогательной аппаратурой следует строго руководствоваться требованиями по безопасности, приведенными в эксплуатационной документации на эту аппаратуру.
7.4.4 При возникновении пожара необходимо выключить автомат СЕТЬ, отключить силовые кабели на входном щитке ЩТ801 и немедленно начать тушить пожар с помощью огнетушителя. Вызвать пожарную команду.
7.4.5 Для завязывания аппендикса оболочки можно применять только хлопчатобумажный шнур.
7.4.6 Обслуживать АВК-1 разрешается лицам, имеющим квалификационную группу по технике безопасности не ниже III.
7.4.7 В блоках ЩII, Щ52М, контейнере ЩТ02М и телевизионном индикаторе IBK-40 имеются напряжения свыше 1000 В. Поэтому к проведению ремонтных работ внутри этих блоков допускаются только лица, имеющие право работать на установках с напряжением свыше 1000 В.
7.4.8 При включенной РЛС нельзя находиться на крыше здания. Запрещается находиться вблизи рефлектора со стороны антенной головки при включенном напряжении.
7.4.9 При ремонте или настройке аппаратуры РЛС запрещается работать на ней одному человеку.
7.4.10 Устанавливать предохранители в блоки РЛС можно только при выключенной РЛС. Замена предохранителей должна производиться специальными щипцами при строгом соблюдении Номинала.
7.4.11 При осмотре и обнаружении неисправностей в блоках, находящихся под напряжением, необходимо соблюдать осторожность, учитывая, что в блоках есть напряжения, опасные для жизни. Подсоединяться к контактам блока и измерительным гнездам следует только специальными щупами. Во время подсоединения нельзя касаться корпуса блока и других металлических частей РЛС. Работать внутри блока разрешается только одной рукой.
7.4.12 В случае возникновения пожара необходимо:
- выключить, если это возможно, главный выключатель 220 В, 400 Гц;
- вызвать пожарных и немедленно начать тушить пожар.
7.4.13 К работе по горизонтированию РЛС допускаются только специально обученные операторы.
7.5.1 МАРЛ-А размещают на плоском участке крыши или вышки с целью исключения помех при сопровождении радиозонда в первые минуты подъема и обеспечения минимальных углов закрытия горизонта (не более 3 - 4°). Для безопасности операторов, работающих с МАРЛ-А, этот участок крыши должен иметь ограждение.
7.5.2 Рабочее место оператора МАРЛ-А должно быть оснащено средствами тушения пожара, личной гигиены, медицинской аптечкой и т.д. При возникновении пожара необходимо выключить автомат СЕТЬ и немедленно начать тушить пожар с помощью огнетушителя. Вызвать пожарную команду.
7.5.3 При осмотре и обнаружении неисправностей в блоках, находящихся под напряжением, необходимо соблюдать Правила безопасности при эксплуатации электроустановок [12], а также ПОТ РМ 016-2001 (утвержденные приказом Минэнерго России N 163 от 27.12 2000 г. и Минтруда России N 3 от 15.01 2001 г.). Замена предохранителей должна производиться специальными щипцами при строгом соблюдении Номинала.
7.5.4 К эксплуатации и обслуживанию МАРЛ-А допускаются лица не моложе 18 лет, изучившие аппаратуру, техническую документацию и руководство по эксплуатации МАРЛ-А, прошедшие инструктаж по технике безопасности.

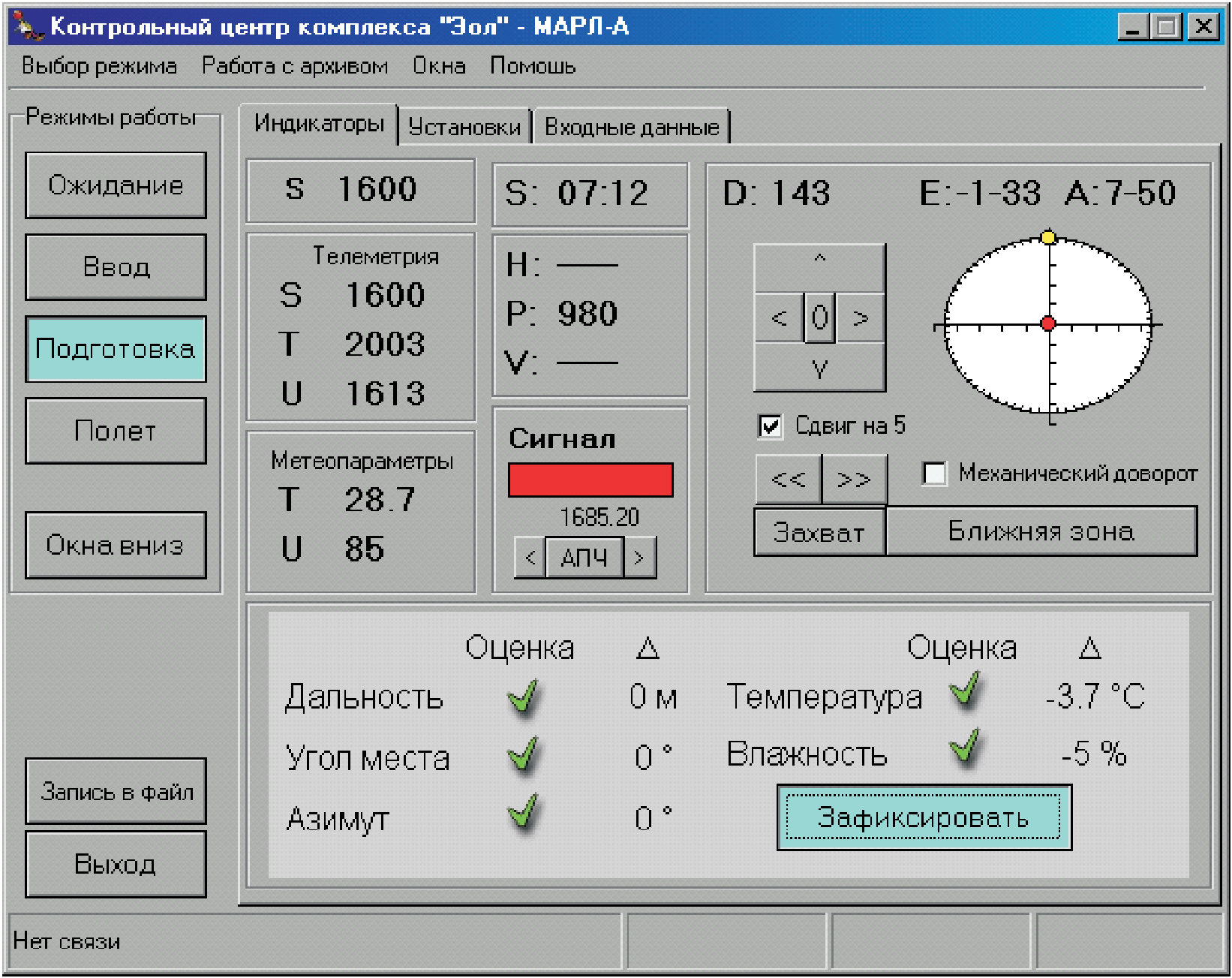

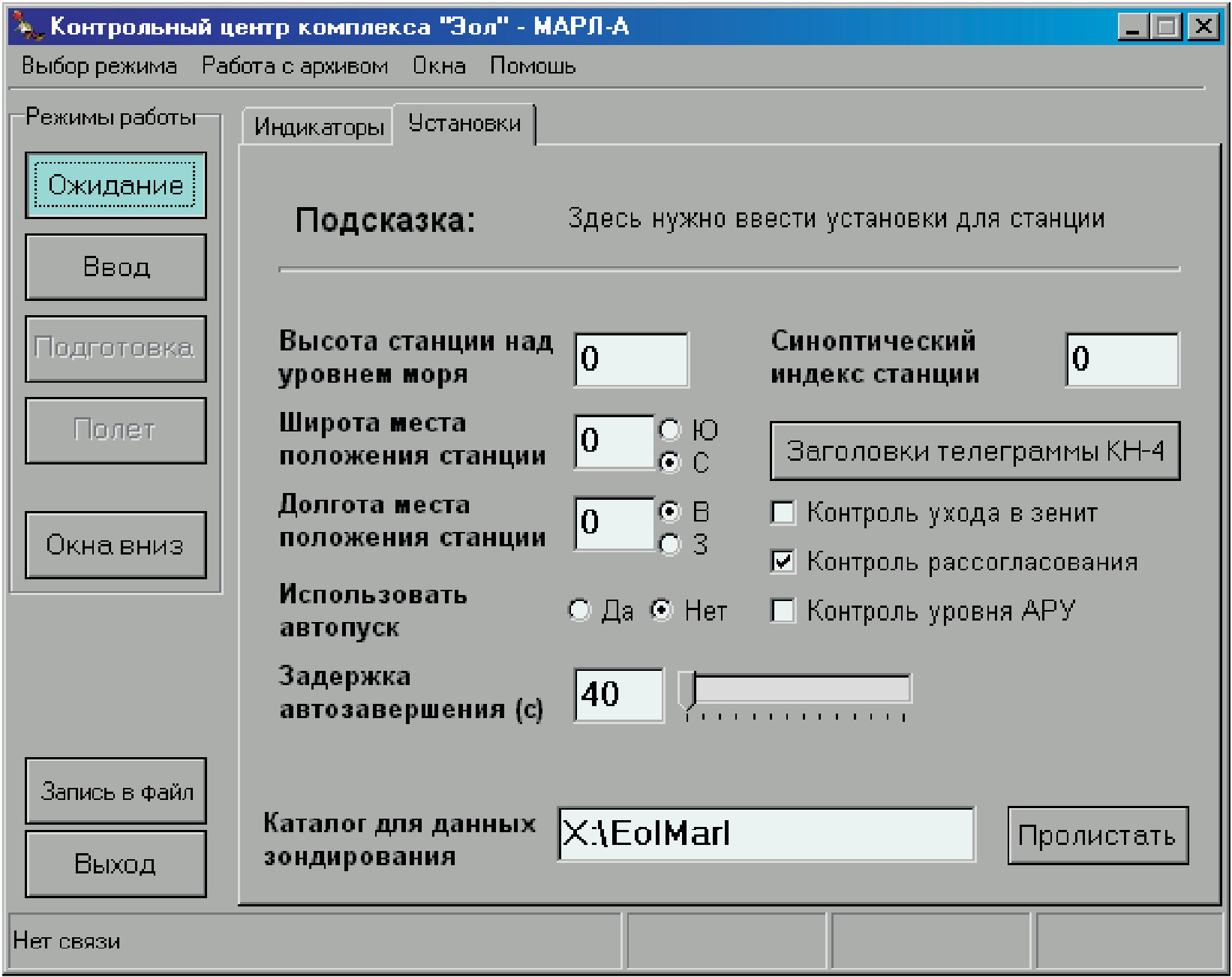

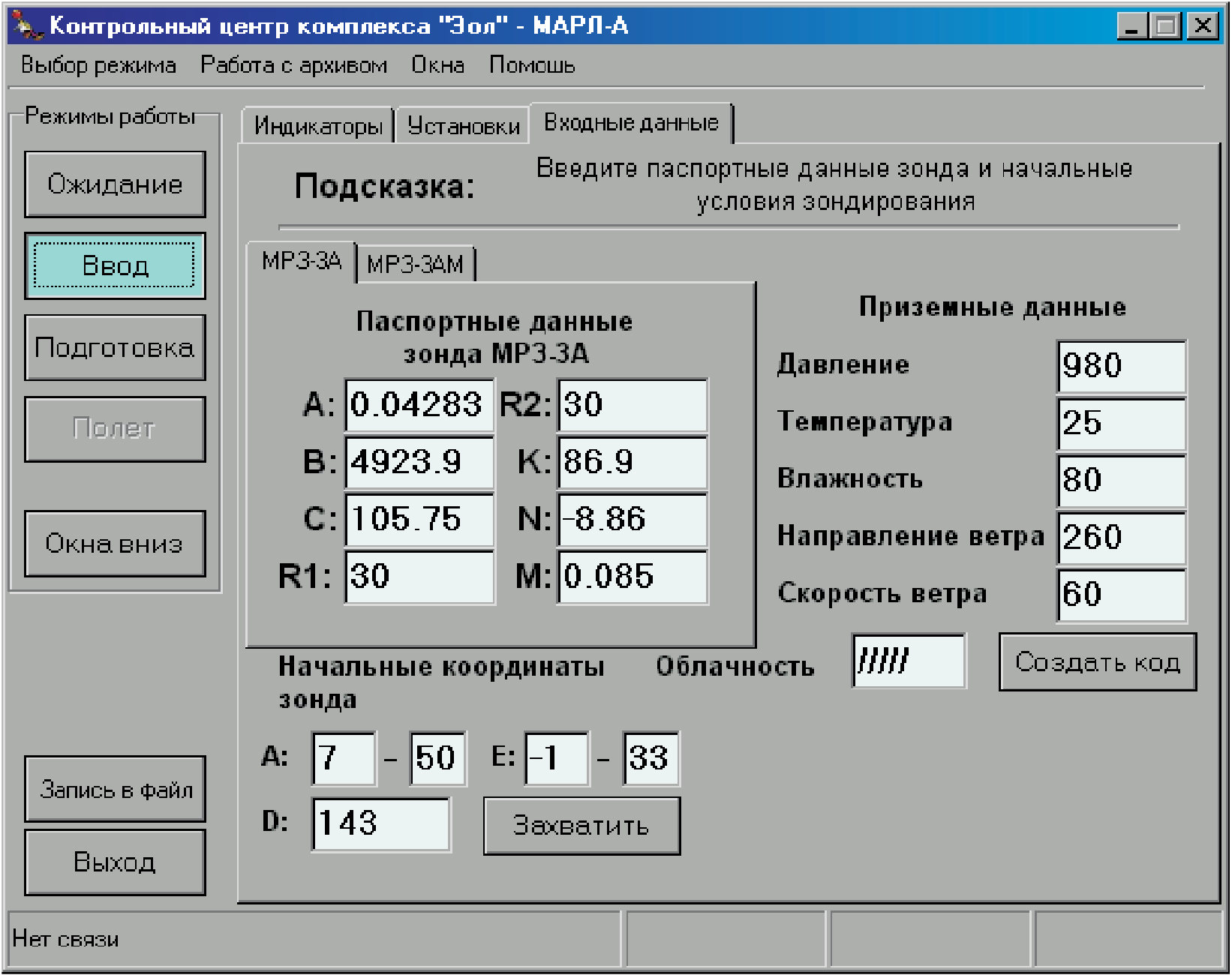

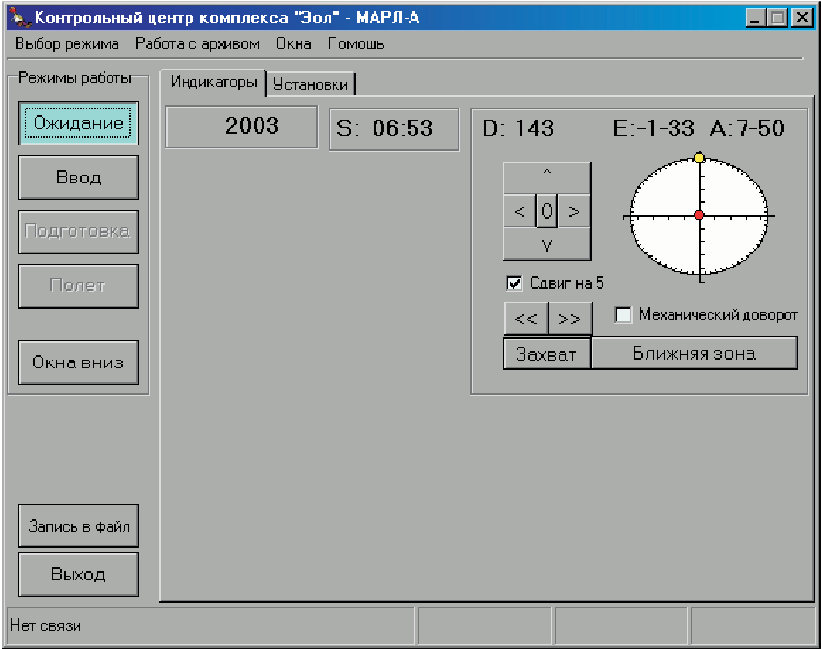

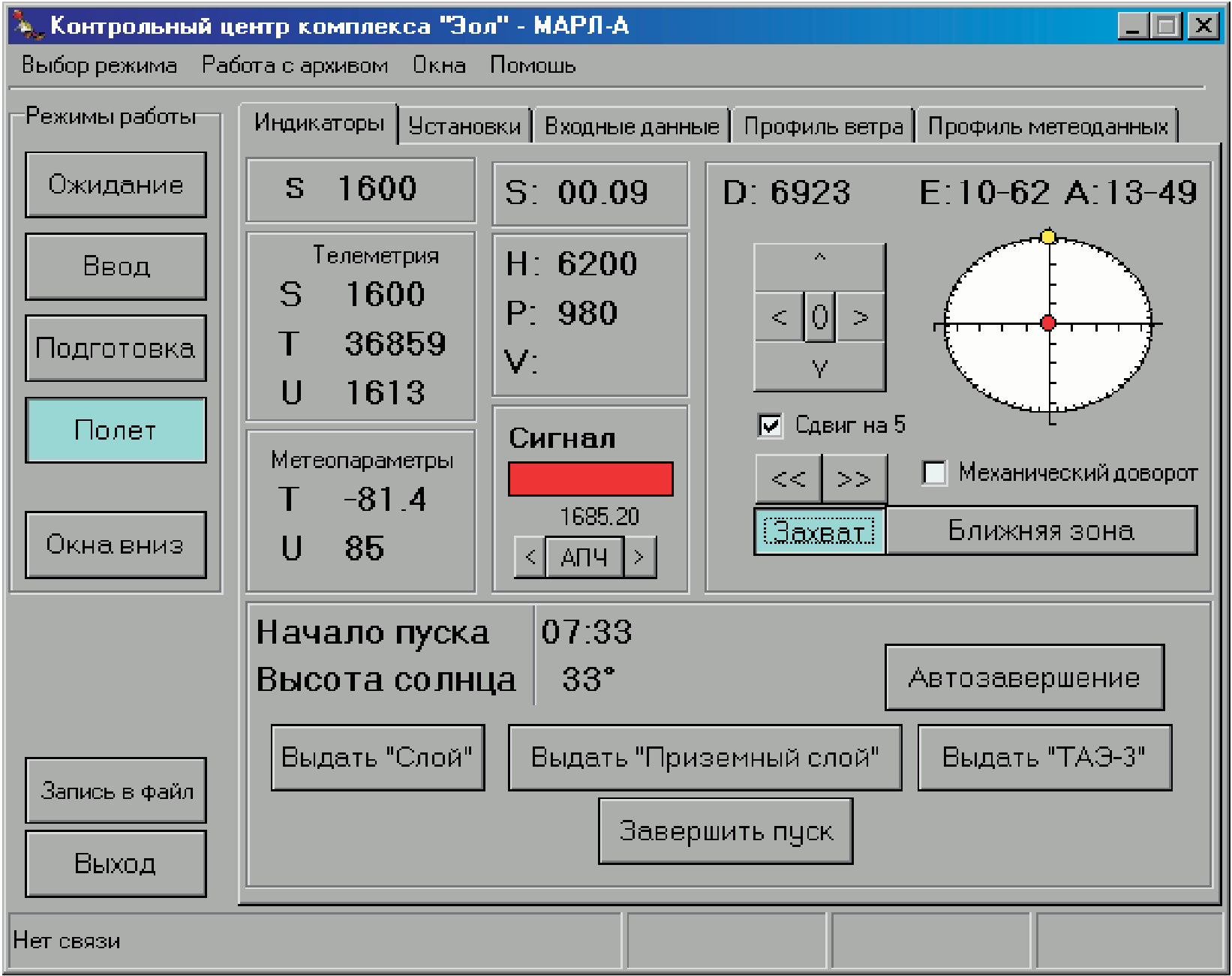

7.5.5 Для работы с программным пакетом Эол - МАРЛ необходимо научить оператора основным понятиям и приемам работы с компьютером в Windows 95 - Windows 98.
8.1.1 Для подъема радиозонда в атмосферу используют оболочку - специальный воздушный шар, наполненный водородом или гелием.
8.1.2 Оболочку изготавливают из вулканизированного резинового латекса или из синтетического полихлоропренового латекса, благодаря чему она обладает свойством растягиваться при подъеме в атмосфере. Раздуваемость и сферическая или каплеобразная форма оболочки обеспечивают относительное постоянство скорости подъема радиозонда. Латексная оболочка сравнительно устойчива к воздействию низких температур, озона и ультрафиолетовой радиации; при правильном хранении оболочка сохраняет свои свойства достаточно долго (не менее 18 месяцев). В процессе транспортировки и хранения, а также при низких температурах латексная пленка высыхает и теряет свою начальную эластичность, поэтому перед использованием на АЭ оболочки прогревают и обрабатывают углеводородами.
8.1.3 Латексная оболочка имеет внизу трубчатый отросток - аппендикс для наполнения оболочки газом и подвязывания радиозонда; аппендикс изготавливают из материала в 10 - 20 раз более толстого, чем пленка самой оболочки.
8.1.4 Высота разрыва оболочки в большой степени зависит от ее размера. Отечественные оболочки различают по их диаметру в нераздутом состоянии; номера и основные параметры оболочек приведены в таблице 8.1.
Таблица 8.1
8.1.5 Оболочка разрывается в момент, когда сверхдавление водорода (гелия) внутри ее превосходит предельную упругость оболочки. Возможная высота подъема уменьшается с понижением температуры окружающего воздуха. В среднем чем больше размер (диаметр) оболочки, тем выше она может подняться.
8.1.6 Оболочки могут храниться при температуре от минус 30 до 40 °C в складских и неотапливаемых помещениях вне зоны попадания прямых лучей солнца. В таких помещениях не должно быть кислот, масел, щелочей и любых других растворителей, способных разрушить эластичные свойства латекса. При работе с оболочками надо избегать попадания на них песка, грязи, металлической стружки и т.п. Работать с оболочками надо только в перчатках, чтобы случайно не повредить тонкую пленку.
8.1.7 На высоту разрыва оболочки влияют стартовые условия. Оболочки не выносят больших динамических нагрузок и значительных деформаций, вызываемых сильным ветром перед стартом, поэтому для наполнения оболочек на АЭ строят специальные павильоны (эллинги), а на судах погоды применяют специальную ветрозащиту. Высота подъема зависит от географической широты места, погодных условий, освещенности, температуры и ветра. В низких широтах, где температура тропопаузы ниже, чем в высоких, оболочкам труднее пробить слой тропопаузы, поэтому их надо более тщательно готовить к выпуску. Латекс разрушается под действием солнечной радиации, осадков, озона, поэтому при наполнении оболочки газом надо избегать воздействия на нее солнца.
8.1.8 Перед использованием оболочки производят ее внешний осмотр. Поверхность оболочки должна быть гладкой, без вздутий, механических включений, пузырей, заплат и складок. Цвет оболочки должен быть однородным - наличие желтых пятен указывает на плохое качество или старение латекса. После осмотра латексную непластифицированную оболочку обязательно надо обработать с целью восстановления ее эластичных свойств, т.е. провести пластификацию ее перед выпуском. Порядок действий следующий:
- из оболочки вытряхивают тальк, после чего ее взвешивают на весах с точностью до 5 г;
- оболочку развешивают в специальном шкафу-термостате так, чтобы ее концы не касались решетки, и прогревают в расправленном виде при температуре (70 +/- 5) °C в течение 60 мин;
- прогретую оболочку опускают в керосин на несколько минут, после чего избытку керосина дают стечь и взвешивают оболочку на тех же весах с точностью до 5 г;
- определяют набухание оболочки П (%) по формуле
П = (B - B0)·100/B0, (8.1)
где B0 - начальная масса, г; B - масса оболочки после обработки (г).
Набухание должно составлять 30 - 35%. Если масса оболочки оказалась меньше, то обработку повторяют до требуемого увеличения массы. В случае чрезмерного набухания надо расправить оболочку и дать улетучиться части керосина.
8.1.9 Обычно одновременно обрабатывают несколько оболочек, поскольку при правильном хранении они не теряют эластичных свойств в течение 1 - 5 дней. Обработанные оболочки складывают в полиэтиленовые мешки и хранят в темном месте при комнатной температуре не менее суток. Указанный способ обработки оболочек может изменяться в зависимости от используемых углеводородов, условий работы на АЭ и ее географического положения.
8.1.10 Пластифицированные в заводских условиях оболочки (импортные или отечественные) не требуют специальной подготовки к выпуску, но с ними также необходимо обращаться аккуратно во избежание случайного повреждения пленки. Их желательно немного прогревать перед выпуском, особенно если температура воздуха ниже 0 °C.
8.2.1 Подъемная сила оболочки зависит от разности удельных масс вытесненного оболочкой воздуха и газа, наполняющего оболочку. Чем больше эта разность, тем больше скорость подъема и подъемная сила оболочки, поэтому для наполнения оболочек применяют самые легкие газы - гелий и водород.
8.2.2 Самым удобным газом для аэрологических целей является гелий, поскольку он не вступает в соединения ни с какими веществами, не горит, не разрушает резину и не ядовит. В нашей стране природный гелий встречается редко. Плотность гелия равна 0,1785 кг/м3, а полная грузоподъемность - 1,115 кг/м3 при давлении 1013 гПа и температуре 15 °C. Для наполнения радиозондовых оболочек на судах погоды и при работе с полиэтиленовыми оболочками по технике безопасности применяют технический гелий, в котором содержатся примеси, за счет чего его грузоподъемность уменьшается до 0,95 кг/м3. Гелий транспортируют и хранят в стальных цилиндрических баллонах емкостью от 41 до 43 л в сжатом виде.
8.2.3 Водород является самым легким из атмосферных газов. Плотность водорода равна 0,0899 кг/м3, а грузоподъемность - 1,203 кг/м3. Химически чистый водород не имеет запаха, цвета и вкуса. В аэрологии применяют технический водород, содержащий примеси, плотность которого равна 0,130 - 0,195 кг/м3. Водород, особенно в смеси с воздухом, является очень взрывоопасным. Вопросы техники безопасности при работе с водородом рассмотрены в п. 7.2.
Самым удобным способом снабжения АЭ водородом является поставка сжатого (компримированного) водорода в специальных баллонах. К сожалению, такой водород относительно дорог и очень сложен для транспортировки.
8.2.4 На наземных АЭ для наполнения оболочек используется водород, добываемый с помощью газогенераторов АВГ-45, либо компримированный водород в баллонах.
Устройство водородных баллонов и баллонных газогенераторов АВГ-45 и порядок работы с ними описаны в [9]. Выходной штуцер вентиля водородных баллонов имеет левую резьбу.
Баллон для гелия представляет собой стальной цилиндр диаметром 219 мм, со стенками толщиной от 10 до 14 мм. Вес баллона составляет от 64,5 до 67,5 кг, емкость - от 41 до 42,8 л. Общая длина его с навинченным колпаком составляет от 1555 до 1680 мм. В нижней части баллона имеется башмак, позволяющий ставить его вертикально. Верхняя, суженная часть баллона имеет резьбу, в которую ввинчен специальный газовый кран, обеспечивающий плавный выпуск газа из баллона. Для предохранения крана от загрязнения и предотвращения утечки газа выходной канал газового вентиля закрывают колпачком-заглушкой, который в отличие от водородного баллона имеет правую резьбу. Сверху и снизу на баллон с гелием надевают массивные резиновые кольца, предохраняющие его от ударов и механических повреждений при транспортировке.
8.3.1 На российских антарктических АЭ для добывания водорода иногда используют газогенераторы низкого давления ВГ-76. Основные достоинства этого метода, основанного на применении алюминия и едкого натра, заключаются в отсутствии высокого давления и, следовательно, меньшей пожаро- и взрывоопасности, пониженной массе расходных материалов, простоте обслуживания, отсутствии необходимости предварительного разогрева воды, возможности единовременного получения большого количества газа. К недостаткам можно отнести необходимость надежного захоронения токсичных продуктов.
8.3.2 На рисунке 8.1 показано устройство газогенератора ВГ-76. Агрегаты соединены между собой резинотканевыми рукавами. Реактор имеет форму прямоугольного параллелепипеда сварной конструкции, на передней стенке которого имеется загрузочно-разгрузочный люк с герметично закрывающейся крышкой. Наличие в люке отверстия облегчает загрузку химикатов и освобождение реактора от продуктов реакции. Водород получается при реакции взаимодействия алюминия с водой и небольшим количеством едкого натра. В реактор 4 через загрузочно-разгрузочный люк засыпается определенное количество химикатов. Из водяного расходного бака 1 через клапан регулировки подачи воды 3 порциями подается вода. Полученный в реакторе 4 водород вместе с парами воды через резинотканевые шланги поступает в холодильник 6, а затем, частично охладившись, переходит в холодильник 7, где охлаждается окончательно. Пройдя осушитель 8, через разделитель газа 9 водород поступает в оболочку или газгольдер. Рычажно-грузовые клапаны, применяемые в газогенераторе ВГ-76, должны быть отрегулированы на срабатывание при 3 кг/см2, что обеспечивает безопасность работы.
![]() 1 - водяной расходный бак, 2 - контрольный манометр,
3 - клапан регулировки подачи воды, 4 - реактор,
5 - стержень холодильника, 6 и 7 - холодильники,
8 - осушитель, 9 - разделитель газа, 10
и 11 - резинотканевые шланги, 12 - предохранительный клапан
8.3.3 При вероятности повторных выпусков радиозондов при сильном ветре рекомендуется создавать на станциях запас газа, для чего используются специальные перкалевые газгольдеры, в которые накачивается газ из газогенератора.
8.3.4 Следует подчеркнуть, что добывание водорода в газогенераторах химическим способом является не только более опасным способом обеспечения АЭ водородом по сравнению с другими возможностями, но и экологически "грязным" производством. При удалении отходов газогенерации следует исключить их попадание в надпочвенные воды, воды рек, ручьев и др. На использующей газогенератор АЭ должна быть отработана схема вывоза отходов газодобывания, либо их захоронения в соответствии с указаниями местных органов надзора за экологической безопасностью.
8.4.1 Электролизный способ добывания водорода, основанный на электрохимическом разложении воды на кислород и водород при прохождении через воду постоянного электрического тока, является экологически чистым и не требует использования химикатов. Успешный опыт использования электролизного способа добывания водорода на АЭ осуществлен в малогабаритной системе газодобывания СГАС-01 на базе электролизера. Система имеет дистанционное управление, достаточную удельную мощность, малую металлоемкость и большую долговечность. Вследствие низкой электропроводности воды для электролиза используют водный раствор гидроокиси калия KOH. Электролиз раствора осуществляют под давлением, которое создается за счет давления продуцируемых в электролизной установке газов - водорода и кислорода.
8.4.2 Помещение для установки и монтажа СГАС-01 должно быть оснащено отоплением, электропитанием (трехфазной сетью 380/220 В и 5 Гц), иметь контур заземления и громоотвод или молниезащиту. Размер помещения не менее 10 м2.
8.4.3 Основные технические характеристики системы следующие:
- рабочее давление 6 атм;
- производительность: по водороду 0,7 м3/ч, по кислороду 0,35 м3/ч;
- чистота водорода 99,8%;
- чистота кислорода 99,5%;
- емкость водородохранилища 2 м3;
- номинальная потребляемая мощность 5,2 кВт;
- гарантированный срок службы 10 лет.
При достижении давления 6 атм электролизер автоматически отключается. Повторное включение осуществляют после полного (или частичного) забора водорода из емкости водородохранилища для наполнения оболочки.
Получаемый в процессе реакции кислород автоматически выбрасывается в атмосферу через продувочную свечу. Такой выброс обеспечивает заданный перепад давления между водородом и кислородом в электролизере. При необходимости кислород можно собирать в специальную емкость, аналогичную водородохранилищу.
8.4.4 СГАС-01 поставляют с комплектом технического описания и инструкцией по эксплуатации с обеспечением соблюдения требований безопасности [13 - 15]. Монтаж установки СГАС-01 производят специалисты предприятия-изготовителя.
8.4.5 Работа со СГАС-01 сводится к следующему:
- профилактический осмотр и предварительная проверка герметичности и вакуумирования рабочих камер, продувка их и магистралей подачи газов азотом;
- пуск блока подготовки воды, производство дистиллята и последующего водного раствора гидроокиси калия и заправка электролизера раствором;
- пополнение СГАС-01 дистиллированной водой в случае необходимости;
- пуск СГАС-01 и визуальный контроль давления водорода в хранилище по манометрам и заданного уровня электролита в процессе электролиза.
Наполнение оболочки через шланг, соединенный с водородохранилищем, производят после автоматического отключения установки при достижении рабочего давления водорода в емкостях хранилища.
8.4.6 Потенциальные источники опасности при обслуживании СГАС-01: электрооборудование, раствор щелочи KOH, кислород, поддерживающий горение, и водород - горючий и взрывоопасный газ. Поэтому для обеспечения безопасной работы СГАС-01 необходимо следить, чтобы все операции при пуске и проведении технического обслуживания производились при нормальном (соответствующем номиналам) состоянии электрических цепей (напряжение, полярность, мощность тока, сопротивление и т.д.), соблюдении герметичности системы. Запрещается проведение сварочных и других работ, связанных с открытым огнем в помещении, где работает СГАС-01 или находится водородохранилище. Все работы, связанные с приготовлением электролита, должны производиться в резиновых перчатках, сапогах, фартуке и защитных очках.
9.1.1 Аэрологическое наблюдение включает следующие операции:
- предполетную проверку радиозонда и наземных технических средств;
- подготовку радиозонда к выпуску: сборку, контрольную проверку перед выпуском, наполнение оболочки;
- выпуск радиозонда, одновременно с которым проводятся наземные метеорологические наблюдения;
- сопровождение радиозонда в полете, прием и обработку сигналов;
- анализ результатов радиозондирования и составление аэрологической телеграммы.
9.2.1 В момент выпуска радиозонда в полет на АЭ производят измерения наземных значений температуры, влажности воздуха, давления, скорости и направление ветра. Определяют также количество и форму облаков. Результаты этих наблюдений заносят в таблицу результатов радиозондирования и в аэрологическую телеграмму в качестве данных у поверхности Земли (на уровне станции).
Наземные значения метеорологических величин измеряют в соответствии с наставлением [16] стандартными метеорологическими приборами, которые поверяют согласно установленной для каждого прибора очередностью поверки.

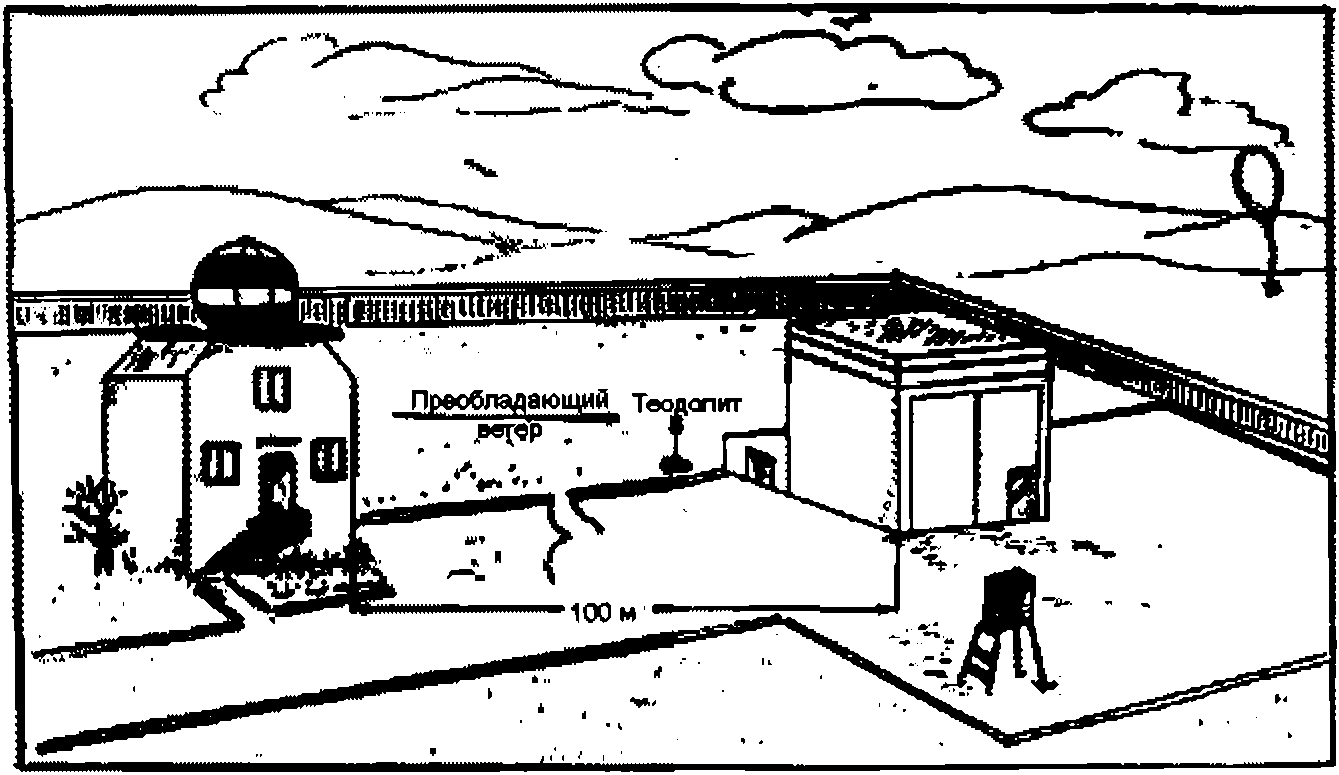

Если аэрологическая и метеорологическая станции расположены рядом, наземные измерения давления, температуры, влажности, направления и скорости ветра, а также определение параметров облаков осуществляют на метеостанции. Отсчеты значений метеорологических величин должны производиться в срок выпуска по запросу аэрологов. Допустимое расстояние между местом выпуска радиозонда и территорией метеоплощадки не превышает 500 м.
Если расстояние до метеорологической станции превышает 500 м или она отсутствует, метеорологические величины измеряют непосредственно на АЭ.
9.2.2 Наземные значения температуры и влажности воздуха измеряют аспирационным психрометром МВ-4 (Асмана), который устанавливают в вентилируемой будке в вертикальном положении с помощью специального зажима.
9.2.2.1 Психрометр состоит из двух термометров: левый термометр называют сухим, правый смоченным. Резервуар правого термометра обернут батистом в один слой. Батист должен быть всегда чистым, менять его нужно по мере загрязнения, но не реже двух раз в месяц. При смене батиста необходимо следить, чтобы его края не перекрывали друг друга более чем на 1/4 окружности резервуара термометра. Конец батиста обрезают на расстоянии 2 - 3 мм ниже резервуара термометра. При положительной температуре батист смачивают дистиллированной водой с помощью пипетки за 4 мин до момента наблюдения, при отрицательной - за 30 мин.
Психрометр следует брать в руки только за верхнюю часть его оправы под аспирационной головкой. В промежутках между наблюдениями психрометр хранят в футляре в помещении АЭ во избежание коррозии. Необходимо постоянно следить за скоростью вращения аспиратора и не реже двух раз в месяц производить ее проверку, определяя по секундомеру с точностью до одной секунды время одного оборота барабана аспирационной головки, которое не должно отличаться от указанного в поверочном свидетельстве более чем на 10 с. В случае большего уменьшения скорости психрометр следует сдать в ремонт.
9.2.2.2 Пределы шкалы термометров психрометра: нижний предел минус 31 °C (в некоторых моделях до минус 25 °C), верхний 51 °C, цена деления 0,2 °C, диапазон измерения влажности от 10 до 100% при температуре окружающей среды от минус 10 до 40 °C. Скорость воздушного потока у резервуаров термометров на четвертой минуте работы вентилятора должна составлять не менее 2 м/с, время действия завода механизма 8 - 10 мин.
9.2.2.3 При температуре воздуха ниже минус 25 °C для измерения температуры используют дополнительный спиртовой низкоградусный термометр, нижний предел измерения которого достигает минус 71 °C (у некоторых доходит до минус 81 °C). Этот термометр устанавливают в вентилируемую будку в вертикальном положении рядом с психрометром заранее, если температура воздуха ниже минус 10 °C. При температуре от минус 10 до минус 20 °C во время выдержки на воздухе по параллельным отсчетам по сухому термометру психрометра и спиртовому термометру определяют поправку к спиртовому термометру. При температуре ниже минус 20 °C психрометр для выдержки из помещения не выносят, а в теплое время года спиртовой термометр из будки убирают.
9.2.2.4 При температуре ниже минус 10 °C для определения относительной влажности используется волосной гигрометр М-19 с относительной погрешностью не ниже 10% и диапазоном изменения относительной влажности от 30 до 100%. Для получения истинных значений относительной влажности в показания гигрометра вводятся поправки, определяемые в весеннее, летнее и осеннее время из ежедневных сравнений его показаний с показаниями психрометра. Поправки к гигрометру для зимнего времени определяются за месяц до наступления устойчивых морозов (ниже минус 10 °C) и распространяются на весь зимний период. Для построения надежного графика поправок достаточно иметь результаты 100 сравнений; при этом желательно, чтобы половина из них была получена при температуре от 0 до минус 10 °C.
9.2.2.5 На некоторых станциях применяется гигрометр метеорологический М-39 с пленочным датчиком влажности и диапазоном измерения относительной влажности от 20 до 100% в интервале температур от 35 до минус 60 °C. Поправки к пленочному гигрометру определяют аналогично поправкам к волосному гигрометру.
9.2.3 В системе АВК-1 - МРЗ давление в полете не измеряют, а рассчитывают по барометрической формуле (уравнение статики). В аэрологии используют наземное давление на уровне станции, не приведенное к уровню моря.
9.2.3.1 Наземное атмосферное давление измеряют с помощью барометра станционного чашечного ртутного СР-А или СР-Б, имеющего шкалу в пределах 680 - 1070 гПа, точность отсчета 0,1 гПа. Установку барометра на станции производит инспектор при обязательном сравнении показаний станционного барометра с инспекторским. Барометр должен быть защищен от воздействия прямой солнечной радиации, он не должен подвергаться значительным и быстрым изменениям температуры воздуха (нельзя устанавливать барометр вблизи отопительных приборов, окон и наружной входной двери). Барометр прочно крепят на капитальной стене в специальном стеклянном шкафчике так, чтобы деление шкалы, соответствующее среднему значению давления на АЭ, было для удобства отсчета показаний на высоте 145 - 150 см от пола. Высоту этого деления шкалы барометра над поверхностью Земли обязательно прибавляют к высоте местности расположения АЭ над уровнем моря по данным геодезической съемки, получая высоту АЭ над уровнем моря, которую используют в расчетах.

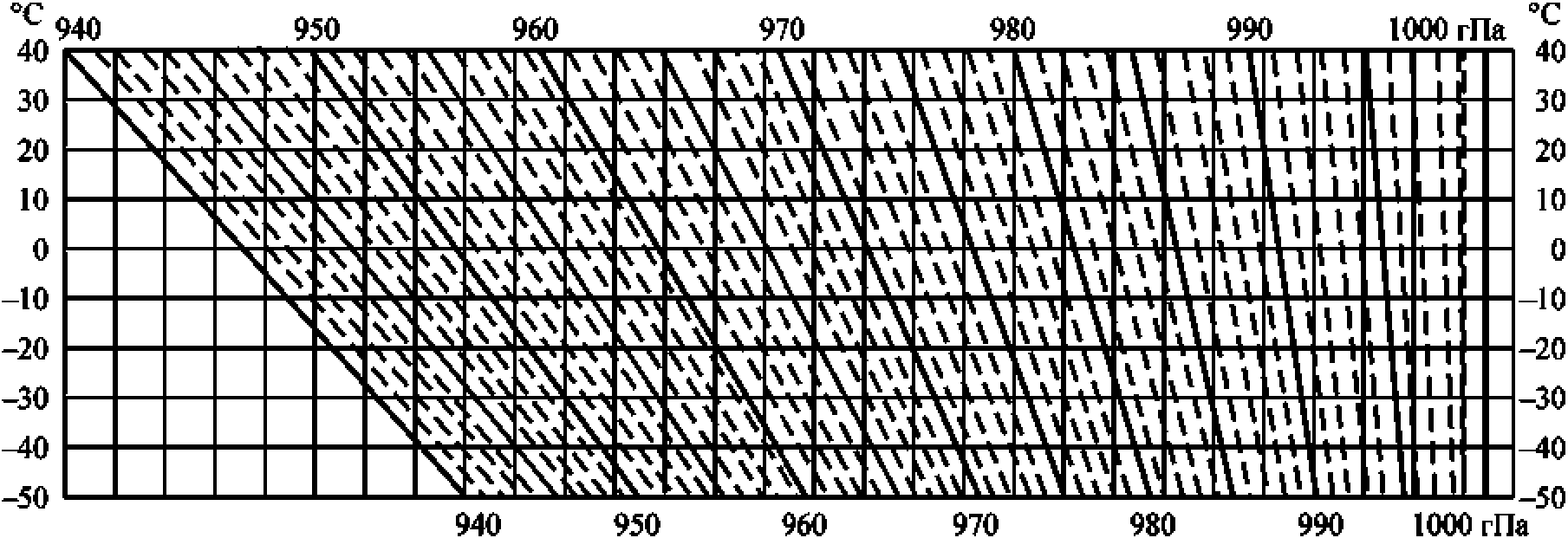

9.2.3.3 В показания барометра вводят инструментальную поправку, учитывающую несоответствие нулевого индекса шкалы и уровня ртути в чашке, и поправку на приведение показаний барометра к нормальной силе тяжести. Для удобства эти поправки суммируют в одну "постоянную" поправку к показаниям барометра, которую сообщает на АЭ местный метеорологический центр. Кроме того, вводят поправку на приведение показаний барометра к 0 °C, которая вычитается из показаний барометра при температуре термометра при барометре выше 0 °C и прибавляется, если температура ниже 0 °C.
9.2.4 Наземные значения направления и скорости ветра определяют с помощью анеморумбометра М-63, который автоматически осредняет скорость ветра за 10-минутные интервалы. Пределы измерения направления ветра - от 0 до 360°, скорости ветра - от 1,5 до 50 м/с. Точность измерения направления +/- 10°, скорости +/- (0,5 + 0,05V), где V - скорость ветра (м/с). Направление и скорость ветра могут также измеряться с помощью флюгера с легкой и тяжелой доской (ФВЛ, ФВТ), анеморумбометра М-63М, анеморумбографов М-12 или М-64.
9.2.5 Большую прогностическую ценность представляют наблюдения за облаками [18], которые включают определение:
- количества облаков Nh по десятибалльной шкале;
- характеристик облаков нижнего яруса CL с указанием разновидностей кучевых, слоисто-кучевых, слоистых, разорвано-дождевых, кучево-дождевых облаков. Если одновременно наблюдаются облака нижнего яруса разных форм, указывают форму тех облаков, количество которых наибольшее;
- высоты облаков (высоты основания самых низких облаков) h в метрах;
- характеристики облаков среднего яруса CM: разновидности высокослоистых, высококучевых, а также слоисто-дождевых;
- характеристики облаков верхнего яруса CH: разновидности перистых облаков.
9.2.5.1 При определении количества облаков Nh необходимо помнить следующие правила:
- при наличии облаков нижнего яруса CL необходимо сообщать количество всех облаков нижнего яруса, видимых наблюдателем;
- в случае отсутствия облаков нижнего яруса CL, но при наличии облаков среднего яруса CM необходимо сообщать общее количество облаков среднего яруса;
- при отсутствии облаков нижнего и среднего яруса, но при наличии облаков верхнего яруса CH количество облаков кодируют цифрой 0;
- конденсационные следы за самолетом не учитывают;
- если разновидность облачности, для которой определяют количество облаков, имеет просветы, Nh кодируют цифрой 7.
9.2.5.2 Высоту облаков h кодируют по десятибалльной шкале. При наличии облаков нижнего яруса их высоту в светлое время суток можно определить после выпуска радиозонда, засекая время визуально наблюдаемого вхождения оболочки в облако по признаку "шар туманится" и умножая его на среднюю скорость подъема радиозонда. Если высота облаков неизвестна, ставят дробную черту. Для облаков верхнего и среднего яруса h кодируют цифрой 9. Подробное описание определения облачной группы и способы ее кодирования представлены в сборнике [17].
9.2.6 Для определения радиационных поправок в зависимости от географической широты расположения станции, а также числа, месяца и времени выпуска радиозонда по приложению 14 находят высоту Солнца Z в градусах. Для ночных выпусков значение Z равно минус 6° (Солнце ниже горизонта).
9.3.1 Контрольную проверку радиозонда перед выпуском производят с целью определения его работоспособности и годности для измерения температуры и влажности при радиозондировании атмосферы, поскольку неблагоприятные условия транспортировки или неправильное хранение могут изменить его метрологические характеристики.
9.3.2 Контрольную проверку радиозонда производят в вентилируемой будке А-51-1 с блоком вентилятора для создания искусственной вентиляции радиозонда со скоростью воздушного потока сверху вниз не менее 4 м/с.
При отрицательной температуре узел влажности с датчиком влажности из животной пленки до начала контрольной проверки должен не менее 1 ч находиться в будке.
9.3.3 За 20 мин до выпуска собранный и подготовленный к работе радиозонд переносят в вентилируемую будку и подвешивают в вертикальном положении так, чтобы датчик температуры находился на одном уровне и достаточно близко (на расстоянии 3 - 5 см) к резервуарам термометров психрометра. Одновременно включают вентиляцию воздуха в будке.
В это же время включают и подготавливают к работе РЛС комплекса типа АВК-1 по п. 10.4. Оператор РЛС наводит антенну на радиозонд и производит подстройку РЛС по сигналу радиозонда, фиксирует появление устойчивых сигналов радиозонда, индикацию метеорологических импульсов и соблюдение последовательности передачи телеметрических сигналов в цикле.
9.3.4 Через 10 мин после включения вентиляции будки выпускающий радиозонд оператор смачивает батист на резервуаре смоченного термометра (при отрицательной температуре, но не ниже минус 10 °C смачивать батист термометра следует за 30 мин до снятия показаний), заводит аспиратор психрометра и через 4 мин работы аспиратора снимает показания сухого и смоченного термометров и передает их по связи оператору РЛС.
Одновременно определяют облачность, атмосферные явления и ветер.
9.3.5 Оператор РЛС записывает переданные ему значения метеорологических величин, данные об облачности, атмосферных явлениях и ветре на ленте РЛС и в рабочей таблице, определяет по психрометрическим таблицам относительную влажность и зашифровывает по сборнику аэрологических кодов данные об облачности.
9.3.6 Значения метрологических характеристик радиозонда по температуре и влажности должны находиться в пределах установленных допусков. Для отечественных радиозондов МРЗ-3А эти допуски следующие: |Tв - Tо| <= 1,8 °C по температуре и |Uв - Uо| <= 15% по влажности, где Tо и Uо - значения температуры и влажности, измеренные с помощью метеорологических приборов в будке, Tв и Uв - значения температуры и влажности, измеренные радиозондом.
9.3.7 В радиозонде типа МРЗ-3 в случае брака какого-либо датчика возможна его замена на аналогичный датчик из другого комплекта радиозонда. Порядок замены описан в п. 10.5.6. После ввода паспортных градуировочных данных нового датчика производят повторную проверку метрологических характеристик радиозонда МРЗ-3.
9.4.1 Для выпуска в свободный полет радиозондов типа МРЗ-3 следует использовать оболочки латексные N 150 или 100. Норма наполнения оболочек (подъемная сила, которая определяется грузом, уравновешивающим наполненную водородом или гелием оболочку) должна обеспечивать такую скорость подъема радиозонда, при которой он достигает уровня 100 гПа примерно через 50 - 60 мин после выпуска, т.е. 300 - 320 м/мин. Именно для такой скорости подъема рассчитаны радиационные поправки к датчику температуры, приведенные в приложении 15. Замедление или ускорение подъема радиозонда увеличивает погрешность измерения температуры в дневное время.
9.4.2 Норма наполнения оболочек должна составлять от 1400 до 1700 г при удовлетворительных метеорологических условиях и наземной скорости ветра до 10 м/с и от 2000 до 2500 г при низкой облачности, осадках и большой скорости ветра.
Оболочку следует наполнять не ранее чем за 15 мин до выпуска. Перед наполнением оболочку следует осторожно положить на кусок брезента или хлопчатобумажной ткани, привязать аппендикс к штуцеру шланга и подвесить соответствующий груз. Наполнение оболочки должно производиться медленно слабой струей водорода. Когда оболочка наполнена примерно наполовину, следует закрыть вентиль баллона и проверить, не вытекает ли газ из оболочки. Если обнаруживается утечка газа через небольшие свищи, допускается завязывать их суровой ниткой. При больших свищах или неравномерном растяжении пленки оболочку бракуют. При отсутствии дефектов продолжают наполнять оболочку до установленной нормы, затем закрывают вентиль и вновь слушают, нет ли утечки газа. Снимают оболочку со штуцера шланга и завязывают аппендикс куском шнура.
9.4.3 Годный по результатам проверки радиозонд подвешивают к оболочке с помощью шнура длиной от 10 до 20 м, в зависимости от наземных погодных условий.
Примечание. При большой высоте Солнца во избежание затенения радиозонда длина подвеса должна быть увеличена до 30 м. Такие условия встречаются в тропических широтах на судах погоды.
9.4.4 Радиозонд с оболочкой переносят на площадку для выпуска.
Примечание. Во избежание выхода из строя радиоблока, предотвращения влияния Земли и искажения сигнала радиозонда запрещается размещать радиозонд на расстоянии менее 1,5 м от поверхности Земли и от отражающих металлических поверхностей, размеры которых превышают 1,5 м.
9.4.5 Получив по связи подтверждение оператора о готовности РЛС к выпуску, аэролог передает по связи команды: ПРИГОТОВИТЬСЯ, ВНИМАНИЕ, выбирает удобный момент и выпускает радиозонд в свободный полет, одновременно передавая команду ПУСК.
9.4.6 Если по каким-либо причинам выпуск радиозонда сорвался, повторный выпуск можно осуществить после получения разрешения на его проведение и при условии, что будут выполнены все операции, связанные с проверкой радиозонда. Время повторного выпуска радиозонда не должно выходить за пределы одного часа от основного срока наблюдения.
Сопровождение радиозонда типа МРЗ сводится к периодическому контролированию автоматической работы комплекса АВК-1, порядок которого подробно изложен в п. 10.5. При возникновении срывов автосопровождения радиозонда по дальности и угловым координатам, неисправностей видеоконтрольного устройства (ВКУ), отказов систем автоматической подстройки частоты (АПЧ), отказа основного и телеметрического каналов, уменьшения отношения сигнал/шум при большой наклонной дальности радиозонда следует руководствоваться указаниями, изложенными в п. 10.5.8 - 10.5.13.
9.6.1.1 Результатами радиозондирования являются вертикальные профили значений метеорологических величин на различных уровнях в атмосфере, измеренные с дискретностью, удовлетворяющей запросам различных потребителей аэрологической информации.
9.6.1.2 Результаты аэрологического наблюдения состоят из трех групп данных:
- данные на стандартных изобарических поверхностях: 1000, 925, 850, 700, 500, 400, 300, 250, 200, 150, 100, 70, 50, 30, 20, 10, 5 гПа;
- данные на стандартных высотах над поверхностью Земли (0,3; 0,6; 0,9 км) и над уровнем моря (0,2; 0,5; 1,0; 1,5; 2,0; 2,5; 3,0 км и далее через 1 км до конца подъема радиозонда);
- данные на высотах особых точек, соответствующих резким изменениям (изломам кривой) в вертикальном распределении температуры, влажности, скорости и направления ветра.
9.6.2.1 К особым точкам по температуре относятся: уровень АЭ (поверхность Земли) и конечная высота радиозондирования, точки резкого уменьшения или увеличения вертикального градиента температуры и границы слоев изотермии (температура с высотой не изменяется) или инверсии (температура с высотой повышается). Резкие изломы считаются особыми точками в том случае, когда они обозначают границы слоев, продолжительность регистрации которых не менее 30 с, толщина не менее 150 м или 20 гПа при условии, что нижняя граница слоя находится ниже уровня 300 гПа. Нижняя и верхняя границы тонких слоев (толщиной менее 20 гПа) температурной инверсии при перепадах температуры более 2,5 °C включаются в особые точки при условии, что нижняя граница этого слоя также находится ниже уровня 300 гПа или первой тропопаузы. В стратосфере включаются границы слоев любой толщины, удовлетворяющие критериям выбора особых точек по п. 9.6.2.4.
9.6.2.2 Особыми точками по относительной влажности являются границы слоя с относительной влажностью, равной 100% и точки резких изменений относительной влажности. Тонкие слои изменения влажности включаются в особые точки при условии, если внутри них перепад относительной влажности превышает 20% и основание этого слоя находится ниже уровня 300 гПа.
9.6.2.3 Особыми точками по ветру являются: уровень АЭ, конечная высота подъема, точки резкого изменения скорости или направления ветра. В соответствии с национальной практикой Росгидромета данные на границах пропуска наблюдений в слоях толщиной более 20 гПа также включаются в особые точки (хотя они могут не являться таковыми).
Уровень максимального ветра определяется как уровень, расположенный выше стандартной изобарической поверхности 500 гПа, на котором скорость ветра, превышая 30 м/с, больше, по крайней мере, на 10 м/с значений скорости ветра, наблюдаемых в слоях на 2 км выше и 2 км ниже выбранного уровня.
- профиля температуры с точностью до 1 °C в тропосфере и 2 °C в стратосфере;
- профиля относительной влажности с точностью до 15% в тропосфере и стратосфере;
- направления ветра с точностью до 10°;
- скорости ветра с точностью до 5 м/с.
Тропопауза - граница (переходный слой) между тропосферой и стратосферой. На вертикальном профиле температуры тропопауза проявляется резким изменением вертикального градиента, наличием слоев изотермии или инверсии. Тропопауза определяется как самый низкий уровень (не ниже изобарической поверхности 500 гПа), на котором вертикальный градиент температуры уменьшается до 2 °C/км или менее в слое толщиной не менее 2 км. Если выше этой тропопаузы имеется слой толщиной не менее 1 км, между нижней границей которого и всеми более высокими уровнями средний вертикальный градиент температуры превышает 3 °C/км, то выше (иногда и в пределах) этого слоя может находиться вторая тропопауза, определяемая так же, как и первая. Тропопауза ниже уровня 500 гПа фиксируется лишь тогда, когда выше этого уровня тропопаузы нет и вертикальный градиент температуры в любом слое толщиной менее 1 км не превышает 3 °C/км; при этом радиозонд должен подняться выше стандартной изобарической поверхности 200 гПа. Обычно тропопауза в полярных широтах (Арктика, Антарктида) расположена на высоте от 8 до 10 км, в умеренных - на высоте от 10 до 12 км и в тропических - на высоте от 16 до 18 км. В полярной тропопаузе в зимнее время чаще всего происходит уменьшение вертикального градиента температуры, а в тропической наблюдается инверсия температуры. В умеренных широтах в переходные сезоны нередко наблюдаются обе тропопаузы одновременно: полярная на высоте от 7 до 10 км и тропическая на высоте от 15 до 17 км.

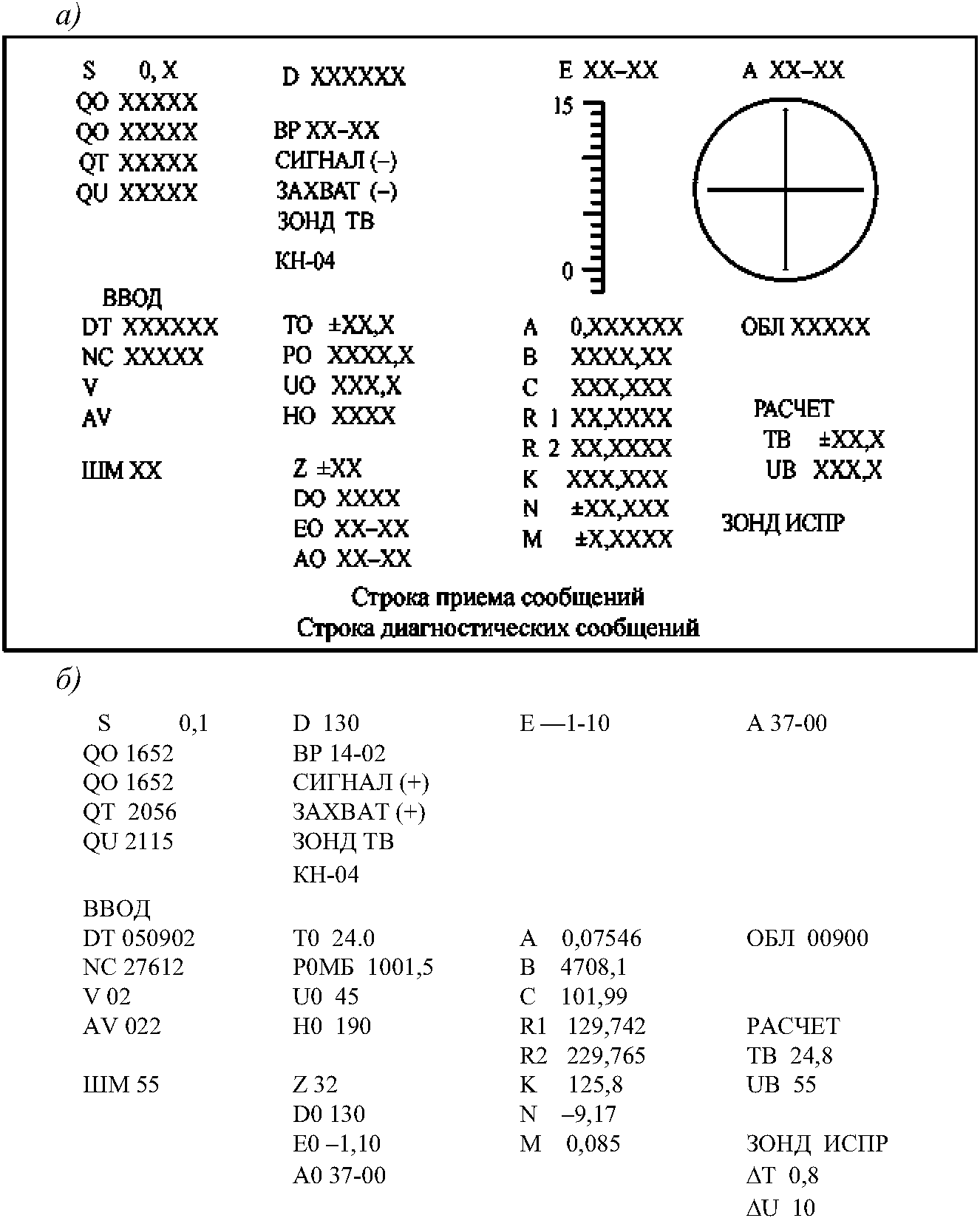

9.6.4.1 При использовании комплекса АВК-1 в ходе полета радиозонда типа МРЗ на ленте (АЦПУ) в реальном времени по мере достижения соответствующих уровней печатаются (см. приложение 16) автоматически обработанные данные радиозондирования (P - давление (гПа), T - температура (°C), U - влажность (%), AV - направление ветра (градусы), V - скорость ветра (м/с), TD - дефицит точки росы (°C)):
- Hст, P, T, U, AV, V на уровне АЭ и на стандартных высотах Hст над уровнем моря;
- P, T, TD, AV, V, HИП на стандартных изобарических поверхностях, где HИП - геопотенциальная высота изобарической поверхности до уровня 700 гПа в гп. м, выше - в десятках гп. м;
- P, T, TD, HTU на высотах особых точек по температуре и влажности, где HTU - геопотенциальная высота особой точки в гп. м;
- P, AV, V, HВ на высотах особых точек по ветру, где HВ - геопотенциальная высота особой точки по ветру в гп. м.
Данные на стандартных изобарических поверхностях и высоте особых точек печатаются по мере их вычисления между строками данных на стандартных высотах. Высоты имеют следующие идентификаторы: ИП - изобарическая поверхность, TU - особая точка по температуре и влажности, В - особая точка по скорости ветра.
9.6.4.2 В приложении 17 приведены особенности представления данных радиозондирования при ручной обработке, которая может понадобиться в экстремальных ситуациях и будет полезна при обучении аэрологов.
9.7.1 Данные радиозондирования в оперативном порядке должны быть переданы по каналам связи в соответствующие центры данных с помощью системы кодовых форм, представленных в сборнике [17]:
- FM 32-IX PILOT для передачи данных ветрового радиозондирования со стационарной наземной АЭ;
- FM 33-IX PILOT SHIP для передачи данных ветрового радиозондирования с подвижной судовой АЭ;
- FM 35-IX TEMP для передачи данных о давлении, температуре, влажности и ветре на высотах со стационарной наземной АЭ;
- FM 36-IX Ext.TEMP SHIР для передачи данных о давлении, температуре, влажности и ветре на высотах с подвижной судовой АЭ;
- FM 37-VII TEMP DROP для передачи данных о давлении, температуре, влажности и ветре на высотах с радиозонда, сбрасываемого с аэростата или самолета;
- FM 38-IX TEMP MOBIL для передачи данных о давлении, температуре, влажности и ветре на высотах с подвижной наземной станции;
- FM 75-VI CLIMAT TEMP для передачи средних месячных аэрологических данных с наземной АЭ;
- FM 76-VI CLIMAT TEMP SHIP для передачи средних месячных аэрологических данных с подвижной судовой АЭ;
- СООБЩЕНИЕ О НЕВЫПУСКЕ РАДИОЗОНДА для разовых донесений об отсутствии аэрологических наблюдений и причинах невыпуска радиозонда;
СЛОЙ для сообщения о среднем (результирующем) ветре по слоям.
9.7.2 В случае радиозондирования системой типа АВК-1 - МРЗ аэрологическая телеграмма составляется автоматически с помощью ЭВМ.
9.7.3 Аэрологическую телеграмму составляют по международному коду FM 35-IX Ext.TEMP (в Росгидромете он издан [17] под номером КН-04). Телеграмма подразделяется на четыре части: A и B, в которых кодируются данные на уровнях стандартных изобарических поверхностей и особых точек, включая высоту изобарической поверхности 100 гПа, C и D для уровней выше 100 гПа. Для опознавания частей кода в него введены отличительные буквы: TTAA - часть A, TTBB - часть B, TTCC - часть C, TTDD - часть D.
10.1.1 Система радиозондирования типа АВК-1 - МРЗ предназначена для производства температурно-ветрового радиозондирования атмосферы с автоматической обработкой данных, включая выдачу на телетайп аэрологических телеграмм [19]. Система состоит из информационно-вычислительного комплекса АВК-1 или АВК-1М и малогабаритного радиозонда МРЗ-3А или ответчика МРЗ-2, в которых для передачи телеметрического сигнала применяется частотная модуляция сигнала.
10.1.2 Комплекс АВК-1 включает аппаратуру для предполетной проверки технических характеристик радиозонда и наземную РЛС, которая выполнена на современной элементной базе и оснащена мини-ЭВМ, что позволяет с полной автоматизацией производить проверку работоспособности, подготовку к выпуску, предполетную проверку радиозонда (ответчика), сопровождение в полете, прием и обработку данных радиозондирования. Мини-ЭВМ обеспечивает тестовый и функциональный контроль работоспособности самой РЛС, ускоряет обработку данных радиозондирования и выдает результаты обработки на ВКУ, АЦПУ и телетайп. Комплекс АВК-1М отличается от АВК-1 введением дополнительного блока для сопряжения с персональным компьютером типа IBM.
10.1.3 С целью сохранения гарантийных обязательств монтаж и ввод АВК-1 в действие на АЭ проводят специалисты завода-изготовителя. В случае необходимости монтаж и установку комплекса АВК-1 могут осуществить опытные специалисты по радиолокации ЦАО. Для размещения АВК-1 на АЭ разработан специальный проект типового здания. Однако допускается также и переоборудование типовых зданий, построенных ранее под РЛС "Метеорит-2". Аппаратуру рекомендуется размещать в двух соседних помещениях: в первом устанавливают аппаратуру управления и устройства регистрации, во втором - остальные системы, шкафы с ЗИПом и стойку с контрольно-измерительными приборами.
10.1.4 В комплексе АВК-1 используется высокое напряжение, есть источники излучения СВЧ, поэтому при работе на комплексе следует неукоснительно соблюдать правила техники безопасности. В дополнение к правилам, изложенным в разделе 7, следует соблюдать следующее: на рабочем месте оператора интенсивность излучения СВЧ не должна превышать 10 мкВт/см2, рентгеновского - 2 микрорентгена в час, уровень шума должен составлять не более 76 дБ. Соответствие рабочего места указанным параметрам проверяет представитель санэпидемнадзора с оформлением соответствующего акта. Ремонтировать АВК-1 одному человеку запрещено.

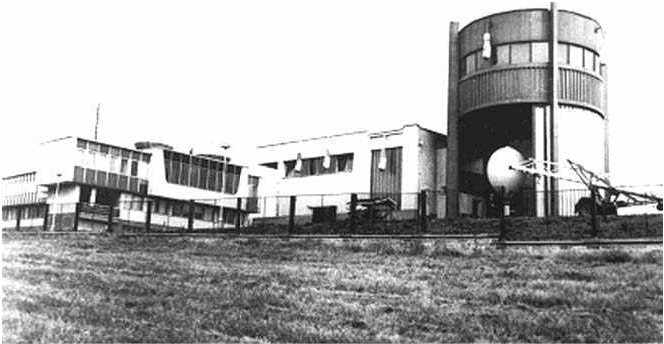

10.1.5 При размещении комплекса на территории АЭ обязательно должны выполняться требования, указанные в разделе 6, с учетом того, что радиус санитарно-защитной зоны системы АВК-1 составляет не более 38 м (в два раза меньше, чем у системы "Метеорит"), а максимально допустимый отрицательный угол наклона антенны на место выпуска увеличен в два раза и составляет 10°. Недопустимо перекрывать прямую видимость площадки от краев антенны посторонними предметами. Углы закрытия видимого от антенны горизонта не должны превышать 3 - 4°.
10.2.1.1 Аппаратура АВК-1 выполнена на полупроводниковых элементах и интегральных схемах и построена на принципе радиолокационного измерения координат с автоматическим сопровождением радиозонда и использованием совмещенного радиоканала для передачи телеметрической и радиолокационной информации. Функции СВЧ-генератора и малошумящего параметрического усилителя СВЧ, а также быстродействующего антенного переключателя выполняет специальный электронно-лучевой прибор - потенциалотрон. Он обеспечивает возможность автосопровождения радиозонда по координатам непосредственно с земли и уменьшает вероятность потери информации в приземном слое. В АВК-1 отсутствует режим сопровождения пассивных мишеней (уголковых отражателей), что позволило снизить мощность передатчика, работающего только с активной мишенью. Это, в свою очередь, позволило снизить вредное воздействие излучения РЛС и соответственно уменьшить размеры санитарно-защитной зоны.
10.2.1.2 Измерение наклонной дальности в АВК-1 осуществляется методом вторичной радиолокации, при котором сверхрегенеративный приемопередатчик радиозонда (ответчика) работает в режиме активного ответа на запросный импульс комплекса, следующий с частотой 457 Гц. Дальность радиозонда определяется по временному интервалу между запросным импульсом и ответной паузой в сигнале радиозонда.
10.2.1.3 Система автосопровождения обеспечивает возможность автозахвата радиозонда при его старте с места выпуска, удаленного на 100 м от комплекса. С целью уменьшения замираний сигнала при раскачивании прибора в полете, применена антенная головка с круговой поляризацией. При сканировании диаграммы направленности с частотой 37 Гц информацию об угловых отклонениях радиозонда несет огибающая 37 Гц, по ее фазе и амплитуде определяют величину и направление отклонения радиозонда относительно электрической оси антенны.

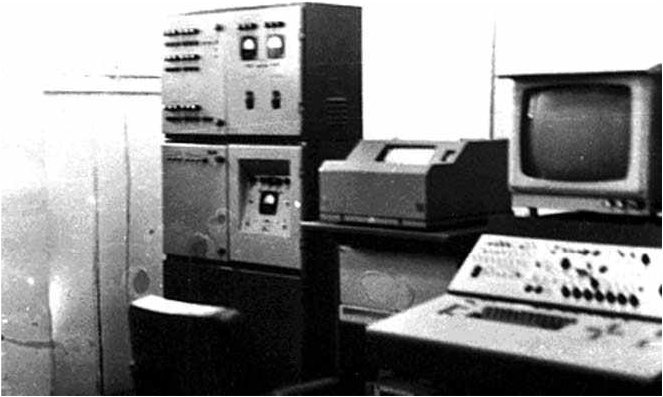

10.2.2.1 Общий вид АВК-1 в рабочем помещении показан на рисунке 10.1. В таблице 10.1 представлены основные тактико-технические и эксплуатационные данные комплекса. Структурная схема АВК-1 представлена на рисунке 10.2. Управление функционированием основных систем, индикация и регистрация данных радиозондирования осуществляются с помощью специализированной цифровой вычислительной машины (СЦВМ) А-15 класса мини-ЭВМ по заранее заданной жесткой программе.
![]() ![]() Таблица 10.1
10.2.2.2 В передающей системе Щ10 для передачи на большие расстояния используют мощный передатчик (25 кВт), для дальности менее 3000 м - маломощный (1 кВт); их переключение и подстройка на частоту максимальной чувствительности радиозонда осуществляются автоматически.
10.2.2.3 Приемная система Щ30 построена по супергетеродинной схеме с тройным преобразованием частоты, с автоматической и ручной подстройкой частоты гетеродина и регулировкой усиления каскадов промежуточных частот. Первая промежуточная частота 100 мГц выбрана для обеспечения избирательности по зеркальному каналу. Вторая промежуточная частота 30 мГц обеспечивает оптимальную полосу пропускания, сопряженную со спектром частот радиозонда, и усиливает сигналы до уровней, необходимых для работы системы определения координат. Третье преобразование в частоту 465 кГц применено для настройки системы АПЧ-465 по частоте суперизации радиозонда при ее уходах в процессе полета. Для контроля работы приемной системы имеется устройство измерения коэффициента шума и имитатор сигналов радиозонда.
10.2.2.4 Система определения координат Щ50 использует паузу в излучении передатчика радиозонда для измерения наклонной дальности, обеспечивает синхронизацию работы всей аппаратуры во времени и передачу данных о координатах радиозонда в мини-ЭВМ.
10.2.2.5 Система управления антенной Щ70 использует электрические схемы с мощными тиристорами для управления положением антенной и работает по методу равносигнальной зоны, обеспечивающей автоматическое сопровождение радиозонда по угловым координатам в течение всего подъема.
10.2.2.6 Система отображения информации Щ40 предназначена для оперативного отображения на экране (дисплее) ВКУ координатно-телеметрической, метеорологической и контрольной информации в аналоговой и цифровой форме, распечатывания начальной и текущей информации на АЦПУ и выдачи аэрологических телеграмм на широкую и узкую ленты телетайпа. ВКУ позволяет оператору контролировать в процессе подготовки и проведения радиозондирования:
- техническое состояние АВК-1,
- качество автосопровождения радиозонда по координатам,
- качество промежуточной и выходной информации,
- выполнение вычислительных операций в различных режимах работы комплекса.
На ленте АЦПУ печатаются таблицы с данными температурно-ветрового или ветрового зондирования (при введении в режиме ВВОД ДАННЫХ команды ТЕМП:1001).
10.2.2.7 Система обработки и управления Щ60 обрабатывает первичную координатно-телеметрическую информацию, сведения о ней изложены в п. 10.2.3.
10.2.2.8 Система автоматического контроля Щ90 обеспечивает автоматизированный функциональный контроль параметров аппаратуры.
10.2.2.9 АВК-1 потребляет 7 - 8 кВт. Для продолжительного режима работы с АВК-1 предназначен преобразователь электромашинный ВПЛ-30Д-М1 [25]. Он преобразует переменный трехфазный ток промышленной частоты 50 Гц, напряжением 380 или 220 В в переменный трехфазный ток частотой 400 Гц, выходным напряжением 230 В, мощностью нагрузки 30 кВт с максимальным током нагрузки до 104 А. Допускается работа преобразователя при напряжении генератора 208 В. Пусковой ток электродвигателя преобразователя не должен превышать 300% номинального, длительность пуска не должна превышать 30 с.
10.2.3.1 Система обработки и управления Щ60 обеспечивает:
- управление работой систем АВК-1 при автоматическом сопровождении радиозонда,
- проведение функционального контроля работоспособности аппаратуры АВК-1 (совместно с системой автоматического контроля),
- автоматическое вычисление по первичным данным значений параметров атмосферы,
- выдачу на экран ВКУ текущих первичных значений координат радиозонда и метеорологических величин,
- выдачу на экран ВКУ и ленту АЦПУ результатов вычисления параметров атмосферы,
- формирование и выдачу на телетайп данных аэрологических телеграмм.
10.2.3.2 В систему обработки и управления Щ60 входят:
- СЦВМ А-15 или А-15А,
- интерфейс ввода-вывода данных,
- устройство ввода-вывода (УВВ) данных,
- система программного обеспечения (ПО),
- таймер,
- преобразователь значений метеочастот,
- внешние устройства (ВнУ) для ввода и вывода данных.
10.2.3.3 СЦВМ работает с входной и выходной информацией, вводимой в цифровом виде, с помощью следующих устройств:
- вычислительного (ВчУ),
- долговременного запоминающего (ДЗУ),
- оперативного запоминающего (ОЗУ).
Управление работой мини-ЭВМ и ввод начальных данных осуществляются с пульта оператора. Управление в автоматическом режиме происходит по командам устройства управления, совмещенного с пультом. В режиме ручного управления связь устройства управления с системами комплекса осуществляется по мультиплексному каналу (МПК) через устройство сопряжения блока Щ64М.
10.2.3.4 Интерфейс ввода-вывода данных представляет собой совокупность электрических цепей и сигналов, программных средств и способов кодирования информации, он позволяет в унифицированном виде соединить УВВ с вычислительным устройством, обеспечивая единые принципы обмена данными между ВчУ и ВнУ, а также необходимую последовательность управления сигналами и единый формат информации.
10.2.3.5 УВВ предназначено для сопряжения мини-ЭВМ с внешними устройствами, которые выдают или принимают информацию. В состав УВВ входят:
- центральное устройство управления ввода-вывода (ЦУУВВ), которое принимает команды обращения мини-ЭВМ и УВВ, ведет расшифровку кодов операций обмена и запуска соответствующего канала и ВнУ;
- мультиплексный канал (МПК), использующий мультиплексный и монопольный режимы работы;
- селекторные каналы (СлК1 и СлК2), обеспечивающие непосредственный обмен данными между памятью мини-ЭВМ и ВнУ.
10.2.3.6 Система ПО представлена тремя группами модулей и блоков. Первая группа управляет обменом и вычислительными процессами, вторая осуществляет функциональный контроль аппаратуры АВК-1, третья производит вычислительные операции. Программы всех трех групп размещены в четырех блоках ДЗУ А-15А.
10.2.3.7 Таймер обеспечивает определенную последовательность выполнения задач радиозондирования, счет текущего и полетного времени радиозонда, задает темп ввода, обработки и вывода данных. Минимальный интервал времени для таймера равен 0,01 с, максимальный - 655,35 с.
10.2.3.8 Преобразователь значений метеочастот производит измерение значений длительности периодов и импульсов принимаемых от радиозонда метеочастот, преобразует их с помощью 16-разрядного двоичного кода в цифровую информацию, которая затем поступает через селекторный канал (СлК2) в ОЗУ.
10.2.3.9 Система определения координат Щ50 измеряет значения координат радиозонда с дискретностью 0,25 с, преобразует их в цифровой вид с помощью 16-разрядного двоичного кода и через мультиплексный канал передает в ОЗУ.
10.2.3.10 Внешние устройства для ввода и вывода данных размещены в блоках, представленных на рисунке 10.3. Обмен информацией между автоматическим вычислительным устройством и ВнУ происходит в соответствии с программой АВУ и по запросам от ВнУ.
![]() 10.2.4.1 В процессе радиозондирования атмосферы в системе АВК-1 последовательно выполняется шесть различных режимов (рисунок 10.4):
- тестовый контроль СЦВМ,
- ожидание,
- функциональный контроль,
- ввод данных,
- работа (подготовка, полет),
- вывод данных.
![]() Указанная последовательность перехода из одного режима в другой должна строго соблюдаться (за исключением режима ФУНКЦИОНАЛЬНЫЙ КОНТРОЛЬ).
10.2.4.2 Работа системы ПО начинается с тестового контроля работоспособности СЦВМ. Режим ТЕСТОВЫЙ КОНТРОЛЬ СЦВМ включается при нажатии клавиш СБРОС и ТЕСТЫ на пульте оператора. Путем контрольного суммирования проверяются блоки ДЗУ и возможность обмена с ВчУ блоков ОЗУ. После успешного прохождения тестов на пульте оператора загорается лампочка ИСПРАВНОСТЬ, затем система ПО проверяет обмен с ВнУ: экраном ВКУ, АЦПУ, телетайпом, таймером и пультом. В случае нормального обмена сообщение ИСПРАВНОСТЬ сохраняется, при этом на АЦПУ и экране ВКУ появляется запись ПРОШЛИ ТЕСТЫ А-15.
10.2.4.3 Режим ОЖИДАНИЕ устанавливается автоматически при положительном результате тестового контроля АВУ. Признаком перехода системы ПО в режим ОЖИДАНИЕ служит появление кадра на экране ВКУ (рисунок 10.5). В режиме ОЖИДАНИЕ в период подготовки аппаратуры АВК-1 к выпуску радиозонда система ПО производит настройку и осуществляет:
- прием и индикацию на экране ВКУ координат (D, E, A) и длительности периодов (Q) телеметрического сигнала,
- организацию работы таймера,
- управление режимами работы аппаратуры АВК-1.
![]() В режиме ОЖИДАНИЕ оператор должен ввести наименование выходного документа КН-04 или КН-03 с АЦК. Если тип выходного документа не введен, программой будет использован тип документа от предыдущего наблюдения, если АВК-1 не выключался. В противном случае обработка данных производиться не будет. При переходе из режима ОЖИДАНИЕ в режим ВВОД ДАННЫХ (ВД) или из режима ФУНКЦИОНАЛЬНЫЙ КОНТРОЛЬ (ФК) в режим ВД тип выходного документа КН-04 вводится автоматически. При переходе из режимов ФК в ВД необходимо произвести СБРОС ТЕСТЫ. Если это не сделано, возможен сбой при выходе телеграммы на телетайп в первой части TTAA.
10.2.4.4 Режим автоматизированного ФУНКЦИОНАЛЬНОГО КОНТРОЛЯ устанавливается путем нажатия клавиши ФК на пульте ЩТ602. В этом режиме система ПО производит автоматизированный функциональный контроль работоспособности систем Щ10, Щ30, Щ40, Щ50, Щ70, Щ90, автоматической подстройки частоты передатчика АПЧП и гетеродина АПЧГ, контроль измеряемых параметров на допуск; высвечивает на экране ВКУ (рисунок 10.6) и печатает на ленте АЦПУ результаты функционального и допускового контроля; выполняет операции, аналогичные режиму ОЖИДАНИЕ.
![]() Предусмотрена возможность проведения ручного функционального контроля с использованием имитатора сигнала радиозонда (ИСРЗ), осциллографического индикатора в блоке Щ52М, встроенного волномера (СБ-210) и контрольного стрелочного прибора в блоке Щ63М.
10.2.4.5 Переход к режиму ВД осуществляется нажатием клавиши ВД на клавиатуре пульта. На экране ВКУ должен появиться кадр, показанный на рисунке 10.7. В этом режиме система ПО вычисляет и выдает на экран ВКУ значения координат (DO, EO, AO) и длительности периодов метеочастот (QO, QT, QU) в цикле, задаваемом коммутатором радиозонда, организует работу таймера, осуществляет ввод данных, набираемых оператором на пульте, определяет годность радиозонда к выпуску и выдает введенные данные и результаты проверки годности радиозонда к выпуску на экран ВКУ и на ленту АЦПУ. Подготавливает необходимые данные для решения задач в режиме РАБОТА.
![]() а - кадр экрана ВКУ в режиме ВВОД ДАННЫХ,
б - пример введенных данных на экране ВКУ
10.2.4.6 Режим РАБОТА состоит из подрежимов ПОДГОТОВКА и ПОЛЕТ. Подрежим ПОДГОТОВКА устанавливается оператором при нажатии клавиши Р на пульте ЩТ602. При этом на экране ВКУ появляется кадр, показанный на рисунке 10.8. В этом подрежиме система ПО принимает и выдает на ВКУ значения координат и длительности периодов метеочастот, организует работу таймера, подготавливает часть из введенных оператором данных для решения задач в подрежиме ПОЛЕТ, вычисляет высоту по координатам точки выпуска и управляет режимами работы аппаратуры АВК-1.
![]() Подрежим ПОЛЕТ устанавливается путем нажатия клавиши ПУСК на пульте ЩТ602, при этом на экране ВКУ появляется кадр, приведенный на рисунках 10.9 или 10.10 в зависимости от типа радиозондирования. В подрежиме ПОЛЕТ система ПО принимает, обрабатывает и выдает на экран результаты обработки подъема радиозонда. Подробное описание работы в подрежиме ПОЛЕТ изложено в п. 10.5.8 - 10.5.11.
![]() при температурно-ветровом радиозондировании
![]() при ветровом радиозондировании
10.2.4.7 Режим ВЫВОД ДАННЫХ устанавливается при нажатии клавиши ВЫВОД на пульте оператора. В режиме ВЫВОД система ПО фиксирует значения результатов измерений на момент окончания радиозондирования атмосферы, прекращает обработку и вычисления значений метеорологических величин на стандартных уровнях и начинает подготовку к выдаче аэрологических телеграмм. При этом на экране ВКУ высвечиваются данные, поступающие от датчиков координат и преобразователя метеорологических частот, а также текущее время.
10.2.5.1 Система ПО выполнена на уровне машинных команд в виде жестких прошивок в ее постоянной памяти, имеющей объем 32 кБайт машинных слов. Общий объем рабочих команд составляет 32 тысячи, они разделены по иерархическому принципу на модули и блоки.
10.2.5.2 В качестве входных данных для определения параметров атмосферы используются начальные метеорологические данные и константы АЭ, которые вводятся в память ЭВМ перед началом выпуска вручную с пульта оператора, а далее текущая координатно-телеметрическая информация поступает в СЦВМ автоматически в ходе работы комплекса в режиме ПОЛЕТ.
10.2.5.3 Оперативная обработка данных производится в режиме прерываний. В процессе радиозондирования атмосферы в АВК-1 осуществляется последовательно-параллельное выполнение следующих функций:
- обработка данных и команд, введенных вручную;
- управление работой аппаратуры АВК-1, обеспечивающей автоматическое сопровождение радиозонда и надежный прием исходной координатно-телеметрической информации;
- выдача в системе обработки информации Щ40 служебной информации, характеризующей режим работы комплекса АВК-1, появление сбойных ситуаций и др.;
- обработка текущей координатной информации и вычисление первичных значений прямоугольных координат;
- обработка телеметрической информации радиозонда и вычисление значений температуры и влажности;
- расчет текущих значений температуры, относительной влажности, давления, скорости и направления ветра;
- вычисление значений метеорологических величин на стандартных и изобарических поверхностях, поиск и вычисление характеристик особых точек и тропопаузы;
- выдача на печать АЦПУ результатов обработки;
- формирование и выдача на телетайп аэрологических телеграмм КН-04 (ТЕМП) или КН-03 (ПИЛОТ).
10.2.5.4 Алгоритмы автоматической обработки данных имеют циклический характер и выполняются с прерываниями, обусловленными необходимостью одновременного выполнения различных вычислительных операций в реальном масштабе времени в условиях ограниченных возможностей А-15. Основные алгоритмы автоматической обработки результатов радиозондирования приведены в приложении 18.
Для повышения надежности первичной информации проводится фильтрация входной координатно-телеметрической информации в форме случайной функции времени с учетом информационной избыточности сигнала радиозонда.
10.2.5.5 Алгоритм выделения и идентификации входных телеметрических данных основан на наличии априорных сведений о временной последовательности чередования канальных интервалов при передаче информации радиозондом. Канальным интервалом называется время передачи одного типа частоты: опорной, температурной или влажностной; период последовательной передачи четырех канальных интервалов частот (опорная - температурная - влажностная - температурная) называется циклом. Для более точной оценки используются методы статистической обработки входных данных в условиях малого отношения сигнала к шуму при длительных и глубоких замираниях сигнала и удалении до 250 - 300 км.
10.2.5.6 Телеметрическая информация в виде значений длительности периодов Q и импульсов метеочастот поступает в ОЗУ от преобразователя частот через селекторный канал СлК2. Вначале ведется поиск импульсов опорной частоты для определения начала цикла, затем производится разделение информации температурного и влажностного каналов и определение средних значений периодов в пакете и в канальном интервале. Пакет телеметрической информации включает 32 периода частоты. Они могут быть однородными (содержать импульсы и периоды повторения одного типа), либо смешанными (содержать импульсы и периоды повторения двух типов) при смене канальных интервалов внутри пакета.
10.2.5.7 Основной результат работы алгоритма обработки координат - высота, определяемая во времени, к которой привязываются в дальнейшем все метеорологические величины, а также скорость и направление ветра. Выходными параметрами программ обработки координат являются тройки прямоугольных координат Xj, Zj, Hj и соответствующее им время.
Координатная информация, поступающая в ОЗУ с датчиков координат через МПК, обрабатывается в два этапа. Первичная обработка включает проверку текущих значений координат на достоверность, осреднение за 1 с и сглаживание. Если от координатных датчиков АВК-1 поступает бракованный сигнал в течение более 5 с, такая ситуация квалифицируется системой ПО как аппаратный сбой и на экране ВКУ перед идентификаторами сферических координат D, E, A (D - дальность, E - угол места, A - азимут) может появиться символ * (недостоверные данные). Символ * на экране ВКУ появляется перед идентификатором D только при сбросе счетчика на нуль. Перед идентификатором E символ * появляется в тот момент, когда антенна находится на верхнем или нижнем упоре. В функцию первичной обработки, кроме проверки на допустимость, входят:
- вычисление координат точки выпуска в режимах работы и индикация их на экран,
- выдача текущих значений координат на экран,
- вычисление и индикация на экран высоты радиозонда в режиме работы ПОДГОТОВКА,
- подготовка данных для обработки ветра.
Первый этап обработки координат заканчивается получением с дискретностью четыре раза в секунду тройки сферических координат D, E, A, прошедших контроль на допустимость.
На втором этапе один раз в секунду система ПО производит следующие операции:
- вычисление прямоугольных координат и их сглаживание,
- вычисление вертикальной скорости подъема радиозонда,
- проверку на достоверность вычисленных значений высоты.
Если вертикальная скорость подъема превышает 15 м/с, на экране ВКУ перед идентификатором высоты H появится символ *, недостоверное значение не используется в обработке.
10.2.5.8 При сбоях в работе аппаратуры и при недопустимых значениях координат модуль вторичной обработки координат выполняет следующие функции:
- определяет количество пропущенных координат,
- восстанавливает их,
- производит усреднение координат за секунду,
- осуществляет сглаживание сферических координат,
- вычисляет прямоугольные координаты и сглаживает их.
Восстанавливаются все пропущенные или недопустимые значения координат в пределах 5 с. Если пропуск превышает 5 с, координаты не восстанавливаются.
При усреднении координат каждые четыре значения по каждой из координат усредняются и относятся к текущей секунде, значение которой берется из счетчика секунд. Полученные усредненные значения сглаживаются. Для сглаживания выбрана двушаговая схема усреднения соседних по времени элементов.
10.2.5.9 Скорость и направление ветра система ПО вычисляет по значениям прямоугольных координат Xj, Zj, Hj в зонах обработки, толщина которых в слое от поверхности Земли до высоты 6000 м включительно составляет 200 м, в слое от 6000 м и до 14 000 м включительно - 400 м и выше 14 000 м - 800 м. Точно зафиксировать время получения значения верхней границы зоны трудно, поэтому используется некоторая окрестность вблизи верхней границы, которая до высоты 6 км составляет 20 м, а выше - 40 м. Сначала фиксируется момент вхождения радиозонда в окрестность снизу. Если при последующих включениях текущая высота лучше приближает верхнюю границу, то в качестве времени достижения верхней границы запоминается время ее получения. Этот процесс повторяется до тех пор, пока не получится наиболее приближенное к верхней границе значение высоты. Соответствующие данной высоте время и прямоугольные координаты и используются для расчетов.
10.3.1.1 После установки, монтажа и технической настройки комплекса АВК-1 в соответствии с [19, 20] должны быть выполнены следующие работы:
- горизонтирование антенной колонки,
- согласование электрической и оптической осей антенны,
- ориентирование по странам света,
- проверка установки нулевых значений координат.
10.3.1.2 На многих АЭ антенна РЛС закрывается специальным радиопрозрачным укрытием (РПУ) для защиты от ветра, осадков и других внешних воздействий. В этом случае все операции по установке антенны и подготовке ее к работе производят до установки РПУ.
Горизонтирование производится после установки антенной колонки на крыше здания АЭ путем выставления трех домкратов по уровням, расположенным на вращающейся части блока с маркировкой ЩТ72.
Для удобства горизонтирование производят вдвоем в указанной ниже последовательности:
- вращая антенну, устанавливают ее так, чтобы один из уровней был расположен параллельно продольной оси здания. Затем домкратами горизонтируют колонку так, чтобы пузырьки обоих уровней находились в центре. При вращении домкратов необходимо соблюдать следующее правило: повернув один из домкратов, например, на один оборот вправо (на подъем), следует противоположный домкрат повернуть на столько же влево (на опускание) и только после этого можно снова вращать первый домкрат. Такая последовательность исключает возможность повреждения фидера из-за значительного изменения высоты антенной колонки при ее горизонтировании. Максимальное число оборотов, которое можно сделать одним домкратом, не переходя к следующему, не должно превышать двух;
- устанавливают в нульпункт пузырек второго уровня, вращая третий домкрат; на такое же число оборотов поворачивают два других домкрата, но в направлении, противоположном вращению третьего домкрата;
- проверяют горизонтирование по первому уровню. В случае необходимости повторяют его;
- проверяют правильность установки обоих уровней, для чего поворачивают антенну на 180°. Пузырьки уровней должны при этом сохранять свое положение. Смещение пузырьков одного или обоих уровней является признаком их неправильной установки.
Регулировку уровней производят в следующем порядке:
- антенну разворачивают по азимуту так, чтобы один из ее уровней расположился вдоль одной из балок рамы антенной колонки. Второй уровень закрывают, повернув трубку с накаткой;
- пользуясь домкратами, приводят пузырек первого уровня в нульпункт;
- разворачивают антенну по азимуту на 180° и замечают величину смещения пузырька от нульпункта;
- половину величины смещения устраняют регулировкой самого уровня с помощью его регулировочных гаек; вторую половину смещения устраняют с помощью домкратов кабины или антенной колонки. Например, пузырек сместился от середины на одно деление. Регулировочными гайками уровня пузырек перемещают к середине на половину деления. Домкратами пузырек смещают еще на половину деления, т.е. устанавливают строго между средними отсчетными рисками;
- антенну поворачивают по азимуту еще на 180°. Если пузырек остался между средними отсчетными рисками, регулировка этого уровня закончена. Обычно в один прием отрегулировать уровень не удается, однако смещение пузырька после первой регулировки значительно уменьшается. Все операции регулировки уровня повторяют до тех пор, пока после поворота антенны на 180° пузырек не перестанет смещаться от середины уровня;
- после этого антенну поворачивают по азимуту так, чтобы отрегулированный уровень занял перпендикулярное положение по отношению к балке рамы, по продольной оси которой колонка уже отгоризонтирована; затем колонку горизонтируют по второй оси;
- точность горизонтирования колонки проверяют, поворачивая антенну по азимуту на полный оборот с остановками через каждые 90°. Во всех положениях пузырек должен оставаться между средними отсчетными рисками;
- по окончании горизонтирования пузырек уровня, не подвергавшегося ранее регулировке, с помощью регулировочных гаек выводят на середину.
Параллельность электрической и оптической осей определяют путем наблюдения в визир за выпущенным в полет радиозондом, который подвешен к оболочке на шнуре длиной не более 10 м. Наблюдения начинают после удаления радиозонда не менее чем на 2 км.
Рассогласование осей оценивают по отклонению радиозонда от перекрестья нитей визира, помня, что цена одного деления визира, отмеченного короткой чертой, равна 00 - 05 д.у., а цена деления, отмеченного длинной чертой, равна 00 - 10 д.у.
При больших удалениях радиозонда (более 10 км), когда в поле зрения визира можно видеть только оболочку, величину рассогласования осей определяют по величине отклонения оболочки от перекрестья нитей.
При правильно согласованных осях радиозонд должен совершать колебательные движения вблизи перекрестья нитей, отклоняясь от перекрестья не более чем на 00 - 02 д.у. Допускаются отдельные случайные выбросы. Продолжительность наблюдения в визир для проверки параллельности осей обычно не превышает 3 - 5 мин. При рассогласовании осей, превышающем допустимое значение, необходима регулировка антенной системы. Эта операция требует специального приспособления и выполняется ремонтной бригадой.
10.3.5.1 При правильном ориентировании АВК-1 отсчет на азимутальных шкалах должен быть равен нулю, когда антенна направлена на север.
10.3.5.2 Ориентирование производится по мире. Координаты миры должны быть определены с помощью оптического теодолита до монтажа антенны АВК-1 и записаны в делениях угломера с точностью до одного малого деления (00 - 01 д.у.) в технический журнал эксплуатации РЛС и регистрации всех видов работ (см. приложение 7) и в техническое дело аэрологической станции КАЭ-5 (см. приложение 2) Порядок выполнения операций по определению миры, ее координат, проверке азимута миры описан в п. 6.6.
10.3.5.3 Для выставления нуля шкал угла места АВК-1 выполняют следующие операции:
- устанавливают на земле теодолит так, чтобы антенна с помощью визира могла быть наведена на объектив теодолита. Теодолит устанавливают не ближе 100 м от РЛС;
- устанавливают тумблер МЕСТНОЕ УПР на антенной колонке в положение ВКЛ. Трубу теодолита наводят на объектив визира, а визир, поворачивая антенну, наводят на объектив теодолита. Проверяют точность наводки визира и при необходимости повторяют ее. Вертикальный угол, измеренный теодолитом в градусах, переводят в деления угломера;
- величина угла места, которую должны показать шкалы РЛС, должна быть равна величине вертикального угла, измеренного по теодолиту, но с отрицательным знаком;
- если показания точной шкалы совпали с вычисленным значением угла места, проверяют правильность установки грубой шкалы. Для этого вращают штурвал угла места по часовой стрелке до тех пор, пока индекс шкалы точного отсчета не встанет на нуль. Индекс шкалы грубого отсчета при этом тоже должен установиться на нуль.
При несовпадении шкал необходимо:
- открыть на антенной колонке люки, закрывающие шкалы азимута и угла места, ослабить винты, фиксирующие шкалы азимута, и, разворачивая шкалы, установить истинное значение азимута местного предмета. Зафиксировать винтами положение шкал;
- на антенной колонке отвернуть винты и снять крышки, закрывающие доступ к фазовращателям грубого и точного отсчета. Ослабить винты, крепящие скобы фазовращателей грубого и точного отсчетов, и, разворачивая фазовращатели азимута, добиться совпадения показаний азимута на шкале и экране пульта РЛС. Расстопорить антенну по азимуту. Зафиксировать фазовращатели грубого и точного отсчетов, затянув винты скоб, и закрыть крышки.
10.3.5.4 При ориентировании РЛС по местному предмету необходимо:
- установить тумблер МЕСТНОЕ УПР на антенной колонке в положение ВКЛ. Навести антенну вручную на характерную точку миры по оптическому визиру и застопорить антенну по азимуту с помощью азимутального стопора. Проверить точность наводки антенны на ориентир по оптическому визиру. Характерная точка миры должна находиться строго в перекрестье нитей визира.
- углы места характерной точки каждой миры записывают в техническое дело аэрологической станции КАЭ-5 (см. приложение 2) и в технический журнал эксплуатации РЛС (см. приложение 7).
Примечание. Допустимая разность высот трубы теодолита и визира не более 50 см при расстоянии до миры не менее 1000 м.
Все работы по подготовке РЛС к работе выполняют после монтажа или установки РЛС на АЭ, перед вводом его в эксплуатацию. Ряд установок, сделанных при выполнении этих работ и определяющих точность выходных данных РЛС, в процессе его эксплуатации подлежат периодической проверке и записи в журнал эксплуатации РЛС и регистрации всех видов работ, производимых на РЛС (см. приложение 7):
а) горизонтирование антенной колонки АВК-1 проверяют при проведении ежемесячных регламентных работ и в случаях, если возникло сомнение в точности измерения угла места;
б) согласование (параллельность) электрической и оптической осей антенны проверяют:
- не реже двух раз в год,
- каждый раз после ремонта или замены элементов антенно-фидерной системы;
в) правильность выставления шкал азимута и угла места проверяют:
- при проведении ежемесячных регламентных работ,
- каждый раз после ремонта или замены элементов системы передачи и регистрации,
- если возникли сомнения в правильности измерения угловых координат.
г) согласование оптической оси визира дистанционного пульта управления с электрической осью антенны проверяют:
- перед каждым наблюдением с использованием дистанционного пульта;
- один раз в месяц, если пультом не пользуются.
10.4.1.1 Для работы с АВК-1 используются радиозонды типа МРЗ:
МРЗ-2А - ответчик, использующийся при ветровом радиозондировании;
МРЗ-3А - радиозонд, применяющийся для температурно-ветрового радиозондирования.
На сети АЭ применяются радиозонды МРЗ-3А8 с генератором суперирующих импульсов (ГСИ) 800 кГц. Существуют радиозонды МРЗ-3А6 с ГСИ 600 кГц.
10.4.1.2 Принцип частотной модуляции сигнала сверхрегенеративного приемопередатчика радиозонда МРЗ-3А показан на рисунке 10.11.
![]() передатчика радиозонда МРЗ-3А
10.4.1.3 Структурная схема радиозонда МРЗ-3А приведена на рисунке 10.12, а в приложении 19 представлена его электрическая принципиальная схема.
![]() ЭК - электронный коммутатор, ИПМД - измерительный
преобразователь метеорологических датчиков,
ФИ - формирователь импульсов, ГСИ - генератор суперирующих
импульсов, СВЧ-АГ - сверхвысокочастотный автогенератор,
СРПП - сверхрегенеративный приемопередатчик
10.4.1.4 В таблице 10.2 приведены основные характеристики радиозонда МРЗ-3А [21].
Таблица 10.2

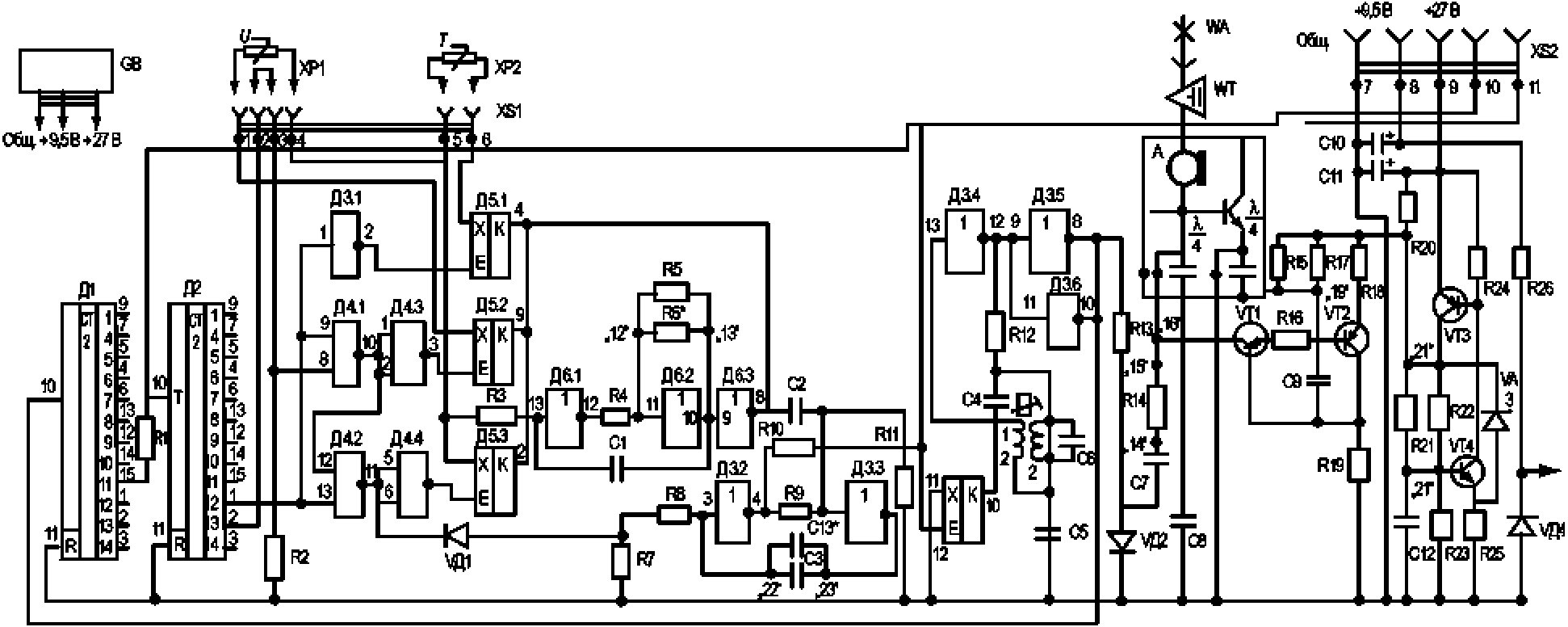

10.4.1.5 Радиоблок радиозонда МРЗ-3А содержит следующие составные элементы:
а) сверхрегенеративный приемопередатчик (СРПП), который состоит из сверхвысокочастотного автогенератора (СВЧ-АГ), совмещающего функции генератора, высокочувствительного приемника, активного ответчика по каналу дальности и генератора суперирующих импульсов. ГСИ вырабатывает прямоугольные импульсы скважностью около двух с частотой следования 800 или 600 кГц, обеспечивая работу автогенератора в сверхрегенеративном режиме;
б) формирователь импульсов (ФИ), предназначенный для увеличения длительности импульсов, передаваемых по радиоканалу, что позволяет сузить спектр сообщения и повысить помехоустойчивость радиотелеметрического канала. Одновременно формирователь вырабатывает для включения в передаваемое сообщение признак канала, это осуществляется путем одновременного переключения длительности выходных импульсов формирователя, каналов метеорологических датчиков и опорного канала;
в) измерительный преобразователь метеорологических датчиков (ИПМД), который последовательно осуществляет преобразование электрического сопротивления датчиков в период следования импульсов температуры или влажности большой скважности и опорного сопротивления;
г) электронный коммутатор (ЭК), предназначенный для поочередного подключения к измерительному преобразователю датчика температуры или влажности последовательно с опорным резистором в цикле O, T, U, T. Кроме того, он переключает длительности выходных импульсов формирователя и исключает канал влажности из цикла при отключении датчика влажности;
д) стабилизаторы напряжения и тока, служащие для обеспечения стабильной работы элементов схемы радиозонда;
е) антенна, которая формирует диаграмму направленности и служит как для приема запросных радиоимпульсов с наземного комплекса АВК-1, так и для излучения СВЧ сигнала, содержащего телеметрическую информацию и ответный сигнал радиозонда для определения наклонной дальности. Антенна представляет собой активный четвертьволновый несимметричный вибратор, электрическим противовесом которого служит замкнутый цилиндрический стакан. Он выполняет функции экрана, защищающего узлы радиозонда от СВЧ поля. Вертикальная поляризация антенны радиозонда совпадает с осью вибратора.

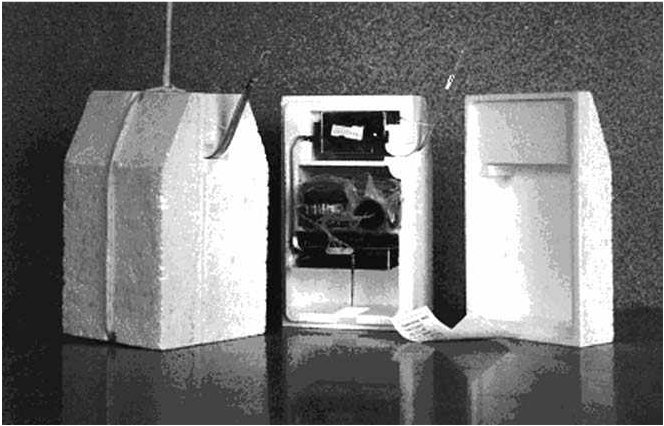

10.4.2.1 Узлы радиоблока смонтированы на печатной плате, установленной внутри стакана; модуль СВЧ крепится двумя винтами к его дну. На коаксиальный вывод модуля СВЧ неподвижно установлена тонкостенная втулка, внутри которой расположен излучающий вибратор антенны, а снаружи - емкостная шайба. В крышке стакана имеются пазы, которые открывают разъемы для подключения датчиков и батареи.

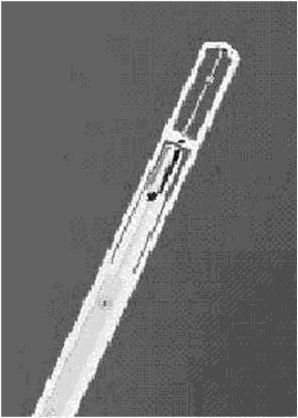

10.4.2.2 Узел температуры с датчиком - терморезистором ММТ-1, имеющим антирадиационное покрытие для уменьшения влияния солнечной радиации.
10.4.2.3 Узел влажности с датчиком - мембраной из животной пленки.
10.4.2.4 Источник питания - батарея водоналивного типа (28 МХМ-0,1, РЗБ-1, 36 МХС-0,2), обеспечивающая значения напряжений и токов радиозонда МРЗ-3А, указанные в таблице 10.2, в течение 120 мин полета.
10.4.2.5 Радиозонд размещен в пенопластовом корпусе, для сборки и подвешивания радиозонда к оболочке имеются держатели и шнуры. Каждый радиозонд снабжен этикетками с градуировочными коэффициентами (см. приложение 12).
10.4.2.6 В ответчике МРЗ-2А отсутствуют функциональные узлы с датчиками температуры и влажности, а в радиоблоке исключена плата, содержащая ЭК, ИПМ и ФИ.
10.4.2.7 Радиозонды МРЗ хранятся упакованными в неотапливаемых помещениях при температуре от минус 40 до 30 °C и относительной влажности до 95% при отсутствии паров кислот и щелочей, а также других вредных испарений и газов.
10.5 Проведение температурно-ветрового радиозондирования атмосферы с помощью комплекса АВК-1 и радиозонда МРЗ-3А
10.5.1.1 Последовательно выполняют следующие операции: включение аппаратуры и вентиляции, контроль подаваемых напряжений, последовательная подача питания на блоки аппаратуры, проведение тестового контроля АВУ.
10.5.1.2 Последовательность включения:
- установить тумблеры и ручки настройки и управления комплексом в исходное положение;
- с помощью дистанционного управления включить преобразовательный агрегат ВПЛ-30МД-МIУ2;
- проконтролировать подачу напряжений 220 В, 400 Гц и 220 В, 50 Гц на щит ЩТ801 по загоранию соответствующих сигнальных лампочек и отрегулировать подачу напряжений, если необходимо;
- включить автомат 220 В, 50 Гц, после чего должна начать работу встроенная система вентиляции;
- включить электропитание блоков аппаратуры АВК-1;
- включить тумблер СЕТЬ на видеоконтрольном устройстве ВКУ и тумблер ВКЛ ПИТ на блоке питания АЦПУ. При этом на блоке питания АЦПУ загорятся сигнальные лампы 5 и 27 В, а на блоке управления АЦПУ - сигнальная лампа ВКЛ;
- нажать кнопку СБРОС на блоке управления АЦПУ, при этом красные сигнальные лампы должны погаснуть;
- включить тумблер СЕТЬ телетайпа. При необходимости отрегулировать значение тока в линии согласно инструкции по его эксплуатации.
10.5.1.3 Проверить состояние красной сигнальной лампы БУМАГА на моторе протяжки МП - она должна быть выключена. Если лампа горит, проверить и заправить бумагу.
10.5.1.4 Тестовый контроль выполнить следующим образом:
- нажать клавиши СБРОС и ТЕСТЫ на пульте оператора. После успешного прохождения тестов на пульте оператора загорается лампочка ИСПРАВНОСТЬ;
- проверить возможность обмена с ВнУ: экраном ВКУ, АЦПУ, телетайпом, таймером и пультом. При положительных результатах контроля сообщение ИСПРАВНОСТЬ сохраняется, аппаратура автоматически переходит в режим ОЖИДАНИЕ.
10.5.1.5 Ввести тип выходного документа: КН-04 для температурно-ветрового зондирования и КН-03 для ветрового зондирования.
10.5.1.6 Провести автоматизированный функциональный контроль систем и блоков АВК-1 согласно п. 10.2.4.4.
10.5.2.1 Провести внешний осмотр радиозонда и проверить его комплектность. Для осмотра надо извлечь радиозонд МРЗ из упаковочного ящика, осторожно снять крышку, не допуская ударов и попадания внутрь корпуса воды или посторонних предметов, и убедиться в отсутствии внешних механических повреждений. Если радиозонды до подготовки к работе хранятся при температуре ниже минус 10 °C, то перед работой их надо прогреть до температуры рабочего помещения.
10.5.2.2 Для проверки технических характеристик радиозондов МРЗ в комплексе АВК-1 имеется специальная стойка Щ05М. В соответствии с частотой суперизации радиозонда перед проверкой на стойке Щ601 надо включить сначала тумблер 600 800, а затем режим ВД.
10.5.2.3 Радиозонд без батареи помещают в поглощающую камеру стойки Щ05М. В камере проверяют работоспособность приемопередатчика, датчиков, ЭК и значения основных характеристик радиозонда согласно таблице 10.2. Следует проводить проверку заранее и проверять одновременно несколько радиозондов, чтобы ко времени выпуска на станции хранилось не менее 3 - 4 проверенных радиозондов.
10.5.3.1 Батарея питания 28 МХМ-0,1 [24] водоналивного типа состоит из четырех секций, скрепленных в одном пакете при помощи двух пластмассовых пластинок и липкой ленты. Три секции батареи, соединенные последовательно, образуют источник тока с номинальным напряжением 27 В. Четвертая секция является источником тока с номинальным напряжением 9,5 В.
Минусовые выводы источников 27 и 9,5 В объединены. Подключение батареи к радиоблоку осуществляется посредством четырех проводов, оканчивающихся специальной вилкой, два штырька которой задействованы на 27 В, один - на 9,5 В и один - на "общий минус".
Напряжения батареи изменяются в процессе работы радиозонда (ответчика) от 24,4 до 32,0 и от 8,6 до 10,5 В.
10.5.3.2 Батарея питания в герметичной упаковке (запаянном футляре) может храниться в капитальном неотапливаемом помещении при относительной влажности до 98% и температуре окружающего воздуха от минус 60 до 60 °C. В распаянном футляре батареи могут храниться не более двух недель в отапливаемом помещении.
10.5.3.3 Гарантийный срок хранения батарей питания составляет 3 года и исчисляется от даты подписания ее паспорта.
10.5.3.4 Для формовки батареи необходимо:
- извлечь батарею питания 28 МХМ-0,1 из полиэтиленового чехла и убедиться в отсутствии механических повреждений и в надежности пайки выводов. Если батарея находилась при температуре ниже 10 °C, то ее необходимо выдержать в помещении при температуре (25 +/- 10) °C не менее 1 ч;
- погрузить батарею в сосуд с водой с температурой (25 +/- 10) °C на 6 мин в вертикальном положении (четырехштырьковой вилкой вверх) так, чтобы толщина слоя воды над батареей составляла не менее 5 см, а вилка не увлажнялась. С целью ускорения проникновения воды в сепаратор батарею нужно слегка покачивать. После замачивания двух-трех батарей воду в сосуде следует заменить;
- батарею извлечь из воды, стряхнуть излишек воды и поместить в два полиэтиленовых чехла (прилагаются к батарее). Допускается хранение батарей до начала активации в замоченном состоянии в полиэтиленовом чехле, завязанном на втулке ниткой, в холодном месте не более 5 ч;
- подключить батарею для активации к разъему формующего устройства стойки Щ05М в режиме ФОРМОВКА (АКТИВАЦИЯ). Через 10 мин переключить формующее устройство в режим КОНТРОЛЬ и, продолжая формовку, наблюдать по вольтметрам значения напряжений. Формовку прекращать при достижении минимальных значений напряжений 24,4 и 8,6 В по цепям питания 27 и 9,5 В. Допускается раздельное отключение цепей питания 27 и 9,5 В. Батареи в активированном состоянии можно хранить в полиэтиленовом чехле не более 2 ч. При этом если батарея не вышла на заданный режим, допускается ее дополнительная активация в режиме ФОРМОВКА (АКТИВАЦИЯ), но не более 15 мин;
- после окончания формовки отключить батарею от формующего устройства. Завязать каждый полиэтиленовый чехол отдельно ниткой на втулке, для чего свободный конец нити продеть в петлю и затянуть на втулке. Обмотать 3 - 4 раза нитку с натягом вокруг втулки и закрепить свободный конец нитки.
10.5.3.5 Общее время формовки батареи (с момента подключения к формующему устройству до достижения минимальных значений напряжений) не должно превышать 15 мин. В случае если за указанное время напряжения по цепям питания 27 и 9,5 В не достигли минимальных значений, батарею питания следует заменить. На всех этапах подготовки батареи к работе вплоть до подключения к радиоблоку МРЗ-3А не следует допускать короткого замыкания контактов вилки (разъема) батареи после ее замачивания.
10.5.4.1 Для сборки радиозонда необходимо:
- открыть крышку кожуха радиозонда; готовую батарею уложить горизонтально в корпус проверенного радиозонда маркировкой наружу и подключить к радиоблоку;
- предварительно выдержанные на месте сборки (приблизительно 10 мин) датчики температуры и влажности подключить к радиоблоку;
- закрыть корпус радиозонда крышкой, уложив провода от датчиков в пазах крышки и корпуса.
10.5.4.2 Произвести обвязку радиозонда шнуром длиной 1 м в следующей последовательности:
- на расстоянии 30 см сделать петлю на шнуре и накинуть ее на вырез держателя со стороны установки датчика температуры, концы шнура направить в сторону выступов на держателе;
- уложить держатель на крышку радиозонда, поместив его выступы в углубления на крышке;
- пропустить длинный конец шнура в пазы на дне корпуса и плотно подтянуть;
- сделав петлю на шнуре, накинуть ее на хвостовик держателя и затянуть.
10.5.4.3 Соединить держатель с датчиком температуры. Вставить датчик влажности в лапки держателя на крышке радиозонда. Поднять радиозонд за концы шнура и уравновесить его. Конец шнура (10 - 20 м) совместить с концами метрового шнура и связать одним узлом.
10.5.5.1 Предполетную проверку (выдержку) радиозонда МРЗ-3А производят согласно методике, изложенной в разделе 9.
Радиозонд помещают в будку, наводят антенну на радиозонд. На индикаторе блока Щ52 должны появиться устойчивые сигналы радиозонда и метеорологических импульсов. Необходимо проконтролировать индикацию метеорологических импульсов на ВКУ и установленную последовательность передачи телеметрических сигналов в цикле: (Fоп, FT, FU, FT). Ввести начальные данные.
10.5.5.2 Ввод начальных данных необходимо производить очень внимательно, постоянно контролируя свои действия. Данные ввести в память АВУ с помощью алфавитно-цифровой клавиатуры (АЦК), расположенной на пульте ЩТ602. Устройство позволяет контролировать правильность набора на экране ВКУ и при необходимости исправлять ошибки. Вначале ввести следующие начальные данные:
ВР - время московское декретное в часах и минутах (ЧЧММ), которое соответствует значению зимнего московского декретного времени зимой и летом. Время ввести с опережением по отношению к показаниям часов, нажимая клавишу
ДТ - число, месяц и две последние цифры текущего года (ДДММГГ);
Nс - синоптический индекс аэрологической станции (NNnnn);
ШМ - широту места АЭ в градусах (ШШ);
H0 - высоту АЭ над уровнем моря в метрах (nnn);
Z - высоту Солнца в градусах (aa).
Проконтролировать ввод этих данных на экране ВКУ.
10.5.5.3 Ввести в АВУ паспортные градуировочные данные радиозонда по этикеткам радиоблока, датчика температуры и влажности (см. таблица 18.1 приложения 18):
- значения характеристических сопротивлений радиоблока R01 и R02;
- значения коэффициентов датчика температуры A, B, C;
- значения коэффициентов датчика влажности K, N, M.
Проконтролировать ввод данных на экране ВКУ.
10.5.5.4 После проведения выдержки радиозонда и определения основных метеорологических величин оператору РЛС ввести в АВУ АВК-1:
T0 - температуру сухого термометра с точностью до 0,1 °C (TTT),
U0 - относительную влажность с точностью до 1% (UU).
Проконтролировать ввод данных на экране ВКУ.
10.5.5.5 Ввести с пульта ЩТ602 команду ПГ - ПРОВЕРКА ГРАФИКА. Значения характеристик радиозонда по температуре и влажности должны находиться в пределах допуска, который составляет 1,8 °C по температуре и 15% по влажности.
10.5.5.6 После завершения проверки на экране должен появиться текст ЗОНД ИСПР, а на АЦПУ печатаются значения градуировочных коэффициентов радиозонда (A, B, C, R01, R02, K, N, M), значения T0, U0 и вычисленные АВУ АВК-1 значения температуры TB и влажности UB по данным радиозонда в будке. Приклеить этикетки датчиков и радиоблока к таблице выпуска.
10.5.5.7 При исправном радиозонде ввести в АВУ: Р0МБ - наземное давление с точностью до 0,1 гПа (PPPP); V - скорость наземного ветра с точностью до 1 м/с (VV); AV - направление наземного ветра до 1° (DDD); ОБЛ - группу облачности (NhCLhCMCH).
10.5.6.1 Если в результате расчетов на ВКУ выдаются сообщения о несоответствии радиозонда по каналам: температуры - текст ЗОНД БРАК T, влажности - текст ЗОНД БРАК U, температуры и влажности - текст ЗОНД БРАК TU, необходимо:
- при
или проверить правильность проведения предполетной проверки МРЗ-3А в будке: отсчеты T0 и U0 и отсчеты по психрометру, и повторить проверку радиозонда в будке;- перевернуть радиозонд антенной вверх и повторно ввести команду ПГ, так как одной из причин того, что радиозонд забракован, может быть влияние земли в случае, если радиозонд имеет повышенную чувствительность к запросному сигналу РЛС.
10.5.6.2 При подтверждении брака в радиозонде заменить датчик температуры и (или) влажности, взяв другие датчики из комплекта ЗИП, ввести новые градуировочные данные и повторить проверку радиозонда.
10.5.6.3 Если после замены датчиков радиозонд вновь бракуется, заменить его запасным, ввести новые градуировочные данные и провести выдержку нового радиозонда.
10.5.6.4 Если в результате проверки установлена неисправность радиоблока или число неработающих датчиков больше, чем прилагается в комплекте ЗИП, их в установленном порядке необходимо направить вместе с этикетками на завод-изготовитель (ОАО "Метео") с указанием причин отбраковки. Претензии предъявляются в соответствии с инструкцией [22].
10.5.7.1 Исправный радиозонд перенести из вентилируемой будки А-51-1 на площадку для выпуска.
10.5.7.2 Оператору РЛС навести антенну АВК-1 на радиозонд по угловым координатам и убедиться в появлении сигнала радиозонда и метеоимпульсов. Установить значения угловых координат и наклонной дальности до места выпуска, включить ГОН и тумблер ЗАХВАТ. На панели Щ601 с помощью АЦК ЩТ602 ввести следующие команды:
- ВКЛ ВЫСОКОЕ ПЕР - включить высокое напряжение маломощного передатчика и убедиться в наличии ответной паузы радиозонда. Выполнить операции по автоматическому захвату радиозонда по координатам (недопустимо эту команду впервые вводить после выпуска радиозонда и нажатия клавиши ПУСК, в этом случае возможны ошибки в измерении дальности и угловых координат в первые минуты подъема);
- ПД - на печать АЦПУ выдаются предварительно проверенные данные, представленные на ВКУ;
- Р - включить режим РАБОТА, тумблер МОТОР (М) на панели АЦПУ. Проверить данные в кадре ВКУ и убедиться в наличии автозахвата радиозонда по координатам и нормальной индикации значений метеорологических периодов;
- ТЕМП: 1001 - для регистрации на АЦПУ данных радиозондирования на стандартных высотах;
- ПС - в версиях программного обеспечения 74, 74а, 74б для получения аэрологической телеграммы ПРИЗЕМНЫЙ СЛОЙ;
- проверить и установить органы управления в положения, отмеченные синими точками, и сообщить по связи выпускающему оператору о готовности к выпуску.
10.5.7.3 Приняв по связи команды: ПРИГОТОВИТЬСЯ, ВНИМАНИЕ, ПУСК, оператор на АВК-1 нажимает клавишу ПУСК, визуально контролируя момент старта. В этот момент АВК-1 переходит в режим автоматического сопровождения по координатам, в кадр ВКУ вводятся текущее время (S) и идентификаторы ПОЛЕТ и ВРЕМЯ ВЫПУСКА (фактическое), на ленте АЦПУ регистрируется фактическое время выпуска радиозонда.
10.5.7.4 Если выпуск радиозонда задержался, то для отмены выпуска надо нажать на Щ601 клавишу СТОП и, не отнимая ее, с помощью АЦК ЩТ602 ввести команду ОТП. При возобновлении выпуска после задержки, получив команды: ПРИГОТОВИТЬСЯ, ВНИМАНИЕ, ПУСК, вновь нажать клавишу ПУСК.
10.5.8.1 После выпуска по ходу сопровождения радиозонда в полете оператор должен периодически контролировать автоматическую работу комплекса:
- проверить на Щ601 по включению сигнальной лампы ПОЛОСА УЗК переключение в канале угловой автоматики с широкой на узкую полосу пропускания и включение мощного передатчика П (по включению сигнальной лампы) при достижении значения наклонной дальности радиозонда от 2500 до 3000 м;
- постоянно контролировать на ВКУ индикацию текущих параметров S, D, H, E, A, O, T, U, P, ВР;
- периодически проверять с помощью индикатора Щ52 и ВКУ наличие автозахвата и автосопровождения радиозонда по угловым координатам и дальности;
- периодически контролировать печать данных зондирования на АЦПУ и аэрологических телеграмм на ленте телетайпа.
10.5.8.2 При возникновении срывов в автосопровождении радиозонда по дальности и угловым координатам, появлении неисправностей ВКУ, отказах систем АПЧП и АПЧГ, отказах основного и телеметрического каналов, уменьшении отношения сигнала к шуму при большой наклонной дальности следует руководствоваться инструкцией [20] и обращаться за помощью к инженеру по электронике.
10.5.8.3 В момент начала падения радиозонда (определяется по уменьшению значений высоты на ВКУ или пропаданию сигнала радиозонда в момент разрыва оболочки) надо дать команду выдать на АЦПУ и телетайп выходные данные температурно-ветрового радиозондирования атмосферы. Это делается последовательным введением команды ТЕМП-20 и нажатием клавиш:
- СТОП на Щ601: при этом на ВКУ останавливается время ВР;
- ВЫВОД на ЩТ602: по этой команде система ПО запоминает и обрабатывает последние значения координат и частот метеорологических величин в момент окончания радиозондирования (шар лопнул или прекратились сигналы радиозонда), прекращает работу, печатает на АЦПУ слова ВРЕМЯ ОКОНЧАНИЯ РАДИОЗОНДИРОВАНИЯ и далее обращается к телетайпу для распечатки текста телеграммы;
- после этого надо провести контроль печати результатов радиозондирования, контроль качества данных и при необходимости откорректировать данные радиозондирования атмосферы;
- подготовить перфоленту для передачи аэрологического сообщения КН-04 (ТЕМП)/КН-03 (ПИЛОТ) по каналам связи, отправить телеграмму;
- выключить аппаратуру АВК-1 согласно инструкции по эксплуатации [20].
ВНИМАНИЕ: ДЛЯ АВАРИЙНОГО ВЫКЛЮЧЕНИЯ ЭЛЕКТРОПИТАНИЯ АВК-1 ВЫКЛЮЧИТЬ НА ЩТ801 ЦЕНТРАЛИЗОВАННУЮ ВЕНТИЛЯЦИЮ И ЭЛЕКТРОПИТАНИЕ АВТОМАТОМ 400 Гц, 220 В И ВСТРОЕННУЮ СИСТЕМУ ВЕНТИЛЯЦИИ АВТОМАТОМ 50 Гц, 220 В.
10.5.9.1 В приложении 16 приведен пример обработки результатов температурно-ветрового радиозондирования системой АВК-1 - МРЗ-3А.
В подрежиме ПОЛЕТ после выпуска радиозонда печатается сообщение ВРЕМЯ ВЫПУСКА XX-XX с указанием фактического значения времени в момент старта радиозонда.
10.5.9.2 Данные на изобарических поверхностях и уровнях особых точек печатаются по мере их вычисления между строками с данными на стандартных высотах. Уровни имеют идентификаторы:
ИП - стандартная изобарическая поверхность,
TU - особая точка по температуре и (или) влажности,
В - особая точка по скорости и направлению ветра,
ТР - тропопауза.
10.5.9.3 Во время полета радиозонда на ленте АЦПУ периодически (по мере достижения соответствующих уровней) распечатываются результаты вычисления значений метеорологических величин:
- Hст, P, T, U, AV, V (высота, давление, температура воздуха, относительная влажность, направление ветра, скорость ветра) на уровне АЭ и на стандартных высотах Hст над уровнем моря, которые следуют с дискретностью: до 6 км - 200 м, от 6 до 14 км - 500 м, выше 14 км - 1000 м;
- ИП, P, T, TD, AV, V, HИП (идентификатор изобарической поверхности, давление, температура воздуха, дефицит точки росы, направление и скорость ветра, высота изобарической поверхности) на стандартных изобарических поверхностях с указанием высоты: до уровня 700 гПа в гп. м, выше - в десятках гп. м;
- TU, P, T, TD, HTU (идентификатор TU, давление, температура воздуха, дефицит точки росы, высота) на высотах особых точек по температуре и (или) влажности с указанием их геопотенциальной высоты HTU в гп. м;
- ТР, P, T, TD, AV, V (идентификатор ТР, давление, температура, дефицит точки росы, направление и скорость ветра) на уровне тропопаузы;
- В, P, AV, V, HВ (идентификатор В, давление, направление и скорость ветра, высота) на высотах особых точек по ветру с указанием их геопотенциальной высоты HВ в гп. м.
10.5.9.4 Печать данных радиозондирования заканчивается сообщением ВРЕМЯ ОКОНЧАНИЯ РАДИОЗОНДИРОВАНИЯ XX-XX с указанием фактического значения времени в момент разрыва оболочки или отключения радиозонда.
10.5.9.5 Данные ветрового радиозондирования содержат значения скорости и направления ветра на стандартных высотах и изобарических поверхностях в соответствии с кодом КН-03 (ПИЛОТ).
10.5.10.1 Поскольку в процессе производства комплекса АВК-1 одновременно велась работа по усовершенствованию ПО, в настоящее время на сети АЭ используются несколько версий, каждая из которых требует разной доработки в процессе выполнения наблюдения и перед подачей аэрологической телеграммы в каналы связи. Ниже приведен перечень существующих версий, их недоработки и операции, которые необходимы для коррекции результатов обработки и соответственно аэрологической телеграммы.
10.5.10.2 Версия ПО 74 выпущена в 1986 - 1987 гг. - хронологически первая из поступивших на сеть, поэтому требует наибольшего внимания и доработки. В этой версии:
- не рассчитывается геопотенциальная высота изобарической поверхности 1000 гПа, если давление на уровне станции меньше 1000 гПа;
- наземное давление вводится не в гектопаскалях (гПа), а в миллиметрах ртутного столба;
- на АЦПУ не выдаются значения высот особых точек;
- не выдаются в установленном формате аэрологические сообщения ШТОРМ и ПРИЗЕМНЫЙ СЛОЙ;
- неверно выдается время радиозондирования в частях C и D.
Соответственно этим недоработкам следует корректировать результаты радиозондирования в ходе выполнения наблюдения:
- пересчитать наземное давление P0 из гектопаскалей в миллиметры ртутного столба и ввести с пульта давление в миллиметрах ртутного столба;
- в случаях если давление на уровне станции ниже 1000 гПа, рассчитать вручную геопотенциальную высоту изобарической поверхности 1000 гПа и включить группы 00hohoho и ///// в часть A телеграммы, не забывая, что если поверхность 1000 гПа расположена ниже уровня моря (отрицательное значение геопотенциала), то к абсолютному значению геопотенциала надо прибавить 500;
- проинтерполировать данные для конечной высоты зондирования для включения их в качестве последней особой точки в часть D (или B) телеграммы;
- в случаях чисто северного направления ветра (360 +/- 2)° проверить кодирование направления в телеграмме: должно быть 36;
- проверить данные группы ТРОПОПАУЗА, выданные автоматически, так как иногда эта группа может быть определена в ПО ошибочно;
- если требуется составить и передать телеграммы ШТОРМ и ПРИЗЕМНЫЙ СЛОЙ, их составляют вручную.
10.5.10.3 Версия ПО 74а выпущена в 1987 - 1988 гг., в нее внесены следующие дополнения:
- обеспечен автоматический расчет данных на уровне 1000 гПа при наземном давлении ниже 1000 гПа;
- наземное давление P0 вводится в гектопаскалях;
- предусмотрена автоматическая выдача телеграммы ШТОРМ;
- обеспечена печать на бумажную ленту АЦПУ высот особых точек по температуре и влажности;
- исключена необходимость корректировки времени радиозондирования в частях C и D телеграмм КН.
Однако при работе с этой версией также требуются следующие доработки для подачи телеграммы и оформления результатов радиозондирования:
- в телеграмме выдаются лишние группы дробных черточек в случае отсутствия данных; надо проверить и исключить такие группы;
- в случае малой высоты радиозондирования, т.е. при отсутствии данных выше поверхности 100 гПа, не выдается телеграмма с признаком / (не передана информация выше поверхности 100 гПа); надо составить телеграмму вручную и передать ее в каналы связи;
- не выдаются данные на конечной высоте радиозондирования; надо взять данные последней стандартной высоты, закодировать их как особую точку, ввести радиационную поправку и внести в части D или C телеграммы;
- как и в версии ПО 74, в случае северного ветра надо исправить кодирование направления нулями на 36.
ВНИМАНИЕ: ДЛЯ ВЕРСИИ 74а ХАРАКТЕРНО:
- ПРИ ВЫВОДЕ ДАННЫХ НА ТЕЛЕТАЙП И ОДНОВРЕМЕННОМ ПОЯВЛЕНИИ СООБЩЕНИЯ "ЦИКЛ" НЕЛЬЗЯ ВВОДИТЬ КОМАНДЫ СБРОС, ЗАДАЧИ - ПРЕКРАЩАЕТСЯ ВЫДАЧА ТЕЛЕГРАММЫ НА ТЕЛЕТАЙП;
- ПРИ СБОЕ В РАБОТЕ МАШИНЫ И НЕВЫДАЧЕ ЧАСТЕЙ TTАА и TTББ КОМАНДУ ПУ:670760 ВВОДИТЬ ТОЛЬКО ПОСЛЕ ОКОНЧАНИЯ РАДИОЗОНДИРОВАНИЯ. В СЛУЧАЕ ВВОДА КОМАНДЫ ДО ОКОНЧАНИЯ РАДИОЗОНДИРОВАНИЯ ЧАСТИ TTCC И TTДД ВЫЙДУТ С ДРОБНЫМИ ЧЕРТАМИ И ПОВТОРНАЯ КОМАНДА НЕ ВОСПРИМЕТСЯ.
10.5.10.4 Версия ПО 74б выпущена в 1988 - 1989 гг., в нее внесены следующие дополнения:
- до 15 мин уменьшено время выдачи частей A и B телеграммы относительно момента достижения радиозондом поверхности 100 гПа;
- если радиозонд не достиг поверхности 70 гПа, выдается телеграмма с признаком / для частей C и D;
- в телеграммах КН-03 и КН-04 выдается группа обращения ветра при наличии соответствующих данных и при нулевой скорости ветра не выдается направление ветра;
- исключены случаи выдачи в телеграмме КН-04 данных о тропопаузе в части C вместо части A и исключена разница в 1 гПа в значениях наземного давления в частях A и B;
- особая точка КОНЕЧНАЯ ВЫСОТА ЗОНДИРОВАНИЯ вычисляется по последней стандартной высоте и включается в телеграмму;
- северное направление ветра кодируется цифрами 36;
- при потере данных по влажности и невозможности интерполяции введена замена пропущенных значений влажности последним зафиксированным значением;
- в режиме ввода данных на экране ВКУ высвечивается символ КН-04; это означает, что проводится температурно-ветровое радиозондирование;
- расширен диапазон обработки данных по температуре воздуха до минус 90 °C.
Примечание. В версиях ПО 74, ПО 74а и ПО 74б на распечатках результатов зондирования наземное давление распечатывается в миллиметрах ртутного столба, поэтому при техническом контроле и последующей проверке качества данных надо значение давления перевести в гектопаскали. Однако в ходе обработки давление рассчитывается и распечатывается (на стандартных высотах и высотах особых точек) в гектопаскалях. Следует быть внимательными при проверке!
10.5.10.5 Версия ПО 74в, выпущенная в 1990 - 1991 гг., обладает лучшими возможностями:
- регистрируется и обрабатывается конечная (фактическая) высота радиозондирования, и данные включаются в телеграмму;
- ускорена на 10 мин выдача первой части аэрологической телеграммы относительно момента достижения радиозондом поверхности 100 гПа;
- для уменьшения числа особых точек изменен критерий выбора особых точек по направлению ветра при скорости ветра до 2,5 м/с;
- обеспечен правильный расчет скорости и направления ветра в телеграмме СЛОЙ при отсутствии данных в начале выпуска;
- исключена двойная выдача одной и той же особой точки по температуре и влажности;
- введен расчет данных ветра на высоте 100 м;
- расширен диапазон обработки температуры воздуха до минус 100 °C;
- расширен диапазон и обеспечивается обработка данных по относительной влажности от 0 до 100%;
- на высотах более 6 км расчет данных на стандартных высотах производится до конца подъема через 500 м (в предыдущих версиях через 1 км);
- обеспечена обработка данных и выдача результатов радиозондирования при отказе датчика влажности;
- учитываются радиационная и виртуальная поправки в особой точке на конечной высоте зондирования за исключением завышения температуры на 2 - 4 °C;
- обеспечивается правильное кодирование наибольшей скорости ветра для верхней точки радиозондирования.
10.5.10.6 Версия ПО 74г, выпущенная в 1993 г., отличается от версии ПО 74в только наличием драйвера, обеспечивающего сопряжение комплекса типа АВК с персональной ЭВМ. В этом случае система радиозондирования называется АВК-1(М).
В версиях ПО 74в и ПО 74г нет необходимости ввода команды ПС перед выпуском и ТЕМП:20 при окончании радиозондирования.
10.5.11.1 Комплекс АВК-1 подготавливает и выдает на телетайп аэрологические телеграммы автоматически.
10.5.11.2 В подрежиме ПОЛЕТ на широкой и узкой лентах телетайпа регистрируются следующие аэрологические сообщения:
- ПРИЗЕМНЫЙ СЛОЙ - печатается в виде таблицы после прохождения уровня 4000 км над поверхностью Земли. Если наблюдение прекратилось ниже этого уровня, то телеграмма ПРИЗЕМНЫЙ СЛОЙ будет выдана автоматически одновременно с частями TTAA и TTBB в режиме работы ВЫВОД ДАННЫХ. Телеграмма содержит заголовок ПРИЗЕМНЫЙ СЛОЙ, синоптический индекс АЭ, дату и срок наблюдения (по МСВ). Текст телеграммы при температурно-ветровом радиозондировании представляет собой таблицу, которая содержит строки со значениями метеорологических величин (P, V, AV, T, U, TD) на высотах Hпс, равных 100, 200, 300, 400, 500, 600, 700, 800, 900, 1000, 2000 и 4000 гп. м над поверхностью Земли. При ветровом зондировании текст телеграммы содержит только значения скорости и направления ветра на этих же уровнях;
- предусмотрена автоматическая выдача телеграммы ШТОРМ на экран ВКУ и на телетайп при достижении радиозондом первого уровня штормовой скорости ветра (более 40 м/с) в слое поверхность Земли - 16 км. Телеграмма содержит отличительное слово ШТОРМ, синоптический индекс АЭ, дату и срок наблюдения (по московскому декретному времени), группу ///// и две группы с отличительными цифрами 6, в которых указываются значения высоты (в десятках метров), направления (в десятках градусов) и скорости (м/с) штормового ветра;
- TTAA и TTBB (PPAA и PPBB) - первая часть телеграммы КН-04 (ТЕМП) или КН-03 (ПИЛОТ); автоматически выдается на телетайп через 10 - 15 мин (в зависимости от скорости подъема радиозонда и версии ПО) после момента прохождения радиозондом уровня 100 гПа, когда вычислены и выданы на печать данные для первой особой точки по температуре выше уровня 100 гПа. Телеграммы печатаются в установленном формате в соответствии с кодами КН-04 или КН-03, однако в зависимости от конкретной версии ПО требуют большей или меньшей доработки.
10.5.11.3 При окончании радиозондирования оператор переходит в режим ВЫВОД ДАННЫХ, последовательно нажимая клавиши СТОП на Щ601 и ВЫВОД на ЩТ602. На телетайп выдаются сообщения:
- СЛОЙ - содержит заголовок СЛОЙ, дату и срок наблюдения (по московскому декретному зимнему времени), синоптический индекс АЭ. Текст телеграммы включает значения скорости и направления среднего ветра в следующих слоях: от 0 до 1,5, от 0 до 3, от 0 до 6, от 0 до 12, от 0 до 18, от 0 до 24 и от 0 до 30 км, имеющих отличительные цифры 1, 2, 3, 4, 5, 6, 7 соответственно. Сообщение СЛОЙ печатается в виде одной строки дважды. В первом случае значения скорости среднего ветра в слоях даны в м/с, а во втором - в км/ч. Текст каждой строки телеграммы имеет следующий вид:
1AV1V1 2AV2V2 3AV3V3 4AV4V4 5AV5V5 6AV6V6 7AV7V7.
- TTCC и TTDD (PPCC и PPDD) - вторая часть телеграммы КН-04 (КН-03); содержит сведения, аналогичные сведениям части TTAA И TTBB, но для уровней выше поверхности 100 гПа.
10.5.11.4 Если наблюдение закончилось на уровне ниже или выше поверхности 100 гПа, но информация на уровне первой особой точки по температуре еще не выдана на печать, то в режиме ВЫВОД ДАННЫХ производится автоматическая регистрация телеграммы в такой последовательности:
СЛОЙ, TTAA, TTBB или СЛОЙ, TTAA, TTBB, TTCC, TTDD.
Для сдачи в архив необходимо:
- на чистом поле ленты АЦПУ до первого кадра сделать заголовок "Таблица результатов температурно-ветрового радиозондирования комплекса АВК-1 N ______";
- указать название АЭ, тип радиозонда и его номер, число, месяц, год, время наблюдения (МСВ и среднее солнечное), а также данные об облачности и атмосферных явлениях принятыми обозначениями;
- разрезать ленту на листы в формате 295 x 223 и оцифровать их двойной нумерацией Nn, где N - номер выпуска, n - номер листа таблицы данного выпуска;
- сброшюровать листы каждого выпуска, а в конце месяца все результаты наблюдений за месяц, включая температурно-ветровые и ветровые;
- сделать плотную обложку для листов с результатами наблюдений за каждый месяц.
В таблице 10.3 представлены признаки возникновения случайных сбоев в работе комплекса АВК-1 при температурно-ветровом (ветровом) радиозондировании и рекомендации по выходу из возможных сбойных ситуаций.
Таблица 10.3
по выходу из сбойных ситуаций
10.6.1.1 СЦВМ АВК-1 имеет жестко "зашитую" программу, что существенно ограничивает возможности комплекса в отношении обработки данных радиозондирования. Аэрологический процессор (АП), разработанный на базе IBM-совместимого компьютера, в полном объеме заменяет СЦВМ в АВК-1 и позволяет быстро, без значительных затрат переходить на более совершенные методы обработки данных и адаптироваться к новым типам радиозондов. АП полностью обеспечивает управление работой комплекса при проведении радиозондирования, включая управление передатчиком, приемником, антенной, а также регистрирует (запоминает) телеметрическую информацию, обрабатывает и выдает таблицу результатов радиозондирования и аэрологическую телеграмму.
10.6.1.2 Установка АП не требует изменений и доработок в АВК-1. СЦВМ и связанные с ней блоки (примерно 30% оборудования АВК-1) обесточиваются или при необходимости работают параллельно.
10.6.1.3 АП выполняет следующие функции:
- предполетную проверку радиозонда;
- определение координат (азимут, угол места, наклонная дальность) и полетного времени радиозонда;
- первичную обработку телеметрической информации в реальном масштабе времени;
- сохранение на жестком диске ЭВМ первичной координатно-телеметрической информации для использования программ автоматической обработки при расчете температуры, влажности, давления, скорости и направления ветра на стандартных высотах, стандартных изобарических поверхностях и уровнях особых точек.
По параметрам принимаемой телеметрической информации АП совместим с радиозондами МРЗ-3 и МРЗ-3А.
10.6.2.1 Минимальная конфигурация и параметры системного блока ЭВМ:
- процессор Pentium 120;
- объем оперативной памяти 32 Мб;
- жесткий диск 2 Мб, гибкий диск 3,5 d;
- видеокарта SVGA 2 Mb;
- плата параллельного ввода-вывода;
- АЦП и факсмодемная плата.
10.6.2.2 Периферийные устройства ЭВМ: монитор 14", принтер, клавиатура, мышь.
10.6.2.3 Математическое обеспечение: комплект программ, использующих программную среду Windows 95 и программные модули 1 Mb - HDD.
10.6.2.4 Параметры телеметрической информации:
- координаты радиозонда: азимут, угол места, дальность;
- частоты датчиков метеорологических величин радиозонда (последовательность метеорологических импульсов с выхода амплитудного детектора приемника АВК-1 с амплитудой не менее 3 В);
- диапазон измеряемых телеметрических частот от 100 до 10 000 Гц;
- погрешность измерения телеметрической частоты не более 0,1%;
- диапазон измеряемой длительности импульсов телеметрической частоты от 10 до 1000 мкс;
- точность измеряемой длительности импульсов телеметрической частоты не менее 1%;
- способность работать при низком отношении сигнала к шуму и обрабатывать слабые сигналы радиозондов с заниженной мощностью или при снижении чувствительности приемника АВК-1 (например, при старении потенциалотрона), что позволяет уменьшить число неудачных выпусков.
10.6.2.5 Представление выходных данных:
- таблицы результатов радиозондирования ТАЭ-3,
- сообщения КН-04 (ТЕМП) или КН-03 (ПИЛОТ).
10.6.2.6 Электропитание АП должно осуществляться от однофазной сети переменного тока напряжением (220 +/- 12) В с частотой от 48 до 60 Гц и мощностью потребления не более 0,3 кВт. На случай сбоев в электропитании АП снабжено бесперебойным источником питания.
10.6.3.1 При работе комплекса АВК-1 с АП сигнал радиозонда, принятый приемником РЛС, вводится непосредственно в ЭВМ и обрабатывается с помощью корреляционного анализа.
Аппаратно АП представляет собой магистрально-модульную систему на основе модулей промышленного стандарта ISA. Основным узлом в системе является процессорный модуль PEAK-550 в составе процессора Pentium 120, оперативной и постоянной памяти, интегрированных в процессорный модуль систем ввода-вывода массовой памяти на основе жестких дисков IDE и коммуникационных COM портов.
10.6.3.2 Ввод-вывод в АП цифровых и позиционных сигналов производится модулем многоканального цифрового устройства L-032, а аналоговых сигналов - модулем многоканального аналого-цифрового устройства L-154 [23], которые связаны с процессорным модулем пассивной объединительной панелью с ISA-шиной. Модуль L-154 вырабатывает также высокостабильные временные интервалы, используемые в работе универсального программного модуля обработки телеметрии радиозонда.
10.6.3.3 Цифровая система ввода АП представляет собой распределенный "кабельный" мультиплексор, состоящий из трех линий по 16 разрядов в одном канале, выходящий на 16 входных разрядов модуля L-032. Коды угла места, азимута и дальности передаются во времени по каналам от соответствующих преобразователей АВК-1. Управление каналом производится программно по трем выходным разрядам модуля L-032. Сигналы телеметрии подаются через кабельный мультиплексор непосредственно на один из входных разрядов модуля L-032. Позиционное управление аппаратурой АВК-1 производится релейными преобразователями с выходных разрядов модуля L-032.
Аналоговые сигналы "ошибки пеленга" системы сопровождения подаются через буферные "кабельные" усилители на два входа модуля L-154.
Схемное решение и временные характеристики системы сопряжения позволяют устанавливать процессорный блок АП на расстоянии 10 - 15 м от модуля сопряжения при обязательном наличии общих с АВК-1 контуров рабочего и защитного заземления.
10.6.3.4 Комплект поставки АП должен соответствовать таблице 10.4.
Таблица 10.4
10.6.4.1 При подготовке к радиозондированию необходимо осуществить следующие операции:
- произвести внешний осмотр АП и узлов сопряжения с АВК-1 и убедиться в отсутствии механических повреждений. За 20 мин до выпуска собранный и подготовленный к работе радиозонд поместить в вентилируемую будку;
- в исходном состоянии клавиши ПИТАНИЕ на процессорном блоке и дисплее выключены; для включения устройства в рабочий режим необходимо включить клавиши ПИТАНИЕ на процессорном блоке и дисплее;
- включить компьютер: в течение 5 мин после включения производится тестирование и загрузка операционной системы и открывается окно программы КОНТРОЛЬНЫЙ ЦЕНТР АП в режиме ОЖИДАНИЕ;
- нажать кнопку ВВОД - откроется панель ИСХОДНЫЕ ДАННЫЕ; выбрать панель, соответствующую типу радиозонда МРЗ-3А или МРЗ-3АМ. Перспективный радиозонд МРЗ-3АМ находится в стадии испытаний и отличается от радиозонда МРЗ-3А новым датчиком влажности HS-03, изготовленным на полиамидной пленке, который имеет малую постоянную времени, в том числе и при отрицательной температуре;
- ввести исходные данные в соответствующие окна. При правильном введении исходных данных без нарушения размерности и формата откроется доступ к кнопке ПОДГОТОВКА. Вводить и корректировать исходные данные можно только в режиме ВВОД. Для исправления исходных данных допускается возврат в режим ВВОД из режимов ПОДГОТОВКА И ПОЛЕТ. Возврат из режима ПОЛЕТ воспринимается АП как прекращение радиозондирования, поэтому при выходе из режима ПОЛЕТ будет возникать соответствующий запрос, и в архиве остается созданный текущий архивный файл;
- нажать кнопку ПОДГОТОВКА - откроется панель ИНДИКАТОРЫ. Проверить наличие сигнала радиозонда и правильность наведения антенны на место выпуска радиозонда. Для введения новых координат места выпуска используется кнопка ЗАХВАТ, функция которой аналогична функции одноименной кнопки в АВК-1;
- открыть панель КОНСТАНТЫ И ЗАГОЛОВКИ ТЕЛЕГРАММЫ. Проверить константы и заголовки телеграммы в соответствующих окнах и в случае необходимости внести исправления;
- открыть панель ИНДИКАТОРЫ. Производится расчет метеорологических величин, измеренных радиозондом при контрольной проверке, и сравнение с введенными метеорологическими величинами, измеренными наземными метеорологическими приборами. По результатам сравнений метеорологических величин, координат точки выпуска и текущих координат формируется блок ОЦЕНКА. Блок ОЦЕНКА с зелеными галочками соответствует правильным результатам и позволяет перейти в режим ПОЛЕТ. Неверные величины отмечаются красными крестами с указанием разности сравниваемых значений. При попытке перейти в режим ПОЛЕТ при несовпадении метеорологических величин или координат возникает предупреждение: "Действительно ли Вы хотите начать пуск при неверных данных?";
ВНИМАНИЕ: ЕСЛИ ОТВЕТИТЬ "ДА", ТО СРАЗУ ЗАПУСКАЕТСЯ ПРОГРАММА ОБРАБОТКИ ПОЛЕТНЫХ ДАННЫХ.
- нажать кнопку ПОЛЕТ и наблюдать за готовностью комплекса к пуску. При этом отсутствуют только скорость подъема радиозонда V и полетное время S (до выпуска вместо полетного времени устанавливается время по Гринвичу).
10.6.4.2 При проведении наблюдений необходимо:
- выпустить радиозонд. После выпуска начнет возрастать вертикальный угол, АП автоматически перейдет в режим обработки полетных данных, появится отсчет полетного времени S. Наблюдайте за работой аэрологического комплекса АВК-1 и АП в первые минуты полета по экрану компьютера и индикатору дальности. Во время радиозондирования разрешается открывать любые панели в окне КОНТРОЛЬНЫЙ ЦЕНТР для более полного наблюдения за работой АП. Более подробные, чем это возможно в режиме ПОЛЕТ, графики метеорологических величин на любом пройденном участке по высоте можно рассмотреть, вызвав из архива текущий файл и сформировав таблицу ТАЭ-3. Метеорологические величины выводятся в виде графиков в мелком и крупном масштабах в первом кадре таблицы ТАЭ-3. Имеется возможность перемещения графика в мелком масштабе по кривой графика в крупном масштабе мышкой;
- для передачи во время полета телеграммы СЛОЙ или ПРИЗЕМНЫЙ СЛОЙ на панели ИНДИКАТОРЫ необходимо нажать кнопки СЛОЙ или ПРИЗЕМНЫЙ СЛОЙ. Окно с текстом телеграммы СЛОЙ возникнет сразу, а окно с текстом телеграммы ПРИЗЕМНЫЙ СЛОЙ возникнет тогда, когда поступят все необходимые для формирования телеграммы исходные данные. До этого момента нажатая кнопка будет высвечиваться. При достижении радиозондом высоты, соответствующей поверхности 100 гПа, открывается окно СОЗДАНИЕ ТЕЛЕГРАММЫ КН-4 частей A и B. Метеорологические величины выводятся в графическом представлении в первом кадре окна. Для каждой метеорологической величины имеется своя панель. Следует просмотреть графики метеорологических величин и их особые точки, корректируя при необходимости их положение на графиках. Для удаления и перемещения особых точек установить указатель мышки в точку отсчета на графике. Если этот отсчет принадлежал к особой точке, то щелчок мышки отменяет особую точку. Если же этот отсчет не принадлежал к особой точке, то щелчок присваивает особую точку выбранной точке. Просмотреть все метеорологические величины;
- нажать кнопку ДАЛЬШЕ. Откроется окно с текстом телеграммы частей A и B и начнется стандартная операция выдачи информации, входящей в телеграмму. Необходимо просмотреть и при необходимости отредактировать полный текст телеграммы;
- нажать кнопку ДАЛЬШЕ. Откроется окно ПОДГОТОВКА ТЕЛЕГРАММЫ, показывающее, какое устройство связи используется и параметры канала связи. Для телетайпа по умолчанию установлены команды: COM2, 50. Убедитесь в этом;
- нажать кнопку ПОСЛАТЬ. Откроется окно ПЕРЕДАЧА ТЕЛЕГРАММЫ, и начнется передача телеграммы. По шкале объема переданной информации, имеющейся на панели, наблюдайте процесс передачи. Полностью заполненной шкале соответствует передача всего объема информации. После завершения передачи телеграммы окно ПЕРЕДАЧА ТЕЛЕГРАММЫ закрывается. Кнопку ПОСЛАТЬ можно нажимать многократно. При каждом нажатии передача телеграммы будет полностью повторяться;
- нажать кнопку ЗАКОНЧИТЬ. Происходит возврат в окно КОНТРОЛЬНЫЙ ЦЕНТР АП, и операция передачи информации на этом заканчивается. Последующее проведение радиозондирования не имеет особенностей и не отличается от предшествующего. Вмешательство оператора в работу АП потребуется при завершении радиозондирования, когда выдается сообщение ЗОНД НАЧАЛ ПАДАТЬ или оператор сам определил начало падения по изменениям координат и пропаданию сигнала радиозонда. Пропадание сигнала определяется по смене знака "плюс" на знак "минус" у идентификатора СИГНАЛ;
- нажать кнопку ЗАВЕРШИТЬ. На запрос: "Действительно ли Вы хотите прекратить радиозондирование?", необходимо ответить ДА. Откроется окно СОЗДАНИЕ ТЕЛЕГРАММЫ КН-4 частей C и D. Процедура передачи телеграммы частей C и D отличается от процедуры передачи телеграммы частей A и B тем, что, кроме окна телеграммы C и D, открывается окно таблицы ТАЭ-3. Поэтому операцию передачи информации необходимо выполнить дважды, т.е. сначала полностью передать части C и D, не обращая внимания на окно таблицы ТАЭ-3, а затем приступить к передаче таблицы ТАЭ-3. После передачи всех телеграмм происходит возврат в окно КОНТРОЛЬНЫЙ ЦЕНТР АП и устанавливается режим ОЖИДАНИЕ;
- нажать кнопку ВЫХОД. На запрос: "Действительно ли Вы хотите выйти из программы?", необходимо ответить ДА. Закроется окно КОНТРОЛЬНЫЙ ЦЕНТР АП;
- выключить компьютер.
10.6.4.3 Выходными данными АП являются исходные данные, телеграммы СЛОЙ, ПРИЗЕМНЫЙ СЛОЙ, части A, B, C, D телеграммы КН-04 и таблица ТАЭ-3. Для обработки данных нескольких выпусков в окне КОНТРОЛЬНЫЙ ЦЕНТР АП в строке меню необходимо выбрать: РАБОТА С АРХИВАМИ. Откроется панель ФОРМИРОВАНИЕ ТЕЛЕГРАММЫ из файла. При помощи мышки в соответствующих окнах необходимо выбрать диск, каталог и файл с первичными данными. Если директория неизвестна, необходимо закрыть текущее окно и открыть панель КОНСТАНТЫ. Имя диска и каталога указаны в окне КАТАЛОГ для данных радиозондирования, а имя файла образовано из числа, месяца, года и времени выпуска (слева направо). Затем необходимо снова войти в окно КОНТРОЛЬНЫЙ ЦЕНТР АП, выбрать РАБОТУ С АРХИВАМИ и отыскать соответствующие диск, каталог и файл.
10.6.4.4 В окне ФОРМИРОВАНИЕ ТЕЛЕГРАММЫ из файла выберете тип выходных данных, щелкнув мышью в квадрате против выводимого документа: исходные данные, таблица ТАЭ-3, телеграммы СЛОЙ, КН-04, ПРИЗЕМНЫЙ СЛОЙ. Возможен выбор сразу нескольких документов. После выбора откроется доступ к кнопке ФОРМИРОВАТЬ.
10.6.4.5 Нажать кнопку ФОРМИРОВАТЬ. Откроется окно или несколько наложенных друг на друга окон с текстом выводимой информации. Для таблицы ТАЭ-3 в первом кадре формируются графики метеорологических величин, а после нажатия кнопки ДАЛЬШЕ во втором кадре - текст. Дальнейшая работа по редактированию и посылке информации аналогична действиям, изложенным в п. 10.7.4.2.
10.6.4.6 Работа с данными из файла возможна также во время проведения радиозондирования. Потребность в этом может возникнуть, когда необходимо повторить посылку телеграммы КН-04 частей A и B после того, как основная процедура посылки частей A и B завершена. В этом случае необходимо выбрать из архива файл, в который пишутся текущие первичные данные, в окне ФОРМИРОВАНИЕ ТЕЛЕГРАММЫ выбрать тип документа (КН-04) и нажать кнопку ФОРМИРОВАТЬ. Телеграмма сформируется из всех первичных данных, записанных к моменту обращения в файл, поэтому она уже будет содержать и те последующие за A и B части, которые успеют сформироваться. Следует отредактировать текст телеграммы так, чтобы остались только части A и B, а затем выполнить операцию передачи информации до конца.
10.6.5.1 АП предназначено для работы в служебном помещении при температуре от 1 до 40 °C и относительной влажности не более 85%.
10.6.5.2 Техническое обслуживание АП производится один раз в месяц путем внешнего осмотра, удаления пыли с последующей проверкой функционирования.
10.6.5.3 Отсутствие или нарушение заземления могут привести к выходу из строя аппаратуры АП.
10.6.5.4 Перед первым включением компьютера, входящего в АП, следует проверить соответствие напряжения в сети тому напряжению, на которое рассчитан компьютер, и при необходимости установить переключатель напряжения на компьютере в правильное положение (220 В).
10.6.5.5 При эксплуатации и проверке устройства АП:
- запрещается подключать и отключать АП при поданном на него напряжении,
- допускается производить пайку только паяльником при напряжении не более 36 В с исправной изоляцией токоведущих систем корпуса,
- следует соблюдать меры безопасности при работе с установками напряжением до 1000 В.
10.6.5.6 Устройство АП хранят и транспортируют, защищая от прямого попадания воды и снега.
10.6.5.7 Допустимо транспортировать устройство при любых значениях наземных температуры и давления, при транспортной тряске с ускорением 30 м/с2 и частоте ударов до 120 в минуту.
10.7.1.1 Для модернизации аэрологического информационно-вычислительного комплекса АВК-1 наряду с аэрологическим процессором может использоваться программно-аппаратный комплекс АРМ (автоматизированное рабочее место) аэролога, который предназначен для съема координатно-телеметрической информации с АВК и автоматической обработки на ПЭВМ данных температурно-ветрового радиозондирования без участия СЦВМ комплекса АВК-1.
10.7.1.2 АРМ аэролога позволяет:
- исключить СЦВМ, ВКУ, ЦПУ, телетайп и ряд других блоков (Щ61, Щ62, Щ41) из состава АВК-1;
- параллельно работать на АВК-1 на этапе освоения АРМ и обучения персонала;
- применять любые радиозонды, совместимые по радиотехническим параметрам с приемно-передающей системой АВК-1;
- архивировать первичные данные и результаты обработки на диске ПЭВМ;
- облегчить работу оператора;
- кодировать и выдавать конечные результаты радиозондирования в установленных форматах в каналы связи непосредственно с ПЭВМ.
10.7.1.3 Отказ от использования СЦВМ комплекса АВК-1 при производстве радиозондирования с применением АРМ аэролога предполагает:
- ручной функциональный контроль систем АВК-1 [20];
- ручное переключение режимов радиолокационного сопровождения по командам ПО АРМ аэролога.
10.7.1.4 Формат выходных документов соответствует требованиям ВМО и Росгидромета. При изменении требований предусмотрена доработка программного обеспечения. Изготовитель АРМ аэролога осуществляет регулярный контроль работы устройства и оказывает методическую и техническую помощь персоналу АЭ.

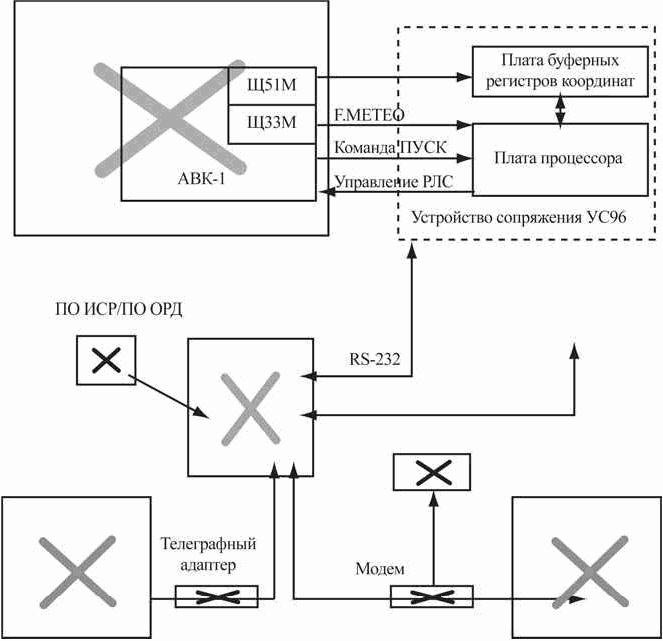

10.7.2.1 АРМ аэролога, структурная схема которого приведена на рисунке 10.13, поставляют в следующем комплекте:
- устройство УС-96 сопряжения АВК-1 с ПЭВМ;
- программное обеспечение;
- современная офисная ПЭВМ начального уровня с операционной системой Windows и рекомендуемым разрешением дисплея - 800 x 600 при диагонали 15 дюймов (можно использовать ПЭВМ заказчика);
- устройство бесперебойного питания, принтер, телефонный модем и (или) телеграфный адаптер (в зависимости от условий обеспечения связи с АСПД);
- комплект эксплуатационной документации (в электронном виде).
![]() 10.7.2.2 Для ввода в ПЭВМ координатно-телеметрической информации предназначено устройство сопряжения УС-96, в состав которого входят:
- плата процессора ППр на базе микропроцессора Intel 8085A со встроенным программным обеспечением,
- плата регистров траекторных данных ПРТД,
- комплект кабелей,
- инструкция по эксплуатации.
10.7.2.3 Программное обеспечение (ПО) АРМ аэролога обеспечивает прием информации с устройства УС-96 в реальном масштабе времени, предполетную проверку радиозонда, алфавитно-цифровое и графическое отображение и автоматическую обработку поступающих от радиозонда данных, подготовку и выдачу результатов радиозондирования, автоматическое составление и выдачу в каналы связи аэрологической телеграммы, сохранение результатов радиозондирования на магнитном носителе.
ПО АРМ работает под управлением Windows, поэтому оператор должен иметь начальные навыки работы с ним, а для проверки аэрологической телеграммы и выбора особых точек иметь квалификацию техника-аэролога.
10.7.2.4 В зависимости от используемого протокола и типа канала связи (телефонный или телеграфный канал, локальная сеть) для выдачи результатов радиозондирования непосредственно с ПЭВМ применяют соответствующие стандартные устройства связи: телеграфные модемы и адаптеры, сетевые карты. Состав этих устройств и ПО согласуют со службой АСПД при установке АРМ аэролога на АЭ.
10.7.3.1 Устройство сопряжения УС-96 совместно с АВК-1 осуществляет в реальном масштабе времени прием, первичную обработку и передачу в ПЭВМ телеметрической и траекторной информации при работе с радиозондами типа РФ95 и МРЗ-3. УС-96 выполнено на базе микропроцессорного комплекта 1821 и конструктивно состоит из двух печатных плат прямоугольного формата - ППр и ПРТД. Платы располагают на специальном кронштейне, который крепят на свободном месте блока Щ51М. На плате большего формата размещена основная процессорная часть схемы ППр, на другой плате - буферные регистры траекторных данных ПРТД. При помощи специального кронштейна платы устанавливают на свободном месте в блок Щ51М АВК-1 (или АВК-1М). Органы управления УС-96 размещаются на передней панели блока Щ51М. Дополнительно устанавливают разъемы F.METEO на передней панели блока Щ33М и ПУСК блока Щ64М для организации подачи сигналов телеметрической информации и пуска в устройство УС-96 соответственно.
10.7.3.2 Устройство УС-96 не оказывает влияния на штатный режим работы АВК-1 и имеет следующие характеристики:
- при условии устойчивого телеметрического сигнала время вхождения в синхронизм составляет не более трех телеметрических циклов, время удержания синхронизации - не менее 30 с и время восстановления синхронизации - не более 1 с;
- дискретность отсчета периода телеметрического сигнала составляет 1 мкс при работе с радиозондами типа МРЗ-3 и 0,33 мкс при работе с радиозондами типа РФ95, период отсчета траекторных данных - не более 1 с;
- питание устройства производят от источников питания блока Щ51М комплекса АВК-1, потребление тока не более 0,8 А по цепи +5 В и 40 мА по цепи +/- 12 В;
- условия эксплуатации УС-96 соответствуют условиям эксплуатации комплекса АВК-1; гарантийный срок службы АРМ аэролога составляет 6 лет;
- габаритные размеры плат программного обеспечения ППр и регистров траекторных данных ПРТД составляют 135 x 150 и 110 x 130 мм соответственно;
10.7.3.3 Сигналы F.METEO, ошибки пеленга и ПУСК поступают непосредственно на плату процессора ППр, который преобразует их в цифровой вид и осуществляет первичную обработку сигнала, обеспечивая:
- синхронизацию и соответственно идентификацию телеметрического кадра радиозонда;
- сохранение синхронизации при замираниях сигнала, присущих системе АВК-1;
- отбраковку сбойных телеметрических данных и дальнейшую их фильтрацию.
10.7.3.4 Данные траекторного прослеживания на плату процессора ППр поступают в цифровом виде через параллельный порт с платы буферных регистров ПРТД, работающих в режиме слежения. Электрически входы платы буферных регистров ПРТД подсоединяются параллельно входам коммутатора координат блока Щ51М (субблок 643). Буферизация координатной информации исключает влияние на работу канала траекторных данных АВК-1.
10.7.3.5 Для ввода в ПЭВМ телеметрических и траекторных данных от ППр, а также для приема с ПЭВМ команд управления АВК-1 и задания в ППр характеристик формата телеметрических данных (в зависимости от типа радиозонда) используют последовательный интерфейс RS232, к свободному разъему которого подключают устройство УС-96. Отказ от применения дорогостоящих универсальных устройств сопряжения, встраиваемых в ПЭВМ, обеспечивает возможность применения любой стандартной ПЭВМ со стандартным набором периферийных устройств, что облегчает ее замену и конфигурацию ПО. В случае необходимости устройство может работать с компьютерами типа ноутбук.
10.7.3.6 Для проверки работы УС-96 после включения АВК-1 необходимо:
- тумблером РФ95 - МРЗ-3 выбрать соответствующий режим,
- перевести тумблер ВКЛ-ВЫКЛ в положение ВКЛ и нажать кнопку СБРОС на передней панели Щ51М.
С этого момента программа УС-96 ПО АРМ аэролога на выходе устройства формирует кадры траекторных данных. После включения радиозонда должны появиться телеметрические кадры.
10.7.4.1 Описание комплекта программ ПО АРМ аэролога, его составляющих и порядка работы с ними включено в комплект поставки в виде предназначенных только для чтения файлов в формате MS Word for Windows. Доступ к ним осуществляют через меню ПУСК - "АРМ аэролога/Документация". Сопровождение ПО АРМ аэролога обеспечивается на весь срок эксплуатации. При установке АРМ аэролога начальник и инженер-аэролог АЭ совместно с изготовителем составляют краткую "Памятку оператора АРМ аэролога", в которой указывают особенности радиозондирования, устройства связи и выдачи результатов на данной АЭ.
Примечание. Наименование отдельных пунктов меню ПУСК и размещение файлов ПО АРМ аэролога могут несколько различаться на разных АЭ.
- ПО ИСР (ПО интерфейса с комплексом АВК-1), которое обеспечивает прием информации с АВК-1 в реальном масштабе времени и сохранение первичной информации на диске ПЭВМ;
- ПО ОРД (ПО обработки данных радиозондирования), которое обеспечивает предполетную проверку радиозонда, отображение и автоматическую обработку поступающей от АВК-1 координатно-телеметрической информации, подготовку и выдачу результатов радиозондирования, автоматическое кодирование в установленных форматах, сохранение результатов на магнитном носителе.
10.7.4.3 Дополнительно ПО может включать:
- программу-имитатор "Исходные данные радиозонда" для выдачи в последовательный порт заранее записанных данных реальных выпусков, предназначенную для тестирования ПО и обучения операторов;
- программу "Архив" для просмотра сохраненных первичных данных и результатов радиозондирования в цифровом и графическом представлении;
- программу "Пересчет" для повторной обработки первичных координатно-телеметрических данных после завершения выпуска в случае неверного ввода начальных данных перед выпуском или непреднамеренного прекращения оператором автоматической обработки ПО ОРД;
- программу "Психрометрические таблицы" для вычисления по показаниям сухого и смоченного термометров относительной влажности, точки росы, дефицита точки росы.
10.7.4.4 Программа ПО ИСР автоматически открывает файлы для записи радиолокационных и телеметрических данных. Поступающая от радиозонда информация отображается в цифровом виде в окнах КООРДИНАТЫ и ТЕЛЕМЕТРИЯ в нижней части окна программы. Отображаются время (с), наклонная дальность D (м), азимут
10.7.4.5 Во время предполетной проверки радиозонда информация поступает со временем > 10 000 с. При нажатии оператором кнопки ПУСК на пульте АВК-1 происходит сброс времени в устройстве сопряжения УС-96, и программа автоматически начинает запись на диск полетных данных, отображая время выпуска в верхней рамке.
Для привлечения внимания оператора к изменениям наклонной дальности и к необходимости изменения режимов работы РЛС в правой части окна программы предусмотрена группа надписей УПРАВЛЕНИЕ РЛС. Эти надписи первоначально отображаются серым цветом, их цвет изменяется на черный при необходимости включения/выключения соответствующего режима. Если включена опция ЗВУК, выдается звуковой сигнал.
10.7.4.6 Обычный порядок работы с программой УС-96 включает:
- запуск программы,
- проверку установок типа радиозонда и номера последовательного порта,
- запуск приема координатно-телеметрической информации с устройства УС-96,
- остановку приема после завершения выпуска,
- выход из программы.
Прекращение приема информации, как и выход из программы, возможны только после нажатия кнопки СТОП. Программа завершает работу при нажатии кнопки ВЫХОД.
10.7.4.7 ПО ОРД состоит из программ РФ95 и МРЗ3 для радиозондов типа РФ95 и МРЗ-3 соответственно, осуществляющих предполетную проверку радиозонда, отображение и автоматическую обработку поступающей от комплекса АВК-1 координатно-телеметрической информации, подготовку и выдачу результатов радиозондирования, автоматическое кодирование и выдачу телеграммы в установленных форматах. При согласовании с потребителем в ПО ОРД может быть включена выдача телеграмм ПИЛОТ или другие выходные данные.
10.7.4.8 Запуск ПО ОРД осуществляется автоматически при загрузке программного обеспечения АРМ аэролога или при необходимости из меню ПУСК Windows - "АРМ аэролога/РФ95" или "АРМ аэролога/МРЗ". ПО ОРД является автономным приложением и имеет четыре режима работы: установки, предполетный, выпуск, окончание выпуска.
10.7.4.9 Режим УСТАНОВКИ включается при запуске ПО ОРД в отсутствие поступления координатно-телеметрической информации от внешней программы - источника данных. В этом режиме доступен лишь пункт УСТАНОВКИ главного меню приложения:
- по подпункту КОНТРОЛЬ ПОСТУПЛЕНИЙ осуществляется установка максимально допустимого времени пропуска данных телеметрии и (или) координат (группа ОТСУТСТВИЕ СИГНАЛА), а также отображается максимально допустимое время поступления данных телеметрии и (или) координат, не прошедших первичный контроль качества по допустимым диапазонам, по достижении которого осуществляется принудительное окончание выпуска. Если в поле ввода указан "0", это означает, что по соответствующему параметру контроль поступления не осуществляется;
- по подпункту СТАНЦИЯ осуществляется установка параметров места выпуска: синоптический индекс, название и координаты АЭ, а также часового пояса - разности между местным поясным временем и МСВ. Эта разность используется программой для определения МСВ по системному времени компьютера, которое необходимо установить средствами операционной системы. МСВ используется при кодировании телеграммы и расчете высоты Солнца Z (градусы), для определения радиационной поправки;
- по подпункту ВЫПУСК осуществляется установка наземных данных;
- по подпункту КАЛИБРОВКА осуществляется ввод градуировочных коэффициентов для радиозонда МРЗ-3.
10.7.4.10 Режим ПРЕДПОЛЕТНЫЙ включается при поступлении из внешней программы УС-96 телеметрических и координатных данных. При этом включается подпункт НОВЫЙ пункта ВЫПУСК главного меню приложения (если в строке пункта меню указан символ в угловых скобках, то это означает клавишу, нажатие которой заменяет выбор пункта меню). Выбор этого подпункта определяет последовательность диалоговых окон, которые обеспечивают проведение предполетной проверки и ввод всех данных, необходимых для производства выпуска.
10.7.4.11 Режим КАЛИБРОВКА повторяет подпункт КАЛИБРОВКА меню УСТАНОВКА/КАЛИБРОВКА. После ввода градуировочных коэффициентов включается отображение начальных данных телеметрии (время конца цикла, периоды опорного, температурных и влажностного каналов, вычисленные значения температуры и влажности) и координатной информации (время (с), наклонная дальность (м), угол места и азимут (д.у.), а также значения декартовых координат (м)). Отображение этих данных осуществляется непосредственно под главным меню в виде комбинированного списка.
10.7.4.12 В режиме ПРЕДПОЛЕТНАЯ ПРОВЕРКА указываются вычисленные значения температуры и влажности для радиозонда и соответствующие значения метеорологических величин по показаниям контрольных приборов. По нажатию кнопки ПРОВЕРИТЬ осуществляется расчет и сравнение отклонений по температуре и влажности с установленными допусками, и при положительном результате заблокированная кнопка НЕ ПРОВЕРЕНЫ меняет свое название на ДАЛЬШЕ. При отрицательных результатах проверки можно нажатием кнопки ОБНОВИТЬ получить новые данные радиозонда для проверки или нажатием кнопки ВОЗВРАТ К КАЛИБРОВКАМ вернуться к вводу градуировочных данных для проверки правильности их ввода.
10.7.4.13 Режим НАЧАЛЬНЫЕ ДАННЫЕ подобен подпункту ВЫПУСК меню УСТАНОВКИ. По нажатию кнопки ГОТОВНОСТЬ ПУСКА ПО ОРД готово к производству выпуска. При этом подпункт ВЫПУСК/НОВЫЙ главного меню изменяет свое значение на ВЫПУСК/СТОП, что позволяет остановить подготовку к выпуску, например, при необходимости замены радиозонда. Указанные диалоги допускают возможность возврата к предыдущему режиму.
10.7.4.14 Режим ВЫПУСК начинается при поступлении сигнала о начале выпуска от программы УС-96 ("обнуление" полетного времени). При этом изменяется пиктограмма в левом верхнем углу экрана и результаты обработки отображаются в числовой и графической форме. В левом окне изображаются цветные вертикальные профили метеорологических величин. В среднем окне отображается ветер на высотах особых точек. В правом окне отображаются результаты обработки за каждые 10 с.
10.7.4.15 По мере поступления новых данных результаты обработки за предшествующие периоды времени в числовой форме скрываются из поля зрения. Просмотр скрытой части начальных данных или результатов радиозондирования осуществляют с помощью клавиш
В этом режиме включаются пункты меню ПРОСМОТР и ОКНА:
- ПРОСМОТР/СЕТКА управляет отображением сетки высоты на графиках;
- ПРОСМОТР/ВЫБОР TU/DV переключает отображение на графиках данных по температуре и влажности или направлению и скорости ветра;
- ПРОСМОТР/УВЕЛИЧЕНИЕ включает режим детального просмотра части профиля TU или DV. При этом на левом графике сохраняется отображение всего профиля и одновременно появляется рамка, выделяющая участок профиля для увеличения. На правом графике отображается выделенный участок, а на среднем - отклонения данных от интерполяции по особым точкам по всему выпуску. В этом режиме включаются подпункты ПРОСМОТР/РАЗМЕР и ПРОСМОТР/МЕСТО, позволяющие управлять размером и положением увеличенного участка профиля с помощью клавиш табуляции
- ПРОСМОТР/ПРОКРУТКА управляет режимом автоматической прокрутки начальных данных и результатов радиозондирования.
10.7.4.16 При появлении первых результатов обработки включается пункт меню ВЫПУСК/СОХРАНИТЬ, по которому можно сохранить файлы с имеющимися на текущий момент результатами обработки и таблицей выпуска. Файлы сохраняются в поддиректориях RESULT\YYMM (YYMM - год и месяц, например RESULT\9904), откуда они доступны для просмотра программой АРХИВ, а таблица выпуска открывается для просмотра любым текстовым редактором, например стандартным WordPad. Все файлы, относящиеся к выпуску, имеют названия в виде YYMMDDHH по дате и сроку выпуска.
10.7.4.17 По мере готовности результатов радиозондирования включаются соответствующие пункты меню ОКНА, открывающие доступ к их просмотру. Поступление первых результатов на стандартных изобарических поверхностях и в приземном слое обозначается соответствующими сообщениями ЕСТЬ ДАННЫЕ. Выбрав соответствующий пункт, можно просмотреть и распечатать результаты.
10.7.4.18 При готовности частей A и B аэрологической телеграммы оператор получает соответствующее сообщение. Части C и D создаются по окончании выпуска, который наступает:
- при включении подпункта меню ВЫПУСК/СТОП;
- при отсутствии данных в течение периода, установленного в диалоге КОНТРОЛЬ ПОСТУПЛЕНИЯ;
- при поступлении недопустимых значений температуры, влажности или угловых координат;
- если блоком контроля качества бракуются недостоверные данные в течение длительного периода.
По мере готовности каждая часть аэрологического сообщения сохраняется в виде файлов с соответствующим названием (TTAA, TTBB, TTCC и TTDD) в директории, предназначенной для исходящих сообщений ПО, используемой для передачи телеграмм по каналам связи. ПО ОРД выбирает эту директорию из файла TTABCD.INI, который находится в директории Windows. Если INI-файл не найден или указанная в нем директория не существует, ПО ОРД сохраняет телеграммы в поддиректории PROG. Файлы телеграмм за текущий срок автоматически стирают телеграммы предыдущего срока. Части телеграммы можно просмотреть, отредактировать и распечатать с помощью подпунктов главного меню ОКНА/ТЕЛЕГРАММА AB и ОКНА/ТЕЛЕГРАММА CD, которые открывают доступ к окну просмотра частей телеграммы. Выход из окна осуществляют клавишей Esc.
При необходимости внесения изменений в текст телеграммы их необходимо сохранить нажатием кнопки СОХРАНИТЬ, при этом автоматически обновляются файлы в директории исходящих сообщений. В противном случае изменения будут потеряны. Кроме того, будут потеряны изменения в частях B и D в случае сохранения результатов редактирования особых точек температуры и (или) ветра, так как после редактирования эти части создаются заново. Изменения можно отменить, не выходя из окна ТЕЛЕГРАММА, нажатием кнопки ВОССТАНОВИТЬ, если до этого не была нажата кнопка СОХРАНИТЬ. С помощью буфера обмена Windows текст из этого окна можно скопировать в любой текстовый редактор.
10.7.4.19 Режим ПРОСМОТР/УВЕЛИЧЕНИЕ позволяет производить редактирование особых точек температуры, влажности и ветра. Редактирование производят на участках профиля:
- от поверхности Земли до последнего уровня в части B по окончании поиска соответствующих особых точек или по окончании выпуска, если радиозонд не достиг уровня 100 гПа;
- от уровня, следующего за уровнем 100 гПа, до последнего уровня по окончании выпуска.
Для перехода к редактированию необходимо выбрать пункт меню ПРАВКА/ОСОБЫЕ ТЕМПЕРАТУРА или ПРАВКА/ОСОБЫЕ ВЕТЕР либо щелкнуть мышкой по графику с увеличенным участком профиля, после чего можно отменить автоматический выбор особой точки или выбрать другую точку профиля в качестве особой, отметив необходимый уровень мышкой или нажав клавишу Space.
ВНИМАНИЕ: В РЕЖИМЕ РЕДАКТИРОВАНИЯ МАСШТАБ ВЫСОТЫ НА ГРАФИКЕ ОТКЛОНЕНИЙ СООТВЕТСТВУЕТ УВЕЛИЧЕННОМУ УЧАСТКУ.
Внесенные изменения можно оценить по графику отклонений особых точек от линейной интерполяции (в этом случае отображаются отклонения только для выбранного участка подъема). Для выбора особых точек в общем случае доступны все участки профиля, кроме наземных данных, последней точки подъема, для которой вычислялась соответствующая метеорологическая величина, и уровня 100 гПа, если он был достигнут. Однако для непосредственного редактирования будут доступны только уровни между самой верхней и самой нижней особыми точками, принадлежащими участку профиля, выбранного для увеличения. Если в качестве такого участка будет выбран весь подъем, то для редактирования будут доступны все уровни, за исключением указанных выше.
Для сохранения изменений необходимо нажать клавишу Enter или Esc или дважды щелкнуть левой клавишей мыши. После подтверждения будут автоматически изменены соответствующие части телеграммы.
ВНИМАНИЕ: ПРИ ЭТОМ БУДУТ ПЕРЕЗАПИСАНЫ ФАЙЛЫ ЧАСТЕЙ B И D В ДИРЕКТОРИИ ИСХОДЯЩИХ СООБЩЕНИЙ.
10.7.4.20 После окончания выпуска доступны все операции по просмотру и редактированию данных и результатов обработки из режима ВЫПУСК. Начальные телеметрические и координатные данные, а также результаты обработки сохраняются по окончании выпуска автоматически. Результаты обработки после редактирования можно сохранить, выбрав подпункт меню ВЫПУСК/СОХРАНИТЬ. Для подготовки таблицы с результатами выпуска в виде текстового файла необходимо воспользоваться подпунктом меню ВЫПУСК/СОХРАНИТЬ КАК.
10.7.4.21 При поступлении новых начальных телеметрических и координатных данных ПО ОРД готово к проведению нового выпуска. Если к этому моменту еще не будут сохранены результаты последнего редактирования, оператор получит запрос на отказ от сохранения результатов редактирования.
10.7.5.1 Включение и выключение ПЭВМ и периферийных устройств осуществляют в соответствии с "Памяткой оператору АРМ аэролога". Загрузка ПО АРМ стартует автоматически при включении ПЭВМ после загрузки операционной системы. После выбора типа радиозонда с помощью соответствующего диалога запускаются ПО ИСР и ПО ОРД. При необходимости следует нажать командную кнопку ОТМЕНА.
10.7.5.2 Микропроцессорное устройство УС-96 необходимо подготовить к работе до подключения батареи к радиозонду РФ95. В исходном состоянии тумблер ВКЛ-ВЫКЛ должен быть в положении ВЫКЛ. Для включения устройства необходимо выбрать режим работы УС-96 тумблером РФ95 - МРЗ-3, перевести тумблер ВКЛ-ВЫКЛ в положение ВКЛ и нажать кнопку СБРОС. Кнопку СБРОС необходимо нажимать также при смене радиозонда или режима работы. До включения радиозонда телеметрические кадры не формируются. После включения УС-96 или после нажатия кнопки СБРОС формирование кадров телеметрии начинается по окончании времени вхождения в синхронизм: для РФ95 - не более 10 с, для МРЗ-3 - не более 60 с.
10.7.5.3 При включении УС-96 начало отсчета времени равно 10 000 с. При выпуске радиозонда и нажатии кнопки ПУСК на пульте управления комплекса АВК-1 производится обнуление времени.
10.7.5.4 На начальном этапе выпуска до достижения дальности 10 000 м оператору следует вручную выполнять следующие операции по сигналам УС-96:
- отключить ослабление передатчика малой мощности на 24 дБ при достижении дальности 500 м;
- включить генератор накачки при достижении дальности 2500 м;
- включить передатчик большой мощности при достижении дальности 3000 м;
- включить широкую полосу пропускания сигнала ошибки в канале угловой автоматики при достижении дальности 10 000 м.
Примечание. При замене снятого с производства прибора П3М (П1М) на твердотельное устройство повышенной надежности ТВУ-1 (У-2) включение передатчика большой мощности исключается.
10.7.5.5 Во время выпуска радиозонда и по завершении сопровождения радиозонда с помощью программы АРХИВ можно контролировать временные профили первичных данных: периоды следования импульсов телеметрического сигнала, координатной информации, а также вертикальные и временные профили метеорологических величин: температуры и влажности воздуха, направления и скорости ветра, траектории полета, высоты и вертикальной скорости подъема. Этот контроль возможен при условии сохранения результатов обработки по команде ВЫПУСК/СОХРАНИТЬ. При этом на момент сохранения результатов обработки для сравнения будут доступны данные предыдущего выпуска. Указания по использованию программы содержатся в тексте, который отображается в окне программы сразу после ее загрузки.
10.7.5.6 Контроль данных телеметрии осуществляют путем визуальной оценки согласованности периодов следования частот, в первую очередь, для опорного канала, наличия разброса или пропусков данных. Контроль координатных данных производят аналогично; при этом просматривают начальный участок выпуска для оценки качества сопровождения при больших угловых скоростях перемещения антенны, а также при переключении с маломощного передатчика на мощный. Определяют наличие срывов в сопровождении по дальности или углам. Оценивают необходимость исключения недостоверных данных из телеграммы. ПО позволяет определить временной интервал пропусков в результатах обработки. Профили результатов обработки сравнивают с соответствующими данными предыдущего выпуска. При необходимости телеграмма редактируется вручную с использованием ПО ОРД.
10.7.5.7 После контроля результатов радиозондирования осуществляют автоматическую передачу данных в соответствии с типом используемого устройства связи и соответствующих программных средств.
10.7.5.8 По окончании выпуска тумблер ВКЛ-ВЫКЛ устройства УС-96 следует установить в положение ВЫКЛ.
10.8.1.1 В настоящее время на ряде АЭ для производства температурно-ветрового радиозондирования в составе комплекса типа АВК-1 используют радиозонд РФ95, совместимый по радиотехническим параметрам с радиозондом типа МРЗ. Радиозонд РФ95 содержит блок датчиков температуры и влажности производства финской фирмы Вяйсяля, которые имеют улучшенные метрологические характеристики: расширенный диапазон измерений, более высокую точность, малую инерцию, меньшие радиационные погрешности измерения температуры. Уменьшение погрешностей измерения температуры и влажности позволяет существенно повысить информативность аэрологического наблюдения.
10.8.1.2 Радиотехнические параметры радиозонда РФ95 определяются параметрами применяемого СВЧ-модуля и конструкцией радиозонда. Основные технические характеристики радиозонда РФ95 приведены в таблице 10.5.
Таблица 10.5
10.8.1.3 Информационная совместимость РФ95 с АВУ комплекса типа АВК-1 по параметрам телеметрического сигнала и функциям преобразования температуры и влажности обеспечивается микропроцессорным устройством РМ95.
10.8.1.4 При замене СЦВМ комплекса АВК-1 на IBM-совместимую ПЭВМ обработку показаний температуры и влажности радиозонда РФ95 осуществляют, используя автоматизированное рабочее место аэролога (см. п. 10.7).
10.8.1.5 Общий вид радиозонда показан на рисунке 10.14. Время непрерывной работы радиозонда с момента подключения к радиозонду батареи питания составляет не менее 2 ч. Время на подготовку радиозонда к работе не превышает 20 мин, а при наличии активированной батареи - 10 мин. При эксплуатации радиозонда РФ95 необходимо пользоваться инструкцией по эксплуатации [26].
![]() 10.8.1.6 Радиозонды поставляют с этикетками (таблицы 10.6 и 10.7).
Таблица 10.6
для использования в составе комплекса типа АВК-1,
оснащенного микропроцессорным устройством РМ95
Во второй и третьей строках таблицы указаны номер радиозонда и идентификатор партии блоков датчиков, далее - дата выпуска и служебные коэффициенты. В строках T4000 и U5000 указаны значения температуры (°C) и влажности (%), соответствующие тестовому сигналу микропроцессорного устройства РМ95. Две последние служебные строки dT и dU в ходе выпуска радиозонда не используют.
Примечание. На блоке датчиков предприятие-изготовитель наносит девятизначный порядковый номер, который является также номером радиозонда РФ95.
Таблица 10.7
которого осуществляется с помощью персональной ЭВМ
В таблице 10.7 указаны серийный номер радиозонда, идентификатор партии блоков датчиков и дата выпуска радиозонда.
10.8.1.7 Радиоблок радиозонда РФ95 выполнен на прямоугольной печатной плате, к которой крепится прямоугольный металлический отражатель (противовес) с антенной системой в виде четвертьволнового штыря и с модулем СВЧ, закрепленном на противовесе. Противовес дополнительно выполняет функции экрана, защищающего узлы радиоблока от поля СВЧ, создаваемого антенной.
10.8.1.8 Коробка (корпус), изготовленная из вспененного полистирола, служит для размещения радиоблока, батареи и блока датчиков, обеспечивая для них необходимый тепловой режим и защищая от механических повреждений и атмосферных осадков во время полета радиозонда. В корпусе радиозонда имеется щелевое отверстие. Через это отверстие проходит кронштейн, на котором крепятся датчики температуры и влажности. Правильное расположение кронштейна и датчиков относительно корпуса обеспечивает картонный футляр, исключающий попадание капельной влаги внутрь радиозонда и защищающий кронштейн при транспортировке радиозонда.
10.8.1.9 Структурная схема радиозонда РФ95 отличается от структурной схемы МРЗ-3А наличием блока датчиков. Радиозонд РФ95 включает функциональные узлы, выполненные в виде отдельных блоков:
- блок датчиков (БД), включающий емкостные микроэлектронные датчики температуры (ДТ) и влажности (ДВ), обеспечивающие с помощью измерительного преобразователя метеорологических датчиков (ИПМД) преобразование температуры и относительной влажности воздуха в частоту следования электрических импульсов. Переключение телеметрических каналов осуществляют с помощью коммутатора ЭК;
- в качестве радиоблока радиозонда РФ95 используют радиоблок радиозонда МРЗ-3А (см. п. 10.4.1);
- источником питания служит батарея РЗБ-1.
10.8.1.10 Радиозонд РФ95 передает информацию о метеорологических величинах по телеметрическим каналам последовательно по времени в виде частотных сигналов с номинальной продолжительностью цикла коммутации 1,5 с. Применение двух опорных каналов позволяет уменьшить погрешности преобразования емкости датчиков. Период следования видеоимпульсов в этих каналах не зависит от емкости датчиков, а определяется внутренними параметрами блока датчиков.
10.8.2.1 В датчике температуры используют диэлектрический керамический материал, температурная зависимость которого может быть точно задана при помощи выбора состава материала и параметров обработки. На обеих сторонах миниатюрной керамической пластинки (0,5 x 0,5 мм, толщина 0,2 мм) сформированы металлические электроды. Емкость между электродами является функцией температуры. Для защиты от влаги датчик заключен герметично в маленькую стеклянную капсулу (диаметр 1,5 мм, длина 2,5 мм), с двумя подводящими проводами (диаметр 0,4 мм). Капсула датчика и подводящие провода покрыты электрически заземленным тонким слоем алюминиевой пленки во избежание появления случайной неконтролируемой емкости. Алюминиевая пленка обладает также антирадиационными свойствами для уменьшения влияния солнечной радиации (максимальная радиационная поправка равна 2 °C на изобарической поверхности 10 гПа при высоте Солнца 45°). Пленка сводит к минимуму ночное выхолаживание датчика температуры в стратосфере. Изоляционный слой на проводах предотвращает короткое замыкание. Постоянная времени датчика температуры в нормальных условиях применения составляет не более 2,5 с, предел допускаемого значения погрешности по каналу температуры в рабочих условиях применения 1 °C.
10.8.2.2 Датчиком влажности служит тонкий пленочный конденсатор с полимерным диэлектриком. Толщина полимера около 1 мкм. Емкость датчика является функцией относительной влажности воздуха. Датчик изготовлен с использованием технологии тонких пленок, используемой в микроэлектронике, и имеет малые размеры (4 x 4 x 0,2 мм). Датчик влажности, постоянная времени которого в нормальных условиях применения не превышает 1 с, быстро реагирует на изменения влажности воздуха. Это необходимо для получения достоверных значений относительной влажности атмосферы в диапазоне измерения влажности от 0 до 100%.
10.8.2.3 Сравнительные характеристики датчиков радиозондов РФ95 и МРЗ-3 приведены в таблице 10.8.
Таблица 10.8
радиозондов РФ95 и МРЗ-3
10.8.2.4 Датчики температуры и влажности расположены в набегающем потоке воздуха на гибком тонком кронштейне (рисунок 10.15).
![]() 10.8.3.1 Микропроцессорное устройство РМ95 служит для приема телеметрического сигнала радиозонда РФ95 с выхода приемника комплекса АВК-1 и обработки его путем преобразования в телеметрический сигнал, имеющий формат радиозонда МРЗ-3. При эксплуатации устройства РМ95 необходимо пользоваться инструкцией по эксплуатации [26].
10.8.3.2 Устройство РМ95 при помощи релейной схемы включают между выходом частотного дискриминатора приемного устройства комплекса АВК-1 и его дальнейшей схемой обработки телеметрического сигнала. При работе комплекса АВК-1 с радиозондом МРЗ-3 эта цепь возвращается в исходное состояние.
10.8.3.3 Входной и выходной телеметрический сигнал, имеющий формат сигнала радиозонда РФ95, должен иметь амплитуду не менее 3 В на нагрузке 1 кОм. Оригинальный сигнал радиозонда РФ95 можно наблюдать при отключенном устройстве РМ95 на экране осциллографа при положении переключателя МЕТЕО Н.Ч.
Примечание. Во время выпуска не допускать даже кратковременного отключения устройства РМ95, так как это нарушает синхронизацию, и может произойти досрочное прекращение выпуска.
10.8.3.4 Устройство РФ95 имеет тестовый режим работы (в виде замыкания на общую шину), который предназначен для контроля работоспособности устройства и проверки правильности ввода градуировочных данных радиозонда РФ95. В режиме ТЕСТ на выходе микропроцессорного устройства формируется последовательность импульсов, имитирующая телеметрический сигнал радиозонда МРЗ-3. Предельная погрешность преобразования сигнала радиозонда РФ95 в сигнал формата радиозонда МРЗ-3 не превышает 0,05% по величине Y-параметра. При вводе градуировочных данных с пульта оператора АВК на экране ВКУ высвечиваются тестовые показания температуры и влажности, приведенные на этикетке на радиозонд РФ95.
10.8.3.5 Устройство РФ95 устанавливают на свободное место в блок Щ33М комплекса АВК-1. Техническое обслуживание устройства производят один раз в месяц. Устройство осматривают, удаляют пыль, чистят контакты разъема и проверяют функционирование в тестовом режиме при проведении регламентных работ комплекса АВК-1.
Примечание. К проверке, обслуживанию и эксплуатации устройства должны допускаться сотрудники, имеющие необходимую квалификацию, обученные правилам техники безопасности при работе с радиотехническим оборудованием и аппаратурой.
10.8.4.1 При транспортировке радиозонда РФ95 кронштейн с датчиками температуры и влажности находится в нижнем положении. Для проверки работоспособности радиозонда РФ95 необходимо:
- с помощью внешнего осмотра проверить отсутствие механических повреждений и комплектность радиозонда, найти этикетку радиозонда;
- поместить радиозонд на рабочем месте, предназначенном для подготовки радиозонда к выпуску. Допускается проверять радиозонд РФ95 на специальной стойке Щ05М комплекса АВК-1, предназначенной для проверки радиозондов типа МРЗ, контролируя основные характеристики радиозонда по таблице 10.8;
- развязать обвязочную тесьму, положить радиозонд клапанами вверх, открыть верхний клапан;
- открыть боковой клапан универсального картонного футляра и плавно развернуть правое крыло так, чтобы кронштейн блока датчиков без резкого движения занял устойчивое положение; далее повернуть радиозонд кронштейном вверх для снятия защитного колпачка;
- зажав большим и указательным пальцами левой руки прямоугольный язычок и его шпенек, зафиксированный в отверстии кронштейна, а большим и указательным пальцами правой руки защитный колпачок датчиков температуры и влажности, аккуратно снять колпачок, повернуть радиозонд на 90° крышкой вверх и открыть ее;
- подключить к радиозонду батарею питания и закрыть крышку коробки;
- повернуть кронштейн блока датчиков в верхнее (полетное) положение и, удерживая его указательным пальцем левой руки, закрыть правое крыло картонного футляра;
- закрыть левый верхний клапан картонного футляра;
- блок датчиков подключить к радиоблоку; при этом метка на разъеме жгута блока датчиков должна совпадать с контактом 1 на печатной плате радиоблока. Использование блока датчиков позволяет дополнительно проверить работу делителя радиоблока: период следования импульсов должен находиться в пределах 6 - 9 мкс. После проверки радиоблок следует уложить обратно в коробку радиозонда и соединить с блоком датчиков, соблюдая полярность подключения;
- обвязать радиозонд в картонном футляре тесьмой.
Примечание. Во избежание выхода из строя модуля СВЧ не размещать работающий радиозонд на расстоянии менее 0,75 м от отражающих поверхностей, геометрические размеры которых превышают 0,5 м. При извлечении радиоблока из корпуса не допускать механической деформации полуволнового вибратора относительно противовеса антенно-фидерной системы с целью исключения изменения диаграммы направленности радиоблока.
10.8.4.2 Для подготовки батареи РЗБ-1 к работе необходимо:
- аккуратно вскрыть упаковку по шву, не допуская проникновения режущего инструмента внутрь упаковки и повреждения содержимого; извлечь батарею из упаковки;
- для активации батареи приготовить емкость с питьевой водой с температурой (25 +/- 10) °C объемом не менее 0,3 литра. При температуре окружающей среды ниже минус 10 °C батарея должна быть замочена в воде с температурой от 40 до 50 °C или предварительно выдержана в помещении при температуре воздуха (25 +/- 10) °C не менее 1 ч;
- погрузить батарею в воду полностью за исключением вилки;
- выдержать батарею в воде в течение 2 мин;
- извлечь батарею из емкости, слить избыток воды;
- батарею поместить в полиэтиленовый пакет, аккуратно сложив его края вокруг уплотнительного резинового кольца;
- крепко, герметично обвязать края пакета посередине резинового кольца сложенной вдвое ниткой нераспускающимся узлом. Поместить полученную упаковку во второй пакет, проделав аналогичные операции по герметизации;
- выдержать батарею до подключения нагрузки не менее 5 мин.
Примечание. Допустимо хранить батарею в замоченном состоянии в завязанном полиэтиленовом чехле не более 5 ч с момента слива воды до подключения нагрузки. Не допускать повторного использования воды для замачивания батарей. Не замыкать контактную вилку (разъем) батареи после ее замачивания. Не допускать длительной (более 20 мин) работы батареи под нагрузкой перед выпуском радиозонда при температуре окружающей среды выше 20 °C. В случае задержки выпуска на большее время батарею необходимо временно отключить. Для обеспечения надежного контакта необходимо перед подключением батареи к радиоблоку проверить состояние штырьков вилки батареи. В случае окисления штырьков их необходимо зачистить.
10.8.4.3 Для выпуска радиозонда РФ95 в полет необходимо собрать радиозонд в соответствии с п. 10.8.4.1. Если радиозонд до подготовки к работе хранился при температуре ниже минус 10 °C, то перед сборкой его надо прогреть до температуры не ниже минус 10 °C в течение не менее 30 мин.
10.8.5 Проведение температурно-ветрового радиозондирования атмосферы с помощью системы АВК-1 - РМ95 - РФ95
10.8.5.1 До подключения батареи к радиозонду РФ95 необходимо подготовить к работе микропроцессорное устройство РМ95. Для этого используют кнопку и тумблеры, выведенные на переднюю панель блока Щ33М комплекса АВК: тумблеры ПИТАНИЕ и ТЕСТ, кнопка СБРОС. В исходном (отключенном) состоянии тумблеры ПИТАНИЕ и ТЕСТ находятся в нижнем положении ВЫКЛ. Для приведения устройства в рабочий режим следует включить тумблер ПИТАНИЕ и нажать кнопку СБРОС. Убедиться в работоспособности устройства можно, переведя его в тестовый режим. Для этого следует кратковременно перевести тумблер ТЕСТ в верхнее положение ВКЛ и опустить в положение ВЫКЛ. С этого момента на выходе устройства формируется сигнал в формате радиозонда МРЗ-3 с постоянными тестовыми значениями периодов опорного канала и каналов температуры и влажности. На экране ВКУ должны отображаться периоды QO - 1600, QT - 4000, QU - 5000 мкс с разбросом +/- 1 мкс. Нажав кнопку СБРОС вернуть РМ95 в рабочий режим.
10.8.5.2 Радиационные поправки датчика температуры радиозонда РФ95 значительно меньше поправок датчика температуры ММТ-1 радиозонда МРЗ-3, которые использует АВУ АВК-1. Для обеспечения адекватной обработки вместо высоты Солнца Z (градусы) (см. приложение 14) при вводе начальных данных вводится подобранное значение z (градусы), определяемое из таблицы 10.9, при котором величина радиационной поправки ММТ-1 приближенно равна величине радиационной поправки РФ95. При положении Солнца ниже горизонта вводится значение z = -5°.
Пример. Радиозондирование производится радиозондом РФ95 на АЭ, расположенной на широте 55° 56', 9 сентября в 13 ч 55 мин по местному среднему солнечному времени. Определить значение z (градусы) для ввода в АВК-1.
1. Определяют высоту Солнца (см. приложение 14), которая составляет 30°.
2. В соответствии с таблицей 10.9 определяют: z = 8°.
Таблица 10.9
при обработке данных радиозонда РФ95 в зависимости
от высоты Солнца Z (градусы)
10.8.5.3 Устройство датчиков и измерительного преобразователя радиозонда РФ95 отличается от радиозонда типа МРЗ-3; значения констант R01, R02, A, B, C, K, N и M отличаются от допустимых значений, предусмотренных программным обеспечением АВУ в комплексе АВК-1. Поэтому команда ПГ в режиме ВВОД ДАННЫХ в данном случае неработоспособна и не используется. Вместо этого исправность радиозонда проверяют по завершении ввода всех начальных данных, включая значения градуировочных характеристик, ввода команды ПД и включения режима РАБОТА путем сравнения индицируемых на экране ВКУ значений температуры T и относительной влажности U по данным радиозонда в будке со значениями T0 и U0, определенными по психрометру. Значения T, U, T0 и U0 записывают на ленте АЦПУ. Расхождение данных по температуре и влажности не должно превышать по абсолютному значению 1,0 °C и 10% соответственно.
10.8.5.4 В противном случае следует дополнительно к указаниям, предусмотренным в п. 10.5.5 и 10.5.6, проверить правильность ввода коэффициентов радиозонда, для чего необходимо сделать следующее:
- кратковременно перевести в верхнее положение и опустить тумблер ТЕСТ микропроцессорного устройства РМ95;
- сравнить индикацию метеорологических величин на ВКУ со значениями температуры и относительной влажности, записанными в строках T4000 и U5000 таблицы 10.6 (этикетка радиозонда);
- расхождения не должны превышать 0,2 °C по температуре и 2% по относительной влажности; если расхождения больше, необходимо повторить ввод соответствующих градуировочных данных;
- при проверке чувствительности радиозонда перед выпуском рекомендуется кратковременно повернуть радиозонд антенной вверх так, чтобы в направлении главного лепестка его диаграммы направленности не было отражающих поверхностей;
- нажать кнопку СБРОС микропроцессорного устройства РМ95 для перевода его в рабочий режим.
10.8.5.5 При подтверждении брака радиозонд следует заменить. При этом необходимо нажать кнопку СБРОС микропроцессорного устройства РМ95.
ВНИМАНИЕ: ЗАМЕНА БЛОКА ДАТЧИКОВ В РАДИОЗОНДЕ РФ95 НЕ ДОПУСКАЕТСЯ, ТАК КАК ПРИ ИЗВЛЕЧЕНИИ ЕГО ИЗ КОРПУСА РАДИОЗОНДА ВОЗМОЖНЫ НЕЗАМЕТНЫЕ МЕХАНИЧЕСКИЕ ПОВРЕЖДЕНИЯ КРОНШТЕЙНА, КОТОРЫЕ МОГУТ ВЫЗВАТЬ ОТКАЗЫ В ПОЛЕТЕ. ЗАМЕНА РАДИОБЛОКА ДОПУСКАЕТСЯ.
10.8.5.6 Выпуск радиозонда в полет осуществляют в соответствии с указаниями п. 9.4. При сопровождении радиозонда РФ95 с устойчивым телеметрическим сигналом в полете и возникновении сбоя в работе устройства РМ95 допустима принудительная синхронизация РМ95 путем нажатия кнопки СБРОС.
10.8.5.7 Сопровождение радиозонда РФ95 в полете и выдачу аэрологической телеграммы осуществляют в соответствии с п. 10.5.8 и 10.5.11.
Согласно Дополнению 2 к коду КН-04 [17] в таблицу 3685 введены следующие кодовые цифры при радиозондировании:
АВК - РФ95 (обработка А-15 с использованием устройства РМ95) - 53;
АВК - МРЗ - АРМ аэролога (обработка на ПЭВМ) - 75;
АВК - РФ95 - АРМ аэролога (обработка на ПЭВМ) - 76.
10.8.5.8 После завершения работы следует выключить РМ95 - перевести все тумблеры в нижнее положение. В отключенном состоянии РМ95 не влияет на работу комплекса АВК-1 в режиме радиозондирования радиозондами типа МРЗ.
10.9.1.1 Общие положения
Система МАРЛ-А - МРЗ-3АТ разработана для замены устаревшей техники и поэтапного переоснащения сети АЭ новыми современными средствами радиозондирования, соответствующими мировому уровню. Система использует рабочую радиочастоту 1680 МГц, выделенную Международным союзом электросвязи для целей радиозондирования и одобренную Министерством Российской Федерации по связи и информатизации.
Система МАРЛ-А - МРЗ-3АТ состоит из малогабаритного аэрологического радиолокатора МАРЛ-А, радиозонда МРЗ-3АТ с несущей частотой 1680 МГц и программного пакета Эол - МАРЛ, который полностью управляет работой системы при проведении радиозондирования, регистрирует координатно-телеметрическую информацию, обрабатывает телеметрические данные и выдает таблицу результатов радиозондирования и аэрологическую телеграмму.
МАРЛ-А представляет собой полностью автоматизированную и достаточно простую в обслуживании систему радиозондирования с низким питающим напряжением и небольшой мощностью без СВЧ электровакуумных приборов.
Полное описание малогабаритного аэрологического радиолокатора МАРЛ-А приведено в Руководстве по эксплуатации [31].
В состав МАРЛ-А входят три основных блока: антенный пост, пост оператора и имитатор радиозонда.
10.9.1.2 Антенный пост
Основная аппаратная часть МАРЛ-А, расположенная на открытом воздухе и защищенная РПУ, называется антенным постом. Размещение антенного поста обеспечивает нормальную радиолокационную видимость верхней полусферы пространства и места выпуска радиозонда.
Аппаратура антенного поста размещена на двух платформах: неподвижном основании и подвижной активной фазированной антенной решетке (АФАР).
Неподвижное основание служит несущей конструкцией всей аппаратуры антенного поста: электромеханического привода с редуктором и блоком управления двигателем, блока связи с постом оператора, средств горизонтирования РЛС и вращающегося сочленения с АФАР. Электромеханический привод обеспечивает вращение АФАР по азимуту в пределах 360°.
АФАР содержит 64 приемо-передающих модуля и такое же число сдвоенных дипольных излучателей и обеспечивает электронное управление положением луча диаграммы направленности по азимуту и углу места.
Измерение угловых координат выполняется методом квадрантного сканирования. При этом диаграмма направленности (ДН) АФАР периодически занимает одно из четырех положений, перемещаясь вдоль равносигнальной линии: луч отклоняется на половину ширины ДН вверх, влево, вниз, вправо и т.д. Смещение радиозонда с равносигнальной линии приводит к амплитудной модуляции принятого сигнала с частотой сканирования. Глубина модуляции пропорциональна текущей угловой ошибке, а фаза модуляции соответствует направлению смещения радиозонда с равносигнальной линии.
Управление лучом АФАР в горизонтальной плоскости выполняется двояко: электронным способом регулировки фазового распределения поля в раскрыве антенны и механически с помощью электропривода. Сектор электронного поворота луча составляет не менее +/- 25°, сектор механического поворота +/- 210°.
10.9.1.3 Пост оператора
Пост оператора включает в себя персональный компьютер (ПК), систему бесперебойного питания и распределительный щит включения питания и связи с антенным постом и имитатором радиозонда.
Программное обеспечение поста оператора в МАРЛ-А позволяет осуществлять:
- управление режимами работы АФАР;
- ввод географических координат АЭ и идентификатора МАРЛ-А;
- автоматическую проверку исправности узлов по имитатору радиозонда при включении МАРЛ-А или по команде оператора;
- предполетную проверку радиозонда и ввод градуировочных коэффициентов;
- автоматическое или полуавтоматическое сопровождение радиозонда в полете;
- преобразование телеметрической информации, поступающей от радиозонда, в истинные значения температуры и влажности атмосферы в соответствующей точке измерения;
- формирование и передачу в каналы связи комплекта стандартных аэрологических телеграмм;
- автоматический или ручной поиск радиозонда по координатам (азимуту, углу места и дальности) при его потере в процессе слежения;
- фиксацию всех параметров выпуска в файле-протоколе на жестком диске ПК.
В состав рабочего места оператора (но не в состав МАРЛ-А) входит также оборудование для передачи аэрологических телеграмм (модем, телетайп).
Аппаратура поста оператора располагается в отапливаемом помещении на расстоянии не более 30 м от антенного поста.
10.9.1.4 Имитатор сигнала радиозонда
Имитатор сигнала радиозонда (ИСРЗ) представляет собой передатчик радиозонда и плату формирования телеметрических сигналов, служит для автоматического контроля исправности МАРЛ-А после ее включения и размещается стационарно на открытом воздухе в зоне обзора на расстоянии 50 - 100 м от антенного поста.
С помощью имитатора проверяются следующие характеристики МАРЛ-А:
- точность установки луча при электронном и механическом сканировании и изменение положения нулей дискриминационных характеристик с момента калибровки;
- точность введения поправок в измеряемые координаты;
- работоспособность АФАР на прием и передачу в целом и каждого канала АФАР в отдельности;
- разброс амплитудных характеристик каналов;
- комплексная работоспособность трактов приемника, управляющей ЭВМ, формирователя частот и приемо-передающей АФАР;
- работоспособность телеметрического канала и точность вычисления температуры и влажности.
Малогабаритный аэрологический радиолокатор МАРЛ-А предназначен для:
- автоматизированного контроля функционирования при включении по ИСРЗ;
- предполетной проверки радиозонда;
- автоматического и ручного наведения и автоматического сопровождения радиозонда в полете;
- определения угловых координат и полетного времени радиозонда;
- определения наклонной дальности радиозонда;
- приема и первичной обработки телеметрической информации радиозонда;
- сохранения данных об относительных координатах радиозонда и параметрах телеметрической информации, привязанных к полетному времени, в виде файла-протокола на жестком диске управляющей ЭВМ. Файл-протокол используется аппаратурой автоматической обработки радиозондирования для получения метеорологических параметров (температуры, влажности, давления, скорости и направления ветра на стандартных высотах, изобарических поверхностях и уровнях особых точек).
10.9.3.1 Минимальная наклонная дальность (до места выпуска радиозонда) автоматического (полуавтоматического) сопровождения радиозонда и приема телеметрической информации составляет 60 м, максимальная - более 200 000 м:
10.9.3.2 Максимальная высота сопровождения радиозонда составляет 40 000 м для угла места до 70° и 25 000 м для угла места от 70 до 90°.
10.9.3.3 Диапазоны углового обзора и сопровождения:
- по углу места от минус 10 до 100°,
- по азимуту 360°.
Примечание. Угловой обзор по азимуту осуществляется электромеханическим поворотом АФАР и электронным поворотом луча в диапазоне углов +/- 25° относительно АФАР; угловой обзор по углу места осуществляется электронным поворотом луча.
10.9.3.4 Систематическая составляющая погрешности определения координат радиозонда при наклонной дальности радиозонда более 200 м не превышает:
- по дальности +/- 30 м,
- по азимуту при механическом повороте АФАР +/- 1°,
- по азимуту при электронном повороте луча +/- 0,1°,
- по углу места +/- 0,1°.
10.9.3.5 Диапазон рабочих частот (1680 +/- 10) МГц.
10.9.3.6 Уровень побочных излучений, создаваемых передающей системой МАРЛ-А, составляет менее минус 60 дБ.
10.9.3.7 Обмен информацией между МАРЛ-А и постом оператора осуществляется по каналу связи типа RS-232 на расстоянии не менее 30 м.
10.9.3.8 Электропитание изделия осуществляется от однофазной сети переменного тока напряжением 220 В + 10% с частотой от 48 до 60 Гц.
10.9.3.9 Мощность потребления не более 500 Вт (потребляемая мощность в среднем составляет 150 Вт, пиковая нагрузка - не менее 500 Вт). Аварийное питание осуществляется от стандартного источника бесперебойного питания мощностью 600 Вт (UPS-600).
10.9.3.10 МАРЛ-А обеспечивает непрерывную работу в течение не менее 4 ч с паузой между включениями не менее 1 ч.
С МАРЛ-А совместимы радиозонды с диапазоном рабочих частот (1680 +/- 10) МГц, типа радиозонда МРЗ-3АТ, в котором используется принцип частотной модуляции сигнала сверхрегенеративного приемопередатчика и который полностью аналогичен радиозонду МРЗ-3А по всем характеристикам за исключением несущей частоты. Радиозонд МРЗ-3АТ сертифицирован и имеет лицензию Госстандарта на изготовление, ремонт и продажу.
10.9.5.1 МАРЛ-А работоспособен при температуре воздуха от минус 40 до 45 °C.
10.9.5.2 С целью сохранения гарантийных обязательств монтаж и ввод МАРЛ-А в действие на АЭ проводят специалисты завода-изготовителя. Допускается размещать МАРЛ-А в типовом здании АЭ.
10.9.6.1 Горизонтирование и ориентирование МАРЛ-А
Подготовку МАРЛ-А к работе, его горизонтирование и ориентирование производят специалисты завода-изготовителя в соответствии с руководством по эксплуатации [31].
10.9.6.2 Проверка точности измерения угловых координат радиозонда
Точность измерения угловых координат с помощью МАРЛ-А проверяют специалисты АЭ путем сравнительных наблюдений. Методика проведения сравнительных наблюдений описана в п. 11.2.2.
Допустимые значения систематических составляющих погрешностей измерения горизонтального и вертикального углов МАРЛ-А не превышает 8'.
Допустимые значения случайных составляющих погрешностей измерений горизонтального и вертикального углов МАРЛ-А не превышает 11'.
10.9.7 Порядок проведения температурно-ветрового радиозондирования атмосферы системой МАРЛ-А - МРЗ-3АТ
Температурно-ветровое радиозондирование атмосферы системой МАРЛ-А - МРЗ-3АТ осуществляют, используя программный пакет Эол - МАРЛ.
В приложении 28 приведена Инструкция оператору программного пакета Эол - МАРЛ, версия 1.4.
11.1.1 Результатом радиозондирования является аэрологическая информация, предназначенная для обмена между станциями, регионами и странами по всему миру. Любое снижение точности аэрологической информации отрицательно сказывается на качестве прогнозов, точности климатических характеристик, приводит к нарушению репрезентативности результатов измерений.
11.1.2 Качество аэрологических наблюдений зависит от состояния технических средств и точности выполнения требований по производству наблюдений, изложенных в нормативных документах, соблюдения инструкций по эксплуатации приборов.
11.1.3 Основной задачей контроля качества аэрологических наблюдений является проверка правильности обработки и оценка ее надежности и достоверности. Непосредственно на АЭ производят технический контроль, который выполняет дежурная смена аэрологов, а также критический контроль, осуществляемый инженером-аэрологом. Целью критического контроля является обнаружение методических ошибок и ошибок, обусловленных отклонениями в установке и настройке РЛС (ошибки в ориентировании и горизонтировании антенны РЛС и неправильное выставление нулей на шкале дальности и шкалах угловых координат). В ходе контроля проверяют правильность вычисления при обработке и соблюдение правил кодирования при составлении телеграммы.
11.1.4 В случае автоматизированной обработки ошибок в расчетах значительно меньше, чем при ручной обработке. При работе с автоматизированными системами контроль на АЭ сводится в основном к проверке правильности записей в журнале выпуска и проверке правильности занесения исходных данных в автоматическое контрольное устройство (АВУ). Большую роль играет критический просмотр телеграммы, поскольку, как показано в разделе 10, некоторые версии ПО не соответствуют современным требованиям и правилам кодирования информации.
11.1.5 В основу методики контроля качества выходной информации положен анализ пространственно-временной изменчивости значений метеорологических величин на стандартных изобарических поверхностях. Контроль проводится в процессе радиозондирования (оперативный контроль) и по окончании радиозондирования (неоперативный контроль). Значения высоты стандартных изобарических поверхностей и метеорологических величин сопоставляются с соответствующими данными за предыдущий срок наблюдений. В сомнительных случаях проводится анализ тенденций изменения указанных величин по предшествующим срокам наблюдений с учетом циркуляционных значений.
11.2.1.1 Надзор за техническим состоянием систем радиозондирования и качеством обработки данных осуществляют сотрудники регионального управления, регулярно инспектируя АЭ, и реже (один раз в несколько лет) сотрудники ЦАО.
11.2.1.2 Несоблюдение правил эксплуатации РЛС приводит к снижению точности, а иногда и к появлению ошибок в результатах радиозондирования. Требуемая периодичность проверок приведена в п. 10.3.6.
11.2.1.3 Два раза в год, а также после ремонта или замены элементов антенно-фидерной системы на РЛС проводят регламентные работы, проверяя все ее системы. В это же время для проверки точности результатов измерения с помощью РЛС проводят сравнительное сопровождение радиозонда оптическим теодолитом и РЛС.
11.2.2.1 Одновременное (синхронное) измерение АВК-1 и оптическим теодолитом угловых координат находящегося в полете радиозонда с целью экспериментального определения погрешностей измерения этих координат с помощью АВК-1 называется сравнительным наблюдением.
11.2.2.2 Для анализа причин, вызвавших появление ошибки, непосредственно перед сравнительными наблюдениями проверяют систему управления антенной, систему передачи и регистрации, горизонтирование и ориентирование антенной колонки и сохранность выставления шкал угла места и азимута в соответствии с инструкцией по эксплуатации АВК-1 [20]. Кроме того, для АВК-1 необходимо обеспечить регистрацию координат радиозонда на ленте АЦПУ с темпом 10 с.
11.2.2.3 Для проведения сравнительных наблюдений рядом с антенной радиолокатора устанавливают оптический теодолит (АШТ, 2АШТ, АТК с точностью отсчета одна-две минуты). Штатив теодолита устанавливают как можно ближе к антенне.
Перед каждым сравнительным наблюдением необходимо учитывать предполагаемые направление и скорость ветра, так как радиозонд должен быть виден с места установки теодолита в течение всего наблюдения. Во время наблюдения теодолит не должен находиться в секторе между антенной и летящим радиозондом. Площадка для установки теодолита должна обеспечивать отсутствие вибрации и оседания ног штатива, свободу и безопасность перемещения вокруг теодолита.
11.2.2.4 Для проведения сравнительных наблюдений выпускают в полет радиозонд, проверенный по несущей частоте и частоте модулятора 800 кГц. При старте радиозонда одновременно включают секундомер и кнопку ПУСК, затем производят теодолитные наблюдения и автоматическое сопровождение радиозонда с помощью АВК-1 по угловым координатам без включения передатчика во избежание облучения людей, работающих вблизи антенны. При малом удалении радиозонда значения разности между результатами измерений координат по оптическому теодолиту и с помощью АВК-1 велики, но когда эта разность становится равной не более 00 - 01 д.у., через каждые 30 с одновременно отсчитывают угловые координаты радиозонда по теодолиту и АВК-1. Путем сравнения полученных значений определяют ошибку измерения угловых координат АВК-1.
11.2.2.5 В наблюдении принимают участие три человека. Один работает на АВК-1, два у теодолита. Первый ведет наблюдение за радиозондом, пользуясь звуковым сигналом устройства сигнализации времени, и отсчитывает вслух угловые координаты. В момент окончания звукового сигнала радиозонд должен находиться точно в перекрестье нитей. Наблюдатель в этот момент прекращает вращение наводящих (микрометрических) винтов теодолита. Другой наблюдатель записывает эти координаты в книжку, следит за синхронностью записи отсчетов по включенному одновременно со счетчиком АВК-1 секундомером. Наблюдатель у теодолита наводит трубу на радиозонд до тех пор, пока он виден, затем труба наводится на оболочку.
11.2.2.6 При обработке результатов сравнительных наблюдений необходимо:
- убедиться в синхронности сравнительных измерений координат. С этой целью сравнивают время окончания наблюдения по секундомеру, часам и АВК-1, определяют и сравнивают число отсчетов, сделанных по теодолиту и отпечатанных на ленте регистрации АЦПУ;
- произвести анализ результатов контрольной поверки теодолита; при этом поправки на коллимацию и смещение нуля вертикального круга до и после наблюдения не должны превышать 1,5' погрешности измерения углов теодолитом;
- перевести угловые координаты, снятые с ленты радиолокатора, из делений угломера в градусы с десятыми и сотыми долями, а затем перевести десятые и сотые доли градуса в минуты;
- через каждые 30 с определять разность измерения соответствующего угла путем алгебраического вычитания угла, измеренного теодолитом, из угла, измеренного АВК-1;
- построить графики изменений значений разности углов во времени в следующем масштабе: по оси абсцисс в 1 см - 1 мин времени, по оси ординат в 1 мм - 1' значения разностей углов. Через центры кучности точек провести от руки кривые поправок, усредняя нанесенные значения разностей сравнительных измерений углов.
11.2.2.7 Оценивают систематическую составляющую погрешности измерения АВК-1 вертикального (горизонтального) угла по величине смещения кривой поправок вниз или вверх от оси абсцисс, используя параллельный ей участок кривой. Наклонное расположение всей кривой поправок к оси абсцисс свидетельствует о нарушении горизонтальности теодолита и невозможности использования такой кривой. При оценке систематической составляющей погрешности не принимают во внимание отдельные выбросы, возникающие за счет искажения диаграммы направленности антенны местными предметами, расположенными вблизи АВК-1. Оценку систематической составляющей погрешности измерения АВК-1 вертикального (горизонтального) угла производят минимум по двум графикам, подтверждающим друг друга.
11.2.2.8 Оценивают случайную составляющую погрешности измерения АВК-1 вертикального (горизонтального) угла по величине разброса точек, по которым проведена кривая.
11.2.2.9 Статистическая обработка включает вычисление среднего арифметического и среднего квадратического значений результатов измерений:
- среднее арифметическое значение разностей вертикального (горизонтального) угла будет являться оценкой систематической составляющей погрешности измерения АВК-1 вертикального (горизонтального) угла; при этом из расчета необходимо исключить грубые выбросы особенно на начальном этапе наблюдений;
- среднее квадратическое значение разностей вертикального (горизонтального) угла будет являться оценкой случайной составляющей погрешности измерения АВК-1 вертикального (горизонтального) угла.
Для перевода делений угломера в градусы необходимо использовать таблицы приложения 20.
11.2.2.10 Допустимые значения экспериментального определения погрешностей измерений угловых координат комплекса АВК-1:
- значения оценок систематических составляющих погрешностей измерений горизонтального и вертикального углов не должны превышать допустимые инструментальные паспортные значения, равные 7,2';
- значения случайных составляющих погрешностей измерений горизонтального и вертикального углов не должны превышать допустимые инструментальные паспортные значения, равные 10,8'.
11.2.2.11 Результаты экспериментального определения значений погрешностей измерений угловых координат комплекса АВК-1 в реальных условиях радиозондирования на АЭ оформляют протоколами с определением значений составляющих погрешностей измерения угловых координат и приложением первичных материалов наблюдений (ленты регистрации АЦПУ, таблицы с данными сравнительных наблюдений, графики) и заносят в техническое дело АЭ.
Делается вывод о соответствии значений экспериментального определения погрешностей измерения угловых координат АВК-1 допустимым инструментальным паспортным значениям.
11.2.3.1 Проверка технического состояния и комплектности радиозондов типа МРЗ производится на АЭ в пределах гарантийного срока в соответствии с техническим описанием и инструкцией по эксплуатации радиозондов по "Программе подконтрольной эксплуатации".
11.2.3.2 Общей для всех типов радиозондов является проверка очередности следования частот телеметрического сигнала в одном цикле O, T, U, T, несущей частоты СВЧ-АГ и качества ответной реакции на запросный сигнал.
11.2.3.3 Дефектными считаются радиозонды, забракованные при проверке технических характеристик или при проведении контрольной проверки перед выпуском, а также отказавшие в полете. Забракованные при проверке радиозонды регистрируют в отдельной дефектационной ведомости на партию, упаковывают и пересылают в УГМС в течение пяти дней по окончании расходования радиозондов из отдельной партии или после накопления 40 забракованных радиозондов. Забракованные батареи пересылаются в отдельной таре.
11.2.3.4 После накопления 40 забракованных радиозондов УГМС в трехдневный срок вызывает представителя изготовителя телеграммой с указанием наименования и числа бракованных радиозондов, их местонахождения и вида дефектов. По результатам повторной проверки в присутствии представителя изготовителя составляется совместный акт по установленной форме. Забракованные радиозонды направляются изготовителю, который в 60-дневный срок устраняет за свой счет все обнаруженные в радиозондах в течение гарантийного срока недостатки, появившиеся по вине изготовителя. Отремонтированные радиозонды отгружаются потребителю с продлением гарантийного срока на время, прошедшее с момента обнаружения недостатков. Если недостатки в радиозондах возникли в результате нарушения потребителем правил транспортировки, хранения и эксплуатации или перепроверка выявит, что зонды исправны, то расходы по их восстановлению и транспортировке несет потребитель.
11.2.3.5 Радиозонд считается некомплектным при отсутствии каких-либо узлов или материалов, а также если номера узлов не соответствуют номерам, указанным на этикетках. Акты, устанавливающие некомплектность радиозондов, составляются на АЭ в течение пяти дней по окончании расходования радиозондов из одного ящика и утверждаются начальником УГМС по мере их поступления от АЭ.
11.2.3.6 Партия радиозондов МРЗ соответствует требованиям технических условий по надежности, если доля дефектных радиозондов в партии не превышает 3%. Если в процессе эксплуатации выясняется, что партия радиозондов не отвечает требованиям технических условий по надежности, то потребитель немедленно оповещает об этом изготовителя и НТЦР ЦАО для оперативного выяснения причин отказов радиозондов.
При проведении контроля качества результатов радиозондирования АВК-1 - МРЗ-3 необходимо учитывать следующие особенности информационного представления данных на различных внешних устройствах:
- данные первичных измерений (текущие значения координат радиозонда и длительности периодов метеорологических частот) отображаются только на экране ВКУ;
- наземные значения метеорологических величин, паспортные данные радиозонда и константы АЭ вводятся оператором при производстве каждого наблюдения;
- расчет текущих значений температуры и относительной влажности ведется по формулам, представленным в приложении 18;
- значения метеорологических величин на изобарических поверхностях, уровнях особых точек, тропопаузы высвечиваются на экране ВКУ, печатаются на ленте АЦПУ между строками данных на стандартных высотах, а также на широкой ленте телетайпа в виде телеграммы в коде КН-04 (КН-03);
- данные для приземного слоя печатаются в соответствующих телеграммах ПРИЗЕМНЫЙ СЛОЙ на широкой ленте телетайпа. Предусмотрена возможность передачи телеграммы о штормовой скорости ветра и среднем ветре в слоях в телеграммах ШТОРМ и СЛОЙ;
- недостоверные результаты измерений значений координат, длительности периодов метеорологических частот, высоты, вертикальной скорости подъема радиозонда отмечаются на экране ВКУ символом * у соответствующих идентификаторов: D, E, A, QO, QT, QU, H, HV;
- если измеренное значение средней длительности периода метеорологической частоты не соответствует допустимому значению, то около соответствующего идентификатора (в цикле) QO, QT, QU появляется сообщение ЦИКЛ*;
- особые точки метеорологических величин выбираются по данным на стандартных уровнях;
- значения скорости ветра на ленте АЦПУ и в телеграмме могут различаться на 1 м/с, если уровень стандартной высоты одновременно является особой точкой. Это связано с принятым способом округления мантиссы. Исправлять такие данные не нужно;
- данные для последней стандартной высоты, стандартной изобарической поверхности или особой точки включаются в телеграмму, но могут отсутствовать на ленте АЦПУ.
11.3.2.1 Оперативный контроль качества информации АВК-1 - МРЗ-3 проводится на АЭ в процессе подготовки и производства радиозондирования атмосферы в режиме ВД, подрежиме ПОЛЕТ. Он включает также контроль данных телеграмм.
11.3.2.2 Контроль в режиме ВД подразумевает проверку правильности введения начальных данных путем сравнения их значений на ленте АЦПУ и в таблице выпуска. Символ / (черта дроби) на месте введенного оператором параметра на ленте АЦПУ означает, что указанный параметр не введен.
11.3.2.3 В подрежиме ПОЛЕТ надежность и качество информации зависят от наличия помех и сбойных ситуаций в работе АВК-1 в ходе выпуска. Для оценки надежности информации, отображаемой на экране ВКУ, рекомендуется:
- регистрировать в таблице выпуска значения высот, к которым относятся выдаваемые на экран ВКУ сообщения с символами * и ЦИКЛ*, если они индицировались непрерывно в течение более 30 с;
- отмечать случаи отсутствия автозахвата радиозонда по координатам в момент старта, если таковые имелись;
- отмечать случаи срывов автосопровождения радиозонда по наклонной дальности либо по координатам в полете, если таковые имелись.
11.3.2.4 По мере появления на экране ВКУ данных на стандартных изобарических поверхностях рекомендуется сравнивать их с соответствующими данными за предыдущий срок наблюдения, используя следующую качественную оценку их сопоставимости:
- при равных значениях наземного давления, но различных значениях температуры в выпуске с более высокой температурой должен быть более высокий геопотенциал;
- при одинаковых значениях температуры на стандартных изобарических поверхностях большему наземному давлению должен соответствовать более высокий геопотенциал;
- разность температуры на каждой стандартной изобарической поверхности должна соответствовать общей тенденции изменения температуры и геопотенциала от уровня к уровню и от срока к сроку.
Сравнение позволяет проверить правильность вычислений высоты стандартных изобарических поверхностей. Высоту стандартных изобарических поверхностей вычисляют последовательным суммированием высоты самой близкой к поверхности Земли изобарической поверхности и толщины слоев между соседними поверхностями. Отсюда вытекают следующие качественные правила изменения высоты изобарических поверхностей, применяемые при контроле:
- если при двух наблюдениях получены одинаковые значения наземного давления и одинаковые значения температуры на стандартных изобарических поверхностях, то и значения высоты изобарических поверхностей должны быть одинаковыми;
- если при двух наблюдениях значения наземного давления равны, а температуры различаются, то значения высоты стандартных изобарических поверхностей, соответствующие "теплому" наблюдению, должны быть больше;
- если температура по высотам при двух наблюдениях одинакова, а наземное давление разное, то значения высоты стандартных изобарических поверхностей будут больше при большем наземном давлении на постоянную для всех стандартных изобарических поверхностей величину.
11.3.2.5 При больших изменениях температуры на стандартных изобарических поверхностях перед контролем правильности вычисления высоты необходимо убедиться в достоверности результатов измерений температуры. Изменение толщины слоя h (м) между изобарическими поверхностями в зависимости от изменения средней температуры слоя (см. приложение 21), значение барометрической ступени в приземном слое (см. приложение 22) и гипсометрическая таблица (см. приложение 23) позволят правильно оценить качество обработки.
На ленте АЦПУ осуществляют контроль качества данных на стандартных высотах путем анализа изменения метеопараметров от уровня к уровню, учитывая конкретную синоптическую обстановку, региональные особенности в распределении и общие представления об изменчивости метеопараметров атмосферы:
- вертикальный градиент температуры
- большие изменения направления ветра характерны для малой скорости ветра (до 5 м/с);
- относительная влажность в слое поверхность Земли - 5 км может характеризоваться значительной изменчивостью в зависимости от наличия облаков и их характеристик;
- внутримассовым слоям температурной инверсии нередко соответствует уменьшение относительной влажности.
Выявленные аномальные значения данных (грубые выбросы по отношению к общему ходу соответствующей метеорологической величины) следует забраковать.
11.3.2.6 На ленте АЦПУ в отдельных строках стандартных высот могут быть пропуски (дробная черта) данных метеорологических величин:
- при пропусках давления и температуры или давления, температуры и влажности, причиной которых является отбраковка системой ПО недостоверных значений высоты (на экране ВКУ значения высот с символом *), необходимо произвести оценку значений скорости и направления ветра в строках с указанными пропусками;
- при пропусках влажности по причине недостоверности телеметрических данных (на экране ВКУ возможен символ ЦИКЛ*) необходимо оценить достоверность данных о ветре на соседних с пропущенной стандартной высоте и стандартной изобарической поверхностью.
Если данные о ветре будут забракованы, на ленте АЦПУ их нужно заменить дробными чертами, учитывая, что уровни с недостоверными значениями ветра могут содержаться в телеграмме и они также должны быть откорректированы.
11.3.2.7 Для контроля составления телеграмм рекомендуется обращать внимание на правильность шифровки индекса Id, отличительных цифр в группах, нумерацию особых точек, наличие группы ветра у поверхности Земли и на уровне тропопаузы.
Проверяют правильность кодирования указателя знака температуры и направления ветра, обращая внимание на то, чтобы третья цифра в группе ветра соответствовала следующим значениям скорости ветра:
При прочитывании сверху вниз значения высоты стандартных изобарических поверхностей должны возрастать, а давление на уровнях особых точек - убывать.
11.3.2.8 При передаче телеграммы по телетайпу необходимо проверить соблюдение правил оформления телеграммы, наличие знака начала сообщения, кодированного адреса, так как при малейшей ошибке телеграмма может не дойти до адресата.
11.3.2.9 Несмотря на то что телеграмма составляется автоматически, не все версии системы ПО включают все необходимые данные (925 гПа, группу 31313 и т.д.). На многих АЭ аэрологу приходится перебивать телеграмму вручную. Поэтому при оперативном контроле аэрологической телеграммы необходимо:
- убедиться, что при печати в тексте телеграмм не были искажены цифры или буквы, для чего надо просмотреть все цифры, буквы и группы, входящие в телеграмму, а также группы: "число и срок" и "синоптический номер АЭ";
- проконтролировать текст телеграммы каждой части, прослеживая изменение каждой метеорологической величины в отдельности от уровня к уровню;
- в части TTAA рекомендуется проверить значения приземного давления, геопотенциальной высоты стандартных изобарических поверхностей, температуры, скорости и направления ветра. Обязательно проверить наличие данных для изобарической поверхности 925 гПа, так как не все версии системы ПО эту поверхность включают в часть TTAA. Если этой группы нет, ее надо вычислить, закодировать и включить в телеграмму. Обратить внимание на наличие или отсутствие максимума скорости ветра, тропопаузы. Если в телеграмме имеются 2 - 3 максимума скорости ветра, следует проверить необходимость включения этих уровней максимального ветра;
- в части TTBB рекомендуется просмотреть номера особых точек и соответствующее им давление, обращая внимание на последовательное возрастание номеров особых точек и убывание значений давления. Значения температуры и скорости ветра от уровня к уровню рекомендуется сверять с данными на ближайших стандартных изобарических поверхностях;
- необходимо проверить наличие отличительных групп: 21212 - особые точки ветра, 41414 - облачность и 31313 - сведения о радиационной поправке, системе радиозондирования и т.д.
Данные частей TTCC и TTDD контролируют аналогичным образом.
11.3.2.10 При необходимости следует произвести коррекцию отдельных групп телеграмм КН-04 (КН-03) по результатам контроля качества данных:
- исключить возможное повторение групп особых точек по температуре и ветру, соответствующее конечной высоте радиозондирования, изменив при этом нумерацию последующих особых точек. Исключать "лишние" (с точки зрения оператора) особые точки или заменять их на более характерные нельзя;
- исключить группы данных на уровнях "ложных" максимумов скорости ветра;
- включить пропущенную группу 21212, если ее нет;
- выявить возможные ошибки при кодировании данных в группах особых точек ветра (нулевое значение давления или нулевое значение направления ветра при наличии данных о скорости ветра, или искаженные значения направления и скорости ветра) и восстановить значение давления или направления ветра по данным ленты АЦПУ.
11.3.2.11 Данные телеграмм СЛОЙ и ПРИЗЕМНЫЙ СЛОЙ контролируют путем сравнения с соответствующими данными предыдущего срока радиозондирования.
11.3.3.1 После подачи телеграммы технический контроль производят не позднее следующего дня после выпуска радиозонда желательно следующей дежурной сменой и инженером АЭ. В приложении 24 приведены предельные ошибки, которые не исправляют при техническом контроле данных температурно-ветрового радиозондирования.
11.3.3.2 При автоматической обработке проверка в полном объеме включает:
- общий просмотр данных ленты АЦПУ для выявления объема данных;
- при наземном давлении менее 1000 гПа перед первой строкой должна быть напечатана строка для уровня 1000 гПа с данными только высоты:
ИП 1000,0 ////// ////// //// //// H
- определение наличия пропусков отдельных метеорологических величин в строках, пропуска одной или нескольких строк, отсутствия печати данных на высотах стандартных изобарических поверхностей и уровнях особых точек, которые являются признаками нарушения нормальных условий работы системы АВК-1 - МРЗ. Это может быть вызвано воздействием различных внешних факторов (помехи приему сигналов радиозонда, работа в зоне нерабочих углов АВК-1, отказ радиозонда по телеметрическому каналу в полете и др.);
- сравнение наземных значений температуры, влажности, скорости и направления ветра с вычисленными в нижнем слое радиозондирования и оценка достоверности начальных данных;
- анализ качества результатов, записанных на ленте АЦПУ, и аэрологических телеграмм.
11.3.3.3 Обнаруженные ошибки необходимо проверить дважды до введения исправлений. Ошибки исправляют во всех первичных материалах радиозондирования, зачеркивая ошибочное значение и записывая вместо него сверху или рядом правильное.
11.3.3.4 После исправления ошибки инженер-аэролог АЭ принимает решение о подаче исправленной телеграммы с признаком COR, которую передают не позднее 2 суток с момента наблюдения. Исправления передают в случае, если погрешности равны или превышают приведенные в таблице 11.1 минимальные погрешности метеорологических величин, требующие передачи исправленной информации. При пропуске особых точек по температуре исправления передают только в том случае, если пропущена инверсия, изотермия или тропопауза (т.е. явно выраженные изменения хода температуры). Исправления по влажности передают только в случае грубых просчетов (погрешность относительной влажности более 20%). Пропущенные особые точки по ветру передают только в том случае, если они находятся в тропосфере или в слое тропопаузы.
Таблица 11.1
требующие передачи исправленной информации
11.3.4.1 Критический контроль результатов радиозондирования после подачи телеграммы состоит из критического просмотра инженером-аэрологом АЭ результатов каждого подъема радиозонда. Целью критического контроля является проверка соблюдения методики производства и обработки наблюдения, своевременное выявление неисправностей приборов. Критический контроль осуществляют после проведения технического контроля в возможно короткий срок, но не позднее чем через двое суток после выпуска.
Начинают контроль с просмотра и сравнения результатов на стандартных изобарических поверхностях. Проверяют данные контрольной проверки, включая согласованность метеорологических величин во время проверки, в момент выпуска и в нижнем слое радиозондирования.
11.3.4.2 Систематическая погрешность в измерении вертикального угла может быть обусловлена неправильным выставлением нуля шкалы вертикального угла. Погрешность в измерении вертикального угла можно выявить, сравнивая значения высоты тропопаузы, получаемые на данной АЭ и на соседних АЭ в одни и те же сроки. При занижении вертикального угла градиент температуры искажается в сторону увеличения, а вертикальная скорость занижается.
Разгоризонтирование РЛС также может быть причиной систематической погрешности в измерении вертикального угла, которая в этом случае будет изменяться с изменением азимута.
11.3.4.3 Анализ данных ветровых наблюдений сводится к просмотру изменения скорости и направления ветра с высотой, взаимосвязи этих изменений с изменениями координат, согласованности ветра у поверхности Земли и в первом слое обработки, резких скачков в измерении скорости и направления. Проверяется также выбор особых точек и максимумов скорости ветра.
Если информация о превышающих установленные пределы погрешностях, обнаруженных при критическом контроле результатов радиозондирования, не была своевременно передана телеграммой с признаком COR, то об этом должно быть сообщено в УГМС.
Оценка аэрологических наблюдений и работ производится структурными подразделениями УГМС (ЦГМС) согласно инструкции РД.52.19.47.01-92 [27] по четырехбалльной шкале и предусматривает ежемесячные оценки:
А - за выполнение плана наблюдений и работ;
Б - за качество наблюдений, работ и среднемесячную высоту радиозондирования;
Г - за выполнение плана оперативной информационной работы;
Оценка по каждому из разделов (за исключением раздела Е) выводится как среднее арифметическое (с точностью до 0,1 балла).
При оценке средней месячной высоты радиозондирования учитывается распределение УГМС (ЦГМС) по районам, а также период наблюдений: теплый, холодный и переходный.
11.3.6.1 Целью контроля результатов радиозондирования в группах аэрологии УГМС является повышение качества аэрологической информации. Контроль включает выполнение следующих работ:
- контроль за поступлением аэрологических телеграмм в АСПД и их качеством;
- выявление случаев брака аэрологической информации по картам барической топографии в отделе метеопрогнозов (ОМП);
- технический и критический контроль результатов радиозондирования, забракованных по картам барической топографии и по сведениям НТЦР ЦАО;
- технический и критический контроль результатов радиозондирования, забракованных ВНИИГМИ - МЦД;
- выборочный критический и технический контроль первичных результатов измерений с целью контроля технического состояния средств измерений и выполнения требований, относящихся к методике производства и обработке наблюдений.
11.3.6.2 При контроле за качеством и поступлением телеграмм в узлы связи АСПД проверяют своевременность поступления информации и полноту оформления телеграммы. Проверяют адресную группу, дату, срок, наличие пяти цифр в группах. Затем аэролог-методист УГМС осуществляет критический просмотр телеграмм с целью выявления и исправления грубых ошибок, допущенных при составлении телеграмм на АЭ и при передаче их с АЭ на АСПД.
11.3.6.3 Качество аэрологической информации можно оценить по степени согласованности ее с термобарическим полем, построенным на картах барической топографии. При этом выявляют только явно бракованные данные, не подтверждающиеся данными соседних АЭ.
Просмотр карт барической топографии или сравнение высоты тропопаузы близлежащих АЭ помогает определить систематическую ошибку в измерении вертикального угла из-за неправильной установки нуля шкалы. Систематическое завышение или занижение высоты тропопаузы, высоты изобарических поверхностей, температуры на них свидетельствует об ошибке в измерении вертикального угла.
Контроль качества аэрологической информации по картам барической топографии должен проводиться группой аэрологии систематически для своевременной подачи телеграммы с признаком COR во ВНИИГМИ - МЦД.
Критерии брака метеорологических величин на стандартных изобарических поверхностях приведены в таблице 11.2. В качестве критериев брака взяты
Таблица 11.2
на картах барической топографии
Минимальное значение выявляемой погрешности температурного радиозондирования находится в зависимости от густоты изогипс (изолиний геопотенциала), определяемой различиями синоптических ситуаций. Чем гуще расположены изогипсы в районе контролируемой АЭ, тем легче выявить погрешности. При этом необходимо критически относиться к правильности проведения изогипс при анализе карт (компьютерное построение) и консультироваться с синоптиками во избежание выявления ложного брака.
Забракованные по картам барической топографии результаты радиозондирования должны быть оперативно подвергнуты техническому контролю с целью исправления данных. При отсутствии технической погрешности в обработке должен быть произведен критический контроль первичных материалов радиозондирования с целью установления причин брака и своевременного принятия мер по повышению качества работы АЭ.
Погрешность, которая привела к браку информации, после исправления передается в форме телеграммы с признаком COR.
11.3.6.4 На АЭ должен вестись журнал учета брака, в который включают следующие сведения:
- АЭ;
- число, месяц и срок радиозондирования;
- изобарическая поверхность;
- бракуемые данные в отделе метеопрогнозов (H, T, ветер);
- бракуемые данные в Росгидрометцентре и в НТЦР ЦАО (H, T, ветер);
- предполагаемые данные;
- передано в телеграмме;
- исправленные данные;
- причина брака:
- искажение по вине АЭ (неисправность РЛС, ошибки обработки, ошибки кодирования и др.);
- искажение по вине связи;
- брак не подтвердился;
- отметка об исправлениях, переданных телеграммой с признаком COR.
12.1 Первичные (исходные) данные наблюдений хранятся на АЭ в течение одного года в соответствии с указаниями [28].
К первичным материалам относятся:
- ленты АЦПУ с распечатками результатов автоматической обработки данных радиозондирования типа АВК-1 - МРЗ;
- таблицы результатов радиозондирования ТАЭ-3 (АП) с обязательным включением в них всех метеорологических величин (температура, влажность, ветер).
12.2 Таблицы результатов радиозондирования входят в состав документов Государственного гидрометеорологического фонда Российской Федерации, которые постоянно хранятся в отделах фонда данных УГМС в соответствии с указаниями [29].
К таблицам результатов радиозондирования относятся:
- таблицы результатов радиозондирования ТАЭ-16, составляемые ВНИИГМИ - МЦД по заявкам пользователей;
- таблицы месячных итогов результатов радиозондирования (до 1992 года - хранение в САРВЦ, после 1992 года - во ВНИИГМИ - МЦД).
12.3 ВНИИГМИ - МЦД формирует на магнитных лентах обработанный и проконтролированный постанционный архив бинарного типа АЭРОСТАВ с ежемесячным накоплением данных, который содержит результаты радиозондирования по всей глобальной сети АЭ (около 800), поступающие в каналы связи.
12.4 Средние месячные результаты радиозондирования (на время выпуска радиозонда) с наземных и судовых АЭ постоянно хранятся в отделе фонда данных ВНИИГМИ - МЦД.
12.4.1 Средние месячные данные сообщаются с помощью соответствующих кодов CLIMAT TEMP, имеющих единую форму без подразделения на части и разделы. В коде сообщаются средние месячные значения давления, геопотенциальной высоты, температуры, дефицита точки росы и вектора ветра у поверхности Земли и на стандартных изобарических поверхностях 850, 700, 500, 300, 200, 150, 100, 50 и 30 гПа, если таковые имеются.
12.4.2 Подробности кодирования представлены в [17]. Кодовые формы имеют следующий вид:
CLIMAT TEMP MMJJJ IIiii
CLIMAT TEMP SHIP MMJJJ 99LaLaLa QcLoLoLoLo
![]()
и расшифровываются по группам.
12.4.2.1 Группа MMJJJ:
- месяц (MM) кодируется цифрами от 01 (январь) до 12 (декабрь); когда скорость ветра приводится в узлах, к MM прибавляется 50;
- год (JJJ) кодируется тремя последними цифрами, например 2001 г. кодируется 001.
12.4.2.2 Группа IIiii: индекс стационарной наземной АЭ, включает номер района II и номер станции iii в пределах района.
12.4.2.3 Группа 99 LaLaLa QcLoLoLoLo: координаты точки выпуска радиозонда с отличительными цифрами 99 для судовых АЭ.
12.4.2.4 Средние месячные данные у поверхности Земли (на уровне АЭ) gPoPoPoPo ToToDoDoDo:
g - указатель сроков наблюдений, кодируется от 1 до 9;
- средний месячный дефицит точки росы с точностью до 0,1 °C.12.4.2.5 Для каждой стандартной изобарической поверхности должны включаться четыре группы:
nT nT .Здесь:
- среднее месячное значение высоты соответствующей изобарической поверхности; если геопотенциал HHHH превышает 9999 геопотенциальных метров, цифры, обозначающие число десятков тысяч, должны быть опущены;nTnT - число суток в месяце с отсутствием данных о температуре на соответствующей изобарической поверхности: первое nT - число десятков, второе nT - число единиц;
nv - число суток в месяце с отсутствием данных о ветре на соответствующей изобарической поверхности. Если данные о ветре отсутствовали за 9 суток или более, nv = 9; если пропусков в наблюдениях не было, nv = 0;
rfrf - параметр устойчивости ветра на данной изобарической поверхности;
- направление и скорость среднего месячного результирующего ветра на соответствующей изобарической поверхности. Эта группа должна включаться в телеграмму для всех сообщаемых изобарических поверхностей. Если среднее месячное значение вектора ветра для сообщаемой изобарической поверхности не вычислено, то на месте этой группы сообщается /////. Для указания скорости ветра, выраженной трехзначными цифрами в узлах, к dvdvdv прибавляется 500, а на месте fvfv сообщаются десятки и единицы узлов.(обязательное)
УГМС (ЦГМС) ___________________________________
УЧЕТНАЯ КАРТОЧКА АЭРОЛОГИЧЕСКОЙ СТАНЦИИ
Примечания:
1 Данные КАЭ-4 уточняют в виде дополнений по мере изменения отдельных пунктов или переоформляют при переносе АЭ на новое место.
2 КАЭ-4 составляют в четырех экземплярах, хранят в УГМС, ЦГМС, ЦАО, АЭ.
(обязательное)
АЭРОЛОГИЧЕСКОЙ СТАНЦИИ КАЭ-5
2.1 Формы обложки, титульного листа и первых трех разделов технического дела АЭ для наглядности приведены на рисунках П.2.1 - П.2.5.
2.2 В разделе 4 "Объем и содержание работ" указывают:
- план температурно-ветрового радиозондирования;
- план ветрового радиозондирования;
- перечень потребителей аэрологической информации и объем получаемых ими данных;
- сведения о наблюдениях по специальной программе;
2.3 В разделе 5 "Физико-географическое описание местности в радиусе от 10 до 15 км от АЭ" указываются рельеф местности, водные объекты, характеристика почвы и т.д.
2.4 В разделе 6 "План территории АЭ" указывают расположение РЛС, площадки для выпуска радиозонда, газогенераторной, вентилируемой будки А-51-1 и будки защитной жалюзийной БП-1, флюгера или анеморумбометра, служебных, вспомогательных помещений и других объектов, соответствующим образом обозначенных.
2.5 В разделе 7 "Сведения об основных приборах, аппаратуре и оболочках, применяемых при температурно-ветровом и ветровом радиозондировании", приводят следующие сведения:
- радиозонды (тип и дата их внедрения);
- РЛС, радиопрозрачное укрытие к РЛС, дистанционный пульт управления, средства для автоматической обработки и передачи результатов радиозондирования, проверочная аппаратура;
- графики углов закрытия горизонта РЛС и зоны нерабочих углов, определяемые для каждой РЛС при их установке;
- мира (марка), ее координаты, схематический рисунок с точкой наводки (определяется для каждой РЛС при их установке и изменении местоположения с указанием номера и типа РЛС, способа определения азимута, применяемого инструмента, квалификации и должности специалиста);
- технические средства для обработки результатов температурно-ветрового радиозондирования (автоматическая с указанием комплекса автоматической обработки, математическое обеспечения и дат их внедрения);
- метеорологические приборы для наземных наблюдений, применяемые на АЭ (с указанием номеров и даты их установки и ввода в эксплуатацию);
- оболочки, использующиеся при температурно-ветровом и ветровом радиозондировании, и способ обработки оболочек с указанием дат перехода на новые типы оболочек и способы их обработки.
2.6 В разделе 8 "Сведения о контрольно-измерительных приборах и оборудовании для проверки радиозондов" указывают тип аэрологического теодолита, КИПАС, метеорологических приборов, барокамеры и др., согласно табелю оборудования АЭ.
2.7 В разделе 9 "Сведения об основных и вспомогательных помещениях, связи, электрификации АЭ" приводят следующие сведения:
- служебное помещение и организация внутренней связи (акт привязки проекта здания, дата постройки, номер типового проекта, план помещения и установки оборудования для нетипового проекта, связь между вентилируемой будкой, аппаратной РЛС, местом выпуска; наличие контура заземления, его схема, даты проверки его сопротивления; акты о согласовании места установки РЛС с санэпидемнадзором; документы органов связи, разрешающих установку и эксплуатацию РЛС);
- помещение для обработки оболочек (дата постройки, номер типового проекта, план помещения для нетипового проекта; оборудование; наличие отопления, вентиляции, водоснабжения; контур заземления и даты проверок его сопротивления);
- газогенераторное помещение (дата постройки, номер типового проекта, план помещения и места выпуска с указанием ориентировки по странам света и направления господствующих ветров; соответствие помещения требованиям техники безопасности; наличие отопления, вентиляции, водоснабжения; контур заземления и т.д.);
- складское и агрегатное помещение (дата постройки, номер типового проекта, план помещения; наличие отопления, вентиляции, водоснабжения; контур заземления и даты его проверки и т.д.);
- способ передачи аэрологической телеграммы (прямой канал связи, абонентский телетайп, телефон, радиорелейная линия и др.);
- электрификация АЭ (источник электропитания и его характеристики, все ли объекты электрифицированы, схемы электропитания, прокладки подземного кабеля).
2.8 В разделе 10 "Обеспечение АЭ водородом" указывают источник водорода: добывание на АЭ или доставка с завода, способы и средства газодобывания. При добывании на АЭ указывают тип, номер, дату установки и снятия с эксплуатации газогенераторов, используемые химикаты.
2.9 В разделе 11 "Сведения о состоянии производственной работы" оформляют в виде таблиц следующие сведения:
- средние за год показатели работы АЭ (число выпусков по плану радиозондирования, процент выполнения плана радиозондирования, число невыпусков, число повторных выпусков, число забракованных наблюдений, средняя высота радиозондирования, процент достижения стандартных изобарических поверхностей 30 и 10 гПа);
- причины невыпусков радиозондов (из-за отсутствия радиозондов, химикатов, оболочек, электроэнергии, водорода, по причине неисправности РЛС, метеоусловий, запретов);
- причины повторных выпусков (разрыв оболочки, пропал сигнал, нет ответного сигнала, неисправность РЛС, отсутствие электроэнергии, отсутствие сигналов от метеорологических датчиков, остановка коммутатора и т.д.);
- число забракованных наблюдений по претензиям (по вине АЭ или связи) и оценка выполнения плана радиозондирования.
2.10 В разделе 12 "Внедрение рационализаторских предложений" указывают название предложения, когда внедрено, кем предложено, наличие заключения ЦАО о целесообразности внедрения.
2.11 В разделе 13 "Величина плотности потоков СВЧ энергии для рабочего режима работы РЛС на рабочих местах обслуживающего персонала" указывают даты замеров потоков, тип используемого прибора и дату его проверки.
2.12 В разделе 14 "Наличие средств и наглядных пособий, обеспечивающих соблюдение правил техники безопасности и промышленной санитарии, правил пожарной безопасности" перечисляют средства и наглядные пособия, даты проверок выполнения установленных правил, даты перезарядки огнетушителей и др.
2.13 В разделе 15 "Штат АЭ" приводят список сотрудников по следующей форме:
2.14 В разделе 16 "Основные недостатки, выводы и предложения по результатам инспекций АЭ, меры, принятые по устранению недостатков" освещают перечисленные вопросы по результатам инспекций АЭ.
Рисунок 2.2 - Форма титульного листа технического дела КАЭ-5
Рисунок 2.3 - Форма раздела 1 технического дела КАЭ-5
Рисунок 2.4 - Форма раздела 2 технического дела КАЭ-5
(обязательное)
И РАСХОДНЫХ МАТЕРИАЛОВ ДЛЯ ПРОВЕДЕНИЯ
АЭРОЛОГИЧЕСКОГО НАБЛЮДЕНИЯ НА ЯНВАРЬ 2003 Г.
Таблица 3.1
Перечень измерительных приборов и оборудования
для проведения радиозондирования атмосферы
Таблица 3.2
Норма расхода изделий, материалов на одно радиозондирование
(рекомендуемое)
или аттестации измерительных приборов АЭ
(обязательное)
(рекомендуемое)
6.1 До установки РЛС углы закрытия горизонта определяются из точки, в которой будет находиться центр параболического отражателя антенны, с помощью теодолита.
6.2 Если РЛС установлена и на ее антенне нет радиопрозрачного укрытия (РПУ), углы закрытия горизонта определяются с помощью оптического визира РЛС.
Если антенна РЛС находится под РПУ, углы закрытия горизонта определяются с помощью теодолита, который устанавливают как можно ближе к укрытию; при определении азимутов характерных точек контуров предметов его переставляют вокруг РПУ таким образом, чтобы он находился приблизительно в створе с центром параболического отражателя антенны и предмета. При этом каждый раз необходимо производить горизонтирование и ориентирование теодолита.
6.3 Углы закрытия горизонта определяют для всех значений азимута от 0 до 360° с дискретностью 10° и оформляют в виде таблицы в соответствии с приведенным ниже примером (табл. 6.1).
Таблица 6.1
N _________________
заводской номер
6.4 По данным таблицы строят график углов закрытия горизонта, откладывая на миллиметровой бумаге по оси абсцисс значения азимута точек наведения теодолита (визира антенны) на линии горизонта или на контуре местного предмета в масштабе 10 мм = 02 - 00 д.у., а по оси ординат - их угол места в масштабе 10 мм = 00 - 20 д.у. Соединив нанесенные точки пунктирной линией, получают график углов закрытия горизонта.
6.5 Для АВК график зоны нерабочих углов РЛС получают проведением линии, огибающей на расстоянии 5° линию свободного горизонта и контуров предметов. Исключение составляют деревья. Линия в этом случае проводится по их контурам. Проведенная линия является границей зоны нерабочих углов РЛС.
6.6 Таблицу и график зоны нерабочих углов составляют в двух экземплярах: один прикладывается к Техническому делу аэрологической станции КАЭ-5 (см. приложение 2), второй экземпляр находится в группе аэрологии УГМС.
При любых изменениях в углах закрытия горизонта должен быть построен новый график зоны нерабочих углов РЛС также в двух экземплярах.
6.7 При обработке результатов наблюдений за ветром отсчет углов, соответствующих нерабочим углам РЛС, рассматривается как пропуск в наблюдении. Высоту, вычисленную при значениях угла места в нерабочем диапазоне в середине подъема, интерполируют между значениями высот, соответствующих рабочим значениям угла места, в конце подъема - экстраполируют, но не более чем на 2 км.
(рекомендуемое)
и регистрации всех видов работ, производимых на РЛС
Примечания:
1 В журнале регистрируют все виды работ, производимых на РЛС; в графе 6 записывают признаки и причины неисправности РЛС, способы их устранения, а также все ремонтные и профилактические работы.
2 На первых трех страницах журнала записывают следующие сведения:
- координаты миры и ее схематический рисунок с указанием точки наводки;
- координаты запасных мир с указанием точек наводки;
- угловые координаты и схематические рисунки ориентиров для согласования оптической оси дистанционного пульта управления с электрической осью антенны и показания шкалы пульта от каждой из его стоек;
- угловые координаты и расстояние до местного предмета, предназначенного для выставления нуля дальности;
- значение нуля дальности;
- положение ручки СДВИГ ПОЛУСТРОБОВ при работе РЛС "Метеорит" в режиме РАДИОЗОНД;
- угловые координаты и расстояние до местного предмета, предназначенного для проверки работоспособности РЛС;
- координаты места контрольной выдержки радиозондов;
- координаты места выпуска.
(рекомендуемое)
(рекомендуемое)
на стандартных изобарических поверхностях (высота (гп. м),
температура (°C), дефицит точки росы (°C))
(рекомендуемое)
на изобарических поверхностях (высота (гп. м), направление
(градусы) и скорость ветра (м/с))
(справочное)
Примечание. В журнал записывают забракованные радиозонды, батареи электропитания, оболочки.
(справочное)
И ВЛАЖНОСТИ РАДИОЗОНДА МРЗ-3А
(обязательное)
РОСГИДРОМЕТА ПО СОСТОЯНИЮ НА ЯНВАРЬ 2003 Г.
(обязательное)
(обязательное)
ТЕМПЕРАТУРЫ ММТ-1 В ЗАВИСИМОСТИ ОТ ВЫСОТЫ СОЛНЦА Z
И ВЫСОТЫ ПОДЪЕМА РАДИОЗОНДА H
Продолжение приложения 15
(справочное)
ТЕМПЕРАТУРНО-ВЕТРОВОГО РАДИОЗОНДИРОВАНИЯ АТМОСФЕРЫ
СИСТЕМОЙ АВК-1 - МРЗ-3А
АЭ Долгопрудный
10.10.2000
Среднесолнечное время наблюдений 15 ч 30 мин (12 МСВ)
Гринвичское время 14 ч 30 мин
Облачность и атмосферные явления [10/10] Sc, Cu
ПРОШЛИ ТЕСТЫ А-15А
A 0,27071 B 4000,2 C 86,650 NT
R01 29,838 R02 29,850 N3
K 123,200 N -6,920 M -0,113 NU
U0 74 T0 9,0 ЗОНД ИСПР
UB 76 TB 9,0 РАСЧЕТ
КН-04 TB
ДТ 101000 NC 27612 V 3 AV 112
ПА 0-00 AM 0-00 НО 190 ШМ 55
T0 9,0 U0 74 P0 752,1 Z 18
D0 130 E0 -1-10 A0 37-04 ОБ 74500
ВРЕМЯ ВЫПУСКА 14-30
(справочное)
Особенности ручной обработки рассмотрим на примере обработки результатов радиозондирования, полученных с использованием радиозонда типа МАРЗ и РЛС "Метеорит".
17.1 Описание ленты регистрации
17.1.1 В процессе радиозондирования атмосферы данные о времени полета, азимуте, угле места и наклонной дальности радиозонда печатаются на ленте регистрации РЛС через каждые 30 с, а сведения о частотах температуры FT, влажности FU и опорной частоте Fоп печатаются через 5 с. На рисунке 17.1 представлена лента регистрации РЛС "Метеорит", приведены примеры обработки сигналов температуры и влажности и расчеты высот подъема радиозонда.
![]() 17.1.2 В первом столбце группа цифр соответствует времени, прошедшему с момента выпуска радиозонда: знак минус (-) означает, что отпечатано целое число минут, а знак плюс (+), что к отпечатанному числу минут надо прибавить 30 с.
17.1.3 Вторая группа цифр - значение вертикального угла в делениях угломера. Одно большое деление угломера равно 6°, а малое - 0,06°. Первая и вторая цифры означают соответственно десятки и единицы больших делений угломера, третья - десятки малых делений угломера. Единицы малых делений угломера определяются по расстоянию между левой базисной отметкой и штрихом, отпечатанным регистрирующей системой при пеленге радиозонда (штрих между базисными отметками). Базисные отметки и штрихи регистрации единиц малых делений угломера печатаются справа от цифровой группы; поскольку расстояние между базисными отметками равно 10 мм, то 1 мм соответствует одному малому делению угломера (00 - 01 д.у.).
17.1.4 Третья группа цифр - азимут в делениях угломера. Данные об азимуте регистрируются так же, как данные об угле места.
17.1.5 Четвертая группа цифр - наклонная дальность в сотнях метров. Десятки метров определяются по расстоянию между отпечатанным регистрирующей системой штрихом и левой базисной отметкой; 1 мм расстояния соответствует 10 м.
17.1.6 Далее печатаются сведения о частотах температуры и влажности, а также об опорной частоте. Цифры на ленте означают тысячи и сотни, а значения десятков и единиц определяются по расстоянию между левой базисной линией и сдвоенными штрихами, отпечатанными между базисными линиями. Расстояние между левой и правой базисными линиями равно 100 мм и соответствует 100 Гц (пауз/с), т.е. 1 мм соответствует 1 Гц. При проведении на ленте РЛС кривых изменения частот Fоп, FT, FU следует учитывать постоянную последовательность каналов в цикле: Fоп, FT, FU, FT, Fоп. Значения температуры и влажности определяются в каждом цикле коммутации.
17.2 Предполетная проверка радиозонда
17.2.1 При контрольной проверке оператор записывает на ленте регистрации РЛС переданные техником-аэрологом по телефону значения Tсух и Tсмоч (°C) (или Tсух и U (%) по волосному гигрометру), определяет по психрометрическим таблицам относительную влажность U (%), записывает на ленте Tпсихр и Uпсихр, производит визуальные отсчеты по стрелочным приборам РЛС и делает на ленте РЛС соответствующие записи значений частот телеметрии двух циклов коммутации (Fоп1, FT1, FU1, FT2, Fоп2, FT3, FU2, FT4, Fоп3). Одновременно эти частоты автоматически печатаются на ленте.
17.2.2 Порядок обработки предполетной проверки радиозонда следующий:
- определяют согласованность визуальных отсчетов значений частот телеметрии и соответствующих данных автоматической регистрации, расхождение не должно превышать 1 Гц. Значения опорных частот (Fоп1, Fоп2, Fоп3) могут различаться между собой на +/- (1 - 2) Гц;
- сверяют значения опорной частоты с паспортными данными. Измеренные значения Fоп не должны выходить за пределы от 2000 до 2160 Гц для МАРЗ-2 - 1 и от 1040 до 1120 Гц для МАРЗ-2 - 2;
- вычисляют значения Y-параметра (отношения частот температуры и влажности) к опорной частоте по формулам
YT = FT/Fоп; YU = FU/Fоп; (17.1)
по вычисленным значениям YT и YU определяют при помощи градуировочной этикетки измеренные радиозондом значения Tр/з (°C) и Uр/з (%);
- вычисляют разности температуры DT = Tпсихр - Tр/з и относительной влажности DU = Uпсихр - Uр/з и сравнивают их с допустимыми значениями: |DT| <= 1,5 °C, |DU| <= 20%. При соблюдении этих условий радиозонд годен к выпуску. Полученные DT и DU в качестве поправок при определении температуры и влажности не используются.
17.3 Обработка результатов подъема радиозонда типа МАРЗ
17.3.1 Вычисление высоты подъема радиозонда
17.3.1.1 Высоту подъема радиозонда над уровнем моря вычисляют по формуле
, (17.2)где Hр/л - высота подъема радиозонда по радиолокационным данным (м);
Высоту подъема радиозонда вычисляют по формуле
Hр/л = D sin E, (17.3)
где D - наклонная дальность (м), E - угол места (градусы).
При необходимости угол места переводят из д.у. в градусы с помощью таблиц, приведенных в приложении 20.
17.3.1.2 Для вычисления высоты подъема радиозонда по наклонной дальности и углу места используют логарифмическую линейку длиной 50 см или планшет А-63 [30]. На планшете имеется шкала логарифмов синусов углов, оцифрованная целыми делениями угломера от 01 до 15 д.у. Вычисленные значения высоты наносят на график обработки сигналов радиозонда по времени
1 мин соответствует 5 мм по оси абсцисс,
1 °C соответствует 5 мм по оси ординат,
1% соответствует 1 мм по оси ординат,
100 м соответствует 5 мм по оси ординат.
![]() радиозонда типа МАРЗ
Значения температуры и относительной влажности на стандартных высотах, стандартных изобарических поверхностях и уровнях особых точек, а также высоты особых точек определяют путем снятия с графика обработки синхронных значений высоты подъема радиозонда, температуры и влажности.
17.3.1.3 В обычном режиме подъема высоту вычисляют до 10-й мин подъема для каждой минуты, с 10-й мин и до конца - для каждой 2-й, т.е. для 12, 14, 16-й и т.д. Точность вычисления высоты: 10 м - до 10 км, 20 м - от 10 до 20 км, 40 м - более 20 км.
17.3.1.4 Поправку на кривизну Земли и рефракцию радиоволн вводят при наклонной дальности более 20 км. Поправка имеет положительный знак и прибавляется к Hр/л. Таблица с поправками приведена в приложении 25. Для промежуточных значений вертикального угла и наклонной дальности поправку определяют путем линейной интерполяции с точностью до 10 м.
17.3.1.5 Режим подъема радиозонда иногда нарушается мощными вертикальными потоками воздуха. Попадая в восходящий вертикальный поток, оболочка с радиозондом увеличивает скорость подъема, а в нисходящем - замедляет. В том случае, если мощность потока такова, что спуска радиозонда не наблюдалось, обработка радиозонда производится, как обычно. Если после уменьшения скорости наблюдается спуск, а затем подъем радиозонда снова восстанавливается и его скорость приближается к нормальной, из обработки должны быть исключены участок спуска и участок подъема до первоначального уровня. Высоту на участке аномального режима подъема вычисляют через 30 с.
Кривую высоты проводят по точкам, не сглаживая. В число особых точек по температуре и влажности включают точку, соответствующую началу спуска, и точку на участке подъема, расположенную на высоте от 100 до 200 м выше уровня начала спуска. Градиент температуры между этими особыми точками не вычисляют и в телеграмму их не включают, скорость и направление ветра в этом слое также не определяется.
17.3.2 Вычисление температуры и влажности воздуха
17.3.2.1 При вычислении температуры и влажности воздуха на ленте регистрации по точкам, соответствующим сигналам частоты датчиков температуры и влажности, проводят кривые зависимости температуры и влажности от времени. На участках перерывов в передаче сигналов датчика температуры или влажности кривую интерполируют. На проведенных кривых намечают точки для обработки, особое внимание обращая на точки излома кривой (границы слоев изотермии или инверсии) независимо от продолжительности этих участков. Если таких изломов мало, в обработку дополнительно включают точки с таким расчетом, чтобы интервалы между обрабатываемыми сигналами температуры составляли не более 1,5 мин. В стратосфере интервалы между обрабатываемыми точками температуры увеличены до 2 мин. Если нет изломов на кривой частоты влажности, в обработку сигналов влажности включают средние точки в каждом цикле регистрации частоты. Значения FT и FU определяют с точностью до 1 Гц.
17.3.2.2 Для обрабатываемых точек температуры и влажности вычисляют значения YT, YU с точностью до 0,001 с помощью планшета А-63, логарифмической линейки длиной 50 см или калькулятора по формулам
YT = FT/Fоп, (17.4)
YU = FU/Fоп, (17.5)
где FT, FU, Fоп - значения частот температуры, влажности и опорной для момента обрабатываемого сигнала.
17.3.2.3 Значение Fоп для обрабатываемой точки определяют линейной интерполяцией между значениями Fоп в циклах измерений до и после обрабатываемого сигнала температуры или влажности. Значение Fоп для цикла измерений определяют как среднее арифметическое из достоверно зарегистрированных значений в цикле. Интерполяцию Fоп производят с точностью до 1 Гц для температурных частот более 1500 Гц; с точностью до 2 Гц - от 1500 до 800 Гц; с точностью до 5 Гц - для частот менее 800 Гц. При обработке сигналов влажности допустимая ошибка интерполяции опорной частоты составляет 5 Гц.
17.3.2.4 Обработку температуры и влажности в слое от момента выпуска до момента печати первой Fоп следует производить по значению первой Fоп, зарегистрированной после выпуска радиозонда. По значениям YT и YU с помощью СХП радиозонда определяют температуру и влажность для каждой обрабатываемой точки. Значения FT, FU, Fоп, YT, YU и значения температуры и влажности, им соответствующие, записывают на ленте регистрации рядом с обрабатываемой точкой (см. рисунок 17.1).
17.3.2.5 При проведении наблюдений могут появиться неудовлетворительные сигналы радиозонда, затрудняющие обработку:
а) при значительном разбросе или пропуске частоты температуры обработка подъема радиозонда производится, если слой с пропущенными сигналами включает не более одной изобарической поверхности, входящей в телеграмму. Значение температуры на границах пропуска или на уровне излома кривой на участке пропуска включают в число особых точек;
б) при отсутствии или пропуске сигналов влажности высоту изобарических поверхностей вычисляют по обычной, а не виртуальной температуре;
в) при отсутствии сигналов Fоп с начала подъема до высоты 20 км подъем радиозонда не обрабатывается.
17.3.2.6 В дневное время в значения температуры вводят радиационные поправки. При вычислении радиационных поправок определяют среднее время подъема радиозонда путем прибавления 1 ч к среднему солнечному времени выпуска радиозонда. По этому времени и широте станции, округленной до 5°, определяют высоту Солнца Z по таблицам приложения 14, в котором даны значения высоты Солнца для различных широт в зависимости от времени и числа. Высоту Солнца находят на пересечении строки, соответствующей дате выпуска, с графой, соответствующей среднему времени подъема радиозонда. Если среднее время подъема радиозонда не равно целому часу, высоту Солнца вычисляют путем линейной интерполяции с точностью до 1° между значениями высоты Солнца для целых часов.
Радиационные поправки определяют для высот, соответствующих каждой второй минуте подъема радиозонда, по приложению 15, в котором приведены значения радиационных ошибок датчиков температуры (терморезисторов ММТ-1) в зависимости от высоты Солнца и высоты подъема радиозонда. Возможна линейная интерполяция с точностью до 0,2 °C.
Радиационные поправки вычитают из значений температуры, измеренных радиозондом. На максимальной высоте подъема радиационную поправку находят линейной интерполяцией между поправкой на последней достигнутой радиозондом стандартной высоте и ближайшей вышележащей.
Пример. Радиозондирование произведено на АЭ, расположенной на широте 55° 56', 9 сентября в 13 ч 55 мин по среднему солнечному времени. Определить радиационные поправки.
Широту 55° 56' округляют до ближайшей табличной - 55°. Среднее время подъема радиозонда равно 13 ч 55 мин + 1 ч = 14 ч 55 мин. Высоту Солнца определяют по приложению 14 для широты 55° по среднему времени подъема радиозонда. В строке, соответствующей 8 - 17 сентября, определяют высоту Солнца для 14 и 15 ч. Она равна 35 и 29° соответственно. Интерполируя, находят, что в 14 ч 55 мин высота Солнца равна ~= 30°. Радиационные поправки на стандартных высотах 1, 5, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19 км и т.д. равны, соответственно 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,1; 1,3; 1,6; 1,7; 1,8; 2,0 °C и т.д.
17.3.2.7 Выбор особых точек по температуре и влажности, а также особенности определения тропопаузы приведены в п. 9.6.2 - 9.6.3.
17.3.3 Вычисление давления на стандартных высотах и на высотах особых точек, а также высоты изобарических поверхностей
17.3.3.1 Давление на стандартных высотах и на высотах особых точек вычисляют с помощью круга А-57 [30]. Начальными данными для вычисления являются температура, влажность, давление у поверхности Земли в момент выпуска радиозонда и высота нуля шкалы барометра АЭ над уровнем моря. Причем от поверхности Земли до стандартной изобарической поверхности 100 гПа при температуре до минус 35 °C в расчете используется не обычная, измеренная радиозондом и исправленная на радиационную поправку, температура, а средняя виртуальная температура слоя.
Средняя температура слоя вычисляется с учетом особых точек в этом слое (температура на границах слоев инверсий и изотермией). Средняя виртуальная температура, помимо этого, учитывает влажность воздуха.
17.3.3.2 Физический смысл виртуальной температуры следующий: такую температуру должен иметь сухой воздух, чтобы его плотность при том же давлении равнялась плотности влажного воздуха. По формуле (18.16) приложения 18 рассчитаны таблицы (см. приложение 27) для определения виртуальной поправки
. (17.6)Среднюю относительную влажность Uср слоя воздуха вычисляют по значениям влажности на границах слоя с точностью до 10% с учетом особых точек по влажности.
Виртуальную поправку (ее знак всегда положительный) прибавляют к средней температуре слоя, получая среднюю виртуальную температуру слоя.
17.3.3.3 Исходными данными для вычисления давления на стандартных высотах являются:
- средняя виртуальная температура слоя,
- давление на нижней границе этого слоя,
- разность высот верхней и нижней границ слоя.
Последовательность операций на круге А-57 следующая:
- линию-индекс подвижной линейки устанавливают на значении виртуальной температуры слоя (шкала множителя К2);
- вращая подвижный диск, совмещают линию-индекс со значением давления на шкале чисел (неподвижный диск) и против цифры на шкале К1
- найденную разность значений давления вычитают из давления нижнего уровня, получая давление на верхней границе слоя.
Пример 1. Наземное давление 998,0 гПа, высота нуля шкалы барометра станции над уровнем моря 187 м, средняя виртуальная температура воздуха в слое поверхность Земли - 0,2 км равна -24,0 °C. Определить давление на стандартной высоте 0,2 км.
По кругу А-57 находят разность давления в слое поверхность Земли - 0,2 км. Она равна 1,7 гПа. Искомое давление составляет 998,0 гПа - 1,7 гПа = 996,3 гПа.
Пример 2. Давление на высоте 23 км составляет 35,08 гПа, средняя виртуальная температура слоя 23 - 24 км равна -44,8 °C. Определить давление на высоте 24 км.
По кругу А-57 находят разность давления в слое 23 - 24 км. Она равна 4,87 гПа. Искомое давление составляет 35,08 гПа - 4,87 гПа = 30,21 гПа.
17.3.3.4 Исходные данные для вычисления высоты изобарических поверхностей с точностью до 1 м являются:
- средняя виртуальная температура слоя между стандартными высотами, включающего обрабатываемую изобарическую поверхность;
- давление на нижерасположенном стандартном уровне;
- разность давлений на стандартной высоте и изобарической поверхности.
Последовательность операций на круге А-57 следующая:
- линию-индекс подвижной линейки устанавливают на значение средней виртуальной температуры слоя, включающего данную изобарическую поверхность (шкала множителя К2);
- вращая подвижный диск, линию-индекс совмещают со значением давления нижерасположенного стандартного уровня на шкале чисел. Против значения разности давлений (на стандартном уровне и изобарической поверхности) на шкале чисел отсчитывают разность высот по шкале множителя К1
- найденную разность высот складывают с высотой нижнего уровня слоя (стандартной высотой), получая высоту изобарической поверхности.
Пример. На стандартных высотах 13 и 14 км давление равно 158,3 и 136,2 гПа соответственно, средняя виртуальная температура слоя 13 - 14 км равна минус 46,5 °C. Определить высоту изобарической поверхности 150 гПа.
По кругу А-57 находят толщину слоя, заключенного между изобарической поверхностью 150 гПа и стандартной высотой 13 км. Она равна 362 м. Искомая высота составляет 13 000 м + 362 м = 13 362 м.
17.3.3.5 Высоту изобарической поверхности 1000 гПа при наземном давлении больше 1000 гПа вычисляют аналогично. Если наземное давление меньше 1000 гПа, высоту изобарической поверхности 1000 гПа определяют с помощью номограммы (см. приложение 24) по виртуальной температуре у поверхности Земли.
17.3.3.6 Давление на уровнях особых точек вычисляют так же, как давление на стандартных высотах. Вычисление производят по следующим исходным данным:
- средней виртуальной температуре слоя между стандартными высотами, включающего данный уровень особой точки;
- давлению на нижней границе этого слоя;
- разности высот особой точки и нижней границы слоя.
Пример. Давление на высоте 36 км равно 4,81 гПа, средняя температура слоя 36 - 37 км равна минус 38,0 °C. Определить давление на высоте 36,85 км.
По кругу А-57 определяют разность давления в слое 36 - 36,85 км. Она равна 0,56 гПа. Искомое давление составляет 4,81 гПа - 0,56 гПа = 4,25 гПа.
17.3.3.7 Давление на максимальной высоте подъема радиозонда вычисляется по средней температуре слоя между максимальной и последней стандартной высотой.
17.3.4 Вычисление вертикального градиента температуры, вертикальной скорости подъема и дефицита точки росы
17.3.4.1 Вертикальный градиент температуры
- двумя особыми точками по температуре при любой толщине слоя;
- особой точкой и стандартной высотой, если толщина слоя более 200 м;
- двумя стандартными высотами.
17.3.4.2 Если толщина слоя между особой точкой и стандартным уровнем составляет 200 м или меньше, градиент вычисляют, пропустив этот стандартный уровень. Верхней границей слоя в этом случае будет или вышележащая особая точка, или следующий стандартный уровень. Между двумя особыми точками по температуре (включая и высоту АЭ) градиент рассчитывают при любой толщине слоя.
17.3.4.3 Вертикальный градиент температуры
Таблица 17.1
атмосферы радиозондом МАРЗ и РЛС "Метеорит" (таблица ТАЭ-3)
Станция Долгопрудная
01.09.1997
Среднее солнечное время наблюдения 2 ч 30 мин (00 МСВ)
Облачность и атмосферные явления 7/7 Sc (63500)
17.3.4.4 Вертикальную скорость подъема радиозонда вычисляют с точностью до 1 м/мин в слоях за 10-минутные интервалы времени путем деления разности высот в метрах на разность времени в минутах. В таблицу ТАЭ-3 вертикальную скорость записывают в графу на стандартной высоте, ближайшей к верхней границе соответствующего слоя.
17.3.4.5 Дефицит точки росы определяют по специально построенной линейке, приведенной в приложении 26, которая рассчитана по формуле (18.17) приложения 18. Линейка имеет шкалу температуры с диапазоном изменения температуры от минус 80 до 40 °C и три шкалы влажности с диапазоном измерения влажности первой шкалы от 5 до 66%, второй шкалы от 40 до 98% и третьей шкалы от 98 до 99%. Поставив одну ножку измерителя в точку K температурной шкалы, а вторую - на значение температуры, получают искомый раствор измерителя. Не меняя раствора, переносят ножку, стоявшую в точке K, на значение влажности и против второй ножки на шкале D отсчитывают значение дефицита точки росы DT.
17.3.6 Обработка результатов ветрового радиозондирования
17.3.6.1 Направление и скорость ветра определяют по значениям наклонной дальности, вертикальных и горизонтальных углов, регистрируемых РЛС, графически с помощью планшета А-30Д [30].
До появления отсчетов наклонной дальности (первые минуты наблюдения) направление и скорость ветра определяют по высоте радиозонда над поверхностью земли и вертикальным и горизонтальным углам.
В обработку включают координаты в следующие моменты времени:
- через каждые 0,5 мин до 3-й минуты наблюдения,
- через 1 мин с 3-й по 10-ю минуту,
- через 2 мин с 10-й по 40-ю минуту,
- через 4 мин с 40-й минуты до конца наблюдения.
В обязательном порядке обрабатывают максимальную высоту подъема радиозонда.
Направление ветра с точностью до 1° и скорость ветра с точностью до 1 м/с записывают в соответствующие графы записи обработки ветрового радиозондирования, приведенного в таблице 17.2.
Таблица 17.2
Обработка данных ветрового радиозондирования состоит из следующих основных операций:
- определяют направление и скорость ветра в слоях между моментами времени, включаемыми в обработку;
- определяют высоту середин слоев между моментами времени, включаемыми в обработку;
- определяют направление и скорость ветра на стандартных изобарических поверхностях, уровнях особых точек и на стандартных высотах;
- выбирают особые точки по ветру и определяют наибольшую скорость и максимумы скорости ветра;
- определяют средний ветер в заданных слоях (по требованию);
- контролируют результаты обработки наблюдения и составляют телеграмму.
17.3.6.2 По значениям наклонной дальности, вертикального и горизонтального углов последовательно для моментов времени, включаемых в обработку, строят горизонтальные проекции шара на планшете А-30Д [30].
17.3.6.3 Определение ветра по высоте, вертикальному и горизонтальному углу с помощью круга Молчанова - планшета А-30 [30], когда отсутствуют измерения наклонной дальности, технически аналогично определению ветра по наклонной дальности и угловым координатам с помощью планшета А-30Д. Только в этом случае вместо наклонной дальности используют высоту над поверхностью Земли, которую определяют по кривой высоты на графике обработки радиозонда с точностью до 10 м.
Обработку первых минут наблюдения, когда отсутствуют измерения наклонной дальности, можно также производить с помощью планшета А-30Д. Для этого вычисляют наклонную дальность радиозонда (радиопилота) в обрабатываемую минуту по значениям его высоты над поверхностью Земли и вертикального угла: D = H/sin d. Вычисление наклонной дальности производят с помощью планшета А-63 [30] или логарифмической линейки длиной 50 см с точностью до 10 м.
17.3.6.4 Если расстояние от РЛС до места выпуска радиозонда превышает 50 м, то для определения ветра в слое поверхность Земли - 0,5 мин необходимо построить на планшете горизонтальную проекцию места выпуска. Для ее построения надо знать азимут места выпуска относительно РЛС и расстояние между ними.
Построение производят следующим образом. Азимут (д.у.) места выпуска на шкале подвижного диска подводят к нулевому диаметру неподвижного круга и отсчитывают от центра круга вверх по диаметру число клеток, равное расстоянию от места выпуска до радиозонда в метрах, деленному на 60. Направление и скорость ветра в слое поверхность Земли - 0,5 мин определяют по величине горизонтального смещения радиозонда от проекции места выпуска до проекции радиозонда за 0,5 мин.
Если при выпуске радиозонд удалился от РЛС на значительное расстояние и это расстояние нельзя учесть при обработке, то направление и скорость ветра в слое поверхность Земли - 0,5 мин не определяют. Обработку направления и скорости ветра производят с 0,5 мин.
Найденные между обработанными моментами времени направление и скорость ветра относят к высоте середины соответствующего слоя.
Высоту середины слоя над уровнем моря снимают с кривой высоты, построенной на графике обработки радиозонда, по времени, равному среднему арифметическому из значений минут, соответствующих границам слоя.
До высоты 1 км дополнительно вычисляют высоту середин слоев над поверхностью Земли.
17.3.6.5 Для восстановления по особым точкам профиля направления ветра с точностью до 10° и скорости ветра с точностью до 5 м/с на миллиметровой бумаге строят график зависимости направления и скорости ветра от высоты. Откладывают по горизонтали направление и скорость ветра в масштабе в 1 см - 10° и в 1 см - 2 м/с, а по вертикали высоту середин слоев в масштабе в 1 см - 1 км. В слое от поверхности Земли до высоты примерно 3 км дополнительно строят график зависимости направления ветра от высоты в увеличенном масштабе: в 1 см - 200 м и в 1 см - 10°. Нанесенные точки соединяют отрезками прямых.
На построенных кривых намечают предполагаемые особые точки значительного излома кривых. Затем последовательно, в порядке возрастания высоты исследуют каждую предполагаемую особую точку, соединяя две соседние с исследуемой особые точки: нижележащую, уже выбранную, и вышележащую предполагаемую особую точку. На высоте исследуемой точки на этой прямой отсчитывают линейно интерполированное значение скорости или направления ветра. Если линейно интерполированное значение отличается от действительного более чем на 5 м/с по скорости и более чем на 10° по направлению, исследуемую точку включают в число особых.
При скорости ветра от 1 до 2 м/с особые точки направления ветра не выбирают; исключение составляет случай выраженного поворота ветра, подтверждаемого данными на нескольких соседних высотах середин слоев.
Если у поверхности Земли был штиль, то высоту середины первого слоя после штиля берут как особую точку направления ветра.
17.3.6.6 Направление и скорость ветра на стандартных изобарических поверхностях, уровнях особых точек и на стандартных высотах вычисляют путем линейной интерполяции между данными о ветре в середине соседних слоев, лежащих ниже и выше заданного уровня.
Вычисляют разность высот середин слоев, между которыми лежит заданный уровень, и разность значений направления и скорости ветра на них. Делят разность значений направления (скорости) на разность высот середин слоев и умножают на разность между высотой, для которой определяется ветер, и ближайшей высотой середины слоя. Полученное произведение прибавляют (отнимают) к значению направления (скорости) ветра на ближайшей высоте середины слоя в зависимости от хода направления (скорости) ветра в данном слое.
Если в результате интерполяции значение направления окажется больше 360°, от полученной величины необходимо отнять 360°. Если в результате интерполяции направление окажется отрицательным, к полученному значению необходимо прибавить 360° (например, если интерполированное значение направления равно -15°, то получим: -15° + 360° = 345°). Если направление ветра в слое изменилось очень резко (на 180°), то при интерполяции необходимо учитывать ход ветра на ниже- и вышележащих уровнях.
Направление и скорость ветра можно определить путем снятия их с кривых распределения ветра по высоте со следующей точностью: скорость ветра 1 м/с, направление ветра 4° при скорости 3 м/с и менее и 2° при скоростях ветра более 3 м/с.
Данные о ветре на последней высоте середины слоя можно отнести к вышележащей стандартной высоте (высоте особой точки либо стандартной изобарической поверхности), если расстояние между ними не превышает 10% толщины слоя между соседними стандартными высотами.
17.3.6.7 Уровни максимумов скорости ветра выбирают в слое выше стандартной изобарической поверхности 500 гПа, если скорость ветра на этих уровнях превышает 30 м/с. Кроме того, в двухкилометровых слоях выше и ниже максимума должны иметься уровни, на которых скорость ветра меньше, по крайней мере, на 10 м/с, чем на уровне максимума.
Уровни максимумов скорости ветра определяют по значениям скорости ветра на высотах середин слоев по таблице или по графику изменения ветра с высотой. Если в подъеме зафиксировано несколько максимумов, то выбирают максимумы с большими значениями скорости ветра. Если в подъеме наблюдаются максимумы с одинаковой скоростью ветра, то из них выбирают максимум на самом низком уровне.
17.3.6.8 В случаях сомнительных значений или пропуска координат (неясная печать, остановилась лента и т.д.) обработка производится с учетом (включением) минут, соответствующих началу и концу пропуска.
Если участок пропуска координат включает не более двух отсчетов, входящих в обработку до 40-й минуты наблюдения, или не более одного отсчета - после 40-й минуты, то ветер в слое пропуска определяется между минутами, соответствующими началу и концу пропуска, и относят его к высоте середины слоя пропуска.
Если на участке наблюдения пропущено более двух отсчетов координат, ветер в слое пропуска не определяется.
При сомнительных результатах измерений наклонной дальности в каком-либо слое ветер в этом слое обрабатывают по интерполированной высоте (от поверхности Земли).
Если вызывает сомнение результат измерения наклонной дальности в конце наблюдения, обработку заканчивают минутой, до которой измерения наклонной дальности были надежны.
(справочное)
РЕЗУЛЬТАТОВ РАДИОЗОНДИРОВАНИЯ
18.1 Алгоритмы координатной информации
18.1.1 Датчик координат (ВнУ-03) формирует с дискретностью 0,25 с три шестнадцатиразрядных слова. Первым словом формируется значение дальности с дискретностью 1 дам, вторым и третьим словом формируются значение азимута и угла места с дискретностью 360/213 градусов со сдвигом на 28 дискретных единиц. Первый этап обработки заканчивается получением с дискретностью четыре раза в секунду тройки сферических координат D, E, A, прошедших проверку на допуск, усреднение за 1 с и сглаживание по двухшаговой схеме усреднения соседних по времени элементов.
18.1.2 Прямоугольные координаты XjZjHj (м) радиозонда вычисляют один раз в секунду по дважды сглаженным сферическим координатам по формулам
Xj = Dj cos Ej cos Aj, (18.1)
Zj = Dj cos Ej sin Aj, (18.2)
Hj = Dj sin Ej + K(Dj cos Ej)2, (18.3)
где K(Dj cos Ej)2 - поправка к вычисленной геометрической высоте на кривизну Земли и рефракцию радиоволн: K = 0,5887·10-7; j - индекс, который присваивают данным на j-й секунде полета радиозонда.
Полученная тройка прямоугольных координат (дважды сглаженная, как и в случае сферических координат, по двухшаговой схеме усреднения соседних по времени элементов) и соответствующее этой тройке время служат исходной информацией для вычисления скорости и направления ветра.
18.1.3 Значения геометрической высоты H (м) переводят в значения геопотенциальной высоты Hгп (гп. м) по формуле
Hгп = gRH/[gс(R + H)], (18.4)
где gс = 9,80665 - стандартное ускорение свободного падения (м/с2); R = 6356767 - радиус Земли (м).
Значение g находят по формуле
, (18.5)a = 0,0026373,
b = 0,0000059,
18.1.4 Скорость и направление ветра вычисляют по значениям прямоугольных координат Xj, Zj, Hj в зонах обработки согласно п. 10.2.5.9:
- определяют моменты времени (с) достижения радиозондом нижней и верхней границ зон Sk-1 и Sk;
- находят для этих моментов времени значения прямоугольных координат Xk, Xk-1, Zk, Zk-1;
- вычисляют ортогональные составляющие вектора скорости ветра Vxk и Vzk (м/с) в зоне
по формуламVxk = (Xk - Xk-1)/(Sk - Sk-1), (18.6)
Vzk = (Zk - Zk-1)/(Sk - Sk-1). (18.7)
Значения Vxk, Vzk относят к высоте середины зоны, т.е. к высоте H = (Hk + Hk-1)/2, находят методом линейной интерполяции значения составляющих Vx, Vz на стандартных высотах и стандартных изобарических поверхностях и определяют скорость Vi и направление DVi ветра по формулам
, (18.8)DVi = arctg(Vzi/Vxi) +/- 180, (18.9)
где i - индекс, который присваивают данным, относящимся к заданному уровню.
18.2 Алгоритмы телеметрической информации
18.2.1 Телеметрическая информация в виде значений длительности периодов Q и импульсов t метеорологических частот поступает в ОЗУ вычислительной машины от преобразователя частот через селекторный канал СлК2. Время, в течение которого передают один тип частот, называется канальным интервалом, цикл передачи телеметрических сигналов состоит из четырех канальных интервалов: опорного, температурного, влажностного, температурного. Длительности канальных интервалов в пределах одного цикла строго равны между собой, за начало цикла принято начало прохождения опорной частоты.
18.2.2 Расчет значений температуры T (°C) и влажности воздуха U (%) производят по средним значениям периодов за канальный интервал по формулам:
, (18.10) , (18.11)где
При контроле на достоверность телеметрической информации в случае, если длительности периодов находятся вне допуска, на месте среднего за пакет значения высвечивается сообщение ЦИКЛ*. После расчета текущих значений температуры и влажности производят расчет средних за зону значений.
18.3 Алгоритмы обработки информации на стандартных высотах, изобарических поверхностях и уровнях особых точек
18.3.1 От модуля обработки телеметрии поступают текущие значения температуры и влажности, а от модуля обработки координат - значение высоты, соответствующее этим значениям температуры и влажности. Поступающие значения температуры и влажности суммируются внутри зоны. Как только радиозонд достигнет окрестности стандартной высоты, производится расчет среднего значения температуры (влажности) в зоне. Изменение значения окрестности в зависимости от высоты подъема радиозонда представлено в таблице 18.1. После конца обработки каждой зоны формируются пакеты данных.
18.3.2 Вычисление давления Pi (гПа) производится последовательно для геопотенциальных высот Hi (гп. м), для которых предварительно вычислены значения температуры Ti (°C), относительной влажности Ui (%), скорости (м/с) и направления (град.) ветра:
, (18.12)где
; ei - парциальное давление водяного пара (гПа); ; Ti - средняя температура в i-м слое Парциальное давление водяного пара определяется по формуле
, (18.13)где E0 = 6,1078.
18.3.3 Вычисление значений геопотенциальной высоты стандартных изобарических поверхностей Hип (гп. м) производится по формуле
, (18.14)где Hi - стандартная геопотенциальная высота (гп. м), ближайшая (снизу) к вычисляемой высоте Hип (гп. м); i - индекс стандартной геопотенциальной высоты;
; ; Pi - давление на i-й высоте (гПа); Pип - давление на стандартной изобарической поверхности (гПа).18.3.4 Если высота Hип изобарической поверхности 1000 гПа располагается ниже уровня АЭ (H0 м), то высоту H1000 рассчитывают по формуле
где
T0 - значение наземной температуры (°C); P0 - значение атмосферного давления у поверхности Земли (гПа);
Формула (18.15) действительна, если высота АЭ над уровнем моря не превышает 1000 м и давление у поверхности Земли P0 больше или равно 900 гПа и меньше или равно 1000 гПа. Если эти условия не выполняются, уровень 1000 гПа в телеграмме дают кодами с пропусками.
18.3.5 После вычисления высоты Hип методом линейной интерполяции находят для нее значения метеорологических величин: T, U, Vx, Vz. По полученным значениям Vx, Vz определяют скорость V, направление AV ветра и значение дефицита точки росы DT.
18.3.6 Дефицит точки росы вычисляют по формуле
где
; 18.3.7 Определение уровней тропопаузы, максимума скорости ветра, особых точек по температуре, влажности, скорости и направлению ветра, обращения ветра производят по алгоритмам, соответствующим требованиям международных кодов КН-04 (FM35.E ТЕМП) и КН-03 (FM32.E PILOT).
18.3.8 Абсолютную векторную разность скорости ветра
, (18.18) , (18.19)где DVm - направление ветра (градусы) на высоте максимального ветра; DV1 - направление ветра (градусы) на высоте, которая на 1 км меньше высоты максимального ветра; DV2 - направление ветра (градусы) на высоте, которая на 1 км больше высоты максимального ветра.
18.3.9 При необходимости можно определить уровень штормовой скорости ветра как самый нижний уровень атмосферы от поверхности Земли до высоты 16 000 м со значением скорости ветра более 40 м/с.
18.3.10 Скорость Wi и направление DWi среднего ветра в следующих семи слоях атмосферы:
рассчитывают по формулам
, (18.20)DWi = arctg (Wzi/Wxi) +/- 180°. (18.21)
Здесь i - порядковый номер слоя (i = 1,..., 7).
, (18.22) , (18.23)где Hk, Hk-1,
Значения метеорологических величин для телеграммы ПРИЗЕМНЫЙ СЛОЙ рассчитывают аналогично данным для телеграммы КН-04 (КН-03) с учетом их отнесения к высотам, значения которых определены над уровнем Земли.
(справочное)
![]()
(справочное)
В ГРАДУСЫ
20.1 Малым делением угломера называется центральный угол, дуга которого равна 1/6000 доле окружности. Малое деление угломера (00 - 01 д.у.) равно 0,06° = 3,1' = 216" = 0,001 рад.
Величину в 100 раз большую, принято называть большим делением угломера.
20.2 Углы в делениях угломера записывают следующим образом:
- большие деления угломера от малых отделяют черточкой;
- десятые и сотые доли делений угломера от целых отделяют запятой:
12 - 43 д.у.; 03 - 52 д.у.; 00 - 09 д.у.; 59 - 11 д.у.; 30 - 20,15 д.у.;
20.3 Деление угломера можно перевести в градусы двумя способами:
1) значение угла выражают в больших делениях угломера с десятыми и сотыми долями, затем умножают на 6;
2) большие и малые деления угломера отдельно переводят в градусы с помощью таблицы 20.1 и полученные результаты суммируют.
Таблица 20.1
20.4 Значения угла в градусах, минутах и секундах переводят в деления угломера двумя способами:
1) выражают угол в градусах с десятыми и сотыми долями и делят на 6 (результат получают в больших делениях угломера);
2) делят градусы на 0,06, минуты на 3,6, секунды на 216 и полученные результаты суммируют (сумма получается в малых делениях угломера).
Примеры
1 Перевести угол, равный 18 - 12 д.у., в градусы.
18,12·6 = 108,72° = 108° 43' 12" (1°00 = 60', 1' = 60") или по таблицам: 18 - 00 д.у. = 108°; 00 - 12 д.у. = 0,72°; 108° + 0,72° = 108,72° = 108° 43' 12".
2 Перевести угол, равный 270° 30' 24", в деления угломера.
270° 30' 24" = 270,51; 270,51 : 6 = 45,085 = 45 - 08,5 д.у. или (270 : 0,06) + (30 : 3,6) + (24 : 216) = 4500 + 8,33 + 0,11 = 4508,44 малых делений угломера, т.е. 45 - 08,44 д.у.
(справочное)
ПОВЕРХНОСТЯМИ В ЗАВИСИМОСТИ ОТ ИЗМЕНЕНИЯ СРЕДНЕЙ
ТЕМПЕРАТУРЫ СЛОЯ
(справочное)
В ЗАВИСИМОСТИ ОТ ТЕМПЕРАТУРЫ ВОЗДУХА T
(справочное)
ПРИ ТЕМПЕРАТУРЕ 0 °C
(справочное)
ИЗОБАРИЧЕСКОЙ ПОВЕРХНОСТИ 1000 гПа
24.1 При наземном давлении менее 1000 гПа для определения высоты изобарической поверхности 1000 гПа используют номограмму. Для ее построения используют следующие исходные данные: высоту станции над уровнем моря и приведенные в таблице 24.1 значения толщины слоев между уровнем 1000 гПа и уровнями давлений, равных каждому целому значению в диапазоне от 1000 до 900 гПа при температурах 40 и минус 50 °C.
Таблица 24.1
1000 гПа и уровнями давлений, равных каждому целому значению
в диапазоне от 1000 до 900 гПа
Прибавляя ко всем табличным значениям толщины слоев высоту станции над уровнем моря получают высоту поверхности 1000 гПа над уровнем моря в зависимости от значения давления у поверхности Земли при температурах 40 и минус 50 °C.
24.2 Номограмму строят на миллиметровой бумаге, размечая шкалы:
- по вертикальной оси координат температуру от 40 до минус 50 °C в масштабе: в 1 мм - 0,5 °C, принимая 0 °C за начало координат;
- по горизонтальной оси высоту изобарической поверхности 1000 гПа в масштабе: в 1 мм - 2 м;
- на горизонтальных линиях, оцифрованных от 40 до минус 50 °C, наносят значения высоты изобарической поверхности 1000 гПа над уровнем моря для всех целых значений давления в диапазоне от 1000 до 900 гПа. Затем через все точки, соответствующие одинаковым значениям давления, проводят линии и оцифровывают их через 10 гПа.
24.3 Для удобства в работе рекомендуется строить номограмму для определения высоты изобарической поверхности 1000 гПа только для тех значений температуры и давления, которые отмечаются на данной аэрологической станции.
Номограмма, построенная для АЭ с высотой над уровнем моря 187 м, приведена в качестве примера на рисунке 24.1.
![]() изобарической поверхности 1000 гПа
(высота станции 187 м над ур. м.)
24.4 Номограмму используют при определении высоты изобарической поверхности 1000 гПа при давлении у поверхности Земли от 1000 до 900 гПа. При давлении менее 900 гПа высоту изобарической поверхности 1000 гПа не определяют.
24.5 Для определения высоты изобарической поверхности 1000 гПа над уровнем моря необходимо:
- по наклонной линии, соответствующей значению давления у поверхности земли в момент выпуска радиозонда, опуститься до пересечения с горизонтальной линией, соответствующей значению виртуальной температуры у поверхности Земли в момент выпуска радиозонда;
- от точки пересечения указанных линий переместиться до оси абсцисс и отсчитать искомое значение высоты изобарической поверхности 1000 гПа над уровнем моря с учетом знака.
Пример. В момент выпуска радиозонда у поверхности земли наблюдались: атмосферное давление 980 гПа, виртуальная температура минус 12,3 °C. По номограмме рисунка 24.1 находим высоту изобарической поверхности 1000 гПа, равную 33 м.
(обязательное)
К ВЫСОТЕ HР/Л В ЗАВИСИМОСТИ ОТ НАКЛОННОЙ ДАЛЬНОСТИ
И ВЕРТИКАЛЬНОГО УГЛА
Окончание приложения 25
(рекомендуемое)
![]() Одну ножку измерителя следует поставить в точку K,
вторую - на значение температуры. Не меняя раствора,
переносят ножку, стоявшую в точке K, на значение
влажности, против второй ножки на шкале D отсчитывают
значение дефицита точки росы.
Пример 1. T = 21,0 °C, U = 40%, DT = 13,9 °C.
Пример 2. T = -21 °C, U = 40%, DT = 10,1 °C.
(обязательное)
ТЕМПЕРАТУРЫ СЛОЯ ПРИ МАКСИМАЛЬНОМ ПАРЦИАЛЬНОМ ДАВЛЕНИИ
ВОДЯНОГО ПАРА
(обязательное)
"Эол - МАРЛ". ВЕРСИЯ 1.4
28.1 Общие указания
Система МАРЛ-А - МРЗ-3АТ с программным пакетом "Эол - МАРЛ" является системой температурно-ветрового радиозондирования четвертого поколения, разработанной на основе малогабаритного аэрологического радиолокатора МАРЛ-А и переработанного и дополненного пакета программ Аэрологический процессор Эол (п. 10.6), разработанного для модернизации информационно-вычислительного комплекса АВК-1. "Эол - МАРЛ" сохранил основные черты АП Эол в части обработки аэрологических данных и получения выходных документов и существенно переработан в части взаимодействия с аппаратными частями системы.
28.2 Производство радиозондирования
28.2.1 Включение
Включить питание компьютера.
В течение нескольких минут после включения производится тестирование и загрузка операционной системы. Если в предыдущий раз система была закрыта неправильно, возможно автоматическое выполнение контрольного сканирования жестких дисков компьютера. Процесс заканчивается выводом на дисплей "рабочего стола" или, если сделана автоматическая загрузка, открытием окна программы КОНТРОЛЬНЫЙ ЦЕНТР ПРОГРАММНОГО ПАКЕТА Эол - МАРЛ в режиме ОЖИДАНИЕ.
В случае отсутствия автоматической загрузки старт программы КОНТРОЛЬНЫЙ ЦЕНТР Эол - МАРЛ производят двойным нажатием левой кнопки мыши по пиктограмме Эол - МАРЛ. Первоначально программа запускается в режиме ОЖИДАНИЕ.
![]() 28.2.2 Ввод установок
28.2.2.1 После запуска программного пакета, возможно, возникнет необходимость ввода некоторых констант или их изменения. Например, если Эол - МАРЛ запущен впервые. Для этого нужно сделать следующее:
- открыть панель УСТАНОВКИ щелчком левой кнопки мыши на закладке с надписью УСТАНОВКИ.
28.2.2.2 В панели будут отображены поля ввода для:
- высоты станции над уровнем моря,
- широты/долготы местоположения станции,
- синоптического индекса АЭ,
- использования автопуска,
- задержки автозавершения,
- контроля ухода в зенит,
- контроля рассогласования,
- контроля уровня АРУ,
- каталога для данных радиозондирования.
В окне есть также кнопка ЗАГОЛОВКИ ТЕЛЕГРАММЫ КН-04, при нажатии на которую открывается окно для ввода заголовков к телеграмме КН-04 частям A, B, C и D.
28.2.2.3 При необходимости ввести информацию в окна ввода. В тех случаях, когда Эол - МАРЛ ставит под сомнение введенные значения, подписи к ним окрашиваются в красный цвет.
Для ввода информации в поле ИСПОЛЬЗОВАНИЕ АВТОПУСКА нужно выбрать напротив подписи одну из альтернатив: ДА или НЕТ. Для выбора нужно левой кнопкой мыши щелкнуть по альтернативе. Выбранной альтернативе соответствует белый кружок с черным кружком посередине, а остальным - просто белый кружок.
Для ввода информации в поля КОНТРОЛЬ УХОДА В ЗЕНИТ, КОНТРОЛЬ РАССОГЛАСОВАНИЯ, КОНТРОЛЬ УРОВНЯ АРУ нужно их просто либо включить, либо выключить. Это делается опять же щелчком левой кнопки мыши по подписи. Во включенном состоянии рядом с полем в белом квадратике стоит галочка, в выключенном состоянии галочки нет.
ВНИМАНИЕ: ПОЛЕ "КОНТРОЛЬ УХОДА В ЗЕНИТ" ДОЛЖНО БЫТЬ ВЫКЛЮЧЕНО, ЕСЛИ ИСПОЛЬЗУЕТСЯ АППАРАТНОЕ ОБЕСПЕЧЕНИЕ ВЕРСИИ 1.0.
![]() Поля КОНТРОЛЬ РАССОГЛАСОВАНИЯ, КОНТРОЛЬ УРОВНЯ АРУ необходимо включить. В этом случае Эол - МАРЛ будет использовать информацию об ошибке пеленга и уровне АРУ для отбраковки неверных координат.
Поле КАТАЛОГ ДЛЯ ДАННЫХ РАДИОЗОНДИРОВАНИЯ рекомендуется устанавливать нажатием кнопки ПРОЛИСТАТЬ, расположенной рядом (для нажатия кнопки нужно щелкнуть по ней левой кнопкой мыши).
Поля широты и долготы местоположения АЭ заполняют значениями в градусах. Дополнительно для широты справа от поля ввода выбирают: северная или южная (С или Ю соответственно), а для долготы: восточная или западная (В или З).
28.2.3 Ввод заголовков телеграммы КН-04
28.2.3.1 Открыть панель УСТАНОВКИ.
28.2.3.2 Нажать кнопку ЗАГОЛОВКИ ТЕЛЕГРАММЫ КН-04. Появится окно РЕДАКТИРОВАНИЕ ЗАГОЛОВКОВ ДЛЯ ТЕЛЕГРАММЫ КН-04. Внутри окна есть четыре окна ввода - по одному на каждую из частей КН-04.
28.2.3.3 Ввести текст заголовков.
В тексте на месте, где должны вводиться дата и время выпуска (ДДЧЧММ), вводим <ДАТА>. Также следует не забывать правильно выставлять нужное число пробелов.
28.2.3.4 Нажать кнопку ЗАКРЫТЬ.
28.2.4 Ввод данных
28.2.4.1 Нажать кнопку ВВОД. Откроется панель ВХОДНЫЕ ДАННЫЕ.
28.2.4.2 Выбрать в линейке закладок внутри панели, закладку нужного типа радиозонда.
28.2.4.3 Ввести исходные данные, заполнив все имеющиеся окна данных. Как и в панели УСТАНОВКИ, подписи к данным, введенным с ошибкой, подкрашиваются красным цветом.
Если введены все данные и не нарушены размерность и формат введенных данных, откроется доступ к кнопке ПОДГОТОВКА.
Для введения координат места выпуска необходимо использовать кнопку ЗАХВАТ, при нажатии на которую текущие координаты будут считаться координатами места выпуска.
![]() Вводить и корректировать исходные данные возможно только в режиме ВВОД. Для исправления исходных данных допускается возврат в режим ВВОД из режимов ПОДГОТОВКА и ПОЛЕТ.
Кнопка АВТОЗАВЕРШЕНИЕ включает режим контроля за штатным (разрыв оболочки) окончанием полета. При этом длительное падение радиозонда воспринимается системой как окончание полета.
ВНИМАНИЕ: ВКЛЮЧЕНИЕ КНОПКИ "АВТОЗАВЕРШЕНИЕ" ВОЗМОЖНО В РЕЖИМЕ "ПОЛЕТ". ВКЛЮЧЕНИЕ КНОПКИ "АВТОЗАВЕРШЕНИЕ" МОЖЕТ ВОСПРИНИМАТЬСЯ СИСТЕМОЙ КАК ОКОНЧАНИЕ ПОЛЕТА. ПРИ ПОЯВЛЕНИИ ПРЕДУПРЕЖДАЮЩЕЙ НАДПИСИ И НЕОБХОДИМОСТИ ПРОДОЛЖЕНИЯ ПОЛЕТА НАДО ОТВЕТИТЬ "ПРОДОЛЖИТЬ ПОЛЕТ"
ВНИМАНИЕ: ВЫХОД ИЗ РЕЖИМА "ПОЛЕТ" ВОСПРИНИМАЕТСЯ КОМПЛЕКСОМ Эол - МАРЛ КАК ПРЕКРАЩЕНИЕ РАДИОЗОНДИРОВАНИЯ, ПОЭТОМУ ПРИ ВЫХОДЕ ИЗ РЕЖИМА "ПОЛЕТ" БУДЕТ ВОЗНИКАТЬ СООТВЕТСТВУЮЩИЙ ЗАПРОС, И В АРХИВЕ ОСТАЕТСЯ СОЗДАННЫЙ ФАЙЛ ПРЕРВАННОГО ПУСКА.
28.2.5 Подготовка
28.2.5.1 Нажать кнопку ПОДГОТОВКА. Откроется панель ИНДИКАТОРЫ.
28.2.5.2 Настроить частоту. Для этого необходимо нажать кнопку АПЧ и подождать, пока значение частоты над ней не стабилизируется. В случае необходимости частоту можно подстроить, увеличивая или уменьшая ее значение клавишами < и > рядом с кнопкой АПЧ.
28.2.5.3 Направить антенну на радиозонд.
Управление направлением луча антенны осуществляется двумя способами: механическим и электронным. Механическое управление предназначено для сдвига антенны по азимуту влево или вправо и производится клавишами << и >> над кнопкой ЗАХВАТ. Электронное предназначено для точной установки луча по азимуту и сдвига луча по углу места и производится кнопками <, >,
28.2.5.4 Проверить наличие сигнала радиозонда и правильность наведения антенны на место выпуска радиозонда.
![]() Если принимается сигнал радиозонда, то будет производиться расчет измеренных им метеорологических параметров и их сравнение с введенными значениями приземных метеорологических параметров. На основании результатов сравнений метеорологических параметров и результатов сравнения координат между координатами точки выпуска и текущими координатами формируется блок ОЦЕНКА. Блок со всеми зелеными галочками соответствует правильным результатам и позволяет нормально перейти в режим ПОЛЕТ.
Если проверки не проходят, неверные параметры в блоке отмечаются красными крестами с указанием разности между сравниваемыми значениями. При несовпадении метеорологических параметров и попытке перейти в режим ПОЛЕТ возникает предупреждение: ДЕЙСТВИТЕЛЬНО ЛИ ВЫ ХОТИТЕ НАЧАТЬ ПУСК РАДИОЗОНДА? НЕ ВСЕ ПРИНЯТЫЕ С РАДИОЗОНДА ДАННЫЕ ВХОДЯТ В ДОПУСКИ.
Если ответить ДА, переход произойдет и несоответствия будут проигнорированы.
При несовпадении координат переход в режим ПОЛЕТ будет сопровождаться немедленным запуском программы обработки полетных данных (Эол - МАРЛ считает, что радиозонд уже в полете).
Настоятельно рекомендуется не переходить в режим ПОЛЕТ до проведения контрольной проверки радиозонда перед выпуском.
В случае успешного проведения контрольных проверок необходимо нажать кнопки ЗАХВАТ и БЛИЖНЯЯ ЗОНА и включить режим МЕХАНИЧЕСКИЙ ДОВОРОТ. Переход в ближнюю зону необходим для упрощения и стабилизации процесса сопровождения на начальном участке траектории полета радиозонда.
28.2.6 Полет
28.2.6.1 Нажать кнопку ПОЛЕТ.
Наблюдайте готовность системы МАРЛ-А - МРЗ-3АТ к выпуску. Отсутствовать должно только полетное время S (вместо полетного времени до выпуска установлено текущее время по Международному согласованному времени (МСВ) и скорость подъема радиозонда W).
28.2.6.2 Выпустить радиозонд.
Как только начнет увеличиваться высота, Эол - МАРЛ автоматически перейдет в режим обработки полетных данных. Об этом режиме свидетельствует появление отсчета полетного времени S, времени начала пуска, высоты солнца и блока кнопок для формирования телеграмм и завершения пуска.
Если в течение более пяти секунд с начала пуска Эол - МАРЛ по какой-либо причине не смог автоматически определить начало выпуска, оператор должен нажать на панели ИНДИКАТОРЫ кнопку ФОРСИРОВАТЬ ПУСК. Это принудит систему начать обработку полета радиозонда.
28.2.6.3 Наблюдайте работу системы МАРЛ-А - МРЗ-3АТ и пакета программ Эол - МАРЛ в первые минуты полета по экрану компьютера и окну измерителя дальности. Активизация окна дальности производится нажатием комбинации клавиш Shift-F6. При достижении значений дальности радиозонда от 3000 до 4000 м необходимо перейти в режим дальней зоны путем выключения кнопки БЛИЖНЯЯ ЗОНА.
Во время радиозондирования разрешается открывать любые панели в окне "Контрольный центр программного пакета Эол - МАРЛ". Пользуйтесь данной возможностью для более полного наблюдения за работой Эол - МАРЛ и процессом радиозондирования.
При необходимости более подробно, чем это возможно в режиме ПОЛЕТ, рассмотреть графики метеорологических параметров на любом пройденном участке высоты, необходимо нажать на панели ИНДИКАТОРЫ кнопку ВЫДАТЬ "ТАЭ-3". В первом кадре окна будут выводиться метеорологические параметры в графическом виде с мелким и крупным масштабом. Имеется возможность перетаскивать мышью график с мелким масштабом по кривой графика крупного масштаба.
28.2.6.4 Если необходимо во время полета передать телеграммы "Слой" или "Приземный слой", на панели Индикаторы следует нажать соответствующую кнопку ВЫДАТЬ "Слой" или ВЫДАТЬ "Приземный слой". Окно с текстом телеграммы "Слой" возникнет сразу, а окно с текстом телеграммы "Приземный слой" возникнет тогда, когда поступят все необходимые для формирования телеграммы исходные данные. До того момента нажатая кнопка будет высвечиваться.
После просмотра и редактирования надо выполнить операцию передачи информации до конца.
28.2.6.5 При достижении радиозондом высоты, соответствующей изобарической поверхности 100 гПа, открывается окно СОЗДАНИЕ ТЕЛЕГРАММЫ КН-04 ЧАСТЕЙ A И B. В первом кадре окна метеорологические параметры выводятся в графическом представлении. На каждый метеорологический параметр имеется своя панель.
Просмотрите графики метеорологических параметров и особые точки. При необходимости корректируйте положение особых точек на графиках.
![]() Для удаления и перемещения особых точек используйте следующий принцип. Установите указатель мыши в точку отсчета на графике. Если этот отсчет принадлежал к особой точке, то щелчок мыши отменяет особую точку. Если же этот отсчет не принадлежал к особой точке, то щелчок присваивает особую точку выбранной точке.
ВНИМАНИЕ: В СЛУЧАЕ ВЫХОДА ИСПРАВЛЕННОГО ПРОФИЛЯ ЗА ПРЕДЕЛЫ ДОПУСКОВ, КРИВАЯ ПРОФИЛЯ МЕНЯЕТ ЦВЕТ С ЧЕРНОГО НА КРАСНЫЙ.
(В основу критерия выбора особых точек положена возможность восстановления кривой температуры с точностью до 1 °C в тропосфере и до 2 °C в стратосфере, кривой влажности с точностью до 15%.)
ВНИМАНИЕ: ВКЛЮЧЕНИЕ КНОПКИ "АВТОЗАВЕРШЕНИЕ" ВОЗМОЖНО В РЕЖИМАХ "ПОДГОТОВКА" И "ПОЛЕТ". В РЕЖИМЕ "ПОЛЕТ" ВКЛЮЧЕНИЕ КНОПКИ "АВТОЗАВЕРШЕНИЕ" ВОСПРИНИМАЕТСЯ СИСТЕМОЙ КАК ОКОНЧАНИЕ ПОЛЕТА. ПРИ ПОЯВЛЕНИИ ПРЕДУПРЕЖДАЮЩЕЙ НАДПИСИ И НЕОБХОДИМОСТИ ПРОДОЛЖЕНИЯ ПОЛЕТА НАДО ОТВЕТИТЬ: "ПРОДОЛЖИТЬ ПОЛЕТ".
28.2.6.6 После просмотра метеорологических параметров нажать кнопку ДАЛЬШЕ. Откроется окно с текстом телеграммы частей A и B. Последующие действия, до полной передачи телеграммы, определяются как стандартная операция передачи информации. Просмотрите передаваемый текст. При необходимости редактируйте текст телеграммы.
28.2.6.7 Нажать кнопку ДАЛЬШЕ. Откроется окно ОТПРАВКА ТЕЛЕГРАММЫ, показывающее, какое устройство связи используется и параметры канала связи. Для телетайпа по умолчанию установлены параметры: COM2, 50. Убедитесь в этом.
28.2.6.8 Нажать кнопку ПОСЛАТЬ. Если передача осуществляется на телетайп, откроется окно ПЕРЕДАЧА ТЕЛЕГРАММЫ и начнется передача телеграммы. По шкале объема переданной информации, имеющейся на панели, наблюдайте процесс передачи. Полностью заполненной шкале соответствует передача всего объема информации. После завершения передачи телеграммы окно ПЕРЕДАЧА ТЕЛЕГРАММЫ автоматически закрывается.
Кнопку ПОСЛАТЬ можно нажимать многократно. При каждом нажатии посылка будет полностью повторяться.
ВНИМАНИЕ: В ВЕРСИИ Эол - МАРЛ 1.15 И ВЫШЕ ДЛЯ ПЕРЕДАЧИ В ТЕЛЕТАЙПНЫЙ КАНАЛ ИСПОЛЬЗУЕТСЯ РЕЗИДЕНТНАЯ ПРОГРАММА TTY, ВЫЗЫВАЕМАЯ АВТОМАТИЧЕСКИ ПОСЛЕ НАЖАТИЯ КНОПКИ "ПОСЛАТЬ". ПРОЦЕСС ПЕРЕДАЧИ МОЖНО ПОСМОТРЕТЬ ДВАЖДЫ, ЩЕЛКНУВ ПО ПИКТОГРАММЕ TTY. В СПИСКЕ РЕЗИДЕНТНЫХ ЗАДАНИЙ ЗАДАЧА TTY РАБОТАЕТ ПОЛНОСТЬЮ АВТОНОМНО ОТ ЗАДАЧИ Эол - МАРЛ, И ПОЭТОМУ ЗАДАНИЕ Эол - МАРЛ МОЖЕТ СНИМАТЬСЯ ДО ОКОНЧАНИЯ РАБОТЫ TTY. ПОСЛЕ ОКОНЧАНИЯ СПИСКА ЗАДАНИЙ НА ПЕРЕДАЧУ ЗАДАНИЕ TTY АВТОМАТИЧЕСКИ УДАЛЯЕТСЯ ИЗ ПАМЯТИ.
28.2.6.9 Нажать кнопку ЗАКОНЧИТЬ. Происходит возврат в окно КОНТРОЛЬНЫЙ ЦЕНТР ПРОГРАММНОГО ПАКЕТА Эол - МАРЛ и операция передачи информации на этом заканчивается.
28.2.7 Завершение выпуска
28.2.7.1 Вмешательство оператора в работу программного пакета Эол - МАРЛ потребуется при завершении радиозондирования, когда выдается сообщение РАДИОЗОНД НАЧАЛ ПАДЕНИЕ, или оператор сам определяет начало падения по изменениям координат и пропаданию сигнала радиозонда. Пропадание сигнала определяется по смене знака + на - у идентификатора СИГНАЛ.
28.2.7.2 Нажать кнопку ЗАВЕРШИТЬ.
Возникнет запрос: ДЕЙСТВИТЕЛЬНО ЛИ ВЫ ХОТИТЕ ПРЕКРАТИТЬ РАДИОЗОНДИРОВАНИЕ? При положительном ответе откроется окно СОЗДАНИЕ ТЕЛЕГРАММЫ КН-4 ЧАСТЕЙ C И D И ТАЭ-3.
28.2.7.3 Процедура передачи телеграммы частей C и D отличается от процедуры передачи частей A и B тем, что, кроме окна телеграммы C и D, открывается окно таблицы ТАЭ-3. Поэтому операцию передачи информации необходимо выполнить дважды, т.е. сначала полностью передать части C и D, а затем приступить к передаче ТАЭ-3.
28.2.7.4 После передачи всех телеграмм происходит возврат в окно КОНТРОЛЬНЫЙ ЦЕНТР Эол - МАРЛ и устанавливается режим ОЖИДАНИЕ.
28.2.7.5 Нажать кнопку ВЫХОД. Возникнет запрос ДЕЙСТВИТЕЛЬНО ЛИ ВЫ ХОТИТЕ ВЫЙТИ ИЗ ПРОГРАММЫ? Необходимо ответить ДА. Закроется окно КОНТРОЛЬНЫЙ ЦЕНТР Эол - МАРЛ. На экране останется поверхность рабочего стола.
28.2.7.6 Выключить компьютер, последовательно нажав на контрольной панели заданий Windows кнопки ПУСК и ВЫКЛЮЧИТЬ, подтвердив свой выбор нажатием кнопки ДА в окне ВЫКЛЮЧЕНИЕ Windows.
Компьютер перейдет в режим отключения и через некоторое время на экране появится красная надпись на черном фоне разрешающая безопасно выключить систему.
ВНИМАНИЕ: ОТКЛЮЧАТЬ ПИТАНИЕ КОМПЬЮТЕРА МОЖНО ТОЛЬКО ПОСЛЕ ПОЯВЛЕНИЯ РАЗРЕШАЮЩЕЙ НАДПИСИ.
Для системных блоков формата ATX отключение питания происходит автоматически после появления разрешающей надписи.
28.3 Работа с данными результатов радиозондирования
28.3.1 Обработка данных проведенных выпусков
28.3.1.1 Исходные данные, с которыми работает Эол - МАРЛ, могут выбираться из файла и относиться к уже проведенным выпускам, либо могут использоваться текущие первичные данные проводимого в данный момент выпуска.
28.3.1.2 Для обработки данных проведенных выпусков в окне КОНТРОЛЬНЫЙ ЦЕНТР Эол - МАРЛ в строке меню выбрать ФОРМИРОВАНИЕ ТЕЛЕГРАММЫ ИЗ ФАЙЛА. Откроется окно ФОРМИРОВАНИЕ ТЕЛЕГРАММЫ ИЗ ФАЙЛА.
28.3.1.3 Если необходимо, то в окне КАТАЛОГИ можно указать каталог с архивом. Обычно, если в панели УСТАНОВКИ каталог архива указан, этой операции не потребуется.
28.3.1.4 В окне ПУСКИ РАДИОЗОНДОВ выбрать дату выпуска. Начиная с версии 1.3 для выбора даты выпуска надо установить двойным щелчком мыши требуемый год и месяц пуска в панелях ГОД и МЕСЯЦ.
28.3.1.5 Выбрать тип выходных телеграмм. Это можно сделать, щелкнув мышью в квадратике против выводимого документа. Возможно формирование следующих телеграмм: Слой, КН-04, Приземный слой, ТАЭ-3, Исходные данные.
Возможен выбор сразу нескольких документов. После выбора откроется доступ к кнопке ФОРМИРОВАТЬ.
28.3.1.6 Нажать кнопку ФОРМИРОВАТЬ.
Откроется окно или несколько наложенных друг на друга окон (по одному на каждую выбранную телеграмму) с текстом выводимой информации.
Для ТАЭ-3 в первом кадре формируются графики метеорологических параметров. После нажатия кнопки ДАЛЬШЕ во втором кадре формируется текст.
Дальнейшая работа по редактированию и посылке информации аналогична действиям при проведении радиозондирования.
Работа с данными из файла возможна также во время проведения радиозондирования. Потребность в этом может возникнуть, когда необходимо повторить посылку телеграммы КН-04 частей A и B после того, как основная процедура посылки частей A и B завершена.
В этом случае необходимо выбрать из архива файл, в который пишутся текущие первичные данные, и выполнить пункты с A.3.1.1 по A.3.1.6, выбрав тип документа - КН-04. Телеграмма сформируется из всех первичных данных, записанных к моменту обращения в файл, поэтому она уже будет содержать и те последующие за A и B части, которые успеют сформироваться. Отредактировать текст телеграммы так, чтобы остались только части A и B, а затем выполнить операцию передачи информации до конца.
28.3.2 Ввод и редактирование данных
При вводе данных и редактировании текста используют мышь и клавиатуру. Приемы работы с мышью и клавиатурой те же, что и при работе в распространенных редакторах текста - Microsoft Word, Лексикон.
В программном пакете Эол - МАРЛ принято следующее назначение клавиш на клавиатуре:
Для того чтобы войти в окно цифровых или текстовых данных, необходимо щелкнуть мышью внутри окна, в котором необходимо что-либо ввести. Указатель мыши превратится в курсор и курсор укажет позицию вводимого символа. Данные в окне будут считаться введенными в память, как только будет начата следующая операция вне окна (ввод данных в другое окно, изменение режима и другие операции).
БИБЛИОГРАФИЯ
2 О внесении изменений и дополнений в закон РСФСР "О плате за землю" N 22-ФЗ от 09.08.94.
3 Санитарные нормы и правила размещения радиотелевизионных и радиолокационных станций. - М.: Минздрав СССР, 1985.
4 Методические указания. Контроль и нормализация электромагнитной обстановки, создаваемой метеорологическими радиолокаторами. - Л.: Минздрав СССР, Гидрометеоиздат, 1990.
5 РД 52.04.107-86. Наставление гидрометеорологическим станциям и постам. Вып. 1. Наземная подсистема получения данных о состоянии природной среды, основные положения и нормативные документы. - Л.: Гидрометеоиздат, 1987.
6 Наставление гидрометеорологическим станциям и постам. Вып. 4. Аэрологические наблюдения на станциях. Часть 1. Шаропилотные наблюдения с одного пункта. - Л.: Гидрометеоиздат, 1980.
7 РД 52.19.162-88. Единые отраслевые нормы времени на работы, выполняемые на аэрологических станциях, оснащенных системой зондирования "Титан (АВК) - малогабаритный радиозонд". - М: Гидрометеоиздат, 1992.
8 Правила по охране труда при использовании химических веществ. ПОТ РМ 004-97 (утв. Постановлением Минтруда России от 17.09.97 N 44).
9 Инструкция по безопасной эксплуатации баллонных газогенераторов АВГ-45 и баллонов с водородом. - М.: Гидрометеоиздат, 1978.
10 Правила по технике безопасности при производстве наблюдений и работ на сети Госкомгидромета СССР. - Л.: Гидрометеоиздат, 1983.
11 Методические указания по определению и нормализации электромагнитной обстановки в местах размещения метеорологических радиолокаторов. - М.: Минздрав СССР, Главное санитарно-эпидемиологическое управление, 1985.
12 РД 153-34.0-03.150-00. Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок ПОТ РМ 016-2001 (утв. Приказом Минэнерго России от 27.12.2000 г. N 163 и Постановлением Минтруда России от 15.01.2001 г. N 3).
13 Правила безопасности при производстве водорода методом электролиза воды. Утверждены Госгортехнадзором СССР 9.10.73.
14 Методически указания по определению и гигиенической регламентации электромагнитных полей, создаваемых береговыми и судовыми радиолокационными станциями. - М.: Минздрав СССР, 1987.
15 Правила устройства и безопасной эксплуатации сосудов, работающих под давлением. ПВ 10-115-96.
16 Наставление гидрометеорологическим станциям и постам. Вып. 3. Метеорологические наблюдения на станциях. Часть 1. Метеорологические наблюдения на станциях. - Л.: Гидрометеоиздат, 1985.
21 Радиозонды МРЗ. Технические условия. Техническое описание и инструкция по эксплуатации. Л72.891.021 ТУ, ТО.
22 Инструкция о порядке устранения недостатков, обнаруженных в радиозондах МРЗ в течение гарантийного срока и предъявления претензий по качеству и комплектности. - Долгопрудный, 1990.
26 ИЮКЕ. 436331.001РЭ Инструкция по эксплуатации радиозонда РФ95 и микропроцессорного устройства РМ95.
28 Перечень гидрометеорологических документов, подлежащих хранению в органах гидрометеорологической службы и не входящих в состав гидрометфонда СССР. Утвержден ГУГМС 17.04.75. - М.: Гидрометеоиздат, 1977.
29 РД 52.19.143-98 Перечень документов Российского государственного фонда данных о состоянии окружающей природной среды. Федеральная служба России по гидрометеорологии и мониторингу окружающей среды. - М.: Гидрометеоиздат, 1998.
30 Наставление гидрометеорологическим станциям и постам. Вып. 4. Аэрологические наблюдения на станциях. Часть IIIа. Температурно-ветровое зондирование атмосферы системой "Метеорит" - РКЗ. - Л.: Гидрометеоиздат, 1973.
31 Малогабаритный аэрологический радиолокатор МАРЛ-А. Руководство по эксплуатации. ПБА 2.330.001 РЭ.
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/popravka_popravki/9/rd_52_56009.html
На правах рекламы:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
