ИЗМЕНЕНИЕ N 1 ГОСТ 18432-73 "ВТУЛКИ КОНДУКТОРНЫЕ БЫСТРОСМЕННЫЕ.
КОНСТРУКЦИЯ И РАЗМЕРЫ"
Срок введения
1 января 1980 года
"1. Настоящий стандарт распространяется на быстросменные кондукторные втулки для приспособлений к металлорежущим станкам.
Стандарт соответствует рекомендациям СЭВ по стандартизации РС 3482-72, РС 3485-72 и РС 18457-69".
Пункт 2. Чертеж. Исключить надпись: "Маркировать по ГОСТ 1835-73";
заменить слова, предельное отклонение и обозначения шероховатости поверхности: "Накатка сетчатая t ОСТ 26017" на "Рифление сетчатое по ГОСТ 21474-75";
на
;
на
;
на
;
на
;
на
;
на поле допуска по q5.
Таблица. Головка таблицы. Заменить слова: "(пред. откл. по D или
)" на "(поле допуска по q6 или q5)"; "(пред. откл. по
)" на "(поле допуска b11)".
Наименование графы "Масса 1000 шт., кг" дополнить словами: "не более"; таблица. Сноску исключить.
Пункт 2 дополнить новым абзацем (перед примером):
"Обозначения втулок - по ГОСТ 18435-73".
Пример условного обозначения изложить в новой редакции:
"Пример условного обозначения быстросменной кондукторной втулки с размерами d = 3,4 мм, D = 6,3 мм и Н = 6,3 мм:
Втулка 7051-4601/03400 f 7 ГОСТ 18432-73".
"5. Технические требования - по ГОСТ 18435-73.
6. Установочные размеры на крепление быстросменных втулок в приспособлениях указаны в рекомендуемых приложениях".
Стандарт дополнить новым приложением - 2:
Приложение 2
Рекомендуемое
УСТАНОВОЧНЫЕ РАЗМЕРЫ НА КРЕПЛЕНИЕ БЫСТРОСМЕННЫХ
ВТУЛОК В ПРИСПОСОБЛЕНИЯХ

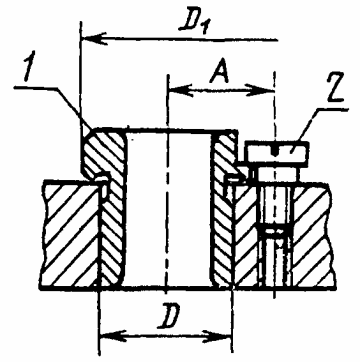

Исполнение 1

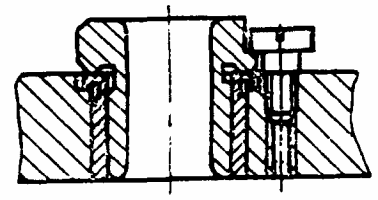

Исполнение 2

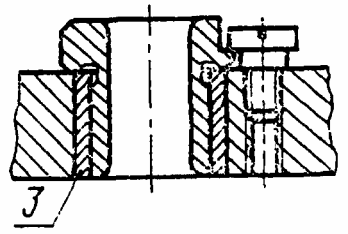

Исполнение 3
1 - быстросменная кондукторная втулка по ГОСТ 18432-73;
2 - винт по ГОСТ 9052-69; 3 - промежуточная втулка по
??????????????????????????????????????????????????????????????????
D ? D ?А (поле допуска по h12) ?Винт по ГОСТ 9052-69
? 1 ? ?
??????????????????????????????????????????????????????????????????
6,3 ?12 ?9,0 ? М4
??????????????????????????????????????????????
8,0 ?14 ?10,0 ?
?????????????????????????????????????
?16 ?11,0 ?
??????????????????????????????????????????????????????????????????
9,0 ?18 ?12,5 ? М5
??????????????????????????????????????????????
10,0 ?19 ?13,0 ?
??????????????????????????????????????????????
11,0 ?20 ?13,5 ?
??????????????????????????????????????????????
12,0 ?18 ?12,5 ?
?????????????????????????????????????
?22 ?14,5 ?
??????????????????????????????????????????????
14,0 ?24 ?15,5 ?
??????????????????????????????????????????????????????????????????
16,0 ?26 ?17,5 ? М6
??????????????????????????????????????????????
18,0 ?25 ?17,0 ?
?????????????????????????????????????
?30 ?19,5 ?
??????????????????????????????????????????????
20,0 ?32 ?20,5 ?
??????????????????????????????????????????????
22,0 ?34 ?21,5 ?
??????????????????????????????????????????????
25,0 ?36 ?22,5 ?
??????????????????????????????????????????????
28,0 ?40 ?24,5 ?
??????????????????????????????????????????????????????????????????
32,0 ?45 ?28,0 ? М8
?????????? ? ?
36,0 ? ? ?
?????????????????????????????????????
?50 ?30,5 ?
??????????????????????????????????????????????
40,0 ?56 ?33,5 ?
??????????????????????????????????????????????????????????????????
45,0 ?55 ?34,0 ? М10
?????????????????????????????????????
?63 ?38,0 ?
??????????????????????????????????????????????
50,0 ?71 ?42,0 ?
??????????????????????????????????????????????
56,0 ?65 ?39,0 ?
?????????????????????????????????????
?78 ?45,5 ?
??????????????????????????????????????????????
63,0 ?88 ?50,5 ?
