"Изменение N 4 ГОСТ 17323-71 "Топливо для двигателей. Метод определения меркаптановой и сероводородной серы потенциометрическим титрованием"
(введено в действие Постановлением Госстандарта СССР от 28.09.1984 N 3449)

Постановлением Государственного комитета СССР по стандартам от 28.09.84 N 3449 срок введения установлен

По всему тексту стандарта заменить единицу измерения и слова: мл на см³, "0,1 н. раствор" на "концентрацию 0,1 моль/дм³"; 0,01 н. на 0,01 моль/дм³.

Пункт 1.1 изложить в новой редакции: "1.1. Потенциометр типа pH-121 или любой другой, имеющий входное сопротивление не менее 10¹² Ом и цену деления шкалы не более 5 мВ.

Электроды хлорсеребряные марок ЭВЛ-1М1, ЭВЛ-1М3 сульфидсеребряные, приготовленные по п. 2.1, или сурьмяные типа ЭСТ-1.

Стенд титровальный, включающий штатив с подставкой, стакан стеклянный для титрования по ГОСТ 25336-82 В-1-150 или В-2-150 ТС с крышкой из органического стекла с отверстиями для электродов и бюретки.

Стакан стеклянный В-1-50 ТХС или В-1-50 ТС по ГОСТ 25336-82.

Мешалка стеклянная однолопастная с электромотором на 400 - 1000 мин^-1 или мешалка магнитная типа ММ-2 или ММ3м.

Колбы 2-100-2, 2-250-2, 2-1000-2 по ГОСТ 1770-74.

Цилиндры 1-25 или 3-25 и 1-50 или 3-50 по ГОСТ 1770-74.

Бюретки 6-2-1, 6-2-2, 6-2-5, 7-2-10 по ГОСТ 20292-74.

Пипетки 1-1-1, 1-1-2 или 2-1-2, 2-1-5, 2-1-10 и 2-1-20 по ГОСТ 20292-74.

Воронки стеклянные типа В любого диаметра, высотой 80 - 140 мм по ГОСТ 25336-82.

Воронки Вд-1-100 ХС и ВД-1-250 ХС по ГОСТ 25336-82.

Стаканчик для взвешивания типа СН по ГОСТ 25336-82.

Палочки стеклянные.

Серебро азотнокислое по ГОСТ 1277-75, ч.д.а., 0,1 моль/дм³.

Натрий уксуснокислый 3-водный, ч.д.а. по ГОСТ 199-78.

Натрий сернистый по ГОСТ 2053-77, ч.д.а., 3%-ный водный раствор.

Натрия гидроокись по ГОСТ 4328-77, х.ч. или ч.д.а.

Спирт этиловый ректификованный технический по ГОСТ 18300-72 (очищенный гидроокисью натрия).

Метанол-яд по ГОСТ 6995-77 или метанол-яд технический по ГОСТ 2222-78 (очищенные гидроокисью натрия и насыщенный перед употреблением уксуснокислым натрием).

Для очистки этилового спирта и метанола-яда к 1000 см³ спирта прибавляют 5 г гидроокиси натрия и после 12 - 16 ч отстоя спирт декантируют и перегоняют с дефлегматором.

Кислота серная по ГОСТ 4204-77, 20%-ный водный раствор.

Аммиак водный по ГОСТ 3760-79.

Калий йодистый по ГОСТ 4232-74, х.ч. или ч.д.а.

Толуол по ГОСТ 5789-78.

Растворитель, для приготовления которого 2,7 г тригидрата уксуснокислого натрия (NaC₂H₃O₂·3H₂O) или 1,6 г безводного уксуснокислого натрия (NaC₂H₃O₂) в 20 см³ воды, не содержащей кислорода, растворяют в 600 см³ 96%-ного этилового спирта и к полученному раствору приливают 400 см³ толуола.

Калий хлористый по ГОСТ 4234-77, х.ч. или ч.д.а., насыщенный раствор.

Кадмий сернокислый по ГОСТ 4456-75, подкисленный водный раствор, готовят следующим образом: 150 г сернокислого кадмия растворяют в дистиллированной воде, подкисляют 10 см³ раствора серной кислоты и доводят объем до 1000 см³.

Кислота соляная по ГОСТ 3118-77, 20%-ный водный раствор.

Кадмий хлористый по ГОСТ 4330-76, подкисленный водный раствор; готовят аналогично сернокислому кадмию, но подкисляют раствором соляной кислоты.

Вода дистиллированная по ГОСТ 6709-72.

Проволока серебряная диаметром 0,5 - 2,0 мм марки Ср. 999,9 или Ср. 999 по ГОСТ 7222-75.

Шлифовальный микропорошок зернистостью М10-14 по ГОСТ 3647-80.

Шлифовальная шкурка зернистостью 16 - 10 по ГОСТ 6456-82 или по ГОСТ 5009-82.

Ткань шерстяная типа "сукно"."

Пункт 4.3 дополнить словами: "За результат испытания принимают среднее арифметическое значение двух параллельных определений".

Стандарт дополнить разделом - 5:

5.1. Сходимость

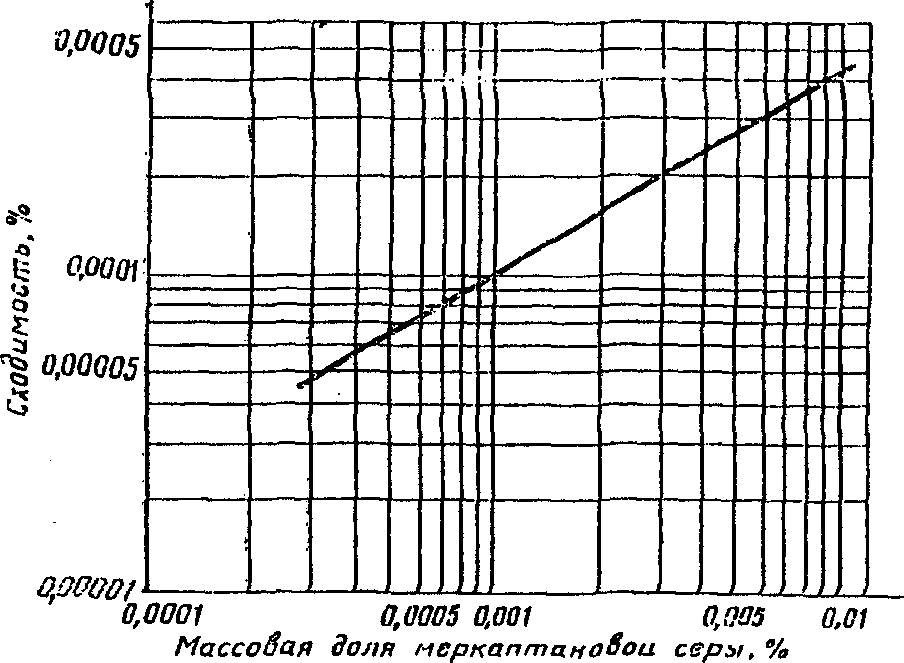

Два результата определений, полученные одним исполнителем в одной лаборатории, признаются достоверными (с 95%-ной доверительной вероятностью), если расхождение между ними не превышает значения, приведенного на графике (черт. 1) для большего результата.

5.2. Воспроизводимость

Два результата испытаний, полученные в двух разных лабораториях, признаются достоверными (с 95%-ной доверительной вероятностью), если расхождение между ними не превышает значения, приведенного на графике (черт. 2) для большего результата".
