"СП 382.1325800.2017. Свод правил. Конструкции деревянные клееные на вклеенных стержнях. Методы расчета"
(утв. и введен в действие Приказом Минстроя России от 20.12.2017 N 1688/пр)
(ред. от 19.12.2023)

1 ИСПОЛНИТЕЛЬ - Акционерное общество "Научно-исследовательский центр "Строительство" (АО "НИЦ "Строительство") - Центральный научно-исследовательский институт строительных конструкций им. В.А. Кучеренко (ЦНИИСК им. В.А. Кучеренко)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"

3 ПОДГОТОВЛЕН к утверждению Департаментом градостроительной деятельности и архитектуры Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России)

4 УТВЕРЖДЕН приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 20 декабря 2017 г. N 1688/пр и введен в действие с 21 июня 2018 г.

5 ЗАРЕГИСТРИРОВАН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)

6 ВВЕДЕН ВПЕРВЫЕ

Настоящий свод правил разработан в целях повышения уровня безопасности в зданиях и сооружениях людей и сохранности материальных ценностей в соответствии с федеральными законами от 30 декабря 2009 г. N 384-ФЗ "Технический регламент о безопасности зданий и сооружений", от 23 ноября 2009 г. N 261-ФЗ "Об энергосбережении и повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации", от 22 июля 2008 г. N 123-ФЗ "Технический регламент о требованиях пожарной безопасности".

Приведенные в настоящем своде правил требования по расчету и конструированию узловых соединений элементов деревянных конструкций, выполненных с использованием вклеенных стержней, являются развитием основных положений СП 64.13330.2017 "СНиП II-25-80 "Деревянные конструкции".

Настоящий свод правил является нормативным документом, используемым при изготовлении, проектировании и применении КДК с узловыми соединениями на вклеенных стержнях.

Работа выполнена АО "НИЦ "Строительство" - ЦНИИСК им. В.А. Кучеренко (руководитель разработки - канд. техн. наук А.А. Погорельцев, исполнители - д-р техн. наук, проф. Л.М. Ковальчук, д-р техн. наук С.Б. Турковский, канд. техн. наук А.Д. Ломакин, канд. техн. наук Ю.Ю. Славик, канд. техн. наук П.Н. Смирнов, И.А. Кондрашев, А.Н. Пьянов, Д.С. Солоницын, В.О. Стоянов, М.А. Филимонов, К.А. Устименко) при участии "Института БелНИИС" (д-р техн. наук, проф. А.Я. Найчук) и СПбГАСУ (д-р техн. наук, проф. Е.Н. Серов).

Изменение N 1 к СП 382.1325800.2017 разработано АО "НИЦ "Строительство" - ЦНИИСК им. В.А. Кучеренко (руководитель разработки - канд. техн. наук А.А. Погорельцев, ответственный исполнитель - канд. техн. наук П.Н. Смирнов, исполнители - д-р техн. наук С.Б. Турковский, канд. техн. наук А.Д. Ломакин, М.А. Филимонов) при участии Брестского ГТУ (д-р техн. наук А.Я. Найчук, Е.В. Маркечко).

(абзац введен Изменением N 1, утв. Приказом Минстроя России от 14.12.2020 N 779/пр)

Изменение N 2 разработано институтом АО "НИЦ "Строительство" - ЦНИИСК им. В.А. Кучеренко (руководитель разработки - канд. техн. наук А.А. Погорельцев, д-р техн. наук С.Б. Турковский, канд. техн. наук П.Н. Смирнов, инж. М.А. Филимонов).

(абзац введен Изменением N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

1.1 Настоящий свод правил распространяется на методы расчета и конструирования клееных деревянных конструкций (КДК), конструкций из древесины многослойной клееной из шпона (LVL), из древесины перекрестноклееной (ДПК), с узлами на вклеенных стержнях, применяемых в общественной, жилищной, промышленной и других отраслях строительства в новых, эксплуатируемых и реконструируемых зданиях и сооружениях.

(в ред. Изменения N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

1.2 Настоящий свод правил не распространяется на проектирование деревянных конструкций (ДК) гидротехнических сооружений, мостов, фундаментов и свай.

В настоящем своде правил использованы нормативные ссылки на следующие документы:

ГОСТ 5781-82 Сталь горячекатаная для армирования железобетонных конструкций. Технические условия

ГОСТ 9077-82 Кварц молотый пылевидный. Общие технические условия

ГОСТ 10587-84 Смолы эпоксидно-диановые неотвержденные. Технические условия

ГОСТ 18288-87 Производство лесопильное. Термины и определения

ГОСТ 19414-2023 Конструкции деревянные клееные. Общие требования к зубчатым клеевым соединениям

(ссылка введена Изменением N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

ГОСТ 20850-2014 Конструкции деревянные клееные несущие. Общие технические условия

ГОСТ 24705-2004 (ИСО 724:1993) Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры

(ссылка введена Изменением N 1, утв. Приказом Минстроя России от 14.12.2020 N 779/пр)

ГОСТ 27751-2014 Надежность строительных конструкций и оснований. Основные положения

ГОСТ 30247.0-94 (ИСО 834-75) Конструкции строительные. Методы испытаний на огнестойкость. Общие требования

(в ред. Изменения N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

ГОСТ 30247.1-94 Конструкции строительные. Методы испытаний на огнестойкость. Несущие и ограждающие конструкции

ГОСТ 31938-2022 Арматура композитная полимерная для армирования бетонных конструкций. Общие технические условия

(в ред. Изменения N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

Ссылка исключена с 20.01.2024. - Изменение N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр

ГОСТ 33081-2014 Конструкции деревянные клееные несущие. Классы прочности элементов конструкций и методы их определения

ГОСТ 33082-2014 Конструкции деревянные. Методы определения несущей способности узловых соединений

(ссылка введена Изменением N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

ГОСТ 33124-2021 Брус многослойный клееный из шпона. Технические условия

(ссылка введена Изменением N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

ГОСТ Р 56705-2015 Конструкции деревянные для строительства. Термины и определения

ГОСТ Р 56710-2015 Соединения на вклеенных стержнях для деревянных конструкций. Технические условия

ГОСТ Р 58459-2019 Конструкции деревянные. Определение нормативных и расчетных значений механических свойств древесины и материалов на ее основе

(ссылка введена Изменением N 1, утв. Приказом Минстроя России от 14.12.2020 N 779/пр)

ГОСТ Р 58558-2019 Конструкции деревянные. Вклеенные стержни. Методы испытаний по определению нормативных значений механических характеристик

(ссылка введена Изменением N 1, утв. Приказом Минстроя России от 14.12.2020 N 779/пр)

ГОСТ ISO 898-1-2014 Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 1. Болты, винты и шпильки установленных классов прочности с крупным и мелким шагом резьбы

(ссылка введена Изменением N 1, утв. Приказом Минстроя России от 14.12.2020 N 779/пр)

ГОСТ ISO 3506-1-2014 Механические свойства крепежных изделий из коррозионно-стойкой нержавеющей стали. Часть 1. Болты, винты и шпильки

(ссылка введена Изменением N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

СП 14.13330.2018 "СНиП II-7-81* Строительство в сейсмических районах" (с изменениями N 2, N 3)

(в ред. Изменения N 1, утв. Приказом Минстроя России от 14.12.2020 N 779/пр, Изменения N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

СП 16.13330.2017 "СНиП II-23-81* Стальные конструкции" (с изменениями N 1, N 2, N 3, N 4, N 5)

(в ред. Изменения N 1, утв. Приказом Минстроя России от 14.12.2020 N 779/пр, Изменения N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

СП 28.13330.2017 "СНиП 2.03.11-85 Защита строительных конструкций от коррозии" (с изменениями N 1, N 2, N 3)

(в ред. Изменения N 1, утв. Приказом Минстроя России от 14.12.2020 N 779/пр, Изменения N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

СП 63.13330.2018 "СНиП 52-01-2003 Бетонные и железобетонные конструкции. Основные положения" (с изменениями N 1, N 2)

(в ред. Изменения N 1, утв. Приказом Минстроя России от 14.12.2020 N 779/пр, Изменения N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

СП 64.13330.2017 "СНиП II-25-80 Деревянные конструкции" (с изменениями N 1, N 2, N 3)

(в ред. Изменения N 1, утв. Приказом Минстроя России от 14.12.2020 N 779/пр, Изменения N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

СП 70.13330.2012 "СНиП 3.03.01-87 Несущие и ограждающие конструкции" (с изменениями N 1, N 3, N 4, N 5)

(в ред. Изменения N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

СП 299.1325800.2017 Конструкции деревянные с узлами на винтах. Правила проектирования (с изменением N 1)

(ссылка введена Изменением N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

Примечание - При пользовании настоящим сводом правил целесообразно проверить действие ссылочных документов в информационной системе общего пользования - на официальном сайте федерального органа исполнительной власти в сфере стандартизации в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего свода правил в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил целесообразно проверить в Федеральном информационном фонде стандартов.

В настоящем своде правил применены термины по ГОСТ 18288, ГОСТ Р 56705, а также следующие термины с соответствующими определениями:

3.1 вклеенный стержень: Стержень из материала повышенной прочности (стали, алюминиевого сплава, композита и др.), вклеенный в просверленное в древесине отверстие.

3.2 наклонный стержень: Стержень, вклеенный в отверстие, просверленное в древесине под углом к волокнам.

3.3 поперечное армирование: Армирование деревянных конструкций наклонно вклеенными стержнями.

3.4 поперечный стержень: Наклонно вклеенный стержень при угле наклона к волокнам (90 +/- 20)°.

3.5 винтовая арматура: Арматура периодического профиля с серповидными поперечными выступами, расположенными с образованием конфигурации винтовой резьбы.

(п. 3.5 введен Изменением N 1, утв. Приказом Минстроя России от 14.12.2020 N 779/пр)

3.6 клеевинтовой стержень: Стержень со спиральной нарезкой, образующей резьбу в детали, древесина в отверстии которой пропитана клеем, устанавливаемый путем ввинчивания.

(п. 3.6 введен Изменением N 1, утв. Приказом Минстроя России от 14.12.2020 N 779/пр)

4.1 В настоящем своде правил применены следующие сокращения:

ДК - деревянные конструкции;

ДПК (CLT) - древесина перекрестноклееная;

(введено Изменением N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

ДШК (LVL) - конструкции клееные из шпона;

КДК - клееные деревянные конструкции.

В настоящем своде правил применены следующие обозначения:

M - изгибающий момент;

N - продольная сила;

Q - поперечная сила.

E₀, E - модуль упругости древесины и фанеры вдоль волокон;

E₉₀ - модуль упругости древесины и фанеры поперек волокон;

G_0,90, G - модуль сдвига древесины относительно осей, направленных вдоль и поперек волокон;

m - коэффициент приведения к древесине;

m_а - коэффициент, учитывающий влияние пропитки антипиренами;

m_в - коэффициент условий эксплуатации конструкций;

m_дл - коэффициент, учитывающий длительную нагрузку;

m_о - коэффициент, учитывающий ослабления сечения растянутых и изгибаемых элементов;

m_п - коэффициент перехода для расчетных сопротивлений сосны к соответствующим значениям других пород древесины;

m_с.с - коэффициент, учитывающий срок службы;

m_т - коэффициент температурных условий;

- расчетное сопротивление клеевого шва выдергиванию или продавливанию стержней, при влажности древесины 12% для режима нагружения А, в сооружениях 2-го класса функционального назначения, при сроке эксплуатации не более 50 лет;

- расчетное сопротивление клеевого шва выдергиванию или продавливанию стержня, вклеенного под углом к волокнам;

R_вс.0 - расчетное сопротивление клеевого шва выдергиванию или продавливанию стержня, вклеенного вдоль волокон;

R_и - расчетное сопротивление древесины изгибу вдоль волокон;

R_р - расчетное сопротивление древесины растяжению вдоль волокон;

R_р90 - расчетное сопротивление древесины растяжению поперек волокон;

R_с - расчетное сопротивление древесины сжатию вдоль волокон;

R_с90 - расчетное сопротивление древесины сжатию поперек волокон;

R_ск - расчетное сопротивление древесины сдвигу вдоль волокон;

R_см - расчетное сопротивление древесины смятию вдоль волокон;

T - расчетная несущая способность связи.

b - ширина поперечного сечения;

d - номинальный диаметр стержней арматурной стали, анкеров, болтов, гвоздей, шурупов и др.;

d_h - диаметр головки винта, шурупа или наружный диаметр шайбы;

d_о - диаметр отверстия;

F - площадь поперечного сечения элемента;

F_бр - площадь поперечного сечения элемента брутто;

F_нт - площадь поперечного сечения элемента нетто;

F_расч - расчетная площадь поперечного сечения элемента;

F_ск - расчетная площадь скалывания;

F_см - расчетная площадь смятия;

h - высота поперечного сечения;

I - момент инерции поперечного сечения элемента;

I_бр - момент инерции поперечного сечения элемента брутто;

I_нт - момент инерции поперечного сечения элемента нетто;

I_пр - приведенный момент инерции поперечного сечения элемента;

l - пролет, длина элемента;

l₀ - расчетная длина элемента;

l_н - глубина заделки нагеля;

l_р - расчетная длина стержня;

l_см - длина площадки смятия;

r - радиус инерции сечения;

S - статический момент поперечного сечения элемента;

S'_бр - статический момент брутто сдвигаемой части поперечного сечения элемента;

S₁ - расстояние вдоль волокон между осями вклеенных стержней;

S₂ - расстояние поперек волокон между осями вклеенных стержней;

S₃ - расстояние от боковой грани до оси вклеенного стержня;

W - момент сопротивления поперечного сечения элемента;

W_пр - приведенный момент сопротивления поперечного сечения элемента;

W_расч - расчетный момент сопротивления поперечного сечения элемента.

f - прогиб элемента;

k_с - коэффициент податливости соединений;

n - число винтов, шурупов в соединении;

n_рас - расчетное число винтов, шурупов в соединении;

n_ш - расчетное число швов в элементе.

5.1 При проектировании КДК на вклеенных и клеевинтовых (далее - на вклеенных) стержнях следует руководствоваться требованиями СП 70.13330, предусматривать их защиту от увлажнения, биоповреждения, от коррозии (для конструкций, эксплуатируемых в условиях агрессивных сред) в соответствии с нормами по проектированию защиты строительных конструкций от коррозии СП 28.13330, от воздействия огня в случае пожара в соответствии с [1], а также с учетом сейсмических воздействий при строительстве в сейсмических районах согласно СП 14.13330.

(в ред. Изменения N 1, утв. Приказом Минстроя России от 14.12.2020 N 779/пр)

5.2 Допускается использовать КДК для условий постоянного или периодического длительного нагрева (температура окружающего воздуха выше 35 °C, но не более 50 °C) при относительной влажности воздуха не менее 50%.

5.3 Долговечность КДК должна быть обеспечена конструкционными мерами в соответствии с указаниями СП 64.13330.2017 (пункты 9.44 - 9.56) или конструкционными мерами и защитной обработкой, предусматривающей их предохранение от увлажнения, биоповреждения и возгорания. Огнезащитную обработку влагостойкими огнезащитными составами следует выполнять до монтажа конструкций, невлагостойкими - после устройства кровли и теплового контура (в холодный период).

(в ред. Изменения N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

6.1.1 Для изготовления КДК, в том числе для блоков стен и перекрытий, оснащенных закладными деталями на вклеенных и клеевинтовых стержнях, следует применять древесину хвойных пород, кроме древесины лиственницы. Качество древесины должно соответствовать дополнительным требованиям, указанным в приложении Б СП 64.13330.2017.

(в ред. Изменения N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

Прочность древесины соответствующих сортов или классов прочности, а также прочность клееных элементов должны быть не ниже нормативных сопротивлений, приведенных в приложении В СП 64.13330.2017.

В зависимости от температурно-влажностных условий эксплуатации (классов условий эксплуатации) следует предъявлять требования к максимальным значениям эксплуатационной влажности древесины и учитывать зависимость ее прочности от этих значений.

Клееная древесина должна удовлетворять требованиям ГОСТ 19414, ГОСТ 20850, ГОСТ 33081.

(в ред. Изменения N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

6.1.2 Следует изготовлять LVL/ДШК из шпона древесины хвойных пород или березы в соответствии с требованиями ГОСТ 33124. Прочность ДШК должна быть не ниже нормативных сопротивлений, приведенных в СП 64.13330.2017 (приложение В).

ДПК следует изготовлять в соответствии с требованиями ГОСТ Р 56706.

(п. 6.1.2 в ред. Изменения N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

6.1.3 Для вклеивания стержней следует использовать эпоксидные клеи (приложение А). Для конструкций, эксплуатируемых при температуре окружающего воздуха выше 35 °C, или для обеспечения повышенной огнестойкости соединения следует применять эпоксидные клеи с температурой стеклования 60 °C и выше.

(в ред. Изменения N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

Возможность использования других типов клея и видов наполнителя для вклеивания стержней должна быть обоснована испытаниями с определением физико-механических характеристик и технологических параметров.

(в ред. Изменения N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

6.1.4 Влажность древесины при вклеивании стержней должна быть в интервале от 8% до 14% в зависимости от условий эксплуатации конструкций (см. приложение А СП 64.13330.2017). Не допускается использование вклеенных стержней для клееных пакетов с компенсационными прорезями в слоях.

6.1.5 Диаметр отверстия в древесине должен превышать:

- номинальный диаметр одиночно вклеиваемого стержня из арматуры периодического профиля классов А300 - А600 и композитной арматуры периодического профиля на 4 - 5 мм;

- номинальный диаметр группы вклеиваемых стержней, объединенных стальной деталью на сварке из арматуры периодического профиля классов А300 - А600, на 5 - 7 мм;

- наружный диаметр резьбы винтовых стержней на 2 мм;

- внутренний диаметр резьбы клеевинтовых стержней на 0 - 0,5 мм;

- диаметр гладких стержней (для вклеенных нагелей) на 2 мм.

(п. 6.1.5 в ред. Изменения N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

6.1.6 Для стальных элементов, используемых в узлах на вклеенных стержнях и при поперечном армировании деревянных конструкций, следует применять стали в соответствии с СП 16.13330 и арматурные стали в соответствии с СП 63.13330. В соединениях элементов конструкций, эксплуатируемых в условиях агрессивной по отношению к стали среды, следует использовать коррозионно-стойкие стали.

(в ред. Изменения N 1, утв. Приказом Минстроя России от 14.12.2020 N 779/пр)

6.1.7 В композитных конструкциях из КДК и бетона (9.6) используют тяжелый бетон классов B20 и выше.

6.1.8 Для защитной обработки ДК материалы следует выбирать в соответствии с положениями СП 28.13330.

6.2.1 Для конструкций на вклеенных стержнях следует использовать стержни повышенной прочности из стали, сплавов, композитов и других материалов.

(в ред. Изменения N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

6.2.2 Стальные стержни следует выполнять из арматуры периодического профиля классов A300 - A600 и из круглой стали и арматуры класса A240 с нарезкой на всю расчетную длину (глубину) вклеивания.

Допускается использовать винтовую арматуру с формой профиля, образующей винтовую резьбу, в том числе с соответствующими гайками без сварки в узлах.

(в ред. Изменения N 1, утв. Приказом Минстроя России от 14.12.2020 N 779/пр, Изменения N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

Для вклеенных нагелей допускается использовать круглую сталь и арматуру класса A240 без нарезки (резьбы).

Стержни допускается защищать от коррозии гальваническим или термодиффузионным цинкованием толщиной до 60 мкм.

(в ред. Изменения N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

6.2.3 Стержни из сплавов должны иметь нарезку (резьбу) на всю расчетную длину (глубину) вклеивания.

(в ред. Изменения N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

6.2.4 Стержни из композитных материалов следует выполнять из стеклопластика, базальтопластика, углепластика и других композитных материалов. Композитные стержни должны иметь периодическое сечение, кроме нагелей, которые должны иметь круглое сечение.

(в ред. Изменения N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

6.2.5 Клеевинтовые стержни следует выполнять классов прочности 5.6 - 12.9 по ГОСТ ISO 898-1 или из коррозионно-стойкой нержавеющей стали по ГОСТ ISO 3506-1, с крупной резьбой по всей длине по ГОСТ 24705.

(п. 6.2.5 в ред. Изменения N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

7.1 Нормативные и расчетные сопротивления КДК и ДШК следует принимать по СП 64.13330.2017.

7.2 Нормативные и расчетные сопротивления стержней из стальной арматуры следует принимать по СП 63.13330.2012. Расчетные сопротивления винтовых стержней принимают по СП 16.13330, как для болтов класса прочности 5.6 - 12.9.

(в ред. Изменения N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

7.3 Нормативные и расчетные сопротивления стержней из композитной полимерной арматуры следует определять с учетом данных по пределам прочности, приведенных в ГОСТ 31938.

7.4 Расчетное сопротивление клеевого шва выдергиванию или продавливанию стержней, или древесины на сдвиг в клеевинтовом соединении, в конструкциях из древесины ели, сосны или лиственницы европейской следует определять по формуле

(в ред. Изменения N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

где - расчетное сопротивление выдергиванию или продавливанию стержней, МПа, приведенное в таблице 7.1, влажностью 12% для режима нагружения А, согласно таблице 7.2, в сооружениях 2-го класса функционального назначения, согласно приложению А СП 64.13330.2017, при сроке эксплуатации 50 лет;

R_квс^А - расчетное сопротивление выдергиванию или продавливанию клеевинтовых стержней, МПа, принимаемое по 8.7.1 для древесины влажностью 12% для режима нагружения А, согласно таблице 7.2, в сооружениях 2-го класса функционального назначения согласно СП 64.13330.2017 (приложение А) при сроке эксплуатации 50 лет;

(введено Изменением N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

m_дл - коэффициент длительной прочности, учитывающий сочетание действующих нагрузок, значение которого следует принимать по таблице 7.2;

- произведение коэффициентов условий работы (7.5).

Расчетные сопротивления выдергиванию или продавливанию стержней R^А для других пород древесины устанавливают путем умножения значений, приведенных в таблице 7.1, на переходные коэффициенты m_п, указанные в таблице 7.3.

Расчетные сопротивления выдергиванию или продавливанию клееввинченных стержней принимаются по результатам испытаний в соответствии с ГОСТ Р 58459.

(абзац введен Изменением N 1, утв. Приказом Минстроя России от 14.12.2020 N 779/пр)

7.5 При определении расчетного сопротивления в соответствующих случаях следует применять коэффициенты условий работы:

а) для различных условий эксплуатации конструкций - коэффициент m_в, указанный в таблице 7.4;

б) конструкций, эксплуатируемых при установившейся температуре воздуха ниже плюс 35 °C, - коэффициент m_т = 1; при температуре плюс 50 °C - коэффициент m_т = 0,8. Для промежуточных значений температуры коэффициент принимают по интерполяции;

в) элементов, подвергнутых глубокой пропитке антипиренами под давлением, - коэффициент m_а = 0,9;

г) в зависимости от срока службы - коэффициент m_с.с, указанный в таблице 7.5_.

8.1.1 Действующее на вклеенный стержень усилие не должно превышать расчетного значения несущей способности вклеенного стержня T.

8.1.2 При определении несущей способности вклеенного стержня T принимают меньшее значение из прочности клеевого шва на выдергивание или продавливание и прочности материала стержня.

8.2.1 Соединения на стержнях, вклеенных вдоль волокон древесины, допускаются только в комбинации с поперечно или наклонно вклеенными стержнями. Стержни вклеивают в круглые отверстия или прямоугольные пазы на боковых гранях, заглубленных от двух диаметров стержня d, но не менее чем на 25 мм (рисунок 8.1).

(в ред. Изменения N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

Не допускается применение клееввинченных стержней, расположенных вдоль волокон древесины.

(абзац введен Изменением N 1, утв. Приказом Минстроя России от 14.12.2020 N 779/пр)

8.2.2 Расчетное значение несущей способности на выдергивание или продавливание T_вс0, МН, стержня, вклеиваемого вдоль волокон, в растянутых и сжатых стыках элементов деревянных конструкций из сосны и ели следует определять по формуле

где R_вс0 - расчетное сопротивление выдергиванию или продавливанию стержня, вклеенного вдоль волокон, МПа, определяемое по формуле (7.1) и позиции 1 таблицы 7.1;

d₁ - диаметр отверстия, м;

l_р - расчетная длина стержня, м, определяемая по формуле

здесь l - длина заделываемой части стержня, м, которую следует принимать по расчету, но не менее 10d;

l_о = 3d - глубина возможного снижения прочности клеевой прослойки при сварке; для стержней без сварки l_о = 0;

d - диаметр вклеиваемого стержня, м;

k_с - коэффициент, учитывающий неравномерность распределения напряжений сдвига в зависимости от длины заделываемой части стержня, который следует определять по формуле

здесь a_c = 1,2;

b_c = 0,02;

- площадь сечения стержня, м²;

- расчетное сопротивление материала стержня, МПа.

(п. 8.2.2 в ред. Изменения N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

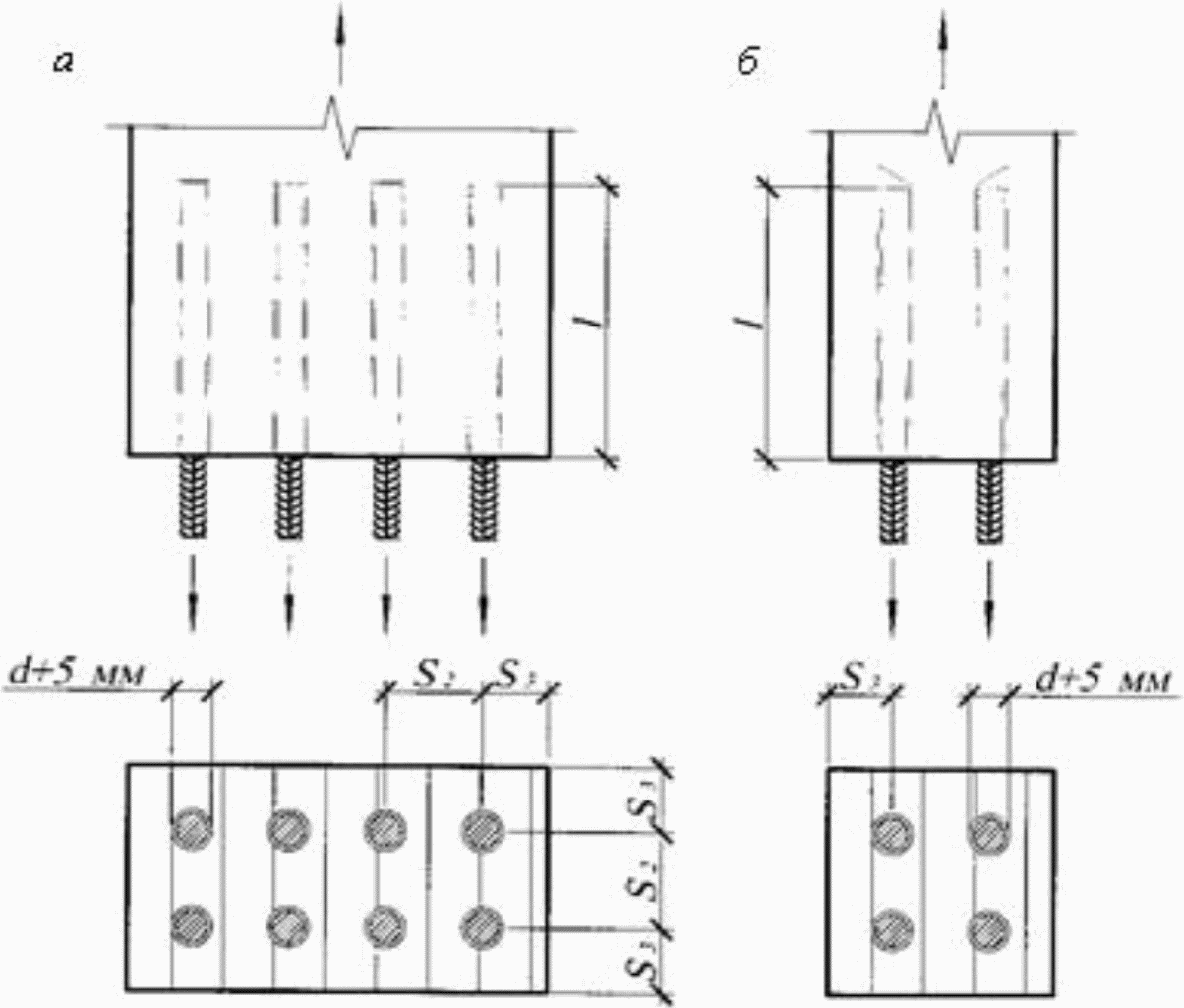

8.2.3 Расстояние между осями вклеенных стержней, работающих на выдергивание или продавливание вдоль волокон, следует принимать не менее S₂ = 3d, а до наружных граней - не менее S₃ = 2d.

8.3.1 Расчетное значение несущей способности , МН, стержня, вклеиваемого под углом к волокнам, на выдергивание или продавливание в стыках КДК следует определять по формуле

где - расчетное сопротивление древесины выдергиванию или продавливанию стержня, вклеенного под углом к волокнам, принимаемое по формуле (7.1) и позиции 2 таблицы 7.1, МПа;

k_d - коэффициент, учитывающий зависимость расчетного сопротивления от диаметра стержня

здесь a_d = 1,12;

b_d = 0,1.

Для стержней, работающих на выдергивание в зоне растягивающих напряжений вдоль волокон древесины, превышающих 20% расчетного сопротивления древесины растяжению, значения коэффициента следует определять по формуле

где ;

- максимальные растягивающие напряжения, МПа.

В других зонах .

(п. 8.3.1 в ред. Изменения N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

8.3.2 Минимальное расстояние от боковых граней пакета до оси стержня принимают не менее 2d и не менее 30 мм; между осями стержней по ширине пакета расстояние должно быть не менее 2d; от торца пакета вдоль волокон до оси стержня - не менее 100 мм; между стержнями вдоль волокон при угле наклона стержней к направлению волокон не более 30° - не менее 14d, при от 30° до 60° - 10d, при более 60° - 7,5d.

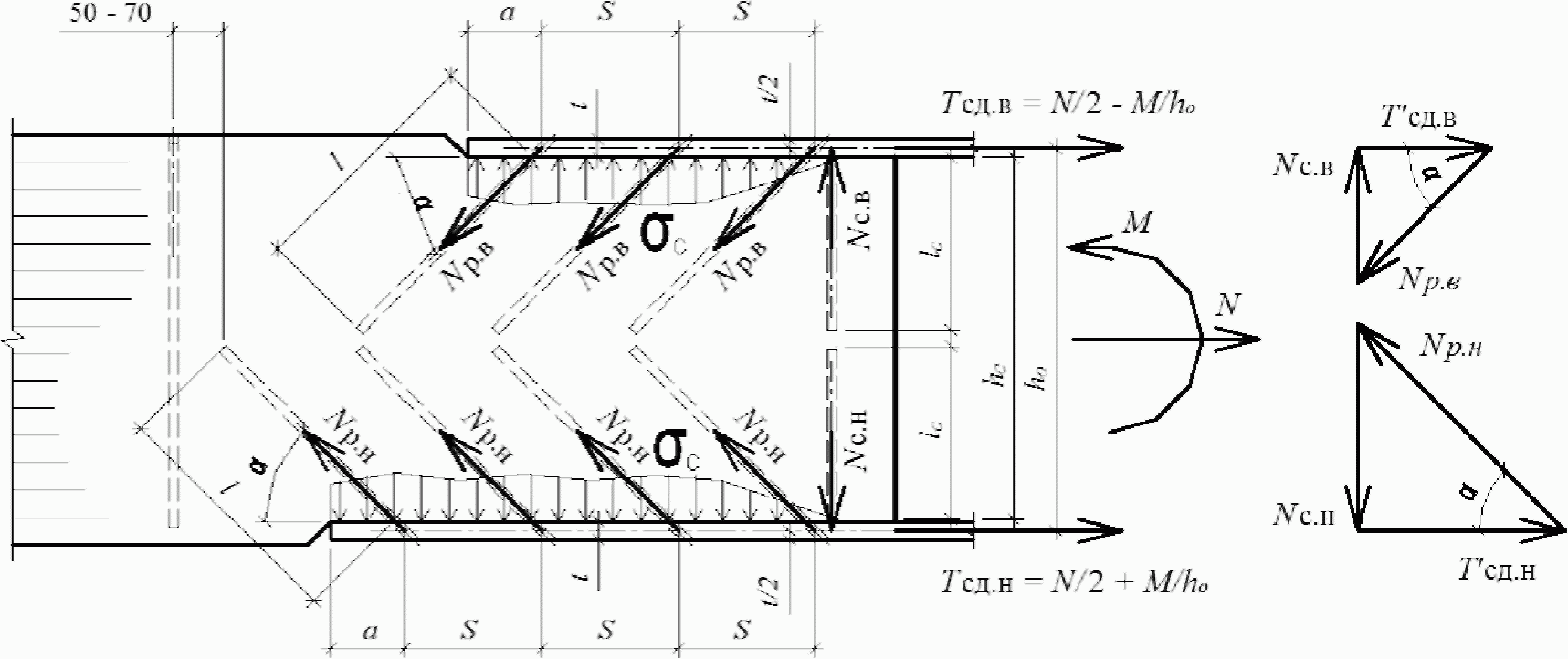

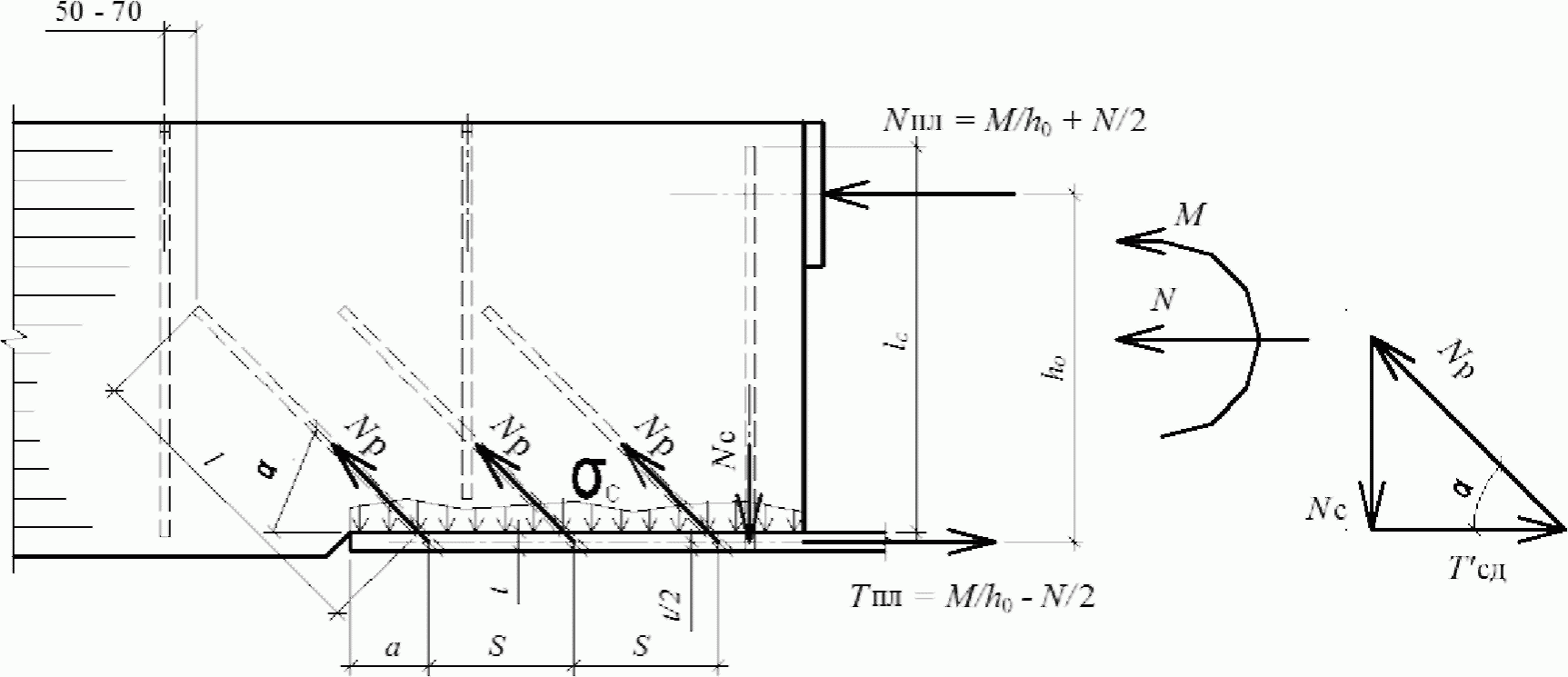

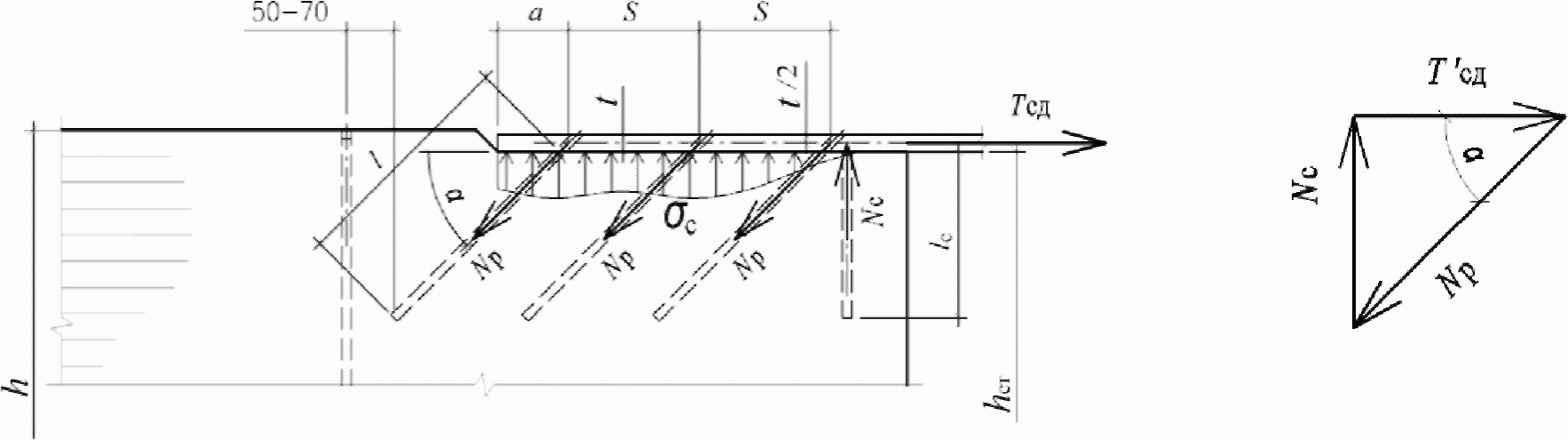

8.4.1 В соединении, работающем на сдвиг, наклонно вклеенные стержни являются связями сдвига. Расчетное сдвигающее усилие T'_сд, приходящееся на один наклонно вклеенный стержень, следует определять по формуле

где T_сд - расчетное сдвигающее усилие, кН;

n_вс - количество вклеенных стержней;

k_с.р - коэффициент совместной работы.

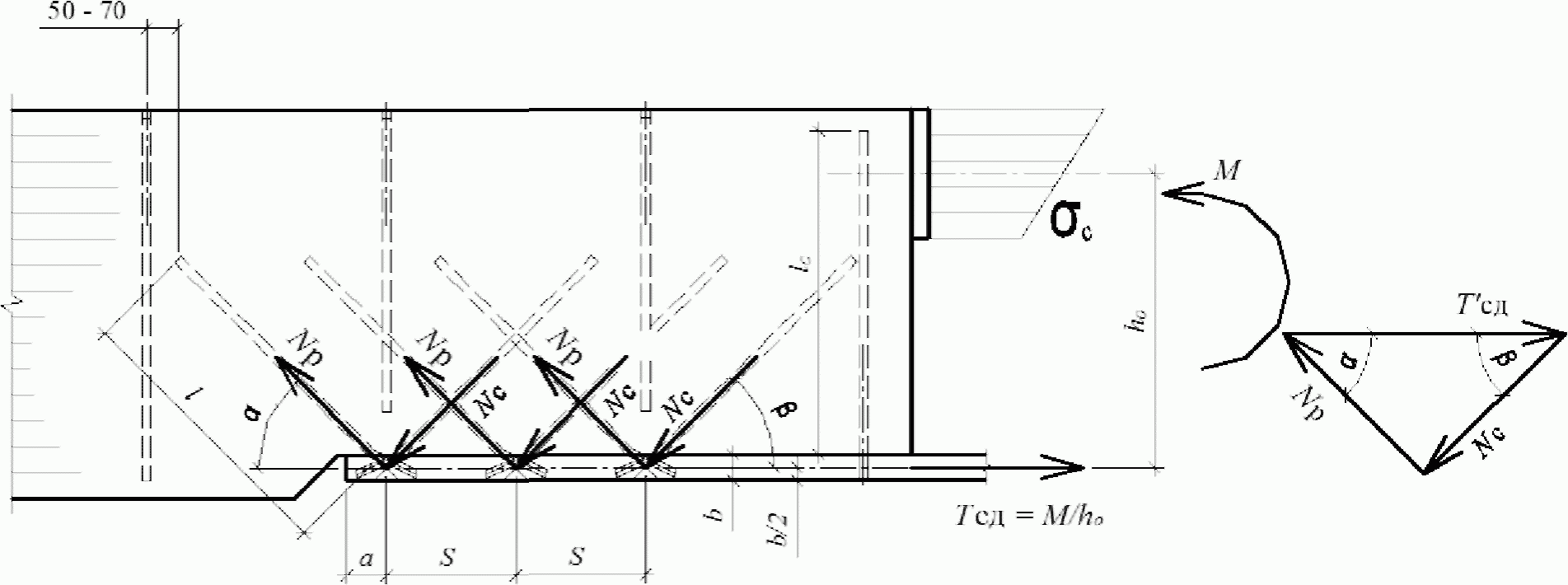

8.4.2 В соединении, работающем на сдвиг, с наклонно вклеенными стержнями, работающий на выдергивание (растяжение), при наличии прижима по плоскости сплачивания или поперечно вклеенного стержня (рисунок 8.2, а), значение расчетного усилия растяжения в наклонно вклеенном стержне N_р должно удовлетворять условию:

где - несущая способность стержня, работающего на выдергивание (8.3.1);

- угол наклона вклеенной связи к плоскости сдвига.

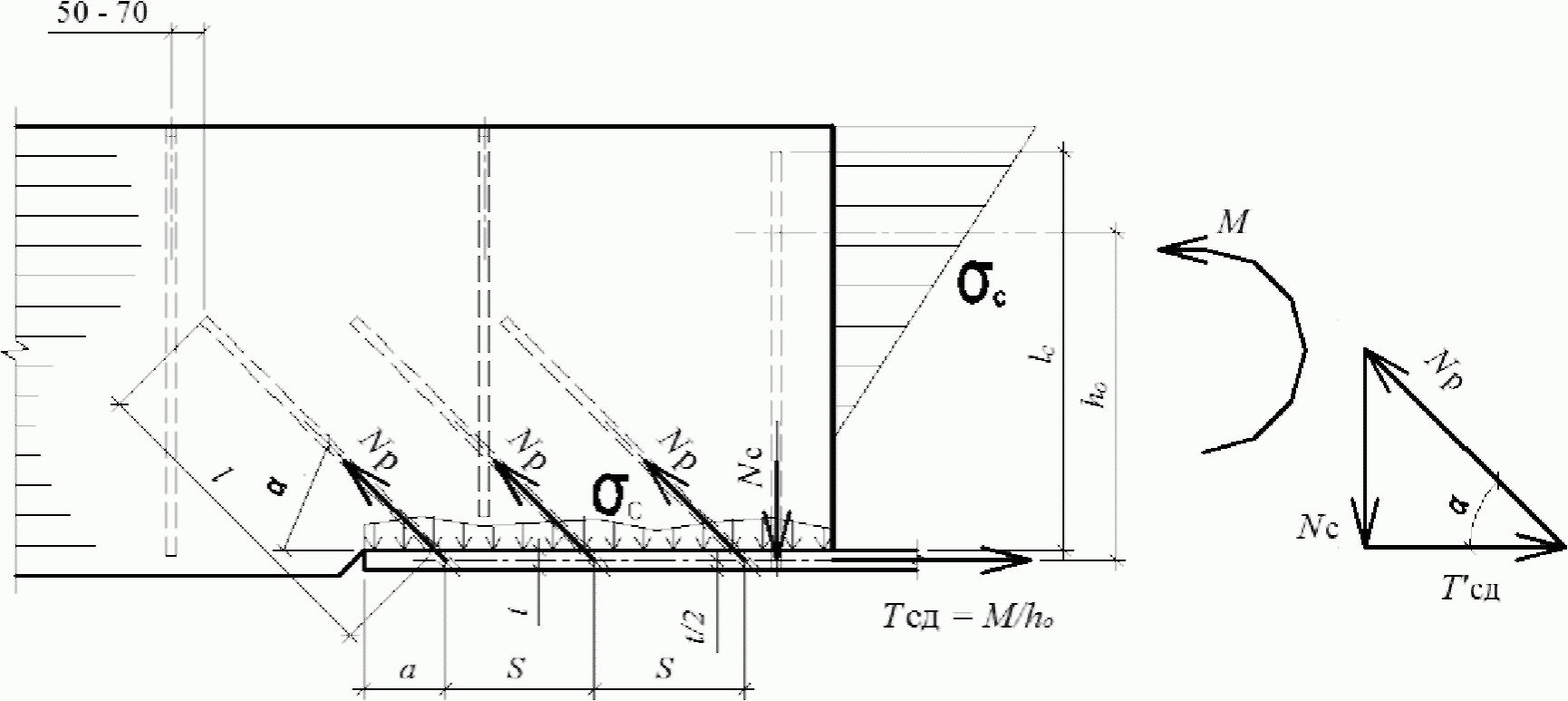

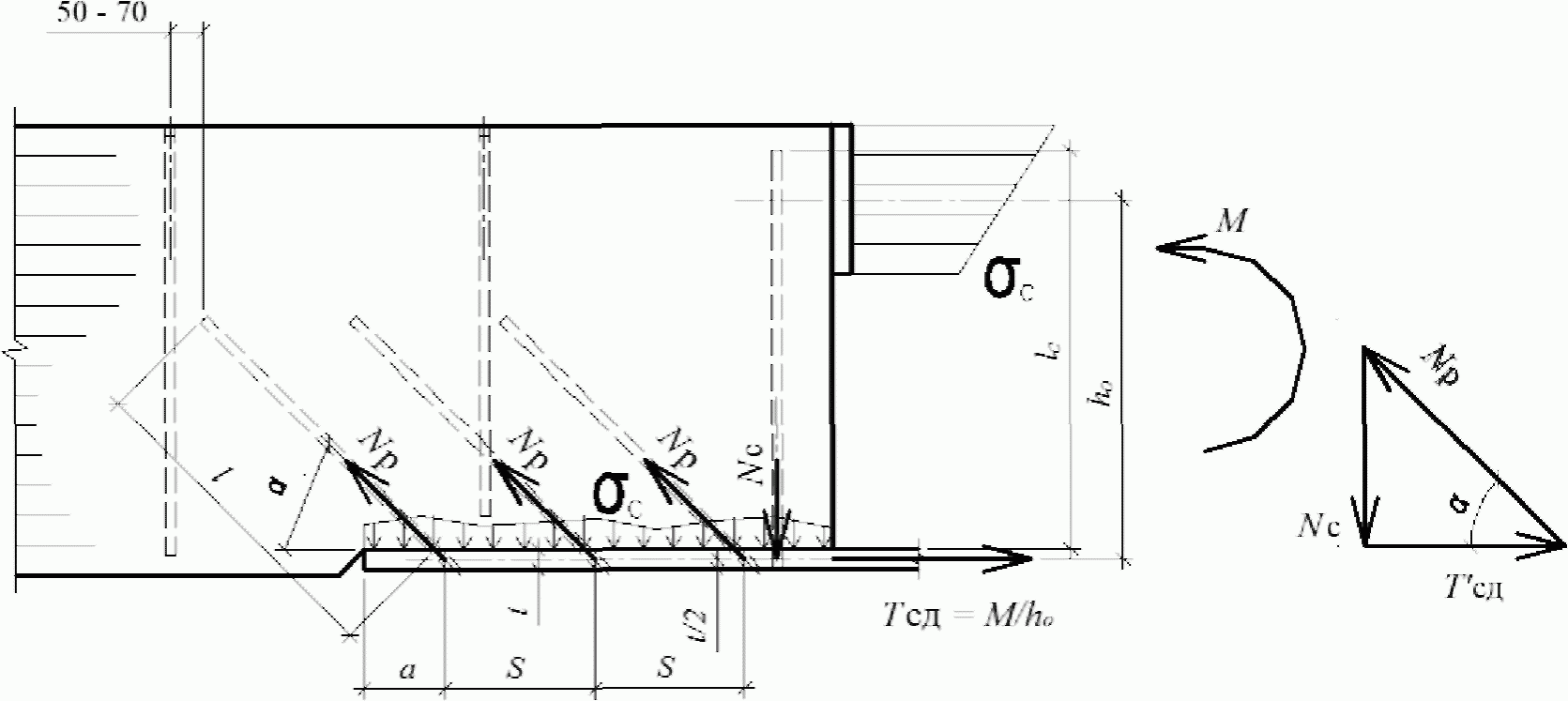

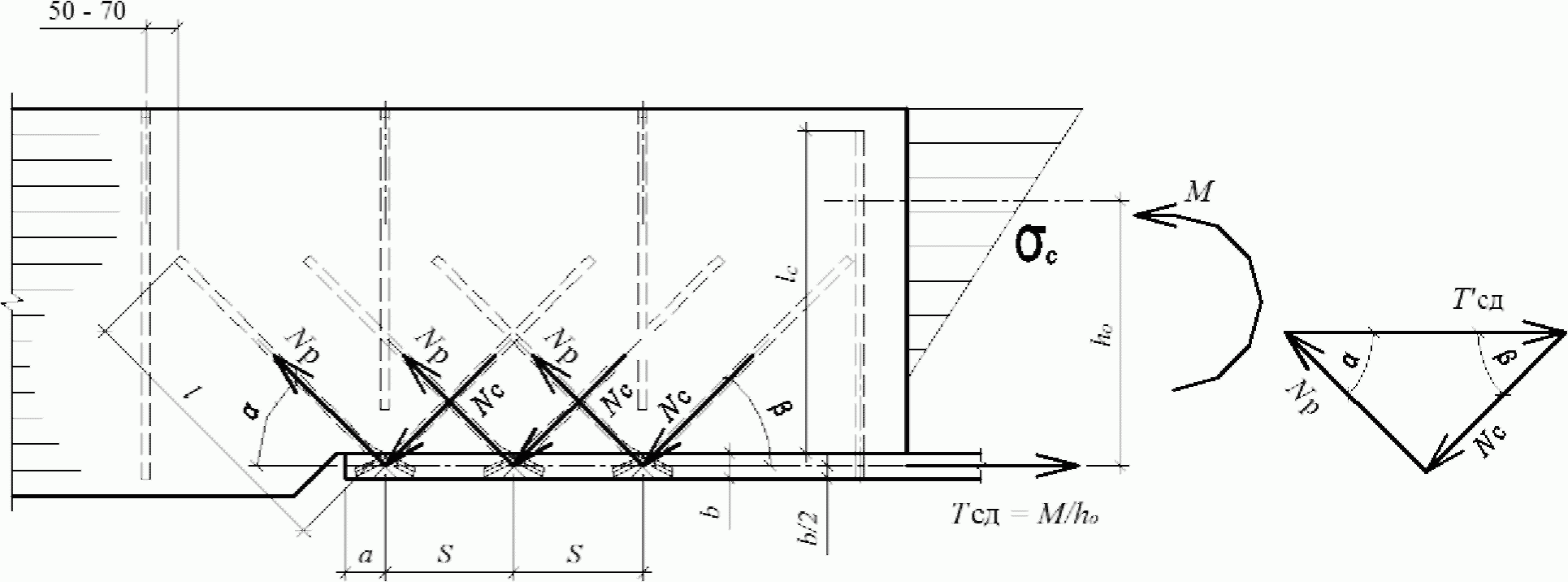

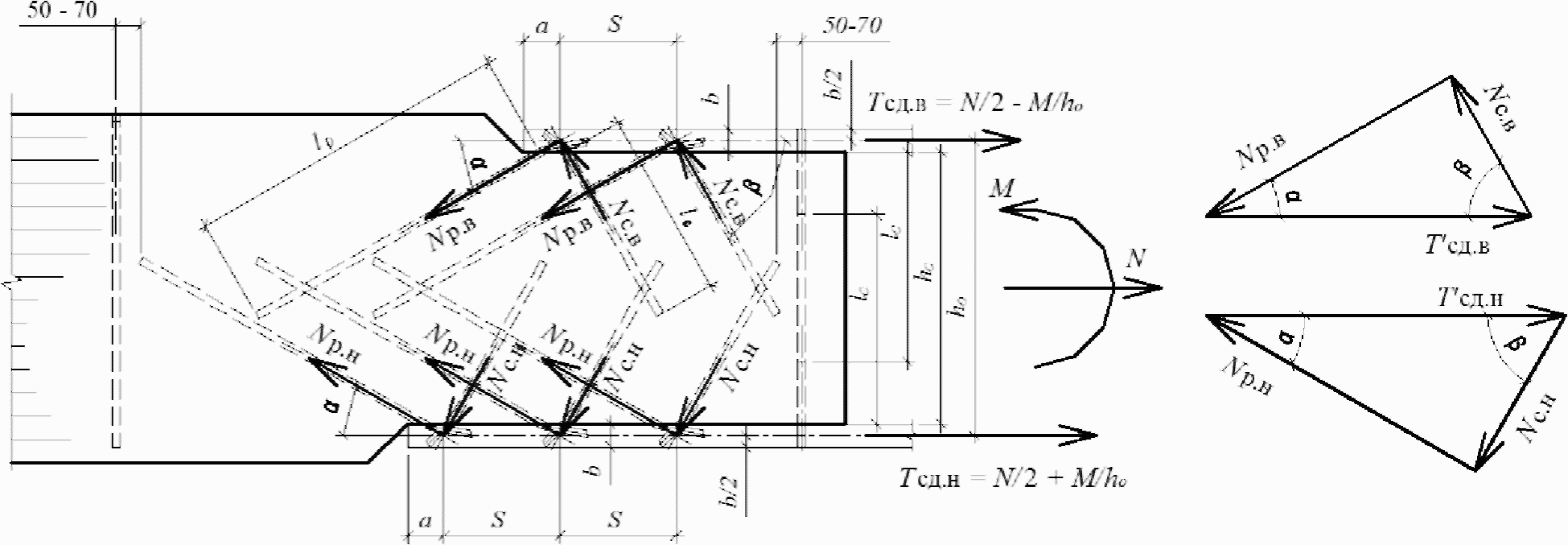

Усилие прижима N_с, соответствующее одному наклонно вклеенному стержню, вызывающее смятие под пластиной и сжатие в поперечно вклеенном стержне, следует определять по формуле

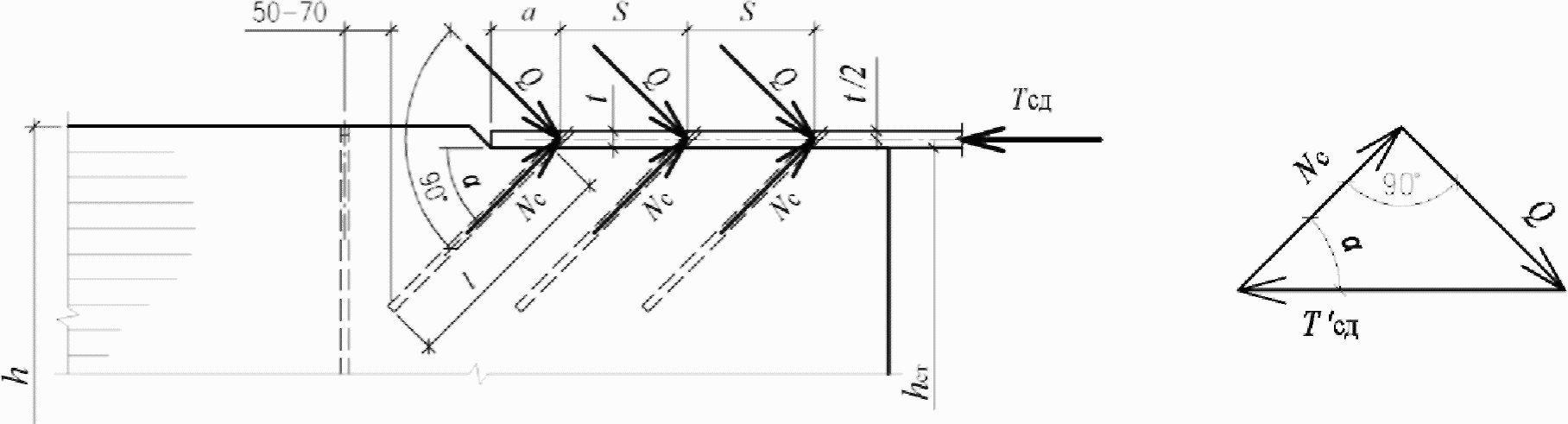

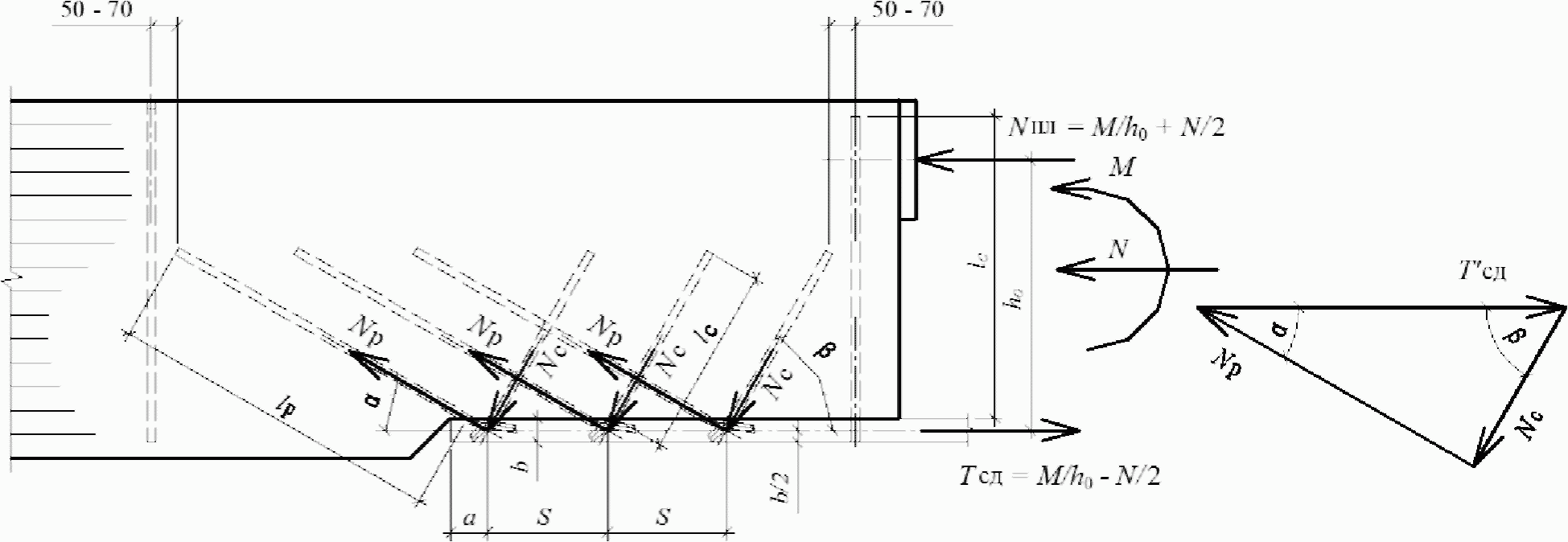

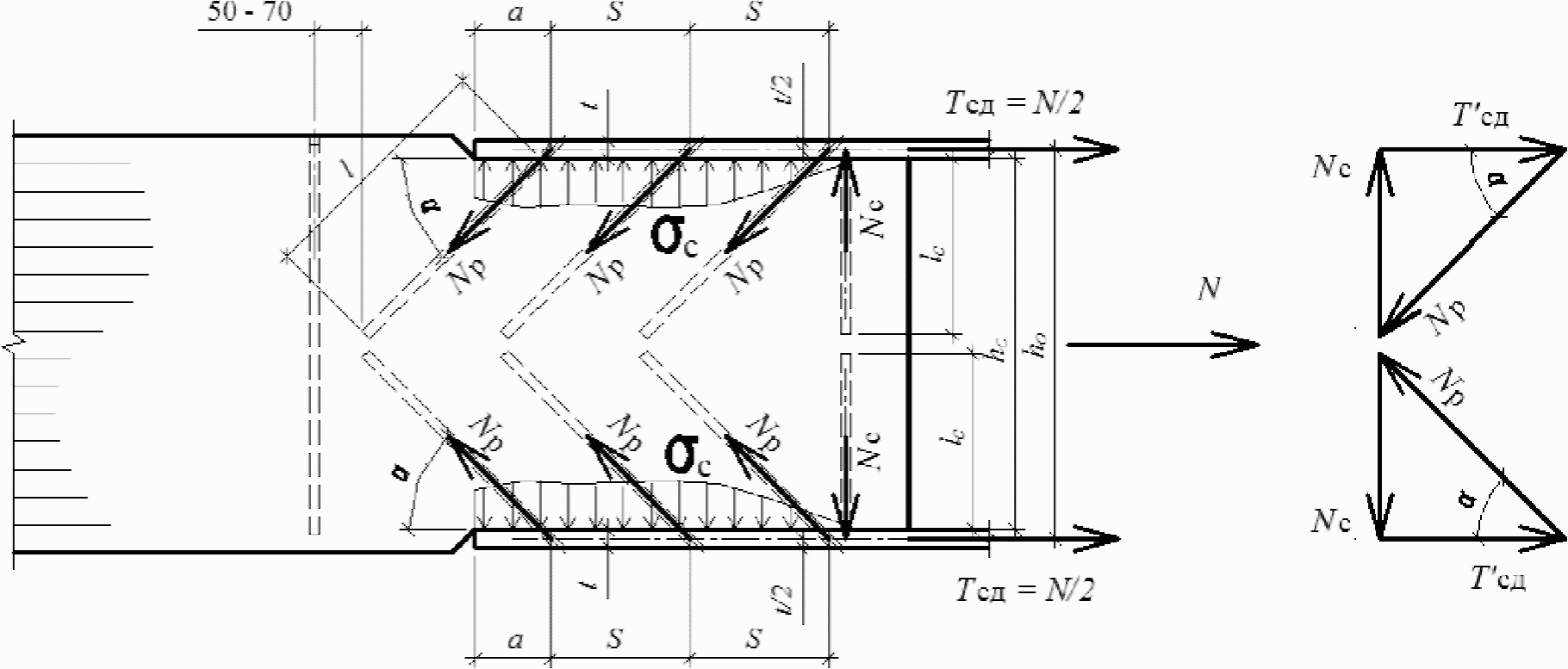

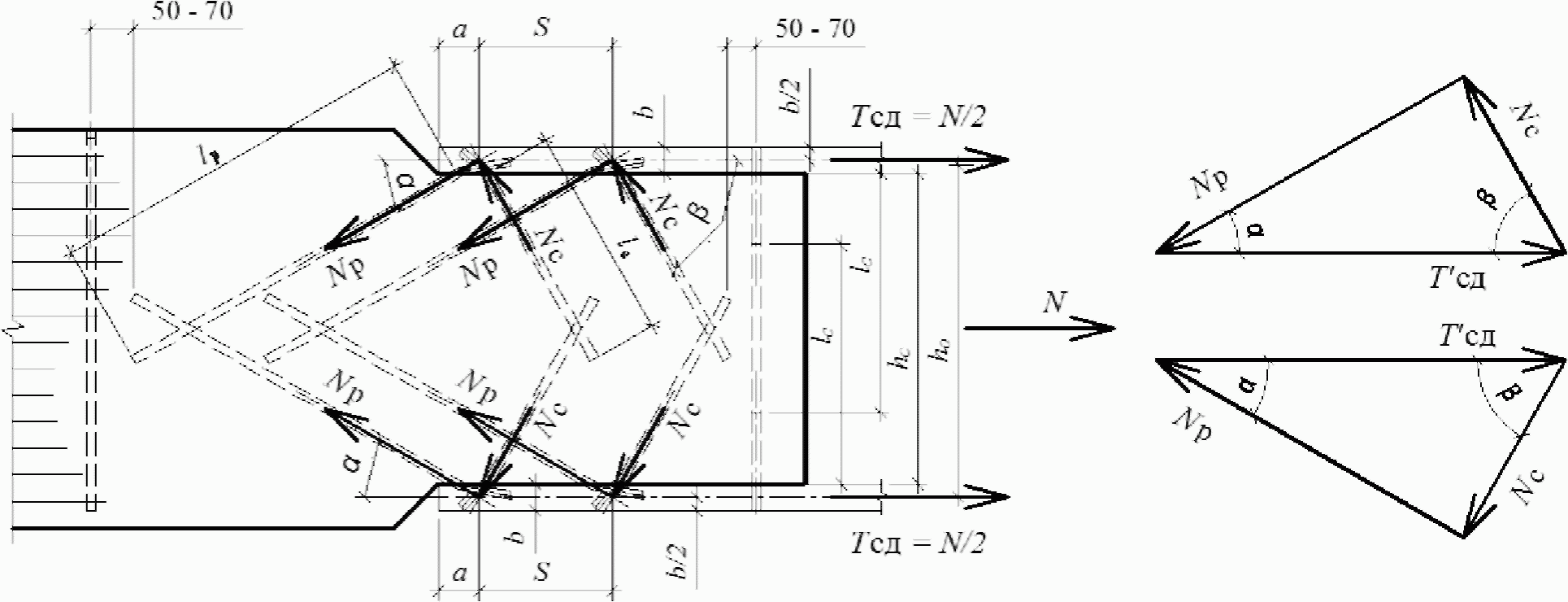

8.4.3 В соединении, работающем на сдвиг, сдвигающее усилие, приходящееся на один наклонно вклеенный стержень T'_сд, работающий на продавливание (сжатие), при отсутствии рядом вклеенной связи, работающей на выдергивание (растяжение), либо работающий на выдергивание (растяжение), при отсутствии прижима по плоскости сплачивания или поперечно вклеенного стержня (рисунок 8.2, б), должно удовлетворять условию

где - составляющая расчетного усилия на один стержень T_с, МН, вызывающая в наклонных стержнях напряжения растяжения;

T_а = F_аR_а - расчетная несущая способность одного стержня по условию прочности на растяжение, МН;

здесь F_а - площадь сечения стержня, м²;

R_а - расчетное сопротивление растяжению арматурной стали для A300 R_а = 285 МПа и для A400 R_а = 375 МПа;

- составляющая того же усилия T_с, вызывающая в наклонных стержнях напряжения изгиба;

T_н - расчетная несущая способность стержня на один шов из условия его работы на изгиб, МН, принимается:

а) при жестком (сварном) соединении вклеенного стержня номинальным диаметром d со стальной накладкой или анкерной полосой:

- для арматуры A300;

- для арматуры A400;

б) при нежестком болтовом соединении вклеенного стержня номинальным диаметром d со стальной накладкой:

- для арматуры A300;

- для арматуры A400.

8.4.4 При определении числа вклеенных стержней или анкеров необходимо учитывать коэффициент их совместной работы k_с.р:

- при одном анкере или одном наклонном стержне с одной стороны стыка и на одной грани k_с.р = 1;

- двух анкерах или двух наклонных стержнях k_с.р = 0,9;

- большем количестве анкеров или стержней k_с.р = 0,75.

8.5.1 Расчетную несущую способность на сдвиг T_н, кН, вклеенного в древесину цилиндрического нагеля из стальной арматуры периодического профиля (рисунок 8.3) на один шов соединения элементов из сосны и ели при глубине заделки l_н >= 6d в направлении усилий вдоль волокон для режима нагружения А (таблица 4 СП 64.13330.2017) следует определять по таблице 8.1 с учетом 8.5.4. Максимальным значениям T_н соответствует l_н >= 8d, где d - номинальный диаметр стержня; l_н - глубина заделки нагеля, см.

Примечание - l_н, S₁ - S₃ см. в 4.2.

8.5.2 Расчетную несущую способность вклеенных цилиндрических нагелей при направлении передаваемого нагелем усилия под углом к волокнам следует определять путем умножения значения по таблице 8.2:

а) на коэффициент (таблица 19 СП 64.13330.2017) при расчете на смятие древесины в нагельном гнезде (для нагеля, работающего в торце, расчет не выполняют);

б) при расчете нагеля на изгиб; угол следует принимать равным большему из углов смятия нагелем элементов, прилегающих к рассматриваемому шву (кроме нагеля, работающего в торце);

в) при расчете нагеля на изгиб, работающего в торце деревянного элемента.

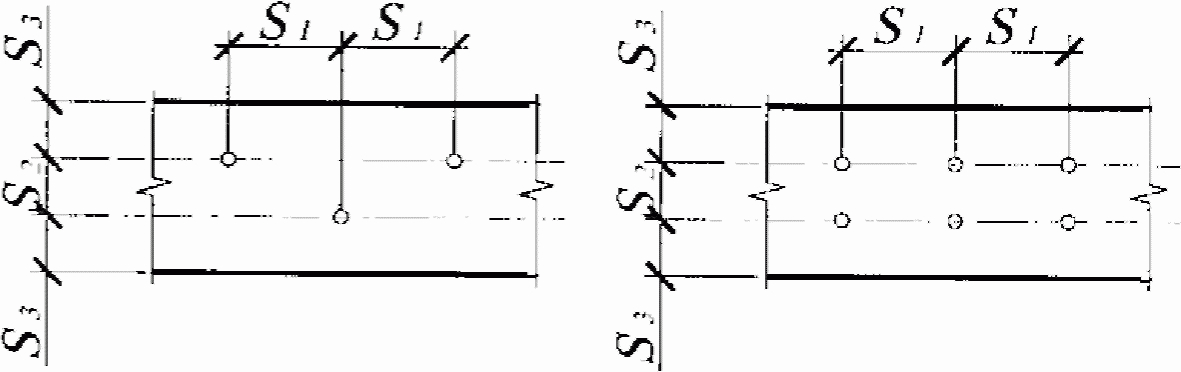

8.5.3 Расстояния между осями вклеенных нагелей при их расстановке следует принимать вдоль волокон древесины S₁ не менее 8d_о, поперек волокон S₂ не менее 3d_о и от кромки элемента S₃ не менее 3d_о. При шахматной расстановке нагелей минимальные расстояния S₂ = S₃ >= 3d_о.

8.5.4 Для вклеенных нагелей при направлении передаваемого нагелем усилия под углом к волокнам следует учитывать вероятность раскалывания деревянного элемента составляющей усилия, растягивающей древесину поперек волокон .

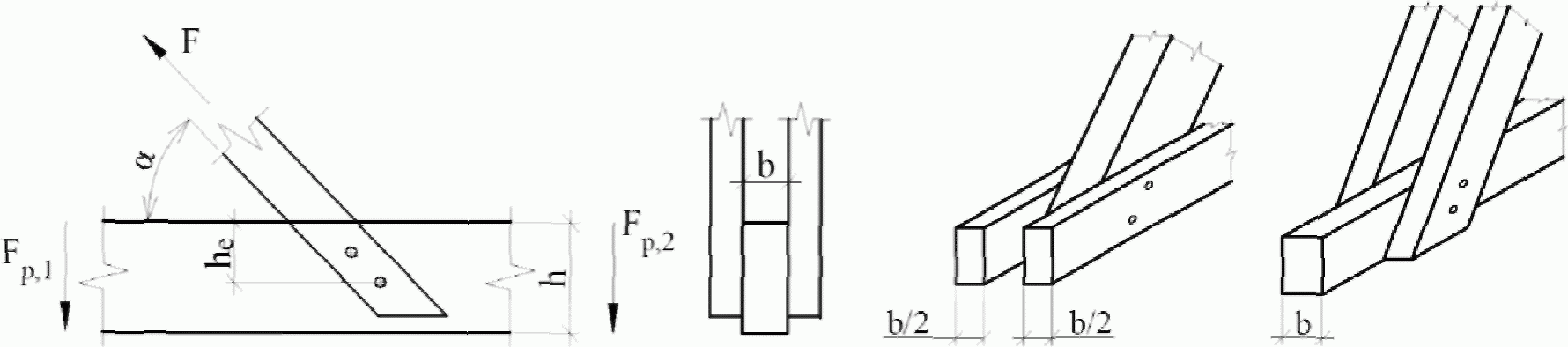

Усилие, вызывающее растяжение древесины поперек волокон (рисунок 8.4, а), должно удовлетворять условию

где ,

F_р,1 и F_р,2 - сдвигающие усилия с каждой стороны от соединения;

- расчетная несущая способность древесины раскалыванию поперек волокон под воздействием нагельного соединения, Н, которую следует вычислять по формуле

где - нормативная прочности материала, определенная с обеспеченностью 0,95, Н;

m_дл - коэффициент длительной прочности, соответствующий режиму длительности загружения (таблица 7.2);

- произведение коэффициентов условий работы (пункт 6.1 СП 64.13330.2017);

- коэффициент надежности по материалу, определяемый из условия перехода от обеспеченности 0,95 для обеспеченности 0,99 для по формуле (3) СП 64.13330.2017.

(в ред. Изменения N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

Нормативную несущую способность древесины раскалыванию поперек волокон под воздействием нагельного соединения следует вычислять по формуле

где F_ск.н,90 - нормативная несущая способность древесины раскалыванию поперек волокон под воздействием нагельного соединения в середине пролета; для торцевых соединений и на краю консольной балки F_ск.н,90 следует принимать с коэффициентом 0,5, Н;

w - коэффициент, который следует принимать равным:

а) для соединений со стальными накладками с жестким креплением нагелей - 1,4;

б) для остальных нагельных соединений - 1;

b - ширина деревянного элемента, мм;

h_e - расстояние от центра наиболее удаленного от края деревянного элемента нагеля до кромки деревянного элемента, мм;

h - высота деревянного элемента, мм.

При h_e >= 0,7h растягивающее усилие учитывать не требуется, несущая способность соединения определяется несущей способностью нагелей.

Примечание - Обозначения см. в 8.5.4.

(подраздел 8.6 введен Изменением N 1, утв. Приказом Минстроя России от 14.12.2020 N 779/пр)

8.6.1 Локальное поперечное и наклонное армирование ДК выполняется вклеенными вклеенными или клеевинтовыми стержнями или винтами, используемыми в качестве растянутой или сжатой арматуры.

(в ред. Изменения N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

8.6.2 Проверку прочности сопряжения арматуры с древесиной выполняют в соответствии с 8.3.

(подраздел 8.7 введен Изменением N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

8.7.1 Расчетное значение несущей способности , МН, клеевинтового стержня, установленного под углом к волокнам, на выдергивание или продавливание в стыках КДК следует определять по формуле

где - расчетное сопротивление древесины выдергиванию или продавливанию клеевинтового стержня, установленного под углом к волокнам, принимаемое для угла 45° равным 5 МПа для режима нагружения А по таблице 7.2 (для других углов следует определять по ГОСТ 33082);

d - наружный диаметр резьбы стержня, м;

l_р - расчетная длина стержня, м;

- коэффициент, применяемый для клеевинтовых стержней, работающих на выдергивание в зоне растягивающих напряжений вдоль волокон древесины, превышающих 20% от расчетного сопротивления древесины растяжению, значения коэффициента следует определять по формуле

где ;

- максимальные растягивающие напряжения, МПа.

В других зонах .

k_d(квс) - коэффициент, учитывающий зависимость расчетного сопротивления от диаметра клеевинтового стержня, принимаемый равным 1,0 для стержня с d = 20 мм (для других диаметров k_d(квс) следует определять по ГОСТ 33082);

A_bn - площадь сечения стержня, определяемая по внутреннему диаметру резьбы клеевинтового стержня, м²;

R_bt - расчетное сопротивление стали стержня растяжению, МПа (определяемое по СП 16.13330.2017 (таблица Г.5)).

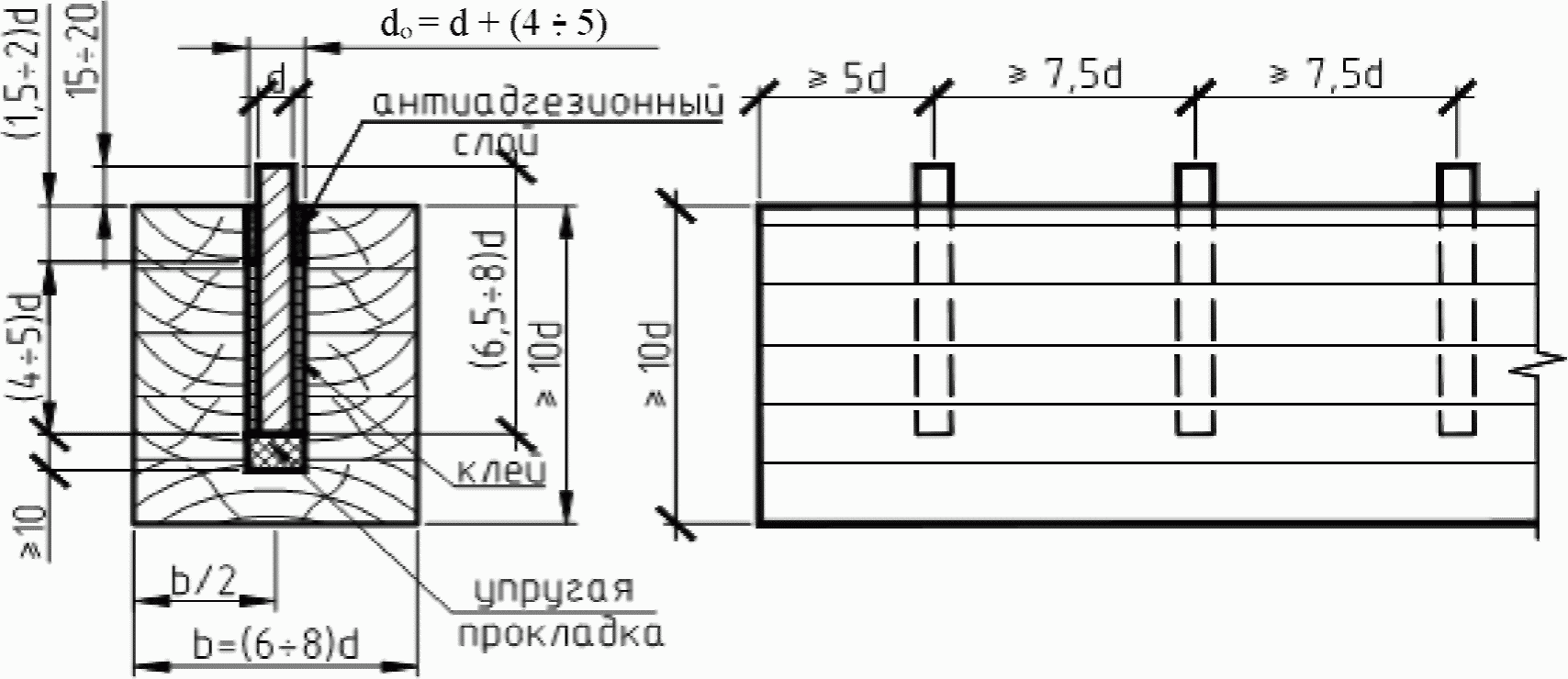

8.7.2 Параметры расстановки клеевинтовых стержней следует принимать по 8.3.2.

9.1.1 Соединения на вклеенных стержнях являются универсальным видом соединений. Вклеенные и клееввинченные стержни используют:

(в ред. Изменения N 1, утв. Приказом Минстроя России от 14.12.2020 N 779/пр, Изменения N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

- для устройства узловых сопряжений элементов плоских и пространственных конструкций (опорных узлов, поясов и решетки в фермах, ключевых шарниров в арках, рамах и т.п.);

- устройства жестких равнопрочных стыков сборных изгибаемых, растянутых, сжато-изгибаемых, растянуто-изгибаемых элементов (балок, арок, ферм, рам, защемленных стоек, жестких нитей, куполов, сводов и т.п.);

- анкеровки закладных деталей, воспринимающих усилия разных направлений;

- восприятия нормальных сжимающих усилий поперек и под углом к волокнам в опорных зонах и местах приложения сосредоточенных нагрузок;

- узловых соединений, воспринимающих сдвиг;

- локализации главных растягивающих напряжений в приопорных зонах клееных деревянных конструкций и зонах больших сосредоточенных нагрузок;

- увеличения несущей способности участков конструкций, в которых действуют нормальные растягивающие напряжения поперек волокон и касательные напряжения (в приопорных зонах высоких балок, в зонах глубоких подрезок или ослаблений врезками, в изгибаемых элементах с криволинейной осью и др.);

- сплачивания КДК, поперечное сечение которых состоит из двух и более элементов;

- в виде наклонно вклеенных стержней в качестве связей сдвига составных ДК, в том числе для комбинированных конструкций с деревянными балками в виде ребер и монолитной железобетонной плитой;

- для поперечного и наклонного армирования КДК в целях повышения их сдвиговой прочности и надежности, в том числе при переменном температурно-влажностном режиме эксплуатации;

- наклонного армирования в целях повышения сдвиговой выносливости.

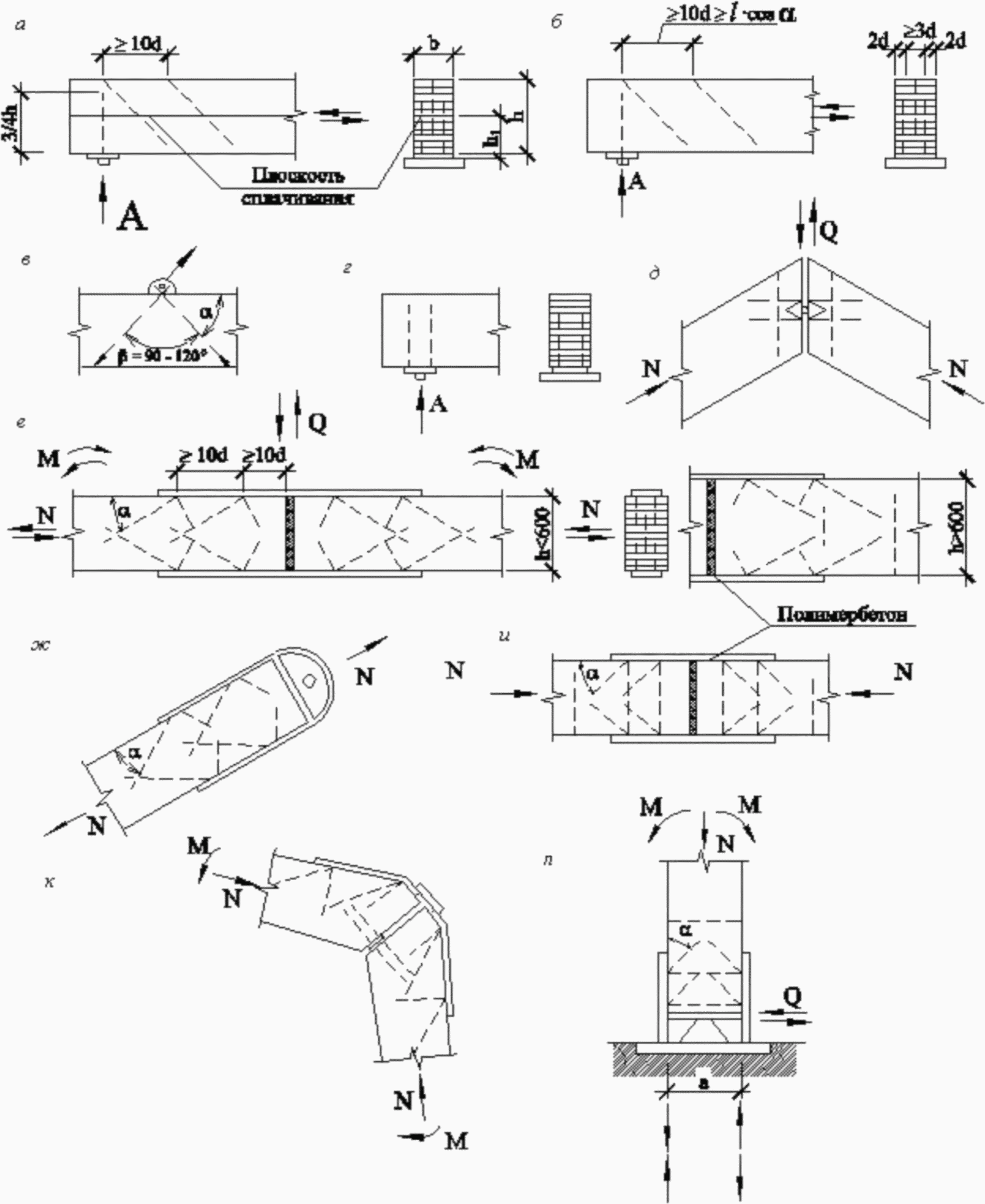

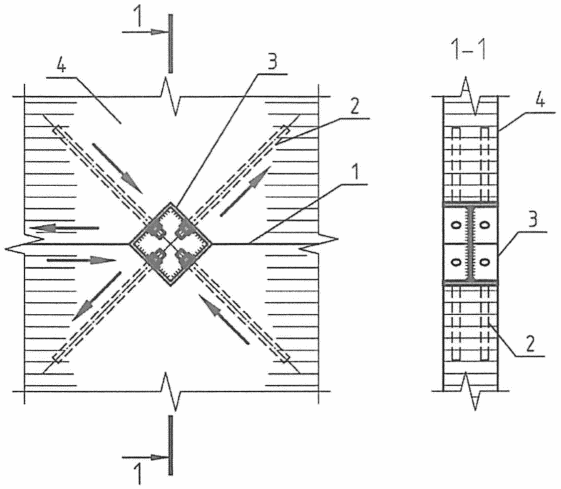

Принципиальные конструктивные схемы соединений в узлах и стыках элементов для различных напряженно-деформированных состояний приведены на рисунке 9.1.

Примечание - Обозначения см. в 4.2.

Стержни, вклеенные под углом к волокну менее чем 20°, рассматривают как вклеенные вдоль волокон, под углом 20° и более - как вклеенные под углом к волокнам. Вклеенные поперек волокон стержни являются частным случаем стержней, вклеенных под углом к волокнам.

9.1.2 КДК должны удовлетворять требованиям расчета по несущей способности (первая группа предельных состояний) и по деформациям, не препятствующим нормальной эксплуатации (вторая группа предельных состояний), с учетом характера и длительности действия нагрузок.

9.1.3 КДК следует проектировать с учетом особенностей изготовления, а также условий их эксплуатации, транспортирования и монтажа.

9.1.4 При проектировании каркасов зданий и сооружений класса КС-3 (повышенный уровень ответственности) по ГОСТ 27751 и 1-го класса функционального назначения по СП 64.13330 из КДК на вклеенных стержнях требуется проведение испытаний основных узлов и стыков на вклеенных стержнях для оценки несущей способности, проверки технологичности узлов и подтверждения правильности расчетных предпосылок.

(п. 9.1.4 введен Изменением N 1, утв. Приказом Минстроя России от 14.12.2020 N 779/пр)

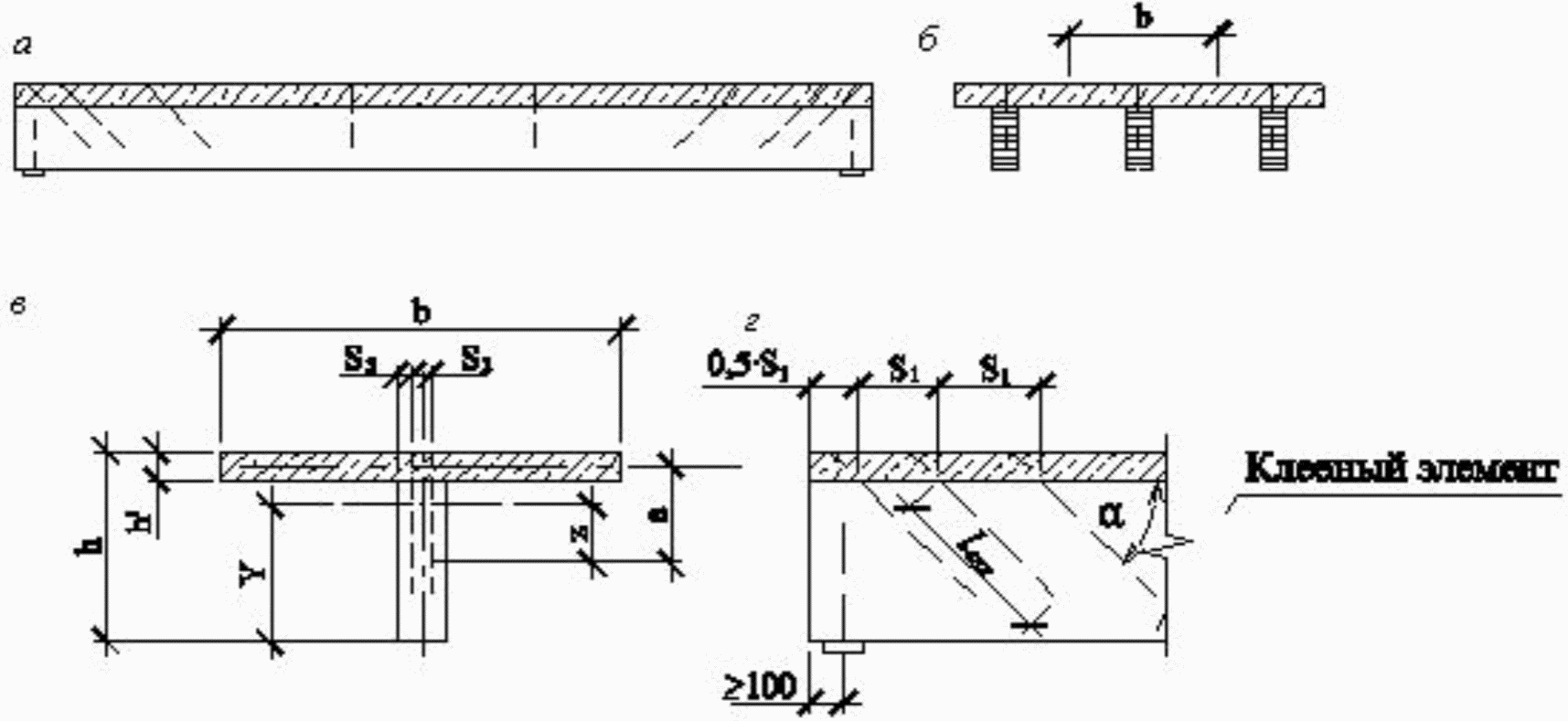

9.2.1 Балки следует рассчитывать по двум предельным состояниям на прочность, устойчивость плоской формы деформирования и прогиб.

9.2.2 Подрезка на опоре в растянутой зоне деревянных изгибаемых элементов глубиной a <= 0,25h допускается при условии

где A - опорная реакция от расчетной нагрузки;

b и h - ширина и высота соответственно поперечного сечения элемента без подрезки.

Длина опорной площадки подрезки c должна быть не больше высоты сечения h, а длина скошенной части подрезки c₁ - не менее двух глубин a (рисунок 9.2).

Примечание - a, b, c, c₁ и h см. в 9.2.2.

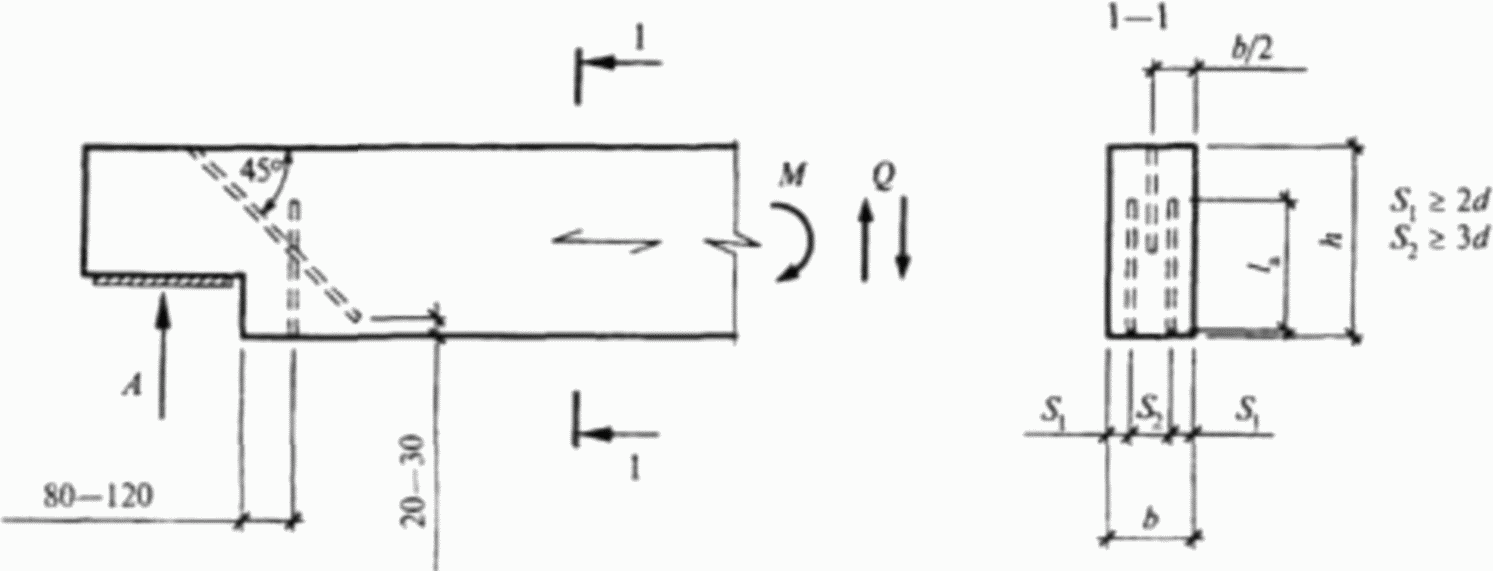

В том случае, если невозможно выполнить скошенную подрезку или ее глубина превышает 0,25h, необходимо усиление зоны подрезки. Усиление проводят вклеиванием поперечных (перпендикулярно волокнам) и наклонных (под углом 45° к волокнам) стержней (рисунок 9.3).

Длина поперечных стержней должна удовлетворять условию

где l_а - расчетная длина стержня;

a_р = a - 30 мм (глубина подрезки минус 30 мм на непроклей).

Примечание - A, b, h см. в 9.2.2; d, M, Q, S₁, S₂ - см. 4.2.

Расчет стержней проводят с учетом того, что растягивающее усилие полностью воспринимается поперечно вклеенными стержнями. Наклонные стержни воспринимают сдвигающие усилия в зоне трещины и снижают касательные напряжения на приопорном участке.

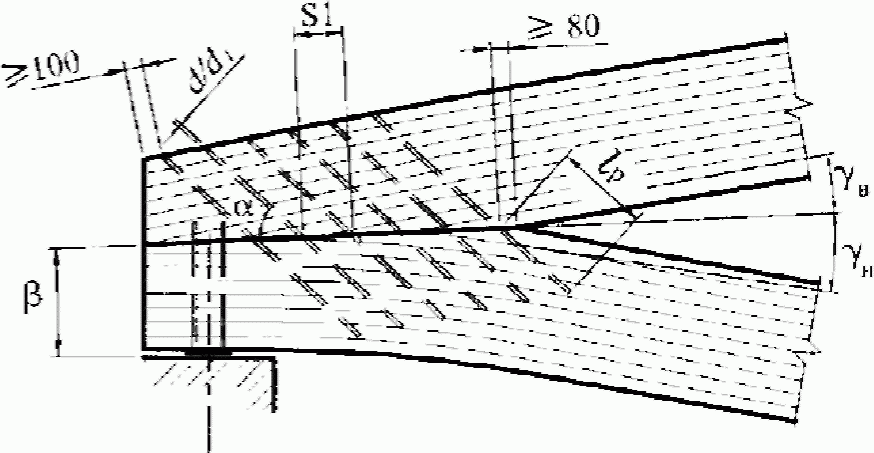

Расстояние от торца подрезки до вклеенных стержней должно быть 80 - 120 мм (120 мм для конструкций, эксплуатируемых в переменных температурно-влажностных условиях, в том числе на открытом воздухе).

Для двух поперечно вклеенных стержней должно выполняться условие

где T - несущая способность поперечно вклеенного стержня, определенная по 8.3.1 при l_р = a_р;

A - опорная реакция;

a - глубина подрезки;

h - высота сечения без учета подрезки.

Для наклонно вклеенного стержня должно быть выполнено условие

где T - несущая способность поперечно вклеенного стержня, определенная по 8.3.1, при этом уровень площадки опирания условно принимают за местоположение шва сплачивания.

9.2.3 Гнутоклееные балки с постоянной или переменной высотой поперечного сечения проектируют как двускатными, так и с верхней гранью положительной и отрицательной кривизны от 10% до 20%.

(в ред. Изменения N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

Одна из опор в таких балках, независимо от пролета, должна быть подвижной во избежание возникновения распора.

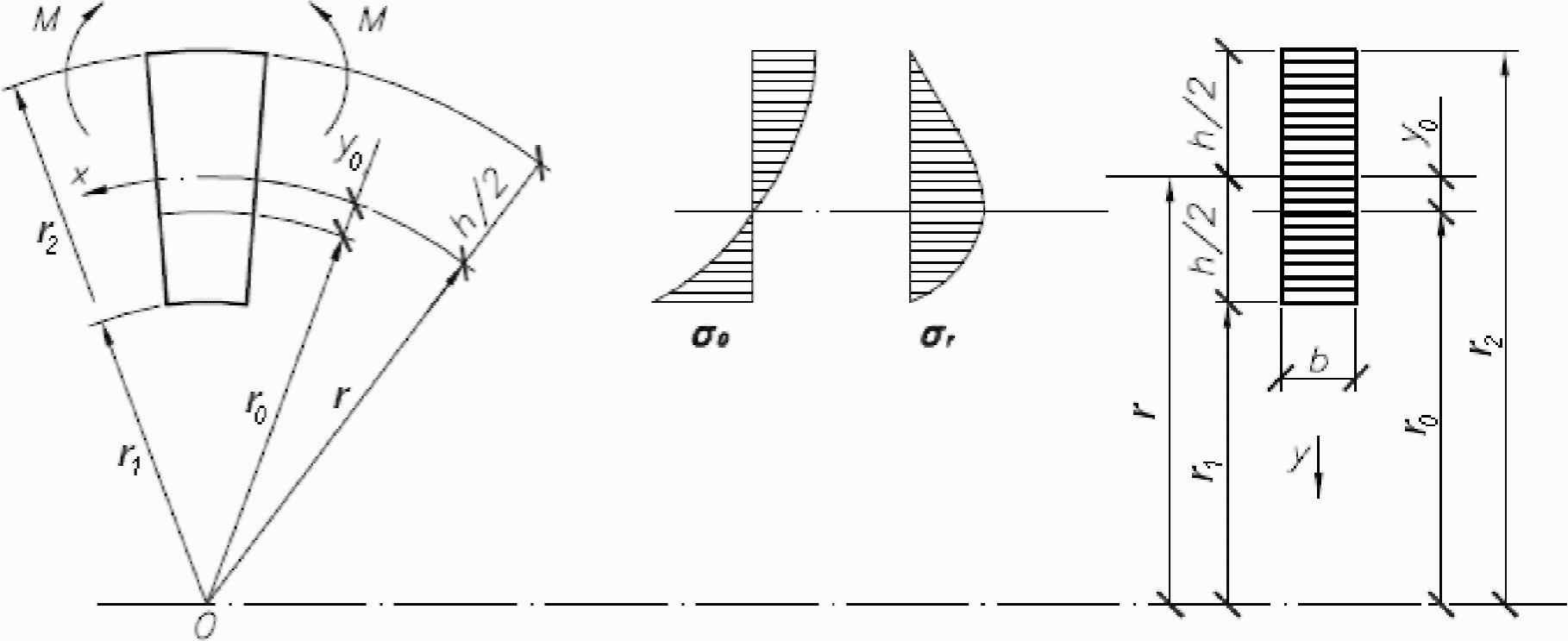

При расчете гнутоклееных балок на прочность (рисунок 9.4) кроме проверки краевых тангенциальных нормальных напряжений необходима проверка максимальных радиальных растягивающих напряжений , действующих поперек волокон древесины:

где R_р90 - расчетное сопротивление ДК растяжению поперек волокон (пункт 7 таблицы 3 СП 64.13330.2017);

M - расчетный изгибающий момент;

F - площадь поперечного сечения кривого бруса;

y₀ - расстояние от нейтрального слоя до центра тяжести;

r, r₀, r₁ и r₂ - радиусы кривизны геометрической оси, нейтрального слоя, нижней (ближней к центру кривизны) и верхней кромок бруса соответственно.

Примечание - См. обозначения в 9.2.3.

При невыполнении условия по формуле (9.5) допускается выполнять усиление постановкой вклеенных стержней, рассчитанных на восприятие растягивающего усилия, определяемого по формуле

где l₂ - длина хорды криволинейного участка, на котором не выполняется условие по формуле (9.5).

9.2.4 Двускатные гнутоклееные балки следует применять при уклонах не более 20%. Зону перегиба верхних граней двускатных балок переменного сечения следует проверять на максимальные радиальные растягивающие напряжения , действующие поперек волокон древесины, по 9.2.3.

(в ред. Изменения N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

9.2.5 Приопорные участки клееных деревянных балок с соотношением h/b >= 4, а также участки в местах действия сосредоточенных сил должны быть рассчитаны на прочность по главным площадкам с учетом всех компонент плоского напряженного состояния по формуле

где - значение главного растягивающего напряжения;

, и - компоненты плоского напряженного состояния;

- расчетное значение сопротивления древесины при растяжении под углом к направлению волокон, определяемое по разделу 6 СП 64.13330.2017.

Угол наклона направления главного растягивающего напряжения к волокнам древесины следует вычислять по формулам:

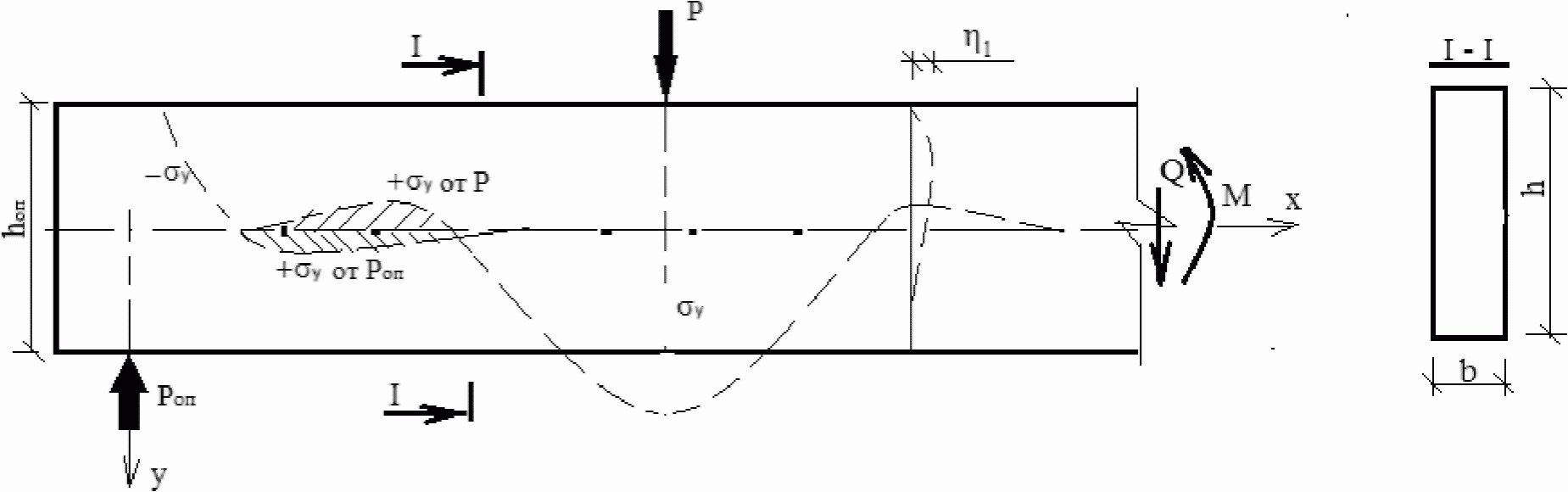

Величину наибольших нормальных растягивающих поперек волокон древесины напряжений в приопорных зонах и окрестностях действия сосредоточенных поперечных сил P следует определять численным методом либо рассчитывать по формуле

P - сосредоточенная сила (опорная реакция балки, давление от подвесного оборудования, усилие сжатия в стойке фермы и т.д.);

- ордината положительной части кривой распределения нормальных напряжений от единичной сосредоточенной силы (рисунок 9.5);

b - ширина поперечного сечения элемента;

h - высота поперечного сечения элемента.

Ординату в интервале -0,25h_оп <= y <= +0,25h_оп рассчитывают по формуле

9.2.6 При передаче поперечной силы не по кромке элемента, а по части высоты торца нормальное напряжение , растягивающее древесину, умножают на коэффициент 1,4.

Примечание - Обозначения см. в 9.2.5.

При невыполнении условия формулы (9.7) необходима установка вклеенных или ввинченных стержней под углом к волокнам древесины. Главное растягивающее усилие, воспринимаемое наклонными стержнями, рассчитывают по формуле

Вклеенные или ввинченные стержни следует устанавливать с одинаковым шагом на длине опасной зоны, равной 0,7h_оп, отстоящей от оси опоры на расстоянии, равном h_оп. Первый наклонный стержень должен пересекать нейтральную ось балки на расстоянии x = h_оп + 0,1h_оп от оси опоры. Длина анкеровки стержней должна быть не менее .

(в ред. Изменения N 1, утв. Приказом Минстроя России от 14.12.2020 N 779/пр)

Для высоких балок допускается двухстороннее вклеивание стержней со стороны нижней и верхней граней. Минимальное расстояние между стержнями 5d, величина перехлеста стержней не менее 15d, где d - номинальный диаметр стержней.

(абзац введен Изменением N 1, утв. Приказом Минстроя России от 14.12.2020 N 779/пр)

9.3.1 Клееные деревянные составные балки следует сплачивать с помощью связи сдвига в виде наклонно вклеенных стержней, а также клеевинтовых стержней или наклонных винтов (СП 299.1325800).

(п. 9.3.1 в ред. Изменения N 1, утв. Приказом Минстроя России от 14.12.2020 N 779/пр, Изменения N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

9.3.2 Составным балкам на податливых связях следует придавать строительный подъем путем выгиба элементов до постановки связей. Значение строительного подъема (без учета последующего распрямления балки) следует принимать увеличенным в полтора раза по сравнению с прогибом составной балки под расчетной нагрузкой.

9.3.3 Расчет на прочность составных балок следует выполнять, руководствуясь положениями пунктов 7.9 и 7.11 СП 64.13330.2017, принимая значения коэффициента k_w по таблице 9.1.

(в ред. Изменения N 1, утв. Приказом Минстроя России от 14.12.2020 N 779/пр)

Допускается вклеенные связи сдвига устанавливать не равномерно, при этом на любую связь должен приходится участок шва сплачивания, для которого выполняется условие

где M_A и M_B - изгибающие моменты в начальном A и конечном B сечениях рассматриваемого участка;

S_бр - статический момент брутто сдвигаемой части поперечного сечения элемента относительно нейтральной оси;

I_бр - момент инерции брутто поперечного сечения элемента относительно нейтральной оси;

T - расчетная несущая способность связи в данном шве.

(абзац введен Изменением N 1, утв. Приказом Минстроя России от 14.12.2020 N 779/пр)

Конструирование и расчет составных балок (ребристых плит) композитного сечения, в которых железобетонная плита объединена с деревянными ребрами наклонно вклеенными анкерами, следует выполнять, руководствуясь положениями приложения Л СП 64.13330.2017.

9.3.4 Прогиб составных балок на наклонно вклеенных и клеевинтовых стержнях, как со строительным подъемом, так и без него следует определять по правилам строительной механики как для цельных балок такого же сечения, но с введением коэффициента k_ж к моменту инерции поперечного сечения балки, учитывающего податливость того или иного вида соединения (таблица 9.1). При использовании в качестве связей сдвига клеевинтовых стержней, коэффициенты k_w и k_ж, определенные по таблице 9.1 умножаются соответственно на 0,95 и 0,9.

(в ред. Изменения N 1, утв. Приказом Минстроя России от 14.12.2020 N 779/пр, Изменения N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

9.3.5 В составных балках на наклонно вклеенных стержнях последние следует устанавливать таким образом, чтобы в них возникали растягивающие усилия. Стержни следует вклеивать под углом от 25° до 55° к плоскости сплачивания.

Несущую способность наклонно вклеенного стержня как связи сдвига T_с.с определяют по формуле

где - несущая способность стержня, определенная в соответствии с 8.3.1.

Расстояние (шаг) между вклеенными стержнями s_с.с должно удовлетворять условию

где - расчетная разница изгибающих моментов в начале и конце участка s_с.с между вклеенными связями;

I_бр - момент инерции брутто поперечного сечения элемента относительно нейтральной оси;

S'_бр - статический момент брутто ветви составного элемента относительно нейтральной оси.

9.3.6 Балки композитного сечения являются составными и включают деревянные ребра, монолитную железобетонную плиту и анкеры, объединяющие их в единую конструкцию. Положения по проектированию балок композитного сечения с анкерами на вклеенных стержнях приведены в приложении Л СП 64.13330.2017.

9.4.1 При устройстве жестких стыков в конструкциях используют два типа соединений на наклонно вклеенных стержнях (рисунки 9.6 - 9.10).

Универсальными являются анкеры V-образной формы, которые представляют собой комбинацию минимум из двух стержней, вклеенных наклонно по отношению к направлению волокон древесины и образующих между собой внутренний угол.

В растянутых стыках или растянутых зонах стыков допускается применять соединения на стержнях, наклонно вклеенных в одном направлении, работающих на выдергивание и присоединенных на сварке к стальным пластинам, передающим на древесину усилия сжатия, возникающие от разложения усилий растяжения в наклонных стержнях. Работа стержней на продавливание (сжатие) в таких узлах не допускается.

9.4.2 Расчетную несущую способность V-образного анкера определяют исходя из расчетной несущей способности вклеенных стержней анкера, определенной по формуле (74) СП 64.13330.2017. Усилия в каждой ветви анкера определяются путем разложения усилий от внешней нагрузки по направлениям ветвей. Внутренний угол между ветвями анкера принимают от 45° до 120°.

9.4.3 Проверку на прочность материала анкеров, сварных швов, соединительных пластин и других стальных элементов выполняют по СП 16.13330.

(в ред. Изменения N 1, утв. Приказом Минстроя России от 14.12.2020 N 779/пр)

9.4.4 При проектировании стыков или узлов конструкций необходимо учитывать особенности конструктивной схемы. Принципиально различаются конструктивные варианты сжатой и растянутой зон стыков сжато-изгибаемых элементов ломаного сечения, например в карнизных узлах рам и т.д.

9.4.5 Наклонно вклеенные стержни закреплены к растянутой детали стыка и расположены в соединениях таким образом, чтобы в них возникали растягивающие усилия. Возникающие при этом сжимающие усилия под деталью стыка должны передаваться на древесину прямым упором или специально вклеенными стержнями с соответствующей проверкой расчетом.

(п. 9.4.5 в ред. Изменения N 1, утв. Приказом Минстроя России от 14.12.2020 N 779/пр, Изменения N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

9.4.6 Податливость соединений на наклонно вклеенных стержнях составляет 0,01 мм/кН.

(в ред. Изменения N 1, утв. Приказом Минстроя России от 14.12.2020 N 779/пр)

9.4.7 Стыки и узлы сжато-изгибаемых, растянуто-изгибаемых, изгибаемых и растянутых элементов сборных конструкций следует проверять расчетом и обеспечивать восприятие перерезывающих сил, а также усилий, возникающих при сборке, кантовке, перевозке, складировании и монтаже. Для сжатых стыков большепролетных конструкций, выполненных с заполнением полимербетоном, необходимо предусматривать конструктивные решения стыков на наклонно вклеенных стержнях, способных воспринимать перечисленные выше нагрузки и перерезывающие силы.

(в ред. Изменения N 1, утв. Приказом Минстроя России от 14.12.2020 N 779/пр)

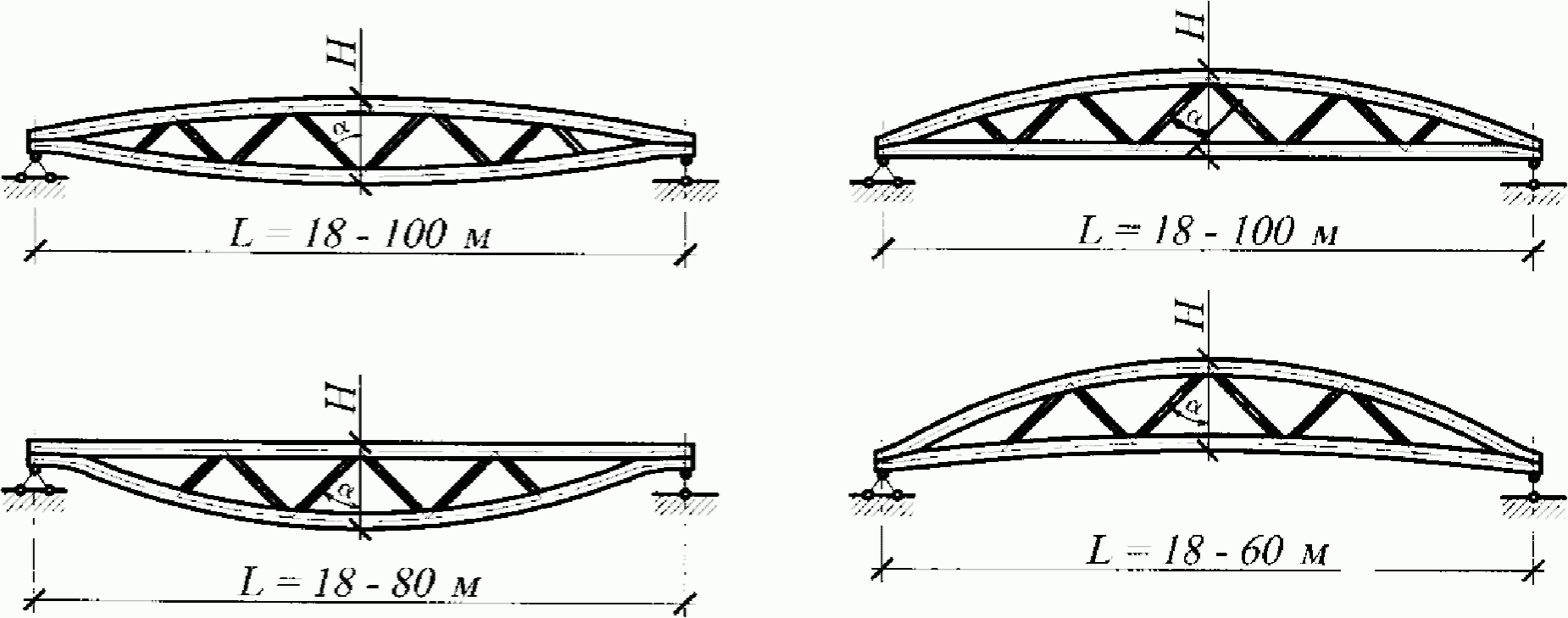

9.5.1 Фермы линзообразного очертания имеют гнутоклееные пояса (пояс) (рисунок 9.11).

Высота фермы в середине пролета: (1/9)L < H < (1/6)L.

Пролеты L таких ферм составляют от 18 до 100 м.

(в ред. Изменения N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

9.5.2 Расчет фермы необходимо осуществлять с учетом следующих особенностей:

а) усилия в поясах следует определять из условия их неразрезности; следует учитывать изгибающие моменты, возникающие в опорных узлах, выполненных на наклонно вклеенных связях;

б) усилия в решетке допускается определять из условия шарнирного сопряжения ее элементов с поясами.

9.5.3 Сборные линзообразные фермы состоят из нескольких отправочных марок. Расположение укрупнительных узлов следует определять транспортными и технологическими требованиями. В нижнем поясе следует располагать минимально возможное число стыков.

(в ред. Изменения N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

9.5.4 Сопряжения верхних поясов ферм с нижними следует выполнять жесткими или шарнирными. При большой длине пояса ферм выполняют сборными с жесткими стыками.

(п. 9.5.4 в ред. Изменения N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

9.5.5 Элементы решетки следует располагать под углом от 30° до 60° к вертикали. Крепление решетки к поясам следует осуществлять с помощью нагелей или на вклеенных стержнях.

9.5.6 Опорные узлы линзообразных ферм являются наиболее нагруженными и ответственными. При жестком сопряжении поясов их следует проектировать на наклонно вклеенных стержнях (рисунок 9.12). Необходимое число вклеенных стержней определяют расчетным путем.

Примечание - Обозначения см. в 9.5.9

9.5.7 Расчет фермы необходимо осуществлять с учетом следующих особенностей:

а) усилия в поясах следует определять из условия их неразрезности; следует учитывать изгибающие моменты, возникающие в опорных узлах, выполненных на наклонно вклеенных связях;

б) усилия в решетке допускается определять из условия шарнирного сопряжения ее элементов с поясами.

9.5.8 Опорные узлы линзообразных ферм являются наиболее нагруженными и ответственными. При жестком сопряжении поясов их следует проектировать на наклонно вклеенных стержнях.

Число вклеенных стержней n_с определяют по формуле

где N_с - усилие сдвига по плоскости сплачивания верхнего и нижнего поясов;

T - несущая способность вклеенного стержня (см. пункт 8.41 СП 64.13330.2017);

- угол наклона стержней к плоскости сплачивания, назначаемый в пределах от 30° до 50°;

k_с.р - коэффициент совместности работы вклеенных связей.

При равномерной расстановке связей k_с.р равен 0,8, при расстановке не менее 30% крайних к торцу связей в виде двух вклеенных стержней по ширине сечения k_с.р равен 0,85.

(в ред. Изменения N 1, утв. Приказом Минстроя России от 14.12.2020 N 779/пр)

9.5.9 Площадку сплачивания верхнего и нижнего поясов следует проверять на смятие под углом к волокнам по формуле

где N и Q - продольная и поперечная силы в верхнем поясе в зоне сплачивания;

- угол наклона оси верхнего пояса в зоне сплачивания к плоскости сплачивания;

b - ширина сечения фермы;

l_с - длина площадки сплачивания;

S₁ - шаг вклеенных связей;

- расчетное сопротивление древесины смятию под углом к волокнам, определяемое по формуле (5) СП 64.13330.2017;

- больший из углов наклона плоскости сплачивания к волокнам верхнего и нижнего поясов.

Если условие не выполнено, следует увеличить шаг связей или усилить древесину стержнями, вклеенными перпендикулярно плоскости сплачивания.

Шаг вклеенных стержней усиления S_1у следует определять с учетом пункта 8.40 СП 64.13330.2017 по формуле

где - несущая способность вклеенного стержня усиления (8.3.1).

9.5.10 Расположение укрупнительных узлов в сборных фермах следует определять транспортными и технологическими требованиями. В нижнем поясе следует располагать минимально возможное число стыков.

(в ред. Изменения N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

9.5.11 Стыки верхнего пояса следует конструировать с передачей осевых усилий на торцы элементов посредством полимербетона, обеспечивающего равномерное распределение напряжений по высоте поперечного сечения. Допускаются стыки без полимербетона при условии обеспечения плотного упора, когда максимальная величина зазоров не превышает 1/250 ширины сечения.

(в ред. Изменения N 1, утв. Приказом Минстроя России от 14.12.2020 N 779/пр)

9.5.12 Растянутые и сжатые стыки поясов должны быть рассчитаны на монтажные усилия при кантовке и подъеме ферм. Они должны обладать достаточной жесткостью из плоскости и воспринимать усилия обратного знака.

9.6.1 Балки композитного сечения включают деревянные ребра с наклонно вклеенными анкерами и монолитную железобетонную плиту (рисунок 9.13).

Примечание - Обозначения см. в 9.6.6, 9.6.8.

9.6.2 Расчет балок композитного сечения проводят по предельным состояниям первой и второй группам предельных состояний по упругой стадии.

При расчете конструкций и соединений следует учитывать:

- коэффициенты надежности по ответственности , принимаемые согласно разделу 10 ГОСТ 27751-2014;

- коэффициенты надежности по материалу: по бетону , принимаемый согласно пункту 6.1.11 СП 63.13330.2012; по арматуре , принимаемый согласно пункту 6.2.8 СП 63.13330.2012; по древесине , принимаемый согласно пункту 6.2 СП 64.13330.2017;

- коэффициенты условий работы элементов деревянных конструкций:

- произведение коэффициентов условий работы по пункту 6.1 СП 64.13330.2017;

- бетона , принимаемый согласно пункту 6.1.12 СП 63.13330.2012.

9.6.3 Железобетонные плиты следует рассчитывать по прочности и трещиностойкости согласно СП 63.13330.

9.6.4 При установке над опорами плиты расчетной стержневой арматуры усилия в плите определяют как в неразрезной железобетонной конструкции согласно СП 63.13330, допускающей перераспределение моментов в соответствии с требованиями трещиностойкости. При отсутствии расчетной стержневой арматуры над опорами конструкция рассчитывается как однопролетная.

9.6.5 Изгибающие моменты, усилия и напряжения в элементах композитной балки следует в общем случае определять суммированием силовых факторов, возникающих на различных стадиях и этапах работы, соответствующих условиям возведения и загружения конструкции.

Для нахождения изгибающих моментов, сдвигающих и отрывающих усилий между железобетоном и деревом, внутренних напряжений, а также при определении общих деформаций работу бетона принимают упругой, независимо от значения и знака напряжений в бетоне; ползучесть бетона необходимо учитывать в соответствии с положениями СП 63.13330.

(в ред. Изменения N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

При расчетах на усадку бетона разгружающее влияние усадки не учитывают.

9.6.6 В расчетах композитных балок, выполняемых в предположении упругой работы бетона, при проверке деревянных ребер следует применять коэффициент приведения модуля упругости бетона к модулю упругости древесины n_д для определения геометрических характеристик поперечных сечений этих балок

где E_b1 - модуль деформации сжатого бетона;

E_д - модуль упругости древесины вдоль волокон.

(в ред. Изменения N 1, утв. Приказом Минстроя России от 14.12.2020 N 779/пр)

Высоту деревянного ребра принимают равной:

(1/15 - 1/25)l - для разрезных балок;

(1/20 - 1/30)l - для неразрезных балок,

где l - пролет балок.

Толщину железобетонной плиты принимают равной от 80 до 150 мм. Угол наклона вклеенных анкеров .

Расстояния между осями вклеенных анкеров вдоль волокон (рисунок 9.13) следует принимать не менее:

S₁ = 14d при ;

S₁ = 10d при .

Расстояние от оси анкера до торца по направлению волокон следует принимать не менее 5d.

Расстояния в направлении поперек волокон следует принимать:

S₁ >= 3d - между осями анкеров;

S₃ >= 2d, но не менее 30 мм - от оси анкера до кромки.

Расчеты следует выполнять исходя из гипотезы плоских сечений, без учета податливости швов объединения деревянной и железобетонной частей.

9.6.7 Расчет выполняют в две стадии:

1-я стадия - расчет деревянного ребра на нагрузку от веса железобетонной плиты;

2-я стадия - расчет на постоянные и временные нагрузки объединенного деревобетонного сечения.

(п. 9.6.7 в ред. Изменения N 1, утв. Приказом Минстроя России от 14.12.2020 N 779/пр)

9.6.8 Напряжения по нижней грани деревянного ребра проверяют по формуле

где - напряжение в ребре на 1-й стадии;

- напряжение в ребре на 2-й стадии;

здесь M₁ - изгибающий момент от веса железобетонной плиты;

M₂ - изгибающий момент от расчетной нагрузки (за исключением веса железобетонной плиты);

W_д - момент сопротивления деревянного ребра;

W_пр.д = I_пр.д/y_д - момент сопротивления композитного сечения, приведенного к древесине;

y_д - расстояние от нейтральной оси приведенного сечения до нижней грани ребра.

(п. 9.6.8 в ред. Изменения N 1, утв. Приказом Минстроя России от 14.12.2020 N 779/пр)

9.6.9 Напряжения по верхней грани железобетонной плиты проверяют по формуле

где W_пр.b = I_пр.b/y_b - момент сопротивления композитного сечения, с коэффициентом приведения модуля упругости древесины к модулю упругости бетона;

I_пр.b - момент инерции приведенного к бетону поперечного композитного сечения;

y_b - расстояние от нейтральной оси приведенного сечения до верхней грани плиты;

R_b - расчетное сопротивление бетона осевому сжатию.

Коэффициент приведения модуля упругости древесины к модулю упругости бетона n_b для определения геометрических характеристик поперечных сечений этих балок

где E_b1 - модуль деформации сжатого бетона;

E_д - модуль упругости древесины вдоль волокон.

(п. 9.6.9 в ред. Изменения N 1, утв. Приказом Минстроя России от 14.12.2020 N 779/пр)

9.6.10 Расчетную ширину железобетонной плиты принимают равной расстоянию между ребрами, но не более 1/6 пролета. При толщине плиты менее 1/10 высоты композитной балки расчетную ширину свеса принимают не более 6-кратной толщины плиты.

9.6.11 Требуемое число наклонных петлевых анкеров определяют из расчета на сдвиг по плоскости скалывания плиты и ребер из условия прочности анкеровки в бетоне и древесине.

9.6.12 Несущую способность T, кН, одной ветви петлевого анкера на сдвиг в бетоне определяют по формуле

где F_а - площадь поперечного сечения анкера, см²;

R_а - расчетное сопротивление материала анкера на растяжение;

d - номинальный диаметр анкера, см;

R_b - расчетное сопротивление бетона на осевое сжатие (призменная прочность).

9.6.13 Несущую способность одной ветви петлевого анкера на выдергивание в древесине определяют по формуле (66) СП 64.13330.2017, которая должна быть не менее несущей способности одной ветви петлевого анкера на сдвиг в бетоне.

9.6.14 Требуемое число наклонных петлевых анкеров определяют по формуле

где M_A, M_B - изгибающие моменты в начальном A и конечном B сечениях рассматриваемого участка;

T - расчетная несущая способность анкера в шве.

Несущую способность по поперечной силе композитного сечения следует принимать равной несущей способности деревянного сечения.

9.6.15 Определение прогибов выполняют как для составных балок с учетом приведенного момента инерции поперечного сечения балки, умноженного на коэффициент k_ж = 0,9, учитывающий податливость наклонно вклеенных анкеров.

(п. 9.6.15 в ред. Изменения N 1, утв. Приказом Минстроя России от 14.12.2020 N 779/пр)

(подраздел 9.7 введен Изменением N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

9.7.1 Древесину перекрестноклееную (ДПК) и клееные элементы крупноблочного деревянного домостроения, используемые в качестве несущих и ограждающих конструкций (плит перекрытий и покрытий, панелей стен и перегородок и др.) и элементов обеспечения пространственной жесткости зданий и сооружений, в заводских условиях оснащаются металлическими закладными деталями, закрепленными по торцам и (или) кромкам с помощью вклеенных или клеевинтовых V-образных анкеров.

9.7.2 V-образный анкер представляет собой два вклеенных под углом к волокнам арматурных стержня или клеевинтовых стержня, объединенных в пересечении на поверхности клееного элемента закладной деталью.

9.7.3 Узловые соединения блоков стен и перекрытий на клеевинтовых стержнях выполняют с помощью стальных соединительных деталей, которые крепятся к клеевинтовым стержням посредством резьбового соединения.

9.7.4 Расчет V-образного анкера производят на усилия сдвига или другие приложенные в точке пересечения стержней анкера и полученные из расчета здания. Эти усилия раскладываются по направлению ветвей анкера. На эти усилия рассчитывают или проверяют длину и сечение стержней анкера по формулам и требованиям 8.3 или 8.7, а также определяют несущую способность соединительных деталей в соответствии с требованиями СП 16.13330. Схема действующих усилий в узле на клеевинтовых стержнях показана на рисунке 9.14.

9.7.5 V-образные анкера по длине шва сплачивания блоков следует расставлять равномерно, но не менее трех (два по краям и один в середине). Шаг анкеров принимают не менее 1 м.

9.7.6 Минимальную длину заделываемой части вклеенного или клеевинтового стержня в узловых соединениях клееных блоков стен и перекрытий следует принимать по расчету, но не менее 15d.

9.7.7 Для клееных блоков стен и перекрытий, в узлах которых вклеенные и клеевинтовые стержни работают в зоне растягивающих напряжений поперек волокон древесины, следует выполнять поперечное армирование конструкций.

9.7.8 Клееные блоки для стен и перекрытий в заводских условиях должны быть защищены от атмосферных воздействий и загрязнения в соответствии с требованиями по обеспечению надежности деревянных конструкций, указанных в СП 64.13330, а также с учетом требований СП 28.13330 и СП 70.13330.

10.1 В случаях, предусмотренных противопожарными требованиями действующих нормативных документов, деревянные конструкции должны быть запроектированы и выполнены с пределом огнестойкости и показателем пожарной опасности, регламентируемыми этими требованиями.

10.2 Предел огнестойкости определяют по методам, установленным ГОСТ 30247.0 и ГОСТ 30247.1. Допускается предел огнестойкости деревянных элементов конструкций устанавливать расчетным путем на основе закономерностей обугливания и прогрева их сечений в условиях стандартного теплового воздействия, регламентируемого ГОСТ 30247.0, и с учетом предельных состояний по огнестойкости, регламентируемых ГОСТ 30247.1, по методу эффективного сечения, уменьшенного с учетом обугливания (раздел 10 СП 64.13330.2017).

10.3 Предел огнестойкости узловых соединений элементов и опорных узлов деревянных конструкций, выполненных с применением вклеенных стержней, должен быть не ниже требуемого предела огнестойкости конструкции в целом.

Повышение предела огнестойкости деревянных элементов конструкции и их узлов достигается путем увеличения размеров их сечения, применения средств огнезащиты или теплоизолирующих материалов и облицовок, в том числе из пиломатериалов.

10.4 При определении огнестойкости соединений на вклеенных стержнях с учетом снижения температуры древесины за фронтом обугливания по гиперболическому закону расстояние от границы обугливания до клеевого шва между древесиной и вклеенным стержнем в зоне расчетной глубины вклеивания к моменту времени, соответствующему требуемому пределу огнестойкости, должно быть не менее 20 мм.

(п. 10.4 в ред. Изменения N 1, утв. Приказом Минстроя России от 14.12.2020 N 779/пр)

А.1 Ввиду особой важности и ответственности процесса вклеивание стержней может быть проведено только на предприятиях со специально обученным персоналом и лицами, непосредственно допущенными к этой операции приказом по предприятию.

Эти работы оформляют актом на освидетельствование скрытых работ, подписанным руководителем отдела технического контроля (ОТК), исполнителем и технологом. Процесс возможен только в заводских условиях, при положительной температуре, влажности древесины не выше 15% и в защищенных от увлажнения помещениях.

А.2.1 Для вклеивания используют клеи на базе эпоксидных смол ЭД-20 по ГОСТ 10587. В качестве наполнителя используют кварц молотый марки Б по ГОСТ 9077 или портландцемент класса прочности не ниже 32,5 по ГОСТ 31108.

А.2.2 Для вклеивания используют металлические стержни из арматуры периодического профиля классов A300, A400, A500 и A600 по ГОСТ 5781-82 или техническим условиям. Если предполагаются сварка или гнутье, то термически упрочненная арматура не допускается. Стержни должны быть без заусенцев, очищены от окалины, ржавчины, грязи, краски, обезжирены и не иметь погибь по длине. На них на всей вклеиваемой длине должны быть рифы полного профиля. Очистку лучше проводить пескоструйным или химическим способами.

Допускается использовать высокопрочную арматуру с винтовой формой профиля и специальными гайками без сварки. Допускается также использовать арматуру класса A240 (гладкая) либо круглую сталь после нарезки на ней резьбы на вклеиваемой части. Допускается использование оцинкованных стержней (холодное цинкование не допускается).

(в ред. Изменения N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

Стержни должны быть сварены с закладными деталями перед вклеиванием или после. Допускается комбинированный вариант. При сварке после вклеивания необходимо руководствоваться требованиями А.8.4 и А.8.5.

(в ред. Изменения N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

А.2.3 Влажность древесины для устройства таких соединений допускается не более 12% при эксплуатации конструкций внутри помещений и не более 15% - для открытых сооружений.

А.3.1 Перед сверлением проводят разметку осей стержней и их направления мелом на боковой поверхности.

А.3.2 Определяют порядок сверления, чтобы отверстия в случае пересечения внутри не привели к утечке клея или образованию сообщающихся полостей. Лучше проводить сверление только с одной грани, а затем, после вклеивания стержней и выдержки, - с противоположной.

А.3.3 Наклон отверстий к горизонту должен быть не менее 20° для удобства заполнения клея самотеком.

А.3.4 Диаметр отверстий должен быть больше наружного диаметра стержней на 3 - 4 мм.

А.3.5 Минимальное расстояние до боковой плоскости от края отверстия должно быть не менее 25 мм при глубине отверстия не более 700 мм и не менее 30 мм при большей глубине.

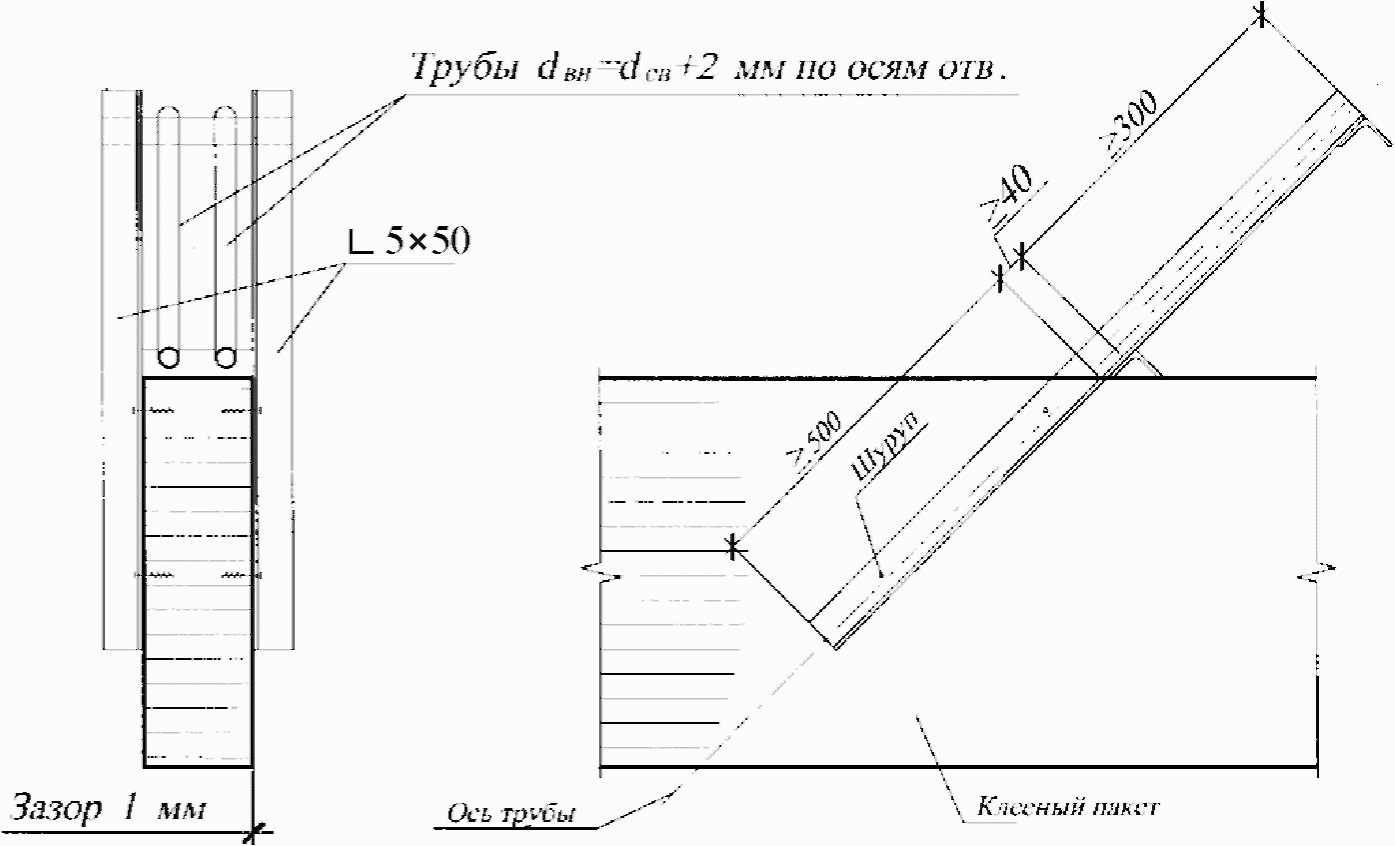

А.3.6 При сверлении отверстий следует использовать кондукторы, конструкцию которых разрабатывает завод-изготовитель совместно с проектировщиками (рисунок А.1).

А.3.7 Отверстия следует сверлить непосредственно перед вклеиванием. Они не должны оставаться свободными дольше одной смены, чтобы исключить возможность попадания в них воды, пыли, грязи и др.

А.3.8 После сверления отверстия желательно продувать сжатым воздухом или прочищать специальным ершом от опилок.

А.3.9 Диаметр и глубину отверстий, а также диаметр и длину соответствующих стержней необходимо контролировать погружением последних в отверстия без клея. Глубина сверления отмечается на сверлах краской, цветной изолентой или муфтами-ограничителями.

А.3.10 Для сверления используют специальные длинные сверла для древесины или обычные сверла по металлу.

А.3.11 Длину сверл регулируют путем наращивания арматурными стержнями диаметром 12 - 14 мм при сварке. При этом центрирования достигают проковкой стыка в горячем состоянии. Конус нужного калибра также присоединяют при сварке.

А.3.12 Для сверления используют ручные дрели мощностью не менее 600 Вт, обязательно с двумя ручками.

А.4.1 Стержни перед вклеиванием должны быть повторно освидетельствованы и соответствовать проекту по классу стали, числу, диаметрам, глубине и качеству.

А.4.2 Необходимо убедиться в соответствии марки закладной детали проекту.

А.4.3 Стержни должны свободно, без усилий входить в отверстия и занимать проектное положение. Для этого они должны быть проверены пробным погружением насухо.

А.4.4 Стержни не должны быть загрязнены маслами, быть влажными или покрытыми ржавчиной. Для очистки используют щетки, наждачную бумагу, ацетон или пескоструйный аппарат.

А.4.5 Перед вклеиванием температура стержней должна быть не ниже 18 °C облегчения погружения допускается подогрев стержней до температуры от 30 °C до 40 °C.

(в ред. Изменения N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

А.5.1 Перед работой следует убедиться в наличии компонентов в необходимом объеме, в их соответствии наименованиям, срокам годности и спецификациям (в проекте).

А.5.2 Клей следует приготовлять при температуре воздуха в помещении и компонентов клея в пределах от 16 °C до 25 °C. При повышении температуры резко снижается жизнеспособность клея, а при понижении - технологичность. Увеличение температуры может привести к мгновенной реакции и, как следствие, к проблемам вклеивания, порче закладных деталей и емкости для клея.

Для клеев, таких как теплостойкие клеи, клеи для применения при пониженной или повышенной температуре наружного воздуха и т.д., температурный режим вклеивания может отличаться. При вклеивании следует выполнять требования технической документации предприятия - изготовителя клея. При этом до начала работ по вклеиванию стержней следует провести контрольные испытания по ГОСТ Р 58558 образцов, изготовленных при данном температурном режиме.

(абзац введен Изменением N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

А.5.3 Необходимо строго контролировать время с момента смешивания отвердителя и смолы. Оно не должно превышать времени рабочей жизнеспособности клея (т.е. от 20 до 30 мин в зависимости от температуры).

А.5.4 Для повышения жизнеспособности клей допускается охлаждать в емкости с водой, но при этом не допускается попадание воды в клей или отверстия.

А.5.5 Исключен с 20.01.2024. - Изменение N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр.

А.5.6 Единовременно следует приготовлять не более 2,5 кг клея из-за опасности его разогрева и неуправляемой реакции.

А.5.7 Для взвешивания необходимо использовать весы с точностью не более 10 г.

А.5.8 Последовательность приготовления композиции: смола - пластификатор - отвердитель - наполнитель.

А.5.9 Время перемешивания клея: от 3 до 4 мин - вручную, от 2 до 3 мин - при механическом перемешивании. Клей перемешивают до однородной массы.

А.5.10 Перед приготовлением клея тестируют качество компонентов путем изготовления контрольных образцов клея в объеме от 20 до 50 г с отверждением при повышенной температуре (не более 30 °C) для активизации процесса.

А.5.11 При определении объема клея для приготовления следует проводить соответствующие расчеты с учетом времени, потраченного на все операции: заполнение отверстий клеем, погружение стержней и др. Обычно приготовляют не более 1 - 2 кг клея. Для вклеивания одного стержня длиной 1 м и диаметром 20 мм требуется в среднем 350 г клея. Но в каждом случае удельный расход клея уточняют опытным путем, пробным вклеиванием первых стержней, чтобы после погружения стержня из отверстия появлялся небольшой избыток клея (порядка 5 - 10 г).

А.5.12 Дозировка клея по объему не допускается из-за налипания клея на стенки посуды и других специфических особенностей.

А.6.1 Это одна из ответственных операций, которую должна особо контролировать служба ОТК.

А.6.2 Перед заполнением клеем для контроля глубины и диаметра отверстия необходимо опустить в него стержень насухо.

А.6.3 Заполнение клеем и вклеивание стержня проводят последовательно, только в одно-два отверстия, чтобы избежать неконтролируемой полимеризации или "голодного" вклеивания, когда непредвиденные утечки приводят к недостатку клея или его избытку.

(в ред. Изменения N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

А.6.4 Для заполнения клеем необходимо использовать мерную емкость объемом только на одно отверстие для качественного склеивания.

А.6.5 Не допускается заполнение нескольких отверстий из общей емкости без контроля объема. Это неизбежно приведет к браку соединений и невозможности контроля полноты заполнения.

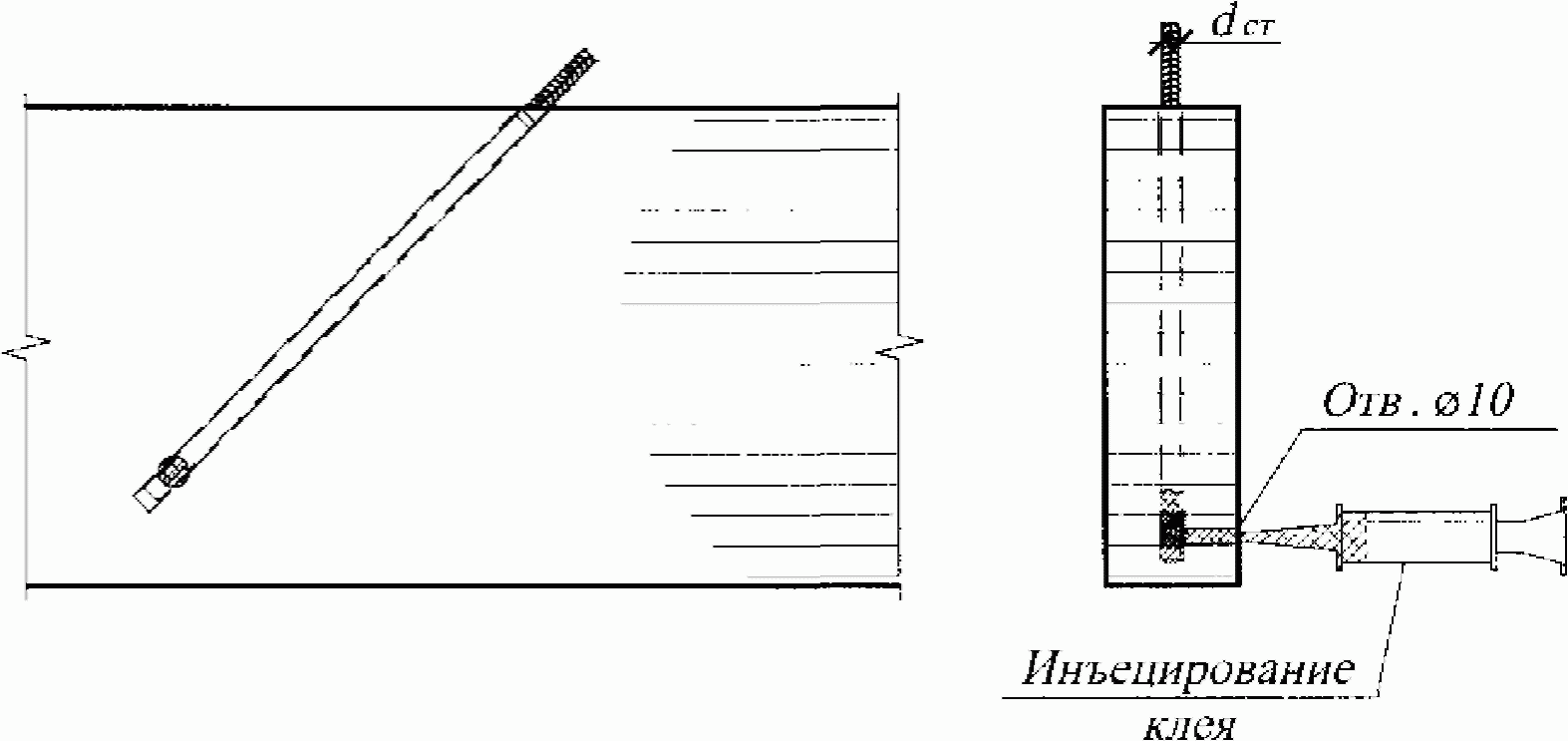

А.6.6 В отдельных случаях (для крупногабаритных конструкций) допускается заполнение клеем через дополнительные отверстия под давлением (рисунок А.2) с использованием туб типа шприцев или пневмоустановок. Ввиду важности такие операции следует проводить под контролем представителя проектной организации. После появления избытка клея сверху над стержнем дополнительные отверстия следует забивать специальными пробками.

А.6.7 Одновременно с заполнением отверстий должны быть изготовлены контрольные образцы для испытаний на продавливание, по одному образцу на каждый замес клея (А.7).

А.6.8 Сразу после заполнения отверстия клеем в него погружают стержень. Погружение проводят вдавливанием с вращением. Операция упрощается и качество возрастает, если погружение проводят с помощью вибратора (вибробулава с насадкой под стержень). Если после погружения из отверстия избыток клея не вышел на поверхность, то стержень необходимо приподнять и установить величину и причину недостатка клея. Если отверстие оказалось незаполненным доверху на два-три диаметра, то допускается компенсировать недостачу доливанием; если следов клея не будет обнаружено более чем на 1/3 длины стержня, то его необходимо полностью извлечь, заполнить отверстие дополнительным объемом и осуществить повторное погружение. При этом необходимо обязательно выявить и устранить причину "голодного" вклеивания - ошибки при дозировке клея либо утечка клея в трещины или соседние отверстия.

А.6.9 Соединения, в которых обнаружены утечки клея, следует актировать или забраковать с их заменой новыми по предложениям авторов проекта.

А.7.1 После вклеивания соединения должны находиться в состоянии покоя при температуре плюс 18 °C не менее 10 - 12 ч для достижения соединением разборной прочности.

А.7.2 После 12 ч выдержки соединения конструкции допускается перемещать, кантовать, но не допускается их нагружать.

(п. А.7.2 в ред. Изменения N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

А.7.3 Нагружать соединение усилием, равным 70% расчетной нагрузки, допускается после 3 сут отверждения клея.

А.7.4 Испытания контрольных соединений проводят не ранее чем через 3 сут отверждения при температуре воздуха 18 °C.

А.7.5 Контроль качества соединений включает:

- контроль влажности древесины в отверстии;

- правильность разметки;

- соответствие параметров соединений проекту;

- соответствие класса арматуры проекту;

- соответствие качества поверхности стержней;

- контроль качества компонентов клея;

- контроль жизнеспособности клея при заданной температуре в зоне производства работ;

- контроль условий производства работ (наличие подмостей, расположение оси отверстий по отношению к горизонту, наличие инструмента, наличие контрольных образцов и маркировки на них, готовность технологической карты и т.п.);

- контроль последовательности сверления отверстий и вклеивания;

- наличие емкостей объемом на одно соединение для заполнения отверстий клеем;

- контроль полноты заполнения отверстий клеем при погружении стержней;

- актирование соединений с "голодным" вклеиванием и меры по устранению его причин;

- отметки в журналах работ по технологическому процессу.

А.7.6. Контрольные испытания образцов на продавливание (рисунок А.3) выполняют в соответствии с разделом 7 ГОСТ Р 56710-2015. Прочность на продавливание должна быть не ниже 6,5 МПа.

Примечание - Обозначения см. в 4.2.

А.7.7 Прочность на продавливание определяют отношением разрушающей нагрузки к боковой поверхности отверстия следующим образом:

где P_разр - разрушающая нагрузка;

d_о - диаметр отверстия;

l_вкл - глубина вклеивания, l_вкл = (4 ... 5)d, здесь d - номинальный диаметр стержня.

А.7.8 Оформляют результаты испытаний в журнале. При этом отмечают наименование объекта, марку конструкций, дату вклеивания.

А.7.9 В случае низких результатов совместно с авторами проекта принимают решение об усилении конструкций или испытаниях большего числа соединений.

А.7.10 На каждую партию конструкций составляют акт освидетельствования скрытых работ по устройству соединений на вклеенных стержнях. Партией считают конструкции или узлы, принадлежащие одному объекту и изготовленные в одну смену.

А.8.1 Помещение, в котором изготовляют клей, должно быть оборудовано общей и местной принудительной и естественной вентиляцией, горячей и холодной водой.

А.8.2 При работе с клеем необходимо в обязательном порядке использовать резиновые или полиэтиленовые перчатки.

А.8.3 Попавший на руки клей следует удалять растворителями и водой с мылом.

А.8.4 При сварке вклеенных деталей необходимы местный отсос продуктов горения и соблюдение противопожарных мероприятий. Защиту древесины от копоти, обугливания и воспламенения осуществляют с помощью экранов из стали, хризотилцемента (хризотила) и пр.

(в ред. Изменения N 2, утв. Приказом Минстроя России от 19.12.2023 N 952/пр)

А.8.5 Сварку выполняют швами по захваткам, чтобы исключить перегрев и воспламенение древесины. Продолжительность непрерывной сварки одного шва не должна превышать 1 мин.

[1] Федеральный закон от 22 июля 2008 г. N 123-ФЗ "Технический регламент о требованиях пожарной безопасности"
