"Государственная поверочная схема для средств измерений разности давлений до 1·105 Па"
(утв. Приказом Росстандарта от 31.08.2021 N 1904)

1.1. Государственная поверочная схема распространяется на средства измерений разности давлений до 1·10⁵ Па и устанавливает порядок передачи единицы давления от первичного специального эталона при помощи вторичных и рабочих эталонов средствам измерений с указанием погрешностей и основных методов поверки.

1.2. Допускается проводить поверку (калибровку, аттестацию) эталонов и средств измерений избыточного давления, не указанных в данной поверочной схеме, но соответствующих ее области применения, с учетом требуемых соотношений пределов допускаемой абсолютной погрешности при одном и том же значении давления при передаче единицы величины.

1.3. Допускаемые значения показателей точности эталонов и средств измерений приведены в поверочной схеме виде обобщенной характеристики точности (классов точности) в графической части и в виде пределов допускаемой основной погрешности в текстовой части поверочной схемы. Пределы допускаемой основной погрешности средств измерений могут быть выражены в форме приведенных, относительных, комбинированных или абсолютных погрешностей в зависимости от характера изменения погрешностей в пределах диапазона измерений, от условий применения и назначения средств измерений конкретного типа.

Выражение пределов допускаемой погрешности в форме приведенных и относительных погрешностей является предпочтительным.

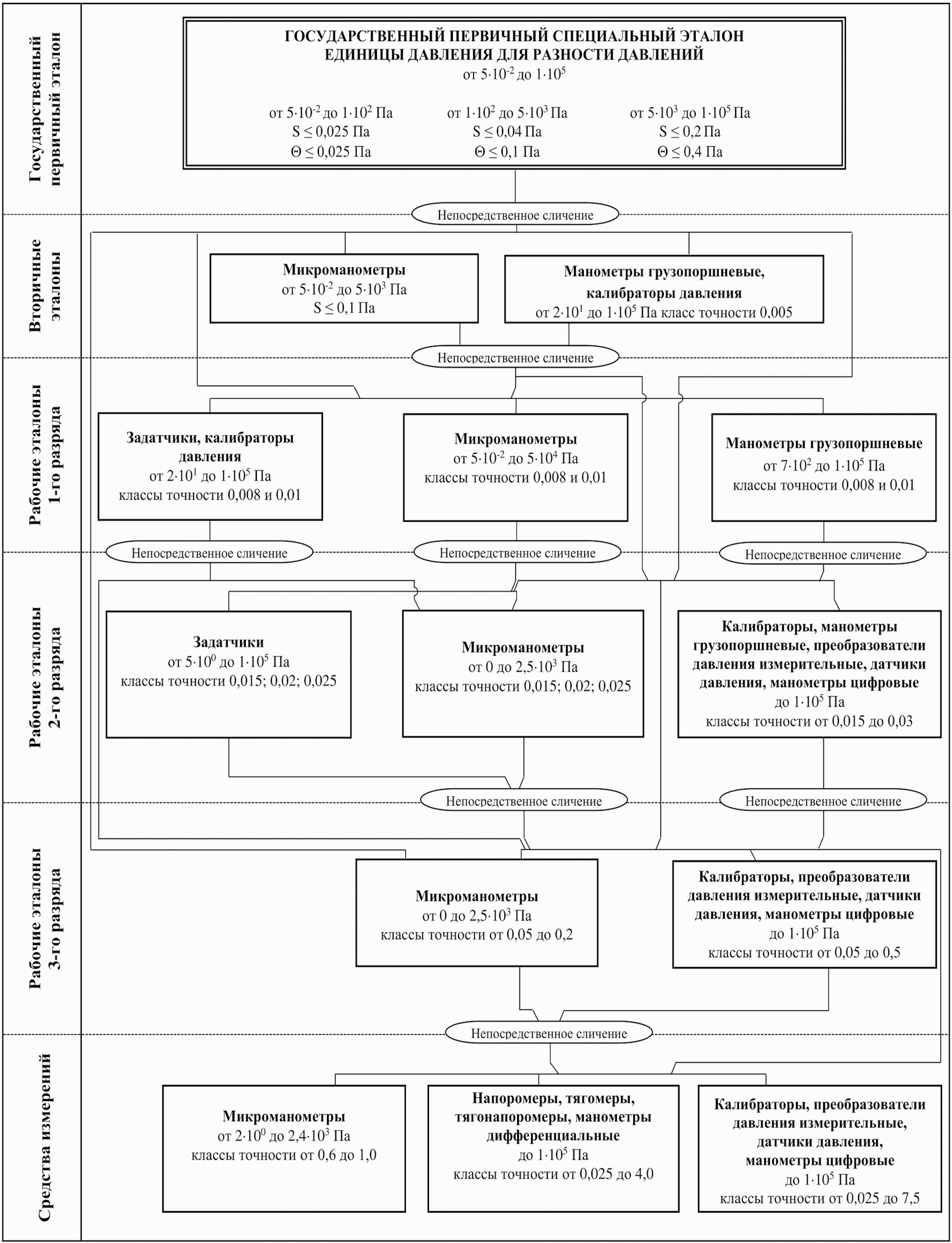

1.4. Государственная поверочная схема для средств измерений разности давлений до 1·10⁵ графически представлена в Приложении А.

2.1. Государственный первичный специальный эталон единицы давления для разности давлений (ГЭТ 95-2020) предназначен для воспроизведения и хранения единицы давления до 1·10⁵ Па и передачи единицы давления при помощи вторичных и рабочих эталонов рабочим средствам измерений разности давлений.

2.2. В основу измерений разности давлений положена единица, воспроизводимая указанным ГПСЭ, представляющую из себя разность двух давлений, измеряемого и опорного давления. Другие единицы измерений давления применяются в соответствии с Положением о единицах величин, допускаемых к применению в Российской Федерации.

2.3. Государственный первичный специальный эталон единицы давления для разности давлений (далее по тексту - ГПСЭ) состоит из трех эталонных комплексов (средств измерений):

- микроманометра весового колокольного МВК с диапазоном измерений от 5·10^-2 до 1·10² Па;

- микроманометра компенсационного МКШ с диапазоном измерений от 5·10¹ до 5·10³ Па;

- двух грузопоршневых манометров МГП с диапазонами измерений от 7·10² до 5·10⁴ Па и 3·10³ до 1·10⁵ Па.

2.4. Диапазон значений разности давлений, воспроизводимых эталоном, от 5·10^-2 до 1·10⁵ Па.

2.5. ГПСЭ обеспечивает воспроизведение единицы давления со средним квадратическим отклонением результата измерений S при неисключенной систематической погрешности , не превышающими значений, указанных в таблице 1.

2.6. Для обеспечения воспроизведения единицы давления с указанной точностью должны быть соблюдены правила содержания и применения эталона, утвержденные в установленном порядке.

2.7. ГПСЭ применяют для международных сличений и передачи единицы давления вторичным и рабочим эталонам, 1-го, 2-го и 3-го разрядов методом непосредственного сличения.

3.1. В качестве вторичных эталонов применяют:

- микроманометры в диапазоне измерений от 5·10^-2 до 5·10³ Па, среднее квадратическое отклонение воспроизведения давления не должно превышать 0,1 Па;

- манометры грузопоршневые и калибраторы давления в диапазоне измерений от 2·10¹ до 1·10⁵ Па, класса точности 0,005.

3.2. Вторичные эталоны применяют для передачи единицы рабочим эталонам 1-го, 2-го и 3-го разрядов и средствам измерений разности давлений в диапазоне измерений до 1·10⁵ Па, классов точности 0,01 и менее.

4.1. Рабочие эталоны первого (1-го) разряда.

4.1.1. В качестве эталонов 1-го разряда применяют:

- задатчики, калибраторы давления в диапазоне измерений от 2·10¹ до 1·10⁵ Па;

- микроманометры с диапазонами измерений от 5·10^-2 до 4·10⁴ Па;

- манометры грузопоршневые, калибраторы давления с верхними пределами измерений до 1·10⁵ Па.

4.1.2. Класс точности рабочих эталонов 1-го разряда: 0,008 и 0,01. Пределы допускаемой основной погрешности рабочих эталонов 1-го разряда +/- 0,008% и +/- 0,01%.

4.1.3. Рабочие эталоны 1-го разряда применяют для передачи единицы рабочим эталонам 2-го, 3-го разрядов и средствам измерений разности давлений в диапазоне до 1·10⁵ Па, классов точности 0,016 и менее. Соотношение пределов допускаемых абсолютных погрешностей при одном и том же значении давления должно быть не более 1:2.

4.2. Рабочие эталоны второго (2-го) разряда.

4.2.1. В качестве эталонов 2-го разряда применяют:

- задатчики, калибраторы давления в диапазоне измерений от 5·10⁰ до 1·10⁵ Па;

- микроманометры с диапазонами измерений от 0 до 2,5·10³ Па;

- манометры грузопоршневые, калибраторы, преобразователи давления измерительные, датчики давления, манометры цифровые с верхними пределами измерений до 1·10⁵ Па.

4.2.2. Классы точности рабочих эталонов 2-го разряда: от 0,015 до 0,03. Пределы допускаемой основной погрешности рабочих эталонов 2-го разряда от +/- 0,015% до +/- 0,03%.

4.2.3. Рабочие эталоны 2-го разряда применяют для передачи единицы рабочим эталонам 3-го разряда и средствам измерений разности давлений в диапазоне до 1·10⁵ Па. Соотношение пределов допускаемых абсолютных погрешностей при одном и том же значении давления должно быть не более 1:3.

4.3. Рабочие эталоны третьего (3-го) разряда.

4.3.1. В качестве эталонов 3-го разряда применяют:

- микроманометры с диапазонами измерений от 0 до 2,5·10³ Па;

- калибраторы, манометры грузопоршневые, преобразователи давления измерительные, датчики давления, манометры цифровые с верхними пределами измерений до 1·10⁵ Па.

4.3.2. Классы точности рабочих эталонов 3-го разряда: от 0,05 до 0,5. Пределы допускаемой основной погрешности рабочих эталонов 3-го разряда от +/- 0,05% до +/- 0,5%.

4.3.3. Рабочие эталоны 3-го разряда применяют для передачи единицы средствам измерений разности давлений в диапазоне до 1·10⁵ Па. Соотношение пределов допускаемых абсолютных погрешностей при одном и том же значении давления должно быть не более 1:4.

4.3.4. Допускается возможность передачи единицы рабочим эталонам 3-го разряда с помощью рабочих эталонов этого же разряда при условии, что соотношение пределов их допускаемых абсолютных погрешностей составляет не более 1:4.

5.1. В качестве средств измерений применяют микроманометры, напоромеры, тягомеры, тягонапоромеры, манометры дифференциальные, калибраторы, манометры цифровые, преобразователи давления измерительные, датчики давления и преобразователей давления измерительных с аналоговым выходным сигналом. Допускается применение других наименований для средств измерений разности давлений.

5.2. Классы точности средств измерений: от 0,025 до 7,5. Пределы допускаемой основной погрешности средств измерений от +/- 0,025% до +/- 7,5%.
