"Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей"
(утв. Приказом Росстандарта от 27.12.2018 N 2771)

Настоящий стандарт распространяется на государственную поверочную схему для средств измерений удельной электрической проводимости (далее - УЭП) жидкостей в диапазоне от 1·10^-12 до 2·10² См/м в интервале температуры от -5 до 60 °C и устанавливает порядок воспроизведения, хранения и передачи единицы УЭП жидкостей - Сименс на метр (См/м) - от государственного первичного эталона с помощью рабочих эталонов средствам измерений с указанием погрешностей и методов передачи единицы.

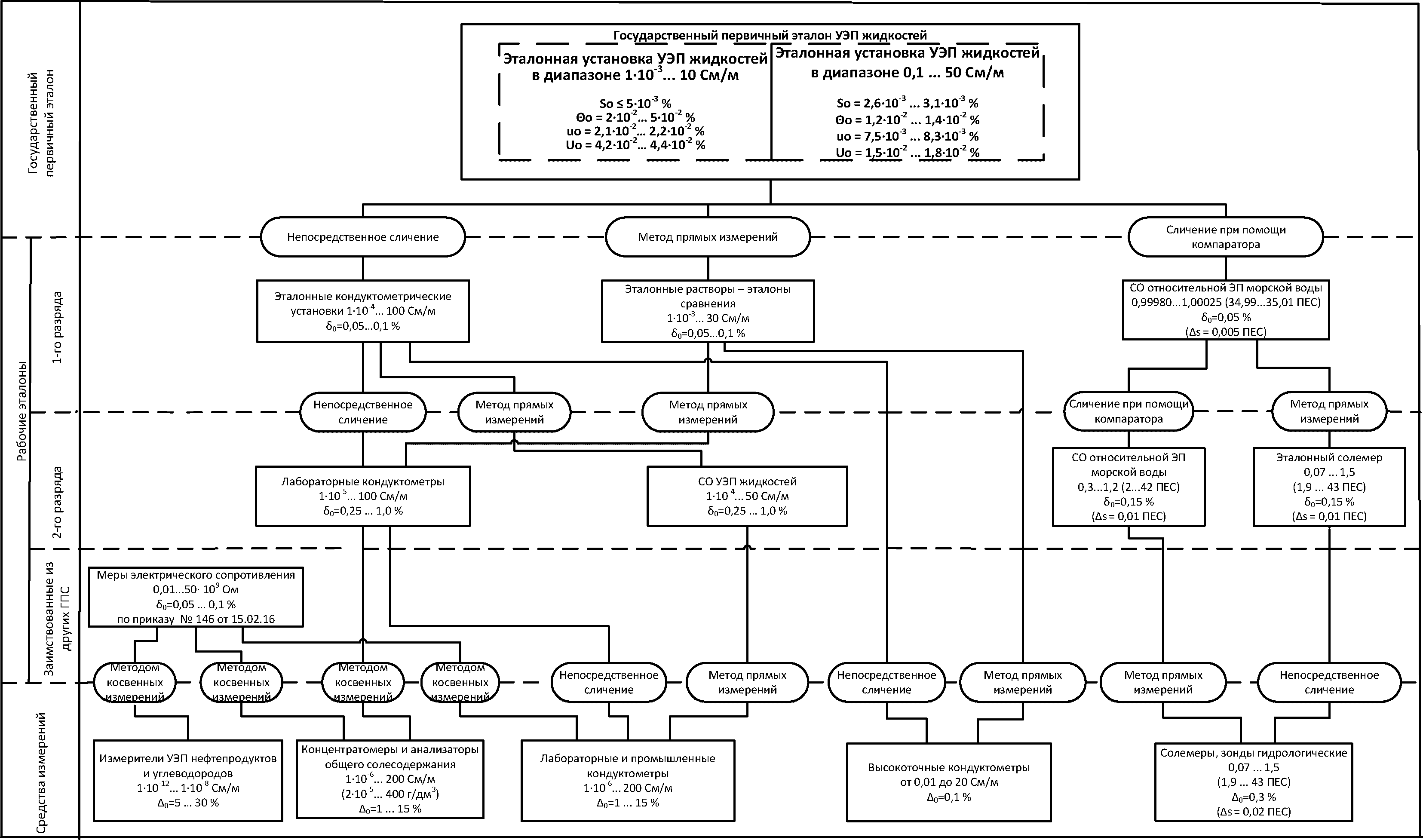

Графическая часть Государственной поверочной схемы для средств измерений удельной электрической проводимости жидкостей представлена в приложении А.

2.1. Государственный первичный эталон (далее - ГПЭ) единицы УЭП жидкостей состоит из двух частей:

2.1.1. Установка, находящаяся в ФГУП "ВНИИФТРИ", включает:

набор кондуктометрических ячеек;

систему измерений электрического сопротивления;

систему термостатирования и измерений температуры;

набор аттестованных эталонных растворов;

систему приготовления эталонных растворов.

2.1.2. Установка, находящаяся в ФГУП "ВНИИМ им. Д.И. Менделеева", включает:

комплекс измерительный ИК-1;

установку для приготовления эталонных растворов УЭП-3-ЭР;

набор первичных эталонных растворов.

2.2. Государственный первичный эталон единицы удельной электрической проводимости жидкостей обеспечивает воспроизведение единицы с характеристиками, приведенными в таблице 1.

2.3. Государственный первичный эталон применяют для передачи единицы УЭП жидкостей рабочим эталонам 1-го разряда:

эталонным кондуктометрическим установкам методом непосредственного сличения;

эталонным растворам - эталонам сравнения удельной электрической проводимости методом прямых измерений;

стандартному образцу (далее - СО) относительной электрической проводимости морской воды методом сличения при помощи компаратора (доверительная граница относительной погрешности которого при проведении компарирования составляет 0,005%).

3.1.1. В качестве рабочих эталонов 1-го разряда применяют:

эталонные кондуктометрические установки в диапазоне УЭП от 1·10^-4 до 100 См/м;

эталонные растворы - эталоны сравнения в диапазоне УЭП от 1·10^-3 до 30 См/м;

СО относительной электрической проводимости морской воды в диапазоне от 0,99980 до 1,00025 (в диапазоне солености от 34,99 до 35,01 практических единиц солености - ПЕС).

3.1.2. Значения доверительной относительной погрешности рабочих эталонов 1-го разряда составляют от 0,05% до 0,1% при доверительной вероятности P = 0,95.

3.1.3. Рабочие эталоны 1-го разряда применяют для передачи единицы:

3.1.3.1. рабочим эталонам 2-го разряда:

лабораторным кондуктометрам методом непосредственного сличения с эталонными кондуктометрическими установками и методом прямых измерений эталонных растворов - эталонов сравнения;

СО УЭП жидкостей методом прямых измерений на эталонных кондуктометрических установках;

СО относительной электрической проводимости морской воды методом сличения при помощи компаратора (доверительная граница относительной погрешности которого при проведении компарирования составляет 0,005%);

эталонным солемерам методом прямых измерений СО относительной электрической проводимости морской воды;

3.1.3.2. высокоточным кондуктометрам (в том числе зондам гидрологическим) методом непосредственного сличения с эталонными кондуктометрическими установками и методом прямых измерений эталонных растворов - эталонов сравнения.

3.2.1. В качестве рабочих эталонов 2-го разряда применяют:

лабораторные кондуктометры в диапазоне УЭП от 1·10^-5 до 100 См/м;

СО УЭП жидкостей в диапазоне УЭП от 1·10^-4 до 50 См/м;

СО относительной электрической проводимости морской воды в диапазоне от 0,3 до 1,2 (в диапазоне солености от 2 до 42 ПЕС);

эталонные солемеры в диапазоне относительной электрической проводимости от 0,07 до 1,5 (в диапазоне солености от 1,9 до 43 ПЕС).

3.2.2. Значения доверительной относительной погрешности рабочих эталонов 2-го разряда составляют от 0,15% до 1,0% при доверительной вероятности P = 0,95.

3.2.3. Рабочие эталоны 2-го разряда применяют для передачи единицы:

концентратомерам и анализаторам общего солесодержания методом косвенных измерений;

лабораторным и промышленным кондуктометрам методом непосредственного сличения с лабораторными кондуктометрами и методом прямых измерений СО УЭП жидкостей;

солемерам и зондам гидрологическим методом прямых измерений СО относительной электрической проводимости морской воды и непосредственного сличения с эталонными солемерами.

3.2.4. Отношение границ доверительной погрешности рабочих эталонов 1-го и 2-го разряда: не более 0,5 (1:2).

3.3.1. В качестве рабочих эталонов, заимствованных из других государственных поверочных схем, применяют меры электрического сопротивления в диапазоне электрического сопротивления от 0,01 до 50·10⁹ Ом.

3.2.2. Значения доверительной относительной погрешности рабочих эталонов, заимствованных из других государственных поверочных схем, составляют от 0,05% до 0,1% при доверительной вероятности P = 0,95.

3.3.3. Меры электрического сопротивления применяют для поверки рабочих средств измерений - измерителей УЭП нефтепродуктов и углеводородов, концентратомеров и анализаторов общего солесодержания, лабораторных и промышленных кондуктометров методом косвенных измерений.

4.1. В качестве средств измерений применяют:

измерители УЭП нефтепродуктов и углеводородов в диапазоне от 1·10^-12 до 1·10^-8 См/м;

концентратомеры и анализаторы общего солесодержания в диапазоне УЭП от 1·10^-6 до 200 См/м (в диапазоне солесодержания 2·10^-5 до 400 г/дм³);

лабораторные и промышленные кондуктометры в диапазоне от 1·10^-6 до 200 См/м;

высокоточные кондуктометры (в том числе зонды гидрологические) в диапазоне УЭП от 0,01 до 20 См/м;

солемеры и зонды гидрологические в диапазоне относительной электрической проводимости от 0,07 до 1,5 (в диапазоне солености от 1,9 до 43 ПЕС).

4.2. Пределы допускаемой относительной погрешности средств измерений составляют от 0,1% до 30%.

4.3. Отношение границ доверительной погрешности рабочих эталонов 2-го разряда и предела допускаемой погрешности средств измерений: не более 0,5 (1:2).
