"Государственная поверочная схема для средств измерений абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 0,25 до 14,00 мкм"
(утв. Приказом Росстандарта от 27.12.2018 N 2767)

1.1. Настоящая государственная поверочная схема распространяется на средства измерений абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 0,25 до 14,00 мкм и устанавливает порядок передачи единиц абсолютной спектральной чувствительности к потоку излучения - ампер на ватт (А/Вт), вольт на ватт (В/Вт), абсолютной спектральной чувствительности к освещенности - ампер - метр квадратный на ватт (А·м²/Вт) и вольт - метр квадратный на ватт (В·м²/Вт) и относительной спектральной чувствительности - безразмерностная величина от Государственного первичного эталона единиц величин абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 0,25 до 14,00 мкм с помощью рабочих и вторичных эталонов средствам измерений с указанием погрешностей, неопределенностей, основных методов поверки и методов передачи единиц величин.

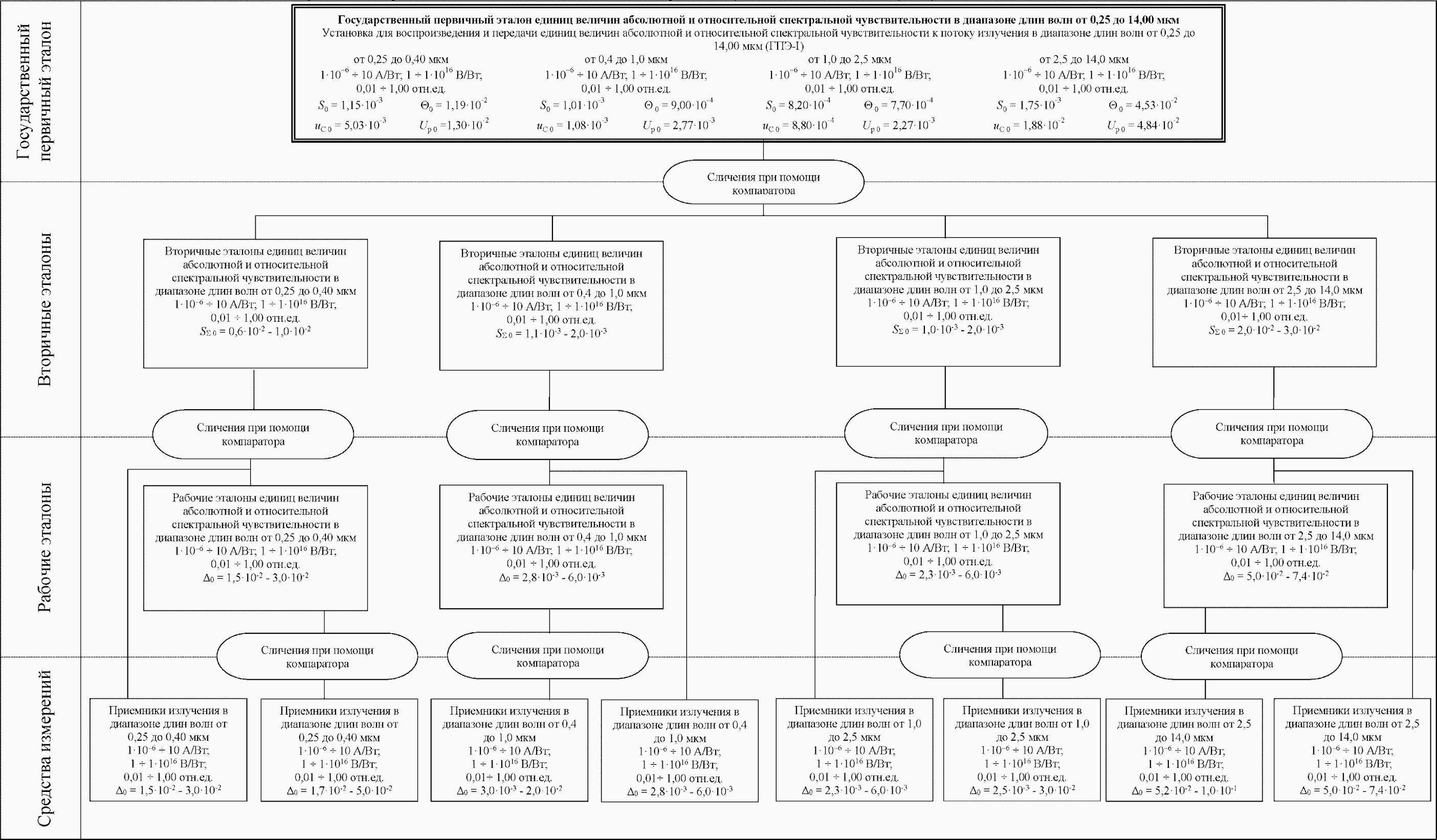

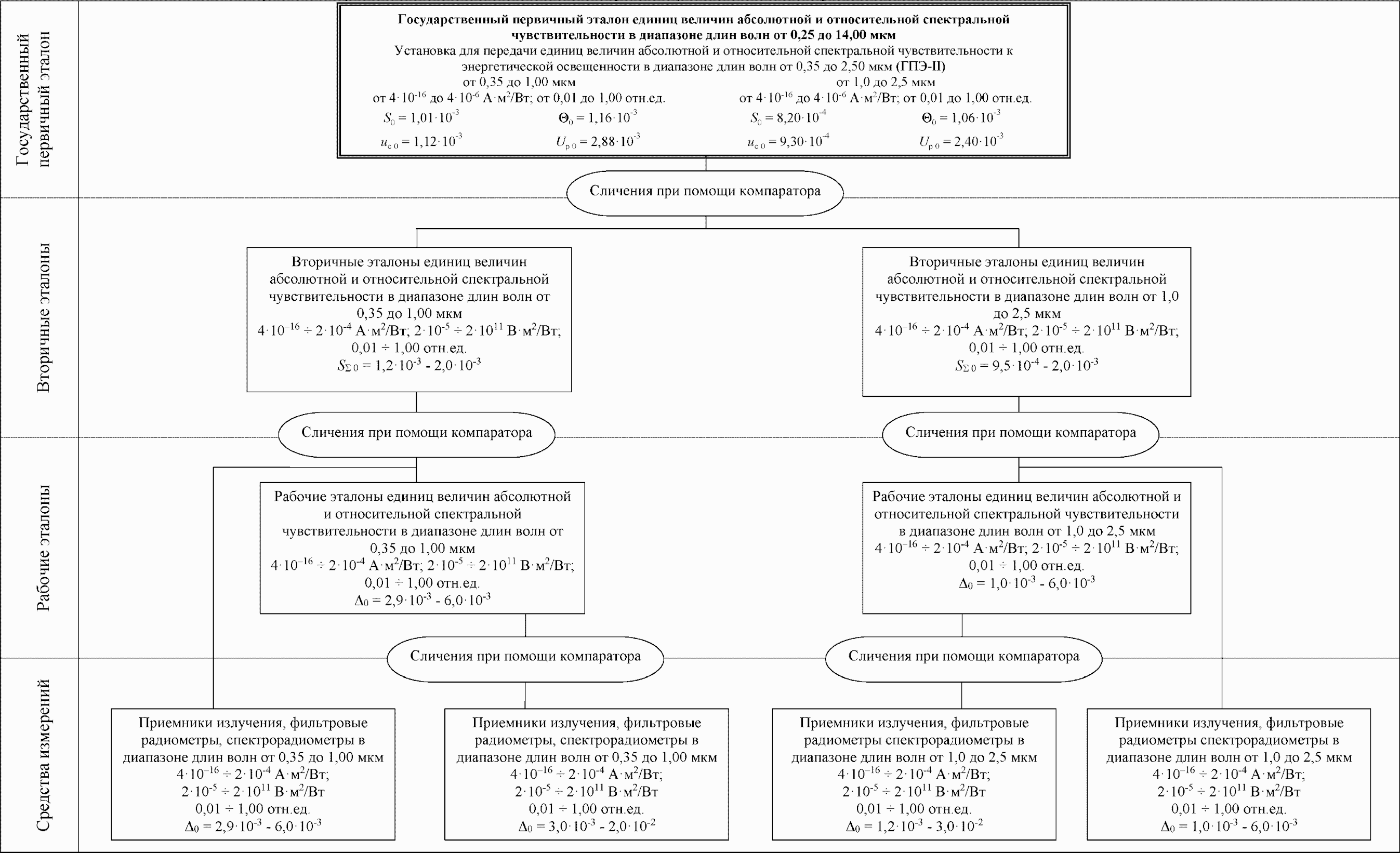

Графическая часть Государственной поверочной схемы для средств измерений абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 0,25 до 14,00 мкм представлена в приложении А.

1.2. Государственная поверочная схема для средств измерений абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 0,25 до 14,00 мкм состоит из двух частей:

Часть 1. Эталоны и средства измерений абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0,25 до 14,00 мкм.

Часть 2. Эталоны и средства измерений абсолютной и относительной спектральной чувствительности к освещенности в диапазоне длин волн от 0,35 до 2,50 мкм.

1.3. Государственную поверочную схему возглавляет государственный первичный эталон единиц величин абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 0,25 до 14,00 мкм, состоящий из двух комплексов: установки для воспроизведения и передачи единиц величин абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0,25 до 14,00 мкм (ГПЭ-I) и установки для передачи единиц величин абсолютной и относительной спектральной чувствительности к энергетической освещенности в диапазоне длин волн от 0,35 до 2,50 мкм (ГПЭ-II).

ГПЭ-I предназначен для воспроизведения, хранения и передачи единиц абсолютной и относительной спектральной чувствительности к потоку излучения.

ГПЭ-II предназначен для воспроизведения, хранения и передачи единиц абсолютной и относительной спектральной чувствительности к энергетической освещенности.

2.1.1. ГПЭ-I состоит из комплекса следующих средств измерений и вспомогательного оборудования:

криогенный радиометр с системой охлаждения и вакуумирования;

вакуумная камера для установки поверяемых приемников излучения;

монохроматический источник излучения на основе монохроматора и набора источников излучения;

набор эталонных приемников излучения.

2.1.2. Диапазоны значений абсолютной спектральной чувствительности, в которых ГПЭ-I воспроизводит единицу величины, составляют от 1·10^-6 до 10 А/Вт и от 1 до 1·10¹⁶ В/Вт в диапазоне длин волн от 0,25 до 14,00 мкм.

Диапазон значений относительной спектральной чувствительности, в котором ГПЭ-I воспроизводит единицу величины, составляет от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 0,25 до 14,00 мкм.

2.1.3. ГПЭ-I обеспечивает воспроизведение единиц величин абсолютной и относительной спектральной чувствительности с относительным средним квадратическим отклонением среднего арифметического результатов измерений S₀ <*>, границей относительной неисключенной систематической погрешности результата измерений , стандартной неопределенностью, оцениваемой по типу A, u_0A <*>, стандартной неопределенность, оцениваемой по типу B, u_0B, оценкой суммарной стандартной неопределенности u_0с и оценкой расширенной неопределенности U_0р (k = 2,576) при доверительной вероятности P = 0,99, указанными в таблице 1.

--------------------------------

<*> Расчет приведен для 35 независимых измерений.

Для обеспечения воспроизведения единиц величин абсолютной и относительной спектральной чувствительности с указанной точностью должны быть соблюдены правила содержания и применения государственного первичного эталона, утвержденные в установленном порядке.

2.1.4. ГПЭ-I применяют для воспроизведения и передачи единиц величин абсолютной и относительной спектральной чувствительности к потоку излучения вторичным эталонам методом сличения с помощью компаратора.

2.2.1. В качестве вторичных эталонов единиц величин абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 0,25 до 0,40 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность в диапазоне от 1·10^-6 до 10 А/Вт или от 1 до 1·10¹⁶ В/Вт или относительную спектральную чувствительность в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 0,25 до 0,40 мкм и компаратора, работающего в диапазоне длин волн от 0,25 до 0,40 мкм.

2.2.2.1. Относительное суммарное среднее квадратическое отклонение результатов сличений вторичных эталонов единиц величин абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 0,25 до 0,40 мкм с ГПЭ-I при 10 независимых измерениях составляет от 0,6·10^-2 до 1,0·10^-2.

2.2.2. В качестве вторичных эталонов единиц величин абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 0,4 до 1,0 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность в диапазоне от 1·10^-6 до 10 А/Вт или от 1 до 1·10¹⁶ В/Вт или относительную спектральную чувствительность в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 0,4 до 1,0 мкм и компаратора, работающего в диапазоне длин волн от 0,1 до 1,0 мкм.

2.2.2.1. Относительное суммарное среднее квадратическое отклонение результатов сличений вторичных эталонов единиц величин абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 0,4 до 1,0 мкм с ГПЭ-I при 10 независимых измерениях составляет от 1,1·10^-3 до 2,0·10^-3.

2.2.3. В качестве вторичных эталонов единиц величин абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 1,0 до 2,5 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность в диапазоне от 1·10^-6 до 10 А/Вт или от 1 до 1·10¹⁶ В/Вт или относительную спектральную чувствительность в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 1,0 до 2,5 мкм и компаратора, работающего в диапазоне длин волн от 1,0 до 2,5 мкм.

2.2.3.1. Относительное суммарное среднее квадратическое отклонение результатов сличений вторичных эталонов единиц величин абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 1,0 до 2,5 мкм с ГПЭ-I при 10 независимых измерениях составляет от 1,0·10^-3 до 2,0·10^-3.

2.2.4. В качестве вторичных эталонов единиц величин абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 2,5 до 14,0 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность в диапазоне от 1·10^-6 до 10 А/Вт или от 1 до 1·10¹⁶ В/Вт или относительную спектральную чувствительность в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 2,5 до 14,0 мкм и компаратора, работающего в диапазоне длин волн от 2,5 до 14,0 мкм.

2.2.4.1. Относительное суммарное среднее квадратическое отклонение результатов сличений вторичных эталонов единиц величин абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 2,5 до 14,0 мкм с ГПЭ-I при 10 независимых измерениях составляет от 2,0·10^-2 до 3,0·10^-2.

2.2.5. Вторичные эталоны применяют для передачи единиц величин абсолютной и относительной спектральной чувствительности рабочим эталонам и средствам измерений методом сличения с помощью компаратора.

2.3.1. В качестве рабочих эталонов единиц величин абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 0,25 до 0,40 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность в диапазоне от 1·10^-6 до 10 А/Вт или от 1 до 1·10¹⁶ В/Вт или относительную спектральную чувствительность в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 0,25 до 0,40 мкм и компаратора, работающего в диапазоне длин волн от 0,25 до 0,40 мкм.

2.3.1.1. Пределы допускаемой относительной погрешности рабочих эталонов единиц величин абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 0,25 до 0,40 мкм составляют от 1,5·10^-2 до 3,0·10^-2.

2.3.2. В качестве рабочих эталонов единиц величин абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 0,4 до 1,0 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность в диапазоне от 1·10^-6 до 10 А/Вт или от 1 до 1·10¹⁶ В/Вт или относительную спектральную чувствительность в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 0,4 до 1,0 мкм и компаратора, работающего в диапазоне длин волн от 0,4 до 1,0 мкм.

2.3.2.1. Пределы допускаемой относительной погрешности рабочих эталонов единиц величин абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 0,4 до 1,0 мкм составляют от 2,8·10^-3 до 6,0·10^-3.

2.3.3. В качестве рабочих эталонов единиц величин абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 1,0 до 2,5 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность в диапазоне от 1·10^-6 до 10 А/Вт или от 1 до 1·10¹⁶ В/Вт или относительную спектральную чувствительность в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 1,0 до 2,5 мкм и компаратора, работающего в диапазоне длин волн от 1,0 до 2,5 мкм.

2.3.3.1. Пределы допускаемой относительной погрешности рабочих эталонов единиц величин абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 1,0 до 2,5 мкм составляют от 2,3·10^-3 до 6,0·10^-3.

2.3.4. В качестве рабочих эталонов единиц величин абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 2,5 до 14,0 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность в диапазоне от 1·10^-6 до 10 А/Вт или от 1 до 1·10¹⁶ В/Вт или относительную спектральную чувствительность в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 2,5 до 14,0 мкм и компаратора, работающего в диапазоне длин волн от 2,5 до 14,0 мкм.

2.3.4.1. Пределы допускаемой относительной погрешности рабочих эталонов единиц величин абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 2,5 до 14,0 мкм составляют от 5,0·10^-2 до 7,4·10^-2.

2.3.5. Рабочие эталоны применяются для поверки (калибровки) средств измерений абсолютной и относительной спектральной чувствительности методом сличения с помощью компаратора.

2.4.1. В качестве средств измерений абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 0,25 до 0,40 мкм применяют приемники излучения, имеющие абсолютную спектральную чувствительность в диапазоне от 1·10^-6 до 10 А/Вт или от 1 до 1·10¹⁶ В/Вт или относительную спектральную чувствительность в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 0,25 до 0,40 мкм.

2.4.1.1. Пределы допускаемой относительной погрешности средств измерений абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 0,25 до 0,40 мкм составляют от 1,5·10^-2 до 3,0·10^-2 при передаче единицы от вторичного эталона и от 1,7·10^-2 до 5,0·10^-2 при передаче единицы от рабочего эталона.

2.4.2. В качестве средств измерений абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 0,4 до 1,0 мкм применяют приемники излучения, имеющие абсолютную спектральную чувствительность в диапазоне от 1·10^-6 до 10 А/Вт или от 1 до 1·10¹⁶ В/Вт или относительную спектральную чувствительность в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 0,4 до 1,0 мкм.

2.4.2.1. Пределы допускаемой относительной погрешности средств измерений абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 0,4 до 1,0 мкм составляют от 2,8·10^-3 до 6,0·10^-3 при передаче единицы от вторичного эталона и от 3,0·10^-3 до 2,0·10^-2 при передаче единицы от рабочего эталона.

2.4.3. В качестве средств измерений абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 1,0 до 2,5 мкм применяют приемники излучения, имеющие абсолютную спектральную чувствительность в диапазоне от 1·10^-6 до 10 А/Вт или от 1 до 1·10¹⁶ В/Вт или относительную спектральную чувствительность в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 1,0 до 2,5 мкм.

2.4.3.1. Пределы допускаемой относительной погрешности средств измерений абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 1,0 до 2,5 мкм составляют от 2,3·10^-3 до 6,0·10^-3 при передаче единицы от вторичного эталона и от 2,5·10^-3 до 3,0·10^-2 при передаче единицы от рабочего эталона.

2.4.4. В качестве средств измерений абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 2,5 до 14,0 мкм применяют приемники излучения, имеющие абсолютную спектральную чувствительность в диапазоне от 1·10^-6 до 10 А/Вт или от 1 до 1·10¹⁶ В/Вт или относительную спектральную чувствительность в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 2,5 до 14,0 мкм.

2.4.4.1. Пределы допускаемой относительной погрешности средств измерений абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 2,5 до 14,0 мкм составляют от 5,0·10^-2 до 7,4·10^-2 при передаче единицы от вторичного эталона и от 5,2·10^-2 до 1,0·10^-1 при передаче единицы от рабочего эталона.

3.1.1. ГПЭ-II состоит из комплекса следующих средств измерений и вспомогательного оборудования:

спектрокомпаратора на основе монохроматора;

блока источников излучения;

системы управления, регистрации и обработки информации;

набора трап-детекторов и фильтровых радиометров.

3.1.2. Диапазон значений абсолютной спектральной чувствительности к энергетической освещенности, в котором ГПЭ-II воспроизводит единицу величины, составляет от 4·10^-16 до 4·10^-6 А·м²/Вт в диапазоне длин волн от 0,35 до 2,50 мкм.

Диапазон значений относительной спектральной чувствительности к энергетической освещенности, в котором ГПЭ-II воспроизводит единицу величины, составляет от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 0,35 до 2,50 мкм.

3.1.3. ГПЭ-II обеспечивает воспроизведение единиц величин абсолютной и относительной спектральной чувствительности к энергетической освещенности с относительным средним квадратическим отклонением среднего арифметического результатов измерений S₀ не более 1,01·10^-3 в диапазоне длин волн от 0,35 до 1,00 мкм и не более 8,20·10^-4 в диапазоне длин волн от 1,0 до 2,5 мкм при 35 независимых измерениях.

Доверительные границы относительной неисключенной систематической погрешности результата измерений не превышают 1,16·10^-3 в диапазоне длин волн от 0,35 до 1,00 мкм и 1,06·10^-3 в диапазоне длин волн от 1,0 до 2,5 мкм при доверительной вероятности P = 0,99.

Относительная стандартная неопределенность, оцениваемая по типу A, u_0A не превышает 1,01·10^-3 в диапазоне длин волн от 0,35 до 1,00 мкм и 8,20·10^-4 в диапазоне длин волн от 1,0 до 2,5 мкм.

Относительная стандартная неопределенность, оцениваемая по типу B, u_0B не превышает 4,76·10^-4 в диапазоне длин волн от 0,35 до 1,00 мкм и 4,39·10^-4 в диапазоне длин волн от 1,0 до 2,5 мкм.

Оценка относительной суммарной стандартной неопределенности u_0с не превышает 1,12·10^-3 в диапазоне длин волн от 0,35 до 1,00 мкм и 9,30·10^-4 в диапазоне длин волн от 1,0 до 2,5 мкм.

Оценка относительной расширенной неопределенности U_0р не превышает 2,88·10^-3 в диапазоне длин волн от 0,35 до 1,00 мкм и 2,40·10^-3 в диапазоне длин волн от 1,0 до 2,5 мкм при k = 2,576 и доверительной вероятности P = 0,99.

Для обеспечения воспроизведения единиц величин абсолютной и относительной спектральной чувствительности с указанной точностью должны быть соблюдены правила содержания и применения государственного первичного эталона, утвержденные в установленном порядке.

3.1.4. ГПЭ-II применяют для воспроизведения и передачи единиц величин абсолютной и относительной спектральной чувствительности к энергетической освещенности вторичным эталонам методом сличения с помощью компаратора.

3.2.1. В качестве вторичных эталонов единиц величин абсолютной и относительной спектральной чувствительности к энергетической освещенности в диапазоне длин волн от 0,35 до 1,00 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность в диапазоне от 4·10^-16 до 2·10^-4 А·м²/Вт или от 2·10^-5 до 2·10¹¹ В·м²/Вт или относительную спектральную чувствительность в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 0,35 до 1,00 мкм и компаратора, работающего в диапазоне длин волн от 0,35 до 1,00 мкм.

3.2.1.1. Относительное суммарное среднее квадратическое отклонение результатов сличений вторичных эталонов единиц величин абсолютной и относительной спектральной чувствительности к энергетической освещенности в диапазоне длин волн от 0,35 до 1,00 мкм с ГПЭ-II при 35 независимых измерениях составляет от 1,2·10^-3 до 2,0·10^-3.

3.2.2. В качестве вторичных эталонов единиц величин абсолютной и относительной спектральной чувствительности к энергетической освещенности в диапазоне длин волн от 1,0 до 2,5 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность в диапазоне от 4·10^-16 до 2·10^-4 А·м²/Вт или от 2·10^-5 до 2·10¹¹ В·м²/Вт или относительную спектральную чувствительность в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 1,0 до 2,5 мкм и компаратора, работающего в диапазоне длин волн от 1,0 до 2,5 мкм.

3.2.2.1. Относительное суммарное среднее квадратическое отклонение результатов сличений вторичных эталонов единиц величин абсолютной и относительной спектральной чувствительности к энергетической освещенности в диапазоне длин волн от 1,0 до 2,5 мкм с ГПЭ-II при 35 независимых измерениях составляет от 9,5·10^-4 до 2,0·10^-3.

3.2.3. Вторичные эталоны применяют для передачи единиц величин абсолютной и относительной спектральной чувствительности к энергетической освещенности рабочим эталонам и средствам измерений методом сличения с помощью компаратора.

3.3.1. В качестве рабочих эталонов единиц величин абсолютной и относительной спектральной чувствительности к энергетической освещенности в диапазоне длин волн от 0,35 до 1,00 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность в диапазоне от 4·10^-16 до 2·10^-4 А·м²/Вт или от 2·10^-5 до 2·10¹¹ В·м²/Вт или относительную спектральную чувствительность в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 0,35 до 1,00 мкм и компаратора, работающего в диапазоне длин волн от 0,35 до 1,00 мкм.

3.3.1.1. Пределы допускаемой относительной погрешности рабочих эталонов единиц величин абсолютной и относительной спектральной чувствительности к энергетической освещенности в диапазоне длин волн от 0,35 до 1,00 мкм составляют от 2,9·10^-3 до 6,0·10^-3.

3.3.2. В качестве рабочих эталонов единиц величин абсолютной и относительной спектральной чувствительности к энергетической освещенности в диапазоне длин волн от 1,0 до 2,5 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность в диапазоне от 4·10^-16 до 2·10^-4 А·м²/Вт или от 2·10^-5 до 2·10¹¹ В·м²/Вт или относительную спектральную чувствительность в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 1,0 до 2,50 мкм и компаратора, работающего в диапазоне длин волн от 1,0 до 2,5 мкм.

3.3.2.1. Пределы допускаемой относительной погрешности рабочих эталонов единиц величин абсолютной и относительной спектральной чувствительности к энергетической освещенности в диапазоне длин волн от 1,0 до 2,5 мкм составляют от 1,0·10^-3 до 6,0·10^-3.

3.3.3. Рабочие эталоны применяют для поверки (калибровки) средств измерений абсолютной и относительной спектральной чувствительности к энергетической освещенности методом сличения с помощью компаратора.

3.4.1. В качестве средств измерений абсолютной и относительной спектральной чувствительности к энергетической освещенности в диапазоне длин волн от 0,35 до 1,00 мкм применяют приемники излучения, фильтровые радиометры и спектрорадиометры, имеющие абсолютную спектральную чувствительность в диапазоне от 4·10^-16 до 2·10^-4 А·м²/Вт или от 2·10^-5 до 2·10¹¹ В·м²/Вт или относительную спектральную чувствительность в диапазоне от 0,01 до 1,00 отн. ед.

3.4.1.1. Пределы допускаемой относительной погрешности средств измерений абсолютной и относительной спектральной чувствительности к энергетической освещенности в диапазоне длин волн от 0,35 до 1,00 мкм составляют от 2,9·10^-3 до 6,0·10^-3 при передаче единицы от вторичного эталона и от 3,0·10^-3 до 2,0·10^-2 при передаче единицы от рабочего эталона.

3.4.2. В качестве средств измерений абсолютной и относительной спектральной чувствительности к энергетической освещенности в диапазоне длин волн от 1,0 до 2,5 мкм применяют приемники излучения, фильтровые радиометры и спектрорадиометры, имеющие абсолютную спектральную чувствительность в диапазоне от 4·10^-16 до 2·10^-4 А·м²/Вт или от 2·10^-5 до 2·10¹¹ В·м²/Вт или относительную спектральную чувствительность в диапазоне от 0,01 до 1,00 отн. ед.

3.4.2.1. Пределы допускаемой относительной погрешности средств измерений абсолютной и относительной спектральной чувствительности к энергетической освещенности в диапазоне длин волн от 1,0 до 2,5 мкм составляют от 1,0·10^-3 до 6,0·10^-3 при передаче единицы от вторичного эталона и от 1,2·10^-3 до 3,0·10^-2 при передаче единицы от рабочего эталона.
