"Изменение N 1 к СП 277.1325800.2016 "Сооружения морские берегозащитные. Правила проектирования"
(утв. и введено в действие Приказом Минстроя России от 27.12.2024 N 934/пр)

Подраздел 9.6. Наименование. Изложить в новой редакции:

"9.6 Откосные береговые крепления ......................".

Подраздел 9.10. Наименование. Изложить в новой редакции:

"9.10 Волноломы .................".

Дополнить наименованием приложения К в следующей редакции:

"Приложение К (обязательное) Расчет массы предельного равновесия элементов (камня или фасонных блоков) набросок в корневых частях гидротехнических сооружений .......".

Дополнить третьим абзацем в следующей редакции:

"Изменение N 1 выполнено авторским коллективом ОП АО ЦНИИТС "НИЦ "Морские берега" (руководитель разработки - канд. техн. наук Г.В. Тлявлина; исполнители - канд. геогр. наук В.А. Петров, канд. техн. наук Р.М. Тлявлин, канд. техн. наук Н.А. Ярославцев) при участии д-ра техн. наук, проф. К.Н. Макарова.".

Изложить в новой редакции:

В настоящем своде правил использованы нормативные ссылки на следующие документы:

ГОСТ 20425-2016 Тетраподы для берегозащитных и оградительных сооружений

ГОСТ 26633-2015 Бетоны тяжелые и мелкозернистые. Технические условия

ГОСТ Р 58411-2019 Плиты бетонные гибкие. Технические условия

ГОСТ Р 59241-2020 Берегозащитные сооружения. Правила обследования и мониторинга технического состояния

ГОСТ Р 59657-2021 Гексабиты для берегозащитных и оградительных сооружений. Технические условия

ГОСТ Р 70021-2022 Камень природный для морских берегозащитных и оградительных сооружений. Технические условия

СП 23.13330.2018 "СНиП 2.02.02-85* Основания гидротехнических сооружений" (с изменением N 1)

СП 28.13330.2017 "СНиП 2.03.11-85 Защита строительных конструкций от коррозии" (с изменениями N 1, N 2, N 3, N 4)

СП 38.13330.2018 "СНиП 2.06.04-82* Нагрузки и воздействия на гидротехнические сооружения (волновые, ледовые и от судов)" (с изменением N 1)

СП 39.13330.2012 "СНиП 2.06.05-84* Плотины из грунтовых материалов" (с изменениями N 1, N 2, N 3)

СП 41.13330.2012 "СНиП 2.06.08-87 Бетонные и железобетонные конструкции гидротехнических сооружений" (с изменением N 1)

СП 47.13330.2016 "СНиП 11-02-96 Инженерные изыскания для строительства. Основные положения" (с изменением N 1)

СП 58.13330.2019 "СНиП 33-01-2003 Гидротехнические сооружения. Основные положения" (с изменениями N 1, N 2)

СП 80.13330.2016 "СНиП 3.07.01-85 Гидротехнические сооружения речные" (с изменением N 1)

Примечание - При пользовании настоящим сводом правил целесообразно проверить действие ссылочных документов в информационной системе общего пользования - на официальном сайте федерального органа исполнительной власти в сфере стандартизации в сети Интернет, на официальном сайте федерального органа исполнительной власти, разработавшего и утвердившего настоящий свод правил, или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего свода правил в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил целесообразно проверить в Федеральном информационном фонде стандартов.".

Пункт 3.16. Изложить в новой редакции:

"3.16 буна: Поперечное гидротехническое сооружение, предназначенное для удержания пляжеобразующего материала от вдольберегового перемещения.".

Пункт 3.48. Изложить в новой редакции:

"3.48 прибойная зона: Зона, расположенная между линиями первого и последнего обрушений волн.".

Пункт 3.60. Дополнить слова: "фасонные массивы" словом: "(блоки)".

Пункт 5.4. Заменить слова: "Эффективность берегозащиты" на "Эффективность берегозащитных мероприятий".

Пункт 5.7. Заменить слово: "сейсмическими" на "антисейсмическими".

Пункт 5.15. Изложить в новой редакции:

"5.15 Защита берега с помощью волногасящих сооружений из фасонных массивов или камня допускается только в случае, когда создание полнопрофильного пляжа технически или экономически нецелесообразно.".

Пункт 5.18. Второе предложение. Изложить в новой редакции: "Морские берегозащитные сооружения следует проектировать из специального бетона - гидротехнического на сульфатостойком портландцементе.".

Пункт 5.20. Изложить в новой редакции:

"5.20 Камень, используемый для строительства берегозащитных сооружений, должен соответствовать ГОСТ Р 70021.".

Пункт 5.21. Первый абзац. Пятое перечисление. Дополнить слова: "разные типы" словом: "пляжеудерживающих".

Восьмое перечисление. Заменить слово: ", рекомендуется" словом: "следует".

Пункт 5.22. Заменить ссылку: "СП 38.13330.2012" на "СП 38.13330.2018".

Дополнить пунктом 5.23 в следующей редакции:

"5.23 При проектировании берегозащитных сооружений следует предусматривать мероприятия по мониторингу их технического состояния согласно ГОСТ Р 59241.".

Пункт 6.1.2. Второе предложение. Заменить слова: "целесообразно использовать" на "используется".

Пункт 6.4.3. Исключить слова: "при соответствующем обосновании".

Пункт 6.5.2. Изложить в новой редакции:

"6.5.2 Расчетные характеристики ветра над акваторией определяются по данным береговых станций (если длина разгона не превышает 100 км), судовым наблюдениям или статистической обработкой барических полей.".

Пункт 6.5.3. Заменить ссылку: "СП 38.13330.2012" на "СП 38.13330.2018".

Пункт 6.5.7. Первое предложение. Дополнить слова: "расчет повторяемости" обозначением: "P, %,".

Пункт 6.6.1. Второй абзац. Заменить ссылку: "СП 38.13330.2012" на "СП 38.13330.2018" (два раза).

Пункт 6.6.4. Первый абзац. Заменить ссылку: "СП 38.13330.2012" на "СП 38.13330.2018".

Второй абзац. Заменить ссылку: "СП 38.13330.2012 (А.6 приложения А)" на "СП 38.13330.2018 (пункт А.6)".

Пункт 6.6.5. Заменить ссылку: "СП 38.13330.2012 (А.7 приложения А)" на "СП 38.13330.2018 (пункт А.7)".

Пункт 6.6.6. Заменить ссылку: "СП 38.13330.2012 (А.10 - А.12 приложения А)" на "СП 38.13330.2018 (пункты А.10 - А.12)".

Пункт 6.6.7. Заменить ссылку: "СП 38.13330.2012 (А.8 приложения А)" на "СП 38.13330.2018 (пункт А.8)".

Пункт 6.6.9. Заменить ссылку: "СП 38.13330.2012" на "СП 38.13330.2018".

Пункт 6.6.10. Заменить ссылку: "СП 38.13330.2012" на "СП 38.13330.2018".

Пункт 6.6.12. Заменить ссылку: "СП 38.13330.2012" на "СП 38.13330.2018".

Пункт 6.6.13. Заменить ссылку: "СП 38.13330.2012" на "СП 38.13330.2018".

Пункт 6.6.15. Заменить ссылки: "СП 38.13330.2012" на "СП 38.13330.2018"; "с приложением Г" на "с приложением Д".

Пункт 6.6.16. Заменить ссылку: "СП 38.13330.2012" на "СП 38.13330.2018".

Пункт 6.6.17. Заменить ссылку: "СП 38.13330.2012 (А.16 - А.20 приложения А)" на "СП 38.13330.2018 (пункты А.16 - А.20)".

Пункт 6.7.1. Изложить в новой редакции:

"6.7.1 Высота ветрового нагона принимается по данным натурных наблюдений за многолетний период, а при их отсутствии определяется по СП 38.13330.2018 (приложение Б)".

Пункт 6.7.2. Заменить ссылку: "СП 38.13330.2012" на "СП 38.13330.2018".

Заменить слова: ", как описано в [2]" на "согласно СП 47.13330".

Пункт 7.1. Изложить в новой редакции:

"7.1 Берегозащитные сооружения подразделяются на три основных типа, к расчету каждого из которых предъявляются соответствующие требования:

- укрепительные, полностью исключающие отступание береговых форм под воздействием волн, предотвращающие сползание или обрушение грунта и пород на склонах, обращенных к водоему, а также предохраняющие защищаемые объекты от волнового воздействия. К этому типу сооружений относятся волноотбойные и подпорно-волноотбойные стены различных конструкций и исполнения; сооружения из камня и фасонных массивов, прикрывающие береговой откос; бетонные покрытия; дамбы; сооружения с волновой камерой, устанавливаемые у подножья берегового откоса; откосные береговые крепления;

- волногасящие, обладающие способностью гасить или рассеивать энергию воздействующих на них волн, оставаясь не разрушенными в нормативный срок своей эксплуатации. К этому типу сооружений в первую очередь относятся природные и созданные из отсыпанного материала песчаные и галечные пляжи полного профиля; бермы из горной массы; бермы и прикрытия из камня и фасонных массивов; ряжевые конструкции; подводные траншеи; проницаемые конструкции различного вида, возводимые в пределах пляжа, перед береговым откосом или защищаемым объектом;

- пляжеудерживающие, предназначенные для сохранения существующего или вновь созданного волногасящего пляжа. К этому типу сооружений относятся буны различных конструктивных решений; надводные, включая прерывистые и подводные волноломы с бунами-траверсами; блокирующие элементы, установленные в море на некотором расстоянии от берега; банкеты; искусственные мысы.

При разработке берегозащитных мероприятий на конкретном участке берега в зависимости от природных условий и поставленных задач могут использоваться другие берегозащитные сооружения, которые должны быть отнесены к одному из выделенных типов. Каждый из выделенных типов сооружений может назначаться как самостоятельно, так и в сочетании.".

Пункт 8.1.1. Заменить ссылку: "СП 58.13330.2012 (раздел 8)" на "СП 58.13330.2019 (приложение Б)".

Пункт 8.1.2. Таблица 8.1. Изложить в новой редакции:

Пункт 8.1.4. Первый абзац. Заменить слово: "рекомендуется" на "следует".

Пункт 8.2.1. Заменить ссылку: "СП 38.13330.2012" на "СП 38.13330".

Пункт 8.3.1. Заменить ссылку: "СП 38.13330.2012" на "СП 38.13330.2018".

Пункт 8.3.2. Заменить слово: "рекомендуется" на "следует".

Исключить слова: "настоящего стандарта".

Пункт 9.1.10. Изложить в новой редакции:

"9.1.10 Расчет профиля относительного динамического равновесия создаваемого свободного песчаного пляжа производится отдельно для его подводной и надводной частей (рисунок 9.1).

Пункт 9.1.11. Дополнить вторым абзацем в следующей редакции:

"Высота наката 1% обеспеченности h_run1% волн на надводную часть песчаного пляжа над уровнем моря 1% обеспеченности определяется по формуле

где h_cr.u1% - высота волн 1% обеспеченности в системе расчетного шторма по линии их последнего обрушения;

- средний период волн, с;

g - ускорение свободного падения, м/с²;

- угол подхода фронта волн к линии берега, град;

;

- среднее значение угла наклона пляжа в пределах прибойной зоны, град, соответствующее среднему уклону, принимаемому по таблице 9.1.".

Пункт 9.1.13. Изложить в новой редакции:

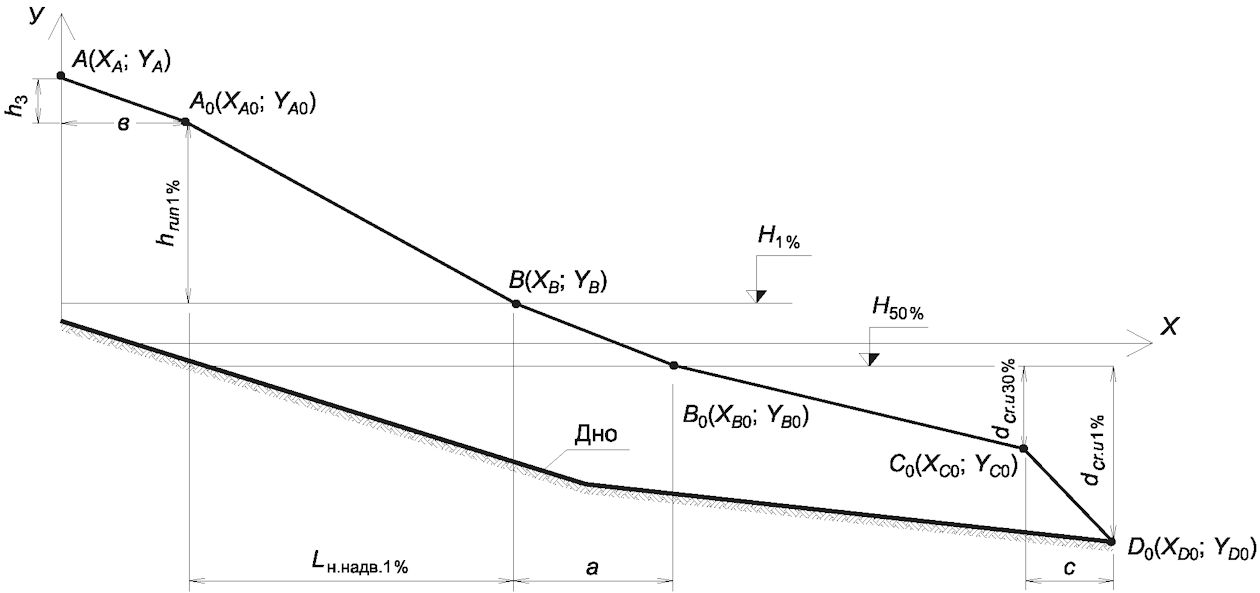

"9.1.13 Длина наката волн на надводную часть создаваемого свободного песчаного пляжа L_{н.надв.1%} определяется по превышению вершины заплеска относительно линии берега с нулевой отметкой, равному и среднему уклону надводной части пляжа i_n по формуле

Полученную линию продолжают до отметки H, рассчитанную с учетом 9.1.11, которая является превышением верха создаваемого свободного песчаного пляжа с учетом его незатопляемости.".

Пункт 9.1.15. Первый абзац. Заменить слова: "на участке от берега до линии первого обрушения волн (0 <= X <= X_C)" на "на участке от линии первого обрушения волн (0 <= X <= X_C) до уреза".

Пункт 9.2.5. Пятое перечисление. Исключить слова: "(среднемноголетний уровень моря)".

Пункт 9.2.6. Первый абзац. Заменить слова: "от среднемноголетнего уровня (50% обеспеченности из средних за год)" на "от уровня моря 50% обеспеченности из средних за год".

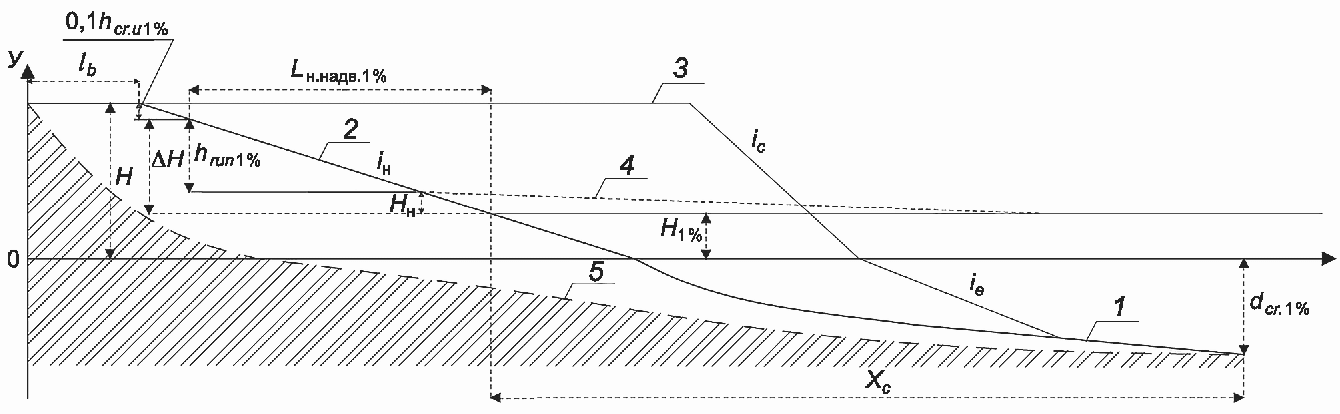

Рисунок 9.2. Изложить в новой редакции:

"

Пункт 9.2.11. Второе предложение. Заменить слова: "среднемноголетний уровень моря" на "уровень моря 50% обеспеченности из средних за год".

Пункт 9.2.12. Изложить в новой редакции:

"9.2.12 Для формирования волногасящих галечных пляжей следует использовать материал по ГОСТ Р 70021. В рекреационных зонах в составе галечных пляжей должно содержаться не более 30% частиц диаметром менее 2 мм и не более 5% включений крупностью более 100 мм.".

Пункт 9.2.13. Первое предложение. Заменить слова: "могут использоваться" на "допускается использовать".

Второе предложение. Заменить ссылку: "[1]" на "ГОСТ Р 70021".

Пункт 9.2.15. Первый абзац. Заменить слова: ", как правило, за год" на "(не менее одного года)".

Пункт 9.2.16. Формула (9.28). Изложить в новой редакции:

Пункты 9.3.1, 9.3.2. Изложить в новой редакции:

"9.3.1 Создание нового или расширение существующего пляжа в комплексе с пляжеудерживающими сооружениями допускается в том случае, когда крутизна подводного берегового склона, экспозиция берега относительно господствующих волнений, определяющих вдольбереговое перемещение наносов, небольшие запасы пляжеобразующего материала в карьерах и его высокая стоимость не позволяют создать искусственный свободный пляж, соответствующий расчетным параметрам. Применение пляжеудерживающих сооружений обеспечивает стабилизацию и долговечность создаваемых пляжей.

9.3.2 Выбор типа удерживающих сооружений для обеспечения устойчивости вновь создаваемых или расширения существующих пляжей на защищаемых участках берега в первом приближении следует выполнять в соответствии с приложением Г.".

Пункт 9.3.5. Изложить в новой редакции:

"9.3.5 Создание новых, расширение и стабилизация существующих пляжей в комплексе с пляжеудерживающими сооружениями в обязательном порядке должны сопровождаться мероприятиями, предупреждающими возникновение низовых размывов берега. Низовой размыв при применении бун в качестве пляжеудерживающих сооружений должен быть предотвращен на стадии их строительства отсыпкой материала в межбунные отсеки на полную их удерживающую способность, а при применении подводных волноломов одновременно с их строительством - заполнением заволноломного пространства наносами. На низовом участке на длине не менее 100 м следует предусматривать отсыпку пляжеобразующего материала в тех же объемах на 1 пог. м берега, что и на основном участке.".

Пункт 9.3.6. Заменить слова: "подводных волноломов" на "волноломов".

Пункт 9.5.4. Заменить ссылку: "СП 38.13330.2012" на "СП 38.13330.2018".

Пункт 9.5.6. Заменить слово: "рекомендуется" на "следует".

Пункт 9.5.8. Примечание. Заменить ссылку: "[1]" на "ГОСТ Р 70021".

Наименование. Изложить в новой редакции:

Пункт 9.6.1. Первое перечисление. Изложить в новой редакции:

"- непроницаемые бетонные и железобетонные из сборных плит или в виде сплошного покрытия, гибкие бетонные покрытия, а также откосно-ступенчатого профиля [рисунок 9.6, а), б)];".

Пункт 9.6.2. Заменить слово: "рекомендуется" на "следует".

Пункт 9.6.9. Третье предложение. Заменить слова: "допускается принимать равной 0,2" на "рекомендуется принимать равной 0,2 - 0,3.".

Пункт 9.6.10. Первый абзац. Заменить ссылку: "СП 38.13330.2012" на "СП 38.13330.2018".

Дополнить вторым абзацем в следующей редакции:

"Расчет массы предельного равновесия элементов (камня или фасонных блоков) набросок в корневых частях гидротехнических сооружений следует выполнять согласно приложению К.".

Пункт 9.6.12. Дополнить пунктами 9.6.13 - 9.6.16 в следующей редакции:

"9.6.13 Гибкие бетонные покрытия сооружаются из гибких бетонных плит ГБП-1 (состоящих из бетонных блоков, соединенных гибкими связями), изготавливаемых по ГОСТ Р 58411.

9.6.14 Определение высоты наката волн на откосы, укрепленные гибкими бетонными плитами, следует выполнять по СП 38.13330.2018 [формула (Д.1)]. При этом коэффициент шероховатости откоса k_r следует принимать равным 0,8.

9.6.15 Под креплением откосов из гибких бетонных плит следует предусматривать обратные фильтры согласно СП 39.13330.2012 (пункты 5.32 - 5.35).

9.6.16 Гибкие бетонные покрытия сооружают согласно СП 80.13330.2016 (пункт 8.22).".

Пункт 9.7.1. Пятый абзац. Дополнить слово: "гексабиты" ссылкой: "по ГОСТ Р 59657".

Пункт 9.7.5. Первый абзац. Заменить слово: "рекомендуется" на "следует".

Пункт 9.7.9. Первый абзац. Заменить ссылку: "СП 38.13330.2012" на "СП 38.13330.2018".

Дополнить третьим абзацем в следующей редакции:

"Расчет массы предельного равновесия элементов (камня или фасонных блоков) прикрытий в корневых частях гидротехнических сооружений следует выполнять согласно приложению К.".

Пункт 9.7.10. Заменить ссылку: "СП 38.13330.2012" на "СП 38.13330.2018".

Пункт 9.8.6. Первый абзац. Заменить слова: "рекомендуется принимать по формуле" на "следует принимать не менее вычисленного по формуле".

Пункт 9.8.8. Второй абзац. Заменить ссылку: "СП 38.13330.2012 (пункт 5.35)" на "СП 38.13330.2018 (пункт 5.33)".

Пункт 9.8.12. Исключить слова: "по возможности".

Пункт 9.9.10. Второй абзац. Исключить слова: "при соответствующем обосновании".

Пункт 9.9.11. Заменить слово: "рекомендуется" на "следует".

Пункт 9.9.13. Заменить слова: "должны выполняться" на "рекомендуется выполнять".

Пункт 9.9.16. Второе предложение. Изложить в новой редакции: "Корневые части бун при обеспечении требований 9.9.15 на прогнозируемый срок их эксплуатации допускается возводить без каменной постели.".

Пункт 9.9.17. Заменить слова: "рекомендуется гребни бун устраивать" на "гребни бун следует устраивать".

Пункт 9.9.21. Изложить в новой редакции:

"9.9.21 Для возведения каменнонабросных бун и защитных покрытий должен использоваться однородный по составу штучный камень по ГОСТ Р 70021, масса которого определяется в соответствии с 9.6.10. Откосы боковых граней каменнонабросных бун выполняются с уклоном не круче 1:1,5, а головная часть буны - с уклоном не круче 1:2. Головные части каменнонабросных бун для повышения их устойчивости допускается возводить из фасонных массивов расчетной массы.".

Пункт 9.9.23. Первый абзац. Первое перечисление. Изложить в новой редакции:

"- на песчаных пляжах - до глубины не менее 1,5 м, считая от отметки уровня водоема 50% обеспеченности из средних за год;".

Подпункт 9.9.27.1. Первый абзац. Заменить слова: "естественного или создании искусственного" на "существующего или вновь создаваемого".

Четвертое перечисление. Исключить слова: "и снижению времени формирования пляжа в межбунных отсеках".

Подпункт 9.9.27.5. Второй абзац. Четвертое предложение. Изложить в новой редакции: "Голову буны следует располагать на глубине не более 2,0 м, считая от отметки уровня моря 50% обеспеченности из средних за год.".

Третий абзац. Заменить слово: "рекомендуется" на "следует".

Подпункт 9.9.28.3. Первый абзац. Первое перечисление. Заменить слова: "направление и значение" на "направление и величину".

Подпункт 9.9.28.6. Заменить слова: "выше среднемноголетнего уровня" на "выше уровня водоема 50% обеспеченности из средних за год".

Подпункт 9.9.28.7. Формула (9.34). Экспликация. Обозначение l. Заменить слова: "от уреза среднемноголетнего уровня моря" на "от уреза моря 50% обеспеченности из средних за год".

Наименование. Изложить в новой редакции: "9.10 Волноломы".

Пункт 9.10.1. Первый абзац. Заменить слова: "Подводные волноломы" на "Волноломы".

Второй абзац. Заменить слова: "Подводным волноломам" на "Волноломам".

Пункт 9.10.2. Изложить в новой редакции:

"9.10.2 Волноломы подразделяются:

- по конструкции - на гравитационные (из бетонных блоков), набросные из камня или фасонных массивов и свайные в сочетании с наброской камня или фасонных массивов;

- по проницаемости - на проницаемые (откосные либо вертикального профиля в жестком каркасе, заполненном крупным камнем или фасонными массивами) и непроницаемые;

- по высоте гребня относительно расчетного уровня моря - с затопленным или надводным гребнем;

- по ширине и форме поперечного сечения - узкие с надводным гребнем или затопленные не более чем на 0,75 м от расчетного уровня моря и широкие с распластанным поперечным сечением и заглублением гребня до 2 м.".

Пункт 9.10.6. Заменить слова: "над средним многолетним уровнем моря" на "над уровнем моря 50% обеспеченности из средних за год.".

Пункт 9.10.9. Заменить слово: "рекомендуется" на "допускается".

Пункт 9.10.10. Изложить в новой редакции:

"9.10.10 Поперечному сечению волноломов гравитационного типа, а также волноломов из камня или фасонных массивов, следует придавать откосную форму с уклоном грани, обращенной к морю, 1:2.".

Пункт 9.10.11. Заменить ссылку: "СП 38.13330.2012" на "СП 38.13330.2018".

Пункт 9.11.3. Заменить слово: "рекомендуется" на "следует".

Дополнить вторым предложением в следующей редакции: "Допускается расстояние l определять по результатам математического или физического моделирования.".

Пункт 9.11.6. Дополнить слово: "моделирования" словами: "в волновом бассейне".

Пункт А.4. Формула (А.6). Изложить в новой редакции:

Таблица Г.1. Изложить в новой редакции:

Пункт Д.2. Формула (Д.7). Экспликация. Обозначения "k_r, k_p". Заменить ссылку: "СП 38.13330.2012" на "СП 38.13330.2018".

Пункт Е.11. Заменить слово: "рекомендуется" на "следует".

Дополнить свод правил приложением К в следующей редакции:

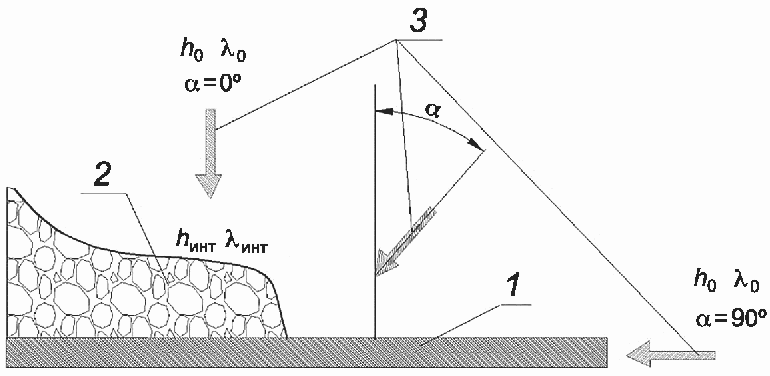

К.1 При расчете массы предельного равновесия элементов (камня или фасонных блоков) волногасящих набросок в корневых частях гидротехнических сооружений следует рассматривать один из трех вариантов подхода расчетной волны к сооружению (рисунок К.1):

- луч волны идет перпендикулярно к оси мола, . Тогда наибольшие нагрузки испытывает боковая часть наброски. Расчетной является прямая волна с элементами h₀, ;

- луч волны идет параллельно оси мола, . Наибольшие нагрузки испытывает головная часть наброски. Расчетной является прямая волна с элементами h₀, ;

- луч волны идет под углом к оси мола, . Наибольшие нагрузки испытывает головная часть наброски. Расчетной является интерферированная волна с элементами, определяемыми по формулам:

где h₀ - исходная высота волны, k_ref - коэффициент отражения волн от мола;

- длина исходной волны, м;

- угол между лучом волны и нормалью к оси мола (рисунок К.1).

Коэффициент отражения волн от мола k_ref определяется в зависимости от его конструкции:

1 Мол имеет сплошную конструкцию. Коэффициент отражения волн от него определяется по формуле

где k_r, k_p - коэффициенты шероховатости и проницаемости поверхности оградительного сооружения соответственно, определяемые по СП 38.13330.2018 (таблица Д.1);

k_ref,i - коэффициент отражения, принимаемый по СП 38.13330.2018 (таблица А.4) в зависимости от угла наклона отражающей поверхности к горизонту, при этом для отражающей поверхности, наклоненной к горизонту на угол более 45°, k_ref,i = 1.

2 Мол имеет набросную конструкцию или защиту из наброски по всей длине. Коэффициент отражения волн от мола определяется по формуле

где П - пористость наброски (для камня П = 20 - 25, для обыкновенных бетонных массивов П = 42 - 44, для тетраподов и гексабитов П = 47 - 50);

- длина исходной волны, м;

h₀ - исходная высота волны, м;

- угол между лучом волны и нормалью к оси мола, град;

- угол наклона откоса набросной части мола к горизонту, град.

3 Мол имеет конструкцию из рядов свай малой сквозности со сплошной тыловой стеной (проницаемая стена с волновой камерой). Коэффициент отражения волн от мола определяется по формуле

где i - мнимая единица;

k - волновое число, определяемое по формуле

- круговая частота волн, с^-1;

d - глубина, м;

T - период волн, с;

- безразмерный коэффициент;

g - ускорение свободного падения, м/с²;

- линеаризованный коэффициент сопротивления проницаемой стены, определяемый по формуле

где - коэффициент гидравлического сопротивления проницаемой стены;

V_ср - средняя скорость жидкости перед стеной, м/с;

b - расстояние от стены до береговой границы (ширина волновой камеры), м.

Коэффициент гидравлического сопротивления определяется по формуле

где K_ред = 0,67 при n < 0,30 и K_ред = 1,0 при n >= 0,30;

n - сквозность стены;

- угол наклона стены к горизонту;

- коэффициент, определяемый в зависимости от формы элементов стены по таблице К.1.

Среднюю скорость жидкости перед стеной следует определять по формуле

где a₀ - амплитуда исходной волны.

Из формул (К.5) - (К.9) следует, что коэффициент отражения k_ref должен определяться методом итераций.".

Библиографические позиции [1] - [2]. Исключить.

Ключевые слова. Изложить в новой редакции:

"Ключевые слова: береговые крепления, берегозащитные сооружения, волногасящие сооружения, пляж".
