"Изменение N 2 ГОСТ Р 55019-2012 "Арматура трубопроводная. Сильфоны многослойные металлические. Общие технические условия"
(утв. и введено в действие Приказом Росстандарта от 30.08.2024 N 1153-ст)

Содержание. Наименование раздела 10 изложить в новой редакции:

"10 Указания по применению сильфонов в сильфонных сборках".

Раздел 2. Ссылки на ГОСТ 27.002, ГОСТ 5632-72*, ГОСТ 6709 и их наименования исключить; сноску <*> исключить;

ГОСТ 356. Заменить слова: "номинальные пробные" на "номинальные, пробные";

заменить ссылку:

"ГОСТ 5632-2014" на "ГОСТ 5632". Исключить слово: "Легированные";

дополнить ссылками:

"ГОСТ Р 27.102 Надежность в технике. Надежность объекта. Термины и определения

ГОСТ Р 58144 Вода дистиллированная. Технические условия

ГОСТ Р 70142-2022 Арматура трубопроводная. Расчет и оценка надежности и безопасности на этапе проектирования

ГОСТ Р 70660 Арматура трубопроводная. Обеспечение безотказности при изготовлении".

Подраздел 3.1. Заменить ссылку: "ГОСТ 27.002" на "ГОСТ Р 27.102".

Раздел 3 дополнить пунктом 3.1.6:

"3.1.6 соединительные (концевые) детали: Детали (втулки и кольца), применяемые для соединения сильфона с сопрягаемыми деталями в трубопроводной арматуре".

Пункт 4.2. Таблица 2. Графа "Жесткость C_Q, кН/м". Для сильфона D = 22 мм, n = 12, s₀ = 0,16 мм, z = 5 заменить значение: "69" на "190".

Пункт 4.5. Четвертый абзац изложить в новой редакции:

"Пример условного обозначения

Сильфон с наружным диаметром D = 28 мм, числом гофров n = 10, толщиной слоя s₀ = 0,17 мм, числом слоев z = 6, изготовленный из коррозионно-стойкой стали марки 08Х18Н10Т по ГОСТ 5632, с параметрами по таблице 2:

Сильфон 28-10-0,17x6-08Х18Н10Т-т2 ГОСТ Р 55019-2012".

Пункт 5.1.5. Заменить слова: "но не более 40" на "но не менее 60".

Пункт 7.1.5. Таблица 8. Сноску <*> изложить в новой редакции:

"<*> 5% от партии, но не менее 2 и не более 5 шт. для сильфонов по таблицам 5 - 7".

Пункт 8.10.1 дополнить абзацем:

"При наличии требований заказчика в ПСИ и ПИ включают опрессовки сильфона в соответствии с 8.8. В случае испытания водой проводят просушку сильфона после опрессовки".

Подпункт 8.10.4.4. Таблицу 10 дополнить строкой:

"

Подпункт 8.10.4.8. Заменить ссылку: "[3]" на "ГОСТ Р 70660 и [3]".

Раздел 10. Наименование изложить в новой редакции: "10 Указания по применению сильфонов в сильфонных сборках".

Пункт 10.2. Первый абзац изложить в новой редакции:

"10.2 Изготовление соединительных (концевых) деталей к сильфонам может проводить как потребитель, так и изготовитель сильфонов в соответствии с требованиями КД и НД, действующих на предприятии. Приварку соединительных (концевых) деталей к сильфонам и контроль качества сварных соединений проводит изготовитель сильфонов в соответствии с требованиями КД и НД, действующих на предприятии. По требованию заказчика сильфоны и соединительные (концевые) детали могут поставляться раздельно. Приварку соединительных (концевых) деталей в этом случае проводит потребитель";

четвертый абзац изложить в новой редакции:

"Приварку соединительных (концевых) деталей к сильфону следует выполнять по аттестованной технологии (как потребителю, так и изготовителю сильфонов), обеспечивающей защиту сильфона от перегрева".

Пункт 10.5 дополнить абзацами:

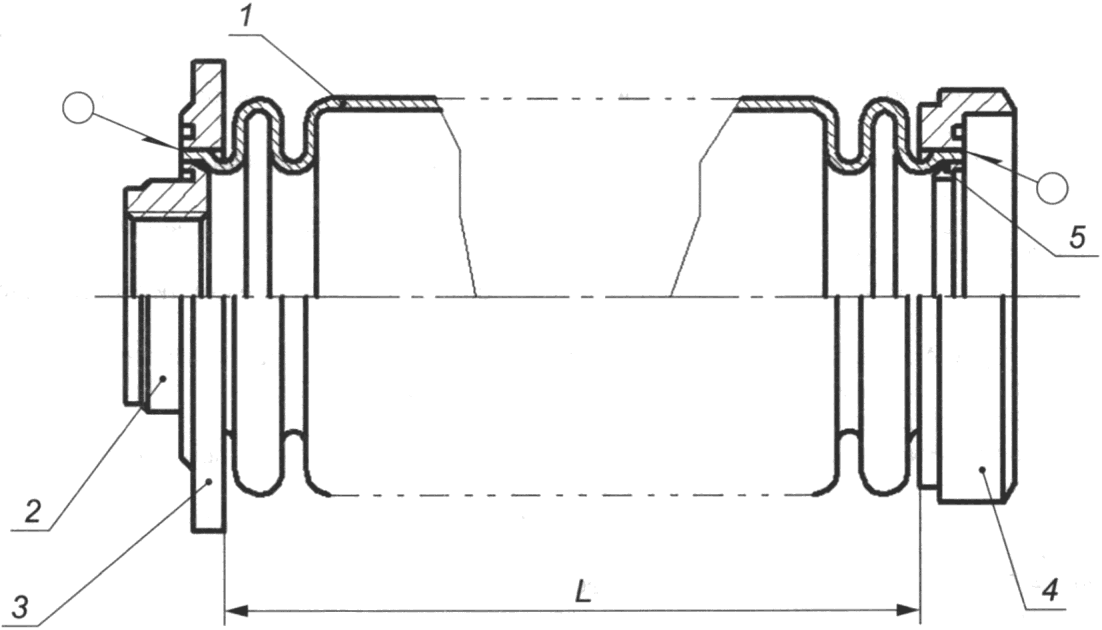

"Пример исполнения сильфонной сборки с разнотипными соединительными (концевыми) деталями с двух сторон приведен на рисунке 2.

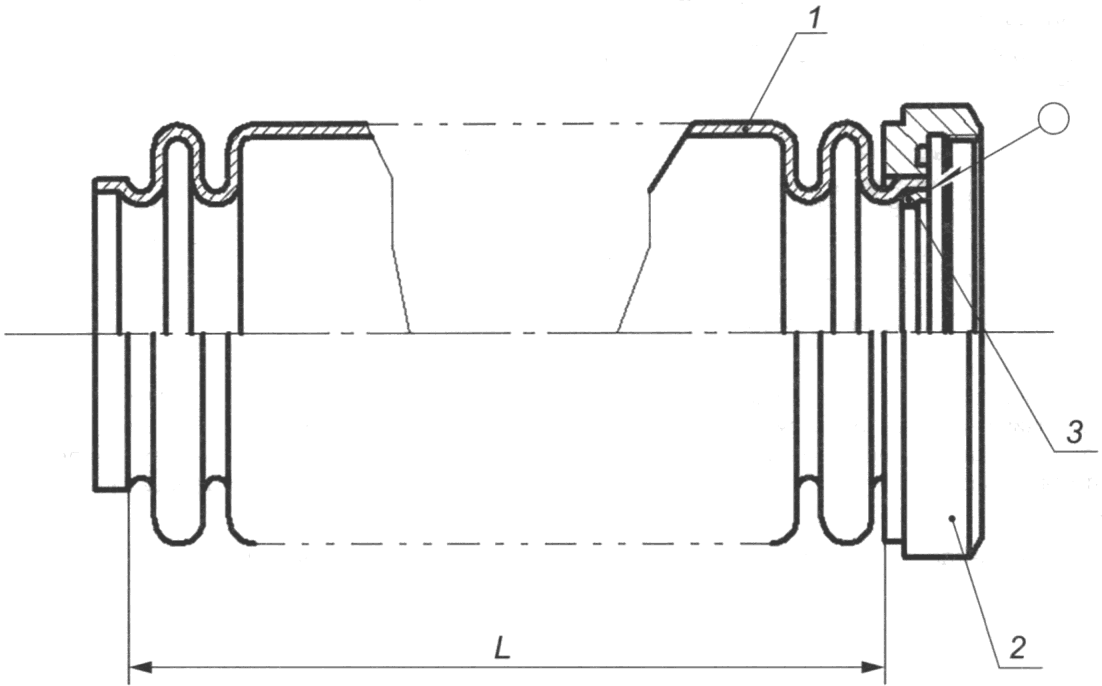

Пример исполнения сильфонной сборки с соединительными (концевыми) деталями только с одной стороны приведен на рисунке 3.

Размер L на рисунках 2 и 3 соответствует размеру L, указанному в таблицах 1 и 3.

Примеры условных обозначений:

Сильфон с наружным диаметром D = 28 мм, числом гофров n = 10, толщиной слоя s₀ = 0,17 мм, числом слоев z = 6, изготовленный из коррозионно-стойкой стали марки 08Х18Н10Т по ГОСТ 5632, с параметрами по таблице 2, с соединительными наружными втулками и внутренними кольцами по ГОСТ 21557 типа 1 с двух сторон:

Сильфон с наружным диаметром D = 28 мм, числом гофров n = 10, толщиной слоя s₀ = 0,17 мм, числом слоев z = 6, изготовленный из коррозионно-стойкой стали марки 08Х18Н10Т по ГОСТ 5632, с параметрами по таблице 2, с разнотипными соединительными наружными втулками и внутренними кольцами по ГОСТ 21557 типа 1 с одной стороны и по чертежу заказчика с другой стороны (см. рисунок 2):

Сильфон с наружным диаметром D = 28 мм, числом гофров n = 10, толщиной слоя s₀ = 0,17 мм, числом слоев z = 6, изготовленный из коррозионно-стойкой стали марки 08Х18Н10Т по ГОСТ 5632, с параметрами по таблице 2, с соединительной наружной втулкой и внутренним кольцом по ГОСТ 21557 типа 1 только с одной стороны (см. рисунок 3):

Сильфон с наружным диаметром D = 28 мм, числом гофров n = 10, толщиной слоя s₀ = 0,17 мм, числом слоев z = 6, изготовленный из коррозионно-стойкой стали марки 08Х18Н10Т по ГОСТ 5632, с параметрами по таблице 2, с соединительными наружными втулками и внутренними кольцами по чертежам заказчика с двух сторон:

Раздел 10 дополнить пунктом 10.11:

"10.11 В процессе гидроиспытаний в составе изделия сильфон необходимо предохранять от растяжения и сжатия и проводить обязательную просушку сильфона по окончании данных испытаний".

Приложение А. Таблица А.1. Графа "Документ на поставку". Заменить ссылку: "ГОСТ 6709" на "ГОСТ Р 58144".

Приложение Б. Окончание таблицы Б.1. Графы "Число слоев z" и "Число гофров n". Для строки "D 190" заменить значения:

"

на

"

Приложение В. Рисунок В.1 дополнить примечаниями:

"Примечания

1 Указанный ресурс рассчитан исходя из вероятности безотказной работы P, равной 0,95.

2 Величину назначенного ресурса сильфона при температуре 350 °C, параметрах рабочего давления P и ходе , отличных от значений по таблице 2, определяют путем пересчета величины назначенного ресурса сильфона с этими же параметрами в соответствии с графиком для P = 0,99 по ГОСТ Р 70142-2022 [подпункт 7.1.3.6, формула (5)]".

Элемент стандарта "Библиография". Позиция [3]. Заменить обозначение: "СТ ЦКБА 049-2010" на "СТ ЦКБА 049-2021".
