"Изменение N 4 к СП 22.13330.2016 "СНиП 2.02.01-83* Основания зданий и сооружений"
(утв. и введено в действие Приказом Минстроя России от 27.12.2021 N 1022/пр)

Дополнить шестым абзацем в следующей редакции:

"Изменение N 4 разработано авторским коллективом АО "НИЦ "Строительство" - НИИОСП им. Н.М. Герсеванова (канд. техн. наук И.В. Колыбин, канд. техн. наук Д.Е. Разводовский - руководители разработки; д-р техн. наук В.И. Шейнин; канд. техн. наук В.А. Ковалев, канд. техн. наук А.Г. Алексеев, канд. техн. наук О.Н. Исаев, канд. техн. наук И.К. Попсуенко, канд. техн. наук А.В. Скориков, канд. техн. наук А.Н. Труфанов, канд. техн. наук О.А. Шулятьев, канд. техн. наук С.О. Шулятьев, А.Б. Патрикеев, В.С. Поспехов).".

Изложить в новой редакции:

"1 Область применения

Настоящий свод правил распространяется на проектирование оснований вновь строящихся и реконструируемых зданий и сооружений в котлованах, траншеях и открытых выработках, а также на подземные сооружения, возводимые закрытым способом, в части оценки их влияния на окружающую застройку.

Примечание - Далее вместо термина "здания и сооружения" используется термин "сооружения", в число которых входят также подземные сооружения, в том числе устраиваемые закрытым способом.

Настоящий свод правил не распространяется на проектирование оснований гидротехнических сооружений, дорог, аэродромных покрытий, сооружений, возводимых на вечномерзлых грунтах, а также оснований глубоких опор и фундаментов машин с динамическими нагрузками.".

Исключить нормативные ссылки:

"ГОСТ 12248-2010 Грунты. Методы лабораторного определения характеристик прочности и деформируемости";

"ГОСТ 20276-2012 Грунты. Методы полевого определения характеристик прочности и деформируемости";

"СанПиН 2.1.7.1287-03 Санитарно-эпидемиологические требования к качеству почвы";

"СанПиН 2.1.7.1322-03 Гигиенические требования к размещению и обезвреживанию отходов производства и потребления".

ГОСТ 24846. Заменить год утверждения: "2012" на "2019".

ГОСТ 25100. Заменить год утверждения: "2011" на "2020".

ГОСТ 30416. Заменить год утверждения: "2012" на "2020".

ГОСТ 30672. Заменить год утверждения: "2012" на "2019".

СП 15.13330. Заменить год утверждения: "2012" на "2020"; исключить слова: "(с изменениями N 1, N 2, N 3)".

СП 16.13330. Заменить слова: "(с изменением N 1)" на "(с изменениями N 1, N 2)".

СП 20.13330. Заменить слова: "(с изменениями N 1, N 2)" на "(с изменениями N 1, N 2, N 3)".

СП 25.13330.2012. Заменить год утверждения: "2012" на "2020". Исключить слова: "(с изменениями: N 1, N 2, N 3)".

СП 28.13330. Заменить слова: "(с изменением N 1)" на "(с изменениями N 1, N 2)".

СП 31.13330. Дополнить после номера изменения: "N 4" номером: ", N 5".

СП 32.13330. Дополнить ссылку словами: "(с изменением N 1)".

СП 35.13330. Заменить слова: "(с изменением N 1)" на "(с изменениями N 1, N 2, N 3)".

СП 45.13330. Заменить слова: "(с изменением N 1)" на "(с изменениями N 1, N 2)".

СП 47.13330.2016. Дополнить ссылку словами: "(с изменением N 1)".

СП 48.13330. Заменить год утверждения: "2011" на "2019". Исключить слова: "(с изменением N 1)".

СП 63.13330. Дополнить ссылку словами: "(с изменением N 1)".

СП 70.13330.2012. Дополнить номер изменения: "N 3" номером: ", N 4".

СП 116.13330.2012. Дополнить ссылку словами: "(с изменением N 1)".

СП 118.13330. Дополнить номер изменения: "N 3" номером: ", N 4".

СП 131.13330. Заменить год утверждения: "2018" на "2020".

Дополнить нормативными ссылками в следующей редакции:

"ГОСТ 12248.1-2020 Грунты. Определение характеристик прочности методом одноплоскостного среза";

"ГОСТ 12248.2-2020 Грунты. Определение характеристик прочности методом одноосного сжатия";

"ГОСТ 12248.3-2020 Грунты. Определение характеристик прочности и деформируемости методом трехосного сжатия";

"ГОСТ 12248.4-2020 Грунты. Определение характеристик деформируемости методом компрессионного сжатия";

"ГОСТ 17177-94 Материалы и изделия строительные теплоизоляционные. Методы испытаний";

"ГОСТ 20276.1-2020 Грунты. Методы испытания штампом";

"ГОСТ 20276.2-2020 Грунты. Метод испытания радиальным прессиометром";

"ГОСТ 20276.4-2020 Грунты. Метод среза целиков грунта";

"ГОСТ 20276.5-2020 Грунты. Метод вращательного среза";

"ГОСТ 20276.6-2020 Грунты. Метод испытания лопастным прессиометром";

"ГОСТ 20276.7-2020 Грунты. Метод испытания прессиометром с секторным приложением нагрузки";

"ГОСТ EN 826-2011 Изделия теплоизоляционные, применяемые в строительстве. Методы определения характеристик сжатия";

"ГОСТ EN 12087-2011 Изделия теплоизоляционные, применяемые в строительстве. Методы определения водопоглощения при длительном погружении";

"СП 248.1325800.2016 Сооружения подземные. Правила проектирования";

"СП 291.1325800.2017 Конструкции грунтоцементные армированные. Правила проектирования";

"СП 381.1325800.2018 Сооружения подпорные. Правила проектирования";

"СП 399.1325800.2018 Системы водоснабжения и канализации наружные из полимерных материалов. Правила проектирования и монтажа";

"СП 499.1325800.2021 Инженерная защита территорий, зданий и сооружений от карстово-суффозионных процессов. Правила проектирования";

"СанПиН 2.1.3684-21 Санитарно-эпидемиологические требования к содержанию территорий городских и сельских поселений, к водным объектам, питьевой воде и питьевому водоснабжению, атмосферному воздуху, почвам, жилым помещениям, эксплуатации производственных, общественных помещений, организации и проведению санитарно-противоэпидемических (профилактических) мероприятий";

"СанПиН 1.2.3685-21 Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания".

Пункт 3.8а. Изложить в новой редакции:

"3.8а геомеханические модели с упрочнением: Модели механического поведения грунта, в которых вводятся поверхности нагружения при уплотнении, при сдвиге или при сдвиге и уплотнении, а также зависимость, описывающая поведения грунта при деформациях формоизменения.".

Пункт 3.35. Дополнить пунктом 3.35а в следующей редакции:

"3.35а саморасширяющиеся растворы: Растворы, способные к увеличению объема (включая двух- и более компонентные синтетические материалы, увеличивающиеся в объеме при смешивании компонентов).".

Пункт 3.41. Дополнить пунктом 3.41а в следующей редакции:

"3.41а угловой эффект ограждающей конструкции котлована: Эффект уменьшения перемещений ограждающей конструкции и грунта основания в угловых зонах котлована.".

Пункт 4.9. Примечание. Дополнить абзацем в следующей редакции:

"Для территорий окружающей застройки допускается использовать архивные данные при обосновании в программе работ.".

Пункт 4.18. Первое перечисление. Исключить слово: "техническому".

Пункт 4.18. Дополнить после перечисления "- оценка и анализ материалов инженерных изысканий" перечислением в следующей редакции:

"- оценка достоверности инженерных изысканий по результатам технического контроля инженерных изысканий, включая лабораторные испытания грунтов (в объеме порядка 5% общего количества образцов), составление отчета по контрольным испытаниям;".

Пункт 4.24. Заменить ссылку: "СанПиН 2.1.7.1287" на "СанПиН 2.1.3684".

Пункт 5.1.11а. Первый абзац. Изложить в новой редакции:

"5.1.11а При выполнении расчетов фундаментов допускается применение методики коэффициентов жесткости с одним (вертикальным) коэффициентом постели. Применение других контактных моделей допускается при обосновании их применимости в данных условиях.".

Пункт 5.1.16. Седьмое и восьмое перечисления. Изложить в новой редакции:

"- угол внутреннего трения, удельное сцепление (для водонасыщенных глинистых, органоминеральных и органических грунтов - сопротивление недренированному сдвигу), модуль деформации и коэффициент поперечной деформации грунтов (ГОСТ 12248.1, ГОСТ 12248.2, ГОСТ 12248.3, ГОСТ 12248.4, ГОСТ 20276.1, ГОСТ 20276.2, ГОСТ 20276.4, ГОСТ 20276.5, ГОСТ 20276.6, ГОСТ 20276.7, ГОСТ 30416 и ГОСТ 30672);

- предел прочности на одноосное сжатие скальных грунтов, показатели размягчаемости, растворимости и выветрелости для скальных грунтов (ГОСТ 21153.2 и ГОСТ 25100).".

Пункт 5.1.18. Заменить ссылку: "ГОСТ 12248" на "ГОСТ 12248.1, ГОСТ 12248.2, ГОСТ 12248.3, ГОСТ 12248.4".

Пункт 5.3.5. Заменить ссылку: "ГОСТ 20276" на "ГОСТ 20276.1, ГОСТ 20276.2, ГОСТ 20276.6, ГОСТ 20276.7".

Пункты 5.3.6, 5.3.7. Изложить в новой редакции:

"5.3.6 Значения модуля деформации E песков и глинистых грунтов могут быть определены полевыми методами испытаний штампами (ГОСТ 20276.1), прессиометрами (ГОСТ 20276.2, ГОСТ 20276.6, ГОСТ 20276.7), статическим и динамическим зондированием (ГОСТ 19912), дилатометром (ГОСТ Р 58270), а также лабораторными методами испытаний в условиях трехосного (ГОСТ 12248.3) и компрессионного сжатия (ГОСТ 12248.4). Иные деформационные характеристики, используемые в расчетах, должны определяться по дополнительному требованию в задании на производство инженерных изысканий при соответствующем обосновании в программе работ.

Примечание - При использовании иных деформационных характеристик и нелинейных геотехнических моделей для расчетов оснований зданий и сооружений в соответствии с 5.1.11 и 5.1.13б результаты трехосных испытаний могут корректироваться с учетом 5.1.12а.

5.3.7 Для расчета оснований по деформациям в соответствии с 5.6 могут быть приняты значения модуля деформации E песчаных и глинистых грунтов сжимаемой толщи, полученные следующими методами.

Для зданий и сооружений повышенного уровня ответственности при нагрузках на фундаменты более 0,25 МПа значения модуля деформации E грунтов сжимаемой толщи, определенные по данным полевых испытаний статическим и динамическим зондированием (ГОСТ 19912), дилатометром (ГОСТ Р 58270), трехосных (ГОСТ 12248.3) и компрессионных испытаний (ГОСТ 12248.4), следует корректировать на основе их сопоставления с результатами параллельно проводимых штамповых (ГОСТ 20276.1) или прессиометрических испытаний (ГОСТ 20276.2, ГОСТ 20276.6, ГОСТ 20276.7) (см. 5.3.5).

Для зданий и сооружений повышенного уровня ответственности при нагрузках на фундаменты менее 0,25 МПа и сооружений нормального уровня ответственности значения модуля деформации E грунтов сжимаемой толщи, определенные по данным полевых испытаний статическим и динамическим зондированием (ГОСТ 19912), дилатометром (ГОСТ Р 58270) и компрессионных испытаний (ГОСТ 12248.4), следует корректировать на основе их сопоставления с результатами параллельно проводимых штамповых (ГОСТ 20276.1), прессиометрических (ГОСТ 20276.2, ГОСТ 20276.6, ГОСТ 20276.7) или трехосных испытаний (ГОСТ 12248.3). При наличии статистически обоснованных региональных данных, приведенных в нормативных документах (в т.ч. региональных), для данной категории зданий и сооружений допускается принимать значения модуля деформации только по результатам статического и динамического зондирования, испытаний дилатометром.

Для сооружений пониженного уровня ответственности допускается определять значения E грунтов сжимаемой толщи только по результатам компрессионных испытаний, корректируя их с помощью повышающих коэффициентов m_oed, приведенных в таблице 5.1. Табличные коэффициенты распространяются на четвертичные глинистые грунты с показателем текучести 0 < I_L <= 1. При этом в качестве модуля деформации по компрессионным испытаниям (ГОСТ 12248.4) принимают значение одометрического модуля E_oed, вычисленного по относительной деформации в интервале давлений :

Примечание - При наличии статистически обоснованных данных, приведенных в нормативных документах, значения m_oed могут применяться для сооружений нормального уровня ответственности.

Для предварительных расчетов оснований сооружений геотехнических категорий 2 и 3 допускается определять значения E по результатам компрессионных испытаний, определяемых с учетом методических рекомендаций, приведенных в приложении П.

Для зданий и сооружений, для которых расчет оснований по деформациям в соответствии с 5.6 не проводят или для которых используют иные расчетные методы, необходимые характеристики и способы их получения устанавливаются в задании на изыскания.".

Пункт 5.3.9. Первый абзац. Заменить ссылку: "(ГОСТ 12248)" "на (ГОСТ 12248.1 и ГОСТ 12248.3)".

Второй абзац. Заменить ссылку: "(ГОСТ 20276)" на "(ГОСТ 20276.4)".

Пункт 5.3.10. Второй и третий абзацы. Изложить в новой редакции:

"В лабораторных условиях сопротивление грунта недренированному сдвигу c_u определяют по результатам неконсолидированно-недренированных трехосных испытаний (ГОСТ 12248.3).

Для сооружений геотехнических категорий 1 и 2 значение c_u также допускается определять по результатам одноосного сжатия (ГОСТ 12248.2). В полевых условиях значение c_u может быть определено методом вращательного среза (крыльчатка) в скважинах или в массиве (ГОСТ 20276.5).".

Пункт 5.3.14. Изложить в новой редакции:

"5.3.14 Предел прочности на одноосное сжатие скальных грунтов R_сж следует определять в соответствии с ГОСТ 21153.2".

Пункт 5.4.15. Первое перечисление. Изложить в новой редакции:

"- замкнутая по контуру гидроизоляция подземных сооружений;".

Пункт 5.4.15. Дополнить после первого перечисления перечислением в следующей редакции:

"- устройство защиты от механических повреждений гидроизоляционного слоя с применением геосинтетических (профилированные мембраны, геотекстиль и т.п.) или изоляционных материалов (влагостойкий теплоизоляционный материал);".

Пункт 5.6.27. Дополнить абзацами в следующей редакции:

"При проектировании столбчатых фундаментов опор канатных дорог размеры фундаментов необходимо определять исходя из следующих условий:

- для основных сочетаний нагрузок - трапециевидная эпюра с отношением краевых давлений p_min/p_max >= 0,25;

- для особых сочетаний нагрузок, включающих сейсмические воздействия, допускается треугольная эпюра с нулевой ординатой по краю фундамента.

Допускается проектировать фундаменты опор канатных дорог с трапециевидной эпюрой для основных сочетаний нагрузок с отношением краевых давлений 0,1 < p_min/p_max < 0,25 в том случае, если проектом предусматривается ведение постоянных автоматических наблюдений в рамках геотехнического мониторинга согласно требований раздела 12 и приложения Л.

В случае невозможности обеспечения требуемого отношения краевых давлений, необходима разработка компенсирующих мероприятий, к которым относятся:

- устройство специальных оттяжек для уравновешивания давлений в краевых частях фундамента опор и приведения их к требуемым нормативным значениям;

- изменение конструкции фундамента опор путем увеличения площади его опирания на грунты основания и снижения неравномерности давления.

Указанные компенсирующие мероприятия разрабатываются на основании численных расчетов или математического моделирования взаимодействия проектируемых фундаментов опор с грунтами основания при всех возможных сочетаниях нагрузок и воздействий. Применяемые при расчетном обосновании методики и программные продукты должны быть апробированы.".

Пункт 5.6.31. Рисунок 5.2. Пояснения к рисунку. Десятое перечисление. Изложить в новой редакции:

" и - вертикальное напряжение от внешней нагрузки на глубине z от подошвы фундамента и на уровне подошвы;".

Пункт 5.6.40. Изложить в новой редакции:

"5.6.40 Вертикальное эффективное напряжение от собственного веса грунта до начала строительства , кПа, в точке основания на глубине z от поверхности определяется по формуле

где n - номер слоя грунта, в котором расположена рассматриваемая точка;

и h_i - удельный вес, кН/м³, и толщина i-го слоя грунта, м, соответственно над рассматриваемой точкой;

u(z) - природное поровое давление в рассматриваемой точке до начала строительства на глубине z, м от поверхности, кПа.

Примечание - Природное поровое давление определяют по результатам полевых измерений и/или методом интерполяции.".

Пункт 5.6.42. Первый абзац изложить в новой редакции:

"5.6.42 При возведении нового объекта или реконструкции на застроенной территории, в том числе подземных сооружений, возводимых закрытым способом, дополнительные деформации оснований сооружений окружающей застройки от воздействия нового (реконструируемого) сооружения необходимо определять в соответствии с требованиями 9.33.".

Пункт 5.7.5. Дополнить третьим абзацем в следующей редакции:

"Контроль стабилизации грунтов основания, сложенного медленно уплотняющимися грунтами, допускается определять статическим зондированием с использованием зонда с датчиком порового давления по данным зондирования со стабилизацией зонда с одновременным проведением диссипационных испытаний.".

Пункт 5.8.7. Примечание 1. Изложить в новой редакции:

"1 Для определения совместной деформации основания и реконструируемого сооружения s_ad допускается использовать методы, указанные в 5.1.10. Дополнительная осадка при реконструкции определяется как разность осадок от нагрузки до реконструкции и с учетом дополнительных нагрузок после реконструкции. При изменении размеров или типа фундаментов при реконструкции (уширение фундаментов, усиления фундаментов сваями и т.п.) дополнительная осадка определяется с использованием численных методов и с применением моделей, удовлетворяющих требованиям 5.1.12 - 5.1.13".

Пункт 5.9.2. Дополнить после перечисления д) абзацем в следующей редакции:

"При выборе материалов для теплоизоляции конструкций фундаментов, стен подвалов, подпорных стен и т.п. при их заложении менее глубины сезонного промерзания необходимо соблюдать следующие требования:

- предел прочности при сжатии для теплоизоляционных материалов со стороны грунта должен составлять не менее 200 кПа при глубине заложения до 3,5 м и не менее 250 кПа при глубине заложения более 3,5 м;

- предел прочности при сжатии для теплоизоляционных материалов, устанавливаемых под фундаментом, должен составлять не менее 250 кПа;

- коэффициент водопоглощения при длительном полном погружении образцов для теплоизоляционных материалов должен составлять не более 0,7%.

Примечание - Определение предела прочности при сжатии выполняется по ГОСТ EN 826, ГОСТ 17177, определение водопоглощения - по ГОСТ 12087.".

Пункт 5.9.6. Второй абзац. Изложить в новой редакции:

"При проектировании сооружений с учетом возможности их выравнивания с помощью домкратов, инъекции в грунт расширяющихся растворов, а также при выравнивании эксплуатируемых сооружений следует выполнять расчет конструкций на воздействие неравномерных деформаций основания в стадии выравнивания. Расчетом на выравнивание домкратами необходимо проверить несущую способность и устойчивость конструкций фундаментов подвальной части зданий, воспринимающих сосредоточенную нагрузку от выравнивающих устройств, и глубину заложения фундаментов, включая проверку на устойчивость основания при передаче на него давления от выравнивающих устройств. При выравнивании фундаментов зданий путем инъекции в их основания расширяющихся растворов необходимо проверить несущую способность и устойчивость оснований фундаментов зданий, воспринимающих нагрузку от выравнивающих расширяющихся массивов, и глубину заложения фундаментов, включая проверку на устойчивость основания при передаче на него давления от расширяющихся массивов.".

Пункт 5.9.7. Первое перечисление. Изложить в новой редакции:

"- нагнетанием в ограниченный объем грунта твердеющего, в том числе расширяющегося, раствора (компенсационное нагнетание);".

Пункт 6.2.11. Формула (6.12). Экспликация. Пояснение к . Заменить слово: "сумммарное" на "суммарное".

Пункт 6.9.3. Последнее перечисление. Заменить значение: "80 м/сут." на "80 м/сут;". Дополнить пункт перечислением в следующей редакции:

"инъекция расширяющихся растворов в дисперсные грунты для уплотнения в целях улучшения их прочностных и деформационных характеристик, а также подъема и рихтовки фундаментов.".

Пункт 6.9.6. Дополнить предложением в следующей редакции:

"Требования к проектированию грунтоцементных конструкций, выполняемых в грунте по методу струйной цементации, приведены в СП 291.1325800.".

Пункт 6.9.13. Дополнить вторым абзацем в следующей редакции:

"Численное моделирование элементов закрепленных грунтов, выполненных, в частности, буросмесительным и струйным способами, рекомендуется выполнять с использованием расчетных моделей, в основе которых заложены критерии прочности Мора-Кулона или Хока-Брауна.".

Пункт 6.12.6. Изложить в новой редакции:

"6.12.6 До выполнения инженерно-геологических изысканий необходимо провести предварительный анализ закарстованности участка строительства на основании имеющихся архивных данных, карт районирования, опыта изысканий и проектирования для рассматриваемой территории. С учетом результатов предварительного районирования и региональных особенностей территории назначается объем изысканий, определяемый в соответствии с требованиями СП 47.13330, а также с учетом дополнительных требований, которые могут быть предусмотрены программой изысканий.

Примечание - В составе инженерно-геологических изысканий необходимо предусматривать выполнение не менее двух скважин, прорезающих толщу закарстованных грунтов, с заглублением не менее чем на 5 м в незакарстованные грунты. Исключением следует считать случаи развития мощной выдержанной толщи закарстованных грунтов (при этом достаточным является заглубление в закарстованные грунты на глубину не менее 15 м от их кровли).".

Пункт 6.12.7. Третье перечисление. Изложить в новой редакции:

"- количественную оценку скорости растворения средне- и легкорастворимых горных пород (таблица 6.15а) (при необходимости);".

Таблица 6.15а. Изложить в новой редакции:

Пункт 6.12.8. Изложить в новой редакции:

"6.12.8 Признаки категорий опасности в карстово-суффозионном отношении указаны в таблице 6.16. Для установления категории необходимо соответствие обоих признаков в пределах каждой (одной) категории согласно требованиям таблицы 6.16.

В случае невозможности отнесения участка строительства к одной из категорий согласно таблице 6.16 для установления категории опасности в карстово-суффозионном отношении необходимо привлекать специализированные организации. В этом случае категория опасности участка должна быть установлена по результатам инженерно-геологических изысканий с использованием дополнительных признаков (мощность водоупорного слоя, градиент вертикальной фильтрации, мощность рыхлых грунтов и др.), учитывающих региональные особенности развития карста, а также с учетом дополнительных специальных геотехнических исследований.

Примечание - Отнесение участка к неопасной категории по таблице 6.16 допускается только для зданий и сооружений геотехнической категории 1.".

Таблица 6.16. Изложить в новой редакции:

Дополнить пунктами 6.12.8а, 6.12.8б в следующей редакции:

"6.12.8а Поверхностными проявлениями карстовых деформаций следует считать карстовые воронки и замкнутые понижения рельефа, образовавшиеся вследствие оседаний земной поверхности, непосредственно связанные с карстовым процессом.

Поверхностные проявления карстовых деформаций выявляются в ходе выполнения инженерно-геологических изысканий в пределах площадки строительства и прилегающей территории. При инженерно-геологическом районировании территории выделяются участки, характеризующиеся общностью геоморфологических, структурно-тектонических, геологических и гидрогеологических условий, в границах которых следует определить наличие поверхностных проявлений карстовых деформаций. В пределах городских агломераций поверхностные проявления карстовых деформаций следует устанавливать с использованием архивных материалов с учетом регионального опыта и особенностей развития карста. В пределах территорий, свободных от застройки, поверхностные проявления карстовых деформаций выявляются с использованием архивных материалов, дешифрирования аэро- и космоснимков, с учетом полевых рекогносцировочных маршрутных обследований в пределах выделенных при районировании участков. Происхождение выявленных оседаний земной поверхности вследствие карстовых процессов должно быть выборочно подтверждено результатами бурения.

6.12.8б Подземными проявлениями карстовых процессов следует считать:

а) незаполненные (провалы бурового инструмента) и заполненные полости в толще водорастворимых горных пород и в перекрывающих грунтах;

б) зоны дробления и разуплотнения, обнаруженные в ходе бурения водорастворимых горных пород;

в) аномалии геофизических полей, фиксируемые на глубинах развития водорастворимых горных пород.".

Пункт 6.12.12. Второе предложение. Изложить в новой редакции:

"Размер и положение карстовой полости в водорастворимой горной породе следует определять согласно указаниям СП 499.1325800.".

Примечание 1. Изложить в новой редакции:

"1 Для расчета прочности свода толщи, перекрывающей карстующиеся породы, и прогноза деформаций грунтового массива над карстовой полостью следует использовать численные и аналитические методы, учитывающие прочностные и деформационные характеристики грунтов.

Аналитические методы необходимо использовать для оценки возможности провалообразования на участке строительства с учетом развития полости в карстующихся породах за время эксплуатации сооружения.

При использовании численных методов выбор типа расчетной модели (плоская, осесимметричная, трехмерная) следует выполнять в зависимости от параметров карстовой полости и геотехнических условий объекта (конфигурация проектируемого сооружения и нагрузок на его фундаменты, инженерно-геологическое строение массива основания).".

Пункт 6.12.12. Примечание 2. Изложить в новой редакции:

"2 В случае если основание сооружения до кровли водорастворимых горных пород сложено, в основном, несвязными грунтами, расчетные параметры карстовых деформаций допускается определять с использованием схемы "мульды сдвижения" по СП 21.13330 или иных аналитических методов, эффективность и достоверность которых может быть подтверждена верификационными расчетами, моделирующими зафиксированные случаи проявления карста.".

Пункт 6.12.12. Примечание 3. Изложить в новой редакции:

"3 Допускается применение вероятностных методов на ранних стадиях проектирования (при наличии достаточного количества статистического материала и обоснованных вероятностных методик) и для назначения объема дополнительных изысканий. Использование вероятностных методов расчета для определения окончательных расчетных параметров карстовых деформаций не допускается.".

Пункт 6.12.12. Примечание 5. Дополнить словами:

"на этапе проектирования".

Пункт 6.13.4. Экспликация к формуле (6.52). Заменить слова: "формулах (6.48) и (6.49)" на "формулах (6.49) и (6.50)".

Экспликация к формуле (6.55). Заменить слова: "где N_a и e_a - то же, что и в формуле (6.50)" на "где N_a и e_a - то же, что и в формуле (6.51)"; "Значение p_b вычисляют по формуле (6.49)" на "Значение p_b вычисляют по формуле (6.50)".

Пункт 6.13.7. Первый абзац. Заменить слова: "формуле (6.47)" на "формуле (6.48)".

Пункт 8.6. Дополнить абзацем в следующей редакции:

"Деформации морозного пучения могут быть минимизированы при применении теплозащитного экранирования на основании специальных теплотехнических расчетов.".

Пункт 9.1. Изложить в новой редакции:

"9.1 Требования раздела распространяются на вновь возводимые и реконструируемые сооружения, располагаемые на застроенной территории и/или с подземной частью, устраиваемой открытым или полузакрытым способом в котловане, а также на подземные сооружения, возводимые закрытым способом, в части оценки их влияния на окружающую застройку.".

Пункт 9.4. Дополнить примечанием в следующей редакции:

"Примечание - При отсутствии фактической возможности выполнить разведочные скважины по трассе ограждающих конструкций не реже чем через 20 м и по прямоугольной сетке с шагом 20 x 20 м допускается использовать данные архивных скважин при обосновании в программе работ, с оценкой возможности использования имеющихся материалов.".

Пункт 9.12. Пятый абзац. Изложить в новой редакции:

"Для предварительной оценки усилий в распорной системе с учетом температурных воздействий допускается назначать значения, полученные по расчету без учета податливости распорных креплений, увеличенные на 30%. Окончательное определение усилий в распорных конструкциях от температурных воздействий допускается выполнять в соответствии с приложением К СП 381.1325800.".

Дополнить пункт 9.12 абзацами в следующей редакции:

"При выполнении предварительных расчетов конструкций ограждения для котлованов глубиной до 15 м их перемещения в угловых зонах допускается определять с применением упрощенных расчетных схем распределения перемещений, основанных на результатах плоских расчетов.

Определение деформаций оснований окружающей застройки в районе угловых зон котлованов для сооружений окружающей застройки допускается выполнять с применением упрощенных расчетных схем распределения перемещений, основанных на результатах решения задач в плоской постановке.

При проектировании вновь возводимых сооружений повышенного уровня ответственности (геотехнической категории 3) в котлованах под защитой "стены в грунте" траншейного типа рекомендуется учитывать изменение напряженно-деформированного состояния грунтового массива в результате устройства "стены в грунте" для расчета следующих конструкций: "стены в грунте", распорных конструкций котлована, плитных фундаментов. При этом расчет влияния устройства "стены в грунте" на изменение напряженно-деформированного состояния окружающего массива грунта следует выполнять численным методом в пространственной постановке задачи.

Примечание - При проектировании ограждающих конструкций котлованов сооружений геотехнической категории 3 рекомендуется учитывать аварийные воздействия. Виды учитываемых аварийных воздействий определяются проектом.".

Пункт 9.16. Таблица 9.1 Последняя строка. Графа "Технология устройства и особые условия". Изложить в новой редакции:

"При наличии вибрационных нагрузок на основание (вибропогружение или забивка свай или шпунта на расстоянии менее 30 м, движение тяжелой техники на расстоянии менее 20 м, другие воздействия, приводящие к колебаниям с ускорениями более 0,15 м/с²)".

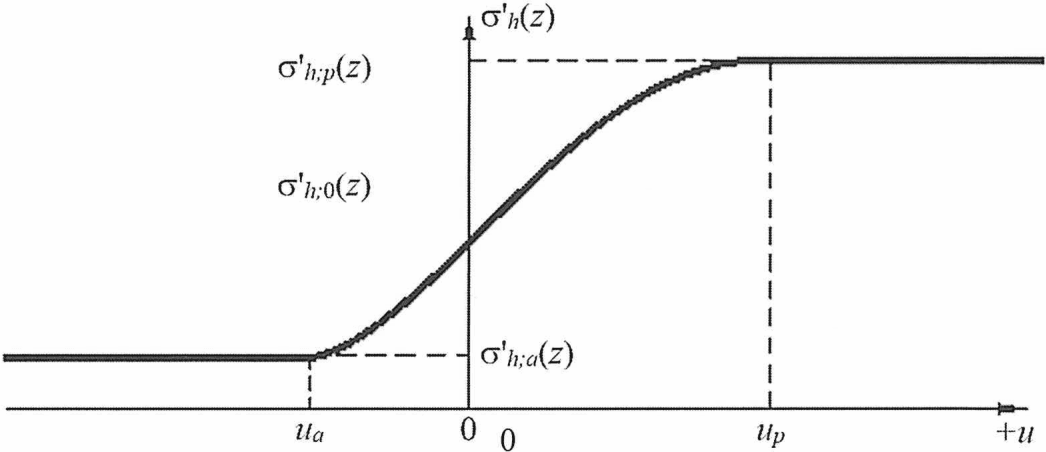

Пункт 9.21. Рисунок 9.1. Изложить в новой редакции:

"

Дополнить пункт 9.32 пунктом 9.32а в следующей редакции:

"9.32а При проектировании постоянных грунтовых анкеров в сейсмических районах несущую способность анкера следует проверять с учетом сейсмических воздействий. Расчетная сейсмичность принимается с учетом ответственности сооружения и срока службы анкера. Несущая способность анкера в условиях расчетной сейсмичности определяется с учетом указаний пункта 12.3 СП 24.13330.2011.".

Пункт 9.33. Первое предложение. Изложить в новой редакции:

"9.33 При проектировании оснований, фундаментов и подземных частей вновь возводимых или реконструируемых сооружений, в том числе подземных сооружений, возводимых закрытым способом, располагаемых на застроенной территории, необходимо выполнять геотехнический прогноз (оценку) влияния строительства на изменение напряженно-деформированного состояния окружающего грунтового массива, в т.ч. оснований сооружений окружающей застройки.".

Пункт 9.38. Первый абзац. Второе перечисление. Изложить в новой редакции:

"- снижающие деформации основания сооружений окружающей застройки (устройство разделительных стен, геотехнических и компенсационных экранов, закрепление грунтов основания, подъем и рихтовку фундаментов и др.);".

Пункт 10.20. Дополнить примечанием в следующей редакции:

"Примечание - Модуль деформации скальных грунтов определяется согласно ГОСТ 28985.".

Пункт 11.15. Изложить в новой редакции:

"11.15 В случае отсутствия возможности отвода воды самотеком необходимо предусматривать специальные насосные станции с резервуарами, при проектировании которых следует руководствоваться требованиями СП 32.13330, СП 399.1325800, а при использовании откачиваемой воды для водоснабжения - СП 31.13330.".

Пункт 13.1. Второе предложение. Изложить в новой редакции:

"При этом необходимо учитывать санитарно-эпидемиологические требования согласно СанПиН 2.1.3684 и СанПиН 1.2.3685".

Пункт 13.5. Исключить.

Пункт 13.6. Первое перечисление. Изложить в новой редакции:

"- химическое загрязнение почв, грунтов и подземных вод при нормальном режиме эксплуатации и при авариях, а также в результате технической мелиорации грунтов основания (химическое закрепление, цементация, инъекция саморасширяющихся растворов в грунт, замораживание и т.п.);".

Таблица Е.1. Примечания. Дополнить примечанием 6 в следующей редакции:

"6 Допустимые величины подъема зданий и сооружений определяются как половина указанных в таблице значений максимальных осадок, но не более 5 мм.".

Таблица К.1. Примечания. Дополнить примечанием 6 в следующей редакции:

"6 Допустимые величины подъема зданий и сооружений определяются как половина указанных в таблице значений максимальных осадок, но не более 5 мм.".

Пункт Н.1. Дополнить примечанием в следующей редакции:

"Примечание - Для выполнения совместных расчетов системы "основание-фундамент-сооружение" допускается использование иных способов, основанных на использовании усилий на границе фундамента и надфундаментной конструкции.".

Пункт Н.7. Второе предложение. Заменить слово: "поддатливость" на "податливость".

Пункт П.3. Заменить ссылку: "ГОСТ 12248" на "ГОСТ 12248.4".

Пункт С.3. Дополнить после первого абзаца абзацем в следующей редакции:

"При определении расчетного значения результата воздействий рекомендуется выполнять анализ чувствительности численной модели с учетом введения дополнительных коэффициентов надежности модели в соответствии с требованиями раздела 8 СП 248.1325800.2016. При этом частные коэффициенты надежности модели применяются таким образом, чтобы погрешности результатов расчета были в запас надежности.".
