"Изменение N 1 к СП 63.13330.2018 "СНиП 52-01-2003 Бетонные и железобетонные конструкции. Основные положения"
(утв. и введено в действие Приказом Минстроя России от 22.11.2019 N 717/пр)

Дополнить наименованием приложения М в следующей редакции:

"Приложение М Расчет изгибаемых элементов с напрягаемой арматурой, не имеющей сцепления с бетоном".

Дополнить третьим абзацем в следующей редакции:

"Изменение N 1 разработано авторским коллективом ОАО "НИЦ "Строительство" - НИИЖБ им. А.А. Гвоздева (руководитель работы - д-р техн. наук Т.А. Мухамедиев; д-р техн. наук Е.А. Чистяков, канд. техн. наук С.А. Зенин, канд. техн. наук Р.Ш. Шарипов, О.В. Кудинов).

Дополнить нормативными ссылками в следующей редакции:

"ГОСТ 6727-80 Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия

ГОСТ Р 58386-2019 Канаты защищенные в оболочке для предварительно напряженных конструкций. Технические условия

СП 266.1325800.2016 Конструкции сталежелезобетонные. Правила проектирования (с изменением N 1)

СП 297.1325800.2017 Конструкции фибробетонные с неметаллической фиброй. Правила проектирования

СП 337.1325800.2017 Конструкции железобетонные сборно-монолитные. Правила проектирования

СП 360.1325800.2017 Конструкции сталефибробетонные. Правила проектирования

СП 405.1325800.2018 Конструкции бетонные с неметаллической фиброй и полимерной арматурой. Правила проектирования".

СП 2.13130.2012, СП 16.13330.2017. Дополнить словами: "(с изменением N 1)".

СП 20.13330.2016, СП 22.13330.2016. Дополнить словами: "(с изменениями N 1, N 2)".

СП 28.13330.2017, СП 50.13330.2012. Дополнить словами: "(с изменением N 1)".

Заменить обозначения: "СП 130.13330.2011" на "СП 130.13330.2018"; "СП 131.13330.2012" на "СП 131.13330.2018", исключить слова: "(с изменениями N 1, N 2)".

Пункт 5.1.15. Изложить в новой редакции:

"5.1.15 Расчет и конструирование конструкций с композитной полимерной арматурой, сталежелезобетонных, фибробетонных, сборно-монолитных и других специфических конструкций следует выполнять по СП 266.1325800, СП 295.1325800, СП 297.1325800, СП 360.1325800, 337.1325800, СП 405.1325800 и др.".

Пункт 5.2.1. Изложить в новой редакции:

"5.2.1 Расчет бетонных и железобетонных элементов по прочности производят:

- по нормальным сечениям (при действии изгибающих моментов и продольных сил) - по нелинейной деформационной модели. Для простых типов железобетонных конструкций (прямоугольного, таврового и двутаврового сечений с арматурой, расположенной у верхней и нижней граней сечения, а также круглого и кольцевого сечений с арматурой, расположенной равномерно по периметру сечения) допускается выполнять расчет по предельным усилиям;

- по наклонным сечениям (при действии поперечных сил), по пространственным сечениям (при действии крутящих моментов), на местное действие нагрузки (местное сжатие, продавливание) - по предельным усилиям.

Расчет по прочности коротких железобетонных элементов (коротких консолей и других элементов) производят на основе каркасно-стержневой модели.".

Пункт 6.1.1. Третий и четвертый абзацы. Изложить в новой редакции:

"- мелкозернистый средней плотности от 1800 до 2500 кг/м³ включительно;

- легкий средней плотности от 800 до 2000 кг/м³ включительно;".

Пункт 6.1.4. Таблица 6.3. Изложить в новой редакции:

Пункт 6.1.6. Второй абзац. Дополнить предложением в следующей редакции:

"Для конструкций с натяжением арматуры на бетон следует принимать бетоны классов по прочности на сжатие не ниже B30.".

Третий абзац. Изложить в новой редакции:

"Передаточную прочность бетона R_bp (прочность бетона к моменту его обжатия, контролируемая аналогично классу бетона по прочности на сжатие) следует назначать не менее 15 МПа и не менее 50% принятого класса бетона по прочности на сжатие, а для конструкций с натяжением арматуры на бетон - не менее 70% принятого класса бетона по прочности на сжатие.".

Пункт 6.2.2. Изложить в новой редакции:

"6.2.2 Для армирования железобетонных конструкций следует применять соответствующую требованиям действующих стандартов арматуру следующих видов:

- горячекатаную гладкую и периодического профиля с постоянной и переменной высотой выступов (кольцевой и серповидный, трехсторонний или четырехсторонний профиль соответственно) диаметром 6 - 40 мм;

- горячекатаную упрочненную периодического профиля диаметром 6 - 40 мм;

- холоднодеформированную периодического профиля диаметром 3 - 16 мм;

- арматурные канаты диаметром 6,2 - 18 мм.".

Пункт 6.2.3. Изложить в новой редакции:

"6.2.3 Основным показателем качества арматуры, устанавливаемым при проектировании, является класс арматуры по прочности на растяжение, обозначаемый:

A - для горячекатаной и горячекатаной упрочненной арматуры;

B, B_p - для холоднодеформированной арматуры;

K - для арматурных канатов.

Классы арматуры по прочности на растяжение соответствуют гарантированному значению предела текучести, физического или условного (равного значению напряжений, соответствующих остаточному относительному удлинению 0,1% или 0,2%), с обеспеченностью не менее 0,95, определяемому по соответствующим стандартам.

Кроме того, в необходимых случаях к арматуре предъявляют требования по дополнительным показателям качества по ГОСТ 34028: свариваемость, пластичность, хладостойкость, коррозионную стойкость, характеристики сцепления с бетоном и др.".

Пункт 6.2.4. Третий абзац. Изложить в новой редакции:

"Для предварительно напряженных железобетонных конструкций следует предусматривать:

в качестве напрягаемой арматуры:

- горячекатаную и горячекатаную упрочненную периодического профиля классов A600, A800 и A1000;

- холоднодеформированную периодического профиля классов от B_p1200 до B_p1600;

- канатную семипроволочную (K7, K7T, K7O) классов K1400, K1450, K1500, K1550, K1650, K1750, K1850, K1900;

в качестве ненапрягаемой арматуры:

- горячекатаную гладкую класса A240;

- горячекатаную, горячекатаную упрочненную и холоднодеформированную периодического профиля классов A400, A500, A600, B500 и Bp500.".

Пункт 6.2.7. Таблицы 6.13, 6.14. Изложить в новой редакции:

Пункт 6.2.8. Экспликацию формулы (6.10) изложить в новой редакции:

"где - коэффициент надежности по арматуре, принимаемый:

для предельных состояний первой группы равным 1,15 - для арматуры классов A, K1550 - K1900 и 1,20 - для арматуры классов B, Bp, K1400 - K1500;

для предельных состояний второй группы - равным 1,0.".

Пункт 8.1.1. Второй абзац. Изложить в новой редакции:

"Расчет по прочности нормальных сечений железобетонных элементов следует производить на основе нелинейной деформационной модели согласно 8.1.20 - 8.1.30.

Допускается производить расчет на основе предельных усилий:

- железобетонных элементов прямоугольного, таврового и двутаврового сечений с арматурой, расположенной у перпендикулярных к плоскости изгиба граней элемента, при действии усилий в плоскости симметрии нормальных сечений согласно 8.1.4 - 8.1.16;

- внецентренно сжатых элементов круглого и кольцевого поперечных сечений - по приложению Д.".

Пункт 8.1.48. Третий абзац. Изложить в новой редакции:

"При расположении поперечной арматуры не равномерно по контуру расчетного поперечного сечения, а сосредоточенно у осей площадки передачи нагрузки (крестообразное расположение поперечной арматуры) значение q_sw определяют с учетом общей площади поперечной арматуры A_sw, расположенной по фактическим длинам участков расположения поперечной арматуры L_swx и L_swy по расчетному контуру продавливания (рисунок 8.11, г), периметр контура u принимают также по фактическим длинам участков расположения поперечной арматуры L_swx и L_swy.".

Пункт 8.2.6. Второй абзац. Изложить в новой редакции:

"Значения a_crc,ult принимают равными:

а) из условия обеспечения сохранности арматуры

классов A240...A600, B500:

0,3 мм - при продолжительном раскрытии трещин;

0,4 мм - при непродолжительном раскрытии трещин;

классов A800, A1000, B_p1200 - B_p1400, а также классов K1400, K1450, K1500, K1550, K1650 диаметром 12 мм и более:

0,2 мм - при продолжительном раскрытии трещин;

0,3 мм - при непродолжительном раскрытии трещин;

классов B_p1500, B_p1600, а также классов K1500, K1550, K1650, K1750, K1850, K1900 диаметром менее 12 мм:

0,1 мм - при продолжительном раскрытии трещин;

0,2 мм - при непродолжительном раскрытии трещин;

б) из условия ограничения проницаемости конструкций

0,2 мм - при продолжительном раскрытии трещин;

0,3 мм - при непродолжительном раскрытии трещин."

Пункт 8.2.7. Первый абзац. Изложить в новой редакции:

"8.2.7 Расчет железобетонных элементов следует производить по продолжительному и по непродолжительному раскрытию нормальных трещин.".

Пункт 9.1.1. Изложить в новой редакции:

"9.1.1 Предварительные напряжения арматуры принимают не более 0,9R_s,n для горячекатаной и горячекатаной упрочненной арматуры и не более 0,8R_s,n для холоднодеформированной арматуры и арматурных канатов.".

Пункт 9.1.2. Первый абзац. Изложить в новой редакции:

"При расчете предварительно напряженных конструкций следует учитывать снижение предварительных напряжений вследствие потерь предварительного напряжения - до окончания передачи усилий натяжения на бетон (первые потери) и после передачи усилий натяжения на бетон (вторые потери).".

Пункт 9.1.3. Изложить в новой редакции:

"9.1.3 Потери от релаксации напряжений арматуры определяют по формулам:

для арматуры классов A600 - A1000 при способе натяжения:

для арматуры классов B_p1200 - B_p1600, а также для арматурных канатов классов K1400 и K1500 при механическом способе натяжения:

для стабилизированных арматурных канатов классов K1400 - K1900 при механическом способе натяжения:

где , МПа, принимается без потерь.

r - показатель релаксации, который принимают по данным изготовителя при начальной нагрузке 70% фактического разрывного усилия в течение времени действия нагрузки в 1000 ч и температуре 20 °C; при отсутствии данных изготовителей показатель релаксации принимают в расчетах равным 2,5% при , 1% - при и по линейной интерполяции для промежуточных значений .

При отрицательных значениях принимают .

При наличии более точных данных о релаксации арматуры допускается принимать иные значения потерь от релаксации.

Пункт 9.1.7. Изложить в новой редакции:

"9.1.7. Потери от трения о стенки каналов или поверхность конструкции при натяжении арматуры на бетон определяют по формуле

где e - основание натуральных логарифмов;

- коэффициент трения арматуры о стенки каналообразователей (поверхность конструкции), принимаемый по таблице 9.1;

- коэффициент учета непрямолинейности арматуры, м^-1, образующейся при производстве, принимаемый по сертификатам изготовителей арматуры. В случае отсутствия сертификатов изготовителей коэффициент принимают по таблице 9.1;

x - длина участка от натяжного устройства до расчетного сечения, м;

- суммарный угол поворота оси арматуры;

- принимают без учета потерь.

Пункт 9.1.9. Дополнить абзацами в следующей редакции:

"При криволинейном расположении вдоль длины конструкции арматуры без сцепления с бетоном для определения сжимающих напряжений по формуле (9.9) конструкцию разбивают на i отдельных участков. Для каждого i-го участка сжимающие напряжения в бетоне на уровне рассматриваемой арматуры определяют по правилам расчета упругих тел и значение принимают как среднее арифметическое напряжений во всех рассматриваемых участках

где - напряжение в бетоне на i-м участке, определяемое по среднему сечению этого участка;

l_i - длина i-го участка;

L - полная длина конструкции в пределах рассматриваемой арматуры.

Допускается при криволинейном расположении напрягаемой на бетон арматуры по длине конструкции расчет потерь от ползучести бетона производить по формуле

где - относительное укорочение бетона на уровне напрягаемой арматуры, расположенной в середине высоты поперечного сечения. Значение определяют по формуле

где - коэффициент ползучести бетона, определяемый по 6.1.16.

При применении в конструкции продольной арматуры из нескольких канатов, высокопрочной проволочной арматуры, стержней (или их групп), натягиваемых на бетон неодновременно, следует учитывать изменение (снижение или повышение) напряжений в арматуре, натянутой ранее, вследствие упругого обжатия бетона усилиями арматуры, натягиваемой позднее. Изменение напряжения в каждой рассматриваемой арматуре (или группе) принимают равным

где - среднее напряжение в бетоне на участке длины рассматриваемой арматуры, натянутой ранее, на уровне его центра тяжести от силы натяжения каждой i-й группы арматуры, натягиваемой позже. Напряжения в арматуре этих групп принимают за вычетом первых потерь.

Вычисленные значения следует учитывать при назначении контролируемого напряжения для каждой группы арматуры, неодновременно натягиваемой на бетон.

Допускается потери предварительного напряжения от обжатия бетона при неодновременном натяжении арматуры на бетон определять по формуле

где - усредненная деформация укорочения бетона, определяемая по формуле

E_sp - модуль упругости предварительно напряженной арматуры;

n - см. 9.1.5;

E_bp - начальный модуль упругости бетона, соответствующий передаточной прочности бетона;

A_b - площадь обжимаемого бетонного сечения за вычетом площади поперечного сечения предварительно напряженной арматуры;

P - действующее в сечении сжимающее усилие от натяжения.

Пункт 9.2.7. Первое предложение. Изложить в новой редакции:

"Расчет по прочности нормальных сечений предварительно напряженных элементов со сцеплением арматуры с бетоном следует производить согласно подразделу 8.1 с учетом 9.2.8, 9.2.9."

Пункт дополнить предложением в следующей редакции:

"Расчет изгибаемых элементов с предварительно напряженной арматурой, не имеющей сцепления с бетоном, следует производить с учетом приложения М".

Пункт 9.2.10. Дополнить предложением в следующей редакции:

"Для предварительно напряженных элементов с натяжением арматуры на бетон расчет по прочности в стадии предварительного обжатия производят, принимая в правой части формулы (9.17) первое слагаемое равным нулю.".

Пункт 9.2.11. Формула (9.21). Изложить в новой редакции:

Пункт 9.3.4. Дополнить предложением в следующей редакции:

"При этом для элементов с предварительно напряженной арматурой без ее сцепления с бетоном характеристики приведенного сечения определяют с учетом только ненапрягаемой арматуры.".

Пункт 10.2.3. Дополнить предложениями в следующей редакции:

"Расстояния между постоянными температурно-усадочными швами следует устанавливать расчетом.

Допускается расчет не производить, если при расчетной температуре наружного воздуха минус 40 °C и выше расстояние между температурно-усадочными швами не превышает значений, приведенных в таблице 10.1а.

Для каркасных зданий и сооружений без мостовых кранов при наличии в рассматриваемом направлении связей (диафрагм жесткости) значения, указанные в таблице 10.1а, допускается умножать на коэффициент, определяемый по формуле

где - коэффициент, принимаемый равным

- для отапливаемых зданий

- для неотапливаемых зданий и сооружений

здесь и - расчетные значения изменения температуры, °C, определяемые по СП 20.13330;

- относительное удлинение горизонтальных элементов от действия вертикальных нагрузок, которое допускается принимать - для железобетонных элементов и - для стальных элементов;

l - длина колонны между точками закрепления;

h - высота сечения колонны в рассматриваемом направлении;

- влажность наружного воздуха, %, в наиболее жаркий месяц года, принимаемая по СП 131.13330.

При учете коэффициента расстояния между температурно-усадочными швами должны быть не более 150 м для отапливаемых зданий из сборных конструкций, 90 м - для отапливаемых зданий из сборно-монолитных и монолитных конструкций; для неотапливаемых зданий и сооружений указанные значения следует принимать равными 120 м и 72 м соответственно.".

Пункт 10.3.2. Таблица 10.1. Изложить в новой редакции:

Пункт 10.3.24. Экспликация к формуле (10.2). Изложить в новой редакции:

- коэффициент, учитывающий влияние вида поверхности арматуры, принимаемый равным:

для ненапрягаемой арматуры:

1,5 - для гладкой арматуры;

2,0 - для холоднодеформируемой арматуры периодического профиля;

2,5 - для горячекатаной и горячекатаной упрочненной арматуры периодического профиля;

для напрягаемой арматуры:

1,5 - для арматурных канатов K7O;

1,7 - для холоднодеформированной арматуры периодического профиля класса Bp1500 диаметром 3 мм и арматурных канатов класса K диаметрами 6,2 и 6,9 мм;

1,8 - для холоднодеформированной арматуры класса Bp диаметром 4 мм и более;

2,2 - для арматурных канатов класса K диаметром 9 мм и более, изготовленных из гладкой проволоки;

2,4 - для арматурных канатов класса K диаметром 9 мм и более, изготовленных из проволоки периодического профиля;

2,5 - для горячекатаной и горячекатаной упрочненной арматуры класса A.

- коэффициент, учитывающий влияние размера диаметра арматуры, принимаемый равным:

для ненапрягаемой арматуры:

- при диаметре арматуры d_s <= 32 мм;

- при диаметре арматуры 36 и 40 мм;

для напрягаемой арматуры:

для всех типов напрягаемой арматуры.

Пункт 10.3.30. Третий абзац. Изложить в новой редакции:

"При соединении арматуры периодического профиля с прямыми концами, а также гладких стержней с крюками или петлями без дополнительных анкерующих устройств коэффициент для растянутой арматуры принимают равным 1,2, а для сжатой арматуры - 0,9. При этом должны быть соблюдены следующие условия:

относительное количество стыкуемой в одном расчетном сечении элемента рабочей арматуры периодического профиля должно быть не более 50%, гладкой арматуры (с крюками или петлями) - не более 25%;

усилие, воспринимаемое всей поперечной арматурой, поставленной в пределах стыка, должно быть не менее половины усилия, воспринимаемого стыкуемой в одном расчетном сечении элемента растянутой рабочей арматурой;

расстояние между стыкуемыми рабочими стержнями арматуры в свету должно быть не более 4d_s;

расстояние в свету между соседними стыками внахлестку (по ширине железобетонного элемента) должно быть не менее 2d_s и не менее 30 мм.".

Пункт 10.4.14. Первый абзац. Изложить в новой редакции:

"10.4.14 В плоских фундаментных плитах и плитах перекрытий при высоте их сечения 1000 мм и более следует предусматривать конструктивное продольное армирование в виде сеток из арматурных стержней площадью сечения не менее 0,05% от площади сечения бетона, принимаемой равной произведению расстояния между сетками по высоте на соответствующий в плане размер плиты. Шаг сеток конструктивного армирования по высоте принимают не более 800 мм и не более 1/2 толщины плиты.".

Подраздел 10.4 дополнить пунктом 10.4.15 в следующей редакции:

"10.4.15 Конструирование предварительно напряженной арматуры без сцепления с бетоном в стадии эксплуатации следует производить таким образом, чтобы в изгибаемых элементах обеспечивалось эффективное восприятие опорных и пролетных изгибающих моментов. Для этого арматуру раскладывают волнообразно по параболическим кривым на опоре и в пролете (рисунок 10.4).

Пункт 12.3.1. Второй абзац. Изложить в новой редакции:

"На основе поверочных расчетов устанавливают пригодность конструкций к эксплуатации, необходимость их усиления, необходимость снижения эксплуатационной нагрузки или полную непригодность конструкций.".

Пункт И.3.

Формула (И.7). Изложить в новой редакции:

Формула (И.10) и экспликация к ней. Исключить.

Формулы (И.7) - (И.9). Экспликация. Дополнить пояснением в следующей редакции:

" - определяют по формуле (8.86)".

Пункт И.4. Первый абзац. Изложить в новой редакции:

"И.4 При использовании криволинейных диаграмм деформирования значения коэффициента v_bk следует определять, используя формулы (Г.2) - (Г.8), в которых вместо характеристик бетона и следует использовать характеристики бетона с косвенным армированием R_b,red и , а значение параметра v₀ для восходящей ветви диаграммы осевого сжатия бетона следует принимать равным значению, вычисленному по формуле".

Свод правил дополнить приложением М в следующей редакции:

М.1 Расчет по прочности нормальных сечений изгибаемых элементов железобетонных конструкций с напрягаемой арматурой, не имеющей сцепления с бетоном, следует производить с учетом равномерного деформирования арматуры по длине конструкции.

М.2 Расчет по прочности нормальных сечений изгибаемых элементов без сцепления арматуры с бетоном со схемой раскладки преднапряженной арматуры согласно пункту 10.4.15 в стадии эксплуатации производят из условия (8.3), в котором значения предельного изгибающего момента M_ult определяют по формуле

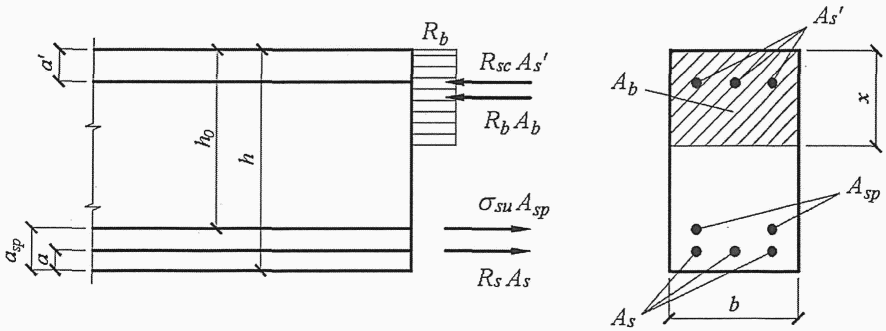

Высоту сжатой зоны x (рисунок М.1) и напряжение в предварительно напряженной арматуре определяют из совместного решения уравнений:

где - предварительное напряжение в арматуре с учетом всех потерь и .

Если значение , полученное по формуле (М.3), превышает 0,85R_s, то высоту сжатой зоны определяют из уравнения (М.2), принимая в нем .

М.3 Значение момента M_ult для изгибаемых элементов с полкой в сжатой зоне определяют в зависимости от положения границы сжатой зоны бетона:

- если граница проходит в полке, т.е. соблюдается условие

то значение M_ult определяют как для прямоугольного сечения шириной .

В формуле (М.4) напряжение определяют по формуле (М.3), принимая в ней .

- если граница проходит в ребре, т.е. условие (М.4) не соблюдается, значение M_ult определяют по формуле (8.7), принимая высоту сжатой зоны из совместного решения уравнения (М.3) с учетом ограничения и уравнения (М.5)

М.4 Допускается расчет по прочности нормальных сечений изгибаемых элементов конструкций без сцепления арматуры с бетоном производить согласно подразделу 8.1 как внецентренно сжатых элементов, определяя внутренние усилия в сечении с учетом только ненапрягаемой арматуры и принимая усилие от предварительного натяжения арматуры как внешнюю сжимающую продольную силу, определяемую по формуле

Значение в формуле (М.6) допускается принимать равным

где - см. формулу (М.3), МПа.

М.5 Расчет по прочности нормальных сечений изгибаемых элементов без сцепления арматуры с бетоном в стадии предварительного обжатия следует производить по 9.2.10.
