"Изменение N 1 ГОСТ Р 52643-2006 "Болты и гайки высокопрочные и шайбы для металлических конструкций. Общие технические условия"
(утв. и введено в действие Приказом Росстандарта от 17.03.2011 N 29-ст)

Утверждено и введено в действие Приказом Федерального агентства по техническому регулированию и метрологии от 17.03.2011 N 29-ст.

Раздел 1 изложить в новой редакции:

"1. Область применения

Настоящий стандарт распространяется на высокопрочные болты с шестигранной головкой (далее - болты), высокопрочные шестигранные гайки (далее - гайки) с увеличенным размером под ключ и шайбы (далее - шайбы), предназначенные для использования в металлических конструкциях, применяемых в строительстве (в том числе - в строительстве мостов) и машиностроении, эксплуатируемые во всех макроклиматических районах независимо от категории размещения по ГОСТ 15150".

Раздел 2 дополнить ссылками:

"ГОСТ Р ИСО 4759-1-2009. Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности A, B и C

ГОСТ Р ИСО 4759-3-2009. Изделия крепежные. Допуски. Часть 3. Плоские, круглые шайбы для болтов, винтов и гаек. Классы точности A и C

ГОСТ Р ИСО 6157-1-2009. Изделия крепежные. Дефекты поверхности. Часть 1. Болты, винты и шпильки общего назначения

ГОСТ Р ИСО 6157-2-2009. Изделия крепежные. Дефекты поверхности. Часть 2. Гайки";

ссылки на ГОСТ 1759.1-82, ГОСТ 1759.2-82, ГОСТ 1759.3-83 и их наименования исключить;

заменить ссылки:

ГОСТ Р ИСО 2859-1-2006 на ГОСТ Р ИСО 2859-1-2007,

ГОСТ Р 51866-2002 (ЕН 228-99) на ГОСТ Р 51866-2002 (ЕН 228-2004).

Пункты 3.2 - 3.5, 3.8 изложить в новой редакции:

"3.2. Болты изготовляют классов прочности 8.8; 9.8; 10.9; 12.9 по ГОСТ Р 52627. Механические свойства болтов после закалки и отпуска должны соответствовать указанным в Приложении А.

3.3. Гайки изготовляют классов прочности 8; 9; 10; 12 по ГОСТ Р 52628. Механические свойства гаек после закалки и отпуска должны соответствовать указанным в Приложении А.

3.4. Механические свойства шайб, изготовляемых из рекомендуемых материалов, после закалки и отпуска должны соответствовать указанным в Приложении А.

3.5. Для изготовления болтов и гаек, кроме рекомендуемых материалов по Приложению А, используют типы сталей, предусмотренные ГОСТ Р 52627, ГОСТ Р 52628, при условии, что выполняются все требования настоящего стандарта, а также учитываются дополнительные требования по стойкости к замедленному хрупкому разрушению (Приложение Б) и трещиностойкости (Приложение В).

3.8. На поверхности болтов не должно быть окалины и ржавчины. Заусенцы на опорной поверхности головок болтов и на головках болтов, выходящие за пределы опорной шайбы и на поверхности гаек и шайб, не допускаются. Дефекты поверхности: болтов - по ГОСТ Р ИСО 6157.1, гаек - по ГОСТ Р ИСО 6157.2, шайб - по ГОСТ 18123".

Пункт 4.1. Второй абзац изложить в новой редакции:

"Массу партий в крупносерийном и массовом производстве с поточной закалкой и отпуском определяет изготовитель. При этом масса партии не должна превышать для болтов - 4000 кг, для гаек - 2000 кг, для шайб - 1000 кг".

Пункт 4.2. Последний абзац изложить в новой редакции:

"Объем выборки для каждого вида испытаний определяют по ГОСТ Р ИСО 2859-1, исходя из фактического числа изделий в партии".

Пункт 4.3. Восьмой абзац. Исключить слова: "Испытания по перечислению г) проводят для болтов классов прочности 9.8; 10.9 длиной l >= 2,5d, но не менее 65 мм, где l и d - длина и наружный диаметр резьбы болта".

Пункт 5.1 изложить в новой редакции:

"5.1. Контроль внешнего вида проводят по ГОСТ 1759.0. Методы контроля дефектов поверхности: болтов - по ГОСТ Р ИСО 6157-1, гаек - по ГОСТ Р ИСО 6157-2, шайб - по ГОСТ 18123".

Пункт 5.2. Заменить ссылку: ГОСТ 1759.1 на ГОСТ Р ИСО 4759-1.

Пункт 5.5 изложить в новой редакции:

"5.5. Испытание образцов, выточенных из болтов, на растяжение проводят по ГОСТ Р 52627".

Пункт 5.12. Второй абзац. Исключить слова:

"Допускается использование шайб при условии, что с гайкой будет контактировать другая поверхность шайбы".

Приложение А. Таблицы А.1, А.2 изложить в новой редакции:

Приложение Б. Пункт Б.3. Рисунок Б.1 заменить новым:

Пункт Б.4. Второй абзац до слов "Контроль усилия" изложить в новой редакции:

"Нагружение проводят до уровня, составляющего не более 0,8 фактического временного сопротивления для данной партии болтов. Растягивающее усилие создают в образце закручиванием гайки, а в болте - закручиванием гайки или головки болта обычным или динамометрическим ключом".

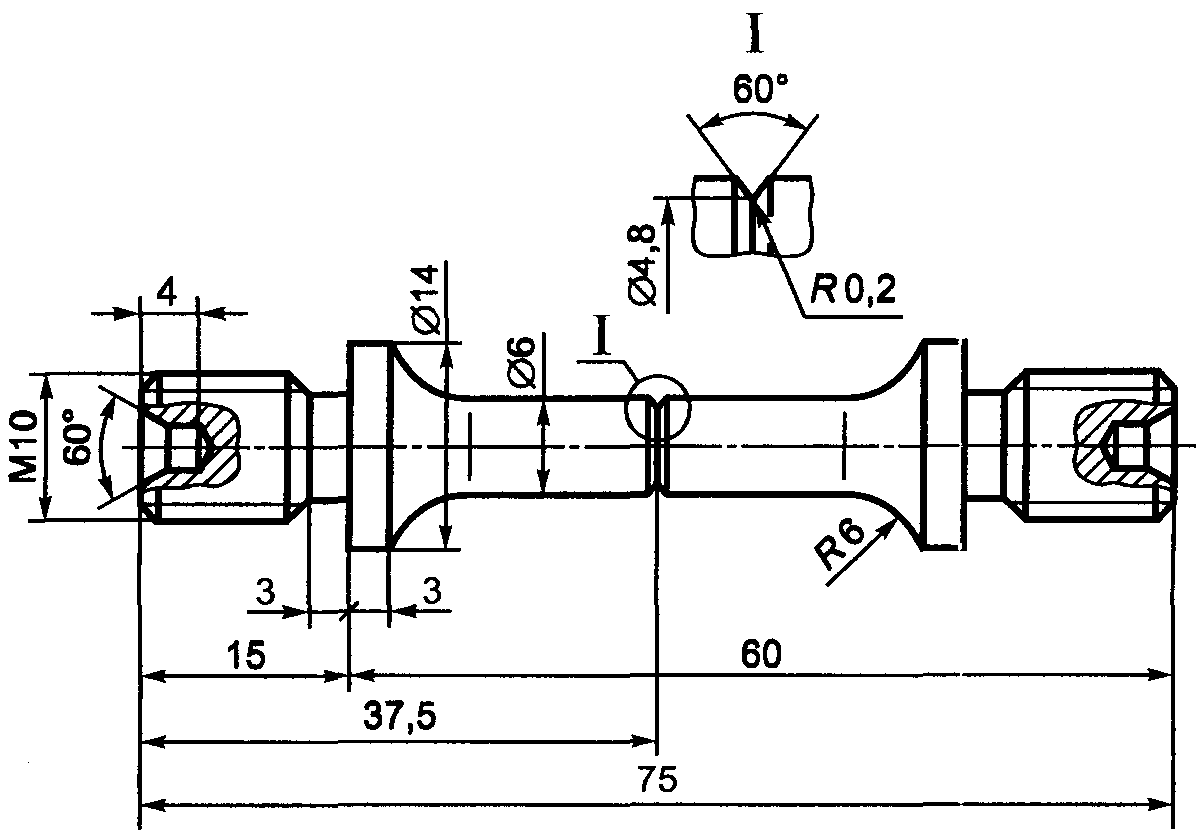

Приложение В. Рисунок В.1 заменить новым:

Приложение Г. Пункт Г.2. Исключить абзац:

"- 6.8 - микроструктуру на профиле резьбы, величину действительного зерна, наличие мартенсита;";

пункт Г.4. Подпункт "Класс прочности 6.8" и его содержание исключить;

подпункт "Класс прочности 10.9", первый абзац. Заменить слова: "в количестве не более 50%" на "в количестве не более 10%";

третий абзац. Заменить слова: "резьбы более 50%" на "резьбы более 10%".

Приложение Д. Таблицы Д.1, Д.2 изложить в новой редакции:

Приложение Е. Таблица Е.1. Графу 6.8 и соответствующие значения исключить.
