"ВНТП 05-97. Ведомственные нормы технологического проектирования. Определение категорий помещений и зданий предприятий и объектов железнодорожного транспорта по взрывопожарной и пожарной опасности"

(приняты Указанием МПС РФ от 19.03.1997 N Г-348 у)

"ВНТП 05-97. Ведомственные нормы технологического проектирования. Определение категорий помещений и зданий предприятий и объектов железнодорожного транспорта по взрывопожарной и пожарной опасности"
(приняты Указанием МПС РФ от 19.03.1997 N Г-348 у)

Оглавление

ВНТП 05-97. Определение категорий помещений и зданий предприятий и объектов железнодорожного транспорта по взрывопожарной и пожарной опасности

Предисловие

1. Общие положения

2. Категории помещений по взрывопожарной и пожарной опасности

3. Методика определения категорий помещений объектов железнодорожного транспорта по взрывопожарной и пожарной опасности, в которых находятся (обращаются) легковоспламеняющиеся и горючие жидкости (ЛВЖ и ГЖ)

4. Методика определения пожароопасных категорий В1 - В4 помещений объектов железнодорожного транспорта

5. Категории зданий по взрывопожарной и пожарной опасности

Приложение 1. Исходные данные для расчета удельной временной пожарной нагрузки в помещениях

Приложение 2. Перечень помещений заводов и депо по ремонту и техническому обслуживанию подвижного состава, общих и специальных объектов и предприятий железнодорожного транспорта по категориям взрывопожарной и пожарной опасности А, Б, В1 - В4

Приложение 3. Расчет избыточного давления взрыва водорода в аккумуляторных помещениях

Приложение 4.

1. Примеры определения категорий помещений по взрывопожарной и пожарной опасности (без учета работы аварийной вентиляции)

2. Примеры определения категорий помещений по взрывопожарной и пожарной опасности (с учетом работы аварийной вентиляции)

3. Примеры определения пожароопасных категорий В1 - В4 помещений объектов железнодорожного транспорта

Приложение 5. Показатели пожарной опасности индивидуальных веществ

Приложение 6. Показатели пожарной опасности смесей и технических продуктов

Перечень руководящих и рекомендуемых справочных материалов

Приняты

Указанием МПС РФ

от 19 марта 1997 г. N Г-348 у

ВЕДОМСТВЕННЫЕ НОРМЫ ТЕХНОЛОГИЧЕСКОГО ПРОЕКТИРОВАНИЯ

ОПРЕДЕЛЕНИЕ КАТЕГОРИЙ ПОМЕЩЕНИЙ И ЗДАНИЙ

ПРЕДПРИЯТИЙ И ОБЪЕКТОВ ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА

ПО ВЗРЫВОПОЖАРНОЙ И ПОЖАРНОЙ ОПАСНОСТИ

ВНТП 05-97

Дата введения

1 августа 1997 года

Настоящие нормы разработаны в соответствии с требованиями НПБ 105-95, с учетом специфики объектов отрасли. Нормы распространяются на проектируемые новые, расширяемые, реконструируемые, технически перевооружаемые и действующие производственные и складские помещения и здания (или части зданий, выделенные противопожарными стенами, - пожарные отсеки).

Предисловие

1. Разработаны Государственным институтом технико-экономических изысканий и проектирования железнодорожного транспорта МПС России (Гипротранстэи МПС РФ).

Внесены и подготовлены к утверждению Управлением военизированной охраны МПС России.

2. Приняты Указанием МПС России от 19.03.97 N Г-348 у.

3. Согласованы с Главным управлением Государственной противопожарной службы МВД России (Письмо от 03.03.97 N 20/2.2/373).

4. Взамен ВНТП 05-89/МПС СССР.

1. Общие положения

1.1. Настоящие нормы разработаны в соответствии с требованиями норм Государственной противопожарной службы МВД России (НПБ 105-95): "Определение категорий помещений и зданий по взрывопожарной и пожарной опасности", с учетом специфики объектов отрасли.

Нормы распространяются на проектируемые новые, расширяемые, реконструируемые, технически перевооружаемые и действующие производственные и складские помещения и здания (или части зданий, выделенные противопожарными стенами, - пожарные отсеки).

1.2. Категории помещений и зданий по взрывопожарной и пожарной опасности предприятий и объектов железнодорожного транспорта определяются на стадии проектирования зданий и сооружений в соответствии с НПБ 105-95, настоящими нормами и перечнем (Приложение 2).

1.3. Категории помещений и зданий следует применять для установления нормативных требований по обеспечению взрывопожарной и пожарной безопасности указанных помещений и зданий в отношении планировки и застройки, этажности, площадей, размещения помещений, конструктивных решений, инженерного оборудования. Мероприятия по обеспечению безопасности людей должны назначаться в зависимости от пожароопасных свойств и количеств веществ и материалов в соответствии с ГОСТ 12.1.004-91 и ГОСТ 12.1.044-89. Термины и определения приняты в соответствии со СТ СЭВ 447-77, СТ СЭВ 383-87, ГОСТ 12.1.033-81 и ГОСТ 12.1.044-89.

1.4. По взрывопожарной и пожарной опасности помещения подразделяются на категории А, Б, В1 - В4, Г, Д в зависимости от количества и свойств находящихся (обращающихся) в них веществ и материалов, с учетом особенностей технологических процессов размещаемых в них производств.

1.5. Методы расчета критериев взрывопожарной и пожарной опасности помещений приведены в разделах 3 и 4 НПБ 105-95. Отдельные положения указанных разделов более подробно излагаются в настоящих нормах, с учетом специфики отрасли (см. разделы 3, 4 и Приложения 1, 2, 3, 4).

1.6. Категорию здания по взрывопожарной и пожарной опасности следует определять в соответствии с разделом 5 настоящих норм.

2. Категории помещений по взрывопожарной и пожарной опасности

2.1. Категории помещений по взрывопожарной и пожарной опасности принимаются в соответствии с табл. 1.

Таблица 1

???????????????????????????????????????????????????????????????????????????

? Категория ? Характеристика веществ и материалов, ?

? помещения ? находящихся (обращающихся) в помещении ?

???????????????????????????????????????????????????????????????????????????

? 1 ? 2 ?

???????????????????????????????????????????????????????????????????????????

? А ?Горючие газы, легковоспламеняющиеся жидкости с температурой?

?взрывопожа-?вспышки не более 28 °C в таком количестве, что могут?

?роопасная ?образовывать взрывоопасные парогазовоздушные смеси, при?

? ?воспламенении которых развивается расчетное избыточное?

? ?давление взрыва в помещении, превышающее 5 кПа. ?

? ?Вещества и материалы, способные взрываться и гореть при?

? ?взаимодействии с водой, кислородом воздуха или друг с другом?

? ?в таком количестве, что расчетное избыточное давление взрыва?

? ?в помещении превышает 5 кПа. ?

? Б ?Горючие пыли или волокна, легковоспламеняющиеся жидкости с?

?взрывопожа-?температурой вспышки более 28 °C, горючие жидкости в таком?

?роопасная ?количестве, что могут образовывать взрывоопасные пылевоздуш-?

? ?ные или паровоздушные смеси, при воспламенении которых разви-?

? ?вается расчетное избыточное давление взрыва в помещении,?

? ?превышающее 5 кПа. ?

? В1 - В4 ?Горючие и трудногорючие жидкости, твердые горючие и?

?пожароопас-?трудногорючие вещества и материалы (в том числе пыли и?

?ные ?волокна), вещества и материалы, способные при взаимодействии?

? ?с водой, кислородом воздуха или друг с другом только гореть,?

? ?при условии, что помещения, в которых они имеются в наличии?

? ?или обращаются, не относятся к категориям А или Б. ?

? Г ?Негорючие вещества и материалы в горячем, раскаленном или?

? ?расплавленном состоянии, процесс обработки которых сопровож-?

? ?дается выделением лучистого тепла, искр и пламени; горючие?

? ?газы, жидкости и твердые вещества, которые сжигаются или?

? ?утилизируются в качестве топлива. ?

? Д ?Негорючие вещества и материалы в холодном состоянии. ?

???????????????????????????????????????????????????????????????????????????

Примечание. Разделение помещений на категории В1 - В4 регламентируется положениями, изложенными в табл. 4.

2.2. Определение категорий помещений следует осуществлять путем последовательной проверки принадлежности помещения к категориям, приведенным в табл. 1, от высшей (А) к низшей (Д).

3. Методика определения категорий помещений

объектов железнодорожного транспорта по взрывопожарной

и пожарной опасности, в которых находятся (обращаются)

легковоспламеняющиеся и горючие жидкости (ЛВЖ и ГЖ)

3.1. Расчет критериев и показателей взрывопожарной опасности для определения категорий помещений А, Б проводится в следующем порядке.

3.1.1. В качестве расчетной температуры

принимается максимально возможная температура воздуха в данном помещении в соответствующей климатической зоне или максимально возможная температура по технологическому регламенту с учетом возможного повышения температуры в аварийной ситуации. Если такого значения расчетной температуры определить не удается, допускается принимать ее равной 61 °C.

3.1.2. Анализируется взрывопожароопасность технологического процесса производства в рассматриваемом помещении для обоснования расчетного варианта в соответствии с требованиями раздела 3 НПБ 105-95, с учетом п. 3.2 настоящих норм.

3.1.3. По справочным данным определяется температура вспышки,

, жидкости (смеси горючих жидкостей), обращающихся в производстве. При отсутствии данных о температуре вспышки смеси принимается температура вспышки наиболее опасного компонента. Если расчетная температура меньше температуры вспышки (

) и отсутствует возможность образования аэрозоля, то расчет на этом прекращается и помещение относят к категориям В1 - В4 по расчету, согласно разделу 4 настоящих ВНТП.

3.1.4. Проводится расчет средней концентрации паров ЛВЖ в помещении по формулам, приведенным в п. 3.5. Если значение средней концентрации будет равно или превысит 50% от нижнего концентрационного предела распространения пламени, то коэффициент участия паров ЛВЖ во взрыве принимается равным 0,3 (Z = 0,3). Если средняя концентрация паров ненагретых ЛВЖ в помещении меньше 50% от нижнего концентрационного предела распространения пламени, то проводится расчет коэффициента Z участия паров ненагретых ЛВЖ во взрыве в соответствии с требованиями п. 3.5 настоящих ВНТП.

3.1.5. Устанавливаются основные исходные данные для расчета избыточного давления взрыва в помещении:

- масса жидкости, кг;

- плотность при расчетной температуре,

;

- состав горючей смеси жидкостей, % (масс);

M - молекулярная масса индивидуального вещества,

;

- молекулярная масса смеси,

;

- химическая формула индивидуального вещества;

- суммарная химическая формула смеси;

- среднее значение нижнего концентрационного предела распространения пламени горючей смеси, % (об.);

- теплота сгорания индивидуального вещества или горючей смеси,

Перечисленные исходные данные могут быть получены из справочных данных (Приложения 5 и 6) и справочной литературы или рассчитаны. Примеры определения перечисленных параметров приведены в рекомендуемом Приложении 4.

3.1.6. Подготавливаются данные о характеристике помещения:

L - длина помещения, м;

B - ширина помещения, м;

H - высота помещения, м;

A - кратность воздухообмена аварийной вентиляции,

;

- скорость движения воздуха в помещении,

;

- свободный объем помещения, м3.

3.1.7. Определяется категория помещения по взрывопожарной и пожарной опасности на основании данных расчета массы паров ЛВЖ m, поступивших в помещение, и избыточного давления взрыва

. Если

, то помещение относят к категориям В1 - В4 по расчету, согласно разделу 4 настоящих ВНТП.

3.2. Расчетное количество поступивших в помещение паров ЛВЖ определяется из следующих предпосылок:

3.2.1. Происходит расчетная авария одного из аппаратов (емкостей) или трубопровода, при которой в помещение может поступить максимальное количество наиболее опасных ЛВЖ в отношении последствий взрыва; все содержимое в аппарате (емкости) поступает в помещение. Происходит одновременно утечка веществ из трубопроводов, питающих аппарат по прямому и обратному потоку в течение времени, необходимого для отключения трубопроводов.

Расчетное время отключения трубопроводов определяется в каждом конкретном случае, исходя из реальной обстановки, и должно быть минимальным с учетом паспортных данных на запорные устройства, характера технологического процесса и вида расчетной аварии.

Расчетное время отключения трубопроводов следует принимать равным:

- времени срабатывания системы автоматики отключения трубопроводов согласно паспортным данным установки, если вероятность отказа системы автоматики не превышает 0,000001 в год или обеспечено резервирование ее элементов;

- 120 с, если вероятность отказа системы автоматики превышает 0,000001 в год и не обеспечено резервирование ее элементов;

- 300 с при ручном отключении.

Не допускается использование технических средств для отключения трубопроводов, для которых времена отключения превышают приведенные выше значения.

Под "временем срабатывания" и "временем отключения" следует понимать промежуток времени от начала возможного поступления горючего вещества из трубопровода (перфорация, разрыв, изменение номинального давления и т.п.) до полного прекращения поступления жидкости в помещение. Быстродействующие клапаны-отсекатели должны автоматически перекрывать подачу жидкости при нарушении электроснабжения. В исключительных случаях, в установленном порядке, допускается превышение приведенных выше значений времени отключения трубопроводов специальным решением МПС по согласованию с Госгортехнадзором России на подконтрольных ему производствах и МВД России.

Происходит испарение с поверхности разлившейся жидкости; происходит испарение из емкостей, эксплуатируемых с открытым зеркалом жидкости, со свежеокрашенных и обработанных растворителями поверхностей изделий (вагонов, локомотивов, узлов и деталей различного назначения и т.п.); длительность испарения принимается равной времени ее полного испарения, но не более одного часа.

3.2.2. Количество ЛВЖ или ГЖ, поступившее в помещение из аппарата (емкости) и трубопроводов при аварии, определяется в кг по формуле:

(3.1)

где:

- объем аппарата (емкости), м3;

- степень наполнения аппарата (емкости);

- длина i-го напорного и отводящего трубопроводов, м;

- диаметр i-го напорного и отводящего трубопроводов, м;

- производительность i-го насоса,

;

- время отключения i-го насоса (закрытия задвижек), с.

3.2.3. Расчет массы испарившейся жидкости, m, в результате расчетной ситуации, определяется в кг по формуле:

ИС NORMPROD: примечание.

Формула 3.2 дана в соответствии с официальным текстом документа.

, (3.2)

где:

- масса жидкости, испарившейся с поверхности разлива, кг;

- масса жидкости, поступившей из распыляющих устройств, принимается полностью перешедшей в пар, исходя из продолжительности работы этих устройств, кг;

- масса жидкости, испарившейся с поверхностей открытых емкостей (аппаратов), кг;

- масса жидкости, испарившейся с поверхностей, на которые нанесен применяемый состав (растворители, свеженанесенные грунты, эмали, лаки при окрасочных работах), кг.

Под свеженанесенным составом следует понимать состав, соответствующий первоначальной консистенции лакокрасочных материалов по технологическому регламенту.

Каждое из слагаемых в формуле (3.2), кроме

определяется по формуле:

. (3.3)

При поступлении жидкости в распыленном состоянии по формуле:

ИС NORMPROD: примечание.

Формула (3.4) дана в соответствии с официальным текстом документа.

, (3.4)

где: W - интенсивность испарения,

;

- площадь испарения, определяемая в соответствии с п. 3.2.5, м2;

T - расчетное время испарения, с;

- расход жидкости из i-го распыляющего устройства,

;

- время работы i-го устройства, с.

3.2.4. Интенсивность испарения W определяется по справочным и экспериментальным данным. Для ненагретых выше окружающей среды ЛВЖ при отсутствии данных допускается рассчитывать W при температуре воздуха не более 35 °C по формуле:

, (3.5)

где:

- коэффициент, принимаемый по табл. 2, в зависимости от скорости воздушного потока, определяемой в п. 3.1.6, и температуры воздуха в помещении;

M - молекулярная масса,

(для смесей принимается наибольшее значение молекулярной массы соответствующего компонента);

- давление насыщенного пара при расчетной температуре (для смесей принимается по компоненту с наибольшим давлением насыщенного пара), определяемое по формуле:

ИС NORMPROD: примечание.

Нумерация формул дана в соответствии с официальным текстом документа.

, кПа, (3.6)

где: A, B,

- константы уравнения Антуана, определяемые по справочным Приложениям 5 и 6.

Примечание. Давление насыщенного пара индивидуальных веществ, приведенных в справочном Приложении 5 под номерами: 20, 21, 26 - 28, 30, 34, 35, рассчитывается по формуле (3.6) без учета коэффициента размерности, равного 0,133:

, кПа. (3.6)

Таблица 2

???????????????????????????????????????????????????????????????????????????

?Скорость воздушного потока? Значение коэффициента эта при температуре t ?

? -1 ? в ?

? в помещении, м x с ? воздуха в помещении (°C) ?

? ????????????????????????????????????????????????

? ? 10 ? 15 ? 20 ? 30 ? 35 ?

???????????????????????????????????????????????????????????????????????????

? 0 ? 1,0 ? 1,0 ? 1,0 ? 1,0 ? 1,0 ?

? 0,1 ? 3,0 ? 2,6 ? 2,4 ? 1,8 ? 1,6 ?

? 0,2 ? 4,6 ? 3,8 ? 3,5 ? 2,4 ? 2,3 ?

? 0,5 ? 6,6 ? 5,7 ? 5,4 ? 3,6 ? 3,2 ?

? 1,0 ? 10,0 ? 8,7 ? 7,7 ? 5,6 ? 4,6 ?

???????????????????????????????????????????????????????????????????????????

3.2.5. Площадь испарения

определяется по исходным данным о геометрических размерах поверхностей ЛВЖ или ГЖ, ограниченных местными преградами или находящихся в различных емкостях, а также расчетом максимальной площади разлива жидкости на пол, исходя из условия, что 1 л смесей и растворов, содержащих 70% и менее (по массе) растворителей, разливается на площади 0,5 м2, а остальных жидкостей - на 1 м2 пола помещения. Площадь испарения свежеокрашенных (покрытых грунтом) поверхностей вагонов, локомотивов и других единиц подвижного состава определяется суммированием площадей отдельных конструкций (продольных стен, крыши, торцевых стен, тележек, подвагонного оборудования и т.п.). За расчетную площадь испарения принимается максимальная суммарная площадь поверхностей при наружной окраске (грунтовании) конструкций подвижного состава безвоздушным распылением, вручную и в электрополе.

3.2.6. Расчетное время испарения T при определении массы паров ЛВЖ, поступивших в помещение, для каждого из слагаемых в формуле (3.3) принимается равным времени полного испарения жидкости с рассматриваемой поверхности, но не более 3600 с, по формуле:

. (3.7)

Примечание. Масса ЛВЖ,

, в кг, нанесенной на поверхности конструкций подвижного состава, определяется по данным карт типового технологического процесса нанесения лакокрасочных покрытий (растворителей).

3.2.7. В процессе испарения часть паров ЛВЖ удаляется из помещения под действием аварийной вентиляции. Массу паров жидкости, которая остается в помещении, определяют по формуле:

. (3.8)

Работа аварийной вентиляции учитывается, если она обеспечена резервными вентиляторами с автоматическим пуском при превышении предельно допустимой взрывобезопасной концентрации и электроснабжением по первой категории надежности (ПУЭ), при условии расположения устройств для удаления воздуха из помещения в непосредственной близости от места возможной расчетной аварии.

3.3. Расчет избыточного давления взрыва в помещении определяют на основании исходных данных, полученных в п.п. 3.1 и 3.2 настоящих ВНТП по формулам, проводимым ниже.

3.3.1. Определение избыточного давления взрыва в помещении для индивидуальных веществ и смесей ЛВЖ (ГЖ), состоящих из атомов C, H, O, N, Cl, Br, I, F, производится по формуле:

, кПа, (3.9)

при условии Z = 0,3 допускается пользоваться упрощенной формулой:

, кПа, (3.10)

где:

- максимальное давление взрыва стехиометрической газовоздушной или паровоздушной смеси, определенное по справочным данным. При отсутствии данных допускается принимать

;

- начальное давление, кПа (допускается принимать равным 101 кПа);

m - масса паров ЛВЖ (ГЖ), поступивших в помещение в результате расчетной аварии, вычисляемая по формулам (3.2), (3.3). При работе аварийной вентиляции в формулы (3.9), (3.10) и (3.13) подставляется значение

из формулы (3.8);

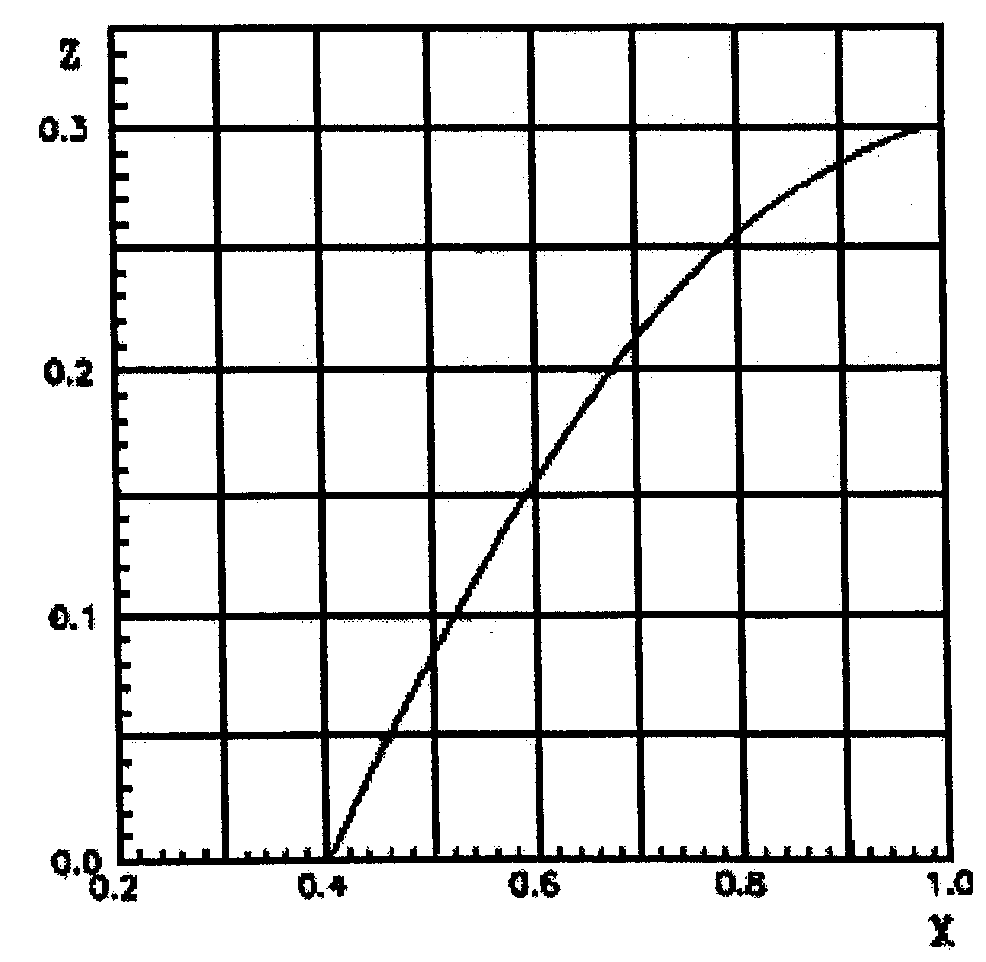

Z - коэффициент участия горючего во взрыве определяется в соответствии с п. 3.5 ВНТП, если выполняются условия, изложенные в указанном пункте.

Допускается принимать значения Z по табл. 3;

- свободный объем помещения, м3, определяется в соответствии с п. 3.1.6 настоящих ВНТП;

- плотность пара, при расчетной температуре,

, определяется по формуле:

, (3.11)

где:

- объем кмоля газа при нормальных условиях, равный 22,413

;

- расчетная температура, определяемая согласно п. 3.1.1, °C;

- коэффициент температурного расширения пара, равный 0,00367 1/град. (°C);

- стехиометрическая концентрация паров ЛВЖ, % (об.), вычисляется по формуле:

, (3.12)

где:

- остехиометрический коэффициент кислорода в реакции сгорания;

- число атомов углерода, водорода, кислорода и галоидов в молекуле индивидуального горючего вещества (смеси);

- коэффициент, учитывающий негерметичность помещения и неадиабатичность процесса горения, принимается равным 3;

- коэффициент полноты сгорания, принимается равным 1.

Примечания. 1. Плотность паров многокомпонентной смеси определяется по формуле (3.11), в которую подставляется значение молекулярной массы смеси, расчет которой приведен в Прил. 4 (пример 3).

2. Стехиометрическая концентрация паров многокомпонентной смеси определяется по числу атомов C, H, O и галоидов в молекуле смеси, согласно ее суммарной химической формуле. Расчет проводится по формуле (3.12).

Таблица 3

???????????????????????????????????????????????????????????????????????????

? Вид горючего вещества ? Значение Z ?

???????????????????????????????????????????????????????????????????????????

?Водород ? 1,0 ?

?Горючие газы (кроме водорода) ? 0,5 ?

?Легковоспламеняющиеся и горючие жидкости, нагретые до ? 0,3 ?

?температуры вспышки и выше ? ?

?Легковоспламеняющиеся и горючие жидкости, нагретые ниже ? 0,3 ?

?температуры вспышки, при наличии возможности образования ? ?

?аэрозоля ? ?

?Легковоспламеняющиеся и горючие жидкости, нагретые ниже ? 0 ?

?температуры вспышки, при отсутствии возможности образования ? ?

?аэрозоля ? ?

???????????????????????????????????????????????????????????????????????????

3.3.2. Определение избыточного давления взрыва для индивидуальных веществ, кроме упомянутых в п. 3.3.1, и смесей ЛВЖ (ГЖ), при отсутствии данных о химической формуле, молекулярной массе и константах уравнения Антуана, проводится по формуле (3.13).

, кПа, (3.13)

где:

- теплота сгорания индивидуального вещества или смеси,

(для смесей углеводородов допускается принимать равной

);

- плотность воздуха до взрыва,

;

- теплоемкость воздуха, принимается равной

;

- начальная температура воздуха, К;

- коэффициент полноты сгорания, принимается равным 1.

Допускается пользоваться упрощенными формулами, при условии Z = 0,3 и

(для углеводородов)

, (3.14)

при условии Z = 0,3

. (3.15)

3.4. Заключение о категории помещения дается в зависимости от расчетной величины избыточного давления взрыва и класса обращающихся веществ:

если избыточное давление взрыва превышает 5 кПа и в помещении находятся (обращаются) жидкости с температурой вспышки не более 28 °C, то его относят к категории А, при температуре вспышки более 28 °C - к категории Б;

если избыточное давление взрыва не превышает 5 кПа, то помещение относят к категориям В1 - В4 по расчету, согласно разделу 4 ВНТП.

Примеры определения категорий помещений по взрывопожарной и пожарной опасности приведены в рекомендуемом Приложении 4.

3.5. Расчетное определение коэффициента участия паров ненагретых ЛВЖ во взрыве Z проводится в том случае, когда средняя концентрация паров в помещении, имеющем форму прямоугольного параллелепипеда с отношением длины к ширине не более 5, меньше 50% от нижнего концентрационного предела распространения пламени:

3.5.1. Коэффициент Z участия паров ненагретых ЛВЖ во взрыве рассчитывается по формулам:

при

, (3.16)

при

. (3.17)

3.5.2. Расстояния по осям X, Y, Z от источника поступления паров ЛВЖ, ограниченные нижним концентрационным пределом распространения пламени, рассчитываются по формулам:

; (3.18)

; (3.19)

; (3.20)

где:

- коэффициент, принимаемый равным 1,1958;

;

- коэффициент, принимаемый равным 0,04714 при отсутствии подвижности воздушной среды и 0,3536 при подвижности воздушной среды;

- нижний концентрационный предел распространения пламени, % (об.);

L, B, H - длина, ширина и высота помещения, м;

- площадь пола помещения, м2;

- допустимые отклонения концентраций, принимаемые при отсутствии подвижности воздушной среды 1,25 и при подвижности воздушной среды 1,27 (при допускаемом уровне значимости

равным 0,05);

- предэкспоненциальный множитель, % (об.), равный:

при отсутствии подвижности воздушной среды

, (3.21)

при подвижности воздушной среды

, (3.22)

где

- концентрация насыщенных паров ЛВЖ при расчетной температуре

воздуха в помещении, % (об.).

При отрицательных значениях логарифмов в формулах (3.18 - 3.20) расстояния

принимаются равными 0. В этом случае коэффициент Z участия паров ненагретых ЛВЖ во взрыве в соответствии с формулами (3.16) и (3.17) будет равен 0.

3.5.3. Предварительная оценка коэффициента Z участия паров ЛВЖ во взрыве в соответствии с п. 3.1.4 проводится по номограмме, приведенной на рис. 1 с использованием данных о концентрации насыщенных паров при расчетной температуре

и стехиометрической концентрации паров ЛВЖ

Рис. 1

Значение X определяется по формуле:

, (3.23)

где

- величина, задаваемая соотношением

;

- эффективный коэффициент избытка горючего, принимаемый равным 1,9.

Если Z = 0, то расчет на этом прекращают и помещение относят к категориям В1 - В4 по расчету, согласно разделу 4 ВНТП.

Если 0 < Z < 0,3, то проводится дополнительный расчет величины Z по формулам (3.16) или (3.17). Результат этого расчета является окончательным.

Пример определения коэффициента Z приведен в рекомендуемом Приложении 4.

3.6. Максимально допустимую массу паров ЛВЖ, поступивших в помещение, при воспламенении которой давление не превысит 5 кПа, определяют по формулам:

для индивидуальных веществ и смесей ЛВЖ в соответствии с п. 3.3.1

; (3.24)

для индивидуальных веществ и смесей ЛВЖ в соответствии с п. 3.3.2

; (3.25)

при допускаемом постоянном значении

. (3.26)

Максимально допустимую площадь поверхности разлившейся жидкости в указанных случаях определяют по формуле:

. (3.27)

На основе полученных расчетных данных могут быть разработаны технические решения по ограничению площади разлива ЛВЖ. Если проектом предусматривается аварийная вентиляция, выполненная в соответствии с требованиями п. 3.2.7, то масса поступающих в помещение паров и соответствующая ей площадь поверхности разлива могут быть увеличены с учетом проектируемой кратности воздухообмена аварийной вентиляции:

. (3.28)

Пример расчета максимально допустимой площади разлива ЛВЖ в помещении приведен в рекомендуемом Приложении 4.

4. Методика определения пожароопасных категорий В1 - В4

помещений объектов железнодорожного транспорта

4.1. Определение пожароопасной категории помещения осуществляется путем сравнения максимального значения удельной временной пожарной нагрузки (далее - пожарная нагрузка, ПН) на любом из участков площадью не менее 10 м2 с величиной удельной ПН, приведенной в табл. 4.

Таблица 4

???????????????????????????????????????????????????????????????????????????

?Катего- ? Удельная пожарная ? Способ размещения ?

?рии ?нагрузка на участке,? ?

? ? -2 ? ?

? ? МДж x м ? ?

???????????????????????????????????????????????????????????????????????????

? В1 ? более 2200 ?не нормируется ?

? В2 ? 1401 - 2200 ?см. Примечание 2 ?

? В3 ? 181 - 1400 ?см. Примечание 2 ?

? В4 ? 1 - 180 ?на любом участке пола помещения площадью ?

? ? ?10 м2 ?

? ? ?Способ размещения участков пожарной?

? ? ?нагрузки определяется согласно Примечанию 1?

???????????????????????????????????????????????????????????????????????????

Примечания. 1. В помещениях категорий В1 - В4 допускается наличие нескольких участков с пожарной нагрузкой, не превышающей значений, приведенных в табл. 4. В помещениях категории В4 расстояния между этими участками должны быть более предельных. В таблице 5 приведены рекомендуемые значения предельных расстояний

в зависимости от величины критической плотности падающих лучистых потоков

для пожарной нагрузки, состоящей из твердых горючих и трудногорючих материалов. Величины

, приведенные в таблице 5, рекомендуются при условии, если H > 11 м; если H < 11 м, то предельное расстояние определяется как

, где

- определяется из таблицы 5, а H - минимальное расстояние от поверхности пожарной нагрузки до нижнего пояса ферм перекрытия (покрытия), м.

Таблица 5

Рекомендуемые значения предельных расстояний

в зависимости от величины критической плотности

падающих лучистых потоков

???????????????????????????????????????????????????????????????????????????

? -2? ? ? ? ? ? ? ? ?

?q , кВт x м ? 5 ? 10 ? 15 ? 20 ? 25 ? 30 ? 40 ? 50 ?

? кр ? ? ? ? ? ? ? ? ?

???????????????????????????????????????????????????????????????????????????

?l , м ? 12 ? 8 ? 6 ? 5 ? 4 ? 3,8 ? 3,2 ? 2,8 ?

? пр ? ? ? ? ? ? ? ? ?

???????????????????????????????????????????????????????????????????????????

Значение

для некоторых материалов пожарной нагрузки приведены в таблице 6.

Таблица 6

Критические плотности падающих лучистых потоков

??????????????????????????????????????????????????????????????????

? ? -2 ?

? Материалы ? q , кВт x м ?

? ? кр ?

??????????????????????????????????????????????????????????????????

?Древесина (сосна влажностью 12%) ? 13,9 ?

?Древесно-стружечные плиты (плотностью 417 ? 8,3 ?

? -3 ? ?

?кг x м ) ? ?

?Торф брикетный ? 13,2 ?

?Торф кусковой ? 9,8 ?

?Хлопок-волокно ? 7,5 ?

?Слоистый пластик ? 15,4 ?

?Стеклопластик ? 15,3 ?

?Пергамин ? 17,4 ?

?Резина ? 14,8 ?

?Уголь ? 35,0 ?

?Рулонная кровля ? 17,4 ?

?Сено, солома (при минимальной влажности до ? 7,0 ?

?8%) ? ?

??????????????????????????????????????????????????????????????????

Если пожарная нагрузка состоит из различных материалов, то значение

определяется по материалу с минимальным значением

Для материалов пожарной нагрузки с неизвестными значениями

значения предельных расстояний принимаются

Для пожарной нагрузки, состоящей из ЛВЖ или ГЖ, рекомендуемое расстояние

между соседними участками размещения (разлива) пожарной нагрузки рассчитывается по формулам:

, (4.3)

. (4.4)

ИС NORMPROD: примечание.

В официальном тексте документа, видимо, допущена опечатка: пункт 4.1.4 отсутствует.

2. Если при определении категорий В2 или В3 количество пожарной нагрузки Q, определенное в п. 4.1.4, превышает или равно

то помещение будет относиться к категориям В1 или В2 соответственно.

4.1.1. Участком размещения удельной ПН, состоящей из твердых горючих и трудногорючих материалов (ТГМ), является часть площади пола помещения, на которой расположены одно или несколько мест складирования ТГМ и изделий из них, рабочие места, столы, ремонтные позиции и т.п. при наличии между ними проходов (промежутков) технологического назначения шириной не более 1,5 м. Проходы и проезды шириной более 1,5 м являются границами участка. Площадь участка принимается равной суммарной площади, занятой ПН без учета проходов (промежутков) технологического назначения.

4.1.2. Участком размещения удельной ПН, состоящей из горючих и трудногорючих жидкостей (ЛВЖ и ГЖ), является площадь разлива жидкости на пол в результате аварии агрегата (емкости) или площадь, ограниченная местными противопожарными преградами (поддонами, приямками, бортиками), вмещающими объем находящейся в аварийном агрегате (емкости) жидкости, а также емкость при нормальной эксплуатации с открытой поверхностью находящейся в ней жидкости. Площадь разлива ЛВЖ или ГЖ принимается как площадь круга с радиусом

, где S - площадь разлива, принятая в соответствии с НПБ 105-95, м2.

4.1.3. В помещениях, в которых проводится разборка, сборка, ремонт, испытание и техническое обслуживание всех видов подвижного состава, участком размещения удельной ПН является площадь одной единицы или секции подвижного состава.

4.2. При пожарной нагрузке, включающей в себя различные сочетания (смесь) горючих, трудногорючих жидкостей, твердых горючих и трудногорючих веществ и материалов в пределах пожароопасного участка, пожарная нагрузка Q (МДж) определяется из соотношения:

, (4.1)

где

- количество i-го материала пожарной нагрузки, кг;

- низшая теплота сгорания i-го материала пожарной нагрузки,

Удельная пожарная нагрузка (

) определяется из соотношения:

, (4.2)

где S - площадь размещения пожарной нагрузки, м2 (но не менее 10 м2).

4.3. При попадании в зону разлива горючей жидкости других агрегатов (емкостей), включая аварийный, в формулы (4.1) и (4.2) подставляются значения массы и низшей теплоты сгорания жидкостей, находящихся в этих агрегатах.

4.4. Значения низшей теплоты сгорания ТГМ, ЛВЖ, и ГЖ, обращающихся в помещениях объектов железнодорожного транспорта, а также средние значения этого параметра и порядок расчета удельной ПН для основных видов подвижного состава приведены в Приложении 1.

4.5. В помещениях категории В4 предельные расстояния между участками площадью 10 м2 для ЛВЖ и ГЖ определяются от границы разлива жидкости или местной преграды до ближайшего агрегата или емкости с ЛВЖ или ГЖ, а при наличии в помещении ТГМ - до границы участка размещения ТГМ. В последнем случае предельное расстояние принимается по таблице 5 с учетом поправки на высоту помещения. Если условия, приведенные в табл. 4 и примечании 1, не выполняются, то помещение не относится к категории В4. В этом случае помещение относят к категории В3 с последующей проверкой неравенства

в соответствии с требованиями примечания 2 к табл. 4.

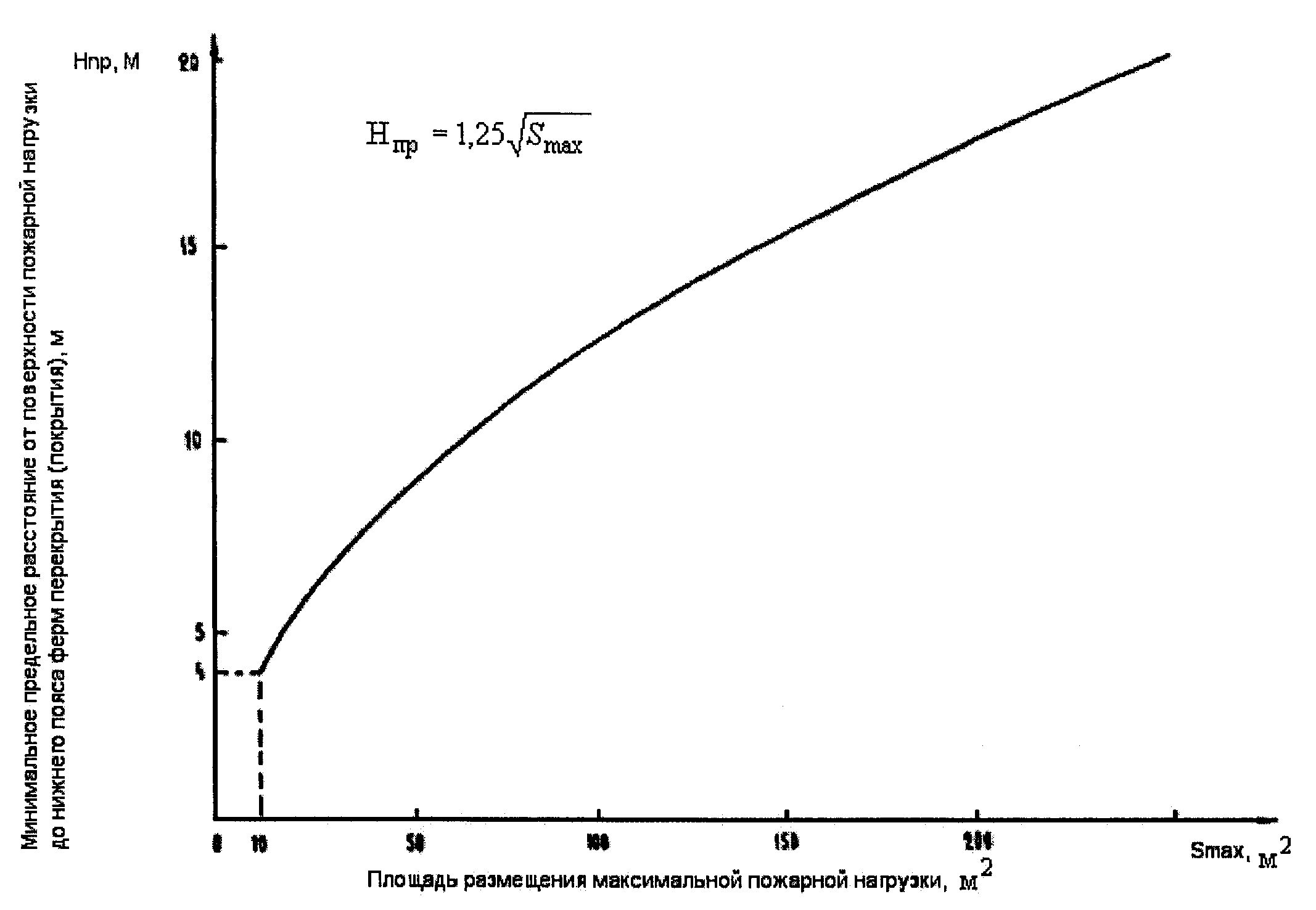

4.6. Если удельная пожарная нагрузка не превышает

и находится в пределах категорий В3 - В2, а минимальное расстояние от поверхности пожарной нагрузки до нижнего пояса ферм перекрытия (покрытия) не ниже предельного для данной площади размещения ее максимальной величины в рассматриваемом помещении, то категория этого помещения будет соответствовать табличной (В3 или В2). Если указанное расстояние ниже предельного, определяемого по формуле:

, где

- площадь размещения максимальной ПН для данного помещения, м2, то категории помещения, определяемые по табл. 4, В2 или В3 повысятся на ступень выше и помещение будет относится к категориям В1 или В2 соответственно. График для определения величины

в зависимости от площади размещения максимальной ПН для данного помещения представлен на рис. 2.

Рис. 2

Примеры определения пожароопасных категорий В1 - В4 помещений приведены в Приложении 4.

5. Категории зданий по взрывопожарной и пожарной опасности

5.1. Здание относится к категории А, если в нем суммарная площадь помещений категории А превышает 5% площади всех помещений или 200 м2.

Допускается не относить здание к категории А, если суммарная площадь помещений категории А в здании не превышает 25% суммарной площади всех размещенных в нем помещений (но не более 1000 м2) и эти помещения оборудуются установками автоматического пожаротушения.

5.2. Здание относится к категории Б, если одновременно выполнены два условия:

а) здание не относится к категории А;

б) суммарная площадь помещений категорий А и Б превышает 5% суммарной площади всех помещений или 200 м2.

Допускается не относить здание к категории Б, если суммарная площадь помещений категорий А и Б в здании не превышает 25% суммарной площади всех размещенных в нем помещений (но не более 1000 м2) и эти помещения оборудуются установками автоматического пожаротушения.

5.3. Здание относится к категориям В1 - В3, если одновременно выполнены два условия:

а) здание не относится к категориям А или Б;

б) суммарная площадь помещений категорий А, Б и В1 - В3 превышает 5% (10%, если в здании отсутствуют помещения категорий А и Б) суммарной площади всех помещений.

Допускается не относить здание к категориям В1 - В3, если суммарная площадь помещений категории А, Б и В1 - В3 в здании не превышает 25% суммарной площади всех размещенных в нем помещений (но не более 3500 м2) и эти помещения оборудуются установками автоматического пожаротушения.

5.4. Здание относится к категории Г, если одновременно выполнены два условия:

а) здание не относится к категориям А, Б или В1 - В3;

б) суммарная площадь помещений категории А, Б, В1 - В3 и Г превышает 5% суммарной площади всех помещений.

Допускается не относить здание к категории Г, если суммарная площадь помещений категорий А, Б, В1 - В3 и Г в здании не превышает 25% суммарной площади всех размещенных в нем помещений (но не более 5000 м2) и помещения категорий А, Б и В1 - В3 оборудуются установками автоматического пожаротушения.

5.5. Здание относится к категории В4, если оно не относится к категориям А, Б, В1 - В3 или Г.

5.6. Здание относится к категории Д, если оно не относится к категориям А, Б, В1 - В4, Г.

Приложение 1

ИСХОДНЫЕ ДАННЫЕ ДЛЯ РАСЧЕТА УДЕЛЬНОЙ ВРЕМЕННОЙ

ПОЖАРНОЙ НАГРУЗКИ В ПОМЕЩЕНИЯХ

Таблица 1

Низшая теплота сгорания

и плотность ТГМ, ЛВЖ и ГЖ,

обращающихся в помещениях объектов

железнодорожного транспорта

???????????????????????????????????????????????????????????????????????????

? Наименование веществ и материалов ? Низшая теплота ? Плотность, ?

? ? -1? -3 ?

? ?сгорания, МДж x кг ? кг x м ?

???????????????????????????????????????????????????????????????????????????

? Жидкие горючие вещества и материалы ?

? ?

?1. Ацетон ? 29 ? 790,5 ?

?2. Бензин ? 41,9 ? 722...751 ?

?3. Бензол ? 40,9 ? 879 ?

?4. Бутиловый спирт ? 41,9 ? 809,9 ?

?5. Дизельное топливо ? 43 ? 831...921 ?

?6. Керосин ? 43,54 ? 810...840 ?

?7. Ксилол ? 40,8 ? 880,2 ?

?8. Лак изоляционный пропиточный (БТ-99,? 42 ? 953 ?

?ФЛ-98) (содержание летучих - 48%) ? ? ?

?9. Мазут ? 39,8 ? 925 ?

?10. Масло индустриальное ? 42 ? 903...917 ?

?11. Масло трансформаторное ? 42 ? 878 ?

?12. Масло турбинное ? 41,87 ? 900 ?

?13. Метиловый спирт ? 22,7 ? 791,5 ?

?14. Нефть ? 41,9 ? 840...916 ?

?15. Соляровое масло ? 42 ? 900 ?

?16. Толуол ? 41 ? 867 ?

?17. Уайт-спирит ? 43,62 ? 776 ?

?18. Эмаль ПФ-115 (содержание летучих - ? 42 ? 960 ?

?34%) ? ? ?

?19. Этиловый спирт ? 27,2 ? 780,9 ?

?20. Клей (резиновый) ? 42 ? 850 ?

? ? ? ?

? Твердые горючие вещества и материалы ?

? ?

?21. Бумага разрыхленная ? 13,4 ? 300 ?

?22. Бумага (книги, журналы) ? 13,4 ? 450 ?

?23. Винилискожа ? 20,934 ? 0,9/м2 ?

?24. Волокно штапельное ? 13,8 ? 1300 ?

?25. Войлок строительный ? 18,9 ? 240 ?

?26. Древесина сосновая (W = 20%) ? 13,8 ? 500 ?

? р ? ? ?

?27. Древесно-волокнистая плита (ДВП) ? 20,9 ? 212 ?

?28. Древесно-стружечная плита (ДСП) ? 18,23 ? - ?

?29. Декоративный бумажно-слоистый ? 18,673 ? - ?

?пластик (ДБСП "Манминит") ? ? ?

?30. Карболитовые изделия ? 26,0 ? - ?

?31. Каучук натуральный ? 42,3 ? 910 ?

?32. Каучук синтетический ? 40,2 ? 940 ?

?33. Кабель (силовой, освещения, ? 37,51 ? 3,6 кг/п.м ?

?управления, автоматики) ? ? ?

?34. Картон серый ? 15,43 ? 0,67 кг/м2 ?

?35. Кинопленка триацетатная ? 18,8 ? - ?

?36. Линолеум ПХВ ? 18...27 ? 32 кг/м2 ?

?37. Лен разрыхленный ? 15,7 ? - ?

?38. Мипора (резина пористая) ? 17,43 ? 15 ?

?39. Органическое стекло ? 25,1 ? 4,69 кг/м2 ?

?40. Обтирочный материал ? 15,7 ? 80 ?

?41. Плита столярная ? 20,0 ? 500 ?

?42. Пенополиуретан ? 24,3 ? 36 ?

?43. Плиты пенополистирольные ? 41,24 ? 35 ?

?44. Резина ? 33,52 ?1000...1250 ?

?45. Стеклопластик ? 10,803 ? 1700 ?

?46. Ткань хлопчатобумажная (в навал) ? 16,75 ? 190 ?

?47. Ткань шерстяная (в навал) ? 22,58 ? - ?

?48. Фанера ? 22,12 ? - ?

?49. Резиновая и полихлорвиниловая ? 37,51 ? - ?

?изоляция проводов ? ? ?

???????????????????????????????????????????????????????????????????????????

Таблица 2

Технические характеристики основных видов

подвижного состава (средние значения)

???????????????????????????????????????????????????????????????????????????

? Наименование ?Низшая теплота ?Суммарная ?Площадь?Высота от ?

? подвижного состава ? сгорания ?масса пожар-?пола S,?уровня голо-?

? ? р -1?ной нагрузки? м2 ?вок рельсов ?

? ?Q МДж x кг ?G , кг ? ?h, м ?

? ? нср ? пн ? ? ?

???????????????????????????????????????????????????????????????????????????

?1. Пассажирские вагоны ? 20,4 ? 8834 ? 71 ? 4,36 ?

?постройки ТВЗ (модель ? ? ? ? ?

?61-817) ? ? ? ? ?

?2. Пассажирские вагоны ? 22,6 ? 7938 ? 70 ? 4,38 ?

?постройки ФРГ (модель ? ? ? ? ?

?1985 г.) ? ? ? ? ?

?3. Рефрижераторные ? 19,53 ? 4180 ? 45 ? 4,6 ?

?вагоны (без масла и ? ? ? ? ?

?диз. топлива) ? ? ? ? ?

?4. Грузовые вагоны с ? 13,8 ? 1760 ? 40,5 ? 4,7 ?

?деревянной обшивкой ? ? ? ? ?

?5. Вагоны электропоез- ? 16,34 ? 5565 ? 72 ? 4,29 ?

?дов и прицепные вагоны ? ? ? ? ?

?дизель-поездов ? ? ? ? ?

?6. Тепловозы (без ? 16,0 ? 1680 ? 55 ? 4,5 - 5,2 ?

?дизельного топлива) ? ? ? ? ?

?7. Тепловозы с диз- ? 36,5 ? 7980 ? 55 ? 4,5 - 5,2 ?

?топливом ? ? ? ? ?

?8. Электровозы (с ? 34,8 ? 2900 ? 60 ? 5,1 - 5,3 ?

?трансформаторным ? ? ? ? ?

?маслом) ? ? ? ? ?

?9. Электровозы (без ? 19,0 ? 900 ? 60 ? 5,1 - 5,3 ?

?трансформаторного ? ? ? ? ?

?масла) ? ? ? ? ?

?10. Моторные вагоны ? 20,9 ? 6765 ? 72 ? 4,29 ?

?дизель-поездов с ? ? ? ? ?

?дизтопливом ? ? ? ? ?

???????????????????????????????????????????????????????????????????????????

Примечания. 1. Среднее значение низшей теплоты сгорания рассчитывается по формуле:

, (1)

где:

- масса, кг, и низшая теплота сгорания,

i-го горючего или трудногорючего материала, входящего в пожарную нагрузку одной единицы (секции) подвижного состава.

2. Пожарная нагрузка Q (МДж) определяется по формуле:

(2)

Удельная ПН g (

) - по формуле:

, (3)

где:

- площадь в плане одной единицы (секции) подвижного состава, м2.

3. Значение

пассажирских вагонов принимались по данным Тверского вагоностроительного завода и завода Аммендорф (ФРГ). Для остальных видов подвижного состава по данным института Гипрозаводтранс (по нормам технологического проектирования, нормам расхода материалов и конструктивным данным подвижного состава).

Примечание. Характеристики веществ и материалов, не вошедшие в табл. 1, могут быть получены из справочников [15, 16], а также по данным, опубликованным научно-исследовательскими организациями в области пожарной безопасности или выданным Государственной службой стандартных справочных данных.

Приложение 2

Справочное

ПЕРЕЧЕНЬ ПОМЕЩЕНИЙ ЗАВОДОВ И ДЕПО ПО РЕМОНТУ

И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ ПОДВИЖНОГО СОСТАВА,

ОБЩИХ И СПЕЦИАЛЬНЫХ ОБЪЕКТОВ И ПРЕДПРИЯТИЙ

ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА ПО КАТЕГОРИЯМ

ВЗРЫВОПОЖАРНОЙ И ПОЖАРНОЙ ОПАСНОСТИ А, Б, В1 - В4 <*>

--------------------------------

<*> В перечень не включены помещения, которые можно отнести к категориям Г и Д согласно табл. 1 настоящих ВНТП.

???????????????????????????????????????????????????????????????????????????

? Наименование объектов, цехов, ? Вещества и ? Категория ?

? отделений, участков ? материалы, ?помещения по?

? ? входящие в ? НПБ 105-95 ?

? ?состав пожарной? ?

? ? нагрузки ? ?

? ? помещения ? ?

???????????????????????????????????????????????????????????????????????????

? 1. Цехи, отделения и участки, общие для заводов и депо по ремонту ?

? и техническому обслуживанию подвижного состава ?

? ?

?1.1. Закрытые склады по хранению ЛВЖ и лако-? ЛВЖ, ЛВЖ* ? А, Б ?

?красочных материалов ? ? ?

?1.2. Окрасочные отделения и окрасочно- ? ? ?

?сушильные участки в различных цехах ? ? ?

?1.2.1. Отделения окраски и сушки ? то же ? А ?

?1.2.2. Краскоприготовительный участок ? ЛВЖ, ГЖ ? А ?

?1.2.3. Отделение газоочистки воздуха, посту-? то же ? А ?

?пающего из оборудования окраски, сушки и ? ? ?

?пропитки изделий ? ? ?

?1.2.4. Участок снятия краски, обезжиривания ? ЛВЖ, ГЖ ? В1 - В3 ?

?и грунтования ? ? ?

?1.2.5. Кладовая лакокрасочных материалов ? ЛВЖ ? А ?

?1.3. Электромашинные, аппаратные цехи (отде-? ? ?

?ления) и цехи по ремонту электрооборудования? ? ?

?1.3.1. Сушильно-пропиточное отделение ? ЛВЖ, ТГМ ? А ?

?(участок) ? ? ?

?1.3.2. Участок лакоприготовления ? то же ? А ?

?1.3.3. Вакуум-насосная ? то же ? В4 ?

?1.3.4. Разборочно-дефектировочное отделение ? ГЖ, ТГМ ? В1 - В3 ?

?1.3.5. Катушечно-секционное отделение ? ЛВЖ, ГЖ, ТГМ ? В1 - В3 ?

?1.3.6. Отделение ремонта, сборки и испытания? ГЖ, ТГМ ? В1 - В3 ?

?электрооборудования ? ? ?

?1.3.7. Отделение ремонта, сборки и испытания? то же ? В1 - В3 ?

?электрических машин ? ? ?

?1.3.8. Участок твердой изоляции, изолировки ? то же ? В1 - В3 ?

?стержней и шпилек, твердой смазки аппаратно-? ? ?

?го цеха ? ? ?

?1.3.9. Отделение ремонта, сборки и испытания? ЛВЖ*, ГЖ, ТГМ ? В1 - В3 ?

?аппаратов ? ? ?

?1.4. Деревообрабатывающий цех с ремонтно- ? ? ?

?строительным участком ? ? ?

?1.4.1. Лесосушилка ? ТГМ ? В1 ?

?1.4.2. Станочное отделение со складом гото- ? то же ? В1 - В3 ?

?вой продукции ? ? ?

?1.4.3. Пилорама ? ГЖ, ТГМ ? В2 - В3 ?

?1.4.4. Клееприготовительное отделение ? ЛВЖ, ГЖ ? А ?

?1.4.5. Отделение антисептирования и окраски ? то же ? В2 - В3 ?

?1.5. Тележечный и колесный цехи ? ? ?

?1.5.1. Кладовая вспомогательных материалов ? ГЖ, ТГМ ? В1 - В2 ?

?1.5.2. Участок ремонта гасителей колебаний, ? ГЖ ? В3 - В4 ?

?испытания металлических кожухов на герметич-? ? ?

?ность и ремонта зубчатой передачи ? ? ?

?1.5.3. Участок разборки, ремонта и испытания? ЛВЖ, ГЖ, ТГМ ? В1 - В3 ?

?узлов и деталей тележек ? ? ?

?1.5.4. Участок ремонта и комплектовки под- ? ГЖ ? В1 - В3 ?

?шипников ? ? ?

?1.5.5. Участок приклеивания прокладок к ? ЛВЖ, ГЖ ? А ?

?скользунам и вкладышам гасителей колебаний ? ? ?

?1.5.6. Отделения и участки ремонта колесных ? ? ?

?пар: ? ? ?

?- демонтажно-моечное отделение ? ГЖ, ТГМ ? В3 - В4 ?

?- распрессовки ? ТГМ ? В3 - В4 ?

?- запрессовки ремонта буксовых узлов с роли-? ГЖ ? В2 - В3 ?

?ковыми подшипниками ? ? ?

?- обработки осей цельнокатаных колес ? ГЖ ? В3 - В4 ?

?- участок колесно-токарных станков ? ГЖ ? В2 - В3 ?

?- окрасочно-сушильное отделение ? ЛВЖ, ГЖ ? А ?

?1.5.7. Автоконтрольный пункт ? ГЖ, ТГМ ? В3 - В4 ?

?1.6. Механический, ремонтно-механический и ? ? ?

?инструментальный цехи ? ? ?

?1.6.1. Механическое отделение ? ГЖ ? В2 - В3 ?

?1.6.2. Ремонтно-механический цех ? ГЖ ? В2 - В3 ?

?1.6.3. Инструментальный цех: ? ? ?

?отделение механической обработки ? ГЖ ? В2 ?

?отделение координатно-расточных станков ? то же ? В2 - В3 ?

?заточное отделение ? то же ? В4 ?

?участок промывки в спирте и сборки в приспо-? ЛВЖ ? А ?

?соблениях ? ? ?

?1.6.4. Участки, расположенные в отдельных ? то же ? А, Б ?

?помещениях: ? ? ?

?подготовки подшипников, расконсервации дета-? ? ?

?лей в органических растворителях, подготовки? ? ?

?поверхностей деталей и узлов перед консерва-? ? ?

?цией, экспресс-лаборатория, участок мойки ? ? ?

?тары ? ? ?

?1.7. Кузнечный цех ? ? ?

?1.7.1. Кузнечно-прессовое отделение ? ГЖ ? В2 - В3 ?

?1.7.2. Отделение ремонта рессор и пружин, ? ГЖ ? В1 - В2 ?

?участок закалки в масляных ваннах ? ? ?

?1.8. Термическое отделение: ? ? ?

?участок закалки в масляных ваннах ? то же ? В1 - В2 ?

?маслоохладительный участок ? то же ? В1 - В2 ?

?1.9. Энергоремонтный цех: ? ? ?

?ремонтное отделение ? ГЖ ? В2 - В3 ?

?1.10. Отделение переработки металлоотходов ? то же ? В1 - В3 ?

?1.11. Литейный цех ? ? ?

?1.11.1. Отделение изготовления выплавляемых ? ТГМ ? В2 - В3 ?

?моделей ? ? ?

?1.11.2. Склад модельного состава и других ? ЛВЖ, ТГМ ? А ?

?материалов для литья по выплавляемым моделям? ? ?

?1.11.3. Участок механической обработки ? ТГМ ? В2 - В3 ?

?деревянных моделей, сборочный участок ? ? ?

?1.11.4. Смесеприготовительное отделение с ? ЛВЖ ? А ?

?применением плакированных смесей ? ? ?

?1.11.5. Помещение расходных баков ? ЛВЖ ? А ?

?1.11.6. Помещение гидроагрегатов ? ГЖ ? В2 ?

?1.11.7. Технический этаж с разводкой ? то же ? В3 - В4 ?

?маслопроводов ? ? ?

?1.11.8. Отделение кокильных линий в отдель- ? то же ? В3 - В4 ?

?ном помещении ? ? ?

?1.11.9. Помещение гидроагрегатов кокильных ? то же ? В1 - В2 ?

?линий ? ? ?

?1.11.10. Помещение внутрицехового хранения ? ГЖ ? В2 ?

?индустриального масла ? ? ?

?1.11.11. Участок литья под давлением, ? то же ? В1 - В2 ?

?работающий с применением минеральных масел ? ? ?

?1.11.12. Участок хранения гранулированного ? ТГМ ? В1 - В2 ?

?угля ? ? ?

?1.11.13. Участок хранения кокса ? то же ? В1 - В2 ?

?1.11.14. Помещение текущего хранения смол ? то же ? В2 - В3 ?

?1.11.15. Склад металлического магния ? то же ? В2 ?

?1.11.16. Помещение хранения текущего запаса ? то же ? В2 - В4 ?

?металлического магния ? ? ?

?1.12. Заводские склады ? ? ?

?1.12.1. Главный материальный склад, стеллаж-? ТГМ ? В1 - В2 ?

?ное хранение с высотой механизированных ? ? ?

?стеллажей 10,64 м ? ? ?

?1.12.2. Отапливаемый склад материалов II ? ГЖ, ТГМ ? В2 - В3 ?

?группы ? ? ?

?1.12.3. Центральный инструментальный склад ? ТГМ ? В1 - В3 ?

? ?

? 2. Заводы по ремонту подвижного состава ?

? ?

?2.1. Заводы по ремонту пассажирских вагонов ? ? ?

?2.1.1. Цех разборки вагонов ? ТГМ, ГЖ ? В1 ?

?2.1.2. Ремонтно-комплектовочный цех: ? ? ?

?обойный участок ? ТГМ ? В1 - В2 ?

?кладовая обойных материалов ? то же ? В1 - В2 ?

?участок изоляции ? ТГМ ? В3 - В4 ?

?Отделение ремонта узлов и деталей: ? ГЖ, ТГМ ? В2 - В3 ?

?автотормозное отделение ? то же ? В2 - В3 ?

?кладовая изоляции ? ТГМ ? В2 - В3 ?

?2.1.3. Вагоносборочный цех: ? ? ?

?ремонтно-сборочное отделение, пролет транс- ? ГЖ, ТГМ ? В1 - В2 ?

?бордерной тележки ? ? ?

?испытательная станция ? то же ? В1 - В2 ?

?2.1.4. Электровагонный цех: ? ? ?

?холодильное отделение ? то же ? В2 - В3 ?

?2.2. Заводы по ремонту рефрижераторных ? ? ?

?вагонов ? ? ?

?2.2.1. Цех разборки вагонов: ? ? ?

?отделение обмывки и разборки вагонов, пролет? ТГМ ? В1 - В2 ?

?трансбордерной тележки ? ? ?

?2.2.2. Цех подготовки вагонов: ? ? ?

?участок ремонта кузовов ? то же ? В2 - В3 ?

?участок дробеструйной очистки ? то же ? В2 - В3 ?

?участок настила деревянных полов ? то же ? В2 - В3 ?

?участок наклейки резиновых полов ? ЛВЖ, ТГМ ? В2 - В3 ?

?помещение раскроя резины ? резина ? В2 - В3 ?

?отделение грунтовки и окраски ? ЛВЖ, ГЖ ? В1 - В2 ?

?участок приготовления и хранения герметика и? ЛВЖ ? А ?

?резинового клея ? ? ?

?2.2.3. Вагоносборочный цех: ? ? ?

?отделение ремонта и сборки вагонов ? ТГМ ? В1 - В2 ?

?отделение комплексных испытаний ? ЛВЖ*, ГЖ, ТГМ ? В1 - В2 ?

?2.2.4. Отделение разэкипирования и экипиро- ? ЛВЖ*, ГЖ, ТГМ ? В1 - В2 ?

?вания секций РПС ? ? ?

?2.2.5. Ремонтно-комплектовочный цех: ? ? ?

?обойный участок ? ТГМ ? В1 - В2 ?

?кладовая обойных материалов ? то же ? В1 - В2 ?

?участок изоляции ? то же ? В2 - В3 ?

?столярно-комплектовочное отделение ? ГЖ, ТГМ ? В2 - В3 ?

?кладовая изоляционных материалов ? ТГМ ? В1 - В2 ?

?2.2.6. Цех ремонта холодильного оборудова- ? ? ?

?ния: ? ? ?

?участок окраски и сушки агрегатов ? ЛВЖ, ГЖ, ТГМ ? В2 - В3 ?

?участок ремонта, сборки, испытания холодиль-? ЛВЖ*, ГЖ, ТГМ ? В2 - В3 ?

?ного оборудования ? ? ?

?2.2.7. Дизельный цех: ? ? ?

?отделение ремонта топливной аппаратуры ? ЛВЖ*, ГЖ, ТГМ ? Б ?

?испытательная станция дизелей ? то же ? Б ?

?отделение ремонта, разборки и сборки узлов и? то же ? В2 - В3 ?

?деталей дизеля ? ? ?

?кладовая материалов ? ГЖ, ТГМ ? В2 - В3 ?

?комплектовочная кладовая ? то же ? В2 - В3 ?

?окрасочный участок ? ЛВЖ ? А ?

?2.3. Заводы по ремонту моторвагонных секций ? ? ?

?и прицепных вагонов дизель-поездов ? ? ?

?2.3.1. Разборочный цех: ? ? ?

?разборочно-моечное отделение ? ГЖ, ТГМ ? В1 - В2 ?

?отделение разборки ? ТГМ ? В1 - В2 ?

?участок дробеструйной очистки ? то же ? В2 - В3 ?

?2.3.2. Цех ремонта секций: ? ? ?

?ремонтно-сборочное отделение, пролет транс- ? то же ? В1 - В2 ?

?бордерной тележки ? ? ?

?2.3.3. Испытательная станция ? ГЖ, ТГМ ? В1 - В2 ?

?2.4. Заводы по ремонту грузовых вагонов ? ? ?

?(крытых вагонов, полувагонов и платформ с ? ? ?

?деревянной обшивкой) ? ? ?

?2.4.1. Разборочный цех: ? ? ?

?участок обмывки и предварительной разборки ? то же ? В2 - В3 ?

?вагонов ? ? ?

?участок разборки крыш ? ТГМ ? В2 - В3 ?

?участок переработки деревянных деталей ? ГЖ, ТГМ ? В1 ?

?2.4.2. Вагоносборочный цех: ? ? ?

?отделение ремонта и сборки крытых вагонов и ? то же ? В2 - В3 ?

?полувагонов ? ? ?

?2.5. Заводы по ремонту электровозов ? ? ?

?2.5.1. Электровозоремонтный цех: ? ? ?

?отделение обогрева и предварительной разбор-? то же ? В1 - В2 ?

?ки ? ? ?

?отделение разборки, ремонта и сборки ? то же ? В1 - В2 ?

?электровозов ? ? ?

?испытательная станция электровозов ? ГЖ, ТГМ ? В1 - В2 ?

?отделение ремонта трансформаторов для ? то же ? В1 - В2 ?

?электровозов переменного тока ? ? ?

?2.6. Заводы по ремонту тепловозов и моторных? ? ?

?вагонов дизель-поездов ? ? ?

?2.6.1. Тепловозоремонтный цех: ? ? ?

?отделение разоборудования ? то же ? В2 - В3 ?

?отделение ремонта рам, кузовов и сборочное ? ЛВЖ, ГЖ, ТГМ ? В2 - В3 ?

?отделение ? ? ?

?отделение ремонта секций холодильника ? ЛВЖ, ГЖ ? В2 - В3 ?

?отделение ремонта редукторов и вентиляторов ? ЛВЖ, ГЖ ? В3 - В4 ?

?столярно-обойный участок ? ГЖ, ТГМ ? В2 - В3 ?

?участок ремонта топливных и масляных фильт- ? ГЖ ? В2 - В3 ?

?ров ? ? ?

?депо осмотра и сдачи ? ГЖ, ТГМ ? В2 - В3 ?

?2.6.2. Дизельный цех: ? ? ?

?отделение ремонта топливной аппаратуры ? ЛВЖ*, ГЖ, ТГМ ? Б ?

?испытательная станция дизелей ? ЛВЖ*, ГЖ, ТГМ ? Б ?

?отделение ремонта разборки и сборки узлов и ? ЛВЖ, ЛВЖ*, ГЖ ? В2 - В3 ?

?деталей дизеля ? ? ?

?окрасочный участок ? ЛВЖ ? А ?

?кладовая материалов ? ГЖ, ТГМ ? В2 - В3 ?

?комплектовочная кладовая ? то же ? В2 - В3 ?

? ?

? 3. Депо по ремонту и техническому обслуживанию ?

? подвижного состава <*> ?

? -------------------------------- ?

? <*> В настоящем разделе приводится перечень стойловых частей депо.?

?Для остальных цехов, отделений и производственных участков категорий?

?помещений определяются аналогично одноименным помещениям заводов по?

?ремонту подвижного состава. ?

? ?

?3.1. Депо по ремонту и техническому ? ? ?

?обслуживанию пассажирских грузовых и ? ? ?

?рефрижераторных вагонов ? ? ?

?3.1.1. Вагоноремонтные, вагоносборочные ? ГЖ, ТГМ ? В1 - В3 ?

?участки и отделения разборки вагонов ? ? ?

?3.1.2. Стойловая часть ремонтно-экипировоч- ? ТГМ ? В1 ?

?ных депо пассажирских вагонов ? ? ?

?3.1.3. Укрупненные пункты технического ? ГЖ, ТГМ ? В1 - В2 ?

?обслуживания автономных рефрижераторных ? ? ?

?вагонов (участок технического обслуживания ? ? ?

?АРВ) ? ? ?

?3.1.4. Депо по ремонту цистерн ?см. раздел 1, ? ?

? ?п. 1.5, тележеч-? ?

? ?ные и колесные ? ?

? ?цехи ? ?

?3.2. Депо по ремонту и техническому обслужи-? ? ?

?ванию электровозов, тепловозов, моторвагон- ? ? ?

?ных секций и дизель-поездов ? ? ?

?3.2.1. Цех текущего ремонта электровозов ? ГЖ, ТГМ ? В1 - В2 ?

?3.2.2. Цех текущего ремонта тепловозов ? ЛВЖ*, ГЖ, ТГМ ? В2 - В3 ?

?3.2.3. Пункты технического обслуживания ? то же ? В1 - В3 ?

?тепловозов и электровозов (ТО-2) ? ? ?

?3.2.4. Цех текущего ремонта электропоездов ? ГЖ, ТГМ ? В2 - В3 ?

?3.2.5. Пункт технического обслуживания ? то же ? В2 - В3 ?

?электропоездов (ТО-2) ? ? ?

?3.2.6. Цех текущего ремонта дизель-поездов ? ЛВЖ*, ГЖ, ТГМ ? В2 - В3 ?

?3.2.7. Пункт технического обслуживания ? то же ? В2 - В3 ?

?дизель-поездов (ТО-2) ? ? ?

?3.3. Контейнерное депо ? ? ?

?3.3.1. Ремонтно-сборочный участок ? ТГМ ? В1 ?

?3.3.2. Деревообрабатывающий участок с ? то же ? В1 ?

?ремонтно-строительным отделением, лесосушил-? ? ?

?ка, столярный участок ? ? ?

?3.4. Вагоноколесные мастерские ?см. раздел 1, ? ?

? ?п. 1.5 тележеч- ? ?

? ?ный и колесный ? ?

? ?цехи ? ?

? ?

? 4. Объекты и помещения, общие для предприятий и учреждений ?

? железнодорожного транспорта ?

? ?

?4.1. Электротехнические помещения <*> ?

? -------------------------------- ?

? <*> Категории электропомещений и кабельных сооружений, не вошедших в?

?Перечень, определяются по данным ВНТП или Перечней Минтопэнерго. ?

? ?

?4.1.1. Помещение аккумуляторных батарей ? водород ? А ?

?4.2. Энергетические объекты ? ? ?

?4.2.1. Мазутное хозяйство: ? ? ?

?камера управления мазутным резервуаром ? ГЖ ? В2 - В3 ?

?мазутонасосная ? то же ? В1 - В2 ?

?4.2.2. Компрессорные станции: ? ? ?

?помещение маслохозяйства ? то же ? В2 - В3 ?

?машзал ? то же ? В2 - В3 ?

?4.2.3. Ацетиленовые станции: ? ? ?

?генераторное отделение ? ацетилен ? А ?

?газгольдерная ? то же ? А ?

?отделение очистки ацетилена ? то же ? А ?

?перезарядка химических очистителей ? то же ? А ?

?промежуточный склад карбида ? карбид ? ?

?кальция ? кальция ? А ?

?лаборатория ? ацетилен ? А ?

?компрессорная ацетилена ? то же ? А ?

?участок осушки ацетилена ? то же ? А ?

?участок наполнения баллонов ? то же ? А ?

?участок хранения баллонов (заполненных и ? то же ? А ?

?незаполненных) в помещении ? ? ?

?ацетировочное отделение ? то же ? А ?

?склад хранения карбида кальция в контейнерах? карбид кальция ? А ?

?приемники для отстаивания отходов ? то же ? А ?

?4.2.4. Холодильные станции: ? ? ?

?машинный зал при использовании аммиака ? аммиак ? А ?

?помещение аммонизаторной ? аммиак ? А ?

?склад аммиака ? то же ? А ?

?4.2.5. Закрытые галереи транспортировки ? угольная пыль ? Б ?

?угля, узлы пересыпки, дробильные отделения ? ? ?

?котельных ? ? ?

?4.2.6. ГРП ? природный газ ? А ?

?4.3. Общетехнические помещения ? ? ?

?4.3.1. Машиносчетные станции: ? ? ?

?зал счетных машин ? ТГМ ? В3 ?

?4.3.2. Вычислительные центры: ? ? ?

?помещения для вычислительных машин ? то же ? В3 ?

?4.3.3. Бюро размножения техдокументации, ? ? ?

?бюро промышленной электроники: ? ? ?

?электрографическое копирование ? то же ? В4 ?

?светокопия ? то же ? В4 ?

?комната выдачи материалов ? то же ? В3 ?

?переплетная ? то же ? В3 ?

?кладовая материалов ? то же ? В1 ?

?кладовая приборов ? то же ? В3 ?

?электромеханическая мастерская ? то же ? В3 ?

?бюро промэлектроники ? то же ? В3 ?

?4.4. Объекты с наличием ЛВЖ и ГЖ ? ? ?

?4.4.1. Насосные для перекачки ЛВЖ ? ЛВЖ, ЛВЖ* ? А, Б ?

?4.4.2. Насосные для перекачки ГЖ ? ГЖ ? В1 - В3 ?

?4.4.3. Разливочные в мелкую тару: ? ? ?

?ЛВЖ ? ЛВЖ*, ЛВЖ ? А, Б ?

?ГЖ ? ГЖ ? В1 - В3 ?

?4.4.4. Цех (отделение) регенерации масла ? ГЖ ? В3 ?

?4.5. Складское хозяйство ? ? ?

?4.5.1. Крытые склады для хранения тарно- ? ТГМ ? В1 ?

?штучных и других грузов службы грузовой и ? ? ?

?коммерческой работы ? ? ?

?4.5.2. Склады химических реактивов, резины, ? то же ? В1 ?

?мипоры, пенополистирола, пенополиуретана, ? ? ?

?х/б и других горючих материалов ? ? ?

?4.5.3. Закрытые склады пиломатериалов и тары? то же ? В1 ?

?4.5.4. Склады запчастей, хранящихся в горю- ? то же ? В1 ?

?чей упаковке, таре ? ? ?

?4.5.5. Базы и склады "Росжелдорснаба" ? то же ? В1 ?

?4.5.6. Склады железных дорог (НХГ) ? то же ? В1 ?

?4.5.7. Склад хранения трансформаторного ? ? ?

?масла: ? ? ?

?закрытое хранилище ? ГЖ ? В1 ?

?маслораздаточная ? то же ? В1 ?

?помещение сушки масла ? то же ? В1 ?

?4.6. Кладовые ? ? ?

?4.6.1. Инструментально-раздаточные кладовые ? ГЖ, ТГМ ? В3 ?

?при хранении мерительного и режущего инстру-? ? ?

?мента в горючей таре или использовании горю-? ? ?

?чих упаковочных и консервационных материалов? ? ?

?4.6.2. Кладовые смазочных и обтирочных мате-? то же ? В3 ?

?риалов ? ? ?

?4.6.3. Кладовые вспомогательных материалов, ? ТГМ ? В1 ?

?деревянных деталей и моделей, резины, мипо- ? ? ?

?ры, пенополиуретана, пенополистирола и дру- ? ? ?

?гих теплоизоляционных материалов ? ? ?

?4.6.4. Кладовые лаков и красок, органических? ЛВЖ ? А ?

?растворителей ? ? ?

?4.7. Лаборатории ? ? ?

?4.7.1. Химико-технологическая лаборатория: ? ? ?

?участок лаков и красок ? то же ? А ?

?участок масел ? ГЖ ? В3 ?

?4.7.2. Отделение переработки и утилизации ? ТГМ ? В1 ?

?твердых отходов ? ? ?

?4.8. Очистные сооружения ? ? ?

?4.8.1. Флотаторная ? ГЖ ? В3 ?

?4.8.2. Электрореакторная ? водород ? В4 ?

? ? (следы) ? ?

?4.8.3. Электролизная ? водород ? А ?

?4.8.4. Нефтеуловители ? ГЖ ? В4 ?

?4.8.5. Фильтровальная станция ? то же ? В3 ?

?4.8.6. Электрокоагуляционная ? водород ? В4 ?

? ? (следы) ? ?

?4.8.7. Насосная станция перекачки промстоков? ГЖ ? В4 ?

? ?

? 5. Специальные объекты и помещения железнодорожного транспорта ?

? ?

?5.1. Промывочно-пропарочные станции цистерн ? нагретые ЛВЖ ? А ?

?5.1.1. Депо горячей обработки цистерн ? то же ? А ?

?5.1.2. Тепловая камера обработки вагонов для? нагретый битум ? В2 ?

?нефтебитума ? ? ?

?5.1.3. Насосная для перекачки нефтепродук- ? ЛВЖ ? А ?

?тов, производственных стоков, подачи промы- ? ? ?

?вочной (оборотной) воды на эстакаду ? ? ?

?5.1.4. Вакуум-насосная ? то же ? А ?

?5.1.5. Вентиляционные камеры для дегазации ? то же ? А ?

?цистерн, встроенные в открытые эстакады, в ? ? ?

?отдельных помещениях, вытяжные вентиляцион- ? ? ?

?ные камеры ? ? ?

?5.1.6. Отделение химической обработки и ? промасленная ? В3 ?

?стирки спецодежды ? спецодежда ? ?

?5.2. Шпалопропиточные заводы ? ? ?

?5.2.1. Главный корпус: ? ? ?

?крышечное и цилиндровое отделения ? ГЖ ? В1 ?

?5.2.2. Ангар отстоя пропитанной древесины ? ГЖ, ТГМ ? В1 ?

?5.3. Шпалоремонтные мастерские ? ? ?

?5.3.1. Отделение механической обработки шпал? ТГМ ? В1 ?

?5.3.2. Отделение обмазки антисептиком ? ГЖ, ТГМ ? В1 ?

?5.4. Цехи для изготовления изолирующих рель-? ? ?

?сов с клееболтовыми стыками ? ? ?

?5.4.1. Отделение изготовления клееболтовых ?тетрахлор- ? В3 ?

?стыков ?этилен, ТГМ ? ?

?5.4.2. Отделение смешения: ?тетрахлор- ? В3 ?

? ?этилен, ТГМ ? ?

?помещение раскроя стеклоткани и приготовле- ? ЛВЖ*, ТГМ ? Б ?

?ния клея ? ? ?

?кладовая хранения эпоксидного компаунда ? ГЖ, ЛВЖ* ? Б ?

?5.5. Дистанции пути ? ? ?

?5.5.1. Путевые дорожные мастерские: ? ? ?

?ремонтно-сборочный цех путевых машин ? ГЖ, ТГМ ? В2 ?

?дизель-ремонтный участок ?ЛВЖ, ЛВЖ*, ГЖ, ? В2 - В3 ?

? ?ТГМ ? ?

?окрасочно-сушильный участок ? ЛВЖ ? А ?

?краскоприготовительный участок ? то же ? А ?

?помещение ремонта и испытания топливной ? ЛВЖ*, ГЖ, ТГМ ? Б ?

?аппаратуры ? ? ?

?кладовая запасных частей для путевых машин ? ТГМ ? В2 ?

?в горючей упаковке ? ? ?

?отделение пропитки и сушки обмоток ? ЛВЖ, ТГМ ? А ?

?электродвигателей ? ? ?

?5.5.2. Отделение ремонта транспортных ? ? ?

?средств: ? ? ?

?помещение стоянки, ремонта и технического ? ЛВЖ, ТГМ ? В1 - В2 ?

?обслуживания автомобилей ? ? ?

?шиноремонтное отделение ? ТГМ ? В2 - В3 ?

?5.6. Объекты службы электроснабжения ? ? ?

?5.6.1. Дорожные электроремонтные мастерские:? ? ?

?отделение ремонта трансформаторов электро- ? ГЖ, ТГМ ? В2 - В3 ?

?двигателей и генераторов ? ? ?

?отделение сушки и очистки трансформаторного ? ГЖ ? В2 - В3 ?

?масла ? ? ?

?5.6.2. Гараж автомотрис, дрезин и автомоби- ? ЛВЖ, ГТМ ? В1 - В2 ?

?лей ? ? ?

?5.6.3. Помещение сглаживающих устройств ? ГЖ ? В2 - В4 ?

?5.7. Объекты АО "Желдорреммаш" и ПО ? ? ?

?"Вагонреммаш" (внекомплексные) ? ? ?

?5.7.1. Заводы по изготовлению запчастей: ? ? ?

?механический цех ?см. раздел 1, ? ?

? ?п. 1.6 ? ?

?кузнечный цех ?см. раздел 1, ? ?

? ?п. 1.7 ? ?

?литейный цех ?см. раздел 1, ? ?

? ?п. 1.11 ? ?

?5.7.2. Заводы по изготовлению стрелочной ? ? ?

?продукции: ? ? ?

?цех крестовин с отделением рельсовых деталей? ГЖ ? В1 - В2 ?

?механоштамповочный цех ? то же ? В1 - В2 ?

?цех стрелок ? то же ? В1 - В2 ?

?цех остряков ? то же ? В1 - В2 ?

?отделение выпрессовки корня остряка ? то же ? В1 ?

?цех крестовин с НПК ? то же ? В1 - В2 ?

?кузнечно-метизный цех (механическое отделе- ? то же ? В1 - В2 ?

?ние) ? ? ?

?отделение кузнечно-прессовое, изготовления ? ГЖ ? В1 - В2 ?

?болтов и тяг ? ? ?

?5.8. Объекты службы сигнализации и связи <*> ?

? -------------------------------- ?

? <*> Подробный перечень служебно-технических помещений зданий СЦБ и?

?связи по категориям А, Б, В1 - В4 приводится в ВНТП "Устройства?

?автоматики и телемеханики на железнодорожном транспорте". ?

? ?

?помещения постов электрической централизации? ТГМ ? В1 - В3 ?

?помещения постов горочных ? то же ? В1 - В3 ?

?помещения домов связи ? то же ? В1 - В3 ?

?аккумуляторные ? водород ? А ?

?5.9. Пассажирские здания на 700 чел. и более? ? ?

?5.9.1. Камеры хранения и багажные помещения ? ТГМ ? В1 ?

?(кроме оборудованных автоматическими ячей- ? ? ?

?ками) ? ? ?

?5.9.2. Складские помещения с горючими мате- ? ЛВЖ, ГЖ ? А, Б ?

?риалами ? ? ?

?5.10. Объекты службы рабочего снабжения ? ? ?

?5.10.1. Производственный комбинат: ? ? ?

?помещение швейного цеха ? ТГМ ? В1 - В2 ?

?цех по изготовлению и ремонту деревянной ? то же ? В1 - В2 ?

?тары ? ? ?

???????????????????????????????????????????????????????????????????????????

Примечания. 1. Перечень разработан в соответствии с требованиями НПБ 105-95 ГУГПС МВД РФ и методики определения пожароопасных категорий В1 - В4 помещений объектов железнодорожного транспорта с учетом специфики отрасли, разработанной Гипротранстэи.

2. В графе 2 для каждого помещения приводится перечень веществ и материалов, входящих в состав пожарной нагрузки (ПН) в обобщенном виде: ЛВЖ - легковоспламеняющиеся жидкости с температурой вспышки не более 28 °C; ЛВЖ* - легковоспламеняющиеся жидкости с температурой вспышки свыше 28 °C до 61 °C; ГЖ - горючие и трудногорючие жидкости; ТГМ - твердые горючие и трудногорючие материалы. При наличии в помещении однородной ПН или возможности поступления в объем помещения горючих газов или пылей указывается конкретное наименование горючей жидкости, твердого горючего материала, горючего газа или пыли.

3. При обращении в помещении ЛВЖ категории помещений определяются с учетом климатической зоны размещения объекта. Абсолютная максимальная температура наружного воздуха определяется по СНиП 2.01.01-82.

4. В графе 3 представлены ожидаемые категории помещений, которые должны уточняться расчетом, а также категории помещений, однозначно назначаемые без расчета. Условия определения категории помещения (расчетом или без расчета) приведены в пп. 6 - 10 настоящего примечания.

5. Цех, отделение и участок являются административными единицами. Отделения и участки входят в состав цеха. Отделение может состоять из нескольких участков, а цех из нескольких отделений или участков. Отделения и участки могут размещаться в отдельных помещениях, выгороженных противопожарными преградами или в общем технологическом потоке цеха в пределах здания или пожарного отсека.

6. Категории взрывопожарной и пожарной опасности в Перечне определены при условии размещения отделения или участка, указанного в графе 1, в изолированном противопожарными преградами помещении. При размещении в общем технологическом потоке одного изолированного помещения двух или более отделений (участков), указанных в графе 1, с различными по взрывопожарной и пожарной опасности технологическими процессами, категорию помещения следует определять по НПБ 105-95 с учетом специфики отрасли, Методических указаний и рекомендаций, изложенных в разделах 2, 3 и Приложении 4 настоящих ВНТП. При расчетном избыточном давлении взрыва в объеме помещения, не превышающем 5 кПа, проводят расчет по определению категорий В1 - В4 для рассматриваемого помещения.

7. Помещения, в которых обращаются (хранятся) ЛВЖ, отнесены к высшей категории А или Б. В зависимости от конкретных объемно-планировочных характеристик помещения (свободного объема), а также при наличии аварийной вентиляции и местных противопожарных преград, ограничивающих площадь разлива ЛВЖ, на стадии проектирования или при пересмотре категории помещения действующего объекта, могут вноситься изменения в определение его категории в сторону снижения в соответствии с разделом 3 и Приложением 4 настоящих ВНТП.

8. Помещения, в которых обращаются (хранятся) горючие газы или может образоваться взвешенная в объеме горючая пыль в результате аварийной ситуации, отнесены соответственно к категориям А и Б и могут быть пересчитаны в сторону снижения при соответствующем обосновании.

9. Помещения, в которых обращаются (хранятся) ГЖ и ТГМ, отнесены однозначно к одной из пожароопасных категорий В1 - В4 при условии, что она не зависит от расстояния от поверхности ПН до нижнего пояса ферм перекрытия (покрытия); способ размещения, площадь и величина максимальной удельной пожарной нагрузки являются стабильными для рассматриваемой группы идентичных производственных участков или отделений.

10. Категории пожароопасных помещений, в которых указанные в п. 9 условия не выполняются, определяются расчетом в зависимости от величины перечисленных в п. 9 параметров, в соответствии с разделом 4 и Приложением 4 настоящих ВНТП. Для этих помещений в графе 3 Перечня показаны ожидаемые возможные пределы изменения пожароопасных категорий В1 - В4.

11. В зависимости от конкретных объемно-планировочных характеристик помещений, примененных в них технологических процессов и технологического оборудования, способов размещения пожарной нагрузки, выходящих за рамки настоящего Перечня, а также новых технологических процессов, отсутствующих в Перечне, на стадии проектирования могут вноситься изменения в определение категорий помещений на основе расчетов, выполненных в соответствии с требованиями НПБ 105-95 и настоящих ВНТП.

12. Согласно информации Минстроя и ГУГПС МВД Российской Федерации от 25/18 декабря 1995 г. (N СП-601/13 и N 20/2.2/2449) "О применении НПБ 105-95 при проектировании" впредь до внесения соответствующих изменений в строительные нормы и правила при проектировании производственных, складских, сельскохозяйственных помещений и зданий следует руководствоваться следующими положениями при назначении противопожарных мероприятий, указанных в действующих нормах:

- к помещениям категорий В1, В2, В3 следует применять требования, установленные действующими СНиП для категории В. При этом для помещений категории В1 необходимо устанавливать более жесткие требования (на 20%) по нормируемым параметрам путей эвакуации и площади таких помещений (если эта площадь установлена нормами). Для помещений категории В3 допускается в обоснованных случаях эти требования (к площади и путям эвакуации) принимать менее жесткими (на 20%) по сравнению с действующими требованиями к категории В;

- к помещениям категории В4 следует применять требования, установленные действующими СНиП для категории Д;

- в помещениях, относимых в соответствии с утвержденными НПБ к непожароопасной категории Д (где применяются в технологии только негорючие вещества и материалы), их площади и параметры путей эвакуации не нормируются;

- в здании категории В при наличии помещений категории В1 допустимые его этажность или площадь пожарного отсека необходимо уменьшить на 25%.

Приложение 3

Рекомендуемое

РАСЧЕТ ИЗБЫТОЧНОГО ДАВЛЕНИЯ ВЗРЫВА ВОДОРОДА

В АККУМУЛЯТОРНЫХ ПОМЕЩЕНИЯХ

1. Обоснование расчетного варианта наиболее неблагоприятного в отношении взрыва периода.

1.1. При расчете избыточного давления взрыва в качестве расчетного варианта принимается наиболее неблагоприятный в отношении взрыва период, связанный с формовкой и зарядом полностью разряженных батарей с напряжением более 2,3 В на элемент и наибольшем значении зарядного тока, превышающем в четыре раза максимальный зарядный ток.

1.2. Происходит заряд аккумуляторных батарей с максимальной номинальной емкостью,

. Количество одновременно заряжаемых батарей устанавливается в зависимости от эксплуатационных условий, мощности и напряжения внешнего источника тока. Продолжительность поступления водорода в помещение соответствует конечному периоду заряда при обильном газовыделении и принимается равным 1 ч (T = 3600 с).

1.3. За расчетную температуру принимается максимальная температура наружного воздуха в населенном пункте (климатической зоне), согласно СНиП 2.01.01-82 "Строительная климатология и геофизика".

2. Расчет поступающего в помещение водорода при заряде аккумуляторных батарей.

2.1. Масса водорода, выделившегося в одном элементе при установившемся динамическом равновесии между силой зарядного тока и количеством выделяемого газа:

где:

- постоянная Фарадея;

A - атомная единица массы водорода, равная 1 а.е.м =

;

Z = 1 - валентность водорода;

I - сила зарядного тока, А;

T - расчетное время заряда, с.

2.2. Объем водорода, поступающего в помещение при заряде нескольких батарей, м3

где

- плотность водорода при расчетной температуре воздуха,

;

- максимальный зарядный ток i-ой батареи, А;

- количество аккумуляторов i-ой батареи.

Плотность водорода определяется по формуле:

где M - масса одного кмоля водорода, равная

;

- объем кмоля газа при НУ, равный

;

- 0,00367,

- коэффициент температурного расширения газа;

- расчетная температура воздуха, °C.

Максимальная сила зарядного тока принимается по ГОСТ 825-73 "Аккумуляторы свинцовые для стационарных установок".

3. Расчет избыточного давления взрыва водорода в аккумуляторном помещении, в соответствии с п. 3.5 НПБ 105-95.

3.1. Расчетная формула:

где

, Z = 1,0,

3.2. При расчете избыточного давления взрыва с учетом работы аварийной вентиляции, в соответствии с п. 3.2.7 необходимо расчетный объем водорода,

, поступивший в помещение, разделить на коэффициент К, определяемый по формуле:

где A - кратность воздухообмена, создаваемого аварийной вентиляцией, 1/с (1/ч);

T - 3600 с, продолжительность поступления водорода в объем помещения.

Система аварийной вентиляции должна быть обеспечена автоматическим пуском.

Пример определения категории аккумуляторного

помещения по взрывопожарной и пожарной опасности

1. Исходные данные.

1.1. Аккумуляторное помещение проектируемого дома связи объемом

= 27,2 м3 оборудуется аккумуляторными батареями СК-4 из 12 аккумуляторов и СК-1 из 13 аккумуляторов.

1.2. Максимальная абсолютная температура воздуха согласно СНиП 2.01.01-82 в районе строительства 38 °C.

1.3. За расчетный вариант принимается одновременный заряд всех батарей, находящихся в аккумуляторном помещении, с наибольшим значением зарядного тока, превышающим в четыре раза максимально допустимый.

1.4. Плотность водорода при расчетной температуре воздуха:

1.5. Объем водорода, поступающего в аккумуляторное помещение при заряде двух батарей СК-4 и СК-1:

1.6. Свободный объем аккумуляторного помещения:

2. Избыточное давление взрыва водорода в аккумуляторном помещении:

Так как расчетное избыточное давление взрыва более 5 кПа, то в соответствии с табл. 1 ВНТП аккумуляторное помещение следует относить к категории А.

3. Избыточное давление взрыва водорода в аккумуляторном помещении с учетом работы аварийной вентиляции.

3.1. При кратности воздухообмена, создаваемого аварийной вентиляцией, равной

, объем водорода, поступающего в помещение, составит:

Избыточное давление взрыва при этом будет равно:

3.2. При кратности воздухообмена

в помещении со свободным объемом

достаточно удаление воздуха аварийной вентиляцией:

с учетом требований СНиП 2.04.05-91.

3.3. Заключение. При оборудовании аккумуляторного помещения аварийной вентиляцией с кратностью воздухообмена

, отвечающей требованиям п. 3.2.7, ВНТП, СНиП 2.04.05-91 и ПУЭ, допускается не относить аккумуляторное помещение к категории А.

Согласно п. 2.2 и табл. 1 ВНТП при расчетном давлении взрыва менее 5 кПа аккумуляторное помещение следует относить к категории В4.

Приложение 4

Рекомендуемое

1. Примеры определения категорий помещений

по взрывопожарной и пожарной опасности

(без учета работы аварийной вентиляции)

1. Определение категории помещения краскоприготовительного отделения малярного цеха ВРЗ

1.1. Исходные данные.

1.1.1. Характеристика помещения.

Длина L, м 20

Ширина B, м 6

Отношение длины к ширине помещения L/B 3,33

Высота H, м 5,2

Площадь

, м2 120

Объем свободный

, м3

Температура воздуха

, °C 37 (район строительства -

Москва) <*>

--------------------------------

<*> Расчетная температура воздуха принята максимальная, согласно главе СНиП 2.01.01-82.

1.1.2. Обоснование расчетного варианта аварии.

При определении избыточного давления взрыва в качестве расчетного варианта аварии принимается разгерметизация емкости, а также напорного и отводящего трубопроводов с последующим разливом наиболее опасного в отношении последствий взрыва ксилола. За расчетную температуру принимается температура воздуха в помещении:

1.1.3. Характеристика технологического блока.

Объем мерника

0,075

Степень заполнения

0,9

Напорный трубопровод:

длина

, м 10

диаметр

, мм 25

Отводящий трубопровод:

длина

, м 10

диаметр

, мм 40

Производительность насоса

Время отключения насоса

, с 300

1.1.4. Характеристика вещества.

Наименование: ксилол (ГОСТ 9949-76)

Химическая формула

Плотность жидкости

, кг/м3 860

Молекулярная масса M, кг/моль 106

Константы уравнения Антуана А - 7,05479;

В - 1478,16;

СА - 220,53

Нижний концентрационный предел 1,0

распространения пламени

, % (об.).

1.2. Расчет массы ЛВЖ, поступившей в помещение, по формуле (3.1):

1.3. Расчет массы испарившейся ЛВЖ.

1.3.1. Максимальная площадь разлива, согласно п. 3.2.5 <*>:

--------------------------------

<*> В примерах приводятся ссылки на пункты 3-го и 4-го разделов настоящих ВНТП.

1.3.2. Давление насыщенных паров по формуле (3.6):

1.3.3. Интенсивность испарения по формуле (3.5):

1.3.4. Время полного испарения разлившейся ЛВЖ по формуле (3.7):

За расчетное время испарения принимаем T = 3600 с.

1.3.5. Масса испарившейся жидкости с поверхности разлива по формуле (3.3):

1.4. Определение средней концентрации паров ЛВЖ в помещении, согласно п. 3.5.

1.4.1. Расчет плотности пара по формуле (3.11):

1.4.2. Средняя концентрация паров ксилола в помещении

Значение средней концентрации паров ЛВЖ в объеме помещения превышает 50% от нижнего концентрационного предела распространения пламени ксилола, поэтому значение коэффициента Z участия паров ЛВЖ во взрыве допускается принимать равным 0,3 (Z = 0,3).

1.5. Расчет избыточного давления взрыва.

1.5.1. Стехиометрический коэффициент кислорода в реакции сгорания в соответствии с п. 3.3.1.

1.5.2. Стехиометрическая концентрация паров ЛВЖ по формуле (3.12)

1.5.3. Избыточное давление взрыва по формуле (3.9)

1.6. Заключение о категории помещения.

1.6.1. Расчетное избыточное давление взрыва превышает 5 кПа. В технологическом процессе производства обращаются ЛВЖ с

= 24 °C. Категория помещения краскоприготовительного отделения - А, взрывопожароопасная.

2. Определение категории помещения краскоприготовительного отделения малярного цеха ВРЗ с увеличенным объемом помещения (2-ой вариант)

2.1. Исходные данные.

2.1.1. Характеристика помещения

Длина L, м 30

Ширина B, м 6

Отношение длины к ширине помещения L/B 5

Высота H, м 7

Площадь

, м2 180

Объем свободный

, м3 1008

Остальные данные остаются те же, что и в примере 1 (см. пп. 1.1.2 - 1.1.4; 1.2; 1.3 настоящего Приложения).

2.2. Определение средней концентрации паров ЛВЖ (ксилола) в помещении (согласно п. 3.5 ВНТП).

2.2.1. Плотность пара определена в примере 1 (см. п. 1.4.1),

2.2.2. Средняя концентрация паров ксилола в помещении

Средняя концентрация паров ксилола в помещении меньше 50% от нижнего концентрационного предела распространения пламени. В этом случае проводится расчет коэффициента Z участия паров ЛВЖ во взрыве в соответствии с п. 3.5.

2.3. Определение коэффициента Z участия паров ЛВЖ во взрыве в соответствии с п. 3.5.3.

2.3.1. Концентрация насыщенных паров ксилола

2.3.2. Определение величины

по формуле

- определена в примере 1 (см. п. 1.5.2).

Значение функции X по формуле (3.23) при

Коэффициент Z по номограмме (рис. 1): при X = 0,74 Z = 0,24 < 0,3.

В этом случае проводится расчет коэффициента Z по формулам (3.16) или (3.17).

2.4. Расчет коэффициента Z участия паров ЛВЖ во взрыве.

2.4.1. Расстояния по осям X, Y, Z от источника поступления паров ЛВЖ, ограниченные нижним концентрационным пределом распространения пламени, определяются по формулам (3.18), (3.19), (3.20):

2.4.1.1. Предэкспоненциальный множитель

в соответствии с п. 3.5.2:

2.4.1.2.

;

2.4.2. Расчет коэффициента Z при

Принимаем окончательно Z = 0,106.

2.5. Расчет избыточного давления взрыва по формуле (3.9):

2.6. Заключение о категории помещения.

2.6.1. Расчетное избыточное давление взрыва не превышает 5 кПа. В технологическом процессе производства обращаются ЛВЖ. Согласно требованиям п. 2.2 и табл. 1, а также примечания 2 и табл. 4 ВНТП помещение краскоприготовительного отделения следует отнести к категории В3 по следующему расчету: площадь разлива принимается равной не менее 10 м2 с ограничением бортиками и приямком, вмещающим 93,955 кг жидкости; теплота сгорания ксилола равна 40,8

; пожарная нагрузка

; удельная ПН составит:

; расчетная ПН равна

. Пожарная нагрузка, определяемая по формуле (4.1), не превышает расчетную: Q = 3833 < 12020 МДж. Следовательно, помещение краскоприготовительного отделения относится к категории В3.

3. Определение категории помещения сушильно-пропиточного отделения электромашинного цеха ЛРЗ

3.1. Исходные данные.

3.1.1. Характеристика помещения

Длина L, м 32

Ширина B, м 10

Отношение длины к ширине помещения L/B 3,2

Высота H, м 8

Площадь

, м2 320

Объем свободный

, м3

Температура воздуха

, °C 37 (район строительства -

Москва)

3.1.2. Обоснование расчетного варианта аварии.

Для расчета избыточного давления взрыва в качестве расчетного варианта принимается перфорация наибольшего по объему бака для окраски полюсных катушек способом окунания и разгерметизация питающих трубопроводов по прямому и обратному потоку, с последующим разливом наиболее опасного в отношении последствий взрыва лака БТ-99. Одновременно происходит испарение с открытой поверхности второго бака при выгрузке окрашенных полюсных катушек, размещенных в корзине (до 10 штук) для воздушной сушки в помещении.

За расчетную температуру принимается температура воздуха в помещении

3.1.3. Характеристика технологического блока, участвующего во взрыве

Объем бака

0,5

Степень заполнения

0,9

Напорный трубопровод:

длина

, м 10

диаметр

, мм 25

Отводящий трубопровод:

длина

, м 10

диаметр

, мм 40

Производительность насоса

Время отключения насоса

, с 300

Открытое зеркало испарения

второго бака

, м2

Общая поверхность свежеокрашенных 6,28

полюсных катушек

, м2

3.1.4. Характеристика вещества

Наименование лак БТ-99 (ГОСТ 8017-74)

Содержание растворителей, %:

ксилол 46

уайт-спирит

Химическая формула:

ксилола

уайт-спирита

Содержание в растворе, %:

ксилол 95,83

уайт-спирит 4,17

Плотность вещества

953

Молекулярная масса,

ксилол 106

уайт-спирит 147,3

Константы уравнения Антуана для ксилола см. пример 1

3.1.4.1. Суммарная химическая формула смеси растворителей, входящих в состав лака БТ-99,

;

3.1.4.2. Молекулярная масса смеси

3.2. Расчет массы лака БТ-99, поступившей в помещение при расчетной аварии, по формуле (3.1):

Содержание смеси растворителей:

3.3. Расчет массы испарившейся жидкости.

3.3.1. Максимальная площадь разлива, согласно п. 3.2.5.

Открытое зеркало испарения бака

= 1,54 м.

Свежеокрашенная поверхность полюсных катушек

= 6,28 м2.

3.3.2. Давление насыщенных паров ксилола при расчетной температуре t = 37 °C,

= 2,747 кПа (см. пример 1).

3.3.3. Интенсивность испарения смеси растворителей, входящих в состав лака БТ-99, согласно п. 3.2.4

3.3.4. Время полного испарения смеси с поверхности разлива.

с открытой поверхности второго бака

;

За расчетное время испарения принимаем T = 3600 с.

3.3.5. Масса испарившейся смеси со всех поверхностей, при T = 3600 с, по формуле (3.3)

3.4. Определение средней концентрации паров смеси ЛВЖ в помещении, согласно п. 3.5.

3.4.1. Плотность паров смеси ЛВЖ по формуле (3.11)

3.4.2. Средняя концентрация паров смеси

Среднее значение концентрационного предела распространения пламени смеси:

ксилол - 95,8%,

= 1,0% (об.)

уайт-спирит - 4,17%,

= 0,7% (об.)

Средняя концентрация паров смеси в помещении меньше 50% от нижнего концентрационного предела распространения пламени. В этом случае проводится расчетное определение коэффициента Z в соответствии с п. 3.5.

3.5. Определение коэффициента Z участия паров смеси во взрыве в соответствии с п. 3.5.3.

3.5.1. Концентрация насыщенных паров наиболее опасного компонента смеси - ксилола:

3.5.2. Стехиометрический коэффициент кислорода в реакции сгорания смеси

3.5.3. Стехиометрическая концентрация паров смеси

3.5.4. Определение величины

;

X = 2,719/3,567 = 0,762.

3.5.5. По номограмме (рис. 1) находим значение коэффициента Z = 0,28 при X = 0,762

3.6. Определение коэффициента Z расчетом по формулам (3.16) или (3.17).

3.6.1. Определение расстояния по осям X, Y, Z от источника поступления паров смеси по формулам (3.18 - 3.20).

3.6.1.1. Предэкспоненциальный множитель

в соответствии с п. 3.5.2.

3.6.1.2. Расстояния по осям X, Y, Z:

;

3.6.2. Расчет коэффициента Z при

Принимаем окончательно Z = 0,102.

3.7. Расчет избыточного давления взрыва по формуле (3.9):

3.8. Заключение о категории помещения.

3.8.1. Расчетное избыточное давление взрыва превышает 5 кПа. В технологическом процессе производства обращаются ЛВЖ с

= 24 °C. Категория помещения сушильно-пропиточного отделения - А взрывопожароопасная.

4. Определение категории помещения сушильно-пропиточного отделения электромашинного цеха ЛРЗ при ограничении площади разлива ЛВЖ (2-ой вариант)

4.1. Исходные данные.

Исходные данные о характеристиках помещения и обращающихся в них ЛВЖ сохраняются такие же, что и в примере 3. С целью ограничения площади разлива ЛВЖ проектом реконструкции цеха предусматривается разместить автоклавы и баки для пропитки и окраски якорей и полюсных катушек в отдельном приямке, рассчитанном на аварийный пролив максимального количества ЛВЖ при расчетной аварии. Питающие трубопроводы для подачи ЛВЖ подвести из лакоприготовительного отделения через стену непосредственно к приямку.

Необходимо определить максимально допустимую площадь разлива ЛВЖ при аварийной ситуации, приведенной в примере 3.

4.2. Определение максимально допустимой площади разлива ЛВЖ по формуле (3.27), при максимальном значении коэффициента Z = 0,3.

4.2.1. Максимально допустимая масса паров ЛВЖ при расчетной аварии, поступающих в помещение, при воспламенении которой давление не превысит 5 кПа, по формуле (3.24)

4.2.2. Масса паров, поступающих с поверхности окрашенных полюсных катушек и открытого зеркала испарения ЛВЖ из бака для окраски, принимается по данным из примера 3.

;

4.2.3. Максимально допустимая площадь разлива ЛВЖ по формуле (3.27)

4.2.4. В технологической части проекта предусматривается для аварийного слива ЛВЖ приямок объемом

, который обеспечивает прием максимального количества ЛВЖ при аварийной ситуации. Приямок заглублен на 1,2 м ниже уровня пола, перекрытие приямка не герметично. Принимаем открытое зеркало испарения ЛВЖ площадью

= 26 м2 < 77,74 м2, то есть условие соблюдения максимально допустимой площади разлива выполняется.

4.3. Расчет массы испарившейся жидкости при условии, что все содержимое из бака для окраски полюсных катушек и из трубопроводов, согласно принятому в примере 3 расчетному варианту аварии, поступает в приямок емкостью

= 31,2 м3 и поверхностью испарения

= 26 м2. Площади испарения, с открытой поверхности бака

= 1,54 м2 и свежеокрашенных поверхностей полюсных катушек

= 6,28 м2, остаются такими же, что и в примере 3.

4.3.1. Время полного испарения с поверхности приямка:

(

)

Принимаем расчетное время испарения T = 3600 с. Время испарения с открытой поверхности бака и св. окрашенных катушек остается без изменения, T = 3600 с.

4.3.2. Масса испарившейся смеси со всех поверхностей при T = 3600 с по формуле (3.3)

4.4. Определение средней концентрации паров смеси ЛВЖ в помещении согласно п. 3.5.

4.5. Расчет коэффициента Z и параметров

приводится в примере 3, где Z = 0,23. Поэтому проводим расчет коэффициента Z по формулам (3.16) или (3.17).

4.5.1. Расстояние по осям X, Y, Z от источника поступления паров смеси по формулам (3.18 - 3.20).

4.5.1.1. Предэкспоненциальный множитель

в соответствии с п. 3.5.2.

4.5.1.2. Расстояния по осям X, Y, Z будут равны 0, так как согласно п. 3.5.2 значения логарифмов

являются отрицательными.

Принимаем окончательно Z = 0.

4.6. Заключение о категории помещения.

4.6.1. Расчетное избыточное давление взрыва равно 0. В технологическом процессе производства обращаются ЛВЖ. Согласно требованиям п. 2.2 и табл. 1, а также табл. 4 и примечания 2 ВНТП помещение сушильно-пропиточного отделения со свободным объемом

= 2048 м3 следует отнести к категории В3 при условии ограничения площади разлива жидкости до 26 м2 и оборудования аварийной емкостью. Содержание растворителя в приямке составляет 225 кг, высота помещения H = 8 м. Используя данные табл. 1 приложения 3 находим низшую теплоту сгорания

; определяем максимальную пожарную нагрузку в помещении

; удельную ПН

. Расчетная ПН равна

. Пожарная нагрузка, определяемая по формуле (4.1), не превышает расчетную: Q = 9450 < 14889 МДж. Следовательно, помещение сушильно-пропиточного отделения относится к категории В3.

5. Определение категории помещения при размещении двух и более различных технологических процессов (цех разборки и подготовки вагонов ЭВРЗ)

5.1. Исходные данные.

5.1.1. Характеристика помещения цеха.

Цех разборки и подготовки вагонов размещается в одноэтажном здании II степени огнестойкости. Площадь цеха между противопожарными стенами 3500 м2, высота до нижнего пояса ферм покрытия H = 10,8 м. Проектом предусматривается разместить в помещении цеха:

1. В общем потоке - участок разборки вагонов и участок очистки поверхности кузова, в помещении площадью 3178 м2 и свободным объемом

= 0,8 x 3178 x 10,8 = 27458 м3.

2. В изолированном помещении - окрасочную камеру для грунтования поверхности кузова и окраски низа вагона и универсальную сушильную камеру.

Расчетная температура принята 30 °C.

5.1.2. Анализ взрывопожароопасности технологических процессов производства цеха.

5.1.2.1. Грунтование, окраска и сушка вагонов осуществляются в окрасочной и сушильной камерах в помещении категории А, изолированном от участков разборки и очистки вагонов тамбур-шлюзом.

5.1.2.2. На участках разборки и очистки вагонов одновременно находится в ремонте 10 пассажирских некупейных вагонов. Пожарная нагрузка в одном вагоне площадью 70,8 м2 по данным табл. 2 приложения 1 составляет 8834 кг, низшая теплота сгорания горючих и трудногорючих материалов вагонных конструкций в среднем составляет

Максимальное расстояние между вагонами составляет Li = 5 м. Согласно п. 4.1.3 ВНТП участком размещения удельной ПН является площадь вагона. Используя справочные данные Приложения 1, определяем пожарную нагрузку по формуле (2):

и удельную ПН по формуле (3):

По табл. 4 ВНТП помещение разборки вагонов и очистки поверхности кузова следует отнести к категории В1.

5.1.2.3. Учитывая, что на участке очистки поверхности кузовов вагонов проводятся операции по снятию краски с применением смывки СП-6 и обезжириванию очищенных поверхностей с применением уайт-спирита, необходимо определить категорию помещения по данным о взрывопожароопасных свойствах обращающихся на участке веществ и массе поступающих паров ЛВЖ в объем помещения.

5.1.2.4. Согласно технологическому регламенту первоначально проводится очистка поверхности кузова с применением смывки СП-6. Снятая с поверхности старая краска, пропитанная смывкой, удаляется.

Очищенные поверхности подвергаются обезжириванию уайт-спиритом.

Расчетная температура принимается равной

= 30 °C. Поэтому, учитывая, что температура вспышки уайт-спирита, равная

= 33 °C, больше расчетной, коэффициент участия паров Z во взрыве равен нулю. В этом случае избыточное давление взрыва

= 0 и помещение можно отнести к категории В1. Однако на стадии очистки поверхности вагонов с применением СП-6, являющейся многокомпонентной смесью, в состав которой входит несколько различных видов ЛВЖ и ГЖ, для определения категории помещения цеха необходим расчет параметров пожарной опасности этой смеси.

Ниже приводятся состав смеси СП-6 и характеристика входящих в нее компонентов.

Плотность жидкости

Содержание растворителей, %: метиленхлорид - 70,56; диоксолан - 1,3 - 9,21; ксилол (ГОСТ 9949-76) - 5,62; уксусная кислота - 2,25.

Содержание нелетучих компонентов, %: смола ПСХ-С - 11,24, парафин - 1,12. Химическая формула, молекулярная масса растворителей и содержание компонентов летучей части, %:

метиленхлорид -

; M = 89,94; 80,5 (ТГЖ,

= -14 °C);

диоксолан-1,3 -

; M = 74; 10,51 (ГЖ,

= 82 °C);

ксилол -

; M = 106; 6,42 (ЛВЖ,

= 24 °C);

уксусная кислота -

; M = 111,097; 2,57 (ЛВЖ,

= 38 °C).

Константы уравнения Антуана и нижний концентрационный предел воспламенения для ЛВЖ:

ксилол: A = 7,05479; B = 1478,16;

= 220,53;

= 1,0% (об.);

уксусная кислота: A = 7,79846; B = 1789,908;

= 245,909;

= 3,33% (об.);

метиленхлорид: константы уравнения Антуана неизвестны;

= 14% (об.), трудногорючая жидкость.

Суммарная химическая формула смеси растворителей, входящих в состав смывки СП-6:

;

Молекулярная масса смеси растворителей

5.2. Обоснование расчетного варианта аварии.

Для расчета избыточного давления взрыва в качестве расчетного варианта принимается наиболее неблагоприятный период в технологическом процессе расчистки поверхностей 4-х вагонов ЦМВ с применением смывки СП-6.

5.2.1. Расчет массы смеси СП-6, обращающейся в процессе очистки поверхностей вагонов.

По данным карты типового технологического процесса подготовки вагонов к нанесению лакокрасочных покрытий на каждый вагон расход смывки СП-6 составляет 4,2 кг, а площадь очистки, в среднем, - 75 м2. Смывка находится в герметически закрытых емкостях и наносится на поверхность кузова с помощью кисти.

Согласно исходным данным процентное содержание растворителей в смывке СП-6 составляет 87,64%. Следовательно, суммарный расход жидкости равен:

5.3. Расчет избыточного давления взрыва.

5.3.1. Выполнить расчет массы испарившейся жидкости не представляется возможным из-за отсутствия данных о константах уравнения Антуана для метиленхлорида, входящего в состав смеси растворителей смывки СП-6. Поэтому принимается, что масса смеси растворителей, нанесенная на поверхность кузовов вагонов общей площадью 300 м2, полностью испарится. Следовательно, масса паров ЛВЖ, поступивших в объем помещения разборки вагонов и очистки поверхности кузовов, составит m = 14,72 кг.

5.3.2. Расчет избыточного давления взрыва смеси ЛВЖ в этом случае выполняется по формуле (3.14):

Расчетное избыточное давление взрыва не превышает 5 кПа. Следовательно, помещение разборки вагонов и очистки поверхности кузовов следует отнести к категории В1.

6. Определение категории помещения цеха окраски пассажирских вагонов (ЦМВ) ВРЗ

6.1. Исходные данные.

6.1.1. Характеристика помещения цеха

Длина L, м 96

Ширина B, м 24

Отношение длины к ширине помещения L/B 4

Высота H, м 10,8

Площадь

, м2 2304

Объем свободный

, м3

Температура воздуха

, °C 31

6.1.2. Обоснование расчетного варианта аварии.

Для расчета избыточного давления взрыва в качестве расчетного варианта принимается наиболее неблагоприятный период в технологическом процессе - естественная сушка 4-х окрашенных в окрасочной камере вагонов ЦМВ, в том числе 2-х в стадии окраски торцевых стен кузова вторым слоем безвоздушным распылением в общем помещении цеха. За расчетную температуру принимается температура воздуха в помещении t = 31 °C.

6.1.3. Характеристика лакокрасочных материалов и растворителей, расход ЛКМ и поверхность окраски в расчете на один вагон.

Окраска продольных стен вагона (146 м2). Расход ЛКМ: эмаль ПФ-115 темно-зеленая - 15,76 кг (сухой остаток 66%); летучая часть: уайт-спирит - 3,429 кг; ксилол - 1,929 кг, разбавитель РЭ-4В - 4,68 кг.

Окраска крыши вагона (104 м2).

Расход ЛКМ: эмаль ПФ-115 серая - 10,3 кг (сухой остаток - 63%); летучая часть: уайт-спирит - 2,439 кг; ксилол - 1,371 кг, разбавитель РЭ-4В - 3,1 кг.

Окраска торцевых стен кузова безвоздушным распылением (20 м2).

Расход ЛКМ: эмаль ПФ-115 темно-зеленая - 3,76 кг (сухой остаток - 60%); летучая часть: уайт-спирит - 0,818 кг; ксилол - 0,46 кг, разбавитель уайт-спирит - 0,2 кг.

Полная поверхность окраски кузова вагона составляет

= 370 м2.

Суммарная масса растворителей (с учетом состава разбавителя РЭ-4В: сольвент нефтяной для лакокрасочной промышленности ГОСТ 10214-78 - 30%, этилцеллозольв - 70%):

уайт-спирит - 6,886 кг

ксилол - 3,761 кг

сольвент - 2,334 кг

этилцеллозольв - 5,446 кг

___________________________

Итого - 18,427 кг.

6.1.4. Исходные параметры для расчета избыточного давления взрыва смеси.

???????????????????????????????????????????????????????????????????????????

? NN? Наименование ?t , °C? M, ?Константы уравнения Антуана ?C , ?

?п/п? компонентов ? всп ?кг/моль?????????????????????????????? нкпр ?

? ? смеси ? ? ? A ? B ? C ?% (об.)?

? ? ? ? ? ? ? A ? ?

???????????????????????????????????????????????????????????????????????????

? 1.?Уайт-спирит ? 33 ? 147,3 ? 8,0113 ? 2218,3 ? 273,15 ? 1,4 ?

? 2.?Ксилол ? 24 ? 106,0 ? 7,05479 ? 1478,16 ? 220,53 ? 1,0 ?

? ?(ГОСТ 9949-76) ? ? ? ? ? ? 1,8 ?

? 3.?Этилцеллозольв ? 43 ? 90,122? 8,74133 ? 2392,56 ? 273,15 ? 1,0 ?

? 4.?Сольвент ?21 - 34 ? - ? 6,2276 ? 1529,33 ? 226,679? ?

? ?(ГОСТ 10214-78)? ? ? ? ? ? ?

???????????????????????????????????????????????????????????????????????????

6.2. Расчет массы испарившейся смеси ЛВЖ.

6.2.1. Площадь испарения равна полной поверхности окраски кузова вагона

= 370 м2.

6.2.2. Давление насыщенного пара растворителей, входящих в состав смеси при

= 31 °C, рассчитанное по формуле (3.6): уайт-спирит -

= 0,69 кПа; ксилол -

= 2,0 кПа; этилцеллозольв -

= 0,997 кПа; сольвент нефтяной -

= 1,96 кПа.

6.2.3. Интенсивность испарения смеси определяется в соответствии с п. 3.2.4 по компонентам с наибольшим значением давления насыщенного пара и молярной массы (ксилол и уайт-спирит):

6.2.4. Время полного испарения с поверхности одного вагона.

Следовательно, за время испарения с поверхности четырех вагонов в помещение поступит вся масса паров растворителя

6.3. Расчет избыточного давления взрыва смеси.

Учитывая, что данные по химической формуле и молярной массе для сольвента отсутствуют, рассчитать избыточное давление взрыва смеси по формуле (3.9) не представляется возможным. Поэтому выполняется расчет по формуле (3.14), в которой принимается Z = 0,3 и

Избыточное давление взрыва не превышает 5 кПа, следовательно, помещение цеха следует относить к категориям В1 - В3 расчетом по методике раздела 4 настоящих ВНТП.

2. Примеры определения категорий помещений

по взрывопожарной и пожарной опасности

(с учетом работы аварийной вентиляции)

1. Определение категории помещения краскоприготовительного отделения малярного цеха ВРЗ

1.1. Исходные данные и обоснование расчетного варианта аварии приведены в примере 1 раздела 1 настоящего Приложения (п.п. 1.1.1 - 1.1.4).

1.2. Согласно п. 4.62 СНиП 2.04.05 "Отопление, вентиляция и кондиционирование" расход воздуха для аварийной вытяжной вентиляции принимается по кратности воздухообмена,

, с производительностью вентилятора при

= 500 м3 равной

Скорость движения воздуха в помещении при L = 20 м будет равна:

1.3. Расчет массы испарившейся ЛВЖ.

1.3.1. Масса ксилола, поступившего в помещение, максимальная площадь разлива жидкости и давление насыщенных паров ксилола принимаются без изменения по данным примера 1 раздела 1 настоящего приложения (п.п. 1.2, 1.3.1, 1.3.2).

1.3.2. Интенсивность испарения разлившейся ЛВЖ рассчитывается по формуле (3.6), в которой, согласно таблице 2, при скорости движения воздуха

и температуре воздуха

= 37 °C коэффициент

1.3.3. Время полного испарения разлившейся ЛВЖ по формуле (3.7)

ИС NORMPROD: примечание.

Формула дана в соответствии с официальным текстом документа.

За расчетное время испарения принимается T = 3600 с.

1.3.4. Масса испарившейся жидкости с поверхности разлива по формуле (3.3)

1.4. Средняя концентрация паров ксилола в помещении определяется в соответствии с п. 3.5 ВНТП.

1.4.1. Плотность паров ксилола принимается по данным примера 1,

1.4.2. Масса паров, остающаяся в помещении при работе аварийной вентиляции, по формуле (3.8)

1.4.3. Средняя концентрация паров, остающихся в помещении при работе аварийной вентиляции:

Средняя концентрация паров ксилола в помещении при работе аварийной вентиляции меньше 50% от нижнего концентрационного предела распространения пламени. Поэтому проводится расчет коэффициента Z участия паров ЛВЖ во взрыве в соответствии с п. 3.5 ВНТП.

1.5. Определение коэффициента Z участия паров ЛВЖ во взрыве в соответствии с п. 3.5.3.

1.5.1. Концентрация насыщенных паров ксилола

1.5.2. Определение величины

по формуле

где

= 1,932 - определена в примере 1 (см. п. 1.5.2).

Значение функции X по формуле (3.23) при

Коэффициент Z по номограмме (рис. 1), при X = 0,74, Z = 0,24 < 0,3.

1.6. Расчет коэффициента Z участия паров ЛВЖ во взрыве по формулам (3.16) или (3.17).

1.6.1. Расстояния по осям X, Y, Z от источника поступления паров ЛВЖ, ограниченные нижним концентрационным пределом распространения пламени, по формулам (3.18), (3.19), (3.20).

1.6.1.1. Предэкспоненциальный множитель в соответствии с п. 3.5.2 (при подвижности воздушной среды)

1.6.1.2. Расстояния по осям X, Y, Z равны нулю, так как значения логарифмов в формулах (3.18), (3.19), (3.20) являются отрицательными:

Принимаем окончательно Z = 0.

1.7. Заключение о категории помещения.

1.7.1. Расчетное избыточное давление взрыва равно нулю. В технологическом процессе производства обращаются ЛВЖ. Согласно п. 2.2 и табл. 1, а также примечанию 2 и табл. 4 ВНТП помещение краскоприготовительного отделения следует отнести к категории В3 при условии оборудования помещения вытяжной аварийной вентиляцией с кратностью воздухообмена

, отвечающей требованиям п. 3.2.7 настоящих ВНТП и п.п. 4.61 - 4.67 СНиП 2.04.05-91. Расчеты по определению категории В3 помещения краскоприготовительного отделения приведены в примере 2 раздела 1 настоящего Приложения.

2. Определение категории помещения сушильно-пропиточного отделения электромашинного цеха ЛРЗ

2.1. Исходные данные и обоснование расчетного варианта аварии приведены в примере 3 раздела 1 настоящего Приложения (п. 3.1.1 - 3.1.4).

2.2. Согласно п. 4.62 СНиП 2.04.05-91 "Отопление, вентиляция и кондиционирование" расход воздуха для аварийной вытяжной вентиляции принимается по количеству удаляемых газов из расчета

на 1 м2 площади пола помещения.

Производительность вентилятора при площади пола сушильно-пропиточного отделения 320 м2 составит:

Кратность воздухообмена при этом будет равна:

где: 2048 м3 - свободный объем помещения.

Скорость движения воздуха в помещении при L = 32 м составит:

2.3. Расчет массы испарившейся ЛВЖ.

2.3.1. Масса лака БТ-99, поступившего в помещение, максимальная площадь разлива жидкости, открытое зеркало испарения и поверхность испарения свежеокрашенных полюсных катушек, а также давление насыщенных паров ксилола принимаются без изменений по данным примера 3 (п.п. 3.2, 3.3.1, 3.3.2).

2.3.2. Интенсивность испарения смеси растворителей, входящих в состав лака БТ-99, определяется по формуле (3.6), в которой, согласно таблице 2, при скорости движения воздуха

и температуре воздуха

= 37 °C коэффициент

2.3.3. Время полного испарения смеси со всех поверхностей превышает максимальное нормативное. Поэтому за расчетное время испарения принимается T = 3600 с.

2.3.4. Масса испарившейся смеси со всех поверхностей по формуле (3.3)

2.4. Средняя концентрация паров смеси ЛВЖ в помещении определяется в соответствии с п. 3.5 ВНТП.

2.4.1. Плотность паров смеси ЛВЖ принимается по данным примера 3,

2.4.2. Масса паров смеси, остающаяся в помещении при работе аварийной вентиляции, по формуле (3.8)

2.4.3. Средняя концентрация паров смеси, остающихся в помещении при работе аварийной вентиляции:

где 0,491% (об.) - 50% среднего значения нижнего концентрационного предела распространения пламени смеси ксилола и уайт-спирита (см. п. 3.4.2 примера 3).

В этом случае проводится расчет коэффициента Z участия паров ЛВЖ во взрыве.

2.5. Определение коэффициента Z участия паров ЛВЖ во взрыве в соответствии с п. 3.5.3.

2.5.1. Определение коэффициента Z по номограмме (рис.1) дает такой же результат, что и в примере 3, так как параметры, необходимые для расчета, принимаются по данным примера 3 без изменений (п.п. 3.5.1 - 3.5.5), Z = 0,23 < 0,3.

2.6. Определение коэффициента Z расчетом по формулам (3.16) или (3.17).

2.6.1. Определение расстояния по осям X, Y, Z от источника поступления паров смеси по формулам (3.18 - 3.20).

2.6.2. Предэкспоненциальный множитель

определяется согласно п. 3.5.2 (при подвижности воздушной среды)

2.6.3. Расстояния по осям X, Y, Z равны нулю, так как значение логарифмов в формулах (3.18 - 3.20) являются отрицательными

Принимаем Z = 0.

2.7. Заключение о категории помещения.

ИС NORMPROD: примечание.

В официальном тексте документа, видимо, допущена опечатка: пункты 4.6.1 - 4.6.7 в СНиП 2.04.05-91 отсутствуют. Возможно, имеются в виду пункты 4.61 - 4.67.

2.7.1. Расчетное избыточное давление взрыва равно нулю. В технологическом процессе производства обращаются ЛВЖ. Согласно требованиям п. 2.2 и табл. 1, а также примечанию 2 и табл. 4 ВНТП помещение сушильно-пропиточного отделения следует отнести к категории В3 при условии оборудования помещения вытяжной аварийной вентиляцией с кратностью воздухообмена

, отвечающей требованиям п. 3.2.7 настоящих ВНТП и п.п. 4.6.1 - 4.6.7 СНиП 2.04.05-91. Расчеты по определению категории В3 помещения приведены в примере 4 раздела 1 настоящего Приложения.

2.8. Предварительная оценка целесообразности и экономической эффективности мероприятий, направленных на снижение категории помещения во взрывопожарной и пожарной опасности.

2.8.1. Отнесение сушильно-пропиточного отделения к категории В3 может быть достигнуто как за счет ограничения площади разлива ЛВЖ до 26 м2 и оборудования аварийной емкостью (пример 4), так и за счет оборудования помещения аварийной вентиляцией (пример 2).

Оба решения с точки зрения взрывобезопасности помещения дают практически одинаковый результат, в частности, отпадает необходимость предусматривать в проекте устройство тамбур-шлюзов, в соответствии с требованиями СНиП 2.04.05-91 и СНиП 2.01.02-85.

2.8.2. Оборудование помещения аварийной емкостью (пример 4) более предпочтительно, так как в этом случае, наряду с взрывобезопасностью, решается вопрос о пожарной безопасности, если аварийная емкость и аппараты с открытым зеркалом испарения будут оборудованы автоматической установкой пожаротушения.

3. Примеры определения пожароопасных категорий В1 - В4

помещений объектов железнодорожного транспорта

1. Определить категорию помещения колесного цеха вагоноремонтного завода. Максимальная пожарная нагрузка на участке размещения колесно-накатных станков размером в плане

, оборудованных поддонами, вмещающими 250 л турбинного масла (емкость гидробака 250 л). Максимальное расстояние между станками

= 2,5 м. Площадь поддона равна площади станка в плане. Расстояние от поверхности горения до нижнего пояса ферм Н = 12,5 м.

ИС NORMPROD: примечание.

В официальном тексте документа, видимо, допущена опечатка: таблица 1 в Приложении 3 отсутствует.

Согласно п. 4.1.2 ВНТП за участок размещения удельной ПН принимается площадь поддона, равная 12,5 м2. Используя справочные данные табл. 1 Приложения 3, определяем массу турбинного масла:

пожарную нагрузку по формуле (4.1);

и удельную ПН по формуле (4.2)

По табл. 4 ВНТП определяем категорию помещения В3.

По примечанию 2 ВНТП определяем расчетную ПН:

Количество ПН по формуле (4.1) Q = 9420 МДж не превышает расчетную ПН

9420 < 75400 МДж,

следовательно, категория помещения колесного цеха принимается В3.

2. Определить категорию помещения разборочно-моечного отделения тепловозоремонтного завода, в котором на разборке находится 12 секций тепловозов 2ТЭ10. Максимальное расстояние между ними составляет

= 5 м; расстояние до нижнего пояса ферм, с учетом высоты секции тепловоза от уровня головок рельсов, H = 16,2 - 4,5 = 11,7 м, площадь секции в плане

= 57 м2.

Согласно п. 4.1.3 ВНТП участком размещения удельной ПН является площадь секции тепловоза. Используя справочные данные табл. 2 Приложения 1, определяем пожарную нагрузку по формуле (2):

и удельную ПН:

По табл. 4 ВНТП определяем категорию помещения В3.

По примечанию 2 ВНТП вычисляем расчетную ПН:

Количество ПН, рассчитанное по формуле (2) Q = 26880, не превышает расчетную: 26880 < 41352 МДж, следовательно, категория помещения разборочно-моечного отделения принимается В3.

3. Определить категорию помещения комплектовочной кладовой площадью 18 x 3 м и высотой до перекрытия H = 3 м. В кладовой хранится 90 кг резинотехнических изделий и 30 кг деталей древесины на площади 10 м2.

Определяем пожарную нагрузку по формуле (4.2) ВНТП, используя данные табл. 1 Приложения 1:

Согласно табл. 4 ВНТП помещение относится к категории В3.

По примечанию 2 определяем расчетную ПН:

Количество ПН по формуле (4.1) составляет Q = 3431 МДж и превышает расчетную ПН:

3431 > 1976 МДж,

следовательно, категория помещения комплектовочной кладовой принимается В2.

4. Определить категорию помещения деревообделочного отделения ВРЗ площадью 1728 м2. Высота помещения до междуэтажного перекрытия H = 7,2 м. Максимальное расстояние между участками размещения ПН из деревянных деталей, заготовок и пиломатериалов составляет

= 6 м.

Максимальная пожарная нагрузка - на участке размещения готовых деталей площадью S = 17,5 м2. На участке складируется 10,5 м3 деталей сосновых пород. Используя справочные данные табл. 1 Приложения 1, определяем массу древесины

и пожарную нагрузку

; удельная ПН по формуле (4.2):

По табл. 4 ВНТП определяем категорию помещения деревообделочного отделения В1.

5. Определить категорию помещения столярно-комплектовочного отделения завода по ремонту рефрижераторных вагонов площадью S = 34 - 10 = 340 м2. Высота помещения до нижнего пояса ферм H = 8,4 м. Максимальное расстояние между участком складирования ТГМ и границей разлива индустриального масла составляет

= 20 м. Пожарная нагрузка из ТГМ размещается на площади 10 м2. В ее состав входят 68 кг пиломатериалов из сосновой древесины и 14 кг слоистого пластика. Индустриальное масло хранится в емкости объемом 40 л. Площадь разлива, ограниченная бортиками, составляет S = 10 м2. Определяем пожарную нагрузку из ТГМ, используя данные табл. 1 Приложения 1, по формуле (4.1):

удельную ПН по формуле (4.2):

Масса индустриального масла составляет

, пожарная нагрузка

Удельная ПН

Минимальное значение

по табл. 6 для сосновой древесины равно

Предельное расстояние по табл. 5 L = 6,5 м. С учетом минимального расстояния от поверхности ПН до нижнего пояса ферм, при высоте складирования ТГМ h = 0,5 м, предельное расстояние между участками, согласно п. 4.5 ВНТП, составит Lпр = 6,5 + (11 - 7,9) = 9,6 м < 20 м. Согласно табл. 4 и примечанию 1 ВНТП категория помещения столярно-комплектовочного отделения принимается В4.

6. Определить категорию помещения колесного цеха при разливе турбинного масла с максимальной пожарной нагрузкой на участке размещения четырех колесно-накатных станков, не оборудованных местными противопожарными преградами. Площадь участка 100 м2. Остальные исходные данные приведены в примере 1 настоящего Приложения.

Площадь разлива турбинного масла в количестве 250 л из аварийного станка в центре участка составит 250 м2. Принимая площадь разлива в форме круга, определяем радиус разлива жидкости:

Следовательно, все станки, находящиеся на участке площадью 100 м2, попадают в зону разлива.

Суммарная масса турбинного масла, согласно п. 4.3, составит:

Определяем величину ПН в зоне разлива по формуле 4.1:

Удельная ПН по формуле 4.2 составит:

Согласно п. 4.5 помещение колесного цеха не может быть отнесено к категории В4. Поэтому его следует отнести к категории В3, несмотря на то, что максимальная удельная ПН в зоне разлива меньше указанной в табл. 4 (

По примечанию 2 ВНТП определяем расчетную ПН:

Количество ПН, вычисленное по формуле (4.1) Q = 37683 МДж, превышает расчетную ПН:

37683 > 15070 МДж.

Следовательно, помещение колесного цеха следует отнести к категории В2.

По сравнению с примером 1 (при условии оборудования станков местными противопожарными преградами) категория помещения колесного цеха повышается с В3 до В2.

Пример 6 можно решить, используя график, представленный на рис. 2. При этом не нужно определять расчетную ПН по формуле примечания 2 и сравнивать с ПН, рассчитанной по формуле (4.1). Зная площадь размещения максимальной ПН, равную

, достаточно по графику определить, что этой площади соответствует

, а расстояние от поверхности ПН (разлива жидкости на площади пола) до нижнего пояса ферм, согласно данным примера 6, составляет H = 12,5 м. Следовательно:

(12,5 < 19,8 м) и, в соответствии с п. 4.6, категория помещения колесного цеха должна быть повышена с В3 до В2.

Аналогичную задачу можно решить и для примера 2, согласно которому при удельной ПН

категория помещения разборочно-моечного отделения по табл. 4 принимается В3. Минимальное расстояние от поверхности ПН до нижнего пояса ферм, с учетом высоты секции тепловоза, составляет H = 11,7 м. Площадь секции тепловоза равна

. Следовательно, указанной площади по графику соответствует

. Учитывая, что

(11,7 > 9,4 м), категория помещения не изменится.

Приложение 5

Справочное

ПОКАЗАТЕЛИ ПОЖАРНОЙ ОПАСНОСТИ ИНДИВИДУАЛЬНЫХ ВЕЩЕСТВ

????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

?N ? Вещество ? Химическая ?Молярная?Темпера-?Темпера-?Константы уравнения Антуана?Температурный?Нижний ?Характе-? Теплота ?

?пп? ? формула ? масса, ?тура ?тура ? ?интервал зна-?концен- ?ристики ?сгорания, ?

? ? ? ?кг/моль ?вспышки,?самовос-? ?чений кон- ?трацион-?вещества? -1?

? ? ? ? ?°C ?пламене-? ?стант уравне-?ный ? ?кДж x кг ?

? ? ? ? ? ?ния, °C ? ?ния Антуана, ?предел ? ? ?

? ? ? ? ? ? ? ?°C ?распро- ? ? ?

? ? ? ? ? ? ? ? ?стране- ? ? ?

? ? ? ? ? ? ? ? ?ния пла-? ? ?

? ? ? ? ? ? ????????????????????????????? ?мени ? ? ?

? ? ? ? ? ? ? A ? B ? C ? ?С , %? ? ?

? ? ? ? ? ? ? ? ? A ? ? нкпр ? ? ?

????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

?1 ? 2 ? 3 ? 4 ? 5 ? 6 ? 7 ? 8 ? 9 ? 10 ? 11 ? 12 ? 13 ?

????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

?1 ?Амилацетат ? C H O ?130,196 ? +43 ? +290 ?7,16870 ? 1579,510?221,365 ? 25 - 147 ? 1,08 ? ЛВЖ ? ?

? ? ? 7 14 2 ? ? ? ? ? ? ? ? ? ? ?

?2 ?Амиловый ? C H O ? 88,149 ? +48 ? +300 ?7,18246 ? 1287,625?161,330 ? 74 - 157 ? 1,48 ? ЛВЖ ? 34702 ?

? ?спирт ? 5 12 ? ? ? ? ? ? ? ? ? ? ?

?3 ?Ацетальдегид? C H O ? 44,053 ? -40 ? +172 ?7,19160 ? 1093,537?233,413 ? -80 - 20 ? 4,12 ? ГГ ? ?

? ? ? 2 4 ? ? ? ? ? ? ? ? ? ? ?

?4 ?Ацетон ? C H O ? 50,080 ? -18 ? +535 ?7,25058 ? 1281,721?237,088 ? -15 - 93 ? 2,91 ? ЛВЖ ? 28470 ?

? ? ? 3 6 ? ? ? ? ? ? ? ? ? ? ?

?5 ?Бензол ? C H ? 78,113 ? -11 ? +534 ?6,48898;? 902,275;?178,099;? -20 - 6 ? 1,43 ? ЛВЖ ? 38519 ?

? ? ? 6 6 ? ? ? ?6,98426 ? 1252,776?225,178 ? -7 - 80 ? ? ? ?

?6 ?H-бутилаце- ? C H O ?116,160 ? +29 ? +330 ?7,00641 ? 1340,743?199,757 ? 0 - 100 ? 1,43 ? ЛВЖ ? ?

? ?тат ? 6 12 2 ? ? ? ? ? ? ? ? ? ? ?

?7 ?H-бутиловый ? C H O ? 74,122 ? +35 ? +345 ?9,59730 ? 2664,684?279,638 ? -1 - 126 ? 1,81 ? ЛВЖ ? 33000 ?

? ?спирт ? 4 10 ? ? ? ? ? ? ? ? ? ? ?

?8 ?Бутилацетат ? C H O ?116,160 ? +19 ? +410 ? - ? - ? - ? - ? 1,4 ? ЛВЖ ? ?

? ?(вторичный) ? 6 12 2 ? ? ? ? ? ? ? ? ? ? ?

?9 ?Бензиновый ? C H O ?108,130 ? +90 ? +400 ?7,93428;? 2130,42;?218,0; ? 20 - 112; ? 1,3 ? ГЖ ? ?

? ?спирт ? 7 8 ? ? ? ?7,58200 ? 1904,3 ?200,0 ? 112 - 300 ? ? ? ?

?10?Гексадекан ? C H ?226,445 ? +128 ? +207 ?6,78749 ? 1656,405?136,869 ? 105 - 287 ? 0,473 ? ГЖ ? ?

? ? ? 16 34 ? ? ? ? ? ? ? ? ? ? ?

?11?Гексан ? C H ? 86,177 ? -23 ? +234 ?6,87024 ? 1166,274?223,661 ? -54 - 69 ? 1,242 ? ЛВЖ ? 44800 ?

? ? ? 6 14 ? ? ? ? ? ? ? ? ? ? ?

?12?H-гексиловый? C H O ?102,176 ? +60 ? +285 ?7,27800 ? 1420,273?165,469 ? 56 - 157 ? 1,23 ? ГЖ ? ?

? ?спирт ? 6 14 ? ? ? ? ? ? ? ? ? ? ?

?13?Гептан ? C H ?100,203 ? -4 ? +223 ?6,95154 ? 1295,405?219,819 ? -60 - 98 ? 1,074 ? ЛВЖ ? 44900 ?

? ? ? 7 16 ? ? ? ? ? ? ? ? ? ? ?

?14?Глицерин ? C H O ? 92,094 ? +198 ? +400 ?9,05260 ? 3074,220?214,712 ? 141 - 263 ? 2,6 ? ГЖ ? 16124 ?

? ? ? 3 8 3 ? ? ? ? ? ? ? ? ? ? ?

?15?Декан ? C H ?142,284 ? +47 ? +230 ?7,39530 ? 1809,975?227,700 ? 17 - 174 ? 0,760 ? ЛВЖ ? 44400 ?

? ? ? 10 22 ? ? ? ? ? ? ? ? ? ? ?

?16?Дивиниловый ? C H O ? 70,091 ? -30 ? +360 ?6,98810 ? 1055,259?228,589 ? -40 - 60 ? 1,7 ? ЛВЖ ? ?

? ?эфир ? 4 6 ? ? ? ? ? ? ? ? ? ? ?

?17?Диметил- ? C H ON ? 73,094 ? +53 ? +440 ?7,03446 ? 1482,985?204,342 ? 25 - 153 ? 2,35 ? ЛВЖ ? ?

? ?формамид ? 3 7 ? ? ? ? ? ? ? ? ? ? ?

?18?Диоксан-1,4 ? C H O ? 88,106 ? +11 ? +375 ?7,51611 ? 1632,425?250,725 ? 12 - 101 ? 2,0 ? ЛВЖ ? ?

? ? ? 4 8 2 ? ? ? ? ? ? ? ? ? ? ?

?19?1,2-Дихлор- ? C H Cl ? 98,960 ? +9 ? +413 ?7,66135 ? 1640,179?259,715 ? -24 - 83 ? 6,2 ? ЛВЖ ? 11000 ?

? ?этан ? 2 4 2 ? ? ? ? ? ? ? ? ? ? ?

?20?Диэтиламин ? C H N ? 73,138 ? -14 ? +310 ?7,22314 ? 1267,557?236,329 ? -33 - 59 ? 1,77 ? ЛВЖ ? ?

? ? ? 4 11 ? ? ? ? ? ? ? ? ? ? ?

?21?Диэтиловый ? C H O ? 74,122 ? -41 ? +180 ?6,99790 ? 1098,945?232,372 ? -60 - 35 ? 1,7 ? ЛВЖ ? 33900 ?

? ?эфир ? 4 10 ? ? ? ? ? ? ? ? ? ? ?

?22?Изобутиловый? C H O ? 74,122 ? +28 ? +364 ?8,70512 ? 2058,392?245,642 ? -9 - 116 ? 1,81 ? ЛВЖ ? 33000 ?

? ?спирт ? 4 10 ? ? ? ? ? ? ? ? ? ? ?

?23?Изопентан ? C H ? 72,150 ? -52 ? +432 ?6,79306 ? 1022,551?233,493 ? -83 - 28 ? 1,36 ? ЛВЖ ? 45200 ?

? ? ? 5 12 ? ? ? ? ? ? ? ? ? ? ?

?24?Изопропил- ? C H ? 120,194? +36 ? +424 ?6,93773 ? 1460,668?270,652 ? 3 - 153 ? 0,93 ? ЛВЖ ? ?

? ?бензол ? 9 12 ? ? ? ? ? ? ? ? ? ? ?

?25?Изопропило- ? C H O ? 60,096 ? +14 ? +430 ?8,38562 ? 1733,00 ?232,380 ? -26 - 148 ? 2,23 ? ЛВЖ ? 30000 ?

? ?вый спирт ? 3 8 ? ? ? ? ? ? ? ? ? ? ?

?26?M-ксилол ? C H ? 106,167? +28 ? +530 ?6,58807 ? 1906,796?234,917 ? 20,7 - 181 ? 1,1 ? ЛВЖ ? 40872 ?

? ? ? 8 10 ? ? ? ? ? ? ? ? ? ? ?

?27?O-ксилол ? C H ? 106,167? +31 ? +464 ?6,28893 ? 1575,114?223,579 ? -3,8 - 144,4? 1,00 ? ЛВЖ ? 40872 ?

? ? ? 8 10 ? ? ? ? ? ? ? ? ? ? ?

?28?n-ксилол ? C H ? 106,167? +26 ? +528 ?6,25485 ? 1537,082?223,608 ? -8,1 - 138,3? 1,1 ? ЛВЖ ? 40872 ?

? ? ? 8 10 ? ? ? ? ? ? ? ? ? ? ?

?29?Метиловый ? CH O ? 32,042? +6 ? +436 ?8,22777 ? 1660,454?245,818 ? -10 - 90 ? 6,98 ? ЛВЖ ? 19500 ?

? ?спирт ? 4 ? ? ? ? ? ? ? ? ? ? ?

?30?Толуол ? C H ? 92,140? +7 ? +535 ?6,0507 ? 1328,171?217,713 ?-26,7 - 110,6? 1,27 ? ЛВЖ ? 41031 ?

? ? ? 7 8 ? ? ? ? ? ? ? ? ? ? ?

?31?Трихлорэти- ? C HCl ? 131,4 ? +36 ? +380 ?7,02808;? 1315,0; ?230,0; ? 7 - 155 ? 12 ? ТГ ? ?

? ?лен ? 2 3 ? ? ? ?7,4675 ? 1675,0 ?280,0 ? 155 - 293 ? ? ? ?

?32?Уксусная ?C H O ? 111,097? +38 ? - ?7,79845 ? 1789,908?245,908 ? 0 - 118 ? 3,33 ? ЛВЖ ? ?

? ?кислота ? 3,7 7,4 3,7? ? ? ? ? ? ? ? ? ? ?

?33?Хлорбензол ? C H Cl ? 112,558? +29 ? +637 ?7,26112 ? 1607,316?235,351 ? -35 - 132 ? 1,4 ? ЛВЖ ? 27130 ?

? ? ? 6 5 ? ? ? ? ? ? ? ? ? ? ?

?34?Этилацетат ? C H O ? 88,106? -3 ? +446 ?6,22672 ? 1244,951?217,881 ? -15 - 75,8 ? 2,08 ? ЛВЖ ? ?

? ? ? 4 8 2 ? ? ? ? ? ? ? ? ? ? ?

?35?Этилбензол ? C H ? 106,167? +20 ? +431 ?6,35879 ? 1590,660?229,581 ? -9,8 - 136,2? 1,03 ? ЛВЖ ? 40872 ?

? ? ? 8 10 ? ? ? ? ? ? ? ? ? ? ?

?36?Этиловый ? C H O ? 46,069? +13 ? +400 ?8,68665 ? 1918,508?252,125 ? -31 - 78 ? 3,61 ? ЛВЖ ? 26900 ?

? ?спирт ? 2 6 ? ? ? ? ? ? ? ? ? ? ?

?37?Этилцелло- ? C H O ? 90,122? +40 ? +215 ?8,74133 ? 2392,56 ?273,15 ? 20 - 135 ? 1,8 ? ЛВЖ ? ?

? ?зольв ? 4 10 2 ? ? ? ? ? ? ? ? ? ? ?

????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

Приложение 6

Справочное

ПОКАЗАТЕЛИ ПОЖАРНОЙ ОПАСНОСТИ СМЕСЕЙ И ТЕХНИЧЕСКИХ ПРОДУКТОВ

????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

?NN ? Продукт ? Суммарная формула ?Молярная?Темпера-?Темпера-? Константы уравнений ?Температурный?Нижний кон-?Характе-?

?п/п? (ГОСТ, ТУ) ? ? масса, ?тура ?тура ? Антуана ?интервал зна-?центрацион-?ристика ?

? ? ? ?кг/моль ?вспышки,?самовос-??????????????????????????чений кон- ?ный предел ?вещества?

? ? ? ? ?°C ?пламене-? A ? B ? C ?стант уравне-?распростра-? ?

? ? ? ? ? ?ния, °C ? ? ? A ?ния Антуана, ?нения пла- ? ?

? ? ? ? ? ? ? ? ? ?°C ?мени C ,? ?

? ? ? ? ? ? ? ? ? ? ? НКПР ? ?

? ? ? ? ? ? ? ? ? ? ?% (об.) ? ?

????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

? 1 ? 2 ? 3 ? 4 ? 5 ? 6 ? 7 ? 8 ? 9 ? 10 ? 11 ? 12 ?

????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

? 1.?Бензин авиаци- ? C H ? 102,200? -34 ? 300 ?8,41944?2629,65 ?384,195? -40 - 100 ? 0,92 ? ЛВЖ ?

? ?онный Б-70 ? 7,267 14,769 ? ? ? ? ? ? ? ? ? ?

? ?(ГОСТ 1012-72) ? ? ? ? ? ? ? ? ? ? ?

? 2.?Бензин А-72 ? C H ? 97,200 ? -36 ? - ?5,07020?682,876 ?222,066? -60 - 85 ? 1,08 ? ЛВЖ ?

? ?(зимний) ? 6,991 13,108 ? ? ? ? ? ? ? ? ? ?

? ?(ГОСТ 2084-77) ? ? ? ? ? ? ? ? ? ? ?

? 3.?Бензин АИ-93 ? C H ? 98,200 ? -36 ? - ?4,99831?664,976 ?221,695? -60 - 95 ? 1,06 ? ЛВЖ ?

? ?(летний) ? 7,024 13,706 ? ? ? ? ? ? ? ? ? ?

? ?(ГОСТ 2084-77) ? ? ? ? ? ? ? ? ? ? ?

? 4.?Бензин АИ-93 ? C H ? 95,300 ? -37 ? - ?5,14031?695,019 ?223,220? -60 - 90 ? 1,1 ? ЛВЖ ?

? ?(зимний) ? 6,911 12,168 ? ? ? ? ? ? ? ? ? ?

? ?(ГОСТ 2084-77) ? ? ? ? ? ? ? ? ? ? ?

? 5.?Бензин "Калоша"? - ? - ? -17 ? +350 ? - ? - ? - ? - ? 1,1 ? ЛВЖ ?

? 6.?Бензин А-66 ? - ? - ? -39 ? +255 ? - ? - ? - ? - ? 0,76 ? ЛВЖ ?

? 7.?Бензин А-74 ? - ? - ? -36 ? +300 ? - ? - ? - ? - ? 0,79 ? ЛВЖ ?

? 8.?Дизельное топ- ? - ? - ? +53 ? +240 ? - ? - ? - ? - ? - ? ЛВЖ ?

? ?ливо "ДЗ" (зим-? ? ? ? ? ? ? ? ? ? ?

? ?нее) общего ? ? ? ? ? ? ? ? ? ? ?

? ?назначения ? ? ? ? ? ? ? ? ? ? ?

? ?(ГОСТ 305-82) ? ? ? ? ? ? ? ? ? ? ?

? 9.?Дизельное топ- ? - ? - ? +40 ? +330 ? - ? - ? - ? - ? - ? ЛВЖ ?

? ?ливо "ДЛ" ? ? ? ? ? ? ? ? ? ? ?

? ?(летнее) общего? ? ? ? ? ? ? ? ? ? ?

? ?назначения ? ? ? ? ? ? ? ? ? ? ?

? ?(ГОСТ 305-82) ? ? ? ? ? ? ? ? ? ? ?

?10.?Дизельное топ- ? C H ? 172,3 ? +40 ? - ?5,95338?1255,73 ?199,523? 40 - 210 ? 0,61 ? ЛВЖ ?

? ?ливо "З" ? 12,343 23,889 ? ? ? ? ? ? ? ? ? ?

? ?(ГОСТ 305-82) ? ? ? ? ? ? ? ? ? ? ?

? ?для тепловозных? ? ? ? ? ? ? ? ? ? ?

? ?дизелей ? ? ? ? ? ? ? ? ? ? ?

?11.?Дизельное ? C H ? 203,6 ? +61 ? - ?5,87629?1314,04 ?192,473? 60 - 240 ? 0,52 ? ЛВЖ ?

? ?топливо "Л" ? 14,511 29,120 ? ? ? ? ? ? ? ? ? ?

? ?(ГОСТ 305-82) ? ? ? ? ? ? ? ? ? ? ?

? ?для тепловозных? ? ? ? ? ? ? ? ? ? ?

? ?дизелей ? ? ? ? ? ? ? ? ? ? ?

?12.?Ксилол (смесь ? C H ? 106,0 ? +24 ? +590 ?7,05479?1478,16 ?220,535? 0 - 50 ? 1,00 ? ЛВЖ ?

? ?изомеров) ? 7,99 9,98 ? ? ? ? ? ? ? ? ? ?

? ?(ГОСТ 9410-78) ? ? ? ? ? ? ? ? ? ? ?

?13.?Керосин освети-? C H ? 191,7 ? +40 ? - ?5,69697?1211,73 ?194,677? 40 - 240 ? 0,55 ? ЛВЖ ?

? ?тельный КО-20 ? 13,595 26,860 ? ? ? ? ? ? ? ? ? ?

?14.?Керосин освети-? C H ? 153,1 ? +40 ? - ?6,47119?1394,72 ?204,260? 40 - 190 ? 0,64 ? ЛВЖ ?

? ?тельный КО-22 ? 10,914 21,832 ? ? ? ? ? ? ? ? ? ?

?15.?Керосин освети-? C H ? 154,7 ? +40 ? - ?6,00016?1223,85 ?203,341? 40 - 190 ? 0,66 ? ЛВЖ ?

? ?тельный КО-25 ? 11,054 21,752 ? ? ? ? ? ? ? ? ? ?

?16.?Масло индустри-? - ? - ? +200 ? +380 ? - ? - ? - ? - ? - ? ГЖ ?

? ?альное "50" ? ? ? ? ? ? ? ? ? ? ?

?17.?Масло вазелино-? - ? - ? +187 ? +290 ? - ? - ? - ? - ? - ? ГЖ ?

? ?вое ? ? ? ? ? ? ? ? ? ? ?

?18.?Масло трансфор-? C H S ? 303,9 ? +150 ? +270 ?7,75932?2524,17 ?174,010? 164 - 343 ? 0,291 ? ГЖ ?

? ?маторное ? 21,74 42,88 0,004 ? ? ? ? ? ? ? ? ? ?

? ?(ГОСТ 10121-76)? ? ? ? ? ? ? ? ? ? ?

?19.?Масло турбинное? - ? - ? +184 ? +400 ? - ? - ? - ? - ? - ? ГЖ ?

? ?22 ? ? ? ? ? ? ? ? ? ? ?

?20.?Масло ВМ-4 ? - ? - ? +212 ? +400 ? - ? - ? - ? - ? - ? ГЖ ?

?21.?Масло цилиндро-? - ? - ? +197 ? +350 ? - ? - ? - ? - ? - ? ГЖ ?

? ?вое "11" ? ? ? ? ? ? ? ? ? ? ?

?22.?Масло ? - ? - ? +164 ? +280 ? - ? - ? - ? - ? - ? ГЖ ?

? ?индустриальное ? ? ? ? ? ? ? ? ? ? ?

? ?(веретенное 2) ? ? ? ? ? ? ? ? ? ? ?

?23.?Масло ? - ? - ? +158 ? +320 ? - ? - ? - ? - ? - ? ГЖ ?

? ?индустриальное ? ? ? ? ? ? ? ? ? ? ?

? ?(веретенное 3) ? ? ? ? ? ? ? ? ? ? ?

?24.?Масло ? - ? - ? +181 ? +355 ? - ? - ? - ? - ? - ? ГЖ ?

? ?индустриальное ? ? ? ? ? ? ? ? ? ? ?

? ?"машинное С" ? ? ? ? ? ? ? ? ? ? ?

?25.?Масло соляровое? - ? - ? +142 ? +360 ? - ? - ? - ? - ? - ? ГЖ ?

?26.?Масло АМТ-300 ?C H S N ? 312,9 ? +170 ? +290 ?6,99959?2240,001? 167,85? 170 - 376 ? 0,35 ? ГЖ ?

? ?(ТУ 38-1Г-1-68)? 22,25 33,48 0,34 0,07 ? ? ? ? ? ? ? ? ? ?

?27.?Масло АМТ-300Т ?C H S N ? 260,3 ? +170 ? - ?6,49540?2023,77 ? 164,09? 171 - 396 ? 0,43 ? ГЖ ?

? ?(ТУ 38-101243- ? 19,04 24,58 0,196 0,04? ? ? ? ? ? ? ? ? ?

? ?72) ? ? ? ? ? ? ? ? ? ? ?

?28.?Разбавитель РДВ? - ? - ? +2,0 ? +424 ? - ? - ? - ? - ? 1,83 ? ЛВЖ ?

?29.?Растворитель ? - ? - ? +13 ? +388 ? - ? - ? - ? - ? 1,65 ? ЛВЖ ?

? ?648 ? ? ? ? ? ? ? ? ? ? ?

?30.?Растворитель ? C H O ? 81,7 ? -9 ? +550 ?7,17192?1373,667?242,828? -15 - 100 ? 1,60 ? ЛВЖ ?

? ?Р-4 (н-бутил- ? 5,452 7,606 0,535 ? ? ? ? ? ? ? ? ? ?

? ?ацетат-12, ? ? ? ? ? ? ? ? ? ? ?

? ?толуол-62, ? ? ? ? ? ? ? ? ? ? ?

? ?ацетон-26) ? ? ? ? ? ? ? ? ? ? ?

?31.?Растворитель ? C H O ? 86,3 ? -4 ? +550 ?7,15373?1415,199?244,752? -15 - 100 ? 1,38 ? ЛВЖ ?

? ?Р-4 (ксилол-15,? 6,231 7,798 0,223 ? ? ? ? ? ? ? ? ? ?

? ?толуол-70, ? ? ? ? ? ? ? ? ? ? ?

? ?ацетон-15) ? ? ? ? ? ? ? ? ? ? ?

?32.?Растворитель ? C H O ? 86,3 ? -9 ? - ?7,17850?1378,851?245,039? -15 - 100 ? 1,57 ? ЛВЖ ?

? ?Р-5 (н-бутил- ? 5,309 8,655 0,897 ? ? ? ? ? ? ? ? ? ?

? ?ацетат-30, ? ? ? ? ? ? ? ? ? ? ?

? ?ксилол-40, ? ? ? ? ? ? ? ? ? ? ?

? ?ацетон-30) ? ? ? ? ? ? ? ? ? ? ?

?33.?Растворитель М ? C H O ? 59,4 ? +6 ? - ?8,93204?2083,566?267,735? 0 - 50 ? 2,79 ? ЛВЖ ?

? ?(н-бутилацетат-? 2,761 7,147 1,187 ? ? ? ? ? ? ? ? ? ?

? ?30, этилацетат-? ? ? ? ? ? ? ? ? ? ?

? ?5, этиловый ? ? ? ? ? ? ? ? ? ? ?

? ?спирт-60, ? ? ? ? ? ? ? ? ? ? ?

? ?изобутиловый ? ? ? ? ? ? ? ? ? ? ?

? ?спирт-5) ? ? ? ? ? ? ? ? ? ? ?

?34.?Растворитель ? C H O ? 55,2 ? +10 ? - ?9,57161?2487,728?290,920? 0 - 50 ? 2,85 ? ЛВЖ ?

? ?РМЛ ТУКУ 467-56? 2,645 5,810 1,038 ? ? ? ? ? ? ? ? ? ?

? ?(толуол-10, ? ? ? ? ? ? ? ? ? ? ?

? ?этиловый спирт-? ? ? ? ? ? ? ? ? ? ?

? ?64, н-бутиловый? ? ? ? ? ? ? ? ? ? ?

? ?спирт-10, ? ? ? ? ? ? ? ? ? ? ?

? ?этилцеллозольв-? ? ? ? ? ? ? ? ? ? ?

? ?-16) ? ? ? ? ? ? ? ? ? ? ?

?35.?Растворитель ? C H O ? 81,5 ? +4 ? - ?8,07751?1761,043?251,546? 0 - 50 ? 1,72 ? ЛВЖ ?

? ?РМЛ218(МРТУ6- ? 4,791 8,318 0,971 ? ? ? ? ? ? ? ? ? ?

? ?10-729-68) (н- ? ? ? ? ? ? ? ? ? ? ?

? ?бутилацетат-9, ? ? ? ? ? ? ? ? ? ? ?

? ?ксилол-21,5, ? ? ? ? ? ? ? ? ? ? ?

? ?толуол-21,5, ? ? ? ? ? ? ? ? ? ? ?

? ?этиловый спирт-? ? ? ? ? ? ? ? ? ? ?

? ?16, н-бутиловый? ? ? ? ? ? ? ? ? ? ?

? ?спирт-3, этил ? ? ? ? ? ? ? ? ? ? ?

? ?целлозольв-13, ? ? ? ? ? ? ? ? ? ? ?

? ?этилацетат-16) ? ? ? ? ? ? ? ? ? ? ?

?36.?Растворитель ? C H O ? 99,6 ? +10 ? - ?7,04804?1403,079?221,483? 0 - 100 ? 1,26 ? ЛВЖ ?

? ?Р-12 (н-бутил- ? 6,837 9,217 0,515 ? ? ? ? ? ? ? ? ? ?

? ?ацетат-30, ? ? ? ? ? ? ? ? ? ? ?

? ?ксилол-10, ? ? ? ? ? ? ? ? ? ? ?

? ?толуол-60) ? ? ? ? ? ? ? ? ? ? ?

?37.?Растворитель ? C H O ? 95,0 ? +16 ? - ?7,71160?1699,687? 241,00? 0 - 50 ? 1,25 ? ЛВЖ ?

? ?РМЛ-315 (ТУ 6- ? 5,962 9,779 0,845 ? ? ? ? ? ? ? ? ? ?

? ?10-1013-17) (н-? ? ? ? ? ? ? ? ? ? ?

? ?бутилацетат-18,? ? ? ? ? ? ? ? ? ? ?

? ?ксилол-25, ? ? ? ? ? ? ? ? ? ? ?

? ?толуол-25, н- ? ? ? ? ? ? ? ? ? ? ?

? ?бутиловый ? ? ? ? ? ? ? ? ? ? ?

? ?спирт-15, ? ? ? ? ? ? ? ? ? ? ?

? ?этилцеллозольв-? ? ? ? ? ? ? ? ? ? ?

? ?17) ? ? ? ? ? ? ? ? ? ? ?

?38.?Скипидар ? - ? - ? +34 ? +300 ? - ? - ? - ? - ? 0,8 ? ЛВЖ ?

?39.?Уайт-спирит ? C H ? 147,3 ? +33 ? +260 ?8,01130? 2218,3 ? 273,15? 20 - 80 ? 0,7 ? ЛВЖ ?

? ?(ГОСТ 3134-78) ? 10,5 21,0 ? ? ? ? ? ? ? ? ? ?

?40.?Дизельное топ- ? - ? - ? +30 ? - ? - ? - ? - ? - ? - ? ЛВЖ ?

? ?ливо "А" общего? ? ? ? ? ? ? ? ? ? ?

? ?назначения ? ? ? ? ? ? ? ? ? ? ?

? ?(ГОСТ 305-82) ? ? ? ? ? ? ? ? ? ? ?

?41.?Дизельное ? - ? - ? +35 ? - ? - ? - ? - ? - ? - ? ЛВЖ ?

? ?топливо "А" для? ? ? ? ? ? ? ? ? ? ?

? ?тепловозных ? ? ? ? ? ? ? ? ? ? ?

? ?дизелей (ГОСТ ? ? ? ? ? ? ? ? ? ? ?

? ?305-82) ? ? ? ? ? ? ? ? ? ? ?

????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

ПЕРЕЧЕНЬ РУКОВОДЯЩИХ И РЕКОМЕНДУЕМЫХ СПРАВОЧНЫХ МАТЕРИАЛОВ

1. СНиП 2.09.02-85*. Производственные здания.

2. ГОСТ 12.1.004-91. ССБТ. Пожарная безопасность. Общие требования.

3. НПБ 105-95. Нормы Государственной противопожарной службы МВД России. Определение категорий помещений и зданий по взрывопожарной и пожарной опасности.

4. СНиП 2.11.01-85*. Складские здания.

5. СНиП 2.01.02-85*. Противопожарные нормы.

6. СНиП 2.04.05-91. Отопление, вентиляция и кондиционирование.

7. СНиП 2.01.01-82. Строительная климатология и геофизика.

8. Правила устройства электроустановок, 1985.

9. ГОСТ 825-73. Аккумуляторы свинцовые для стационарных установок.

10. А.Г. Здрок. Выпрямительные устройства стабилизации напряжения и заряда аккумуляторов. М.: Энергоатомиздат, 1988.

11. Справочник. Пожарная безопасность. Взрывобезопасность, под ред. Баратова А.Н. М.: издательство "Химия", 1987.

12. ГОСТ 12.1.044-89. ССБТ. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения.

13. С.А. Дринберг, Э.Ф. Ицко. Справочник. Растворители для лакокрасочных материалов. Л.: издательство "Химия", 1986.

14. Ройтман М.Я. Противопожарное нормирование в строительстве. М.: Стройиздат, 1985.

15. А.Н. Баратов, А.Я. Корольченко, Г.Н. Кравченко и др. Пожаровзрывоопасность веществ и материалов и средства их тушения: Справ. изд.: в 2 книгах; кн. 1 - М., Химия, 1990 - 496 с.

16. А.Н. Баратов, А.Я. Корольченко, Г.Н. Кравченко и др. Пожаровзрывоопасность веществ и материалов и средства их тушения: Справ. изд.: в 2 книгах; кн. 2 - М., Химия, 1990 - 384 с.

Вернуться в "Каталог нормативных документов"

Источник информации: https://internet-law.ru/documents/prod/vntp_vedomstvennye-normy-tehnologicheskogo-proektirovaniya/0/vntp_20297.html

На эту страницу сайта можно сделать ссылку:

На правах рекламы:

Разработка сайта
ArtStyle Group

Полное меню

Основные ссылки

Вернуться в "Каталог нормативных документов"
