Утверждено
Распоряжением ОАО "РЖД"
от 19 февраля 2018 г. N 321р
РУКОВОДСТВО
ПО ФОРМИРОВАНИЮ, ОСВИДЕТЕЛЬСТВОВАНИЮ, РЕМОНТУ И ОСМОТРУ
КОЛЕСНЫХ ПАР СПЕЦИАЛЬНОГО ПОДВИЖНОГО СОСТАВА
1. Общие положения
1.1. Руководство по формированию, освидетельствованию, ремонту и осмотру колесных пар специального подвижного состава (далее - Руководство) определяет порядок формирования, освидетельствования, ремонта и осмотра колесных пар специального подвижного состава (далее - колесные пары), их транспортирования, хранения, учета и исключения из инвентаря и устанавливает нормы и требования, которым колесные пары должны удовлетворять.
При изготовлении колесных пар должны выполняться требования ГОСТ 31847-2012 и конструкторской документации.
1.2. Настоящее Руководство распространяется на колесные пары серийно выпускаемого специального железнодорожного подвижного состава (далее - СПС), а также снятого в настоящее время с производства, но находящегося в эксплуатации. Руководство распространяется на колесные пары СПС, приведенного в таблицах 1 и 2 настоящего Руководства.
Руководство не распространяется на вагонные колесные пары, а также на колесные пары СПС иностранного производства, кроме указанных в таблицах 1 и 2.
1.3. Осмотр, освидетельствование и ремонт вагонных колесных пар специальных вагонов инфраструктурного комплекса ОАО "РЖД" и вагонных колесных пар СПС должны производиться в соответствии с требованиями Руководящего документа по ремонту и техническому обслуживанию колесных пар с буксовыми узлами грузовых вагонов магистральных железных дорог колеи 1520 (1524) мм.
1.4. Эксплуатационная и ремонтная документация на колесные пары СПС должна соответствовать требованиям настоящего Руководства.
1.5. Выполнение настоящего Руководства обязательно для всех работников, связанных с осмотром, освидетельствованием, ремонтом и формированием колесных пар СПС.
1.6. Колесная пара должна обеспечить безотказную работу в течение срока ее службы. Гарантийные сроки службы на отдельные элементы и собранную колесную пару устанавливаются нормативно-технической документацией и настоящим Руководством.
1.7. Каждая колесная пара должна иметь четко поставленную маркировку о дате и месте формирования, полного освидетельствования.
Кроме того, элементы колесной пары должны иметь знаки и клейма, установленные соответствующими стандартами, техническими условиями и настоящим Руководством.
1.8. Производить формирование, ремонт и освидетельствование колесных пар имеет право предприятие, имеющее условный номер клеймения, аттестованный колесно-роликовый участок и аккредитованное или аттестованное подразделение неразрушающего контроля (лабораторию) или заключившее договор со сторонней организацией, имеющей соответствующую аккредитацию или аттестацию.
Аттестацию колесно-роликового участка производить в соответствии с требованиями Положения об аттестации колесно-роликовых производственных участков.
1.9. На каждую сформированную колесную пару должен составляться формуляр по форме, приведенной в приложении N 1 к настоящему Руководству. При отсутствии формуляра или его дубликата подкатка колесной пары под СПС запрещается.
Параметры колесной пары, занесенные в бумажный формуляр, должны быть продублированы в Техническом формуляре СПС в Единой системе пономерного учета локомотивов (ЕС ПУЛ).
1.10. Измерения размеров и контроль параметров колесных пар и их элементов должны производиться в соответствии с требованиями Инструкции по выполнению измерений при освидетельствовании колесных пар специального подвижного состава N ЦПО-12/34.
Перечень средств измерений и средств допускового контроля для колесных пар и их элементов приведен в приложении N 2 к настоящему Руководству.
Применяемые при формировании, освидетельствовании, ремонте и осмотре колесных пар средства измерений и средства допускового контроля должны находиться в полной исправности, содержаться в чистоте и подвергаться периодическим калибровкам (поверкам) в установленном порядке.
2. Нормативные ссылки
2.1. В настоящем Руководстве использованы ссылки на следующие нормативные и технические документы:
ГОСТ 2.610-2006 ЕСКД. Правила выполнения эксплуатационных документов;
ГОСТ 12.1.003-2014 ССБТ. Шум. Общие требования безопасности;
ГОСТ 12.1.004-91 ССБТ. Пожарная безопасность. Общие требования;
ГОСТ 12.1.005-88 ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей зоны;
ИС NORMPROD: примечание.
В официальном тексте документа, видимо, допущена опечатка: стандарт имеет номер ГОСТ Р 12.1.019-2009, а не ГОСТ 12.1.019-2009.
ГОСТ 12.1.019-2009 ССБТ. Электробезопасность. Общие требования и номенклатура видов защиты;
ГОСТ 12.2.003-91 ССБТ. Оборудование производственное. Общие требования безопасности;
ГОСТ 12.3.002-2014 ССБТ. Процессы производственные. Общие требования безопасности;
ГОСТ 12.3.020-80 ССБТ. Процессы перемещения грузов на предприятиях. Общие требования безопасности;
ГОСТ 166-89 Штангенциркули. Технические условия;
ГОСТ 4835-2013 Колесные пары железнодорожных вагонов. Технические условия;
ГОСТ 9238-2013 Габариты железнодорожного подвижного состава и приближения строений;
ГОСТ 10791-2011 Колеса цельнокатаные. Технические условия;
ГОСТ 11018-2011 Колесные пары тягового подвижного состава железных дорог колеи 1520 мм. Общие технические условия;
ГОСТ 18322-78 Система технического обслуживания и ремонта техники. Термины и определения;
ГОСТ 24522-80 Контроль неразрушающий капиллярный. Термины и определения;
ГОСТ 31847-2012 Колесные пары специального подвижного состава. Общие технические условия;
ГОСТ 32216-2013 Специальный железнодорожный подвижной состав. Общие технические требования;
ГОСТ 33200-2014 Оси колесных пар железнодорожного подвижного состава. Общие технические условия;
ГОСТ Р 55056-2012 Транспорт железнодорожный. Основные понятия. Термины и определения;
ГОСТ 55611-2013 Контроль неразрушающий вихретоковый. Термины и определения;
ГОСТ Р 55612-2013 Контроль неразрушающий магнитный. Термины и определения;
СТО РЖД 08.020-2014 Организация технической учебы работников ОАО "РЖД". Общие положения;
СТО РЖД 11.008-2014 Система неразрушающего контроля в ОАО "РЖД". Основные положения;
СТО РЖД 11.009-2012 Система неразрушающего контроля в ОАО "РЖД". Детали колесных пар локомотивов, моторвагонного и специального железнодорожного подвижного состава. Типовые методики ультразвукового контроля;
РМГ 29-2013 Метрология. Основные термины и определения;
ТР ТС 001/2011 Технический регламент Таможенного союза "О безопасности железнодорожного подвижного состава". Утвержден Решением Комиссии Таможенного союза от 15 июля 2011 г. N 710;
ПКБ ЦТ.25.0163 Инструкция по вихретоковому контролю деталей и узлов локомотивов, утвержденная Дирекцией по ремонту тягового подвижного состава - филиала ОАО "РЖД" 17 июня 2013 г.;
ПКБ ЦТ.25.0164 Инструкция по магнитопорошковому контролю деталей и узлов локомотивов, утвержденная Дирекцией по ремонту тягового подвижного состава - филиала ОАО "РЖД" 17 июня 2013 г.;
ПР 32.113-98 Правила сертификации персонала по неразрушающему контролю технических объектов железнодорожного транспорта, утвержденные МПС России 7 апреля 1998 г.;
РД 07.37-2004 Руководство по ультразвуковому контролю колесных пар путевых машин, утвержденное Департаментом пути и сооружений ОАО "РЖД" 15 ноября 2004 г.;
РД 07.09-97 Руководство по комплексному ультразвуковому контролю колесных пар вагонов, утвержденное МПС России 14 июля 1998 г.;
РД 32.144-2000 Руководящий документ. Контроль неразрушающий приемочный. Колеса цельнокатаные, бандажи и оси колесных пар подвижного состава. Технические требования. Утвержден указанием МПС России от 29 мая 2001 г. N М-943у;
ТИ 32 ЦТ-ВНИИЖТ-95 Технологическая инструкция по упрочнению накатыванием роликами осей колесных пар локомотивов и моторных вагонов, утвержденная Главным управлением локомотивного хозяйства МПС России 19 апреля 1995 г.;
ЦПО-12/34 Инструкция по выполнению измерений при освидетельствовании колесных пар специального подвижного состава, утвержденная МПС России 6 августа 2001 г.;
Руководство по осмотру, ревизии и ремонту букс специального подвижного состава;
ЦТРтр-36/11 Инструкция по капиллярному контролю деталей и узлов локомотивов, утвержденная Дирекцией по ремонту тягового подвижного состава - филиала ОАО "РЖД" 18 октября 2013 г.;
ЦТт-18/1 Инструкция по неразрушающему контролю деталей и узлов локомотивов и моторвагонного подвижного состава (Магнитопорошковый метод), утвержденная Департаментом локомотивного хозяйства МПС России 29 июня 1999 г.;
ЦТт-18/2 Инструкция по неразрушающему контролю деталей и узлов локомотивов и моторвагонного подвижного состава (Вихретоковый метод), утвержденная Департаментом локомотивного хозяйства МПС России 29 декабря 1999 г.;
Технологическая инструкция по упрочнению накатыванием роликами осей колесных пар вагонов, утвержденная Комиссией Совета по железнодорожному транспорту полномочных специалистов вагонного хозяйства железнодорожных администраций (протокол от 20 - 22 апреля 2011 г.);
Положение об аттестации колесно-роликовых производственных участков. Утверждено распоряжением ОАО "РЖД" от 15 ноября 2017 г. N 2342/р;
РД ВНИИЖТ 27.05.01-2017 Руководящий документ по ремонту и техническому обслуживанию колесных пар с буксовыми узлами грузовых вагонов магистральных железных дорог колеи 1520 (1524) мм, утвержденный Советом по железнодорожному транспорту государств-участников Содружества, протокол от 19 - 20 октября 2017 г. N 67 и введенный в действие с 1 января 2018 г.
3. Термины, определения и сокращения
Термины и определения
3.1. В настоящем Руководстве использованы следующие термины с соответствующими определениями.
Термин
Определение
Аттестация
комплекс мероприятий, направленный на проверку соответствия технической документации, применяемого технологического оборудования и инструмента, а также технологии производства работ по ремонту и освидетельствованию колесных пар СПС
Вихретоковый неразрушающий контроль
неразрушающий контроль, основанный на анализе взаимодействия внешнего электромагнитного поля с электромагнитным полем вихревых токов, наводимых в объекте контроля этим полем (ГОСТ 55611-2013)
Капиллярный неразрушающий контроль
неразрушающий контроль, основанный на проникновении жидких веществ в капилляры на поверхности объекта контроля с целью их выявления (ГОСТ 24522-80)
Капитальный ремонт первого объема (КР-1)
ремонт, выполняемый для восстановления исправности и полного или близкого к полному восстановлению ресурса изделия с заменой или восстановлением любых его частей, включая базовые (ГОСТ 18322-78)
Колесная пара
узел в сборе, состоящий из оси с неподвижно установленными на ней двумя колесами (неприводная колесная пара) и включающий дополнительно одну или два зубчатых колеса, а также другие детали и сборочные единицы, которые не могут быть демонтированы без расформирования (приводная колесная пара) (ГОСТ 31847-2012)
Колесо цельнокатаное
колесо, изготавливаемое из цельной заготовки методом деформирования в нагретом состоянии (горячего деформирования) и состоящее из обода, диска и ступицы (ГОСТ 10791-2011)
Комиссия
орган, формируемый в составе группы лиц для выполнения определенных функций или проведения специальных мероприятий
Консервация
комплекс организационно-технических мероприятий, обеспечивающих сохранность изделия на этапе хранения
Магнитопорошковый неразрушающий контроль
метод магнитного неразрушающего контроля, основанный на использовании в качестве индикатора магнитного порошка (ГОСТ Р 55612-2013)
Обод колеса
часть цельнокатаного колеса, контактирующая с рельсом
Обыкновенное освидетельствование колесной пары
комплекс контрольных операций для определения технического состояния колесной пары и отдельных ее составных частей, которые выполняются визуально, измерением геометрических параметров и методами неразрушающего контроля
Подступичные части оси
части оси под установку колес и зубчатого колеса (ГОСТ 31847-2012)
Полное освидетельствование колесной пары
комплекс контрольных операций для определения технического состояния колесной пары и всех ее составных частей, которые выполняются визуально, измерением геометрических параметров и методами неразрушающего контроля, а также, при необходимости, проверкой составных частей после разборки (полной или частичной) колесной пары
Предподступичная часть оси
часть оси между шейкой и подступичной частью оси (ГОСТ 31847-2012)
Расконсервация
комплекс организационно-технических мероприятий при вводе изделия в эксплуатацию после хранения
Ремонт
комплекс операций по восстановлению исправности или работоспособности изделий и восстановлению ресурсов изделий или их составных частей (ГОСТ 18322-78)
Специальный железнодорожный подвижной состав (СПС)
железнодорожный подвижной состав, предназначенный для обеспечения строительства и функционирования инфраструктуры железнодорожного транспорта и включающий в себя несъемные самоходные подвижные единицы на железнодорожном ходу, такие, как мотовозы, дрезины, специальные автомотрисы, железнодорожно-строительные машины с автономным двигателем и тяговым приводом, а также несамоходные подвижные единицы на железнодорожном ходу, такие, как железнодорожно-строительные машины без тягового привода, прицепы и специальный железнодорожный подвижной состав, включаемый в хозяйственные поезда и предназначенный для производства работ по содержанию, обслуживанию и ремонту сооружений и устройств железных дорог
Средство измерений
техническое средство, предназначенное для измерений и имеющее нормированные (установленные) метрологические характеристики (РМГ 29-2013)
Средство допускового контроля
техническое средство, предназначенное для контроля, воспроизводящее значения физических величин, определяемые их предельными допустимыми значениями и сравнивающее их со значением величины, поступающей на вход устройства
Текущий ремонт второго объема (ТР-2)
ремонт, выполняемый для восстановления исправности и частичного восстановления ресурса изделий с заменой или восстановлением составных частей ограниченной номенклатуры и контролем технического состояния составных частей, выполняемом в объеме, установленном в нормативно-технической документации (ГОСТ 18322-78)
Текущий ремонт первого объема (ТР-1)
ремонт, выполняемый для обеспечения или восстановления работоспособности изделия и состоящий в замене и (или) восстановлении отдельных частей (ГОСТ 18322-78)
Техническое обслуживание
комплекс операций или операция по поддержанию работоспособности или исправности изделия при использовании по назначению, ожидании, хранении и транспортировании (ГОСТ 18322-78)
Формирование колесной пары
технологический процесс установки методом тепловой или прессовой посадки на ось колес, зубчатого колеса и других деталей (ГОСТ 31847-2012)
Хранение
один из этапов эксплуатации, направленный на обеспечение работоспособного состояния изделия на интервале времени между консервацией и расконсервацией
Черновая ось (профильная заготовка)
ось, полученная методом горячего деформирования из осевой заготовки, подвергнутая термической обработке, имеющая припуски для окончательной механической обработки и прошедшая неразрушающий контроль (ГОСТ 33200-2014)
Чистовая ось
ось, прошедшая окончательную механическую обработку, подвергнутая упрочнению поверхности накатыванием роликами и прошедшая неразрушающий контроль (ГОСТ 33200-2014)
Сокращения
3.2. В настоящем Руководстве использованы следующие сокращения:
ВТК - вихретоковый контроль;
КНК - капиллярный неразрушающий контроль;
КР-1 - капитальный ремонт первого объема;
КТО - контрольно-технический осмотр;
МПК - магнитопорошковый контроль;
ОТК - отдел технического контроля;
СПС - специальный железнодорожный подвижной состав;
ТО-1, ТО-2, ТО-3 - периодическое техническое обслуживание;
ТР-1 - текущий ремонт первого объема;
ТР-2 - текущий ремонт второго объема;
УЗК - ультразвуковой контроль;
ЦТА - центр технического аудита.
4. Требования по технике безопасности
и охрана окружающей среды
4.1. При освидетельствовании и ремонте колесных пар следует руководствоваться системой стандартов безопасности труда и инструкциями по технике безопасности, утвержденными в установленном порядке.
ИС NORMPROD: примечание.
В официальном тексте документа, видимо, допущена опечатка: стандарт имеет номер ГОСТ Р 12.1.019-2009, а не ГОСТ 12.1.019-2009.
4.2. Безопасность при освидетельствовании и ремонте колесных пар обеспечивают соответствием производственных процессов - ГОСТ 12.3.002-2014, режимов работы производственного оборудования - ГОСТ 12.2.003-91, режимов пожарной безопасности - ГОСТ 12.1.004-91, режимов электробезопасности - ГОСТ 12.1.019-2009, способов безопасного производства погрузо-разгрузочных работ - ГОСТ 12.3.020-80, требований санитарной безопасности - ГОСТ 12.1.005-88 и ГОСТ 12.1.003-2014 или документами с аналогичными требованиями, принятыми железнодорожными администрациями, или законодательными актами.
4.3. Конструкция колесных пар и применяемые в них материалы при соблюдении правил эксплуатации, обслуживания и ремонта не должны допускать загрязнения окружающей среды твердыми, жидкими и газообразными веществами.
4.4. Утилизацию деталей и узлов колесных пар проводят в порядке, установленном законодательными актами и железнодорожными администрациями.
5. Основные технические данные колесных пар и их элементов
5.1. Колесные пары СПС подразделяются в зависимости от назначения на приводные или неприводные.
Основные типы колесных пар СПС приведены на рисунке 1.
На приводных колесных парах монтируется осевой редуктор.

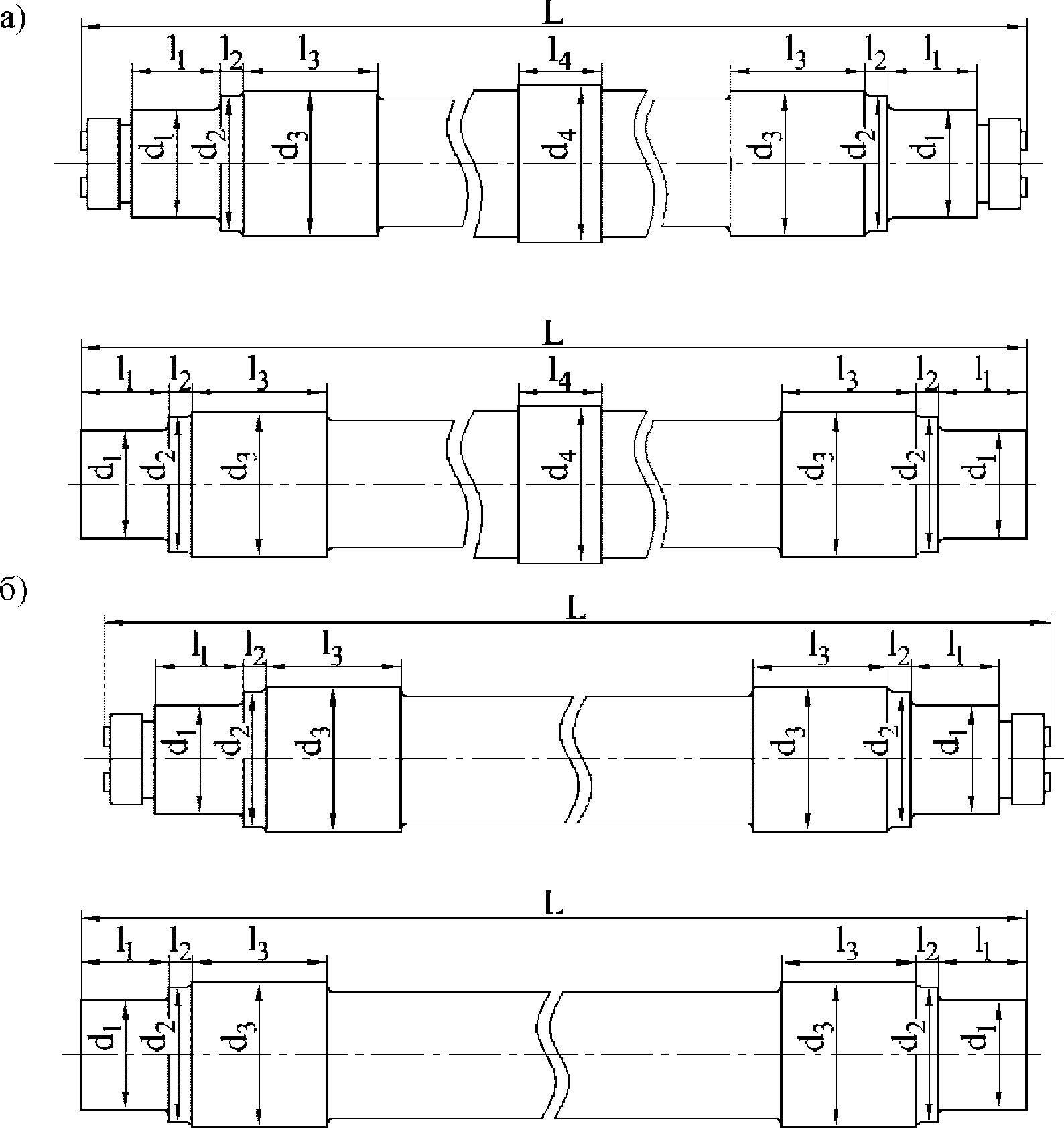

Рисунок 1 - Основные типы колесных пар
а) приводная; б) неприводная
5.2. Основные размеры цельнокатаных колес приведены на рисунке 2 и в таблице 1.
D1 - диаметр колеса по кругу катания; D2 - диаметр
внутренней поверхности обода цельнокатаного колеса;
D3 - диаметр отверстия ступицы колеса; B1 - ширина
ступицы колеса; B2 - ширина обода колеса
Рисунок 2 - Основные размеры цельнокатаных колес
Таблица 1
(в миллиметрах)
ТИП СПС
и основные размеры колес
Тип СПС
D1
D2
D3
B1
B2
ДГКу, ДГКу-5
1050+14
910-10
165
200+10
130+3
МПТ-4, МПТ-6, МПТ-Г-2, РОМ-3, РОМ-3М, РОМ-4, ДГКу, ДГКу-5, АДМ-1.3, АДМ-1.5, АДМскм, АДМс, АДМ-1М, АДМ-1С, ПМГ
1050+14
910-10
185
200+10
130+3
957 +/- 7
810-10
185
190+10
130+3
УТМ-1, УТМ-1А, УТМ-2, УТМ-2М, АС-3М, АС-4, РШП, ТЭС ПСС-1, ТЭС-1000, ТЭУ-630
1050+10
920+2,3
215
195+1
АС-4МУ
950+10
812-10
215
195+1
МПД-2, МПД, ПРСМ-3, АДЭ-2С, СП-93, Фатра 17000, СМ-5, ПКД
957 +/- 7
186
188 +/- 1
130+3
УК-25/9, УК-25/9-18, УК-25/25, УК-25СП, УК-25/28СП, ПРСМ-4, ПРСМ-6, АДЭ-1, РПБ-01, МПК, Путник-10 <*>
186
188 +/- 1
130+3
ТЭУ-400
957 +/- 7
810-10
188
187 +/- 1
130+3
АГМс, АГД-1М, АС-1М, УП-3 <***>
710+6
125
160+2
130+3
АГД-1А, АГС-1, АГС-1Ш, АРВ-1, АС-5, УП-4, платформа РП, ПСМ-1
710+6
165
160+2
130+3
ВПР-02, ВПРС-02, ВПР-02М, ВПРС-02М, ВПРС-03, ПБ, БПБ, ДСП, ДСП-С, РБ, ВПР-04, АСГ-30П, ПРСМ-5, СПП
710+6
158
160+2
130+3
МДС
860+1
735-10
185
180+2
130+3
АГМу, АС-1, АС-1А
710+6
118
160+2
130+3
АМ-3, АМД-3
950+5
170
185 +/- 0,5
130+3
РМ-76; РМ-80 <**>
900 +/- 0,3
800-10
190
186 +/- 1
135-3
Унимат 08-275/3S, Унимат 08-16, Динамик 09-3X N 1 - 4
730 +/- 0,25
640-10
184
160 +/- 1
Унимат 08-275/3S, ПМА-С, Динамик 09-3X с N 5
710+6
184
160+2
130+3
Дуоматик 09-32
730 +/- 0,25
640-10
160
160 +/- 1
Дуоматик 09-32, ПМА-1, ПМА-1М
710+6
160
160+2
130+3
ОТ-400
810
169
170
135 +/- 1
ПТМ-630
810-10
215
194 с N 12
188-6
130+3
ПБ-01
710+6
165
160+2
130+3
Унимат 08-475, РМ-2002, Динамик 09-3X N 1 - 4, РМ-2012
920 +/- 0,25
820-10
210
185+3
132 +/- 1
RR16, RR48
840
740-6
198
170+3
130 +/- 1
RR16, RR48
860+6
735-5
196
164
130+3
Динамик 09-3X с N 5, Унимат 08-475, ПУМА-2012, Унимат 08-475/4S, Унимат 08-475/4S Динамик
950+4
810-10
200
190+2
130+3
КЖ-462, КЖ-472, КЖ-562, КЖ-662, КЖС-16, КЖ-1572, МС-1, МС-1Г, МС-2, АВФ-1, АВФ-1М.2, ССММКС, УСММКС, ДРНЖ, РНЖ, ДНЖ
957 +/- 7
810-10
186
190+10
130+3
КЖ-971
957 +/- 7
210
190+10
130+3
РМ-95
957 +/- 7
810-10
210
188 +/- 1
130+3
МВУ-18000
194
188 +/- 1
130+3
УТМ-5
1050+10
910-10
235
197,5
СЧ-1000
1000 +/- 1
870-4
195
190+2
135 +/- 1
--------------------------------
<*> - на ПРСМ-4, ПРСМ-6, АДЭ-1, УК-25/25, УК-25СП, УК-25/28СП, РПБ-01, МПК, Путник-10 допускается применение колес с диаметром D3 = 194 мм;
<**> - на РМ-76, РМ-80 допускается применение колес с D1 = 950 +/- 0,2 мм; D2 = 810-10 мм; D3 = 190 мм; B1 = 190+2 мм; B2 = 130+3 мм;
<***> - на АГД-1М допускается применение колес с диаметром D3 = 156 мм.
5.3. Типы осей и их основные размеры приведены на рисунке 3 и в таблице 2.
Рисунок 3 - Типы осей и их основные размеры
а) ось приводной колесной пары;
б) ось неприводной колесной пары
L
- длина оси;
d1
- диаметр шейки оси под буксовые подшипники;
l1
- длина шейки оси;
l2
- длина предподступичной части;
d2
- диаметр предподступичной части;
l3
- длина подступичной части;
d3
- диаметр подступичной части;
l4
- длина под зубчатое колесо;
d4
- диаметр под зубчатое колесо
Таблица 2
(в миллиметрах)
ТИП СПС
и основные размеры осей
Тип СПС
L
l1
l2
l3
l4
d1
d2
d3
d*3
d4
d*4
УК-25/9 с N 1 по N 181, ПКД, МПД с N 1 по N 312
2440
231,5
95
209
175
120
150
186
185,5
195
194
УК-25/9 с N 182, УК-25/9-18 с N 1 по N 723, УК-25СП с N 1 по N 21, ПРСМ-3, МПД с N 313, Фатра 17000
2468
248
98
210
175
135
165
186
185,5
195
194,5
УК-25/9-18 с N 724
2342
240
50
300
175
130
165
186
175
195
194
УК-25СП с N 22
2342
240
50
300
175
130
165
186
175
195
194
УК-25/25, УК-25/28СП
2289
183
80
255
175
130
165
198
197,5
205
ПРСМ-6
2342
240
50
300
90
130
165
194
193
205
204,5
ТЭУ-400
2468
228
98
210
175
135
165
188
175
195
194,5
ДГКу, ДГКу-5 <**>
2362
231,5
45
250
160
120
150
165
180
ПМГ, МПТ-4
2339
220
45,5
250
156
120
150
185
180
200
195
МПТ-6, РОМ-3, РОМ-3М, РОМ-4
2339
223
45,5
250
156
120
150
185
180
200
195
МПТ-4, МПТ-6, МПТ-Г-2, РОМ-3, РОМ-3М, РОМ-4, ДГКу, ДГКу-5, ПМГ
2311
207
45,5
240
150
130
150
185
180
200
195
АДМ-1.3, АДМ-1.5, АДМскм, АДМс, АДМ-1М, АДМ-1С
2252
220,5
42,5
240
156
130
150
185
200
АГМу, АС-1, АС-1А
2290
160
113
200
103
90
116
118
130
ВПР-02, ВПР-02М
1991
143
20
200
113
100
157
158
157
(153)
165
164,5
ВПРС-02, ВПРС-03, ВПРС-03.3
1991
143
20
200
113
100
157
158
154
165
163
ДСП, ДСП-С, ПБ, РБ, ВПР-04, ПРСМ-5, АСГ-30П
1991
143
20
200
113
100
157
158
157,5
165
164,5
АСГ-30П
2118
190
29
184
113
130
157
158
165
2114
188
АСГ-30П, СПП
2118
190
29
184
-
130
157
158
-
2114
188
МДС
2300
122,5
84,5
250
136
130
150
185
184,5
200
199,5
АС-1М, АГМс
2290
160
78
235
100
90
116
125
134
АГД-1М
2206
171
74
180
105
110
140
156
153
162
160,3
АГД-1А, АГС-1, АГС-1Ш, АРВ-1, АС-5, ПСМ-1
2204
170
74
не менее 250
140
110
140
165
163
185
183
УП-3
2290
160
78
235
-
90
116
125
-
УП-4, платформа РП, ПСМ-1
2204
170
74
250
-
110
140
165
163
-
ПРСМ-3
2342
240
50
250
175
130
162
186
175
195
ПРСМ-4
2417
208,5
57
252
107
120
150
186
185
205
202
2294
190
67
296
90
130
165
194
191
205
202
СП-93, АДЭ-2С, Путник-10
2417
208,5
57
252
107
120
150
186
185,5
205
202
2294
190
67
296
90
130
165
194
193,5
205
202
АДЭ-1
2417
208,5
57
252
107
120
150
186
175
205
202
РПБ-01
2216
190
76
265
208
130
165
194
176
205
203,5
МПК
2216
190
76
219
175
130
165
194
193,5
205
203,5
УТМ-1, УТМ-1А, УТМ-2М, РШП, ТЭС ПСС-1, ТЭС-1000, ТЭУ-630
2395
267
66
251
168
160
195
215
230
АС-3М, АС-4
2401
289
66
250
204
160
195
215
210
220
АС-4МУ
2387
267
66
250
204
160
195
215
210
220
АМ-3, АМД-3
2100
144
69
200
340
120
145
170
170
МПД-2
2294
176
76
261
160
130
165
186
182
195
193
СМ-5
2294
176
76
261
160
130
165
186
185,5
195
194
ПБ-01
2064
165
20
270
148
110
164
165
164
(158)
190
189,5
РМ-76, РМ-80 (допустимое исполнение)
2059
114
60,5
187
162
120
145
190
201
2059
113
67
223
147
120
145
190
201
Унимат 08-275/3S, ПМА-С
2007
141
27,5
197,5
109,9
120
150
184
180
185
Динамик 09-3X
2007
141
27,5
197,5
109,9
120
150
184
183,5
(180)
185
Дуоматик 09-32, Унимат 08-275/3S ПМА-1, ПМА-С
2007
141
25
200
116
120
150
160
156
165
ПМА-1М с N 16
2118
190
29
202
116
130
159
160
159
(157)
165
2118
141
29
202
-
130
159
160
-
2118
141
29
215
-
130
159
160
-
ПМА-С с N 5
2118
190
36
195
109,9
130
159
184
180
185
2118
190
36
195
-
130
159
184
180
-
2118
141
29
215
-
130
159
160
159
(157)
-
Динамик 09-3X
2270
195
54
180
115
150
180
210
214
Динамик 09-3X с N 10
2300
195
190
168
150
185
200
196
226
210
Унимат 08-475, Динамик 09-3X, РМ-2002, РМ-2012
2270
195
54
180
158
150
180
210
226
ПУМА-2012, Унимат 08-475/4S, Унимат 08-475/4S Динамик
2300
195
190
168
150
185
200
196
226
210
ОТ-400
2194
160
77
190
142
130
165
169
181
ПТМ-630
2342
240
50
312
335
130
165
215
191
230
229,5
RR16, RR48
2270
190
69
165
170
130
160
198
202
RR16, RR48
2270
191
65
216
168
130
160
196
202
КЖ-462, КЖ-562, КЖ-662, КЖС-16
2216
190
76
293
135
130
165
186
185,5
195
194,5
КЖ-462, КЖ-472, КЖ-562, КЖ-662, КЖС-16, МС-1Г, МС-1, МС-2, АВФ-1, АВФ-1М.2, ДРНЖ, ССММКС, РНЖ, УСММКС, ДНЖ
2294
176
76
258
135
130
165
186
185,5
195
194,5
КЖ-1572
2294
176
76
261
160
130
165
186
185,5
195
194,5
КЖ-971
2316
214
83
280
175
130
165
210
206
225
223
РМ-95
2300
210
54
251
153
150
185
210
206
226
2270
195
54
251
153
150
185
210
206
226
МВУ-18000
2216
190
76
224
150
130
165
194
205
УТМ-5
2454
280
107
197,5
160
195
235
236,5
СЧ-1000
2306
121,5
180
170
174
195
212
--------------------------------
d*3 - минимально допустимый при ремонте диаметр подступичной части. В скобках указан минимально допустимый при ремонте диаметр подступичной части, при условии изготовления лабиринтного кольца ремонтного размера;
d*4 - минимально допустимый при ремонте диаметр под зубчатое колесо;
<**> - на дрезинах ДГКу, ДГКу-5 не допускается при проведении ремонта со сменой элементов повторное использование осей (черт. 0196.102у.01) с диаметром подступичной части 165 мм (Указание МПС России от 5 сентября 2002 г. N 805у).
5.4. Профиль поверхности катания колеса должен соответствовать требованиям ГОСТ 10791-2011, ГОСТ 11018-2011 и требованиям конструкторской документации на колесную пару.
Профили поверхности катания колес приведены на рисунке 4.

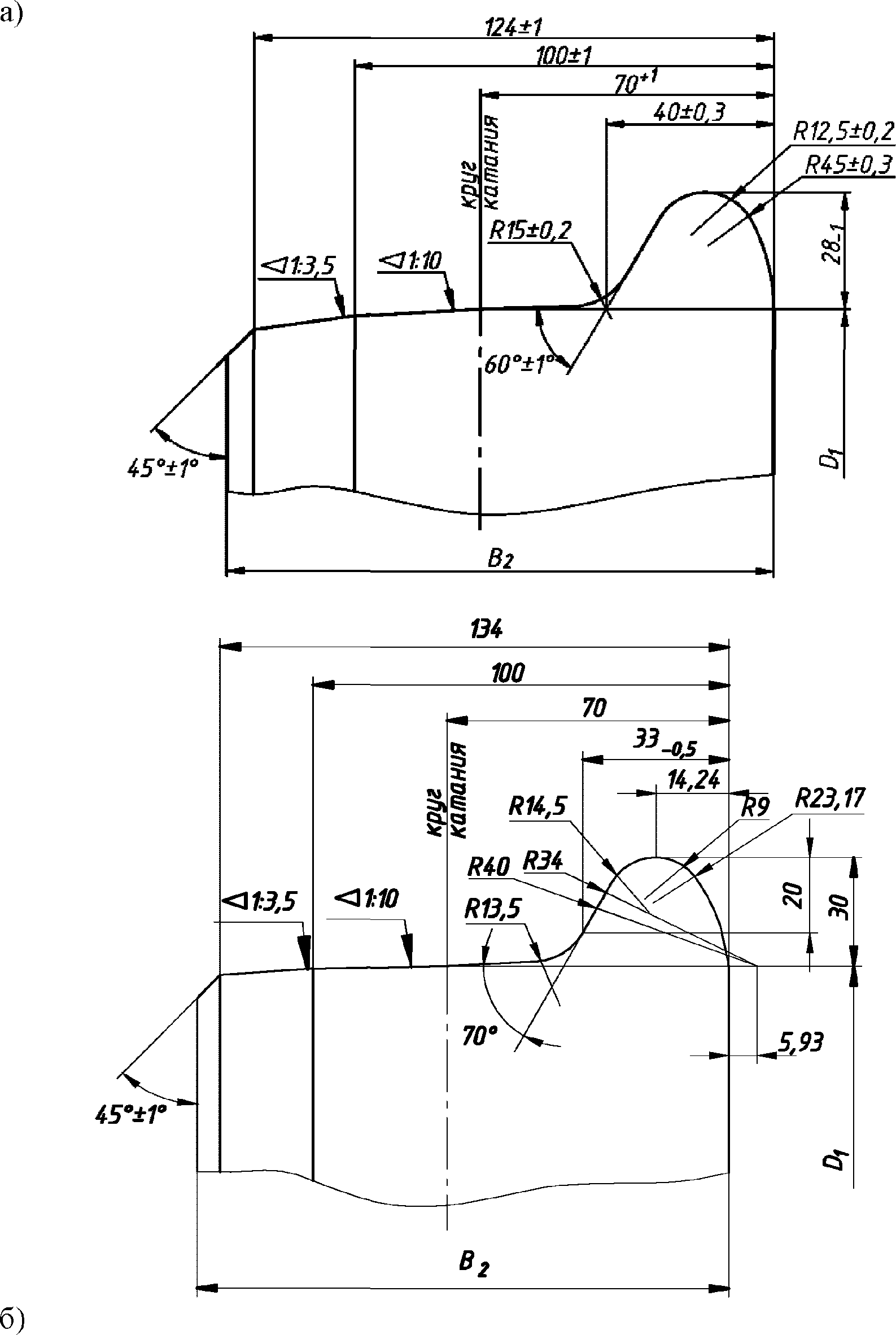

Рисунок 4 - Профили поверхности катания колес
а) по ГОСТ 10791-2011; б) по ГОСТ 11018-2011
D1 - диаметр колеса по кругу катания;
B2 - ширина обода колеса
5.5. Для проверки колесных пар, установки их на станках при механической обработке и ремонте, каждая ось должна иметь на торцах центровые отверстия.
6. Виды, сроки, порядок осмотра
и освидетельствования колесных пар
Основные положения
6.1. Для проверки состояния и своевременного изъятия из эксплуатации колесных пар, угрожающих безопасности движения, а также для контроля за качеством подкатываемых и отремонтированных колесных пар установлена система их осмотра и освидетельствования, состоящая из:
осмотра колесных пар под СПС;
обыкновенного освидетельствования;
полного освидетельствования.
6.2. Осмотр колесных пар под СПС, находящимся в эксплуатации, при ежесменных технических обслуживаниях (ТО-1, ТО-2, ТО-3) производится машинистами (водителями) и помощниками машинистов (водителей) СПС.
При обнаружении подозрительных дефектов, указанных в разделе 7 настоящего Руководства, а также при проведении контрольно-технического осмотра (КТО), текущего ремонта первого объема (ТР-1) осмотр колесных пар под СПС необходимо выполнить с привлечением работников эксплуатационных или ремонтных предприятий под непосредственным руководством и контролем работника, имеющего право на производство освидетельствования колесных пар.
Машинисты (водители) и помощники машинистов (водителей) СПС должны изучить пункты 3.2, 6.1, 6.2, 6.5, 6.6, 6.7, 7.1, 7.2, 7.3, 10.3, приложение N 1 настоящего Руководства и пункты 4.1, 4.2, 7.1, 7.2, 7.3, 7.4, 7.5, 7.6, 7.7 Руководства по осмотру, ревизии и ремонту букс специального подвижного состава.
6.3. Лица, осуществляющие изготовление, освидетельствование и ремонт колесных пар обязаны изучить настоящее Руководство, а также Руководство по осмотру, ревизии и ремонту букс специального подвижного состава и пройти проверку знаний.
6.4. Изучение настоящего Руководства и Руководства по осмотру, ревизии и ремонту букс специального подвижного состава в обязательном порядке должны включаться в план проведения технической учебы на каждый календарный год. Порядок и правила организации технической учебы установлены СТО РЖД 08.020-2014.
Перечень категорий работников, подлежащих обучению, а также порядок и периодичность проверки знаний устанавливаются локальными нормативными актами филиалов, принимаемыми в соответствии с СТО РЖД 08.020-2014.
Осмотр колесных пар под СПС
6.5. Осмотр колесных пар под СПС производить ежесменно перед выездом на место производства работ, на месте производства работ во время остановок, при проведении технических обслуживаний, контрольно-техническом осмотре (КТО) и текущем ремонте первого объема (ТР-1) СПС.
При проведении ежесменных технических обслуживаний, ТО-1, ТО-2 (ТО-3) необходимо выполнить визуальный контроль элементов колесных пар, а при обнаружении подозрительных дефектов, указанных в разделе 7 настоящего Руководства, выполнить инструментальный контроль.
При проведении контрольно-технического осмотра (КТО), текущего ремонта первого объема (ТР-1) необходимо выполнить визуальный и инструментальный контроль размеров и дефектов элементов колесных пар на соответствие требованиям, указанным в разделе 7 настоящего Руководства.
6.6. Отсутствие недопустимого нагрева букс определять при остановках и после прибытия СПС с места производства работ.
6.7. Дефекты колесных пар, обнаруженные при осмотрах, должны быть записаны в Журнал учета работы, периодических технических обслуживаний и ремонтов СПС.
Обыкновенное освидетельствование колесных пар
6.8. Обыкновенное освидетельствование колесных пар производить при текущем ремонте второго объема, а также при подкатке колесных пар под СПС, если подкатываемая колесная пара не была в эксплуатации более двух лет после формирования, последнего полного или обыкновенного освидетельствования.
Если колесная пара была подкачена под СПС, но машина не была в эксплуатации более двух лет, то колесную пару необходимо выкатить, провести обыкновенное освидетельствование и подкатку колесной пары под СПС.
Проверку даты формирования и освидетельствования производить по записям из формуляра и клеймам на торце оси.
6.9. При обыкновенном освидетельствовании колесных пар должны быть выполнены все проверки, предусмотренные их осмотром под СПС, и дополнительно проведены:
очистка от грязи и смазки;
мойка средних частей оси и осевого редуктора;
проверка наличия установленных клейм и знаков;
очистка от краски и проверка магнитным дефектоскопом средних частей оси, не закрытых деталями осевого редуктора или дефектоскопной катушкой;
проверка соответствия размеров колесной пары допускаемым размерам при ремонте, приведенным в приложении N 3 к настоящему Руководству;
промежуточная ревизия букс;
частичная разборка осевого редуктора и проверка магнитным дефектоскопом зубьев зубчатых колес и других деталей редуктора в соответствии с требованиями Руководств по текущему ремонту второго объема колесных пар конкретных путевых машин;
дефектация опорных подшипников осевого редуктора на оси колесной пары;
обточка ободов цельнокатаных колес по кругу катания и ремонт без смены элементов (при необходимости);
обкатка колесной пары с осевым редуктором и буксовыми узлами;
окрашивание средних частей оси;
восстановление окрасочного покрытия колесной пары при необходимости;
запись в формуляре на колесную пару, книге регистрации освидетельствования колесных пар специального подвижного состава и журнале регистрации неразрушающего контроля деталей специального подвижного состава.
При необходимости выполнения обточки ободов цельнокатаных колес по кругу катания в случае, если конструкция колесотокарного станка не позволяет произвести обточку без демонтажа букс, то необходимо произвести демонтаж корпусов букс в соответствии с требованиями пункта 7.16 Руководства по осмотру, ревизии и ремонту букс специального подвижного состава.
При проведении обкатки колесной пары с осевым редуктором и буксовыми узлами рекомендуется применять средства вибродиагностики в качестве дополнительного метода контроля качества ремонта и сборки.
При обнаружении недопустимых дефектов произвести их устранение, при необходимости колесную пару отправить на полное освидетельствование.
6.10. После обыкновенного освидетельствования знаки маркировки и клеймения на колесные пары не наносить.
Полное освидетельствование колесных пар
6.11. Полное освидетельствование производить:
при ремонте колесных пар со сменой элементов;
при капитальном ремонте первого объема СПС, при увеличении межремонтной нормы до капитального ремонта первого объема;
после крушения, аварии или схода с рельсов (всем колесным парам сошедшей тележки, а при сходе двухосного экипажа - всем колесным парам);
при наличии на поверхности катания ползуна глубиной более 2 мм;
при неясности клейм и знаков последнего полного освидетельствования на торце оси колесной пары дату и номер предприятия устанавливают по формуляру колесной пары. При невозможности установления даты освидетельствования или номера предприятия производят полное освидетельствование колесной пары.
6.12. При полном освидетельствовании колесных пар должны быть выполнены все операции, предусмотренные обыкновенным освидетельствованием, и дополнительно проведены:
мойка в моечной машине или моечным аппаратом высокого давления;
разборка осевого редуктора;
демонтаж букс с роликовыми подшипниками и их полная ревизия;
очистка колесной пары от краски;
неразрушающий контроль элементов колесной пары в соответствии с требованиями подраздела "Дефектоскопирование колесных пар" настоящего Руководства;
нанесение клейм и знаков полного освидетельствования;
обточка ободов цельнокатаных колес по кругу катания и ремонт со сменой или без смены элементов при необходимости;
окрашивание колесной пары.
6.13. Предприятия, выполняющие полное освидетельствование колесных пар, должны быть оборудованы устройствами, позволяющими производить очистку элементов колесной пары от старой краски до металла.
Разрешается производить очистку колесных пар металлическими щетками.
7. Основные требования к колесным парам в эксплуатации
7.1. Для поддержания колесных пар СПС в эксплуатации в работоспособном состоянии, колесные пары должны подвергаться осмотру под СПС.
Запрещается выпускать в эксплуатацию СПС с колесными парами, имеющими трещины в любой части колесной пары, а также при наличии следующих износов и дефектов:
равномерного проката по кругу катания более 3 мм;
неравномерного проката более 2 мм;
разности прокатов у левого и правого колеса более 1 мм;
толщине гребня более 33 мм для колесных пар отечественного производства, и более 34 мм для колесных пар иностранного производства или менее 25 мм. Измерение производить на расстоянии 18 мм от вершины гребня при высоте гребня 28 мм, а у колесных пар с высотой гребня 30 мм - на расстоянии 20 мм от вершины гребня;
вертикального подреза гребня высотой более 18 мм;
ползуна (выбоины) на поверхности катания глубиной более 1 мм;
остроконечного наката гребня;
местного увеличения ширины обода колеса (раздавливание) более 5 мм;
"навара" высотой более 1 мм;
поверхностного откола наружной грани обода колеса, включая местный откол кругового наплыва, глубиной (по радиусу колеса) более 10 мм, или если ширина оставшейся части обода в месте откола менее 120 мм, или если в поврежденном месте независимо от размеров откола имеется трещина, распространяющаяся вглубь металла;
признаков ослабления или сдвига ступицы колеса на оси (разрыв краски у ступицы колеса по всему периметру соединения колеса с осью; появление коррозионной полосы (ржавчины) из-под ступицы колеса или блестящей полосы металла на поверхности подступичной части оси около ступицы колеса);
выщербины или раковины на поверхности катания глубиной более 3 мм или длиной у приводных колесных пар более 10 мм, а у неприводных - более 25 мм;
потертости любой части оси глубиной более 2,5 мм;
кольцевых выработок на поверхности катания у основания гребня глубиной более 1 мм, на поверхности с конусностью 1:3,5 глубиной более 2 мм или шириной более 15 мм;
следов электродугового ожога в любой части оси;
ширины обода колеса
менее 127 мм для колес с B2 = 130, 132 мм;
менее 129 мм для колес с B2 = 135 мм;
менее 135 мм для колес с B2 = 140 мм;
толщины обода цельнокатаного колеса менее 22 мм.
7.2. Основные дефекты колесных пар и способы их устранения приведены в приложении N 4 к настоящему Руководству.
7.3. При обнаружении у колесных пар ползуна глубиной от 1 до 2 мм СПС допускается довести до ближайшей железнодорожной станции со скоростью не выше 15 км/ч, а при величине ползуна от 2 до 4 мм - со скоростью 10 км/ч, где колесную пару заменить. При ползуне свыше 4 мм разрешается следование со скоростью 10 км/ч при условии вывешивания или исключения возможности вращения колесной пары.
8. Ремонт и формирование колесных пар
Виды ремонта колесных пар
8.1. Для колесных пар СПС устанавливаются следующие виды ремонта:
ремонт без смены элементов;
ремонт со сменой элементов.
8.2. К ремонту колесных пар без смены элементов относятся:
обточка ободов цельнокатаных колес по кругу катания;
сварочные и наплавочные работы без распрессовки элементов;
исправление дефектов зубчатого колеса, резьбы на оси и другие работы, выполняемые без распрессовки элементов.
8.3. Ремонт колесных пар со сменой элементов выполняется:
при замене осей, цельнокатаных колес, зубчатых колес, опорных подшипников осевого редуктора и других деталей, требующих для их замены распрессовки колеса;
при признаке сдвига на оси зубчатого колеса, одного или двух цельнокатаных колес;
при признаке ослабления прессовой посадки на оси зубчатого колеса, одного или двух цельнокатаных колес;
при несоответствии расстояния между внутренними гранями ободов цельнокатаных колес допускаемым размерам.
8.4. После плановых ремонтов СПС размеры их колесных пар должны соответствовать допускаемым размерам, приведенным в приложении N 3 к настоящему Руководству.
Подготовка колесных пар к ремонту
8.5. Каждая колесная пара, поступившая в ремонт, должна быть тщательно очищена от грязи и масла, а открытые части оси от краски до металла.
Очистку и мойку колесной пары производить в специальных моечных устройствах (машинах) или моечными аппаратами высокого давления. Технологический процесс мойки устанавливает предприятие, производящее освидетельствование и ремонт колесной пары, в соответствии с имеющимся оборудованием и моечными средствами.
8.6. Каждая колесная пара, поступившая в ремонт, должна подвергаться входному контролю, в процессе которого необходимо установить техническое состояние всех ее элементов, проверить соответствие размеров допускаемым параметрам, назначить вид ремонта и определить объем выполняемых ремонтных работ.
При ремонте колесных пар со сменой элементов производить полное освидетельствование.
8.7. Старогодные элементы, оставшиеся от распрессованных колесных пар, могут быть использованы при ремонте колесных пар.
Старогодные оси с неясными или отсутствующими знаками и клеймами завода-изготовителя бракуются.
8.8. Перед обработкой новые оси, цельнокатаные колеса, поковки осей, зубчатые колеса должны быть проверены контрольным мастером ОТК и инспектором-приемщиком ЦТА ОАО "РЖД" на соответствие требованиям конструкторской документации, а также на наличие маркировки и актов технической приемки предприятия-изготовителя (сертификатов).
8.9. При посадке подшипников с натягом для восстановления изношенных поверхностей разрешается наносить при ремонте на посадочные поверхности слой электролитического железа или электролитического цинка. Допустимая толщина наносимого слоя цинка - 0,2 мм, железа - 0,5 мм.
Другие способы восстановления натяга посадки внутренних колец подшипников применяются установленным в ОАО "РЖД" порядком.
Обработка новых и старогодных осей
8.10. Для правильной обработки поковки оси на ее торцах предварительно засверливают центровые отверстия в соответствии с требованиями чертежа.
Перед обработкой старогодной оси у нее должны быть выверены центровые отверстия. Центровые отверстия должны иметь размеры, соответствующие требованиям чертежа данной оси.
8.11. Для плавного захода в ступицу колеса при запрессовке наружный конец подступичной части оси обтачивают на конус с разностью диаметров до 1 мм на длине от 7 до 20 мм для всех типов осей, за исключением осей колесных пар, у которых запрессовочный конус предусмотрен чертежом.
8.12. Обточку и шлифовку буксовых шеек и предподступичных частей осей, бывших в эксплуатации, производить при наличии на них следующих дефектов:
недопустимых рисок и задиров, забоин буксовой шейки и предподступичной части оси;
радиального биения, отклонения от круглости и профиля продольного сечения свыше установленных допусков;
радиусов галтелей менее допустимых;
повреждений от коррозии;
продольных плен и волосовин.
После обточки и шлифовки размеры буксовых шеек, предподступичных частей, посадочной поверхности оси под зубчатое колесо, их отклонения от круглости и профиля продольного сечения, радиальное биение и радиусы галтелей должны находиться в пределах допустимых норм, а шероховатость - соответствовать шероховатости, установленной для новой оси.
8.13. После механической обработки всю поверхность оси, кроме резьбовых частей, упрочнить накатыванием роликами. Упрочнение накатыванием роликами производить в зависимости от имеющегося оборудования в соответствии с требованиями Технологической инструкции по упрочнению накатыванием роликами осей колесных пар локомотивов и моторных вагонов N ТИ 32 ЦТ-ВНИИЖТ-95 или Технологической инструкции по упрочнению накатыванием роликами осей колесных пар вагонов или документации, согласованной с ВНИИЖТ.
При накатке необходимо обратить особое внимание на недопустимость образования местного увеличения накатываемой поверхности (бугорка).
8.14. После обработки ось колесной пары должна удовлетворять требованиям чертежа и требованиям, приведенным в приложении N 3 к настоящему Руководству.
8.15. Продольные размеры оси, галтели, пазы в торцах оси проверить специальными шаблонами. При проверке галтелей допускается просвет между галтелью и шаблоном не более 0,4 мм.
8.16. Резьба на концах новых осей должна быть чистой, ее проверяют проходным и непроходным резьбовыми калибрами класса точности 6g.
8.17. Перед запрессовкой новые и старогодные оси должны быть проверены магнитным и ультразвуковым дефектоскопом по всей длине в соответствии с подразделом "Дефектоскопирование колесных пар" настоящего Руководства.
Обработка новых и старогодных колес
8.18. Отверстия в ступицах новых и старогодных колес расточить на станке до размера диаметра подступичной части оси с учетом необходимого для запрессовки натяга.
8.19. При подборе колеса под запрессовку на старогодную ось диаметр отверстия ступицы колеса разрешается делать меньше чертежного размера в соответствии с диаметром подступичной части оси колесной пары.
8.20. Размеры ступиц новых и старогодных колес, а также величины допускаемых отклонений размеров должны соответствовать требованиям чертежей и настоящего Руководства.
8.21. Для предотвращения задиров при запрессовке и распрессовке, а также для снижения концентрации напряжений в осях, кромки ступиц колес должны иметь фаски или радиусы скругления согласно требованиям чертежа. Переходы от закруглений кромок к цилиндрической части должны быть плавными.
8.22. Отверстие в ступице колеса должно быть цилиндрическим, без вмятин и забоин, концентричным ободу, а его ось - перпендикулярной торцевым поверхностям ступицы и боковым граням обода.
На всей длине образующей поверхности отверстия допускается отклонение от круглости и профиля продольного сечения не более 0,05 мм. В случае конусообразности больший диаметр отверстия ступицы колеса должен быть обращен к середине оси колесной пары.
Толщина стенки ступицы колеса в различных местах по окружности может отличаться на величину не более 4 мм. Измерения производить на расстоянии 10 мм от торцевых поверхностей.
8.23. Во всех случаях, когда отклонение от профиля продольного сечения или круглости посадочной поверхности ступицы более допустимых значений или на посадочной поверхности имеются задиры, раковины или черновины, отверстие ступицы колеса расточить для насадки на ось большего диаметра.
При расточке ступицы старогодного колеса установку колеса на станке производить по обточенным поверхностям обода.
8.24. После окончательной обработки новые и старогодные колеса должны иметь шероховатость обработки, размеры и допуски в соответствии с требованиями чертежа и приложения N 3 к настоящему Руководству.
Обработка зубчатых колес
8.25. После окончательной обработки зубчатое колесо должно соответствовать требованиям чертежа и настоящего Руководства.
Посадочная поверхность отверстия зубчатого колеса не должна иметь плен, рисок, забоин.
8.26. При подборе зубчатого колеса под запрессовку на старогодную ось диаметр отверстия зубчатого колеса разрешается делать меньше чертежного размера в соответствии с диаметром соответствующей посадочной поверхности оси колесной пары.
8.27. Во всех случаях, когда отклонение от профиля продольного сечения или круглости посадочной поверхности зубчатого колеса более допустимых значений или на посадочной поверхности имеются задиры, раковины, черновины, отверстие ступицы зубчатого колеса следует расточить для насадки на ось большего диаметра или заменить.
8.28. Зубчатые колеса, спрессованные с колесных пар и оставшиеся на оси, должны быть освидетельствованы для выявления дефектов и износа. У всех зубчатых колес измеряют толщину зубьев и определяют состояние поверхности зацепления. У спрессованных зубчатых колес измерить диаметр посадочной поверхности отверстия ступицы.
8.29. Зубья зубчатых колес (венцы) для выявления трещин должны быть проверены магнитным дефектоскопом.
Дефектация опорных подшипников
осевого редуктора на оси колесной пары
8.30. Дефектацию опорных подшипников осевого редуктора на оси колесной пары необходимо проводить при выполнении обыкновенного освидетельствования колесной пары и полного освидетельствования колесной пары без смены элементов.
При выполнении ремонта колесной пары со сменой элементов опорные подшипники осевого редуктора и уплотнения на средней части оси необходимо заменить. В случае распрессовки элементов колесной пары, находящейся на гарантии, произвести дефектацию опорных подшипников на наличие дефектов и определить их пригодность к дальнейшему использованию.
8.31. Для дефектации конических опорных подшипников осевого редуктора на оси колесной пары необходимо сдвинуть наружные кольца подшипников от центра оси в сторону колес. Наружное кольцо подшипника, ролики, сепаратор и доступные поверхности внутреннего кольца осмотреть визуально при помощи лупы на наличие видимых дефектов. Состояние дорожки качения внутреннего кольца оценить по состоянию роликов и шумовой характеристике при проворачивании сепаратора с роликами относительно внутреннего кольца. Наличию дефектов на дорожке качения внутреннего кольца соответствуют вмятины и раковины на роликах, повышенный шум, стуки и неравномерное вращение.
8.32. Для дефектации двухрядных сферических опорных подшипников осевого редуктора на оси колесной пары необходимо повернуть наружное кольцо подшипника относительно внутреннего кольца. Осмотреть визуально при помощи лупы доступные поверхности деталей подшипника. Состояние дорожек и тел качения подшипника оценить по шумовой характеристике при проворачивании наружного кольца относительно внутреннего, а также при помощи индикаторного приспособления. Резкое отклонение стрелки индикатора при проворачивании кольца соответствует наличию трещин, раковин или выкрашиваний. Подшипник при проворачивании от усилия руки должен свободно вращаться без торможения, заедания, стуков, толчков и повышенного шума.
8.33. Не допускаются следующие дефекты опорных подшипников осевого редуктора:
трещины, разрывы, отколы, задиры;
усталостные выкрашивания (раковины), коррозионные раковины на дорожках и телах качения;
следы перегрева (цвета побежалости кроме соломенного);
проворот внутреннего кольца подшипника на оси.
Монтаж опорных подшипников осевого редуктора
8.34. При подготовке к монтажу подшипники и сопрягаемые поверхности оси осматривают и комплектуют с учетом натягов в соответствии с требованиями чертежа и нормами допусков и износов.
8.35. К монтажу допускаются подшипники и оси, имеющие температуру окружающей среды, для чего подшипники и оси должны находиться в цехе не менее 12 часов после обработки на станках или после мойки в моечных машинах.
8.36. Установку внутренних колец опорных подшипников осевого редуктора производить с натягом методом горячей посадки. Нагрев колец производить при помощи индукционного нагревателя, в электрической печи или масляной ванне до температуры от 100 до 120 °C. После остывания колец проверить плотность их посадки в соответствии с требованиями чертежа.
Прессовые работы
8.37. Прессовые работы при формировании и ремонте колесных пар производить на специальном гидравлическом прессе, оборудованном двумя манометрами и самопишущим прибором для записи диаграммы "давление - путь". Один манометр предназначен для контроля усилия запрессовки, а второй для контроля усилия распрессовки.
Скорость движения плунжера гидравлического пресса при запрессовке колеса и зубчатого колеса не должна превышать 3 мм/с.
Класс точности самопишущего прибора должен быть не ниже 1,5, погрешность отображения диаграммы - не более 2,5%, толщина линии записи - не более 0,6 мм, ширина диаграммной ленты - не менее 100 мм, масштаб записи по длине должен быть не менее 1:2, 1,0 мм по высоте диаграммы должен соответствовать усилию не более 24,5 кН (2,5 тс).
Манометр, предназначенный для контроля усилий при запрессовке, должен иметь класс точности не ниже 1,5.
Манометр, предназначенный для контроля усилия при распрессовке, должен иметь на шкале контрольную черту, показывающую максимально допустимое усилие для пресса.
При больших объемах прессовых работ рекомендуется иметь два пресса: один из них для запрессовки элементов колесной пары, а второй - для распрессовки.
8.38. Один раз в год, а также при неисправности манометры и самопишущий прибор должны подвергаться поверке с ремонтом, пломбированием и записью результатов поверки в паспорт каждого прибора в соответствии с действующими положениями Госстандарта России.
При расхождении показаний манометра и самопишущего прибора более чем на 2%, их необходимо проверить по контрольному манометру без снятия пломбы.
Каждый раз после поверки манометра или самопишущего прибора следует произвести пробную запрессовку оси в присутствии контрольного мастера ОТК предприятия и мастера колесного цеха.
8.39. Манометры должны быть запломбированы, а самопишущий прибор заперт и запломбирован.
Если конструкция самопишущего прибора требует установки и снятия диаграммного бланка при каждой запрессовке, такой прибор не пломбируется, но кожух его должен быть сблокирован с электромотором пресса так, чтобы запрессовка не могла производиться при открытом кожухе прибора.
8.40. Диапазон конечных усилий запрессовки колес и зубчатых колес на оси колесных пар должен быть рассчитан в соответствии с требованиями ГОСТ 31847-2012.
В приложении N 5 к настоящему Руководству приведены обозначения колесных пар по чертежу, методы формирования и справочно - усилия запрессовки.
При обточке подступичной части оси до минимально допустимого диаметра при ремонте d*3 минимальное конечное усилие запрессовки должно быть рассчитано и выдержано как для подступичной части оси диаметром d3.
При обточке части оси под зубчатое колесо до минимально допустимого диаметра при ремонте d*4 минимальное конечное усилие запрессовки должно быть рассчитано и выдержано как для части оси под зубчатое колесо диаметром d4.
У каждого пресса должна быть вывешена таблица перевода показаний манометра в МПа (кг/см2) на усилие плунжера в кН (тс) и таблица допускаемых усилий запрессовки для различных колесных пар и элементов, формируемых на данном прессе. Таблицы утверждаются главным инженером (техническим директором) предприятия.
8.41. При установке элементов колесных пар на прессе необходимо обеспечить совпадение геометрических осей прессуемых элементов колесной пары и упорных приспособлений с геометрической осью плунжера пресса.
8.42. Вспомогательные приспособления (упорные кольца, стаканы, шайбы), применяемые при прессовых работах, должны быть в исправном состоянии, а их размеры соответствовать типам колесных пар.
Состояние вспомогательных приспособлений должны проверять ежемесячно контрольные мастера ОТК предприятия или мастер колесного цеха.
8.43. При распрессовке колесных пар самопишущий прибор и манометр, предназначенный для контроля усилия запрессовки, следует выключать во избежание их повреждения. Усилие распрессовки контролировать по второму манометру, не допуская при этом превышения предельного усилия пресса. Перед распрессовкой колесных пар, имеющих отверстия для маслосъема, следует произвести нагнетание масла в зону соединения цельнокатаного колеса, зубчатого колеса с осью до выхода масла из-под ступицы.
8.44. Колесные пары, имеющие признаки ослабления или сдвига ступиц колес, подлежат ремонту со сменой элементов или распрессовке с последующим использованием годных элементов при ремонте.
8.45. При необходимости распрессовки одного колеса с оси колесной пары освободившуюся подступичную часть оси дополнительно проверить магнитным дефектоскопом.
8.46. В случае если колесная пара не поддается распрессовке предельным усилием пресса, следует произвести подогрев ступицы колеса. Если колесная пара при этом не распрессовывается, то разрешается при годной оси и негодном колесе подрезать ступицу колеса до подступичной части газовой горелкой, не задевая подступичную часть оси.
8.47. Прессуемые элементы колесных пар (колеса, зубчатые колеса и оси) должны иметь одинаковую температуру. Допускается разность температур не более 10 °C при условии превышения температуры колеса над температурой оси.
8.48. Перед запрессовкой элементы колесной пары проверить и подобрать по размерам. Диаметры посадочных поверхностей оси и отверстий в ступицах колес и зубчатых колес при подборе измерить в трех сечениях по длине посадки, каждое измерение провести в двух взаимно перпендикулярных направлениях. Посадочные поверхности колес, зубчатого колеса и оси тщательно очистить, протереть и смазать натуральной олифой или термообработанным растительным маслом.
8.49. Значения натягов для достижения требуемых запрессовочных усилий устанавливают предприятия, производящие ремонт и формирование колесных пар. Рекомендуемое значение натяга при прессовом методе посадки - от 0,07 до 0,15 мм на каждые 100 мм диаметра сопрягаемых деталей с учетом обеспечения конечных усилий запрессовки.
8.50. Правильность положения элементов относительно оси проверяют, как в процессе запрессовки, так и после запрессовки.
Разность расстояний от внутренних граней колес до торцов буксовых шеек или галтелей предподступичных частей должна соответствовать требованиям чертежа.

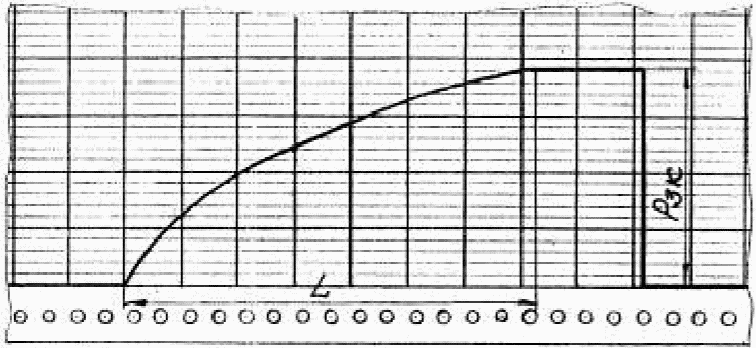

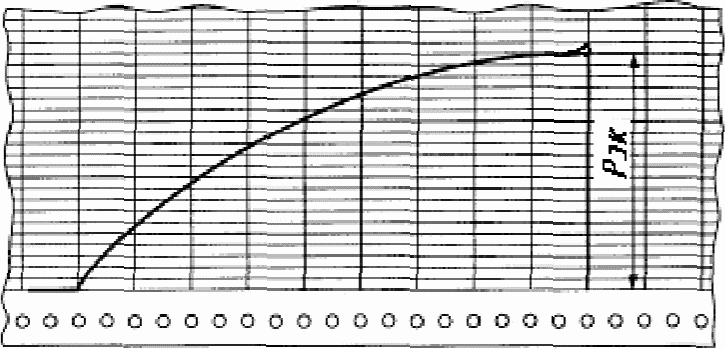

8.51. По форме нормальная диаграмма запрессовки должна иметь вид плавно нарастающей, несколько выпуклой вверх кривой по всей длине с начала до конца запрессовки. Форма нормальной диаграммы запрессовки приведена на рисунке 5.

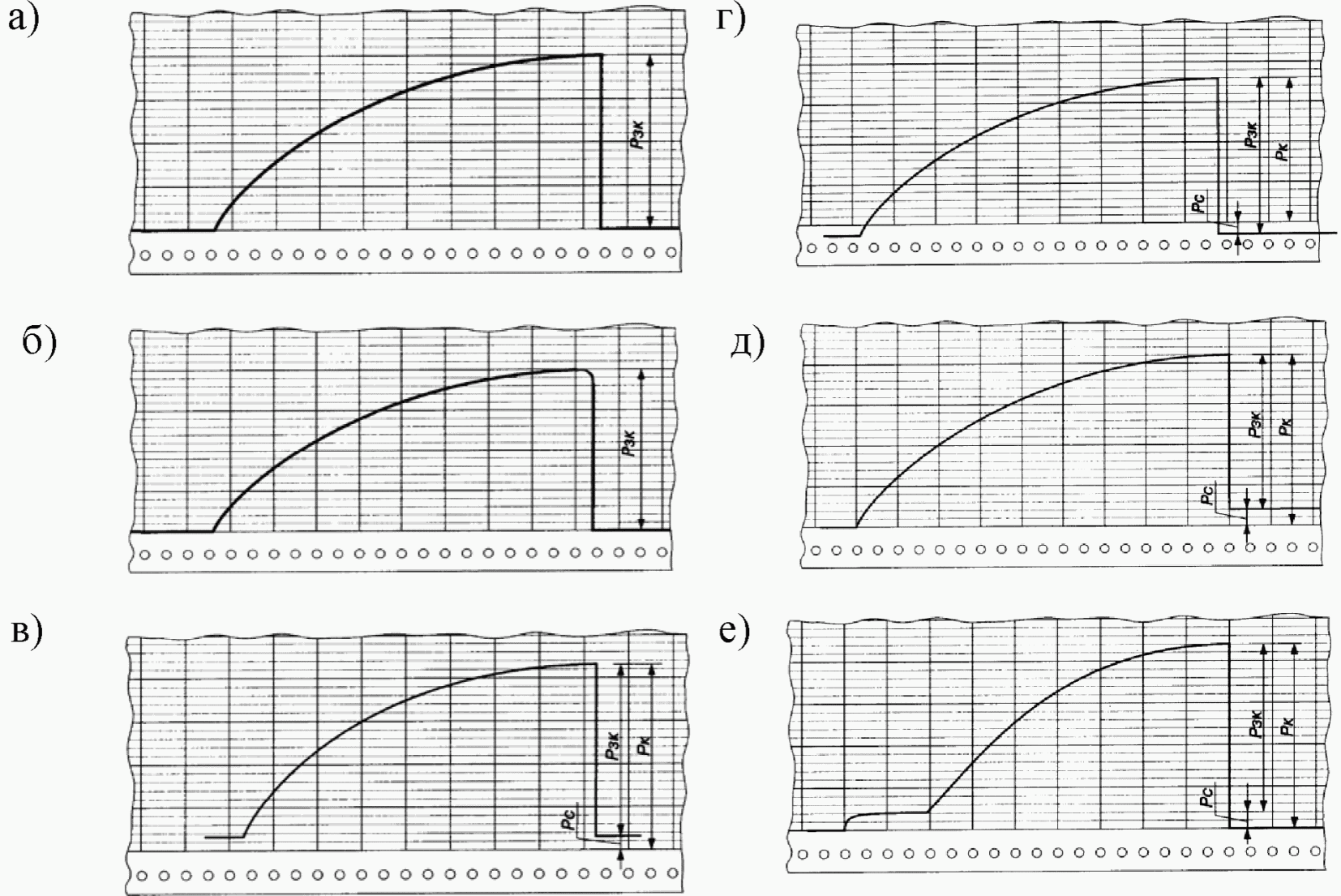

Рисунок 5 - Форма нормальной диаграммы запрессовки
8.52. Качество запрессовки контролировать по диаграмме по следующим основным параметрам:
величина конечных усилий;
длина сопряжения;
форма кривой.

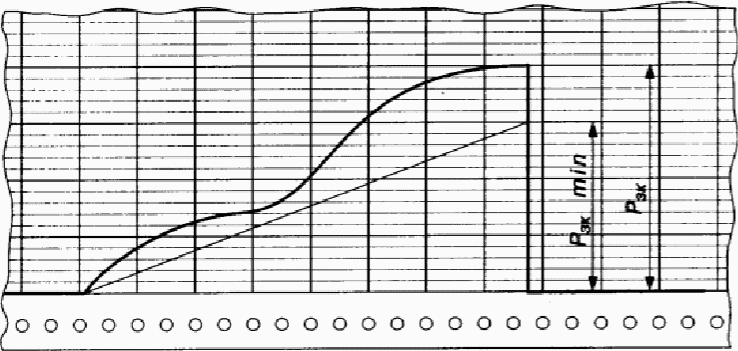

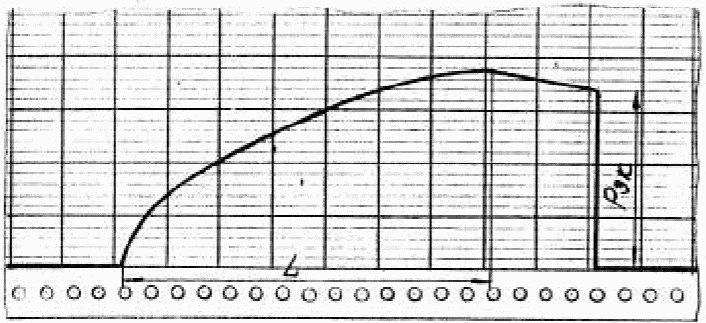

8.53. Величину конечного усилия запрессовки (Pзк) на диаграмме определять уровнем точки кривой, соответствующей концу процесса запрессовки (рисунок 5 а и 5 б). При расположении диаграммы выше (рисунок 5 в) или ниже (рисунок 5 г) нулевой линии 0-0, а также при перекосе (рисунок 5 д) запрессовка не бракуется, а конечные усилия определяются уровнем точки диаграммы, соответствующей концу процесса запрессовки с учетом величины смещения от нулевой линии. При обнаружении смещенных диаграмм запрессовки мастер прессового отделения обязан принять необходимые меры для устранения смещения.
Не браковать колесные пары, диаграммы которых имеют в начале запись холостого хода плунжера пресса (рисунок 5 е). В этом случае величину конечных усилий запрессовки определять уровнем точки кривой, соответствующей концу процесса запрессовки, с уменьшением на величину давления холостого хода.
Pзк - величина конечного усилия запрессовки

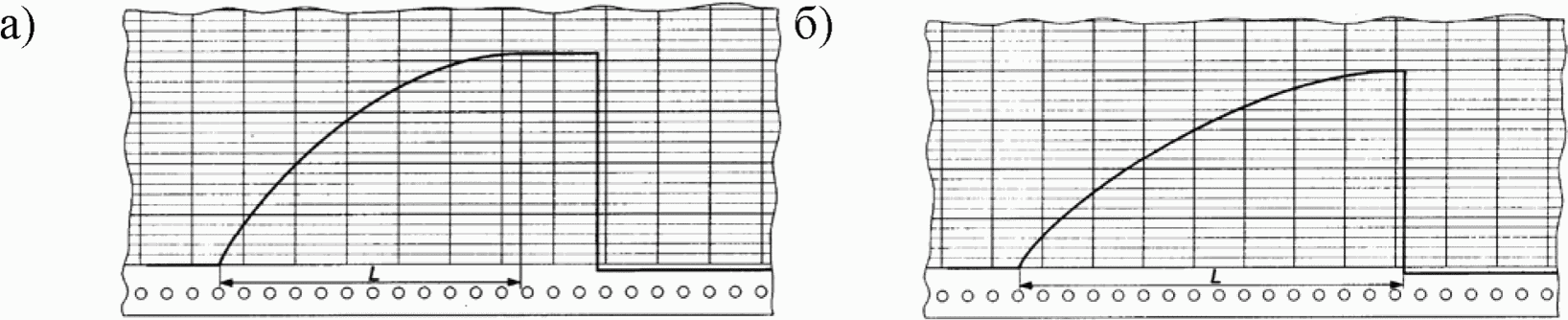

Длина диаграммы должна быть не менее 85% ее теоретической длины. Теоретическую длину диаграммы прессового соединения оси и колеса колесной пары определить по формуле
L = (L1 + H)i, (1)
где L1 - длина контакта ступицы колеса с осью, мм;
H - дополнительное продвижение ступицы после момента полного соприкосновения с осью ее контактирующей поверхности, если предусмотрено чертежом, мм;
i - передаточное число привода самопишущего прибора (масштаб диаграммы по длине).
8.54. Длину сопряжения на диаграмме запрессовки определять размером возрастающей ветви кривой, т.е. расстоянием от начала до точки перехода в горизонтальную или наклонную прямую в конце (рисунок 6 а). При отсутствии горизонтального или наклонного участка в конце длину сопряжения принимать равной длине диаграммы (рисунок 6 б).
Рисунок 6 - Определение длины сопряжения
на диаграмме запрессовки
L - длина сопряжения
8.55. В зависимости от состояния пресса, качества обработки посадочных поверхностей и других причин диаграммы запрессовки могут иметь отклонения от установленной формы. Порядок определения качества прессовых соединений, диаграммы которых имеют отклонения от нормальной формы, указан в таблице 3 настоящего Руководства.
Таблица 3
Отклонение от нормальной формы и вид диаграммы
Причина возникновения
Оценка пригодности прессового соединения

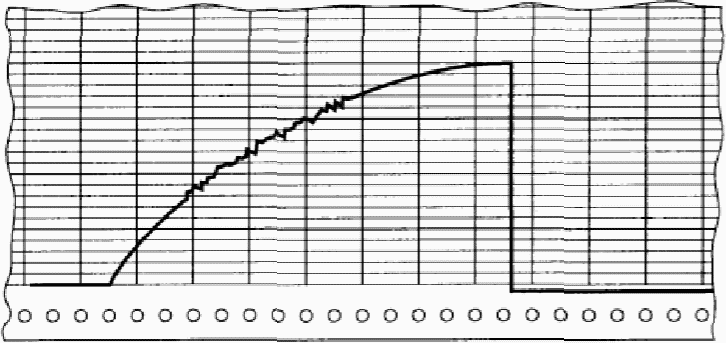

1. Резкие колебания давления в любой части диаграммы
наличие на посадочной поверхности резко выраженных неровностей
подлежит браковке

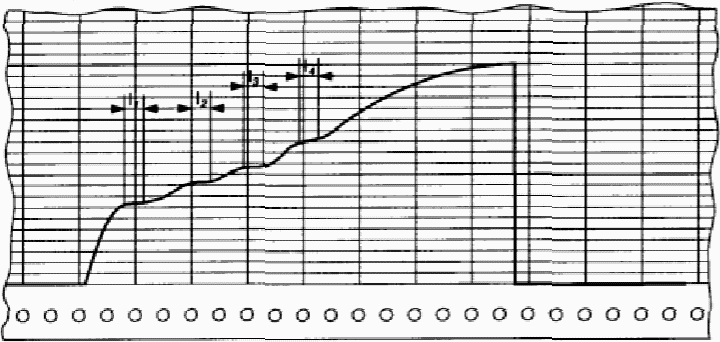

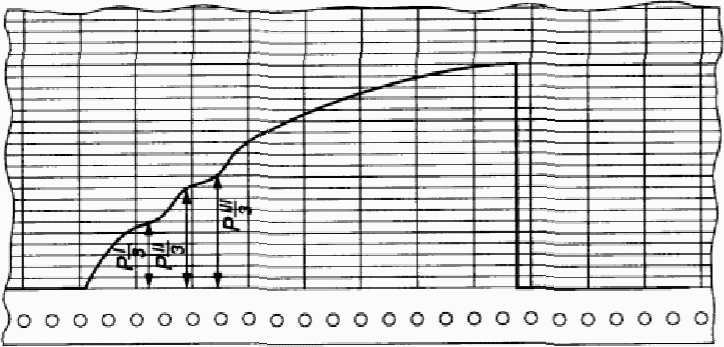

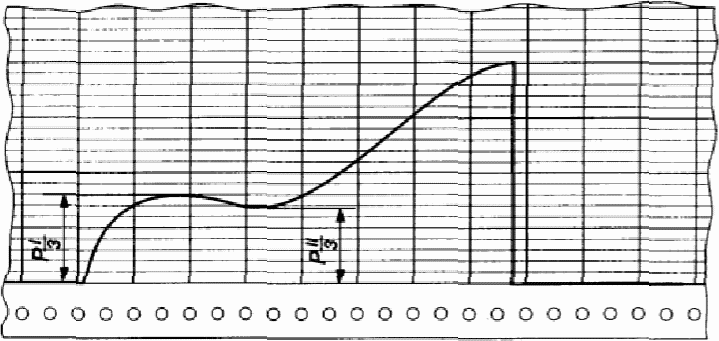

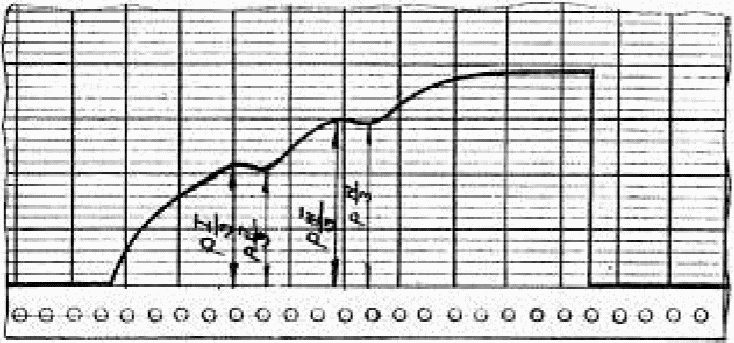

2. Плавные колебания давления в любой части диаграммы
наличие на посадочной поверхности отверстия ступицы или подступичной части оси более длинных неровностей, чем указаны в пункте 1 настоящей таблицы
при постоянном повышении запрессовочного давления (, , , ), когда каждое последующее значение выше предыдущего, соединение браковке не подлежит
при падении давления, когда последующее значение ниже предыдущего соединения подлежит браковке
при наличии горизонтальных прямых соединение подлежит браковке
при наличии горизонтальной прямой или падении давления при запрессовке элемента с масляной канавкой соединение браковке не подлежит
3. Скачок давления в конце линии запрессовки на диаграмме
замедленное прекращение поступления масла в цилиндр пресса при окончании процесса запрессовки
браковке не подлежит, величина конечного усилия определяется уровнем точки кривой, расположенным перед скачком

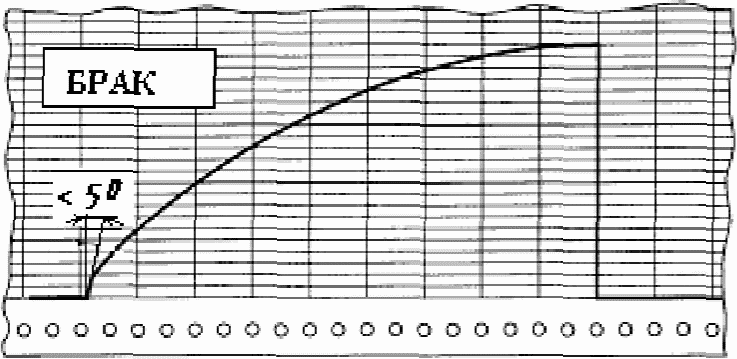

4. Резкий скачок давления в начале линии запрессовки на диаграмме
неправильное выполнение запрессовочного конуса на подступичной части оси или скругления радиусом 5 мм кромки отверстия со стороны внутреннего торца ступицы колеса
подлежит браковке. К этому виду относятся только такие диаграммы, у которых рост давления вначале происходит без продвижения ступицы по подступичной части оси. Показателем этого служит параллельность (или близкое к этому направление) линии начала запрессовки и линии конца запрессовки

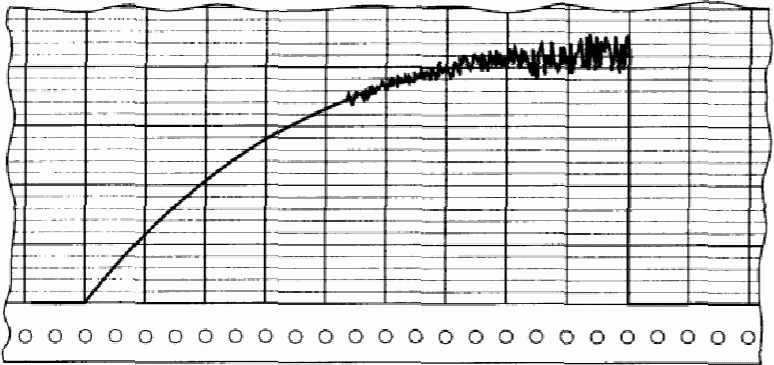

5. Колебания давления или, так называемый, "стук"
наличие воздуха в масляной системе пресса. Несоблюдение шероховатости сопрягаемых поверхностей
подлежит браковке

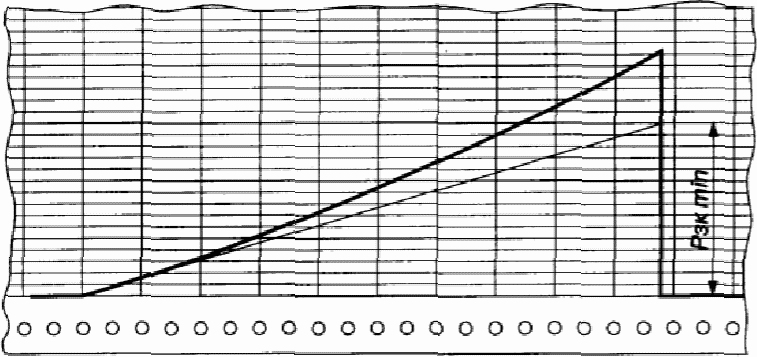

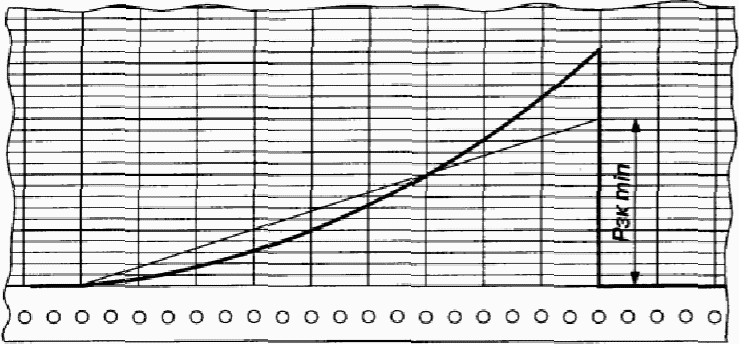

6. Вогнутость кривой линии запрессовки с непрерывным нарастанием усилия
наличие попутных конусов или впадин на посадочных поверхностях оси и колеса
браковке не подлежит, если вся кривая, кроме площадок или впадин соответствующих масляным канавкам, располагается выше прямой, соединяющей начальную точку диаграммы с точкой, расположенной на расстоянии, равном длине сопряжения, и указывающей на данной диаграмме минимально допускаемое запрессовочное давление Pз min
при несоблюдении указанных условий соединение подлежит браковке
7. Горизонтальная линия в конце диаграммы
наличие впадин на посадочных поверхностях с наружной стороны ступицы колеса или с внутренней стороны подступичной части оси
браковке не подлежит, если длина горизонтальной линии на диаграмме не превышает 15% длины диаграммы
8. Наклонная линия в конце диаграммы
наличие впадин на посадочных поверхностях с наружной стороны ступицы колеса или с внутренней стороны подступичной части оси
браковке не подлежит, если падение усилия не более 3% наибольшего усилия запрессовки на длине, не превышающей 10% длины диаграммы

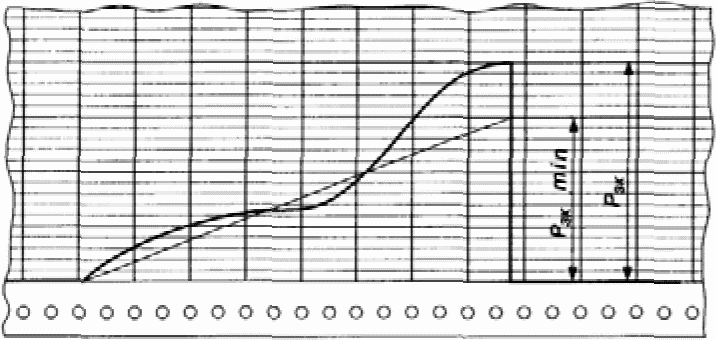

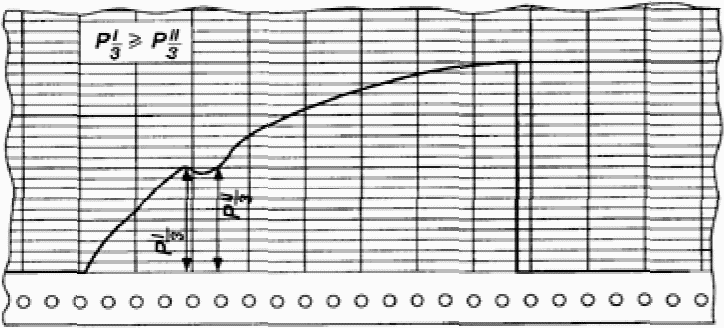

9. Местная вогнутость линии давления в первой половине диаграммы
перекос ступицы колеса относительно подступичной части оси при запрессовке
при наличии вогнутости выше прямой, соединяющей начальную точку кривой с точкой, указывающей на данной диаграмме минимально допустимое давление Pз min, и непрерывном нарастании усилия соединение не бракуется
при наличии вогнутости диаграммы ниже соединительной прямой, соединение подлежит браковке
при падении давления, т.е. когда последующее значение усилия запрессовки ниже предыдущего, запрессовка бракуется
10. Допускается в начальной точке диаграммы скачкообразное повышение усилия до 5 тс с последующим горизонтальным участком диаграммы до 5% теоретической длины L
8.56. Если при напрессовке колеса или зубчатого колеса на ось будет получена неудовлетворительная диаграмма, или неудовлетворительное конечное усилие запрессовки, или длина диаграммы будет менее 85% теоретической, то прессовое соединение бракуется и колесная пара подлежит распрессовке.
В случае если величина конечного усилия запрессовки будет на 10% меньше или больше расчетного диапазона, то прессовое соединение допускается не браковать. При этом в присутствии инспектора-приемщика ЦТА ОАО "РЖД" необходимо провести проверку прессовой посадки трехкратным приложением контрольной осевой нагрузки в обратном направлении от усилия запрессовки. Для проверки уменьшенного конечного усилия запрессовки контрольная осевая нагрузка должна быть равна 1,2 фактического усилия запрессовки. Для проверки увеличенного конечного усилия запрессовки контрольная осевая нагрузка должна соответствовать максимальному расчетному конечному усилию запрессовки.
Распрессованное колесо или зубчатое колесо разрешается вторично насаживать на то же место оси при условии, что на посадочных поверхностях нет задиров.
Запрещается повторно напрессовывать элементы, диаграммы которых имеют резкие колебания в любой части (смотри пункт 1 таблицы 3).
Запрещается более двух раз напрессовывать колесо или зубчатое колесо на одно и то же место оси без дополнительной механической обработки одной из сопрягаемых поверхностей.
8.57. На бланке диаграммы, кроме кривой изменения давления, должны быть записаны следующие данные:
дата запрессовки;
номер чертежа колесной пары;
номер оси колесной пары;
номер чертежа колеса (зубчатого колеса);
номер колеса (зубчатого колеса);
сторона колесной пары (правая или левая);
диаметр подступичной части оси и отверстия ступицы колеса (зубчатого колеса), измеренные с точностью до 0,01 мм;
величина натяга и конечное усилие запрессовки в Н (тс);
длина ступицы колеса (зубчатого колеса) в мм;
порядковый номер диаграммы.
На диаграмме принятой запрессовки сделать надпись "Принята", а на не принятой - "Брак" с указанием причин брака.
8.58. Диаграмма запрессовки должна быть подписана прессовщиком, мастером колесного цеха и контролером ОТК, а также инспектором-приемщиком ЦТА ОАО "РЖД", если он есть на предприятии.
8.59. На диаграмме забракованного прессового соединения делают все записи, что и на диаграмме годного соединения.
8.60. Диаграммы принятых запрессовок хранить в сейфе или запирающемся металлическом ящике в течение 25 лет.
Диаграммы забракованных запрессовок хранить в течение 1 года.
Тепловой метод формирования и ремонта колесных пар
8.61. Формирование и ремонт колесных пар тепловым методом производить в соответствии с требованиями ГОСТ 31847-2012.
Обточка поверхностей ободов колес
8.62. При обработке поверхностей ободов цельнокатаных колес обточке подвергать поверхность катания, гребень, а также при необходимости внутреннюю грань обода. Обточку внутренних граней производить только в тех случаях, когда разность расстояний между ними в разных точках у одной колесной пары более 1 мм. Наружную грань цельнокатаного колеса допускается обтачивать только для устранения поверхностных дефектов при условии, что при обточке не будут срезаны клейма, поставленные в горячем состоянии на предприятии-изготовителе, и ширина обода колеса будет не менее допустимой.
8.63. В целях увеличения срока службы старогодных цельнокатаных колес разрешено:
оставлять черновины на следующих обточенных частях: на гребне глубиной не более 2 мм, расположенные от вершины гребня на расстоянии от 10 до 18 мм; на поверхности катания глубиной до 0,5 мм; на внутренней грани глубиной не более 1 мм при условии, что расстояние между внутренними гранями колес в местах нахождения черновин находится в допускаемых пределах;
устранять круговой наплыв металла, а также местный откол кругового наплыва (без трещин, идущих вглубь обода), восстановлением фаски на колесно-токарном станке без обточки всей поверхности катания.
8.64. Проверку обточенных колес по профилю поверхности катания производить максимальным шаблоном.
При проверке шаблон необходимо установить на поверхность катания колеса, прижать к внутренней грани обода и к одной из точек поверхности катания или гребня. Допускается зазор между профилем колеса и рабочей поверхностью шаблона на поверхности катания и гребня не более 0,5 мм, а по высоте гребня - не более 1,0 мм. Допускается зазор 0,5 мм между концом шаблона и внутренней гранью обода в случае отсутствия просвета между шаблоном и поверхностью катания. Зазоры в местах расположения черновин, допустимых размеров, не нормируются.
8.65. При обточке внутренней грани обода колеса, а также при ремонте колесной пары со сменой элементов необходимо измерить расстояние от внутренней грани обода колеса до торцовой поверхности шейки оси с двух сторон колесной пары или расстояние от внутренней грани обода колеса до галтели оси с двух сторон колесной пары при снятых лабиринтных кольцах. Допускаемая разность этих расстояний не должна превышать величину, указанную на чертеже, на один миллиметр при обыкновенном освидетельствовании и должна быть равна величине, указанной на чертеже, при полном освидетельствовании колесной пары.
8.66. При выполнении обточки при проведении промежуточной ревизии букс необходимо снять стопорные планки, торцевые шайбы, закрывающие центровые отверстия оси колесной пары и установить технологические крышки с отверстием для прохода центра станка.
В случае если конструкция колесотокарного станка не позволяет произвести обточку без демонтажа букс, то необходимо произвести демонтаж корпусов букс с блоками подшипников для проведения обточки.
Сварочные и наплавочные работы
8.67. На осях колесных пар разрешена:
наплавка изношенной или поврежденной резьбовой части буксовых шеек оси на автоматических и полуавтоматических установках;
заварка вручную разработанных центровых отверстий оси и отверстий для болтов стопорных планок.
8.68. При проведении сварочных работ буксовые шейки, подшипники и зубчатые колеса колесных пар закрыть асбестовым картоном или другим материалом от попадания брызг расплавленного металла или случайного касания электродом.
8.69. Все сварочные работы при ремонте колесных пар и их элементов проводить при температуре ремонтируемой детали и окружающего воздуха не ниже 5 °C.
Дефектоскопирование колесных пар
8.70. Перечень элементов колесных пар, подлежащих неразрушающему контролю, приведен в таблице 4.
Таблица 4
Контролируемые элементы колесной пары
Вид освидетельствования
Метод неразрушающего контроля
полное
обыкновенное
1. Колесная пара в сборе, чистовая ось
поверхность чистовой оси по всей длине перед формированием колесной пары
+
-
МПК
ось чистовая перед формированием колесной пары
+
-
УЗК
ось колесной пары в сборе
+
-
УЗК
буксовые шейки и предподступичные части оси колесной пары
+
-
МПК
средняя часть оси, не закрытая деталями осевого редуктора или дефектоскопной катушкой
+
+
МПК
подступичные части оси и посадочная поверхность оси под зубчатое колесо перед запрессовкой снятых элементов
+
-
МПК
зубья зубчатых колес
+
+
МПК
2. Цельнокатаное колесо
обод колеса <*>
+
-
УЗК и ВТК
приободная зона диска с обеих сторон колеса <*>
+
-
ВТК допускается МПК
зона перехода от диска к ступице с обеих сторон колеса <*>
+
-
ВТК допускается МПК
торцевая поверхность ступицы с обеих сторон колеса <*>
+
-
ВТК допускается МПК
3. Детали осевого редуктора
детали осевого редуктора в соответствии с требованиями Руководств по капитальному ремонту и Руководств по текущему ремонту второго объема колесных пар конкретных путевых машин
+
+
МПК, ВТК, КНК
--------------------------------
<*> - неразрушающий контроль новых колес, полученных с завода-изготовителя и имеющих сертификат соответствия, допускается не производить.
8.71. Магнитную дефектоскопию производить в соответствии с требованиями Инструкции по магнитопорошковому контролю деталей и узлов локомотивов N ПКБ ЦТ.25.0164 или Инструкции по неразрушающему контролю деталей и узлов локомотивов и моторвагонного подвижного состава (Магнитопорошковый метод) N ЦТт-18/1 и требованиями "Руководящего документа. Контроль неразрушающий приемочный. Колеса цельнокатаные, бандажи и оси колесных пар подвижного состава. Технические требования" N РД 32.144-2000.
8.72. Ультразвуковую дефектоскопию производить в соответствии с требованиями СТО РЖД 11.009-2012, Руководства по ультразвуковому контролю колесных пар путевых машин N РД 07.37-2004, требованиями Руководства по комплексному ультразвуковому контролю колесных пар вагонов N РД 07.09-97 и требованиями "Руководящего документа. Контроль неразрушающий приемочный. Колеса цельнокатаные, бандажи и оси колесных пар подвижного состава. Технические требования" N РД 32.144-2000.
8.73. Вихретоковую дефектоскопию производить в соответствии с требованиями Инструкции по вихретоковому контролю деталей и узлов локомотивов N ПКБ ЦТ.25.0163 или Инструкции по неразрушающему контролю деталей и узлов локомотивов и моторвагонного подвижного состава (Вихретоковый метод) N ЦТт-18/2.
8.74. Капиллярную дефектоскопию производить в соответствии с требованиями Инструкции по капиллярному контролю деталей и узлов локомотивов N ЦТРтр-36/11.
8.75. Дефектоскопирование элементов колесных пар должен производить дефектоскопист, выдержавший испытания и получивший соответствующее удостоверение по месту прохождения обучения.
Дефектоскопист является ответственным лицом за качество произведенного контроля элементов колесных пар.
Персонал, осуществляющий неразрушающий контроль, должен быть сертифицирован в соответствии с требованиями СТО РЖД 11.008-2014 или Правил сертификации персонала по неразрушающему контролю технических объектов железнодорожного транспорта N ПР 32.113-98.
8.76. Результаты неразрушающего контроля должны быть записаны в журналах регистрации неразрушающего контроля, а результаты контроля программируемым ультразвуковым дефектоскопом дополнительно сохранены в электронном виде с выводом распечатки и приложением ее к журналу регистрации неразрушающего контроля. Формы журналов регистрации результатов неразрушающего контроля приведены в указанных выше инструкциях и руководствах (руководящих документах) по неразрушающему контролю.
Маркировка и клеймение колесных пар и их элементов
8.77. Новые элементы колесных пар должны иметь четко обозначенные знаки маркировки и клейма, предусмотренные стандартами и техническими условиями.
Маркировка колесных пар и их элементов должна соответствовать требованиям ГОСТ 31847-2012, ГОСТ 33200-2014, ГОСТ 10791-2011, ГОСТ 4835-2013, а также требованиям Технического регламента Таможенного союза "О безопасности железнодорожного подвижного состава" N ТР ТС 001/2011.
8.78. Необработанные (черновые) оси колесных пар должны иметь на шейке или средней части оси следующие знаки:
условный номер предприятия-изготовителя;
месяц и две последние цифры года изготовления черновой оси;
номер плавки;
порядковый номер оси.
Допускается клеймение черновой оси в горячем состоянии двухрядной колодкой в следующем порядке: первая строка - условный номер предприятия-изготовителя и дата изготовления, вторая - номер плавки и порядковый номер оси.
Каждая черновая ось должна иметь клеймо ОТК и клеймо инспектора-приемщика ЦТА ОАО "РЖД", поставленные на площадке длиной 26 мм и шириной 15 мм, оставленной между номером плавки и номером оси или на торце заготовки.
Пример маркировки черновой оси приведен на рисунке 7.
Рисунок 7 - Знаки и клейма на черновой (необработанной) оси
а) клеймение однорядной колодкой; б) клеймение двухрядной колодкой
1 - номер предприятия-изготовителя черновой оси;
2 - дата изготовления черновой оси;
3 - номер плавки;
4 - приемочные клейма ОТК предприятия и ЦТА ОАО "РЖД";
5 - номер оси
8.79. Расположение знаков маркировки и клейм новой (окончательно обработанной) оси приведено на рисунке 8.

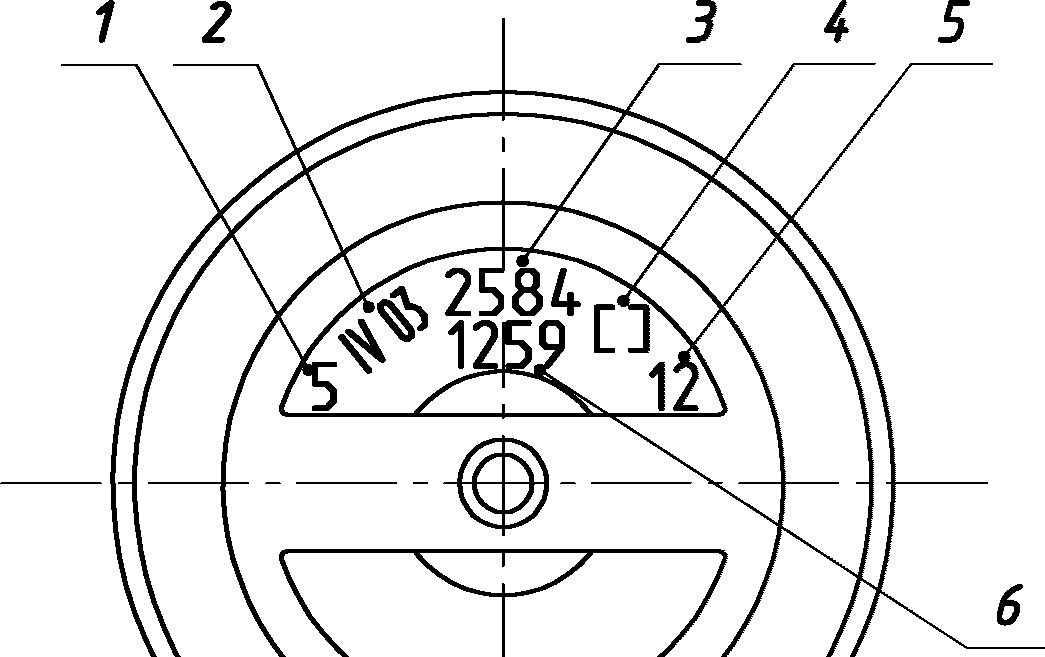

Рисунок 8 - Знаки и клейма на торце шейки новой оси
1 - номер предприятия-изготовителя черновой оси;
2 - дата изготовления черновой оси;
3 - номер оси;
4 - приемочные клейма ОТК предприятия, принявшего чистовую ось, и ЦТА ОАО "РЖД";
5 - условный номер предприятия-изготовителя чистовой оси;
6 - номер плавки
Знаки маркировки переносят на торец чистовой оси с необработанной поверхности черновой оси под наблюдением ОТК предприятия, обрабатывающего ось, и удостоверяют клеймом.
8.80. Расположение знаков маркировки и клейм на боковой поверхности обода цельнокатаного колеса приведено на рисунке 9.
Рисунок 9 - Знаки и клейма на наружной боковой поверхности
обода цельнокатаного колеса
1 - год изготовления;
2 - марка стали;
3 - номер плавки;
4 - условный номер предприятия-изготовителя;
5 - приемочные клейма ОТК предприятия-изготовителя и ЦТА ОАО "РЖД";
6 - порядковый номер колеса по системе нумерации предприятия-изготовителя
Знаки маркировки выбивают в горячем состоянии с наружной стороны на расстоянии 5 - 10 мм от кромки внутренней поверхности.
8.81. Основные размеры знаков маркировки, применяемых для клеймения при формировании, ремонте и освидетельствовании колесных пар, приведены на рисунке 10.
Рисунок 10 - Размеры знаков и клейм,
применяемых для клеймения колесных пар
1, 2 - условный номер предприятия, сформировавшего колесную пару;
3 - знак формирования
8.82. Знаки маркировки при формировании колесных пар выбиваются на торце правой стороны оси колесной пары (рисунок 11). Клеймо в форме круга с буквой "Ф" выбивается при прессовом методе формирования. Клеймо в форме круга с буквами "ФТ" выбивается при тепловом методе формирования. Клеймо в форме круга с буквами "ТК" выбивается при комбинированном методе формирования при тепловом методе посадки цельнокатаных колес и прессовом методе посадки зубчатого колеса. Клеймо в форме круга с буквами "ТЗ" выбивается при комбинированном методе формирования при тепловом методе посадки зубчатого колеса и прессовом методе посадки цельнокатаных колес.

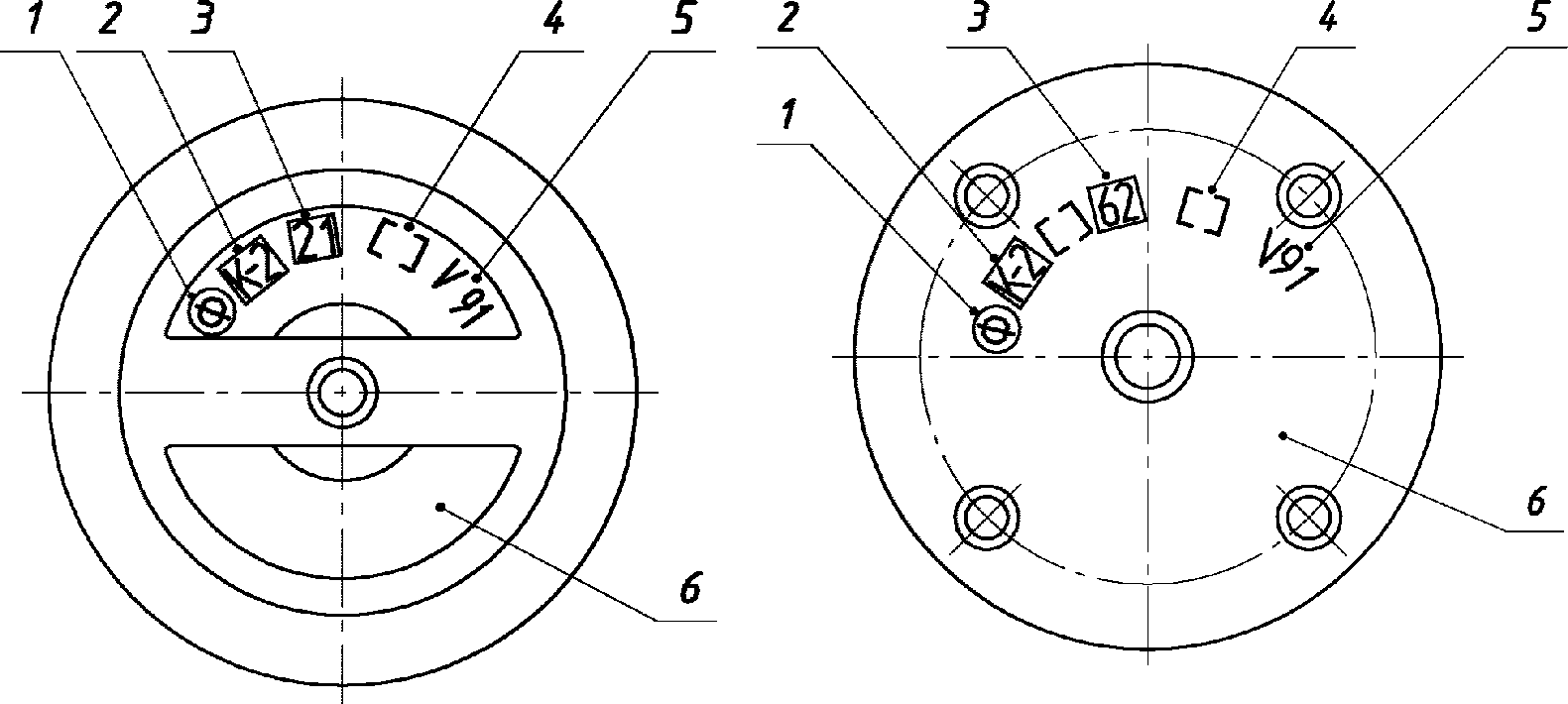

Рисунок 11 - Знаки и клейма наносимые на правом
торце оси при формировании колесной пары
а) под подшипники качения с креплением гайкой;
б) под подшипники качения торцевым креплением шайбой
1 - знак формирования;
2 - приемочное клеймо ОТК предприятия;
3 - условный номер предприятия, сформировавшего колесную пару;
4 - приемочное клеймо ЦТА ОАО "РЖД";
5 - дата формирования колесной пары;
6 - знаки маркировки и клейма, относящиеся к изготовлению оси
Правой стороной колесной пары и оси считается сторона, на торце оси которой выбиты знаки и клейма, относящиеся к изготовлению оси.
8.83. При полном освидетельствовании колесных пар на левом торце оси наносится условный номер предприятия, производившего полное освидетельствование, и дата полного освидетельствования (рисунок 12, позиции 2 и 3).
Рисунок 12 - Знаки маркировки, наносимые на левом торце
оси при полном освидетельствовании
1 - место постановки клейм перепрессовки цельнокатаного колеса, зубчатого колеса;
2 - дата проведения полного освидетельствования;
3 - условный номер предприятия, производившего полное освидетельствование
При полном освидетельствовании колесных пар при перепрессовке зубчатого колеса дополнительно ставится клеймо "З", при перепрессовке одного цельнокатаного колеса - клеймо "Л" или "П" в зависимости от того, с какой стороны колесной пары перепрессовывалось цельнокатаное колесо (рисунок 12, позиция 1).
8.84. При заполнении всего левого торца оси маркировкой производят заварку или зачеканку знаков предыдущих полных освидетельствований. После зачистки или механической обработки торца его вновь используют для постановки знаков полного освидетельствования колесных пар.
Окраска колесных пар
8.85. Колесную пару, принятую после изготовления или освидетельствования, окрасить в соответствии с требованиями настоящего Руководства, действующих чертежей и ГОСТ 32216-2013.
8.86. Эмалью черного цвета окрасить предподступичные и подступичные части оси между лабиринтными кольцами и ступицами колес, средние открытые части оси, корпус осевого редуктора, ступицы и диски колес.
8.87. Эмалью белого цвета окрасить наружные грани ободов колес и места соединений внутренних частей ступиц и подступичной части оси (угловая полоса шириной от 30 до 40 мм по всей окружности).
8.88. На белой полосе в местах соединений внутренних частей ступиц с подступичной частью оси нанести эмалью красного цвета контрольную полосу шириной от 25 до 30 мм и длиной от 60 до 80 мм.
8.89. На приводных колесных парах укладочных кранов и моторных платформ допускается наносить угловую полосу белого цвета и контрольную полосу красного цвета с наружной стороны ступицы колеса, примыкающего к осевому редуктору или подшипниковой опоре.
Гарантийные обязательства
8.90. Гарантийные обязательства предприятия-изготовителя колесной пары указаны в формуляре на колесную пару, приведенном в приложении N 1 к настоящему Руководству.
8.91. Предприятие, производившее освидетельствование и ремонт колесной пары, гарантирует соответствие колесной пары требованиям технической документации и настоящего Руководства при соблюдении потребителем условий эксплуатации, хранения, транспортирования и монтажа до очередного освидетельствования колесной пары, но не более 24 месяцев с момента ввода в эксплуатацию (с даты подкатки колесной пары под СПС, указанной в формуляре на колесную пару). Предприятие не несет ответственности за дефекты эксплуатационного происхождения типа проката, ползунов, наваров, кольцевых выработок на поверхности катания колес.
Гарантийный срок эксплуатации колесной пары по прочности сопряжения колес и зубчатого колеса с осью до замены элемента, но не более срока, установленного ГОСТ 31847-2012.
Гарантийный срок эксплуатации буксовых узлов - до очередной ревизии, но не более 24 месяцев с момента ввода колесной пары в эксплуатацию. Гарантийный срок на монтаж (посадку) внутренних колец буксовых подшипников и лабиринтных колец - до полной ревизии.
Гарантийный срок эксплуатации осевого редуктора - до очередного освидетельствования колесной пары, но не более 24 месяцев с момента ввода колесной пары в эксплуатацию. В осевых редукторах локомотивного типа тяговых модулей и автомотрис гарантийный срок эксплуатации осевого зубчатого колеса не менее 800 тыс. км пробега, зубчатых шестерен не менее 600 тыс. км пробега.
Гарантийный срок на новые подшипники - в соответствии с техническими условиями.
Гарантийные сроки эксплуатации на элементы колесной пары:
оси - по ГОСТ 33200-2014;
колеса цельнокатаные - по ГОСТ 10791-2011.
При отсутствии или повреждении пломбировки узла гарантийные обязательства предприятия, производившего освидетельствование и ремонт колесной пары, прекращаются.
9. Транспортирование, хранение колесных пар и их элементов
9.1. Перевозку колесных пар и их элементов производить на платформах, автомашинах и в контейнерах.
9.2. Колесные пары при погрузке на платформу, в контейнер или автомашину должны располагаться на ней симметрично, фиксироваться от перемещения деревянными клиньями, закрепленными к полу, и прочно привязываться проволокой.
9.3. При транспортировке и длительном хранении колесных пар шейки осей и зубья зубчатых колес необходимо покрыть антикоррозийным составом и защитить от механических повреждений, например, предохранительными щитками из деревянных планок, нанизанных на проволоку или веревку.
Состояние антикоррозийного покрытия при длительном хранении колесных пар следует проверять ежемесячно.
9.4. Запрещается при перевозках и хранении колесных пар и их элементов:
сбрасывать колесные пары и их элементы с платформ, автомашин, из контейнеров;
ударять колесные пары или устанавливать их одна на другую;
привязывать проволоку за шейку оси при укреплении колесных пар на платформе, автомашине или в контейнере;
захватывать крюками или цепями подъемных механизмов за шейки и предподступичные части колесных пар;
хранить колесные пары на земле.
9.5. Колесные пары должны храниться на приспособленных площадках, на рельсовых путях, с разделением на отремонтированные и поступившие в ремонт. При хранении колесных пар должны быть исключены произвольный перекат и касание колесных пар между собой. При хранении колесных пар с демонтированными датчиками оборотов колеса системы безопасности движения необходимо исключить попадание в буксы загрязнений и влаги, для чего необходимо установить технологическую заглушку из листовой стали толщиной не менее 1 мм. На внутреннюю поверхность заглушки перед установкой необходимо нанести слой буксовой смазки. Перед постановкой колесной пары на хранение буксы должны быть провернуты вокруг шейки оси от 15 до 20 раз. Аналогичное проворачивание букс необходимо проводить каждые шесть месяцев хранения.
9.6. На каждую колесную пару, отправляемую в ремонт или из ремонта, отправитель обязан прикрепить металлическую или деревянную бирку, указывающую наименование отправителя, дату отправки и реквизиты получателя.
9.7. На отправляемые в ремонт колесные пары отправитель вместе с накладной высылает в пункт назначения пересылочную ведомость по утвержденной ОАО "РЖД" форме и формуляр колесной пары. В пересылочной ведомости должно быть указано, по какой причине забракован тот или иной элемент колесной пары.
9.8. По прибытии колесной пары в пункт назначения получатель обязан возвратить отправителю копию пересылочной ведомости в подтверждение получения колесной пары от отправителя. Предприятие, производившее ремонт, должно возвратить владельцу колесной пары формуляр колесной пары с перечислением выполненных работ и указанием фактических размеров отдельных элементов колесной пары после ремонта.
10. Порядок учета и исключения колесных пар из инвентаря
10.1. На предприятиях, производящих формирование, ремонт и эксплуатацию колесных пар, должны вестись книги, журналы, ведомости по учету, ремонту, освидетельствованию колесных пар по установленным ОАО "РЖД" формам, а также формуляры колесных пар.
Эти документы заполнять разборчиво чернилами или шариковыми ручками одного цвета и подписывать ответственными лицами. Исправления вносить только красным цветом за подписью лица, внесшего исправление, с расшифровкой подписи.
10.2. На предприятиях, производящих освидетельствование колесных пар, должна вестись книга регистрации освидетельствования колесных пар СПС, образец которой приведен в приложении N 6 к настоящему Руководству.
10.3. На каждую сформированную колесную пару составить формуляр. Номер колесной пары должен соответствовать номеру ее оси.
В формуляре отражать техническое состояние колесной пары после формирования, в процессе эксплуатации и ремонта.
10.4. Формуляр может содержать и другие данные в соответствии с требованиями ГОСТ 2.610-2006 (свидетельство о приемке, свидетельство о консервации и др.).
10.5. Технические характеристики вновь сформированной колесной пары записать в формуляр за подписью начальника или мастера ОТК предприятия-изготовителя, приемщика ЦТА ОАО "РЖД" и заверить печатью предприятия. В дальнейшем в формуляр заносить данные, связанные с эксплуатацией и ремонтом колесной пары, за подписью начальника или мастера ОТК предприятия, приемщика ЦТА ОАО "РЖД" или ответственного лица организации, эксплуатирующей СПС.
10.6. При подкатке колесной пары под СПС формуляр хранить в паспорте (формуляре) СПС.
10.7. При замене оси колесной пары завести новый формуляр.
10.8. В случае утери формуляра на одном из видов освидетельствования колесной пары на основании клейм, имеющихся на ее элементах, и проведенных измерений выписать дубликат, подписываемый заместителем начальника предприятия, на котором производилось освидетельствование. Подпись заверить печатью предприятия с указанием даты выписки дубликата. В верхнем правом углу первого листа формуляра сделать запись "Дубликат".
10.9. Исключение колесной пары из инвентаря производить в случае, если ось не пригодна к дальнейшей эксплуатации, или в случае, если годные колесные пары устарели по своему типу.
Отнесение колесных пар к устаревшим типам устанавливает ОАО "РЖД".
10.10. Исключение колесной пары из инвентаря на предприятии, производящем ремонт, производит комиссия в составе представителей предприятия-балансодержателя (главный инженер, технолог) и представителей ремонтного предприятия (главный инженер, начальник ОТК, начальник колесного цеха и инспектор-приемщик ЦТА ОАО "РЖД", если он есть на ремонтном предприятии). Исключение колесной пары из инвентаря оформить актом с утверждением у начальника региональной Дирекции инфраструктуры. Образец акта на исключение колесных пар из инвентаря приведен в приложении N 7 к настоящему Руководству.
Приложение N 1
к Руководству по формированию,
освидетельствованию, ремонту
и осмотру колесных пар
специального подвижного состава
ФОРМУЛЯР НА КОЛЕСНУЮ ПАРУ
ФОРМУЛЯР
НА КОЛЕСНУЮ ПАРУ
__________________________
обозначение колесной пары
1. Общие сведения о колесной паре
Номер чертежа колесной пары ____________________________________
Дата формирования ______________________________________________
Предприятие-изготовитель _______________________________________
Номер колесной пары ____________________________________________
2. Основные технические данные
Параметры
При изготовлении
Изменения, дата
1.
Ось
1.1.
Номер чертежа
1.2.
Предприятие-изготовитель поковки
1.3.
Плавка N
1.4.
Предприятие-изготовитель оси
1.5.
N оси
2.
Колеса цельнокатаные
2.1.
Номер чертежа
2.2.
Предприятие-изготовитель поковки:
правого
левого
2.3.
Плавка N:
правого
левого
2.4.
Предприятие-изготовитель колеса:
правого
левого
2.5.
N колеса:
правого
левого
3.
Зубчатое колесо
3.1.
Номер чертежа
3.2.
Предприятие-изготовитель поковки
3.3.
Плавка N
3.4.
Предприятие-изготовитель зубчатого колеса
4.
Усилие запрессовки колеса, тс:
правого
левого
5.
Усилие запрессовки зубчатого колеса, тс
6.
Основные размеры колесной пары, мм
6.1.
Диаметр буксовой шейки оси:
правой
левой
6.2.
Диаметр предподступичной части
правой
левой
6.3.
Диаметр подступичной части оси:
правой
левой
6.4.
Диаметр оси под зубчатое колесо
6.5.
Диаметр колеса по кругу катания:
правого
левого
Минимально допустимый диаметр
6.6.
Толщина обода колеса:
правого
левого
6.7.
Толщина гребня обода колеса:
правого
левого
6.8.
Расстояние между внутренними гранями ободов колес
7.
Основные параметры буксовых узлов
7.1.
Марка буксовой смазки
7.2.
Осевой разбег буксы, мм:
правой
левой
Начальник (мастер) цеха ___________________________________________________
(фамилия, подпись, дата)
Начальник (мастер) ОТК ____________________________________________________
(фамилия, подпись, дата)
Инспектор-приемщик ЦТА ОАО "РЖД" __________________________________________
(фамилия, подпись, дата)
3. Гарантии изготовителя
3.1. Предприятие-изготовитель гарантирует соответствие колесной пары требованиям технической документации при соблюдении потребителем условий эксплуатации, хранения, транспортирования и монтажа до первого освидетельствования колесной пары, но не более 24 месяцев с момента ввода в эксплуатацию (с даты подкатки колесной пары под СПС, указанной в формуляре на колесную пару). Предприятие-изготовитель не несет ответственности за дефекты эксплуатационного происхождения типа проката, ползунов, наваров, кольцевых выработок на поверхности катания колес.
Гарантийный срок эксплуатации колесной пары по прочности сопряжения колес и зубчатого колеса с осью до замены элемента, но не более срока, установленного ГОСТ 31847-2012.
Гарантийный срок эксплуатации буксовых узлов - до промежуточной ревизии, но не более 24 месяцев с момента ввода колесной пары в эксплуатацию. Гарантийный срок на монтаж (посадку) внутренних колец буксовых подшипников и лабиринтных колец - до полной ревизии.
Гарантийный срок эксплуатации осевого редуктора - до первого освидетельствования колесной пары, но не более 24 месяцев с момента ввода колесной пары в эксплуатацию. В осевых редукторах локомотивного типа тяговых модулей и автомотрис гарантийный срок эксплуатации осевого зубчатого колеса не менее 800 тыс. км пробега, зубчатых шестерен не менее 600 тыс. км пробега.
Гарантийный срок на новые подшипники - в соответствии с техническими условиями.
3.2. Гарантийные сроки эксплуатации на элементы колесной пары:
оси - по ГОСТ 33200-2014;
колеса цельнокатаные - по ГОСТ 10791-2011.
При отсутствии или повреждении пломбировки узла гарантийные обязательства предприятия-изготовителя прекращаются.
4. Движение колесной пары при эксплуатации
Место эксплуатации колесной пары
Тип и N СПС
Дата подкатки колесной пары под СПС
Дата выкатки колесной пары из-под СПС
Пробег колесной пары
Причина выкатки колесной пары из-под СПС
Подпись лица, производившего запись
наименование предприятия
железная дорога
от начала эксплуатации
от последнего освидетельствования
1
2
3
4
5
6
7
8
9
5. Учет отказов колесной пары в эксплуатации
Дата отказа
Характер отказа
Причина отказа
Пробег колесной пары до отказа
Меры, принятые по устранению отказа, отметка о направлении рекламации
Подпись лица, производившего запись
от начала эксплуатации
от последнего освидетельствования
1
2
3
4
5
6
7
6. Сведения об освидетельствовании колесной пары, ревизии букс, обточке, ремонте и проведении контрольно-технического осмотра
Место освидетельствования, ревизии, КТО, обточки, ремонта
Вид
Дата освидетельствования, ревизии, КТО, обточки, выпуска из ремонта
Пробег колесной пары от
Характеристика ремонта и его краткое описание; проведение обточки с указанием диаметра колес по кругу катания
Подпись лица, производившего освидетельствование, ревизию, КТО, обточку, ремонт
освидетельствования
ревизии букс
КТО
начала эксплуатации
последнего освидетельствования
1
2
3
4
5
6
7
8
9
Приложение N 2
к Руководству по формированию,
освидетельствованию, ремонту
и осмотру колесных пар
специального подвижного состава
ПЕРЕЧЕНЬ
СРЕДСТВ ИЗМЕРЕНИЙ И СРЕДСТВ ДОПУСКОВОГО КОНТРОЛЯ
ДЛЯ КОЛЕСНЫХ ПАР И ИХ ЭЛЕМЕНТОВ
И СРОКИ ИХ ПЕРИОДИЧЕСКИХ ПОВЕРОК
Наименование инструмента
Сроки периодической поверки
Средства измерений и средства допускового контроля, применяемые при всех видах ремонта и освидетельствования
Штангенциркуль для измерения расстояния между внутренними гранями цельнокатаных колес или
Штанген РВП черт. Т447.02.000 ПКБ ЦВ ТУ32 ЦВ 1800-95
1 раз в 6 месяцев
Шаблон абсолютный вагонный черт. Т447.05.000 ПКБ ЦВ ТУ32 ЦВ 1801-95 для измерения проката, толщины гребня, навара, ползуна, кольцевых выработок колес с профилем по ГОСТ 10791-2011
то же
Шаблон универсальный УТ-1 для контроля параметров поверхности катания колесных пар тягового подвижного состава
"
Толщиномер для измерения толщины обода колеса черт. Т447.07.000 ПКБ ЦВ ТУ32 ЦВ 1802-95
"
Шаблон для контроля вертикального подреза гребня Т447.08.000 ПКБ ЦВ ТУ32 ЦВ 1803-95
"
Максимальный шаблон и контршаблон для проверки профиля гребня и поверхности катания колес
Максимальный шаблон
"
Контршаблон максимального шаблона
1 раз в год
Штангенциркуль ШЦ-II 0-160 ГОСТ 166-89 для измерения ширины обода цельнокатаного колеса
то же
Зубомеры или штангензубомеры с носиусом
"
Шаблон центровых отверстий оси
1 раз в 6 месяцев
Бандажный штангенциркуль для измерения диаметра по кругу катания ободов цельнокатаных колес для размеров от 650 до 1150 мм; от 1100 до 1600 мм
или Скоба ДК черт. Т447.01.000 ПКБ ЦВ ТУ32 ЦВ 1799-95
1 раз в 6 месяцев
Дополнительные средства измерений и средства допускового контроля, применяемые при формировании и ремонте колесных пар со сменой элементов
Осевой длиномер (измерение длины оси)
1 раз в 6 месяцев
Шаблон для разметки середины осей всех типов
то же
Нутромеры микрометрические от 75 до 250 мм для измерения диаметра отверстия ступицы
1 раз в год
Микрометры от 75 до 250 мм для измерения диаметра осей
то же
Прибор для измерения расстояния от внутренней грани обода колеса до галтели оси
1 раз в 6 месяцев
Универсальный прибор для определения разности расстояния от торца оси до внутренней грани колеса и эксцентричности круга катания диаметром 950 - 1050 мм или
Прибор ЭК черт. Т447.12.00.000 ПКБ ЦВ ТУ32 ЦВ 1803-95
то же
Длиномер (штихмасс) для измерения расстояния от середины оси до обода цельнокатаного колеса колесной пары
"
Шаблон для проверки галтелей осей
"
Шаблон для измерения длины шейки оси
"
Допускается применять другие средства измерений и средства допускового контроля, обеспечивающие необходимую точность измерения параметров колесных пар.
Приложение N 3
к Руководству по формированию,
освидетельствованию, ремонту
и осмотру колесных пар
специального подвижного состава
СВОДНАЯ ТАБЛИЦА ДОПУСКАЕМЫХ РАЗМЕРОВ И ПРЕДЕЛЬНЫХ
ОТКЛОНЕНИЙ РАЗМЕРОВ КОЛЕСНЫХ ПАР ПРИ РЕМОНТЕ
Наименование элементов колесной пары и контролируемых размеров
Допускаемые размеры и предельные отклонения, мм
при освидетельствовании
полном
обыкновенном
1. Ободы цельнокатаных колес
1.1. Расстояние между внутренними гранями ободов цельнокатаных колес (измеряется у не подкатанной колесной пары)
от 1438 до 1441
от 1438 до 1443
1.2. Разность расстояний между внутренними гранями ободов цельнокатаных колес у одной колесной пары, измеренных в четырех точках, расположенных в двух взаимно перпендикулярных плоскостях, не более
1,0
1,0
1.3. Толщина ободов цельнокатаных колес, не менее <*>
27 (35 <**>)
25
1.4. Толщина гребня колеса, измеренная на расстоянии 18 мм от вершины гребня при высоте гребня 28 мм и на расстоянии 20 мм при высоте гребня 30 мм
от 30 до 33
от 27 до 33
1.5. Равномерный прокат по кругу катания, не более
1,0
1,0
1.6. Допуск круглости колес по кругу катания, не более
0,5
0,5
1.7. Ширина ободов колес, при:
B2 = 130, 132 мм
от 130 до 133
от 127 до 133
B2 = 135 мм
от 132 до 135
от 129 до 135
B2 = 140 мм
от 138 до 143
от 135 до 143
1.8. Допуск радиального биения круга катания колес относительно оси центров
0,5
0,5
1.9. Шероховатость Ra поверхности катания и гребней колес после обточки не более
10 мкм
10 мкм
2. Оси
2.1. Допуск непостоянства диаметра в поперечных и продольных сечениях:
буксовых шеек при втулочной посадке
0,03
-
буксовых шеек при горячей посадке
0,02
-
предподступичных и подступичных поверхностей оси под установку колес и зубчатого колеса
0,05
-
2.2. Допуск радиального биения поверхностей оси под подшипники качения, ступицы колес и зубчатого колеса относительно оси центров
0,05
-
2.3. Радиусы галтелей
должны соответствовать требованиям чертежа
-
2.4. Параметры шероховатости поверхностей
должны соответствовать требованиям
ГОСТ 31847-2012,
ГОСТ 33200-2014
2.5. Уменьшение диаметра средней части оси от чертежного размера кроме посадочной поверхности под зубчатое колесо и подшипники осевого редуктора
3,0
-
2.6. Допуски радиального и торцевого биения зубчатого колеса, напрессованного на ось
должны соответствовать требованиям чертежа
3. Колеса цельнокатаные
3.1. Разность значений твердости ободов колес для одной колесной пары, не более <***>
24 HB
-
--------------------------------
<*> - при этом после подкатки колесных пар габаритные размеры СПС должны соответствовать требованиям ГОСТ 9238-2013, а минимально допустимые в эксплуатации диаметры колесных пар - требованиям эксплуатационной документации на конкретную машину;
<**> - при выпуске СПС из капитального ремонта первого объема (КР-1) толщина ободов цельнокатаных колес должна составлять не менее 35 мм;
<***> - требование носит рекомендательный характер при ремонте колесных пар со сменой элементов.
Сводная таблица допускаемой разности диаметров колес
по кругу катания при полном и обыкновенном
освидетельствовании
Разность диаметров колес по кругу катания между указанными элементами
левое колесо колесной пары
колесная пара с групповым приводом
колесная пара с индивидуальным гидроприводом
колесная пара с индивидуальным электроприводом
колесная пара бегунковая
тележка тяговая с групповым приводом
тележка тяговая с гидроприводом
тележка тяговая с электроприводом
тележка бегунковая
правое колесо колесной пары
0,5
В одной тележке, двухосной машине
колесная пара с групповым приводом
1
15
колесная пара с индивидуальным гидроприводом
8
15
колесная пара с индивидуальным электроприводом
8
15
колесная пара бегунковая
15
15
15
15
В разных тележках одной машины
тележка тяговая с групповым приводом
1
15
15
30
тележка тяговая с гидроприводом
15
15
30
тележка тяговая с электроприводом
15
15
30
тележка бегунковая
30
30
30
30
тележка сателлита
не регламентируется
колесная пара сателлита, прицепной платформы, прицепа
не регламентируется
между бегунковыми тележками разных секций (вагонов) машины
не регламентируется
между тяговыми тележками с групповым приводом разных секций (вагонов) машины
устанавливается заводом-изготовителем
При замене одной колесной пары из комплекта колесных пар с групповым приводом колеса всего комплекта необходимо обточить под один диаметр независимо от величины проката.
Приложение N 4
к Руководству по формированию,
освидетельствованию, ремонту
и осмотру колесных пар
специального подвижного состава
ДЕФЕКТЫ КОЛЕСНЫХ ПАР И СПОСОБЫ ИХ УСТРАНЕНИЯ
Дефекты
Способы устранения
1. Неисправности осей
1.1. Трещины поперечные и относящиеся к ним наклонные трещины в любой части оси
Ось бракуется
1.2. Продольные трещины и плены в любой части оси
Ось бракуется при длине трещины более 25 мм или суммарной длине нескольких трещин более 25 мм. Трещины меньших размеров устранить обточкой. Диаметр оси после обточки должен быть в пределах установленных допусков
1.3. Волосовины:
а) на галтелях оси;
Устраняются обточкой с последующим упрочнением
б) на цилиндрических поверхностях буксовых шеек оси;
Устраняются обточкой, если их общее число более четырех и в любом поперечном сечении более двух или если длина отдельной волосовины превышает 10 мм. Волосовины длиной до 2 мм при не скученном и нестрочечном их расположении не учитываются
в) на подступичной, предподступичной и средней частях оси
Устраняются обточкой, если в любом поперечном сечении их более двух или если длина отдельной волосовины более 25 мм. Волосовины длиной до 3 мм при не скученном и нестрочечном их расположении не учитываются
1.4. Риски, задиры, забоины на шейках и предподступичных частях оси:
а) риски и задиры поперечные на шейках;
Ось бракуется
б) риски и задиры продольные на шейках и предподступичных частях оси;
Риски и задиры на шейках глубиной до 0,5 мм не более трех и не ближе 50 мм от торца галтели, а на предподступичных частях глубиной до 1 мм без ограничения количества, зачистить вдоль оси шлифовальной шкуркой с зернистостью 5 или 6 с применением масла. При больших размерах дефектов ось бракуется
в) забоины на шейках и предподступичных частях
Устраняются обточкой
1.5. Коррозия на шейках и предподступичных частях
Коррозию устранить шлифовальной шкуркой с зернистостью 5 или 6 с применением масла или обточкой
1.6. Темновины и светловины в любой части оси
Допускаются, но без каких бы то ни было признаков расслоения металла. При расслоении металла дефекты устранить обточкой
1.7. Повреждение резьбы на конце оси
Допускается оставлять в эксплуатации при обыкновенном освидетельствовании колесные пары, имеющие сорванную или смятую резьбу не более 15% рабочей длины на каждом конце оси, при полном освидетельствовании соответственно - не более 5%. При большем повреждении резьбу сточить, место наплавить и нарезать новую резьбу
1.8. Изогнутость оси
Ось бракуется при изогнутости свыше допусков, предусмотренных чертежами
1.9. Радиальное биение, отклонение от круглости, прямолинейности, конусообразность шеек более допустимых значений
Устраняется обточкой и шлифовкой на станке
1.10. Диаметр буксовых шеек и подступичных частей менее допустимых значений
Ось бракуется
1.11. Радиус галтелей буксовых шеек менее допустимых значений
Восстановить обточкой с последующим упрочнением
1.12. Смятие галтелей при прессовых работах
Исправление галтелей в пределах допустимого ремонтного размера с последующим упрочнением. При наличии размера менее допустимого ось бракуется
1.13. Следы электродугового ожога
Ось бракуется
1.14. Забитые или разработанные центровые отверстия
Восстановить углублением в пределах допускаемых отклонений или электронаплавкой с последующей механической обработкой
1.15. Протертость на средней части оси
Глубиной не более 2,5 мм устраняется обточкой с плавным переходом к не обточенным местам при условии, что диаметр оси после обточки будет не менее допускаемого размера. При невыполнении указанного условия ось бракуется
1.16. Неясность клейм последнего освидетельствования
Дату и номер предприятия установить по формуляру колесной пары. При невозможности установления даты освидетельствования или номера предприятия произвести полное освидетельствование колесной пары
2. Неисправности ободов цельнокатаных колес
2.1. Трещины поперечные или косые независимо от размера, количества и места расположения
Колесо бракуется
2.2. Трещины или плены продольные:
а) на поверхности катания обода цельнокатаного колеса, поверхности гребня и внутренней боковой поверхности;
Устраняется обточкой на станке с учетом допускаемых размеров колеса
б) на боковых гранях обода цельнокатаного колеса
Колесо бракуется
2.3. Раковины или выщербины на поверхности катания обода цельнокатаного колеса более допустимого значения
Устраняются обточкой
2.4. Ползуны (выбоины) на поверхности катания более допустимого значения
Устраняются обточкой. Колесной паре производится полное освидетельствование при наличии на поверхности катания ползуна глубиной более 2 мм
2.5. Равномерный или неравномерный прокат цельнокатаного колеса более допустимого значения
Устраняется обточкой. Колесной паре производится полное освидетельствование через одну обточку по предельному прокату
2.6. Толщина или ширина обода цельнокатаного колеса менее допустимого значения
Цельнокатаное колесо бракуется
2.7. Толщина гребня менее допустимой величины, вертикальный подрез гребня более допустимых размеров
Устраняется обточкой на станке
2.8. Остроконечный накат на гребне
Устраняется обточкой на станке
2.9. Навар металла на поверхности катания
Устраняется обточкой на станке
2.10. Откол наружной грани обода колеса
Устраняется обточкой поверхности катания, если позволяет ширина обода
2.11. Круговой наплыв металла на фаску, выходящий на наружную грань обода колеса
Устраняется восстановлением фаски, а при необходимости - обточкой по всему профилю
2.12. Разница диаметров по кругу катания колес колесной пары более допускаемой
Устраняется обточкой
2.13. Овальность, эксцентричность цельнокатаного колеса по кругу катания более допускаемых
Устраняется обточкой
2.14. Разность расстояний между внутренними гранями ободов цельнокатаных колес у одной колесной пары более допустимого значения или несоответствие этих расстояний установленным нормам. (Измерять у не подкатанной колесной пары в четырех местах в двух взаимно перпендикулярных плоскостях, проходящих через центр оси)
Колесная пара подлежит ремонту со сменой элементов или расформировывается
3. Неисправности цельнокатаных колес, зубчатых колес
3.1. Признаки ослабления или сдвига цельнокатаного колеса, зубчатого колеса на оси
Колесная пара подлежит ремонту со сменой элементов или расформировывается
3.2. Трещины в ступице цельнокатаного колеса или зубчатом колесе
Цельнокатаное колесо или зубчатое колесо бракуются
3.3. Сквозные и несквозные трещины в диске цельнокатаного колеса
Цельнокатаное колесо бракуется
3.4. Раковины, черновины на посадочной поверхности ступицы зубчатого колеса
Допускаются общей площадью не более 5% посадочной поверхности при условии, что острые края черновин или раковин на посадочных поверхностях зачищены. При площади поражения более 5% посадочной поверхности зубчатое колесо бракуется
3.5. Излом зуба зубчатого колеса или трещина у его основания
Зубчатое колесо бракуется
3.6. Вмятины, раковины, выкрашивания на поверхности зуба
Разрешается оставлять в работе зубчатые колеса, у которых вмятины, раковины, выкрашивания глубиной не более 2 мм, а общая их площадь на зубе не превышает 25%, а также, если выкрашивания (отколы) расположены на расстоянии не менее 15 мм от торцов и не более чем на трех смежных зубьях; общее число зубьев с допускаемыми выкрашиваниями не должно быть более шести
3.7. Уменьшение толщины зуба более допустимого значения
Зубчатое колесо бракуется
Примечания:
1. Волосовинами называются тонкие расслоения металла, получившиеся вследствие раскатки газовых пузырей или неметаллических включений, имевшихся в металле
2. Под строчечным понимается расположение волосовин на поверхности по образующей
3. Расположение волосовин, при котором в любом месте их число на площади размером 50 x 50 мм превышает 5 шт., считается скученным
Приложение N 5
к Руководству по формированию,
освидетельствованию, ремонту
и осмотру колесных пар
специального подвижного состава
ВЕЛИЧИНЫ КОНЕЧНЫХ УСИЛИЙ ЗАПРЕССОВКИ
ПРИ ФОРМИРОВАНИИ КОЛЕСНЫХ ПАР
Тип СПС
Обозначение колесной пары по чертежу
Усилие запрессовки, тс
колеса на ось
зубчатого колеса на ось
ДГКу
0196-102У-00
от 60 до 90
от 40 до 50
ДГКу-5
ДГКу 5Э.02.01.000-02
от 60 до 90
от 40 до 50
АГМу, АС-1, АС-1А (с редуктором)
699-012Б-00-01
от 45 до 70
от 30 до 45
АС-1, АС-1А (без редуктора)
645-013Б-00-01
от 45 до 70
-
ВПР-02
1023.05.04.100
от 65 до 100
от 25 до 46
90.12.02.100
то же
от 35 до 50
94.11.03.100
"
то же
94.11.02.100
"
"
ВПР-02М, РБ
6.04.02.100
от 63 до 102
от 35 до 49
ВПРС-02, ДСП
1024.04.02.110
от 65 до 100
от 24 до 46
1024.05.04.110
то же
то же
1024.05.02.110
"
ВПРС-03, ДСП-С, АСГ-30П
1024.05.02.110
от 65 до 100
-
71.05.04.110
то же
от 24 до 46
71Б.04.02.110
"
то же
1024.04.02.110
"
"
АСГ-30П
4093.97.01.100
от 63,2 до 102,7
от 33 до 49,5
4093.97.02.100
то же
то же
СПП
4093.98.01.100
от 63,2 до 102,7
-
МДС
36-11.02.02.100-03
от 74 до 102
от 40 до 60
0606.02.01.000
ПРСМ-5
1023.07.03.100
от 65 до 100
от 35 до 50
УТМ-1, УТМ-1А, УТМ-2М, ТЭС ПСС-1, ТЭС-1000, ТЭУ-630
6.35.12.010
тепловой метод формирования
ТЭУ-400
44.16.01.100
от 75 до 110
от 40 до 55
44.16.01.100-01
то же
то же
АГД-1А, АГС-1, АГС-1Ш, АС-5, АРВ-1, ПСМ-1
2703.03.04.100
от 65 до 95
от 40 до 55
АС-1М, АГМс
2026.03.03.100
от 46 до 69
от 41 до 62
АГД-1М
3039.03.07.000А
от 50 до 75
от 30 до 40
ПМГ
79.001-90.10.100
от 75 до 110
от 45 до 60
МПТ-4
77.020-02.00.100
от 75 до 110
от 45 до 60
Унимат 08-275/3S
064.32.07.100
от 65 до 100
-
064.10.00.200
(1024Д.05.02.000-01)
то же
-
064.09.00.110
"
от 36 до 50
064.10.00.110
(1024Д.05.04.000-02)
"
то же
ПМА-С
064.09.00.110-02
от 73,6 до 119,6
тепловой метод формирования
064.09.00.210-02
то же
064.10.00.110-02
"
064.10.00.200
от 71,8 до 119,6
045.10.00.100-02
то же
Унимат 08-475
164.10.03.100-01.1
от 80 до 130
тепловой метод формирования
164.10.02.000-01
от 78 до 130
Динамик 09-3X с N 10
164.09.02.100-01
164.10.02.000-01
164.10.03.100.1
тепловой метод формирования
ПУМА-2012, Унимат 08-475/4S, Унимат 08-475/4S Динамик
164.10.03.100-01.1
164.10.02.000-01
тепловой метод формирования
ОТ-400
ОТЕ-12.01.00.1.00
тепловой метод формирования
МПД-2, СМ-5
36-11.02.02.100
от 70 до 90
от 45 до 70
УП-3
2496.03.07.100
от 50 до 75
-
УП-4, платформа РП, ПСМ-1
М144.02.04.100
от 65 до 95
-
ПРСМ-4 (до 2007 г.), СП-93,
18.10.01.000
от 75 до 120
от 41 до 61,5
АДЭ-1 (до 2007 г.), АДЭ-2С, Путник-10
2765.05.01.000
то же
то же
ПРСМ-6, АДЭ-1 (с 2007 г.),
ПРСМ-4 (с 2007 г.),
18.10.00.100
от 78 до 126
от 41 до 61,5
РПБ-01,
102.04.02.100
то же
то же
МПК
86.15.24.100
"
"
ПРСМ-6
15.11.30.100
от 80 до 115
-
АДЭ-1
2765.05.01.100-03
от 73 до 121
-
РМ-80, РМ-76
80.307-02-0103
от 65 до 110
от 58 до 83
ПБ-01, ПБ,
3547.05.04.000
от 65 до 100
от 35 до 50
БПБ
39-04.02.100-02
от 66 до 91
от 38 до 57
39-04.02.100-03
то же
то же
Дуоматик 09-32
045.10.00.100
(1024Д.05.02.000)
от 65 до 100
-
045.09.00.110
то же
от 36 до 50
045.03.06.210
(1024Д.05.04.000)
"
то же
045.32.05.110
(1024Д.05.04.000-01)
"
"
ПМА-1М
045.10.00.100
от 62,4 до 104
тепловой метод формирования
045.10.00.100-01
то же
111.10.31.000-01
от 64 до 104
111.36.21.000-01
то же
АС-4, АС-3М
730.35.10.070
тепловой метод формирования
АС-4МУ
763.35.10.030
тепловой метод формирования
УК-25/9 с N 1 по N 181,
МП11.20Г-00
от 75 до 110
от 40 до 55
ПКД, МПД с N 1 по N 312
748-116-00
то же
-
УК-25/9 с N 182,
748-112-100
от 75 до 110
от 40 до 55
УК-25/9-18 с N 1 по N 723, УК-25СП с N 1 по N 21, ПРСМ-3, МПД с N 313, Фатра 17000
748-113А-100
то же
-
УК-25/9-18 с N 724,
86.15.23.100
от 75 до 120
от 40 до 55
УК-25СП с N 22
86.15.30.100
то же
-
УК-25/25,
15.11.20.000
от 78 до 126
от 45 до 60
УК-25/28СП
15.11.30.000
то же
то же
ПТМ-630
10.20.12.100
от 90 до 140 до N 11
от 70 до 100
от 78 до 126 с N 12
то же
МПТ-6, РОМ-3, РОМ-3М, РОМ-4
АДМ1.5-33.01.000
от 75 до 110
от 45 до 60
АДМ-1.3, АДМ-1.5,
АДМ1.3-02.00.100
от 75 до 100
от 45 до 60
АДМскм, АДМс, АДМ-1М, АДМ-1С
АДМ1.3-02.00.300
RR16, RR48
2950.20.260
от 75 до 110
от 40 до 60
56.10.072.54900
от 70 до 100
тепловой метод
56.10.077.04900
то же
-
КЖ-462, КЖ-562, КЖ-662, КЖС-16, МС-1, МС-1Г, МС-2, АВФ-1, АВФ-1М.2, ССММКС, ДРНЖ, УСММКС, РНЖ, ДНЖ
33-090215-000
33-090265-000
от 74 до 102
от 39 до 58
КЖ-971
86.15.24.100
от 84 до 115
от 45 до 68
86.15.31.100
от 82 до 115
-
КЖ-1572
36-11.02.02.100
от 74 до 102
от 39 до 58
РМ-95
214.07.01.100
от 84 до 136
от 45 до 67
или тепловой метод
МВУ-18000
86.15.31.000
от 77,6 до 106,7
от 41 до 61,5
УТМ-5
14П.080.32.01.000-02К
тепловой метод формирования
Приложение N 6
к Руководству по формированию,
освидетельствованию, ремонту
и осмотру колесных пар
специального подвижного состава
КНИГА
РЕГИСТРАЦИИ ОСВИДЕТЕЛЬСТВОВАНИЯ КОЛЕСНЫХ ПАР
СПЕЦИАЛЬНОГО ПОДВИЖНОГО СОСТАВА
КНИГА РЕГИСТРАЦИИ ОСВИДЕТЕЛЬСТВОВАНИЯ КОЛЕСНЫХ ПАР
СПЕЦИАЛЬНОГО ПОДВИЖНОГО СОСТАВА
Начата ________
Окончена ________
Перед ремонтом
После ремонта
дата поступления
наименование пункта, откуда поступила колесная пара, или номер СПС, из-под которого она выкатывается
характеристика колесной пары
дата отправки или подкатки под СПС
наименование пункта куда направлена или номер СПС
зубчатое колесо
сторона колесной пары
размеры колесной пары, мм
выполненный ремонт
вид и дата освидетельствования колесной пары
подписи лиц, производивших неразрушающий контроль
подписи лиц, производивших освидетельствование и приемку колесной пары
номер колесной пары
дата и пункт
диаметр колеса по кругу катания (левое/правое)
номер зубчатого колеса
толщина зубьев по делительной окружности
сдвиг зубчатого колеса
трещины и отколы зубьев
диаметры оси
размеры колес
замена цельнокатаных колес
замена зубчатого колеса
восстановление резьбы шейки оси
прочие работы
изготовления оси
изготовления колесной пары
последнего полного освидетельствования
шейки (левая/правая)
предподступичной части (левая/правая)
подступичной части (левая/правая)
посадочной поверхности под зубчатое колесо
толщина обода (левое/правое)
толщина гребня (левое/правое)
прокат (левое/правое)
диаметр по кругу катания (левое/правое)
расстояние между внутренними гранями колес
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
лев/прав
лев/прав
лев/прав
лев/прав
лев/прав
лев/прав
лев/прав
Приложение N 7
к Руководству по формированию,
освидетельствованию, ремонту
и осмотру колесных пар
специального подвижного состава
АКТ
НА ИСКЛЮЧЕНИЕ КОЛЕСНЫХ ПАР ИЗ ИНВЕНТАРЯ
УТВЕРЖДАЮ
АКТ
на исключение колесных пар из инвентаря
"____" _________________ 20___ г.
______________________________________________________
(наименование предприятия, где составлен акт)
Мы, нижеподписавшиеся, произвели комиссионный осмотр колесных пар на предмет исключения их из инвентаря.
Тип и номер СПС
Предприятие приписки СПС
Номер чертежа колесной пары
Номер колесной пары
Наименование дефектов колесной пары
Годные элементы
На основании раздела 10 Руководства по формированию, освидетельствованию, ремонту и осмотру колесных пар специального подвижного состава указанные колесные пары исключены из инвентаря и подлежат расформированию.
___________________________________________________________________________
(должность, фамилия и подпись члена комиссии)
___________________________________________________________________________
(должность, фамилия и подпись члена комиссии)
___________________________________________________________________________
(должность, фамилия и подпись члена комиссии)
___________________________________________________________________________
(должность, фамилия и подпись члена комиссии)
___________________________________________________________________________
(должность, фамилия и подпись члена комиссии)


Вернуться в "Каталог нормативных документов"





Источник информации: https://internet-law.ru/documents/prod/akt_forma/3/rukov_52162.html



На эту страницу сайта можно сделать ссылку:





На правах рекламы:

© Антон Серго, 1998-2026.
Правовая информация, 18+

Разработка сайта
ArtStyle Group
