"ГОСТ Р 56707-2015. Национальный стандарт Российской Федерации. Системы фасадные теплоизоляционные композиционные с наружными штукатурными слоями. Общие технические условия"
(утв. и введен в действие Приказом Росстандарта от 13.11.2015 N 1791-ст)
(ред. от 20.03.2018)

1 РАЗРАБОТАН Ассоциацией "Наружные фасадные системы" (Ассоциация "АНФАС") совместно с рабочей группой, состоящей из представителей компаний ЗАО "Квик-Микс", ЗАО "Минеральная вата", ООО "ДАВ-Руссланд", ООО "Сен-Гобен Строительная продукция Рус", ООО "Хенкель Баутехник"

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 13 ноября 2015 г. N 1791-ст

4 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Настоящий стандарт распространяется на системы фасадные теплоизоляционные композиционные с наружными штукатурными слоями (далее - СФТК), применяемые при утеплении ограждающих стеновых конструкций зданий и сооружений с наружной стороны при новом строительстве, реконструкции и капитальном ремонте.

Настоящий стандарт устанавливает классы надежности СФТК по применению при строительстве, реконструкции и капитальном ремонте зданий и сооружений различных уровней ответственности, технические требования к СФТК и системным материалам СФТК, а также порядок проведения процедуры подтверждения соответствия СФТК.

Настоящий стандарт распространяется на все виды СФТК по ГОСТ 33739 с комбинированным креплением теплоизоляционного слоя, за исключением следующих СФТК:

(в ред. Изменения N 1, утв. Приказом Росстандарта от 20.03.2018 N 140-ст)

- абзац исключен с 1 сентября 2018 года. - Изменение N 1, утв. Приказом Росстандарта от 20.03.2018 N 140-ст;

- с клеевым креплением теплоизоляционного слоя (пункт 4.1.2 ГОСТ 33739-2016);

(в ред. Изменения N 1, утв. Приказом Росстандарта от 20.03.2018 N 140-ст)

- с механическим креплением теплоизоляционного слоя (пункт 4.1.2 ГОСТ 33739-2016);

(в ред. Изменения N 1, утв. Приказом Росстандарта от 20.03.2018 N 140-ст)

- с декоративно-защитным финишным слоем из окрасочных материалов (пункт 4.1.4 ГОСТ 33739-2016) на основе неводорастворимых полимеров;

(в ред. Изменения N 1, утв. Приказом Росстандарта от 20.03.2018 N 140-ст)

- с декоративно-защитным финишным слоем из штучных материалов (пункт 4.1.4 ГОСТ 33739-2016).

(в ред. Изменения N 1, утв. Приказом Росстандарта от 20.03.2018 N 140-ст)

Настоящий стандарт может быть применен для сертификации СФТК.

(абзац введен Изменением N 1, утв. Приказом Росстандарта от 20.03.2018 N 140-ст)

В настоящем стандарте использованы нормативные ссылки на следующие документы:

Ссылка исключена с 1 сентября 2018 года. - Изменение N 1, утв. Приказом Росстандарта от 20.03.2018 N 140-ст.

ГОСТ 15588-2014 Плиты пенополистирольные теплоизоляционные. Технические условия

ГОСТ 30494-2011 Здания жилые и общественные. Параметры микроклимата в помещениях

ГОСТ 31251-2008 Стены наружные с внешней стороны. Метод испытаний на пожарную опасность

ГОСТ 31913-2011 (EN ISO 9229:2007) Материалы и изделия теплоизоляционные. Термины и определения

ГОСТ 32310-2012 (EN 13164:2008) Изделия из экструзионного пенополистирола XPS теплоизоляционные промышленного производства, применяемые в строительстве. Технические условия

(ссылка введена Изменением N 1, утв. Приказом Росстандарта от 20.03.2018 N 140-ст)

ГОСТ 32314-2012 (EN 13162:2008) Изделия из минеральной ваты теплоизоляционные промышленного производства, применяемые в строительстве. Общие технические условия

ГОСТ 33739-2016 Системы фасадные теплоизоляционные композиционные с наружными штукатурными слоями. Классификация

(ссылка введена Изменением N 1, утв. Приказом Росстандарта от 20.03.2018 N 140-ст)

ГОСТ 33740-2016 Системы фасадные теплоизоляционные композиционные с наружными штукатурными слоями. Термины и определения

(ссылка введена Изменением N 1, утв. Приказом Росстандарта от 20.03.2018 N 140-ст)

ГОСТ EN 822-2011 Изделия теплоизоляционные, применяемые в строительстве. Методы определения длины и ширины

(в ред. Изменения N 1, утв. Приказом Росстандарта от 20.03.2018 N 140-ст)

ГОСТ EN 823-2011 Изделия теплоизоляционные, применяемые в строительстве. Метод определения толщины

ГОСТ EN 824-2011 Изделия теплоизоляционные, применяемые в строительстве. Метод определения отклонения от прямоугольности

ГОСТ EN 825-2011 Изделия теплоизоляционные, применяемые в строительстве. Метод определения отклонения от плоскостности

ГОСТ EN 826-2011 Изделия теплоизоляционные, применяемые в строительстве. Методы определения характеристик сжатия

ГОСТ EN 1604-2011 Изделия теплоизоляционные, применяемые в строительстве. Метод определения стабильности размеров при заданной температуре и влажности

ГОСТ EN 1607-2011 Изделия теплоизоляционные, применяемые в строительстве. Метод определения прочности при растяжении перпендикулярно к лицевым поверхностям

ГОСТ EN 1609-2011 Изделия теплоизоляционные, применяемые в строительстве. Методы определения водопоглощения при кратковременном частичном погружении

(ссылка введена Изменением N 1, утв. Приказом Росстандарта от 20.03.2018 N 140-ст)

ГОСТ EN 12087-2011 Изделия теплоизоляционные, применяемые в строительстве. Технические условия

(ссылка введена Изменением N 1, утв. Приказом Росстандарта от 20.03.2018 N 140-ст)

ГОСТ Р 52020-2003 Материалы лакокрасочные водно-дисперсионные. Общие технические условия

Ссылка исключена с 1 сентября 2018 года. - Изменение N 1, утв. Приказом Росстандарта от 20.03.2018 N 140-ст.

Ссылка исключена с 1 сентября 2018 года. - Изменение N 1, утв. Приказом Росстандарта от 20.03.2018 N 140-ст.

ГОСТ Р 54358-2011 Составы декоративные штукатурные на цементном вяжущем для фасадных теплоизоляционных композиционных систем с наружными штукатурными слоями. Технические условия

ГОСТ Р 54359-2011 Составы клеевые, базовые штукатурные, выравнивающие шпаклевочные на цементном вяжущем для фасадных теплоизоляционных композиционных систем с наружными штукатурными слоями. Технические условия

ГОСТ Р 55225-2012 Сетки из стекловолокна фасадные армирующие щелочестойкие. Технические условия

ГОСТ Р 55412-2013 Системы фасадные теплоизоляционные композиционные с наружными штукатурными слоями. Методы испытаний

ГОСТ Р 55818-2013 Составы декоративные штукатурные на полимерной основе для фасадных теплоизоляционных композиционных систем с наружными штукатурными слоями. Технические условия

(в ред. Изменения N 1, утв. Приказом Росстандарта от 20.03.2018 N 140-ст)

ГОСТ Р 55943-2014 Системы фасадные теплоизоляционные композиционные с наружными штукатурными слоями. Методы определения и оценки устойчивости к климатическим воздействиям

ГОСТ Р 55936-2014 Составы клеевые, базовые штукатурные и выравнивающие шпаклевочные на полимерной основе для фасадных теплоизоляционных композиционных систем с наружными штукатурными слоями. Технические условия

СП 50.13330.2012 СНиП 23-02-2003 Тепловая защита зданий

СП 131.13330.2012 СНиП 23-01-99* Строительная климатология

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

В настоящем стандарте применены термины по ГОСТ 31913, ГОСТ 33739, ГОСТ 33740, ГОСТ Р 55943, а также следующие термины с соответствующими определениями:

(в ред. Изменения N 1, утв. Приказом Росстандарта от 20.03.2018 N 140-ст)

3.1 класс надежности СФТК по применению: Классификационный показатель, присваиваемый СФТК по результатам проведения процедуры подтверждения соответствия и определяющий область применения СФТК для зданий и сооружений различных уровней ответственности при строительстве, реконструкции и капитальном ремонте на территории РФ [1].

3.2 подтверждение соответствия СФТК: Процедура удостоверения соответствия технических показателей системных материалов СФТК и СФТК, определенных по результатам технической апробации, и технической документации системодержателя требованиям настоящего стандарта в целях определения класса надежности СФТК по применению.

4.1 СФТК устанавливают на наружных поверхностях ограждающих стеновых конструкций зданий. Они предназначены для приведения фактических теплозащитных характеристик наружных ограждающих конструкций зданий и сооружений к требуемым для района строительства показателям.

4.2 Установку СФТК на объекте строительства следует проводить в соответствии с действующим законодательством РФ и технической документацией системодержателя, с учетом определенного класса надежности СФТК по применению.

Примечание исключено с 1 сентября 2018 года. - Изменение N 1, утв. Приказом Росстандарта от 20.03.2018 N 140-ст.

4.3 Класс надежности СФТК по применению определяют по результатам проведения процедуры подтверждения соответствия СФТК:

- СК0 (повышенный класс);

- СК1 (средний класс);

- СК2 (пониженный класс).

4.4 Соответствие класса надежности СФТК по применению уровням ответственности зданий и сооружений при их строительстве, реконструкции и капитальном ремонте на территории РФ [1] приведено в таблице 1.

Примечание - Для применения СФТК при строительстве уникальных зданий и сооружений, а также при строительстве зданий и сооружений в особых природно-климатических условиях заказчик может потребовать от системодержателя проведения дополнительных испытаний системы. В этом случае могут быть использованы как методы, входящие в комплекс технической апробации СФТК, так и методы специально разработанные системодержателем и утвержденные заказчиком. Проведение дополнительных испытаний не вносит изменений в соответствующую классификацию (см. таблицу 1).

4.5 Не допускается применение в строительстве СФТК с характеристиками, отличными от заявленных в технической документации системодержателя при проведении процедуры подтверждения соответствия СФТК.

5.1 Класс пожарной опасности СФТК определяют по результатам испытаний на пожарную опасность по ГОСТ 31251, и он должен быть не ниже К0.

5.2 Класс устойчивости к климатическим воздействиям СФТК определяют по ГОСТ Р 55943, и он должен быть не ниже КВ2.

5.3 Прочность сцепления (адгезия) штукатурных слоев СФТК с теплоизоляционным слоем на основе пенополистирола (вспененного и экструзионного), определяемая по ГОСТ Р 55412, должна составлять не менее 0,1 МПа для всех классов надежности СФТК по применению.

(в ред. Изменения N 1, утв. Приказом Росстандарта от 20.03.2018 N 140-ст)

5.4 Прочность сцепления (адгезия) штукатурных слоев СФТК с теплоизоляционным слоем на основе минеральной ваты, определяемая по ГОСТ Р 55412, должна составлять не менее 0,015 МПа для всех классов надежности СФТК по применению.

Примечание - Площадь адгезионного контакта клеевого состава с основанием после установки теплоизоляционной плиты в проектное положение должна составлять не менее 40%.

(примечание введено Изменением N 1, утв. Приказом Росстандарта от 20.03.2018 N 140-ст)

5.5 Ударная прочность СФТК, определяемая по ГОСТ Р 55412, должна составлять не менее 2 Дж.

5.5.1 Ударная прочность базового армированного слоя, определяемая по ГОСТ Р 55412, должна составлять не менее 3 Дж.

5.6 Марка по морозостойкости контактной зоны СФТК, определяемая по ГОСТ Р 55412, должна быть не менее F50.

5.7 Водопоглощение при капиллярном всасывании СФТК, определяемое по ГОСТ Р 55412, должно составлять не более 0,5 кг/(м²·ч) за 24 ч.

5.8 Соответствие технических требований к СФТК классам надежности СФТК по применению приведено в таблице 2.

5.8.1 Технические требования к СФТК в части показателей 3 - 6 таблицы 2 определены до начала климатических воздействий по ГОСТ Р 55943.

5.9 Вид и толщина применяемого материала теплоизоляционного слоя СФТК задается на основании теплотехнического расчета проектной документацией на каждый объект капитального строительства в соответствии с ГОСТ 30494 и положениями СП 50.13330 и СП 131.13330.

5.9.1 Применение в качестве материала теплоизоляционного слоя СФТК пенополистирольных плит, выпускаемых по ГОСТ 32310, допускается для цоколей зданий и СФТК класса надежности по применению СК2.

(п. 5.9.1 введен Изменением N 1, утв. Приказом Росстандарта от 20.03.2018 N 140-ст)

5.10 Расчет защиты от переувлажнения СФТК следует вести в соответствии с требованиями СП 50.13330 с учетом сопротивления паропроницанию СФТК, определяемого по ГОСТ Р 55412.

5.11 Тип и количество анкеров с тарельчатым дюбелем назначают в соответствии с действующими нормами проектирования в области СФТК в зависимости от вида основания, нагрузок и материала утеплителя.

(п. 5.11 в ред. Изменения N 1, утв. Приказом Росстандарта от 20.03.2018 N 140-ст)

5.12 Исключен с 1 сентября 2018 года. - Изменение N 1, утв. Приказом Росстандарта от 20.03.2018 N 140-ст.

5.12.1 Исключен с 1 сентября 2018 года. - Изменение N 1, утв. Приказом Росстандарта от 20.03.2018 N 140-ст.

6.1 Технические требования к материалам теплоизоляционного слоя СФТК из минеральной ваты, выпускаемой по ГОСТ 32314, приведены в таблице 3.

6.2 В составе СФТК с комбинированным теплоизоляционным слоем допускается использование пенополистирольных плит марки ППС 16 Ф по ГОСТ 15588-2014, имеющих плотность не менее 16 кг/м³ и не более 18,5 кг/м³. Технические требования к пенополистирольным плитам для теплоизоляционного слоя СФТК определяются по ГОСТ 15588.

Примечание - Для класса надежности СФТК по применению СК2 допускается применение в качестве материала теплоизоляционного слоя пенополистирольных плит марки ППС 15 Ф по ГОСТ 15588-2014.

(п. 6.2 в ред. Изменения N 1, утв. Приказом Росстандарта от 20.03.2018 N 140-ст)

6.2.1 - 6.2.3 Исключены с 1 сентября 2018 года. - Изменение N 1, утв. Приказом Росстандарта от 20.03.2018 N 140-ст.

6.3 Технические требования к материалам теплоизоляционного слоя СФТК из пенополистирольных плит по ГОСТ 32310 приведены в таблице 3а.

6.3.1 Плотность материала теплоизоляционного слоя СФТК из пенополистирольных плит по ГОСТ 32310 должна быть не более (27 +/- 2) кг/м³.

6.3.2 Время самостоятельного горения пенополистирольных плит по ГОСТ 32310, определяемое в соответствии с подразделом 7.10 ГОСТ 15588-2014, должно быть не более 1 с.

6.3.3 Поверхность пенополистирольных плит по ГОСТ 32310, применяемых в составе СФТК, должна иметь особую обработку (фрезерована) на предприятии-изготовителе.

(п. 6.3 в ред. Изменения N 1, утв. Приказом Росстандарта от 20.03.2018 N 140-ст)

6.4 Технические требования к щелочестойким фасадным армирующим сеткам из стекловолокна определяются ГОСТ Р 55225.

6.5 Технические требования к окрасочным и грунтовочным составам, кроме приведенных в 6.5.1, определяют по ГОСТ Р 52020.

(в ред. Изменения N 1, утв. Приказом Росстандарта от 20.03.2018 N 140-ст)

6.5.1 Сопротивление паропроницанию окрасочных составов определяется по ГОСТ Р 55412 и не должно превышать 0,15 м²·ч·Па/мг.

Примечание - Для класса надежности СФТК по применению СК2 допускается применение окрасочных составов с показателем сопротивления паропроницанию не более 0,25 м²·ч·Па/мг.

6.5.2 Исключен с 1 сентября 2018 года. - Изменение N 1, утв. Приказом Росстандарта от 20.03.2018 N 140-ст.

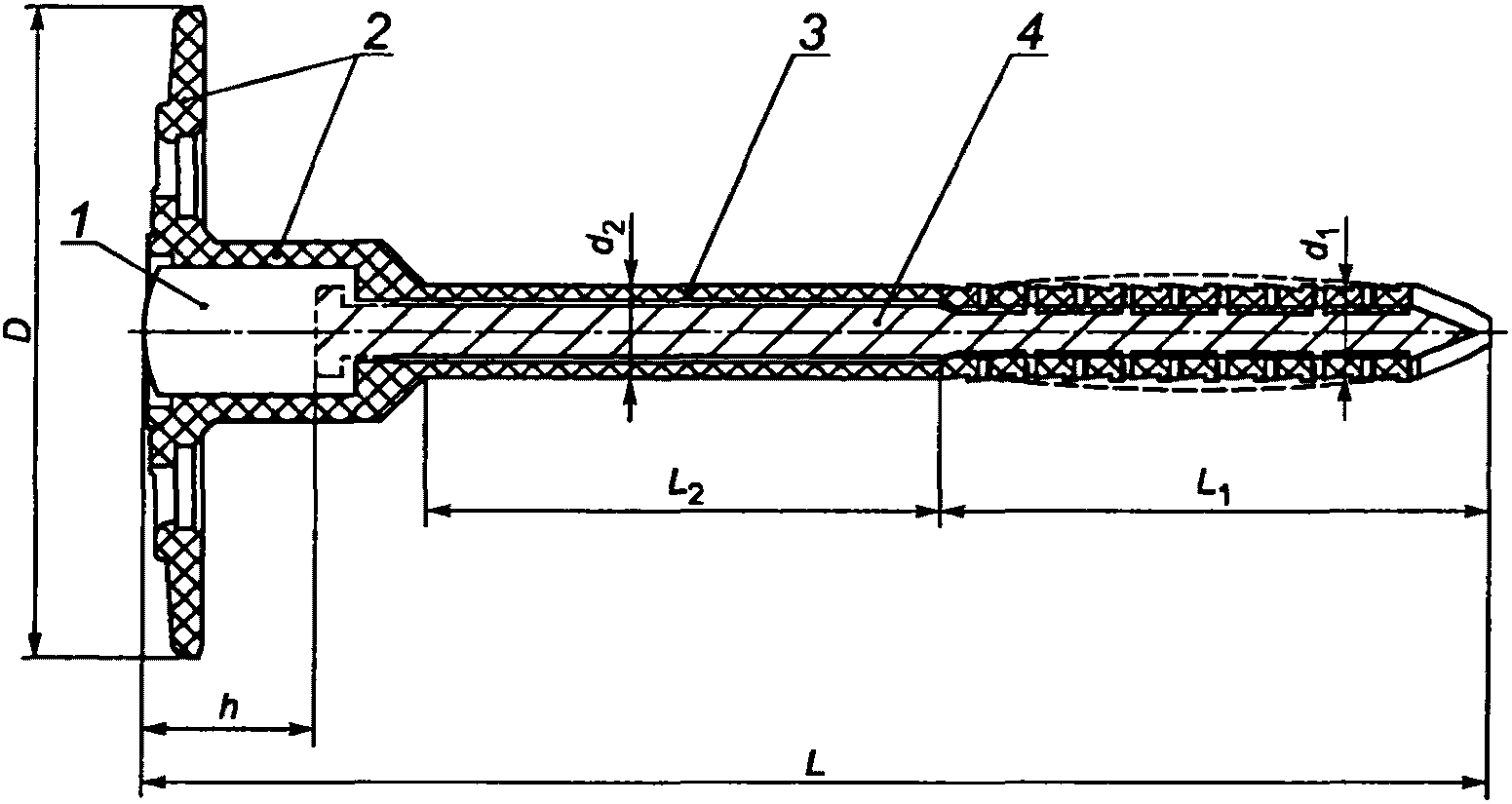

6.6 В составе СФТК допускается применение анкеров с тарельчатым дюбелем, в конструкции которого предусмотрены следующие элементы (рисунок 1):

- распорная зона с исходным диаметром не менее 8_-0,5 мм и длиной не менее 25 мм;

- рядовая зона;

- тарельчатый элемент с отверстиями.

6.6.1 Технические требования к анкерам с тарельчатым дюбелем, применяемым в составе СФТК для механического закрепления теплоизоляционного материала, должны соответствовать технической документации системодержателя и требованиям настоящего стандарта.

6.6.2 Анкеры с тарельчатым дюбелем должны поставляться на строительные объекты в укомплектованном виде и фабричной упаковке, исключающей замену элементов изделия.

6.6.3 На участках стен в пределах остекленных лоджий и балконов допускается применение тарельчатых анкеров, конструктивно изготовленных для установки без распорных элементов.

(п. 6.6 в ред. Изменения N 1, утв. Приказом Росстандарта от 20.03.2018 N 140-ст)

6.7 Тарельчатый дюбель должен изготовляться из полимерного сырья, обеспечивающего работу анкера в диапазоне температур, соответствующем диапазону температур эксплуатации СФТК. Содержание вторичного сырья в пластиковом тарельчатом дюбеле не допускается. При изготовлении тарельчатого дюбеля может быть добавлен только тот же переработанный материал из применяемых марок полимера (например, литник), полученный в процессе изготовления данного изделия, в количестве не более 10% общей массы.

6.7.1 Минимальный диаметр тарельчатого элемента дюбеля - 60 мм.

6.7.2 Допускается разъемная конструкция пластикового тарельчатого дюбеля.

6.7.3 Допускается применение дополнительного расширителя тарельчатого элемента - рондоли.

(п. 6.7 в ред. Изменения N 1, утв. Приказом Росстандарта от 20.03.2018 N 140-ст)

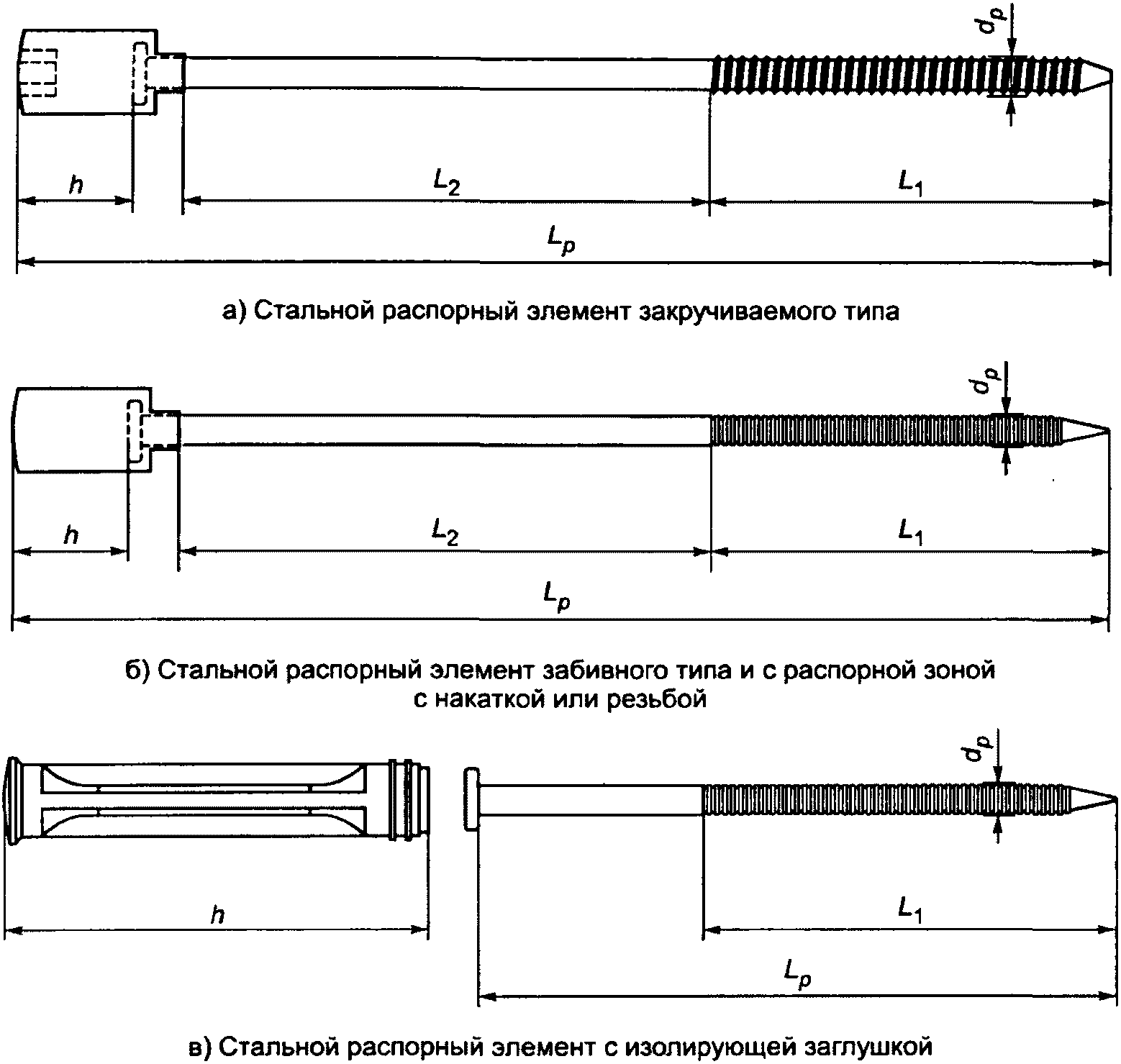

6.8 В анкерах с тарельчатым дюбелем должны использоваться следующие типы распорных элементов (рисунок 2):

- стальной распорный элемент закручиваемого типа;

- стальной распорный элемент забивного типа и с гладкой распорной зоной;

- стальной распорный элемент забивного типа и с распорной зоной с накаткой или резьбой;

- композитный распорный элемент на основе синтетических смол или полимеров, наполненных искусственными или природными волокнами.

6.8.1 Стальной распорный элемент должен быть защищен антикоррозийным покрытием толщиной не менее 5 мкм.

6.8.2 Диаметр распорной зоны распорного элемента анкера с накаткой или резьбой должен быть не менее 4,1 мм. Диаметр распорной зоны распорного элемента анкера без накатки должен быть не менее 4,5 мм. Допустимость применения изделия с распорным элементом иного диаметра должна быть подтверждена соответствующими протоколами испытаний.

6.8.3 В конструкции стального распорного элемента должна быть предусмотрена ударопрочная термоголовка (если конструкцией тарельчатого дюбеля не предусмотрена изолирующая заглушка, выполняющая роль "терморазрыва").

6.8.4 Распорный элемент анкера может быть выполнен как цельным, так и составным (с отдельной термоголовкой).

6.8.5 Пластиковая термоголовка стального распорного элемента должна быть высотой не менее 13 мм от верхнего края распорного элемента. Допускается применение стального распорного элемента без пластиковой головки при наличии отдельной термоголовки-добойника или конструктивно предусмотренной герметизирующей заглушки с воздушным "терморазрывом" высотой не менее 13 мм.

6.8.6 Маркировка типоразмера тарельчатого анкера в установленном виде должна обеспечивать идентификацию изделия.

(п. 6.8 в ред. Изменения N 1, утв. Приказом Росстандарта от 20.03.2018 N 140-ст)

6.9 Технические требования к клеевым, базовым штукатурным и выравнивающим шпаклевочным составам на цементном вяжущем определяются ГОСТ Р 54359.

6.9.1 Соответствие технических требований к клеевым, базовым штукатурным и выравнивающим шпаклевочным составам на цементном вяжущем классам надежности СФТК по применению приведено в таблице 4.

6.10 Технические требования к декоративным штукатурным составам на цементном вяжущем определяются ГОСТ Р 54358.

6.10.1 Соответствие технических требований к декоративным штукатурным составам на цементном вяжущем классам надежности СФТК по применению приведено в таблице 5.

6.11 Технические требования к клеевым, базовым штукатурным и выравнивающим шпаклевочным составам на полимерной основе определяются ГОСТ Р 55936.

6.11.1 Соответствие технических требований к клеевым, базовым штукатурным и выравнивающим шпаклевочным составам на полимерной основе классам надежности СФТК по применению приведено в таблице 6.

6.12 Технические требования к декоративным штукатурным составам на полимерной основе определяются ГОСТ Р 55818.

6.12.1 Соответствие технических требований к декоративным штукатурным составам на полимерной основе классам надежности СФТК по применению приведено в таблице 7.

7.1 Процедуру подтверждения соответствия СФТК проводит орган по сертификации в порядке, предусмотренном законодательством РФ [2].

7.2 Комплект документации, передаваемой системодержателем в орган по сертификации, в обязательном порядке должен содержать:

- результаты технической апробации системных материалов СФТК;

- результаты технической апробации СФТК;

- техническую и технологическую документацию по устройству СФТК в заявленных условиях строительства и эксплуатации по форме и в объеме, определяемыми органом по сертификации.

Примечание - В случае использования пенополистирола в качестве материала теплоизоляционного слоя в составе СФТК заявитель представляет в орган по сертификации заключение уполномоченной независимой организации о присвоении класса пожарной опасности сертифицируемой СФТК по ГОСТ 31251.

(примечание введено Изменением N 1, утв. Приказом Росстандарта от 20.03.2018 N 140-ст)

7.3 Процедура подтверждения СФТК включает в себя:

- перечисление исключено с 1 сентября 2018 года. - Изменение N 1, утв. Приказом Росстандарта от 20.03.2018 N 140-ст;

- оценку соответствия результатов технической апробации системных материалов СФТК классу надежности СФТК по применению в соответствии с требованиями настоящего стандарта;

- оценку соответствия результатов технической апробации СФТК классу надежности СФТК по применению в соответствии с требованиями настоящего стандарта;

- перечисление исключено с 1 сентября 2018 года. - Изменение N 1, утв. Приказом Росстандарта от 20.03.2018 N 140-ст;

- дополнительные процедуры и мероприятия в соответствии с методикой оценки соответствия, действующей в органе по сертификации.

(перечисление введено Изменением N 1, утв. Приказом Росстандарта от 20.03.2018 N 140-ст)

7.4 На основании проведенной процедуры подтверждения соответствия СФТК орган по сертификации определяет класс надежности СФТК по применению в соответствии с требованиями настоящего стандарта и выдает системодержателю соответствующий сертификат соответствия.

(в ред. Изменения N 1, утв. Приказом Росстандарта от 20.03.2018 N 140-ст)

Приложение А исключено с 1 сентября 2018 года. - Изменение N 1, утв. Приказом Росстандарта от 20.03.2018 N 140-ст.
