"ГОСТ Р ИСО 14583-2009. Винты с цилиндрической скругленной головкой и звездообразным углублением под ключ"
(утв. Приказом Ростехрегулирования от 18.06.2009 N 201-ст)

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".

1. Подготовлен Федеральным государственным унитарным предприятием "Центральный Ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт" (ФГУП "НАМИ") на основе собственного перевода стандарта, указанного в пункте 4.

2. Внесен Техническим комитетом по стандартизации ТК 229 "Изделия крепежные".

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 июня 2009 г. N 201-ст.

4. Настоящий стандарт идентичен международному стандарту ИСО 14583:2001 "Винты со скругленной головкой и шестилепестковым углублением под торцовый ключ" (ISO 14583:2001 "Hexalobular socket pan head screws").

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в Приложении А.

5. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

Настоящий стандарт устанавливает характеристики винтов с цилиндрической скругленной головкой и звездообразным углублением под ключ с резьбой от М2 до М10 для изделий класса точности A.

В случаях, когда предъявляются другие требования, чем установленные в настоящем стандарте, их следует выбирать из международных стандартов, таких как, например, ИСО 261, ИСО 888, ИСО 898-1, ИСО 965-2, ИСО 965-3, ИСО 3506-1 и ИСО 4759-1.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ИСО 225:1983. Изделия крепежные. Болты, винты, шпильки и гайки. Символы и обозначения размеров

ИСО 898-1:1999. Механические свойства крепежных изделий из углеродистой и легированной стали. Часть 1. Болты, винты и шпильки

ИСО 965-2:1998. Резьбы метрические. ИСО общего применения. Допуски. Часть 2. Предельные размеры для наружной и внутренней резьб общего применения. Средний класс точности

ИСО 3269:2000. Изделия крепежные. Приемочный контроль

ИСО 3506-1:1997. Механические свойства крепежных изделий из коррозионно-стойкой нержавеющей стали. Часть 1. Болты, винты и шпильки

ИСО 4042:1999. Изделия крепежные. Электролитические покрытия

ИСО 4759-1:2000. Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности A, B и C

ИСО 6157-1:1988. Изделия крепежные. Дефекты поверхности. Часть 1. Болты, винты и шпильки общего назначения

ИСО 8839:1986. Механические свойства крепежных изделий. Болты, винты, шпильки и гайки из цветных металлов

ИСО 8992:2005. Изделия крепежные. Общие требования для болтов, винтов, шпилек и гаек

ИСО 10664:2005. Углубление звездообразное для ввертывания болтов и винтов

ИСО 10683:2000. Изделия крепежные. Неэлектролитические цинковые ламеллевые покрытия.

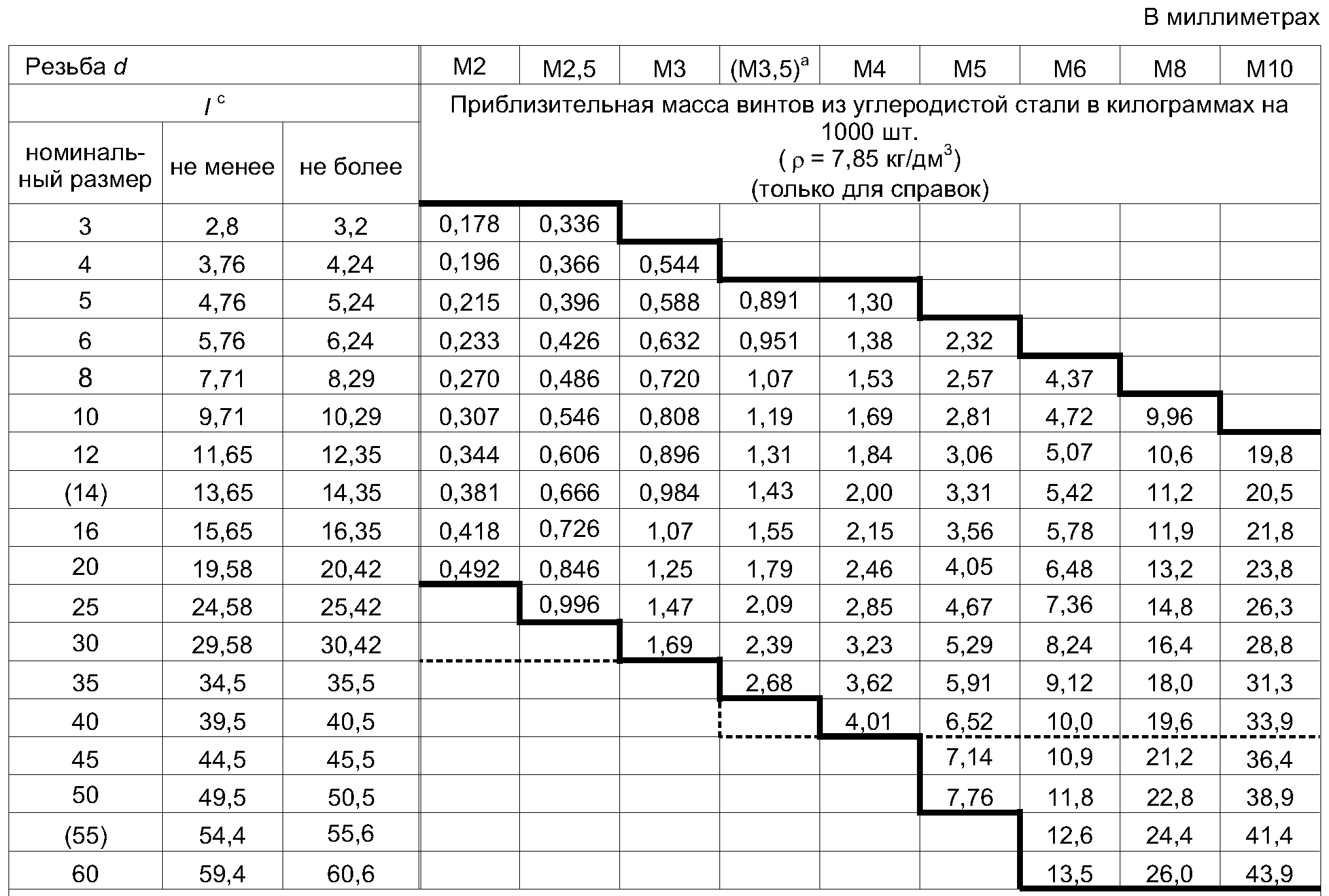

Размеры указаны на рисунке 1 и в таблице 1.

--------------------------------

<a> Без фаски.

Примечание. Диаметр цилиндрического стержня допускается выполнять равным номинальному диаметру резьбы или приблизительно среднему диаметру резьбы.

--------------------------------

<a> Размеры, заключенные в скобки, применять не рекомендуется.

<b> P - шаг резьбы.

<c> Винты с номинальными длинами выше пунктирной ступенчатой линии имеют резьбу до головки (b = I - a). См. ИСО 888.

Примечание. Винты со стандартными длинами находятся между поперечными ступенчатыми линиями.

Символы и их обозначения, за исключением A, установлены в ИСО 225.

Технические требования в соответствии с таблицей 2.

Пример условного обозначения винта с цилиндрической скругленной головкой и звездообразным углублением под ключ, с резьбой М5, номинальной длиной I = 20 мм и классом прочности 4.8:
