НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВИНТЫ С ЦИЛИНДРИЧЕСКОЙ ГОЛОВКОЙ И ЗВЕЗДООБРАЗНЫМ
УГЛУБЛЕНИЕМ ПОД КЛЮЧ
Star-type internal socket button cap screws
ISO 14579:2001
Hexalobular socket head cap screws
(IDT)
ГОСТ Р ИСО 14579-2009
Дата введения
1 января 2010 года
Цели и принципы стандартизации в Российской Федерации установлены Федеральным
законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации -
ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
1. Подготовлен Федеральным государственным унитарным предприятием "Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт" (ФГУП "НАМИ") на основе собственного перевода стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 229 "Крепежные изделия".
3. Утвержден и введен в действие
Приказом Федерального агентства по техническому регулированию и метрологии от 26 августа 2009 г. N 310-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 14579:2001 "Винты с цилиндрической головкой и шестилепестковым углублением под торцовый ключ" (ISO 14579:2001 "Hexalobular socket head cap screws").
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004
(пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном
Приложении B.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Настоящий стандарт устанавливает характеристики винтов с цилиндрической головкой и звездообразным углублением под ключ с резьбой от М2 до М20 для изделий класса точности A.
В особых случаях, когда требуются другие требования, чем установленные в настоящем стандарте, они должны выбираться из действующих международных стандартов, таких как, например, ИСО 261, ИСО 888, ИСО 898-1, ИСО 965-2, ИСО 965-3, ИСО 3506-1 и ИСО 4759-1.
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ИСО 225:1983. Изделия крепежные. Болты, винты, шпильки и гайки. Символы и обозначения размеров
ИСО 898-1:1999. Механические свойства крепежных изделий из углеродистой и легированной стали. Часть 1. Болты, винты и шпильки
ИСО 965-2:1998. Резьбы метрические. ИСО общего применения. Допуски. Часть 2. Предельные размеры для наружной и внутренней резьб общего применения. Средний класс точности
ИСО 965-3:1998. Метрическая резьба ИСО общего применения. Допуски. Часть 3. Предельные размеры для конструкционной резьбы
ИСО 3269:2000. Изделия крепежные. Приемочный контроль
ИСО 3506-1:1997. Механические свойства крепежных изделий из коррозионно-стойкой нержавеющей стали. Часть 1. Болты, винты и шпильки
ИСО 4042:1999. Изделия крепежные. Электролитические покрытия
ИСО 4753:1999. Изделия крепежные. Концы деталей с наружной метрической резьбой ИСО
ИСО 4759-1:2000. Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности A, B и C
ИСО 6157-1:1988. Изделия крепежные. Дефекты поверхности. Часть 1. Болты, винты и шпильки общего назначения
ИСО 8839:1986. Механические свойства крепежных изделий. Болты, винты, шпильки и гайки из цветных металлов
ИСО 8992:2005. Изделия крепежные. Общие требования для болтов и гаек
ИСО 10664:2005. Углубление звездообразное для ввертывания болтов и винтов
ИСО 10683:2000. Изделия крепежные. Неэлектролитические цинковые ламеллевые покрытия.
Символы и их обозначения, за исключением A и v, установлены в ИСО 225.

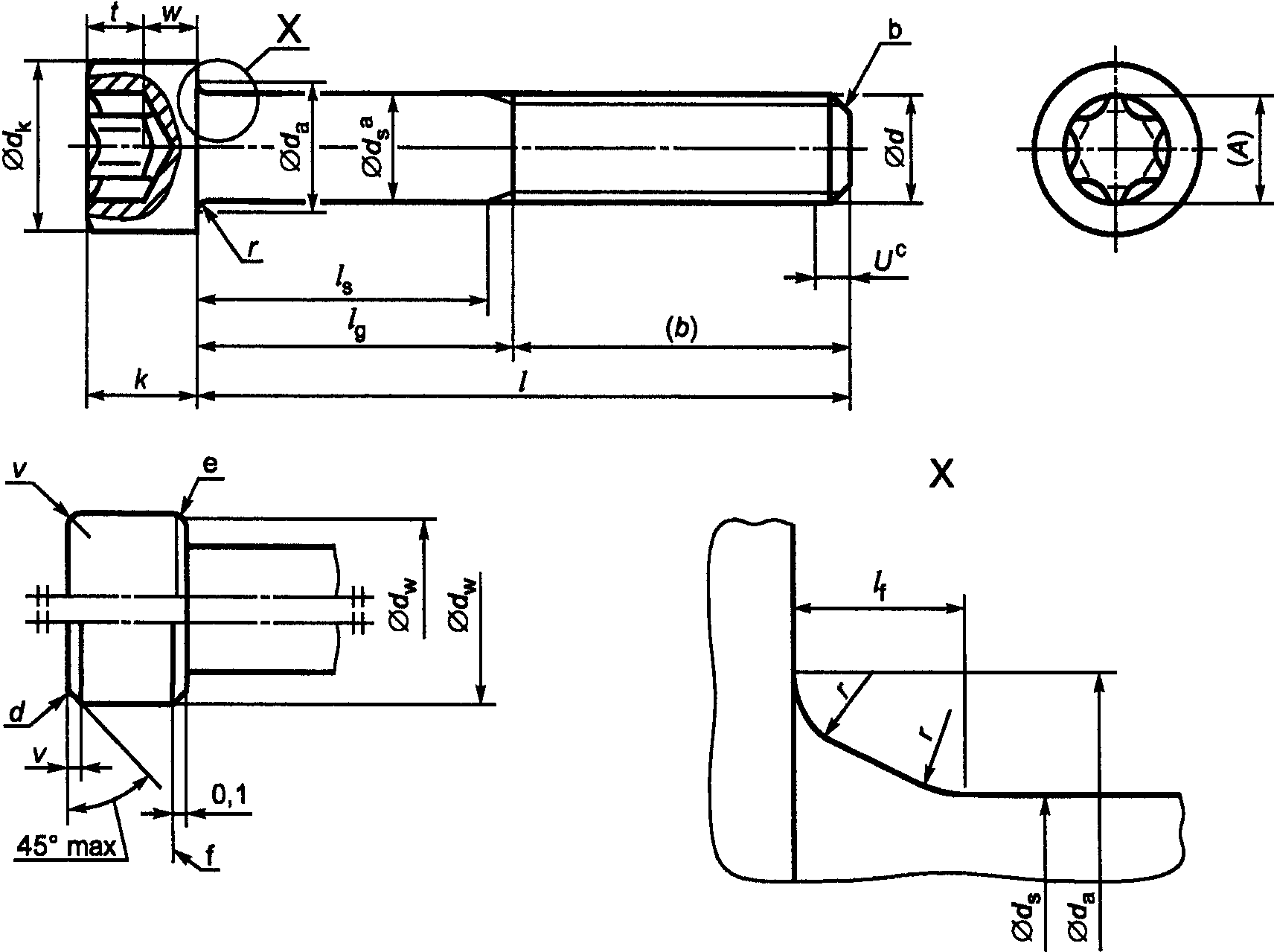

Максимальные размеры зоны перехода от стержня к головке
--------------------------------
<a> Размер
является действительным, если установлен размер
.
<c> Участок неполной резьбы u <= 2P.
b - Для типоразмеров <= М4 допускается выполнять конец без фаски, см. ИСО 4753;
d - верхняя кромка головки скруглена или с фаской по выбору изготовителя;
e - нижняя кромка головки может быть скруглена или с фаской до размера
и должна быть без заусенцев;
f - базовая линия для
.

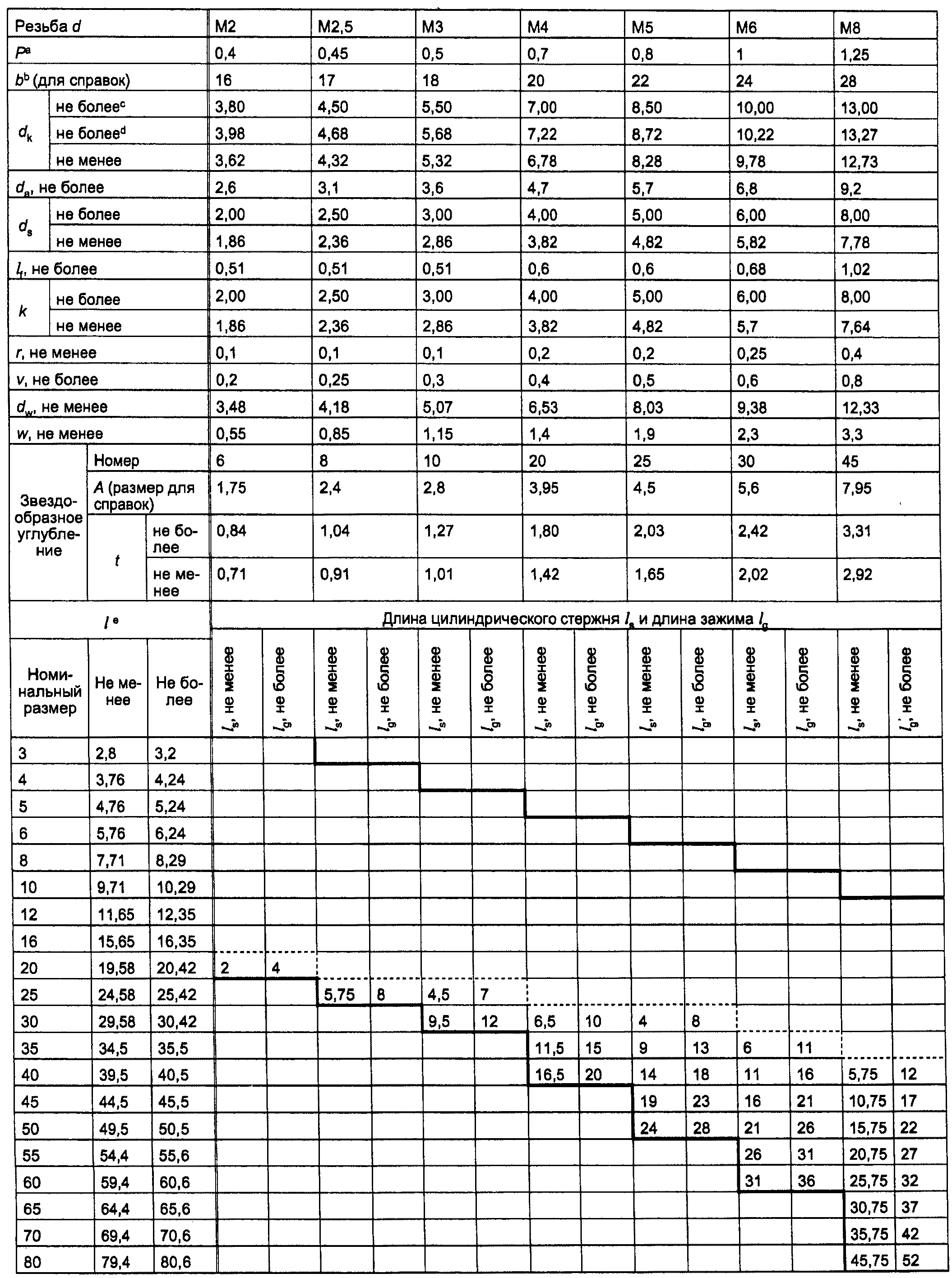

В миллиметрах

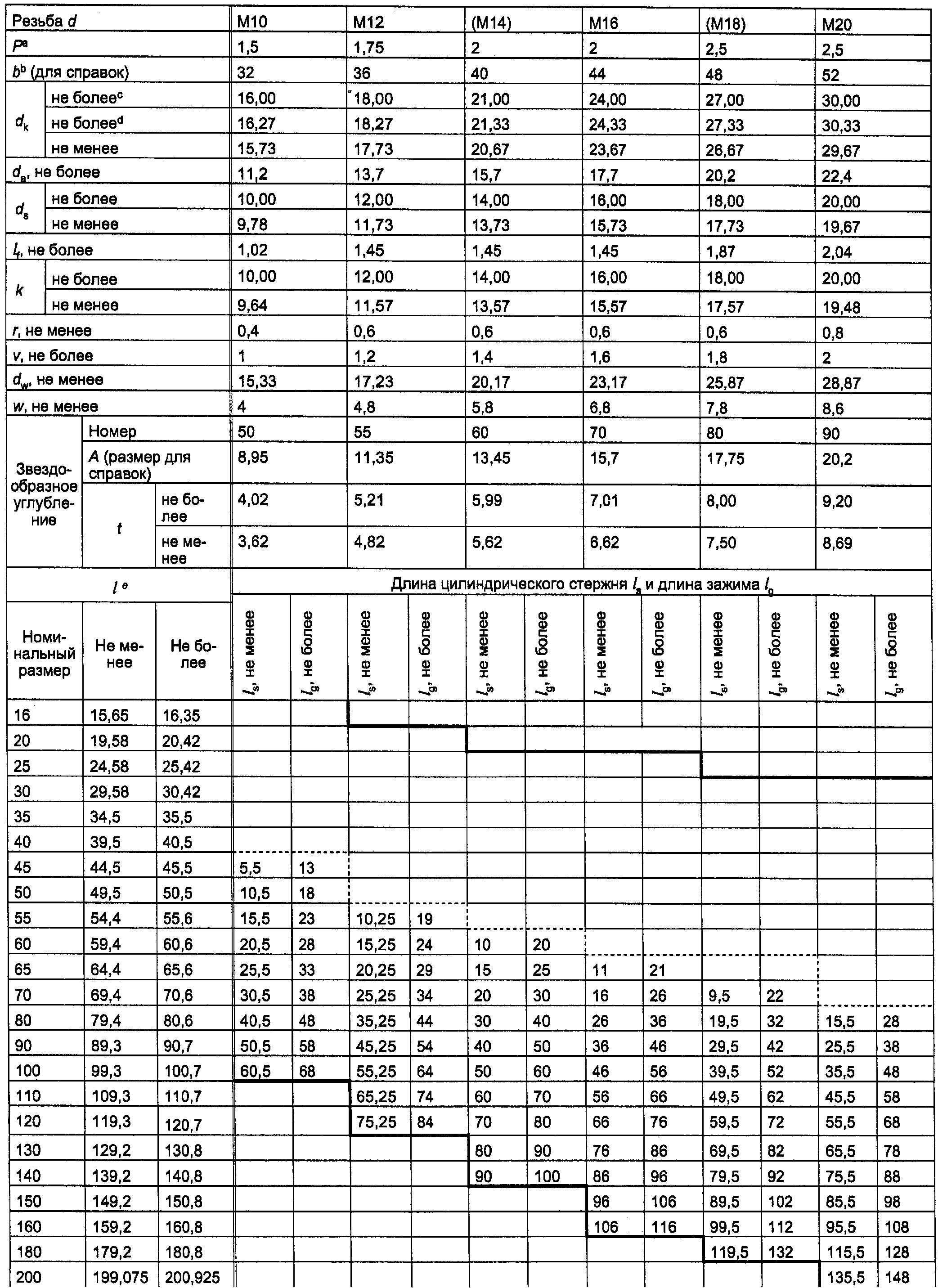

Продолжение таблицы 1
В миллиметрах
Окончание таблицы 1

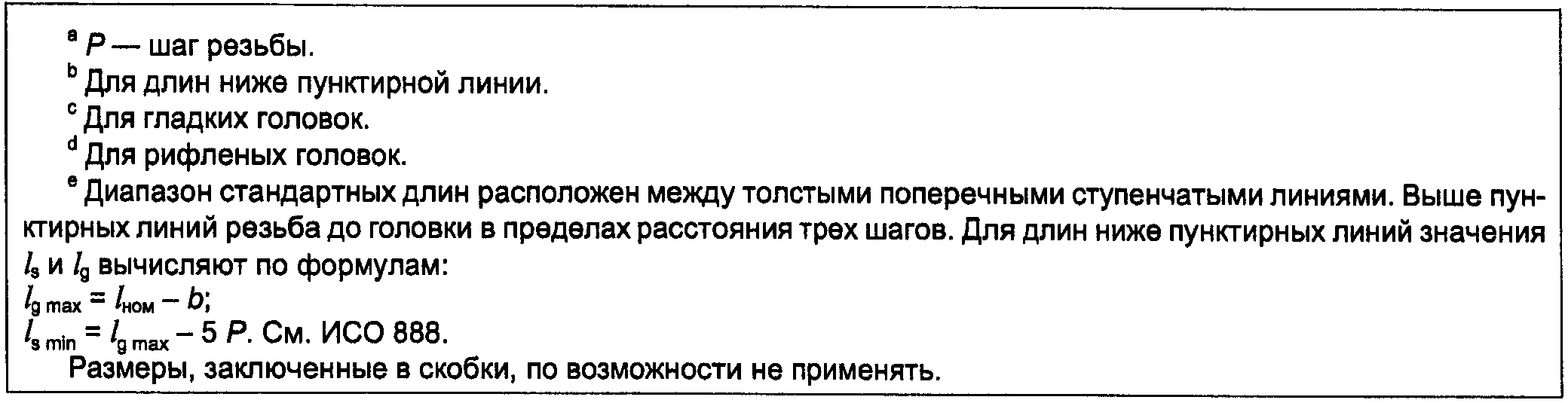

4. Технические требования
Технические требования - в соответствии с таблицей 2.
Таблица 2
???????????????????????????????????????????????????????????????????????????
? Материал ? Сталь ? Нержавеющая ?Цветной металл?
? ? ? сталь ? ?
???????????????????????????????????????????????????????????????????????????
?Общие ?Обозначение? ИСО 8992 ?
?требования ?стандарта ? ?
???????????????????????????????????????????????????????????????????????????
?Резьба ?Допуск ? 5g6g для класса прочности 12.9; ?
? ? ? для других классов прочности: 6g ?
? ????????????????????????????????????????????????????????????
? ?Обозначение? ИСО 261, ИСО 965-2, ИСО 965-3 ?
? ?стандарта ? ?
???????????????????????????????????????????????????????????????????????????
?Механические ?Класс ?< М3: по ?A2-70, A4-70
<b>?По ?
?свойства ?прочности ?согласованию ?A3-70, A5-70 ?согласованию ?
? ? ?>= М3 и ? ? ?
? ? ?<= М20: ? ? ?
? ? ?8.8, 9.8, ? ? ?
? ? ?10.9, 12.9 ? ? ?
? ????????????????????????????????????????????????????????????
? ?Обозначение?ИСО 898-1
<a> ? ИСО 3506-1 ? ИСО 8839 ?
? ?стандарта ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?Предельные ?Класс ? A ?
?размеры, ?точности ? ?
?допуски формы ????????????????????????????????????????????????????????????
?и расположения?Обозначение? ИСО 4759-1 ?
? ?стандарта ? ?
???????????????? ????????????????????????????????????????????????
?Звездообразное? ? ИСО 10664 ?
?углубление ? ? ?
???????????????????????????????????????????????????????????????????????????
? Поверхность ?После ?Без покрытия ?Без покрытия ?
? ?изготовления ? ? ?
? ????????????????????????????????????????????????
? ?Требования к ? - ?Требования к ?
? ?гальванической? ?гальванической?
? ?защите ? ?защите ?
? ?поверхности ? ?поверхности ?
? ?по ИСО 4042 ? ?по ИСО 4042 ?
? ???????????????? ? ?
? ?Требования к ? ? ?
? ?неэлектролити-? ? ?
? ?ческим ? ? ?
? ?цинковым ? ? ?
? ?ламеллевым ? ? ?
? ?покрытиям ? ? ?
? ?по ИСО 10683 ? ? ?
???????????????????????????????????????????????????????????????????????????
? Дефект поверхности ?Предельные ? - ? - ?
? ?значения ? ? ?
? ?дефектов ? ? ?
? ?поверхности по? ? ?
? ?ИСО 6157-1. ? ? ?
? ?По ИСО 6157-3 ? ? ?
? ?для класса ? ? ?
? ?прочности 12.9? ? ?
???????????????????????????????????????????????????????????????????????????
? Приемочный контроль ? По ИСО 3269 ?
???????????????????????????????????????????????????????????????????????????
? <a> Для винтов, испытание на растяжение для которых невозможно,?
?действительными являются требования по твердости по всему сечению болта. ?
? <b> Для винтов, изготовленных точением, допускаются: ?
? для размеров <= М12 класс прочности A1-70; ?
? для размеров > М12 класс прочности A1-50 с соответствующей?
?маркировкой. ?
???????????????????????????????????????????????????????????????????????????
Пример условного обозначения винта с цилиндрической головкой и звездообразным углублением под ключ, с резьбой М5, номинальной длиной l = 20 мм и классом прочности 8.8:
Винт с цилиндрической головкой М5 x 20 - 8.8 ГОСТ Р ИСО 14579-2009
(справочное)
МАССА ВИНТОВ ИЗ УГЛЕРОДИСТЫХ СТАЛЕЙ
В таблице A.1 приведена приблизительная масса винтов из углеродистой стали со стандартными длинами, указанная только для справки.
Таблица A.1
???????????????????????????????????????????????????????????????????????????
?Резь-? М2 ?М2,5 ? М3 ? М4 ? М5 ? М6 ? М8 ?М10 ?М12 ?(М14)?М16 ?(М18)?М20?
?ба d ? ? ? ? ? ? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?Номи-?Приблизительная масса винтов из углеродистой стали, кг, на 1000 шт.?
?наль-? ро = 7,85 кг/дм3) ?
?ная ? ?
?длина? ?
?l ? ?
???????????????????????????????????????????????????????????????????????????
?3 ?0,155? ? ? ? ? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?4 ?0,175?0,345? ? ? ? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?5 ?0,195?0,375?0,67? ? ? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?6 ?0,215?0,405?0,71?1,50? ? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?8 ?0,255?0,465?0,80?1,65?2,45? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?10 ?0,295?0,525?0,88?1,80?2,70?4,70? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?12 ?0,355?0,585?0,96?1,95?2,95?5,07?10,9? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?16 ?0,415?0,705?1,16?2,25?3,45?5,75?12,1?20,9? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?20 ?0,495?0,825?1,36?2,65?4,01?6,53?13,4?22,9?32,1? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?25 ? ?0,975?1,61?3,15?4,78?7,59?15,0?25,4?35,7?48,0 ?71,3? ? ?
???????????????????????????????????????????????????????????????????????????
?30 ? ? ?1,86?3,65?5,55?8,30?16,9?27,9?39,3?53,0 ?77,8?111 ?128?
???????????????????????????????????????????????????????????????????????????
?35 ? ? ? ?4,15?6,32?9,91?18,9?30,4?42,9?58,0 ?84,4?120 ?139?
???????????????????????????????????????????????????????????????????????????
?40 ? ? ? ?4,65?7,09?11,0?20,9?32,9?46,5?63,0 ?91,0?129 ?150?
???????????????????????????????????????????????????????????????????????????
?45 ? ? ? ? ?7,86?12,1?22,9?36,1?50,1?68,0 ?97,6?138 ?161?
???????????????????????????????????????????????????????????????????????????
?50 ? ? ? ? ?8,63?13,2?24,9?39,3?54,5?73,0 ?106 ?147 ?172?
???????????????????????????????????????????????????????????????????????????
?55 ? ? ? ? ? ?14,3?26,9?42,5?58,9?78,0 ?114 ?156 ?183?
???????????????????????????????????????????????????????????????????????????
?60 ? ? ? ? ? ?15,4?28,9?45,7?63,4?84,0 ?122 ?165 ?194?
???????????????????????????????????????????????????????????????????????????
?65 ? ? ? ? ? ? ?31,0?48,9?67,8?90,0 ?130 ?174 ?205?
???????????????????????????????????????????????????????????????????????????
?70 ? ? ? ? ? ? ?33,0?52,1?71,3?96,0 ?138 ?183 ?216?
???????????????????????????????????????????????????????????????????????????
?80 ? ? ? ? ? ? ?37,0?58,5?80,2?108 ?154 ?203 ?241?
???????????????????????????????????????????????????????????????????????????
?90 ? ? ? ? ? ? ? ?64,9?89,1?120 ?170 ?223 ?266?
???????????????????????????????????????????????????????????????????????????
?100 ? ? ? ? ? ? ? ?71,2?98,0?132 ?186 ?243 ?291?
???????????????????????????????????????????????????????????????????????????
?110 ? ? ? ? ? ? ? ? ?107 ?144 ?202 ?263 ?316?
???????????????????????????????????????????????????????????????????????????
?120 ? ? ? ? ? ? ? ? ?116 ?156 ?218 ?283 ?341?
???????????????????????????????????????????????????????????????????????????
?130 ? ? ? ? ? ? ? ? ? ?168 ?234 ?303 ?366?
???????????????????????????????????????????????????????????????????????????
?140 ? ? ? ? ? ? ? ? ? ?180 ?250 ?323 ?391?
???????????????????????????????????????????????????????????????????????????
?150 ? ? ? ? ? ? ? ? ? ? ?266 ?343 ?416?
???????????????????????????????????????????????????????????????????????????
?160 ? ? ? ? ? ? ? ? ? ? ?282 ?363 ?441?
???????????????????????????????????????????????????????????????????????????
?180 ? ? ? ? ? ? ? ? ? ? ? ?403 ?491?
???????????????????????????????????????????????????????????????????????????
?200 ? ? ? ? ? ? ? ? ? ? ? ? ?541?
???????????????????????????????????????????????????????????????????????????
(справочное)
СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖДУНАРОДНЫХ СТАНДАРТОВ
НАЦИОНАЛЬНЫМ СТАНДАРТАМ РОССИЙСКОЙ ФЕДЕРАЦИИ
???????????????????????????????????????????????????????????????????????????
? Обозначение ? Обозначение и наименование соответствующего ?
? ссылочного ? национального стандарта ?
?международного ? ?
? стандарта ? ?
???????????????????????????????????????????????????????????????????????????
???????????????????????????????????????????????????????????????????????????
? ?поверхности. Часть 1. Болты, винты и шпильки общего ?
? ?назначения ?
???????????????????????????????????????????????????????????????????????????
? ?изделий. Болты, винты, шпильки и гайки из цветных ?
? ?металлов ?
???????????????????????????????????????????????????????????????????????????
? ?свойства и методы испытаний ?
???????????????????????????????????????????????????????????????????????????
? ?контроль ?
???????????????????????????????????????????????????????????????????????????
? ?изделий из коррозионно-стойкой нержавеющей стали. Часть ?
? ?1. Болты, винты и шпильки ?
???????????????????????????????????????????????????????????????????????????
? ?Электролитические покрытия ?
???????????????????????????????????????????????????????????????????????????
?ИСО 4753:1999 ?
ГОСТ 12414-94. Концы болтов, винтов и шпилек. Размеры ?
???????????????????????????????????????????????????????????????????????????
ИС NORMPROD: примечание.
В официальном тексте документа, видимо, допущена опечатка: имеется
в виду ГОСТ Р ИСО 4759-1-2009, а не ГОСТ Р ИСО 4759-1-2008.
? ?1. Болты, винты, шпильки и гайки. Классы точности A, B и ?
? ?C ?
???????????????????????????????????????????????????????????????????????????
? ?для болтов и винтов ?
???????????????????????????????????????????????????????????????????????????
? ?Резьба метрическая. Допуски. Посадки с зазором ?
????????????????? ?
?ИСО 965-3:1998 ? ?
???????????????????????????????????????????????????????????????????????????
?ИСО 8992:2005 ? <*> ?
???????????????????????????????????????????????????????????????????????????
? <*> Соответствующий национальный стандарт отсутствует. До его?
?утверждения рекомендуется использовать перевод на русский язык данного?
?международного стандарта. Перевод данного международного стандарта?
?находится в Федеральном информационном фонде технических регламентов и?
?стандартов. ?
???????????????????????????????????????????????????????????????????????????
[1] ИСО 888:1976. Болты, винты и шпильки. Номинальные длины и длины резьбы для болтов общего применения (ISO 888:1976) (Bolts, screw and studs; Nominal lengths and thread lengths for general purpose bolts)
[2] ИСО 10683:2000. Изделия крепежные. Неэлектролитические цинковые ламеллевые покрытия (ISO 10683:2000) (Fasteners. Non-electrolytically applied zinc flake coatings)
[3] ИСО 6157-3:1988. Изделия крепежные. Дефекты поверхности. Часть 1. Болты, винты и шпильки специального назначения (ISO 6157-3:1998) (Fasteners; surface discontinuities; part 3: bolts, screws and studs for special requirements).
