"ГОСТ Р 70265.1-2022. Национальный стандарт Российской Федерации. Измерение, управление и автоматизация промышленного процесса. Структура цифровой фабрики. Часть 1. Основные положения"
(утв. и введен в действие Приказом Росстандарта от 05.08.2022 N 744-ст)

1 РАЗРАБОТАН Ассоциацией "Цифровые инновации в машиностроении" (АЦИМ)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 022 "Информационные технологии"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 5 августа 2022 г. N 744-ст

4 Настоящий стандарт разработан с учетом основных нормативных положений международного документа IEC 62832-1:2020 "Измерение, управление и автоматизация промышленного процесса. Структура цифровой фабрики. Часть 1. Основные положения" (IEC 62832-1:2020 "Industrial-process measurement, control and automation - Digital factory framework - Part 1: General principles", NEQ)

5 ВВЕДЕН ВПЕРВЫЕ

6 Федеральное агентство по техническому регулированию и метрологии не несет ответственности за патентную чистоту настоящего стандарта

Для удовлетворения требований к качеству, доставке и стоимости продукции необходимо обеспечивать высокую производительность, гибкость динамических процессов, наличие адаптивного оборудования и производственных систем. Это приводит к усложнению жизненного цикла производства. Помимо этого, вся существующая информация о продукции или производственной системе описывается и модифицируется на протяжении всего жизненного цикла продукции или производственной системы, например в ходе планирования, процесса разработки и эксплуатации. В данной ситуации предприятия вынуждены обмениваться данными о продукции или производственной системе в электронной форме.

Однако каждое предприятие и его каждый отдел описывают свою продукцию и производственные системы в соответствии с собственной моделью управления данными, часто используя разные термины, структуры и средства.

Таким образом, невозможно найти идеальный способ обмена информацией между всеми участниками, задействованными в жизненном цикле продукции и производственных систем.

Эффективный обмен данными между предприятиями и внутри них может быть осуществлен, только если синтаксис (формат) и семантика (значение) информации определены на основе общего соглашения.

Основной целью деятельности по стандартизации в предыдущие годы была замена бумажного формата технических данных описанием электронных компонентов, применяемых в продукции, в электронной форме, а также использование электронного описания в программных инструментах для монтажа электропроводки и сборки (например, при проектировании электронных плат).

Кроме того, были разработаны понятия для формирования профилей устройств, используемых в производственных системах. Целью этой деятельности была разработка описания параметров и поведенческих аспектов устройств, направленная на интеграцию и снижение затрат на выполнение опытно-конструкторских работ, а также предоставление руководства для разработчиков стандартов.

Примечание - См. "Руководство профиля устройства" [1].

Разработка (см. [2]) позволила сделать важный шаг для достижения данной цели. В настоящем стандарте представлены основополагающие принципы описания устройств, используемых в производственных системах, путем создания списков свойств (LOP). Свойства объединены в блоки, описывающие определенные функции устройства. В последующих частях (см. [3]) и других связанных с ним стандартах (например, [4]) приведены ссылочные списки свойств для электронных и электрических компонентов и материалов, которые применяют в электротехническом оборудовании и системах, таких как оборудование для измерения параметров потока, давления, температуры, уровней и плотности.

В ГОСТ Р МЭК 61360-2 обозначены принципы определения классов характеристик компонентов и их свойств (см. также [5], ГОСТ Р ИСО 13584-42). В результате была разработана база данных, также именуемая Словарем общих данных МЭК (IEC CDD), содержащая справочно-информационный фонд классов и соответствующих свойств. В [6] представлены открытые технические словари (OTD) и их применение в отношении основных данных; в ГОСТ Р 53889 - ГОСТ Р 53891 рекомендации по описанию продукции и ее свойств для формирования классов, каталогов и справочных словарей.

В ГОСТ Р ИСО 15704 определены требования к эталонным архитектурам предприятий и методологиям поддержки приложений с точки зрения интероперабельности, интеграции и архитектур приложений на протяжении всего жизненного цикла и аспектов цепочки поставок систем.

Ряд усилий направлен на разработку деловых и производственных моделей предприятия, призванных улучшить понимание различных аспектов деятельности предприятия и оптимизировать его процессы. Кроме того, для поддержки производственных операций были разработаны модели корпоративного управления. При этом в части обмена информацией о процессе, оборудовании и устройствах по-прежнему имеются пробелы в разработке моделей, используемых для перехода от сред проектирования производственных систем к операционным производственным средам.

Примечание - В ГОСТ Р МЭК 62264-1 определены модели функций доменов производства и управления, а также информация, которой обмениваются с доменом предприятия.

Если в упомянутых выше стандартах приведен метод описания свойств определенных устройств, то в настоящем стандарте этот метод расширен и установлена эталонная модель для представления производственных систем, частью которых являются данные устройства.

Для эффективного управления производственной системой в течение ее жизненного цикла необходимо иметь цифровое представление данной системы и должным образом поддерживать содержание этого представления по мере развития системы. Действия, относящиеся к производственной системе, будут иметь доступ к содержанию цифрового представления, обновляя и используя его для поддержания полного жизненного цикла производственной системы. Данное цифровое представление обеспечивает постоянный обмен информацией между всеми задействованными процессами и партнерами, а также делает соответствующую информацию понятной, пригодной для повторного применения и заменяемой на протяжении всего жизненного цикла производственной системы.

Словари и модели могут помочь в формировании данного цифрового представления, предоставляя описания элементов производственной системы, таких как оборудование или устройства. Тем не менее для создания необходимого цифрового представления производственных систем требуется дополнительная информация, например описания отношений между элементами.

В настоящем стандарте приведена базовая структура для разработки и обслуживания цифровых представлений производственных систем, в состав которой входят элементы, отношения между этими элементами и процессы обмена информацией между ними.

Цель базовой структуры - устранение интероперабельных барьеров при обмене информацией для осуществления различных действий, имеющих отношение к производственным системам. Ключевые преимущества данного метода состоят в том, что вся информация, относящаяся к производственной системе, описывается единообразно, и ее можно использовать и изменять на протяжении всего жизненного цикла системы. Данный метод, зафиксированный в настоящем стандарте, сохраняется в максимально общем виде, чтобы его можно было применять в различных промышленных секторах.

Примечание - Понятия моделирования предприятия описаны, например, в ГОСТ Р ИСО 15704, ГОСТ Р ИСО 11354-1.

В настоящем стандарте представлены:

- общие сведения о модели и принципах базовой структуры цифровой фабрики (ЦФ);

- подробная модель данных для всех элементов модели базовой структуры ЦФ;

- способы использования базовой структуры ЦФ для управления жизненным циклом производственной системы;

- способы миграции данных в базовую структуру ЦФ.

В настоящем стандарте отсутствует сценарий применения описаний, основанных на ГОСТ Р ИСО 15926-1, поскольку в последнем используется иная методология описания производственных систем.

В целях содействия развитию нефтегазовых производственных систем могут быть использованы другие методологии описания активов (например, ГОСТ Р ИСО 13584-42).

Представление производственной системы согласно настоящему стандарту организовано на всех этапах ее жизненного цикла (проектирование, строительство, эксплуатация, техническое обслуживание и пр.).

Настоящий стандарт, будучи технической спецификацией, определяет основные принципы базовой структуры цифровой фабрики (далее - базовая структура ЦФ), представляющей собой совокупность элементов модели (далее - эталонная модель ЦФ) и правил моделирования производственных систем.

Базовая структура ЦФ определяет:

- модель активов производственной системы;

- модель отношений между различными активами производственной системы;

- поток информации об активах производственной системы.

Базовая структура ЦФ не распространяется на строительные работы, используемые ресурсы (такие как сырье для производства, сборочные детали), расходные материалы, детали и готовую продукцию.

Базовая структура ЦФ применима к трем типам производственных процессов (непрерывное, серийное или дискретное производство) в любой отрасли промышленности (например, в авиационной, химической или деревообрабатывающей промышленности, автомобилестроении).

Настоящий стандарт не распространяется на требования и спецификации программных инструментов для поддержки базовой структуры ЦФ.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 53889/Руководство ИСО/МЭК 77-1:2008 Руководство по разработке спецификаций на характеристики и классы продукции. Часть 1. Основные возможности

ГОСТ Р 53890/Руководство ИСО/МЭК 77-2:2008 Руководство по разработке спецификаций на характеристики и классы продукции. Часть 2. Технические принципы и рекомендации

ГОСТ Р 53891/Руководство ИСО/МЭК 77-3:2008 Руководство по разработке спецификаций на характеристики и классы продукции. Часть 3. Опыт применения

ГОСТ Р 56213.5/ISO/TS 29002-5 Системы промышленной автоматизации и интеграция. Обмен данными характеристик. Часть 5. Схема идентификации

ГОСТ Р ИСО 11354-1 Усовершенствованные автоматизированные технологии и их применение. Требования к установлению интероперабельности процессов промышленных предприятий. Часть 1. Основа интероперабельности предприятий

ГОСТ Р ИСО 13584-42 Системы промышленной автоматизации и интеграция. Библиотека деталей. Часть 42. Методология описания. Методология структурирования семейств деталей

ГОСТ Р ИСО 15704 Промышленные автоматизированные системы. Требования к стандартным архитектурам и методологиям предприятия

ГОСТ Р ИСО 15926-1 Промышленные автоматизированные системы и интеграция. Интеграция данных жизненного цикла для перерабатывающих предприятий, включая нефтяные и газовые производственные предприятия. Часть 1. Обзор и основополагающие принципы

ГОСТ Р ИСО 19440 Интеграция предприятия. Конструкции для моделирования предприятий

ГОСТ ISO 22745-1 Системы промышленной автоматизации и интеграция. Открытые технические словари и их применение к основным данным. Часть 1. Общие сведения и основополагающие принципы

ГОСТ Р ИСО/МЭК 11179-1 Информационная технология. Регистры метаданных (РМД). Часть 1. Основные положения

ГОСТ Р ИСО/МЭК 11179-2 Информационная технология. Регистры метаданных (РМД). Часть 2. Классификация

ГОСТ Р ИСО/МЭК 11179-3 Информационная технология. Регистры метаданных (РМД). Часть 3. Метамодель регистра и основные атрибуты

ГОСТ Р ИСО/МЭК 11179-4 Информационная технология. Регистры метаданных (РМД). Часть 4. Формулировка определений данных

ГОСТ Р ИСО/МЭК 11179-5 Информационная технология. Регистры метаданных (РМД). Часть 5. Принципы наименования и идентификация

ГОСТ Р МЭК 61360-2 Стандартные типы элементов данных с ассоциированной схемой классификации электрических компонентов. Часть 2. Словарная схема EXPRESS

ГОСТ Р МЭК 62264-1 Интеграция систем управления предприятием. Часть 1. Модели и терминология

ГОСТ Р МЭК 62264-2 Интеграция систем управления предприятием. Часть 2. Объекты и атрибуты для интеграции системы управления предприятием

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1.1 актив (asset): Физический или логический объект, принадлежащий организации или находящийся в ее ведении, имеющий воспринимаемую или фактическую ценность для организации.

3.1.2 актив производственной системы; актив ПС (production system asset, PS asset): Актив, являющийся составным компонентом производственной системы.

Примечание - Активом ПС может быть деталь, устройство, оборудование, программное обеспечение, функциональный элемент, система управления или совокупность активов ПС. Актив ПС может иметь физические характеристики: механические, электрические, электронные и (или) характеристики, обусловленные ролью, например функция, информация.

3.1.3 актив цифровой фабрики (DF asset): Цифровое представление актива производственной системы.

Примечание - Актив цифровой фабрики однозначно определяют и как идентификатор роли (для информации об оборудовании, обусловленном ролью, - ролевом оборудовании), и как серийный номер (для информации о физических активах).

3.1.4 библиотека (library): Определенная совокупность классов активов цифровой фабрики, ассоциаций класса активов цифровой фабрики, отношений между элементами данных и элементами выборки.

3.1.5 библиотека поставщика (supplier library): Библиотека, предоставляемая поставщиком данных.

3.1.6 библиотека цифровой фабрики (DF library): Библиотека, принадлежащая предприятию, используемая на одной цифровой фабрике или более.

3.1.7 взаимосвязь активов цифровой фабрики (DF asset link): Цифровое представление отношений между двумя и более активами производственной системы.

3.1.8

3.1.9 жизненный цикл (life cycle): Процесс развития системы, товара, услуги, проекта или другого объекта, созданного человеком, от стадии разработки концепции до стадии вывода из эксплуатации.

3.1.10 класс активов цифровой фабрики (DF asset class): Описание набора активов цифровой фабрики, имеющих общие типы элементов данных.

3.1.11

3.1.12 отношения элементов данных (data element relationship): Отношения между элементами данных.

3.1.13

3.1.14 производственная система (production system): Система, предназначенная для производства товаров.

Примечания

1 В понятие производственной системы включены запасные части.

2 В понятие производственной системы включены не все производственные мощности, в частности: оно не охватывает вспомогательную инфраструктуру (например, помещения, энергоснабжение, освещение, вентиляцию), а также финансовые активы, кадровые ресурсы, технологическое сырье, энергетические ресурсы, находящиеся в процессе производства детали, готовую продукцию.

3 Производственные системы могут поддерживать различные типы производственных процессов (массовое, серийное или единичное производство).

3.1.15

3.1.16

3.1.17 совокупность элементов данных; СЭД (Collection of Data Elements, CDEL): Определенный набор элементов данных.

3.1.18

3.1.19 технологическая дисциплина (technical discipline): Сфера технической экспертизы.

3.1.20 тип элемента данных (data element type): Единица данных с определенным идентификационным признаком, описанием и допустимыми значениями в соответствии со спецификацией данных.

Примечание - Во многих публикациях понятие "тип элемента данных" представлено термином "свойство".

3.1.21 цифровая фабрика; ЦФ (Digital Factory, DF): Цифровое представление производственной системы.

Примечание - ЦФ может представлять как существующую, так и планируемую производственную систему. Сокращение ЦФ (DF) использовано только как квалификатор для элементов модели, указанных в настоящем стандарте. Его не следует рассматривать как замену концепции ЦФ.

3.1.22 элемент данных (data element): Единица данных, имеющая, по меньшей мере, ссылку на тип элемента данных и соответствующее значение.

3.1.23 эталонная модель цифровой фабрики (DF reference model): Совокупность элементов модели для создания и управления цифровой фабрикой.

Примечание - Модель соотнесенности понятий представлена в приложении А.

В настоящем стандарте использованы следующие сокращения:

идентификатор данных - data ID;

ИУР - идентификатор уполномоченного по регистрации (RAI);

ОЭД - отношения элементов данных (Data Element Relationship);

ПЛК - программируемый логический контроллер (Programmable Logic Controller);

ПС - производственная система (как квалификатор) (Production System);

СОД МЭК - словарь общих данных МЭК (International Electrotechnical Commission Common Data Dictionary) (см. [7]);

список свойств - Lists Of Properties (см. [2]);

ЧРП - частотно-регулируемый привод (Variable-Frequency Drive);

язык UML - унифицированный язык моделирования (Unified Modeling Language) (см. [8]).

Базовая структура ЦФ определяет эталонную модель ЦФ и правила для использования ЦФ. Эталонная модель ЦФ - это совокупность элементов модели. Правила регулируют создание активов ЦФ и установление взаимосвязей между ними.

С помощью базовой структуры ЦФ каждое предприятие сможет использовать и разрабатывать межоперационные программные инструменты и приложения для поддержания всех действий в течение жизненного цикла производственной системы. Эти действия имеют доступ к информации и могут ее обновлять в рамках ЦФ.

Базовая структура ЦФ основана на ссылочной или обобщенной информации (основных данных) из различных источников, таких как:

- стандартизованные словари;

- словари консорциумов;

- словари поставщиков;

- библиотеки поставщиков.

Базовая структура ЦФ также определяет правила построения библиотек на основе словарей, приведенных в ГОСТ ISO 22745-1.

Производственная система на практике состоит из активов ПС и выражена ЦФ (в виртуальном пространстве). ЦФ состоит из активов ЦФ, которые являются представлениями активов ПС. Отношения между активами ПС отражены в виде взаимосвязей активов ЦФ.

Актив ЦФ содержит информацию о ролевом оборудовании и (или) о физических активах.

Примечание - Понятия ролевого оборудования и физического актива приведены в ГОСТ Р МЭК 62264-2.

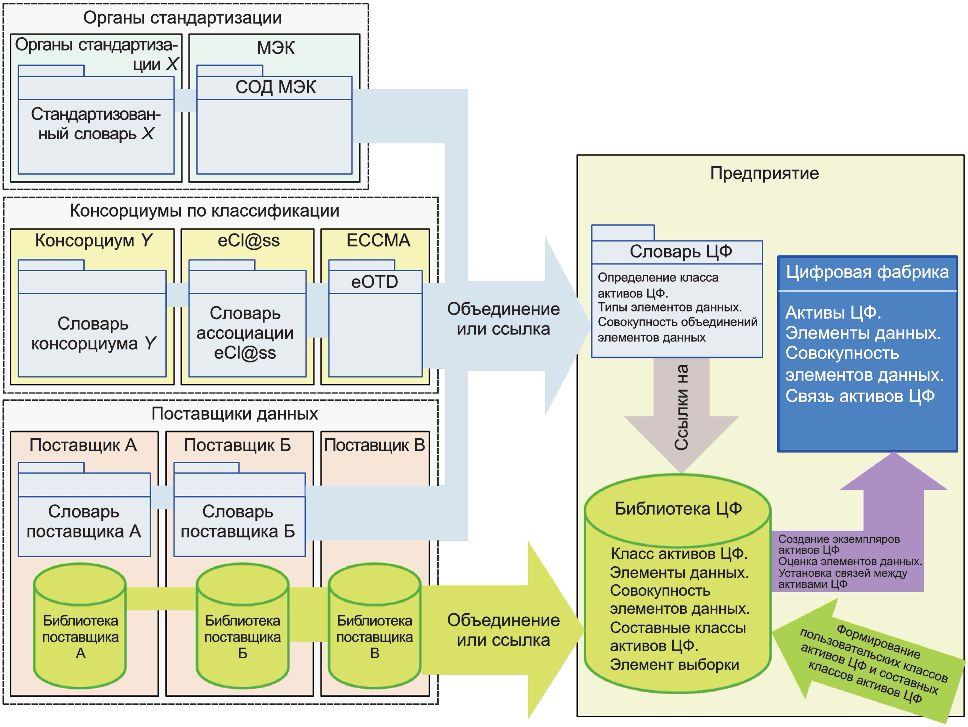

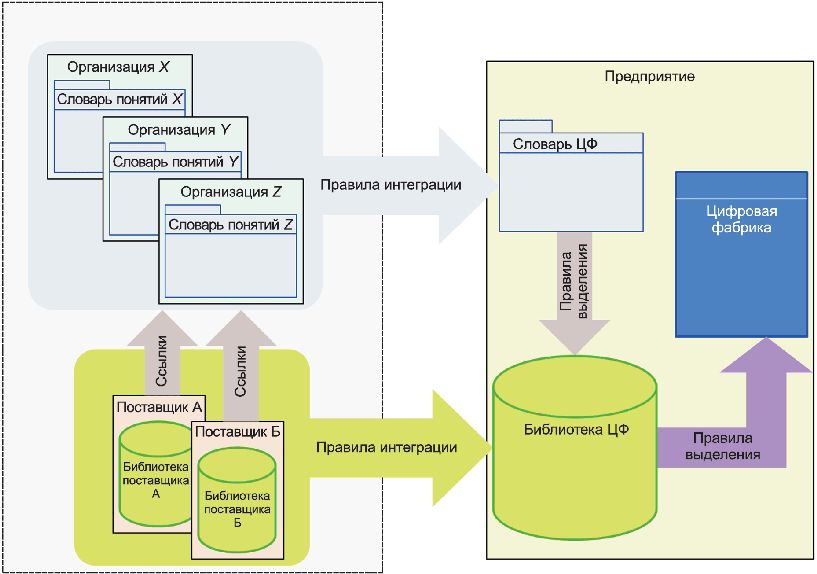

Базовая структура ЦФ представлена на рисунке 1. Стрелки на рисунке показывают правила формирования активов ЦФ и процессы обмена информацией.

Настоящий стандарт определяет понятие библиотек для классов активов ЦФ. Классы активов ЦФ обеспечивают структуры данных для корректного представления производственной системы и ее компонентов и построены с помощью элементов данных, определенных в словарях понятий.

Эталонная модель ЦФ включает следующие элементы модели:

а) идентификатор понятия;

б) элемент словаря понятий:

1) тип элемента данных,

2) определение СЭД,

3) определение класса активов ЦФ;

в) словарь понятий:

1) стандартизованный словарь,

2) словарь консорциума,

3) словарь поставщика,

4) словарь ЦФ;

г) элемент данных;

д) СЭД;

е) класс активов ЦФ:

1) заголовок класса активов ЦФ,

2) тело класса активов ЦФ;

ж) элемент выборки;

и) библиотеки:

1) библиотеку поставщика,

2) библиотеку ЦФ;

к) актив ЦФ:

1) заголовок актива ЦФ,

2) тело актива ЦФ;

л) отношения:

1) связь активов ЦФ,

2) ассоциацию класса активов ЦФ,

3) отношения элементов данных;

м) цифровую фабрику.

Элементы модели определены как в настоящем стандарте, так и в других стандартах.

Примечание - Идентификатор понятия основан на технической спецификации ГОСТ Р 56213.5, источник элементов модели для класса, элемента данных, словаря понятий и библиотеки - на положениях ГОСТ Р ИСО/МЭК 11179-1 - ГОСТ Р ИСО/МЭК 11179-5; источник элемента модели для СЭД - на ГОСТ Р МЭК 61360-2 и [7].

Описание различных элементов модели представлено в приложении Б.

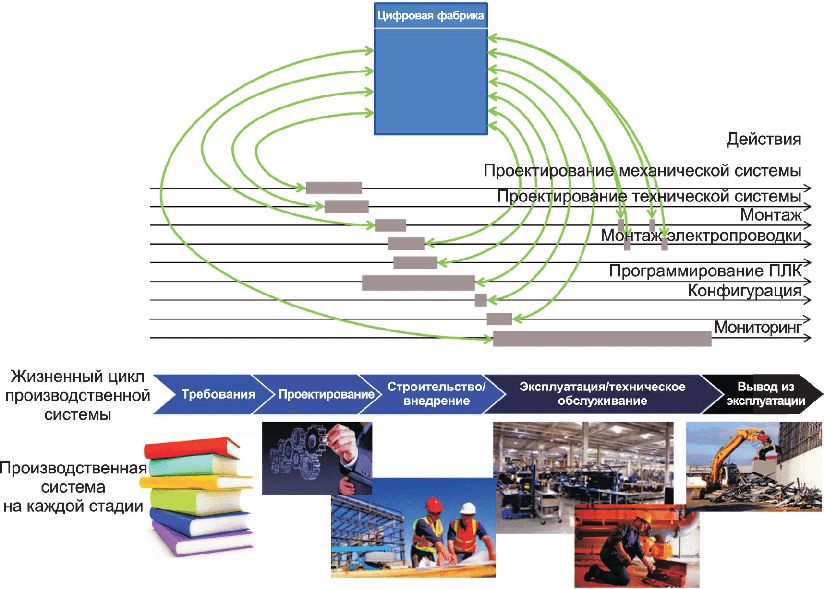

На протяжении жизненного цикла производственной системы информация на ЦФ добавляется, удаляется или изменяется различными действиями на разных стадиях жизненного цикла. Таким образом, ЦФ содержит новейшую информацию о ПС (см. рисунок 2).

Для реализации обмена данными и выявления приведенных ниже элементов модели (понятий) в эталонной модели ЦФ должны быть использованы идентификаторы понятий, соответствующие технической спецификации ГОСТ Р 56213.5: определения класса активов ЦФ, типы элементов данных, определения СЭД. Обзор идентификатора ГОСТ Р 56213.5 и других стандартов представлен на рисунке 3.

Примечание - IRDI - международный идентификатор регистрационных данных (см. [8]).

Организация: RAI - идентификатор уполномоченного по регистрации (см. [9]); ICD - указатель международного кода; OI - идентификатор организации; OPI - идентификатор части организации; OPIS - указатель источника OPI; AI - дополнительная информация.

Данные: ID - идентификатор данных; CSI - идентификатор кода интервала; IC - код номенклатуры.

Версия: I - идентификатор версии; поля "#" и "-" являются разделителями.

Идентификатор понятия состоит из нескольких частей: идентификатор уполномоченного по регистрации (RAI) описывает происхождение идентификатора; идентификатор данных (ID) определяет понятие (например, класс, элемент данных) в словаре понятий; идентификатор версии (VI) указывает версию описания концепта.

Идентификатор данных состоит: из обязательного кода номенклатуры (IC) и вспомогательного идентификатора кода интервала (CSI).

Примечания

1 Вместо термина "идентификатор понятия", используемого в технической спецификации ГОСТ Р 56213.5, в ГОСТ Р ИСО/МЭК 11179-1 применяется термин IRDI.

2 В некоторых стандартах вместо термина "идентификатор понятия" использован термин "код".

3 Примеры в настоящем стандарте демонстрируют только значение обязательного кода номенклатуры (IC) идентификатора.

4 ГОСТ Р 56213.5 является общим источником, применяемым во многих стандартах. В стандартах, ссылающихся на ГОСТ Р 56213.5, синтаксис ограничен, но дополнен семантическими элементами.

Все словари понятий, используемые в эталонной модели ЦФ (стандартные словари, словари для служебного пользования, а также словари поставщика) могут иметь разные структуру и содержание. Тем не менее все элементы этих словарей должны соответствовать определению элемента, приведенному в словаре понятий. Это требование позволяет объединить содержимое данных словарей в словарь ЦФ.

Элемент словаря понятий должен, по меньшей мере, содержать идентификатор понятия, имя и определение.

В 5.2.2 - 5.2.4 подробно описаны следующие типы элементов словаря понятий: тип элемента данных, определение СЭД и определение класса активов ЦФ.

Тип элемента данных должен содержать тип данных и может включать дополнительную информацию (символ, физическая единица, диапазон значений, отношение к другим элементам данных).

Типы элементов данных могут быть определены независимо от других понятий.

Правила для описания типов элементов данных определены в стандарте, относящемся к словарю понятий.

Определения СЭД должны содержать ссылки на типы элементов данных в виде идентификаторов понятий. Определения СЭД - это группировки типов элементов данных, которые могут быть использованы для описания особых аспектов активов ПС (например, адресная информация, лицевая панель устройства, функциональный элемент актива или набор характеристик, относящихся к различным принципам измерения).

Определения класса активов ЦФ должны содержать ссылки на определения СЭД и (или) типы элементов данных в виде идентификаторов понятий. Определения классов активов ЦФ служат основой для классов активов ЦФ.

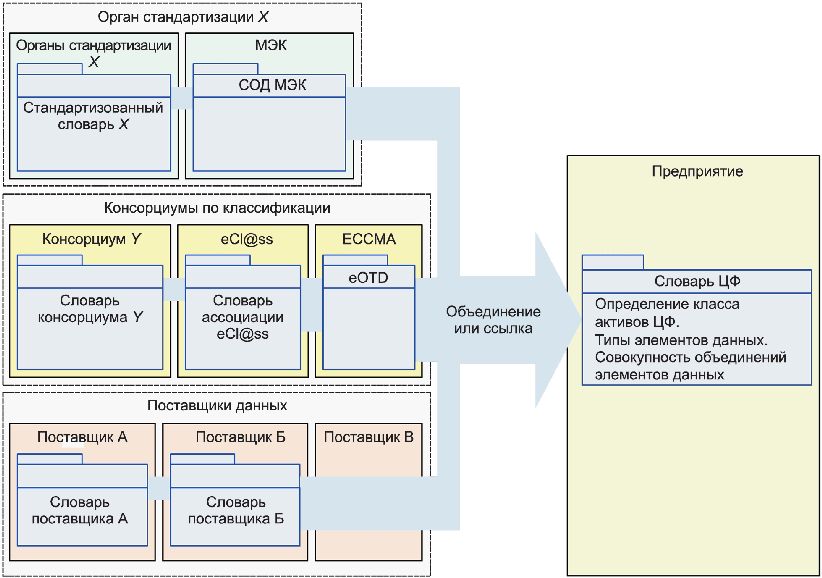

Словарь понятий может содержать типы элементов данных, определения СЭД и определения класса активов ЦФ.

Словарем понятий может быть:

- стандартизованный словарь, регулируемый органами по стандартизации;

- словарь консорциума, регулируемый независимой организацией или консорциумом;

- словарь поставщика, регулируемый поставщиком данных;

- словарь ЦФ, принадлежащий предприятию.

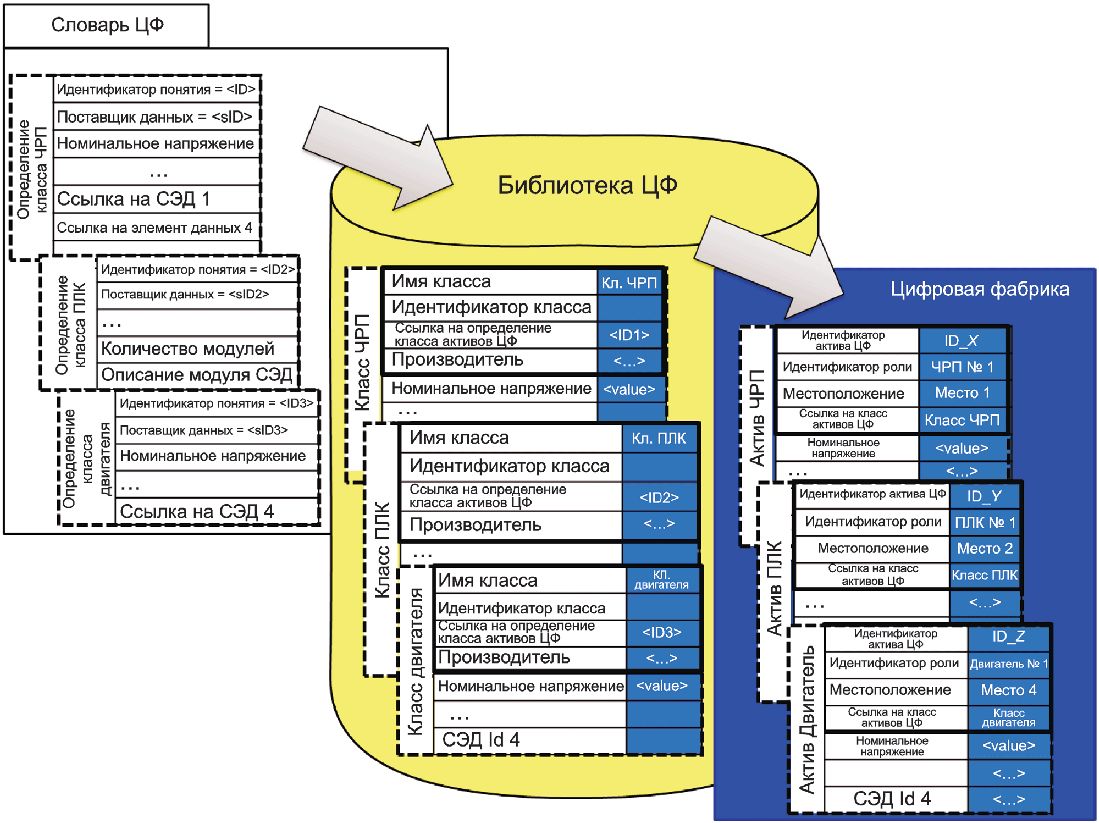

Словарь ЦФ используют для формирования классов активов. Словарь ЦФ может содержать элементы словаря понятий, принадлежащие одной определенной области или нескольким областям.

Словарь ЦФ может объединять или ссылаться на элементы словаря понятий, которые определены в словарях понятий, предоставленных различными организационными источниками (см. рисунок 4), при условии, что уполномоченный орган по регистрации каждого из этих словарей понятий определен ИУР.

Примечание - Более подробная информация представлена в приложении А.

Элемент данных используют для представления характеристики актива ПС.

Элемент данных содержит ссылку на тип элемента данных и значение, соответствующее типу элемента данных. Значение элемента данных может быть определенным или неопределенным.

Примечание - В зависимости от типа реализации значение "неопределенный" может соответствовать значению по умолчанию, "пустому" значению или отсутствовать.

СЭД содержит элементы данных и с определенными, и с неопределенными значениями, и (или) наборы этих элементов, а также их обозначения, которые могут одновременно содержать элементы данных.

К каждому элементу данных СЭД должен быть предоставлен индивидуальный доступ.

СЭД используют в активе ЦФ или классе активов ЦФ для описания набора характеристик актива ПС, принадлежащих определенному аспекту или функции.

Примечание - В [2] дано понятие именованного блока свойств, отображаемое в СЭД.

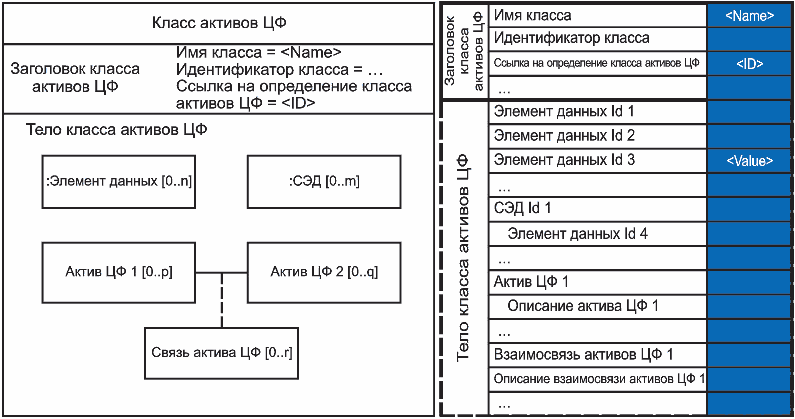

Класс активов ЦФ описывает совокупность активов ЦФ, обладающих общими типами элементов данных.

Класс активов ЦФ состоит из заголовка класса активов ЦФ и тела класса активов ЦФ.

Класс активов ЦФ является производным от одного или нескольких определений класса активов ЦФ.

Заголовок класса активов ЦФ применяют для управления соответствующим классом активов ЦФ в библиотеке.

Примеры информации, содержащейся в заголовке класса активов ЦФ:

- идентификационная информация, необходимая для разграничения класса активов ЦФ от других классов;

- ссылки на одно или несколько определений классов активов ЦФ;

- дополнительные сведения для выделения информации из классов активов ЦФ в библиотеке или на ЦФ. Эти сведения используют для поддержки конкретных аспектов приложения или технологических дисциплин.

Примечания

1 Информация для фильтрации обеспечивается поставщиком (или владельцем) библиотеки. Информация, содержащаяся в заголовке класса активов ЦФ, предоставляется в форме СЭД.

2 Структура данных этой СЭД описана в разделе 6.

Тело класса активов ЦФ описывает характеристики и структуру совокупности активов ПС или требований к активам ПС.

Содержание тела класса активов ЦФ является производным от указанного определения класса активов ЦФ. Кроме того, может быть предоставлено дополнительное содержание.

Тело класса активов ЦФ основных типов активов ПС состоит из элементов данных и (или) СЭД (см. рисунок 5).

Тело класса активов ЦФ составных типов активов ПС состоит из элементов данных, СЭД и (или) описания структуры класса активов ЦФ. Описание структуры класса активов ЦФ обеспечено активами ЦФ и (или) классами активов ЦФ и их отношениями. Активы ЦФ и классы активов ЦФ являются компонентами активов ПС. Соответствующие отношения [связи активов ЦФ и (или) ассоциации классов активов ЦФ] описывают взаимосвязи между компонентами (см. рисунок 6).

Актив ЦФ, содержащийся в составном классе активов ЦФ, представляет собой не определенный физический актив, а ролевое оборудование.

Объединенный класс активов ЦФ может быть скопирован в несколько активов ЦФ в составном классе активов ЦФ в зависимости от отношений множественности (например, [0..n]).

Объединенный актив ЦФ играет относительную роль. В ходе преобразования составного класса активов ЦФ в актив ЦФ относительная роль составляющих его объединенных активов ЦФ будет заменена конкретной ролью, связанной с ролью составного актива ЦФ.

Элементы данных и совокупности элементов данных в теле ссылаются на соответствующие элементы словаря, которые могут содержаться в различных словарях понятий.

Большинство элементов данных имеют определенное значение.

Если в теле класса активов ЦФ приведено описание структуры, то активы ЦФ и взаимосвязи активов ЦФ представлены в 5.9 и 5.10.

Элемент выборки используют для выделения информации из библиотеки (библиотеки поставщика или ЦФ) или непосредственно из ЦФ.

Элементы выборки могут быть определены следующими участниками: поставщиками данных для библиотек поставщиков с целью обеспечения эффективного доступа к информации об активах; поставщиками инструментов для предоставления эффективной интеграции инструмента с ЦФ; предприятием для поддержки конкретных пользовательских сценариев.

Элемент выборки может включать ссылки на активы ЦФ или элементы данных и обозначения предполагаемой технологической дисциплины.

Элементы выборки могут содержаться в библиотеке (например, в библиотеке поставщика или ЦФ).

Назначение библиотеки:

- упростить повторное использование разработки путем предоставления стандартизованных классов, которые могут быть комбинациями множественных связанных классов;

- содействовать обеспечению качества проектирования.

Для интеграции библиотеки в базовую структуру ЦФ ее содержимое должно соответствовать эталонной модели ЦФ, указанной в настоящем стандарте.

Содержание библиотеки определено элементами одного или нескольких словарей понятий.

Выделяют два типа библиотек: библиотеки поставщиков и библиотеки ЦФ.

Библиотеки могут включать:

- классы активов ЦФ;

- ассоциации класса активов ЦФ;

- отношения элементов данных;

- элементы выборки.

Библиотеки поставщиков используют для предоставления информации об активах ПС. Если библиотека поставщика не соответствует эталонной модели ЦФ, то интеграция библиотеки в базовую структуру ЦФ требует дополнительных действий.

Библиотеку ЦФ применяют для создания и обслуживания одной или нескольких ЦФ.

Формирование содержания библиотеки ЦФ происходит путем объединения или ссылки на выбранное содержание библиотек поставщиков. Содержание также может быть сформировано предприятием.

Актив ЦФ используют для представления выбранного актива ПС. Его источником является класс активов ЦФ, а значения определяются для соответствующих элементов данных.

Актив ЦФ содержит информацию о ролевом оборудовании и (или) о физических активах.

Примечание - Понятия ролевого оборудования и физического актива описаны в ГОСТ Р МЭК 62264-2.

Актив ЦФ состоит из заголовка актива ЦФ и тела актива ЦФ (см. Б.2 приложения Б).

Заголовок актива ЦФ необходим для управления соответствующим активом ЦФ. Информацией, содержащейся в заголовке активов ЦФ, могут быть:

- идентификационная информация, необходимая для разграничения актива ЦФ от других активов ЦФ на протяжении ее жизненного цикла.

- дополнительные сведения для выделения информации ЦФ в теле актива ЦФ, которые могут быть использованы для поддержки конкретных аспектов приложения или технологических дисциплин. Информация для фильтрации может быть наследована от соответствующего класса активов ЦФ или определена предприятием.

Информация, содержащаяся в заголовке актива ЦФ, представлена в форме СЭД.

Примечание - Структура данных СЭД описана в разделе 6.

Информацию, содержащуюся в теле актива ЦФ, используют для представления характеристик актива ПС. Структура тела актива ЦФ определена телом класса активов ЦФ.

Тело актива ЦФ может включать:

- элементы данных;

- СЭД;

- активы ЦФ;

- взаимосвязи активов ЦФ.

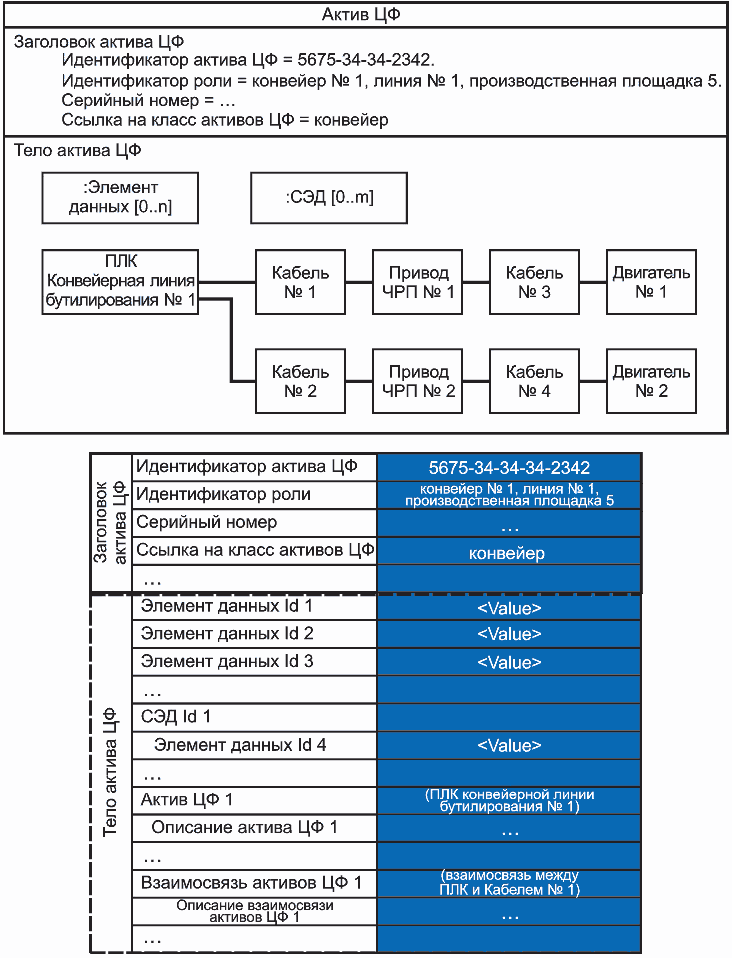

Активы ЦФ должны быть включены в тело актива ЦФ вместе с соответствующими взаимосвязями активов ЦФ (см. рисунок 7).

Актив ЦФ на рисунке 7 определен информацией, содержащейся в заголовке актива ЦФ (идентификатор актива ЦФ, серийный номер актива ПС, идентификатор роли, ссылка на соответствующий класс активов ЦФ). В теле актива ЦФ приведено описание функций и возможностей актива ПС. В данном примере актив ПС описывается набором элементов данных. Одни из них представлены в виде отдельных элементов данных (десять отдельных элементов данных), другие собраны в СЭД (пять СЭД, содержащих несколько элементов данных). Актив ЦФ состоит из ряда объединенных активов ЦФ (например, ПЛК, кабели, приводы), которые показаны с их идентификаторами ролей. Взаимосвязи активов ЦФ между этими активами ЦФ отмечены зелеными линиями.

Взаимосвязь активов ЦФ описывает установленное взаимоотношение между двумя активами ЦФ или более.

Взаимосвязь активов ЦФ включает:

- идентификатор в рамках ЦФ;

- вспомогательную ссылку на ассоциацию класса активов ЦФ и

- идентификацию двух конечных точек связанных активов ЦФ или более.

Взаимосвязь активов ЦФ используется в теле класса активов ЦФ и в теле актива ЦФ.

Ассоциация классов активов ЦФ описывает взаимосвязи, которые могут быть установлены между активами ЦФ.

Ассоциация классов активов ЦФ определяет характеристики и структуру классов активов ЦФ, используемых для проверки совместимости этих классов.

Ассоциация классов активов ЦФ состоит, по меньшей мере, из идентификатора в библиотеке и из идентификации двух или более конечных точек соответствующих классов активов ЦФ.

Ассоциация классов активов ЦФ может включать в себя одно или несколько отношений элементов данных или ссылаться на них.

Примечание - В ГОСТ Р ИСО 19440 описана совокупность атрибутов эталонной модели предприятия для таких отношений.

Отношения элементов данных могут быть установлены между двумя или более элементами данных конечных точек ассоциации класса активов ЦФ.

Отношение ОЭД включает:

- идентификатор в рамках библиотеки;

- ссылки на один или несколько элементов данных каждого ассоциированного класса активов ЦФ, и

- правило.

Отношение элементов данных устанавливает правило для проверки совместимости связанных классов активов ЦФ. Правило выражено в виде набора уравнений или ссылки на алгоритм.

Правила содержатся в соответствующих международных стандартах или предоставляются поставщиком данных библиотеки для класса активов ЦФ, участвующего в ассоциации классов активов ЦФ.

Если отношение элементов данных включено или упоминается в ассоциации класса активов ЦФ, то указанное правило используют для проверки соответствующей ссылки на активы ЦФ.

Примечание - Для проверки совместимости одной взаимосвязи актива ЦФ может быть использовано несколько ОЭД.

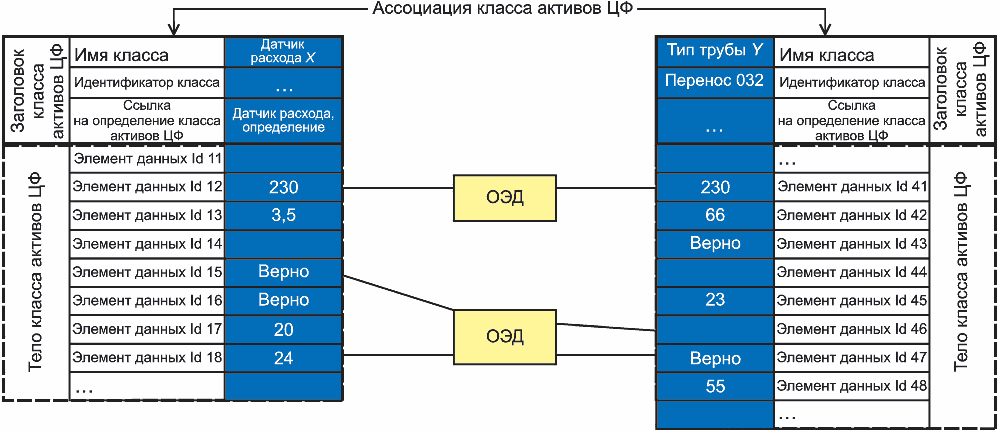

На рисунке 8 показаны примеры отношений между элементами данных.

Цифровая фабрика предназначена для представления ПС.

Цифровая фабрика - это актив ЦФ, расположенный на самом верхнем уровне иерархии активов ЦФ, в заголовке актива ЦФ которого содержится специальная информация для управления ЦФ.

В заголовке актива ЦФ для ЦФ определена структура смоделированной ПС, в том числе все активы и отношения ПС.

Информация, представленная в заголовке актива ЦФ для ЦФ:

- назначение ЦФ.

- стадия жизненного цикла ПС;

- состояние ЦФ;

- модернизация ЦФ.

Тело ЦФ - это активы ЦФ, которые могут включать:

- элементы данных;

- СЭД;

- активы ЦФ;

- взаимосвязи активов ЦФ.

В настоящем подразделе приведен пример представления ПС с использованием элементов модели базовой структуры ЦФ.

В активе ЦФ (см. рисунок 7) ее активом ЦФ является конвейерная система, состоящая из других активов ЦФ. Конвейерная система установлена в определенном месте с определенными ролью и идентификацией.

Активы ЦФ в теле актива ЦФ для конвейерной системы соответствуют определениям класса активов ЦФ для ЧРП, ПЛК и двигателя в словаре ЦФ.

Определение класса ЧРП является примером определения класса активов ЦФ, и устанавливает типы элементов данных для класса активов ЧРП. Класс ЧРП представляет собой класс активов ЦФ в библиотеке ЦФ с определенным значением (производитель N 1) для элемента данных "имя производителя". Поскольку ЧРП может быть использован во многих приложениях, во время настройки и установки устройства с определенной ролью в конкретном приложении появляется дополнительная информация о его местоположении. Аналогичные значения добавляются в приложение для ПЛК и двигателя.

На рисунке 9 показан пример использования классов активов ЦФ и активов ЦФ.

Обмен информацией об элементах данных, СЭД и классах активов ЦФ между поставщиком данных и предприятием основан на обмене парами <идентификатор, значение>. Идентификатор определяет понятие, характеризующее смысловое значение количественного показателя.

Для определения и формирования новых классов активов ЦФ на предприятии должны быть использованы определения из словаря ЦФ.

Во время интеграции содержания библиотек поставщиков в библиотеку ЦФ владельцу библиотеки ЦФ необходимо учитывать ссылки из содержания библиотеки поставщика на элементы словаря понятий в соответствующих словарях понятий (см. рисунок 10). У одного предприятия может быть одна или несколько библиотек ЦФ (например, для разных проектов).

Правила позволяют устанавливать значения для активов ЦФ, взаимосвязей активов ЦФ и отношений ОЭД. Определенные значения используются для представления составных активов ПС (подсистем, оборудования и устройств). Взаимосвязи активов ЦФ и отношения ОЭД служат для отображения интерфейсов и соединений между активами ПС в соответствии с ГОСТ Р ИСО 15926-1.

Для интеграции актива ЦФ и ЦФ необходимо определить соответствующий класс активов ЦФ в библиотеке ЦФ. В зависимости от цели моделирования актив ЦФ на ЦФ должен соответствующим образом представлять состояние актива ПС.

Структуру ЦФ можно скопировать для другой аналогичной производственной системы. Это позволяет повторно использовать имеющиеся системы. Для того чтобы скопировать структуру ЦФ, необходимо заменить идентификаторы всей информации о физических активах. При этом следует корректным образом обработать остальную идентификационную информацию.

В словаре понятий приведены понятия, классы и термины, используемые для построения классов активов ЦФ. На рисунке А.1 показано, что класс активов ЦФ может быть сформирован из других элементов модели, таких как определение СЭД и тип элемента данных. Определения СЭД могут быть сформированы из других определений СЭД. Все понятия, определенные в словаре понятий, однозначно формируются с помощью комбинации идентификатора ИУР словаря понятий и кода понятия.

На рисунке А.2 показаны два типа отношений эталонной модели ЦФ: ассоциация класса активов ЦФ и ОЭД. Главное различие между этими отношениями - тип конечной точки соответствующих отношений. Конечными точками для ОЭД являются элементы данных; конечными точками для класса актива ЦФ - классы актива ЦФ.

Ассоциация классов активов ЦФ определена предоставлением информации о профиле отношения и ссылкой на стандарт, указывающий это отношение.

В библиотеке может содержаться несколько классов активов ЦФ, ассоциаций классов активов ЦФ, отношений элементов данных и элементов выборки (см. рисунок А.3).

Источником тела класса активов ЦФ является определение класса активов ЦФ, тело класса активов ЦФ формируется с помощью элементов данных и СЭД (см. рисунки А.4 и А.5).

Класс активов ЦФ может быть также определен составом других активов ЦФ (их составными частями) (см. рисунок А.6). В таком случае взаимосвязи активов ЦФ между составными частями являются частью определения составного класса активов ЦФ. Схема иллюстрирует пример того, что составной класс активов ЦФ в большинстве случаев отличается от класса составляющих (объединенных) активов ЦФ. Объединенный класс активов ЦФ, в свою очередь, также может быть составным классом активов ЦФ. В результате образуется иерархия классов.

Цифровая фабрика имеет заголовок актива ЦФ и тело актива ЦФ. Тело актива ЦФ состоит из соответствующих активов ЦФ и взаимосвязей активов ЦФ (см. рисунки А.7 и А.8).

Соответствующие отношения между активами ЦФ представлены взаимосвязями активов, происходящими из ассоциации классов активов ЦФ (см. рисунок А.9).

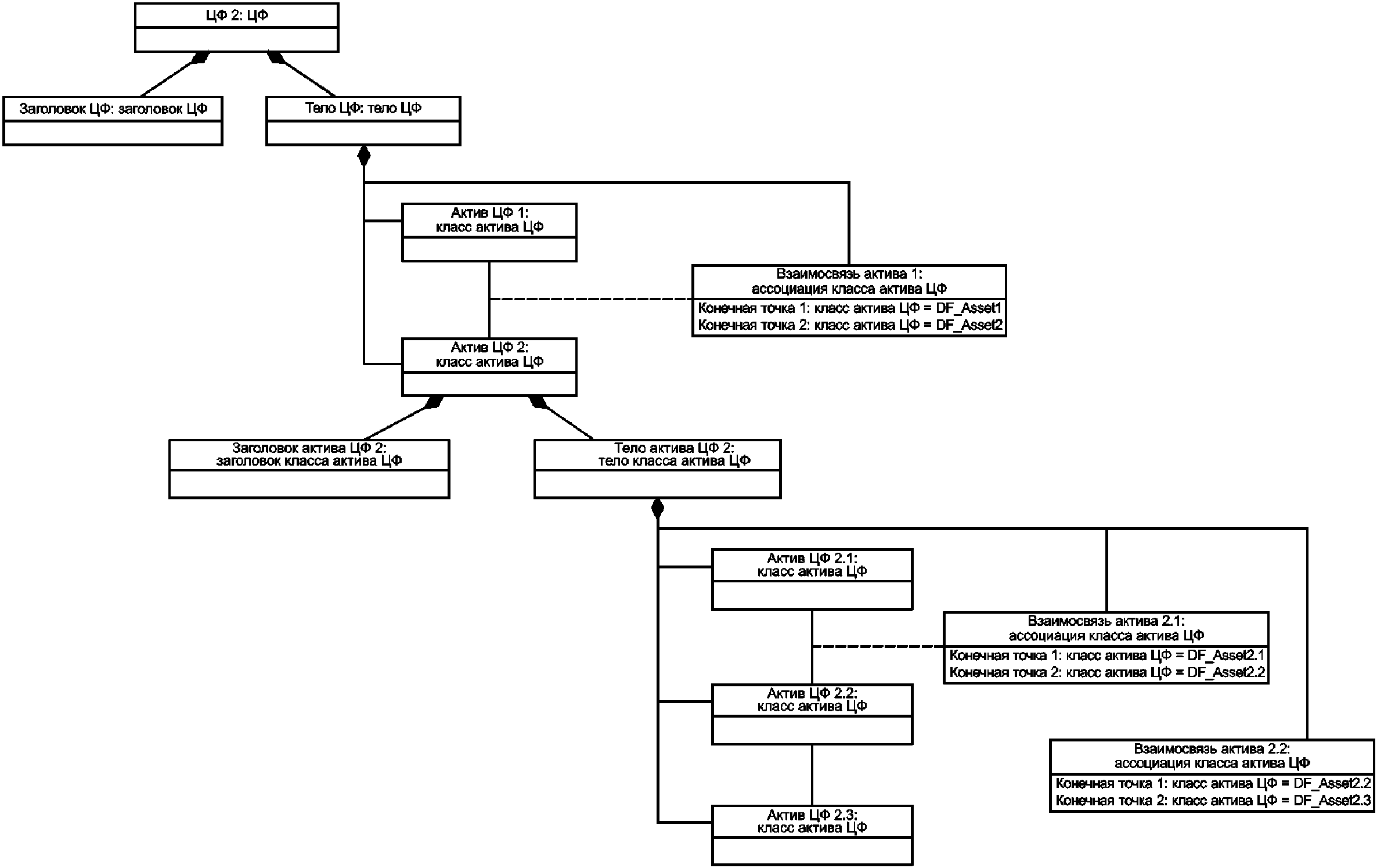

На рисунке А.10 показан вариант представления составного объекта ЦФ в ЦФ. Состав может быть определен соответствующим классом активов ЦФ (см. рисунок А.6).

После установления взаимосвязи между активами ЦФ для оценки пригодности взаимосвязи могут использованы отношения ОЭД, на которые ссылается соответствующая ассоциация классов активов ЦФ (см. рисунок А.11).

В таблицах Б.1, Б.2 и Б.3 представлено описание элементов моделей, используемых для ЦФ, библиотек и словарей соответственно.

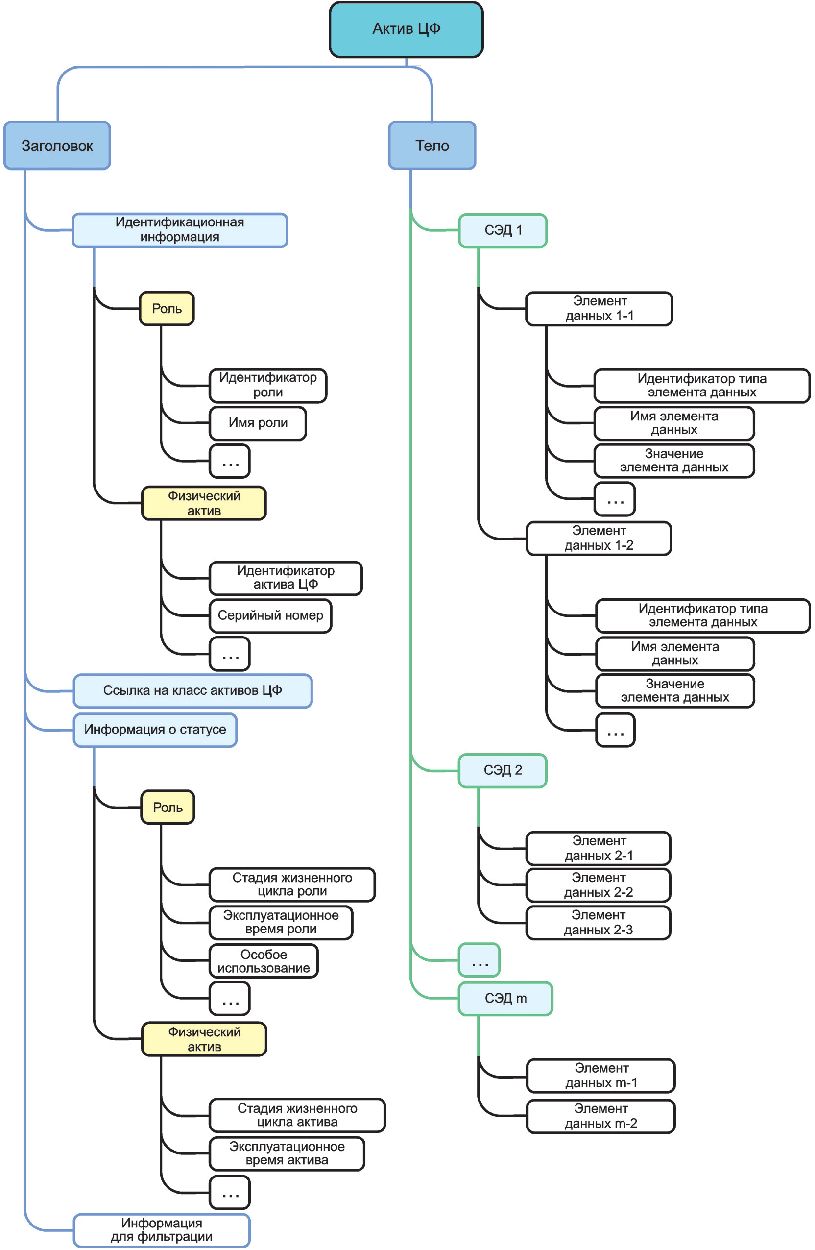

На рисунке Б.1 показан пример структуры актива ЦФ, иллюстрирующий как физический актив, так и ролевое оборудование.
