"ГОСТ Р ИСО/ТС 10303-1311-2019. Национальный стандарт Российской Федерации. Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1311. Прикладной модуль. Ассоциативные элементы чертежа"
(утв. и введен в действие Приказом Росстандарта от 27.09.2019 N 765-ст)

1 ПОДГОТОВЛЕН Акционерным обществом "Всероссийский научно-исследовательский институт сертификации" (АО "ВНИИС") и Обществом с ограниченной ответственностью "Корпоративные электронные системы" на основе собственного перевода на русский язык англоязычной версии документа, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 459 "Информационная поддержка жизненного цикла изделий"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 27 сентября 2019 г. N 765-ст

4 Настоящий стандарт идентичен международному документу ИСО/ТС 10303-1311:2018 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1311. Прикладной модуль. Ассоциативные элементы чертежа" (ISO/TS 10303-1311:2018 "Industrial automation systems and integration - Product data representation and exchange - Part 1311: Application module: Associative draughting elements", IDT).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов и документов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА

5 ВВЕДЕН ВПЕРВЫЕ

Стандарты комплекса ИСО 10303 распространяются на компьютерное представление информации об изделиях и обмен данными об изделиях. Целью стандартов является обеспечение нейтрального механизма, способного давать описание изделия на всем протяжении его жизненного цикла. Такой механизм подходит не только для нейтрального обмена файлами, но и для использования в качестве основы для создания и совместного доступа к базам данных об изделиях, а также основы для хранения и архивирования.

В настоящем стандарте специфицирован прикладной модуль "Ассоциативные элементы чертежа" для описания структур, предназначенных для задания связей, используемых в чертеже пояснений с геометрическими аспектами формы, к которым относятся эти пояснения.

В разделе 1 определена область применения данного прикладного модуля, а также его функциональность и относящиеся к нему данные.

Раздел 3 содержит определения терминов и ссылки на термины, определения которых даны в других источниках.

В разделе 4 установлены информационные требования к прикладной предметной области с использованием принятой в ней терминологии. Графическое представление информационных требований, именуемое прикладной эталонной моделью (ПЭМ) приведено в приложении C. Структуры ресурсов интерпретированы таким образом, чтобы соответствовать информационным требованиям. Результатом данной интерпретации является интерпретированная модель модуля (ИММ). Интерпретация, представленная в 5.1, устанавливает соответствие между информационными требованиями и ИММ. Сокращенный листинг ИММ, представленный в 5.2, специфицирует интерфейс к ресурсам. Графическое представление сокращенного листинга ИММ приведено в приложении D.

Имя типа данных в языке EXPRESS может использоваться для ссылки на сам тип данных, либо на экземпляр данных этого типа. Различие в использовании наименований, как правило, понятно исходя из контекста. Если существует вероятность неоднозначного толкования, то в текст включается фраза "объектный тип данных" или "экземпляр(ы) объектного типа данных".

Двойные кавычки ("...") означают цитируемый текст, одинарные кавычки ('...') - значения конкретных текстовых строк.

Настоящий стандарт определяет прикладной модуль "Ассоциативные элементы чертежа". Требования настоящего стандарта распространяются на:

- вопросы, входящие в область применения прикладных интерпретированных конструкций "Ассоциативные элементы чертежей" ИСО 10303-520:

- элементы, входящие в область действия прикладного модуля ISO/TS 10303-1310 "Draughting element (Элемент чертежа)";

- элементы, входящие в область действия прикладного модуля ISO/TS 10303-1032 "Shape property assignment (Задание характеристик формы)".

В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты и документы (для недатированных ссылок следует использовать только последнее издание ссылочного стандарта, включая все изменения и поправки к нему):

ISO 10303-1, Industrial automation systems and integration - Product data representation and exchange - Part 1: Overview and fundamental principles (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы)

ISO 10303-11, Industrial automation systems and integration - Product data representation and exchange - Part 11: Description methods: The EXPRESS language reference manual (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания: Справочное руководство по языку EXPRESS)

ISO 10303-41, Industrial automation systems and integration - Product data representation and exchange - Part 41: Integrated generic resource: Fundamentals of product description and support (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 41. Интегрированные обобщенные ресурсы. Основы описания и поддержки изделий)

ISO 10303-42, Industrial automation systems and integration - Product data representation and exchange - Part 42: Integrated generic resource: Geometric and topological representation (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 42. Интегрированные обобщенные ресурсы. Геометрическое и топологическое представление)

ISO 10303-46, Industrial automation systems and integration - Product data representation and exchange - Part 46: Integrated generic resource: Visual presentation (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 46. Интегрированные обобщенные ресурсы. Визуальное представление)

ISO 10303-101 Industrial automation systems and integration - Product data representation and exchange - Part 101: Integrated application resource: Draughting (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 101. Интегрированные обобщенные ресурсы. Чертежи)

ISO 10303-520, Industrial automation systems and integration - Product data representation and exchange - Part 520: Application interpreted construct: Associative draughting elements (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 520. Прикладные интерпретированные конструкции. Ассоциативные элементы чертежей)

ISO/TS 10303-1032, Industrial automation systems and integration - Product data representation and exchange - Part 1032: Application module: Shape property assignment (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1032. Прикладной модуль. Задание характеристик формы)

ISO/TS 10303-1310, Industrial automation systems and integration - Product data representation and exchange - Part 1310: Application module: Draughting element (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1310. Прикладной модуль. Элемент чертежа)

В настоящем стандарте применены следующие термины:

- приложение (application);

- прикладная интерпретированная конструкция (application interpreted construct);

- прикладной модуль (application module);

- прикладной объект (application object);

- прикладной протокол (application protocol);

- прикладная эталонная модель (application reference model);

- общие ресурсы (common resources);

- данные (data);

- информация (information);

- интегрированный ресурс (integrated resource);

- интерпретированная модель модуля (module interpreted model);

- изделие (product);

- данные об изделии (product data).

В настоящем стандарте применены следующие сокращения:

ПМ - прикладной модуль (application module; AM);

ПП - прикладной протокол (application protocol; AP);

ПЭМ - прикладная эталонная модель (application reference model; ARM);

ИММ - интерпретированная модель модуля (module interpreted model; MIM);

URL - унифицированный указатель ресурса.

В настоящем разделе определены информационные требования к прикладному модулю "Ассоциативные элементы чертежа", представленные в форме ПЭМ.

Примечания

1 Графическое представление информационных требований представлено в приложении C.

2 Спецификация отображения приведена в 5.1. Она показывает, как удовлетворяются информационные требования при использовании общих ресурсов и конструкций, определенных или импортированных в схему ИММ настоящего прикладного модуля.

В настоящем разделе с использованием языка EXPRESS, определение которого приведено в ИСО 10303-11, определены информационные требования, которые должны выполняться программными реализациями. Далее представлен фрагмент EXPRESS-спецификации, с которого начинается описание схемы Associative_draughting_elements_arm, и устанавливаются обязательные внешние ссылки.

EXPRESS-спецификация:

Приведенные ниже операторы языка EXPRESS определяют элементы, импортированные из ПЭМ других прикладных модулей.

EXPRESS-спецификация:

Примечания

1 Схемы, ссылки на которые приведены выше, содержатся в следующих документах комплекса ИСО 10303:

2 Графическое представление данной схемы отображено на рисунках C.1 и C.2, приложение C.

В настоящем подразделе приведены определенные в ПЭМ типы данных для данного прикладного модуля. Типы данных ПЭМ и их определения приведены ниже.

Выбираемый тип данных annotation_occurrence_associativity_item позволяет ссылаться на экземпляры данных типа Fill_area, Leader и Projection_curve.

EXPRESS-спецификация:

Тип данных draughting_model_element_select является расширяемым списком альтернативных типов данных, позволяющим обозначать объекты типов Annotation_element, Axis_placement, Draughting_callout и Styled_model_replication.

Примечание - В прикладных модулях, использующих конструкции настоящего прикладного модуля, список объектных типов данных может быть расширен.

EXPRESS-спецификация:

Тип данных draughting_model_item_association_select позволяет обозначать объекты типов Annotation_element и Draughting_callout.

EXPRESS-спецификация:

Тип данных draughting_model_item_definition является расширяемым списком альтернативных типов данных, позволяющим обозначать объекты типов Product_occurrence_definition_relationship, Product_view_definition, View_definition_relationship, Shape_element и Shape_element_relationship.

Примечание - В прикладных модулях, использующих конструкции настоящего прикладного модуля, список объектных типов данных может быть расширен.

EXPRESS-спецификация:

Настоящий подраздел определяет объекты ПЭМ для данного прикладного модуля. Каждый объект ПЭМ является простейшим неделимым элементом, который моделирует уникальное понятие прикладной области и содержит атрибуты, определяющие элементы данных объекта. Объекты ПЭМ и их определения приведены ниже.

Посредством объекта Annotation_occurrence_associativity представляется наличие связи, соединяющей элемент пояснения с выносной или проекционной линией, которая используется для визуальной привязки, содержащейся в чертеже информации к элементу или заполненной области, граница которой является производной от элемента.

EXPRESS-спецификация:

Определения атрибутов:

relating_element - играющий роль настоящего атрибута для объекта Annotation_occurrence_associativity объект Annotation_element, представляющий элемент пояснения;

related_element - играющий роль настоящего атрибута для объекта Annotation_occurrence_associativity объект типа, входящего в список выбора типа данных annotation_occurrence_associativity_item.

Представляющий чертежную модель объект Draughting_model является подтипом объекта Styled_model.

EXPRESS-спецификация:

Определение атрибута:

Items - наследуемый от объекта Representation агрегатный атрибут, который для настоящего объекта переопределяется как агрегатный атрибут, элементы которого являются объектами типов, входящих в список выбора выбираемого типа данных draughting_model_element_select.

Формальное утверждение:

UR1. Значение атрибута name должно быть уникальным среди совокупности экземпляров объектов Draughting_model.

Посредством объекта Draughting_model_item_association обозначается то, что входящий в представленную объектом Draughting_model чертежную модель элемент пояснения, представленный объектом Annotation_element или входящий в чертежную модель выносной элемент, представленный объектом Draughting_callout используется как элемент, который описывает представленный объектом Shape_element элемент формы или представленную объектом Shape_element_relationship связь элементов формы представленной объектом одного из типов, входящих в список выбора выбираемого типа данных shapeable_item формы элемента, описываемого представленной объектом Geometric_model геометрической моделью, совместно описывающей тот же геометрический аспект, что и представленная объектом Draughting_model чертежная модель.

EXPRESS-спецификация:

Определения атрибутов:

name - слово или группа слов, которыми называется представленная объектом Draughting_model_item_association связь объекта с его чертежной моделью;

definition - объект типа, входящего в список выбора типа данных draughting_model_item_definition, представляющий форму, изображение которой представлено объектом, играющим роль атрибута identified_item;

identified_item - объект Annotation_element или объект Draughting_callout, представляющий изображение формы, представленной объектом, играющим роль атрибута definition;

used_model - объект Draughting_model, представляющий чертежную модель содержащую указанный графический элемент, представленный объектом, играющим роль атрибута identified_item.

Неформальные утверждения:

IP1. Графическая информация, представленная объектом, играющим роль атрибута identified_item, должна соответствовать информации о форме изделия, представляемой объектом, играющим роль атрибута definition.

В настоящем стандарте под термином "прикладной элемент" понимается любой объектный тип данных, определенный в разделе 4, любой из его явных атрибутов и любое ограничение на подтипы. Термин "элемент ИММ" означает любой объектный тип данных, определенный в 5.2, или импортированный с помощью оператора USEFROM из другой EXPRESS-схемы, любой из его атрибутов и любое ограничение на подтипы, определенные в 5.2, или импортированные с помощью оператора USEFROM.

В настоящем подразделе представлена спецификация отображения, которая определяет, как каждый прикладной элемент, описанный в разделе 4 настоящего стандарта отображается на один или более элементов ИММ (см. 5.2).

Спецификация отображения для каждого объекта ПЭМ определена ниже в отдельном пункте. Спецификация отображения атрибута объекта ПЭМ описывается в подпункте пункта, содержащего спецификацию отображения этого объекта. Каждая спецификация содержит не более пяти секций.

Секция "Заголовок" содержит:

- наименование рассматриваемого объекта ПЭМ или ограничения на подтипы, либо

- наименование атрибута рассматриваемого объекта ПЭМ, если данный атрибут ссылается на тип, который не является объектным типом данных или типом SELECT, который содержит или может содержать объектные типы данных, либо

- составное выражение вида: <наименование атрибута> с <ссылочный тип>, если данный атрибут ссылается на тип, который не является объектным типом данных или типом SELECT, который содержит или может содержать объектные типы данных.

Секция "Элемент ИММ" содержит в зависимости от рассматриваемого прикладного элемента:

- наименование одного или более объектных типов данных ИММ;

- наименование атрибута объекта ИММ, представленного в форме синтаксической конструкции <наименование объекта>.<наименование атрибута>, если рассматриваемый атрибут ИММ ссылается на тип, который не является объектным типом данных или типом SELECT, который содержит или может содержать объектные типы данных;

- ключевое слово PATH (путь доступа), если рассматриваемый атрибут объекта ПЭМ ссылается на объектный тип данных или тип SELECT, который содержит или может содержать объектные типы данных;

- ключевое слово IDENTICAL MAPPING (идентичное отображение), если оба прикладных объекта, присутствующих в прикладном утверждении, отображаются на тот же самый экземпляр объектного типа данных ИММ;

- ключевое слово NO MAPPING EXTENSION PROVIDED (отображения расширений не предоставляются) в тех случаях, когда расширение списка выбора расширяемого выбираемого SELECT типа данных не оказывает влияния;

- синтаксическую конструкцию/SUPERTYPE(<наименование супертипа>)/, если рассматриваемый объект ПЭМ отображается как его супертип;

- одну или несколько конструкций/SUBTYPE(<наименование подтипа>)/, если отображение рассматриваемого объекта ПЭМ является объединением отображений его подтипов.

Если отображение прикладного элемента включает в себя более одного элемента ИММ, то каждый из этих элементов ИММ представлен в отдельной строке спецификации отображения, заключенной в круглые или квадратные скобки.

Секция "Источник" содержит:

- обозначение стандарта ИСО, в котором определен данный элемент ИММ, для тех элементов ИММ, которые определены в общих ресурсах;

- обозначение настоящего стандарта для тех элементов ИММ, которые определены в схеме ИММ настоящего стандарта.

Данная секция опускается, если в секции "Элемент ИММ" используются ключевые слова PATH или IDENTICALMAPPING или NOMAPPINGEXTENSIONPROVIDED.

Секция "Правила" содержит наименование одного или более глобальных правил, которые применяются к совокупности объектных типов данных ИММ, перечисленных в секциях "Элемент ИММ" или "Ссылочный путь". Если правила не применяются, то данную секцию опускают.

За ссылкой на глобальное правило может следовать ссылка на подпункт, в котором определено данное правило.

Секция "Ограничение" содержит наименование одного или нескольких ограничений на подтипы, которые применяются к совокупности объектных типов данных ИММ, перечисленных в секциях "Элемент ИММ" или "Ссылочный путь". Если ограничения на подтипы отсутствуют, то данную секцию опускают.

За ссылкой на ограничение подтипа может следовать ссылка на подпункт, в котором определено данное ограничение на подтипы.

Секция "Ссылочный путь" содержит:

- ссылочный путь к супертипам в общих ресурсах для каждого элемента ИММ, определенного в настоящем стандарте;

- спецификацию взаимосвязей между элементами ИММ, если отображение прикладного элемента требует связать экземпляры нескольких объектных типов данных ИММ. В этом случае в каждой строке ссылочного пути указывают роль элемента ИММ по отношению к ссылающемуся на него элементу ИММ или к следующему по ссылочному пути элементу ИММ.

В выражениях, определяющих ссылочные пути и ограничения между элементами ИММ, применяют следующие условные обозначения:

Определение и использование шаблонов отображения не поддерживаются в настоящей версии прикладных модулей, однако поддерживается использование предопределенных шаблонов /SUBTYPE/ и /SUPERTYPE/.

5.1.1.1 Отображение связи объекта Annotation_occurrence_associativity с объектом Annotation_element (представленным атрибутом relating_element)

5.1.1.2 Отображение связи объекта Annotation_occurrence_associativity с объектом annotation_occurrence_associativity_item (представленным атрибутом related_element)

5.1.1.3 Отображение связи объекта Annotation_occurrence_associativity с объектом Fill_area (представленным атрибутом related_element)

5.1.1.4 Отображение связи объекта Annotation_occurrence_associativity с объектом Leader (представленным атрибутом related_element)

5.1.1.5 Отображение связи объекта Annotation_occurrence_associativity с объектом Projection_curve (представленным атрибутом related_element)

5.1.2.1 Отображение связи объекта Draughting_model с объектом Annotation_element (представленным атрибутом SELF\Representation.items)

5.1.2.2 Отображение связи объекта Draughting_model с объектом Axis_placement (представленным атрибутом SELF\Representation.items)

5.1.2.3 Отображение связи объекта Draughting_model с объектом Draughting_callout (представленным атрибутом SELF\Representation.items)

5.1.2.4 Отображение связи объекта Draughting_model с объектом draughting_model_element_select (представленным атрибутом SELF\Representation.items)

5.1.2.5 Отображение связи объекта Draughting_model с объектом Styled_model_replication (представленным атрибутом SELF\Representation.items)

5.1.3.1 Атрибут name

5.1.3.2 Отображение связи объекта Draughting_model_item_association с объектом Annotation_element (представленным атрибутом identified_item)

5.1.3.3 Отображение связи объекта Draughting_model_item_association с объектом Draughting_callout (представленным атрибутом identified_item)

5.1.3.4 Отображение связи объекта Draughting_model_item_association с объектом Draughting_model (представленным атрибутом used_model)

5.1.3.5 Отображение связи объекта Draughting_model_item_association с объектом draughting_model_item_definition (представленным атрибутом definition)

5.1.3.6 Отображение связи объекта Draughting_model_item_association с объектом Product_occurrence_definition_relationship (представленным атрибутом definition)

5.1.3.7 Отображение связи объекта Draughting_model_item_association с объектом Product_view_definition (представленным атрибутом definition)

5.1.3.8 Отображение связи объекта Draughting_model_item_association с объектом Shape_element (представленным атрибутом definition)

5.1.3.9 Отображение связи объекта Draughting_model_item_association с объектом Shape_element_relationship (представленным атрибутом definition)

5.1.3.10 Отображение связи объекта Draughting_model_item_association с объектом View_definition_relationship (представленным атрибутом definition)

В настоящем подразделе определена EXPRESS-схема, полученная из таблицы отображений. В данной схеме использованы элементы из общих ресурсов или из других прикладных модулей, а также определены конструкции на языке EXPRESS, относящиеся к настоящему стандарту.

В настоящем подразделе определена интерпретированная модель прикладного модуля "Ассоциативные элементы чертежа", а также определены модификации, которым подвергаются конструкции, импортированные из общих ресурсов.

При использовании в данной схеме конструкций, определенных в общих ресурсах или в прикладных модулях, применяются следующие ограничения:

- использование объекта супертипа не дает права применять любой из его подтипов, пока этот подтип не будет также импортирован в схему ИММ;

- использование выбираемого типа SELECT не дает права применять любой из перечисленных в нем типов данных, пока этот тип не будет также импортирован в схему ИММ.

Сокращенные названия объектов, определенных в данной схеме, описаны в приложении A. Однозначное обозначение данной схемы определено в приложении B.

EXPRESS-спецификация:

Примечания

1 Схемы, ссылки на которые приведены выше, содержатся в следующих стандартах комплекса ИСО 10303:

2 Графическое представление данной схемы отображено на рисунке D.1 в приложении D.

Методы реализации, входящие в состав комплекса стандартов ИСО 10303, содержат требования к использованию сокращенных наименований объектов. Наименования объектов на языке EXPRESS и соответствующие им сокращенные наименования находятся по следующим URL-адресам:

/template/go.php?url=https://standards.iso.org/iso/10303/tech/short_names/short_names.txt

Для однозначного обозначения в открытой системе настоящему стандарту присвоен следующий идентификатор объекта:

{ isostandard 10303 part(1311) version(4) }

Смысл данного обозначения установлен в ИСО/МЭК 8824-1 и описан в ИСО 10303-1.

Для однозначного обозначения в открытой информационной системе схеме Associative_draughting_elements_arm, установленной в настоящем стандарте, присвоен следующий идентификатор объекта:

{iso standard 10303 part(1311) version(4) schema(1) associative-draughting-elements-arm (1)}

Смысл данного обозначения установлен в ИСО/МЭК 8824-1 и описан в ИСО 10303-1.

Для однозначного обозначения в открытой информационной системе схеме Associative_draughting_elements_mim, установленной в настоящем стандарте, присвоен следующий идентификатор объекта:

{iso standard 10303 part(1311) version(4) schema(1) associative-draughting-elements-mim(2) }

Смысл данного обозначения установлен в ИСО/МЭК 8824-1 и описан в ИСО 10303-1.

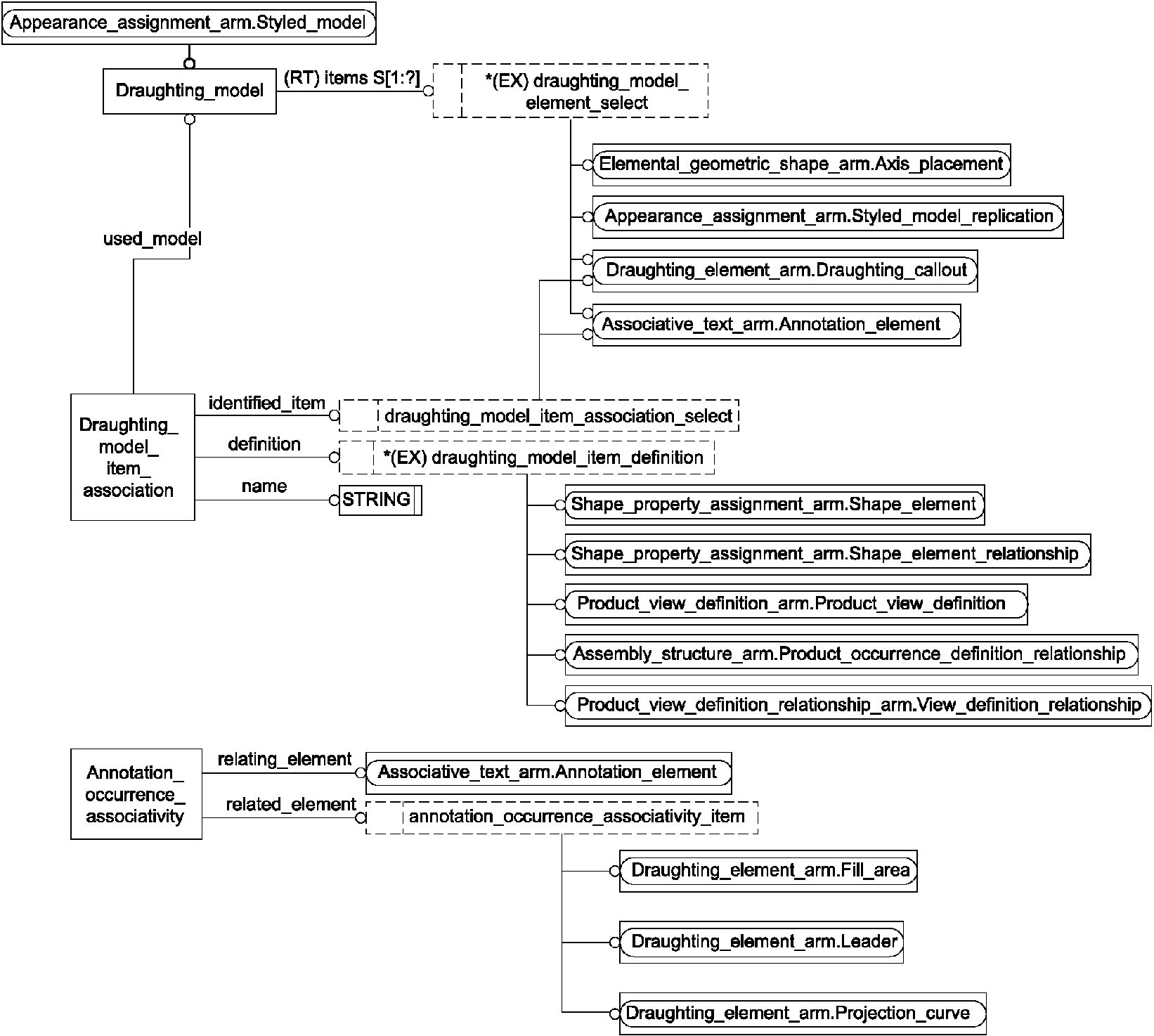

Диаграммы на рисунках C.1 и C.2 отражают графическое представление сокращенного листинга ПЭМ на языке EXPRESS, приведенного в разделе 4. В диаграммах использована графическая нотация EXPRESS-G языка EXPRESS.

В настоящем приложении приведены два различных представления ПЭМ для рассматриваемого прикладного модуля:

- представление на уровне схем отображает импорт конструкций, определенных в схемах ПЭМ других прикладных модулей, в схему ПЭМ данного прикладного модуля с помощью операторов USEFROM;

- представление на уровне объектов отображает конструкции на языке EXPRESS, определенные в схеме ПЭМ данного прикладного модуля, и ссылки на импортированные конструкции, которые конкретизированы или на которые ссылаются в конструкциях схемы ПЭМ данного прикладного модуля.

Примечание - Оба эти представления являются неполными. Представление на уровне схем не отображает схемы ПЭМ модулей, которые импортированы косвенным образом. Представление на уровне объектов не отображает импортированных конструкций, которые не конкретизированы или на которые отсутствуют ссылки в конструкциях схемы ПЭМ рассматриваемого прикладного модуля.

Описание EXPRESS-G установлено в ИСО 10303-11.

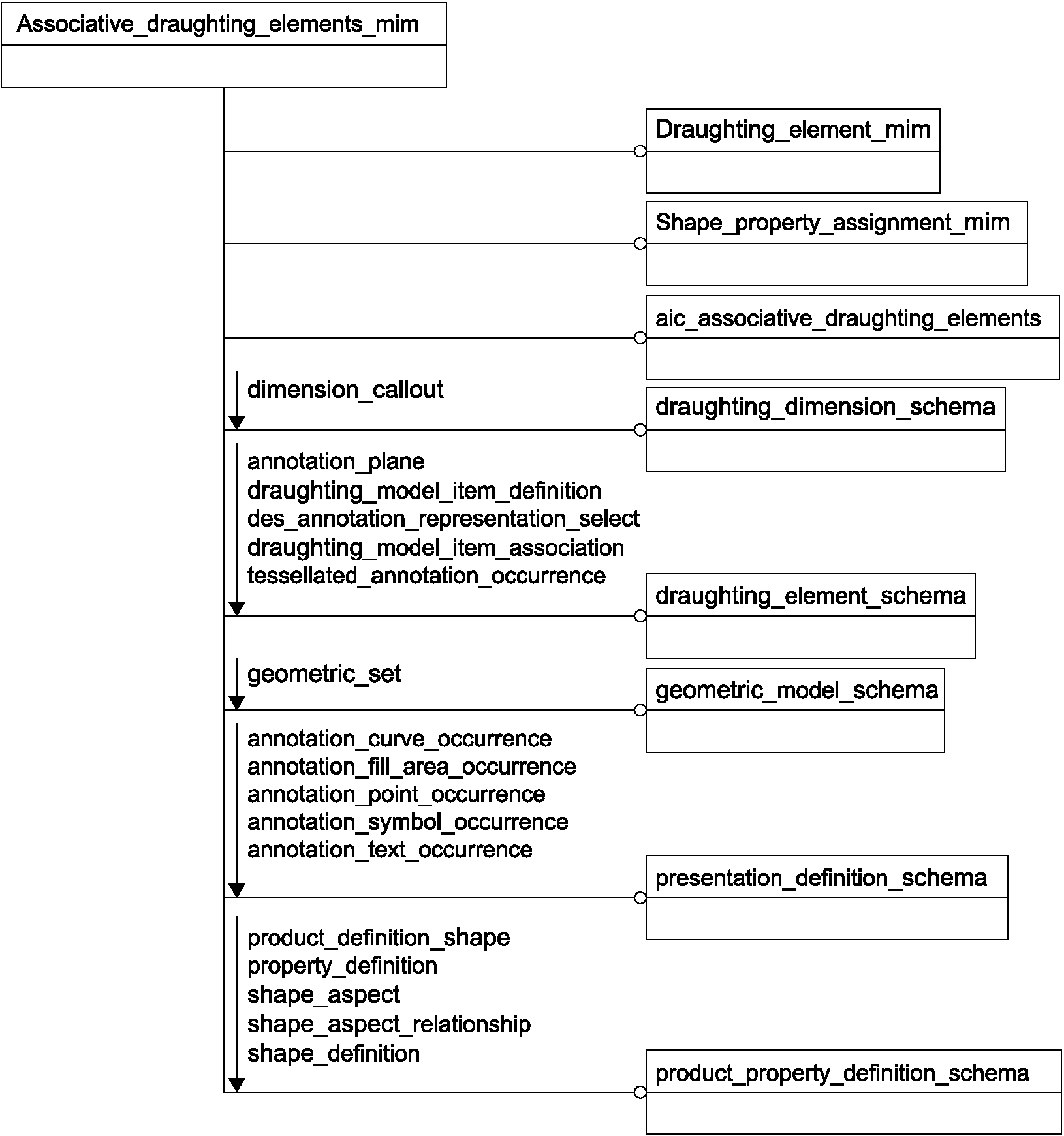

Диаграммы, представленные ниже, отражают графическое представление сокращенного листинга ИММ на языке EXPRESS, приведенного в 5.2. В диаграммах использована графическая нотация EXPRESS-G языка EXPRESS.

В настоящем приложении приведены два различных представления ИММ рассматриваемого прикладного модуля:

- представление на уровне схем отображает импорт конструкций, определенных в схемах ИММ других прикладных модулей или в схеме общих ресурсов, в схему ИММ рассматриваемого прикладного модуля с помощью операторов USEFROM;

- представление на уровне объектов отображает конструкции на языке EXPRESS, определенные в схеме ИММ данного прикладного модуля, а также ссылки на импортированные конструкции, которые конкретизированы или на которые ссылаются конструкции схемы ИММ рассматриваемого прикладного модуля.

Примечание - Оба эти представления являются неполными. Представление на уровне схем не отображает схем ИММ модулей, которые импортированы косвенным образом. Представление на уровне объектов не отображает импортированных конструкций, которые не конкретизированы или на которые отсутствуют ссылки в конструкциях схемы ИММ рассматриваемого прикладного модуля.

Описание EXPRESS-G установлено в ИСО 10303-11.

Настоящее приложение содержит ссылки на сайты, на которых находятся листинги наименований объектов на языке EXPRESS и соответствующих сокращенных наименований, которые содержатся или на которые есть ссылки в данной части стандарта ИСО 10303. На этих сайтах представлены листинги всех EXPRESS-схем, указанных в настоящем стандарте, без комментариев или пояснений. Эти листинги доступны в машинно-интерпретируемой форме (см. таблицу E.1) и находятся по следующим URL-адресам:

сокращенные наименования: /template/go.php?url=https://standards.iso.org/iso/10303/tech/short_names/short_names.txt

EXPRESS: /template/go.php?url=https://standards.iso.org/iso/10303/smrl/v7/tech/smrlv7.zip

Примечание - Информация, представленная в машинно-интерпретированном виде по указанным выше URL-адресам, является справочной. Информация, приведенная в тексте настоящего стандарта, является обязательной.

Настоящее приложение содержит историю технических модификаций стандарта ISO/TS 10303-1311.

Второе издание настоящего стандарта включает в себя модификации первого издания, перечисленные ниже.

Добавлены следующие описания и спецификации интерфейса ПЭМ на языке EXPRESS:

- ENTITY Draughting_model_item_association.

Кроме того, изменения были внесены в спецификацию отображения, схему ИММ и EXPRESS-G диаграммы для отражения и соответствия изменениям, внесенным в ПЭМ.

Третье издание настоящего стандарта включает в себя модификации второго издания, перечисленные ниже.

Добавлены следующие описания и спецификации интерфейса ПЭМ на языке EXPRESS:

- TYPEdraughting_model_item_definition.

Изменены следующие описания и спецификации интерфейса ПЭМ на языке EXPRESS:

- ENTITYDraughting_model_item_association.

Изменения были внесены в спецификацию отображения, схему ИММ и EXPRESS-G диаграммы ПЭМ для отражения и соответствия изменениям, внесенным в ПЭМ.

Добавлены следующие описания и спецификации интерфейса ИММ на языке EXPRESS:

- TYPEdraughting_model_item_definition.

Изменены следующие описания и спецификации интерфейса ИММ на языке EXPRESS:

- ENTITYDraughting_model_item_association.

Четвертое издание настоящего стандарта включает в себя модификации третьего издания, перечисленные ниже.

Добавлены следующие описания и спецификации интерфейса ПЭМ на языке EXPRESS:

- TYPE draughting_model_item_definition(Product_occurrence_definition_relationship);

- TYPE draughting_model_item_definition(Product_view_definition);

- TYPE draughting_model_item_definition(View_definition_relationship).

Удалено следующее описание и спецификация интерфейса ПЭМ на языке EXPRESS:

- TYPE draughting_model_item_definition(shapeable_item).

Изменения были внесены в спецификацию отображения, схему ИММ и EXPRESS-G диаграммы ПЭМ для отражения и соответствия изменениям, внесенным в ПЭМ.

Добавлены следующие описания и спецификации интерфейса ИММ на языке EXPRESS:

- USE_FROM draughting_element_schema(annotation_plane);

- USE_FROM draughting_element_schema(des_annotation_representation_select);

- USE_FROM draughting_element_schema(draughting_model_item_association);

- USE_FROM draughting_element_schema(draughting_model_item_definition);

- USE_FROM draughting_element_schema(tessellated_annotation_occurrence);

- USE_FROM geometric_model_schema(geometric_set);

- USE_FROM presentation_definition_schema(annotation_curve_occurrence);

- USE_FROM presentation_definition_schema(annotation_fill_area_occurrence);

- USE_FROM presentation_definition_schema(annotation_point_occurrence);

- USE_FROM presentation_definition_schema(annotation_symbol_occurrence);

- USE_FROM presentation_definition_schema(annotation_text_occurrence);

- USE_FROM product_property_definition_schema(product_definition_shape);

- USE_FROM product_property_definition_schema(property_definition);

- USE_FROM product_property_definition_schema(shape_aspect);

- USE_FROM product_property_definition_schema(shape_aspect_relationship).

Изменены следующие описания и спецификации интерфейса ИММ на языке EXPRESS:

- TYPE draughting_model_item_association_select (который был перемещен в ресурс draughting_element_schema);

- TYPE draughting_model_item_definition (который был перемещен в ресурс draughting_element_schema);

- ENTITY draughting_model_item_association (который был перемещен в ресурс draughting_element_schema).
