5.1.3 Протокол испытаний
Протокол испытаний должен содержать количество успешных оценок по сравнению с общим количеством оценок для каждого образца и для каждого испытания. В протокол испытаний должны быть включены описание каждого испытания, информация о положительном или отрицательном результате испытания и дата проведения испытаний.
В протоколе всех испытаний проверки работоспособности должно быть зафиксировано, какие инструменты и методы использовались для проверки функциональности eMRTD.
5.1.4 Декларация заявителя
Для правильной организации испытаний заявитель должен предоставить информацию, указанную в таблице 2.
Таблица 2
5.2 Испытания по параметрам, установленным в ГОСТ Р ИСО/МЭК 14443-1
5.2.1 Испытание на соответствие "классу 1" (необязательное)
5.2.1.1 Цель
Целью данного испытания является проверка соответствия физических размеров антенны требованиям, определенным в ГОСТ Р ИСО/МЭК 14443-1.
Данное испытание не является обязательным и должно проводиться, если заявлено о соответствии "классу 1", приведенному в таблице 2.
5.2.1.2 Процедура испытания
Необходимо определить, расположена ли антенна eMRTD внутри зоны антенны PICC, как описано в ГОСТ Р ИСО/МЭК 14443-1-2013 (A.1.1). Применяемый метод (например, рентген) находится в ведении испытательной лаборатории.
5.2.1.3 Протокол испытаний
В протоколе испытаний должно быть указано, соответствует ли геометрия антенны требованиям "класса 1".
5.2.2 Испытание на воздействие статического электричества
5.2.2.1 Цель
См. ГОСТ Р ИСО/МЭК 10373-6-2015 (6.2.2).
5.2.2.2 Процедура испытания
Испытание проводят в соответствии с ГОСТ Р ИСО/МЭК 10373-6-2015 (6.2.2). Величину разряда выбирают в соответствии с ГОСТ Р ИСО/МЭК 7810-2015 (9.4).
Если физический размер eMRTD отличается от формата ID-1, процедура испытания должна быть применена в центрах двумерной сетки размером 1 см по вертикали и 1 см по горизонтали, размещенной над DUT.
5.2.2.3 Протокол испытаний
В протоколе испытаний должно быть указано о работе eMRTD в соответствии с описанием в 5.6 после проведения процедуры испытания.
5.2.3 Испытание на воздействие переменного электромагнитного поля
5.2.3.1 Цель
См. ГОСТ Р ИСО/МЭК 10373-6-2015 (6.2.1).
5.2.3.2 Процедура испытания
Испытание проводят в соответствии с ГОСТ Р ИСО/МЭК 10373-6-2015 (6.2.1).
5.2.3.3 Протокол испытаний
В протоколе испытаний должно быть указано о работе eMRTD в соответствии с описанием в 5.6 после проведения процедуры испытания.
5.3 Испытания по параметрам, установленным в ГОСТ Р ИСО/МЭК 14443-2
5.3.1 Передача eMRTD
5.3.1.1 Цель
См. ГОСТ Р ИСО/МЭК 10373-6-2015 (7.2.1.1).
5.3.1.2 Процедура испытания
Испытание проводят в соответствии с ГОСТ Р ИСО/МЭК 10373-6-2015 (7.2.1) при следующих условиях:
- при температуре минус 10 °C и комнатной температуре:
обязательно: при напряженности электромагнитного поля 1,5 А/м (среднеквадратичное значение), 2,5 А/м (среднеквадратичное значение), 3,5 А/м (среднеквадратичное значение), 4,5 А/м (среднеквадратичное значение), 7,5 А/м (среднеквадратичное значение),
необязательно: при напряженности электромагнитного поля 5,5 А/м (среднеквадратичное значение), 6,5 А/м (среднеквадратичное значение);
- при температуре 50 °C:
обязательно: при напряженности электромагнитного поля 1,5 А/м (среднеквадратичное значение), 2,5 А/м (среднеквадратичное значение), 3,5 А/м (среднеквадратичное значение), 4,5 А/м (среднеквадратичное значение), 6,0 А/м (среднеквадратичное значение),
необязательно: при напряженности электромагнитного поля 5,5 А/м (среднеквадратичное значение).
Примечание - Необязательные и обязательные значения напряженности электромагнитного поля выбирают по следующим причинам:
- большинство считывателей, работающих с eMRTD, работают в диапазоне от 1,5 до 4,5 А/м (среднеквадратичное значение);
- необходимо убедиться в том, что отсутствует потенциальный коммуникационный разрыв между 1,5 и 4,5 А/м (среднеквадратичное значение).
5.3.1.3 Протокол испытаний
Протокол испытаний должен содержать пиковые амплитуды модуляции верхней и нижней боковых полос на частотах (fc + fs) и (fc - fs) и использованные напряженности электромагнитного поля и модуляции.
5.3.2.1 Цель
Цель данного испытания - проверить работу eMRTD в соответствии с его приложением в диапазоне напряженности рабочего электромагнитного поля, определенном в ГОСТ Р ИСО/МЭК 14443-2.
5.3.2.2 Процедура испытания
Для данной процедуры испытательная установка PCD должна быть использована в качестве антенны сопутствующего считывателя eMRTD. Испытуемый eMRTD должен быть установлен в положение DUT, концентрично с антенной считывания a. Напряженность электромагнитного поля в антенне испытательной установки PCD должна быть отрегулирована на требуемую напряженность электромагнитного поля.
Для данной процедуры должна быть использована следующая последовательность команд:
- для типа A:
a) команда REQA,
b) последовательность команд ANTICOLLISION и SELECT до тех пор, пока UID не будет полным,
c) команда RATS,
d) команда PPS,
e) TEST_COMMAND_SEQUENCE1;
- для типа B:
a) команда REQB,
b) команда ATTRIB,
c) TEST_COMMAND_SEQUENCE1.
Команда TEST_COMMAND_SEQUENCE1 определена в 5.5 и 8.2 в зависимости от механизма контроля доступа, указанного в таблице 2.
Последовательность команд выполняется при следующих условиях:
- должны быть проведены испытания для всех поддерживаемых скоростей симметричной передачи данных и максимальной скорости передачи данных в обоих направлениях;
- при температуре минус 10 °C и комнатной температуре:
обязательно: при напряженности электромагнитного поля 1,5 А/м (среднеквадратичное значение), 2,5 А/м (среднеквадратичное значение), 3,5 А/м (среднеквадратичное значение), 4,5 А/м (среднеквадратичное значение), 7,5 А/м (среднеквадратичное значение),
необязательно: при напряженности электромагнитного поля 5,5 А/м (среднеквадратичное значение), 6,5 А/м (среднеквадратичное значение);
- при температуре 50 °C:
обязательно: при напряженности электромагнитного поля 1,5 А/м (среднеквадратичное значение), 2,5 А/м (среднеквадратичное значение), 3,5 А/м (среднеквадратичное значение), 4,5 А/м (среднеквадратичное значение), 6,0 А/м (среднеквадратичное значение),
необязательно: при напряженности электромагнитного поля 5,5 А/м (среднеквадратичное значение).
Примечание - Необязательные и обязательные значения напряженности электромагнитного поля выбирают по следующим причинам:
- большинство считывателей, работающих с eMRTD, работают в диапазоне от 1,5 до 4,5 А/м (среднеквадратичное значение);
- необходимо убедиться в том, что отсутствует потенциальный коммуникационный разрыв между 1,5 и 4,5 А/м (среднеквадратичное значение).
5.3.2.3 Протокол испытаний
Протокол испытаний должен подтвердить заданную операцию на поддерживаемых скоростях передачи данных. Используемые условия испытаний должны быть указаны в протоколе испытаний.
5.3.3.1 Цель
См. ГОСТ Р ИСО/МЭК 10373-6-2015 (7.2.3.1).
Испытание проводят в соответствии с ГОСТ Р ИСО/МЭК 10373-6-2015 (7.2.3) для скоростей передачи данных fc/128, fc/64, fc/32, fc/16, если поддерживаются, при следующих условиях:
- при температуре минус 10 °C и комнатной температуре:
обязательно: при напряженности электромагнитного поля 1,5 А/м (среднеквадратичное значение), 2,5 А/м (среднеквадратичное значение), 3,5 А/м (среднеквадратичное значение), 4,5 А/м (среднеквадратичное значение), 7,5 А/м (среднеквадратичное значение),
необязательно: при напряженности электромагнитного поля 5,5 А/м (среднеквадратичное значение), 6,5 А/м (среднеквадратичное значение);
- при температуре 50 °C:
обязательно: при напряженности электромагнитного поля 1,5 А/м (среднеквадратичное значение), 2,5 А/м (среднеквадратичное значение), 3,5 А/м (среднеквадратичное значение), 4,5 А/м (среднеквадратичное значение), 6,0 А/м (среднеквадратичное значение),
необязательно: при напряженности электромагнитного поля 5,5 А/м (среднеквадратичное значение).
Примечание - Необязательные и обязательные значения напряженности электромагнитного поля выбирают в соответствии со следующими причинами:
- большинство считывателей, функционирующих с eMRTD, работают в диапазоне от 1,5 до 4,5 А/м (среднеквадратичное значение);
- необходимо убедиться в том, что отсутствует потенциальный коммуникационный разрыв между 1,5 и 4,5 А/м (среднеквадратичное значение).
Три условия испытаний должны быть выполнены как минимум пять раз для каждой комбинации параметров электромагнитного поля и температуры.
Для каждой поддерживаемой eMRTD скорости передачи данных от PCD к PICC eMRTD должен отвечать корректно на I-блок, содержащий TEST_COMMAND1, как определено в 5.5, после выбора этой скорости передачи данных.
5.3.3.3 Протокол испытаний
Протокол испытаний должен подтвердить заданную операцию на поддерживаемых скоростях передачи данных. Используемые условия испытаний должны быть указаны в протоколе испытаний.
5.3.4.1 Цель
См. ГОСТ Р ИСО/МЭК 10373-6-2015 (7.2.4.1).
Данное испытание является необязательным и применяется, если заявитель обеспечивает диапазон резонансных частот в соответствии с таблицей 2.
5.3.4.2 Процедура испытания
Испытание проводят в соответствии с ГОСТ Р ИСО/МЭК 10373-6-2015 (7.2.4) при комнатной температуре.
5.3.4.3 Протокол испытаний
В протоколе испытаний должно быть указано, находится ли измеренная резонансная частота в диапазоне резонансной частоты, установленной заявителем в таблице 2.
Кроме того, в протоколе испытаний должны быть описаны используемые испытательная установка и условия испытаний.
5.3.5 Максимальный эффект нагрузки eMRTD
5.3.5.1 Цель
См. ГОСТ Р ИСО/МЭК 10373-6-2015 (7.2.5.1).
5.3.5.2 Процедура испытания
Испытание проводят в соответствии с ГОСТ Р ИСО/МЭК 10373-6-2015 (7.2.5) при температуре минус 10 °C, комнатной температуре и температуре 50 °C.
5.3.5.3 Протокол испытаний
Протокол испытаний должен содержать значение измеренной напряженности электромагнитного поля.
Испытания, определенные в приложении G ГОСТ Р ИСО/МЭК 10373-6-2015, проводят при комнатной температуре и при напряженности электромагнитного поля 1,5 А/м (среднеквадратичное значение) в соответствии с декларациями, приведенными в таблице 2. Последовательности используемых тестовых команд определены в 5.5 и 8.2. В каждом сценарии должен быть соблюден соответствующий номер блока испытания.
Процедуры опроса, описанные в G.3.2 и G.4.2 ГОСТ Р ИСО/МЭК 10373-6-2015, должны быть выполнены с минимальной задержкой между каждым типом, как определено в [2].
Примечание - Напряженность рабочего электромагнитного поля, выбранная для проведения данных испытаний [1,5 А/м (среднеквадратичное значение)], является наихудшим случаем.
В данном подразделе представлены последовательности тестовых команд в зависимости от механизма контроля доступа, указанного в таблице 2.
5.5.1 Тестовые команды для eMRTD без контроля доступа (без шифрования)
5.5.1.1 TEST_COMMAND_SEQUENCE1
TEST_COMMAND_SEQUENCE1 - это последовательность команд, используемых для испытания напряженности рабочего электромагнитного поля.
TEST_COMMAND_SEQUENCE1 должна посылаться после процесса активации eMRTD, описанного в ГОСТ Р ИСО/МЭК 10373-6-2015 (G.5.1.1). Для этого должна быть выбрана скорость передачи данных, соответствующая применяемой процедуре испытания.
Определение UT_APDU:
5.5.1.2 TEST_COMMAND1
TEST_COMMAND1(1) - это тестовая команда по умолчанию, используемая для испытаний по параметрам, установленным в ГОСТ Р ИСО/МЭК 14443-3 и ГОСТ Р ИСО/МЭК 14443-4-2014 (5.4), состоящая из одного несцепленного I-блока.
TEST_COMMAND1(1) должна применяться после процесса активации eMRTD, описанного в ГОСТ Р ИСО/МЭК 10373-6-2015 (G.5.1.1).
Определение UT_APDU:
TEST_COMMAND1(2) - это тестовая команда по умолчанию, используемая для испытаний по параметрам, установленным в ГОСТ Р ИСО/МЭК 14443-3 и ГОСТ Р ИСО/МЭК 14443-4-2014 (5.4), состоящая из двух сцепленных I-блоков (сцепление считывателя eMRTD).
TEST_COMMAND1(2) должна посылаться после процесса активации eMRTD, описанного в ГОСТ Р ИСО/МЭК 10373-6-2015 (G.5.1.1).
Определение UT_APDU:
TEST_COMMAND1(3) - это тестовая команда по умолчанию, используемая для испытаний по параметрам, установленным в ГОСТ Р ИСО/МЭК 14443-3 и ГОСТ Р ИСО/МЭК 14443-4-2015 (5.4), состоящая из трех сцепленных I-блоков (сцепление считывателя eMRTD).
TEST_COMMAND1(3) должна посылаться после процесса активации eMRTD, описанного в ГОСТ Р ИСО/МЭК 10373-6-2015 (G.5.1.1).
Определение UT_APDU:
5.5.1.3 TEST_COMMAND2
TEST_COMMAND2(2) - это тестовая команда по умолчанию, используемая для испытаний по параметрам, установленным в ГОСТ Р ИСО/МЭК 14443-3 и ГОСТ Р ИСО/МЭК 14443-4-2014 (5.4), которая ожидает ответ, состоящий из двух сцепленных I-блоков.
TEST_COMMAND2(2) должна посылаться:
- после процесса активации eMRTD, описанного в ГОСТ Р ИСО/МЭК 10373-6-2015 (G.5.1.1);
- успешного выбора приложения LDS (AID = 'A0 00 00 02 47 10 01').
Определение UT_APDU:
Рекомендуемый максимальный размер кадра составляет 256 байтов (FSD = 256/FSDI = 8).
TEST_COMMAND2(3) - это тестовая команда по умолчанию, используемая для испытаний по параметрам, установленным в ГОСТ Р ИСО/МЭК 14443-3 и ГОСТ Р ИСО/МЭК 14443-4-2014 (5.4), которая ожидает ответ, состоящий из трех сцепленных I-блоков.
TEST_COMMAND2(3) должна посылаться:
- после процесса активации eMRTD, описанного в ГОСТ Р ИСО/МЭК 10373-6-2015 (G.5.1.1);
- успешного выбора приложения LDS (AID = 'A0 00 00 02 47 10 01').
Определение UT_APDU:
Рекомендуемый максимальный размер кадра составляет 128 байтов (FSD = 128/FSDI = 7).
5.5.1.4 TEST_COMMAND3
TEST_COMMAND3 - это тестовая команда по умолчанию, состоящая из одного I-блока, которой необходимо большее время на выполнение, чем FWT.
Определение UT_APDU устанавливает заявитель.
5.5.2 Тестовые команды eMRTD, поддерживающего BAC
5.5.2.1 TEST_COMMAND_SEQUENCE1
TEST_COMMAND_SEQUENCE1 - это последовательность команд, используемых для испытания напряженности рабочего электромагнитного поля.
TEST_COMMAND_SEQUENCE1 должна посылаться после процесса активации eMRTD, описанного в ГОСТ Р ИСО/МЭК 10373-6-2015 (G.5.1.1).
Определение UT_APDU:
TEST_COMMAND1(1) - это тестовая команда по умолчанию, используемая для испытаний по параметрам, установленным в ГОСТ Р ИСО/МЭК 14443-3 и ГОСТ Р ИСО/МЭК 14443-4-2014 (5.4), состоящая из одного несцепленного I-блока.
TEST_COMMAND1(1) должна посылаться после процесса активации eMRTD, описанного в ГОСТ Р ИСО/МЭК 10373-6-2015 (G.5.1.1).
Определение UT_APDU:
TEST_COMMAND1(2) - это тестовая команда по умолчанию, используемая для испытаний по параметрам, установленным в ГОСТ Р ИСО/МЭК 14443-3 и ГОСТ Р ИСО/МЭК 14443-4-2014 (5.4), состоящая из двух сцепленных I-блоков (сцепление считывателя eMRTD).
TEST_COMMAND1(2) должна посылаться после процесса активации eMRTD, описанного в ГОСТ Р ИСО/МЭК 10373-6-2015 (G.5.1.1).
Определение UT_APDU:
TEST_COMMAND1(3) - это тестовая команда по умолчанию, используемая для испытаний по параметрам, установленным в ГОСТ Р ИСО/МЭК 14443-3 и ГОСТ Р ИСО/МЭК 14443-4-2014 (5.4), состоящая из трех сцепленных I-блоков (сцепление считывателя eMRTD).
TEST_COMMAND1(3) должна посылаться после процесса активации eMRTD, описанного в ГОСТ Р ИСО/МЭК 10373-6-2015 (G.5.1.1).
Определение UT_APDU:
TEST_COMMAND2(2) - это тестовая команда по умолчанию, используемая для испытаний по параметрам, установленным в ГОСТ Р ИСО/МЭК 14443-3 и ГОСТ Р ИСО/МЭК 14443-4-2014 (5.4), которая ожидает ответ, состоящий из двух сцепленных I-блоков.
TEST_COMMAND2(2) должна посылаться:
- после процесса активации eMRTD, описанного в ГОСТ Р ИСО/МЭК 10373-6-2015 (G.5.1.1);
- успешного выбора приложения LDS (AID = 'A0 00 00 02 47 10 01');
- предоставления базового доступа.
Определение UT_APDU:
- если расширенная длина не поддерживается испытуемым образцом:
Рекомендуемый максимальный размер кадра составляет 128 байтов (FSD = 128/FSDI = 7). В этом случае максимальный размер кадра с FSD = 256 неприменим;
- если расширенная длина поддерживается испытуемым образцом:
Рекомендуемый максимальный размер кадра составляет 256 байтов (FSD = 256/FSDI = 8).
TEST_COMMAND2(3) - это тестовая команда по умолчанию, используемая для испытаний по параметрам, установленным в ГОСТ Р ИСО/МЭК 14443-3 и ГОСТ Р ИСО/МЭК 14443-4-2014 (5.4), которая ожидает ответ, состоящий из двух сцепленных I-блоков.
TEST_COMMAND2(3) должна посылаться:
- после процесса активации eMRTD, описанного в ГОСТ Р ИСО/МЭК 10373-6-2015 (G.5.1.1);
- успешного выбора приложения LDS (AID = 'A0 00 00 02 47 10 01');
- предоставления базового доступа.
Определение UT_APDU:
- если расширенная длина не поддерживается испытуемым образцом:
Рекомендуемый максимальный размер кадра составляет 64 байта (FSD = 64/FSDI = 5);
- если расширенная длина поддерживается испытуемым образцом:
Рекомендуемый максимальный размер кадра составляет 256 байтов (FSD = 256/FSDI = 8).
TEST_COMMAND3 - это тестовая команда по умолчанию, состоящая из одного I-блока, которой необходимо большее время на выполнение, чем FWT.
Определение UT_APDU устанавливает заявитель.
5.5.3 Тестовые команды eMRTD, поддерживающего PACE
5.5.3.1 Общие положения
Данные тестовые команды должны быть использованы для eMRTD, поддерживающего PACE, а также для eMRTD, поддерживающего BAC в дополнение к PACE.
5.5.3.2 TEST_COMMAND_SEQUENCE1
TEST_COMMAND_SEQUENCE1 - это последовательность команд, используемых для испытания напряженности рабочего электромагнитного поля.
TEST_COMMAND_SEQUENCE1 должна посылаться после процесса активации eMRTD, описанного в ГОСТ Р ИСО/МЭК 10373-6-2015 (G.5.1.1).
Определение UT_APDU:
Примечание - EF.CardAccess может быть прочитан неявно или явно (команда SELECT EF.CardAccess посылается перед READ BINARY).
TEST_COMMAND1(1) - это тестовая команда по умолчанию, используемая для испытаний по параметрам, установленным в ГОСТ Р ИСО/МЭК 14443-3 и ГОСТ Р ИСО/МЭК 14443-4-2014 (5.4), состоящая из одного несцепленного I-блока.
TEST_COMMAND1 должна посылаться после процесса активации eMRTD, описанного в ГОСТ Р ИСО/МЭК 10373-6-2015 (G.5.1.1).
Определение UT_APDU:
TEST_COMMAND1(2) - это тестовая команда по умолчанию, используемая для испытаний по параметрам, установленным в ГОСТ Р ИСО/МЭК 14443-3 и ГОСТ Р ИСО/МЭК 14443-4-2014 (5.4), состоящая из двух сцепленных I-блоков (сцепление считывателя eMRTD).
TEST_COMMAND1(2) должна посылаться после процесса активации eMRTD, описанного в ГОСТ Р ИСО/МЭК 10373-6-2015 (G.5.1.1).
Определение UT_APDU:
TEST_COMMAND1(3) - это тестовая команда по умолчанию, используемая для испытаний по параметрам, установленным в ГОСТ Р ИСО/МЭК 14443-3 и ГОСТ Р ИСО/МЭК 14443-4-2014 (5.4), состоящая из трех сцепленных I-блоков (сцепление считывателя eMRTD).
TEST_COMMAND1(3) должна посылаться после процесса активации eMRTD, описанного в ГОСТ Р ИСО/МЭК 10373-6-2015 (G.5.1.1).
Определение UT_APDU:
TEST_COMMAND2(2) - это тестовая команда по умолчанию, используемая для испытаний по параметрам, установленным в ГОСТ Р ИСО/МЭК 14443-3 и ГОСТ Р ИСО/МЭК 14443-4-2014 (5.4), которая ожидает ответ, состоящий из двух сцепленных I-блоков.
TEST_COMMAND2(2) должна посылаться:
- после процесса активации eMRTD, описанного в ГОСТ Р ИСО/МЭК 10373-6-2015 (G.5.1.1);
- предоставления PACE;
- успешного выбора приложения LDS (AID = 'A0 00 00 02 47 10 01').
Определение UT_APDU:
- если расширенная длина не поддерживается испытуемым образцом:
Рекомендуемый максимальный размер кадра составляет 128 байтов (FSD = 128/FSDI = 7). В этом случае максимальный размер кадра с FSD = 256 неприменим;
- если расширенная длина поддерживается испытуемым образцом:
Рекомендуемый максимальный размер кадра составляет 256 байтов (FSD = 256/FSDI = 8).
TEST_COMMAND2(3) - это тестовая команда по умолчанию, используемая для испытаний по параметрам, установленным в ГОСТ Р ИСО/МЭК 14443-3 и ГОСТ Р ИСО/МЭК 14443-4-2014 (5.4), которая ожидает ответ, состоящий из двух сцепленных I-блоков.
TEST_COMMAND2(3) должна посылаться:
- после процесса активации eMRTD, описанного в ГОСТ Р ИСО/МЭК 10373-6-2015 (G.5.1.1);
- предоставления PACE;
- успешного выбора приложения LDS (AID = 'A0 00 00 02 47 10 01').
Определение UT_APDU:
- если расширенная длина не поддерживается испытуемым образцом:
Рекомендуемый максимальный размер кадра составляет 64 байта (FSD = 64/FSDI = 5);
- если расширенная длина поддерживается испытуемым образцом:
Рекомендуемый максимальный размер кадра составляет 256 байтов (FSD = 256/FSDI = 8).
TEST_COMMAND3 - это тестовая команда по умолчанию, состоящая из одного I-блока, которой необходимо большее время на выполнение, чем FWT.
Определение UT_APDU устанавливает заявитель.
5.6.1 Общие положения
Во время потенциально разрушающих испытаний, таких как механические и электрические нагрузочные испытания (по параметрам, установленным в ГОСТ Р ИСО/МЭК 14443-1), часто требуется проверить, сохраняет ли eMRTD работоспособность. Данные испытания еще не определены в существующих стандартах, и, таким образом, ответственность за их проведение несут испытательные лаборатории.
Поскольку для проведения испытаний проверки сохранения работоспособности могут быть определены различные требования, в данном пункте указаны два дополнительных испытания для проверки функциональности eMRTD на электрическом и прикладном уровне без проведения всех, иногда трудоемких, испытаний, указанных в настоящем стандарте.
Испытания проверки функциональности требуют специализированного оборудования и могут быть выполнены только испытательными лабораториями, обладающими необходимыми навыками и оборудованием, тогда как испытание проверки функциональности приложения может быть проведено со стандартным оборудованием.
5.6.2 Дополнительная процедура 1: проверка функциональности приложения
5.6.2.1 Цель
Данное испытание проверки функциональности является стандартным.
Целью данного испытания является проверка того, могут ли быть получены из eMRTD обязательные данные приложения LDS на eMRTD, указанные в [1]. Должно быть проверено, что эта информация не была изменена разрушающими испытаниями.
5.6.2.2 Испытательная установка
Испытание может быть проведено со стандартными считывателями PC/SC и любым программным обеспечением, которое может отправлять команды eMRTD и проверять целостность полученных данных.
5.6.2.3 Процедура испытания
Процедура испытания должна быть выполнена следующим образом:
a) помещают eMRTD на бесконтактный считыватель испытательной установки;
b) активируют eMRTD, как описано в ГОСТ Р ИСО/МЭК 10373-6-2015, G.5.1.1;
c) выбирают приложение LDS;
d) осуществляют контроль доступа, если это указано в заявлении о соответствии реализации;
e) считывают данные файла EF.COM;
f) считывают данные файла EF.DG1;
g) считывают данные файла EF.DG2;
h) считывают объект защиты документа файла EF.SOD.
5.6.2.4 Протокол испытаний
В протоколе испытаний должна быть указана возможность получения определенных данных приложения LDS и изменения этих данных.
5.6.3 Дополнительная процедура 2: проверка электрической функциональности
5.6.3.1 Цель
Целью данного испытания является проверка электрической функциональности eMRTD и возможность его использования в дополнение к испытаниям, указанным в ГОСТ Р ИСО/МЭК 10373-6-2015 (G.5.1.1).
5.6.3.2 Испытательная установка
Для данного испытания должна быть использована испытательная установка, определенная в соответствующих испытаниях.
5.6.3.3 Процедура испытания
Процедура испытания должна быть выполнена с использованием по меньшей мере одной из следующих методик:
- проведение испытания для измерения резонансной частоты, как указано в 5.3.4;
- проведение испытания на напряженность рабочего электромагнитного поля, как указано в 5.3.2;
- альтернативный метод, при применении которого сравнивают относительные значения пороговой напряженности электромагнитного поля до и после механических и электрических нагрузочных испытаний. Пороговая напряженность электромагнитного поля - это минимальная напряженность электромагнитного поля для сохранения работоспособности eMRTD (рабочий режим).
5.6.3.4 Протокол испытаний
В протоколе испытаний должно быть указано, находится ли резонансная частота в диапазоне, указанном в заявлении о соответствии реализации, или сохраняет ли eMRTD работоспособность для всех комбинаций температур и напряженностей электромагнитного поля.
Методы испытаний, определенные в разделе 6, соответствуют методам испытаний, определенным в ГОСТ Р ИСО/МЭК 10373-6.
Условия испытаний и методики испытаний в настоящем разделе определены на основании ГОСТ Р ИСО/МЭК 10373-6 с учетом конкретных требований при использовании eMRTD.
В разделе 7 рассмотрены требования, определенные в ГОСТ Р ИСО/МЭК 10373-6.
В следующих подразделах настоящего стандарта определены различные испытательные установки, значения, используемые во время испытаний, и рекомендации к формату протокола испытаний.
Ошибки должны обрабатываться в считывателе eMRTD, а не в верхнем тестере или хосте. При возможности, операционная система, используемая в изделии, должна быть проверена.
6.1.1 Испытательная установка
В качестве основы для испытаний служат испытательная установка PCD и эталонные PICC, как определено в ГОСТ Р ИСО/МЭК 10373-6.
Если не указано иное, для настройки параметров испытательного оборудования для проверки работы PCD должны быть использованы значения, определенные в таблице 3.
Таблица 3
работы PCD, если не указано иное
Испытания должны проводить при том же температурном диапазоне (от минус 10 °C до 50 °C), что и испытания eMRTD. Заказчик может указать ограниченный температурный диапазон (например, для систем, расположенных внутри зданий) в заявлении о соответствии реализации.
6.1.3 Протокол испытаний
Протокол испытаний должен содержать количество успешных оценок по сравнению с общим количеством оценок для каждого образца и для каждого испытания. В протокол испытаний должны быть включены описание каждого испытания, информация о положительном или отрицательном результате испытания и дата проведения испытаний.
6.1.4 Декларация заявителя
Для правильной организации испытаний заявитель должен предоставить информацию, указанную в таблице 4.
Таблица 4
Лаборатория может запросить информацию о поддержке PC/SC или ее отсутствии с доступным интерфейсом.
6.1.5 Определение точек измерения
Испытания по параметрам, установленным в ГОСТ Р ИСО/МЭК 14443-1 и ГОСТ Р ИСО/МЭК 14443-2, должны быть выполнены в определенном наборе точек в пределах определенной области.
Размеры области определены в 6.6 в зависимости от типа дизайна считывателя eMRTD. Если из-за конструкции и/или нормального использования считывателя eMRTD производителем считывателя eMRTD рекомендуются другие размеры, испытательная организация должна проверить приемлемость этих размеров и соответственно определить размеры области.
Производитель считывателя eMRTD должен установить положение области в технической документации на считыватель eMRTD. Область должна быть расположена одной поверхностью точно на поверхности считывателя eMRTD.
В качестве альтернативы, область может быть расположена внутри считывателя eMRTD. В этом случае определение размера области происходит соответствующим образом.
Считыватель eMRTD должен быть испытан внутри своего корпуса точно так же, как он используется в приложениях при эксплуатации.
Применяя концепцию типа считывателя eMRTD, необходимо учитывать механические и оптические ограничения, характерные для считывателя eMRTD. Испытание может быть адаптировано для соответствия этим ограничениям. В протоколе испытаний должны быть указаны конкретные условия эксплуатации в ходе конкретного испытания.
Точки измерения определены в 6.6.
Высота Z = 0 мм: эталонная PICC должна быть расположена точно в нижней части области (при необходимости, на поверхности тестирующего столика).
Высота Z = x мм: верхняя поверхность эталонной PICC должна быть расположена на расстоянии x мм от нижней части области (при необходимости, на расстоянии x мм от поверхности тестирующего столика).
6.2 Испытания по параметрам, установленным в ГОСТ Р ИСО/МЭК 14443-1
6.2.1 Цель
См. ГОСТ Р ИСО/МЭК 10373-6-2015 (6.1.1.1).
6.2.2 Процедура испытания
Испытание проводят в соответствии с ГОСТ Р ИСО/МЭК 10373-6-2015 (6.1.1) с использованием эталонной PICC 1 при комнатной температуре.
6.2.3 Протокол испытаний
Протокол испытаний должен содержать значение напряжения постоянного тока, измеренное в CON3.
6.3 Испытания по параметрам, установленным в ГОСТ Р ИСО/МЭК 14443-2
6.3.1.1 Цель
См. ГОСТ Р ИСО/МЭК 10373-6-2015 (7.1.1.1).
Испытание проводят в соответствии с ГОСТ Р ИСО/МЭК 10373-6-2015 (7.1.1) с использованием эталонной PICC 1 при следующих условиях:
- для данного испытания устанавливают Hmin равным 2 А/м (среднеквадратичное значение) и Hmax равным 7 А/м (среднеквадратичное значение). Hmin равным 1,5 А/м (среднеквадратичное значение) устанавливают только для считывателя eMRTD типа M;
- при комнатной температуре - в соответствующих условиях измерения, указанных в таблице 5, в соответствии с типом считывателя;
- при температуре минус 10 °C и 50 °C - в номинальном положении, как определено в таблице 3.
Все условия, указанные в таблице 5, должны испытываться при температуре минус 10 °C и/или 50 °C, если:
- отклонение результатов в номинальном положении при температуре минус 10 °C и 50 °C составляет более 10% по сравнению с комнатной температурой, и
- результат отличается от предельного значения менее чем на 10%.
Примечание - В соответствии с ГОСТ Р ИСО/МЭК 14443-1, ГОСТ Р ИСО/МЭК 14443-2, ГОСТ Р ИСО/МЭК 14443-3, ГОСТ Р ИСО/МЭК 14443-4 необходимо обязательное проведение испытания с эталонной PICC 1, 2 и 3.
Таблица 5
считывателя eMRTD
6.3.1.3 Протокол испытаний
В протоколе испытаний должно быть указано значение напряжения постоянного тока, измеренное в CON3 для R2 или с помощью резистора переменной нагрузки, в соответствии с условиями, установленными для Hmin и Hmax.
6.3.2.1 Цель
См. ГОСТ Р ИСО/МЭК 10373-6-2015 (7.1.4.1).
Испытание проводят в соответствии с ГОСТ Р ИСО/МЭК 10373-6-2015 (7.1.4) с использованием эталонной PICC 1 при следующих условиях:
- на резонансной частоте 16,5 МГц;
- испытания на других резонансных частотах 13,56, 15 и 19 МГц являются необязательными;
- для всех поддерживаемых скоростей передачи данных, указанных в таблице 4;
- при комнатной температуре - в соответствующих условиях измерения, указанных в таблице 5, в соответствии с типом считывателя;
- при температуре минус 10 °C и 50 °C - в номинальном положении, как определено в таблице 3.
Все условия, указанные в таблице 5, должны испытываться при температуре минус 10 °C и/или 50 °C, если:
- отклонение результатов в номинальном положении при температуре минус 10 °C и 50 °C составляет более 10% по сравнению с комнатной температурой, и
- результат отличается от предельного значения менее чем на 10%.
Примечания
1 В соответствии с ГОСТ Р ИСО/МЭК 14443-1, ГОСТ Р ИСО/МЭК 14443-2, ГОСТ Р ИСО/МЭК 14443-3, ГОСТ Р ИСО/МЭК 14443-4 необходимо обязательное проведение испытания с эталонной PICC 1, 2 и 3.
2 Испытания на резонансных частотах 13,56, 15 и 19 МГц проводят для установления электромагнитной совместимости.
3 Для скоростей передачи данных более fc/128 испытательное оборудование для проверки работы PCD, определенное в ГОСТ Р ИСО/МЭК 10373-6-2015 (H.1), также используется для отправки тестовой команды.
6.3.2.3 Протокол испытаний
В отчете об испытаниях должен быть указан измеренный индекс модуляции электромагнитного поля считывателя eMRTD, время нарастания и спада, а также значения выбросов в пределах рабочей области.
6.3.3.1 Цель
См. ГОСТ Р ИСО/МЭК 10373-6-2015 (7.1.5.1).
Испытание проводят в соответствии с ГОСТ Р ИСО/МЭК 10373-6-2015 (7.1.5) с использованием эталонной PICC 1 при следующих условиях:
- на резонансных частотах 13,56 и 15 МГц;
- испытания на других резонансных частотах 12 и 16,5 МГц являются необязательными;
- для всех поддерживаемых считывателем eMRTD скоростей передачи данных;
- при комнатной температуре - в соответствующих условиях измерения, указанных в таблице 5, в соответствии с типом считывателя;
- при температуре минус 10 °C и 50 °C - в номинальном положении, как определено в таблице 3.
Все условия, указанные в таблице 5, должны испытываться при температуре минус 10 °C и/или 50 °C, если:
- отклонение результатов при номинальном положении при температуре минус 10 °C и 50 °C составляет более 10% по сравнению с комнатной температурой, и
- результат отличается от предельного значения менее чем на 10%.
Примечания
1 В соответствии с ГОСТ Р ИСО/МЭК 14443-1, ГОСТ Р ИСО/МЭК 14443-2, ГОСТ Р ИСО/МЭК 14443-3, ГОСТ Р ИСО/МЭК 14443-4 необходимо обязательное проведение испытания с эталонной PICC 1, 2 и 3.
2 Испытания на резонансных частотах 12 и 16,5 МГц проводят для установления электромагнитной совместимости.
3 Для скоростей передачи данных более fc/128 испытательное оборудование для проверки работы PCD, определенное в ГОСТ Р ИСО/МЭК 10373-6-2015, H.1, также используется для отправки тестовой команды.
6.3.3.3 Протокол испытаний
Протокол испытаний должен содержать данные о чувствительности считывателя eMRTD к нагрузочной модуляции в положениях, подвергаемых испытанию.
Испытания, определенные в приложении I и приложении H ГОСТ Р ИСО/МЭК 10373-6-2015, проводят при комнатной температуре и в номинальном положении, как определено в 6.1.2, в соответствии с декларациями, приведенными в таблице 4. Используемые тестовые команды определены в 6.5.
Необходимо применить критерии оценки результата испытания, определенные в таблице H.13 ГОСТ Р ИСО/МЭК 10373-6-2015, с минимальной задержкой между каждым типом, как определено в [2]. Кроме того, необходимо убедиться в том, что по крайней мере одна команда опроса как для типа A, так и для типа B встречается в течение задержки, определенной в [1] и изменениях к нему.
Данный подраздел описывает обязательные последовательности тестовых команд.
6.5.1 Последовательность тестовых команд для сценариев, не требующих сцепления от считывателя eMRTD
6.5.1.1 UT_TEST_COMMAND1
UT_TEST_COMMAND1, выбираемую оборудованием для испытаний PCD, и указывающую инструкцию ИСО, используют как инструкцию по умолчанию для сценариев, не требующих сцепления от считывателя eMRTD.
Определение UT_APDU:
Ответ на определение UT_APDU:
6.5.1.2 Определение последовательности команд
Следующая последовательность должна быть применена для сценариев, не требующих сцепления от считывателя eMRTD:
Примечание - В некоторых сценариях требуется вторая UT_TEST_COMMAND1.
6.5.2 Последовательность тестовых команд для сценариев со сцеплением, обеспечиваемым считывателем eMRTD
6.5.2.1 UT_TEST_COMMAND2
UT_TEST_COMMAND2, выбираемая оборудованием для испытаний PCD, определяет инструкцию ИСО, используемую как инструкцию по умолчанию для сценариев со сцеплением, обеспечиваемым считывателем eMRTD.
Определение UT_APDU:
Ответ на определение UT_APDU:
6.5.2.2 Определение последовательности команд
Для сценариев со сцеплением, обеспечиваемым считывателем eMRTD, должна быть применена следующая последовательность:
UT_TEST_Command1 может быть отправлена до шага 3.
Точки области и измерения зависят от типа считывателя eMRTD, как определено в таблице 5 и показано на рисунках 1 и 2.
Примечание - eMRTD, содержащий антенну "класса 1", не всегда имеет внешние физические размеры формата ID-3.
![]() ![]() типа 2 и 3
![]() Рисунок 3 - Положения измерения для считывателя eMRTD типа M
Примечание - Центрированное положение на считывателе eMRTD типа M определяется как положение, в котором напряженность электромагнитного поля максимальная.
Условия, определенные в 5.1, применяют, если не указано иное.
Для скоростей передачи данных более fc/16, если не указано иное, используют значения, определенные в таблице 6.
Таблица 6
не указано иное
7.2 Испытания по параметрам, установленным в ГОСТ Р ИСО/МЭК 14443-2 для eMRTD
7.2.1 Напряженность рабочего электромагнитного поля для скоростей передачи данных выше fc/16
7.2.1.1 Цель
Целью данного испытания является выполнение требований, указанных в 5.3.2, для скоростей передачи данных более fc/16, установленных заявителем.
Данное испытание является дополнительным и проводится, если в таблице 2 заявлено о поддержке скоростей передачи данных более fc/16.
7.2.1.2 Процедура испытания
Для данной процедуры испытательная установка PCD должна быть использована в качестве антенны сопутствующего считывателя eMRTD. Испытуемый eMRTD должен быть установлен в положение DUT, концентрично с антенной считывания a. Напряженность электромагнитного поля в антенне испытательной установки PCD должна быть отрегулирована на требуемую напряженность электромагнитного поля.
Для данной процедуры должна быть использована следующая последовательность команд:
- для типа A:
a) команда REQA,
b) последовательность команд ANTICOLLISION и SELECT до тех пор, пока UID не будет полным,
c) команда RATS,
d) команда PPS,
e) Команды S(PARAMETERS),
f) TEST_COMMAND_SEQUENCE1;
- для типа B:
a) команда REQB,
b) команда ATTRIB,
c) команды S(PARAMETERS),
d) TEST_COMMAND_SEQUENCE1.
TEST_COMMAND_SEQUENCE1 определена в 5.5 и 8.2 в зависимости от механизма контроля доступа, указанного в таблице 2.
Последовательность команд выполняется при следующих условиях:
- должны быть проведены испытания для всех поддерживаемых скоростей симметричной передачи данных и максимальной скорости передачи данных в обоих направлениях;
- при температуре минус 10 °C и комнатной температуре:
обязательно: при напряженности электромагнитного поля 1,5 А/м (среднеквадратичное значение), 2,5 А/м (среднеквадратичное значение), 3,5 А/м (среднеквадратичное значение), 4,5 А/м (среднеквадратичное значение), 7,5 А/м (среднеквадратичное значение),
необязательно: при напряженности электромагнитного поля 5,5 А/м (среднеквадратичное значение), 6,5 А/м (среднеквадратичное значение);
- при температуре 50 °C:
обязательно: при напряженности электромагнитного поля 1,5 А/м (среднеквадратичное значение), 2,5 А/м (среднеквадратичное значение), 3,5 А/м (среднеквадратичное значение), 4,5 А/м (среднеквадратичное значение), 6,0 А/м (среднеквадратичное значение),
необязательно: при напряженности электромагнитного поля 5,5 А/м (среднеквадратичное значение).
Примечание - Необязательные и обязательные значения напряженности электромагнитного поля выбирают по следующим причинам:
- большинство считывателей, функционирующих с eMRTD, работают в диапазоне от 1,5 до 4,5 А/м (среднеквадратичное значение);
- необходимо убедиться в том, что отсутствует потенциальный коммуникационный разрыв между 1,5 и 4,5 А/м (среднеквадратичное значение).
7.2.1.3 Протокол испытаний
Протокол испытаний должен подтвердить заданную операцию на поддерживаемых скоростях передачи данных. Используемые условия испытаний должны быть указаны в протоколе испытаний.
7.2.2 Прием eMRTD для скоростей передачи данных более fc/16
7.2.2.1 Цель
Целью данного испытания является выполнение 5.3.3 для скоростей передачи данных более fc/16, установленных заявителем.
Данное испытание является обязательным и применяется в том случае, если в таблице 2 заявлено о поддержке скоростей передачи данных более fc/16.
7.2.2.2 Процедура испытания
Испытание проводят в соответствии с 5.3.3.2 при следующих условиях:
- для скоростей передачи данных fc/8, fc/4, fc/2, если поддерживаются;
- при температуре минус 10 °C и комнатной температуре:
обязательно: при напряженности электромагнитного поля 1,5 А/м (среднеквадратичное значение), 2,5 А/м (среднеквадратичное значение), 3,5 А/м (среднеквадратичное значение), 4,5 А/м (среднеквадратичное значение), 7,5 А/м (среднеквадратичное значение),
необязательно: при напряженности электромагнитного поля 5,5 А/м (среднеквадратичное значение), 6,5 А/м (среднеквадратичное значение);
- при температуре 50 °C:
обязательно: при напряженности электромагнитного поля 1,5 А/м (среднеквадратичное значение), 2,5 А/м (среднеквадратичное значение), 3,5 А/м (среднеквадратичное значение), 4,5 А/м (среднеквадратичное значение), 6,0 А/м (среднеквадратичное значение),
необязательно: при напряженности электромагнитного поля 5,5 А/м (среднеквадратичное значение).
7.2.2.3 Протокол испытаний
Протокол испытаний должен подтвердить заданную операцию на поддерживаемых скоростях передачи данных. Используемые условия испытаний должны быть указаны в протоколе испытаний.
7.2.3 Испытание уровня EMD eMRTD и времени низкого уровня EMD (необязательное)
7.2.3.1 Цель
См. ГОСТ Р ИСО/МЭК 10373-6-2015 (7.2.2.1).
Данное испытание является необязательным.
7.2.3.2 Процедура испытания
Испытание проводят в соответствии с ГОСТ Р ИСО/МЭК 10373-6-2015 (7.2.2) при следующих условиях:
- "класс 1";
- испытание должно быть выполнено для каждой команды для активации eMRTD и TEST_COMMAND_SEQUENCE1, как определено в 5.5;
- скорость передачи данных - fc/128;
- при температуре минус 10 °C и комнатной температуре:
обязательно: при напряженности электромагнитного поля 1,5 А/м (среднеквадратичное значение), 2,5 А/м (среднеквадратичное значение), 3,5 А/м (среднеквадратичное значение), 4,5 А/м (среднеквадратичное значение), 7,5 А/м (среднеквадратичное значение),
необязательно: при напряженности электромагнитного поля 5,5 А/м (среднеквадратичное значение), 6,5 А/м (среднеквадратичное значение);
- при температуре 50 °C:
обязательно: при напряженности электромагнитного поля 1,5 А/м (среднеквадратичное значение), 2,5 А/м (среднеквадратичное значение), 3,5 А/м (среднеквадратичное значение), 4,5 А/м (среднеквадратичное значение), 6,0 А/м (среднеквадратичное значение),
необязательно: при напряженности электромагнитного поля 5,5 А/м (среднеквадратичное значение).
Примечание - Необязательные и обязательные значения напряженности электромагнитного поля выбирают по следующим причинам:
- большинство считывателей, функционирующих с eMRTD, работают в диапазоне от 1,5 до 4,5 А/м (среднеквадратичное значение);
- необходимо убедиться в том, что отсутствует потенциальный коммуникационный разрыв между 1,5 и 4,5 А/м (среднеквадратичное значение).
7.2.3.3 Протокол испытаний
В протоколе испытаний должно быть указано, соответствует ли требованиям ИСО/МЭК 14443-2:2010 уровень EMD eMRTD в течение времени tE, PCD.
Кроме того, в протоколе испытания должны быть указаны уровни измеренного максимума электромагнитной помехи верхней и нижней боковых полос при частотах fc + fs и fc - fs в течение времени tE, PCD. График, показывающий уровни EMD в течение времени tE, PCD, должен быть включен в протокол в случае неуспешного испытания.
7.3 Испытания по параметрам, установленным в ГОСТ Р ИСО/МЭК 14443-2 для считывателя eMRTD
7.3.1 Напряженность электромагнитного поля считывателя eMRTD для дополнительных классов
7.3.1.1 Цель
Целью данного испытания является выполнение 6.3.1 для дополнительных классов, установленных заявителем.
Данное испытание не является обязательным и применяется в том случае, если в таблице 4 заявлено о поддержке дополнительных классов.
7.3.1.2 Процедура испытания
Испытание проводят в соответствии с 6.3.1.2 с использованием эталонной PICC 2 и 3.
7.3.1.3 Протокол испытаний
В протоколе испытаний должно быть указано значение напряжения постоянного тока, измеренное в CON3 для R2 или с помощью резистора переменной нагрузки, в соответствии с условиями, установленными для Hmin и Hmax.
7.3.2 Коэффициент модуляции и форма колебаний сигнала для скоростей передачи данных более fc/16 или дополнительных классов
7.3.2.1 Цель
Целью данного испытания является выполнение 6.3.2 для скоростей передачи данных более fc/16 или дополнительных классов, установленных заявителем.
Данное испытание не является обязательным и применяется в том случае, если в таблице 4 заявлено о поддержке скоростей передачи данных более fc/16 или дополнительных классов.
7.3.2.2 Процедура испытания
Испытание проводят в соответствии с 6.3.3.2 для скоростей передачи данных fc/8, fc/4 и fc/2.
Если поддержка "класса 2" заявлена в таблице 4, испытание проводят в соответствии с 6.3.2.2 с использованием эталонной PICC 2 для всех поддерживаемых скоростей передачи данных.
Если поддержка "класса 3" заявлена в таблице 4, испытание проводят в соответствии с 6.3.2.2 с использованием эталонной PICC 3 для всех поддерживаемых скоростей передачи данных.
7.3.2.3 Протокол испытаний
В протоколе испытаний должен быть указан измеренный индекс модуляции электромагнитного поля считывателя eMRTD, время нарастания и спада, а также значения выбросов в пределах рабочей области.
7.3.3 Прием сигнала нагрузочной модуляции для скоростей передачи данных более fc/16 или дополнительных классов
7.3.3.1 Цель
Целью данного испытания является выполнение 6.3.3 для скоростей передачи данных более fc/16 или дополнительных классов, установленных заявителем.
Данное испытание не является обязательным и применяется в том случае, если в таблице 4 заявлено о поддержке скоростей передачи данных более fc/16 или дополнительных классов.
7.3.3.2 Процедура испытания
Испытание проводят в соответствии с 6.3.3.2 для скоростей передачи данных fc/8, fc/4 и fc/2.
Если поддержка "класса 2" заявлена в таблице 4, испытание проводят в соответствии с 6.3.2.2 с использованием эталонной PICC 2 для всех поддерживаемых скоростей передачи данных.
Если поддержка "класса 3" заявлена в таблице 4, испытание проводят в соответствии с 6.3.2.2 с использованием эталонной PICC 3 для всех поддерживаемых скоростей передачи данных.
7.3.3.3 Протокол испытаний
Протокол испытаний должен содержать данные о чувствительности считывателя eMRTD к нагрузочной модуляции в условиях, подвергаемых испытанию.
7.3.4 Испытание на устойчивость считывателя eMRTD к EMD (необязательное)
7.3.4.1 Цель
См. ГОСТ Р ИСО/МЭК 10373-6-2015 (7.1.6.1).
Данное испытание не является обязательным.
7.3.4.2 Процедура испытания
Испытание проводят в соответствии с ГОСТ Р ИСО/МЭК 10373-6-2015 (7.1.6) с использованием эталонной PICC 1 для всех команд и ответов активации протокола и UT_TEST_COMMAND1 для каждого типа A и типа B при следующих условиях:
- при комнатной температуре - в соответствующих позициях измерения, указанных в таблице 5, согласно типу считывателя;
- температуре минус 10 °C и 50 °C - в номинальном положении, как определено в таблице 3.
Все условия, указанные в таблице 5, должны испытываться при температуре минус 10 °C и/или 50 °C, если:
- отклонение результатов при номинальном положении при температуре минус 10 °C и 50 °C составляет более 10% по сравнению с комнатной температурой, и
- результат отличается от предельного значения менее чем на 10%.
7.3.4.3 Протокол испытаний
В протоколе испытаний указывают, был ли считыватель eMRTD нечувствителен к амплитуде модуляции нагрузки ниже VE, PCD.
7.3.5 Испытание на восстановление считывателя eMRTD после воздействия EMD (необязательное)
7.3.5.1 Цель
См. ГОСТ Р ИСО/МЭК 10373-6-2015 (7.1.7.1).
Данное испытание не является обязательным.
7.3.5.2 Процедура испытания
Испытание проводят в соответствии с ГОСТ Р ИСО/МЭК 10373-6-2015 (7.1.7) с использованием эталонной PICC 1 для всех команд и ответов активации протокола и UT_TEST_COMMAND1 для каждого типа A и типа B при следующих условиях:
- при комнатной температуре - в соответствующих позициях измерения, указанных в таблице 5, согласно типу считывателя;
- температуре минус 10 °C и 50 °C - в номинальном положении, как определено в таблице 3.
Все условия, указанные в таблице 5, должны испытываться при температуре минус 10 °C и/или 50 °C, если:
- отклонение результатов при номинальном положении при температуре минус 10 °C и 50 °C составляет более 10% по сравнению с комнатной температурой, и
- результат отличается от предельного значения менее чем на 10%.
7.3.5.3 Протокол испытаний
В протоколе испытаний должно быть указано, не были ли созданы помехи в считывателе eMRTD тестовой последовательностью, посланной перед ответом eMRTD (или была ли обеспечена возможность восстановления после тестовой последовательности).
7.4 Дополнительные испытания по параметрам, установленным в ГОСТ Р ИСО/МЭК 14443-3 и ГОСТ Р ИСО/МЭК 14443-4 для PICC
Испытание проводят в соответствии с ГОСТ Р ИСО/МЭК 10373-6-2015 (приложение L) при комнатной температуре и напряженности электромагнитного поля 1,5 А/м (среднеквадратичные значения) в соответствии с декларациями, приведенными в таблице 2.
Примечание - Напряженность рабочего электромагнитного поля, выбранная для проведения данных испытаний [1,5 А/м (среднеквадратичное значение)], является наихудшим случаем.
7.5 Дополнительные испытания по параметрам, установленным в ГОСТ Р ИСО/МЭК 14443-3 и ГОСТ Р ИСО/МЭК 14443-4 для PCD
Испытания проводят в соответствии с ГОСТ Р ИСО/МЭК 10373-6-2015 (приложение L) при комнатной температуре и в номинальном положении, как определено в 6.1.2, в соответствии с декларациями, приведенными в таблице 4.
В данном разделе определены некоторые конкретные условия испытаний для применения в методиках испытаний, установленных в настоящем стандарте, в соответствии с региональными или конкретными требованиями определенной страны.
В данном подразделе содержатся тестовые команды и тестовые последовательности, которые специфичны для eMRTD, реализующих EAC, и он заменяет 5.5.
8.2.1 Тестовые команды для eMRTD, поддерживающего EAC
8.2.1.1 TEST_COMMAND_SEQUENCE1
TEST_COMMAND_SEQUENCE1 - это последовательность команд, используемых для испытания напряженности рабочего электромагнитного поля.
TEST_COMMAND_SEQUENCE1 должна посылаться после процесса активации eMRTD, описанного в ГОСТ Р ИСО/МЭК 10373-6-2015 (G.5.1.1). Для проведения испытания должна быть выбрана скорость передачи данных, соответствующая применяемой процедуре испытания.
Определение UT_APDU:
Если используется аутентификация чипа с применением безопасного обмена сообщениями на основе 3DES [5], eMRTD может не поддерживать команды MSE:SET AT и General Authenticate. В этом случае используется команда MSE:Set KAT.
EF.DG14 может быть считан неявно или явно (команда SELECT EF.DG14 посылается перед READ BINARY).
8.2.1.2 TEST_COMMAND1
См. TEST_COMMAND1 в 5.5.2.2.
8.2.1.3 TEST_COMMAND2
См. TEST_COMMAND2 в 5.5.2.3.
8.2.1.4 TEST_COMMAND3
См. TEST_COMMAND3 в 5.5.2.4.
8.2.2 Тестовые команды для eMRTD, поддерживающие PACE и EAC
8.2.2.1 Общие положения
Данные тестовые команды должны быть использованы для eMRTD, поддерживающего PACE и EAC, а также для eMRTD, поддерживающего BAC, в дополнение к PACE и EAC.
8.2.2.2 TEST_COMMAND_SEQUENCE1
TEST_COMMAND_SEQUENCE1 - это последовательность команд, используемых для испытания напряженности рабочего электромагнитного поля.
TEST_COMMAND_SEQUENCE1 должна посылаться после процесса активации eMRTD, описанного в ГОСТ Р ИСО/МЭК 10373-6-2015 (G.5.1.1). Для проведения испытания должна быть выбрана скорость передачи данных, соответствующая применяемой процедуре испытания.
Определение UT_APDU:
Если используется аутентификация чипа с применением безопасного обмена сообщениями на основе 3DES [5], eMRTD может не поддерживать команды MSE:SET AT и General Authenticate. В этом случае используется команда MSE: Set KAT.
EF.DG14 может быть считан неявно или явно (команда SELECT EF.DG14 посылается перед READ BINARY).
8.2.2.3 TEST_COMMAND1
См. TEST_COMMAND1 в 5.5.3.3.
8.2.2.4 TEST_COMMAND2
См. TEST_COMMAND2 в 5.5.3.4.
8.2.2.5 TEST_COMMAND3
См. TEST_COMMAND3 в 5.5.3.5.
(справочное)
НА ИСПЫТАТЕЛЬНОМ КОМПЛЕКСЕ KEOLABS (АО "АНГСТРЕМ-Т")

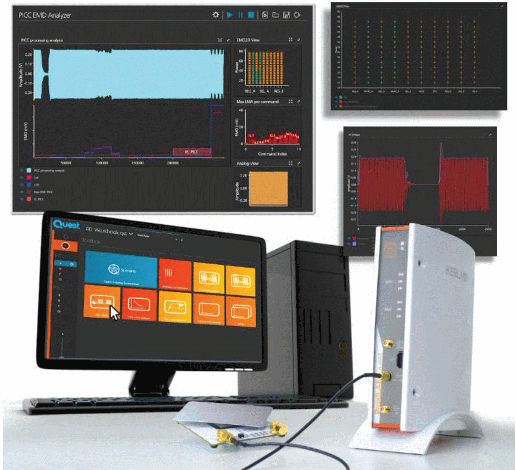

Испытательный комплекс Keolabs (см. рисунок ДА.1) предназначен для испытаний бесконтактного интерфейса как eMRTD при разных значениях напряженностей электромагнитного поля и разных скоростях передачи данных, так и PCD.
![]() С помощью испытательного комплекса Keolabs проводят испытание бесконтактного интерфейса в соответствии с ГОСТ Р ИСО/МЭК 10373-6, ГОСТ Р ИСО/МЭК 14443-1, ГОСТ Р ИСО/МЭК 14443-2, ГОСТ Р ИСО/МЭК 14443-3.
Испытательный комплекс Keolabs состоит из усилителя сигнала, анализатора протоколов, осциллографа и специальной тестовой оснастки.
Испытательный комплекс Keolabs позволяет осуществлять:
- выбор времени нарастания и спада фронта;
- исследование частоты резонанса;
- выбор уровня модуляции;
- настройку скорости передачи данных;
- проверку работы при различных уровнях напряженности электромагнитного поля (от 0,5 до 12,5 А/м);
- проверку глубины модуляции.
Испытания проводят при разных значениях температуры: от минус 25 °C до 85 °C.
По окончании испытаний формируется файл отчета (см. рисунок ДА.2) вместе с лог-файлами (см. рисунки ДА.3 - ДА.5), в которых указаны положительные и отрицательные результаты испытаний. Анализ лог-файлов позволяет выявить причину получения отрицательного результата испытания.
на испытательном комплексе Keolabs
![]() модуляции от напряженности электромагнитного поля

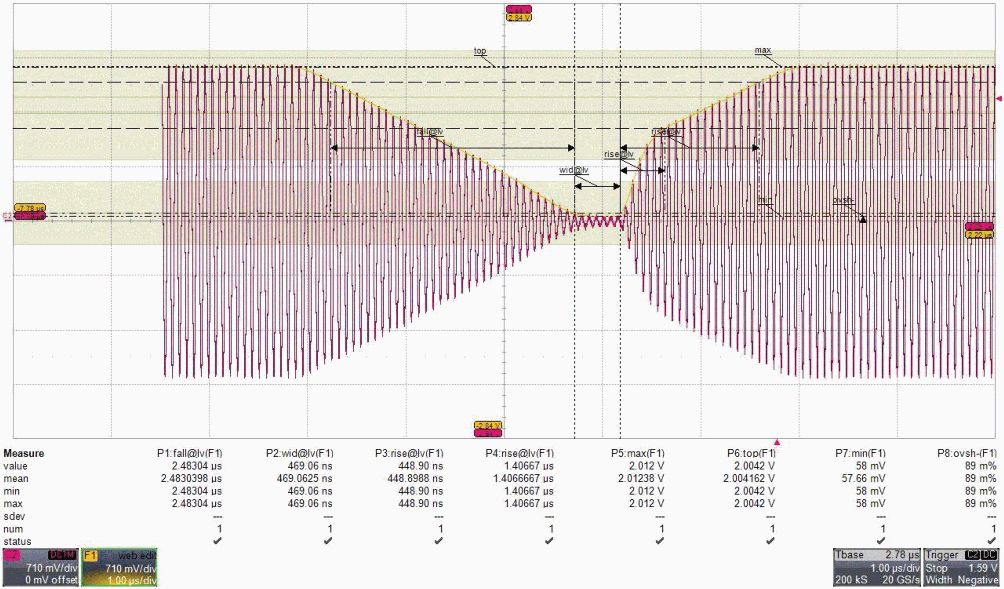

![]() Рисунок ДА.4 - Пример лог-файла с временами спада
и нарастания фронтов

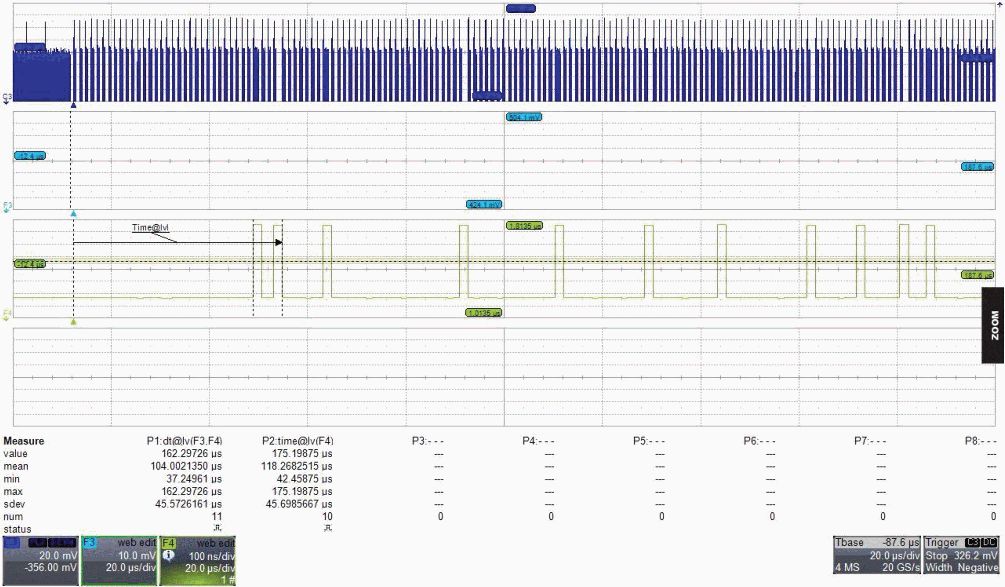

![]() и тестовых последовательностей
(справочное)
МЕЖДУНАРОДНЫМ СТАНДАРТАМ
Таблица ДБ.1
(справочное)
ПРИМЕНЕННОГО В НЕМ МЕЖДУНАРОДНОГО СТАНДАРТА
Таблица ДВ.1
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/gost-r_gosudarstvennyj-standart/28/gost_66333.html
На правах рекламы:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
