"ГОСТ Р ИСО/МЭК 10373-6-2015. Национальный стандарт Российской Федерации. Карты идентификационные. Методы испытаний. Часть 6. Карты близкого действия"
(утв. и введен в действие Приказом Росстандарта от 22.06.2015 N 773-ст)

ИС NORMPROD: примечание. Текст, выделенный в официальном тексте документа двойной вертикальной линией, расположенной на полях, в электронной версии документа выделен одинарной вертикальной линией.

3.1.5 эффект нагрузки (loading effect): Изменение тока антенны PCD, вызванное присутствием PICC в поле, в результате взаимного изменения резонанса и добротности антенны PCD. (Введен дополнительно. Изм. A1:2012.)

(xxxxx)b	Обозначение бита информации
'XY'	Шестнадцатеричная система счисления, равно XY по основанию 16
ATA(cid)	Ответ на ATTRIB, т.е. (mbli+cid CRC_B), с произвольным шестнадцатеричным значением mbli [см. ИСО/МЭК 14443-3:2011 (подраздел 7.11)]
ATTRIB(cid, fsdi)	Команда ATTRIB по умолчанию с PUPI из ATQB, CID = cid и значением кода максимального размера кадра = fsdi, т.е. ('1D' PUPI cid fsdi '01 00' CRC_B)
DUT	Испытуемое устройство (Device under test)
ESD	Электростатический разряд (Electrostatic Discharge)
I(c)n(inf [,CID = cid] [,NAD = nad] [,~CRC])	I-блок по ИСО/МЭК 14443-4 со сцеплением бит , числом блоков и информационным полем inf. По умолчанию не будет передаваться ни CID, ни NAD. Если определен , то он будет передан в качестве второго параметра. Если определен , то он будет передан как третий (или второй параметр, если CID не был передан). Если литерал '~CRC' не определен, то действительный CRC, соответствующий типу PICC, будет передан по умолчанию (т.е. CRC_A или CRC_B)
IUT	Тестируемая реализация (Implementation Under Test) (ИСО/МЭК 9646); в пределах области применения настоящего стандарта IUT представляет собой испытуемое PCD
LT	Нижний тестер (Lower Tester) (ИСО/МЭК 9646), эмуляционная часть PICC в оборудовании для испытаний PCD
m	Коэффициент модуляции (Modulation index)
Mute	Отсутствие ответа в течение указанного времени ожидания
N/A	Не применимо
PPS(cid, dri, dsi)	Запрос PPS по умолчанию с CID = cid, DRI = dri и DSI = dsi, т.е. ('D' + cid '11' dsi x 4 + dri CRC_A)
R(ACK [,CID = cid] [,~CRC])n	Блок R(ACK) по ИСО/МЭК 14443-4 с числом блоков n. Определение дополнительных CID и ~CRC символов аналогично описанию блока I(c)n выше
R(NAK [,CID = cid] [,~CRC])n	Блок R(NAK) по ИСО/МЭК 14443-4 с числом блоков n. Определение дополнительных CID и ~CRC символов аналогично описанию блока I(c)n выше
RATS(cid, fsdi)	Команда по умолчанию RATS с CID = cid и значением FSDI = fsdi, т.е. ('E0 'fsdi x 16+cid CRC_A)
READY(I)	Состояние READY на каскадном уровне I, ; например, READY(2) - это каскадный уровень 2 для PICC
READY*(I)	Состояние READY* на каскадном уровне I, ; например, READY*(2) - это каскадный уровень 2 для PICC
REQB(N)	Команда REQB с N, как определено в ИСО/МЭК 14443-3:2011 (пункт 7.7.4)
S(WTX)(WTXM [,CID = cid][,~CRC])	Блок S(WTX) по ИСО/МЭК 14443-4 с параметром WTXM. Определение дополнительных CID и ~CRC символов аналогично описанию блока I(c)n выше
S(DESELECT [,CID = cid] [,~CRC])	Блок S(DESELECT) по ИСО/МЭК 14443-4. Определение дополнительных CID и ~CRC символов аналогично описанию блока I(c)n выше
SAK(cascade)	Ответ на команду SELECT(I) с каскадным битом (бит 3), установленным на (1)b
SAK(complete)	Ответ на команду SELECT(I) с каскадным битом (бит 3), установленным на (0)b
SEL(c)	Код выборки уровня c (т.е. SEL(1) = '93', SEL(2) = '95', SEL(3) = '97')
SELECT(I)	Команда SELECT на каскадном уровне I, т.е. SELECT(1) = ('93 70' UIDTX1 BCC CRC_A) SELECT(2) = ('95 70' UIDTX2 BCC CRC_A) SELECT(3) = ('97 70' UIDTX3 BCC CRC_A)
SLOTMARKER(n)	Команда Slot-MARKER с номером слота n, т.е. (16 x (n - 1) + 5 CRC_B)
TB-PDU	Блок Данных Протокола Передачи (Transmission Block Protocol Data Unit), который состоит либо из I-блока, либо из R-блока, либо из S-блока
TEST_COMMAND1(1)	Тестовая команда по умолчанию, состоящая из одного несцепленного I-блока Примечание - Эта команда зависит от согласованного значения максимального размера кадра PICC.
TEST_COMMAND1(n), n > 1	Тестовая команда по умолчанию, состоящая из n сцепленных I-блоков (сцепление PCD) Примечание - Эта команда зависит от согласованного значения максимального размера кадра PICC.
TEST_COMMAND1(n)k	Поле INF k I-блока цепочки TEST_COMMAND1(n) Примечание - Эта команда зависит от согласованного значения максимального размера кадра PICC.
TEST_COMMAND2(n), n > 1	Тестовая команда по умолчанию, которая ожидает ответ, состоящий из n сцепленных I-блоков Примечание - Эта команда зависит от согласованного значения максимального размера кадра PCD.
TEST_COMMAND3	Тестовая команда по умолчанию, состоящая из одного I-блока, которой необходимо время на выполнение больше, чем FWT
TEST_RESPONSE1 (n)	Поле INF ответа на TEST_COMMAND1(n) Примечание - Предполагается, что этот ответ всегда не сцеплен.
TEST_RESPONSE2(n)	Ответ на TEST_COMMAND2(n) Примечание - Этот ответ зависит от согласованного максимального значения размера кадра PCD.
TEST_RESPONSE2(n)k	Поле INF k I-блока цепочки TEST_RESPONSE2(n) Примечание - Этот ответ зависит от согласованного максимального значения размера кадра PCD.
TEST_RESPONSE3	Ответный I-блок на TEST_COMMAND3 Примечание - Предполагается, что этот ответ всегда не сцеплен.
TM-PDU	Блок Данных Протокола Управления Тестированием (Test Management Protocol Data Unit) (ИСО/МЭК 9646-1, PDU)
tSTART	Старт передачи PICC (Start of PICC transmission) (Введено дополнительно. Изм. A2:2012.)
UIDTXI	Передаваемый UID из 32 бит данных на каскадном уровне I (см. таблицу 1)
UT	Верхний тестер (Upper Tester) (ИСО/МЭК 9646), мастер-компонента оборудования для испытаний PCD
UT_APDU	Блок Данных Прикладного Протокола Верхнего Тестера (Upper Tester Application Protocol Data Unit): пакет данных, которые должны быть отправлены PCD в LT через радиочастотный интерфейс
Vload	Напряжение постоянного тока. Измеренное на соединителе CON3 на эталонной PICC (Введено дополнительно. Изм. A1:2012.)
WUPB(N)	Команда WUPB с N, как определено в ИСО/МЭК 14443-3:2011 (пункт 7.7.4)
~X	Последовательность битов, состоящая из инвертированных битов последовательности битов X или другой последовательности битов, отличной от X
X[[a...b]]	Подпоследовательность битов из последовательности битов X, состоящая из битов между позициями a и b включительно. Если a > b, то последовательность пустая
X[[n]]	Бит в позиции n из последовательности битов X. Первый бит - в позиции 1
X[n]	Байт в позиции n из последовательности битов X. Первый байт - в позиции 1 (т.е. X[n] = X[[(n - 1) x 8 + 1..n x 8]])

Уровень каскада	Одинарный UID PICC	Двойной UID PICC	Тройной UID PICC
UIDTX1	UID0 UID1 UID2 UID3	'88' UID0 UID1 UID2	'88' UID0 UID1 UID2
UIDTX2	-	UID3 UID4 UID5 UID6	'88' UID3 UID4 UID5
UIDTX3	-	-	UID6 UID7 UID8 UID9

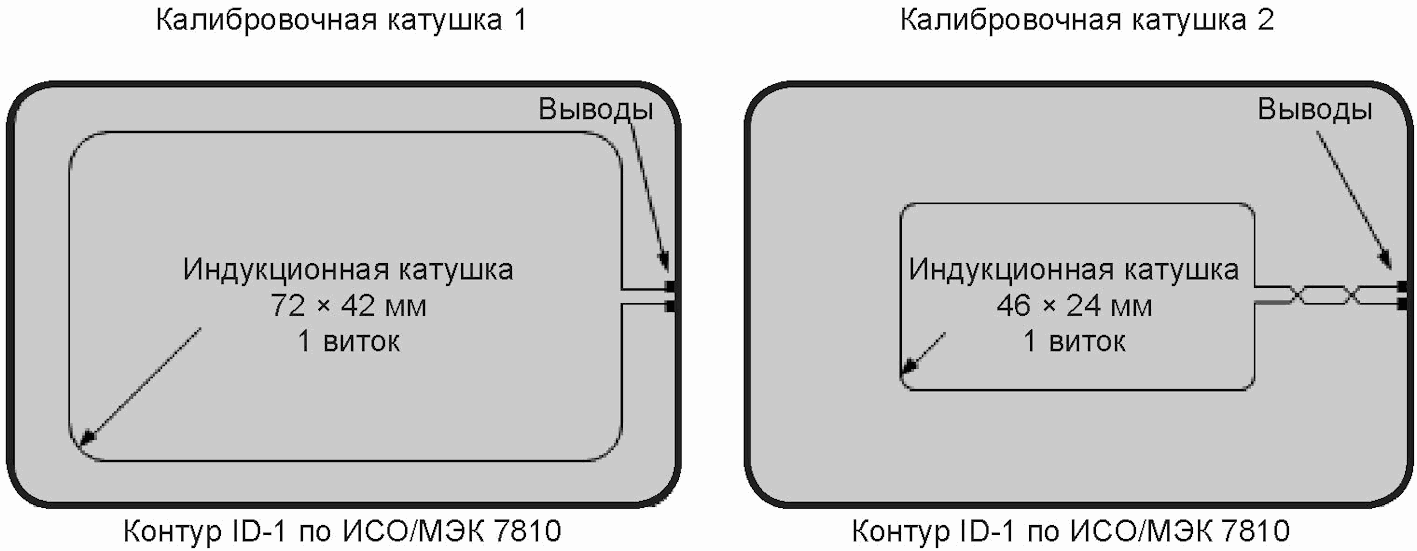

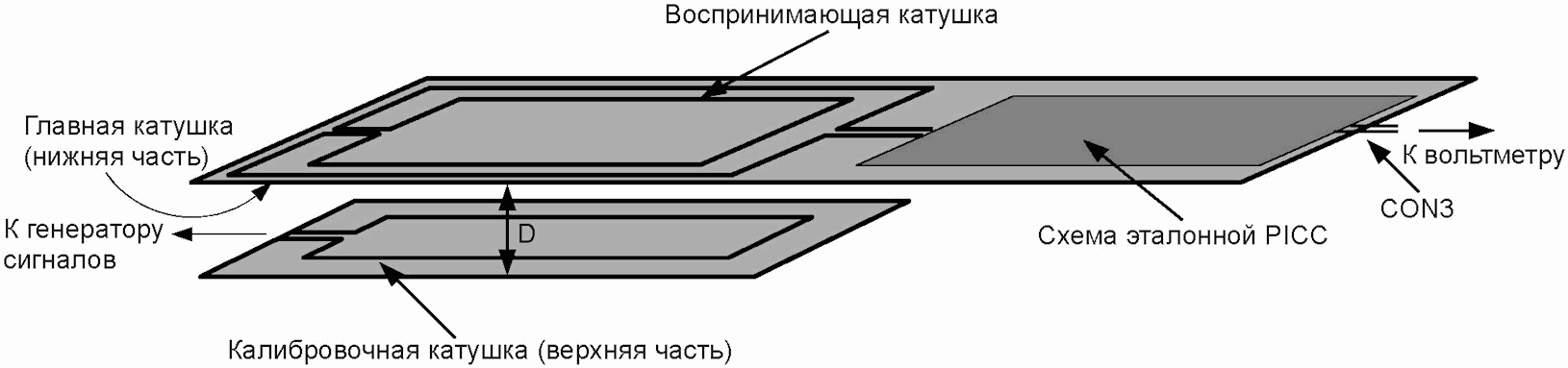

5.2 Калибровочная катушка В данном подразделе определены размер, толщина и характеристики калибровочных катушек 1 и 2. Калибровочную катушку 1 используют только в испытательной установке PCD 1, а калибровочную катушку 2 - только в испытательной установке PCD 2. 5.2.1 Размер карты с калибровочной катушкой Карта с калибровочной катушкой заключена в область высотой и шириной формата ID-1 в соответствии с ИСО/МЭК 7810:2003, которая содержит один виток катушки, концентричный с контуром карты (см. рисунок 1). Рисунок 1 - Калибровочные катушки 1 и 2 5.2.2 Толщина и материал карты с калибровочной катушкой Толщина карты с калибровочной катушкой должна быть меньше толщины карты ID-1. Она должна быть сделана из подходящего изоляционного материала. 5.2.3 Характеристики катушки индуктивности Калибровочная катушка на карте должна иметь один виток. Отклонения размеров витка должны быть в пределах +/- 2%. Наружные размеры витка калибровочной катушки 1 должны составлять 72 x 42 мм с радиусом закругления углов контура 5 мм. Примечание 1 - Площадь, в пределах которой сосредоточено электромагнитное поле, составляет приблизительно 3000 мм2. Примечание 2 - На частоте 13,56 МГц индуктивность катушки составляет приблизительно 250 нГн, а сопротивление - приблизительно 0,4 Ом.

Калибровочный коэффициент разомкнутой цепи для калибровочной катушки 1 составляет 0,318 В (среднеквадратичное значение) на ампер на метр (среднеквадратичное значение) [эквивалентно 900 мВ (двойная амплитуда) на ампер на метр (среднеквадратичное значение)]. Наружные размеры витка калибровочной катушки 2 должны составлять 47 x 24 мм с радиусом закругления углов контура 2 мм. Примечание 3 - Площадь, в пределах которой сосредоточено электромагнитное поле, составляет приблизительно 1100 мм2. Примечание 4 - На частоте 13,56 МГц индуктивность катушки составляет приблизительного нГн, а сопротивление - приблизительно 0,3 Ом. Калибровочный коэффициент разомкнутой цепи для калибровочной катушки 2 составляет 0,118 В (среднеквадратичное значение) на ампер на метр (среднеквадратичное значение) [эквивалентно 333 мВ (двойная амплитуда) на ампер на метр (среднеквадратичное значение)]. Обмотка должна быть выполнена в виде печатной катушки на плате (PCB) с медным покрытием толщиной 35 мкм. Ширина витка должна быть 500 мкм с допускаемым отклонением +/- 20%. Размер контактных площадок должен составлять 1,5 x 1,5 мм. Пробник осциллографа должен иметь высокий импеданс и входную проводимость, эквивалентную параллельной емкости Cр < 14 пФ и параллельному сопротивлению Rр > 9 кОм при 13,56 МГц, чтобы измерять напряжение (разомкнутой цепи), наведенное в катушке индуктивности. Примечание 5 - Провод заземления пробника осциллографа с высоким импедансом должен быть как можно короче, менее 20 мм, или коаксиально соединен. 5.3 Испытательная установка PCD Определены две испытательные установки PCD: - испытательная установка PCD 1 для PICC классов 1, 2 и 3 и для PICC, которые не требуют соответствия классу; - испытательная установка PCD 2 для PICC классов 4, 5 и 6.

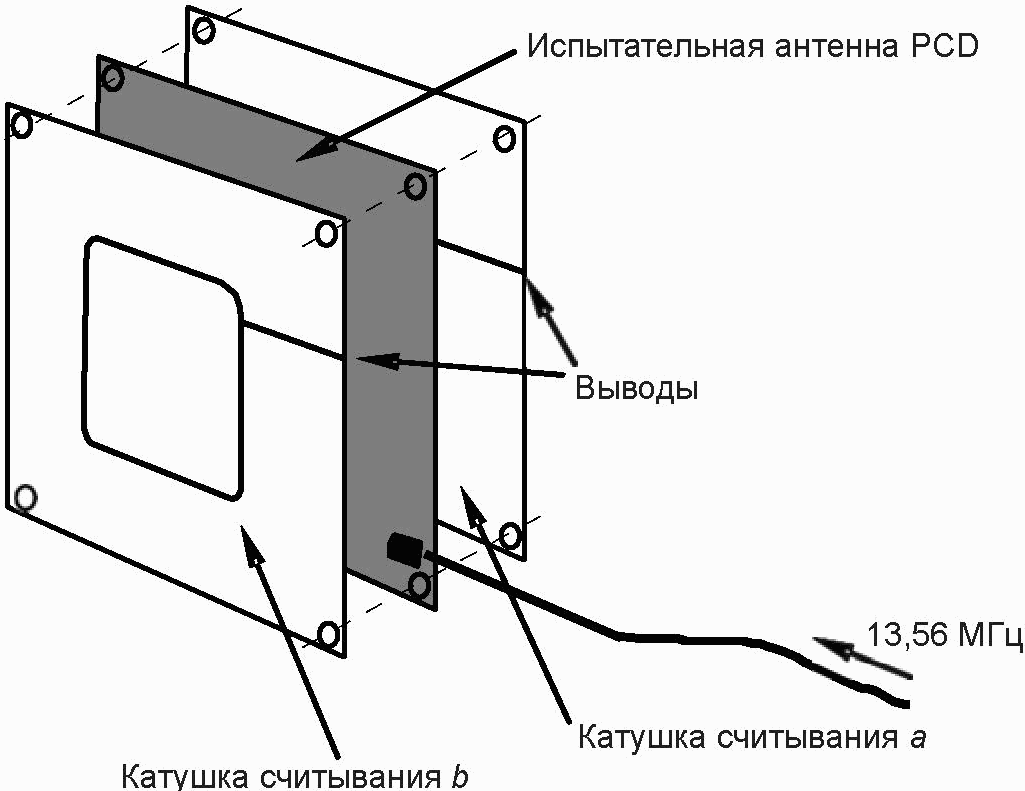

Каждая испытательная установка PCD должна состоять из круглой испытательной антенны PCD и двух параллельных катушек считывания: катушки считывания a и катушки считывания b. Принципиальная схема испытательной установки показана на рисунке 2. Катушки считывания должны быть соединены таким образом, чтобы сигнал одной катушки был в противофазе с сигналом второй катушки. Потенциометр P1 на 10 Ом служит для точной настройки точки равновесия, когда катушки считывания не нагружены PICC или какой-либо цепью магнитного сопряжения. Емкостная нагрузка пробника, включая его паразитную емкость, должна быть менее 14 пФ. Примечание 1 - Емкость соединений и пробника осциллографа должна быть сведена к минимуму для воспроизводимости результатов измерений. Примечание 2 - Для того чтобы избежать непреднамеренного смещения в случае несимметричной настройки диапазона перестройки, потенциометр P1 настроен только на 10 Ом. Если настройка не может быть компенсирована потенциометром P1 в 10 Ом, то должна быть проверена общая симметрия установки. Примечание 3 - Провод заземления пробника осциллографа с высоким импедансом должен быть как можно короче, менее 20 мм, или коаксиально соединен. Рисунок 2 - Принципиальная схема испытательной установки

5.3.1 Испытательная антенна PCD Испытательная антенна PCD в испытательной установке PCD 1 должна иметь диаметр 150 мм. Испытательная антенна PCD в испытательной установке PCD 2 должна иметь диаметр 100 мм. Конструкция каждой испытательной антенны PCD должна соответствовать рисункам, приведенным в приложении A. Согласование каждой испытательной антенны PCD достигается путем использования анализатора импеданса, или сетевого анализатора, или измерителя LCR. Если нет ни анализатора импеданса, ни сетевого анализатора, ни измерителя LCR, то согласование может быть выполнено с помощью процедур, изложенных в приложении B. 5.3.2 Катушки считывания Размер катушки считывания 1 в испытательной установке PCD 1 должен быть равен 100 x 70 мм с радиусом закругления 10 мм. Размер катушки считывания 2 в испытательной установке PCD 2 должен быть равен 60 x 47 мм с радиусом закругления 10 мм. Конструкция каждой катушки считывания должна соответствовать рисункам, приведенным в приложении C. 5.3.3 Монтаж испытательного PCD Катушки считывания 1 и испытательная антенна PCD 1 должны быть установлены параллельно, при этом катушка считывания и антенная катушка должны иметь общую ось и расстояние между активными проводниками должно составлять 37,5 мм, как показано на рисунке 3. Катушки считывания 2 и испытательная антенна PCD 2 должны быть установлены параллельно, при этом катушка считывания и антенная катушка должны иметь общую ось и расстояние между активными проводниками должно составлять 23 мм, как показано на рисунке 3. Отклонения размеров должны быть менее +/- 0,5 мм. Расстояния от катушки в DUT и от калибровочной катушки до катушки в испытательной антенне PCD должны быть одинаковыми. Примечание - Эти расстояния выбирают так, чтобы создать сильное и однородное магнитное поле в положении DUT.

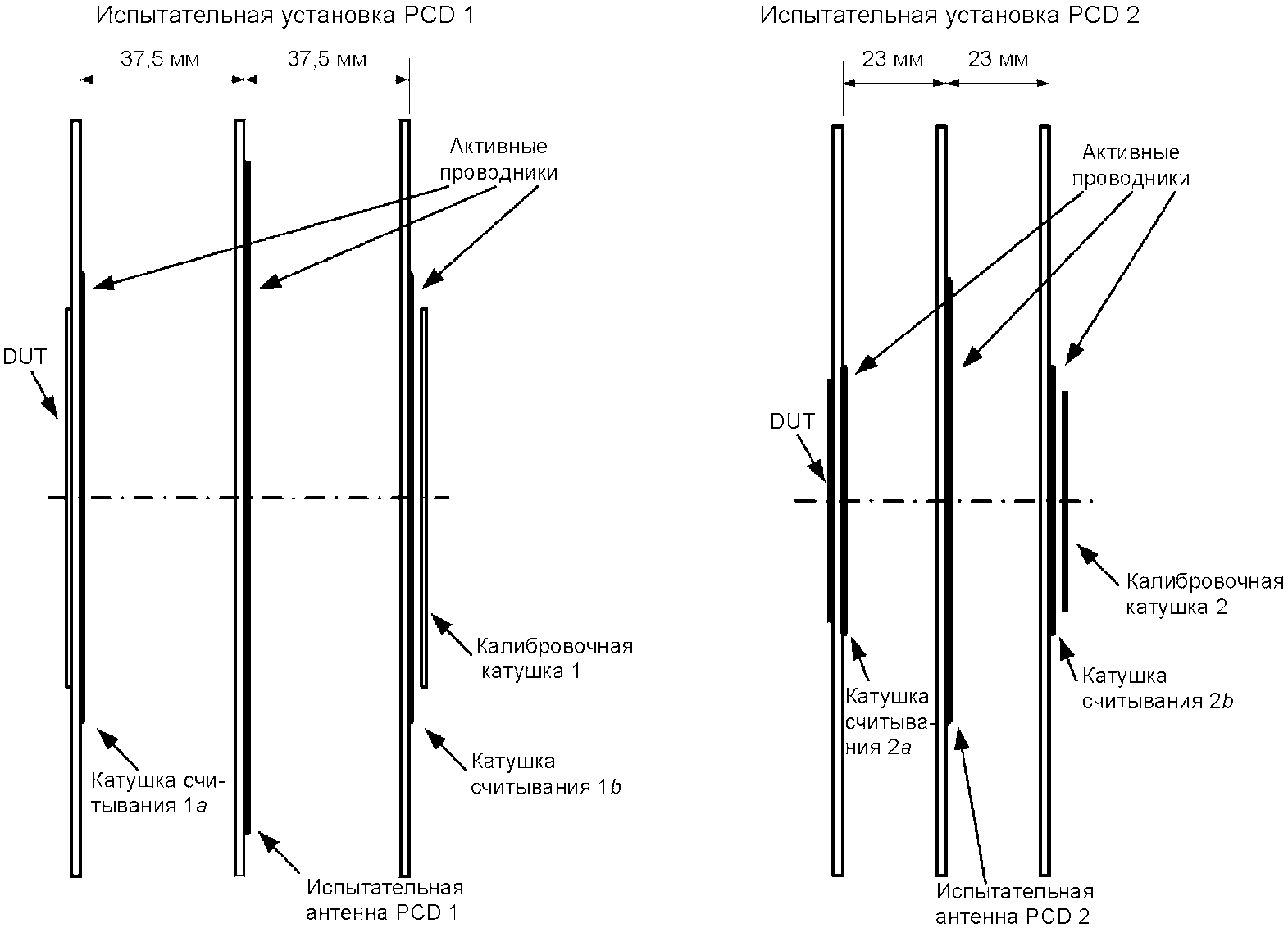

Рисунок 3 - Испытательная установка PCD 1 и испытательная установка PCD 2 (Измененная редакция. Изм. A1:2012.)

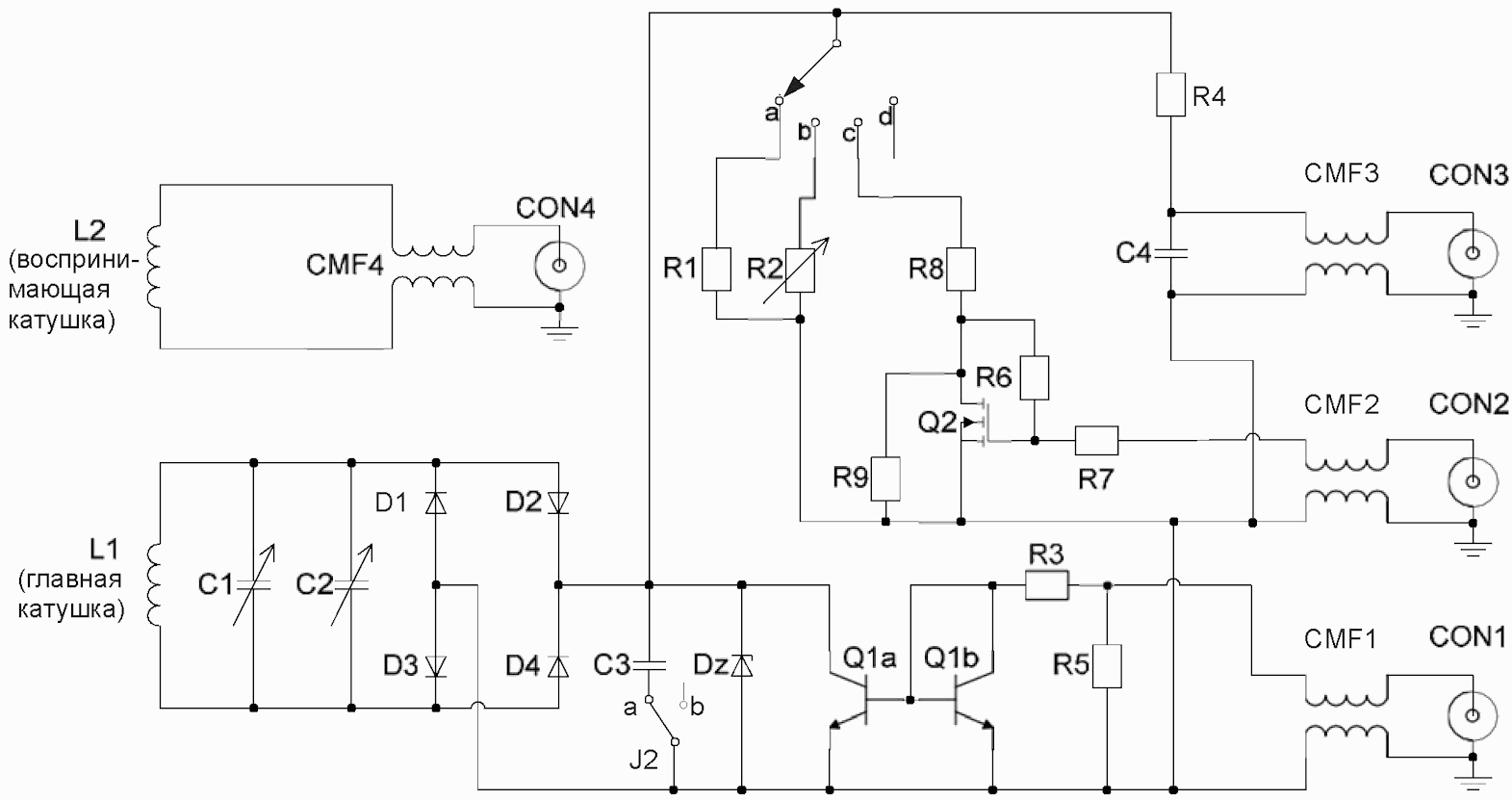

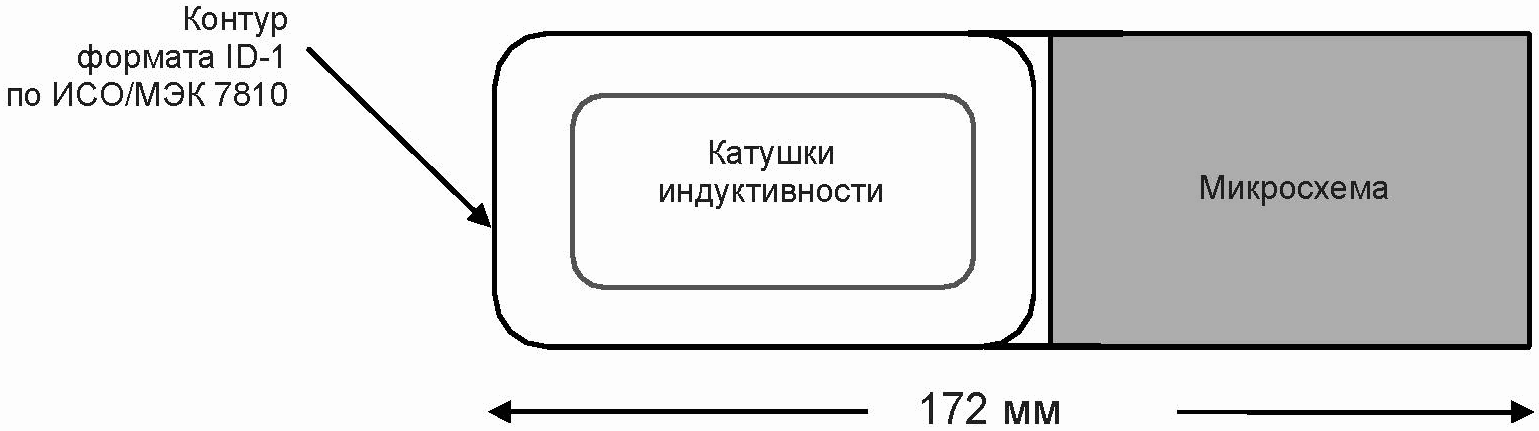

5.4.2 Конструкция эталонной PICC Топология катушек эталонных PICC определена в приложении D. Если используют выводы между катушками и микросхемой, то они должны оказывать минимальное воздействие (если имеется) на радиочастотные измерения. (Измененная редакция. Изм. A1:2012.) Эталонная PICC должна иметь электрическую схему, как определено на рисунке 5, и значения параметров компонентов схемы, как определено в таблице 2. Примечание - Положение d перемычки - J1 - RFU <1>. Рисунок 5 - Электрическая схема эталонной PICC (Измененная редакция. Изм. A4:2012.)

Компонент	Значение	Компонент	Значение
L1	См. приложение D	C1	От 7 до 50 пФ <b>
L2	См. приложение D	C2	От 3 до 10 пФ <b>
R1	1,8 кОм	C3	27 пФ
R2	От 0 до 2 кОм <a>	C4	1 нФ
R3	220 Ом	D1, D2, D3, D4	BAR43S или аналог <c>
R4	51 кОм	Dz	BZX84, 15 В, или аналог <c>
R5	51 Ом	Q1a, Q1b	BCV61A или аналог
R6	500 кОм	Q2	BSS83 или аналог
R7	110 кОм	CMF1, CMF2, CMF3, CMF4	ACM3225-102-2P или аналог
R8	51 Ом	CON1, CON2, CON3, CON4	Радиочастотный соединитель
R9	1,5 кОм
<a> Необходимо использовать многовитковый потенциометр (число витков >= 10). <b> Коэффициент добротности должен быть выше 100 при 13,56 МГц. <c> Следует проявлять осторожность в отношении параметров Cj (емкость перехода), Cp (емкость монтажа), Ls (последовательная индуктивность) и Rs (последовательное сопротивление) эквивалентных диодов. Эти значения могут быть не представлены в листе с параметрами.

Положение a перемычки J2 используют для испытаний при скоростях передачи fc/128, fc/64, fc/32 и fc/16 бит/с. Положение b перемычки J2 используют для испытаний при скоростях передачи fc/8, fc/4 и fc/2 бит/с. (Введены дополнительно. Изм. A4:2012.)

f) Настроить уровень возбуждения генератора сигналов, чтобы получить на CON3 напряжение постоянного тока Vload. g) Повторять этапы e) и f), пока не будет достигнуто максимальное напряжение Vload после этапа e). (Измененная редакция. Изм. A1:2012.)

i) Поместить эталонную PICC в положение DUT в испытательной установке PCD. Переключить перемычку J1 в положение b и настроить R2 для получения напряжения постоянного тока Vload. Измеряемого на соединителе CON3. Режим рабочего поля проверить, контролируя напряжение на калибровочной катушке, и при необходимости настроить. (Измененная редакция. Изм. A1:2012.)

Примечание - Вместо генератора сигналов может быть использован векторный анализатор цепей, если обеспечивается достаточная мощность для создания Vload на CON3 при достижении максимальной резистивной части измеренного комплексного сопротивления калибровочной катушки. (Измененная редакция. Изм. A1:2012.)

5.5 Испытательная установка EMD 5.5.1 Общее описание Испытательная установка EMD <1> состоит из: - генератора сигналов с низким уровнем фазового шума, который используют для синтезирования тестового образца EMD и тестовых команд PCD, посылаемых испытуемой PICC; - испытательной установки PCD; - устройства анализа амплитуды сигнала: либо устройства, получающего сигнал (например, осциллограф), и соответствующего программного обеспечения для вычислений, либо анализатора спектра (см. дополнительные условия в 5.5.2). Устройство анализа амплитуды сигнала должно быть способно осуществлять измерения зависимости мощности от времени с фиксированной частотой, фиксированной полосой пропускания, расширенным динамическим диапазоном, низкой погрешностью и высокой временной разрешающей способностью. Примечание - EMD-испытания PICC могут быть выполнены с использованием радиочастотного выходного сигнала серийного PCD. При EMD-испытании PICC можно использовать эмулятор PICC для генерирования тестового образца EMD. 5.5.2 Вычисление зависимости мощности от времени Начальная точка зарегистрированного сигнала должна быть обработана посредством окна Барлетта по ровно двум циклам поднесущей. Преобразование Фурье этих отсчетов, обработанных методом окна, дает одно значение мощности. Путем перемещения окна Барлетта с шагом 1/fc от начала до конца зарегистрированного сигнала искомый результат зависимости мощности от времени будет окончательно вычислен. Примечание - Полученная полоса пропускания в 3 дБ описанного выше окна составляет 531 кГц, а его шум равен полосе пропускания величиной 843 кГц. Вычисление зависимости мощности от времени выполняют при fc + fs и fc - fs, используя масштабирование таким образом, чтобы чистый синусоидальный сигнал был получен по всей амплитуде. Пример вычисления приведен в приложении J. В случае использования анализатора спектра он должен иметь как минимум аналогичную полосу пропускания для анализа. Он должен пройти предварительное испытание на шумовой порог по 5.5.3, при этом иметь некоторый дополнительный запас 10/fc по требованию к tE,PICC и не должен создавать выбросов выше предела EMD.

5.5.3 Предварительное испытание на шумовой порог Для того чтобы обеспечить высокий динамический диапазон и достаточную чувствительность, должен быть измерен шумовой порог испытательной установки EMD и получены удовлетворительные результаты. Цель этого предварительного испытания - проверить, что испытательное оборудование, используемое для измерения уровня EMD, удовлетворяет требованию к минимальному уровню шума. Испытание на шумовой порог считают удовлетворительным, если стандартное отклонение шума как минимум в три раза меньше, чем предел EMD VE,PICC при измерениях по 5.5.3.1. Стандартное отклонение шума определяют путем вычисления среднеквадратичного значения результатов преобразования Фурье (см. 5.5.2). Примечание - Шумовой порог может быть получен либо с помощью 14-битового дискретизатора при частоте дискретизации в 100 млн отсчетов в секунду, либо с помощью 8-битового цифрового осциллографа при частоте дискретизации в 1000 млн отсчетов в секунду. 5.5.3.1 Процедура испытания Выполняют следующие этапы, чтобы оценить уровень шума как минимум при Hmin и Hmax. a) Настроить эталонную PICC на 13,56 МГц. b) Отрегулировать радиочастотную мощность генератора сигналов, передаваемую в испытательную в антенну PCD для создания необходимой напряженности поля. Измеряемой с помощью калибровочной катушки. c) Поместить эталонную PICC в положение DUT в испытательной установке PCD, переключить перемычку J1 в положение b и настроить R2 таким образом, чтобы получить напряжение постоянного тока 6 В на CON3. В качестве альтернативы перемычку J1 можно установить в положение c и подаваемое на CON2 напряжение настраивать до получения напряжения постоянного тока 6 В на CON3. В обоих случаях режим рабочего поля проверять, контролируя напряжение на калибровочной катушке, и при необходимости настроить. d) Записывать сигнал с катушки считывания в течение периода времени не менее 250 мкс. e) Вычислить стандартные отклонения шума на частотах fc + fs и fc - fs, используя подходящее программное обеспечение, как, например, программа из приложения J. Проверить, что полученные стандартные отклонения шума в три раза меньше VE.PICC.

5.5.3.2 Протокол испытаний В протоколе испытаний должны быть зафиксированы стандартные отклонения шума на частотах fc + fs и fc - fs и должно быть указано, удовлетворяют ли результаты испытания предъявляемым требованиям. (Введены дополнительно. Изм. A2:2012.)

a) Отрегулировать радиочастотную мощность, подаваемую генератором сигналов на испытательную антенну PCD, до достижения напряженности поля среднего уровня по ИСО/МЭК 14443-1:2008 (пункт 4.4). Измеряемой при помощи калибровочной катушки. (Измененная редакция. Изм. A1:2012.)

d) Отрегулировать радиочастотную мощность, подаваемую генератором сигналов на испытательную антенну PCD, до достижения напряженности поля максимального уровня по ИСО/МЭК 14443-1:2008 (пункт 4.4). Измеряемой при помощи калибровочной катушки. (Измененная редакция. Изм. A1:2012.)

f) Применять в течение 5 мин. 100% амплитудную модуляцию (ASK) для этого поля со следующим циклом нагрузки: - 5 с при 0 А/м (среднеквадратичное значение); - 25 с при максимальном уровне, указанном в ИСО/МЭК 14443-1:2008 (пункт 4.4). (Измененная редакция. Изм. A1:2012.)

7.1 Испытания PCD Все испытания PCD, описанные ниже, должны быть проведены в его рабочей области, как определено изготовителем PCD, для каждого поддерживаемого класса. Все испытания PCD по параметрам ИСО/МЭК 14443-2 должны быть выполнены с использованием эталонных PICC классов 1, 2 и 3 и других эталонных PICC (последнее необязательно), соответствующих дополнительным классам, поддерживаемым PCD, с соответствующими параметрами и испытательной установкой PCD, как определено в таблице 3. Таблица 3 Параметры классов
Класс	Эталонная PICC	Vload, В	R2min, Ом	R2max, Ом	Испытательная установка PCD
1	1	6	870	1070	Испытательная установка PCD 1
2	2	4,5	1030	1260	Испытательная установка PCD 1
3	3	4,5	1080	1320	Испытательная установка PCD 1
4	4	4,5	990	1210	Испытательная установка PCD 2
5	5	4,5	960	1170	Испытательная установка PCD 2
6	6	4,5	700	900	Испытательная установка PCD 2
Примечание - Для Vload может быть установлено значение 4,5 В для всех классов в следующих изданиях ИСО/МЭК 10373-6. (Измененная редакция. Изм. A1:2012 и Поправка Cor.1:2013.)

Максимальное и минимальное значения напряженности поля, используемые с каждой эталонной PICC, указаны в ИСО/МЭК 14443-2:2010/Изм. A2:2012 (таблица 1). (Введен дополнительно. Изм. A1:2012.)

b) Поместить эталонную PICC в положение DUT в испытательной установке PCD, создающей рабочий режим с Hmin на калибровочной катушке. Проверить, что перемычка J1 установлена в положение b и напряжение постоянного тока Vload, как определено в таблице 3. Измеряют на соединителе CON3. В качестве альтернативы перемычка J1 может быть установлена в положение c, и напряжение на CON2 настраивают для получения напряжения постоянного тока Vload согласно таблице 3 на соединителе CON3. В обоих случаях режим рабочего поля должен быть проверен путем контроля напряжения на калибровочной катушке и при необходимости настроен. ПРЕДУПРЕЖДЕНИЕ - Значение R2 должно быть в пределах от R2min до R2max, как определено в таблице 3. Проверить этот диапазон хотя бы один раз перед использованием альтернативного метода. c) Расположить эталонную PICC в пределах рабочей области испытуемого PCD. Напряжение постоянного тока на CON3 должно превышать Vload, как определено в таблице 3. 7.1.1.3 Протокол испытаний Протокол испытаний должен подтверждать рабочую область, в которой напряжение постоянного тока. Измеряемое на CON3 для R2, или напряженность поля, настраиваемая на Hmin и Hmax с помощью резистора переменной нагрузки, удовлетворяет требованиям, определенным в перечислениях d) и c) двух процедур по 7.1.1.2. 7.1.2 Исключен. 7.1.3 Исключен. (Измененная редакция. Изм. A1:2012.)

Цель данного испытания - определить коэффициент модуляции поля PCD, а также время нарастания и время спада и значения выбросов, как определено в ИСО/МЭК 14443-2, для всех поддерживаемых скоростей передачи от PCD к PICC. (Измененная редакция. Изм. A4:2012.)

d) Приложить и настроить напряжение постоянного тока на CON2 таким образом, чтобы получить напряжение постоянного тока на соединителе CON3 Vload, как определено в таблице 3. (Измененная редакция. Изм. A1:2012.)

g) Повторить этапы с c) по f) для различных положений в пределах рабочей области и для всех поддерживаемых скоростей передачи от PCD к PICC. (Измененная редакция. Изм. A4:2012.)

Цель данного испытания - проверить, что PCD безошибочно регистрирует нагрузочную модуляцию PICC, соответствующую требованиям ИСО/МЭК 14443-2, для скоростей передачи fc/128, fc/8, fc/4 и fc/2 от PICC к PCD, если такие поддерживаются. (Измененная редакция. Изм. A4:2012.)

c) Приложить и настроить напряжение постоянного тока на CON2 таким образом, чтобы получить напряжение постоянного тока на соединителе CON3 Vload согласно таблице 3. (Измененная редакция. Изм. A1:2012.)

h) Повторить этапы от b) до g) для различных положений в пределах рабочей области для скоростей передачи fc/128, fc/8, fc/4 и fc/2 от PICC к PCD, если такие поддерживаются. (Измененная редакция. Изм. A4:2012.)

7.1.6 Испытание на устойчивость PCD к EMD 7.1.6.1 Цель Цель данного испытания - определить, является ли PCD нечувствительным к амплитуде нагрузочной модуляции ниже VE,PCD. 7.1.6.2 Процедура испытаний a) Настроить эталонную PICC на частоту 13,56 МГц, как описано в 5.4.3, и переключить перемычку J1 в положение c. b) Поместить эталонную PICC в определенном положении в рабочей области PCD. c) Приложить и настроить напряжение постоянного тока на CON2 таким образом, чтобы получить напряжение постоянного тока 3 или 6 В на соединителе CON3, если поддерживается "Класс 1" в этом положении. d) Отправить тестовую последовательность, как показано на рисунке Amd.2.1. Тестовая последовательность представляет собой действительный стандартный кадр, включающий в себя один одиночный байт (01011101)b. Амплитуда модулированного сигнала исходной нагрузки VEMD тестовой последовательности должна быть достаточно низкой, чтобы PCD обнаружило ответ PICC, посланный на этапе e). e) Непосредственно после этой тестовой последовательности, без интервала, послать соответствующий ответ PICC на команду PCD с амплитудой модулирующего сигнала нагрузки VLMA. Измеренной в соответствии с 7.2.1, уровнем выше, например, в два раза, чем минимальное значение применяемой напряженности поля H. f) Увеличивать VEMD путем настройки напряжения на CON1 до тех пор, пока PCD не обнаружит ответ корректно. Это может быть определено путем контроля следующей команды PCD, идущей за ответом PICC (см. рисунок Amd.2.1). g) Поместить эталонную PICC в положение DUT в испытательной установке PCD. h) Настроить испытательную установку PCD для создания напряженности поля H, позволяющей получить то же самое напряжение на CON3, и записать соответствующую напряженность поля путем считывания напряжения на калибровочной катушке. i) Установить текущее значение VEMD на эталонной PICC путем применения зависимости мощности от времени согласно описанию в 5.5.2. j) Сравнить измеренное значение VEMD с VE,PCD. Повторить этапы с b) по j) для других заданных положений в пределах рабочей области.

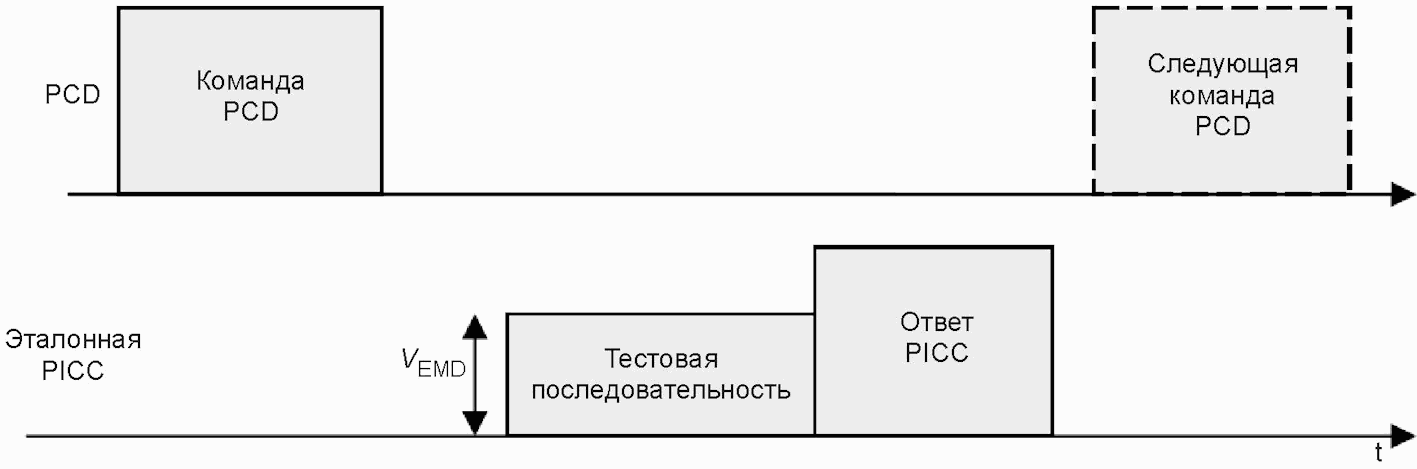

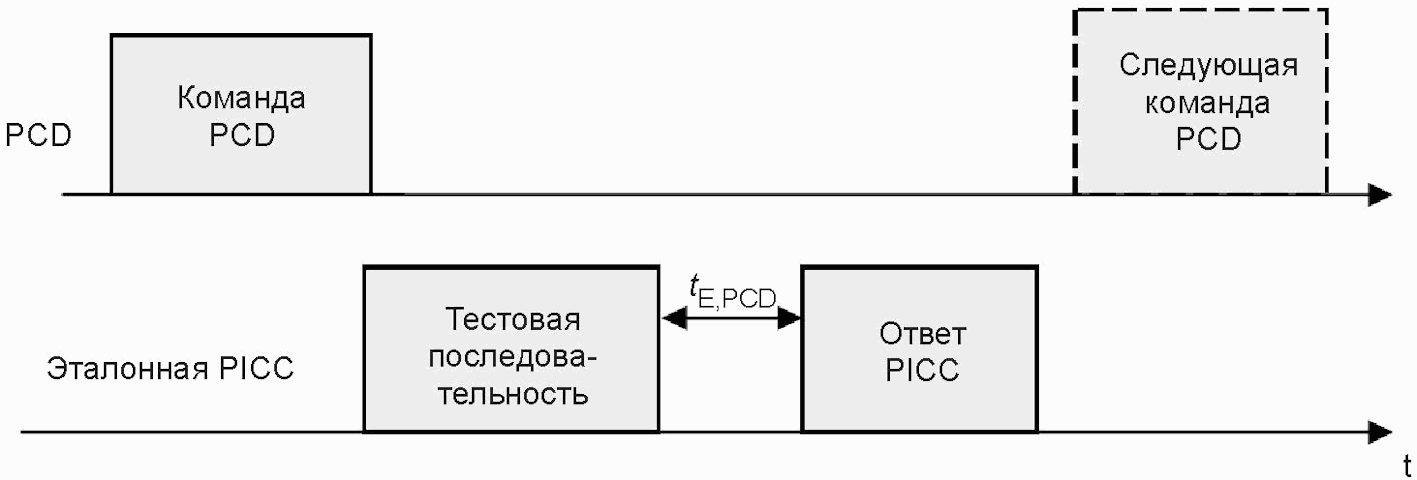

Рисунок Amd.2.1 - Испытание на устойчивость PCD (общее для типа A и типа B) 7.1.6.3 Протокол испытаний В протоколе испытаний указывают, было ли PCD нечувствительно к амплитуде модулированного сигнала ниже VE,PCD. 7.1.7 Испытание на восстановление PCD после воздействия EMD 7.1.7.1 Цель Цель данного испытания - определить, нарушается ли настройка PCD тестовой последовательностью, посланной за время tE,PCD до ответа PICC. 7.1.7.2 Процедура испытания a) Настроить эталонную PICC на 13,56 МГц (см. 5.4.3). b) Откалибровать испытательную установку PCD, чтобы создать рабочий режим с Hmin на калибровочной катушке. c) Поместить эталонную PICC в положение DUT в испытательной установке PCD. Переключить перемычку J1 в положение c и настроить напряжение постоянного тока на CON2 таким образом, чтобы получить напряжение постоянного тока 6 В на соединителе CON3. Режим рабочего поля проверять, контролируя напряжение на калибровочной катушке, и настроить напряжение при необходимости. d) Найти соответствующее управляющее напряжение на CON1, чтобы создать амплитуду нагрузочной модуляции VLMA. Измеряемую по 7.2.1, выше, чем предел для Hmin, определяемый по ИСО/МЭК 14443-2. e) Поместить эталонную PICC в положение в пределах рабочей области PCD при напряжении постоянного тока на CON3 6 В. f) Послать в последовательности, показанной на рисунке Amd.2.2, используя время tE,PCD, которое соответствует минимуму FDT/TR0: Примечание 1 - Время tE,PCD низкого уровня EMD является функцией FDT/TR0 в соответствии с ИСО/МЭК 14443-3:2011/Изм. A1:2011.

- тестовую последовательность, которая запускает передачу двух бит данных b1 = (0)b и (следом за b1) b2 = (1)b допустимым способом на PCD, но прерывается сразу после того, как послан второй бит, как показано на рисунке Amd.2.3 для типа A и рисунке Amd.2.4 для типа B; Примечание 2 - В зависимости от FDT/TR0 тестовая последовательность может начаться до завершения команды PCD. - период без нагрузочной модуляции продолжительностью tE,PCD; - соответствующий ответ на команду PCD. Рисунок Amd.2.2 - Последовательность испытания на восстановление после воздействия EMD (общая для типа A и типа B) Рисунок Amd.2.3 - Тестовая последовательность для испытания на восстановление после воздействия EMD (тип A) Рисунок Amd.2.4 - Тестовая последовательность для испытания на восстановление после воздействия EMD (тип B)

g) Проверить, работает ли PCD в том же порядке, как если бы тестовой последовательности не было. Это можно определить путем проверки следующей команды PCD, идущей за ответом PICC (см. рисунок Amd.2.2). h) Повторить этапы с f) по g) 10 раз; i) Повторить этапы с f) по h) путем замены минимума FDT/TR0 на максимум FDT/TR0. 7.1.7.3 Протокол испытаний В протоколе испытаний должно быть указано, не были ли созданы помехи в PCD тестовой последовательностью, посланной за время tE,PCD перед ответом PICC (или была ли обеспечена возможность восстановления после тестовой последовательности). (Введены дополнительно. Изм. A2:2012.)

Цель данного испытания - определить амплитуду нагрузочной модуляции VLMA PICC в пределах диапазона [Hmin, Hmax] рабочего поля, как установлено в ИСО/МЭК 14443-2, для скоростей передачи fc/128, fc/8, fc/4 и fc/2 от PICC к PCD, если такие поддерживаются. А также определить функциональные возможности PICC типа A и типа B в пределах их соответствующих диапазонов модуляции по ИСО/МЭК 14443-2:2010. (Измененная редакция. Изм. A4:2012.)

Этап 1. Необходимо использовать схему испытаний нагрузочной модуляции, показанную на рисунке 2, и испытательную установку PCD, показанную на рисунке 3, определенную для класса PICC [см. ИСО/МЭК 14443-2:2010/Изм. A2:2012 (пункт 8.2.2)]. Если PICC не требует соответствия требованиям одного конкретного класса, как определено в ИСО/МЭК 14443-1:2008/Изм. A1:2012, то следует выбирать испытательную установку PCD 1. (Измененная редакция. Изм. A1:2012.)

Последовательность команд REQA или REQB по ИСО/МЭК 14443-3 должна быть послана испытательным PCD для получения сигнала или отклика нагрузочной модуляции от PICC, когда происходит испытание передачи PICC при скорости передачи fc/128. Последовательность S(PARAMETERS), определенная в ИСО/МЭК 14443-4, и I-блок должны быть посланы испытательным PCD для получения сигнала или отклика нагрузочной модуляции от PICC, когда происходит испытание передачи PICC при дополнительных скоростях передачи fc/8, fc/4 и fc/2. (Измененная редакция. Изм. A4:2012.) Примечание 1 - Для скоростей передачи fc/64, fc/32 и fc/16 не требуется проведения испытания нагрузочной модуляции, т.к. эти скорости передачи используют ту же частоту поднесущей, что и fc/128. (Введено дополнительно. Изм. A4:2012.)

Примечание 2 - Следует внимательно отнестись к выбору метода синхронизации для нагрузочной модуляции низкой амплитуды. (Измененная нумерация. Изм. A4:2012.)

Примечание 3 - Для испытания нагрузочной модуляцией PICC типа B опция осциллографа FFT (быстрое преобразование Фурье) может быть также использована при большом количестве поднесущих циклов без влияния переходного процесса либо без сдвига фазы [т.е. во время устойчивой синхронизации TR1, как определено в ИСО/МЭК 14443-2:2010 (пункт 9.2.5), или на устойчивой части SOF, как определено в ИСО/МЭК 14443-3:2011 (пункт 7.1.4)]. (Измененная нумерация. Изм. A4:2012.)

7.2.2 Уровень EMD PICC и время низкого уровня EMD 7.2.2.1 Цель Цель данного испытания - определить, что PICC не генерирует электромагнитную помеху, амплитуда VEMD которой выше, чем VE,PICC, в течение времени tE,PICC, за исключением случаев, определенных в ИСО/МЭК 14443-2:2010/Изм. A1:2011. Примечание 1 - Время низкого уровня EMD tE,PICC является функцией FDT/TR0, как определено в ИСО/МЭК 14443-2:2010/Изм. A1:2011. Примечание 2 - Предел EMD VE,PICC представляет собой функцию напряженности поля. 7.2.2.2 Требования к уровню шума Для того чтобы обеспечить высокий динамический диапазон и достаточную чувствительность к EMD, предварительное испытание на шумовой порог, определенное в 5.5.3, должно быть выполнено перед данным испытанием. 7.2.2.3 Команды для испытания Испытание на EMD PICC должно быть выполнено для команд по ИСО/МЭК 14443-3. В зависимости от области применения PICC в план испытания должны быть включены дополнительные команды более высокого уровня. 7.2.2.4 Процедура испытания Данное испытание должно быть проведено как минимум при Hmin и Hmax. Используя испытательную установку PCD, выполнить следующие шаги. a) Отрегулировать радиочастотную мощность, подаваемую генератором сигналов на испытательную антенну PCD на требуемую напряженность поля. Измеряемую калибровочной катушкой. b) Поместить испытуемую PICC в положение DUT. Радиочастотный передатчик испытательной антенны PCD должен быть повторно отрегулирован на требуемую напряженность поля при необходимости. c) Провести сброс PICC путем переключения радиочастотного поля в состояния "выключено" и "включено"; затем при необходимости послать передачу последовательности команд, чтобы ввести PICC в исходное состояние испытания (см. G.3.3.2.1 приложения G для типа A и G.4.4.1.1 приложения G для типа B). d) Послать команду для испытания. e) Записывать сигнал катушки считывания в течение периода времени как минимум 200 мкс до начала генерации поднесущей PICC. Дополнительно записывать как минимум в течение 50 мкс после обнаружения первой поднесущей для того, чтобы точно определить положение ответа PICC.

f) Определить значение tE,PICC по полученному сигналу: если имеется модуляция PCD на записи, то измерить время между последним нарастающим фронтом модуляции PCD и началом генерации поднесущей PICC и вычислить tE,PICC с помощью формулы, приведенной в ИСО/МЭК 14443-3:2011/Изм. A1:2011. Если модуляции PCD нет на записи, то tE,PICC равно максимальному значению, определенному в ИСО/МЭК 14443-3:2011/Изм. A1:2011. g) Вычислить мощность сигнала на частотах fc + fs и fc - fs как функцию времени согласно 5.5.2. h) Используя данные, полученные на этапе g), определить время tSTART, соответствующее половине амплитуды верхней боковой полосы частот во время передачи нарастающего фронта PICC. Проверить, соответствует ли требованиям ИСО/МЭК 14443-2:2010/Изм. A1:2011 амплитуда сигнала в течение времени [tSTART - tE,PICC; tSTART - 1/fs]. i) Повторить этап h) для нижней боковой полосы частот. j) Повторить этапы с d) по i) для следующей команды испытания. 7.2.2.5 Протокол испытаний В протоколе испытаний должно быть указано, соответствует ли требованиям ИСО/МЭК 14443-2:2010/Изм. A1:2011 уровень EMD PICC в течение времени tE,PICC. Кроме того, в протоколе испытания должны быть указаны уровни измеренного максимума электромагнитной помехи верхней и нижней боковых полос при частотах fc + fs и fc - fs в течение времени tE,PICC. График, показывающий уровни EMD в течение tE,PICC, должен быть включен в протокол в случае неуспешного испытания. (Введены дополнительно. Изм. A2:2012.) (Измененная редакция. Поправка Cor.1:2013.)

7.2.3.2 PICC типа A для скоростей передачи fc/128, fc/64, fc/32 и fc/16 (Измененная редакция. Изм. A4:2012.)

7.2.3.3 PICC типа B для скоростей передачи fc/128, fc/64, fc/32 и fc/16 7.2.3.3.1 Условия испытаний Определены три условия испытаний, характеризующиеся временными соотношениями на границе области временных параметров модулированного сигнала PICC, определенной в ИСО/МЭК 14443-2:2010 (пункт 9.1.2). (Измененная редакция. Изм. A4:2012.)

- минимального и максимального коэффициента модуляции m для соответствующей приложенной напряженности поля [см. ИСО/МЭК 14443-2:2010 (пункт 9.1.2)]. (Измененная редакция. Изм. A4:2012.)

Для каждой дополнительной скорости передачи от PCD к PICC, поддерживаемой PICC, PICC должна работать при условиях, определенных в 7.2.3.3.1, после выбора этой дополнительной скорости передачи. Эта PICC должна отвечать корректно на I-блок, переданный при этой дополнительной скорости передачи. (Измененная редакция. Изм. A4:2012.) 7.2.3.4 PICC типа A или типа B для скоростей передачи fc/8, fc/4 и fc/2 См. 7.2.3.3. (Введен дополнительно. Изм. A4:2012.)

7.2.5 Максимальный эффект нагрузки PICC 7.2.5.1 Цель Данное испытание используют для измерения эффекта нагрузки PICC. 7.2.5.2 Процедура испытаний В зависимости от заявленного класса PICC выбирают: - соответствующее значение Hmin согласно ИСО/МЭК 14443-2:2010/Изм. A2:2012 (таблица 2); - соответствующую эталонную PICC согласно таблице 3 и ее эталонное напряжение Vload; - соответствующую испытательную установку PCD согласно таблице 3. Если PICC не требует какого-либо конкретного класса, определенного в ИСО/МЭК 14443-1:2008/Изм. A1:2012, то для этого испытания используют параметры, испытательное оборудование и схемы для класса 1. Эффект нагрузки PICC при Hmin должен быть измерен с помощью испытательной установки PCD. Он не должен превышать эффекта нагрузки эталонной PICC, настроенной на частоту 13,56 МГц и откалиброванной для получения Vload на CON3 при Hmin. Процедура такого метода замещения состоит в следующем. a) Настроить выбранную эталонную PICC на частоту 13,56 МГц, как описано в 5.4.3. b) Откалибровать испытательную установку PCD, чтобы создать рабочий режим с Hmin на калибровочной катушке. c) Поместить эталонную PICC в положение DUT в испытательной установке PCD. Переключить перемычку J1 в положение b и настроить R2 для получения напряжения постоянного тока Vload. Измеряемого на соединителе CON3. В качестве альтернативы перемычка J1 может быть установлена в положение c и приложенное напряжение на CON2 настраивают для получения напряжения постоянного тока Vload на соединителе CON3. В обоих случаях режим рабочего поля проверяют, контролируя напряжение на калибровочной катушке, и при необходимости настраивают. ПРЕДУПРЕЖДЕНИЕ - Значение R2 должно быть в пределах от R2min до R2max согласно таблице 3. Необходимо проверить этот диапазон хотя бы один раз перед использованием альтернативного метода. d) Убрать эталонную PICC. e) Расположить испытуемую PICC в положение DUT в испытательной установке PCD. f) Измерить напряженность поля, наблюдаемую на калибровочной катушке. Эта напряженность поля должна быть выше, чем Hmin.

7.2.5.3 Протокол испытаний Протокол испытаний должен содержать значение измеренной напряженности поля. (Измененная редакция. Изм. A1:2012.)

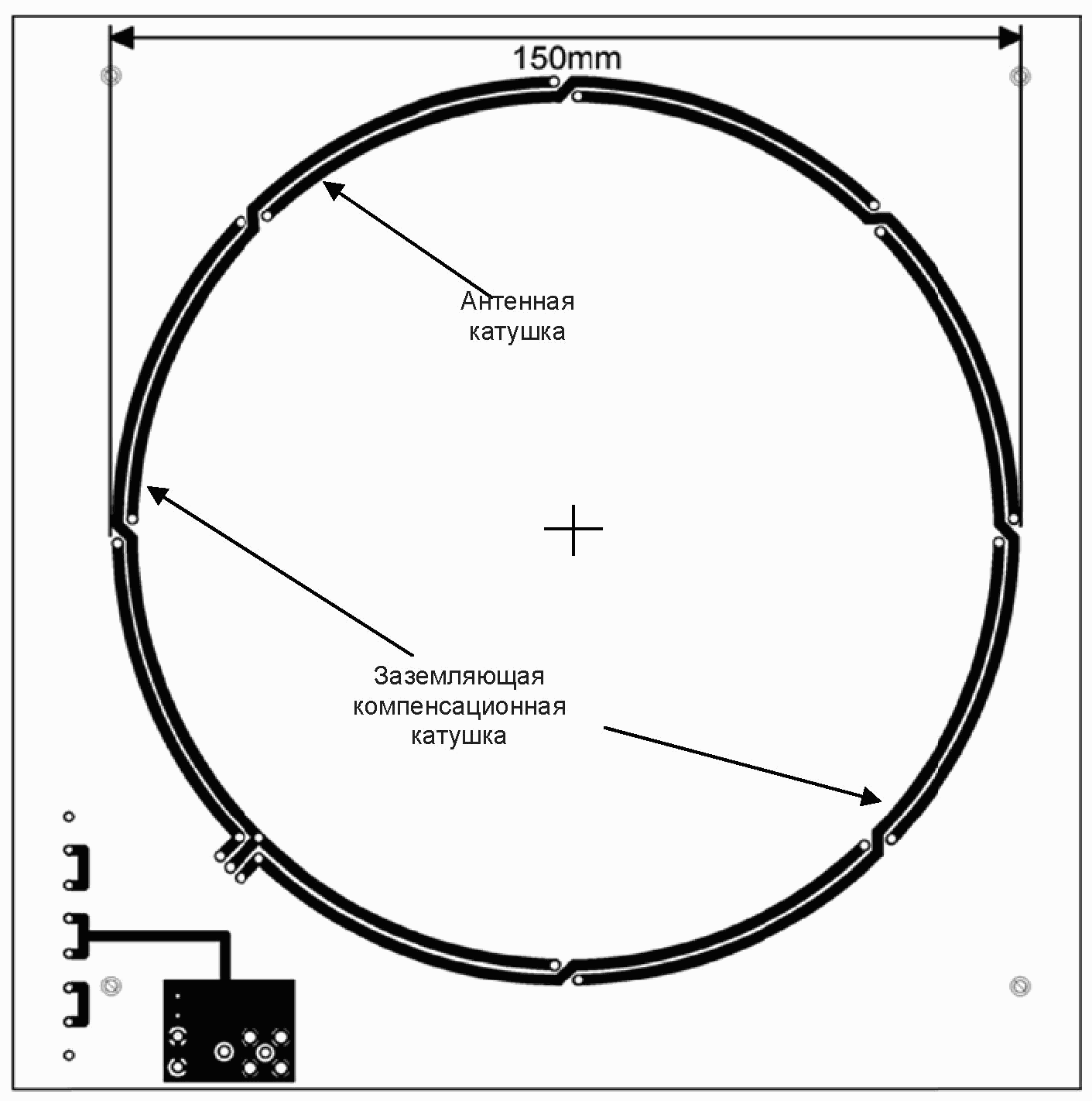

ИСПЫТАТЕЛЬНАЯ АНТЕННА PCD 1 A.1 Топология испытательной антенны PCD 1, включающая в себя схему согласования импедансов На рисунках A.1, A.2, A.3 и A.4 показана топология испытательной антенны PCD 1. Рисунки не в масштабе. (Измененная редакция. Изм. A1:2012.)

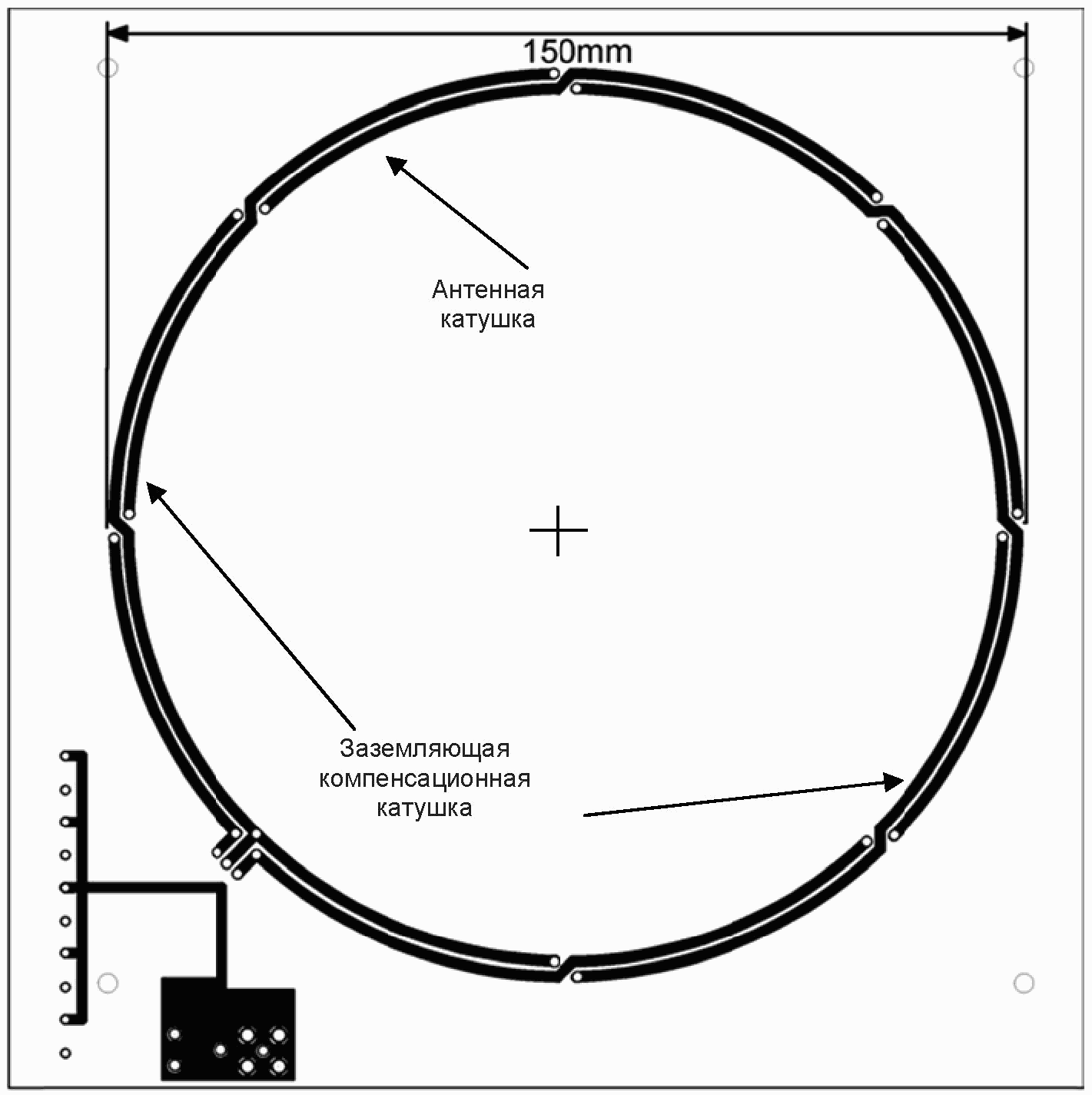

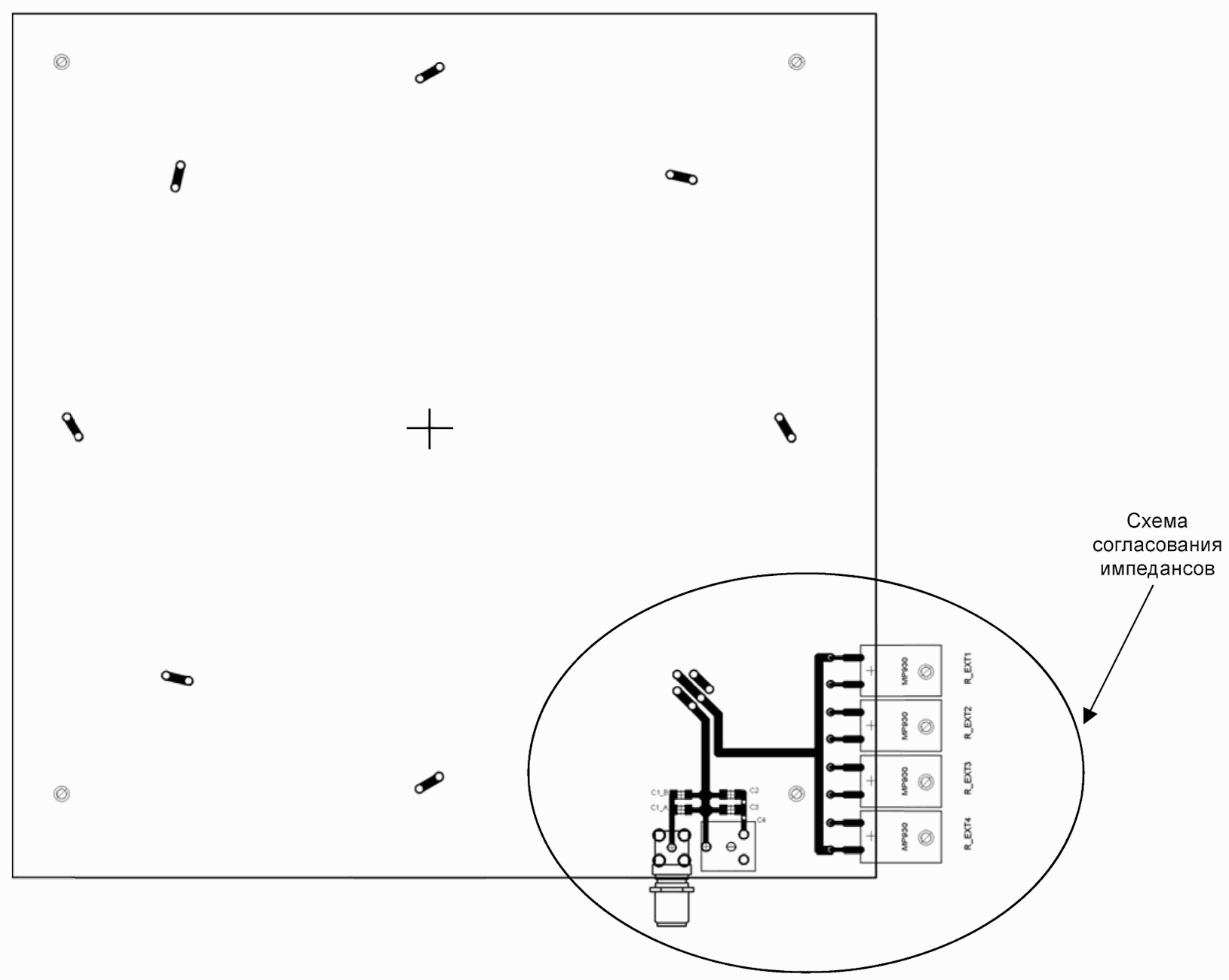

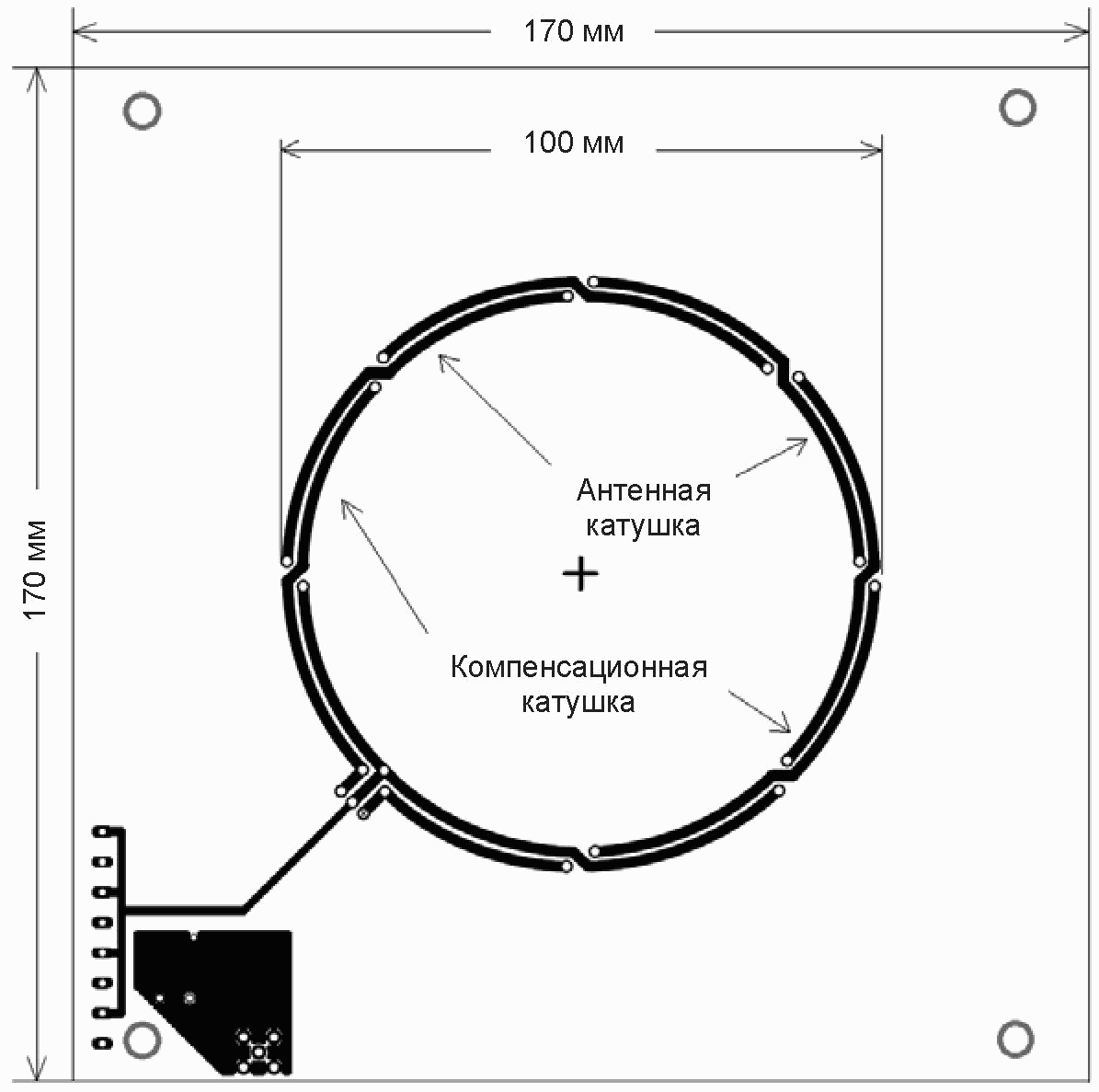

Рисунок A.1 - Топология испытательной антенны PCD 1, включающая в себя схему согласования импедансов для скорости передачи fc/128 (вид спереди) (Измененная редакция. Изм. A1:2012.)

Рисунок A.2 - Топология испытательной антенны PCD 1, включающая в себя схему согласования импедансов для скорости передачи fc/128 (вид сзади) (Измененная редакция. Изм. A1:2012.)

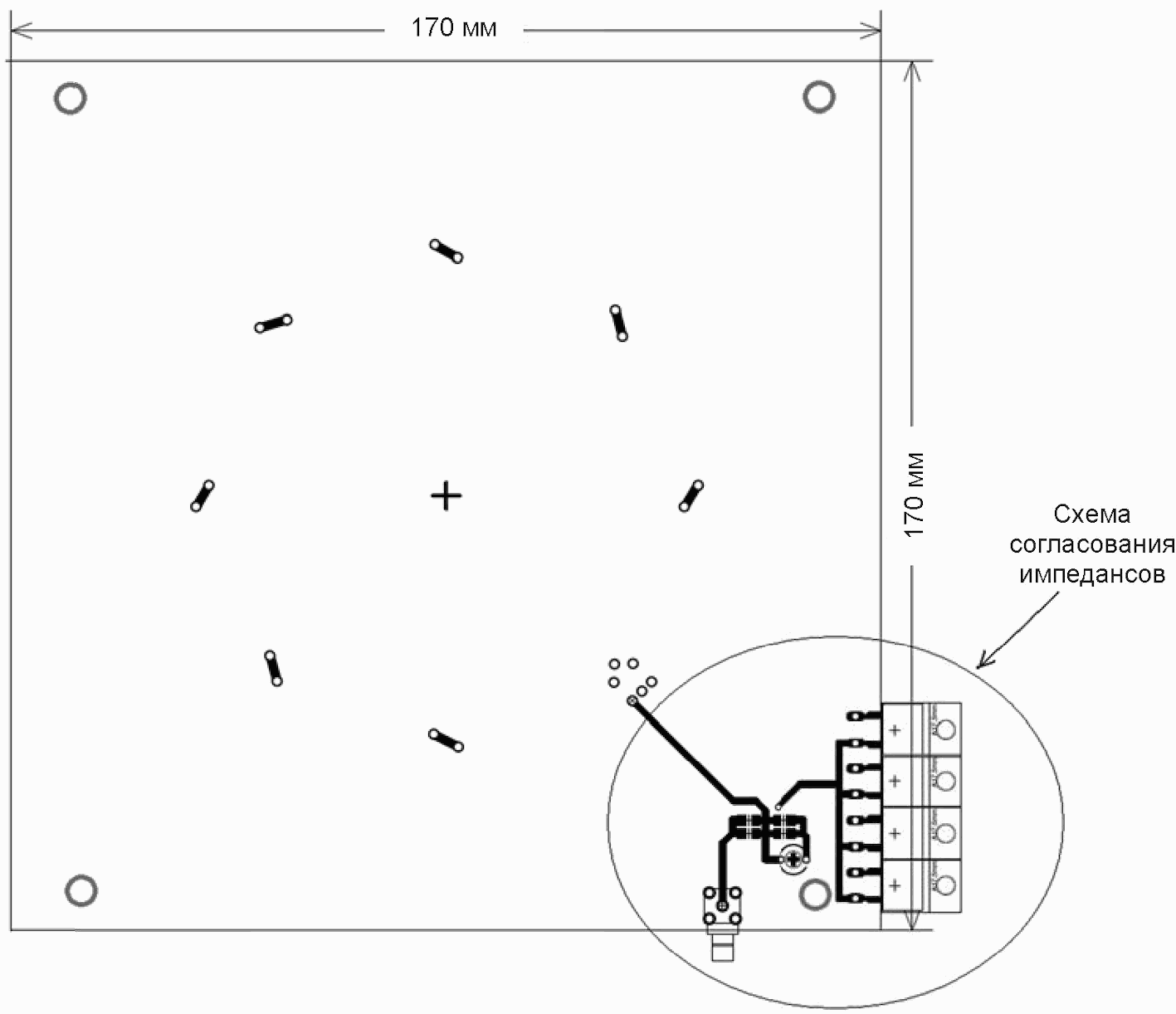

Рисунок A.3 - Топология испытательной антенны PCD 1, включающая в себя схему согласования импедансов для скорости передачи выше fc/128 (вид спереди) (Измененная редакция. Изм. A1:2012 и A4:2012.)

Рисунок A.4 - Топология испытательной антенны PCD 1, включающая в себя схему согласования импедансов для скорости передачи выше fc/128 (вид сзади) (Измененная редакция. Изм. A1:2012 и A4:2012.)

В настоящем стандарте приведено описание двух схем согласования импедансов: схема согласования импедансов для скорости передачи fc/128 и схема согласования импедансов для скорости передачи выше fc/128. В таблице A.1 представлены случаи их использования. (Измененная редакция. Изм. A4:2012.)

Схема согласования импедансов	Предельное значение напряженности магнитного поля (способность)	Предельное значение скорости передачи
Для скорости передачи fc/128	До 12 А/м (среднеквадратичное значение)	Только fc/128
Для скорости передачи выше fc/128	До 7,5 А/м (среднеквадратичное значение)	Все скорости передачи данных (Измененная редакция. Изм. A1:2012 и A4:2012.)

	Таблица компонентов
		Значение	Единица	Примечание
	C1	47	пФ	Диапазон напряжения 200 В
	C2	180	пФ	Диапазон напряжения 200 В
	C3	22	пФ	Диапазон напряжения 200 В
	C4	2 - 27	пФ	Диапазон напряжения 200 В
	Rext	0,94	Ом	Диапазон мощности 10 Вт

A.2.2 Схема согласования импедансов для скорости передачи выше fc/128 (Измененная редакция. Изм. A4:2012.)

	Таблица компонентов
		Значение	Единица	Примечание
	C1a	82	пФ	Диапазон напряжения 200 В
	C1b	8,2	пФ	Диапазон напряжения 200 В
	C2	150	пФ	Диапазон напряжения 200 В
	C3	10	пФ	Диапазон напряжения 200 В
	C4	2 - 27	пФ	Диапазон напряжения 200 В
	Rext	4,7	Ом	Диапазон мощности 20 Вт

Рисунок A.6 - Схема согласования импедансов для скорости передачи выше fc/128 (Измененная редакция. Изм. A4:2012.)

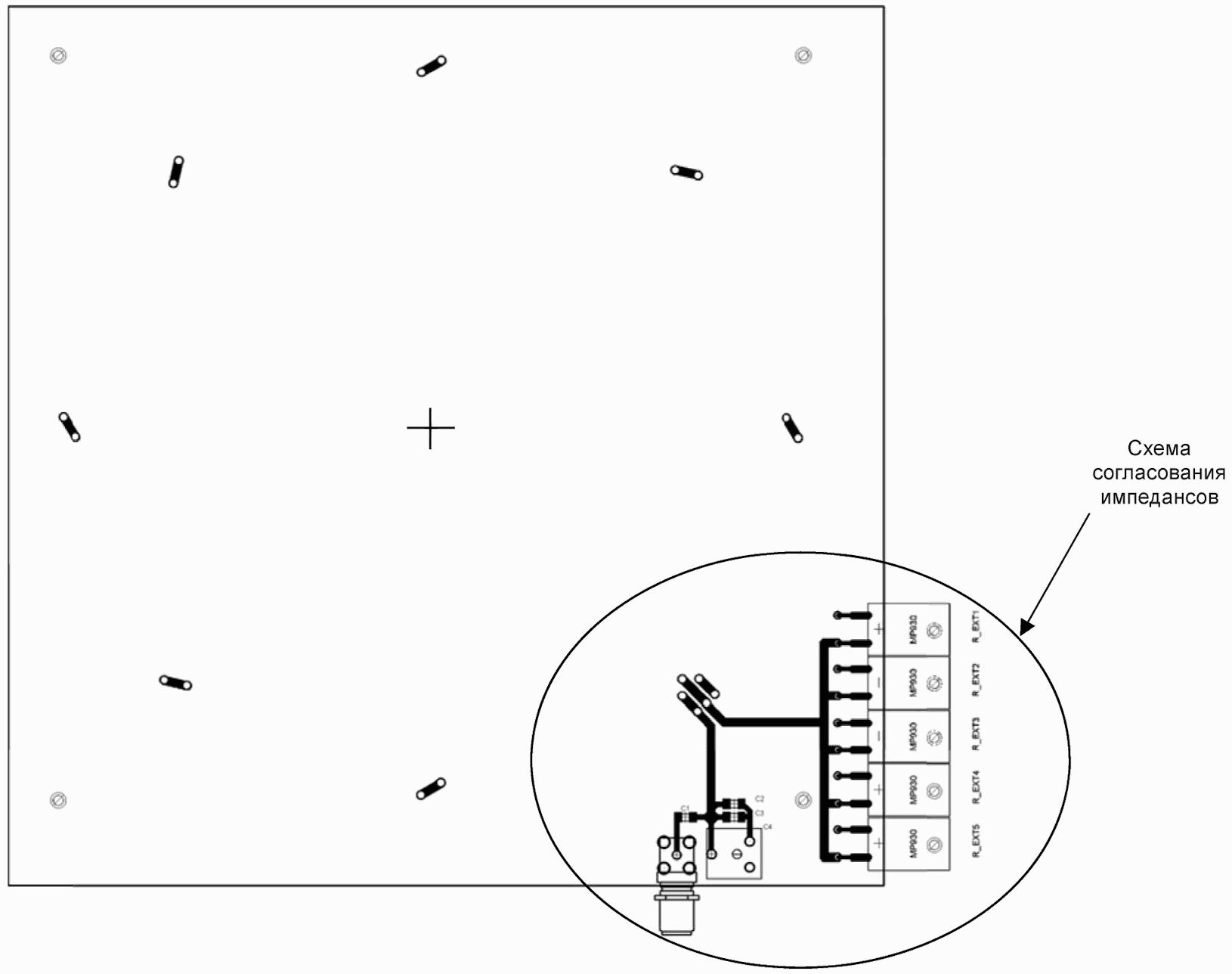

A.3 Испытательная антенна PCD 2 A.3.1 Топология испытательной антенны PCD 2, включающая схему согласования импедансов На рисунках A.7 и A.8 показана топология испытательной антенны PCD 2. Рисунки не в масштабе. Ширина токопроводящей дорожки антенной катушки - 1,8 мм (за исключением сквозных металлизированных отверстий). Начиная со схемы согласования импедансов, на плате имеются пересечения через каждые 45°. Печатная плата (PCB): материал FR4, толщина 1,6 мм, двухсторонняя с медным покрытием толщиной 35 мкм. Примечание 1 - Топология и положение схемы согласования импедансов носит информативный характер. Внешние размеры PCB даны для информации. Примечание 2 - Такие печатные платы и резисторы Rext имеются в различных коммерческих источниках.
Рисунок A.7 - Топология испытательной антенны PCD 2, включающая в себя схему согласования импедансов (вид спереди)
Рисунок A.8 - Топология испытательной антенны PCD 2, включающая в себя схему согласования импедансов (вид сзади) A.3.2 Схема согласования импедансов 2
	Таблица компонентов
		Значение	Единица	Примечание
	C1a	100	пФ	Диапазон напряжения 200 В
	C1b	12	пФ	Диапазон напряжения 200 В
	C2	270	пФ	Диапазон напряжения 200 В
	C3	18	пФ	Диапазон напряжения 200 В
	C4	2 - 27	пФ	Диапазон напряжения 200 В
	Rext	2,7	Ом	Диапазон мощности 20 Вт
Рисунок A.9 - Схема согласования импедансов 2 Примечание 1 - Rext может быть образован или с помощью параллельной схемы из двух равных ветвей, имеющих два резистора на 2,7 Ом мощностью 5 Вт каждый, или параллельной схемы из 10 Ом, 10 Ом, 10 Ом и 15 Ом мощностью 5 Вт. Примечание 2 - Rext должен быть помещен на стороне GND антенны, как показано на рисунке. Примечание 3 - Паразитная емкость антенны не показана на рисунке A.9. (Введены дополнительно. Изм. A1:2012.)

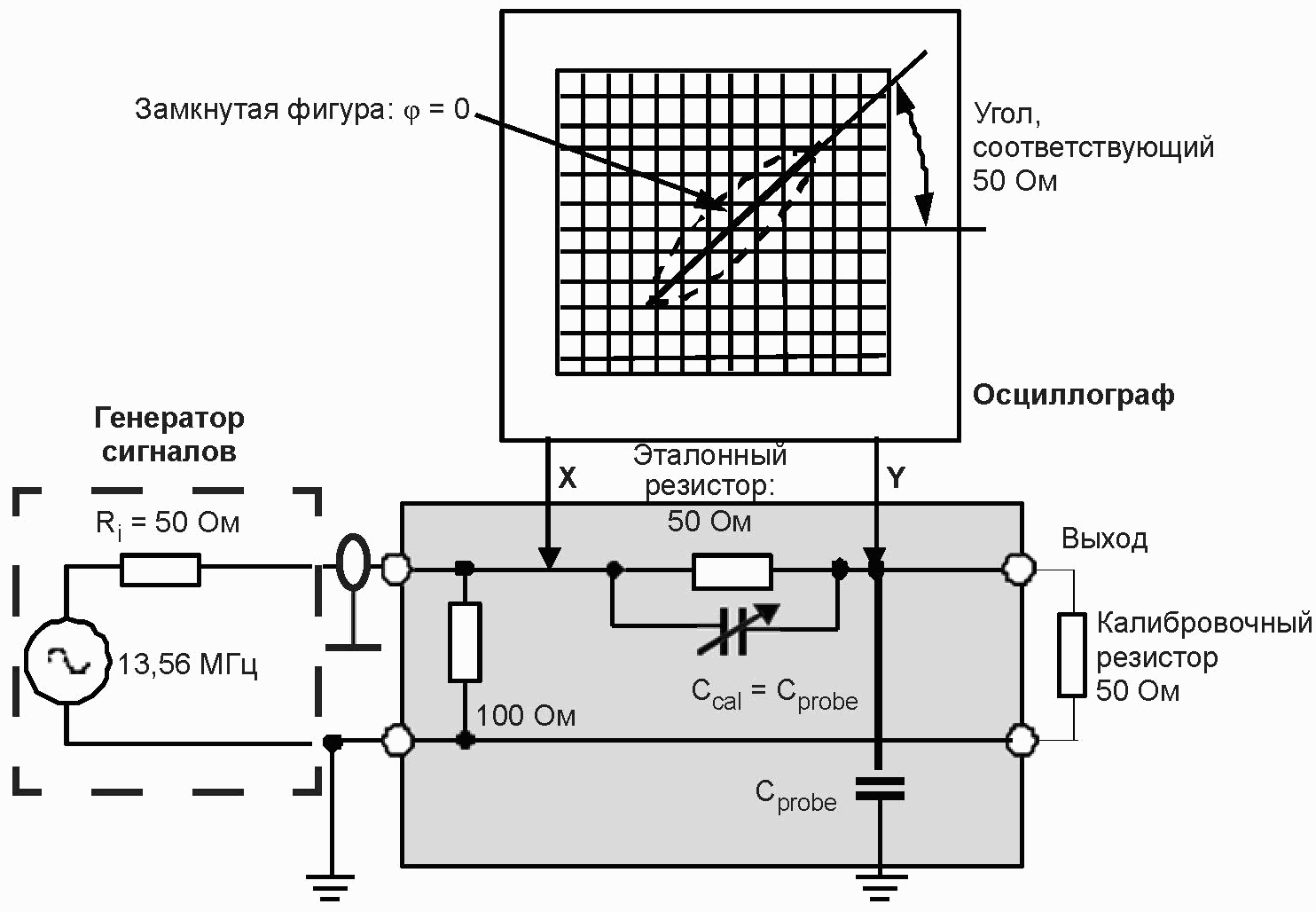

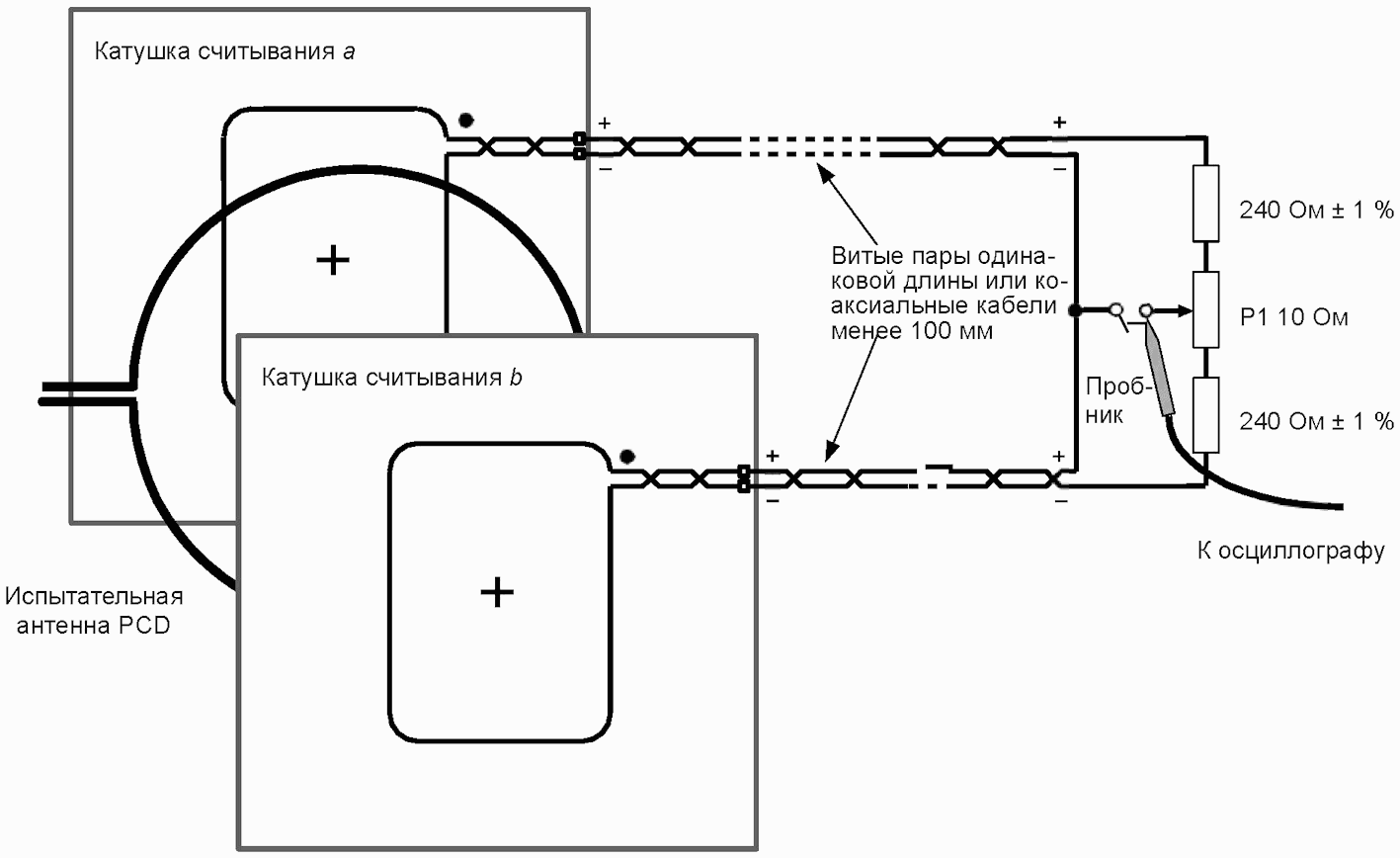

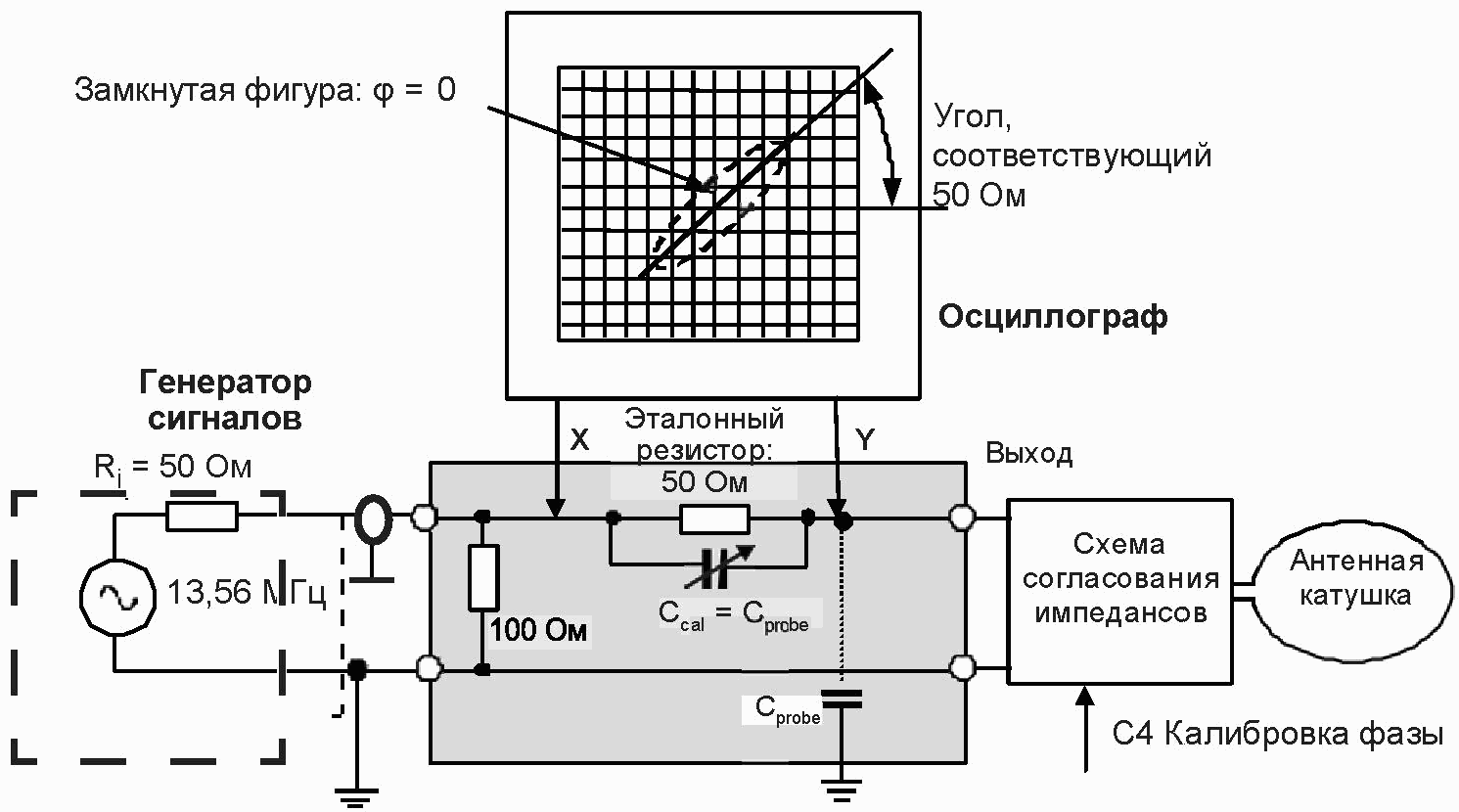

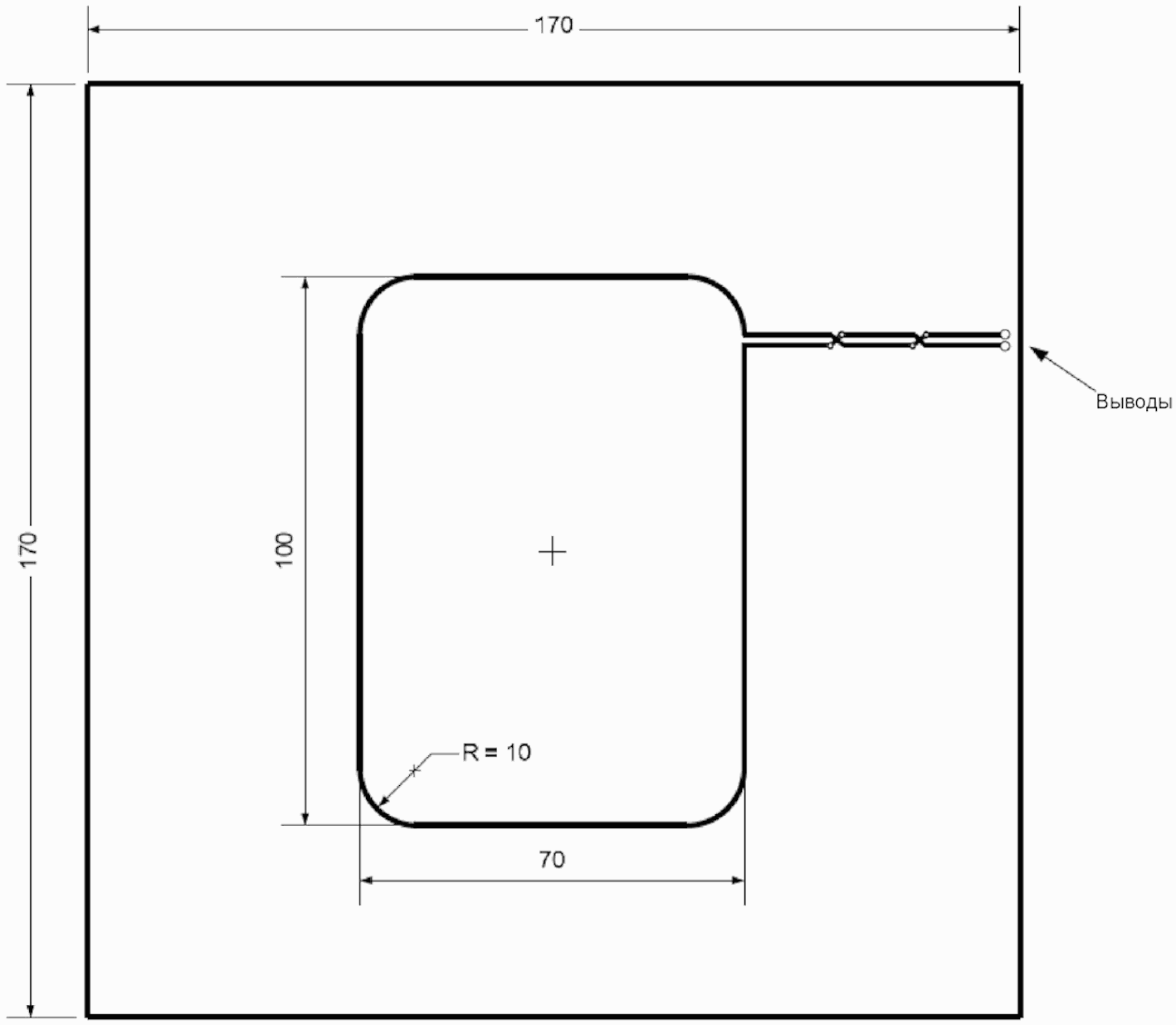

C.1.1 Топология катушек считывания 1 На рисунке C.1 показана топология катушек считывания 1. (Измененная редакция. Изм. A1:2012.)

Рисунок C.1 - Топология катушек считывания 1 (a и b) (Измененная редакция. Изм. A1:2012.)

C.1.2 Топология катушек считывания 2 На рисунке C.2 показана топология катушек считывания 2. Рисунок не в масштабе. Ширина токопроводящих дорожек катушек считывания 0,5 мм с допускаемым отклонением +/- 20% (за исключением сквозных металлизированных отверстий). Размеры катушек относятся к наружным размерам. Печатная плата (PCB): материал FR4, толщина 1,6 мм, двухсторонняя с медным покрытием толщиной 35 мкм. Примечание - Такие печатные платы имеются в различных коммерческих источниках. Рисунок C.2 - Топология катушек считывания 2 (a и b) (Введены дополнительно. Изм. A1:2012.)

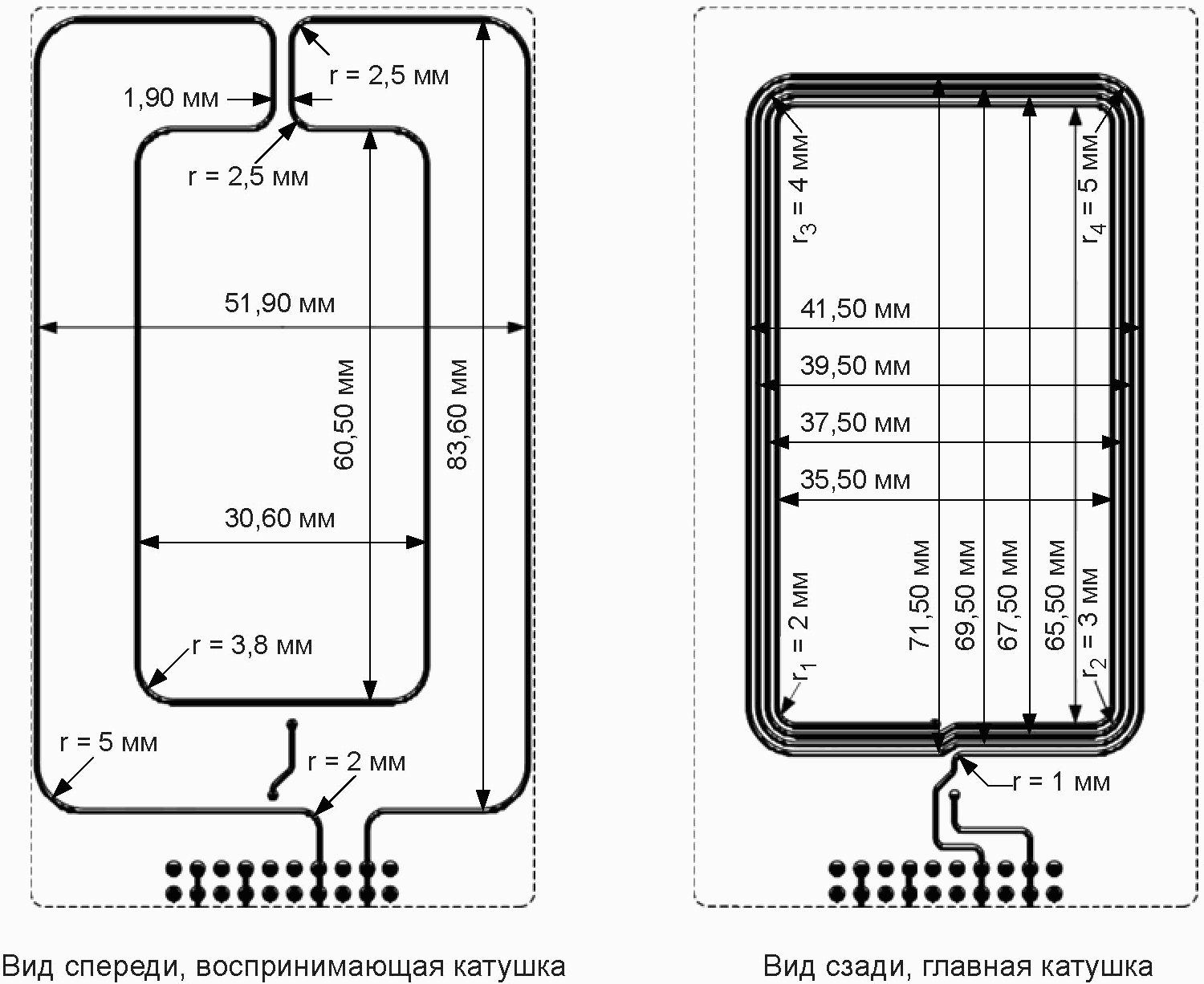

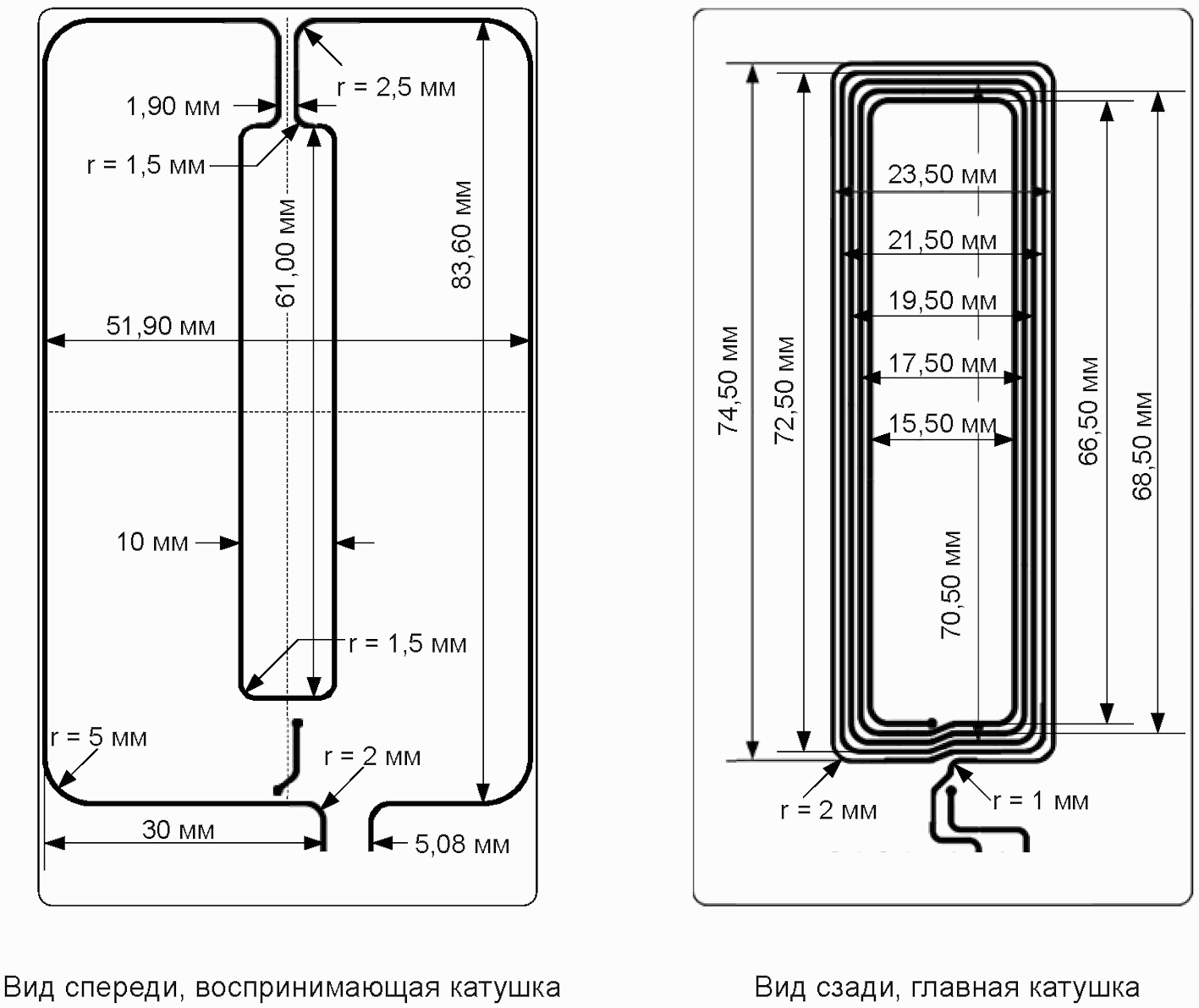

ЭТАЛОННЫЕ PICC D.1 Топология катушек эталонной PICC 1 На рисунке D.1 определена топология воспринимающей катушки и главной катушки эталонной PICC 1. (Измененная редакция. Изм. A1:2012.)

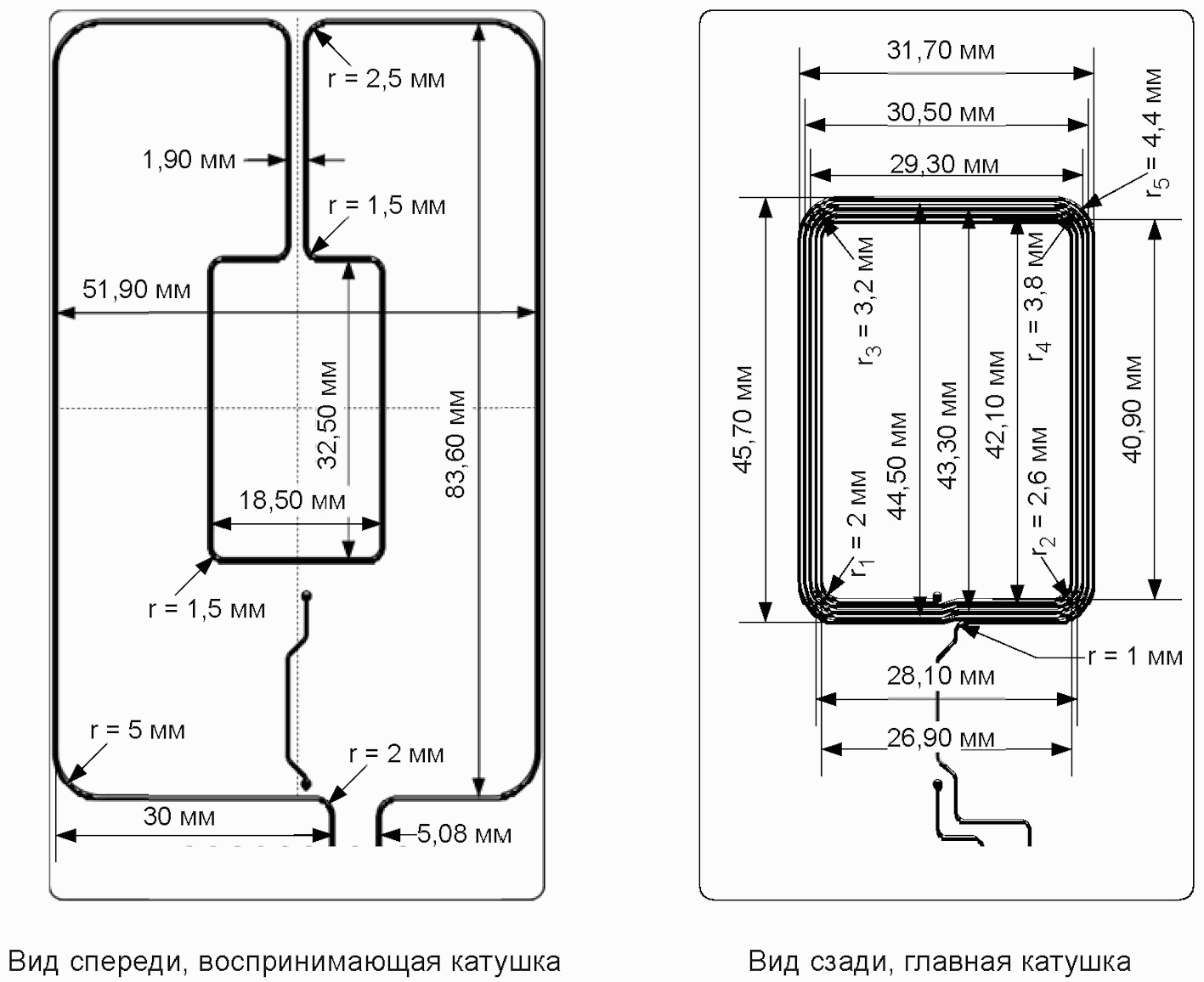

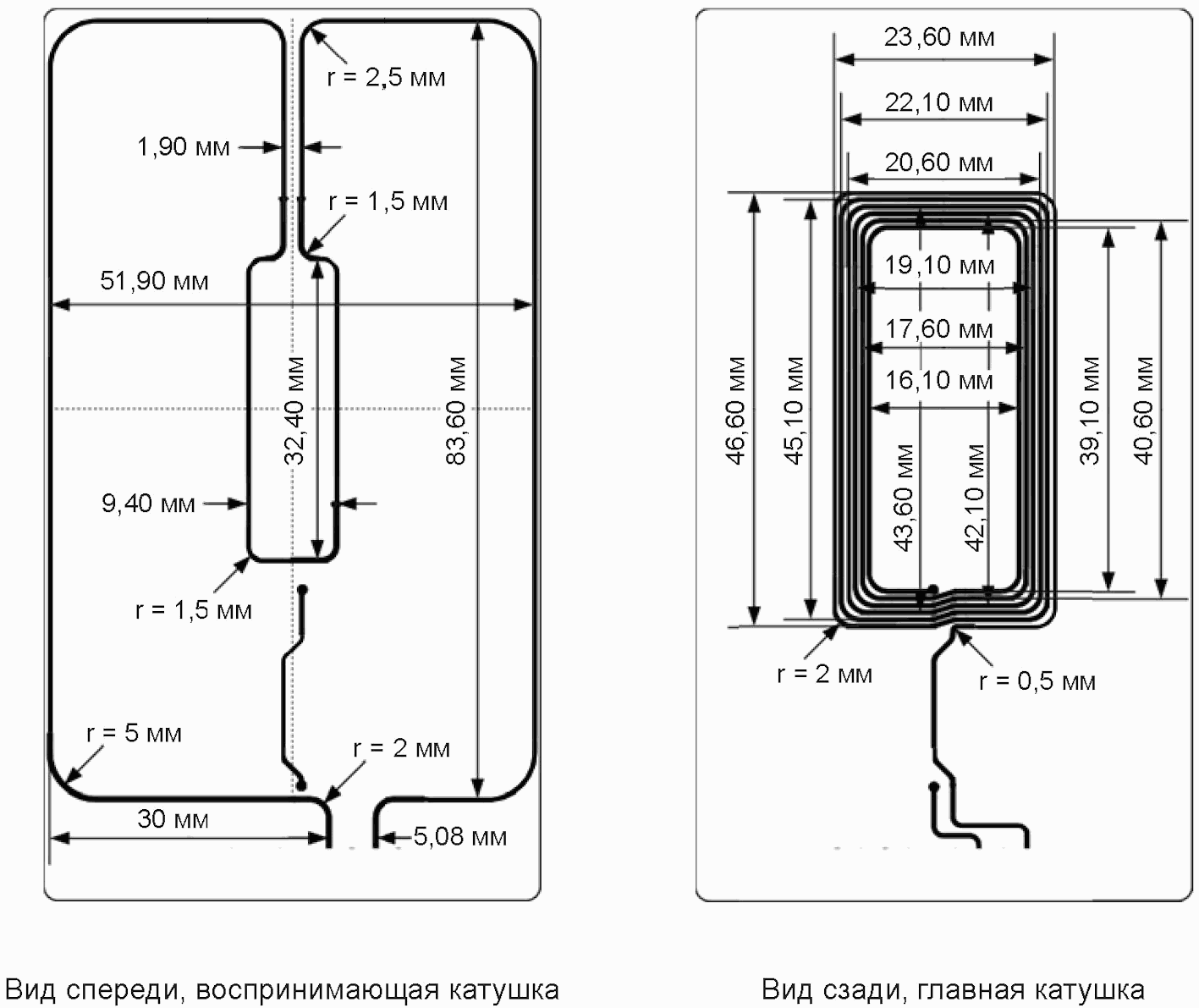

Рисунок D.1 - Топология воспринимающей катушки и главной катушки эталонной PICC 1 (Измененная редакция. Изм. A1:2012.)

D.2 Топология катушек эталонной PICC 2 На рисунке D.2 определена топология воспринимающей катушки и главной катушки эталонной PICC 2. Размеры считать от середины токопроводящей дорожки (рисунок не в масштабе). Размеры главной катушки: 75 x 24 мм (наружные размеры). Воспринимающая катушка и главная катушка должны быть концентричны. Ширина токопроводящих дорожек обеих катушек и расстояние между ними должны составлять 0,5 мм с допускаемым отклонением +/- 20%. Радиусы закругления всех углов главной катушки должны составлять 2 мм. Печатная плата (PCB): материал FR4, толщина 0,76 мм с допускаемым отклонением +/- 10%, двухсторонняя с медным покрытием толщиной 35 мкм. Примечание 1 - При частоте 13,56 МГц индуктивность главной катушки L1 составляет 2,4 мкГн +/- 10%, а сопротивление - 1,9 Ом +/- 10%. Примечание 2 - При частоте 13,56 МГц индуктивность воспринимающей катушки L2 составляет 417 нГн +/- 10%, а сопротивление - приблизительно 0,8 Ом +/- 10%.

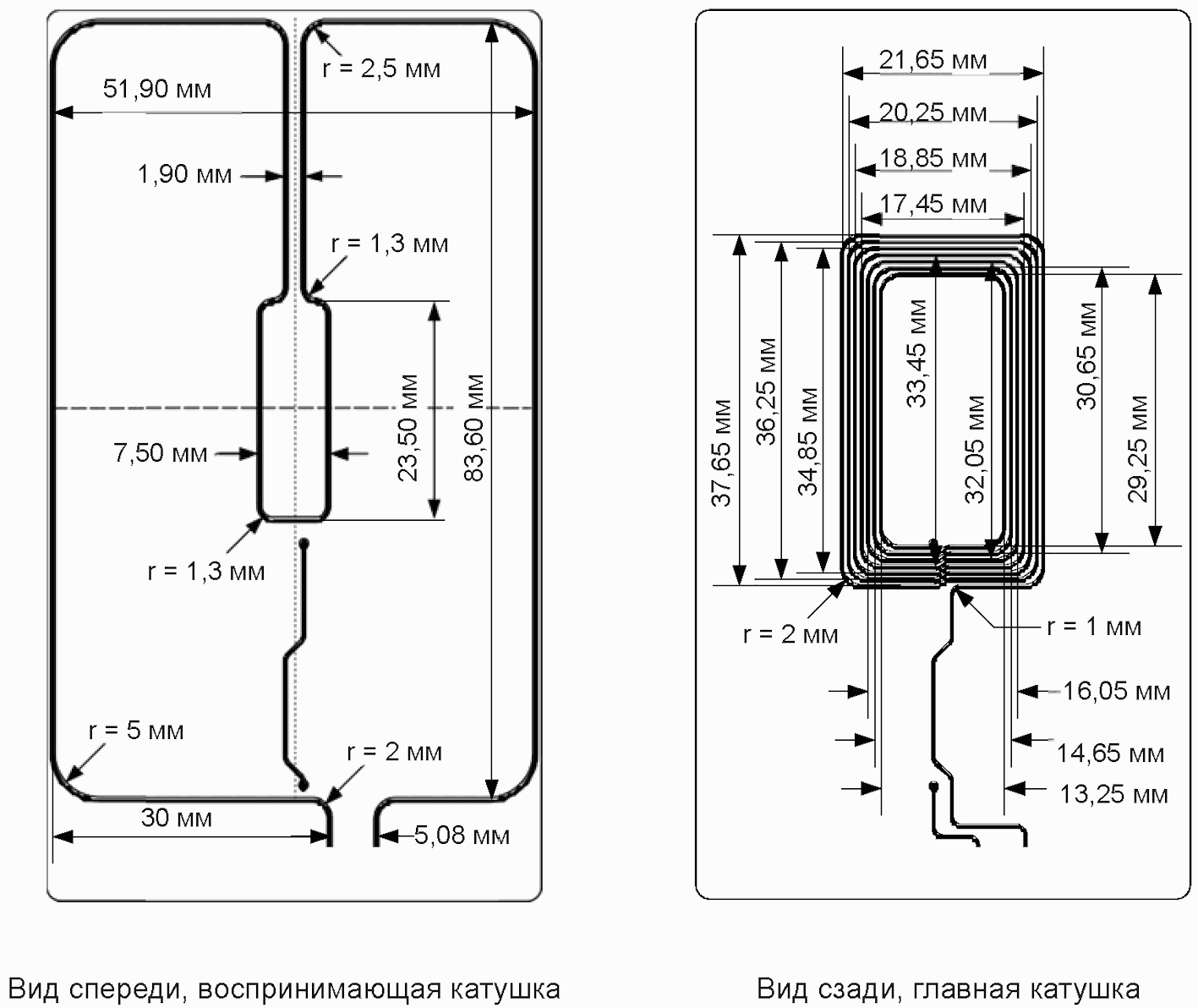

Рисунок D.2 - Топология воспринимающей катушки и главной катушки эталонной PICC 2 D.3 Топология катушек эталонной PICC 3 На рисунке D.3 определена топология воспринимающей катушки и главной катушки эталонной PICC 3. Размеры считать от середины токопроводящей дорожки (рисунок не в масштабе). Размеры главной катушки: 46 x 32 мм (наружные размеры). Воспринимающая катушка и главная катушка должны быть концентричны. Ширина токопроводящей дорожки воспринимающей катушки должна составлять 0,5 мм с допускаемым отклонением +/- 20%. Ширина токопроводящих дорожек главной катушки и расстояние между ними должны составлять 0,3 мм с допускаемым отклонением +/- 20%. Печатная плата (PCB): материал FR4, толщина 0,76 мм с допускаемым отклонением +/- 10%, двухсторонняя с медным покрытием толщиной 35 мкм. Примечание 1 - При частоте 13,56 МГц индуктивность главной катушки L1 составляет 2,39 мкГн +/- 10%, а сопротивление - 2,18 Ом +/- 10%.

Примечание 2 - При частоте 13,56 МГц индуктивность воспринимающей катушки L2 составляет 405 нГн +/- 10%, а сопротивление - приблизительно 0,76 Ом +/- 10%. Рисунок D.3 - Топология воспринимающей катушки и главной катушки эталонной PICC 3 D.4 Топология катушек эталонной PICC 4 На рисунке D.4 определена топология воспринимающей катушки и главной катушки эталонной PICC 4.

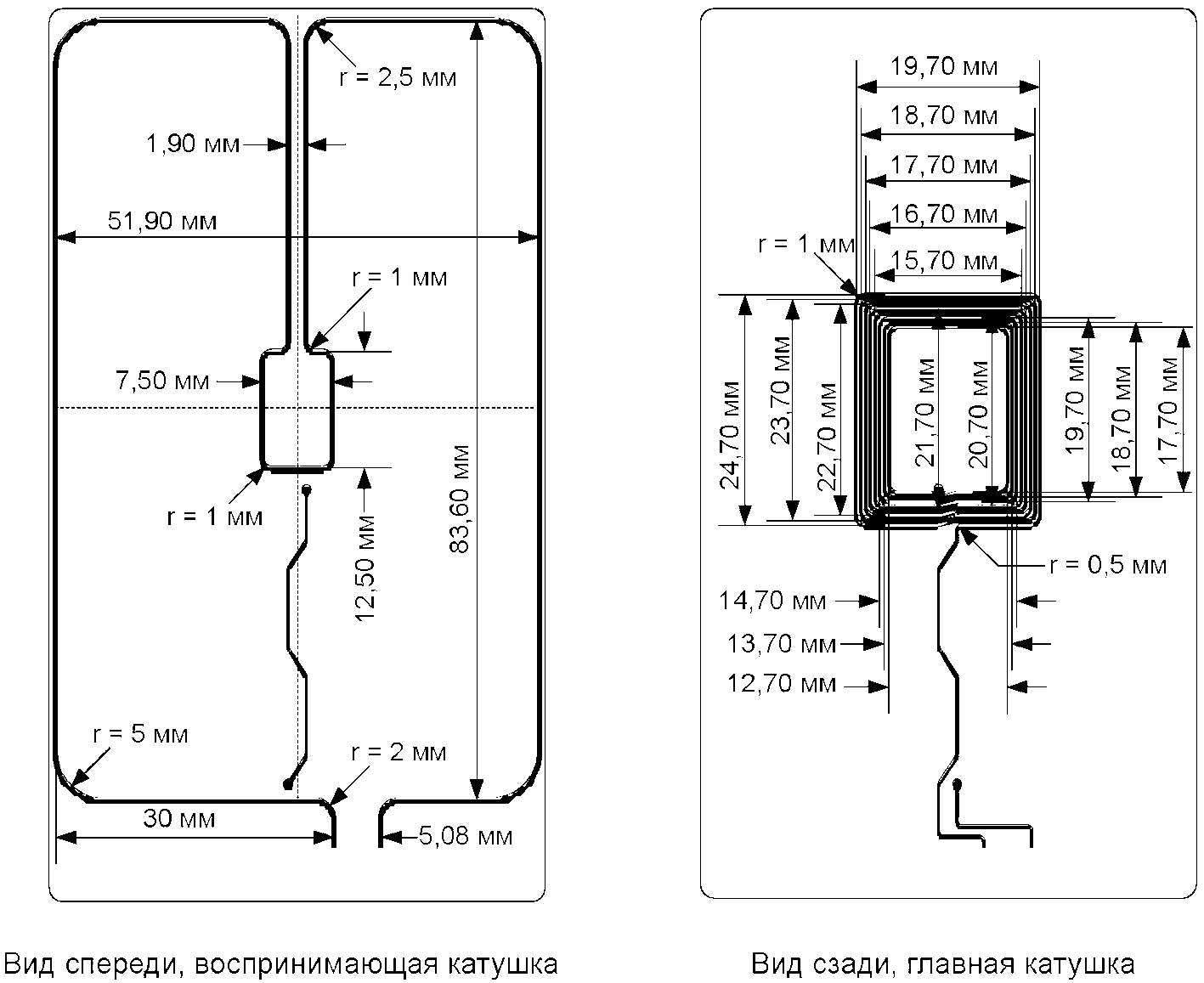

Рисунок D.4 - Топология воспринимающей катушки и главной катушки эталонной PICC 4 Размеры считать от середины токопроводящей дорожки (рисунок не в масштабе). Размеры главной катушки: 47 x 24 мм (наружные размеры). Воспринимающая катушка и главная катушка должны быть концентричны. Ширина токопроводящей дорожки воспринимающей катушки должна быть 0,5 мм с допускаемым отклонением +/- 20%. Радиусы закругления всех углов главной катушки должны составлять 2 мм. Ширина токопроводящих дорожек главной катушки должна составлять 0,4 мм, а расстояние между ними - 0,35 мм с допускаемым отклонением +/- 20%. Печатная плата (PCB): материал FR4, толщина 0,76 мм с допускаемым отклонением +/- 10%, двухсторонняя с медным покрытием толщиной 35 мкм. Примечание 1 - При частоте 13,56 МГц индуктивность главной катушки L1 составляет 2,3 мкГн +/- 10%, а сопротивление - 1,8 Ом +/- 10%.

Примечание 2 - При частоте 13,56 МГц индуктивность воспринимающей катушки L2 составляет 390 нГн +/- 10%, а сопротивление - приблизительно 0,7 Ом +/- 10%. D.5 Топология катушек эталонной PICC 5 На рисунке D.5 определена топология воспринимающей катушки и главной катушки эталонной PICC 5. Рисунок D.5 - Топология воспринимающей катушки и главной катушки эталонной PICC 5 Размеры считать от середины токопроводящей дорожки (рисунок не в масштабе). Размеры главной катушки: 38 x 22 мм (наружные размеры). Воспринимающая катушка и главная катушка должны быть концентричны. Ширина токопроводящей дорожки воспринимающей катушки должна быть 0,5 мм с допускаемым отклонением +/- 20%. Радиусы закругления всех углов главной катушки должны составлять 2 мм.

Ширина токопроводящих дорожек главной катушки и расстояние между ними должны составлять 0,35 мм с допускаемым отклонением +/- 20%. Печатная плата (PCB): материал FR4, толщина 0,76 мм с допускаемым отклонением +/- 10%, двухсторонняя с медным покрытием толщиной 35 мкм. Примечание 1 - При частоте 13,56 МГц индуктивность главной катушки L1 составляет 2,4 мкГн +/- 10%, а сопротивление - 1,9 Ом +/- 10%. Примечание 2 - При частоте 13,56 МГц индуктивность воспринимающей катушки L2 составляет 380 нГн +/- 10%, а сопротивление - приблизительно 0,7 Ом +/- 10%. D.6 Топология катушек эталонной PICC 6 На рисунке D.6 определена топология воспринимающей катушки и главной катушки эталонной PICC 6. Размеры считать от середины токопроводящей дорожки (рисунок не в масштабе). Размеры главной катушки: 25 x 20 мм (наружные размеры). Воспринимающая катушка и главная катушка должны быть концентричны. Ширина токопроводящей дорожки воспринимающей катушки должна быть 0,5 мм с допускаемым отклонением +/- 20%. Радиусы закругления всех углов главной катушки должны составлять 1 мм. Ширина токопроводящих дорожек главной катушки должна быть 0,3 мм, а расстояние между ними - 0,2 мм с допускаемым отклонением +/- 20%. Печатная плата (PCB): материал FR4, толщина 0,76 мм с допускаемым отклонением +/- 10%, двухсторонняя с медным покрытием толщиной 35 мкм. Примечание 1 - При частоте 13,56 МГц индуктивность главной катушки L1 составляет 2,3 мкГн +/- 10%, а сопротивление - 2,2 Ом +/- 10%. Примечание 2 - При частоте 13,56 МГц индуктивность воспринимающей катушки L2 составляет 370 нГн +/- 10%, а сопротивление - приблизительно 0,7 Ом +/- 10%.

Рисунок D.6 - Топология воспринимающей катушки и главной катушки эталонной PICC 6 (Введены дополнительно. Изм. A1:2012.)

Осциллограф, используемый для фиксации сигнала, должен соответствовать требованиям, установленным в 5.1.1. E.2.1 Выборка дискретных значений для скоростей передачи fc/128, fc/64, fc/32 и fc/16 Данные о времени и напряжении одного импульса модуляции (см. рисунок E.2) должны быть перенесены на подходящий компьютер. (Измененная редакция. Изм. A4:2012.)

E.2.2 Выборка дискретных значений для скоростей передачи fc/8, fc/4 и fc/2 Данные о времени и напряжении кадра PCD, содержащего короткие и длинные импульсы модуляции [предпочтительно завершенная команда S(DESELECT)], показанные на рисунке E.3, с по меньшей мере 20 периодами несущей до первого и после последнего импульса модуляции, должны быть перенесены на подходящий компьютер. Рисунок E.3 - Импульсы модуляции (Введены дополнительно. Изм. A4:2012.)

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду следующий ниже рисунок, а не рисунок E.3.

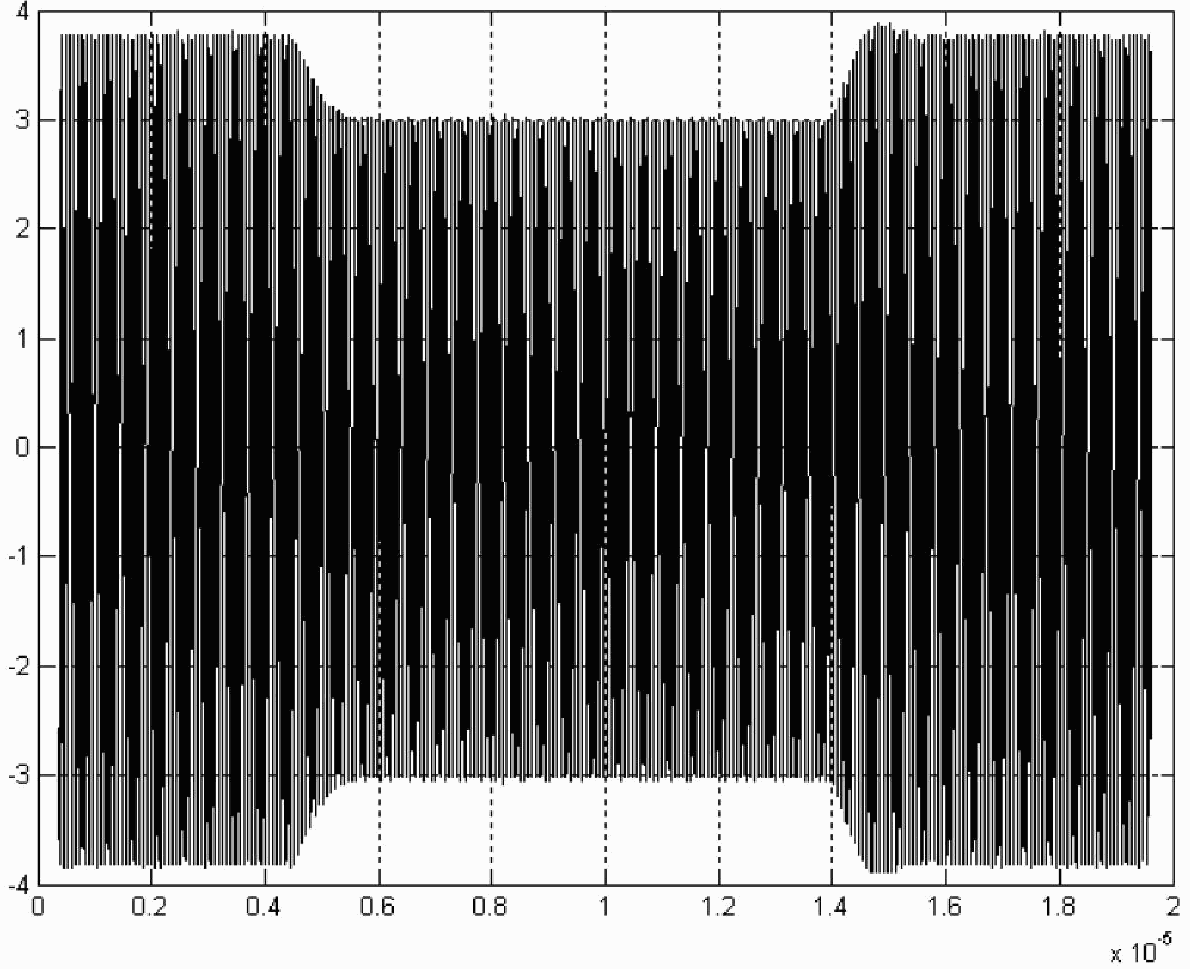

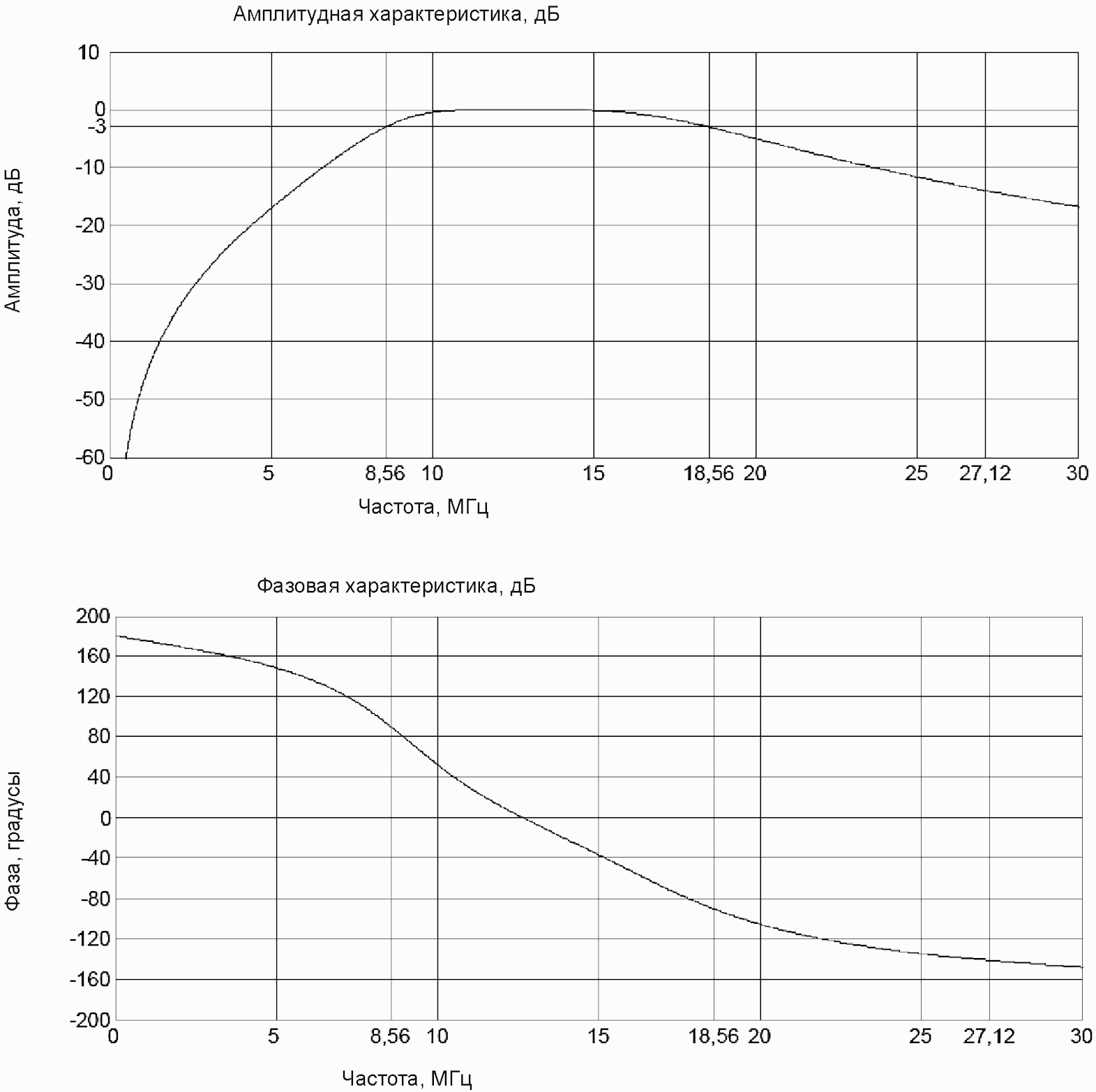

Для фильтрации составляющих постоянного тока и высших гармоник используют полосовой фильтр Баттерворта 4-го порядка с центральной частотой 13,56 МГц и неравномерностью 3 дБ в полосе пропускания шириной 10 МГц. Характеристики фильтра показаны на рисунке E.3. (Измененная редакция. Изм. A4:2012.)

Для фильтрации составляющих постоянного тока и высших гармоник используют полосовой фильтр Баттерворта 4-го порядка с центральной частотой 13,56 МГц и неравномерностью 3 дБ в полосе пропускания шириной 15 МГц. (Введен дополнительно. Изм. A4:2012.)

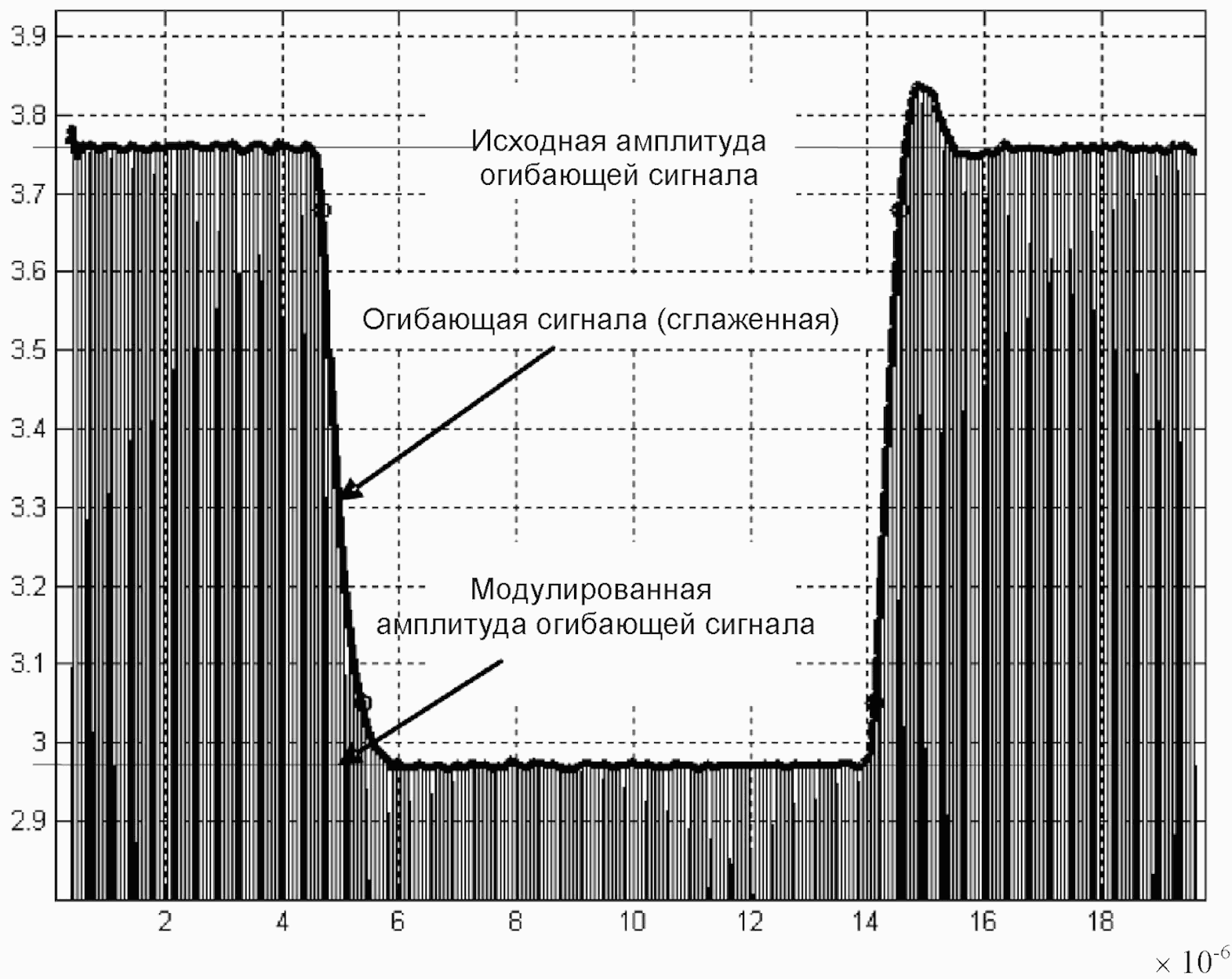

E.5.1 Сглаживание огибающей для скоростей передачи fc/128, fc/64, fc/32 и fc/16 Огибающая сигнала должна быть сглажена с помощью фильтра скользящего среднего, а период фильтрации должен быть равен одному периоду несущей. Сглаженная огибающая сигнала показана на рисунке E.4. Рисунок E.4 - Сглаживание огибающей (Измененная редакция. Изм. A4:2012.)

К огибающей сигнала сглаживание не применяют. (Введен дополнительно. Изм. A4:2012.)

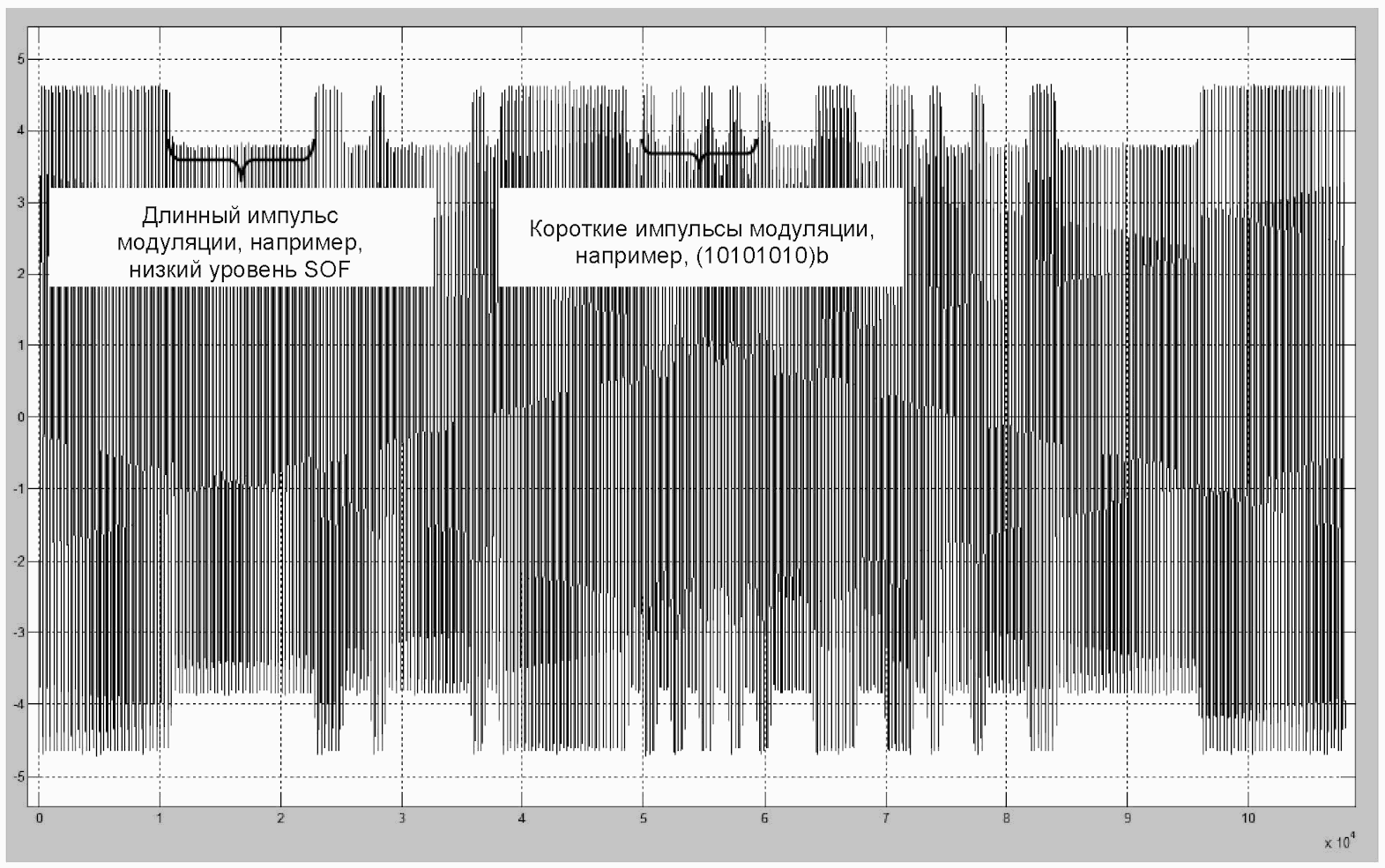

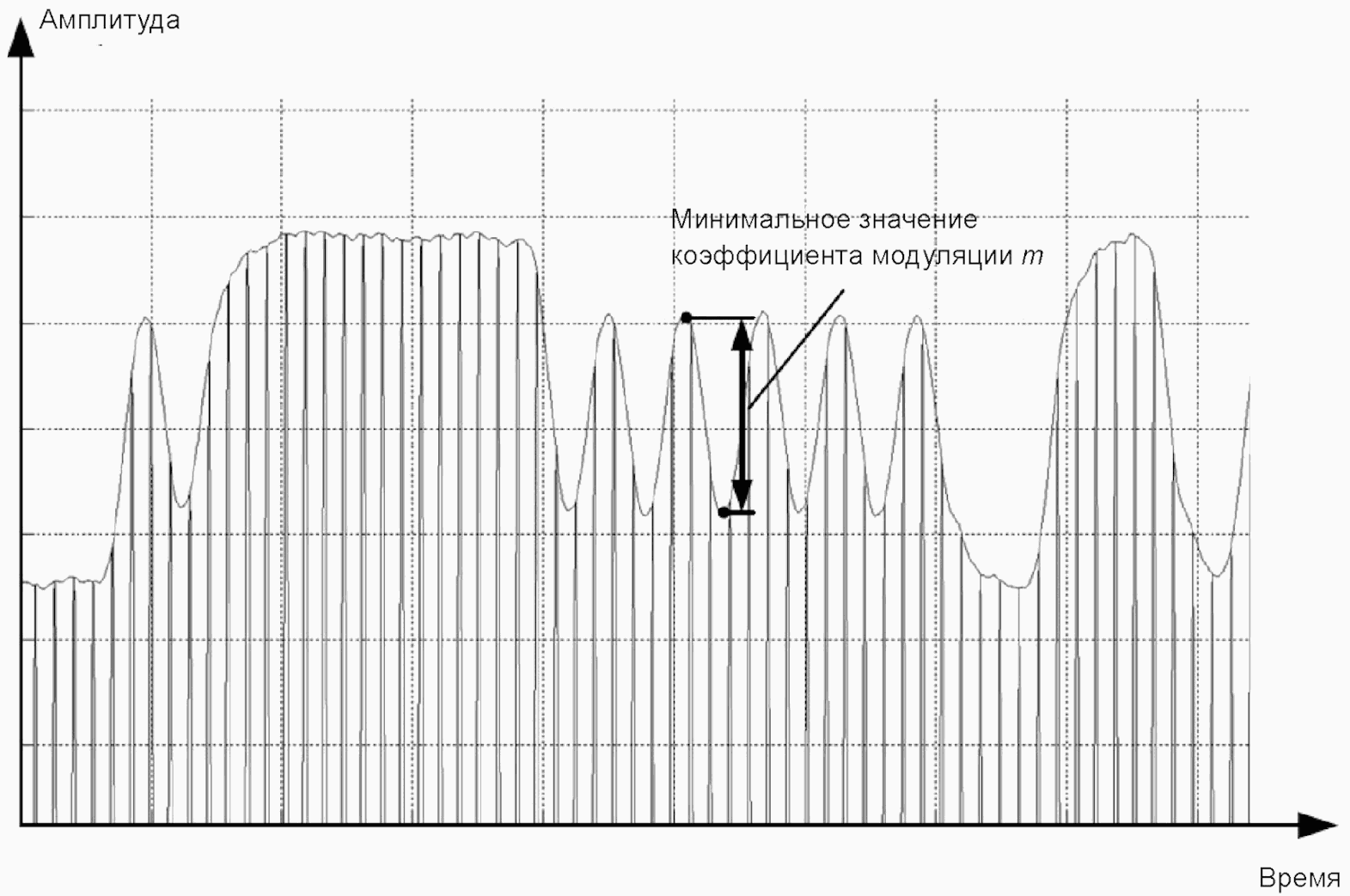

Для скоростей передачи fc/8, fc/4 и fc/2 минимальное значение коэффициента модуляции m следует определять по полному кадру PCD (см. рисунок E.5). Кадр PCD должен содержать (10101010)b. Рисунок E.5 - Минимальное значение коэффициента модуляции m (Введены дополнительно. Изм. A4:2012.)

Для скоростей передачи fc/8, fc/4 и fc/2 временные соотношения следует определять в положениях длинного импульса модуляции, например, время tf на переходе к низкому уровню SOF и время tr на переходе к высокому уровню EOF. (Введен дополнительно. Изм. A4:2012.)

Приложение F (справочное) ПРОГРАММА ДЛЯ ВЫЧИСЛЕНИЯ СПЕКТРА Следующая программа, написанная на языке C, дает пример вычисления величины спектра у PICC.

Метод испытаний по ИСО/МЭК 10373-6		Соответствующее требование
Подраздел	Наименование	Базовый стандарт	Структурный(е) элемент(ы)
G.3.2	Опрос	ИСО/МЭК 14443-3:2011	5
G.3.3	Испытания переходов состояний PICC типа A	ИСО/МЭК 14443-3:2011	6.3, 6.4, 6.5
G.3.4	Обработка антиколлизии типа A	ИСО/МЭК 14443-3:2011	6.4.2
G.3.5	Обработка RATS	ИСО/МЭК 14443-4:2008	5.6.1.2
G.3.6	Обработка PPS-запроса	ИСО/МЭК 14443-4:2008	5.6.2.2
G.3.7	Обработка FSD	ИСО/МЭК 14443-4:2008	5.1

Метод испытаний по ИСО/МЭК 10373-6		Соответствующее требование
Подраздел	Наименование	Базовый стандарт	Структурный(е) элемент(ы)
G.4.2	Опрос	ИСО/МЭК 14443-3:2011	5
G.4.3	Прием PICC	ИСО/МЭК 14443-3:2011	7.1
G.4.4	Испытания переходов состояний PICC типа B	ИСО/МЭК 14443-3:2011	7.4 - 7.12
G.4.5	Обработка антиколлизии типа B	ИСО/МЭК 14443-3:2011	7.4 - 7.12
G.4.6	Обработка ATTRIB	ИСО/МЭК 14443-3:2011	7.10
G.4.7	Обработка максимального размера кадра	ИСО/МЭК 14443-3:2011	7.10.4

Метод испытаний по ИСО/МЭК 10373-6		Соответствующее требование
Подраздел	Наименование	Базовый стандарт	Структурный(е) элемент(ы)
G.5.2	Реакция PICC на сценарии по ИСО/МЭК 14443-4	ИСО/МЭК 14443-4:2008	7
G.5.3	Обработка операций по обнаружению PICC ошибок	ИСО/МЭК 14443-4:2008	7.5.7 <1>
G.5.4	Реакция PICC на CID	ИСО/МЭК 14443-4:2008	7.1.1.2
G.5.5	Реакция PICC на NAD	ИСО/МЭК 14443-4:2008	7.1.1.3

Объяснение	Результат испытаний
Только если ответ PICC представляет собой действительный ATQA на обоих этапах e) и j)	PASS
Если ответ PICC не является действительным ATQA на любом из этапов e) или j)	FAIL

TIS	Последовательность переходов состояний
POWER-OFF	-
IDLE	POWER-OFF IDLE
READY(1)	POWER-OFF IDLE READY(1)
READY(2)	POWER-OFF IDLE READY(1) READY(2)
READY(3)	POWER-OFF IDLE READY(1) READY(2) READY(3)
ACTIVE	POWER-OFF IDLE READY(1) ... READY(CascadeLevels) ACTIVE
PROTOCOL	POWER-OFF IDLE READY(1) ... READY(CascadeLevels) ACTIVE PROTOCOL
HALT	POWER-OFF IDLE READY(1) ... READY(CascadeLevels) ACTIVE HALT
READY*(1)	POWER-OFF IDLE READY(1) ... READY(CascadeLevels) ACTIVE HALT READY*(1)
READY*(2)	POWER-OFF IDLE READY(1) ... READY(CascadeLevels) ACTIVE HALT READY*(1) READY*(2)
READY*(3)	POWER-OFF IDLE READY(1) ... READY(CascadeLevels) ACTIVE - > HALT READY*(1) READY*(2) READY*(3)
ACTIVE*	POWER-OFF IDLE READY(1) ... READY (CascadeLevels) ACTIVE HALT READY*(1) ... READY*(CascadeLevels) ACTIVE*

Состояние Следующее состояние	Оборудование для испытаний PICC		PICC
POWER-OFF IDLE	Power On (радиочастотное поле включено)
			Mute
IDLE READY(1)	REQA
			ATQA
READY(1) READY(2)	SELECT(1) <a>
			SAK (cascade)
READY(2) READY(3)	SELECT(2) <a>
			SAK (cascade)
READY(CascadeLevels) ACTIVE	SELECT (CascadeLevels) <a>
			SAK (complete)
ACTIVE PROTOCOL	RATS(0,0)
			ATS
ACTIVE HALT	HLTA
			Mute
HALT READY*(1)	WUPA
			ATQA
READY*(1) READY*(2)	SELECT(1)
			SAK (cascade)
READY*(2) READY*(3)	SELECT(2)
			SAK(cascade)
READY*(CascadeLevels) ACTIVE*	SELECT (CascadeLevels)
			SAK (complete)
<a> Любая команда SELECT может предшествовать команде антиколлизии для получения UID PICC, особенно для произвольного UID.

Состояние S	Оборудование для испытаний PICC		PICC
IDLE	REQA
			ATQA
READY(I), I < CascadeLevels	SELECT(I) <a>
			SAK (cascade)
READY(I), I = CascadeLevels	SELECT(I) <a>
			SAK (complete)
ACTIVE	RATS (0,0)
			ATS
PROTOCOL	I(0)0(TEST_COMMAND1(1))
			I(0)0(TEST_RESPONSE1(1))
HALT	REQA
			Mute
	WUPA
			ATQA
READY*(I), I < CascadeLevels	SELECT (I)
			SAK (cascade)
READY*(I), I = CascadeLevels	SELECT (I)
			SAK (complete)
ACTIVE*	RATS(0,0)
			ATS
<a> Любая команда SELECT может предшествовать команде антиколлизии для получения UID PICC, особенно для произвольного UID.

Примечание - Номер блоков может быть 0 или 1 в зависимости от правил нумерации блоков, определенных в ИСО/МЭК 14443-4:2008 (пункт 7.5.4) <1>. (Введено дополнительно. Изм. A3:2012.)

Переход	Оборудование для испытаний PICC		PICC	FDT	TTS
REQA	REQA				READY(1)
			ATQA	1172/fc
WUPA	WUPA				READY(1)
			ATQA	1236/fc
HLTA	HLTA				IDLE
			Mute
AC <c>	('93' NVB UIDTX1[[1..n1]]) <a>				IDLE
			Mute
nAC <d>	('93' NVB ~UIDTX1[[1..n1]]) <a>				IDLE
			Mute
SELECT <c>	SELECT(1)				IDLE
			Mute
nSELECT <d>	('93 70' ~UIDTX1[[1..32]] BCC CRC_A)				IDLE
			Mute
RATS	RATS(0,0)				IDLE
			Mute
PPS	PPS(0,0,0)				IDLE
			Mute
Команда по ИСО/МЭК 14443-4	I(0)0(TEST_COMMAND1(1))				IDLE
			Mute
DESELECT	S(DESELECT)				IDLE
			Mute
Состояние ошибки	('26') <b>				IDLE
			Mute
<a> Пусть 1 <= n1 <= 32. <b> Значение передается в стандартном кадре и не передается в коротком кадре. <c> Данное испытание пропускают для PICC, использующих произвольный UID. <d> Для PICC, использующих произвольный UID, данное испытание выполняют с фиксированным произвольно выбранным UID.

Объяснение	Результат испытаний
Только если реакция PICC соответствует указанной в процедуре	PASS
Любой другой случай	FAIL

Переход	Оборудование для испытаний PICC		PICC	FDT	TTS
REQA	REQA				IDLE
			Mute
WUPA	WUPA				IDLE
			Mute
HLTA	HLTA				IDLE
			Mute
AC <g> (разделение после (0)b)	('93' NVB UIDTX1[[1..n1]]) <a>				READY(1)
			Если n1 = 32, то (BCC), иначе UIDTX1[[n2+1..32]] BCC) <a>	1172/fc
AC <g> (разделение после (1)b)	('93' NVB ~UIDTX1[[1..n2]]) <b>				READY(1)
			Если n2 = 32, то (BCC), иначе (UIDTX1[[n2+1..32]]BCC) <b>	1236/fc
nAC <g> (неправильный UID)	('93' NVB ~UIDTX1[[1..n3]]) <f>				IDLE
			Mute
SELECT <g>	SELECT(1)				TTS <e>
			SAK <d>	FDT <c>
nSELECT <g> (неправильный UID)	('93 70' ~UIDTX1 BCC CRC_A)				IDLE
			Mute
Состояние ошибки	('93 70' ~UIDTX1 BCC ~CRC_A)				IDLE
			Mute
Команда по ИСО/МЭК 14443-4	I(0)0(TEST_COMMAND1(1))				IDLE
			Mute
DESELECT	S(DESELECT)				IDLE
			Mute
RATS	RATS(0,0)				IDLE
			Mute
PPS	PPS(0,0,0)				IDLE
			Mute
<a> Пусть 1 <= n1 <= 32, UIDTX1[[n1]] = 0. Если такого числа нет, то данное испытание может быть пропущено. <b> Пусть 1 <= n2 <= 32, UIDTX1[[n2]] = 1. Если такого числа нет, то данное испытание может быть пропущено. <c> FDT принимает значение 1172/fc (~86,43 мкс), если последний бит = (0)b, и 1236/fc (~91,15 мкс), если последний бит = (1)b [см. предельные значения в ИСО/МЭК 14443-3:2011 (подпункт 6.2.1.1)]. <d> Каскадный бит SAK должен быть (0)b для PICC с одиночным размером UID и (1)b для PICC с двойным и тройным размером UID. <e> PICC с одиночным размером UID должна быть в состоянии ACTIVE; PICC с двойным и тройным размером UID должны быть в состоянии READY. <f> Пусть 1 <= n3 <= 32. <g> Любая команда AC или SELECT может предшествовать команде антиколлизии для извлечения UID PICC, особенно для произвольного UID.

Объяснение	Результат испытаний
Только если реакция PICC соответствует указанной в процедуре	PASS
Любой другой случай	FAIL

Переход	Оборудование для испытаний PICC		PICC	FDT	TTS
REQA	REQA				IDLE
			Mute
WUPA	WUPA				IDLE
			Mute
HLTA	HLT				IDLE
			Mute
AC <g> (разделение после (0)b)	('95' NVB UIDTX2[[1..n1]]) <a>				READY(2)
			Если n1 = 32, то (BCC), иначе (UIDTX2[[n1+1..32]] BCC) <a>	1172/fc
AC <g> (разделение после (1)b)	('95' NVB UIDTX2[[1..n2]]) <b>				READY(2)
			Если n2 = 32, то (BCC), иначе (UIDTX2[[n2+1..32]] BCC) <b>	1236/fc
nAC <g> (неправильный UID)	('95' NVB ~UIDTX2[[1..n3]]) <f>				IDLE
			Mute
SELECT <g>	SELECT(2)				TTS <e>
			SAK <d>	FDT <c>
nSELECT <g> (неправильный UID)	('95 70' ~UIDTX2 BCC CRC_A)				IDLE
			Mute
Состояние ошибки	('95 70' UIDTX2 BCC ~CRC_A)				IDLE
			Mute
Команда по ИСО/МЭК 14443-4	I(0)0(TEST_COMMAND1(1))				IDLE
			Mute
DESELECT	S(DESELECT)				IDLE
			Mute
RATS	RATS(0,0)				IDLE
			Mute
PPS	PPS(0,0,0)				IDLE
			Mute
<a> Пусть 1 <= n1 <= 32, UIDTX2[[n1]] = 0. Если такого числа нет, то данное испытание может быть пропущено. <b> Пусть 1 <= n2 <= 32, UIDTX2[[n2]] = 1. Если такого числа нет, то данное испытание может быть пропущено. <c> FDT принимает значение 1172/fc (~86,43 мкс), если последний бит = (0)b, и 1236/fc (~91,15 мкс), если последний бит = (1)b [см. предельные значения в ИСО/МЭК 14443-3:2011 (подпункт 6.2.1.1)]. <d> Каскадный бит SAK должен быть (0)b для PICC с двойным размером UID и (1)b для PICC с тройным размером UID. <e> PICC с двойным размером UID должна быть в состоянии ACTIVE; PICC с тройным размером UID должна быть в состоянии READY <f> Пусть 1 <= n3 <= 32. <g> Любая команда AC или SELECT может предшествовать команде антиколлизии для извлечения UID PICC, особенно для произвольного UID.

Объяснение	Результат испытаний
Если PICC имеет одиночный размер UID	Не имеет отношения (N/A)
Если PICC имеет двойной или тройной размер UID и только если реакция PICC соответствует указанной в процедуре	PASS
Любой другой случай	FAIL

Переход	Оборудование для испытаний PICC		PICC	FDT	TTS
REQA	REQA				IDLE
			Mute
WUPA	WUPA				IDLE
			Mute
HLTA	HLTA				IDLE
			Mute
AC <e> (разделение после (0)b)	('97' NVB UIDTX3[[1..n1]]) <a>				READY(3)
			Если n1 = 32, то (BCC), иначе (UIDTX3[[n1+1..32]] BCC) <a>	1172/fc
AC <e> (разделение после (1)b)	('97' NVB UIDTX3[[1..n2]]) <b>				READY(3)
			Если n2 = 32, то (BCC), иначе (UIDTX3[[n2+1..32]] BCC) <b>	1236/fc
nAC <e> (неправильный UID)	('97' NVB ~UIDTX3[[1..n3]]) <d>				IDLE
			Mute
SELECT <e>	SELECT(3)			FDT <c>	ACTIVE
			SAK(complete)
nSELECT <e> (неправильный UID)	('97 70' ~UIDTX3 BCC CRC_A)				IDLE
			Mute
Состояние ошибки	('97 70' UIDTX3 BCC ~CRC_A)				IDLE
			Mute
Команда по ИСО/МЭК 14443-4	I(0)0(TEST_COMMAND1(1))				IDLE
			Mute
DESELECT	S(DESELECT)				IDLE
			Mute
RATS	RATS(0,0)				IDLE
			Mute
PPS	PPS(0,0,0)				IDLE
			Mute
<a> Пусть 1 <= n1 <= 32, UIDTX3[[n1]] = 0. Если такого числа нет, то данное испытание может быть пропущено. <b> Пусть 1 <= n2 <= 32, UIDTX3[[n2]] = 1. Если такого числа нет, то данное испытание может быть пропущено. <c> FDT принимает значение 1172/fc (~86,43 мкс), если последний бит = (0)b, и 1236/fc (~91,15мкс), если последний бит = (1)b [см. предельные значения в ИСО/МЭК 14443-3:2011 (подпункт 6.2.1.1)]. <d> Пусть 1 <= n3 <= 32. <e> Любая команда AC или SELECT может предшествовать команде антиколлизии для извлечения UID PICC, особенно для произвольного UID.

Объяснение	Результат испытаний
Если PICC имеет одиночный или двойной размер UID	Не имеет отношения (N/A)
Если PICC имеет тройной размер UID и только если реакция PICC соответствует указанной в процедуре	PASS
Любой другой случай	FAIL

Переход	Оборудование для испытаний PICC		PICC	FDT	TTS
REQA	REQA				IDLE
			Mute
WUPA	WUPA				IDLE
			Mute
AC	('93' NVB UIDTX1[[1..n1]]) <a>				IDLE
			Mute <b>
nAC	('93' NVB ~UIDTX1[[1..n1]]) <a>				IDLE
			Mute <b>
HLTA	HLTA				HALT
			Mute
SELECT	SELECT(1)				IDLE
			Mute <b>
nSELECT	('93 70' ~UIDTX1 BCC CRC_A)				IDLE
			Mute <b>
RATS	RATS(0,0)				PROTOCOL
			ATS	< 65536/fc
Состояние ошибки	('E0 00' ~CRC_A)				IDLE
			Mute <b>
Команда по ИСО/МЭК 14443-4	I(0)0(TEST_COMMAND1(1))				IDLE
			Mute <b>
DESELECT	S(DESELECT)				IDLE
			Mute <b>
PPS	PPS(0,0,0)				IDLE
			Mute <b>
<a> Пусть 1 <= n1 <= 32. <b> Mute или проприетарный ответ.

Объяснение	Результат испытаний
Только если реакция PICC соответствует указанной в процедуре	PASS
Любой другой случай	FAIL

Переход	Оборудование для испытаний PICC		PICC	FDT	TTS
REQA	REQA				HALT
			Mute
WUPA	WUPA				READY*(1)
			ATQA	1236/fc
HLTA	HLTA				HALT
			Mute
AC	('93' NVB UIDTX1[[1..n1]]) <a>				HALT
			Mute
nAC	('93' NVB ~UIDTX1[[1..n1]]) <a>				HALT
			Mute
SELECT	SELECT(1)				HALT
			Mute
nSELECT	('93 70' ~UIDTX1 BCC CRC_A)				HALT
			Mute
RATS	RATS(0,0)				HALT
			Mute
Состояние ошибки	('52') в стандартном кадре				HALT
			Mute
Команда по ИСО/МЭК 14443-4	I(0)0(TEST_COMMAND1(1))				HALT
			Mute
DESELECT	S(DESELECT)				HALT
			Mute
PPS	PPS(0,0,0)				HALT
			Mute
<a> Пусть 1 <= n1 <= 32.

Объяснение	Результат испытаний
Только если реакция PICC соответствует указанной в процедуре	PASS
Любой другой случай	FAIL

Переход	Оборудование для испытаний PICC		PICC	FDT	TTS
REQA	REQA				HALT
			Mute
WUPA	WUPA				HALT
			Mute
HLTA	HLTA				HALT
			Mute
AC (разделение после (0)b)	('93' NVB UIDTX1[[1..n1]]) <a>			1172/fc	READY*(1)
			Если n1 = 32, то (BCC), иначе (UIDTX1[[n1 + 1..32]]BCC) <a>
AC (разделение после (1)b)	('93' NVB UIDTX1[[1..n2]]) <b>			1236/fc	READY*(1)
			Если n2 = 32, то (BCC), иначе (UIDTX1[[n2 + 1..32]]BCC) <b>
nAC (неправильный UID)	('93' NVB ~UIDTX1[[1..n3]]) <f>				HALT
			Mute
SELECT	SELECT(1)			FDT <c>	TTS <e>
			SAK <d>
nSELECT (неправильный UID)	('93 70' ~UIDTX1 BCC CRC_A)				HALT
			Mute
Состояние ошибки	('93 70' UIDTX1 BCC ~CRC_A)				HALT
			Mute
Команда по ИСО/МЭК 14443-4	I(0)0(TEST_COMMAND1(1))				HALT
			Mute
DESELECT	S(DESELECT)				HALT
			Mute
RATS	RATS(0,0)				HALT
			Mute
PPS	PPS(0,0,0)				HALT
			Mute
<a> Пусть 1 <= n1 <= 32, UIDTX1[[n1]] = 0. Если такого числа нет, то данное испытание может быть пропущено. <b> Пусть 1 <= n2 <= 32, UIDTX1[[n2]] = 1. Если такого числа нет, то данное испытание может быть пропущено. <c> FDT принимает значение 1172/fc (~86,43 мкс), если последний бит = (0)b, и 1236/fc (~91,15 мкс), если последний бит = (1)b [см. предельные значения в ИСО/МЭК 14443-3:2011 (подпункт 6.2.1.1)]. <d> Каскадный бит SAK должен быть (0)b для PICC с одиночным размером UID и (1)b для PICC с двойным и тройным размером UID. <e> PICC с одиночным размером UID должна быть в состоянии ACTIVE; PICC с двойным и тройным размером UID должны быть в состоянии READY. <f> Пусть 1 <= n3 <= 32.

Объяснение	Результат испытаний
Только если реакция PICC соответствует указанной в процедуре	PASS
Любой другой случай	FAIL

Переход	Оборудование для испытаний PICC		PICC	FDT	TTS
REQA	REQA				HALT
			Mute
WUPA	WUPA				HALT
			Mute
HLTA	HLTA				HALT
			Mute
AC (разделение после (0)b)	('95' NVB UIDTX2[[1..n1]]) <a>			1172/fc	READY*(2)
			Если n1 = 32, то (BCC), иначе (UIDTX2[[n1 + 1..32]] BCC) <a>
AC (разделение после (1)b)	('95' NVB UIDTX2[[1..n2]]) <b>			1236/fc	READY*(2)
			Если n2 = 32, то (BCC), иначе (UIDTX2[[n2 + 1..32]] BCC) <b>
nAC (неправильный UID)	('95' NVB ~UIDTX2[[1..n3]]) <f>				HALT
			Mute
SELECT	SELECT(2)			FDT <c>	TTS <e>
			SAK <d>
nSELECT (неправильный UID)	('95 70' ~UIDTX2 BCC CRC_A)				HALT
			Mute
Состояние ошибки	('95 70' UIDTX2 BCC ~CRC_A)				HALT
			Mute
Команда по ИСО/МЭК 14443-4	I(0)0(TEST_COMMAND1(1))				HALT
			Mute
DESELECT	S(DESELECT)				HALT
			Mute
RATS	RATS(0,0)				HALT
			Mute
PPS	PPS(0,0,0)				HALT
			Mute
<a> Пусть 1 <= n1 <= 32, UIDTX2[[n1]] = 0. Если такого числа нет, то данное испытание может быть пропущено. <b> Пусть 1 <= n2 <= 32, UIDTX2[[n2]] = 1. Если такого числа нет, то данное испытание может быть пропущено. <c> FDT принимает значение 1172/fc (~86,43 мкс), если последний бит = (0)b, и 1236/fc (~91,15 мкс), если последний бит = (1)b [см. предельные значения в ИСО/МЭК 14443-3:2011 (подпункт 6.2.1.1)]. <d> Каскадный бит SAK должен быть (0)b для PICC с двойным размером UID и (1)b для PICC с тройным размером UID. <e> PICC с двойным размером UID должна быть в состоянии ACTIVE; PICC с тройным размером UID должна быть в состоянии READY. <f> Пусть 1 <= n3 <= 32.

Объяснение	Результат испытаний
Если PICC имеет одиночный размер UID	Не имеет отношения (N/A)
Если PICC имеет двойной или тройной размер UID и только если реакция PICC соответствует указанной в процедуре	PASS
Любой другой случай	FAIL

Переход	Оборудование для испытаний PICC		PICC	FDT	TTS
REQA	REQA				HALT
			Mute
WUPA	WUPA				HALT
			Mute
HLTA	HLTA				HALT
			Mute
AC (разделение после (0)b)	('97' NVB UIDTX3[[1..n1]]) <a>			1172/fc	READY*(3)
			Если n1 = 32, то (BCC), иначе (UIDTX3[[n1 + 1..32]] BCC) <a>
AC (разделение после (1)b)	('97' NVB UIDTX3[[1..n2]]) <b>			1236/fc	READY*(3)
			Если n2 = 32, то (BCC), иначе (UIDTX3[[n2 + 1..32]] BCC) <b>
nAC (неправильный UID)	('97' NVB ~UIDTX3[[1..n3]]) <d>				HALT
			Mute
SELECT	SELECT(3)			FDT <c>	ACTIVE*
			SAK(complete)
nSELECT (неправильный UID)	('97 70' ~UIDTX3 BCC CRC_A)				HALT
			Mute
Состояние ошибки	('97 70' UIDTX3 BCC ~CRC_A)				HALT
			Mute
Команда по ИСО/МЭК 14443-4	I(0)0(TEST_COMMAND1(1))				HALT
			Mute
DESELECT	S(DESELECT)				HALT
			Mute
RATS	RATS(0,0)				HALT
			Mute
PPS	PPS(0,0,0)				HALT
			Mute
<a> Пусть 1 <= n1 <= 32, UIDTX3[[n1]] = 0. Если такого числа нет, то данное испытание может быть пропущено. <b> Пусть 1 <= n2 <= 32, UIDTX3[[n2]] = 1. Если такого числа нет, то данное испытание может быть пропущено. <c> FDT принимает значение 1172/fc (~86,43 мкс), если последний бит = (0)b, и 1236/fc (~91,15 мкс), если последний бит = (1)b [см. предельные значения в ИСО/МЭК 14443-3:2011 (подпункт 6.2.1.1)]. <d> Пусть 1 <= n3 <= 32.

Объяснение	Результат испытаний
Если PICC имеет одиночный или двойной размер UID	Не имеет отношения (N/A)
Если PICC имеет тройной размер UID и только если реакция PICC соответствует указанной в процедуре	PASS
Любой другой случай	FAIL

Переход	Оборудование для испытаний PICC		PICC	FDT	TTS
REQA	REQA				HALT
			Mute
WUPA	WUPA				HALT
			Mute
HLTA	HLTA				HALT
			Mute
AC	('93' NVB UIDTX1[[1..n1]]) <a>				HALT
			Mute <b>
nAC	('93' NVB ~UIDTX1[[1..n1]]) <a>				HALT
			Mute <b>
SELECT	SELECT(1)				HALT
			Mute <b>
nSELECT	('93 70' ~UIDTX1 BCC CRC_A)				HALT
			Mute <b>
RATS	RATS(0,0)			< 65536/fc	PROTOCOL
			ATS
Состояние ошибки	('E0 00' ~CRC_A)				HALT
			Mute <b>
Команда по ИСО/МЭК 14443-4	I(0)0(TEST_COMMAND1(1))				HALT
			Mute <b>
DESELECT	S(DESELECT)				HALT
			Mute <b>
PPS	PPS(0,0,0)				HALT
			Mute <b>
<a> Пусть 1 <= n1 <= 32. <b> Mute или проприетарный ответ.

Объяснение	Результат испытаний
Только если реакция PICC соответствует указанной в процедуре	PASS
Любой другой случай	FAIL

Переход	Оборудование для испытаний PICC		PICC	FDT	TTS
REQA	REQA				PROTOCOL
			Mute
WUPA	WUPA				PROTOCOL
			Mute
AC	('93' NVB UIDTX1[[1..n1]]) <a>				PROTOCOL
			Mute
nAC	('93' NVB ~UIDTX1[[1..n1]]) <a>				PROTOCOL
			Mute
HLTA	HLTA				PROTOCOL
			Mute
SELECT	SELECT(1)				PROTOCOL
			Mute
nSELECT	('93 70' ~UIDTX1 BCC CRC_A)				PROTOCOL
			Mute
RATS	RATS(0,0)				PROTOCOL
			Mute
Состояние ошибки	S(DESELECT, ~CRC_A)				PROTOCOL
			Mute
DESELECT	S(DESELECT)			65536/fc, как определено в ИСО/МЭК 14443-4:2008 (подраздел 8.1)	HALT
			S(DESELECT)
PPS	PPS(0,0,0)				PROTOCOL
			Mute или PPS-ответ <b>
Команда по ИСО/МЭК 14443-4	I(0)0(TEST_COMMAND1(1))			< FWT	PROTOCOL
			I(0)0(TEST_RESPONSE1(1))
<a> Пусть 1 <= n1 <= 32. <b> PPS-ответ возвращается, если PICC поддерживает PPS.

Объяснение	Результат испытаний
Только если реакция PICC соответствует указанной в процедуре	PASS
Любой другой случай	FAIL

1	Procedure AnticollisionA
2	// TPDUSend and TPDURecv are PCD specific functions
3	// to send and receive frames
4
5	for c = 1 to CascadeLevels do
6
7	// anticollision over UID bits
8	for p = 1 to 32 do
9	// enter desired cascade level
10	if then TPDUSend(SELECT(1))
11	if c = 3 then TPDUSend(SELECT(2))
12	// anticollision with matched bit
13	NVB[[1..4]] = (p + 16) mod 8
14	NVB[[5..8]] = (p + 16) div 8
15	TPDUSend (SEL(c) NVB UIDTXc[[1..p]])
16	if TPDURecv() (UIDTXc[[p+1..32]] BCC) then return FAIL
17	// anticollision with unmatched bit
18	TPDUSend(SEL(c) NVB UIDTXc[[1..p-1]] ~UIDTXc[[p]])
19	if TPDURecv() Mute then return FAIL
20	// re-enter READY(1) (resp. READY*(1)) state
21	TPDUSend (WUPA)
22	end for
23	end for
24	return PASS

Объяснение	Результат испытаний
Только если каждая процедура испытания на антиколлизию выдала PASS	PASS
Если какая-либо процедура испытания на антиколлизию выдала значение FAIL	FAIL

Оборудование для испытаний PICC		PICC
('D0 01' CRC_A)
		Mute или ('D0' CRC_A) <a>
<a> Оба ответа действительны.

Оборудование для испытаний PICC		PICC
PPS(0,0,0)
		Mute или ('D0' CRC_A) <a>
PPS(0,0,0)
		Mute
<a> Ответ зависит от того, поддерживает ли PICC PPS или нет. Если PICC не поддерживает какие-либо изменяемые параметры, то она может не поддерживать PPS-запрос, т.к. PCD не должно посылать PPS такой PICC [см. ИСО/МЭК 14443-4:2008 (раздел 5, шестое перечисление)]

Оборудование для испытаний PICC		PICC
('D0 11 00' ~CRC_A)
		Mute
PPS(0,0,0)
		Mute

Объяснение	Результат испытаний
Только если реакция PICC соответствует указанной в процедуре	PASS
Любой другой случай	FAIL

Следует выполнить следующие шаги для каждого FSDI, указанного в ИСО/МЭК 14443-4: (Измененная редакция. Изм. A4:2012.)

Объяснение	Результат испытаний
Только если реакция PICC соответствует указанной в процедуре	PASS
Любой другой случай	FAIL

Объяснение	Результат испытаний
Только если ответ PICC представляет собой действительный ATQB на обоих этапах e) и j)	PASS
Если ответ PICC не является действительным ATQB на любом из этапов e) или j)	FAIL

EGT, мкс	SOF (логический 0), etu	SOF (логическая 1), etu	EOF, etu
0	10	2	10
57	10	2	10
0	11	2	10
0	10	3	10
0	10	2	11

Объяснение	Результат испытаний
Только если реакция PICC соответствует указанной в процедуре	PASS
Любой другой случай	FAIL

TIS	Последовательность переходов состояний
POWER-OFF	-
IDLE	POWER-OFF IDLE
READY-REQUESTED	POWER-OFF IDLE READY-REQUESTED
READY-DECLARED	POWER-OFF IDLE READY-DECLARED
PROTOCOL	POWER-OFF IDLE READY-DECLARED PROTOCOL
HALT	POWER-OFF IDLE READY-DECLARED HALT

Состояние Следующее состояние	Оборудование для испытаний PICC		PICC
POWER-OFF IDLE	Power On (радиочастотное поле включено)
			Mute
IDLE READY-REQUESTED	REQB(16)
			Mute <a>
IDLE READY-DECLARED	REQB(1)
			ATQB
READY-DECLARED HALT	HLTB
			'00' CRC_B
READY-DECLARED PROTOCOL	ATTRIB(0,0)
			ATA(0)
<a> В случае если PICC выбрала слот 1, то команда REQB должна повторяться до тех пор, пока PICC не ответит командой ATQB.

TTS	Оборудование для испытаний PICC		PICC
IDLE	REQB(1)
			ATQB
READY-REQUESTED	SLOTMARKER (n) <a>
			ATQB
READY-DECLARED	ATTRIB(0,0)
			ATA(0)
PROTOCOL	I(0)0(TEST_COMMAND1(1))
			I(0)0(TEST_RESPONSE1(1))
HALT	REQB(1)
			Mute
	WUPB(1)
			ATQB
<a> Поскольку выбранный слот PICC неизвестен, то необходимо повторять команду Slot-MARKER с различными значениями слотов, пока не будет получен ATQB.

Примечание - Номер блоков может быть 0 или 1 в зависимости от правил нумерации блоков, определенных в ИСО/МЭК 14443-4:2008 (пункт 7.5.4) <1>. (Введено дополнительно. Изм. A3:2012.)

Переход	Оборудование для испытаний PICC		PICC	TTS
REQB <e>	REQB(1)			READY-DECLARED
			ATQB
WUPB <e>	WUPB(1)			READY-DECLARED
			ATQB
REQB (неправильный CRC)	('05 00 00' ~CRC_B)			IDLE
			Mute
WUPB (неправильный CRC)	('05 00 08' ~CRC_B)			IDLE
			Mute
HLTB <b>	HLTB			IDLE
			Mute
ATTRIB <b>	ATTRIB(0,0)			IDLE
			Mute
Slot-MARKER	SLOTMARKER(n) <a>			IDLE
			Mute
Команда по ИСО/МЭК 14443-4	I(0)0(TEST_COMMAND1(1))			IDLE
			Mute
DESELECT	S(DESELECT)			IDLE
			Mute
REQB <f> (несогласованный AFI)	REQB(1,nAFI)			IDLE
			Mute
WUPB <f> (несогласованный AFI)	WUPB(1,nAFI)			IDLE
			Mute
HLTB (несогласованный PUPI)	HLTB(~PUPI)			IDLE
			Mute
ATTRIB (несогласованный PUPI)	ATTRIB(0, 0, ~PUPI)			IDLE
			Mute
REQB <d>	REQB(16) <c>			READY-REQUESTED
			Mute
WUPB <d>	WUPB(16) <c>			READY-REQUESTED
			Mute
<a> n должно принимать все значения 2 <= n <= 16. <b> Для PICC, использующих произвольный PUPI, применяют произвольно выбранное значение для этой команды. <c> При этом с вероятностью 1/16 PICC даст ответ ATQB и перейдет в состояние READY-DECLARED. <d> Если PICC не поддерживает REQB/WUPB с N > 1 [см. ИСО/МЭК 14443-3:2011 (пункт 7.6.1)], то данное испытание не применяют.
<e> Все согласованные AFI, определенные изготовителем PICC, должны быть проверены. <f> Несогласованные AFI, используемые в данном испытании, не должны быть RFU-значениями. Если PICC принимает все AFI, то данное испытание не подходит. (Введены дополнительно. Изм. A3:2012.)

Объяснение	Результат испытаний
Только если реакция PICC соответствует указанной в процедуре	PASS
Любой другой случай	FAIL

Переход	Оборудование для испытаний PICC		PICC	TTS
REQB <e>	REQB(1)			READY-DECLARED
			ATQB
WUPB <e>	WUPB(1)			READY-DECLARED
			ATQB
REQB (неправильный CRC)	('05 00 00' ~CRC_B)			READY-REQUESTED
			Mute
WUPB (неправильный CRC)	('05 00 08' ~CRC_B)			READY-REQUESTED
			Mute
HLTB <b>	HLTB			READY-REQUESTED
			Mute
ATTRIB <b>	ATTRIB(0,0)			READY-REQUESTED
			Mute
Slot-MARKER	SLOTMARKER(n) <a>			READY-DECLARED
			ATQB или Mute
Команда по ИСО/МЭК 14443-4	I(0)0(TEST_COMMAND1(1))			READY-REQUESTED
			Mute
DESELECT	S(DESELECT)			READY-REQUESTED
			Mute
REQB	REQB(16) <c>			READY-REQUESTED
			Mute
WUPB	WUPB(16) <c>			READY-REQUESTED
			Mute
REQB <f> (несогласованный AFI)	REQB(1,nAFI)			IDLE <d>
			Mute
WUPB <f> (несогласованный AFI)	WUPB(1,nAFI)			IDLE <d>
			Mute
HLTB (несогласованный PUPI)	HLTB(~PUPI)			READY-REQUESTED
			Mute
ATTRIB (несогласованный PUPI)	ATTRIB(0, 0, ~PUPI)			READY-REQUESTED
			Mute
<a> n должно принимать все значения 2 <= n <= 16. PICC должна дать ответ ATQB на ровно одно значение n, в противном случае - Mute. <b> Для PICC, использующих произвольный PUPI, применяют произвольно выбранное значение для этой команды. <c> При этом с вероятностью 1/16 PICC даст ответ ATQB и перейдет в состояние READY-DECLARED. <d> Подать все команды Slot-MARKER и проверить, что ответа нет до проверки состояния IDLE.
<e> Все согласованные AFI, определенные изготовителем PICC, должны быть проверены. <f> Несогласованные AFI, используемые в данном испытании, не должны быть RFU-значениями. Если PICC принимает все AFI, то данное испытание не подходит. (Введены дополнительно. Изм. A3:2012.)

Объяснение	Результат испытаний
Только если реакция PICC соответствует указанной в процедуре	PASS
Любой другой случай	FAIL

Переход	Оборудование для испытаний PICC		PICC	TTS
REQB <e>	REQB(1)			READY-DECLARED
			ATQB
WUPB <e>	WUPB(1)			READY-DECLARED
			ATQB
REQB (неправильный CRC)	('05 00 00' ~CRC_B)			READY-DECLARED
			Mute
WUPB (неправильный CRC)	('05 00 08' ~CRC_B)			READY-DECLARED
			Mute
HLTB	HLTB			HALT
			('00' CRC_B)
ATTRIB	ATTRIB(0,0)			PROTOCOL
			ATA(0)
Slot-MARKER	SLOTMARKER(n) <a>			READY-DECLARED
			Mute
Команда по ИСО/МЭК 14443-4	I(0)0(TEST_COMMAND1(1))			READY-DECLARED
			Mute
DESELECT	S(DESELECT)			READY-DECLARED
			Mute
REQB <b>	REQB(16) <c>			READY-REQUESTED
			Mute
WUPB <b>	WUPB(16) <c>			READY-REQUESTED
			Mute
HLTB (несогласованный PUPI)	HLTB(~PUPI)			READY-DECLARED
			Mute
ATTRIB (несогласованный PUPI)	ATTRIB(0, 0, ~PUPI)			READY-DECLARED
			Mute
REQB <f> (несогласованный AFI)	REQB(1,nAFI)			IDLE <d>
			Mute
WUPB <f> (несогласованный AFI)	WUPB(1,nAFI)			IDLE <d>
			Mute
<a> n должно принимать все значения 2 <= n <= 16. <b> Если PICC не поддерживает REQB/WUPB с N > 1 [см. ИСО/МЭК 14443-3:2011 (пункт 7.6.1)], то данное испытание не применяют. <c> При этом с вероятностью 1/16 PICC даст ответ ATQB и перейдет в состояние READY-DECLARED. <d> Подать команду ATTRIB и проверить, что ответа нет до проверки состояния IDLE.
<e> Все согласованные AFI, определенные изготовителем PICC, должны быть проверены. <f> Несогласованные AFI, используемые в данном испытании, не должны быть RFU-значениями. Если PICC принимает все AFI, то данное испытание не подходит. (Введены дополнительно. Изм. A3:2012.)

Объяснение	Результат испытаний
Только если реакция PICC соответствует указанной в процедуре	PASS
Любой другой случай	FAIL

Переход	Оборудование для испытаний PICC		PICC	TTS
REQB <d>	REQB(1)			HALT
			Mute
WUPB <d>	WUPB(1)			READY-DECLARED
			ATQB
WUPB (неправильный CRC)	('05 00 08' ~CRC_B)			HALT
			Mute
HLTB	HLTB			HALT
			Mute
ATTRIB	ATTRIB(0,0)			HALT
			Mute
Slot-MARKER	SLOTMARKER(n) <a>			HALT
			Mute
Команда по ИСО/МЭК 14443-4	I(0)0(TEST_COMMAND1(1))			HALT
			Mute
DESELECT	S(DESELECT)			HALT
			Mute
WUPB <e> (несогласованный AFI)	WUPB(1,nAFI)			IDLE
			Mute
REQB <e> (несогласованный AFI)	REQB(1,nAFI)			HALT
			Mute
HLTB (несогласованный PUPI)	HLTB(~PUPI)			HALT
			Mute
ATTRIB (несогласованный PUPI)	ATTRIB(0, 0, ~PUPI)			HALT
			Mute
WUPB <b>	WUPB(16) <c>			READY-REQUESTED
			Mute
<a> n должно принимать все значения 2 <= n <= 16. <b> Если PICC не поддерживает REQB/WUPB с N > 1 [см. ИСО/МЭК 14443-3:2011 (пункт 7.6.1)], то данное испытание не применяют. <c> При этом с вероятностью 1/16 PICC даст ответ ATQB и перейдет в состояние READY-DECLARED.
<d> Все согласованные AFI, определенные изготовителем PICC, должны быть проверены. <e> Несогласованные AFI, используемые в данном испытании, не должны быть RFU-значениями. Если PICC принимает все AFI, то данное испытание не подходит. (Введены дополнительно. Изм. A3:2012.)

Объяснение	Результат испытаний
Только если реакция PICC соответствует указанной в процедуре	PASS
Любой другой случай	FAIL

Переход	Оборудование для испытаний PICC		PICC	FDT	TTS
REQB <b>	REQB(1)				PROTOCOL
			Mute
WUPB <b>	WUPB(1)				PROTOCOL
			Mute
REQB (неправильный CRC)	('05 00 00' ~CRC_B)				PROTOCOL
			Mute
WUPB (неправильный CRC)	('05 00 08' ~CRC_B)				PROTOCOL
			Mute
HLTB	HLTB				PROTOCOL
			Mute
ATTRIB	ATTRIB(0,0)				PROTOCOL
			Mute
Slot-MARKER	SLOTMARKER(n) <a>				PROTOCOL
			Mute
Команда по ИСО/МЭК 14443-4	I(0)0(TEST_COMMAND1(1))			< FWT	PROTOCOL
			I(0)0(TEST_RESPONSE1(1))
DESELECT	S(DESELECT)				HALT
			S(DESELECT)
WUPB <c> (несогласованный AFI)	WUPB(1,nAFI)				PROTOCOL
			Mute
REQB <c> (несогласованный AFI)	REQB(1,nAFI)				PROTOCOL
			Mute
HLTB (несогласованный PUPI)	HLTB(~PUPI)				PROTOCOL
			Mute
ATTRIB (несогласованный PUPI)	ATTRIB(0, 0, ~PUPI)				PROTOCOL
			Mute
<a> n должно принимать все значения 2 <= n <= 16.
<b> Все согласованные AFI, определенные изготовителем PICC, должны быть проверены. <c> Несогласованные AFI, используемые в данном испытании, не должны быть RFU-значениями. Если PICC принимает все AFI, то данное испытание не подходит. (Введены дополнительно. Изм. A3:2012.)

Объяснение	Результат испытаний
Только если реакция PICC соответствует указанной в процедуре	PASS
Любой другой случай	FAIL

0,1 (опционально)	2,706	6,251	12,017	22,307
0,05 (опционально)	3,841	7,815	14,067	24,996
0,01 (опционально)	6,635	11,345	18,475	30,578
0,005	7,879	12,838	20,278	32,801

1	Procedure AnticollisionB(N, chi2)
2
3	// TPDUSend and TPDURecv are PCD specific functions
4	// to send and receive TPDU frames
5
6	// probability for selecting slot
7	p = 1/N
8
9	// clear slot counters
10	for i from 1 to N do
11	Slots[i] = 0
12	Endfor
13
14	// collect data
15	for i from 1 to 256 do
16	Reset the PICC
17	TPDUSend (REQB(N))
18	if TPDURecv() = ATQB then
19	Slots[1] = Slots[1]+1
20	endif
21	for j from 2 to N do
22	TPDUSend (SLOTMARKER(j))
23	if TPDURecv () = ATQB then
24	Slots[j] = Slots[j]+1
25	endif
26	endfor
27	endfor
28
29	// check that exactly
30	// one slot has been selected at each run
31	cnt = 0
32	for i from 1 to N do
33	cnt = cnt + Slots[i]
34	endfor
35	if then
36	return FAIL
37	endif
38	Chi2 = 0
39	for i from 1 to N do
40	chi2 = chi2 + Slots[i]*Slots[i]
41	endfor
42	chi2 = chi2*N/256 - 256
43	return PASS

Объяснение	Результат испытаний
Только если каждая процедура испытания на антиколлизию возвращает PASS	PASS
Если какая-либо процедура испытания на антиколлизию возвращает FAIL	FAIL

Оборудование для испытаний PICC		PICC
('1D' ~PUPI '00 00 01 00' CRC_B)
		Mute
ATTRIB(0,0)
		ATA(0)

Оборудование для испытаний PICC		PICC
('1D' PUPI '00 00 01 00' ~CRC_B)
		Mute
ATTRIB(0,0)
		ATA(0)

Объяснение	Результат испытаний
Только если реакция PICC соответствует указанной в процедуре	PASS
Любой другой случай	FAIL

Выполнить следующие шаги для каждого кода максимального размера кадра, определенного в ИСО/МЭК 14443-3. (Измененная редакция. Изм. A4:2012.)

Объяснение	Результат испытаний
Только если реакция PICC соответствует указанной в процедуре	PASS
Любой другой случай	FAIL

Шаг	Оборудование для испытаний PICC		PICC
1	I(0)0(TEST_COMMAND1(1))
			I(0)0(TEST_RESPONSE1(1))
2	I(0)1(TEST_COMMAND1(1))
			I(0)1(TEST_RESPONSE1(1))

Шаг	Оборудование для испытаний PICC		PICC
1	I(0)0(TEST_COMMAND3)
			S(WTX) (WTXM)
2	S(WTX) (WTXM)
			I(0)0(TEST_RESPONSE3)
3	I(0)1(TEST_COMMAND1(1))
			I(0)1(TEST_RESPONSE1(1))

Шаг	Оборудование для испытаний PICC		PICC
1	I(0)0(TEST_COMMAND1(1))
			I(0)0(TEST_RESPONSE1(1))
2	S(DESELECT)
			S(DESELECT)
3	REQA или REQB(1) <a>
			Mute
4	WUPA или WUPB(1) <a>
			ATQA или ATQB <a>
<a> Для PICC типа A используют левый вариант. Для PICC типа B используют правый вариант.

Шаг	Оборудование для испытаний PICC		PICC
1	I(1)0(TEST_COMMAND1(2)1)
			R(ACK)0
2	I(0)1(TEST_COMMAND1(2)2)
			I(0)1(TEST_RESPONSE1(2))
3	I(0)0(TEST_COMMAND1(1))
			I(0)0(TEST_RESPONSE1(1))

Шаг	Оборудование для испытаний PICC		PICC
1	I(0)0(TEST_COMMAND2(2))
			I(1)0(TEST_RESPONSE2(2)1)
2	R(ACK)1
			I(0)1(TEST_RESPONSE2(2)2)
3	I(0)0(TEST_COMMAND1(1))
			I(0)0(TEST_RESPONSE1(1))

Шаг	Оборудование для испытаний PICC		PICC
1	I(0)0(TEST_COMMAND1(1), ~CRC)
			Mute
2	R(NAK)0
			R(ACK)1
3	I(0)0(TEST_COMMAND1(1))
			I(0)0(TEST_RESPONSE1(1))
4	I(0)1(TEST_COMMAND1(1))
			I(0)1(TEST_RESPONSE1(1))

Шаг	Оборудование для испытаний PICC		PICC
1	I(0)0(TEST_COMMAND1(1))
			I(0)0(TEST_RESPONSE1(1))
2	I(0)1(TEST_COMMAND1(1), ~CRC)
			Mute
3	R(NAK)1
			R(ACK)0
4	I(0)1(TEST_COMMAND1(1))
			I(0)1(TEST_RESPONSE1(1))
5	I(0)0(TEST_COMMAND1(1))
			I(0)0(TEST_RESPONSE1(1))

Шаг	Оборудование для испытаний PICC		PICC
1	I(0)0(TEST_COMMAND1(1))
			I(0)0(TEST_RESPONSE1(1))
2	R(NAK)0
			I(0)0(TEST_RESPONSE1(1))
3	I(0)1(TEST_COMMAND1(1))
			I(0)1(TEST_RESPONSE1(1))

Шаг	Оборудование для испытаний PICC		PICC
1	I(0)0(TEST_COMMAND1(1))
			I(0)0(TEST_RESPONSE1(1))
2	R(NAK, ~CRC)0
			Mute
3	R(NAK)0
			I(0)0(TEST_RESPONSE1(1))
4	I(0)1(TEST_COMMAND1(1))
			I(0)1(TEST_RESPONSE1(1))

Шаг	Оборудование для испытаний PICC		PICC
1	I(0)0(TEST_COMMAND3)
			S(WTX)(WTXM)
2	R(NAK)0
			S(WTX)(WTXM)
3	S(WTX)(WTXM)
			I(0)0(TEST_RESPONSE3)
4	I(0)1(TEST_COMMAND1(1))
			I(0)1(TEST_RESPONSE1(1))

Шаг	Оборудование для испытаний PICC		PICC
1	I(0)0(TEST_COMMAND3)
			S(WTX)(WTXM)
2	R(NAK, ~CRC)0
			Mute
3	R(NAK)0
			S(WTX)(WTXM)
4	S(WTX)(WTXM)
			I(0)0(TEST_RESPONSE3)
5	I(0)1(TEST_COMMAND1(1))
			I(0)1(TEST_RESPONSE1(1))

Шаг	Оборудование для испытаний PICC		PICC
1	I(0)0(TEST_COMMAND3)
			S(WTX)(WTXM)
2	S(WTX)(WTXM, ~CRC)
			Mute
3	R(NAK)0
			S(WTX)(WTXM)
4	S(WTX)(WTXM)
			I(0)0(TEST_RESPONSE3)
5	I(0)1(TEST_COMMAND1(1))
			I(0)1(TEST_RESPONSE1(1))

Шаг	Оборудование для испытаний PICC		PICC
1	I(0)0(TEST_COMMAND3)
			S(WTX)(WTXM)
2	S(WTX)(WTXM)
			I(0)0(TEST_RESPONSE3)
3	R(NAK)0
			I(0)0(TEST_RESPONSE3)
4	I(0)1(TEST_COMMAND1(1))
			I(0)1(TEST_RESPONSE1(1))

Шаг	Оборудование для испытаний PICC		PICC
1	I(0)0(TEST_COMMAND3)
			S(WTX)(WTXM)
2	S(WTX)(WTXM)
			I(0)0(TEST_RESPONSE3)
3	R(NAK, ~CRC)0
			Mute
4	R(NAK)0
			I(0)0(TEST_RESPONSE3)
5	I(0)1(TEST_COMMAND1(1))
			I(0)1(TEST_RESPONSE1(1))

Шаг	Оборудование для испытаний PICC		PICC
1	I(0)0(TEST_COMMAND1(1))
			I(0)0(TEST_RESPONSE1(1))
2	S(DESELECT, ~CRC)
			Mute
3	S(DESELECT)
			S(DESELECT)
4	REQA или REQB(1) <a>
			Mute
5	WUPA или WUPB(1) <a>
			ATQA или ATQB <a>
<a> Для PICC типа A используют левый вариант. Для PICC типа B используют правый вариант.

Шаг	Оборудование для испытаний PICC		PICC
1	I(1)0(TEST_COMMAND1(3)1)
			R(ACK)0
2	R(NAK)0
			R(ACK)0
3	I(1)1(TEST_COMMAND1(3)2)
			R(ACK)1
4	I(0)0(TEST_COMMAND1(3)3)
			I(0)0(TEST_RESPONSE1(3))
5	I(0)1(TEST_COMMAND1(1))
			I(0)1(TEST_RESPONSE1(1))

Шаг	Оборудование для испытаний PICC		PICC
1	I(1)0(TEST_COMMAND1(3)1)
			R(ACK)0
2	I(1)1(TEST_COMMAND1(3)2, ~CRC)
			Mute
3	R(NAK)1
			R(ACK)0
4	I(1)1(TEST_COMMAND1(3)2)
			R(ACK)1
5	I(0)0(TEST_COMMAND1(3)3)
			I(0)0(TEST_RESPONSE1(3))
6	I(0)1(TEST_COMMAND1(1))
			I(0)1(TEST_RESPONSE1(1))

Шаг	Оборудование для испытаний PICC		PICC
1	I(1)0(TEST_COMMAND1(3)1)
			R(ACK)0
2	R(NAK, ~CRC)0
			Mute
3	R(NAK)0
			R(ACK)0
4	I(1)1(TEST_COMMAND1(3)2)
			R(ACK)1
5	I(0)0(TEST_COMMAND1(3)3)
			I(0)0(TEST_RESPONSE1(3))
6	I(0)1(TEST_COMMAND1(1))
			I(0)1(TEST_RESPONSE1(1))

Шаг	Оборудование для испытаний PICC		PICC
1	I(0)0(TEST_COMMAND2(3))
			I(1)0(TEST_RESPONSE2(3)1)
2	R(ACK, ~CRC)1
			Mute
3	R(ACK)1
			I(1)1(TEST_RESPONSE2(3)2)
4	R(ACK)0
			I(0)0(TEST_RESPONSE2(3)3)
5	I(0)1(TEST_COMMAND1(1))
			I(0)1(TEST_RESPONSE1(1))

Шаг	Оборудование для испытаний PICC		PICC
1	I(0)0(TEST_COMMAND2(3))
			I(1)0(TEST_RESPONSE2(3)1)
2	R(ACK)1
			I(1)1(TEST_RESPONSE2(3)2)
3	R(ACK)1
			I(1)1(TEST_RESPONSE2(3)2)
4	R(ACK)0
			I(0)0(TEST_RESPONSE2(3)3)
5	I(0)1(TEST_COMMAND1(1))
			I(0)1(TEST_RESPONSE1(1))

Шаг	Оборудование для испытаний PICC		PICC
1	I(0)0(TEST_COMMAND2(2))
			I(1)0(TEST_RESPONSE2(2)1)
2	R(NAK)0
			I(1)0(TEST_RESPONSE2(2)1)
3	R(ACK)1
			I(0)1(TEST_RESPONSE2(2)2)
4	I(0)0(TEST_COMMAND1(1))
			I(0)0(TEST_RESPONSE1(1))

Шаг	Оборудование для испытаний PICC		PICC
1	I(empty)0
			I()0
2	I(0)1(TEST_COMMAND1(1))
			I(0)1(TEST_RESPONSE1(1))
3	I(empty)0
			I()0

Шаг	Оборудование для испытаний PICC		PICC
1	R(NAK)0
			R(ACK)1
2	R(NAK)0
			R(ACK)1
3	I(0)0(TEST_COMMAND1(1))
			I(0)0(TEST_RESPONSE1(1))
4	R(NAK)1
			R(ACK)0
5	I(0)1(TEST_COMMAND1(1))
			I(0)1(TEST_RESPONSE1(1))

Объяснение	Результат испытаний
Только если реакция PICC соответствует указанной в процедуре	PASS
Любой другой случай	FAIL

Шаг	Оборудование для испытаний PICC		PICC	Комментарий
1	I(0)0(TEST_COMMAND1(1), ~CRC)			Подпункт 7.5.7.1 <3>, перечисление a)
			Mute
2	I(0)0(TEST_COMMAND1(1))
			I(0)0(TEST_RESPONSE1(1))

Шаг	Оборудование для испытаний PICC		PICC	Комментарий
1	I(1)0(TEST_COMMAND1(2)1)
			R(ACK)0
2	I(0)1(TEST_COMMAND1(2)2, ~CRC)			Подпункт 7.5.7.1 <3>, перечисление a)
			Mute
3	I(0)1(TEST_COMMAND1(2)2)
			I(0)1(TEST_RESPONSE1(2))

Шаг	Оборудование для испытаний PICC		PICC	Комментарий
1	I(0)0(TEST_COMMAND3)
			S(WTX) (WTXM)
2	S(WTX)(WTXM, ~CRC)			Подпункт 7.5.7.1 <3>, перечисление a)
			Mute
3	S(WTX)(WTXM)
			I(0)0(TEST_RESPONSE3)

Объяснение	Результат испытаний
Только если реакция PICC соответствует указанной в процедуре	PASS
Любой другой случай	FAIL

Номер теста <a>	Присвоенный CID (cidass)	Командный CID (cidcmd)	Ожидаемый ответ PICC
1	1	1	Ответ 1 сценария
2	0	0	Ответ 1 сценария
3	0	CID отсутствует	Ответ 1 сценария
4	1	CID отсутствует	Ответ 2 сценария (Mute)
5	0	1	Ответ 2 сценария (Mute)
6	1	0	Ответ 2 сценария (Mute)
7	2	1	Ответ 2 сценария (Mute)
<a> Для каждого номера теста должен быть применен каждый из описанных сценариев.

Номер теста <a>	Присвоенный CID (cidass)	Командный CID (cidcmd)	Ожидаемый ответ PICC
1	0	0	Ответ 2 сценария (Mute)
2	0	CID отсутствует	Ответ 1 сценария
3	0	1	Ответ 2 сценария (Mute)
4 <b>	1	CID отсутствует	Ответ 1 сценария
<a> Для каждого номера теста должен быть применен каждый из описанных сценариев. <b> Применять только к PICC типа A.

Шаг	Оборудование для испытаний PICC		PICC
1	I(0)0(TEST_COMMAND1(1), CID = cidcmd)
			Ответ 1: I(0)0(TEST_RESPONSE1(1), CID = cidcmd) Ответ 2: Mute <a>
<a> Ответ 1 или ответ 2 - в соответствии с таблицей G.55 или таблицей G.56.

Шаг	Оборудование для испытаний PICC		PICC
1	I(1)0(TEST_COMMAND1(2)1, CID = cidcmd)
			Ответ 1: R(ACK, CID = cidcmd)0 Ответ 2: Mute <a>
<a> Ответ 1 или ответ 2 - в соответствии с таблицей G.55 или таблицей G.56.

Шаг	Оборудование для испытаний PICC		PICC
1	I(0)0(TEST_COMMAND2(3), CID <a> = cidass)
			I(1)0(TEST_RESPONSE2(3)1, CID = cidass)
2	R(ACK, CID <a> = cidcmd)1
			Ответ 1: I(1)1 (TEST_RESPONSE2(3)2, CID = cidcmd) Ответ 2: Mute <b>
<a> Для PICC, не поддерживающих CID, не использовать CID. <b> Ответ 1 или ответ 2 - в соответствии с таблицей G.55 или таблицей G.56.

Шаг	Оборудование для испытаний PICC		PICC
1	I(0)0(TEST_COMMAND3, CID <a> = cidass)
			S(WTX)(WTXM, CID = cidass)
2	S(WTX)(WTXM, CID <a> = cidcmd)
			Ответ 1: I(0)0(TEST_RESPONSE3, CID <a> = cidcmd) Ответ 2: Mute <b>
<a> Для PICC, не поддерживающих CID, не использовать CID. <b> Ответ 1 или ответ 2 - в соответствии с таблицей G.55 или таблицей G.56.

Шаг	Оборудование для испытаний PICC		PICC
1	S(DESELECT, CID = cidcmd)
			Ответ 1: S(DESELECT, CID = cidcmd) Ответ 2: Mute <a>
<a> Ответ 1 или ответ 2 - в соответствии с таблицей G.55 или таблицей G.56.

Сценарий G.66: CID в S(PARAMETERS)-блоке
Шаг	Оборудование для испытаний PICC		PICC
1	S(PARAMETERS, CID = cidcmd)
			Ответ 1: S(PARAMETERS, CID = cidcmd) Ответ 2: Mute <a>
<a> Ответ 1 или ответ 2 - в соответствии с таблицей G.55 или таблицей G.56.
(Введен дополнительно. Изм. A3:2012.)

Объяснение	Результат испытаний
Только если реакция PICC соответствует указанной в процедуре	PASS
Любой другой случай	FAIL

Шаг	Оборудование для испытаний PICC		PICC
1	I(0)0(TEST_COMMAND1(1), NAD = n)
			I(0)0(TEST_RESPONSE1(1), содержащий NAD)

Шаг	Оборудование для испытаний PICC		PICC
1	I(0)0(TEST_COMMAND2(3), NAD = n)
			I(1)0(TEST_RESPONSE2(3)1, содержащий NAD)
2	R(ACK)1
			I(1)1(TEST_RESPONSE2(3)2, не содержащий NAD)

Шаг	Оборудование для испытаний PICC		PICC
1	I(0)0(TEST_COMMAND1(1), NAD = n)
			Mute

Объяснение	Результат испытаний
Если сценарий не применим к PICC	Не имеет отношения (N/A)
Если сценарий применим к PICC и только если реакция PICC соответствует указанной в процедуре	PASS
Любой другой случай	FAIL

G.5.6 Реакция PICC на блоки S(PARAMETERS) G.5.6.1 Область применения Цель данного испытания - определить соответствие поведения PICC требованиям ИСО/МЭК 14443-4:2008/Изм. A1:2012 (пункт 7.5.1). В данном испытании используют реализации протокола по сценариям ИСО/МЭК 14443-4:2008/Изм. A1:2012 (пункт B.2.6 приложения B). G.5.6.2 Процедура Выполнить следующие шаги для каждого сценария G.67 - G.70, перечисленного в настоящем разделе. a) Активировать PICC, как описано в G.5.1.1, используя CID = 0 и FSDI = 0. b) Для каждого шага в сценарии сделать следующее: 1) послать команду, описанную в графе "Оборудование для испытаний PICC"; 2) проверить, что ответ PICC совпадает с указанным в графе "PICC". c) Завершить действия, указанные в перечислении b). Сценарий G.67: Обмен дополнительными параметрами
Шаг	Оборудование для испытаний PICC		PICC
1	I(0)0(TEST_COMMAND1(1))
			I(0)0(TEST_RESPONSE1(1))
2	S(PARAMETERS)
			S(PARAMETERS)
3	I(0)1(TEST_COMMAND1(1))
			I(0)1(TEST_RESPONSE1(1))
Сценарий G.68: Обмен дополнительными параметрами
Шаг	Оборудование для испытаний PICC		PICC
1	S(PARAMETERS)
			S(PARAMETERS)
2	I(0)0(TEST_COMMAND1(1))
			I(0)0(TEST_RESPONSE1(1))
Сценарий G.69: Обмен дополнительными параметрами
Шаг	Оборудование для испытаний PICC		PICC
1	S(PARAMETERS)
			S(PARAMETERS)
2	S(PARAMETERS)
			S(PARAMETERS)
3	I(0)0(TEST_COMMAND1(1))
			I(0)0(TEST_RESPONSE1(1))
Сценарий G.70: Обмен дополнительными параметрами
Шаг	Оборудование для испытаний PICC		PICC
1	S(PARAMETERS, ~CRC)
			Mute
2	S(PARAMETERS)
			S(PARAMETERS)
3	I(0)0(TEST_COMMAND1(1))
			I(0)0(TEST_RESPONSE1(1))
G.5.6.3 Протокол испытаний Используя форму таблицы G.63, заполнить в ней соответствующую строку согласно таблице Amd.3-1. Таблица Amd.3-1 Критерии оценки результата испытания обмена дополнительными параметрами
Объяснение				Результат испытаний
Только если реакция PICC соответствует указанной в процедуре				PASS
Любой другой случай				FAIL
(Введены дополнительно. Изм. A3:2012.)

N	Параметр	Ссылка на стандарт	Минимальное значение	Максимальное значение	Измеренное(ые) значение(я)
1	Время задержки кадра при передаче от PCD к PICC (для команд REQA, WUPA, ANTICOLLISION, SELECT)	ИСО/МЭК 14443-3:2011 (подпункт 6.2.1.1)	Последний бит (1)b 1236/fc	Последний бит (1)b 1236/fc + 0,4 мкс
			Последний бит (0)b 1172/fc	Последний бит (0)b 1172/fc + 0,4 мкс
2	Время ожидания кадра деактивации и команды RATS	ИСО/МЭК 14443-4:2008 (подраздел 8.1)	Последний бит (1)b 1236/fc	65536/fc (~4,8 мс)
			Последний бит (0)b 1172/fc
3	Время задержки кадра при передаче от PCD к PICC (для кадров, не указанных в предыдущих строках)	ИСО/МЭК 14443-3:2011 (подпункт 6.2.1.1) и ИСО/МЭК 14443-4:2008 (подраздел 8.1)	Последний бит (1)b 1236/fc	(256/fs) x 2FWI	FWI =
				(~302,06 мкс x 2FWI)	Max FDT =
			Последний бит (0)b 1172/fc

N	Параметр	Ссылка на стандарт	Минимальное значение	Максимальное значение	Измеренное(ые) значение(я)
1	Низкий SOF	ИСО/МЭК 14443-3:2011 (пункт 7.1.4)	10 etu (~94,40 мкс)	11 etu (~103,83 мкс)
2	Высокий SOF	ИСО/МЭК 14443-3:2011 (пункт 7.1.4)	2 etu (~18,88 мкс)	3 etu (~28,32 мкс)
3	Низкий EOF	ИСО/МЭК 14443-3:2011 (пункт 7.1.5)	10 etu (~94,40 мкс)	11 etu (~103,83 мкс)
4	Границы бит	ИСО/МЭК 14443-3:2011 (пункт 7.1.1)	(n - 1/8) etu	(n + 1/8) etu
5	EGT при передаче от PICC к PCD	ИСО/МЭК 14443-3:2011 (пункт 7.1.2)	0 мкс	19 мкс
6	TR0 для ATQB	ИСО/МЭК 14443-3:2011 (пункт 7.1.6)	64/fs (~75,52 мкс)	256/fs (~302,06 мкс)
7	TR1 для ATQB	ИСО/МЭК 14443-3:2011 (пункт 7.1.6)	80/fs (~94,40 мкс)	200/fs (~235,99 мкс)
8	TR0 (не ATQB)	ИСО/МЭК 14443-3:2011 (пункт 7.1.6), ИСО/МЭК 14443-3:2011 (пункт 7.10.3)	Значение по ИСО/МЭК 14443-3:2011 (таблица 30)	(256/fs) x 2FWI	FWI =
				(~302,06 мкс x 2FWI)	Max TR0 =
9	TR1 (не ATQB)	ИСО/МЭК 14443-3:2011 (пункт 7.1.6), ИСО/МЭК 14443-3:2011 (пункт 7.10.3)	Значение по ИСО/МЭК 14443-3:2011 (таблица 31)	200/fs (~235,99 мкс)
11 <1>	Задержка с момента завершения EOF и остановки поднесущей	ИСО/МЭК 14443-3:2011 (пункт 7.1.7)	0	2 etu
12	Время ожидания кадра деактивации	ИСО/МЭК 14443-4:2008 (подраздел 8.1)	64/fs + 80/fs (~169,92 мкс)	65536/fc (~4,8 мс)

Метод испытаний по ИСО/МЭК 10373-6		Номер сценария ИСО/МЭК 10373-6	Результат испытания: PASS или FAIL или N/A
Подраздел	Параметр
G.3.2	Опрос	Сценарий G.1
G.3.3	Испытания переходов состояний PICC типа A	Сценарий G.2
		Сценарий G.3
		Сценарий G.4
		Сценарий G.5
		Сценарий G.6
		Сценарий G.7
		Сценарий G.8
		Сценарий G.9
		Сценарий G.10
		Сценарий G.11
		Сценарий G.12
G.3.4	Обработка антиколлизии типа A	Сценарий G.13
G.3.6	Обработка PPS-запроса	Сценарий G.17
		Сценарий G.18
		Сценарий G.19
G.3.7	Обработка FSD	Сценарий G.20

Метод испытаний по ИСО/МЭК 10373-6		Номер сценария ИСО/МЭК 10373-6	Результат испытания: PASS или FAIL или N/A
Подраздел	Параметр
G.4.2	Опрос	Сценарий G.21
G.4.3	Прием PICC	Сценарий G.22
G.4.4	Испытания переходов состояний PICC типа B	Сценарий G.23
		Сценарий G.24
		Сценарий G.25
		Сценарий G.26
		Сценарий G.27
G.4.5	Обработка антиколлизии типа B	Сценарий G.28
G.4.6	Обработка ATTRIB	Сценарий G.29
		Сценарий G.30
G.4.7	Обработка максимального размера кадра	Сценарий G.31

Метод испытаний по ИСО/МЭК 10373-6		Номер сценария ИСО/МЭК 10373-6	Результат испытаний: PASS или FAIL или N/A
Подраздел/пункт	Параметр
G.5.2	Реакция PICC на сценарии по ИСО/МЭК 14443-4	Сценарий G.32
		Сценарий G.33
		Сценарий G.34
		Сценарий G.35
		Сценарий G.36
		Сценарий G.37
		Сценарий G.38
		Сценарий G.39
		Сценарий G.40
		Сценарий G.41
		Сценарий G.42
		Сценарий G.43
		Сценарий G.44
		Сценарий G.45
		Сценарий G.46
		Сценарий G.47
		Сценарий G.48
		Сценарий G.49
		Сценарий G.50
		Сценарий G.51
		Сценарий G.52
		Сценарий G.53
		Сценарий G.54
G.5.3	Обработка операций по обнаружению PICC ошибок	Сценарий G.55
		Сценарий G.56
		Сценарий G.57
G.5.4	Реакция PICC на CID	Сценарий G.58
		Сценарий G.59
		Сценарий G.60
		Сценарий G.61
		Сценарий G.62
		Сценарий G.66
G.5.5	Реакция PICC на NAD	Сценарий G.63
		Сценарий G.64
		Сценарий G.65
G.5.6	Реакция PICC на блоки S(PARAMETERS)	Сценарий G.67
		Сценарий G.68
		Сценарий G.69
		Сценарий G.70
G.1.5.1	RFU-значения

	Наименование TM-PDU	Требуемое действие IUT
1	INITIALIZE_PCD_TEST_MODE	Возврат в состояние "включено" (IUT должна вступить в цикл антиколлизии). IUT возвращает UT результирующий код его действия
2	INITIATE_ANTICOLLISION	Инициировать последовательность антиколлизии (если IUT запускает последовательность антиколлизии автоматически в результате инициализации, то последовательность может быть пустой). IUT возвращает UT результирующий код его действия
3	SEND_UT_APDU	Передать UT_APDU через радиочастотный интерфейс LT и вернуть UT результирующий код действия IUT. Ответ от IUT должен включать в себя ответ LT на посланный UT_APDU

Метод испытаний по ИСО/МЭК 10373-6		Соответствующее требование
Подраздел	Наименование	Базовый стандарт	Пункт/подпункт
H.2.1	Время задержки кадра при передаче от PICC к PCD	ИСО/МЭК 14443-3:2011	6.2.1.2
H.2.2	Разграничительный интервал запроса	ИСО/МЭК 14443-3:2011	6.2.2
H.2.3	Обработка коллизии бит во время ATQA	ИСО/МЭК 14443-3:2011	6.5.2
H.2.4	Обработка цикла антиколлизии	ИСО/МЭК 14443-3:2011	6.5.3
H.2.5	Обработка RATS и ATS	ИСО/МЭК 14443-4:2008	5.6.1.1
H.2.6	Обработка PPS-ответа	ИСО/МЭК 14443-4:2008	5.6.2.1
H.2.7	Механизм выбора размера кадра	ИСО/МЭК 14443-4:2008	5.2.3
H.2.8	Обработка разграничительного интервала кадра при запуске	ИСО/МЭК 14443-4:2008	5.2.5
H.2.9	Обработка CID во время активации со стороны PCD	ИСО/МЭК 14443-4:2008	5.6.3

Метод испытаний по ИСО/МЭК 10373-6		Соответствующее требование
Подраздел	Наименование	Базовый стандарт	Подраздел
H.3.1	Временные соотношения передачи на I/O	ИСО/МЭК 14443-3:2011	7.1
H.3.2	Механизм выбора размера кадра	ИСО/МЭК 14443-3:2011	7.9
H.3.3	Обработка CID во время активации со стороны PCD	ИСО/МЭК 14443-3:2011	7.10

Метод испытаний по ИСО/МЭК 10373-6		Соответствующее требование
Подраздел	Наименование	Базовый стандарт	Структурный элемент
H.4.1	Обработка цикла опроса	ИСО/МЭК 14443-3:2011	5
H.4.2	Реакция PCD на запрос расширения времени ожидания	ИСО/МЭК 14443-4:2008	7.3
H.4.3	Обнаружение и исправление ошибок	ИСО/МЭК 14443-4:2008	7.5.7 <1>
H.4.4	Обработка NAD во время сцепления	ИСО/МЭК 14443-4:2008	7.1.1.3

Объяснение	Результат испытаний
Только если PCD начинает бит-ориентированный цикл антиколлизии	PASS
Любой другой случай	FAIL

Испытание	PCD		LT	Фаза
REQA/WUPA	REQA/WUPA			1
			ATQA (одиночный размер UID)
ANTICOLLISION Уровень 1	Команда ANTICOLLISION Уровень 1 ('93 20')			2
			UID CL1 (uid0 uid1 uid2 uid3 BCC)
SELECT	Команда SELECT ('93 70' uid0 uid1 uid2 uid3 BCC CRC_A)			3
			SAK(complete)

Испытание	PCD		LT	Фаза
REQA/WUPA	REQA/WUPA			1
			ATQA (двойной размер UID)
ANTICOLLISION Уровень 1	Команда ANTICOLLISION Уровень 1 ('93 20')			2
			UID CL1 ('88' uid0 uid1 uid2 BCC)
SELECT	Команда SELECT ('93 70 88' uid0 uid1 uid2 BCC CRC_A)			3
			SAK(cascade)
ANTICOLLISION Уровень 2	Команда ANTICOLLISION Уровень 2 ('95 20')			4
			UID CL2 (uid3 uid4 uid5 uid6 BCC)
SELECT	Команда SELECT ('95 70' uid3 uid4 uid5 uid6 BCC CRC_A)			5
			SAK(complete)

Испытание	PCD		LT	Фаза
REQA/WUPA	REQA/WUPA			1
			ATQA (тройной размер UID)
ANTICOLLISION Уровень 1	Команда ANTICOLLISION Уровень 1 ('93 20')			2
			UID CL1 ('88' uid0 uid1 uid2 BCC)
SELECT	Команда SELECT ('93 70 88' uid0 uid1 uid2 BCC CRC_A)			3
			SAK(cascade)
ANTICOLLISION Уровень 2	Команда ANTICOLLISION Уровень 2 ('95 20')			4
			UID CL2 ('88' uid3 uid4 uid5 BCC)
SELECT	Команда SELECT ('95 70 88' uid3 uid4 uid5 BCC CRC_A)			5
			SAK(cascade)
ANTICOLLISION Уровень 3	Команда ANTICOLLISION Уровень 3 ('97 20')			6
			UID CL3 (uid6 uid7 uid8 uid9 BCC)
SELECT	Команда SELECT ('97 70' uid6 uid7 uid8 uid9 BCC CRC_A)			7
			SAK(complete)

Испытание	PCD		LT	Фаза
REQA/WUPA	REQA/WUPA			1
			ATQA (одиночный размер UID)
ANTICOLLISION	Команда ANTICOLLISION ('93 20')			2
			Кадр полной коллизии из 40 бит
ANTICOLLISION (k бит UIDPARTIAL) 1 <= k <= 31	Команда ANTICOLLISION ('93' NVB UIDTX1[[1..k]])			k + 2
			Кадр коллизии из 40 минус k бит
OPTIONAL ANTICOLLISION (32 бит UIDPARTIAL)	Команда ANTICOLLISION ('93 60' UIDTX1[[1..32]])
			(BCC)
SELECT	Команда SELECT ('93 70' UIDTX1[[1..32]] BCC CRC_A)			34
			SAK(complete)

Объяснение	Результат испытаний
Только если поведение PCD совпадает с ожидаемым по сценарию для каждой процедуры	PASS
Любой другой случай	FAIL

Испытание	PCD		LT
Mute	Кадр команды RATS (например, 'E0 01' CRC_A)
			Mute
	Кадр команды RATS (например, 'E0 01' CRC_A)
			Mute
Начало деактивации	DESELECT
Ошибочный кадр ATS	Кадр команды RATS (например, 'E0 01' CRC_A)
			Ошибочный кадр ATS <a>
	Кадр команды RATS (например, 'E0 01' CRC_A)
			Ошибочный кадр ATS <a>
Начало деактивации	DESELECT
<a> Определен на шаге g).

Испытание	PCD		LT
Правильный ATS	Кадр команды RATS (например, 'E0 01' CRC_A)
			ATS
Продолжение операции	Какой-нибудь I-блок (включая пустой)

Испытание	PCD		LT
Mute или ошибочный ATS	Кадр команды RATS (например, 'E0 01' CRC_A)
			Mute/ошибочный кадр ATS <a>
PCD передает RATS	Кадр команды RATS (например, 'E0 01' CRC_A)
			ATS
Продолжение операции	Какой-нибудь I-блок (включая пустой) или PPS-запрос
<a> Определен на шаге f).

Объяснение	Результат испытаний
Только если поведение PCD совпадает с ожидаемым по сценарию для каждой процедуры	PASS
Любой другой случай	FAIL

Испытание	PCD		LT
Правильный PPS-ответ	PPS-запрос
			PPS-ответ
Установление параметров и продолжение операции	I-блок, полученный от UT

Испытание	PCD		LT
Ошибочный PPS-ответ или Mute	PPS-запрос
			Ошибочный PPS-ответ или Mute <a>
	Дополнительный PPS-запрос или I-блок
<a> Определено на шаге d).

Объяснение	Результат испытаний
Только если поведение PCD совпадает с ожидаемым по сценарию для каждой процедуры	PASS
Любой другой случай	FAIL

Цель данного испытания - проверить правильность обработки передаваемого размера кадра. Передаваемые кадры не должны быть длиннее, чем указывает FSCI. Данное испытание выполняют как минимум при FSCI, установленном в состояние значений '0', '1', '8' и 'C'. (Измененная редакция. Изм. A4:2012.)

PCD		LT
Кадр команды RATS (например, 'E0 01' CRC_A)
		ATS, T0 = '70'
Возможен необязательный PPS-запрос, который будет обработан LT перед I-блоком
		PPS-ответ в случае PPS-запроса
I(1)0 (максимальная длина - в соответствии с FSCI)

Объяснение	Результат испытаний
Только если поведение PCD совпадает с ожидаемым по сценарию для всех испытуемых значений FSCI	PASS
Любой другой случай	FAIL

PCD		LT
Кадр команды RATS (например, 'E0 01' CRC_A)
		ATS, TB(1) = '0E'
Возможен необязательный PPS-запрос, который будет обработан LT перед I-блоком
		PPS-ответ в случае PPS-запроса
I(0 или 1)0 [послан после SFGT = (256 x 16/fc) x 214 (~4949 мс)]

Объяснение	Результат испытаний
Только если поведение PCD совпадает с ожидаемым по сценарию для всех испытуемых значений SFGI	PASS
Любой другой случай	FAIL

Испытание	PCD		LT
CID = n, не равному 0, и прием CID поддерживается	RATS (CID не равен 0)
			ATS (CID поддерживается)
	Любая действительная команда, использующая CID
CID = n, не равному 0, и прием CID не поддерживается	RATS (CID не равен 0)
			ATS (CID не поддерживается)
	Любая действительная команда без CID
CID = n, равному 0, и прием CID поддерживается	RATS (CID равен 0)
			ATS (CID поддерживается)
	Любая действительная команда, использующая CID = 0, или без CID
CID = n, равному 0, и прием CID не поддерживается	RATS (CID равен 0)
			ATS (CID не поддерживается)
	Любая действительная команда без CID

Объяснение	Результат испытаний
Только если поведение PCD совпадает с ожидаемым по сценарию	PASS
Любой другой случай	FAIL

Данное испытание выполняют при коде максимального размера кадра, как минимум установленном в состояние значений '0', '1', '8' и 'C'. (Измененная редакция. Изм. A4:2012.)

PCD		LT
REQB/WUPB
		ATQB
Кадр команды ATTRIB
		Ответ на команду ATTRIB
I(1)0 (INF = первая цепочка включает в себя первый блок UT_TEST_COMMAND2) максимальной длиной 16 байтов

Объяснение	Результат испытаний
Только если поведение PCD совпадает с ожидаемым по сценарию для кода максимального размера кадра, как минимум установленного в состояние значений '0', '1', '8' и 'C' <1>	PASS
Любой другой случай	FAIL

PCD		LT
REQB/WUPB
		ATQB Биты Frame Option (b2, b1) = (00)b
Кадр команды ATTRIB (например, '1D 12 23 34 45 00 05 01 00' CRC_B)
		Ответ на команду ATTRIB
I(0 или 1)0 без NAD и CID

PCD		LT
REQB/WUPB
		ATQB Биты Frame Option (b2, b1) = (01)b
Кадр команды ATTRIB с Param 4 = '0X' (например, '1D 12 23 34 45 00 05 01 '0X' CRC_B), с X в диапазоне от 0 до 14
		Ответ на команду ATTRIB
I(0 или 1)0 со значением CID, равным '0X', и без NAD

Объяснение	Результат испытаний
Только если поведение PCD совпадает с ожидаемым по сценарию для каждой процедуры	PASS
Любой другой случай	FAIL

Объяснение	Результат испытаний
Только если PCD посылает как минимум один раз кадр команды REQA/WUPA и как минимум один раз кадр команды REQB/WUPB (не менее 5 мс между каждым типом). Применяют условия по ИСО/МЭК 14443-3:2011 (подраздел 5.1)	PASS
Любой другой случай	FAIL

Комбинация	FWI	WTXM
1	0	1
2	0	3
3	0	59
4	1	1
5	1	3
6	1	59
7	14	1
8	14	3
9	14	59

PCD		LT
I(0)0 (INF = UT_TEST_COMMAND1)
		Запрос S(WTX)
Ответ S(WTX)

Объяснение	Результат испытаний
Только если PCD посылает запрос S(WTX) с INF(от b6 до b1) = WTXM для всех значений FWI и WTXM, определенных в H.4.2 (минимальные комбинации для испытания приведены в таблице H.15)	PASS
Любой другой случай	FAIL

Параметр	Значение	Ссылка
Вспомогательное время ожидания кадра FWTTEMP	WTXM x (256 x 16/fc) x 2FWI	ИСО/МЭК 14443-3:2011 (подпункт 7.9.4.3) ИСО/МЭК 14443-4:2008 (подразделы 7.2 и 7.3)
EGT по ИСО/МЭК 14443-3:2011	Максимальное (19 мкс)	ИСО/МЭК 14443-3:2011 (пункт 7.1.2)
Примечание - Время ответа кадра определяют как промежуток времени между задним фронтом EOF полученного кадра и передним фронтом SOF последующего посланного кадра.

PCD		LT
I(0)0 (INF = UT_TEST_COMMAND1)
		Запрос S(WTX) (WTXM принадлежит тестовому множеству)
Ответ S(WTX)
		I(0)0 (INF = ответ на UT_TEST_COMMAND1)
I(0)1 (INF = UT_TEST_COMMAND1)
		Mute
R(NAK)

Объяснение	Результат испытаний
Только если ответ на TEST_COMMAND_1 не был послан обратно UT или если PCD посылает R(NAK) до окончания FWT как минимум для одного значения FWI и одного значения WTXM, определенных в H.4.2 (минимальные комбинации для тестирования приведены в таблице H.15)	FAIL
Любой другой случай	PASS

PCD		LT
I(0)0 (INF = UT_TEST_COMMAND1)
		I(0)0 (INF = ответ на UT_TEST_COMMAND1, ошибочный CRC)
R(NAK)0 ('BA' CID CRC или 'B2' CRC)
		I(0)0 (INF = ответ на UT_TEST_COMMAND1)

PCD		LT
I(0)0 (INF = UT_TEST_COMMAND1)
		I(0)0 (INF = ответ на UT_TEST_COMMAND1, ошибочный CRC)
R(NAK)0 ('BA' CID CRC или 'B2' CRC)
		I(0)0 (INF = ответ на UT_TEST_COMMAND1, ошибочный CRC)
R(NAK)0 ('BA' CID CRC или 'B2' CRC) или S(DESELECT)

PCD		LT
I(0)0 (INF = UT_TEST_COMMAND1)
		Mute
R(NAK)0 ('BA' CID CRC или 'B2' CRC)
		Mute
R(NAK)0 ('BA' CID CRC или 'B2' CRC) или S(DESELECT)

PCD		LT
I(0)0 (INF = UT_TEST_COMMAND1)
		R(ACK)0 ('AA' CID CRC или 'A2' CRC) <a>
Запрос S(DESELECT)
<a> Если блок PCD содержит CID, то используют левый вариант, в противном случае - правый вариант.

PCD		LT
I(0)0 (INF = UT_TEST_COMMAND1)
		I(1)0 (INF = первая цепочка ответа на UT_TEST_COMMAND1)
R(ACK)1 ('AB' CID CRC или 'A3' CRC)
		I(0)1 (INF = последняя цепочка ответа на UT_TEST_ COMMAND1, ошибочный CRC)
R(ACK)1

PCD		LT
I(0)0 (INF = UT_TEST_COMMAND1)
		I(0)0 (INF = ответ на UT_TEST_COMMAND1, ошибочный CRC)
R(NAK)0 ('BA' CID CRC или 'B2' CRC)
		Mute
R(NAK)0 или запрос S(DESELECT)

PCD		LT
I(0)0 (INF = UT_TEST_COMMAND1)
		Запрос S(WTX), ошибочный CRC
R(NAK)0 ('BA' CID CRC или 'B2' CRC)
		Запрос S(WTX)
Ответ S(WTX)
		I(0)0 (INF = ответ на UT_TEST_COMMAND1)

PCD		LT
I(0)0 (INF = UT_TEST_COMMAND1)
		Запрос S(WTX)
Ответ S(WTX)
		I(0)0 (INF = ответ на UT_TEST_COMMAND1, ошибочный CRC)
R(NAK)0 ('BA' CID CRC или 'B2' CRC)
		I(0)0 (INF = ответ на UT_TEST_COMMAND1)

PCD		LT
I(1)0 (INF = первая цепочка UT_TEST_COMMAND2)
		R(ACK)0, ошибочный CRC ('AA' CID '00 00' или 'A2 00 00') <a>
R(NAK)0 ('BA' CID CRC или 'B2' CRC)
		R(ACK)0 ('AA' CID CRC или 'A2' CRC) <a>
I(1)1 (INF = вторая цепочка UT_TEST_COMMAND2)
		R(ACK)1 ('AB' CID CRC или 'A3' CRC) <a>
I(0)0 (INF = последняя цепочка UT_TEST_COMMAND2)
		I(0)0 (INF = ответ на UT_TEST_COMMAND2)
<a> Если кадр PCD содержит CID, то используют левый вариант, в противном случае - правый вариант.

PCD		LT
I(1)0(INF = первая цепочка UT_TEST_COMMAND2)
		R(ACK)0 ('AA' CID CRC или 'A2' CRC) <a>
I(1)1 (INF = вторая цепочка UT_TEST_COMMAND2)
		Mute
R(NAK)1 ('BB' CID CRC или 'B3' CRC)
		R(ACK)0 ('AA' CID CRC или 'A2' CRC) <a>
I(1)1 (INF = вторая цепочка UT_TEST_COMMAND2)
		R(ACK)1 ('AB' CID CRC или 'A3' CRC) <a>
I(0)0 (INF = последняя цепочка UT_TEST_COMMAND2)
		I(0)0 (INF = ответ на UT_TEST_COMMAND2)
<a> Если кадр PCD содержит CID, то используют левый вариант, в противном случае - правый вариант.

PCD		LT
I(0)0 (INF = UT_TEST_COMMAND1)
		I(1)0 (INF = первая цепочка ответа на UT_TEST_COMMAND1)
R(ACK)1 ('AB' CID CRC или 'A3' CRC)
		I(1)1 (INF = вторая цепочка ответа на UT_TEST_COMMAND1, ошибочный CRC)
R(ACK)1 ('AB' CID CRC или 'A3' CRC)
		I(1)1 (INF = вторая цепочка ответа на UT_TEST_COMMAND1)
R(ACK)0 ('AA' CID CRC или 'A2' CRC)
		I(0)0 (INF = последняя цепочка ответа на UT_TEST_COMMAND1)

Примечание - В рамках этого сценария новое правило 8 проверяют только для блоков S(DESELECT). (Введено дополнительно. Изм. A3:2012.)

PCD		LT
I(0)0(INF = UT_TEST_COMMAND1)
		Mute
R(NAK)0 ('BA' CID CRC или 'B2' CRC)
		Mute
Запрос S(DESELECT) ('CA' CID CRC или 'C2' CRC)
		Mute
Ответ PCD

Объяснение	Результат испытаний
Только если поведение PCD совпадает с ожидаемым по сценарию для каждой процедуры	PASS
Любой другой случай	FAIL

Объяснение	Результат испытаний
Только если PCD использует NAD только в первом пакете сцепления или не использует NAD	PASS
Любой другой случай	FAIL

H.5.4 S-блок S-блок должен иметь: - поле INF только из одного байта, если он представляет собой блок WTX, либо - поле INF из n байтов (n >= 0), если он представляет собой блок PARAMRTERS, либо - он не должен иметь поле INF в остальных случаях. [См. ИСО/МЭК 14443-4:2008 (подпункт 7.1.1.1) и ИСО/МЭК 14443-4:2008/Изм. A1] (Измененная редакция. Изм. A3:2012.)

Объяснение	Результат испытаний
Если PCD удовлетворяет всем следующим условиям: - PCD устанавливает значения по умолчанию во RFU-битах во всех посылаемых кадрах; - PCD не устанавливает RFU-значение для какого-либо поля; - PCD не нарушает правила длины для R-блока и S-блока; - PCD не нарушает правила кодирования первого байта блока и кадра [см. ИСО/МЭК 14443-4:2008 (приложение C)]	PASS
Если PCD удовлетворяет как минимум одному из следующих условий: - PCD устанавливает значение, отличное от значения по умолчанию, как минимум в одном RFU-бите в каком-либо посылаемом кадре; - PCD устанавливает какое-либо поле в состояние RFU-значения; - PCD нарушает правила длины для R-блока и S-блока; - PCD нарушает правила кодирования первого байта блока и кадра [см. ИСО/МЭК 14443-4:2008 (приложение C)]	FAIL

N	Параметр	Ссылка на стандарт	Эталонное значение	Измеренное значение
1	Время задержки кадра при передаче от PICC к PCD	ИСО/МЭК 14443-3:2011 (подпункт 6.2.1.2)	Не менее 1175/fc (~86 мкс)
2	Разграничительный интервал запроса	ИСО/МЭК 14443-3:2011 (пункт 6.2.2)	Не менее 7000/fc (~512 мкс)

N	Параметр	Ссылка на стандарт	Минимальное значение	Максимальное значение	Измеренное значение
1	Низкий SOF	ИСО/МЭК 14443-3:2011 (пункт 7.1.4)	10 etu (~94,40 мкс)	11 etu (~103,83 мкс)
2	Низкий EOF	ИСО/МЭК 14443-3:2011 (пункт 7.1.5)	10 etu (~94,40 мкс)	11 etu (~103,83 мкс)
3	Границы бит	ИСО/МЭК 14443-3:2011 (пункт 7.1.1)	(n - 0,125) etu	(n + 0,125) etu
4	EGT от PCD к PICC	ИСО/МЭК 14443-3:2011 (пункт 7.1.2)	0 мкс	57 мкс
5	Минимальная задержка между стартом EOF PICC и стартом SOF PCD	ИСО/МЭК 14443-3:2011 (пункт 7.1.7)	10 etu + 32/fs	Отсутствует

Метод испытаний по ИСО/МЭК 10373-6		Номер сценария ИСО/МЭК 10373-6	Результат испытания: PASS или FAIL или N/A <a>
Подраздел	Параметр
H.2.1	Время задержки кадра при передаче от PICC к PCD
H.2.2	Разграничительный интервал запроса
H.2.3	Обработка коллизии бит во время ATQA
H.2.4	Обработка цикла антиколлизии	Сценарий H.1
		Сценарий H.2
		Сценарий H.3
		Сценарий H.4
H.2.5	Обработка RATS и ATS	Сценарий H.5
		Сценарий H.6
		Сценарий H.7
H.2.6	Обработка PPS-ответа	Сценарий H.8
		Сценарий H.9
H.2.7	Механизм выбора размера кадра	Сценарий H.10
H.2.8	Обработка разграничительного интервала кадра при запуске	Сценарий H.11
H.2.9	Обработка CID во время активации со стороны PCD	Сценарий H.12
<a> Если испытание состоит из несколько процедур, то PASS указывают только в том случае, когда каждая отдельная процедура выдает PASS.

Метод испытаний по ИСО/МЭК 10373-6		Номера сценария ИСО/МЭК 10373-6	Результат испытания: PASS или FAIL или N/A <a>
Подраздел	Параметр
H.3.1	Временные соотношения передачи на I/O
H.3.2	Механизм выбора размера кадра	Сценарий H.13
H.3.3	Обработка CID во время активации со стороны PCD	Сценарий H.14
		Сценарий H.15
<a> Если испытание состоит из несколько процедур, то PASS указывают только в том случае, когда каждая отдельная процедура выдает PASS.

Метод испытаний по ИСО/МЭК 10373-6		Номер сценария		Результат испытания
Раздел/подраздел	Параметр	ИСО/МЭК 10373-6	ИСО/МЭК 14443-4:2008 (приложение B)	Тип A <a>	Тип B <a>
H.4.1	Обработка цикла опроса
H.4.2	Реакция PCD на запрос расширения времени ожидания	Сценарий H.16
		Сценарий H.17
H.4.3	Обнаружение и исправление ошибок	Сценарий H.18	Сценарий 8 "Обмен I-блоками"
		Сценарий H.19
		Сценарий H.20
		Сценарий H.21
		Сценарий H.22	Сценарий 19 "PICC использует сцепление"
		Сценарий H.23
		Сценарий H.24	Сценарий 14 "Запрос расширения времени ожидания"
		Сценарий H.25	Сценарий 17 "Запрос расширения времени ожидания"
		Сценарий H.26	Сценарий 20 "PCD использует сцепление"
		Сценарий H.27	Сценарий 21 "PCD использует сцепление"
		Сценарий H.28	Сценарий 24 "PICC использует сцепление"
		Сценарий H.29
H.4.4	Обработка NAD во время сцепления
H.5	Непрерывный мониторинг пакетов, посылаемых PCD
<a> Если испытание состоит из несколько процедур, то PASS указывают только в том случае, когда каждая отдельная процедура выдает PASS.

N	Параметр	Описание	Информация
1	Сцепление	Испытывают, только если есть команда, поддерживающая более 16 байтов
2	Обработка NAD

Наименование	Команда PCD	RFU-поле/RFU-значение	Значение		Результат испытания: PASS или FAIL или Not Done
			По умолчанию	Неразрешенное
Короткий кадр типа A	REQA/WUPA	RFU-значения		Все значения, определенные как RFU в ИСО/МЭК 14443-3:2011 (таблица 3) <1>
Кодирование SEL	SEL	RFU-значения		Все значения, определенные как RFU в ИСО/МЭК 14443-3:2011 (таблица 7) <1>
AFI	REQB/WUPB	RFU-значения		Все значения, определенные как RFU в ИСО/МЭК 14443-3:2011 (таблица 22) <1>
PARAM	REQB/WUPB	RFU-поле (от b8 до b6)	(000)b	Все остальные значения
		RFU-значения в номере слотов (от b3 до b1)		(101)b (110)b (111)b
Param 1	ATTRIB	RFU-поле (от b2 до b1)	(00)b	Все остальные значения
Минимальный TR0	ATTRIB	RFU-значения (от b8 до b7)		(11)b
Минимальный TR1	ATTRIB	RFU-значения (от b6 до b5)		(11)b
Param 2	ATTRIB	RFU-значения (от b4 до b1)		Все значения от '9'((1001)b) до 'F'((1111)b)
Param 3	ATTRIB	RFU-поле (от b8 до b4)	(00000)b	Все остальные значения
Param 4	ATTRIB	RFU-поле (от b8 до b5)	(0000)b	Все остальные значения
		RFU-значения (от b4 до b1)		'F'((1111)b)

TA(1)	Допустимые значения параметра для PPS1
(10000000)b	(00000000)b <a>
(10010001)b	(00000101)b, (00000000)b
(10100010)b	(00001010)b, (00000000)b
(10110011)b	(00000101)b, (00001010)b, (00000000)b
(11000100)b	(00001111)b, (00000000)b
(11010101)b	(00000101)b, (00001111)b, (00000000)b
(11100110)b	(00001010)b, (00001111)b, (00000000)b
(11110111)b	(00000101)b, (00001010)b, (00001111)b, (00000000)b
(00000000)b	(00000000)b <a>
(00000001)b	(00000001)b, (00000000)b
(00000010)b	(00000010)b, (00000000)b
(00000011)b	(00000001)b, (00000010)b, (00000000)b
(00000100)b	(00000011)b, (00000000)b
(00000101)b	(00000001)b, (00000011)b, (00000000)b
(00000110)b	(00000010)b, (00000011)b, (00000000)b
(00000111)b	(00000001)b, (00000010)b, (00000011)b, (00000000)b
(00010000)b	(00000000)b (00000100)b
(00010001)b	(00000001)b, (00000000)b (00000101)b, (00000100)b
(00010010)b	(00000010)b, (00000000)b (00000110)b, (00000100)b
(00010011)b	(00000001)b, (00000010)b, (00000000)b (00000101)b, (00000110)b, (00000100)b
(00010100)b	(00000011)b, (00000000)b (00000111)b, (00000100)b
(00010101)b	(00000001)b, (00000011)b, (00000000)b (00000101)b, (00000111)b, (00000100)b
(00010110)b	(00000010)b, (00000011)b, (00000000)b (00000110)b, (00000111)b, (00000100)b
(00010111)b	(00000001)b, (00000010)b, (00000011)b, (00000000)b (00000101)b, (00000110)b, (00000111)b, (00000100)b
(00100000)b	(00000000)b (00001000)b
(00100001)b	(00000001)b, (00000000)b (00001001)b, (00001000)b
(00100010)b	(00000010)b, (00000000)b (00001010)b, (00001000)b
(00100011)b	(00000001)b, (00000010)b, (00000000)b (00001001)b, (00001010)b, (00001000)b
(00100100)b	(00000011)b, (00000000)b (00001011)b, (00001000)b
(00100101)b	(00000001)b, (00000011)b, (00000000)b (00001001)b, (00001011)b, (00001000)b
(00100110)b	(00000010)b, (00000011)b, (00000000)b (00001010)b, (00001011)b, (00001000)b
(00100111)b	(00000001)b, (00000010)b, (00000011)b, (00000000)b (00001001)b, (00001010)b, (00001011)b, (00001000)b
(00110000)b	(00000000)b (00000100)b (00001000)b
(00110001)b	(00000001)b, (00000000)b (00000101)b, (00000100)b (00001001)b, (00001000)b
(00110010)b	(00000010)b, (00000000)b (00000110)b, (00000100)b (00001010)b, (00001000)b
(00110011)b	(00000001)b, (00000010)b, (00000000)b (00000101)b, (00000110)b, (00000100)b (00001001)b, (00001010)b, (00001000)b
(00110100)b	(00000011)b, (00000000)b (00000111)b, (00000100)b (00001011)b, (00001000)b
(00110101)b	(00000001)b, (00000011)b, (00000000)b (00000101)b, (00000111)b, (00000100)b (00001001)b, (00001011)b, (00001000)b
(00110110)b	(00000010)b, (00000011)b, (00000000)b (00000110)b, (00000111)b, (00000100)b (00001010)b, (00001011)b, (00001000)b
(00110111)b	(00000001)b, (00000010)b, (00000011)b, (00000000)b (00000101)b, (00000110)b, (00000111)b, (00000100)b (00001001)b, (00001010)b, (00001011)b, (00001000)b
(01000000)b	(00000000)b (00001100)b
(01000001)b	(00000001)b, (00000000)b (00001101)b, (00001100)b
(01000010)b	(00000010)b, (00000000)b (00001110)b, (00001100)b
(01000011)b	(00000001)b, (00000010)b, (00000000)b (00001101)b, (00001110)b, (00001100)b
(01000100)b	(00000011)b, (00000000)b (00001111)b, (00001100)b
(01000101)b	(00000001)b, (00000011)b, (00000000)b (00001101)b, (00001111)b, (00001100)b
(01000110)b	(00000010)b, (00000011)b, (00000000)b (00001110)b, (00001111)b, (00001100)b
(01000111)b	(00000001)b, (00000010)b, (00000011)b, (00000000)b (00001101)b, (00001110)b, (00001111)b, (00001100)b
(01010000)b	(00000000)b (00000100)b (00001100)b
(01010001)b	(00000001)b, (00000000)b (00000101)b, (00000100)b (00001101)b, (00001100)b
(01010010)b	(00000010)b, (00000000)b (00000110)b, (00000100)b (00001110)b, (00001100)b
(01010011)b	(00000001)b, (00000010)b, (00000000)b (00000101)b, (00000110)b, (00000100)b (00001101)b, (00001110)b, (00001100)b
(01010100)b	(00000011)b, (00000000)b (00000111)b, (00000100)b (00001111)b, (00001100)b
(01010101)b	(00000001)b, (00000011)b, (00000000)b (00000101)b, (00000111)b, (00000100)b (00001101)b, (00001111)b, (00001100)b
(01010110)b	(00000010)b, (00000011)b, (00000000)b (00000110)b, (00000111)b, (00000100)b (00001110)b, (00001111)b, (00001100)b
(01010111)b	(00000001)b, (00000010)b, (00000011)b, (00000000)b (00000101)b, (00000110)b, (00000111)b, (00000100)b (00001101)b, (00001110)b, (00001111)b, (00001100)b
(01100000)b	(00000000)b (00001000)b (00001100)b
(01100001)b	(00000001)b, (00000000)b (00001001)b, (00001000)b (00001101)b, (00001100)b
(01100010)b	(00000010)b, (00000000)b (00001010)b, (00001000)b (00001110)b, (00001100)b
(01100011)b	(00000001)b, (00000010)b, (00000000)b (00001001)b, (00001010)b, (00001000)b (00001101)b, (00001110)b, (00001100)b
(01100100)b	(00000011)b, (00000000)b (00001011)b, (00001000)b (00001111)b, (00001100)b
(01100101)b	(00000001)b, (00000011)b, (00000000)b (00001001)b, (00001011)b, (00001000)b (00001101)b, (00001111)b, (00001100)b
(01100110)b	(00000010)b, (00000011)b, (00000000)b (00001010)b, (00001011)b, (00001000)b (00001110)b, (00001111)b, (00001100)b
(01100111)b	(00000001)b, (00000010)b, (00000011)b, (00000000)b (00001001)b, (00001010)b, (00001011)b, (00001000)b (00001101)b, (00001110)b, (00001111)b, (00001100)b
(01110000)b	(00000000)b (00000100)b (00001000)b (00001100)b
(01110001)b	(00000001)b, (00000000)b (00000101)b, (00000100)b (00001001)b, (00001000)b (00001101)b, (00001100)b
(01110010)b	(00000010)b, (00000000)b (00000110)b, (00000100)b (00001010)b, (00001000)b (00001110)b, (00001100)b
(01110011)b	(00000001)b, (00000010)b, (00000000)b (00000101)b, (00000110)b, (00000100)b (00001001)b, (00001010)b, (00001000)b (00001101)b, (00001110)b, (00001100)b
(01110100)b	(00000011)b, (00000000)b (00000111)b, (00000100)b (00001011)b, (00001000)b (00001111)b, (00001100)b
(01110101)b	(00000001)b, (00000011)b, (00000000)b (00000101)b, (00000111)b, (00000100)b (00001001)b, (00001011)b, (00001000)b (00001101)b, (00001111)b, (00001100)b
(01110110)b	(00000010)b, (00000011)b, (00000000)b (00000110)b, (00000111)b, (00000100)b (00001010)b, (00001011)b, (00001000)b (00001110)b, (00001111)b, (00001100)b
(01110111)b	(00000001)b, (00000010)b, (00000011)b, (00000000)b (00000101)b, (00000110)b, (00000111)b, (00000100)b (00001001)b, (00001010)b, (00001011)b, (00001000)b (00001101)b, (00001110)b, (00001111)b, (00001100)b
<a> Команда PPS в этом случае бесполезна и может быть не поддерживаема PICC.

PCD		Оборудование для испытаний PCD
Кадр команды RATS ('E0 01' CRC_A)
		ATS, TA(1) в соответствии с таблицей I.1
Дополнительный PPS-запрос в соответствии с таблицей I.1 "Корректное поведение PCD после ATS с TA(1)"
		PPS-ответ (с использованием скорости передачи fc/128)
I(0)0 (с использованием выбранной скорости передачи)
		I(0)0 (с использованием выбранной скорости передачи)
Запрос S(DESELECT)
		Ответ S(DESELECT) (с использованием выбранной скорости передачи)
WUPA (с использованием скорости передачи fc/128)
		ATQA (с использованием скорости передачи fc/128)

Bit_Rate_capability	Допустимые значения параметра для Param 2 <a>
(10000000)b	(0000xxxx)b
(10010001)b	(0101xxxx)b, (0000xxxx)b
(10100010)b	(1010xxxx)b, (0000xxxx)b
(10110011)b	(0101xxxx)b, (1010xxxx)b, (0000xxxx)b
(11000100)b	(1111xxxx)b, (0000xxxx)b
(11010101)b	(0101xxxx)b, (1111xxxx)b, (0000xxxx)b
(11100110)b	(1010xxxx)b, (1111xxxx)b, (0000xxxx)b
(11110111)b	(0101xxxx)b, (1010xxxx)b, (1111xxxx)b, (0000xxxx)b
(00000000)b	(0000xxxx)b
(00000001)b	(0001xxxx)b, (0000xxxx)b
(00000010)b	(0010xxxx)b, (0000xxxx)b
(00000011)b	(0001xxxx)b, (0010xxxx)b, (0000xxxx)b
(00000100)b	(0011xxxx)b, (0000xxxx)b
(00000101)b	(0001xxxx)b, (0011xxxx)b, (0000xxxx)b
(00000110)b	(0010xxxx)b, (0011xxxx)b, (0000xxxx)b
(00000111)b	(0001xxxx)b, (0010xxxx)b, (0011xxxx)b, (0000xxxx)b
(00010000)b	(0000xxxx)b (0100xxxx)b
(00010001)b	(0001xxxx)b, (0000xxxx)b (0101xxxx)b, (0100xxxx)b
(00010010)b	(0010xxxx)b, (0000xxxx)b (0110xxxx)b, (0100xxxx)b
(00010011)b	(0001xxxx)b, (0010xxxx)b, (0000xxxx)b (0101xxxx)b, (0110xxxx)b, (0100xxxx)b
(00010100)b	(0011xxxx)b, (0000xxxx)b (0111xxxx)b, (0100xxxx)b
(00010101)b	(0001xxxx)b, (0011xxxx)b, (0000xxxx)b (0101xxxx)b, (0111xxxx)b, (0100xxxx)b
(00010110)b	(0010xxxx)b, (0011xxxx)b, (0000xxxx)b (0110xxxx)b, (0111xxxx)b, (0100xxxx)b
(00010111)b	(0001xxxx)b, (0010xxxx)b, (0011xxxx)b, (0000xxxx)b (0101xxxx)b, (0110xxxx)b, (0111xxxx)b, (0100xxxx)b
(00100000)b	(0000xxxx)b (1000xxxx)b
(00100001)b	(0001xxxx)b, (0000xxxx)b (1001xxxx)b, (1000xxxx)b
(00100010)b	(0010xxxx)b, (0000xxxx)b (1010xxxx)b, (1000xxxx)b
(00100011)b	(0001xxxx)b, (0010xxxx)b, (0000xxxx)b (1001xxxx)b, (1010xxxx)b, (1000xxxx)b
(00100100)b	(0011xxxx)b, (0000xxxx)b (1011xxxx)b, (1000xxxx)b
(00100101)b	(0001xxxx)b, (0011xxxx)b, (0000xxxx)b (1001xxxx)b, (1011xxxx)b, (1000xxxx)b
(00100110)b	(0010xxxx)b, (0011xxxx)b, (0000xxxx)b (1010xxxx)b, (1011xxxx)b, (1000xxxx)b
(00100111)b	(0001xxxx)b, (0010xxxx)b, (0011xxxx)b, (0000xxxx)b (1001xxxx)b, (1010xxxx)b, (1011xxxx)b, (1000xxxx)b
(00110000)b	(0000xxxx)b (0100xxxx)b (1000xxxx)b
(00110001)b	(0001xxxx)b, (0000xxxx)b (0101xxxx)b, (0100xxxx)b (1001xxxx)b, (1000xxxx)b
(00110010)b	(0010xxxx)b, (0000xxxx)b (0110xxxx)b, (0100xxxx)b (1010xxxx)b, (1000xxxx)b
(00110011)b	(0001xxxx)b, (0010xxxx)b, (0000xxxx)b (0101xxxx)b, (0110xxxx)b, (0100xxxx)b (1001xxxx)b, (1010xxxx)b, (1000xxxx)b
(00110100)b	(0011xxxx)b, (0000xxxx)b (0111xxxx)b, (0100xxxx)b (1011xxxx)b, (1000xxxx)b
(00110101)b	(0001xxxx)b, (0011xxxx)b, (0000xxxx)b (0101xxxx)b, (0111xxxx)b, (0100xxxx)b (1001xxxx)b, (1011xxxx)b, (1000xxxx)b
(00110110)b	(0010xxxx)b, (0011xxxx)b, (0000xxxx)b (0110xxxx)b, (0111xxxx)b, (0100xxxx)b (1010xxxx)b, (1011xxxx)b, (1000xxxx)b
(00110111)b	(0001xxxx)b, (0010xxxx)b, (0011xxxx)b, (0000xxxx)b (0101xxxx)b, (0110xxxx)b, (0111xxxx)b, (0100xxxx)b (1001xxxx)b, (1010xxxx)b, (1011xxxx)b, (1000xxxx)b
(01000000)b	(0000xxxx)b (1100xxxx)b
(01000001)b	(0001xxxx)b, (0000xxxx)b (1101xxxx)b, (1100xxxx)b
(01000010)b	(0010xxxx)b, (0000xxxx)b (1110xxxx)b, (1100xxxx)b
(01000011)b	(0001xxxx)b, (0010xxxx)b, (0000xxxx)b (1101xxxx)b, (1110xxxx)b, (1100xxxx)b
(01000100)b	(0011xxxx)b, (0000xxxx)b (1111xxxx)b, (1100xxxx)b
(01000101)b	(0001xxxx)b, (0011xxxx)b, (0000xxxx)b (1101xxxx)b, (1111xxxx)b, (1100xxxx)b
(01000110)b	(0010xxxx)b, (0011xxxx)b, (0000xxxx)b (1110xxxx)b, (1111xxxx)b, (1100xxxx)b
(01000111)b	(0001xxxx)b, (0010xxxx)b, (0011xxxx)b, (0000xxxx)b (1101xxxx)b, (1110xxxx)b, (1111xxxx)b, (1100xxxx)b
(01010000)b	(0000xxxx)b (0100xxxx)b (1100xxxx)b
(01010001)b	(0001xxxx)b, (0000xxxx)b (0101xxxx)b, (0100xxxx)b (1101xxxx)b, (1100xxxx)b
(01010010)b	(0010xxxx)b, (0000xxxx)b (0110xxxx)b, (0100xxxx)b (1110xxxx)b, (1100xxxx)b
(01010011)b	(0001xxxx)b, (0010xxxx)b, (0000xxxx)b (0101xxxx)b, (0110xxxx)b, (0100xxxx)b (1101xxxx)b, (1110xxxx)b, (1100xxxx)b
(01010100)b	(0011xxxx)b, (0000xxxx)b (0111xxxx)b, (0100xxxx)b (1111xxxx)b, (1100xxxx)b
(01010101)b	(0001xxxx)b, (0011xxxx)b, (0000xxxx)b (0101xxxx)b, (0111xxxx)b, (0100xxxx)b (1101xxxx)b, (1111xxxx)b, (1100xxxx)b
(01010110)b	(0010xxxx)b, (0011xxxx)b, (0000xxxx)b (0110xxxx)b, (0111xxxx)b, (0100xxxx)b (1110xxxx)b, (1111xxxx)b, (1100xxxx)b
(01010111)b	(0001xxxx)b, (0010xxxx)b, (0011xxxx)b, (0000xxxx)b (0101xxxx)b, (0110xxxx)b, (0111xxxx)b, (0100xxxx)b (1101xxxx)b, (1110xxxx)b, (1111xxxx)b, (1100xxxx)b
(01100000)b	(0000xxxx)b (1000xxxx)b (1100xxxx)b
(01100001)b	(0001xxxx)b, (0000xxxx)b (1001xxxx)b, (1000xxxx)b (1101xxxx)b, (1100xxxx)b
(01100010)b	(0010xxxx)b, (0000xxxx)b (1010xxxx)b, (1000xxxx)b (1110xxxx)b, (1100xxxx)b
(01100011)b	(0001xxxx)b, (0010xxxx)b, (0000xxxx)b (1001xxxx)b, (1010xxxx)b, (1000xxxx)b (1101xxxx)b, (1110xxxx)b, (1100xxxx)b
(01100100)b	(0011xxxx)b, (0000xxxx)b (1011xxxx)b, (1000xxxx)b (1111xxxx)b, (1100xxxx)b
(01100101)b	(0001xxxx)b, (0011xxxx)b, (0000xxxx)b (1001xxxx)b, (1011xxxx)b, (1000xxxx)b (1101xxxx)b, (1111xxxx)b, (1100xxxx)b
(01100110)b	(0010xxxx)b, (0011xxxx)b, (0000xxxx)b (1010xxxx)b, (1011xxxx)b, (1000xxxx)b (1110xxxx)b, (1111xxxx)b, (1100xxxx)b
(01100111)b	(0001xxxx)b, (0010xxxx)b, (0011xxxx)b, (0000xxxx)b (1001xxxx)b, (1010xxxx)b, (1011xxxx)b, (1000xxxx)b (1101xxxx)b, (1110xxxx)b, (1111xxxx)b, (1100xxxx)b
(01110000)b	(0000xxxx)b (0100xxxx)b (1000xxxx)b (1100xxxx)b
(01110001)b	(0001xxxx)b, (0000xxxx)b (0101xxxx)b, (0100xxxx)b (1001xxxx)b, (1000xxxx)b (1101xxxx)b, (1100xxxx)b
(01110010)b	(0010xxxx)b, (0000xxxx)b (0110xxxx)b, (0100xxxx)b (1010xxxx)b, (1000xxxx)b (1110xxxx)b, (1100xxxx)b
(01110011)b	(0001xxxx)b, (0010xxxx)b, (0000xxxx)b (0101xxxx)b, (0110xxxx)b, (0100xxxx)b (1001xxxx)b, (1010xxxx)b, (1000xxxx)b (1101xxxx)b, (1110xxxx)b, (1100xxxx)b
(01110100)b	(0011xxxx)b, (0000xxxx)b (0111xxxx)b, (0100xxxx)b (1011xxxx)b, (1000xxxx)b (1111xxxx)b, (1100xxxx)b
(01110101)b	(0001xxxx)b, (0011xxxx)b, (0000xxxx)b (0101xxxx)b, (0111xxxx)b, (0100xxxx)b (1001xxxx)b, (1011xxxx)b, (1000xxxx)b (1101xxxx)b, (1111xxxx)b, (1100xxxx)b
(01110110)b	(0010xxxx)b, (0011xxxx)b, (0000xxxx)b (0110xxxx)b, (0111xxxx)b, (0100xxxx)b (1010xxxx)b, (1011xxxx)b, (1000xxxx)b (1110xxxx)b, (1111xxxx)b, (1100xxxx)b
(01110111)b	(0001xxxx)b, (0010xxxx)b, (0011xxxx)b, (0000xxxx)b (0101xxxx)b, (0110xxxx)b, (0111xxxx)b, (0100xxxx)b (1001xxxx)b, (1010xxxx)b, (1011xxxx)b, (1000xxxx)b (1101xxxx)b, (1110xxxx)b, (1111xxxx)b, (1100xxxx)b
<a> Младший значащий полубайт байта Param 2 используют для кодирования максимального размера кадра, который может быть принят PCD.

PCD		Оборудование для испытаний PCD
REQB ('05 00 00' CRC_B)
		ATQB, Bit_Rate_capability в соответствии с таблицей I.2
Команда ATTRIB, Param 2 в соответствии с таблицей I.2
		Ответ на команду ATTRIB (с использованием скорости передачи fc/128)
I(0)0 (с использованием выбранной скорости передачи)
		I(0)0 (с использование выбранной скорости передачи)
Запрос S(DESELECT)
		Ответ S(DESELECT) (с использованием выбранной скорости передачи)
WUPB (с использованием скорости передачи fc/128)
		ATQB (с использованием скорости передачи fc/128)

I.2.3 Процедура для выбора скорости передачи с использованием блоков S(PARAMETERS) Следующую процедуру необходимо повторить для всех значений информационных байтов скорости передачи, определенных в таблице I.3 для PCD, использующих механизм S(PARAMETERS) для выбора скорости передачи, как определено в ИСО/МЭК 14443-4 (раздел 9). a) UT выполняет процедуру активации протокола в соответствии с H.1.8.2 для типа A или H.1.8.3 для типа B. Примечание 1 - Если PCD встроено или согласование не начинается сразу после процедуры активации протокола, то метод активации механизма должен предоставить изготовитель PCD. b) PCD должно послать блок S(PARAMETERS) для запроса параметров скорости передачи. c) Испытательное оборудование отвечает действительным блоком S(PARAMETERS), включающим в себя информационные байты скорости передачи в соответствии с таблицей I.3. Примечание 2 - Тестируют только специальный набор всех возможных скоростей передачи. Второй байт всегда установлен в состояние значения '00' для обоих направлений передачи. d) PCD должно послать блок S(PARAMETERS) с действительным полем INF, содержащим байты выбора скорости передачи с ровно одним набором бит для скорости передачи от PCD к PICC и ровно одним набором бит для скорости передачи от PICC к PCD, указанными испытательным оборудованием на шаге c). e) Испытательное оборудование подтверждает прием полученного блока S(PARAMETERS) ответом с действительным блоком S(PARAMETERS). f) PCD должно послать блок I(0)0, используя выбранную скорость передачи. Примечание 3 - Этим блоком может быть также I(1)0 или R(NAK) в случае использования метода 2a для проверки наличия PICC, как описано в ИСО/МЭК 14443-4:2008 (подпункт 7.5.6.2 <1>). -------------------------------- <1> В ИСО/МЭК 10373-6:2011 указан подпункт 7.5.5.2 без учета изменения нумерации пунктов, введенного изменением A1:2012 ИСО/МЭК 14443-4:2008 в связи с внесением дополнительного пункта 7.5.1.
g) Испытательное оборудование посылает действительный ответ, используя выбранную скорость передачи. Следует проверить, приняло ли PCD ответ испытательного оборудования. Примечание 4 - Следующие шаги могут быть не применимы, если PCD встроено в изделие. h) PCD должно послать запрос S(DESELECT), используя выбранную скорость передачи. i) Испытательное оборудование посылает действительный ответ S(DESELECT), используя выбранную скорость передачи. Следует проверить, приняло ли PCD ответ испытательного оборудования. j) PCD должно послать действительный WUPA для типа A или WUPB для типа B, используя скорость передачи fc/128. k) Испытательное оборудование отвечает действительным ATQA для типа A или ATQB для типа B. Таблица I.3 Поддерживаемые скорости передачи
Первый байт при передаче от PCD к PICC								Первый байт при передаче от PICC к PCD
b8	b7	b6	b5	b4	b3	b2	b1	b8	b7	b6	b5	b4	b3	b2	b1
0	0	0	0	0	0	0	1	0	0	0	0	0	0	0	1
0	0	0	0	0	0	1	1	0	0	0	0	0	0	1	1
0	0	0	0	0	1	1	1	0	0	0	0	0	1	1	1
0	0	0	0	1	1	1	1	0	0	0	0	1	1	1	1
0	0	0	1	1	1	1	1	0	0	0	1	1	1	1	1
0	0	1	1	1	1	1	1	0	0	1	1	1	1	1	1
0	1	1	1	1	1	1	1	0	1	1	1	1	1	1	1
0	0	0	0	0	0	1	1	0	0	0	0	0	0	0	1
0	0	0	0	0	1	1	1	0	0	0	0	0	0	0	1
0	0	0	0	1	1	1	1	0	0	0	0	0	0	0	1
0	0	0	1	1	1	1	1	0	0	0	0	0	0	0	1
0	0	1	1	1	1	1	1	0	0	0	0	0	0	0	1
0	1	1	1	1	1	1	1	0	0	0	0	0	0	0	1
0	0	0	0	0	0	0	1	0	0	0	0	0	0	1	1
0	0	0	0	0	0	0	1	0	0	0	0	0	1	1	1
0	0	0	0	0	0	0	1	0	0	0	0	1	1	1	1
0	0	0	0	0	0	0	1	0	0	0	1	1	1	1	1
0	0	0	0	0	0	0	1	0	0	1	1	1	1	1	1
0	0	0	0	0	0	0	1	0	1	1	1	1	1	1	1
0	0	0	0	0	1	0	1	0	0	0	0	0	1	0	1
0	0	0	0	1	0	0	1	0	0	0	0	1	0	0	1
0	0	0	1	0	0	0	1	0	0	0	1	0	0	0	1
0	0	1	0	0	0	0	1	0	0	1	0	0	0	0	1
0	1	0	0	0	0	0	1	0	1	0	0	0	0	0	1
0	0	0	0	0	1	0	1	0	0	0	0	0	0	0	1
0	0	0	0	1	0	0	1	0	0	0	0	0	0	0	1
0	0	0	1	0	0	0	1	0	0	0	0	0	0	0	1
0	0	1	0	0	0	0	1	0	0	0	0	0	0	0	1
0	1	0	0	0	0	0	1	0	0	0	0	0	0	0	1
0	0	0	0	0	0	0	1	0	0	0	0	0	1	0	1
0	0	0	0	0	0	0	1	0	0	0	0	1	0	0	1
0	0	0	0	0	0	0	1	0	0	0	1	0	0	0	1
0	0	0	0	0	0	0	1	0	0	1	0	0	0	0	1
0	0	0	0	0	0	0	1	0	1	0	0	0	0	0	1
Примечание - Кодирование этих байтов определено в ИСО/МЭК 14443-4:2008/Изм. A2:2012 (рисунок 23). Сценарий I.3 - Выбор скорости передачи с использованием блоков S(PARAMETERS) (процедура 3)
PCD								Оборудование для испытаний PCD
S(PARAMETERS)
								S(PARAMETERS), информация о скорости передачи в соответствии в таблицей I.3
S(PARAMETERS), выбор скорости передачи только с одним набором бит для каждого направления передачи из полученных байтов с возможными скоростями передачи
								S(PARAMETERS), (с использованием скорости передачи fc/128)
I(0)0 (с использованием выбранной скорости передачи)
								I(0)0 (с использование выбранной скорости передачи)
Запрос S(DESELECT) (с использование выбранной скорости передачи)
								Ответ S(DESELECT) (с использованием выбранной скорости передачи)
WUPA для типа A, WUPB для типа B (с использованием скорости передачи fc/128)
								ATQA для типа A, ATQB для типа B (с использованием скорости передачи fc/128)
I.2.3.1 Ожидаемый результат PCD должно вести себя, как описано в сценарии I.3, в каждом из 34 случаев испытания. I.2.3.2 Протокол испытаний Если PCD ведет себя допустимым образом в соответствии со сценарием I.3 в каждом из 34 случаев испытания, то результаты данного испытания считают удовлетворительными. В протоколе испытаний должны быть указаны скорости передачи, выбранные PCD в каждом из 34 случаев испытания. (Введены дополнительно. Изм. A4:2012.)

Приложение J (справочное) ПРОГРАММА ДЛЯ ИЗМЕРЕНИЯ УРОВНЯ EMD Следующая программа на языке C может быть использована для выполнения измерений уровня EMD для скоростей передачи от PICC к PCD fc/128, fc/64, fc/32 и fc/16. Примечание 1 - Для измерений уровня EMD с поднесущей частотой PICC выше, чем fc/16, программу необходимо соответствующим образом перенастроить. Примечание 2 - Выходная информация (время, USB, LSB) может зависеть от опций компилятора и архитектуры используемой рабочей системы.

Обозначение ссылочного международного стандарта	Степень соответствия	Обозначение и наименование соответствующего национального стандарта
ИСО/МЭК 7810:2003	IDT	ГОСТ Р ИСО/МЭК 7810-2015 "Карты идентификационные. Физические характеристики"
ИСО/МЭК 14443-1:2008	IDT	ГОСТ Р ИСО/МЭК 14443-1-2013 "Карты идентификационные. Карты на интегральных схемах бесконтактные. Карты близкого действия. Часть 1. Физические характеристики"
ИСО/МЭК 14443-2:2010	IDT	ГОСТ Р ИСО/МЭК 14443-2-2014 "Карты идентификационные. Карты на интегральных схемах бесконтактные. Карты близкого действия. Часть 2. Радиочастотный энергетический и сигнальный интерфейс"
ИСО/МЭК 14443-3:2011	IDT	ГОСТ Р ИСО/МЭК 14443-3-2014 "Карты идентификационные. Карты на интегральных схемах бесконтактные. Карты близкого действия. Часть 3. Инициализация и антиколлизия"
ИСО/МЭК 14443-4:2008	IDT	ГОСТ Р ИСО/МЭК 14443-4-2014 "Карты идентификационные. Карты на интегральных схемах бесконтактные. Карты близкого действия. Часть 4. Протокол передачи"
МЭК 61000-4-2:2008	MOD	ГОСТ 30804.4.2-2013 (IEC 61000-4-2:2008) "Совместимость технических средств электромагнитная. Устойчивость к электростатическим разрядам. Требования и методы испытаний"
Примечание - В настоящей таблице использованы следующие условные обозначения степени соответствия стандартов: - IDT - идентичные стандарты; - MOD - модифицированные стандарты.

[1]	ISO/IEC Guide 98-3:2008, Uncertainty of measurement - Part 3: Guide to the expression of uncertainty in measurement (GUM: 1995). [Руководство ИСО/МЭК 98-3:2008 <1> Неопределенность измерений. Часть 3. Руководство по выражению неопределенности измерений (GUM: 1995)]
[2]	ISO/IEC 9646-1:1994, Information technology - Open Systems Interconnection - Conformance testing methodology and framework - Part 1: General concepts. (ИСО/МЭК 9646-1:1994 Информационные технологии. Взаимосвязь открытых систем. Методология и основы аттестационного тестирования. Часть 1. Общие положения)
[3]	ISO/IEC 9646-2:1994, Information technology - Open Systems Interconnection - Conformance testing methodology and framework - Part 2: Abstract Test Suite specification. (ИСО/МЭК 9646-2:1994 Информационные технологии. Взаимосвязь открытых систем. Методология и основы аттестационного тестирования. Часть 2. Спецификация комплекта абстрактных тестов)
[4]	ISO/IEC 9646-3:1998, Information technology - Open Systems Interconnection - Conformance testing methodology and framework - Part 3: The Tree and Tabular Combined Notation (TTCN). [ИСО/МЭК 9646-3:1998 Информационные технологии. Взаимосвязь открытых систем. Методология и основы аттестационного тестирования. Часть 3. Комбинированная древовидная и табличная нотация (КДТН)]
[5]	ISO/IEC 9646-4:1994, Information technology - Open Systems Interconnection - Conformance testing methodology and framework - Part 4: Test realization. (ИСО/МЭК 9646-4:1994 Информационная технология. Взаимосвязь открытых систем. Методология и основы аттестационного тестирования. Часть 4. Реализация тестов)
[6]	ISO/IEC 9646-5:1994, Information technology - Open Systems Interconnection - Conformance testing methodology and framework - Part 5: Requirements on test laboratories and clients for the conformance assessment process. (ИСО/МЭК 9646-5:1994 Информационная технология. Взаимосвязь открытых систем. Методология и основы аттестационного тестирования. Часть 5. Требования к испытательным лабораториям и клиентам в процессе оценки соответствия)
[7]	ISO/IEC 9646-6:1994, Information technology - Open Systems Interconnection - Conformance testing methodology and framework - Part 6: Protocol profile test specification. (ИСО/МЭК 9646-6:1994 Информационные технологии. Взаимосвязь открытых систем. Методология и основы аттестационного тестирования. Часть 6. Спецификация теста для профилей протоколов)
[8]	ISO/IEC 9646-7:1995, Information technology - Open Systems Interconnection - Conformance testing methodology and framework - Part 7: Implementation Conformance Statements. (ИСО/МЭК 9646-7:1995 Информационные технологии. Взаимодействие открытых систем. Методология и основы аттестационного тестирования. Часть 7. Отчет о реализации совместимости)
