"ГОСТ Р 59260-2020. Национальный стандарт Российской Федерации. Угли каменные. Метод определения выхода химических продуктов коксования"
(утв. и введен в действие Приказом Росстандарта от 15.12.2020 N 1314-ст)

1 РАЗРАБОТАН Федеральным государственным автономным образовательным учреждением высшего образования "Национальный исследовательский технологический университет "МИСиС" (НИТУ "МИСиС")

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 395 "Кокс и продукты коксохимии"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2020 г. N 1314-ст

4 ВВЕДЕН ВПЕРВЫЕ

Настоящий стандарт распространяется на каменные угли и шихты для коксования (далее - угли) и устанавливает лабораторный метод определения выхода химических продуктов (кокса, смолы, аммиака, пирогенетической влаги, сероводорода, диоксида углерода, непредельных углеводородов, сырого бензола и газа) при высокотемпературном коксовании углей.

Метод распространяется на диапазоны значений массовой доли химических продуктов коксования: кокс - от 40% до 90%, смола - от 0,1% до 10%, аммиак - от 0,005% до 1%, сырой бензол - от 0,1% до 3%, пирогенетическая влага - от 1% до 10% и диапазон значений выхода газа - от 0,200 до 0,500 м³/кг. Для всех остальных продуктов (сероводорода, диоксида углерода, непредельных углеводородов) метод применим во всех диапазонах значений.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 12.0.004 Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения

ГОСТ 12.1.004 Система стандартов безопасности труда. Пожарная безопасность. Общие требования

ГОСТ 12.1.005 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны

ГОСТ 12.1.019 Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты

ГОСТ 12.4.009 Система стандартов безопасности труда. Пожарная техника для защиты объектов. Основные виды. Размещение и обслуживание

ГОСТ 83 Реактивы. Натрий углекислый. Технические условия

ГОСТ 450 Кальций хлористый технический. Технические условия

ГОСТ 1186 Угли каменные. Метод определения пластометрических показателей

ГОСТ 1770 (ИСО 1042-83, ИСО 4788-80) Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия

ГОСТ 2850 Картон асбестовый. Технические условия

ГОСТ 3118 Реактивы. Кислота соляная. Технические условия

ГОСТ 4159 Реактивы. Йод. Технические условия

ГОСТ 4204 Реактивы. Кислота серная. Технические условия

ГОСТ 4232 Реактивы. Калий йодистый. Технические условия

ГОСТ 4233 Реактивы. Натрий хлористый. Технические условия

ГОСТ 4328 Реактивы. Натрия гидроокись. Технические условия

ГОСТ 4517-2016 Реактивы. Методы приготовления вспомогательных реактивов и растворов, применяемых при анализе

ГОСТ 4919.1-2016 Реактивы и особо чистые вещества. Методы приготовления растворов индикаторов

ГОСТ 5230 Реактивы. Ртути окись желтая. Технические условия

ГОСТ 5496 Трубки резиновые технические. Технические условия

ГОСТ 5541 Средства укупорочные корковые. Общие технические условия

ГОСТ 5556 Вата медицинская гигроскопическая. Технические условия

ГОСТ 6217 Уголь активный древесный дробленый. Технические условия

ГОСТ 6616 Преобразователи термоэлектрические. Общие технические условия

ГОСТ 6709 Вода дистиллированная. Технические условия

ГОСТ 7995 Краны соединительные стеклянные. Технические условия

ГОСТ 8682 (ИСО 383-76) Посуда лабораторная стеклянная. Шлифы конические взаимозаменяемые

ГОСТ 8703 Уголь активный рекуперационный. Технические условия

ГОСТ 10163 Реактивы. Крахмал растворимый. Технические условия

ГОСТ 11014 Угли бурые, каменные, антрацит и горючие сланцы. Ускоренные методы определения влаги

ГОСТ 17070 Угли. Термины и определения

ГОСТ 22293 Изделия из кварцевого стекла. Метод испытания на термическую устойчивость

ГОСТ 25336 Посуда и оборудование лабораторные стеклянные. Типы, основные параметры и размеры

ГОСТ 25794.1-83 Реактивы. Методы приготовления титрованных растворов для кислотно-основного титрования

ГОСТ 25794.2-83 Реактивы. Методы приготовления титрованных растворов для окислительно-восстановительного титрования

ГОСТ 27068 Реактивы. Натрий серноватистокислый (натрия тиосульфат) 5-водный. Технические условия

ГОСТ 27313 Топливо твердое минеральное. Обозначение показателей качества и формулы пересчета результатов анализа на различные состояния топлива

ГОСТ 29251 (ИСО 385-1-84) Посуда лабораторная стеклянная. Бюретки. Часть 1. Общие требования

ГОСТ 33814 Угли и продукты их переработки. Отбор проб со склада

ГОСТ ISO 13909-2 Уголь каменный и кокс. Механический отбор проб. Часть 2. Уголь. Отбор проб из движущихся потоков

ГОСТ ISO 13909-3 Уголь каменный и кокс. Механический отбор проб. Часть 3. Уголь. Отбор проб от стационарных партий

ГОСТ OIML R 76-1 Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

ГОСТ Р 50342 (МЭК 584-2-82) Преобразователи термоэлектрические. Общие технические условия

ГОСТ Р 59248 Угли бурые, каменные, антрацит, горючие сланцы и угольные брикеты. Методы отбора и подготовки проб для лабораторных испытаний

ГОСТ Р 59252 Угли бурые, каменные, антрацит и горючие сланцы. Метод отбора пластовых проб

ГОСТ Р 59253 Угли бурые, каменные, антрацит и горючие сланцы. Метод отбора эксплуатационных проб

ГОСТ Р 59254 Угли бурые и каменные. Метод отбора проб бурением скважин

ГОСТ Р ИСО 18283 Уголь каменный и кокс. Ручной отбор проб

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

В настоящем стандарте применены термины по ГОСТ 17070, а также следующие термины с соответствующими определениями:

3.1 выход химических продуктов коксования: Массовая доля химических продуктов коксования (кокса, смолы, аммиака, пирогенетической влаги, сероводорода, диоксида углерода, непредельных углеводородов, сырого бензола и газа), образующихся из угля при высокотемпературном коксовании, выраженная в процентах и выход газа, выраженный в кубических метрах на килограмм.

3.2 сырой бензол: Продукт термической переработки каменных углей, представляющий собой сложную смесь ароматических соединений, в основном бензола и его гомологов, составляющих от 80% до 90% сырого бензола, а также непредельных и сернистых соединений, фенолов, пиридиновых оснований и других органических соединений.

3.3 пирогенетическая влага: Влага, образующаяся при термическом разложении органического и минерального вещества угля.

3.4 термопреобразователь (сопротивления); ТС: Средство измерения температуры, состоящее из одного или нескольких термочувствительных элементов (термопар) и внутренних соединительных проводов, помещенных в герметичный защитный корпус, внешних клемм или выводов, предназначенных для подключения к измерительному прибору.

Метод основан на нагревании испытуемого угля до температуры (890 +/- 10) °C в пятисекционной или односекционной лабораторной печи коксования и пиролизе образующихся химических продуктов при температуре (790 +/- 10) °C с последующим определением выхода кокса, смолы, аммиака, пирогенетической влаги, сероводорода, диоксида углерода, непредельных углеводородов, сырого бензола и коксового газа химическими, гравиметрическими и инструментальными методами.

Температура и влажность воздуха в лаборатории, атмосферное давление, напряжение и частота переменного тока в сети питания при проведении испытаний должны соответствовать условиям, указанным в инструкциях по эксплуатации приборов конкретного типа.

Помещения, в которых проводят подготовку проб и определение, должны быть оборудованы подводкой воды и приточно-вытяжной вентиляцией в соответствии с ГОСТ 12.1.005.

При выполнении измерений следует соблюдать следующие требования безопасности:

- использование пылезащитной маски при работе с пробами угля, оксидом ртути и асбестом;

- испытательное оборудование рекомендуется размещать в вытяжном шкафу;

- безопасность при работе с электрооборудованием - по ГОСТ 12.1.019;

- организация обучения работников безопасным приемам работы - по ГОСТ 12.0.004;

- помещение лаборатории должно соответствовать требованиям пожарной безопасности по ГОСТ 12.1.004 и иметь средства пожаротушения по ГОСТ 12.4.009.

Выполнение измерений должен проводить инженер-химик, техник или лаборант, имеющий высшее или специальное образование, опыт работы в химической лаборатории, изучивший техническую документацию на применяемое оборудование.

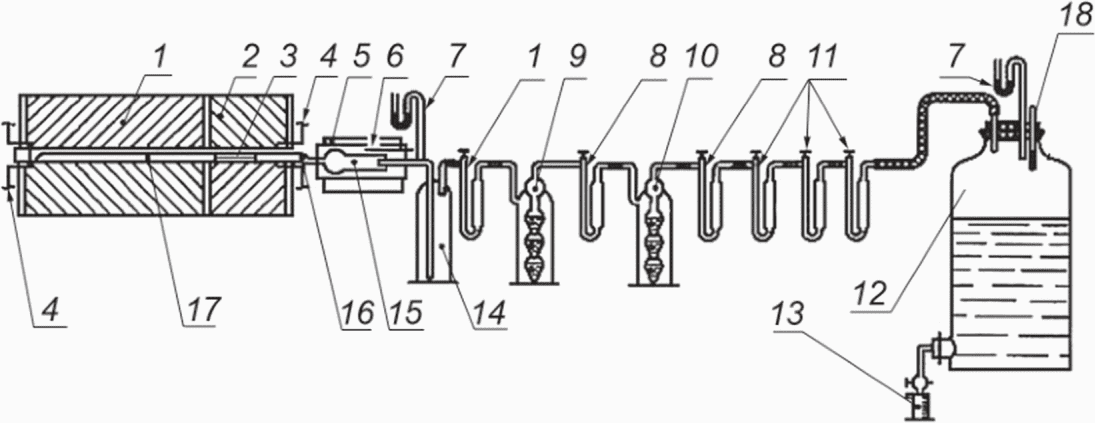

Схематическое изображение установки для испытаний в сборе приведено на рисунке 1.

Составные части печи для коксования (позиция 1 на рисунке 1) и ее основные характеристики перечислены ниже.

6.1.1.1 Фарфоровая или керамическая трубка, внутренний объем которой является рабочим пространством печи.

6.1.1.2 Нагреватель, представляющий собой проволоку, изготовленную из сплава с высоким электрическим сопротивлением и высокой температурой плавления (например, нихрома), намотанную на трубку (6.1.1.1).

6.1.1.3 Трубка с нагревателем помещены в металлический кожух, внутри которого находится теплоизоляционный материал.

Примечание - Допускается для электрического нагрева применять карбидно-кремниевые стержни.

6.1.1.4 В середину каждой секции рабочего пространства печи помещают спай термопары, входящей в состав термопреобразователя. Термопреобразователь подключают к терморегулятору. Термопреобразователь, терморегулятор и устройство подачи напряжения на секции печи для коксования объединены в автоматизированный блок управления, обеспечивающий выполнение программы обогрева печи при проведении испытаний.

6.1.1.5 Печь для коксования может быть односекционной и иметь одну нагревательную обмотку (секцию) или пятисекционной - с пятью отдельными нагревательными обмотками.

6.1.1.6 Основные характеристики печи для коксования: длина внутренней фарфоровой или керамической трубки (6.1.1.1) 380 - 390 мм (для пятисекционной печи) и 300 - 310 мм для односекционной печи, диаметр - 30 мм; номинальная мощность односекционной печи - не более 500 Вт; для пятисекционной печи номинальная мощность для первой и пятой секций также должна составлять не более 500 Вт, для второй, третьей и четвертой секций - не более 420 Вт. Рабочая температура в печи - (890 +/- 10) °C.

Печь для пиролиза (позиция 2 на рисунке 1) имеет конструкцию, аналогичную печи для коксования (см. 6.1.1.1 - 6.1.1.4). Основные характеристики печи: длина 200 - 205 мм, максимальная потребляемая мощность - 600 Вт, рабочая температура - (790 +/- 10) °C.

Печь для трубки с фильтром (позиция 5 на рисунке 1) имеет конструкцию, аналогичную печи для коксования (см. 6.1.1.1 - 6.1.1.4). Основные характеристики печи: длина 185 - 190 мм, внутренний диаметр трубки - 45 мм, максимальная мощность - 550 Вт. Рабочая температура - (105 +/- 5) °C.

Примечания

1 Печи для пиролиза, коксования и для трубки с фильтром соприкасаются торцами кожухов. В них вставляют сборку из кварцевых трубок, поэтому они должны быть соосны.

2 Допускается использование печей другой конструкции и габаритов, позволяющих выдерживать регламентированные стандартом температуры и размещать кварцевые приборы, установленных в стандарте размеров.

6.1.4 Преобразователи термоэлектрические одноточечные и пятиточечные ТХА с термопарами типа (К) по ГОСТ Р 50342 или ГОСТ 6616, с помощью которых осуществляют контроль и регулирование температуры в печах (позиции 4 и 6 на рисунке 1).

Примечание - Допускается использование других типов термопар и термопреобразователей, в том числе импортных, с характеристиками, не хуже характеристик, приведенных в указанных стандартах для указанного типа термопреобразователей.

6.1.5 Терморегуляторы электронные программируемые одно- или многоканальные, позволяющие поддерживать температуру в соответствии с заданными в настоящем стандарте температурными режимами для каждой печи с точностью +/- 5 °C и заданное время выдержки - с точностью +/- 1 мин. Терморегуляторы должны иметь две строки индикации температуры, показывающие текущее и заданное значения.

Примечание - Все термопреобразователи, терморегуляторы и устройства для подачи энергии на обогревательные элементы печей могут быть объединены в единый программируемый блок управления установкой.

6.1.6 Трубка реакционная из кварцевого стекла (далее - реакционная трубка), прошедшего испытания по ГОСТ 22293, длиной 570 мм для пятисекционной или 500 мм - для односекционной печи для коксования и внутренним диаметром 20 мм (позиция 17 на рисунке 1). Один конец трубки запаян, на другом конце имеется шлиф по ГОСТ 8682 для соединения с кварцевой вставкой (6.1.8.1).

6.1.7 Насадка длиной 120 - 130 мм, состоящая из четырех рядов фарфоровых бусинок диаметром 6 - 7 мм, нанизанных на нихромовую проволоку диаметром 1 - 1,5 мм (позиция 3 на рисунке 1). Длина рядов бусинок 10 - 12 мм.

6.1.8.1 Вставка (позиция 16 на рисунке 1) общей длиной 130 мм, внешним диаметром 20 мм. Один конец вставки имеет шлиф для соединения с реакционной трубкой, другой - оттянутый конец - предназначен для соединения встык с кварцевой трубкой с ватным фильтром для улавливания смолы (далее - трубка с фильтром). Вставка показана на рисунке 2.

6.1.8.2 Трубка с фильтром (позиция 15 на рисунке 1) предназначена для улавливания смолы. Один конец трубки оттянут для соединения со вставкой, другой конец предназначен для вкладывания ватного фильтра в расширение трубки и для соединения с поглотительной склянкой для улавливания аммиака через термостойкую пробку (6.1.17). Трубка для фильтра показана на рисунке 3.

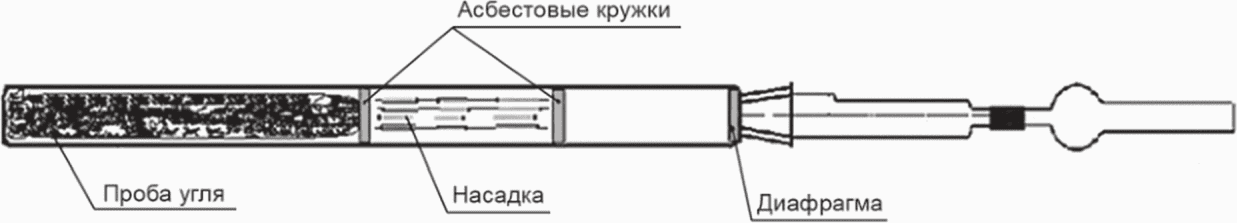

Соединение кварцевых трубок (см. рисунки 2 и 3) между собой допускается осуществлять с использованием силиконовых трубок, соединительных элементов типа П1, ЭП1, ЭП2, ЭП3 по ГОСТ 25336 с взаимозаменяемыми шлифами по ГОСТ 8682 подходящих размеров и в различных сочетаниях.

6.1.9 U-образный жидкостной мановакуумметр по [1] (позиция 7 на рисунке 1).

6.1.10 U-образные стеклянные трубки (шесть штук). Три U-образные трубки, заполненные осушающим веществом (хлористым кальцием по 9.3.3), предназначены для поглощения паров воды после каждой поглотительной склянки с раствором (позиция 8 на рисунке 1). Еще три U-образные трубки, заполненные активным углем, предназначены для улавливания бензола (позиция 11 на рисунке 1).

U-образная трубка показана на рисунке 4.

6.1.11 Склянка для улавливания аммиака (позиция 14 на рисунке 1) показана на рисунке 5.

Примечание - Допускается применять склянку СВТ по ГОСТ 25336.

6.1.12 Склянки поглотительные склянки (две) для суммарного поглощения диоксида углерода и сероводорода (позиция 9 на рисунке 1) и для поглощения непредельных углеводородов (позиция 10 на рисунке 1). Поглотительная склянка показана на рисунке 6.

6.1.13 Склянка с тубусом 1-10 или 1-20 по ГОСТ 25336 для сбора газа (далее - газометр) с краном К1Х КШ-2-40-1,6 по ГОСТ 7995 или резиновой трубкой с зажимом (6.1.19) для отвода воды (позиция 12 на рисунке 1).

6.1.14 Цилиндр 1-2000-1 по ГОСТ 1770 (позиция 13, на рисунке 1).

6.1.15 Резиновые трубки 2-1С 8x2, 2-1С 10x2, 2-1С 12x2 по ГОСТ 5496 или силиконовые трубки аналогичных размеров для соединения поглотительной аппаратуры.

6.1.16 Силиконовые трубки термостойкие, выдерживающие температуры до 300 °C, для соединения кварцевого стекла, находящегося вблизи высоких температур.

6.1.17 Средства укупорочные конические:

- резиновые пробки по [2];

- корковые пробки по ГОСТ 5541;

- термостойкие пробки из полихлоропрена, фторопласта или силиконовой резины подходящих размеров.

Используют как одноконусные, так и двухконусные пробки.

6.1.18 Термометр ртутный или жидкостный стеклянный с ценой деления 1 °C для измерения температуры газа в газометре (позиция 18 на рисунке 1).

6.1.19 Зажимы для резиновых трубок типа зажима Мора или зажима Гофмана.

Печь для прокаливания, обеспечивающая нагрев до (790 +/- 10) °C, предназначена для прокаливания реакционной трубки, вставки и трубки для фильтра после опыта. Основные характеристики: длина 380 мм (по кожуху), наружный диаметр кожуха 180 мм, внутренний диаметр фарфоровой трубы 45 мм, максимальная мощность 1000 Вт.

6.3 Шкаф сушильный с максимальной температурой нагрева 350 °C, с естественной или принудительной вентиляцией, обеспечивающий устойчивые температуры нагрева во всем диапазоне применяемых температур.

6.4 Газоанализаторы, обеспечивающие определение состава коксового газа (H₂, O₂, N₂, CH₄, C₂H₆, C₂H₄, CO₂, H₂S, углеводороды и др.). Допускается применение газовых хроматографов. Приборы должны обеспечивать определение компонентного состава газа с необходимой точностью.

6.5 Эксикаторы 1-250 по ГОСТ 25336.

6.6 Весы по ГОСТ OIML R 76-1 классов точности I и II с ценой деления шкалы 0,0001 и 0,01 г соответственно.

6.7 Бюретки 1-1-2-50-0,1 или 1-3-2-25-0,1 по ГОСТ 29251.

6.8 Воронка делительная ВД-1-25 ХС ГОСТ 25336.

6.9 Колбы конические Кн-1-250-14/23 ТХС, Кн-2-25-22 по ГОСТ 25336.

6.10 Насос водоструйный по ГОСТ 25336.

6.11 Колба с тубусом для фильтрования под вакуумом 1-250 по ГОСТ 25336 (колба Бунзена).

6.12 Колбы мерные 2-250-2, 2-500-2, 2-1000-2 или 2а-250-2, 2-500-2, 2а-1000-2 по ГОСТ 1770.

6.13 Стакан В-1-1000 ТХС по ГОСТ 25336.

6.14 Баня водяная.

6.15 Банки и контейнеры из полипропилена с плотно закрывающимися крышками различной вместимости.

6.16 Вспомогательное приспособление в виде стержня с плоским диском из белой жести на конце диаметром 19 - 20 мм. Длина стержня и диаметр диска должны быть такими, чтобы с помощью приспособления можно было обеспечить правильное расположение пробы угля в реакционной трубке на требуемую глубину.

7.1 Кислота серная плотностью 1,83 г/см³ по ГОСТ 4204.

7.2 Кислота соляная по ГОСТ 3118.

7.3 Гидроксид натрия по ГОСТ 4328.

7.4 Карбонат натрия по ГОСТ 83.

7.5 Калий йодистый по ГОСТ 4232.

7.6 Йод по ГОСТ 4159.

7.7 Натрий серноватистокислый (тиосульфат натрия) по ГОСТ 27068.

7.8 Оксид ртути желтой по ГОСТ 5230.

7.9 Индикатор метиловый оранжевый по [3].

7.10 Крахмал растворимый по ГОСТ 10163.

7.11 Уголь активный марки БАУ-А, Ац или МФ по ГОСТ 6217 или уголь активный рекуперационный АР по ГОСТ 8703.

7.12 Кальций хлористый по ГОСТ 450.

7.13 Натрий хлористый по ГОСТ 4233.

7.14 Вода дистиллированная по ГОСТ 6709.

7.15 Эфир петролейный двойной перегонки, перегнанный при температуре от 40 °C до 60 °C.

7.16 Вата медицинская гигроскопическая по ГОСТ 5556.

7.17 Асбест листовой толщиной 1 и 5 мм по ГОСТ 2850.

Примечание - Допускается применение реактивов по другим нормативным документам и технической документации, в том числе импортных, если полученные с их использованием результаты соответствуют требованиям точности настоящего метода.

Отбор проб угля осуществляют по ГОСТ 33814, ГОСТ ISO 13909-2, ГОСТ ISO 13909-3, ГОСТ Р 59248, ГОСТ Р 59252, ГОСТ Р 59253, ГОСТ Р 59254, ГОСТ Р ИСО 18283.

Для проведения испытания готовят аналитическую пробу по ГОСТ Р 59248 или ГОСТ Р ИСО 18283.

Уголь с зольностью свыше 10% подвергают обогащению по ГОСТ 1186.

Концентраты обогатительных фабрик, для которых установлена норма зольности более 10%, и угли, поступающие на производство для использования, испытывают при их фактической зольности.

Аналитическая проба должна быть измельчена до прохождения через сито с размером отверстий 212 мкм таким образом, чтобы масса частиц размером более 100 мкм составляла не менее 40%.

Допускается использовать пробу, проходящую через сито с размером отверстий 200 мкм.

Проба должна находиться в воздушно-сухом состоянии, которое характеризуется установлением равновесия между влажностью пробы и влажностью окружающей атмосферы. Для достижения воздушно-сухого состояния аналитическую пробу раскладывают тонким слоем и выдерживают на воздухе при комнатной температуре в течение минимального времени, необходимого для достижения состояния равновесия.

Проба должна быть подготовлена в день проведения испытания.

9.2.1 Все растворы готовят с использованием дистиллированной воды (7.14) (далее - воды).

9.2.2 Раствор серной кислоты молярной концентрации эквивалента 1 моль-экв/дм³ (1 N)

Раствор серной кислоты 1 N готовят из концентрированной серной кислоты (7.1) в соответствии с указаниями по 2.1 ГОСТ 25794.1-83 в мерной колбе вместимостью 1000 см³ (6.12).

При приготовлении раствора перед доведением его до метки в мерную колбу помещают несколько капель раствора индикатора метилового оранжевого (9.2.11) до получения отчетливо видимой красной окраски.

В термостойкий химический стакан вместимостью 1000 см³ (6.13) наливают 750 см³ воды и помещают его в водяную баню с холодной водой. Небольшими порциями медленно и осторожно, при перемешивании, приливают в воду 250 см³ серной кислоты (7.1), не допуская сильного разогрева раствора. Когда раствор остынет, его переливают в емкость из стекла или полипропилена с плотно закрывающейся крышкой.

В термостойкий химический стакан вместимостью 1000 см³ (6.13) наливают 500 см³ воды и помещают его в водяную баню с холодной водой. Небольшими порциями медленно и осторожно, при перемешивании, приливают в воду 500 см³ концентрированной соляной кислоты (7.2), не допуская сильного разогрева раствора. Когда раствор остынет, его переливают в емкость из полипропилена с плотно закрывающейся крышкой.

9.2.5 Раствор гидроксида натрия молярной концентрации эквивалента 1 моль-экв/дм³ (1 N)

Раствор готовят из гидроксида натрия (7.3) в соответствии с указаниями по 2.2 ГОСТ 25794.1-83. Для приготовления раствора используют мерную колбу вместимостью 1000 см³ (6.12).

Раствор готовят из гидроксида натрия (7.3) в соответствии с указаниями по 4.104 ГОСТ 4517-2016.

9.2.7 Раствор серноватистокислого натрия (тиосульфата натрия) молярной концентрации эквивалента 0,1 моль-экв/дм³ (0,1 N)

25 г тиосульфата натрия (7.7) растворяют в воде, содержащей 40 мг карбоната натрия (7.4), в мерной колбе вместимостью 1000 см³ (6.12). Раствор доводят водой до метки и перемешивают. После приготовления раствор выдерживают 8 - 14 дней и уточняют нормальность раствора в соответствии с указаниями по 2.11.3 ГОСТ 25794.2-83. Раствор хранят в склянке из темного стекла.

9.2.8 Раствор йода молярной концентрации эквивалента 0,1 моль-экв/дм³ (0,1 N)

Раствор готовят из йода (7.6) и йодистого калия (7.5) в соответствии с указаниями по 2.3 ГОСТ 25794.2-83. При этом используют мерную колбу вместимостью 500 см³ (6.12). Раствор хранят в склянке из темного стекла.

41 г оксида ртути (7.8) растворяют в 180 см³ серной кислоты 1:3 (9.2.3). Раствор хранят в емкости из полипропилена с плотно закрывающейся крышкой.

Раствор готовят из крахмала (7.10) в соответствии с указаниями по 4.90 ГОСТ 4517-2016. Применяют свежеприготовленный раствор.

Раствор готовят из метилового оранжевого (7.9) в соответствии с указаниями по 5.1 ГОСТ 4919.1-2016 (см. таблицу 1, N 26).

Насыщенный раствор готовят из хлористого натрия (7.13) в соответствии с указаниями по 4.118 ГОСТ 4517-2016.

Перед использованием для проведения испытаний вату (7.16) высушивают в сушильном шкафу (6.3) при температуре (105 +/- 5) °C в течение 1 ч.

Перед использованием активный уголь (7.11) высушивают в сушильном шкафу (6.3) при температуре (105 +/- 5) °C в течение 8 ч.

Перед использованием хлористый кальций (7.12) подвергают прокаливанию при температуре 600 °C до плавления, остужают, измельчают до крупности частиц 3 - 5 мм, частицы менее 3 мм отсевают, хранят в эксикаторе.

Листовой асбест (7.17) подвергают прокаливанию при температуре 600 °C в течение 20 - 30 мин, остужают и делают заготовки - кружки такого диаметра, чтобы их края плотно прилегали к стенкам реакционной трубки. В кружке из асбеста, предназначенном для помещения на расстоянии 40 мм от открытого конца реакционной трубки, делают отверстие в центре диаметром 3 мм (далее - диафрагма).

Пробки (6.1.17) очищают, убеждаются в их эластичности и целостности. В пробках, предназначенных для соединения различных стеклянных приборов, укрепления термометров и вакуумметров, делают отверстия соответствующих размеров, которые затем тщательно очищают от остающихся частиц материала.

9.3.6 Все U-образные трубки (6.1.10) с содержимым просушивают в сушильном шкафу (6.3) при температуре (105 +/- 5) °C в течение 1 ч.

Лед готовят замораживанием воды в морозильной камере холодильника. Используют дробленый лед с размерами частиц 0,5 - 2 см.

9.4.1 Расширение трубки для фильтра (6.1.8.2) заполняют гигроскопической ватой, подготовленной по 9.3.1, массой 3 г (позиция 15 на рисунке 1).

9.4.2 В склянку для аммиака (6.1.11) из бюретки (6.7) наливают 10 см³ раствора серной кислоты 1 N (9.2.2) (позиция 14 на рисунке 1).

9.4.3 В три U-образные трубки (6.1.10), предназначенные для улавливания паров воды, помещают хлористый кальций, подготовленный по 9.3.3 (позиция 8 на рисунке 1).

Трубки с хлористым кальцием в период между опытами следует хранить закрытыми в эксикаторах (6.5) с осушающим веществом.

9.4.4 В поглотительную склянку (6.1.12) из бюретки (6.7) наливают 15 см³ раствора гидроксида натрия 30%-ного (9.2.6) (позиция 9 на рисунке 1).

9.4.5 В поглотительную склянку (6.1.12) из бюретки (6.7) наливают 20 см³ раствора оксида ртути желтого в серной кислоте (9.2.9) (позиция 10 на рисунке 1).

9.4.6 В три U-образные трубки (6.1.10), предназначенные для улавливания бензола, помещают активный уголь, подготовленный по 9.3.2. На активный уголь помещают тампоны из ваты, подготовленной по 9.3.1 (позиция 11 на рисунке 1).

Две первые по ходу газа трубки используют от предыдущего опыта, а третью заполняют свежим активным углем.

Перед сборкой установки все трубки с содержимым просушивают в течение 1 ч в сушильном шкафу (6.3) при температуре (105 +/- 5) °C.

Трубки с активным углем в период между опытами следует хранить закрытыми в эксикаторах (6.5) с осушающим веществом.

9.4.7 Газометр (6.1.13) заполняют насыщенным раствором хлорида натрия (9.2.12) (позиция 12 на рисунке 1).

В пробку, закрывающую горловину газометра, подготовленную по 9.3.5, вставляют мановакуумметр (6.1.9) (позиция 7 на рисунке 1) и термометр (6.1.18) (позиция 18 на рисунке 1).

9.4.8 Все поглотительные склянки с растворами до непосредственного использования должны быть закрыты.

9.4.9 Перед сборкой установки все поглотительные трубки и склянки с их содержимым (9.4.1 - 9.4.6) взвешивают с точностью до 0,0001 г.

В печь для коксования (6.1.1) перед началом опыта устанавливают пятиточечный термопреобразователь (6.1.4).

В печь для коксования в середине обогревательной секции устанавливают одноточечный термопреобразователь (6.1.4).

9.5.3 В печь для пиролиза (6.1.2), в печь для трубки с фильтром (6.1.3) и в печь для прокаливания (6.2) устанавливают одноточечные термопреобразователи (6.1.4).

Спаи термопар термопреобразователей на всех печах устанавливают на асбест толщиной 5 мм (7.17) так, чтобы они находились в середине обогревающих секций и не касались реакционной трубки.

9.5.4 На терморегуляторах (6.1.5), управляющих нагревательными секциями печей, задают программы выполнения температурных режимов нагрева печей во время проведения испытания, установленных настоящим стандартом (см. 10.5.1).

Из аналитической пробы, подготовленной по 9.1, отбирают навеску угля массой 20 г для определения выхода продуктов коксования. Взвешивание навески проводят с точностью до 0,0001 г.

В течение короткого промежутка времени из той же аналитической пробы отбирают отдельную навеску угля для определения массовой доли влаги по ГОСТ 11014.

Перед загрузкой пробы угля реакционную трубку (6.1.6), насадку (6.1.7), два асбестовых кружка и диафрагму (9.3.4) взвешивают на весах класса точности II (6.6) с точностью до 0,01 г.

Навеску угля массой 20 г (10.1) количественно переносят в вертикально поставленную реакционную трубку.

Затем на расстоянии 320 мм от запаянного конца трубки помещают кружок из прокаленного асбеста.

За асбестовым кружком помещают насадку.

За насадкой помещают второй асбестовый кружок, плотно придвигая его к насадке.

Перед муфтой шлифа реакционной трубки помещают диафрагму.

Уголь в реакционной трубке распределяют ровным слоем длиной 320 мм от запаянного конца осторожным поворачиванием трубки в горизонтальном положении вокруг оси до тех пор, пока проба не распределится равномерным слоем.

К открытому концу реакционной трубки со шлифом присоединяют вставку (6.1.8.1).

К вставке с помощью силиконовой трубки (6.1.16) встык присоединяют трубку с фильтром (9.4.1).

Схема расположения элементов загрузки в реакционной трубке и соединение ее со вставкой и трубкой с фильтром показаны на рисунке 7.

Перед загрузкой пробы угля реакционную трубку (6.1.6) и насадку (6.1.7) взвешивают на весах класса точности II (6.6) с точностью до 0,01 г.

Навеску угля для испытаний (10.1) количественно переносят в вертикально поставленную реакционную трубку.

Уголь в реакционной трубке располагают ровным слоем длиной 160 мм от запаянного конца осторожным поворачиванием трубки в горизонтальном положении и при помощи вспомогательного приспособления по 6.16.

В реакционную трубку на расстоянии 50 мм от угольной загрузки помещают насадку (6.1.7) и с помощью шлифов присоединяют вставку (6.1.8.1).

К вставке присоединяют трубку с фильтром (9.4.1). Соединение осуществляют встык с помощью силиконовой трубки (6.1.16).

10.3.1 Установку собирают по схеме, приведенной на рисунке 1.

Примечание - При проведении испытания в пятисекционной печи мановакуумметр перед склянкой для аммиака (6.1.11) не устанавливают.

Трубку с фильтром (6.1.8.2, позиция 15 на рисунке 1) соединяют со склянкой для аммиака (позиция 14 на рисунке 1) с помощью термостойкой пробки (9.3.5).

Всю аппаратуру после склянки для аммиака соединяют встык при помощи эластичных резиновых и/или силиконовых трубок диаметром 5 и/или 7 мм (6.1.15).

10.3.2 После сборки установки ее испытывают на герметичность, для чего всю систему подсоединяют к газометру (6.1.13, позиция 12 на рисунке 1) и открывают кран или зажим на трубке слива воды из газометра при закрытых мановакуумметрах. При наличии герметичности вытекание воды быстро прекращается. Если вода продолжает вытекать, необходимо найти место неплотного соединения и устранить негерметичность.

10.3.3 Затем газометр отсоединяют от поглотительной аппаратуры, полностью вытесняют из него воздух, заполняя насыщенным раствором хлористого натрия, после чего снова присоединяют к последней по ходу газа U-образной трубке с активным углем.

Далее отсоединяют реакционную трубку со вставкой и трубкой с фильтром от склянки для аммиака, которую со стороны входа газа закрывают пробкой.

Отсоединенную часть сборки вынимают из печи.

Кран газометра и зажим на резиновой трубке мановакуумметра должны быть закрыты, а зажим на трубке, подводящей газ к газометру, должен быть открыт.

Печь для пиролиза (6.1.2) нагревают до (790 +/- 10) °C и выдерживают при этой температуре не менее 30 мин, печь для трубки с фильтром (6.1.3) нагревают до (105 +/- 5) °C.

Печь для коксования (6.1.1) предварительно нагревают до (240 +/- 10) °C, печь для пиролиза (6.1.2) - до (790 +/- 10) °C и печь для трубки с фильтром (6.1.3) - до (105 +/- 5) °C.

В холодную печь для коксования через печь для трубки с фильтром и печь для пиролиза, предварительно нагретых по 10.4.1, вводят реакционную трубку в сборе (рисунок 7).

Реакционную трубку устанавливают так, чтобы ее конец выступал из печи для пиролиза на 40 мм, а вставка и трубка с фильтром находились в печи для трубки с фильтром (6.1.3).

Затем быстро соединяют трубку с фильтром с поглотительной аппаратурой, немедленно открывают кран (зажим) на шланге, отводящем воду из газометра, а затем открывают мановакуумметр.

В течение всего испытания поддерживают разрежение в газометре 98 - 196 Па.

Температуру в печи для пиролиза и в печи для трубки с фильтром доводят до первоначальной и включают программируемые терморегуляторы (9.5.4), управляющие подачей напряжения на секции печи для коксования, при этом первой включается секция, прилегающая к печи для пиролиза. Через 15 мин автоматически включается вторая секция; затем последовательно через каждые 10 мин включаются третья, четвертая и пятая секции печи для коксования.

После нагрева последней, пятой, секции печи для коксования до (890 +/- 10) °C во всех секциях выдерживают температуру (890 +/- 10) °C, а в печи для пиролиза (790 +/- 10) °C в течение 20 мин, после чего испытание заканчивают, выключая обогрев печей.

Температура секций печей поддерживается автоматически при помощи устройств, регулирующих температуру и время по заданным программам.

В печь для коксования (6.1.1) через печь для трубки с фильтром (6.1.3) и печь для пиролиза (6.1.2), предварительно нагретые по 10.4.2, вводят реакционную трубку (6.1.6) с присоединенными вставкой (6.1.8.1) и трубкой с фильтром (6.1.8.2).

Реакционную трубку в печи устанавливают так, чтобы ее конец выступал из печи для пиролиза на 40 мм, а вставка и трубка с фильтром находились в трубчатой печи для трубки с фильтром.

Затем быстро присоединяют трубку с фильтром к поглотительной аппаратуре и немедленно открывают зажимы на трубке, отводящей воду из газометра, после чего открывают мановакуумметры.

Температуру печей доводят до первоначальной, затем включают автоматический терморегулятор, обеспечивающий повышение температуры в печи для коксования со скоростью 5 °C/мин. После нагрева печи для коксования до (890 +/- 10) °C продолжают опыт еще 30 мин при этой температуре. Затем обогрев печей выключают, завершая испытание.

Температура печи для пиролиза (790 +/- 10) °C и печи для трубки с фильтром (105 +/- 5) °C поддерживается постоянной на протяжении всего испытания автоматически.

Во время испытания по показаниям мановакуумметра, установленного перед склянкой для поглощения аммиака, поддерживают разрежение в поглотительной системе установки 98,1 Па регулированием оттока воды из газометра. При таком разрежении создаются условия для того, чтобы образующийся при испытании газ преодолел сопротивление поглотительной аппаратуры.

10.5.3 В течение испытания, проводимого как с пятисекционной, так и с односекционной печью для коксования, периодически (один раз в 5 минут) записывают показания термометра (6.1.18). В дальнейшем вычисляют среднее значение результатов этих измерений. Полученное среднее значение температуры используют для пересчета выделившегося объема газа на нормальные условия.

10.5.4 По окончании испытания, проводимого как с пятисекционной, так и с односекционной печью для коксования, уравнивают давление в газометре с атмосферным давлением, что достигается регулированием оттока воды из газометра, после чего закрывают зажимы на шланге, отводящем воду из газометра, мановакуумметре и шланге, соединяющем поглотительную систему с газометром. Определяют объем выделившегося газа в условиях испытания по объему раствора, вытекшего из газометра.

Записывают барометрическое давление.

Отсоединяют трубку с фильтром от остальной поглотительной аппаратуры. Реакционную трубку вместе со вставкой и трубкой с фильтром вынимают из печей и, положив на лист толстого асбеста, отсоединяют вставку и трубку с фильтром. Реакционную трубку плотно закрывают термостойкой пробкой во избежание выгорания кокса и охлаждают до комнатной температуры, затем выдерживают в течение 20 мин в открытом состоянии и взвешивают на весах класса точности II (6.6).

Вставку и трубку с фильтром охлаждают до комнатной температуры в эксикаторе (6.5).

Всю поглотительную аппаратуру разъединяют и оставляют открытой на 20 мин на воздухе, кроме U-образных трубок с хлористым кальцием и активированным углем, которые выдерживают в открытом состоянии в эксикаторе.

Затем вставку, трубку с фильтром, склянку для аммиака, поглотительные склянки, U-образные трубки взвешивают на весах класса точности I (6.6).

10.5.5 Из реакционной трубки извлекают насадку (6.1.7) и коксовый остаток. Трубку и насадку помещают в печь для прокаливания (6.2), нагретую до 700 °C - 800 °C, для выжигания графита и мелких кусочков кокса. Вставку и трубку для фильтра, освобожденную от ваты, прокаливают в той же печи.

Массу кокса определяют по массе коксового остатка в реакционной трубке (6.1.6).

Выход кокса из аналитической пробы K^a, %, вычисляют по формуле

где m₂ - масса реакционной трубки с коксовым остатком после испытания, г;

m₁ - масса реакционной трубки до загрузки навески пробы, г;

m - масса навески аналитической пробы, г.

За результат испытания принимают среднее арифметическое результатов двух параллельных определений при условии, что расхождение между этими результатами не превышает пределов повторяемости r, приведенных в таблице 1 для выхода кокса.

Массу смолы определяют как сумму следующих составляющих:

- изменение массы вставки (6.1.8.1) после проведения испытания;

- изменение массы трубки с фильтром, подготовленной по 9.4.1, после проведения испытания;

- масса легких смоляных погонов, извлеченных эфиром из поглотительного раствора для аммиака (9.4.2).

Массу легких смоляных погонов определяют следующим образом. Поглотительный раствор из склянки для аммиака переносят в делительную воронку вместимостью 25 см³ (6.8). Склянку для аммиака тщательно промывают небольшими порциями (по 1,5 - 2 см³) петролейного эфира (7.15). Промывание проводят два-три раза до полного растворения смоляных продуктов, порции эфира переносят в ту же делительную воронку и перемешивают взбалтыванием с поглотительным раствором. Дают раствору отстояться до полного разделения жидкостей.

Водный поглотительный раствор через кран делительной воронки сливают в коническую колбу вместимостью 250 см³ (6.9).

Склянку для аммиака промывают небольшими порциями воды до нейтральной реакции промывных вод, присоединяя промывные воды к эфирной вытяжке в делительной воронке. Вновь перемешивают содержимое воронки, дают отстояться смеси до полного разделения жидкостей.

Промывные воды из делительной воронки присоединяют к поглотительному раствору в конической колбе вместимостью 250 см³. Колбу герметично закрывают и сохраняют для дальнейшего определения выхода аммиака (по 11.3).

Отделение водного слоя от эфирного следует проводить очень тщательно.

Эфирную вытяжку из делительной воронки количественно переносят в предварительно взвешенную коническую колбу вместимостью 25 см³ (6.9). Петролейный эфир досуха отгоняют из колбы под вакуумом с помощью водоструйного насоса (6.10) и колбы Бунзена (6.11). Отгонку проводят, поместив коническую колбу в водяную баню (6.14) со льдом (по 9.3.7) и подавая в колбу осушенный воздух. Схема установки представлена на рисунке 8.

После отгонки эфира колбу тщательно осушают снаружи и взвешивают с точностью до 0,0001 г.

Массу легких смоляных погонов, извлеченных эфиром из поглотительного раствора для аммиака, T_Э, г, вычисляют по формуле

где M_к2 - масса колбы после отгонки эфира, г;

M_к1 - масса пустой колбы, г.

Выход смолы из аналитической пробы угля , %, вычисляют по формуле

где m₃ - масса вставки после испытания, г;

m₄ - масса вставки до испытания, г;

m₅ - масса трубки с фильтром после испытания, г;

m₆ - масса трубки с фильтром до испытания, г.

За окончательный результат испытания принимают среднее арифметическое результатов двух параллельных определений при условии, что расхождение между этими результатами не превышает пределов повторяемости r, приведенных в таблице 1 для выхода смолы.

Массу аммиака, образовавшегося при испытании, m_A, г, вычисляют, исходя из объема раствора гидроксида натрия молярной концентрации эквивалента 1 моль-экв/дм³ (9.2.5), израсходованного на титрование раствора в конической колбе вместимостью 250 см³, полученного после извлечения легких смоляных погонов по 11.2, по формуле

где V₁ - объем раствора серной кислоты молярной концентрации эквивалента 1 моль-экв/дм³ (9.2.2), помещенный в склянку для поглощения аммиака по 9.4.2, см³;

V₂ - объем раствора щелочи молярной концентрации эквивалента 1 моль-экв/дм³ (9.2.5), израсходованный на титрование избытка серной кислоты, не вступившей в реакцию с аммиаком, см³;

k₁ - титр раствора серной кислоты молярной концентрации эквивалента 1 моль-экв/дм³ по аммиаку, равный 0,0170 г/см³.

Выход аммиака из аналитической пробы , %, вычисляют по формуле

За результат испытания принимают среднее арифметическое результатов двух параллельных определений при условии, что расхождение между этими результатами не превышает пределов повторяемости r, приведенных в таблице 1 для выхода аммиака.

11.4.1 За выход пирогенетической влаги принимают выход влаги при испытании за вычетом аналитической влаги, изначально содержавшейся в навеске воздушно-сухой пробы угля.

Общую массу влаги, выделившейся в процессе испытания, определяют по суммарному увеличению массы склянки для аммиака (9.4.2) и U-образной трубки с хлористым кальцием, помещенной за ней, за вычетом суммы массы аммиака m_A (по 11.3) и массы легких смоляных погонов T_Э (по 11.2).

Выход влаги при испытании W, %, вычисляют по формуле

где m₇ - масса склянки для аммиака с раствором серной кислоты (9.4.2) до проведения испытания, г;

m₈ - масса склянки для аммиака с раствором после проведения испытания, г;

m₉ - масса U-образной трубки с хлористым кальцием, помещенной за склянкой для аммиака, до проведения испытания, г;

m₁₀ - масса U-образной трубки с хлористым кальцием, помещенной за склянкой для аммиака, после проведения испытания, г;

T_Э - масса легких смоляных погонов, извлеченных эфиром, вычисленная по формуле (2), г;

m_A - масса аммиака, вычисленная по формуле (4), г.

За результат испытания принимают среднее арифметическое результатов двух параллельных определений при условии, что расхождение между этими результатами не превышает пределов повторяемости r, приведенных в таблице 1 для влаги, выделившейся в процессе коксования.

11.4.2 Выход пирогенетической влаги из аналитической пробы , %, вычисляют по формуле

где W^a - массовая доля влаги в аналитической пробе угля, %.

11.5.1 Выход сероводорода определяют, анализируя раствор из склянки для поглощения диоксида углерода и сероводорода, подготовленной по 9.4.4.

Щелочной раствор из поглотительной склянки переводят в мерную колбу вместимостью 250 см³ (6.12) и промывают склянку несколькими порциями воды по 3 - 5 см³. Промывные воды сливают в ту же мерную колбу, доводят уровень раствора водой до метки и перемешивают.

11.5.2 Затем в коническую колбу вместимостью 250 см³ (6.9) наливают 50 см³ воды, 25 см³ раствора, полученного по 11.5.1, несколько капель раствора индикатора метилового оранжевого (9.2.11) и титруют полученный раствор из бюретки (6.7) раствором соляной кислоты, разбавленной 1:1 (9.2.4), до перехода окраски от желтой к оранжевой, после чего приливают еще две - четыре капли кислоты из бюретки. Общий объем использованной кислоты записывают.

11.5.3 В другую коническую колбу вместимостью 250 см³ наливают 50 см³ воды, другую аликвоту объемом 25 см³ раствора, полученного по 11.5.1, и такой объем раствора соляной кислоты, разбавленного 1:1, который был израсходован на нейтрализацию по 11.5.2.

11.5.4 Из бюретки (6.7) приливают 10 - 30 см³ (в зависимости от содержания серы в угле) раствора йода с концентрацией эквивалента 0,1 моль-экв/дм³ (9.2.8). Раствор приобретает бурый оттенок. Если раствор не окрашивается в бурый цвет или цвет очень слабый, приливают еще некоторое количество раствора йода. Общий объем (см³) прилитого раствора йода записывают.

11.5.5 Избыток йода, не вступивший в реакцию с сероводородом, титруют из бюретки (6.7) раствором тиосульфата натрия с молярной концентрацией эквивалента 0,1 моль-экв/дм³ (9.2.7). Когда раствор приобретет соломенно-желтый цвет, в колбу приливают 1 - 1,5 см³ раствора крахмала (9.2.10) и медленно, по каплям, продолжают титрование до исчезновения синей окраски.

11.5.6 Выход сероводорода из аналитической пробы , %, вычисляют по формуле

где V₃ - объем раствора йода концентрации эквивалента 0,1 моль-экв/дм³, взятый для анализа по 11.5.4, см³;

V₄ - объем раствора тиосульфата натрия концентрации эквивалента 0,1 моль-экв/дм³, израсходованный на титрование избытка йода по 11.5.5, см³;

k₂ - титр раствора йода концентрации эквивалента 0,1 моль-экв/дм³ по сероводороду, равный 0,0017 г/см³;

250 - общий объем раствора, полученного по 11.5.1, см³;

25 - объем аликвоты, отобранной для анализа, см³.

Выход диоксида углерода, образовавшегося при испытании, определяют исходя из суммарного увеличения масс поглотительной склянки для сероводорода и диоксида углерода (9.4.4) и трубки с хлористым кальцием, помещенной за ней, за вычетом выхода сероводорода , установленного по 11.5.

Выход диоксида углерода из аналитической пробы , %, вычисляют по формуле

где m₁₂ - масса склянки с раствором для поглощения сероводорода и диоксида углерода (9.4.4) после проведения испытания, г;

m₁₁ - масса склянки с раствором для поглощения сероводорода и диоксида углерода (9.4.4) до проведения испытания, г;

m₁₄ - масса U-образной трубки с хлористым кальцием, помещенной за склянкой для поглощения сероводорода и диоксида углерода, после проведения испытания, г;

m₁₃ - масса U-образной трубки с хлористым кальцием, помещенной за склянкой для поглощения сероводорода и диоксида углерода, до проведения испытания, г.

Массу непредельных углеводородов определяют по увеличению масс поглотительной склянки с раствором желтого оксида ртути в серной кислоте (9.4.5) и трубки с хлористым кальцием, помещенной за ней, во время испытания.

Выход непредельных углеводородов из аналитической пробы , %, вычисляют по формуле

где m₁₆ - масса склянки с раствором для поглощения непредельных углеводородов после проведения испытания, г;

m₁₅ - масса склянки с раствором для поглощения непредельных углеводородов до проведения испытания, г;

m₁₈ - масса U-образной трубки с хлористым кальцием, помещенной за склянкой для поглощения непредельных углеводородов, после проведения испытания, г;

m₁₇ - масса U-образной трубки с хлористым кальцием, помещенной за склянкой для поглощения непредельных углеводородов, до проведения испытания, г.

Массу сырого бензола определяют по суммарному увеличению массы трех U-образных трубок с активным углем (9.4.6).

Выход сырого бензола из аналитической пробы , %, вычисляют по формуле

где m₂₀, m₂₂, m₂₄ - масса соответственно первой, второй и третьей U-образной трубки с активным углем после проведения испытания, г;

m₁₉, m₂₁, m₂₃ - масса соответственно первой, второй и третьей U-образной трубки с активным углем до проведения испытания, г.

За результат испытания принимают среднее арифметическое результатов двух параллельных определений при условии, что расхождение между этими результатами не превышает пределов повторяемости r, приведенных в таблице 1 для сырого бензола.

11.9.1 Объем газа, полученного при испытании, определяют по объему раствора, вытекшего из газометра (9.4.7) и измеренного цилиндром (6.1.14).

Объемный выход газа, полученного при испытании из аналитической пробы, приведенного к нормальным условиям, , м³/кг, вычисляют по формуле

где V₅ - объем газа, полученного при испытании, определенный по объему раствора, вытекшего из газометра, дм³;

B - барометрическое давление во время проведения испытания, Па;

p - упругость водяных паров при температуре газа в газометре, Па;

t - средняя температура газа в газометре за период испытания, измеренная по показаниям термометра (6.1.18) в соответствии с 10.5.3, °C.

За результат испытания принимают среднее арифметическое результатов двух параллельных определений при условии, что расхождение между этими результатами не превышает пределов повторяемости r, приведенных в таблице 1 для выхода газа.

11.9.2 Для вычисления общего объемного выхода газа, выделяемого углем, предварительно проводят расчет объемного выхода сероводорода , диоксида углерода и непредельных углеводородов при нормальных условиях, м³/кг, по формулам

где , , - выход соответственно сероводорода по 11.5, диоксида углерода по 11.6 и непредельных углеводородов по 11.7, %;

, , - масса 1 м³ соответственно сероводорода, диоксида углерода и непредельных углеводородов при нормальных условиях, кг/м³.

11.9.3 Общий объемный выход газа, выделяемого углем при нормальных условиях , м³/кг, вычисляют по формуле

где - объемный выход газа по 11.9.1, м³/кг;

, , - объемный выход соответственно сероводорода, диоксида углерода и непредельных углеводородов по 11.9.2, м³/кг.

11.9.4 Определение компонентного состава полученного при испытании газа (11.9.1) проводят, используя газоанализаторы и/или хроматографы (6.4), позволяющие достигать необходимую прецизионность получаемых результатов.

11.9.5 Вычисление истинного компонентного состава газа, выделяемого углем, проводят в соответствии с приложением А.

11.10 Пересчет выхода химических продуктов коксования на другие состояния угля проводят по ГОСТ 27313.

11.11 Результаты определения выхода продуктов коксования (кроме выхода газа) вычисляют до третьего десятичного знака и округляют до второго десятичного знака. Выход газа вычисляют до четвертого десятичного знака и округляют до третьего десятичного знака.

Примечание - Все обозначения параметров, используемых в настоящем стандарте приведены в приложении Б.

Прецизионность метода характеризуется повторяемостью и воспроизводимостью полученных результатов.

Расхождение результатов двух параллельных определений, проведенных в пределах короткого промежутка времени в одной лаборатории одним и тем же исполнителем, с использованием одной и той же аппаратуры на представительных навесках, отобранных от одной и той же аналитической пробы, не должно превышать предела повторяемости r, указанного в таблице 1.

Расхождение двух результатов, каждый из которых представляет собой среднее арифметическое значение результатов параллельных определений, полученных в двух разных лабораториях на дубликатах одной и той же аналитической пробы, пересчитанных на сухое состояние топлива, не должно превышать предела воспроизводимости R, указанного в таблице 1.

А.1 В компонентный состав газа, выделяемого углем при испытании (11.9.3), вводят следующие поправки:

- принимают массовую долю кислорода в газе равной 0,5% (примерная массовая доля кислорода в коксовом газе в промышленных условиях);

- исключают из состава газа воздух, бывший в аппаратуре до опыта, количество которого соответствует разности между количеством кислорода, определенного по газоанализатору и 0,5%.

А.2 Истинные объемные доли сероводорода, диоксида углерода и непредельных углеводородов, поглощаемых при испытании соответствующими растворами, а также истинную объемную долю газа, получаемого при испытании (11.9.1), в составе газа, выделяемого углем, выраженные в процентах, вычисляют по следующим формулам:

где , , - объемные выходы соответственно сероводорода, диоксида углерода и непредельных углеводородов, вычисленные по формулам (13), (14) и (15) соответственно, м³/кг;

- объемный выход газа, полученного при испытании, вычисленный по формуле (12), м³/кг;

- общий объемный выход газа, вычисленный по формуле (16), с учетом поправок, внесенных по А.1, м³/кг.

А.3 По результатам анализа газа, полученного при испытании (11.9.1), с использованием газоанализаторов и/или хроматографов рассчитывают аналогичным образом истинные объемные доли его отдельных компонентов, к числу которых относятся оксид углерода, водород и метан.

А.4 При наличии данных об истинном компонентном составе газа возможно определить массу 1 м³ газа и рассчитать массовый выход газа и его отдельных компонентов в процентах.

В настоящем стандарте использованы обозначения параметров, приведенные в таблице Б.1 в алфавитном порядке (латинского, а затем греческого алфавита), а также единицы их измерения.
