"ГОСТ Р ИСО 22179-2017. Национальный стандарт Российской Федерации. Интеллектуальные транспортные системы. Системы адаптивного круиз-контроля во всем диапазоне скоростей. Требования к эксплуатационным характеристикам и методы испытания"
(утв. и введен в действие Приказом Росстандарта от 07.11.2017 N 1674-ст)

1 ПОДГОТОВЛЕН Закрытым акционерным обществом "НПП Транснавигация" на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 57 "Интеллектуальные транспортные системы"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 7 ноября 2017 г. N 1674-ст

4 Настоящий стандарт идентичен международному стандарту ИСО 22179:2009 "Интеллектуальные транспортные системы. Системы адаптивного круиз-контроля во всем диапазоне скоростей (FSRA). Требования к эксплуатационным характеристикам и методы испытания" (ISO 22179:2009 "Intelligent transport systems - Full speed range adaptive cruise control (FSRA) systems - Performance requirements and test procedures", IDT).

Международный стандарт ИСО 22179 разработан Техническим комитетом ИСО/ТК 204 "Интеллектуальные транспортные системы".

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие национальные стандарты, сведения о которых приведены в дополнительном приложении ДА

5 ВВЕДЕН ВПЕРВЫЕ

ИСО (Международная организация по стандартизации) - это Всемирная федерация национальных организаций по стандартизации (комитеты - члены ИСО). Работа по подготовке международных стандартов обычно осуществляется через технические комитеты ИСО. Каждый член, заинтересованный в предмете, для которого был создан технический комитет, имеет право быть представленным в этом комитете. Международные организации, правительственные и неправительственные, имеющие связи с ИСО, также принимают участие в работе. ИСО тесно сотрудничает с Международной электротехнической комиссией (МЭК) по всем вопросам стандартизации в области электротехники.

Международные стандарты разрабатывают в соответствии с правилами, приведенными в Директивах ИСО/МЭК, часть 2.

Основная задача технических комитетов - это подготовка международных стандартов. Проекты международных стандартов, принятые техническими комитетами, рассылаются членам для голосования. Для публикации в качестве международного стандарта требуется одобрение не менее 75% организаций-членов, участвующих в голосовании.

Следует обратить внимание на возможность того, что некоторые элементы этого документа могут быть объектом патентных прав. ИСО не должна нести ответственности за идентификацию любого или всех таких патентных прав.

ИСО 22179 был подготовлен Техническим комитетом ISO/TC 204 "Интеллектуальные транспортные системы".

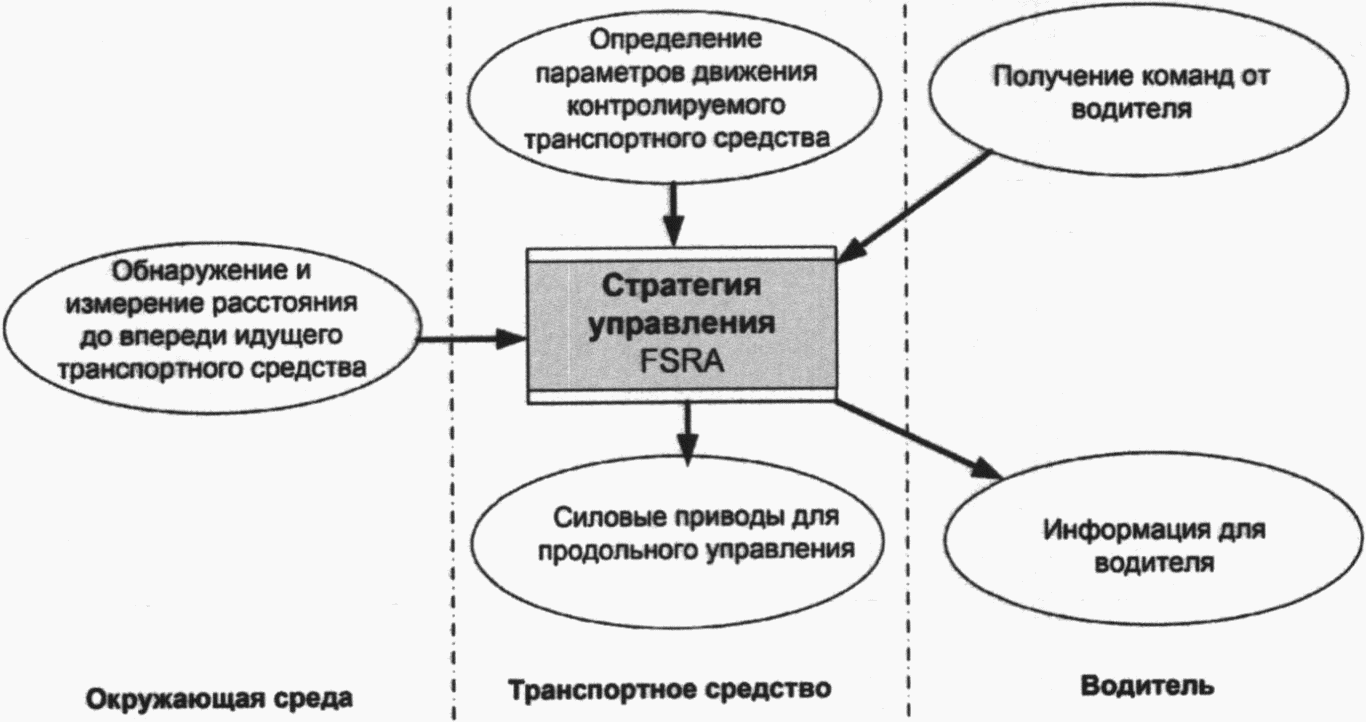

Основная функция системы адаптивного круиз-контроля - это контроль скорости движения транспортного средства адаптивно по отношению к движущемуся впереди транспортному средству, используя информацию:

1 - о расстоянии до движущегося впереди транспортного средства;

2 - о движении транспортного средства, оборудованного системой FSRA;

3 - о командах водителя (см. рисунок 1).

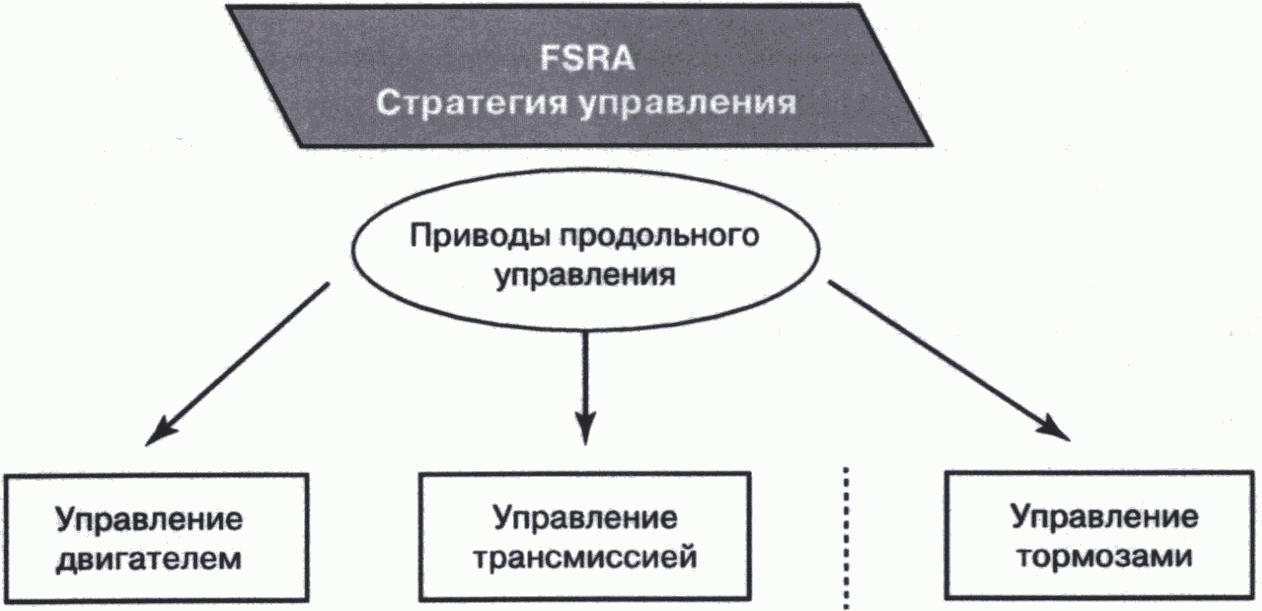

На основе полученной информации контроллер (идентифицированный на рисунке 1 как "Стратегия управления FSRA") посылает команды на исполнительные механизмы для реализации выработанной продольной стратегии управления. Он также передает информацию о состоянии системы FSRA водителю.

Целью FSRA являются сокращение объема работы водителя и его поддержка в удобной форме на основе частичной автоматизации процесса продольного управления транспортным средством. Этот международный стандарт может быть использован в качестве стандарта системного уровня другими стандартами, которые расширяют FSRA детализацией стандарта, например для уточнения концепций датчиков или для стандартизации более высокого уровня функциональности.

Таким образом в настоящем стандарте рассматриваются такие вопросы, как специфические требования к функциям датчика по обнаружению и измерению расстояния до движущегося впереди транспортного средства или характеристики линий связи для кооперативных решений.

Настоящий стандарт содержит основную стратегию управления, минимальные требования к функциям, основные элементы интерфейса водителя, минимальные требования по диагностике и реакции на отказ, а также процедуры тестирования эксплуатационных характеристик для систем адаптивного круиз-контроля в полном диапазоне скоростей (FSRA). FSRA в основном предназначена для обеспечения продольного управления оборудованных системой транспортных средств при движении по автомагистрали (дороге, где запрещено движение немоторизованных транспортных средств и пешеходов) в свободных и перегруженных условиях движения. FSRA обеспечивает поддержку продольного управления в диапазоне свободного транспортного потока до расчетной максимальной скорости системы.

Система будет пытаться остановить транспортное средство, двигающееся за останавливающимся транспортным средством, в пределах своих возможностей замедления движения и сможет снова начать движение после получения команды от водителя на продолжение движения.

Данная система не обязана реагировать на стационарные или медленно движущиеся объекты [в соответствии с ИСО 15622 (адаптивный круиз-контроль)].

В настоящем стандарте использована ссылка на следующий документ. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).

ISO 2575, Road vehicles - Symbols for controls, indicators and tell-tales (Транспорт дорожный. Символы для органов управления, индикаторов и сигнальных устройств)

--------------------------------

<1> Определения соответствуют глоссарию ИСО/ТС 204/WC 14.

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 управление активным торможением: Функция применения тормозов без участия водителя, в этом случае под управлением системы FSRA.

3.2 адаптивный круиз-контроль: Усовершенствованная система обычного круиз-контроля [см. обычный круиз-контроль (см. 3.5)], которая позволяет оборудованному данной системой транспортному средству следовать за движущимся впереди транспортным средством (ТС) на соответствующем расстоянии, управляя двигателем, трансмиссией и, возможно, тормозами.

3.3 тормоз: Устройство, в котором силы препятствуют продолжению движения транспортного средства.

Примечание - Определение взято из ECE-R 13-H, за исключением того, что для целей настоящего стандарта устройства управления трансмиссией не рассматриваются в качестве тормоза.

3.4 расстояние между транспортными средствами: Расстояние от замыкающей поверхности движущегося впереди транспортного средства до ведущей поверхности рассматриваемого транспортного средства.

3.5 обычный круиз-контроль: Система, способная поддерживать скорость транспортного средства, которую установил водитель.

3.6 движущееся впереди транспортное средство: Транспортное средство впереди рассматриваемого транспортного средства, двигающееся в том же направлении по той же дороге (см. 3.11).

3.7 свободный транспортный поток: Плавно движущийся транспортный поток, в котором исключены режимы движения "остановка, движение" и резкие торможения.

3.8 интервал: Значение , вычисляемое как отношение дистанции c к скорости транспортного средства v.

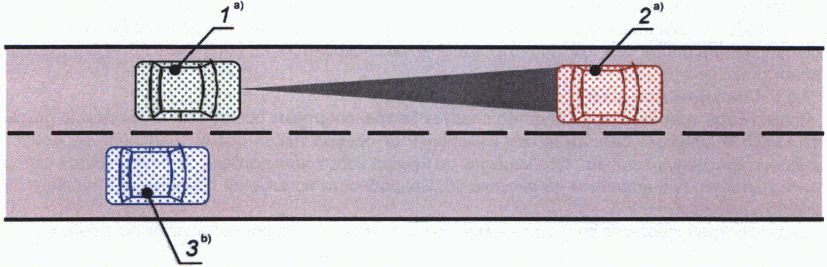

Примечание - См. рисунок 2.

3.9 установленная скорость: Желаемая скорость движения, устанавливаемая либо водителем, либо некоторой системой управления, внешней по отношению к системе.

Примечание - Установленная скорость является максимально желаемой скоростью транспортного средства, двигающегося под управлением FSRA.

3.10 стационарное состояние: Условие, при котором значение описываемого параметра не изменяется во времени, по расстоянию и т.д.

3.11 транспортное средство, являющееся объектом испытаний: Транспортное средство, оборудованное рассматриваемой системой и относящееся к обсуждаемой теме.

3.12 состояния системы FSRA: Для целей настоящего стандарта различают три состояния системы (см. рисунок 2).

3.12.1 состояние "FSRA выключено": Состояние, в котором прямой доступ для перевода FSRA в состояние "FSRA в активном состоянии" (см. 3.12.3) отключен.

3.12.2 состояние ожидания FSRA: Состояние, в котором система FSRA не осуществляет управление продольным движением и система готова к активации водителем.

3.12.3 активное состояние FSRA: Состояние, в котором система FSRA регулирует скорость и/или расстояние между транспортными средствами (дистанцию).

3.12.4 состояние готовности системы FSRA: Состояние, в котором система активна, когда транспортное средство неподвижно.

3.12.5 состояние управления скоростью системы FSRA: Состояние, в котором система управляет скоростью транспортного средства в соответствии с установленной скоростью.

3.12.6 состояние управления следованием за транспортным средством в системе FSRA: Состояние, в котором система контролирует дистанцию между испытуемым транспортным средством и транспортным средством-целью в соответствии с выбранным интервалом времени.

3.13 стационарный объект: Объект, находящийся в неподвижном состоянии впереди испытуемого транспортного средства.

3.14 медленно двигающийся объект: Объект перед испытуемым транспортным средством, который двигается со скоростью меньше максимальной (1 м/с, 10% от скорости испытуемого транспортного средства) по направлению центральной линии испытуемого транспортного средства.

3.15 транспортное средство-мишень: Транспортное средство, за которым следует испытуемое транспортное средство.

3.16 адаптивный круиз-контроль для всего диапазона скоростей: Улучшенная система адаптивного круиз-контроля (см. 3.2), которая позволяет оборудованному данной системой транспортному средству следовать за движущимся впереди транспортным средством на приемлемой дистанции за счет управления двигателем и/или трансмиссией и тормозами вплоть до полной остановки транспортного средства.

Настоящий стандарт позволяет использовать FSRA на различных непрямолинейных участках дорог, как это указано в таблице 1.

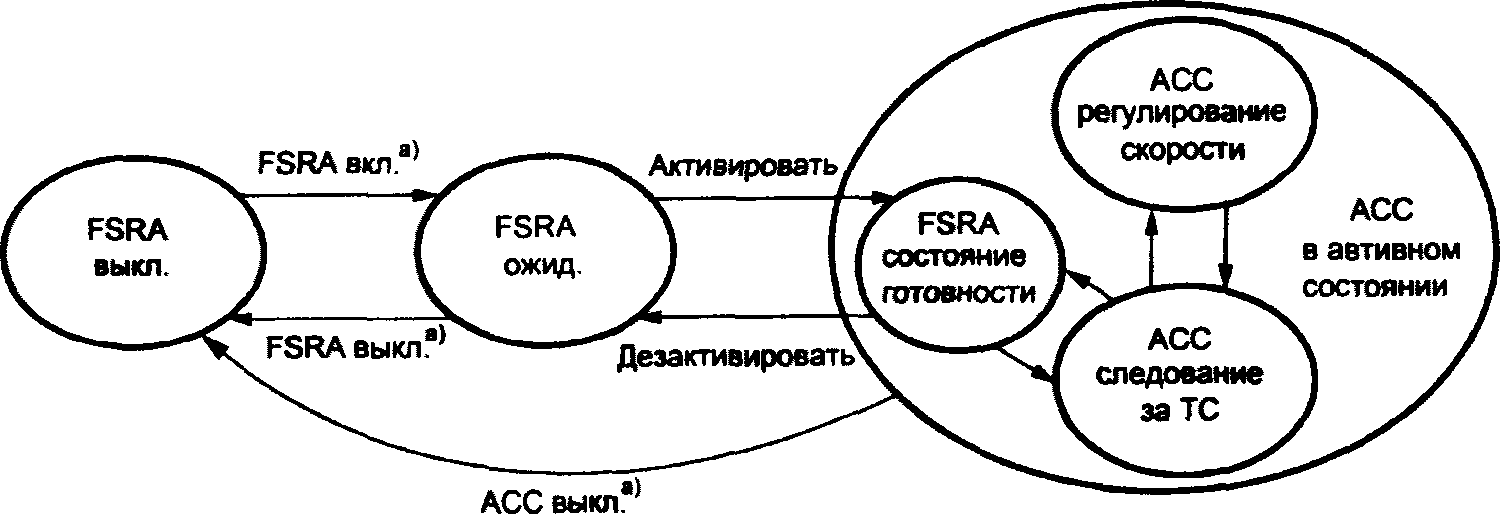

Состояние системы отражается текстом, заключенным в эллипсы.

Примечание - Переход вручную описывает переключатель для включения/выключения функции FSRA. Автоматическое отключение может быть принуждено реакцией на отказ.

--------------------------------

<a> Вручную и/или автоматически после самодиагностики.

Системы FSRA должны как минимум обеспечивать следующие стратегии управления и переходы между состояниями. Ниже представлено фундаментальное поведение систем FSRA:

a) когда система FSRA активна, скорость транспортного средства должна контролироваться автоматически, либо поддерживая промежуток относительно движущегося впереди транспортного средства, либо поддерживая установленную скорость, в зависимости от того, какая скорость меньше. Изменение между этими двумя режимами управления осуществляется автоматически системой FSRA;

b) расстояние между транспортными средствами в стационарном состоянии должно регулироваться либо системой, либо водителем (см. 6.3.1);

c) если есть более одного транспортного средства впереди - то, за которым необходимо следовать, должно быть выбрано автоматически (см. 6.2.3.3);

d) состояние следования должно смениться на состояние готовности за время, не превышающее 3 с с момента, когда транспортное средство начало останавливаться;

e) в состоянии готовности функция автоматического управления тормозами должна использоваться для удержания испытуемого транспортного средства в стационарном состоянии.

Переход между режимами управления (режим следования или регулирования скорости) должен осуществляться автоматически.

Система будет пытаться остановиться, двигаясь за медленно двигающимся и останавливающимся транспортным средством, в рамках своих ограниченных возможностей торможения. Не является обязательным для разработки системы FSRA реагировать на наличие стационарных или медленно движущихся целей. Если данная реализация не предназначена для реагирования на стационарные или медленно движущиеся цели, водитель должен быть проинформирован об этом по крайней мере заявлением в руководстве по эксплуатации транспортного средства.

должно быть минимальным значением выбираемого промежутка для режима управления следованием в стационарных условиях для всех значений скорости v. должно быть не менее 1 с.

c_min должно быть минимальным значением для расстояния до движущегося впереди транспортного средства в режиме управления следованием в стационарных условиях для всех значений скорости v (включая состояние готовности). c_min должно быть не менее 2 м.

В стационарных условиях минимальное расстояние между транспортными средствами должно быть равным MAX (c_min, ). В переходных условиях расстояние между транспортными средствами может временно стать менее установленного минимального расстояния. Если такая ситуация возникает, система должна отрегулировать расстояние между транспортными средствами для достижения его желаемого значения.

Для скоростей более 8 м/с должно быть обеспечено по меньшей мере одно устанавливаемое значение промежутка в диапазоне от 1,5 до 2,2 с.

Минимальным требованием к системе является способность движения в стационарных условиях до полной остановки в режиме следования за постепенно тормозящим транспортным средством, которое замедляется при a_stopping, равным 2,5 м/с², и скорости v_stopping менее 10 м/с (см. процедуру испытаний в 7.3.2).

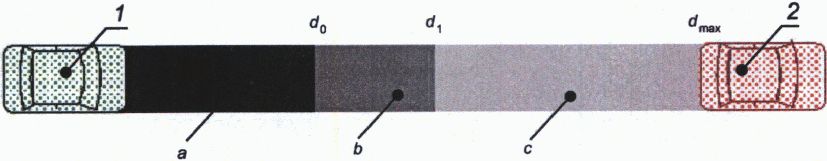

6.2.3.1 Система FSRA должна иметь диапазон обнаружения мишени, распознавания мишени и возможности функционирования на непрямолинейных участках дорог, как изложено ниже.

6.2.3.2 Диапазон обнаружения на прямолинейных участках дорог (классы эксплуатации II, III и IV)

Если движущееся впереди транспортное средство находится на расстоянии в пределах от 4 м до , то система FSRA должна измерять расстояние между движущимся впереди транспортным средством и испытуемым транспортным средством (см. рисунок 4). В пределах данного интервала движущееся впереди транспортное средство должно быть обнаружено в области, ширина которой по меньшей мере равна ширине испытуемого транспортного средства.

Если движущееся впереди транспортное средство находится на расстоянии в пределах от 2 до 4 м, система FSRA должна обнаружить присутствие транспортного средства, но не требуется измерение расстояния до движущегося впереди транспортного средства и относительной скорости между движущимся впереди и испытуемым транспортным средством.

Если движущееся впереди транспортное средство присутствует на расстоянии меньшем, чем 2 м, то не требуется обнаруживать присутствие данного транспортного средства с помощью системы FSRA.

6.2.3.3 Распознавание цели

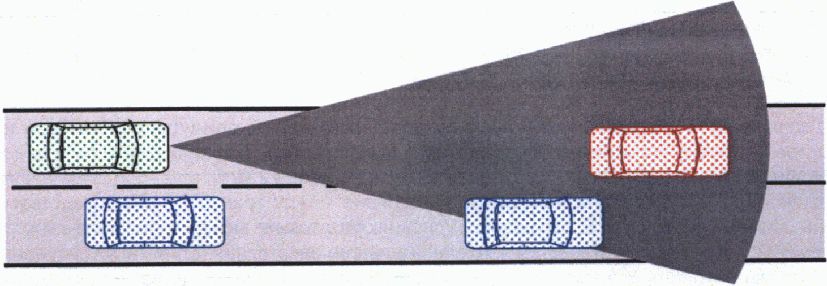

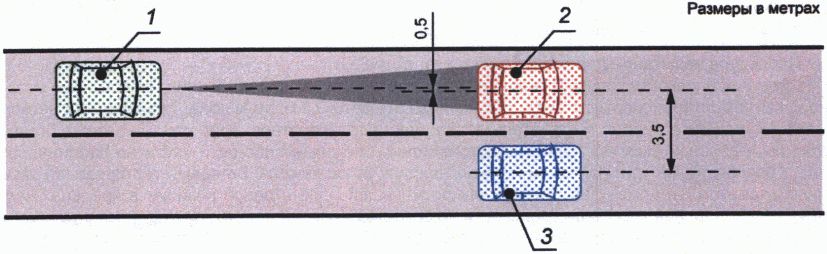

Если на прямом участке дороги (для классов эксплуатации FSRA II, III и IV, также и на непрямолинейных участках) впереди испытуемого транспортного средства движется более одного транспортного средства при устойчивом состоянии движения, то движущееся впереди транспортное средство (см. рисунок 5) на пути испытуемого транспортного средства должно быть обнаружено системой управления FSRA в типичной для FSRA ситуации, которая описана в 7.5.

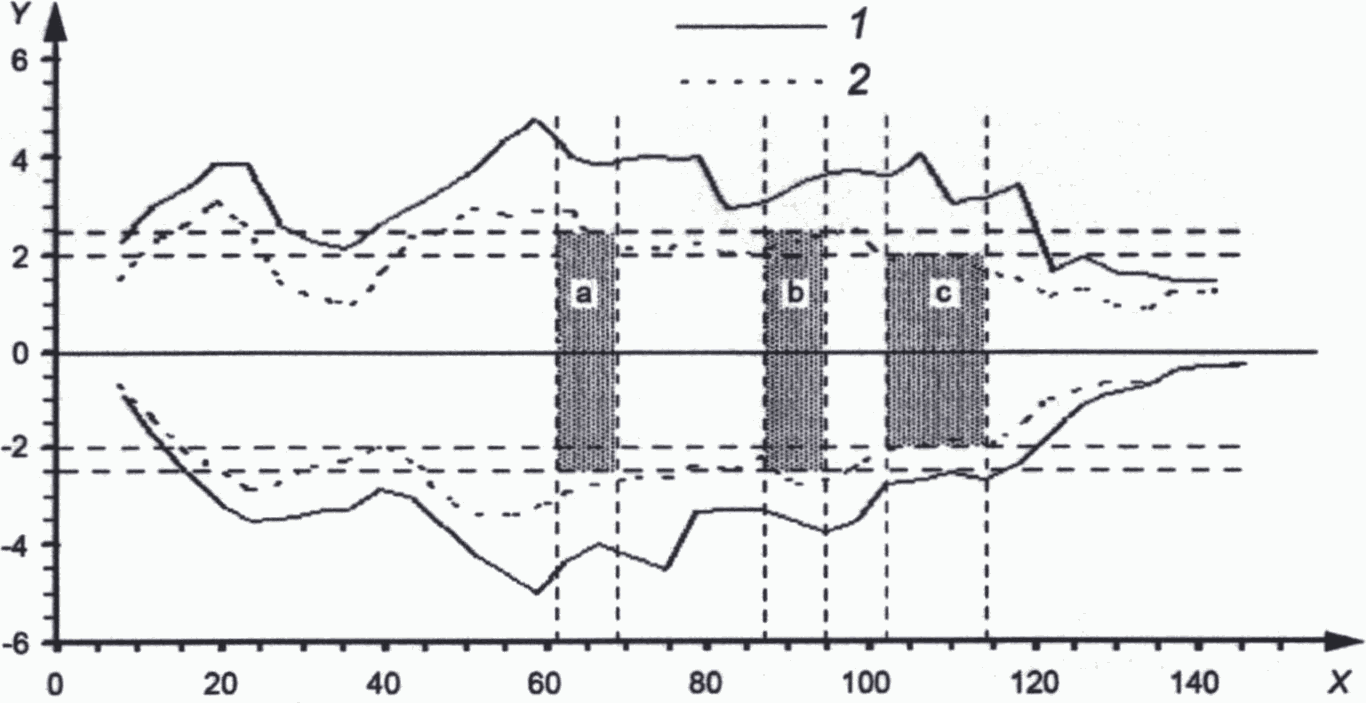

6.2.3.4 Способность работы на непрямолинейных участках дорог (классы исполнения II + III + IV)

Система FSRA должна иметь способность следовать за движущимся впереди транспортным средством при устойчивом состоянии движения с временным промежутком, равным , на прямых участках дороги (классы II, III и IV) и на непрямолинейных участках радиусом до R_min,II, равным 500 м (классы II, III и IV), R_min,III, равным 250 м (классы III и IV), и R_min,IV, равным 125 м (класс IV). Поэтому система должна иметь способность следовать за движущимся впереди транспортным средством при устойчивом состоянии движения с временным промежутком , если движущееся впереди транспортное средство перемещается на непрямолинейном участке радиусом, равным R_min, с постоянной скоростью v_circle.

где - максимально возможное значение временного промежутка для стационарных условий при движении со скоростью v на прямом участке дороги;

a_{lateral_max} - проектируемое значение поперечного ускорения для непрямолинейного участка магистральной дороги.

Значения параметров для использования:

Значения для a_lateral получены по результатам анализа поведения водителей на непрямолинейных участках (95% водителей). См. рисунок 6 и [3].

Данный переход из состояния ожидания в состояние следования или состояние контроля скорости должен быть возможен без запроса водителя.

6.3.1.1 Система FSRA должна обеспечивать водителю средства выбора желаемой устанавливаемой скорости движения.

6.3.1.2 В состояниях следования и регулирования скорости торможение, инициируемое водителем, должно деактивировать функции FSRA, по крайней мере если тормозная сила, инициируемая по требованию водителя, больше, чем тормозная сила, инициируемая системой FSRA. В состоянии готовности системы FSRA необязательно деактивировать систему при торможении, инициируемом водителем [это переводит систему FSRA в состояние ожидания (см. рисунок 3)].

6.3.1.3 Система FSRA не должна приводить к значительному кратковременному запаздыванию реакции торможения при торможении, инициируемом водителем (см. ECE-R 13-H), даже если система FSRA тормозит автоматически.

6.3.1.4 При одновременном требовании мощности двигателя, поступившем от водителя и системы FSRA, для приведения в действие привода управления мощностью двигателя (например, привода дроссельной заслонки) будет использоваться требование большей мощности. Это всегда дает право водителю перехватить у системы FSRA управление мощностью двигателя.

Если мощность, требуемая водителем, больше, чем мощность, требуемая системой FSRA, автоматическая тормозная система должна быть деактивирована с немедленным освобождением тормозной силы. Вмешательство водителя на педаль акселератора не должно приводить к значительной задержке реакции в ответ на вмешательство водителя.

6.3.1.5 Автоматическая активация тормозов не должна приводить к блокированию колес на период больший, чем это допускают устройства антиблокировки (АБС). Это требование применяют вне зависимости от того, адаптирована или нет система ABS.

6.3.1.6 Автоматическое регулирование мощности системой FSRA не должно приводить к чрезмерной пробуксовке колес на период времени более, чем позволяет система автоматического контроля пробуксовывания. Это требование применяют вне зависимости от того, адаптирована или нет система автоматического контроля пробуксовывания.

6.3.1.7 Система FSRA может автоматически регулировать расстояние между транспортными средствами без действий со стороны водителя для того, чтобы реагировать на условия окружающей среды вождения (т.е. плохие погодные условия). Тем не менее отрегулированный зазор не должен быть меньше минимального расстояния, выбранного водителем.

6.3.1.8 Если система позволяет водителю выбрать желаемый интервал, этот выбор должен соответствовать одному из следующих условий:

a) если система сохраняет последний выбранный промежуток после того, как она перейдет в состояние "FSRA выключена", как показано на рисунке 3, интервал должен быть четко представлен водителю по крайней мере после активации системы;

b) если система не сохраняет последний выбранный промежуток после того, как она перейдет в состояние "FSRA выключена", как показано на рисунке 3, интервал должен быть установлен в предопределенное значение по умолчанию не менее 1,5 с.

6.3.1.9 Если есть функция обычного круиз-контроля в дополнение к FSRA, не должно быть никакого автоматического переключения между FSRA и обычным круиз-контролем.

6.3.1.10 По желанию система может быть активирована водителем в состоянии покоя, даже когда водитель приводит в действие педаль тормоза.

a) Минимальная информация обратной связи для водителя содержит состояние активации (система FSRA активна или неактивна) и установленную скорость. Это может быть сделано с помощью комбинированного вывода, например отображать информацию об установленной скорости только тогда, когда система FSRA активна;

b) если система FSRA недоступна из-за неисправности, то водитель должен быть проинформирован. Если для уведомления водителя используется символ, должен использоваться стандартный символ (см. 6.3.3);

c) если система FSRA отключается автоматически, водитель должен быть проинформирован. Если для уведомления водителя используется символ, должен использоваться стандартный символ (см. 6.3.3);

d) если транспортное средство оборудовано как FSRA, так и обычной системой круиз-контроля, водитель должен быть осведомлен о том, какая система работает;

e) если движущееся впереди транспортное средство используется для адаптации управления активной системой FSRA, требуется, чтобы активировался сигнал "транспортное средство обнаружено", означающий обнаружение движущегося впереди транспортного средства.

Если для идентификации функций или неисправностей система FSRA использует символы, следует использовать стандартные символы в соответствии с ИСО 2575.

Для обеспечения комфорта при скорости менее 5 м/с не должно быть внезапного применения силы торможения из-за исчезновения транспортного средства-мишени или автоматического отключения из-за сбоя системы, кроме сбоев тормозов.

Минимальная установленная скорость должна быть v_{set_min} не менее 7 м/с.

Среднее значение замедления системы FSRA не должно превышать 3,5 м/с² (за период времени, в среднем превышающий 2 с) при движении транспортного средства со скоростью более 20 м/с и 5 м/с² (за период времени, в среднем превышающий 2 с) - при скорости движения менее 5 м/с, как показано на рисунке 7.

Средняя скорость изменения автоматического замедления (отрицательный скачок) не должна превышать 2,5 м/с³ (за период времени, в среднем превышающий 1 с), когда транспортное средство движется со скоростью более 20 м/с, и 5 м/с³ (за период времени, в среднем превышающий 1 с), когда транспортное средство движется со скоростью менее 5 м/с, как показано на рисунке 8.

Среднее автоматическое ускорение систем FSRA не должно превышать 2 м/с² (в среднем более чем 2 с), когда транспортное средство движется со скоростью более 20 м/с, и 4 м/с² (в среднем в течение 2 с), когда транспортное средство движется со скоростью менее 5 м/с, как показано на рисунке 9.

Если транспортное средство подходит на расстояние ближе, чем d₀, и больше не обнаруживается, то система должна инициировать стратегию контроллера, начиная с последней действительной команды торможения, пока испытуемое транспортное средство не будет остановлено, или система не обнаружит впереди транспортное средство в пределах расстояния d₁, или пока водитель не перебьет систему с помощью педали акселератора. Если транспортное средство обнаруживается впереди в диапазоне расстояния от d₀ до d₁, и расстояние не может быть определено, то система должна препятствовать автоматическому ускорению.

Если система FSRA применяет автоматическое торможение, тормозные огни должны светиться. Когда система FSRA применяет другие устройства замедления, система может включать стоп-сигналы. Тормозные огни должны быть включены в течение 350 мс после того, как система FSRA инициировала включение рабочего тормоза. Для предотвращения раздражающего мерцания стоп-сигнала он может оставаться включенным в течение разумного периода времени после того, как инициированное системой FSRA торможение закончилось.

a) В таблице 2 приведены требуемые реакции на сбои, из-за которых подсистема выходит из строя (см. также рисунок 10).

b) Неисправности, описанные в таблице 2, приводят к немедленному уведомлению водителя. Уведомление должно оставаться активным, пока система не выключится.

c) Реактивация системы FSRA должна быть запрещена до успешного самотестирования, например инициируется при выключенном зажигании или при выключении/включении FSRA.

a) Испытание должно проводиться на ровной, сухой и чистой асфальтовой или бетонной поверхности.

b) Диапазон температур должен быть в пределах от минус 20 °C до плюс 40 °C.

c) Дальность видимости по горизонту должна быть больше, чем 1 км.

Испытуемые мишени определены для технологий, используемых сегодня. Для других технологий должны быть использованы представительные мишени испытаний.

7.2.1 Лидар инфракрасного диапазона <1>

--------------------------------

<1> Тестовая мишень определена коэффициентом отражателя. Мишень A представляет не менее 95% всех транспортных средств, двигающихся по магистралям. Мишень B представляет отражательную способность грязного транспортного средства без каких-либо светоотражателей.

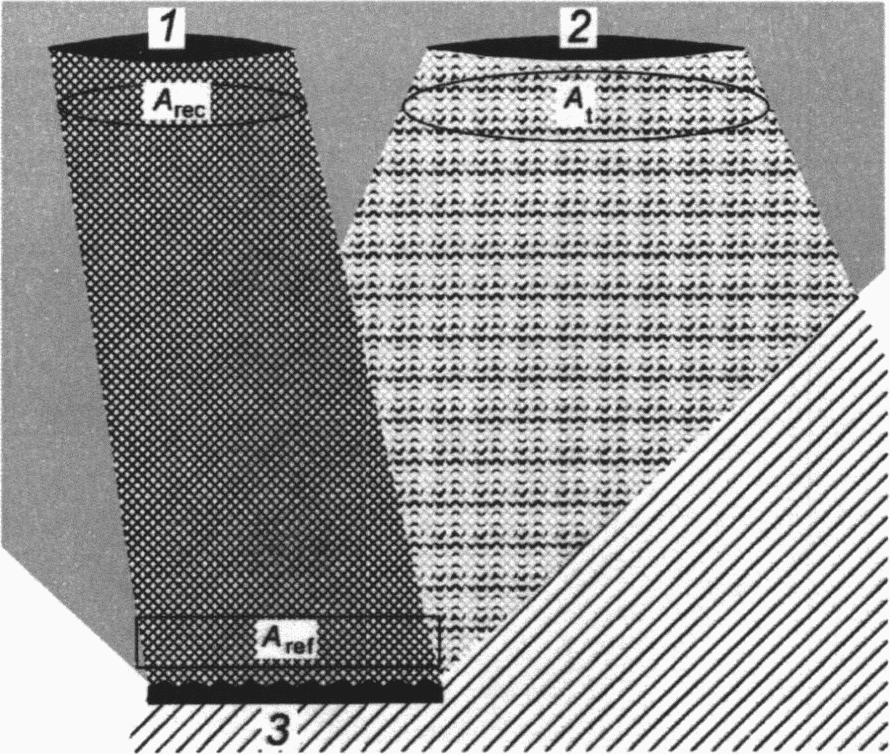

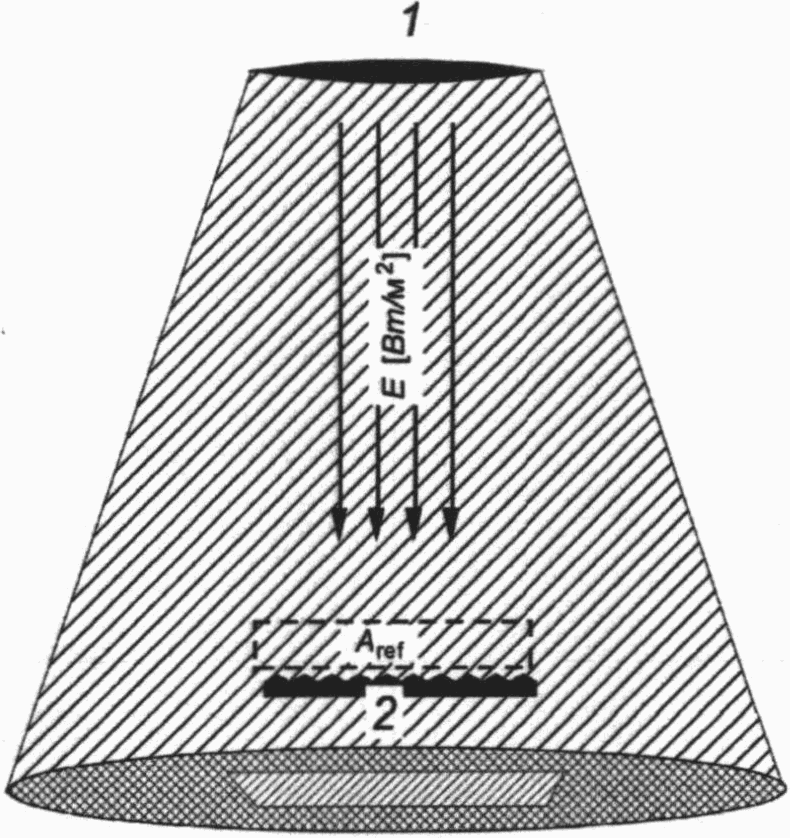

Мишень для испытаний в инфракрасном диапазоне определяется инфракрасным коэффициентом отражения (CTT) для мишени, а также эффективным поперечным сечением тестовой мишени.

Минимальное эффективное поперечное сечение для мишеней A и B равно 20 см².

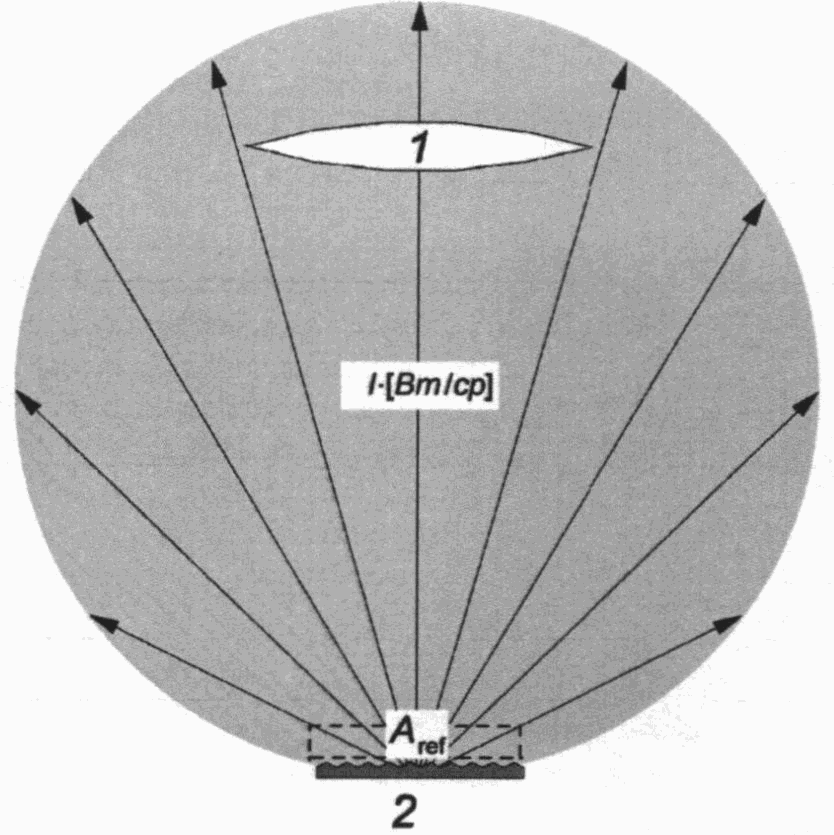

Мишень A - диффузный отражатель, где коэффициент тестируемой мишени равен 2,0 м²/ср +/- 10% (см. приложение A).

Мишень B - диффузный отражатель, где CTT равен 1,0 м²/ср +/- 10%.

7.2.2 Радар миллиметрового диапазона <2>

--------------------------------

<2> Мишень испытаний определена радиолокационным сечением RCS: Мишень A в настоящее время для известных частот (60, 77 и 90 ГГц) представляет не менее 95% всех транспортных средств, двигающихся на магистралях. Мишень B представляет мотоциклы.

Радиолокационная мишень для испытаний определяется радиолокационным эффективным поперечным сечением (RCS).

Для диапазона частот от 20 до 95 ГГц:

- мишень испытаний A: эффективное поперечное сечение (RCS) должно быть не менее 10 м²;

- мишень испытаний B: RCS должно быть не менее 3 м².

Для других частотных диапазонов эффективное поперечное сечение RCS должно быть определено (приложение A).

Транспортное средство-мишень должно быть оборудовано мишенью испытаний A, как это определено в 7.2. Мишень испытаний должна быть помещена на задней части транспортного средства. Оставшаяся открытая поверхность транспортного средства скрыта таким образом, что представляет собой эффективное поперечное сечение не более 2 м² или ее отражательная способность не превышает 20% RCS от мишени испытаний.

Транспортное средство-мишень должно двигаться со скоростью v_stopping.

Ширина транспортного средства-мишени - 1,4 - 2,0 м.

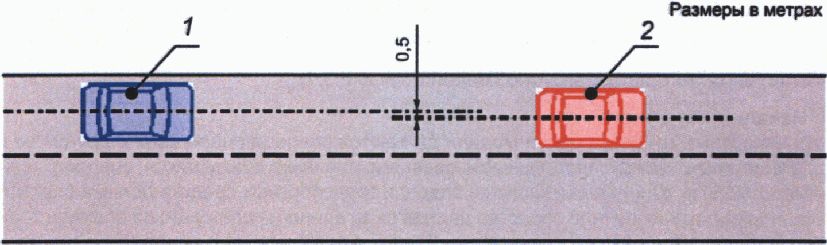

Испытуемое транспортное средство двигается за транспортным средством-мишенью в стационарном режиме с управлением в режиме следования.

Желаемое значение промежутка должно быть во время всей процедуры испытаний.

Боковое смещение продольной оси испытуемого транспортного средства относительно продольной оси транспортного средства-мишени должно быть меньше 0,5 м (см. рисунок 11).

Транспортное средство-мишень должно двигаться с замедлением до остановки, значение замедления должно находиться в пределах [a_stopping + 0 м/с², a_stopping - 0,5 м/с²].

Испытания считаются успешно завершенными в случае, если испытуемое транспортное средство останавливается системой за двигавшимся впереди транспортным средством-мишенью.

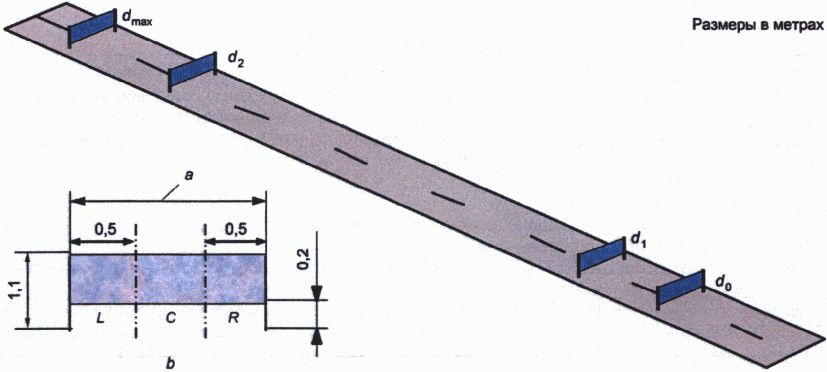

Процедура испытаний для расстояний d₀, d₁, d₂ и d_max

Ответная плоскость транспортного средства соответствует прямоугольнику высотой 0,9 м по ширине испытуемого транспортного средства, начиная с высоты 0,2 м. Зона обнаружения имеет несколько различных колонок в пределах фронтальной плоскости транспортного средства. Она также ограничивается минимальной высотой легковых автомобилей. Ответные плоскости части на расстояниях d₁, d₂, d_max разделены на три. Части L и R имеют ширину 50 см каждая. Во время тестирования определенный отражатель должен быть обнаружен по меньшей мере в одной позиции в пределах каждой части (L, C, R) опорной плоскости транспортного средства в положениях d₁, d₂ и d_max. На расстоянии d₀ только одно положение в пределах всей опорной плоскости должно быть обнаружено (см. рисунок 12).

Для d_max следует использовать испытательную мишень A.

Для позиций d₁, d₂ и d_max следует использовать испытательную мишень B.

Позиция d₂ соответствует расстоянию 75 м перед транспортным средством.

Испытания на дальность следует проводить в движении, когда испытуемое транспортное средство и испытуемая мишень движутся.

Как вариант, допускается проведение испытаний, когда испытуемое транспортное средство и мишень испытаний находятся в стационарном положении.

Максимальное время обнаружения мишени не должно превышать 2 с с момента показа мишени.

Два транспортных средства одной модели двигаются впереди рядом друг с другом со скоростью v_{vehicle_start}. Расстояние между продольными осевыми линиями движущихся впереди транспортных средств - (3,5 +/- 0,25) м. Ширина движущихся впереди транспортных средств должна составлять от 1,4 до 2,0 м. Испытуемое транспортное средство двигается за одним из движущихся впереди транспортных средств в установившемся режиме следования. Движущееся впереди транспортное средство, за которым следует испытуемое транспортное средство, назовем транспортное средство-мишень.

промежуток равен , и установленная скорость - более v_{vehicle_end}. Поперечное смещение продольной оси испытуемого транспортного средства относительно продольной оси транспортного средства-мишени должно быть менее 0,5 м (см. рисунок 13).

v_{vehicle_end} = 27 м/с <1>

--------------------------------

<1> 27 м/с - это приблизительно 100 км/ч.

Примечание - Если транспортное средство не способно двигаться на такой скорости, следует использовать скорость v_{vehicle_end}, равную 22 м/с (~80 км/ч); v_{vehicle_start} = v_{vehicle_end} - 3 м/с.

Транспортное средство-мишень разгоняется до скорости v_{vehicle_end}. Тест считается успешно выполненным, если испытуемое транспортное средство проходит движущееся впереди транспортное средство на соседней полосе под контролем FSRA (см. рисунок 14).

--------------------------------

<a> v = v_{vehicle_end};

<b> v = v_{vehicle_start}.

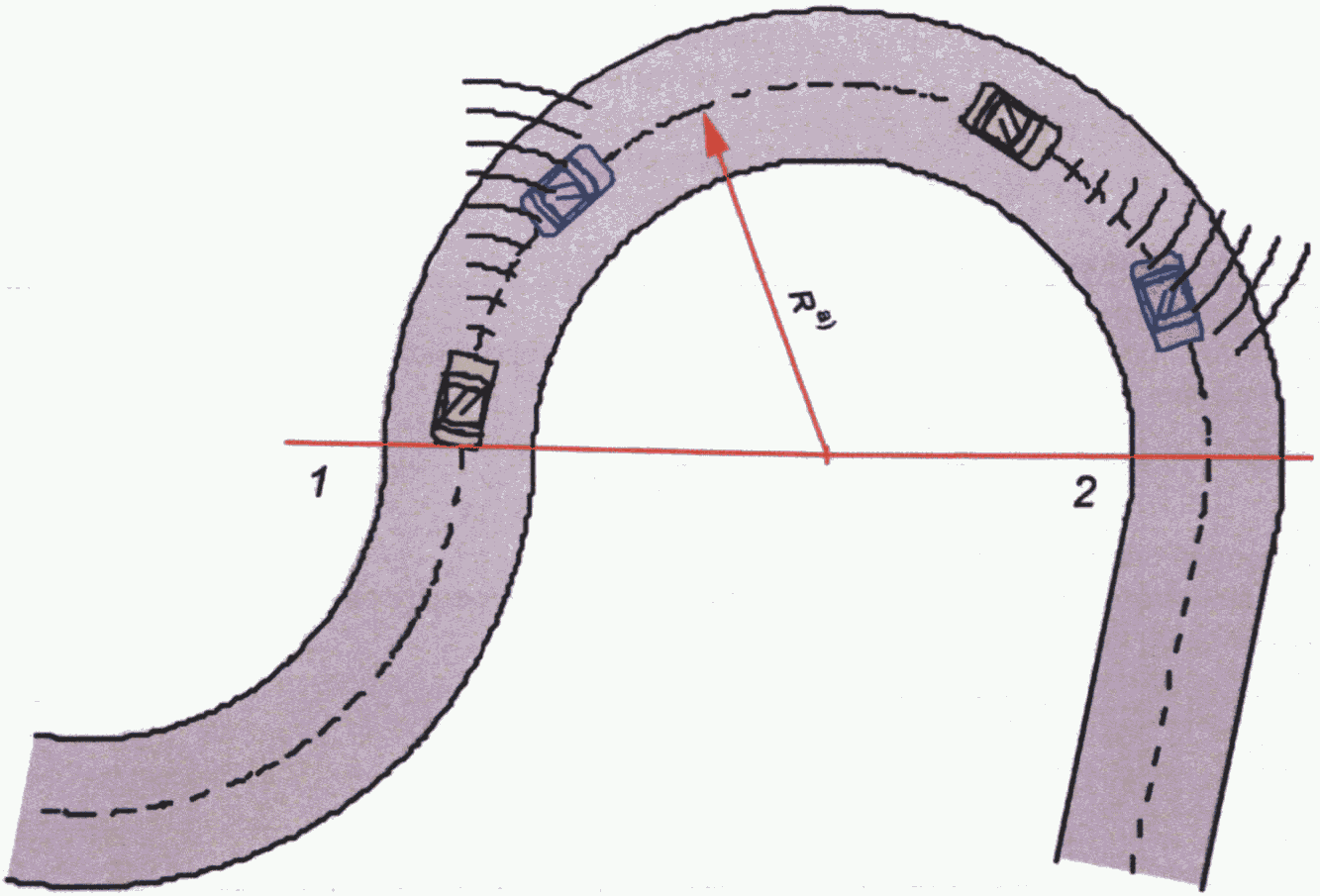

В данном испытании следует учитывать способность прогнозирования геометрии дороги совместно с полем зрения датчика системы FSRA. Различные методы прогнозирования геометрии дороги и зондирования расстояния между транспортными средствами являются необходимой основой для сценария вождения.

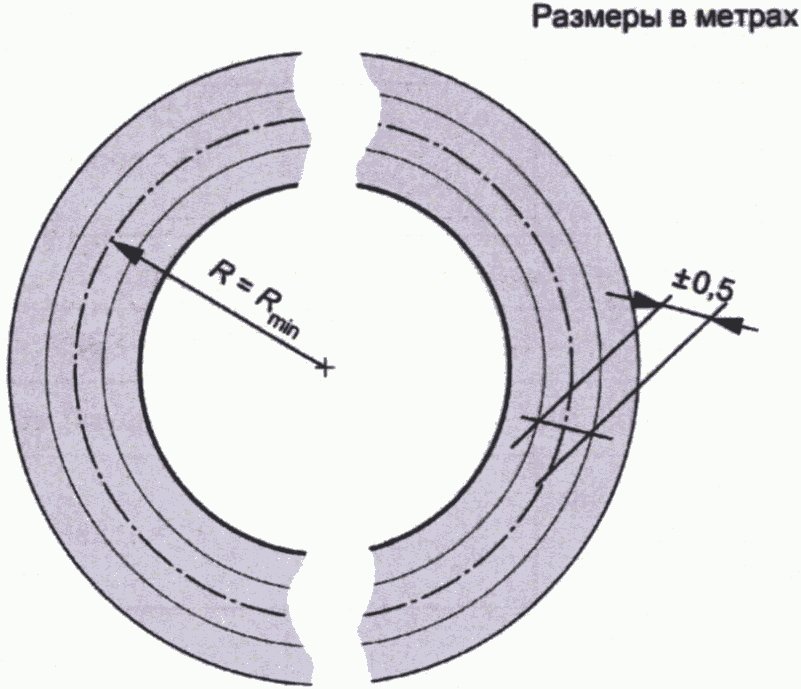

Испытательный трек должен быть либо кольцевым треком с постоянным радиусом, либо достаточно протяженным непрямолинейным участком дороги постоянного радиуса. Радиус должен быть в пределах от 80 до 100% от R_min. Направление движения на трассе должно быть как по часовой, так и против часовой стрелки. Не существует никаких ограничений, касающихся дорожной разметки, ограждений и т.д. (см. рисунок 15).

Для систем класса II испытания следует проводить на треке с R_minII, равным 500 м.

Для систем класса III испытания следует проводить на треке с R_minIII, равным 250 м.

Для систем класса IV испытания следует проводить на треке с R_minIV, равным 125 м.

Транспортное средство-мишень должно быть оборудовано испытательной мишенью A согласно 7.2. Испытательная мишень должна быть размещена на транспортном средстве сзади на высоте (0,6 +/- 0,1) м над землей.

Остающаяся незакрытая часть поверхности транспортного средства должна быть скрыта таким образом, чтобы остающаяся незакрытая часть поверхности представляла собой эффективное поперечное сечение не более чем 2 м² или отражательную способность не более чем 20% отражательной способности мишени.

Испытуемое транспортное средство следует за транспортным средством-мишенью по той же полосе (+/- 0,5 м бокового смещения при измерении от осевых линий обоих транспортных средств) в следующем режиме управления. Обе машины до начала испытания должны соответствовать условиям начала испытаний, приведенным на рисунке 16. Подробности испытаний приведены в таблице 3 и на рисунке 16.

--------------------------------

<a> Постоянный радиус.

Скорость транспортного средства-мишени в начале испытаний вычисляют по формуле

где a_{lateral_max} зависит от радиуса нелинейного участка дороги;

a_{lateral_max} = 2,0 м/с² для R = R_minII = 500 м;

a_{lateral_max} = 2,3 м/с² для R = R_minIII = 250 м;

a_{lateral_max} = 2,3 м/с² для R = R_minIV = 125 м.

В надлежащее время транспортное средство-мишень замедляется и наблюдается реакция испытуемого транспортного средства.

Испытуемое транспортное средство должно начать замедляться из-за уменьшения расстояния до транспортного средства-мишени до того, как промежуток станет меньше .

В начале испытаний испытуемое транспортное средство должно быть на участке трассы с постоянным радиусом и должно соответствовать всем требованиям, изложенным в настоящем подпункте.

В конце испытаний испытуемое транспортное средство должно замедлиться (положительный результат) или интервал должен уменьшиться и стать меньше .

А.1.1 Телесный угол

Телесный угол , ср, представляет собой отношение подвергшейся облучению освещаемой поверхности к квадрату радиуса сферы (см. рисунок А.1).

где A - освещенная площадь, м²;

d_A - расстояние между источником излучения и площадью проецирования A, м;

- телесный угол источника излучения, ср (1 ср).

А.1.2 Излученная интенсивность I

Интенсивность, излученную в данном направлении от отражателя, измеренную перед принимающей поверхностью I_ref, Вт/ср, вычисляют как мощность, излученную источником в пределах телесного угла .

где - мощность излучения, Вт;

- облученный телесный угол (ср).

А.1.3 Интенсивность излучения E_t

Интенсивность излучения E_t, Вт/м², дана в излучаемой энергии , исходящей из источника излучения, в границах телесного угла , вычисляют по формуле

где - падающая излученная мощность, Вт;

A_t - площадь облучаемой поверхности, м².

А.1.4 Коэффициент тестового макета CTT

Тестовый макет характеризуется коэффициентом отражения, идентичным отражательной способности грязного транспортного средства без специальных отражателей:

где CTT - коэффициент тестового макета, м²/ср;

I_ref - интенсивность, излученная в данном направлении от отражателя, измеренная перед принимающей поверхностью, Вт/ср;

E_t - интенсивность излучения на выходе излучателя, Вт/м².

Отражатель (см. рисунок А.2) с установленным значением CTT должен иметь пространственное распределение отражения не менее 8·10^-3 ср.

Значение CTT характеризует только качество отражателя (затухание). Для процедуры испытания достаточно воспользоваться уголковым отражателем (см. рисунок А.3) (сокращение поверхности до "точечного размера"). Тем не менее можно использовать большую поверхность отражения, если общая отражательная способность поверхности не превышает упомянутого значения.

Необходимо определение размеров отражателя (см. рисунок А.4). Опытным путем установлено, что рефлектор Ламберта площадью приблизительно 1,7 м² является идеальным решением для имитации транспортного средства. В качестве другой методики можно воспользоваться "тройным" отражателем площадью приблизительно 20 см².

Рефлектор Ламберта отражает полную энергию внутри сферической области (см. рисунок А.5).

где - излученная мощность, Вт;

I₀ - излученная интенсивность, Вт/ср;

- телесный угол, ср.

Размер 1,7 м² соответствует поперечному сечению небольшого транспортного средства.

А.2 Определение RCS тестового макета с уголковым отражателем

Тестовый макет характеризуется параметром поперечного сечения RCS.

RCS = (10 +/- 3) м². Для частот, известных сегодня (24, 60, 77, 90 ГГц), 10 м² представляют по меньшей мере 95% всех транспортных средств, передвигающихся по автомобильным дорогам. Для частотных диапазонов, значительно отличающихся от указанных, следует проводить дополнительные исследования. Испытуемая мишень - согласно рисунку А.6.

где - длина волны, м;

L - длина стороны радиолокационного отражателя в испытаниях.
