ОписаниеИсточник публикации М.: Издательство стандартов, 1990 Примечание к документу С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 N 184-ФЗ. Ограничение срока действия снято по Протоколу N 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации ("ИУС", N 11-12, 1994). Утрачивает силу с 1 января 1996 года. Документ введен в действие с 1 января 1991 года. Название документа "ГОСТ 28393-89. Государственный стандарт Союза ССР. Прутки и полосы из быстрорежущей стали, полученной методом порошковой металлургии. Общие технические условия" (утв. Постановлением Госстандарта СССР от 21.12.1989 N 3929) "ГОСТ 28393-89. Государственный стандарт Союза ССР. Прутки и полосы из быстрорежущей стали, полученной методом порошковой металлургии. Общие технические условия"
|
ИС NORMPROD: примечание. Взамен ГОСТ 7566-81 Постановлением Госстандарта РФ от 21.05.1997 N 185 с 1 января 1998 года введен в действие ГОСТ 7566-94. |
2.3.1.1. Все прутки диаметром или толщиной свыше 40 мм следует маркировать на конце или торце.
Для прутков диаметром или толщиной до 40 мм включительно в связках маркировку необходимо наносить на привешиваемые к каждой связке ярлыки, кроме того, маркируют не менее трех контрольных прутков в связке с окрашиванием их концов зеленой краской с указанием цвета в сертификате.
2.3.1.2. Металлопродукцию дополнительно маркируют буквами МП без дефиса. Дефис ставят в сопроводительной документации.
2.3.1.3. Маркировка должна содержать:
товарный знак предприятия-изготовителя;
клеймо технического контроля;
марку стали;
номер партии и прессовки.
2.4. Упаковка
2.4.1.1. Упаковка прутков со специальной отделкой поверхности - по ГОСТ 14955, калиброванных прутков - по ГОСТ 1051.
2.4.1.2. При отправке в один адрес двух и более грузовых мест, размеры которых позволяют оформить транспортный пакет с габаритами по ГОСТ 24597, грузовые места должны быть сформированы в транспортные пакеты по ГОСТ 21650.
Партия должна состоять из прутков или полос одной марки стали, одного размера, одной группы, отожженных по одному режиму, полученных не более чем из четырех прессовок из порошка различных плавок, отличающихся между собой по углероду не более чем на 0,05% абс.
3.2. Каждая партия продукции сопровождается сертификатом, содержащим:
наименование или товарный знак предприятия-изготовителя;
наименование потребителя;
марку стали;
номер партии и прессовки;
профиль и размер;
общую массу;
среднюю массовую долю углерода в партии и средние массовые доли остальных элементов но стандарту;
номер настоящего стандарта;
результаты всех испытаний, предусмотренных стандартом.
3.3. Для контроля показателей качества металлопродукции устанавливают объем выборки:
1) химический анализ - одна проба от плавки исходного порошка или один пруток или полоса от партии;
2) размеры - 10% прутков или полос от партии, но не менее 5 шт.;
3) твердость отожженной стали - 15% прутков или полос от партии, но не менее 8 прутков или полос диаметром или толщиной до 30 мм и не менее 5 прутков или полос диаметром или толщиной свыше 30 мм, при меньшем количестве прутков или полос в партии (менее 8 или 5) - каждый пруток или полоса;
5) качество поверхности - все прутки или полосы партии;
7) излом - два прутка или две полосы от партии;
8) микроструктура, микропоры, кислородная ликвация, карбидная неоднородность, структурная полосчатость, инородные порошковые частицы - одна заготовка, один пруток или одна полоса от прессовки;
9) глубина обезуглероженного слоя - два прутка или две полосы от партии;
ИС NORMPROD: примечание. Взамен ГОСТ 7566-81 Постановлением Госстандарта РФ от 21.05.1997 N 185 с 1 января 1998 года введен в действие ГОСТ 7566-94. |
3.4. При получении неудовлетворительных результатов контроля хотя бы по одному из показателей повторный контроль проводят по ГОСТ 7566.
ИС NORMPROD: примечание. Взамен ГОСТ 17745-72 Постановлением Госстандарта СССР от 27.04.1990 N 1048 с 1 июля 1991 года введен в действие ГОСТ 17745-90. |
ИС NORMPROD: примечание. Взамен ГОСТ 20560-81 Постановлением Госстандарта СССР от 23.03.1990 N 526 с 1 июля 1991 года введен в действие ГОСТ 28473-90. |
ИС NORMPROD: примечание. Взамен ГОСТ 12351-81 Постановлением Госстандарта РФ от 09.03.2004 N 148-ст с 1 января 2005 года введен в действие ГОСТ 12351-2003. |
ИС NORMPROD: примечание. Взамен ГОСТ 23148-78 Постановлением Госстандарта РФ от 19.12.2000 N 384-ст с 1 июля 2001 года введен в действие ГОСТ 23148-98. |
ИС NORMPROD: примечание. Постановлением Госстандарта РФ от 28.08.2001 N 356-ст с 1 марта 2002 года введен в действие ГОСТ 12345-2001. |
ИС NORMPROD: примечание. Взамен ГОСТ 12344-88 Постановлением Госстандарта РФ от 20.01.2004 N 24-ст с 1 сентября 2004 года введен в действие ГОСТ 12344-2003. |
4.1. Отбор и подготовка проб для определения химического состава стали - по ГОСТ 7565, ГОСТ 23148, химический анализ - по ГОСТ 12344, ГОСТ 12345, ГОСТ 12346, ГОСТ 12347, ГОСТ 12348, ГОСТ 12349, ГОСТ 12350, ГОСТ 12351, ГОСТ 12352, ГОСТ 12353, ГОСТ 12354, ГОСТ 12355, ГОСТ 17745, ГОСТ 20560 или другими методами, обеспечивающими необходимую точность.
При разногласиях между изготовителем и потребителем химический анализ проводят в соответствии с перечисленными стандартами.
ИС NORMPROD: примечание. Взамен ГОСТ 6507-78 Постановлением Госстандарта СССР от 25.01.1990 N 86 с 1 января 1991 года введен в действие ГОСТ 6507-90. |
ИС NORMPROD: примечание. С 1 июля 2000 года Постановлением Госстандарта РФ от 27.07.1999 N 220-ст введен в действие ГОСТ 7502-98. |
ИС NORMPROD: примечание. Взамен ГОСТ 8.001-80 и ГОСТ 8.326-89 на территории Российской Федерации с 1 декабря 2001 года введены в действие ПР 50.2.009-94 "ГСИ. Порядок проведения испытаний и утверждения типа средств измерений" (Постановление Госстандарта России от 27.09.2001 N 394-ст). |
4.2. Геометрические размеры и форму определяют при помощи измерительных инструментов по ГОСТ 26877, ГОСТ 166, ГОСТ 427, ГОСТ 2216, ГОСТ 3749, ГОСТ 5378, ГОСТ 6507, ГОСТ 7502 или инструментов, аттестованных по ГОСТ 8.001 или ГОСТ 8.326.
4.3. Для проведения контроля по п. 3.3 (подпункты 3, 4, 6 - 10) от каждой отобранной единицы металлопродукции отрезают по одной пробе (темплету) для изготовления образцов.
Один образец допускается использовать для различных видов испытаний.
Схема вырезки, форма и размеры образцов по подпунктам 4, 8, 10 п. 3.3 должны соответствовать табл. 4.
Контролируемая характеристика | Диаметр или толщина прутка, мм | Схема вырезки, форма и размеры образца |
Твердость после закалки и отпуска Микропоры Кислородная ликвация | До 30 |  |
Карбидная неоднородность Структурная полосчатость Инородные порошковые частицы Зерно аустенита | Св. 30 до 60 |  |
Микропоры Кислородная ликвация Карбидная неоднородность Структурная полосчатость Инородные порошковые частицы | Св. 60 |  |
Твердость после закалки и отпуска Зерно аустенита | Св. 60 |  |
4.4. Твердость металлопродукции после отжига проверяют по ГОСТ 9012 после зачистки обезуглероженного слоя.
Испытание проводят на одном конце прутка или полосы на расстоянии примерно 100 мм от конца.
Количество отпечатков должно быть не менее трех. Каждое значение твердости должно соответствовать приведенному в табл. 3.
4.5. Твердость после закалки и отпуска определяют по ГОСТ 9013 на образцах, отобранных от готового профиля и термически обработанных по режимам, приведенным в табл. 5. Охлаждение образцов - в масле. Отпуск образцов - двух-трехкратный с выдержкой по 1 ч и охлаждением на воздухе.
??????????????????????????????????????????????????????????????????
Марка стали ? Температура, °С
???????????????????????????????????????????????????
? закалки ? отпуска
??????????????????????????????????????????????????????????????????
Р6М5Ф3-МП ?1190 - 1210 ?540 - 560
Р7М2Ф6-МП ?1200 - 1220 ?550 - 570
Р12МФ5-МП ?1200 - 1230 ?560 - 580
Р6М5К5-МП ?1190 - 1210 ?540 - 560
Р9М4К8-МП ?1200 - 1220 ?550 - 570
Р12М3К5Ф2-МП ?1210 - 1230 ?560 - 580
Время выдержки при нагреве устанавливают согласно чертежу.
1 - для прямоугольных образцов;
2 - для круглых образцов
Контроль проводят на плоскости, перпендикулярной к направлению вытяжки. Количество отпечатков на каждом образце должно быть не менее трех.
4.6. Качество поверхности прутков и полос проверяют без применения увеличительных приборов.
В случае необходимости поверхность предварительно зачищают кольцами или змейкой.
4.7. Макроструктуру прутков и полос проверяют без применения увеличительных приборов по ГОСТ 10243 травлением темплетов, вырезанных из готовой металлопродукции или из промежуточной заготовки, с дополнениями.
4.7.1. Подготовка поверхности образца должна исключать возникновение наклепа.
4.7.2. Образцы перед травлением подогревают до температуры 50 - 60 °С, опускают в подогретый до такой же температуры раствор. Затем нагревают раствор с образцами до 60 - 70 °С и выдерживают 45 - 90 мин.

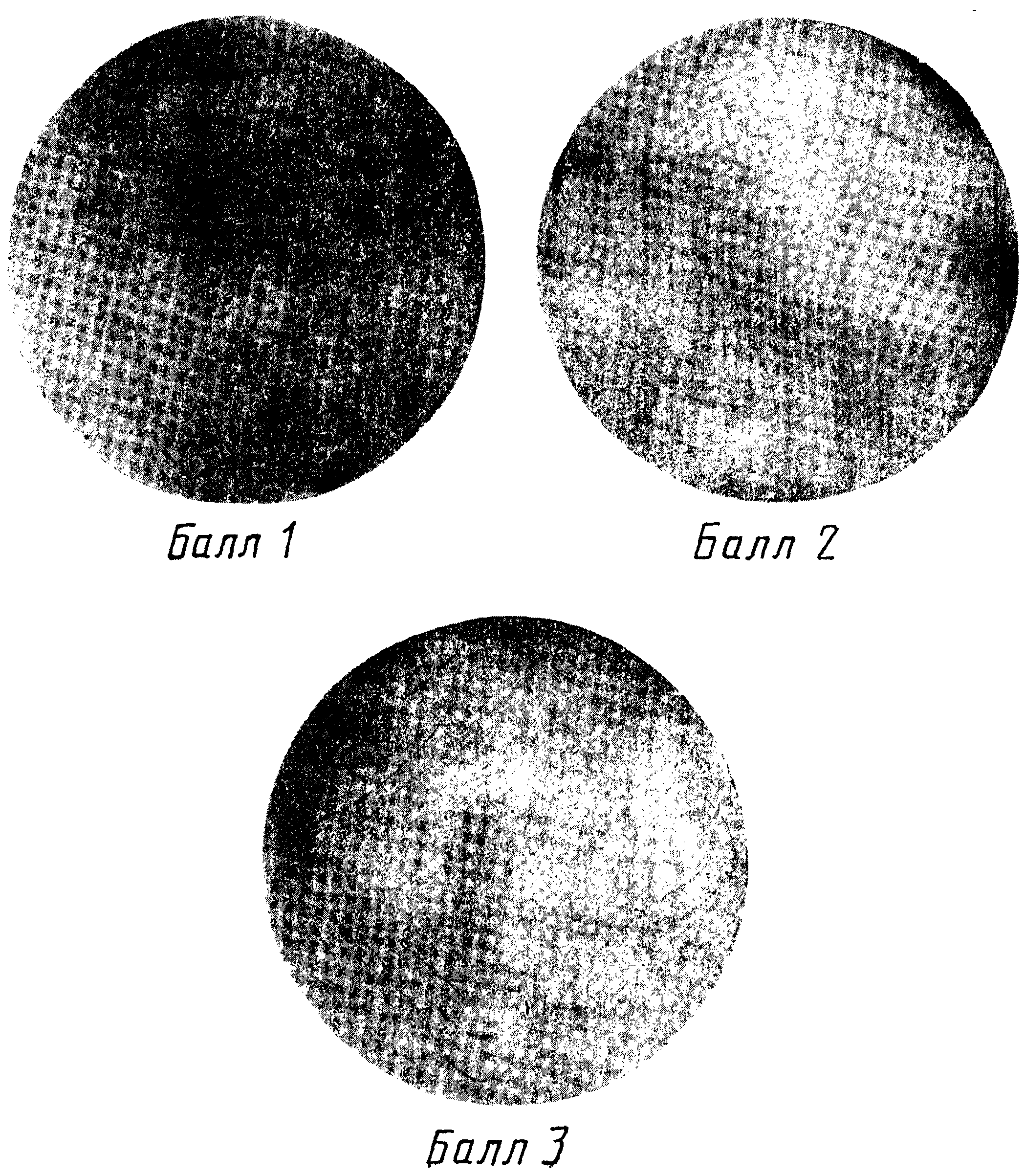

4.7.3. Оценку серной ликвации проводят по шкале Приложения 3.
4.8. Контроль вида излома проводят осмотром без применения увеличительных приборов.
Для контроля излома закалке и отпуску подвергают образцы, вырезанные из готового отожженного металла.
4.9. Оценку дефектов микроструктуры (микропор, кислородной ликвации, карбидной неоднородности, структурной полосчатости, инородных порошковых частиц) проводят на образцах, вырезанных на расстоянии не менее 30 мм от зоны смятия конца согласно табл. 4 на плоскости, параллельной направлению вытяжки.
Образцы подвергают закалке по режиму, приведенному в табл. 5 для испытуемой марки стали, и отпуску при температуре 680 - 700 °С с выдержкой не менее 1 ч после прогрева. Образцы для оценки карбидной неоднородности, структурной полосчатости и инородных порошковых частиц подвергают травлению в растворе с объемной концентрацией 0,04 см3/см3 азотной кислоты в этиловом спирте.

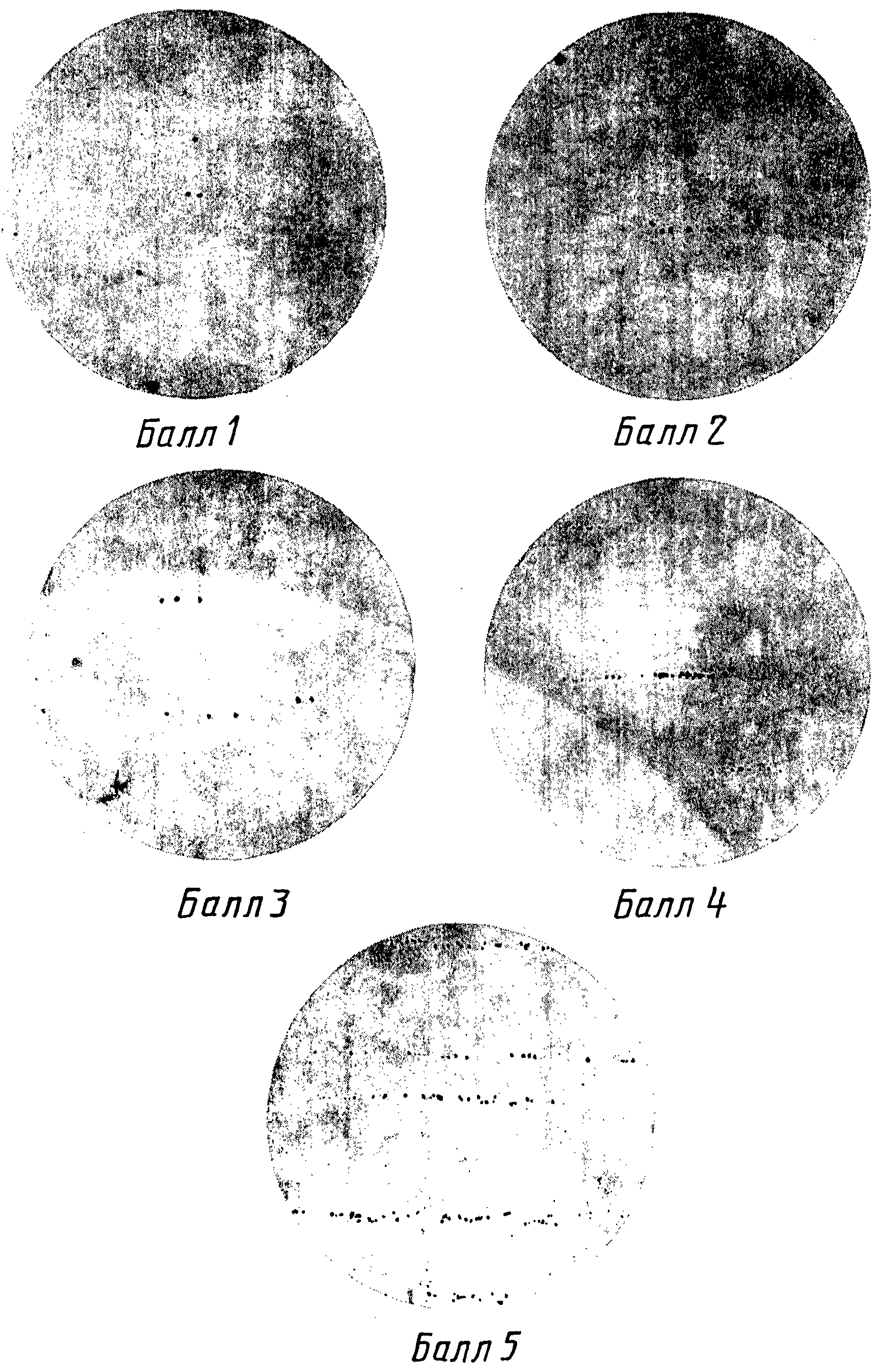

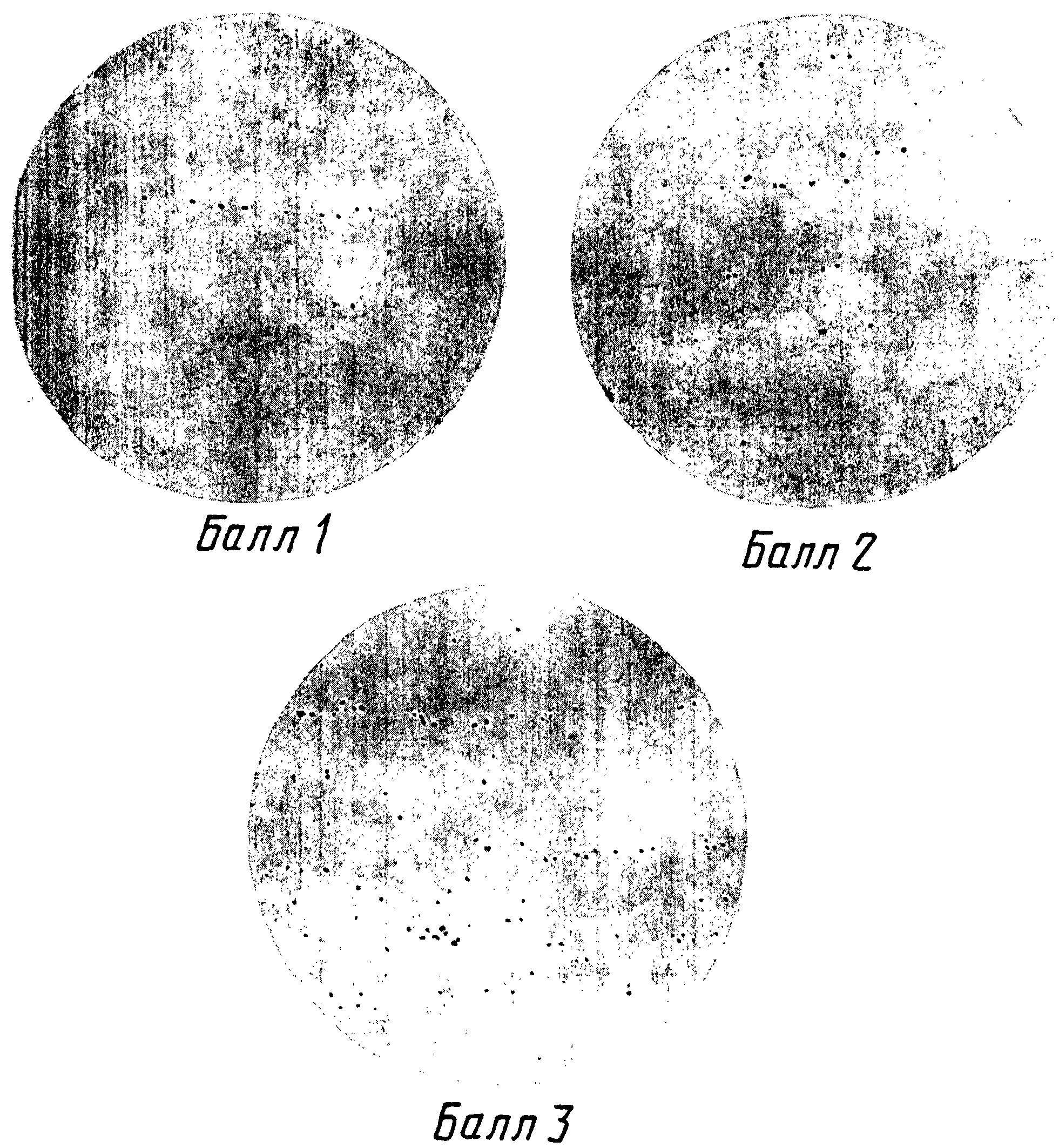

Оценку микропор и кислородной ликвации проводят при увеличении
на площади шлифа от поверхности до середины радиуса прутка или до 0,25 стороны квадрата или широкой стороны полосы по шкалам Приложений 4 и 5.
на площади шлифа от поверхности до середины радиуса прутка или до 0,25 стороны квадрата или широкой стороны полосы по шкалам Приложений 4 и 5.Оценку структурной полосчатости проводят при увеличении

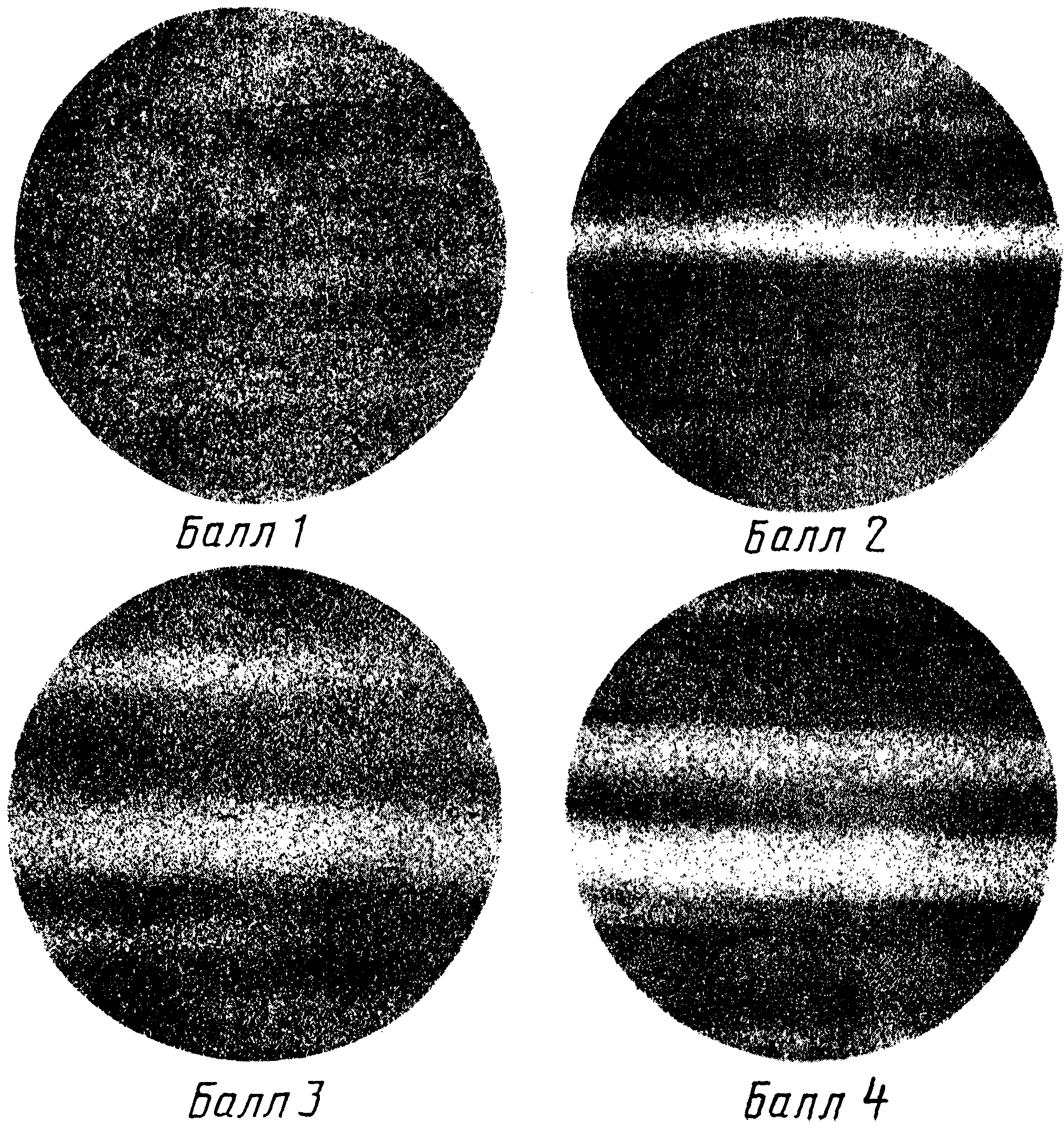

на всей площади шлифа по шкале Приложения 6.

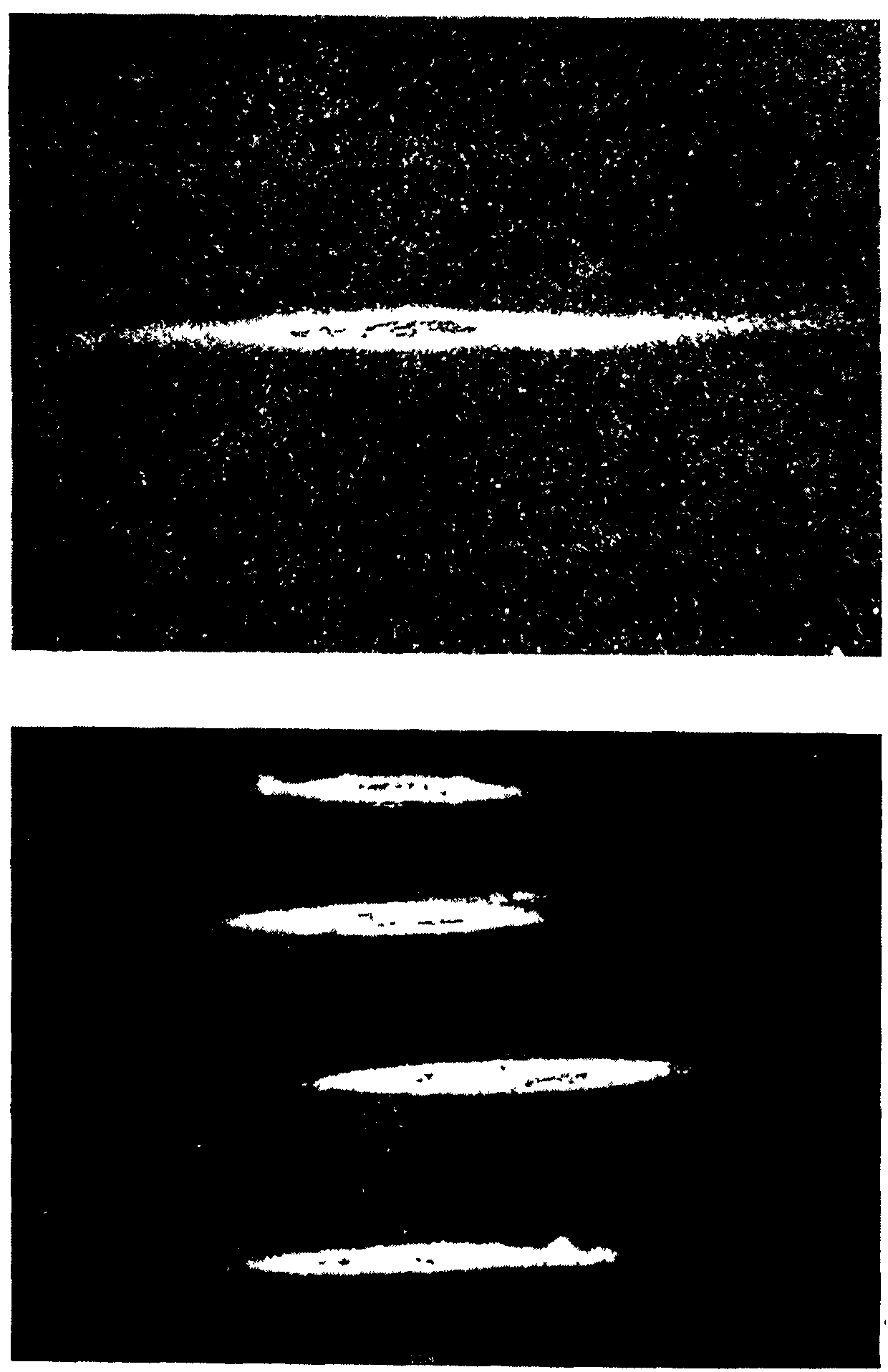

на всей площади шлифа по шкале Приложения 6.Оценку инородных порошковых частиц проводят при увеличении
методом подсчета на всей площади шлифа. Вид инородных порошковых частиц приведен в Приложении 7.
методом подсчета на всей площади шлифа. Вид инородных порошковых частиц приведен в Приложении 7.Балл по микропорам, кислородной ликвации и структурной полосчатости устанавливается как среднее арифметическое из оценок пяти худших полей зрения.
Оценку карбидной неоднородности проводят по шкале N 1 ГОСТ 19265.
4.10. Глубину обезуглероженного слоя стали определяют по ГОСТ 1763 методом М2 (метод Садовского) или М (травление в растворе с объемной концентрацией 0,04 см3/см3 азотной кислоты в метиловом спирте).
Допускается контролировать глубину обезуглероженного слоя методом термоэлектродвижущей силы.
Глубину обезуглероженного слоя полосовой стали следует измерять по широкой стороне полосы.
При разногласиях между потребителем и изготовителем контроль проводят методом М2. Термическую обработку образцов рекомендуется проводить по режимам, приведенным в табл. 6.
Таблица 6
??????????????????????????????????????????????????????????????????
Марка стали ? Температура ? Температура ? Температура
? закалки в ?первой ванны ? второй ванны
? хлорбариевой ?охлаждения, °С ? (отпуска), °С
? ванне, °С ? ?
??????????????????????????????????????????????????????????????????
Р6М5Ф3-МП ?1190 - 1210 ?180 - 220 ?560 - 580
Р7М2Ф6-МП ?1200 - 1220 ? ?
Р12МФ5-МП ?1200 - 1230 ? ?
Р9М4К8-МП ?1200 - 1220 ? ?
Р6М5К5-МП ?1190 - 1210 ? ?
Р12М3К5Ф2-МП?1210 - 1230 ? ?

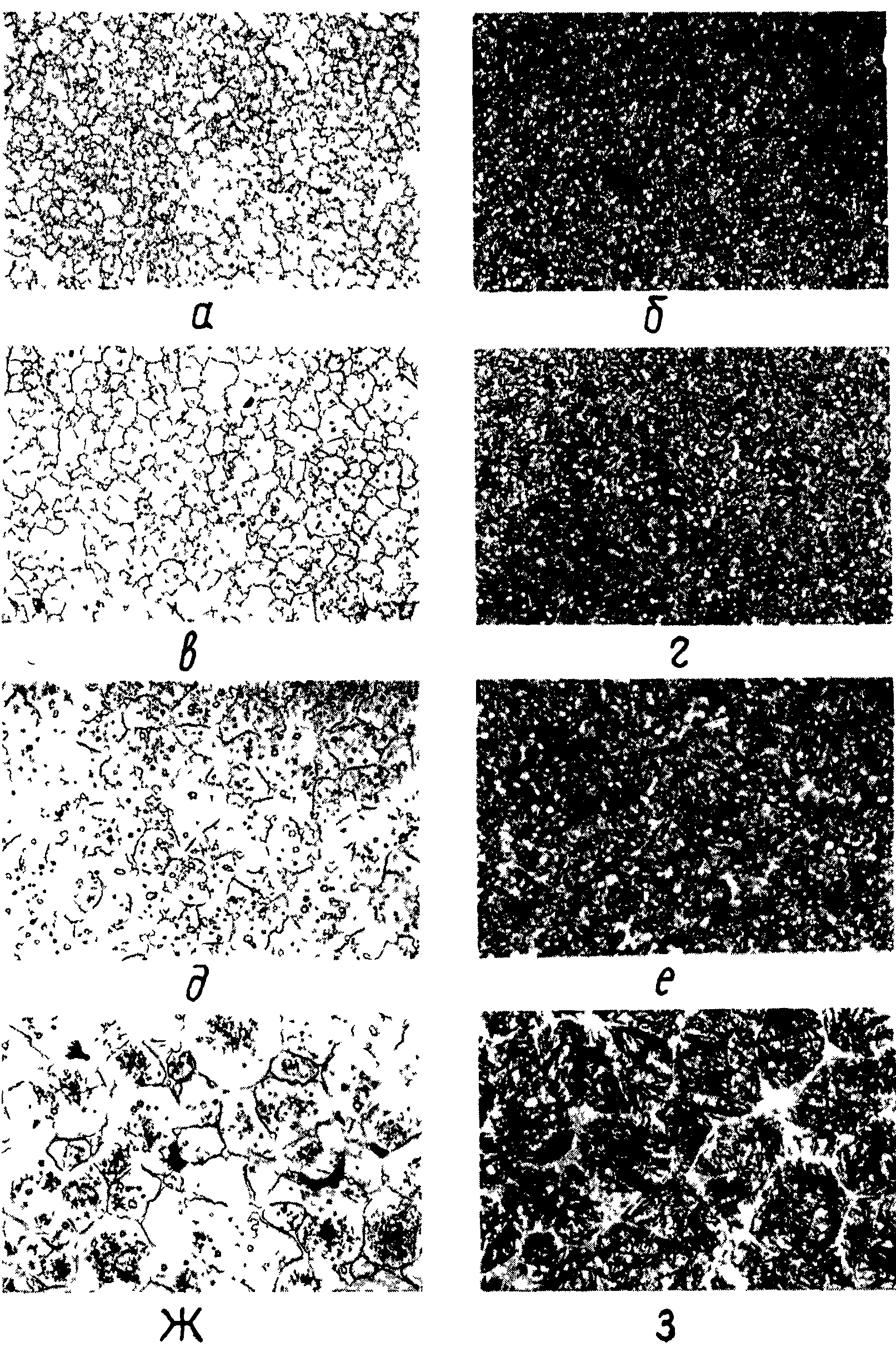

4.11. Величину зерна аустенита определяют по ГОСТ 5639 сравнением с эталонами шкалы или методом Снейдер-Граффа на образцах, вырезанных согласно табл. 4.
При возникновении разногласий применяют метод Снейдер-Граффа.
Контроль проводят на площади шлифа, перпендикулярной к направлению вытяжки.
Образцы подвергают закалке от температур, приведенных в табл. 5. Продолжительность выдержки при нагреве устанавливают в соответствии с чертежом.
4.12. Для контроля красностойкости стали образцы, термически обработанные по режиму, указанному в табл. 5, и соответствующие требованиям настоящего стандарта по твердости после закалки и отпуска, дополнительно отпускают в течение четырех часов после прогрева при температурах, указанных в п. 2.2.12.
ИС NORMPROD: примечание. Взамен ГОСТ 7566-81 Постановлением Госстандарта РФ от 21.05.1997 N 185 с 1 января 1998 года введен в действие ГОСТ 7566-94. |
5.1. Транспортирование и хранение - по ГОСТ 7566 с дополнениями: транспортирование и хранение калиброванных прутков - по ГОСТ 1051, прутков со специальной отделкой поверхности - по ГОСТ 14955.
ИС NORMPROD: примечание. Взамен ГОСТ 26653-85 Постановлением Госстандарта СССР от 25.06.1990 N 1831 с 1 июля 1991 года введен в действие ГОСТ 26653-90. |
Справочное
Таблица 7
??????????????????????????????????????????????????????????????????
Термин ? Определение
??????????????????????????????????????????????????????????????????
1. Прессовка ? Заготовка, полученная методом
?горячего газостатического
?прессования капсулы с порошком
2. Средняя массовая доля ? Среднее арифметическое значение
углерода в партии ?массовых долей углерода по плавкам
?порошка, из которых изготовлена
?партия прутков или полос
3. Средняя массовая доля ? Среднее арифметическое значение
остальных элементов по ?предельных массовых долей элементов,
стандарту ?приведенных в табл. 1 стандарта
? Введение средних значений массовых
?долей элементов вызвано тем, что при
?изготовлении прессовок происходит
?смешивание различных плавок порошка,
?удовлетворяющих по химическому
?составу техническим требованиям
4. Порошок исходной ? Порошок, полученный при распылении
плавки ?одной плавки жидкого металла,
?характеризующийся однородным
?химическим составом
5. Инородные порошковые ? Порошковые частицы в микроструктуре
частицы ?порошковой быстрорежущей стали,
?значительно отличающиеся по
?травимости от основы (частицы
?другого класса сталей и сплавов)
Рекомендуемое
ПОРОШКОВОЙ БЫСТРОРЕЖУЩЕЙ СТАЛИ
Таблица 8
??????????????????????????????????????????????????????????????????
Марка ?Шлифуе-?Предел ? Стойкость ? Назначение
стали ?мость ?проч- ? инструмента ?
?относи-?ности ???????????????????
?тельно ?при ?Коэффи-?В срав- ?
?стали ?изгибе,?циент ?нении со ?
?марки ?МПа ?стой- ?сталью ?
?Р6М5 ? ?кости ?марки ?
??????????????????????????????????????????????????????????????????
Р6М5Ф3-МП ?1,0 - ?3500 - ?1,3 - ?Р6М5Ф3 ? Фасонные резцы,
? 1,2? 4400? 1,8? ?сверла, развертки,
? ? ? ? ?зенкеры метчики,
? ? ? ? ?протяжки, фрезы,
? ? ? ? ?долбяки, шеверы для
? ? ? ? ?обработки низко- и
? ? ? ? ?среднелегированных
? ? ? ? ?сталей
? ? ??????????????????????????????????????
? ? ?2,0 - ?Х12МФ ? Инструменты для
? ? ? 5,0? ?холодного и полуго-
? ? ? ? ?рячего выдавливания
? ? ? ? ?легированных сталей
? ? ? ? ?и сплавов
??????????????????????????????????????????????????????????????????
Р7М2Ф6-МП ?1,0 - ?3500 - ?1,3 - ?Р18 ? Протяжки, метчики,
? 1,2? 4200? 3,0? ?концевые фрезы,
? ? ? ? ?развертки, фасонные
? ? ? ? ?резцы для чистовой
? ? ? ? ?обработки средне-
? ? ? ? ?легированных
? ? ? ? ?конструкционных,
? ? ? ? ?коррозионно-стойких
? ? ? ? ?сталей и жаропроч-
? ? ? ? ?ных сталей и
? ? ? ? ?сплавов
??????????????????????????????????????????????????????????????????
Р7М2Ф6-МП ?1,0 - ?3500 - ?3,0 - ?Х12МФ ? Инструменты для
? 1,2? 4200? 5,0? ?холодного деформи-
? ? ? ? ?рования (вырубки,
? ? ? ? ?высадки, выдавлива-
? ? ? ? ?ния) углеродистых и
? ? ? ? ?легированных сталей
??????????????????????????????????????????????????????????????????
Р12МФ5-МП ?1,0 - ?3000 - ?1,5 - ?Р12МФ5 ? Фасонные резцы для
? 1,2? 4000? 2,0? ?обработки среднеле-
? ? ? ? ?гированных сталей
? ? ? ? ? Метчики, протяжки,
? ? ? ? ?фрезы для чистовой
? ? ? ? ?обработки среднеле-
? ? ? ? ?гированных,
? ? ? ? ?легированных,
? ? ? ? ?коррозионно-стойких
? ? ? ? ?и высокопрочных
? ? ? ? ?сталей
??????????????????????????????????????????????????????????????????
Р6М5К5-МП ?1,0 - ?3000 - ?1,5 - ?Р6М5К5 ? Фасонные резцы,
? 1,3? 3800? 2,0? ?сверла, развертки,
? ? ? ? ?зенкеры, фрезы,
? ? ? ? ?долбяки, шеверы для
? ? ? ? ?обработки
? ? ? ? ?среднелегированных,
? ? ? ? ?легированных,
? ? ? ? ?коррозионно-стойких
? ? ? ? ?сталей, жаропрочных
? ? ? ? ?сталей и сплавов
??????????????????????????????????????????????????????????????????
Р9М4К8-МП ?1,0 - ?3000 - ?1,5 - ?Р9М4К8 ? Фасонные резцы,
? 1,3? 3700? 2,0? ?сверла, развертки,
? ? ? ? ?зенкеры, фрезы
? ? ? ? ?(червячные, конце-
? ? ? ? ?вые, дисковые,
? ? ? ? ?специальные), дол-
? ? ? ? ?бяки, шеверы для
? ? ? ? ?обработки высоко-
? ? ? ? ?прочных сталей и
? ? ? ? ?жаропрочных сталей
? ? ? ? ?и сплавов
??????????????????????????????????????????????????????????????????
Р12М3К5Ф2-МП?1,0 - ?2600 - ?1,5 - ?Р12М3К5Ф2? Фасонные резцы,
? 1,3? 3500? 2,0? ?сверла, развертки,
? ? ? ? ?зенкеры, метчики,
? ? ? ? ?протяжки, фрезы
? ? ? ? ?(червячные, диско-
? ? ? ? ?вые, концевые,
? ? ? ? ?специальные),
? ? ? ? ?долбяки, шеверы для
? ? ? ? ?обработки высоко-
? ? ? ? ?прочных сталей,
? ? ? ? ?жаропрочных сталей
? ? ? ? ?и сплавов
Примечание. Массовая доля азота во всех марках стали - 0,02 - 0,06%.
Величина зерна (а, в, д, ж -
) и микроструктура
) и микроструктура(б, г, е, з -
) в зависимости от температуры закалки
) в зависимости от температуры закалки
а, б - оптимальная температура закалки; в, г - превышение
максимально допустимой температуры закалки на 5 - 10 °С;
д, е - на 20 - 30 °С; ж, з - более чем на 30 °С

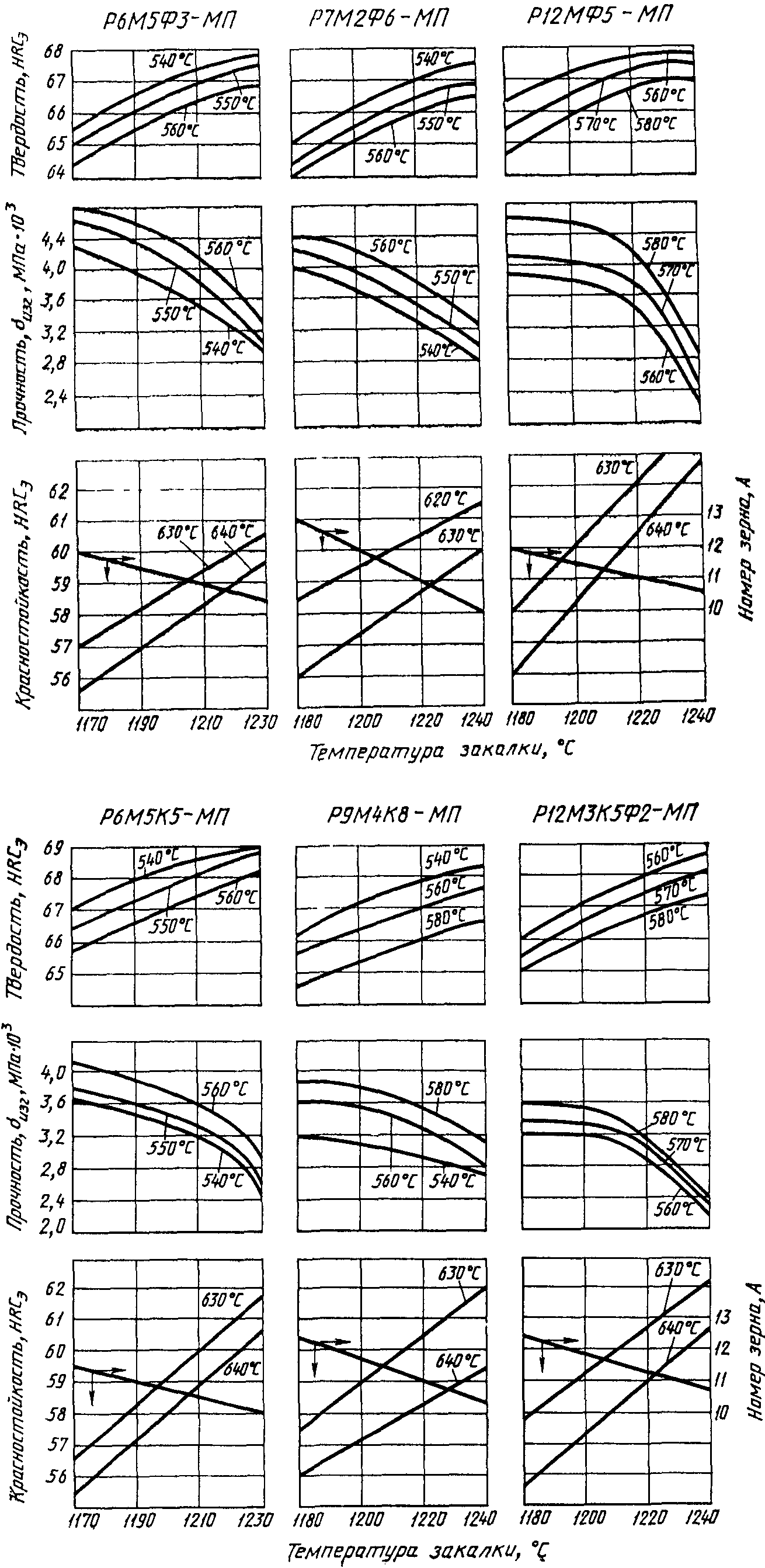

Основные свойства стали в зависимости
от температур закалки и отпуска
Обязательное
В МАКРОСТРУКТУРЕ СТАЛИ
Серная ликвация представляет собой сравнительно яркие концентрические (сплошные или прерывистые) линии металла повышенной травимости.
Шкала включает три фотографии возможных макроструктур, оцениваемых в баллах. Балл возрастает с увеличением длины и количества линий, замкнутости контура:
1 - две-три линии повышенной травимости, составляющие каждая приблизительно 0,25 длины окружности;
2 - четыре-пять линий повышенной травимости, составляющие каждая приблизительно 0,5 длины окружности;
3 - две и более линии повышенной травимости, одна из которых в виде замкнутого контура.
Шкала для оценки серной ликвации в макроструктуре
Обязательное
(УВЕЛИЧЕНИЕ
)
)Шкала включает пять фотографий возможных микроструктур, оцениваемых в баллах:
1 - четыре-пять точечных пор, не имеющих строчечного расположения;
2 - единичная слабо выраженная строчка, состоящая из пяти-шести пор;
3 - две слабо выраженные строчки, состоящие из трех-пяти пор;
4 - три четко выраженных строчки пор длиной от 0,25 до 0,5 диаметра поля зрения;
5 - множество четко выраженных строчек пор длиной свыше 0,5 до 1 диаметра поля зрения.
Баллы 4 и 5 (четко выраженные строчки пор) соответствуют порам, обусловленным попаданием инертного газа (аргона) в капсулу с порошком при горячем газостатическом прессовании вследствие негерметичности капсулы (аргонные поры).
Основные признаки аргонных пор:
1) расположение по границам порошковых частиц в виде множества строчек по всей площади шлифа;
2) неравномерное распределение по сечению прутка - более грубые строчки и в большем количестве - в осевой зоне;
3) увеличение количества и длины строчек с повышением температуры закалки образцов.
ШКАЛА
для оценки пор в микроструктуре стали (увеличение
)
)
Обязательное
В МИКРОСТРУКТУРЕ СТАЛИ
(УВЕЛИЧЕНИЕ
)
)Шкала включает три фотографии микроструктур, оцениваемых в баллах:
1 - цепочки окислов по границам одной порошковой частицы (одна-две строчки протяженностью, соответствующей 0,5 - 1,0 диаметру поля зрения);
2 - цепочки окислов по участкам границ нескольких порошковых частиц (четыре-шесть строчек протяженностью, соответствующей 0,25 - 0,50 диаметра поля зрения);
3 - цепочки окислов по границам всех порошковых частиц (множество строчек протяженностью, соответствующей 0,5 - 1,0 диаметру поля зрения).
ШКАЛА
для оценки кислородной ликвации в микроструктуре стали
(увеличение
)
)
Обязательное
В МИКРОСТРУКТУРЕ СТАЛИ (УВЕЛИЧЕНИЕ
)
)Шкала включает четыре фотографии микроструктур, оцениваемых в баллах:
1 - несколько слабо выраженных полос, более светлых, чем основная микроструктура;
2 - одна ярко выраженная полоса, более светлая, чем основная микроструктура;
3 - две-три слабо выраженные полосы, более светлые, чем основная микроструктура;
4 - две-четыре ярко выраженные полосы, более светлые, чем основная микроструктура.
Балл возрастает с увеличением контрастности и количества светлых полос, представляющих собой порошковые частицы с повышенным количеством остаточного аустенита, обусловленного различием в массовой доле углерода между этими частицами и основой.
ШКАЛА
для оценки структурной полосчатости
в микроструктуре стали
(увеличение
)
)
Справочное
В МИКРОСТРУКТУРЕ СТАЛИ (УВЕЛИЧЕНИЕ
)
)Инородные порошковые частицы в деформированной стали представляют собой нетравящиеся полосы в основной микроструктуре стали. Как правило, сопровождаются строчками окислов.
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/14/gost_63168.html
На правах рекламы:
|
© Антон Серго, 1998-2026.
|
Разработка сайта |
|
