Название документа
"ГОСТ 13432-68*. Государственный стандарт Союза ССР. Винты нажимные с отверстием под рукоятку и цилиндрическим концом для станочных приспособлений. Конструкция"
(утв. Госстандартом СССР 02.01.1968)
(ред. от 16.05.1989)

"ГОСТ 13432-68*. Государственный стандарт Союза ССР. Винты нажимные с отверстием под рукоятку и цилиндрическим концом для станочных приспособлений. Конструкция"
(утв. Госстандартом СССР 02.01.1968)
(ред. от 16.05.1989)


Утвержден и введен в действие
Постановлением Госстандарта СССР
от 2 января 1968 года
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ВИНТЫ НАЖИМНЫЕ С ОТВЕРСТИЕМ ПОД РУКОЯТКУ
И ЦИЛИНДРИЧЕСКИМ КОНЦОМ ДЛЯ СТАНОЧНЫХ ПРИСПОСОБЛЕНИЙ
КОНСТРУКЦИЯ
Pressure dog point screws with hole
for handle for machine retaining devices.
Design
ГОСТ 13432-68*
Список изменяющих документов
(в ред. Изменения N 1, утв. в июне 1980 г.,
Изменения N 2, утв. Постановлением
Госстандарта СССР от 16.05.1989 N 1233)
Группа Г27
Срок введения установлен с 01.01.1969 г.
Проверен в 1980 г. Срок действия ограничен до 01.01.1990 г.
Внесен Министерством тяжелого, энергетического и транспортного машиностроения СССР.
Взамен ГОСТ 3386-57 в части винтов типа А и ГОСТ 3387-57 в части винтов типа А.
Переиздание (ноябрь 1982 г.) с Изменением N 1, утвержденным в июне 1980 г. (ИУС 9 - 1980 г.).
1. Конструкция и размеры нажимных винтов с отверстием под рукоятку и цилиндрическим концом должны соответствовать указанным на чертеже и в таблице.
(в ред. Изменения N 2, утв. Постановлением
Госстандарта СССР от 16.05.1989 N 1233)
Размеры в мм
??????????????????????????????????????????????????????????????????
Обозначе-?Применя-? d ? l ? Н ? D ? d (пред. ? с ?Масса,
ние вин- ?емость ? ? ? ? ? 2 ? ? кг
тов ? ? ? ? ? ?откл. по К7? ?
? ? ? ? ? ? или Н12) ? ?
??????????????????????????????????????????????????????????????????
7006-0701? ?М6 ?25 ?10 ?12 ?5 ?1,0 ?0,013
??????????????????? ?????? ? ? ? ???????
0702? ? ?32 ? ? ? ? ?0,015
??????????????????? ?????? ? ? ? ???????
0703? ? ?40 ? ? ? ? ?0,017
??????????????????? ?????? ? ? ? ???????
0704? ? ?50 ? ? ? ? ?0,018
??????????????????????????????????????????????????????? ???????
0705? ?М8 ?32 ?12 ?16 ?6 ? ?0,027
??????????????????? ?????? ? ? ? ???????
0706? ? ?40 ? ? ? ? ?0,030
??????????????????? ?????? ? ? ? ???????
0707? ? ?50 ? ? ? ? ?0,033
??????????????????? ?????? ? ? ? ???????
0708? ? ?60 ? ? ? ? ?0,036
??????????????????????????????????????????????????????? ???????
0709? ?М10 ?40 ?14 ?18 ?8 ? ?0,044
??????????????????? ?????? ? ? ? ???????
0710? ? ?50 ? ? ? ? ?0,049
??????????????????? ?????? ? ? ? ???????
0711? ? ?60 ? ? ? ? ?0,054
??????????????????? ?????? ? ? ? ???????
0712? ? ?80 ? ? ? ? ?0,064
??????????????????????????????????????????????????????????????????
0713? ?М12 ?50 ?18 ?20 ?10 ?1,6 ?0,071
??????????????????? ?????? ? ? ? ???????
0714? ? ?60 ? ? ? ? ?0,078
??????????????????? ?????? ? ? ? ???????
0715? ? ?80 ? ? ? ? ?0,093
??????????????????? ?????? ? ? ? ???????
0716? ? ?100 ? ? ? ? ?0,108
??????????????????????????????????????????????????????????????????
0717? ?М16 ?60 ?20 ?24 ?12 ?1,6 ?0,133
??????????????????? ?????? ? ? ? ???????
0718? ? ?80 ? ? ? ? ?0,160
??????????????????? ?????? ? ? ? ???????
0719? ? ?100 ? ? ? ? ?0,188
??????????????????? ?????? ? ? ? ???????
0720? ? ?120 ? ? ? ? ?0,216
??????????????????? ?????? ? ? ? ???????
0721? ? ?140 ? ? ? ? ?0,244
?????????????????????????????????? ? ? ? ???????
0722? ?Tr 16 х 4?60 ? ? ? ? ?0,124
??????????????????? ?????? ? ? ? ???????
0723? ? ?80 ? ? ? ? ?0,149
??????????????????? ?????? ? ? ? ???????
0724? ? ?100 ? ? ? ? ?0,173
??????????????????? ?????? ? ? ? ???????
0725? ? ?120 ? ? ? ? ?0,197
??????????????????? ?????? ? ? ? ???????
0726? ? ?140 ? ? ? ? ?0,221
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от
16.05.1989 N 1233)
??????????????????????????????????????????????????????? ???????
0727? ?М20 ?80 ?28 ?30 ?16 ? ?0,286
??????????????????? ?????? ? ? ? ???????
0728? ? ?100 ? ? ? ? ?0,328
??????????????????? ?????? ? ? ? ???????
0729? ? ?120 ? ? ? ? ?0,370
??????????????????? ?????? ? ? ? ???????
0730? ? ?140 ? ? ? ? ?0,412
??????????????????? ?????? ? ? ? ???????
0731? ? ?160 ? ? ? ? ?0,454
??????????????????????????????????????????????????????????????????
0732? ?Tr 20 х 4?80 ?28 ?30 ?16 ?1,6 ?0,280
? ? ? ? ? ? ? ?
??????????????????? ?????? ? ? ? ???????
0733? ? ?100 ? ? ? ? ?0,320
??????????????????? ?????? ? ? ? ???????
0734? ? ?120 ? ? ? ? ?0,360
??????????????????? ?????? ? ? ? ???????
0735? ? ?140 ? ? ? ? ?0,400
??????????????????? ?????? ? ? ? ???????
0736? ? ?160 ? ? ? ? ?0,440
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от
16.05.1989 N 1233)
?????????????????????????????????? ????? ????????????
0737? ?М24 ?80 ? ?35 ? ?2,0 ?0,400
??????????????????? ?????? ? ? ? ???????
0738? ? ?100 ? ? ? ? ?0,460
??????????????????? ?????? ? ? ? ???????
0739? ? ?120 ? ? ? ? ?0,520
??????????????????? ?????? ? ? ? ???????
0740? ? ?140 ? ? ? ? ?0,580
??????????????????? ?????? ? ? ? ???????
0741? ? ?160 ? ? ? ? ?0,640
??????????????????? ?????? ? ? ? ???????
0742? ? ?180 ? ? ? ? ?0,700
?????????????????????????????????? ? ? ? ???????
0743? ?Tr 26 х 5?80 ? ? ? ? ?0,428
? ? ? ? ? ? ? ?
??????????????????? ?????? ? ? ? ???????
0744? ? ?100 ? ? ? ? ?0,496
??????????????????? ?????? ? ? ? ???????
0745? ? ?120 ? ? ? ? ?0,564
??????????????????? ?????? ? ? ? ???????
0746? ? ?140 ? ? ? ? ?0,632
??????????????????? ?????? ? ? ? ???????
0747? ? ?160 ? ? ? ? ?0,701
??????????????????? ?????? ? ? ? ???????
0748? ? ?180 ? ? ? ? ?0,769
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от
16.05.1989 N 1233)
??????????????????????????????????????????????????????? ???????
0749? ?М30 ?100 ?36 ?40 ?20 ? ?0,762
??????????????????? ?????? ? ? ? ???????
0750? ? ?120 ? ? ? ? ?0,859
??????????????????? ?????? ? ? ? ???????
0751? ? ?140 ? ? ? ? ?0,956
??????????????????? ?????? ? ? ? ???????
0752? ? ?160 ? ? ? ? ?1,052
??????????????????? ?????? ? ? ? ???????
0753? ? ?180 ? ? ? ? ?1,149
??????????????????? ?????? ? ? ? ???????
0754? ? ?200 ? ? ? ? ?1,246
?????????????????????????????????? ? ? ? ???????
0755? ?Tr 32 х 6?100 ? ? ? ? ?0,793
? ? ? ? ? ? ? ?
??????????????????? ?????? ? ? ? ???????
0756? ? ?120 ? ? ? ? ?0,897
??????????????????? ?????? ? ? ? ???????
0757? ? ?140 ? ? ? ? ?1,001
??????????????????? ?????? ? ? ? ???????
0758? ? ?160 ? ? ? ? ?1,104
??????????????????? ?????? ? ? ? ???????
0759? ? ?180 ? ? ? ? ?1,208
??????????????????? ?????? ? ? ? ???????
0760? ? ?200 ? ? ? ? ?1,312
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от
16.05.1989 N 1233)
??????????????????????????????????????????? ????????????
0761? ?М36 ?120 ?45 ?50 ? ?2,5 ?1,392
??????????????????? ?????? ? ? ? ???????
0762? ? ?140 ? ? ? ? ?1,530
??????????????????? ?????? ? ? ? ???????
0763? ? ?160 ? ? ? ? ?1,668
??????????????????? ?????? ? ? ? ???????
0764? ? ?180 ? ? ? ? ?1,805
??????????????????? ?????? ? ? ? ???????
0765? ? ?200 ? ? ? ? ?1,943
??????????????????? ?????? ? ? ? ???????
0766? ? ?220 ? ? ? ? ?2,080
??????????????????? ?????? ? ? ? ???????
0767? ? ?250 ? ? ? ? ?2,287
?????????????????????????????????? ????? ? ???????
0768? ?Tr 40 х 6?120 ? ?55 ? ? ?1,693
? ? ? ? ? ? ?
??????????????????? ?????? ? ? ? ???????
0769? ? ?140 ? ? ? ? ?1,862
??????????????????? ?????? ? ? ? ???????
0770? ? ?160 ? ? ? ? ?2,031
??????????????????? ?????? ? ? ? ???????
0771? ? ?180 ? ? ? ? ?2,199
??????????????????? ?????? ? ? ? ???????
0772? ? ?200 ? ? ? ? ?2,368
??????????????????? ?????? ? ? ? ???????
0773? ? ?220 ? ? ? ? ?2,537
??????????????????? ?????? ? ? ? ???????
0774? ? ?250 ? ? ? ? ?2,790
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от
16.05.1989 N 1233)
?????????????????????????????????? ? ? ? ???????
0775? ?М42 ?120 ? ? ? ? ?1,793
??????????????????? ?????? ? ? ? ???????
0776? ? ?140 ? ? ? ? ?1,980
??????????????????? ?????? ? ? ? ???????
0777? ? ?160 ? ? ? ? ?2,168
??????????????????? ?????? ? ? ? ???????
0778? ? ?180 ? ? ? ? ?2,356
??????????????????? ?????? ? ? ? ???????
0779? ? ?200 ? ? ? ? ?2,543
??????????????????? ?????? ? ? ? ???????
0780? ? ?220 ? ? ? ? ?2,731
??????????????????? ?????? ? ? ? ???????
0781? ? ?250 ? ? ? ? ?3,012
??????????????????????????????????????????????????????????????????
0782? ?М48 ?160 ?50 ?60 ?25 ?3,0 ?2,860
??????????????????? ?????? ? ? ? ???????
0783? ? ?200 ? ? ? ? ?3,359
??????????????????? ?????? ? ? ? ???????
0784? ? ?250 ? ? ? ? ?3,982
??????????????????? ?????? ? ? ? ???????
0785? ? ?320 ? ? ? ? ?4,856
?????????????????????????????????? ? ? ? ???????
0786? ?Tr 50 х 8?160 ? ? ? ? ?2,935
? ? ? ? ? ? ? ?
??????????????????? ?????? ? ? ? ???????
0787? ? ?200 ? ? ? ? ?3,457
??????????????????? ?????? ? ? ? ???????
0788? ? ?250 ? ? ? ? ?4,110
??????????????????? ?????? ? ? ? ???????
7006-0789? ? ?320 ? ? ? ? ?5,022
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от
16.05.1989 N 1233)
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 16.05.1989 N 1233)
Пример условного обозначения нажимного винта с отверстием под рукоятку и цилиндрическим концом размерами d = М6, 1 = 25 мм, с предельными отклонениями размера по К7:
Винт 7006-0701 К7 ГОСТ 13432-68
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 16.05.1989 N 1233)
То же, с предельными отклонениями размера по Н12:
Винт 7006-0701 ГОСТ 13432-68
(Измененная редакция, Изм. N 1).
2. Материал - сталь марки 45 по ГОСТ 1050-88. Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали марки 45.
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 16.05.1989 N 1233)
3. Твердость - 35,0 ... 39,5 .
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 16.05.1989 N 1233)
4. Неуказанные предельные отклонения размеров: Н14, h14, .
(п. 4 в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 16.05.1989 N 1233)
ИС NORMPROD: примечание.
Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004.
ИС NORMPROD: примечание.
Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004.
5. Резьба метрическая - по ГОСТ 24705-81. Поле допуска резьбы - 6g по ГОСТ 16093-81. Резьба трапецеидальная - по ГОСТ 24737-81. Поле допуска резьбы - 8с по ГОСТ 9562-81.
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 16.05.1989 N 1233)
ИС NORMPROD: примечание.
Взамен ГОСТ 12414-66 Постановлением Госстандарта РФ от 28.09.1995 N 492 с 1 января 1996 года введен в действие ГОСТ 12414-94.
5а. Размеры концов винтов - по ГОСТ 12414-66.
(Введен дополнительно, Изм. N 1).
6. Размеры недорезов для резьбы - по ГОСТ 10549-80.
7. Покрытие - Хим. Окс. прм (обозначение покрытия - по ГОСТ 9.306-85).
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 16.05.1989 N 1233)
По соглашению сторон допускается применение других видов защитных покрытий.
8. Остальные технические требования - по ГОСТ 1759.0-87.
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 16.05.1989 N 1233)
9. Маркировать по ГОСТ 18160-72.
10. Примеры применения нажимных винтов с отверстием под рукоятку и цилиндрическим концом указаны в справочном Приложении.
(п. 10 введен Изменением N 2, утв. Постановлением Госстандарта СССР от 16.05.1989 N 1233)

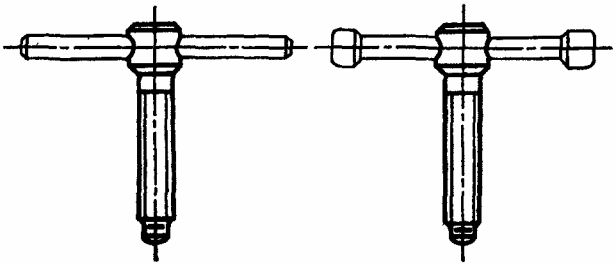

Приложение
Справочное
ПРИМЕРЫ
ПРИМЕНЕНИЯ НАЖИМНЫХ ВИНТОВ
С ОТВЕРСТИЕМ ПОД РУКОЯТКУ И ЦИЛИНДРИЧЕСКИМ КОНЦОМ
