Утвержден и введен в действие
Постановлением Госстандарта СССР
от 30 апреля 1981 г. N 2262
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ОСНОВНЫЕ НОРМЫ ВЗАИМОЗАМЕНЯЕМОСТИ
РЕЗЬБА ТРАПЕЦЕИДАЛЬНАЯ ОДНОЗАХОДНАЯ
ОСНОВНЫЕ РАЗМЕРЫ
Basic norms of interchangeability.
Trapezoidal single-start screw thread.
Basic dimensions
ГОСТ 24737-81
(СТ СЭВ 838-78)
Взамен ГОСТ 9484-73
в части основных размеров
Постановлением Государственного комитета СССР по стандартам от 30 апреля 1981 г. N 2262 срок введения установлен с 01.01.1982.
Разработан Министерством станкостроительной и инструментальной промышленности.
Исполнители: М.А. Палей, Г.С. Кудинова.
Внесен Министерством станкостроительной и инструментальной промышленности.
Зам. министра А.Е. Прокопович.
Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 30 апреля 1981 г. N 2262.
1. Настоящий стандарт распространяется на трапецеидальную однозаходную резьбу с профилем по
ГОСТ 9484-81, диаметрами и шагами по
ГОСТ 24738-81 и устанавливает номинальные диаметры резьбы.
Стандарт полностью соответствует СТ СЭВ 838-78.

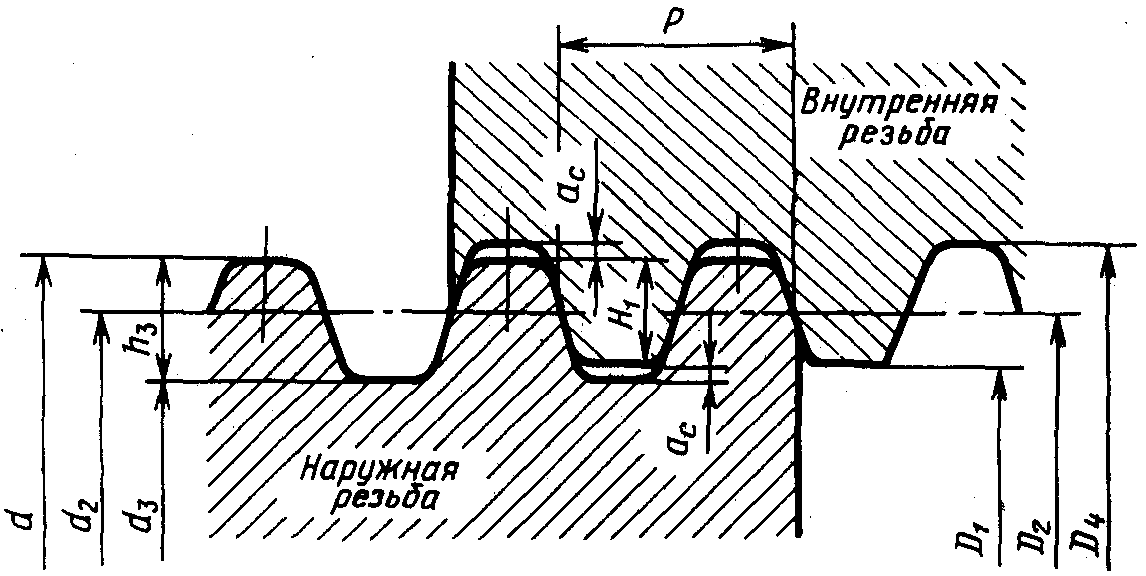

2. Номинальные диаметры резьбы должны соответствовать указанным на чертеже и в
таблице.
d - наружный диаметр наружной резьбы (винта);
- средний диаметр наружной резьбы;
- внутренний диаметр наружной резьбы;
- внутренний диаметр внутренней резьбы (гайки);
- средний диаметр внутренней резьбы;
- наружный диаметр внутренней резьбы;
P - шаг резьбы;
- зазор по вершине резьбы;
- высота профиля наружной резьбы;
- рабочая высота профиля резьбы.
??????????????????????????????????????????????????????????????????
Номинальный ? Шаг P ? Диаметр резьбы
диаметр ? ?????????????????????????????????????????????
резьбы d ? ? наружный ?средний ? внутренний
? ?????????????????????????????????????????????
? ? d ? D ?d = D ? d ? D
? ? ? 4 ? 2 2 ? 3 ? 1
??????????????????????????????????????????????????????????????????
8 ? 1,5 ? 8,000 ? 8,300 ? 7,250 ? 6,200 ? 6,500
? 2 ? 8,000 ? 8,500 ? 7,000 ? 5,500 ? 6,000
??????????????????????????????????????????????????????????????????
9 ? 1,5 ? 9,000 ? 9,300 ? 8,250 ? 7,200 ? 7,500
? 2 ? 9,000 ? 9,500 ? 8,000 ? 6,500 ? 7,000
??????????????????????????????????????????????????????????????????
10 ? 1,5 ? 10,000 ? 10,300 ? 9,250 ? 8,200 ? 8,500
? 2 ? 10,000 ? 10,500 ? 9,000 ? 7,500 ? 8,000
??????????????????????????????????????????????????????????????????
11 ? 2 ? 11,000 ? 11,500 ? 10,000 ? 8,500 ? 9,000
? 3 ? 11,000 ? 11,500 ? 9,500 ? 7,500 ? 8,000
??????????????????????????????????????????????????????????????????
12 ? 2 ? 12,000 ? 12,500 ? 11,000 ? 9,500 ? 10,000
? 3 ? 12,000 ? 12,500 ? 10,500 ? 8,500 ? 9,000
??????????????????????????????????????????????????????????????????
14 ? 2 ? 14,000 ? 14,500 ? 13,000 ? 11,500 ? 12,000
? 3 ? 14,000 ? 14,500 ? 12,500 ? 10,500 ? 11,000
??????????????????????????????????????????????????????????????????
16 ? 2 ? 16,000 ? 16,500 ? 15,000 ? 13,500 ? 14,000
? 4 ? 16,000 ? 16,500 ? 14,000 ? 11,500 ? 12,000
??????????????????????????????????????????????????????????????????
18 ? 2 ? 18,000 ? 18,500 ? 17,000 ? 15,500 ? 16,000
? 4 ? 18,000 ? 18,500 ? 16,000 ? 13,500 ? 14,000
??????????????????????????????????????????????????????????????????
20 ? 2 ? 20,000 ? 20,500 ? 19,000 ? 17,500 ? 18,000
? 4 ? 20,000 ? 20,500 ? 18,000 ? 15,500 ? 16,000
??????????????????????????????????????????????????????????????????
22 ? 2 ? 22,000 ? 22,500 ? 21,000 ? 19,500 ? 20,000
? 3 ? 22,000 ? 22,500 ? 20,500 ? 18,500 ? 19,000
? 5 ? 22,000 ? 22,500 ? 19,500 ? 16,500 ? 17,000
? 8 ? 22,000 ? 23,000 ? 18,000 ? 13,000 ? 14,000
??????????????????????????????????????????????????????????????????
24 ? 2 ? 24,000 ? 24,500 ? 23,000 ? 21,500 ? 22,000
? 3 ? 24,000 ? 24,500 ? 22,500 ? 20,500 ? 21,000
? 5 ? 24,000 ? 24,500 ? 21,500 ? 18,500 ? 19,000
? 8 ? 24,000 ? 25,000 ? 20,000 ? 15,000 ? 16,000
??????????????????????????????????????????????????????????????????
26 ? 2 ? 26,000 ? 26,500 ? 25,000 ? 23,500 ? 24,000
? 3 ? 26,000 ? 26,500 ? 24,500 ? 22,500 ? 23,000
? 5 ? 26,000 ? 26,500 ? 23,500 ? 20,500 ? 21,000
? 8 ? 26,000 ? 27,000 ? 22,000 ? 17,000 ? 18,000
??????????????????????????????????????????????????????????????????
28 ? 2 ? 28,000 ? 28,500 ? 27,000 ? 25,500 ? 26,000
? 3 ? 28,000 ? 28,500 ? 26,500 ? 24,500 ? 25,000
? 5 ? 28,000 ? 28,500 ? 25,500 ? 22,500 ? 23,000
? 8 ? 28,000 ? 29,000 ? 24,000 ? 19,000 ? 20,000
??????????????????????????????????????????????????????????????????
30 ? 3 ? 30,000 ? 30,500 ? 28,500 ? 26,500 ? 27,000
? 6 ? 30,000 ? 31,000 ? 27,000 ? 23,000 ? 24,000
? 10 ? 30,000 ? 31,000 ? 25,000 ? 19,000 ? 20,000
??????????????????????????????????????????????????????????????????
32 ? 3 ? 32,000 ? 32,500 ? 30,500 ? 28,500 ? 29,000
? 6 ? 32,000 ? 33,000 ? 29,000 ? 25,000 ? 26,000
? 10 ? 32,000 ? 33,000 ? 27,000 ? 21,000 ? 22,000
??????????????????????????????????????????????????????????????????
34 ? 3 ? 34,000 ? 34,500 ? 32,500 ? 30,500 ? 31,000
? 6 ? 34,000 ? 35,000 ? 31,000 ? 27,000 ? 28,000
? 10 ? 34,000 ? 35,000 ? 29,000 ? 23,000 ? 24,000
??????????????????????????????????????????????????????????????????
36 ? 3 ? 36,000 ? 36,500 ? 34,500 ? 32,500 ? 33,000
? 6 ? 36,000 ? 37,000 ? 33,000 ? 29,000 ? 30,000
? 10 ? 36,000 ? 37,000 ? 31,000 ? 25,000 ? 26,000
??????????????????????????????????????????????????????????????????
38 ? 3 ? 38,000 ? 38,500 ? 36,500 ? 34,500 ? 35,000
? 6 ? 38,000 ? 39,000 ? 35,000 ? 31,000 ? 32,000
? 7 ? 38,000 ? 39,000 ? 34,500 ? 30,000 ? 31,000
? 10 ? 38,000 ? 39,000 ? 33,000 ? 27,000 ? 28,000
??????????????????????????????????????????????????????????????????
40 ? 3 ? 40,000 ? 40,500 ? 38,500 ? 36,500 ? 37,000
? 6 ? 40,000 ? 41,000 ? 37,000 ? 33,000 ? 34,000
? 7 ? 40,000 ? 41,000 ? 36,500 ? 32,000 ? 33,000
? 10 ? 40,000 ? 41,000 ? 35,000 ? 29,000 ? 30,000
??????????????????????????????????????????????????????????????????
42 ? 3 ? 42,000 ? 42,500 ? 40,500 ? 38,500 ? 39,000
? 6 ? 42,000 ? 43,000 ? 39,000 ? 35,000 ? 36,000
? 7 ? 42,000 ? 43,000 ? 38,500 ? 34,000 ? 35,000
? 10 ? 42,000 ? 43,000 ? 37,000 ? 31,000 ? 32,000
??????????????????????????????????????????????????????????????????
44 ? 3 ? 44,000 ? 44,500 ? 42,500 ? 40,500 ? 41,000
? 7 ? 44,000 ? 45,000 ? 40,500 ? 36,000 ? 37,000
? 8 ? 44,000 ? 45,000 ? 40,000 ? 35,000 ? 36,000
? 12 ? 44,000 ? 45,000 ? 38,000 ? 31,000 ? 32,000
??????????????????????????????????????????????????????????????????
46 ? 3 ? 46,000 ? 46,500 ? 44,500 ? 42,500 ? 43,000
? 8 ? 46,000 ? 47,000 ? 42,000 ? 37,000 ? 38,000
? 12 ? 46,000 ? 47,000 ? 40,000 ? 33,000 ? 34,000
??????????????????????????????????????????????????????????????????
48 ? 3 ? 48,000 ? 48,500 ? 46,500 ? 44,500 ? 45,000
? 8 ? 48,000 ? 49,000 ? 44,000 ? 39,000 ? 40,000
? 12 ? 48,000 ? 49,000 ? 42,000 ? 35,000 ? 36,000
??????????????????????????????????????????????????????????????????
50 ? 3 ? 50,000 ? 50,500 ? 48,500 ? 46,500 ? 47,000
? 8 ? 50,000 ? 51,000 ? 46,000 ? 41,000 ? 42,000
? 12 ? 50,000 ? 51,000 ? 44,000 ? 37,000 ? 38,000
??????????????????????????????????????????????????????????????????
52 ? 3 ? 52,000 ? 52,500 ? 50,500 ? 48,500 ? 49,000
? 8 ? 52,000 ? 53,000 ? 48,000 ? 43,000 ? 44,000
? 12 ? 52,000 ? 53,000 ? 46,000 ? 39,000 ? 40,000
??????????????????????????????????????????????????????????????????
55 ? 3 ? 55,000 ? 55,500 ? 53,500 ? 51,500 ? 52,000
? 8 ? 55,000 ? 56,000 ? 51,000 ? 46,000 ? 47,000
? 9 ? 55,000 ? 56,000 ? 50,500 ? 45,000 ? 46,000
? 12 ? 55,000 ? 56,000 ? 49,000 ? 42,000 ? 43,000
? 14 ? 55,000 ? 57,000 ? 48,000 ? 39,000 ? 41,000
??????????????????????????????????????????????????????????????????
60 ? 3 ? 60,000 ? 60,500 ? 58,500 ? 56,500 ? 57,000
? 8 ? 60,000 ? 61,000 ? 56,000 ? 51,000 ? 52,000
? 9 ? 60,000 ? 61,000 ? 55,500 ? 50,000 ? 51,000
? 12 ? 60,000 ? 61,000 ? 54,000 ? 47,000 ? 48,000
? 14 ? 60,000 ? 62,000 ? 53,000 ? 44,000 ? 46,000
??????????????????????????????????????????????????????????????????
65 ? 4 ? 65,000 ? 65,500 ? 63,000 ? 60,500 ? 61,000
? 10 ? 65,000 ? 66,000 ? 60,000 ? 54,000 ? 55,000
? 16 ? 65,000 ? 67,000 ? 57,000 ? 47,000 ? 49,000
??????????????????????????????????????????????????????????????????
70 ? 4 ? 70,000 ? 70,500 ? 68,000 ? 65,500 ? 66,000
? 10 ? 70,000 ? 71,000 ? 65,000 ? 59,000 ? 60,000
? 16 ? 70,000 ? 72,000 ? 62,000 ? 52,000 ? 54,000
??????????????????????????????????????????????????????????????????
75 ? 4 ? 75,000 ? 75,500 ? 73,000 ? 70,500 ? 71,000
? 10 ? 75,000 ? 76,000 ? 70,000 ? 64,000 ? 65,000
? 16 ? 75,000 ? 77,000 ? 67,000 ? 57,000 ? 59,000
??????????????????????????????????????????????????????????????????
80 ? 4 ? 80,000 ? 80,500 ? 78,000 ? 75,500 ? 76,000
? 10 ? 80,000 ? 81,000 ? 75,000 ? 69,000 ? 70,000
? 16 ? 80,000 ? 82,000 ? 72,000 ? 62,000 ? 64,000
??????????????????????????????????????????????????????????????????
85 ? 4 ? 85,000 ? 85,500 ? 83,000 ? 80,500 ? 81,000
? 5 ? 85,000 ? 85,500 ? 82,500 ? 79,500 ? 80,000
? 12 ? 85,000 ? 86,000 ? 79,000 ? 72,000 ? 73,000
? 18 ? 85,000 ? 87,000 ? 76,000 ? 65,000 ? 67,000
? 20 ? 85,000 ? 87,000 ? 75,000 ? 63,000 ? 65,000
??????????????????????????????????????????????????????????????????
90 ? 4 ? 90,000 ? 90,500 ? 88,000 ? 85,500 ? 86,000
? 5 ? 90,000 ? 90,500 ? 87,500 ? 84,500 ? 85,000
? 12 ? 90,000 ? 91,000 ? 84,000 ? 77,000 ? 78,000
? 18 ? 90,000 ? 92,000 ? 81,000 ? 70,000 ? 72,000
? 20 ? 90,000 ? 92,000 ? 80,000 ? 68,000 ? 70,000
??????????????????????????????????????????????????????????????????
95 ? 4 ? 95,000 ? 95,500 ? 93,000 ? 90,500 ? 91,000
? 5 ? 95,000 ? 95,500 ? 92,500 ? 89,500 ? 90,000
? 12 ? 95,000 ? 96,000 ? 89,000 ? 82,000 ? 83,000
? 18 ? 95,000 ? 97,000 ? 86,000 ? 75,000 ? 77,000
? 20 ? 95,000 ? 97,000 ? 85,000 ? 73,000 ? 75,000
??????????????????????????????????????????????????????????????????
100 ? 4 ?100,000 ?100,500 ? 98,000 ? 95,500 ? 96,000
? 5 ?100,000 ?100,500 ? 97,500 ? 94,500 ? 95,000
? 12 ?100,000 ?101,000 ? 94,000 ? 87,000 ? 88,000
? 20 ?100,000 ?102,000 ? 90,000 ? 78,000 ? 80,000
??????????????????????????????????????????????????????????????????
110 ? 4 ?110,000 ?110,500 ?108,000 ?105,500 ?106,000
? 5 ?110,000 ?110,500 ?107,500 ?104,500 ?105,000
? 12 ?110,000 ?111,000 ?104,000 ? 97,000 ? 98,000
? 20 ?110,000 ?112,000 ?100,000 ? 88,000 ? 90,000
??????????????????????????????????????????????????????????????????
120 ? 6 ?120,000 ?121,000 ?117,000 ?113,000 ?114,000
? 14 ?120,000 ?122,000 ?113,000 ?104,000 ?106,000
? 16 ?120,000 ?122,000 ?112,000 ?102,000 ?104,000
? 22 ?120,000 ?122,000 ?109,000 ? 96,000 ? 98,000
? 24 ?120,000 ?122,000 ?108,000 ? 94,000 ? 96,000
??????????????????????????????????????????????????????????????????
130 ? 6 ?130,000 ?131,000 ?127,000 ?123,000 ?124,000
? 14 ?130,000 ?132,000 ?123,000 ?114,000 ?116,000
? 16 ?130,000 ?132,000 ?122,000 ?112,000 ?114,000
? 22 ?130,000 ?132,000 ?119,000 ?106,000 ?108,000
? 24 ?130,000 ?132,000 ?118,000 ?104,000 ?106,000
??????????????????????????????????????????????????????????????????
140 ? 6 ?140,000 ?141,000 ?137,000 ?133,000 ?134,000
? 14 ?140,000 ?142,000 ?133,000 ?124,000 ?126,000
? 16 ?140,000 ?142,000 ?132,000 ?122,000 ?124,000
? 24 ?140,000 ?142,000 ?128,000 ?114,000 ?116,000
??????????????????????????????????????????????????????????????????
150 ? 6 ?150,000 ?151,000 ?147,000 ?143,000 ?144,000
? 16 ?150,000 ?152,000 ?142,000 ?132,000 ?134,000
? 24 ?150,000 ?152,000 ?138,000 ?124,000 ?126,000
??????????????????????????????????????????????????????????????????
160 ? 6 ?160,000 ?161,000 ?157,000 ?153,000 ?154,000
? 8 ?160,000 ?161,000 ?156,000 ?151,000 ?152,000
? 16 ?160,000 ?162,000 ?152,000 ?142,000 ?144,000
? 24 ?160,000 ?162,000 ?148,000 ?134,000 ?136,000
? 28 ?160,000 ?162,000 ?146,000 ?130,000 ?132,000
??????????????????????????????????????????????????????????????????
170 ? 6 ?170,000 ?171,000 ?167,000 ?163,000 ?164,000
? 8 ?170,000 ?171,000 ?166,000 ?161,000 ?162,000
? 16 ?170,000 ?172,000 ?162,000 ?152,000 ?154,000
? 24 ?170,000 ?172,000 ?158,000 ?144,000 ?146,000
? 28 ?170,000 ?172,000 ?156,000 ?140,000 ?142,000
??????????????????????????????????????????????????????????????????
180 ? 8 ?180,000 ?181,000 ?176,000 ?171,000 ?172,000
? 18 ?180,000 ?182,000 ?171,000 ?160,000 ?162,000
? 20 ?180,000 ?182,000 ?170,000 ?158,000 ?160,000
? 28 ?180,000 ?182,000 ?166,000 ?150,000 ?152,000
? 32 ?180,000 ?182,000 ?164,000 ?146,000 ?148,000
??????????????????????????????????????????????????????????????????
190 ? 8 ?190,000 ?191,000 ?186,000 ?181,000 ?182,000
? 18 ?190,000 ?192,000 ?181,000 ?170,000 ?172,000
? 20 ?190,000 ?192,000 ?180,000 ?168,000 ?170,000
? 32 ?190,000 ?192,000 ?174,000 ?156,000 ?158,000
??????????????????????????????????????????????????????????????????
200 ? 8 ?200,000 ?201,000 ?196,000 ?191,000 ?192,000
? 10 ?200,000 ?201,000 ?195,000 ?189,000 ?190,000
? 18 ?200,000 ?202,000 ?191,000 ?180,000 ?182,000
? 20 ?200,000 ?202,000 ?190,000 ?178,000 ?180,000
? 32 ?200,000 ?202,000 ?184,000 ?166,000 ?168,000
??????????????????????????????????????????????????????????????????
210 ? 8 ?210,000 ?211,000 ?206,000 ?201,000 ?202,000
? 10 ?210,000 ?211,000 ?205,000 ?199,000 ?200,000
? 20 ?210,000 ?212,000 ?200,000 ?188,000 ?190,000
? 32 ?210,000 ?212,000 ?194,000 ?176,000 ?178,000
? 36 ?210,000 ?212,000 ?192,000 ?172,000 ?174,000
??????????????????????????????????????????????????????????????????
220 ? 8 ?220,000 ?221,000 ?216,000 ?211,000 ?212,000
? 10 ?220,000 ?221,000 ?215,000 ?209,000 ?210,000
? 20 ?220,000 ?222,000 ?210,000 ?198,000 ?200,000
? 32 ?220,000 ?222,000 ?204,000 ?186,000 ?188,000
? 36 ?220,000 ?222,000 ?202,000 ?182,000 ?184,000
??????????????????????????????????????????????????????????????????
230 ? 8 ?230,000 ?231,000 ?226,000 ?221,000 ?222,000
? 20 ?230,000 ?232,000 ?220,000 ?208,000 ?210,000
? 36 ?230,000 ?232,000 ?212,000 ?192,000 ?194,000
??????????????????????????????????????????????????????????????????
240 ? 8 ?240,000 ?241,000 ?236,000 ?231,000 ?232,000
? 12 ?240,000 ?241,000 ?234,000 ?227,000 ?228,000
? 22 ?240,000 ?242,000 ?229,000 ?216,000 ?218,000
? 24 ?240,000 ?242,000 ?228,000 ?214,000 ?216,000
? 36 ?240,000 ?242,000 ?222,000 ?202,000 ?204,000
? 40 ?240,000 ?242,000 ?220,000 ?198,000 ?200,000
??????????????????????????????????????????????????????????????????
250 ? 12 ?250,000 ?251,000 ?244,000 ?237,000 ?238,000
? 22 ?250,000 ?252,000 ?239,000 ?226,000 ?228,000
? 24 ?250,000 ?252,000 ?238,000 ?224,000 ?226,000
? 40 ?250,000 ?252,000 ?230,000 ?208,000 ?210,000
??????????????????????????????????????????????????????????????????
260 ? 12 ?260,000 ?261,000 ?254,000 ?247,000 ?248,000
? 22 ?260,000 ?262,000 ?249,000 ?236,000 ?238,000
? 24 ?260,000 ?262,000 ?248,000 ?234,000 ?236,000
? 40 ?260,000 ?262,000 ?240,000 ?218,000 ?220,000
??????????????????????????????????????????????????????????????????
270 ? 12 ?270,000 ?271,000 ?264,000 ?257,000 ?258,000
? 24 ?270,000 ?272,000 ?258,000 ?244,000 ?246,000
? 40 ?270,000 ?272,000 ?250,000 ?228,000 ?230,000
??????????????????????????????????????????????????????????????????
280 ? 12 ?280,000 ?281,000 ?274,000 ?267,000 ?268,000
? 24 ?280,000 ?282,000 ?268,000 ?254,000 ?256,000
? 40 ?280,000 ?282,000 ?260,000 ?238,000 ?240,000
??????????????????????????????????????????????????????????????????
290 ? 12 ?290,000 ?291,000 ?284,000 ?277,000 ?278,000
? 24 ?290,000 ?292,000 ?278,000 ?264,000 ?266,000
? 44 ?290,000 ?292,000 ?268,000 ?244,000 ?246,000
??????????????????????????????????????????????????????????????????
300 ? 12 ?300,000 ?301,000 ?294,000 ?287,000 ?288,000
? 24 ?300,000 ?302,000 ?288,000 ?274,000 ?276,000
? 40 ?300,000 ?302,000 ?280,000 ?258,000 ?260,000
? 44 ?300,000 ?302,000 ?278,000 ?254,000 ?256,000
??????????????????????????????????????????????????????????????????
320 ? 12 ?320,000 ?321,000 ?314,000 ?307,000 ?308,000
? 48 ?320,000 ?322,000 ?296,000 ?270,000 ?272,000
??????????????????????????????????????????????????????????????????
340 ? 12 ?340,000 ?341,000 ?334,000 ?327,000 ?328,000
? 48 ?340,000 ?342,000 ?316,000 ?290,000 ?292,000
??????????????????????????????????????????????????????????????????
360 ? 12 ?360,000 ?361,000 ?354,000 ?347,000 ?348,000
? 48 ?360,000 ?362,000 ?336,000 ?310,000 ?312,000
??????????????????????????????????????????????????????????????????
380 ? 12 ?380,000 ?381,000 ?374,000 ?367,000 ?368,000
? 48 ?380,000 ?382,000 ?356,000 ?330,000 ?332,000
??????????????????????????????????????????????????????????????????
400 ? 12 ?400,000 ?401,000 ?394,000 ?387,000 ?388,000
? 48 ?400,000 ?402,000 ?376,000 ?350,000 ?352,000
??????????????????????????????????????????????????????????????????
420 ? 16 ?420,000 ?422,000 ?412,000 ?402,000 ?404,000
??????????????????????????????????????????????????????????????????
440 ? 16 ?440,000 ?442,000 ?432,000 ?422,000 ?424,000
??????????????????????????????????????????????????????????????????
460 ? 16 ?460,000 ?462,000 ?452,000 ?442,000 ?444,000
??????????????????????????????????????????????????????????????????
480 ? 16 ?480,000 ?482,000 ?472,000 ?462,000 ?464,000
??????????????????????????????????????????????????????????????????
500 ? 16 ?500,000 ?502,000 ?492,000 ?482,000 ?484,000
??????????????????????????????????????????????????????????????????
520 ? 20 ?520,000 ?522,000 ?510,000 ?498,000 ?500,000
??????????????????????????????????????????????????????????????????
540 ? 20 ?540,000 ?542,000 ?530,000 ?518,000 ?520,000
??????????????????????????????????????????????????????????????????
560 ? 20 ?560,000 ?562,000 ?550,000 ?538,000 ?540,000
??????????????????????????????????????????????????????????????????
580 ? 20 ?580,000 ?582,000 ?570,000 ?558,000 ?560,000
??????????????????????????????????????????????????????????????????
600 ? 24 ?600,000 ?602,000 ?588,000 ?574,000 ?576,000
??????????????????????????????????????????????????????????????????
620 ? 24 ?620,000 ?622,000 ?608,000 ?594,000 ?596,000
??????????????????????????????????????????????????????????????????
640 ? 24 ?640,000 ?642,000 ?628,000 ?614,000 ?616,000
Значения диаметров вычислены по формулам:
;
;
;
.
